Как добавить давление в газовом котле?

Нередкой причиной сбоев в работе газового котла является стремительное снижение давления в отопительной системе. Часто это приводит к отключению устройства. Тогда у хозяев возникает вопрос, как добавить давление в газовом котле. Ответ на него зависит от причины снижения показателя на манометре.

Почему снижается давление в газовом котле?

Чтобы отопительная система работала правильно, необходимо, чтоб давление в ней сохранялось на уровне 0,7-2,5 атм. Но в разных моделях агрегатов показатели могут изменяться, они указаны в технических характеристиках конкретного устройства. Значительное снижение давления говорит о проблемах в системе отопления. В современных газовых котлах система диагностики оповещает о неполадке с помощью кода ошибки, высветившегося на экране.

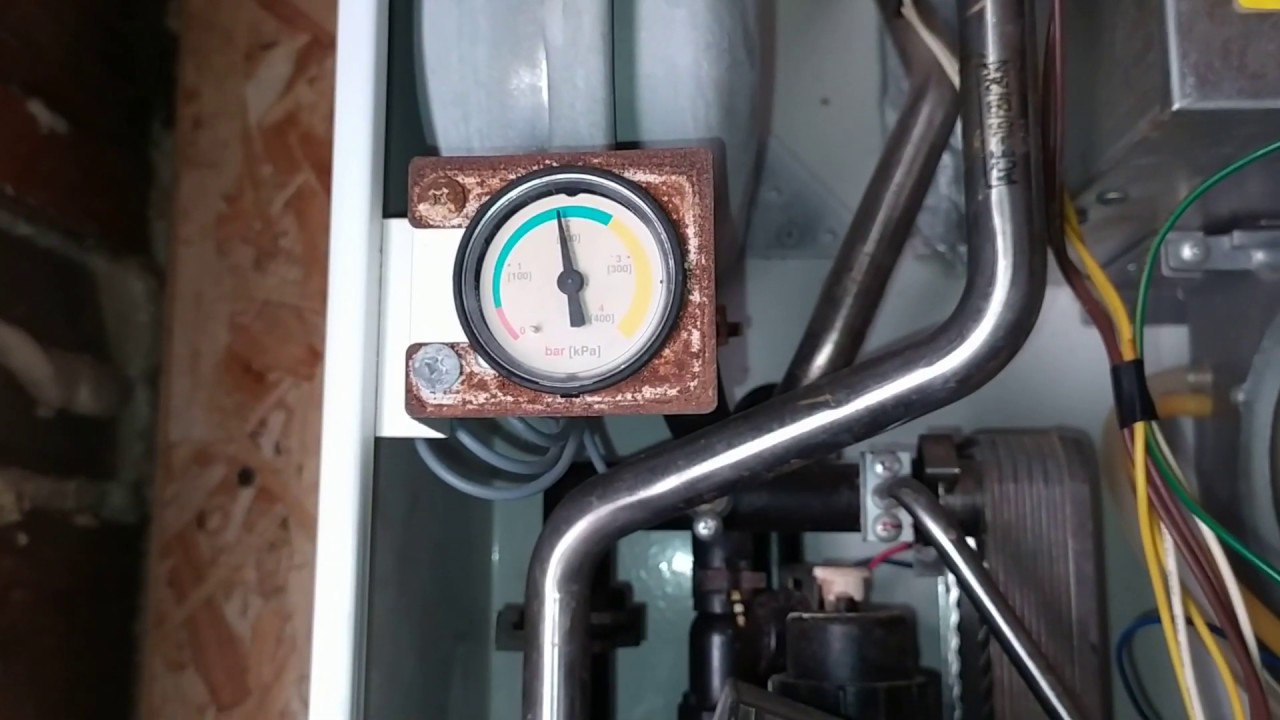

Если манометр показывает давление ниже 1 атм, нужно добавить теплоноситель в систему.

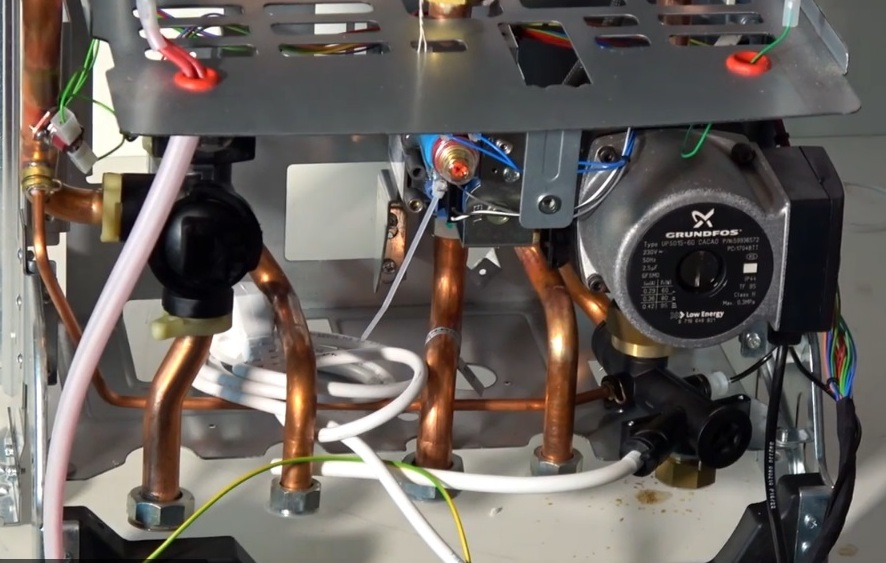

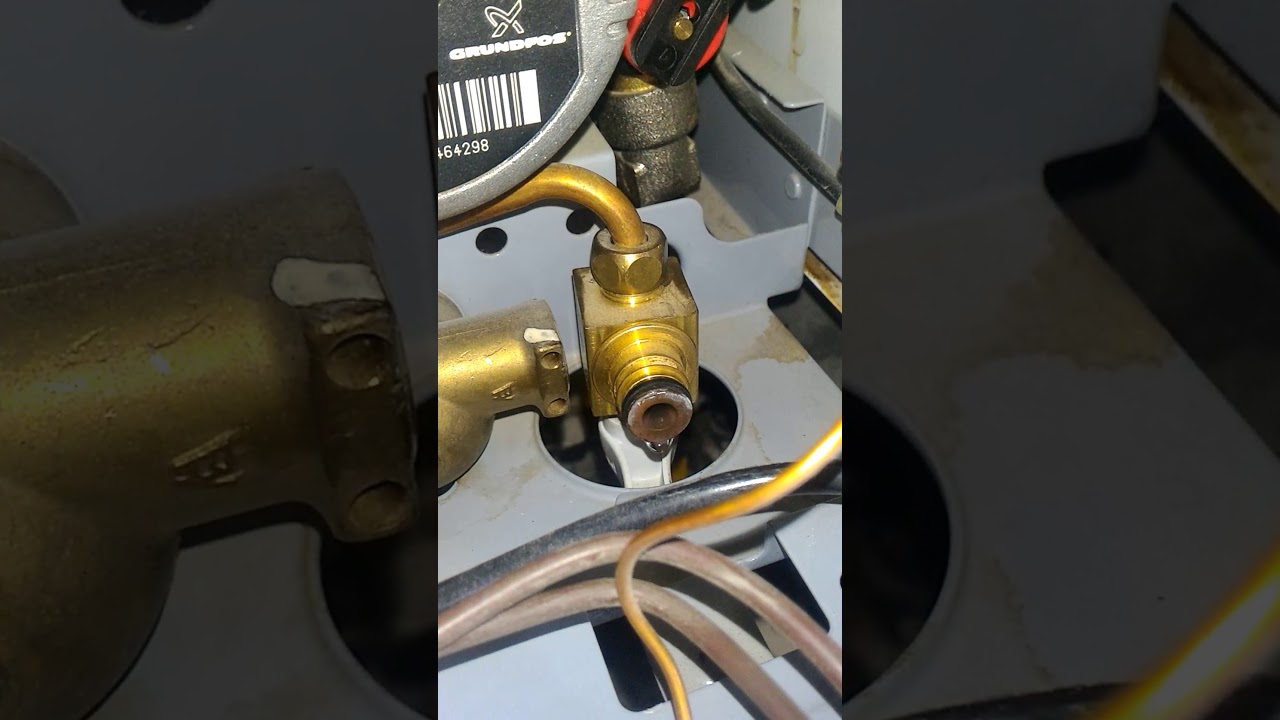

Для этого в современных газовых котлах существует кран подпитки. Он может быть ручной либо автоматический, последний время от времени добавляет жидкость в систему без участия хозяина. Такой кран установлен на дорогих агрегатах премиум-класса. Большинство же котлов оснащено обычным ручным элементом.

Если после добавления жидкости в систему, давление снова упадет, следует искать источник проблемы.

Причин снижения давления в газовом котле множество. Важно быстро найти ее и устранить. Рассмотрим распространенные причины понижения давления в отопительной системе.

Наличие воздушных пробок

Наличие воздушных скоплений обнаруживается благодаря возникновению шумов и вибрации в местах их концентрации. В результате радиаторы слабо прогреваются, так как воздух плохо пропускает тепло.

Данная проблема вынуждает работать агрегат на износ, из-за этого расход газа существенно увеличивается.

Решить проблему воздушных пробок довольно легко – следует открыть ближайший кран Маевского и выпустить излишки кислорода.

Утечка в системе отопления

Одной из самых распространенных причин снижения давления является утечка теплоносителя. Даже при доливе жидкости в систему через короткое время давление снова падает. Нужно найти место протечки, сперва лучше обследовать участки стыков, так как на них чаще возникают слабые места. Можно взять сухую салфетку и провести ею по трубам. При обнаружении проблемного места следует отсоединить подачу воды и отремонтировать или заменить протекающий участок.

Сбои в работе расширительного бака

Расширительный бак необходим для компенсации увеличения объема воды при нагреве. На его неполадки указывает следующая ситуация: при нагревании теплоносителя давление резко возрастает, а при остывании показания манометра опускаются очень низко. Нередко повышение давления в системе сопровождается сбросом воды через предохранительный клапан.

Исправить ситуацию можно, если отрегулировать работу расширительного бачка. Для этого из него сливают воду и спускают воздух. Затем накачивают кислород до необходимого показателя.

Обратите внимание! Давление в расширительном баке должно быть на 0,2 атм ниже, чем в отопительной системе.

Иногда причина снижения давления состоит в ослаблении ниппеля расширительной емкости. В этом случае необходимо его подтянуть или заменить на другой.

Утечка в теплообменнике газового котла

Если в отопительной системе утечка не обнаружилась, то, возможно, протекает теплообменник. Следует тщательно исследовать его поверхность. Об утечке могут свидетельствовать маленькие пятна ржавчины – через эти места постепенно просачивается теплоноситель.

Если в теплообменнике имеются повреждения, то лучше всего заменить его на новый. Пайка отверстий даст лишь временный эффект.

Несоответствие газового котла системе отопления

Бывает, что мощность газового котла не соответствует производительности отопительной системы. Например, циркуляционный насос маломощного агрегата не может с необходимой скоростью перекачивать теплоноситель по слишком большой системе отопления. В результате давление будет низким. Положение можно исправить регулировкой работы газового котла или насоса, установкой дополнительного устройства, снятием лишних радиаторов и т.д.

Проблемы с трехходовым клапаном

Трехходовый клапан необходим для двухконтурных газовых котлов. Он переключает движение теплоносителя из отопительной системы в ГВС. Если клапан забивается накипью или ржавчиной, которые препятствуют движению жидкости, то это снижает давление в системе. Следует почистить клапан.

Неполадки в манометре

Бывает и такое, что засорился патрубок, соединяющий манометр с системой отопления. Тогда следует его прочистить и давление нормализуется. Специалистами рекомендуется включать несколько манометров в систему, чтобы контролировать давление в разных местах: на подаче, обратке и на самой высокой точке.

Например, на форумах нередко появляется вопрос, как добавить давление в газовом котле baxi, если возникает ошибка е10, а манометр показывает давление в пределах нормы. Чаще всего это указывает именно на забившийся патрубок манометра.

Если самостоятельно найти причину падения давления в газовом котле не удалось, нужно вызывать специалистов. Постоянное пополнение теплоносителя даст только временный результат. Если долго не устранять причину неполадок, это приведет к износу узлов газового котла и повышенному расходу топлива.

Ошибки котлов Viessmann

Устранение ошибок газового котла Viessmann Vitopend 100 A1JB/A1HB

Ошибка 06 — блокировка горелки при низком давлении в системе

     При срабатывании датчика давления системы отопления по нижнему порогу происходит остановка горелки и на дисплее котла Viessmann Vitopend ошибка 06.
     Для устранения ошибки достаточно подпитать систему отопления с помощью крана подпитки — в двухконтурных котлах A1JB кран находится справа под котлом (кран вентильный, обеспечивает плавное открытие и закрытие). В одноконтурном исполнении подпитку системы можно сделать через кран заполнения системы отопления.
     После устранения причины блокировки горелки ошибка исчезает, котел сам запускается в работу.
Если после подпитки системы мы убедились, что давление в установке нормальное, но котел не начал работу — нужно проверить контакты датчика давления, проверить исправность датчика и в случае необходимости заменить датчик.
     Во избежание повторения ошибки необходимо убедится в отсутствии протечек в системе, отсутствии воздушных пробок, убедиться в исправности расширительного бака, а так же согласовании давления в расширительном баке и системе отопления.
     Падение давления в системе считается допустимым в первые 2 недели использования системы отопления, или в течении первых нескольких дней после вмешательства в систему и её дозаполнения.
     Особое внимание после подпитки системы стоит уделить теплым полам, так как если насос теплых полов не был выключен, то контура могут быть сильно завоздушены. Важно правильно удалить воздух, во избежание поломки насоса.

Ошибка 0A — блокировка горелки при низком давлении газа

     При длительной работе котла с низким давлением газа автоматика котла покажет ошибку 0A.
Для устранения и предотвращения повторения ошибки необходимо убедиться в исправности редуктора давления на входе, проверить газовый фильтр при его наличии, убедиться в наличии достаточного давления газа в динамике. Ошибка пропадает через некоторое время после удачной попытки розжига.

Ошибка 0C — блокировка горелки при низком напряжении

     При понижении входящего напряжения ниже 170 Вольт происходит блокировка горелки и на дисплее котла отображается ошибка 0C.
     Для устранения ошибки необходимо подключить котел Viessmann через стабилизатор сертифицированной для котельного оборудования марки или дождаться повышения напряжения.
     После устранения причины блокировки горелки котел сам запускается в работу.

Ошибка CC — несправность контроллера

     Прервана связь между контроллером и модулем расширения Viessmann. Проверить шину подключения модуля.

Ошибка F02 — горелка в состоянии неисправности — котел ушёл в перегрев

     При срабатывании датчика NTC ограничителя температуры происходит блокировка горелки, ошибку F02 можно сбросить только с помощью команды сброса.
     Реккомендуется выполнять только специалистам, возможно повреждение котла.
     Перед повторным запуском котла необходимо проверить давление в котле, минимальное давление в установке 0,8 бар. Нормальное давление зависит от конфигурации системы, обычно используется рабочее давление 1,4 — 1,8 бар.
     Необходимо проверить работу насоса — для этого проверить ход вала и вращение вала при работающем котле. При заклинивании вала убедиться, что насос не перегрет, проверить наличие посторонних включений в насосе и расходить вал.
     Проверить автматический воздухоотводчик и убедиться в отсутствии воздушных пробок.
     Проверить, что все краны после установки до системы отопления открыты.
     Проверить фильтр системы отопления.
     Проверить исправность ограничителя температуры и подключение соединительных кабелей.
     Выполнить сброс ошибки одновременным нажатием клавиш MODE и OK.

Ошибка F03 — горелка в состоянии неисправности — обнаружен сигнал пламени при выключенной горелке

     При обнаружении тока ионизации до запуска горелки происходит блокировка горелки и газовой арматуры. Ошибка сбрасывается выключением и включением котла или командой сброса — одновременное нажатие клавиш MODE+OK.
     Перед повторным запуском необходимо проверить электроды и силовой кабель.
Реккомендуется выполнять только специалистам, возможно повреждение котла.

Ошибка F04 — горелка в состоянии неисправности — нет сигнала пламени

     После трех неудачных попыток розжига с периодичностью 30 секунд, котел блокирует горелку, на дисплее отображается сигнал неисправности F04.
     Для перезапуска котла нужно выключить и включить котел или выполнить команду сброса — одновременное нажатие клавиш MODE и OK.
Ошибка встречается достаточно часто, в основном в период сильных морозов и резких перепадов температур. Необходимо проверить, что газ поступает к котлу в необходимом объеме и убедиться в исправности группы розжига.

Реккомендуется выполнять только специалистам, возможно повреждение котла.
    Если котел был настроен не правильно, давления розжига может быть недостаточно для запуска котла, котел может тухнуть при понижении мощности до минимальной. Необходимо проверить тип газа и соответствующие ему параметры работы газового клапана. Проверить розжиг и катушку розжига.
    Если газ поступает, нужно проверить группу розжига котла, почистить контакты, проверить силовой кабель или заменить запальную группу.

Ошибка F05 — топочная камера в состоянии неисправности — не фиксируется необходимая разница давления в дымоходе

     При включении вентилятора не создается необходимое разряжение или присутствует паразитная тяга дымохода.
     Для перезапуска котла нужно выключить и включить котел или выполнить команду сброса — одновременное нажатие клавиш MODE и OK.
Ошибка встречается в период резких перепадов температур, при неверной конфигурации дымохода, а так же при работе котла в низкотемпературном режиме.
Необходимо убедиться в правильной работе реле давления и его правильном подключении, проверить систему притока воздуха и удаления продуктов сгорания.
Проверить трубки подключения реле давления и реле давления.

Ряд ошибок, сигнализирующих потерю контакта с определенным датчиком

Ошибка F08 Горелка в состоянии неисправности

Реле газового электромагнитного клапана блокировано. Проверить реле, газовый электромагнитный клапан и соединительные кабели. Выключить и снова включить сетевой выключатель или выполнить сброс.

Ошибка F10 Постоянный режим работы

Короткое замыкание датчика наружной температуры или датчика температуры помещения. Проверить датчик.

Ошибка F18 Постоянный режим работы

Размыкание датчика наружной температуры или датчика температуры помещения. Проверить датчик.

Ошибка F30 Горелка заблокирована

Короткое замыкание датчика температуры котла. Проверить датчик температуры котла.

Ошибка F38 Горелка заблокирована

Обрыв датчика температуры котла. Проверить датчик температуры котла.

Ошибка F51 Приготовление горячей воды не производится

Короткое замыкание датчика температуры на выходе/датчика температуры емкостного водонагревателя. Проверить датчик.

Ошибка F59 Приготовление горячей воды не производится

Размыкание датчика температуры на выходе/датчика температуры емкостного водонагревателя. Проверить датчик.

Ошибка F70 Неисправность функции внешнего модуля расширения

Короткое замыкание датчика температуры коллектора S1 на внешнем модуле расширения. Проверить датчик. Действовать согласно инструкции по монтажу и сервисному обслуживанию внешнего модуля расширения.

Ошибка F78 Неисправность функции внешнего модуля расширения

Размыкание датчика температуры коллектора S1 на внешнем модуле расширения. Проверить датчик. Действовать согласно инструкции по монтажу и сервисному обслуживанию внешнего модуля расширения.

Ошибка F80 Неисправность функции внешнего модуля расширения

Короткое замыкание нижнего датчика температуры емкостного водонагревателя S2 на внешнем модуле расширения. Проверить датчик. Действовать согласно инструкции по монтажу и сервисному обслуживанию внешнего модуля расширения.

Ошибка F88 Неисправность функции внешнего модуля расширения

Размыкание нижнего датчика температуры емкостного водонагревателя S2 на внешнем модуле расширения. Проверить датчик.Действовать согласно инструкции по монтажу и сервисному обслуживанию внешнего модуля расширения.

Ошибка F90 Неисправность функции внешнего модуля расширения

Короткое замыкание верхнего датчика температуры емкостного водонагревателя S3 на внешнем модуле расширения. Проверить датчик. Действовать согласно инструкции по монтажу и сервисному обслуживанию внешнего модуля расширения.

Ошибка F98 Неисправность функции внешнего модуля расширения

Размыкание верхнего датчика температуры емкостного водонагревателя S3 на внешнем модуле расширения. Проверить датчик. Действовать согласно инструкции по монтажу и сервисному обслуживанию внешнего модуля расширения.

Особенности работы котла без индикации ошибок

Котел не запускает отопление

Если горелка работает на нагрев горячей воды нужно дождаться нагрева воды до заданной температуры.
Если горелка не работает — увеличить заданное значение температуры, обеспечить отбор тепла.
Возможно отопление на котле выключено, котел переведен в летний режим или режим ожидания. Как включить отопление на котле — с помощью кнопки MODE выбрать режим «снежинка» — зимний режим. Котел начнет работу. При наличии комнатного регулятора проверить настройки комнатного регулятора.

Котел плохо греет

Котел выключается, не достигнув заданной температуры. При нагреве отопления или при нагреве горячей воды. Отключается при температуре ниже установленного значения заданной температуры котловой воды и сразу включается снова. Вероятно обледенение дымохода. Проверить систему притока воздуха и удаления продуктов сгорания. Проверить давление газа в динамике.

Котел постоянно работает, но не догревает до заданного значения. Проверить давление газа в динамике, проверить редуктор газа. Проверить настройки газового клапана. Убедиться, что максимальная мощность котла выше текущих теплопотерь здания. Проверить загрязнение теплообменника и повреждение теплораспределительных пластин теплообменника.

Котел включает и выключает горелку при нагреве горячей воды. Проверить скорость насоса и расход теплоносителя через теплообменник. Промыть или заменить теплообменник (для двухконтурных котлов). Промыть контур нагрева бойлера и очистить отложения на змеевике (для одноконтурного котла с бойлером).

Котел постоянно работает

Котел догревает воду до заданной температуры, останавливается на заданном значении и постоянно работает. Если на улице сейчас достаточно холодно, а в доме комфортная температура, то, скорее всего, это нормальная работа котла. Автоматика котла догревает воду до заданного значения с максимальной настроенной мощностью, а затем понижает её, работая на пониженной мощности. Таким образом, если теплопотери здания достаточно высоки, котел может не выключатся длительное время, до тех пор, пока теплопроизводительность котла на минимальной мощности не превысит теплопотери здания.
Котел работает на температуре около заданной температуры и не выключется. Это так же может быть нормальной работой котла. Однако если проверка температуры отходящих газов покажет превышение температуры — это неисправность. Если обслуживание котла не проводилось достаточно давно или котел был установлен в старую систему после напольного котла, то скорее всего проблема в загрязнении теплообменника. Необходимо промыть теплообменник или заменить его, а так же убедиться, что мусор из системы отопления удалён.
Необходимо убедиться в правильности конфигурации системы отопления и правильной работе всех датчиков.

Скачет давление в котле

При работе котла замечается плавное увеличение давления в системе, при остывании системы давление понижается. Нужно убедиться в правильности соотношения объема расширительного бака на систему отопления и объема системы отопления. Проверить давление в расширительном баке, подкачать/подспустить его до расчетного. При выходе из строя расширительного бака — заменить его.
При включении котла замечается изменение давления на манометре котла в пределах 0.1-0.3 бар. Это нормальная работа котла.
При работе котла происходят периодические или постоянные резкие скачки давления. Скорее всего система завоздушена или сильное сопротивление в системе отопления. Необходимо обезвоздушить систему, проверить фильтра, насосы и байпас.

Падает давление в котле

Давление в котле может падать только по двум причинам — при понижении температуры теплоносителя и при изменении объема жидкости и воздуха в системе. Первым делом необходимо убедиться в том, что система хорошо обезвоздушена и воздуха в системе нет. Проверить систему на наличие утечек. Если давление падает при понижении температуры теплоносителя — убедиться в нормальной работе расширительного бака и правильном его согласовании с системой отопления. Если есть подозрение на утечку в системе её проще обнаружить при повышенном давлении на остывшей системе отопления.

Вода под котлом

При обнаружении воды в котельной нужно убедиться в отсутствии протечек труб и соединений, проверить давление в установке. Проверить исправность расширительного бака и группы безопасности. Возможно расширительный бак не скомпенсировал расширение системы отопления при нагреве и группа безопасности сбросла излишки давления на пол.

Котел постоянно отключется

При постоянном отключении котла и индикации ошибки — нужно устранить причину возникновения ошибки согласно инструкции устранения ошибок газового котла.
Если котел часто включается и выключается при нагреве отопления, скорее всего минимальная мощность котла слишком велика. Нужно обеспечить теплоразбор или настроить газовый клапан правильно. Возможно забит фильтр или теплообменник котла.
Если котел выключается при нагреве горячей воды — забит вторичный теплообменник горячей воды.

Котел тунет

Если котел периодически затухает, причины могут быть:
Засорение форсунок или фильтра горелки, засорение камеры сгорания — в таком случае необходимо прозвести чистку
Неисправности термопары, контактов цепи или электромагнита — произвести чистку, проверить контакты, заменить датчики или катушку.
Отсутствие тяги или обратная тяга при задувании ветра в трубу — скорректировать конфигурацию дымохода, проверить вентилятор и реле давления
Недостаток кислорода для сжигания газа — проверить дымоход, возможно обледенение дымохода
Снижение давления в газовой магистрали — убедиться в достаточном динамическом давлении газа
Неисправность вентилятора — проверить его корректную работу
Скапливание конденсата на стенках воздуховода и в трубках дифференциального реле
Котел может тухнуть при работе на горячую воду при недостаточном расходе горячей воды — для этого нужно выполнить верную настройку воды на котле и обеспечить достаточный расход
При затухании котла и отображении на дисплее ошибки, нужно действовать согласно инструкции устранения ошибок газового котла.

Котел шумит

Новый, правильно настроенный и отрегулированный котел работает практически бесшумно. Иногда для стабилизации системы, даже при правильном пуске требуется некоторое время, пока не выйдут все пузырьки воздуха и все гидравлические потоки будут правильно развязаны.

     Когда котел после длительной работы начинает шуметь и издавать не типичные для нормальной работы звуки, нужно провести профилактические работы до поломки оборудования или заменить изношенные части. Проблема может иметь несколько причин, в которых стоит разбираться специалисту, во избежание повреждения оборудования.
     Частая причина — перенасыщенность пузырьками воздуха. Шум или гудение может напоминать монотонное закипание чайника с периодическим потрескиванием. Причиной может быть плохое обезвоздушивание системы, неверная её конфигурация или работа нескольких насосов параллельно.
     Немалая проблема — это осадок в деталях котла и системе отопления. В таком случае выявить причину бывает, иногда, сложно. Чаще всего шум проявляется при нагреве ГВС, так как котёл именно тогда работает в режиме наибольшей мощности. Первым страдает первичный теплообменник котла, забиваясь накипью и отложениями, провоцируя изменение скорости потока в отдельных частях теплообменника, образованию пара. Возможно постукивание при работе котла на максимальной мощности. Избавить от шума может только промывка котла и теплообменника.
     Некачественный теплоноситель — может стать причиной шумов в теплообменнике при его нагреве. Бывает так, что теплоноситель отлично показал себя при работе с электрическим котлом, а при подключении газового котла спустя некоторое время начались шумы. Дело в разных режимах работы и в том, что у электрического котла значительно больше диаметр емкости теплообменника. Газовый настенный котел имеет узкий проход теплообменника и более чувствителен к качеству теплоносителя. Лучший теплоноситель для любого котла это подготовленная вода.
     Неправильная работа вентилятора может встречаться при длительном простое или неверной эксплуатации котла с повышенной температурой отходящих газов. Часто это просто пылевые отложения на лопостях вентилятора, нарушившие балансировку.
     Пониженное давление в установке может стать причиной образования пузырьков воздуха, нарушения циркуляции и изменения режима работы котла. Достаточно подпитать систему до расчетного значения.
     Для правильного нахождения причины неисправности котла следует обратиться к специалистам.

Котел viessman vitopend 100, подготовка к отопительному сезону.

Есть две процедуры, которые пользователи могут сами выполнять — регулировка давления в системе батарей и осмотр (и подкачка воздухом в случае необходимости) расширительного бачка.

Я столкнулся с этими задачами, когда хотел включить отопление  дома.
Давление в системе было минимальное (0.8 бар). Я включил батарении, но заработала только батарея в ванной и частично на кухне.
Я подумал, что в батарее на кухне скопился воздух и решил спустить его через кран маевского на ее торце. Давление в системе упало до 0 и котел совсем перестал работать.

А без горячей воды в 21 веке тяжело!

Делюсь своим кровным опытом, как отрегулировать давление в системе, как найти расширительный бачок (я потратил на это 2 часа) и проверить его работу.

У меня котел

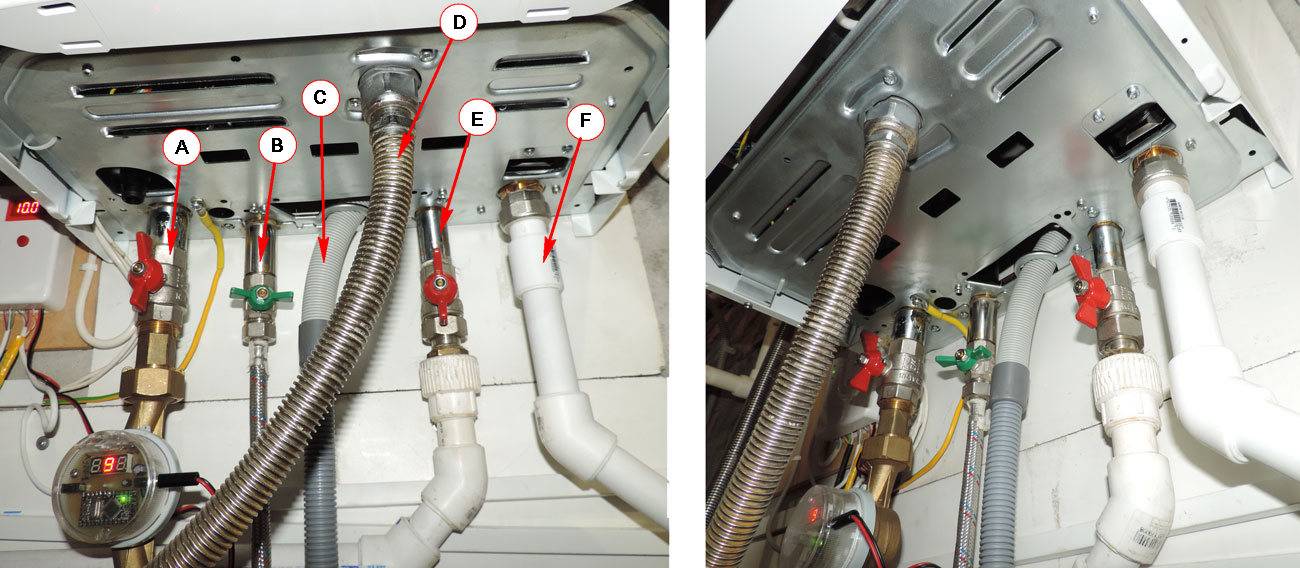

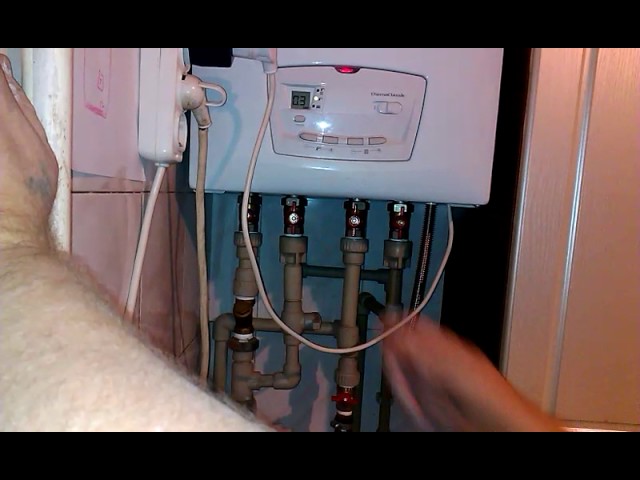

1) кран подпитки системы находится слева, между выводом батареи и вводом для горячей воды. Представляет собой черный пластрассовый, размером с фасоль, цилиндрический предмет, как откручивающаяся крышка от майонеза. Если крутить против часовой стрелки, в систему начнет поступать вода и давление будет повышаться.

Более ясный вид:

Если вы перекачаете воду в систему (более 3 бар), то ее можно слить из системы (так же можно прогнать воздух). Чтобы найти клапан слива, надо снять кожух с котла (взять его за бока и аккуратно потянуть вверх и на себя).
Он находится справа снизу, с красным циллиндроческим верхом и черным пластмассовым рычажком. Если открыть кран подпитки и этот клапан, можно прогнать воздух из системы.

2) В отопительной системе есть расширительный бачок (чтобы батареи не лопнули при нагреве воды http://ostroykevse.ru/Otoplenie/Otoplenie_8_2.html). Найти его можно, если посмотреть на котел сверху — он будет между кожухом и стеной. Выглядит как красный (может быть другого цвета) диск толщиной примерно 5-7 см с ниппелем сверху. Для проверки работоспособности надо открутить крышку на ниппеле и слегда нажать на ниппель. Должен пойти воздух.

— Если пошла вода — бачок неисправен, надо звонить в ремонт.
— Если ничего не пошло — надо подкачать, делается это обычным автомобильным насосом. (Велосипедный тоже может подойти)

Вопросы-ответы по теме: http://vitopend.ru/index.php/qa

Двухконтурный газовый котел падает давление. Давление в расширительном бачке двухконтурного котла BAXI

Давление в газовом котле – это один из самых важных параметров , обеспечивающих нормальное функционирование оборудования и всей системы отопления в доме. Стоит знать все нюансы работы устройства, и в случае возникновения проблемы с падением давления знать, в чем может быть причина, и как ее устранить.

Оптимальным значением для системы отопления газовым котлом является 1,5-2 атмосферы . Если датчики показывают значение, выходящее за эти пределы, то ситуация становиться критичной и сулит поломкой оборудования.

Контроль такого показателя обеспечивает установленный в систему датчик, манометр , оснащенный трубкой Бредана . Монтируют этот прибор в специальных точках, указанных в нормативной документации к оборудованию. Помимо самого отображения уровня давления в системе, такие приборы позволяют обнаружить те участки, в которых имеются утечки или иного рода сбои в работе.

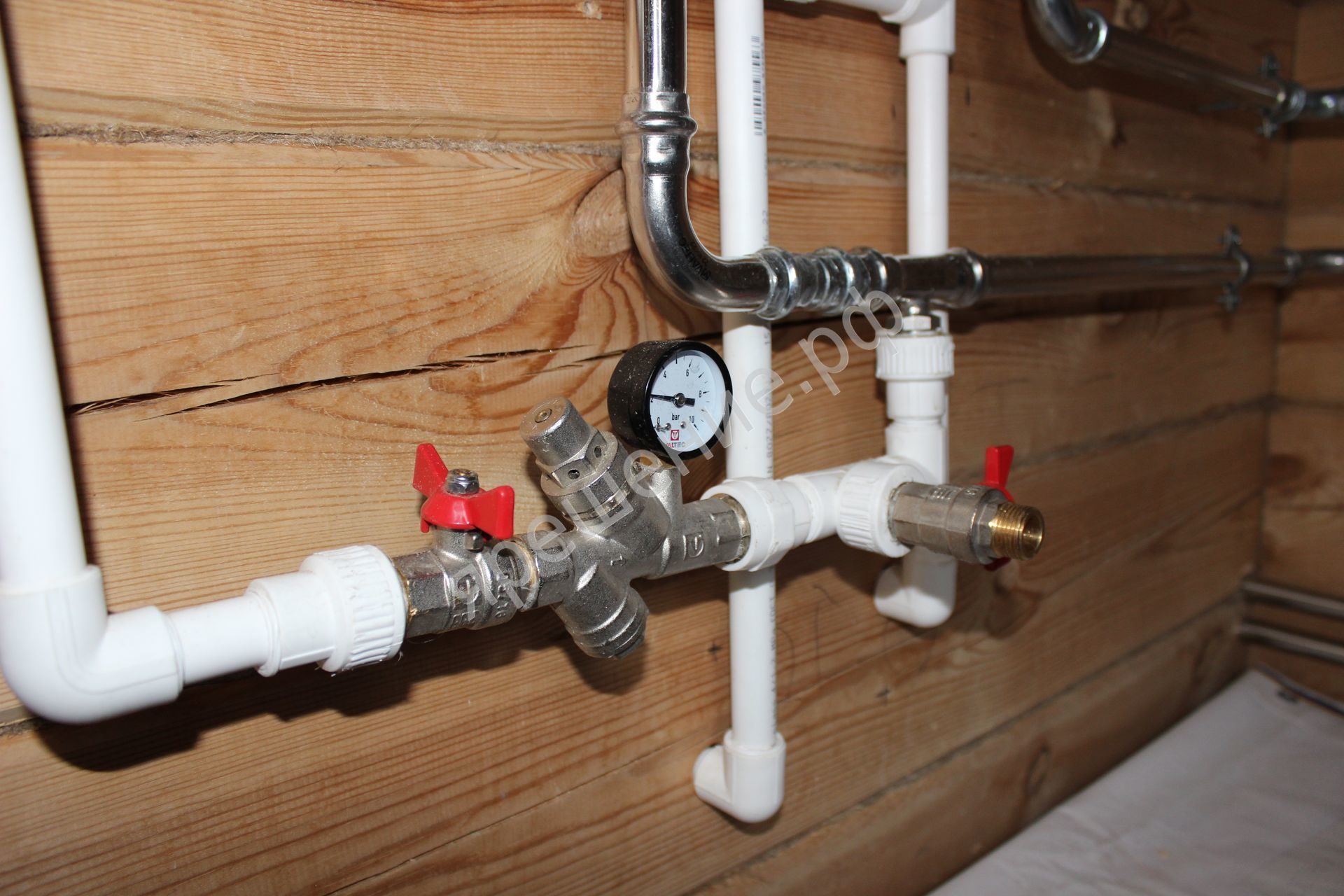

Для облегчения замены манометра и возможности беспрепятственного сброса показателей , а также его продува, рабочая среда направляется к нему через трехходовые краны , а не напрямую. Ставят приборы либо до, либо после узлов, которые в случае поломки оказывают влияние на уровень давления в системе. Это также позволяет диагностировать работоспособность того или иного агрегата.

Виды давления в системе

В системах отопления бывает несколько видов давления:

  1. Статическое . Такая разновидность давления появляется в случае действия сил притяжения на теплоноситель, находящийся в холодном состоянии.
  2. Динамическое . Наблюдается при движении теплоносителя по системе.
  3. Рабочее . Представлен совокупностью статического и динамического видов давления.
  4. Избыточное . Является разностью между атмосферным и фактически измеряемым давлением.
  5. Абсолютное . Его составляют в сумме избыточный и атмосферный вид давления.
  6. Номинальное . Таким показателем характеризуют уровень прочности устройств, т.е. давление, которое способно выдержать оборудование.
  7. Максимальное . Порог давления, которое вынесет устройство.
  8. Предельное . Давление для проведения испытаний, превышающее рабочее в 1,5 раза.

Причины падения

Если возникла ситуация с понижением давления, то стоит обратить внимание на следующие моменты, которые являются причиной данной проблемы:

Утечка в системе отопления

Такая причина возникает при нарушении целостности какого-либо из мест соединения или прокола трубы, возможно, из-за длительного времени эксплуатации. Одной из частых причин того, что уровень давления падает является утечка теплоносителя .

В расширительном баке

Образовался разрыв или ниппель пропускает воздух.

Внутренняя полость бака представлена двумя частями, которые разделяются мембраной из каучука.

Одна часть этой полости содержит воздушные массы , а другая – теплоноситель . В процессе нагрева воды в системе, происходит ее расширение, а, соответственно, давление на каучуковую прослойку увеличивается .

Последняя способствует сжатию газовой смеси.Если оборудование работает уже длительное время, то возможно ниппель , расположенный в расширительном баке износился и начал пропускать воздух , что и приводит к понижению давления.

Трещины на теплообменнике в котле


Также причина, связанная с длительностью пользования оборудованием.

В стенках теплообменника могут поваляться со временем микротрещины , которые пропускают воду из отопительной системы.

Учитывая, что вода имеет свойство в газовом котле быстро испаряться, то такую причину выявить самостоятельно весьма затруднительно .

Кроме того, трещины возникают еще и в процессе промывок , которые проводят в профилактических целях или из-за заводского брака.

Воздух в системе

Если проводилась замена труб или в трубах есть пробой, то вероятно внутрь системы попал воздух. Такое явление характеризуется наличием шума и бульканья теплоносителя, а потому, определить наличие воздушной пробки не составляет труда.

Кран сброса теплоносителя не закрыт плотно

Возможно, все дело в такой банальной причине, как неплотно закрытый кран, из-за которого сбрасывается давление в котле.

Важно: если ни одна из причин, связанных с работой системы отопления не подходит, то стоит обратить внимание на оборудование в котельной.

Варианты решения проблемы

Чтобы решить вышеописанные проблемы, можно воспользоваться следующими рекомендациями:

  1. Утечка в системе отопления. В этом случае поможет тепловизионное обследование, во время которого выявляют дефекты системы. При помощи тепловизора можно обнаружить с лёгкостью места утечки, которые невооруженным лазом не заметить. Саму утечку устраняют в зависимости от ее характеристик: подтягивают и уплотняют соединения или заменяют узел в системе.
  2. В расширительном баке образовался разрыв или ниппель пропускает воздух. Первостепенно стоит попробовать заменить сам ниппель . Если результата от такой манипуляции не будет, то меняют бак.
  3. Трещины на теплообменнике в котле. Для устранения такой проблемы придется воспользоваться услугами специалистов или на протяжении длительного времени наблюдать за работой газового котла и выявить поступающую в него жидкость. Далее провести герметизацию обнаруженного участка .
  4. Воздух в системе . Такая проблема требует более скрупулезного подхода, об этом ниже.
  5. Кран сброса теплоносителя не закрыт плотно. Стоит проверить плотность зажатия крана и закрутить его при необходимости.

Важно: лучше всего проводить диагностику газового котла и его работы в присутствии специалиста, который сможет обеспечить безопасность и предотвратить аварийную ситуацию.

Как избавиться от воздушной пробки


Любая закрытая система нуждается в специальном оборудовании для обеспечения возможности отвода из нее воздуха . Одной из самых эффективных систем считается многоступенчатая система развоздушивания .

В этом случае отводчики воздуха вставляются в нескольких участках в системе, обеспечивая возможность удалять воздух из каждого по отдельности.

Типы воздухоотводчиков бывают различные:

  • Ручной . Имеют небольшие размеры, монтируются в торце радиатора. Регулировку проводят при помощи обычного ключа или отвертки . Однако, производительность их невысока, что делает их пригодными лишь для местного использования;
  • Автоматический . Работа такими приспособлениями осуществляется автоматически и не требует ручной регулировки . Ставят устройства в зависимости от типа: в горизонтальном или вертикальном направлениях. Имеют большую производительность, но склонны к поломкам при загрязнении.

Процесс устранения воздушной пробки проводят согласно последовательности:


  1. Изначально проводят определение места , в котором находится пробка. Для этого при помощи молотка простукивают легкими движениями всю систему отопления. Звонкий , ярко выраженный звук говорит о наличии воздуха.
  2. Понадобится емкость , в которую будет сливаться вода и ключ с отверткой для откупоривания клапана.
  3. Далее открывают до максимально допустимого предела термостат и затем сам клапан.
  4. Подставив емкость, очень важно прислушаться к звукам, которые сопровождают сливающуюся жидкость. Шипение бульканье в кокой-то момент должно прекратиться, что и будет свидетельствовать об удалении воздуха из системы.
  5. Клапан и термостат возвращают в состояние, пригодное для работы, закрутив все вентили.

Существует еще несколько вариантов удаления воздушной пробки из системы:

  1. Если после проведения такой процедуры, давление в газовом котле продолжает падать, а радиаторы при этом не до конца нагреваются или греют недолгое время, то возможно пришло время для очистки отопительного радиатора .
  2. В случае отсутствия результата и после предыдущей манипуляции, батареи проверяют на наличие полноценного заполнения теплоносителем . Спустить воду можно через расширительный бачок системы. После того, как вода будет удалена из системы, ожидают около получаса и снова открывают кран расширительного бака. В этой ситуации воздушная пробка должна самопроизвольно устраниться .
  3. Если и такой способ результата не принес, то теплоноситель приводят в состояние кипения в самой системе. В этом случае воздуха точно не останется.
  4. Если пробка образовалась на участке трубопровода, где имеется перегиб, то стоит проверить допустимость параметров конструкции, а именно угол изгиба трубы . В случае отклонения от нормы, на этом участке устанавливают дополнительные вентили для удаления воздуха.

Ни одно оборудование не застраховано от поломок. В случае с газовым котлом стоит быть особо внимательными и не допустить аварий. Этого можно избежать, подходя к обслуживанию устройства грамотно и вовремя.

Смотрите видео, как убрать воздух из системы отопления:

Очень популярная серия среди всех остальных в линейке BAXI. Котел 4-го поколения мощностью 24 киловатта поставляется различными вариантами исполнения: с открытой и закрытой камерой сгорания. Котлы с закрытой камерой сгорания и принудительным удалением дыма обозначаются буквой “F”в названии. Турбированные котлы бакси наиболее популярны и часто используются при организации поквартирного отопления, поэтому вопросы использования в системе отопления расширительного бака рассмотрим на примере этой модели котла.

При организации систем отопления могут быть использованы различные варианты, но в последнее время большей популярностью пользуются системы закрытого типа, движение теплоносителя в которых происходит за счет работы циркуляционного насоса. Газовая горелка греет воду (или антифриз) в первичном теплообменнике, а насос перекачивает ее через систему радиаторов, передавая тепло в помещения.

При этом, для нормальной циркуляции теплоносителя требуется, чтобы система была полностью заполнена водой, а так как жидкость при нагревании имеет свойство расширяться – необходимо как-то компенсировать увеличение объема. Именно для этого в системах отопления предусматриваются расширительные бачки.

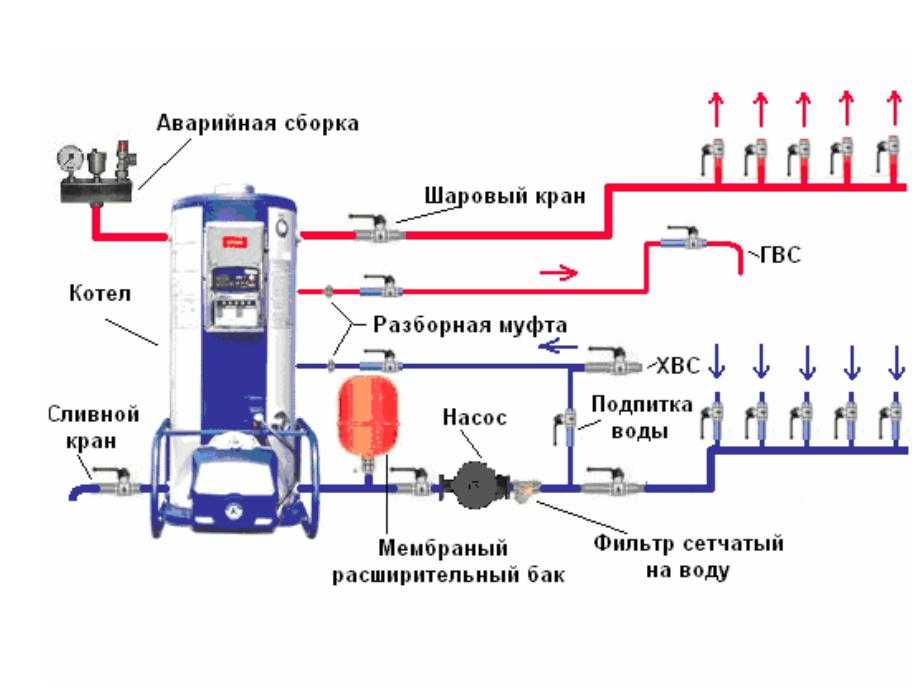

На схеме изображена система, котел в которой выступает в роли исключительно нагревателя. В бытовых настенных котлах ECOFOUR расширительный бак и циркуляционный насос уже встроены, именно поэтому такие котлы удобно использовать в малогабаритных квартирах.

Устройство и расположение расширительного бака BAXI

Расширительный бак baxi eco four 24 – резервуар круглой формы красного цвета, который располагается на задней стенке котла. Встроенный расширительный бак бакси объемом 6 литров разделен на две части эластичной мембраной, одна часть подключается к системе отопления, вторая – накачивается воздухом. Поэтому, при нагреве системы отопления, увеличивающийся объем жидкости преодолевает сопротивление мембраны и заполняет освобождающийся объем бака, а при остывании, мембрана стремится перейти в исходное положение и выталкивает жидкость назад в систему отопления. Таким, образом, давление в системе отопления в процессе работы остается практически неизменным.

Какое же должно быть давление в расширительном бачке двухконтурного котла BAXI?

Если открыть инструкцию – то там указано давление в расширительном бачке 0,5 бара, но это минимальная величина, правильно – давление должно быть примерно на 20% меньше давления в контуре отопления при комнатной температуре теплоносителя.

Исходя из того, что для большинства систем рекомендуемое давление при заполнении находится в пределах 1,2 до 1,5 бар, получаем необходимое давление в воздушной полости расширительного бака равное 0,8-1 бар. Специалисты обычно рекомендуют устанавливать давление в расширительном бачке BAXI равное 1 бар.

Нужен ли расширительный бак для настенного газового котла baxi?

Объем встроенного расширительного бака котла baxi указан в характеристиках и для серии ECOFOUR составляет 6 литров, чтобы ответить на вопрос его необходимости в отдельно взятой системе отопления – нужно знать общий объем этой системы.

Рассчитать его не так сложно: объем заполнения котла и радиаторов есть в их характеристиках, а объем заполнения трубопроводов можно вычислить, зная их диаметр и суммарную длину. Вода, после нагрева на 80 градусов Цельсия увеличится в объеме примерно на 4-5%, поэтому, рекомендуемый объем расширительного бака составляет 8% от всего объема системы отопления в случае заполнения водой и 12% — в случае использования антифриза в качестве теплоносителя (коэффициент теплового расширения антифриза больше). Таким образом, штатного расширительного бака будет достаточно для системы отопления объемом примерно до 75 литров при использовании воды и объемом до 50 литров при использовании незамерзающей жидкости.

Данные цифры условные (с запасом) и при подборе емкости расширительного бака нужно руководствоваться проектировочными расчетами конкретной системы отопления, либо рекомендациями производителя.

В большинстве случаев, встроенного бака котла вполне достаточно и решение о применении отдельного дополнительного бака принимается специалистами на этапе проектирования.

Как закачать воздух в расширительный бак газового котла бакси?

Подкачка расширительного бачка должна производиться только на опорожненном котле!

Поэтому нужно выполнить следующие действия:

    Перекрыть краны системы отопления

    Через сливной кран слить воду с котла

    Накачать бак до необходимого давления

    Закрыть сливной кран

    Подпитать систему отопления через кран подпитки

    Открыть краны контура отопления

Воздушная полость расширительного бачка оснащается клапаном для проведения технического

обслуживания. Конструкция клапана — это обычный автомобильный ниппель, поэтому прокачать расширительный бак котла baxi проще всего с помощью шинного насоса – ручного или автомобильного электрического. Последний удобен наличием манометра для контроля давления, но часто котел располагается в шкафах или нишах и не всегда удобно до него добраться, поэтому предпочтительнее подкачать ручным велосипедным насосом, а затем проверить давление автомобильным манометром и при необходимости стравить лишнее.

Неисправности расширительных бачков

Проверка давления расширительного бака входит в перечень процедур ежегодного технического обслуживания и при его соблюдении никаких проблем не будет, но при халатном отношении он может доставить владельцу неприятные сюрпризы:

    давление в воздушной камере постепенно уменьшается и с каждой подпиткой котла бачок все больше заполняется водой и постепенно перестает выполнять свою функцию. При этом мембрана настолько прижимается к стенке воздушной части бачка, что может быть повреждена золотником клапана и бачок придется заменить.

    давление контура отопления находится на границе допустимого, расширительный бачок не обслуживали – давления в нем нет. При остывании системы отопления объем жидкости уменьшается, падение давления ничем не компенсируется – котел останавливается по аварии. Такая ситуация может возникнуть, например, при длительной работе котла в режиме ГВС или отключении электричества.

    владельцу котла часто без видимых причин приходится подпитывать котел, например, пока используется горячая вода – давление на манометре падает и котел останавливается по ошибке – владелец подпитывает. Так как температурное расширение ничем не компенсируется, то при дальнейшем нагреве теплоносителя избыточное давление сбрасывается через предохранительный клапан. Некоторые пользователи отводят сброс и просто не замечают этой ситуации. Частая подпитка котла неподготовленной водой губительна для теплообменника!

Котел бакси при включении горячей воды падает давление

Иногда, пользователи сталкиваются с проблемой, когда падает давление при включении горячей воды в котле baxi. Данная проблема как раз может быть связана с недостаточным давлением расширительного бака. Дело в том, что при переключении котла в режим приготовления горячей воды циркуляционный насос перекачивает жидкость по малому кругу, т.е. только внутри самого котла — через вторичный пластинчатый теплообменник. Контур отопления при этом фактически не греется и теплоноситель начинает остывать, объем уменьшается и при отсутствии компенсирующего давления в расширительном бачке давление системы отопления может падать и на котле будет .

В такой ситуации можно еще рассматривать вариант поломки самого теплообменника (брешь между пластинами) и попадание воды из контура отопления в систему ГВС, но это легко проверить. Для проверки нужно перекрыть подачу холодной воды в котел и открыть любой кран разбора. Если при таких условиях из крана идет вода — очевидно, что это теплоноситель из контура отопления и теплообменник нужно заменить.

Помните, своевременное обслуживание газового котла поможет избежать таких ситуаций и увеличивает срок службы агрегата.

Многие выбирают газовые двухконтурные котлы в качестве отопительного прибора для своего дома. Такое устройство является экономичным и доступным. Если в вашей местности не проведена газовая магистраль, то можно приобрести баллон. Двухконтурный котел будет отапливать помещение, и подогревать воду. Такой вариант является наиболее выгодным. Но в газовых котлах , как и в других приборах, бывают поломки. Наиболее частой проблемой таких котлов является падение давления. В данной статье вы узнаете причины падения давления и как их можно устранить.

Какие виды давления бывают

Установлено определенное значение, которому должно соответствовать давление. Если оно находится ниже заданного, то может произойти поломка всего отопительного прибора. Рассмотрим, какие виды давления бывают.

  • Динамическое давление — это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
  • Статическое давление — это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
  • Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Как контролировать давление

Нормальное рабочее давление равняется 1,5-2 атмосферам. Проблемы с падением или повышением давления бывают только в системе с принудительной циркуляцией. Завоздушивание бывает в системах естественной циркуляцией. Причины могут быть разные, но самой распространенной является какая-либо утечка. Первую и вторую проблему устранить самостоятельно, не получится. Придется вызывать квалифицированного работника, который проведет диагностику и устранит поломку.

Причины падения давления в газовом котле

Если вы обнаружили сбой работы вашего газового котла, следует найти причину. Самостоятельно это сделать трудно. Для диагностики причины неполадок необходимо использование профессионального оборудования.

Выделяют несколько частых причин падения давления в газовом котле:

  • Нарушена работа расширительного бака.
  • Проблемы с электроэнергией или ее длительное отсутствие.
  • Произошла утечка из системы отопления.
  • Неправильно был выбран газовый котел. Возможно, он не подходит для отопления вашего дома.

При понижении давления воды в котле, она перестает поступать. Если же упало давление газа, то котел прекращает свою работу автоматически. Необходимо регулярно проводить диагностику и ремонт отопительного прибора. Тогда вы не останетесь без отопления и горячей воды в самый неожиданный момент.

Еще одной главной причиной падения воды являются воздушные пробки. Появиться они могут по нескольким причинам:

  • Если в качестве теплоносителя используется вода, то при ее закачивании с помощью оборудования необходимо удалить воздух. В противном случае произойдет образование воздушных пробок;
  • Если соединения плохо загерметизировали, то возможно попадание воздуха;
  • В месте спуска воздуха засорен клапан;
  • Подача теплоносителя в систему отопления была выполнена неправильно.

Наличие воздушных пробок в системе отопления приводят к большим проблемам. Появляется шум и вибрация в отопительной системе. Из-за воздуха некоторые радиаторы перестают обогревать помещение. А потребление газа может увеличиться в несколько раз.

Устранение проблемы

Если вы не знакомы с работой газового котла или не изучали схемы работы, то не рекомендуется самостоятельно пытаться устранить проблему. Но в некоторых случаях невозможно ждать мастера и требуется оказать первые действия самостоятельно. Если ваш котел имеет принудительную систему циркуляции, то причина, скорее всего в утечке теплоносителя. Для того чтобы найти место возможной утечки, необходимо в первую очередь осмотреть места соединения.

«Важно! Найти возможную протечку не так уж и легко. Но если под газовым котлом появились небольшие лужи, следует срочно устранить причину утечки. Если трубы в системе отопления установлены давно, возможно они поражены коррозии. Поэтому и произошла утечка теплоносителя. Если вы не смогли найти место протечки, то нужно срочно вызвать квалифицированных работников газовой службы. Они приедут со специальным оборудованием и быстро найдут место утечки. Затем проведут работы по устранению проблемы.»

Если протечка произошла из-за старой трубы, то ее удалят и установят новую. Если повреждена муфта, то ее также заменяют на новую. В случае если плохо произведена герметизация стыков, то с помощью герметика или специальной ленты герметизируют места соединений элементов отопительной системы.
Сложнее всего обнаружить проблему в работе теплообменника. На нем могут появиться трещины из-за повреждений или износа. Такую неполадку смогут найти только специализированные работники.
Перед тем как начать искать проблему, необходимо отключить газовый котел.

Профилактика

Самой распространенной причиной падения давления является некачественное устройство газового котла. Поэтому не стоит производить монтаж такой сложной системы самостоятельно. Тем более для установки газового оборудования необходимо согласовать свои действия с газовой службой.

Для того чтобы не пришлось устранять проблемы, лучше произвести профилактику на начальном этапе установки отопительного прибора. Необходимо подключить газовый котел по инструкции и обязательно с соблюдением техники безопасности. А также необходимо проконтролировать устройство труб отопительной системы. И необходимо произвести качественно герметизацию в местах соединений. Соблюдая простые правила монтажа, можно избежать многих проблем работы газового котла на начальном этапе.

Для предотвращения образования воздушных пробок следует перед запуском отопительного котла произвести проверку клапанов и всех элементов соединения. С помощью компрессора необходимо задать давление, которое будет немного превышать нормальное рабочее. Если в течение часа не произошло падения давления, то значит, протечки на начальном этапе нет. Если давление начало падать, необходимо срочно отключить газовый котел и искать проблему. После устранения протечки, можно снова проверить работу оборудования. Если давление не падает, значит, протечка была устранена.

При качественном уходе и регулярной диагностике отопительного прибора можно предотвратить появление неполадок.

Вопросы по эксплуатации котлов Иммергаз

__________________________________________________________________________

Вопросы по эксплуатации котлов Иммергаз


Вопрос: Установлен газовый котел иммергаз еоло стар 24 3 е, выдал ошибку 11, что делать?

Ответ: У вас упало давление в системе ниже 0,8 кг, нужно поднять давление подпиткой до 1,2 кг и сбросить ошибку «RESET», тогда котел должен запуститься. Возможно, недостаточный проток дымоудаления. Проверти датчик дымоудаления и вентилятор. Может в трубе грязь.

Вопрос: Подключили настенный котел EOLO MYTHOS 24 2E IMMERGAS, установил сам, подключил все по инструкции: стабилизатор напряжение, коричневый провод на фазу, заземление все как положено! При первичном запуске котел запустился, но через сутки выдал мне ошибку 01 (блокировка зажигания), сбросил ошибку кнопкой «RESET», и так повторяется несколько раз за день. Не знаю в чем проблема, можете кто-то
подсказать.

Ответ: Ошибка 01 — нет газа. Когда она загорается, необходимо проверить наличие газа в плите. Если его нет там, то обращайтесь в Горгаз. Если есть, то в сервис.

Вопрос: при включении котла Имергаз выбивает ошибка 10, что делать?

Ответ: Упало давление в системе отопления. Необходимо заполнить её.

Вопрос: У меня установлен и подключен газовый котёл имергаз EOLO Star 24. Вот и в последнее время всё время выскакивает ошибка 11. Я всё почистила, коаксиальную трубу, вентилятор, дымоход и т.д. А ошибка всё не проходит. На улице сильный ветер дома сразу холодает.

При включении горячей воды через несколько секунд котел начинает трещать и на индикаторе быстро начинает расти температура воды. Если отключить подачу горячей воды, то набор воды кокой-то уж очень короткий. Я бы сказала так, что котел не добирает нужное количество холодной воды в бак и начинает греть сам себя. Что в таком случае делать?

Ответ: Почистите фильтр на ГВС (колба).

Вопрос: Ситуация следующая, купили дом, 130 квадратных метров, установлен настенный котел immergas. В начале ремонтных работ все было хорошо, работал себе и работал. Зайдя как то в дом, обнаружил, что батареи не горячие, чуть теплые, смотрю на котел, а горит постоянно красная лампочка, в итоге дозвонился до мастера, он сказал сделать перезагрузку (RESET), сделал, котел заработал, на следующий день ситуация
повторилась! А у нас в городе с такими котлами никто никогда не сталкивался, и все советуют его менять! Что делать не знаю, слишком все накладно с ремонтом выходит.

Ответ: Это происходит из замерзания выпускной трубы для отвода сгоревших газов . Если посмотреть на котел сверху, то около выхода из котла выхлопной трубы есть слева и справа лючки откройте один из них и проблема решена.

Вопрос: Открываем подпитку газового котла Иммергаз EOLO STAR 24 3e и не чего не слышно как работает, и давление стоит на 0.8 ! Что делать ?

Ответ: Проблема, только, в давлении в системе ГВС, оно меньше чем в системе отопления. Надо увеличивать давление с помощью насоса или купить насос для системы ГВС.

Вопрос: Сделали установку и подсоединили настенный котел Immergaz Nike star 23 kw в эксплуатации около 4 года. При нас второй год. будет третья зима и кажется, что общая температура ниже. Должно быть теплее. При розжиге начинает щелкать — секунд 5-6. Потом работает секунд 40 ну до минуты и тухнет. Что это может быть?

Ответ: Проверьте фильтр на обратке, если он установлен.

Вопрос: В доме установлен газовый котёл иммергаз эоло стар 24кв дом 160кв. Что лучше термодатчик или котёл на температуру контура отопления?

Ответ: Установите комнатный термостат.

Вопрос: Посоветуйте, хочу установить котел immergas victrics 26 2i, дом 100 м2, сип панельный, газ баллонный, говорят экономичный котел, т.к. нижний предел работы 5 квт, понимаю, что придется установить большие радиаторы т.к. нет использования теплого пола, хочу использовать в режиме 40/ 50. Понятно, что дороговато, готов потратиться, хорошая ли модель и стоит ли устанавливать?

Ответ: Конденсационный котёл выгоден при низкотемпературном режиме. Вам действительно придётся увеличить мощность радиаторов в два раза (примерно), затратив на это около 60-70% денежных средств, дополнительно. Конденсационный котёл экономит, примерно 25-30% газа.

Но сможете ли Вы его окупить в итоге:

— стоимость котлов отличается в два раза.
— затраты на организацию низкотемпературного режима.
— более дорогие запчасти (отличаются в 2-3 раза, некоторые и 4 раза).
— более дорогое сервисное обслуживание ежегодное.

Котёл Victrix 26 2i — может модулировать до 3 кВт.

Вопрос: подскажите что лучше перевести котёл на меньшую мощность или установить внешний датчик температуры, а то часто включается, работает пару минут.

Ответ: У Вас маленькая площадь помещения: Обязательно купить комнатный термостат. При его установки, рекомендуется установить температуру отопления 70 градусов, на котле.

Вопрос: Подсоединили котел Имергаз эоло стар 24, но падает давление воды и высвечивает ошибку 10,когда добавлю давление котел запускается и работает через время опять выключается. Это что расширительный бачок накрылся?

Ответ: Нет, не расширительный бак. Возможно проблемы в системе отопления или в котле (теплообменник) и тд.

Вопрос: При включении ГВС идет то горячая, то холодная вода. Высвечивается код Е-27, но напор ГВС хороший, что может быть?

Ответ: Настройка котла, если это сразу началось, после первого пуска. Так что угодно — газовый блок не модулирует или забился стружкой в трубе, реле протока и тд.

Вопрос: подскажите, смонтировали котёл иммергаз, воду греет здорово, а вот отопление вообще не греет?

Ответ: 1. Включите, пожалуйста, режим зима (снеговик). Тогда котёл начнёт работать в режиме отопления.

2. Посмотрите, какая установлена температура теплоносителя (воды) в системе отопления (кнопки с рисунком — радиатора). Может, просто, нет необходимости работать в режиме отопления — лето, тепло.

3. Если Вы пользуетесь комнатным термостатом, то посмотрите, какая на нём установлена температура. Может, просто, нет необходимости работать в режиме отопления — лето, тепло.

4. Если котёл не исправен, то он должен выйти в аварийный режим и указать на дисплее код ошибки. Следуйте инструкциям, которые указаны в инструкции по пользованию или звоните в сервис.

Вопрос: Нам вчера подключили котел Immergas Eolo Star. При инструктаже объяснили, что при летнем режиме работы котла пользоваться можно либо теплой, либо холодной водой. Т.е. смешивать нельзя. Объясните почему?

Ответ: Можно устанавливать любую комфортную температуру приготовления горячей воды. И в любом режиме (зима, лето). Просто рекомендуют установить комфортную температуру горячей воды, так, что бы приготовленную горячую воду, как можно меньше смешивать с холодной. Это с целью экономии газа. Например, комфортная температура воды 42-43 С, то установите 45-46С, а не 55 С.

Вопрос: У нас подключен газовый котёл Иммергаз. Подскажите, какую правильно выставить температуру летом?

Ответ: Температура ГВС. — Летом включаете летний режим (зонтик) и устанавливаете себе комфортную температуру горячей воды, как в прочем и зимой. Температура отопления — Если вдруг стало холодно и есть необходимость в отоплении, то включите зимний режим (снеговик). И так же устанавливайте любую температуру теплоносителя. Лучше всего, конечно пользоваться комнатным термостатом.

Вопрос: У меня установлен котел Имергаз еоло стар 24 3е, проблема в том , что когда я включаю горячую воду , котел издаёт хрипящий звук и хрипит пока не выключу воду, что это может быть?

Ответ: Необходимо сделать техническое обслуживание котла: забился теплообменник, необходимо промыть. Почистить вентилятор, при включении котла в режиме ГВС, котёл выходит на максимальную работу, и вентилятор не справляется из-за пыли (грязи), начинается шум и вибрация.

Вопрос: У меня газовый котел IMMERGAS NIKE STAR. В эксплуатации восьмой месяц. Сейчас включен летний режим. Горячей воды нет. Высвечивает код ошибки 10. Давление воды в норме. Но если перейти на зимний режим- появляется горячая вода. Как узнать причину?

Ответ: Ошибка 10 — нет давление в системе отопления. Варианты: проблема с теплообменником, не держит кран подпитки.

Вопрос: Установил новый турбированный котел Иммергаз, мигает 01. Перезагружал — не помогает, вызвал специалиста заменил на другую новую плату, все равно так же выдает сигнал 01. Что делать?

Ответ: 1. Проверить есть ли газ, вообще, в доме. Включите плиту газовую, если и там нет газа, то звоните в газовое хозяйство. Если в плите есть газ, то открыть газовый кран, бывает, так что забывают его открыть.

Вызвать мастера:

— проверить настройку газового клапана на минимуме.
— проверить газовый клапан на модуляцию (погонять его)
— бывает, залипает клапан (постучать по нему, и он начнёт работать без проблем)это может быть, только, при первом пуске котла в работу. если видны проблемы, то заменить его.

Проверить заземление, бывают случаи при определённых условиях, датчик ионизации пламени не срабатывает и выдаёт ошибку 01.

Вопрос: Полгода, как подсоединили котел Иммергаз Еоло мини. Проблема — периодически не срабатывал поджиг, в основном на горячую воду, при этом сперва высвечивался код неисправности 04. После профилактики поработал полдня идеально, после этого поджиг исчез вообще, не работает ни ГВС ни отопление, дисплей код неисправности не выдаёт. В чем причина?

Ответ: Проблема в плате управления, или в электроде розжига (что бывает очень редко).

Вопрос: Подскажите, кто знает, устраняется ли такая проблема вообще. У меня подключен котёл Иммергаз, почти новый всего 1 год. В системе ГВС нет постоянной температуры, какую температуру не ставь мыться неприятно, идет то горячая то холодная вода, что можно сделать? А так все работает исправно, ни каких ошибок не высвечивает.

Ответ: Так не должно быть. В котле имеется функция модуляции, и котёл должен мгновенно реагировать на проток воды и её температуру. Так же должен чётко держать установленную температуру. Это может быть в неправильной настройке котла или вообще его не настраивали. Необходимо знать, это было с самого начала (первого пуска) или случилось в процессе.

Вопрос: у меня котёл имергаз EOLO STAR 24 3 E работает третий год сейчас возникает иногда такая проблема при включении гвс падает давление в системе отопление и моргает ошибка10.что можно посмотреть?

Ответ: Закрыть плотно кран подпитки системы отопления. Вызвать сервис, необходимо заменить теплообменник (это может быть, только, при ежегодной промывке теплообменника).

Вопрос: Котел Immergas Eolo Star 23KW. Котлу около 6 лет, в последнее время падает давление на 0, при чем зачастую после использования горячей воды в течение 10 и выше минут. В день по несколько раз падает на ноль. Проверил РБ, оказалось давление 0. Купил насос с манометром, накачал 1 бар. Заполнил систему на 1.2 бара, с утра ошибка 10, давление 0. 3 день экспериментирую, ищу проблему.

Кран подпитки закручен, не пропускает, клапан сброса проверил, навернул кран Маевского для проверки. Перекрывал на ночь контур отопления и ГВС от котла, чтобы понять, где утечка — в системе или в самом котле — за ночь давление упало с 1.2 до 0.5, ошибка 10. Значит проблема в самом котле. Проверил снова давление в РБ, 1 бар. Для эксперимента добавил до 1.7.

Не помогло, падает. Через день, то есть сегодня, спустил весь воздух из РБ, снова закачал до 1 бара. На данный момент, после 4 часов наблюдения, давление держится, 1.8 по манометру на данный момент. Надеюсь все пришло в норму. Вопрос, и все-таки, если давление снова упадет, где искать дальше, учитывая, что везде уже проверил. Последняя мысль, что проблема может быть в пробое стенки теплообменника, когда вода из контура отопления просачивается в контур ГВС и соответственно падает давление при использовании ГВС. Какие мысли у кого?

Ответ: Почистить фильтр на систему отопления. Если чистка фильтра не помогла, вызов сервиса и ремонт насоса.

Вопрос: у меня подсоединен котел иммергаз, на табло мигает 10 давление 0.5 проверила протечки ни где нет. регулятор давления кручу ни чего. давление не поднимается. Что делать?

Ответ: Значит низкое давление в водопроводе холодной воды, и нельзя закачать систему отопления. Спустите давление в системе отопления и попробуйте обратно увеличить до 0,5 атм. То если получилось, надо тогда с помощью насоса закачивать систему отопления. Может быть сломан манометр, но если вы будите сливать воду с системы отопления, и он будет показывать давление такое же. Замена.

Вопрос: при включении горячей воды котел Иммергаз эоло мини начинает вибрировать, чем выше температура, тем больше вибрация, а при одновременном включении воды и отопления вообще ничего не работает! что может быть?

Ответ: Сделайте, пожалуйста, ежегодное техническое обслуживание. Чистка вентилятора. Если не поможет, т надо смотреть балансировочные кольца. Или замена всего вентилятора. Невозможно в котлах (любого производителя) включить одновременно отопление и горячую воду. Приоритет всегда горячая вода.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Кран подпитки котла настенного газового Immergas Star

Кран подпитки 1.

016983 (1.021831)Immergas Star

Назначение:

  • Кран наполнения системы (вентиль запитки) предназначен для наполнения системы отопления водой.

Технические характеристики:

  • При неисправном кране подпитки давление системы отопления возрастает и показания манометра котла могут достичь 3 бара. В случае пониженного водопроводного давления — давление в системе отопления будет падать. В случае выхода со строя крана подпитки, на нашем сайте Вы можете купить кран подпитки торговой марки Immergas любой модели котла.

Если у Вас остались вопросы, звоните:

+38(0 50)  742-76-78
+38(0 63)  407-07-44
+38(0 68)  631-38-80
+38(0 64)  258-63-53

О производителе:

Immergas S.p.A (Иммергаз)  основана в городке Brescello  5 февраля 1964, как небольшая семейная фирма, производящая бытовые отопительные котлы. Сначала она выпускала около 100 котлов в год, с коллективом в десять человек.

На данном этапе развития, компания является лидером рынка настенных котлов в Италии.

Сейчас Immergas это современное специализированное предприятие, занимающее площадь около 50 000 м², с коллективом более 750 человек.

Продукция компании импортируется в 21 страну мира, что гарантирует компании Immergas постоянное развитие.

На картинке изображен кран подпитки 1.016983 (1.021831) Immergas Star

Конечно не самый главный, но один из важных составляющих любого настенного газового котла, в частности котла Immergas Star, является кран подпитки. Главной его задачей является подпитка теплоносителем газового котла. Подпиточные краны Иммергаз делятся на две основные категории – это механические и автоматические краны подпитки котлов. Производятся они в основном из латуни, но есть изделия, которые делаются из полимерных материалов. Металлические краны традиционно считаются надежнее и долговечнее. Их основной поломкой принято считать разрыв прокладки или сальника в корпусе крана котла Иммергаз Стар, а также закупоривание солями внутреннего просвета.  Правильно смонтированная система отопления требует подпитки при помощи крана котла Immergas, если давление опустилось ниже 0.5. Подпитать следует до установленного значения, обычно он соответствует значению 1.5. Сервисные центры считают, что одной из причин поломки и замены крана к котлу Immergas Star, является повышение давления в системе отопления газового котла. Интернет магазин Тепло плюс осуществляет оперативную и недорогую  доставку кранов наполнения котла от торговой марки «Immergas», по всей территории Украины. Наша фирма «Тепло+» с помощью перевозчиков Автолюкс, Новая Почта, Ночной Экспресс, Деливери и Интайм осуществляет качественную доставку.

Обзор настенного газового котла Neva Lux 8224

Поделитесь статьей:

   При строительстве нового дома одним из обязательных этапов значится устройство системы отопления и установка котла. Да и в тех домах, где проводят ремонт, тоже нередко новые хозяева меняют старые батареи и меняют котёл на более современный. А вот какой выбрать котёл – это уже отдельная история. Сегодня многие отдают предпочтения автоматическим котлам, которые могут монтироваться на полу или на стене. Одним из ярких представителей настенных газовых котлов является Neva Lux 8224, с двумя контурами (горячего водоснабжения и отопления) и закрытой камерой сгорания.

Один независимый контур – это отопительная система. Мощности котла (24 кВт) вполне хватает для того, что бы отапливать жилое помещение площадью до двухсот квадратных метров. Сам по себе комплекс «горелка — теплообменник» скомпонованы таким образом, что происходит практически оптимальный теплообмен при нагревании воды. Так что заявленные в паспорте цифры напротив графы «КПД» – 90% очень близки к действительности. Внутри котла есть встроенный водяной насос, который обеспечивает  принудительную циркуляцию воды в системе отопления. Хоть на современных радиаторах и имеются сбросные краны для удаления воздушных пробок из труб и радиаторов, завоздушивание системе отопления не грозит. Имеющийся расширительный бак на 4 литра обеспечит удаление излишков воздуха системы, так как в итоге вся вода проходит через него.

Кстати, встроенный расширительный бак с воздушным клапаном – это одно из лучших технических решений при проектировании системы отопления в доме. Теперь остались в прошлом те времена, когда расширительный бак для старых газовых котлов размещался на трубе подачи и нередко выносился в другое помещения (а то даже и на неотапливаемый чердак). Проверки уровня воды в баке, защита его от перемерзания – все эти заботы – «дела давно минувших дней…».

Давление воды в системе можно контролировать по показаниям манометра на передней панели котла. С увеличением температуры давление воды в закрытой системе отопления повышается. А с наступлением весны, когда температуру отопления понижают, давление может падать. Если давление слишком низкое, то систему отопления можно дополнительно подпитывать водой.

Горячее водоснабжение имеет свой отдельный контур, никак от отопления не зависящий. Оба контура нагреваются от одного теплообменника. Вся водяная часть котла (внутренние трубы, теплообменник, водяной насос, датчики давления и расхода) довольно чувствительные к качеству воды. Поэтому при установке котла и монтаже системы отопления в обязательном порядке нужно озаботиться установкой фильтров грубой и тонкой очистки на подающих трубопроводах, что бы предотвратить попадание частиц окалины или ржавчины (или иного мусора) во внутренние части котла. Ремонт (ремонт насоса, замена датчиков) может встать в копеечку.

Да и очищенная от механических примесей вода может содержать повышенное содержание растворенных солей и/или металлов. Так что со временем трубы, крыльчатка насоса и (в особенности) теплообменник, могут засорится отложениями солей – накипью. Что бы этого не происходило (если Вы знаете, что качество воды оставляет желать лучшего), не лишне будет установить дополнительные фильтры так называемой химической подготовки.

Ещё одной отличительной особенностью котла Neva Lux 8224 является закрытая камера сгорания. Забор воздуха для сгорания газа происходит по наружной трубе прямо с улицы. Внутри воздуховода по принципу «труба в трубе» расположен дымоход. Обе системы, воздуховод и дымоход имеют свой вентилятор для принудительного оборота. Теперь не стоит беспокоится,что при низком давлении или сильных порывах ветра задует пламя в котле, этого не будет. Будь «за бортом» хоть штормовое предупреждение, дымовые газы принудительно отводятся от горелки мощным вентилятором. А взамен по воздуховоду происходит приток воздуха для горения.

Единственно условие для такого рода коаксиальных дымоходов – это при монтаже соблюдать небольшой уклон дымохода к горизонтальной плоскости. Делается это для того, что бы возникающий при отрицательных температурах в дымоходе конденсат не попадал в котёл, а стекал по трубе наружу.

А теперь несколько слов об управлении котлом Neva Lux и его возможностях. Управление котлом при определённой сноровке сможет даже третьеклассник. На лицевой панели имеется два регулятора температуры (один для горяего водоснабжения, а второй для отопления). Если установить регулятор на «ноль» – этот контур считается выключенным. Так что регулировать температуру можно легко и непринуждённо.

Рядом с дисплеем есть две кнопки. Одна для выбора режимов работы котла (несколько автоматически заданных режимов работы), а вторая для сброса параметров работы котла и перезагрузки блока управления. Это на аварийный случай. Так же для управления котлом можно воспользоваться пультом дистанционного управления, и задавать параметры работы и регулировать температуру не вставая с дивана.

Работа котла Neva Lux основана на принципе «включил и забыл». То есть задав один раз температуру или режим работы котла можно не беспокоится о дальнейшей его деятельности. Если даже внезапно «вырубится» электричество, то при дальнейшем его включении котёл снова выйдет на те же параметры работы, что были и до выключения. Для щепетильных домовладельцев предусмотрено несколько «экономичных» режимов. Если, например, Вы надолго уезжаете из дому (в командировку, на учёбу и т.д.) то Neva можно поставить на минимальный температурный режим и задать на таймере дату и время включения на режим отопления. Всё то время, пока Вы будете в отъезде, котёл будет поддерживать минимальную температуру в доме (экономя газ), а за несколько часов до Вашего приезда включит горелки на полную мощность и прогреет дом.

А если же возникает ситуация, когда по неизвестным причинам прекращается подача газа (какая-нибудь авария на газопроводе в зимнее время), то котёл можно перевезти в режим «незамерзайки». В этом случае Neva будет принудительно гонять воду по системе отопления при отключенной горелке, что бы теплоноситель (то есть вода) не замёрзли в трубах в течении довольно продолжительного времени.

А ещё есть возможность подключения к котлу дистанционного датчика температуры воздуха в помещении. Идея такова, что бы котёл включался для работы не тогда, когда снизится температура воды в системе отопления, а тогда, когда упадёт ниже заданного порога температура воздуха в комнатах. Для этого ставим датчик в самой дальней комнате, и устанавливаем связь с котлом. И пока температура в комнате держится выше заданной отметки (скажем 25 градусов) – котёл молчит. Как только в комнате похолодало – подаётся команда на включение горелки. Есть возможность установки нескольких датчиков температуры в разных комнатах.

Ещё к дополнительным опциям может относится подключения внешнего «уличного» датчика температуры. Который управляет работой котла в зависимости от температуры воздуха на улице. Но этот способ не очень надёжный. Дело в том, что датчик может обдуваться холодными ветрами или же будет повышенная влажность воздуха и тогда даже при плюсовой температуре будет идти команда на включение котла.

Краткое резюме (своего рода отзыв о настенном котле). В целом мы имеем очень современный, простой в управлении прибор, который совмещает в себе и, собственно, котёл и водонагреватель «в одном флаконе». Neva Lux 8224 отличается надёжностью в работе. Даже если и возникнет какая-либо неполадка, то проблем с ремонтом и обслуживанием не возникнет никаких. Комплектующие в наличии есть всегда. Слабое место котла, в общем-то как и всех «настенников» с компьютерным управлением – это жизненная зависимость от электроэнергии. Этим страдают все современные газовые котлы, даже напольные Vailant. Нет электричества – котёл молчит. Так что если в Вашей местности есть риск непредвиденных и долговременных отключений света – то, во-первых, стоит оснастить котёл системой стабилизации напряжения (что бы ненароком не сгубить самую дорогостоящую часть котла – плату управления). А во-вторых, если есть возможность, то обзавестись дизельной (или бензиновой) электростанцией, что бы на случай аварийного отключения была возможность не оставить котёл без питания.



Статьи по теме:

  • Напольный газовый котёл Vailant AtmoVIT. Обзор.     Всем доброго времени суток. Первая статья нового года посвящена обзорам полезного в домашнем хозяйстве оборудованию. Понятное дело, что зимой никто в здравом уме монтировать систему […]
  • Газовые горелки для котлов отопления Газовая горелка – неотъемлемая часть котла отопления. Предназначена она для образования однородной топливной смеси с дальнейшим её сжиганием. Такие устройства установлены в котлах, […]
  • Настенный газовый котёл. Впечатления после трёх лет работы. Добрый день моим читателям и посетителям! Продолжаем читать записки о житейских делах. Сегодня, своего рода, статья-отзыв о настенных газовых котлах. Сейчас многие предусмотрительные […]
  • Отопление гаража своими руками экономно Гаражи являются не только местом для крытой стоянки личных автомобилей. Хорошо обустроенный гараж способен создать условия для круглогодичного хранения различных предметов и материалов. […]

Как питать паровой котел низкого давления

Опубликовано: 24 октября 2018 г. — Дэн Холохан

Категории: Steam

Когда-то я работал у продавца продуктов McDonnell & Miller в Нью-Йорке. Они вручили мне каталог в пятницу и сказали, что мы будем новым представителем в следующий понедельник. Я провел выходные, просматривая этот каталог. В то время для меня мало что из этого имело смысл, но компания также наняла пару заводских парней, которые работали непосредственно на M&M, так что, по крайней мере, у меня было место, где можно было задать вопросы, которых у меня было много.

Это было еще до того, как появилось электронное управление, а популярный питатель для парового котла низкого давления работал с поплавком, похожим на то, что находится внутри туалетного бачка. Я узнал, что когда вода в котле превращается в пар, она выходит из котла с очень определенной скоростью 1/2 галлона в минуту на каждые 1000 квадратных футов эквивалентного прямого излучения. Так, если котел имел номинал 4000 кв. футов EDR, он потерял бы ровно 2 галлона в минуту при работающем котле. Со старыми паровыми котлами это никогда не было проблемой, потому что в этих старых котлах было много воды. Но когда в 70-х годах появились паровые котлы меньшего размера, многие из них ушли на маловодье до того, как вода в виде конденсата успела вернуться в котел. Таким образом, удовлетворение аппетита котла, а также попытка предотвратить его затопление из-за слишком большого количества питательной воды превратились в своего рода игру в угадайку.

Позже у нас будут электронные кормушки, которые умеют ждать возврата конденсата. Эти современные чудеса задерживались на какое-то время и как бы оглядывались через плечо, чтобы увидеть, не прибывает ли домой расточительный конденсат из-за поля.Они были лучше, но нет ничего идеального.

Но вернемся к прежним элементам управления поплавкового типа. Добрые люди из McDonnell & Miller вбили мне в голову, что подрядчики должны использовать холодную, а не горячую воду для питания своих паровых котлов низкого давления. Это было связано с тем, что кальций и магний, элементы, содержащиеся в большинстве питательной воды, выходят из раствора, когда вода нагревается. Это то, что заставляет водонагреватели «кипеть». И люди в M&M не хотели, чтобы эти неприятные вещества выпадали на сиденья их механических поилок, потому что это могло привести к тому, что поилки оставались открытыми, когда они должны были быть закрыты, и это заполнило бы системы водой, которая перелилась бы через край. через вентиляционные отверстия радиатора.Нехорошо.

Итак, мы проповедовали холодную воду всем подрядчикам, которые смотрели на нас так, будто мы сошли с ума. Как мы могли сказать им наливать холодную воду в горячий котел? Не приведет ли это к тому, что котел треснет из-за теплового удара?

Объяснили, что не будет, потому что воду подавали в линию конденсатоотвода, а не в сам котел. К тому времени, когда вода достигнет котла, она уже не будет холодной, поэтому она не могла повредить котел.Они должны смотреть на наши искренние лица и доверять нам.

Кормили, конечно, горячей водой. И к нам поступило много звонков о том, как «наша» кормушка залила дом. Наши ребята выезжали посмотреть на работу и рассказывали подрядчику о том, как горячая вода вредна для механической подачи воды, как она может загрязнить посадочное место подачи и пропустить воду в систему, когда система не нуждается в ней. больше воды. Подрядчики говорили нашим ребятам, что они чокнутые.

Так оно и было. Когда появилась электроника, многие из этих проблем исчезли, потому что электронный соленоидный клапан закрывается плотнее, чем механический клапан поплавкового типа.

Но это подводит меня к питательным насосам котлов. Мы находим их в более крупных паровых системах низкого давления, особенно в котлах с низким содержанием воды, а также в двухтрубных паровых системах с конденсатоотводчиками.

Котел низкого давления никогда не превышает 15 фунтов на кв. дюйм. И так как люди, которые делают насосы для подачи в бойлер, хотели бы иметь универсальный насос, который подходит всем, они снабжают его одним на всех своих складских единицах, который будет нагнетать при 20 фунтов на квадратный дюйм, потому что высокое давление переходит в низкое давление. Всегда.А чтобы подать воду в котел, работающий на 15 фунтов на квадратный дюйм, вам нужно иметь как минимум 20 фунтов на квадратный дюйм. Это как накачать шины автомобиля воздухом. Чтобы войти, вам нужно больше давления, чем то, что уже есть.

Но проблема в том, что большинство систем парового отопления, и даже такие большие, как Эмпайр Стейт Билдинг, должны работать при давлении, не превышающем 2 фунта на квадратный дюйм (Эмпайр Стейт Билдинг работает на 1-1/2- psi пара) Итак, у нас есть питательный насос, который способен пробивать, как у Майка Тайсона, 20 фунтов на квадратный дюйм, а котел работает, возможно, на 1 фунт на квадратный дюйм.Слишком большое давление означает, что в котел поступает слишком много воды, что может вызвать проблемы.

И я не говорю о проблемах с флудом. Контроллер насоса находится на котле, и он остановит подачу питательного насоса выше определенной точки, но внезапный приток относительно холодной воды на некоторое время убьет пар, образующийся в котле.

Компания Spriex/Sarco разместила на YouTube несколько отличных обучающих видео, в которых это показано. Они кипятят воду в прозрачном цилиндре и производят пар. Затем в котел добавляют немного питательной воды.Испарение мгновенно прекращается. Это может вызвать проблемы с распределением на работе, поэтому они рекомендуют использовать модулирующий питательный насос, который будет подавать горячую (не холодную!) воду в котел меньшими порциями, чтобы поддерживать парообразование, пока котел набирает столь необходимую воду.

Производители питательных насосов уже давно говорят об использовании уравнительного клапана на нагнетании своих насосов, чтобы снизить избыточное давление, которое нам не нужно для подачи в котел, работающий при максимальном давлении 2 фунта на кв. дюйм. Это гидравлический эквивалент вождения автомобиля с правой ногой на педали газа и левой ногой на тормозе, но это было устаревшее решение, пока не появились модулирующие насосы.Это лучший выбор для крупных работ.

Что касается небольших работ, я обнаружил, что если вы кормите их с помощью электронных кормушек, которые широко распространены в наши дни, вам больше повезет, если вы будете регулировать скорость подачи с помощью клапана.

И вот вам совет. Питайте эти котлы через небольшой водонагреватель. Кальций и магний осядут внутри водонагревателя, а не внутри котла. Со временем контактору придется заменить этот небольшой водонагреватель, но котел прослужит намного дольше, а бойлеры стоят дороже, чем маленькие водонагреватели.

Еще один совет: добавьте хороший воздухоотделитель, который вы бы использовали в системе водяного отопления, к линии подачи горячей воды до того, как она попадет в устройство подачи воды. Это хорошо удалит большую часть воздуха из горячей воды, что уменьшит коррозию внутри котла и увеличит срок его службы. Это также приятное дополнение к продаже, которое приносит пользу клиенту, подрядчику и, самое главное, вам.

Надлежащее управление температурой питательной воды котла

Перед подачей воды в котел руководитель станции имеет возможность контролировать как температуру питательной воды котла, так и ее качество. Это предполагает внедрение обработки и нагрева, которые обеспечат оптимальные условия для длительного срока службы котла.

ПРОБЛЕМА НЕПРАВИЛЬНО ПОДОГРЕВАЕМОЙ ПИТАТЕЛЬНОЙ ВОДЫ

Состояние «Неправильный подогрев питательной воды» возникает, когда питательная вода, поступающая в котел, недостаточно нагрета. Неправильный нагрев питательной воды приводит к снижению эффективности котла, неполной механической деаэрации и может привести к растрескиванию и катастрофическому выходу из строя линий питательной воды, кожуха котла и труб котла из-за теплового удара.

Низкие температуры также могут повлиять на качество питательной воды котла, так как это приведет к повышению уровня растворенных газов, кислорода и углекислого газа, которые вызовут коррозию внутренних металлических поверхностей, с которыми соприкасается вода.

Термический удар также возникает при внезапном изменении температуры металла или неравномерной температуре в котле. Расширение и сжатие металла в связи с температурой и температурными колебаниями может привести к растрескиванию в местах локальных перепадов температур, течи котловых труб, растрескиванию трубных досок или катастрофическому выходу из строя котла.

КАК ОТРЕГУЛИРОВАТЬ ТЕМПЕРАТУРУ ПИТАТЕЛЬНОЙ ВОДЫ КОТЛА

Предварительный нагрев питательной воды для достижения идеальной температуры питательной воды котла позволит котлу работать наиболее эффективно, так как снижается тепловложение, необходимое для повышения температуры воды. Разница между 140°F и 180°F в температуре питательной воды котла соответствует примерно 3-4% разнице в КПД котла. Предварительный нагрев питательной воды обычно происходит либо в баке питательной воды, либо в деаэраторе с использованием дополнительного пара.

Предварительный нагрев питательной воды является основным методом механической деаэрации или процесса удаления из воды растворенного кислорода. По данным Национального совета, вода с температурой 70°F и давлением 0 фунтов на кв. дюйм содержит приблизительно 8,6 частей на миллион, вода с температурой 150°F и давлением 0 фунтов на кв. дюйм содержит приблизительно 4,3 частей на миллион, а вода с температурой 212°F и давлением 0 фунтов на кв.

Чтобы избежать описанного выше состояния «Неправильный нагрев питательной воды», питательная вода котла должна быть нагрета не менее чем до 180 °F при использовании бака питательной воды и до 227 °F при использовании деаэратора.Это сведет к минимуму необходимую химическую обработку, обеспечит достаточную механическую деаэрацию и значительно снизит термический удар, которому подвергаются внутренние компоненты котла.

ВАЖНОСТЬ ХИМИЧЕСКОГО СОСТАВА ПИТАТЕЛЬНОЙ ВОДЫ КОТЛА

Хотя температура играет жизненно важную роль в качестве питательной воды котла, важно помнить, что химический состав питательной воды вашего котла должен поддерживаться на приемлемом уровне. Неочищенная вода полна минералов, газов и твердых частиц, которые могут нанести серьезный ущерб здоровью как жаротрубных, так и водотрубных котлов.Если ваш котел не будет получать воду надлежащего качества, срок службы котла будет излишне сокращен.

Удаление или иная «обработка» каждого из них имеет решающее значение для эффективной работы котла по разным причинам. Каждый источник водоснабжения требует самостоятельного анализа. В зависимости от результатов этого анализа могут использоваться различные методы предварительной обработки для подготовки подпиточной воды для системы питательной воды вашего котла.

Поддержание надлежащей температуры питательной воды и качества питательной воды котла поможет обеспечить безопасность, работоспособность и безотказность котла в течение многих лет эксплуатации.

17 шагов, которые необходимо знать, чтобы найти лучший питательный насос котла

4 марта 2020 г.

Очень важно найти правильный питательный насос для ваших котельных систем. Не все питательные насосы котлов созданы одинаковыми, и не все могут выполнять работу, подходящую для вашего промышленного применения. Чтобы максимально использовать возможности вашей системы, вам необходимо найти и собрать правильные детали.

Бойлеры представляют собой резервуары под давлением, которые используют тепло для испарения воды и превращения ее в пар. Произведенный пар имеет множество промышленных применений, таких как отопление домов, подогрев воды, электроэнергетика

поколения, санитарии и используется во множестве других промышленных приложений.

Бойлерные системы — это сложные машины, которые используют различные стадии для превращения воды в пар. Одним из первых шагов в процессе пропаривания является подача воды в машину. Для этого котел должен иметь питательный насос котла.

Питательные насосы для котлов — это специальные насосы, подающие воду в паровой котел.Эти насосы обычно представляют собой агрегаты высокого давления. Подается пресная вода, которая становится паром. Не все эти пары будут использоваться, поэтому конденсированная вода рециркулируется с помощью системы возврата конденсата. Вода снова проходит через питательные насосы котла, и цикл повторяется.

Питательный насос котла является важной частью любой котельной установки. Все процессы начинаются с поступления питательной воды в систему котла. Таким образом, поиск оптимального варианта для вашего котла может обеспечить безопасную и долговечную работу.Выполнение этих шагов может помочь вам найти правильный питательный насос котла для вашей системы.

1. Узнайте, какой метод управления будет использоваться.

Определение метода управления, который будет использоваться для подачи питательной воды, поможет вам выбрать тип питательного насоса котла, который вам нужен. Существует два распространенных метода управления: двухпозиционное управление и плавное регулирование питательной воды. Если вы используете двухпозиционное управление, вам нужен очень прочный питательный насос котла, способный выдержать износ при внезапных скачках воды. Возможные скачки воды менее опасны при модулирующем управлении питательной водой.

2. Рассчитайте базовый расход.

Расход – это количество воды, вытекающей из крана за одну минуту. В котельных установках необходимо иметь стабильный ввод питательной воды. Применение давления может помочь поддерживать постоянный расход питательной воды. Для этого вам нужно сначала узнать базовую скорость потока.

Хороший способ определить базовый расход – использовать следующую формулу: максимальная производительность котла, лошадиные силы x 0,069 x C. Значение C зависит от того, как будет работать ваш насос: либо в прерывистом режиме, либо в режиме непрерывной подачи.Если ваша помпа будет работать в прерывистом режиме, вы можете использовать значение 1,50. Если непрерывно, то 1,15.

После получения базового расхода можно рассчитать общий расход. Тем не менее, есть некоторые факторы, которые вы также должны учитывать.

Отказ от ответственности: Carver Pump — американская компания по производству насосов, а не котлов. Все расчеты, связанные с котлом, такие как его размер и форма, должны исходить от выбранной вами котельной компании.

3. Учитывать непрерывный поток продувки котла.

Поток непрерывной продувки предназначен для удаления общего количества растворенных твердых веществ (TDS). Это важно для того, чтобы в котел не попали примеси, которые могут увеличить износ системы. Хотя это и не является обязательным шагом, рекомендуется добавить поток непрерывной продувки котла, чтобы определить, какой тип питательного насоса котла вам нужен. Для этого добавьте 10 % от производительности насоса.

4. Проверьте расход байпаса.

Если для желаемого метода управления требуется байпасная линия рециркуляции и клапан, вам необходимо добавить скорость байпасного потока, чтобы получить общий расход.Некоторые методы управления, такие как привод с регулируемой скоростью (VSD), система непрерывного байпаса и система управляемого байпаса, могут повлиять на общий расход. Все эти методы управления позволяют поддерживать минимальный расход, чтобы избежать работы вблизи запорной головки. Каждый байпасный поток зависит от минимального расхода, необходимого для насоса. Обычно это от 10% до 20% подачи насоса. Напоминаем: всегда консультируйтесь с производителем или просматривайте техническое руководство помпы.

5. Рассчитайте общий расход.

Теперь, когда у вас есть базовый расход и другие факторы, такие как расход непрерывной продувки котла и расход байпаса, вы можете вычислить общий расход.Общий расход – это количество воды, проходящее через систему за единицу времени.

6. Определите базовый напор питательного насоса.

После получения общего расхода вам необходимо получить общий динамический напор вашего насоса (TDH). TDH — это общее давление, когда вода течет в системе. Точно так же, как вы рассчитали общий расход, вы начинаете с базового напора питательного насоса. Вот формулы для получения базового напора вашего насоса:

  1. Расход в рабочей точке (в футах): (рабочий котел PSI) X (2.31) X (1,03) / (удельный вес жидкости)
  2. При перекрытии (в футах): (клапан сброса давления PSI) X (2,31) X (1,03) / (удельный вес жидкости)

7. Включите все размеры головного узла всасывающего трубопровода.

Еще одной важной частью котла является деаэратор. Он забирает кислород и углекислый газ из питательной воды, чтобы в котел поступала чистая вода. Помимо этих элементов, деаэратор также удаляет примеси из питательной воды. Это продлевает срок службы котла.

Рассчитайте манометрическое давление бака деаэратора, напор от ватерлинии до осевой линии самого нижнего рабочего колеса насоса и все потери на трение во всасывающей линии. При получении напора убедитесь, что вы измеряете со стороны всасывания.

8. Включите компоненты головки системы нагнетательного трубопровода.

Еще один фактор, необходимый для получения TDH вашего подающего насоса, заключается в расчете всех потерь на трение на стороне нагнетания насоса. Включите высоту входа относительно выхода.

9. Рассчитать общий динамический напор.

Добавьте все размеры компонентов головки: головка основания, головка трубопровода на стороне всасывания и головка системы трубопроводов на стороне нагнетания. Убедитесь, что базовая головка включает коэффициент безопасности.

10. Определите запорную головку.

Помимо получения правильного напора при требуемом расходе, вам также необходимо учитывать запорный напор. Чтобы определить напор при нулевом расходе, напор должен соответствовать настройке предохранительного клапана, а затем добавить три процента.

11. Определить температуру в баке питательной воды котла.

Выбор питательного насоса котла также зависит от его способности выдерживать различные типы температур. Поскольку задачей питательного насоса котла является подача питательной воды из бака питательной воды в котел, сам насос будет подвергаться воздействию различных температур.

12. Рассчитайте доступный чистый положительный напор на всасывании (NPSHa).

Доступный чистый положительный напор на всасывании (NPSHa) — это способ измерить, насколько вода близка к мгновенному испарению.Обычно NPSHa можно оценить при проектировании и строительстве системы. Вы также можете рассчитать его по этой формуле:

  • NPSHa = (абсолютное давление в баке питательной воды) ± (отметка минимального уровня воды в баке над питательным насосом) – (давление паров воды в баке питательной воды) – (потеря трения на линии всасывания)

13.

Ознакомьтесь с доступными питательными насосами котла, которые могут соответствовать вашему общему расходу, TDH и NPSha.

Обязательно учитывайте кривые, необходимые для того, чтобы ваш насос соответствовал расчетным условиям.Это

рекомендуется выбрать насос, работающий в точке наибольшей эффективности насоса (BEP) или справа от нее, если для определения размера насоса использовался максимальный расход. Котлы часто работают на

процента от их максимального расхода, и, таким образом, иметь насос, который может эффективно работать на этих

уменьшенных потока могут обеспечить долговечность ваших машин.

14. Убедитесь, что запорная головка также может быть установлена.

После выбора питательного насоса котла, соответствующего требуемым условиям, обязательно учитывайте также и перекрывающий напор.Идеальный запорный напор должен быть не менее чем на три процента выше настройки предохранительного клапана.

15. Сравните требуемый чистый положительный напор на всасывании (NPSHr) с NPSha.

Когда дело доходит до установки питательного насоса котла, требуемый чистый положительный напор на всасывании или NPSHr следует сравнивать с NPSHa. Кроме того, убедитесь, что между NPSha и NPSHr есть запас (обязательно). При опубликованном производителем насоса значении NPSHr насос уже испытал падение напора на 3%, что означает наличие кавитации в насосе.Вот почему важно обеспечить некоторый запас между имеющимся и требуемым чистым кавитационным запасом. Каждый НПШр и НПШа уникален. Таким образом, его необходимо проверять (и настраивать) всякий раз, когда устанавливается питательный насос котла.

16. Перепроверьте совместимость материалов.

Еще один фактор, который следует учитывать при выборе питательного насоса для котла, — это его совместимость с химическими веществами и температура, с которой он будет работать. Цель состоит в том, чтобы иметь питательный насос котла, который может прослужить долгое время. Поиск подходящей модели, которая может работать с различными химическими веществами и при разных температурах, является ключом к долговечности оборудования.

17. Найдите марку, которой вы можете доверять.

Не в последнюю очередь нужно найти бренд, которому можно доверять. Есть много вариантов питательных насосов для котлов, но есть только несколько брендов, на которые можно положиться. Помимо расчета технических характеристик и требований к питательному насосу котла, ознакомьтесь с обзорами и рекомендациями по брендам, которым вы можете доверять.

Компания, поставляющая качественную продукцию, — Carver Pump. Имея более чем 80-летний опыт работы, компания Carver Pump заработала репутацию надежной и стабильной компании.Она была признана компанией, производящей ведущие центробежные насосы и разрабатывающей насосы, отвечающие высоким стандартам и жестким техническим спецификациям в мире.

Система управления качеством Carver Pump сертифицирована Intertek на соответствие стандарту ISO 9001:2015. Наша приверженность качеству включает в себя не только наше оборудование, но и превосходное обслуживание клиентов, передовые исследования и разработки и постоянное совершенствование всего, что мы делаем.

Узнайте больше о питательных насосах для котлов производства Carver Pump.Доступны варианты для горизонтальных и вертикальных встроенных питательных насосов котла.

Питательный резервуар и система кондиционирования питательной воды

Трубопровод питательного бака

Возврат конденсата

При выработке пара вода внутри котла испаряется и заменяется закачкой питательной воды в котел.

По мере того, как пар проходит по системе к различным элементам пароиспользующей установки, он снова переходит в конденсат, который, по сути, представляет собой горячую воду очень хорошего качества.

Если не предполагается некоторое загрязнение (возможно, из-за технологического процесса), этот конденсат является идеальной питательной водой для котла. Поэтому имеет экономический смысл возвращать как можно больше для повторного использования. В реальности вернуть весь конденсат практически невозможно; некоторое количество пара может быть введено непосредственно в технологический процесс для таких применений, как увлажнение и впрыск пара, и обычно будут потери воды из самого котла, например, из-за продувки. Поэтому в систему необходимо будет вводить подпиточную (химически обработанную) воду для поддержания правильного рабочего уровня.

Возврат конденсата представляет собой огромный потенциал для экономии энергии в котельной. Конденсат имеет высокое теплосодержание, и на каждые 6 °C повышения температуры в питающем баке требуется примерно на 1 % меньше топлива.

На рис. 3.11.5(a) показано образование пара при давлении 10 бар изб., когда в котел подается холодная питательная вода с температурой 10°C. Часть внизу диаграммы представляет собой энтальпию (42 кДж/кг), доступную в питательной воде. Еще 740 кДж / кг тепловой энергии необходимо добавить к воде в котле, прежде чем будет достигнута температура насыщения 10 бар изб.

На рис. 3.11.5(b) снова показано образование пара при 10 бар изб., но на этот раз в котел подается питательная вода, нагретая до 70°C, за счет возврата большего количества конденсата.

Повышенная энтальпия, содержащаяся в питательной воде, означает, что теперь котел должен добавить только 489 кДж/кг тепловой энергии, чтобы довести ее до температуры насыщения при 10 бари. Это представляет собой экономию 9,2% энергии, необходимой для производства пара при том же давлении.

Возвратный конденсат представляет собой практически чистую воду, что позволяет экономить не только на затратах на воду, но и на реагентах для водоподготовки, что снижает потери, связанные с продувкой.

Если конденсат под давлением возвращается, то в питательном баке будет выпущен пар мгновенного испарения. Этот пар мгновенного испарения необходимо сконденсировать, чтобы обеспечить рекуперацию как тепла, так и содержания воды. Традиционный метод заключается в том, чтобы подавать его в питательный резервуар через барботажные трубы, но более современный и эффективный метод заключается в использовании головки деаэратора мгновенной конденсации, в которой смешиваются холодная подпитка, возврат конденсата и пар мгновенного испарения (см Рисунок 3.11). .6).

Пар вторичного вскипания из систем рекуперации тепла

Система рекуперации тепла может, например, утилизировать вторичный пар после продувки котла. Это еще одна возможность использовать рекуперированное тепло для повышения температуры в топливном баке и, таким образом, для экономии топлива.

Как и в случае конденсата под давлением, пар вторичного вскипания необходимо конденсировать. Традиционно это достигалось с помощью барботажных труб, но современным и гораздо более эффективным методом является головка деаэратора мгновенной конденсации.

Подпиточная вода

Это холодная вода со станции водоподготовки, которая восполняет любые потери в системе.

Для достижения оптимальной производительности многие водоочистные сооружения нуждаются в значительном расходе воды.«Качающийся» поток в результате плавного регулирования в питающем резервуаре может, например, отрицательно сказаться на работе умягчителя. По этой причине часто устанавливается небольшой резервуар холодной подпитки из пластика или оцинкованной стали. Поток из умягчителя регулируется по принципу «вкл/выкл» в подпиточный бак. Оттуда модулирующий клапан регулирует его поток в питательный резервуар.

Такой тип установки обеспечивает более «плавную» работу котельной. Во избежание оседания относительно холодной подпиточной воды непосредственно на дно бака (где она будет втягиваться непосредственно в линию питательной воды котла) и для обеспечения равномерного распределения температуры, общепринятой практикой является барботирование подпиточной воды в питательный бак на более высоком уровне.

Впрыск пара

Как упоминалось ранее, поддержание высокой температуры содержимого питающего резервуара дает значительные преимущества. Одним из наиболее удобных способов достижения этой более высокой температуры является впрыскивание пара в питательный бак.

Вентиляционное отверстие

Питательный бак должен быть провентилирован, чтобы предотвратить повышение давления. Ориентировочно размер этого вентиля варьируется от DN80 для резервуара на 2000 литров до DN250 для резервуара на 30 000 литров.Вентиляционное отверстие должно быть оснащено вентиляционной головкой, которая включает внутреннюю перегородку для отделения захваченной воды от пара для сброса через дренажное соединение.

Переполнение

Должен быть оснащен U-образным водяным затвором для предотвращения потерь пара мгновенного испарения.

Отвод питающего насоса

Если отвод осуществляется от основания питающего бака, должен быть внутренний патрубок 50 мм для предотвращения попадания грязи со дна резервуара в трубопровод.Он должен быть большого размера, чтобы минимизировать потери на трение и максимально увеличить чистый положительный напор на всасывании (NPSH) питательного насоса.

Слив

Сливное соединение должно быть установлено в нижней части питающего бака, чтобы облегчить его опорожнение для проверки.

Изоляция

Питательный бак должен быть надлежащим образом изолирован для предотвращения потерь тепла. При выборе правильного материала и экономичной толщины следует обратиться за советом к авторитетному специалисту по изоляции.

Ревизионное отверстие

Необходимо предусмотреть смотровое отверстие надлежащего размера для обеспечения внутреннего осмотра и установки вспомогательных устройств, если это необходимо.

Контроль уровня воды

Традиционно для этого приложения использовались плавающие элементы управления. В современных системах управления используются датчики уровня, которые выдают выходной сигнал для управления регулирующим клапаном. Этот тип системы не только требует меньше обслуживания, но и при использовании соответствующего контроллера один датчик может включать в себя сигнализаторы уровня и удаленные устройства индикации.

Датчики уровня

могут быть установлены для сигнализации высокого уровня воды, нормального рабочего (или контрольного) уровня воды и низкого уровня воды. Сигналы от датчика могут быть связаны с регулирующим клапаном на подпитке холодной водой. Зонд оснащен защитной трубкой внутри питающего бака, чтобы защитить его от турбулентности, которая может привести к ложным показаниям.

Рекомендуется установить локальный индикатор уровня или стекломер уровня воды на питающем баке, чтобы можно было видеть содержимое для подтверждения и для ввода в эксплуатацию датчиков уровня.

Датчик температуры

Это может быть локальное или удаленное считывающее устройство.

Операции подачи: паровая система и эффективность | World-grain.com | 08 декабря 2016 20:51

Пример жаротрубного котла и комплектующих к нему.



В этой статье обсуждаются источники пара и способы поддержания эффективности паровых систем на комбикормовом заводе. В предыдущей статье журнала World Grain за октябрь 2016 г. я описал, как определить размер бойлера.Теперь мы обсудим типы оборудования, используемого для производства и доставки пара.

Пар получают путем нагревания воды до такой степени, чтобы она превратилась из жидкости в газ. Обычно это делается с помощью котла. Котлы бывают нескольких типов и конфигураций. Наиболее распространены жаротрубные и водотрубные котлы. В любом стиле используются трубопроводы (трубки), в которых источник тепла находится на одной стороне трубки, а нагреваемая вода — на другой стороне трубки. Чаще всего используется жаротрубный котел, в котором часть огня находится внутри труб, а вода — снаружи труб.Этот котел может быть спроектирован так, что огонь проходит по длине котла от 1 до 4 проходов. Перенос тепла с горящей (сухой) стороны труб на водяную (влажную) сторону труб не должен ограничиваться скоплением сажи или коррозией, которые снижают скорость теплопередачи.

Топливом, сжигаемым котлом, обычно является газ или мазут. Наиболее часто используемым топливом является природный газ, но также могут использоваться пропан и различные виды масел. В каждом случае система подачи топлива, питающая горелку котла, должна быть рассчитана на тип используемого топлива.Некоторые котлы могут быть настроены на сжигание более одного вида топлива, если нет возможности подавать одно топливо, путем установки параллельной топливной системы для работы со вторым топливом. Важно, чтобы топливо сгорало эффективно, убедившись, что все топливо сгорает в процессе, и чтобы трубы были чистыми и не скапливались на поверхности огня или воды в трубах. На фотографии вверху этой страницы показан вид в разрезе жаротрубного котла и его принадлежностей.

Неполное сгорание топлива может привести к скоплению сажи на огневой стороне труб котла и снижению теплопередачи от огневой стороны к водяной.Это также означает, что не все топливо сгорает, а часть топлива уходит через выхлопную трубу котла в виде дымовых газов. Это снижает КПД котла и требует дополнительного топлива для получения желаемого количества пара. Если происходит неполное сгорание, в дымовых газах находится избыток кислорода.

При сжигании природного газа необходимо наличие достаточного количества воздуха для эффективного сгорания. Но если выходящие выхлопные газы содержат избыток кислорода, то часть газа не сгорает и уходит с дымовыми газами.Если дымовые газы имеют температуру 350 градусов по Фаренгейту и присутствует всего лишь 1% избытка кислорода, до 17% природного газа не сгорает в горелке котла и улетучивается с дымовыми газами. См. таблицу на стр. 51 для потенциального несгоревшего топлива, если в дымовых газах обнаружен избыток кислорода.

Очистка подпиточной воды

Правильная очистка подпиточной воды для котла и паровой системы также важна, поскольку она необходима для предотвращения коррозии, образования накипи и других отложений в котле и паровой системе.Эта обработка является частью процесса поддержания чистоты пара и защиты котла и системы от коррозии или отложений посторонних материалов. Котел и паровая система содержат три потенциально разрушительных элемента: кислород, углекислый газ и твердые вещества.

Первый шаг — устранить как можно больше проблем с водой до того, как она попадет в котел. Наиболее распространенной предварительной обработкой является использование умягчителя воды для удаления частиц жесткости и получения мягкой воды. Перед котлом находится бак питательной воды, в который возвратный конденсат из системы смешивается с новой (подпиточной) водой.Вводя в этот бак пар, можно деаэрировать воду и удалять излишки кислорода из питательной воды перед ее подачей в котел.

Когда вода нагревается и превращается в пар, в пар выделяется свободный кислород. Тепло также вызывает выделение углекислого газа из твердых частиц, и твердые частицы оседают на дно котла. Другие примеси при надлежащей химической обработке всплывают на поверхность воды вверху в той области, где она превращается в пар. На уровне воды в котле устанавливается скиммерный желоб, и загрязнения собираются и выводятся из котла.Это называется непрерывной продувкой. Второй тип продувки осуществляется при открытии и быстром закрытии клапанов на днище котла два-три раза в сутки. Это вымывает твердые частицы, осевшие на дне котла.

Надлежащим образом очищенная вода в котле должна иметь тесты в следующем диапазоне:

  • Растворенный кислород – менее 7 ppm (частей на миллион)
  • РН уровень – 7-10
  • Общая жесткость – 0 ppm
  • Общая щелочность – не более 400 ppm.
  • Растворенные твердые вещества – не более 3500 частей на миллион
  • Силикагель – 150 частей на миллион
  • Маслянистое вещество – 1 часть на миллион
  • Общее железо – макс. 0,05 ч/млн.

Важно, чтобы котловая вода ежедневно проверялась и добавлялись соответствующие химикаты для достижения этих уровней. Скопление накипи на водяной стороне труб котла снижает эффективность котла, поскольку для производства пара требуется больше топлива: накипь 1/16 дюйма требует на 15 % больше топлива, накипь 1/8 дюйма требует на 20 % больше топлива и 1/4 дюйма накипи. дюйм шкалы требует на 39% больше топлива.Неправильно очищенная вода также может привести к порче трубопроводов, элементов управления и ловушек по всей системе.

Котел должен иметь слабый огонь или «неиспользуемый» уровень, чтобы он не работал на сильном огне, а затем полностью выключался, когда не требуется пар. Котел должен работать при наименьшем давлении, необходимом для подачи пара в систему. Избегайте короткого времени цикла, когда скорость стрельбы меняется с высокой на низкую и обратно. Чтобы избежать этих проблем, котел должен быть оснащен регуляторами плавного регулирования для регулировки мощности горения в зависимости от потребности.

В отношении пара используется термин «качество пара». Этот термин используется для описания количества пара и/или воды в паре. 100% качество пара означает, что источником является только пар, а не вода. Пар с качеством 90% будет состоять из 90% пара и 10% воды. Этот термин становится важным, когда вы смотрите на качество пара, где он используется и имеет ли значение это качество. Включение воды в пар в точке потребления происходит из-за неправильного улавливания паропроводов или потерь тепла через неизолированные трубопроводы.

Потеря запасов природного газа (%)
Чтобы просмотреть увеличенную версию диаграммы, нажмите здесь.



Ключи к высокой эффективности

Ниже приведены некоторые моменты, которые необходимо учитывать для эксплуатации паровой системы и достижения максимальной эффективности и снижения затрат.

1. Постоянная продувочная вода из котла горячая и не может быть направлена ​​в обычную канализационную систему, если она не охлаждена. На непрерывном потоке продувки может быть установлен теплообменник для предварительного нагрева воды, поступающей в котел, при охлаждении продувки.

2. На выходе дымовых газов котла может быть установлен экономайзер (теплообменник) для предварительного подогрева подпиточной воды при одновременном снижении температуры дымовых газов. Конечная температура дымовых газов должна быть не ниже 275 градусов по Фаренгейту.

3. Поддерживать конденсатоотводчики в хорошем рабочем состоянии. Негерметичный сифон может привести к попаданию пара прямо в систему возврата конденсата. Этот пар затем теряется в системе, и требуется, чтобы был произведен дополнительный пар, чтобы заменить потерянный через негерметичную ловушку.Протекающая ловушка с отверстием диаметром ¼ дюйма в системе с давлением 100 фунтов на квадратный дюйм будет пропускать 163 фунта в час. За год постоянной утечки в системе, работающей 24 часа в сутки, из этой единственной неисправной ловушки может быть потеряно 1 427 880 фунтов пара.

4. Обеспечьте надлежащую изоляцию всех паропроводов, чтобы пар достигал места назначения с наилучшим качеством. Предположим, у вас есть 100-футовая секция 6-дюймовой паровой трубы с давлением в системе 100 фунтов на квадратный дюйм. Температура линии составляет 300 градусов по Фаренгейту, а котел работает 6000 часов в год.Если труба неизолирована, голая труба будет терять 508 мм БТЕ в год, но с 1 дюймом хорошей изоляции эти потери будут снижены до 46 мм БТЕ в год. Более толстая изоляция еще больше уменьшит потери.

Подводя итог, выбор правильно оборудованного котла с добавлением системы умягчения воды и правильной химической обработки является обязательным. Предварительно нагрейте подпиточную воду котла с помощью экономайзера на выхлопной трубе. Установка теплообменника на непрерывной продувке также может способствовать предварительному подогреву подпиточной воды котла.Установите программу мониторинга, чтобы убедиться, что все ловушки и другие аксессуары работают должным образом. Надлежащим образом изолируйте и обслуживайте линии подачи пара. Правильно спроектированная и эксплуатируемая паровая система позволит максимально снизить затраты на электроэнергию.

Фред Фэйрчайлд — почетный профессор кормовых наук факультета зерновых наук Канзасского государственного университета. До приезда в штат Канзас в 1994 году он работал в отрасли, занимаясь проектированием, строительством и вводом в эксплуатацию многочисленных заводов.Он лицензированный профессиональный инженер. С ним можно связаться по электронной почте [email protected]

Что такое блок подачи парового котла и каков размер ресивера?

Опять же, наша отрасль имеет тенденцию быть ясным, когда что-то называется. Просто поменяйте местами два слова. Блоки подачи котла просто «питают котел». Цель состоит в том, чтобы хранить конденсат и подпиточную воду до тех пор, пока котлу не потребуется больше воды, и качать ее по вызову. Сегодня в «Monday Morning Minutes» Р. Л. Деппмана рассматриваются размеры ресиверов подачи котлов.

На прошлой неделе мы описали принцип работы и основные критерии выбора узла возврата или перекачки конденсата. Важной эксплуатационной характеристикой перекачивающей установки является то, что работа насоса является результатом поплавка в ресивере самой установки. Цель состоит в том, чтобы распознать наличие конденсата в ресивере и быстро его откачать.

Работа блока питания котла

Работа блока питания котла начинается с управления насосом. В отличие от узла возврата конденсата, насос блока питания котла управляется от внешнего источника.Очевидно, что по мере того, как паровой котел загорается и производит пар, уровень воды в котле падает. Когда уровень в котле упадет до заданного уровня, поплавок на котле активирует элементы управления, чтобы в конечном итоге включить питательный насос котла. Если котел перегревается или насос не перекачивает достаточное количество конденсата, уровень продолжает падать. Это вызовет включение резервного или ведомого насоса.

М

В ресивере подачи котла должно быть много воды. В отличие от устройств возврата конденсата, в ресивере никогда не бывает слишком много воды.Питательный ресивер котла также имеет поплавок подпиточной воды. Если уровень в ресивере падает, котлам все равно нужна вода. Поплавок в ресивере подачи котла определяет низкий уровень и открывает электромагнитный клапан, чтобы впустить больше воды в устройство.

Ресивер также оснащен выключателем при низком уровне воды для защиты насосов от перекачивания всухую.

Существует несколько вариантов последовательности управления насосами и котлами. Это очень важно и будет рассмотрено в следующем блоге.

Определение размеров приемника подачи котла.Что такое время задержки системы?

Сколько конденсата следует хранить в блоке питания котла, если нет проблем с хранением слишком большого количества воды? Ответ, который мы все ненавидим, звучит так: «это зависит». Существует сложная для расчета вещь, которую мы называем временем задержки системы.

Время запаздывания – это время, которое проходит с момента, когда котел начинает подавать пар в систему, до момента, когда конденсат стекает обратно в ресивер подачи котла.

Когда котел начинает парить в системе отопления, у пара много работы.Он должен вытолкнуть воздух из системы, чтобы пар мог попасть внутрь, а это требует времени. Он должен нагреть трубу до температуры насыщения, а это требует времени. Он должен заполнить объем трубы паром. Он должен ждать, пока оконечные устройства передадут тепло в помещение. Осенью это может занять больше времени, чем зимой. Конденсат будет течь под действием медленной силы тяжести или накапливаться в приемниках конденсата в ожидании включения насосов. Наконец, конденсат начинает стекать обратно в питатель котла.Теперь мы находимся в равновесии, и по мере того, как пар выходит из котла, конденсат возвращается в питательный бак котла.

Время, необходимое для этого, является системным «временем запаздывания».

Как спроектировать (или угадать) время задержки системы?

Время запаздывания системы полностью зависит от того, как часто котел будет переключаться с холодного запуска и насколько велика система или объем в системе. Очевидно, что технологический котел с паром, обслуживающим несколько теплообменников в одном помещении, имеет очень маленький объем.Старая средняя школа будет иметь гораздо больший объем, чем дом. Есть ли в системе длинные туннели между зданиями? Паровая труба слишком большая? Все это играет на счет

Если приемник подачи котла слишком мал, насосы удовлетворят потребность котла в воде, и уровень в баке упадет. Если в баке закончится вода до того, как конденсат начнет вытекать обратно, в бак будет добавлена ​​холодная городская подпитка. Когда конденсат, наконец, вернется и котел отключится, ресивер может переполниться.

Инженер может измерить все существующие объемы труб и терминалов в системе. Обычно стоимость и время не позволяют провести исследование. Если котел не является технологическим или увлажняющим котлом, а действительно является системой отопления, вот несколько соображений.

Большие котлы имеют большие системы. Возврат конденсата рассчитывается для котла.

Мощность котла X 0,069 = Конденсат в галлонах в минуту

Мощность котла X 34,5 = Фунты котла в час (PPH)

Бойлерные фунты в час (PPH) X 0.002 = Конденсат галлонов в минуту



Я предлагаю вам начать с общей подключенной мощности всех работающих котлов и использовать эти эмпирические правила.

Пример 1:
ВОПРОС:

Система отопления состоит из двух котлов по 200 л.с. с одним резервным. Технологическая нагрузка отсутствует, только нагрев. Каков минимальный объем памяти ресивера?

РЕШЕНИЕ:

200 л.с. X 34,5 = 6900 PPH пара. 6900 х 0,002 = 13,8 гал/мин.Из приведенной выше таблицы нам нужно 10 минут чистого хранилища. 13,8 X 10 = минимум 138 галлонов хранения.

Бытовая подающая установка котла модели CMED с ресивером 30 x 48 имеет 141 галлон чистого хранилища.

Пример 2:
ВОПРОС:

В больнице имеется в общей сложности 3 котла по 300 л.с., каждый из которых работает на 100 фунтов на квадратный дюйм. Владелец думает, что есть один резервный, но не уверен. Какой размер питательного приемника котла мне следует использовать?

РЕШЕНИЕ:

Большой размер никогда не помешает.Поскольку они не уверены, будут ли работать три, размер для всех трех работает. 3 х 300 = 900 л.с. 900 х 0,069 = 62,1 гал/мин. Итак, 62,1 x 20 = 1242 галлона общего объема, необходимого в котельной.

Бытовая подающая установка котла модели CMED с ресивером 60x 108 имеет 1308 галлонов чистого хранилища.

Почему я упомянул общий запас в котельной, а не только питатель котла? Рабочее давление является подсказкой к следующему выпуску «Monday Morning Minutes» Р. Л. Деппманна.







Калибровка блоков питания котлов — American Boiler Company

Блоки питания котла имеют функцию обслуживания линии воды котла, поэтому парообразование может происходить даже при отсутствии возврата конденсата.Орган управления, запускающий и останавливающий насос, находится на котле. Блоки питания котла больше, с большими запасами конденсата, чем возврат конденсата.

ЗАЧЕМ НУЖНЫ БЛОКИ ПИТАНИЯ КОТЛОВ?

Если вам пришлось полагаться на блок возврата конденсата для питания вашего котла, он начинает повышать температуру конденсата до 212 градусов на уровне моря. Начинается парообразование, и вода расширяется, увеличивая объем в котле. Внезапно объем увеличивается примерно в 160 раз, когда пар движется из котла в коллектор и трубопровод системы.Уровень воды падает по мере того, как все больше и больше воды превращается в пар.

Поскольку мы знаем, что если уровень воды упадет слишком низко, а котел продолжит работать, у вас закончится вода, и контроль отключения при низком уровне воды сработает, чтобы безопасно отключить горелку. Но если у вас есть узел возврата конденсата, и он еще не собирал конденсат, он не будет качать воду для возврата в котел. У вас есть выбор: добавить воду непосредственно в котел или отключить отопление, подождать, пока конденсат вернется, и снова запустить котел.Отключать котел и ждать неудобно, когда температура в доме/квартире/заводе 55 градусов. В середине зимы десять градусов ниже нуля это совершенно противно. Итак, вы добавляете воду в котел, производите больше пара, и в конце концов все возвращается.

О возвращении… Что происходит, когда котел вырабатывает весь этот пар, отдает тепло в здание и отключается до тех пор, пока он снова не понадобится? Узлу возврата конденсата все равно. Как только бак наполняется, устройство запускает насос для опорожнения бака, даже если котел не работает.Вся вода, которую вы добавили, перекачивается обратно в котел, который быстро затопляется. Заполнение бака блока конденсата большего размера может занять больше времени, но насос все равно будет запускаться всякий раз, когда бак будет заполнен. Увеличение возвратного блока также означает, что конденсат остается там дольше, становится холоднее и заставляет блок потреблять больше энергии. Кроме того, большая единица, вероятно, стоит больше.

Каким-то образом нужно подавать воду тогда, когда она нужна котлу, а не только когда бак полон, и даже когда конденсат еще не завершил цикл превращения в пар, отдачи тепла и превращения обратно в конденсат.Другими словами, вам нужен узел подачи котла.

Вы можете поддерживать уровень воды на оптимальном уровне воды в котле с помощью специального регулятора PUMP на котле. Затем котел может включать и выключать насос в зависимости от того, когда бойлеру нужна вода, а не только при заполнении накопительного резервуара.

БЛОКИ ПОДАЧИ КОТЛА VS БЛОК ВОЗВРАТА КОНДЕНСАТА?

Котлы оцениваются, чтобы показать, сколько пара они могут произвести, выраженное в лошадиных силах котла, фунтах пара в час, БТЕ и т. д.Имеет смысл привести системные числа к общему знаменателю. Почти каждый производитель оборудования для обработки парового конденсата использует одну из этих рамок для определения размеров.

Когда все сказано и сделано, то, что возвращается из котла в виде конденсата, составляет 0,000496 галлонов в минуту на 1 кв. фут EDR (полгаллона воды в минуту в виде пара на 1000 кв. футов EDR). Когда пар остывает и снова превращается в воду, это конденсат, который можно вернуть в блок питания котла.

Давление нагнетания, необходимое для подающего насоса, включает статический подъем напора плюс потери на трение в трубопроводе (включая трубы, фитинги и клапаны).Производители и ASHRAE обычно рекомендуют, чтобы для требований до 50 фунтов на квадратный дюйм вы брали сумму этих значений и добавляли 5 фунтов на квадратный дюйм. Если общее требуемое давление превышает 50 фунтов на квадратный дюйм, добавьте 10 фунтов на квадратный дюйм. Это может быть сложным расчетом для системы возврата конденсата; Вы должны определить количество труб, размер трубы и количество отводов, соединений и т. д. Системы подпитки котла, как правило, проще, поскольку блок обычно располагается рядом с котлом. Но помните, что мы сказали, что в системах возврата конденсата вы обычно перекачиваете его в блок питания котла, который сбрасывается в атмосферу.Требуемое давление нагнетания также включает любое давление в сосуде, в который вы перекачиваете. Если вы закачиваете в котел, вы должны добавить максимальное давление в котле. Например, если котел работает при давлении 5 фунтов на квадратный дюйм, учитывайте это, иначе вы в конечном итоге перегрузите насос против давления в котле до тех пор, пока давление в котле не упадет и насос не сможет его преодолеть.

Блоки подачи котла имеют тенденцию быть больше, чтобы обеспечить достаточные резервы для перекачки в котел по мере необходимости, даже если пар в системе еще не реконденсируется и не возвращается.Установки возврата конденсата обычно рассчитаны на одну минуту полезного хранения. Блоки подачи котла обычно рассчитаны на 5 минут полезного хранения. Вы можете подпитывать бойлер от 5 до 10 минут, в зависимости от нагрузки, чтобы поддерживать пар в ожидании возврата конденсата. В небольших системах, с EDR до 150 000 кв. футов, 5-минутная производительность насоса является хорошим практическим правилом. Для систем с EDR более 150 000 кв. футов 10-минутное чистое хранение лучше, потому что пару требуется больше времени, чтобы пройти через всю систему и вернуться в виде конденсата.Напомним, что 1 минута чистого накопления равна 1 минуте, основанной на производительности насоса, что на самом деле вдвое превышает скорость парообразования котла. Таким образом, в системе EDR площадью 15 000 кв. Футов, где размер вашего насоса рассчитан на 1 галлон в минуту на тысячу квадратных футов EDR или 15 галлонов в минуту, объем резервуара блока питания котла должен составлять 15 галлонов в минуту за 5 минут или около 75 галлонов хранения.

Компоненты узлов возврата конденсата и подпитки котла практически одинаковы, но с одним заметным отличием. Почти каждый узел подачи котла имеет какую-либо подпитку.Это может быть простой ручной наполнительный клапан или механический наполнительный клапан с поплавковым приводом. В других моделях используются электромагнитные клапаны, управляемые поплавковыми выключателями, пропускающие воду, когда подающий блок перекачивает до заданной точки недостаточного запаса. Некоторые поставщики оснащают свои котлы комбинированными устройствами отключения/подпитки при низком уровне воды, которые могут добавлять в котел подпиточную воду, хотя все, что вам нужно для защиты котла, – это отсечка при низком уровне воды.

Вы действительно можете возражать против добавления подпитки прямо в котел.Неочищенная «городская» вода может вызвать образование накипи и другие проблемы в котле и остальной системе. Более того, впрыск холодной подпиточной воды в котел обычно останавливает процесс пропаривания. С другой стороны, добавление подпиточной воды в бак блока подачи позволяет добавить немного холодной воды к большему объему горячего системного конденсата.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
