Содержание

назначение, расчет объема, правила установки

Расширительные баки применяются во всех схемах систем индивидуального отопления. Главное назначение расширительного бака — это компенсация объема системы отопления вызванное тепловым расширением теплоносителя.

Особенности бака открытой системы отопления

Дело в том, что объем теплоносителя при увеличении температуры увеличивается и если не предусмотреть дополнительную емкость куда бы избыточный объем мог бы уместится, то в системе отопления давление может возрасти на столько, что произойдет прорыв. Для устранения избыточного давления системы применяют расширительный бак.

Ко всему сказанному расширительный бак открытой системы отопления отличается от баков, предназначенных для закрытых систем. В закрытых системах используются баки, не сообщающиеся с атмосферой. В открытой системе применение такого бака невозможно, так как избыточное давление в баке будет создавать большое сопротивление циркуляции теплоносителя.

Поэтому для открытых систем отопления применяют открытые баки.

Отсюда возникает большой недостаток открытых систем отопления — это испарение теплоносителя из бака. Как следствие периодически необходимо контролировать уровень теплоносителя в баке и в случае необходимости восполнять потери. Кроме того, для открытых систем отопления важно не только, чтобы бак мог сообщаться с атмосферой, но и правильный расчет объема бака и грамотная установка, и подключение к системе отопления.

Расширительный бак открытой системы отопления компенсирует тепловое расширение теплоносителя. Для снижения сопротивления циркуляции теплоносителя расширительный бак сообщается с атмосферой. Естественно это вызывает испарение теплоносителя. Поэтому расширительные баки для открытой системы изготавливают с крышкой. Она обеспечивает возможность долива теплоносителя.

Расчет объема открытого расширительного бака

Традиционно объем расширительного бака определяют, как 5% объема всей системы отопления.

Это связано с тем, что при увеличении температуры воды до 80 градусов ее объем увеличивается приближённо на 4%. Прибавив к этому небольшое пространство чтобы, вода не переливалась через края бака еще 1%, в сумме получаем величину объема расширительного бака в процентном соотношении от объема всей системы отопления.

Если в открытой системе применяется другой теплоноситель, то следует скорректировать объем бака исходя из величины температурного расширения применяемого теплоносителя.

Больше всего сложностей возникает с подсчетом объема теплоносителя в системе отопления. Для подсчета объема системы необходимо просуммировать внутренний объем всех элементов системы труб радиаторов, отопления и котла. Так же объем системы можно определить косвенно по мощности котла, исходя из того, что

1 Квт мощности котла необходим для подогрева 15 литров теплоносителя.

Объем расширительного бака равный 5% от объема всей системы отопления это теоретический объем. В реальности к теоретическому объему расширительного бака необходимо добавить объем теплоносителя, который будет испаряться, например, из расчета долива раз в неделю или месяц, это примерно 2% от объема системы отопления.

Установка и подключение открытого расширительного бака

В отличии от закрытого расширительного бака, для открытого существуют определенные правила. Самое важное правило – бак должен быть расположен выше всей системы отопления. В противном случае по принципу сообщающихся сосудов из него будет вытекать вода. Это обстоятельство и приводит за частую к отказу от устройства системы отопления открытого типа, т.к. не всегда удается удобно установить расширительный бак.

Второй важной особенностью является то, что бак должен быть подключен к обратке. Дело в том, что на обратке температура воды меньше, а, следовательно, вода будет медленнее испаряться. Кроме того, учитывая не высокую температуры воды в обратке, соединить расширительный бак с системой можно с помощью прозрачного шланга, что облегчит контроль количества воды в системе.

Часто расширительный бак открытой системы отопления устанавливают на чердаке здания это экономит место жилого пространства. Однако на неутепленном чердаке будут большие потери тепла, что увеличит затраты на отопление. Расширительный бак должен быть установлен не только в самой верхней точке, его место расположение должно позволять доливать и контролировать уровень теплоносителя.

Дополнительно у расширительного бака могут быть предусмотрены специальные патрубки для исключения перелива и контроля уровня воды в баке.

Расширительный бак системы отопления один из важнейших элементов системы. Его главная функция — это предохранение системы отопления от избыточного давления теплоносителя. Кроме того, через расширительный бак происходит наполнение системы и дозаправка, а также контроль уровня теплоносителя в системе. Чтобы система отопления работала стабильно и не требовалось постоянного ухода необходимо правильно рассчитать объем расширительного бака и установить его в самой высокой точке системе, при этом оставив бак в доступности для обслуживания и доливки теплоносителя.

Установка расширительного бака в открытой системе отопления — Про дизайн и ремонт частного дома

Как правильно установить расширительный бак в системе отопления

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. Предлагаю сначала разобраться, что такое расширительный бак вообще и зачем он нужен.

Расширительный бак в системе отопления

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.

А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг.

Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.

Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru

Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.

Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.

Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.

Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

Расширительный бак в системе отопления

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.

Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.

Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.

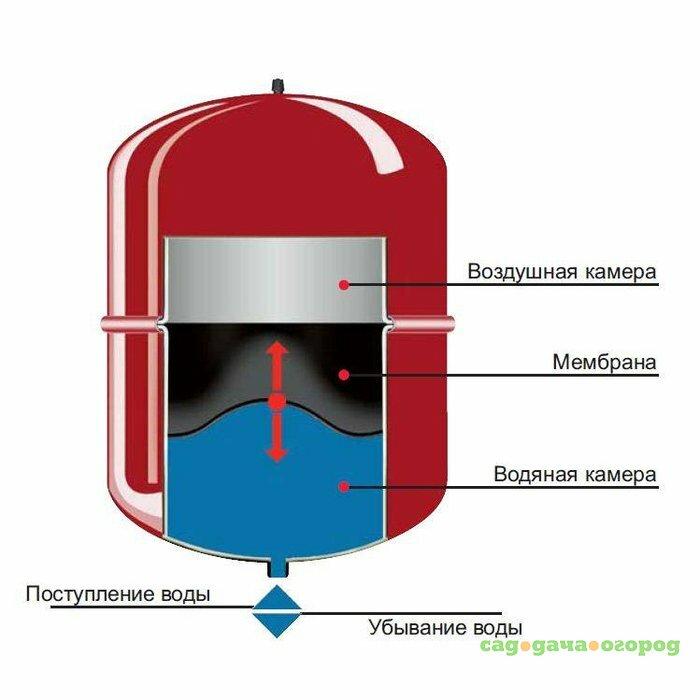

Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается.

В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

Разновидности мембран расширительного бака. Фото с сайта profiteplo.com

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

с мембраной тарельчатой формы;
с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления.

Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.

Расширительный бак, установленный на обратной магистрали

И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.

Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.

Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

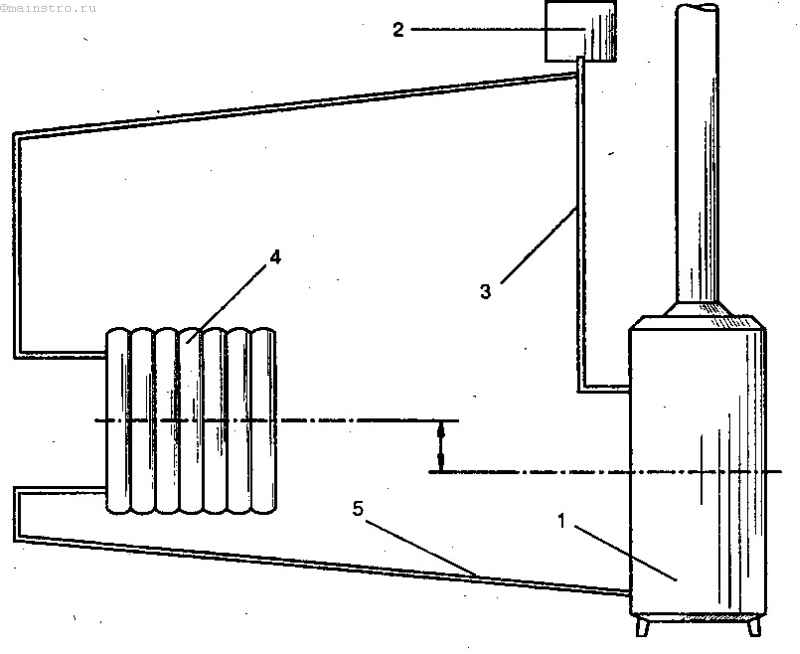

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom. ru

Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.

Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.

Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.

Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать

компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.

Как правильно установить расширительный бак в системе отопления

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

компенсация теплового расширения воды в закрытых системах отопления;
в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке. Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Установка и подключение расширительного бака в открытых и закрытых вариантах отопительных систем

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

Его нельзя ставить вплотную к стене.
Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
Подвешенный на стене бак не должен располагаться слишком высоко.
Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

выбрать самую высокую точку контура;
поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

Инструменты

Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению. Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию сделать это самостоятельно, без привлечения специалистов, вполне возможно.

Принцип работы расширительного бака

Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления. Основная функция этого прибора — устранение повышения давления в трубопроводе, в следствие расширения теплоносителя.

Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.

Открытая расширительная емкость имеет металлическую крышку, которая открывается для добавления теплоносителя в систему.

Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе. Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появления высоких скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.

Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.

Разновидности расширительных емкостей для отопления

Расширительные баки разделяют на:

Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.

Недостатки открытого расширительного бака:

из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.

Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.

Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:

расширительные емкости сменного типа,
расширительные емкости несменного типа.

Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.

Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана — идеально и герметично прилегает к внешней стенке емкости.

Расширительные баки бывают двух форм:

Балонная форма напоминает большую емкость в которой расположена мембрана или крышка, в зависимости от типа бака.

Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы. Преимуществом плоских расширительных баков является то, что они занимают мало места и легко устанавливаются.

Расчет расширительного бака для отопления

На размер и объем расширительного резервуара влияет:

тип системы;
вместительность системы;
максимально допустимое давление;
место установки расширительного бака.

Самый простой способ определения объема расширительного бака — узнать вместительность системы отопления и разделить данную сумму на 10%. Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, в том случае, если теплоносителем выступает вода. Если в качестве теплоносителя используют гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50 %.

Обратите внимание, что 3 % теплоносителя в закрытом расширительном баке приходит на возмещение возможных утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.

Для получения точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.

На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.

Установка расширительного бака для отопления открытого типа

Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.

Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.

Расширительный бак место установки: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна превышать высоту инсталляции системы отопления.

Расширительный бак схема установки:

Установка дополнительного расширительного бака производится в том случае, если невозможно смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.

Открытая расширительная емкость включает патрубки:

расширительный,
сигнальный,
циркуляционный,
переливной.

С помощью расширительного патрубка бак подключают к системе отопления.

В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подсоединяют к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.

Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.

Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.

Установка закрытого расширительного бака

Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:

минимальные теплопотери;
не нуждаются в изоляции;
работа при высоких скачках напора;
установка в любом месте, без привязки к наивысшей точке;
устройства закрытого типа более компактны и легче устанавливаются;
отсутствие образования ржавчины на внутренних стенках системы отопления;
легкость в обслуживании.

Инструменты для работы:

разводной ключ;
ключ для установки пластиковых труб;
ступенчатый ключ.

Подготовительный этап включает:

отключение котла от электричества, газоснабжения или водообеспечения;
перекрытие крана, отвечающего за циркуляцию теплоносителя;
слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.

Инструкция по установке расширительного бака:

1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.

2. С помощью винтов или фланцев подсоедините расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.

3. Фитинг под названием “американка” поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.

4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.

5. Установите предохранительный клапан и манометр.

6. Перед запуском системы очистите фильтр грубой очистки.

7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого используйте насос.

8. Когда расширительный бак подключен к сети — запустите все краны подачи теплоносителя и включите котел.

Советы и правила установки расширительного бака

1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.

2. При отсутствии данных, о точном объеме отопительной системы, вместительность расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.

3. Перед покупкой и установкой расширительного бака осмотрите котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который располагается в середине котла.

4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.

5. Установка вакуумного расширительного бака производится только при плюсовой температуре.

6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.

7. В качестве уплотнителя, используйте только те герметики, которые имеют стойкость перед высокой температурой, в противном случае протечка неизбежна.

8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не устанавливайте расширительный бак в труднодоступных местах.

9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.

10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.

11. Обязательно установите предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет — купите его отдельно.

Обслуживание расширительного бака для отопления

1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.

2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.

3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.

4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушив прибор.

5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.

6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.

7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.

8. При резком падении давление есть риск повреждения мембраны. Для замены мембраны нужно выполнить ряд действий:

отсоединить расширительную емкость от системы;
сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
снимите фланец, расположенный в месте подсоединения бак к системе;
снимите мембрану и спустите излишки воды;
вставьте мембрану и установите фланец;
прикрепите бак, предварительно установив нужное давление.

Установка расширительного бака | Строительный портал

Принцип работы расширительного бака
Разновидности расширительных емкостей для отопления
Расчет расширительного бака для отопления
Установка расширительного бака для отопления открытого типа
Установка закрытого расширительного бака
Советы и правила установки расширительного бака
Обслуживание расширительного бака для отопления

Принцип работы расширительного бака

Разновидности расширительных емкостей для отопления

Расширительные баки разделяют на:

открытые,
закрытые.

Недостатки открытого расширительного бака:

из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.

Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:

расширительные емкости сменного типа,
расширительные емкости несменного типа.

Расширительные баки бывают двух форм:

балонной,
плоской.

Расчет расширительного бака для отопления

На размер и объем расширительного резервуара влияет:

тип системы;
вместительность системы;
максимально допустимое давление;
место установки расширительного бака.

На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.

Установка расширительного бака для отопления открытого типа

Расширительный бак схема установки:

Открытая расширительная емкость включает патрубки:

расширительный,
сигнальный,
циркуляционный,
переливной.

С помощью расширительного патрубка бак подключают к системе отопления.

Установка закрытого расширительного бака

минимальные теплопотери;
не нуждаются в изоляции;
работа при высоких скачках напора;
установка в любом месте, без привязки к наивысшей точке;
устройства закрытого типа более компактны и легче устанавливаются;
отсутствие образования ржавчины на внутренних стенках системы отопления;
легкость в обслуживании.

Инструменты для работы:

разводной ключ;
ключ для установки пластиковых труб;
ступенчатый ключ.

Подготовительный этап включает:

отключение котла от электричества, газоснабжения или водообеспечения;
перекрытие крана, отвечающего за циркуляцию теплоносителя;
слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.

Инструкция по установке расширительного бака:

1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.

4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.

5. Установите предохранительный клапан и манометр.

6. Перед запуском системы очистите фильтр грубой очистки.

8. Когда расширительный бак подключен к сети — запустите все краны подачи теплоносителя и включите котел.

Советы и правила установки расширительного бака

1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.

5. Установка вакуумного расширительного бака производится только при плюсовой температуре.

9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.

10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.

Обслуживание расширительного бака для отопления

2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.

5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.

6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.

7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.

отсоединить расширительную емкость от системы;
сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
снимите фланец, расположенный в месте подсоединения бак к системе;
снимите мембрану и спустите излишки воды;
вставьте мембрану и установите фланец;
прикрепите бак, предварительно установив нужное давление.

Установка расширительного бака в системах отопления закрытого и открытого типа, цена монтажа

При нагреве в процессе топки котла теплоноситель увеличивается в объеме, что требует наличия специальной емкости, временно принимающей в себя «лишнюю» жидкость. Из-за этого установка расширительного бака в системе отопления частного дома считают обычной практикой. Расширительный бак или как его еще называют «экспанзомат» выполняет еще ряд функций.

Одна из них – выравнивание давления в трубах, что препятствует их повреждению. Если емкость открытого типа, то вторым ее применением обычно становится устранение завоздушивания радиаторов, для систем отопления закрытого типа могу использоваться мембранные баки.

Цены на установку расширительного бака в систему отопления частного дома

Установка расширительного бака является частью комплексной услуги по монтажу системы отопления в частных домах, выполняемому компанией ГСК-отопление. Стоимость установки, представленная в прайс листе включается в общую сумму монтажа системы отопления. Для уточнения цен и консультаций используйте форму обратной связи или звоните по бесплатному номеру +7(495) 967-40-05.

Все вышеперечисленные работы по монтажу расширительного бачка ГСК-отопление проведет максимально качественно и в короткие сроки.

Особенности различных видов расширительных баков

В зависимости от конструкции отопления, материала труб, объема теплоносителя применяют различные расширители. Выделяют два основных вида: открытые и закрытые. Вторые могут иметь разную конструкцию: баллонная и диафрагменная мембрана. Каждая из модификаций обладает особенностями в эксплуатации, стоит проконсультироваться с компетентным мастером.

Выбор расширительного бака для установки в системе открытого типа

В выборе устройства многое зависит кто именно будет заниматься монтажом системы отопления. Простейший вариант – открытый бак. Его легко установить или заменить самостоятельно.

Важны следующие моменты:

правильно подобранная точка подключения емкости;
прочный материал, хорошо переносящий сильный нагрев;
достаточный объем, чтобы при максимальной температуре воды помещать ее на время нагрева.

Если все рассчитано грамотно, комплекс будет работать без перебоев. Но любые ошибки приведут к снижению эффективности и даже возникновению проблем. Так, некорректно выбранное место расположения легко приводит к выливанию теплоносителя в процессе топки. То же относится к ситуации со слишком маленьким объемом бачка.

Единственным серьезным недостатком открытого типа являет риск захвата воздуха. Если такое произошло, то воздушные пробки могут воспрепятствовать нормальному движению воды по трубам в процессе отопления. Помимо того, что часть радиаторов останется холодным или еле теплым, из-за нагретого воздуха внутри труб вода может начать бесконтрольно выливаться из бака, ситуация выйдет из-под контроля.

Выбор расширительного бака для установки в системе закрытого типа

Все чаще выбирают монтаж закрытого бака, позволяющего создать замкнутый цикл с отсутствием риска выливания теплоносителя или его испарения. Одновременно механизм позволяет стабилизировать давление воды, компенсировать ее изменяющийся объем.

Ключевые преимущества закрытых комплексов следующие:

отсутствие воздуха исключает образование ржавчины;
замкнутый контур позволяет избежать перелива теплоносителя из бака на пол;
снижается риск появления поломок из-за гидроударов во время запуска насоса или в иных случаях резкого повышения давления.

Система отопления замкнутого типа выглядит эстетично и требует меньше внимания для обслуживания. Благодаря чему ее часто применяют при установке котлов, позволяющих максимально автоматизировать процедуру нагрева (газовые модели, с бункерами для угля или пеллет).

Какой именно вариант выбрать: с мембраной или без нее, стоит проконсультироваться со специалистом. Решение во многом зависит от фактически имеющегося отопления, типа теплоносителя, варианта котла. Для бесплатных консультаций в выборе расширителя вы можете позвонить по нашему номеру +7 (495) 967-40-05.

Последовательность работ при установке расширительного бака

Базовым правилом монтажа расширителя является грамотный выбор места, где он будет работать с максимальной эффективностью. Понадобится предусмотреть возможность его временного отключения для ремонта или замены.

Придерживаются следующих правил:

точка подключения всегда выбирается на прямом участке перед циркуляционным насосом;
параллельно с емкостью обязательно нужен предохранительный клапан;
перед конструкцией рекомендуется устанавливать вентиль.

При расчете берут во внимание требование, что бак должен быть объемом не менее 10% от общего количества жидкости (в холодном состоянии). Если выбрать маленький, то во время топки будет часто срабатывать предохранительный клапан.

Перед монтажом из отопительных труб сливают воду, иногда чуть ниже уровня от точки установки. После этого вырезают часть трубы, к краям которой сначала подсоединяют фитинг типа «американка». Он позволяет обойтись без демонтажа участка отопительной системы.

Остается собрать конструкцию в единый блок и подсоединить ее. Как только соединения будут хорошо затянуты, система заново наполняется водой, после чего осуществляется тестовая топка, позволяющая оценить качество исполнения, выявить вероятные недочеты.

Отопление в частном доме своими руками

Построив коробку дома, или решив оборудовать старый дом с печным отоплением современной системой отопления, многие собственники задаются вопросом – А возможно ли смонтировать систему отопления своими руками?

Что можно ответить на этот вопрос? Собственно, при наличии опыта работы этими самыми руками, технического склада ума, терпеливости и аккуратности, а также если дом небольшой, не требует сложных проектных расчетов разводки отопления и больших трудозатрат по монтажу сложной отопительной системы, то почему бы и нет? Итак, постараемся рассказать, как это сделать.

В первую очередь, определяемся с энергоносителем. Если к участку подведен магистральный газ, то определяться и не с чем – это на сегодняшний день наилучший выбор. Современные газовые котлы очень надежны и экономичны, а их настенные варианты занимают минимум места, относительно не дороги и удобны. В системе отопления могут использоваться практически любые материалы. Если газа нет, то остается выбирать между углем, электричеством и дизельным топливом.

Угольный или дизельный котел требуют отдельной котельной, а также хранилища под уголь или емкости под дизельное топливо. При очевидной дешевизне угля отопление им имеет массу недостатков, связанных с хранением, грязью, ну и самой необходимостью как минимум раз в сутки топить котел. А как не хочется ранним студеным зимним утром просыпаться в замерзающем доме и идти колоть обледеневший уголь! Кроме того, использование твердотопливного котла практически исключает использование в котельной таких материалов, как металлопластиковые и полипропиленовые трубы, в связи с высокой, труднорегулируемой температурой воды в котле, которая негативно скажется на полимерных материалах. Также потребуется увеличенная емкость расширительного бака.

Дизельное топливо не имеет практически никаких недостатков, кроме своей высокой стоимости. С другой стороны, дизельные котлы при правильной настройке горелки — самые стабильно работающие и надежные. И именно при использовании котлов на дизельном топливе достигается максимальная автономность котельной.

Топливо, хранящееся в современном герметичном топливном баке, не дает неприятных запахов, его запас всегда видим и осязаем, а для получения полной автономности достаточно только зарезервировать электропитание котла достаточно маломощным источником бесперебойного питания. Отличный вариант.

Третий вариант – электричество. Один из самых надежных вариантов, но при этом один из самых дорогих энергоносителей. Кроме того, могут возникнуть проблемы с подключением – может просто не хватить выделенной на дом мощности и сечение существующей проводки не будет покрывать значения, требуемые для подключения котла нужной мощности. Но в случае, если дом небольшой, и при этом хорошо, с запасом утеплен, то требуемая мощность может быть до трех раз меньше, чем необходимо по нормам. Автор данной статьи эксплуатирует дом 95 квадратных метров, в котором установлен пяти киловаттный электрокотел, как основной источник отопления. Более того, большую часть нашей сибирской зимы, котел работает на треть мощности, в самое холодное время – на две трети, третья ступень не включается практически никогда. То есть задействуемая мощность котла, при температуре на улице минус 10–15 градусов, более чем в пять раз ниже нормированной! Думаю, серьезный аргумент задуматься о теплоизоляции.

Так, с котлом определились. Далее определяемся с отопительной системой, какой она будет, открытая гравитационная, где циркуляция осуществляется за счет нагрева воды в котле, работающая так называемым «самотеком» или закрытая, с принудительной циркуляцией при помощи насоса?

Недостатки открытой системы

Требуется большая точность в соблюдении уклонов труб при монтаже. Используются трубы больших диаметров в стояке и начальных участках горизонтальных магистралей, сужающихся по мере удаления от стояка, для обеспечения эффекта форсунки и ускорения движущегося потока воды. Большой объем воды в системе. Необходимость установки открытого расширительного бака на чердаке, который при работе отопительной системы греет чердак – фактически улицу и значительная часть тепла, а значит и ваших денег, улетает на ветер. Также вода в открытом расширительном баке контактирует с кислородом, что увеличивает коррозионные процессы в системе. Необходимость проведения большого количества сварочных работ при монтаже системы. Громоздкость и неэстетичность внешнего вида отопительной системы. В общем, подведя итоги, просто забываем вариант открытой системы как страшный сон и останавливаемся на современной закрытой системе с принудительной циркуляцией.

Закрытая система требует в своем составе наличия следующего оборудования:

1. Мембранный расширительный бак.

Представляет собой замкнутую емкость, внутреннее пространство которой разделено резиновой мембраной, в одной части которой находится воздух под давлением, в другой – вода системы отопления. При разогреве и расширении воды системы отопления, она своим растущим давлением сжимает мембрану бака, увеличивая необходимое для компенсации теплового расширения пространство. Необходимая емкость расширительного бака рассчитывается очень просто – 10-15% от общего количества воды в отопительной системе. Как подсчитать количество воды в системе? Нууу… ваша школьная учительница сейчас горько плачет от стыда. Ладно, не стесняйтесь, мы сами такие, поэтому делимся нашим тайным кунг-фу – надо найти площадь сечений используемых в системе труб и умножить на их общую длину. Формула площади круга – ПиЭрКвадрат. То есть берем диаметр трубы, делим его на два, возводим в квадрат и умножаем на число Пи. Потом все суммируем, прибавляем емкость котла и емкость используемых отопительных приборов. Вот и все, общая емкость системы известна. У нас эти расчеты выполняют очень сложные программы, за пять минут сляпанные в экселе, ну а вам, для однократного применения, наверное, будет проще обойтись калькулятором и листком бумаги.

Расширительному баку при первом запуске системы потребуется небольшая настройка – необходимо будет добавить или убавить давление в воздушной камере. Давление в ней на половину атмосферы должно превышать давление в холодной отопительной системе. Воздух в воздушную камеру накачивается обычным автомобильным насосом, штуцеры мембранных баков и колес автомобиля полностью идентичны.

2. Циркуляционный насос.

Как понятно из названия, циркуляционный насос служит для обеспечения циркуляции теплоносителя в отопительной системе. Мы любим современные циркуляционные насосы.
Потому что по сравнению со старыми насосами с сухим ротором, дребезжащими, ревущими, с вечно текущими сальниками, современные насосы – это просто произведение искусства. Бессальниковая конструкция обеспечивает гарантированную герметичность, ротор, окруженный теплоносителем, который одновременно является охлаждающей жидкостью для насоса, обеспечивает полную бесшумность его работы. Подчеркиваю – полную. Ночью вы спите в полной тишине, и от труб не доносится никакого гула. Разумеется, если правильно рассчитаны диаметры трубопроводов и скорости потока в трубах не превышены. Насос для небольшого дома подбирается очень просто. Скорее всего, вам подойдет любая минимальная модель, необходимо только будет определиться с диаметром подсоединения. Как правильно и просто подобрать насос — читайте здесь.

3. Предохранительная группа безопасности.

Как можно догадаться из названия, предохранительная группа служит для предохранения системы от аварийных ситуаций. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Манометр необходим для визуального контроля давления в системе и настройки расширительного бака, воздухоотводчик – для сброса воздуха из системы, предохранительный клапан – для сброса давления при его росте до критической величины. Единственная аварийная ситуация, способная разрушить отопительную систему – это критический рост давления в ней. Например, при выходе из строя терморегулятора котла и уходе системы в перегрев, или разрыве мембраны расширительного бака. И та и другая ситуация очень редки, но тем не менее – группа безопасности обязательно должна быть установлена. Устанавливается обычно на подачу. Бывают группы безопасности в сборе, что несколько дороже чем собрать ее поэлементно, но зато группу в сборе гораздо проще устанавливать – монтируется один элемент вместо трех.

В принципе, это основные элементы котельной. Теперь разберемся с ее компоновкой. Начнем с котлов. Очень рекомендуется предусмотреть резерв. Например – твердотопливный и электрический котел, или газовый и твердотопливный или электрический котел. Не стоит приобретать комбинированный котел. Процессы сгорания у дизельного топлива и газа и, например, угля совсем разные, КПД твердотопливных котлов очень низок и если вы на такой котел установите в дополнительную камеру газовую или дизельную горелку, то будете тратить топлива раза в полтора больше, чем могли бы тратить со специализированным котлом.

Рекомендуемая комбинация для маленького дома, в котором есть газ – настенный газовый котел и электрокотел, включенные параллельно, если газа нет – электрокотел и твердотопливный котел. Для подающего и обратного трубопроводов котельной, так же как и для основного стояка, диаметр трубы рекомендуется взять три четверти дюйма. Вполне достаточно. К тому же это самый распространенный диаметр выводов котлов и самый распространенный присоединительный размер насосов. Выводы котлов соединяются в тройник, между выводами и тройником рекомендуется поставить шаровые краны со сгонами, чтобы в будущем была возможность снять котел, если это потребуется, без демонтажа большой части системы и слива теплоносителя из нее.

Так же, шаровым краном, установленном на вводе в котел, отсекается от системы резервный котел, чтобы исключить циркуляцию теплоносителя через него и, соответственно, предотвратить теплопотери через теплообменник неработающего котла. От тройника, объединяющего подающие выводы котлов, отводим основной стояк. На отводе от его вертикального участка монтируем группу безопасности, в легко доступном и хорошо просматриваемом месте. Не забывайте, вам иногда придется смотреть на манометр, чтобы убедиться что с вашей системой все в порядке. Очень рекомендуется его смонтировать на шаровом кране. И вообще, для всех самостоятельных элементов системы рекомендуется предусматривать возможность отсечки от системы, для профилактики, ремонта или замены элементов без слива системы.

Теперь определяемся с местом установки насоса. Если в вашей котельной будут стоять только автоматические котлы, с температурной регулировкой теплоносителя, то насос устанавливается на подачу, между объединяющим тройником и группой безопасности. Если в системе есть твердотопливный котел – то на обратку, рядом с объединяющим тройником котлов. Направление циркуляции – из котла, если насос на подаче и в котел, если насос на обратке. Старые правила предусматривали установку насосов только на обратку, но для современных насосов рабочей температурой является температура до 90 градусов, поэтому, если предусмотрена регулировка температуры теплоносителя и отсутствует опасность закипания теплоносителя, как с угольным котлом с практически нерегулируемой температурой теплоносителя – ставьте насос на подачу. Это рекомендуют инструкции производителей современных насосов с мокрым ротором. Насос обязательно устанавливается на шаровые краны со сгонами, для его легкой замены в случае необходимости. Очень рекомендуется вокруг насоса смонтировать обводной участок – байпас, тоже с перекрывающим шаровым краном. Делается это для того, чтобы, во первых, если вам вдруг очень сильно повезет при монтаже и в системе все таки будет минимальная естественная циркуляция, то система будет хоть как-то работать через байпас, а во вторых – чтобы не разрывать работающую разогретую систему и снять с нее нагрузку, пока она не остыла, при вынужденном демонтаже насоса. Вместо байпаса, параллельно, при имеющейся финансовой возможности, можно установить резервный насос.

На отводе от обратки монтируем расширительный бак. Да, я не ошибся, именно на обратке. При монтаже закрытых мембранных баков нет никакой необходимости устанавливать их в верхней части системы, что раньше делалось для отвода воздуха, образующегося в системе, через расширительный бак. С мембранным расширительным баком функцию отвода воздуха выполняют воздухоотводчики, один из которых имеется в группе безопасности, а другие устанавливаются в верхней части системы. Также в обратном трубопроводе находится более холодная вода, прошедшая через всю систему и отдавшая свое тепло отопительным приборам, что благотворно влияет на длительность срока службы резиновой мембраны расширительного бака. При монтаже расширительного бака, разумеется, предусматриваем его отсечку шаровым краном. Вся прелесть мембранного расширительного бака в том, что установить вы его можете где угодно, хоть в подпол спрячьте на длинном отводе, с глаз долой.

На обратном трубопроводе, перед котлами, необходимо установить грязевик, он же косой фильтр. Он необходим для того, чтобы возможные загрязнения системы – ржавчина, окалина, грязь из труб и тому подобное – не попали в теплообменник котла, насос и любые подвижные элементы отопительной системы. Обязательно необходимо сделать ввод в отопительную систему из водопровода. Потому что один из самых распространенных вопросов о закрытых системах – «А как ее наполнить?!» Так вот, наполняется она просто из водопровода, тоже через фильтр. Желательно так-же на подпиточную магистраль смонтировать на отводе штуцер, отсекаемый краном. Делается он для того, чтобы была возможность наполнять систему насосом из каких-либо емкостей, например незамерзающим теплоносителем.

Сама схема системы отопления в небольшом частном доме обычно не требует изысков. Из простых схем, на наш взгляд, самая оптимальная – это двухтрубная, обходящая по периметру первый и, если есть, второй этажи. Подача и обратка, выходя от котлов, раздваиваются на первый и второй этажи, обходя кольцом периметр по кратчайшей стороне. Очень желательно учесть назначение комнат — вход магистрали конечно лучше заводить со стороны, например, детской комнаты, чтобы спальню родителей разместить ближе к концу магистрали.

Отопительные приборы можно использовать практически любые, хоть стальные конвекторы, хоть чугунные, хоть алюминиевые радиаторы. На частной небольшой системе, с грамотно сделанным регулированием, правильно подобранными по мощности котлами и насосом все отопительные приборы работают отлично, даже самые простые и недорогие.

Где-нибудь в верхних участках системы необходимо установить воздушники для выпуска воздуха из системы. Обязательно на разветвлении веток первого и второго этажа и по стоякам, если стояков больше одного, необходимо установить балансировочные вентиля. Обязательно! И не шаровые краны (ими запрещается регулировать поток), а именно вентиля. Ими устанавливается равное гидравлическое сопротивление разных веток отопительной системы. Иначе – будет не отопление, а мучение. Собрать ветки с абсолютно равным сопротивлением невозможно и вода будет циркулировать по той ветке, сопротивление которой меньше. В одной части дома, на ветке с меньшим сопротивлением, будет жара, а другая часть дома будет замерзать. Так что не забудьте.

Ну вот вроде бы и все, кажется получилось более-менее понятно. На всякий случай прилагаем простую схемку обвязки двух котлов. Если что-то непонятно или мы что-то упустили – звоните, проконсультируем!

Все о расширительных баках для отопления

Всем нам еще из школьной программы известно, что объем жидкости зависит от ее температуры: при нагреве он увеличивается, при остывании – наоборот, уменьшается. Если жидкость при этом находится в герметичной емкости, то ее тепловое расширение может сопровождаться повреждениями сосудов или запорной арматуры. Расширительный бак для отопления играет роль компенсатора в отопительных системах, позволяя теплоносителю беспрепятственно менять свой объем при температурных колебаниях в ту или другую сторону. Его конструкция очень простая. По сути это емкость, содержащая некоторое количество воздуха и являющаяся частью контура отопления. В зависимости от разновидности системы отопления конструкция расширительного бака может отличаться.

Функции расширительного бака в различных схемах отопления

В зданиях жилого, административного и хозяйственного назначения систему отопления устраивают по одному из трех вариантов:

1. Централизованное отопление с верхним розливом.

Данная схема предусматривает установку расширительного бака для отопления в наивысшей точке верхнего розлива – кольца из подающего трубопровода, укладываемого по периметру чердака. Именно сюда будет вытесняться воздух при движении теплоносителя сверху вниз в направлении подвала, где обратный трубопровод образует аналогичное кольцо. Для запуска системы необходимо открыть задвижки контуров в подвале дома и через некоторое время выпустить воздух из расширительного бака в системе отопления. Часто сброс из расширительного бака для более быстрого стравливания воздуха выводят в подвал, упрощая таким образом процедуру запуска.

2. Автономное отопление открытого типа.

В открытых автономных системах нагреваемый котлом теплоноситель циркулирует благодаря естественной конвекции. Термин «открытая система» означает, что отопительный контур сообщается с атмосферой. Его содержимое – теплоноситель – контактирует с воздухом именно в расширительном баке. Последний в данном случае выполняет две задачи. Первая — компенсация теплового расширения теплоносителя, вторая — расширительный бак становится наивысшей точкой контура, куда из радиаторов и трубопроводов вытесняется воздух. Сам отопительный контур при этом монтируется с небольшим уклоном.

3. Автономное отопление закрытого типа.

Циркуляцию теплоносителя в закрытой системе автономного отопления обеспечивает циркуляционный насос. Сообщения с внешней средой контур отопления в этом варианте не имеет, а расширительный бак служит лишь в качестве резервного объема, позволяющего теплоносителю расширяться при нагреве.

Конструкции расширительных баков в различных системах

Для каждой из перечисленных систем отопления применяется своя конструкция расширительного бака:

в системе централизованного отопления с верхним розливом он представляет собой герметично закрытую емкость любой формы, в крышке (верхней части) которой установлен вентиль для сброса воздуха или водоразборный кран. Кран Маевского, имеющий небольшой проходной диаметр, в данном случае использоваться не может, поскольку тот объем воздуха, который скапливается в системе отопления многоэтажного дома, пришлось бы стравливать слишком долго;
в открытой автономной системе расширительный бак – это просто открытая емкость. Он, конечно, закрывается крышкой, но не плотно и только для того, чтобы исключить попадание грязи внутрь. В ходе эксплуатации системы отопления в расширительный бак периодически доливают воду, восполняя таким образом потери вследствие испарения;
рис. 1 — Расширительный бак для закрытой системы отопления
расширительный бак закрытой системы автономного отопления состоит из двух частей, границей между которыми служит мембрана (рис. 1). При этом одна емкость заполнена воздухом, другая – теплоносителем. Такое решение позволяет избежать насыщения теплоносителя содержащимся в воздухе кислородом, способствующим коррозии в стальных трубах и радиаторах. Давление в расширительном баке при таком устройстве отопительной системы может превысить допустимое, поэтому в контур врезается предохранительный клапан, а рядом с расширительным баком устанавливают манометр.

Как подобрать объем бака?

Расчет расширительного бака для отопления, излагаемый в учебниках и справочниках, учитывает множество параметров отопительной системы, а потому выглядит довольно сложным. На практике поступают проще: объем расширительной емкости делают равным 10% от общего объема теплоносителя.

Изготовление расширительного бака

[note]Изготовление бака своими руками имеет смысл только в случае с открытой автономной системой. Попытка создания мембранного бака, скорее всего, окажется нерентабельной: только врезка ниппеля и подбор мембраны с необходимой упругостью отнимут массу времени и сил.[/note]

Чаще всего бак для открытой системы делают из листовой стали толщиной 2 или 3 мм. Ацетиленовой горелкой или болгаркой вырезают пять заготовок, которые будут служить стенками и дном изделия. Размеры заготовок определяются принятым объемом расширительного бака: обычно они составляют 30х30 или 30х40 см.

После раскроя стального листа полученные детали фиксируют под прямым углом друг к другу и проваривают (сплошным швом) газо-или электросварочным аппаратом. Первый способ более удобен при работе с 2-миллиметровым листом, второй – с заготовками толщиной 3 и 4 мм.

На завершающем этапе в днище бака необходимо вырезать отверстие – и конструкция готова.

Где устанавливать расширительный бак?

Монтаж расширительного бака отопления в централизованных системах с верхним розливом и в открытых системах с естественной циркуляцией осуществляется таким образом, чтобы он размещался в наивысшей точке контура. При этом обязательным условием является уклон трубопроводов системы отопления, обеспечивающий вытеснение воздуха в расширительный бак. Если конструктивные особенности контура не позволяют выполнить равномерный уклон по всей длине разводки и в каком-либо месте системы образовался воздушный карман, в этой точке устанавливается дополнительный расширительный бак, имеющий высоту, одинаковую с основным.

В закрытых отопительных системах расширительный бак может быть установлен на каком угодно уровне, не обязательно в наивысшей точке системы. Желательно, чтобы в месте установки ток воды был как можно более спокойным. Оптимальный участок – прямолинейный трубопровод перед циркуляционным насосом.

устройство, принцип работы и схема подключения

Всем привет! Недавно я столкнулся с ситуацией, в которой мне пришлось долго рассказывать покупателю про то, чем гидроаккумулятор отличается от расширительного бака.

Этот долгий и трудный разговор подал мне идею о написании данной статьи.

В ней я и расскажу максимально кратко и доступно о данном вопросе.

Начнем с рассмотрения расширительных баков, а потом перейдем к гидроаккумуляторам. Итак, начнем!

Что такое расширительный бак?

Расширительный бак — это емкость, которая компенсирует температурное расширение жидкости внутри системы отопления.

Их существует два вида:

Открытый расширительный бак

Открытого типа — предназначен для работы в системах отопления с рабочим давлением равным 1 атмосфере. Представляет собой стальную емкость с резьбовыми соединениями. Чаще всего этот вид расширительных баков применяют в гравитационных системах отопления. Они до сих пор популярные среди жителей села из-за своей независимости от электричества.
Экспанзоматы или мембранные баки — этот вид предназначен для работы в закрытых системах отопления, давление в которых не превышает 3 бара. Максимальная температура теплоносителя в них не должна быть больше 100 градусов Цельсия, а давление держаться в пределах 8 атмосфер. Кроме этого, их используют для «обвязки» бойлеров косвенного нагрева, где они компенсируют увеличение объема санитарной горячей воды. Стоит помнить, что в этом случае они не заменяют группу безопасности бойлера.

По своей сути, он представляет собой стальной кожух, разделенный на две части резиновой мембраной.

В одной части бака под давлением находится теплоноситель, а в другой части закачан воздух.

Для наглядности смотри ниже на рисунок:

Устройство мембранного бака и принцип работы

Среди покупателей более популярны модели с мембраной баллонного типа (на сленге ее называют грушей или грелкой).

Объясняется это их ремонтопригодностью — в случае повреждения мембрану легко заменить.

Резьба на патрубке может иметь два стандартных диаметра — 3/4 или 1 дюйм.

Зависит это исключительно от производителя и не является принципиальным моментом.

Стандартное значение давления воздуха, в свою очередь, равно 1,5 бар и может быть изменено потребителем.

Дам совет лично от себя — на патрубке подключения лучше установить кран со сливным клапаном.

Это нужно для периодической проверки давления воздуха.

Кран со сливным клапаном

Она делается в следующем порядке:

Бак отсекается от системы отопления перекрытием крана.
Через сливной клапан удаляется вода, оставшаяся внутри емкости.
При помощи автомобильного манометра проверяется давление воздуха.

Если проверку не делать, то давление воздуха рано или поздно упадет.

Это приведет к тому, что мембрана начнет своими стенками тереться о стальной корпус, что приведет к ускоренному ее износу.

Продолжая тему проверки состояния расширительного бака, предлагаю вам посмотреть следующее видео:

Расширительные баки с мембраной в виде диафрагмы чаще всего можно увидеть открыв крышку настенного газового котла или электрической мини котельной.

Выглядеть он может по-разному, но чаще всего вы увидите вот это:

Расширительный бак в котле

Если «резинка» внутри такой модели порвется, то поменять его можно будет только целиком.

Так как он герметично заварен на заводе изготовителе.Теперь давайте поговорим об этих «резинках» по подробнее.

Как устроена мембрана для расширительного бака?

Как говорилось выше, мембрана нужна для того, чтобы разделять емкость бака на две части.

Она представляет собой резиновое изделие с толстыми стенками (это необходимо для сохранения прочности при растяжении), сверху у которого есть горловина для фланца.

Если не понятно как это выглядит, то смотрите ниже:

Сменная мембрана для расширительного бака

Изготавливают мембраны в настоящее время из эластомера под названием EPDM. Он допущен для использования с питьевой водой и не выделяет в нее никаких вредных примесей.

Расширительные баки с такой «резинкой» можно применять не только вместе с котлами, но и с бойлерами косвенного нагрева.

А если надо, то их можно использовать и в качестве гидроаккумуляторов для насосных станций.

О них мы поговорим чуть позже, а сейчас мы научимся выбирать расширительный бак для своей системы отопления.

Расчет объема расширительного бака для отопления

Как мы говорили ранее, главная функция расширительного бака — компенсация температурного расширения жидкости.

Поэтому объем бака будет зависеть от общего объема жидкости в системе, а также от коэффициента ее расширения.

Давайте рассчитаем необходимый вам объем мембранного бака по следующей формуле:

V_бак= V_{теплоноситель}*k_{расширения}/P, где P = (P_{системы} — P_{воздуха})/(1+P_{системы}).

Расшифруем формулу:

V_бак — необходимый объем расширительного бака.
V_{теплоноситель} — полный объем теплоносителя в системе отопления.
k_{расширения} — коэффициент теплового расширения теплоносителя. Эта величина зависит не только от химического состава жидкости в системе, но и от диапазона рабочих температур котла.
P_{системы}— максимально возможное давление в котле.
P_{воздуха} — давление воздуха в расширительном баке. Обычно оно равно 1,5 бар.

Для расчета объема открытого расширительного бака достаточно принять давление в системе равным 1 атмосфере, а давление воздуха будет равным нулю. Так как у открытого бака нет мембраны.

Монтаж расширительного бака отопления

Теперь давайте поговорим о том, как правильно делать монтаж расширительного бака в системе отопления.

Начнем с того, что посмотрим на следующую картинку:

Монтаж открытого расширительного бака отопления

На рисунке выше изображена система отопления с открытым расширительным баком.

С помощью этого рисунка наглядно и понятно разрешается вопрос о его монтаже — расширительный бак открытого типа должен устанавливаться в самой верхней точке системы.

Обычно, его устанавливают на чердаке или в крайнем случае под потолком.

Если этого не сделать, то вода или антифриз просто начнут литься через его край.

В случае закрытой системы отопления, в которой устанавливается мембранный расширительный бак таких ограничений нет.

Обычно, их располагают прямо в котельном помещении рядом с котлом. Выглядит это следующим образом:

Монтаж мембранного расширительного бака отопления

Для закрепления емкости к стене используются кронштейны разной конструкции.

Некоторые производители совмещают их с группами безопасности. Для наглядности смотрим на рисунок:

Кронштейн с группой безопасности расширительного бака

Это не единственный возможный вариант крепежа, но остальные мы рассматривать не будем.

А перейдем к следующей части статьи, посвященной гидроаккумуляторам.

Что такое гидроаккумулятор?

Для лучшего восприятия я сразу покажу вам картинку, на которой изображена насосная станция:

Насос с гидроаккумулятором и реле давления

Из картинки видно, что гидроаккумулятор (сокращенно ГА) — это емкость, к которой крепится насос с реле давления.

Внутри эта емкость устроена также, как мембранный расширительный бак.

Более того, у них часто стоят абсолютно одинаковые мембраны из EPDM.

Давление воздуха в ГА тоже равно 1,5 бар и при желании его можно как увеличить так и уменьшить.

Многие монтажники применяют гидроаккумуляторы вместо расширительных баков в закрытых системах.

В сети не редко можно встретить вот такие фото:

Гидроаккумулятор в системе отопления

Кроме горизонтальных моделей ГА в магазинах есть их вертикальные аналоги.

Их чаще всего используют для сборки насосной станции на основе глубинного насоса.

Гидроаккумулятор принцип работы

О том, что для этого нужно написана отдельная статья.

Что делает гидроаккумулятор?

Для чего нужен гидроаккумулятор

У данного «девайса» есть две основные функции:

Он необходим для корректной работы автоматики насосной станции. Это касается не только реле давления, но и некоторых блоков управления насосом. Для этой функции объем бака не особо важен. Например, у миниатюрных насосных станций с вихревым насосом объем бака равен 1 литру.
Уменьшение количества пусков насоса — это помогает уменьшить негативное влияние пусковых токов и сэкономить электроэнергию. Вот для этой функции объем имеет самое важное значение. Если вам нужна полноценная буферная емкость с водой, то необходимо выбирать емкость 80, 100 и более литров.

Как подобрать гидроаккумулятор?

Исходя из написанного выше, можно сказать, что выбор гидроаккумулятора не привязан строго к параметрам системы водоснабжения.

Но это не значит что нужно покупать первый попавшийся.

Например, если ваша насосная станция будет работать в условиях повышенной влажности, то лучше приобрести ГА, сделанный из нержавеющей стали. Это значительно увеличит срок его эксплуатации.

На этом, пожалуй, все. Жду ваших вопросов в комментариях и лайков в социальных сетях. До новых встреч на страницах этого блога!

Covid19 Открытый сейф | Amtrol

Безопасная и здоровая вода после закрытия Covid-19

Вода необходима для жизни и здоровья; однако застой воды может стать серьезной проблемой для закрытых ставнями зданий, пытающихся возобновить работу после закрытия COVID-19.

Вода, оставшаяся в пустом здании, может привести к росту и распространению болезнетворных микроорганизмов на водной основе, таких как грибки, Pseudomonas, Acinetobacter и Legionella, среди прочих, в системе распределения водопровода здания.Большинство властей городов и штатов, которые подверглись принудительному или добровольному закрытию зданий из-за кризиса в области здравоохранения, опубликовали рекомендации по дезинфекции водопроводных сетей перед повторным открытием и составлением плана управления безопасностью воды в зданиях.

Мы в Amtrol ^® поддерживаем все рекомендации государственного агентства здравоохранения по восстановлению здоровья воды в домашнем водопроводе, а также шаги, рекомендованные CDC. Следующие шаги и подробности изложены в Руководстве ASHRAE 12-2020 «Управление риском легионеллеза, связанного с системами водоснабжения зданий». Создав это руководство 30 марта 2020 года, комитет по стандартам и совет директоров ASHRAE решительно отреагировали на создание идентификации бактерий, дезинфекции и управления чистой водой на основе воды:

Слейте воду из водонагревателя и накопительных баков в соответствии с рекомендациями производителя.
Выполните серию промывок системы холодной и горячей водой, начиная с холодной в ближайшем к муниципальному источнику водоснабжению месте.
Заполните систему и промойте (x) раз.Запустите водонагреватели и доведите воду, хранящуюся в водонагревателях и баках, до 140-145F.
Проконсультируйтесь с местными государственными рекомендациями относительно применяемых дезинфицирующих средств, добавленных в систему распределения воды. Включая контур (ы) рециркуляции, если он присутствует в системе.
Вести все этапы очистки, дезинфекции и записи результатов испытаний воды в соответствии с ASHRAE 188 и новым Руководством ASHRAE 12-2020 от марта 2020 года.

При нагревании вода расширяется. В закрытой водяной системе эта расширенная вода содержится в расширительном баке.В неактивных системах расширительные баки могут стать рассадником опасных, а иногда и смертельных бактерий.

Когда здание закрывается без предварительного осушения системы водоснабжения и включения водонагревателя, в резервуаре будет постоянно находиться расширенная вода, которая может стать основой для роста бактерий.
Давление газа в каждом расширительном баке должно быть отрегулировано на месте для соответствия статическому давлению воды в системе. Резервуар, давление которого не синхронизировано с давлением в системе, будет содержать лишнюю или избыточную воду.Это частая ошибка при установке водонагревателя / расширительного бачка. Этот избыток воды также может стать основой для создания бактерий. Если здание закрывается без слива воды из системы водоснабжения, но водонагреватель выключен, расширительный бак не будет содержать воду, подвергшуюся термическому расширению, но в нем все еще может содержаться избыточная вода, инфицированная бактериями.

Тепловой расширительный бак

Возможно, у вас дома есть бачок теплового расширения, а может и нет, но он должен быть у вас.На этой странице я хочу описать и объяснить функцию благодарности теплового расширения. Затем вы должны знать, нужен ли он вам, и как узнать, когда вы должны его заменить.

Первым делом нужно помочь вам понять тепловое расширение. Для этого я позаимствую со своей страницы о погружных трубках водонагревателя.

Вся материя состоит из атомов и молекул. Эти частицы постоянно вибрируют, и эта вибрация создает пространство между ними. По мере того, как молекулы поглощают тепло, они вибрируют быстрее, это расширяет пространство между молекулами и, таким образом, расширяет пространство, которое они заполняют в виде массы.

Считайте воду, которая поступает в ваш дом через систему холодного водоснабжения. Часть его пойдет в водонагреватель для нагрева, при этом его объем увеличится. Ее масса (атомный вес) не увеличится, но объем увеличится, и, поскольку вода не сжимаема, ничто не остановит ее. Это увеличение объема мы называем тепловым расширением.

Было время, когда тепловое расширение просто выталкивало обратно под действием силы тяжести (благодаря водонапорным башням) муниципальную систему водоснабжения.Современный толчок к разделению муниципальной системы водоснабжения и отдельных систем ее конечных потребителей побудил муниципалитеты установить различные виды обратных клапанов на каждой головке счетчика. Эти обратные клапаны используются для защиты муниципальной системы водоснабжения, и нужно с пониманием относиться к этому современному требованию. Однако они создают «закрытые системы» после каждого обратного клапана. Практически в каждом доме. Теперь, когда большинство домов подключено к закрытым системам водоснабжения, тепловое расширение, которое нам никогда не приходилось учитывать, стало проблемой, которую необходимо решить.

Сейчас во многих домах тепловое расширение должно поглощаться системой или выходить из нее. К счастью, уже давно требовалось, чтобы водонагреватели имели «клапаны сброса температуры и давления» (PTRV). Также иногда называют клапанами T&P . Эти клапаны предназначены для защиты дома от катастрофического взрыва водонагревателя, если термостат не может остановить процесс нагрева после достижения заданной температуры. Поскольку они, как правило, являются самым слабым звеном в замкнутой системе водоснабжения жилых домов, TPRV могут открываться для уменьшения теплового расширения.

Вот что вы можете испытать, когда баки теплового расширения либо не используются, либо не работают должным образом. Некоторое количество воды потечет из «капельной трубки», прикрепленной к TPRV. Количество варьируется в зависимости от состояния TPRV, размера водонагревателя, количества использованной горячей воды и разницы между температурой холодной воды, поступающей в нагреватель, и заданной температурой, установленной нагревателем. к. Из-за этого последнего фактора тепловое расширение может быть больше зимой. .Если вы регулярно видите воду, вытекающую из капельной трубки TPRV, или вам необходимо часто заменять TPRV, это может быть результатом неконтролируемого теплового расширения.

Другие факторы, которые играют роль и могут сбивать с толку вашу диагностику решения проблем:

A) Иногда во время использования может происходить тепловое расширение. Когда было израсходовано большое количество горячей воды и в результате произошло тепловое расширение, когда система открыта, потому что холодная вода потребляется во время цикла рекуперации водонагревателя, обычного разлива может не произойти.

B) Тепловое расширение усугубляется зимой не только потому, что поступающая вода холоднее и, следовательно, меньше, но и потому, что в это время года ливни идут дольше и жарче, поскольку потребители хотят быть теплее.

Как работает расширительный бачок

Резервуар теплового расширения представляет собой версию миниатюрного резервуара под давлением один устанавливается в систему и воды. Его основная функция такая же: создание резервуара сжимаемого воздуха в системе, которая в противном случае заполнена только несжимаемой водой.Бак имеет две камеры, разделенные растягивающей мембраной. Одна камера заполнена водой, а другая — воздухом. Мембрана предназначена для расслабления при использовании, поэтому воздушную камеру необходимо откачивать до тех пор, пока она не будет соответствовать статическому давлению системы, в которую она будет установлена. Поскольку вода не сжимает воздух, давление на стороне бака должно быть выше , а не , давление на стороне воды. После установки и под давлением бак должен быть наполовину заполнен воздухом, а наполовину — водой.

Существуют большие и малые резервуары теплового расширения, соответствующих размеров и находящихся под давлением, резервуар должен поглощать тепловое расширение, создаваемое потреблением всей доступной горячей воды при минимально возможной температуре воды на входе. Для более крупных водонагревателей и более крупных систем требуются баки для лагера.

Когда тепловое расширение происходит в период простоя, мембрана в резервуаре толкается в сторону воздуха, сжимая воздух. При следующем использовании воды, горячей или холодной, мембрана расслабляется, и накопленное давление сбрасывается из системы.

Где установить расширительный бачок

Обычно в доме две системы водоснабжения, одна — для холодного водоснабжения, а другая — для горячего водоснабжения. Основная точка разделения — это не водонагреватель, как вы могли предположить, это клапан подачи, который находится прямо перед водонагревателем и обычно ведет к гибкому разъему холодной стороны. Второй клапан на стороне выхода (после гибкого соединителя горячей стороны) не является точкой разделения, поскольку водонагреватель является частью системы горячего водоснабжения.

Ваш расширительный бак должен быть заполнен холодной водой, но должен быть установлен в систему горячего водоснабжения.

Надлежащее место для установки расширительного бака — после впускного регулирующего клапана водонагревателя и перед водонагревателем. Помещая его туда, вы сохраняете его заполненным холодной водой, а клапан подачи воды к водонагревателю, который используется для изоляции водонагревателя, а система горячей воды также изолирует расширительный бак. Для полной изоляции установите второй клапан после бака T-E.

Как установить расширительный бачок

Ваш расширительный бак не является проходным приспособлением, в нем используется одно отверстие как для впускного, так и для выпускного потоков. Установите его, добавив одинарный тройник к впускной трубе водонагревателя. Он не требует определенного положения, поэтому его можно установить под любым удобным углом. Однако он требует поддержки, так как он станет тяжелее в использовании и еще тяжелее, если его мембрана выйдет из строя. Он может свисать вертикально или сидеть вертикально на трубе, к которой он присоединяется, если эта труба имеет надлежащую жесткость и опору.В противном случае его следует поддерживать независимо. Он может быть соединен с помощью трубного ниппеля, участка трубы или гибкого источника питания, если он надлежащим образом поддерживается.

Обязательно прочтите инструкции и следуйте им! Как и многие из этих резервуаров и других приспособлений, которые я установил на протяжении десятилетий, я продолжаю внимательно изучать инструкции и рекомендации производителей.

При выходе из строя расширительного бачка

К сожалению, ваш расширительный бачок не прослужит вечно.Я установил один у себя дома, когда начал испытывать утечку через капельную трубку TPRV. Это решило проблему, но всего через пять лет утечка повторилась. Когда я нажал на шток воздушного клапана на воздушной стороне резервуара, чтобы проверить давление воздуха, вода вышла вместо воздуха. Тогда я понял, что мембрана моего бака вышла из строя. Когда это происходит, вода в баке поглощает воздух, а затем доступ к. Как только воздух полностью растворяется в воде, резервуар полностью заполняется водой и больше не может работать, если снова не будет добавлен воздух.Поскольку мой резервуар свисает с подающей трубы, воздушный клапан направлен вниз, и любой воздух, который я закачиваю в резервуар, будет поступать в систему, а не оставаться в резервуаре. Если бы я установил баллон так, чтобы воздушный клапан был поднят, я мог бы добавить воздух, но мне пришлось бы сделать это в режиме технического обслуживания, пока я не заменил баллон. Если бы я установил резервуар лицевой стороной вниз и хотел бы добавить воздуха, я бы закрыл сервисный клапан, открыл бы систему, расположенную ниже по потоку, и позволил бы всей воде стечь из резервуара.Для этого я бы открыл воздушный клапан в верхней части бака. После опорожнения я бы закрыл воздушный клапан и систему ниже по потоку, а затем открыл бы рабочий клапан. Соотношение воздуха и воды не может быть 50/50, но оно будет работать до тех пор, пока воздух не будет реабсорбирован.

Home

Вернуться к водонагревателю

Нужны ли расширительные баки для водонагревателей?

Требуется ли для работы вашего водонагревателя расширительный бак бака для горячей воды, зависит от того, какой у вас тип водопроводной системы.В домах есть открытая или закрытая водопроводная система водонагревателя, и если у вас последняя, то вам понадобится расширительный бак, чтобы ваш водонагреватель мог работать.

Большинство новых домов построено с закрытой водопроводной системой, а не с открытой, поэтому вполне возможно, что вашему водонагревателю потребуется расширительный бак. Ниже мы ответим на другие вопросы, например, что такое расширительный бачок, его роль и многое другое.

Что такое расширительный бак?

Расширительные баки являются составной частью водонагревателя.Расширительные баки для жилых помещений очень похожи на небольшие пропановые баки с воздушным клапаном вверху и резьбовым соединением труб внизу. Обычно они размером с баскетбольный мяч, хотя могут быть намного больше для более крупных водонагревателей.

Для чего нужен расширительный бак?

Для поддержания здоровья вашей системы водонагревателя часто требуется расширительный бак. Как мы уже упоминали, водопровод бывает открытым или закрытым. В открытой системе водонагревателя любая вода, объем и давление которой увеличились из-за нагрева, свободно проходит из накопительного бака в линию подачи холодной воды, в конечном итоге проходя через муниципальную систему водоснабжения, если давление достаточно высокое.

В открытых системах водоснабжения нет ничего, что могло бы предотвратить повышение давления воды, поэтому давление в открытой системе равно давлению подачи.

Однако в закрытой системе водонагревателя вода не может расширяться сверх того, что позволяют клапаны в системе. Эти значения обычно включают контрольное значение, редукционный клапан, предотвращение обратного потока, смесительный клапан и иногда другие. Закрытая водопроводная система не позволяет воде течь в обратном направлении, что означает, что она не вернется в городские границы после того, как попадет в трубопровод вашего дома.

Так для чего нужен расширительный бачок на водонагревателе? В закрытой системе водоснабжения расширительный бак горячей воды вмещает воду повышенного давления и расширяющуюся.

Расширительный бак устанавливается на трубе подачи воды водонагревателя и предназначен для компенсации теплового расширения воды, возникающего при нагревании воды. Расширительный бак предотвращает слишком высокое давление воды, тем самым защищая вашу водную систему от повреждений или даже взрыва.

Без расширительного бака бака для горячей воды в закрытой водопроводной системе давление воды могло бы расти и расти, становясь достаточно высоким, чтобы повредить клапаны, сантехническую арматуру, водопроводные трубы и даже сам водонагреватель, что приведет к утечке воды из водонагревателя и другим серьезным повреждениям. . Правильно установленный расширительный бак поглощает избыточное давление и предотвращает подобные проблемы.

Как долго они служат?

Существует множество переменных, которые делают прогноз срока службы расширительного бачка трудным или невозможным.Качество бака, навыки специалиста по установке, качество воды и надлежащее наполнение — все это влияет на срок службы расширительного бачка. Некоторым танкам хватает всего на два года, а у других целых восемь.

Всегда поручайте установку расширительного бачка квалифицированному специалисту и подумайте о замене его не позднее, чем через год после истечения гарантии на расширительный бачок. В противном случае вы можете получить большой ущерб от воды и отсутствие гарантий, которые могли бы вам помочь.

На большинство расширительных бачков предоставляется гарантия сроком от одного до пяти лет, поэтому рассчитывайте заменять свой каждые два-шесть лет, а также всякий раз, когда вам нужно заменить водонагреватель.

Расширительный бак какого размера мне нужен?

Возможно, вам интересно, как установить расширительный бачок водонагревателя, но вы не можете сделать это, не зная, какой размер вам нужен. Требуемый размер расширительного бака зависит от размера вашего водонагревателя. Чем больше водонагреватель, тем больше должен быть расширительный бачок.Не существует универсального варианта.

Два фактора, которые вам необходимо учитывать, — это мощность вашего водонагревателя (которую обычно можно найти на заводской этикетке вашего водонагревателя) и давление воды в доме (которое измеряется в фунтах на квадратный дюйм и обычно определяется давлением воды в вашем доме. измерять).

После того, как вы определили мощность вашего водонагревателя и давление воды в доме, вы можете найти подходящий расширительный бак, используя графики размеров или посоветовавшись с лицензированным сантехником.Обычно расширительный бак на 2 галлона работает с водонагревателем емкостью от 40 до 60 галлонов и давлением от 40 до 50 фунтов на квадратный дюйм. Расширительный бак на 4,5 галлона необходим для более крупных водонагревателей, таких как те, которые вмещают 80 галлонов с 80 psi.

Если вам интересно, как установить расширительный бак водонагревателя, поговорите со своим водопроводчиком, чтобы получить точные сведения о вашем конкретном водонагревателе.

Не ждите, пока удар водой нанесет урон

John C. Flood готов ответить на ваши вопросы, предложить вам качественные услуги и всегда предоставлять лицензированных, обученных технических специалистов для всех ваших проектов по водопроводу.Если вам нужен кто-то для диагностики вашей водопроводной системы, определения необходимого расширительного бачка или установки расширительного бачка, не стесняйтесь обращаться к нам за дополнительной информацией. Никогда не стоит ждать, пока возникнут повреждения водой, чтобы привлечь профессионала для осмотра вашей сантехнической системы.

| Nu-Temp Heating and Air Conditioning

Естественное расширение, которое происходит во время процесса нагрева, может чрезмерно перегружать водопроводные трубы в системах с нагревателями типа резервуара. Механизм безопасности, известный как расширительный бак водонагревателя, может помочь избежать риска повреждения вашей водопроводной системы из-за давления, создаваемого тепловым расширением.

Поскольку горячая вода расширяется, водонагреватель в виде резервуара создает дополнительный объем воды каждый раз, когда нагревает воду. Например, холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту. Эти дополнительные два галлона воды — все, что нужно для увеличения давления в вашей водопроводной системе, и со временем эта повышенная нагрузка может привести к повреждению водонагревателя, сантехники и самих водопроводных труб. Расширительный бак водонагревателя по существу защищает ваш водонагреватель и водопроводную систему в виде резервуара, выступая в качестве резервуара для перелива избыточного объема воды, создаваемого водонагревателем при нагревании воды.

Кому нужен расширительный бак водонагревателя?

Многие дома спроектированы с открытой системой, которая позволяет расширять воду для повторного поступления в городское водоснабжение. Домовладельцы с открытыми системами редко подвергаются риску каких-либо проблем, связанных с избыточным объемом, который может создать их водонагреватель в виде резервуара, поскольку вода может просто стекать обратно в основной водопровод.

Однако, если в вашем доме замкнутая система водоснабжения, дополнительное давление воды, создаваемое тепловым расширением, может очень быстро нарастать, вызывая повреждения.Это потому, что закрытые системы предотвращают повторное попадание лишней воды в водопровод, и поэтому ей некуда идти. Вот почему строительные нормы и правила большинства городов требуют, чтобы в домах с закрытой водопроводной системой устанавливали расширительные баки. Если в вашем доме есть закрытая система водоснабжения и у вас еще нет расширительного бачка, вам следует установить его как можно скорее, чтобы не повредить водонагреватель или водопровод.

Как устанавливается расширительный бак водонагревателя

Даже если в вашем доме есть открытая система водоснабжения, подумайте об установке расширительного бака, чтобы воспользоваться преимуществами.Например, наличие расширительного бачка помогает предотвратить капание из кранов и работающих туалетов, предотвращая попадание избыточного давления в системе на ваши сантехнические приспособления и причинение ущерба.

Ваш расширительный бак не обязательно должен располагаться рядом с водонагревателем. Чаще всего при установке используется буква «Т» на входе холодной воды водонагревателя. Однако с функциональной точки зрения резервуары действительно могут быть установлены в любом месте вдоль линии холодной воды до того, как она попадет в водонагреватель.

Для людей, которые рассматривают возможность установки нового водонагревателя в виде резервуара, будет разумной идеей запросить смету на установку расширительного бака одновременно, поскольку преимущества намного превышают затраты на работу и затраты.

Если вы живете в Баксе или округе Монтгомери, штат Пенсильвания, и хотели бы обсудить ваши варианты обслуживания водонагревателя, включая установку расширительного бака, обратитесь к местным специалистам в Nu-Temp Heating and Cooling.У нас есть инструменты и опыт для работы с большинством марок и моделей водонагревателей, и мы предлагаем бесплатные консультации на дому и предварительные расценки на каждую предоставляемую нами услугу.

Как установить расширительный бак водонагревателя

Во многих частях страны расширительные баки не требуются, но они являются одними из самых полезных аксессуаров для водонагревателей . Тем не менее, домовладельцы и домовладельцы часто предпочитают устанавливать эту функцию безопасности вместе со своими водонагревателями .Это не самая сложная работа своими руками, но и она непростая. При установке водонагревателя проще всего установить расширительный бачок, но это не всегда вариант. Прежде чем подробно рассказать о том, как установить расширительный бачок водонагревателя, ответим на очень принципиальный вопрос:

Что такое расширительный бак водонагревателя?

При работе водонагревателей происходит тепловое расширение . Раньше водонагреватели возвращались в городское водоснабжение.Теперь, из-за опасений по поводу загрязнения, города используют обратный клапан, чтобы предотвратить обратный выброс воды. Домовладельцы, нуждающиеся в сбросе давления в водонагревателях, могут установить расширительный бак на подающей линии. Когда происходит тепловое расширение , расширяющаяся вода течет в расширительный бак . Высокое давление может повредить водопровод по-разному, поэтому расширительные баки выполняют важную функцию. А если вам нужен расширительный бачок, попробуйте этот 2-галлонный ватт PLT-5 .

Установка расширительного бачка

Расширительный бачок можно разместить как на горячей, так и на холодной стороне. По этому поводу ведутся споры, и в вашем местном кодексе может быть указано одно или другое, поэтому обратитесь в свой строительный отдел. Вам понадобится пара трубных ключей или плоскогубцы / канальные клещи , чтобы затянуть или ослабить фитинги по мере необходимости. Вы хотите, чтобы они были в полной безопасности. Мы рекомендуем использовать оцинкованные фитинги * , потому что они доступны по цене, просты в установке и отлично подходят для этой цели.

Препарат

Если у вас уже есть водонагреватель и вы добавляете к нему расширительный бак, то вам необходимо слить воду из водонагревателя . Перед тем, как начать, необходимо убедиться, что над водонагревателем достаточно места, где может находиться расширительный бак. Если это новое строительство, то сливать что-либо не нужно, и вы можете перейти к следующему разделу:

Выключите подачу воды на магистрали, по которой вода поступает на холодную сторону нагревателя.
Подсоедините шланг к сливному клапану в нижней части нагревателя, а другой конец проведите к ближайшему сливу.
Откройте слив на водонагревателе и горячую сторону ближайшего крана, чтобы сбросить давление в баке водонагревателя. Не открывайте клапан слишком сильно или слишком быстро; в противном случае шланг выскользнет из водостока.
Через несколько минут слива приоткройте клапан T&P (осторожно), чтобы проверить давление.Если его нет, переходите к пятому шагу. Если давление все еще сохраняется, подождите еще несколько минут и повторите шаг 4.
Как только давление в водонагревателе упадет, закройте сливной кран и перекройте кран.

Установка расширительного бачка водонагревателя за 7 шагов:

Снимите медную гибкую линию с ниппеля в верхней части водонагревателя на холодной / впускной стороне. Рукой можно почувствовать и холод, и жар; теплый — розетка.
Установите тройник на место подключения гибкой линии. Не забудьте использовать водопроводную ленту и / или герметик для соединения труб (жидкий тефлон) на штуцере водонагревателя, который вы подключаете. Это лучше обеспечит целостность соединения и предотвратит утечки. Затяните тройник так, чтобы одно выпускное отверстие было направлено вверх, а другое — в том направлении, в котором вы хотите установить резервуар. Обычно вы можете немного сдвинуть его после подсоединения расширительного бачка, но никогда не поворачивайте его назад (против часовой стрелки).В противном случае вы настраиваете себя на неплотное соединение, что означает большую вероятность утечки.
Наклейте ленту сантехника на оба конца длинного ниппеля (примерно 12 дюймов).
Затяните колено на одной стороне ниппеля и проденьте другой конец ниппеля в сторону тройника. Затяните ниппель и колено вручную, а затем используйте трубный ключ / плоскогубцы, чтобы завершить закрепление соединений. Когда они полностью затянуты, вам нужно, чтобы локоть был направлен вверх.
Оберните сантехническую ленту или герметик для соединения труб вокруг резьбы короткого ниппеля (примерно 2 дюйма) в верхней части тройника. Это будет соединиться с гибкой линией водонагревателя, которую вы удалили ранее на этапе №1. Затяните ниппель вручную, а затем используйте трубный ключ / плоскогубцы, чтобы закончить закрепление соединения.
Снова подсоедините линию подачи воды к короткому ниппелю и затяните трубным ключом / плоскогубцами. Есть большая вероятность, что вы работаете с ограниченным пространством, и если вам нужно, вы можете установить более длинную гибкую леску и обвить ее вокруг себя.Вы также можете перенаправить его подальше от расширительного бачка (стараясь не перегибать его) без ущерба для установки.
Оберните водопроводную ленту или герметик для соединения труб вокруг резьбы расширительного бачка, затем вверните расширительный бачок в колено , которое вы установили на шаге №4. Направление, в котором будет стоять танк, не имеет значения; вы хотите, чтобы соединение было плотным.

* В любое время, когда встречаются оцинковка и медь или оцинковка и латунь , необходимо использовать диэлектрические муфты / фитинги.Если пространство ограничено, рекомендуется использовать фитинги из нержавеющей стали , а не оцинкованные, потому что нержавеющая сталь и медь / латунь не имеют одинаковых проблем.

Эксплуатация системы теплоносителя с горячим маслом

Управлять системой теплоносителя с горячим маслом не так уж сложно, если вы знаете основы.

Эксплуатация системы жидкого теплоносителя с горячим маслом может быть простой, если вы понимаете компоненты системы, как правильно запускать и останавливать систему, а также общие рабочие процедуры.Некоторые другие вещи, которые вам необходимо знать, — это как слить систему горячего масла, как заправить систему, и как правильно выполнить процедуру запуска после заправки новой жидкостью-теплоносителем.

Компоненты системы и их функции — Система состоит из насоса, который проталкивает теплоноситель через систему изолированных трубопроводов к нагревателю к технологическому оборудованию. В системе есть расширительный бак, позволяющий расширять горячее масло при его нагревании и сужать при охлаждении горячего масла.Чтобы удалить твердые частицы из системы, некоторые системы имеют установки фильтрации в потоке или с боковым потоком (предпочтительный метод). Встроенный фильтр фильтрует 100% потока, тогда как боковой поток забирает 10% или меньше расхода системы.

В системе горячего масла используются насосы двух типов. Существует шестеренчатый насос (редко используемый) и центробежный насос (предпочтительный тип насоса, поскольку он может обеспечивать более высокие скорости потока для обеспечения турбулентного потока через нагреватель). Насос подобен нашему сердцу.Он поддерживает поток теплоносителя, и если он когда-нибудь остановится, в системе возникнут серьезные проблемы. Для нас остановка сердца означает смерть. Поэтому нам нужно сделать все, что в наших силах, чтобы насос проталкивал теплоноситель через систему при включенном обогреве! Таким образом, подключение помпы к резервной системе батареи / генератора было бы разумным решением, чтобы убедиться, что вы защищены во время отключения электричества.

Есть много типов теплоносителей. Я предпочитаю неопасный, нетоксичный, органический теплоноситель на нефтяной основе.Большинство систем любого размера очень эффективно работают с этим типом жидкости. Некоторые преимущества заключаются в том, что утилизация осуществляется так же, как использованное моторное масло или гидравлическое масло, и что масло защищает систему от ржавчины внутри. Существуют синтетические жидкие теплоносители, которые требуют, чтобы вы соответствовали стандартам и нормам EPA по эксплуатации и утилизации. Для меня это слишком много работы, когда конечный результат с органическими жидкостями предоставляет пользователю безопасную и эффективную альтернативу. Тем не менее, в некоторых случаях подойдет только синтетический продукт.Мне нравится думать, что теплоноситель в системе горячего масла похож на нашу кровь в нашей системе циркуляции. Здоровая кровь заставляет нас жить дольше и работать более эффективно, и жидкий теплоноситель ничем не отличается от системы горячего масла. Так почему бы кому-то не добавить в свою систему что-то, что способствовало бы безопасности и здоровью?

Трубопровод похож на наши вены в нашей системе. Он переносит жидкость из одного места в другое по наиболее прямому пути. Существуют жесткие трубопроводы, в которых лучше всего сваривать их вместе, потому что вязкость жидкости настолько мала при повышенных температурах, что она может обнаружить резьбу и просачиваться из системы.Существуют также гибкие трубы и шланги, которые можно использовать в системе. Это прекрасно, но просто знайте, что если нет идеального уплотнения на соединениях, вы можете просачиваться маслом. Для органических жидкостей нельзя использовать только три материала — медь, алюминий и латунь. Эти материалы являются катализаторами окисления, и это один из способов разложения органического жидкого теплоносителя. Я рекомендую использовать сталь или нержавеющую сталь для всех ваших нужд.

Как и все остальное, существует множество видов обогревателей.Обогреватели классифицируются по количеству БТЕ, производимому в час, и по типу топлива, которое используется для выработки тепла, например, по электричеству, газу, маслу и древесине. Вы можете связаться с производителем нагревателя для получения конкретных рекомендаций, соответствующих вашим требованиям. Некоторые системы меньше по размеру и поставляются с насосом, нагревателем и расширительным баком, поэтому все, что вам нужно сделать, это подключить к ним шланги от вашего приложения и вперед. Другие системы не так просты. Все они имеют отдельные компоненты, которые приобретаются и устанавливаются при прокладке трубопровода.Мне нравится думать о системах в соответствии с количеством жидкого теплоносителя, необходимого в системе. Большинство небольших нагревателей, описанных выше, могут работать с объемом от 20 до 500 галлонов. Установленные системы могут варьироваться от 300 до 60 000 галлонов.

Существует множество различных процессов или применений для систем горячего масла. Эти процессы более известны как пользователи. Некоторые приложения включают нагревательные штампы, охлаждающие штампы, нагревательные формы, охлаждающие формы, нагревательные реакторы, нагревательные ванны, машины для нагрева, такие как прессы, нагревательные ролики, резервуары для хранения тепла, и этот список можно продолжать и продолжать.Главное, что нужно знать, это то, что у каждого приложения есть свои специфические требования, и каждая система разработана с учетом этих требований. Меньшие системы относительно просты, но большие системы могут стать очень сложными, и со временем компании продолжают добавлять их. Более крупные системы требуют проектных работ со стороны инженерных или консалтинговых фирм, а проектирование и установка могут занимать много месяцев.

Последним элементом системы горячего масла является расширительный бачок. Этот резервуар имеет решающее значение для работы системы.Его основная цель — предоставить место для теплоносителя при нагревании, чтобы расшириться, а при охлаждении — в источник, из которого будет вытягиваться жидкость, чтобы система оставалась заполненной. Это также встроенный резервный резервуар для вашей системы на случай утечки, он поддерживает вашу систему заполненной. Вот почему так важно ежедневно следить за уровнем в расширительном бачке. Если уровень падает с нормального положения, это означает, что где-то возникла утечка. Некоторые общие практические правила заключаются в том, чтобы заполнять расширительный бачок на 1/3, когда система холодная.Когда система нагревается, она должна быть заполнена на 2/3 — ¾. Обычно к расширительному бачку идут две трубы или ножки, и при работе одну ногу необходимо закрыть, чтобы не допустить попадания тепловых потоков в расширительный бак и нагрева жидкости в этом баке. Мне нравится, когда температура расширительного бачка не превышает 60 ° C (140 ° F). Причина в том, чтобы предотвратить окисление воздухом внутри резервуара. Если у вас нет выбора и вам нужно, чтобы ваш расширительный бак был нагрет до температуры 140 ° F (60 ° C), то вам нужно установить азотную подушку на головку резервуара, чтобы удалить любые молекулы кислорода и предотвратить окисление.

Из этого раздела следует отметить одну вещь: сначала необходимо определить требования к приложению, а затем определить, какая конструкция системы лучше всего соответствует вашим потребностям. Однако для каждой системы жидкого теплоносителя горячего масла вам понадобятся все перечисленные выше компоненты.

Процедура запуска — Эта процедура очень проста, но я считаю, что менее 20% всех операторов системы горячего масла делают это. Итак, позвольте мне проинформировать вас о правильной процедуре запуска системы горячего масла.

Сначала вы запускаете системный насос, чтобы жидкость протекала через систему.
Во-вторых, после того, как вы узнаете, что у вас хороший поток, вы применяете тепло. Нагревание следует применять с шагом от 20 ° F (11 ° C) до 25 ° F (14 ° C), пока вязкость теплоносителя не достигнет 10 сП (сантипуаз) или меньше. Причина этого заключается в том, чтобы обеспечить турбулентный поток через нагреватель (где жидкий теплоноситель может отводить столько тепла, сколько нагреватель может подавать к змеевику в нагревателе) и не будет термического крекинга масла.
Эти шаги приращения выполняются путем взятия системы с 70 ° F (21 ° C), увеличения нагрева на 20 ° F (11 ° C) и запуска системы до тех пор, пока температура на нагревателе не покажет 90 ° F (32 ° C). C). Как только обогреватель покажет это, увеличьте его еще на 20 ° F (11 ° C).
Когда ваш теплоноситель достигнет 10 сП или меньше, вы можете настроить нагреватель на вашу рабочую температуру.

Например, если вы используете MultiTherm PG-1 в своей системе. Вы достигнете 10 сП при 132 ° F (55.5 ° С). Таким образом, от комнатной температуры до 132 ° F вам, возможно, придется сделать 2 или 3 шага, прежде чем устанавливать нагреватель на рабочую температуру 340 ° F.

Следует обратить внимание на то, что уровень в расширительном бачке должен повышаться по мере расширения теплоносителя. Если этого не происходит, возможно, линия засорилась. Кроме того, при температуре 200 ° F (93 ° C) может возникнуть кавитация в насосе. Если вы это сделаете, это означает, что в вашей системе есть вода или некоторые легкие молекулы, которые являются низкокипящими.

Процедура выключения — Эта процедура больше, чем просто переход к нагревателю и одновременное отключение насоса и нагревателя.Если вы сделаете отключение таким образом, остаточное тепло, которое останется в нагревателе, может превысить температуру пленки масла и термическое растрескивание масла, которое не движется по трубе. В качестве процедуры выключения мы рекомендуем вам сделать следующее:

Сначала выключите обогреватель.
Дайте насосу продолжить циркуляцию теплоносителя для удаления остаточного тепла, которое находится в нагревателе, технологическом процессе и трубопроводах. Для некоторых систем это может занять некоторое время, в зависимости от размера вашей системы.Причина в том, чтобы при выключении насоса остаточное тепло в различных компонентах системы не приводило к термическому растрескиванию теплоносителя.
Как только температура упадет до 200 ° F (93 ° C), остаточное тепло будет удалено, и можно безопасно выключить насос.

Мы рекомендуем подключить ваш насос к вспомогательному источнику питания какого-либо типа, чтобы, когда ваше предприятие теряет мощность по какой-либо причине (а их много) или что-то происходит с основным источником питания, насос продолжал работать и толкать жидкость через систему.Я обнаружил, что подобные вещи являются основной причиной того, что жидкий теплоноситель в вашей системе начинает разрушаться. Побочные продукты термического крекинга — это молекула тяжелого конца (состоящая из 90-95% углерода) и молекула легкого конца или низкотемпературная молекула.

Стандартные рабочие процедуры — После того, как вы запустите систему жидкого теплоносителя, она должна работать практически сама по себе. Но вот некоторые повседневные вещи, на которые следует обращать внимание при работе с вашей системой:

Проверьте температуру масла, возвращающегося в нагреватель, а также масла, выходящего из нагревателя.Когда ваша система работает плавно и эффективно, разница температур должна оставаться постоянной. Если разница температур увеличивается, это означает, что в вашей системе что-то меняется.
При проверке температуры следует также проверить падение давления в насосе и в нагревателе. Если нет изменений перепадов давления, все в порядке. Если есть изменения, значит, ваша система сообщает вам о проблеме.
Проверьте насос — он работает плавно, шумит, течет масло или что-то дымится?
Проверьте обогреватель — обойдите его и убедитесь, что внешний корпус в порядке.Проверьте, нет ли утечки масла, подгорания краски, ничего не шатается или не на своем месте. Если что-то изменится, немедленно обратитесь к производителю обогревателя. Если у вас есть расходомер, убедитесь, что расход не меняется.
Проверьте расширительный бачок — краска пригорела, есть ли утечки, шумит, пахнет, уровень масла в норме, не засорена ли трубка уровня, есть ли что-то вроде дымки из вентиляционной трубы?
Обойдите систему трубопроводов — проверьте все колена и соединения на предмет утечек (если они есть — никогда не открывайте изоляцию, чтобы найти утечку, когда система горячая — это один из способов вызвать пожар — дать системе остыть перед исследованием утечки), есть ли какие-либо странные запахи, все заслонки или вентиляционные отверстия или клапаны работают должным образом, есть ли дым, исходящий из любой из секций, какие-либо шумы, отличные от обычных?
Проверить фильтрующую систему — если падение давления такое же, все в порядке и фильтр не требует замены.Если перепад давления больше, фильтр заполняется частицами в масле и его необходимо заменить.

Такие вещи не требуют много времени. Если вы обучите свою операционную группу, каждый сможет делать это в обычном режиме, и когда они видят что-то необычное, они могут сообщить об этом нужному человеку, чтобы принять меры и определить проблему, прежде чем она дойдет до незапланированного время простоя, которое стоит денег компании, и у вас возникает головная боль, чтобы попытаться решить проблему как можно быстрее.

Процедура слива — Слить систему жидкого теплоносителя не очень сложно, но это довольно беспорядочно и требует много времени. Если вы сделаете это правильно, вы сможете удалить почти весь жидкий теплоноситель из своей системы, так что при заправке системы новым теплоносителем от MultiTherm ваша система будет работать более эффективно. Вот общие шаги, которые необходимо сделать, чтобы слить жидкость из вашей системы:

Выключите нагреватель или источник тепла и позвольте насосу продолжать циркуляцию масла по системе.Вам необходимо удалить все остаточное тепло из системы, а также дать маслу остыть.
Как только масло достигнет безопасной температуры для слива из вашей системы, выключите насос и дайте жидкости перестать циркулировать.
Если у вас есть азотная подушка на расширительном бачке, выключите ее.
Если у вас есть высокие вентиляционные отверстия, вы можете их открыть.
Обратите внимание на все положения закрытых или частично закрытых клапанов или заслонок. После того, как вы отметите все их положения, вы можете их все открыть, пожалуйста, не забывайте закрытые ножки расширительного бачка.
Присоедините шланги ко всем нижним сливным отверстиям. В большинстве случаев два нижних слива находятся на насосе, а другой — на технологическом процессе / пользователе.
Используйте вторичный насос (НЕ СИСТЕМНЫЙ НАСОС), чтобы вытянуть жидкость из системы в пустую бочку, емкость или цистерну (в зависимости от размера вашей системы). Убедитесь, что вы пометили контейнеры как использованный теплоноситель. Вы же не хотите, чтобы в вашу систему случайно попала бочка с использованной жидкостью.
Если вы считаете, что из системы вышло все масло, дайте системе отстояться от 10 до 15 минут и попробуйте снова прокачать. Иногда требуется, чтобы часть более вязкой жидкости осела до нижних точек.

Теперь из вашей системы слили теплоноситель. Если вы слейте его настолько горячим, насколько сможете, вы сможете удалить почти весь осадок и твердые частицы из вашей системы. Эта процедура не удаляет из вашей системы налипший или карбонизированный материал. Если вы хотите это сделать, вам следует подумать о очистителе технологической системы или промывочной жидкости от MultiTherm. За подробностями звоните.

Процедура заправки — Заправка системы новым теплоносителем или промывочной жидкостью — это просто слив системы в обратном направлении и закачка жидкости в систему.Убедитесь, что у вас достаточно нового теплоносителя для заполнения вашей системы. Нет ничего хуже, чем недостаток жидкости при подзарядке системы. Если это случилось с вами, не соглашайтесь на использование части использованной жидкости или даже того, что неприемлемо для смешивания с новым маслом. Позвоните в MultiTherm за рекомендациями, если вы попали в такую ситуацию. Выполните следующую процедуру, чтобы зарядить вашу систему:

Как только вы почувствуете, что удалили все отработанное масло из системы.Используйте вторичный насос (НЕ ИСПОЛЬЗУЙТЕ СИСТЕМНЫЙ НАСОС), чтобы набрать новое масло из контейнера и протолкнуть его в систему.
Сначала закачайте новую жидкость в систему из нижней точки процесса / пользователя. Если вы оставляете дренажный канал на насосе системы открытым или открыты верхние вентиляционные отверстия и жидкость начинает выходить, это означает, что вы заполнили все трубопроводы на стороне процесса / пользователя. Вам нужно будет повторить это во всех нижних точках процесса / пользователя.
Если у вас есть высокие вентиляционные отверстия, вам нужно будет закрыть их.
Когда все контуры процесса / пользователя будут заполнены, подсоедините вторичный насос к сливу на системном насосе и начните подачу жидкости в систему.
Следите за расширительным бачком; продолжайте заполнять систему до тех пор, пока расширительный бачок не заполнится на 1/3.
Убедитесь, что все стоки и вентиляционные отверстия плотно закрыты.
Установите все клапаны или заслонки в те же положения, которые были у вас во время нормальной работы, за исключением положения расширительного бачка.Оставьте обе ножки расширительного бачка открытыми, и если у вас есть азотная подушка на баке, не включайте ее.
Убедитесь, что насос не потерял смазку или не заправил заднюю часть уплотнения. Если вы не сделаете этого шага, вы сожжете свою пломбу и в ближайшем будущем ее замените. Если вы не уверены, что вам нужно делать, позвоните производителю помпы для получения рекомендаций.

Запуск системы после подзарядки Процедура — Запуск системы после подзарядки сильно отличается от запуска вашей системы после ее выключения.Ниже приведена процедура перезапуска системы после перезарядки:

Запустите системный насос. Пока не применяйте тепло. Дайте жидкости циркулировать и удалите все воздушные карманы в системе. Воздушные карманы попадут в расширительный бачок и, таким образом, выйдут из системы. Вы можете услышать забавные звуки, и когда они исчезнут, можно с уверенностью сказать, что воздушные карманы удалены и циркуляция в системе вернулась к норме. Также убедитесь, что ваш расширительный бачок открыт для атмосферного воздуха.
Если уровень расширительного бачка упал ниже 1/3 полного, вам нужно будет закачать еще немного нового масла в систему с помощью вторичного насоса через слив в месте расположения системного насоса.
После того, как в системе начнется нормальная циркуляция, и в расширительном баке будет достигнут надлежащий уровень, можно подавать тепло.
Подавайте тепло с шагом от 20 ° F (11 ° C) до 25 ° F (14 ° C), пока теплоноситель не достигнет 195 ° F (90 ° C). Удерживайте эту температуру и пройдитесь по системе, чтобы убедиться, что все в порядке.
Увеличьте температуру до 200 ° F (93 ° C), здесь вода начинает закипать, и, таким образом, если по какой-то причине вода попала в вашу систему во время процедуры слива и подзарядки, вы это узнаете. Если в насосе начинается кавитация или из расширительного бачка выливается горячее масло, значит, в вашей системе попала вода. Если в вашей системе есть вода, убедитесь, что труба от расширительного бачка направлена в пустой барабан или в безопасное место, чтобы никому не повредить.Подождите, пока не прекратится кавитация в насосе и разбрызгивание из расширительного бачка. В зависимости от количества воды в вашей системе это может занять много времени (часы и даже дни).
После всех признаков того, что в вашей системе нет воды. Включите огонь до 220 ° F (104 ° C), чтобы убедиться, что в нем нет воды. Запустите систему при этой температуре, пока не почувствуете, что в системе нет воды.
Если воды нет и у вас есть азотная система для расширительного бачка, самое время включить его снова.
Закройте одну из ножек расширительного бачка.
Теперь вы можете настроить обогреватель на вашу рабочую температуру.

A Расширительный бак водонагревателя Руководство для домовладельцев

Знаете ли вы, каковы преимущества расширительного бака водонагревателя для вашей водопроводной системы? Если подумать, немногие приборы в вашем доме должны выдержать такие изнурительные условия, как ваш водонагреватель. Водонагреватели постоянно подвергаются воздействию воды, что подвергает их риску коррозии.Еще хуже проблемы, которые могут быть вызваны чрезмерным давлением в водонагревателе.

Такое давление может не только повредить ваш водонагреватель, но и повредить трубы и сантехнику в любом месте вашего дома. Чтобы снизить угрозу высокого давления воды, многие домовладельцы предпочитают устанавливать так называемый расширительный бак. В этой статье мы более подробно рассмотрим расширительные баки сантехники и то, как они работают.

Давление в водонагревателе меняется

Сначала вы можете не до конца понять, почему водонагреватели так уязвимы для высокого давления.В конце концов, резервуар не оказывает активного давления на воду. Однако, поскольку вода поглощает тепло, она претерпевает изменение объема. Другими словами, к тому времени, когда вода в вашем обогревателе достигнет своей конечной температуры, она займет гораздо больший объем места. И, как вы, наверное, понимаете, водонагреватель не может увеличиваться в размерах, чтобы приспособиться к этому расширению. Вместо этого давление воды начинает расти.

Например, у вас есть водонагреватель, вмещающий 50 галлонов холодной воды, довольно стандартный размер.К тому времени, когда температура воды повысится до 120 градусов по Фаренгейту, ее объем увеличится до 52 галлонов. Поскольку этому дополнительному объему некуда деваться, давление воды в резервуаре увеличивается пропорционально.

Все водонагреватели имеют клапан, известный как предохранительный клапан. Этот клапан открывается автоматически, если давление достигает уровня, достаточного для взрыва нагревателя. Давление воды не должно быть таким высоким, чтобы повредить водонагреватель или сантехнику.

Сброс избыточного давления

Как следует из названия, расширительный бак представляет собой дополнительную камеру, в которую может стекать расширяющаяся вода. Когда нагретая вода расширяется к верхней части водонагревателя, она попадает в изолированную трубу, которая ведет к расширительному бачку.

Расширительный бак должен быть достаточно большим, чтобы выдержать вытесненный объем горячей воды. Большинство резервуаров имеют размер, аналогичный размеру большой канистры с пропаном для газового гриля. Стенки расширительного бака имеют теплоизоляцию, предотвращающую остывание горячей воды.Как только уровень воды в водонагревателе упадет, вся вода из расширительного бачка будет стекать обратно.

Закрытые водные системы

Практически любой водонагреватель может выиграть от наличия прилагаемого расширительного бачка. Особенно велика потребность в домах с закрытыми системами водоснабжения. Закрытая водная система содержит специальный тип клапана, который используется для предотвращения обратного вытекания воды через основную водопроводную трубу.

В открытой системе часть воды под высоким давлением из водонагревателя может искать облегчения, протекая в обратном направлении по подающим трубам.В закрытой системе это невозможно. В результате повреждение давлением представляет большую опасность.

Первый шаг к определению, нужен ли вам расширительный бак, — это попросить профессионального сантехника измерить уровень давления воды в вашем доме. Если уровень давления слишком высок, лучшим вариантом может быть расширительный бак.

Для получения дополнительной информации о том, можно ли использовать в системе горячего водоснабжения вашего дома расширительный бак водонагревателя, свяжитесь с Kew Forest Plumbing & Heating сегодня.
