Обогрев для труб электрический: Греющий кабель для обогрева труб — купить саморегулирующийся кабель для труб водопровода, цена комплекта в Москве

Содержание

Система антиобледенителя и обогрева труб, газо-, нефте-, водопроводов.

     По количеству трубопроводных сетей, транспортирующих нефть и газ, а так же водоводов и технологических трубопроводов, входящих в инфраструктуру различных производств, Россия занимает второе место в мире. Их преобладающая часть находится в регионах с холодным климатом, поэтому качественная система обогрева трубопроводов крайне важна для их стабильной работы при низких температурах окружающей среды.

     Современная индустрия представляет широкий спектр инженерных решений промышленного электрического обогрева трубопроводов различных типов, диаметра, разветвлённости и протяжённости. В этой сфере самыми надежными и экономичными на сегодня признаны две системы косвенного подогрева – нагревательные кабели и индукционный обогрев трубопроводов (СКИН — система).

Кабельный обогрев

     При решении задач обогрева нефте-, газо- и водопроводов диаметром 114-700 мм и длиной 100 — 6000 метров, высокую эффективность показали системы на базе саморегулирующегося кабеля.

Кабельные системы саморегулирующегося типа выгодны, когда требуется периодический подогрев того или иного участка трубы без участия человека и каких-либо датчиков.

Для трубопроводов небольшого диаметра применяют резистивный кабель.

     В этом случае обогрев водопровода электрическим кабелем происходит по следующей схеме — система включается по сигналу датчика когда температура трубы становится меньше заданного оператором значения, а выключается по команде терморегулятора при достижении нужного уровня нагрева её поверхности.

Преимущества системы кабельного обогрева трубопроводов:

  • безопасность, экологичность, эффективность;
  • автоматизация рабочих процессов;
  • надёжная защита от перегрева;
  • простой монтаж;
  • быстрая окупаемость и экономичность эксплуатации.

Индукционный обогрев

     Наилучшим способом обеспечить обогрев промышленных трубопроводов длиной до 30 км и более, является система индукционного нагрева СКИН.

В её основе лежит стальной трубопровод-спутник диаметром 20-60 мм с токоведущим кабелем внутри, который прикрепляется к наружной поверхности нагреваемой трубы по всей её длине и заземляется. Течение тока по кабелю нагревает трубопровод-спутник, который в свою очередь обогревает базовый объект. Подключение к электросети выполняется с одной стороны нагревателя.

Преимущества индукционной системы обогрева СКИН:

  • возможность осуществлять обогрев технологических трубопроводов практически любой протяжённости;
  • стабильность, пожаровзрывобезопасность, экологичность;
  • допускается монтаж под теплоизоляцию трубопровода;
  • для увеличения мощности обогрева на одном трубопроводе можно использовать несколько параллельных СКИН-систем;
  • возможно надземное, подземное и подводное исполнение.

Преимущества работы с нашей компанией.
Почему заказ работ по обогреву трубопроводов стоит доверить именно нам?





Выезд специалиста на объект бесплатный.

Портфолио:


Заполнение заявки на расчет и отправка в отдел проектирования «Обогрев Люкс» прямо сейчас



Компания «Обогрев Люкс».

+7 812 648-24-84  +7 495 215-24-94  +7 800 555-32-84

[email protected]



Обогрев внутри трубы с помощью кабеля

Оглавление



Обогрев труб с помощью саморегулирующихся кабелей

Для предотвращения замерзания водопроводных труб зимой используется саморегулирующийся греющий кабель. Такие кабели представляют собой две токоведущие медные жилы между которыми находится специальная полимерная матрица обладающая замечательным свойством: чем ниже ее температура, тем больше она выделяет тепла при протекании через нее электрического тока. Такие кабели, предназначенные для бытового применения, перестают полностью пропускать электрический ток и выделять тепло при температуре около 65 С.

А при температурах около 0 градусов по Цельсию эти кабели (в зависимости от характеристики матрицы) выделяют от 10 до 25 Ватт тепла на погонный метр!

Для безопасности и защиты токоведущие жилы и полимерная матрица покрыты экранирующей оплеткой и внешней оболочкой из ПВХ или пищевого фторполимера. Применение кабеля с эффектом саморегулирования имеет ряд преимуществ:

  • Кабель не может перегреться и перегореть, не боится самопересечений.
  • Количество тепла, выделяемого кабелем изменяется в зависимости от текущих условий окружающей среды. В тепле кабель потребляет меньше электроэнергии, при остывании трубы кабель начинает греться сильнее.
  • Благодаря паралелльной конструкции кабеля сила нагрева каждого участка кабеля зависит от окружающей именно его температуры. Т.е. если один участок 10 Ваттного саморегулирующегося кабеля находится при температуре 3-5 градусов в воде, а другой участок того же кабеля торчит из трубы в теплом помещении, то на первом участке кабель будет греть с мощностью 20 Ватт на погонный метр, а на сухом участке тепловыделение будет значительно ниже (зависит от характеристик кабеля).



Способы монтажа греющего кабеля внтури трубы

Саморегулирующиеся нагревательные кабели можно закрепить снаружи трубы, однако гораздо эффективнее греть трубу изнутри, установив в нее кабель с помощью специального герметичного сальника (муфты). Установка кабеля для подогрева внутри трубы часто единственный способ монтажа в том случае, когда водопровод уже эксплуатируется. Существует несколько способов установки кабеля в трубу:

Не смотря на то, что на картинке изображен ввод кабеля в трубу под 90, все же не рекомендуется его использовать на практике. Если есть возможность лучше так не делать. Если другой возможности нет, можно сделать и так. Будете вы устанавливать кабель по ходу течения воды или против хода — роли не играет.

Что из себя представляет ввод кабеля в трубу

Узел для ввода кабеля в трубу — это набор обычных сантехнических фитингов, но с одной особенностью: в комплект входит резиновый уплотнитель, через который и заводится кабель. Основаня ценность заключена именнов нем. К сожалению, таких уплотнителей отдельно в продаже найти невозможно. На заметку: основная беда дешевых сальниковых узлов для ввода кабеля в трубу в том, что эта «резинка» стареет, трескается и начинает поддтекать, что вынуждает приобретать новый узел полностью. Более дорогие сальники лишены этого недостатка.

Некоторые сальники выпускаются универсальными на несколько посадочных диаметров, например на 3/4 и 1 дюйм (на вводной гайке две резьбы). Для монтажа других приходится докупать сантехнические переходники.



Как же выбрать такой кабель?



Выбор кабеля для обогрева внутри трубы зависит от нескольких параметров:

  • Диаметр трубы
  • Что собираемся греть: техническая вода или питьевая
  • Минимально возможная температура окружающей среды в самом холодном участке трубы
  • Толщина теплоизоляции

Нужно заметить, что теплоизолировать трубу нужно обязательно! В среднем можно сказать так: для трубы диаметром до 32 мм с минимальной теплоизоляцией 10 мм и температурах до -35 С достаточно будет установленного внутри греющего кабеля удельной мощностью 10 Вт/м.

Подробнее о подборе кабеля можно почитать в этой статье: Как выбрать кабель для обогрева трубы.



Какой кабель для обогрева внутри трубы лучше?



Сегодня на рынке очень много предложений, отличающихся по цене в разы при достаточно похожих характеристиках. От чего стоит отталкиваться при выборе производителя:

  • Если планируется устанавливать кабель в трубу с питьевой водой, то внешнее покрытие должно быть только из пищевого фторполимера с обязательным наличием санитарно-гигиенического сертификата!
  • Наличие в конструкции кабеля экранирующией оплетки с заземлением. Установка электрического кабеля в воду, особенно в металлическую трубу, сопряжена с риском поражения электрическим током. Поэтому подключение кабеля к сети рекомендуется осуществляеть только через розекту с заземлением и через УЗО.

Сейчас предлагается очень много недорогих кабелей (очень часто страной производства указана Южная Корея, хотя обычно это Китай). Будьте крайне внимательны при выборе таких кабелей и вот почему. Саморегулирующаяся полимерная матрица обладает эффектом старения. С течением времени её теплопризводительность снижается. Чем выше качество материала, используемого при производстве матрицы, тем меньше выражен этот эффект. Качество матрицы в т.н. дешевых «корейских» кабелях таково, что она полностью перестает нагреваться уже на следующий сезон. Это нужно иметь в виду при использовании, чтобы не остаться с замерзшим водопроводом в самый неподходящий момент.

Системы обогрева | Теплые полы, обогрев труб и кровли, терморегуляторы

Система электрического кабельного отопления DEVI «Теплый пол»

Система электрического теплого пола DEVI состоит из нагревательных кабелей Deviflex™ или нагревательных матов Devimat™

, которые контролируются электронными терморегуляторами Devireg™.

«Теплый пол» DEVI обеспечивает эффективное отопление любого помещения – квартиры, офиса, цеха, спортзала. ..Установка системы возможна практически в любых помещениях — везде, где необходимо комфортное тепло.Кабель DEVI используют при строительстве новых домов и ремонте старых, кабель можно укладывать на поверхность старого пола, например, при ремонте ванной комнаты.

Систему DEVI можно использовать для полного отопления помещения или в качестве дополнительного источника тепла, создавая комфортный подогрев поверхности пола.

Кабельную систему DEVI можно устанавливать в любую конструкцию пола – новый бетонный или реконструируемый пол. Систему «теплый пол» можно применять также для деревянных конструкций.

Тепло поднимается вверх!

Этот простой факт объясняет, почему система с подогревом пола обеспечивает более комфортное распределение тепла по сравнению с обычной системой центрального отопления. В помещениях с центральным отоплением теплый воздух прямо от батареи поднимается к потолку, затем остывает и опускается к полу, в результате чего на уровне ног образуется сквозняк. Система подогрева пола DEVI, напротив, равномерно распределяет тепло у ног по всей площади помещения, создавая оптимальную температуру воздуха на уровне ног, тела и головы. Поскольку практически отсутствует конвекция, поднимается значительно меньшее количество пыли, что немаловажно для людей, страдающих аллергией или астмой.

Системы традиционного отопления

При центральном отоплении теплый воздух поднимается вверх, остывает под потолком и спускается вниз, создавая сквозняк.

Системы отопления пола DEVI

Система «Теплый пол с интеллектом» распределяет тепло равномерно по всей поверхности пола, а остальное предоставляет законам природы.

Комфорт – пожалуй, главная, но не единственная причина выбора DEVI «теплый пол»

Система предполагает минимальное потребление энергии (экономия до 20% по сравнению с аналогичными системами), гибкость (невидимость), долговечность (срок службы нагревательного кабеля в бетоне более 50-и лет), 10-летнюю гарантию (действительную, которую обеспечивает наш сервисный центр) и не только это.

Актуальность системы теплого пола, которая способна выделять в несколько раз больше тепла, чем центральная система отопления и равномерно распределять его по всему помещению, сложно переоценить.

Среди всех производителей теплых полов следует выделить лидера отрасли — международную компанию Devi (Дания). Теплый пол Devi состоит из нагревательного мата Devimat или нагревательного кабеля Deviflex и терморегулятора Devireg.

Теплые полы Devi устанавливаются очень быстро — они укладываются на любое покрытие, будь то старая плитка или даже бетон. На этом этапе используются сверхтонкие одножильные или двужильные маты или кабели.

Кабели различаются между собой способом укладки – одножильный укладывают, начиная от термостата, и к нему же возвращаются по окончании укладки. При использовании двухжильного кабеля, второй его конец можно оставить в любом другом месте, не возвращаясь к термостату — это удобно в помещениях со сложной конфигурацией.

Разница между одножильными и двухжильными матами состоит ровно в том же, однако у них есть еще и некоторые особенности: одножильные маты тоньше, дешевле и быстрее нагреваются, нежели двухжильные.

Система теплого пола управляется с помощью терморегулятора. С датчиком пола или воздуха, разного диапазона температур, с источником питания или без него — при выборе следует руководствоваться необходимыми именно для вашего помещения особенностями конструкции этого прибора.

Кроме основных составляющих системы теплого пола в нашем интернет-магазине вы можете приобрести необходимые аксессуары и комплектующие.

Некоторые подробности об электрическом теплом поле

Статья дает общие понятия об электрическом теплом поле, какими свойствами он обладает. Особенности установки, рекомендации при покупке.

Электрический теплый пол является одним из самых интересных элементов домашнего интерьера. Наряду с герметичными окнами и дверьми, обогревательными системами, такой элемент обеспечит ваш дом уютом и комфортом. Такая конструкция давно пользуется популярностью, в силу своей простоты при эксплуатации и функциональности. Кроме этого, электрический теплый пол вполне безвредное экологическое оборудование.

У такой отопительной системы есть свои преимущества. Главное преимущество касается вопроса безопасности. Кабель отопительной системы, находится под напольным покрытием, поэтому тёплый пол не портит внешний вид вашего помещения и исключает возможность несчастных случаев.

Тёплый пол позволит вам сохранить свободное пространство комнаты. У вас будет гарантия надежности и комфортности.

Электрический теплый пол работает бесшумно и стабильно. Его установка не снизит необходимый для помещения уровень влажности. Тёплый пол не связан с центральной системой отопления, поэтому включение либо отключение отопления, не повлияет на его работу.

Тепло распределяется равномерно по всей комнате, а автоматический климат-контроль, поможет установить и сохранить необходимую температуру.

Как правило, монтаж электрического тёплого пола прост, так как данная конструкция состоит только из нагревательного кабеля. Этот кабель устанавливается по всей территории комнаты.

Перед тем как приступить к установке тёплого пола, нужно выбрать тип монтажа:

— с использованием теплоизоляции;

— без теплоизоляции.

Монтаж с использованием теплоизоляции, поможет вам сэкономить на электроэнергии, за счёт так называемой натуральной пробки, из которой собственно и состоит теплоизоляция. Такая пробка, имея небольшую толщину, обеспечит вам низкую теплопроводность. Конструкция не прогибается под тяжестью и не меняет толщину. Обычно используют пробку листового вида, но такой материал недешёвый. Вместо пробки можно использовать пенофол. Но в таком случае, не следует пользоваться бетонными сооружениями, так как пол с пробкой из пенофола может прогнуться. Можно использовать и другие изоляционные материалы. Однако если изолятор является не монолитным веществом, как, например, керамзит, тёплый пол следует покрыть дополнительным слоем стяжки.

Если монтаж тёплого пола производится в квартире, изоляция не требуется, особенно если под вами находится тёплая квартира. Изоляцию также можно не устанавливать, если нет необходимости в экономии электроэнергии. Без использования теплоизоляции, общий уровень пола можно оставить без изменений.

Приобрести качественные системы электрических полов можно, как у зарубежных, так и у отечественных производителей. Стоит лишь помнить, что лучше приобретать аксессуары у одного производителя и тогда вам не придётся переживать о том, что какие-либо детали не подойдут. Приобретая товар у отечественного производителя, вам он обойдётся дешевле, а срок службы такой системы составит около 25 лет. Но если вы захотите приобрести более качественный электрический пол, то вам следует найти опытных производителей с гарантийным обслуживанием, к примеру: система обогрева Devi.

Обогрев греющим кабелем.

Обогрев греющим кабелем позволяет решить текущие проблемы с отоплением, подогревом, защитой от замерзания. Особенно это актуально в российском климате, в регионах с низкими температурами и повышенной влажностью. Электрический способ обогрева используют с успехом не только в промышленности, но и в частном секторе. Рассмотрим некоторые области применения электрического обогрева и его нюансы.

Греющий кабель для обогрева труб

Обычно для обогрева труб применяют стандартные методы обогрева с использованием утеплителей, но эффективность такого метода порой бывает неудовлетворительной. Электрический обогрев с помощью греющих кабелей позволяет добиться стабильных результатов. Он решает задачу более эффективно и, порой, более экономично. Для обогрева применяются греющие кабели трех типов: резистивные, саморегулирующиеся и зональные, в зависимости от поставленных задач.

Какие задачи решаются при помощи кабельного обогрева на трубопроводах?

Антиобледенение и защита от замерзания. Использование только утеплителей не дает гарантию от замерзания! Пример: труба 3/4 с теплоизоляцией в 20 мм промерзнет через 10-12 часов при температуре -10С0.

Поддержание постоянной температуры жидкости в трубе. Порой требуется поддержание определенной температуры в тубе для надежной безопасной транспортировки и точного соблюдения техпроцессов.

Разогрев и периодическое поддержание температуры водопровода и канализации. В частном секторе проблему защиты бытовых труб успешно решают греющие кабели с экраном и без. В ситуациях, когда труба уже замерзла, можно применять кабель с пищевой оболочкой для внутреннего монтажа.

Для всех этих случаев прекрасно подойдет саморегулирующийся кабель. Прост в монтаже и обслуживании, надежен, экономичен. При подборе следует учесть диаметр и длину трубы, а так же способ монтажа (снаружи или внутри).

Рекомендуем кабель для труб:

Как обогреть водопровод зимой в частном доме, на даче, в бане | Все о греющем кабеле

Как обогреть водопровод зимой в частном доме, на даче, в бане? Какой греющий кабель для водопровода выбрать — наружный или внутренний? В чем отличие способов прокладки таких кабелей? Ответы на все эти вопросы в нашем небольшом обзоре.

При обустройстве автономной системы водоснабжения загородного дома требуется защитить наружный трубопровод от зимних морозов. Участок трубы от колодца или скважины до точки входа в здание необходимо заглубить в грунт ниже уровня промерзания. Дополнительно следует уложить греющий кабель, чтобы защитить трубопровод от замерзания в сильные морозы.

Саморегулирующийся нагревательный провод – современное решение

Кабель с функцией саморегуляции температуры является наиболее удобным вариантом для прогрева водопровода в частном доме зимой. Не требуется сложной автоматики для управления – провод самостоятельно регулирует мощность нагрева. Цена греющего кабеля доступна для рядового потребителя, а монтаж выполняется быстро и не требует специфичного оборудования. Особые свойства изделия обусловлены применением полупроводниковой матрицы, которая меняет потребление энергии в зависимости от температуры окружающей среды.

Различия способов укладки греющего кабеля

Производители предлагают изделия с различными параметрами, обусловливающими способ монтажа. Например, чтобы можно было укладывать греющий кабель в трубу, необходимо обеспечить повышенную гидроизоляцию проводника и использовать химически инертные вещества для наружной оболочки.

Примером такого изделия служат нагревательные секции Freezstop Inside, поставляемые в виде готовых к монтажу комплектов.

По другой технологии греющий провод монтируется снаружи трубы. В Новосибирске часто данную технологию реализуют с помощью кабеля FroStop Black. Так как нагревательный элемент не контактирует с водой, снижаются требования к герметичности и материалу наружного покрытия, что позволяет снижать цену продукции. Начальная экономия оборачивается немного более высоким расходом энергии при эксплуатации, так как небольшая часть тепла неизбежно теряется.

Разработаны провода, которые можно устанавливать как снаружи, так и внутри трубы. Таким изделием является кабель Frostguard. Универсальность применения позволяет выбрать наиболее удобный способ прокладки греющего элемента, учитывая особенности трубопровода и возможность обслуживания в будущем. Стоимость данного изделия несколько ниже, чем цена провода для монтажа внутри трубы.

Какой кабель выбрать для обогрева водопровода зимой?

Решение данного вопроса лучше поручить профессионалам, но примерное представление можно составить, руководствуясь просто здравым смыслом. Главным образом следует принимать во внимание способ монтажа трубопровода.

Если водопровод от точки забора воды до дома уложен под землей, легче обслуживать и заменять греющий кабель, находящийся внутри трубы. Для извлечения провода достаточно отсоединить питание и вытянуть изделие. Это намного легче, чем откапывать трубопровод и снимать теплоизолирующее покрытие.

На дачах многие конструируют временный водопровод — для бани или летней кухни, например. При этом, на глубину промерзания трубы обычно не закапывают, а оставляют их у поверхности или же прямо на земле. Стоит учитывать, что на водопроводной ветке, проложенной на поверхности земли, удобнее диагностировать и менять провод, установленный снаружи трубы. Потребуется снять теплоизоляцию и доступ к осмотру греющего кабеля будет открыт. Конечно, этот способ требует затрат времени, но снимать теплоизоляцию гораздо проще, это менее трудоемкая операция, чем отключение провода и извлечение его из трубы.

Кабели для обогрева труб и водопровода DEVI, цены

Замерзает водопровод или канализация – есть решение!

Не имеет значения где, снаружи или под землёй замерзают зимой трубы. Можно установить нагревательный кабель внутри или снаружи любой трубы – пластиковой или металлической. Вы можете выбрать дешёвый и очень надёжный резистивный кабель, но подключать его надо обязательно через терморегулятор. Альтернативаему – экономичный саморегулирующийся кабель Devi-Pipeguard™ или Devi-Pipeheat™, который можно включать непосредственнов сеть 220 В. Если замерзает питьевая вода, а вам больше подходит способ обогрева трубы «изнутри» — есть два «пищевых» кабеля: резистивный Deviflex™ DTIV-9 (от 3 до 100 м) и саморегулирующийся DPH-10 с сетевой вилкой от 2 до 25 м и в бухтах до 60 м.

Системы подогрева труб можно использовать для:

1. Защиты трубопроводов от замерзания.

2. Поддержания заданной температуры в трубах.

Системы защиты DEVI устанавливают на объектах, где необходимо предотвратить замерзание водопроводных или канализационных труб, а также поддерживать определенную температуру в трубопроводах с горячей водой или другими жидкостями. Системы DEVI можно монтировать внутри водопроводной трубы или на наружной поверхности. Используют такие системы для труб различного назначения, для внутренних и наружных сетей и для трубопроводов, находящихся как над землей, так и под землей.

Преимущества систем подогрева трубопроводов и водопровода:

• Предотвращение замерзания воды в трубах;

• Поддержание заданной температуры жидкости внутри трубы;

• Предотвращение затвердеваний и застоев масел в трубопроводах;

• Эффективное горячее водоснабжение.

Одно из частных применений нагревательного кабеля Deviflex™ — обогрев водопроводных труб, проложенных в не обогреваемых зонах — на улице, в холодных
подвалах, под землёй в зоне промерзания и т. д. Фирма DEVI предлагает в этом случае использовать кабели пониженной мощности, которые обеспечивают обогрев различных трубопроводов в любых условиях эксплуатации.Практически весь номенклатурный ряд нагревательного кабеля Deviflex™ может быть использован для трассировки трубопроводов. Трубы, находящиеся на поверхности земли, сильно охлаждаются, поэтому для них необходима хорошая теплоизоляция. Обогревательные кабели укладываются поверх трубы и приклеиваются по всей длине алюминиевым скотчем, который не только закрепляет кабель на трубе, но и эффективно отводит и распределяет тепло, тем самым защищая кабель от перегрева.

В качестве теплоизоляции можно использовать минеральную, стеклянную или каменную вату, пенопласт, полистирол, пеностекло или другие плохо проводящие тепло материалы. Толщина слоя изоляции
обычно составляет 10-80мм. Поверх теплоизоляции должна быть сделана гидроизоляция при помощи пластиковой ленты или специального гидрофобного картона.

Выбор схемы укладки кабеля

Укладка в 1 линию применяется, если расчётные теплопотери 1 м трубы не превышают погонную мощность кабеля (Вт/м). При больших теплопотерях вдоль трубы укладывают 2, 3 или 4 линии кабеля. Намотка спиралью или более удобная укладка «волной» обычно применяются, если погонные теплопотери трубопровода при выбранной теплоизоляции превышают мощность теплоотдачи 1м нагревательного кабеля до 2,5 раз. Вначале кабель прикрепляют скотчем к трубе, образуя равномерно провисающие петли, затем укладывают петли вокруг трубы.Трубопроводы обычно изолируют пенопластом, минеральной ватой или специально изготовленными для труб теплоизоляционными материалами, толщиной от 10 до 100 мм.Предпочтительна теплоизоляция с низким уровнем влагопоглощения.

В большинстве случаев мощности кабеля 10 Вт на 1 метр трубы достаточно для защиты от замерзания, если:

• Наружный диаметр трубы не более 50 мм;

• Толщина теплоизоляции не менее 50 мм;

• Наружная температура не ниже -30°C.

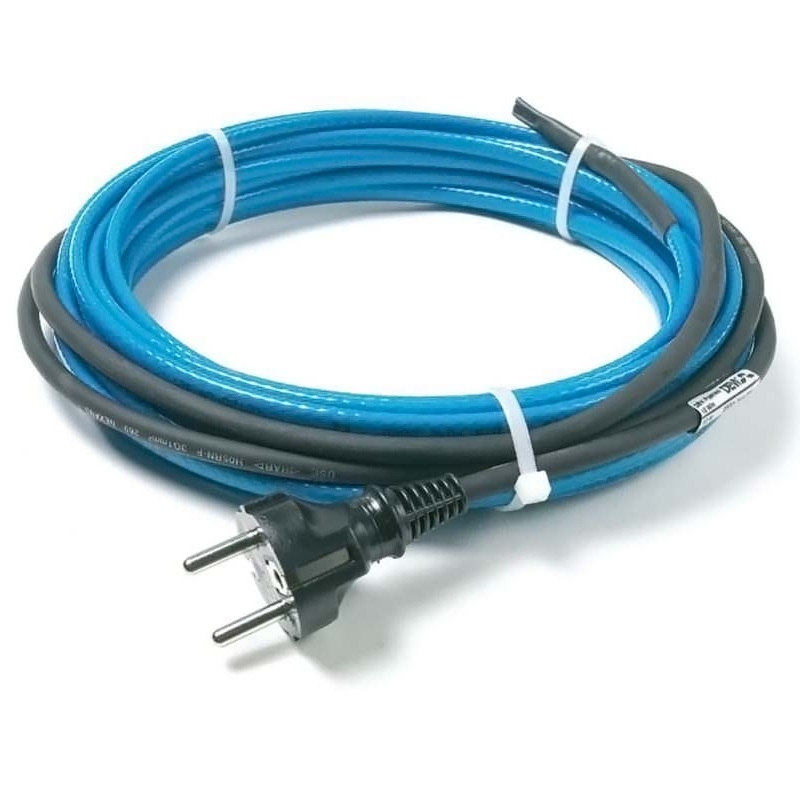

Нагревательные кабели в трубах с водой (кабель для защиты водопровода)

Нагревательный кабель можно установить внутрь трубы с водой. Для этого метода установки применяют специальную вводную муфту под патрубки 3/4” или 1” и кабель Deviflex™ DTIV-9 (9 Вт/м при 230 В) или Devi-pipeheat™ DPH-10 (саморегулирующийся). Метод эффективен, поскольку кабель находится в прямом контакте с обогреваемой средой. Наружное покрытие кабелей DTIV-9 и DPH-10 допускает прямой контакт с водой и не изменяет ее вкус. Длина кабеля должна быть равна протяженности обогреваемой трубы.

Выбор оборудования для обогрева трубопроводов

Для защиты пластиковых труб от замерзания мощность нагревательного кабеля не должна превышать 10 Вт/м. Для металлических труб мощность нагревательного кабеля может быть выше. Кабели Deviflex™ DTIV-9 и
Devi-pipeheat™ DPH-10 используют в трубах с водой. Кабель Devi-hotwatt™ 55 применяют в трубопроводных системах для поддержания температуры горячей воды или других жидкостей в «горячих» трубах (до 85°C). Для систем DEVI защиты от замерзания и поддержания температуры в трубопроводах применяют терморегуляторы Devireg™ 316, Devireg™ 330 или Devireg™ 610. Все терморегуляторы имеют выходы контактов реле и, таким образом, могут управлять кабельной обогревательной системой большой мощности через магнитные пускатели (контакторы).

Обогрев труб с помощью греющего кабеля

Обогрев труб

При эксплуатации трубопроводов и ёмкостей возникают два типа задач обогрева:

  1. Поддержание температуры.
    Теплоизоляция трубопровода или ёмкости не устраняет полностью теплопотери, и при определённых условиях температура рабочей жидкости (газа) может опуститься ниже допустимой, или вообще замёрзнуть. Для компенсации теплопотерь можно использовать кабельный обогрев.
  2. Разогрев жидкости.
    Для разогрева рабочей жидкости в трубе или ёмкости до требуемой температуры так же можно использовать нагревательный кабель.

Принцип электрического обогрева труб

Для возмещения тепловых потерь вдоль трубопровода прокладывается нагревательный кабель, подобранный таким образом, что бы  погонная мощность тепловыделения была не меньше  потерь тепла на каждый погонный метр трубы. Выбранный кабель монтируется на трубе (или внутри нее), в нижней ее части. При использовании одного греющего контура – в положении 6 часов, при наличии 2-х контуров – в положении 10 и 4 часа (рис. 2).

В тех случаях, когда монтаж нагревательного кабеля в нижней части трубы невозможен, допускается использование альтернативных вариантов, например спиральное расположение кабеля (рис. 3). Однако такой способ менее технологичен, а потому не является предпочтительным. В сложных системах трубопроводов может быть задействовано несколько греющих контуров.

Поверх греющего кабеля крепится тепло- и гидроизоляция. Следует обратить особое внимание на надежность гидроизоляции, т.к. теплоизоляция не должна намокать или подвергаться механическому воздействию. Необходимо предусмотреть легкий доступ к таким элементам трубопроводов, как насосы, вентили и т.п.

Управление системой может осуществляться от простого выключателя или термостата, настроенного на необходимую температуру.

Последовательность проектирования систем обогрева труб и ёмкостей

  1. Определяющими параметрами для проектирования являются: необходимая температура жидкости,  минимальная эксплуатационная температура, предельные температуры материалов трубопровода и теплоизоляции, длина трубопроводов, химическая агрессивность среды и т.п. Сам процесс можно описать следующим алгоритмом:
  2. Определение тепловых потерь трубопроводов. Необходимо определить минимально возможную температуру окружающей среды и теплофизические характеристики используемых материалов (теплопроводность, теплоемкость, плотность и т.д.).
  3. Исходя из рабочей температуры среды, подбирается необходимый тип греющего кабеля (по максимальной рабочей температуре кабеля). Влияние на выбор оказывает так же агрессивность среды. Используемый в агрессивных средах греющий кабель должен иметь химически стойкую внешнюю изоляцию, при использовании кабеля во взрывоопасных зонах, необходим кабель во взрывоопасном исполнении.
  4. В соответствии с п. 1 определяется мощность, требуемая для обогрева погонного метра трубы, после чего  по каталогу (с учетом п. 2) выбирается нагревательный кабель с необходимой погонной мощностью.
  5. Рассчитывается необходимая длина греющего кабеля, мощность автоматов защиты и выполняется эскизный проект прокладки кабеля с учетом конструктивных особенностей конкретного трубопровода.



Схема промышленной системы обогрева трубопроводов

1. Шкаф управления
2. Силовой кабель
3. Монтажная коробка
4. нагревательный кабель
5. термопара с сигнальным кабелем

Определение тепловых потерь

Определение тепловых потерь для многослойной трубы (или емкости) с рабочей жидкостью, является классической задачей теплопроводности. Теплопотери через двухслойную цилиндрическую стенку на погонный метр вычисляются по формуле стационарного теплового потока :

Q = π (T– Tж)/(1/d1αж)+1,151/ λ1 lg (d2/d1)+1,151/λ2 lg (d3/d2)+1 /d3 αв,  Вт/м
λ коэффициенты теплопередачи слоев стенки, т.е. трубы и теплоизоляции
αж коэффициент теплоотдачи от жидкости к стенке
αв коэффициент теплоотдачи от стенки к воздуху

Коэффициент теплоотдачи является функцией температуры среды, механических и теплофизических параметров и может колебаться в значительных пределах (для жидкостей α = 200 … 7000).   Однако для большинства тепловых задач встречающихся в этой области данной составляющей можно пренебречь за её малостью.

Выбор нагревательного  кабеля

Для начала необходимо определить группу кабеля по максимально допустимой температуре. В соответствии с практикой, принятой в США существует три области применения, разбитые на классы.

Низкотемпературные ( как правило системы антизамерзания)
Используются низкотемпературные саморегулирующиеся, резистивные или зональные кабели
Максимальная рабочая температура 65oС
Пиковая температура (без нагрузки) 85oС
Средние температуры (трубопроводы с очисткой паром или с разогретыми теплоносителями)
Используются высокотемпратурные саморегулирующиеся, резистивные, зональные кабели, кабели с минеральной изоляцией
Максимальная рабочая температура 120oС
Пиковая температура (без нагрузки) 260С
Высокотемпературные процессы
Используются кабели с минеральной изоляцией или ультравысокотемпературные резистивные кабели
Максимальная рабочая температура 400oС
Пиковая температура (без нагрузки) 600С — 800oС

С учетом температурной группы кабеля и особенностей применения (механические или химические нагрузки, потребные длины контуров) выбираем марку кабеля, которая, как правило,  выпускается с несколькими мощностями. Например, кабель «CLT Nelson Limitrace» выпускается с погонной мощностью 9 Вт/м, 16 Вт/м или 26 Вт/м (при 10oС). Погонная мощность выбранного кабеля (при использовании нескольких контуров – суммарная погонная мощность) должна быть не менее величины тепловых потерь на метр погонный трубопровода.



Расчет укладки кабеля по трубопроводу

При расчете потребного количества кабеля необходимо вводить коэффициент на оформление элементов трубопроводов – вентилей, кронштейнов крепления и т.п. Поэтому длина контура при первичном расчете не должна превышать 75%  максимально допустимой длины. При линейной укладке в первом приближении можно считать, длину контура равной потребной длине обогрева, при спиральной укладке необходимо рассчитать длину с учётом шага укладки. На практике спиральная укладка на трубах используется довольно редко, так как она значительно сложнее, и как правило не даёт выигрыша по суммарной стоимости системы.

Необходимо принимать во внимание конструктивное решение элементов трубопроводов таких, как фланцы, изгибы, вентили, силовые кронштейны,  соединительные муфты кабеля, наличие которых увеличивает длину контура.

Укладка кабеля на трубопроводы и их элементы

Крепление греющего кабеля к трубе осуществляется двумя способами. Использование стеклопластиковой ленты более предпочтительно ввиду простоты этого метода. Алюминиевую ленту рекомендуется использовать для крепления на пластиковых трубах, поскольку ее применение позволяет уменьшить теплоизоляционный эффект пластика, увеличить теплоотдачу при использовании саморегулирующегося кабеля и лучше распределить тепло по поверхности трубы. При использовании полимерной изоляции или труб с полимерным покрытием необходимо учитывать термостойкость материала, которая не должна соответствовать тепловыделению нагревательного кабеля.

Арматура трубопровода требует специальных решений, т.к. большинство деталей и устройств являются либо дополнительными источниками тепловых потерь, либо элементами с перераспределением тепловых потоков.

Приведем несколько примеров.

  • Кронштейн крепления.
    Увеличивает потери тепла, поэтому рядом с ним необходимо сделать петлю из греющего кабеля.
  • Изгиб трубы.
    Греющий кабель проводится по внешнему (большему) радиусу.
  • Вентили.
    Источник дополнительных теплопотерь. Требуется укладка дополнительного количества кабеля

При укладке сложной системы может возникнуть необходимость наращивания длины контура. В месте соединения прогрев будет отсутствовать, поэтому перед соединительной муфтой необходимо сделать петлю.

Выбирая модель разветвителя или соединительной муфты, необходимо обращать внимание на ее пригодность для работы в конкретных условиях эксплуатации. Это связано с тем, что  производители часто разделяют области применения тех или иных конструкций на наружные элементы и элементы, используемые под теплоизоляцией.

Особенности обогрева пластиковых труб

При использовании труб из полимерных материалов необходимо учитывать два фактора.

  1. Материал, из которого изготовлена труба, должен выдерживать максимальную температуру кабеля без повреждений и потери работоспособности.
  2. Полимерный материал, как правило, является хорошим теплоизолятором, что ухудшает  прогрев трубы, и тепловыделение саморегулирующегося нагревательного кабеля. К пластиковой трубе кабель необходимо крепить алюминиевой лентой вдоль всей длины.

Особенности разогрева продуктов

При необходимости разогрева жидкости надо рассчитать количество тепла, необходимое для достижения нужной температуры. Для разогрева требуется значительно больше тепла, чем для поддержания температуры.

Разогрев большого количества теплоносителя за малый промежуток времени потребует высоких удельных мощностей, но часто в практике встречаются случаи, когда разогрев продукта нагревательным кабелем является наиболее эффективным способом.

Используемые нагревательные кабели и термостаты

Применяемые для обогрева труб решения сильно зависят от области, поскольку требования к надёжности и условия применения очень сильно отличаются в бытовом, строительном секторах и при промышленном обогреве.

Дачный вариант
Если Ваша задача – обогреть небольшую трубу на даче или коттедже, которая целиком проходит по воздуху, то Вам вполне подойдет комплект CEPG фирмы EASYHEAT. Комплект полностью готов к использованию, включает в себя термостат с фиксированными настройками ( включение при +3o, отключение при +13o) и даже вилку для подключения.

Необходимо правда учесть, что использование его имеет ряд ограничений, например он годится только для труб диаметром до 38 мм, его нельзя наматывать спиралью и т. д.

Если же комплект CEPG неприменим в вашем случае, то нужно использовать саморегулирующийся кабель NELSON CLT. В качестве управляющего термостата прекрасно подойдёт термостат EasyControl P10 встраиваемый в линию обогрева. Термостат дешёв и не требует регулировок, он автоматически включается при падении температуры на трубе ниже +3С..

Обогрев труб в жилом и коммерческом строительстве
Для задач защиты от замерзания труб с холодной водой, или другими продуктами с невысокой температурой мы рекомендуем ориентироваться на саморегулирующиеся нагревательные кабели NELSON CLT или кабели с постоянной резистивностью Thermopads CTL ZH. При возможности попадания химически активных веществ, необходимо использовать нагревательные кабели с внешней изоляцией из фторполимера такие как NELSON LT или Thermopads CTL ZH.

При необходимости прокладки нагревательного кабеля большими секциями используйте NELSON LLT. В случае, когда необходимо обогревать трубы по которым может идти горячий теплоноситель с температурой не выше 100С, вам подойдут нагревательные кабели NELSON QLT или Thermopads CTL PT.

Для управления системами обогрева в строительном секторе рекомендуется использовать термостаты OJ ETI 1551, монтируемые на DIN-рейку.

Промышленный обогрев
Пожалуйста проконсультируйтесь с нашими специалистами. Задачи обогрева трубопроводов могут иметь очень серёзные особенности, вляющие на применяемые решения..Мы выполним необходимые расчёты и подберём оптимальный для вас вариант.

Особенности использования нагревательного кабеля постоянной мощности Thermopads CTL
Кабели Thermopads CTL выполнены по промышленным стандартам и обеспечивают высокий уровень надёжности систем обогрева. Однако их цена значительно ниже цены саморегулирующегося кабеля.

Единственной серьёзной особенностью использования этого кбалея является то, что его, как и любой резистивный кбаель, нельзя перекхлёстывать. В точке перехлёхста возможен перегрев. Использовать этот тип кабеля лучше, начиная от длины обогреваемого участка в несколько метров. При длинах более 10 метров стоимость контура будет ощутимо ниже, чем в случае с саморегулирующимся кабелем. Ещё больше разница составит при решении задач в условиях высоких температур (до 260oС)

Если перед Вами стоит задача обогрева трубопровода, заполните пожалуйста опросный лист и отправьте его нам по электронной почте или факсу.

Предотвращение замерзания труб с помощью электрических нагревательных кабелей от Frost King

Ночь ясная, холодная. Синоптик напоминает всем ловить последнюю комету, когда они приводят своих питомцев. Никто не напоминает вам о возможном затоплении подвала завтра утром. Вы засыпаете во время The Late Late Show с приглашенным ведущим Дрю Кэри. Вы открываете глаза на первый намек на утреннее солнце. Ваши уши в конце концов улавливают слабый шипящий звук. Это не твоя раковина в ванной. Ты забыл включить струйку прошлой ночью. Встревожившись, вы начинаете действовать. Когда трубы замерзают, трубы лопаются. Когда трубы лопаются, происходят всевозможные опустошения. Потеря использования воды. Повреждение водой. Дорогой счет за сантехнику. Если вы хотите предотвратить замерзание пластиковых и металлических труб, рассмотрите возможность установки электрических нагревательных кабелей с изоляцией из стекловолокна, покрытой фольгой. Компания Frost King, лидер в области защиты труб от замерзания, представляет систему обогрева труб серии HC. Предварительно собранный и готовый к установке, этот электрический нагревательный кабель предотвращает замерзание труб, обеспечивая спокойствие при температуре до -40°.С помощью энергосберегающего термостата кабели HC работают от сети переменного тока 120 Вольт. Электрические нагревательные кабели подходят для использования на водонаполненных пластиковых и металлических трубах. Электрические нагревательные кабели будут работать годами, не требуя обслуживания. Все компоненты изготовлены из материалов высочайшего качества и проходят испытания в критических точках производственного процесса. Готов к установке? Берите защитные очки, перчатки и маску. Пол и Брайан помогут вам начать…



Установка не требует специальной проводки или сборки.Просто измерьте. Выберите правильную длину. Электрические нагревательные кабели проектируются с шагом 3 фута (до 18 футов) для размещения труб различной длины. Идеально подходит для диаметров до 1 и 1/2 дюйма. Прокладывайте электрический нагревательный кабель прямо вдоль трубы и клапанов. См. наши инструкции по простым электрическим нагревательным кабелям . Прикрепите изолентой через каждые 6 дюймов. Добавьте нашу обертку из стекловолокна. Подключитесь к розетке с защитой GFI. Frost King стремится помочь вам защитить свой дом. Если у вас есть вопросы по изоляции труб, мы здесь, чтобы помочь.Пожалуйста, добавьте этот блог в закладки, поставьте нам лайк на Facebook и следите за нами в Twitter. Хотите узнать больше о наших решениях по изоляции труб, которые, несомненно, уберегут вас от неприятностей, ознакомьтесь с часто задаваемыми вопросами, позвоните по телефону 1-800-299-5700 или отправьте нам сообщение.

Просмотреть все советы и рекомендации Обзор продукта

: Нагреватель труб — Powerblanket

Когда наступают холода, ваши трубы становятся одними из первых жертв. Падение температуры изменяет вязкость жидкостей, что часто приводит к накоплению и ограничению потока.Чем меньше жидкости течет, тем больше у вас будет задержек в ожидании оттаивания труб. Когда это произойдет, вам понадобится какой-нибудь обогреватель для труб.

Принеси тепло

Есть много способов сохранить тепло трубопроводов зимой:

  • Защитные трубы с изоляцией
  • Обдув труб горячим воздухом через обогреватели
  • Пропановая горелка (по возможности избегайте этого)
  • Оберните трубы изолированным электрическим проводом, например, тепловым проводом
  • Используйте тепловую лампу
  • Предустановленное одеяло с подогревом

Все эти методы распространены, но не все эффективны. Температура окружающей среды может оказать значительное влияние на способность вашей системы отопления работать должным образом, поэтому нагревательные лампы, обогреватели или другие непрямые решения обычно неэффективны. На самом деле лучшие решения представляют собой комбинацию нескольких методов.

Heat Trace, вероятно, является наиболее распространенным решением для обогрева труб, отчасти потому, что он существует так давно. Обмотка труб нагревательными проводами – отличное решение для поддержания температуры. Однако он не предназначен для нагревания чего-либо.Кроме того, для обеспечения эффективности обогрева требуется изоляция и защитное покрытие. Это приводит к проблемам, когда необходимо снимать изоляцию для проверки нагревательных кабелей и устранения неполадок. Нет никаких сомнений в том, что обогреватель работает, просто это не единственное решение. Вот тут-то и приходят на помощь одеяла с подогревом труб.

Нет смысла работать над решением проблемы, если вы можете предотвратить ее возникновение. Вместо того, чтобы пытаться разморозить замерзшие трубы, предохраняйте их от замерзания еще до того, как произойдет замерзание.

«Горячий трубный нагреватель»

Powerblanket знает, насколько неудобными, дорогими и небезопасными могут быть замороженные трубы. Вот почему, наряду с нашими нагревателями клапанов, коллекторов и приборов, мы также предлагаем продукт для этого важного промежуточного элемента. В конце концов, так же важно, чтобы сами трубы не замерзали, независимо от того, какой тип жидкости вы можете перекачивать через них. Имея это в виду, обратите внимание на нагреватель для труб Powerblanket или нагревательную обертку для труб.

Особенности и преимущества

Обертка для труб с подогревом Powerblanket использует ту же запатентованную технологию, которая используется во всех продуктах Powerblanket для обогрева. Эта технология, наряду с ее плавным внедрением в простое в использовании и прочное одеяло, экономит трудозатраты и время простоя благодаря простой и быстрой установке, удалению и повторной установке. Это также самое безопасное решение, поскольку все наши одеяла изготовлены в соответствии со стандартами UL/CSA/SE.

Защита жидкостей от замерзания в суровых условиях окружающей среды — вот что такое Powerblanket, и нагреватели труб Powerblanket делают это реальной возможностью для ваших труб или трубопроводов.

Наше предложение для обогрева труб:

  • Экономия затрат на оплату труда и времени простоя за счет простой установки, демонтажа и повторной установки
  • Защита от замерзания до -40°C/40°F
  • Готовые к отправке размеры, доступны различные длины и диаметры
  • Подготовка труб к надлежащему отверждению покрытий
  • Сертификация по стандартам UL/CSA/CE

Узнайте все подробности о трубчатом нагревателе Powerblanket, загрузив бесплатную спецификацию продукта.Для получения дополнительной информации об одеялах для обогрева труб нажмите ЗДЕСЬ .



Нагревательные кабели для труб — намотка

Предотвращает замерзание водопроводных труб до –50ºF. Просто оберните, изолируйте и подключите. Разработан для использования на металлических и жестких пластиковых трубах. Использует эксклюзивную кнопку Press-To-Test™, позволяющую протестировать кабель перед установкой. Встроенный термостат включает кабель при температуре 38ºF. Проверенная конструкция с низким энергопотреблением потребляет до 65% меньше энергии при 2 Вт на фут по сравнению с 2 Вт на фут.другие кабели на 7 Вт на фут и защищают до -50ºF. Эксклюзивная лампочка датчика мощности светится, когда термостат закрыт.

Каждая упаковка содержит один готовый к установке нагревательный кабель для труб вместе с инструкцией по установке. Для установки вам также потребуются ПВХ/изолента, изоляция труб из стекловолокна, рулетка и защита для глаз.

Предупреждение: Этот кабель был разработан с единственной целью предотвращения замерзания металлических и жестких пластиковых трубопроводов, заполненных водой.НЕ ИСПОЛЬЗУЙТЕ этот продукт на топливопроводах, дренажных линиях, шлангах или подземных трубах. Для завершения монтажа требуется обертка труб из стекловолокна. Прочтите и следуйте всем инструкциям. Кабели доступны различной длины. См. таблицу, чтобы определить длину, необходимую для вашего применения.

Ограниченная двухлетняя гарантия.



Таблица выбора нагревательного кабеля для труб
Для кабелей длиной от 3 до 30 футов используйте следующую таблицу:

Доступные длины нагревательных кабелей для труб
Для 45, 60, 80 и 100 футов.длину кабеля, используйте следующую таблицу множителей, чтобы выбрать соответствующую длину кабеля. Множители для определения необходимой длины нагревательного кабеля для труб на основе диаметра трубы и количества витков на фут.

Размер
3 фута
6 футов
9 футов
13 футов
15 футов
18 футов
24 фута
30 футов
45 футов
60 футов
80 футов
100 футов
Вт А при 120 В Приблизительно
6 0. 05
12 0,10
18 0,15
26 0,22
30 0,25
36 0,30
48 0,40
60 0,50
90 0.75
120 1,00
160 1.10
200 1,70

Греющий кабель для электрических водопроводных труб | Магазин запчастей для мобильных домов

Предотвращает замерзание водопроводных труб до -50°F. Длина 12 футов — 84 Вт — 120 В — внесен в список UL. Для металлических и пластиковых водопроводных труб. Два года ограниченной гарантии. В комплекте простая инструкция по установке.

Этот товар отправляется через: UPS Ground, 3 Day Select, 2nd Day Air, Next Day Air или USPS.

Наша цель – доставить вашу покупку максимально быстро и экономично.Услуги и стоимость доставки определяются продуктом, весом, размером упаковки и доставкой до места назначения.

Стоимость доставки

Чтобы просмотреть стоимость доставки перед оформлением заказа, добавьте товар(ы) в корзину. На странице Моя корзина нажмите «Рассчитать стоимость доставки», когда появится всплывающее окно, введите свой штат и почтовый индекс и нажмите «Обновить». Услуги, доступные для всего заказа, будут отображаться с актуальной стоимостью.

Предполагаемая дата прибытия

  • USPS: 3-7 рабочих дней после даты отправки
  • UPS Ground: 3-7 рабочих дней после даты отправки
  • UPS 3 Day Select: 3 рабочих дня после даты отправки. Пример: если ваш заказ отправлен в понедельник, ваша посылка прибудет в четверг.
  • UPS 2nd Day Air: через 2 рабочих дня после даты отправки. Пример: если ваш заказ отправлен в понедельник, ваша посылка прибудет в среду.
  • UPS Next Day Air: на следующий рабочий день после даты отправки.
  • LTL Фрахт: 5-7 рабочих дней после даты отгрузки.

Отслеживание заказа: В большинстве случаев вы получите уведомление об отправке по электронной почте. Вы также можете отслеживать свой заказ онлайн.Для получения помощи свяжитесь с нами.

Уже купили этот товар? Написать отзыв

Жаль, что мы не нашли MHPS раньше

ОТ ДЕННИСА К. из Advance, MO на 14 октября 2010 г.

Супер продукт. Простота установки, адекватная цена. Заказал достаточно, чтобы сделать все трубы. Гораздо дешевле, чем переделывать сантехнику после зимы в Миссури! Настоятельно рекомендую.

Просмотреть все 74 отзыва

В: В этом списке не указаны размеры, может ли кто-нибудь проверить длину?

A: как указано в описании продукта, длина 12 футов.

В: Как установить нагревательный кабель для водопровода? Это что-то среднестатистический человек может установить?

A: Наматывается на трубу и подключается к розетке 110. Очень простой.

В: можно ли связать более одного кабеля вместе?

А: Да. Инструкции по подключению нескольких кабелей находятся в упаковке.

В: он липнет как скотч или как гибкий провод? Вам нужно обмотать его другой серебряной лентой Морозного короля?

A: Вам понадобится изолента с интервалом 6 дюймов для крепления к трубам.Используйте изоляцию из стекловолокна толщиной не более 1/2 дюйма поверх нагревательного кабеля для защиты от более низкой температуры. Нанесите поверх кабеля и термостата. Защитите изоляцию дополнительной водонепроницаемой оболочкой.

В: Есть ли в этом продукте встроенный термостат? С уважением, Джо

А: Да.

Нагреватели воздуховодов и труб

Канальные воздухонагреватели

Канальный нагреватель воздуха, как правило, представляет собой сборку трубчатых нагревательных элементов, готовых к установке в воздуховод, но он также может представлять собой сборку проволочного сопротивления с открытой катушкой, установленную в воздуховоде.

Ребристые трубчатые нагревательные элементы обеспечивают максимальную температуру оболочки 850 °F и максимальный воздушный поток 1700 футов в минуту, в то время как высокотемпературные трубчатые нагреватели обеспечивают максимальную температуру оболочки от 1500 °F до 2150 °F.

Большинство этих воздухонагревателей должны иметь минимальный поток воздуха. Поэтому мы рекомендуем установку расходомеров воздуха и датчиков верхнего предела температуры. Датчик температуры имеет обычно открытые соединения, а электропитание переключается твердотельным реле (SSR) или выпрямителем, управляемым силиконом (SCR).

Типовые опции и характеристики канальных нагревателей:

  • Электрические шкафы NEMA 1 или NEMA 4
  • Фланец из нержавеющей стали 304 или 316
  • нержавеющая сталь
  • или материалы оболочки инколой
  • Высокотемпературные термопары
  • электрические шкафы с продувкой для взрывоопасных зон

Трубчатые воздухонагреватели

Стандартные трубчатые воздухонагреватели мощностью от 800 Вт до 6000 Вт. Трубчатые нагреватели могут выдерживать давление до 150 фунтов на квадратный дюйм. Трубы, как правило, из нержавеющей стали. Эти нагреватели можно использовать для нагрева других веществ, кроме воздуха, при условии, что жидкость является непроводящей и не вступает в химическую реакцию с нержавеющей сталью серии 300, серебряным припоем, никелем, оксидом алюминия или герметизирующим материалом. Для оптимального срока службы воздухонагревателя используйте твердотельное реле (SSR) или силиконовый выпрямитель с фазовым управлением (SCR) для управления мощностью. Температуру воздуха в воздушном потоке можно измерить термопарой типа J или типа K с открытым спаем.

  • Трубчатый нагреватель воздуха 3/8 дюйма Трубчатый нагреватель воздуха 1-1/4 дюйма
  • Трубчатый воздухонагреватель 3/8″ (макс. 350 стандартных кубических футов в час, 800 Вт)
  • Трубчатый воздухонагреватель 1/2 дюйма (макс. 800 стандартных кубических футов в час, 4000 Вт)
  • Трубчатый воздухонагреватель 1-1/4 дюйма (макс. 1600 стандартных кубических футов в час, 6000 Вт)

Трубчатый воздухонагреватель большого объема:

Эти воздухонагреватели предназначены для нагрева воздуха с высокой скоростью потока (до 60 куб. футов в минуту) до максимальной температуры 1000 градусов по Фаренгейту и имеют резьбовые соединения на входе и выходе.Требуемая мощность: 18 кВт, 240 В, 3 фазы, корпус нагревателя из нержавеющей стали типа 304 с входом и выходом 2-1/2″ NPT. Источник воздуха большого объема, такой как регенеративный вентилятор, обычно подает воздух в нагреватель воздуха.





Система прямого электрического нагрева «труба в трубе»

В этой статье обсуждается система Shell/INTEC, состоящая из выкидной линии «труба в трубе» (PIP), обогреваемой прямым электрическим нагревом (DEH). С DEH электрическая мощность генератора подается на концы металлической трубы, и труба действует как резистивный нагреватель. элемент.Электроэнергия однофазного переменного тока подается во внутреннюю и внешнюю трубы через изолирующую переборку, расположенную либо в центре сегмента выкидной линии, либо на конце верхнего строения. Энергия течет вниз по трубопроводу, а затем возвращается через электрическую цепь. соединение между двумя трубами в конце сегмента трубопровода. Подаваемая электрическая мощность распределяется между внутренней и внешней трубами. 45% электроэнергии идет на нагрев внутренней трубы и 55% подаваемой мощности идет на нагрев внешняя труба.Внутренняя труба должна иметь достаточную опору внутри внешней трубы, что достигается с помощью изолирующих центраторов. Величина управляющего напряжения, которая может быть приложена, пропорциональна расстоянию между внутренней и внешней трубами. Кольцевое пространство между двумя трубами также должно быть очень чистым и сухим, чего очень трудно добиться на лучших трубоукладочных баржах. Система Shell/INTEC устанавливается методом J-lay.

Описание системы

Выкидные линии Shell Serrano и Shell Oregano имеют концевой привод.Электроэнергия подается на верхний конец, а переборочный фитинг замыкает цепь на противоположном конце.

Сегменты выкидной линии Shell Nakika имеют центральный привод. Электроэнергия подается на электрическую изоляционную муфту, расположенную в центре сегмента выкидной линии, а электрическая переборка замыкает цепь на каждом конце.

Одним из конструктивных ограничений первых систем, которые прошли квалификацию Shell, было ограничение напряжения подводных электрических разъемов с возможностью влажного соединения.Во время квалификации системы максимально допустимое длительное напряжение составляло 1,9 кВ, а максимальное сила тока составляла 1100 А. У Tronic есть целая линейка соединителей ROV с возможностью мокрого соединения, а конструкция, которая использовалась в оригинальных системах Shell, подходит для 3,3 кВ с тем же ограничением по току.

Другим ограничением привода по напряжению является кольцевой зазор. Чистота, влажность и центрирование кольцевого зазора влияют на максимальное напряжение, которое может быть приложено.На практике размерный допуск кольцевого зазора сохраняется по централизаторам. Жесткость и расстояние между центраторами определяют, насколько близко внутренняя труба будет находиться к внешней трубе после завершения установки и при наличии термических деформаций.

Система Shell/INTEC устанавливается методом J-lay. Операции по укладке труб в море проводятся на открытом воздухе, на палубе баржи-трубоукладчика. Погодные условия, такие как дождь и влажность, а также производственные операции, такие как водяное охлаждение во время сварки. создают риск попадания воды в затрубное пространство при J-образной прокладке PIP.Операции по укладке труб контролируются, чтобы свести к минимуму риск попадания воды, и были проведены электрические проверки каждого стыка, чтобы убедиться, что вода не попала в кольцевое пространство. Условия, которые могут вызвать Таким образом, во время укладки трубопровода PIP можно избежать короткого замыкания. При обнаружении короткого замыкания операция по укладке труб отменяется и заменяются детали, вызвавшие короткое замыкание. В кольцевое пространство через определенные промежутки времени помещают осушитель для поглощения сконденсировавшейся влаги. Полиуретановая «заглушка» длиной 1,5 м заливается в кольцевое пространство при укладке трубопровода через каждый третий четырехъярусный стык.Изоляция в виде пенополиуретана плотностью 3 фунта на кубический фут наносится на наружную поверхность внутренней несущей трубы. Разрыв остается в кольце между изоляцией и внешней несущей трубой, чтобы внутреннюю и внешнюю трубы можно было собрать и сварить отдельно в процессе J-образной сборки.

Система «Шелл» защищена серией патентов США, в том числе US-6,292,627, US-6,142,707 и US-6,688,900. Эксклюзивная лицензия на патенты Shell была предоставлена ​​INTEC.Плата за лицензию в размере 350 тысяч долларов США требуется для каждого использования дизайна. Определение того, что составляет «лицензируемое использование» дизайна, является предметом переговоров.

Установки

Описанная система была успешно установлена ​​на Shell Serrano, Shell Oregano, Shell Nakika и Shell Habanero, как указано ниже.

Проект

Серрано

Душица

Накика

Хабанеро

Дата ввода в эксплуатацию

2002

2002

2003

2003

Диаметр выкидной линии

6 x 10 дюймов

6 x 10 дюймов

10 x 16 дюймов

6 x 10 дюймов

Глубина воды

1040 м

1040 м

2000 м сред.

610 м

Материал выкидной линии

Углеродистая сталь

Труба в трубе

Углеродистая сталь

Труба в трубе

Углеродистая сталь

Труба в трубе

Углеродистая сталь

Труба в трубе

Описание выкидной линии

1 сегмент

1 сегмент

6 сегментов

6 сегментов

Общая длина выкидной линии

10 км

12 км

37 км

39 км

  • Shell Serrano и Oregano — два выкидных трубопровода PIP размером 6 x 10 дюймов, один из которых имеет длину 10 км, а другой — 12 км. Система используется для устранения гидратов и для помощи при холодном пуске. Система питается от электричества изоляционный шов верхних строений. Холодный запуск требует от 400 до 500 кВт (50 Вт/м). Требуемая мощность для поддержания температуры жидкости составляет 250 кВт (25 Вт/м).
  • Shell Nakika — одна петля выкидной линии PIP размером 10 x 16 дюймов, длиной 37 километров, разделенная на шесть сегментов, самый длинный из которых составляет 13,2 км. Участок протяженностью 13,2 км требует около 60 Вт/м, что составляет 1000 кВА при коэффициенте мощности 0.8. Напряжение, подаваемое на срединный разъем, достигает 950 вольт для отрезка длиной 13,2 км и всего 140 вольт для самого короткого отрезка длиной 1,6 км. Система используется для восстановления гидратов и активируется ROV. вмешательство. Электрические соединители подводного ROV расположены на электрическом изоляционном стыке в центре каждого сегмента.
  • Shell Habanero — два PIP размером 6 x 10 дюймов, длина 11 миль. Внутренняя труба диаметром 6 дюймов изолирована 1.3-дюймовый пенополиуретан с толстой оболочкой.

M-D® 04366 — Греющий кабель для труб с термостатом

Греющий кабель для труб с термостатом (04366) производства M-D®. Длина: 24 фута. Одобренный UL и CSA электрический нагревательный кабель для труб, предназначенный для предотвращения замерзания водопровода. Готов к установке, заземленный шнур и вилка, термостат, контрольная лампочка. Рекомендуется для использования на металлических и жестких пластиковых трубах. Эксклюзивная кнопка проверки кабеля Press-To-Test перед установкой! Встроенный термостат включает кабель при температуре 38°F.Надежная конструкция с низким энергопотреблением потребляет до 70% меньше энергии, чем другие кабели, и защищает до -50°F!

Характеристики:

  • Греющий кабель для труб, одобренный UL и CSA, предназначен для предотвращения замерзания водопровода
  • Готов к установке, с заземленным шнуром и вилкой, управляемый термостатом, с контрольной лампой
  • Сделано в США

С 1922 года , MD® занимается изобретением, разработкой, производством и распространением качественных продуктов для строительства, отделки и защиты от атмосферных воздействий вашего дома. Будучи семейным бизнесом, более 90% продукции которого производится в Северной Америке, компания выделяется своей способностью поддерживать более высокие стандарты контроля качества, быстрее реагировать на меняющиеся рыночные условия и удовлетворять требования клиентов с большей скоростью и эффективностью. . Потребители и профессионалы отрасли во всем мире доверяют продуктам и услугам M-D, позиционируя ее как лидера в категориях уплотнителей, отделки пола и плитки, перфорированных алюминиевых листов, цифровых уровней и герметиков.Кроме того, тысячи производителей полагаются на свои специализированные предприятия по экструзии алюминия и винила для создания качественных компонентов, на которых они могут с уверенностью заявить о себе. Являясь одной из старейших компаний в стране, M-D продолжает лидировать в индустрии защиты от непогоды, внедряя лучшие и более устойчивые каналы для более комфортной жизни. Компания сосредоточена на создании более здоровой окружающей среды и сохранении природных ресурсов посредством всех своих дополнительных направлений деятельности.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
