Разогрев трубопроводов

Есть 2 варианта задачи разогрева трубопроводов: разогрев остывшего трубопровода до требуемой температуры и разогрев продукта при движении по трубопроводу из одной точки в другую. Для обоих вариантов используется нагревательный кабель с большой удельной мощностью 60-90Вт/м и рабочей температурой до 200С.

В первом случае мощность системы обогрева зависит от того как быстро необходимо разогреть остывший трубопровод, а также от разности начальной и конечной температур при разогреве.

Во втором случае разогрев трубопроводов с помощью нагревательного кабеля весьма ограничен ввиду сравнительно небольшой удельной мощности самого кабеля. Как правило, для данного вида разогрева трубопровода необходимо приложить большую мощность на 1м трубы, поэтому для таких систем применяется высокотемпературный резистивный или саморегулирующийся кабель, а также кабель в минеральной изоляции. Мощность системы обогрева зависит от диаметра и длины трубопровода, а также скорости движения продукта по трубопроводу. Кабели укладываются по спирали вокруг трубы либо параллельно в несколько ниток.

Состав системы

Система обогрева трубопроводов состоит из следующих частей:

1. Нагревательная часть – это элемент системы обогрева, осуществляющий непосредственный нагрев. Для трубопроводов этим элементом является резистивный, саморегулирующийся греющий кабель или кабель с минеральной изоляцией. Для саморегулирующегося кабеля совместно с ним применяются комплекты для муфтирования на месте монтажа или поставляется полностью собранная секция на заводе-изготовителе.
2. Система крепления кабеля и вспомогательных элементов – это специальные элементы, обеспечивающие крепление греющего кабеля на трубопроводе. Она обеспечивает хороший контакт греющего кабеля с поверхностью трубопровода чтобы улучшить его теплосъем. Крепление представляет собой монтажную и крепежные ленты из стекловолокна или алюминия. Кроме того, применяются также металлические хомуты для крепления устройств системы подвода питания и управления.
3. Система подвода питания и управления — специализированные соединительные силовые коробки соответствующего исполнения, в которых производится соединение греющей и питающей части, и контрольные коробки, в которых обеспечивается подключение контрольного кабеля и датчиков температуры. Для трубопроводов очень актуально устанавливать эти коробки непосредственно на сам трубопровод.
4. Распределительная сеть – это кабельные линии питания и управления, которые обеспечивают подачу электрической энергии к соединительным коробкам, а также элементы для прокладки этих кабельных линий.

5. Система управления обогревом — предназначена для сбора информации о параметрах процесса обогрева и выработки сигналов управления для устойчивой и безопасной работы системы обогрева. Включает терморегулятор или термостат, датчики температуры, силовую, управляющую и пускозащитную аппаратуру.

   Датчик температуры может быть установлен как непосредственно на стенке трубопровода для контроля температуры ее поверхности, так и измерять температуру воздуха для включения системы обогрева при низких температурах окружающей среды.

Регулятор контролирует температуру обогреваемого трубопровода и на основе полученной информации управляет работой секций нагревательного кабеля. Регулятор температуры обычно устанавливается в шкафу управления электрообогревом.

Термостат устанавливается в основном на поверхности трубопровода и локально управляет работой системы обогрева. Термостаты используются для контроля работы небольших систем обогрева, т.к. подключаемая к нему мощность нагрузки ограничена.

Шкаф управления электрообогревом обеспечивает подачу питания на нагревательные секции, защиту силовой и греющей части при возникновении аварийной ситуации, перегреве или коротком замыкании, сигнализацию состояния работы системы обогрева, снижение пиковой нагрузки на питающую сеть, передачу информации об обогреваемых объектах в АСУТП и другие задачи. Шкаф управления электрообогревом разрабатывается индивидуально для каждого объекта на основании технического задания на систему электрообогрева. Применяется для систем обогрева трубопроводов средней и большой протяженности. Применение системы управления в составе системы обогрева позволяет существенно сэкономить электроэнергию и защитить обогреваемый продукт от перегрева, что особенно актуально для трубопроводов.

Принципы расчета

1. Для определения марки и длины нагревательного кабеля проводится теплотехнический расчет трубопровода на основе исходных данных об объекте:
   • технические характеристики трубопровода,
   • технические характеристики теплоизоляции,
   • климатические и эксплуатационные условия, в которых находится объект,
   • требуемая задача, которую должна выполнить система электрообогрева и т.д.
2. В теплотехническом расчете определяются:
   • теплопотери с поверхности трубопровода,
   • коэффициент запаса системы электрообогрева,
   • марка нагревательного кабеля с учетом максимально допустимой температуры воздействия, класса опасности зоны, в которой находится объект и наличия химически активных веществ,
   • количество нагревательных секций,
   • общая мощность системы электрообогрева.
3. По результатам теплотехнического расчета и выбора нагревательного кабеля определяются комплекты для заделки греющего кабеля, соединительные силовые и контрольные коробки.
4. Далее определяется тип и количество элементов системы крепления
5. Подбирается автоматика для управления системой обогрева.
6. Рассчитываются параметры системы обогрева: рабочая и стартовая мощности, рабочий и стартовый ток системы. Эта информация является важной при первичной оценке затрат на подвод питания к системе обогрева.

Монтаж греющего кабеля на трубу

Последовательность монтажа системы обогрева трубопроводов зависит от состава системы, наличия ранее установленных элементов системы обогрева и др. факторов.

Последовательность монтажа

• Подготовительные работы;
• изготовление и монтаж нагревательных секций;
• монтаж соединительных коробок;
• защита обогреваемых объектов теплоизоляцией;
• монтаж шкафов управления;
• монтаж системы подвода электропитания и управления;
• пробное включение системы.

В зависимости от параметров трубопровода применяется несколько способов монтажа греющего кабеля:

1. Укладка вдоль трубы

   При установке саморегулирующегося кабеля вдоль трубы рекомендуется размещать его в нижнем секторе трубы. Это предотвратит повреждение кабеля при падении на трубу различных предметов.

2. Укладка кабеля по спирали

При установке саморегулирующегося кабеля по спирали количество кабеля на метр погонный трубы увеличивается и зависит от коэффициента укладки кабеля:

Необходимая длина кабеля = Длина трубы * Коэффициент укладки кабеля

Шаг укладки саморегулирующегося кабеля в мм рассчитывается исходя из диаметра трубы.

Шаг укладки кабеля в зависимости от диаметра трубы

Работа с кабелем

1. Используйте держатели катушки для разматывания кабеля.
2. Кабель должен быть расположен свободно на обогреваемом объекте, без чрезмерного натяжения и установки на острые кромки и поверхности.
3. Оставляйте дополнительно 300-450 мм греющего кабеля на каждое подсоединение к сети, Т-образное соединение, концевую муфту, чтобы облегчить выполнение этих соединений.
4. Не делайте на кабеле петель и не стучите по нему. Избегайте также по нему ходить.
5. При обычной установке саморегулирующийся кабель может быть прикреплен к трубе или резервуару алюминиевой клейкой лентой (ЛАМС) или стекловолоконной лентой. На трубопроводе могут также применяться пластиковые хомуты, если допустимая температура использования хомута аналогична или выше рабочих и максимально возможных температур кабеля и трубопровода.
6. Во избежание возможного повреждения кабеля не прикрепляйте кабель металлическими полосками, проволокой, виниловой лентой или обычной клейкой лентой.
7. Если кабель оставляется на длительное время, то защитите его от механических повреждений и все концы кабеля от проникновения влаги.
8. Греющий кабель следует устанавливать таким образом, чтобы облегчить демонтаж задвижек и других небольших элементов без чрезмерного демонтажа изоляции и необходимости резать греющий кабель. Это достигается путем создания петли на кабеле. Количество дополнительного кабеля, необходимое для образования петли на задвижках, опорах, подвесках и т.п. различно для труб разного диаметра и типов элементов трубы.

Нагревательные секции изготавливаются непосредственно на месте по фактическим размерам обогреваемых объектов, с использованием стандартного набора для концевых заделок нагревательных лент. После закрепления нагревательных секций необходимо проклеить их по всей длине алюминиевой лентой для обеспечения лучшего контакта греющего кабеля с обогреваемой поверхностью.

Соединительные коробки устанавливаются на поверхности трубопровода при помощи устройства для ввода нагревательного кабеля под теплоизоляцию, входящего в состав коробки, которые закрепляются ленточными хомутами.

Датчик температуры устанавливается на обогреваемой поверхности в соответствии с монтажным чертежом и закрепляется самоклеящейся алюминиевой лентой.

Шкафы управления устанавливаются обычно в выделенном сухом отапливаемом помещении (+5…+40*С) в соответствии с требованиями ПУЭ. Место установки шкафа управления согласовывается с Заказчиком.

Проектирование

Наша компания занимается проектированием систем обогрева трубопроводов любого любой протяженности, разветвленности, сложности и условий применения и готова разработать проект для конкретного объекта в самые сжатые сроки. В ходе проектирования мы учитываем пожелания Заказчика, предлагаем свои решения и согласовываем их с заказчиком. При проектировании систем обогрева трубопроводов мы руководствуемся требованиями нормативных документов (ПУЭ, СНиП 23-01-99, ГОСТ Р 50.57125-2001, ГОСТ Р МЭК 62086-2—2005), технических данных, инструкций и рекомендаций заводов-изготовителей оборудования и материалов.

Самогреющий кабель для водопровода: как утеплить водопровод с помощью греющего кабеля

Прежде чем начинать рассмотрение темы, необходимо внести некоторую ясность в терминологию. И в первую очередь — разочаровать тех, кто ищет действительно самогреющий кабель для водопровода: они его никогда не найдут, так как такового попросту не существует. Здесь очевидная «игра слов» на уровне жаргонизма, приведшая к подмене понятий. Никакой кабель не станет греть сам по себе – без подключения к сети питания это невозможно.

Иное дело, что некоторые разновидности таких нагревательных кабелей имеют интересную схему строения, дающую эффект саморегуляции, то есть изменения температуры нагрева в зависимости от окружающих условий. Вот о них и пойдет речь далее. Так что статью было бы правильнее назвать – «Саморегулирующийся греющий кабель для водопровода».

Для чего и где необходимо подогревать водопровод?

Для чего – вопрос риторический, конечно. Все знают, что случается с водой при отрицательных температурах, и к чему может привести ее замерзание в ограниченном объёме (в частности – в трубе). Так что зимой прихваченный морозом водопровод не только осложняет жизнь хозяевам дома отсутствием воды. Очень вероятна серьезная авария, влекущая за собой масштабные ремонтно-восстановительные работы.

Хозяевам городских квартир с этим вопросом проще – они по договору получают воду уже на входе в свои владения. Владельцу частного дома всегда есть над чем думать – у него обязательно найдется участок наружной подземной прокладки трубопровода от автономного источника или от центрального коллектора. И сохранность этого участка – целиком на его совести.

Напрашивающееся решение – размещать трубопровод на такой глубине, где никогда гарантированно не будет температуры ниже нуля (за счет геотермального тепла). То есть – прокладывать трубы ниже уровня промерзания грунта, добавив еще для надёжности 300÷500 мм глубины.

Это действительно решение, но, увы, не полное, да и не всегда возможное. По той простой причине, что грунт на участке строительства может просто не позволить прокладку глубоких траншей.

Но даже если с этим проблем нет – все равно труба должна «вынырнуть» с глубины, чтобы войти в дом до станции подготовки или коллектора раздачи.  А это означает, что наверняка будут участки на подъёме, при проходе через замерзающие слои грунта, через ленточный фундамент, через пространство между грунтом и перекрытием, если дом покоится на свайном или столбчатом фундаменте. Наконец, на пути трассы могут быть и неотапливаемые подвальные или цокольные помещения, где воду тоже может «прихватить».

Только лишь термоизоляцией здесь отделаться невозможно. Утеплитель способен предупредить быстрый уход тепла, но ни одной калории он добавить не в состоянии.   То есть длительное время с морозом ему в одиночку не справиться. Значит, нужен какой-то минимальный нагрев, чтобы удерживать воду выше нулевой отметки.

Благо, такие уязвимые участки чаще всего располагаются поблизости от дома или непосредственно в нем. Это все же несколько упрощает хлопоты по защите их от промерзания.

Какие варианты напрашиваются для этого помимо качественной термоизоляции? Пускать вдоль водопровода тепловой спутник с горячим теплоносителем от системы отопления? Это далеко не всегда возможно, но зато всегда – очень хлопотно. Значит, остается электрический обогрев.

Именно для таких целей разработаны нагревающие кабели различного типа. В том числе – и интересующие нас саморегулирующиеся.

Как устроен и как действует саморегулирующийся нагревательный кабель для водопровода?

Принцип преобразования электрической энергии в тепловую – то что надо в таких условиях. Имеется в виду, что не требуется какого-то сложного монтажа, а само оборудование имеет очень компактные размеры.

Главным «рабочим органом» становится кабель, естественно, заключенный в очень надёжную со всех точек зрения изоляцию. Располагаться этот кабель может как снаружи трубы, так и в ее полости, предохраняя наиболее уязвимые участки водопровода от замерзания. В любом случае изоляция должна гарантированно исключать порывы, замыкания, плавление, пробои на корпус трубы или в воду, другие неприятности.

Казалось бы, самый простой вариант – обычный резистивный нагрев, по типу спирали или ТЭНа.

Действительно, такие нагревательные кабели предлагаются в продаже. Они несложны по устройству – роль нагревателя выполняет проводник, изготовленный из особого сплава, имеющий определенное повышенное электрическое сопротивление. При пропускании тока (подключении кабеля к сети) проводник нагревается, отдавая тепло через слои изоляции стенкам трубы.

Резистивные кабели бывают одножильным (крайне неудобными в рассматриваемых условиях) и двужильными. У двужильных, в зависимости от модели, или оба проводника могут играть роль активного нагревательного элемента, или один служит только для коммутации замкнутой цепи, а второй становится «ТЭНом». В любом случае двужильный кабель должен иметь концевую муфту, в которой оба проводника замыкаются.

Такие кабели обладают массой достоинств, к коим можно отнести высокие показатели мощности нагрева, простоту конструкции и, соответственно, относительно невысокую цену.

Но некоторые недостатки резистивного нагрева все же заставляют задумываться о поиске более совершенных вариантов. Есть немало сложностей в управлении такой системой. Ее никак нельзя назвать экономичной. Нагрев производится одинаково по всей длине кабеля, то есть если кабель настраивается по самому холодному участку, в некоторых местах температура может быть явно избыточной (с точки зрения экономии, конечно).

Недопустима укладка таких кабелей с перехлёстом – в этих точках почти гарантировано быстрое перегорание.

И еще одно — такие кабели обычно реализуются в виде готовых изделий определенного метража – как, скажем, готовая спираль или ТЭН. И самостоятельное изменение длины (наращивание или укорочение) запрещено — оно неизбежно сопровождается изменением всех характеристик кабеля: сопротивления, тока нагрузки, вырабатываемой тепловой мощности. Это может привести к весьма неприятным последствиям, например, нагрев становится недостаточным, или кабель, не отработав и пары месяцев, перегорает.

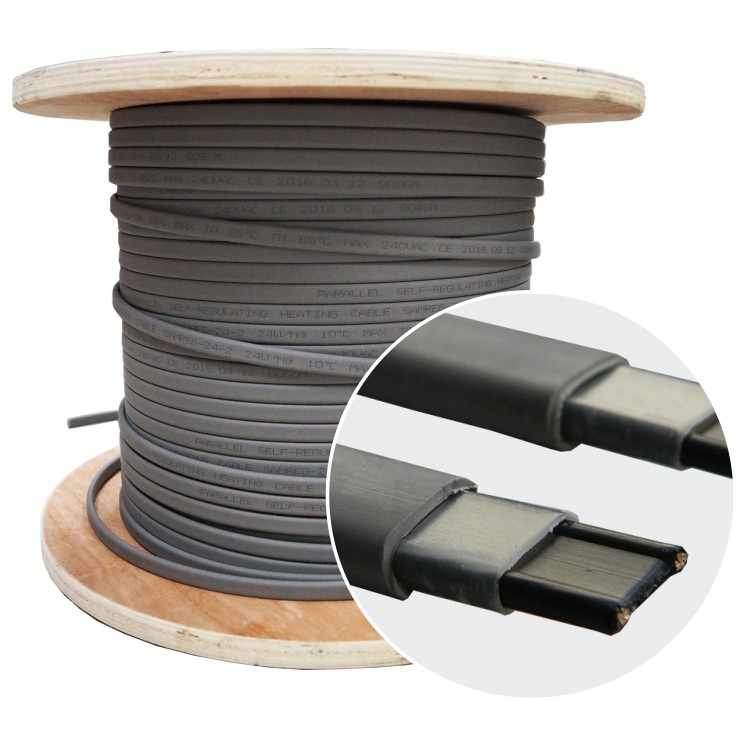

Поэтому с этих позиций намного более выгодным видится использование саморегулирующегося кабеля.

Устроен он – совершенно иначе, да и принцип его действия – совсем другой.

Устройство показано на примере высококачественного нагревательного кабеля «SelfTec® DW»:

1 – наружная защитно-изолирующая оболочка из полиэтилена низкого давления (LDPE). Этот полимер полностью безопасен для любых пищевых продуктов, то есть никак не испортит и качества воды, если кабель предполагается разместить внутри трубы.

2 – второй слой внешней оболочки выполнен из прочного и гибкого полимера, модифицированного полиолефина, обладающего отменными диэлектрическими характеристиками и стойкостью к перепадам температур.

3 – экранирующая оплетка из луженой медной проволоки.

4 – еще одна экранирующая оплетка – на этот раз из алюминиевой фольги.

5 – основной слой диэлектрика – полиолефиновая изоляция.

6 – полупроводниковая нагревательная матрица – основной «рабочий элемент» кабеля.

7 – залитые в материале матрицы два медных проводника (в показанном примере – луженые)

В чем же особенности работы такого кабеля? Давайте разбираться…

Так как проводники кабеля изготовлены из обычной меди, то совершенно очевидно – никакой резистивной функции они выполнять не будут. Этот металл – отменный проводник с очень невысоким сопротивлением. Так что провода выполняют роль токонесущих шин (для фазы и нуля), и потому между собой напрямую не закорочены – в отличие от двухжильных резистивных кабелей, в концевой муфте жилы надежно изолированы одна от другой.

А проводимость тока идет через полупроводниковую матрицу. Причем, одновременно по всей длине нагревательного кабеля. То есть любой отдельно взятый участок кабеля можно рассматривать как самостоятельную цепь с питанием через общие шины.

А вот матрица, при пропускании через себя тока, дает требуемый нагрев. Но это еще – не самое главное. Не зря было указано, что материал матрицы – полупроводник, то есть в него заложены определенные свойства. А конкретно – количество n-p переходов, то есть создаваемых «цепочек» проводимости, имеет свойство изменяться с изменением температуры. .

Чем ниже температура, тем больше создается «дорожек проводимости», тем больше проходит тока, тем больше нагрев.

С ростом температуры проводимость матрицы начинает снижаться – стало быть, уменьшается и количество выделенного кабелем тепла.

На определенном пределе нагрева проводимость может и вообще практически «закупориться» или стать столь низкой, то потребление тока будет минимальным, а нагрев – практически неощутимым.

Согласитесь, это очень удобно.  Как мы уже видели, на участке прокладки нагревательного кабеля чередуются весьма различающиеся по внешним температурным условиям зоны. То есть труба может, например, прокладываться на безопасной глубине, затем постепенно подниматься (зимой это будет характеризоваться понижением температуры), проходить через массивный фундамент, страшно вытягивающий тепло, затем попадать в теплое помещение домашней насосной станции.  То есть при использовании саморегулирующегося кабеля на каждом отдельно взятом участке в зависимости от температуры будет свое потребление тока и свой локальный нагрев. Значит, можно достичь немалой экономии, не рискуя при этом заморозить свой водопровод.

Понятно, что стоимость подобных нагревательных кабелей может быть в несколько раз выше резистивных. И это, наверное, единственный их недостаток. Но зато и достоинства – очевидны.

Кстати, еще об одном преимуществе. Такой кабель можно приобретать готовыми секциями, то есть с уже установленными «холодными проводами» (провода для подключения к сети) и концевой изолирующей муфтой. Но это бывает не всегда удобно – в ассортименте магазина на момент покупки может не оказаться нужного набора.

Но вполне можно приобрести такой кабель и метражом, то есть ровно столько, сколько требуется по результатам проведения расчетов.

Такой кабель можно свободно резать — на внешней оплетке имеется маркировка по длине в бухте и отметки мест реза. Правда, перед монтажом предстоит на одном конце кабеля самостоятельно скоммутировать и заизолировать «холодные провода», а на втором – концевую изолирующую муфту. Задача очень ответственная, но суперсложной ее не назовешь. Как это проводится – будет рассказано ниже.

Понятно, что при покупке комплектующих необходимо иметь определенную информацию о том, сколько и какого кабеля потребуется для обогрева «проблемного» участка водопровода. Как получить такую информацию – расскажем в следующем разделе.

Как проводится расчет нагревательного кабеля?

Если точнее – необходимо определить, какой метраж кабеля какой удельной мощности обеспечит гарантированную защиту уязвимого участка водопровода от замерзания.

Начнем с того, что любой кабель характеризуется удельной тепловой мощностью. Этот показатель говорит, сколько ватт тепловой энергии можно снять с погонного метра кабеля при его штатной работе. Такой показатель обычно нанесен маркировкой на верхнюю оплётку, наряду с другими данными.

А так как параметр мощности саморегулирующегося кабеля – величина, как мы помним, зависящая от температуры, то обычно для таких изделий указывается средняя мощность в оптимальной точке выше границы замерзания – примерно 10 ℃. Этот порог, кстати, и дальше будет фигурировать в наших расчетах.

Надо сказать, что нет четкой линейки мощностей таких кабелей – в разных производителей могут быть свои «шкалы». Но если оценить в общем, просмотрев немало предлагаемых вариантов, то можно судить, что попадаются кабели с удельной линейной мощностью от 7 и до 50 Вт/м.

Понятно, что расположенный под термоизоляцией на теле трубы или внутри утепленной трубы греющий кабель должен быть в состоянии полностью восполнить неизбежные теплопотери и иметь небольшой запас мощности. Так, чтобы ни при каких обстоятельствах не допустить начала морозной кристаллизации воды в неподвижном ее состоянии.

Существует специальная теплотехническая формула, позволяющая просчитать тепловые потери из утепленной трубы, отталкиваясь от диаметра этой трубы, толщины и теплопроводных качеств термоизоляции, разницы температур. Надо сказать, формула довольно громоздкая, содержащая логарифмические функции, и своим видом способная отпугнуть далекого от теплотехники читателя. Но можно обойтись и без нее – по этой формуле проведены расчеты и составлены таблицы данных, которых в нашем случае будет достаточно.

Такая таблица расположена ниже.

• В верхней строке указаны диаметры труб, для которых ведется расчет.
• Крайний левый столбец – это толщина термоизоляционного материала, в который «одета» труба. Коэффициент теплопроводности для расчета был взят усредненный, порядка 0,04 Вт/м×℃, что в полной мере соответствует большинству качественных современных трубных утеплителей.

Кстати, здесь тоже не все отдается «на откуп самодеятельности». Существуют определенные рекомендованные рамки, которых следует придерживаться. Так, для труб с диаметром условного прохода до 20 мм (¾») слой термоизоляции должен составлять не менее 20 мм, с ДУ до 32 мм (1¼ «) – 30 мм, с ДУ 40 мм (1½») – 40 мм, ДУ 50 (2. 0″) – 50 мм, и так далее. В противном случае можно разориться на обогреве водопровода, но так и не достичь нужных результатов.

• Во втором столбце для каждой из толщин показано по четыре варианта разницы температур – от 20 до 60 градусов. Что это значит?

Берется разница между температурой в самую холодную декаду зимы, свойственную данной местности, и значением в +10 ℃, к которому мы будем условно стремиться подогнать воду в трубе, не допуская ее замерзания. То есть если в регионе зимы мягкие, и морозов ниже -10 ℃ градусов практически и не бывает, то все равно разница получается ΔT = 20 градусов – это в условиях России, наверное, минимум. Если морозы под -30 ℃ — разница 40 градусов и т.п.

На пересечении выбранной строки с толщиной термоизоляции и разницей температур и столбца с диаметром трубы получаем искомое значение удельных расчетных тепловых потерь с одного метра трубы.

Расчетные тепловые потери на 1 погонный метр трубопровода, Вт/м

Толщина термоизоляции	ΔT°С	ø 15 мм	ø20 мм	ø25 мм	ø32 мм	ø40 мм	ø50 мм	ø80 мм	ø100 мм	ø150 мм
10 мм	20	7. 2	8.4	10	12	13.4	16.2	23	29	41
	30	10.7	12.6	15	18	20.2	24.4	34	43	61
	40	14.3	16.8	20	24	26.8	32.5	45	57	81
	60	21.5	25.2	30	36	40.2	48.7	68	86	122
20 мм	20	4.6	5.3	6.1	7.2	7.9	9.4	13	16	22
	30	6.8	7.9	9.1	10.8	11.9	14.2	19	24	33
	40	9.1	10.6	12.2	14.4	15.8	18.8	25	32	44
	60	13.6	15.7	18.2	21.6	23.9	28. 2	38	48	67
30 мм	20	3.6	4.1	4.7	5.5	6	7	9	11	16
	30	5.4	6.1	7.1	8.2	9	10.6	14	17	24
	40	7.3	8.3	9.5	10.9	12	14	19	23	31
	60	10.9	12.4	14.2	16.4	18	21	28	34	47
40 мм	20	3.1	3.5	4	4.6	4.9	5.8	8	9	12
	30	4.7	5.3	6	6.8	7.4	8.6	11	14	19
	40	6.2	7.1	7.9	9.1	10	11.5	15	18	25
	60	9.4	10. 6	12	13.7	14.9	17.3	22	27	37
50 мм	20	2.8	3.1	3.5	4	4.3	5	7	8	10
	30	4.2	4.7	5.3	6	6.5	7.4	10	12	16
	40	5.6	6.2	7.1	8	8.6	10	13	16	21
	60	8.4	9.4	10.6	12	13.8	15	19	23	31
75 мм	20	2.4	2.6	2.9	3.2	3.5	3.9	6	7	8
	30	3.5	3.8	4.3	4.8	5.2	5.9	7	9	11
	40	4.7	5.2	5.8	6.5	7	7.8	10	12	15
	60	7. 1	7.8	8.6	9.7	10.4	11.8	15	17	23
100 мм	20	2	2.3	2.5	2.8	3	3.4	5	6	7
	30	3.1	3.5	3.7	4.2	4.4	4.8	6	7	9
	40	4.2	4.6	5	5.6	6	6.7	8	10	12
	60	6.2	6.8	7.6	8.4	9	10.1	12	15	19

Например: на водопроводную трубу диаметром 50 мм будет надеваться пенополистирольная «скорлупа» толщиной 30 мм. Найти удельные теплопотери, если самыми сильными морозами считается – 20 ℃.

Отыскиваем по таблице сначала толщину утеплителя в 30 мм, в этой группе – разницу температур в 30 градусов. На пересечении со столбцом для диаметра трубы 50 мм получаем: теплопотери равны 10,6 Вт с погонного метра.

Зная удельные теплопотери, можно рассчитать длину кабеля для обогрева участка водопровода. Для этого потребуются следующие данные:

— Длина участка трубы, на котором по замыслу будет укладываться греющий кабель. Понятно, что это суммарная длина, то есть с учетом всех горизонтальных, вертикальных, наклонных промежутков, если таковые есть.

— Паспортная удельная мощность кабеля, Вт/м. Эта мощность не должна быть меньше удельных теплопотерь.

Кстати, на этот счет можно встретить и рекомендации, наработанные, как говорится, эмпирическим путем.

Рекомендуемые показатели удельной мощности нагревательного кабеля в зависимости от диаметра трубы:

— Какой кабель будет использоваться – обычный резистивный или саморегулирующийся. Понятно, что в нашей статье нас разговор идет о саморегулирующемся, но просто алгоритм подсчета универсален, поэтому и предлагается выбор. От этого зависит величина поправочного коэффициента.

— На величину коэффициента запаса влияет ещё и наличие каких-то сложных участков, например, крупных кранов или задвижек, металлических опор. Такое на домашнем водопроводе встречается нечасто, но все же. Если для обогрева этих элементов дополнительная длина кабеля просчитывался отдельно – это одно. А если нет – то придется сделать запас и на это обстоятельство.

Быстро провести расчет поможет наш онлайн-калькулятор:

Калькулятор расчета длины нагревательного кабеля для водопровода.

Перейти к расчётам

Кстати, при определённых обстоятельствах результат расчета может быть таким, что длина кабеля получается меньше длины участка. Естественно, такой результат говорит о достаточности в плане эксплуатационных возможностей. Но, понятно, на практике кабель короче быть попросту не может, так как должен проходить по всему намеченному участку хотя бы в одну линию.

Рассчитывать длину кабеля для внутреннего размещения, в трубе – нет никакого смысла, так как она априори равна длине участка от его дальнего конца до вводной муфты. Можно лишь добавить еще 0,5 м на коммутацию.

Как правило, внутренний обогрев практикуется с трубами диаметром не более 25 мм. и с использованием исключительно качественного саморегулирующегося кабеля мощностью порядка 10 Вт/м, в надежной и экологически чистой оболочке из пластика, допускающего контакт с пищевыми продуктами и питьевой водой.

Как подготовить греющий кабель в монтажу?

Когда рассматривались достоинства саморегулирующихся кабелей, отдельно отмечалось, что потребителю предоставляется возможность приобрести любой по длине отрезок (с учетом, конечно, допустимой кратности реза). Но в этом случае придется самостоятельно провести некоторые работы по подготовке кабеля к дальнейшей установке на или в трубу. В любом их случаев предстоит выполнить коммутацию токонесущих жил кабеля с «холодными проводами» питания, а также закрыть дальний конец надежной изолирующей муфтой.

Пугаться не стоит – сейчас мы пошагово разберем, как это делается.

Иллюстрация	Краткое описание выполняемой операции
	Покупая саморегулирующийся греющий кабель метражом, не забываем сразу приобрести и специальный монтажный комплект для выполнения коммутации с электропроводкой и изоляции. В такой комплект входят обжимные гильзы, отрезки термоусадочных трубок разного диаметра и длины. Пример такого набора показан на иллюстрации. Можно, конечно, собрать такой комплект и самостоятельно. При этом желательно использовать специальную термоусадку, имеющую на внутренней стороне адгезионный (клеящий) слой, активизирующийся при нагреве. Достоинством готового комплекта может быть и то, что в него часто включают готовую концевую изолирующую муфту. Это удобно, но если ее и нет, можно обойтись и просто термоусадкой.
	Для работы готовится верстак (стол). Из инструментов понадобится острый нож, кусачки, строительный фен. Первая операция – снятие внешней оболочки с того края кабеля, к которому будут подключаться «холодные концы», то есть провода питания. Она снимается на участке длиной примерно 45 мм. Сначала ножом делается аккуратный надрез по окружности…
	…а затем – от этого кольцевого надреза – продольный к краю. После этого участок верхней плотной изоляции должен легко удалиться. Под ним во многих марках кабеля обнаружится еще и экранирующая оплетка. Но в рассматриваемом примере заведомо приобретался кабель без заземляющей оплётки, так как предполагалось его подключение к линии, не оснащенной заземляющим контуром. Если же экран есть, и он будет подсоединяться к кабелю питания, то его расплетают, убирают в сторону и скручивают тугой косичкой. Так, чтобы он пока не мешал дальнейшим операциям.
	Еще один слой внутренней изоляции закрывает уже саму матрицу. Очень аккуратно его также удаляют.
	Теперь пришел черед аккуратно разделить матрицу надвое по центру. Так, чтобы рез не доходил примерно на 5 мм до края оголённого участка.
	На слегка разведенные в стороны половинки матрицы одеваются термоусадочные трубки. При этом будет правильным заранее вырезать фрагменты так, чтобы один был примерно на 20 мм короче. Такая нехитрая мера даст возможность разнести на некоторое расстояние контактные соединения.
	Термоусадка прогревается феном, и оттого плотно облегает разъединённые половинки матрицы.
	Незакрытые кончики матрицы должны выступать из-под термоусадки примерно на 8 мм. То есть кусачками лишнее подрезается.
	Следующая операция требует повышенной аккуратности. Предстоит аккуратно подрезать матрицу по окружности на уровне края термоусадки и удалить подрезанный фрагмент. Так, чтобы открылись оголённые концы токонесущих проводов кабеля.
	Вот так должно получиться в итоге. Готовятся к установке обжимные гильзы-клеммы.
	Гильза надевается на зачищенный конец провода, просаживается до конца так, чтобы был полностью закрыт оголенный участок. Затем – обжимается. Лучше всего эту операцию проводить, конечно, специальным инструментом. Но можно и кусачками, только, конечно, очень аккуратно, соизмеряя усилия, чтобы случайно не перекусить и гильзу, и провод.
	Обжима в трех местах должно быть вполне достаточно. Естественно, проверяется качество соединения – недопустим никакой, даже сосем незначительный люфт.
	Аналогичная операция – на втором проводе. Если предполагается соединение экранирующей оплетки с заземлением, то такая же гильза одевается и на косичку, собранную из экрана.
	На каждый провод с обжатой клеммой надевается фрагмент термоусадочной трубки, но уже большего диаметра.
	Зачищаются «холодные концы» – провода кабеля, который будет подключаться к сети и передавать питание на греющий. Общая изоляция снимается на участке примерно 40 мм от края.
	Далее, на кабель питания желательно сразу надеть два отрезка термоусадки большого диаметра. Первым одевается самый длинный фрагмент из набора, вторым – тот, что несколько покороче. Эти отрезки впоследствии должны будут полностью перекрыть область соединения двух кабелей.
	Если экран подключаться к заземлению не будет – желто-зеленый провод можно просто обрезать. В том случае, когда заземление будет коммутироваться, этот провод временно отгибают в сторону, чтобы он не мешал.
	В остальном расцветка проводов кабеля питания больше значения играть не будет. Любой из проводов зачищают, делая оголённым кончик длиной 8÷10 мм. И заводят его в гильзу сначала того провода греющего кабеля, который оставлен несколько короче. Производится окончательный обжим гильзы – со стороны заведенного провода питания.
	Второй провод питания подрезается по длине по месту. Затем – также зачищается, заводится в гильзу и обжимается.
	Обе гильзы обжаты – электрический контакт между «холодными концами» и нагревательным кабелем обеспечен. Теперь пришло время качественной изоляции этого узла.
	Прежде всего – изолируются сами гильзы. Для этого на них передвигаются ранее предварительно надетые отрезки термоусадки малого диаметра.
	После прогрева феном трубочки надежно обожмут клеммы-гильзы.
	Далее, на это место сдвигается короткий фрагмент термоусадки большого диаметра, надетый на «холодный кабель». Он должен, по замыслу, полностью перекрыть пространство между снятыми наружными оболочками соединенных кабелей — питания и нагревательного.
	Вот так оно получится на деле. Кстати, если коммутируется кабель с подключением его экранирующей оплетки к контуру заземления, то собранная «косичка» и зелено-желтый провод как раз сейчас должны оказаться выглядывающими наружу на противоположных сторонах именно этой термоусадочной гильзы. Так «земля» будет надежно отделена двумя слоями изоляции от силовых проводов.
	После прогрева этой термоусадочной гильзы получается такая картина. Вот сейчас пришло время коммутации оплетки с проводом заземления – также, через отжимную гильзу.
	Далее, на этот узел надвигается последний, самый большой и по диаметру, и по длине отрезок термоизоляционной трубки.
	Производится прогрев – до полного потного прилегания и охватывания всей области коммутации.
	В местах, где трубка будет обжиматься на внешних оболочках обоих кабелей, при прогреве возможно выступание жидкого клея. Это – очень хорошо, говорит о надежности и герметичности созданного изоляционного кокона. Узел соединения можно считать законченным – обеспечена коммутация, и надежная изоляция.
	Следующий этап работы – обеспечение изоляции на конце нагревательного кабеля. Для этого в рассматриваемом примере используется готовая термоусадочная муфта-заглушка. Если ее нет, то вполне можно обойтись и обычной термоусадкой. Прежде всего, желательно исключить даже теоретическую возможность короткого замыкания двух токонесущих проводов нагревательного кабеля. Для этого можно один провод сделать на конце короче другого на 8 ÷ 10 мм, вырезав своеобразную «ступеньку».
	Затем на этот конец одевается и просаживается до упора концевая муфта из комплекта.
	После прогрева феном муфта осядет и плотно обожмет конец кабеля.
	Если приходится обходиться термоусадочной трубкой, то поступают так: — На конец кабеля одевается термоусадочная трубка, так, чтобы порядка 40-50 мм одевались на кабель, и еще порядка 30 мм выходили наружу со срезанного ступенькой конца. — После этого трубка прогревается, осаживается на внешнюю оболочку кабеля, а выступающий конец обжимается плоскогубцами до полной герметизации. Длина сплющенного плоскогубцами после прогрева участка – порядка 12-15 мм. Остальное после окончательного остывания можно обрезать, чтобы не мешало монтаже кабеля. — На этом рекомендуется не останавливаться, и повторить ту же операцию несколько увеличив длину надеваемой термоусадочной трубки.
	Вот только после этого нагревательный кабель можно будет считать полностью готовым к дальнейшему монтажу.

Несколько основных правил укладки саморегулирующегося нагревательного кабеля на поверхности водопроводной трубы

Теперь разберемся в том, каких канонов следует придерживаться при монтаже греющего кабеля на трубе.

• Если это позволяют расчеты, то оптимальное размещение кабеля, самое простое в реализации – одна «нитка» параллельная оси в нижней трети окружности трубы (имеется в виду, конечно, ее горизонтальное расположение. Так обеспечивается прогрев и наиболее «проблемной» нижней области канала, и верхней.

• Для фиксации к металлической трубе бывает достаточно хомутов из водостойкого скотча, размещенных с шагом в 300 мм по длине трубы.

Иное дело, если подогревается труба полимерная, например, водопроводная ПНД. Расположение кабеля остается тем же, но система крепления несколько меняется. Помимо хомутов, он крепится к наружной стенке трубы широкой полосой фольгированного скотча.  Иначе качественного теплообмена не достичь.

• Что делать, если одной параллельной «нитки» по расчетам недостаточно? Есть несколько вариантов. Расчет, кстати должен дать понять, сколько метров обогревательного кабеля придется на погонный метр трубопровода.

1 — Если это превышение большое, то можно разместить на внешней поверхности трубы две или даже более «ниток» кабеля.

2 — Если требуется просто определенное удлинение на участке трубы, допустим, полтора метра кабеля на метре водопровода, то можно поступить двумя способами.

— Элементарно намотать кабель спирально на трубу. Просто , но не всегда удобно. Кроме того, сложно контролировать, сколько уже кабеля ушло на погонный метр водопровода.  Этот метод показан на картинке ниже под буквой «б».

Греющий кабель для водопровода внутри трубы

Виды греющего кабеля

Нагревательные кабели делятся на саморегулирующиеся и резистивные, в зависимости от того, с какой схемой тепловыделения мы имеем дело.

Рассмотрим особенности каждого вида:

1. Резистивные обогревательные кабели:
   • Подразделяются на зональные и линейные. Когда ток проходит по нагревательным жилам, линейные модели выделяют тепло.
   • Они могут быть одножильными и двужильными, то есть иметь в составе несколько жил спиральной или линейной формы.
   • Следует отметить, что резистивные кабели запрещено резать, чтобы получить необходимую длину.

1. Саморегулирующиеся нагревательные кабели:
   • По своей конструкции схожи с резистивными, отличие заключается в отсутствии изолирующего покрытия.
   • Тепловыделение на различных участках кабеля может изменяться, поскольку при повышении температуры сопротивление полимера возрастает, снижая тепловыделение. Это и есть эффект саморегулирования, который исключает возможность перегорания или перегрева системы.
   • Данный вид кабелей, в отличие от резистивных, можно резать на части длиной от 20-ти см до нескольких метров.

Принцип действия саморегулирующегося кабеля

Сфера применения

Первые модели самогреющего кабеля для водопровода имели повышенную мощность, использовались для решения промышленных и производственных задач. Тепловая система с правильно подобранными характеристиками обеспечит функционирование:

1. водоснабжения;
2. канализации;
3. нефтепровода;
4. газопровода;
5. внешнего трубопровода для транспортировки жидких сред.

Для системы индивидуального водоснабжения используются конструкции, монтаж которых осуществляется непосредственно в трубе. Внутренний нагревательный элемент защищает водопроводную линию от замерзания и потребляет минимальное количество электрической энергии. Греющий внутренний кабель монтируется исключительно в системе подачи технической и питьевой воды.

Устройство и виды саморегулирующих греющих кабелей

В настоящее время активно применяются два вида кабелей для труб – резистивный и саморегулирующийся.

Для регулировки в цепи управления нагревателем устанавливается термореле, дающее возможность регулировать степень прогрева. Для этого можно использовать устройство, применяемое в теплых полах.

Он состоит из проводника в мощной изоляции, который укрывается в герметичной внутренней оболочке из пластика. Внутри ее размещается цветная нить, являющаяся идентификационным признаком, своего рода маркировкой. Поверх оболочки наматывается оплетка из луженого медного провода, выполняющая роль защитного экрана. Наружная оболочка изготавливается из стойкого полиме

1 ~ 15 м саморегулирующийся нагревательный кабель внутри водопровода 17 Вт / м антифриз нагревательный провод с вилкой европейского стандарта | нагревательный провод | водопроводный нагревательный кабель нагревательный кабель для труб

Описание:

Это специальная конструкция для защиты внутренних и внешних труб от замерзания, а также для защиты от обледенения кровли и водосточных желобов. Вилка EU предварительно собрана, готовый комплект для установки.

Комплект саморегулирующегося нагревательного кабеля в трубе мощностью 17 Вт на метр с вилкой ЕС и муфтами. Не требует установки терморегулятора или других систем контроля, его мощность и степень тепловыделения в зависимости от изменения температуры окружающей среды. По Вашему заказу изготовим секцию необходимой длины.

В комплект на основе нагревательного кабеля для использования в водопроводе номинальной мощностью 17 Вт / м входят:

— нагревательный кабель с внешней пищевой оболочкой, что позволяет использовать кабель в питьевой воде.

-Вход в трубу с наружной резьбой 1/2 «и 3/4», двумя прокладками и резиновой пробкой для обжима нагревательного кабеля.

-Холодный кабель длиной 1,5 метра с вилкой европейского стандарта.

-Клеящаяся термоусадочная трубка, предотвращающая попадание влаги в технические соединения.

Монтаж производится в любое время года, выкапывать трубу не требуется.

Технические характеристики:

Максимальная температура поддержания: 80 ° C ± 5 ° C

Максимальная выдерживаемая температура: 125C

Минимальная температура установки: -40C

Мин. Радиус изгиба: 20 мм при -20 ° C

Входное напряжение: 200 ~ 240 В

Мощность @ 10C: по умолчанию 17 Вт / м

Ширина нагревательного кабеля: 9 мм

Толщина нагревательного кабеля: 6.5мм

Длина холодного кабеля: 1,5 метра

Максимальная длина цепи: 40 м

Состав:

1. Медный провод: 7×0,3 мм

2. Проводящий нагревательный элемент.

3. Внутренняя изоляция из термоэластичного пластика

4. Медно-алюминиевый шнур.

5. Наружная оболочка из термоэластичного пластика.

(Термоэластичная пластиковая оболочка обладает хорошей мягкостью и атмосферостойкостью, чем материалы ПВХ, ПЭ).

Заявление:

— Защита от обледенения крыш и водостоков

У нас есть зажимы для крыши и кабельные стяжки, которые продаются в магазине, при необходимости перейдите в магазин, чтобы выбрать или свяжитесь с нами . ..

— Защита труб от замерзания

Трубу можно установить внутри и снаружи трубы. Нажмите здесь , чтобы получить муфту.

Саморегулирующийся кабель EasyHeat PSR с заделкой

EASYHEAT PSR Предварительно прекращенное саморегулирование Кабель для защиты от замерзания водопроводных труб и крыши

Мы являемся авторизованным дистрибьютором EasyHeat, Inc.

Наш блог о нагревательном кабеле

Соединения с другим нагревательным кабелем трубы:
Саморегулирующийся тепловой след трубы Danfoss Ice Guard. Предварительно заделанный саморегулирующийся кабель для труб.
Chromalox Thermwire Предварительно собранный саморегулирующийся кабель защиты от замерзания для металлических или пластиковых водопроводных труб. Готов к использованию до 100 футов в длину.
EASYHEAT ILH Встроенная защита от замерзания нагревателя трубы для водопровода.
EASYHEAT SR Trace Саморегулирующаяся защита от замерзания Кабель
Накладная труба Нагревательный кабель.Предотвращает замерзание водопроводных труб 50F. Просто оберните, изолируйте и вставьте вилку. Для использования на металле и жестком пластике трубы.
Саморегулирующийся Danfoss серии PX-F отрезать трубу по длине.

Связи с другим кабелем обогрева крыши:
Easy Heat ADKS Кабель обогрева кровли и водостока
Саморегулирующийся кабель для защиты от обледенения кровли и водостока Danfoss Ice Guard. Готовый саморегулирующийся кабель для крыш.
Danfoss RX Кабели для защиты от обледенения крыш и водостоков.
Кабель для обогрева крыш и желобов коммерческого класса Chromalox
EASYHEAT SR Trace Саморегулирующаяся защита от замерзания Кабель
Нагревательный кабель Danfoss серии RX-C для кровли и водостоков. Нарезка по длине Коммерческий саморегулирующийся кабель

EASYHEAT , г. Ваш лидер в области предотвращения замерзания труб и защиты от обледенения крыш и водостоков приложений, представляет саморегулирующийся кабель с заделкой PSR.Представить удобство: каждый кабель PSR является готовым, водонепроницаемым, серийным продукт с эффективностью и функциональностью саморегулирующейся техники. Благодаря этой встроенной гибкости приложения PSR становится решением первого выбора для ваших нужд электрообогрева.

Каждый кабель PSR предварительно собран для быстрого выбора и простой установки. Выберите длину 6 ‘, 12’, 18 ‘, 24’, 50 ‘, 75’ и 100 ‘прямо с полки. Все кабели используют 30 дюймов холодного свинца (30 дюймов холодного свинца не является частью указанной длины кабель — i.е. 6 футов кабель длиной 8,5 футов всего с 6 футами нагреваемого кабеля.) PSR рассчитан на диаметры водопроводных труб от «до 2». Для крыш и водосточных желобов обычно достаточно одного кабеля PSR.

PSR 120 В переменного тока нагревательные кабели используют индикатор питания в вилке, визуальная гарантия того, что система работает.

При использовании саморегулирующейся технологии термостат не требуется: перекрывайте кабель, не опасаясь перегрева. Саморегулирующееся отопление мощность кабеля зависит от температуры окружающей среды.Поскольку увеличивается температура окружающей среды, уменьшается нагрев кабеля PSR. когда температура уменьшается, нагрев кабеля увеличивается по длине кабель.

Система PSR может быть установлен с уверенностью, что он будет работать годами, не требуя служба. Что касается защиты от замерзания, оставайтесь с лидером — EASYHEAT .

Необходимые размеры:

Рисунок 2

ПРИМЕЧАНИЕ:
«W» составляет 24 дюйма от пика до пика
«H» основано на свесе карниза (см. Таблицу 2)

Чтобы рассчитать необходимое количество кабеля, умножьте длину края крыши, необходимо установить кабель со следующим коэффициентом зазора:

Если проект больше, чем позволяют несколько комплектов PSR, см. кабель SRTrace на заказ в EASYHEAT SR Trace Саморегулирующаяся защита от замерзания Кабель

Дополнительный кровельный кабель RS-2 для защиты от обледенения

Контроль расходов и энергопотребления в кровельных электропроводах автоматическая защита с помощью Roof Sentry (RS-2).RS-2 требует двух условия, необходимые для подачи питания на кабель для защиты от обледенения кровли: холодный температуры (ВКЛ, 38 ^{F; ВЫКЛ, 48 F) и наличие сток воды с крыши контактирует с проводом датчика. Если бы только один из существуют условия, система управления не подает питание на кабель.}

• Мощность 1200 Вт при 120 В переменного тока, по одному на кабель.
• Современный электронный датчик.
• Погодостойкий кожух.
• Устанавливается быстро и легко.
• Сертификат CSA

	Стекловолокно Тканевая лента.Рулон ленты из стеклоткани с самоклеящаяся клейкая основа. Рулон ленты из стекловолокна с термореактивный силиконовый клей, чувствительный к давлению. 365 F (185C) номинальный. Рулон шириной 3/4 дюйма (1,9 см) и длиной 108 футов (32,91 м).
	Лента из алюминиевой фольги. Высокая температура рулон ленты с самоклеящимся клеем поддержка. Рулон шириной 2 дюйма (5,08 см) и длиной 150 футов (54,86 м), номинал 200 F (93C).

Безопасный Онлайн-заказ * Срок доставки: обычно доставка в течение составляет не более 1 рабочего дня, плюс дополнительное время для выбранного вами способа доставки UPS или FedEx. Стоимость доставки отобразится в вашей корзине покупок.
Идентификатор позиции	Каталожный номер	Описание	Нажмите «Выбрать» ниже, чтобы увидеть нашу цену и фактическое количество на складе в реальном времени.
EASY10047	ПСР1006	6 ‘ длина, 30 Вт, 120 В перем. тока
EASY10065	ПСР1012	Длина 12 футов, 60 Вт, 120 В переменного тока
EASY10087	ПСР1018	Длина 18 футов, 90 Вт, 120 В переменного тока
EASY10057	ПСР1024	длина 24 фута, 120 Вт, 120 В переменного тока
EASY10046	ПСР1050	50 футов длиной, 250 Вт, 120 В переменного тока
EASY10089	ПСР1075	75 ‘ длина, 375 Вт, 120 В переменного тока
EASY10091	ПСР1100	100 ‘ длина, 500 Вт, 120 В переменного тока
Дополнительные аксессуары:
EASY10055	ДШ	Водосточная труба Комплект подвесок (2)
EASY10058	ZH-C	Зажимы крыши и Распорки (25)
EASY10011	РС-2	Устройство контроля защиты от обледенения на крыше (кабель управления 1)
EASY10038	Eh48	Предустановка Термостат
CHROM383355	AT-1	Рулон алюминиевой ленты, ширина 2 дюйма, длина 150 футов
ЛЕНТА10004	SM431	3/4 «ткань из стекловолокна Лента, 3/4 «x 36 ярдов
* Срок поставки для следующих товаров: обычно доставка в течение 7 рабочих дней или меньше плюс время выбранного вами способа доставки UPS.
EASY10255	ПСР2006	6 ‘ длина, 30 Вт, 240 В перем. тока
EASY10256	ПСР2012	12 ‘ длина, 60 Вт, 240 В переменного тока
EASY10257	ПСР2018	18 ‘ длина, 90 Вт, 240 В переменного тока
EASY10102	ПСР2024	24 ‘ длина, 120 Вт, 240 В перем. тока
EASY10213	ПСР2050	50 ‘ длина, 250 Вт, 240 В переменного тока
EASY10258	ПСР2075	75 ‘ длина, 375 Вт, 240 В перем. тока
EASY10192	ПСР2100	длина 100 футов, 500 Вт, 240 В переменного тока
* Это Срок поставки указан для нормальных условий и зависит от завода EasyHeat. доступность.

EasyHeat — зарегистрированная торговая марка EasyHeat, Inc.

[На главную] [Наверх]

Саморегулирующийся нагревательный кабель, макс. 150 ° C, 120-240 В перем. Тока

переключить

• Услуги
  • Конфигурируемые
    • Конфигурируемые
    • Зонд термопары
      • Зонд термопары
    • Датчики RTD
      • Датчики RTD
    • Датчики давления
      • Датчики давления
    • Термисторы
      • Термисторы
  • Калибровка
    • Калибровка
    • Инфракрасный датчик температуры
      • Инфракрасный датчик температуры
    • Относительная влажность
      • Относительная влажность
    • Давление
      • Давление
    • Сила / деформация
      • Сила / деформация
    • Расход
      • Поток
    • Температура
      • Температура
  • Служба поддержки клиентов
    • Служба поддержки клиентов
  • Индивидуальное проектирование
    • Заказное проектирование
  • Заказ по номеру детали
    • Заказ по номеру детали
• Ресурсы

Тележка

• • Услуги
    • Услуги
    • Конфигурируемые
      • Конфигурируемые
      • Зонд термопары
      • Датчики RTD
      • Датчики давления
      • Термисторы
    • Калибровка
      • Калибровка
      • Инфракрасный датчик температуры
      • Относительная влажность
      • Давление
      • Сила / деформация
      • Поток
      • Температура
    • Служба поддержки клиентов
      • Служба поддержки клиентов
    • Индивидуальное проектирование
      • Заказное проектирование
    • Заказ по номеру детали
      • Заказ по номеру детали
  • Ресурсы
    • Ресурсы
  • Справка
    • Справка
  • Измерение температуры
    • Измерение температуры
    • Датчики температуры
      • Датчики температуры
      • Зонды датчика воздуха
      • Ручные зонды
      • Зонды с промышленными головками
      • Датчики со встроенными разъемами
      • Зонды с выводами
      • Профильные зонды
      • Санитарные зонды
      • Зонды с вакуумным фланцем
      • Реле температуры
    • Калибраторы температуры
      • Калибраторы температуры
      • Калибраторы Blackbody
      • Калибраторы сухих блоков и ванн
      • Ручные калибраторы
      • Калибраторы точки льда
      • Тестеры точки плавления
    • Инструменты для измерения температуры и кабеля
      • Инструменты для измерения температуры и кабеля
      • Обжимные инструменты
      • Сварщики
      • Инструмент для зачистки проводов
    • Термометры с циферблатом и стержнем
      • Термометры с циферблатом и стержнем
      • Термометры циферблатные
      • Цифровые термометры
      • Жидкость в стеклянных термометрах
    • Температурный провод и кабель
      • Температурный провод и кабель
      • Удлинительные провода и кабели
      • Монтажные провода
      • Кабели с минеральной изоляцией
      • Провода для термопар
      • Нагревательный провод и кабели
    • Бесконтактное измерение температуры
      • Бесконтактное измерение температуры
      • Фиксированные инфракрасные датчики температуры
      • Портативные инфракрасные промышленные термометры
      • Измерение температуры человека
      • Тепловизор
    • Этикетки, лаки и маркеры температуры
      • Этикетки, лаки и маркеры температуры
      • Необратимые температурные этикетки
      • Реверсивные температурные этикетки
      • Температурные маркеры и лаки
    • Защитные гильзы, защитные трубки и головки
      • Защитные гильзы, защитные трубки и головки
      • Защитные головки и трубки
      • Защитные гильзы
    • Чувствительные элементы температуры
      • Температурные датчики
    • Датчики температуры поверхности
      • Датчики температуры поверхности
    • Проволочные датчики температуры
      • Проволочные датчики температуры
    • Температурные соединители, панели и блоки в сборе
      • Температурные соединители, панели и блоки в сборе
      • Проходы
      • Панельные соединители и узлы
      • Разъемы температуры
      • Клеммные колодки и наконечники
    • Регистраторы данных температуры и влажности
      • Регистраторы данных температуры и влажности
    • Измерители температуры, влажности и точки росы
      • Измерители температуры, влажности и точки росы
  • Управление и мониторинг
    • Контроль и мониторинг
    • Движение и положение
      • Движение и положение
      • Двигатели переменного и постоянного тока
      • Акселерометры
      • Датчики смещения
      • Захваты

JE_u # * UWP98] bT4% \ _ b \ JX # Ac / ^ Vi-u5JImOBUP [P ‘, Jk; ^ fgahIV> 9Tn,] A @ 4 @ \ KN% aA_K% «l:> WA ^ oEtBjPGpjj / r8` & roLo & n2OfYp.
