Принцип работы конвектора электрического обогревателя: Принцип работы конвекторного обогревателя Nobo

Содержание

Принцип работы конвекторного обогревателя Nobo

На сегодняшний день самый простой и доступный способ быстро нагреть воздух в помещении – использовать электрический конвектор. Ежегодно выпускаются все новые и новые виды электрических отопительных приборов, но на сегодняшний день большое внимание уделяется совершенствованию работы электрических конвекторов или конвекторного обогревателя.

Изучим принцип работы конвекторного обогревателя. Конвекторы Nobo продвинулись дальше всех. Уже почти 100 лет Nobo занимается выпуском обогревателей, а в последнее годы они резко ушли вперед в этом направлении. На сегодняшний день конвекторы Nobo — это не только обогреватели с ручным управлением или встроенным таймером, это комплексная система удаленного управления всеми электрическими приборами через СМС-команды или через интернет.

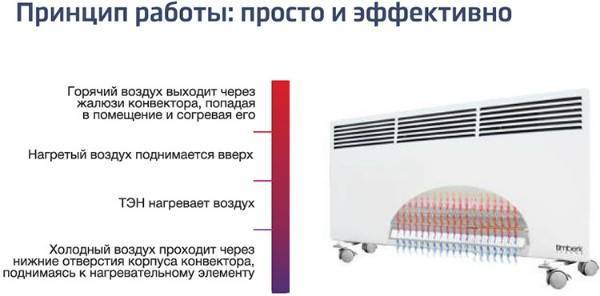

Почти во всех обогревателях Nobo в нижней части корпуса имеются множество отверстий для свободного поступления холодного воздуха внутрь конвектора.

Проходя внутри корпуса, холодный воздух подогревается от ТЭНа и горячий выходит вверх. Выход горячего воздуха может осуществляться непосредственно вверх через прорези в верхней части корпуса конвектора или вперед — через отверстия с направляющими в передней стенке корпуса обогревателя. В зависимости от назначения и места установки конвектора выбирается та или иная конструкция. При установке под окном или вдоль холодной стены стоит выбрать конвектор с верхним выходом воздуха. Для непосредственного нагрева воздуха в помещении отдается предпочтение моделям с фронтальным выходом воздуха. Подогретый воздух выходит из корпуса конвектора и поступает в помещение.


Конструкция ТЭНа

ТЭН и его конструкция, а также сам нагревательный элемент очень разнообразны и зависят от производителя. В качестве нагревательного элемента или спирали могут применяться: сталь, нихром, вольфрам. Именно вольфрам является наиболее эффективным и надежным материалом для выполнения функции накаливания.

Точно узнать материал спирали можно только разобрав весь ТЭН и вынув саму спираль или обратить внимание на гарантийный срок работы всего конвектора. Если он составляет 10 и более лет, как Nobo, то спираль точно сделана из вольфрама. При других сроках гарантии стоит задуматься. Сам же ТЭН должен быть монолитный и все составляющие его должны быть из одного материала. В любом другом случае при нагреве и остывании различные линейные расширения приведут к перекосу и потрескиванию, что нарушит основное преимущество конвектора – бесшумная работа.


Регулировка температуры у конвектора

Стоит обратить внимание на принцип регулирования температуры и систему управления конвектором. Термостаты для регулирования температуры воздуха бывают механические и электронные. Термостатом можно выставлять или одну температуру, которую конвектор будет поддерживать все время, или более двух режимов. В последнем случае может быть ручной переключатель режимов или программируемый трафик почасовой работы конвектора.
Программирование может осуществляться с помощью встроенного таймера или с применением дополнительных элементов управления, как у Nobo, через СМС-команды или интернет.

И последнее — это температурный режим работы всего конвектора. Чем выше температуры ТЭНа и корпуса конвектора, тем больше негативных последствий от работы конвектора. Это могут быть и ожоги, и осушение воздуха, и «сжигание кислорода». Конверторы Nobo, в сравнении с другими отопительными приборами, абсолютно безопасны. Температура задней стенки конвектора – 45 С, передней — 60 С и 88С только в месте выхода горячего воздуха, под конвектором — 25С, над конвектором на уровне подоконника — 60С.


Семинар Nobo: Принцип работы конвекторного обогревателя

Принцип работы конвектора электрического — Всё об отоплении

Электрический конвекторный обогреватель — принцип работы и устройство

Среди всех электрообогревателей конвекторные модели стоят особняком. Они пользуются немалым спросом, и их применяют для отопления не только жилых, но даже промышленных помещений. Попробуем разобраться, как выбрать конвекторный обогреватель, найдя оптимальную модель для дополнительного обогрева дома. Чтобы принять правильное решение, необходимо знать принцип работы подобного устройства.

Принцип работы

В основе работы электроконвекторов лежит естественная циркуляция воздушных потоков с разной температурой. Нагревательный элемент, как правило, располагается внутри компактного корпуса. На его поверхности имеются отверстия, обеспечивающие свободное движение воздуха. В отверстия на нижней и боковых поверхностях корпуса поступает холодный воздух. Прогреваясь за счет энергии нагревательного элемента, он выходит через отверстия на лицевой стороне обогревателя.

Такой принцип работы отличает конвекторы от других тепловых устройств, например, популярных масляных обогревателей, работающих за счет теплового излучения.

Обратите внимание! Так как нагрев с помощью конвекторов осуществляется за счет потоков воздуха, объем помещения прогревается значительно быстрее и равномернее по сравнению с использованием других электрообогревателей.

В качестве нагревательного элемента в электроконвекторах применяется ТЭН трубчатого типа, изготовленный из сплава, способного быстро нагреваться до заданной температуры. В результате после включения прибора в электросеть в помещении становится тепло в течение 30–60 минут в зависимости от исходной температуры.

Использование естественной конвекции позволило добиться очень высокого КПД обогревателей этого типа — до 90%. Увеличение КПД обеспечивается за счет того, что тепло сразу отдается в помещение. Не требуется нагрева теплоносителя или радиатора, как при использовании все тех же масляных моделей.

Развенчивая мифы

За время своего существования на рынке нагревательных приборов электроконвекторы успели обрасти немалым количеством мифов. Один из них заключается в том, что ТЭН прибора, якобы, способен сжигать кислород в помещении. На практике все обстоит совершенно иначе. ТЭНы изготавливаются из специальных сплавов. Они не прогреваются выше 60 градусов, поэтому ни о каком выгорании кислорода не может быть и речи.

Поток теплого и холодного воздуха

Низкая рабочая температура обеспечила конвекторам еще одно преимущество — возможность установки абсолютно в любом месте помещения. Прибор пожаробезопасен, так что его можно располагать даже на деревянной стене, не опасаясь возгорания из-за нагревания ТЭНа.

Мы говорим о высокой эффективности конвекторов, в то время как ТЭН имеет низкую рабочую температуру. За счет чего в таком случае осуществляется обогрев воздуха? По сравнению с другими моделями электрообогревателей в конвекторах устанавливаются ТЭНы с большой рабочей площадью. В результате даже при низкой температуре они эффективно обогревают помещение. В зависимости от мощности одного электроконвектора может быть достаточно для обогрева комнаты до 30 кв. метров площадью.

О других полезностях

Конвекторы имеют и другие полезные «фишки». В первую очередь, это термостаты. Они устанавливаются даже в недорогих моделях. Основная задача термостата — регулирование температуры на заданном уровне. Наиболее точную регулировку обеспечивают модели с электронными термостатами. На простых бюджетных устройствах, как правило, устанавливаются менее точные механические датчики.

Для бытовых условий вполне достаточно моделей с механическим устройством, так как здесь нет необходимости в поддержании температуры с максимально точными параметрами. Термостат, выставленный на наибольшую мощность, позволит быстро прогреть даже очень холодное помещение, после чего температуру можно убавить.

3 режима нагрева

Модели с электронными термостатами лучше выбирать для помещений, где принципиально важно поддержание температуры на определенном уровне. В этом случае датчик будет автоматически соблюдать необходимый температурный режим, не требуя вмешательства человека.

Переключатель подачи напряжения — еще одно интересное дополнение к конструкции конвекторов.

Высокомощные модели могут иметь несколько ТЭНов, и переключатель позволяет выбирать количество и мощность нагревательных элементов, задействованных в конкретный момент. Примерно той же цели служат независимые выключатели для ТЭНов. Такие модели имеют важное преимущество. В случае выхода из строя одного из ТЭНов исправные способны работать дальше. В моделях со ступенчатым переключателем перегорание одного нагревательного элемента приведет к тому, что обогреватель перестанет функционировать.

Безопасность работы

Пожаробезопасность электроконвекторов обеспечивается за счет низкой рабочей температуры нагревательных элементов. Тем не менее, при установке прибора следует позаботиться о дополнительных мерах безопасности. Например, при напольном монтаже сохраняется вероятность опрокидывания агрегата. Для минимизации этого риска большинство моделей оснащается дополнительными датчиками, отключающими электропитание в случае опрокидывания прибора.

Безопасно для размещения в детской комнате

Принцип работы датчика заключается в том, что контакты остаются замкнутыми только при нахождении конвектора в вертикальном положении. При замкнутых контактах ТЭН получает энергию, и прибор работает. В случае любого отклонения обогревателя от вертикального положения датчик размыкает цепь, и ТЭН перестает нагреваться.

Также нельзя забывать, что обогреватели конвекторного типа могут нормально работать только при наличии необходимой конвекции воздуха. Закрытые отверстия препятствуют такой циркуляции, в результате чего обогреватель перестает работать в нормальном режиме и даже может полностью выйти из строя. Чтобы не допустить подобных ситуаций, отверстия устройства должны быть всегда открытыми.

Преимущества конвекторов

По сравнению с другими обогревательными приборами конвекторы обладают целым рядом преимуществ:

  • Экономичность. ТЭН имеет низкую рабочую температуру, что минимизирует энергопотребление.
  • Безопасность. Низкая рабочая температура ТЭНов делает прибор пожаробезопасным, а дополнительные системы автоматики уменьшают любые другие риски, возникающие при работе электроприборов.
  • Красивый дизайн. Конвекторы компактны, удобны, легко вписываются в интерьер и имеют разнообразные способы монтажа — настенный или напольный.
  • Простота монтажа. В отличие от других электронагревательных приборов конвектор не требует никакой специальной подготовки от человека, выполняющего его установку. Прибор достаточно разместить на полу или закрепить на поверхности стены.
  • Различные режимы работы и возможность точного регулирования температурных показателей.
  • Отсутствие во время работы неприятного запаха и шума.
  • Обеспечение постоянной циркуляции воздуха в помещении.
  • Быстрый и равномерный прогрев за минимальное время.

Виды конвекторов

Все представленные на рынке модели можно разделить на два вида — жидкостные и сухие. Жидкостные агрегаты отличаются погружным ТЭНом. Так как тепло от нагревательного элемента сначала передается жидкости, радиаторы имеют достаточно большие размеры. Они могут применяться даже в качестве постоянного источника отопления. В быту чаще используются сухие электроконвекторы как дополнительный источник обогрева.

При условии правильного выбора вида и модели электроконвектора можно создать оптимальный температурный режим в доме. Приборы могут устанавливаться в любых помещениях, включая ванные комнаты и кухни, отличающиеся повышенной влажностью.

Заключение

Принцип работы конвекторного обогревателя, построенный на основе естественной циркуляции воздуха, обеспечил основные преимущества этих агрегатов. Они отлично подходят в качестве единственного или дополнительного источника тепла, могут применяться для обогрева помещений любых типов, включая те, где необходимо поддержание постоянного температурного режима.

47. Устройство и принцип работы конвектора.

Конвектор – устройство обогрева, отдающее большую часть своей энергии с помощью конвекции. Доля конвективного тепла у него достигает 80 %, остальное тепло передается в окружающую среду за счет теплопроводности и излучения. В этом электрический конвектор и стальной конвектор системы водяного отопления похожи. Какой же принцип работы электрического конвектора и как он устроен?

Устройство конвектора

Основными частями электрического конвектора являются электронагревательный элемент и кожух. В качестве электронагревательного элемента чаще всего выступает оребренный ТЭН (трубчатый электронагреватель). Оребрение в виде платин служит для увеличения поверхности нагревателя, что снижает температуру его поверхности, продлевая тем самым срок службы устройства. Некоторые производители в качестве электрических нагревателей используют керамические и металлокерамические элементы, а также гибкий нагревательный провод.

Нагревательный элемент располагается в нижней части кожуха. Для пассивных конвекторов кожух должен быть достаточно высоким – 200-400 мм – для создания достаточной подъемной силы. У вентиляторных приборов кожух может иметь меньшую высоту – вентилятор создает достаточную разность плотностей между входом и выходом конвектора. В верхней и нижней частях кожуха имеются окна для захода и выхода воздуха. Для эргономичности окна закрываются решетками. Обычно конструкция конвектора предусматривает электрическую развязку кожуха и нагревательного элемента – для обеспечения безопасности. Поэтому даже устального конвектора корпус можно не заземлять.

Также конвектор может содержать дополнительные элементы. Вентилятор позволяет обеспечить работу конвектора на высоких мощностях, превышающих мощности пассивного устройства в 4-5 раз. Воздушный поток, проходящий через нагревательный элемент с высокой скоростью, интенсифицирует теплообмен, за счет чего достигается низкая температура поверхности нагревателя.

Термостат или программатор позволяет задавать мощность конвектора с помощью измерения температуры окружающего воздуха либо без измерения – путем установки необходимой мощности обогрева вручную. Также стальной конвектор может содержать аварийные датчики, предназначенные для защиты от перегрева и предотвращения пожара. Зачастую они встраиваются в термостат. Напольные конвекторы могут иметь колесики – для удобства передвижения. Настенные приборы на тыльной стороне кожуха имеют кронштейны – для удобства монтажа конвекторов .

Принцип работы конвектора

Принцип работы конвектора следующий: при включении нагревательного элемента в нижнее окно кожуха начинает поступать холодный воздух, находящийся на уровне пола. Проходя через нагревательный элемент, воздух нагревается – происходит теплообмен. В результате плотность воздуха увеличивается, теплый воздух поднимается и выходит через верхнее окно, обогревая помещение. По тому же принципу работают и конвекторы с вентилятором.

48. Устройство и принцип работы тепловентилятора.

Современные тепловентиляторы дольно компактны и легки в установке. Обогреватель легко впишется в любой интерьер. Для того, чтобы расширить дизайнерам возможности размещения мебели в помещении, производители предоставили на выбор напольные, настенные и настольные тепловые вентиляторы.

Тепловентилятор может быть полезен не только в лютые морозы. Помимо своей прямой функции, прибор может выступать в качестве обычного вентилятора знойным летом.

Нагревательный элемент при работе сжигает кислород и загрязняет воздух элементами горения. Для того, чтобы исправить этот существенный недостаток, производители обогревателей снабжают приборы увлажнителями воздуха. Благодаря этому в помещении сохраняется благоприятный микроклимат.

Современные приборы позволяют регулировать затраты электроэнергии при работе теплового вентилятора.

Тепловентиляторы обеспечивают высокую теплоотдачу и быс-

трый прогрев при низких затратах. В сравнении с другими

способами обогрева, тепловентиляторы имеют самую низкую

себестоимость стационарной мощности обогрева и, таким

образом, хорошо подходят для общественных помещений.

Стационарные тепловентиляторы очень часто устанавливают-

ся в промышленные и складские помещения. Они могут уста-

навливаться в качестве вспомогательной системы обогрева

в помещениях для поддержания комфортной температуры в

особенно холодные дни. Большие переносные тепловые пушки

главным образом используются на строительных площадках и

для осушения/Высокая эффективность тепловентиляторов обуславливается

их степенью теплоотдачи (hc

). Высокий показатель степени

теплоотдачи отражает высокую скорость передачи энергии

K). Степень теплоотдачи между нагревателем и прину-

дительно обдуваемым воздухом (принудительная конвекция) в

38 раз превосходит степень теплоотдачи нагревателя, распо-

ложенного в статичном воздухе (естественная конвекция) [1].

Это означает, что при заданной теплоотдаче площадь нагрева-

тельного элемента может быть уменьшена до 1/8 от площади

обыкновенного электрического конвектора. Кроме того, тепло-

вентилятор создаёт принудительную циркуляцию подогретого

воздуха. Тепловентиляторы предназначены для применения в комнатах

с невысокими потолками (менее 5 метров), потому что нагре-

тый воздух имеет свойство подниматься вверх над рабочей

зоной. Стационарный тепловентилятор может подсоединяться

к смесительной камере для организации подачи возду-

ха извне помещения, а также смешивания наружного и

49. Устройство и принцип работы камина.

КАМИ́Н — открытая комнатная печь, возникшая как усовершенствование открытого очага. Размещается в нише капитальной стены или пристраивается к ней. К. включает топливник, изнутри облицованный огнеупорным кирпичом или чугунными плитами, и (ниже топливника) под, на к-ром лежит топливо.

принцип работы любого камина основан на преобразовании энергии в результате сгорания топлива и передаче тепла в помещение конвекционным способом. Процесс горения поддерживается за счет кислорода, поступающего вместе с воздухом в топливник камина. В результате этого боковые » и задняя стенка топливника нагреваются от энергии пламени и излучают большое количество тепла. При этом значительная часть горячих газов уходит в трубу, снижая КПД камина. Для частичного использования этого тепла разработана конструкция камина, вырабатывающая теплый воздух. В этом камине холодные потоки засасываются, проходят в полости вокруг топки и, нагреваясь, выходят в помещение через специальные решетки. Топка камина углем возможна при наличии мощной колосниковой решетки, чтобы в зону горения снизу поступал воздух. Уголь укладывают рыхлым слоем толщиной 5-6 см на разгоревшиеся дрова. Камин состоит из топливника и дымовой трубы без дымоходов (оборотов). Внутри камина делают согнутый в виде колена газовый порог (перевал, выступ, козырек, зуб), который препятствует вылетанию искр из трубы, не допускает перепада воздушных потоков, приводящих к дымлению камина, и попадания дождевой или снеговой воды. Газовый порог у камина бывает ровным и лоткообразным. Часто на нем устанавливают противень, а против него чистку, закрываемую герметической дверкой. Ширина газового порога камина должна равняться ширине трубы, а его выступ быть на одной прямой с передней стенкой (на чертеже показано пунктиром) или даже шире на 10—20 мм, что дает возможность полностью задерживать спадающую сажу. Если ширина порога уже, то он не будет ее задерживать. При любых конструкциях газового порога камина он не должен сужать трубу, чем предупреждается дымление. Тяга дымовых газов в камине слабая, поэтому над некоторыми каминами устраивают колпаки или шахты, в которых предварительно собирается дым и из шахты он постепенно выходит по трубе наружу. Труба у неработающего камина всегда должна быть закрыта задвижкой или барабаном (поворотной задвижкой). Это предохраняет камин от быстрого охлаждения.

Бытовой конвектор: принцип работы и монтаж

В процессе обустройства жилого помещения всеми удобствами очень важно заранее продумать всю систему отопления, так как именно от качества ее работы во многом будет зависеть комфорт проживания и благоприятный микроклимат в нутрии дома. Поэтому отдельное внимание следует уделить такому современному и эффективному прибору, как отопительный конвектор, работающий от электричества, поскольку этот механизм позволит надежно и равномерно обогреть всю жилую постройку.

Основные отличия традиционного радиатора от конвектора

Стандартный обогреватель представляет собой аппарат, в конструкцию которого входит элемент нагрева, термостат, регулирующий температуру, а иногда еще и вентилятор. Основная функция такого устройства сводится к нагреву воздуха в помещении, при этом тепло не может распределяться равномерно. Такой недорогой и удобный вариант отопительного прибора станет хорошим элементом для нагрева небольшого по площади помещения.

Чтобы понять, как работает конвектор, нужно отметить, что это оборудование может быть как напольным, так и настенным, а принцип работы конвектора отопления заключается в естественной конвекции воздуха, что и обусловлено названием этого аппарата.
Зачастую такие системы оборудованы специальными фиксаторами, с помощью которых установка конвекторов отопления может быть выполнена на полу. Форма конвекторов, как правило, является прямоугольной. Отвечая на вопрос, как устроен конвектор, следует отметить, что одним из ключевых элементов его конструкции выступает нагревательная часть, через которую проходит воздух и, нагреваясь, выходит наружу через верхнюю часть прибора.

Сравнивая масляный радиатор и бытовой конвектор, важно отметить, что тепло из радиатора выходит в виде излучения, а внутри конвектора образуется теплый поток воздуха, что позволяет быстро и, самое главное, эффективно прогреть все помещение (прочитайте: «Что выбрать конвектор или масляный радиатор «).

Достоинства бытовых конвекторов

К неоспоримым достоинствам конвекторов, используемых для отопления бытовых и хозяйственных помещений, можно отнести многие факторы, позволяющие надежно и эффективно обогреть нужную площадь.

Принцип работы конвектора основан не на применении привычных всем трубчатых электронагревателей (ТЭН), а на использовании особых функциональных частей, сконструированных при помощи особого сплава. Одного из достоинств такого способа устройства – помещение прогревается очень быстро, так как расхода энергии на разогрев самого аппарата нет. Кроме того, коэффициент производительности этих изделий является очень высоким и составляет более 90%.

Работа конвекторов проходит с минимальным шумом, эти устройства не сушат воздух в помещении и не пережигают кислород в большом количестве, как это делают стандартные радиаторы, благодаря чему в помещении создается благоприятный микроклимат, а экологические условия не нарушаются.

Современные образцы конвекторов отличаются высокими показателями надежности и безопасности, что очень важно ввиду того, что оборудование функционирует при помощи электричества. Так, инновационные механизмы обычно обладают самым высоким классом защиты, так как ни одна из их деталей никак не соприкасается с корпусом аппарата, а заземления для их работы обеспечивать совсем не нужно. Эксплуатировать такие устройства можно и вблизи воды, поскольку они надежно защищены от попадания внутрь в них влаги.

Не стоит переживать также в том случае, если в сети электричества периодически случаются перепады напряжения, так как конвекторы абсолютно нечувствительны к таким изменениям. Их естественное напряжение, при котором они свободно могут функционировать, варьируется от 150 до 242 В.
Использование инновационных технологий производства сделало возможным то, что нагрев корпуса самого конвектора не превышает показателя в 55°, благодаря чему такие механизмы можно размещать в абсолютно любых помещениях, включая детские комнаты, не опасаясь потенциального возгорания или перегрева оборудования.

Если говорить о максимальной температуре нагревательного элемента в процессе его работы, то этот показатель в современных конвекторах может быть разным и варьироваться в пределах от 60 до 700°. Безусловно, чем меньшим является этот параметр, тем лучше. Это связано с тем, что высокие температуры являются благоприятной средой для сжигания кислорода, что противоречит основным принципам работы конвектора.

Однако у бытовых конвекторов имеется один, но весьма существенный недостаток: расход электрической энергии для нормального функционирования оборудования является очень высоким. При этом на то, сколько кВт/ч потребляет стандартный механизм, влияет множество факторов (площадь помещения, наличие утепления, тип вмонтированных окон и пр. ).

Для того чтобы правильно рассчитать мощность, при которой будет работать аппарат, требуется, в первую очередь, знать площадь конкретного помещения. При выполнении расчетов нелишним будет прибегнуть к помощи специалистов, способных не только помочь с подключением оборудования, но и готовых предоставить различные фото конвекторов и подробные видео по их правильному монтажу.

Где следует устанавливать конвектор

Определяясь с оптимальным местом для установки конвектора отопления, следует принять во внимание следующие рекомендации:

  • монтаж аппарата должен осуществляться непосредственно в той комнате, которую планируется обогревать;
  • категорически запрещено устанавливать оборудование в помещениях с большим количеством пыли и тех комнатах, огнеопасность в которых является повышенной;
  • благодаря классу защиты современных приборов этого типа их можно размещать в помещениях с высокой влажностью и вблизи воды, например, в ванной комнате, так как конвектор не подвержен порче в случае попадания на него влаги;
  • нельзя монтировать конвектор под электрической розеткой;
  • при установке оборудования нужно постараться избежать его размещения на месте сильных сквозняков, поскольку регулирование температуры в этом случае может быть нарушено;
  • особое внимание следует уделить отступам, которые необходимо соблюдать при монтаже конвектора вблизи любых поверхностей.

Процесс монтажа конвектора отопления

Задняя панель агрегата оснащена специальной крепежной рамой, которую требуется снять и прикрутить ее к поверхности стены при помощи четырех шурупов, используемых в качестве крепежных элементов. Не стоит забывать, что минимальное расстояние от передней части прибора до ближайшего к нему предмета должно составлять минимум 5 см.

Не менее важно отметить, что любые расчеты должны выполняться с учетом отступа от корпуса аппарата, а не его рамы фиксации. Эта рама имеет в своей основе несколько особых отверстий, предназначенных для установки кронштейнов из пластика, которые способны значительно облегчить уборку пыли с задней части корпуса конвектора.

Особые нормы эксплуатации конвекторов

В процессе использования этого отопительного оборудования важно обеспечить, ему нормальную работу, а добиться этого можно не только с помощью правильной установки системы, но и при соблюдении нижеописанных правил его эксплуатации:

  • верхнюю и нижнюю решетку конвектора необходимо чистить от пыли не реже двух раз в год, причем делать это можно как щеткой, так и обычным пылесосом. Конструкция прибора позволяет без труда добраться до важных функциональных частей и обеспечить им должный уход;
  • протирать корпус аппарата может либо сухой, либо смоченной в воде тряпкой, при этом совершенно не стоит использовать какие бы то ни было специальные моющие вещества.

Сравнение конвектора с системой электрокотла

Основное отличие между этими двумя вариантами отопления заключается в том, что мощность работы котла электрического типа является фиксированной, в то время как конвекторы оборудованы индивидуальным регулятором температуры, что позволяет изменять температуру в процессе их функционирования в зависимости от условий в помещении.

Интересное видео о принципе работы конвектора отопления:

Разница между конвекторной системой и системой электрокотла заключается еще и в том, что первый вариант без особых проблем можно сконструировать и подключить собственноручно, предварительно изучив нужные для этого фото- и видеоматериалы. Кроме того, обслуживания такой механизм практически не требует, что позволяет исключить вмешательство человека в его работу. Чтобы получить еще большую мощность, несколько конвекторов можно связать в единую систему, способную надежно служить на протяжении очень долгого времени.

Поэтому можно с уверенностью сказать, что отопление помещения посредством конвектора на сегодняшний день является едва ли не самым эффективным, безопасным и удобным.

Оставляйте отзывы:

Источники: http://gidotopleniya.ru/konvektory/konvektornyj-obogrevatel-princip-raboty-i-ustrojstvo-6959, http://www.studfiles.ru/preview/5275933/page:2/, http://teplospec.com/radiatory-batarei/bytovoy-konvektor-printsip-raboty-i-montazh.html

как он работает и классификация моделей обогревателя

Для каждой семьи современный конвектор это личный источник тепла, которым можно пользоваться в промозглую осень или при затяжной весне. Когда управляющая компания еще не включила отопление, а в квартире уже прохладно и сыро, то комфортным решением будет включить обогреватель.

Про универсальный отопительный прибор такой, как конвектор что такое — часто задают вопрос покупатели. Прибор имеет презентабельный корпус и нагревательный элемент, специальное пространство в нижней части конвектора служит для забора холодного воздуха в помещении. Нагревается воздух при помощи нагревательного элемента и попадает наружу через верхнюю часть корпуса. Она оформлена в виде жалюзи. Теплый воздух поднимается по направлению к потолку, через некоторое время он охлаждается и опускается вниз, где снова попадает в нагревательный элемент конвектора. Постепенный круговорот воздуха представляет собой главный принцип работы конвектора любого производителя.

Почему конвекторы безопасны

Рассматривая вопрос о том, как работает конвектор, нужно знать, что после нагрева помещения до заданной температуры, он выключается на некоторое время, пока воздух не остынет. Температурный датчик измеряет температуру при входе в конвектор почти каждую минуту и передает сигнал термостату. Если воздух нагрелся до заданной отметки, то термостатом временно прекращается функционирование нагревательного элемента, что важно при бережном использовании электроэнергии. Прекратит работу электрический конвектор и в случае попадания на него постороннего предмета, перекрывшего зону выпуска теплого воздуха.

Верным является утверждение про конвектор что это абсолютно безопасно, когда он работает без присмотра.

Все корпусы конвекторов надежно защищены от попадания влаги. Их можно разместить в ванной рядом с душевой кабиной, особенно удобно это в загородных домах, или использовать настенное крепление. При монтаже важно учесть небольшой зазор свободного пространства с каждой стороны конвектора. Удобнее крепить такой конвектор под окном над плинтусом. Так он будет работать эффективнее. Более подробно о выборе электрического конвектора можно прочитать здесь.

Для этого следует выбрать конвектор настенный с термостатом, он бывает двух видов:

  • электронный термостат ценится за счет отсутствия посторонних звуков во время работы, функционирует тихо. Среди минусов: дорогая цена и непереносимость перепадов напряжения;
  • электромеханический тип, наоборот, невосприимчив к перепадам напряжения, имеет более демократичную цену. Минус один – это высокая погрешность определения температуры.

Конвекторы как личная система отопления

С помощью термостата создают целую систему управления теплом в загородных домах. Для этого размещают в каждой комнате нужное количество обогревателей, каждый из которых подсоединяют к головному прибору – это и будет конвектор отопительный, имеющий один термостат на всю конвекторную цепочку. Термостату можно задать определенный план по нагреву помещения. Такой системой удобно управлять по смс, уменьшая или увеличивая температуру в доме перед приездом – вот что такое конвекторы отопления современного типа в нашей жизни.

От чего зависит бесшумная работа конвектора

Для скорейшего нагрева помещения существуют конвекторы, в которые встроены вентиляторы. Воздух они прогревают значительно быстрее, но работают с шумом. Их используют для обогрева холодного помещения после долгого отсутствия. На ночь, как правило, не оставляют. Обычного обогревателя достаточно для обогрева площади в 19-22 кв.м., с этой задачей эффективно справится конвектор 2 квт, размещенный в центре комнаты.

Это самый удобный в плане мощности конвектор, обладающий рядом свойств:

  1. об него не смогут обжечься самые маленькие члены семьи;
  2. его можно оставить без присмотра и не беспокоиться, потому что он мгновенно отключается при любой неполадке;
  3. он способен поддерживать заданную температуру;
  4. обладает аккуратным внешним видом;
  5. имеет ряд моделей, работающих абсолютно бесшумно.

Если говорить о тихой работе отопительного прибора, то нужно учитывать, что она зависит от нагревательных элементов.

Виды нагревательных элементов:

  • игольчатые элементы выполнены в виде пластины из диэлектрика. На нее нанесена сама нагревательная нить, образующая петли по обе стороны от пластины. Эти петли способны моментально нагреваться и охлаждаться. Это весьма опасный вид нагревателей из-за того, что нагревающиеся петли не имеют защиты от влаги. Такие конвекторы используют в промышленных помещениях, они дешевы, но из строя выходят быстро;
  • для трубчатого нагревательного элемента характерно наличие стальной трубки с закрепленной в ней нихромовой нитью. Пространство между трубкой и нитью заполнено изолирующей смесью. Теплоотдача происходит за счет закрепленных на трубке алюминиевых ребер. Именно такие конвекторы работают шумно. Хаотичные металлические щелчки раздаются ввиду различного теплового расширения у ребер и трубки. Однако такие конвекторы удобны на кухне или в ванной, так как снабжены защитой от влаги;
  • неощутимы для слуха конвекторы отопления электрические принцип работы их, основанный на присутствии в них монолитного нагревательного элемента, делает популярными. В них ребра и корпус – одно целое, что позволяет минимизировать потери тепла и обеспечивает максимальную эффективность работы.

Какие бывают конвекторы

Настоящая многофункциональная техника — вот конвектор что это такое в современном быту. Его можно запрограммировать на поддержание комфортной температуры, управлять им дистанционно или воспользоваться фильтром с витамином С для укрепления здоровья. Электрические конвекторы различаются уровнем мощности и размерами, обладают богатым модельным рядом, в котором каждый найдет свой источник тепла.

Модели элегантных размеров

Мудрым решением для владельцев помещений с панорамными окнами будет конвектор Элегант мини, обладающий скромными размерами и приятным видом. Его медно-алюминиевый теплообменник имеет медные трубы и ребристые алюминиевые пластины, за счет которых срок службы конвектора увеличен в разы. Кроме того, отопительный прибор не чувствителен к коррозии и способен на длительное сохранение заданной температуры. Решетка для отдачи теплого воздуха находится сверху, что усиливает качество прогрева.

Универсальные конвекторы

Произведенный по российской технологии конвектор Сантехпром с успехом нашел свое место в ряду отопительных приборов, монтируемых как в жилых помещениях, так и в общественных местах. Чрезвычайно надежными делает их наличие труб электросварного типа, по которым происходит быстрое передвижение воды. Опасность загрязнения и обледенения приборов, благодаря отличной скорости потока воды, отсутствует.

Среди достоинств отопительных приборов следует отметить:

  1. низкую температуру корпуса, что оберегает от ожогов;
  2. повышенную износостойкость;
  3. одинаковое распределение тепла во всех частях помещения;
  4. предусмотренную установку регулятора в целях контроля температуры.

Другой универсальный конвектор Атлантик так же пригоден для отопления в промышленных учреждениях, детских садах и в дачных домах. Отличительной чертой конвекторов являются датчики безопасности, они моментально отключаются при возникновении любой неполадки. Отопительный прибор мягко нагревает воздух, не сушит его. При температуре наружного кожуха в 60°С воздух всегда будет комфортным и чистым. При оседании частиц пыли на нагревательный элемент, характерный запах отсутствует ввиду низкой температуры.

Конвекторы на страже здоровья

Все необходимые для здоровой жизни свойства совмещают в себе конвекторы фирмы Электролюкс, это одни из лучших отопительных приборов. Отличительной чертой такой модели, как конвектор Electrolux ECH AG 2000 EF являются следующие параметры:

  • наличие фильтров для кристально чистого воздуха. Работа антистатического фильтра направлена на поглощение самых крупных фрагментов пыли, угольный фильтр нейтрализует неприятные запахи с кухни и табачный дым, а катехиновый фильтр успешно борется с бактериями в воздухе;
  • функция памяти позволяет сохранить в настройках выставленную однажды температуру. Она останется в памяти даже при внезапном отключении электричества;
  • наличие двух вариантов работы: максимальная и средняя мощность;
  • возможность прикрепить прибор на стену или оставить на полу. При размещении конвектора на стене предусмотрены удобные ограничители, их использование исключает возможность падения прибора.

Отопительные приборы Электролюкс не только обогревают помещение, но и выступают в роли санитаров. Важным решением конвектор Электролюкс купить для семьи будет. В сезон простуды они не только подарят комфортную температуру, но и не позволят заболеть.

Конвектор – ионизатор

Элегантный и экономичный конвектор Баллу работает так тихо, что ничем себя не обнаружит. Его нагревательный элемент располагает двумя мощностями при нагревании воздуха, при этом кислород не сжигается. Конвектор Ballu Enzo BEC EZMR 1000, к примеру, выполнен в виде монолитной структуры. Через несколько часов работы конвектор преображает воздух, насыщая его ионами.

Простой в управлении конвектор снабжен только самыми нужными функциями, среди которых:

  1. функция памяти относительно заданных установок;
  2. датчик, срабатывающий при перегреве;
  3. блокировка кнопок как средство защиты от случайного включения детьми;
  4. полностью защищенный от влаги корпус, что позволяет устанавливать конвектор в
    ванной комнате;
  5. чувствительность к опрокидыванию и мгновенное отключение при этом;
  6. способность работать с двумя режимами мощности.

Конвекторы, работающие с максимальной теплоотдачей

Сверхточный стильный конвектор Занусси способен в кротчайшее время сделать помещение комфортным, нагрев его до заданной температуры. При его разработке была использована новейшая технология, которая увеличила объем забираемого конвектором воздуха. Кроме того, отопительный прибор работает бесшумно за счет монолитного нагревательного прибора.

Оптимальный нагрев воздуха за минимальное время – это основа в работе данных конвекторов.

Интересен в эксплуатации конвектор Тимберг отзывы о работе с ним самые приятные. У него есть датчик, который подает сигнал о выключении прибора, если тот, к примеру, упал. В его цельный корпус вмонтирован сверхточный термостат. Есть у него функция с защитой от перегрева, которая позволяет оставить конвектор без внимания и заняться своими делами.

Ушли в далекое прошлое обогреватели, нещадно воровавшие кислород из воздуха. Необходимый в быту конвектор отопления что это такое для жизни человека, этим вопросом задаются многие. Конвекторы отопления – это самые продвинутые приборы для создания тепла. Они могут без присмотра поддерживать температуру в доме, помогают в сезон простуды и гриппа. Конвекторы одновременно согревают и обеззараживают воздух, они делают его полезным. Это неоценимые помощники, хранящие комфорт в доме и заботящиеся о здоровье.

Принцип работы конвекторного обогревателя. Как выбрать конвектор

Мар 30 2013

Когда на улице холод и сырость, создать в доме тепло и уют помогут электрические обогреватели конвекторного типа. На сегодняшний день это не слишком дорогое удовольствие, ведь в продаже есть модели на любой кошелек. Конвекторы привлекают покупателей простотой, удобством в использовании и высокой эффективностью. А что еще мы знаем об этих приборах отопления, и как сделать правильный выбор?

Принцип работы и оснащение

Многим покупателям по душе простой принцип работы конвекторного обогревателя, основанный на конвекции. В корпусе конвектора размещается нагревательный элемент (ТЭН). Через специальные отверстия в него попадает холодный воздух. Вверху обогревателя также есть отверстия, через которые проходит уже горячий воздух, нагревая помещение. Понимаясь вверх, воздух остывает и снова опускается вниз. Затем этот цикл повторяется вновь.

Внешний вид

Чаще всего электрические конвекторы отопления выпускают в форме прямоугольника. Если говорить о дизайне, то он одинаковый практически во всех существующих на рынке моделях. Главным различием считается высота корпуса. Чем ниже прибор, тем быстрее воздушный поток проходит через него.

Обогреватели конвекторного типа фирмы Ballu

Типы электрических конвекторов отопления

По способу монтажа различают напольные и настенные конвекторные обогреватели. У первых моделей есть, как правило, специальные колесики и ручка, с помощью которой прибор можно перемещать по комнате.

Напольные конвекторные обогреватели фирмы De’Longhi (Италия)

Второй тип может быть прикреплен к стене с помощью специальных кронштейнов. Конвектор отопления на стене не занимает много места и чаще всего идеально вписывается в любой интерьер.

Электрические настенные конвекторы отопления Noirot (Франция) и UFO (Турция)

Достоинства и недостатки

Занимаясь изучением вопроса, как выбрать электрический обогреватель конвектор, очень важно знать о достоинствах и недостатках этих приборов. Кроме удобства использования настенных моделей, среди достоинств конвекторов специалисты называют также ряд полезных функций, доступных в современных обогревателях.

В первую очередь, речь идет о возможности регулировки температуры, до которой нужно нагреть помещение. Немаловажно также наличие термостата, который позволяет автоматически поддерживать заданную температуру в комнате. Приборы с термостатом автоматически включаются и выключаются, реагируя на изменения температуры в помещении. В некоторых моделях есть таймер, на котором можно выставить время обогрева, после чего происходит автоматическое отключение прибора.

В самых продвинутых аппаратах есть функция ионизации, которая заключается в улавливании прибором пыли и насыщении воздуха ионами. Не редко внутрь корпуса устанавливают вентилятор, что позволяет ускорить обогрев помещения. Такие конвекторы больше похожи на тепловентиляторы.

Электрические конвекторы отопления SCARLETT и Saturn

Единственным недостатком специалисты называют возможный перегрев корпуса, вследствие чего в помещении может появляться неприятный запах. Однако это свойственно дешевым моделям, корпус которых сделан из некачественных материалов.

Безопасность при использовании

Отвечая на вопрос, как выбрать обогреватели конвекторы, не стоит забывать о безопасности. Надо быть уверенным, что прибор не станет причиной пожара. Температура его корпуса, нагреваясь, не превышает 90 градусов. Существуют модели, где максимальный нагрев корпуса всего 50 градусов. Такие обогреватели идеально подходят для детской комнаты, ведь ребенок не может об них обжечься. Учитывая эти данные, специалисты сходятся во мнении, что с пожарной точки зрения электрические конвекторы полностью безопасны.

Популярные производители

Выбирая электрический обогреватель конвекторного типа, лучше обратить свое внимание на известные бренды и не покупать самые дешевые модели. Среди известных фирм-производителей конвекторов на рынке представлены UFO, Saturn, De’Longhi, SCARLETT и многие другие, заслуживающие внимания. А какой фирме и модели отдали свое предпочтение вы?

Конвектор обогреватель принцип работы


Принцип работы конвекторного обогревателя

Суровыми зимними морозами, в отопительное «межсезонье» поддерживать комфортную температуру жилых помещений помогают дополнительные отопительные приборы – конвекторы, масляные, инфракрасные обогреватели. Каждая разновидность обогревателей выказывает особенности, касающиеся принципов работы, уровня энергопотребления, специфики использования. Конвекторные обогреватели выходят гораздо экономичнее, других отопительных приборов. Чтобы сделать правильный выбор, стоит внимательнее рассмотреть принцип работы конвекторного обогревателя.

Базовые принципы работы конвектора

Работа конвекторного обогревателя базируется на простом физическом явлении, известном среднестатистическому человеку со школьного курса физики. Теплый воздух демонстрирует свойство подниматься вверх, холодный – опускаться вниз. За счет естественной циркуляции воздуха происходит обогрев объема помещения при использовании конвекторных обогревателей.Чтобы понять как работает конвекторный обогреватель, не обладайте никакими специальными знаниями — настолько прост метод. В нижней части расположен нагревательный элемент, теплообменник. Чтобы увеличить площадь контакта нагревательного элемента с воздухом, снабжается плоскими металлическими ребрами, одновременно послужат для направления потока теплого воздуха. Нагревательный элемент закрывается металлическим кожухом. По виду потребляемой энергии и конструктивным особенностям конвекторы разделим на:

  • электрические;
  • водяные;
  • газовые.

В верхней и нижней части кожуха конвектора прорезаны отверстия, через которые холодный воздух попадает внутрь корпуса, горячий – выходит наружу. Кожух не соприкасается с нагревательным элементом, корпус конвектора не разогревается сильно, как корпус масляных или водяных радиаторов.

В бытовых условиях чаще встречаются электрические конвекторные обогреватели. Водяные конвекторы не слишком эффективны, из-за небольших габаритов приборы используют, где нет шанса установить традиционный водяной радиатор для отопления помещений с панорамными окнами. Газовые конвекторы, несмотря на простоту монтажа и экономичность ветки, не получили распространения на рынке.

Достоинства и недостатки конвекторных обогревателей

Речь касается распространенной разновидности конвекторов – электрических обогревателях. Если проанализировать, чем конвектор отличается от обогревателя с масляным заполнением, главным преимуществом назовем быстрое поднятие температуры воздуха помещения. В масляном радиаторе сначала нагревается теплоноситель, корпус прибора, после начинает прогреваться воздух. Нагревательный элемент конвектора греет воздух.

Поскольку кожух конвектора не доходит до высоких температур, приборы гораздо безопаснее в эксплуатации. Риск обжечься о горячий корпус сведен к минимуму. Особенность важна в случаях, когда доме заселен маленькими детьми, домашними животными. Пониженная температура корпуса дает конвектору одно преимущество – при опрокидывании не испортятся, не воспламенятся напольные покрытия. Правда, у большинства моделей бытовых электронагревателей одна ступень защиты предусматривает отключение нагревательного элемента при опрокидывании.

Базовый принцип работы конвекторного обогревателя определяет главный недостаток – неравномерный прогрев воздуха по высоте. Разница температур воздуха у пола, на высоте человеческого роста составляет 4 — 9 градусов Цельсия. Показатель определен расположением части прибора, снабженной зазорами выхода нагретого воздуха. При «классическом» расположении на верхнем торце обогревателя разница температур будет повыше. Зазоры расположены фронтально – теплый воздух распределяется равномернее.

Одна проблема конвекторных обогревателей – пыль, подхватываемая потоками циркулирующего воздуха. Понятно, постоянное вдыхание пыльного воздуха не слишком полезно для здоровья. Опускаясь, пыль оседает на нагревательном элементе, со временем приводит к появлению неприятного запаха при нагреве ТЭНа, снижению эффективности прибора. При выборе конвекторного обогревателя стоит отдать предпочтение современным моделям, отверстия выхода воздуха содержит фронтальная часть.

«Сердце» конвектора – нагревательный элемент

Особенности конструкции нагревательного элемента (ТЭНа) формируют показатели конвекторного обогревателя:

  1. долговечность;
  2. эффективность;
  3. уровень энергопотребления;
  4. стоимость.

Если цена прибора невысока, внутри установлен примитивный нагревательный элемент – открытая спираль. Упомянутые модели конвекторов выпускают отечественные, европейские производители. У приборов, снабженных открытой спиралью, низок класс защиты корпуса IP, нельзя применять для обогрева помещений с повышенной влажностью. Рабочая температура открытой спирали высокая (500 градусов), сгорающая пыль станет причиной появления неприятного запаха, выжигания кислорода, очагом возникновения пожара при падении крупных горючих тел на поверхность.

Безопаснее, надежнее в эксплуатации будут конвекторные обогреватели электрические с нагревателями закрытого типа. ТЭНы сформированы стальной трубкой, в которую помещена нить накаливания. Рабочая температура закрытого нагревательного элемента низка – не превышает +100 градусов. Чтобы передача тепла шла эффективнее, стальная трубка снабжается алюминиевым радиатором. Благодаря высокой теплопроводности алюминия, радиатор быстро нагревает циркулирующий воздух.

У стальных ТЭНов с алюминиевым радиатором замечены определенные недостатки. Поскольку коэффициенты теплового расширения материалов различны, плотность контакта между радиатором и поверхностью стальной трубки со временем нарушается. Оборачивается снижением эффективности прибора. Возможен худший вариант – локальный перегрев ТЭНа. Приведет к перегоранию нагревательного элемента, возникновению пожароопасной ситуации.

Самые современные (дорогостоящие) модели электрических конвекторов оснащаются моноблочным нагревателем. Нагревательный элемент, радиатор представляют собой цельнолитую конструкцию. ТЭНы надежны в эксплуатации – срок службы изделия достигает 20 лет. Нагревательная нить цельнолитых ТЭНов помещается в специальную засыпку, которая состоит из мельчайших кристаллов кварца, некоторых других веществ. Для изготовления корпуса применяются сплавы алюминия. Например, конвекторные обогреватели (Франция) марки Noirot оснащаются литым силуминовым ТЭНом.

Наиболее эффективный обогрев при минимальном расходе электроэнергии обеспечат комбинированные модели, например, конвективно-инфракрасный обогреватель. Помимо ТЭНа установлена инфракрасная панель. Отличите от типичного конвектора агрегат по внешнему виду – передняя панель конвективного инфракрасного обогревателя снабжена перфорацией, поток ИК-излучения беспрепятственно освещает помещение.

Управление, ступени безопасности

Простые бытовые конвекторы оснащаются подсистемой регулировки энергопотребления. Переключение может быть двухступенчатым (полная, половинная мощность), трехступенчатым (50, 75, 100% мощности). Модели конвекторных обогревателей в большинстве оснащены ступенью терморегуляции. Возможности и точность регулировки дешевых, дорогих обогревателей различаются коренным образом.

Регулировка температуры осуществляется с помощью электромеханических или электронных термостатов. У электромеханических систем управления точность регулировки температуры не слишком высока – в пределах 1-3 градусов. Отключение прибора при достижении нужной температуры осуществляется посредством биметаллической пластины. Электронная схеме сформирована датчиками, соединенными с блоком управления, позволит регулировать температуру, выдерживая точность несколько десятых градуса.

Конечно, стоимость электронного блока управления, по сравнению с электромеханическим, будет в разы выше. Благодаря высокой точности регулировки температуры, энергопотребление прибора с электронным управлением уменьшается на 4-5%. Очередная схема регулировки позволит сделать потребление электроэнергии оптимальным – таймер. Часы дают человеку поддерживать нужные температурные режимы в зависимости по времени суток.

Подбирая лучший конвекторный обогреватель, уделяйте внимание показателям эффективности и ступени защиты. В паспорте конвекторного обогревателя указывается класс защищенности нагревательного элемента от внешних воздействий, высокой влажности. По международным стандартам класс защиты маркируется буками IP и цифрами. Если в паспорте конвектора указан IF24 и выше, прибор используют во влажных помещениях.

Конвекторы снабжаются ступенями защиты, снижающими уровень пожароопасности. Практически изделия оснащаются защитой от перегрева – если температура ТЭНа превысит допустимую норму, конвектор автоматически отключается. У мобильных нагревателей защита против опрокидывания. Специальный датчик контролирует вертикальность положения прибора. При отклонении от вертикального положения нагревательный элемент отключается.

Сравнивая многообразие видов обогревателей, однозначно определить, что лучше – обогреватель или конвектор, вряд ли удастся. У различных типов обогревательных приборов неодинаковые принципы действия, уровень энергопотребления, эффективность. При выборе обогревателя исходим из конкретных задач и особенностей помещения. Целям временного отопления дачного домика подходят инфракрасные обогреватели, а мобильные электрические конвекторы выгодно работают «в паре» с центральной веткой отопления как дополнительные обогревательные приборы.

vashtehnik.ru

Принцип работы конвекторного обогревателя

Рынок климатического оборудования для дома и офиса разнообразен. Значительную долю устройств составляют обогреватели разных типов. Рассмотрим, чем отличается конвекторный обогреватель, принцип работы этого устройства.

Три вида теплообмена

Передача тепла от тёплого предмета к холодному происходит тремя способами:

  1. Прямой теплообмен – это непосредственная передача тепла при соприкосновении предметов с разными температурами. Теплообмен происходит благодаря броуновскому движению молекул и передаче энергии при соударении молекул. Принцип теплообмена используется в электроплитках.
  2. Чем выше температура нагретого предмета, тем активнее происходит передача энергии излучением. Это явление используется в инфракрасных обогревателях. Отличие такого вида обогрева: нагревается не воздух, а предметы, на которые попадают лучи.
  3. Третий вид теплообмена – конвекция, то есть передача тепла посредством движения нагретого воздуха.

Рассмотрим, как работает конвекторный обогреватель. Его функционирование основано на конвекции воздуха. Нагретый воздух расширяется, становится легче и поднимается вверх, а холодный воздух опускается вниз. Нагревательный элемент расположен внутри корпуса, имеющего отверстия в нижней и верхней части. Холодный воздух поступает в устройство через нижние отверстия; в процессе нагревания воздух расширяется и выходит через верхние отверстия. В помещении происходит бесшумная циркуляция воздуха, и температура постепенно повышается.

Читайте также:  Электрические бойлеры, принципы работы и разновидности

Экологичный принцип действия конвекторного обогревателя

Среди достоинств этого оборудования – безопасность и экологичность. Электрические обогреватели конвекторного типа работают следующим образом.

Нагревательный элемент, размещённый внутри корпуса, имеет безопасную температуру, его эффективность определяется значительной площадью нагрева и правильным направлением потока воздуха. Прикосновение к нагревательному прибору не может вызвать ожог. Повышенная температура нагревателя не столь высока, чтобы вызывать химические реакции в воздухе. Это значит, что кислород в помещении не выгорает, углекислый газ и окись азота не образуются.

Если сравнивать тепловентилятор и конвекторный обогреватель, то нужно отметить, что тепловентилятор нагревает помещение быстрее, но при этом в нём используются элементы, нагреваемые до высоких температур и ухудшающие состояние воздуха.

Конвекторный обогреватель не столь быстродействующий, но экологически чистый.

Принцип действия конвекторного обогревателя – поддержание стабильной температуры

Если холодный воздух, поступающий в обогреватель, имеет достаточно высокую температуру, то электрический ток на время отключается. За этим процессом следит электроника. На корпусе расположен датчик температуры, информация передаётся на автоматическое устройство, которое включает или выключает подачу электрического тока. Такая система исключает перегрев воздуха в комнате. На некоторых типах обогревателей установлен цифровой индикатор, отображающий температуру в помещении.

Как работает конвекторный обогреватель осенью и зимой?

Максимальная мощность конвекторного обогревателя – 2 кВт. Этого достаточно, чтобы поддерживать комфортную температуру в помещении не более 20 квадратных метров при условии, что температура за окном не опустилась ниже нуля. Такой обогреватель эффективен во время осеннего снижения температуры.

Зимой во время морозов мощность 2 кВт недостаточна для обогрева помещения. Конвекторный обогреватель не заменит центральное отопление, но может служить дополнительным источником тепла во время морозов.

Кроме мощности, для данного типа обогревателей важную роль играет объём циркулирующего воздуха. Нужно помнить, как работает конвекторный обогреватель: через него в процессе циркуляции должен проходить воздух в помещении. Принято считать, что на каждые десять квадратных метров требуется 1 кВт мощности обогревателя. Если помещение имеет площадь больше 20 квадратных метров, то одним обогревателем не обойтись – их должно быть хотя бы два.

Читайте также:  Какие обогреватели не сжигают кислород и не сушат воздух

Можно ли повысить эффективность обогрева, установив плотно закрывающиеся окна и двери? Вообще-то нагревание воздуха станет более эффективным, но могут нарушиться гигиенические нормы состава воздуха. Проблема в том, что в жилом помещении не может постоянно находиться некий объем воздуха, требуется вентиляция. При площади 20 кв.м требуется ежечасный обмен 20 кубических метров воздуха. Если поступающий в помещение воздух проходит через конвектор, то люди не почувствуют резкого охлаждения в помещении.

Конструкция и дизайн конвекторных обогревателей

Конвекторные обогреватели имеют вид плоских панелей. У них значительная боковая поверхность и небольшая толщина. Конструктивно эти устройства разделяются на настенные и напольные.

Настенный вариант позволяет сэкономить место. Приятная светлая окраска корпуса способствует тому, что нагреватель естественно вписывается в интерьер. Напольная конструкция имеет свои преимущества: нагревательная панель установлена на колёсиках, обогреватель можно перемещать по комнате.

Видео о принципе работы обогревателей (с 3.30 мин)
Видео о производстве и принципе действия конвекторов

glav-dacha.ru

Какой конвекторный обогреватель выбрать? Плюсы и минусы в сравнении с другими типами приборов

Когда перед вами встает вопрос об обогреве квартиры или дома с помощью электричества, ответ на него найти не так уж и просто. Существует просто безобразное количество различных типов приборов для подогрева помещения, каждый из которых имеет свои плюсы и минусы.

Считается, что одним из самых экономных электронагревателей являются конвекционные устройства. И при своей экономичности, данные радиаторы претендуют на звание самых эффективных. Так оно или нет, мы разберемся в данном материале.

Кроме того, пройдемся по основным характеристикам конвекторов, их устройству и принципу действия. А в завершение статьи, посмотрим на основные критерии выбора нагревателей для эффективного отопления частного дома или квартиры.

Что такое конвекторные обогреватели?

Существует два типа конвекторов — водяной и электрический. Первый подключается к системе водяного отопления дома и работает, по сути, как обычный радиатор. Второй — это электрическая система. Такой прибор, как и масляный обогреватель, подключается к розетке.

Электрические конвекторы выпускаются двух видов — напольные и настенные. Изготавливают их из металлических листов, но основной тип энергии у них — это конвекция. Причем излучение небольшое за счет малой площади металлического корпуса. Конструкция конвектора проще.

Она включает в себя:

  • Металлический корпус.
  • Встроенный в корпус нагревательный элемент.

То есть нет никаких посреднических материалов, отсюда и КПД прибора, равный 100%. Как происходит нагрев помещения? В корпусе конвектора есть два ряда зазоров — нижний и верхний. Холодный воздух проникает внутрь через нижние щели, обогревается внутри и выходит через верхние зазоры прямо в комнату. Работают только физические законы. При этом нагнетательных элементов в приборе нет, и все происходит естественным способом.

Как и масляный обогреватель, электрический конвектор снабжен термостатом, который следит за работой агрегата и температурой окружающего воздуха. Многие производители верхние щели делают не горизонтальными, а с небольшим уклоном вниз.

Как он работает?

Рассмотрим принцип работы конвекционного обогревателя. Принцип работы электрического конвектора основан на естественной циркуляции (конвекции) воздуха. Конвектор, как правило, имеет прямоугольную форму, внутри него расположен электрический нагревательный элемент.

На поверхности конвектора есть отверстия, предназначенные для циркуляции воздуха. Конвектор устроен таким образом, что поступающий из нижних и боковых отверстий воздух нагревается после прохождения через нагревательный элемент и затем выходит через отверстия, расположенные на лицевой панели конвектора.

Например, обогреватель масляного типа обогревает помещение за счет теплового излучения, которое исходит от нагретых радиаторов. В конвекторе иной принцип – нагрев помещения осуществляется за счет направленного потока нагретого воздуха. Благодаря этому, конвектор обогревает помещение значительно быстрее и, что не менее важно — равномерно по всей площади.

Нагревательный элемент современного конвектора низкотемпературный, он изготавливается из специального сплава, благодаря чему он разогревается значительно быстрее обычных нагревательных элементов трубчатого типа. Как правило, через 30-60 с после включения в сеть, конвектор уже начинает отдавать тепло в помещение.

КПД обогревателя данного типа достигает 90% благодаря тому, что практически вся энергия идет на разогрев помещения, в отличие от других типов обогревателей, например, масляного, который начинает отдавать тепло в помещение не сразу, а только после того, как прогреется его теплопроводящая среда – масло, а затем его металлический корпус (радиатор).

Бытует мнение, что обогреватели, в том числе и электрические конвекторы, сжигают кислород. Но так ли это на самом деле? Как и упоминалось выше, в электрическом конвекторе устанавливают низкотемпературные нагревательные элементы, максимальная температура их нагрева, как правило, не превышает 60С.

При такой температуре кислород не сжигается, что является существенным преимуществом конвектора, по сравнению с другими типами электрических обогревателей, нагревательные элементы которых нагреваются до нескольких сотен градусов. Кроме того, низкая рабочая температура конвектора позволяет его устанавливать практически повсеместно, в том числе и вблизи пожароопасных поверхностей, например, на деревянной стене.

А каким образом конвектор может эффективно обогреть помещение, если рабочая температура его нагревательных элементов значительно ниже, чем в обогревателях другого типа?

Нагревательный элемент конвектора имеет значительно больший размер, по сравнению с нагревательными элементами, которые имеют более высокую рабочую температуру. Благодаря этому, конвектор выделяет достаточное количество тепла и, не смотря на низкую рабочую температуру его нагревательных элементов, способен обогреть значительную площадь. В зависимости от мощности, один конвектор может обогреть помещение площадью до 30 кв. м.

Электрические приборы с терморегулятором

В большинство конвекторов устанавливают термостат, который предназначен для регулировки температуры нагревательного элемента и соответственно температуры воздуха, которая отходит от конвектора. На более дешевых моделях устанавливают механические термостаты, при помощи которых регулировка температуры производится грубо.

Дорогие модели снабжаются электронными термостатами, которые позволяют регулировать температуру с высокой точностью – до десятой доли градуса. Для бытового применения не столь важна точная регулировка температуры.

Если в помещении холодно и нужно его быстрее прогреть – термостат выставляют на максимальную температуру. При достижении оптимальной и комфортной температуры термостат может быть установлен на меньшее значение температуры.

Точность регулировки температуры актуальна при необходимости поддержания температуры в тех помещениях, где необходимо соблюдать строгий температурный режим. Благодаря электронному термостату возможна реализация автоматической регулировки температуры в помещении.

Помимо термостата, на электрическом конвекторе предусматривается переключатель для подачи напряжения на нагревательный элемент. В конвекторах мощностью 1500-2500 Вт может быть 2-3 нагревательных элемента и соответственно переключатель на несколько положений.

Например, при установке в первое положение включается один нагревательный элемент, во второе положение – два нагревательных элемента, а в третьем положении конвектор работает на полную мощность – то есть включаются все три нагревательных элемента.

На некоторых типах электрических конвекторов устанавливаются независимые выключатели для каждого из нагревательных элементов.

Такой вариант включения нагревательных элементов наиболее приемлем, так как в случае перегорания одного нагревательного элемента, можно включить другой, находящийся в исправном состоянии, в то время как при перегорании ТЭНа в конвекторе со ступенчатым переключателем, высока вероятность того, что ни в одном из положений переключателя конвектор работать не будет.

Наличие термостата и переключателей нагревательных элементов позволяет регулировать температуру нагрева воздуха в достаточно широких диапазонах.

Источники: electrik.info

Водяные конвекторы отопления встраиваемые в пол

Встраиваемые в пол конвекторы устанавливаются в квартирах и частных домах, в автосалонах, развлекательных заведениях, больницах, магазинах и в прочих организациях. В помещениях с большой площадью остекления — бассейнах, оранжереях, зданиях аэропорта, на террасах загородных домов и коттеджей — оптимальным выбором будет внутрипольный конвектор отопления.

Цена на внутрипольный водяной конвектор зависит от производителя прибора, его размеров и типа, конструктивных особенностей и технических характеристик.

Конструкция

Встраиваемый в пол конвектор водяного отопления представляет собой теплообменник, помещенный в специальный кожух. Теплообменник — это медно-алюминиевый нагревательный элемент, обладающий высокой стойкостью к коррозии, который подключается к системе водяного отопления.

Кожух встраиваемого конвектора, как правило, изготавливается из толстых листов оцинкованной или нержавеющей стали и обеспечивает надежную защиту напольного покрытия в случае возможной протечки.

Кожух с теплообменником устанавливается в заранее подготовленную нишу в полу или прямо в цементную стяжку и закрывается декоративной решеткой, которая делает невидимой и защищает внутреннюю часть встраиваемых в пол радиаторов отопления.

Другими словами, видимая часть встроенного конвектора — это декоративная решетка, расположенная на одном уровне с напольным покрытием, которая может быть выполнена из различных материалов с большим разнообразием фактур, форм и цветовых решений, а также дополнительно окрашена в необходимый цвет, в соответствии с пожеланиями клиента.

Типы внутрипольных конвекторов

Конвекторы внутрипольные делятся на два типа:

  • конвекторы с естественной конвекцией;
  • конвекторы с принудительной конвекцией, со встроенным тангенциальным вентилятором, способствующим более интенсивному теплообмену.

В качестве основного прибора отопления в помещении используются, как правило, конвекторы с вентилятором.

Конвекторы с естественной конвекцией являются вспомогательными отопительными приборами. Они предназначены для изоляции от холодного воздуха больших окон и дверных проемов и используются с системами теплого пола или радиаторного отопления.

К внутрипольным конвекторам любого типа могут быть подключена система регулирования.

Преимущества

Встраиваемым в пол водяным конвекторам присущи несомненные преимущества, по сравнению с обычными радиаторами отопления:

  • экономия пространства, за счет того, что радиаторы отопления располагаются в полу;
  • привлекательный внешний вид, не нарушающий общую эстетику интерьера и способный вписаться в дизайн любого направления;
  • широкое разнообразие типоразмеров, позволяющее подобрать прибор отопления под параметры помещения, обеспечив необходимую теплоотдачу;
  • надежность, эффективность и долговечность приборов, обеспечиваемая применением коррозионно-устойчивых материалов высокого качества.

Источники: stelmarket.ru

Лучшие электроконвекторы

Напольные с колесиками
Timberk TEC.PS1 LE 1500 IN

Этот конвектор выглядит весьма неброско. Однако всё самое интересное находится у него внутри. Прибор располагает умной электроникой и встроенным ионизатором воздуха. Всё это позволяет устройству практически не сушить воздух, что положительно сказывается на здоровье человека.

Достоинства:

  • Очень невысокий ценник;
  • Наличие таймера включения и отключения;
  • Площадь нагревательного элемента максимально увеличена;
  • Присутствует высокоточный электронный термостат;
  • Грамотно реализованная контрольная панель;
  • Возможно подключение дополнительных аксессуаров;
  • На выбор предоставляются два режима нагрева.

Недостатки:

  • Щелчки при включении и отключении могут раздражать.

Данный прибор обладает электронным управлением. Однако даже такая его реализация не избавила устройство от щелчков во время отключения и включения. Некоторых владельцев они могут раздражать и даже будить, если у человека очень чуткий сон. К счастью, отзывы на Timberk TEC.PS1 LE 1500 IN повествуют о том, что больше особых недостатков у этой модели нет. Некоторые покупатели порадовались не только наличию экономичного режима обогрева, но и возможности приобретения дополнительных аксессуаров в виде увлажнителя и полотенцесушителя.

Electrolux ECH/AG-1500EF

Если вы не собираетесь тратить на приобретение конвектора сколь-либо большие деньги, то рекомендуем вам взглянуть на изделие от компании Electrolux. Это бюджетное творение шведского гиганта, отличающееся высоким КПД. На рабочую температуру прибор выходит за относительно жалкие 75 секунд.

Достоинства:

  • Максимально низкая стоимость;
  • КПД достигает 90%;
  • Быстро достигает рабочей температуры;
  • Отличная морозоустойчивость;
  • Наличие системы защитных экранов;
  • Почти не сушит воздух.

Недостатки:

  • Упрощенный дизайн;
  • Площадь обогрева могла бы быть больше.

Отзывы на Electrolux ECH/AG-1500EF говорят о том, что производитель пишет на своём сайте абсолютную неправду. Он уверяет, что этот прибор способен обогревать помещение площадью 20 м2. Но на самом деле нужно смело отнимать от этого значения 20-30%. Но и получившийся результат можно считать весьма неплохим — обычно именно этого ждут от столь недорогого конвектора.

Настенные
Noirot Spot Е-3 1000

Данная модель имеет в своём составе некоторый объем памяти. Это позволяет не беспокоиться о том, что у вас время от времени полностью отключается электричество. При последующем включении конвектор тут же восстановит все настройки. Не страшны прибору и скачки напряжения — автоматическая электроника без труда их компенсирует.

Достоинства:

  • Высокая надежность;
  • Не очень высокая стоимость;
  • Большое количество настроек;
  • Не издает никаких посторонних звуков;
  • КПД равняется 90%;
  • Присутствует защита от перегрева;
  • Неплохой дизайн.

Недостатки: Отсутствуют.

Если вам нужен настенный конвектор, то лучше варианта не найти. Чаще всего именно такую мысль вызывают отзывы на Noirot Spot Е-3 1000. Устройство имеет симпатичный внешний вид, достаточно быстро нагревается и переживает любые катаклизмы, творящиеся в электросети. К качеству сборки тоже нет никаких претензий — это неспроста, ведь данный конвектор производится в Европе. Словом, это отличный выбор для тех, кому необходим обогрев комнаты площадью 10-15 м2.

Nobo C4F 20 XSC

Достаточно дорогой электрический конвектор. Но без него не обойтись владельцам крупного помещения, площадь которого достигает 25-27 м2. Также покупатель по достоинству оценит быстрый разогрев — на рабочую температуру настенный агрегат выходит всего за минуту. Наконец, нельзя не отметить тонкие настройки, предоставляемые обогревателем.

Достоинства:

  • Механический регулятор;
  • Стремительный разогрев;
  • Обогревает очень большое помещение;
  • Бесшумная работа;
  • Кислород почти не сжигается;
  • Можно выбрать точную температуру;
  • Наличие защиты от перегрева;
  • Грамотно реализованные кронштейны;
  • Высокая надежность.

Недостатки:

Отзывы на Nobo C4F 20 XSC показывают, что производитель потрудился на славу. Он сделал свой прибор не только долговечным, но и достаточно привлекательным внешне. А ещё он продумал конструкцию кронштейнов, в результате чего конвектор получил функцию наклона. При уборке это вас точно порадует. Словом, изделие не имеет серьезных недостатков, если не вспоминать цену. Но её сложно назвать пугающей — существуют конвекторы и гораздо дороже.

Переносные
Scoole SC HT HM1 1000

Относительно небольшая модель, которую легко можно перенести из одной комнаты в другую. При этом она способна обогреть помещение площадью до 18-20 м2. Такая мощь объясняется наличием здесь микатермического нагревательного элемента — в полную силу он начинает работать спустя считанные секунды после включения.

Достоинства:

  • Минимально возможный ценник;
  • Моментальный нагрев до рабочей температуры;
  • Высокоточный механический термостат;
  • Приличная площадь обогрева;
  • Не отталкивающий от себя дизайн.

Недостатки:

  • Нагревательный элемент из нержавейки нельзя назвать надежным;
  • Достаточно высокое энергопотребление.

Отзывы на Scoole SC HT HM1 1000Вт свидетельствуют о том, что изделие получилось прекрасным внешне и весьма мощным. Прибор способен обогреть достаточно большое помещение. При этом он стоит дешевле многих своих аналогов. Но следует помнить, что он и потребляет электричества побольше. Также вряд ли можно назвать столь компактную модель, оснащенную элементами из нержавейки, максимально надежной.

Источники: vyboroved.ru

Как выбрать для дома и дачи?

Сегодня на рынке представлено значительное количество самых разнообразных конвекторов. В некоторых случаях их характеристики довольно сильно разнятся, и неосвященный пользователь может просто растеряться – как выбрать конвекторы отопления электрические? Есть несколько простых рекомендаций, которые помогут вам сделать правильный выбор.

Мощность прибора

Именно от мощности используемого конвектора зависит тепло в вашем доме. При этом подобрать наиболее подходящее устройство довольно просто. Приблизительно 1 кВт мощности хватает для качественного обогрева помещения площадью 10-12 м2 при условии, что в данном помещении нет централизованного отопления. Если же оно есть (и работает), то такой мощности конвектора хватит на комнату в два раза больше. То есть, площадью 20-24 м2.

Однако, выбирая конвекторы отопления электрические для той или иной комнаты, помимо площади, следует учитывать также ее назначение. Например, для равных по площади гостиной и спальни может понадобиться более мощный прибор, чем для такой же по размеру кухни.

Установка

Конвекторы отопления 220в бывают двух типов – мобильные и стационарные. В первом случае вы сможете переместить прибор в любую точку комнаты – лишь бы шнур дотягивался. А вот стационарные электрические конвекторы следует монтировать на стену.

Управление

Даже самые простые электрические керамические конвекторы отопления имеют специальный регулятор мощности, при помощи которого вы всегда сможете скорректировать степень нагрева помещения.

Помимо этого, существуют также модели конвекторов, которые можно программировать – то есть, устройство будет автоматически включаться и выключаться, в определенные часы повышать или понижать температуру до указанного уровня.

Разумеется, такие конвекторы стоят несколько дороже, однако с их помощью вы сможете обеспечить максимально комфортную температуру. При этом вам всего раз нужно будет задать программу – а не периодически контролировать нагрев прибора.

Современные лучшие конвекторы отопления электрические поддаются некоторой модернизации. В частности, вы можете приобрести дополнительный блок – и тогда сможете управлять конвектором на расстоянии – при помощи специального пульта. Это довольно удобно в том случае, если конвектор расположен, допустим, в детской комнате. Вы сможете подкорректировать температуру, не входя в помещение.

Безопасность

Сегодня существуют водонепроницаемые модели конвекторов – они прекрасно подходят для помещений с высоким уровнем влажности. Вы сможете установить такой конвектор в ванной комнате и не бояться, что произойдет что-то непредвиденное.

Кроме того, практически все модели конвекторов оснащены специальными датчиками перегрева. То есть, если прибор нагрет до максимальной температуры – он автоматически выключается. В зависимости от модели, включение может выполняться также автоматически или вручную.

Габариты

На рынке представлено значительное количество самых различных конвекторов. Они могут быть различной формы (квадратные, прямоугольные), отличаться по толщине и даже цвету, как показано на фото. Вы можете выбрать себе такое устройство, которое больше всего необходимо.

Советы

Использование в быту любого электрического прибора предполагает строгое соблюдение правил безопасности. И электрический конвектор – не исключение. Есть несколько предостережений, которые непременно следует учитывать, как показывают отзывы и рекомендации:

  • прибор ни в коем случае нельзя накрывать. Некоторые хозяйки могут использовать электрический конвектор в качестве сушки для белья. Но делать это категорически запрещено.
  • нельзя устанавливать конвектор в непосредственной близости от электрической розетки. Расстояние должно быть минимум 0,8 м.
  • в комнатах с повышенной влажностью можно использовать только конвекторы, имеющие соответствующую защиту от влаги. Все они маркированы отметкой «IP 24».

Старайтесь приобретать только качественные приборы известных производителей. Устройства, имеющие слишком низкую цену, могут оказаться некачественными – и о такой покупке вы в скором времени пожалеете.

Источники: otoplenie-doma.org

kachestvolife.club

Конвекторные обогреватели: особенности устройства, принцип работы, критерии выбора

Отопление

14.09.2018

3.3 тыс.

2.2 тыс.

8 мин.

В основу принципа работы конвектора положено явление конвекции — циркуляционного движения воздушных масс при обтекании нагретых поверхностей. Энергоэффективные, безопасные и простые в монтаже, учитывающие новинки дизайна и технологий, эти приборы служат альтернативой традиционным отопительным котлам с громоздкими трубами.

Теплопередачей называется физический процесс перехода тепловой энергии от более горячего тела к менее горячему. Это совершается при непосредственном контакте или через разделительную перегородку и является следствием второго закона термодинамики. Когда объекты одной системы имеют разную степень нагрева, они самопроизвольно обмениваются теплом и стремятся к термодинамическому равновесию. Такая передача энергии осуществляется несколькими способами:

  1. 1. Теплопроводность. Происходит при непосредственном соприкосновении неподвижных предметов. Бытовое применение — электрические плиты. В основе процесса лежит броуновское тепловое движение частиц жидкости или газа. Наибольшую теплопроводность имеют металлы, потом следуют жидкости и газы. Чем дальше молекулы вещества отстоят друг от друга, тем хуже они передают энергию.
  2. 2. Лучистый теплообмен. Является формой электромагнитного возмущения и происходит за счёт внутренней энергии, испускаемой нагретым объектом. Используется в инфракрасных обогревателях. Когда излучение от тела-источника достигает других поверхностей, происходит его частичное поглощение. Тепловое излучение превращается во внутреннюю энергию предметов, и они нагреваются. Чем выше будет температура, тем активнее процесс поглощения. Отличительной чертой служит то, что греются лишь предметы, на которые попадают лучи, а воздух остаётся холодным.
  3. 3. Конвекция. Применяется для нужд отопления и отличается высоким КПД. Внутренняя энергия неравномерно нагретого вещества самопроизвольно передаётся в виде струй или потоков. Нижние слои согреваются, делаясь более лёгкими, и всплывают, а верхние — остывают, становясь тяжелее, и опускаются, а процесс повторяется многократно.

Обогреватель воздуха конвектор Saturn ST-HT0466

Конвектор, благодаря небольшой толщине и настенной установке, позволяет экономить свободное пространство помещений. Корпус такого прибора всегда остаётся чуть тёплым, в отличие от масляных аналогов, функционирующих на основе явления теплопередачи нагревающимся кожухом.

Существует множество модификаций конвекторных обогревателей. Они представляют собой плоские панели с большой боковой поверхностью и малой толщиной. Различные варианты окраски корпуса (оттенки серого и белого цвета, дизайнерские находки вариаций угольно-чёрного) способствуют тому, что прибор вписывается в любой интерьер.

Конвекторы могут отличаться по дизайну, габаритам, конфигурации, способам монтажа, но главным является тип источника тепла. Все приборы относятся к трём основным группам:

  1. 1. Водяные. Подключаются к магистралям отопления, куда горячая вода поставляется с ТЭЦ или котельной. Внутри конвектора находится медная труба с пластинами из меди, латуни или алюминия, и чем больше расстояние между рёбрами — тем выше теплоотдача. Труба упакована в защитный кожух, закрытый специальной решёткой. Для регулировки температуры водяной конвектор имеет клапан и термостат, для удаления воздуха — клапан. Выпускаются в настенном, напольном и внутрипольном встраиваемом варианте. Существует исполнение в виде тёплого плинтуса или дополнительное усиление конвекции вентилятором.
  2. 2. Газовые. В качестве источника энергии используется природный или сжиженный газ. Под съёмным кожухом находятся: горелка, камера сгорания, теплообменник. Для установки потребуется коаксиальный дымоход, выводимый наружу через заднюю панель конвектора. Он производит забор свежего воздуха, поддерживающего горение, и удаление отработанных газов. Отсутствует необходимость подачи воды, что удобно в местах временного пребывания.
  3. 3. Электрические. Наиболее распространённый вариант отличается простотой установки и обслуживания. Конвекторы имеют электрический нагревательный элемент, а их КПД достигает 95%. Практически вся полученная энергия сразу поступает в помещение.

Принцип работы электрического конвектора. Часть 1

Утверждение о том, что обогреватели сжигают кислород, не распространяется на электрический конвектор. Низкая рабочая температура корпуса позволяет устанавливать приборы практически в любых местах, в т. ч. рядом с пожароопасными деревянными стенами.

Конвекторный обогреватель устроен достаточно просто. Его поверхность закрыта корпусом с воздухозаборными отверстиями, которые размещены в его нижней и верхней частях. Сердце прибора — нагревательный элемент, питающийся от сети переменного напряжения 220 вольт. Холодный воздух обтекает его, нагревается, через жалюзи выходит наружу, а на смену поступает новая порция.

В электрических конвекторах применяются три типа нагревателей:

  1. 1. Игольчатые. Петли в виде иголок из сплава никеля с хромом (нихрома) крепятся на корпусе с двух сторон. Это обуславливает быстрый разогрев и остывание, удобную регулировку требуемых параметров температуры и невысокую стоимость изделий. Отрицательный момент — запрет на использование во влажных помещениях.
  2. 2. Трубчатые (ТЭН). Нихромовая спираль заключается в полую трубку, а свободное пространство заполняется диэлектриком. Для улучшения теплоотдачи на корпусе ТЭНа монтируют добавочные рёбра. Герметичность позволяет использовать приборы во влажной среде. Недостатки — увеличение времени выхода на заданную мощность и потрескивание при работе.
  3. 3. Монолитные. Нихромовая нить запаивается в ребристый корпус, что приносит максимальную теплоотдачу, бесшумность, равномерный прогрев всех частей прибора, и увеличивает стоимость. Это наиболее популярный тип, широко используемый различными производителями.

Преимущества и недостатки конвекторов

Управляет конвектором механический или электронный термостат. Первый вариант — более дешёвый, и при достижении заданной температуры нагревательного элемента электрическая цепь размыкается. Нагреватель остывает, цепь замыкается снова, и функционирование прибора возобновляется. Такая регуляция не позволяет поддерживать определённые параметры, т. к. термостат срабатывает только от датчика температуры биметаллической пластины, а состояние воздуха не учитывает.

Блок электронного управления подразумевает наличие комплекта датчиков. Кроме температуры нагревателя конвектора, они отслеживают параметры окружающего воздуха. Все данные обрабатываются микропроцессором и посылают корректирующий сигнал калориферу. Условия задаются со специальной панели на корпусе, а продвинутые дорогие модели комплектуются дистанционными пультами и программируемыми модулями.

При необходимости отопительный режим устанавливается на определённый период. Если в рабочие дни с 9−00 до 18−00 в комнате никого нет, то на это время назначают поддерживающие значения температуры. К моменту возвращения обитателей дома устройство само включится на заданную мощность и быстро прогреет помещение.

Принцип работы конвекторного обогревателя вне зависимости от типа источника тепла заключается в использовании свойства газообразной среды при нагревании расширяться и подниматься, а при охлаждении опускаться.

Встроенный нагревательный элемент инициирует процесс циркуляции и двигает поток через устройство от низа кверху. Пустотелый корпус конвектора работает аэродинамической трубой, где тяга вызвана нагревом воздуха. Поток поднимается до самого потолка, отдаёт тепловую энергию окружающему пространству комнаты, охлаждается и опускается.

Расположение прорезей вверху и внизу кожуха специфично: они не параллельны друг другу, а верхние образуют угол с плоскостью пола. Газ движется к потолку не вертикально, а по параболе, что повышает теплообмен. Воздух в комнате, где работает конвекторный обогреватель, достигает оптимальной температуры за 20 минут, если мощность подобрана правильно, а на улице не ниже минус 5 °C.

При достижении заданной температуры срабатывают термостаты или температурные датчики (это зависит от системы управления — механической или электронной), которые отключают нагрев. В первом случае процесс возобновляется после замыкания контактов остывшей пластины. Во втором датчик сработает, когда значение температуры воздуха в комнате станет ниже того, что задаётся программой.

По способу монтажа конвекторы делятся на встроенные, плинтусные, настенные и напольные. Серии премиум-класса содержат полезную функцию: «защита от детей», которая позволяет блокировать кнопки управления, или способны ионизировать воздух и восстанавливать экологический баланс в жилище.

Устройство электрического конвектора. Часть 2

Характеристикой каждого электроконвектора служит площадь обогрева, которая заявлена производителем и указывается в соответствующих документах. При желании подсчёты выполняют самостоятельно. Подбор конвектора по площади для конкретного помещения осуществляется приблизительно и достаточно прост. Для основного обогрева на 1 кв. м комнаты с одним окном, одной дверью и высотой стен до 2,5 метров, необходима мощность 0,1 кВт, для дополнительного — 0,07 кВт. Например, для площади 10 кв. м потребуется конвектор мощностью 1 кВт.

Расчёт станет более точным, если учитывать и высоту помещения. Когда прибор планируют использовать для дополнительного обогрева в холодное время года или в межсезонье, мощность рассчитывается умножением объёма комнаты на 0,025 кВт. Если конвектор станет единственным источником тепла, то умножать объём нужно на 0,04 кВт, то есть для площади 10 кв. м и высоте потолков 3 метра потребуется мощность 1,2 кВт. Если комната угловая, результат умножается на поправочный коэффициент 1,1, а при хорошей теплоизоляции и энергосберегающих пластиковых окнах — на 0,8.

Размещают конвекторы в тех же местах, что и обычные радиаторы водяного отопления. Не стоит устанавливать их на сквозняке или загораживать. Предпочтение желательно отдать известным маркам, имеющим длительные гарантийные сроки и высокие эксплуатационные характеристики. Хорошо, если прибор будет оснащён датчиком перегрева и функцией отключения при опрокидывании.

Для помещений с повышенной влажностью (ванная комната, кухня) потребуются брызгозащищённые модели с классом защиты IP 24 и II классом электрозащиты. Они не требуют заземления, хотя прямой контакт с водой запрещён. Напольная конструкция прибора имеет преимущества перемещения по комнате: нагревательная панель устанавливается на ножки с колесиками.

Устройство и монтаж внутрипольных конвекторов

Электрические конвекторы — современные отопительные приборы, способные обеспечить предельно комфортные параметры температуры. При правильном расчёте мощности и грамотном монтаже преимущества вполне очевидны:

  1. 1. Простота и безопасность установки и эксплуатации. Достаточно прикрепить в любом месте к стене или поставить на специальные ножки, подключить к электросети, и устройство готово к эксплуатации. Низкая температура корпуса предохраняет от ожогов.
  2. 2. Крупные производители конвекторов дают гарантию безотказной работы до 42 месяцев, а срок службы — до 20 лет. Приборы не требуют специфического обслуживания, кроме периодического удаления пыли внутри с помощью пылесоса и протирания поверхности влажной тряпкой.
  3. 3. Относительно невысокая стоимость устройства и широкий диапазон моделей и функциональных особенностей. Каждый покупатель легко подберёт конвектор на свой вкус и кошелёк.
  4. 4. Для поддержания стабильной температуры не требуется постоянное участие человека. Автоматика и электроника функционируют в автономном режиме, выдерживают скачки напряжения и полностью исключают температурные перепады.
  5. 5. Бесшумная работа. Только у конвекторов с механическим управлением включение и отключение термостата сопровождается негромким щелчком, а вся электроника абсолютно бесшумна.
  6. 6. Экономичность, здоровый микроклимат, высокие значения скорости нагрева и КПД.

Главным отрицательным моментом является существенное потребление электричества, что особенно неприятно при постоянно растущих ценах. Отопление больших помещений с помощью электроконвекторов становится малоэффективным и дорогостоящим удовольствием, оставляя возможности для использования только для нужд дополнительного обогрева. Необходимо ещё раз подчеркнуть важность удаления пыли, т. к. устройства с открытыми нагревателями начинают издавать неприятный запах при её выгорании.

Устройство и монтаж внутрипольных электрических конвекторов REGULUS system

Не рекомендуется накрывать конвектор и использовать в качестве сушилки для белья — перегрев приведёт к срабатыванию защиты. Расстояние до пола, стен и ближайших предметов интерьера составляет до 20 см, а свободное пространство вокруг не менее 50 см. Минимальное расстояние до розетки — 10 см, она должна находиться обязательно сбоку, а не сверху. Только при соблюдении этих несложных правил эксплуатации конвектора, можно гарантировать уют и комфорт в отапливаемом доме.

oventilyacii.ru

Электрический конвекторный обогреватель: описание и принцип работы

Тепло в доме всегда связывается с уютом и хорошим настроением. Что же делать, когда центральное отопление еще не включили или его уже отключили, а дома холодно? Ответ простой: нужно приобрести конвекторный электрический обогреватель. Его также очень удобно использовать и тогда, когда центральное отопление не дает необходимого тепла.

В прохладный период перед отопительным сезоном, канвектор как круг спасения

Описание устройства и принцип работы

Электрический конвектор — обогреватель небольшого размера, который можно закрепить на стене помещения. Обычно форма такого устройства плоская, но размеры есть разные, что чаще всего зависит от мощности оборудования. Оно обладает рядом преимуществ.

  1. Экономичность использования.
  2. Безопасность использования.
  3. Привлекательный внешний вид.
  4. Простая установка.
  5. Гибкость управления.
  6. Компактные габариты.
  7. Точность поддержания нужной температуры.
  8. Не сжигает кислород.
  9. Работа без запаха.
  10. Бесшумность.
  11. Пожаробезопасность.
  12. Защита от перегрева.

Движение воздушных масс в помещении

Принцип работы заключен в следующем: холодный воздух попадает нижнюю часть устройства, где нагревается и поднимается через специальные верхние отверстия. Нагревательный элемент обычно воздушного типа. На выходе воздух более легкий, чем при поступлении в конвектор. Такая система позволяет хорошо циркулировать в помещении холодному и горячему воздуху.

Площадь нагревается равномерно, потому что устройство обеспечивает направленное перемещение воздушных теплых потоков, а температура воздуха увеличивается достаточно быстро. Например, чтобы нагреть небольшое помещение понадобится всего несколько минут. Наличие специального термостата в современных моделях позволяет поддерживать при включенном обогревателе ту температуру, которую установил хозяин.

Термостат

Датчик температуры, который установлен в нижней части оборудования, обычно замеряет температуру воздуха, входящую в конвектор, каждые 45 или 50 секунд, после чего сигнал подается на электронный термостат, который выключает или включает элемент нагрева или же переходит в режим ожидания. Кроме точного поддержания заданной температуры такая система позволяет экономить электроэнергию. Есть два типа термостатов, которые устанавливаются в электрических конвекторах.

  1. Электронный. Он работает бесшумно и точно, но стоят дороже. Кроме того, его использование предполагает отсутствие перепадов напряжения.
  2. Электромеханический. Его работа не зависит от перепадов напряжения, однако рассчитывать на высокую точность в определении температуры не приходится.

Точный электронный обогреватель

Есть возможность объединить несколько конвекторов в одну отопительную сеть, управляемую программируемым контролером. Это особенно удобно для загородных домов. Если принято решение именно о таком обогреве помещения, то лучше установить один термостат, который будет управлять всей группой обогревателей, что позволит программировать изменение температуры в течение суток или по дням недели. Вместо десятка разных программ можно создать одну, что сделает использование прибора более экономичным.

Способ установки

Есть два способа установки электрических конвекторов.

  1. Настенный обогреватель. Понятно, что такой тип устройства крепится к стене. Лучше всего устанавливать его над плинтусом.

    Крепления для монтажа обогревателя на стену

  2. Напольный обогреватель. В комплекте этой модели есть ножки, которые позволяют конвектору устойчиво располагаться на полу. Удобство данной модели состоит в том, что ее можно передвинуть туда, куда нужно, главное условие при этом — свободный доступ к электрической сети.

Цель конвектора

В зависимости от своей цели конвектор делится на два типа.

  1. Жидкостный конвектор. Он используется для полноценного обогрева. ТЭН в такой конструкции погружной, то есть передает тепло с КПД в 98 процентов жидкости, которая передает тепло материалу, из которого сделан радиатор, чаще всего это алюминий. Площадь поверхности такого радиатора большая, что позволяет обогревать помещение быстро и эффективно. Этот момент также влияет и на обогреваемую площадь.
  2. Сухой конвектор. Это самый распространенный тип конвектора, однако, многие, выбирая его, не понимают, что его целью является лишь дополнительный нагрев помещения. В этом случае ТЭН нагревает воздух, а КПД при этом составляет около 50 процентов. Это объясняется малой площадью ТЭНа. Его температура обычно составляет от 120 до 400 градусов. Чтобы достичь такого эффекта, понадобится больше электроэнергии. Кроме того, такой тип наносит больше вреда для здоровья человека.

    Строение обогревателя

Поэтому при выборе электрического обогревателя обязательно нужно учитывать, с какой целью он будет использоваться: как основной источник тепла или же, как дополнительный. Это правильного выбора зависит как безопасность человека, так и состояние материальных средств.

Особенности современных моделей

Современные модели электрических обогревателей отличаются тем, что при попадании постороннего предмета на элемент нагрева конвектор автоматически отключается. Такая же ситуация складывается и при возникновении неисправности в связи с циркуляцией воздуха.

Безопасность оборудования обусловлена тем, что человеку не нужно постоянно контролировать работу прибора. Это очень удобно, так как можно спокойно покидать помещение на длительное время, зная, что дом останется в целости и сохранности.

Электрический обогреватель может стать похожим на тепловентилятор. Такое возможно в том случае, если в обогреватель встроен вентилятор для того, чтобы воздух в помещении перемешивался более активно.

Обогреватель в ванной комнате

Конвектор электрического типа можно использовать и в ванных комнатах за счет того, что производятся влагозащищенные модели. Это сделает прием ванны или душа комфортным и безопасным для здоровья.

Как видим, электрический конвектор — прекрасная возможность для создания теплой атмосферы. Не нужно беспокоиться о том, как установить прибор и ухаживать за ним, так как все это делается очень просто. Современный дизайн делает это устройство таким, что оно гармонично вписывается практически в любой интерьер, выглядит стильно и привлекательно.

Виды конвекторов


Электрические отопительные устройства набирают все большую популярность не только на европейском рынке, но и в нашей стране. Это объясняется тем, что газовое отопление присутствует далеко не везде, солнечные батареи и иные подобные агрегаты вовсе остались на стадии эксперимента. Относительно квартир в многоэтажных домах ситуация не менее печальная, поскольку центрального отопления часто недостаточно, а установка автономной системы не всегда законна.  Именно поэтому приобретение электрических обогревателей для большинства семей – единственная возможность обеспечить благоприятный микроклимат в помещении в зимнее время.

Приняв решение о покупке электрического обогревателя, стоит отдать предпочтение конвекторам отопления. Данные устройства отличаются практичностью, эффективностью, безопасностью, а также неприхотливостью.

Конвекция – это что?

Для того, чтобы понять принцип работы электрического конвектора, нужно разобраться в самом явлении конвекции. Каждый из нас должен помнить из уроков физики, что нагретые воздушные массы поднимаются вверх. Это происходит за счет того, что теплый воздух не только расширяется, но и имеет уменьшенную плотность, следовательно, холодные воздушные слои без труда его вытесняют. По данному принципу на нашей планете происходит образование циклонов и ветров. В гораздо более меньших масштабах, а именно в замкнутых помещениях, данный процесс и называется конвекцией, эффективное управление которой осуществляют конвекторы.

Принцип работы и конструкция электрического конвектора

Конструкция данных устройств очень простая. В нее входят две основные части, а именно: корпус и нагревательный элемент. Нижняя часть корпуса обладает специальными отверстиями, через которые происходит втягивание холодного воздуха. Затем внутри устройства при помощи нагревательного элемента он достигает нужной температуры и выпускается наружу через отверстия в верхней части корпуса. Иными словами, воздух внутри корпуса поддается термической обработке, в следствие чего уходит вверх. Отверстия, через которые происходит выпуск нагретых воздушных масс, располагаются под незначительным углом относительно вертикали. Траектория движения воздуха представляет собой параболу. При этом, охлаждаясь, воздушные массы опускаются вниз к полу, и цикл повторяет вновь.

Электрическому конвектору свойственно такое качество, как бесшумное и равномерное распределение воздуха по всему пространству помещения.  Существуют модели устройств, в которые встроены вентиляторы, ускоряющие процесс обогрева. Но в этом случае о бесшумности стоит забыть. Дополнительной характеристикой, которая сыграла роль в популярности электрических конвекторов, является незначительный нагрев корпуса (не более 600С). Иными словами, использование данных устройств не является травмоопасным (по сравнению с масляными установками).



Виды нагревательных элементов

Нагревательные элементы в электрических конвекторах могут быть трех видов:

Внешне представляют собой тонкую диэлектрическую пластинку, на которой располагается хром-никелевая нить с покрытием из изолирующего лака и образующая петли с двух сторон. Данным элементам свойственен как очень быстрый нагрев, так и быстрое остывание. Конвекция в обогревателях с игольчатым нагревателем происходит главным образом за счет конструктивных особенностей корпуса. Стоит отметить, что нить с лаковым покрытием не имеет хорошей защиты от влаги. Следовательно, эксплуатация данного типа электрических конвекторов запрещена в помещениях с повышенной влажностью. Главное преимущество данного типа устройств – демократичная цена. А вот долговечность оставляет желать лучшего. На сегодняшний день игольчатые элементы нагрева встречаются очень редко в обогревателях. Но если Вы все-таки с этим столкнетесь, лучше обойти этот вариант стороной.

  • трубчатые (алюминиевое оребрение)

ТЭН – трубчатый нагревательный элемент. Представляет с собой трубку, в которой установлена нихромовая нить, а заполнением служит специальная теплопроводящая засыпка-изолятор. На данной трубке крепятся, так называемые, ребра из алюминия, что повышает эффективность теплопередачи и конвекцию. ТЭНы более долговечны по сравнению с игольчатыми элементами, поскольку имеют меньшую температуру нагрева. Большая часть электрических конвекторов с трубчатым элементом нагрева производится во влагозащищенном корпусе, что говорит о возможности эксплуатации в помещениях с повышенной влажностью (например, ванные комнаты). Но данные устройства также имеют некоторые недостатки. Одним из них является сопровождающий работу специфический звук, напоминающий потрескивание. Его причиной является разница между тепловым расширением трубки и ребер.

Данные нагревательные элементы отличаются абсолютной бесшумностью, которая объясняется тем, что корпус устройства цельнолитой. Ребра также являются важной деталью монолитного нагревателя. Такой тип электрического конвектора функционирует с минимумом теплопотерь и является наиболее энергоэффективным.

Специалисты советуют приобретать электрический конвектор, в конструкцию которого входит трубчатый или монолитный нагревательный элемент.



Места для установки конвектора

Электрический конвектор может монтироваться на стенах (специальные крепления всегда идут в комплекте), а также быть мобильным для удобного и свободного перемещения по всему помещению. В последнем случае важно обращать внимание на наличие колесиков, чтобы потом не озадачивать себя поиском подходящих.

Также важно обращать внимание на размеры устройства. Разные модели отличаются между собой высотой, шириной и толщиной, а также абсолютно по-разному вписываются в тот или иной интерьер. Сегодня существуют мини-конвекторы, которые имеют высоту около 15 см.

Мощность устройства

Для подбора правильной мощности существует следующий алгоритм: если высота потолка в помещении не превышает 2,7 м, то на каждые 10 м2 должен отводиться 1 кВт мощности. В случае, если высота превышает указанную, то на каждые 10 см высоты нужно дополнительно 10% мощности.

Более подробную консультацию относительно конкретной модели желательно получить у профессионального консультанта.

Торговая сеть «Планета Электрика» обладает широким ассортиментом различной климатической техники, в который входит большой выбор электрических конвекторов от надежных производителей. Более подробно со всем ассортиментом товаров Вы можете ознакомиться на нашем сайте.

Принцип работы конвектора

Рынок климатического оборудования для дома и офиса разнообразен. Значительную долю устройств составляют обогреватели различного типа. Рассмотрим, чем отличается конвекторный обогреватель, принцип работы этого устройства.

Три типа теплопередачи

Теплопередача от теплого объекта к холодному происходит тремя способами:

  1. Прямая теплопередача — это прямая передача тепла, когда объекты вступают в контакт с различными температурами.Теплопередача происходит за счет броуновского движения молекул и передачи энергии при столкновении молекул. Принцип теплопередачи используется в электрических плитах.
  2. Чем выше температура нагретого объекта, тем активнее идет передача энергии излучением. Это явление используется в инфракрасных обогревателях. Отличие этого вида обогрева: нагревается не воздух, а предметы, на которые попадают лучи.
  3. Третий вид теплопередачи – конвекция, то есть передача тепла посредством движения нагретого воздуха.

Рассмотрим, как работает конвектор.

Его работа основана на конвекции воздуха. Нагретый воздух расширяется, становится легче и поднимается вверх, а холодный опускается вниз. Нагревательный элемент расположен внутри корпуса, имеющего отверстия в нижней и верхней частях. Холодный воздух поступает в устройство через нижние вентиляционные отверстия; в процессе нагрева воздух расширяется и выходит через верхние отверстия. В помещении происходит бесшумная циркуляция воздуха и постепенно повышается температура.

Экологичный принцип работы конвектора

Среди преимуществ данного оборудования безопасность и экологичность. Электронагреватели конвекторного типа работают следующим образом.

Нагревательный элемент, расположенный внутри корпуса, имеет безопасную температуру, его эффективность определяется большой площадью нагрева и правильным направлением потока воздуха. Прикосновение к обогревателю не может вызвать ожогов. Повышенная температура нагревателя недостаточно высока, чтобы вызвать химические реакции в воздухе.Это значит, что кислород в помещении не выгорает, не образуется углекислый газ и оксид азота.

Если сравнивать тепловентилятор и конвектор, то следует отметить, что тепловентилятор быстрее прогревает помещение, но при этом в нем используются элементы, которые нагреваются до высоких температур и ухудшают кондиционирование воздуха.

Конвектор не такой быстрый, но экологически чистый.

Принцип работы конвектора – поддержание стабильной температуры

Если холодный воздух, поступающий в нагреватель, имеет достаточно высокую температуру, то подача электрического тока временно отключается. Этот процесс контролируется электроникой. На корпусе расположен датчик температуры, информация передается на автоматическое устройство, которое включает или выключает подачу электрического тока. Такая система исключает перегрев воздуха в помещении. Некоторые типы обогревателей имеют цифровой индикатор, отображающий температуру в помещении.

Как работает конвектор осенью и зимой?

Максимальная мощность конвектора 2 кВт. Этого достаточно для поддержания комфортной температуры в помещении площадью не более 20 квадратных метров при условии, что температура за окном не опускается ниже нуля.Такой утеплитель эффективен во время осеннего перепада температур.

Зимой, в морозы, мощности 2 кВт недостаточно для обогрева помещения. Конвектор не заменит центральное отопление, но может служить дополнительным источником тепла в морозы.

Помимо мощности, для данного типа отопителей важную роль играет объем циркулирующего воздуха. Необходимо помнить, как работает конвектор: через него при циркуляции должен проходить воздух в помещении. Принято считать, что на каждые десять квадратных метров требуется 1 кВт мощности обогревателя. Если помещение имеет площадь более 20 квадратных метров, то без одного обогревателя не обойтись – их должно быть не менее двух.

Можно ли повысить эффективность обогрева, установив плотно закрывающиеся окна и двери? В целом нагрев воздуха станет более эффективным, но могут быть нарушены гигиенические нормы состава воздуха. Проблема в том, что в жилом помещении не может постоянно находиться определенный объем воздуха; требуется вентиляция.При площади 20 квадратных метров требуется ежечасный обмен 20 кубометров воздуха. Если воздух, поступающий в помещение, проходит через конвектор, то люди не почувствуют резкого охлаждения в помещении.

Конструкция и проектирование конвекторов

Конвекторы представляют собой плоские панели. Они имеют значительную боковую поверхность и небольшую толщину. Конструктивно эти устройства делятся на настенные и напольные.

Настенная версия экономит место. Приятный светлый цвет корпуса способствует тому, что обогреватель органично вписывается в интерьер.

Напольная конструкция имеет свои преимущества: нагревательная панель установлена ​​на колесиках, обогреватель можно перемещать по помещению.

Видео о принципе работы отопителей (с 3.30 мин)

Видео о производстве и принципе работы конвекторов

Объяснение конвекционных и нагревательных установок

Конвекция — один из многих доступных на рынке методов нагрева. Тем не менее, что такое конвекция и как именно работают конвекционные установки?

Физические принципы

Конвекция возникает в результате нагревания воздуха при контакте его с нагревательным элементом.Полностью естественный и бесшумный метод конвекции регулируется некоторыми физическими принципами, которые необходимо понять, чтобы понять работу различных конвекционных нагревателей и сделать правильный выбор.

Первый принцип – движение воздуха в зависимости от его температуры. Действительно, теплый воздух поднимается вверх, а холодный стремится вниз. Подумайте о воздушных шарах. Они поднимаются, когда горелка нагревает воздух в воздушном шаре. Когда воздух становится холоднее, шар опускается. Точно так же, когда ваш обогреватель нагревает воздух в комнате, воздух имеет тенденцию подниматься к потолку.Как только это будет сделано, следующей задачей устройства будет эффективное отклонение восходящего потока горячего воздуха, чтобы он мог двигаться к центру комнаты. В противном случае он будет бежать по стене и концентрироваться на потолке, что никому не нужно.

Второй принцип физики, о котором вы должны знать, заключается в том, что нагревая воздух, он становится легче и приобретает все большую скорость. Поэтому важно, чтобы нагреватель использовал это ускорение в качестве катализатора, чтобы лучше направлять поток воздуха к центру комнаты (а не к потолку).Чем больше расстояние по вертикали между нагревательным элементом и выпускным отверстием для воздуха, тем больше способность нагревателя улучшать ускорение горячего воздуха. Это широко известно как «эффект дымохода».

Типы конвекторов

Существует два основных семейства электрических конвекционных приборов со своими преимуществами и недостатками.

Первое семейство – электрические плинтусные обогреватели. Электрические плинтусы — это очень низкоуровневые обогреватели, которые устанавливаются близко к земле.Преимуществом этих агрегатов является их стоимость покупки и размер. Ведь поскольку они низкие, это позволяет устанавливать их под окнами или в других местах, где не хватает высоты пространства. Тем не менее, этот размер скрывает большой недостаток. Поскольку они такие низкие и открытые на фасаде, они не очень эффективны для улучшения ускорения частиц горячего воздуха и направления воздушного потока к центру комнаты. Действительно, как вы видите на изображении ниже (левая часть изображения), воздух проходит вдоль стены, а затем остается на потолке.Такая концентрация приводит к значительному расслоению воздуха в помещении. Кроме того, плинтусы, в зависимости от их мощности, также очень широкие, что иногда ограничивает их установку.

Основы электронагревателей | Инжиниринг360

Простейшее определение электронагревателя – это любое устройство, преобразующее электрическую энергию в тепловую. Но из этого простого объяснения электрические обогреватели вырастают во множестве типов, размеров, применений и конструкций, в зависимости от того, что нагревается, необходимой степени нагрева и метода подачи тепла.

Мера электрической энергии называется джоулем в честь ее первооткрывателя Джеймса Прескотта Джоуля. Путем многочисленных экспериментов Джоуль определил, что количество (Q) тепла, переданного от электрической энергии, пропорционально квадрату тока ( I 2 ), умноженному на сопротивление (R) за период времени (t) через который проходит:

Однако редко можно встретить упоминание о джоулях, используемых в современных электрических цепях. Вместо этого управляющим фактором становится мощность (P):

Обратите внимание, что единственная разница между формулой для определения мощности и формулой для определения Js заключается во временной составляющей. Фактор времени при нагреве становится очевидным в любом устройстве, которое нагревается при протекании через него электрического тока: его температура повышается с течением времени.

Рисунок 1. Типы обогревателей

Нагреватели бывают разных стилей и конфигураций, каждая конструкция оптимизирована для конкретного применения. Выбор нагревателя зависит от нагреваемого материала, типа нагревателя, материала оболочки, которая окружает нагревательный элемент и защищает его от нагреваемого материала, а также от рабочего напряжения нагревателя.

Типы нагревателей включают ленточные, кольцевые, канатно-кабельные, картриджные, трубчатые, ленточные, погружные, циркуляционные, технологические воздуховоды и воздуховоды, лучистые, комфортные, гибкие, переносные и барабанные. Тип выбранного нагревателя зависит от применения, а выбранный тип зависит от формы, размера и массы нагреваемого объекта, а также требований к производительности.

Например, ленточные нагреватели лучше всего работают на цилиндрических объектах, таких как резервуары и трубы. Картриджные нагреватели обычно вставляются в плотно прилегающие отверстия в больших металлических блоках, таких как плиты и формы.А погружные нагреватели могут, как следует из их названия, погружаться непосредственно в нагреваемый материал. В качестве дополнительной защиты погружной нагреватель может использовать тепловой колодец, защитное устройство, которое изолирует нагреватель от нагреваемого материала, но при этом позволяет передавать тепло материалу. Тепловые колодцы также позволяют заменять погружные нагреватели без необходимости опорожнения бака.

Материалы оболочки могут включать сталь, инколой, железо, силикон, каптон, медь, керамическую и стеклянную оплетку, среди прочего, для обработки определенных материалов.Выбор материала оболочки зависит от нагреваемого материала.

Передача тепла

Когда тело начинает выделять тепло, то есть его температура становится выше температуры других близлежащих объектов, это называется источником тепла. По мере повышения его температуры он начинает повышать температуру материалов вокруг себя, используя любую комбинацию трех различных методов — теплопроводность, конвекция и излучение.

Теплопроводность передает тепловую энергию от одного материала к другому посредством прямого контакта.Это самый прямой метод передачи тепловой энергии и обычно считается наиболее эффективным — самый высокий процент созданной тепловой энергии передается более холодному объекту от источника тепла.

Конвекция также использует физический контакт для передачи тепловой энергии, но контакт влечет за собой использование промежуточного газа, обычно воздуха. При конвекционном нагреве источник тепла нагревает газ. Нагретый газ теперь весит меньше на единицу объема, создавая эффект плавучести. Эту плавучесть легко увидеть в полете на воздушном шаре.Горячий газ поднимается вверх, создавая конвекционные потоки, которые приводят нагретый газ в контакт с более холодными объектами, нагревая их. Теперь охлажденный газ возвращается к источнику тепла, где снова нагревается, и процесс повторяется.

Третий метод передачи тепловой энергии, излучение, не основан на каком-либо физическом контакте между источником тепла и нагреваемым объектом. Вместо этого тепловая энергия передается через пространство от источника тепла к объекту в виде электромагнитного излучения, обычно в виде инфракрасных длин волн, хотя это не единственная используемая частота.Например, в микроволновых печах для нагревания пищи используются длины волн, во много раз превышающие инфракрасные, а в медицинских диатермических аппаратах для нагревания частей человеческого тела используются еще более низкие радиочастоты.

Электрические обогреватели используют все три метода для обогрева определенных предметов, но какой из трех методов лучше выбрать, зависит от области применения.

Потери тепла

Рисунок 2. Как указывалось ранее, объект, подвергаемый электрическому нагреву, продолжает нагреваться до тех пор, пока через него проходит ток, пока он не достигнет температуры выгорания и источник тепла не разрушится.Очевидно, что при правильном использовании современные электронагреватели не испытывают такого состояния перегорания. Ответ заключается в тепловых потерях или передаче тепла от источника тепла, что снижает его температуру.

Термин «теплопотери» обычно используется для обозначения тепловой энергии, передаваемой в нежелательные области, но тепловая энергия также передается в желаемую точку. Все три способа передачи тепла могут привести к тепловым потерям. Например, контактный нагреватель, размещенный на дне контейнера, нагревает содержимое контейнера.Основной формой передачи тепла является теплопередача от нагревателя к контейнеру, а затем к его содержимому, но между контейнером и любой несущей конструкцией могут возникать потери теплопроводности. Поскольку контейнер и нагреватель находятся в воздухе, при циркуляции воздуха вокруг контейнера происходит конвекционная потеря тепла. Кроме того, рука, находящаяся на расстоянии 1 фута от стенки контейнера, может почувствовать потери излучаемого тепла.

Излишне говорить, что размер этих объектов также играет немалую роль. Для контейнера количество потерянной излучаемой тепловой энергии определяется площадью внешней поверхности.Предположим, что контейнер представляет собой цилиндр диаметром 6 дюймов и высотой 5 дюймов. Площадь поверхности контейнера ( A S ) равна окружности контейнера (рассчитывается либо как π, умноженное на диаметр D, либо как 2π, умноженное на радиус, R), умноженное на его высоту (h):

Простое увеличение диаметра контейнера на 1 дюйм означает, что площадь поверхности контейнера увеличивается на 15,7 дюйма 2 , что почти на 17% увеличивает площадь поверхности и, следовательно, потери тепла. При определении размера нагревательного элемента, необходимого для достижения определенной температуры, необходимо учитывать все эти потери тепла.

Основные уравнения теплопроводности

На первый взгляд может показаться, что расчет всех теплопередач и потерь в проекте будет сложной задачей. К счастью, был разработан ряд уравнений, которые помогают упростить это. Во-первых, уравнения были разделены на три задачи, обозначенные как уравнения A, B или C, представляющие мощность, необходимую для нагрева материала до определенной температуры за заданный промежуток времени (уравнение A), мощность, необходимую для преодоления потерь при рабочая температура (уравнение B) и специальный расчет, необходимый для достижения температуры плавления или испарения (уравнение C. )

Уравнение A вычисляет мощность ( Вт ), необходимую для повышения температуры материала на определенную величину в градусах Фаренгейта (Δ F ) за заданное количество часов ( T ). Сначала требуется масса (м) нагреваемого материала и его удельная теплоемкость ( c ):

Массу и удельную теплоемкость металлических твердых тел (.pdf), твердых тел, отличных от металлов (.pdf), а также некоторых жидкостей и газов (.pdf) можно найти на веб-сайте Backer Hotwatt.

Уравнение B вычисляет мощность, необходимую для поддержания температуры материала, исходя из известных потерь мощности на квадратный фут ( Вт L/SF ), умноженных на площадь (A) в квадратных футах:

Потери мощности на квадратный фут для конкретных материалов можно найти в таблицах в Руководстве Backer Hotwatt по тепловым потерям (.pdf). Пример графика «Потери от неизолированных металлических поверхностей» показан на рис. 1. Обратите внимание, что некоторые материалы имеют три разные кривые, обозначенные как A, B или C. Кривая А представляет собой потери тепла с вертикальных поверхностей резервуаров, труб и других цилиндрических предметов, а также потери верхней поверхности с горизонтальной поверхности, уложенной горизонтально. Кривая B показывает средние потери тепла сверху и снизу горизонтальной поверхности, уложенной горизонтально, а кривая C показывает потери тепла только снизу горизонтальной поверхности, уложенной горизонтально.

Последнее уравнение, уравнение C, определяет дополнительную мощность, необходимую для плавления или испарения материала. Всякий раз, когда материал меняет свое состояние, будь то из твердого в жидкое или из жидкого в газообразное, ему требуется дополнительный приток энергии, чтобы инициировать изменение.

Теплота, необходимая для плавления твердого материала, известна как скрытая теплота плавления (Hf), а скрытая теплота парообразования (Hv) определяет энергию, необходимую для превращения вещества из жидкости в пар. Уравнение для обоих идентично, со значением Hf или Hv, замененным по мере необходимости на значение H :

Опять же, m — это вес материала в фунтах, а T — время нагрева в часах. Значения скрытой теплоты плавления или испарения можно найти в тех же справочных таблицах, что и в уравнении А.

Специальные приложения

Для нагревания жидкости требуется дополнительная энергия из-за потерь на испарение. Обычно это покрывается добавлением половины мощности, необходимой для поддержания температуры материала (уравнение B), к мощности его начального периода нагрева (уравнение A):

Чтобы нагреть твердое тело до температуры жидкого состояния, требуются три различных расчета. Во-первых, используйте твердый расчет (уравнение A) от начальной температуры материала до его точки плавления.Затем добавьте мощность, необходимую для перехода из твердого состояния в жидкое (уравнение C). Наконец, используйте уравнение для жидкого материала от его точки плавления до конечной температуры:

Например, вы хотите повысить температуру твердого свинца с комнатной температуры 70°F до температуры расплава 950°F. Температура плавления твердого свинца составляет 620°F. Таким образом, первое изменение температуры, ∆F1, равно 620°F. — 70° или 550° F. Второе изменение температуры, ∆ F 2 , равно 950° — 620° или 330° F.

Пример применения

Стальная форма используется для изготовления деталей из полиэтилена. Каждый час в форму вводят 90 унций нейлона. Сама форма имеет размеры 10 дюймов x 8 дюймов x 4 дюйма. Форма прикреплена между двумя плитами из нержавеющей стали, каждая имеет размеры 15 дюймов x 12 дюймов x 1,5 дюйма. Плиты изолированы от механизма пресса изоляцией толщиной 0,5 дюйма. Рабочая температура пресс-формы составляет 400ºF, и она должна достичь этой температуры в течение одного часа при температуре окружающей среды 70ºF.

Из Таблицы 1: Свойства металлов

  • Удельная теплоемкость стали: 0,12 БТЕ/фунт/ºF
  • Удельная теплоемкость нержавеющей стали: 0,12 БТЕ/фунт/ºF
  • Преобразование кубических дюймов в фунты (плотность фунт/дюйм 2 )

Из Таблицы 2: Свойства неметаллических твердых тел

  • Удельная теплоемкость полиэтилена: 0,55 БТЕ/фунт/ºF
  • Из графика 1: Руководство по тепловым потерям
  • Кривые тепловых потерь: A + B при 400°F

Используйте уравнение A: Мощность, необходимая для нагрева.

Для нагрева формы:

Для нагрева плит:

Для нагрева полиэтилена (90 унций / 16 унций/фунт = 5,6 фунта):

Коэффициент компенсации: 20%

(2101 + 1800 + 300) × 0,20 = 840 Вт

Общая мощность, необходимая для нагрева = 5050 Вт

Уравнение B: Потери мощности при рабочей температуре. (См. Руководство по тепловым потерям (.pdf))

Потери тепла от плесени (вертикальные поверхности):

Потери тепла от плиты (вертикальные поверхности):

Потери тепла от плиты (горизонтальные поверхности, неизолированные):

Потери тепла от плиты (изолированной поверхности):

Поправочный коэффициент: 20 %

(700 + 385 + 350 + 250) × 0.20 = 340 Вт

Общие потери мощности при рабочей температуре = 2025 Вт

Общая мощность, необходимая для нагрева = 5050 Вт

Общая требуемая мощность = 7075 Вт

Количество отверстий в пресс-форме определяет количество необходимых нагревателей. Разделив мощность на количество нагревателей, вы получите номинальную мощность каждого нагревателя.

Плотность в ваттах

Плотность в ваттах — это номинальная мощность обогревателя, деленная на общую обогреваемую площадь.Допустимая удельная мощность в ваттах для любого конкретного приложения зависит от того, насколько хорошо нагреваемый материал распределяет тепло по своему объему. Вода, легкие масла и металлы обычно имеют высокую скорость распределения тепла, что позволяет использовать высокую удельную мощность. Тяжелые масла, сиропы, гидравлическая жидкость и другие материалы с низким распределением тепла требуют низкой удельной мощности для предотвращения локального перегрева. Это может привести к повреждению нагревательного элемента, колодца и даже нагреваемого материала.

Например, 10-дюймовый погружной нагреватель имеет мощность 500 Вт.На каждом конце имеется холодная зона размером 0,5 дюйма, в результате чего общая длина нагрева (L) составляет 9 дюймов. Диаметр (D) области нагрева составляет 0,75 дюйма. Чтобы рассчитать удельную мощность этого нагревателя, сначала определите общую площадь поверхности. ( A s ) с подогревом:

Затем разделите мощность обогревателя на площадь поверхности:

На нашем веб-сайте перечислены рекомендуемые плотности мощности для использования с различными материалами. Безопасные значения зависят от рабочей температуры, скорости потока и скорости теплопередачи.Как правило, чем выше температура материала, тем ниже должна быть удельная мощность, особенно у материалов, которые закоксовываются или науглероживаются, например масла. Плотность ватт должна быть низкой, если материал нагревается до температуры, близкой к изменению состояния на пар, например, вода на пар при 212º F. Состояние пара имеет гораздо худшие возможности теплопередачи, чем жидкости, и выбранная плотность ватт для жидкости может быть слишком много для газа.

Отказ от ответственности спонсора: вся информация, данные и таблицы измерений в этой статье были тщательно составлены и тщательно проверены. Тем не менее, мы не несем никакой ответственности за возможные ошибки или упущения. Ответственность за определение пригодности продукта для предполагаемого применения лежит на покупателе, и Hotwatt Inc. не делает никаких заявлений и не дает никаких гарантий в этом отношении, ни письменных, ни прикладных.

Принципы нагрева и охлаждения

Понимание того, как тепло передается снаружи в ваш дом и из вашего дома в ваше тело, важно для понимания проблемы поддержания прохлады в вашем доме.Понимание процессов, которые помогают охлаждать ваше тело, важно для понимания стратегий охлаждения вашего дома.

Принципы теплопередачи

Тепло передается от объектов, таких как вы и ваш дом, посредством трех процессов: проводимости, излучения и конвекции.

Теплопроводность — тепло, проходящее через твердый материал. В жаркие дни тепло передается в ваш дом через крышу, стены и окна. Теплоотражающие крыши, изоляция и энергосберегающие окна помогут уменьшить эту теплопроводность.

Излучение – это тепло, распространяющееся в виде видимого и невидимого света. Солнечный свет является очевидным источником тепла для дома. Кроме того, невидимое инфракрасное излучение с низкой длиной волны может переносить тепло непосредственно от теплых объектов к более холодным объектам. Благодаря инфракрасному излучению вы можете почувствовать тепло горячей конфорки на плите даже с другого конца комнаты. Старые окна позволяют инфракрасному излучению, исходящему от теплых предметов снаружи, проникать в ваш дом; оттенки могут помочь блокировать это излучение.Новые окна имеют низкоэмиссионное покрытие, блокирующее инфракрасное излучение. Инфракрасное излучение также переносит тепло ваших стен и потолка прямо к вашему телу.

Конвекция – это еще один способ передачи тепла от стен и потолка к вам. Горячий воздух естественным образом поднимается вверх, отводя тепло от стен и заставляя его циркулировать по всему дому. Когда горячий воздух проходит мимо вашей кожи (и вы его вдыхаете), он согревает вас.

Охлаждение тела

Ваше тело может охлаждаться посредством трех процессов: конвекции, излучения и потоотделения.Вентиляция усиливает все эти процессы. Вы также можете охлаждать свое тело с помощью теплопроводности — например, некоторые автокресла теперь оснащены охлаждающими элементами — но это обычно нецелесообразно для использования в вашем доме.

Конвекция происходит, когда тепло отводится от вашего тела через движущийся воздух. Если окружающий воздух холоднее вашей кожи, воздух будет поглощать ваше тепло и подниматься вверх. Когда теплый воздух поднимается вокруг вас, более холодный воздух занимает его место и поглощает больше вашего тепла.Чем быстрее движется этот воздух, тем прохладнее вы себя чувствуете.

Излучение возникает, когда тепло излучается через пространство между вами и предметами в вашем доме. Если объекты теплее вас, тепло будет двигаться к вам. Отвод тепла через вентиляцию снижает температуру потолка, стен и предметов обстановки. Чем прохладнее ваше окружение, тем больше тепла вы будете излучать на объекты, а не наоборот.

Пот может вызывать дискомфорт, и многие люди предпочли бы сохранять прохладу без него.Однако в жаркую погоду и при физических нагрузках потоотделение является мощным охлаждающим механизмом организма. Когда влага покидает поры вашей кожи, она уносит с собой много тепла, охлаждая ваше тело. Если ветерок (вентиляция) проходит над вашей кожей, эта влага испаряется быстрее, и вам становится еще прохладнее.

Что такое конвекторы (обогреватели). Принцип работы конвектора

Большинство людей, не имеющих возможности пользоваться индивидуальным отоплением, пользуются центральным.Но все мы прекрасно знаем, насколько своевременно она включена. Все ищут выход и находят его, используя альтернативные источники тепла. В этой статье мы как раз поговорим об одном из них. Разберемся, какие бывают конвекторы и каков принцип работы устройств.

Немного общей информации об устройстве

В Европе уже давно многие пользуются электрическим отоплением. В нашей стране ввиду высоких цен на электроэнергию это проблематично. Тем не менее греться как-то надо, а потому покупка конвектора – одно из оптимальных решений.Принцип работы устройства достаточно прост. Суть заключается в естественной конвекции воздуха, проходящего через нагревательный элемент. Этот вид отопительного оборудования имеет небольшую форму, что позволяет разместить его там, где удобно. Сегодня есть как напольные, так и настенные варианты. Форма в большинстве случаев прямоугольная, хотя бывает и квадратная и т. д. Так что же такое конвекторы, спросите вы? Это устройство, имеющее в своем корпусе множество отверстий. Сбоку и снизу поступает холодный воздух, затем нагревается и выходит через отверстия на лицевой стороне.

О преимуществах электрических конвекторов

Нельзя не выделить этот аспект, так как необходимо четко понимать, какие плюсы и минусы такого оборудования. Главным преимуществом является то, что КПД достигает 95%. Это означает, что потребляемая электроэнергия практически полностью преобразуется в тепло. Тихая работа – еще один важный момент. Для многих этот фактор является решающим по понятным причинам. Если вы пришли с работы в холодную квартиру, то ее нужно как можно быстрее отапливать.С решением этого вопроса лучше всего справится конвектор. Прибору не нужно тратить время на нагрев носителя. Достаточно подождать всего одну минуту, и агрегат будет работать при заданной температуре. Нельзя не упомянуть стоимость оборудования, которая намного меньше, чем у газовых котлов, масляных обогревателей и т. д.

Конвектор отопления, что это такое и как работает: подробный обзор

Уже немного было сказано о принципе работы, теперь давайте рассмотрим подробнее.Любой электрический конвектор основан на принципе движения воздушных масс в помещении. Все мы знаем, что холодные массы падают вниз, а теплые чуть выше. Этим и воспользовались разработчики обогревателей, разместив отверстия для холодного воздуха в нижней части устройства. Нагревательный элемент воздушного типа быстро нагревается, что является его главной особенностью. Самое главное, чтобы нагретый воздух был легче и не имел вредных включений. Теплые массы выходят через центральное и верхнее отверстия в теле.Такое решение позволяет повысить температуру в помещении за кратчайший промежуток времени. Зачастую на обогрев небольшого помещения конвектором средней мощности уходит всего несколько минут.

Использование термостата

Мы уже немного разобрались, что такое конвекторы отопления. Электрические варианты наиболее оптимальны по целому ряду причин, одна из них – наличие термостата, хотя практически все современные обогреватели и бойлеры позволяют регулировать температуру в заданном диапазоне.Но в нашем случае это особенно актуально. Дело в том, что здесь речь идет о нагреве воздуха с помощью электроэнергии. Во избежание траты электроэнергии конвектор переходит в режим ожидания. Это происходит, если воздух, поступающий в нижние отверстия для холодных масс, достаточно нагрет. Информация с датчика передается на нагревательный элемент, а последний, в свою очередь, включается или выключается в зависимости от ситуации. Термостаты бывают электронные и электромеханические. Первые более предпочтительны, так как точность их работы на порядок выше.Но такой утеплитель будет стоить немного дороже.

Конвектор: отзывы и рекомендации покупателей

Если вы собираетесь совершить покупку, то воспользуйтесь советом: почитайте отзывы людей, имеющих опыт в этом деле. Например, для загородных домов рекомендуется устанавливать целую систему электронагревателей, объединенных в одну систему. Принцип работы точно такой же, но только с той лишь разницей, что с пульта можно управлять всеми устройствами (или каждым по отдельности).Это очень удобно, и в доме всегда будет тепло. Часто встречаются полезные советы, которые тоже нельзя не заметить. Например, то, что нельзя ничем накрывать конвектор, хотя на это мало кто обращает внимание. Производитель «Ноаро» заслужил хорошую репутацию у покупателей. Эта компания производит электрические и газовые конвекторы различных размеров. Их можно повесить на стену или переносить из комнаты в комнату. Безотказная работа в течение длительного периода эксплуатации – это то, на что ориентируется большинство пользователей.Вы уже немного знаете о том, как работает электрический конвектор, что это такое, мы тоже поговорили.

Газовые воздухонагреватели

Если вы хотите совместить высокую эффективность и экономичность, то присмотритесь к газовому обогревателю. Это устройство идеально подходит для обогрева больших помещений за короткое время. Единственное отличие от электрического обогревателя заключается в виде используемого топлива. Если в первом случае требуется электричество, то во втором случае необходим природный газ. Известно, что это один из самых дешевых видов топлива.Газовый конвектор имеет специальную двухслойную трубу. По внешнему слою в помещение поступает свежий воздух, а по внутреннему проходит продукт горения. Что касается самого отопления, то здесь все так же, как и в электрическом конвекторе. Холодный воздух поступает в нижние отверстия в корпусе, затем контактирует с горячим нагревательным элементом и выходит через верхние отверстия. Конечно, это хорошее решение, но не забывайте, что придется врезаться в газовую трубу, на что и будут основные затраты. Что касается размещения, то самый популярный вариант – напольный.Вот мы и разобрались, как работает газовый конвектор, что это такое и чем он отличается от электрического.

Несколько важных моментов и полезных советов

Как уже отмечалось выше, есть два способа установки обогревателей: настенный и напольный. Первый вариант установки не предусматривает дальнейшего перемещения конвектора. Во втором случае можно перемещать обогреватель по квартире или дому. Существуют также жидкостные и сухие конвекторы. Можно с уверенностью сказать, что каждый из этих видов имеет свои плюсы и минусы.Жидкостный обогреватель идеально подходит для обогрева квартиры или дома. Внутри корпуса находится радиатор, чаще всего он алюминиевый, а ТЭН погружается непосредственно в рабочую жидкость. Передача тепла осуществляется с КПД 98%, что довольно много. Сухой конвектор хорош для дополнительного обогрева помещения, и об этом нельзя забывать. Как видите, электронагреватель нужно выбирать тщательно. Самое главное – четко понимать, для каких целей он будет использоваться.Если для основного обогрева, то однозначно нужна жидкость. Вот мы и разобрались, какие конвекторы отопления бывают электрические.

Заключение

Как видите, понять, что такое конвектор, не так уж и сложно. Обогреватель этого типа имеет ряд преимуществ, о которых также было сказано. В настоящее время на рынке представлено множество моделей, которые оснащены удобным управлением и не требуют постоянного внимания человека. Благодаря успешному выполнению требований безопасности вы можете быть совершенно спокойны.Это связано с тем, что установлены современные датчики, полностью контролирующие непредвиденные процессы, а это электрический конвектор. Обогреватель не будет работать без света, но это и понятно. Хотя недостатком это назвать сложно, даже современные газовые котлы оснащены сложной электроникой, поэтому при обесточивании они также отключаются. Эффективность и скорость – это электрический конвектор. Что это такое и как работает устройство, вы знаете, поэтому можете смело делать выбор в пользу той или иной модели.

Электрическое отопление: методы и преимущества

Отопление требуется для бытовых целей, таких как приготовление пищи и отопление зданий, а также для промышленных целей, таких как плавка металлов, закалка и отпуск, поверхностная закалка, сушка и сварка. Практически все потребности в отоплении могут быть удовлетворены с помощью того или иного электрического нагревательного оборудования.

Виды теплопередачи :

Нагретое вещество будет отдавать тепло другому веществу с более низкой температурой.

Различные способы передачи тепла: теплопроводность, конвекция и излучение:

1. Проводка:

При таком способе передачи тепла одна молекула вещества нагревается и передает тепло соседней и так далее. Таким образом, тепло передается через вещество от одной части к другой или между двумя соприкасающимися веществами.

Скорость проведения тепла вдоль вещества зависит от градиента температуры.Она может быть выражена в МДж в час на квадратный метр на метр или в ваттах на квадратный сантиметр на сантиметр при электрическом отоплении.

В пластине толщиной t метров, имеющей площадь поперечного сечения двух параллельных граней A квадратных метров и температуру двух ее граней T 1 и T 2 °C абс. количество тепла, прошедшего через нее за T часов дается по-

Q = кА/t (T 1 – T 2 )T …(5.1)

Где k — коэффициент теплопроводности материала в МДж/м 2 /м/°C/час.

2. Конвекция:

Тепло передается конвекцией в случае водонагревателя погружного типа или в случае низкотемпературного отопительного оборудования для зданий. Воздух, соприкасающийся с нагретым элементом радиатора в помещении, получает тепло от контакта с элементом. Нагретый воздух расширяется и поднимается вверх, его место занимает холодный воздух. Таким образом, существует постоянный поток воздуха вверх через нагревательный элемент.

Этот процесс называется конвекцией.Эти конвекционные потоки отдают часть своего тепла более холодным частям помещения. Таким образом, помещение и его содержимое постепенно нагреваются с помощью этого средства. Аналогичное действие происходит в электрическом водонагревателе: непрерывный поток воды проходит вверх через погружной нагревательный элемент, в результате чего вся вода в баке нагревается.

Количество тепла, поглощаемого нагревателем за счет конвекции, зависит главным образом от температуры нагревательного элемента над окружающей средой и от размера поверхности нагревателя.Это также частично зависит от положения нагревателя. Тепловыделение определяется следующим выражением.

Тепловыделение, H = a(T 1 – T 2 ) b Вт/м 2 …(5.2)

Где, a и b — константы, значения которых зависят от оборудования поверхности нагрева для обогрева и т. д. T 1 и T 2 — температуры поверхности нагрева и жидкости в °C абс. соответственно.

Для вертикальных поверхностей в воздухе приведенное выше выражение принимает вид

.

Тепловыделение, H = 3.875 (T 1 -T 2 ) 1,25 Вт/м 2 …(5,3)

В печах передача тепла конвекцией невелика.

3. Радиация:

В этом способе теплопередачи тепло достигает вещества, которое нужно нагреть, от источника тепла, не нагревая среду между ними. Скорость теплового излучения определяется законом Стефана, согласно которому-

Теплоотвод,

, где T 1 — абсолютная температура источника тепла в градусах Цельсия, T 2 — температура нагреваемого вещества в абсолютных градусах Цельсия, k — постоянная, известная как эффективность излучения, k — единица для одного элемента и между 0.5 и 0,8 для нескольких элементов, расположенных рядом, е — коэффициент излучения, равный единице для черного тела и равный 0,9 для резистивных нагревательных элементов.

Поскольку излучение пропорционально разнице температур в четвертой степени, мы можем иметь очень эффективный нагрев при высоких температурах.

Классификация методов электрического нагрева :

Электрическое отопление может быть широко классифицировано как:

(i) Нагрев промышленной частоты и

(ii) Высокочастотный нагрев.

Нагрев промышленной частоты может быть дополнительно классифицирован как:

(i) Резистивный нагрев и

(ii) Дуговой нагрев.

Нагрев сопротивлением можно далее классифицировать как:

(i) Нагрев прямым сопротивлением,

(ii) Косвенный резистивный нагрев и

(iii) Инфракрасное или лучистое отопление.

Подобным образом дуговой нагрев может быть дополнительно классифицирован как:

(i) Прямой дуговой нагрев и

(ii) Косвенный дуговой нагрев.

Высокочастотный нагрев можно классифицировать на:

(i) Индукционный нагрев и

(ii) Диэлектрический нагрев.

Индукционный нагрев может быть дополнительно классифицирован как:

(i) Прямой индукционный нагрев и

(ii) Косвенный индукционный нагрев.

1. Прямой нагрев сопротивлением:

Электрический ток пропускают через нагреваемое тело. Этот принцип нагрева используется в контактной сварке и в электродных котлах для нагрева воды.

2. Непрямой резистивный нагрев:

Электрический ток пропускают через провод или другой материал с высоким сопротивлением, образующий нагревательный элемент; выработанное таким образом тепло передается от нагревательного элемента к телу за счет излучения или конвекции. Обычно этот метод используется в погружных нагревателях, печах сопротивления, бытовой и коммерческой кулинарии и термообработке металлов.

3. Инфракрасное или лучистое отопление:

Тепловая энергия лампы накаливания фокусируется на нагреваемом теле в виде электромагнитного излучения.Это используется для сушки влажных красок на объекте.

4. Дуговой нагрев:

Дуга между двумя электродами имеет высокую температуру (около 3000-3500°C) в зависимости от материала электрода.

Электрическая дуга может использоваться следующими способами:

(i) Путем зажигания дуги между зарядом и электродом или электродами. В этом методе тепло напрямую передается и забирается зарядом. Печи, работающие по этому принципу, известны как дуговые печи прямого действия.

(ii) Путем зажигания дуги между двумя электродами. В этом методе тепло передается заряду излучением. Печи, работающие по этому принципу, известны как дуговые печи косвенного нагрева.

(iii) Зажиганием дуги между электродом и двумя соединяемыми металлическими деталями, как при дуговой сварке.

5. Прямой индукционный нагрев:

В этом методе нагревания токи индуцируются электромагнитным воздействием в нагреваемом теле.Индуцированные токи, протекающие через сопротивление нагреваемого тела, выделяют тепло и, таким образом, повышают температуру. В индукционных печах тепло используется для плавления шихты, а вихретоковые нагреватели, используемые для термообработки металлов, являются другими формами прямого индукционного нагрева.

6. Непрямой индукционный нагрев:

При этом методе электрического нагрева вихревые токи индуцируются в нагревательном элементе за счет электромагнитного воздействия. Вихревые токи, возникающие в нагревательном элементе, производят тепло, которое передается нагреваемому телу путем излучения и конвекции.На этом принципе работают некоторые типы индукционных печей, используемых для термической обработки металлов.

7. Диэлектрический нагрев:

В этом способе электрического нагрева используются диэлектрические потери для нагрева неметаллических материалов. Неметаллический материал, подлежащий нагреву, помещают между двумя металлическими электродами, на которые подается высокое напряжение с высокой частотой, тепло выделяется за счет происходящих диэлектрических потерь.

Высокочастотные источники питания для электрообогрева:

Источник питания для индукционных печей без тигельного сердечника обычно получают от обычной системы питания, и его частота преобразуется в более высокое значение либо с помощью мотор-генератора с явнополюсным генератором переменного тока (подходит для частот примерно до 1000 Гц и для любой требуемой мощности) или с помощью мотор-генератора с индукторным генератором (подходит для частот примерно до 10 000 Гц и мощностью 1 тонна) или с помощью вентильных генераторов (подходит для очень маленьких печей, для которых требуются частоты до 1 миллиона Гц).

Генератор, используемый в индукционном нагреве, отличается от генератора, используемого в радиопередатчиках. Индукционные нагреватели прочны, компактны, портативны и работают почти автоматически. С ними должны обращаться неквалифицированные операторы и в сравнительно грязной атмосфере. Они также подвержены перегрузкам и вибрации. Следовательно, при проектировании генератора для подачи высокочастотного тока для индукционного нагрева вышеперечисленным факторам следует уделить должное внимание.

Окольное значение частоты, используемой для индукционного нагрева, равно 400 кГц, используемая схема показана на рис. 5.17.

Источник переменного тока сначала усиливается трансформатором, повышенное напряжение выпрямляется с помощью схемы мостового выпрямителя, а выпрямленное напряжение подается на генератор для получения токов высокой частоты. Емкости и индуктивности (включая заготовку) определяют частоту питания заготовки.

Ламповые генераторы менее эффективны по сравнению с SCR, падение напряжения на SCR очень мало (порядка 1 В).КПД СКВ составляет около 90%. Тиристоры запускаются импульсами тока затвора, создаваемыми UJT. Схема показана на рис. 5.18. Частота подачи на заготовку зависит от значения R и C. Чем меньше произведение R и C, тем выше частота на заготовке.

Иногда генераторы с искровым разрядником также используются для обеспечения высокочастотного питания. Основным принципом работы преобразователя с разрядником является попеременная зарядка и разрядка конденсатора.

Трансформатор повышает напряжение, скажем, до 500 В, конденсатор бака получает нарастание напряжения до тех пор, пока не пробьет искровой разрядник и не произойдет перекрытие. Величина индуктивности и емкости в разрядной цепи определяет частоту тока через разрядник. Можно получить частоты до 1 МГц.

Выбор частоты для электрического нагрева:

Выбор частоты для целей обогрева является важным фактором.Однако выбор частоты имеет большое значение для нагреваемой работы и используемого метода нагрева (индукционный нагрев или диэлектрический нагрев). Печи промышленной частоты (50 Гц) могут иметь мощность 1 МВт, тогда как печи средней частоты (от 500 Гц до 1000 Гц) имеют мощность 500 кВт, а печи высокой частоты (от 100 кГц до 2 МГц) имеют мощность от 200 кВт до 500 кВт.

я. Индукционный нагрев:

При выборе частоты для индукционного нагрева необходимо учитывать следующие факторы:

а.Толщина обогреваемых поверхностей. Чем выше частота, тем тоньше поверхность будет нагреваться.

б. Время непрерывного нагрева. Чем больше продолжительность, тем глубже проникновение тепла за счет теплопроводности.

б. Достигаемая температура и продолжительность нагрева. Если необходимо получить более высокие температуры за более короткое время, следует выбрать генератор большей мощности.

ii. Диэлектрический обогрев:

Скорость выделения тепла при диэлектрическом нагреве определяется выражением P = 2π/CV 2 cos φ Вт, где V — напряжение питания, f — частота питания, а C — емкость образующегося конденсатора, которая зависит от относительная диэлектрическая проницаемость ϵ r материала.

Таким образом, скорость производства тепла α V 2 x f x cos φ x ϵ r

Напряжение на любом образце ограничено его толщиной, т. е. градиентом потенциала, напряжением пробоя, изоляцией и соображениями безопасности. Напряжения, используемые для диэлектрического нагрева, обычно составляют от 600 В до 3000 В, однако иногда также используется напряжение до 20 000 В.

В качестве альтернативы более высокая скорость производства тепла может быть достигнута за счет использования более высокой частоты, но это также ограничено из-за следующих соображений:

(a) Необходимость включения специальной схемы согласования на более высоких частотах в связи с тем, что максимальная выходная мощность генератора питания достигается только тогда, когда импеданс генератора совпадает с импедансом нагрузки.

(b) Возможность существования стоячей волны на поверхности электродов с длиной волны, приблизительно равной или превышающей одну четверть длины волны в любой момент времени.

Вызывает изменение напряжения на электродах, что приводит к неравномерному нагреву. Этого можно избежать, наложив ограничения на длину электрода на определенной частоте.

(c) На очень высоких частотах трудно настроить индуктивность, чтобы резонировать с зарядной емкостью.

(d) На более высоких частотах невозможно получить равномерное распределение напряжения.

(e) Более высокие частоты могут мешать работе ближайших радиостанций из-за излучения. Поэтому следует соблюдать особую осторожность, чтобы не было радиации и т. д.

Преимущества электрического отопления:

Основные преимущества электрического отопления перед другими системами отопления (уголь, мазут или газ) приведены ниже:

1. Экономичный:

Электрическое отопление экономично, так как электропечи дешевле как по первоначальной стоимости, так и по стоимости обслуживания.Он не требует особого внимания, что дает значительную экономию трудозатрат по сравнению с другими системами отопления. Электрическая энергия также очень дешева, поскольку она производится в больших масштабах.

2. Чистота:

Поскольку в системе электрообогрева полностью исключены пыль и зола, это чистая система, а затраты на очистку сведены к минимуму.

3. Отсутствие дымовых газов:

Поскольку в этой системе не образуются дымовые газы, нет риска нагревания атмосферы или предметов, и, следовательно, эксплуатация гигиенична.

4. Простота управления:

Простой, точный и надежный контроль температуры может осуществляться как вручную, так и полностью автоматическими переключателями. Желаемая температура или температурный цикл могут быть точно обеспечены в системе электрического отопления, что неудобно в других системах отопления.

5. Автоматическая защита:

Автоматическая защита от перегрузки по току или перегрева может быть обеспечена с помощью соответствующих распределительных устройств в системе электрообогрева.

6. Верхний предел температуры:

Нет верхнего предела достижимой температуры, за исключением способности материала выдерживать тепло.

7. Особые требования к отоплению:

Некоторые требования к нагреву, такие как равномерный нагрев материала или нагрев одной части изделия без влияния на другие, нагрев непроводящих материалов, нагрев без окисления, могут быть выполнены только в системе электрического нагрева.

8. Высокая эффективность использования:

Общий КПД электрического отопления сравнительно выше, так как в этой системе отопления источник можно подвести непосредственно к точке, где требуется тепло, уменьшая тем самым потери. Кроме того, нет продуктов сгорания, в которых участвуют тепловые потери.

Практически установлено, что от 75 до 100% тепла, вырабатываемого при электрическом нагреве, может быть успешно использовано, тогда как в случае газового, твердотопливного и масляного отопления КПД составляет 60%, 30% и 60% соответственно.

9. Улучшение условий труда:

Электрическая система обогрева не производит раздражающего шума, а потери на излучение низки. Таким образом, работать с электрическими печами удобно и круто.

10. Безопасность:

Электрообогрев достаточно безопасен и быстро реагирует.

Что такое трубчатые нагреватели? — Accutherm

Трубчатые нагреватели используются в самых разных отраслях промышленности, во множестве различных приложений для технологического нагрева, поскольку они могут иметь практически любой размер и форму. Это делает их пригодными для использования практически в любой среде, где требуется быстрый, надежный и экономичный обогрев. Вот краткое изложение того, что вам нужно знать об этих универсальных единицах промышленного оборудования:

Как они работают

Трубчатые нагреватели работают на любом из трех принципов нагрева – кондукции, конвекции или излучения. Независимо от фактической конструкции — она варьируется в зависимости от удельной мощности, размера, формы и оболочки — трубчатый нагреватель производит тепло в ограниченном пространстве.Полученное тепло излучается непосредственно в материал, передается через подходящую жидкость или конвективно передается через систему принудительной вентиляции.

Где они используются

Трубчатые нагреватели с медной оболочкой используются в различных отраслях промышленности — от розничной торговли продуктами питания до жилищного строительства, где необходимо нагревать воду, масло и жир. С другой стороны, разновидность нержавеющей стали идеально подходит для использования в промышленных целях, связанных с использованием сильных кислот и щелочей.Наконец, оболочки из «инкологии», «инконеля» и титана используются в самых агрессивных средах.

Их льготы

Их относительно компактный размер и передовые механизмы управления делают их невероятно универсальными приборами с феноменально точной теплопередачей и поддержанием температуры. Использование любого количества материалов — стали, нержавеющей стали, инколоя, инконеля или титановых сплавов — означает, что трубчатые элементы можно использовать практически для любых целей.Фактически, большинство инженеров считают их основой всех систем отопления.

Для получения дополнительной информации о нестандартных трубчатых системах обогрева обращайтесь в компанию Accutherm. Нас можно найти в Интернете по адресу http://accutherm.com/ или связаться напрямую по телефону 800-243-8162.

Если вам понравился этот пост, рассмотрите возможность оставить комментарий или подписаться на канал RSS , чтобы будущие статьи доставлялись на ваш читатель каналов.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
