Байпас на отопление с насосом: Байпас в системе отопления — варианты правильной установки. Обзор основных функций

Содержание

Байпас в системе отопления — варианты правильной установки. Обзор основных функций

При наличии в доме системы, осуществляющей индивидуальное водяное отопление, жильцы нередко сталкиваются с необходимостью в установке насосов путем использования системы байпаса.

Часто об этом говорят мастера по монтажу. Именно из за этого никто и не оспаривает такую необходимость. Но при этом все еще возникают вопросы о сущности и нужности данного устройства, которые подлежат тщательному рассмотрению. Итак, разберемся со значением данного термина, попробуем уяснить его функционал и понять, действительно ли нужна для отопления в доме такая система.

Краткое содержимое статьи:

Значение термина

Слово «байпас» является заимствованием и изначально переводится с английского как «обводной путь». Применяется данный термин в тесной связи с гидродинамикой, а именно с проведением с помощью труб жидкой субстанции.

То есть байпас на отопление является своеобразным дополнительным путем для движения тока, при этом он обходит стороной основную магистраль.

При этом указанное устройство встречается, помимо отопительной системы, во всех аналогичных системах, использующих трубы для транспортирования. Например, это газовая магистраль, нефтепровод, водопровод и так далее.

Необходимость байпаса

Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.

Выглядит такое устройство, как вертикально расположенная труба, которая представляет собой соединение горячей и отводящей магистрали. Рассмотрим, в чем назначение такого участка.

К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура.

В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.

Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.

Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.

Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.

Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.

Циркуляционный насос и обводной контур

Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.

При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом. При этом требуется установка запорного крана на участке от входа до выхода обводного пути.

Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.

Но если необходимо заменить фильтры либо отремонтировать насос, сначала следует открыть краны на обратке, при этом арматура для запора, которой оснащается байпас, должна быть закрыта. Такой вариант позволяет не останавливать работу отопления, при этом теплоноситель продолжает циркулировать в естественной форме.

Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки. Следует отметить, что система байпас может иметь обратный клапан, в этом случает достаточно обойтись открытием крана на обратной магистрали.

Как установить систему

Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.

Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур. Наиболее простыми будут работы с металлопластиком. А полипропилен или металл требуют использования сварочных устройств. То есть установить своими руками не получится, потребуется помощь специалистов.

Но стоит заметить, что в принципе установку любого обводного пути желательно доверить специалистам, так как это наиболее надежный вариант.

При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой. Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать.

Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать.

Фото системы байпаса


Сохраните статью себе на страницу:

Пост опубликован: 12. 10

Присоединяйтесь к обсуждению: Copyright © 2022 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

Циркуляционный насос and байпас, циркуляционный насос без байпаса

Чем хорош циркуляционный насос and байпас? Задаться этим вопросом в первую очередь стоит владельцам так называемых «гравитационных» или систем отопления, в которых осуществляется естественная циркуляция теплоносителя.

В таких системах нагретая в котле вода естественным образом поднимается по вертикальному стояку. Оттуда, под действием силы тяжести, она распределяется по батареям, а затем, по трубе «обратки», попадает снова в котел.

Главное преимущество такой системы напрямую вытекает из названия — естественность. Не требуется никаких дополнительных устройств. Но зато и смонтировать такую систему гораздо сложнее. Нужно точно рассчитать диаметры всех труб и углы их уклона. Если ошибиться, батареи вообще не будут греться!

Современные котлы, где установлен циркуляционный насос без байпаса, позволяют создавать не такие сложные системы. Циркуляция теплоносителя здесь осуществляется за счет работы насоса.

Но простота монтажа не единственный выигрыш. Кроме того экономится топливо, поскольку не требуется чрезмерно нагревать воду в трубе подачи (более холодная вода просто не поднимется по стояку). Так же более эффективно распределяется теплоноситель по батареям — это важно, если их достаточно много или в доме отапливается несколько этажей.

Добиться подобной экономии можно и в старых системах. Для этого даже не потребуется менять котел. Достаточно будет установить циркуляционный насос and байпас. Делается это на трубе обратки, поскольку обычно насос не «толкает», а «тянет» жидкость.

Около котла труба разрезается, и на двух Г-образных ответвлениях устанавливается насос. Перед ним ставится шаровый кран, а так же фильтр грубой очистки. Сам насос разумно прикрутить на «американках» — так его проще будет, если потребуется, снять.

Фильтр грубой очистки, закрытую завинчивающейся пробкой наклонную сетку, предназначен для защиты устройства от шлама, неизбежно присутствующего в системах, собранных из стальных труб и стальных или чугунных радиаторов. Шаровый кран нужен, чтобы — если отключат электричество — перекрыть этот участок трубы и пустить воду к котлу напрямую.

Конечно, можно поставить и циркуляционный насос без байпаса. Однако тогда придется смириться с тем, что, если отключат свет, перестанет работать отопление — теплоноситель просто не будет поступать к котлу. Впрочем, если подобные отключения случаются достаточно часто, бензиновый генератор легко исправляет ситуацию.

Байпас в системе отопления своими руками

Многие из тех, у кого дома устанавливалась система индивидуального водяного отопления, наверняка могли слышать от мастеров, которые делали работу, о необходимости установки циркуляционного насоса через систему байпаса. Естественно, что с мастерами никто не спорит, — нужно, значит нужно. Однако вопрос остался. Что же это такое, и для чего нужен байпас в системе отопления. Может, можно и без него обойтись?

Давайте далее попробуем разобраться в этих вопросах, чтобы термин «байпас» перестал быть загадкой, и, в случае чего, можно было бы на равных пообщаться с мастерами отопительных систем.

Что такое байпас

Этот термин заимствован их английского языка и означает обвод, обходной путь. С точки зрения гидродинамики, а если точнее, движения жидкости по трубам, это дополнительный путь для тока в обход основной магистрали. Кстати, такие устройства можно встретить не только в отопительной системе, но и везде, где есть сложная трубная система транспортировки чего-либо, и не только жидкости. В качестве примеров можно привести газовые магистрали, нефтепроводы, а также водоснабжение.

Для чего нужны обходные пути на трубных магистралях

Давайте рассмотрим, как работает такой трубный обвод на примере системы водяного отопления. Часто байпас здесь можно увидеть перед отопительной батареей. Это вертикальный участок трубы, что сообщает горячую магистраль с отводящей. Зачем это нужно?

Представьте, что в разгар отопительного сезона что-то случилось с батареей, потекла, например. То есть, необходимо ее снимать и ремонтировать, или заменять другой. Но как это сделать, если отопление работает и выключать его очень нежелательно, так как за окном мороз? Вот здесь и пригодится обходной путь, через который можно перенаправить движение теплоносителя, пока будут идти ремонтные мероприятия. Для этого просто нужно перекрыть краны, ведущие к радиатору и открыть то запорное устройство, что находится на обводной трубе (если оно есть). Таким образом, жидкость из подающей магистрали будет сбрасываться в обратку, что никак не повлияет на работу отопительного контура в целом. А батарею можно снимать и ремонтировать при работающем отоплении.

Байпас перед батареей нужен не только для аварийных ситуаций. Благодаря его наличию можно регулировать объем проходящей через радиатор жидкости, и, как следствие, его температуру.

Для этого используется запорный кран на подающей трубе. Если его немного прикрыть, движение теплоносителя через батарею станет менее интенсивным, и она начнет остывать. Та часть циркулирующей жидкости, что отсеклась частично закрытым краном, через обводную трубу будет сбрасываться в обратную магистраль.

Как видно из приведенного примера, обвод предусматривает не только наличие дополнительного пути, но и запорных элементов, с помощью которых можно перенаправлять ток жидкости.

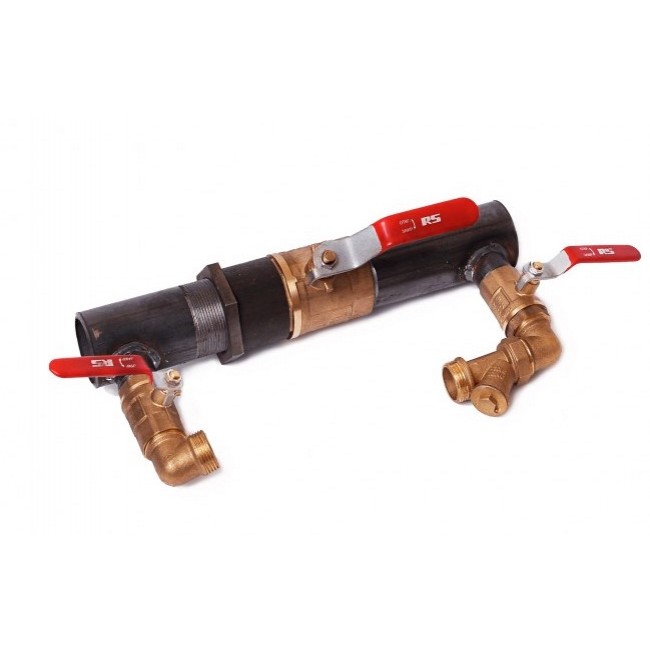

Байпас с циркуляционным насосом

При врезке в отопительный контур циркуляционного насоса в большинстве случаев также делается обводной участок трубопровода. Причем подкачивающее устройство устанавливается именно на обводе. Вся система байпаса в этом случае состоит из таких структурных элементов:

  • циркуляционный насос;
  • фильтрующее устройство;
  • запорные шаровые краны или автоматический клапан.

Обходной трубопровод с насосом врезается в участок обратной магистрали недалеко от входа в котел. На участке обратки между входом и выходом обвода устанавливается запорный кран.

Работает система так. Когда включен циркуляционный насос, краны на обводном трубопроводе открыты, и движение жидкости происходит именно по этому пути. Шаровый кран, находящийся на основной магистрали в этот период полностью закрыт. При необходимости ремонта насоса или замены фильтра, вначале открывается кран на обратке, запорная же арматура, установленная на байпасе, напротив, закрывается. В этом варианте отопление продолжает работать, но циркуляция происходит естественным путем.

То же самое нужно сделать, если в сети по каким-либо причинам пропадет электричество и циркуляционный насос перестанет работать. С помощью имеющейся запорной арматуры движение теплоносителя перенаправляется через основную обратную магистраль. Если байпас оборудован автоматическим обратным клапаном, стоит только открыть кран на обратке.

Установка трубного обвода с циркуляционным насосом

Монтаж обходной трубы обычно производится при устройстве отопительной системы. Однако бывают случаи, когда приходится делать врезку в действующий отопительный контур. Понятно, что такую работу лучше проводить в теплый сезон, когда водяное отоплений не функционирует. Перед установкой обвода с насосом необходимо слить теплоноситель из системы.

Характер работ и их сложность сильно зависит от того, из какого материала применен трубопровод для обустройства отопительного контура. С металлопластиковой трубой работать гораздо проще. Для полипропилена и металла понадобятся соответствующие сварочные устройства, поэтому работой с таким материалом занимаются сугубо специалисты.

Даже если трубопровод металлопластиковый, врезку байпаса лучше доверить специалистам. Если все же есть желание сделать работу самостоятельно, можно ориентироваться на следующую схему:

  1. Сначала собирается участок обвода, что располагается параллельно обратной магистрали. Последовательность такова: угловое соединение – труба – кран – труба – фильтр – насос – труба – угловое соединение.
  1. От обратки отрезается участок, примерно равный общей длине горизонтального участка обвода. На левый и правый конец обратной магистрали устанавливаются тройные соединения. Между ними монтируется участок трубопровода с врезанной запорной арматурой.
  1. Собранный участок обходного трубопровода соединяется с магистралью равными по длине фрагментами трубы. Здесь следует быть внимательным и не перепутать стороны. Необходимо, чтобы стрелка на корпусе подкачивающего устройства совпадала с током теплоносителя.

Теперь вы знаете, что такое байпас и зачем это устройство включается в отопительный контур. Поэтому вопросов по поводу предназначения обходного пути для теплоносителя и целесообразности его установки больше возникать не должно.

Байпас в системе отопления — установка своими руками, зачем нужен, фото |

Современная гидравлическая система отопления или водоснабжения содержит большое количество запорно-регулирующей аппаратуры, теплообменников, насосов и прочих элементов, которые могут стать неработоспособными. Для их ремонта может быть предусмотрен специальный обходной «путь» для жидкости – байпас, который позволит отключить определенный участок контура, не нарушая функциональности отопления в целом.

Оглавление

Что это такое?

Дословно в переводе с английского «bypass» означает «обходной». Это позволяет понять, что такое байпас в отоплении.

Это обходной участок трубопровода, который располагается параллельно к основной магистрали и позволяет забирать на себя часть потока жидкости из основной магистрали для выполнения регулировки или полностью отключить участок магистрали без остановки работы отопления.

Байпас в системе отопления способен играть несколько функциональных ролей. Рассмотрим их…

Байпас для радиатора в однотрубной магистрали отопления

Установка байпаса в системе отопления параллельно к батарее позволяет обеспечить регулировку потока жидкости через нее и, соответственно, температурный режим, а также обеспечивает возможность замены или ремонта теплового прибора без остановки функционирования отопления, что особенно актуально в многоквартирных домах.  Как правильно установить байпас?

Смотрим картинку, подобные системы выглядят примерно так…

Байпас фото которого Вы видите слева — это просто обыкновенная перемычка, соединяющая непосредственно возле батареи подающую (горячую) и обратную (холодную) трубы.

Между перемычкой и радиатором устанавливаются шаровые краны. Именно они позволяют отключить отдельный прибор, а теплоноситель спокойно будет циркулировать по параллельному обходному пути.

Установка байпаса выполняется непосредственно у самой батареи.

Третий кран может быть установлен на самой перемычке и позволяет регулировать режим байпаса — баланс потока жидкости через батарею отопления и обходную трубу. Закрытое положение этого крана обеспечивает циркуляцию всего потока теплоносителя через данный обогреватель. Опционно вместо крана на подающей трубе перед радиатором может быть установлен терморегулятор, поддерживающий в радиаторе выставленную на нем температуру.

В домах с центральным отоплением желательно установить байпас для полотенцесушителя, так как многие модели этого теплового прибора могут быть не рассчитаны под параметры наших котельных. При этом диаметр байпаса выбирается меньше диаметра магистральных труб – обычно это полудюймовая труба.

Для чего нужен байпас? Он позволяет сократить энергозатраты, ограничив количество поступающего в радиатор теплоносителя. Таким образом, теплоотдача батареи отопления уменьшается, а энергия экономиться. Отсутствие возможности регулировки просто приводит к перегреву помещения с последующим открыванием форточек и улетучиванием тепла. Используемый в котлах теплообменник с байпасом позволяет регулировать необходимый расход теплоносителя через него.

Установив байпас своими руками (при наличии у Вас навыков сантехнических работ), Вы оставите значительную сумму денег в своем кармане.

Монтаж циркуляционного насоса при естественной циркуляции

При наличии в доме схемы отопления, которая использует естественный принцип циркуляции теплоносителя, ее можно несколько оптимизировать, установив электрический циркуляционный насос для принудительного движения теплоносителя. Но чтобы сохранить функциональность «естественности» (она может понадобиться при отсутствии электроэнергии) используют байпас с насосом в комплекте с запорными кранами. На самой магистральной трубе устанавливается шаровый кран соответствующего диаметра.

Байпас в системе отопления фото которого Вы видите ниже, включает в себя, вместо шарового крана, обратный клапан для байпаса, который препятствует движению теплоносителя по малому кругу при функционировании насоса.

Обходные варианты в водоснабжении

Подобный байпас в системе водоснабжения может быть использован для установки счетчика воды и обеспечения необходимости аварийного водоснабжения объекта, когда открывается кран на основной трубе, который в обычном режиме закрыт и опечатан. Эта манипуляция помогает увеличить объемный расход воды в случае возникновения пожароопасных ситуаций – через счетчик поток воды ограничен.

Итак, подытожим! Простой байпас в комплекте с необходимым оборудованием в современных отопительных сетях позволяет решать довольно сложные технологические задачи. Главное грамотный расчет, монтаж и правильная эксплуатация подобных узлов.

Рекомендуем прочесть!

Установка обратного клапана на байпасе

Как защитить систему отопления с естественной циркуляцией от перегрева из-за остановки циркуляционного насоса?

Гравитационные схемы отопления, выполненные с помощью стальных труб большого диаметра имеют высокую степень безопасности, т.к. не зависят от электричества и в случае отключения электроэнергии, твердотопливный котел не закипит и не выйдет из строя. Но если в такую систему добавить циркуляционный насос, для лучшего движения теплоносителя по трубам и отопительным приборам, то при установке нужно выполнить кое-какие условия.

Для того, чтобы избежать затруднения циркуляции теплоносителя, в случае остановки насоса, монтируется байпасная линия. Другими словами, при установке насоса, необходимо предусмотреть байпас с обратным клапаном. На рисунке ниже можно увидеть пример установки обратного клапана шарикового типа.

При работающем насосе, теплоноситель не проходит через обратный клапан, но как только он останавливается, горячая вода идет по байпасу, открывая клапан.

Как выбрать обратный клапан?

Циркуляционный насос может быть смонтирован в двух пространственных положениях: вертикальном или горизонтальном. В зависимости от способа установки, выбирается тип обратного клапана. Т.к. обратные клапаны имеют разную конструкцию, то и принцип работы их разный. При установке насоса вертикально, как на рисунке ниже, нужно ставить обратный клапан шарикового типа. Лепестковый клапан не будет работать в такой схеме. И наоборот, если мы ставим насос горизонтально, то ставится лепестковый обратный клапан.

Внимание! Если у вас в доме смонтированная система отопления с помощью полипропиленовых или других труб малого диаметра (20,25,32 мм), то в случае отключения электроэнергии и остановки насоса, может перегреться твердотопливный котел, закипеть теплоноситель и много чего не приятного еще случится. Это чревато выходом из строя оборудования. Если есть перебои с подачей электричества, рекомендуется устанавливать для циркуляционного насоса источник бесперебойного питания.

Делаем байпас в системе отопления: что это такое


Байпас в системе отопления

Порой непросвещенному читателю бывает очень сложно разобраться в сущности того или иного технического устройства, поэтому даже само его название звучит непонятно и даже пугающе.

Но, стоит только разобраться в принципе функционирования прибора, в порядке его устройства, все кажется простым и понятным до такой степени, что появляется возможность соорудить данный прибор самостоятельно, без помощи специалиста. Все выше сказанное напрямую относится к понятию «байпас».

Слово-то не русское, неизвестное. А на самом деле, байпас в системе отопления: что это такое? Давайте разбираться вместе. Оказывается, байпас — это просто обычный кусок трубы, который устанавливается в нужном месте контура системы отопления.

Это своеобразный обходной канал, по которому осуществляется движение теплоносителя по трубе, в случае непредвиденной ситуации в системе водопровода или в отопительной системе. Байпас — это устройство, предотвращающее перепады давления в трубопроводной системе со всеми вытекающими из этого последствиями.

Где применяется байпас

Применение байпаса целесообразно лишь в системах однотрубного типа, когда одна и та же труба проходит из пункта первоначальной подачи тепла по звеньям радиаторов, и возвращается в тот же пункт, но в уже остывшем виде, израсходовав часть своего тепла по пути следования.

Однотрубная система отопления с байпасом


В системе трубопроводов двухтрубного типа использование байпаса нецелесообразно, т.к. теплоноситель двигается по системе в разных направлениях, а его потоки отделены друг от друга.

Байпас устанавливается, как с вертикальных трубопроводных системах, так и в горизонтальных, но монтаж прибора должен осуществляться по разному. Напомню о том, что вертикальная система трубопровода характерна для многоэтажных жилых сооружений, тогда как в постройках не выше одного этажа применяется горизонтальный тип трубопроводной системы.

Итак, байпас по принципу работы представляет собой обводную перемычку, трубу определенного размера для соединения однотрубной отопительной системы с радиатором или для функционирования циркуляционных насосов для теплоносителя.

При установке байпаса, при подсоединении его к циркуляционному насосу, обеспечивается работа системы в случае отсутствия подачи электроэнергии.

При подсоединении с радиатором отопления байпас становится еще и терморегулирующим устройством, т.к. он направляет «лишнюю» воду в обход радиатора. Байпасы бывают разной длины, разного диаметра с элементами соединяющей арматуры.

Независимо от размера байпаса основная функция этого прибора заключается в том, чтобы обеспечить бесперебойное функционирование отопительной и водопроводной системы в случае необходимости замены циркуляционного насоса или радиатора отопления.

Система в этом случае продолжает функционировать потому, что диаметр подводки на входе и выходе радиатора меньше, чем диаметр трубы подачи теплоносителя.

Задача байпаса состоит еще и в том, чтобы теплоноситель, двигаясь по батареям, отдавал свое тепло равномерно, не теряя при этом необходимой температуры. Если устройств не установлено, то теплоноситель будет отдавать основную долю своего тепла первым радиаторам, это одинаково относится, как к горизонтальным, так и к вертикальным трубопроводам.

Чтобы этого не происходило, труба подачи и обратная труба соединяются дополнительным каналом, по которому часть воды идет в обход батареи.

Байпас радиатора с терморегулятором


Вот, пожалуй, коротко о том, что представляет собой устройство под названием «байпас». Человеку, хоть как то связанному с сантехникой, разобраться в этом устройстве не составит труда. А для тех, кто только пытается освоить азы этой науки, скажу еще проще.

Байпас для радиатора отопления

Если вы живете в многоэтажном доме, обратите внимание на то, что между вашим радиатором отопления и стояком, со стороны стены, находятся две горизонтальные трубы, а между ними — перемычка.

Вот это и есть тот самый байпас, без специальных запорных кранов эта перемычка еще не может называться байпасом. Но когда они, эти краны, установлены, функционирование байпаса приходит в норму. Всего должно быть три крана.

Кран № 1

Если в вашем доме современная система отопления, то этот кран устанавливается на самой трубе. Если же отопительная система устаревшая, что бывает в постройках советского времени, то кран №1 устанавливается в месте пересечения перемычки с трубой обратной направленности.

В современной отопительной системе устанавливается шаровой кран, а в старой — трехходовой кран, т.н. тройник. Каким бы этот кран ни был, где бы он не устанавливался, задача у него одна — остановить полностью или ограничить до предельного минимума подачу воды в систему в случае аварийной ситуации различного масштаба.

Краны №2 и №3

Устанавливаются на горизонтальных трубах, которые ведут по направлению к радиаторам отопления за перемычкой: кран №2 — на трубе обратной направленности, а кран №3 на трубе подачи теплоносителя.

Если вдруг случается протечка воды эти краны перекрываются и гарантируют вам избежать неприятных последствий этого довольно частого явления.

Байпас на алюминиевом радиаторе


Я надеюсь, что теперь вам стало понятно то, почему сама по себе перемычка между трубами не несет в себе никакого функционального значения, почему на трубах устанавливаются эти краны и сколько их должно быть.

Допустим, что на перемычке нет крана №1. В этом случае при малейшей аварийной ситуации, перекрыв воду у себя в квартире, вы оставите без отопления еще и соседей сверху и снизу. Если же кран установлен, то доступ к теплу вашим соседям перекрыт не будет и отопительная система у других жильцов вашего дома будет работать без перебоев.

А теперь подведем некоторые итоги того, как применяется байпас в быту, насколько он необходим, каковы его функции.

Байпас в водопроводной системе применяется в случае:

— установки насосной системы;
— установки счетчиков воды.

Итак, в водопроводной системе байпас выполняет исключительно функцию перемычки, и все.

Что касается функций байпаса, установленного в отопительной системе, то они здесь более важны и многообразны. Байпас в системе отопления выполняет не только роль обводного канала для теплоносителя в случае аварийной ситуации, но и роль регулятора температуры теплоносителя. Каким образом это происходит, упоминалось выше.

Как сделать байпас для циркуляционного насоса своими руками

Можно ли соорудить байпас самостоятельно, если не обладать достаточным уровнем знаний сантехники и определенным опытом работы в сантехнической области? Оказывается, можно, но в этом процессе мы сейчас разберемся с вами вместе и по-порядку.

Байпас для циркуляционного насоса


Если ваш насос располагается на отопительной магистрали, вам нужно его сначала снять, а затем несколько реконструировать саму эту магистраль, а именно увеличить интервал между концами резьбы, на которых насос крепится.

За насосом с двух сторон установите шаровые краны, за кранами разместите тройник, диаметр которого точно соответствует диаметру вашего трубопровода.

Хочу обратить ваше внимание на то, что чаще всего тройники изготавливаются из металла, но если у вас тройник (а значит, и трубопровод) из полипропилена, то, прежде чем устанавливать кран, необходимо вставить в него специальные комбинированные муфты с резьбой или разборные муфты с «американками».

Теперь пришла пора примерки вашего узла: по вашим меркам отрежьте кусок трубы и на готовом месте установите собранный узел. Можно сделать таким образом: разобрать готовый узел на части, отсоединить насос, а две части трубопровода соединить с основной трубой. После этого установить насос и заняться трубой отвода воды.

Трубопровод надо приподнять настолько вверх, чтобы он не задевал насос, затем либо соединить намертво, либо задать направление навстречу друг другу двум патрубкам и установить кран с перемычкой. Таким же образом можно собрать самостоятельно байпас не только для циркуляционного насоса в системе отопления, но и для других приборов сантехнической направленности. Смотрим видео.

nomortogelku.xyz

Читайте также:

Нужен ли мне байпас для нагревателя бассейна?

Нужен ли мне байпас на нагревателе для бассейна?

SwimPoolSteve.com поддерживается пользователями. Чтобы этот ресурс о бассейнах и спа был доступен бесплатно для всех читателей, я получаю комиссионные за покупки, сделанные по ссылкам на этой странице. Для получения дополнительной информации см. полную страницу заявления об отказе от ответственности. Используя этот веб-сайт, вы соглашаетесь с условиями.


Если у вас есть нагреватель для вашего бассейна, то это один из самых дорогих отдельных компонентов вашей системы для бассейна.Кроме того, он также является одним из самых темпераментных с точки зрения того, чтобы заставить его включаться и работать, когда вы этого хотите. По сравнению с фильтром для бассейна не так много движущихся частей, поэтому фильтры, как правило, ломаются или требуют обслуживания значительно реже, чем нагреватели. Поскольку нагреватели дороги, у них много движущихся частей по сравнению с другим вашим оборудованием, и нагреватели могут ломаться по-разному, для вас, как для владельца бассейна, было бы разумно предпринять какие-либо шаги. Вы можете защитить свои инвестиции в более теплые температуры плавания.

Защита нагревателя для бассейна важна, если вы хотите продлить срок его службы. Что вы обязательно должны. Если вы хотите глубже изучить эту тему, вы можете прочитать эту статью о том, как установить нагреватель для бассейна. повредить обогреватель. Одна тема, которая заслуживает отдельной страницы, — это вопрос о том, следует ли вам использовать зонированный байпас для нагревателя бассейна или нет.Чтобы осмысленно ответить на этот вопрос, мне нужно затронуть несколько разных тем, чтобы обеспечить некоторый относительный контекст:

Что такое байпас? — Давайте избавимся от простых вещей. Сантехнический обход, или зоны водопровода, или зонированный обход — все это способы описания добавления бокового ответвления от основной магистральной водопроводной линии, которая является вашей системой циркуляции. Когда что-то устанавливается «последовательно» (inline), это означает, что через него должны проходить все компоненты системы (вода, электричество).Когда что-то установлено «параллельно» (автономно), то вещество, в данном случае вода, не обязательно должно протекать через параллельное устройство. Вы можете или можете не делать этого, или с помощью универсальной системы, такой как трехзонный байпас, у вас может быть возможность отправить всю воду, ничего или только некоторые воды через периферийное устройство. Для сантехнических систем, когда вы слышите «зона», просто представьте себе клапан. Байпас с тремя зонами на вашем обогревателе может быть переопределен как байпас с тремя клапанами для вашего обогревателя.Прежде чем мы перейдем к тому, как установить один из них и как они выглядят, сначала вам нужно знать, почему это важно для вашего бассейна.


Нужно ли шунтировать обогреватель? — Когда вы правильно ухаживаете за водой в бассейне, вам нужно будет регулярно делать что-то, называемое суперхлорированием, когда вы увеличиваете уровень свободного хлора как минимум в десять раз по сравнению с уровнем связанного хлора и удерживаете его на этом уровне для продолжительной обработки в течение ночи. В этот период нередки случаи, когда уровень свободного хлора превышает 10 частей на миллион.Это то, что необходимо регулярно делать с бассейнами с хлором, чтобы поддерживать общий уровень хлора ниже 1 ppm. Кроме того, очень вероятно случаев, когда что-то пойдет не так с вашим обслуживанием воды, и у вас будет вода плохого качества по ряду причин. Как во время этих запланированных событий, так и во время незапланированных событий, было бы огромным преимуществом для вашего нагревателя быть в автономном режиме и через него не проходила бедная или коррозионно-химическая вода. Внутренняя коррозия, утечки и выход из строя нагревателей для бассейнов — наиболее распространенные причины выхода из строя нагревателей для бассейнов. Общепринято использовать зонированную байпасную систему для отключения нагревателя по мере необходимости, чтобы защитить его от воды низкого качества.

Как обойти нагреватель для бассейна? — Байпас нагревателя не является серебряной пулей для решения ваших проблем с нагревателем. Это всего лишь инструмент, но при правильном использовании он очень полезен. Если у вас было плохое качество воды еще до того, как вы отключили нагреватель, теперь вы заперли воду низкого качества в нагревателе, что может быть хуже, чем циркулирующая вода низкого качества.Отключать нагреватель от сети лучше всего заранее, например, при запланированном суперхлорировании. Когда это делается после обнаружения проблемы, вы хотите ограничить время простоя нагревателя, и в любой период, превышающий 12–24 часа, следует рассмотреть возможность слива или выдувания воды из нагревателя. Есть много разных нагревателей и конфигураций. Вы должны вызвать местного эксперта по бассейну или нагревателю, чтобы оценить вашу уникальную установку и дать совет о том, как наиболее эффективно использовать байпас нагревателя для вашей системы. Сливать воду из нагревателя в автономном режиме может быть или не быть хорошей идеей, и это, вероятно, будет зависеть от того, насколько плоха вода, которая находится внутри него. Высокий уровень хлора — это очень плохо. Устойчиво высокий уровень pH — это плохо (образование накипи), а периоды очень низкого pH — это плохо (кислота). Высокое содержание хлора в сочетании с очень низким pH, вероятно, является наихудшей комбинацией для внутренних частей вашего обогревателя, и этого определенно следует избегать.


Наступает момент, когда вы можете спросить себя, почему ваш специалист по бассейну не установил байпас нагревателя в вашем бассейне.Это, по моему опыту, по крайней мере, просто функция стоимости. Когда вы создаете байпас для нагревателя бассейна, вам понадобится несколько клапанов. Минимум два и три для оптимального управления потоком, если вы используете клапаны типа «вход-выход», такие как эти переключающие клапаны Jandy. Если вы хотите, вы можете создать зональный байпас всего с одним трехходовым переключающим клапаном, таким как Jandy 4715 (1,5 дюйма) или Jandy 4717 (2 дюйма). Обычно достаточно нескольких сотен клапанов, плюс несколько дополнительных минут на сборку, плюс вам нужно немного больше места на панели оборудования для клапанов и байпаса, а размеры большинства панелей оборудования уже слишком малы.Это уже несколько сотен долларов, а потом добавить к этому еще одно соображение … клапаны сброса давления.

Клапаны сброса давления на нагревателях для бассейнов — Раньше все нагреватели для бассейнов поставлялись с клапанами сброса давления, потому что они, знаете ли, взрывались с пугающей регулярностью. Современные нагреватели для бассейнов имеют внутренние механизмы безопасности, которые значительно продвинулись вперед с первых дней существования нагревателей для бассейнов, и теперь только некоторые нагреватели для бассейнов будут иметь предохранительный клапан, а другие — нет. Некоторые установщики их вставляют, а некоторые нет. В некоторых областях они требуются на всех нагревателях для бассейнов, а в других нет. Однако стоит отметить, что во многих областях нагреватель для бассейна, установленный «последовательно» (встроенный) в вашу водопроводную систему, не требует клапана сброса давления, однако, если вы решите зонировать свой нагреватель с байпасом, во многих областях теперь требуется, чтобы нагреватель с установленным редукционным клапаном.

В несколько сотен за клапаны для байпаса, плюс, возможно, большую часть еще сотен за сам клапан сброса давления, плюс к нему также необходимо иметь водопровод, чтобы сопроводить любую вентилируемую (кипящую) воду в безопасное место, как против взрыва любого, кто окажется рядом с оборудованием для бассейна.В конце концов, парень, продающий нагреватель за 2500 долларов, переполнен бизнесом, в то время как компания по производству обогревателей за 2900 долларов, устанавливающая байпасы и клапаны сброса давления буквально без дополнительной финансовой выгоды для себя, едва ли совершает продажу. Вот почему большинство нагревателей для бассейнов не имеют байпаса. Я бы определенно хотел байпас для моего нагревателя бассейна, и вы тоже должны.

Как сделать байпас нагревателя — Для создания байпаса нагревателя можно использовать отдельные клапаны, двухзонные или трехзонные.В качестве альтернативы вы можете использовать один трехходовой отводной клапан вместо первого тройника трубы, подающей на байпас нагревателя. Трехходовой отводной клапан может направлять воду прямо в бассейн или закрывать канал бассейна и направлять всю воду через нагреватель. Вы даже можете установить его посередине между двумя, чтобы позволить некоторому потоку идти к нагревателю, а другому — обходить его и возвращаться обратно в бассейн. Не существует «правильного пути» для каждого применения, однако я поддерживаю три впускных и выпускных клапана для создания трехзонного байпаса для нагревателей бассейна.Мне не нравится, что вода может выталкиваться обратно через выпускную сторону нагревателя из единственного байпаса дивертора, закрытого со стороны нагревателя.

Максимальный расход нагревателя для бассейна — Из-за увеличения размера и мощности насосов для бытовых бассейнов более актуальной проблемой является то, что некоторые надежные фильтрационные насосы могут превысить максимальное значение расхода для вашего нагревателя. Обратитесь к производителю нагревателя или руководству пользователя для получения конкретных цифр, однако многие из них находятся в диапазоне 125 галлонов в минуту для максимального расхода.Это много, и большинство систем для бассейнов не будут превышать это значение, однако некоторые из новых насосов с регулируемой скоростью мощностью 2 и 3 лошадиных силы смогут превысить это число в некоторых водопроводных системах. Если ваша система будет перемещать больше воды, чем максимум, с которым ваш нагреватель может безопасно справиться, вам потребуется установить внешний байпас. В большинстве новых нагревателей установлены внутренние байпасные системы, чтобы предотвратить слишком большой поток через теплообменник, но внешний байпас может быть предпочтительнее.

Контрольный список подогревателя бассейна

Почему мой насос для бассейна рано вышел из строя?

Как получить максимальную отдачу от вашего бассейна

Почему мой нагреватель для бассейна сломался?

Как установить обогреватель, чтобы он прослужил долго

Плавательный бассейн Блог Стива

Есть вопрос — задайте Стиву

Если вы хотите продолжить узнавать о бассейнах и спа от отраслевого эксперта, следите за бассейном Стива на Facebook, Твиттер и Ютуб

Подтвержденные бренды плавательного бассейна Steve

Следующие ссылки и продукты относятся к аффилированным лицам веб-сайта плавательного бассейна Steve.Это бренды, продукты и услуги, отобранные Стивом для одобрения. Обратите внимание, что эти одобрения могут включать денежную компенсацию, партнерские ссылки и реферальные сборы для плавательного бассейна Стива, однако при использовании одного из этих продуктов или услуг с вас не взимается дополнительная плата. Доход, полученный от этих ссылок, помогает сделать этот бассейн и спа-ресурс доступным для всех. Чтобы ваш продукт или услуга были рассмотрены для включения в список в качестве одобренного бренда, отправьте электронное письмо по адресу [email protected]ком.

Заявление о раскрытии информации Amazon. Как партнер Amazon я зарабатываю на соответствующих покупках.


www.BasecreteUSA.com

Я не могу не подчеркнуть важность использования гидроизоляционного раствора для бетонных бассейнов. Когда дело доходит до технического процесса гидроизоляции бетонных бассейнов, Basecrete является наиболее эффективным продуктом, который я знаю. Я настоятельно рекомендую всем владельцам бетонных бассейнов использовать продукты Basecrete.

— Бассейн Стив


www.ClearComfort.com

Запатентованные усовершенствованные системы окисления (AOP) Clear Comfort на основе гидроксила представляют собой вершину технологии ухода за водой, доступную владельцам бассейнов и спа. Проще говоря, если вы ищете наилучшую систему ухода за водой для вашего бассейна или спа, вам нужна система Clear Comfort AOP.

— Бассейн Стив


www.PoolSuppliesCanada.ca

Когда дело доходит до заказа принадлежностей для бассейнов и спа в Интернете в Канаде www.PoolSuppliesCanada.ca, безусловно, лучший вариант. Они продают все, от химикатов до сменных насосов и целых комплектов для бассейнов, с возможностью бесплатной доставки и большим количеством товаров «в наличии», чем любой другой канадский интернет-магазин.

— Бассейн Стив

Перепускной клапан теплового насоса Hayward

Расход, поступающий к тепловому насосу, должен находиться в диапазоне, указанном в руководстве.

Например, если диапазон составляет от 30 до 80 галлонов в минуту, а насос производит 70 галлонов в минуту, вы можете направить весь поток на нагреватель.

Некоторые тепловые насосы имеют внутренний байпас, который отводит все, что превышает определенное количество. Например, внутренний байпас может отводить поток со скоростью более 40 галлонов в минуту через байпас. Таким образом, вы получите 40 галлонов в минуту через теплообменник и 30 галлонов в минуту через внутренний байпас.

Если расход превышает 80 галлонов в минуту, необходимо установить внешний байпас, чтобы обойти поток, превышающий 80 галлонов в минуту.

Если ваш расход составляет 70 галлонов в минуту, вы можете добавить внешний байпас, чтобы снизить нагрузку на нагреватель.Например, вы можете направить 30 галлонов в минуту через внешний байпас и направить 40 галлонов в минуту на тепловой насос.

Пока расход, поступающий к тепловому насосу, находится в пределах допустимого диапазона, получаемое тепло будет правильным количеством, которое тепловой насос может произвести.

На мой взгляд, оптимальный расход примерно на 10 галлонов в минуту выше минимального расхода, указанного в руководстве.

Байпас — это просто параллельный путь для движения воды. При закрытом байпасе вся вода будет поступать в нагреватель. Когда вы открываете байпас, часть воды проходит через тепловой насос, а часть – через байпас.Пока расход, идущий к тепловому насосу, находится в допустимом диапазоне, нагреватель будет работать.

Если в вашем тепловом насосе скорость потока указана на основе подъема тепла от входа к выходу, то вы должны установить скорость потока именно так. Установите байпас и регулируйте поток до тех пор, пока температура между входом и выходом не будет составлять 2 градуса C.

Примечание. При наличии байпаса вода не поступает в выпускное отверстие. Смешивание нагретой воды с ненагретой не имеет значения. Нагретая вода все равно будет смешиваться со всем бассейном, поскольку она все равно выходит из обратки.

18 000 литров — это 39 683 фунта. 9 кВт составляет 30 709 БТЕ/час. 1 БТЕ поднимет 1 фунт воды на 1 градус по Фаренгейту. Итак, 30 709 ÷ 39 683 = 0,774 градуса по Фаренгейту в час (0,428 градуса по Цельсию).

Это ожидаемый коэффициент усиления теплового насоса.

Уровень потерь зависит от нескольких факторов, в том числе от температуры воздуха, влажности, скорости ветра и от того, накрыт ли бассейн.

Итог: Установите байпас, как описано в руководстве, и отрегулируйте байпас, чтобы получить подъем на 2 градуса.

Перепуск насоса и перепускной контур

Hi All-

У меня проблемы с моей системой CH. У меня очень долгий перерасход насоса (навсегда!), при этом котел не остывает быстрее, чем вы думаете, если бы он был без насоса.

Основываясь на других вопросах и ответах здесь, я провел множество расследований и сузил их до двух возможных симптомов — наиболее вероятно, первого:

  • Неисправный микропереключатель на одном (возможно, двух) из клапанов (у меня три клапана : 1xHW и по 1 для контуров HTG наверху и внизу)
  • Неисправность термостата перебега насоса на котле
В какой-то момент котел загорелся, когда я держал контроллер в руке и отключил его от настенной панели, так что я почти уверен, что это микропереключатели.Следующим шагом будет посмотреть, смогу ли я их заменить или мне нужно купить полностью новые защелкивающиеся головки.

Итак, это было все в качестве объяснения (и для перепроверки, на случай, если я ошибаюсь). Проведя это расследование, я озадачен трубопроводом — это мой «настоящий» вопрос…

Схема трубопровода представляет собой насос, который качает от котла сразу к трем клапанам (2x HTG, 1xHW). Между насосом и клапанами нет перепускного контура, а также нет «очевидного» перепуска перед насосом.(Есть радиатор-лестница в ванной без TRV, который находится в правильном месте в доме, между котлом и насосом, но зачем делать его неоткачиваемым байпасом/отвалом? другие радиаторы, когда происходит перерасход.)

Получается, что когда происходит перерасход, насос нагнетает воду на три закрытых клапана.

  • Бойлер представляет собой профиль Potterton 100e
  • Я думаю, что система была установлена, когда дом был построен примерно в 1992 году.
  • Насколько я могу судить, все термостаты и контроллер работают нормально.
Есть мысли/предложения?
  • Я что-то упустил при поиске байпаса?
  • Будет ли байпас до или после помпы (после обязательно!)
  • Есть ли способ определить, является ли лестница обходной дорогой?
  • Я что-то совсем упускаю из того, как работают эти системы (я довольно «умелый», но сугубо любитель)
Большое спасибо в ожидании — Джон



Решение минимального расхода в системе с первичными переменными (часть 3)

Инженер осознает важность минимального расхода для насосов в гидравлических системах. В части 1 «Протоколов утра понедельника» Р. Л. Деппманна показано, как рассчитать требуемый минимальный поток. В части 2 были показаны примеры создания минимального оттока на концах контуров системы. Сегодня мы рассмотрим вопрос о минимальном расходе в системах с первичными переменными.

Проблема минимального расхода в системах с первичными переменными

Энергетические стандарты ASHRAE 90.1 требуют использования некоторых средств для остановки потока в чиллере или бойлере, который не работает. На изображении выше показаны двухходовые регулирующие клапаны на каждом котле.Когда котлы отключаются, клапаны закрываются. Когда все вентили закрыты, не важно, байпасы у нас в системе или трехходовые, расход будет «нулевой».

Еще одной проблемой являются проекты, в которых инженер модернизирует машинное отделение, но ничего не делает в системе. В этих случаях может потребоваться решение с минимальным расходом в механическом помещении. Требуемый минимальный расход может быть обеспечен насосами или источником тепла/холода. Вот несколько вариантов достижения минимальной производительности насосов.

Байпас постоянного расхода



Вероятно, наименее затратная по стоимости установка, но самая дорогая по эксплуатационным расходам будет байпас постоянного потока. Это не что иное, как байпас с автоматическим уравновешивающим клапаном, как описано в части 1 этой серии «Минимальный расход в насосах с регулируемой скоростью для построения гидравлических систем ОВКВ». Это не был бы мой первый выбор, но это выбор. Инженер должен спроектировать системный насос с расчетным расходом системы плюс дополнительный расход для минимального расхода.

Перепускной регулирующий клапан



Показанный байпас может иметь регулирующий клапан. Этот регулирующий клапан может быть модулирующим. Сигнал от системы управления зданием (BMS) будет варьироваться в зависимости от расходомера Badger в магистрали. Сигнал будет удерживать клапан закрытым, если расход превышает требуемый минимальный расход. Сигнал будет модулировать открытие клапана для поддержания минимального расхода. Обратите внимание, что важно выбрать расходомер, который обеспечивает точное измерение при низких скоростях.Это может быть место для встроенного магнитного счетчика, такого как Badger M2000. Еще одним ненавязчивым вариантом может быть ультразвуковой расходомер Badger TFX-5000. Следите за минимальными скоростями при использовании механического рабочего колеса или вставных магнитных счетчиков. Два упомянутых измерителя Badger не будут иметь проблем со скоростью.

Реле потока McDonnell Miller FS-7-4

Последним вариантом может быть использование 2-ходового двухпозиционного байпасного клапана с реле расхода McDonnell-Miller FS7-4 в магистрали. Лопасть можно точно настроить для регулировки минимального расхода и зоны нечувствительности.В этом случае клапан будет оставаться закрытым до тех пор, пока не будет достигнут минимальный расход реле расхода. Тогда клапан будет полностью открыт. Я бы предложил автоматический балансировочный клапан потока Griswold или B&G в байпасной линии для этого применения.

Перепускной клапан перепада давления – Внимание

DB-3/4 — дифференциальный перепускной клапан — Xylem Applied Water Systems — США (bellgossett.com)

Другим вариантом линии байпаса является механический дифференциальный байпасный клапан. Это механический клапан с регулируемым перепадом давления.Это похоже на предохранительные клапаны обратного давления, используемые в системах распределения холодной воды. Эти клапаны открываются при повышении перепада давления.

Клапан сброса обратного давления пытается поддерживать скорость потока, когда все закрывается ниже по потоку. Они используются в приложениях с постоянной скоростью. Когда расход падает, а напор насоса повышается, предохранительный клапан открывается для поддержания расчетного напора, перепуская поток, не используемый в системе. Это устройства с фиксированным давлением, и они не будут работать в системах с регулируемой скоростью.

Менее дорогие перепускные клапаны перепада давления также предназначены для использования в устройствах с постоянной скоростью. Когда регулирующие клапаны закрываются и напор насоса поднимается, клапан открывается. Если они используются в коммерческом приложении и установлены на головке управления, они всегда будут открыты. Не отличается от описанного выше постоянного перепускного клапана.

Правильная последовательность работы котла с помощью 2-ходовых клапанов

А как насчет систем, в которых минимальный поток был рассчитан на систему распределения? Как мы можем использовать 2-ходовые двухпозиционные клапаны котла и при этом использовать существующую конструкцию минимального расхода?

Может показаться, что управлять клапанами включения/выключения котла просто.Есть несколько важных вещей, которые должна выполнять система управления. Вот только два примера. Достаточно ли долго система управления держит регулирующий клапан открытым, чтобы рассеять избыточное тепло? Понимает ли система, какой котел запустится при запросе тепла, и держит ли этот клапан открытым и готовым? Эта вторая точка позволит байпасам системы минимального расхода работать правильно.

Инженер должен рассмотреть возможность использования контроля производителя котла. Примером может служить технология последовательности котлов Aerco BST, доступная для котлов Aerco Benchmark и Platinum.Это встроенное управление будет управлять несколькими котлами на более низких уровнях горения, правильно включать котлы и правильно управлять 2-ходовыми регулирующими клапанами.

У инженера есть множество возможностей для достижения минимального расхода в гидравлических системах. Мы надеемся, что эта короткая серия помогла определить некоторые из доступных вариантов.

Ознакомьтесь с остальными сериями!

Часть 1: Минимальный расход в насосах с регулируемой скоростью для построения гидравлических систем ОВК (Часть 1)

Часть 2: Минимальный расход в насосах с регулируемой скоростью для построения гидравлических систем ОВКВ (Часть 2)

113247 Дифференциальный перепускной клапан Bell & Gossett 3/4 дюйма

Описание

113247 Дифференциальный перепускной клапан Bell & Gossett 3/4 дюйма. Дифференциальный байпасный клапан используется в системах, где тепловые нагрузки могут быть исключены из контура при закрытии зональных клапанов. Он контролирует избыточный поток в системе, действуя как байпас, обеспечивая при этом достаточный поток в оставшиеся открытые контуры. Дифференциальный перепускной клапан помогает уменьшить шум скорости, вызванный избыточным потоком через контуры, при этом поддерживая постоянное значение напора насоса.

Дифференциальный перепускной клапан должен быть установлен после насоса между подающим и обратным трубопроводом.Он может быть установлен как в горизонтальном, так и в вертикальном положении при условии, что он соответствует направлению потока, указанному стрелкой на корпусе клапана.

Этот товар обычно отправляется в тот же день!

Просмотреть всеЗакрыть

Информация о гарантии

Гарантия: Указанные цены включают стандартные заводские гарантии. Гарантия требует установки, запуска и эксплуатации в соответствии с IOM производителя. Помощь на рабочем месте: другими Запуск: Другие Ввод в эксплуатацию: Другим: эти услуги, если проект требует запуска, за них несет ответственность подрядчик или агент по вводу в эксплуатацию. Помощь в обучении владельца, как указано в любых спецификациях оборудования, за которую отвечает агент по вводу в эксплуатацию.Разъяснения и исключения «АЛЬТЕРНАТЫ» предлагаются для рассмотрения и всегда подлежат утверждению инженером и владельцем. Исключаются любые сейсмические расчеты или опоры, покрытия, отличные от заводских. Условия: цены указаны на условиях «каждый» (если не указано иное) и на условиях FOB в пункте отправления без разрешенного фрахта грузовыми судами через обычного наземного перевозчика и только внутри континентальной части США. Любые особые требования к отгрузке ложатся на плечи покупателя.Мы предлагаем все цены без налога, со сроком действия 30 дней с указанной даты, и все продажи являются окончательными. После того, как товары были отправлены и покинули склад, National Pump Supply не несет ответственности за любой ущерб, причиненный в процессе доставки. Вы должны связаться с грузоотправителем напрямую и подать претензию в транспортную компанию. Время выполнения: Все предлагаемые цены основаны на стандартных сроках выполнения заказа на заводе (или), как указано в предложении. Возможна ускоренная доставка за дополнительную плату.Свяжитесь с вашим инженером по продажам, чтобы узнать ожидаемое время доставки любого конкретного оборудования по любому заказу или предложению.

Просмотреть всеЗакрыть

Bypass Flow – обзор

Внешние байпасные системы с минимальным расходом включают в себя внешний чувствительный преобразователь, контроллер, обычный двухходовой регулирующий клапан и дроссельную заслонку в сборе. Внутренняя система байпаса минимального потока включает в себя все вышеперечисленные компоненты внутри клапана байпаса минимального потока. Рекомендуется использовать внутренние перепускные клапаны минимального расхода только в чистых системах перекачки, где внутренние детали не подвержены коррозии или засорению.

Best Practice 2.19

Мониторинг работы параллельного центробежного насоса с помощью ручного или автоматического измерения перепада температуры трубопровода для предотвращения отказа параллельного насоса.

Насосы, работающие параллельно, подвержены значительному повреждению компонентов, если они не защищены по отдельности от минимального расхода, а обычно это не так.

Когда насосы работают параллельно, насос с наименьшим напором (изношенный насос и/или насос, работающий на самой низкой скорости) будет вынужден снижать подачу.

Обычно из соображений экономии минимальная защита потока для насосов устанавливается в напорном коллекторе насоса и, следовательно, не обеспечивает индивидуальной защиты насоса.

По мере уменьшения расхода любого центробежного насоса (см. вспомогательный материал ниже) эффективность насоса снижается и приближается к 0 % при нулевом расходе.В результате перепад температуры насоса, который близок к нулю градусов Цельсия в безопасной рабочей области расхода, будет значительно увеличиваться при уменьшении расхода насоса.

Таким образом, мониторинг перепада температур насоса является практичным способом определения внутреннего состояния и скорости параллельного насоса (если привод насоса имеет регулируемую скорость).

Извлеченные уроки

Центробежные насосы, работающие параллельно, подвержены повреждениям из-за испарения жидкости, когда один или несколько насосов имеют неудовлетворительные кривые напор/расход в результате износа внутренних компонентов.

По моему опыту, большинство систем с параллельными насосами не контролируются на снижение расхода отдельных насосов и не снабжены защитой от минимального расхода отдельных насосов. В результате важные компоненты насоса могут и будут возникать, когда один или несколько насосов имеют внутренний износ или работают с меньшей скоростью по сравнению с другими насосами.

Контрольные показатели

Этот подход к мониторингу используется с середины 1990-х годов для обеспечения оптимальной безопасности и надежности параллельных насосов (средняя наработка на отказ более 80 месяцев).

ICM326HM2-ICM Регуляторы напора ICM326HM2 с байпасом теплового насоса С датчиком 120/240

В настоящее время на допуске доступно только количество 0. Вы уже добавили максимально доступное количество.

Пожалуйста, нажмите кнопку «Купить сейчас» ниже, чтобы купить эти 0 до того, как они исчезнут.

В настоящее время на допуске доступно только количество 0.Вы уже добавили максимально доступное количество.

Пожалуйста, нажмите кнопку «Купить сейчас» ниже, чтобы купить эти 0 до того, как они исчезнут.

В настоящее время на допуске доступно только количество 0. У вас уже есть количество 0 в вашей корзине.

Чтобы приобрести другой по распродажным ценам, нажмите кнопку «Купить сейчас» под номером

.

Вы уже добавили 0 единиц этого товара в свою корзину, которые у нас есть в наличии на распродаже для этого товара.

Если вы хотите купить больше, чем 0, у вас есть возможность купить из нашего ассортимента по обычной цене. У нас есть количество 0, доступное по обычной цене 0,00 долларов США за штуку.

Если вы хотите продолжить, вы можете сделать это, воспользовавшись ссылкой «Купить акции по обычной цене» ниже, или закрыть это всплывающее окно, чтобы купить до нулевого количества этого товара по распродажной цене.

В настоящее время у нас есть 0 доступных для распродажи товаров по цене 0 долларов США.00/каждый.

Если вы хотите купить больше, чем 0, у вас есть возможность приобрести остаток из нашего ассортимента по обычной цене. У нас есть количество 0, доступное по обычной цене 0,00 долларов США за штуку.

Если вы хотите продолжить, нажмите кнопку «Купить обычные и распродажные акции» ниже. Это действие добавит 0 единиц, которые у нас есть в наличии по цене 0,00 долл. США за каждую, и единиц(и) по цене 0,00 долл. США за каждую в вашу корзину для оформления заказа.

Если вам нужны только 0 единиц по распродажной цене, нажмите кнопку «Купить только распродажу» ниже, и мы автоматически заполним поле количества для количества 0 по распродажной цене.

В настоящее время у нас есть 0 штук по распродажной цене. Вы уже добавили количество 0 в корзину.Вы можете добавить другое количество в корзину из раздела оформления. Чтобы добавить дополнительное количество в корзину, нажмите кнопку ниже.

Если вы хотите купить больше, чем 0, у вас есть возможность приобрести остаток из нашего ассортимента по обычной цене. У нас есть количество 0, доступное по обычной цене 0,00 долларов США за штуку.

Если вы хотите продолжить, вы можете сделать это, нажав кнопку «Купить инвентарь по обычной цене» ниже, или закрыть это всплывающее окно и ввести дополнительное количество этого товара, которое вы хотите купить по распродажной цене.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
