как правильно сделать байпас с обратным клапаном для циркуляционного насоса, монтаж

Содержание:

Устройство байпаса
Виды байпасов для отопления
Нерегулируемый байпас
Байпасы с ручной регулировкой
Автоматические байпасы
Назначение байпаса
Байпас для радиатора
Подключение насоса через байпас
Для теплого пола
Для систем с твердотопливным котлом
Установка байпаса
Заключение
Видео

В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Устройство байпаса

Байпас – это обводная часть трубопровода, которая обеспечивает продвижение теплоносителя по траектории, минующей определенный участок магистрали. Один край обвода подключается к подающему патрубку, а второй – к обратному. На байпасе обычно устанавливаются различные элементы отопительной системы, например, насосы.

В точке соединения байпаса и входного патрубка устройства, которое необходимо обойти, монтируется запорная арматура. Ее наличие дает возможность направить ток жидкости параллельно самому прибору и регулировать интенсивность подачи теплоносителя. На обратном патрубке тоже устанавливается кран, который позволяет исключить участок трубопровода из системы без необходимости ее остановки.

Виды байпасов для отопления

При монтаже байпаса запорная арматура устанавливается не только на патрубках подключаемого устройства, но и на самом байпасе. Тип используемой арматуры позволяет классифицировать несколько видов байпасов, каждый из которых подходит для определенных условий эксплуатации.

Существуют следующие виды байпасов:

• Нерегулируемые;
• С ручным управлением;
• Автоматические.

Характеристики устройств с разным типом запорной арматуры имеют существенные отличия, поэтому перед тем, как установить байпас в систему отопления, нужно внимательно рассмотреть каждую разновидность.

Нерегулируемый байпас

Устройство нерегулируемых байпасов представляет собой простую трубу, не имеющую какого-либо оборудования. Труба постоянно находится в открытом состоянии, и жидкость по ней перемещается произвольно, то есть, возможность влиять на интенсивность тока воды отсутствует. Нерегулируемые обводные трубы чаще всего используются для подключения отопительных приборов.

Проектируя отопительную систему, нужно обязательно учитывать тот факт, что вода всегда двигается в первую очередь по тем участкам, где величина гидравлического сопротивления минимальна. В случае с байпасом это означает, что внутренний диаметр его вертикального участка должен быть меньше внутреннего сечения магистрального трубопровода.

Если это требование не будет соблюдаться, то теплоноситель попросту будет тяготеть к байпасу.

При проектировании горизонтальной разводки отопления работают другие правила, которые нужно учитывать перед тем, как сделать байпас в систему отопления. Разогретый теплоноситель имеет пониженный удельный вес и всегда пытается двигаться вверх. Чтобы система могла работать нормально с учетом этого правила, диаметр нижней части байпаса должен совпадать с диаметром магистрали, а сечение патрубка, ведущего к радиатору, должно быть меньше.

Байпасы с ручной регулировкой

Байпасы, которые настраиваются вручную (ручные байпасы), оснащаются шаровыми кранами. Использование шаровых кранов обуславливается тем, что они совершенно не меняют пропускную способность трубопровода при переключении, поскольку гидравлическое сопротивление в системе не меняется. Это качество делает шаровый кран оптимальным вариантом для байпаса.

Запорная арматура такого типа позволяет регулировать объем жидкости, который проходит через обводящий участок. При закрытом кране теплоноситель в полном объеме двигается по основной магистрали. Эксплуатация шаровых кранов имеет один важный нюанс – их нужно регулярно поворачивать, даже если необходимость настройки системы отсутствует. Это связано с тем, что при длительном застое краны могут намертво прикипеть, и их придется менять. Иногда также устанавливают клапан подпитки системы отопления, который играет немалую роль.

Ручные байпасы в отопительных системах могут использоваться несколькими способами. Чаще всего их используют для подключения батарей к однотрубной магистрали, а также для обвязки циркуляционных насосов.

Автоматические байпасы

Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.

Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.

Байпасы автоматического типа делятся на две разновидности:

• Клапанные;
• Инжекционные.

В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.

Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном.

Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.

Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.

Инжекционные байпасы – это устройства, по принципу работы аналогичные гидроэлеватору. В главной магистрали устанавливается насосный узел, который подключается к основному контуру при помощи труб меньшего диаметра. При такой схеме оба патрубка заводятся внутрь магистрального трубопровода.

Когда насос запускается, часть жидкости заходит в патрубок и пропускается через аппарат, многократно ускоряясь в процессе. На повышение скорости работает и выходной патрубок, который слегка заужен и визуально напоминает сопло, благодаря которому обеспечивается эффективная перекачка жидкости.

За выходным патрубком создается разрежение, за счет которого теплоноситель начинает высасываться из байпаса. Поток, двигающийся под давлением, тянет за собой всю жидкость, и она с заметным ускорением продолжает движение по основной магистрали. Данный эффект позволяет полностью предотвратить возможность обратного тока жидкости.

Описанная выше технология работает только при включенном насосе. Если же насосное оборудование отключено, то теплоноситель в полном объеме проходит через байпас под воздействием гравитационных сил.

Назначение байпаса

Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.

Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.

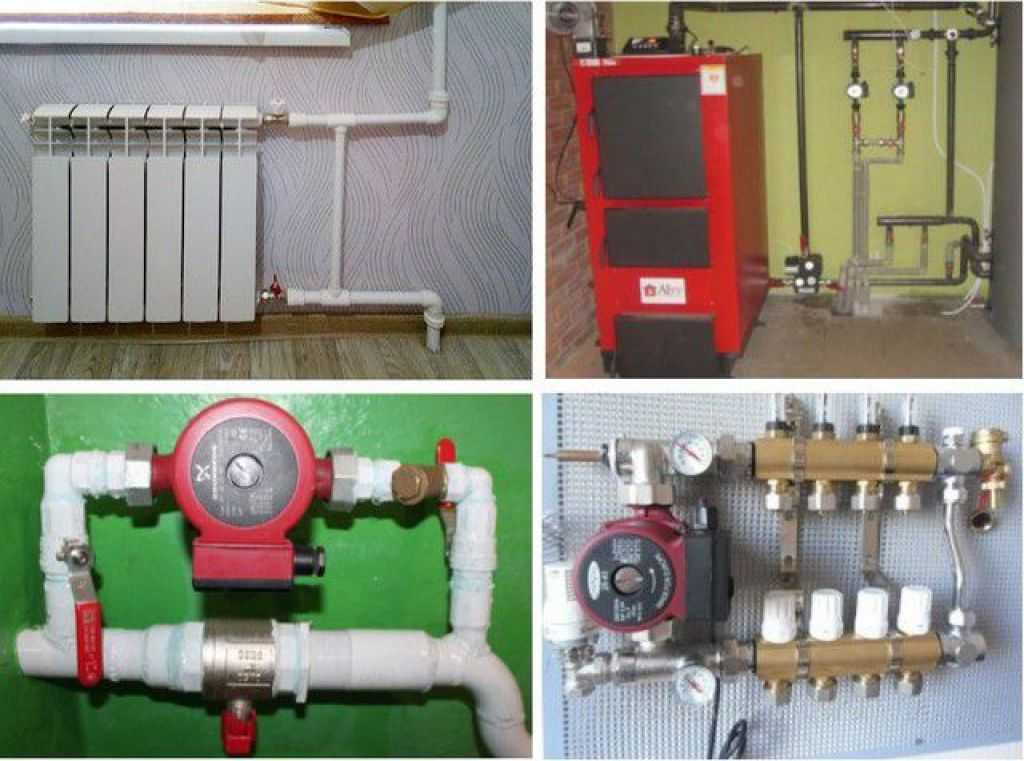

В автономных отопительных контурах байпас используется для решения следующих задач:

• Подключение отопительных приборов к однотрубной разводке;
• Обвязка насосного оборудования;
• Подключение распределительного коллектора водяного теплого пола;
• Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.

Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

Байпас для радиатора

В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).

В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.

Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.

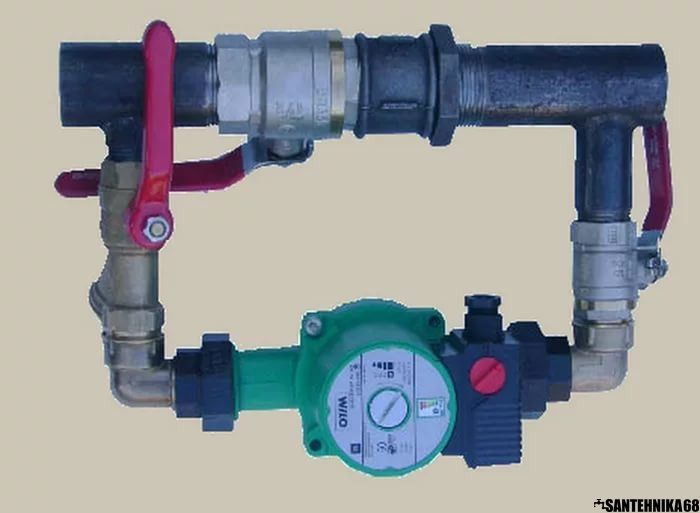

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Когда насос работает, устройство блокирует ток жидкости по трубе обвода. Клапан делает эту работу автоматически, а кран приходится настраивать вручную. При остановке насоса байпас открывается, что дает возможность теплоносителям из разных контуров смешиваться. Подобная схема неприменима в случае с инжекционными байпасами – они полностью устраняют возможность обратного тока теплоносителя.

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.

Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Установка байпаса

Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.

Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

• Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
• Устанавливать байпас нужно на минимальном удалении от радиатора;
• При использовании в многоквартирных домах байпас нельзя оборудовать краном.

Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.

Входной патрубок конструкции оснащается одним из следующих устройств:

• Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
• Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
• Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.

Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.

Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

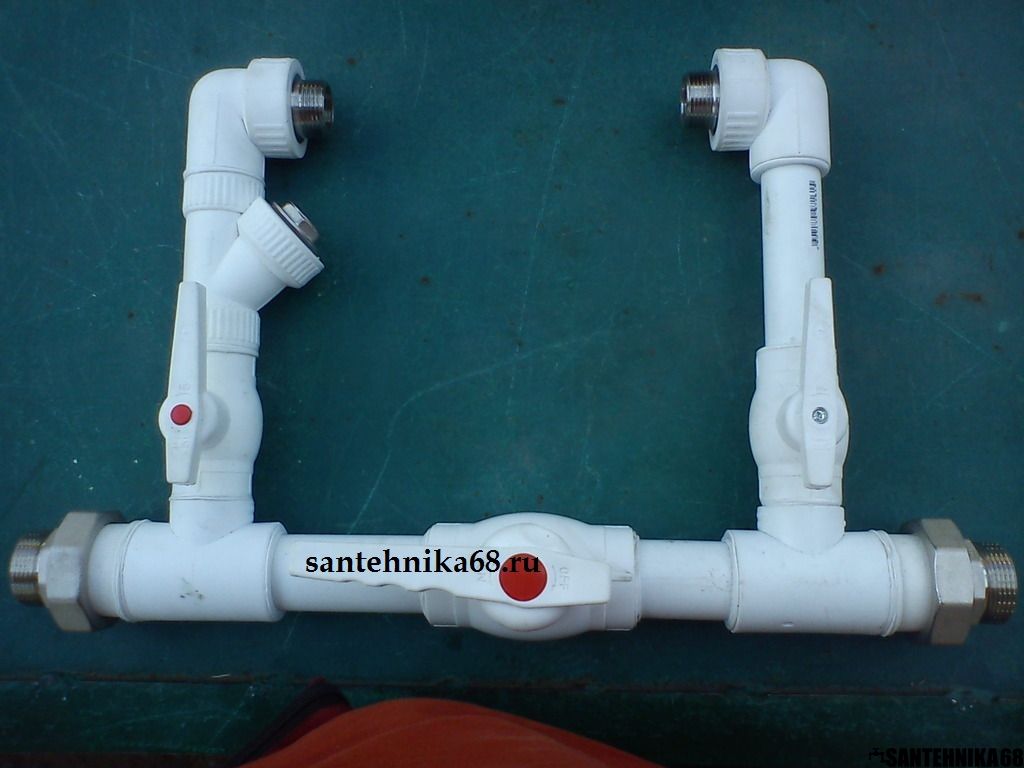

1. Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.
2. Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
3. При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.

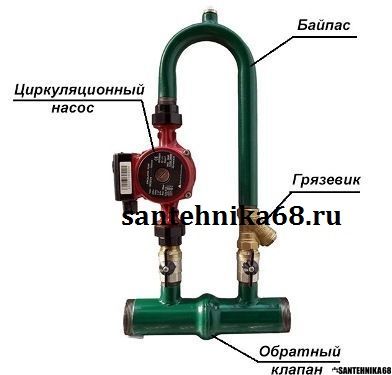

4. Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.

Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Заключение

Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.

что такое, что это, байпас для циркуляционного отопления, для чего нужен, установка, как сделать на радиаторе отопления

Содержание:

Что это такое и для чего нужен
Виды байпасов на отопление
Установка байпаса в системе отопления
Эксплуатация байпаса для циркуляционного насоса
Восстановление старых отопительных систем

Сложно представить себе комфортное проживание в доме или квартире без функциональной отопительной системы. Чтобы отопление было максимально эффективным и удобным, его необходимо не только правильно смонтировать, но и правильно настроить. В современных системах используется байпас – устройство, располагаемое между отопительными контурами. Благодаря байпасу, конструктивно представляющему собой небольшую перемычку, обеспечивается регулировка подачи теплоносителя. В данной статье речь пойдет о том, для чего нужен байпас в системе отопления, и как он работает.

Что это такое и для чего нужен

Основная функция байпаса заключается в возврате излишков теплоносителя в стояк из отопительных приборов. Регулировка интенсивности отопления осуществляется вручную или посредством автоматического терморегулятора. В результате получается так, что это байпас в отоплении обеспечивает одновременное прохождение теплоносителя и по регулирующей, и по запорной арматуре.

При отсутствии байпаса становится невозможным ремонт или замена батарей без остановки всей системы. Если байпас на отопление установлен, то отдельный отопительный прибор можно отключить от контура и потратить необходимое на ремонт количество времени. Кроме того, рассматриваемый конструктивный элемент заметно упрощает слив воды из системы и ее заполнение.

Еще одна функция, которая становится возможной за счет байпаса – обеспечение работы отопления с принудительной циркуляцией даже в том случае, когда электричество отключено. В этом случае попросту открывается кран центральной трубы, причем установленный автоматический байпас позволит системе работать автономно, без вмешательства со стороны.

Виды байпасов на отопление

Существует два основных вида байпасов, подходящих для использования в разных отопительных системах:

1. Байпас с обратным клапаном. Такое устройство рассчитано на использование в связке с циркуляционными насосами. При нормальном функционировании системы клапан находится в открытом состоянии и пропускает теплоноситель, а когда насос выключается, клапан байпаса закрывается.
2. Байпас без клапана. Устройства без клапанов позволяют ремонтировать отдельный участок отопления или врезать новый радиатор без выключения всей системы.

Для выбора подходящего вида нужно не только знать, что такое байпас в системе отопления, но и учитывать особенности его эксплуатации. Например, автоматические устройства очень боятся ржавчины и химических примесей, присутствующих в теплоносителе низкого качества. Зато при отключении электроэнергии такие байпасы позволяют системе продолжать работу.

Чтобы байпас мог выполнять свои функции, его диаметр должен быть на один размер меньше размера основной трубы. Все дело в гидравлическом сопротивлении – если диаметр байпаса совпадает с размерами основной трубы, то сопротивление в батарее будет слишком высоким, поэтому теплоноситель не сможет циркулировать.

Установка байпаса в системе отопления

Конечно, самым правильным вариантом действий будет заказ услуг у хороших специалистов, которые не только установят байпас, но и протестируют отопительную систему на предмет наличия различных дефектов и повреждений – но знание о том, как сделать байпас самостоятельно, лишним не будет.

Установка байпаса в системе отопления сама по себе не выглядит очень сложной, но есть некоторые моменты, требующие особого внимания. Так, байпас должен располагаться на минимальном расстоянии от радиатора и на максимальном от стояка. При необходимости на устройство можно смонтировать дополнительный кран, позволяющий теплоносителю циркулировать в системе без участия байпаса. Читайте также: «Как установить байпас в систему отопления – варианты и правила установки».

Наличие врезанного в контур байпаса позволяет влиять на интенсивность отопления. Устанавливать байпас на отопление с насосом нужно так, чтобы он был направлен по ходу тока теплоносителя. В первую очередь монтируется фильтр, потом обратный клапан, а последним устанавливаемым элементом является циркуляционный насос. Для врезки байпаса в стояк нужно обязательно использовать запорные клапаны.

При выборе байпасов необходимо обязательно обратить внимание на следующие факторы:

• Наличие соответствующих сертификатов;
• Соответствие устройств всем техническим и санитарным нормам;
• Байпас для циркуляционного насоса нужно осмотреть визуально – в местах сварного соединения они не должны иметь пор, а резьбовые соединения должны откручиваться без каких-либо усилий.

В участках системы, где имеется сужение диаметра трубы, использовать можно только шаровые вентили, позволяющие избежать уменьшения просвета при их открытии. Правда, такие устройства не поддаются ремонту, да и со временем намертво прикипают к месту установки, поэтому их приходится регулярно проворачивать.

Эксплуатация байпаса для циркуляционного насоса

Использование байпасов в отопительной системе имеет не только сугубо функциональное назначение, но и позволяет сэкономить на электричестве. В системе, не оборудованной данными устройствами, радиаторы получают почти на треть меньше теплоносителя, поэтому их теплоотдача в итоге оказывается ниже примерно на 10%.

Конечно, в современных системах, оснащенных встроенным насосом, особой необходимости в байпасе нет – теплоноситель и так равномерно распределяется по всем отопительным приборам, независимо от протяженности трубопровода, трубы можно укладывать без особого внимания к соблюдению уклона, да и воздушные пробки такой конструкции не страшны.

Для старых отопительных систем байпас попросту незаменим, поскольку он может решить несколько проблем, имеющих критическое значение:

• Во-первых, байпас нивелирует большинство ошибок, допущенных при монтаже отопления;
• Во-вторых, использование байпаса обеспечивает хорошую циркуляцию теплоносителя в системе.

Байпасы можно устанавливать и на батареи, но только в однотрубных отопительных системах – в таком случае байпас на радиаторе отопления располагается между прямым и обратным контуром для регулировки степени его нагрева. Такая установка позволит воспользоваться всеми преимуществами байпасов.

Восстановление старых отопительных систем

Для восстановления функциональности старой отопительной системы потребуются следующие элементы:

• Циркуляционный насос;
• Байпас;
• Пара шаровых кранов или обратный клапан.

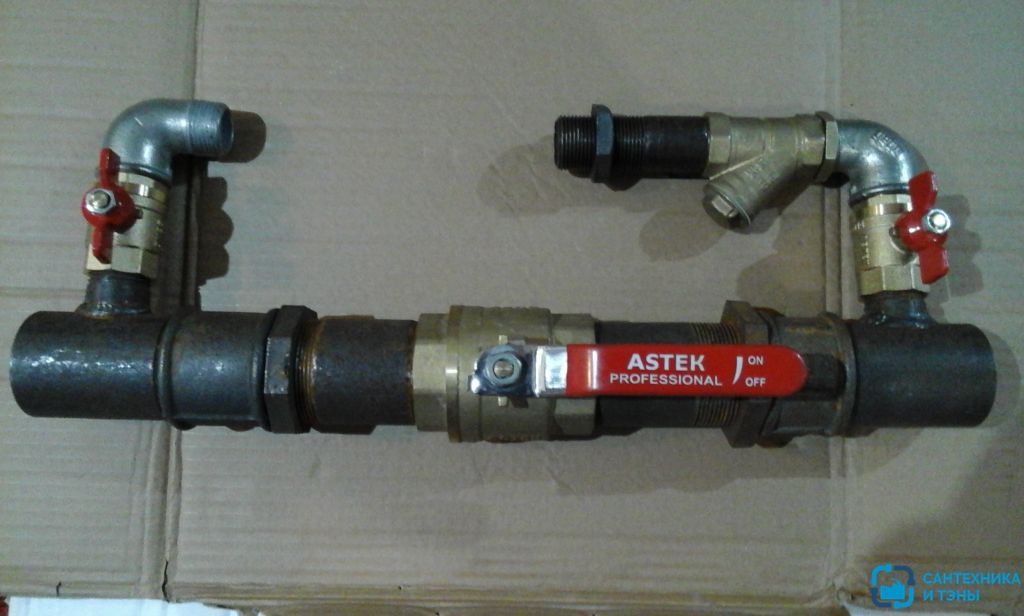

Технология монтажа конструкции довольно проста. Параллельно трубе устанавливается байпас, к нему крепится циркуляционный насос, с обеих сторон которого располагаются оба крана. Наличие кранов не влияет на интенсивность прохождения теплоносителя через трубопровод, но при возникновении неполадок эти элементы придется полностью менять.

Вместо кранов можно установить обратный клапан, который позволяет системе работать в полностью автономном режиме. Недостатком такого клапана является подверженность воздействию низкокачественного теплоносителя – шаровые краны в этом плане выглядят гораздо более надежными. Для защиты элементов системы от загрязненной воды лучше всего воспользоваться специальным насосом, очищающий теплоноситель от различных примесей.

Заключение

Байпас в системе отопления – это довольно полезное устройство, позволяющее оптимизировать работу системы и снизить затраты на электроэнергию. Несмотря на простоту конструкции, байпас выполняет ряд полезных задач, поэтому его стоит устанавливать при первой же возможности.

Обводные линии котла | Техника заводов

Ключевые концепции

Обводные линии котла должны быть установлены с осторожностью, чтобы предотвратить возникновение серьезных проблем в системе.

Циркуляционный насос на байпасной стороне котла повышает температуру обратной воды.

Циркуляционный насос на стороне системы байпаса снижает температуру подаваемой воды.

Сегодня производители котлов делают акцент на байпасных линиях, и на то есть веские причины. Сейчас котлы относительно небольшие. Их теплообменники намного эффективнее, чем в старых котлах. А поскольку они меньше, современные котлы имеют специфические потребности в скорости потока и температуре. Следовательно, многим требуется линия байпаса потока.

Обходные линии потока должны устанавливаться с осторожностью. Стоит внимательно прочитать инструкцию. Расположение байпаса в неправильном месте может привести к проблемам. Вот несколько советов по правильному размещению этих устройств и правильной перекачке байпасной линии котла.

Сначала решите, что вы хотите от обхода. Он может либо повысить температуру воды, возвращающейся в котел, либо понизить температуру воды, выходящей в систему. Разные системы имеют разные потребности.

Далее сделайте набросок трубопроводов вокруг котла. Используйте кончик карандаша, чтобы проследить путь воды, когда она проходит через котел и байпас. Помните, что когда вода попадает в тройник, она может выйти двумя путями. Вода может течь через байпас в любом направлении, в зависимости от того, где находится циркуляционный насос. А когда дело доходит до производительности системы, такое размещение имеет огромное значение.

Размещение циркуляционного насоса

На рис. 1 показаны четыре возможных места для циркуляционного насоса. Два места отмечены буквой «А», а два — буквой «В». Естественно, будет использоваться либо место «А», либо место «В», но не оба. Другими словами, ваш циркуляционный насос может быть расположен на стороне подачи системы (это всегда наш первый выбор) или на стороне возврата. Решение за вами.

В положении «А» (рис. 2) циркуляционный насос забирает горячую воду из котла и использует ее для повышения температуры воды, возвращающейся из системы. Вода течет из верхней части байпаса в нижнюю.

Однако, независимо от того, расположен ли циркуляционный насос на стороне подачи или на стороне возврата котла, он всегда находится на стороне котла байпаса (Рис. 3). Обратите внимание на этот факт: Циркуляционный насос на стороне котла байпаса повышает температуру обратной воды.

Зачем нужно повышать температуру воды, возвращающейся в котел? Рассмотрим старую гравитационную установку. Он имеет систему большого объема и бойлер малого объема. Если обратная вода холодная (менее 140 F для чугунного котла), дымовые газы конденсируются внутри котла и вызывают коррозию. Также существует возможность теплового удара, хотя это состояние обычно вызывает меньше беспокойства, чем конденсация.

Без байпаса счета за топливо, как правило, намного выше, чем должны быть, потому что маломощному котлу трудно достичь максимального предела и отключиться. Таким образом, байпас предотвращает эти распространенные проблемы.

Вид с другой стороны

В положении «В» циркуляционного насоса (рис. 4) он смешивает более холодную обратную воду с горячей котловой водой. Другими словами, он снижает температуру горячей воды, поступающей в систему. На этот раз циркуляционный насос находится на системной стороне байпаса. Добавьте этот факт к нашему предыдущему примечанию: циркуляционный насос на системной стороне байпаса снижает температуру подачи.

Зачем снижать температуру воды на выходе из котла? Хотя на первый взгляд это кажется расточительством, на самом деле это недорогой способ запуска лучистого отопления (рис. 5).

Система работает, например, при температуре 120 F, в то время как в котле поддерживается температура 180 F, чтобы удовлетворить потребности безбакового змеевика ГВС. Однако этот тип байпаса не рекомендуется в качестве контроля, поскольку он не реагирует на температуру. Например, если в конфигурации было больше одной зоны, система просто не работала бы корректно.

Тем не менее, этот тип расположения встречается в руководствах по эксплуатации большинства производителей котлов. Важно четко понимать разницу между двумя схемами обводных трубопроводов. Если вы пытаетесь защитить котел от потенциальной проблемы конденсации дымовых газов, неправильное размещение циркуляционного насоса на байпасной линии может вызвать серьезные проблемы.

Установка байпасных линий

Теперь рассмотрим котел с медными ребристыми трубами. Этот тип агрегата допускает более низкую температуру обратной воды (обычно 105 F), но он очень чувствителен к скорости потока через теплообменник. Если вода движется слишком медленно через котел с медными оребренными трубами, защитная сигнализация отключит котел.

В котлах с медными оребренными трубами циркуляционный насос всегда идет со стороны котла байпаса, независимо от того, происходит ли перекачка на стороне подачи или на стороне возврата. И большинство производителей настаивают на том, чтобы байпасная линия никогда не была меньше 1 дюйма в диаметре. Проверьте инструкции, чтобы быть уверенным.

Когда байпасная линия монтируется вокруг современной системы, использование регулирующих клапанов для подачи воды обратно в котел может сэкономить на нескольких фитингах. Войдите со стороны клапана управления потоком и перепускайте через дно, чтобы выполнить эту договоренность. И всегда используйте настоящий балансировочный клапан на байпасной линии, чтобы можно было достичь правильной температуры и/или скорости потока. Производители шаровых кранов предостерегают от использования их продукции в качестве балансировочных клапанов. Шаровые краны должны быть либо полностью открыты, либо полностью закрыты, но не дросселированы. Балансировочное устройство представляет собой откалиброванное устройство для проверки и регулировки, предназначенное для того, чтобы пользователь знал расход при каждом положении клапана.

Наконец, не забывайте об основах прокачки. В такой системе используется весь доступный напор насоса. В цепях могут возникать недоливы и переливы, и пользователь может не знать, что происходит, за исключением того, что в зоне холодно. Например, двухзонная система (рис. 6) была установлена ​​для предотвращения образования конденсата или ударов на котле и имела отдельные циркуляционные насосы на каждую из двух зон. Насосы поставлялись вместе с системой; они не были выбраны специально для геометрии трубопровода.

Однако в такой первично-вторичной системе выбор насоса имеет решающее значение. В этом случае насос котла был рассчитан на 20 галлонов в минуту. Насосы для зоны 1 и зоны 2 были рассчитаны на подачу 20 галлонов в минуту. В результате персоналу на втором этаже (зона 1) было тепло, а на первом этаже (зона 2) – холодно.

Насос котла должен обеспечивать общий расход системы (в данном случае не менее 40 галлонов в минуту) плюс любой расход, необходимый для поддержания температуры обратной воды на нужном уровне. Если трубопровод в зоне имеет меньшее сопротивление потоку, чем номинальный напор насоса при расчетном расходе, насос будет обеспечивать больший расход при заданном сопротивлении трубы. Потоки идут к точке наименьшего сопротивления. В этом случае в зону 2 может поступать только оборотная зональная вода и не поступать от котла. Проверьте все размеры и сопротивления труб. Этот тип системы обычно требует некоторого типа балансировочного устройства, чтобы система работала так, как она предназначена.

— Под редакцией Жанин Катцель, старшего редактора, 630-320-7142, jkatzel@cahners. com

Технические вопросы по этой статье можно направлять автору Марку Хегбергу по телефону 847-966-3700 или по электронной почте. по адресу [email protected].

Дополнительную информацию по этому вопросу также можно получить на веб-сайте Fluid Handling University по адресу fhs.ittind.com.

Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс.

Нужен ли вам обход для зон HVAC?

Здесь, в Атланте, зонированные системы отопления, вентиляции и кондиционирования воздуха летом просто находка. Если в вашем доме два или более этажей, но только один кондиционер подключен к одному термостату на нижнем этаже, на верхних этажах может быть намного жарче, чем на первом. И под «гораздо горячее» мы имеем в виду от 2 до 5 градусов горячее. Может быть, больше.

Зональные системы решают эту проблему, заставляя ваш кондиционер отдельно охлаждать верхний и нижний этажи. С зонами вы можете расстегнуть шорты для досок, снять обувь и засунуть небольшой зонтик в свой напиток — независимо от того, на каком этаже вы находитесь!

В течение дня вам может быть комфортно при 76 градусах внизу, даже если для этого нужно поддерживать температуру на уровне 78-80 градусов наверху. Ты не проводишь время наверху, так что все хорошо.

Ночью в спальнях наверху может быть 75. Внизу? Какая разница! Ты там не спишь! Установите термостат на 78 и забудьте об этом.

Но знаете что? Не все зональные системы одинаковы.

Думаете, у вас есть проблемы с зонированием HVAC в вашем доме в районе Атланты? Ну, вы могли бы! Читай дальше, чтобы узнать больше. Если у вас есть проблема, команда PV может помочь вам решить ее.

Свяжитесь с нами сегодня

Хороший дизайн зонирования или плохой дизайн зонирования

Если в вашем доме есть две или более систем HVAC с несколькими наружными блоками, несколькими воздуходувками и несколькими независимыми сетями воздуховодов, поздравляем! Вам, вероятно, не нужны какие-либо модификации воздуховодов для размещения ваших зон. Ваша система была разработана для полностью отдельных систем HVAC. Готово.

Еще один хороший способ создать зональную систему — использовать кондиционер с переменной скоростью (и печь) в сочетании с вентилятором с регулируемым потоком воздуха. Вы устанавливаете демпферы внутри воздуховода, направляете воздух только в те области, которые в нем нуждаются, и можете быть уверены, что система подаст именно то количество воздуха, которое необходимо для обогрева или охлаждения помещения. Это то, для чего предназначены системы с регулируемой скоростью.

Неудачное зонирование: стандартные одноступенчатые системы отопления, вентиляции и кондиционирования воздуха с заслонками в воздуховодах. Эти системы часто настраиваются так же, как системы с регулируемой скоростью с зонами. Однако, поскольку это стандартная система только с одной скоростью, у вас обязательно возникнут проблемы.

Почему добавлять зоны в стандартную систему вентиляции и кондиционирования — плохая идея

Помните, как в детстве вы дули в соломинку? Если вы прикрыли часть другого конца соломинки, внутри нее нарастало давление. Это вызвало некоторую нагрузку на ваши легкие и заставило вас больше работать, чтобы выдуть такое же количество воздуха через соломинку.

Аналогичная ситуация возникает при добавлении зон в стандартную систему HVAC. Чтобы направить разные объемы воздуха в разные зоны вашего дома, ваш специалист по системам вентиляции и кондиционирования воздуха должен установить заслонки, о которых мы упоминали ранее. Эти заслонки живут внутри ваших воздуховодов и реагируют на запросы воздуха в разных зонах, открываясь и закрываясь по мере необходимости.

Проблема? Когда заслонки закрыты в одной зоне и открыты в других, вашему кондиционеру приходится направлять много воздуха через меньшее количество воздуховодов. Это похоже на то, когда вы накрыли часть соломы и попытались продуть через нее такое же количество воздуха.

За исключением того, что вместо нагрузки на ваши легкие нагрузка поглощается вашим оборудованием HVAC. Нехорошо.

В мире HVAC у нас есть название для этого стресса: высокое статическое давление. Каждая канальная система HVAC рассчитана на определенное статическое давление. Но когда статическое давление становится слишком высоким и вы начинаете перемещать много воздуха через все меньше и меньше воздуховодов…

• Ваша система может выйти из строя. Избыточное давление может заставить некоторые компоненты работать с большей нагрузкой, чем они рассчитаны. В результате они могут выйти из строя. Вы не только останетесь без кондиционера на какое-то время — вам, возможно, придется заплатить за новый двигатель вентилятора или компрессор.
• Воздушный поток не будет оптимальным. Вы получите много воздуха в зоне, требующей воздуха — настолько, что это может сделать вас менее удобным, чем больше! Вы когда-нибудь водили машину, и ваши руки мерзли, потому что вентиляционное отверстие кондиционера было направлено прямо на ваши пальцы? Вроде того.
• Все лето вам придется бороться с высокой влажностью. Поскольку стандартный кондиционер всегда работает на полную мощность, он будет очень быстро охлаждать каждую зону. Это может звучать красиво, но это не так. Система удовлетворит ваши настройки термостата, но она не будет работать достаточно долго, чтобы удалить много влаги из вашего дома.
• Будет шумно. Во время работы системы вы услышите очень громкий «свист». Возможно, вам придется кричать, чтобы люди вас услышали.
• Дорого в эксплуатации. Большой объем холодного воздуха, проходящего через систему, сделает ваш змеевик более холодным, чем должен. Действительно холодная катушка — действительно неэффективная катушка. Результат? Работа вашего кондиционера летом будет стоить больших денег.

По этим причинам мы никогда не рекомендуем зонирование в одноступенчатой ​​системе. Всегда.

Но если ваша система отопления, вентиляции и кондиционирования воздуха настроена таким образом и вы хотите сохранить свои зоны, есть решение. Вроде…

Ввод байпасной заслонки и байпасного канала

Для сброса избыточного статического давления при закрытии некоторых зональных заслонок необходимо перенаправить избыточный воздух. Это все равно, что протыкать соломинку, когда вы дуете в нее, чтобы снизить нагрузку на легкие.

За исключением того, что вместо того, чтобы просверлить отверстие в вашем воздуховоде и закрыть его, мы установим другой воздуховод.

Этот канал называется обходным каналом. Внутри него находится перепускная заслонка. Байпасный воздуховод соединяет приточный воздуховод с обратным воздуховодом. Заслонка внутри либо позволяет, либо запрещает поступление воздуха в перепускной канал, в зависимости от ситуации.

Допустим, у вас есть двухэтажный дом с двумя зонами, по одной на каждом этаже. Когда система охлаждает оба этажа, все зональные заслонки открыты, так что воздух может проходить повсюду. Однако заслонка байпаса остается закрытой. Теперь представьте, что вам нужен кондиционер только наверху. Заслонки нижних этажей закроются, а верхних останутся открытыми. Байпасная заслонка также откроется, перенаправляя излишки приточного воздуха обратно в обратку и снижая статическое давление.

Звучит супертехнично? Не волнуйся. Просто знайте, что байпасная заслонка и байпасный канал предотвращают поломку лишнего воздуха.

Если у вас есть стандартный одноступенчатый кондиционер и вы рассматриваете возможность добавления зон, обязательно убедитесь, что ваш подрядчик по HVAC устанавливает компоненты байпаса.

Что следует помнить об байпасных заслонках и воздуховодах

• Компоненты байпаса не могут исправить плохую конструкцию HVAC. Зонирование одноступенчатой ​​системы всегда будет некачественным проектом. Добавление байпаса немного лучше, чем нанесение помады на свинью, но ненамного. Байпас может помочь вам избежать поломки вашей системы HVAC, уменьшить количество коротких циклов и несколько смягчить неэффективную работу. Но это все еще не идеально.
• Если у вас стандартная система и вы думаете о добавлении зон, не делайте этого. Лучше подождать, пока вы не будете готовы заменить систему, и вместо этого выбрать оборудование с регулируемой скоростью. Таким образом, вы сможете правильно добавлять зоны.
• Если у вас стандартная система с зонами и нет байпаса, он вам нужен. В противном случае могут возникнуть проблемы, о которых мы говорили ранее.
• Статическое давление можно и следует измерять . Каждый раз, когда вы добавляете зоны в одну систему, убедитесь, что установщик измеряет статическое давление для каждой зоны. Он никогда не должен быть выше, чем указано в документации вашего производителя.
• Возможно, вам понадобится датчик нагнетаемого воздуха. Если у вас стандартная система с зонами, и вы привыкли устанавливать термостат на довольно низкую температуру, существует риск одновременной подачи слишком большого количества холодного воздуха в систему и замерзания теплообменника. Этот маленький датчик отключит систему до того, как она станет достаточно холодной, чтобы что-либо повредить.

Суть? Зоны классные. Но ты должен сделать их правильно.
