Среди современных моделей отопительного оборудования особое место занимают отопительные радиаторы из биметалла (распространенное название – батарея). Конструктивно они выполнены в виде стальной (иногда, из нержавеющей стали) трубы, размещенной внутри алюминиевого корпуса. Прочность соединения достигается заливкой алюминия под высоким давлением. Благодаря такой конструкции существенно увеличивается теплоотдача радиатора, устойчивость к гидроударам, надежность и продолжительность эксплуатации. Практически все представленные модели способны выдержать рабочее давление до 35-ти и выше атмосфер. Срок службы отопительных приборов составляет не менее 25-ти лет.

Кроме того, теплоноситель практически не контактирует с алюминием, что исключает коррозию металла и образования вредных газов. Алюминиевый корпус обеспечивает высокую теплопроводность и качественный дизайн. В настоящее время биметаллические отопительные радиаторы представлены в широком ассортименте. Различные модели отличаются размерами, включая монтажные, некоторыми техническими характеристиками, способом подключения и др. Среди разнообразных моделей имеются приборы с традиционным, верхним и нижним подключением, а также ряд моделей с нижним подключением к сети отопления.

Как показывает практика, биметаллические батареи с нижним подключением функционально не уступают традиционным изделиям, и успешно используются в автономных и централизованных отопительных системах. Такая конструкция существенно улучшает дизайн изделий, а также обеспечивает дополнительные удобства при их эксплуатации. Например, присоединение радиатора через блок нижнего подключения позволяет демонтировать его без слива носителя из системы. Соответственно, замену отопительного прибора можно выполнять самостоятельно, без привлечения специализированных бригад.

В модельной линейке изделий российской компании RIFAR приборы с нижним подключением представлены серией Ventil. Устройства этой серии оснащаются регулирующим вентилем термостатом. Как правило, для монтажа батарей необходим специальный монтажный комплект, в том числе переходники с резьбой ½ или ¾ дюйма, две заглушки, одна из которых с краном Маевского. Кроме того, повысить эффективность этих отопительных приборов можно посредством подключения терморегуляторов различной конструкции.

Также статьи по этой теме: Монтаж, установка и подключение биметаллических радиаторов Схема биметаллического радиатора Где купить биметаллические радиаторы дешево в Москве? Как выбрать биметаллический радиатор отопления? Технические характеристики биметаллических радиаторов





Как выбрать биметаллические радиаторы отопления для квартиры: как правильно выбрать

Содержание:

Краткая характеристика
Чем отличаются биметаллические радиаторы
Как выбирать радиатор
Какой должна быть секция по высоте
Выбор по количеству секций
Особенности монтажа радиаторов из биметалла
Видео

Биметаллические радиаторы всё чаще выбирают в качестве альтернативы отслужившим свой век чугунным батареям. Эта статья о том, как правильно выбрать биметаллические радиаторы отопления для городской квартиры, выполнить расчёт необходимой тепловой мощности и самостоятельно произвести монтаж.

Краткая характеристика

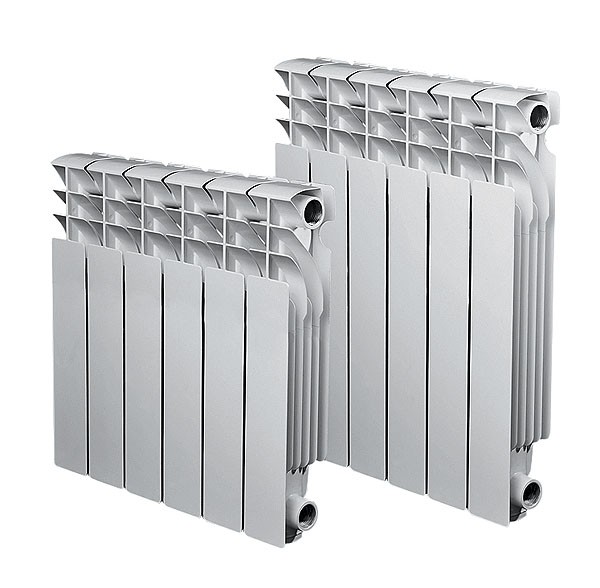

Биметаллическим радиатором принято называть прибор для отопления, у которого внутренний стержень выполнен их нержавеющей стали, а снаружи алюминиевое оребрение. Чтобы с максимальной отдачей распространять тепло по помещению, у алюминиевого теплообменника предусмотрена сложная конфигурация с многочисленными протоками. Поэтому такие приборы обладают улучшенной конвекцией.

Однако слово «биметаллический» применительно к любой конструкции, которая состоит из разных металлических деталей.

Нержавеющая сталь и алюминий выбраны для изготовления радиатора не случайно:

• сталь имеет высокую прочность;
• алюминий обеспечивает максимальную теплоотдачу.

Выпуск такой продукции связан с некоторыми технологическими сложностями, поэтому цена на радиаторы достаточно высокая. Несмотря на это, потребители всё чаще выбирают именно эти отопительные приборы, оценив их несомненные преимущества.

Кроме биметаллических приборов выпускают «полубиметаллические». Сердечники у них частично стальные — вертикальные каналы из стали, горизонтальные — алюминиевые. Стоимость этих изделий ниже. Однако они уже не такие прочные, так как есть угроза протечек в точках стыков металлов. Нужно учитывать то обстоятельство, что в центральной отопительной системе большое гидравлическое давление, у теплоносителя неизвестный состав. Биметаллические радиаторы здесь вне конкуренции.

Отличные эксплуатационные характеристики у биметаллических радиаторов отопления с медным сердечником. Однако это дорогие приборы. Их рекомендовано ставить в систему, где у газового котла медный теплообменник.

В городских квартирах наиболее выгодный вариант — алюминиево-стальные радиаторы.

Чем отличаются биметаллические радиаторы

Вопрос, как правильно выбрать биметаллический радиатор, обычно возникает у владельцев городских квартир. Для домовладельцев, которые полностью контролируют свою отопительную систему, есть более дешёвая альтернатива — алюминиевые радиаторы, либо наоборот, дорогие медно-алюминиевые конвекторы.

Центральная отопительная система особенно чувствительна к материалу, из которого изготовлен радиатор, по следующим причинам:

1. Высокое рабочее давление теплоносителя. В закрытых системах частных домов давление около 1,5 атм, в многоэтажках оно составляет от 6 атм и выше.
2. В центральных системах есть угроза гидроударов. Когда её очень быстро заполняют водой, происходит существенный скачок давления.
3. Если жильцы хотя бы одной квартиры в многоэтажном доме использовали в качестве подводки к радиаторам медные трубы, неминуемо образуется электрохимическая пара. Это приводит к разрушению алюминиевых батарей. Запретить соседям ставить медные трубы не получится. Скорее всего, об этом факте никто даже и не узнает.

Биметаллические радиаторы обладают следующими качествами:

1. Прибор рассчитан на давление в 35 атмосфер. Точные параметры следует выяснять при покупке радиатора. Однако, если учесть, что в многоквартирных домах не нагнетают более 12 атмосфер даже при испытаниях отопительных магистралей, то за биметаллические изделия можно не беспокоиться.
2. При некачественном теплоносителе стальной сердечник радиатора защитит от агрессивных химических примесей.
3. Использование алюминия в конструкции уменьшает вес изделия, расширяя тем самым диапазон монтажа.
4. На такие радиаторы удобно ставить терморегулирующую аппаратуру.
5. Благодаря алюминиевому теплообменнику у биметаллических приборов очень высокая теплоотдача, выше, чем у чугунных или просто стальных.
6. Стальной сердечник не образует электрохимическую пару ни с одним металлом, который применяется в системе. Единственное, чего нужно избегать, так это присутствия двух факторов одновременно: влаги и кислорода.

В отопительных системах, которая постоянно заполнена водой, этого бояться не стоит. Но если в летний период вода будет слита, то коррозия быстро подберётся к радиаторам. Это приведёт к ухудшению эксплуатационных характеристик изделия, так как снизится его прочность и уменьшится пропускная способность прибора. Радует тот фактор, что такое развитие сценария будет ощутимо не ранее, чем через 20 лет.

Как выбирать радиатор

Как выбрать биметаллические радиаторы отопления для квартиры, чтобы они отвечали своим заявленным характеристикам? Бракованных изделий на рынке почти нет. Чтобы выявить брак, достаточно внимательно обследовать резьбу и оребрение. Радиаторы имеют великолепный эстетический вид и хорошо смотрятся в интерьере, уход за ними минимальный благодаря качественному порошковому покрытию.

В эксплуатационных характеристиках радиаторах указывается теплоодача, которую измеряют в ваттах. Расчёт произведён для среднего температурного режима теплоносителя в 70°C. Теплоотдача составляет 180-190 Вт.

Рабочее давление у биметаллических изделий от 16 до 35 атм. Они подойдут под любую систему. Данные отопительные приборы не тяжёлые: радиатор, который имеет межосевое расстояние 500 мм и весит всего 1,6-1,7 кг. При выборе необходимой высоты прибора следует учитывать отступ в 15 см от поверхности пола и от подоконника.

Очень важно при покупке нового радиатора обратить внимание на следующие моменты:

• межосевое расстояние подводок;
• количество секций.

Как выбрать биметаллические радиаторы по этим параметрам, рассказывается далее.

Какой должна быть секция по высоте

У радиаторов разных моделей нижний коллектор может располагаться на расстоянии от 200 до 800 мм от верхнего.

Как выбирать высоту секции:

1. В некоторых случаях имеет смысл ориентироваться по параметрам, соответствующим раннее установленным отопительным приборам. Как правило, это старые чугунные батареи с высотой секции 500 мм.
2. Если есть желание поставить компактную модель и переделать всю подводку, то оптимальным решением будут секции высотой 200-300 мм. По количеству их нужно будет взять примерно на одну треть больше, чтобы скорректировать мощность.
3. Для биметаллического радиатора с большой высотой секций (600-800 мм) переделывать подводки после чугунных не нужно.

Выбор по количеству секций

Чтобы не ошибиться с количеством секции, нужно рассчитать правильно требуемую тепловую мощность. Критерии тут следующие:

1. На 1 кубический метр отапливаемой комнаты необходимо 40 ватт тепла.
2. Одно окно корректирует расчёт, прибавляя дополнительных 100 ватт. Если двери выходят на улицу, прибавляется ещё 200 ватт.
3. Угловая комната увеличивает мощность на коэффициент 1,2.
4. В регионах с холодными зимами коэффициент увеличения мощности составляет 1,5-2,0 (Крайний Север).
5. Тепловая мощность секции, у которой межосевое расстояние 500 мм приравнена к 200 ваттам. При 350 мм мощность нужно уменьшить на четверть.

Пример расчёта в угловой комнате 3х5, с высотой потолка 3 метра. Квартира находится в регионе Дальнего Востока, где средняя январская температура минус 30 градусов.

Расчёт следующий:

• Объём помещения: 3х5х3=45 куб.м.
• Тепловая мощность, от которой нужно отталкиваться, составит 45х40=1800.
• Прибавляем 2 окна. 1800+200=2000
• Учитываем коэффициент угловой комнаты. 2000х1,2=2400
• Применяем температурный коэффициент. 2400х1,7=4080
• Примем во внимание межосевое расстояние подводок в 500 мм. (200 ватт на секцию). 4080/200=20,4.

Получается, что в этой комнате нужно установить 20 секций биметаллических радиаторов, их следует распределить под двумя окнами, по 10 секций.

Есть ещё один способ определения количества секций — по площади. Если межосевое расстояние 500 мм, площадь помещения делят пополам и получают нужное количество секций. Но это самый примитивный метод, который может подвести. Поэтому лучше опираться на расчёт по объёму с учётом коэффициентов и поправок.

Надо отметить, что расчёт для частных домовладений более сложный, чем для квартиры в многоэтажном доме и его обычно делают специалисты.

Особенности монтажа радиаторов из биметалла

Мало знать, как выбрать биметаллический радиатор отопления, нужно ещё и познакомиться с этапами его монтажа.

Допустим, переделок старых подводок после чугунных батарей не требуется. У пробок в торце биметаллического радиатора меньший диаметр чем у чугунных (1 дюйм против 1 1⁄4 дюйма), но резьба внутри одинаковая — 3⁄4. Это размер подводки к старым батареям. Поэтому сложностей нет.

Порядок монтажа следующий:

1. Перекрывают парные стояки и снимают заглушки.
2. Приоткрывают на чугунных батареях краны, чтобы дать возможность слиться теплоносителю из стояков. Это может занять времени от 10 до 20 минут. Бывают ситуации, когда она сразу не выливается до конца, поэтому наготове нужно держать какую-нибудь ёмкость и тряпку.
3. С помощью газового ключа №1 откручивают контргайки на батареях, и снимают подмотку.
4. Ключом №3 или №4 выкручивают радиаторные пробки. Можно не бояться её сломать, так как она теперь не нужна. А откручиваться она будет, скорее всего, с большим трудом из-за накипи.

   Совет. Если старая чугунная батарея при демонтаже подвижна, нужно зафиксировать её, подставив какой-нибудь предмет. Иначе есть опасность отломить подводку.

5. При отсоединении радиаторов выливается лишняя жидкость. Чтобы снять радиаторы с крепежа, иногда требуется открутить по две гайки.
6. Убирают прежние пробки и контргайки с подводок и наворачивают новые. Кронштейны меняют на современные варианты. Пробки и контргайки подматывают льняной тряпкой с краской. Для этого небольшое количество краски наносят поверх резьбы, сверху накручивают подмотку, наносят ещё один слой краски. При закручивании контргайки подмотка пропитается.
7. Последний этап — запуск стояков и стравливание воздуха на верхнем этаже.

Как видно, процесс монтажа не сложный. Немного больше времени понадобится, чтобы сделать корректировку подводки. Таким образом, биметаллические батареи не только выгодны по своим эксплуатационным параметрам, их вполне можно установить в систему самостоятельно, без особых усилий.

Удлинитель потока биметаллической батареи — как сделать и установить?

Назначение удлинителя потока

Чаще всего удлинитель потока используется при боковом подключении радиаторов.

Деталь служит для изменения направления потока теплоносителя, что позволяет равномерно нагревать батарею без переподключения. Удлинитель канала подходит для радиаторов, подключаемых с одной из сторон. Часто его устанавливают на обратное подключение, благодаря чему вода движется по диагонали.

Обычно деталь используется для длинных аккумуляторов (количество ячеек больше 10), так как их конструкция способствует неравномерному нагреву. Чем дальше участок от трубы, по которой подается вода, тем больше вероятность, что она останется холодной. Самый простой способ исправить это — установить удлинитель. Это поможет сделать кровообращение плавным и эффективным. Устройство подходит для биметаллических батарей (с алюминиевыми и стальными элементами). Редко используется для чугунных конструкций.

Дизайн радиатора

При выборе радиатора основное внимание уделяется эффективности и качеству продукта. Также стоит учитывать типы конструкции и материал изготовления. На сегодняшний день ассортимент радиаторов достаточно обширен. Стоит учитывать, в каких условиях будет эксплуатироваться оборудование.

Но как бы ни был подобран радиатор, если его длина составляет 10 секций и более, то при подключении он будет нагреваться неравномерно. Его производительность будет снижена, так как чем дальше от подающей трубы расположен ТЭН, тем неравномернее циркулирует вода. Поэтому либо делают наклонное соединение, либо вводят более эффективный способ. Это использование удлинителя потока радиатора, который хорошо подходит для биметаллических, алюминиевых и стальных изделий.

Посмотреть галерею

Но прежде чем решать подобные вопросы, стоит ознакомиться с отличиями радиаторов. Современные отопительные приборы такого типа могут изготавливаться из различных сплавов. Например, это может быть чугунный, стальной, алюминиевый, биметаллический, медный радиатор и т. д. Они также имеют разный внешний вид:

• Панельный радиатор из алюминия отлично подойдет для собственного отопления. Внутри расположены стальные нагревательные панели, соединенные ребрами преобразователя. Это дает высокий показатель эффективности.
• Трубчатые стальные радиаторы, по которым течет горячая вода. Это простая конструкция.
• Алюминиевые радиаторы. Они бывают двух видов: литьевые и экструзионные. Использовать их рекомендуется только для автономного отопления. Из-за характера материала и слабого атмосферного давления внутри системы их нельзя использовать для центрального отопления.
• Чугунные радиаторы. Самый первый тип радиаторов. Нагреватель долго набирает тепло, но обладает хорошей теплоотдачей. Идеально подходит для централизованного теплоснабжения.
• Радиаторы отопления биметаллические. Эта конструкция сочетает в себе материалы из стали (из которой сделан сердечник) и алюминия (из которого сделана оболочка). Имеют секционную конструкцию. Такие радиаторы подходят как для автономного отопления, так и для централизованного отопления.

Широкий выбор конструкций позволяет создать качественную систему в любых условиях.

Плюсы и минусы использования

Удлинитель потока с запорной арматурой можно сделать самому или купить в магазине.

Основными преимуществами устройства являются простота монтажа и повышенная эффективность системы отопления. Чтобы его купить или изготовить самостоятельно, не потребуется серьезных вложений. Для установки устройства достаточно иметь базовые слесарные навыки. Повышение производительности достигается без внесения изменений в существующую проводку батареи.

Удлинитель канала для биметаллического радиатора имеет определенные ограничения по использованию. Его можно устанавливать только на радиаторы, подключенные односторонне с правой или левой стороны. Также они должны быть оборудованы запорной арматурой на стороне обратки и подачи воды. Если это не так, то крепление выйдет из строя. Вам придется связаться с мастером и повторно подключиться, что является трудоемким.

Готовые удлинители встречаются в магазинах довольно редко, но их легко сделать самому или заказать через интернет.

Удлинитель радиаторного канала

Улучшает работу системы отопления и значительно повышает эффективность теплопередачи при боковом подключении радиаторов с количеством секций более 10. Это устраняет проблему неравномерного прогрева радиаторов, когда горячими являются только первые секции от стояка. Удлинение патрубка радиатора позволяет организовать внутреннее диагональное движение теплоносителя без изменения схемы бокового подключения.

Собрав всю эту информацию из авторитетных источников, решил купить удлинитель воздуховода, но не тут то было. В специализированных магазинах продавцы разводили руками и даже не слышали о таком. Позже был найден удлинитель Rifar, но он не соответствовал требуемым характеристикам, и было решено изготовить его самостоятельно. Особых сложностей в этом нет.

Самодельный удлинитель воздуховода

Обязательное условие, радиатор должен быть подключен через шаровые краны с «американкой». Закрываем краны, сливаем воду и демонтируем батарею отопления.

Аккуратно, чтобы не содрать краску, откручиваем верхнюю заглушку с установленной частью разъемного соединения.

Возможно, потребуется заменить силиконовую прокладку под заглушкой при установке, купить заранее.

Также из материалов вам потребуются:

Труба медная для водопровода диаметром 18мм. Толщина стенки 1мм. Длина равна длине радиатора.

• Гнездо прямое для пайки. Внешний диаметр около 19.5мм.

Первым шагом является пайка трубы и втулки. Я использовал паяльную смазку в качестве флюса и мягкого припоя. Соединяем детали и нагреваем обе части горелкой. А вот фото, обычная маленькая горелка, заправленная газом для зажигалок.

Характеристики удлинителя

Основными компонентами удлинителя потока радиатора являются небольшой (0,5” или 0,75”) фитинг и прикрепленная к нему трубка. Последние могут быть изготовлены из разных материалов – нержавеющей стали, меди, полиэтилена или металлопластика. Медные трубы нельзя использовать совместно с алюминиевыми радиаторами и деталями: при взаимодействии эти металлы окисляются. Деталь, установленная на обратном патрубке, меняет направление движения теплоносителя так, что достигается максимальный КПД. Этот способ будет эффективен для длинных радиаторов (0,8 м и более).

Особенности нижнего подключения

Нижнее подключение открытого типа

Три способа подключения:

1. Подключение обычных радиаторов через нижние отверстия.
2. С помощью комплекта аксессуаров снизу стальные или биметаллические радиаторы.
3. Приобретите аккумуляторы, предназначенные для этого соединения.

Теперь давайте рассмотрим способы, плюсы и минусы разных способов подключения дна.

Соединение с боковыми кранами

Двухстороннее нижнее соединение

Само соединение не очень сложное. Трубы расположены внизу – над полом или скрыты в полу. На стене монтируется радиатор, а к нижним отверстиям подводится трубопровод. Для того чтобы батарею можно было снять без остановки процесса отопления, с обеих сторон необходимо установить запорную арматуру. В верхнее отверстие (неважно, с какой стороны) устанавливается воздухоотводчик.

Соединение с адаптером

Схема подключения

Иногда нет возможности подключить обычный радиатор, подведя к нему трубопровод с двух сторон. В этом случае можно использовать переходник. Он вкручивается в нижнее отверстие, а от него к верхнему подводится трубка из нержавеющей стали. Трубы отопления подключаются к тому самому переходнику снизу.

Дополнительную информацию об этом типе подключения вы можете получить, посмотрев видео, прикрепленное в конце статьи.

Нижнее соединение с удлинителем потока

Удлинитель потока

Нижнее соединение может быть выполнено с удлинителем потока. Устройство вкручивается в нижнее отверстие и не имеет ответвлений к верхнему. Циркуляция теплоносителя происходит за счет того, что вода, проходя по трубке в середине радиатора, выходит из него в конце нагревателя, поднимается вверх, выдавливая холодную воду через выпускное отверстие, расположенное в устройстве.

Этот тип соединения не подходит для гравитационных систем.

Соединение батареи с нижним выводом

Прокладка труб в стене

Теперь остановимся на более эффективном и эстетически приемлемом способе соединения днища — снизу, попутно описав его преимущества и недостатки .

Преимущества

Адаптер направления потока

• Можно установить адаптер направления потока.
• Обе трубы идут прямо от батареи к полу или стене (или к трубам, расположенным над полом).
• При покупке радиаторов с нижним подключением вам не нужно беспокоиться о покупке подходящего термостата, так как он там уже установлен.

недостатки

Необходимость стравливания воздуха из аккумулятора

• На каждый аккумулятор должен быть установлен воздухоотводчик.
• Прогрев менее равномерный и менее эффективный.
• Нельзя использовать для самотечных систем отопления.
• Необходимо постоянно использовать циркуляционный насос.

Удлинитель своими руками

При самостоятельном изготовлении лучше использовать медную трубу.

Самостоятельно изготовить такую ​​конструкцию несложно при наличии всех необходимых комплектующих и подходящего типа подключения аккумулятора. Краны, через которые подключается радиатор, должны быть шаровыми и оборудованы американками. Их нужно закрыть и слить воду. Затем можно приступать к монтажным работам.

Процедура:

1. На одной из боковых сторон находится верхний корпус. Его необходимо открутить вместе с вмонтированным в него разъемным крепежным элементом. Делать это нужно аккуратно, чтобы не повредить лакокрасочное покрытие. Тогда желательно заменить силиконовые круглые. Батарею отопления можно демонтировать полностью, если это кажется более удобным для работы.
2. Приступайте непосредственно к сборке надставной конструкции. Отрезанную специальным инструментом трубку нужно будет припаять к гильзе. Сначала его очищают изнутри от налета и грязи щеткой. Паяльная смазка хорошо работает в качестве флюса. Маленькой кистью наносится поверх детали меньшего диаметра. Затем один элемент вставляется в другой и вытирается лишний жир. Стык начинают нагревать горелкой до появления серебристого оттенка.
3. После этого на него наносится припой. Если нагрев сделан правильно, припой размягчается от высокой температуры, затекает в зону стыка и заполняет пространство. Когда это происходит, нужно выждать хотя бы минуту, пока расплавленный металл окончательно не застынет.
4. Американка с очищенными внутренними стенками имеет диаметр 1,9 см. Муфта имеет немного больший диаметр. Вы можете использовать небольшой файл, чтобы удалить лишнее. Делать это нужно аккуратно, чтобы не повредить детали. Для забивания можно использовать деревянные распорки.
5. Иногда приходится экспериментировать с длиной трубки. Иногда оптимальна длина до середины радиатора, но начинать предпочтительнее с более длинной. При необходимости лишнюю длину можно потом отрезать.

Удлинитель устанавливается в отверстие и привинчивается. Также нужно заменить прокладку и сам аккумулятор. Для удаления воздушных масс из системы используется кран Маевского.

Необходимые инструменты и материалы

Установка удлинителя потока в радиатор

Необходимо подобрать отрезок трубы, который будет выполнять функцию удлинителя. Толщина его стенок должна быть не менее 1 мм, а сечение – 1,8 см. Длина берется примерно равной длине самой батареи отопления. При необходимости в дальнейшем его можно укоротить. Важно не забывать о запрете установки медных элементов в одну конструкцию с алюминиевыми (в том числе биметаллических радиаторов с деталями из этого металла). Игнорирование этого правила чревато разрушением всех реагирующих частей системы.

Для установки вам также потребуется подготовить следующие детали и инструменты:

1. Гнездо для пайки прямое с внешним диаметром 2 см.
2. Труборез, позволяющий ровно отрезать кусок удлинителя до необходимой длины, не деформируя металл. При работе этим инструментом заготовку держат под прямым углом. Когда отделка завершена, неровности можно смахнуть щеткой.
3. Фаскос. С его помощью устраняют заусенцы в местах, прилегающих к концам отрезка трубы.
4. Металлическая щетка и жесткая щетка.
5. Устройство расширения трубы.
6. Припой.
7. Паяльная горелка. Подойдет простое устройство небольших габаритов; Вы можете заполнить его газом, используемым для зажигалок.

Силиконовую прокладку, установленную в соединении, также следует заменить на новую.

Перенаправление потока

Ситуация, когда радиатор прогревается неравномерно, а в помещении прохладно, знакома многим. Часто такое явление связывают с наличием воздушных пробок, но что делать, если завоздушенности нет, а система подключена правильно, а часть секций еще холодная.

Как правило, на такие жалобы мастера из теплосети предложат переподключить батареи отопления, но это стоит больших денег, это будет вносить изменения в интерьере, и на это потребуется время, которого нет в разгар отопительного сезона.

В такой ситуации может помочь удлинитель потока для биметаллического радиатора с боковым типом подключения. Данное устройство используется для увеличения теплоотдачи и перенаправления потока теплоносителя, но может применяться только в конструкциях из 10 и более секций.

Основная задача устройства — изменить направление движения теплоносителя так, чтобы он начал течь по диагонали. Это способствует равномерному прогреву всех секций радиатора без переподключения его к тепловой сети.

Важным требованием при установке устройства является отвод для биметаллических радиаторов, соединяющий их с трубами системы отопления. Если на обратке и подаче нет запорного устройства, то подключить удлинитель потока не получится, и единственный выход — полностью переподключить аккумулятор.

Большим недостатком этого устройства является его отсутствие на полках магазинов, как виртуальных, так и реальных. Это связано с низким спросом у потребителей на такую ​​конструкцию, что делает ее нерентабельной для производства, но это не значит, что ее нельзя изготовить самостоятельно.

Вам понадобится кусок пластиковой трубы, которую нужно поместить в обратный коллектор радиатора. Для этого нужно перекрыть подачу охлаждающей жидкости, слить воду из аккумулятора и снять его. С помощью флюса труба крепится к патрубку и помещается в коллектор обратки, где при подаче теплоносителя даже под слабым напором он должен будет каждый раз проходить через все секции батареи , тем самым прогревая их.

Длина трубки должна быть равна длине радиатора минус одна его секция. В том случае, если не прогреваются только средние элементы системы, удлинитель не нужен, так как причиной плохого прогрева является засорение токопроводящего канала. В этом случае придется промыть или заменить секцию.

Популярные производители

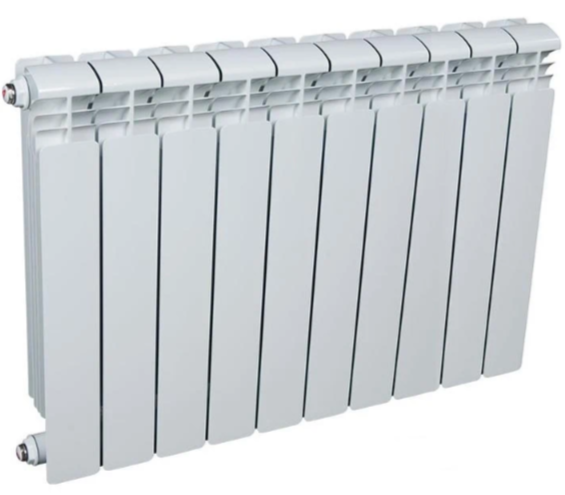

Радиаторы Rifar продаются с готовыми удлинителями потока

Известные удлинители потока для биметаллических батарей производства Valtec. Эта российско-итальянская компания выпускает продукцию для равномерного обогрева многосекционных радиаторов. Фурнитура изготовлена ​​из латуни и никелирована. Имеют наружную резьбу 1 дюйм и патрубок, предназначенный для соединения с трубой 1,6 или 1,8 мм. В каталоге есть малогабаритные варианты в 0,5 и 0,75 дюйма. Выпускаются детали с правой и левой резьбой.

Отечественная компания Рифар в основном производит секционные радиаторы из биметалла и алюминия. Подходящие удлинители доступны для различных моделей аккумуляторов. Большинство имеют размер 0,75″.

Удлинение подачи станет отличным решением в ситуации, когда удаленные от подачи участки конвектора остаются необогреваемыми. Устройство имеет невысокую цену и его легко изготовить в домашних условиях. Подходит для секционных радиаторов длиной более 0,8 м и подключением с правой или левой стороны.При покупке или самостоятельном изготовлении нужно обращать внимание на совместимость деталей из разных металлов.

Использование удлинителя воздуховода

Что это такое

• Если в радиаторе более 10 секций, то есть вероятность, что при боковом подключении они будут нагреваться неравномерно , т.е. чем дальше участок от подающей трубы, тем холоднее будет в нем теплоноситель, так как циркуляция в нагревателе будет проходить с разной скоростью. Поэтому, чтобы после установки батареи не переделывать боковое подключение в диагональное, что может вызвать определенные проблемы с обустройством интерьера помещения, можно установить удлинитель воздуховода для радиаторов своими руками.
• После установки такого устройства циркуляция теплоносителя приобретает равномерный характер. — внутреннее диагональное движение воды начинает проходить с той же скоростью и таким образом проблема неравномерного нагрева батареи снимается сама собой.

Но оказывается не все так просто как должно быть на самом деле — дело в том что купить удлинитель воздуховода в магазине сантехники или даже заказать его в интернете целая проблема и причина самая банальная — нет, не высокая цена, а их отсутствие. Но для тех, у кого есть желание обустроить свой быт, мы решаем этот вопрос – адаптацию можно сделать самостоятельно.

Своими руками

Для того чтобы произвести такую ​​манипуляцию с радиатором, есть одно важное условие, которое, однако, необходимо выполнить для очень многих ситуаций — это наличие запорной арматуры на подаче и обратке трубы, где будут соединяться шаровые краны и краны «американки».

Для демонтажа в первую очередь нужно перекрыть оба крана и аккуратно открутить верхнюю левую или правую ножку — есть вероятность повреждения силиконовой прокладки, поэтому лучше купить ее про запас — к счастью , стоит копейки. Конечно, лучше всего, если вы полностью освободите батарею от труб и снимите ее с кронштейнов – вам будет гораздо удобнее проводить дальнейшие работы на полу.

недавно установленные современные биметаллические батареи отопления в новом здании, вид спереди, Фотография, картинки, изображения и низкий бюджет Фотография, картинки, изображения и сток-фотография без роялти. Рис. ESY-044469744

Купите это изображение от

$ 10

только за 0,27 долл. США по максимальному разрешению с EasySubScription

См. Наши планы подписки

9000

. Выберите разрешение, которое требует ваших потребностей

9000

. Выберите разрешение, которое требует ваших потребностей.

0}»>

	С 1 МБ А8	724 х 483 пикселей 25,5 х 17 см	72	$10.00
	М 6 МБ А6	1772 х 1183 пикселей 15 х 10 см	300	20 долларов США
	л 26 МБ А4	3690 х 2463 пикселей 31,2 х 20,9 см	300	25 долларов США
	XL 50 МБ А3	5117 х 3416 пикселей 43,3 х 28,9 см	300	$30.00

Эти цены действительны для покупок, сделанных в Интернете

Купи сейчас

Добавить в корзину

ДОСТАВКА: Изображение сжато в формате JPG

Код изображения: ESY-044469744 Фотограф: Коллекция: Фотопоиск ЛБРФ Пользовательская лицензия: Низкий бюджет без лицензионных отчислений Наличие высокого разрешения: До XL 50 МБ А3 (5117 х 3416 пикселей — 17,1 «х 11,4» — 300 точек на дюйм)

Специальная коллекция: Низкий бюджет

Доступно для всех разрешенных видов использования в соответствии с нашими Условиями лицензирования бесплатного визуального контента.
