ИБП для котла отопления – как выбрать «бесперебойник» для котла

Закрытая водяная система не работает без электричества, поскольку циркуляцию теплоносителя обеспечивает насос. Отопительные агрегаты с микропроцессорными блоками управления тоже питаются от электросети. Отсюда вывод: хозяину частного дома желательно обзавестись источником бесперебойного питания (сокращенно – ИБП) на случай аварийного отключения электроэнергии. Мы подскажем, как выбрать ИБП для котла отопления любого типа – газового, твердотопливного, пеллетного или дизельного.

3 критерия выбора блока питания

Начнем с постановки задачи. При отключении света «бесперебойник» для котла должен моментально взять на себя функцию внешнего источника питания и поддерживать работу отопительного оборудования, пока электроснабжение не возобновится.

Упрощенно принцип работы ИБП выглядит так: в обычном режиме блок преобразует переменный ток в постоянный и заряжает аккумулятор. Когда напряжение в сети исчезает, происходит обратный процесс – постоянный ток батареи преобразуется в переменный, который подается на котел.

Принцип действия аппарата бесперебойного питания

В интернет-магазинах продается несколько разновидностей устройств резервного электропитания, цена блоков колеблется в широком диапазоне. Чтобы выбрать подходящий ИБП без лишних переплат, учитывайте 3 фактора:

• потребляемая мощность котла и другого оборудования – дополнительных насосов, вентиляторов, электроприводов на смесительных клапанах, терморегуляторов;
• длительность автономной работы;
• качество электроэнергии в районе проживания.

Примечание. Некачественное электроснабжение подразумевает частые отключения, сильные перепады напряжения в сети либо применение бензинового генератора.

Теперь разберем перечисленные факторы подробнее.

Как определить мощность ИБП

Поскольку во всех современных системах отопления задействовано от 1 до 10 циркуляционных насосов, «бесперебойник» обязан выдерживать высокие пусковые токи. В момент включения агрегата данный показатель возрастает минимум в 2 раза (на более мощных насосах системы водоснабжения – в 3 раза). Мощность блока питания считаем так:

1. Выясняем энергопотребление каждой единицы оборудования – котла, отдельно стоящих циркуляционных насосов, вентиляторов либо дымососов ТТ-котла, электроприводов, пеллетных/дизельных горелок.
2. Суммируем полученные данные, результат умножаем на 2.
3. Подбираем ИБП, чья мощность равна или больше полученной цифры.

При расчете производительности ИБП надо суммировать энергопотребление всех насосов в котельной

Если подходить скрупулезно, то надо бы удваивать только мощность двигателей насосов и вентиляторов, ведь электроника не создает пусковых токов. Но доля электронных систем в общем энергопотреблении настолько мала, что считать ее отдельно нет смысла.

Справка. Потребляемая мощность газового настенного котла прописана в паспорте агрегата либо на табличке, прикрепленной к корпусу. У большинства насосов параметр указан на торце, рядом с винтом, как показано ниже на фото.

Пример. Газовая котельная установка потребляет 130 Вт, дополнительный перекачивающий агрегат – 82 Вт. Минимальная мощность источника бесперебойного питания составит (130 + 82) х 2 = 424 Вт.

Для расчетов берется значение мощности, потребляемой насосом на самой высокой скорости вращения ротора

Продолжительность работы

Сколько времени будет продолжаться работа газового котла от ИБП, определяет домовладелец из личного опыта. Только вы знаете длительность отключений электроэнергии в месте проживания. Основываясь на этих данных, выбирайте 1 из 2 видов «бесперебойников»:

1. Когда свет пропадает на 10–15 минут, достаточно иметь блок со встроенным аккумулятором. Если отключение затянется на 30–60 минут, вы сможете корректно завершить работу любого теплогенератора – газового или твердотопливного. Еще останется запас на остывание здания, ощущение холода появится через 1–1.5 часа.
2. При более длительных перерывах электроснабжения понадобится ИБП с внешним аккумулятором. Обратите внимание: обычно батарея не продается в комплекте с прибором, ее придется купить отдельно.

Совет. Если электричество отсутствует сутками, «бесперебойник» с аккумуляторами обойдется слишком дорого. Дешевле приобрести бензиновый электрогенератор + стабилизатор напряжения. Более кардинальный способ – смонтировать самотечное отопление с энергонезависимым газовым/дровяным котлом.

В дизельных теплогенераторах ИБП должен обеспечивать питанием электронный блок, циркуляционный и топливный насос, создающий давление на форсунке горелки

Как нетрудно догадаться, длительность работы отопления зависит от 1 показателя – емкости батареи, мощность блока не играет роли. Например, ИБП с внешним аккумулятором 60 ампер-часов сможет поддерживать наш теплогенератор с насосом (212 Вт) в течение 2 ч. Возьмем батарею на 75 Ач – получим около 3 ч рабочего времени.

Четко рассчитать продолжительность работы котла от «бесперебойника» с аккумулятором довольно сложно. Причина – непостоянное потребление энергии:

• газовый отопительный агрегат периодически останавливает и разжигает основную горелку;
• автоматика ТТ-котла управляет вентилятором, выполняет продувку топки, иногда отключает насос;
• в пеллетной горелке стоит 2 двигателя (шнек и нагнетатель) плюс элемент автоматического розжига, перечисленное оборудование управляется контроллером.

Чтобы подобрать емкость аккумуляторной батареи, предлагаем воспользоваться таблицей, в ней указано приблизительное время автономной работы в зависимости от энергопотребления и величины заряда. При выборе делайте запас 10…20% на пусковые токи электромоторов.

Качество электроснабжения

Прежде чем выбирать ИБП для газового котла или теплогенератора другого типа, замерьте перепады напряжения в домовой электросети. Проблема заключается в следующем: далеко не всякий «бесперебойник» может нормально функционировать при падениях ниже 180 вольт. В подобных случаях наблюдается 2 сценария (зависит от модели аппарата):

1. Прибор подает сигнал об отсутствии тока и начинает отнимать энергию у аккумулятора, хотя в действительности свет не отключался. Батарея быстро садится, ресурс сокращается.
2. ИБП просто отключается, показывая ошибку и подавая звуковой сигнал. Следом останавливается теплогенератор вместе с другим оборудованием.

Вывод. При наличии глубоких просадок сетевого напряжения следует выбирать ИБП со встроенным инверторным стабилизатором, способным выравнивать перепады в диапазоне 140…300 вольт. Если вы уже приобрели обычный «бесперебойник», придется докупать отдельный стабилизатор.

Требование также относится к бензиновым/дизельным генераторам. Эти агрегаты плохо поддерживают частоту тока 50 Гц (исключая дорогие модификации), то есть, выдают неправильную синусоиду на выходе. Электрогенератор подключается к котлу через ИБП с инверторным стабилизатором и отдельное устройство автоматического пуска (блок АВР). Электростанция должна запускаться сама – вдруг хозяев не окажется дома, когда отключат свет.

Как выбирать ИБП для газового котла

Когда мы выяснили потребляемую мощность, величину заряда аккумулятора и способы выравнивания напряжения, можно переходить к выбору самого «бесперебойника». Интернет-магазины предлагают источники питания с 3 видами архитектуры:

• аппараты типа off line;
• линейно-интерактивные ИБП;
• блоки непрерывного действия типа on line.

Принцип работы офлайн «бесперейбоника» простой – какое напряжение входит в блок, такое и выходит. Если сеть сильно падает, прибор использует энергию батареи. Онлайн-аппарат работает иначе: сначала входной ток выпрямляется, «загоняется» в строгие рамки – 220…230 В, 50 Гц, затем снова преобразуется в переменный и направляется потребителю. Линейно-интерактивный ИБП – это блок off line со встроенным стабилизатором.

Справка. Стоимость «бесперебойников» зависит от архитектуры, мощности и диапазона входного напряжения. Пример: китайский ИБП «Люксеон» (Luxeon) 0.3 кВт типа онлайн стоит около 60 у. е., аналогичный интерактивный – 100 у. е. Если нужна мощность 700 Вт, то стоимость увеличивается до 210 и 160 у. е. соответственно.

ИБП, предназначенный для отопительного оборудования, должен выдавать правильный синусоидальный сигнал на выходе. Онлайн «бесперебойник» фирмы Luxeon соответствует этому требованию

Какой «бесперебойник» лучше выбрать для газового котла:

1. Для поддержания работы теплогенератора лучше всего подходят ИБП непрерывного действия (онлайн) с возможностью подключения внешних аккумуляторов. Приборы off line не годятся.
2. Если мощность потребления не превышает 0.5 кВт, а продолжительность отключения – 1 час, подойдет линейно-интерактивный блок со встроенной батареей.
3. Резервный источник должен давать на выходе чистую синусоиду, это важно для нормальной работы электродвигателей насосов. ИБП для бытовой техники или компьютеров не подойдут для котлов, поскольку выдают так называемую аппроксимированную синусоиду или квазисинусоиду.
4. Чтобы не покупать отдельный стабилизатор, выбирайте аппарат, способный сгладить перепады напряжения в электросети. Существуют модели, выравнивающие напряжение в широком диапазоне – от 120 до 300 вольт, правда, такие ИБП стоят дороже обычных.
5. При использовании генератора нужно стабилизировать не только напряжение, но и частоту тока. Здесь нужен «бесперебойник» типа онлайн с инвертором, другие использовать бессмысленно.
6. Импортные настенные котлы нередко чувствительны к расположению фазы. Если вставить вилку в розетку неправильно, агрегат уходит в ошибку. Для такого отопителя присматривайте блок питания со сквозным «нулем».

Ступенчатая и аппроксимированная форма выходного сигнала не подходит для отопительной техники

Разъяснение по поводу компьютерных ИБП. Аппроксимированная синусоида на выходе таких аппаратов хорошо воспринимается электроникой, а вот асинхронные двигатели насосов сильно греются, гудят и быстро выходят из строя. Вот почему необходим «бесперебойник» с правильной синусоидой.

Новый блок резервного питания лучше сразу проверить. Подключите аппарат к газовому котлу согласно инструкции и попробуйте запустить агрегат в режим отопления. Если автоматический розжиг не сработает, блок нужно менять на другую модель.

Бытовой ИБП для твердотопливного котла выбирается аналогичным образом – определяется мощность электроустановок и контроллера, качество электроснабжения и длительность автономного режима. Дальше следуйте нашим советам или рекомендациям, озвученным на видео:

«Бесперебойник» и автомобильный аккумулятор

Использовать свинцово-кислотные батареи от легкового авто в паре с ИБП крайне нежелательно. Но многие домовладельцы все равно это делают, главный аргумент – более низкая цена источника питания. Почему нельзя эксплуатировать бесперебойный блок с автомобильным аккумулятором:

1. Батареи для автомобилей являются стартерными, их задача – выдать большой пусковой ток, потом снова зарядиться до максимума. Для ИБП нужны тяговые аккумуляторы, сделанные по технологии GEL либо AGM.
2. Автомобильная батарея боится глубокого разряда, случится 2–3 таких цикла и ее емкость значительно уменьшится.
3. В процессе зарядки кислотный аккумулятор выделяет в помещение вредные газы и водород. В определенных условиях он может взорваться – это общеизвестный факт.
4. Из свинцово-кислотного аккумулятора будет быстро выкипать электролит, придется постоянно следить за уровнем и доливать дистиллированную воду, проверять плотность и так далее.
5. Срок службы специализированных гелевых батарей составляет 6–10 лет, автомобильный не «проживет» и половины указанного срока.

Отсюда вывод: не эксплуатируйте ИБП для газового котла с аккумулятором от авто, разве что в крайнем случае, как временный источник питания. Лучше приобрести специализированные тяговые батареи и не беспокоиться.

Заключение

Чтобы успешно выбрать ИБП для котла, надо выявить все проблемы, связанные с электроснабжением вашего загородного дома. Выясните заранее диапазон перепадов напряжения, зафиксируйте длительность и частоту отключений. Решить задачу поможет реле напряжения с дисплеем – недорогой прибор, отключающий электричество при скачках во внешней сети.

Дальше посчитать мощность и подобрать «бесперебойник» гораздо проще. Если используете автономную электростанцию (генератор), узнайте параметры выходного напряжения, которое должен обрабатывать блок резервного питания.

ибп с аккумулятором для котла (комплекты)

Форте групп ООО → Источники бесперебойного питания → ибп с аккумулятором для котла

В этой категории можно подобрать оптимальные комплекты ИБП+АКБ. Соотношение тока заряда с емкостью аккумуляторов в комплекте играют первоочередную роль при расчете. Срок службы и надежность зависят от производителя и от условий эксплуатации оборудования.
ВСЕ ИБП, представленные ниже имеют «сквозную нейтраль», и 100% совместимы с газовыми котлами.

Найти в этом каталоге готовых комплектов нужный — сложно, поэтому мы создали для Вас автоматический подбор ИБП и АКБ для котла. Для использования нужно задать тип котла (газовый или твердотопливный), ввести мощность потребления котлом в Ватт и желаемое время автономии в часах и на экране будут показаны возможные варианты комплектов.

Так же мы советуем для покупки и получения выбранного комплекта приезжать к нам в магазин, мы проверяем каждую единицу продаваемой продукции, показываем как с ней работать, как устанавливать, как правильно провести фазировку с газовым котлом. Мы находимся ул. Вавилова 9а с6, парковка бесплатная.

Для самостоятельного подбора комплекта перейдите в раздел соответствующего типа котла.

Комплекты отличаются друг от друга типом ИБП и суммарной емкостью батарей. Вариантов намного больше, чем представлено.

• От типа ИБП зависит степень защиты котла от резких изменений в сети. Бывают Off-line, Line-Interactiv, On-Line.
• От тока заряда ИБП зависит какую емкость батарей можно к нему подключить. Например 4, 6, или 12 Ампер
• От шины DC ИБП зависит количество батарей в цепи. Для ИБП до 1000ВА бывают 12, 24 или 36 Вольт. 1,2 или 3 батареи.
• От производителя ИБП зависит надежность и срок его службы.
• От суммарной емкости батарей зависит время автономной работы. Время рассчитывается по формуле.
• От модели АКБ зависит срок ее службы. При равной емкости, батареи делятся на 3 летние, 5 и 10+ летние.

Что бы не вникать во все нюансы современных моделей, Вы можете получить по эл.почте готовый расчет, по кнопке ниже.

Отправить запрос на подбор комплекта ИБП с АКБ для котла, получить тех. консультацию.

Фото	Бренд-Модель	Тип ИБП	Активная мощность ИБП, Вт	при 90 Вт / время, ч	при 135 Вт / время, ч	при 250 Вт / время, ч	Цена розничная	Наличие (магазин/опт. склад)	Действия с товаром

Бесперебойник для котла отопления — UPS и стабилизатор в одном корпусе

Содержание:

Бесперебойник для котла отопления. Формальность или необходимость?

Газовые котлы, которые используются в последние годы, энергозависимы. Эти тепловое оборудование имеют очень сложное устройство, в конструкцию котла входят электронные модули управления, электрические водяные циркуляционные насосы, сложные исполнительные устройства. Их правильное функционирование значительно зависит от качества электропитания. В случае больших скачков напряжения, провалов питания, изменения формы сигнала, изменение частоты тока оборудование может быть испорчено, и дом останется без отопления. Для решения проблемы питания котлов отопления нужно использовать специальные

бесперебойники для котлов.

Современные бесперебойники для газовых котлов способны решить сразу несколько задач: защита от аварийных всплесков тока в сети, стабилизация напряжения, бесперебойное питание отопительного прибора в случае провалов питания в электросети, длительный резерв питания в случае отключения электропитания.

Циркуляционный водяной насос котла требует установки бесперебойника

Неотъемлемой частью котла является циркуляционный водяной насос, обычно его мощность колеблется от 100 до 250 Ватт. Насос является электрическим, а значит требует правильного питания. Отклонения напряжения вверх или вниз могут привести к биению насоса, перегреву или остановке насоса. Электрические двигатели очень критичны к форме сигнала напряжения, для них нужен только чисты синус. Вот почему нельзя использовать для котла бесперебойник для компьютера (дешевые модели дают модернизированный, ступенчатый сигнал), необходим специальный

бесперебойник для котла отопления.

Электронные модули управления котла требуют установки бесперебойника

Самое сложное и прихотливое устройстве в котле отопления — это электронный модуль управления. Электронные мозги котла управляют всеми процессами работы устройства, они обеспечиваю управление насосами, процессом горения и дымоотвода, включают нужные режимы, сохраняют установленную температуру носителя. В дорогих моделях газовых котлов электроника может общаться с периферийными устройствами, компьютером управления. Нарушение качества питания здесь недопустимо. Плохое электропитание может привести к сгоранию контролеров, что приведёт к полной остановке котла. Даже кратковременный перебой питания может привести к зависанию контролера. Понятно, что нужен бесперебойник.

Модуль розжига горелки газового котла требует установки бесперебойника

Модуль управления горением являются наиболее требовательными к специальным характеристикам электрического тока.  Этот модуль требует «полюсное» подключение, так как пламя движется только от электрода с фазой. В дорогих колонках может быть установлен и специальный вентилятор горелки, который так же требует правильный ток с чистым синусом.

On-line бесперебойник для котла — лучший выбор

Все бесперебойники для простоты можно разделить на две группы: off-line и on-line.

Off-line

источники бесперебойного питания работают по следующему принципу. Если с током всё хорошо, они просто пропускают сигнал. Если напряжение упало или пропало совсем, то ИБП включает режим питания от встроенной АКБ. То есть, если напряжение в сети просело, то ИБП полностью переходит на АКБ, который не может питать его долго. Время резерва такого ИБП очень мало. К тому же АКБ быстро выходят из строя. Такие модели более дешёвые и могут подойти для питания компьютера, однако для питания котла отопления они не пригодны.

On-line источники бесперебойного питания являются бесперебойниками с двойным преобразованием напряжения. В таких устройствах сетевое напряжение преобразуется в постоянное, которое питает потребителя и выполняет заряд аккумуляторных батарей. В случае провала питания ИБП преобразует ток АКБ в выходной сигнал. При этом не происходит провала в выходном напряжении. On-line бесперебойник дает сигнал правильной синусоидальной формы. В случае понижения или повышения напряжения в сети бесперебойник такого типа стабилизирует его и выдает стабилизированное напряжение. При этом он не переходит на питание от АКБ, продлевая им срок полезного использования. Вот почему для надежного питания котла отопления нужно выбрать on-line бесперебойник.

Бесперебойники серии SKAT и Teplocom для котлов отопления

Наименование ИБП		Технические характеристики ИБП
	Бесперебойник для котла отопления Teplocom-300	ИБП TEPLOCOM-300 предназначен для эффективного электропитания котлов отопления с автозапуском и циркуляционными водяными насосами. Высокая надежность, точная стабилизация, чистый синус, легкий монтаж, длительная заводская гарантия.
	Бесперебойник для котла отопления Teplocom-1000	ИБП TEPLOCOM-1000 для эффективного электропитания сложных систем отопления средней мощности с автозапуском и циркуляционными электронасосами. Высокая надежность, точная стабилизация, чистый синус, легкий монтаж, длительная заводская гарантия.
	Бесперебойник для котла котельной SKAT-UPS 3000 RACK	ИБП мощности 3000 ВА, для эффективного бесперебойного питания оборудования котельной, необходимое число подключаемых аккумуляторов — 8 шт., мини. необходимая ёмкость 100 Ач. Ток заряда аккумуляторов — 10 А. Высокая надежность, точная стабилизация, чистый синус, легкий монтаж, длительная заводская гарантия.

Где купить бесперебойники для систем отопления?

Купить бесперебойник для котла отопления в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске можно в магазинах-салонах фирменной сети «СКАТ». Профессиональные консультанты помогут сделать правильный выбор оборудования. В случае необходимости сотрудники магазинов могут сделать проект электропитания дома, выполнить работы по монтажу оборудования. В других городах России покупку можно осуществить в магазинах дилеров компании «Бастион». Все бесперебойники для газовых котлов компании «Бастион» имеют длительный гарантийный срок.

Купить по выгодной цене бесперебойник для котлов можно в нашем магазине с бесплатной доставкой в города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Казань, Омск, Челябинск, Ростов-на-Дону, Уфа, Волгоград, Красноярск, Пермь, Воронеж, Саратов, Краснодар, Тольятти, Ижевск, Барнаул, Ульяновск, Тюмень, Иркутск, Владивосток, Ярославль, Хабаровск, Махачкала, Оренбург, Новокузнецк, Томск, Кемерово, Рязань, Астрахань, Пенза, Набережные Челны, Липецк, Тула, Киров, Чебоксары, Калининград, Курск, Брянск, Улан-Удэ, Магнитогорск, Иваново, Тверь, Ставрополь, Белгород, Сочи, Нижний Тагил, Архангельск, Владимир, Смоленск, Курган, Волжский, Чита, Калуга, Орёл, Сургут, Череповец, Владикавказ, Мурманск, Вологда, Саранск, Тамбов, Якутск, Грозный, Стерлитамак, Кострома, Петрозаводск, Нижневартовск, Комсомольск-на-Амуре, Таганрог, Йошкар-Ола, Новороссийск, Братск, Дзержинск, Нальчик, Сыктывкар, Шахты, Орск, Нижнекамск, Ангарск, Балашиха, Старый Оскол, Великий Новгород, Благовещенск, Химки, Прокопьевск, Бийск, Энгельс, Псков, Рыбинск, Балаково, Подольск, Северодвинск, Армавир, Королёв, Южно-Сахалинск, Петропавловск-Камчатский, Сызрань, Норильск, Люберцы, Мытищи, Златоуст, Каменск-Уральский, Новочеркасск, Волгодонск, Абакан, Уссурийск, Находка, Электросталь, Березники, Салават, Миасс, Альметьевск, Рубцовск, Коломна, Ковров, Майкоп, Пятигорск, Одинцово, Копейск, Железнодорожный, Хасавюрт, Новомосковск, Кисловодск, Черкесск, Серпухов, Первоуральск, Нефтеюганск, Новочебоксарск, Нефтекамск, Красногорск, Димитровград, Орехово-Зуево, Дербент, Камышин, Невинномысск, Муром, Батайск, Кызыл, Новый Уренгой, Октябрьский, Сергиев Посад, Новошахтинск, Щёлково, Северск, Ноябрьск, Ачинск, Новокуйбышевск, Елец, Арзамас, Жуковский, Обнинск, Элиста, Пушкино, Артём, Каспийск, Ногинск, Междуреченск, Сарапул, Ессентуки, Домодедово, Ленинск-Кузнецкий, Назрань, Бердск, Анжеро-Судженск, Белово, Великие Луки, Воркута, Воткинск, Глазов, Зеленодольск, Канск, Кинешма, Киселёвск, Магадан, Мичуринск, Новотроицк, Серов, Соликамск, Тобольск, Усолье-Сибирское, Усть-Илимск, Тимашевск, Тихорецк, Ухта, Севастополь, Симферополь, Ялта, Судак, Саки, Феодосия, Старый Крым, Алупка, Алушта.

Читайте также:

ИБП для котлов с подключением внешнего аккумулятора: правила выбора

Область применения

Изначально, ИБП создавались для компьютерной техники. Наиболее мощные модели со встроенным аккумулятором позволяли обеспечить питанием систему в течение 15 минут. Этого вполне достаточно для корректного завершения работы.

Никто не запрещает использовать для этих же целей и устройство с внешним источником, но это будет довольно расточительно.

Поэтому, блок бесперебойного питания с внешней батареей рекомендуется к использованию для обеспечения током:

1. Серверных станций различного назначения.
2. Как дополнение к генератору. Ночью в целях экономии генератор можно выключить, но критические системы жизнеобеспечения будут работать.
3. Обеспечение работы домашних приборов (холодильник, телевизор).

Генераторы

К одному дизельному или бензиновому генератору можно подключать не только котел, но и другие электрические приборы.

Дизельные и бензиновые генераторы могут обеспечить электроэнергией большое количество потребителей. Они обладают мощностью от 0,5 до нескольких десятков кВт. Самые простые генераторы строятся на двухтактных двигателях без схемы регулировки мощности. Они обладают одним большим недостатком – их прожорливость никак не зависит от количества подключенных потребителей, поэтому их нельзя назвать экономичными.

Подбирая ИБП для котла, да и для всего дома в целом, следует обратить внимание на компактные малошумящие инверторные генераторы. Они наделяются системами регулировки частоты вращения вала двигателя, что позволяет им плавно регулировать мощность, в зависимости от интенсивности потребления электроэнергии

Когда газовый котел будет выключен, генератор будет работать на холостом ходу. Как только отопительный агрегат включится, генератор прибавит обороты, ориентируясь на мощность подключенного оборудования.

У генераторов, используемых в качестве ИБП для газовых котлов, есть один недостаток – для их запуска нужно время. В продаже существуют и автоматические агрегаты, запускаемые самостоятельно, но стоят они достаточно дорого. В число достоинств входит отсутствие аккумуляторных батарей – достаточно иметь под рукой необходимый запас топлива (можно приобрести на любой заправке).

Если вы решили выбрать в качестве ИБП для газового котла генератор, рекомендуем приобрести и подключить к домашней электросети инверторную модель – так вы обеспечите максимальную экономию на потреблении топлива.

Выбор ИБП

Электронная начинка газовых отопительных котлов очень плохо выдерживает негативные внешние воздействия, поэтому на бесперебойнике экономить не стоит. Выбор наиболее подходящего для конкретной ситуации ИБП – задача непростая, поэтому к ней нужно подходить всесторонне, изучая все возможные характерист

какой выбрать источник бесперебойного питания с аккумулятором для отопления

Зачастую в частных домах и коттеджах нагреватель является единственным инструментом нагрева воды и источником тепла. Во избежание серьезных неисправностей котел нуждается в специальном источнике бесперебойного питания либо попросту – в бесперебойнике.

Для чего необходим?

Предназначением бесперебойника для котла считается скорая помощь при поломке либо отключении света. По сути, он является устройством запасного питания, используемым при отключении основной подачи тока. Устройство необходимо для обеспечения электрической энергией всей системы управления отопительного оборудования, а также циркуляционного насоса и систем вентиляции. Бесперебойник может работать продолжительное время. В зависимости от типа котла он является защитой от низкого напряжения сети и выключения котла, кроме того, защищает систему от скачков напряжения. Это устройство не только обеспечивает отопительную систему электрической энергией, но и улучшает ее качество и способствует обеспечению входного напряжения в виде синусоиды. Поэтому за счет него процессоры, электромагнитные клапаны и трансформаторы работают нормально.

Бесперебойник не решает всех проблем. Он неспособен заменить генератор, а также работать долго, поскольку заряжается дольше своей разрядки. Однако при аварийной или иной непредвиденной ситуации это оборудование обеспечивает постоянное напряжение в заданных рамках. Он способен отдавать накопленную энергию по мере надобности. Его конструкция рассчитана на автономность и отличается минимумом настроек.

Характеристики

Источник бесперебойного питания (ИБП) состоит из нескольких блоков. К ним относится инвектор, преобразующий постоянное напряжение 12 B в переменное 220 B с безупречной формой синусоиды, что нужно для нормальной работы котла. Помимо этого, он имеет стабилизатор напряжения, который выравнивает качество питания. Реализация может быть выполнена в виде двух разных блоков либо отдельно инвертора и остальных устройств. Источником питания при аварийной ситуации являются аккумуляторные батареи. Работает от них ИБП, только когда пропадает питание.

Одной из характеристик ИБП является мгновенный переход на электропитание от аккумуляторных батарей. Обычно при этом подключенное оборудование не успевает отключиться. В комплектацию, помимо корпуса и самих батарей, входят преобразователи тока, переключатели, а также управляющая микросхема.

Основными важными для работы характеристиками являются несколько критериев.

• Тип синусоиды выходного напряжения. Он может быть стандартным плавным и аппроксимированным, нетипичным для многих устройств, поэтому увеличивающим их износ.
• Мощность потребления. За счет высоких значений тока на пуске производительность бесперебойника должна вдвое превышать показатель потребления энергии котлом.
• Быстрота перехода на резервное электропитание аккумуляторных батарей. Чем выше этот показатель, тем дольше срок службы основного оборудования.
• Электроемкость. Данный критерий определяет, сколько времени будет работать устройство в автономном режиме. Нередко с целью увеличения емкости к источнику бесперебойного питания подключают вспомогательные внешние аккумуляторы.
• Срок эксплуатации. Обычно этот параметр подчиняется режиму использования устройства.
• Спектр входных параметров сети. Именно от него зависит приемлемость напряжения и его качество.
• Заземление. Данный параметр считается обязательным и имеет название «сквозной ноль».

Обычно стандартный срок работы выясняют методом тестирования индивидуального комплекта оборудования. Стоимость устройства подчиняется емкости аккумуляторных батарей (количеству часов работы), дополнительных функций, а также соответствия выходных параметров тока существующим нормативам.

Виды

На сегодняшний день разработанные виды источников бесперебойного питания для котлов можно классифицировать по методу функционирования.

Исходя из этого, они могут быть следующими:

• непрерывными;
• линейно-интерактивными;
• резервными.

Чтобы понять их разницу, стоит коротко отметить, как работает каждый тип и каковы его особенности.

Резервные

Бесперебойник типа off-line считается своего рода посредником, так как передает ток и напряжение без изменения их характеристик на входе в агрегат. Если происходит отключение энергии либо она выходит за рамки установленных значений, ИБП переходит на работу от батарей. Как правило, емкость аккумуляторов данных устройств составляет 5–10 Ач. Обычно этого хватает, чтобы котел работал после отключения основного питания до получаса. Главным критерием покупки именно этого типа устройства является подача питания при его аварийном отключении. Их покупают, чтобы успеть правильно отключить оборудование после остановки котла.

Из плюсов устройств такого типа стоит отметить бесшумность работы, высокий КПД, а также приемлемую стоимость. Недостатками являются незначительная емкость аккумулятора, медленное переключение на аварийный ход работы и отсутствие возможности коррекции показателей напряжения.

В большинстве случаев подобные типы источников бесперебойного питания рассчитаны на монтаж внешних батарей, что позволяет увеличить время работы системы в автономном режиме. Однако смена мощности не изменит того факта, что они являются не более чем переключатели питания имеющегося котла с сети на автономию.

Линейно-интерактивные

Данные агрегаты считаются лучше предыдущих. Кроме аккумуляторной батареи, они обычно оснащены стабилизатором напряжения. За счет этой особенности они дают на выходе напряжение 220 B. Цена таких приборов выше. Однако они могут проводить анализ типа синусоиды, а также выполнять переключение питания в случаях, когда ее вид искажается более чем на 5%.

Главным достоинством этих приборов является минимальный интервал переключения с сетевого режима, который составляет около 2–10 м•с. За счет них возможна стабилизация напряжения без аккумулятора. Недостатком приборов такого типа является тот факт, что изменять ее форму они не могут. Сами по себе такие устройства конструктивно сложнее резервных аналогов. Помимо того, что они имеют большую мощность на выходе, к ним нередко подсоединяют довольно емкие внешние аккумуляторы. К сожалению, эти приспособления не способны корректировать частоту тока, хотя и отличаются высоким КПД во время функционирования от основного (сетевого) питания. Их подключение в нужный момент практически не отражается на работе системного оборудования.

Непрерывные

В эту категорию входят так называемые бесперебойники отопления on-line. Неважно, есть напряжение на входе либо нет, приборы такого типа всегда питаются от имеющейся батареи. Значение электросети на выходе у приборов такого типа не зависит от показателей входа. Обеспечивается питание за счет двухэтапного преобразования энергии. Изначально уровень входящего напряжения снижается, происходит выпрямление переменного тока. Таким образом, обеспечивается подзарядка аккумулятора.

Схема приборов непрерывного типа многокомпонентная. С точки зрения экономичности она оправдана только при высокомощном виде оборудования, а также емкости аккумуляторных батарей. В процессе отдачи электроэнергии процесс обратен первому этапу. Происходит снятие электрической энергии с контактов, ток становится переменным, напряжение увеличивается и поступает на выход ИБП. По сути, система постоянно работает в автономном режиме, имея стабильность параметров. Поэтому в данном случае не имеют значения скачки напряжения, нестрашна деформация синусоиды.

Из преимуществ оборудования такого типа стоит отметить стабильность работы системы при аварийном отключении электроэнергии. Устройства такого типа защищены от любых скачков напряжения. Их можно подсоединить к бензогенератору, если необходимо пополнить заряд. Помимо этого, пользователь имеет возможность подкорректировать параметры выходящего напряжения. Недостатками таких ИБП являются шум и отдача тепла в процессе работы вентилятора. Кроме этого, такие устройства характеризуются низким коэффициентом полезного действия, а также высокой стоимостью. Их цена в 2 раза больше аналогов линейно-интерактивного типа.

Обзор лучших моделей

Сегодня на современном рынке вниманию покупателя предложено немало моделей бесперебойников для котлов. Среди различных моделей стоит отметить продукцию российских компаний. К примеру, достойна внимания модель ИБП «Энергия ПН-1000» с аккумулятором 75Ah торговой марки «Энергия». Она имеет защиту от перегрузок, короткого замыкания, а также перегревания и полной разрядки батареи. Синусоида этого прибора на выходе не имеет искажений за счет имеющегося релейного стабилизатора внутри прибора.

Бюджетным вариантом бесперебойника является устройство отечественного производителя Ecovolt ECO 612E 800ВА. Оно отличается возможностью вывода параметров на имеющийся дисплей. Пользователь может увидеть всю информацию о работе системы и сбоях ее работы. Заряд аккумулятора происходит быстро, будь то полная или частичная разрядка. Когда батарея полностью разряжена, пользователь получает звуковое оповещение. Недостатком такого устройства является характерный гул во время его работы.

Неплохими характеристиками обладает модель Inelt Intelligent 500LT2. Она является мощным зарядным устройством с возможностью быстрого восстановления заряда. А также она отличается большим диапазоном входного напряжения (165–275 B). В нормальных условиях такой бесперебойник способен работать до 55 минут. Максимальная емкость его аккумулятора составляет 250 Ач.

Модель Helior Sigma 2 KSL выпускают в Китае. Устройство отличается качественной сборкой и надежностью работы, что подтверждается многочисленными отзывами реальных покупателей. В отличие от иных разновидностей оно характеризуется низким уровнем шума, минимальным энергопотреблением. А также оно имеет удобный жидкокристаллический экран, информирующий пользователя о работе системы. Единственным его недостатком является неточность указания степени разряда АКБ.

Как выбрать?

Выбор бесперебойника зависит от ряда факторов. В первую очередь при покупке необходимо учитывать мощность отопительного агрегата. Помимо этого, нельзя забывать о функциональных возможностях системы отопления, поскольку именно от этого будет зависеть тип устройства. Нужно рассчитать мощность прибора. Для этого надлежит сложить мощность всех приборов, которые планируется использовать для питания, включая насосы и автоматику.

Так как показатели тока на пуске могут превышать исходные значения, потребляемый уровень мощности надлежит увеличивать втрое. Получившееся в сумме число умножают на 1,3 и получают значение требуемой мощности покупаемого прибора. Помимо этого, перед покупкой нужно точно высчитать требуемое время работы бесперебойника в автономном режиме. От этого будет зависеть количество аккумуляторных батарей. Их тип может быть разным, но для котлов нельзя покупать АКБ автомобильного стартерного типа. Помимо минимальной нагрузки, они очень быстро выходят из строя, а более всего боятся полной разрядки.

Важно учитывать не только активную, но также полную мощность и пределы рабочих границ напряжения. Хорошо, если к прибору можно будет подключить внешние батареи. Это особенно важно, когда есть сомнения, что встроенного ресурса будет недостаточно.

Выбирая прибор с учетом параметров полной и активной мощностей, важно учесть, что значение второго критерия в идеале должно вдвое превышать суммарную линейную мощность приборов отопления. В результате его работа будет стабильной, а срок годности – долгим.

Лучше, если порог рабочего напряжения будет невысоким, а устройство будет оснащено стабилизатором тока. Если прибор не имеет плавной синусоиды, стабильной работы у него не получится. Это может стать причиной систематического самопроизвольного включения и выключения устройства. Когда котел не оснащен автоматизированной системой включения после подачи питания в сети, приборы с большим промежутком времени для переключения не годятся. Лучше приобретать варианты с нулевым временем переключения на ресурсы АКБ с двойным преобразованием, а также функцией стабилизации. Они хоть и дороже, однако, характеризуются большей защитой компонентов системы отопления.

Покупку лучше осуществлять в проверенном магазине, имеющем позитивные отзывы покупателей. Это сведет к минимуму риск покупки некачественного товара. Помимо этого, в процессе выбора устройства стоит попросить у продавца сертификат качества и соответствия установленному регламенту, что подтвердит серьезность торговой марки.

Важно учесть, что хороший товар не имеет видимых дефектов и брака, при этом у него всегда есть гарантия. Чтобы не сомневаться в подлинности конкретной понравившейся модели, стоит предварительно перед покупкой посетить сайт производителя и поинтересоваться, является ли конкретный магазин его официальным поставщиком.

О том, как выбрать ИБП для котла, смотрите в следующем видео.

Как сделать выбор ИБП для твердотопливного котла, несколько полезных советов

Современные твердотопливные котлы позволили максимально автоматизировать процесс отопления. Обогрев стала регулировать чувствительная автоматика, что сделало оборудование энергозависимым. В случае отключения электроэнергии, перестает работать: подача топлива, контроль нагнетания кислорода в топку, циркуляционный насос, система, предотвращающая закипание теплоносителя.

ИБП для твердотопливного котла является необходимостью, позволяющей подготовиться к форс-мажорным обстоятельствам, в виде скачков напряжения или внезапного отключения электричества.

Нужен ли бесперебойник для твердотопливного котла

Все зависит от того, насколько ТТ котел является энергозависимым. Системы отопления с естественной циркуляцией теплоносителя и простейшей конструкцией водогрейного оборудования, обычно работают без электричества и не нуждаются в бесперебойнике. Но для других моделей подключение к электросети через ИБП является необходимостью.

• Для котла на пеллетах – оборудование снабжено чувствительной автоматикой, контролирующей скорость подачи пеллет на горелку. Внутри большинства моделей установлен циркуляционный насос, а также система самостоятельной очистки горелочного устройства и дымохода от сажи. Отключение пеллетного котла от электричества приводит к остановке процесса отопления.
• Для дровяного котла – энергонезависимые модели не нуждаются в подключении ИБП. Исключение составляют ситуации, когда уже после установки котла принимается решение о дополнительном монтаже циркуляционного насоса.
  Современные модели имеют встроенный водяной контур, насосное оборудование, систему, предотвращающую перегрев теплоносителя, а также автоматику, управляющую забором воздуха и системой дымоотведения. Чем больше электрических модулей установлено в котле на дровах, тем насущнее потребность в ИБП.
• Для пиролизного котла – принцип работы пиролиза связан с необходимостью создания оптимальных условий для выработки газа. Большинство из пиролизных котлов используют автоматику, позволяющую увеличить время автономной работы от одной закладки дров до нескольких суток. Нагнетание воздуха и работа системы дымоотведения перестает работать после отключения электричества, поэтому котел пиролизного типа нуждается в альтернативном источнике электроэнергии.
• Для угольного котла – современные модели снабжены автоматической подачей топлива в камеру сгорания, присутствует сложная система безопасности.

Обеспечить длительную бесперебойную работу твёрдотопливного котла при отключении электричества возможно только с помощью ИБП. Подключение автомобильных аккумуляторов или генератора может привести к выходу из строя регулирующей автоматики.

Защита твердотопливного котла бесперебойным питанием с чистой синусоидой. На первый взгляд, подобрать источник бесперебойного питания ИБП для твёрдотопливного котла отопления достаточно просто. Но стоит учесть, что большинство производителей не изготавливают станции, конкретно для котельного оборудования. Обычный бесперебойник хорошо защищающий компьютер, оргтехнику и другие бытовые приборы не подойдет для подключения к котлу.

Практика показывает, что единственные приборы, способные предоставить гарантируемую защиту и предотвратить выход из строя автоматики и электроники котельного оборудования, это ИБП с чистой синусоидой на выходе. В технической документации прямо указано, насколько выбранный блок соответствует данному параметру.

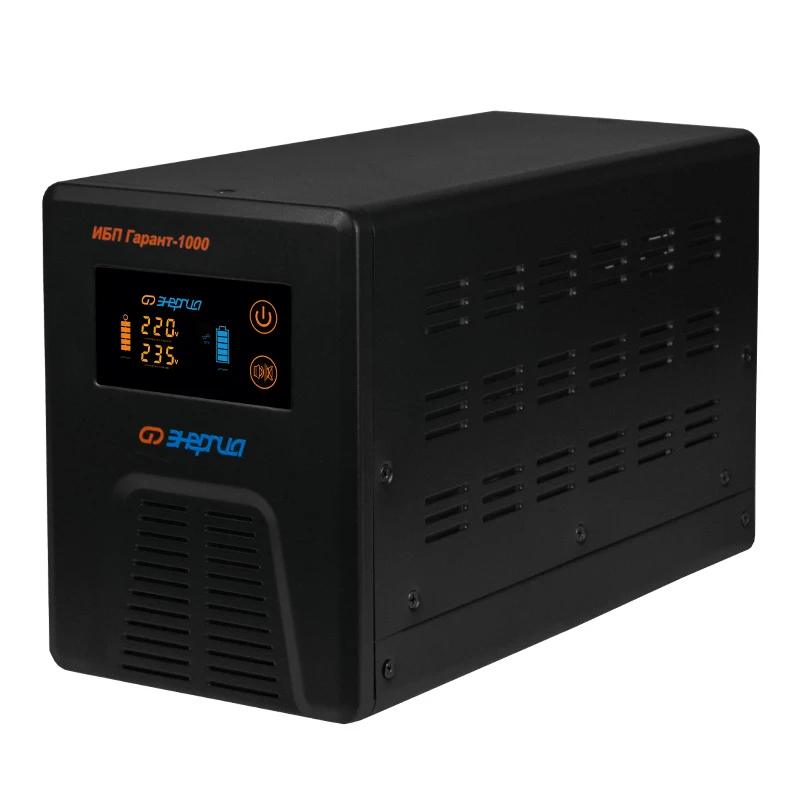

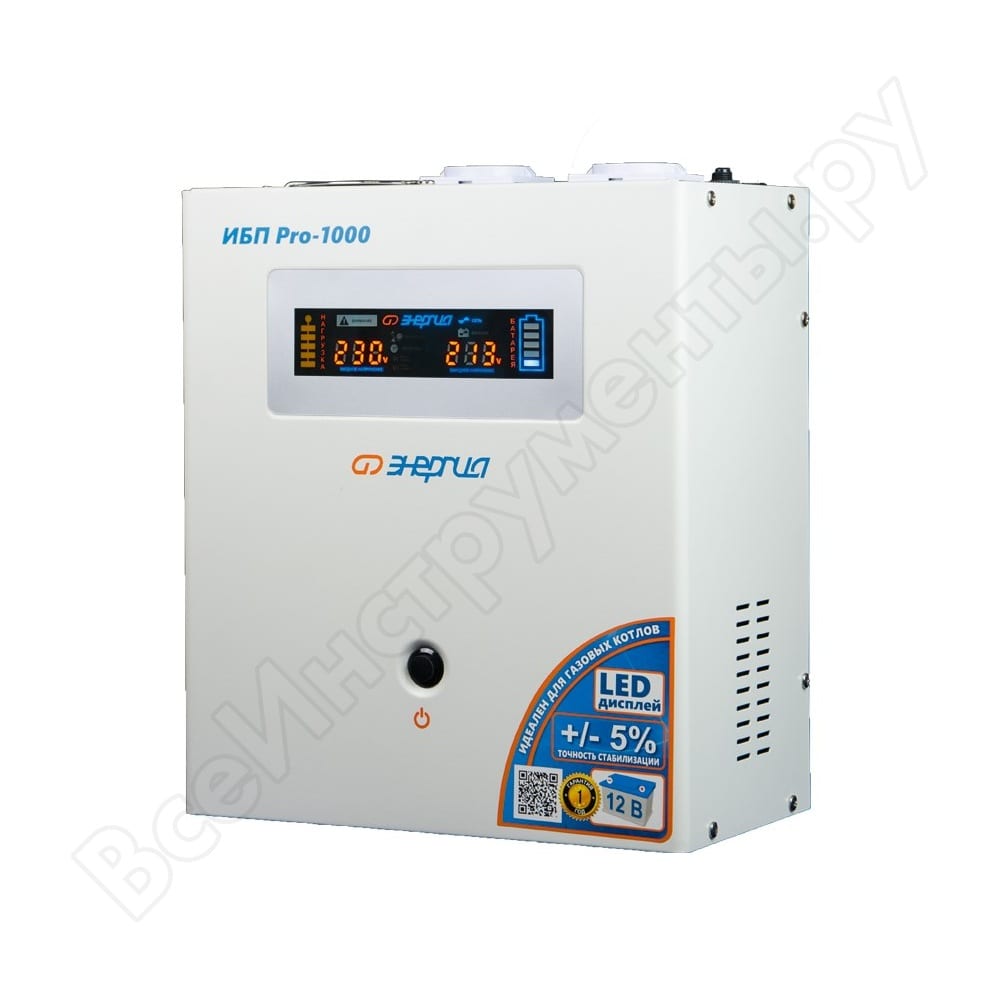

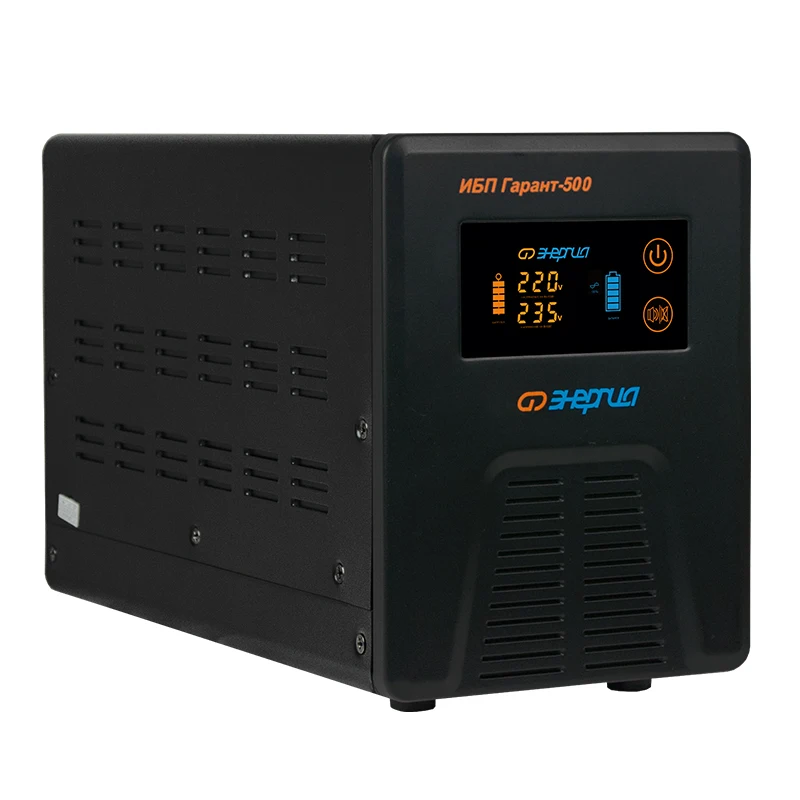

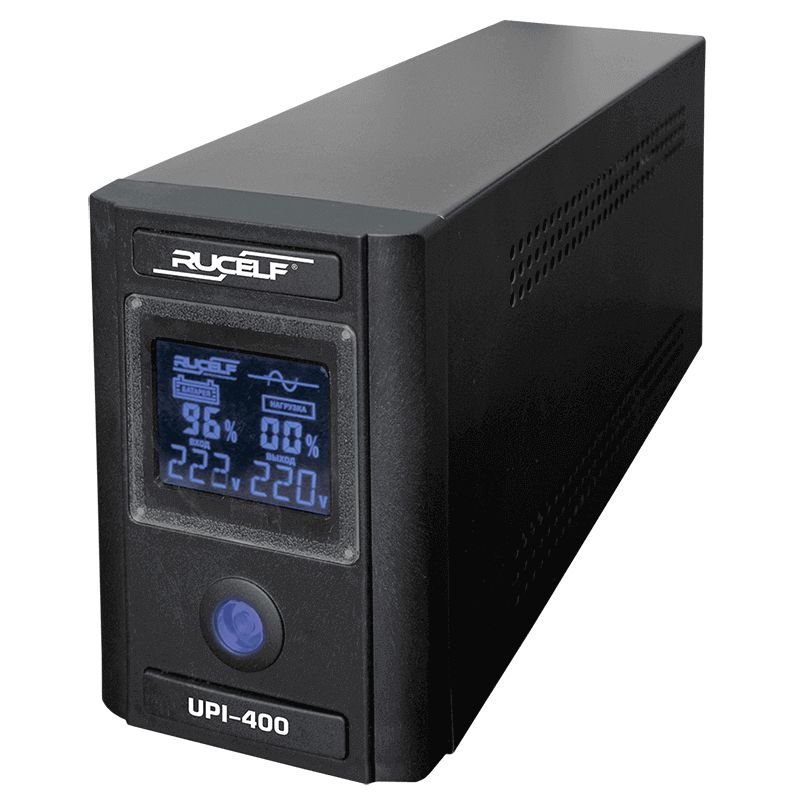

Каких видов бывают ИБП для котлов на твердом топливе

Источники бесперебойного питания бывают трех видов. Как уже отмечалось, для автономной работы и обеспечения безопасности электроники отопительного оборудования, не подойдут любые станции UPS. При подборе бесперебойника следует учитывать технические параметры:

• Бюджетный ИБП – простейшая Off-line модель, имеющая привлекательную стоимость, но не обеспечивающая безопасность автоматики котла. Принцип работы устройства достаточно простой. При достижении критических отметок в напряжении, срабатывает переключатель и переводит электронику котельного оборудования на работу от аккумуляторов.
• Линейно интерактивный ИБП с аккумулятором для котла на твёрдом топливе. Эти модели не намного дороже, чем предыдущие, но имеют лучшие характеристики, что позволяет их использовать для защиты отопительного оборудования. Блок UPS питания идет в комплекте со встроенным стабилизатором напряжения, что и является главным преимуществом модели.
• ИБП on-line – наиболее приемлемый вариант. Единственным недостатком модуля является высокая стоимость. Технические и производственные характеристики обеспечивают максимальную защиту оборудования от скачков напряжения, а также поддерживают работу котла в автономном режиме до нескольких суток.
  Работа твердотопливного котла от бесперебойника с двойным преобразованием происходит следующим образом. В корпусе находится инвертор, преобразующий переменный ток в постоянный. После преобразования осуществляется еще одна трансформация и на выход подается переменное напряжение со стабильной частотой, запитывающее автоматику котла. Существует возможность установить параметры, оптимальные для работы котельного оборудования.

Как выбрать ИБП для твердотопливного отопительного котла

Система бесперебойного питания для твердотопливного котла должна не только поддерживать автономную работу котельного оборудования, но и обеспечивать защиту электроники. При выборе наиболее подходящего UPS для котельной, необходимо обращать внимание именно на эти два критерия:

• Время автономной работы при отключении электричества. Выбирая аккумулятор, потребуется обратить внимание на их емкость и питание. Если котельная устанавливается внутри жилого дома, для бесперебойника лучше аккумулятор закрытого типа. Установка батареи на 100 А/ч обеспечит автономную работу котла в течение 6-8 часов.
• Защита от колебаний напряжения. Установка UPS к твёрдотопливному котлу имеет еще одну цель. Необходимо защитить все узлы, потребляющие электроэнергию от выхода из строя.
  Практика показывает, что только подключение ТТ котла через бесперебойник Online может обеспечить такую защиту. Устройство работает по принципу двойного преобразования. Поэтому на автоматику котла подается напряжение с устойчивой частотой и чистой синусоидой.

{banner_downtext}
Модели с маркировкой LT имеют функцию, позволяющую подключать несколько аккумуляторных батарей одновременно (схема подключения ИБП к АКБ, указана в технической документации). Благодаря увеличенному количеству АКБ, автономная работа ИБП может длиться до нескольких суток.

Какой марки лучше ИБП подобрать к котлу на твердом топливе

Перед тем как окончательно выбрать UPS, стоит обратить внимание на отзывы, об использовании различных бесперебойников для твёрдотопливных котлов. Для нужд котельных чаще всего используют следующие марки оборудования:

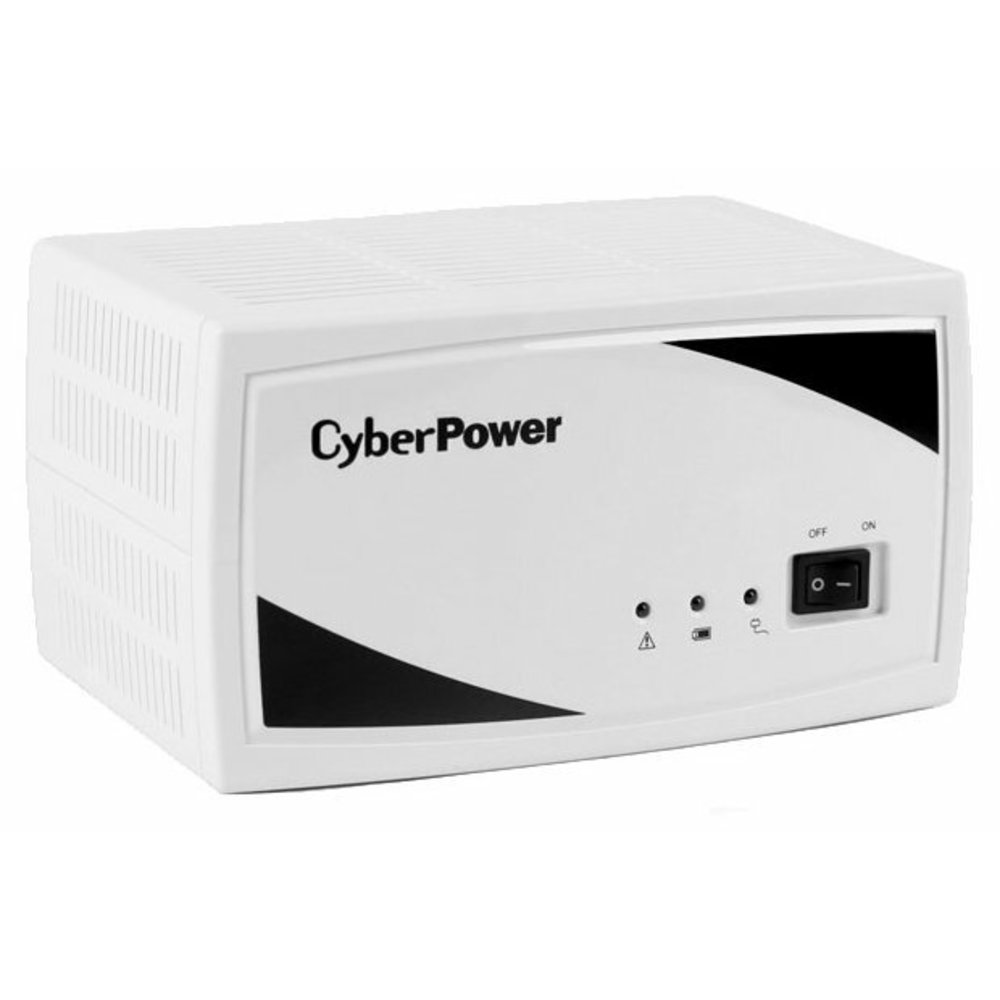

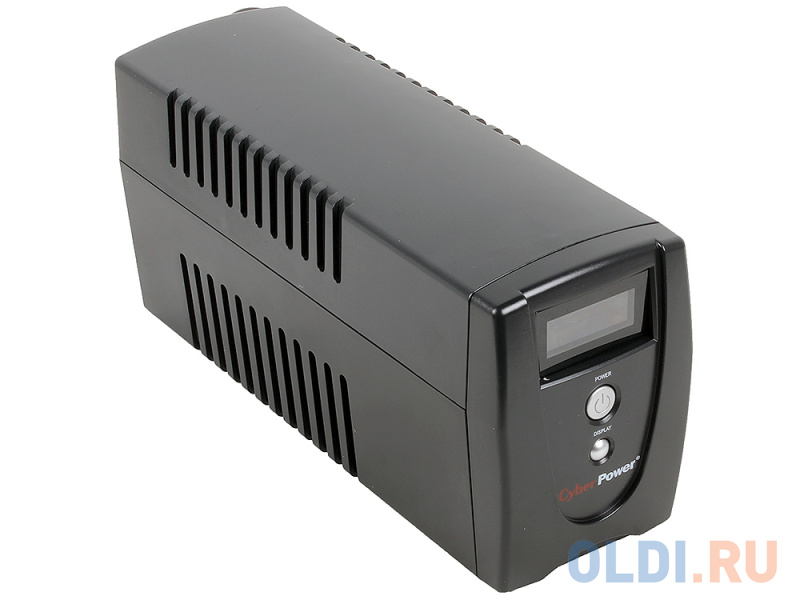

1. CyberPower.
2. Inelt.
3. Helior.
4. Skat UPS.
5. Teplocom.
6. Штиль.

Каждая из вышеперечисленных моделей заслужила определенную репутацию и может устанавливаться для нужд котельной. Лучше отказаться от приобретения китайского оборудования, а отдать предпочтение надежной европейской или отечественной технике.

Нужен ли ИБП, если у ТТ котла есть стабилизатор?

Стабилизатор выполняет только одну необходимую задачу – защищает автоматику и электронику от скачков напряжения в сети. Но при отключении электричества, стабилизатор не может обеспечить автономную работу котельного оборудования, что является критичным для некоторых видов котлов.

Устройство бесперебойного питания для пеллетных котлов является единственным способом обеспечить автономную работу системы после отключения электричества. Горелка и шнековая подача гранул функционируют только при наличии питания в сети. После отключения электроэнергии, ИБП подает напряжение от аккумуляторов, что позволяет продолжить работу котла, но уже в автономном режиме.

И наоборот, бесперебойное электропитание для котлов на дровах может не иметь необходимости. Некоторые модели работают по принципу обычной дровяной печки, а принудительная циркуляция теплоносителя заменяется естественной, благодаря байпасу, установленному на трубопроводе отопления.

ПОВЫШЕНИЕ ЭНЕРГОЭФФЕКТИВНОСТИ УСТАНОВОК КОТЛА И НАГРЕВАТЕЛЯ

Системный подход к повышению энергоэффективности котлов C, а не бессистемные улучшения C включает несколько упрощенных шагов, как показано на Рисунок 2 .

Рисунок 2. Программа повышения эффективности котлов

Текстовая версия — Рисунок 2

Рисунок 2. Программа повышения КПД котла

Следующие шаги являются частью цикла:

• Пуск — Определить текущее состояние: провести аудит котельной системы.
• Определите текущие и ближайшие потребности в отоплении и связанные с ними требования к котельной.
• Определите пробел: исследуйте и классифицируйте варианты улучшения.
• Установите цели и задачи по улучшению (например, модернизация установок и оборудования, контроль эффективности, показатели производительности, выбросы и т. Д.).
• Определите план внедрения и приступайте к реализации.
• Проверяйте результаты и постоянно улучшайте.

Аудит котельной системы (см. Упрощенный контрольный список аудита в Приложении), скорее всего, выявит потери энергии и неэффективность. Цель хорошего управления энергопотреблением — минимизировать их. Окупаемость может быть значительной как с точки зрения экономии, так и с точки зрения выбросов.

Рисунок 3 дает практический совет относительно того, куда следует направить усилия по энергосбережению. Какой бы важной ни была экономичная и эффективная работа котельной системы, ее не следует рассматривать изолированно.Для дальнейших возможностей энергосбережения и рекуперации энергии необходимо проверить следующее:

• потребности в отоплении и аспекты энергоэффективности теплопотребляющих процессов, продуктов и оборудования; и

• системы распределения тепла (например, пар и конденсат).

Потери тепла и энергии в котельной можно уменьшить несколькими способами. Некоторые из них, такие как комбинированное производство тепла и электроэнергии (когенерация), сложны и сложны; другие могут быть легко реализованы и предлагают хорошую окупаемость.

Рисунок 3. Типовой энергетический баланс котла / нагревателя
(до улучшений)

Текстовая версия — Рисунок 3

Рисунок 3. Типовой энергетический баланс котла / нагревателя (до улучшений)

Энергия топлива поступает в котел (вход энергии 100 процентов). От котла 4 процента потерь тепла приходится на излучение и конвекцию, 18 процентов приходится на дымовые газы и 3 процента — на продувку. Энергия теплоносителя (например, пара) выходит из котла.Выход энергии (тепловой КПД котла) составляет от 75 до 77 процентов.

Недавние примеры: Химический завод экономит 500 000 долларов в год, проверяя и заменяя все протекающие конденсатоотводчики. Фанерный завод снизил паровую нагрузку на 2700 кг / ч (6000 фунтов / ч) за счет модернизации изоляции трубопроводов.

Снижение давления пара или температуры воды в системе до фактического уровня, необходимого для соответствующих процессов, также может снизить потребление энергии.

Основными направлениями повышения энергоэффективности являются следующие.

НАДЛЕЖАЩАЯ РАБОТА КОТЛА

Поддерживать котел в чистоте

За исключением природного газа, практически каждое топливо оставляет определенное количество отложений на поверхности труб. Это называется засорением, и оно резко снижает теплопередачу. Испытания показывают, что слой сажи толщиной всего 0,8 мм (0,03 дюйма) снижает теплопередачу на 9,5 процента, а слой сажей 4,5 мм (0,18 дюйма) на 69 процентов! В результате повышается температура дымовых газов и увеличивается стоимость энергии.

Котлы, работающие на твердом топливе (например, угле и биомассе), имеют высокую тенденцию к обрастанию, тогда как котлы, работающие на жидком топливе (особенно на рафинированном масле), имеют низкую тенденцию к обрастанию. Для поддержания максимальной эффективности котла необходимо поддерживать чистоту поверхностей котла. Большие котлы и те, которые сжигают топливо с высокой тенденцией к загрязнению, имеют системы нагнетания сажи, которые очищают поверхности топки во время работы котла. Также можно использовать щетки и ручные насадки. Малые котлы, в том числе котлы, работающие на природном газе, и котлы без систем удаления сажи, следует регулярно открывать для проверки и очистки.

Отложения (называемые накипью) на водной стороне труб котла могут ухудшить теплопередачу. Они также могут снизить эффективность котла, ограничить циркуляцию воды и привести к серьезным механическим и эксплуатационным проблемам. Накипь вызывает повышение температуры металла трубок, что увеличивает температуру дымовых газов. В крайнем случае трубки выходят из строя от перегрева.

Помните, что образование накипи на один миллиметр может увеличить расход топлива на два процента.

Вместо того, чтобы отключать и опорожнять котлы для визуального осмотра чистоты водной поверхности котла, условия на водной стороне можно оценить путем тестирования котловой воды во время работы котла. Затем в зависимости от результатов можно вводить определенные химические вещества для очистки воды. Котловая вода проверяется ежедневно на небольших котельных низкого давления и ежечасно на крупных установках высокого давления. Программа очистки и испытаний воды имеет решающее значение для обеспечения максимальной эффективности и надежной работы любой котельной.

Тенденция к повышению температуры дымовых газов в течение недель или месяцев обычно указывает на то, что отложения образовались либо у камина, либо у воды на поверхностях теплообмена котла.Необходимо незамедлительно проверить котел.

Не допускайте попадания нежелательного воздуха

Эффективный контроль избыточного воздуха для горения (обсужденный ранее) также включает защиту от проникновения (попадания) нежелательного воздуха в камеру сгорания котла или дымовую систему. Воздух поступает через герметичные крышки, смотровые окна, неисправные прокладки и другие отверстия.

Продувочная вода — долларов в канализацию

Даже очищенная («деминерализованная») питательная вода для котлов содержит небольшое количество растворенных минеральных солей. Постоянное испарение воды в паровых котлах и свежая подпиточная вода для котлов увеличивает концентрацию этих минералов и приводит к образованию накипи. Для предотвращения этого необходимо периодически продувать котловую воду. Обычно продувка чрезмерная, «на всякий случай». Продувочная вода нагревается, расходуя тепло, воду и химикаты для обработки воды. В качестве минимальных профилактических мер периодически проверяйте котловую воду на уровень растворенных твердых частиц и регулируйте скорость продувки.

Когда продувка производится один раз в день или раз в смену, содержание растворенных твердых частиц сразу после продувки намного ниже допустимого максимума.Если продувку можно проводить чаще и с меньшим количеством воды или непрерывно, то общее содержание растворенных твердых веществ (TDS) можно поддерживать ближе к желаемому максимальному уровню безопасности. Ключ — хороший контроль TDS. На рынке доступны системы автоматического контроля продувки с непрерывным измерением TDS.

Пример: Рассмотрим котел мощностью 23 т / ч, работающий при 860 кПа (около 50 000 фунтов / час при 125 фунтах на кв. Дюйм). Продувочная вода содержит 770 кДж / кг (330 БТЕ / фунт).Если система непрерывной продувки установлена ​​на обычные пять процентов от максимальной мощности котла, то продувочный поток будет составлять 1150 кг / ч с содержанием 885 500 кДж (около 2500 фунтов / ч с содержанием 825 000 британских тепловых единиц). При КПД котла 80 процентов для этого тепла требуется около 29,7 м 3 ³ / ч (1050 куб. Футов / ч) природного газа на сумму около 32 100 долл. США в год (исходя из 300 дней в году по цене 0,15 долл. США / м ³ ) .

Водогрейные котельные системы, очевидно, не несут затрат на продувку.

Максимальный возврат горячего конденсата

Пароконденсатная система должна быть правильно спроектирована, чтобы исключить гидравлический удар и снизить потери и техническое обслуживание.

Потеря горячего конденсата из системы парового котла увеличивает потребление воды, химикатов для очистки воды и тепловой энергии, необходимой для нагрева подпиточной воды. Дополнительная энергия теряется в виде пара мгновенного испарения. Это возникает, когда технологическое давление, под которым возвращается конденсат, сбрасывается в баке возврата конденсата. Такие потери можно свести к минимуму, например, за счет погружения впускного отверстия для возврата конденсата в резервуар или установки распылительного конденсатора, установленного наверху резервуара.

Замкнутая система , которая подает паровой конденсат под давлением для повторного кипячения, практически исключает потери и требует меньшего количества парового технологического оборудования.

Пример: Горнодобывающая компания в Квебеке недавно установила замкнутую систему конденсата. Вскоре это позволило сэкономить 18 процентов энергии в котельной по сравнению с традиционной открытой системой с паровым конденсатом.

ТЕПЛОПОТЕРЯ СИСТЕМЫ РЕГУЛИРУЮЩЕГО КОТЛА

Дымовой газ

Это лучшая возможность для утилизации тепла в котельной.

Снижение температуры дымовых газов на 20ºC (36ºF) повысит КПД котла примерно на один процент.

Даже при хорошо отрегулированных горелках, обеспечивающих минимальную температуру дымовых газов при достижении полного сгорания топлива, температура дымового газа на выходе обычно может колебаться от 175ºC (350ºF) до 260ºC (500ºF). Тем не менее, есть достаточно места для рекуперации части этого тепла, которое в противном случае «пошло бы наверх». Теплообменники могут использоваться для предварительного нагрева питательной воды котла (так называемые экономайзеры) или воздуха для горения (воздухонагреватели).Экономайзеры обычно повышают общий КПД котла на три-четыре процента.

Разработчики и операторы экономайзеров должны учитывать потенциальные проблемы коррозии, особенно в топливах, содержащих серу. Влага, содержащая коррозионную серную кислоту, может конденсироваться на любых поверхностях теплообменников, температура которых ниже точки росы кислоты. Обычно это происходит возле входа нагретого воздуха для горения или питательной воды.

Каждый котел имеет свой предел низкой температуры дымовых газов, который следует определять индивидуально, если рассматривается дополнительный теплообмен.Поскольку температура дымовых газов ниже при более низких нагрузках, экономайзеры часто имеют некоторую форму управления байпасом, которая поддерживает температуру дымовых газов выше заданного минимума.

Конденсационные экономайзеры повышают эффективность утилизации тепла дымовых газов. Они охлаждают дымовые газы ниже точки росы. Таким образом, они утилизируют как физическое тепло дымовых газов, так и скрытое тепло конденсирующейся влаги. В топливе может присутствовать некоторая влага, но большая ее часть образуется при сгорании водородного компонента топлива.(См. «Потери из-за влаги при сгорании водорода» на стр. 2). Поскольку конденсация (и, как следствие, опасность коррозии) неизбежна, система теплообменника должна быть изготовлена ​​из материалов, не подверженных коррозии. В экономайзерах прямого контакта вода впрыскивается непосредственно в дымовой газ. Полученная горячая вода собирается и используется после обработки, чтобы нейтрализовать ее коррозионный потенциал. (Это случайное преимущество конденсации дымовых газов с прямым контактом: она удаляет частицы и кислые газы, такие как SO ₂ , из выхлопных газов.) С конденсационными экономайзерами общий КПД котла может превышать 90 процентов. (Тепловые насосы могут дополнять систему рекуперации тепла дымовых газов, дополнительно повышая эффективность рекуперации.)

Пример: Hôpital du Sacré-Coeur de Montréal установила конденсационные экономайзеры прямого контакта. Рекуперированное тепло использовалось для отопления помещений горячей водой, кондиционирования свежего воздуха, прачечной, горячего водоснабжения и приготовления пищи. Это сэкономило 11 процентов природного газа и сократило годовые выбросы CO ₂ на 12 000 тонн.

Рекуперация тепла продувкой

Некоторые способы ограничения объема продувки и тепловых потерь были рассмотрены ранее. Теплообменники могут утилизировать явное тепло от продувки, которое попадает в канализацию для нагрева подпиточной воды котла и т.п.

ИСПОЛЬЗОВАНИЕ И РАЗМЕР КОТЛА

Использование и размер котельной системы подлежат рассмотрению, когда ее необходимо заменить или значительно модернизировать. Многие котельные, особенно те, которые используются для отопления помещений, сталкиваются со значительными сезонными или другими колебаниями спроса.Эффективность, с которой котлы преобразуют энергию топлива в пар или горячую воду, резко падает при низкой нагрузке — когда мощность падает ниже 40 процентов от максимальной номинальной мощности. Поэтому имеет смысл выбирать размеры котла в соответствии с меняющимся спросом. Можно установить небольшой котел для работы с почти полной нагрузкой в ​​периоды низкого спроса; один или два более крупных котла могут выдерживать пиковые нагрузки.

При оценке использования и размеров котельных систем следует учитывать текущие и будущие потребности в тепле и технологическом паре. Еще больше возможностей для повышения энергоэффективности может быть обнаружено в процессе проверки технологического процесса и технологического оборудования.

Пример: Пенитенциарная тюрьма Саскачевана установила два новых, меньших котла, рассчитанных на летнюю нагрузку (работают по отдельности) и для совместной работы зимой. Они заменили старые, негабаритные котлы, которые большую часть года работали на слабом огне. Это решение привело к повышению эффективности при более высоких скоростях стрельбы. Экономия газа по сравнению с отапливаемым помещением составила 17 процентов или 500 000 м ³ , что составило 75 000 долларов в год.Выбросы CO ₂ соответственно снизились; Новые горелки с низким содержанием NO _x снизили выбросы оксидов азота на 70 процентов.

КОМБИНИРОВАННОЕ ВЫРАБОТКА ТЕПЛА И ЭЛЕКТРОЭНЕРГИИ — КОГЕНЕРАЦИЯ

Старые неэффективные котельные системы часто требуют серьезной и дорогостоящей модернизации. В таких случаях, когда есть потребность как в электричестве, так и в отоплении или когда электричество можно выгодно продавать, можно сделать аргумент в пользу когенерации — комбинированного производства тепла и электроэнергии (ТЭЦ). В этом заключается самый большой потенциал систем когенерации в Канаде — заменить тысячи небольших устаревающих котлов по всей стране блоками, вырабатывающими как электроэнергию, так и тепло с большей эффективностью, чем если бы они генерировались отдельно.

ТЭЦ может потребоваться больше топлива и значительно больше капитала сверх того, что необходимо для простого удовлетворения потребности в тепле. Но бонус — это электроэнергия, которую ТЭЦ выдает при высоком тепловом КПД. Это означает, что общая энергия, электрическая и тепловая, поставляется с меньшими затратами. Высокая общая энергоэффективность ТЭЦ (до 85 процентов), экологические преимущества ТЭЦ за счет сокращения выбросов CO ₂ и NO _x , а также продолжающееся дерегулирование канадского энергетического рынка стимулируют растущий интерес к этой быстро развивающейся технологии.

ТЭЦ обычно состоит из первичного двигателя, такого как газовая турбина или поршневой двигатель, и парогенератора-утилизатора, который представляет собой тип котла. Первичный двигатель приводит в действие электрогенератор, а иногда и другое оборудование, например воздушные компрессоры. Его выхлоп через парогенератор обеспечивает пар для обогрева или использования в технологических процессах. Сейчас блоки ТЭЦ доступны в размерах от нескольких киловатт до десятков мегаватт.

При оценке потенциального продукта ТЭЦ требуется информированный профессиональный совет.

ДРУГИЕ СООБРАЖЕНИЯ

Чтобы оптимизировать производительность и повысить энергоэффективность котельной системы, рассмотрите другие факторы. Некоторые из них требуют регулярного обслуживания и небольших улучшений; другие рассматриваются, когда требуется серьезное обновление.

Изоляция

Проверка котельной системы может выявить, что изоляция котла и его трубопроводной системы неадекватна, требует ремонта или вообще отсутствует.

Пример: Если только 10 фланцев не изолированы на 10-см (4-дюйм.диаметром) трубы, по которой проходит пар при давлении 860 кПа (125 фунтов на кв. дюйм), годовые потери тепла эквивалентны 2450 м ³ природного газа (стоимостью 370 долларов США).

Пример: Неизолированный 10-сантиметровый (4 дюйма) паропровода длиной 3 м (10 футов) тратит в два раза больше денег в виде затрат на пар в год, чем затраты на изоляцию минеральным материалом. волокно и алюминиевая оболочка.

Теплоснабжение

Снижение рабочего давления пара в котле до минимума, необходимого для конечного пользователя, или снижение температуры жидкости в трубах в системах жидкостного нагрева может существенно повлиять на экономию энергии и количество генерируемых парниковых газов.Эта экономия достигается за счет сжигания меньшего количества топлива в котле или нагревателе и уменьшения количества тепла, теряемого в системе трубопроводов.

Чтобы изменить рабочее давление системы или температуру жидкости, убедитесь, что котел и оконечные устройства могут работать при более низком давлении (температуре). Возможная экологическая и долларовая экономия заслуживает изучения.

Потери в системе распределения

В паровых системах конденсатоотводчики могут выходить из строя (в среднем) до 25 процентов времени. Утечка пара из трубопроводной арматуры, клапанов и ловушек может вызвать большие потери энергии.Также воду, вытекшую из системы, необходимо заменить, химически обработать и подогреть. Это менее очевидное, но все же дорогостоящее последствие. Системы с жидким теплоносителем также сталкиваются с этой проблемой.

Пример: При выходе из строя одиночного сифона 3,2 мм (номинальная 1/8 дюйма) в паровой системе с давлением 690 кПа (100 фунтов на кв. Дюйм, ман.) Может быть потеряна эквивалент 11 600 м. газ, стоимостью 1700 долларов.

Убедитесь, что распределительный трубопровод имеет правильный размер. Негабаритные трубы увеличивают капитальные затраты, затраты на техническое обслуживание и изоляцию, а также вызывают более высокие поверхностные потери тепла.Трубы меньшего размера требуют более высокого давления и дополнительной энергии перекачивания и имеют более высокую скорость утечки.

Избыточный устаревший трубопровод приводит к потере энергии: поскольку он поддерживается при той же температуре, что и остальная система, потери тепла на длину трубы остаются прежними. Потери тепла от дополнительных трубопроводов увеличивают тепловую нагрузку помещения и, следовательно, потребности в вентиляции и кондиционировании. Более того, избыточный трубопровод не требует особого обслуживания и внимания, что приводит к дополнительным потерям.

Неправильная деаэрация питательной воды котла

Пар, содержащий всего один процент от объема воздуха, может снизить эффективность теплопередачи до 50 процентов. Обратите внимание на процесс деаэрации, а также на правильное функционирование вентиляционных отверстий.

Тепловой каскад

Установки с несколькими потребностями в отоплении могут иметь прекрасную возможность повысить общую энергоэффективность за счет каскадирования тепла. Тепло, выделяемое одной частью процесса, можно использовать для нагрева другой.В то время как высококачественное тепло, поступающее от топлива, должно быть направлено на процесс, требующий максимальной температуры, его тепло выхлопных газов следует использовать в приложениях с более низкими температурами. Окончательно отводимое тепло должно иметь самую низкую температуру, которую можно получить с экономической точки зрения.

Примеры: Воздух или газ, выходящий из высокотемпературного процесса, пропускается через котел-утилизатор для производства пара низкого давления или горячей воды для отопления помещений и технической воды. Отработанное тепло также используется для охлаждения, например, через абсорбционный охладитель.Тепло можно регенерировать, хранить и повторно использовать многими способами.

---

Предыдущая страница | Содержание | Следующая страница

Тасмота

Тасмота

Инициализация поиска

arendst / tasmota

• Главная
• Особенности
• Умный дом интеграции
• Периферийные устройства
• Поддерживаемые устройства
• Помогите
• Строит
Тасмота

arendst / tasmota

• Главная Главная
  • Новости
  • Около
  • Начиная
  • Обновление
  • MQTT
  • Команды
  • Шаблоны
  • Составные части
  • Модули
  • Периферийные устройства
  • WebUI
  • Компиляция
  • Содействие
  • Скачать
  • Витрина проекта
• Особенности Особенности
  • Введение
  • блютус
  • Кнопки и переключатели

Руководство пользователя. Главный конденсационный котел центрального отопления

Baxi Combi 80e и 105e

Baxi Combi 8e и 15e Храните эти инструкции в надежном месте.Если вы переедете в дом, передайте его следующему жильцу. Газовый настенный комбинированный котел Инструкция по эксплуатации Natural

Дополнительная информация

Инструкция по эксплуатации

6302 6959 02/2006 RU Для пользователя Руководство по эксплуатации Logano G215 WS Газовые и газовые котлы Внимательно прочтите перед использованием. Обзор Нормы и директивы Установка: газовая установка 90/396 / EEC

Дополнительная информация

Инструкция по эксплуатации

6300 9681 02/2006 RU Для пользователя Руководство по эксплуатации Logano GE315 Котел для жидкотопливных / газовых струйных горелок Внимательно прочтите перед использованием. Руководство по эксплуатации Logano GE315 Уважаемый покупатель,

Дополнительная информация

Инструкция по эксплуатации

Инструкция по эксплуатации Газовые конденсационные котлы MGK-130 MGK-170 MGK-210 MGK-250 MGK-300 Wolf GmbH Postfach 1380 D-84048 Mainburg Тел. +49 8751 / 74-0 Факс +49 8751/741600 Интернет: www.wolf-heiztechnik.de Документ

Дополнительная информация

Энергосберегающие котлы

Информационный бюллетень по энергосбережению Котлы Превратите насущную проблему в реальную экономию энергии Вам нужен котел для обогрева помещений и обеспечения горячей водой или выработки пара для использования в промышленных процессах.К сожалению,

Дополнительная информация

PLP — УСЛОВИЯ

PLP — УСЛОВИЯ И УСЛОВИЯ 2014-2015 Филадельфийский газовый завод Контракт на жилые части и план работы Настоящий Контракт на жилые части и план работы (настоящий план) доступен для клиентов Philadelphia

Дополнительная информация

Гибридный тепловой насос Daikin Altherma

ваш комфорт. наш мир. Гибридный тепловой насос Daikin Altherma Технология интеллектуального отопления — лучшее из обоих миров Отопление Комплексные решения Вентиляция Кондиционирование воздуха Охлаждение Перспективное мышление Около

Дополнительная информация

Гибридный тепловой насос Daikin Altherma

Гибридный тепловой насос Daikin Altherma Интеллектуальная технология — лучшее из обоих миров НАЦИОНАЛЬНЫЙ ТЕПЛОВЫЙ НАСОС 19 ИЮНЯ 2014 ПОБЕДИТЕЛЬ ICC BIRMINGHAM WINNER Перспективное мышление Настало время переосмыслить способ обогрева наших домов

Дополнительная информация

www.morphyrichards.co.uk

43922 rev2: x 06/01/2010 15:06 Page 1 После регистрации в Morphy Richards (только для Великобритании и ROI) Зарегистрируйтесь онлайн и получите 2-летнюю гарантию. См. Подробности на обороте этой инструкции. (Клиенты из Великобритании и Ирландии

Дополнительная информация

Условия использования HomeServices

HomeServices Сроки и условия Содержание Определения 03 Контракт 04 Дата начала 04 Общие исключения 11 Оплата 12 Отмена 13 Назначения 16 Продление продукта 16 Изменения в контракте 16 Безопасность

Дополнительная информация

Регистрация газовой безопасности

Регистрация газовой безопасности Все предприятия и инженеры, выполняющие газовые работы, должны быть зарегистрированы в Регистре газовой безопасности. ЗАРЕГИСТРИРОВАТЬСЯ В ГАЗОБЕЗОПАСНОМ РЕГИСТРЕ ПРОСТО И БЫСТРО Газовый учет

Дополнительная информация

Гибридный тепловой насос Daikin Altherma

ваш комфорт. наш мир. Гибридный тепловой насос Daikin Altherma Естественная комбинация Отопление Интегрированные решения Вентиляция Кондиционирование воздуха Охлаждение О компании Daikin Перспективное мышление … Daikin имеет всемирную сеть

Дополнительная информация

Портативный кондиционер

Руководство пользователя портативного кондиционера. Модель: 3 в 1, 12 000 БТЕ / ч, серия 3. Перед использованием внимательно прочтите это руководство пользователя и сохраните его для использования в будущем.СОДЕРЖАНИЕ 1. РЕЗЮМЕ … 1 2. ПОРТАТИВНЫЙ

Дополнительная информация

Получите максимум от урны

444448538 Standard 444448539 Deluxe Получите максимум от урны Удалите с урны всю пластиковую пленку перед использованием. Вода в урне возникла в результате тестирования и является нормальным явлением. Урну необходимо использовать на квартире

Дополнительная информация

УХОД ЗА ВОДОНАГРЕВАТЕЛЕМ

http: // водонагреватель.org / Troubleshoot-rheem-tankless-water-heating.html Осмотр водонагревателя УХОД ЗА ВАШИМ ВОДОНАГРЕВАТЕЛЕМ Система вентиляции (только прямая вентиляция) Необходимо проверить систему вентиляции

Дополнительная информация

Дрейтон Digistat + 2RF / + 3RF

/ + Беспроводной программируемый комнатный термостат 3RF Модель: RF700 / 22090 Модель: RF701 / 22092 Источник питания: Батарея — Термостат Сеть — Digistat SCR Invensys Controls Europe Служба поддержки клиентов Тел .: 0845130 5522 Заказчик

Дополнительная информация

Сан-Хосе РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

San josé РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Руководство по сборке и эксплуатации San josé 30 мбар — ПОРТАТИВНЫЙ ГАЗОВЫЙ БАРБЕКЮ 1.2. 3. Неправильная установка, регулировка, изменение, обслуживание или ремонт может привести к травмам или повреждению имущества.

Дополнительная информация

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИНВЕРТОРА TIG

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИНВЕРТОРА TIG Содержание Предупреждение Общее описание Блок-схема Основные параметры Принципиальная схема Установка и эксплуатация Предостережение Техническое обслуживание Список запасных частей Поиск и устранение неисправностей 3 4 4

Дополнительная информация

КОЛЛЕДЖ КОРОЛЕВЫ ОКСФОРД

НАСТОЯЩЕЕ ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ О ПРОЖИВАНИИ КОЛЛЕДЖА QUEEN S COLLEGE OXFORD вместе с Информационным буклетом Колледжа и Положением о Колледже создают юридические обязательства между Колледжем и Студентом.

Дополнительная информация

2 (. 3 4 5. -, .. — ,. 3.: 1 2 3> 4,: !! 1 ,, 17 Lt MAX 2 3 4 ,,> 5. ,,, 6:,: 1)! 2)! 7 ,, 1,:,. 2 ,, Нижняя часть парогенератора 7 8 9 10 11 12 автоматически, и это явление будет продолжаться до

. Дополнительная информация

AN500T, AN1000, AN1000T, AN1500, AN1500T, AN2000, AN2000T

Руководство по эксплуатации продукта Accona AN500T, AN1000, AN1000T, AN1500, AN1500T AN2000, AN2000T Панельный обогреватель v16.5/5 Версия 3.2, январь 2015 г. Содержание 1. Важные моменты безопасности 2. Установка 2.1. Настенный

Дополнительная информация

ИНФРАКРАСНЫЙ КВАРЦЕВОЙ НАГРЕВАТЕЛЬ

ИНФРАКРАСНЫЙ КВАРЦЕВОЙ НАСТЕННЫЙ НАГРЕВАТЕЛЬ МОДЕЛЬ №: IQ2000 ДЕТАЛЬ №: 6939004 ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ GC0715 ВВЕДЕНИЕ Благодарим вас за покупку инфракрасного настенного обогревателя CLARKE. Прежде чем пытаться использовать этот

Дополнительная информация .
