Датчик температуры наружного воздуха для котла отопления: подробная инструкция по выбору внешнего уличного термодатчика, способы установки и подключения выносных сенсоров, их виды и цены

Содержание

Регулятор температуры для котла отопления своими руками: схема изготовления, отзывы

В конструкции любого газового или электрического котла присутствуют элементы контроля и управления, отслеживающие температуру теплоносителя на выходе. Но в старых или недорогих моделях такие компоненты имеют примитивное исполнение, позволяющее только включать и отключать нагрев. Домовладельцы, которые хотят оптимизировать работу отопительной системы, оснащают её выносными регуляторами температуры. Ввиду высокой цены терморегуляторов заводского изготовления их делают самостоятельно.

Виды регулятора температуры для котла отопления

В базовом исполнении на котлоагрегатах устанавливают простейший терморегулятор, отслеживающий степень нагрева теплоносителя в системе. Нужное количество градусов домовладелец задаёт вручную, затем начинает работать простой термоэлемент на основе биметаллической пластины. Он активирует нагрев теплоносителя, включая газовую горелку или ТЭН в электрокотле.

Более дорогие модели оснащают выносными терморегуляторами. Они контролируют температуру по нескольким каналам:

  • контроль степени нагрева теплоносителя в системе отопления;
  • отслеживание температуры воздуха в удалённом помещении выносным датчиком;
  • включение отопления погодозависимым сенсором, установленным на улице;
  • управление котельной установкой выносным комнатным терморегулятором.

Погодозависимые системы управления применяют реже остальных. Это связано с их высокой ценой, сложностью настройки и монтажа. Однако они обеспечивают наиболее эффективное управление котельной установкой: система оперативно реагирует на изменение погоды на улице, не дожидаясь, пока температура в помещении снизится или повысится.

Регулятор температуры, устанавливаемый на удалении от котла, становится внешним управляющим модулем.

Он состоит из компактного термометра, логической схемы и коммутирующей аппаратуры. Основная его задача — мониторинг заданной температуры на основании показаний термоэлемента. Если в помещении становится холодно, он дистанционно включает отопление. Когда температура достигнет установленного значения, котёл выключится.

Периферийное котловое оборудование со встроенными регуляторами может выполнять и другие задачи. Они могут:

  1. Регулировать температуру в контуре горячего водоснабжения.
  2. Задавать различные режимы работы котельной установки в зависимости от времени суток или дня недели.
  3. Управлять отоплением по предварительно заданной программе.
  4. Оперировать внешним оборудованием. Терморегулятор может управлять бойлерами косвенного нагрева, солнечными коллекторами и системой тёплого пола.

К сведению!

Выносная конструкция терморегулятора позволяет управлять котельным оборудованием, расположенным удалённо. Благодаря этому в строении будет поддерживаться заданная температура, даже если отопитель находится в подвале или в отдельной постройке.

Компоновка и функционал аппаратуры варьируется в широких пределах. Наиболее простые устройства имеют единственную ручку для механической регулировки. Современные сложные механизмы построены на электронной базе. Они могут регулировать температуру по нескольким каналам, оснащены электронными табло, на которых отображаются различные показатели. Стоят они дороже, но позволяют повысить эффективность работы отопления, экономя бюджет.

Регулятор температуры для котла отопления своими руками

Заводское оборудование для управления котловым оборудованием, которое представлено в специализированных магазинах, надёжно и претензий у домовладельцев не вызывает. Но стоит оно дорого, что не устраивает тех домовладельцев, кто хоть немного разбирается в электротехнике или электронике. Имея даже базовые знания в этих областях и понимая, как должно функционировать оборудование, можно собрать и подключить его к котлоагрегату самостоятельно.

Однако сделать сложный программируемый терморегулятор для котла отопления под силу далеко не каждому. Кроме того, для такого прибора потребуется купить дорогие комплектующие, которые легко вывести из строя при малейшей ошибке. Новичку, который разбирается в электронике поверхностно, следует начать с какой-нибудь простой схемы, собрать и запустить её в работу. Комплектующие для неё, как правило, стоят недорого и их повреждение не приведёт к каким-нибудь серьёзным тратам. Достигнув положительного результата, можно замахнуться на что-то более серьезное.

Схема изготовления регулятора температуры для котла отопления

Перед началом сборки необходимо определиться, какие элементы использовать. Перечень необходимых расходников можно составить по принципиальной схеме регулирующего устройства. В общем случае набор комплектующих включает в себя:

  • элемент, измеряющий температуру;
  • блок обработки (набор микросхем или транзисторов), сравнивающий установленные значения с полученными;
  • исполнительную часть, выдающую команду на включение или отключение котла.

К сведению!

В интернете в открытом доступе представлены различные схемы терморегуляторов, доступные для сборки как новичкам, так и продвинутым электронщикам.

Пошаговая инструкция

Лучшая схема для новичка — вариант с использованием стабилитрона. Последний представляет собой полупроводниковый диод, пропускающий ток лишь в одну сторону, с управляющим выводом. Пока на последний контакт подаётся напряжение, элемент находится в открытом состоянии, подавая сигнал на включение котла. Для сборки схемы понадобятся:

  • стабилитрон TL431;
  • терморезистор 22 Ом;
  • сопротивления на 100 Ом и 10 кОм;
  • герконовое реле марки РЭС55А или РЭС47;
  • блок питания на 12 В;
  • соединительные провода, колодки;
  • корпус;
  • печатная плата.

Для удобства сборки все элементы размечают на печатной плате. Последовательность изготовления терморегулятора:

  1. Печатную плату подгоняют для размещения в корпусе, делают отверстия для крепления и формируют токоведущие дорожки.
    Закрепляют входные и выходные колодки.
  2. Компоненты схемы размещают на плате и соединяют между собой пайкой.
  3. Подключают выводные колодки и закрывают корпус.
  4. Выполняют коммутацию линий питания, управления и термосопротивления.
  5. Проверяют работоспособность прибора. При изменении сопротивления подстроечного резистора должно происходить срабатывание силового реле. Замыкание контактов будет слышно при нагреве или охлаждении термосопротивления.

Готовый регулятор можно разместить рядом с котлом или непосредственно в контролируемом помещении. Первый вариант более предпочтителен: самодельный корпус лучше спрятать от посторонних взглядов, чтобы он не портил оформление комнаты. Целесообразно в комнате разместить только удалённый термометр, сделав для него скрытую проводку.

Достоинства и недостатки

Самостоятельное изготовление терморегулятора для управления котловым оборудованием имеет свои положительные и отрицательные стороны. К числу первых можно отнести:

  1. Дешевизну. Регуляторы температуры, изготовленные самостоятельно, стоят в разы дешевле заводских моделей.
  2. Повышение теплового комфорта в помещении. С регулятором система отопления способна работать без вмешательства домовладельца.
  3. Экономное расходование энергоресурсов. Грамотная настройка регулятора позволяет сэкономить до 30% тепловой энергии, вырабатываемой котлоагрегатом.
  4. Предупреждение нештатной ситуации в отопительном контуре. Автоматика способна самостоятельно выключить котёл в случае перегрева теплоносителя либо включить, если возникнет угроза замораживания системы.
  5. Простота подключения и обслуживания. Оборудование, изготовленное своими руками, имеет понятную и знакомую конструкцию, которая не вызывает проблем в процессе эксплуатации.

К сведению!

Установку термометра сопротивления на радиатор отопления лучше не делать. В этом случае возможен локальный нагрев окружающего пространства и охлаждение других зон.

К недостаткам регулятора, изготовленного кустарно, относят некрасивый внешний вид, сложность сборки и отсутствие гарантии. Кроме того, новички не застрахованы от совершения ошибок. Неправильная коммутация радиоэлементов может привести к их повреждению. Если это дешёвые расходники, то ничего страшного, но поломка дорогих деталей вынудит покупать новые, а конечная цена такого прибора может достигать рыночной.

Самодельный регулятор температуры станет отличным дополнением к отопительному котлу. Эта эффективная модернизация позволяет сэкономить на обогреве жилья, повысить комфортность проживания и снизить износ нагревающего теплоноситель оборудования.

Датчик уличной температуры для газового котла

S010075.

Датчик уличной температуры для газового котла – устройство, позволяющее автоматически регулировать температуру теплоносителя на подаче в зависимости от температуры воздуха на улице.

Назначение и устройство термодатчика

На заводе-производителе автоматика газового котла настраивается на функционирование при самых низких температурах внешней воздушной среды, но температура на улице ежедневно может меняться. Приходится постоянно регулировать работу отопительного оборудования. Чтобы не выполнять этот процесс вручную, подключается датчик уличной температуры котла.

Термодатчик позволяет регулировать нагрев теплоносителя в зависимости от температуры воздуха на улице. Благодаря этому, котел будет работать периодически, а не постоянно. Такой режим работы приведет к экономии газа, произойдет снижение затрат на отопление.

В большинстве случаев устройство имеет простую конструкцию. В его состав входит:

  • Сам датчик;
  • Клеммы для зажима электрического кабеля;
  • Кабельная муфта;
  • Все эти детали размещаются в пластиковом корпусе.

KromSchroder AFS.

Установка термодатчика

Монтаж датчика наружной температуры для котла осуществляется на стене здания с уличной стороны. Во время установки необходимо выполнять следующие требования:

  1. Следует исключить попадание на термодатчик прямых солнечных лучей. Монтаж должен выполняться на стене, обращенной к северу или к северо-востоку;
  2. Не рекомендуется проводить установку на поверхностях, пораженных плесенью или местах, где присутствует повышенная влажность;
  3. Запрещается осуществлять установку датчика температуры уличного воздуха на металлическую поверхность, т.к. конструкции из металла отличаются низкой теплоизоляцией;
  4. На работу прибора не должны влиять посторонние факторы. Запрещается его установка рядом с дымоходом, вентиляцией, дверью или другими потенциальными источниками тепла, которые могут повысить температуру воздуха рядом с прибором;
  5. Если монтаж осуществляется на стене здания, высотой не более 3-х этажей, то установка должна проводиться на уровне 2/3 от его высоты. Если дом более высокий, работы выполняются между вторым и третьим этажом. Для монтажа рекомендуется выбирать ровную поверхность, а крепление устройства осуществлять при помощи анкерных болтов.

Крепление термодатчика на стену

Монтаж на стену.

Для того чтобы получить доступ к крепежным отверстиям и клеммной колодке необходимо открутить защитную крышку из пластика. После того как определено место, где будет размещен температурный датчик, отмечаются центры крепежных отверстий. Далее, откручивается гайка, предназначенная для уплотнения кабеля. После этого, к датчику подсоединяются два провода. На завершающем этапе закручивается уплотнительная гайка и закрывается крышка корпуса.

Подключение датчика уличной температуры

Подключение электрической части.

Важно! Перед подключением датчика необходимо отключить питание котла.

Для подсоединения используется цельный без каких-либо соединений кабель 2*0,5 мм, длиной не более 30 м. Он должен быть проложен через отверстие в стене до газового котла, где подключается без соблюдения полярности к его клеммной колодке. Также во время монтажа применяется герметичная муфта для изоляции кабеля.

Видео



Автоматическая температура отопления. Комфорт и экономия тепла.

24.02.2017Автоматическая температура отопления. Комфорт и экономия тепла.ТД ВиКоЭкономичное и комфортное отопление в доме, является распространенным вопросом в автоматизации регулировки температуры отопления. В этой статье Вы узнаете как экономить поддерживая комфортное тепло в доме..

Каждый человек стремится к комфортному образу жизни. Совсем недавно люди взошли  на новую ступень развития человечества. Этот шаг предусматривает комфортное и экономичное существование в единении с природой. Появляется все больше и больше новых технологий получения экологически чистых источников тепловой, электрической и других источников энергии. Автоматизация процессов бытия окружает практически каждый уголок сферы деятельности человека. Одним из кусочков обширной структуры является автоматическая регулировка температуры отопления, что влечет комфортное и экономное поддержание тепла в доме. Учитывая большие затраты на отоплении: домов, квартир, предприятий и других видов помещений. Автоматизация систем отопления - есть неотъемлемая часть в экономии тепла. Вы наверняка согласитесь, с выражением: "Комфорт в теплом доме - это один из пунктов экономии бюджета".

Так как заставить Ваш бюджет быть более экономным на отоплении дома? Как уберечь бюджет от лишних затрат на тепло? Ответ есть : "Автоматическая температура отопления и комфортное экономичное тепло". Компания "ВИКО"  постарается рассказать, как осуществить автоматический  контроль температуры отопления, что приведет к комфорту и экономии тепла.

Большинство любителей рассказов главную роль отдают утеплению строений. Мы же опустим этот этап! Зачем описывать то, что и так понятно при проектировании и строительстве дома? Вы наверняка знаете, что заранее утепленное и подготовленное помещение - это уже залог экономии на отоплении дома, квартиры, гаража и даже предприятия. Но все это не даст того комфорта и экономии тепла, которое необходимо для экономии бюджета. А что дает так сильно необходимую экономию и комфорт в бюджете каждого? Кто про это задумался? Конечно же, это автоматическая температура отопления, которая позволяет не только экономить бюджет, но и регулировать температуру дома, квартиры, комнаты и отопления. Вы забудете, что такое очень жарко или очень холодно!!! Ваш дом будет всегда наполнен тёплым комфортом и уютом. А умная система отопления позволит экономить затраты на отопление.

Давайте рассмотрим основные концепции автоматической регулировки температуры системы отопления:

1) Регулировка температуры радиатора отопления термоголовкой (термостатический кран)

2) Автоматическая температура отопления (электронные термостаты с сервоприводами)

3) Что лучше термоголовка или электронный термостат? Отличия и устройство.

4) Типовые решения автоматизации системы отопления.

5) Комфортная экономия тепла. Плюсы и минусы регулировки температуры отопления.



Регулировка температуры радиатора отопления термоголовкой (термостатический кран)

Одним из самых простых способов автоматического поддержания комфортной температуры отопления является использование термостатического крана с термоголовкой. Благодаря такому устройству, изменения в имеющейся системе отопления станут минимальны, а процесс автоматизации системы отопления будет минимально затратным для бюджета. Использование крана с термоголовкой даст возможность контролировать температуру радиатора отопления по температуре помещения. Конечно такой вид регулировки температуры отопления является наиболее грубым, но дает ощущение комфортного тепла в квартире, доме, гараже или в помещении предприятия. Экономии бюджета на таком виде контроля температуры радиаторов отопления можно достичь, установив теплосчетчик на стояк отопления. Конечно же существуют и специальные термоголовки "Danfoss" с идущими в комплекте накладными теплосчетчиками. Если Ваш ЖЭК согласится использовать показания таких устройств, тогда Вам повезло. Кстати!!! Практически все новостройки снабжают именно такими системами теплоучета. Проблемы экономии на тепле в системах городского отопления  отпадают в строениях с собственной системой отопления. Радиатор отопления, прогрев помещение, отключается термостатическим краном с термоголовкой, а это влечет уменьшение теплопотребления. Уменьшение теплопотребления - это соответственно уменьшение энергозатрат на обогрев, что дает комфортное и экономное тепло.



Автоматическая регулировка температуры отопления. Электронные термостаты и сервоприводы.

Автоматизировать контроль температуры системы отопления более точно можно с помощью электронных термостатов и сервоприводов. В отличии от термостатических кранов с термоголовкой, электронные термостаты не привязаны к конкретному месту установки. Это позволяет повысить точность измерений, что убирает фактор влияния тепла радиатора отопления. Реакция такого регулятора температуры намного быстрее. А расширенные возможности электронных термостатов позволяют забыть про периодическую ручную подстройку температуры в помещении. Вы ощутите комфорт в эксплуатации хронотермостатов. Использование термических сервоприводов увеличит скорость реакции радиаторов и системы отопления. Это избавит помещение от "температурных провалов", что является недостатком термоголовок. Одним словом термоголовки занимают нишу "полуавтоматического регулирования температуры отопления", а электронные хронотермостаты занимают нишу "автоматического регулирования температуры отопления". Благодаря высокой точности измерений электронных термостатов и быстрой реакции термических сервоприводов такая система автоматической температуры отопления становится намного экономичнее, так как температура в помещении практически не колеблется - погрешность составляет 1,5-2 градуса Цельсия. А это высокий результат, например у термоголовки средняя погрешность 5-10 градусов Цельсия. Хронотермостаты имеют настолько широкий спектр возможностей, что экономия отопления увеличится на 10-15% точно, а то и выше. Высокая экономичность автоматической регулировки температуры дома, квартиры, предприятия - это существенный результат.



Что лучше термоголовка или электронный термостат? Отличия и устройство.

Рассмотрев основные отличия принципов автоматического регулирования температуры системы отопления квартиры, дома или предприятия. Мы пришли к выводу, что регулировка температуры термоголовкой является простым дешевым и локальным решением. Конечно же у данного метода контроля температуры отопления есть свои недостатки, но при отсутствии возможности установки автоматического электронного контроля температуры - этот вариант более экономичен в плане экономических затрат на бюджет. Все зависит от назначения помещения. Вообще создание комфортной и экономичной автоматизированной системы контроля температуры всегда затратный элемент для бюджета, но все эти затраты окупятся в первый же год эксплуатации. Давайте изучим конструкционные особенности устройств контроля температуры.

Термостатические краны существуют в трех исполнениях: прямой кран, угловой кран, кран для нижней боковой подводки. Все эти краны снабжены американкой для разъемного подсоединения к радиаторам отопления. Такие краны поставляются с крышкой, которая позволяет регулировать температуру вручную, но при необходимости можно осуществить полуавтоматическую или автоматическую регулировку температуры в помещении.

Полуавтоматический контроль подразумевает установку термоголовки. Термоголовка - это механическое устройство, в конструкции которого имеется баллон с газом. Баллоны термоголовок встречаются встроенные и выносные с капиллярными трубками.  Газ в баллоне при нагреве расширяется и давит на сильфон с пружиной, под давлением газа шток выдвигается и нажимает  на клапан крана. Клапан термостатического крана перекрывает проток теплоносителя через радиатор, что уменьшает его теплоотдачу. По мере охлаждения помещения газ в баллоне охлаждается и шток возвращается в исходное положение, что влечет открытие клапана крана. Ввиду того, что на баллон влияет тепло радиатора, а радиатор имеет динамичность в отдаче тепла. Нередки "провалы в температуре помещения", это доставляет некий дискомфорт. Встречаются промежутки, когда появляется ощущение прохлады или жары, однако, такая система регулировки температуры в помещении экономичнее. Самое главное - установить правильно термоголовку. А устанавливается она горизонтально, т.е. параллельно уровню пола. Связано это с тем, что воздух двигаясь от пола к потолку, обтекая баллон с газом, регулирует температуру помещения.

Достичь полноценного автоматического контроля температуры помещения можно установив электронный терморегулятор. Благо разнообразие электронных регуляторов температуры велико. Среди распространенных моделей встречаются: стандартные электронные термостаты, программируемые электронные термостаты с часовой установкой температуры - хронотермостаты, беспроводные термостаты и блоки дистанционного управления.


Большинство электронных термостатов исполняются для установки в розеточную коробку, хотя встречаются навесные модели. Вид источника питания делит термостаты на модели с питанием от сети 220В и питанием от батареек. Что касается терморегуляторов с питанием от батареек, то замена элементов питания необходима примерно  в промежутке 1-2 года. Также электронные термостаты делятся на модели с наличием и отсутствием подключения выносного термодатчика. Такая функция позволяет вести дополнительно контроль по температуре поверхности или теплоносителя. Например контроль температуры поверхности теплого пола. Выходы управления нагрузкой термостатов можно поделить на пять видов:

1) Сухой контакт на включение (изолирован от контактов питания термостата),

2) Контакт реле подающий фазу 220В на нагрузку (используется для управления термическими сервоприводами, насосами, электрическими теплыми полами),

3) Переключающийся сухой контакт (используется изолированный переключающийся контакт реле),

4) Переключающиеся выходы реле с подачей фазы 220В на нагрузку (используется для управления моторными сервоприводами),

5) Симисторный контакт подающий фазу 220В на нагрузку. Отличается отсутствием механического реле, что устраняет щелчок включения. (используется для управления термическими сервоприводами, насосами, электрическими теплыми полами).



Типовые решения автоматизации системы отопления.

Благодаря большому спектру моделей электронных термостатов стоимость и функционал колеблются в большом диапазоне, что дает широкий спектр применения в автоматизации системы отопления. Практически все термостаты рассчитаны на нагрузку до 2,5 кВт, а это достаточно вполне. Используя смекалку можно экономично модернизировать систему отопления дома. Например, поставить хронотермостат на управление питанием обычного электрического котла с ТЭНом.

А что делать, если уже в доме сделан чистовой ремонт и нет возможности и желания долбить стены и тянуть провода? В этом варианте приходят на помощь беспроводные термостаты и хронотермостаты. Конечно же такое решение дороже проводных, но оно стоит своих затрат. Установка не займет и не потребует сильных навыков. Вы берете беспроводной термостат на батареечках и вешаете в удобном для Вас месте. Затем приемный блок дистанционного управления подключаете к сети 220В и подсоединяете к нему термический сервопривод, насос, или котел.

Использование моторизованных сервоприводов позволит организовать контроль нескольких контуров отопления. Управление такими сервоприводами осуществляется по трем проводам, один провод является нейтралью (N), а два других - это фазы 220В (одна на открытие, другая на закрытие).

ЭлектроТермические Сервоприводы полные аналоги термоголовок (можно установить вместо термоголовки), но благодаря отсутствию воздействия на колбу внешней среды и наличию термоэлемента, скорость реагирования выше. Принцип работы термического сервопривода прост: Когда нужно открыть клапан термостатического крана, электронный термостат подает напряжение 220В (24В, 48В, 110В) на контакты термического сервопривода. В сервоприводе поверх колбы имеется нагревательный элемент, который в течение одной минуты нагревает баллон до температуры расширения газа. Далее происходит процесс регулирования температуры, как с термоголовкой. По достижении нужной температуры в помещении, термостат прекращает подачу напряжения и колба начинает остывать, закрывая кран. Среднее время остывания 3-5 минут. Преимуществом термических сервоприводов является универсальность, да и не только, среди исполнения сервоприводы делят на "NC - нормально закрытые" и "NO - нормально открытые". Стоимость термических сервоприводов ниже стоимости термоголовки. А суммарная стоимость комплекта электронного хронотермостата и термического сервопривода всего в 1,5-2 раза выше термоголовки с термостатическим краном. Однако, экономическая эффективность поддержания автоматической температуры отопления электронными методами куда комфортнее и выгоднее. Система окупится в первый же сезон.

Еще одним примером комфортного и экономного автоматического регулирования температуры отопления является непосредственное управление котлом!!!  Кстати, котел может иметь встроенную автоматику управления температурой системы отопления. Но иногда возникает необходимость контролировать температуру по воздуху помещения, а не температуре теплоносителя!!! Вот тогда то и приходят на помощь комнатные электронные термостаты с сухим контактом. Все котлы снабжены специальным выходом для подключения комнатного термостата. Это позволяет расширить функции котла и повысить комфорт эксплуатации системы отопления. Согласитесь, термоголовки не дадут Вам таких преимуществ.

А что делать, когда имеется дом в пригороде и Вы хотите дистанционно управлять температурой системы отопления? Для таких целей существуют специальные устройства, их принято называть GSM модуль дистанционного контроля температуры. Это оборудование позволяет дистанционно регулировать температуру в помещении. Существует много вариантов исполнения. У большинства брендов основные функции схожи - это контроль температуры отопления по температуре воздуха, контроль протечки (затопления), контроль открытия дверей или разбития стекол. Такой набор функций позволяет видеть температуру в помещении, управлять включением и отключением котла системы отопления, быть в курсе, что дома все в порядке. Все устройства данного типа снабжены сухим контактом, управляемым температурой воздуха в помещении. Функционал конечно ограничен по сравнению с хронотермостатом, но зато появляется возможность дистанционного контроля температуры.




Скачать схему подключения электронных термостатов можно здесь.

Комфортная экономия тепла. Плюсы и минусы регулировки температуры отопления.

Мы рассказали Вам основные принципы  автоматического контроля  температуры отопления.  Результатом использования таких систем является комфорт и экономия тепла. Термоголовки постепенно уходят с ниши экономного отопления. Причиной тому служит то, что эти устройства обладают большой погрешностью в работе. Они чувствительны к качеству окон, и наличию открытых форточек. А установка непосредственно вблизи радиатора отопления сильно загрубляет диапазон регулирования в эксплуатации. Электронные средства регулирования температуры отопления более надежны и требуют смекалки c навыком в интеграции. Конечно же, если Вы задумались экономить на отоплении, и хотите комфортного и уютного тепла. Тогда Вам не составит сильного труда интегрировать все это в имеющеюся систему отопления. Поверьте нам, установка хронотермостата в систему отопления - это уже важный шаг в экономию. Разбив 24 часа отопления помещения на промежутки с разной температурой и выставив отдельно температуру в выходные дни на хронотермостате - Вы станете экономить порядка 20% в доме, а в офисе можно достичь и всех 40%.

 Вы забудете про такую проблему, когда становится очень жарко или тепло в течение дня.


Автоматизация поддержания температуры - это комфорт и экономия. Почему отопление становится экономным? Давайте посмотрим логически на этот вопрос. Самый большой потребитель тепла в системе отопления - это дом, квартира или помещения предприятия. Когда наступает период зимних морозов, температуру системы отопления увеличивают, чтобы стабилизировать теплопотери дома, квартиры и т.д. Но всегда существует момент, когда помещение меньшей площади прогревается быстрее больших. В таком помещении становится жарко, и тепло, которое могло бы пойти на прогрев других помещений, задерживаясь кушает энергоресурсы из бюджета. Когда же все помещения прогреются, то котел  выключится, а "задержавшееся тепло"  начнет распространяться уравнивая температуру в доме. В результате в остальных помещениях тоже станет жарковато. Затем, душно и следом потребуется проветривание помещения. Установка системы автоматического поддержания температуры убирает этот момент. Автоматика определяет, когда наступает именно этот момент и заблаговременно отключает зону, это повышает экономичность и скорость обогрева других площадей. Вы получаете комфортное и экономное тепло. В наши дни умные системы отопления позволяют суммарно экономить на отоплении дома порядка 70-75% бюджета. Это очень высокий результат!!! И это не сказки.

На этом мы заканчиваем свой рассказ и надеемся, что теперь Ваш дом станет теплым и уютным.

. Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru
"ВИКО" - инженерная сантехника в Челябинске

Возврат к списку

(Голосов: 16, Рейтинг: 4.98)

термостаты и термодатчики для регулирования

Температурные условия на улице заставляют пользователей подстраивать систему отопления при каждом климатическом изменении. Часто это приводит к повышению расходов на топливо, электроэнергию. Устанавливая погодный терморегулятор для котла отопления, хозяин получает максимально экономичную схему обогрева с автоматической настройкой подачи теплоносителя нужной температуры в зависимости от показателей наружного термометра.

Что такое погодная система регулирования отопления

Внедрение термостата в систему подразумевает, что схема снабжена регулятором горячего водоснабжения и теплосчетчиком. Регулировка температуры теплоносителя происходит за счет ограничения расхода жидкости посредством трехходового клапана и забора жидкости из трубопровода обратного тока воды.

То есть термостат для котла отопления определяет нужную температуру подачи теплоносителя в систему и обеспечивает подмес большего или меньшего количества воды из обратки для снижения/повышения температуры теплоносителя, подаваемого в радиаторы.

Осуществляется работа за счет опроса датчиков посредством контроллера, который запрашивает информацию о климатических изменениях через определенные промежутки времени. Затем система обрабатывает данные, сравнивает с показаниями датчиков температуры теплоносителя и формирует сигнал, подаваемый на механизм трехходового клапана. После получения команды трехходовой клапан открывает или закрывает подмес воды из обратки.

Важно! Если в систему не установлен прибор измерения воздуха внутри квартиры, то погодное регулирование системы отопления осуществляется по температурному графику.

Преимущества и недостатки погодной системы

Основная задача автоматического прибора – поддержание графика теплоносителя в зависимости от климатических наружных изменений.

Кроме значительной экономии топлива, расхода электроэнергии, которые достигаются путем моментального уменьшения нагрева теплоносителя при повышении температуры за окном,система обладает дополнительными достоинствами:

Рекомендуем к прочтению:

  1. Режим ночной температуры. Доказано, что комфортный сон обеспечивается в условиях немного пониженной температуры. Датчики устанавливаются на «ночной» режим с условием плавного прогрева воздуха перед утренними часами. Таким образом в ночное время расход тепла снижается, а за несколько часов до пробуждения интенсивность прогрева увеличивается – помещение прогревается до нужного уровня.
  2. Автоматическая термическая обработка бойлера с заданной периодичностью. Свойство самоочистки продляет срок службы агрегата.
  3. Защита от промерзания трубопровода. При выставлении определенного параметра температурных условий за окном, автоматика запускает котел в постоянный режим работы при понижении уровня температуры ниже заданных показателей. Свойство гарантирует отсутствие риска промерзания теплоносителя и разбалансировки магистрали отопления даже в самые суровые морозы.
  4. Контроль температуры нагрева на расстоянии. Такая система «умный дом» поможет прогреть помещения к моменту возвращения хозяев. При отсутствии людей в доме теплоноситель циркулирует по системе с минимальными затратами на отопление.
  5. Оптимизация работы горелки. Снижается уровень вредных выбросов в воздух, задается минимальный режим уровня горения.
  6. Плавность пуска. Свойство необходимо для устранения риска образования конденсата. При включении насосы системы не работают и теплоноситель в котле прогревается до +40 С… +60 С, поэтому период негативного воздействия конденсата на все узлы устройства уменьшается. После достижения нужного уровня температуры в работу подключаются насосы отопительного контура.

Схема отличается надежностью, безопасностью и может предусматривать длительный период работы в режиме автоматики без вмешательства человека. Некоторые погодные датчики могут проводить «летнее ТО» – это запуск оборудования в работу в летнее время для предупреждения деблокировки.

Минус только один – при отключении электричества схема работать не будет. Энергозависимость приборов можно устранить путем установки бесперебойника или генератора – оборудование позволит поддерживать функциональность агрегатов длительное время и без наличия централизованной подачи электроэнергии.

Какие узлы входят в систему погодного регулирования отопления

В состав узла регулирования схемы по погодным условиям входят:

  • контроллер;
  • насос;
  • клапан;
  • привод;
  • датчики температуры отопительной системы;
  • датчики температуры воздуха наружного;
  • запорная арматура;
  • обратный клапан.

Цель конструкции и ее установки – обеспечение комфортных условий в помещении в зависимости от наружной температуры и снижение потребления тепловой энергии.

Что такое погодный регулятор отопления

Прибор представляет собой датчик, регулирующий температуру теплоносителя в системе отопления с учетом погодных условий. Коррекция производится посредством нагрева теплоносителя в условиях похолодания, из-за чего снижается температура в комнате. Погодозависимый контроллер системы отопления меняет нагрев жидкого теплоносителя в автоматическом режиме с учетом температуры на улице на данный момент, получается, что прибор предназначен для программируемого автоматического потребления тепловой энергии.

Рекомендуем к прочтению:

Область применения:

  • системы регуляции отпуска тепловой энергии;
  • ГВС;
  • отопление (вентиляция) индивидуальных и общественных жилых, производственных зданий.

Приборы могут устанавливаться в одно-, двухконтурных схемах с различными законами регулирования.

Функции и характеристики погодного регулятора

Функциональность устройства зависит от определяющих потребностей системы, стандартный набор параметров позволяет:

  1. Осуществлять автоматическое программируемое управление режимом температуры в независимых/зависимых контурах тепломагистрали.
  2. Менять регулировку нагрева теплоносителя в зависимости от графика отопления.
  3. Корректировать температуру жидкости в автоматическом режиме с учетом показателей нагрева определенных помещений.
  4. Задавать режим подачи прогретого теплоносителя с учетом рабочего, нерабочего времени. А также корректировать программы подачи в зависимости от переноса рабочих, выходных дней – свойство необходимо для погодных датчиков, установленных в офисных, производственных помещениях.
  5. Осуществлять контроль над показателями нагрева воды в трубопроводах обратного тока.

Благодаря наличию компьютерного управления погодный регулятор отопления настраивается на сигнал аварийного выключения при отсутствии электроэнергии, а также позволяет оперативно менять параметры контура регулирования в зависимости от конкретных погодных условий с учетом применяемой схемы отопления.

Выбирая прибор, необходимо обращать внимание на наличие параметров автоматических настроек – они выставляются по минимальному стандартному потреблению тепла. Нелишним будет убедиться в комплектации схемы датчиками наружного и внутреннего контроля температуры, количеством контрольных точек – чем больше точек, тем точнее можно задать условия регулировки нагрева теплоносителя. Для приборов высокого качества характерны возможности догрева воды, совместимости с разными модулями автоматики, отображение на дисплее количества энергопотребления.

Монтаж приборов настенный, в предустановленные настройки может входить автоматический выбор кривой отопления, термическая дезинфекция, переключение на летнее/зимнее время и регулировка прогрева теплоносителя с оптимизацией времени работы насоса.

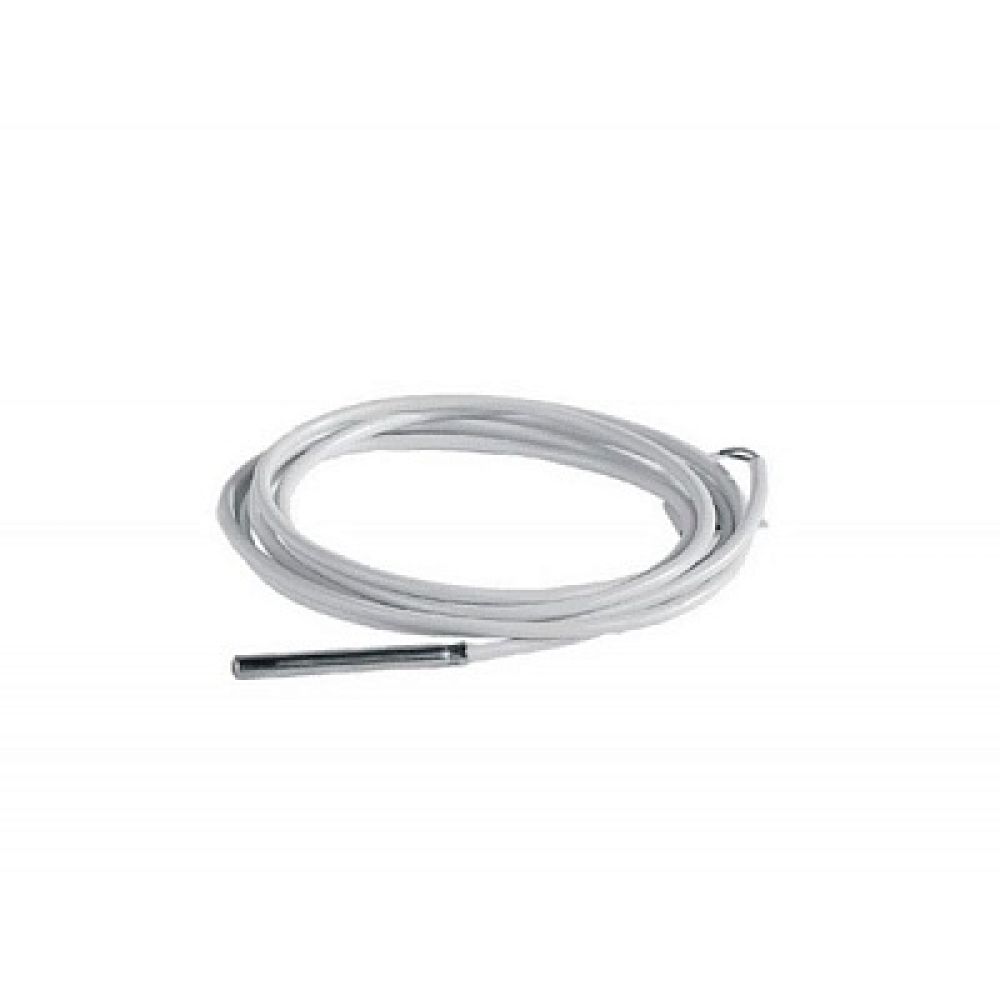

Лучший датчик температуры котла - Отличные предложения на датчик температуры котла от глобальных продавцов датчиков температуры котла

Отличные новости !!! Вы попали в нужное место для датчика температуры котла. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний датчик температуры котла вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели датчик температуры бойлера на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике температуры котла и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести датчик температуры бойлера по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший котел с датчиком температуры - Отличные предложения на датчик температуры котла от продавцов котла с датчиком температуры

Отличные новости !!! Вы попали в нужное место для датчика температуры бойлера. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот бойлер с верхним датчиком температуры вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели бойлер с датчиком температуры на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике температуры бойлера и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести бойлер с датчиком температуры по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

ЭЛЕКТРИЧЕСКИЙ КОТЛ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

1 ЭЛЕКТРИЧЕСКИЙ КОТЛ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ EKCO. M1z EKCO.M1Nz EKCO.TM

2 Содержание Указания по безопасности 3 Основная информация о котле 3 Инструкция для установщика Технические данные 4 Установка котла 4 Подключение внешних устройств к модулю ZIO 7 Котел в каскадном подключении 9 Внешнее переключение режимов 10 Передняя Введение в панель управления 11 Основной вид 11 Выбор вида дисплея 12 Выбор языковой версии 13 Конфигурация бойлера и водонагревателя 13 Компенсация температуры наружного воздуха 14 Автоматический летний режим 15 Рабочие режимы 16 Автоматическая работа с 24-часовыми температурами, недельное программирование 16 Режим работы насоса 18 Установка текущего времени 19 Датчик температуры в помещении 19 Насос ГВС 20 Емкостный водонагреватель 20 Отопление второго контура 22 Просмотр параметров ЦО 22 Неисправности 23 Сервисное меню 23 Котел в каскадном подключении 25 Дистанционное управление GSM 26

3 Указания по технике безопасности 1.Пожалуйста, внимательно прочтите и соблюдайте Инструкцию по установке и эксплуатации, чтобы обеспечить долгий срок службы и надежную работу этого устройства. 2. Установка котла и все электрические соединения должны выполняться квалифицированным специалистом. 3. При необходимости производитель может внести в прибор незначительные изменения, не указанные в инструкции по эксплуатации, при условии, что основные характеристики котла остаются неизменными. 4. Панель управления предварительно настроена производителем, поэтому она готова к работе, однако вы можете изменить настройки производителя в соответствии с вашими индивидуальными требованиями.Соответствующее программирование обеспечивает комфортную и экономичную работу котла. 5. Перед снятием передней облицовки котла необходимо отключить все электропитание либо выключателями котла, либо выключить предохранитель. 6. Не сливайте воду из системы центрального отопления после отопительного сезона. 6. Перед снятием передней облицовки котла необходимо отключить все электропитание либо выключателями котла, либо выключить предохранитель. 7. В зданиях, где котел работает только на временной основе, и отопительная установка может подвергаться воздействию мороза, котел должен постоянно работать в режиме защиты от замерзания или отопительная установка должна быть защищена жидким незамерзающим средством. .Основная информация о котле Приведенная инструкция по монтажу и эксплуатации относится к следующим типам котлов: EKCO.M1z, EKCO.M1Nz, EKCO.TM электрокотел подвесной, однофункциональный, с погодозависимой компенсацией, позволяет работать с одним или два контура центрального отопления (например, радиаторы и полы с подогревом), с емкостным водонагревателем и подающим насосом центрального отопления. Вышеуказанные котлы должны работать в закрытой (невентилируемой) системе центрального отопления с принудительной циркуляцией воды, защищенной в соответствии с обязательными нормами и стандартами.Котлы также могут работать на открытых (вентилируемых) установках центрального отопления с принудительной циркуляцией, защищенными в соответствии с обязательными нормами и стандартами. Они оснащены передней панелью управления, которая учитывает текущую температуру наружного воздуха. Эта особенность обеспечивает практически автоматическую работу котла. Точная установка параметров нагрева обеспечивает экономичную работу котла. Котел оборудован циркуляционным насосом, манометром и автоматическим выпускным клапаном.Котел также оборудован рядом других устройств безопасности: системой регулирования расхода, внутренним датчиком температуры, температурным выключателем и предохранительным клапаном. Мощность котла следует регулировать с учетом теплопотерь отапливаемого здания. ПЛ-015Б / ф. 3

4 Технические характеристики Максимальное давление МПа 0,3 Минимальное давление МПа 0,05 Температура воды на выходе C Макс. температура воды C 100 Размеры (высота x ширина x глубина) EKCO.M1z 660 x 380 x 175 EKCO.M1Nz мм 700 x 425 x 285 EKCO.TM 815 x 503 x 197 EKCO.M1z ~ 16 Вес EKCO.M1Nz кг 24,5 EKCO.TM ~ 29 Присоединение к водопроводу EKCO.M1Nz G 3/4 EKCO.TM G 1 Класс безопасности IP 21 Номинальная мощность кВт Номинальное напряжение 230 В ~ 400 В 3N ~ Номинальный ток A 17,4 26,0 34,8 3 x 5,7 3 x 8,7 3 x 11,7 3 x 17,3 Номинальный ток предохранителя A Минимальный диаметр соединительных проводов мм 2 3 x 2,5 3 x 4 3 x 6 5 x 1,5 5 x 2,5 Максимально допустимое сопротивление сети Ω 0,44 0,39 0,34 Номинальная мощность кВт Номинальное напряжение 400 В 3N ~ Номинальный ток A 3 x 21,7 3 x 26,0 3 x 30,3 3 x 34,6 3 x 43,3 3 x 52,0 3 x 60,6 3 x 69,3 Номинальный ток предохранителя A Минимальное подключение диаметр провода мм 2 5 x 2,5 5 x 4 5 x 6 5 x 10 5 x 16 Максимальный диаметр соединительных проводов EKCO. M1z, EKCO.M1Nz мм 2 EKCO.TM 5 x 16 фазный провод (по 2 x 16), нейтраль и защитный провод (1x16) Максимально допустимое сопротивление сети Ω 0,14 0,09 0,035 0,03 Установка котла Установка надлежащие условия электроснабжения, безупречный электромонтаж в соответствии с обязательными стандартами, влажная система центрального отопления с расширительным баком: перед установкой отопительную установку необходимо тщательно промыть, котел необходимо защитить от грязи с помощью магнитного фильтра, не устанавливайте никаких барьеров (например,г. клапаны) на выходе предохранительного клапана, этот прибор нельзя устанавливать во влажном месте или в месте, подверженном опасности взрыва, если котел должен работать с системой теплого пола, необходимо установить защитную арматуру (рис. 2b или 3). На обратном трубопроводе системы центрального отопления (перед входом в котел) необходимо установить фильтр. Фильтр следует устанавливать в горизонтальном положении в соответствии со стрелкой, указывающей направление потока. 4 Инструкция для установщика

5 Монтажные работы 1.Подвесить котел в вертикальном положении на винтах крепления с подводящим и отводящим патрубками к основанию, соблюдая зазоры от стен и потолка (см. Рис.1). 2. Подключите котел к системе центрального отопления, оснащенной отсечными клапанами (см рис.2 и рис.3). 3. Заполните систему центрального отопления обработанной водой, чтобы продлить срок службы нагревательных элементов. 4. Удалите воздух из системы центрального отопления. 5. Подключите котел к электросети (см. Рис. 4). 1a EKCO.M1z Примечание Система центрального отопления Панель управления в EKCO.Котел TM позволяет работать с различными системами центрального отопления, однако панель управления должна быть настроена точно (см. Сервисные настройки передней панели управления). например если котел работает только с системой теплого пола, Tcomax (макс. температура теплоносителя в системе центрального отопления) должен быть установлен на 60 C, а WCHG (коэффициент радиатора) в Pod (см. Расширенное меню на стр. 24). вход выход 1b Специальная процедура запуска (относится только к модели EKCO.TM) Ошибка считывания расхода может возникнуть, если вы запускаете агрегат при низкой температуре окружающей среды.Эта ошибка может возникать из-за физических свойств антифриза. В этом случае специальная процедура запуска начнется, если вы: - активируете режим центрального отопления или нагрева водонагревателя с помощью дисплея панели управления (см. Рис.14), - закроете вход NA на плате ZIO (см. Рис.6). , - обратите внимание на! (восклицательный знак) на дисплее основной панели просмотра (см. Неисправности на стр. 12) В результате среда будет нагрета до температуры, которая позволила вам правильно определить скорость потока. Продолжительность процедуры зависит как от мощности установки, так и от температуры внутри системы.Когда на главной панели обзора (рис. 10, 11) и в окне параметров центрального отопления (рис. 31) отображается мощность котла и (-, -) попеременно, это означает, что процедура запущена. Процедура завершится автоматически, и установка перейдет в нормальный режим работы после достижения минимального расхода. вход вход вход EKCO.M1Nz выход EKCO.TM выход 1c Рис. 1a, 1b, 1c Крепление котла к стене. ПЛ-015Б / ф. Инструкция для установщика 5

6 a) b) 2 Tzew - датчик температуры наружного воздуха Tpok - датчик температуры помещения ZP - прямоточный клапан ZT - термостатический клапан ZO - воздушный клапан ZRC - предохранительный клапан NW - расширительный бак RW - расширительный труба F - магнитный фильтр ZK - отсечной клапан Tzew - датчик наружной температуры Tpok - датчик температуры в помещении NW - расширительный бак RW - расширительный патрубок F - магнитный фильтр ZT - термостатический клапан ZK - отсечной клапан Рис.2 Примерная схема системы центрального отопления a) - система радиаторов (один отопительный контур) b) - система теплых полов (один отопительный контур) 3 Pc.w.u - циркуляционный насос F - магнитный фильтр NW c.o. - расширительный бак центрального отопления NW c.u.w. - расширительный бак ГВС RW - расширительный трубопровод ZB - предохранительный клапан ZK - запорный клапан ZO - воздушный клапан ZP - проходной клапан ZT - термостатический клапан ZZ - обратный клапан c.w.u. - ГВС PO - циркуляционный насос Tco2 - датчик температуры среды во втором контуре TPO - термостат циркуляционного насоса Tpok - датчик температуры помещения Tzas - термостат или датчик температуры емкостного водонагревателя Tzew - датчик температуры наружного воздуха ZAS - емкостный водонагреватель с нагревательный змеевик ZTD - трехходовой клапан ZM - трехпозиционный смесительный клапан Z.Вт - холодная вода Рис.3 6 Примерная схема радиаторов ЦО, теплых полов, емкостного водонагревателя, контура ГВС. Инструкция для установщика

7 4 Рис.4 Подключение к электросети Электроустановка должна быть оборудована устройствами защиты от дифференциального тока и другими решениями, обеспечивающими отключение устройства от источника питания (интервалы между всеми полюсами не должны быть меньше. более 3 мм). 5a 5b N L N L Рис.5a Подключение EKCO.M1z к трехфазной сети. PNL - точки подключения нейтрали и защитного провода PF - точки подключения фазных проводов [6] - ограничитель температуры Рис. 5b Подключение EKCO.M1z к однофазной системе (для котлов мощностью 4кВт, 6кВт и 8кВт) PNL - точки подключения нейтрали, защитного и фазного проводов [6] - ограничителя температуры [15] - комплекта проводов Примечание. Котлы мощностью 4, 6 и 8 кВт предварительно настроены на заводе для работы в качестве однофазных котлов [рисунок 5b]. Если вы собираетесь подключить котел к трехфазной сети, снимите комплект проводов [15].Подключение внешних устройств к модулю ZIO. К котлу можно подключить ряд других устройств или необходимых датчиков (рис. 6) в соответствии с индивидуальными требованиями. Датчики температуры следует подключать с помощью провода LIYY 2x0,14 или аналогичного типа. Обратите особое внимание на концы датчиков, неправильное подключение может привести к короткому замыканию. Длина соединительного провода должна быть ограничена. Длинный провод может вызвать помехи и неправильную работу датчика. Провода не должны прокладываться в одном кабелепроводе с электропроводкой (или слишком близко к ней) и не должны наматываться на другие провода или кабели.Расположение датчика важно для его правильного функционирования. Датчик наружной температуры следует устанавливать в самом прохладном месте в здании (северная сторона здания), относительно далеко от источников тепла (например, открывающихся окон, вентиляционных каналов, дымоходов и других нагреваемых поверхностей). Не устанавливайте датчик наружной температуры в месте, подверженном воздействию прямых солнечных лучей. Датчик температуры в помещении должен быть расположен внутри здания, в наиболее часто используемом помещении, относительно далеко от окон, радиаторов, дверей и других мест, которые могут повлиять на правильное измерение температуры.Датчик температуры в помещении является дополнительной принадлежностью. Для получения дополнительной информации о датчике см. Стр. 19 - Датчик температуры в помещении. ПЛ-015Б / ф. 7 Инструкция для установщика

8 Подключение внешних устройств к модулю ZIO К котлу можно подключить ряд других устройств или необходимых датчиков (рис. 6) в соответствии с индивидуальными требованиями. Датчики температуры следует подключать с помощью провода LIYY 2x0,14 или аналогичного типа. Обратите особое внимание на концы датчиков, неправильное подключение может привести к короткому замыканию.Длина соединительного провода должна быть ограничена. Длинный провод может вызвать помехи и неправильную работу датчика. Провода не должны прокладываться в одном кабелепроводе с электропроводкой (или слишком близко к ней) и не должны наматываться на другие провода или кабели. Расположение датчика важно для его правильного функционирования. Датчик наружной температуры следует устанавливать в самом прохладном месте в здании (северная сторона здания), относительно далеко от источников тепла (например, открывающихся окон, вентиляционных каналов, дымоходов и других нагреваемых поверхностей).Не устанавливайте датчик наружной температуры в месте, подверженном воздействию прямых солнечных лучей. Датчик температуры в помещении должен быть расположен внутри здания, в наиболее часто используемом помещении, относительно далеко от окон, радиаторов, дверей и других мест, которые могут повлиять на правильное измерение температуры. Датчик температуры в помещении является дополнительной принадлежностью. Для получения дополнительной информации о датчике см. Стр. 19 - Датчик температуры в помещении. Главный прибор (запись NA) вы можете ограничить потребление электроэнергии бойлером, подключив главный прибор (например,г. проточный водонагреватель) см. рис.6. Главный прибор должен быть оборудован релейным выходом. Выход должен быть подключен к входу NA на плате ZIO с помощью провода LIYY 2 x 0,14 или аналогичного типа. Не подключайте напряжение к входу NA! Используйте соответствующее реле, если главное устройство может управлять только сигналом напряжения. Вход NA должен оставаться закрытым, если не используется! 6 U1 - главный прибор Tzas - датчик температуры емкостного водонагревателя (WE-008) Tco2 - датчик температуры второго контура отопления (WE-008) Tzew - датчик температуры наружного воздуха Tpok - датчик температуры помещения U3 - термостат емкостного водонагревателя U2 - прибор для ночного режима или защиты от замерзания режим работы Общий выходной ток <2A U + - питание клапана - 230 В (открыто / обогрев) U- - питание клапана - 230 В (закрыто) N - нейтральный провод U - питание насоса - 230 В N - нейтральный провод PE - защитный провод PE - защитный провод N - нейтральный провод U - питание насоса - 230 В LB - питание клапана контура B (емкостного водонагревателя) LA - питание клапана контура A (система центрального отопления) N - нейтральный провод трехходовой смесительный клапан ZTM (теплый пол или вторичное отопление контур) PUMP A2 - насос второго контура CWU - насос ГВС ZAS - трехходовой переключающий клапан (емкостный водонагреватель) Рис.6 Подключение внешних устройств к плате ZIO. Пожалуйста, обратитесь к соответствующему разделу этого руководства для получения подробной информации о работе платы ZIO. Показания температуры ГВС Контроллер может измерять температуру воды для: a) термостата емкостного водонагревателя с выходом без напряжения. б) датчик температуры водонагревателя (предложение WE-008 от Kospel S.A. - дополнительное оборудование) Установите расширенное меню для опции a или b. Контакты термостата и подключение датчика цилиндра см. На рис.6. 8 Инструкция для установщика

9 Подключение трехходового клапана (емкостный водонагреватель) На плате ZIO22 имеется разъем ZAS.(рис.6, стр.8). Если необходимо нагреть воду в емкостном водонагревателе, на контакт LB подается напряжение 230 В. Если котел нагревает воду в системе центрального отопления, контакт LA запитывается от сети 230 В. При необходимости к разъему ZAS можно подключить трехходовой клапан для переключения контура системы центрального отопления на ГВС. В случае приготовления горячей воды температура на выходе устанавливается на 80 0 C (стандартная уставка). Вы можете снизить температуру на выходе, установив расширенное меню. Kospel рекомендует использовать трехходовой клапан VCZ-MH6000E с серводвигателем VC6012ZZ00 и проводом B.Работа трехходового клапана контролируется подачей напряжения 230 В на коричневый или черный провод. Синий провод должен быть подключен к клемме нейтрального проводника N. Если вы используете коричневый провод, вы откроете порт между входом AB и выходом B. Если вы используете черный провод, вы откроете порт между входом AB и выходом A. См. Маркировку на входе и выходе на корпусе клапана. На рис.6 показана схема подключения трехходового клапана. Схема подключения основана на следующих предположениях: выход горячей воды котла совмещен с входом клапана AB.Функции выходов A и B: A - питание системы центрального отопления. B - питание емкостного водонагревателя. В этой конфигурации вы должны подключить: - черный провод кабеля B к клемме LA (на плате ZIO) - коричневый провод кабеля B к клемме LB (см. Рис.6) - синий провод кабеля B к клемме N (см. Рис. .6) Насос ГВС Котел может управлять насосом ГВС. Работа насоса может быть настроена в соответствии с индивидуальными потребностями (24-часовая программа). Насос должен быть подключен к плате ZIO, как показано на рис. 6 (стр. 8). Насос питается от сети 230 В.Подключение трехходового смесительного клапана второго контура. Контакты ZTM платы ZIO22 позволяют подключить смесительный клапан с 3-х точечным приводом для питания второго нагревательного контура (рис. 3 клапан ZM). Этот круг нужно настраивать на параметры ниже, чем круг котла, например. когда круг котла настроен на максимальную температуру 85 0 C (см. Расширенное меню для параметров WChG, WChG2, Tcomax i Tc2max), второй контур может питать систему теплого пола с максимальной температурой 60 0 C.В этом случае необходимо помнить, что необходимо установить дополнительные предохранительные устройства, чтобы предотвратить перегрев второго круга. Датчик WE-008 измеряет температуру второго нагревательного контура. Котел в каскадном подключении Вы можете подключить несколько котлов для увеличения мощности. Максимальное количество ведомых устройств (EKCO.L1z или ECKO.T) в каскаде - 8. Подчиненное устройство должно быть оборудовано специальным контроллером для обеспечения каскадного подключения. Подробные сведения о гидравлических соединениях см. На рис. 7а. 7a Tzew - датчик наружной температуры Tpok - датчик температуры помещения ZP - прямоточный клапан ZT - термостатический клапан ZO - воздушный клапан ZZ - обратный клапан NW - расширительный бак RW - расширительный патрубок F - магнитный фильтр ZK - отсечка клапан Рис.7а Котел в каскадном подключении ПЛ-015Б / ф. Инструкция для установщика 9

10 Чтобы настроить EKCO.M1z / EKCO.TM на работу в каскаде, измените параметр Nr в расширенном меню на необходимое количество ведомых котлов. Чтобы настроить EKCO.L1z или EKCO.T на каскадную работу, необходимо изменить настройки расширенного меню: a) установить для r1 b) настроить адрес устройства, например A1 Адрес котла - это номер, информирующий о котле при подключении к сети. У каждого котла свой адрес.Номер адреса не может быть больше количества ведомых котлов. Например: если вы строите каскадную систему котлов с EKCO.M1z / EKCO.TM (в качестве главного устройства) и тремя другими котлами (в качестве подчиненных устройств), подчиненное устройство должно иметь следующие адреса: A1, A2 и A3. Котлы должны быть подключены к сети (например, провод LIYY 2 x 0,14). См. Рис. 7b. PSK.P4 Контроллер 7b для следующих котлов Рис. 7b Дополнительное электрическое подключение для котлов в каскаде Котлы должны подключаться в ряд.Переключение внешнего режима На плате ZIO есть вход RP. Закройте ввод RP, если вам нужно перейти в режим работы антифриза или ночной режим. Настройте расширенное меню для выбора режима. Не подключайте напряжение ко входу RP! Этот вход позволяет подключить внешний контроллер с релейным выходом и упростить управление котлом с мобильного телефона. 10 Инструкция для установщика

11 Введение в переднюю панель управления Имеется панель управления (рис. 8), которая позволяет пользователю управлять котлом.Tu 8 Рис.8 Панель управления 1 - кнопки дисплея При включении котла происходит сброс контроллера (рис.9) и на дисплее отображается номер программного обеспечения. Символ + GSM сообщает, что котел оборудован GSM модулем. 9a 9b 84 Рис. 9a Главный вид Сброс контроллера (EKCO.M1z) Рис. 9b Сброс контроллера (EKCO.TM) После операции сброса контроллер автоматически переключается на главный вид. В главном представлении может отображаться конфигурация, как показано ниже (в зависимости от текущего режима). Более подробную информацию о конфигурации котла см. На стр. 13 Конфигурация котла и емкостного водонагревателя. Котел может работать как с контуром центрального отопления, так и с емкостным водонагревателем или с любым из них по отдельности.Рис.10 Основной вид в конфигурации C.0.TAK ZAS. 10 Пн TAK (включен режим центрального отопления и включен режим ГВС) или C.O.TAK ZAS.NIE (включен режим центрального отопления и выключен режим ГВС) Если включен режим центрального отопления, в главном окне отображается информация, как показано на рис. Строка текущего времени и дня - GG: MM DT и текущий режим работы (см. Стр. 16 Рабочий режим). Обозначения рабочего режима: PX 24-часовая программа X (например, программа P0 № 0), после знака равенства (=) отображается суточная температура. Подробнее о температурных программах см. Стр.16 Автоматический режим работы (дневные, недельные программы) антифриз - программа защиты от замерзания manp5 - программа № 5 (фиксированная температура на выходе) man + - фиксированная дневная программа температуры + (выше) man - фиксированная дневная программа температуры (нижняя ) man * - программа фиксированной дневной температуры man (- программа фиксированной ночной температуры II строка - текущая температура наружного воздуха III строка - текущая температура в помещении, после (-) вы можете прочитать желаемую температуру IV строка текущую температуру на входе котла, после (-) вы может считывать уставку температуры на выходе.В правом нижнем углу вы можете прочитать текущую мощность котла (кВт) или пометку специальной процедуры запуска (см. Стр.5) PL-015B / f. 11

12 11 Рис. 11 Основной вид в конфигурации: режим центрального отопления выключен и режим ГВС включен Если режим ЦО выключен, а режим ГВС включен, в главном окне отображается информация, как показано на рис. 11 ряд I - режим отопления (ГВС Режим). Мощность отображается только при включенном приготовлении ГВС В последней строке вы видите: Значок TZ - включен режим приготовления ГВС.12 Рис. 12 Основной вид в конфигурации «Выключен режим центрального отопления и выключен режим ГВС». Если и режим центрального отопления, и режим DWH выключены, в главном окне отображается информация, как показано на рис. Неисправности Главный вид показывает некоторую информацию о неисправностях. !! - неисправность датчика. ?? - сбой передачи между контроллером и датчиком или показание датчика чрезвычайно высокой температуры (более 45 0 C), например когда датчик находится под прямыми солнечными лучами. - - отсутствует комнатный датчик. Это не ошибка, поскольку комнатный датчик является дополнительным оборудованием.Главный вид можно показать! отметка, информирующая о сбое потока. Эта неисправность возможна только при активном циркуляционном насосе. Настройки вида дисплея На панели управления есть кнопки (см. Рис.8) для настройки вида дисплея и параметров. Через 30 секунд (если вы не нажмете ни одной кнопки) экран автоматически вернется к основному, а подсветка выключится. Клавиша выхода позволяет вернуться к предыдущему или основному виду. Если вы находитесь в главном окне, используйте соответствующую кнопку, чтобы перейти на следующую страницу: к дневным режимам, к просмотру параметров центрального отопления и к другим страницам.Нажмите, чтобы перейти к: Режим Конфигурация Время Редактировать кривую Tp - Гистерезис Максимум Tz Насос ЦО Насос ГВС Цилиндр (1) Цилиндр ГВС (2) Ошибка контура №2 центрального отопления Расширенное меню Недельный режим ABC Ежедневный режим GSM (+ GSM) Нажмите, чтобы вернуться на предыдущую страницу. 12

13 Языковая версия Для изменения языкового меню перейдите на страницу ABC. Меню доступно на следующих языках: Польский Английский Русский (опционально) Французский 13 Рис.13 Страница языка сохранить языковую версию вернуться на предыдущую страницу выбрать языковую версию выбрать языковую версию Конфигурация бойлера и емкостного водонагревателя Котел может взаимодействовать как с системой ГВС Цилиндр и система центрального отопления.Страница конфигурации показана на рис. Рис.14 Вид конфигурации C.O. ДА, чемпион C.O. NO CH off H.E. ДА Емкостный водонагреватель (теплообменник) на H.E. НЕТ - Емкостный водонагреватель (теплообменник) выключен. Для изменения конфигурации нажмите или. сохранить изменения вернуться на предыдущую страницу вкл. / выкл. контура центрального отопления вкл. / выкл. приготовление горячей воды Важно! Убедитесь, что вы сохранили изменения, нажав кнопку. ПЛ-015Б / ф. 13

14 Компенсация температуры наружного воздуха Основная функция контроллера PSK.M3 заключается в поддержании надлежащего уровня температуры среды ЦО по отношению к температуре наружного воздуха.Потребность здания в тепле быстро возрастает с понижением температуры наружного воздуха. Примерное соотношение между наружной температурой и температурой теплоносителя показано на рис. 15 Кривая отопления. N - наклон кривой Tc - температура среды ЦО Tz - температура наружного воздуха Tp - комнатная температура Кривая нагрева загружается в память контроллера. Tp ax можно использовать для перемещения кривой к желаемой комнатной температуре. На рис.15 показана группа кривых нагрева для различных параметров N и комнатной температуры 20 0 C.Наклон кривой (N) зависит от теплопотерь здания. Когда здание хорошо изолировано, параметр N будет соответственно низким и наоборот. Параметр N предварительно установлен на заводе на значение 14 и должен подходить для большинства современных зданий (радиаторное отопление). Для теплого пола рекомендуемое значение - 8. Установка кривой нагрева Чтобы установить значение N, перейдите на страницу редактирования (см. Рис. 16). Диапазон значений N: Пример: заводское предустановленное значение 14 сообщает, что температура среды ЦО достигает 20 градусов Цельсия (Tpok = 20 C), когда Tc = 76 C и Tzew = 20 C.Увеличьте значение N, если комнатная температура. слишком низко. Уменьшите значение N в случае перегрева помещения. Для получения дополнительной информации о значении N см. Раздел «Вид кривой нагрева» (рис.17, стр. 15). Чтобы изменить значение N, нажмите или. 16 Рис.16 Страница редактирования кривой нагрева. На дисплее отображается расчетное значение теплоносителя в текущем режиме наружной температуры. Это значение рассчитывается исходя из температуры за 24 часа. Для получения дополнительной информации о 24-часовом значении температуры и других значениях температуры см. Следующие страницы.Важный! Убедитесь, что вы сохранили изменения, нажав кнопку. Описание кнопок: сохранить изменения вернуться на предыдущую страницу увеличить значение N уменьшить значение N 14

15 Просмотр кривой нагрева Для изменения значения Tz нажмите или. Контроллер рассчитывает температуру среды ЦО на основе дневной температуры и значения N. 17 Рис.17 Кривая отопления Описание кнопок: кнопка выхода в главный вид не применимо предыдущая страница следующая страница повышение наружной температуры снижение наружной температуры автоматический летний режим Страница максимального Tz (рис.18) позволяет установить предельное значение температуры наружного воздуха. Достижение или превышение предельного значения автоматически отключает работу котла. Важный! Убедитесь, что вы сохранили изменения, нажав кнопку. 18 Рис.18 Ограничение температуры наружного воздуха Описание кнопок: сохранить изменения вернуться на предыдущую страницу увеличить макс. Уменьшение значения Tz макс. Значение Tz PL-015B / f. 15

16 Режим работы котла На странице Mode можно установить соответствующий режим работы котла (см. Рис.19). 19 Рис19. Режим работы Режимы работы котла: Автоматический автоматический режим работы антифриз. режим работы антифриза AlwaysP5 № программы. 5 рабочий режим Всегда - дневной температурный режим (нижний) Всегда + - дневной температурный режим + (верхний) Всегда * - дневной температурный режим Всегда (- ночной температурный режим Описание кнопок: сохранить изменения вернуться на предыдущую страницу перейти к следующему режиму работы возврат к предыдущему режиму работы Автоматический режим работы (24 часа, недельные программы) Контроллер имеет возможность загружать в свою память до 4 значений расчетной температуры в помещении.(см. рис.20). + - дневная температура + (выше) * дневная температура - дневная температура (ниже) (ночная температура Вы можете установить любое значение вышеуказанной температуры. Важно! Дневная температура + должна быть установлена ​​на максимальное значение, а ночная температура - на минимальное. . Подробную информацию о настройке температуры на 24 часа см. На следующей странице (рис.21). 20 Рис. H Настройки температуры. Чтобы изменить значение температуры, нажмите или. 16

17 Описание кнопок: сохранить изменения, перейти к следующей программе, вернуться к предыдущая страница увеличить значение температуры уменьшить значение температуры Важно! Не забудьте сохранить изменения, нажав кнопку.Чтобы построить подходящую 24-часовую программу, вы должны назначить дневную температуру для соответствующих часов. В память контроллера загружено восемь (8) 24-часовых программ. Вы можете редактировать только 2 программы. Для входа в режим 24-часового программирования нажмите. 21 Рис.21 24-часовая программа + - дневная температура + (выше) * - дневная температура - дневная температура (ниже) (- ночная температура. Для изменения программы нажмите или 0-4 Изменение программ недоступно. 5 Запрограммируйте фиксированную температуру среды ЦО (независимо от температура наружного воздуха) 6-7 Программы Программы, редактируемые пользователем Каждая программа имеет свой собственный значок e.г +. Положение отметки относится к заданным 30 минутам в течение 24 часов. Если вы наведите указатель мыши на любую отметку, соответствующий час будет отображаться в правом верхнем углу дисплея. Для редактирования / просмотра 24-часовой программы нажмите или. Если вы наведете курсор на любую отметку, вы увидите соответствующий час (в правом верхнем углу). Чтобы изменить отметку, нажмите или. Важный! Убедитесь, что вы сохранили изменения, нажав кнопку. Если курсор наведен на программу no - вернуться к основному виду - сохранить изменения - перейти к 24-часовой программе (время: 23.30) - перейти к 24-часовой программе (время: 00.00) - перейти к другой 24-часовой программе - перейти к другой 24-часовой программе Если бегунок установлен на час - указать на номер программы - сохранить изменения - перейти к предыдущему часовому выпуску - перейти к следующему часовому выпуску - изменить температуру, связанную с заданный час - для изменения температуры относительно заданного часа PL-015B / f. 17

18 Программа № 5 редактируется только для установки средней температуры ЦО (вы можете установить температуру так же, как и для других дневных программ) Недельная программа позволяет назначить одну из восьми программ для соответствующего дня недели.См. Рис. Рис.22 Недельная программа. Имеются номера 1,2,3,4,5,6,7. Цифры относятся к дню недели (например, нет 1 - понедельник) Прог. показывает соответствующий номер ежедневной программы. Курсор показывает номер текущей 24-часовой программы. Чтобы изменить программу, нажмите или (если вы перейдете к следующей программе, вы автоматически сохраните свои предыдущие настройки). сохранить номер программы, перейти к следующей программе перейти на предыдущую страницу для изменения суточной программы № изменить суточную программу № Режим работы насоса Чтобы установить режим работы насоса, перейдите на страницу Режим насоса 23 Рис.23 Режим работы насоса Существует два режима работы насоса: - автоматический режим работы - непрерывный режим работы сохранение изменений перейдите на предыдущую страницу, чтобы изменить режим работы насоса, чтобы изменить режим работы насоса. Если вы выберете автоматический режим работы, насос остановит работу в в случае: температура в помещении достигает желаемого значения, b) контакты NA разомкнуты (главный прибор включен), c) температура наружного воздуха достигает или превышает максимальную температуру наружного воздуха (максимальное значение Tz). Важный! Насос перестает работать через 90 сек.Независимо от рабочего режима насос включается каждые 24 часа на 1 мин. (защищает агрегат и систему ЦО от заиливания). Время включения насоса: В бойлере (рис. 6, стр. 8) и насос ЦО, и насос второго контура Pump2 будут работать одновременно. Второй насос подключается к плате ZIO22 (к разъемам POMPA2). 18

19 Установка текущего времени Для установки текущего времени перейдите на страницу Время (рис. 24). 24 Рис. 24 Время. Чтобы изменить час / минуту / день, нажмите или.Нажмите, чтобы сохранить изменения. Важно: Если батарея часов разряжена, замените батарею CR 2032, расположенную внутри контроллера. сохранить изменения перейдите на предыдущую страницу, чтобы увеличить значение, чтобы уменьшить значение Датчик температуры в помещении. Датчик температуры в помещении является дополнительной принадлежностью. Температура в помещении измеряется для отключения режима обогрева в случае перегрева помещения (когда помещение перегревается по причине, отличной от работы системы ЦО, например, из-за воздействия прямых солнечных лучей). Контроллер отключает режим обогрева, когда температура в помещении превышает значение гистерезиса.Значение гистерезиса выражается в градусах Цельсия. Подробные сведения о настройках гистерезиса см. На рис. 25 Гистерезис Диапазон температур гистерезиса составляет 0,5–3,0 C. Контроллер включает режим нагрева вскоре после того, как температура упадет ниже температуры, установленной в 24-часовой температурной программе. Значение желаемой комнатной температуры отображается на главном экране (см. Стр. 11). Требуемое значение температуры включает значение гистерезиса. Пример: если дневная температура установлена ​​на 20 C, а значение гистерезиса установлено на 1 C, тогда желаемая комнатная температура на 1 C выше.Когда контроллер выключает режим обогрева из-за превышения предела температуры (дневная температура + гистерезис), желаемая температура составляет 20 C (дневной температурный гистерезис). сохранить изменения перейдите на предыдущую страницу, чтобы увеличить значение, чтобы уменьшить значение PL-015B / f. 19

20 Насос ГВС Чтобы установить программу насоса ГВС (время включения / выключения), перейдите на страницу Насос ГВС. Программа включения / выключения насоса может быть установлена ​​на каждый час (24 часа). 26 Рис. 26 Насос ГВС Чтобы изменить значение (0-1), нажмите или.1 насос включен 0 насос выключен Чтобы перейти к следующему часу без изменения предыдущего, нажмите. перейти к следующему часу перейти на предыдущую страницу для установки 1 (насос включен) для установки 0 (насос выключен) емкостного водонагревателя ГВС Показание температуры емкостного водонагревателя Контроллер позволяет измерять температуру воды в водонагревателе. Для измерения температуры воды баллон должен быть оснащен термостатом или датчиком температуры WE-008 KOSPEL. Чтобы установить метод измерения (термостат или датчик WE-008), перейдите на страницу расширенного меню. Подробную информацию о подключении термостата / датчика см. На рис.6 на стр. 8. Программирование емкостного водонагревателя Чтобы настроить программу емкостного водонагревателя, перейдите на страницу a или b. a) Теплообменник (1) 24-часовая программа b) Теплообменник (2) текущие показания и настройки температуры Вы можете настроить страницу a) так же, как и страницу насоса ГВС (см. раздел «Насос ГВС») 27 Рис. 27 ГВС Цилиндр 24 часовая программа 1 водонагреватель включен 0 цилиндр выключен Для обеспечения энергоэффективной работы вы можете настроить время работы емкостного водонагревателя в соответствии с часами по низкому тарифу. 20

21 перейти к следующему часу перейти на предыдущую страницу, чтобы установить значение 1 (цилиндр включен), чтобы установить значение 0 (цилиндр выключен) 28 Рис.28 Емкостный водонагреватель с темп. датчик На Рис. 28 и 29 показана страница b) зависит от метода измерения температуры. Если датчик установлен, на странице отображается текущая температура ГВС и желаемая температура. Чтобы изменить желаемую температуру, нажмите или. Чтобы сохранить изменения, нажмите. Требуемое значение температуры включает значение гистерезиса. Значение гистерезиса предварительно установлено на заводе на 10 градусов. Чтобы изменить значение гистерезиса, перейдите на страницу расширенного меню. Спецификация отказов: отказ отключения датчика zw - отказ датчика вследствие короткого замыкания Требуемый диапазон температур: от 40 до 80 C.Важный! Убедитесь, что вы сохранили изменения, нажав кнопку. сохранить изменения, перейти на предыдущую страницу, чтобы увеличить значение, чтобы уменьшить значение. Если установлен термостат, страница b) отображает информацию, как показано на рис. Рис.29 Емкостный водонагреватель с термостатом Термостат открыт - сообщает, что контакты термостата разомкнуты. Термостат замкнут - сообщает, что контакты термостата замкнуты (приготовление горячей воды включено). Для изменения желаемого значения температуры используйте ручку термостата. ПЛ-015Б / ф. 21

22 Настройки второго отопительного контура Котел предназначен для питания и управления двумя отопительными контурами (напр.г. радиаторы и подпольный контур). Для управления вторым контуром (например, под полом) трехходовой клапан должен быть подключен к плате ZIO. Требуемая температура второго контура устанавливается на странице 24-часовой температуры. Параметр N устанавливается на странице Цепь №2. (рис.30). Для настройки отопительных контуров перейдите на страницу Расширенное меню. 30 Рис.30 Второй контур Для изменения значения параметра N второго контура нажмите или. Чтобы сохранить изменения, нажмите. сохранить изменения перейдите на предыдущую страницу, чтобы увеличить значение, чтобы уменьшить значение. Важно: Для управления вторым контуром контур должен быть оборудован следующими устройствами: смесительный клапан WE-008 Kospel S.A. датчик температуры и насос второго контура (рис.6). Детали подключения устройств: Смесительный клапан - Вход ZTM Датчик - Вход Tco2 Насос - Вход насоса 2 Датчик измеряет температуру среды ЦО на входе второго контура (после смесительного клапана). Для получения информации о подключении смесительного клапана см. Рис. 4 на стр. 7. Контакты ZTM платы ZIO позволяют управлять смесительным клапаном. Смесительный клапан должен быть закреплен, как показано на рис.6. Просмотр параметров центрального отопления. Чтобы переключиться с основного экрана на данные по отоплению, нажмите a.31a 31b Рис. 31a Параметры отопления (EKCO.M1z) Рис. 31b Параметры отопления (EKCO.TM) На экране дисплея параметров отопления отображаются (последовательно): температура на входе котла, температура на выходе из котла, желаемая температура - в скобках, текущая мощность (кВт ), расход (литры / мин) Модель EKCO.TM измеряет температуру на выходе из обоих нагревательных боксов. не применимо не применимо не применимо 22

23 Неисправности Для переключения с главного экрана на Неисправности нажмите или. 32 Рис. 32 Неисправности Вид дисплея неисправностей показывает возможные неисправности: нарушение подачи, неисправность датчика наружной / комнатной температуры, неисправность датчика котла на входе / выходе.Для перехода к следующей неисправности нажмите. Контроллер позволяет распознать неисправность датчика: короткое замыкание или отключение / отсутствие датчика. Кроме того, контроллер показывает значение расхода в случае очень низкого расхода. Спецификация датчиков: Наружный датчик Tz Tp room Датчик котла на входе Tco-we Датчик котла на выходе Tco-wy не применимо перейти на предыдущую страницу следующая ошибка не применимо Расширенное меню Настройки расширенного меню могут быть изменены только квалифицированным специалистом. Для редактирования расширенного меню перейдите на кодовую страницу расширенного меню (рис.33) и введите трехзначный код. Чтобы ввести код, нажмите или и. Стандартный заводской предустановленный код - 000 или. Рис.33 Код расширенного меню сохранить цифру перейти на предыдущую страницу, чтобы изменить цифру, чтобы изменить цифру PL-015B / f. 23

24 Код позволяет перейти на страницу расширенного меню, как показано на рис. 34 Расширенное меню. Для изменения параметров нажмите или. Чтобы сохранить изменения, нажмите. сохранить изменения неприменимо неприменимо увеличить значение уменьшить значение Важно: котел не работает, пока изменяются параметры.Параметры нагрева рис. 3a или рис. 4 - для радиаторной системы центрального отопления рис. 3b для системы теплых полов Tco0 Температура среды ЦО в случае отказа датчика наружной температуры IKEYt время (сек.), Страница главного экрана автоматически возвращается, если вы не используете какой-либо кнопки Этот параметр не применим для страницы расширенного меню Tcomax максимальная температура среды ЦО в системе центрального отопления F_e zew_t pok_t ZG_MOC 1 указывает на нарушение симметрии, 0 указывает на отсутствие нарушения симметрии.Для однофазных котлов значение параметра равно 0. интервалы считывания наружной температуры (мин.). 0 означает показание за каждую секунду. 1 указывает показания для ежеминутных интервалов чтения комнатной температуры (мин.). 0 означает показание за каждую секунду. 1 показывает показания за каждую минуту мощности нагревательного бокса NS количество нагревательных элементов 6 6 WChG Grz. Наг. Под. коэффициент радиатора основной контур (радиатор) основной контур (обогреватель) основной контур (теплые полы) Tcomin минимальная температура теплоносителя в системе центрального отопления PZMR требуемая комнатная температура для программы защиты от замерзания 7 7 Nr номер ведомого котла в каскадном подключении 0 0 код , code2, code3 трехзначный код для входа в расширенное меню.Tcwu температура котла на выходе (приготовление горячей воды) Tzas styk DS. параметр следующего значения: при использовании термостата емкостного водонагревателя при использовании датчика температуры Kospel Tzas_h Гистерезис емкостного водонагревателя (целочисленная степень) Tc2max максимальная температура нагрева второго контура 60 - Grz. Под. 24

25 Tc2_0 Температура второго контура в случае отказа наружного датчика 50 - Tc2_d Более высокое значение параметра повлияет на большую задержку для операции открытия и закрытия трехходового клапана.В случае колебаний на выходе трехходового клапана (клапан открывается или закрывается слишком быстро) и колебаний температуры на выходе 5 5 увеличьте значение параметра. Важный! Если вы увеличите этот параметр слишком сильно, это может слишком сильно замедлить время регулирования. Параметр RP следующего значения: Pzmr, если вы замыкаете контакты WR на расширенном модуле, контроллер переключается на программу антифриза. Нет, если замкнуть контакты WR на расширенном модуле, контроллер переключится на программу ночной температуры. WChG2 этот параметр относится ко второму отопительному контуру, см. WChG.Под. - Значение GSM 0 GSM не применяется, применяется значение 1 GSM. CYRL P P2 2Tco значение 0 отображается без кириллических букв, значение 1 отображается кириллицей для перемещения кривой нагрева для основного отопительного контура для перемещения кривой нагрева для второго отопительного контура независимый просмотр температуры на выходе из левого и правого нагревательного блока . 0 вид выключен 1- просмотр включен На последней странице спрашивается, хотите ли вы вернуться к заводским настройкам. При вводе ТАК все настройки (кроме мощности нагревательного бокса) вернутся к стандартному значению.Некоторые заводские настройки, например 3F_e, после выполнения этой функции, может не подходить для данной версии котла или системы установки. Будьте осторожны при использовании этой функции. Когда вы сохраните изменения, контроллер автоматически сбросится. Работа котлов при каскадном подключении На странице параметров ЦО показаны рабочие параметры ведомых котлов при каскадном подключении. См. Рис. Рис.35 Котел при каскадном подключении Курсор указывает на идентификационный номер котла, параметры которого отображаются.№ котла. 0 главный котел. Чтобы изменить идентификационный номер котла, нажмите или на странице параметров ЦО отобразятся (последовательно): температура на входе, температура на выходе, желаемая температура, время (в секундах), прошедшее с момента вашего последнего успешного соединения с котлом. В последней строке отображаются: текущая мощность котла, текущий расход (литры / мин.). Отметка информирует о том, что котел выключен. Отметка F сообщает, что главный котел выключил подчиненный котел из-за его недостаточного расхода (но отличается от 0). . Котел включается каждый час для проверки расхода.Ведомые котлы могут индивидуально взаимодействовать с емкостным водонагревателем, даже если они работают в каскаде. ПЛ-015Б / ф. 25

26 GSM пульт дистанционного управления 36 Рис.36 GSM модуль Модель EKCO.M1z с контроллером PSK.M2 и модулем GSM или модель EKCO.TM с контроллером PSK.M3 и модулем GSM позволяет управлять работой котла с мобильного телефона. автоматический антифриз. Модуль GSM также может отправлять информацию о текущем состоянии котла на ваш мобильный телефон.Установите для параметра GSM значение 1 (в расширенном меню), чтобы отобразить вид, показанный на рис. 36. Восклицательный знак после GSM указывает на сбой соединения. Сообщение например + CSQ: 29,0, означает успешное соединение. Числовое значение показывает мощность сигнала. Значение ниже 15 указывает на очень слабый сигнал. Вставьте активную SIM-карту в модуль GSM (функция PIN-кода должна быть отключена). Отправьте соответствующее короткое текстовое сообщение (заглавная буква), чтобы переключить котел на желаемый режим работы. Список спецификаций SMS: A автоматический режим P режим защиты от замораживания D фиксированная дневная температура N - фиксированная ночная температура Z ГВС.ДА ГВС НЕТ или ГВС НЕТ ГВС ДА см. Конфигурацию бойлера и емкостного водонагревателя K - ЦАП. ДА КАНАЛ. НЕТ или ЦО.НЕТ Ц.ДА, см. Конфигурацию бойлера и емкостного водонагревателя H - Если вы отправите H (или любое другое письмо который не распознается системой) вы получите сообщение поддержки 0 котел выключен 1 для изменения конфигурации ЦО-ДА, ГВС-ДА. При отправке другого SMS-сообщения, отличного от указанного выше, котел пропустите его. После того, как вы получили SMS-сообщение, на дисплее отобразится РАЗРЕШЕНО и сообщение, которое было отправлено. В сообщении службы поддержки отображается список спецификаций SMS.После перехода в желаемый режим работы вы получите SMS о текущем состоянии котла. например: 15:42 Котел включен. Емкостный водонагреватель включен. Автоматический режим. Tz = 1 Tp = 24 Tc = 55 Пример SMS выше сообщает, что котел включен и взаимодействует с емкостным водонагревателем (см. Конфигурация бойлера и емкостного водонагревателя на стр. 13). Приведенные выше параметры говорят о том, что: Наружная темп. = 1 0 C Темп. = 24 0 C Средняя темп. = 55 0 C SMS может также информировать вас о неисправности, например, сбой потока или отсутствие датчика, если это происходит. Вы также можете получить SMS о текущем состоянии котла, набрав телефонный номер SIM-карты.Котел прервет ваш телефонный звонок и немедленно отправит вам SMS. Для управления работой котла можно использовать только авторизованные телефоны. Для авторизации номера телефона перейдите на страницу GSM, рис.36. Вы можете авторизовать только два телефонных номера (Nr1 и Nr2). Чтобы переключиться на следующий номер телефона, нажмите или. Для перехода к следующему номеру нажмите. Для переключения номера нажмите или. Чтобы сохранить полный номер телефона, нажмите (после ввода последней цифры). фиксированная дневная температура фиксированная ночная температура wyłączenie kotła сохранить цифру и перейти к следующей или сохранить весь номер телефона после того, как вы установите последнюю цифру, перейдите на предыдущую страницу, чтобы увеличить числовое значение, или переключитесь на NR2, чтобы уменьшить числовое значение, или чтобы перейти на NR1 26

27 Список рисунков.Рис. 1а, 1б, 1в Крепление котла к стене. 5 Рис.2 Примерная схема системы центрального отопления 6 Рис.3 Примерная схема радиаторов системы центрального отопления, теплых полов, емкостного водонагревателя, контура ГВС. 6 Рис. 4 Подключение к электросети 7 Рис. 5a Подключение EKCO.M1z к трехфазной сети. 7 Рис. 5b Подключение EKCO.M1z к однофазной системе (для котлов мощностью 4кВт, 6кВт и 8кВт) 7 Рис.6 Подключение внешних устройств к плате ZIO. 8 Рис. 7a Котел в каскадном подключении 9 Рис.7b Дополнительное электрическое подключение котлов в каскаде 10 Рис. 8 Панель управления 11 Рис. 9a Сброс контроллера (EKCO.M1z) 11 Рис. 9b Сброс контроллера (EKCO.TM) 11 Рис.10 Основной вид в конфигурации - режим ЦО включен и ГВС режим включен или режим ЦО включен и режим ГВС выключен 11 Рис. 11 Основной вид в конфигурации, режим центрального отопления выключен и режим ГВС включен 12 Рис. .14 ​​Вид конфигурации 13 Рис.15 Кривая нагрева. 14 Рис.16 Страница редактирования кривой нагрева.14 Рис.17 Кривая отопления 15 Рис.18 Ограничение наружной температуры 15 Рис19. Рабочий режим 16 Рис. H настройки температуры 16 Рис.21 24-часовая программа 17 Рис.22 Недельная программа 18 Рис.23 Рабочий режим насоса 18 Рис.24 Время 19 Рис.25 Гистерезис 19 Рис.26 Насос ГВС 20 Рис.27 Накопитель ГВС 24 часа программа 20 Рис.28 Емкостный водонагреватель с темп. датчик 21 Рис.29 Емкостный водонагреватель с термостатом 21 Рис.30 Второй контур 22 Рис.31a Параметры отопления (EKCO.M1z) 22 Рис. 31b Параметры отопления (EKCO.TM) 22 Рис.32 Неисправности 23 Рис.33 Код расширенного меню 23 Инжир.34 Расширенное меню 24 Рис. 35 Котел при каскадном подключении 25 Рис. 36 Модуль GSM 26 Этот продукт нельзя утилизировать как бытовые отходы. Разобранный прибор следует сдать в соответствующий пункт утилизации электрических и электронных отходов. Надлежащая утилизация использованного продукта предотвращает возможное негативное воздействие на окружающую среду, которое может возникнуть в случае неправильной утилизации отходов. Чтобы получить более подробную информацию о переработке продукта, обратитесь в местные органы власти, в службу утилизации отходов или в магазин, в котором продукт был приобретен.

28 KOSPEL S.A. ул. Ольхова Кошалин тел.

Коды ошибок / неисправностей котла Potterton [обновлено в 2021 г.]

Коды ошибок Promax Combi, системы и магазина

Potterton Promax Combi, Системный и складской котел Potterton Promax Ultra, комбинированный котел Gold / Titanium и Gold Поттертон Ассур Комби
Код неисправности Возможная причина
E10 Ошибка датчика наружной температуры
E20 Неисправность датчика термистора центрального отопления
E28 Неисправность термистора дымохода
E50 Неисправность датчика ГВС
E110 Сработал перегрев котла
E119 Давление в системе слишком низкое
E125 Нарушение циркуляции первичной воды
E130 Сработал датчик термостата дымовых газов (блокировка)
E131 Блокировка перегрева дымохода
E133 Неисправность зажигания
E151 Ошибка печатной платы (PCB)
E152 Ошибка печатной платы
E160 Неисправность вентилятора
E161 Неисправность вентилятора
E164 Ошибка датчика ГВС - может быть ошибка реле протока отопления)
E167 Неисправность печатной платы (PCB)
E168 Блокировка печатной платы (PCB)
E193 Тираж

Коды ошибок Potterton Promax Ultra, Gold / Titanium Combi и системного котла

Код неисправности Возможная причина
E10 Ошибка датчика наружной температуры
E09 Неисправность проводки газового клапана
E10 Ошибка датчика наружной температуры
E15 Неисправность подключения газового клапана
E20 Неисправность датчика термистора центрального отопления
E28 Неисправность термистора дымохода
E40 Неисправность термистора возврата центрального отопления
E50 Неисправность датчика ГВС
E53 Загорание в дымоходе
E55 Требуется калибровка
E78 Неисправность датчика давления воды
E83 / 84/85/86/87 Нет связи между комнатным контроллером и котлом
E92 Авария проверки горения при автонастройке
E109 Плохое кровообращение
E110 Сработал перегрев котла
E117 Давление в системе слишком высокое (> 2.9 бар)
E118 Давление в системе слишком низкое
E125 Нарушение циркуляции первичной воды
E128 Потеря пламени во время работы
E129 Потеря пламени при калибровке
E130 Сработал датчик термостата дымовых газов (блокировка)
E133 Неисправность зажигания
E135 Внутренняя ошибка
E154 Неисправность первичного потока
E160 Неисправность вентилятора
E270 Сухой огонь
E317 Неправильный блок питания (Гц)
E321 Неисправность термистора горячей воды
E384 Пламя обнаружено при закрытии газового клапана (ложное пламя)
E385 Низкое напряжение (менее 195 В)

Potterton Assure Combi и коды ошибок системного котла

Код неисправности Возможная причина
E09 Неисправность соединительного кабеля газового клапана
E10 Неисправность внешнего датчика
E12 Реле дифференциального потока воды все еще разомкнуто
E13 Реле дифференциального потока воды все еще замкнуто
E15 Неисправность с командой газового клапана
E20 Отказ отрицательного температурного коэффициента (NTC) центрального отопления
E28 Отказ отрицательного температурного коэффициента дымохода (NTC)
E40 Отказ отрицательного температурного коэффициента (NTC) возврата центрального отопления
E50 Датчик отрицательного температурного коэффициента (NTC) горячего водоснабжения (ГВС) (водонагреватель) (с.c) или датчик NTC ГВС (водонагреватель) (o.c.) Неисправность
E83 / E84 / E85 / E86 / E87 Ошибка связи
E109 Ошибка предварительной циркуляции
E110 Котел Превышена максимальная температура для градиента (или перегрева) Вероятно, заклинило насос, или сработал воздух в контуре или датчик предохранительного термостата
E118 Слишком низкое давление воды в первичной системе
E125 Неисправность первичной циркуляции
E128 Срыв пламени (12 раз)
E129 Частая потеря пламени (ошибка безопасности)
E130 Сработал и заблокирован датчик термостата дымовых газов
E133 Возможная проблема с газоснабжением (отключение света)
E134 Истекшее время открытия газового клапана без газа
E135 Внутренняя ошибка (прерывание подачи газа)
E154 Тест температуры датчика подачи / возврата
E160 Проблема с вентилятором (возможная неисправность проводки)
E163 Неисправность датчика отрицательного температурного коэффициента (NTC) горячего водоснабжения (ГВС) (см.c.) или неисправность датчика NTC ГВС (o.c.)
E270 Сухой огонь
E317 Неправильный блок питания (Гц)
E321 Неисправность горячей воды
E384 Ложное пламя
E385 Пониженное напряжение
E430 Испытание под давлением воды
E430 + Пересечение пламени Ошибка испытания давления воды


Код ошибки Potterton E133

Если вы видите код ошибки E133 на вашем котле Potterton, это означает, что конденсатная труба вашего котла замерзла.Трубку для замерзшего конденсата можно легко отремонтировать самостоятельно, если вы чувствуете себя достаточно уверенно. Есть несколько способов разморозить трубу самостоятельно, не вызывая инженера, и вы можете узнать, как это сделать, с помощью нашего удобного руководства.

  • Посмотреть руководство по котлам домой Potterton
  • Ознакомьтесь с типичными проблемами и получите совет по ремонту вашего котла Potterton

Датчик температуры наружного воздуха - sauter-controls.com

Взаимодействие с другими людьми Поиск товаров Выберите категорию Система управления зданиемОблачные услугиЭлектроприводы, регулирующие клапаны, дроссельные заслонкиКонтроллеры ВКЛ / ВЫКЛПневматические приводы, клапаныПневматикаДатчики и преобразователи Автономный контроллер Выберите подкатегорию Связь и сетиИнжиниринг (CASE) Автоматизация систем отопления, вентиляции и кондиционирования воздуха, модуль автоматизации отопления, вентиляции и кондиционирования воздуха, модуль 6Уровень управления (программное обеспечение) Управление и индикацияАвтоматизация помещенийАвтоматизация системыОперацияШестиконтактные шаровые краныДроссельные заслонки смесительные клапаныЭлектроприводыРегулирующие клапаны в сочетании с приводомКомпактные клапаны и приводыValveco - Регулирующие клапаныКомпактные контроллеры VAVКонтроллеры температуры воздухаКонтроллеры холодоснабжения система управления индивидуальным помещениемсистемы, VAVУстановка пневматических системРеле и магнитные клапаныКачество воздуха, AIQ, другие значения Расход, VAVВлажностьДавление, перепад давленияТемператураТермогенераторыКонтроллеры Quitherm отопленияКонтроллеры Fllexotron для вентиляции и кондиционированияИнтеллектуальное единое управление: Equiflex и VAVИнтеллектуальное единое управление отоплением Выберите продукт Беспроводной интерфейс, EnOcean, ecosCom581 Веб-сервер для сетей moduWeb Vision и moduWeb500 BACnet Компактный контроллер VAV для лабораторных и фармацевтических приложений Компактный контроллер VAV Привод клапана с возвратной пружиной Привод клапана с универсальной технологией SAUTER (SUT) Привод клапана с универсальной технологией SAUTER Привод клапана Привод клапана исполнительный механизмПривод клапанаУниверсальный термостатУниверсальный контроль.flexotron800 V2 Блок управления для сенсорной комнаты, ecoUnit365 Реле задержки EMS MobileSash SensorRouter, novaNet291 Поворотный привод с пружинным возвратом для регулирующих шаровых кранов Поворотный привод с пружинным возвратом и позиционером Поворотный привод с универсальной технологией SAUTER (SUT) для шарового крана Поворотный привод с позиционером Поворотный привод для шарового кранаПоворотный привод относительная влажность и температура Комнатный датчик, CO 2 , накладной Комнатный преобразователь, CO 2 , встроенный , ecoUnit110Room операционный модуль, EnOcean, ecoUnit146Room операционный модуль, ecoUnit355Room операционный модуль, ecoUnit310...316 Комнатный гигростат Комнатная станция автоматизации, ecos504 / 505 Комнатная станция автоматизации, ecos502 Комнатная станция автоматизации, ecos500Привод для модернизацииПривод для модернизации, модуль удаленного ввода-вывода, ecoLink527, модуль удаленного ввода-вывода, ecoLink522, 523, модуль удаленного ввода-вывода, ecoLink514, O510Remote, модуль ввода-вывода, ecoLink514, O510Remote .512Кнопочный блок для комнатного пульта управления, ecoUnit358Кнопочный блок для комнатного операционного блока, ecoUnit306Кнопочный блок для комнатного операционного блока EnOcean, ecoUnit106Программируемый контроллер, ecos311 2-ходовой фланцевый клапан со сбросом давления, PN 25 (шт.) 2-ходовой фланцевый клапан со сбросом давления, PN 25 (эл.) Станция понижения давления Датчик давления Реле давления Реле давления и реле давления Блок питания Аварийный сигнал положения / датчик Пневматический регулятор объемного расхода Пневматический регулятор объемного расхода Пневматические приводы клапановПневматический привод клапанаПневматический датчик температуры для воздуховода Centair Пневматический датчик створкиПневматический регулятор комнатной температурыПневматические регуляторы давления в помещенииПневматическое реле, вставноеПневматический позиционерПневматический ручной переключательПневматический ограничитель линииПневматический датчик влажности для настенного монтажаПневматический датчик влажности для воздуховодаПневматический датчик объёма воздухаПневматический приводПневматический приводПневматический.канальный регулятор температуры пневм. регулятор давления (малый колпачок) Детали для пневм. изм. линииPI-контроллерПанельный гигростат (упаковка: 50 шт.) P + PI-каскадный контроллер P-контроллер P-контроллер Датчик температуры наружного воздуха Блок управления и индикации для модулей ввода / вывода, интерфейс modu600-LOOPC servernovaNet-Ethernet, мастер приложения moduNet292novaNet-BACnet, Модуль moduNet300novaLink, modu590Привод с электроприводом с позиционером Материал для пневматического оборудования Манометр для индикации измеряемых величин Локальный блок управления, modu840 Местный блок управления и индикации, modu625...670Инструкции для пневматических установок Модуль ввода / вывода, универсальный, цифровой, входы S0, модуль ввода / вывода modu533, универсальные входы, модуль ввода / вывода modu532, цифровые выходы (реле), модуль ввода / вывода modu550, цифровые выходы (открытый коллектор), modu551I / Модуль O, цифровые входы / выходы (открытый коллектор), модуль ввода / вывода modu571, цифровые входы, модуль ввода / вывода modu531, цифровые и универсальные входы, модуль ввода / вывода modu530, аналоговые выходы, универсальные и цифровые входы, модуль ввода / вывода modu572, аналоговые выходы и универсальные входы, модуль ввода / вывода modu570, аналоговые входы с гальванической развязкой, modu534 Высокоскоростной поворотный привод с универсальной технологией SAUTER (SUT) для шарового клапана Высокоскоростной привод заслонки с универсальной технологией SAUTER (SUT) Тяжелые условия, пневматическое регулирование давления Тяжелое- реле рабочего давления Контроллер отопления с цифровым пользовательским интерфейсом, EquithermHeating и контроллер централизованного теплоснабжения, EquithermHeating и контроллер централизованного теплоснабжения, Equitherm Индикатор и монитор вытяжного шкафа Монитор / ограничитель замерзания с капиллярным датчиком Рамка e для вставок устройства с фитинговыми размерами 55 × 55 мм Зонд потока для вентиляционных каналов Регулятор температуры помещения с вентилятором, с цифровым дисплеем Регулятор температуры помещения с вентилятором, последовательность нагрева / охлаждения Регулятор температуры помещения с вентилятором, электромеханический Регистратор данных Energy для EMSEnergy Data Logger для EMSЭлектропневматическое релеЭлектронный комнатный термостат с радиопередачей Электронный комнатный термостат для обогрева и обогрева / охлаждения с дисплеем Электронный комнатный термостат для обогрева и обогрева / охлаждения Электронный комнатный блок управления, 868 МГц Электронный блок управления мощностьюЭлектронный контроллер для простых приложений, flexotron400Электронный контроллер кондиционирования воздуха, обогрев / охлаждение, equiflexЭлектронный контроллер кондиционирования воздуха для 6-ходового шарового клапана, обогрев / охлаждениеЭлектрический распределитель для сигналов позиционированияЭлектрический распределитель для управляющих сигналовПреобразователь s / p и p / eДинамическая система регулирования расхода с 6-ходовым шаровым клапаном, eValvecoДинамическая система контроля расхода с 2-ходовым или 3-ходовым -ходовой клапан и мониторинг энергии, eValveco, гигростат, монтируемый на воздуховод, преобразователь воздуховода, преобразователь относительной влажности и температуры, преобразователь воздуховода, преобразователь энтальпии, воздуховод, CO 2 и преобразователь температуры, воздуховод, датчик температуры воздуха (ЛОС), датчик температуры в воздуховоде, двухканальный контроллер объема воздуха, датчик перепада давления, датчик перепада давления, датчик перепада давления, датчик перепада давления. Датчик, датчик точки росы и датчик Блок управления заслонкой Привод заслонки с пружинным возвратом и позиционером Привод заслонки с пружинным возвратом и позиционером Привод заслонки с возвратной пружиной Привод заслонки с пружинным возвратом Привод заслонки с универсальной технологией SAUTER (SUT) Привод заслонки с универсальной технологией SAUTER Привод заслонки (SUT) Привод заслонки комплект для модулей ввода / вывода в шкафу, modu602 ‑ LC Регулирующий клапан с резьбовым соединением, PN 10 Регулирующий клапан с фланцевым соединением, PN 6 Устройство контроля замерзания непрерывного действия с капиллярным датчиком Привод непрерывного действия для устройства v alves, с индикатором хода Коммуникационный модуль с интерфейсами M-Bus и EIA-232, modu731 Коммуникационный модуль с интерфейсами EIA-232 и EIA-485, modu721 Накладной датчик температуры CASE Suite Кабельный датчик температурыBuilding Data Integrity Manager, modu615 ‑ BMBi-направленный беспроводной контроллер 868 МГц Реле среднего значения -датчик температуры Реле добавления объема воздуха Датчик расхода воздуха 8 x UI (DI / CI / AI) и 8 x DI / CI I / O модулей, modu631 ‑ IO 8 x ​​DI / CI / DO (OC) и 8 x DI / CI I / Модуль вывода, modu670 ‑ IO8 x AO и 8 x DI / CI Модуль ввода / вывода, modu671-IO6 x релейные выходы (2A) Модуль ввода / вывода, modu650 ‑ IO 6-ходовой шаровой клапан с наружной резьбой, PN 163-ходовой клапан с наружная резьба, PN 16 3-ходовой клапан с внутренней резьбой, PN 16 (pn.) 3-ходовой клапан с внутренней резьбой, 3-ходовой блочный клапан PN 16 (эл.), 3-ходовой блочный клапан PN 16 (эл.), Блочный 3-ходовой клапан PN 16, регулирующий шаровой клапан PN 163 с наружной резьбой , PN 403-ходовой регулирующий шаровой кран с внутренней резьбой, PN 403-ходовой фланцевый клапан, PN 6 (pn.) 3-ходовой фланцевый клапан, PN 6 (эл.) 3-ходовой фланцевый клапан, PN 63-ходовой фланцевый клапан, PN 40 (pn.) 3-ходовой фланцевый клапан, PN 40 (эл.) 3-ходовой фланцевый клапан, PN 25/16 (pn.) 3-ходовой фланцевый клапан, PN 25/16 (эл.) 3-ходовой фланцевый клапан, PN 16/10 (pn.) 3-ходовой фланцевый клапан, PN 16/10 (эл.) 3-ходовой фланцевый клапан, PN 163-ходовой переключающий шаровой кран (T) с внутренней резьбой, PN 403-ходовой переключающий шаровой кран (L) с внутренней резьбой, PN 403-ходовой переключающий шаровой кран (T) с наружной резьбой , PN 402-ходовой клапан, PN162-ходовой клапан, PN 162-ходовой клапан с наружной резьбой, PN 162-ходовой клапан с внутренней резьбой, PN 16 (pn.) 2-ходовой клапан с внутренней резьбой, PN 16 (эл.) 2-ходовой регулирующий клапан для динамической гидравлической балансировки, PN 25, Valveco compact 2-ходовой регулирующий шаровой кран с наружной резьбой, PN 402-ходовой регулирующий шаровой кран с внутренней резьбой, PN 402-ходовой фланцевый клапан, PN 6 (pn.) 2-ходовой фланцевый клапан, PN 6 (эл.) 2-ходовой фланцевый клапан, PN 62-ходовой фланцевый клапан, PN 40 (pn.) 2-ходовой фланцевый клапан, PN 40 (эл.) 2-ходовой фланцевый клапан, PN 25/16 (pn.) 2-ходовой фланцевый клапан, PN 25/16 (эл.) 2-ходовой фланцевый клапан, PN 16/10 (pn.) 2-ходовой фланцевый клапан, PN 16/10 (эл.) 2-ходовой фланцевый клапан, PN 162-ходовой запорный шаровой кран с наружной резьбой, PN 402-ходовой запорный шаровой кран с внутренней резьбой, PN 4016 x DI / CI входы Модуль ввода / вывода, modu630-IO Датчик температуры помещения относительная влажность и температура, встраиваемые

Типы

EGT401F102

Наружная темп.датчик; Pt1000


EGT301F102

Наружная темп.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
