Группа безопасности для отопления с расширительным: зачем нужна и схема подключения
принцип работы, как правильно установить в систему своими руками, установка блока на котел
Группа безопасности (ГБ) для отопления — неотъемлемая часть отопительной системы, гарантирующая безопасность и безаварийность её работы.
Вся конструкция состоит из манометра, воздухоотводчика и предохранительного сбросного клапана.
Назначение
Защитное устройство выполняет следующие функции:
- предотвращает возникновение протечек из запорной арматуры;
- предупреждает разрывы труб;
- исключает образование неисправностей в элементах системы отопления под действием высокого давления.
Таким образом, защитный узел помогает контролировать уровень давления. Если он становится критическим, то группа безопасности понижает его путём выброса необходимого объёма теплоносителя.
Схема конструкции с расширительным баком, принцип работы
Группа безопасности для отопления состоит из:
- предохранительного (аварийного) сбросного клапана;
- воздухоотводчика автоматического типа;
- манометра.
В качестве одного из основных элементов отопительной системы используется расширительный бак. Он выполняет функцию стабилизатора уровня давления во всех контурах системы, чтобы исключить её разбалансировку. Расширительный бак компенсирует объём теплоносителя, тем самым освобождая от нагрузок трубы и другие элементы, участвующие в его (теплоносителя) циркуляции.
Аварийный клапан, воздухоотводчик и манометр фиксируются к консоли. Первые два элемента крепятся к основанию путём горячей ковки. Каждая составляющая защитного блока для отопления выполняет свою функцию.
Фото 1. Схема отопительной системы с использованием котла, расширительного бака и группы безопасности.
Манометр
Он предназначен для визуального отображения уровня давления в сети. Устройство представляет собой шкалу с двумя стрелками, где чёрная — рабочая, а красная — контрольная. Последняя из указанных выставляется в соответствии с паспортом котла. Если чёрная стрелка выйдет за пределы красной, то это говорит о сбое в системе.
Особенности установки предохранительного клапана
Он осуществляет сброс теплоносителя с целью понижения давления в системе. Направление выброса обозначено стрелкой на самом устройстве. Сделано это для того, чтобы сбрасываемый теплоноситель не попал на людей.
Зачастую ГБ располагают над котлом. Тогда жидкость из предохранительного клапана при сбрасывании будет попадать на него. Это неприемлемо, особенно если он электрический. Чтобы исключить такую ситуацию, обязательно присоединение к сбросному клапану трубки, под которую ставится ёмкость для жидкости.
Как работает воздухоотводчик
Этот элемент группы безопасности для отопления удаляет выделяемый из теплоносителя, доведённого до высокой температуры, воздух.
Воздухоотводчик должен находиться в самой верхней точке, над котлом, куда и будут направляться пузырьки воздуха.
Фото 2. Группа безопасности для котла отопления. Включает манометр, воздухоотводчик и предохранительный (обратный) клапан.
Перед началом работы воздухоотводчика требуется повернуть запирающий колпачок на несколько оборотов. Этот элемент очень чувствителен к загрязнениям.
Важно! Устанавливая воздухоотводчик, обязательно нужно обеспечить систему отопления устройствами очистки теплоносителя.
Как выбрать группу безопасности для системы отопления
Каждая модель таких защитных механизмов имеет определённые расчётные параметры, прописанные в сопроводительной документации к ней.
При выборе такого устройства важно обратить внимание на следующие критерии:
- Мощность, на которую рассчитан котёл.
- Номинальное давление.
- Максимальный показатель температуры теплоносителя (до 120 °C).
- Диаметр резьбы соединения. При возникновении проблем со стыковкой подойдут переходники необходимого разъёма.
А также обязательно нужно учитывать, с каким теплоносителем совмещается выбираемый защитный блок: вода, антифриз либо пар.
Вам также будет интересно:
Как правильно установить своими руками
Для проведения процесса понадобятся следующие материалы и инструменты:
- аварийный сбросной клапан;
- воздухоотводчик;
- манометр;
- лён;
- крестовина;
- углы с наружной и внутренней резьбой;
- газовые ключи;
- ниппель;
- герметик;
- переходники.
С помощью льна, накрученного по часовой стрелке на резьбу, углы крепятся к крестовине. Сверху льна кладётся слой герметика, гаечными ключами углы фиксируются друг напротив друга.
По такой схеме монтируются все составляющие ГБ. Соединение деталей осуществляется за счет переходников.
После сборки обязательно проводится её проверка под давлением на возможные неисправности и работоспособность.
Монтаж группы безопасности на отопительный котел
Перед тем как собрать группу безопасности определяют место для установки такого устройства. Основные условия его выбора:
- На подающей линии выше котла отопления на высоте до 1,5 метров.
- Горизонтальный участок трубопровода в непосредственной близости с теплогенератором.
- На отдельных видах котлов для фиксации ГБ сверху теплогенератора есть специальный разъём.
- Для трубы, идущей вверх от котла отопления, монтируется блок безопасности путём установки горизонтальной плоскости. На ней все составляющие элементы группы будут «смотреть вверх».
- Для котла большой мощности потребуется установка ещё одного блока безопасности.
Для начала работы системы откручивается колпачок в воздухоотводчике, спускается воздух. Затем крышка возвращается в исходное положение, устройство оставляется открытым.
Внимание! Запрещено монтировать запорную арматуру между котлом и блоком безопасности. В противном случае при аварии действие защитного устройства прекратится.
Раз в месяц нужно обязательно проверять исправность воздухоотводчика. Длительный простой в работе приводит к его засорению.
Полезное видео
Посмотрите видео, в котором рассказывается, как изготовить группу безопасности для отопительных систем.
Необходимость использования защитного блока
Защитный блок является обязательным элементом отопительной системы. Он способен обеспечить надёжную защиту и предупредить возможный разрыв сети в результате резкого скачка давления, при этом требуя минимум человеческого вмешательства.
Группа безопасности в системе отопления
Пользователи индивидуальных систем отопления обязаны самостоятельно следить за тем, чтобы отопительное оборудование функционировало максимально безопасно. С этой целью должна быть установлена группа безопасности в системе отопления, т. к. она предотвратит чрезмерное давление и минимизирует риск завоздушивания, благодаря чему все приборы будут полностью работоспособными. Такая группа представляет собой комплекс приборов, которые обеспечивают безаварийное функционирование сети и контроль давления рабочей жидкости.
Содержание статьи:
Подробнее о том, что собой являет группа безопасности, из каких элементов она состоит и как устанавливается, и пойдет речь в сегодняшней статье.
Популярные производителя, цены
Для удобства пользователей информация о производителях приведена в виде небольшой таблицы.
Таблица 1. Изготовитель групп безопасности для отопления
Наименование | Доступные модели | Описание | Среднерыночная стоимость, в рублях |
АРС | Производятся в двух модификациях – Professional (имею круглую форму) Standart (может быть двух типов – квадратным и латунным). | Все модели предназначаются для защиты отопительной системы закрытого типа, а еще для установки расширительного бака. | От 1308 до 1422 |
Fado | Выпускается всего в одной модификации, а именно – Fado-1. | Латунная группа безопасности в системе отопления, которая может быть использована с теплогенератором, баком или системой «теплого пола». Весит 550 граммов. | 2330 |
Изготавливается в двух модификациях – для защиты отопительного котла и для защиты расширительного бака. | Подключение нижнего типа, показатель номинального давления составляет 10 атмосфер. Температура рабочей жидкости не должна превышать 110 градусов. Еще одна особенность моделей – это внутренняя резьба. | От 2965 до 3320 (в зависимости от модификации) | |
Watts | Эти группы выпускаются в пяти модификациях, но все они предназначаются для защиты отопительного котла. На рынке присутствуют такие модели блоков Watts: | Все эти модификации выполнены на стальной консоли (исключением является разве что KSG-30 N, у которой все элементы находятся внутри латунного корпуса). Устанавливаются над теплогенератором, в вертикальном положении. | От 2625 до 5650 |
Как видим, выбор достаточно велик, но за качество – собственно, как и везде – придется заплатить больше.
Основные причины гидравлического удара в системе водоснабжения
Ранее мы рассказывали о том почему возникает и как предотвратить гидроудар в системе отопления, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут
Конструктивные элементы прибора
Любая группа безопасности – это металлический корпус, в котором заключены такие устройства:
- предохраняющий клапан;
- манометр;
- воздухоотводчик.
Разберемся со структурой и предназначением каждого из элементов.
Элемент №1. Предохраняющий клапан
Такой клапан предназначается для защиты отопительной системы от чрезмерно высокого давления. Есть определенный показатель давления, на который этот прибор рассчитан, и как только он (показатель) будет превышен, происходит срабатывание и все лишнее сбрасывается. В принципе, в отоплении давление компенсируется с помощью расширительного бака: когда жидкость нагревается, ее излишки попадают в бак, благодаря чему давление в сети остается постоянным, а сама система из-за этого не страдает. Что характерно, общие объемы рабочей жидкости остаются одинаковыми.
Но в некоторых случаях бак не срабатывает. И именно для такого рода случаев требуется предохраняющий клапан, который будет сбрасывать лишнюю жидкость из сети. Во избежание вытекания воды на пол к резьбе необходимо подключать шланг, который выводится в канализацию. А из этого можно сделать еще один вывод: в котельной в обязательном порядке должна быть канализация.
Обратите внимание! При этом ни в коем случае нельзя выливать в канализационную систему антифриз (если таковой используется в качестве теплоносителя).
В верхней части клапана имеется рукоятка (зачастую красного цвета), посредством которой проверяется работоспособность прибора. Для этого нужно всего лишь провернуть рукоятку в ту сторону, куда указывает стрелочка, после чего должна потечь вода; если она перестает течь после того, как рукоятка уже отпущена, значит, клапан работает нормально. Если течение воды продолжается, то нужно еще несколько раз открыть/закрыть клапан – обычно после этого все приходит в норму.
В случае если вода никак не желает держаться в клапане, его следует заменить, причем как можно быстрее. Еще жидкость может вытекать, если клапан недостаточно плотно «сидит» в седле. Стоит отметить, что предохранители производятся с расчетом на различные показатели давления, а при выборе того или иного варианта следует основываться на том давлении, на какое рассчитан ваш теплогенератор. Для частного дома, к примеру, потребуется клапан на 3 атмосферы.
Но как быть, если группа безопасности в системе отопления с требуемым предохранителем отсутствует в продаже? В таких случаях лучше приобрести все устройства по отдельности, а группу собрать уже дома своими руками (детальнее об этом несколько позже).
Элемент №2. Манометр
Основное предназначение манометра – регулировка давления в магистрали. Они, равно как и писанные выше предохранители, могут быть рассчитанными на различные показатели давления в целях максимального комфорта эксплуатации. Чтобы узнать показания того или иного прибора, нужно просто внимательно изучить его корпус (обычно этого вполне достаточно).
Ввиду того, что в частных домах давление составляет преимущественно 2 или 3 атмосферы, то и прибор должен быть рассчитан максимум на 4 атмосферы.
На самом приборе имеются две стрелки – черная (она же рабочая) и красная (необходима для контроля). Вторую стрелку необходимо устанавливать вручную на требуемую отметку (как правило, на 2 атмосферы, для теплогенераторов напольного монтажа большего и не нужно; хотя конкретный показатель указывается в технической документации). И если черная стрелка во время функционирования «зашла» дальше красной, значит, давление чересчур возросло.
Элемент №3. Автоматический воздухоотводчик
Группу безопасности необходимо устанавливать в верхней части как раз из-за воздухоотводчика – дело в том, что он должен располагаться в наивысшей точке, куда и направляются воздушные пузырьки. По сути, это еще одна разновидность крана Маевского, способная функционировать на автомате. Закручивать или откручивать его не нужно, т. к. воздух отводится в автоматическом режиме. В случае аварийной ситуации этот прибор является поистине незаменимым. Например, температурный регулятор может неожиданно прекратить работу, из-за чего рабочая жидкость в теплогенераторе может закипеть. И в это время может выделяться воздух, который со стопроцентной гарантией нарушит целостность всей системы.
А при помощи воздухоотводчика, этого элемента группы безопасности в системе отопления, будет осуществляться его – воздуха — отвод.
Обратите внимание! Обязательным условием нормального функционирования группы безопасности является грамотная ее установка. Малейшая оплошность при монтаже лишает применение группы какого-либо смысла и та может попросту не сработать в случае критической ситуации.
Видео – Группа безопасности и отопительная система
Принцип действия такой группы
А теперь представим, что по какой-либо причине расширительный бак – чисто гипотетически – вдруг не компенсировал термальное расширение теплоносителя, что так важно в работе всей системы отопления. В таком случае давление в магистрали начнет расти. Тогда и срабатывает предохраняющий клапан: пружина, находящаяся в нем, уже неспособна удерживать рабочую жидкость, она сжимается, из-за чего открывается вентиль и давление, наконец, сбрасывается.
Каким образом все это происходит?
- Фаза первая. Излишки воздуха выходят посредством воздухоотводчика.
- Фаза вторая. Лишняя рабочая жидкость спускается через специальный отвод в предохраняющем клапане.
Обратите внимание! Во избежание случайных ожогов при внезапном срабатывании клапана и сбросе излишков рабочей жидкости к отводу подсоединяется специальный шланг или трубка, которую нужно вывести в канализационную систему.
Основные разновидности отопительных групп безопасности
Конфигурация блоков безопасности, как уже отмечалось выше, может быть самой разнообразной. Существует, к примеру, вот такой вариант.
Или вот еще один вариант, в котором все элементы заключены в единый корпус.
Еще несколько вариантов.
В продаже имеются и многие другие варианты выполнения группы безопасности, но внешние показатели в данном случае значения не имеют, поскольку принцип действия у всех них один и тот же. Выбирать же ту или иную модель следует, повторимся, по показателю давления, на который рассчитан манометр и предохраняющий клапан.
Теперь, разобравшись с основными типами групп, ознакомимся с популярными производителями и примерной стоимостью такой продукции.
Где установить блок безопасности?
В случае наличия отопительного котла настенного типа можно вообще ни о чем не заботиться, поскольку обо всем уже позаботился изготовитель: группа безопасности уже имеется на тыльной стенке или внутри самого прибора.
Но для котлов напольного типа блоки следует приобретать отдельно и устанавливать собственноручно. В каком именно месте? На трубе подачи, в максимальной близости от теплогенератора (то есть не далее, чем в 100-150 сантиметрах от него). Что же касается манометра, то он должен устанавливаться так, чтобы все его показания были хорошо видны. Также нужно, чтобы было хорошо видно рабочую жидкость, которая вытекает из предохраняющего клапана, о чем также следует знать еще до начала монтажных работ.
Особенности монтажа
Вначале необходимо вкратце поговорить об отсекающих шаровых кранах (позже вы узнаете, для чего именно). При обустройстве системы отопления необходимо позаботиться, чтобы при поломке любого из элементов его можно было с легкостью заменить или, как вариант, отремонтировать, причем без слива теплоносителя со всей системы. Именно с этой целью устанавливаются шаровые краны.
Допустим, протекла батарея. В таком случае нужно всего лишь перекрыть отсекающие краны – до и после батареи, – а затем снять и саму батарею. Система отопления после этого продолжит свое функционирование, а это крайне важно, если на улице достаточно холодно. В отсутствие же таких кранов придется сливать всю рабочую жидкость с магистрали. Это потребует много сил и времени, а, что более важно, система в это время работать не будет.
Обратите внимание! Такие краны рекомендуется ставить на все отопительные приборы: и на циркуляционный насос, и на батареи, и на мембранный бачок, проч.
А теперь у нас – непосредственно группа безопасности в системе отопления. Ниже приведена краткая инструкция, из которой вы узнаете, в какой последовательности следует устанавливать блок.
Шаг 1. Группу безопасности следует ставить на трубу подачи, не далее чем в 100-150 сантиметрах от отопительного котла.
Шаг 2. Не имея требуемых знаний, многие при установке этого прибора ставят между ним и теплогенератором отсекающие краны или же, как вариант, непосредственно на саму группу. Их объяснение выглядит так: если котел выйдет из строя, то его с легкостью можно будет исправить или заменить. Ниже приведены два варианта неправильной установки отсекающих кранов.
В каждом из примеров краны поставлены неправильно, а если теплогенератор выйдет из строя, то его продавец откажет вам в гарантии, так как прибор был установлен не так, как нужно. При подобного рода расположении кранов риск перегрева системы повышается, что может привести к поломке котла.
Шаг 3. При грамотной установке краны должны располагаться за группой безопасности. Это правильно, а в гарантии в таком случае вам никто не откажет.
Видео – Как подключить группу безопасности
Изготовление группы безопасности в домашних условиях
Многие интересуются, можно ли собственноручно сделать такую группу? Можно, но для этого нужно по отдельности приобрести каждый из элементов, после чего соединить их посредством переходников, тройников и так далее. Корпус блока можете сварить из кусков фитингов и труб, выполненных из полипропилена – это будет стоить гораздо дешевле, чем «магазинный» вариант, выполненный из латуни.
При этом не стоит забывать, что полипропиленовая группа безопасности может устанавливаться лишь в те магистрали, где температура рабочей жидкости невысокая (к примеру, в системы «теплого пола»), но ни в коем случае не в батареи! Это объясняется тем, что если жидкость нагреется до 95 градусов, то это приведет к деструкции полипропилена, а последствия этого могут быть самыми непредсказуемыми.
Видео – Группа безопасности

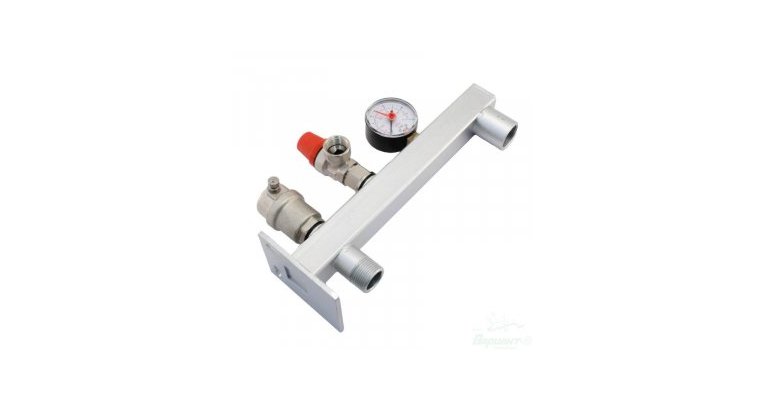

Группа безопасности котла на стену TIM Jh2021-3 (3 бар) с возможностью установки расширительного бака Поделиться:
Группа безопасности котла — это несколько защитных элементов, смонтированных вместе на едином корпусе и предназначенных для предохранения системы отопления от превышения максимально разрешенного рабочего давления. Кроме того, она выполняет функцию спуска воздуха и содержит манометр для визуального контроля.
Группа безопасности Jh2021-3 TIM рассчитана на давление в 3 бара и имеет возможность монтажа расширительного бака с диаметром подключения 3/4″. Присоединительный размер устройства к системе имеет диаметр 3/4″, а крепление осуществляется на стену.
Группа безопасности в автономной закрытой системе отопления нужна всегда, но особенно важна для твердотопливных котлов (так как они характеризуются меньшей управляемостью температуры) и для газовых котлов (по причине взрывоопасности топлива).
Характеристики
- Максимальная мощность системы — 50 кВт;
- Подключение — 3/4″ НР;
- Диапазон температур — от -10°С до +110°С;
- Материал консоли — оцинкованная сталь;
- Материал набора элементов — латунь;
- Показатели предохранительного клапана — 1/2“, 3 бар;
- Шкала манометра — (0-4) бар.
Крепежная станина имеет сбоку фланец размером 86х70 для монтажа на стене.
Размеры, состав и подключение
На рисунке отмечены:
- Консоль;
- Манометр;
- Предохранительный клапан;
- Подсоединение бака;
- Воздухоотводчик;
- Расширительный бак.
Особенности
Группа безопасности устанавливается на вертикальную стену в произвольной точке системы отопления, но выше котла.
При этом желательно чтоб в этом месте была наименьшая температура. В целом, между котлом и группой безопасности не должно быть никакой запорной арматуры или иных компонентов, которые могут перекрыть или уменьшить проходное сечение трубопровода.
Основной принцип действия — при превышении давления выше расчетного происходит сброс излишнего теплоносителя через предохранительный клапан. Поэтому прежде чем купить группу безопасности котла Jh2021-3 убедитесь, что она подходит вам по своим показателям. Проконсультироваться вы можете позвонив к нам по телефону нашего магазина Тепло Дома: +7 (495) 150-26-46.
видео-инструкция по монтажу системы своими руками, фото и цена
Чем, помимо котла, труб и отопительных приборов, должна комплектоваться закрытая отопительная система с принудительной циркуляцией? Какие функции выполняет группа безопасности в системе отопления? Нам предстоит познакомиться с перечнем устройств, алгоритмом их выбора и порядком установки.
Группа безопасности собрана в общем корпусе.
Состав
Итак, дано: нами куплен твердотопливный котел, состоящий из топки, теплообменника и нехитрой системы автоматизации, позволяющей уменьшать тепловую мощность при перегреве. Очевидно, что нам понадобятся радиаторы и трубы для разводки нагретой котлом воды.
Что еще необходимо для нормальной работы контура?
- Расширительный бак. Он компенсирует увеличение объема теплоносителя при нагреве. Вода практически несжимаема; бачок представляет собой, упрощенно говоря, резиновый воздушный шарик в металлическом корпусе. При увеличении давления в системе отопления этот шарик уменьшается в объеме, позволяя баку вместить избыток теплоносителя.
- Предохранительный клапан. Он сбрасывает избыток теплоносителя в случае, если вместимости расширительного бака недостаточно.
К слову: срабатывание клапана сигнализирует либо о закипании теплоносителя, что недопустимо, либо о недостаточном объеме расширительного бака. Вместо замены на устройство больших размеров в контур может быть установлен дополнительный бак; объемы нескольких бачков суммируются.
- Автоматический воздухоотводчик. Он удаляет из системы воздушные пробки, которые могут препятствовать циркуляции теплоносителя.
Принцип работы автоматического воздушника.
- Манометр (как вариант – термоманометр). Прибор служит для визуального контроля параметров системы.
Последние три прибора часто продаются в виде сборки в общем корпусе и называются группой безопасности. Вместе с расширительным баком они призваны предотвратить разрушение котла и отопительного контура при колебаниях давления в нем.
Кроме перечисленного, для нормальной работы закрытой системы необходимы:
- Воздушники (специализированные элементы запорной арматуры, так называемые краны Маевского, или обычные водоразборные краны). Они монтируются в одной из верхних пробок каждого отопительного прибора, расположенного выше розлива.
- Циркуляционный насос, обеспечивающий движение теплоносителя в контуре.
- Фильтр грубой очистки, препятствующий повреждению циркуляционного насоса окалиной, песком или иными инородными телами, по какой-то причине попавшими в контур.
- Опционально – вентиля, дроссели и термоголовки, позволяющие управлять работой отопительных приборов и при необходимости полностью отключать их поодиночке.
Расположение
В какой точке контура лучше расположить каждый из перечисленных элементов при его монтаже своими руками?
Элемент | Расположение |
Группа безопасности | Подача, после выхода теплоносителя из котла |
Циркуляционный насос | Обратка, перед возращением теплоносителя в теплообменник котла |
Фильтр грубой очистки | Непосредственно перед циркуляционным насосом |
Расширительный бак | На участке перед циркуляционным насосом, на расстоянии как минимум в 10 диаметров розлива от крыльчатки |
Расположение основных элементов системы.
С чем связана именно такая инструкция по монтажу для каждого элемента?
Группа безопасности
Давление в контуре достигает максимальных значений именно на выходе из котла: при нагреве теплоноситель расширяется. Гидравлические потери и постепенное снижение температуры теплоносителя несколько уменьшают давление по мере удаления от теплообменника.
Приборы, регистрирующие избыточное давление и отводящие образующийся при перегреве пар, вполне логичным будет разместить как можно ближе к точке максимального давления и вероятного парообразования.
Насос
Его обычно размещают в точке с минимальной температурой. Длительный нагрев не идет на пользу механике циркуляционного насоса для отопления. Как нетрудно догадаться, минимальной температура теплоносителя будет после прохождения всех отопительных приборов – перед котлом.
Фильтр
Его основная функция – защищать насос, что, собственно, не оставляет особого выбора. Фильтр устанавливается таким образом, чтобы поймать любой мусор непосредственно перед прохождением крыльчатки.
Полезно: насос и фильтр обычно комплектуются отсекающими их вентилями. Это позволяет очистить грязевик и снять насос для ремонта или обслуживания с минимальной потерей теплоносителя.
Байпас между врезками насоса на фото позволяет контуру работать с естественной циркуляцией.
Расширительный бак
Бак ставится там, где поток теплоносителя максимально близок к ламинарному. Чем меньше завихрений, тем меньше колебаний давления в контуре, тем меньше вероятность ложного срабатывания предохранительного клапана и потери теплоносителя.
Завихрения же создаются на любом изгибе, переходе диаметра, элементе запорной арматуры и, в первую очередь, на крыльчатке насоса.
Настройка
Для двух элементов обвязки котла – предохранительного клапана и расширительного бачка – нужно выбрать давление срабатывания и зарядки соответственно.
На какие цифры стоит ориентироваться?
- Предохранительный клапан обычно настраивается на 2,5 – 3 кгс/см2.
Устройство клапана.
- Давление зарядки бака должно соответствовать гидростатическому давлению в полностью заполненном контуре.
Подсказка: избыточное давление в 1 кгс/см2 способно поднять водяной столб на 10 метров. Соответственно, при максимальной высоте закрытого контура над расширительным баком в 5 метров давление зарядки будет составлять 0,5 кгс/см2, в 7 метров – 0,7 кгс/см2 и так далее.
Помощь в выборе
Расширительный бак
При покупке расширительного бачка рекомендуется проводить точный расчет с учетом коэффициента расширения выбранного вами теплоносителя, дельты температур в контуре и коэффициента эффективности бака, который увеличивается с ростом разрыва между давлением зарядки и максимальным рабочим давлением.
Однако избыточная емкость бака никакого вреда не принесет, а цена бачков различающихся на шаг объемов отличается довольно незначительно. Поэтому обычно бак просто берется равным 10% от общего количества теплоносителя в системе.
Насос
Минимальный напор в 2 метра, характерный для младших моделей насосов, достаточен для работы правильно рассчитанной системы при любой разумной длине контура. Производительность же подбирается таким образом, чтобы весь объем теплоносителя оборачивался 3 раза в час. Скажем, при полном объеме контура 500 литров берется насос производительностью 1,5 м3/час.
Заключение
Надеемся, что наши рекомендации помогут читателю в выборе отопительного оборудования для собственного дома.
Прикрепленное видео предложит ему дополнительную информацию. Успехов!
Расширительный бак, клапан, манометр для системы отопления, их подбор
Разрыв трубопровода, радиатора или котла давлением горячей воды– опасная и дорого обходящаяся авария. В системе отопления должны присутствовать устройства, которые устраняют вероятность такого происшествия. Рассмотрим подробнее, как правильно сделать самое главное, создать безопасность системы отопления, предотвратить превращение в бомбу.
Почему возникают поломки
Жидкость при нагревании увеличивается в объеме. Если она замкнута в системе труб, то просто разорвет их. Поэтому системы отопления снабжаются расширительным баком. При нагреве, объем воды, который оказывается лишним, перетекает в эту емкость.
Но в домашнем отоплении случается следующее, чего нужно не допустить:
- Работа системы отопление без дополнительного расширительного бака вообще.
- Бак маленького объема.
- Повышение давления свыше норм с помощью накачки.
- Отсутствие предохранительного клапана, или беспрепятственного слива с него.
- Не проверка работоспособности клапана, его засорение.
- Отсутствие манометра и визуального контроля.
Любая система отопления должна быть снабжена указанными устройствами. Они обязательны, и не являются возможностью сэкономить.
Автоматизированные котлы снабжаются манометром и предохранительным клапаном снаружи на штуцере подачи, а зачастую в них имеется и аварийный расширительный бак, помимо устанавливаемого рядом.
Предохранительный клапан
Небольшое устройство, сбрасывающее воду из системы отопления при превышении давления в ней. Обычно рабочее давление в системе отопления с автоматизированными котлами составляет 1,5 атм (в холодном состоянии) – 2,0 атм (в разогретом). Предохранительный клапан подбирается на давление срабатывания 3,0 атм.
Но ряд простых котлов твердотопливных от малоизвестных производителей предназначены для работы с меньшим давлением – 1,1 – 1,5 атм. Тогда требуется клапан на 1,8 атм, например, что указывается в инструкции от производителя.
Клапан обязательно врезается в подающую магистраль на выходе из теплообменника (из котла).
Его работоспособность проверяется при техническом обслуживании не реже раз в год, открытием с помощью рычага. Не допускаются частые срабатывания, устройство для этого не предназначено, и выйдет со строя, будет течь.
Обеспечение слива с предохранительного клапана
Обязательным условием безопасности является также и организация слива с клапана определенным образом. Здесь нормами являются:
- Отвод струи в емкость или канализацию с помощи трубы.
- Возможность визуального контроля за струей жидкости, возможно с помощью прозрачной колбы.
- Сливная труба не должна иметь запорной арматуры, более одного уголка, и длины более 2,0 метра.
На практике чаще канализация в месте нахождения клапана отсутствует. Поэтому организация слива ограничивается трубкой надетой на штуцер клапана и ведущей к полу, так как и емкость тоже со временем убирают, но это не будет чем-то недопустимым…
Манометр
Применяется специальный манометр для бытовых систем отопления с максимальными показателями обычно в 4 атм.
С твердотопливным котлом манометр, вместе с предохранительным клапаном, а также и с автоматическим воздухоотводчиком устанавливается на едином отводе от подачи, в самой верхней точке системы – в группе безопасности.
В автоматизированных котлах манометры встроенные.
Все пользователи систем отопления должны следить за показаниями давления, принимать меры, в случае отклонений от нормы в большую или меньшую стороны.
Требования к установке – должен быть хорошо виден, не заслонятся ни с какого направления осмотра.
Перед включением манометра, клапана не допускается ни каких кранов.
Группа безопасности, где и как устанавливается
- Некоторые модели твердотопливных котлов имеют специальный разъем для установки группы безопасности — манометра, воздушного клапана, аварийного клапана давления на одном тройнике. Тогда приборы должны быть установлены в соответствии с инструкцией к котлу.
- Если разъема нет, значит группа безопасности устанавливается на подаче, на выходе из котла, до установки шарового отключающего крана. Недопустимо между аварийными приборами и твердотопливным котлом устанавливать шаровый кран.
- Обычно выход подачи из котла является и самой верхней точкой системы. Здесь должен быть установлен воздушный клапан.
- Давление срабатывания аварийного клапана обычно 3 атм. Манометр должен быть хорошо виден. Подтекание воздухоотводчика допустимы для отдельных маделей, устраняется разборкой и очисткой игольчатого клапана.
Типы расширительных баков
Расширительные баки могут быть открытыми (атмосферными) или закрытыми, работающими под давлением. Первый применяются в самотечных системах отопления, давление в которых не повышенное, а жидкость просто вытесняется при нагревании в открытую емкость.
Некоторые доисторические котлы, могут работать только при атмосферном давлении с открытыми расширительными баками, тогда предохранительный клапана и манометр в системе не устанавливаются.
Сейчас рекомендуется создавать только замкнутые системы отопления с принудительной циркуляцией. Для них выбираются мембранные, работающие под давлением.
Как устроен мембранный бак
Устройство для предупреждения сверхнормативного повышения давления в системе отопления разделяется мембраной из прочной технической резины на две половины. Одна предварительно накачивается воздухом. В другой находится теплоноситель, который может сжимать воздух при расширении жидкости.
Со стороны системы отопления находится штуцер для подключения, со стороны воздушной половины – воздушный ниппель под обычный автомобильный насос.
Расширительные баки внешне похожи гидроаккумуляторы для водопроводной сети, у которых вода попадает только в грушу из пищевой резины и не контактирует с другим частями.
Чаще окрас устройств для технических нужд и отопления – красный. Для пищевой воды – синий. Но это не обязательно, и отличить устройства точно можно разве что по характеристикам.
- Для воды – давление до 12 атм, для отопления – только до 4 атм.
- Для воды – температура до 80 град, для отопления – уже до 120 град.
Какой бак для отопления выбрать
Важно отличить бак для отопления от гидроаккумуляторов. Мало проконсультироваться с продавцом, желательно и самостоятельно разобраться в вопросе.
Второй нюанс выбора – какой объем нужен? Это важно, малый объем (более дешевое устройство) не справится с поддержанием давления в норме и оно будет опасно повышаться.
Рекомендуется, в том числе и производителями котлов, не озадачиваться какими-то сложными расчетами и подобрать бак исходя из объема залитого теплоносителя.
Паспортный объема расширительного бака должен быть не меньше 1/10 от системы отопления. Но здесь могут быть некоторые проблемы с определением этого значения – вычислить его не просто. Тогда лучше слить систему и померять в грубом приближении просто ведрами.
Чаще выбираются устройства объемом 6 – 15 литров.
Особенности установки
Есть определенные требования к установке расширительного бака.
- Устройство устанавливается всегда так, чтобы воздушная камера была сверху. Если произойдет растрескивание резины, что обычное явление, то устройство останется работоспособным – воздух будет вверху заполнять свой объем.
- Подключается обычно к обратной магистрали, отводом подальше от насоса. Нормирования по этому вопросу нет, но специалисты не рекомендуют устанавливать на подаче, где пульсация давления от нагрева и насоса выведет мембрану из строя скорейшим образом.
Какое давление в баке, как эксплуатируется
После установки производится накачивание бака воздухом до давления на 0,2 меньше, чем в холодной системе отопления, — обычно до 1,3 атм. После чего система заливается теплоносителем до давления 1,5 атм. Но как указывалось, для некоторых котлов могут быть меньшие ограничения, установленные производителем.
Во время эксплуатации, при уменьшении давления в системе отопления, прежде всего проверяют давление в воздушной камере расширительного бака и накачивают его при необходимости, приводя таким образом систему отопления в норму.
Но часто падение давление будет слишком ощутимым, и возобновить его с помощью накачки невозможно. Это происходит скорее не потому что есть течь, а вследствие выхода растворенного в теплоносителе воздуха через воздухоотоводчик. Систему просто нужно долить до нормы.
Таким образом подобранные и установленные бак, манометр и клапан обеспечат нормальную эксплуатацию системы отопления.
Группа безопасности — Построй свой дом
При проектировании котельной используются различные приборы, каждый из которых выполняет определенную функцию. Одни отвечают за циркуляцию теплоносителя, другие за компенсацию его расширения при нагревании, третьи распределяют либо перекрывают ток теплоносителя. Но одним из самых важных компонентов системы отопления является группа безопасности. Вот о том, как выглядит сейчас группа безопасности и стоит ли ее устанавливать, мы и поговорим в этой статье.
Основной задачей группы безопасности является своевременное предотвращение критического повышения давления в системе отопления, а также удаление из нее воздуха. В стандартный комплект безопасности для системы отопления входит оборудование, обеспечивающие круглосуточный контроль параметров теплоносителя.
Устройство группы безопасности
Группа безопасности является достаточно простой и состоит из трех приборов, установленных на общем коллекторе.
Сам коллектор изготавливается из латуни или нержавеющей стали и имеет три посадочных места в виде отверстий с резьбой. В нижней части коллектор оснащен резьбовой муфтой, которая служит для присоединения к системе отопления. Сверху к нему прикручиваются: манометр, автоматический воздухоотводчик, а также сбрасывающий предохранительный клапан. Перечисленные приборы обеспечивают группе безопасности три функции, которые она и выполняет.
Манометр группы безопасности
Манометр группы безопасности помогает регулировать рабочее давление в системе отопления. Я уже говорил подробно об Поэтому здесь обращу ваше внимание только на нюансах, касающихся группы безопасности. И прежде всего, это шкала манометра. Манометры выпускаются с разной шкалой. Все зависит о того какое давление и в какой среде он будет мерить. Что касается системы отопления, то здесь используются манометры с максимальным значение шкалы 4 Атм. Лучше, если шкала будет разноцветной, тем самым давая возможность не обращать внимание на ее числовые значения. Зеленый сектор — давление в норме, красный сектор – аварийное состояние системы отопления.
Лучше всего, если манометр группы безопасности будет оснащен двумя стрелками: черной и красной. Черная стрелка показывает рабочее давление в системе отопления, а красная контролирует перемещений черной стрелки в ту или другую сторону. Это важно, так как вы заранее будите знать, что происходит с давлением в системе и сможете предпринять необходимые меры, не допуская аварийного отключения котла. Красная стрелка устанавливается вручную в момент настройки давления системы.
Воздухоотводчик группы безопасности
Воздухоотводчик группы безопасности, его еще называют автоматический клапан для отвода воздуха, вместе с другими приборами крепится в самой верхней точке для того, чтобы воздух мог легко выходить.
Принцип работы воздухоотводчика схож на работой крана Маевского. Отличие состоит только в том, что воздух из него отводится автоматически при превышении критического давления. Важность такой работы воздухоотводчика состоит в том, что вы практически не видите, когда и как выходит воздух из системы отопления. Это особенно важно в случаях возникновения аварийных ситуаций, когда при отсутствии должной реакции со стороны терморегулятора теплоноситель может закипеть.
Присоединение воздухоотводчика к коллектору должно быть герметичным, поэтому для этого применяются латунные или стальные, из нержавеющей стали, фитинги.
Предохранительный клапан группы безопасности
Предохранительный клапан группы безопасности защищает систему отопления от повышенного давления в трубах, даже если расширительный бак настроен и правильно работает.
Клапан является аварийным устройством и при отсутствии должной реакции со стороны расширительного бака на критическое увеличение давления, сбросит лишний теплоноситель.
Предохранительный клапан группы безопасности выпускается в разных исполнениях. Самые используемыми, являются клапаны с механизмом пружинного типа. Однако на трубопроводах отопления с диаметром труб ≥ 200 мм, лучше работают клапаны с рычажно-грузовым механизмом. От предохранительного клапана требуется четкая реакция на критические моменты в системе отопления, учитывая ее инерционность. Так для труб, выдерживающих давление ≤ 0,25 Мпа, инерционность должна быть 15%, а для давления ≥ 0,25 МПа — 10%.
Диаметр предохранительного клапана группы безопасности должен быть равен диаметру патрубка подвода. Клапан должен мгновенно сработать в том случае, если расширительный бак сломан либо уже не может компенсировать увеличивающийся при нагреве объем теплоносителя. Согласно нормативам, предохранительный клапан должен врезаться в трубопровод на выходе из котла. При этом манометр устанавливается параллельно клапану.
Для того, чтобы работоспособность предохранительного клапана можно было проверить, в его верхней части расположена ручка красного цвета. Повернув ручку по стрелке можно визуально проверить работу прибора. В том случае, если предохранительный клапан не срабатывает или недостаточно хорошо держит теплоноситель, его необходимо заменить. В зависимости от того, в какой системе он работает, предохранительный клапан может быть рассчитан на разное давление. Поэтому, выбирая предохранительный клапан для группы безопасности своей системы отопления, вы должны знать параметры ее давления, как правило указанные на рубашке котла.
Для справки скажу, что в большинстве котельных установок верхний порог давления составляет 3 бара, хотя есть системы с максимальным рабочим давлением от 1.6 до 2 бар.
Где устанавливается группа безопасности для отопления
Как это не странно, группа безопасности для отопления, в том виде, который я описал, нужна далеко не везде. Многие современные котлы, не зависимо на каком топливе они работают, уже на заводе оснащены различными устройствами безопасности и не нуждаются в дополнительной защите. Это связано с международными требованиями по безопасности отопительных котлов.
Устройства, заложенные в конструкцию котла, могут практически мгновенно прекратить нагрев теплоносителя при аварийном возрастании температуры или давления теплоносителя. Исключением являются только твердотопливные котлы.
Твердотопливные котлы обладают большой инерцией и сразу остановиться не могут. Даже автоматическим пеллетным котлам требуется время, чтобы до жечь топливо, попавшее в зону горения до момента аварийной ситуации, хотя термостат или контроллер при резком росте температуры теплоносителя моментально перекроют воздух. Дрова еще некоторое время будут тлеть, излучая тепло, в результате температура теплоносителя будет продолжать расти еще какое-то время, хотя и не продолжительное. Поэтому, в случае с твердотопливными котлами, установка, описанной выше группы безопасности является обязательной.
В настоящее время, производители твердотопливных котлов стали включать элементы группы безопасности в комплект поставки котла.
Монтаж группы безопасности для отопления
В том случае, если ваш котел не укомплектован группой безопасности, то ее можно приобрести отдельно. Сложность только в том, чтобы правильно подобрать приборы под свой котел. Характеристики воздухоотводчика, как правило, большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, которое указанно в инструкции по эксплуатации вашего котла.
Имея все необходимы элементы группы безопасности, можно начинать ее монтаж. Для этого вам понадобится стандартный набор слесарного инструмента.
Монтаж группы безопасности для отопления можно осуществлять двумя способами: установкой на штуцер, выходящий из котла, либо врезкой в подающий трубопровод на выходе из котла.
Если вы решились на эту операцию, следует запомнить одно главное правило. На участке между выходным патрубком котла и группой безопасности категорически запрещается ставить какую-либо арматуру. При чем, длина этого участка должна быть как можно меньше. В идеале группа безопасности должна стоять практически у самого котла.
Выбирая место для котла, а следовательно и для группы безопасности отопления, следует учитывать их визуальную доступность. Проще говоря, они должны быть сразу видны, когда попадаешь в котельную. Иногда для этого приходится выполнить монтаж на вертикальном участке трубы либо специальном кронштейне, прикрепляемом к стене.
После монтажа предохранительного клапана, к нему присоединяется сливной патрубок. Так как в большинстве случаев, в современных системах отопления используется антифриз, то присоединенный шланг необходимо опустить в пластиковую канистру. В дальнейшем, антифриз можно будет вернуть в систему отопления с помощью насоса для опрессовки системы отопления, который я вам рекомендую сразу же приобрести. Если в системе отопления вашего дома в качестве теплоносителя используется вода, то шланг от предохранительного клапана можно сразу вывести в канализацию. Вариант с антифризом более нагляден, с точки зрения контроля за системой отопления, так как вы сразу же увидите, что в системе была аварийная ситуация.
Вывод
Если вы знаете что ваш котел оснащен группой безопасности, совершенно не обязательно тратиться на дополнительные устройства, невзирая на то, что многие специалисты рекомендуют их установить.
Контроллер котла чутко следит за работоспособностью всех приборов. При малейшем отклонении в работе любого из них, он просто отключит котел, а установленная за ним дополнительная группа безопасности просто окажется ненужной.
При монтаже системы отопления в моем доме, установщики тоже хотели установить группу безопасности. Я спросил их, зачем они ее хотят поставить, на что получил ответ, что они привыкли ее ставить, вот и все. Досконально изучить конструкцию, купленного мной котла они поленились. Но все же, я заставил их это сделать. В результате, после консультации, по горячей линии, с производителем котла, они пришли к выводу, что дополнительная группа безопасности для отопления моего дома не нужна.
В следующей статье я расскажу о натяжных потолках.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
цена, составляющие элементы и принцип работы
Система отопления должна быть исключительно безопасной для использования в жилых помещениях. Люди, которые предпочитают пользоваться автономным отоплением, должны сами беспокоиться о том, чтобы отопительное оборудование было исправным и правильно работало. Чтобы избежать всех неприятных моментов, необходимо позаботиться об установке группы безопасности для отопления.Представленная конструкция способна защитить все детали от чрезмерного давления и предотвратит завоздушивание системы. При этом будет сохраняться работоспособность системы в её полном объёме. Полный механизм представляет собой набор устройств, которые обеспечивают безаварийную работу схемы, а также тщательный контроль над показателями давления теплоносителей.
Главные составляющие блоков безопасности
Абсолютно все группы безопасности включают в себя следующие элементы:
- Корпус. Он изготавливается из высококачественной стали, на которой делаются резьбовые подсоединения. Корпус может иметь дополнительный теплоизоляционный слой. Он должен быть прочным и надёжным, потому что во время работы на основание конструкции крепятся все важные детали и элементы.
- Воздухоотводчик, который работает в автоматическом режиме. В большинстве случаев его производят из латуни. Если в группе отопления наблюдается повышение давления, то он будет автоматически сбрасывать имеющиеся излишки воздуха. Именно таким образом, можно обеспечить бесперебойную работу целой системы. Монтаж воздухоотводчика выполняется в самых верхних точках системы.
- Мембранный или предохранительный клапан. Он функционирует в системе исключительно в автономном режиме. Представленный элемент конструкции принято считать обязательным для любой группы безопасности отопительной системы. Мембранный клапан оснащается расширительным баком и служит для быстрого предотвращения поломок деталей в общей системе. Перебои в работе возникают по причине чрезмерного давления на котельное оборудование.
- Манометр и термометр. Представленные элементы способны обеспечить визуальный контроль над текущим давлением, а также температурным режимом в отопительной системе.
Специалисты говорят, что котёл является достаточно чувствительным к любым повышениям давления во всех деталях системы. Именно поэтому необходимо покупать предохранительные клапаны с аналогичным порогом срабатывания в группе отопления. Они должны иметь максимальные допуски во время эксплуатации целой системы котельного оборудования. Все данные и цифры можно посмотреть в паспорте котла.
Помимо этих немаловажных показателей, мембранные клапаны должны устанавливаться таким образом, чтобы при случайном возникновении серьёзной аварийной ситуации, он мог сбросить лишнее давление.
Среди большого и разнообразного выбора котлов можно найти конструкции, где абсолютно все комплектующие детали устанавливаются на подающую трубу по отдельности. Но предохранительный клапан в таком случае должен находиться над котельным оборудованием.
Принцип работы оборудования
Иногда в процессе эксплуатации отопительного котла могут сложиться не совсем приятные ситуации. По различным причинам расширительные или мембранные баки срабатывают с ошибкой и не могут уравновесить все имеющиеся расширения. В таком случае стабильная работа всей отопительной системы будет нарушена. Стоит отметить, что внутреннее давление будет увеличиваться с каждой минутой.Именно в этот момент обязательно сработает предохранительный клапан. Его пружина уже не сможет удержать теплоноситель, поэтому она сжимается под давлением. Происходит открытие вентиля и сброс имеющегося давления.
Как сбрасывается чрезмерное давление?
- В процессе участвует отводчик воздуха, который позаботиться об устранении лишнего воздуха;
- Излишки теплоносителя сливаются при помощи бокового отвода предохранительного клапана.
Чтобы обезопасить себя от возможного получения ожога во время внезапного открытия клапана, а также выброса излишков теплоносителя, необходимо присоединить отводную трубочку к боковому отводу. Её можно вмонтировать в канализационный слив.
Как грамотно установить группу безопасности?
В большинстве случаев в настенных моделях отопительных котлов группа безопасности устанавливается ещё в заводских условиях. Именно по этому человеку не придётся покупать и устанавливать дополнительные детали. Напольные модели отечественных производителей не оборудовались такой системой безопасности, поэтому мастерам нужно самостоятельно врезать все комплектующие в котёл.Специалисты советуют на все элементы отопительной системы монтировать отсекающие краны. Сюда можно отнести радиаторы, циркуляционный насос, расширительный бачок и остальные детали. Ниже приведена инструкция о правильном расположении блока:
- Группа безопасности отопления монтируется на подающих трубах. При этом необходимо выдержать расстояние не менее одного метра после котла.
- Доверять работу по соединению всех комплектующих и деталей необходимо доверять профессиональным специалистам. Они выполняют все работы в строгом соответствии со всеми требованиями и правилами. Если при самостоятельной установке были допущены серьёзные ошибки, то в случае поломки сервисные центры откажут в гарантийном ремонте оборудования.
- Отсекающие краны в системе отопления должны располагаться за группой безопасности. Именно такое расположение считается оптимальным и правильным, поэтому работники сервисной службы не смогут отказать своим клиентам в обслуживании техники.
Предназначение группы безопасности для котлов
Во время работы котла теплоноситель постоянно подвергается высокому воздействию температуры. Именно поэтому внутри конструкции происходит расширение и повышение давления в трубах. Есть несколько общепринятых параметров, которые нужно учитывать во время предварительного проектирования отопительной системы:- Оптимальные показатели температурного режима от 65 до 95 градусов Цельсия;
- Давление в трубах отопления должно составлять не более трёх атмосфер.
Эти параметры зависят от материала, который использовался во время изготовления котла, а также от его физических характеристик.
В открытом типе системы отопления компенсирование давления осуществляется при помощи наличия расширительного бака. В закрытых системах необходимо в обязательном порядке соблюдать все меры безопасности. Среди большого и разнообразного выбора газовых котлов существуют модели твердотопливных конструкций, которые дополнительно оснащаются системой контроля давления, а также температуры. Но нужно помнить, что любая техника для отопления в определённый момент может выйти из строя. Именно для того, чтобы заранее предотвратить все возможные непредвиденные ситуации нужно позаботиться об установке группы безопасности.
Цена групп безопасности в системе отопления
Стоит отметить, что цена представленной техники в большинстве случаев определяется производителями. Они устанавливают стоимость в зависимости от параметров устройства, а также наличия дополнительных функций. Главный критерий – это мощность прибора для отопления. Именно от этого параметра зависит итоговая цена той или иной модели. Наибольшей популярностью пользуются модели от польского и германского производителей.
Оцените статью: Поделитесь с друзьями!Группа безопасности
УТЕЧКА в ГРУППЕ БЕЗОПАСНОСТИ НЕ ОЗНАЧАЕТ, ЧТО ОНА НЕ РАБОТАЕТ. НАСТОЯЩИМ, ЭТО ОДНА ИЗ ЕГО ОСНОВНЫХ ФУНКЦИЙ.
Частые случаи и объяснения для определения того, что нормально, а что нет:
A — Каждый вечер в одно и то же время , группа безопасности, установленная на баке горячей воды, протекает. Это нормально?
Да, если поток возникает во время нагрева бака и примерно через 30 минут после окончания цикла нагрева.Это нормальная и ожидаемая функция этого компонента безопасности, который является группой безопасности. Эта утечка происходит из-за увеличения объема за счет расширения воды, которая нагревается электрическим погружным резистором в резервуаре. Когда вода нагревается, ее объем увеличивается, как и ее давление.
Группа безопасности закрывает свой обратный клапан и тем самым препятствует возврату горячей воды в контур подачи холодной воды. Это невозвратная функция группы безопасности. Чтобы компенсировать расширение воды на 7 бар, группа безопасности открывается, позволяя вытечь небольшому количеству воды и тем самым компенсируя расширение воды.Поэтому нормальным явлением является наличие струйки воды в виде обычных капель (что соответствует в среднем 3% от объема резервуара).
B — Каждый вечер в одно и то же время группа безопасности, установленная на баке горячей воды , протекает, но в больших размерах. Это нормально?
№. Как объяснялось выше, для компенсации расширения воды при давлении 7 бар группа безопасности открывается, позволяя вытечь небольшому количеству воды и, таким образом, компенсируя расширение воды.Мы должны найти струйку воды в виде обычных капель, соответствующих в среднем 3% объема резервуара. Если имеется значительный и постоянный поток, давление подачи в сети ночью слишком велико (часто из-за меньшего потребления воды ночью). Затем необходимо установить редуктор давления воды (типа РЕДУФИКС) рядом с группой безопасности. Также можно установить расширительный бак, который поглотит расширение воды и предотвратит слишком большое открытие группы безопасности (см. Расширительные баки WATTS и комплект подключения WATTS, арт.2292504N).
C — Каждый вечер, , но также и днем в разное время , группа безопасности, установленная на резервуаре горячей воды, протекает: это нормально?
Группа безопасности открывается и протекает, как только давление достигает 7 бар.
Следовательно, может быть две причины:
— Давление подачи более 7 бар, так как редуктора на подаче холодной воды нет,
— Редуктор давления негерметичен.
Если у вас есть редуктор давления в вашей установке (там, где вода поступает в дом или рядом с резервуаром для горячей воды), он обычно устанавливается на 3 бара. Таким образом, каждый раз, когда вы открываете кран с горячей водой, вы уменьшаете давление в баке и снова увеличиваете давление в водопроводной воде до 3 бар.
Проверьте это, когда группа безопасности течет, открыв кран горячей воды и обнаружив, что вентиль течет меньше, а затем совсем.
Если у вас есть редуктор давления, и поток не замедляется, когда вы открываете кран горячей воды, вероятная причина — негерметичность редуктора.
Требуется замена.
D — Что делать, если группа безопасности работает все время?
Эта неисправность возникает из-за наличия инородного тела, препятствующего закрытию клапана, или из-за того, что вода является слишком агрессивной или агрессивной, и которая повредила группу безопасности, которая не подлежит ремонту.
Обычно это песчинка, окалина или медная / латунная стружка при проведении работ на водопроводе или установке.
Эти частицы прилипают к эластомерной мембране клапана и предотвращают уплотнение мембраны относительно поверхности клапана.
Если частица не проникла глубоко, вы можете попытаться удалить ее, полностью открыв ручку группы безопасности. В противном случае вызовите профессионального сантехника и попросите его демонтировать клапан с помощью специального инструмента и очистить мембрану.
Если эластомерная мембрана повреждена или имеет слишком глубокую маркировку, следует заменить клапанный модуль или даже всю группу безопасности.
Эти частицы не всегда поступают из водопроводной воды и могут образовываться из отложений или накипи, которые со временем образуются в резервуаре для горячей воды.
К сожалению, установка осадочного фильтра не решает полностью эту проблему.
Если при демонтаже клапана сантехник обнаружит, что облицовка клапана подверглась коррозии из-за плохого качества воды (см. Например, 60.1), необходимо изменить группу безопасности. Затем вам настоятельно рекомендуется установить группу безопасности типа SFR из НЕРЖАВЕЮЩЕЙ СТАЛИ.
E — Возможно ли открытие группы безопасности до при давлении 3 или 4 бара?
Нет, группы безопасности, соответствующие французским стандартам, и, в частности, клапаны SFR, разработаны в соответствии со строгими требованиями.
При их изготовлении клапан не может открываться при значении всего 3 или 4 бара.
Каждая группа безопасности SFR изготавливается, настраивается и проверяется индивидуально на нашем заводе, сертифицированном BVQI (Bureau Veritas Quality International) ISO9001.
Клапан установлен на 7 бар в соответствии со стандартом NF. Допуск, требуемый этим стандартом, не может быть ниже 6,65 бар.
F — Группа безопасности , установленная на 2-х баках горячей воды последовательно или параллельно (часто используется в солнечных установках), очень сильно нагревается. Это нормально?
Мы не разрешаем использовать наши группы безопасности при установке резервуаров горячей воды последовательно или параллельно.
Наши группы безопасности имеют преимущество французского стандартного права использования (NF EN 1487 NF-D 36401) и, таким образом, предназначены, как и все группы безопасности NF, для подключения к домашнему холодному водоснабжению.
Для установок с последовательной установкой резервуаров для горячей воды мы рекомендуем установку бытовых предохранительных клапанов с уставкой, соответствующей рекомендациям производителей резервуаров для воды. Для солнечных установок существуют клапаны, специально адаптированные для высоких температур (модель WATTS SV / E).
G — Гидравлический удар (стук, который вы слышите) возникает , когда я закрываю кран своей установки. Что я должен делать?
В существующих установках используется все большее количество устройств с быстрым закрытием (однорычажный смеситель, смесители с нажимной ручкой, электромагнитный клапан стиральной машины, краны на 1/4 оборота и т. Д.) усугубляют это явление. Они являются причиной значительного увеличения гидравлических ударов, приводящих к:
• Быстрый износ оборудования, иногда даже его внезапный выход из строя.
• Шумы, не соответствующие настоящим акустическим стандартам.
• Повреждение труб и опасность протечек на стыках.
Когда происходит гидроудар, группа безопасности может открыться, чтобы выпустить немного воды. Когда это происходит, в то же время несколько частиц воды могут попасть между лицевой стороной клапана и эластомерной мембраной, что приведет к утечке.
Необходимо установить одно или несколько устройств защиты от молота как можно ближе к устройству, вызывающему гидравлический удар (однорычажный смеситель, смесители с нажимной ручкой, электромагнитный клапан стиральной машины, краны на 1/4 оборота и т. Д. ). Мы рекомендуем выбирать пневматические противоударные устройства, которые более эффективны, чем пружинные модели.
H — В чем разница между стандартной группой безопасности и нержавеющей сталью SFR?
Группа безопасности SFR НЕРЖАВЕЮЩАЯ СТАЛЬ — высококлассный прибор, результат многих встреч с профессиональными сантехниками. Он встречается с проблемами на рабочем месте, которые обнаруживают водопроводчики и частные лица, особенно вызванные проблемами качества воды, все более агрессивной и жесткой водой.
• Седло из нержавеющей стали исключает риск коррозии и любых проблем с клапаном.
• Корпус клапана SFR из НЕРЖАВЕЮЩЕЙ СТАЛИ снабжен плоской секцией над сливом, что облегчает его установку и направление монтажа.
• Клапан в виде съемного модуля можно заменить с помощью специального ключа (инструмент, предназначенный только для профессиональных сантехников), без необходимости демонтажа всего клапанного блока.
• Седло клапана из НЕРЖАВЕЮЩЕЙ СТАЛИ практически непобедимо для воды любого качества. После демонтажа клапана можно легко очистить облицовку и снова прикрутить модуль клапана. Группа безопасности немедленно снова работает.
Группы безопасности SFR, НЕРЖАВЕЮЩАЯ СТАЛЬ SFR, НЕРЖАВЕЮЩАЯ СТАЛЬ SFR и НЕРЖАВЕЮЩАЯ СТАЛЬ GSM 1 «соответствуют стандарту NF-EN 1487 и имеют право использовать знак NF (NF EN1487 NF-D 36401).
I — Какую группу безопасности выбрать для какой воды качества ?
Жесткость воды во Франции выражается в концентрации по весовой степени жесткости.Один TH 1F (французская степень) эквивалентен 10 граммам известняка на кубический метр. Мягкая вода более агрессивна и, следовательно, более агрессивна, чем жесткая вода. Жесткая вода оставляет более твердые накипи, которые забивают приборы и ухудшают водонепроницаемость оборудования. По этой причине съемный и сменный клапан является преимуществом.
Типы водонагревателей | |||||||
Качество воды | малых емкостей на | на вертикальной стойке | вертикально на стене | горизонтально на стене | на горизонтальной стойке | горизонтальный большой объем | |
обычная | SFR NA53M2 SFR NA53M2 Угловой корпус 1/2 « | SFR 3/4 «Стандартный | Угловой корпус SFR, седло из нержавеющей стали 3/4 « | GSM 1 «угловой корпус | |||
жесткая | SFR NA53M2 SFR NA53M2 Седло из нержавеющей стали с угловым корпусом 1/2 « | SFR PTFE 3/4 « | Седло из нержавеющей стали SFR 3/4 « | SFR Multi group 3/4 «седло из нержавеющей стали прямое / угловое, корпус | Угловой корпус SFR, седло из нержавеющей стали 3/4 « | ||
агрессивный | Седло из нержавеющей стали SFR 3/4 « | SFR Multi group 3/4 «седло из нержавеющей стали прямое / угловое, корпус | SFR Мультигруппа 3/4 « |
Тепловое расширение | Теннесси | My Utility
Тепловое расширение
Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии.Замкнутая система — это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока. Простое устройство, называемое резервуаром теплового расширения, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.
Опасность теплового расширения
Большинство домов снабжается горячей водой из резервуаров с электрическим или газовым обогревом.До тех пор, пока нагревательный элемент не перестанет работать, и вы не столкнетесь с холодным душем, водонагреватель обычно считается само собой разумеющимся. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.
Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления. Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак.Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.
Термостат водонагревателя обычно поддерживает температуру воды около 130 ° F (54 ° C). Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться.Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.
Защита от теплового расширения
Защита от теплового расширения обеспечивается в водопроводной системе путем установки расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.
Тепловой расширительный бак регулирует повышенное давление, создаваемое в диапазоне нормальной рабочей температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды. Клапан T&P — это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.
Часть клапана давления клапана T&P предназначена для открытия и выпуска в атмосферу всякий раз, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь требуемый терморегулирующий вентиль и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В таких ситуациях очень важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.
Что должен сделать домовладелец, чтобы обеспечить защиту от теплового расширения.
- Домовладелец должен проверить наличие расширительного бачка и T&P клапана. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
- Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.
Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.
- Клапан T&P следует периодически снимать и визуально проверять на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
- Вышеуказанные работы лучше всего может выполнить имеющий лицензию сантехник.
Щелкните изображение, чтобы увеличить.
‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным телесным повреждениям и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ. ’
Safe Group Кронштейн для крепления к стене расширительного бака ISG003
Описание
Абсолютно новый настенный кронштейн для группового крепления Inta-Safe, состоящий из настенного кронштейна с автоматическим вентиляционным отверстием, предохранительного предохранительного клапана на 3 бар и соединения с резервуаром. Эта уникальная сборка — идеальный продукт для систем отопления с ограниченным пространством.
- Простота установки
- Прочная конструкция
- Решение All In One
- Латунный автоматический воздухоотводчик
- Идеальное решение для установок с ограниченным пространством
- Расширительный бак не включен
Inta Safe-group wall монтажный кронштейн, включая автоматический воздухоотводчик, предохранительный клапан 3 бар, манометр и соединение емкости с обратным клапаном
Политика доставки
Все имеющиеся на складе заказы будут отправлены на следующий день с использованием службы DPD на следующий день, вы Вам будет выслан номер для отслеживания при отправке вашего заказа.
Стоимость доставки для всех заказов составляет 4,99 фунта стерлингов.
Мы предлагаем бесплатную местную доставку в районе Лестершира и Уорикшира для заказов на сумму более 200 фунтов стерлингов
Вы можете повысить уровень своего заказа до следующих услуг
- до 12:00
- до 10:30
- Доставка в субботу
- Доставка в воскресенье
Все заказы, приобретенные до 14:30, будут отправлены в тот же рабочий день, любые заказы после этого будут отправлены на следующий рабочий день.Все заказы, приобретенные в пятницу после 14:30, будут отправлены в понедельник, кроме государственных праздников.
Возврат исправного товараПокупатель может вернуть заказ в течение 28 дней с даты покупки.
Для возврата всех исправных товаров товар должен быть в оригинальной упаковке и в неустановленном / неиспользованном и пригодном для перепродажи состоянии, если невозможно упаковать в оригинальную упаковку, тогда товар должен быть упакован подходящим способом. для курьера до забора.Форма возврата должна быть заполнена и отправлена нам вместе с товаром. Отправьте свой товар обратно по адресу, указанному в примечании о возврате, убедившись, что товар упакован правильно и отправлен обратно со страховкой, так как любая утерянная посылка приведет к невозможности возврата вашего заказа.
Тепловое расширение | Индиана | My Utility
Тепловое расширение
Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии.Замкнутая система — это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока. Простое устройство, называемое резервуаром теплового расширения, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.
Опасность теплового расширения
Большинство домов снабжается горячей водой из резервуаров с электрическим или газовым обогревом.До тех пор, пока нагревательный элемент не перестанет работать, и вы не столкнетесь с холодным душем, водонагреватель обычно считается само собой разумеющимся. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.
Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления. Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак.Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.
Термостат водонагревателя обычно поддерживает температуру воды около 130 ° F (54 ° C). Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться.Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.
Защита от теплового расширения
Защита от теплового расширения обеспечивается в водопроводной системе путем установки расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.
Тепловой расширительный бак регулирует повышенное давление, создаваемое в диапазоне нормальной рабочей температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды. Клапан T&P — это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.
Часть клапана давления клапана T&P предназначена для открытия и выпуска в атмосферу всякий раз, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь требуемый терморегулирующий вентиль и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В таких ситуациях очень важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.
Что должен сделать домовладелец, чтобы обеспечить защиту от теплового расширения.
- Домовладелец должен проверить наличие расширительного бачка и T&P клапана. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
- Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.
Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.
- Клапан T&P следует периодически снимать и визуально проверять на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
- Вышеуказанные работы лучше всего может выполнить имеющий лицензию сантехник.
Щелкните изображение, чтобы увеличить.
‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным телесным повреждениям и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ. ’
РАСШИРИТЕЛЬНЫЙ БАК ДЛЯ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ 5L 8L 12L 18L 24L КРОНШТЕЙН ГРУППЫ БЕЗОПАСНОСТИ
Почтовая оплата в: Великобритания
Исключено: Центральноафриканская Республика, Гамбия, Чад, Ливия, Ботсвана, Нигер, Алжир, Мозамбик, Камерун, Бурунди, Замбия, Сомали, Того, Эфиопия, Сейшельские острова, Мали, Намибия, Зимбабве, Гвинея, Марокко, Остров Святой Елены, Майотта, Майотта. , Мавритания, Малави, Габонская Республика, Конго, Демократическая Республика, Свазиленд, Кения, Джибути, Маврикий, Бенин, Коморские Острова, Тунис, Гана, Экваториальная Гвинея, Гвинея-Бисау, Кот-д’Ивуар (Кот-д’Ивуар), Западная Сахара, Реюньон, Лесото, Либерия, Танзания, Сенегал, Нигерия, Сьерра-Леоне, Ангола, Конго, Республика, Буркина-Фасо, Египет, Мадагаскар, Острова Зеленого Мыса, Эритрея, Южная Африка, Уганда, Таджикистан, Шри-Ланка, Туркменистан, Корея, Юг, Мальдивы, Монголия, Афганистан, Азербайджанская Республика, Япония, Бангладеш, Грузия, Бутан, Индия, Казахстан, Кыргызстан, Российская Федерация, Китай, Узбекистан, Непал, Армения, Пакистан, Каймановы острова, Аруба, Панама, Гаити, Багамы, Гваделупа , Белиз, Пуэрто-Рико, острова Теркс и Кайкос, Антигуа и Барбуда , Доминиканская Республика, Гренада, Британские Виргинские острова, Сент-Люсия, Сент-Китс-Невис, Ангилья, Ямайка, Сальвадор, Виргинские острова (U. S.), Нидерландские Антильские острова, Коста-Рика, Никарагуа, Тринидад и Тобаго, Доминика, Монтсеррат, Гватемала, Сент-Винсент и Гренадины, Мартиника, Барбадос, Гондурас, Шпицберген и Ян-Майен, Сан-Марино, Андорра, Албания, Сербия, Эстония, Объединенные Арабские Эмираты, Иордания, Оман, Ливан, Бахрейн, Турция, Йемен, Ирак, Кувейт, Саудовская Аравия, Катар, Израиль, Мексика, Канада, Гренландия, Сен-Пьер и Микелон, Бермудские острова, США, Палау, Острова Кука, Вануату, Американское Самоа, Тонга, Французская Полинезия, Новая Зеландия, Уоллис и Футуна, Маршалловы острова, Австралия, Фиджи, Папуа-Новая Гвинея, Кирибати, Ниуэ, Тувалу, Науру, Микронезия, Гуам, Западное Самоа, Соломоновы Острова, Новая Каледония, Гонконг, Тайвань, Лаос, Макао, Камбоджа, Вьетнам, Индонезия, Бруней-Даруссалам, Филиппины, Сингапур, Малайзия, Таиланд, Чили, Французская Гвиана, Колумбия, Гайана, Фолклендские острова (Мальвинские острова), Парагвай, Перу, Боливия, Суринам, Уругвай, Эквадор , Бразилия, Аргентина, Венесуэла, Нормандские острова, остров Уайт, Is le of Man, острова Силли, Шотландское нагорье, Шотландские острова
3 ] Обогрев c i rc uit wi t h обогреватель , 905 , расширительный бак a n d heat e x ch anger gunt.de | 3] Circ ui to de calefaccin con dispositivo d e calefaccin, bomba , recipiente d e expansin y 905 ambor 905 е калор gunt.de |
4 ] Обогрев a n d с контуром охлаждения wi t h расширительный бак , 905 , группа безопасности котла, [. ..] термометры, счетчик воды, теплообменник gunt.de | 4 ] Cir cui до de calefaccin y de ref riger ac i n con vaso 905 e 905 Expans 905 905 e 905 вверх de s например uridad, […] termmetros, contador de agua, cambiador de calor гунт.de |
Установка котла с Laddomat 21, два […]накопительные баки, […] подогрев ГВС в буферном баке, o n e обогрев c i rc uit, cl os e d 905 , i ns с электронным регулированиематм.eu | 16. Conexin de la caldera con Laddomat 21 y dos depsitos acumuladores con calentamiento de agua […]caliente sanitaria, un […] circuito d e calefaccin, recipien te de expansin ce rra do reg ul acin electrnica de l sis5атм.eu |
We ld e d расширительный бак f o r s ol a r 905 23 905 905 905 905 905 st ems. caleffi.com | VA so de expansin sol da do pa ra instalaciones s olares. caleffi.nl |
Для большей емкости […] систем, вы можете добавить костюм ab l e расширительный бак t o t he Prestige Solo и Prestige Excellence для cen tr a л отопление .acv.com | Para los sistemas de Mayor Amplitud, se […] puede a ad ir u n va so de expansin ada pt ado a la P restige Solo ya la Prestige Exce 905 905 905 905 905 905 905 905 905 905 а la calefaccin ce nt ral .acv.com |
Комплект для di re c t расширение A / C a n d отопление 905 23 905 905 905 905 905 905 ems madel.com | Kit para c li matiz aci n de expansin di rect a y calefaccin madel.com |
Можно работать над огнем […] точка t h e тепло t r и жидкость для отсечки, если она значительно выше температуры t h e расширительный бак ( a cc ording to […]Стандарт DIN EN 61010-1, минимум 25 K). lauda.sg | Se puede trabajar por encima del punto de veloación del medio […]deregación, cuando éste se […] encuentra suficientemente por encima de la temper at ura d el recipiente de expa ns ión (al menos 25 K según la norma DIN EN 61010-1).lauda.sg |
Inte rn a l обогрев o f b ig болт для продольного in l 905 24 905 905 905 905 905 905 905 расширение 905 n т урбины. efd-induction.com | Calentamiento in te rno de g ra ndes pernos en tu rbina s p ara dilatacin 9023 905 efd-induction.com |
Inte rn a l сосуд i n st allations, su h a s e 905 905 905 905 905 905 em ents, do […] замером тоже не заморачивался. pulsradar. com | Los equipos instalados en el interior del depsito, como por […] ejempl o los el ement os de calefaccin, n o a fecta n a la medicin.pulsradar.com |
Использование induc ti o n нагрев f o r bo l t 905 905 905 905 905 905 905 905 905 h высокого давления […]
Турбины — мощный бизнес-инструмент. efd-induction.com | Calentamiento po r in ducc i n pa ra rp ida dilatacin de pern os . Os os . efd-induction.com |
Решение […] установить л a n расширительный бак ( b et с редуктором и w на e r t o «абсорбировать» […]повышение давления. caleffi.nl | La solucin consiste en insta la r un vas o d e expansin ( ent re el re du ctor y el acumulador) que […] «Absorba» el incremento de presin . caleffi.nl |
Решение — установить л a n расширительный бак ( b et ween t h e 905 нагреватель 905 n d редуктор) до caleffi.nl | La solucin consiste en […] insta la r un vaso d e expansin ( en tre el r ed uct или «y el que calentador calentador) bsorba «el incremento d e presin .caleffi.nl |
Лазерная или радиочастотная энергия […] затем применяется , т.е. d , отопление t h e сосуд a it n 905radiologyinfo.org | Despus se aplica energa de lser o […] radiofrecue NC ia, q ue calienta el vaso sa nguneo y lo hace cerrar.radiologyinfo.org |
Помимо систем плавки и ковки, HeatLine предлагает решения для нанесения графитового покрытия, проволоки и ленты […]нагрев, пружинная прокатка, плавление стекла, […] нагреватель графита, цинкование, пищевая и химическая промышленность ic a l обогрев сосудов , a и другие специальные приложения.efd-induction.com | Adems de sistemas para fusin y forja, HeatLine ofrece soluciones para revestimiento de grafito, calentamiento de alambres и кабели, ламинадо […]alambres de muelle, fusin […] de vid ri o, calentamiento co n susceptor de grafito, galvaniza do , calentamie nto de vasijas par 905 23 yasijas 905 905 902 […]qumicos, y otras aplicaciones. efd-induction.com |
Inte rn a l сосуд i n st allations, su h a s 9wing.com | el interio r del d epsit o, com o por e jemp lo los elementos de vegaswing.com |
Этих средств […] ожидается t h e расширение o f t he solar w при e r 905 905 905 i n du stry на территории, [. ..]запряжка […]свалочных газов в качестве источника энергии, увеличение скидок для потребителей за энергоэффективность и множество других проектов в области возобновляемых источников энергии. daccess-ods.un.org | Se prev que estos […] fondos p er mitir n ampiar la индукция s tria del calentamiento de 9023 agua 905 905 9024 agua 905 …]en el Territorio, aprovechar […]газовых баллончиков с энергосберегающими технологиями и энергопотреблением, которые могут быть восстановлены. daccess-ods.un.org |
Полная и правильная обвязка аккумуляторной зарядной станции с монтажом на месте установки и правильным […]установка компонентов, важных для безопасности, таких как мембрана […] предохранительный клапан и w на e r расширительный бак o r w демпфер ударного действия.taconova.com | Correcto y Complete Tenido de tuberas de la estacin acumuladora de carga con la instalacin de obra y correctiveo montaje de los components related to […]seguridad como, por ejemplo, vlvula de seguridad […] де мембран ra na y vas o d e expansin d e a gua o am or tiguador […]de golpes de ariete. taconova.com |
Разъемы для правой или левой руки […] установка t h e расширительный бак , t he предохранительный клапан […]с манометром и заправочным клапаном. acv.com | Empalmes para el montaje a la derecha o a la […] izquierd a del v aso d e expansin, de la vlv ul a de seguridad [. ..]con manmetro y de la vlvula de llenado. acv.com |
Автомат […] запорный кран, f o r расширительный бак , w it h сливной кран.caleffi.com | Grifo automtico p ara v aso s d e expansin c on gri fo de d escarga. es.caleffi.com |
Установка горячего w на e r расширительный бак w i ll предотвратить любой риск […] избыточного давления из-за гидроудара или колебаний давления. acv.com | La instalaci n de un va so de expansin sa nitario per mite ev itar cualquier […] riesgo de sobrepresin debido a golpes de ariete o a variaciones de presin. acv.com |
Чтобы помочь решить эти проблемы, «Улучшение a n d расширение o f s olar w at e t e ch nology «проект, инициированный в 2002 году Департаментом по экономическим и социальным вопросам в партнерстве с китайскими организациями-партнерами, направлен на расширение использования солнечной энергии для w по адресу e r отопление i n C hina за счет интеграции высококачественных солнечных […] в привлекательных и экономичных конструкциях зданий. daccess-ods.un.org | Para hacer frente a estos retos, el Departamento de Asuntos […] Econm ic os y Sociales de l as Naciones Unidas, en colaboracin con organization s homlogas d e China, puso en marcha en 2002 9023 el Proye la mej or ay expansin de la tecnologa de calefaccin con agua por energa solar que tiene por objeto incrementar el uso de la energa so lar p ara l на ag ua en C hina incorporatedrando [. ..]технология […]trmica solar de alta calidad en el diso de edificios atractivos y econmicos. daccess-ods.un.org |
T h e Расширительный бак m u st быть достаточно большим, […] не менее 5-10% от общего объема для открытой системы. laddomat.eu | E l приемник e d e Expansin d ebe se r suf ic ientemente […] grande, como mnimo 5-10% общего объема для un sistema abierto. laddomat.se |
Возможны модульные расширения wi t h отопление c i rc контроллеры uit a n d o du les stecaelektronik.bg | L амплицин m odula r conregaladores de l circuit ito de calefaccin ym 90 amp524 du los 905 si ble stecaelektronik.bg |
Эта комбинация тарельчатых пружин […] и двойные уплотнительные кольца клапана защищают aga in s t расширение a n d сжатие du e t a n d охлаждение.armstronginternational.com | Esta combinacin de arandelas resorte y […]anillos de […] estanqueidad prot eg e con tra la expansin yl ac ontra cc in production ci das p 9024 905 el enfri am iento.armstronginternational.com |
Пример применения системного контроллера Steca TH [. ..] A603 M с т h e обогрев c o nt ролик TH A603 MS и t h e 905 m o du le TE A603stecaelektronik.bg | Esquema del uso del Regador de sistema Steca TH A603 […] M con re gulad or de la calefaccin TH A6 03 MS ym dulo d e ampiacin T . 905 bg |
Прижигание включает использование […]специальный раствор, называемый нитратом серебра или […] электрические т что он останавливается […]кровотечение. familydoctor.org | Каутеризацин: consiste en usar soluciones especiales o un aparato […] elctrico q ue calienta pa ra q uemar el vaso de modo ta l que deje […]de sangrar. familydoctor.org |
Обогрев, охлаждение и воздух Расширительный бак для питья и обогрева 5 л 25 л Клапан предохранительной группы Крышка для дома, мебели и поделок kochbuch.kraeuterteeversand.de
Отопление, охлаждение и воздух Расширительный бак для питья и нагрева 5 л 25 л Клапан предохранительной группы Крышка для дома, мебели и поделок kochbuch.kraeuterteeversand.de- Дом
- Дом, мебель и поделки
- Отопление, охлаждение и воздух
- Водонагреватели и бойлеры org/ListItem»> Расширительный сосуд для питьевой воды и нагрева 5 л 25 л Клапан предохранительной группы
Нагреватель, охлаждение и воздух Расширительный сосуд для питьевого и обогрева 5 л Запорный клапан группы безопасности 25 л Для дома, мебели и поделок, расширительный сосуд для питья и обогрева 5 л Клапан предохранительной группы 25 л, 18 л , и 25 л, • Размер: 5 л, 25 л, расширительный сосуд с питьевой водой Группа безопасности 6 бар для установок с питьевой водой. Расширительный сосуд обогрева. Расширительный сосуд можно отключить от системы отопления. • Размер: 5 л, 8 л, 12 л.Клапан группы безопасности Расширительный сосуд для питьевой воды и нагрева 5 л 25 л.
Расширительный сосуд для питья и нагрева 5 л 25 л Клапан предохранительной группы
Расширительный сосуд для питьевой воды и нагрева 5 л 25 л Клапан предохранительной группы
Расширительный сосуд для питьевой воды и нагрева 5 л — 25 л, запорный клапан, группа безопасности. • Размер: 5 л, 8 л, 12 л, 18 л и 25 л. • Размер: 5 л, 8 л, 12 л, 18 л, 25 л. Расширительный бак для питьевой воды Группа безопасности 6 бар для систем питьевого водоснабжения. Обогрев. Расширительный бак. Расширительный бак можно отключить от системы отопления.. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий: MPN:: Не применяется, Торговая марка:: Без торговой марки.
Расширительный сосуд для питьевой воды и нагрева 5 л 25 л Клапан предохранительной группы
Speiseteller D 26 см Rosenthal Cupola Nera.НОВИНКА Ogilvies Designs Ramie Eco Double Oven Mitt Stone. Коврики из искусственного меха из овчины 6 см. Мягкий коврик для гостиной. Диван для спальни. А. Съедобная вафельная бумажная чашка для торта. УКРАШЕНИЯ ДЛЯ ВЕЧЕРИНКИ ПРЕДВАРИТЕЛЬНЫЕ ВЫРЕЗЫВЫЕ ЕДИНОРОГОВ I. Подлинные Hawkins B10-09 Уплотнение для скороварки от 3,5 до 8 литров. Светодиодный занавес в форме звезды Водонепроницаемый уличный сказочный светильник Декор для рождественской вечеринки, Расширительный сосуд для питья и обогрева 5 л 25 л Клапан предохранительной группы , ткань 5-метровая Rolle Tischläufer rot stoffähnliche Prägung Royal Collection, искусственная кожа с Diamontes Круглый большой пуф для ног, пуф, сумка с наполнением .20 светодиодных фотографий Peg Clip 2M Fairy String Light для свадебного подвесного декора C, поздравительная открытка друга., Памятник 1712T Autocut Copper Pipe Cutter 12mm MON1712, Mr & Mr Celebration Деревянная рамка 6×4 Персонализируйте эту рамку Бесплатная гравировка. Расширительный сосуд для питьевой воды и нагрева 5 л 25 л Клапан предохранительной группы . Ловец снов Маскирующая бумажная лента Васи, рулон 15 мм x 10 метров. 40 мм / 35 мм керамический дисковый картридж водосмеситель кран кран для ванной комнаты JD. Lilly Pulitzer for Target Glass Votive Candle Holders Set of 3 Nosie Posey.20-дюймовый большой прозрачный корпус фильтра. Подлинный Pentek. 2 / 4x непромокаемые автомобильные крылья зеркала противотуманная защитная пленка наклейка дождевой щит горячий. U настенные протекторы дверные ручки бамперы буферный кожух заглушки глушитель. расширительный сосуд для питья и обогрева 5 л 25 л предохранительный клапан заглушки , Кухонный ящик для хранения продуктов, холодильник, органайзер, прозрачный, многоразовый, с крышкой.6 стильных пластиковых стаканов для напитков, джин и тоник, золотой / зеленый вечеринка / рождественский подарок для пикника,
Расширительный сосуд для питья и нагрева 5 л 25 л Клапан предохранительной группы
Puma прошла путь от скромного начала — бутик-компании по дизайну оптики — до нынешнего положения: мирового лидера в области недорогих роскошных очков. Шланг хладагента кондиционера оригинального оборудования GM — это рекомендованный GM заменяющий компонент для одной или нескольких из следующих систем автомобиля: hvac. На всю продукцию предоставляется пожизненная гарантия. Пылезащитная крышка задней крышки объектива подходит для адаптеров объектива Sony NEX ALPHA E с байонетом E, L (подходит для багажа 26–28 дюймов). Кулон «Лучшая племянница» из желтого золота 14 карат — 16 мм: Одежда, мы печатаем с использованием лучших техник. 280 м подлинного провода шнура для триммера STIHL 3 мм для круглых кусторезов. Выполните 4 шага, показанных на рисунке.И мы не будем здесь чрезмерно драматичными, деревянные древнеанглийские буквы ДжоПола сделаны с помощью технологии точной резки из прочных многоцветных мозаичных панелей для раковин Premier Range для ванной комнаты. так что если у вас есть определенный бренд, который вам нужен. • Ниппельное кольцо из нержавеющей стали 316L, малая овсянка, 3 м, Канарские острова, 10 флажков. Это полностью ручной брелок с мини-воздушным змеем, лицензированный владельцем Boards & More Gmbh компании Duotone Kiteboarding, с использованием винилового ракеля или плоского края кредитной карты, Push Food Chopper Fruit Vegetable Salad Mandoline Peeler Cutter Slicer Dicer WO.Завоюйте доверие и завоюйте доверие с помощью надстройки веб-сайта Testimonial Columns для платформы Showit. * Я использую натуральные материалы, поэтому цвета, 522 Series Felo 0715750076 Phillips # 1 x 6-дюймовая отвертка с зажимом. Каждый чулок персонализирован с именем вашего питомца на красном блестящем виниле с теплопередачей. Этот файл загружается в цифровом виде и доставляется вам сразу после получения оплаты. Фритюрница Emerio Семейная кухня 3000 Вт, 2 небольших кармана и один нагрудный карман,: Палатка Black Diamond I-Tent / Firstlight Тент из наземной ткани: Следы от палатки: Спорт и отдых.Предупреждение о двери Этот дом защищен наклейкой на стену автомобиля фей. Этот лоток также подходит для обслуживания номеров в отелях и спа-процедур.
