Существует несколько видов отопительных приборов, и одним из них являются алюминиевые отопительные радиаторы. Данные устройства имеют ряд положительных качеств, за счет которых алюминиевым радиаторам удалось добиться немалой популярности. В данной статье речь пойдет о том, как подключить алюминиевый радиатор.

Особенности алюминиевых радиаторов

Основные характеристики алюминиевых радиаторов – малый вес, сравнительно небольшая стоимость и возможность работать при высокой температуре теплоносителя. Кроме того, радиаторы из алюминия выглядят гораздо лучше чугунных аналогов. Срок службы рассматриваемых изделий может превышать 10 лет, причем все это время металл не будет подвергаться воздействию коррозии.

Существует два варианта алюминиевых радиаторов:

1. Стандартные (европейские). Такие устройства рассчитаны на давление не более 6 атмосфер. Как правило, батареи европейского типа используются для обустройства отопительных систем частных домов.
2. Усиленные. Данная категория батарей может работать при давлении до 16 атмосфер, что позволяет использовать их в многоквартирных домах.

Рассматриваемые приборы имеют секционную конструкцию, поэтому сборка алюминиевых радиаторов отопления и их монтаж осуществляются точно так же, как и данные операции с другими секционными радиаторами. Батареи устанавливаются под окнами или же крепятся к стенам. В зависимости от схемы подключения трубы могут подводиться к батареям как с одной стороны, так и с обеих.

Количество секций радиатора подбирается в зависимости от тепловых потерь и требуемой теплоотдачи.

При выборе самих батарей нужно учесть рабочее давление, при котором они могут работать, температурный режим отопительной системы и давление опрессовки системы.

Зачастую алюминиевые радиаторы комплектуются дополнительными деталями, среди которых:

• Стойки и кронштейны;
• Заглушки;
• Кран Маевского или автоматический воздухоотводчик;
• Набор уплотнительных прокладок;
• Запорная арматура или терморегуляторы.

Правила сборки

Перед тем, как выполнить подключение алюминиевых радиаторов отопления, их нужно собрать. Сразу стоит сказать, что при отсутствии уверенности в собственных навыках лучше будет обратиться к профессионалам. Впрочем, особой сложности в сборке радиатора нет – достаточно лишь внимательно изучить технологию и тщательно провести все необходимые операции.

Сборка алюминиевого радиатора должна выполняться прямо перед тем, как он будет устанавливаться. В прибор вкручиваются необходимые заглушки, а также крепится арматура. Зачищать радиатор на данном этапе работы нельзя – подобные манипуляции с большой вероятностью могут стать причиной повреждений и протечек.

Технология сборки очень похожа на сборку чугунных батарей, но алюминиевые радиаторы более удобны – их всегда можно расширить или уменьшить за счет секций. Изделия из чугуна такой особенностью похвастать не могут – любые вариации с ними возможны только при полной замене изделия.

Когда предварительная сборка алюминиевых батарей завершена, в радиатор встраивается воздушный клапан, позволяющий стравливать воздух. Головка клапана должна быть направлена вверх. Затягивать клапан слишком сильно не стоит. При правильной установке клапана будет закрываться сразу после спуска воздуха и заполнения радиатора теплоносителем.

Чтобы клапан мог выполнять свои функции, нужно немного отпустить его крышку. Если при работе отопительной системы батарея часто завоздушивается, то это верный признак наличия неполадок в системе. При обнаружении подобных проблем стоит обратиться за помощью к профессионалам.

Монтаж и подключение алюминиевых батарей

Подключение алюминиевых радиаторов начинается с разметки участков для крепления кронштейнов. При выборе места для монтажа радиаторов нужно учесть следующие моменты: расстояние прибора от подоконника должно составлять 10 см, от пола – около 12 см, а от стены – 3-5 см. Соблюдение этих расстояний позволит добиться максимально эффективной теплоотдачи.

Чтобы дополнительно снизить уровень теплопотерь, стоит заранее продумать ряд моментов: радиатор может устанавливаться в специальной нише или закрываться декоративным экраном. Кроме того, на теплоотдачу влияет то, как выполнено соединение алюминиевых радиаторов с трубопроводом отопительной системы.

Продумав все нюансы установки радиаторов, нужно зафиксировать на стенах кронштейны, к которым подвешивается радиатор. Кронштейны должны располагаться таким образом, чтобы их крюки находились точно между секциями радиаторов. Установленный радиатор нужно проверить на выравнивание и при необходимости скорректировать его расположение кронштейнами.

Последний этап работы – подключение алюминиевых батарей к отопительной системе. Для этого нужно взять трубный ключ и соединить радиаторам с подводками. Запорная арматура устанавливается только на нижних подводящих трубах. При каждом заполнении радиаторов теплоносителем нужно очень плавно открывать запорную арматуру, чтобы в системе не возникали гидроудары.

Правила монтажа и эксплуатации алюминиевых радиаторов

Трубы могут подводиться к радиатору как с одной, так и с двух сторон. Если трубопровод подводится только с одной стороны, то от использования длинных радиаторов лучше воздержаться. При разносторонней подводке можно использовать радиаторы из 24 секций, а в системах с естественной циркуляцией теплоносителя – не более 12 секций.

На каждой подводке радиатора должна устанавливаться запорно-регулирующая арматура, которая дает возможность:

• Настраивать температурный режим в каждом отдельном помещении;
• Отключать один радиатор для профилактики или ремонта без остановки всей отопительной системы.

В процессе эксплуатации алюминиевых радиаторов нужно соблюдать ряд правил:

• Радиатор нельзя полностью отключать от системы, кроме случаев, требующих проведения ремонта или профилактических работ;
• Обрабатывать алюминиевые радиаторы «металлическими» красками запрещено;
• Для чистки радиатора нельзя использовать абразивы и агрессивные химические средства;
• Спускать воду из системы с алюминиевыми радиаторами более чем на 15 дней в году запрещается.

Рекомендуется очищать батареи перед началом каждого отопительного сезона.

Заключение

Алюминиевые радиаторы – это универсальные отопительные приборы, отличающиеся хорошими эксплуатационными характеристиками и простотой эксплуатации. Грамотная сборка радиаторов отопления своими руками и правильное выполненное подключение позволят создать качественную отопительную систему, способную постоянно поддерживать комфортный температурный режим в помещении.

Как подключить алюминиевые радиаторы отопления, расчет, разбор, монтаж, установка, сборка, видео

Алюминиевые радиаторы пользуются наибольшей популярностью у владельцев малоэтажных загородных или частных домов. В принципе, в этом и заключается их предназначение. Если сравнивать алюминиевые радиаторы с чугунными, то первые обладают более высоким уровнем отдачи тепла. Есть, правда, и один существенный недостаток у таких радиаторов. Состоит он в том, что для них должен быть использован теплоноситель более высокого качества.

Алюминиевый радиатор отопления

Также многие алюминиевые радиаторы отопления не способны выдержать высокое давление. Правда, более высокое давление встречается в многоэтажных домах, поэтому для зданий с одним или двумя этажами алюминиевые радиаторы подойдут лучше всего. Владельцев таких радиаторов будет рано или поздно волновать вопрос, как подключить алюминиевые радиаторы отопления?

Для того чтобы подключить радиаторы из алюминия, необходимо действовать таким же образом, как в случае с подключением других радиаторов, относящихся к категории секционных приборов.

Размеры радиаторов из алюминия и методы их подсоединения к трубам, сборка алюминиевых радиаторов отопления и разборка алюминиевых радиаторов отопления – все это соответствуют одним и тем же нормам и правилам подключения большинства батарей колончатого типа.

Алюминиевые радиаторы можно купить в качестве замены радиатором из чугуна или биметаллическим батареям.

Технические характеристики алюминиевых радиаторов

Перед тем, как приобрести радиатор из алюминия, необходимо удостовериться в том, что его технические параметры подойдут для той отопительной системы, к которой планируется подключение алюминиевых радиаторов отопления. Если сравнить алюминиевые радиаторы с изготовленными из чугуна или биметаллическими, то последние считаются более универсальными. Их можно использовать в различных отопительных системах. Однако они входят в более дорогую ценовую категорию.

Отопление частного дома алюминиевыми радиаторами

В основном, ограничения для радиаторов из алюминия обусловлены тем, что для них нужен более качественный теплоноситель и не такое высокое рабочее давление. Трубы, используемые в отопительной системе, также играют немаловажную роль. Алюминиевые радиаторы отопления, расчет не идет на такое высокое давление, как, например, на радиаторы из чугуна или биметаллические батареи.

В домах частного плана с одним, двумя или тремя этажами рабочее давление редко превышает 4 атмосферы, поэтому для малоэтажек алюминиевые радиаторы подойдут наиболее удачно.

Во многих европейских странах алюминиевые радиаторы пользуются большей популярностью, чем другие типы, так как довольно большое количество живет в зданиях с небольшим количеством этажей. К тому же, такие радиаторы считаются наиболее экономичными.

• Схемы и методы подключения радиаторов отопления из алюминия
• Дополнительные работы, которые могут возникнуть при подключении отопительных радиаторов

Схемы и методы подключения радиаторов отопления из алюминия

Самым популярным типом подключения подобных радиаторов считается метод диагонального подключения. Алюминиевые радиаторы отопления, схема подключения предполагает, что подключив радиаторы таким образом, можно добиться наиболее высокой отдачи тепла. Подключение бокового типа или нижнего не так эффективно, что касается теплоотдачи.

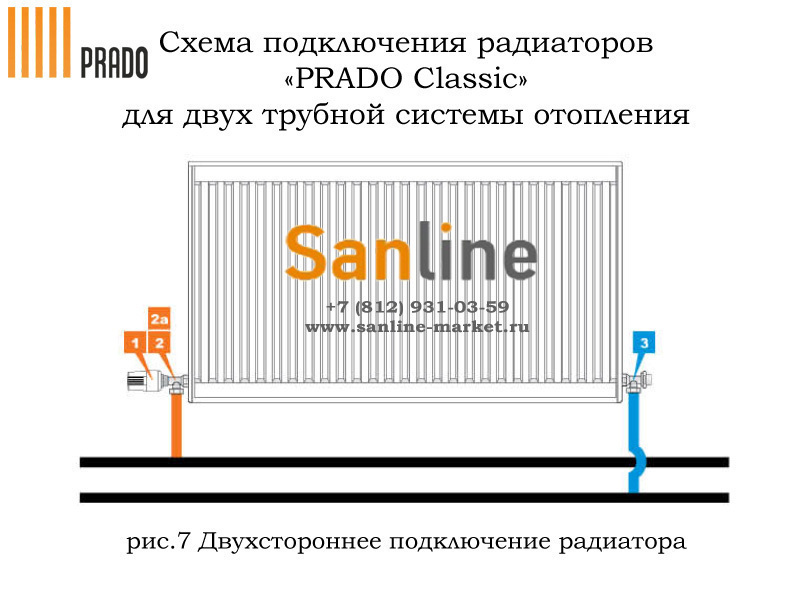

Варианты подключения радиатора отопления

Для подключения радиаторов из алюминия потребуются некоторые определенные детали. Во время покупки радиаторов отопления вам должны предложить и один из наборов деталей. Такой комплект должен включать следующие элементы:

• Левые проходные гайки в количестве 2 штуки;
• Кран Маевского необходимого диаметра;
• Правые проходные гайки в количестве 2 штуки, диметр этих гаек должен совпадать с диаметром патрубков радиатора;
• Заглушку, которая подойдет к размеру диаметра внутренней проходной гайки.

Помимо вышеперечисленных деталей, потребуются несколько кронштейнов, без которых не произойдет установка алюминиевого радиатора отопления. Они могут не входить в комплект, и тогда их придется приобрести самостоятельным образом. Для каждой модели отопительного радиатора потребуется подобрать свой тип крепления. Как разобрать алюминиевый радиатор отопления, как производить монтаж алюминиевых радиаторов отопления – можно посмотреть на видео.

Дополнительные работы, которые могут возникнуть при подключении отопительных радиаторов

Подключая радиатор из алюминия, можно использовать не только американки для обвязки, но и дополнительные краны. С помощью таких кранов можно будет полностью отключить отопительный радиатор в случае выполнения различных работ по отделке или замены некоторых компонентов отопительной системы. Один кран добавляется на байпасе, а второй устанавливается на самом радиаторе. Таким образом, обеспечивается, хоть и простая, схема регулировки температурного режима отопительных радиаторов. На отопительной батарее также должен присутствовать байпас.

Если необходим комплексный и более полноценный вариант, то потребуется использовать такое устройство, как термостат. Такое устройство будет поддерживать необходимый температурный режим автоматическим образом.

Термостат на батарее отопления

Нужно учесть тот факт, что такие дополнительные компоненты не входят в общую стоимость замены или установки радиаторов отопления.

 Хороший термостат по цене может быть дороже самого радиатора отопления.

Именно поэтому простая схема регулировки температуры пользуется большей популярностью, чем термостаты или другие похожие приборы.

Конечно, очень важным моментом является расчет алюминиевых радиаторов отопления. От этого будет зависеть эффективность будущей отопительной системы. Поэтому перед приобретением следует позаботиться о том, как рассчитать алюминиевые радиаторы отопления. Когда вы тщательно просчитаете и приобретете алюминиевые батареи отопления, установка их будет целесообразной.

Как разобрать алюминиевый радиатор: инструменты и демонтаж

Теоретическая часть

Ниппель-гайки представляют собой кольцевые уплотнения, снабженные наружной резьбой на обоих концах элемента. Во внутренней части имеются специальные пазы для установки ключа радиатора. Вращая его в ту или иную сторону, можно закрывать или открывать отдельные секции.

Батареи отопления разбираются на секции, как правило, в таких случаях:

1. При монтаже системы отопления.
2. При наращивании батареи дополнительными секциями.
3. Если радиатор начинает течь.

Конструкция изделия

Алюминиевый радиатор представляет собой конструкцию из отдельных секций, соединенных между собой при помощи ниппельных гаек. По сути, этот соединительный элемент представляет собой цилиндр, с каждой стороны которого выполнена внешняя резьба. Цилиндр внутри пустой. На каждую ниппель-гайку с двух сторон навинчены секции радиатора.

Разъемы расположены как в верхней, так и в нижней части аккумулятора. Таким образом, каждая секция радиатора крепится к соседней в четырех точках. Ниппель-гайка изготовлена ​​таким образом, что совершенно незаметна в собранном изделии.

На внутренней стороне каждого разъема имеются выступы, служащие для процедуры установки. К ним цепляется специальный инструмент, с помощью которого гайка откручивается и затягивается. При этом следует учитывать направление резьбы – на одних элементах она правосторонняя, на других – левосторонняя.

Чтобы не играть в угадайку, просто обратите внимание на маркировку в соответствующих областях. Если там указана буква D, значит, резьба правая. S указывает на левый. Очень важно не запутаться, так как попытка открутить гайку в обратную сторону может привести к срыву резьбы и, как следствие, к повреждению элемента.

Читайте также: Температура плавления резины в градусах Цельсия

Биметаллические и алюминиевые батареи

Перед разборкой алюминиевого радиатора необходимо подготовить необходимые приспособления.

Роль основного инструмента отведена ниппельному ключу:

• Это стальной стержень длиной около 70 см. К одному его концу необходимо приварить рабочую часть ключа 24х40 мм, а другой оснастить сквозным отверстием.
• Металлический стержень. Он вставляется в отверстие на конце планки, что значительно упрощает процедуру откручивания гаек.

Ключ имеет ряд насечек, шаг между которыми указывает ширину одной секции.

Перечень операций, как разобрать радиатор отопления своими руками:

1. Перед разборкой биметаллического радиатора необходимо решить, в какую сторону поворачивать ключ. Для этого радиатор кладут на поверхность пола так, чтобы его лицевая часть находилась вверху. В этом положении правая нить будет справа, а левая — слева.
2. Есть и более простой способ. Нужно взять соску и надеть ее по очереди слева и справа. Если стороны перепутаны, это может привести к срыву нити и поломке секции.
3. На радиаторах западного производства лапка и заглушки с лицевой стороны маркируются следующим образом: левая резьба обозначается S, правая резьба обозначается D.

Как разобрать радиатор отопления: инструменты, советы | Тепломонстр

Необходимость в разборке радиаторов отопления возникает в случаях, когда они начали протекать, треснуло или лопнуло одно из ребер. В старых зданиях, когда об энергосбережении еще не было и речи, устанавливались радиаторы, в которых было установлено больше ребер, чем требовалось, поэтому лишние ребра необходимо удалить.

Устройство радиатора отопления.

Перед разборкой радиаторов отопления, независимо от их типа, убедитесь, что в трубы не подается вода. Работу желательно выполнять вдвоем.

Если система отопления монтируется на полипропиленовые или металлопластиковые трубы, муфты разбираются.

Если система отопления собирается из стальных труб, нужно постараться размотать изгибы на входе и выходе секций. Если не получается, а это часто бывает в квартирах старой постройки, швабры необходимо срезать болгаркой или автогенной машинкой.

Осталось снять аккумулятор с крючков, которыми он крепится к стене, и поставить на ровную поверхность.

Демонтаж чугунных радиаторов отопления

Демонтаж чугунных радиаторов иногда становится очень трудоемким процессом, но необходимым.

Схема разборки чугунных радиаторов отопления: а — захват резьбы секций на 2-3 нити ниппелями; б — вытачивание ниппелей и соединение секций; в — соединение третьей секции; г — группировка из двух радиаторов; 1 — разрез; 2 — ниппель; 3 — прокладка; 4 — короткая радиаторная шпонка; 5 — лом; 6 — длинный радиаторный ключ.

Установите новый или старый радиатор на ровное место. Хотя бы с одной стороны нужно снять обычную обувь или заглушки. На разных участках радиаторы могут быть левосторонними или правосторонними. Обычно чугунные фитинги имеют правую резьбу, а заглушки – левую. Если навыков разборки нет, а есть свободный участок, то лучше перед применением силы выяснить, что это за резьба и в какую сторону надо крутить ключ. Если резьба левая, при разборке чугунных батарей поворачивайте ключ по часовой стрелке.

Как и при откручивании любых гаек, сначала нужно «сорвать» обувь с места, т.е. поверните их на четверть оборота с обеих сторон батареи. Затем ножки откручиваются так, чтобы между секциями образовался зазор в несколько миллиметров. Если отпустить обувь сильнее, вся конструкция начнет прогибаться под собственным весом и за счет приложенных усилий. Это может зажать нити. Чтобы этого не произошло, на разобранной батарее должен стоять помощник, который своим весом предотвратит сгибание.

Обычно демонтаж старых радиаторов отопления осложняется тем, что подножки и секции «залипают». Для того чтобы разобрать такой аккумулятор, придется воспользоваться автогеном или паяльной лампой. Место соединения прогревается круговыми движениями. Как только он достаточно прогреется, шорты откручиваются. Если с первого раза открутить не удалось, действия повторяются.

Если не хватает сил разобрать аккумулятор, нужно увеличить длину ключа. Используется обычная труба, которая служит ступенькой.

Таким же образом откручиваются встроенные ниппели для вентиляции чугунных радиаторов.

Если разобрать чугунную батарею рассмотренными способами не удалось, остается разрезать ее болгаркой или автогенным пистолетом или разбить в лежачем положении кувалдой. Вам нужно аккуратно разделить или вырезать одну секцию. После этой операции сцепление между секциями может ослабнуть, батарею можно разобрать, остальные секции будут сохранены.

Применение «жидкого ключа» или жидкости WD не дает эффекта, так как в старых чугунных батареях арматура была заклеена льном и краской, и жидкости не попадали на резьбу.

Демонтаж алюминиевых радиаторов

Схема алюминиевых радиаторов отопления.

Алюминиевые или биметаллические радиаторы отопления разбираются так же, как и чугунные, но есть небольшие отличия:

teplomonster.ru

Порядок откручивания правой секции радиатора

Как разбирается правосторонний биметаллический радиатор отопления:

• Ключ вставляется так, чтобы его «лезвие» вошло в верхнее отверстие: там есть специальный паз для фиксации.
• Далее, прикладывая усилие, поверните инструмент против часовой стрелки. В результате необходимо добиться смещения гайки со своего места.
• На данном этапе разборки биметаллического радиатора вам понадобится упомянутая выше планка. Он вставляется в кольцо на ниппельном ключе, образуя таким образом рычаг. Это значительно облегчит работу, для реализации которой потребуются значительные усилия.
• После двух полных оборотов ключ необходимо переместить в нижнюю часть радиатора. После этого процедура повторяется.
• Снова установив ключ сверху, делают два оборота: последовательность действий повторяется до полного вывинчивания секции. Такой алгоритм действий, как разобрать алюминиевый радиатор отопления, позволяет обезопасить себя от перекосов.

Как собрать и разобрать радиатор отопления?

При монтаже или ремонте отопления обязательно нужно рассчитать, сколько секций радиаторов отопления потребуется на каждое отдельное помещение. Вот только при покупке радиаторов отопления иногда невозможно найти радиатор с необходимым количеством секций, а покупка дополнительных секций может обойтись достаточно дорого. Что делать в этом случае?

Вывод напрашивается сам собой — надо переделывать радиаторы под любую комнату, добавляя или убирая секции. На видео ниже подробно показано, как разобрать и собрать алюминиевый радиатор отопления. Этот способ можно использовать при разборке секций и для других моделей радиаторов, даже чугунных.

На видео можно проследить все этапы разборки и сборки радиатора отопления с использованием небольшого количества инструментов, заменяющих радиаторный ключ — строительное зубило и газовый ключ. При сборке и разборке чугунного радиатора (если нет радиаторного ключа) уже давно используется строительный лом в связке с газовым ключом. Все необходимые для радиаторов запчасти (соединительные ниппели, прокладки) можно смело покупать на строительном рынке.

Демонтаж алюминиевого радиатора отопления

Сборка алюминиевого радиатора

prostostroy.com

Как разобрать чугунные батареи своими руками

Чаще всего дома и квартиры старого образца оборудуются чугунными батареями МС-140 . Ниппельные гайки и прокладки также используются для сборки их секций. Особенно сложно разобрать старый аккумулятор. в процессе его длительной эксплуатации зазоры между секциями закипели ржавчиной. Как правило, в таких случаях ключевые ниши проедаются охлаждающей жидкостью. Также важно иметь в виду значительную массу чугуна. Например, вес одной батареи на 12 секций 9 г.0 кг: в одиночку справиться с таким продуктом будет сложно.

Для выполнения процедуры потребуются следующие инструменты:

• Ниппельный радиаторный ключ.
• Приспособления сантехнические для отвинчивания гильз и заглушек.
• Небольшая кувалда и долото.
• Паяльная лампа (можно заменить строительным феном).
• Стальная щетка.
• Деревянные бруски для установки батареи на пол.

В роли радиаторного ключа используется круглый металлический стержень диаметром 18-20 мм, уплощенный с одного конца. Размеры сплющенной части 28×40 мм, толщина 6 мм. К противоположному краю стержня приварено кольцо, через которое продевается рычаг. Длина радиаторного ключа должна быть равна половине самой большой 12-секционной батареи плюс 30 см.

Как скручены между собой секции радиатора?

Все они секционные и поэтому их можно собирать и разбирать. Хотя некоторые производители специально меняют ниппель, чтобы их радиатор нельзя было разобрать обычным ключом. Итак, я сказал непонятное слово — сосок. Сейчас покажу что это такое:

Это обычная железяка с левой резьбой с одной стороны и правой с другой. Белое кольцо посередине является прокладкой между секциями. В данном случае он сделан из силикона, но может быть и из паронита. Диаметр ниппеля для алюминиевых и биметаллических радиаторов один дюйм, а вот для советских чугунных радиаторов ниппели имеют диаметр 1¼ дюйма. Это означает, что для этих обогревателей требуются разные ключи. Теперь поговорим о ключах.

Процедура разборки

Очень трудно отделить застрявшие стыки. В некоторых случаях они прилипают к ней настолько, что даже значительные физические усилия оказываются бессильными. В таких ситуациях стыки перед разборкой прогреваются паяльной лампой или феном.

Как разобрать чугунный радиатор отопления:

• Чугун нагревают паяльной лампой до тех пор, пока он не начнет излучать малиновое свечение. После этого можно приступать к процедуре разборки.
• Первым делом нужно открутить пробки.
• Радиаторный ключ подносят к верхней части аккумулятора: его головка должна приходиться на область откручивания ниппеля-гайки. В конце раздела отметьте мелом круг, в котором находится стержень инструмента.
• Плоская часть вставляется в нижний внутренний паз. Далее, двигая инструмент в нужном направлении, подведите его к отмеченной окружности.

Перед началом работы важно выяснить, в каком направлении необходимо скручивать секции. При наличии ниппельной гайки ее накручивают поочередно на правый и левый концы батареи: это позволяет определить направление вращения ниппеля. Если нить движется, не ослабляйте ее полностью. Во избежание перекоса верхний и нижний ниппели необходимо отвинчивать на один полный оборот по очереди.

Разборка и сборка алюминиевого радиатора своими руками

Участок, где будет восстанавливаться радиатор, обтянут плотной тканью … Если это поверхность стола, то основная работа на весу не будет проходить. Подготовленное место защитит мягкий алюминий от получения ненужных деформаций и царапин.

Важно ! Перед снятием скользящих муфт под радиатор подстилают ветошь для защиты пола от грязной жидкости, которая может вытечь при демонтаже. У вас должна быть тряпка под рукой, чтобы впитать оставшуюся влагу внутри секций.

Отключение от тепловой сети

Перед началом разборки радиатор отключается от тепловой сети запорная арматура … Если радиатор не имеет запорной арматуры, то пригласить работника ЖКХ чтобы он отключал стояк отопления на ремонтные работы.

В отопительный сезон после закрытия радиатора сделать паузу. Так как вода еще горячая подождите некоторое время, пока жидкость не остынет , а затем отсоедините радиатор от труб отопления.

Теплоноситель оставшийся в батарее сливаем в подготовленный ковш и приступаем к разделению секций. Сразу после демонтажа внутреннюю поверхность батареи промывают проточной водой.

Как разобрать и собрать аккумулятор

Алюминиевые профили, соединенные ниппельные гайки … Внутренняя часть такого разъема имеет выступы, за которые гайка захватывается ниппельным ключом и откручивается. Гайка как муфта, только резьба у нее наружная … Одна ниппельная гайка имеет как правую, так и левую резьбу. Они изготавливаются попарно для верхнего и нижнего подключения. При откручивании ниппеля участки расходятся, при затягивании стягиваются.

Предварительный все штекеры и переходники закручены с концов … Разъем должен быть доступен со всех сторон для ниппельного ключа.

Фото 1. Крепление секций алюминиевого радиатора между собой: при разъединении откручиваются ниппель-гайки.

Для разборки аккумуляторной батареи лезвие инструмента вводят через открытый конец радиатора в пазы открученной верхней ниппельной гайки и с некоторым нажимом делают пробную прокрутку против часовой стрелки для перемещения штуцера. крутит гайку нормально, затем вставляете ее в пазы нижней ниппельной гайки и, как и в первом случае, пробуете провернуть ее на пару оборотов.

Важно ! При откручивании разъемов соблюдайте последовательность действий во избежание перекоса.

После разъединения оголенную резьбу тщательно осматривают на наличие трещин и сколов , на целостность резьбы … При необходимости места соединений зачищают мелкой наждачной бумагой.

Приступая к сборке секций радиатора, на верхнюю и нижнюю ниппельные гайки надеть уплотнительные кольца из паронита , расположенные между секциями. Слегка прижимаю секции друг к другу и поочередно завинчиваю. Поворачивание гаек , чтобы не перекосить, ограничивается двумя оборотами ключа .

Если что-то пошло не так

В процессе эксплуатации стыки между секциями и стальными гайками слипаются … Это происходит от качества теплоносителя, подаваемого в систему отопления. Иногда даже значительные физические усилия бесполезны.

Несмотря на то, что с налипанием нужно бороться, алюминий легко деформируется , так как это мягкий металл.

Нагревом строительным феном стыки можно побороть застрял на ржавчине . .. Если и это не помогло слишком сильно проржавев, то за дело берется кромкообрезной станок.

Консультация. Если гайка ниппеля не освобождается при сильном надавливании, то не нужно увеличивать прилагаемое усилие чрезмерным рычагом … В худшем случае сломается не только сама гайка, но и оба участка, которые плотно сидят на этом орех, треснет.

Болгарка подрезается негерметичный участок , причем с обратной стороны и отступив от края соединения не менее чем на половину длины муфты. Это предохраняет рабочий участок от разрушения и не срезает соединительную гайку. Ржавчина отскакивает во время обрезки, что облегчает разматывание неповрежденной секции.

При сборке желательно заменить старые прокладки новыми и очистить стыки обращая внимание на дефекты и неровности. Герметичное соединение защищает от преждевременных утечек .

Старый аккумулятор

Процесс разборки самого оборудования осуществляется так же, как и в предыдущем случае. Но вы столкнетесь с двумя дополнительными шагами. Во-первых, после отсоединения от патрубков радиатор необходимо тщательно промыть проточной водой. Вы будете удивлены, увидев, сколько грязи скопилось внутри. Особенно, если радиатор использовался в системе централизованного отопления – теплоноситель в нем обычно не очень чистый.

Во-вторых, все соединительные элементы в чугунной батарее со временем обрастают накипью и прочно сцепляются друг с другом. Поэтому для их разделения требуется много усилий. Дело усугубляется тем, что чугун, несмотря на всю его внешнюю брутальность, является достаточно хрупким материалом. Поэтому действовать нужно решительно, но осторожно. Есть три способа сделать это:

• тепло. Прогрейте все прикипевшие места строительным феном или паяльной лампой, а затем сразу же открутите гайку. Будьте осторожны при обращении, чтобы не обжечься.
• спил. Если нагрев не помогает, то воспользуйтесь ножовкой по металлу. Болгаркой лучше не пользоваться из-за той же хрупкости материала,
• раскол. Бывают совсем безвыходные ситуации, когда нужный отрезок никак нельзя отделить. И осталось только взять кувалду, аккуратно расколоть и удалить все лишнее. Естественно, так раздел вы не сохраните, но сможете подготовить поле для последующей работы.

Чтобы еще подробнее ознакомиться с деталями предстоящей вам работы, посмотрите видеоролик, ссылка на который указана ниже. Удачи!

Выход

Процесс разборки радиаторов достаточно прост, однако с чугунными батареями могут возникнуть сложности, из-за «слипания» деталей. поставленная задача. Единственное, для этого нужно иметь все необходимые инструменты, которые перечислены выше.

Дополнительную полезную информацию по озвученной теме вы можете получить из видео в этой статье.

Понравилась статья? Подпишитесь на наш канал Яндекс.Дзен

Настенный алюминиевый радиаторный обогреватель 10 секций для отопления помещений, Ho

Запеченные с коррозионно-стойким алюминием, температура которого естественным образом очень быстро нагревается, наши настенные радиаторы отлично подходят для обогрева жилых помещений , столовые и другие помещения в вашем доме. Эти радиаторы имеют низкое энергопотребление, что может помочь снизить расходы на воду в зимние месяцы. Их можно использовать в системе отопления 250F, и они никогда не выделяют никаких вредных веществ во время использования. Наши настенные радиаторы также можно масштабировать по вашему желанию благодаря модульной конструкции. На данный товар распространяется гарантия 1 год от заводских дефектов.

【 Высшее качество 】Корпус изготовлен из высококачественного коррозионностойкого алюминия ADC12. Алюминий сам по себе имеет естественный характер быстрого повышения температуры, высокой термоэффективности, низкого расхода. Чтобы избежать проблем с коррозией сварных швов и нарушением коэффициента теплового расширения. Технология внутренней антикоррозионной окраски распылением гарантирует безопасное использование в воде.

【 Эффективное отопление 】Мощный обогрев 6210 БТЕ на водяной системе, что делает его идеальным для использования в любом помещении. Мгновенная энергосберегающая система отопления нагреет любую комнату в вашем доме до желаемой температуры.

【 Простота и безопасность в использовании 】Поставляется с необходимыми аксессуарами и руководством пользователя, простая в установке настенная конструкция обеспечивает больше места в комнате. Работает на системах горячего водоснабжения и совершенно бесшумно сохраняет тепло в помещении, не пересушивая кожу и глаза.

【 Технические характеристики 】 Испытанное рабочее давление: 2,0 МПа; Объем: 0,4 л на секцию

【Упаковка 】10 секций Радиаторный водонагреватель и аксессуары

Аксессуары:

Настенный кронштейн — 2 шт.

Соединители 3/4 дюйма — 4 шт.

Закрытый соединитель — 2 шт. ВДФ-Ф500 Размер фитинга
1» G резьба, 3/4″ G резьба Цвет
#RAL9010 и #RAL9016 Тепловая мощность 700 БТЕ/час Рейтинг
175 psi при 350F
Материал корпуса/сердечника ADC12 Алюминий/нержавеющая сталь Размеры коробки
32 x 23,5 x 4 дюйма Размеры продукта 3 x 4 x 23 дюйма Масса 27,9 фунтов

Руководство по эксплуатации радиатора.
