Какую пластиковую трубу использовать для отопления: технические характеристики. Виды труб из полипропилена

Содержание

Диаметр труб для отопления. Какой и как выбрать по таблицам

Как правильно подобрать трубы для отопления? Этот вопрос волнует каждого застройщика, поскольку ошибка может нарушить работу всей системы, сделать ее неэффективной и некомфортной.

При заниженном диаметре:

  • Трубы испытывают повышенные нагрузки и сокращается срок их службы. О 50-и годах, как заявляют производители, речь даже не идет.
  • В пиковые периоды при заниженном диаметре трубы может быть не обеспечена подача тепла в нужном количестве и в помещении будет некомфортная температура.

Но и ставить трубы на отопление с большим запасом тоже смысла нет:

  • Это ненужный перерасход денежных средств, снижается инвестиционная эффективность замены труб и оборудования системы отопления.
  • Из-за маленькой скорости потока теплоносителя в трубах могут образовываться отложения, что ведет к уменьшению их пропускной способности.
  • Снижается эффективность из-за большего объема системы отопления. Она приобретает повышенную инерционность.
  • Возможно постоянное завоздушивание, что ведет в повышенному износу радиаторов отопления, теплообменника котла и других компонентов

По сути, при правильно выбранном диаметре труб отопления теплоноситель перемещается по трубопроводам в нужном количестве и определенном диапазоне скоростей. Таким образом при выборе диаметра труб для системы радиаторного отопления с принудительной циркуляцией необходимо отталкиваться от двух значений:

  • тепловая мощность отопительного контура
  • скорость потока теплоносителя в трубопроводе

Усредненно показатель тепловой мощности часто принимают 100 Вт/м. кв., хотя правильнее заказать профессиональный расчет. Теплопотери, которые напрямую определяют тепловую мощность, зависят от многих факторов: утепление дома, тип окон и дверей с ручками http://www.mirar-group.ru, климата в регионе и других. Скорость потока зависит от расхода теплоносителя и указывается производителями труб в специальных таблицах.

Расчет диаметра труб отопления по таблице

Дабы упростить «жизнь» начинающим застройщикам, специалистами уже составлены специальные таблицы по которым можно подобрать нужный диаметр при ΔТ=20 град.С (разница температур между подачей и обраткой).
Ниже таблица подбора диаметра трубы для отопления при ΔТ=20 град. С:


Алгоритм подбора следующий:
  • Перемещаясь по столбцам с показателем скорости потока жидкости 0,4-0,6 находим нужный показатель теплового потока.
  • По крайнему левому столбцу определяем требуемый внутренний диаметр трубопровода.
  • По таблицам производителя, в зависимости от внутреннего диаметра, находим нужный наружный диаметр.

Пример расчета

Например, есть дом 60 кв. метров.
По среднему показателю теплопотерь 100 Вт/м.кв., требуемый тепловой поток 6000 Вт. Применяем коэффициент запаса 1,2 — 6000*1,2=7200 Вт
В таблице максимально приближенным будет значение 7185 Вт при скорости потока 0,5 м/с.
По крайнему левому столбцу внутренний диаметр трубы будет равным 15 мм.
По таблице производителя находим требуемый наружный диаметр трубы. Например, для универсальной металлопластиковой трубы TECEFlex (стр. 11) ближайшее значение в сторону увеличения — 18 мм. Это труба универсальная многослойная (PE-Xc\Al\PE) 25 мм. Аналогично смотрим ассортимент Экопластик стр. 7. Нам подойдет полипропиленовая труба Stabi 25 мм.

Соответствие тепловой мощности и диаметра

Проектировщиками и монтажниками уже подобраны оптимальные соотношения тепловой мощности и наружного диаметра отопительной пластиковой трубы (как в каталоге производителей).

  • Для 3000-5000 Вт — подойдет труба 20 мм
  • 6000-9000 Вт — 25 мм
  • 10000-15000 Вт — 32 мм
  • 16000-21000 Вт — 40 мм
  • 22000-32000 Вт — 50 мм

Данные показатели являются усредненными и, особенно если тепловая мощность находится вблизи пограничного значения, лучше обратиться к специалистам. Но с большой долей вероятности можно утверждать, что если требуемая тепловая мощность контура, например, 12 кВт (площадь около 120 м. кв.), то разводку системы отопления с принудительной циркуляцией нужно проводить пластиковыми трубами диаметром 32 мм.

Следует учесть, что все вышенаписанное относится только к выбору диаметра. Кроме этого, при проектировании системы отопления дома нужно выбрать трубы с учетом эксплуатационных параметров (температуры и давления), особенностей монтажа (замоноличенные, под гипсокартоном или плинтусом, открытые или другое), по типу соединения (сварка, запрессовка, обжим, пресс-соединения).

Отопление техническими пластиковыми трубами — Конструкции и оборудование фермерских и дачных теплиц



Paylon
  • Специалисты
  • Реальное имя: Иван

Добрый Вечер!

Я занимаюсь выращиванием партен. огурца в теплицах. Встал вопрос о добавлении радиаторов(труб) отопления. Стальные трубы расположены по периметру, хотел проложить трубы между рядками прямо на грунт, для доп. нагрева близлежащего пространства возле растений. Если выполнить систему труб между рядками из технической пластмассы — будет ли существенная разница между пластиковыми и стальными трубами, ведь по теплопроводности пластик уступает стали в сотни раз (поправьте меня если ошибаюсь). Если выполнить доп. отопление из пластмассовых труб, это было бы дешевле и практичней(при перепашке) грунта. Буду признателен любой точке зрения.

С уважением,

Иван Павлов

Link to comment

Марите
  • Модераторы
  • Страна: Латвия
  • Город: Рига
  • Реальное имя: Марите Гайлите

Paylon
  • Специалисты
  • Реальное имя: Иван

Марите, спасибо за комментарий. Труба техническая, местный производитель заявляет, что вполне пригодна под отопление в теплицах. Какого диаметра стоит выбрать трубу при размерах теплиц: 11м*35м*4.8м(по коньку). Также не подскажите источник, может быть сайт польский с необходимой информацией?

Заранее благодарю,

С уважением,

Иван

Link to comment

DINECO1
  • Эксперты
  • Страна: Россия
  • Город: Москва
  • Реальное имя: Владимир Владимирович

Мнение:

есть металлопластиковые трубы (расслаиваются со временем),

а есть пластиковые трубы — те, что паяют специальным паяльником. Очень удобно и надежно. К ним есть углы, муфты, краны, американки (переходы на резьбу с металл. трубой) и пр.

Плюс этих труб — быстрота монтажа, надежность и долговечность.

Также одним из плюсов является НИЗКАЯ теплопроводность. Это хорошо для переноса тепловой энергии на расстояяния, но для вашего случая (обогрев — это в первую очередь ТЕПЛООТДАЧА, т.е. «тепловая потеря») это будет основным минусом.

Вы будете гонять воду по кругу с малыми потерями тепла.

Удельная мощность такой системы будет очень низкой.

Трубы. Варите трубы. Они надежны и отдают тепло, в чем исобственно и есть их предназначение в теплицах.

Link to comment

Марите
  • Модераторы
  • Страна: Латвия
  • Город: Рига
  • Реальное имя: Марите Гайлите
Труба техническая’ date=’ местный производитель заявляет, что вполне пригодна под отопление в теплицах. Какого диаметра стоит выбрать трубу при размерах теплиц: 11м*35м*4.8м(по коньку). Также не подскажите источник, может быть сайт польский с необходимой информацией?

[/quote’]

Что бы этот производитель знал о потребностях растений ?

Польский сайт здесь

http://tunele-foliowe.pl/produkty/ogrzewanie

Труба, как мне кажется, 3/4 дюйма. А по сути замечания Dineco — неразумно спорить с инженером. Просто пластмассовые трубы проще в эксплуатации, чем металлические. В определенных условиях.

Link to comment

Бруслик
  • Профессионалы
  • Реальное имя: Руслан

Paylon
  • Специалисты
  • Реальное имя: Иван

Спасибо за отзывы. У нас тоже лежит пластиковая труба на глубине 35 см для разогрева грунта. Вопрос же стоит в том, чтобы отдать тепло рассаде в первые дни после высадки в грунт (расположив трубы между рядками). Пластик удобнее в эксплуатации (при вспашке легко демонтировать), и все же хотелось бы услышать отзывы на практике, кто использовал пластик для обогрева воздуха, а не почвы.

У нас в рассаднике пластик лежит между рядками прямо на земле, сверху на пленке мы выращиваем рассаду в стаканчиках.

Также назрел еще вопрос для обсуждения — есть ли смысл закладывать пенопласт на глубину, скажем 30-40 см в грунт по периметру теплицы между пленками, чтобы сохранить температуру почвы в теплице и оградить ее от обмерзшего грунта на улице? Если да, то может есть смысл использовать другой материал?

Link to comment

Бруслик
  • Профессионалы
  • Реальное имя: Руслан

Paylon
  • Специалисты
  • Реальное имя: Иван

Марите
  • Модераторы
  • Страна: Латвия
  • Город: Рига
  • Реальное имя: Марите Гайлите

Rozman5
  • Эксперты
  • Страна: Россия
  • Город: Подольск
  • Реальное имя: Михаил

Еще в советские времена, когда Мы начинали 1989г, в комплекте к Украинским (Антрацит)мет.

констр. были пластиковые трубы для напочвенного и подпочвенного подогрева. Если не ошибаюсь обычный черный полиэтилен. Мы тогда спешили, строились, постепенно высаживая саженцы для поддержки штанов, и тогда мы не заложили… Но был опыт использования этих труб, пропускали под давлением около 5-8атм с температурой воды до 110-120гр.С

С Уважением, Михаил.

Link to comment

Марите
  • Модераторы
  • Страна: Латвия
  • Город: Рига
  • Реальное имя: Марите Гайлите

Юхани
  • Профессионалы
  • Страна: россия
  • Город: м
  • Реальное имя: юрий

Аллекс
  • Эксперты
  • Страна: Россия
  • Город: Москва
  • Реальное имя: Аллекс
пропускали под давлением около 5-8атм с температурой воды до 110-120гр. С

С Уважением’ date=’ Михаил.[/quote’]

зачем самим под себя закладывать бомбу? давление плюс температура 120 градусов!

пластиковые трубы только на магистралях для транспорта теплоносителя к устройствам излучающим тепло, то есть к батареям или регистрам, но сами они, батареи и регистры исключительно из металла!( или керамики как в япони но это дороговато будет) …И с каждым днём всё радостнее жить!

Link to comment

S.S.
  • Специалисты
  • Страна: Латвия
  • Город: Рига
  • Реальное имя: Сивак Александр Николаевич

Аллекс
  • Эксперты
  • Страна: Россия
  • Город: Москва
  • Реальное имя: Аллекс

Мороз
  • Специалисты
  • Страна: Украина
  • Город: Полтава
  • Реальное имя: Мороз Юрий Олегович

max2ss
  • Профессионалы
  • Страна: Россия
  • Город: Родники
  • Реальное имя: Максим

если имеется примитивная система отопления и необходимо что-то вроде ростовой трубы, то пластиковая труба вполне оправданна, так как в сильные морозы температура теплоносителя около 90 градусов,  а пластик едва прогреется до 40 и не пожжет листья растений при контакте, в остальных случаях только металл, и даже под землёй металл (лучшая защита от ржавчины-ржавчина).

пластик, любой, при высоких температурах становится мягким, податливым,и, если учесть давление воды в системе (1-4очка) возможны частые обрывы, срывы с фитингов (паяный пропилен надежнее, но теплоотача самя низкая), что вкупе с высокой инертностью системы и дороговизной материалов уступает металлу.

у меня теплица 350 квадратов, и пластика мне пришлось-бы купить(только трубы) на 80 тыков, когда профильная труба со всеми регулировочными кранами и термостойкой резиновой трубой (для состыковок труб, чтоб компенсировать тепловые зазоры) встали в 40 тыков.

кстати, насчёт пенопласта и других теплоизоляторов, главное сохранить их сухими, так как вода самый лучший теплопроводник

Link to comment

max2ss
  • Профессионалы
  • Страна: Россия
  • Город: Родники
  • Реальное имя: Максим

Использование полипропиленовых труб и фитингов в системе отопления (горячего водоснабжения) частного дома

Использование полипропиленовых труб при монтаже водяной системы отопления частного дома наиболее типичный случай рассказать, на что надо обратить внимание при проведении этой работы.

Что такое система отопления в индивидуальном доме? Это совокупность котлов, радиаторов, расширительного бака, приборов визуального контроля и вспомогательных устройств (элементов), соединенных между собой трубопроводами и фитингами.

Первое в обустройстве системы отопления – это проект

Проект системы отопления индивидуального дома разрабатывается на основе общего проекта здания (предполагается, что он разработан специализированной организацией) и является необходимым приложением к нему. При этом необходимо систему отопления «увязывать» с системами водоснабжения и внутренней канализации.

Прежде чем приступить к проектированию системы отопления необходимо учесть следующее:
  • тип водоснабжения частного дома (скважина, централизованное водоснабжение, другое), характеристики поступающей воды (жесткость, наличие нерастворимых примесей и др).

  • возможность подключения дома к централизованной системе отопления.

  • общую площадь здания и отапливаемую площадь, этажность здания.

  • возможность выделения в здании отдельного помещения (котельной), в котором будут размещены котел отопления и циркуляционный насос.

  • тип системы отопления: однотрубная или двухтрубная, самотечная или с принудительной циркуляцией теплоносителя.

  • тип котла отопления (газовый, на жидком топливе, на твердом топливе, электрический).

  • материал труб и фитингов, из которых будет сооружаться система отопления.

Все эти показатели существенно повлияют на будущий проект.

Проект системы отопления включает следующие основные разделы:
  • теплотехнический расчет, включающий расчеты по рабочей и максимальной температуре и давлению;
  • подбор оборудования и материалов для системы;

  • подбор радиаторов отопления по теплотехническому расчету;

  • схема разводки радиаторного отопления по этажам;

  • аксонометрическая схема;

  • спецификация необходимого оборудования и материалов;

  • последовательность выполнения работ, особенности монтажа отдельных участков системы отопления (горячего водоснабжения). Применяемые инструменты и специальное оборудование (выполнение правил СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»).

  • требования к квалификации специалистов, которые будут осуществлять монтаж системы отопления/горячего водоснабжения.

Поскольку назначением настоящей статья является использование полипропиленовых труб и фитингов в отопительной системе, в дальнейшем рассматриваем только эти материалы.

Требования при выборе труб и фитингов для системы отопления (горячего водоснабжения).

Современный ассортимент труб и фитингов для отопления достаточно разнообразен – базовый материал, диаметры и толщина стенок труб, отсутствие или наличие армирования, физические и эксплуатационные характеристики (гибкость, линейное расширение, удобство в работе, срок службы), цена и даже цвет. Все это учитывается при составлении спецификации к проекту системы отопления.

Если вы принимаете решение использовать пластиковые трубы для системы отопления (горячего водоснабжения) своего дома, то необходимо знать следующее:
  1. Рабочая температура жидкости для пластиковых труб должна быть в диапазоне 70 – 80 оC с возможностью кратковременного повышения до температуры 90 оC. Даже при максимальном нагреве труба не должна деформироваться и ухудшать свои технические характеристики.

  2. В отопительной системе пластиковые трубы должны выдерживать давление до 25 Бар (25.6 кг/см²) и иметь толщину стенок не менее 3 мм. В системах горячего водоснабжения достаточно выдерживать давление до 20 Бар (20,4 кг/см²) и меть толщину стенок от 2.5 мм.

  3. Коэффициент линейного термического расширения пластиковых труб должен обеспечить минимальное изменение их размеров в пределах всего диапазона рабочей температуры. Использование армированных пластиковых труб, например стекловолокном, позволит снизить коэффициент линейного расширения примерно на 75% в сравнении с неармированными трубами из пластика.

  4. Внутренняя поверхность пластиковых труб должна быть максимально гладкой с целью минимизации отложения солей или накипи.

  5. Материал труб и фитингов должен быть инертен к воде и к рабочей жидкости (теплоносителю) в системе отопления даже при максимальной температуре в системе.

  6. Срок службы пластиковых труб для горячего водоснабжения/отопления должен быть не менее 25 – 30 лет и не ниже, чем у основных элементов системы.

  7. Стоимость пластиковых труб и фитингов должна быть достаточно оптимальной и не занимать максимальную долю в общей стоимости системы отопления в целом.



Еще один существенный момент при подборе труб и фитингов для отопительной системы – это их закупка от одного производителя (понимается проверенный изготовитель с современным оборудованием и качественной продукцией). Во-первых, это облегчит претензионную работу в случае выявления дефектов. Во-вторых, пластиковые трубы и фитинги от разных производителей могут иметь несколько отличные допуски в размерах. При стыковке элементов от различных производителей существует вероятность некачественного стыка, которая в последствии может привести к неисправности.



На современном рынке для отопительных систем жилых и административных зданий массово представлены пластиковые трубы и фитинги на основе полиэтилена и полипропилена различных исполнения и ценовых категорий.

Наиболее оптимальны по сумме экономических и технических характеристик трубы и фитинги из статического полипропилена третьего типа изготовленные по ГОСТ Р 32415-2013 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия» и имеющие величину номинального рабочего давления от PN20 до PN25.

Недорогие трубы из полиэтилена недостаточно стабильны в условиях высоких температур и их применение в отоплении чаще всего ограничивается системами теплого пола. В системах отопления успешно используются металлопластиковые трубы на основе полиэтилена, но их стоимость выше аналогичных по характеристикам труб из полипропилена.



Основные свойства полипропиленовых труб используемых для систем отопления:
  • незначительная масса полипропиленовых изделий значительно упрощает их перевозку к объекту и доставку к месту проведения работ.

  • высокая термопластичность полипропилена обеспечивает его легкую, быструю и надежную сварку.

  • полипропилен инертен ко всем теплоносителям, применяемых в отопительных системах, он не изменяет их свойств и обеспечивает нормативный срок использования. Он достаточно хорошо гасит шумы, возникающие при прохождении теплоносителя по трубам.

  • введение в состав полипропиленовых труб стабилизаторов позволяет им быть стойкими к резкому изменению температуры и давления (естественно в пределах нормативных значений). Высокая эластичность полиэтиленовых труб обеспечивает их сохранность даже при замерзании находящейся в них воды.

  • невысокая цена пластиковых труд и фитингов в сочетании с широким ассортиментом этих изделий и массовым предложением от различных производителей.

  • низкая теплопроводность полипропиленовых труб обеспечивает минимальное снижение температуры теплоносителя при его прохождении к радиаторам отопления (в сравнении с металлическим трубами потери тепла меньше на 10 – 20%).

  • низкая стойкость «чистого» полипропилена к проникновению через стенки трубы кислорода воздуха.



Это свойство полипропилена нельзя считать критичным при выборе пластиковых труб для системы отопления. Да, отдельные теплоносители, чаще всего дешевые, весьма восприимчивы к кислороду воздуха и при контакте с ним ухудшаются их свойства. Но, эта проблема решается и достаточно успешно. Во-первых, большинство производителей полипропиленовых труб за счет добавок и армирования (стекловолокном или алюминием) существенно снижают проницаемость кислородом воздуха своей продукции. Во-вторых, над этой проблемой успешно работают и производители теплоносителей путем введения в состав своей продукции соответствующих стабилизаторов.

Правильный выбор пластиковых труб их качественный монтаж обеспечит комфортное использование системы отопления на долгие годы.


Пластиковые трубы и максимальная рабочая температура

Рабочая температура

— максимальная рабочая температура для пластиковых труб.

Материал пластиковой трубы Рабочая температура
При давлении
Без давления
( o F) ( o C) ( o F) o C)
ABS — Акрилонитрилебутадиен Стирол 100 38 180 82
PE — Полиэтилен 100 38 180 82
PVC — Поливинилхлорид 100 38 140 60
CPVC — Хлорированный поливинил Хлорид 180 82 180 90 069 82
PB — полибутилен 180 82 200 93
PP — полипропилен 100 38 180 82
SR — стирольный каучук Пластик 150 66

Максимальная кратковременная рабочая температура

— для труб без давления.

  • PVC: 95 o C
  • PP: 100 o C
  • PE: 95 o C

Температура теплового искажения

— это температура, при которой образец материала помещается в теплоноситель с изгибающей нагрузкой (18,6 кг / см 2 ) приложен — достигает заданного прогиба.

  • ABS: 104-106 o C
  • PVC: 54-80 o C
  • HDPE: 43-49 o C
  • LDPE: — 41 o C
  • PP: 57-64 o C

Температура размягчения по Вика

— это температура, при которой игольчатый пенетратор погружается в испытательный образец заданная глубина при приложении заданной вертикальной нагрузки (1 кг) .

  • ABS: 102,3 o C
  • PVC: 92 o C
  • PE: 127,3 o C
  • PP: 2 152,2 C

Влияние горячей воды на трубопроводы из ХПВХ и ППР

Тепло используется для формования и формования пластмасс, включая ХПВХ и ППР, в трубы и фитинги, используемые в водопроводной системе дома или виллы. После обработки то, как пластиковый материал реагирует на воздействие тепла, в основном от горячей воды и окружающей среды, зависит от типа пластика и способа его обработки.

При выборе материала пластиковых трубопроводов для вашей водопроводной системы важно учитывать, как тепло, особенно горячая вода, может повлиять на него.

Максимально допустимое рабочее давление и температура пластмассовых трубопроводов

Все пластиковые трубопроводы имеют максимально допустимое рабочее давление, при котором система трубопроводов может работать в течение 50 лет, и это зависит от температуры воды.По мере увеличения температуры максимально допустимое номинальное давление уменьшается до точки, когда труба больше не может выдерживать температуру воды, и эта температура называется максимально допустимой рабочей температурой.

Максимально допустимая рабочая температура

PPR составляет 70 ° C в течение 50 лет, что примерно соответствует температуре горячей воды в большинстве домов.

Schedule 80 FlowGuard ® Водопроводная труба из ХПВХ, с другой стороны, имеет более высокую допустимую рабочую температуру 93 ° C.Это означает, что FlowGuard CPVC сохранит свою прочность и внешний вид и прослужит дольше, чем температура, которой подвержено большинство труб в жилых домах.

Как тепло приводит к коррозии

Тепло также является ускорителем коррозии. Со временем подверженность материалов трубопроводов коррозии будет только увеличиваться при воздействии горячей воды.

В случае PPR хлор и диоксид хлора, используемые для дезинфекции питьевой воды, вызывают коррозию материала труб.Когда хлор добавляется к воде, он превращается в хлорноватистую кислоту, которая способна разорвать углерод-углеродные связи в полимерной цепи PPR. Атомы водорода, окружающие углеродную цепь PPR, представляют собой небольшие атомы, которые неспособны защитить его цепь от воздействия хлорноватистой кислоты.

Эта коррозия чаще встречается в трубопроводах горячей воды, потому что тепло делает хлор более активным, а также способствует большему проникновению в материал. Со временем разрушенный материал разрушается, а стенка трубы истончается, ослабляя ее и приводя к утечкам.

На изображении ниже показано воздействие горячей хлорированной воды на трубу PPR со значительной эрозией стенки трубы всего через 9 месяцев.

С другой стороны, углеродная цепь ХПВХ окружена крупными атомами хлора, которые защищают цепь от воздействия хлорноватистой кислоты, присутствующей в водопроводе, и значительно ограничивают воздействие хлора на материал.Любой хлор, который достигает его основной цепи, просто дополнительно хлорирует его, а это означает, что ХПВХ будет сохранять свою прочность и долговечность в течение длительного времени даже в хлорированной воде при повышенных температурах.

Сантехническая труба из ХПВХ справа на изображении ниже использовалась для перекачивания хлорированной питьевой воды в течение 23 лет, и ее толщина все еще сопоставима с толщиной стенки новой трубы, показанной слева.

FlowGuard CPVC разработан для систем горячего водоснабжения

FlowGuard CPVC — надежный выбор для жилищного водопровода.Благодаря устойчивости к хлорной коррозии и температуре теплового искажения, значительно превышающей нормальный уровень питьевой воды, он идеально подходит для использования в линиях горячего водоснабжения в домах в Саудовской Аравии и по всему миру.

У вас есть вопросы или вы хотите узнать больше о том, как FlowGuard CPVC может принести пользу вашей водопроводной системе? Свяжитесь с нашей командой консультантов по трубопроводным системам .

Трубы из ХПВХ для трубопроводов горячего водоснабжения

За последнее десятилетие изменился образ жизни, и вчерашние предметы роскоши теперь стали предметом первой необходимости.Один из примеров — купание с горячей водой 365 дней в году. В связи с этим развивающимся образом жизни особое внимание необходимо уделять безопасному и долговечному использованию бытовых приборов и связанных с ними аксессуаров, обеспечивающих эти услуги (водопроводные системы с горячей водой).

Ванна с горячей водой не только дает нам комфорт, расслабляет, но и хорошо очищает круглый год. С горячей водой мыть и чистить становится проще. Кроме того, считается, что несколько стаканов теплой воды в день могут помочь вам сохранить крепкое здоровье.

Температура горячей воды для использования людьми

Знаете ли вы, при какой температуре можно принимать ванну ???

Вы с удивлением заметите, что для комфортной ванны температура колеблется от 29,5 ° C до 43 ° C. При превышении этой температуры ванна становится неудобной и вызывает стресс для кожи. Попадание на кожу воды при температуре выше 60-65 ℃ может вызвать ожоги. Ошпаривание относится к ожоговым травмам, полученным, когда некоторые или все клетки кожи или других тканей разрушаются горячими жидкостями (ожоги).( Источник: IS 7558 — свод правил для установки горячего водоснабжения )

Раньше люди нагревали воду на плите / газе или использовали погружные стержни и подмешивали в нее холодную воду, чтобы температура воды была комфортной для ванны. Однако существовали риски, такие как поражение электрическим током, ожоги от горячей воды, связанные с этой практикой.

Водонагреватели — великое изобретение, которое заменило традиционные методы и упростило использование горячей воды.Они могут использовать различные источники энергии для отопления, такие как электричество, газ и т. Д. Эти водонагреватели подключены к нашим водопроводным трубам, и, следовательно, мы получаем горячую воду прямо из кранов и душевых, что облегчает нам задачу. Согласно IS 7558 водонагреватели должны быть рассчитаны на отключение при 60-65 ° C.

Трубопроводы горячей воды из-за перегрева становятся агрессивными и могут привести к повреждению устройства и труб. Это происходит, если температура не регулируется, и может привести к поломке и серьезным травмам пользователя.

С прошлого десятилетия ХПВХ стал предпочтительным выбором для замены металлических труб водопроводных труб, этот сдвиг произошел из-за присущих ему проблем коррозии, образования накипи, утечек в металлических трубах.

ХПВХ и водонагреватели, идеальное сочетание?

С пластиком связаны мифы. Пластиковые водопроводные трубы всегда подвергались сомнению относительно их пригодности для использования с горячей водой. ХПВХ — это специально разработанный термопласт, и его молекулярная структура отличает его от обычных пластиков.Его внутренняя структура делает его идеальным выбором для систем горячего и холодного водоснабжения.

ХПВХ как материал имеет температуру стеклования 113-115 ° C. Температура стеклования определяется как температура, при которой твердое вещество начинает размягчаться и ослабевать. Производители ХПВХ гарантируют срок службы своих фитингов из ХПВХ 50 лет при использовании в горячей воде до 93 ° C.

Как теперь вы знаете, удобная ванна с горячей водой в диапазоне от 29 до 43 ° C и температуре выше 65 ° C может вызвать ожоги, а водонагреватели предназначены для отключения нагрева воды выше 60-65 ° C.ХПВХ становится идеальным материалом, поскольку точка размягчения / температура стеклования ХПВХ намного выше, чем температура отключения водонагревателя. Таким образом, труба может прослужить пользователю 50 лет.

Трубы из ХПВХ

— идеальный выбор для водопровода горячего водоснабжения. Они производятся после добавления материала, который проходит процесс дополнительного хлорирования, что обеспечивает более высокое качество ХПВХ.
Его превосходная термостойкость продемонстрирована в стандартах ASTM для каждого материала. ХПВХ не разлагается под воздействием горячей воды и может легко использоваться для приложений, требующих температуры до 200 ° F.
Кроме того, FlowGuard® Plus соответствует национальным и международным стандартам.
Это причина, по которой FlowGuard® Plus выбрана как лучшая труба из ХПВХ для горячей воды.

Примечание: В целях безопасности убедитесь, что компоненты водонагревателя всегда находятся в хорошем рабочем состоянии. В случае неисправности термостата водонагревателя источник энергии продолжает нагревать воду. Это приведет к повышению температуры и созданию избыточного давления внутри резервуара водонагревателя, что приведет к его разрыву и серьезным травмам.

Трубы из ХПВХ

использовались в США, на Ближнем Востоке и в других странах в течение 50-60 лет без каких-либо серьезных проблем, поэтому вы можете выбрать ХПВХ для трубопроводов горячего водоснабжения.

Lubrizol является изобретателем ХПВХ и присутствует на рынке более полувека. FlowGuard CPVC использовался в различных странах для систем горячего водоснабжения, что сделало его надежным брендом для этого приложения. Таким образом, FlowGuard CPVC соответствует международному стандарту качества и делает его более подходящим для систем горячего водоснабжения по сравнению с другими стандартными CPVC.

В Индии компании Ashirvad Pipes Pvt Limited и Prince CPVC Pipes & fittings Limited производят и продают их через свои обширные розничные каналы по всей стране.

Если вы в настоящее время ремонтируете или строите дом своей мечты, поговорите с нашей командой. Команда поможет разработать пластиковую трубу из ХПВХ для системы горячего водоснабжения, которая обеспечит получение горячей воды идеальной температуры без каких-либо проблем.

И не забудьте подумать о CPVC, когда вы коснетесь «горячей воды» в следующий раз.

Обязательно ознакомьтесь с нашим блогом, в котором основное внимание уделяется важности целостного взгляда на покупку ХПВХ, а не только рассмотрение цены на трубы из ХПВХ как единственного фактора.

В чем разница между трубами из ПВХ и ХПВХ

Эта запись была опубликована Кори 15 августа 2017 г.

ПВХ против ХПВХ

Вы, наверное, знакомы с трубами из ПВХ. Это белая пластиковая труба, обычно используемая для водопровода и канализации. ПВХ — это поливинилхлорид, который стал обычной заменой металлических труб.Прочность, долговечность, простота установки и низкая стоимость ПВХ сделали его одним из наиболее широко используемых пластиков в мире. ПВХ — это термопластический материал, которому придают различные формы для создания труб, фитингов, клапанов и других материалов для обработки жидкостей.

Запросите ценовое предложение на трубопроводы из ХПВХ / ПВХ в СНГ

Итак, что такое ХПВХ?

Вы можете думать о ХПВХ как о двоюродном брате ПВХ. Они во многом похожи, но не должны использоваться взаимозаменяемо.Оба сделаны из одних и тех же основных элементов с одним отличительным признаком. ХПВХ изменяется в результате реакции свободнорадикального хлорирования, которая эффективно увеличивает содержание хлора в материале. ХПВХ также является термопластом, из которого изготавливают многие из тех же продуктов, что и ПВХ.

Эта разница в составе позволяет ХПВХ выдерживать более широкий диапазон температур. Вот почему многие строительные нормы и правила требуют использования ХПВХ вместо ПВХ для использования в системах горячего водоснабжения. Стандарт ASTM позволяет использовать ПВХ в приложениях, температура которых не превышает 140 градусов по Фаренгейту.

Повышение температуры может вызвать размягчение материала и ослабление стыков. ХПВХ, с другой стороны, может выдерживать температуры до 200 градусов по Фаренгейту.

Другие различия между ПВХ и ХПВХ:

Между этими двумя материалами есть еще несколько отличий. В большинстве труб из ПВХ в Северной Америке используется номинальный размер трубы (NPS), тогда как для CPVC доступен стандартный размер NPS -ИЛИ-CTS (размер медной трубы).

Система определения размеров медных труб полностью отличается от системы определения номинального размера трубы, и, как следует из названия, это та же система, которая используется для труб из медных труб.

Перед покупкой CPVC знайте, что вы будете использовать и какая система калибровки вам потребуется. Цвет тоже может быть подсказкой. Часто ХПВХ CTS имеет светло-желтоватый цвет, тогда как ХПВХ графика 80 (NPS) имеет светло-серый цвет.

ПВХ трубы и фасонные части обычно бывают белого или темно-серого цвета. Чтобы быть уверенным, всегда проверяйте заводскую печать на трубе.

Из-за различий в химическом составе иногда ПВХ или ХПВХ также требуют разных грунтовок и растворителей для соединения труб и фитингов.

Создание прочного соединения зависит от способности цемента химически размягчать пластик. По этой причине вы всегда должны использовать цемент, специально предназначенный для используемого вами материала.

Применение ПВХ и ХПВХ:

Как упоминалось ранее, ХПВХ больше подходит для систем горячего водоснабжения до 200F.ПВХ по-прежнему часто используется для производства ненагретой воды, а также для систем вентиляции и дренажа; однако ХПВХ широко используется как для горячей, так и для холодной питьевой воды.

Более стойкие свойства ХПВХ делают его также полезным для коммерческого и промышленного применения. Из-за более широкого диапазона применения ХПВХ обычно дороже, чем ПВХ. Тем не менее, это по-прежнему очень экономичный и универсальный материал.

Мы рекомендуем использовать ПВХ для рекреационных целей / строительства, в системах холодного водоснабжения, вентиляционных и дренажных системах.ХПВХ рекомендуется для применений, в которых максимальная температура превышает 140 градусов по Фаренгейту, но остается ниже максимального рейтинга ХПВХ, составляющего 200 градусов по Фаренгейту.

Еще одним решающим фактором при выборе материала является химический состав среды, используемой в вашем приложении. Хотя ПВХ и ХПВХ устойчивы ко многим из одних и тех же химикатов, с некоторыми лучше всего справиться то или иное.

Проконсультируйтесь с таблицей химической совместимости, чтобы убедиться, что выбранные вами материалы трубопроводов подходят для вашего уникального применения.

Можно ли использовать вместе ПВХ и ХПВХ?

Трубы и фитинги всех размеров NPS подходят друг к другу, но не рекомендуется смешивать и сочетать материалы. Смешивание материалов может повлиять на номинальные значения температуры и давления трубопровода. По этой причине мы всегда рекомендуем строить любую систему трубопроводов под давлением с использованием подходящих материалов и графиков трубопроводов.

Как согнуть ПВХ-трубу с помощью теплового пистолета

Благодаря своей прочности, устойчивости к влаге и электричеству, а также низкой стоимости, ПВХ-трубы являются широко используемым материалом во многих областях. Домашнее использование включает установку сантехники, внутреннюю кабельную разводку и садоводство. Он также отлично подходит для проектов DIY, таких как изготовление нестандартного блока для хранения или садовой мебели, или строительство импровизированной беседки-палатки.

ПВХ очень жесткий по своей структуре и бывает только в готовом виде. Существует множество адаптеров и других приспособлений, используемых для соединения нескольких частей в различных формациях, что позволяет разнообразить возможные формы всей конструкции или системы каналов из ПВХ в случае движущихся жидкостей.Однако чем больше соединений и деталей, тем выше вероятность утечки и отсоединения навесного оборудования. Более того, иногда невозможно достичь идеальных форм для текущего проекта, используя только трубопроводы и насадки, доступные в местных магазинах бытовой техники и т.п.

Здесь очень полезно сгибать ПВХ самостоятельно. Придание трубопроводу идеального контура для работы может сэкономить ваше время, нервы и деньги.

Процесс так же прост, как нагреть трубу, согнуть ее до нужной формы и дать ей остыть, чтобы она затвердела и навсегда осталась в контуре.

Это идеальный вариант, чтобы протестировать процесс один или два раза на ломе ПВХ, прежде чем работать с материалом, который вам действительно нужен для вашего проекта. Чтобы согнуть ПВХ, вам понадобится термофен, чтобы размягчить материал и придать ему форму.

Тепловая пушка HG Master Appliance отлично работает благодаря высокому потоку воздуха и надежному нагреву.

В хорошо вентилируемом помещении подключите тепловую пушку, подготовьте ПВХ и наденьте пару прочных термостойких перчаток.

Обогрев

Держите фен на 3–4 дюйма над ПВХ и перемещайте его из стороны в сторону вдоль трубы примерно на 12 дюймов в зависимости от размера изгиба, который вы надеетесь получить.После нескольких проходов поверните трубу, чтобы нагреть другую сторону той же секции.

Повторяйте этот процесс, пока материал не станет мягким до приемлемого уровня. Труба начнет заметно провисать под действием тепла. Как только вы заметите, что это происходит на большей части поверхности, которая должна быть изогнута, вы можете остановиться.

Пистолет может образовывать ожоги при слишком сильном нагреве. В большинстве случаев пятна носят чисто косметический характер и не влияют на прочность или твердость трубы после охлаждения.Их, как правило, можно закрасить, если нужно, или вообще оставить, если их не будет видно.

Изгиб

Не снимая перчаток, возьмите ПВХ за края размягченного участка. Медленно согните трубу до нужной формы.

Примечание. Во время этой части процесса ПВХ можно перегибать даже при осторожных и преднамеренных движениях. В таком случае решением может быть использование песка. В начале процесса плотно заполните трубу песком по всей длине и заглушите оба конца.Нагрейте трубу обычным способом и перейдите к следующим шагам. Песок создает плотную нить, которая предотвращает перегиб ПВХ при изгибе.

После придания трубе идеальной формы подержите трубу в руках на короткое время, чтобы она не смогла принять форму.

После достижения желаемой конфигурации дайте ему остыть. Смочите трубу прохладной водой из шланга, положите мокрую тряпку на нагретый изгиб или просто дайте ей остыть в хорошо проветриваемом помещении.

Свяжитесь с экспертами Master Appliance сегодня, чтобы узнать о новейшей технологии тепловых пушек. Тепловой пистолет, который идеально подходит для вашего применения, предлагает множество вариантов на выбор.

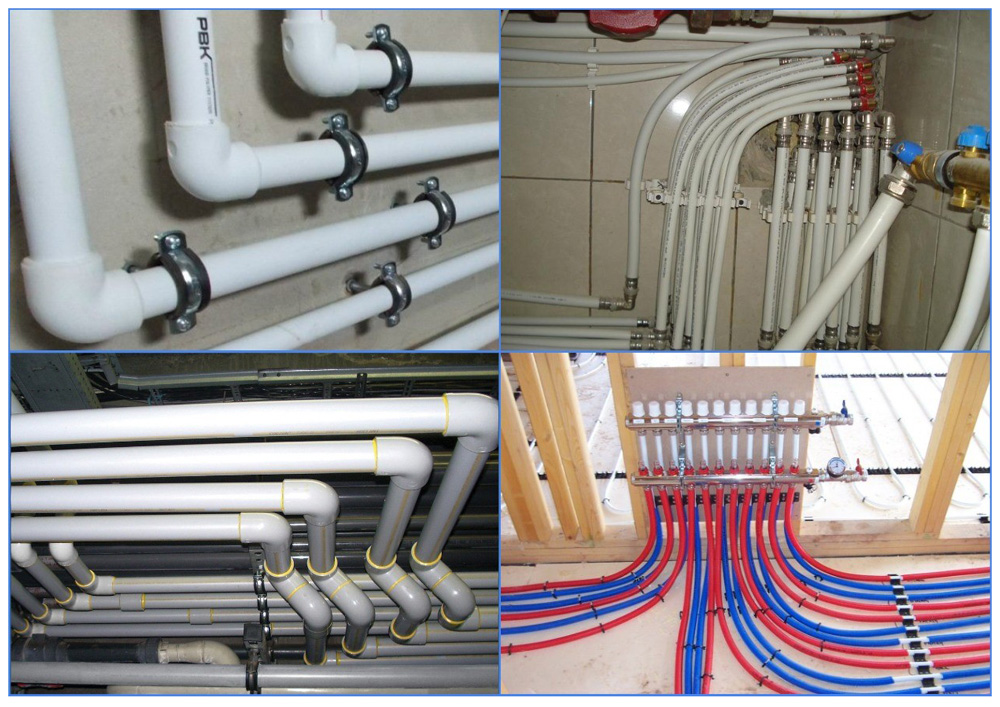

Какой материал для трубопроводов является лучшим для сантехнических сооружений

Трубы, используемые для водопровода в домах и на предприятиях, могут быть изготовлены из самых разных материалов. Как и в любых инженерных решениях, лучший вариант меняется в зависимости от приложения и условий проекта.Также у каждого материала есть свои преимущества и недостатки.

Наиболее распространенными материалами трубопроводов, используемых для водопровода, являются медь, ПВХ, ХПВХ и полиэтиленгликоль. В этой статье будет представлен обзор этих четырех материалов, а также других материалов, которые можно найти в строительной отрасли.


Получите профессиональный дизайн сантехники для вашего следующего строительного проекта.


Независимо от материала трубопровода, вы можете снизить затраты на проект за счет оптимизации компоновки водопроводной системы.Это уменьшит общую требуемую длину трубопроводов, а также затраты на фитинги и рабочую силу. Информационное моделирование здания может помочь вам оптимизировать сантехнические установки и другие системы MEP.

Медные трубы

Медь очень прочная и является традиционным материалом для сантехники с 1960-х годов. С тех пор были введены и другие материалы, но медь по-прежнему остается одним из лучших вариантов. Главный недостаток медных трубопроводов — высокая цена, необходимость в пайке и дополнительной фурнитуре.Учитывая свою ценность, медные трубы соблазняют воров, когда их обнажают.

ПРОФИ Минусы
  • Герметичность
  • Проверенная надежность с 1960-х годов
  • прочный
  • Не загрязняет воду
  • Жаростойкий
  • Длительный срок службы
  • Старые трубы можно переработать
  • Коррозионностойкий
  • Дорого: около 300 долларов за 100 футов
  • Старые установки могут содержать свинцовый припой
  • Старые медные трубы можно переработать, но добыча и производство меди наносят ущерб окружающей среде. По этой причине медь не считается зеленым материалом.

Некоторые распространенные области применения медных трубопроводов включают снабжение горячей и холодной питьевой водой, а также линии хладагента для систем отопления, вентиляции и кондиционирования воздуха. Медная труба типа K имеет самые толстые стенки и обычно используется в подземных коммуникациях. Тип L имеет промежуточные стенки, а тип M — самые тонкие стенки, и они обычно используются для настенных линий электроснабжения.

Трубопровод из поливинилхлорида (ПВХ)

ПВХ — это пластик, который обычно используется в сантехнике, и бывает двух размеров: Schedule 40 и Schedule 80.

  • ПВХ Schedule 40 является наиболее часто используемым, имеющим более тонкие стенки и более низкую цену.
  • Schedule 80 PVC имеет более толстые стенки, что делает его более прочным, но и более дорогим.

Американский национальный институт стандартов (ANSI) предоставляет таблицы, которые стандартизируют внешний диаметр труб из ПВХ. В следующей таблице приведены плюсы и минусы ПВХ как материала для трубопроводов.

ПРОФИ Минусы
  • Устойчив к ржавчине и коррозии
  • Устойчив к высокому давлению воды
  • Низкая стоимость
  • Простая установка, без сварки и слесарных работ
  • Универсальность: разные размеры и фурнитура
  • Прочный и долговечный
  • непроводящий
  • Нельзя использовать для горячей воды, так как под действием тепла ПВХ деформируется.
  • ПВХ разлагается под воздействием ультрафиолета, что означает, что он не может подвергаться воздействию солнечных лучей.
  • Не безопасно для питьевой воды.
  • Не подлежит переработке.

ПВХ обычно используется в сливных линиях раковин, унитазов и ванн. Другие распространенные применения включают водопровод в помещениях, подземные водопроводные трубы, вентиляционные трубы, магистральные водопроводы, трубопроводы высокого давления и системы ливневой канализации.

Трубопровод из хлорированного поливинилхлорида (ХПВХ)

Как следует из названия, ХПВХ — это трубы из ПВХ с повышенным содержанием хлора.ХПВХ подходит для горячей воды, и питьевой воды, в отличие от обычного ПВХ. По сравнению с медью трубы из ХПВХ более гладкие и производят меньше шума при протекании воды. Трубопроводы из ХПВХ также изолированы для предотвращения потерь энергии, более гибкие, чем металлические трубопроводы, и огнестойкие.

ПРОФИ Минусы
  • Сейф для питьевой воды
  • Простая установка
  • Может переносить горячую воду
  • Больше гибкости, чем у ПВХ и металлических труб
  • Все преимущества ПВХ и более прочный
  • Огнестойкий
  • Непроводящие
  • Трубы из ХПВХ раскололись при замерзании
  • Не подлежит переработке
  • Дороже ПВХ
  • Производственный процесс сильно загрязняет окружающую среду

Трубопроводы из ХПВХ обычно применяются в системах горячего и холодного водоснабжения, отводах горячей воды и канализационных трубах (сточных и водопроводных).

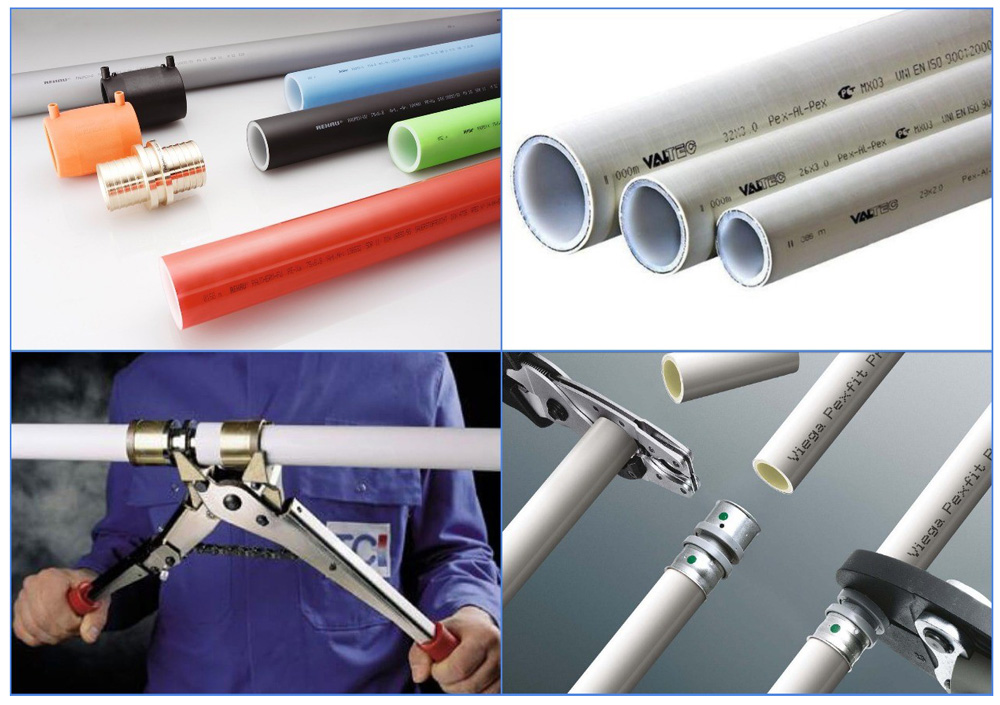

Трубопровод из сшитого полиэтилена (PEX)

Трубы

PEX считаются одними из самых больших инноваций в сантехнике. PEX — чрезвычайно гибкая труба, похожая на шланг, которая может огибать края и препятствовать прохождению. Кроме того, он использует компрессионные фитинги и не требует клея.

PEX можно легко использовать с существующими трубопроводами, в том числе медными, что делает их идеальными для ремонта и модернизации. Хотя PEX имеет более высокую стоимость, чем PVC, затраты на установку ниже, а обслуживание минимально.Трубы и фитинги из PEX используются более 30 лет, но приобрели популярность после 2010 года.

ПРОФИ Минусы
  • Гибкий
  • Универсальный
  • Термостойкость
  • Устойчив к замерзанию, так как материал может расширяться и сжиматься.
  • Непроводящие
  • Исследования загрязнения воды продолжаются. Однако PEX был одобрен в штатах со строгими правилами.
  • Для фитингов требуется специальный инструмент
  • Не подключается напрямую к водонагревателю
  • Нельзя использовать на открытом воздухе, так как материал повреждается ультрафиолетовыми лучами.

Благодаря своей универсальности трубопроводы из PEX обычно используются при модернизации и ремонте. PEX также используется в помещениях с низкой вентиляцией, где соединение труб с помощью клея может быть опасным. Материал подходит для горячего и холодного водоснабжения.

Другие материалы для трубопроводов

Четыре материала для трубопроводов, описанные выше, наиболее широко используются в сантехнических системах, но это не единственные варианты.Ниже приведены некоторые примеры материалов, которые менее популярны или больше не используются.

Трубы из оцинкованной стали

Эти материалы были популярны в прошлом, но больше не использовались из-за своих негативных эффектов:

  • Внутренняя ржавчина в трубах малого диаметра из-за цинкового покрытия
  • Может засориться со временем
  • Свинец может выделяться из ржавых труб
  • Изменение цвета воды

Оцинкованная сталь также является тяжелым материалом, что ограничивает ее применение в сантехнике. Эти трубы обычно использовались в канализации для «серой» и непитьевой воды.

Трубопровод из нержавеющей стали

Трубы из нержавеющей стали прочные, но очень дорогие, даже больше, чем медные. Они используются в зонах, подверженных коррозии, например, в прибрежной среде. Этот материал имеет следующие преимущества:

  • Прочный и устойчивый к коррозии
  • Трубы могут быть гибкими или жесткими
  • Доступен в нескольких размерах и длинах

Трубы чугунные

Чугунные трубы обычно изготавливаются в виде раструба и патрубка, и они являются самыми тяжелыми из всех водопроводных труб.Они очень прочные и позволяют использовать ПВХ для замены частей чугунной системы трубопроводов. Однако чугунные трубы очень тяжелые и требуют дополнительных опор при установке.

Чугунные трубы обычно применяются в системах водоснабжения и подземных сооружениях, например, в магистральных трубах дренажных и канализационных систем.

Серый пластиковый полибутиленовый трубопровод (PB)

Этот сантехнический материал недорогой и простой в установке, но подвержен утечкам.

Трубопровод из полиэтилена высокой плотности (HDPE)

HDPE — это гибкий материал, который обеспечивает коррозионную стойкость и длительный срок службы. Однако за это приходится платить, а ПНД дороже, чем ПВХ.

Латунный трубопровод

Латунь использовалась в сантехнике долгое время, даже раньше, чем медь. При использовании этого материала критически важным требованием является обеспечение того, чтобы сплав не содержал свинца. Лучшим вариантом считается труба из красной латуни, так как в ней много меди.

ПРОФИ Минусы
  • Высокая устойчивость к коррозии
  • Термостойкость
  • Мягкий материал, обеспечивающий герметичное уплотнение
  • Физические свойства аналогичны свойствам меди
  • Длительный срок службы

Латунные трубопроводы обычно используются в линиях водоснабжения, канализации для удаления воды, насосной арматуре, резервуарах для воды и колодцах.

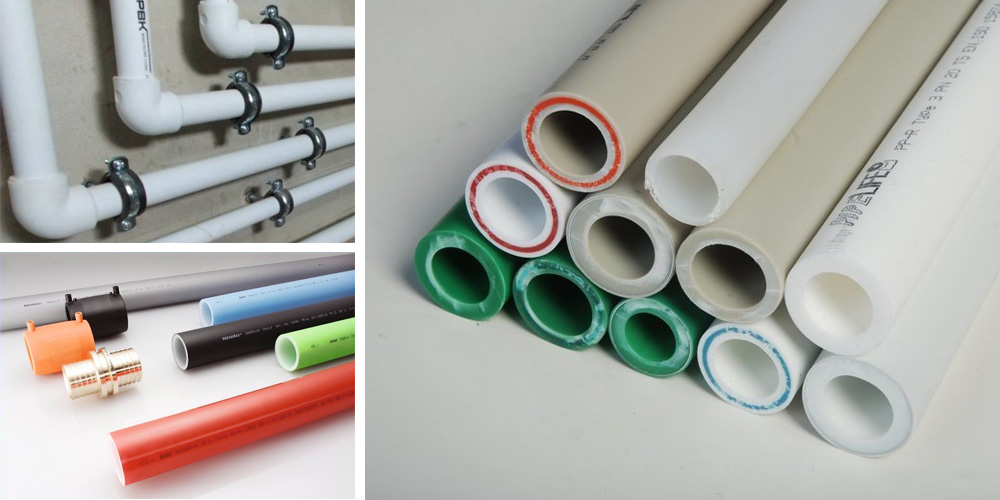

Трубопровод из полипропилена (ПП)

Полипропиленовые трубы — это жесткие пластиковые трубы, аналогичные ХПВХ. Однако они не соединяются с химическими веществами, а вместо этого используется тепло для приклеивания сопрягаемых концов.

  • Полипропилен широко используется в Европе и не получил особого внимания в США.
  • ПП прочный, безопасный для человека и экологически чистый материал.
  • Главный недостаток — сложный процесс установки, требующий специализированных инструментов.

Трубопроводы из полипропилена обычно используются в системах горячего и холодного водоснабжения и канализации.

Заключение

Из-за большого разнообразия материалов для трубопроводов выбор правильной водопроводной трубы для проекта может быть непростым решением. Лучшая рекомендация — связаться с профессиональными сантехниками и узнать о каждом доступном материале и его особенностях. Таким образом, вы можете быть уверены, что в вашей сантехнической установке используется материал, наиболее подходящий для условий вашего проекта и бюджета.

В чем разница между ХПВХ и ПВХ?

Поливинилхлорид (ПВХ) — это хорошо знакомый и универсальный термопласт, особенно известный как материал для трубопроводов и фитингов, используемый для бытовой и коммерческой сантехники.

К семейству термопластов относится и хлорированный поливинилхлорид (ХПВХ).

ХПВХ, хотя и похож на ПВХ по названию и доступным типам продуктов, демонстрирует превосходную стойкость к нагреванию и давлению, что позволяет использовать его в более требовательных промышленных приложениях.

Разница в сопротивлении теплу и давлению проистекает из молекулярного состава каждого материала.

Молекулярный состав ХПВХ и ПВХ

CPVC представляет собой гомополимер ПВХ, подвергнутый реакции хлорирования. Обычно хлор и ПВХ реагируют по основному механизму свободных радикалов, который может быть инициирован под действием тепловой и / или ультрафиолетовой энергии.

В ПВХ атом хлора занимает 25 процентов мест связывания на углеродной основе, а остальные участки заполнены водородом.

ХПВХ отличается от ПВХ тем, что примерно 40 процентов мест связывания на основной цепи заполнены атомами хлора. Атомы хлора, окружающие углеродную основу CPVC, достаточно велики, чтобы защитить углеродную цепь от условий, которые часто ослабляют другие термопласты.

Содержание хлора в базовом ПВХ может быть увеличено с 56,7 массовых процентов до 74 массовых процентов, хотя обычно большинство коммерческих смол на основе ХПВХ содержат от 63 до 69 массовых процентов хлора.

Диаграмма ХПВХ (слева) на молекулярном уровне по сравнению с ПВХ (справа). Красные сферы представляют собой хлорные элементы.

Эксплуатационные характеристики: ХПВХ по сравнению с ПВХ

Многие важные характеристики ХПВХ и ПВХ совпадают между материалами. И в других отношениях, прежде всего в устойчивости к температуре и давлению, молекулярные различия ХПВХ делают его базовые характеристики лучше, чем у ПВХ.

Химическая стойкость

Термопласты становятся все популярнее, часто как альтернатива традиционным металлическим материалам.Например, рынок ПВХ, который в 2015 году оценивался в 57 миллиардов долларов, ожидается, что к 2021 году он достигнет почти 79 миллиардов долларов.

В отличие от металлов, которые подвержены коррозии, образованию накипи и точечной коррозии, ПВХ и ХПВХ по своей природе инертны по отношению к большинству кислот, оснований и солей, а также к алифатическим углеводородам. Это может продлить срок их службы на годы или десятилетия. Химическая стойкость — явное преимущество как для ХПВХ, так и для ПВХ.

Тем не менее, из-за разницы в содержании хлора каждый материал имеет свое нишевое преимущество.Одним из примеров является более высокая концентрация серной кислоты. Если материал изготовлен профессионально, ХПВХ превосходит ПВХ. В качестве альтернативы такое химическое вещество, как аммиак, очень активно взаимодействует с хлором. Повышенное содержание хлора в ХПВХ означает, что ПВХ лучше действует против аммиака и большинства аминов.

Перед тем, как указать ХПВХ, сверьтесь с таблицей химической совместимости и обратитесь в службу технической поддержки, чтобы убедиться, что он подходит для вашего применения.

На этой диаграмме показана химическая стойкость ХПВХ для использования с различными химическими группами.Для получения информации о химической совместимости Corzan ® CPVC с более чем 400 химическими веществами см. Данные по химической стойкости Corzan CPVC.

Температурное сопротивление

Температура стеклования (Tg) повышается по мере увеличения содержания хлора в ХПВХ. Tg — это точка, в которой полимер переходит из твердого стекловидного материала в мягкое, эластичное вещество, теряя свою структурную целостность.

Превосходная термостойкость ХПВХ подтверждена стандартами ASTM для каждого материала, поскольку максимальная рабочая температура для ПВХ составляет до 140 ° F (60 ° C), а для ХПВХ — до 200 ° F (93. 3 ° С). Примечание. Обязательно проконсультируйтесь с производителем, чтобы узнать индивидуальные рабочие характеристики его продукта.

ХПВХ не только может использоваться при температурах, превышающих максимальную рабочую температуру ПВХ, но его повышенная термостойкость позволяет ему лучше работать при температурах в пределах рабочего диапазона ПВХ. Например, даже при температуре ниже 140 ° F (60 ° C) ХПВХ превосходит ПВХ с точки зрения ударной вязкости и прочности на разрыв.

Сопротивление давлению

Испытание трубопроводов из ХПВХ и ПВХ при одинаковом номинальном давлении при 73 ° F (22.8 ° C), но при повышении температуры ХПВХ сохраняет свое номинальное давление лучше, чем ПВХ.

Например, давайте рассчитаем номинальное давление для 10 дюймов трубопровода Schedule 80 при 130 ° F (54,4 ° C) как для ПВХ, так и для ХПВХ. Обратите внимание, что каждый материал рассчитан на давление 230 фунтов на кв. Дюйм при 73 ° F (22,8 ° C).

  • ПВХ имеет коэффициент снижения номинальных характеристик 0,31 при 130 ° F (54,4 ° C), что делает его номинальное давление до 71,3 фунтов на квадратный дюйм при этой температуре (230 фунтов на квадратный дюйм x 0,31 = 71,3 фунтов на квадратный дюйм).
  • CPVC имеет коэффициент снижения мощности 0.57 при 130 ° F (54,4 ° C), что делает его номинальное давление до 131,1 фунтов на квадратный дюйм при этой температуре (230 фунтов на квадратный дюйм x 0,57 = 131,1 фунтов на квадратный дюйм).

Хотя ПВХ по-прежнему может использоваться при температуре 130 ° F (54,4 ° C), этот материал может выдерживать значительно меньшее давление при повышенных температурах (выше 73 ° F или 22,8 ° C), чем ХПВХ.

Эта диаграмма показывает, что ХПВХ поддерживает более высокое номинальное давление, чем ПВХ, при повышении температуры. Температура ПВХ выше 60 ° C (140 ° F) превышает максимальную рабочую температуру.

Пожарная безопасность

Термопласты, такие как полипропилен и полиэтилен, часто дают всем термопластам отрицательную репутацию, когда дело касается огнестойкости. Однако не все термопласты подвержены горению и плавлению.

Industrial CPVC, в частности, разработан для ограничения воспламеняемости и дымообразования. В частности, есть тесты ASTM, которые измеряют материал:

Температура воспламенения вспышкой : Самая низкая температура, при которой достаточное количество горючего газа может воспламениться небольшим внешним пламенем.Чтобы это произошло, ХПВХ Corzan должен иметь температуру 900 ° F (482 ° C), а жесткий ПВХ — 750 ° F (399 ° C).

Предельный кислородный индекс (LOI): Процент кислорода, необходимый в окружающей атмосфере для поддержания пламени. LOI Corzan CPVC составляет 60, а PVC — 45. Для справки, атмосфера Земли состоит на 21% из кислорода.

Общие типы изделий из ХПВХ и ПВХ

Как ПВХ, так и ХПВХ смолы начинаются в форме порошка или гранул, часто с уже добавленными добавками. Затем из смолы придают форму или формуют изделия, используемые для бытового, коммерческого и промышленного использования.

Для ПВХ и ХПВХ используются два основных метода формования.

  • Литье под давлением: Для крупносерийного производства литье под давлением является легко повторяемым процессом. Смола подается в нагретый цилиндр, впрыскивается из этой точки входа через пресс-форму и затем охлаждается до затвердевания.
  • Экструзия: Экструзия также является процессом для продуктов большого объема. Экструзия начинается, когда смола подается в верхнюю часть машины.Сырье постепенно плавится за счет механической энергии вращающегося винта и нагревателей вдоль ствола. Затем из него формируют непрерывный профиль и охлаждают до затвердевания.

Трубы, фитинги и клапаны: Согласно отчету рынка ПВХ за 2016 год, на трубы и фитинги приходится 62% выручки из ПВХ. Простота установки и устойчивость к коррозии делают его ценной заменой альтернативным материалам. ХПВХ обычно определяется как трубы, фитинги и клапаны, для которых важны тепло, давление и химическая стойкость.

Воздуховоды: С увеличением количества выбросов в атмосферу потребность в надежных системах удаления дыма, особенно в агрессивных средах, быстро растет. В зависимости от требований, в первую очередь температуры, используются как ПВХ, так и ХПВХ, где требуется надежность.

Лист и футеровка: Превосходная коррозионная стойкость и огнестойкость ХПВХ могут применяться в различных промышленных областях и могут быть покрыты армированным волокном пластиком (FRP).И, когда лист или подкладка будут сталкиваться с меньшими требованиями к температуре и давлению, можно выбрать ПВХ.

Другие типы продукции: Часто, начиная с листа ХПВХ или ПВХ в качестве основы, производители могут вырезать и формировать материал для использования в различных областях.

Применение ПВХ и ХПВХ

Ценность ПВХ и ХПВХ заключается в их универсальности, относительной стоимости, простоте монтажа и устойчивости к коррозии. Помня об этих преимуществах, общие способы использования каждого из них различаются в зависимости от требований приложения.

Применение ПВХ

ПВХ

— дешевый и надежный материал, который также может быть установлен без привлечения квалифицированных и дорогих сварщиков. Во всем мире более 50% ПВХ-смолы производится для использования в строительстве.

Вода: Относительная коррозионная стойкость и невысокая стоимость делают ПВХ популярным выбором в системах водопровода при низких температурах и под давлением.

  • Питьевая вода
  • Коллектор ливневой
  • Коллектор канализационный
  • Дренаж

Корпус: ПВХ лист может быть изготовлен для замены других материалов, таких как дерево, в качестве легкого и прочного заменителя.Материал часто окрашивают или обрабатывают, чтобы он выглядел как другие традиционные материалы.

  • Сайдинг виниловый
  • Оконные рамы
  • Подоконники
  • Отделка корпуса
  • Напольные покрытия

Изоляция электрического кабеля: Пластификаторы могут сделать ПВХ более мягким и гибким для использования в качестве изоляции кабеля. Кроме того, ПВХ устойчив к возгоранию и недорог.

Вывески: Поскольку ПВХ может быть экономичным, относительно прочным и легко окрашиваемым, листы этого материала обычно используются для вывесок.

Применение ХПВХ

Поскольку ХПВХ основан на сильных сторонах ПВХ, его можно использовать во многих из тех же приложений, но он может быть дорогостоящим, так как недорогой ПВХ в качестве жизнеспособной альтернативы.

Однако, когда применение требует химической стойкости ПВХ или ХПВХ в жестких условиях температуры и давления, ХПВХ является надежным вариантом.

Промышленное применение: ХПВХ — это беспроблемное, долговечное решение для самых суровых промышленных условий, которое часто используется в ряде отраслей с высокими требованиями.

  • Химическая обработка: надежная транспортировка агрессивных химикатов при высоких температурах, под давлением, без проблем с коррозией.
  • Хлорная щелочь: Транспортируйте химические вещества через некоторые из самых агрессивных сред, которые только можно вообразить, без проблем с коррозией.
  • Обработка полезных ископаемых: соответствие требованиям операций по переработке драгоценных металлов и сырья.
  • Электроэнергетика: стойкость к воздействию высоких давлений и агрессивных химикатов, обычно используемых на электростанциях.
  • Полупроводник: сопротивление пламени и дыма, которое увеличивает эффективность, повышает безопасность и предотвращает загрязнение чистых помещений.
  • Очистка сточных вод: положите конец коррозии даже при транспортировке самых агрессивных дезинфицирующих химикатов.

Бытовая и коммерческая сантехника: Для водопроводных систем, требующих большей надежности по температуре и давлению, CPVC обеспечивает безопасную, эффективную и гибкую систему, устойчивую к образованию накипи, точечной коррозии и скоплению бактерий — независимо от pH воды или уровня хлора.

  • Гостиничный бизнес: Рестораны и малоэтажные офисные здания.
  • Розничная торговля: Среднеэтажные офисные здания и торговые центры.
  • Образование: школы K-12, а также колледжи и университеты.
  • Здравоохранение: Больницы, поликлиники и медицинские комплексы.
  • Multi-Family: Строения шести этажей или меньше, включая квартиры, кондоминиумы, отели и мотели.
  • Высотное здание: апартаменты, кондоминиумы и отели, занимающие семь и более этажей.

Спринклеры для жилых и коммерческих помещений: Огнестойкость и дымостойкость ХПВХ, а также простой метод соединения делают его идеальным для использования в различных жилищных условиях.

  • Отдельная семья (NFPA 13D): Автономное жилье, мобильные дома.
  • Жилые (NFPA 13R): Строения, состоящие из четырех и менее этажей, включая кондоминиумы, отели или мотели, а также многоквартирные дома.
  • Коммерческие жилые дома (NFPA 13): Пятиэтажные и более строения, включая многоэтажные дома, квартиры, отели и многоквартирные дома.

Чем отличается ХПВХ с материалами металлических трубопроводов?

В некоторых случаях для замены металла обычно рекомендуются ПВХ и ХПВХ.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
