Клапан с электроприводом для отопления: Клапан с электроприводом для отопления в Железнодорожном: 122-товара: бесплатная доставка [перейти]

Содержание

Клапаны запорно регулирующие с электроприводом (двухходовые, трехходовые) Danfoss

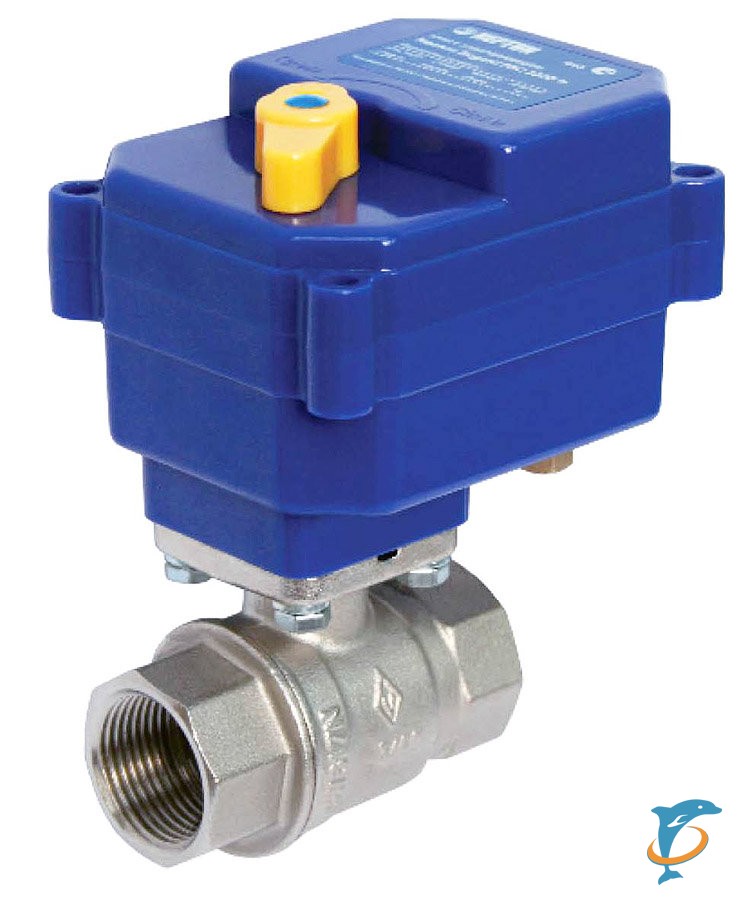

Клапан запорно-регулирующий с электроприводом

В качестве двухпозиционных регулирующих клапанов с электроприводом для систем тепло- и водоснабжения применяются:

Двухпозиционные регулирующие клапаны AMZ112 и AMZ113 с электроприводом.

В системах теплообеспечения, отопления, ГВС, солнечного теплоснабжения и управления котлами никак не обойтись без запорно регулирующего клапана. Клапан регулирующий с электроприводом особо ценится в таких случаях. Он может управляться как импульсно, так и вручную. Это своего рода шаровой кран, оборудованный электроприводом. Материалом для изготовления клапана регулирующего с электроприводом служит никелированная латунь. Данные клапана работают при условном давлении 16 бар, допустимый перепад давления при этом составляет 5 бар. Они питаются от сети под напряжением 220в и потребляют мощность 24в.

Клапан запорно-регулирующий с электроприводом может работать в таких средах, как вода или 30%-ном растворе гликоли.

Он выдерживает температуру рабочей среды в интервале от +2 до +130ºС, при этом температура окружающей среды может составлять от 0 до +50 ºС.

Разновидности регулирующих клапанов с электроприводом:

  • Двухходовой запорно регулирующий клапан;
  • Трёхходовой клапан.

Они отличаются друг от друга, помимо количества позиций, по двум параметрам:

  • Условные проходы
  • Пропускная способность

Клапан регулирующий двухходовой с электроприводом может иметь условные проходы от 15 до 50. За это он имеет дополнительное название «проходной клапан». Его пропускная способность составляет от 17 до 290 м3/час.

Клапан регулирующий трехходовой с электроприводом может иметь условные проходы от 15 до 25. Его пропускная способность составляет от 3,8 до 11,6 м3/час.

Выбирая клапан регулирующий поворотный с электроприводом, необходимо учитывать габариты трубопровода, рабочий интервал температур и номинальное давление в системе.

Это позволит вам подобрать регулирующий клапан грамотно и с поправкой на вашу систему, а значит, его срок эксплуатации будет долговечен.

Приобрести регулирующие клапана с электроприводом можно, заказав их у нас на сайте. Мы реализуем двухходовые и трёхходовые регулирующие клапаны. Продаваемые у нас клапаны удобно монтируются в любую систему и надёжно управляют её работой. Мы предоставляем комфортный сервис и качественную продукцию по адекватным ценам.

Купив у нас запорно-регулирующий клапан с электроприводом, вы сможете не волноваться за работу своей системы. Наши консультанты приложат все усилия, чтобы вы смогли подобрать наиболее уместную для вашей системы модель.

Клапаны регулирующие с электроприводом IMI TA

Регулировка потока рабочей среды – одна из приоритетных задач при обустройстве трубопроводов. Для реализации этой задачи используют специальное оборудование – балансировочные клапаны. Они представляют собой разновидность запорно-регулирующей арматуры, позволяющей изменить гидравлическое сопротивление с целью дросселирования потока.

Регулирующие клапаны востребованы в коммунальном хозяйстве. С их помощью выполняется предварительная настройка, регулировка, а также перекрытие горячего водоснабжения и систем отопления на время техобслуживания. Помимо этого, данная регулирующая арматура применяется для контроля расхода в системах кондиционирования с фанкойлами, но в этом случае используют клапаны регулирующие с электроприводом.

Конструктивные особенности и принцип работы

Принцип действия заключается в изменении проходного сечения, достигающегося за счет рабочей пары седло–золотник. Золотник шарнирно фиксируется параллельно оси трубопровода на резьбовом шпинделе, который установлен перпендикулярно трубе.

В корпусе имеется резьбовая гайка. Совместно со шпинделем она формирует рабочую пару. При запуске электропривода (или вращении рукояти, если управление ручное) создается крутящий момент, передающийся на золотник, который поступательно переходит из крайнего верхнего положения (поток открыт) в крайнее нижнее (поток перекрыт). Для полной герметизации между седлом и затвором устанавливается уплотнение. При этом можно устанавливать затвор в промежуточном положении, что является ключевым отличием регулирующей арматуры от запорной арматуры, где затвор допускается устанавливать только в крайних положениях.

Выше описаны общие принципы, по которым работает клапан с электроприводом для отопления, оснащенный плоским золотником и прямым штоком. Однако стоит учесть, что в работе устройства может быть определенная специфика, обусловленная конструктивными тонкостями. К примеру, золотник может быть не плоским, а цилиндрической или радиальной формы, а шток не всегда прямой, есть изделия, в которых он располагается под углом относительно движения потока.

Преимущество продукции IMI TA

Компания IMI-TA (Швеция) занимается проектированием и производством запорно-регулирующей арматуры для водораспределительных систем. Производитель использует качественные материалы и регулярно внедряет новшества, повышающие надежность и эффективность при эксплуатации оборудования.

Фланцевые клапаны IMI TA представлены сериями, среди которых есть двухходовые и трехходовые модели для труб различного диаметра. Также в ассортименте электроприводы для автоматизации управления арматурой.

Запорно-регулирующая арматура IMI TA пользуется широким спросом благодаря таким преимуществам:

  • корпус изготавливается из антикоррозийного сплава, что обеспечивает долговечность службы при постоянных контактах с водой;
  • качественные уплотнения гарантируют 100 % герметичность, которая не нарушается из-за амортизации;
  • простая конструкция обеспечивает простоту монтажа.

При высоком качестве исполнения запорно-регулирующий клапан отопления IMI TA стоит меньше, чем арматура конкурентов. А поскольку наш магазин официально представляет интересы производителя, коммерческие условия получаются максимально выгодными.

Чтобы заказать запорно-регулирующий клапан с электродвигателем, оставьте заявку онлайн или позвоните по телефону, указанному в шапке сайта.

Клапан смесительный седельный регулирующий КССР 100 Ду15 Ру16 трехходовой с электроприводом ST mini

+ 0232 с выходом под манометр (3)

+ 143 (9)

+ 23лс647нж (9)

+ 23лс947нж (9)

+ 23нж647нж (9)

+ 23нж947нж (9)

+ 23с647нж (9)

+ 23с947нж (9)

+ 246 (7)

+ 249 (1)

+ 2002 (2)

+ 25лс48нж (5)

+ 25лс50нж (5)

+ 25лс998нж (5)

+ 25нж47нж (НО) Ру16 (14)

+ 25нж47нж (НО) Ру25 (14)

+ 25нж47нж (НО) Ру40 (12)

+ 25нж47п (НО) Ру16 (14)

+ 25нж47п (НО) Ру25 (14)

+ 25нж47п (НО) Ру40 (12)

+ 25нж48нж (5)

+ 25нж50нж (5)

+ 25нж52нж (НЗ) Ру16 (14)

+ 25нж52нж (НЗ) Ру25 (14)

+ 25нж52нж (НЗ) Ру40 (12)

+ 25нж52п (НЗ) Ру16 (14)

+ 25нж52п (НЗ) Ру25 (14)

+ 25нж52п (НЗ) Ру40 (12)

+ 25нж947нж Ру16 (14)

+ 25нж947нж Ру25 (14)

+ 25нж947нж Ру40 (12)

+ 25нж947п Ру16 (14)

+ 25нж947п Ру25 (14)

+ 25нж947п Ру40 (14)

+ 25нж998нж (5)

+ 25с47нж (НО) Ру16 (14)

+ 25с47нж (НО) Ру25 (14)

+ 25с47нж (НО) Ру40 (12)

+ 25с47п (НО) Ру16 (14)

+ 25с47п (НО) Ру25 (14)

+ 25с47п (НО) Ру40 (12)

+ 25с48нж (5)

+ 25с50нж (5)

+ 25с52нж (НЗ) Ру16 (14)

+ 25с52нж (НЗ) Ру25 (14)

+ 25с52нж (НЗ) Ру40 (12)

+ 25с52п (НЗ) Ру16 (14)

+ 25с52п (НЗ) Ру25 (14)

+ 25с52п (НЗ) Ру40 (12)

+ 25с947нж Ру16 (14)

+ 25с947нж Ру25 (14)

+ 25с947нж Ру40 (12)

+ 25с947п Ру16 (14)

+ 25с947п Ру25 (14)

+ 25с947п Ру40 (14)

+ 25с998нж (5)

+ 25ч37нж (4)

+ 25ч38нж (4)

+ 25ч41нж НО (14)

+ 25ч41п НО (14)

+ 25ч42нж НЗ (14)

+ 25ч42п НЗ (14)

+ 25ч940нж (4)

+ 25ч945нж (14)

+ 25ч945п (14)

+ 25ч945п с TSL (11)

+ 26ч41нж НО (14)

+ 26ч41п НО (14)

+ 26ч42нж НЗ (14)

+ 26ч42п НЗ (14)

+ 26ч945нж (14)

+ 26ч945п (14)

+ 27лс647нж (9)

+ 27лс947нж (9)

+ 27нж647нж (9)

+ 27нж947нж (9)

+ 27с647нж (9)

+ 27с947нж (9)

+ 360 (2)

+ 361 (2)

+ 681 (6)

+ 682 (7)

+ ALM (1)

+ ALMD (1)

+ AVD резьбовые 1-5 бар (3)

+ AVD резьбовые 3-12 бар (3)

+ AVD фланцевые 1-5 бар (3)

+ AVD фланцевые 3-12 бар (3)

+ Clorius TD-57-1 (8)

+ Clorius-G1F (6)

+ Clorius-G2F (8)

+ Clorius-G2FM-T (7)

+ Clorius-G3F (11)

+ Clorius-G3FM-T (7)

+ Clorius-h2F (6)

+ Clorius-h3F (10)

+ Clorius-h4F (4)

+ Clorius-L1S (3)

+ Clorius-L1S Kvs=0,45 (1)

+ Clorius-L1S Kvs=0,95 (1)

+ Clorius-L1S Kvs=1,7 (1)

+ Clorius-L2S (5)

+ Clorius-L3F (8)

+ Clorius-L3S (6)

+ Clorius-M1F (6)

+ Clorius-M1F-FD (11)

+ Clorius-M1F-FL (5)

+ Clorius-M1F-SFD (6)

+ Clorius-M1F-SFL (5)

+ Clorius-M2F (10)

+ Clorius-M3F (14)

+ Clorius-M3F-SFL (5)

+ Clorius-TD-56 (11)

+ Clorius-TD-56-2 (8)

+ Clorius-TD-66 (3)

+ D04FM (2)

+ D06F B (6)

+ D06F А (6)

+ D06FH (6)

+ D06FN (6)

+ DRV-N (3)

+ MIGNON 247 (2)

+ MIGNON 248 (2)

+ PA-P 100 (12)

+ PRA (11)

+ PRD (11)

+ PRP (11)

+ PRV25-2S фланцевые 0,14-1,7 бар (3)

+ PRV25-2S фланцевые 1,4-4 бар (3)

+ PRV25-2S фланцевые 3,5-8,6 бар (3)

+ PRV25-2SG резьбовые 0,14-1,7 бар (3)

+ PRV25-2SG резьбовые 1,4-4 бар (3)

+ PRV25-2SG резьбовые 3,5-8,6 бар (3)

+ PRV25-2SG фланцевые 0,14-1,7 бар (3)

+ PRV25-2SG фланцевые 1,4-4 бар (3)

+ PRV25-2SG фланцевые 3,5-8,6 бар (3)

+ PRV25I фланцевые 0,14-1,7 бар (3)

+ PRV25I фланцевые 1,4-4 бар (3)

+ PRV25I фланцевые 3,5-8,6 бар (3)

+ PRV25IG фланцевые 0,14-1,7 бар (3)

+ PRV25IG фланцевые 1,4-4 бар (3)

+ PRV25IG фланцевые 3,5-8,6 бар (3)

+ PRW25-2S резьбовые 0,14-1,7 бар (3)

+ PRW25-2S резьбовые 1,4-4 бар (3)

+ PRW25-2S фланцевые 0,14-1,7 бар (3)

+ PRW25-2S фланцевые 1,4-4 бар (3)

+ PRW25-2S фланцевые 3,5-8,6 бар (3)

+ PRW25I фланцевые 0,14-1,7 бар (3)

+ PRW25I фланцевые 1,4-4 бар (3)

+ PRW25I фланцевые 3,5-8,6 бар (3)

+ PRВ (11)

+ R150B (1)

+ R150M (1)

+ R150Y (1)

+ R153C (2)

+ R153M (6)

+ R153MК (3)

+ R153P (6)

+ RBE (2)

+ RD-102D (6)

+ RD-102V (6)

+ RD-103V (6)

+ RD-122D (6)

+ RD-122P (6)

+ RDB 01 (1)

+ RDT (11)

+ RDT-B (11)

+ RDT-P (11)

+ RDT-S (11)

+ RP45G (9)

+ RP45S (9)

+ RV-102 с приводом BELIMO (6)

+ RV-102 с приводом PTN (4)

+ RV-103 с приводом BELIMO (6)

+ RV-103 с приводом PTN (4)

+ RV-113M с приводом ANT (6)

+ RV-113M с приводом PTN (5)

+ RV-113R с приводом ANT (6)

+ RV-210 с приводом PTN (5)

+ RV-210 с приводом PTN (3,2) (1)

+ RV-214 с приводом PTN (5)

+ RV-214 с приводом PTN (3,2) (1)

+ TRV с TSL (9)

+ TRV с TSL-1R (9)

+ TRV с TW 220В (11)

+ TRV с TW 220В (ΔP1,6) (6)

+ TRV с TW 24B (ΔP1,6) (6)

+ TRV с TW 24В (11)

+ TRV с ЭИМ ST 230В (2)

+ TRV-3 с TSL (9)

+ TRV-3 с TSL-1R (9)

+ TRV-3 с TW 220В (11)

+ TRV-3 с TW 24В (11)

+ TRV-T с TSL (11)

+ TRV-T с TSL-1R (9)

+ TRV-Т с TW 220В (11)

+ TRV-Т с TW 24В (11)

+ VB2 (6)

+ VF04 (1)

+ VF06 (2)

+ VF2 (2)

+ VFG2 (13)

+ VFS2 (1)

+ VRG3 (4)

+ ZSN-1 (11)

+ ZSN-3 (9)

+ ZSN-5 (9)

+ Высокотемпературный PRA-S Ру16 (11)

+ Высокотемпературный PRA-S Ру25 (11)

+ Высокотемпературный RDT-T Ру16 (11)

+ Высокотемпературный RDT-T Ру25 (11)

+ ЗРК 25с945п с Belimo 150 гр (6)

+ ЗРК 25с945п с Regada 150 гр (12)

+ ЗРК 25ч945п с Belimo 150 гр (6)

+ ЗРК 25ч945п с Regada 150 гр (12)

+ КАТ-10-01-02-01 (13)

+ КАТ-10-03-02-01 (13)

+ КАТ-11-01-01-01 (12)

+ КАТ-11-02-02-01 (12)

+ КАТ-11-03-02-01 (12)

+ КАТ-30-01-01 (2,8 – 11,10) (9)

+ КАТ-30-01-01 (0,4 – 1,16) (9)

+ КАТ-30-01-01 (2,0 – 8,8) (9)

+ КАТ-32-01-01 (0,4 – 1,14) (9)

+ КАТ-32-01-01-2 (2,0 – 8,8) (9)

+ КАТ-32-01-01-2-8 (2,8 – 11,10) (9)

+ КАТ-33-01-01 (0,4 – 1,14) (9)

+ КАТ-33-01-01 (2,0 – 8,8) (9)

+ КАТ-33-01-01 (2,8 – 11,10) (9)

+ КАТ-40-01-01 резьбовые (4)

+ КАТ-40-01-01 фланцевые (4)

+ КЗР 25ч945нж (11)

+ КЗРУС 25c941нж (2)

+ КМ124Р (7)

+ КМ307Ф (14)

+ КМ324Р (7)

+ КПСР 100 (13)

+ КПСР 100 с МИМ (12)

+ КПСР 100 с МИМ ручной дублер (12)

+ КПСР 110 Ру16 (6)

+ КПСР 110 Ру25 (6)

+ КПСР 200 (13)

+ КПСР 210 с МИМ (12)

+ КПСР 210 с МИМ ручной дублер (12)

+ КПСР 210 с ЭИМ (11)

+ КПСР 220 с МИМ (12)

+ КПСР 220 с МИМ ручной дублер (12)

+ КРДВ (2)

+ КССР 100 (8)

+ КСТ 27с908нж (2)

+ КСТ 27ч909нж (5)

+ КФРД (2)

+ Мембранный (3)

+ Поршневой (6)

+ РА-А 100 (11)

+ РА-А 200 (11)

+ РА-В 100 (11)

+ РА-М 100 (11)

+ РД (1)

+ РД-А (9)

+ РД-В (9)

+ РД-НЗ нержавеющие (8)

+ РД-НЗ стальные (8)

+ РД-НЗ чугунные (8)

+ РД-НО нержавеющие (8)

+ РД-НО стальные (8)

+ РД-НО чугунные (7)

+ РДВ-2-АМ (5)

+ РДВ-2-АФ (1)

+ РДВ15-2А-М (1)

+ РДС-НЗ нержавеющие (11)

+ РДС-НЗ стальные (11)

+ РДС-НЗ чугунные (11)

+ РДС-НО нержавеющие (11)

+ РДС-НО стальные (11)

+ РДС-НО чугунные (11)

+ РК 25с945нж с Belimo 150 гр (6)

+ РК 25с945нж с Regada 150 гр (12)

+ РК 25с945нж с Regada 220 гр (12)

+ РК 25с945нж с Regada 350 гр (12)

+ РК 25ч945нж с Belimo 150 гр (6)

+ РК 25ч945нж с Regada 150 гр (12)

+ РП (9)

+ РПДС-НЗ нержавеющие (11)

+ РПДС-НЗ стальные (11)

+ РПДС-НЗ чугунные (11)

+ РПДС-НО нержавеющие (11)

+ РПДС-НО стальные (11)

+ РПДС-НО чугунные (11)

+ РР-НЗ нержавеющие (8)

+ РР-НЗ стальные (8)

+ РР-НЗ чугунные (8)

+ РР-НО нержавеющие (8)

+ РР-НО стальные (8)

+ РР-НО чугунные (8)

+ РТ-ДЗ нержавеющие (5)

+ РТ-ДЗ стальные (5)

+ РТ-ДЗ чугунные (5)

+ РТ-ДО нержавеющие (8)

+ РТ-ДО стальные (8)

+ РТ-ДО чугунные (8)

+ УРРД (РД) НЗ Ру16 (6)

+ УРРД (РД) НО водяной пар (12)

+ УРРД (РД) НО перегретый пар (12)

+ УРРД (РД) НО Ру16 (12)

+ УРРД (РД) НО Ру25 (12)

+ УРРД (РПД) НЗ Ру16 (6)

+ УРРД (РПД) НО Ру16 (12)

+ УРРД (РПД) НО Ру25 (12)

+ 224 (6)

+ 232 (3)

+ 233 (6)

+ 514 (1)

+ 0224 (0)

+ 0232 (0)

+ 0233 (0)

+ 0514 (0)

Электропривод регулирующего клапана.

Устройство, монтаж, нормы

   Линейный электропривод для регулирующего клапана — это устройство, предназначенное для управления седельным клапаном по сигналу контроллера. Понятие линейный электрический привод означает, что управление регулирующим клапаном происходит за счёт поступательного (линейного) перемещения штока. Управляют работой электрических приводов с помощью электронных регуляторов (контроллеров). Контроллеры формируют аналоговый или трёхточечный управляющий сигнал. Положение штока привода при аналоговом управлении зависит от номинала напряжения в диапазоне от 0 до 10В, а при трёхточечном управлении величина управляющего сигнала постоянна, но поступает он по различным каналам.
  Линейные электроприводы применяются для управления двух и трёхходовыми регулирующими клапанами с поступательным перемещением штока. Регулирующие клапаны с электроприводами устанавливают в системах отопления, вентиляции и горячего водоснабжения зданий, а также в системах автоматизации технологических процессов.

Достоинства:
 — Невысокая цена
 — Простая конструкция
 — Простое управление
 — Высокая надёжность
 — Точное управление положением штока
 — Возможны высокие усилия закрытия
 — Возможна различная скорость перемещения штока

Недостатки:
 — Необходимы дорогостоящие электронные регуляторы формирующие управляющий сигнал

Устройство и конструкция электропривода

   Основные элементы конструкции электропривода это редукторный механизм и электромотор, но в зависимости от специфики применения электрические приводы для регулирующих клапанов могут комплектоваться дополнительными устройствами:
 — Концевые выключатели необходимым для отключения привода при достижении клапаном крайних положений.
 — Устройство силового ограничения усилия для предотвращения поломки арматуры или перегрузки электрического привода.
 — Ручной дублёр позволяет вручную открыть или закрыть регулирующий клапан при отсутствии питания или выходе из строя электропривода.
 — Указатель положения затвора клапана позволяет визуально контролировать работу регулирующего клапана с электрическим приводом.

   Защитная функция электрических приводов определяет поведение штока при обесточивании и необходима для защиты оборудования и систем, а не самого электропривода. Ярким примером необходимости защитной функции электрического привода, является водяной калорифер приточной установки подогрева воздуха, расход теплоносителя через который определяется клапаном с электроприводом. В случае аварийного отключения питания — защитная функция электрического привода должна открыть клапан и пропустить через калорифер максимальный расход теплоносителя. В случае отсутствия защитной функции в электрическом приводе, отключение питания может произойти в момент, когда поток теплоносителя полностью перекрыт, а приток холодного воздуха не прекратился, что станет причиной разморозки калорифера.

   Варианты реализации защитной функции электрических приводов:
 — Шток при обесточивании останавливается.
 — Шток при обесточивании поднимается вверх. Поднятие осуществляется, как правило, за счёт возвратной пружины.
 — Шток при обесточивании опускается вниз. Опуск осуществляется, как правило, за счёт возвратной пружины.
Следует обратить внимание на то, что в зависимости от исполнения клапана опущенный вниз шток электрического привода может отрывать проходное сечение клапана или закрывать его.

Управление электроприводом регулирующего клапана

   Управление электроприводом регулирующего клапана осуществляется с помощью аналогового или трёхточечного сигнала контроллера. Типы управляющих сигналов привода и контролера должны совпадать.
   Аналоговый и трёхточечный сигналы одинаково хорошо управляют процессами, поэтому рекомендаций по использованию какого либо типа управляющего сигнала в определённых схемах нет.

   Аналоговое управление (пропорциональное) — шток перемещается на величину пропорциональную величине управляющего сигнала (напряжения или тока). При аналоговом управлении (прямом) положение штока электрического привода зависит от величины подаваемого напряжения в диапазоне от 0 до 10В (2-10В). Например, если контроллер определил, что регулирующий клапан управляемый электроприводом должен быть открыт на половину, то он посылает аналоговый управляющий сигнал номиналом в 5 Вольт, если клапан следует полностью открыть, то должен быть сформирован управляющий сигнал — 10В.

   Трёхточечное управление (импульсное управление) — шток перемещается на величину пропорциональную длительности питающего сигнала. При трёхточечном управлении положение штока не зависит от напряжения и на электропривод поступает сигнал открытия или закрытия. В случае трёхточечного управления величина управляющего сигнала постоянная, но поступает он по разным каналам.

Некоторые схемы подключения электропривода:

Подбор электропривода для регулирующего клапана

Рекомендации по подбору электрических приводов:
 — Электропривод подбирается под ранее выбранный регулирующий клапан.
 — Ход штока линейного привода должен быть большим или равен ходу штока клапана.
 — Электроприводы рекомендуется выбирать из списка совместимых устройств, указанных в характеристиках контроллера.
 — Электрические приводы рекомендуется выбирать из списка совместимых устройств, указанных в характеристиках клапана.
 — Чем больше дросселируемое давление на клапане, тем с большим усилием закрытия должен быть подобран электропривод.
 — Для исключения перегрузок большинство электроприводов оборудуются концевыми выключателями, прекращающими подачу питания на обмотки электрического привода при достижении штоком клапана концевых положений.
 — Питающее напряжение электрического привода и управляющего контроллера должно совпадать, то есть, к контроллеру питающегося от сети напряжением 24V, можно присоединять только электропривод с питанием в 24V.
 — При подборе следует учитывать быстродействие электрического привода. Так, например, для регулирования теплопотребления в системах отопления подойдут медленные, а для регулирования теплопотреблением приточных установок вентиляционных систем необходимы быстродействующие электрические приводы. При этом следует помнить, что медленные электроприводы, как правило дешевле, чем быстродействующие.

Технические характеристики электроприводов

Усилие закрытия электропривода измеряется в Ньютонах (Н). От величины усилия зависит, какой клапан и при каком перепаде давлений электропривод сможет закрыть. Необходимое усилие для закрытия указывается в характеристиках регулирующего клапана.

Управляющий сигнал электропривода может быть аналоговым или трёхточечным. Управляющий сигнал электрического привода должен соответствовать управляющему сигналу контроллера. Подробное описание управляющих сигналов электрических приводов приведено в разделе – Управление электроприводом.

Ход штока электропривода, измеряется в миллиметрах и соответствует расстоянию между максимальным нижним и максимальным верхним положением штока. Ход штока электрического привода должен быть больше либо равен ходу штока регулирующего клапана.

Быстродействие электропривода, измеряется в сек/мм и соответствует времени в секундах необходимому для перемещения штока на 1 миллиметр.

Максимальная температура рабочей среды, при которой допускается применять электрический привод. Сам электропривод с теплоносителем не контактирует, но тепло от теплоносителя передаётся по штоку клапана к штоку электрического привода. В случае если рабочая температура больше максимальной температуры, следует применять охладители штока.

Напряжение питания электрического привода должно соответствовать напряжению питания контроллера.

Требования норм, касающиеся электроприводов

   Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации электроприводов. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Электроприводам применяемым в промышленности и технологических установках.

ДБН В.2.2-15 Жилые здания

Пункт 5 — ДБН В.2.2-15 Жилые здания Инженерное оборудование зданий

ДБН В.2.5-39 Тепловые сети

Пункт 12.14 — Глава 12 Конструкции трубопроводов

Шаровую арматуру Dу>=125мм следует использовать с редуктором. Запорную арматуру Dу>=500мм следует использовать с электроприводом. Арматуру, для открытия и закрытия которой необходимо усилие более 250Н, следует использовать с электрическими приводами.

При дистанционном управлении запорной арматурой, арматуру на байпасах следует использовать также с электроприводом.

Пункт 12.15 — Глава 12 Конструкции трубопроводов

Запорную арматуру с электроприводом при подземной прокладке следует располагать в камерах с надземными павильонами или в подземных камерах с естественной вентиляцией, которая обеспечивает параметры воздуха соответствующие техническим условиям на электроприводы к арматуре.

При надземной прокладке тепловых сетей на низких опорах для запорной арматуры с электроприводом следует устанавливать металлические кожухи, которые исключают доступ посторонних особ и защищают запорную арматуру и электропривод от атмосферных осадков, а на транзитных магистралях, как правило, — павильоны.

При прокладке на эстакадах или высоких отдельно расположенных опорах следует устраивать навесы для защиты арматуры от атмосферных осадков.

Пункт 17.1 — Глава 17 Электроснабжение и система управления

Электроснабжение тепловых сетей следует выполнять в соответствии с Правилами устройства электроустановок и НПАОП 0.00-1.32-01.

Электроприёмники тепловых сетей по надёжности электроснабжения следует предусматривать:

 I категории — подкачивающие насосы тепловых сетей диаметром труб более 500мм и дренажные насосы дюкеров, диспетчерские пункты;
 II категории — запорная и регулирующая арматура при телеуправлении, подкачивающие, смесительные и циркуляционные насосы тепловых сетей диаметром труб менее 500мм и систем отопления и вентиляции в тепловых пунктах, насосы для опорожнения и опустошения баков-аккумуляторов для подпитки тепловой сети в открытых системах теплоснабжения, подпиточные насосы в узлах рассечки;
 III категории — остальные электроприёмники.

СНиП II-35 Котельные установки

Пункт 14.2 — Глава 14 Электроснабжение и электротехнические устройства

Электроприемники котельных по надежности электроснабжения относятся к первой или второй категориям, определяемым в соответствии с ПУЭ и п. 1.12 настоящих норм и правил.

В котельных второй категории с водогрейными котлами единичной производительностью более 10 Гкал/ч электродвигатели сетевых и подпиточных насосов относятся по условиям электроснабжения к первой категории.

ГОСТ 4.114-84 Номенклатура основных показателей. Арматура трубопроводная промышленная
ГОСТ Р 50369-92 Электроприводы. Термины и определения







Благодарность за предоставленные материалы:
http://www.ktto.com.ua

Воздушный клапан с электроприводом для агрегатов воздушного отопления

Написать в WhatsApp

Многостворчатые воздушные вентиляционные алюминиевые клапаны (заслонки) с ручным или электроприводом применяются в основном в приточных системах вентиляции и кондиционирования воздуха, системах рециркуляции воздуха, вытяжных системах. Также широко используются в системах воздушного отопления и для обеспечения воздухом стационарных дизельных, газовых, бензиновых  генераторов. Используются в качестве запорных, регулирующих, смесительных устройств в системе подачи и вытяжки воздуха.

Корпус и пластины (ламели) выполнены из алюминиевого профиля. Узлы вращения (шестерни) изготовлены из полиамида. Диапазон рабочих температур -40/+80. Управление осуществляется либо ручным способом, либо электроприводом (заказывается отдельно).

Клапан воздушный можно изготовить любого размера с шагом 50 мм, 100 мм. Клапана большого размера разделяются на секции, для управления каждой потребуется свой электропривод. Срок изготовления от 2 недель.

При заказе просьба подробно указывать характеристики электропривода воздушного клапана (заслонки). Питание — 24В или 220В, управление — 3 point, аналоговое 0-10V, открыто/закрыто, с пружинным возвратом или без.

Прайс-листы на нашу продукцию Вы можете скачать по этой ссылке

https://tooderonstroj. kazprom.net/price_lists

Наше портфолио Вы можете скачать по этой ссылке:

https://tooderonstroj.kazprom.net/promo_docs

Наши контакты по этой ссылке:

https://nur-sultan.satu.kz/company_info/contacts/16514



По сфере применения клапана подразделяются:

1. Клапан воздушный алюминиевый  с электроприводом для приточной установки

2. Клапан воздушный алюминиевый  с электроприводом для вытяжной установки

3. Клапан воздушный с электроприводом для системы рециркуляции воздуха

4. Клапан воздушный с ручным приводом для регулирования потока воздуха

5. Клапан ( заслонка ) вентиляционный жалюзийный

6. Клапан ( заслонка ) воздушный многостворчатый

7. Клапан ( заслонка ) с электроприводом

8. Клапан ( заслонка ) с ручным приводом

9. Клапан ( заслонка ) с электроприводом для дизельного генератора

10. Клапан ( заслонка ) с электроприводом для газового генератора

11. Клапан ( заслонка ) с электроприводом для бензинового генератора

12. Воздушный клапан с электроприводом

13. Воздушный клапан с электроприводом для агрегатов воздушного отопления



Мы поставляем следующие клапана для систем вентиляции и кондиционирования воздуха: клапан воздушный алюминиевый  с электроприводом для приточной установки, клапан воздушный алюминиевый  с электроприводом для вытяжной установки, клапан воздушный с электроприводом для системы рециркуляции воздуха, клапан воздушный с ручным приводом для регулирования потока воздуха, клапан ( заслонка ) вентиляционный жалюзийный, клапан ( заслонка ) воздушный многостворчатый, клапан ( заслонка ) с электроприводом, клапан ( заслонка ) с ручным приводом, клапан ( заслонка ) с электроприводом для дизельного генератора, клапан ( заслонка ) с электроприводом для газового генератора, клапан ( заслонка ) с электроприводом для бензинового генератора, воздушный клапан с электроприводом, воздушный клапан с электроприводом для агрегатов воздушного отопления  в следующие города и области Казахстана:

Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Аральск, Аркалык, Арысь, Астана, Атбасар, Атырау, Аягоз, Аршалы, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикора, Зайсан, Зыряновск, Казалинск, Казалы, Кандыагаш, Капчагай, Караганда, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Кустанай, Кульсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозерск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатпаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Орал, Усть — Каменогорск, Оскемен, Ушарал, Уштобе, Форт — Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Чимкент, Шымкент, Щучинск, Экибазтуз, Эмба.

Акмолинская область, Актюбинская область, Алматинская область, Атырауская область, Восточно — Казахстанская область, Жамбыльская область, Западно — Казахстанская область, Карагандинская область, Костанайская область, Кызылординская область, Мангистауская область, Павлодарская область, Северо — Казахстанская область, Южно – Казахстанская область.





По этой таблице вы можете самостоятельно подобрать нужный вам электропривод Belimo Швейцария по цене и по функциональным характеристикам.

Электропривода для воздушных заслонок  Без возвратной пружины

CM …

2 Нм, площадь заслонок до 0,4 м2

Швейцарский франк

CM230-L

220 В,  двухпозиционное (откр./закр.) или трехточечное управление, 75сек/275град

112

CM230-1-F-L

ткр. /закр.) или трехточечное управление, 75сек/275град Form fit, максимально укомплектованный

105

CM230-F-L

двухпозиционное (откр./закр.) или трехточечное управление, 75сек/275град Form fit

109

СM24-L

24 В,  двухпозиционное (откр./закр.) или трехточечное управление, 75сек/275град

108

CM24-F-L

двухпозиционное (откр./закр.) или трехточечное управление, 75сек/275град Form fit

105

СM24-SR-L ( R)

24 В,    аналоговое управление 0…10 В, 75 сек 275град / ограничители

158

LM …A

5 Нм, площадь заслонок до 1 м2



LM230A

220 В,  двухпозиционное (откр. /закр.) или трехточечное управление, 150 сек

120

LM230A-S

220 В,  двухпозиционное (откр./закр.) или трехточечное управление, 1 доп. конт., 150 сек

137

LM230ASR

220 В,  аналоговое управление 0…10 В, 150 сек

205

LM230A-TP

220 В,  двухпозиционное (откр./закр.) или трехточечное управление, 150 сек

120

LM230A-S-TP

220 В,  двухпозиционное (откр./закр.) или трехточечное управление, 1 доп. конт., 150 сек

137

LМ230A-SR-TP

220 В,  аналоговое управление 0…10 В, 150 сек

205

LM24A

24 В,    двухпозиционное (откр./закр.) или трехточечное управление, 150 сек

120

LM24A-S

24 В,    двухпозиционное (откр. /закр.) или трехточечное управление, 1 доп. конт., 150 сек

137

LM24A-SR

24 В,    аналоговое управление 0…10 В, 150 сек

171

LM24A-TP

24 В,    двухпозиционное (откр./закр.) или трехточечное управление, 150 сек

120

LM24A-S-TP

24 В,    двухпозиционное (откр./закр.) или трехточечное управление, 1 доп. конт., 150 сек

137

LМ24A-SR-TP

24 В,    аналоговое управление 0…10 В, 150 сек

171

LMC230A

220 В,  двухпозиционное (откр./закр.) или трехточечное управление, 35 сек

124

LMC24A

24 В,    двухпозиционное (откр./закр.) или трехточечное управление, 35 сек

124

LМC24A-SR

24 В,    аналоговое управление 0…10 В, 35 сек

175

LM24AР5

24 В,   двухпоз. (откр./закр.) или трехточ. управл., 150 сек, потенциометр обр. связи 5 КОм

150

LМ24A-MF

24 В,    мультифункциональная технология

186

LM24A-МP

 24В,    интерфейс MP-Bus

190

LМ24ALON

24 В,    интерфейс LON-Bus

374

NM …A

10 Нм, площадь заслонок до 2 м2



NM230A

220 В,  двухпозиционное (откр./закр.) или трехточечное управление, 150 сек

150

NM230A-S

220 В,  двухпозиционное (откр./закр.) или трехточечное управление, 1 доп. конт., 150 сек

180

NM230ASR

220 В,  аналоговое управление 0…10 В, 150 сек

257

NM230A-TP

220 В,  двухпозиционное (откр. /закр.) или трехточечное управление, 150 сек

150

NM230A-S-TP

220 В,  двухпозиционное (откр./закр.) или трехточечное управление, 1 доп. конт., 150 сек

180

NM230A-SR-TP

220 В,  аналоговое управление 0…10 В, 150 сек

257

NM24A

24 В,    двухпозиционное (откр./закр.) или трехточечное управление, 150 сек

145

NM24P-S

8 нм, 150 s, 95 °в изолированном корпусе

223

NM24A-S

24 В,    двухпозиционное (откр./закр.) или трехточечное управление, 1 доп. конт., 150 сек

175

NM24A-SR

24 В,    аналоговое управление 0…10 В, 150 сек

222

NM24A-TP

24 В,    двухпозиционное (откр. /закр.) или трехточечное управление, 150 сек

145

NM24A-S-TP

24 В,    двухпозиционное (откр./закр.) или трехточечное управление, 1 доп. конт., 150 сек

175

NM24A-SR-TP

24 В,    аналоговое управление 0…10 В, 150 сек

222

NM24AP5

24 В,    двухпоз. (откр./закр.) или трехточ. управл., 150 сек, потенциометр обр. связи 5 КОм

170

NMC24A-MF

24 В,    аналоговое управление 0…10 В, 35 сек (мультифункциональный) 8 Нм

250

NM24A-MF

24 В,    мультифункциональная технология

237

NM24A-МP

24В,    интерфейс MP-Bus

245

NМ24ALON

24 В,    интерфейс LON-Bus

418

SM … A

20 Нм, площадь заслонок до 4 м2



SM230A

220 В,  двухпозиционное (откр. /закр.) или трехточечное управление, 150 сек

172

SM230A-S

220 В,  двухпозиционное (откр./закр.) или трехточечное управление, 1 доп. конт., 150 сек

214

SM230ASR

220 В,  аналоговое управление 0…10 В, 150 сек

285

SM230A-TP

220 В,  двухпозиционное (откр./закр.) или трехточечное управление, 150 сек

172

SM230A-S-TP

220 В,  двухпозиционное (откр./закр.) или трехточечное управление, 1 доп. конт., 150 сек

214

SM230A-SR-TP

220 В,  аналоговое управление 0…10 В, 150 сек

285

SM230P-S

18 нм, 150 s, 95 °IP 66/67,

251

SM24A

24 В,    двухпозиционное (откр. /закр.) или трехточечное управление, 150 сек

168

SM24A-S

24 В,    двухпозиционное (откр./закр.) или трехточечное управление, 1 доп. конт., 150 сек

210

SM24A-SR

24 В,    аналоговое управление 0…10 В, 150 сек

252

SM24A-TP

24 В,    двухпозиционное (откр./закр.) или трехточечное управление, 150 сек

168

SM24A-S-TP

24 В,    двухпозиционное (откр./закр.) или трехточечное управление, 1 доп. конт., 150 сек

210

SM24A-SR-TP

24 В,    аналоговое управление 0…10 В, 150 сек

252

SM24AP5

24 В,    двухпоз. (откр./закр.) или трехточ. управл., 150 сек, потенциометр обр. связи 5 КОм

231

SMC24A-MF

24 В,    аналоговое управление 0…10 В, 35 сек (мультифункциональный)

280

SM24A-MF

24 В,    мультифункциональная технология

267

SM24A-МP

 24В,    интерфейс MP-Bus

279

SM24ALON

24 В,    интерфейс LON-Bus

463

GM …

40 Нм, площадь заслонок до 8 м2



GM230A

220 В,  двухпозиционное (откр./закр.) или трехточечное управление, 150 сек

301

GM24A

24 В,    двухпозиционное (откр./закр.) или трехточечное управление, 150 сек

297

GM24A-SR

24 В,    аналоговое управление 0…10 В, 135 сек

378

GM24A-MF

24 В,    мультифункциональная технология

395

GM24A-МP

 24В,    интерфейс MP-Bus

401

УСКОРЕННЫЕ электропривода для воздушных заслонок  Без возвратной пружины

LMQ …A

2,5 сек. , 4 Нм, площадь заслонок до 0,8 м2



LMQ24A

24 В,    двухпозиционное (откр./закр.), 2,5 сек

238

LMQ24A-SR

24 В,    аналоговое управление 0…10 В,  2,5 сек

257

LMQ24A-MF

24 В,    мультифункциональная технология (2,5…15 сек.)

271

NMQ …A

4 сек., 8 Нм, площадь заслонок до 1,5 м2



NMQ24A

24 В,    двухпозиционное (откр./закр.), 4 сек

262

NMQ24A-SR

24 В,    аналоговое управление 0…10 В,  4 сек

311

NMQ24A-MF

24 В,    мультифункциональная технология (4…20 сек.)

324

NMQ24A-SRV-ST

4 s. DC управления 2… 10 V desde эль regulador VR…Соединительный кабель с разъемом для VRP-м

336

SMQ … A

7 сек., 16 Нм, площадь заслонок до 3 м2



SMQ24A





V4043 Зональный клапан с электроприводом — Honeywell Home Heating Controls



Двухходовые моторизованные клапаны серии V4043 имеют широкий диапазон применений для регулирования расхода в бытовых и небольших коммерческих системах центрального отопления. Нормально закрытые модели V4043H имеют концевые выключатели для электрического управления насосом и/или бойлером. Нормально разомкнутая модель V4043B особенно подходит для управления твердотопливными системами, поскольку она всегда обеспечивает отказоустойчивость в случае сбоя питания.



Зональный клапан с электроприводом





Особенности

  • Двигатель открыт
  • Пружинный возврат
  • Ручной рычаг для заполнения и слива системы
  • Силовая головка заменяется без слива
  • Беспотенциальный концевой выключатель для электрического управления насосом и/или котлом
  • Тихая работа, минимальное энергопотребление



Опции

  • Доступны нормально открытые и нормально закрытые версии
  • Соединения 22/28 мм или 1/2″, 3/4″, 1″ BSP
  • Сменный двигатель/силовая головка/шар и комплект уплотнительных колец





Спецификация заказа моторизованного зонального клапана V4043

В4043Б1257

Нормально открытый, сжатие 22 мм. Нет концевого выключателя. Нет ручного рычага. 6,9 кв. Максимальный перепад давления при закрытии 0,55 бар

В4043Б1265

То же, что и выше, но 28 мм комп. 8,6 кВ.0,45 бар макс. диф. давление

В4043К1156

Нормально закрытый, 1/2″ BSP с внутренней резьбой. Без концевого выключателя. 3,0 кВ. Макс. дифференциал 1,38 бар

В4043х2056

Нормально закрытый, сжатие 22 мм.Концевой выключатель SPST. 6,9 кв. Максимальный перепад давления 0,55 бар

В4043х2007

То же, но соединения 3/4″ BSP4043х2106

Нормально закрытый, сжатие 28 мм. Концевой переключатель SPDT. 8,6 КВ. Максимальный перепад давления 0,45 бар

В4043х2080

То же, что и выше, но с соединениями 1″ BSP

Запасные части

40001011-002

Комплект двигателя 24 В переменного тока (для низковольтных приложений)

40002737-003

Сменный двигатель 240 В переменного тока

40003916-001

Сменная силовая головка

40003918-006

Сборочный комплект пластины и шара — используется с клапанами без сменных головок (до 1987 г. )

272752A/U КАРТА

Комплект сменных шаров и уплотнительных колец



Интерактивный дом — Клапаны управления отоплением



Ваш универсальный справочник по моторизованным клапанам центрального отопления



Всегда хотели отличить ваши планы C от ваших планов S? Ваши 2 порта из ваших 3 портов? Да? Тогда смотрите не дальше этого руководства Plumberparts по моторизованным клапанам центрального отопления.





Что такое моторизованный клапан центрального отопления?

Клапаны

с электроприводом используют электричество для направления воды в системах центрального отопления от котла туда, где она должна быть — либо в змеевик бойлера для нагрева горячей воды, либо в контур отопления для нагрева (обычно) радиаторов .





Как работает двухходовой клапан с электроприводом?

Если 2-ходовой клапан с электроприводом включен («приведен в действие» на языке сантехники), через порты течет вода. Если не горит, поток блокируется



Двухходовые клапаны используются в системах отопления плана S и плана C. План S используется в полностью насосных системах, тогда как план C предназначен для вентилируемых систем с самотечной подачей, которые обычно используются в старых домах.



Посмотрите видео, чтобы узнать больше о системах отопления S Plan и двухходовых клапанах

Как насчет 3-ходового клапана с электроприводом? Как они работают?

Существует два типа трехходовых клапанов с электроприводом.Да потерпите меня! Первый тип представляет собой отводной или пружинный клапан, встречающийся в системе плана W. В схеме Y это будет клапан среднего положения, что означает, что он может подавать горячую воду в цилиндр (для нагрева горячей воды) — и радиаторы одновременно. Сколько идет на то или другое, зависит от того, кто контролирует! В нашем доме это Big G [ссылка на полосатого кота здесь], но для всех остальных это будет цилиндрический термостат или комнатный термостат!



Предупреждение: вам нужно полностью разбираться в электрике, прежде чем вы начнете возиться с моторизованными клапанами центрального отопления.Изолируйте электрику и убедитесь, что вы используете тестер. Если вы даже на 0,000000000001% не уверены, что делаете, позвоните профессионалу!



Посмотрите мое видео: 3-ходовые клапаны и Y-образные системы отопления

Что такое дополнительный белый провод в 3-ходовом клапане с электроприводом?

Дополнительный белый провод — это еще один тип под напряжением: он действует как сигнальный или переключающий вход для контура отопления или горячей воды, вращает двигатель и включает котел или насос. Это небольшая дополнительная защита системы, чтобы котел или насос не работали без необходимости, когда воде некуда течь.





Распространенные неисправности клапанов с электроприводом

Если ваш клапан с электроприводом не работает, есть довольно короткий список вещей, которые могли пойти не так. Одним может быть отказ двигателя, другим — заклинивший клапан. Если двигатель испустил дух, осторожно нажмите рычаг вперед, чтобы зафиксировать его в открытом положении и активировать ручное дублирование.Тогда вызовите сантехника! 🙂





Следите за нами в социальных сетях!





Обогреватели клапанов и нагреватели – Powerblanket

Большинство клапанов рассчитаны на длительный срок службы и могут выдерживать значительные колебания температуры. Однако, несмотря на долговечность хорошо сконструированных клапанов, сильный холод может серьезно повлиять на их функциональность.


Защитите свои клапаны

Если клапаны в вашей системе трубопроводов подвергаются сильному холоду в течение длительного периода времени, вы можете столкнуться с довольно серьезными проблемами.В результате ваша прибыль будет заключаться в очень дорогом простое.

Например, представьте, что один из клапанов, расположенных в важном месте перехода нефтепровода, замерзает и не может перенаправить нефть в нужном направлении. Результаты могут быть катастрофическими. Или, что еще более важно, что произойдет, если отсечной клапан не закроется во время чрезвычайной ситуации?

В конце концов, эти возможности — это шансы, которыми вам не нужно рисковать. Вы можете защитить свою трубу, дроссельную заслонку, шаровые краны и многое другое от воздействия холодной погоды и обеспечить их правильную работу.

POWERBLANKET РЕШЕНИЯ ДЛЯ ТРУБОПРОВОДОВ

Для предотвращения замерзания труб, клапанов, коллекторов и контрольно-измерительных приборов Powerblanket предлагает продукты, разработанные с учетом этой конкретной задачи. Мы адаптируем наши специальные нагреватели труб и клапанов, чтобы они точно соответствовали вашим клапанам, коллекторам и контрольно-измерительным приборам. Кроме того, эти обогреватели обеспечивают прочную изоляцию и равномерно распределяют постоянное тепло. Мы можем поддерживать работу ваших инструментов в идеальных диапазонах температур, полностью предотвращая замерзание.Более того, обогреватели Powerblanket легко устанавливаются и снимаются при необходимости. Не тратьте энергию и деньги на обогрев вашей системы трубопроводов. С Powerblanket у вас есть комплексное решение в одной системе.

В мире газопроводов оборудование стоит дорого, продукт ценен, а время — деньги. Активы компании могут варьироваться от мощного трубопровода до продуктов и оборудования, которое она использует для его обслуживания. Итак, в любом случае Powerblanket может помочь вам защитить ваши активы от угрозы сбоя или неисправности.

Узнайте больше о наших нагревателях труб и клапанов, изготовленных по индивидуальному заказу, здесь.

ПРЕИМУЩЕСТВА НАГРЕВАТЕЛЯ POWERBLANKET
  • Максимальная защита от замерзания до -40°F / -40°C
  • Разработан для поддержания потока
  • Сокращение времени простоя и повышение рентабельности
  • Простота установки, удаления и переустановки
  • Быстрое оттаивание замороженных или желированных труб
  • Сертификация UL/CSA и CE
  • Способность соответствовать требованиям опасных зон CID2
  • Ветро- и водостойкий
  • Инновационный дизайн обеспечивает легкий доступ
  • Высокая эффективность и равномерное распределение тепла

Свяжитесь с нами сегодня, чтобы найти идеальное индивидуальное решение для обогрева труб для ваших нужд в 855.524.2695 или [электронная почта защищена]



Зональные клапаны

— PexUniverse.com

Зональные клапаны Марки, типы и области применения Зональные клапаны

служат для управления подачей воды в гидравлические, радиационные или геотермальные зоны и фанкойлы для поддержания заданной температуры. В типичном бытовом отоплении, где котел или другой источник тепла производит горячую воду, установка зональных клапанов позволит осуществлять независимый контроль температуры в каждой комнате или на этаже с помощью термостата.Многозональные клапаны обычно устанавливаются в сочетании с управлением зональным клапаном, который служит промежуточным звеном между котлом, циркуляционным насосом, зональными клапанами и термостатом(ами) и позволяет улучшить управление и упростить проводку.

Анатомия зонального клапана

Двумя основными компонентами зонального клапана являются корпус клапана и головка привода (с двигателем, который поворачивает вал клапана в закрытое или открытое положение). Эта конструкция позволяет заменить привод или двигатель привода, если он перестал работать, без снятия или замены всего клапана.Типичный зональный клапан также имеет рычаг, который позволяет вручную открывать или закрывать клапан для ремонта, технического обслуживания и других целей.

NC — нормально закрытый и NO — нормально открытый типы зональных клапанов

Зональные клапаны бывают «нормально закрытыми» (NC) или «нормально открытыми» (NO), причем первый из них является наиболее распространенным. Клапаны NC закрыты по умолчанию (когда питание отключено) и открываются только при подаче питания. Противоположное относится к клапанам NO. При отсутствии питания зональный клапан возвращается в исходное состояние (НЗ или НО).

Разница между 2-, 3- и 4-проводными зональными клапанами

Большинство зональных клапанов сегодня являются либо 2-проводными, либо 4-проводными. В 4-проводных зональных клапанах 2 провода предназначены для концевого выключателя. 3-проводной клапан имеет только (1) проводное или клеммное соединение, предназначенное для концевого выключателя — это часто можно найти в более старых моделях. Концевой выключатель предназначен для задержки запуска циркуляционного насоса до полного открытия клапана (предотвращая преждевременный износ компонентов).

Электропроводка — клеммная колодка или выводы

Зональные клапаны с подключением к клеммной колодке имеют винтовые клеммы, к которым установщик должен подключить провода от панели управления.Клапаны с предварительно установленными выводами или проводами (обычно длиной ~18-20 дюймов) проще установить, когда панель управления находится в непосредственной близости от клапана, что избавляет от необходимости измерять, резать, зачищать и закреплять провода.

Зональные клапаны Taco

Taco производит широкий спектр продуктов для управления зонами нагрева и охлаждения с зональными клапанами для конкретных приложений, разработанными для удовлетворения индивидуальных потребностей проекта. Серии зональных регулирующих клапанов Taco включают в себя энергосберегающие серии Sentry с зубчатым приводом и тепловые двигатели, классические серии 570, 560, 550 для тяжелых условий эксплуатации и геотермальные серии для гидравлических, лучистых, геотермальных и других систем нагрева горячей воды и охлаждения охлажденной воды. .

Зональные клапаны Honeywell

Зональные клапаны марки Honeywell, продаваемые на PexUniverse, включают 2-ходовые клапаны серии V8043 с клеммными соединениями или проводными выводами и вариантами концевого выключателя. Зональные клапаны Honeywell являются одними из самых популярных в отрасли и могут использоваться для таких применений, как отопление плинтуса или радиатора, лучистое тепло пола, охлаждение охлажденной водой и другие. Съемная головка привода и сменный двигатель упрощают обслуживание клапана и не требуют отключения подачи воды.

Основные причины нагрева электромагнитной катушки и решения

01 Когда катушка электромагнитного клапана находится под напряжением, движущийся железный сердечник притягивается и образуется замкнутая магнитная цепь. В это время индуктивность максимальна, а состояние нагрева катушки нормальное; но когда электромагнитный клапан находится во время работы, при возникновении таких проблем, как масляные пятна, загрязнения и деформация уплотнений, движущийся железный сердечник не может нормально притягиваться или его действие слишком медленное, что приведет к уменьшению индуктивности катушки, и импеданс также будет следовать.Уменьшение, и ток будет соответственно увеличиваться, вызывая такие проблемы, как чрезмерный ток катушки, который вызовет нагрев катушки.

Для решения этой проблемы внутренние детали электромагнитного клапана необходимо вовремя очищать, очищать или даже заменять.

02 Проблема перегрева, вызванная неправильным выбором пользователем, электромагнитный клапан делится на два типа: нормально открытый и нормально закрытый. В процессе применения, если пользователь не выбирает в соответствии с конкретным типом электромагнитного клапана, например: выбран нормально закрытый тип, однако для фактического рабочего процесса требуется нормально открытый тип, что вызовет проблему перегрева катушка электромагнитного клапана.

При таких проблемах продукт следует вовремя заменить в соответствии с реальной ситуацией.

03 Если катушка электромагнитного клапана содержит энергосберегающий защитный модуль, он может обеспечить энергосбережение и охлаждение катушки. Однако, если энергосберегающий модуль катушки электромагнитного клапана выйдет из строя во время работы, это вызовет проблемы, такие как нагрев катушки.

Решение: Своевременно заменяйте модуль энергосберегающей защиты.

04 Работа с перегрузкой, рабочая среда применения электромагнитного клапана выше, чем рабочая среда спецификации конструкции продукта.

Рабочая температура электромагнитного клапана, температура среды выше требуемого стандарта, рабочее давление слишком велико, а напряжение питания слишком низкое, что может привести к перегреву и другим проблемам.

Для таких проблем приложение должно быть разумно скорректировано в соответствии с требованиями.

05   Проблемы с качеством, проблема перегрева, вызванная качеством самой катушки электромагнитного клапана, ее следует вовремя заменить на квалифицированную катушку электромагнитного клапана.

Если у вас остались проблемы с отоплением или другие. Пожалуйста, свяжитесь с командой Берис сейчас!

3 водяной клапан

электрического привода центрального отопления пути моторизованный

Datashe лист моторизованного клапана-HTW-V71Series.PDF

>> Общие

HTW-V71 Моторизованные клапаны используются для контроля потока горячей воды, холодную воду через подразделение вентилятора в нагревании, охлаждении или воздухе приложения кондиционирования, чтобы косвенно контролировать температуру в помещении. Когда термостат посылает управляющий сигнал на моторизованный клапан, клапан открывается при протекании воды, а когда сигнал исчезает, клапан с помощью собственной пружины возвращается в исходное положение, чтобы закрыть клапан, чтобы остановить поток воды.

>> Характеристики и материалы


actuator: пластина из нержавеющей стали, пластиковая крышка ABS

Valve Body: кованая латунь

Stem: латунь / из нержавеющей стали

seat: алюминиевый сплав

Лопатка: нитрил-бутадиеновый каучук (NBR)

>>Параметры привода

номинальное напряжение

Power

Power

3

привод

Время сотрудничества с термостатом

NW (кг)

V71-8503

AC220V ± 10%

7W

7W

7W

Одноразовые

Моторизованный привод

Клапан Пружина

Repain

Полностью открыты: 10s после включения.

Полностью близко: 5s после power Off

0.3

V71-89

V71-8203

AC110V ± 10%

V71-8003

AC24V ± 10%

>> Параметры корпуса клапана

NO

2 NO

модели

Caliber

2

Структура тела

KV (CV) 1000003

закрытие Давление

MPA

8

1

1

V71-215

V71-215

1/2 » (15 мм)

20073

2-х полос клапана

2.2 (2.5)

0. 2

2

2

V71-220

3/4 » (20 мм)

3.0 (3.5)

0.18

3

0

V71-225

1 » (25 мм)

6,9 (8.0)

6,9 (8.0)

0.15

4

V71-315

1/2» (15 мм)

3-ходовой клапан

2.2 (2.5)

0.2

5

2 5

0

V71-320

3/4 ‘(20 мм)

3.0 (3.5)

0.18

6

V71-325

1 » (25 мм)

6. 9 (8.0)

0.15

0.15

>> Размеры

>>Инструкция по установке

1.Схемы размеров. См. рис. 1
. 2. Клапаны могут быть установлены в горизонтальном или вертикальном трубопроводе. ниже 85 градусов от вертикали. См. рис. 2.
3. Если клапан установлен на вертикальном трубопроводе, убедитесь, что крышка двигателя водонепроницаема.
4. При установке привода на нормально закрытый клапан привод необходимо перевести в положение ручного открытия с помощью рычага ручного управления.В первый раз, когда клапан работает электрически, рычаг ручного управления привода переключится на автоматический яд.



Производитель зональных клапанов | Завод клапанов с электроприводом | Производитель электрических клапанов

5 вещей, которые необходимо знать установщикам при установке зональных клапанов

Tameson рассматривает 5 вещей, которые необходимо знать монтажникам при установке зональных клапанов для систем отопления.
Системы центрального отопления с зональными клапанами становятся все более распространенными из-за повышения эффективности и комфорта, которые они могут обеспечить. Они фактически дают владельцу здания больший контроль над тем, где и когда будет отапливаться помещение. Используя отдельные термостаты для управления отдельными зонами, владелец здания имеет больший контроль над тем, где и когда область нагревается. Например, владелец дома может отапливать спальни ночью и общие помещения днем. При установке зональных клапанов для систем центрального отопления установщик должен помнить о следующих 5 вещах:
1) Тип клапана
Электрический шаровой клапан является наиболее эффективным типом клапана для использования в качестве зонального клапана.Они потребляют меньше энергии, имеют длительный срок службы и медленно закрываются, чтобы предотвратить гидравлический удар. Клапан останется в открытом или закрытом состоянии без питания и требует только электричества для переключения состояний. Другие типы клапанов обычно нормально закрыты, а это означает, что им требуется электричество, чтобы оставаться в открытом положении, что делает их менее эффективными. Большинство зональных клапанов также оснащены ручным рычагом для управления клапаном в случае сбоя питания или для тестирования системы. Два распространенных примера зональных клапанов можно увидеть на рисунках ниже.
2) Подключение термостата и клапана
Схема подключения термостата, напряжение и частота на выходе могут повлиять на выбранный вами клапан или наоборот. Некоторые термостаты имеют один выходной сигнал, в то время как другие имеют два сигнала (один для открытия клапана и один для его закрытия). В последнем случае необходимо 3-точечное управление приводом. Убедитесь, что напряжение на выходе термостата равно номинальному напряжению клапана. Часто клапан также оснащен вспомогательным концевым выключателем.Когда клапан включается и заканчивает открываться, он приводит в действие переключатель, который включает насос и/или бойлер для подачи воды. В противном случае эта проводка подключена последовательно с сигналом включения/выключения клапана.
3) Расположение клапана
Зональный клапан должен быть расположен после котла и циркуляционного насоса системы центрального отопления. Они могут располагаться как на горячей стороне (до того, как горячая вода пойдет в зону), так и на холодной стороне (после того, как вода пойдет по всему зданию). С функциональной точки зрения не имеет значения, находится ли он на горячей или холодной стороне, но для долговечности клапана часто предпочтительнее иметь его на стороне холодной постциркуляции.
4) Давление воды
В зависимости от размера вашего здания, количества зон и длины труб отопления вам необходимо убедиться, что ваш циркуляционный насос может создавать достаточное давление для подачи воды через клапаны, если они все открыты. Вы также должны учитывать размер отверстия клапана, так как если он слишком мал, дополнительный перепад давления будет ограничивать поток через зоны. Подходящий размер клапана обеспечит надлежащую циркуляцию воды.
5) Доступность
Клапаны должны быть легко доступны, если необходимо выполнить техническое обслуживание или управлять клапанами вручную.Вот несколько распространенных причин неисправности: перегрев, сгоревший двигатель, заедание и не вращение, а также негерметичный клапан. Если клапан выходит из строя после использования, это, как правило, перегрев. Это означает, что недостаточно вентиляции для рассеивания тепла. Часто для этого снимают крышку, но это не должно быть долгосрочным решением. Если двигатель полностью сгорел, необходимо пересмотреть блок питания и проводку, чтобы устранить причину. Затем двигатель можно заменить отдельно от всего клапана.Клапан может заклинить, если в линии есть загрязняющие вещества или во время длительных периодов простоя. Рекомендуется включать и выключать клапан не реже одного раза в месяц, чтобы обеспечить правильную работу, когда это необходимо. Протекающий клапан либо был неправильно собран, либо имеет неисправный внутренний компонент, что потребовало бы замены всего клапана.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
