1. Корпус конветора.
2. Теплообменник.
3. Декоративная решетка.
4. Тангенциальный вентилятор.
5. Большая декоративная крышка.

6. Малая декоративная крышка.
7. Декоративная окантовка.
8. Крепежная ножка.
9. Юстировочные винты.
10. Крепежный болт.

11. Шаровый кран.
12. Запорно-регулировочный клапан.
13. Гибкая подводка.
14. Прокладки.

Существует и альтернативный с конструкционной точки зрения тип теплообменника, в котором вместо ламелей используется проволока. Проволочные конвекторы несколько эффективнее, но при этом значительно дороже, а потому и менее распространены, чем пластинчатые, поэтому подробнее говорить о них мы не будем.

Водяной конвектор с теплообменником из проволоки.

Многие технические характеристики конвектора определяются материалом, из которого изготовлен его теплообменник. Это может быть сталь, медь либо комбинация меди и алюминия. Использование для изготовления теплообменника цветных металлов, благодаря их высокой теплопроводности, ведет к повышению эффективности прибора в сравнении с аналогом из чермета. К слову, алюминиевые ламели очень тонкие, и при неосторожном обращении они легко заминаются, что ухудшает аэродинамику.

Различаться теплообменники могут не только материалом изготовления, но и формой металлических ребер. Наряду с гладкими ламелями применяют и рифленые: волнообразные, П-образные, меандровые и т.д. Рифленые ламели обладают явным преимуществом: рельеф увеличивает площадь пластины, а значит, и теплоотдачу.

Теплообменник с волнообразными ламелями.

Эффективность теплопереноса от теплоносителя к ламелям в значительной степени зависит от плотности прилегания пластин к трубе: даже небольшой зазор может стать причиной больших теплопотерь. Если теплообменник изготовлен из стали, для соединения ламелей с трубой обычно используют сварку, если из меди – пайку.

В случае же биметаллических теплообменников, в которых алюминиевые пластины контактируют с медными трубами, ни сварка, ни пайка не применимы. Однако и здесь можно добиться плотного прилегания элементов. В данном случае либо используют ламели со специальными манжетами, либо применяют метод дорнования – насаживают пластины на трубу, а затем эту трубу расширяют с помощью дорна.

Некоторые конвекторы оснащаются вентилятором, затягивающим воздух внутрь теплообменника и, тем самым, ускоряющим воздухообмен, а значит, и процесс обогрева помещения. Вентилятор может быть тангенциальным или аксиальным. У первого крыльчатка тянется вдоль всей длины теплообменника.

Пропеллер аксиального вентилятора располагается в торцевой части теплообменника и направляет воздух вдоль него.

Достоинство отопительного прибора с принудительной конвекцией очевидно – повышенная эффективность. Но есть у него и явные недостатки: во-первых, необходимость подключения к электросети, что не всегда может быть легко осуществимо, и, во-вторых, шум, который издает вентилятор во время работы.

Теплообменник, а также вентилятор (если таковой предусмотрен конструкцией), точки подключения к системе отопления, регулятор подачи теплоносителя, клапан спуска воздуха скрыты за стенками корпуса из нержавеющей стали. Верхний торец корпуса закрыт решеткой, которая не препятствует движению воздушных потоков, но при этом не дает посторонним предметам попасть внутрь. В некоторых конвекторах имеется воздушная заслонка, позволяющая управлять интенсивностью потока воздуха.

Настенные и напольные водяные конвекторы отопления

По способу монтажа все конвекторы отопления делятся на настенные, напольные и внутрипольные. Первые два типа очень похожи между собой, поэтому рассматривать мы их будем вместе.

Главное различие настенных и напольных конвекторов, очень схожих по внешнему исполнению, – их габариты. Настенные, как правило, достаточно высокие, напольные – низкие и компактные. Последние благодаря их скромным размерам меньше бросаются в глаза, их легко скрыть за мебелью.

Настенный водяной конвектор.

Напольный водяной конвектор.

Существуют даже плинтусные модели с высотой менее 200 мм, которые могут служить заменой плинтусу и обогревать помещение по всему периметру.

Плинтусный водяной конвектор.

Все настенные и напольные конвекторы подразделяются на модели с кожухом и модели без него. Кожух выполняет отнюдь не декоративную роль, как этого можно было бы ожидать: он способствует созданию дополнительной тяги для улучшения циркуляции воздуха. Часто высота кожуха значительно превышает габариты теплообменника. Такое несоответствие вовсе не является браком завода-изготовителя, делается это намеренно: чем выше кожух, тем сильнее тяга.

Следует заметить, что поверхность функционального кожуха или же декоративного корпуса не нагревается слишком сильно. Это выгодно отличает конвекторы от радиаторов – обжечься, случайно коснувшись поверхности корпуса, в данном случае нельзя.

Чаще всего корпуса конвекторов изготавливают из стали, вне зависимости от материала теплообменника. Дело в том, что сталь легко окрашивается, и это дает покупателю возможность подобрать отопительный прибор, который идеально впишется в интерьер помещения. Впрочем, сталь – хоть и наиболее распространенный, но не единственный вариант. При желании можно найти и что-нибудь более экзотическое, например, конвектор в деревянном корпусе.

Водяные конвекторы отопления, встраиваемые в пол

Существует еще одна разновидность конвекторов отопления, сильно отличающаяся от рассмотренных выше и потому стоящая особняком. Необычны они местом своей установки – в нише, расположенной ниже уровня пола. С большой долей вероятности встретить подобные отопительные приборы можно в помещениях торгового или офисного назначения с большими панорамными окнами, на фоне которых обычные радиаторы или конвекторы будут смотреться не совсем уместно.

В коттеджах и квартирах такие конвекторы тоже устанавливают, но обычно лишь в тех случаях, когда нижний край окна расположен не выше 150-300 мм от уровня пола. Допускается встраивание отопительных конвекторов в подоконник.

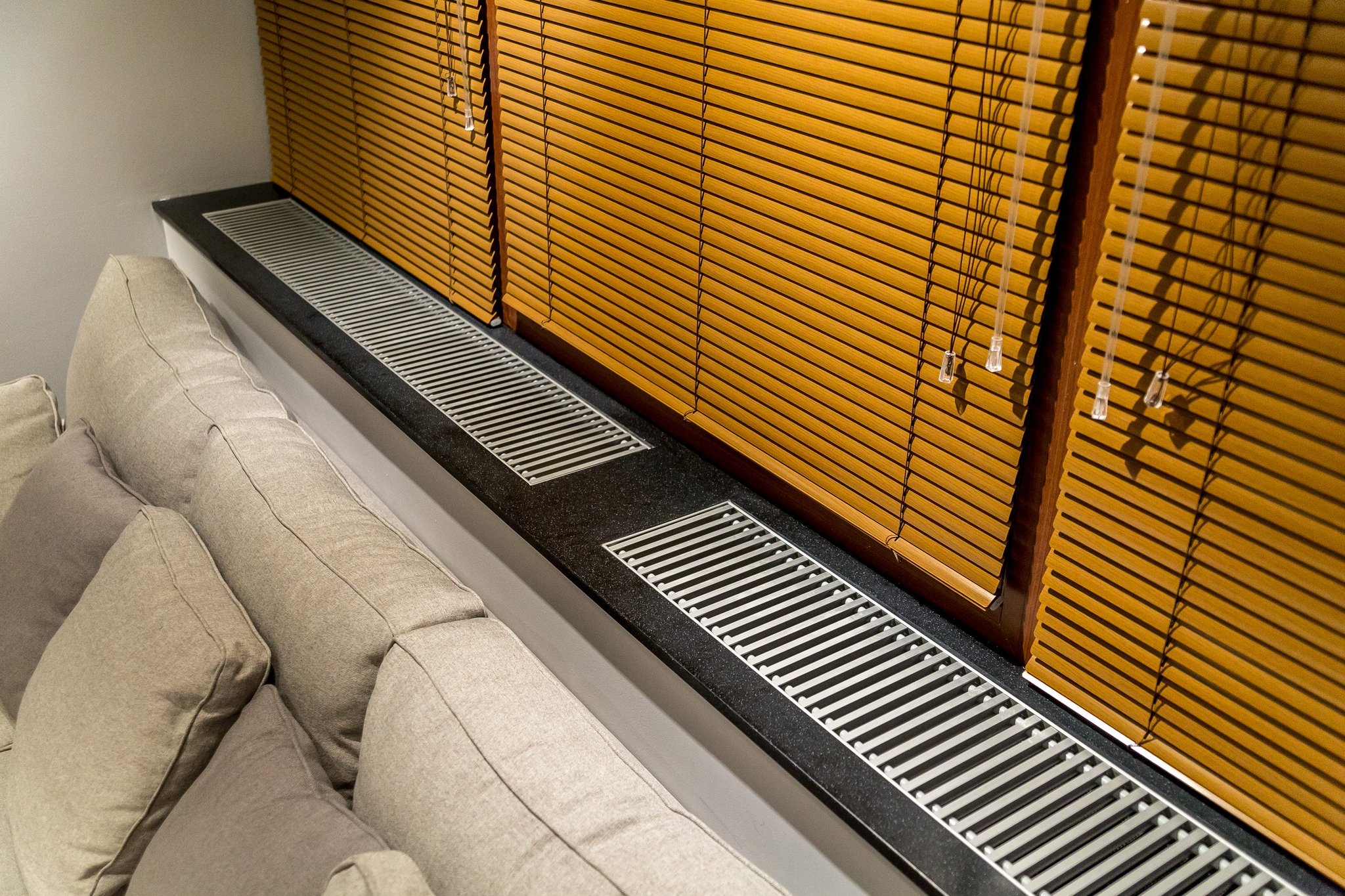

Конвектор водяного отопления встроенный в пол.

Высота корпуса встраиваемых в пол конвекторов может варьироваться от 50 до 130 мм, а длина достигать 3 м. Но об истинных габаритах отопительного прибора пользователь, если он сам не занимался проектированием и установкой, может только догадываться, ведь видна ему будет лишь декоративная решетка на уровне пола, через которую вверх поднимается нагретый воздух.

Чаще такие решетки изготавливаются из стали, алюминия или пластика, но иногда можно встретить чугунные, мраморные или, например, деревянные. Из какого бы материала ни была сделана решетка, она должны быть достаточно прочной, чтобы вы, проходя мимо, не боялись на нее наступить.

В случае больших французских окон внутрипольные конвекторы – незаменимый вариант отопительного оборудования. С одной стороны, и мы об этом уже упоминали, они, будучи расположенными ниже уровня пола, не мешают обзору. С другой стороны, именно такие конвекторы наиболее эффективно обогревают помещение с окнами «в пол». Холодный воздух из окна попадает через решетку в конвектор, а оттуда тем же путем выходит уже теплым.

Для установки внутрипольного конвектора требуется заранее подготовить в полу нишу глубиной от 100 до 300 мм. Впрочем, осуществить монтаж можно и на стадии выполнения стяжки пола. Следует иметь в виду, что далеко не каждый конвектор вы можете использовать для внутрипольного монтажа.

Лимитирующим фактором в данном случае будет служить высота корпуса прибора. Мощные модели высотой в несколько десятков сантиметров не предназначены для установки в помещениях, расположенных на верхних этажах здания. Разумеется, планировать установку внутрипольных конвекторов следует заранее – еще на стадии строительства здания. Исключение составляют маломощные невысокие модели, которые допускают монтаж в стяжку.

Внутрипольные конвекторы водяного отопления, в отличие от настенных или напольных, часто имеют в своей конструкции вентилятор для принудительной подачи воздуха к теплообменнику, а также систему дренажа для сбора и отведения конденсата из корпуса прибора.

Возможность контроля температуры

Иногда, особенно весною, когда ночью еще по-прежнему холодно, а днем уже начинает заметно пригревать солнце, периодически возникает желание снизить жар, идущий от отопительного прибора. Водяные конвекторы отопления легко поддаются регулировке мощности. При перекрывании подачи теплоносителя в конвектор он довольно быстро остынет, что обусловлено малым, по сравнению с радиатором, объемом воды внутри него.

Все, что вам нужно для поддержания температуры в помещении на заданном уровне, это комплектация конвектора терморегулирующей арматурой с механическим или электронным управлением.

Механическая терморегулирующая арматура.

Электронная терморегулирующая арматура.

Устанавливаемый термостатический клапан должен обладать высокой пропускной способностью, чтобы не создавалось значительного гидравлического сопротивления на входе. Некоторые производители конвекторов изначально оснащают свою продукцию термостатической арматурой. Если приобретенный вами прибор не укомплектован терморегулирующим клапаном, вы можете самостоятельно купить и установить его.

Регулировать температуру воздуха в помещении можно и вручную. В некоторых моделях конвекторов имеется заслонка, которую пользователь при желании может повернуть и перекрыть тем самым путь нагретому воздуху.

Возможность применения для охлаждения помещения

Конвектор можно назвать универсальным климатическим оборудованием, поскольку в разные сезоны он может выполнять разные задачи: зимой – греть, летом – охлаждать. Правда, далеко не каждый прибор адаптирован для работы на охлаждение, производители обычно указывают на наличие такой возможности у той или иной своей модели.

Следует иметь в виду, что генерируют холод конвекторы существенно хуже, чем тепло, поэтому рассчитывая мощность прибора, нужно опираться на ваши потребности в холоде, ведь уменьшить мощность нагрева, как вы теперь уже знаете, не составляет труда.

Чтобы ваш конвектор начал не греть, а охлаждать воздух в помещении, его нужно опорожнить, заполнить специальной жидкостью и подключить к чиллеру. Впрочем, существуют модели, в которых процесс перехода из одного режима в другой осуществляется гораздо проще и быстрее. В них имеется сразу два не связанных между собою контура: один – для теплоносителя, другой – для хладагента. Для смены режима работы вам будет достаточно отключить циркуляцию жидкости в одном контуре и включить в другом.

И еще пара замечаний, касающихся возможности применения данного типа климатического оборудования для охлаждения помещения. Вспомнив принцип работы конвектора, вы поймете, что в естественном режиме работать на охлаждение он не в состоянии. Именно поэтому все модели, рассчитанные на работу в двух режимах, оснащены вентиляторами. Кроме того, вентилятор способствует уменьшению количества конденсата, образующегося на теплообменнике при работе конвектора на охлаждение.

Достоинства и недостатки водяных конвекторов перед обычными радиаторами

Вы узнали много нового для себя о водяных конвекторах, но, скорее всего, вам этого будет недостаточно, чтобы понять, нужен ли лично вам такой отопительный прибор. Чтобы помочь вам сделать выбор (не важно – положительный или отрицательный), сравним водяные конвекторы с обычными радиаторами, привычными и хорошо знакомыми.

+ Плюсы водяных конвекторов отопления

1. Конвекторы быстрее прогреваются до расчетной мощности. Причина этого достаточно проста: внутренний объем труб конвектора довольно мал, благодаря чему скорость циркуляции теплоносителя в системе выше. Конвекторы не только быстрее нагреваются сами, но и быстрее согревают помещение, чему в значительной степени способствует высокая теплопроводность реберных пластин.
2. Конвекторы не требуют высокой температуры теплоносителя: для эффективного обогрева помещения достаточно, чтобы вода в системе была прогрета до 50-60°С. Из этого следует, что затраты энергии на нагрев теплоносителя в отопительной системе с конвекторами меньше, чем в системе с радиаторами.
3. Конвекторы, в отличие от радиаторов, способны создавать эффективную тепловую завесу, отсекая холодные потоки воздуха, поступающие в помещение от окон. Окна не запотевают и не промерзают.
4. Воздушные пробки в водяных конвекторах отопления – большая редкость.
5. Благодаря малому весу конвекторов допускается их установка даже на легкие перегородки, сделанные, например, из гипсокартона. В случае радиаторов, особенно чугунных, о таком нельзя даже помыслить.
6. Конвекторы не представляют собой опасности для маленьких детей: поверхность корпуса практически не нагревается, а значит, вероятность обжечься об нее нулевая.
7. Скрытая установка внутрипольных конвекторов, при которой не видны ни трубы, ни сами отопительные приборы, – давняя мечта многих дизайнеров помещений, которая, наконец, стала явью.

— Минусы водяных конвекторов отопления

1. Конвекторы можно использовать только в помещениях с естественной вентиляцией. Забор воздуха из помещения с принудительной вентиляцией, как правило, осуществляется вблизи потолка. Это означает, что весь теплый воздух, создаваемый конвектором, будет вытягиваться наружу, т. е. работать отопительный прибор будет вхолостую.
2. В результате неравномерного распространения воздушных потоков, идущих от конвектора, возможно образование сквозняков.
3. Данный отопительный прибор способствует циркуляции в помещении пыли, перемещаемой конвекционными потоками воздуха.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Внутрипольные(встаиваемые) конвекторы в пол

Внутрипольные конвекторы отопления: характеристики и преимущества

Задача обогрева помещения с большим остеклением не решается с помощью установки обычных радиаторов отопления, ведь такие батареи портят стилистику интерьера своим громоздким видом. Дизайнерские батареи также не выход, ведь они стоят дорого и не способны в полной мере обеспечить эффективный обогрев. В данной ситуации лучшим решением станут внутрипольные конвекторы отопления, которые создают в жилище оптимальный температурный режим и не нарушают общий стиль интерьера.

Конструкция внутрипольных конвекторов.

Что такое внутрипольные конвекторы? Это нагревательные устройства, которые представляют собой медно-алюминиевую трубку с циркулирующим тепловым источником. В связи с тем, что рассматриваются водяные агрегаты отопления, по трубке циркулирует вода. К теплообменнику присоединяются стальные пластины. Они предназначены для увеличения размеров прибора и улучшения его теплового обмена с пространством. Большие размеры обеспечивают быструю реакцию температуры источника тепла, за счет чего в жилище создается здоровый микроклимат.

Конструкции могут быть абсолютно любой формы и длины по желанию клиента. Решетка делает конвекторы невидимыми и задает оптимальный воздухообмен.

Внутрипольные конвекторы отопления могут быть естественной или принудительной тяги. В первой ситуации холодный воздух спускается сверху к приспособлению. Приборы с принудительным типом циркуляции оснащены вмонтированными вентиляторами. Изделия отличаются небольшой мощностью, что делает их бесшумными в эксплуатации. Вентиляторы функционируют от переменного тока и от постоянного. Это дает возможность устанавливать частоту вращений, контролируя потоки воздуха.

Конвекторы отопления устанавливают в специальную нишу. Подсоединение обеспечивается гибкой подводкой, что дает возможность вмонтировать устройства в любом месте.

Внутрипольные конвекторы: плюсы и минусы

Главной отличительной особенностью конвекторов служит их способность монтирования в пол. Иными словами, это невидимые глазу элементы отопления, которые обеспечивают заметный тепловой эффект. Единственной видимой частью выступает эстетическая решетка, которая может быть изготовлена в самом разном стилевом варианте. Однако материал конструкции должен быть прочным, так как решетка систематически подвергается повышенным нагрузкам. Лучшим решением для декорирования и защиты элементов отопления выступает металл.

Перечислим основные преимущества эксплуатации внутрипольных конвекторов:

• эффективный и быстрый прогрев помещения по сравнению с другими устройствами. Такой результат обеспечивается большой площадью нагревательной конструкции и наличием вентиляторов;
• для приборов, установленных в пол, требуется всего лишь 25% размера теплового источника от общего объема воды. Это позволяет экономить средства за коммунальные услуги;
• устройства водяного типа отопления являются лучшим решением для создания теплового эффекта возле большой площади остекления;
• конвекторы компактны и имеют легкий вес, потому они не нагружают собой здание;
• температура изделий не нагревается свыше сорока градусов, потому повреждения в виде ожогов исключены;
• внутрипольные отопители гармонично дополняют любой стиль интерьера: эстетические решетки представлены в огромном ассортименте;
• способны заменить кондиционеры. В жаркое время года приборы способны эффективно охлаждать воздух, который быстро нагревается сквозь большое остекление;
• универсальность приспособлений характеризуется возможностью подключения к водяному отоплению или электричеству. Помимо этого существуют специальные отопители для эксплуатации в помещениях с высоким уровнем влажности.

Несмотря на огромный ряд преимуществ внутрипольных конвекторов отопления, у них все же есть некоторые недостатки:

• при неправильной установке конвекторов могут создаваться сквозняки;
• воздушные потоки переносят пыль и грязь, поэтому необходимо обеспечить правильный уход решетке и нагревательной системе;
• в здании с высокими потолками рекомендуется устанавливать устройства с принудительной циркуляцией, иначе тепловая энергия будет собираться непосредственно под потолком.

Как видите, все недостатки незначительны и исключены при надлежащем уходе и эксплуатации изделий.

Водяные конвекторы отопления: особенности правильного выбора

Чтобы быть уверенным в том, что вы купили качественные приборы отопления, изначально необходимо смотреть на наличие сертификатов качества и соответствие ГОСТ стандартам. Наличие каких-либо вмятин и дефектов сигнализируют о плохом качестве изделий. Важно смотреть, чтобы конструкция приборов была сделана из цветного металла, которым обеспечивается повышенный уровень тепловой отдачи.

В качественных конвекторах отопления есть регулирующий клапан. Чтобы исключить поломки изделия и больших расходов на ремонт, для подачи теплового источника следует выбирать гофрированную конструкцию, выполненную из нержавеющей стали.

Подводя итоги, стоит сказать, что внутрипольные конвекторы отопления являются наиболее оптимальным вариантом для обогрева габаритных помещений с широкими панорамными окнами и витражами. В отличие от радиаторов стандартного типа устройства способны эффективно прогреть помещение. Вмонтировать их можно абсолютно в любом уголке помещения, чего не скажешь о батареях стандартного типа. Внутрипольные конвекторы — это универсальные современные устройства, которые нашли свое применение в самых разных помещениях: библиотеках, торговых центрах, больницах, дошкольных учреждениях и т.д.

Конвекторы встраиваемые в пол, цена в Тюмени

Новые тенденции в архитектуре диктуют изменения строительных технологий в целом. Сейчас очень модным стало проводить сплошное остекление, для которого характерно наличие больших окон и низких подоконников.

При такой конструкции для традиционных радиаторов уж не находится места в помещении. Именно поэтому на смену им все чаще приходят конвекторы, встраиваемые в пол.

Их размещают возле витрин и оконных проемов, которые достигают пола. На поверхности находится только декоративная решетка, через которую тепло поступает в комнату.

Виды конвекторов

По своей конструкции внутрипольные конвекторы отопления – это металлический короб, внутри которого находится теплообменник. В некоторых моделях теплообменник может комбинироваться с вентилятором.

Другие детали, которые входят в состав конструкции:

• запорная и регулирующая арматура;
• направляющие потока воздуха;
• поддон для конденсата.

Материалы, из которых изготовлены внутрипольные конвекторы

Теплообменник изготавливается из медной трубы с алюминиевым оребрением. Декоративные решетки – из дерева или алюминиевого профиля. Корпус прямоугольной формы – из стали.

Конвекторы используют для подачи горячего воздуха с целью обогрева определенной зоны в помещении. Как правило, их применяют вместе с другими системами отопления.

В процессе эксплуатации устройство забивается мусором и пылью, поэтому его нужно регулярно чистить. Это повысит эффективность его работы и продлит срок службы.

У нас можно сделать индивидуальный заказ на встраиваемый конвектор

Мы предлагаем большой ряд продукции известных производителей, имеющей высокое качество.

Если параметры представленных моделей не устраивают, есть возможность сделать индивидуальный заказ.

Встраиваемые в пол водяные конвекторы отопления обеспечат доступ теплого воздуха в тех местах, где монтаж радиаторов невозможен, и сохранят гармонию интерьера.

Внутрипольные электрические конвекторы отопления, встраиваемые в пол конвекторы водяного отопления

Водяные конвекторы отопления, встраиваемые в пол

Практичный хозяин всегда озабочен качеством отопления: климат нашей страны обусловливает использование в домах и квартирах качественных отопительных систем. На какие приборы обратить внимание? Какие показатели станут решающими в выборе устройства? Давайте разбираться.

Внутрипольный водяной конвектор

Рынок может предложить разнообразное отопительное оборудование; человеку, не сведущему в этих вопросах, трудно выбрать необходимый агрегат для создания уютной атмосферы в квартире. Специалисты советуют обратить внимание на внутрипольные водяные конвекторы отопления – это оборудование создаст комфортные условия в любом помещении за кратчайший срок.

Водяной конвектор украсит изысканный интерьер, радиатор может стать стильным дополнением к имеющемуся дизайну или незаметным, но необходимым атрибутом в комнате. Исходя и названия, можно предположить, что водяные конвекторы отопления напольные — устройства для обогрева помещения, размещенные на полу. Строители должны учитывать выбор владельца будущего дома, в квартирах также стоит заранее подготовить ниши для встроенных батарей.

Интересно, что конвекторы отопления водяные встраиваемые в пол работают в соответствии с простыми физическими законами. Холодный воздух, опустившийся к полу, проникает к нагревательному элементу благодаря решетке. Таким образом холодные пласты нагреваются и поднимаются к потолку.

Часто напольные водяные радиаторы отопления используют в больших помещениях. В просторной комнате установка радиатора под окном не даст желаемой степени комфорта: расположенные таким образом батареи не прогреют большое пространство. А конвектор в полу водяной можно установить в любом месте, организовав пространство комнаты приемлемым способом.

Напольные конструкции пользуются спросом в супермаркетах, их устанавливают в школах и на складах. Напольные конвекторы имеют регулятор мощности, поэтому ими можно оборудовать учреждения, требующие наличия строгого температурного режима (напольные радиаторы можно увидеть в детских, оранжереях и библиотеках).

Типы внутрипольных радиаторов

Современный рынок предлагает встраиваемые устройства разных производителей и различного ценового диапазона. Каждый прибор наделен индивидуальными характеристиками, но есть общие критерии, по которым любой конвектор напольный водяной можно отнести к определенной группе. Напольные батареи можно разделить по циркуляционным особенностям воздушных масс:

1. естественная циркуляция – движения воздуха в конвектор и назад произвольны;
2. принудительная циркуляция – за циркуляцию воздуха отвечает вентилятор. Такие устройства быстрее прогреют комнату. Работа вентилятора обусловливает охлаждение нагревательного элемента; такая особенность может продлить срок работы конвектора.

Специалисты знают, что конвектор внутрипольный водяной имеет простое строение. Главный элемент – алюминиевый теплообменник, помещенный наряду с трубами из меди в металлический корпус. Горячий теплоноситель обменивается теплом с пластинами, циркулирующий между ними воздух нагревается.

Нагревательные элементы могут иметь различную форму. На рынке можно встретить угловатые устройства или нагревательные элементы радиальной формы. Все рабочие элементы спрятаны под симпатичной решеткой, выполняющей декоративную функцию на полу.

Преимущества и недостатки

Современный конвектор внутрипольный водяной цена на который не высока, обладает следующими достоинствами:

• обычные приборы отопления уступают напольным батареям по функциональным характеристикам: наличие вентилятора и увеличенная поверхность позволяет напольным конвекторам оперативно справляться с возложенной на них функцией;
• когда используется конвектор напольный водяной цена на энергоресурсы снижается;
• современные внутрипольные конвекторы отопления водяные купить можно в специализированных магазинах. С их помощью легко создать тепловую завесу, преграду холодному воздуху, попадающему в помещение из панорамного окна или забытой открытой двери;
• если температурные показатели в системе равны 50 градусам, напольный конвектор выполнит свои обязанности: помещение наполнится теплом;
• маловесные конвекторы отопления водяные встраиваемые в пол купить которые может владелец частного дома и собственник городской квартиры, помимо внешней привлекательности, удостаиваются внимания по причине небольшого веса. На фундамент здания напольные радиаторы серьезной нагрузки не оказывают;
• обжечься о решетку нельзя, поэтому можно говорить о безопасности устройства.

Существуют недостатки:

1. следует позаботиться о регулярной влажной уборке;
2. не все любят ощущение маленького сквозняка вдоль пола;
3. не всегда эффективна установка напольных радиаторов в помещении с высокими потолками;
4. необходима естественная вентиляция.

Как выбирать прибор отопления?

Выбирая конвекторы, следует смотреть на сертификаты.

Водяные конвекторы должны соответствовать ГОСТ.

Корпус должен быть в идеальном состоянии: наличие царапин на напольном приборе не допускается. На напольные конвекторы отопления водяные цена обычно демократичная, ассортимент в магазинах богатый. Всегда можно уточнить какие-то нюансы у продавцов.

Конвекторы Варман

Популярные внутрипольные конвекторы отопления водяные varmann пользуются спросом в учреждениях, их монтируют для домашнего использования. Разнообразные дизайнерские решения позволяют органично вписать батарею в любое напольное покрытие. Устройство гарантируют равномерный обогрев помещений.

Компания-производитель может предложить напольные устройства разных серий:

• «Varmann Qtherm» — эти модели имеют встроенный электровентилятор, они оснащены системой принудительной конвертации;
• «Varmann Ntherm» — конвекторы Варман имеют естественную вентиляцию.

Преимущества конвекторов Варман:

1. модельное разнообразие;
2. оптимальные эксплуатационные характеристики;
3. адаптированность под российские системы теплоснабжения;
4. современный дизайн.

Конвекторы Изодерм

Для централизованных и независимых отопительных систем лучшим решением станут изотерм конвекторы – высококачественные радиаторы. Надежность данной фирмы позволяет безбоязненно устанавливать конвекторы в многоквартирных домах. Изодерм эксплуатируют и в системах высокого давления. Возможно использование запорной, регулировочной арматур. Если вас интересует качественное отопление загородного дома, вы желаете наслаждаться комфортной температурой в квартире, лучше задуматься об установке Изодерм конвекторов.

Конвекторы не имеют острых углов, им не присущи выпуклые элементы. Компания заботиться о высококачественной покраске изделий. Конвекторы имеют богатое разнообразие моделей, обусловленное богатством высотных и длинных показателей. Можно не беспокоиться о травматической безопасности. Дизайнерские решения удовлетворят самых требовательных эстетов.

Конвекторы Миниб

Передовое решение в области отопления — конвекторы Mиниб – используются в жилых зданиях, успешно отапливают офисы. Им доверяют создание комфортной атмосферы руководители бассейнов, владельцы оранжерей. Часто конвекторы minib можно увидеть в загородных коттеджах. О качестве радиаторов говорит обязательное тестирование приборов в Чехии. Модельное разнообразие позволяет выбрать конвектор с учетом особенностей комнаты. Надежные рабочие характеристики, хорошие мощностные показатели, высокие эстетические свойства – главные характеристики конвекторов Миниб.

Можно не бояться коррозии даже в тех помещениях, где присутствует большая влажность. Конвекторы радуют и показателями экономичности. Водные ресурсы потребляются в экономном режиме.

Кск 20 конвектор

Травмобезопасные устройства (кск 20 конвектор) используются в промышленных зданиях, жилых помещениях и учреждениях. Существуют вариации устройств:

• концевые;
• проходные.

Радиаторы имеют нагревательный элемент, в состав входит кожух. Приборы малой глубины оснащены 1 нагревательным элементом, 2 элемента содержат устройства средней глубины. Тепловой поток регулируется воздушным клапаном.

Как закрепить прибор? Крепят радиатор к черновому полу, производится выверка поверхности по горизонтали. Монтажные скобы помогают регулировать высоту. Потом подключают подводящий трубопровод. Последний этап – заливка стяжки.

Рынок отопительных устройств радует покупателей многообразием фирм, предлагающих напольные конвекторы. Они имеют разный дизайн, различные показатели мощности и отличные страны-производители. Разобраться в мире радиаторов поможет грамотный консультант; с его помощью вы выберете радиатор, который впишется в дизайн вашего помещения и будет дарить комфортную температуру.

К счастью, конвекторы можно монтировать в удобное место (чего не скажешь о теплом поле). Можно планировать установку радиатора там, где особенно чувствительное напольное покрытие не будет страдать от агрессивного воздействия и перепадов температур.

В магазине стоит остановиться на модели с запасом мощностных возможностей.

Чтобы конвектор служил долго, стоит позаботиться о регулярном уходе. Решетку можно мыть, пыль убирается пылесосом. Как и любая техника, конвектор при правильном обращении порадует длительной и продуктивной работой.

Водяные конвекторы

Как пользоваться водяным подпольным конвектором?

В проектах современных домов и квартир мы часто встречаем панорамные окна, окна с высоким остеклением, из которых открывается потрясающий вид. Уж точно не хочется портить дизайнерское решение обычными радиаторами. В данном случае мы предлагаем встраиваемый в пол водяной конвектор, современное решение, которое позволит отапливать комнату и при этом сохранить внешний вид интерьера.

Из чего состоит конвектор?

Сердцем напольного конвектора является теплообменник, представляющий собой медную трубу с алюминиевым оребрением, по которой циркулирует вода, в данном случае теплоноситель.Очень важно обращать внимание на качество соединительных элементов. Теплообменник должен выглядеть солидно и уверенно. Также важна толщина используемого материала. Теплообменники Hitte получили высокую оценку качества, и мы как производитель можем этим гордиться.

Ящик конвектора изготовлен из нержавеющей или оцинкованной стали, а вся конструкция покрыта декоративной решеткой, выдерживающей вес человека до 120 кг.

Конвектор монтируется в полу, в специальных нишах, обычно вдоль высокого остекления, где нет возможности установить радиатор.

Напольные конвекторы бывают двух типов:

· С вентилятором.

· Без вентилятора.

Под полом.

Чаще используется для квартир, комнат небольшой площади как основной и дополнительный источник тепла.

Напольные конвекторы этого типа имеют довольно простую схему работы. Коробка из нержавеющей стали оснащена теплообменником, который является нагревательным элементом.Вентилятора нет, значит движение воздуха естественное: холодный воздух из панорамного окна опускается, нагревается и поднимается вверх.

Напольные конвекторы с вентилятором.

Эта система отличается от предыдущей только наличием вентилятора. У него такая же конструкция — коробка и теплообменник, вдоль теплообменника стоит тангенциальный вентилятор, который работает от 24 Вольт, а это означает экономное потребление электроэнергии в эксплуатации.Также хотим отметить, что вентиляторы Hitte обладают низким уровнем шума, что, несомненно, важно при выборе покупателем. Работа конвектора регулируется и регулируется при принудительной конвекции с помощью комнатного термостата. Вентиляторы нагнетают воздух в теплообменник и скорость конвекции, а это значит, что тепловая отдача, по сравнению с естественной, увеличивается в несколько десятков раз. Это ключевой аргумент в пользу покупки конвектора для помещений с большими площадями и панорамными окнами.

Напольные конвекторы не требуют особого ухода и обслуживания, их достаточно просто пропылесосить.

По соотношению цена / качество конвекторы Hitte — одни из лучших. Предлагаем системы подпольных конвекторов любой сложности в сжатые сроки. Такой радиатор в полу будет работать безупречно, обеспечивая максимальный комфорт и контролируя температуру в помещении, экономя электрическую и тепловую энергию.

BeaconMorris — Конвектор Beacon Morris

ОБЗОР И ХАРАКТЕРИСТИКИ ПРОДУКТА

выделяют большое количество тепла за счет нагревательных элементов, состоящих из легких меди и алюминия, и занимают очень мало места, обеспечивая универсальность установки.Они распределяют тепло более эффективно, чем традиционные радиаторы, всасывая более холодный воздух через высокоэффективный змеевик, что приводит к распределению теплого воздуха за счет конвекции.

ГИБКОСТЬ

работают как с системами водяного отопления, так и с двухтрубными паровыми системами отопления. Их можно использовать где угодно, но в первую очередь они видны там, где пространство ограничено, и в качестве замены чугунных радиаторов старого образца.

доступны в 7 основных стилях, чтобы соответствовать широкому спектру применений для обогрева легких коммерческих, коммерческих и жилых помещений, включая:

• Учреждения
• Больницы
• Отели
• Офисное здание
• школы
• Апартаменты
• Дома

Разнообразие стилей корпусов шкафов позволяет выбрать привлекательную и функциональную установку, которая будет гармонировать с любым интерьером здания — современным или традиционным, в том числе:

• Встраиваемый
• Отдельно стоящие
• Полувстраиваемый
• Настенный
• Наклонная вершина

Наш «полностью встраиваемый» корпус — наша самая популярная модель для жилых помещений.Все конвекторы стандартно поставляются с привлекательной бежевой грунтовкой, которую можно оставить в покое или легко покрасить, чтобы она соответствовала любому интерьеру.

БЕЗОПАСНОСТЬ И ЭФФЕКТИВНОСТЬ

Многие домовладельцы воспользовались преимуществами наших конвекторов Beacon Morris, чтобы заменить «старомодные» и «горячие на ощупь» чугунные радиаторы. Конвекторы не только выглядят лучше радиаторов, но и работают лучше. Что еще более важно, они дают родителям маленьких детей душевное спокойствие, зная, что они убирают горячие радиаторы из окружающей среды своего ребенка.

ЭКОЛОГИЧЕСКОЕ СТРОИТЕЛЬСТВО

Все конвекторы Beacon Morris изготовлены из переработанных материалов. Для получения дополнительной информации о составе переработанных материалов щелкните здесь.

(PDF) Исследования условий применения внутрипольных конвекторов с естественной циркуляцией воздуха в системах водяного отопления

49

ИССЛЕДОВАНИЯ УСЛОВИЙ ПРИМЕНЕНИЯ НАПОЛЬНЫХ КОНВЕКТОРОВ

С ЦИРКУЛЯЦИЕЙ ПРИРОДНОГО ВОЗДУХА В СИСТЕМАХ ВОДЯНОГО ОТОПЛЕНИЯ

Viktor

Санкт-Петербургский государственный архитектурно-строительный университет,

Вторая Красноармейская ул.4, Санкт-Петербург, 1

pv a1111 @ ra mb l er. r u

Реферат

Для предотвращения попадания нисходящего потока холодного воздуха от светопрозрачных конструкций в зону обслуживания помещения используются конвекторы

с естественной конвекцией, встроенные в конструкцию пола. Изготовлен стенд для исследования тепловых

систем с внутрипольными обогревателями с естественной конвекцией; Проведены исследования теплового потока конвектора с различными вариантами нагрева

элемента в монтажной коробке: со стороны помещения вправо к стене коробки; со стороны

остекления вплотную к стенке коробки; расположение ТЭНа в центре ящика.Исследования проводились

на различных расстояниях от остекления до конвектора. Моделирование работы конвектора проводилось с помощью ANSYS

Fluent 14.5. программа. Определены условия применения внутрипольных конвекторов с естественной циркуляцией воздуха.

Ключевые слова: отопление, внутрипольный конвектор, естественная конвекция

Введение

Внутрипольные конвекторы предназначены для водяного отопления

систем жилых, общественных и административных зданий —

помещений, включая детские сады, коттеджи и т. Д. oces

(Борискина, 2012; Крупов В., Крупов Д, 2010; Майоров,

2014; Махов, 2014; Составной автор, 2012; Науч-

но-техническая рма ООО «ВИТАТЕРМ», 2008; Ба —

биак и др., 2013).

Конвекторы с естественной циркуляцией воздуха (естественная конвекция —

) предназначены для предотвращения попадания холодного воздуха от остекления

в зону обслуживания помещения и создания комфортного микроклимата в помещении

.

Конвекторы монтируются в половые конструкции вдоль окон и стен

отапливаемых помещений и подключаются к системам водяного отопления. Их можно установить, например,

в вестибюлях, зимних садах и других подобных помещениях в жилых помещениях

идентичных строений.При установке внутрипольного конвектора короб

с теплообменником скрывается в конструкции пола путем погружения в цементную стяжку или проемов

, организованных в фальшполах. Только фальшивый фронт остается видимым.

ble. Ложный фронт может быть продольным или боковым. Изготавливается

из анодированного или покрытого полимерной краской алюминия, а также

из нержавеющей стали, латуни или дерева.

Большинство встраиваемых конвекторов имеют коробку, изготовленную

из оцинкованной или нержавеющей стали.В качестве нагревательного элемента чаще всего используется алюминиево-медный теплообменник

, но также применяются полностью медные нагревательные элементы

(в помещениях с повышенной влажностью).

Теплообменные агрегаты изготавливаются как торцевые (подводящий и обратный трубопроводы

выведены с одной стороны), так и проходные

для удобства монтажа. Конвекторы с односторонним подключением

имеют следующее преимущество: при подключении к системе отопления с помощью гибких соединителей они

позволяют извлекать теплообменник из коробки

без отключения от системы, что удобно во время чистки.

Используются три варианта расположения ТЭНа в корпусе

(монтажной коробке) (рис. 1):

— вариант 1 — расположение ТЭНа со стороны помещения

прямо у стены бокса;

— вариант 2 — расположение нагревательного элемента со стороны остекления

прямо у стенки коробки;

— вариант 3 — расположение нагревательного элемента в центре коробки

.

Конвектор располагается непосредственно у остекления или на расстоянии 80–350 мм от стены (остекление).

Виктор Пухкал — Страницы 49–52

ИССЛЕДОВАНИЯ УСЛОВИЙ ПРИМЕНЕНИЯ НАПОЛЬНЫХ КОНВЕКТОРОВ

С ЦИРКУЛЯЦИЕЙ ПРИРОДНОГО ВОЗДУХА В СИСТЕМАХ ВОДЯНОГО ОТОПЛЕНИЯ

Toyotomi HC20B Конвейер для горячего водоснабжения

Подземный конвектор

с настенным кронштейном

и аксессуары
Большинство наших товаров доставляются по стандартным стандартам FedEx Ground или USPS. Вы можете рассчитать стоимость доставки на шаге 1 нашей корзины покупок с помощью калькулятора доставки до завершения любой продажи.

Бесплатная доставка
Заказы на общую сумму 199 долларов будут доставлены бесплатно в 48 нижних (Аляска не включена). Это будет отправлено через FedEx Smartpost или USPS с использованием метода экономии. Заказы на Аляску не подлежат бесплатной доставке!

Tax Free
Все заказы за пределами штата Пенсильвания не облагаются налогом с продаж!

Грузовая перевозка
Если товар направляется только в «Автоперевозки», это негабаритный или хрупкий товар, который не может быть доставлен FedEx Ground.На этих предметах мы привязываем агрегат к поддону, и автотранспортная компания доставит его на тротуар. Услуга двери багажного отделения доступна для домовладельцев, у которых нет погрузочной площадки или способа вытащить товар из грузовика, когда товар доставляется автомобильным грузоперевозчиком. Хотя вы можете найти хорошего водителя грузовика, который может помочь вам, он не обязан помогать поднимать продукт с грузовика. Если вы не уверены, стоит ли добавлять в багажник, пожалуйста, свяжитесь с нами перед оформлением заказа. Если у вас есть вопросы по варианту автоперевозки, звоните нам по телефону 570.823.2017

Что-то бесплатное всегда имеет исключение или два …
Это довольно просто и применимо к автомобильной доставке грузов только для единиц системы отопления. Если вы живете в зоне обычных родов, например в Мэриленде или Огайо, скорее всего, исключения не коснутся вас. К сожалению, если вы живете в Нью-Йорке (почтовый индекс от 10000 до 15000) или в окрестностях, как правило, применяются эти исключения. Причиной этого являются зоны, тарифы и налоги, взимаемые сообществами и автотранспортными компаниями.Эти ставки могут увеличить номинальную ставку и, следовательно, сделать ее недоступной. Но Нью-Йорк — не единственный город, который вводит такие высокие ставки, это также любое сообщество, не имеющее выхода к морю, в любое время, когда задействован паром или любые другие необычные условия доставки.

Если вы чувствуете, что можете находиться в одной из этих областей или зон, пожалуйста, позвоните перед размещением заказа, иначе наш отдел доставки позвонит вам, чтобы либо отменить, либо списать правильную сумму за вычетом базовой платы за бесплатную доставку!

A Руководство по клеммным блокам для котлов

Система лучистого отопления, также известная как система водяного отопления, по мнению клиентов, обеспечивает одни из лучших комфортных условий для отопления дома.Этот тип устройства состоит из двух основных частей: бойлера и некоторого типа конечной точки или системы доставки. Котел представляет собой резервуар для горячей воды, который нагревает и накапливает горячую воду, чтобы она могла циркулировать по дому. Оказывается, вода лучше проводит тепло, чем воздух, поэтому тепло от котла часто описывается как более комфортное, чем от системы воздушного отопления, такой как печь.

После того, как в бойлере нагреется, вода циркулирует в вашем доме. То, как он перемещается в комнату, зависит от типа установленного вами оконечного устройства, такого как радиатор, вентиляторный конвектор или теплый пол.Мы рассмотрим каждую из этих единиц в этом кратком списке. Спросите своего техника, какой тип агрегата лучше всего подходит для котла в вашем доме.

• Радиатор: Радиатор — это теплообменник, через который проходит горячая вода, а затем передается на поверхности в комнате. Хотя его называют «радиатором», излучение не обязательно используется для теплообмена. Скорее, эти типы устройств в значительной степени полагаются на конвекцию. Радиаторы доступны во многих различных исполнениях. В то время как колонные радиаторы часто присутствуют в старых домах с котлами, сегодня более популярны радиаторы для плинтусов.
• Вентилятор-конвектор: Эти устройства работают так же, как радиаторы, но с добавлением вентилятора для ускорения теплопередачи. Хотя это требует дополнительных механических компонентов для работы, вентиляторные конвекторы все же могут экономить энергию по сравнению с обычными радиаторами, потому что комната быстро нагревается и потому что температура воды может быть понижена.
• Внутрипольный трубопровод: Безусловно, наиболее удобный тип отопления для домашнего использования, вероятно, исходит от внутрипольных систем лучистого отопления. Это включает в себя установку сложного набора труб под половицами, поэтому установка существующей собственности будет сложной задачей.Тем не менее, ничто не сравнится с ощущением, когда вы просыпаетесь утром, ступаете на теплый пол и чувствуете, как тепло передается вашему телу.

Позвоните специалистам Dynamic Mechanical Heating & Air Conditioning сегодня, чтобы узнать больше о типах оконечных устройств, доступных для вашего котла. Мы предоставляем профессиональные услуги по обслуживанию котлов в Бристоле и окрестностях Саутингтона.

Теги: Котел, Southington
Среда, 4 марта 2015 г., 10:16 | Категории: Отопление |

Alde Hydronic Heating System Test and Review

Четыре года назад nuCamp RV потряс рынок кемперов для грузовиков, выпустив гидравлическую систему обогрева Alde для кемперов Cirrus.В ходе длительного испытания журнал Truck Camper Magazine рассматривает систему и задает большой вопрос; Альда лучше традиционной печи на колесах и водонагревателя?

* Щелкните здесь, чтобы прочитать ответ nuCamp и Alde на следующий обзор, включая комментарии о кемпинге с системой Alde 3010 на высоте более 5000 футов.

Я хотел бы сообщить вам, что мы запланировали следующий обзор гидронной системы Alde (произносится как all-Dee) за несколько месяцев вперед, но это не совсем то, как это произошло.По правде говоря, ряд наших приоритетов на 2018 год, в том числе этот обзор, вылетели из окна (и по всему тротуару Орегона) после столкновения в июле прошлого года с определенной Toyota Camry.

К тому времени, когда мы добрались до Дня открытых дверей в Элькхарте в сентябре, наш жилой дом для кемпинга демонстрировал все больше и больше признаков повреждений, связанных с аварией; трещины в стенах, разделяющие шкафы, и смягчающий пол. Наш кемпер буквально разваливался на глазах.

Понимая, что наш любимый проект кемпера зимой не протянет, мы приняли непростое решение.Мы доставили его в компанию, которая специализируется на капитальном ремонте и реставрации жилых автофургонов. В конце концов, отремонтировать кемпер будет дешевле, чем купить новый. Кроме того, нам нравится наш кемпер и все, что мы с ним сделали за последние четыре года. Это наш дом и штаб-квартира журнала — на колесах.

Наш новый корабль: 2018 Cirrus 920

Нам очень повезло, что мы позаимствовали и разместили на долгосрочной основе практически все марки грузовых кемперов в Соединенных Штатах и ​​Канаде — за одним вопиющим исключением.

В нашем обзоре Cirrus 920 за 2018 год я заявил:

«Хотя мы провели дни на заводе nuCamp на производственной линии Cirrus и прошли через несколько устройств Cirrus 800, 820 и 920, на самом деле мы не остановились. кемпер для грузовиков Cirrus. Благодаря этому опыту мы узнаем о повседневных реалиях системы Froli, системы Alde и других уникальных вариантах дизайна, материалов и компонентов линейки кемперов Cirrus для грузовиков. Это приоритет на 2018 год ».

Войдите в Toyota Camry слева от этапа.Когда наш поврежденный кемпер оказался в руках ремонтной мастерской, мы обратились в nuCamp за арендой Cirrus 920. Они любезно согласились и предоставили нам дом менее чем в 500 футах от нашего кемпинга Elkhart Open House. Время и возможность были слишком хорошими, чтобы быть правдой. Более того, мы наконец-то получим шанс испытать Cirrus и его уникальные системы.

Прежде всего, система водяного отопления Alde.

Кто такой Альда? А что такое водяное отопление?

Alde может быть относительно новым именем в США и Канаде, но шведская компания работает уже более 68 лет.Основанная Альде Раском в 1949 году, Alde Corporation производит около 23 000 систем водяного отопления в год для туристических прицепов, седельно-сцепных устройств, автодомов и кемперов на грузовиках по всему миру. По словам Альде, большинство ведущих европейских производителей прицепов и автодомов используют свои системы водяного отопления в качестве стандартного или дополнительного оборудования.

Система Alde основана на концепции водяного отопления. Если вы когда-либо жили в доме с батареями отопления, значит, вы жили с водяным теплом.Система водяного отопления состоит из бойлера и насоса, который направляет горячую воду через специальный водопровод к ряду радиаторов, излучающих тепло по всему дому.

Вверху: конвектор Alde (вверху справа) за кухонной мойкой Cirrus 920

Alde 3010 в Cirrus 920 воплощает ту же концепцию, но с решительно современной интерпретацией. Котел Alde 3010 нагревает около галлона антифриза на основе пропиленгликоля, который, в свою очередь, нагревает 2,2 галлона горячей воды, а затем проходит через серию конвекторов (радиаторов) с металлическими ребрами.Конвекторы Alde расположены за стенами и шкафами в ванной, кухне, столовой и кабине для равномерного нагрева агрегата.

Вверху: конвекторы с металлическими ребрами, устанавливаемые на заводе nuCamp / Cirrus

Заявленные преимущества гидравлической системы Alde заключаются в том, что она чистая (без принудительного продувки воздухом грязи и пыли), тихая (нет печного вентилятора, который разбудит вас вверх), и комфортные (даже тепло).

Alde также утверждает, что система более эффективна, чем традиционные водонагреватели и печи RV.В следующем обзоре утверждается, что в тесте говорится о «чистоте, бесшумности и удобстве», и исследуется вопрос об эффективности.

Медленное начало: Пробуждение Альды

Первый раз, когда мы активировали систему Alde Compact 3010 самостоятельно, было довольно неприятно. Мы были отключены от сети и запустили Альду в пропановом режиме. Там, где нажатие на термостат для традиционной печи RV почти сразу запускает вентилятор, Alde, похоже, ничего не сделал. Без звука. Нет тепла. Ничего такого.

По прогнозам, в тот вечер было около 40 градусов.Это удобная погода для кемпинга, но мы обычно оставляем термостат на минимальном значении на ночь, а затем снимаем утренний холод с помощью 10-минутного дутья печи. Мы испорчены.

Вверху: резервуар этиленгликоля Alde в шкафу Cirrus 920

Примерно через полчаса после активации системы Alde мы услышали булькающие звуки из резервуара гликоля, расположенного в заднем туалете со стороны водителя. Звуки пузырящейся жидкости знакомы каждому, кто использовал переносной масляный обогреватель.

Звук был волнующим знаком жизни. Система Alde была включена и что-то делала. Команда nuCamp предупредила нас, что системе Alde требуется около четырех часов для полного нагрева устройства, поэтому нам нужно набраться терпения.

Откровение постоянной жары

«Из-за корзины идет жар!»

Час спустя Анджела была взволнована, когда обнаружила теплый воздух, выходящий из вентиляционных отверстий в бескапотной корзине со стороны водителя. Жар поднимался также из вентиляционного отверстия за боковой дверью пассажира, и в кемпере становилось все менее прохладно.Он не нагревался, как в кемпере с традиционной топочной системой, но что-то происходило.

В ту ночь мы удивились, когда по всему кемперу поднималось все больше и больше тепла. Если не считать случайного бульканья, система Alde работала совершенно бесшумно. Как будто вокруг нас просто царит жара. После 13 лет знакомства только с печным теплом в кемперах на грузовиках это был сюрреалистический опыт.

За несколько минут до того, как мы легли спать, я спросил Анжелу: «На что вы установили систему Alde?»

«Думаю, я исчерпал себя.Сегодня будет холодно.

Вверху: панель управления Alde на максимальной температуре

К этому моменту кемпер начинал превращаться в сауну. Анджела установила систему на 86 градусов, и она неуклонно следовала ее инструкциям. На панели управления Alde я снизил температуру до 69 и лег спать. Не скажу, во что я был одет, чтобы спать той ночью, но это было немного.

На следующее утро я проснулся и подумал: «О нет, Альда не работает!» В кемпере не было холодно, но и не слишком тепло.Нам обоим было очень комфортно. Возможно, на улице стало не так холодно, как они прогнозировали.

Открытие задней входной двери мгновенно развеяло эту мысль. Как и предполагалось, было оживленно. Надежное приложение погоды для iPhone показало 39 градусов тепла, и было по крайней мере так холодно. Нет, не было ниже нуля, но и не в шортах и ​​футболках.

И тут меня осенило. Мы не чувствовали себя в жарком кемпере. Мы просто чувствовали себя комфортно. Воздух был неподвижен и комнатной температуры.Это было похоже на пребывание в доме с радиаторным отоплением. Стены, пол и мебель в кемпере имели одинаковую комнатную температуру.

Температура стабильная. Воздух не колебался между теплым и холодным, как в печи с термостатом. Было просто удобно. Вау.

Лекарство от бульканья

С этого момента мы почти не касались панели управления Alde. В зависимости от дня выставляем от 68 до 72 градусов. Во время наших путешествий и кемпинга на Восточном побережье температура ночью опускалась до середины 30-х, но температура Альды в Cirrus оставалась постоянной.

Примерно через 10 дней после завладения Cirrus мы остановились в доме наших товарищей по лагерю Джона и Мэри-Лу Уэллс в центральной Пенсильвании. Джон, естественно, интересовался чем-нибудь механическим, и его интересовало, как работает система Альде.

Вверху: котельная установка Alde Compact 3010, расположенная под обращенным вперед сиденьем обеденной зоны в Cirrus 920

Когда мы показали Джону котельную установку Alde Compact 3010, мы сказали ему о бульканье. Он предположил, что бульканье, вероятно, было признаком того, что трубопроводы Альды нужно прокачать, точно так же, как радиаторную систему в доме.

Двадцать минут на YouTube дали ответ. Один довольно колоритный человек из Европы порекомендовал повернуть циферблат встроенного насоса Alde в более низкое положение. Это приведет к кровотечению из устройства и заглушит бульканье. Его рекомендация сработала как шарм.

A Good Night Sleep In Silence

Несколько дней спустя мы прибыли в дом моего отца недалеко от Филадельфии, подключили Cirrus к 30-амперному береговому источнику питания и переключили систему Alde с пропана на электрическую. Тихая непрерывная жара продолжалась.Анджела практически ликовала каждый раз, когда мы приходили с холода. Теплый Циррус был небесным.

Ночью спать было особенно приятно, так как температура оставалась постоянной всю ночь, а система отопления Alde работала бесшумно. В нашем проектном кемпере нет ничего необычного в том, чтобы просыпаться несколько раз за ночь, когда включается печь. С системой Alde только Харлей, наш бесстрашный кот, пробуждает наш драгоценный сон. Удивительно, насколько важны гидравлические технологии.

Как принять душ: Альда и горячая вода

Все, что мы говорили до сих пор, касается того, как система Alde 3010 работает как нагревательный элемент. В двух словах, это круто. Одним словом, это просто невероятно. Анджела слишком много раз говорила: «Как нам разместить эту систему Alde в нашем кемпере проекта?» Отвечать; не легко.

Вверху: нижняя половина влажной ванны Cirrus 920. Обратите внимание на откидную раковину и закрытый конвектор Alde по направлению к полу слева

Конечно, система Alde — это не только обогреватель, но и а 2.Водонагреватель на 2 галлона. Нагреватель работает как на электрическом, так и на пропане и имеет два уровня. Первый уровень нагревает воду до 122 градусов по Фаренгейту. На втором уровне вода нагревается до 149 градусов по Фаренгейту. При более высокой температуре требуется больше холодной воды для достижения той же желаемой температуры душа.

На первом уровне водонагревателя емкостью 2,2 галлона хватает на два приема морского душа. Альде утверждает, что водонагреватель объемом 2,2 галлона смешивается с холодной водой для получения примерно 4 галлонов воды для душа.Пока нам не нужно было устанавливать Альду на второй уровень. Если вы принимаете душ в кемпере дольше, вам может понадобиться второй уровень. Для нас достаточно первого уровня.

Скрытый бонус: электрическое тепло!

В нашем проекте кемпер — переносной керамический обогреватель на 750 ватт. Керамический обогреватель отлично подходит, когда мы подключены к источнику питания душа, и сохраняет тепло в основной жилой зоне.

Нам все еще нужно время от времени обогревать подвал пропановой печью, но переносной керамический обогреватель в остальном является одним из немногих предметов, которые мы рекомендуем всем владельцам кемперов для грузовиков — если у вас нет Cirrus.

Гидравлическая система отопления Alde в Cirrus также работает от электросети напряжением 110 вольт. Фактически, тот же самый Alde повсюду и постоянное тепло работает от 110-вольтового электричества так же хорошо, как и от пропана. Керамический обогреватель не нужен, и он сохраняет подвал (и все остальное в кемпере) жарким теплом.

Я хочу убедиться, что вы понимаете значение этого. Никакой другой кемпер для грузовиков (или кемпинг, не принадлежащий Alde, или буксируемый автомобиль, о котором мы знаем) не может подключаться к береговому источнику питания и иметь встроенное 100-процентное электрическое отопление.Встроенная электрическая горячая вода, да. Встроенное электрическое отопление, нет.

Возможность просто переключиться с пропана на электрический всегда была большим преимуществом двусторонних холодильников. Теперь система Alde добавляет эту функцию в систему отопления. Любить это.

Эффективность: Alde по сравнению с традиционными печами и водонагревателями

В большинстве имеющихся на рынке кемперов для грузовиков используются печи Suburban или Atwood / Dometic с мощностью от 20 000 до 30 000 БТЕ. Есть исключения, но это диапазон БТЕ для большинства автодомов.

Во время работы потребляемая мощность печей Suburban 20 000 и 30 000 БТЕ составляет 6,5 и 8,5 А соответственно. Потребляемая мощность печей Atwood / Dometic мощностью 20 000 и 30 000 БТЕ составляет 4,8 и 7,5 А соответственно.

Большинство имеющихся на рынке кемперов для грузовиков используют водонагреватели Suburban или Atwood / Dometic с объемом воды на 4 или 6 галлонов.

Водонагреватели Suburban имеют диапазон от 9000 БТЕ (4 галлона) до 12000 БТЕ (6 галлонов) и потребляют 13 ампер.Водонагреватели Atwood / Dometic имеют диапазон от 8 800 до 10 000 БТЕ (6 галлонов) и потребляют 12,7 ампер.

Нам не удалось найти данные о расходе пропана в печах или водонагревателях Suburban или Atwood / Dometic.

Alde 3010 может быть сконфигурирован на 11 000 или 18 700 БТЕ. Как для тепла, так и для горячей воды система Alde потребляет максимум 1,9 А в течение примерно трех секунд при запуске от 12 В постоянного тока.

После этих трех секунд два компонента Alde включаются и выключаются в зависимости от температуры гликоля; вентилятор внутреннего сгорания (0.4 ампера) и циркуляционный насос (0,2 ампера). Вентилятор и насос Alde работают только тогда, когда необходимо нагреть гликоль.

Суммируя мощность вентилятора внутреннего сгорания и циркуляционного насоса, система Alde потребляет около 0,6 А 12-вольтного питания при работе на пропане. Это объясняет, почему батареи Cirrus 920 разряжаются всего на одну-две десятых ампер за ночь. Вы правильно прочитали.

При работе система Alde потребляет 0,9 фунта пропана в час. Альде сообщает, что система 3010 может работать в течение двух недель на 20-фунтовом пропановом баке.Это также отражает наш опыт.

Основываясь на данных и наших личных наблюдениях за кемпингом, Alde предлагает кардинальную эффективность при напряжении питания 12 В и пропане.

Долгосрочная надежность и удобство обслуживания

У нас есть два нерешенных вопроса о системе Alde; долговременная надежность и удобство эксплуатации в условиях эксплуатации. Каким образом система Alde устоит после долгих лет кемпинга, путешествий и хранения? И насколько легко будет получить запчасти и обслуживание для системы Alde? Все мы слышали истории о европейских автомобилях, которыми приятно управлять, но которые ужасны в обслуживании.Это никому из нас не нужно.

Вверху: внутренняя жилая зона Cirrus 920

Нам известно около дюжины владельцев Cirrus, которые высоко отзывались о своих кемпингах Cirrus, включая систему Alde. Это хорошо, но не отвечает на вопрос о долгосрочной надежности и обслуживании.

Этого придется подождать. Линия кемперов для грузовиков Cirrus от nuCamp дебютировала в середине 2015 года, всего за три с половиной года до написания этой статьи. Очевидно, этого времени недостаточно, чтобы увидеть, как система Альде устоит пять и десять лет спустя.

Для получения дополнительных отзывов мы можем обратиться к другим производителям жилых автофургонов, которые устанавливают систему Alde, включая Roadtrek (автодома класса B), Airstream (туристические прицепы) и Erwin Hymer Group (дома на колесах и туристические прицепы класса B). Маловероятно, что эти премиальные бренды жилых автофургонов использовали систему Alde, если бы у них были серьезные проблемы с гарантией.

Теоретически nuCamp, Roadtrek, Airstream и Erwin Hymer Group также обучают своих технических специалистов работе с системой Alde и импортируют необходимые детали Alde для обслуживания.

Alde разработала бесплатное приложение для смартфонов, которое находит ближайший сервисный центр Alde, содержит руководства и отвечает на часто задаваемые вопросы.

Я слышу, как вы говорите: «А как насчет затрат на техническое обслуживание и ремонт?» Основываясь на европейском происхождении Alde, мы можем с уверенностью предположить, что детали будут больше, чем системы, произведенные в США, но это может быть уравновешено качеством системы и ее эффективностью. Время покажет.

Компромиссы системы Alde

У каждой функции и опции, которые вы добавляете в кемпер для грузовиков, есть свои плюсы и минусы.Например, выдвижные секции увеличивают внутреннее пространство кемпера, но при этом добавляют значительный вес и могут возникнуть проблемы с обслуживанием. Компромиссы в кемпингах для грузовиков повсюду.

Гидравлическая система Alde ничем не отличается. По нашему опыту, Alde действительно чище, тише и удобнее, чем традиционная печь для дома на колесах и водонагреватель. Однако требуемый бойлер, конвекторы, резервуар для гликоля и водопровод занимают значительное место в установке.

Две корзины в бескапотном двигателе Cirrus 920 очень длинные, но при этом довольно узкие. Корзины узкие, потому что конвекторы Alde идут за ними. Пространство, необходимое для конвекторов, занимает около 25 процентов возможного пространства в корзине. Это на 25 процентов меньше места для хранения нашей одежды, но эта одежда приятная и теплая! Кто не любит жареные трусы по утрам?

Наш кот Харли обнаружил совсем другую проблему. Чтобы тепло конвектора Alde отводилось из-за нижних кухонных шкафов, в шкафах есть прорези там, где они встречаются с полом.Харли не самый изящный едок и бросил под эти щели несколько кусочков кошачьего корма.

Грязь и другие предметы потенциально могут попасть под шкаф, что затруднит очистку или извлечение (обратите внимание на прорези под шкафом, где он встречается с полом). Что, если бы там обручальное кольцо провалилось? Возможно, есть способ получить доступ к этой области, но мы его еще не обнаружили.

Некоторых может отпугнуть примерно четырехчасовое ожидание, прежде чем кемпер полностью нагреется.Мы не рассматриваем это как минус, потому что, когда кемпер нагревается, он остается нагретым. Как я люблю шутить, сейчас тёплое «альдийское время». Анджела не слышала этого достаточно, так что я пошутил … подождите … Пришло время!

Остальное только изучение системы и текущее обслуживание. Во-первых, nuCamp предупредил нас, что вы можете перегореть предохранитель в системе Alde, если вы отключите кемпер из розетки, когда система Alde работает от электричества. Другими словами, вам необходимо выключить систему Alde перед отключением от берегового источника питания.nuCamp дал нам дополнительные предохранители на случай, если мы забудем. На самом деле мы это делали пару раз, но не перегорели — пока.

Alde рекомендует проверять уровень гликоля не реже двух раз в год. Резервуар находится в заднем шкафу для верхней одежды, и его уровень относительно легко читается. Если он низкий, добавьте еще.

В руководстве подготовка к зиме выглядит как простой процесс. Мы не можем проверить легкость этого процесса, так как нам еще не потребовалась подготовка к зиме.

Кроме того, система Alde предназначена для автоматического слива пресной воды при температуре воды в агрегате до 38 градусов.Эта система действительно на световые годы опережает стандартные печи RV и водонагреватели.

Завернутые и поджаренные

Нам очень понравилось наше время с системой водяного лучистого отопления Alde 3010 в Cirrus 920. Вы просто не можете недооценить, как прекрасно быть постоянно теплым и комфортным. И тихо! А еще он экономит аккумулятор и пропан! Мы не с нетерпением ждем возвращения к громкому пробуждению, разрядке батареи за ночь, колебаниям в горячем и холодном состоянии, принудительному обогреву печи воздухом.

Жюри по долгосрочной надежности и сервису должно остаться открытым. В Соединенных Штатах и ​​Канаде система Alde просто не была установлена ​​в достаточном количестве жилых автофургонов в течение достаточно длительного периода времени. NuCamp — единственная компания, устанавливающая Alde в внедорожном и автономном мире кемпинга для грузовиков; трясти, греметь и катиться. Исходя из нашего личного опыта и бесед с владельцами Cirrus, у нас нет оснований сомневаться в том, что система Alde окажется чрезвычайно надежной, но пока рано звонить.

Если все это звучит как смешанный отзыв, это не так. Если бы это было возможно, мы бы щелкнули пальцами и прямо сейчас установили гидронную систему Alde в наш проектный кемпер. Мы любим это!

Плюсы
Равномерный и комфортный обогрев — настоящая революция в игре
Совершенно бесшумный — без пробуждения вентилятора печи
Электрический обогрев от берегового питания 110 В
Невероятно эффективное использование 12 В и пропана
Бесплатное приложение для смартфонов Alde показывает сервис центры, руководство и часто задаваемые вопросы
Alde имеет 68-летнюю историю в Европе с базой установки 23 тыс. в год

Минусы
Долгосрочное обслуживание в США и Канаде еще не установлено
Систему необходимо периодически удалять из системы, чтобы избежать бульканья Система
требуется 4 часа для нагрева, но затем остается теплой
Котел, конвекторы и водопровод занимают потенциальное место хранения
Малый 2.2-галлонный водонагреватель — но нагревается сильнее для получения большего количества воды
Грязь и прочее может попасть в прорези для конвекторов

Информация о модели: 2018 Cirrus 920 (с Alde 3010)
Рекомендуемая производителем розничная цена: 39 533 доллара (для всего Cirrus 920)
Гарантия: Один год гарантии

NuCamp Recreational Vehicles
Телефон: 330-852-4811
Запросить брошюру Cirrus
Веб-сайт: nucamprv.com/cirrus

Качество, обслуживание клиентов и долгосрочная надежность

Truck Журнал Camper проверяет все рассмотренные кемперы с грузовиками на предмет проблем с дизайном, материалами и качеством и сообщает о том, что мы обнаруживаем.Однако, поскольку журнал Truck Camper Magazine рассматривает только новые кемперы для грузовиков, наши обзоры не касаются долгосрочного качества, обслуживания клиентов или надежности.

Чтобы узнать о долгосрочном качестве бренда, обслуживании клиентов и надежности, журнал Truck Camper Magazine рекомендует напрямую поговорить с владельцами кемперов на митингах для грузовиков и в Интернете через форумы для кемперов для грузовиков и группы владельцев кемперов.

Не забудьте сбалансировать ваши отзывы, полученные из нескольких источников, включая прямую переписку с производителями кемперов для грузовиков и ближайшими дилерами.Если вы новичок в кемпингах на грузовиках, начните с Уголок для новичков.

Обслуживание и эксплуатация конвекторов

Операция

Для правильной эксплуатации, длительной безотказной работы и максимального срока службы конвекторов необходимо обеспечить регулярное техническое обслуживание:

• Перед началом отопительного сезона рекомендуем удалить пыль с теплообменника с помощью пылесоса с насадкой-щеткой
• любые загрязнения в траншее конвектора удаляйте только влажной тканью или очистителем на спиртовой основе
• не используйте абразивные чистящие средства или моющие средства на основе хлора для чистки конвекторов
• Конвекторы работают по принципу воздушного потока, поэтому под конвектором должно быть свободное пространство и решетку нельзя закрывать.

Техническое обслуживание

Для правильной эксплуатации, длительной безотказной работы и максимального срока службы конвекторов необходимо обеспечить регулярное техническое обслуживание:

• периодически (не реже, чем до и после отопительного сезона) очищать конвектор от загрязнений (вакуумом или протиркой)
• удалить грязь с вентиляторов и теплообменников (с помощью вакуума)
• проверить свободный сток воды со дна траншеи по проекту
• в случае длительного простоя (перед отопительным сезоном) проверить работу отдельных режимов крыльчатки оборотов
• с деревянными решетками обеспечивают постоянную защиту ламелей
• в случае попадания воды или другой жидкости на конвектор выключите, пропылесосьте и вытрите насухо

Рекомендуемое действие, если конвектор не обогревает

В случае, если после установки внутрипольный конвектор вообще не работает или снижается производительность, мы рекомендуем снять защитную решетку конвектора, панели и проверить следующее:

• монтаж и электромонтаж конвектора (теплообменник горизонтально подключен к водопроводу, двигатель вентилятора подключен к блоку управления мощностью)
• температура подаваемой воды на входе в теплообменник (котел и др.
