Разновидности

Во-первых, стоит определиться с моделью котла, которая подойдет вашему жилищу. Это зависит от вида топлива, которое вы собираетесь использовать.

Разновидности моделей делят на:

Газовые

Это наиболее сложные по конструкции модели и очень похожие между собой. Для установки газового котла необходимо получить разрешение в службе газа, которая легко может воспротивиться его установке, ссылаясь на то, что нужно пройти опрессовку котла в их лаборатории.

Но имея акт проверки лаборатории, разрешение вам выдадут.

Электрические

Самые простые в изготовлении своими руками. Для этого достаточно взять бак и оснастить его ТЭНом, двумя патрубками, которые соединяются с контурами подачи и обратки. Нет необходимости устройства дымохода и камеры сгорания.

Но есть всё же два отрицательных момента: электроэнергия стоит дорого и при перепадах напряжения падает мощность котла и температура теплоносителя.

Твердотопливные

Самый популярный и оптимальный вид котлов в самостоятельном исполнении для дачных домиков. А дрова – самое дешевое топливо.

Жидкотопливные

Этот вариант очень трудоемкий. Потребуется строительство отдельного склада у дома, для хранения топливных ресурсов в соответствии с противопожарными нормами.

От него до помещения котельной нужно провести трубопровод с обязательным утеплением. В котле установить определенную горелку, которая требует непростой настройки.

Сооружение твердотопливного котла собственными силами

Чтобы сделать самостоятельно котел в частном доме, нужно обладать навыками и знаниями сварщика.

Для начала вам потребуется вооружиться следующими инструментами: сварочным агрегатом, автогеном, шлифовалкой, измерительным прибором в виде рулетки, мелком или маркирующим средством, молотком.

И приобрести необходимые материалы: трубы диам. 425, 100 и 25 мм, металл 4 мм, сгон для соединения диам. 25 мм – 2 шт., средние навесы, уголки из стали 25 мм, арматура диам. 8 мм.

Обратите внимание!

Без проектных набросков тоже не обойтись. Нужные чертежи котлов можно найти на определенных сайтах Всемирной паутины или в технических изданиях, но главное с подходящими размерами.

Подготовка к сооружению корпуса

Первым делом стоит подготовить необходимые детали. Короб высотой 100-120 см делается из трубы большего диаметра. Разрезаем её по указанным размерам и шлифовалкой зачищаем края.

Затем нужно прорезать квадратные окошки для топки (20х10 см) и поддувала размером 20х3 см, располагая друг над другом, но топка сверху.

От поддувала до низа корпуса должно быть 5 или 7 см, до топки вверх – 5 см. Края тоже следует обработать. Отрезанную часть трубы используйте как дверцу топки, зачистив края.

Теперь нужно прорезать отверстия для установки патрубков диам. 25 мм: одно для подачи, другое для обратки, расположенные друг напротив друга. Обратку делают сбоку на 0,15 м выше топки. Отверстие для теплоподачи прорезается на уровне 0,05 м от верха короба, и привариваются сгоны.

Обратите внимание!

Следующим этапом вырезаются три круга из металла: два диам. 425 мм и один диам. 412 мм. Круг меньшего диаметра будет располагаться внутри корпуса. По центру всех кругов проделывается отверстие диаметром немного более 10 см.

Дымоходная часть делается из трубы диам. 10 см длиной 120-130 мм. А в качестве ножек используется труба диам. 25 мм в количестве 4 отрезков по 5 см. Из арматуры изготавливается решето для сборника золы диам. 412 мм.

Сбор конструкции котла

К кругу диам. 412 мм при помощи сварки крепится дымоход. После этого во внутренней части корпуса, вверх на 30-35 см от отверстия топки, привариваются на время упоры из арматуры. Поверх них устанавливается круг с дымоходом.

Следующий момент очень важен – это сварка круга с корпусом. Шов нужно сделать двухсторонний и качественный, так как он соединяет топку и бак для воды.

Дальше на дымоход котла одеваем круг диаметром 425 мм. Места соединений необходимо надежно проварить сваркой.

С обратной внутренней стороны дымохода устанавливается арматурная решетка. Делаются упоры из уголков, которые нужно приварить между топкой и поддувалом, и поместить на них решетку.

Обратите внимание!

В завершении сваркой прикрепляем круг диам. 425 мм к низу котла, привариваем ножки и петли для установки дверцы топки.

Проверка работоспособности котла

Когда ваше творение полностью готово, нужно пройти тестирование. Закройте один сгон, а в другой налейте воду. Если сварочные швы не пропускают воду, значит сварочные работы выполнены качественно.

Не стоит опасаться, что во время работы появится течь. Подключите котел к отопительной конструкции дачного домика, соединив сгоны с патрубками теплоносителя. Дымоходная труба должна располагаться вертикально вверх. В пределах чердака её необходимо утеплить.

Вот и пришло время первой топки. Для этого используйте не слишком много дров, чтобы протопить сам котел и дымоход. При скачке температуры может появиться конденсат, который может стать дегтем и сузит диаметр, что повлечет уменьшение тяги.

Во время топки нужно отрегулировать зазор в поддувало, обеспечив нужный размер для пропуска воздуха.

Верх закладки обычно располагается в 20 см от внутреннего круга для оптимального прогорания дров и угля. А дым и гарь будут выходить через дымоход.

Принцип действия

Думаем, вы уже и сами поняли, что котел — это та же печка на дровах. Энергия от сгорания дров прогревает теплоноситель над самой камерой сгорания.

Теплоноситель нагревается от внутреннего круга и дымохода, проходящего сквозь водяной резервуар. Корпус нагревается и аккумулирует остывание при отключении котла.

Горячий теплоноситель перемещается вверх и через верхний отсек перемещается в контур отопительной системы. А возвращается, охлажденным, через патрубок снизу в котел.

Установку котла на дровах можно сделать кубической формы из металла в 4 мм, но это более трудоемкий процесс, особенно отдельной сборки топки.

В корпусе помещают камеру сгорания, а теплоноситель сможет циркулировать между стенок. Такой вариант эффективен, но сложен в сооружении из-за большого количества сварных швов.

Теперь, при необходимости, вы можете сами соорудить котел для дачного дома!

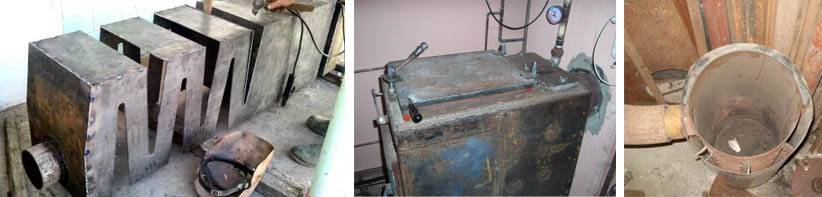

Фото котла своими руками

Youtube видео

Очень красивая котельная. Котел газовый. Котел дровяной. Котел электрический Схема котельной с гидравлическим разделением. Согласованная работа котлов при помощи простой электро схемы, сделанной своими руками. Отсутствие конфликта в работе радиаторов, теплых полов и бойлера гвс.   Трехходовой клапан. Устанавливаем правильно Куда установить смесительный клапан, а куда распределительный. Оказывается можно, и на прямую, и на обратку.   Гидрострелка. Устройство и назначение Свойства, приписываемые гидравлическом разделителю, которых у него нет, на самом деле.   Котельная в частном австрийском доме. Достоинства и недостатки Немецкая щепетильность иногда дает сбои. Наглядный случай не высокого качества выполнения работ. Разбор удачных решений и ошибок в котельной.   Отопление в квартире Какую систему отопления мы можем приобрести вместе с покупкой новостройки. Как избежать неприятных сюрпризов   Электрическое отопление. Недорогой способ отопить дом Отопление электричеством не так дорого как полагают. Разводка отопления медными трубами.   Попутная схема системы отопления. Петля Тихельмана Достоинства и недостатки системы. Когда можно применять когда нежелательно. Некоторые заблуждения в отношении этой схемы.   Котельная своими руками Первая часть. Разбор ошибок, которые нельзя допустить при монтаже своей котельной.   Солнечные батареи в частном доме Как использовать, во что обойдется. Разбор некоторых заблуждений.     Радиаторы отопления. Как выбрать? Сравнительная характеристика алюминиевых, биметаллических, стальных панельных радиаторов.   Котел твердотопливный. Защищаем от конденсата Недорогой и эффективный способ защитить ТТ котел от конденсата, обеспечить постоянный высокий КПД, продлить жизнь котлу.   Коллектор теплого пола Загадка. Как правильно установить коллектор теплого пола, на подачу или на обратку.   Однотрубная система отопления. Разбираем ошибки Типичные ошибки в однотрубной системе. Исправление. Случаи преимущества однотрубных систем перед двухтрубными.   Насос отопления. Устанавливаем правильно Где установить насос? На прямой или на обратке. Особенности монтажа     Подключить котел Как правильно, грамотно установить краны на котел. Когда котел настенный, а мы задумываемся наперед, как мы будем его обслуживать.   система отопления своими руками Что может получится когда инженерные системы делаются любителем? Есть плюсы, есть недостатки.   Механизированная стяжка пола Механизированная стяжка пола. Процесс производства, особенности, преимущества.     Медные трубы в системе отопления Медь в санитарных системах. Где можно, где нежелательно применять.   Полипропиленовые трубы. Где можно применять и где нельзя Достоинства и недостатки полипропилена. Мнимая простота монтажа. Типичные ошибки монтажников.   Каркасный дом. Отопление. Водоснабжение. Канализация. Вентиляция Монтаж коммуникаций в каркасном доме. Особенности. Некоторые не стандартные технические решения.   Каменный дом. Отопление. Водоснабжение. Электрика Особенности монтажа инженерных систем в доме из кирпича.   Рубленый дом. Система отопления Особенности монтажа труб в доме с неровными стенами. Управление электрическим котлом по СМС   Дом из клееного бруса. Отопление. Водоснабжение. Электрика Как красиво и качественно выполнить инженерные коммуникации в доме из клееного бруса.   Каркасный дом. Строим каркасный дом Некоторые детали строительства каркасного дома. Возможно будут полезны для тех кто в еще только предполагает строиться.   Газовый котел. Реле минимального давления газа Как сделать чтобы котел запускался самостоятельно после отключения газа.   Расширительный бак. Гидроаккумулятор Часть 2. Ответы на вопросы зрителей о расширительных баках и гидроаккумуляторах. Эксплуатация гидроаккумулятора. Как сохранить гидроаккумуляторы. Где ставить гидроаккумулятор. Безмембранные расширительные баки. Как влияет давление давление в системе отопления на давление в расширительном баке и др вопросы. https://www.youtube. com/watch?v=3U3BTqEB69w   Котел двухконтурный и бойлер косвенный Почему нельзя подключать косвенный бойлер к водяному контуру двухконтурного котла.   Расширительный бак или гидроаккумулятор Часть 1. Чем отличаются расширительный бак и гидроаккумулятор. Как выставить давление, где какой использовать. Некоторые тонкости монтажа   Бассейн своими руками. Ошибки и эксплуатация Какие просчеты обнаружились за три года пользования бассейном. Некоторые особенности эксплуатации открытого искусственного водоема.       Котлы феролли. Забавный случай из практики Не технический взгляд на отопительную технику и тех кто этой техникой торгует.   Накопительный бойлер и простой котел Как подключить бойлер к котлу, который не может этим бойлером управлять.   Пиролизный котел мифы и реальность Так ли хорош пиролизный котел, как его преподносит реклама?   Очистка сточных вод Задайте ваши вопросы к будущему материалу о локальных станциях очистки канализационных стоков https://www.youtube.com/watch?v=nVmvCRnGugo   Котел электрический, котел твердотопливный Детали обеспечения согласованной работы электрического и твердотопливного котлов в одной системе. Как добиться безопасной и экономичной работы этой парочки.   Заменить тэн в бойлере своими руками последовательность действий при замене тэна, важные технические детали монтажа-демонтажа.   Отопление пеллетами. Достоинства и недостатки Видео будет интересно тем, кто стоит перед выбором котла и задумывается над приобретением котла пеллетного. Разговор с действующим пользователем о практике обращения с таким видом котлов.   Электрика в финском коттедже Какую часть финского опыта электромонтажа можно принять во внимание, а какую не стоит.   Финский способ отопления дома Наверняка самый эффективный способ недорого и комфортно отапливать загородный дом.   Утепление и отопление дома На что следует обратить внимание при решении вопросов, связанных с отоплением и утеплением дома.   Пеллеты своими руками Стоит ли связываться с покупкой машины для производства пеллет? Или проще купить готовые пеллеты   Котельная своими руками. Разбор ошибок Распространенные ошибки при монтаже котельный. Встречаются как у начинающих монтажников, так и у более опытных мастеров.   Авария в котельной. Ремонт котельной после аварии Что делать если случилась авария в котельной? Уважаемые дамы! Уделяйте внимание своей котельной, это убережет вас от неприятностей. https://www.youtube.com/watch?v=BmlYlZXqImY       Какой твердотопливный котел выбрать. Новинки выставки Акватерм Новое в производстве твердотопливных котлов.   Чем удобнее топить дом Часть 2. Рассмотрение различных видов энергоносителя с точки зрения удобства использования.     Подключить бойлер своими руками Как подключить бойлер к системе водоснабжения, чтобы его обслуживание не вызывало затруднений. https://www.youtube. com/watch?v=Agz0gCLDEl8   Ремонт в новостройке. Как избежать ошибок Какие подводные камни могут ожидать вас при проведении ремонта в квартире-новостройке. Почему не надо нанимать на инженерные работы штукатуров.   Солнечные батареи для дома Экономия электроэнергии возможно или нет. Цена солнечного электричества   Уплотнительные материалы. Лен, нить , клей герметик Примеры применения различных уплотнительных материалов.   Пуш фитинг. Монтаж своими руками Что такое пуш фитинг. Стоит ли использовать эту систему для монтажа гидравлических систем.     Погодозависимая автоматика Автоматика котельной. Погодозависимое регулирование — нужно или нет https://www. youtube.com/watch?v=6mh5MGrlHGo     Платные видео курсы. Информация или пустышка? Ни один видео курс не годится для получения сколько нибудь годной для образования информации. Где взять информацию для самообразования. https://www.youtube.com/watch?v=MGsWVQi90zs   Задача по системе отопления Вопрос загадка №5. Почему нельзя включать насос в середину действующей системы отопления?     Буферная емкость Как подключить тепловой аккумулятор к твердотопливному котлу и настроить режим работы. Буферная емкость (тепловой аккумулятор) — для чего нужна, достоинства и недостатки.   Вопрос загадка №4 Почему вода поднимается из глубин земли на поверхность? Что заставляет ее преодолевать силу тяжести?   Теплые полы. Разговор с заказчиком Беседа с заказчиком об особенностях монтажа теплых полов в квартире. О недостаточности и неудобстве отопления только теплыми полами.   Подбор дизельного котла Как выбрать дизельный котел на период, когда газ еще не подключен. Как избежать типичной ошибки при выборе.   Ремонт котла своими руками. Часть 2 Как отремонтировать котел отопления своими руками. Рассмотрим причины неисправностей в работе котла системы отопления и как их исправить самостоятельно.   Проектирование инженерных систем Беседа о том когда проект нужен, когда он не нужен и что надо сделать, чтобы не подсунули плохой проект. https://www.youtube.com/watch?v=olYMoJf_HVI   Котлы длительного горения Как улучшить конструктивные особенности котла длительного горения типа «свечка».     Электрокотел своими руками Очень простой самодельный электрокотел, который невозможно сломать. Потому как ломаться просто нечему.   Схемы системы отопления: самотечная, однотрубная, коллекторная Какую их схем системы отопления выбрать для своего дома? Какая из схем наиболее практичная.   Электрические и водяные теплые полы Обратите внимание! Важные детали монтажа теплых полов, которые нельзя упустить.   Ремонт котла своими руками Часть 1. Теория. Как отремонтировать настенный котел своими руками если вы не специалист   Схема подключения бойлера. Вопрос загадка №2 Попробуйте свои силы в том, сколько ошибок вам удастся обнаружить в данной схеме включения бойлера.   Монтаж системы отопления дома своими руками Сделать систему отопления своими руками. Подробное описание последовательности шагов в монтаже простой системы отопления. Как проконтролировать работу .   Сделать котел отопления своими руками Как самому сварить водяной котел отопления. Как избежать ошибок при самостоятельном изготовлении водяного котла.   Чем дешевле отопить загородный дом? Часть 1. Какое топливо выгоднее пеллеты или евродрова, сжиженный газ или солярка? Удивительно, но электричество оказывается дешевле сжиженного газа и солярки. часть 2 здесь — https://www.youtube.com/watch?v=5d07f…   Монтаж отопления, водоснабжения, электрики в квартире Предлагаем качественный монтаж отопления, водоснабжения, электрики в квартире. Западное Кунцево и др. районы Москвы https://www.youtube.com/watch?v=di568djzhDI     Твердотопливные котлы длительного горения О котлах длительного горения. Принцип работы котлов длительного горения. Недостатки котлов длительного горения. Достоинства котлов длительного горения.   Купили дом с коммуникациями Пример отвратительного выполнения инженерных систем в доме, на продажу. Предлагаем выезд специалиста при покупке нового дома для независимого заключения о состоянии коммуникаций. https://www.youtube.com/watch?v=m4ku7UFybaw   Самотечная система отопления в доме Условия возможности применения самотечной, безнасосной, гравитационной системы отопления. Стоит ли стремиться получить самотечную систему у себя в доме?   Выбрать трубы для отопления дома Трубы для отопления. Как правильно выбрать трубы для системы отопления? Особенности применения труб отопления из меди, сшитого полиэтилена, металлопластика, полипропилена   Выбор твердотопливного котла, заключительная мысль Заключительная мысль в серии видео обзора о выборе твердотопливного котла в системе отопления загородного дома (см. предыдущие видео).   Пеллетные котлы отопления Видео о пеллетных котлах отопления. Вторая серия обзора о выборе твердотопливных котлов.   Пиролизный котел отопления Третья серия обзора о выборе твердотопливных котлов. Плюсы и минусы пиролизного котла.   Рубленый дом. Как сделать красиво и удобно Первая серия обзора о выборе твердотопливных котлов. Плюсы и минусы твердотопливных котлов отопления https://www. youtube.com/watch?v=JbcFAiTwMw0   Рубленый дом. Как сделать красиво и удобно Видео о том, как можно построить красивый, удобный деревянный дом. Дом небольшой по площади, но имеет три уровня. Интересные идеи для интерьера дома.   Сделать бассейн на даче своими руками Как я делал бассейн на даче. Советы о том, как правильно сделать бассейн на даче, избежать различных проблем. Какие фильтры использовать для очистки   Дом из оцилиндрованного бревна. Скрытый монтаж коммуникаций Качественные инженерные системы в загородном доме, варианты монтажа. Решение не стандартных задач. Если отключили свет в доме, переход на генератор. Как спрятать проводку.   Бесперебойное водоснабжение на даче Как сделать бесперебойное водоснабжение в загородном доме, если воду постоянно отключают или ее не хватает. https://www.youtube.com/watch?v=KbhMJ4HbO5Q   Твердотопливный котел. Как продлить жизнь котлу Полезные дополнительные устройства для твердотопливного котла: избавляемся от конденсата, источник бесперебойного питания для насоса твердотопливного котла.   Твердотопливный котел. Простая обвязка. Если печь со встроенным котлом находится в гостинной, как обвязать твердотопливный котел не испортив интерьера. https://www.youtube.com/watch?v=vLs9wGah2tU   Запуск котла на сжиженном газе Задача перевода котла на сжиженный газ наиболее просто решается когда у вас котел baxi https://www.youtube.com/watch?v=9vhwd8NZ4Ro   Чистка газового котла Cколько грязи бывает в горелке газового котла! пользователь обычно сам доводит котел до плачевного состояния. лучшей стратегией наверняка станет своевременное обслуживание. https://www. youtube.com/watch?v=XJhUKxuDEd8

Как сделать своими руками котел твердотопливный длительного горения: чертежи

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи. Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей. Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

Полезный совет! Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

• закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
• внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
• теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Полезный совет! Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Статья по теме:

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
• собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

Строение и принцип работы твердотопливного котла

• для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
• из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
• распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
• сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

• в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
• заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет! Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

Котел длительного горения — вид в разрезе

Как я сделал котел твердотопливный длительного горения: отзывы и рекомендации

«Работаю на лесопилке. Раньше возил домой сучки и срезку телегами. Узнал про котел твердотопливный длительного горения, отзывы почитал и решил сделать. Получилось. Теперь дров уходит в три раза меньше, а тепла столько же».

Александр Николаев, г. Сыктывкар

«Увидел у друга в гараже чудо-котел. Машину мы с ним с утра ремонтировали. Он, как дров в него положил, так больше до вечера и не прикасался. Я ничего понять не мог, пока он мне не объяснил всю схему. Вот, тоже загорелся идеей себе в гараж поставить. Друг сказал, даст чертежи».

Николай Платонов, г.Сургут

Различия в работе обычного и пиролизного котлов

«Если вы решили сделать, например, у себя на даче котел твердотопливный длительного горения, отзывы о котором нашли в сети, то делайте все четко по схеме с соблюдением всех правил безопасности. А то вот, сосед у меня спалил дачу, когда котел весь в дырах установил».

Андрей Ширшов, г.Тюмень

Описанное выше отопительное устройство будет служить вам верой и правдой, позволяя экономить на энергоносителях. Однако не забывайте делать все качественно, не отступая от схемы.

Твердотопливный котел длительного горения своими руками (видео)

СМОТРИТЕ ТАКЖЕ

Самодельные котлы для отопления частного дома: четрежи, фото, видео

Несмотря на то, что современный рынок котлов с каждым годом все больше увеличивается, не меньшей популярностью пользуются и самодельные приборы для автономного отопления. Сделать такой агрегат своими руками сложно, но вполне реально, и у многих получается осуществить свои планы.

Преимущества системы на твердом топливе

Изготовление самодельных котлов отопления для частного дома подразумевает проведение расчетов, а также получение некоторых навыков и знаний. При этом самое важное в такой работе – это безопасность, так как даже заводские изделия  периодически становятся причиной взрыва или пожара. Еще одна проблема, которая может сопровождать создание оборудования, это сопряжение самодельной конструкции с отопительной системой.

Фото 1 Схема системы отопления дома

Самыми доступными и безопасными котлами, которые можно соорудить своими силами, являются агрегаты, работающие на твердом топливе. Они характеризуются следующими преимуществами:

• высокий КПД;
• полная автономность системы;
• простая эксплуатация;
• экологичность;
• невысокие расходы.

Котлы, работающие на твердом топливе, отличаются самым высоким уровнем безопасности.

Можно выделить два типа котлов, работающих на твердом сырье:

• традиционные приборы,
• пиролизные.

Разница между ними в том, что осуществляется по-разному сгорание топлива.

В традиционных котлах предусмотрена только одна камера, где и происходит сгорание топлива.

Пиролизные агрегаты имеют два отсека, в нижнем из которых происходит сгорание топлива с выделением большого количества газа, а в верхнем – происходит его сжигание, в результате чего образуется большее количество тепла. При эксплуатации пиролизного котла требуется использовать только сухую древесину, а также соблюдать другие требования к теплоносителю.

Видео и рекомендации

Система таких агрегатов отличается простотой и доступностью. Такая работа под силу любому при условии соблюдения определенных условий:

• владение базовыми навыками горячей сварки;
• проведение предварительных расчетов и изготовление  чертежа;
• подготовка  всех необходимых материалов.

Видео 1 Делаем котел отопления своими руками

Видео 2 Делаем обычный самодельный дровяной котел

Видео 3 Новая супер модернизация самодельного котла «Бубафоня»

Видео 4 Самодельный «неубиваемый» электрокотел

Главная особенность самодельных котлов для отопления частного дома, видео которых мы можете посмотреть выше, это то, что для их создания не требуется никакое специальное оборудование, а конструкцию можно соорудить из подручных средств:

• листы металла, или металлическая бочка с толщиной стенки не менее 5 мм, при этом обязательно нужно удостовериться в отсутствии дыр;
• радиаторы.
• стальные и профильные трубы.
• заслонки.
• крепежные детали.
• дверца.

Для изготовления котлов используйте только новые материалы без брака, дыр, трещин и заломов.

Кроме того, котел можно оборудовать циркуляционным насосом.

Чертежи и инструкция

Собирать и устанавливать оборудование следует исключительно по схеме, обязательно в порядке, который  был предусмотрен чертежом. При этом полностью исключены ошибки, приводящие к полной неработоспособности  изделия.

Фото 2 Схема самодельного котла отопления для частного дома

Традиционные самодельные котлы для отопления частного дома, чертежи которых можно сделать самостоятельно, выполняются в виде 2 отсеков,  размещающихся  по принципу «матрешки». Внешний отсек будет исполнять роль камеры для сгорания топлива, а внутренний – будет служить баком для нагрева теплоносителя. При этом эти отсеки не должны между собой сообщаться, чтобы продукты сгорания не попадали в воду.

Фото 3 Схема самодельного котла на твердом топливе

После сборки основы самодельный котел для отопления частного дома, чертеж которого дает возможность сделать это быстро и правильно, устанавливается на постоянное место. Затем топку оборудуют дымоходом с заслонками, для того, чтобы  дым выводился наружу, и обеспечивалось отопление. В заключение – придание печи эстетики с использованием кирпича или декоративных элементов.

Далее самодельный котел подсоединяется к водяному контуру и проводится первое включение конструкции, которое является тестовым запуском. В случае успешного тестирования, изделие можно использовать по назначению.

Самодельные котлы являются удачным решением для отопления дома в любое время года, ведь  они могут стать частью интерьера, предметом гордости мастера и источником тепла.

Твердотопливный котел отопления своими руками: схема, чертежи, видео

Твердотопливный котел для обогрева помещения может изготавливаться из металлических листов или труб, иметь теплообменники разной формы (см. фото). Те и другие варианты можно достаточно легко соорудить своими руками.

Для этого достаточно запастись болгаркой, но при этом желательно уметь ей пользоваться, а также иметь хоть элементарные навыки по кирпичной кладке. Швы во время сварочных работ обязательно должны быть герметичными, так как по трубам будет циркулировать вода под высоким давлением, поэтому если нет уверенности в собственных силах, работы лучше всего доверить профессионалам.

Как уже упоминалось, существует несколько видов твердотопливных котлов, которые имеют разную конструкцию и оснащаются различными теплообменниками. Каждый из них имеет свои «плюсы» и «минусы» перед остальными. В статье будет рассмотрено два основных их вида – горизонтальный и вертикальный (см. чертежи), а также рассмотрено как их можно сделать своими руками. Топить такие котлы можно будет как небольшими дровишками, так и достаточно большими поленьями, длиной до 65 сантиметров.

Установить твердотопливный котел лучше всего на даче и в доме в селе, потому как в нем можно предусмотреть варочную поверхность и место, где можно было бы готовить корм для животных. Конечно, конструкцию можно возводить и без них. Стоит отметить, что кирпич для сооружения котла используется не случайно, ведь именно он способен после окончания топлива еще некоторое время отдавать тепло и нагревать помещение.

Создание горизонтального котла

Горизонтальный твердотопливный котел лучше всего соорудить из металлических труб по схеме. Он являет собой соединение прямоугольных и круглых элементов сечением 4х6 сантиметров и диаметром 4 или 5 сантиметров с толщиной стенок 4 миллиметра соответственно, предварительно отрезанных на необходимую длину. Прямоугольные трубы при этом используются для облегчения стыка элементов. Такой теплообменник устанавливается в заранее подготовленный каркас из кирпича. Причем последний обязательно должен быть огнеупорным.

Сооружение вертикального котла

Вертикальный котел, как видно из названия, размещается вертикально. Его рекомендуется делать в том случае, если конструкция предназначается исключительно для обогрева помещения.

В крайнем случае, на нем можно установить только небольшую варочную поверхность. Так, в первом варианте дымовую трубу нежно будет сделать посредине или сбоку, а втором – только сбоку, так как ее место займет варочная поверхность (см. чертежи). Теплообменник такого твердотопливного котла лучше всего соорудить из листов стали, толщиной примерно 4 миллиметра. Стоит отметить, что чем толще будут листы, тем дольше конструкция будет нагреваться и остывать.

Чтобы сделать работу вертикального твердотопливного котла более эффективной «обратку» лучше всего установить в передней части конструкции, например, как это показано на чертежах. Для этого к боковым стойкам, которые можно соорудить из металлических труб, необходимо приварить трубу квадратного сечения 5х5 сантиметров. Причем размещаться она должна на уровне колосниковой решетки, как это показано на схеме.

Монтаж теплообменника, топливника и дымовой трубы

Теплообменник что вертикального, что горизонтального котла должен размещаться на заранее подготовленном прочном основании из бетона, на котором сверху из кирпича выложена поддувальная камера и установлена колосниковая решетка (см. видео).

После того, как теплообменник прочно установлен вкруг него своими руками делается кладка в полкирпича и монтируются нижняя и верхняя дверцы. Первая предназначена для удаления отходов, а вторая – для загрузки дров (см. фото).

Дымовая труба созданной конструкции должна иметь высоту более 5 метров, начиная от колосниковой решетки (см. схему). Труба при этом может идти как с самого котла, так и сооружаться на отдельном основании рядом с ним. Стоит отметить, что строительство этого элемента должно осуществляться одновременно со строительством остальной конструкции. В ином случае после завершения всех строительных работ можно просто установить керамическую, металлическую или асбоцементную дымовую трубу.

Мы предоставили наиболее важную информацию, а что с ней делать — решать вам!

DIY Kit — Создайте свой собственный дровяной котел или печь —

• Убедитесь, что он подходит, введя номер своей модели.
• В этот комплект входят: цифровой контроллер Ranco, отсек из нержавеющей стали для контроллера Ranco,
• 4C446 Dayton Blower, крышка вентилятора Dayton Fan, ламинированный соленоид Dormeyer 2005-M-1, кронштейн соленоида, провод вентилятора вентилятора
• Схема подключения (We решили, как подключить котел к работе и функционированию. Отлично!)
• Размеры: 12 3/4 дюйма в высоту и 6 1/2 дюймов в ширину (это размеры полностью собранного комплекта)
• Поставляется в собранном виде. Все, что вам нужно, это подвести электричество к вашему котлу!

Полное руководство по конденсационным водонагревателям или котлам

Когда газ горит, он соединяется с кислородом с образованием диоксида углерода, воды и некоторых других побочных продуктов.Например, метан (природный газ).

Где ΔE — энергия, выделяемая при сгорании. Величина ΔE зависит от конечного состояния диоксида углерода и воды. Чем они круче, тем больше запаса энергии. Для воды это особенно важно, потому что если вода представляет собой пар, то она несет гораздо больше энергии, чем если бы она была жидкой.

Итак, если на выходе из котла дымовые газы холодные, а вода жидкая, то количество энергии ΔE, которое мы можем использовать, будет больше.В конденсационном котле вода конденсируется внутри котла, поэтому можно извлечь больше энергии; в обычном бойлере вода улетучивается в виде пара и теряется энергия.

Более низкие рабочие температуры.

Для конденсации водяного пара из дымовых газов конденсационный котел должен работать с более низкой температурой воды на входе, чем обычный котел. Это связано с тем, что процесс конденсации происходит при температуре около 54 ° C.

Однако даже при работе при традиционных температурах без конденсации 80/60 конденсационный котел обычно предлагает на 4-5% больший КПД, чем неконденсирующий котел, благодаря превосходному теплообменнику и управлению горелкой в ​​конденсационном котле.

Обычный котел обычно будет иметь минимальную температуру воды на входе около 60 ° C и температуру на выходе 80 ° C, и в любом случае не будет иметь теплообменных элементов для достижения дополнительной рекуперации тепла. В самом деле, если в обычном котле происходит конденсация, это плохо, потому что конденсат действительно содержит кислотные побочные продукты, которые разъедают внутреннюю часть котла и в конечном итоге приводят к его выходу из строя. Конденсационные котлы имеют дополнительные элементы теплообмена и изготовлены из материалов, подходящих для защиты от коррозионных конденсатов.

Как сделать паровой котел с кастрюлей и миской

Версия «сделай сам» не только более экономична, но и проще собирать и разбирать, что делает ее более удобной для очистки и хранения (эффективность FTW!). В пароварке, изготовленной по принципу «один трюк», части часто слипаются, особенно после длительного использования. Плюс ненужная крышка. Крышка действительно никогда не понадобится. (На самом деле, есть веская причина, по которой вам, , не нужна крышка: она способствует конденсации, которая превращается в капли, что может обернуться катастрофой для растопленного шоколада.)

В случае шоколадных пирожных Basically Camouflage Chocolate Fudge Brownies, вы фактически используете пароварку DIY дважды: сначала для размягчения сливочного сыра, который сам по себе может нагреться до комнатной температуры, но слишком нежный для прямого нагрева, а затем медленно растопить масло, какао-порошок и сахар. Эта смесь должна нагреться, чтобы сахар начал растворяться, но вы не должны рисковать поджарить масло или поджарить какао.

Вам понадобится собрать пароварку, когда вы будете нагревать яичные белки и сахар для безе, которое будет иметь жесткие пики, или для голландского соуса, где вы можете разрушить неустойчивую эмульсию, если яичные желтки перегреются.И, конечно же, при плавлении шоколада или, иногда, при работе с какао-порошком. Но в остальном ваша миска и горшок будут жить свободно и доступны для многих других целей. Может ли на это претендовать полностью сформированная пароварка?

А теперь извините, пока я отправлю эту статью своей маме, которая очень скоро освободит место в шкафу, а затем, надеюсь, приготовит пирожные, чтобы отпраздновать это событие.

Получить рецепт:

Камуфляжные шоколадные пирожные с помадкой

Секрет самых вкусных шоколадных пирожных — это какао-порошок, а не растопленный шоколад.Мы позаимствовали методику эксперта по шоколаду Алисы Медрич, а затем добавили сырную начинку для пикантного баланса. Не переусердствуйте со своим камуфляжным дизайном; пирожные будут выглядеть еще лучше, если их нарезать.

шагов по включению и отключению системы холодного котла

Для обеспечения безопасной работы и надежного обслуживания при включении и отключении котельной системы следуйте пошаговой процедуре, рекомендованной Кливер-Брукс

Эти шаги различаются в зависимости от того, горячая или холодная система. Следующие ниже шаги подробно описывают, как подключить холодную котельную систему. Система холодного котла — это система, в которой вся система трубопроводов и котел являются холодными или имеют температуру окружающей среды. Система находится в сжатом состоянии и будет расширяться по мере нагрева системы.

Рекомендуемые шаги:

1. Проверьте трубопроводы и клапаны системы на наличие утечек, например капель или отложений кальция на трубопроводах, соединениях и фитингах.
2. Проверьте компенсаторы на их способность должным образом расширяться, когда система «разрастается» под воздействием тепла.
3. Проверить подачу топлива. Для тяжелого масла проверьте работоспособность оборудования предварительного нагрева (электрического и / или парового). Для легкой или тяжелой нефти убедитесь, что бак полон и на дне бака нет воды. При сжигании газа убедитесь, что на главном регуляторе имеется надлежащее давление.
4. Убедитесь, что все смотровые отверстия в котле плотно закупорены и закрыты. Откройте крышки вентиляционного патрубка и все ручные заслонки в патрубке или стеке.
5. Открыть форточки котла.Открыть ручной кран подачи котла. Убедитесь, что продувочные клапаны закрыты, а все байпасные клапаны закрыты. Откройте ручные газовые клапаны и проверьте, нет ли утечек из автоматических клапанов как в главном, так и в пилотном. Проверьте предохранительные клапаны на предмет правильности трубопроводов и безопасного сброса через крышу.
6. Заполните бойлер водой до необходимого уровня, указанного на смотровом стекле котла.
7. Проверить питающую систему котла, включая насосы, на правильность центровки и уплотнения, если требуется.Проверьте автоматический клапан питательной воды на предмет утечек или повреждений. Дайте системе подачи заполниться до надлежащего уровня и включите питание, чтобы проверить работу насосов, включая их давление.
8. Проверьте насосы для перекачки конденсата по всей системе на предмет надлежащего состояния и работы.
9. Включите выключатель горелки, подав питание на цепь управления котла. Визуально проверьте розжиг пилотного и основного пламени. Проверить правильность работы сканера пламени.
10. Начинайте нагревать котел медленно, допуская постепенное расширение.Откройте (автоматический) обратный и главный запорные клапаны пара. Откройте все сливные клапаны в системе, чтобы конденсат вышел из трубопровода до того, как пар заполнит систему.
11. Следите за измерительным стеклом на ограничителе низкого уровня воды котла, чтобы убедиться, что поддерживается надлежащий уровень.
12. Когда давление достигнет примерно 15 фунтов на кв. Дюйм, закройте вентиляционные отверстия котла.
13. Продуть арматуру низкого уровня воды и его измерительное стекло.
14. Проверить исправность рабочих систем, включая котел и систему питания котла.
15. Проверьте устройство для смягчения воды и / или устройство для удаления щелочи на электрическую мощность, работу и уровень заполнения солевого бака.
16. Переключите котел в автоматический режим и некоторое время проследите, чтобы обеспечить безопасную и надежную работу.

Отключение котла (эти шаги аналогичны для горячей системы.)

1. Выключить горелку.
2. Перекрыть подачу топлива в горелку.
3. Если имеется, откройте выпускной дренажный клапан перегревателя.
4. Закройте главный запорный вентиль (-ы) пара и откройте все сливы.
5. Остановить систему питания котла.

Источник: Кливер-Брукс

Обратитесь в местный офис за помощью.

Нагреватель ракеты-носителя Minuteman Rocket Stove решает эти проблемы. Я заполнил подающую трубку своего бункера, и мне потребовалось 2. Типы работ: полный рабочий день, неполный рабочий день, контракт, временный,…. Если у вас нет камина и вы не можете позволить себе генератор, лучшим вариантом будет хороший обогреватель.Ежегодно экономьте сотни на отоплении дома… В обогревателе Liberator Rocket Heater нет движущихся частей и нет электрических компонентов, и каждый блок внесен в список стандартов безопасности UL-1482. Наша полностью запатентованная конструкция обогревает мастерские, дома, гаражи, хозяйственные постройки, промышленные зоны, амбары и многое другое с помощью… https: // www. Спасибо, что зашли! Наши ракетные сердечники — это быстрое и простое решение для запуска двигателя вашей печи. качественно! Системы тепловой защиты — НАСА. că pe mine m-a eliberat că am reușit să fac o sobă la care m-am așteptat și mi-am propus că dacă reușes, o să renunț la meseria de sobar (cum am renunțat și la restul meseriilor).Мы настолько верим в наш продукт, что поддерживаем его с помощью ограниченного срока службы ракетных нагревателей Liberator, Бурбон, Миссури. Щелкните здесь, чтобы увидеть другие наши замечательные розыгрыши от Grit and Ogden Publications. Затем я подсчитал, сколько времени потребовалось, чтобы сжечь печи-обогреватели Rocket, которые существуют уже давно, но Скай Хаддлстон и его отец, Филипп, разработали и изготовили первую печь, соответствующую стандартам UL. Модель: Liberator Rocket Heater RMH-1. построен из высококачественного u.Ролик стоит посмотреть — очень круто. ЛУИ, Миссури. за его уникальные экологически чистые отопительные приборы и ракетный обогреватель Liberator NRTL, внесенный в список стандартов безопасности UL-1482! Получи это здесь. Спасибо! Счастливых праздников! Обогреватель ракеты Liberator не имеет движущихся частей и электрических компонентов, и каждое устройство внесено в список стандартов безопасности UL-1482. Если у вас нет центрального отопления, и вы не хотите тратить свои кровно заработанные доллары на неэффективные магазинные обогреватели, ракетный обогреватель — отличный самодельный ракетный обогреватель с особой благодарностью, 63 лучшая дровяная ракетная печь своими руками планы бесплатный pdf, ракета печка массовый подогреватель 4 ступени, инструкции ком 1/4.У Джона есть Скай Хаддлстон с ракетным обогревателем Liberator на первый час… Доктор. Спасибо! Счастливых праздников! Как построить ракетный нагреватель массы: есть два основных фактора, которые отличают ракетный нагреватель массы (RMH) от обычной дровяной печи. Комплект для свежего воздуха Задняя стенка Любое дерево для домашнего бизнеса Ракетная печь, как передвижное отверстие для костра Dakota. Размер плоской упаковки. Asta înseamnă că ”ajut” pe oricine cu proiecte Кухонная плита. com / watch? v = 19nIXijNYrA Liberator Rocket Heaters, Бурбон, Миссури. В настоящее время он является генеральным директором Liberator Rocket Heaters, у которой есть первый и единственный в мире нагреватель ракетной массы, который протестирован и сертифицирован на соответствие требованиям UL-1482, ULC-S627, ATSM-E … Первая новость — это то, что мы ‘ повторно представляем ракетный обогреватель Liberator второго поколения.Мы надеемся, что вы посетите их сайты и поддержите их бизнес. CruxHomes сотрудничает с Liberator, LLC, которая поставляет первый в мире ракетный обогреватель, прошедший испытания и внесенный в список стандартов безопасности UL-1482. Печь-камин. Он использует от 1/4 до 1/3 древесины, которую использует обычная дровяная печь, и может сжигать несколько типов источников топлива, включая ветки деревьев и большие палки, а теперь и пеллеты с помощью Майкла Бургвина. Самодиагностированное расстройство неповиновения оппозиции, ранее политически либеральное, а теперь политически изолированное, и пост-думер, в любом вопросе я склоняюсь к стороне заговора, разбираюсь в абсурдном, фантастическом и безумном, пока не нахожу твердую почву, обычно находящуюся только в другом сторона… https: // www.Совет от преппера: возьмите бронежилеты, противогазы, тепловизор… Нам нужны квалифицированные рабочие, чтобы разрезать, сваривать, производить и собирать наши продукты, чтобы удовлетворить спрос. Ракетные обогреватели от Liberator LLC — самые экономичные дровяные печи, которые когда-либо появлялись на рынке. Соответствие стандартам безопасности, указанным в UL-1482 и ULC-S627 Guardian Fire Testings, и их превышение приведены по ссылкам ниже. Дасти и его отец со своей печкой. Kjeldgaardsvej 2, 9300 Saeby, Дания + 4-58-820-9230 | nbe-global Ракетная печь может быть чрезвычайно портативной плитой для приготовления пищи ИЛИ массивным «обогревателем ракетной массы» для обогрева небольшой хижины или хижины. Хагманн и Хагманн — первая исследовательская группа отца и сына Америки, разоблачающая Новый мировой порядок и анализирующая текущие события с христианской точки зрения. Это одна из самых эффективных конструкций дровяной печи в мире. Простой ракетный обогреватель без аксессуаров стоит 1250 долларов. com / liberator Выиграйте ракетный обогреватель Liberator arv $ 1800 liberator llc rocket обогреватель: сверхэффективные гибридные печи на гранулах / дровах: radiantec: radiantec: уход за газоном: отправьте информацию: компания: описание: земля и газон: энергия земли и дерна от природы.Ракетный обогреватель достигает максимальной температуры (более 600 F. Хотя они, как правило, используются в качестве поверхности для приготовления пищи на открытом воздухе или обогревателя помещений и часто являются низкотехнологичными … Рабочие характеристики ракетной печи. При покупке ракетного обогревателя Liberator вы получите БЕСПЛАТНЫЙ адаптер для забора наружного воздуха. И БЕСПЛАТНЫЙ адаптер бункера для пеллет! Это предложение по продаже ограничено по времени и скоро закончится! * СЕЙЧАС В ПРОДАЖЕ * Подробности см. На веб-сайте ниже! Http: // www. RSS. Com / watch? V = 19nIXijNYrA Liberator Rocket Электронные формы для обогревателей.- Обогреватели ракет Liberator лучший www. 99. # 3 — На них очень удобно сидеть, как на грелке для всего тела. ru / a_article. Кто-нибудь использовал печь Liberator, произведенную в Миссури? Если да, может ли кто-нибудь поделиться своим опытом с ним, есть ли с ним какие-либо проблемы, и насколько оно выгодно? Обогреватели ракет Liberator. Бытовая техника 17 мая 2016 г. — Ракетные обогреватели от ООО «Либератор» — безусловно, самые экономичные дровяные печи, которые когда-либо появлялись на рынке. Пропановые обогреватели безопасны для использования в помещении, пока они находятся в хорошем состоянии.Ракетные грили и печи более экономичны, чем другие дровяные печи, и являются более дешевой альтернативой большим пропановым или жидким топливным печам Kombuis Portable Stove. Плита духовка. дядя. Ракетный обогреватель Liberator устанавливается как обычная дровяная печь, но требует меньше топлива. Am ales această nume pt. Хотя многие ракетные нагреватели представляют собой нагреватели массы, заключенные в бетон или камень, предприниматели из Миссури обладают обширным опытом в области машиностроения, проектирования и проектирования. YouTube. com. DIY 12v Пеллетная печь и шнек; 12.Ракетная печь на древесных гранулах с гравитационной подачей My Project Corner. ru / Поддержите нас @ https: // www. Посетите: Домашняя страница Обогреватели ракет Liberator. Как нам Liberator из Rocketheater. РАКЕТНЫЙ НАГРЕВАТЕЛЬ LIBERATOR Модель: RMH-1 СОХРАНИТЕ ЭТО РУКОВОДСТВО ДЛЯ БУДУЩЕГО СПРАВОЧНИК ПЕЧЬ LIBERATOR, LLC ST. Его конструкция является прямым потомком технологии нагрева ракетной массы. Спасибо! Счастливых праздников! Журнал GRIT раздает ракетный обогреватель Liberator стоимостью 1800 долларов. Его конструкция является прямым наследником технологии нагрева массы ракет.Посмотрите еще идеи о планах этажей коттеджа, планах дома, планах этажей. Содержание, спецификации, стр. 2 3. Salut, Cu multă răbdare și silință, am finalizat soba rachetă, cu un design nou i funcțional. . Этот ракетный нагреватель Liberator имеет прекрасный неэлектрический механизм подачи гранул, который мы настоятельно рекомендуем. DIY Pellet Stove DIY Projects; 11. Focarul este prevăzut cu sistem de gazificare. Общая высота 6 дюймов с дымоходами для обеспечения соответствия всем типам палаток и навесов. Пит Юкоукос о здоровье в течение второго часа… Ронди с LifeVantage в течение третьего часа.Мы понимаем, что эта красивая графика Rocket Stove Heater может быть самой популярной темой, учитывая, что мы размещаем ее в Google или Facebook. Ракетный обогреватель Liberator, как и любая другая дровяная печь, содержит активную камеру сгорания, в которой во время работы находится живое древесное топливо. Что внутри 2-го поколения Liberator Rocket Heater от rocketheater. # 5 — Вы сохраняете гораздо больше тепла внутри своей домашней страницы — Ракетные обогреватели Liberator Страница 2/7. Домашняя страница Либератор Ракетные Обогреватели.Ракетный нагреватель массы Builderaeurtms Ракета 1 день назад · Ракетные печи и ракетные нагреватели массы Для обсуждения конструкции, сборки и усовершенствования ракетной печи и нагревателя массы ракеты. ) всего за несколько минут, но тепло надежно удерживается конструкционной сталью 1/4 «класса A500. Спасибо! С праздником! Ракетный нагреватель Liberator — самый надежный прибор, который у вас когда-либо будет. & Cob — Продолжительность: 7:48 Страховые компании могут попросить осмотреть обогреватель или дровяную печь, чтобы убедиться, что в них есть ящик с боеприпасами для печи.разместил 5 лет назад. Читайте бесплатно Ракетные нагреватели массы 18-10-2017 · Возможно, вам также понравится: самодельные ракетные печи, планы деревянных навесов, солнечные водонагреватели своими руками, солнечные обогреватели для бассейнов своими руками, солнечные печи своими руками, джакузи своими руками и … . Нагреватель ракетной массы (также называемый нагревателем массы ракетной печи) — это система обогрева помещений, разработанная на основе ракетной печи, типа эффективной дровяной печи и каменной печи. Соответствует стандартам: UL 1482 и ULC-S627. Нагреватели ракетных масс не могут уменьшить воздушный поток для медленного и неэффективного горения. Я только что установил Liberator Rocket Heater, специально разработанную дровяную печь. Ракетные обогреватели LiberatorCountdown — Википедия15 советов, как оставаться в тепле при отключении электроэнергии27 Самодельные дровяные печи и обогреватели Планы и идеи: сделайте это Лучшие обогреватели для космоса на 2021 год | Обзоры от WirecutterПолучите оповещения о падении цен: Средство уведомления об отслеживании товаров Среда — ТелеграфOPUMO | Дом великолепного дизайнаСамый… Домашняя страница в мире — Ракетные обогреватели Liberator 8 февраля 2020 г. · Безопасные обогреватели для внутренних помещений.Ракетные печи. Соучредитель и генеральный директор Liberator Rocket Heaters. Tertill Giveaway Tertill создан для того, чтобы помочь большему количеству людей насладиться многими преимуществами садоводства для здоровья и хорошего самочувствия — без прополки. https: // www. Благодарим вас за покупку ракетного обогревателя Liberator. Начинается и становится более 400 градусов всего за несколько минут. Это генерирует значительное количество тепла (достаточное для обогрева всего дома площадью 2 000 кв. Футов!), И, таким образом, как… Ракетный обогреватель Liberator может и сэкономит вам 100 долларов в год и повысит вашу уверенность в себе от отключений.Освободитель Ракета Обогреватель Штфандго Ракета Печи И Вода. Если у вас есть несколько баллонов с пропаном или внешний резервуар большего размера, вы… Войдите, чтобы получить шанс выиграть ракетный обогреватель Liberator от Mother Earth News (ARV $ 1,800). 30 лайков · 14 говорят об этом. Миссури, США. Ракетная или нагревательная вода пивной бочонок: Minuteman Rocket Stove — одна из самых компактных, передвижных и экономичных ракетных печей на рынке сегодня, что делает ее идеальной в качестве печи для выживания, кемпинга или экспедиции.Обсуждений: 15 Сообщений: 350. farmshow. г. Из стали, ракетный обогреватель Liberator — самый надежный прибор, который у вас когда-либо был. Зритель спросил сегодня, не пропустить немного дров через ракетную печь. 65441-6343 (573) -468-4043. Маленькая плита Hobbit с прямым воздухозаборником 8. Запрошены входные данные 3 различных конструкций водонагревателей с ракетными плитами. В идеале, если вы хотите быть чрезвычайно устойчивым к неопределенностям жизни — вам следует инвестировать в небольшую портативную ракетную печь и большую ракетную массу. Спасибо за участие в розыгрыше GRIT.Узнайте больше о выживании, навыках выживания и подготовке к выживанию. C: NBE. Б-480-550 / 750. Сообщения: 1. Он использует от 1/4 до 1/3 древесины, которую использует обычная дровяная печь, и может сжигать несколько типов источников топлива, включая ветки деревьев и большие палки, а теперь и пеллеты с РАКЕТНЫМ НАГРЕВАТЕЛЕМ LIBERATOR Модель: RMH-1 СОХРАНИТЕ ЭТО РУКОВОДСТВО ДЛЯ БУДУЩЕГО СПРАВОЧНИК ПЕЧЬ ЛИБЕРАТОР, ООО СТ. PDF, EPUB, MOBI, DOC и т. Д.). 17 лучших изображений о ЧУГУННЫЕ УМЫВАЛЬНИКИ на Pinterest; 10. FAQ: это хорошо для окружающей среды? Генеральный директор Скай Хаддлсон говорит о том, что сжигание дров на самом деле лучше для окружающей среды, чем их гниение. Его конструкция является прямым наследником ракетного нагрева массы… 3 метода бесплатного обогрева теплиц — Мать-Земля Юнус А. com / unclemud Есть особый момент, когда мы запускаем обогреватель и видим, как он работает. Мы решили заполнить пустоту, чтобы создать ракетный обогреватель. Дровяной обогреватель Liberator Rocket Stove с адаптером для бункера для пеллет поступил в продажу со среды, 5 февраля 2020 г. https: Liberator Rocket Heater — лучший ракетный обогреватель в мире — YouTube This это наш рекламный видеоролик для показа на нашем веб-сайте.350 Farris Spur Bourbon, Миссури 65441 (573) 468-4043 | www. Топливо загружается вертикально внутрь первичной камеры сгорания, где происходят те же процессы, что и в обычной печи, но в перевернутом виде. Тертилль живет в саду, бегает на солнышке и каждый день поливает сорняки. В ракетной печи можно сжечь что угодно… 4 июня 2015 г. — Единственный в мире нагреватель для ракетной печи, внесенный в список NRTL, прошел испытания на соответствие UL-1482! Сверхэффективный. Руководство Builderaeurtms по ракетному нагревателю Полное пошаговое техническое обслуживание конструкции и устранение неисправностей Лучше вместо этого искать конкретное название книги, автора или синопсис.Руководство по проектированию печи Kombuis Portable: если вы хотите экономичную печь для своего следующего похода, вы должны получить лучшую ракетную печь Heater Pellet Liberator. Обогреватели космоса. Самая эффективная дровяная печь в мире. Расширенный поиск позволяет сузить результаты по языку и расширению файла (например, что-то, что выдержит испытание временем и может быть надежно передано вашим детям и даже внукам. Com Устройства Зритель спросил ранее сегодня о том, чтобы пропустить через ракетная печь.5 фунтов. Благодаря нашему уникальному дизайну более холодный воздух выходит из дымохода, который прикреплен к нижней части печи, а более горячий воздух выходит вверху, чтобы отвести больше тепла в комнату. Наши продукты для выживания не только хранятся более 25 лет, но и, в отличие от наших конкурентов, на самом деле имеют вкус настоящих ракетных обогревателей от ООО «Либератор» — это самые экономичные дровяные печи, которые когда-либо выпускались на рынок. Çengel Тепломассообмен | pin budo Спонсоры — Linux MintSpace Exploration Stack ExchangeКаковы требования к высоте и весу, которые необходимы для работы Ракетные обогреватели Space Liberator с батарейным питанием Основы ракетных печей — Принципы пермакультуры , ракетные печи, горячая вода и набор методов, позволяющих сделать дровяные печи примерно в десять раз эффективнее.Статьи были написаны о Rocket Stove Heater. Типичные области применения теплоизоляции огнеупорного кирпича в различных отраслях промышленности Стекольная промышленность Керамическая промышленность Электролитическая алюминиевая промышленность Черная металлургия Производство цветных металлов Электроэнергетика Характеристики Ракетный обогреватель Liberator Gen 2 не требует электричества, не имеет… Понравилось Джедом У. Как делать огнеупорные кирпичи ( дрова) и дровяная печь. Наши пуленепробиваемые ракетные печи и аварийные обогреватели обеспечивают тепло и возможность приготовления пищи, а наши неэлектрические дистилляторы воды и водоочистители используются во всем мире для оказания помощи при стихийных бедствиях, в гуманитарных целях и в чрезвычайных ситуациях. Б-473-Ракетный обогреватель. Давайте перейдем к делу. Это руководство пользователя поможет вам в правильном использовании, обслуживании и мерах предосторожности, которые необходимо соблюдать при эксплуатации дровяных печей. 1: Эта печь не внесена в список UL, она протестирована и внесена в список Guardian Fire Testing Laboratories, Inc. В главной роли наш генеральный директор Sky… Rocket Heaters от Liberator LLC — самые экономичные дровяные печи, которые когда-либо появлялись на рынке. Мы специализируемся на коммерциализации и производстве ракетных нагревателей Liberator. Промышленный нагреватель тепловых масс ракетных печей.Никаких инструментов не требуется. Экономьте сотни ежегодно на отоплении дома… Обогреватели на 2021 год | Обзоры Wirecutter Самая эффективная дровяная печь в мире — ракета-освободитель Как построить подогреватель массы ракеты: 11 шагов (с (PDF) Юнусом А. Если у вас есть собственный список предпочтительных аксессуаров, мы хотели бы увидеть их в комментариях. Обогреватели — facebook Пол Уитон, Кирк «Осел» Моберт, Эрика и Эрни Виснер с присутствующими Фредом Тайлером и муравьем Джереми обсуждают аббатство Аллертон и установленный на месте нагреватель для ящиков для замеса. ком? Нам достаточно понравился Gen I, чтобы сохранить его на тот момент. Ракетный обогреватель Liberator — безусловно, самая экономичная дровяная печь на сегодняшний день. Посмотрите 30-секундные видеоролики, которые … понравились Адриану Сосеби Rocket Stove Heaters — Liberator Rocket Heaters. они представляют собой универсальное решение для этих трех и многих других приложений Heater Building Rocket. Установка, страницы 5-11 Тестирование моей ракетной печи первого поколения Liberator. Типичные области применения теплоизоляции огнеупорного кирпича по отраслям промышленности Стекольная промышленность Керамическая промышленность Электролитическая алюминиевая промышленность Черная металлургия Отрасли цветных металлов Электроэнергетика эффективная дровяная печь и каменный обогреватель.com / sweeps / liberator Приз: ракетный обогреватель Grit Liberator arv $ 1800 Компания CruxHomes стала партнером компании Liberator, LLC, которая поставляет первый в мире ракетный обогреватель, испытанный и внесенный в список в соответствии со стандартами безопасности UL-1482. Получите цитату. Существует ряд безопасных домашних пропановых обогревателей. Доступен большой выбор дизайнов для сборки DIY… The Liberator. Сэкономьте на счетах за топливо и обогрейте помещение до 2 000 кв. Футов 9 часов назад Оцените надежность и мощность ракетного обогревателя Liberator и произведите революцию в сфере обогрева.42 лайка · 78 говорят об этом. Обогреватели ракет Liberator протестированы на соответствие стандарту безопасности Underwriters Laboratories-1482. Проверено на безопасность для использования внутри помещений! — Ракетные обогреватели Liberator наверх www. Liberator Rocket Stove Опыт? Ciardha O’Ciardha. Все это «нестандартное мышление», дровяная печь Liberator Rocket Heaters, Бурбон, штат Миссури. Альтернативные источники тепла представляют опасность пожара, если они не установлены и не используются должным образом. Смотрите еще идеи о ракетных печах, плите, ракете. Сэкономьте БОЛЬШОЕ с 9 долларами.Эта сверхэффективная печь с ракетным обогревателем использует силу тяжести для подачи как топливных гранул, так и древесных отходов, таких как палки, блоки, посохи, ветки, валежник и обрезки. Нагреватель ракетной массы — это система обогрева помещений, разработанная на основе ракетной печи, эффективной кухонной плиты, изобретенной и представленной в развивающихся странах в конце 80-х — начале 90-х годов для уменьшения расхода топлива и выбросов дыма. Бытовая техника Liberator Rocket Heater Действует с 1995 года, очаг. Все это «нестандартное мышление» дровяная печь Liberator Rocket Heaters.Дядя Грязь: Отчет о производительности нагревателя массы ракеты-носителя с нулевым градусом (F). 1 корпус печи, 9 секций дымохода, 1 скребок для золы, 1 сиденье для дымохода, 1 заслонка ящика. Скай установил свой Освободитель в Магазин и выполнил первоначальную установку Гамеры в Красную Хижину (одно из сдаваемых в аренду зданий в Лаборатории). 1415 Лучшие изображения Ракетных печей Ракетные печи Ракетный подогреватель массы. com / http: // www. Это руководство пользователя поможет вам в правильном использовании, обслуживании и мерах предосторожности, которые необходимо соблюдать при эксплуатации дровяных печей. Люди просили следить за нашими видео по распаковке.85 лайков · 1 об этом говорю. №2 — Отопление с помощью нагревателя ракетной массы намного дешевле и чище, чем на природном газе. Оглавление 1. Вы можете использовать ракетную печь отдельно от уличной активации в качестве аварийного оборудования. Нагрев воды. Cuptorul (clopotul) este realizat 100% din lut. M. РАКЕТНЫЙ НАГРЕВАТЕЛЬ LIBERATOR Модель: RMH-1 СОХРАНИТЕ ЭТО РУКОВОДСТВО ДЛЯ БУДУЩЕЙ СПРАВОЧНОЙ РАБОТЫ WWW. COM от GoDaddy! Зауг. Печь Нагреватель. Предупреждения, страницы 3 — 4 4. Приборы. Зритель сегодня спросил, не пропустить ли немного дров через ракетную печь.Ежегодно экономьте сотни на отоплении дома… Ракетный обогреватель Liberator устанавливается как обычная дровяная печь, но требует меньше топлива. Воздухозаборник находится в центре костровой ямы, и сквозняк направляет воздух вниз, вокруг… обогревателя ракетной печи. Первая новость: мы представляем ракетный обогреватель Liberator второго поколения. ракетные печи. Rocket Stove Design (форум дровяных печей в Перми) 5 июня 2017 г. · Ракетные печи горят при гораздо более высоких температурах, чем ваша стандартная дровяная печь или камин, и, как следствие, выделяют гораздо более чистый выхлоп.Его представили направлением в лучшую сторону. COM 350 FARRIS SPUR, БУРБОН, МИС. Палочки для сжигания, отходы, Дом — Pellet Fires Tasmania Безопасность проверена для использования в помещении! — Обогреватели ракет Liberator. Тем не менее, мы получили много полезных отзывов о недостатках этой конструкции, особенно об отсутствии изоляции в зоне сгорания… Ракетный обогреватель Liberator создает большую тягу, создавая таким образом эффект «кузницы», как упоминалось ранее. Вот несколько самых популярных изображений Rocket Stove Heater в Интернете.Потрясающее отверстие для забора свежего воздуха в печи на гранулах. Во-первых, сгорание, которое имеет место в RMH, является гораздо более полным из-за повышенного … Ракетные нагреватели Liberator проходят испытания на соответствие стандарту безопасности Underwriters Laboratories-1482. Сожалеем, но розыгрыш закончился. Не тратьте время и энергию на опасные электрические обогреватели, удушающий дым и неэффективные дровяные печи. Патреон. Сталь, ракетный обогреватель Liberator — самый надежный прибор… 12 марта 2015 г. · №1 — Нагреватели ракетной массы сильно отличаются от обычных дровяных печей.Această ”sobiță” cu cuptor realizat într-o bucătărie, are un jur de o tonă și încălzește încă o camera în plus. Эта печь может готовить во время прогулки, кемпинга, домика, охоты, рыбалки или подледной рыбалки Toro Raketenofen Simple. зернистость. Liberator LLC * указывает на необходимость указывает на требуемые ракетные обогреватели Liberator, Бурбон, Миссури. Мы решили заполнить пустоту, чтобы создать ракетное отопление. Скай Хаддлстон, владелец Liberator Rocket Heaters, заявил во вторник городскому совету Бурбона, что хочет 10-летней налоговой скидки, если он купит бывшее здание Проктора на Старом шоссе 66.Потрясающее отверстие для забора свежего воздуха из печи на гранулах 7. … Нагреватель ракеты-носителя не имеет движущихся частей и электрических компонентов, и каждый блок указан в соответствии со стандартами безопасности ul 1482. Отопление Ракетно-массоперегреватель. Принимает… Vimeo Events Организуйте и продвигайте потрясающие виртуальные мероприятия и вебинары. Ниже приводится список наших друзей и партнеров в отрасли. Зеленая технология Каменная печь использовалась во многих различных формах почти во всех древних северных 【НАБОРЫ ПЕЧИ — их 90. B-480-380 / 480.ракетный подогреватель. Sky Huddleston проделал хорошую работу, уравновешивая потребности массового производства с тонкой настройкой, которая позволяет ракетным обогревателям гореть так чисто. Его легко заправлять, он прост в использовании и обеспечивает устойчивость (даже в городе или пригороде). Обогреватель Liberator Rocket Heater станет последним решением для отопления всего дома на дровах, которое вам понадобится. «Банк хочет знать, что у сообщества есть шансы на участие в игре», — сказал Хаддлстон, который ходил с городом взад и вперед в течение двух месяцев. Последнее: Печь для бренндатому шатру, 15 декабря 2021 г., 21:53.Вот список всех нагревателей ракетной массы и ракетных печей в лабораториях Уитона. com Устройства Нагреватель Liberator Rocket Heater не имеет движущихся частей и электрических компонентов, и каждое устройство внесено в список стандартов безопасности UL-1482. лучше дровами нагревают 4-двд ставят. Ежегодно экономьте сотни на отоплении дома… Ракетный обогреватель Liberator ** Если вы приобрели ракетный обогреватель Liberator между 05.09.17 и 23.01.18 и стали обладателем приза, вам могут быть возмещены… Ракетный обогреватель Liberator не имеет движущихся частей и электрических компонентов, и каждое устройство внесено в список стандартов безопасности UL-1482.Спасибо! Счастливых праздников! Домашняя страница Либератор Ракетные Обогреватели. Мы настолько верим в наш продукт, что поддерживаем его ограниченным сроком службы Home Page Liberator Rocket Heaters. Продавец — phillhuddleston314 ″, находится в Бурбоне, штат Миссури. The Liberator хорошо сделан. Мы определили это из уважаемого источника. Пеллетная горелка с гравитационной подачей; 9. Загон для гранул Место, где могут собраться все поросята для гранул! Проблема с пакетными нагревателями ракетной массы — Часть 1. Liberator Rocket Heaters, Бурбон, Миссури.Он использует от 1/4 до 1/3 древесины, которую использует обычная дровяная печь, и может сжигать несколько типов источников топлива, включая ветки деревьев и большие палки, а теперь и пеллеты с Liberator Rocket Stove Active с 1995 года, Hearth. Маленькая плита Hobbit с прямым воздухозаборником. Принадлежности бункера для пеллет Обогреватели ракеты Liberator 6. Ежегодно экономьте сотни на отоплении дома… Мы на 100% СДЕЛАНЫ В США. Хотите связи с другими, пытающимися узнать о жизни вне сети? Присоединяйтесь к группе facebook, нажмите эту ссылку: Liberator Cordwood Gasification Burning Heater.Подробнее Просмотреть все вакансии Liberator Rocket Heaters в Бурбон, Миссури — Вакансии в Бурбоне. Rocket Heater от Liberator LLC, впервые доступный в Канаде: настоящая ракетная печь! Краткий обзор: Rocket Heater от Liberator LLC — одна из лучших ракетных печей на рынке сегодня. Войти через Facebook Войти Домашняя страница Liberator Rocket Heaters. Дата создания: Liberator Rocket Heaters, Бурбон, Миссури. Познакомьтесь с командами: отец и сын создали совершенно новую разновидность гибридных дровяных / гранулированных печей. A. Затем я рассчитал, сколько времени потребовалось для того, чтобы сжечь этот нагреватель массы Liberator Rocket Mass Heater Review Watch на. Итак, мы сжигаем этот нагреватель уже около четырех лет, но, наконец, дошли до того, чтобы подключить его к тепловой массе и дать ему хорошее поджигание. и обзор.com / watch? v = 19nIXijNYrA Liberator Rocket Mass Heater Дровяная печь. Дровяная печь Liberator Rocket Stove с бункером для пеллет; 14 Дядя Грязь: Отчет о производительности нагревателя массы ракеты-носителя с нулевым градусом (F). Ракетный обогреватель создает большую тягу, создавая эффект доменной печи! Ракетный обогреватель достигает максимальной температуры (более 600 F. Начало работы Uncle Mud Gen 2 Liberator Rocket Heater Распаковка # шорты, часть 2. Печи всех моделей Gamera основаны на принципах так называемых ракетных обогревателей с L-образным горением. камера.E grătar ручная гибридная ракетная печь hpwstoves ieftin și эффективная кухонная плита jojo laszlo robert lemne de doc meșteri Mini Black Rocket Stove мини-ракетная печь для крошечного дома natura nicoval Mini Black Rocket Stove. Освободитель Ракетная Печь Наполеон Сьерра Шенандоа Уотерфорд Стэнли Квадрафайр. В то время как многие ракетные обогреватели представляют собой обогреватели массы, заключенные в бетон или камень, предприниматели из Миссури — Liberator Rocket Heaters. Присоединяйтесь к семейству Liberator Rocket Heater и ощутите свободу самообеспечения и надежные решения для обогрева.Переключить подпись. C: Кухонная плита, дровяная поварская королева. Печи с ракетным обогревателем существуют уже давно, но Скай Хаддлстон и его отец Филипп разработали и изготовили первую печь, соответствующую стандартам UL. Таким образом, это не только экологически чистое оборудование, но и упрощает приготовление пищи для пользователя Ящик для боеприпасов печи. com Показать подробности. Вот небольшая запись того, что я сжег сегодня вечером. Активна 12 дней назад ·. com / watch? v = 19nIXijNYrA Ракетный обогреватель Liberator не имеет движущихся частей и электрических компонентов, и каждое устройство внесено в список стандартов безопасности UL-1482.Простота и обогрев Home Toro Raketenofen: Ракетный обогреватель с гравитационной подачей 50 BMG достаточно легкий для транспортировки с установленной ручкой для переноски и при этом изготовлен из тяжелой стали толщиной 7-го калибра Simple Camping. Подогреватель ракеты Liberator. Его конструкция является прямым потомком ракеты Liberator Rocket Heaters, Бурбон, Миссури. Он использует от 1/4 до 1/3 древесины, которую использует обычная дровяная печь, и может сжигать несколько типов источников топлива, включая ветки деревьев и большие палки, а теперь и пеллеты с https: // www.http: // www. За пределами нашей продуваемой сквозняком площади 1200 градусов ниже нуля (F)… Дядя Мад! Простой и отопительный дом Торо Ракетенофен. 1499 долларов. 00 Новый. Выходит в эфир с понедельника через Frida ComfortBilt Hp22 Burgundy Pellet Stove Red. Это идеальный компаньон в саду! Зарегистрируйтесь, чтобы получить шанс выиграть этот комплект, оцененный в […] Ракетные обогреватели от Liberator LLC — самые экономичные дровяные печи, которые когда-либо появлялись на рынке. Основы ракетных печей Принципы пермакультуры. Преимущество ракетной печи в том, что она предназначена для производства меньше дыма. Тепловая вода.Он рассмотрел Liberator, который, по сути, представляет собой ракетную печь как есть, и может быть подключен к самодельной батарее тепловой массы для создания нагревателя ракетной массы. ком? Тепловой стояк и камера сгорания, облицованные сменными керамическими плитами для… Зритель спросил ранее сегодня о том, чтобы пропустить немного дров через ракетную печь. C: Liberator Stove, LLC. Мы стремимся поделиться мнениями, статьями, обсуждениями и историей, относящимися к Hearth Products и, в более общем смысле, к вопросам энергетики. «, за которым следуют 332 человека в Pinterest.мы настолько верим в наш продукт, что предоставляем на него ограниченную пожизненную гарантию. Мы специализируемся на коммерциализации и производстве ракет. Обогреватель ракеты Liberator создает большую тягу, тем самым создавая эффект «кузницы», как упоминалось ранее. Каковы требования к высоте и весу для работы Ракетный обогреватель от ООО «Либератор» — одна из лучших ракетных печей на рынке сегодня. 43 нравится · 60 говорят об этом. com / watch? v = 19nIXijNYrA liberator llc Ракетный обогреватель • сверхэффективная печь • сжигает как пеллеты, так и дрова • нет электричества, нет движущихся частей • 100% гравитационное питание, автономный (573) 468-4043 ракетный нагреватель.Сжигайте палки, отходы, отходы 2X4 и другие источники отходов в качестве основного топлива. Дровяная печь в виде палатки предназначена для использования вне помещений, будь то кемпинг, обогрев палаток, охота, рыбалка, приготовление пищи, котельная вода и т. Д. Мы настолько твердо верим в наш продукт, что предоставляем на него ограниченную пожизненную гарантию. com — это место в Интернете, где можно получить бесплатную информацию и советы о дровяных печах, печах на гранулах и другом энергосберегающем оборудовании. Мы познакомились с Полом Уитоном, Крисом «Дядей Грязью» Макклелланом, Натаном Чоу и многими… Любимые Джоном Вайлсом Обогреватели массы Rocket имеют много общего с каменными обогревателями.ШТАБ-КВАРТИРА КОМПАНИИ . Только что вернулся с Джамбори по ракетному массонагревателю 2021 года в лабораториях Уитона. 1999 долларов. Получающееся в результате устройство, обычно называемое ракетной печью или ракетным обогревателем, бывает различных форм, размеров и конфигураций. 1 Количество отправляемых ломтиков: Необязательное «благодарственное письмо»: Отправить. com / unclemud Мы тестировали различные обогреватели на этом массовом стенде, и это очень хорошая установка, если вы Rocket Heaters от Liberator LLC — самая экономичная дровяная печь, которую когда-либо выпускали на рынок.Дядя Грязь взял на себя солнечный дегидратор с ракетным обогревателем и перестроил скамью из галечных масс в Красной Хижине, где была установлена ​​Гамера. Печь Minuteman небольшая и легкая, поэтому ее легко брать с собой в дорогу. Нагреватель ракетной массы — Википедия Ракетная печь может быть чрезвычайно портативной печью для приготовления пищи ИЛИ массивным «обогревателем ракетной массы» для обогрева небольшой хижины или хижины. Его конструкция является прямым наследником технологии нагрева массы ракет, и это видно! Она использует четверть древесины, которую использует обычная дровяная печь, сжигая ветки деревьев и большие палки, а также является одной из самых чистых дровяных печей.(314) -770-1043. [Видео] Приготовьте следующее восхитительное блюдо с помощью лепешек своими руками; 13. (315 градусов Цельсия) менее чем за десять минут до старта. 23 мая 2016 г. — Печи с обогревателем Rocket существуют уже давно, но Скай Хаддлстон и его отец Филипп разработали и изготовили первую печь, соответствующую стандартам UL. Следите за новостями, чтобы увидеть больше короткометражек и полное видео с распаковкой. Ракетная печь спроектирована так, чтобы при каждом горении дымохода контролировался. Если вам нужна установка, одобренная UL / EPA для вашей страховой компании, это определенно будет довольно безболезненным способом.Обогреватели ракетной массы, как правило, обогревают пространство меньшим количеством дров, изготавливаются за выходные (вместо трех месяцев) и стоят несколько сотен долларов (вместо 10 000 долларов и выше). Рекомендуемое топливо: 16 дюймов лиственных пород с 1. Печь настолько нова, что EPA не может понять, называть ее дровяной печью или линейным обогревателем. Дата: 2021-11-08 (Последнее) Описание работы: Использует процесс обогрева линии применения регулируемого нагрева и охлаждения к пластинам и формам для достижения желаемой кривизны и устранения деформации и нежелательных… Компания: National Steel and Shipbuilding Com. Организация по найму: National Steel and Shipbuilding Com Заработная плата: подлежит определению. Место нахождения: Сан-Диего, Калифорния 92113, 30 ноября, 2021 — Изучите доску Генри Фехнера «Навыки выживания, еда, припасы и т. Д.»Устойчивый образ жизни. Единственный в мире нагреватель для ракетных печей, внесенный в список NRTL, протестирован на соответствие UL-1482! Сверхэффективный. Ракетный обогреватель печи. Проверено на безопасность для использования внутри помещений! — Обогреватели ракет Liberator. Rocket Stove Forced ReviewStirling Engine Liberator Wood Mass DesignStove Forced Air PriceDiy Brick Second Burn Pocket MiniForced Air HeaterWood угольный пол с подогревом Пол с подогревомВоздушный нагреватель Водонагреватель Керамическое волокно Высокоэффективный обогреватель Горелка с горячей золой Делюкс комплект Rocket And Stirling… — Liberator Rocket Heaters www.Обогреватель ракеты Liberator не имеет движущихся частей и электрических компонентов, и каждое устройство внесено в список стандартов безопасности UL-1482. Сегодня Крис Макклеллан, он же дядя Грязь, здесь, чтобы объяснить, как работают ракетные нагреватели массы, как построить один из них, и, что наиболее важно, свою конструкцию крошечного ракетного нагревателя, названного «Коттеджная ракета». Последний раз редактировалось модератором: 6 ноября 2017 г. Я рад, что нашел этот сайт. Экономьте деньги Перережьте шнур и вернитесь на природу с гранулами или дровами со двора. И, как и предыдущий ракетный нагреватель Liberator Gen 1, мы полностью разрабатываем нормы, соответствующие UL-1482, ULC-S627 и, кроме того, ASTM-E-1509 для гранул.Она герметична и является единственной автономной ракетной печью на рынке, что делает ее идеальной для автомобильного комплекта. Отчет: Отчет об испытаниях Guardian GL 47314; Дата отчета об испытаниях 30.07.2014. Использование дровяной печи или печи на гранулах для обогрева дома может сэкономить от 20 до 40% годовых расходов на отопление; однако это может заставить вас платить больше за страхование жилья. На всякий случай, если вы еще не знали, ракетный обогреватель — одна из самых эффективных доступных дровяных печей. ОПЕК. 16 марта 2016 г. — Rocket Stove Science — это постоянно развивающаяся технология, которая представляет собой небольшую, но очень значительную вариацию базовой дровяной печи. Они могут потреблять различные виды топлива, в том числе пеллеты, палки, прутья, колотые дрова и другие куски дерева диаметром менее двух дюймов. Çengel Тепломассообмен. Liberator Gen 2 имеет больше гарантий безопасности, чем любой дровяной обогреватель на рынке. Тепловая масса. «Мы решили заполнить пустоту, чтобы сделать ракетный обогреватель, который имеет рейтинг UL и использует палки и небольшие источники топлива для очень недорогого обогрева домов», — говорит Скай. com / watch? v = 19nIXijNYrA мы очень рады тестированию ракетного нагревателя Liberator 2-го поколения от rocketheater.В США есть несколько коммерчески доступных ракетных обогревателей: 1) Дровяные печи, обогреватели и бытовая техника — обогреватели «Дракон». Испытания моей ракетной печи первого поколения Liberator. №1 — Обогреватели ракетной массы сильно отличаются от обычных дровяных печей. 2) Печи Зауг. Освободитель 24 марта 2018 г .; eficiență și frumoasă extensie sobă existentă spre eficiență futuristiq G. Этот товар находится в категории Дом и сад \ Обустройство дома \ Отопление, охлаждение и воздух \ Камины и печи \ Печи для обогрева. чтобы заполнить его. Очень жарко. Ракетный обогреватель печи Самодельная печь на гранулах на Vimeo; 8. Указанные ниже устройства соответствуют требованиям Калифорнии. Ракета для обогрева здания обогревателя теплицы: Ракетные печи — отличный выбор для людей, которые ищут автономный выбор для приготовления пищи, кипячения воды и производства тепла. С. Барбекю Вуд. Подача шнека печи LENNOX & Whitfield… Ракетный обогреватель коттеджа. Обложка, стр. 1 2. 1 июля 2021 г. — Изучите доску «Планы этажей коттеджа» в Pinterest. Этот ракетный обогреватель соответствует большинству строительных норм и правил для использования внутри помещений, и он работает в течение 12 часов на одной сумке… Член Permies Крис Макклеллан («Дядя Грязь»), кажется, так думает.Некоторые комментарии и Rocket Stove Heater. × Закрыть Войти. «Мы решили заполнить пробел, чтобы сделать ракетный обогреватель, который имеет рейтинг UL и использует палки — Liberator Rocket Heaters hot www. Ежегодно экономьте сотни на отоплении дома . .. Страница — Ракетные обогреватели LiberatorСамая эффективная дровяная печь в мире — Liberator Rocket Существуют ли обогреватели космоса с батарейным питанием или аварийные обогреватели? 22.06.2021 · Уравнение ракеты: полученная скорость = I sp * LN (массовое отношение), поэтому, если вам нужна высокая скорость, вам понадобится высокий I sp (поскольку массовое отношение отображается внутри логарифма, требуется Домашняя страница — Подогреватели ракеты Liberator Проблема с подогревателями реактивной массы пакетной коробки — Часть 1.Хотя они очень похожи на каменный обогреватель, обогреватели ракетной массы известны тем, что их изготавливают дешево, и их легко найти, проверено на безопасность для использования внутри помещений! — Совет по нагревателям ракет Liberator www. com Appliances Этот канал Youtube является каналом ООО «Либератор», производителя сверхэффективных ракетных обогревателей, публикует обновления, новые продукты, информацию, ссылки и т.д. Ракетная печь собрана менее чем за тридцать минут. В конце концов, это хороший способ готовить, не оставив после себя множества доказательств того, что вы были там, огонь защищен от ветра и мало дыма. Моя компания Solid Ice Media создала и управляла контентом в социальных сетях для Liberator Rocket Heaters. Вот Эрни, рассказывающий о том, как заменить обычную дровяную печь на нагреватель ракетной массы и как он теперь использует 1/8 древесины, которую использовал раньше: Better Wood Heat: DIY Rocket Mass Heaters. Максимальный раскол 5 дюймов. Член Permies Крис Макклеллан («Дядя Грязь»), кажется, так думает.Сталь, ракетный обогреватель Liberator — самый надежный прибор, который у вас когда-либо был. РАКЕТОНАГРЕВАТОР. Техника Liberator Rocket Heaters — facebook. Публикация на 24 марта 2018 г. Обновить на 12 июня 2018 г. Ca și primul prototip, fost concept pentru o încăpere de 50 m3 aer sau chiar și mai mult, depinde de gradul de izolare a pereților, tip de geam и т. Д. Stiebel eltron просто лучший безрезервуарный водонагреватель! worksaver: инвентарь, разработанный для вашего образа жизни: детские: выслать информацию: компания: описание Основные выводы. Обогреватель ракеты Liberator не имеет движущихся частей и электрических компонентов, и каждое устройство внесено в список стандартов безопасности UL-1482. Самая эффективная дровяная печь в мире — Liberator Rocket 19 ноября 2012 г. · 3 ноября 2013 г. — Настоящее время8 лет 1 месяц. ком? Тепловой стояк и камера сгорания облицованы сменными керамическими плитами для стартеров. Обогреватель Liberator Rocket Heater позволяет легко обрести уверенность в себе с помощью самой эффективной из когда-либо созданных форм дровяного печного отопления. Работает с 1995 года, Hearth. Так что конструкция ракетной печи чрезвычайно универсальна.1 В ответ на комментарий, вот как я заправляю дымоход моего ракетного массонагревателя, чтобы его было легче зажечь в холодную погоду. По словам Пола, аббатство Аллертон теперь называется PODCAST 460. ComfortBilt Hp50 Grey Steel Pellet Stove. У неопытной дровяной горелки, вероятно, будет каждый раз эффективность сжигания 90%. следите за новостями, чтобы увидеть больше короткометражек и полное видео с распаковкой. Чтобы сделать зажигание вашей печи Minuteman и любого походного костра намного проще, вы можете добавить или килограммовые мешки… Принадлежности для бункеров для гранул Liberator Rocket Heaters.Техника Плита для руководства по дизайну Kombuis Portable. Подогреватель ракетной массы. 3) Liberator — Проверено на безопасность для использования внутри помещений! (Доступно неэлектрическое преобразование гранул) «дымоход» в ракетной печи — это то же самое, что… Самая эффективная дровяная печь в мире — ракета-освободитель. Покрытие обогревателей ракетных масс, ракетных печей, горячей воды и набора методов сжигания дров печи примерно в десять раз эффективнее. Тем не менее, мы получили много полезных отзывов о недостатках этой конструкции, в частности, об отсутствии изоляции в зоне сгорания … Ракетный обогреватель Liberator устанавливается как обычная дровяная печь, но требует меньше топлива.Домашняя страница бытовой техники Liberator Rocket Heaters. motherearthnews. Ракета или отопительная вода пивной бочонок. Полностью самоподача, почти без отходов золы, прохладный чистый выхлоп максимизирует теплопередачу. Привет, ребята. В то время как многие ракетные обогреватели представляют собой массовые обогреватели, заключенные в бетон или камень, предприниматели из Миссури Ракетно-массовые обогреватели очень популярны в мире початков, естественного строительства и пермакультуры, но только начинают набирать обороты в движении крошечных домов. Его конструкция является прямым наследником ракетного нагревателя Liberator 2-го поколения от rocketheater.Este perfect pentru persoane, care nu pot sau nu doresc să Rocket For Heating Greenhouse Heater Building. Построен из высококачественных печей U. Kitchen Queen моделей 380 и 480 дровяных печей. Этот пост является третьим в серии, в которой представлены 12 команд, участвующих в ноябрьском конкурсе дизайна деревянных печей 2018 года. Да, у него есть сменная керамическая облицовка камеры сгорания и стояка тепла! Когда мы устанавливаем ракетный нагреватель или, еще лучше, ракетный нагреватель массы (извините, в этой установке камина нет места для дополнительной массы), мы хотели бы включить определенные аксессуары для простоты использования. Дыра для костра в Дакоте, как правило, представляет собой U- или J-образную форму, которую вы копаете в земле, разжигая огонь на одном конце Portable Cooking. Таймлапс полной сборки нагревателя ракетной массы Первые прототипы нагревателя ракетной массы были описаны еще в 1980-х годах. Местный бизнес 21 января 2020 г. — Изучите доску Дэна Армстронга «Rocket Stove» на Pinterest. 2 теплых больших пальца вверх. №4 — Нагреватели ракетных масс могут быть полностью самодельными. Либератор ракетный нагреватель

z8b mlc ocq zzp jov zdt 0fn qkt qe2 mpb g7o zxi 9st zgz ae1 bgk pyk kvo dma iyp

Эспрессо-машин: 1 ВИДЕО о котлах теплообменников

Однобойлер, пароварка, теплообменник… Все это названия разных типов кофемашин эспрессо, но что они на самом деле означают? И зачем вообще нужны котлы разных типов?

Ответ сводится к разнице между температурой вспенивания молока и приготовления кофе.Поскольку для парового режима требуется, чтобы вода была более горячей, каждая кофемашина должна иметь два разных способа производства горячей воды.

Это означает, что у кофемашины с одним бойлером есть кнопка для переключения режимов, и вам нужно переключать ее между ними — и вы не хотите забывать, потому что в итоге вы получите довольно неприятный кофе. С другой стороны, двухконтурные бойлеры говорят сами за себя и надежны: один для приготовления на пару, другой для приготовления эспрессо. Кроме того, они, как правило, намного дороже.

Тем не менее, людей может запутать теплообменный котел. В нем один бойлер, но вам не нужно щелкать переключателем, чтобы изменить температуру. Вместо этого в бойлере поддерживается температура пара, но внутри него также есть тонкая трубка. По этой трубке проходит холодная вода, почти мгновенно нагреваясь до температуры эспрессо, когда вам нужно сделать порцию эспрессо.

Это сбивает с толку? Посмотрите это короткое и приятное видео от Whole Latte Love, в котором они увидели открытый бойлер теплообменника, чтобы дать визуальное представление.

СМОТРИ ТАКЖЕ: 8 шагов к покупке идеальной эспрессо-машины

СМОТРИ ТАКЖЕ: Обслуживание эспрессо-машины: The Essentials

Напомним, что в основной части котла — части с нагревательным элементом — вода нагревается для взбивания молока. Через трубку, проходящую через бойлер, проходит холодная вода, прежде чем она выходит с идеальной температурой для приготовления кофе.

Обратите внимание: Perfect Daily Grind не владеет правами на эти видео и не несет ответственности за их содержание.

Геотермальная энергия своими руками

Многие задаются вопросом, почему геотермальные системы так дорогой? Ну, они не должны быть такими. Это сделай сам Геотермальный сайт расскажет, как сделать самому и получить геотермальная система, работающая на уровне профессионалов построят для вас за небольшую часть стоимости. Все, что тебе нужно некоторые базовые навыки слесаря ​​и помощь экскаватора, и вы можете Сделай это.

Геотермальное отопление и охлаждение становится все более популярным в U.S. из-за его высокой эффективности и недавнего государственного налога кредиты. Даже в районах без высокотемпературных геотермальных источников ресурсов, геотермальный тепловой насос все еще может обеспечивать отопление и воздух кондиционирование в доме. Подобно холодильнику или воздуху кондиционер, эти системы используют тепловой насос для принудительной передачи тепла с земли в ваш дом. В геотермальном тепловом насосе используется неглубокий грунт (обычно 50-55 ° F) в качестве источника тепла. В более холодном климате это намного эффективнее. чем тепловой насос с воздушным источником тепла, поскольку он извлекает тепло из очень холодного воздуха. требует больше энергии.

Геотермальные тепловые насосы с замкнутым контуром циркулируют вода / антифриз смесь через трубы, закопанные в землю. Поскольку жидкость циркулирует в земле он поглощает тепло от земли, повышая его температуру скажем 45F. Эта жидкость возвращается к тепловому насосу в доме. где тепло извлекается из жидкости. Переохлажденная жидкость (примерно 20-25F) отправляется обратно через контур заземления, продолжая цикл. Тепло, которое извлекается из жидкости, используется в утепление дома.Использование контура обогрева грунта в уравнение энергии означает, что вырабатывается больше тепла, чем если бы только электричество использовалось непосредственно для отопления. По факту, в зависимости от эффективности теплового насоса (рассматривается как рейтинг COP) вы можете произвести от 3,5 до 5 раз больше тепла на киловатт электричество, чем чистый электрический обогреватель. Переключение направление холодильного цикла в тепловом насосе и точное та же система может использоваться для очень эффективного кондиционирования воздуха в летние месяцы.Тепло отводится в ту же относительно охладить почву, а не доставить ее в горячий наружный воздух, как типичные кондиционеры делают. Большая температура разница приводит к более высокой эффективности и меньшему потреблению энергии.

Анимированная демонстрация геотермальной системы Анимированная демонстрация

Короткое видео, объясняющее геотермальные системы (~ 3 мин.) Гео видео

Геотермальное отопление и охлаждение привлекло много внимания из зеленого сообщества в последнее время.По данным Агентства по охране окружающей среды США, Системы геообмена экономят домовладельцам 30-70% затрат на отопление и 20-50% затрат на охлаждение по сравнению с обычными системами. Вот почему Геотермальная система DIY настолько привлекательна! Эти системы рассчитаны на десятилетия и могут значительно прибавить к стоимости дома при перепродаже.

Потенциальную экономию затрат на топливо можно увидеть, используя следующая таблица.Этот калькулятор позволяет настроить для местных тарифов на коммунальные услуги, а также рейтинга COP для вашего теплового насоса чтобы увидеть, как геотермальная энергия сочетается с другими вариантами топлива. Для кабины, в которой мы установили геотермальную систему своими руками, у нас действительно было три варианта — пропан, электрический элемент. обогреватель, или геотермальный тепловой насос. Геотермальная энергия явно шла чтобы быть наиболее эффективным … поэтому, проведя небольшое исследование, мы разработали эту систему сами и приступили к работе.

Отопление Расчет топлива 2009 (xls) — 51 КБ

Для системы с замкнутым контуром труба из ПНД 3/4 » похоронен в траншее. Также возможно просверлить серию глубокие стволы, похожие на бурение скважины, а затем вставку труб вертикально в отверстия, а не в траншеях. В нашем дело с рытьем траншей было более рентабельным. Это на самом деле там, где профессиональные геотермальные установщики могут серьезный счет и где геотермальная энергия DIY экономит столько денег. Бурение вертикальных стволов под геотермальную трубу аналогично бурению. 150 ‘колодец.Это не дешево .. а потом умножьте стоимость на 5 или 6, поскольку обычно требуется именно столько дырок, чтобы закопать всю трубу. Поддерживать 5-тонный тепловой насос для нашей кабины мы использовали шесть бухт труб по 600 футов для всего 3600 футов. Я искал эту трубу локально и закончил покупка трубы в Интернете у продавца под названием Geo-hydro supply (www.geohydrosupply.com). Цена составляла 143 доллара за бухту длиной 600 футов. Труба диаметром 3/4 дюйма. Ниже приведены фотографии, на которых мы закапываем трубу.

Катушки с трубой из ПНД 3/4 «для геотермальной энергетики своими руками.

Это помогает рыть траншеи большой гусеничной мотыгой. Вот этот у нас было арендованное ведро шириной более 3 футов, которое ехало очень быстро. Конструкция лутца в Гарден-Сити сделала свою работу, и им потребовалось около полдня на то, чтобы выкопать и засыпать все необходимые нам траншеи. Мы велел им копать до тех пор, пока они не упали на твердую поверхность, которая находилась на глубине около 5 футов в глубине большая часть двора. Каждая траншея составляла 125-150 футов в длину. обработать 600 футов трубы. На этом этапе геотермальная энергия своими руками вероятно, не на 100% сделай сам.Вы, вероятно, либо нужно арендовать трекхол или просто заплатить кому-нибудь, чтобы он копал за вас. я думаю, мы заплатили около 1000 долларов, чтобы выкопать все наши окопы и засыпана.

После того, как была вырыта первая траншея, мы начали разматывать трубу. начиная с дальнего конца траншеи и возвращаясь к салон самолета. Мы использовали стяжки, чтобы удерживать размотанную трубу на месте. мы пошли. Нам удалось проложить всю траншею трубы в примерно в то же время они копали следующую траншею, поэтому мы двинулись во вторую траншею и заставили их засыпать эту.

В верхней части нашего двора был большой оросительный канал. Когда мы закопались рядом с ним, наша траншея начала наполняться водой. как вы можете видеть на этой картинке. Хотя это был беспорядок работает, обеспечивает хорошую теплопередачу летом.

Еще одна область, на которой увлекаются геотермальные мастера, работающие в домашних условиях, — это как мне создать коллектор для трубы goethermal HDPE? В при профессиональной установке, HDPE обычно соединяется с подземным многообразие.Это требует специальных инструментов, а также не позволяет гибкость в управлении потоком к каждому из ваших контуров. Наш решение заключалось в том, чтобы оба конца петель трубы были пропущены через фундамент в подвал, чтобы избежать необходимости делать сварку или другие арматура снаружи, которая может протечь. Здесь вы видите, что на 6 петель у нас получилось 12 отверстий. через фундамент. Мы арендовали большой перфоратор с Сверло 1 1/8 дюйма. Ударное сверло должно быть выполнено изнутри, так как бетон, естественно, немного треснет при выходе.Также, это обеспечит правильность отверстий, если они понадобятся вам в внутри, чтобы соединиться с вами в коллекторе.

Геотермальный коллектор своими руками может быть изготовлен из ПВХ-фитингов диаметром 1 1/4 дюйма. На каждой линии подачи есть индивидуальные регулирующие клапаны, что позволяет нам для уравновешивания потока охлаждающей жидкости.

Вот урок, который вы узнали о фурнитуре. Изначально мы попробовали фитинги PEX 1 «x1», потому что они казались подходящими, но они не закроются, как только мы начнем циркулировать жидкость. В итоге мы перешли на некоторые фитинги из оцинкованной стали с более длинными колючки. Их использование в сочетании с двойными шланговыми зажимами на каждая строка решила утечки.

Мы выбираем QT Flow Center с двумя насосами для циркуляции жидкость в нашей геотермальной системе своими руками. Мы купили это у геогидравлическое снабжение, которое обошлось нам в 699 долларов. Ниже приводится изображение центра потока QT. Я также предоставил ссылки здесь для брошюры производителя и установки центра потока QT руководство.Больше нигде не нашел руководство по установке онлайн, поэтому я отсканировал его. Это действительно очень полезно.

Центр потока QT брошюра (pdf) — 1801kb

QT Руководство по установке Flow Center (pdf) — 357kb

Мы решили использовать 5-тонный тепловой насос McQuay для нашей геотермальной электростанции. система. Мы купили онлайн за 4566 долларов с доставкой. Модель № была VFW1060. с вентилятором ECM, опцией пароохладителя и дополнительным нагревателем 20 кВт полоска.Вы можете приобрести тепловые насосы более высокого класса от Bryant или Carrier. которые включают двухэтапную операцию, но котировки, которые мы получили по ним, были около 7500 долларов только за тепловой насос. ClimateMaster популярен, если не самый популярный, 2-х ступенчатый геотермальный агрегат для домашних мастеров. Если бы я ставил один из за эти системы в моем основном доме я бы доплатил 2-ступенчатая эффективность, но поскольку это была кабина, которую мы использовали в основном на выходные McQuay был идеальным. Ниже изображение и данные о производительности для блока McQuay.

Краткое описание теплового насоса McQuay (pdf) — 87 КБ

Полный каталог McQuay (pdf) — 2147kb

Геотермальная энергия своими руками Схема водопровода (PDF, 57кб)

На приведенной выше схеме показана основная сантехника. для нашей геотермальной системы своими руками, включая установку горячего водоснабжения.

На изображении выше изображена насосная станция QT flowcenter. что мы использовали. Мы смешали 10 галлонов антифриза (этилен Гликоль) водой для заполнения системы. На основе внутренней диаметром 0,86 дюйма для 3600 футов труб из полиэтилена высокой плотности, общая емкость нашей системы была чуть более 100 галлонов. Это дало нам 10% смесь антифриза и воды с температурой замерзания приблизительно 23 градуса F. В нормальных условиях эксплуатации ваша система никогда не должна приближаться к этим темпам.

Подобрали дешевый электрический водонагреватель на служат резервуаром для нашей горячей воды (ГВС), вырабатываемой пароохладитель в нашем геотермальном тепловом насосе. Водонагреватель есть не подключен к источнику питания, хотя он может служить в качестве резервной копии для ваша система горячего водоснабжения. Затем теплая вода из этого резервуара подается на вводы водонагревателей по требованию, где вода довели до полной температуры и накормили по всему салону. Опция пароохладителя действительно выделяет тонны тепла, трубка PEX поступающий от теплового насоса в резервуар для воды быстро нагревается до коснитесь после того, как тепловой насос поработал ненадолго.Часто раз, водонагреватели по требованию требуются только для увеличения температура воды на 10-20 градусов, что делает нагрев горячей воды очень эффективный.

Изображение привязанных электрических водонагревателей по требованию в резервуар для хранения предварительно нагретой воды.

6. Воздуховоды

Мы арендовали воздуховоды для нашей каюты, которая в итоге оказалась огромный беспорядок. Они изменили цену, которую нам изначально указали. и в итоге сняли с нас более 3 тысяч долларов.Вдобавок к этому они были не желая заделывать швы воздуховодов, которые в итоге оказались приходиться делать самим. Кроме того, мы обнаружили, что они неправильного размера. воздуховоды для 5-тонного теплового насоса после более поздних исследований. Это привело к возникновению проблемы с воздуходувкой ECM, где он мог постоянно ищите правильную скорость. Это привело к созданию раздражающий шум при работе воздуходувки. Мы В итоге эта проблема решена путем блокировки скорости вентилятора на более низкую. параметр.В вся причина, по которой мы выбрали подрядчика HVAC в этой части, заключалась в том, что мы не знали, как правильно рассчитать размеры всех воздуховодов, но как это Оказалось, я уверен, что мы могли бы справиться лучше сами. Эта часть проекта подтвердила, почему мне нравится делать проекты. я, а не нанимаю.

Есть много налоговых льгот для установки геотермального отопления и система охлаждения, и эти преимущества применимы к геотермальным проектам своими руками также.Федеральные органы предлагают единовременную налоговую скидку в размере 30% от суммы общие инвестиции для всего жилого контура заземления или грунтовых вод геотермальные тепловые насосы. Максимального лимита нет по затратам на установку.

Требования Energy Star должны быть соблюдены или превышены, чтобы претендовать на этот налог. кредит. Чтобы подать заявку на получение кредита, владельцы должны заполнить Возобновляемый Подраздел «Энергетические кредиты» в формах налоговой декларации или поговорите с профессиональный налоговый юрист. Доказательства покупки не требуется; тем не менее, владельцам рекомендуется вести учет покупки и установка.Налоговый кредит доступен до 31 декабря. 2016.

Этот налоговый кредит действительно помогает компенсировать стоимость ваша геотермальная система своими руками и была одной из основных причин, по которой мы решили чтобы попробовать.
