Отопление из индукционной плиты: Индукционное отопление своими руками: просто, тепло и экономно | КРОТ.NET — Еженедельный Журнал

Содержание

Что стоит знать об индукционной плите, чтобы не разочароваться в покупке

В условиях постоянного роста цен на электроэнергию возникает необходимость поиска нестандартных путей обогрева частных домов, дач и других помещений. Благодаря своей доступности и надежности все более востребованным становится использование индукционной плиты в качестве обогревателя. Обогрев дома кухонной плитой — насколько это экономично и эффективно?

Разделы статьи

Что понадобиться для индукционного обогревателя?

  • Индукционная бытовая плитка. Стоит она не так дорого и имеет потребляемую мощность около 1 кВт.
  • Радиатор отопления. Я взял биметаллический. Количество секций зависит от площади, которую вам нужно обогреть.
  • Металлический гофрированный шланг — можно купить в любом сантехническом магазине. Понадобится 1,5 метра с запасом.
  • Фитинг и муфты для подключения трубы к радиатору.
  • Кусок медной трубки для замыкания контура.

Радиатор и плитка:

Любая индукционная плитка имеет регулировку мощности, с помощью который можно регулировать температуру нагрева радиатора.

Гофрированная труба — подводка для воды:

Сгибаем трубку как улитку или спираль. Гнется она легко руками. Площадь круга улитки должна быть больше круговой нагревательной поверхности на плитке.

Главное, не забыть сделать замыкательную перемычку этого контура, иначе ничего работать не будет. Я сделал её из медной трубки, припаяв к началу и концу спирали. Теперь контур замкнут и вся мощность индукции будет устремлена в нагрев.

Индукционный котел готов. Фактически он состоит их покупной индукционной плитки и сделанной спирали, через которую будет пропускаться вода.

Прикручиваем к батарее контур.

Под завитушку ставим плитку.

Заливаем воду в радиатор. При нагреве она будет сама циркулировать в системе, дополнительного насоса в данном случае не требуется.

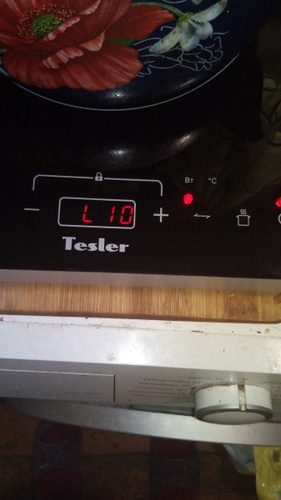

Включаем и проверяем. Устанавливаем для начала минимальную мощность на плите, а потом, если нужно, на максимальную.
На дорогих моделях уже сразу можно установить температуру нагрева и плитка сама будет ее поддерживать.

Посчитал примерный КПД индукционного обогревателя по сравнению с обогревателем на тэнах. И оказалось, что КПД индукционного обогревателя в 3,5 раза выше, чем тэнового обогревателя.

Особенности выбора посуды

Индукционная плита подразумевает использование специальной посуды. Это напрямую связано с принципом работы индукции: устройство плиты подобно трансформатору из уроков физики, только первичной обмоткой является катушка, а вторичной — посуда.

Готовить на индукционной плите можно только в посуде с ферромагнитным дном.

Производители маркируют её специальным знаком в виде спирали, и сегодня набор индукционной посуды можно приобрести практически в любом специализированном магазине.

Проверить, подходит ли ваша сковорода или кастрюля для индукционной плиты, можно с помощью магнита: если он прилипнет ко дну, то её смело можно использовать.

Если вы поставите на конфорку неподходящую ёмкость, плита просто не будет работать. Во время готовки нагревается только дно посуды и, соответственно, еда, находящаяся в ней, но не варочная поверхность. Поэтому, если на конфорку упадет кусочек еды, — ничего страшного. Белок не свернётся, лук не пригорит, а вам не придётся в мучениях соскребать угольки.

При выборе посуды обязательно стоит обратить внимание на её дно, которое должно быть ровным, без вмятин и выпуклостей. Производители рекомендуют подбирать посуду так, чтобы диаметр дна соответствовал диаметру конфорки: чем меньше будет кастрюля или сковородка, тем меньше будет мощность.

А что, если вы привыкли по утрам пить свежесваренный в турке кофе? Тогда вам придётся дополнительно приобрести специальный адаптер — металлический диск-переходник, который будет покрывать поверхность конфорки.

duhovka.vyborkuhni.ru

Такой диск позволяет готовить пищу в обычной посуде, не предназначенной для индукционных плит. Однако использовать его на постоянной основе едва ли удобно. Во-первых, производители адаптеров не рекомендуют включать плиту на максимальную мощность, что уже ограничивает вас в блюдах. Во-вторых, вам всё равно не хватит одного диска, чтобы одновременно готовить несколько блюд на разных конфорках. Целесообразно задуматься о его приобретении, если у вас действительно есть потребность в использовании мелкой посуды на малой или средней мощности. Например, для варки кофе или подогрева молока.

Как работает индукционная плита

Индукционная плита работает абсолютно по другому принципу в отличии от других устройств подобного назначения. Вместо нагревательных элементов в изготовлении используют электромагнитные катушки. Именно они под действием переменного тока образуют вокруг себя магнитное поле. Под поверхностью изделия расположена катушка по которой идет ток с частотой 20-60 Гц.

Она служит первичной обмоткой, а кастрюли и сковородки — вторичной. В дно посуды попадают токи индукции, и она нагревается. Следовательно нагреваются и находящаяся в ней еда. Стоит отметить, что при нагреве потери тепла минимизируются. Посуда нагревается значительно быстрее чем у варочных изделий других типов.

ВНИМАНИЕ! Сама плита в течение работы почти не подвержена нагреву. Весь поток энергии распределяется только на нагрев посуды.

Разнообразие исполнений и функций

Как и классические плиты, индукционные выпускают в разных исполнениях:

  • Полноразмерная — отдельно стоящая плита с духовым шкафом и конфорками.
  • Варочная панель — встраиваемая панель, установить которую можно прямо в столешницу.
  • Портативная — мобильная плитка с одной-двумя конфорками.
  • Комбинированная — оборудована как индукционными, так и классическими конфорками.

Выбирайте любой вариант, в зависимости от вашей кухни.

Чтобы процесс готовки стал ещё проще и комфортнее, производители не скупятся и внедряют всё больше и больше дополнительных функций, некоторые из которых действительно могут оказаться полезны.

  • Бустер (Booster или Power Boost) — функция перекидывания мощности с одной конфорки на другую. Вы просто заимствуете на время немного мощности у свободной конфорки, если приготовить блюдо нужно очень быстро. Ей оснащены почти все модели.
  • Быстрый старт (Quick Start) — вы включаете плиту и она автоматически определяет, на какой конфорке есть посуда.
  • Режим поддержания тепла — с включённой функцией вы можете оставить приготовленную еду на плите, и она не остынет.
  • Таймер с автоматическим отключением и без него — вы устанавливаете время приготовления, по истечении которого прозвучит сигнал и конфорка либо выключится (автоматическое отключение), либо продолжит работать (без автоматического отключения).
  • Защитное отключение — сработает, если на варочную поверхность попадёт жидкость: все конфорки автоматически выключатся.
  • Регулировка мощности и температуры — вы создаёте оптимальные условия для приготовления конкретных блюд. Некоторые плиты предлагают выбор подходящего способа готовки, например жарки, варки или тушения.
  • Пауза — если вам нужно отвлечься на короткое время, просто нажмите паузу и сделайте свои дела. При этом установленные ранее настройки не сбросятся.

Выбирая плиту, обращайте внимание на те функции, которые вам действительно необходимы. Чем больше предлагают вариаций, тем выше будет цена. Но станете ли вы пользоваться ими всеми на практике?

Безопасность

Принцип работы индукционной плиты вызывает недоверие и опасения у некоторых хозяек. Производители заверяют, что это безопасно и волноваться не о чем. Так ли это на самом деле?

На тему безопасности индукционных плит были проведены различные исследования , их результаты немного отличаются, но сходятся в том, что на расстоянии менее 30 см от плиты электромагнитное поле всё же превышает нормативы . Также если на панель поставить посуду меньшего диаметра, чем конфорка, или поставить её немного не ровно, то электромагнитное излучение станет сильнее, а радиус воздействия увеличится.

Однако эксперт уточняет, что всё это имеет значение, если у плиты проводить более двух часов в день. В остальных случаях нормативы становятся менее строгими, что позволяет готовить без какого-либо вреда для здоровья.

Соблюдение инструкций и техники безопасности с любыми электрическими приборами крайне необходимо. Индукционная плита не исключение. Как говорилось ранее, необходимо уделять особое внимание диаметру посуды и типу её дна.

На еду электромагнитное поле от индукционной плиты влияние не оказывает, поскольку это излучение не ионизирующее и действует главным образом на посуду, разогревая её. Если же говорить о влиянии на организм, то оно сильно зависит от частоты излучения, его мощности и времени воздействия.

Вадим Рукавицын, эколог-консультант

Кроме того, людям с кардиостимуляторами особенно важно соблюдать правила безопасности. Рекомендуется проконсультироваться с врачом, прежде чем начать пользоваться индукционной плитой.

Велика вероятность, что при приближении более чем на 0,5 метра к включённой плите кардиостимулятор может выйти из строя.

Вадим Рукавицын, эколог-консультант

Большинство бытовых приборов и гаджетов, которыми мы пользуемся ежедневно, так или иначе оказывают воздействие на наш организм. Чтобы обеспечить комфортное использование устройств, к которым мы так привыкли, важно соблюдать все требования безопасности, не пренебрегать инструкцией и чётко следовать всем предписаниям. Так вы в первую очередь обезопасите себя, и, конечно, продлите жизнь вашей техники.

Покупать или нет

Так всё же, имеет ли смысл приобретать индукционный котёл для отопления? Увы, мы не можем дать однозначного ответа на этот вопрос. Рассказы о его сверхэкономичности оказались мифом, надёжность может быть высокой. А может и не быть. Бесшумность, о которой говорят, присуща всем электронагревателям, звук может издавать насос. Компактность весьма спорна.

На первый взгляд, индукционный котёл (справа) намного компактнее ТЭНового котла (слева). Однако в корпусе последнего размещена куча всякого необходимого оборудования, которое понадобится для индукционного тоже. И не факт, что расположенное вразнобой, оно не займёт на стене больше места

В остальном преимуществ у индукционного котла перед обычными мы не видим. Но есть недостаток: он дороже стоит. Или, если быть точнее, больше просят денег. Причём хороший ТЭНовый котёл за свои деньги представляет собой сбалансированное, полностью готовое к установке и эксплуатации устройство. А индукционный нагреватель ещё нужно комплектовать дополнительным оборудованием. На наш взгляд, маркетологи и продавцы, представляя нам ординарный товар в качестве эксклюзива, пытаются «снять стружку». Получить прибыль большую, чем на других изделиях. Хотя, тенденция к снижению цен уже наметилась и можно ожидать, что в течение нескольких ближайших лет на индукционные котлы установятся справедливые цены. Либо их просто перестанут выпускать.

Может ли плита нагреть помещение?

Конечно, можно поставить на поверхность кастрюлю с водой. В процессе кипения она будет нагревать воздух помещения. Однако этот способ не рационален по причине выкипания жидкости. С помощью индукционной плиты смастерить обогреватель собственноручно. Для этого достаточно обладать навыками работы со сварочным аппаратом и болгаркой. Рассмотрим процесс изготовления данной конструкции поэтапно:

  • Для начала следуем смастерить квадратную трубу размером 50*50 см. Таких изделий понадобится около 6 штук. Это зависит от габаритов индукционной плиты.
  • Также необходимо приготовить две части по длине 25 и 30 см.
  • Элементы по 50 см. соединяются друг с другом вертикально. Все стыки необходимо тщательно проварить.
  • У других двух заготовок необходимо удалить одну из сторон, чтобы получился профиль П-образной формы.
  • К полученной детали на верхнюю и нижнюю сторону наваривается два отрезка с удаленной стенкой, чтобы объединить все секции в общий контур.
  • Затем завариваем отверстия с боковых частей.
  • Отводящий и входящий патрубки должны быть расположены по диагонали один наверху, а другой снизу.
  • Все швы необходимо тщательно зачистить болгаркой. Полученное изделие перед покраской обезжиривают.
  • Далее начинают процесс установки. Снизу подводят обратный ток теплоносителя, а сверху – отходящую трубу.
  • В данную систему обязательно следует добавить расширительный бачок, а также насос для принудительной циркуляции.

Поступая в полученное изделие, вода прогревается. Точно такую же конструкцию можно выполнить в горизонтальном варианте и усложнить ее.

ВАЖНО! Индукционная плита должна иметь систему регулировки силы тока и температуры.

Эффективна ли индукционная плита для обогрева?

Есть много разных мнений насчет эффективности использования этого изделия. Одним из недостатков индукционных плит является их высокая стоимость по сравнению с остальными устройствами. К существенным плюсам ее применения можно отнести следующие:

  • Высокий КПД, достигающий 98% в отдельных случаях. Для сравнения КПД нагрева стеклокерамической поверхности– 50-60 %, газовой плиты – 50-65%.
  • Характеризуются высокой износостойкостью и долговечностью. При постоянной эксплуатации эти изделия способны прослужить не менее 25 лет. Существенное снижение затрат на отопление до 30%.
  • Отсутствие появления накипи.
  • Повышенная степень электро и пожаробезпасности.

Владельцы, использующие индукционные плиты для отопления, отмечают их бесшумность, долговечность и высокую эффективность работы. Однако, не имея опыта создания электрооборудования, лучше не экспериментировать, а воспользоваться услугами профессионалов. Ведь применяя индукционную плиту в качестве обогревателя ее подключают не напрямую, а через зарядное устройство, аккумулятор и инвертор.

Простое индукционное отопление своими руками

Индукционный нагрев имеет существенное преимущество по сравнению с тэновым. Главным критерием тут является КПД преобразования электрической энергии в тепловую. В статье пойдет речь о том как сделать супер простой индукционный обогреватель из готовых устройств и деталей. На постройку у вас уйдет не более двух часов. Таким обогревателем, мощностью около 1 кВт, можно будет отопить помещение примерно 30 кв.м.

Что понадобиться для индукционного обогревателя?


  • Индукционная бытовая плитка. Стоит она не так дорого и имеет потребляемую мощность около 1 кВт.
  • Радиатор отопления. Я взял биметаллический. Количество секций зависит от площади, которую вам нужно обогреть.
  • Металлический гофрированный шланг — можно купить в любом сантехническом магазине. Понадобится 1,5 метра с запасом.
  • Фитинг и муфты для подключения трубы к радиатору.
  • Кусок медной трубки для замыкания контура.

Радиатор и плитка:
Любая индукционная плитка имеет регулировку мощности, с помощью который можно регулировать температуру нагрева радиатора.

Гофрированная труба — подводка для воды:

Сгибаем трубку как улитку или спираль. Гнется она легко руками. Площадь круга улитки должна быть больше круговой нагревательной поверхности на плитке.

Главное, не забыть сделать замыкательную перемычку этого контура, иначе ничего работать не будет. Я сделал её из медной трубки, припаяв к началу и концу спирали. Теперь контур замкнут и вся мощность индукции будет устремлена в нагрев.

Индукционный котел готов. Фактически он состоит их покупной индукционной плитки и сделанной спирали, через которую будет пропускаться вода.

Прикручиваем к батарее контур.



Под завитушку ставим плитку.

Заливаем воду в радиатор. При нагреве она будет сама циркулировать в системе, дополнительного насоса в данном случае не требуется.
Включаем и проверяем. Устанавливаем для начала минимальную мощность на плите, а потом, если нужно, на максимальную.
На дорогих моделях уже сразу можно установить температуру нагрева и плитка сама будет ее поддерживать.


Посчитал примерный КПД индукционного обогревателя по сравнению с обогревателем на тэнах. И оказалось, что КПД индукционного обогревателя в 3,5 раза выше, чем тэнового обогревателя.

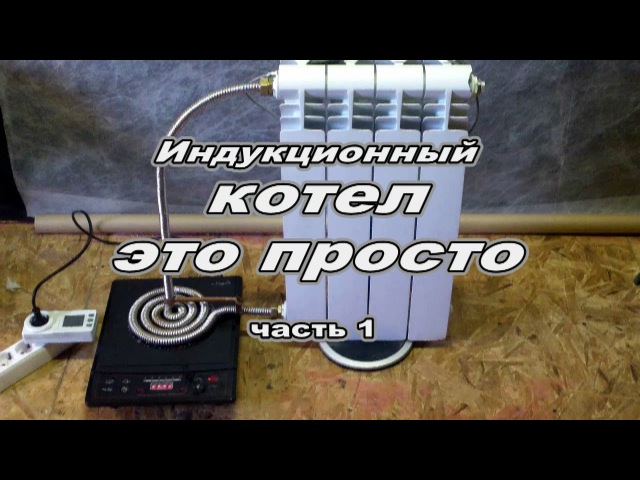

Смотрите видео


Более подробные эксперименты и модернизацию системы смотрите в видеороликах автора.

Сборка самого котла.



Выбор индукционной плитки. Доработка.



Подключение автоматики.



Тестирование в системе водяного отопления.


Индукционный котел отопления для частного дома своими руками: принцип работы

В данной рубрике мы постараемся разъяснить конструкцию котла на схеме индукции, сложность его сборки своими руками, появляются ли ощутимые преимущества, применяя индукционную схему нагрева и на сколько она выгоднее ТЭНов.

Принцип работы индукционного отопления

Работа прибора основана на эксплуатации вихревых токов, открытых очень давно. Современный индукционный электрический котел – это улучшенный трансформатор с катушкой, сердечником, обмотками первичного, вторичного типа. Обмотка вторичного типа в виде внутренней трубы с теплоносителем, как раз служит для передачи тепла по трубопроводу системы отопления.

Котел с ТЭНом и индуктором хорошо работает на любых площадях, удобно интегрируется в любую систему отопления и может служить основным или резервным источником тепла.

Устройство и принцип работы котла

Индукционный электрокотел или вихревой индукционный нагреватель (ВИН) предназначен для преобразования электрической энергии в тепловую. Первичная обмотка образует вихревые токи, создающие индукционное магнитное поле, в котором и происходит преобразование. Полученная тепловая энергия отправляется на вторичную обмотку, служащую в качестве нагревательного элемента. Ее задача состоит в передаче тепла непосредственно теплоносителю (воде, маслу, антифризу).

В индукционный котел отопления входят следующие элементы:

  1. сердечник – проводник энергии, создаваемой магнитным полем;
  2. индукционная катушка, создающая вихревые токи;
  3. теплоизоляция, ограждающая котел от теплопотерь;
  4. изоляционный кожух, защищающий агрегат от утечки электричества;
  5. верхний подающий и нижний отводящий патрубки.

Что нужно учесть при сооружении котла?

  • Работа индукционного котла может осуществляться только в системе отопления закрытого типа с насосом, который будет «гонять» воду по контуру.
  • Обязательно нужно заземлить инвертор в целях пожарной безопасности.
  • Удачным считается применение котлов такого типа в системах с полипропиленовыми или пластиковыми трубами.
  • Подключать к сети аппарат нужно через устройство защитного отключения.
  • Использовать агрегат рекомендуется на расстоянии минимально 20 см от стены и 60 см от пола в целях безопасности.

Делаем сердечник

В роли сердечника выступает обычная полимерная труба, изготовленная из сшитого полиэтилена или полипропилена. Эти сорта пластмасс выдерживают максимально высокую температуру. Пропускной диаметр трубы-сердечника должен равняться 50 мм, а толщина стенок не может быть меньше 2,5-3 мм. Тогда эту деталь можно использовать в роли калибра, на который навивают медную проволоку, формируя индуктор.

Приблизительная схема индукционного нагревателя отображена на этой картинке.

Нагревательным элементом такого котла будет наполнитель полимерного сердечника – рубленые отрезки нержавеющей проволоки диаметром 7 мм. Причем длина их не может быть менее 5 см.

Долговечность

Индукционная конструкция является крайне долговечной и отказоустойчивой, по следующим причинам:

В котле отсутствуют движущиеся элементы, а это значит, что целиком исключен износ механической его части.

Известкование частей нагревания, которые являются главной проблемой ТЭНов, не опасна. Со временем накипь извести приводит к теплоизоляции трубчатых нагревателей и в последствии и к их перегреву.

Интересный факт: во время возбуждения в сердечнике индуктора вихревых токов он крайне мало заметно вибрирует. Данная функция позволяет поверхности самоичищаться.

Какими бывают электрокотлы

Сделанный своими руками индукционный котел упрощается до одной металлической трубы, служащей сердечником. Она и заполняется теплоносителем.

Существуют такие типы индукционных агрегатов:

  • однофазные – для сети 220В;
  • трехфазные – для сети 380 В.

Самыми распространенными являются ТЭНовые, индукционные и ионные котлы. Монтаж всех моделей может производиться к стене или полу, так как они имеют достаточно легкий вес – 30—40 кг. Индукционные агрегаты используются для локальных систем отопления и для простого обогрева воды. Если дом выше одного этажа, котел отопления можно снабдить специальным насосом, и закрытая система сможет работать стабильно по всему дому.

Если стены постройки не утеплены извне, работа котла будет иметь низкую эффективность, и понадобится очень мощная модель. Устройство такого типа может работать с разными теплоносителями, не только с водой, но и с антифризом. Технически характеристики индукционных агрегатов зависят от мощности и типа модели.

Процесс работы

Чтобы создать индукционное отопление частного дома необходимы:

  • стандартный набор инструментов;
  • стальная проволока с сечением 7мм. Она должна быть разрезана на куски по 5-7 см;
  • медная проволока;
  • толстая труба из пластика с внутренним диаметром в 5 см. Она будет служить корпусом котла, а также частью теплопровода;
  • металлическая сетка;
  • необходимые переходники для соединения котла непосредственно с трубами отопления;
  • сварочный аппарат инверторного типа. С помощью его высокочастотного инвертора катушка будет подключаться к сети.

Дно подготовленной трубы закрывается сеткой, чтобы она могла удерживать внутри стальную проволоку. Полученную емкость полностью заполняют кусками проволоки и закрывают трубу уже с другой стороны также сеткой. Для наполнителя может использоваться не только нержавеющая сталь, но и другие металлы.

Индукционная катушка

Далее изготавливается индукционная катушка. Для этого медной эмалированной проволокой пластиковый корпус обматывается около 100 витками с одинаковым между ними расстоянием. Труба с катушкой присоединяется переходниками к системе отопления на место котла.

Катушка через инвертор подключается к сети 220В. Именно сварочный аппарат в качестве донора является наиболее оптимальным вариантом для такого котла. Прежде чем подключать питание к катушке, в ней обязательно должен находиться теплоноситель, иначе корпус от нагрева проволоки начнет моментально плавиться.

Компоненты индукционного водонагревателя

Самое простое устройство генерации тепла на основе вихревых потоков представляет собой электрический индуктор, который состоит из нескольких обмоток:

  • первичной;
  • вторичной.

В первичной обмотке электроэнергия преобразуется в вихревые токи, а затем направляет магнитное поле на вторичную. Далее созданная электромагнитная энергия передается теплоносителю, нагревая его. Вторичная обмотка представляет собой одновременно нагревательный элемент и корпус индукционного котла. Он состоит из:

  • внешней обмотки;
  • сердечника;
  • электроизоляции;
  • тепловой изоляции.

Работа индукционного нагревателя

Для поступления холодной воды в агрегат и выхода горячей в систему отопления монтируются два патрубка. Для циркуляции жидкости встраивается насос. Перегрев воды при работе отопительной системы не происходит, так как жидкость постоянно циркулирует – подается остывшая, а выводится горячая. Устанавливать такие водонагреватели для обогрева можно практически в любых помещениях. За счет конструкционных особенностей системы снижается вес и размеры нагревательного элемента, а теплоотдача – существенно увеличивается. Теплоноситель в итоге получает около 97-98%% энергии без существенных потерь.

Внимание! Для монтажа индукционного нагревателя какой-либо серьезной перепланировки отопительной системы делать не нужно, этот агрегат в нее просто встраивается.

Блиц-советы

  1. Эксплуатация самодельных устройств индукционного нагрева, не всегда позволяет исключить распространение вредного для человека электромагнитного излучения, поэтому индукционный котёл следует устанавливать в нежилом помещении и экранировать оцинкованной сталью.
  2. Обязательно при работе с электричеством следует соблюдать правила техники безопасности, особенно это касается сетей переменного тока напряжением 220 В.
  3. В качестве эксперимента можно изготовить варочную поверхность для приготовления пищи по схеме указанной в статье, но эксплуатировать данный прибор постоянно не рекомендуется по причине несовершенства самостоятельного изготовления экранирования данного устройства, из-за этого возможно воздействие на организм человека вредного электромагнитного излучения, способного негативно сказаться на здоровье.

Заключение

Конструирование и изготовление индукционных котлов – процесс непростой и требующий серьезного подхода. Представленные примеры показывают, что на данный момент пока не удалось создать надежный и работоспособный в каждой системе отопления самодельный агрегат. Экспериментальные модели нельзя предложить домовладельцам, которые хотели бы своими руками изготовить подобный индукционный нагреватель в домашних условиях.

Хорошая статья в тему: Как сделать индукционный нагреватель из сварочного инвертора.

Но у индукционных котлов есть недостатки, как перед другими отопительными приборами, так и по индивидуальным специфическим параметрам.

  • Такие котлы можно подключить только к закрытому контуру отопления, очень часто с принудительной циркуляцией теплоносителя
  • Достаточно большой вес котла при довольно небольших размерах. Вес котла мощностью 2,5 кВт составляет не менее 23 кг при полной высоте 45 см и диаметре 12 см.
  • Большая, чем у других котлов цена, которая обусловлена наличием дорогостоящей детали – инвертора.
  • Генерируемые на расстояние в несколько метров от котла радиопомехи в длинноволновом, средневолновом и даже УКВ-диапазоне. Они не оказывают воздействия на человеческий организм, но их хорошо чувствуют домашние животные и электронная аппаратура.

Примеры конструкций самодельных вариантов

Самодельные обогреватели монтируют на небольших радиаторах, которые можно при необходимости переносить, им даже не требуется циркуляционный насос.

Другой вариант индукционный котел, смонтированный параллельно основному котлу отопления. В системе уже предусмотрен циркуляционный насос. Устанавливается вертикально.

Метод электромагнитной индукции широко применяется в промышленности. Постепенно технология перешла и в бытовую сферу. Приборы, работающие на принципе индукции, можно встретить в магазинах все чаще. Индукционный водонагреватель конструктивные особенности, преимущества и недостатки, читайте далее.

Возможно, вам интересно будет узнать о том, что такое кварцевые обогреватели и чем они хороши. Об этом читайте тут.

Несмотря на то что газ вытесняет все остальные виды источников отопления, дровяные печи все же остаются востребованными. В этой теме -oborudovanie/pechi/ вы узнаете, какая дровяная печь лучше металлическая или кирпичная. Разберем также плюсы и минусы печного отопления.

Устройство и принцип работы котла

При пропускании электрического тока через токопроводящий материал в последнем происходит выделение тепла, мощность которого прямо пропорциональна силе тока и его напряжению (закон Джоуля – Ленца). Вызвать протекание тока в проводнике можно двумя способами. Первый состоит в его непосредственном подключении к источнику электричества. Этот способ будем называть контактным.

Второй – бесконтактный – был открыт Майклом Фарадеем в начале19-го века. Ученый выяснил, что при изменении параметров магнитного поля, пересекающего проводник, в последнем появляется электродвижущая сила (ЭДС). Это явление получило название электромагнитной индукции. Где есть ЭДС – там будет и электроток, а значит и нагрев, причем в данном случае – бесконтактный. Такие токи называют наведенными или вихревыми или токами Фуко.

Индукционный котел отопления – принцип работы

Вызвать электромагнитную индукцию можно по-разному. Проводник можно перемещать или вращать в постоянном магнитном поле, как это делается в современных электрогенераторах. А можно менять параметры самого магнитного поля (интенсивность и направление силовых линий), оставляя при этом проводник неподвижным.

Подобные манипуляции с магнитным полем стали возможными благодаря еще одному открытию. Как выяснил Ханс-Кристиан Эрстед в 1820-м году, намотанный в виде катушки провод при подключении к источнику тока превращается в электромагнит. Меняя параметры тока (силу и направление), мы добьемся изменения параметров генерируемого данным устройством магнитного поля. При этом в проводнике, находящемся в этом поле, будет возникать электрический ток, сопровождающийся нагревом.

Ознакомившись с этим несложным теоретическим материалом, читатель наверняка уже представил себе в общих чертах устройство индукционного котла отопления. Действительно, он имеет довольно простую конструкцию: внутри экранированного и теплоизолированного корпуса имеется труба из особого сплава (можно использовать и сталь, но характеристики при этом будут чуть хуже), установленная в гильзе из диэлектрического материала; на гильзу в виде катушки намотана медная шина, подключаемая к электросети.

Котел индукционный после монтажа

Посредством двух патрубков труба врезается в систему отопления, в результате чего по ней будет протекать теплоноситель. Переменный ток, протекающий через катушку, создаст переменное магнитное поле, которое в свою очередь наведет вихревые токи в трубе. Вихревые токи обусловят нагрев стенок трубы и частично теплоносителя по всему объему, заключенному внутри катушки. Для более быстрого нагрева вместо одной трубы может быть установлено несколько параллельных трубок меньшего диаметра.

Читатели, осведомленные о стоимости индукционных котлов, конечно, заподозрили, что в их конструкции имеется еще что-нибудь. Ведь не может теплогенератор, состоящий только из трубы и куска провода, стоить в 2,5 – 4 раза дороже ТЭНового аналога. Чтобы нагрев был достаточно интенсивным, через катушку нужно пропускать не обычный ток из городской сети с частотой 50 Гц, а высокочастотный, поэтому индукционный котел оснащается выпрямителем и инвертором.

Выпрямитель превращает переменный ток в постоянный, затем он подается на инвертор – электронный модуль, состоящий из пары ключевых транзисторов и управляющей схемы. На выходе инвертора ток снова становится переменным, только с уже гораздо большей частотой. Такой преобразователь имеется не во всех моделях индукционных котлов, некоторые из них все-таки работают на частоте в 50 Гц. Однако, применение высокочастотного переменного тока позволяет значительно уменьшить размеры устройства.

Принцип электромагнитной индукции

В различных описаниях авторы указывают на сходство индукционного котла с трансформатором. Это вполне справедливо: катушка из провода играет роль первичной обмотки, а труба с теплоносителем – замкнутой накоротко вторичной обмотки и одновременно магнитопровода.

Почему же тогда трансформатор не греется? Дело в том, что магнитопровод трансформатора выполнен не из цельного элемента, а из множества изолированных друг от друга пластин. Но даже эта мера не способна полностью предотвратить нагрев. Так, например, в магнитопроводе трансформатора напряжением 110 кВ в режиме холостого хода выделяется ни много ни мало 11 кВт тепла.

Схема обвязки котла

Прежде чем подключить оборудование, необходима схема обвязки электрического котла отопления дома. Главное в данной схеме – наличие электропитания. Просчитывается она в зависимости от предполагаемой системы теплоснабжения (двух либо одноконтурной) и мощности котельного аппарата. Надо сказать, что схема подключения электрического котла отопления чем-то схожа с установкой газовых приборов. Но имеет ряд отличий. Важно помнить о некоторых моментах, которые влияют на качество и надежность работы обогревательного оборудования, чтобы избежать частых поломок во время эксплуатации. Надо сказать, что обвязка электрического котла отопления – это его подключение к системе теплоснабжения

Для этого используются специальные элементы. При обвязке надо учитывать способ циркуляции теплоносителя по контуру. Электрокотел нужно монтировать в самой нижней точке конструкции. Это необходимо для того, чтобы обеспечить максимальный прогрев всех радиаторов. Нагнетающая труба должна располагаться над батареями на минимальной высоте

Надо сказать, что обвязка электрического котла отопления – это его подключение к системе теплоснабжения. Для этого используются специальные элементы. При обвязке надо учитывать способ циркуляции теплоносителя по контуру. Электрокотел нужно монтировать в самой нижней точке конструкции. Это необходимо для того, чтобы обеспечить максимальный прогрев всех радиаторов. Нагнетающая труба должна располагаться над батареями на минимальной высоте. Для установки ТЭНа, его нужно просто вкрутить по резьбе. Чтобы стык был герметичным, следует воспользоваться прокладками из жаростойкой резины. Манометр и термометр также устанавливаются достаточно просто. Подключать ТЭН к сети питания лучше через отдельный автомат в распределительном щитке. В завершении следует протестировать установку на наличие неисправностей. Для этого обогревательный контур нужно заполнить водой и включить ТЭН.

Таким образом, разработав на электрический котёл отопления своими руками чертежи, подготовив все необходимые инструменты и материалы, можно легко смастерить надежный отопительный агрегат. В итоге будет получен эффективный обогрев частного дома при минимальных затратах финансовых средств.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Котел отопления своими руками: необходимые чертежи и особенности изделий Самодельные котлы отопления на твердом топливе: пошаговая инструкция сборки и особенности Как сделать индукционный котел своими руками? Сконструированный своими руками котел отопления

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Особенности эксплуатации самоделки

При благополучной сборке индукционного устройства нужно научиться правильно его использовать. Каждая система представляет опасность, т.к. не умеет автоматически регулировать интенсивность нагрева теплоносителя. Проблема решается посредством некоторых доработок, которые сводятся к монтажу и подсоединению дополнительных механизмов.

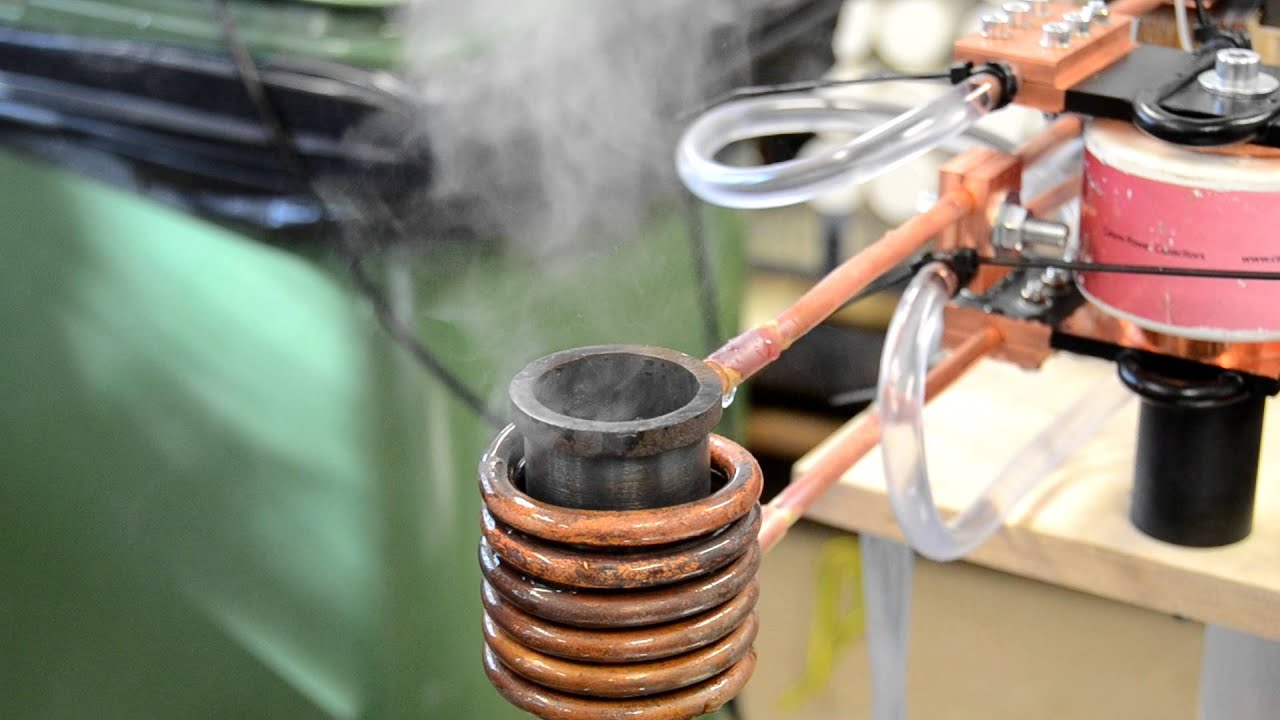

Индукционная катушка

Рабочая катушка состоит из проволоки диаметром 3.3 мм. Рекомендуется изготавливать ее из медной трубы, в которую можно интегрировать примитивный контур охлаждения. В процессе работы катушка подвергается интенсивного нагреву. Поэтому нужно собирать ее из устойчивых к температурному воздействию материалов.

Индукционная катушка должна быть из материалов, устойчивых к температурному воздействию.

Модуль резонансного конденсатора

Для сборки резонансного конденсатора, который напоминает небольшую батарею, нужно использовать 23 небольших конденсатора. Емкость детали составит 2,3 мкФ. Допускается применение конденсаторов емкостью 100 нФ.

Такие типы не предназначаются для схемы индукционного нагревателя, но они хорошо справляются со своей задачей.

Установка индукционного нагревателя

Чтобы исключить перегрев индукционного нагревателя и деформацию трубы из пластика, нужно предусмотреть термостат и подключить его к системе аварийного отключения.

Специалисты применяют для таких целей терморегуляторы с реле и датчиками. Такие элементы умеют отключать цепь при нагреве теплоносителя до требуемой температуры.

Положительные и отрицательные качества индукционного отопления

Рассмотрим плюсы и минусы индукционного отопления, поскольку продавцы часто скрывают реальную картину. Для них важно продать как можно больше котлов, и они забывают сказать о всех нюансах эксплуатации индукционного отопления.

Очень важно осознавать, что некоторые из самодельных версий могут оказаться опасными в момент использования. Поэтому рекомендуем приобретать заводские версии либо модели, созданные профессионалом высокого уровня, получившим много положительных отзывов.

Теперь познакомимся с различными техническими моментами:

Положительные моменты кроются в быстром наборе необходимой температуры. В сравнении с ТЭНами для индукционного отопления не требуется монтировка изоляционных материалов:

  • У данного оборудования длительный период гарантированной эксплуатации — обычно около 25 лет, если использован новый котел. Это связано с отсутствием сложных элементов и высоким уровнем, использующихся материалов;
  • Конструкция обладает компактными размерами;
  • На внутренней части не собирается накипь. Эксплуатация происходит на основе низкого уровня шума.

Отрицательные моменты кроются в серьезной стоимости заводского варианта, поскольку надежные котлы создаются с применением высококачественных материалов. Именно из-за этого заметно увеличивается цена.

Самодельные версии значительно дешевле, но их эксплуатационные качества значительно ниже:

  • Чтобы установить версию котла с отдачей в 7 кВт необходимо организовать сеть с мощностью в 380 В, поскольку слишком большая нагрузка не позволит обеспечивать нормальную работоспособность отопления;
  • Если прекратится подача воды произойдет перегрев котла с возможной серьезной поломкой. Из-за этого необходимо установить датчики на автоматическое отключение при отсутствии нормального давления воды.

Важные особенности применения диска адаптера для индукционной плиты

Если вы изготовили адаптер для индукционных плит своими руками, важно правильно им пользоваться. Такое приспособление не рекомендуется устанавливать, если плита нагрета до максимально допустимой температуры. Иначе диск может быть поврежден. Следовательно, не допускайте включения максимальной мощности конфорки, если решили воспользоваться переходником.

Для готовки желательно пользоваться посудой, диаметр которой будет почти равен размерам адаптера. Важно учитывать, что у любой ёмкости, которую вы будете использовать для приготовления пищи с помощью адаптера, дно обязательно должно быть ровным. Осмотрите повторно посуду, если не уверены в этом.

Не рекомендуется оставлять конфорку включенной больше 30 секунд, если положили на неё пустой адаптер, без посуды. Лучше вместе с диском установить на плиту и посуду. В противном случае не спешите включать конфорку.

Обратите внимание на правила завершения работ с индукционной плитой. После приготовления пищи не спешите снимать её. Важно предварительно отключить плиту. После снятия посуды не забудьте убрать и диск адаптера.

Адаптер для индукционных плит своими руками можно изготовить и для того, чтобы применять его как подставку под горячие кастрюли или сковородки. Также устройство может подойти, чтобы адаптировать большую конфорку под более маленькие размеры посуды независимо от разновидности плиты.

Вихревой индукционный котел в чем отличие

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе. Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают  из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%. Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Индукционный котел отопления.

– Remontask.ru – ремонт в вопросах и ответах

Индукционный котел отопления.

Технологии, по которым сконструирован и работает индукционный котел, помогают снизить затраты на электричество. Сделать его можно самостоятельно. Для этого следует предварительно изучить принцип работы и подготовить нужные материалы для сборки агрегата. Есть разные виды самодельных индукционных нагревателей. Мастера в автосервисах используют свойства явления индукции для ремонта машин.

Принцип действия котла с индукционной катушкой основан на преобразовании электрической энергии в тепловую. Катушка индуктивности находится в герметичном металлическом корпусе — сердечнике, который накаляется под воздействием токов Фуко. Магнитная напряженность и наводимые вихревые токи усиливаются путем преобразования тока сети 50 Гц в высокочастотный перед тем, как он поступает на первичную обмотку индукционной катушки. Это позволяет увеличить температуру нагрева.
Устройство и принцип работы
Теплообменник представляет собой лабиринт с утолщенными стенками. Такая форма позволяет лучше нагревать теплоноситель из-за увеличения площади теплоотдачи. Корпус и вторичную обмотку в вихревых нагревателях изготавливают из ферромагнетиков для ускорения нагрева теплоносителя. Дополнительная реактивная мощность генерируется катушкой, потому что проводник расположен в переменном поле. Схема системы Вода приходит в котел, где прогревается до выставленной температуры при контакте с сердечником, и расходится по трубам и батареям системы отопления. При стремительном нагреве в воде появляются конвекционные потоки. Расширяясь при прогреве, теплоноситель стремится вверх, создается перепад давления. Для небольшого контура этого хватает, если нужно, чтобы жидкость двигалась быстрее, ставят циркуляционный насос. Нагрев жидкости в индукционном котле
Достоинства и недостатки котлов отопления индукционного типа
Создание системы индукционного отопления сокращает расходы на потребление электроэнергии. У котлов с индукцией много положительных сторон, благодаря которым их стали все чаще устанавливать в домах без газификации. Как и все новинки техники, это оборудование имеет немало преимуществ: С помощью автоматики устанавливается нужный режим температуры жидкости в системе отопления. Датчики температуры и реле поддерживают заданные цифры, это делает индукционные котлы отопления автономными и безопасными. Индукционные котлы могут нагревать любую жидкость — воду, этиленгликоль, масло и другие. КПД всех электрокотлов с индукцией превышает 90%. Простая конструкция делает эти приборы очень надежными. Они могут прослужить до 30 лет при правильной эксплуатации. Благодаря небольшим размерам, необязательно делать отдельное помещение, агрегаты можно легко установить в любой части постройки и самостоятельно ввести в отопительную систему. Из-за постоянной вибрации сердечника и замкнутой системы на нагревателе не образуется накипь. Индукционный котел экономичный. Он включается, только если температура теплоносителя упала. Автоматика доводит ее до заданных цифр и отключает прибор. Все это происходит очень быстро. Работая «вхолостую», он потребляет немного энергии из-за малоинерционности системы. Разные требования к эксплуатации котлов с индукцией и обычных агрегатов обусловлены их отличиями. Котел нужно подключать через выделенный кабель, соединенный непосредственно с электрощитком. К этой линии нельзя подключать другие приборы. При установке электрокотла с индукцией нужно обезопасить электросети в доме и исключить риск возгорания проводки. Для этого характеристики кабеля должны превышать суммарную мощность всех электроприборов в доме на 20%. Индукционные котлы можно монтировать только в системы теплоснабжения с замкнутым контуром. Чтобы улучшить циркуляцию жидкости устанавливают дополнительный насос. Если теплоноситель перегреется, в системе возникнет избыточное давление. Для его компенсации устанавливают расширительный бак. Внутренняя температура в индукционном котле может доходить до значения в 110°С. Для безопасного использования электрокотла с индукцией необходимо установить на него датчики давления и температуры. Если возникнет опасность перегрева теплоносителя и последующего нарушения герметичного контура системы отопления, блок управления котла на основе показателей датчиков отключит отопительный прибор. Чтобы в процессе использования трубы отопления не провисли и не деформировались, температуру теплоносителя выставляют не выше допустимых значений, которые должны быть предварительно рассчитаны перед монтажом системы. Для системы отопления в доме необходимо резервное питание. Для этого устанавливают аварийный генератор. Подключенный к отдельной линии котел с индукцией
Расчет мощности котла для разных помещений.
Если вы решили сделать индукционное отопление частного дома своими руками, то, чтобы во всех помещениях было тепло, нужно рассчитать мощность котла. Это же относится и к производственным помещениям. Мощность индукционных котлов варьируется от 2 до 1500 кВт. Площадь в 10 кв. м. может отопить 1 кВт мощности. Для дома или административного здания ее можно рассчитывать по площади помещения. Цеха, склады и другие помещения должны обсчитываться по объему. При расчете учитывают и теплопотери здания, хорошо утепленный дом не потребует установки котла высокой мощности, а в производственное здание без должной теплоизоляции понадобится мощный агрегат. Также учтите, что котел не должен постоянно работать на предельных значениях.
Варианты изготовления самодельных водонагревателей.
При желании индукционный нагреватель можно собрать дома своими силами. И если для отопления дома такой прибор нельзя назвать идеальным, то для обогрева гаража или хозяйственных построек он вполне сгодится. Линейка «хэндмейд» конструкций экономных теплогенераторов постоянно пополняется новыми изобретениями домашних мастеров. Из проверенных вариантов можно выделить следующие: индукционный котел из пластиковой трубы и сварочного инвертора; нагреватель из индукционной плиты; котел из двух труб и трехфазного инвертора. Возьмите за основу чертежи индукционного котла, своими руками изготовленного другими мастерами. Вам нужно продумать не только расположение составляющих общей системы обогрева, но и непосредственную конструкцию и электросхему. Пример такой схемы на фото.
Сборка водонагревателя из пластиковой трубы.
Для изготовления корпуса подготовьте пластиковую трубу с толстыми стенками и внутренним диаметром 5 см. Также понадобится проволока с сечением 7 мм. Запаситесь переходниками для соединения входного и выходного отверстий котла с системой труб отопления. Для питания нужен сварочный инвертор с мощностью от 15 А. Возьмите пластиковую трубу и на одном конце зафиксируйте мелкоячеистую металлическую сетку, чтобы нагревательные элементы из кусочков проволоки не проваливались. Тут же приварите переходник для монтажа котла к системе отопления. Нарежьте проволоку на кусочки длиной от 1 до 6 см. Уложите получившиеся отрезы в трубу, избегая свободного пространства. Заполнение трубы проволокой Зафиксируйте свободный конец трубы металлической сеткой. Смонтируйте второй штуцер для подключения к системе обогрева. Намотайте на трубу от 80 до 90 витков медной проволоки, соблюдая одинаковое расстояние между каждым кругом обмотки. Изготовление катушки из пластиковой трубы Подключите концы обмотки импровизированной катушки к полюсам инвертора сварочного аппарата. Заизолируйте все электрические соединения. Подключите нагреватель к отоплению дома так, чтобы вода поступала в импровизированный котел снизу-вверх. Установите насос для обеспечения круговорота теплоносителя в системе. Подключите к инвертору терморегулятор для автоматизации работы.
Создание прибора отопления из индукционной плитки.
Этот вариант немного сложнее, от вас потребуется умение обращаться с УШМ и сваркой. Перед стартом работы подготовьте квадратную трубу 50х50 из металла толщиной в 2 мм и индукционную плиту. Обрезанный П-образный профиль Для нагрева объемного помещения, потребуется модель с большой мощностью. Разрежьте болгаркой профильную трубу на 5–6 кусков по 50 см, их количество определите по размеру плитки. Сделайте два отрезка по 25 или 30 см, в зависимости от количества трубок в шаге 1. Расположите длинные части вертикально и сварите их между собой, хорошо проваривая все стыки. Короткие заготовки сделайте П-образной формы, отрезав у них один край. Сделайте общий контур , приварив к ранее сварной конструкции из 5-ти трубок вырезанные профили. Заварите все имеющиеся отверстия для создания герметичного изделия. Выполните врезку 2-х штуцеров, через которые будет входить и выходить теплоноситель, расположив их диагонально сверху и снизу. Дополнительно приварите к трубе резьбовые отводы для дальнейшего монтажа в отопительную систему. Обработайте швы болгаркой, зашлифуйте и покрасьте готовый корпус. Покраска корпуса Поставьте аппарат в систему обогрева на заранее подготовленное место. Установите плиту впритык к задней стенке котла и включите ее. Готовая конструкция Такая система потребует обязательной установки расширительного бачка и насоса для постоянного движения теплоносителя.
Самодельный котел из двух металлических труб и инвертора.
Подготовьте две трубы по 500 мм длиной, диаметр первой должен быть 160 мм, второй – 25 мм. Еще понадобится медная проволока, эпоксидная смола, огнеупорная ткань и преобразователь тока. Закупорьте кусок трубы с меньшим диаметром. Можете надрезать окружность, завернуть внутрь и проварить или надеть наконечник. В большой трубе сделайте распорные ребра и приварите к ним изготовленную в предыдущем шаге конструкцию. Самодельный котел в разрезе Наварите заглушки с предварительно вставленными в них штуцерами ввода и вывода на большую гильзу. Зашлифуйте, очистите и обезжирьте получившуюся систему. Разведите эпоксидную смолу и пропитайте ею огнеупорную ткань. Оберните трубу тканью и дайте полностью застыть. На верх и низ котла намотайте по 54 витка медной проволоки на одинаковом расстоянии и покройте весь проводник эпоксидкой. Намотка проволоки Обмотайте корпус термоустойчивым скотчем. Параллельно подключите получившиеся катушки к высокочастотному преобразователю. Обязательно сделайте защитный кожух, чтобы проводники не повредились. Установите изделие в отопительный контур. Котел в защитном кожухе Подобно ситуации с другими самодельными котлами, потребуется установить насос.
Индукционные приборы применяют не только для обогрева жилья. Они станут хорошими помощниками в нагреве металлов в автосервисе. Чтобы не тратиться на дорогой агрегат, индукционный нагреватель для автосервиса можно сделать своими руками. С помощью такого нагревателя можно удалить любой клей и приклеенные части с машины и снять антигравийную защиту. Нагрев болтов и гаек позволяет легко открутить их, вопреки тому, что метизы закисли. Также инверторный нагреватель помогает убирать мелкие вмятины на корпусе автомобиля без повреждения краски. Видео: Сборка индукционного нагревателя для автосервиса

#Построим #свой #дом

Автор вопроса
