9 схем подключения с инструкциями

Содержание:

1. Нормативы и ограничения
2. Как подключить к центральному отоплению
3. Подключение от радиатора
4. Как подключить к котлу
5. Схема с трехходовым клапаном
6. Двухходовой клапан
7. Схема подключения через насосно-смесительный узел
8. Схема с терморегулирующим комплектом для одной петли
9. Как подключить к однотрубной разводке
10. Схема с узлом подмеса
11. Гидравлический разделитель

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Как подключить теплый пол к системе отопления

Смотрите это видео на YouTube

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

• вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
• расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

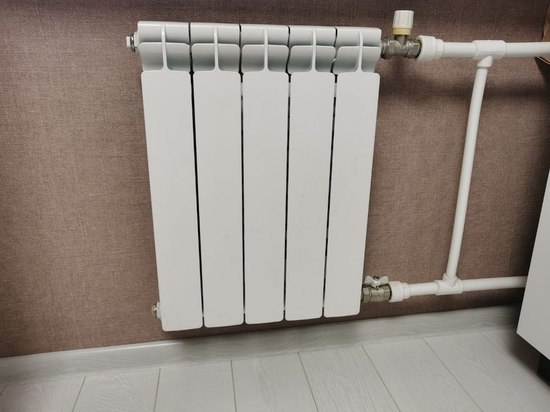

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Как подключить участок тёплого пола к радиаторной ветке.

Смотрите это видео на YouTube

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Смотрите это видео на YouTube

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Смесительный узел для тёплых полов на двухходовом клапане, часть 1

Смотрите это видео на YouTube

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

• термостатического регулировочного клапана;
• температурного датчика для теплоносителя;
• крана для балансировки с фиксирующим прижимным винтом;
• циркуляционного насоса;
• резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
• погружного термометра;
• клапанов: для перезапуска системы, поворотно-дренажного, шарового;
• автоматического воздухоотводчика;
• перезапускового байпаса;
• кранов для подсоединения подающего и возвратного шланга.

Видео — работа с насосно-смесительным узлом

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом

Смотрите это видео на YouTube

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

• температурного ограничителя для теплоносителя;
• ограничителя для регулировки температуры воздуха в обогреваемой комнате;
• воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

• если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
• при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
• при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

• для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
• применять трубы DN;
• данную схему использовать при наличии не более 5 радиаторов;
• обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
• обустроить устройство дополнительным насосом для принудительной циркуляции воды;
• расстояние между входным и выходным краном должно быть не менее 30 см.

Монтаж однотрубной системы отопления с теплыми полами

Смотрите это видео на YouTube

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Тёплый Пол!Узел подмеса!Подключение.Обзор!Простейшая схема!

Смотрите это видео на YouTube

Подключение по такой схеме возможно несколькими способами:

1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

• 1 Принципы технологии подключения теплого пола к системе отопления
• 2 Материалы для устройства теплого водяного пола
• 3 Трубы
• 4 Коллектор
• 5 Теплоизоляционная подложка
• 6 Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления
• 7 Схемы подключения теплого пола в зависимости от конструкционных особенностей
• 8 Преимущества и недостатки теплого пола от существующего отопления
• 9 Видео: Монтаж однотрубной системы отопления с теплыми полами

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см.

Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

[ads-mob-1][ads-pc-1]

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

• с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия; Укладка фольгированной подложки под теплый пол
• пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро; Пенополистирольные плиты для водяного теплого пола
• минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче. Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

• однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана; Однотрубная система водяного отопления
• двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов; Двухтрубная система водяного отопления
• схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов. Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

• нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
• применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола; Устройство трехходового термостатического смесительного клапана
• использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
• внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

• оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки; Схема подключения водного теплого пола к центральной системе через отдельный ввод
• создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
• для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
• при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
• используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

[ads-pc-2][ads-mob-2]

Видео: Монтаж однотрубной системы отопления с теплыми полами

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Электрические теплые полы – Пошаговое руководство по установке

Введение

Электрические теплые полы становятся все более и более популярными, а качество предлагаемой продукции становится лучше с каждым годом.

Технологические достижения позволили производителям теперь производить UFH настолько тонкий, что он едва заметен.

Соедините это со снижением цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас предпочитают сухую, а не мокрую, заключается в том, что ее очень легко установить, особенно в уже существующих домах.

Свернутое матовое покрытие с уже разложенными элементами упрощает работу, оставляя вам больше времени для чаепития – идеально! Итак, если вы готовы установить собственную систему обогрева пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев идеальным решением являются рулонные нагревательные маты. Однако в некоторых случаях они нецелесообразны, и вместо этого вы можете выбрать незакрепленный провод.

Несмотря на то, что маты можно разрезать – только маты, а не сами провода – в небольших помещениях необычной формы или в помещениях с большим количеством препятствий может быть полезно использовать незакрепленные системы проводов. Осмотрите комнату и проверьте, нет ли лишних приспособлений или углов, которые могут помешать вам успешно уложить коврик.

Еще одним соображением является тип основания , на которое вы будете укладывать UFH. Всегда уточняйте у производителя, совместимы ли коврики или провода с предполагаемой поверхностью. Однако мы всегда рекомендуем укладку на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

1. Они делают именно то, что говорят, обеспечивают изоляцию. Это гарантирует, что вы получите максимальную отдачу от своего UFH и не потеряете ценную энергию.
2. Они представляют собой красивое, плоское и ровное основание для работы.

Так же стоит проверить, подходит ли выбранный вами UFH и к напольному покрытию, которое будет укладываться поверх него. Если вы хотите согреть ламинат, то лучше всего подойдет фольгированный теплый пол. Плитка и тому подобное нуждаются в электрических матах с подогревом пола или незакрепленных проводных системах.

Поскольку матирование является наиболее популярным, именно его мы и рассмотрим в данной статье.

Шаг 1.

Измерьте

Изображение с Wiki Commons

Возьмите рулетку вместе с карандашом и блокнотом и начните записывать на бумаге размеры вашей комнаты.

Лучше всего сделать грубый набросок комнаты, а не только размеры, так как это поможет избежать ошибок.

После того, как у вас будет на бумаге ваша комната, а также размеры и существующие приспособления, вы сможете рассчитать площадь, которая должна быть покрыта матами UFH.

Не забудьте вычесть площади, где будут располагаться светильники, а также оставить от 40 до 50 мм по краю комнаты.

Проводка не будет прокладываться вровень со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было пространство для экспериментов, когда вы будете укладывать маты.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намерены снять любые приспособления, такие как панели унитаза или ванны, обязательно сначала отметьте эти области.

Нанесение контура несмываемым маркером позволит вам точно увидеть, где будет заменено каждое приспособление, и не позволит вам укладывать маты там, где они не нужны.

Шаг 2 – Теплоизоляция пола

Правильная укладка теплоизоляции повысит эффективность вашей системы электрического обогрева пола, что в долгосрочной перспективе сэкономит ваши деньги.

Чтобы показать вам, как именно это сделать, мы создали для вас отдельное пошаговое руководство по утеплению пола. Если вы еще не посмотрели, рекомендуется сделать это, прежде чем продолжить работу над проектом.

Шаг 3. Определите источник питания

Узнайте, где находится источник питания для вашего электрического теплого пола, и проделайте необходимое отверстие в стене для кабеля (ваш электрик может сделать это за вас, если вы не уверены).

Вырезать канал в полу/изоляционной плите для размещения гибких трубок, которые будут охватывать датчик пола и силовые кабели. Это важно, так как силовой конец коврика будет значительно толще остальных, поэтому для его установки потребуется углубление.

После отрезания тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4. Тестирование, тестирование…

Изображение с Wiki Commons

Перед тем, как приступить к самой интересной части укладки коврика на место, вам нужно быстро проверить его сопротивление с помощью мультиметра, чтобы убедиться, что он в порядке. порядок работы. Многие люди сталкивались с этим в прошлом, не будьте одним из них!

Как только коврик будет готов, наденьте на него мультиметр.

Нет хорошего мультиметра? Купите один здесь.

Измерение, которое вы ищете, находится между токоведущим и нейтральным кабелями, и оно должно совпадать с паспортом, который поставляется с ковриком. Они различаются в зависимости от размера и типа коврика, поэтому обязательно ознакомьтесь с техническими характеристиками каждого из них, если вы обустраиваете несколько комнат.

Пока показания совпадают с показаниями, указанными в руководстве, все готово. Имейте в виду, что обычно в качестве ориентира указывается базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве/паспорте указан диапазон и базовое значение. Пока ваши показания находятся между нижней и верхней границей этого диапазона, ваше покрытие находится в хорошей форме.

Если, тем не менее, есть несоответствие между вашими показаниями и диапазоном, указанным в руководстве, мат может быть неисправен. Хотя это больно, коврик нужно будет вернуть; гораздо лучше разобраться сейчас, чем потом.

Шаг 5. Укладка

«Ну, это несложно. Мне не нужно будет это читать».

Конечно, это просто тот случай, когда силовой конец коврика нужно положить в углубление и раскатать его, верно? Да, это так, но вы будете удивлены, узнав, сколько людей озадачены тем, что делать, когда они достигают стены. Или, не дай Бог, пьедестал для раковины или основание для унитаза!

Когда ваш коврик все-таки наткнется на такое препятствие, лучше всего на минуту отойти и посмотреть. Действительно, смотри.

Обратите внимание, где находится проволока в сетке коврика, и выясните, где должен быть разрез, чтобы можно было перевернуть коврик и продолжить. Направление, в котором вы хотите перевернуть мат, будет определять, куда должен идти разрез.

U-образные изгибы проволоки на краю мата разомкнутся, образуя непрерывное звено после того, как нижняя сетка будет разрезана, что позволит вам повернуть мат обратно на себя и продолжить катить.

Следующее может показаться очевидным для многих из вас, но это случалось во многих случаях в прошлом. НЕ РЕЗАТЬ, ПОВТОРЯЮ, ПРОВОД . Прорезать сетку нормально. Разрезать самоклеящуюся ленту можно. Перерезать провод — это нехорошо… совсем нехорошо.

После того, как вы успешно преодолели первое препятствие, вы можете снова раскатать коврик, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все надрезы сделаны и коврик полностью раскатан, вся ваша комната должна быть покрыта, если ваши расчеты были верны.

О, и еще один совет, который я хотел бы дать, это снимать подложку с самоклеящейся ленты (если она есть на вашем коврике), только когда вы полностью довольны макетом вашего коврика. Если вы начнете приклеивать его с самого начала, вы не оставите себе места для маневра … и вам нужно немного пошевелиться. Вместо этого просто положите его и внесите небольшие коррективы, чтобы убедиться, что он находится именно там, где вы хотите… а затем прикрепите этого плохого мальчика на место.

Шаг 6. Разместите датчик

Теперь, когда коврик для электрического подогрева пола уложен, нам нужно установить датчик, чтобы наш термостат знал температуру UFH. Всегда лучше размещать зонд как можно ближе к центру элементов, так как это даст наиболее точные показания, а немного ленты поможет удержать его на месте.

Однако при размещении зонда следует помнить и о других вещах:

1. Зонд не может пересекать провода. Если это произойдет, это даст ложное чтение, чего мы, очевидно, хотим избежать.
2. Зонд следует размещать под сеткой, а не сверху.
3. Датчик должен находиться на расстоянии не менее 150 мм (6 дюймов) от стены.
4. Подключите зонд как можно ближе к источнику питания.
5. Как и источник питания, зонд довольно толстый. Обрезка кабелепровода сохранит ровную поверхность, а также поможет защитить датчик.

Шаг 7. Повторная проверка

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляю! Вы только что успешно установили теплый пол в своем доме.

Осталось только вызвать квалифицированного электрика, чтобы выполнить окончательные соединения, после чего можно либо приступить к стяжке, либо просто укладывать плитку прямо поверх мата (руководство пользователя подскажет вам лучший вариант).

Как видите, укладка электрических ковриков – действительно простая работа, и именно благодаря этой простоте популярность систем сухого теплого пола в последние годы резко возросла.



Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.



Как самостоятельно установить электрический теплый пол

Электрический теплый пол является очень популярным выбором, поскольку он не занимает много места и, следовательно, если его установить задним числом, уровень пола не поднимается слишком сильно. Узнайте, как установить электрический теплый пол в помещении, как правильно разместить каждый нагревательный мат, как установить необходимый датчик, как проложить электрические кабели от нагревательного мата к контроллеру термостата и протестировать систему, а также какие общие вопросы .

Предупреждение об электробезопасности для матов и кабелей электрического теплого пола

Предупреждение : Для выполнения электромонтажных работ необходимо соблюдать правила электротехники. Щелкните здесь для получения дополнительной информации. Пожалуйста, ознакомьтесь также с нашим проектом о новых цветах проводки и кабелей.

Кабели для обогрева пола можно приклеить к мату для ускорения монтажа или разложить по помещению. В свободном состоянии он обычно находится под стяжкой пола, а сам кабель имеет больший размер.

В некоторых местах с высокими потерями тепла, таких как зимние сады, может быть проложен кабель мощностью 200 Вт на кв. м, поэтому, пожалуйста, убедитесь, что вы точно понимаете, что делаете, или обратитесь к квалифицированному электрику, чтобы установить пол для вас.

Имея это в виду, для окончательного подключения к сети потребуется квалифицированный электрик, а если вы работаете на большой площади, кабели и маты потребуют дополнительного планирования из-за расчетов нагрузки, необходимых для обеспечения безопасности. Для некоторых крупных установок может потребоваться полностью отдельный источник питания.

Теплые полы Затраты на техническое обслуживание и распределение тепла

Теплые полы быстро становятся самым популярным видом отопления. В большинстве случаев они недороги в установке, экономичны в эксплуатации, не требуют обслуживания и, прежде всего, обеспечивают полное распределение тепла.

Используя термостаты в отдельно контролируемых зонах по всему дому, вы можете легко регулировать подачу тепла в каждую комнату и свести расходы на отопление к абсолютному минимуму.

Преимущества использования мата и системы электрического теплого пола

Электрические нагревательные маты невидимы, так как не видны радиаторы или обогреватели. Они могут использоваться как в жилых, так и в коммерческих объектах как в новостройках, так и в объектах, находящихся в процессе ремонта, реконструкции и реконструкции. №

Коврики можно укладывать практически под любой тип пола, в том числе под дерево, плитку и ламинат, что делает его идеальным для ремонта.

Даже уложенный поверх существующего пола и покрытый плиткой, высота пола не превышает 20 мм. Это означает, что переход из одной комнаты в другую осуществляется с помощью небольшого шага, который можно сделать привлекательным с помощью небольшого деревянного молдинга, приклеенного к поверхности только что отапливаемого пола.

На изображениях ниже видны преимущества и простота установки по сравнению с обычным радиаторным отоплением. Самостоятельная природа электрических напольных ковриков, особенно с использованием доступных комплектов для подогрева пола своими руками, делает их идеальными для большинства целей обогрева в большинстве домов.

Как работают электрические нагревательные маты?

Сам по себе мат для теплого пола представляет собой просто транспортное средство, с помощью которого одиночный электрический провод может быть проложен по комнате без скручивания или перекручивания, что может привести к разрыву кабеля и цепи. Кабель приклеивается к мату, а нижняя часть мата приклеивается к полу в той комнате, в которой вы его уложите.

Как показано на видео ниже, кабель должен начинаться и заканчиваться в одной и той же точке, чтобы обеспечить возможность подключения к блоку управления и термостату.

Электрический ток течет по кабелю, вызывая выделение тепла. Количество тепла полностью зависит от возможной мощности кабеля и настроек нагрева, которые вы используете на термостате.

Датчик, подключенный к термостату, также размещается под полом вместе с ковриком. Датчик измеряет температуру пола и дает команду блоку управления включать и выключать нагрев, чтобы обеспечить поддержание заданной температуры.

Важно, чтобы вы выбрали правильный тип нагревательного мата с правильной тепловой мощностью для типа пола, под которым вы хотите уложить нагревательный мат.

Установка мата с электрическим подогревом

Справочник по типам матов с подогревом, необходимых для различных напольных покрытий

Обратитесь за независимой консультацией к вашему поставщику или установщику относительно типа мата с электрическим подогревом, который вам нужен для того или иного типа напольного покрытия. . Этот раздел представляет собой просто руководство по различной мощности нагревательных матов и их обычному использованию.

Поговорите с поставщиком о наилучшей форме изоляции под нагревательным матом, если это возможно. Если все тепло может быть направлено вверх с помощью отражающей теплоизоляции под полом, то можно сэкономить даже деньги на руду.

Type of floor	Maximum Wattage per sq meter
Laminate flooring	130W/sqm
Carpet (on levelling compound or screed)	160W/sqm
Vinyl sheet or vinyl tiles (on – as above)	160W/sqm
Tiles or slabs	200 W/sqm
50mm screed floor	160W/sqm (обычно в кабеле 7 мм)

Нужна ли мне изоляция под моим электрическим теплым полом?

Не обязательно, особенно если вы устанавливаете нагревательный мат в небольшом помещении, например, на кухне или в ванной. Тем не менее, изоляция пола в первую очередь остановит любое тепло, идущее вниз, и отразит его обратно вверх, что даст вам большую ценность за деньги. Подобные решения иногда зависят от того, какой шаг вы готовы сделать в комнате.

Утепленные подложки для плитки могут быть толщиной до 6 мм и приклеиваться к полу обеспечивают отличную изоляцию и очень прочное основание. При правильной установке и приклеивании каждого края к соседнему, эти подкладочные доски могут заменить фанерные усиливающие панели на деревянных полах. Это дает вам жесткость, которую вы требуете от деревянного пола плюс изоляция. Это очень важно при укладке плитки на деревянный пол с подогревом.

Изоляция под нагревательными матами сэкономит ваши деньги

Традиционные системы отопления или теплые полы – что лучше?

Римляне изобрели пол с подогревом, так что в этом нет ничего нового! Однако при правильной установке с правильно рассчитанными нагрузками это наиболее эффективная форма отопления.

Первый довод в пользу напольного отопления заключается в том, что для его работы требуется очень мало энергии. Отопление покрывает (почти) всю площадь поверхности пола, чтобы обогревать помещение наверху очень естественным образом, поскольку тепло в любом случае поднимается вверх.

Однако радиатор покрывает очень небольшой процент поверхности стен и должен работать очень усердно, чтобы выделять достаточно тепла для объема помещения.

Визуально полы с подогревом выигрывают на мили. Кто действительно хочет смотреть на радиатор на стене, каким бы современным он ни был? Полы с подогревом во всех форматах оставляют стены свободными для вещей, на которые действительно стоит обратить внимание.

Последним пунктом, который выводит напольное отопление на первое место, является аспект чистоты. Радиаторы пылятся, прячут носки и приглашают людей повесить на них мокрую одежду и полотенца. Это приводит к образованию конденсата, который, в свою очередь, приводит к плесени.

Как установить электрическую систему обогрева пола

Во-первых, вам нужно решить, насколько вы готовы поднять свой пол. Если это не проблема, рекомендуется сначала найти и установить несколько изоляционных плит на пол. Эти доски предотвратят потерю тепла в полу. Вы можете увидеть различные виды изоляции в изоляции для вашего проекта теплого пола.

Пример ступени, которая создается после установки теплых полов и как ее можно отделать деревянной планкой

Измеряется площадь, на которой будет установлен теплый пол. Делается эскиз пола, чтобы определить размер необходимого мата теплого пола, и маркируется место, где его следует разместить, включая положение подключений к источнику питания.

Напольную плитку можно укладывать поверх электрического теплого пола

Коврик должен начинаться и заканчиваться в одном и том же месте, как показано на видео ниже. Коврики обычно имеют ширину 500 мм, и когда достигается конец комнаты, мат разрезается и поворачивается, чтобы спуститься по полу в другую сторону.

Коврики не должны размещаться под кухонным гарнитуром или такими приборами, как стиральные и посудомоечные машины, и укладывать его прямо до края плинтуса бессмысленно, поэтому держите его на 150 мм внутри этой линии. Это уменьшит количество необходимого коврика и, конечно же, снизит стоимость. Кроме того, никогда не обрезайте красный нагревательный кабель, только мат

Обратите особое внимание на то, куда вы собираетесь подключать кабели, и убедитесь, что вы можете добраться до розетки, не повредив слишком много пола или стен. Вам также нужно будет разместить датчик в полу для термостата, поэтому убедитесь, что вы понимаете из инструкций, куда должны идти все кабели.

Все коврики и проводка разложены и спланированы там, где они должны быть установлены перед приклеиванием, включая всю проводку для контроллера и датчика. Нанесите клей на обратную сторону мата для теплого пола и убедитесь, что покрытие плотное. Сам клей будет годен примерно для 10-20 подъемов, поэтому, если вы допустили ошибку, вы можете просто поднять коврик и переключить.

Мат для теплого пола, уложенный на фанерное основание и измеренный таким образом, чтобы он не упирался в плинтус

С помощью мультиметра проверьте непрерывность тока по всему нагревательному кабелю и убедитесь, что сопротивление кабеля находится в допустимых пределах. Эти пределы будут показаны в инструкциях по установке, и вы можете увидеть, как работает мультиметр, из видео о теплом полу ниже.

Проверка нагревательных матов на электрическую целостность с помощью мультиметра

Как упоминалось выше, вы должны были определить, где будут начинаться и заканчиваться кабели, включая кабель датчика, до того, как вы начнете приклеивать мат. Как только вы подтвердите их размещение, выйдите на этаж, чтобы получить их. Прежде чем идти к контроллеру, кабели должны заканчиваться ниже уровня фактического нагревательного мата.

Свободный кабель питания должен быть врезан в пол, чтобы он не мешал и не двигался

Датчик температуры должен быть размещен до конца не выше верха мата и в В случае датчика кабель должен иметь конечную высоту прямо под ковриком. Кабели будут скручиваться, пока вы их прокладываете, поэтому, чтобы они не мешали, пока вы не уложите напольное покрытие, вы можете приклеить или приклеить их скотчем, чтобы они не мешали.

Следующее задание — выяснить, где будет располагаться датчик пола. Он должен располагаться посередине между двумя трассами кабеля теплого пола.

Датчик температуры пола подключается к термостату и сообщает системе, когда достигается необходимое количество тепла. После этого термостат выключит нагрев.

Убедитесь, что вы определились с тем, где будет располагаться термостат и как вы проведете к нему датчик и силовые кабели. Провод датчика будет находиться в небольшом отрезке кабелепровода, конец которого должен быть заклеен лентой, чтобы не повредить сам датчик. Ознакомьтесь с инструкциями, чтобы узнать, насколько далеко в пол следует поместить датчик.

Избегайте повреждения датчика температуры, заклеив конец кабелепровода лентой

Когда весь обогрев проложен, необходимо проверить его, чтобы убедиться, что ток доступен и непрерывен на протяжении всего участка, а сопротивление находится в допустимых пределах. Посмотрите внимательно видео, чтобы увидеть, как это делается. Непрерывность следует проверить еще раз, чтобы убедиться, что кабель не поврежден, и проверить сопротивление (см. наше видео о законе Ома, чтобы узнать больше о сопротивлении).

Регулярно проверяйте сопротивление при укладке мата для теплого пола

Что касается проверки коврика, используйте клочок бумаги, чтобы регулярно записывать показатели сопротивления на протяжении всей установки, сначала при распаковке коробки и удалении коврика, затем при разворачивании и укладке коврика и, наконец, когда все застряло. Также рекомендуется периодически проверять его во время укладки. Если что-то изменится, по крайней мере, вы можете что-то с этим сделать, пока не стало слишком поздно.

Когда вы довольны тем, что коврик уложен правильно, пришло время уложить на него плитку или другую поверхность, которую вы кладете. Опять же, прежде чем вы начнете укладывать пол, в последний раз проверьте всю цепь на сопротивление и непрерывность тока.

Если вы укладываете плитку, используйте эластичный клей для пола, а если вы укладываете плитку на фанерный пол, убедитесь, что ваш клей подходит для деревянных полов. Мы покрыли наш пол тремя слоями разбавленного (30 % воды/70 % ПВА), чтобы обеспечить герметичность плиты и улучшить сцепление как с матом для теплого пола, так и с клеем для плитки.

Когда пол уложен и высох ( Например, плитка), отключите электричество в сети.

Проложите кабель датчика и конец нагревательного кабеля до блока термостата. У вас есть несколько вариантов того, как это сделать:

• размещение кабелей в наземном коробе, ведущем к блоку термостата, скрытие их внутри короба
• Просверливание отверстия в стене и прокладка кабеля в стене, а затем протягивание или ловля кабелей через заднюю часть Коробка корпуса термостата через отверстие, просверленное в стене
• Прокладывая проход в стене от уровня пола до коробки термостата

Мы предпочитаем прокладывать провода через стену, так как это удерживает все кабели вне сайта и приводит к гораздо более аккуратной работе.

Используйте комплект для протяжки проводов и кабелей сквозь стены. Доступен здесь, в нашем интернет-магазине. Если вы нажмете на ссылку, вы попадете в наш магазин инструментов, где вы сможете посмотреть видео о том, как используется комплект для доступа к кабелю, прежде чем покупать его.

Питание от сети теперь можно получать либо от подходящей розетки, либо от блока питания, если этого требуют ваши инструкции. Сетевое питание должно сначала подаваться на двухполюсный выключатель, который в выключенном состоянии разделяет фазу и нейтраль, а от двухполюсного выключателя питание подается на блок управления или термостат, где оно встречается с кабелями датчика и элемента от нагревательного мата.

Затем устройство подключается в соответствии с инструкциями производителя.

При подключении к системе «теплый пол» блок термостатического управления позволит вам установить температуру системы «теплый пол», а также позволит вам экономить электроэнергию.

Обратите внимание: цвета могут не соответствовать нашим цветам. Блоки датчиков обычно подключаются без соблюдения полярности, но, пожалуйста, проверьте каждую деталь вашей проводки у специалиста-электрика. Мы настоятельно рекомендуем вам проверить вашу проводку у профессионала, и если у вас есть какие-либо сомнения относительно того, как ее следует подключить, обратитесь к профессиональному электрику, который сделает это за вас.

После того, как все подключено, вы должны быть готовы к работе. Включите отопление и подождите, пока оно не включится. Если все в порядке, через несколько минут вы получите хороший теплый пол.

Некоторые общие вопросы и ответы о матах с подогревом пола

Вопрос: Почему существует два разных типа матов: один для деревянных полов, а другой для бетонных полов?

Ответ: Все нагревательные маты протестированы в соответствии с европейским стандартом IEC335/EN60335, рекомендуется устанавливать на деревянный пол не более 150 Вт/м2. Бетон поглощает тепло быстрее, чем древесина, и можно использовать мощность 200 Вт/кв. м.

Вопрос: Почему одни кабели на сетчатом коврике, а другие нет?

Ответ:  Маты для подогрева пола (на сетке) очень просты в использовании, но их способность нагревать пол ограничена, когда покрытие (например, бетон или глубокие плиты) толстое. Более толстые полы требуют больше энергии для их обогрева, поэтому используются более крупные кабели (до 7 мм). Нецелесообразно приклеивать их к коврику, так как они не такие гибкие и, вероятно, в любом случае просто оторвутся во время установки. Кабели большего размера поставляются в рулонах и вручную укладываются в помещение, зажимая их через равные промежутки времени.

Вопрос: Можно ли использовать нагревательные маты для всех типов полов?

Ответ: Да. Найдите систему подогрева пола, рекомендуемую для вашего типа пола, и посетите нашу страницу, посвященную теплоизоляции пола с подогревом.

Вопрос: Насколько безопасны электрические теплые полы?

Ответ: Очень безопасно. Убедитесь, что вы проверили свои кабели на всем пути установки и попросите электрика подключить вас к сети. Тогда у вас не должно быть никаких проблем с безопасностью.

Вопрос: Дорого ли эксплуатировать электрические теплые полы?

Ответ: Большинство производителей скажут вам, что стоимость эксплуатации системы подогрева пола в любой комнате примерно такая же, как и стоимость эксплуатации лампочек, используемых в этой комнате. Правда, он немного дороже (около 20%), но многое зависит от того, как долго вы держите его каждый день и правильно ли используете термостаты.

Вопрос: Кто может установить?

Ответ: Любой человек может на законных основаниях самостоятельно установить маты для подогрева пола, он может даже предоставить розетки и выключатели в стене. На кухне и в ванной необходимо пригласить квалифицированного электрика для подключения к сети, а если вы проводите отопление от потребительского блока по отдельному контуру, то это также должен делать квалифицированный электрик. Короче говоря, любой электрический теплый пол должен быть установлен лицом, компетентным в этом, в соответствии с действующими правилами IEE 9.0074 и утвержденного документа части «P» строительных норм.

Вопрос: Гарантируется ли пол с подогревом?

Ответ: Большинство производителей предлагают 10-летнюю гарантию. При этом (обычно) на кабель дается гарантия десять лет, если он установлен в соответствии с инструкцией по установке.

Вопрос: Повлияет ли плитка на нагревание и охлаждение пола с подогревом?

Ответ: Плитка должна быть уложена на эластичный клей, который, если укладывать в соответствии с инструкциями и оставлять 10 мм поверх нагревательных кабелей, никак не пострадает.

Вопрос: Опасно ли прокладывать кабель теплого пола по деревянному полу?

Ответ: Нет. Нет, если используются кабели правильной мощности и соблюдаются инструкции производителя.
