Тепловые счётчики в квартире — какой выбрать и как установить

Из-за постоянного роста тарифов на отопление в квартире, проблема сбережения энергоносителей делается все насущней. И в настоящее время оптимальным вариантом для этого может служить установка прибора учета тепловой энергии в квартире.

Основной функцией квартирного теплового счетчика является учет тепла из магистрали централизованного отопления и на основании полученных сведений прибора выдавать информацию для оплаты.

Содержание

1 Преимущества приборов
- 1.1 Приборы учета тепла в квартире
2 Классификация и принцип работы счетчиков тепла
- 2.1 Тахометрические приборы
- 2.2 Электромагнитные устройства
- 2.3 Ультразвуковой учет тепла
- 2.4 Вихревой учет тепла
3 Критерии выбора изделия
4 Правила законной установки и эксплуатации счетчиков тепла в квартире
5 Что нужно знать потребителю
- 5.1 Особенности монтажа счетчиков
- 5. 2 Видео по теме :

Преимущества приборов

Кроме того, что установка индивидуальных приборов учёта тепла в квартире разрешает совершать оплату в зависимости от показаний, у него есть, несомненно, еще плюсовые стороны.

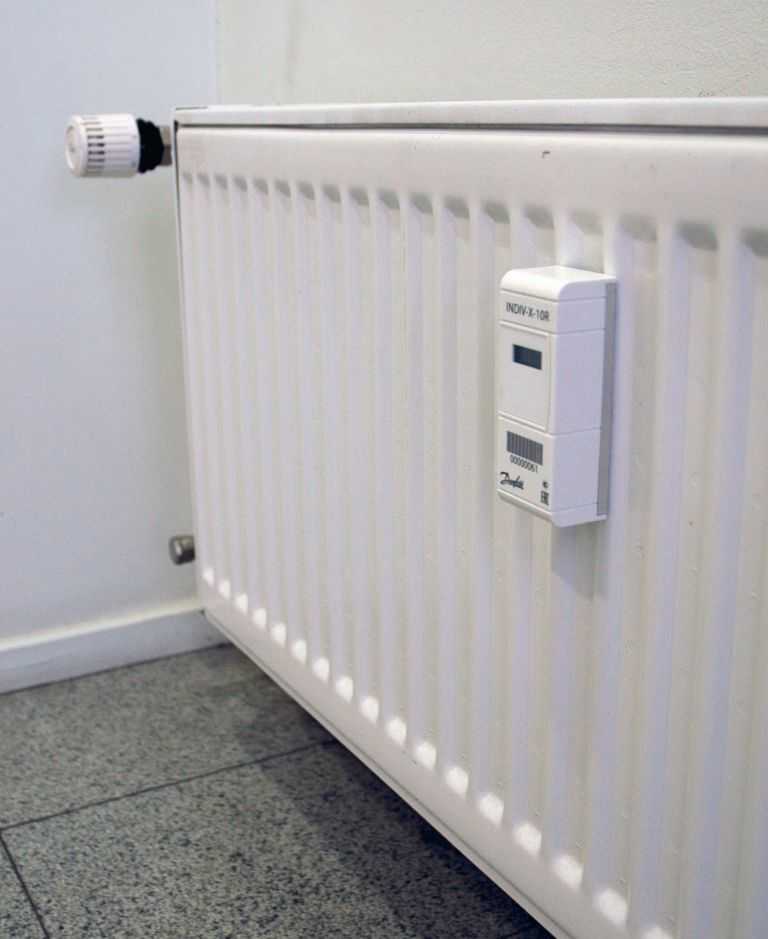

Теплосчетчики для квартир

К таким характерным достоинствам относятся:

Частные установки счетчика в жилом помещении позволяют регулировать потребление энергии в зависимости от погодных условий. Преимущественно это востребовано в весенний и осенний периоды, когда температура на улице может меняться каждый день.
Посредством прибора можно установить неисправности в магистрали теплоносителя (воздушные пробки, засор). Это приводит к неравномерной подаче тепла, что, разумеется, сразу же выявится на показаниях счетчика в квартире.
Монтаж индивидуальных тепловых счетчиков необходим еще и потому, что коммунальные организации насчитывают плату за отопление по установленным нормативам, а не по факту потребления. С прибором же каждый месяц учет тепла в квартире будет производиться согласно показаниям.

Таким образом, выгода от установки индивидуальных приборов учёта тепловой энергии в квартире очевидна.

На заметку. Тепловой счетчик, установленный на ГВС (горячем водоснабжении), быстро оправдает свою стоимость, если в доме некачественное отопление. Это возможно потому, что в случае показаний счетчика ниже 40˚, расчет делается как за холодную воду (согласно постановлению Правительства № 354).

Между тем, монтаж подобных приборов имеет ряд особенностей, и поэтому нужно выделить им особое внимание.

Приборы учета тепла в квартире

Индивидуальные изделия обладают маленьким проходным сечением трубы, не превышающим 20 мм, при этом расчет происходит в пределах от 0,6 до 2,5 м З/ч. Это допускается исходя из расхода теплоносителя и разной температуры воды во входящей и выходной труб отопительной магистрали.

Схема подключения теплосчетчика для квартир

Происходит это таким образом: на жидкостный прибор системы отопления монтируется счетчик и тепловычислитель, у которых эксплуатация предусмотрена в паре. От второго устройства ответвляются два термодатчика, один из них крепится на подводящей, а другой — на отводной трубе.

В результате записывающее устройство собирает необходимые показания индивидуальных счетчиков и с помощью специальных преобразований выводит на шкале количество потребляемого тепла.

Классификация и принцип работы счетчиков тепла

Приоритетным принципом работы всех подобных изделий по учету тепловой энергии являются показания при определенной температуре воды.

Всякий прибор по начислению тепла состоит из трех составляющих элементов:

Датчик;
Узел по распределению, напору и сопротивлению жидкости;
Устройство для учета принятой тепловой энергии.

Схема принципа работы общедомового счетчика тепла

Кроме того, счетчики подразделяются по назначению. Они бывают для индивидуального и промышленного (домового) использования.

Устройства для домов с автономным отоплением и квартир отличаются от домовых более точной регулировкой.

Приборы учета тепловой энергии домового использования подразделяются на несколько видов:

Механические;
Электромагнитные;
Ультразвуковые;
Вихревые приборы.

Чтобы лучше понять принципиальную работу у них, рассмотрим каждую разновидность подробнее.

Тахометрические приборы

Наиболее доступными по цене и понятными с точки зрения обывателя являются механические устройства. У таких приборов в качестве измерителя является крутящийся барабан в виде небольшой турбины.

Тахометрический теплосчетчик

Во вращение он приходит от напора теплоносителя, благодаря которому и происходит учет потребления воды. Обычно тахометрические счетчики снабжаются двумя расходомерами (на подводящем и отводящем патрубке), элементом сопротивления и тепловычислителем.

Иногда устройства обеспечиваются датчиками давления. У таких счетчиков обязательно должны быть установлены фильтры при входе. Если аппаратура запущена в эксплуатацию без них, то наличие механических примесей (частицы песка, гравия, ржавчины) подействует на работу прибора, и он будет производить искаженные показания.

Электромагнитные устройства

У данного устройства принцип работы базируется на проявлении электромагнитной индукции. Внутри изделия находится несколько магнитов, создающих одноименное поле.

Электромагнитный теплосчетчик

Как известно, вода является хорошим проводником и когда она проходит в магнитном поле, там образуется электрический ток. При этом величина его прямо пропорциональна скорости потока жидкости.

Выработанный электрический ток попадает в вычислительный узел. А так как разница в величинах тока маленькая, такие приборы требуют правильного монтажа и особых условий работы.

Показания данных будут искажены, если устройство подключено с нарушением требуемого уровня (вертикального вместо горизонтальной разводки отопления в многоэтажке). А также в месте соединения не должно быть более узкого пропускного канала.

И еще один фактор, влияющий на достоверность информации у теплоносителей такого типа — в воде исключается присутствие железа во всяком виде (окалины, ржавчины).

Ультразвуковой учет тепла

Счетчики с ультразвуковым излучением отличаются необычным принципом действия и высокой стоимостью. Оригинальность заключается в замере прохождения волны через жидкость, в зависимости от скорости теплоносителя.

Ультразвуковой теплосчетчик

Другими словами, расход рассчитывается по времени, за которое сигнал поступает от источника излучения к приемнику. В данных изделиях важно строгое размещение устройств на одной линии.

Вихревой учет тепла

Приборы турбулентного вида выделяются особым измерением. На пути теплоносителя в трубопроводе находится призма, являющаяся преградой, при этом возникает вихревой поток.

Вихревой теплосчетчик

Число вихревых ответвлений регистрируется специальными датчиками и расходомерами, которые находятся на определенном расстоянии от призмы. И чем сильнее скорость потока, тем образуется большее число вихрей.

Критерии выбора изделия

При выборе теплового изделия нужно ориентироваться не только на стоимость и рекламное описание, но и на эксплуатацию счетчиков тепла. При этом они должны соответствовать следующим характеристикам:

Диапазон замера воды;
Гидравлические потери после установки прибора. Диаметр канала за счетчиком не должен быть меньше, чем до прибора;
Экономия средств. Стоимость изделия и всех комплектующих элементов, необходимых при установке;
Распространенность данного устройства в регионе проживания, отзывы о нем;
Сервис выбранного счетчика.

Виды приборов учёта тепла

Важно. Без соответствующего сертификата на прибор, управляющая фирма не возьмет изделие в работу, поэтому при покупке обязательно требуйте этот документ у распространителя.

Кроме выше перечисленных параметров, для специалистов важны такие показатели приборов, как: схема входа теплоносителя и собственно, сама рабочая жидкость, а также им необходимо знать предельные показатели существующих параметров для этого теплоносителя.

Немаловажным фактором при выборе прибора, который устанавливается в квартире, является модель и стоимость выбранного изделия:

Модель	Тип	Расход (номинальный)	Стоимость в среднем по рынку, руб
Engelmann Sensostar 2	Электромеханический	От 1,5 до 2,5 м³/час	13 185
Engelmann Sensostar 2U	Ультразвуковой	От 1,5 до 2,5 м³/час	15 300
Landis&Gir T-230	Ультразвуковой	От 1,5 до 2,5 м³/час	15 300
Landis&Gir T-550	Ультразвуковой	От 0,6 до 2,5 м³/час	17 680
Landis&Gir T-2WR6	Ультразвуковой	От 0,6 до 2,5 м³/час	17 600
Apator ELF	Электромеханический	От 0,6 до 2,5 м³/час	12 300

Таблица сравнения популярных моделей и цен

Правила законной установки и эксплуатации счетчиков тепла в квартире

Для того чтобы произвести монтаж индивидуального прибора учета тепла законным путем в своей квартире, нужно:

Написать заявление на имя управляющего ТСЖ, к которому приложить всю необходимую документацию, свидетельствующую о праве собственности на жилплощадь, технический паспорт и анкету с опросом соседей (необходимо согласие от других жильцов при установке счетчика).
В случае положительного разрешения вопроса, надо получить технические условия.
Обратиться в специализированную фирму, которая имеет лицензию на оказание данных услуг, и отдать ей собранный пакет документов на согласование.
После полученного положительного ответа, заказать им установку теплового счетчика и всей необходимой аппаратуры при этом.
Написать заявление и составить договор с фирмой, предоставляющей поставку теплоносителя в дом.

Последовательность установки теплосчетчика

Важно. При установке счетчика уполномоченный представитель специализированной компании должен наглядно показать расчет размера платы за пользование горячей водой и опломбировать счетчик.

Что нужно знать потребителю

Как часто снимать показания. Согласно «Правил учета теплоносителя», потребительская организация передает данные компании, осуществляющей теплоснабжение, за целый месяц. Но информацию нужно заносить ежедневно в журнал контроля тепловой энергии в одно и то же время.
Периодичность проверки счетчиков. Срок освидетельствования приборов зависит от изготовителей, и такой промежуток может быть установлен в два, три или каждые четыре года. Нужная информация находится в сертификате определенного изделия.
Когда установка невозможна или невыгодна. При всех видимых преимуществах теплосчетчика, монтаж его не всегда выгоден, и даже в некоторых случаях просто невозможен.

Во многих домах старой постройки разводка труб вертикальная и монтаж на такие стояки приборов для каждой квартиры теряет смысл. В этом случае лучшим вариантом будет — общий домовой счетчик, но это возможно только с единого согласия всех жильцов.

Общедомовой теплосчетчик

А также невыгодно монтировать счетчики в панельных высотных и малоквартирных одно этажных домах в связи с их несовершенной конструкцией.

Особенности монтажа счетчиков

Монтаж приборов учета тепловой энергии владелец квартиры не имеет права, но убедиться в правильной установке, он заинтересован. Согласно стандартным правилам счетчик должен быть установлен:

Теплосчетчик для квартир: вертикальная установка

Строго по горизонтали или вертикали. Расположение его зависит от назначения установки (квартирная или домовая).
Сенсорный экран изделия всегда фиксируется вверх.
Канал протока работающего счетчика должен быть заполнен жидкостью.
Монтировать изделие нужно согласно стрелке, расположенной на его корпусе.

Все соединения должны быть произведены с помощью соответствующих фитингов, при этом соблюдена целостность резиновых колец или прокладок.

Работы по установке прибора может производить специализированная организация, имеющая лицензию на оказание подобных услуг.

Видео по теме :

Ничего не найдено • Энергоаудит

По запросу ничего не найдено 🙁

Но Вас могут заинтерисовать наши материалы по темам энергетический паспорт, энергоаудит и энергосбережение

Содержание отчета по энергоаудиту • Пример отчета по энергетическому обследованию • Скачать форму отчета по энергоаудиту

Переход от энергопаспортов к энергодекларациям для государственных организаций и учреждений в связи с вступлением в силу поправок к ФЗ №261«Об энергосбережении и о повышении энергетической эффективности»

Основные термины и понятия в области энергосбережения: Энергетический ресурс • Энергетическая эффективность • Топливо • Энергетический паспорт • Энерго…

Узнайте все про энергетическое обследование: Виды работ • Цели и задачи • Экспресс и комплексное обследование • Консультация • Мероприятия

Энергоаудит в Краснодаре • Стоимость энергоаудита и порядок работ • Оформление энергопаспорта • Требования к энергоаудиторам • ФЗ №261 • Приказ Минэнерго №400

Как рассчитать целевые показатели • Целевые показатели программы энергосбережения • Учреждений • Муниципальных образований • ЖКХ • Регулируемых организаций

Энергетический паспорт здания образец • Примеры энергетических паспортов зданий для ввода в эксплуатацию • Образцы оформления энергопаспортов

Программа энергосбережения в школе и детском саду: Разработка • Требования • Приказ 425 и 398 • Школа • ДОУ • Образцы • Примеры 21-23 гг.

Индекс энергоэффективности здания – это индикатор, который помогает сравнить энергоэффективность обследуемого здания с другими аналогичными объектами

Расчет энергосбережения на примере энергосберегающих ламп. Сколько можно сэкономить с помощью энергосберегающих ламп в год.

Опросный лист для подготовки энергопаспорта поможет собрать основную информацию для проведения энергообследования и подготовки энергетического паспорта

Разработка программы энергосбережения 2021 – 2023 гг. • Инструкция • Целевые показатели • Законодательная база • ФЗ №261 • Приказ №425 и №398

Программа энергосбережения организации и учреждения по приказу №398 • Требования • Как оформить • Паспорт программы • Целевые показатели • Мероприятия

По результатам энергетического обследования вы получаете: Энергопаспорт • Отчет по энергоаудиту • Программу энергосбережения

Энергетический паспорт здания для ввода в эксплуатацию • Требования • ФЗ 261 • Градостроительный кодекс • Как оформить • Стоимость • Сроки • Консультация

Скачать законы: Энергетический паспорт • Энергодекларация • Энергоаудит • Энергосбережение • ФЗ №261 • Приказ Минэнерго №400 и №401 • Комментарии

Форма программы энергосбережения • Скачать • Форма мониторинга • Форма отчетов • Требования в соответствии с Приказом №398 и ФЗ №261

Обследование тепловизором: Поиск протечек • Утечки тепла • Обследование кровли • Тепловизионное обследование зданий, сооружений, оборудования, квартир

Образцы программы энергосбережения скачать • Программа энергосбережения образец • Гос. Организация • Школа • Муниципальная организация • ДОУ • Регулируемая

Экспресс энергоаудит – Как быстро и не дорого найти и устранить дефекты, сократить затраты на энергоресурсы. Обследование с Минимальными затратами.

Какие организации обязаны сделать энергетический паспорт • Как получить энергетический паспорт быстро и не дорого • Возможные штрафы и санкции за отсутствие энергопаспорта • Что представляет из себя энергетический паспорт организации

Проводим тепловизионное обследование электрооборудования: Электрогенераторы • Электродвигатели • Выключатели • Соединения • Трансформаторы • Воздушные линии

Программа энергосбережения организаций осуществляющих регулируемые виды деятельности: Требования • Законодательная база • Разработка • Примеры • Образец заполнения • Мероприятия по энергосбережению

Скачать примеры энергетических паспортов предприятий и организаций с разными видами деятельности • Все энергопаспорта зарегистрированы в СРО и приняты в Минэнерго

Тепловизионное обследование здания: Ввод здания в эксплуатацию • Устранение потерь тепла и протечек • Цена • Акт и Отчет по тепловизионному обследованию

Руководство по расходомеру тепла

<<Назад

О теплосчетчиках (BTU-счетчики или теплосчетчики)

В зависимости от страны, в которой вы находитесь, теплосчетчики имеют разные названия. В США счетчики тепла называются теплосчетчиками, тогда как на Ближнем Востоке и в Азии счетчики тепла называются счетчиками BTU, что означает «британские тепловые единицы». Несмотря на то, что теплосчетчики изготавливаются по разным технологиям, они состоят из одних и тех же основных компонентов, но могут различаться по конфигурации, т.е. относительно технических единиц измерения, требуемых местных стандартов, выходных протоколов и т. д.

Как работают расходомеры тепла ?

Счетчики тепла измеряют энергоемкость потока жидкости в единицах тепловой энергии, например. Британские тепловые единицы (BTU) Джоули или киловатт-часы.

Тепломер – это устройство, которое измеряет тепловую энергию на стороне подачи или на стороне возврата теплогенерирующего или теплообменного устройства путем измерения расхода жидкого теплоносителя и изменения его температуры (ΔT) между подачей и обратные ноги системы. Обычно он используется на промышленных предприятиях для измерения мощности котлов и тепла, потребляемого процессом, а также в системах централизованного теплоснабжения для измерения тепла, доставляемого потребителям. Его можно использовать для измерения тепловой мощности, скажем, отопительного котла или холодопроизводительности чиллера.

Рисунок 1. Типовая установка теплосчетчика (термопары расположены на стороне подачи и возврата систем для расчета ΔT)

Счетчик тепла состоит из:

Расходомер жидкости
Средство измерения температуры между подачей и обраткой, обычно пара термопар.
Средство интегрирования двух измерений за период времени (обычно полчаса) и накопления общего теплопереноса за заданный период.

Типы теплосчетчиков

Существует множество различных типов теплосчетчиков, в том числе: крыльчатые, электромагнитные, вихревые, гидродинамические и ультразвуковые, которые являются наиболее популярными. В Европе они регулируются европейским стандартом для счетчиков тепла; EN1434. Теплосчетчик состоит из блоков или трех узлов, включая вычислитель или интегратор, датчик расхода и пару датчиков температуры. Полные и гибридные приборы имеют неотделимые подузлы, тогда как комбинированный прибор может иметь отделяемые подузлы. например, выносной дисплей

Преимущества: Механические счетчики тепла (одноструйные, многоструйные, турбинные)

♦ Низкая стоимость
♦ Соответствует большинству требуемых сертификатов
♦ Доступность
♦ Большая пользовательская установленная база в эксплуатации

Измерители (одноструйные, многоструйные, турбинные)

♦ Короткий срок службы
♦ Калибровочный дрейф
♦ Возможность образования магнетита
♦ Точность измерения добавки гликоля
♦ Вмешательство пользователя посредством магнитного воздействия
♦ С учетом строгих требований к фильтрации

Преимущества: Электронные метры тепла

♦ Высокая точность
♦ Соблюдает наиболее строгие необходимые одобрения
♦ Без движущихся деталей
♦ Долговечность в службе
♦ Проектирование Anti-Tamper
333 ♦ В службе
♦ Проектирование Anti-Tamper
3333333 ♦ В служении
♦ Anti-Tamper.

возможно измерение гликоля и присадок
♦ Допускается промывка системы

Недостатки: Электронные счетчики тепла

♦ Более высокая стоимость
♦ Сложная конструкция

Типичные области применения:

♦ Блоки охлажденной воды для ведения учета использования охлажденной воды для выставления счетов в торговых центрах или офисных зданиях, где есть разные арендаторы.
♦ Схемы централизованного теплоснабжения, используемые для распределения затрат на отопление между отдельными арендаторами в схеме
♦ Государственные схемы стимулирования, основанные на возобновляемых источниках энергии, такие как схема UK-RHI. Подтверждение использования/сбережения энергии затем предоставляется одобренными и подходящими счетчиками тепла

Посмотрите наш ассортимент теплосчетчиков

<<Назад

Счетчик тепловой энергии с высокоточным датчиком потока Проверьте здесь последние версии.

Похоже, вы из Европы, Ближнего Востока и Африки, но сайт, на котором вы находитесь, относится к Азиатско-Тихоокеанскому региону. Вы хотите перейти на Европу, Ближний Восток и Африку?

Да №

ОписаниеХарактеристики и документыСвязанные разделы

Описание

Компактный ультразвуковой счетчик PolluStat измеряет потребление энергии в контурах отопления или охлаждения. Благодаря высокоточному датчику расхода область применения простирается от станций централизованного теплоснабжения до учета потребления в отдельных квартирах. Он оснащен большим всеобъемлющим ЖК-дисплеем с программируемыми экранами.

Следующие модули для дистанционного считывания и передачи данных доступны как опции и могут быть установлены дополнительно:

Беспроводная шина M-Bus
M-Bus по EN 1434-3 с произвольной частотой считывания, значения обновляются каждые 2 мин.
Беспроводная шина M-Bus и 3 импульсных входа для счетчиков потребления с удаленным импульсным выходом счетчика
M-Bus согласно EN 1434-3 и 3 импульсных входа для счетчиков потребления с удаленным импульсным выходом счетчика
Одиночный и двойной импульсный выход
Modbus (1 кв. 2021 г.) МЭК 61158

Преимущества для вас

Со съемным вычислителем для мест установки с ограниченным пространством прибл. Соединительный кабель 0,85 м

Хранение расхода, мощности и температуры, а также соответствующих максимальных значений за последние 15 месяцев по радио, дополнительные 15 полумесячных значений на дисплее
Модульное решение для различных коммуникационных интерфейсов, которое можно оборудовать на месте, обеспечивает большую гибкость и более низкие затраты на хранение
Стандартная установка в «трубе с более низкой температурой» (на выходе) может быть изменена на «трубу с более высокой температурой» (на входе), если необходимо, на месте, если общее измеренное энергопотребление ниже <10 кВтч
Доступен отдельный модуль питания от сети 230 В или 24 В

Характеристики и документация

Найти документацию по продукту

Характеристики

Сертификация MID класса 2 по EN 1434 для произвольной установки (также над головой)
Диапазон температур датчика расхода:
- Счетчик тепла 15 – 90 °C (также как вариант 15 – 130 °C)
- Гибридный счетчик 15 – 90 °C (Также как вариант 15 – 120 °C)
- Охлаждающий счетчик 5 – 50 °C
Оптический интерфейс данных (протокол M-Bus) в стандартной комплектации
Реестр тарифов: 2 индивидуально настраиваемых реестра
Свободно выбираемая годовая дата отсечки
15 месячных значений по радио
15 месячных и 15 полумесячных значений на дисплее
24 месячных и полумесячных значения через оптический интерфейс или M-Bus
Датчик температуры PT1000:
- Длина 45 мм / диаметр 5,2 мм, длина кабеля 1,5 м
- Длина 50 мм со стопорными втулками на 85 и 100 мм / диаметр 6,0 мм, длина кабеля 3 м

Технические характеристики

Для электронного дистанционного считывания показаний счетчиков и подключения к системам автоматизации зданий для серии PolluStat доступен ряд дополнительных модулей, которые можно установить на заводе или модернизировать в любое время:

Wireless M -Bus (радио)
Беспроводной интерфейс M-Bus для ручного и стационарного считывания в соответствии с Open Metering Standard (OMS). Частота 868 МГц со свободно выбираемыми режимами S1, T1 и C1. Режимы шифрования 5 и 7 также можно выбрать для OMS 4.0.2.
M-Bus
Для считывания данных по 2-проводному кабелю с защитой от обратной полярности согласно EN13757. Подходит для мониторинга, автоматизации зданий или подключения к существующей сети M-Bus. Неограниченное количество считываний. (Частота обновления данных 120 с, при работе от внешнего источника питания 2 с.)
Импульс дистанционного счетчика
Беспотенциальный импульсный выход для подключения к различным устройствам опроса.
Wireless M-Bus (радио) с тремя входами для внешних счетчиков потребления
Эта опция позволяет подключить до трех внешних счетчиков потребления, напр. счетчик электроэнергии, холодной и горячей воды. Можно подключить геркон или импульс открытого коллектора. Значение импульса можно регулировать с помощью оптической головки и подходящего программного обеспечения.
