Проект отопления дома: Проект отопления, водоснабжения и канализации

Содержание

Проект отопления частного дома - онлайн расчет стоимости, состав проекта и порядок работ

Среди инженерных систем загородного дома отопление занимает особое место. Это наиболее сложная с технической точки зрения и дорогая система. От того насколько качественно выполнены работы по расчету и монтажу отопления зависит комфорт проживания, а так же безопасность находящихся в здании людей. Основным документом на основании, которого проводятся все работы по обеспечению здания той или иной инженерной системой является проект, в контексте данной статьи проект системы отопления. От того насколько качественно выполнено проектирование зависят все параметры будущей системы в том числе такие важные как: безопасность, надежность, экономическая эффективность и, конечно, комфорт и удобство эксплуатации.

Для того чтобы выполнить проект отопления инженеру-проектировщику необходимо произвести ряд расчетов в которых необходимо учесть все особенности объекта и пожелания заказчика относительно стоимости и функциональных возможностей будущей системы.

Основным параметром объекта является величина теплопотерь, которая рассчитывается на основании данных о материале и толщине стен, количестве и площади окон, дверных проемов, высоты потолков, толщины перекрытий и других подобных параметров. Так же необходимо учесть географическое положение дома и климатические условия в регионе строительства. Заказчик предоставляет информацию о количестве проживающих в здании людей, назначении объекта, особенностях эксплуатации. Самостоятельно или с помощью специалиста определяется с мощностью и типом отопительного котла, выбирает места расстановки отопительных приборов и любые другие параметры системы по своему желанию. Задача инженера предложить заказчику решение наиболее рациональное с экономической и технической точки зрения.

Одной из основных задач стоящих перед инженером во время работы над проектом является создание отопительной системы, которая будет полностью соответствовать строительным нормам и правилам (СНиП) Ростехнадзора, принятым на территории РФ. Разработка проекта в соответствии со СНиП гарантирует безопасность и надежность будущей системы (в случае если монтажные и пусконаладочные работы выполняли профессионалы).

Порядок работы над проектом отопления

Предварительный расчет

Для того чтобы получить консультацию специалиста по всем организационным и техническим вопросам, касающимся проекта отопления загородного дома, Вы можете позвонить по телефону +7 (495) 108-58-21, отправить Ваш вопрос на e-mail: [email protected] или воспользоваться формой предварительного расчета ссылка на которую расположена в верхней части страницы. На основании предоставленных данных об объекте инженер - проектировщик выполнить предварительный расчет, после чего будет сформировано ориентировочное коммерческое предложение на выполнение работ.

Составление технического задания (ТЗ)

Техническое задание является основным документом на основании, которого видеться разработка проекта. Для составления ТЗ заказчик приезжает в наш офис для личной встречи с инженером, в ходе которой уточняются детали, определяется окончательная стоимость проекта отопления и, в случае достижения договоренности, заключается договор на проектирование. Возможен выезд нашего специалиста на объект заказчика. Техническое задание содержит описание пожеланий заказчика относительно параметров бедующей системы, мест расположения отопительных приборов и т.д. ТЗ, параметры объекта и договор являются документами, на основании которых производиться проектирование инженерной системы.

Работа над проектом

При работе над проектом системы отопления инженер-проектировщик опирается на данные об объекте и пожелания заказчика, содержащиеся в ТЗ. Если система создаться для уже построенного дома возможен выезд специалиста на объект для уточнения, каких либо технических деталей. На основании всех, полученных ранее, данных выполняться необходимые расчеты. Далее при помощи современного программного обеспечения составляться аксонометрические схемы и чертежи расстановки оборудования и прокладки коммуникаций. Составляются спецификации оборудования и материалов, которые будут применяться при монтаже будущей системы. Составляются рекомендации по монтажным работам. Заказчик получает готовый проект отопления в двух экземплярах на бумаге и в электронном виде.

Проект отопления частного дома от ООО «ТСМ-ИНЖИНИРИНГ»

Разработка проектов различных инженерных систем зданий является одним из основных направлений деятельности нашей организации. За 18 лет работы в этом направлении был накоплен обширный опыт, позволяющий нам предлагать своим клиентам лучшие инженерные решения, хорошо зарекомендовавшие себя на практике. Все проекты отопления, разработанные ООО «ТСМ-ИНЖИНИРИНГ», полностью соответствуют всем строительным нормам и правилам Ростехнадзора РФ. Задать вопрос специалисту проектного отдела можно по телефону +7 (495) 108-58-21 или отправив ваш вопрос на e-mail: [email protected] указав в письме телефон для связи с Вами.


* - не является официальной офертой. Примерные цены на проектирование отопления объекта до 1000 м², для уточнения стоимости обратитесь в проектный отдел нашей компании по телефону (495) 108-58-21 или e-mail: [email protected]

Проект отопления дома заказать - цена в Санкт-Петербурге

Содержание:

Разработка качественного проекта отопления является важнейшим условием успешного строительства дома. Компания СКК Инжиниринг имеет многолетний опыт проектирования отопления, водоснабжения, канализации частных домов, коммерческих объектов, дач, баз отдыха.

Понимая всю важность и ответственность этапа проектирования, мы всегда идем навстречу нашим клиентам, разрабатывая проект в сжатые сроки и на гибких условиях:

  • Срок проектирования отопления частного дома – от 3 дней

  • Стоимость проектирования (включая теплотехнический расчет, монтажные схемы, подробные спецификации) – от 70 р/м2


Стоимость проекта отопления
проект цена
система отопления (включая теплотехнический расчет здания) от 70 р/м2
котельная газовая с настенным котлом, двухконтурным или одноконтурным с отдельно стоящим бойлером ГВС, линия рециркуляции 7 000 р*
котельная газовая/дизельная/комбинированная с напольным котлом (2 котлами),  с отдельно стоящим бойлером ГВС, линия рециркуляции от 10 000 р
котельная гибридная (тепловой насос, тепловой аккумулятор, солнечные панели, включая расчет рассольного контура) от 18 000 р*




Грамотное проектирование отопления частного дома гарантирует, что:

  • инженерные коммуникации будут смонтированы в соответствии со всеми нормативно-правовыми актами и нормами,  система отопления в целом будет надежной и безопасной

  • реализованная строго в рамках разработанного проекта система отопления будет в полной мере соответствовать именно Вашим пожеланиям, которые обсуждаются и фиксируются еще на этапе формирования Технического задания.

    Это касается как микроклимата внутри помещений, так и вопросов дизайна

  • Вам не придется переплачивать, т.к. разработка проекта отопления дома предотвращает необходимость что-либо переделывать, вносить изменения в процессе монтажа. Имея на руках точную спецификацию оборудования и материалов, Вы сможете тщательно контролировать процесс монтажа и расход денежных средств на закупку фитингов, трубопроводов и отопительных приборов

  • приобретенное Вами оборудование всегда будет работать в нормативном режиме и прослужит в течение всего заявленного срока эксплуатации. Это объясняется тем, что в ходе проектирования мы подбираем отопительные приборы, трубопроводы и насосное оборудование с учетом требуемого производителем оборудования температурного режима.
Мы готовы предоставить Вам всю совокупность знаний наших сотрудников и совместно разработать проект системы отопления, которая удовлетворит именно Вас.
Что мы предлагаем:
  • Грамотный теплотехнический расчет здания

  • Подбор отопительного оборудования в соответствии с выполненными теплотехническими расчетами.

    При подборе техники применяется гибкий подход: мы готовы включить в проект отопительные приборы высокого качества, принадлежащие к приемлемой для Вас ценовой категории

  • Подбор трубопроводов и насосного оборудования, определение шага укладки трубопроводов теплого пола выполняется исключительно на основании гидравлического расчета

  • В проект включаются только подробные монтажные схемы, на основании которых действительно можно собрать работоспособную систему. Монтаж на основе нашего проекта может быть осуществлен как нашими специалистами, так и представителями других организаций. Выполненные СКК Инжиниринг проекты отопления частных домов были реализованы в различных регионах Российской Федерации

  • Мы имеем опыт проектирования котельных, работающих на газе, дизельном топливе, дровах и пеллетах, электричестве, а также солнечной и геотермальной энергии

  • При заказе проекта отопления частного дома Вы получаете дополнительную скидку наоборудование и монтажные работы

Как происходит проектирование отопления
  1. После подписания Договора на проектирование мы обсуждаем с Вами и фиксируем все Ваши пожелания, такие как: требуемая температура воздуха и поверхности пола в различных помещениях, особенности дизайна отопительных приборов, необходимость в ручном или автоматическом регулировании температуры воздуха и теплоносителя, потребность в скрытой прокладке трубопроводов и многие другие
  2. Происходит сбор информации для будущего проекта, в том числе о доступных видах топлива, характеристиках дома (материал и толщина стен, тип стеклопакетов, вид фундамента, утепление кровли, ориентация дома по сторонам света), местоположении объекта
  3. В течение первых 2-3 дней проектирования наши инженеры производят теплотехнический расчет Вашего дома, определяя теплопотери каждого помещения. На основе полученных данных мы подбираем отопительные приборы и разрабатываем первый рабочий вариант проекта отопления, который отправляем Вам на согласование
  4. В течение следующих 3-5 дней мы согласовываем с Вами необходимые детали, учитываем Ваши пожелания и вносим точечные корректировки, готовим спецификацию материалов и оформляем проект

Как видно, создание проекта системы отопления в компании СКК Инжиниринг - процесс недолгий, но зато весьма полезный.

Для того, чтобы заказать проект отопления частного дома, достаточно связаться с нами любым из доступных способов: по телефону, e-mail или через форму заявок с сайта.

Если Вам требуется срочная разработка проекта отопления, Вы можете скачать бланк Технического задания на проектирование (см. ниже), самостоятельно заполнить его и отправить нам через форму заявки сайта. Это может существенно ускорить процесс сбора информации и сократить сроки проектирования.

Бланк Технического задания на проектирование (скачать)



Примеры работ по проектированию отопления

Полный перечень работ по проектированию отопления вы можете посмотреть на странице

Обвязка котельной. Линия отопления

Радиаторное отопление. Аксонометрическая схема

Наполное отопление

Радиаторное отопление

Вентиляция. Аксонометрическая схема

Вентиляция цокольного этажа

Заказать проект отопления частного дома или коттеджа по лучшей цене

Компания «ОлимпСтройСервис» разработает проект отопления частного дома в Москве любой сложности с предоставлением трехмерной визуализации. Профессиональный подход и большой практический опыт позволяют нашим специалистам учесть все нюансы, провести правильные и точные расчеты, что обеспечит надежность отопительной конструкции, ее долговечность, безопасность и комфорт в Вашем жилье.

Нюансы проектирования отопительной системы

Современный инженерный проект отопления двухэтажного дома подразумевает составление поэтажного плана конструкции теплообеспечения, в котором указываются все параметры и допуски.

Комплексный подход к проектированию предусматривает предварительное создание таких условий в доме, при которых отопление будет наиболее эффективным. Расположение постройки должно быть таким, чтобы солнечный свет максимально проникал в комнаты. Установка современных оконных систем предупредит утечку тепла из помещений.

Наличие камина, пусть даже электрической модели, послужит дополнительным источником тепла и обеспечит уютную обстановку. Большое внимание следует уделить утеплению фасада, потолка, пола и межкомнатных перегородок.

Соблюдение принципов теплосбережения позволит спроектировать наиболее эффективную и экономически выгодную отопительную конструкцию.

На сегодняшний день можно заказать проект системы отопления частного дома следующих видов:

  • Воздушный. Такой вариант планируется и реализуется только на этапе строительства дома. Он предполагает монтаж специальных воздуховодов, посредством которых нагретый генератором воздух поступает в помещения. Стоимость разработки такого плана обойдется дешевле остальных.

  • Электрический. Подходит для объектов, у которых мощность электросети достаточна для полноценного функционирования оборудования. Проект электрообогрева является дорогостоящим в эксплуатации и обслуживании. Одним из примеров является «теплый пол».

  • Инфракрасный. Такой план наилучшим образом отвечают современным требованиям к системам обогрева, кроме того, существует тенденция к снижению стоимости таких проектов.

  • Трубопроводный. Традиционный и самый доступный способ обогрева, который предполагает использование небольшой котельной, оборудованной котлом и насосами.

Какой вариант выбрать – решать заказчику. Но, при этом целесообразно проконсультироваться со специалистами, которые помогут подобрать оптимальный по всем параметрам проект.

Проектирование теплоснабжения домов и коттеджей любой сложности

Компания «ОлимпСтройСервис» предлагает профессиональные услуги проектирования систем теплоснабжения в небольших частных домах, двухэтажных коттеджах и стандартных квартирах.

Вы можете выбрать готовый проект отопления загородного дома из нашего электронного каталога, заказать его адаптацию под собственные потребности или индивидуальное проектирование.

Все пожелания клиента отражаются в техническом задании, которое также должно содержать поэтажный план строения, сведения об утеплении, место установки оборудования. На основе предоставленной информации разрабатывается рабочий проект, который согласовывается с заказчиком.

Такой подход позволяет избежать ошибок и просчетов, подготовить документацию, которая будет полностью соответствовать государственным стандартам и строительным нормам.

Если Вас интересует цена за проект системы отопления таунхауса, наши специалисты бесплатно предоставят прайс – лист с информацией о составе документации и стоимости проектных работ.


Типовой проект отопления частного дома

Типовой проект комбинированного отопления дома

! Заказчику на заметку
В данном случае под комбинированным отоплением понимается интеграция системы отопления с системой приточно-вытяжной вентиляции. Отопление дома в рассматриваемом ниже примере производится воздухом через внутрипольные отопительные конвекторы. Таким образом, данный проект содержит элементы системы воздушного отопления.

В этом разделе мы хотим показать основные документы, которые входят в разрабатываемый нашей компанией проект комбинированного отопления (далее проект отопления). В качестве примера был использован проект отопления частного двухэтажного жилого дома площадью 300 кв. метров.

В этот проект отопления входят общие данные, а также комплект чертежей, включающий:

  • тепловую схему котельной;
  • поэтажные планы системы отопления;
  • схему системы отопления;
  • поэтажные планы системы теплых полов.

Отопление и теплоснабжение

В общих данных проекта отопления указываются расчетные температуры наружного и внутреннего воздуха, а также параметры теплоносителя для систем радиаторного отопления и систем теплых полов.

В данном проекте отопления указаны следующие параметры температур:

  • расчетная температура наружного воздуха для системы отопления t=−28 градусов;
  • расчетные температуры внутреннего воздуха приняты:
    • для жилых помещений — + 22 градуса;
    • для санузлов и ванных комнат — + 24 градуса.

Система отопления имеет следующие параметры теплоносителя:

  • для системы радиаторного отопления — +80/+60 градусов;
  • для системы теплых полов — +35/+30 градусов.

Котельная и тепловой пункт

В проекте отопления раскрыты основные характеристики и особенности создания котельной и теплового пункта.

В этом проекте отопления частного жилого дома была спроектирована индивидуальная котельная со следующими характеристиками:

Проектом отопления предусмотрена котельная на базе чугунного котла Buderus Logano G334WS мощностью 73 кВт. Отвод продуктов сгорания производится по встроенному утепленному дымоходу фирмы RAAB (Германия).

Распределение теплоносителя осуществляется с помощью магистральной гребенки, изготовленной из трубы ВГП Ду 50 мм.

Насосное оборудование фирмы Grundfos, запорная и контрольно-измерительная аппаратура располагаются в помещениях котельной.

В качестве устройства управления котельной проектом отопления предусмотрено применение комплектной системы автоматики фирмы Buderus тип Logomatic 4211 для погодозависимого климат-контроля.

Регулирование и ограничение температуры подающей линии отопительного котла производится автоматикой Logomatic 4211.

Приготовление горячей воды предусмотрено при помощи бойлера объемом 300 литров производства фирмы Buderus. Регулирование и поддержание температуры горячей воды выполнено путем управления загрузочным насосом бойлера с помощью отдельного блока общей системы управления.

Тепловая схема котельной

В комплект проекта отопления входит тепловая схема котельной. Ниже мы приводим пример схемы котельной, выполненной по проекту отопления частного двухэтажного жилого дома.

Требуется котельная? При заказе проекта котельной по акционной цене заказчик получает техническое задание (ТЗ) в подарок! Сформируем ТЗ для разработки котельной без визита в офис. Для этого требуется оплатить счет и заполнить опросный лист по котельной для вашего объекта.

Радиаторное отопление

В проекте отопления раскрыты основные характеристики и особенности создания радиаторной системы отопления. В частности в проекте указывается вид разводки системы отопления, тип отопительных приборов и способ их подсоединения к магистралям отопления, места установки внутрипольных отопительных каналов, устройств урегулирования температуры по помещениям и многое другое.

В этом типовом проекте отопления система радиаторного отопления имеет следующие характеристики и особенности:

В частном жилом доме предусмотрена двухтрубная коллекторно-лучевая система радиаторного отопления. В качестве отопительных приборов по проекту отопления в соответствии с техническим заданием приняты стальные панельные радиаторы Kermi FKV в вентильном исполнении. Присоединение к радиаторам принято скрытое сзади. В местах установки балконных дверей и витражных окон проектом отопления предусмотрена установка отопительных каналов, встраиваемых в пол.

Для индивидуального регулирования температуры по отдельным помещениям на каждом подающем отводе поэтажных коллекторов отопления установлены термовентили серии AZ фирмы Oventrop. Для возможного отключения и слива каждого отопительного прибора их подключение запроектировано через запорно-присоединительные узлы типа Multiflex фирмы Oventrop.

Для удаления воздуха с верхних точек системы отопления предусматриваются автоматические воздухоотводчики на коллекторах и воздушные краны Маевского на каждом радиаторе.

Все трубопроводы системы радиаторного отопления теплоизолируются утеплителем Termaflex ФР3 толщиной 9 мм.

Кроме приведенных выше общих данных, в проект отопления входят подробные чертежи системы радиаторного отопления на планах каждого этажа. В нашем случае мы приводим чертежи системы отопления на планах первого и второго этажей.

Кроме поэтажных планов, проект содержит схему системы отопления, которая наиболее наглядно представляет всю отопительную систему целиком.

Теплые полы

В соотвествии с техническим заданием проектом отопления предусмотрено устройство водяных теплых полов в отдельных помещениях жилого дома. Расчетная температура поверхности полов принята на уровне +27 градусов. Способ укладки и крепления греющих контуров принят для наливных бетонных полов.

В местах пересечения температурных швов предусмотрена укладка греющих труб в защитных пластиковых гофрированных гильзах.

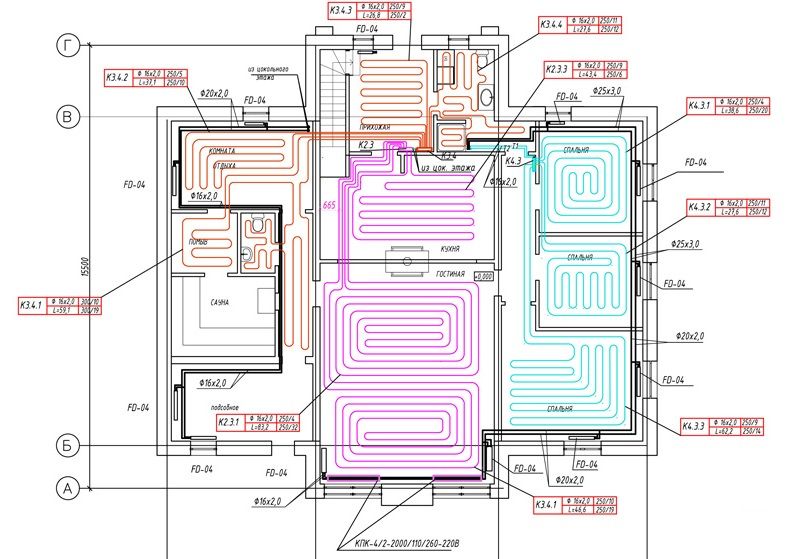

В проект отопления входят чертежи системы теплых полов для каждого этажа.

В этом разделе мы не ставили целью опубликовать весь пакет документов, входящих в проект отопления. Нужно заметить, что некоторые проекты представляют собой многостраничные документы с большим количеством чертежей и схем различного формата. Поэтому полная публикация проектов в интернете в удобном для всех пользователей формате не только затруднительна, но и нецелесообразна.

Если вы заинтересованы в разработке проекта отопления или у вас есть вопросы по его созданию, то лучше обратиться к нашим специалистам по телефону (495) 739-37-79.

Заказчику на заметку

На нашем сайте представлено еще одно подробное описание разработанного проекта отопления для частного загородного дома.

Проект системы отопления дома (примеры)

Что такое проект системы отопления дома? Какой первый шаг в проектировании системы водяного отопления? Как сделать проект отопления дома самостоятельно?

Будете ли вы сами проектировать систему отопления своего дома или закажете проект специалистам, но в любом случае будет полезно разбираться в данном вопросе.

В этой статье ознакомимся с теми же самыми видами обвязки, которые рассматривались в предыдущих статьях, но уже на конкретных проектах систем отопления.

Проект двухтрубной системы отолпения: пример 1

Первоначально рисуется план дома:

План дома с нанесёнными на нём наружными стенами дверными и оконными проёмами, площадями помещений

Здесь план взят из программы, где уже был изображён эскиз дома. Вкратце разберём, какие здесь обозначения.

Толстой серой линией показаны наружные стены. Более тонкими обозначены внутренние стены, перегородки. Чёрными линиями показаны дверные проёмы, двери. Жёлтыми линиями — окна. Каждое помещение должно иметь размеры, общую площадь – для того, чтобы потом определить тепловые потери каждой комнаты и всего дома.

Теперь на плане дома указываем, как будут проходить трубопроводы, где стоять радиаторам и т. д.

На следующем рисунке проект системы отопления другого дома, но это не важно, потому что так же изображены внешние, внутренние стены, дверные и оконные проёмы:

План дома со схемой системы отопления (двухтрубная система отопления)

Вместе с тем показана классическая схема двухтрубной системы отопления. Под окнами расположены радиаторы.

В правом нижнем углу видно, что система отопления разделяется на два крыла:

1) одно идёт (если смотреть на плане) снизу вверх и далее влево, что видно по стрелкам; труба подходит к каждому из трёх радиаторов и затем от них идёт обратка;

2) второе крыло идёт справа налево, если смотреть по стрелкам, подходит к радиаторам, и возвращается по обратке. На данном плане двухэтажный дом, на рисунке выше – план второго этажа. Сама же котельная находится на первом этаже или в подвальном помещении:

Нижний этаж, на котором установлен газовый котёл

Проект двухтрубной системы отолпения: пример 2

На следующем рисунке тоже проект двухтрубной системы отопления:

План дома со схемой системы отопления (двухтрубная система отопления)

От котла идёт труба (см. по стрелкам) и в каком-то месте разветвляется на два крыла, в каждом из которых подающая труба подходит к отопительному прибору, и затем от отопительных приборов возвращается обратка, которая идёт к котлу.

Проект однотрубной системы отопления

Следующий проект системы отопления — классическая однотрубная схема:

План дома со схемой системы отопления (однотрубная система отопления)

В общем-то, комментарии здесь излишни, всё отлично видно по схеме.

Пример проекта системы отопления по схема Тихельмана

На следующем рисунке более сложный проект системы отопления, чем в предыдущих примерах:

План дома со схемой системы отопления (с использованием нескольких вариантов обвязки)

Здесь используется несколько вариантов обвязки систем отопления. Рассмотрим более подробно эту схему.

От котла идёт подающая труба (см. по стрелкам), подходит к первому радиатору (здесь перед радиатором на схеме изображена термостатическая головка, которая регулирует подачу теплоносителя в радиатор в зависимости от той температуры, какую мы выставили).

Далее по пути следования теплоносителя подходим ко второму радиатору, к третьему, к четвёртому, и так далее, до самого последнего радиатора.

Теперь обращаем внимание на обратку. Обратка на данной схеме выходит с радиатора, который находится первым на подаче. И далее теплоноситель в обратке идёт параллельно тому, что идёт по подающей трубе.

Из каждого радиатора трубопровод завязан с обраткой. От последнего радиатора обратка идёт к котлу. То есть, на данной схеме изображена попутно-перехлёстывающая (Тихельмана) система отопления.

Чем она хороша? Тем, что теплоноситель в такой системе распределяется по радиаторам равномерно. Здесь важно, чтобы первый радиатор был последним на обратке (то есть, обратка начинается с него), именно тогда нагрев радиаторов будет одинаков.

По сути это комбинированная система отопления: от подачи и от обратки отходит ещё один элемент (крыло), дополнительная система «тёплый пол» (скорей всего, это обогрев ступенек при входе в дом и выезда из гаража для того, чтобы в зимний период не образовывалось наледи).

В тёплом полу теплоноситель должен быть намного холоднее (не больше 55 градусов), чем в радиаторной системе отопления, поэтому здесь стоит смесительный узел (большой зелёный), задача которого уменьшить температуру теплоносителя, идущего в тёплый пол. На схеме также видно, что для системы тёплого пола устанавливается отдельный расширительный бак.

Пример проекта системы отопления с несколькими контурами

Ниже показан проект системы отопления из нескольких контуров:

План дома со схемой системы отопления (система отопления, состоящая из нескольких контуров)

В данном варианте на каждом «крыле» (контуре) установлен отдельный насос, но можно обходиться без такого усложнения, насос ставить один на общей подаче, а все контуры подключить к общей подающей и отводящей трубе через коллектор.

Плюс такой схемы подключения в том, что можно управлять отдельно каждым контуром. А минус в том, что приходится применять гораздо больше трубы.

На схеме ниже отдельно изображён коллекторный узел:

Коллекторный узел системы отопления

По стрелкам видно, что через коллектор подача сразу закольцовывается в обратку. Каким образом происходит распределение теплоносителя в данном варианте подключения?

От общей подачи указано направление движения теплоносителя (чёрными стрелками) к радиаторам. За счёт терморегулятора производится управление клапаном. Если температура теплоносителя превышает заданную, клапан открывается, и теплоноситель проходит не в «петлю» к радиаторам, а сразу возвращается в основную систему.

Если же температура приемлемая, то клапан закрывается, и весь теплоноситель идёт к радиаторам в данной «петле». Таким образом происходит регулирование температуры в каждой «петле» (контуре). В данном варианте показан коллектор из пяти контуров.

Пример коллекторной системы отопления

На рисунке ниже более простая коллекторная система (коллекторный узел):

Коллекторный узел системы отопления

Здесь так же, как в предыдущем варианте, на каждом контуре коллектора установлены отдельные насосы. Но на самом деле так делается только в том случае, если система сама по себе очень большая (двух-, трёхэтажные дома с большими площадями). Если же у вас таких площадей не будет, то достаточно в коллекторе отводов со своей запорной арматурой, а циркуляционный насос ставится один общий для всей системы (обычно на обратке).

Ну и ещё несколько проектов систем отопления.

План дома со схемой системы отопления (коллекторная система отопления)

Показаны контуры, в каждом из которых теплоноситель подводится к своему радиатору. Но нужно здесь оговориться, что радиаторов в каждом контуре может больше, чем один. Всё остальное легко проследить по схеме, комментарии дополнительные излишни.

Пример системы отопления с одно- и двухтрубной обвязкой радиаторов

На следующей схеме совмещены одно- и двухтрубная системы обвязки.

План дома со схемой системы отопления (совмещены одно- и двухтрубная система отопления)

Перед первым радиатором подача разделяется на два потока. И далее один из потоков, выйдя из первого радиатора, становится обраткой.

Все эти схемы приведены здесь в качестве примеров – чтобы, пользуясь ими, вам было проще спроектировать отопление своего дома. В примерах хорошо видно, что должен содержать проект системы отопления: план дома, окна, двери, размеры помещений, а также оконных и дверных проёмов, должно быть обозначено отопительное оборудование и трубопроводы. Такую работу нужно проделать, чтобы потом можно было провести расчёты системы отопления.

Схемы отопления частного дома

Схема отопления выбирается на стадии проектирования системы обогрева строения. От того каким способом будет обогреваться помещение зависит подбор основных компонентов отопительной системы: трубопроводов, источника тепла и нагревательных приборов.

Виды отопления

На выбор лучшей системы отопления влияют многие факторы: тип помещения, функциональность, мощность оборудования. Чтобы правильно подобрать необходимый вариант отопления, надо лучше узнать о его разновидностях, особенностях монтажных работ и функционировании приборов нагревания. Важными показателями являются также: цена и доступность топлива.

Чаще всего для частного дома используются следующие типовые схемы отопления: с естественной и принудительной циркуляцией теплоносителей, с двухтрубной и однотрубной разводкой. В качестве энергоносителя могут использоваться: дрова, уголь, газ, электричество и др.

Типы циркуляции

В зависимости от способа циркуляции можно выделить два типа:

Схема с естественной циркуляцией основана на изменении плотности теплоносителя. Система проста в исполнении и не зависит от коммуникаций. Она подойдет для небольшого частного строения.

Принудительная циркуляция производится за счет различия в давлениях между обратным и прямым ходом. Такое отопление практически не имеет ограничений по своему использованию, но требует дополнительных расходов на специальный насос и электроэнергию.

Данные виды систем имеют отличительные особенности в зависимости от способа подключении водяного отопления к источнику тепла: последовательно либо параллельно.

Тип здания

Если дом с одним этажом и высокой крышей, то для отопления лучше всего подойдет схема отопления с вертикальным способом подачи. В данном случае помещение можно будет сделать отапливаемым вместе с мансардной частью.

Если в частном доме есть глубокий подвал, то рекомендуется использовать горизонтальную разводку с котлом в подвальной части. Если дом имеет два и более этажа, то способ разводки будет двухтрубным с вертикальными стояками.

Теплоноситель и устройства нагрева

По виду теплоносителя различают следующие системы обогрева:

Нагревательные приборы можно выбрать трех видов:

Воздушное отопление

При воздушном отоплении воздух прогревается от источника тепла, минуя теплоносители. Используется для обогрева домов малой площади до 100 м². Такое отопление можно устанавливать как при ремонтных работах в уже существующем здании, так в новом здании.

Основные особенности

Как источник тепла используется газовая горелка или котел. Исключительной особенностью данной системы является то, что она кроме отопительной функции выполняет также и вентиляционную. Регулировка вентиляции и температуры осуществляется при помощи специальных термостатов.

Установка воздушной системы в частном доме обойдется дорого. Но сэкономить можно на топливе, расчет потребности которого показывает, что его понадобится значительно меньше из-за отсутствия необходимости прогревать теплоноситель. Такая система не замерзает и оперативно отреагирует на температурные колебания. Благодаря специальным фильтрам воздух остается всегда очищенным и свежим.

Недостатком можно считать пересушивание воздуха, но это можно с легкостью преодолеть с помощью увлажнителя.

Водяное

Водяное отопление – это замкнутая система, применяется как в квартире, так и в частном доме. В роли теплоносителя используется вода или антифриз. Вода перемещается от источника излучения тепла к радиаторам. Температура может регулироваться термостатом автоматически или кранами вручную.

Данный вид отопления очень популярен из-за доступности теплоносителя, его можно установить самостоятельно. Это относительно недорогой вид обогрева помещения.

Недостатком является промерзание системы в случае длительного отключения. Также существуют особые требования к теплоносителю. Вода должна быть без примесей и с минимальным количеством солей. Для нагревания теплоносителя используются разные котлы: на жидком и твердом топливе, электричестве или газе.

Электрическое

Электрическое отопление – это надежный и самый простой в использовании тип отопления. Особенно такой способ рекомендуется для дома размером не более 100 м². Если дом большей площади, то такое отопление становится экономически невыгодным.

Данная схема обогрева может применяться как дополнительная на случай ремонта или отключения основной системы. Это может быть отличным вариантом для прогревания частных домов, которые используются периодически. Как отопительные приборы используются электрокотлы, электрокамины и конвекторы.

Современные технологии

Все более популярными становятся инновационные способы отопления:

Инфракрасные полы

Инфракрасные полы появились недавно, они работают от электросетей. Такие полы устанавливаются на стяжку или бетон.

Специальные нагревательные элементы излучают инфракрасное тепло, которое обогревает предметы, а от них нагревается окружающий воздух. Контроль за температурой осуществляется с помощью терморегуляторов.

Тепловые насосы

Тепловые насосы дорого стоят и сложны в установке, но очень экономичны при их дальнейшем использовании.

Специальный тепловой насос передает в систему отопления тепло, получаемое из почвы или воды.

Солнечные коллекторы

Солнечные коллекторы представляют собой уникальный комплекс по сбору тепловой энергии от солнца и передаче ее теплоносителю. К преимуществам данной системы можно отнести простоту установки, высокую эффективность и небольшую массу.

Теплоносителем могут служить масло, вода или антифриз. Однако такое отопление зависит от количества солнечных дней в году и может устанавливаться только в определенной местности.

Расчет системы водяного отопления

Прежде чем выбрать тип отопления нужно предварительно сделать расчет необходимой мощности нагревательного прибора и количество радиаторов. Правильный расчет влияет на эффективность и качество работы всей системы.

Мощность котла

Мощность котла для частного дома в 200 м². рассчитывается по следующей формуле: W=(S (площадь помещения)*Wуд (удельная мощность на 10 куб метров))/10.

Wуд зависит от региона, где располагается дом. Для средней части России данное значение равно 1,5. Также на 100 м² помещения требуется 10 кВт. Если площадь равна 200 м², то мощность котла = 200*1,5/10 =30 кВт.

Количество радиаторов

Чтобы произвести полноценный расчет отопления важно знать количество необходимых радиаторов и секций. Зная теплоотдачу определенной секции, можно сделать расчет площади, которую она может обогреть.

Если теплоотдача одной секции равна 180 Вт, то делим эту величину на 100 и получаем 1,8 м. Если площадь дома равна 200 м², то 200 делим на 1,8 и получаем 111. Расчет показал, что 111 секций необходимо для прогревания частного дома площадью 200 м².

Грамотно рассчитав нужную мощность для обогрева помещения, можно выбрать наиболее эффективный вид отопления.

Необходимо учитывать не только цену за оборудование и монтаж, но и траты на дальнейшую эксплуатацию системы.

Определение мощности теплых полов

Если вы решили использовать в качестве обогрева «теплый пол»,
оборудование следует подбирать исходя из следующих показателей мощности:

  • для жилой комнаты или кухни мощность равняется 120-140 Вт/м²;
  • для застекленного балкона – 130-170 Вт/ м²;
  • для ванной около 150 Вт/м².

При расчете мощности важно учитывать и этаж здания. Например, для первого этажа этот показатель надо увеличивать на 20 %.

Расчет труб для теплого пола производится по следующей формуле:
L (длина труб) = AR (площадь жилья)/a (шаг укладки)+2*Lzu (длина подающих труб отопления) — 2*Ld (длина проходных отопительных труб).

Расчет воздушного отопления

При расчете системы воздушного отопления необходимо учитывать следующее: нагревание теплоносителя должно соответствовать категориям зданий, в которых подобное отопление устанавливается.
Объем расхода воздуха вычисляется по формуле:

Lb =3.6Qnp (тепловой поток)/ (C (теплоемкость теплоносителя) (t пр (темп. теплоносителя) — tв (темп. помещения)).

Температура теплоносителя рассчитывается так:
Tпр = tH (темп. на улице) + t (дельта изменения темп. в воздухонагревателе) + 0.001p (давление потока).

Проект системы отопления типового дома 160 м2

В этой статье описана система отопления двухэтажного дома, площадь каждого этажа 80 м2. В качестве источника тепла используется одноконтурный газовый котел мощностью 20..24 кВт. Приготовление горячей воды производится в бойлере косвенного нагрева емкостью 120

В доме расположены следующие помещения:

Название
помещения
Площадь, м2Кол-во
радиаторов
Кол-во контуров
теплого пола
Этаж 1
1.1Кухня — гостиная3143
1.2Кабинет1621
1. 3Санузел511
1.4Коридор61
1.5Тамбур811
1.6Котельная81
1.7Лестница61
Этаж 2
2.1Спальня 1182
2.2Спальня 2152
2.3Детская182
2.4Санузел411
2.5Ванная921
2.6Лестница6
2.7Коридор10

Отопление дома комбинированное: предусмотрена система радиаторного отопления и система напольного отопления. Радиаторы расположены во всех жилых помещениях. Напольное отопление предусмотрено на первом этаже, а также в санузле и ванной на втором этаже.

Котел и система приготовления горячей воды

Источником тепловой энергии для теплоснабжения дома служит собственный котел, работающий на газообразном или жидком топливе. В данном проекте предусмотрен одноконтурный котел.

Одноконтурные котлы предназначены для нагрева теплоносителя контура отопления. В состав котла, как правило, входит система управления и защиты горелки. Циркуляционные насосы и теплообменник нагрева горячей воды должны устанавливаться отдельно. Для приготовления горячей воды используется бойлер косвенного нагрева, представляющий собой накопительный бак горячей воды со встроенным в него теплообменником.

Для подачи теплоносителя в контур отопления и нагрева ГВС применен насосный узел обвязки котла DSM-BPU.

Насос контура отопления прокачивает теплоноситель через котел, радиаторы и (с помощью узла смешения) через контуры теплого пола. В контуре отопления устанавливаются термостатические регуляторы, которые изменяют сопротивление контура в зависимости от температуры в помещениях. Чтобы обеспечить циркуляцию теплоносителя через котел в любых режимах работы, в контуре отопления насосного узла DSM-BPU предусмотрен перепускной клапан AVDO. Клапан AVDO может быть настроен на поддержание необходимого минимального расхода в зависимости от применяемого котла. Насос контура ГВС прокачивает теплоноситель через котел и бойлер косвенного нагрева. Сопротивление контура нагрева ГВС постоянно, поэтому установка перепускного клапана не требуется.

Мощность котла подобрана исходя из среднего потребления тепла контуром отопления и ГВС. Пиковые нагрузки при использовании горячей воды покрываются за счет запаса горячей воды в бойлере косвенного нагрева. В этом случае котел работает либо на контур отопления, либо, если температура воды в бойлере косвенного нагрева упала ниже установленной, переключается на нагрев горячей воды. Такой режим работы называют «приоритет ГВС». Переключение контуров отопления с помощью узла DSM-BPU осуществляется переключением питающего напряжение с насоса контура отопления на насос контура нагрева ГВС по сигналу термостата ГВС. Установленные на выходе каждого насоса обратные клапаны обеспечат правильное направление потока теплоносителя.

В состав насосного узла обвязки котла входят фильтры для каждого контура, предохранительный клапан, кран для подключения расширительного бака, запорные краны на каждом контуре для удобства сервисного обслуживания системы. Установка дополнительной трубопроводной арматуры не требуется.

Радиаторное отопление

В данном проекте используются радиаторы с нижним подключением и встроенным терморегулирующим клапаном.

Клапан предусматривает установку термостатического элемента с современным клипсовым соединением типа RA.

Разводка трубопроводов лучевая, то есть к каждому радиатору от расположенного на этаже коллектора проложен независимый подающий и обратный трубопроводы. Такая разводка позволяет скрыть трубопроводы в стене или стяжке, так как от коллектора до радиатора прокладывается цельный трубопровод, без стыков и соединений. Использование труб малого диаметра (так как тепловая нагрузка на каждый радиатор относительно мала) позволяет уменьшить толщину стяжки. Также лучевая разводка позволяет оптимально управлять температурой в помещении, так как изменение расхода отдельно взятого отопительного прибора не оказывает влияние на другие отопительные приборы.

Обвязка радиатора должна выполнять следующие основные функции: регулировать мощность радиатора в зависимости от температуры в помещении, перекрывать поток теплоносителя в радиатор для обслуживания, ремонта или замены, обеспечивать возможность слива теплоносителя из радиатора на время ремонта.

Регулировать мощность радиаторного отопления можно двумя способами: управляя всеми радиаторами в одном помещении одновременно по комнатному термостату или управляя каждым радиатором независимо радиаторным термостатом.

Комнатный термостат применяют, если радиаторы закрыты декоративной решеткой, в этом случае температура в месте установки радиатора значительно отличается от температуры в комнате, и радиаторный термостат будет работать некорректно. Также, если в комнате установлено большое количество радиаторов, удобнее регулировать температуру в помещении одним прибором – комнатным термостатом.

В данном проекте предусмотрено управление каждым радиатором с помощью радиаторного термостата во всех помещениях, за исключением кухни – гостиной. В кухне – гостиной установлены 4 радиатора, для удобства управления которыми применен программируемый комнатный термостат TP5001MA. Сигнал от комнатного термостата TP5001MA поступает к термоэлектрическим приводам TWA-A, установленным на распределительном коллекторе. Таким образом осуществляется единое управление всеми 4 радиаторами, установленными в помещении. В этом случае установка на каждый радиатор термостатического элемента не требуется.

Для обвязки радиаторов использован термостатический элемент с газовым наполнением RA2994. Элементы с газовым наполнением обеспечивают наименьшее время реакции на изменение температуры в помещении – 8 минут, по сравнению с 20-25 минутами для жидкостного наполнения и 45 минут для заполнения парафином. Таким образом, примененный термоэлемент с газовым наполнением обеспечивает высокий уровень комфорта и позволяет экономить до 36% энергии на отопление помещения.

Для возможности отключения радиаторов и слива из них теплоносителя для обвязки радиаторов применены специальные запорные клапаны RLV-KD для радиаторов с нижним подключением. К этим клапанам можно подключить спускной кран с насадкой для шланга 3/4″ и предотвратить попадание теплоносителя на отделочные материалы при обслуживании и ремонте. В данном проекте предусмотрена разводка трубопроводов в стяжке, поэтому выбрана модель клапана RLV-KD для нижнего подключения трубопроводов.

В санузле на первом этаже и в ванной комнате на втором этаже установлены полотенцесушители. Для подключения полотенцесушителей к контуру отопления применен комплект из дизайн-серии X-tra Collection. Данный комплект подключается к дизайн-радиаторам и полотенцесушителям через невидимые снаружи переходники. Таким образом обеспечивается безупречный внешний вид.

Напольное отопление

Теплый пол обеспечивает особый комфорт в помещении. В данном проекте напольное отопление предусмотрено на первом этаже, а также в санузле и ванной на втором этаже.

Для радиаторов и для теплых полов требуется разная температура теплоносителя. Классические параметры для радиаторов – это 80 С на подаче и 60 С на возврате. Для комфортного и безопасного проживания средняя температура поверхности пола не должна быть выше +26 С для помещений с постоянным пребыванием людей, это значение регламентировано Сводом Правил СП60.13330.2012 (актуализированная редакция СНиП 41-01). Для достижения такой температуры поверхности пола температура подаваемого теплоносителя должна быть около 40 С. Чтобы температура поверхности пола была равномерной, температура возвращаемого теплоносителя должна отличаться от температуры подачи не более чем на 5…10 С. Для получения таких параметров теплоносителя теплого пола применяют узлы смешения.

В данном проекте применен компактный узел смешения FHM-C6 с 3-х скоростным насосом UPS 15-60. Глубина компактного узла в сборе с коллектором FHF составляет 110 мм, что позволяет установить сборку в стандартный шкаф.

Для подключения контуров теплого пола применены распределительные коллекторы FHF-F, оснащенные расходомерами.

Расходомеры позволяют визуально наблюдать поток теплоносителя в каждом контуре, что существенно упрощает наладку и обслуживание системы. Чтобы избежать попадания воздуха в петли теплого пола, коллекторы оснащены автоматическими воздухоотводчиками.

Для регулирования теплых полов в санузлах и ванной комнате на первом и втором этажах использованы терморегуляторы FHV для напольного отопления. Модель FHV-R с термостатическим элементом FJVR регулирует температуру возвращаемого теплоносителя, таким образом поддерживая постоянную температуру поверхности пола.

Для регулирования теплых полов в остальных комнатах применены комнатные термостаты. Для достижения максимального комфорта следует применять модели с датчиком температуры пола: проводная версия TP5001MA, беспроводная версия TP5001A-RF, датчик температуры пола TS3. Так как система отопления монтировалась на стадии строительства до чистовой отделки помещения, использованы модели с питанием от электросети 220 В. Комнатный термостат устанавливается в каждой комнате с напольным отоплением. Управляющий сигнал комнатного термостата подается к термоэлектрическим приводам TWA-A, установленным на распределительный коллектор теплых полов.

Для более наглядного представления проекта воспользуйтесь подробным расчетом, подготовленным в конфигураторе системы отопления Danfoss.

Отопление частного дома под ключ

Большинство загородных домов кроме автоматики котла, с помощью которой выставляется необходимая температура теплоносителя в трубах, других автоматических устройств не предусматривается. Котельное оборудование Viessmann с контроллером Vitotronic управляется автоматикой нового поколения - Viessmann Vitotrol App через прибор Vitocom 100 тип LAN1. Vitocom 100 тип LAN1 – это коммуникационный прибор, управляющий отопительной системой через интернет.
Основные функции:

  • управление заданными температурными режимами в помещениях, горячей воды, режимами работы системы отопления;
  • запуск и управление временными программами для отопления, горячего водоснабжения;
  • регистрация и архивирование рабочих параметров системы;
  • архивирование данных об эффективности работы системы.

Варианты отопления частного дома

Автономная система обогрева необходима на любом объекте, не подключенном к централизованным городским системам теплоснабжения. Владельцу дома приходится самостоятельно выбирать комплект оборудования и наиболее выгодный вариант топлива, который позволит обогревать дом без лишних затрат. Мы поможем быстро решить эту проблему: компания предлагает полный комплекс услуг, от проектных работ и составления сметы, до запуска готовой системы обогрева в работу с настройкой всех параметров.

Помимо классического водяного обогрева, мы предлагаем установку и подключение электрических конвекторов. Это удобное и безопасное решение для дачи: воздух прогревается в конвекционной камере и поступает в помещение через жалюзи. У каждого варианта есть свои преимущества, и наши сотрудники подберут подходящее решение.

Прежде чем заказать систему отопления, необходимо определиться с видом используемого горючего. Основным компонентом водяной системы является котел, в котором теплоноситель нагревается до нужной температуры за счет сгорания топлива. Мы предлагаем установку котлов всех существующих типов:

  • Газовые котлы. Это самый экономичный вид оборудования, так как он обладает наиболее высоким КПД, а газ остается самым дешевым видом топлива в России. Газовые конденсационные котлы обеспечат дом большим количеством тепла и позволят экономить на обогреве каждую зиму. Однако они выгодны только там, где есть централизованные газовые магистрали.
  • Твердотопливные котлы – хорошее решение для поселков без централизованного газоснабжения. Дрова, уголь и пеллеты стоят достаточно дешево, современное оборудование длительного горения позволяет увеличить промежуток между закладками топлива.
  • Жидкотопливные котлы, работающие на дизельном горючем. Это достаточно удобный и экономичный вариант, приобрести топливо можно на любой заправке.
  • Электрические котлы. Это самый удобный и безопасный в эксплуатации, но и самый дорогой вариант. Электрооборудование позволит избавиться от всех проблем с закупкой топлива и установкой дымохода, а при правильном подборе мощности вы сможете обогревать дом без лишних трат.

Сервисное обслуживание котельных «Viessmann»


Любая система отопления нуждается не только в профессиональном монтаже, но и качественном регулярном обслуживании силами специалистов. Оно позволяет поддерживать технику в работоспособном состоянии без потери эффективности теплообмена, поэтому проводить сервисные работы необходимо минимум 1-2 раза в год. Мы предлагаем клиентам полный комплекс услуг, которые позволят избежать поломок и перерасхода топлива. Гарантийное обслуживание проводится в течение первого года после установки отопительного котла, специалисты выезжают на объект 2 раза в год. При возникновении любых проблем из-за нарушения правил установки неполадки устраняются бесплатно. Действие гарантии не распространяется на поломки, возникшие по вине заказчика из-за нарушения техники безопасности и правил эксплуатации отопительного оборудования.

По окончании срока гарантии мы предоставляет полный комплекс сервисного обслуживания, вызвать специалистов вы можете в любой день недели. Наши сотрудники быстро устраняют поломки, а также проводят работы по промывке трубопроводов, чистке горелки и другие профилактические мероприятия.

Нужен ли проект отопления

Чертежи инженерных сетей отображают все принятые технические решения при проведении проектирования дома.
Визуальный образ будущей системы позволяет заказчику оценить плюсы и минусы предлагаемых вариантов отопления.
Модели и схемы, планы и трехмерные изображения помогают определить, насколько смонтированная система будет соответствовать ожиданиям заказчика.
Многие собственники жилья полагаются только на мастерство строителей и монтажников и задаются вопросом: нужен ли проект отопления?
Для небольших домов, в которых вся система отопления состоит из одного котла и четырех конвекторов проект можно и не делать.
Но когда речь заходит о сложных сетях, в которых применяются теплые полы, разные типы отопительных приборов, многоэтажная разводка и система автоматизации, обойтись без чертежей будет сложно.

Отопление частного дома

Кто занимается проектированием систем отопления?
Разработать грамотный проект, в котором будут учтены желания заказчика и требования нормативной документации, сможет только квалифицированный специалист.
Инженеры с высшим образованием имеют достаточный опыт в области проектирования внутридомовых коммуникаций.
Важно! В отличие от специалистов по системам газоснабжения, инженеры по отоплению не должны проходить обязательную аттестацию.
Именно поэтому владелец дома может заказать проект отопления не в проектной организации, а у частного специалиста.
Найти разработчика документации можно по объявлениям в Интернете или обратившись к одному из инженеров профильной организации.
Нередко магазины, специализирующиеся на продаже отопительной техники, содержат в штате одного-двух проектировщиков.
Перечень документов, необходимых для начала проектных работ

После того как выбор сделан, необходимо предоставить специалисту следующие данные:

- техническое задание, отражающее все требования заказчика;
- архитектурно-строительную часть проекта, включающую планы и разрезы этажей;
- информацию о материалах, из которых выполнены ограждающие конструкции здания;
- предпочтительные марки оборудования, арматуры и материалов.

Важно! Инженер сможет приступить к проектированию только после того, как получит всю указанную информацию.

Как происходит проектирование?

Основой для проектирования системы отопления частного дома станет техническое задание.
В нем заказчик должен максимально подробно описать свои требования и пожелания.
Для проектировщика важно иметь полное представление о приборах и методах отопления, источнике тепла, материалах и оборудовании, которые готов использовать хозяин дома.
Когда все пожелания будут услышаны и обсуждены, инженер приступает к работе.
На планах здания он наносит тепло-потребляющее оборудование, обозначает место установки источника тепла и определяет трассировку трубопроводов.

Объемная модель системы отопления

В качестве греющего оборудования в системе отопления рассматриваются напольные и подпольные радиаторы, регистры и теплые полы.
Ко всем приборам по одной трубе подводится тепло, а по второй отводится отработавший теплоноситель.
В проектах отопления частных домов применяются трубопроводы из разных материалов.
Вот уже 15 лет самыми часто применяемыми считаются полипропиленовые трубы с дополнительным усилением - их монтировать и обслуживать легче, чем металлические.
Кроме того, маленькое гидравлическое сопротивление существенно увеличивает срок службы полипропиленовой системы трубопроводов. Любые выступы и неровности задерживают грязь и окалину, увеличивая сопротивление участка трубы.
Эта характеристика в совокупности с сопротивлением прочих фитингов и оборудования влияет на необходимость установки насоса.
Источником тепла может быть котел, работающий на газе, дровах, паллетах, дизеле или электричестве.
Выбор оборудования зависит от общей нагрузки на отопительную систему дома и возможностей заказчика.
Рабочую мощность котла определяет проектировщик.  Для этого он вычисляет объем тепловых потоков, который теряется через ограждающие конструкции.
Полученная величина и будет искомой мощностью. Расчет выполняется на основании данных о строительных конструкциях дома, предоставленных заказчиком.
В результате вычислений инженер получает информацию о том, сколько тепла нужно подвести в каждое помещение дома.
При расстановке приборов отопления, он следит, чтобы теплотворная способность обогревателей целиком восполняла потери помещения.
Зная, где находятся потребители тепла и его источник, проектировщик объединяет их в общую систему.
Определившись с оборудованием и подтвердив работоспособность системы отопления расчетами, проектировщик подсчитывает количество материалов и изделий, которые необходимо купить.

Содержание проекта отопления частного дома

По окончании проектирования заказчик получает альбом технических решений. В нем содержатся следующие чертежи:
- лист общих данных, на котором указываются рекомендации по устройству системы отопления;
- планы этажей с разводкой труб, указанием мест установки отопительных приборов, котла, теплых полов и прочих элементов;
- разрезы и схемы системы отопления;
- монтажные узлы, отражающие способы подключения оборудования и трубопроводов;
- технические характеристики используемогов проекте оборудования;

- спецификация изделий и материалов.

Вывод

Нужен ли проект отопления? Нужен! Проект, отвечающий требованиям технических норм и пожеланиям заказчика, сможет выполнить только знающий специалист. При наличии требуемых исходных данных проектирование займет одну-две недели.

Проектирование систем отопления - АО Гидроинжстрой

Для того чтобы система отопления работала надежно и эффективно, необходимо внимательно отнестись ко всем деталям при ее сооружении. Прежде всего, необходимо составить проект системы отопления, как и любого другого инженерного сооружения.

Что включает проект отопления

На основании измерений и расчетов, выбирается система отопления. Внимание уделяется выбору энергоносителя. Иногда их комбинируют: например, в дополнение к системе, работающей на природном газе, подключают электрическое отопление. Это позволяет сделать тепло в доме менее зависимым от перебоев в поставках энергоресурсов.

Во внимание принимается доступность и стоимость энергоресурсов, величина дома и размер жилого пространства. Выбираются типы отопительного оборудования, способы его размещения, материал и диаметр трубопроводов, если речь идет о водяном отоплении. Если используется газовое оборудование, тщательно выбирается помещение для котельной, с учетом требований эксплуатации и пожарной безопасности. В любой системе, где присутствуют продукты сгорания, нужно внимательно отнестись к проектированию дымоходов.

Кто может составить проект

Бытует мнение, что проект отопления можно составить самому, не прибегая к помощи специалистов. Это так, если у вас есть специфические знания и опыт проектирования. Цель проекта – не просто обозначить места расположения обогревательных приборов. Целью проектировщика должно быть эффективное и экономичное отопление коттеджа. Для всего этого следует учесть:

  • Архитектурные и конструкционные решения, примененные в доме;
  • Наличие естественных или искусственных источников тепла;
  • Возможные теплопотери;
  • Климатические условия в данной местности;
  • Особенности выбранной системы отопления.

Это далеко не полный список факторов, которые влияют на проектирование отопления. Однако, этого достаточно, чтобы прийти к выводу, что эту задачу должен выполнять квалифицированный специалист.
Наша компания обладает необходимыми ресурсами для успешного составления проектов отопительных систем любой сложности. Пользуясь теоретическими знаниями теплотехники и богатым опытом, наши инженеры быстро, но тщательно просчитают необходимые параметры будущей системы и предложат наиболее экономичный и эффективный вариант. Но на этом их работа не заканчивается – мы поможем вам с подбором оборудования и, по желанию заказчика, либо сами осуществим монтаж отопления, либо обеспечим надзор за его выполнением.

Проектирование систем отопления – это не просто наша работа. Мы заботимся о вашем комфорте и не хотим, чтобы в вашем доме деньги «вылетали в трубу». Для нас важны наши клиенты и наша репутация. Поэтому мы надеемся на длительное сотрудничество с вами.

Энергосберегающие, возобновляемые и альтернативные варианты отопления дома

Обеспокоены тем, насколько высокими могут вырасти расходы на отопление этой зимой? Не нужно дрожать в ботинках (или в домашней обуви по выбору): вы можете прямо сейчас предпринять шаги, которые сократят количество денег, которые вы потратите, чтобы согреться в своем доме. MOTHER EARTH NEWS уже более 40 лет сообщает о жизнеспособных стратегиях и проектах по экономии денег на отоплении дома, и мы собрали наши лучшие статьи в этом онлайн-руководстве по отоплению дома.


Эта коллекция содержит все инструкции по ремонту, модернизации и быстрой настройке, которые мгновенно улучшат энергоэффективность вашего жилища, а также проекты для самостоятельной работы, начиная от сшивания некоторых самодельных тепловых штор до включения элементов пассивного солнечного дизайна дома. Вы узнаете, как сэкономить связку, обернув дом изоляцией, получая солнечное тепло с помощью солнечного коллектора, сделанного из штормовых окон, выбирая лучшую дровяную печь, повышая эффективность вашего камина и многое, многое другое. Это ваш универсальный магазин, в котором вы найдете надежную информацию о десятках более чистых, экологически чистых и доступных вариантов домашнего отопления.

Общие инструкции по энергоэффективности

Руководство по более экологичному отоплению: ваши лучшие и самые дешевые варианты отопления дома
Более экологически чистых вариантов отопления дома предостаточно, но не все они равны. Сравните плюсы и минусы, прежде чем решить, что должно обогревать ваш дом.


Лучшее повышение энергоэффективности дома
Фотоэлектрические панели и ветряные турбины могут быть очень привлекательными, но они также могут быть дорогими.Если у вас ограниченный бюджет, вот несколько рекомендаций по доступному повышению энергоэффективности дома, которые окупятся в кратчайшие сроки.

Как сделать ваш дом энергоэффективным
Вот совет экспертов, который поможет вам сократить ваши счета за коммунальные услуги.

Быстрая проверка эффективной системы отопления, подготовленной к зиме

Энергоаудит дома: измерьте свои затраты на электроэнергию и увеличьте экономию!
Независимо от того, живете ли вы в новом или старом доме, энергетический аудит дома может помочь вам открыть для себя несколько удивительных способов экономии энергии и денег.


Руководство по подготовке вашего дома к зиме в деревне
Подготовьте загородную усадьбу к холодной погоде с помощью этих советов, в том числе о том, как подготовить к зиме водопровод, перезимовать сад и сохранить здоровье и комфорт домашнего скота под навесом.

8 простых проектов для мгновенной экономии энергии дома
Снизить потребление энергии и сократить выбросы углекислого газа проще, чем вы думаете. Эти восемь простых домашних энергетических проектов достаточно легко реализовать самостоятельно, и они быстро окупятся за счет мгновенной экономии энергии.

Ремонт, модернизация и решения для самостоятельной работы

Домашняя изоляция

Все о теплоизоляции
Сделайте свой дом более комфортным и энергоэффективным с помощью современных вариантов теплоизоляции.

Изоляция вашего дома может сэкономить вам деньги!
При относительно небольших первоначальных затратах вы можете сэкономить много денег в долгосрочной перспективе, утеплив свой дом. Особенно, если вы выполняете часть или всю работу самостоятельно.


Как утеплить чердак, чтобы сэкономить деньги круглый год
Добавление изоляции чердака - один из самых простых способов сократить ваши счета за электроэнергию.Вот как узнать, нужно ли вам больше.

Конопатка и уплотнитель

Герметизация утечек воздуха для снижения затрат на электроэнергию в доме
Эти простые и недорогие методы герметизации утечек воздуха могут сэкономить вам кучу затрат на электроэнергию в вашем доме.

Окна

Найдите лучшие энергоэффективные средства для обработки окон
Прежде чем покупать оконные покрытия для своего дома, уделите немного времени, чтобы понять сложности энергоэффективных оконных обработок, включая плюсы и минусы изолированных штор, термопанелей, ячеистых штор и многого другого. .Также обратите внимание на наши средства для ухода за окнами своими руками, которые позволят вам чувствовать себя комфортно и сэкономить ваши деньги.

The Homemade Thermal Shade
Ценные Btu просачиваются через ваши окна? Что ж, вы можете сохранить их с помощью экономичных термозащитных экранов за одну десятую стоимости покупки готовых изделий!

Уменьшите тепловые потери с помощью теплоизоляции окон из тепловых панелей
Два простых и недорогих способа закрыть большие окна.

Living Off Grid: как сделать изолированные шторы
Изолированные римские шторы

Водонагреватели

Изоляция водонагревателя
Изоляция водонагревателя - несложная задача, и это небольшое вложение времени и денег может сэкономить вам более 100 долларов на ваших ежегодных расходах на электроэнергию.

Энергосберегающие водонагреватели по требованию
Зачем платить за поддержание горячей воды, когда вы ее не используете? Установка водонагревателя по требованию снизит ваши счета за электроэнергию, обеспечивая ровно столько горячей воды, сколько вам нужно, когда она вам нужна.

Экономьте энергию, модернизируя водонагреватель
Экономьте электроэнергию и доллары, модернизировав водонагреватель в вашем доме или купив новый высокоэффективный водонагреватель, рекомендованный Energy Star.

Камины

Как сделать камин более эффективным
Вы можете сделать свой камин более энергоэффективным, выполнив несколько самостоятельных проектов.

Удобный ограничитель тяги для камина
Если у вас есть декоративный камин, который является скорее каналом для холодного воздуха, чем источником тепла, этот простой в изготовлении ограничитель тяги для камина должен помочь сохранить тепло в доме зимой.

Сохраняйте экологичность с высокоэффективным камином для вашей усадьбы
Узнайте, почему сертифицированный EPA высокоэффективный камин горит более эффективно и с меньшим загрязнением воздуха, чем обычные каменные камины, стальные тепловые формы, излучающие камины или фабрики с нулевым зазором. встроенные камины.

Решения в области возобновляемых источников энергии

Солнечная

Используйте штормовые окна для изготовления солнечных коллекторов
Чтобы не допустить холода и принести тепло, соберите недорогие солнечные панели с рамками штормовых окон.

Солнечное отопление своими руками с помощью устройства захвата тепла
Вы можете построить этот супер-простой и сверхэффективный солнечный коллектор всего за один час!

Постройте простой солнечный обогреватель
Этот недорогой план позволяет превратить любую южную стену в источник бесплатного тепла.

Солнечное решение двойного назначения: как построить солнечный водонагреватель
Вы можете построить собственное пространство и солнечный водонагреватель всего за небольшую часть того, что вы заплатили бы за коммерческую солнечную систему нагрева воды.

Дерево

Центральное отопление на дровах
Преимущества выбора дровяной печи или котла для обогрева дома над дровяной печью, включая системы принудительного горячего воздуха, гидронные системы, комбинированные системы, сдвоенные блоки, установку.

Как получить лучшие дрова для чистой и доступной энергии
Узнайте, где заготавливать или покупать дрова, а также как раскалывать, сушить и складывать поленья для наиболее эффективного нагрева дров.

Как правильно выбрать дровяную печь
Следуйте этим пошаговым советам, чтобы найти дровяную печь своей мечты.

Справочник покупателя дровяных печей
Джон Гулланд делится подробным руководством покупателя дровяных печей, включая типы дровяных печей, чугун или сталь, выбросы дровяных печей, тепловую мощность и десять основных причин, по которым следует использовать дровяной нагрев.

Советы экспертов по дровяному отоплению
Сэкономьте время, энергию и деньги с помощью этих практических советов, как максимально эффективно использовать дровяную печь.

Когда выбирать дровяное отопление
Для некоторых домашних хозяйств дровяное отопление является разумным и экологически безопасным вариантом. Узнайте о преимуществах и расходах использования дровяной печи для обогрева дома.

Дизайн дома с большими картинками

Пассивная солнечная конструкция

Основы проектирования пассивных солнечных батарей
Спланируйте комфортный, энергоэффективный дом, который сэкономит ваши деньги на отоплении и охлаждении с помощью этих основ проектирования пассивных солнечных батарей.

Пассивный солнечный дизайн: создание домов, вдохновленных солнцем
Архитектор Дебра Ракер Коулман обсуждает многие преимущества работы с солнцем и то, что следует учитывать при строительстве дома с использованием пассивного солнечного дизайна.

Проектирование пассивного дома

Серьезная экономия энергии с помощью конструкции пассивного дома
Если вы мечтаете о доме с максимальной энергоэффективностью, обратите внимание на стандарт пассивного дома.

Земляные дома

Дома с защитой от земли: удобные, доступные и энергоэффективные
Дэн Чирас обсуждает преимущества домов с защитой от земли, включая информацию о домах с защитой от земли, которые удобны, доступны по цене и энергоэффективны.

Структурные изолированные панели

Build With SIP
Является ли это строительной технологией будущего? Вот почему структурные изолированные панели - отличный вариант для строительства прочных и энергоэффективных домов.

Фото Fotolia

COVID задерживает некоторые проекты по отоплению домов - NBC Boston

Анджела Джовин была взбешена, когда ее электронное письмо попало в мой почтовый ящик.

«Я надеялся, что кто-то услышит это как крик о помощи», - вспомнил Джовин, когда я спросил ее, что побудило домовладельца из Рэндольфа, штат Массачусетс, обратиться к следователям NBC10.

В то время, когда она села писать сообщение в конце октября, Джовин в течение нескольких месяцев безуспешно пыталась заставить коммунальные службы подключить газовую магистраль к ее дому. Надвигался прогноз снежных и холодных выходных на Хэллоуин.

Джовин ушла в свой подвал, самую изолированную комнату в доме, со своими собаками, сложила одеяла на диване и включила обогреватель.

«Это ужасно, когда ты видишь свое дыхание в собственном доме», - сказала она.

В начале пандемии в марте рабочие обязанности Джовин переместились из офиса в ее дом в обозримом будущем. Она решила, что это идеальное время для повышения уровня комфорта и эффективности ее систем отопления и охлаждения.

Воспользовавшись государственной программой массового сбережения, Джовин избавилась от своего старого котла и топливного бака, заменив их новой печью.Все, что требовалось для завершения работы, - это установка газопровода к ее собственности.

«Меня предупредили, что из-за COVID все будет немного медленнее», - сказал Джовин. «Я просто никогда не мог представить, что это будет так медленно».

В разгар лета ситуация поначалу не казалась срочной. Но когда наступила осень, Джовин сказала, что все еще не может заставить свою коммунальную компанию Columbia Gas назначить дату реализации проекта.

Она сказала мне, что ее общение еще больше осложнилось в октябре, когда Eversource приобрела Columbia Gas и ее 330 000 клиентов.

«Я чувствовал себя так, будто потерялся в бумажной волоките», - сказал Джовин. «Нам сказали запереться и оставаться в наших домах. Но если мне не комфортно в своем доме, я не хочу здесь находиться ».

NBC10 Boston

Анджела Джовин сидит со своими собаками в Рэндолфе. Они согревали друг друга, пока проект отопления дома откладывался.

Я связался с коммунальными предприятиями, чтобы узнать, есть ли связь COVID с проектами строительства систем отопления домов.

Рид Ламберти, официальный представитель Eversource, сказал мне, что когда началась пандемия, федеральные и государственные директивы приостановили переоборудование газовых сетей в собственности. Исключение составляли «тяжелые» случаи (люди, не имеющие источника тепла) или новостройки.

Аналогичным образом, пресс-секретарь National Grid сообщила, что коммунальное предприятие также столкнулось с задержками, поскольку города не разрешали такой вид работ во время блокировки. В результате до вступления в силу зимних мораторий в году оставалось меньше дней для установки услуг, и до апреля города не разрешали строительство в чрезвычайных ситуациях.

«Ранее в этом году мы установили ожидания клиентов как весну 2021 года, когда мы определили, что не можем обслуживать их по мораторию на выдачу разрешений в их городе», - сказала Кристин Миллиган из National Grid.

Представитель компании Unitil, занимающей меньшую площадь в районе Фитчбурга, сказал, что коммунальное предприятие смогло наверстать отставание до зимы.

Все коммунальные предприятия заявили, что при запросе новой газовой службы обычно существует время ожидания для учета разрешений, маркировки «безопасные копания» и проверок. В случаях, когда у потребителей нет другого источника тепла, приоритет отдается этим проектам.

Когда я довел до сведения Eversource ситуацию Джовина, коммунальное предприятие работало с городом Рэндольф, чтобы получить необходимые разрешения.

«Ясно, что в это время года, когда температуры падают, для клиентов жизненно важно иметь газовую сеть и систему отопления», - сказал мне Ламберти.

Холодным ноябрьским утром бригады с тяжелой техникой прибыли для монтажа газопровода.

Явно в восторге от того, что ее холодное ожидание закончилось, Джовин угостила рабочих кофе и пончиками.

Был еще один праздничный бонус для домовладельца Рэндольфа: теперь, когда ее печь подключена, она, наконец, получит ожидаемую скидку в размере 2000 долларов за массовую экономию за модернизацию своей системы.

«Я очень благодарна вам, ребята», - сказала она, наблюдая, как бригады завершают работу. "Огромное спасибо."

Со следователем NBC10 Райаном Кэт можно связаться с Райаном. [email protected] Вы также можете подписаться на него в Twitter или подключиться к Facebook.

Умный дом

Домашние системы + энергия

Имейте в виду, что, хотя отопление и охлаждение потребляют намного больше энергии, ваши лучшие возможности для сокращения этих кусочков могут быть связаны не с заменой оборудования, а с повышением эффективности самого здания.

Качество воздуха

В этом разделе объясняется, как воздух естественным образом проходит через типичный дом, каковы основные загрязнители и как лучше всего их контролировать.Правильная вентиляция и распределение воздуха играют важную роль в создании безопасного, удобного и долговечного дома с максимальной эффективностью.

Системы охлаждения

Более трех четвертей всех домохозяйств в США имеют кондиционеры. Поскольку кондиционер становится нормой во всех регионах страны, важно понимать, что часто самый простой и доступный способ оставаться комфортным летом - это уменьшить потребность в кондиционировании воздуха.

Системы отопления

Отопление - это самые большие расходы на электроэнергию в большинстве домов, на которые приходится от 35% до 50% годовых счетов за электроэнергию.Сокращение использования тепловой энергии - единственный наиболее эффективный способ сэкономить деньги и уменьшить вклад вашего дома в глобальные экологические проблемы.

Изоляция

Изоляция - ваша основная защита от потери тепла через ограждающую конструкцию дома. Однако утеплить дом после того, как он построен, может быть довольно сложно. Если нет какой-либо изоляции, лучший вариант - попросить подрядчика по изоляции надуть целлюлозу или стекловолокно в стены.

Водяное отопление

После нагрева или охлаждения водяной нагрев обычно является самым крупным потребителем энергии в доме.В этом разделе рассматриваются доступные высокоэффективные водонагреватели и способы снижения затрат на нагрев воды с помощью имеющегося водонагревателя.

Окна и двери

Если ваши существующие окна повреждены или разбиты, возможно, вам лучше заменить их. Если ваши окна в целом в хорошем состоянии, вероятно, будет более рентабельным повысить их эффективность с помощью недорогих исправлений, которые можно приобрести в местном строительном или строительном магазине.

Гималайское отопление дома: Отчет о проекте | by Ankur Podder

В следующей таблице обобщен наш план по различным материалам, которые будут использоваться в каждом тесте:

Изображение 12.План двустороннего тестирования

Как упоминалось в предыдущих разделах, мы провели два типа экспериментов - тест счетчика рефлюкса тепла и тест домашней установки.

4.1. Тест счетчика теплового рефлюкса:

Подготовка к испытанию: Из-за ограничений по размеру счетчика теплового рефлюкса команда сначала подготовила все образцы для испытаний размером 10 см x 10 см. Первоначально мы использовали ленты для защиты «комбо чатаи» (например, чатаи и сосновые шишки), но ленту пришлось удалить позже, поскольку она отражает тепловое излучение в рефлюксметре и дает неточные результаты.

Провести испытание: Испытания проводил Джонатан Конголетос из лаборатории строительных технологий. Обратите внимание, что он решил не проводить тест с пеной, так как она имеет довольно стандартное значение R, хотя мы думали, что лучше включить его для сравнительного анализа.

(вверху) Результаты тестирования: Снимок результатов тестирования для одного образца - chatai. (Вверху) Таблица суммирует все результаты для различных образцов.

* Примечание: «Скорректированное тепловое сопротивление» получается путем взятия среднего значения теплового сопротивления в синем поле ниже.Это дает более точное значение термического сопротивления фанеры и чатаи.

Преобразование между единицами I-P и единицами S-I: Приведенные выше результаты представлены в единицах S-I, тогда как в существующей литературе значение R обычно указывается в единицах I-P. т.е. R-5 для пены выражается в единицах I-P. Чтобы облегчить сравнение, мы конвертируем все меры в единицы СИ при стандартной толщине 2,54 см:

Наблюдения и анализ:

1. Существует некоторое расхождение между значением R (после перевода в единицы СИ) в литературе. по сравнению с результатами измерений для фанеры.Разница незначительна, поэтому мы решили использовать результаты измерений.

2. Как и ожидалось, пена имеет наивысшее значение R, а фанера - самое низкое.

3. Чатаи имеет более высокое значение R, чем любая из комбинаций Чатаи. Это связано с тем, что комбо чатаи были сжаты и подвергнуты давлению в измерителе рефлюкса тепла, тем самым вытесняя воздух, который был бы захвачен комбо, чтобы обеспечить лучшую изоляцию. Мы можем проверить это на домашней установке.

4.2. Тест на установку дома:

Как указано в плане испытаний, в доме устанавливаются четыре материала для проверки их изоляционной эффективности - пена, фанера, чатаи и пластиковые бутылки чатаи +.

Подготовьтесь к испытанию:

(1) Для испытания пенопласта мы временно приклеили детали к фанерной стене, чтобы их можно было легко снова разобрать, и на их место можно было положить другой набор материалов. Пена очень удобна в использовании и легка, поэтому перемещение, сборка и разборка могут выполняться с минимальными трудозатратами.

(2) Для испытания фанеры, чтобы упростить процесс, мы прибили второй слой фанеры к внешней стороне дома. С помощью перфоратора проделали отверстие во внутреннем слое второго слоя фанеры для установки датчика температуры.

(3) Для крепления чатаи использовалась лента и гвозди, скрепляющие его изнутри. Мы склеили два слоя вместе и прибили эти толстые слои изнутри.

(4) Чтобы проверить чатаи и пластиковые бутылки, мы скатали слой чатаи вниз и заполнили слой между стеной дома и чатаи пластиковыми бутылками.Слой их в чередующейся ориентации для максимального охвата. Заливаем слой за слоем снизу вверх. Прикатываем и прибиваем чатаи к стойкам в процессе пластиковой изоляции. Всего на одну стену уходит почти 200 бутылок с водой.

(вверху) Подготовка к испытаниям

Развертывание датчика :

Датчики температуры, предоставленные дочерней компанией MIT Sensen (www.sensen.co), были стратегически развернуты в модельных домах.

Четыре места расположения датчиков температуры (отмечены красным):

1.На открытом воздухе

2. Температура в помещении - у стены

3. Температура в помещении - геометрический центр коробки

4. Между пеной / стеной

Изображение 13. Расположение датчиков (отмеченных красным) на виде сверху model-home

Мы также установили датчики качества воздуха, чтобы убедиться, что качество воздуха не ухудшается. Показания регистрируются каждые 5 минут. Эти данные в сравнении с известными R-значениями дают нам приблизительное представление для остальных материалов.

Центр энергетики и окружающей среды

Автор: Дана Райдер | Дата 2 декабря 2019 г.


CEE набирает владельцев частных домов в Миннесоте для участия в финансируемом государством исследовательском проекте по тепловым насосам для холодного климата.Исследовательская группа работает с коммунальными предприятиями, чтобы понять диапазон функций бытовых систем отопления и охлаждения, которые влияют на производительность теплового насоса. Проект внесет вклад в понимание в масштабе штата характеристик тепловых насосов, их рентабельности, а также экономии энергии и углерода.

Зарегистрируйтесь, чтобы получить возможность участвовать

Тепловые насосы позволяют экономить энергию как на отопление, так и на охлаждение, а также круглый год обеспечивают больший комфорт, чем традиционные системы отопления. В домах, в которых для отопления используются электрические плинтусы, тепловой насос может снизить потребление электроэнергии примерно на 50%. Это как если бы ваш счет за отопление со 150 долларов до 75 долларов!

Тепловые насосы уже продемонстрировали потенциал для значительной экономии энергии в электрически отапливаемых зданиях в Миннесоте. Последние достижения открывают возможности для значительного сокращения использования тепловой энергии и затрат на энергию для жителей при температуре наружного воздуха до -13 ° F.

Как работают тепловые насосы? Для обогрева дома тепловые насосы используют компрессор и конденсатор хладагента, которые поглощают тепло из внешнего воздуха и отводят его внутрь.Поскольку в последние годы технология была усовершенствована, она превратилась в законный вариант жилья в холодном климате, таком как в Миннесоте. Действительно, недавнее исследование потенциала энергоэффективности Миннесоты предсказало, что эта технология будет обеспечивать 25% экономии энергии в масштабе штата в течение следующего десятилетия.

Что нужно знать об участии в этом проекте:

  • Исследовательская группа ищет 25 домов в Миннесоте для посещения и оценки возможности установки теплового насоса.

  • Чтобы получить квалификацию, ваш дом должен иметь электрическое отопление.

  • Каждый дом на этом этапе получит 100 долларов за участие!

  • Из 25 оцениваемых домов исследователи выберут 6–8 для установки новой системы теплового насоса с небольшими затратами или бесплатно для владельцев домов.

Такая установка обычно стоит от 3000 до 11000 долларов в зависимости от размера вашего дома и системы.Кроме того, вы продолжите экономить до 50% на обогреве и охлаждении, а также ощутите повышенный комфорт.

Этот проект является частью общегосударственных и общенациональных усилий по изучению недорогих и экологически чистых решений для домашнего использования энергии. Чтобы иметь возможность принять участие в этом инновационном и полезном исследовании, заполните эту форму, и кто-нибудь из нашей исследовательской группы будет следить за вашим посещением сайта.



Этот проект поддерживается грантом Министерства торговли Миннесоты, Отдел энергетических ресурсов в рамках программы «Прикладные исследования и разработки в области сохранения окружающей среды» (CARD), которая финансируется налогоплательщиками Миннесоты.


Ссылки по теме

Научно-исследовательский проект: Оптимизированная установка тепловых насосов с воздушным источником тепла для частных домов
Домашний энергетический узел: эффективное электрическое отопление с помощью тепловых насосов с воздушным источником
Исследование потенциала энергоэффективности в Миннесоте (2020–2029)

RHC для односемейных домов | Возобновляемое отопление и охлаждение: преимущество тепловой энергии


Об этом секторе

Эти проценты основаны на энергии «на месте» или «доставленной» энергии, которая представляет собой общую стоимость энергии в британских тепловых единицах в момент ее поступления в здание.

Источник данных: Управление энергетической информации США. 2012. Исследование потребления энергии в жилищном секторе за 2009 год. Таблица CE3.1. Конечное потребление в домашних хозяйствах в США, общие и средние показатели, 2009 г.

По данным Управления энергетической информации, в 2009 году в США было около 79 миллионов домов на одну семью (не считая передвижных домов). 1 Эти дома использовали более 8 квадриллионов БТЕ энергии для отопления и охлаждения: 2

  • 3.4 квадриллиона БТЕ на отопление помещений
  • 1,4 квадриллиона БТЕ на нагрев воды
  • 0,5 квадриллиона БТЕ на кондиционер

Поскольку более 65 процентов от общего объема потребляемой энергии в жилых домах идет на отопление и охлаждение, 3 жилищный сектор представляет большие возможности для возобновляемых технологий отопления и охлаждения. Среднее домохозяйство в доме на одну семью тратит около 53 процентов своих затрат, связанных с энергией, на отопление и охлаждение, что составляет около 92 миллиардов долларов в год по всей стране. 4

Начало страницы

Секторные возможности и проблемы для развития проектов

Несколько факторов делают односемейные дома хорошими кандидатами для проектов возобновляемого отопления и охлаждения (RHC):

Источник: ENERGY STAR

  • Многие возобновляемые системы отопления и охлаждения могут сократить расходы домовладельцев на электроэнергию на 50–80 процентов (см. Рисунок).
  • Большинство типов возобновляемых технологий отопления и охлаждения могут быть легко интегрированы в большинство домов, включая системы обогрева бассейнов.
  • американских домов ежегодно заменяют большое количество традиционных систем отопления и охлаждения, что дает естественную возможность подумать о переходе на возобновляемые системы:
    • Домовладельцы заменяют около 8 миллионов газовых и электрических водонагревателей ежегодно. 5
    • Домовладельцы заменяют около 3 миллионов газовых и масляных печей ежегодно. 6
  • Многие домовладельцы могут воспользоваться федеральными и государственными льготами, чтобы снизить первоначальные затраты на возобновляемые системы отопления и охлаждения.При наличии стимулов проекты возобновляемого отопления и охлаждения часто могут окупить инвестиции менее чем за пять-семь лет.

Возобновляемые проекты отопления и охлаждения в этом секторе также сталкиваются с некоторыми проблемами:

Плоские солнечные коллекторы обеспечивают горячую воду и обогревают этот дом.
Кредит: Ken Riead, NREL 10351

  • Многие местные строительные отделы не так хорошо знакомы с возобновляемыми технологиями отопления и охлаждения, как с традиционными технологиями.Затраты на выдачу разрешений могут сильно различаться в разных юрисдикциях и в некоторых случаях делают некоторые проекты нерентабельными.
  • Некоторые жилые объекты могут быть не в состоянии поддерживать возобновляемые технологии отопления и охлаждения из-за доступа к ресурсам или технических ограничений сайта. Например, тень может сделать некоторые проектные участки неэффективными для полива солнечных коллекторов, а во многих домах может не хватить площади для установки подземных геотермальных контуров теплообмена.
  • Высокие начальные затраты, связанные с некоторыми системами, могут отговорить домовладельцев от инвестирования в возобновляемые технологии отопления и охлаждения, несмотря на их долгосрочные финансовые выгоды.

Начало страницы

Стоимость RHC Technologies

Общая стоимость разработки возобновляемых систем отопления и охлаждения может варьироваться в зависимости от ряда факторов, включая политическую среду государства, физическое географическое положение, доступные стимулы, ставки оплаты труда и многое другое. Следующая информация о затратах получена из Национальной лаборатории возобновляемых источников энергии (NREL) 7 и не должна интерпретироваться как статистически точная или относящаяся к конкретному сектору, а должна восприниматься только как практическая информация и использоваться только для первого -проходной экран экономической целесообразности.Посетите веб-сайт NREL для получения более подробной информации о других расходах и типичных сроках реализации проекта.

Солнечные технологии
Тип технологии Средняя стоимость установки
($ за квадратный фут)
Диапазон установленной стоимости
(+/- $ за квадратный фут)
Эксплуатация и
эксплуатационные расходы
Солнечный водонагреватель:
плоских и откачанных
трубчатых коллекторов
$ 162 $ 91 0.От 5 до 1,0%
от первоначальной установленной стоимости
Солнечный водонагреватель:
пластиковый полимерный коллектор
(неглазурованный)
$ 59 $ 15 от 0,5 до 1,0%
Геотермальные технологии
Тип технологии Средняя установленная стоимость
(долл. США за тонну)
Установленная стоимость
Диапазон
(+/- $ за тонну)
Эксплуатация и
эксплуатационные расходы
Тепловой насос наземного источника $ 7 765 4 632 долл. США 90 499 109 +/- 94
Технологии биомассы
Тип технологии Среднее значение установленной
Стоимость *
(долл. США за киловатт)
Установленная стоимость
Диапазон (+/-
долларов США за киловатт)
Затраты на постоянную эксплуатацию и
на техническое обслуживание
(долл. США за киловатт)
Древесное тепло из биомассы * 575 долларов США $ 252 98 долларов США +/- 29 долларов США

* Тепло биомассы, произведенное из древесины, преобразованное из тепловой энергии (БТЕ в час)

Начало страницы


Начало страницы

Разминка проекта

| United Way of Southeastern Connecticut

Последняя надежда для тех, кто находится в кризисе

Project Warm-Up - это программа помощи в отоплении United Way of Southeastern Connecticut, которая сотрудничает с другими местными поставщиками услуг для удовлетворения потребностей в отоплении домов семей в юго-восточном Коннектикуте, которые переживают краткосрочный кризис. Когда все другие средства помощи уходят, приходит проект Project Warm-Up, чтобы помочь . Целевыми бенефициарами программы являются те семьи, которые в противном случае «провалились» или оказались в невыгодном положении в рамках других местных, государственных и федеральных программ помощи (т.е. лица, уволенные из-за сокращения штата, люди, испытывающие необычные медицинские расходы, и семьи в чрезвычайной ситуации). Обслуживаемые семьи представлены практически в каждом городке на юго-востоке Коннектикута. Предлагается поддержка природного газа, дровяных печей, электрического отопления и жидкого топлива.

Как это работает

Поскольку Project Warm-Up разработан как крайняя мера, вызывающим абонентам мягко сказано, что сначала нужно исчерпать все другие доступные средства помощи. Другие источники помощи в отоплении различаются в зависимости от города и индивидуальных обстоятельств, но существует несколько. Более подробную информацию об этих первых линиях помощи можно получить по телефону:

  • Топливный банк в вашем городе или
  • 2-1-1 (звонок бесплатный из любой точки Коннектикута круглосуточно)

ТАКЖЕ : Существуют две государственные программы по оказанию помощи жителям в оплате счетов за электроэнергию и утеплении.В этом году помощь была увеличена, а критерии изменены, чтобы охватить большее количество людей, поэтому не делайте предположений и просмотрите рекомендации на

.

ЕСЛИ ВСЕ СРЕДСТВА ПОМОЩИ ИСЧЕНЫ, люди должны позвонить в ближайшее аффилированное лицо Project Warm-Up. Этот местный поставщик услуг организует разгрузку и предложит услуги по ведению дел, чтобы дать клиенту возможность найти решения в своих обстоятельствах и избежать кризиса в будущем. Провайдеры обучают навыкам составления бюджета и обсуждают способы помочь клиентам покрыть все расходы на жизнь в будущем, поэтому вместо того, чтобы полагаться каждый год на помощь в рамках таких программ, как Project Warm-Up , они могут получить комфорт и независимость.

Этой программой управляет Мэгги Марли, представитель организации United Way Community Engagement. Чтобы получить дополнительную информацию или зарегистрироваться в Project Warm-Up, позвоните по телефону 860.464.3325.

Большое спасибо следующим спонсорам за их поддержку проекта United Way:

Общественный фонд Юго-Восточного Коннектикута, Федеральный кредитный союз Чартер-Оук, Фонд Фрэнка Лумиса Палмера; Банк Америки, попечитель, Общественный благотворительный фонд Боденвайна; Банк Америки, Доверительный управляющий, Фонд Эдварда и Мэри Лорд и MDA-UAW Local 571.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
