Приветствую моего дорогого постоянного читателя! Эта статья посвящена рассказу о том, что представляет трехходовой клапан с электроприводом — вид трубопроводной арматуры, позволяющий смешивать или разделять два потока среды и регулировать параметры этого смешения с помощью электропривода и автоматики.

Мир вокруг нас стремится до минимума уменьшить нагрузку на человека и даже его присутствие при производственных процессах, и автоматические системы управления производством и инженерными системами зданий требуют применения современного автоматического оборудования.

Содержание

Что это такое и для чего он нужен

Клапан — вид запорной арматуры для трубопроводов, имеющий три патрубка для подключения к трубопроводам. Трехходовой клапан является регулирующей арматурой, с его помощью можно:

Регулировать подачу одновременно двух сред.
Контролировать их расход.
Полностью перекрывать трубопровод.

Электропривод применяется при использовании трехходовой арматуры в автоматизированных системах отопления, вентиляции, производственных устройствах подачи химических реагентов и т.д. Применение электропривода обязательно при эксплуатации арматуры на трубопроводах больших диаметров.

При отоплении частного дома термовентили помогают экономить расход тепла — при правильной регулировке нагрева экономия топлива может достигать 30%.

Подсчитав, сколько стоит оборудовать радиаторы трехходовыми клапанами и сравнив это с экономией финансов на топливе, можно сделать вывод, что выгоднее применить современные терморегуляторы с электроприводом.

Назначение и область применения

Трехходовые клапаны широко применяются в быту и во всех отраслях народного хозяйства.

Раньше в любом доме стоял смеситель — трехходовой клапан. Сейчас такие устройства заменили более удобными кранами-смесителями с электроприводами. Но инженерные коммуникации домов постоянно усложняются, и сегодня невозможно обойтись без регулирующих клапанов при организации современных инженерных систем зданий. Трехходовые устройства в частных домах применяются в основном для регулировки нагрева радиаторов отопления, отопления в целом и системы теплого пола.

Не обходятся без трехходовых клапанов с электроприводом и системы кондиционирования и вентилирования жилья. В последние годы такие регуляторы устанавливают на трубопроводы для горячей воды.

В промышленности без регулирующих трехходовых клапанов с электроприводом не обойтись — они распространены на многих производствах, на которых необходима транспортировка и дозированная подача газов и жидкостей. Регулирующая трехходовая арматура с электроприводом используется:

В химической промышленности.
В машиностроении.
В металлургии.
На горно-обогатительных предприятиях.
В сельском хозяйстве.
В пищевой промышленности.

Применяются клапаны с электроприводом и в многочисленных гидравлических транспортных трубопроводах и рабочем оборудовании (такие имеются почти на всех производствах).

Характеристики

Основные характеристики клапанов трехходовых:

Разделительный или смесительный.
Диаметр патрубков для подключения.
Пропускная способность.

Из каких материалов изготавливают

Материалы для изготовления трехходовой арматуры с электроприводом:

Обычная углеродистая сталь. Стальные изделия прочны, дешевы, достаточно долговечны. Серьезный недостаток — сталь подвержена коррозии. Для защиты применяют покрытие из никеля или хрома.
Нержавеющая сталь с высоким содержанием хрома и никеля. Нержавейка долговечна, прочна, химически инертна (не подвержена коррозии). Существенный недостаток — дороговизна.

Латунь — сплав меди с цинком. Латунь не ржавеет, прочна, долговечна, но теряет прочность уже при 200 °C — это ограничивает ее применение на производстве.
Бронза — сплав меди с оловом (иногда с алюминием, кремнием, бериллием, свинцом). По технологическим свойствам бронза похожа на латунь.
Титан. Легкий и прочный долговечный материал, но дорогой.
Керамика. Новый материал. Долговечный, химически инертный, дорогой и хрупкий. Пока для изделий с электроприводом (и регуляторов вообще) практически не применяется.
Чугун. Архаизм, но еще встречается.
Силумин. Сплав алюминия с добавкой кремния. Качество и долговечность отсутствуют, на производстве не применяется. В быту продавцам иногда удается «втюхать» невнимательному или суперэкономному покупателю (поэтому будьте осторожны — скупой платит дважды).

Для инженерных систем в жилье обычно применяют трехходовые латунные изделия (реже бронзовые) — надежные, долговечные, нержавеющие и вполне доступные по цене.

Принцип работы и устройство

Трехходовые клапаны всегда имеют три патрубка для подключения. Принцип действия смесительной арматуры с электроприводом — смешивать две среды в одну с заданными параметрами (нужной температурой, нужным химическим составом газа или жидкости). Принцип действия разделительной арматуры — перераспределять поток среды на два выхода.

В любом случае клапан имеет:

Корпус с седлом.
Регулирующий элемент (плунжер на штоке, двигающийся в вертикальном направлении).
Уплотнители.

При опускании-поднимании плунжер частично или полностью перекрывает просвет арматуры и регулирует поток среды (распределяет между двумя выходами).

Сейчас все чаще и чаще в быту трехходовыми клапанами называют и устройства на основе крана — у него рабочий орган имеет форму шара, сегмента, конуса или цилиндра, для регулировки рабочий орган поворачивается вокруг своей оси. Результат у обоих видов трехходовой арматуры одинаковый, поэтому в дальнейшем в статье я буду для простоты называть такую арматуру с электроприводом словом клапан (или вентиль).

Преимущества и недостатки

Преимущества и достоинства трехходовых клапанов:

Простая надежная конструкция обеспечивает долговечность.
Высокая герметичность (возможность применения для газо- и пневмопроводов, особенно важно это свойство при использовании в химической промышленности).
Большой диапазон рабочих давлений и температур — от вакуума до 250 Мпа, от -200 до +600 °C.

Медленный износ уплотнительных элементов урежает необходимость ремонтов.
Простое обслуживание и ремонт.
Относительно компактные габариты (например, по сравнению с задвижкой).

Недостатки трехходовых изделий:

Высокое гидравлическое сопротивление трехходовых конструкций.
Конструкция корпуса обуславливает наличие застойных зон, которые могут служить местом скопления мусора, окалины, примесей.
Сложность регулировки потока среды при ручном управлении, впрочем, конструкции с ручным управлением постепенно уходят в прошлое. Уступая место электроприводу.

Виды

По принципу действия трехходовые клапаны подразделяются на:

Разделительные.

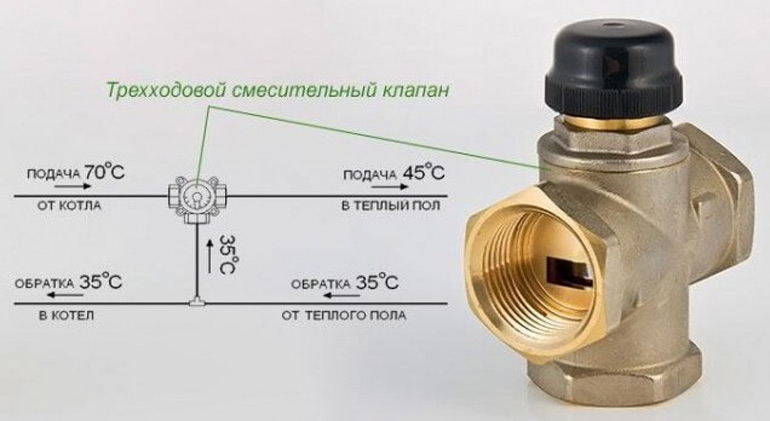

Смесительные (см. на фото).

Смесительные — смешивают две среды в определенной пропорции (например, горячую и холодную воду). Имеют два патрубка для подвода сред и один патрубок — для выхода. Применение в быту — для регулирования температуры среды в системах теплого пола. Для пола очень важно не допустить попадания слишком горячего теплоносителя в трубы и перегрев пола. Обычно трехходовой вариант устанавливается в коллекторном узле, получает информацию от нескольких датчиков, работает в автоматическом режиме от электропривода.

Разделительные (или распределительные) — имеют один вход среды и два выхода. Регулирующий элемент обычно не перекрывает ток теплоносителя, как двухходовой вентиль, а полностью или частично перераспределяет его между двумя выводами.

В быту это обычно термовентили на радиаторах и клапаны с электроприводом в обвязке котла отопления, в теплообменниках в системах вентиляции и кондиционирования. В любой системе с нагревательным прибором в обязательном порядке устанавливается байпас и трехходовой вентиль (при применении газовых котлов эти составляющие вмонтированы в котел).

При поступлении слишком горячей воды терморегулятор срабатывает от электропривода, часть воды подается на байпас — мимо радиатора. При установке за котлом часть воды подается на байпас и через обратку поступает в котел, терморегулятор при поступлении из обратки горячей воды отключает котел или снижает температуру нагрева.

По способу приведения в действие трехходовые клапаны подразделяются на:

Ручные.
Автоматические.

Трехходовые автоматические в свою очередь подразделяются на:

Термостатические — срабатывают от повышения давления при увеличении температуры. Это самый простой и недорогой тип термовентилей, его чаще используют для радиаторов.

С термоголовкой — на клапане имеется датчик температуры.
С электрическим приводом (поворот производится при помощи электродвигателя).

Привод может быть выполнен на основе соленоида (магнита) или электродвигателя:

С механической передачей (сервоприводом).
С пневматическим или гидроприводом (применяются на производстве в системах с большими давлениями).

Маркировка клапанов

На трехходовом клапане можно увидеть цифры и буквы. Сначала пишется название фирмы. Затем — серия и номер модели (в примере VTA 321). Затем условный диаметр в мм, например, DN 20. Затем температурный режим, например 20-43С — режим от 20 до 43 °С. Затем пропускная способность в кубах — KVS 1,6 — 1,6 м³/час. Для примера: полностью маркировка клапана с электроприводом фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-43C, kvs 1,6

Типоразмеры ходовых вентилей (и с электроприводом, и без): ½», ¾», 1″, 1¼» и так далее.

Срок службы

Срок службы запорной арматуры во многом зависит от режима работы (частоты срабатываний) и качества терморегулятора. В любом случае можно рассчитывать лет на пять, но при редком срабатывании трехходовой вентиль может проработать и больше. В первую очередь выходят из строя терморегулятор или электропривод, сам клапан может прослужить 10 лет и больше.

Советы по выбору

Арматура для регулировки отопления довольно дорога, поэтому не стоит гнаться за дешевизной и покупать ее на рынке или в интернет-магазинах. Лучше закупать оборудование для инженерных систем в строительном гипермаркете или в специализированных магазинах.

Обязательно наличие:

Сертификата.
Чека.
Гарантии (и печатей на гарантии или паспорте с гарантией).

До покупки определитесь с диаметрами подсоединительных патрубков (они должны быть равны диаметру труб или отверстия в пробке радиатора), формой вентиля (Т- или Г-образная). Оптимальный выбор материала — латунь или нержавейка.

Проверить арматуру в магазине не удастся, но обязательно посмотрите, чтобы не было повреждений, трещин, сколов, неправильной формы, замятостей, особенно в месте терморегулятора. Если вся партия товара имеет неодинаковую форму или дефекты — ищите другой магазин.

Регулирующая аппаратура ( в том числе с электроприводом) окупается через несколько лет использования, поэтому не следует сильно экономить — продукция сомнительного качества выйдет из строя быстро, придется покупать новые термоголовки и трехходовые клапаны.

Примерная цена

На термовентиль для радиатора:

На трехходовой клапан с электроприводом для обвязки твердотопливного котла:

Правила монтажа и эксплуатации

В трубопроводы и радиаторы трехходовые клапаны разделительного типа с электроприводом устанавливаются при помощи накидных гаек-американок с уплотнениями.

Термовентили (неважно, с электроприводом или без) устанавливаются очень просто:

Монтируются в отверстие в пробке верхнего отверстия радиатора.
К одному выходному патрубку подсоединяется байпас, к другому — подвод теплоносителя.

Подключение трехходового вентиля смесительного типа с электроприводом в систему теплого пола производится в коллекторном шкафу. К одному вводному патрубку подключается подача горячего теплоносителя от котла, к другому — прохладная обратка. На выходной патрубок и далее на насос при помощи электропривода подается теплая вода (45 °С) для трубопровода теплого пола.

В схеме обвязки твердотопливного котла также в обязательном порядке устанавливаются трехходовые клапаны разделительного типа с электроприводом. В момент включения котла теплая вода из трубопровода подачи через байпас направляется в котел — это предохраняет камеру котла от выпадения конденсата.

По мере прогревания воды до 50-60 °C клапан постепенно подмешивает к воде, поступающей в котел, холодную воду из обратки. После полного прогрева системы клапан переключает на подачу в котел воды из обратки (температурой не ниже 50 °С). При более сильном охлаждении воды в обратке клапан опять включается электроприводом и подмешивает горячую воду в обратку.

Допускать попадания холодной воды в камеру сгорания котла нельзя! В таких схемах обязательно используют клапаны с приводом.

Частые ошибки и проблемы при установке

Самая частая ошибка при установке — подсоединение трубопроводов не к тем патрубкам. Например:

Подсоединение байпаса на вводной патрубок при подключении термовентиля к батарее.
Расположение клапана не в соответствии со стрелками, указывающими ток воды.

Обычно такие ошибки при подключении происходят при неправильном выборе типа или формы вентиля с электроприводом.

Советы специалистов

Термовентили с электроприводом не стоит устанавливать на чугунные радиаторы — у них очень большая тепловая инерция, практически регулировка таких радиаторов бессмысленна. Проще в случае перегрева прикрутить обычный кран на вводе теплоносителя в радиатор.

Достаточно неэффективна установка термовентилей при однотрубной системе отопления и в многоэтажных домах (у нас не топят до жары, а если бывает, проще временно накрыть батарею одеялом или картоном).

Зато подключение труб теплого пола без трехходового клапана может привести к очень неприятным последствиям — перегреву системы и конструкций пола (в отдельных случаях — даже к растрескиванию стяжки).

Еще более неприятные последствия при отсутствии клапана с электроприводом в системе обвязки твердотопливного котла. Попадание холодной воды из обратки в камеру сгорания твердотопливного котла приведет к выпадению конденсата на теплообменнике и стенках котла и в итоге быстро выведет котел из строя.

Заключение

Я прощаюсь с моим уважаемым читателем. Надеюсь, что статья помогла разобраться в особенностях применения и монтажа трехходовых клапанов с электроприводами для оптимизации систем отопления вашего дома или квартиры. Применение клапанов имеет свои плюсы и минусы, но существенная экономия топлива и финансов способна перевесить все минусы.

Подписывайтесь на новые статьи и делитесь полезностями с подписчиками в соцсетях — наша информация поможет вам приобрести популярность.

Загрузка…

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

Выбор и установка трехходового клапана в систему отопления

Даже в радиаторы запрещено подавать теплоноситель свыше 95°С, т.к. в случае любой незначительной аварии из-за резкого падения давления теплоносителя будет происходить интенсивное парообразование, людей заживо сварит, а теперь представьте, что из вашего смесителя пошел пар. А вот здесь, чтобы обеспечить нормативную температуру горячей воды, обязаны поработать управляющие компании, обслуживающие организации и местный сантехник. С технической точки зрения с этой проблемой успешно справляются регуляторы температуры (ТРЖ – терморегулятор жидкости), которые должны быть установлены на каждую систему ГВС от ТЭЦ, т.е. в наших с вами домах.

Приведем пример наиболее часто применяемых (в нашем случае и более дешевых) ТРЖ в российском ЖКХ.

Наиболее применяемый в ЖКХ регулятор температуры это ТРЖ сильфонного типа (см.эскиз):

Сварной стальной корпус
Сильфон (внутри заполнен легко испаряемым веществом), имеет вид цилиндрической металлической «гармошки».
Крышка корпуса.
Шток для регулировки температуры.
Сальниковое уплотнение штока.

Принцип работы очень простой: сетевая горячая вода поступает в ТРЖ сверху через гильзу с отверстиями, вода, остывшая после отдачи тепла в батареях, поступает справа, внутри ТРЖ они смешиваются и из левого патрубка вода уходит к потребителю в квартиры. Если вода очень горячая сильфон удлиняется, отверстия гильзы перекрываются и уменьшается подача сетевой воды, если вода остыла, сильфон сжимается и горячей сетевой воды поступает больше. Все происходит в автоматическом режиме. ТРЖ можно отрегулировать вручную на подачу воды от 30 до 90°С. Поворотом штока по часовой стрелке мы поднимаем сильфон вверх и тем самым уменьшаем поступление горячей сетевой воды, против часовой — опускаем сильфон и вода на выходе будет горячее.

Пример регуляторов температуры сильфонного типа: — ТРТС-50-ОС, — РТЕ-21М.

1. Терморегулятор жидкости с термостатом.

Для примера, наиболее применяемая и доступная модель ТРЖ-М-1. Принцип действия и регулировки аналогичен выше указанному прибору, но в отличие от него в ТРЖ-М-1 вместо сильфона установлен термостат, подобный автомобильному.

У данной модели есть преимущества и недостатки по сравнению с сильфонным ТРЖ.

Преимущества: в случае выхода из строя термочувствительного клапана, можно заменить только датчик.

Недостатки:

Датчик регулирует температуру воды в диапазоне 15°С ( 45-55; 55-65; 75-85…), для каждого режима требуется свой датчик.
В летний период когда вода подается только по одному трубопроводу и температура воды превышает на 20°С верхнюю градацию установленного датчика, его нужно извлечь из корпуса ТРЖ, иначе он выйдет из строя и потребует замены.

Если у слесаря – сантехника на обслуживании 30-60 систем ГВС, это очень хлопотно.

Внешний вид термостата и датчиков устанавливаемых внутри корпуса ТРЖ-М-1 (как в двигателе автомашины).

Выбираем трехходовой клапан

Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.

Факторы, влияющие на выбор данного приспособления, таковы:

пропускная способность труб в отопительной системе;
число контуров;
материал внешнего корпуса клапана;
строение и принцип управления прибором;
сечение входного патрубка.

Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.

Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.

Температура горячей воды. Кто и как должен обеспечить температурный режим горячего водоснабжения (ГВС) в наших квартирах? ТРЖ – что это? Как устроен ТРЖ? Попробуем разобраться в обозначенных вопросах.

Как Вам уже известно, что в соответствии с пунктом 2.4 СанПиН 2.1.4.2496-09 изменений к СанПиН 2.1.4.1074-01 «Гигиенические требования к обеспечению безопасности систем горячего водоснабжения», и согласно пункта 9.5.8 «Правил технической эксплуатации тепловых энергоустановок» зарегистрированных Минюстом РФ 02.04.03 за № 4358, температура горячей воды в местах водоразбора должна быть в пределах не ниже 60°С и не выше 75°С.

А почему именно такая температура? Да все очень просто, здесь соблюден компромисс между потребителями и «производителями» горячей воды.

С одной стороны потребителям выгоднее иметь более горячую воду, чтобы счетчик учитывал, как можно меньше кубических метров дорогой горячей воды, а разбавить ее холодной мы всегда сможем. В тоже время мы пользуемся водой (подставляем руки под горячую воду) с температурой 40-50°С, и чем выше температура горячей воды, тем больше шансов ошпарить свое любимое тело, и не дай Бог, если это маленькие дети. Пластиковые трубы, водомеры, смесители также рассчитаны на рабочую температуру 75-85°С.

С другой стороны энергетикам и поставщикам ГВС выгоднее производить менее горячую воду, т.к. потребители ее будут использовать в большем количестве и соответственно количество кубических метров в показаниях счетчиков будет больше, а значит и энергетики получат больше денег. Менее горячую воду к тому же дешевле и быстрее нагреть, меньше нагрузка на оборудование и сети, меньше теплопотери в сетях.

А если в отопительный период вода в сети 100°С и больше, без снижения температуры в ГВС нас могут серьезно ошпарить, т.к. это уже температура парообразования.

Разновидности распределительных клапанов

Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.

Различают такие виды устройств:

ручные;
с электрическим приводом;
с термоголовкой;
пневматические;
с гидравликой.

Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.

Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.

Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками

Схемы установки Трёхходовых клапанов

Идеальная согласованность клапана с электроприводом ESBE.

Технические данные и характеристики клапанов ESBE серии VRG130

Класс давления _____ PN10

ВНЕШНЯЯ РЕЗЬБА Серия VRG132

Температура теплоносителя max (постоянно) ____ +110ºC………………………………….. max (переменно) ____ +130ºC………………………………….. min ____ -10ºC Крутящий момент (при номинальном давлении) DN15-32 ____ ………………………………………………………….. DN40-50 ____ Утечка через закрытый клапан, % от потока (Дифференциальное давление 100 кПа):……………………………………………….. смесительный ____ ……………………………………………….. отводной ____ Давление блокировки ____ 200 кПа (2 бар) Диапазон регулирования Kv/Kv min, A-AB: ____ 100 Подсоединения: ………. Внутренняя резьба, EN 10226-1 …………………………….. Наружная резьба, ISO 228/1

КОМПРЕССИОННЫЙ ФИТИНГ Серия VRG133

…………………………….. Компрессионный фитинг, EN 1254-2Материалы Корпус клапана и золотник ____ Латунь DZR, CW 602N Шток и втулка ____ PPS композит Уплотнительные прокладки ____ EPDM

НАКИДНАЯ ГАЙКА Серия VRG138

НАКИДНАЯ ГАЙКА / НАРУЖНАЯ РЕЗЬБА Серия VRG138

Смесительный клапан ESBE серии VRG130 используется в следующих областях:

Отопление
Комфортное охлаждение
Питьевое водопотребление
Отопление полов
Нагрев от солнечных панелей
Вентиляция
Зональные отопительные системы
Системы центрального горячего водоснабжения
Системы центрального отопления
Системы центрального охлаждения

ФЛАНЕЦ / НАРУЖНАЯ РЕЗЬБА Серия VRG139

* Значение Kvs в м*3/ч при перепаде давления 1 бар

* Значение Kvs в м*3/ч при перепаде давления 1 бар CPF — компрессионный фитинг

* Значение Kvs в м*3/ч при перепаде давления 1 бар RN — Накидная гайка

* Значение Kvs в м*3/ч при перепаде давления 1 бар FN — фланец насоса

Использование трехходовых клапанов ESBE

СМЕСИТЕЛЬНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE

ОТВОДНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE

Трехходовые клапаны ESBE серии VRG130 — это компактные смесительные клапаны высочайшего качества, имеющие крайне низкие показатели утечек. Для изготовления клапанов ESBE используется специальный латунный сплав (DZR), который существенно расширяет температурные пределы эксплуатации вентиля. Для удобства ручного управления трехходовыми вентилями ESBE, они оснащаются специальными ручками и ограничителями угла поворота в 90 градусов. Шкала позиции трехходового клапана может поворачивается и переключается. Эта функция существенно упрощает процесс монтажа клапана и дает возможность устанавливать вентиль практически в любом положении. В случае необходимости оборудования клапана автоматическим управлением, компанией ESBE разработаны электроприводы различных серий. Сервоприводы серий ARA600, 90, 90C, CRB100, CRA110 идеально согласованы с трехходовыми клапанами серии VRG130 и обладают уникальным соединением клапан-сервопривод, благодаря чему отличаются высочайшей точностью регулировки. Для расширения и усложнения функционала трехходовых клапанов применяются контроллеры ESBE, которые существенно расширяют сферы применения вентилей. Трехходовые клапаны ESBE серии VRG130 производятся в пяти типоразмерах (DN 15 – 50) и с шестью типами соединений: с внутренней или внешней резьбой, с накидной гайкой в DN20, с фланцевым соединением или с компрессионными фитингами для труб внешним диаметром 22 и 28 мм.

Монтаж и Обслуживание

Благодаря узкой и компактной конструкции клапана ESBE обеспечивается удобный доступ инструмента при монтаже и демонтаже вентиля. Предусмотрен ремкомплект для основных компонентов клапана.

Примеры установки

Все указанные в инструкции варианты установки клапанов могут быть зеркально отражены. Шкала позиции клапана переворачивается и поворачивается в зависимости от вариантов установки и обязательно устанавливается в правильную позицию (как продемонстрировано в инструкции по установке). Фигуры, изображенные на отверстиях клапана (■●▲), снижают риск неправильного монтажа.

УСТАНОВКА СМЕСИТЕЛЬНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE

УСТАНОВКА ОТВОДНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE

Ротационное устройство VRG130 + ARA600 3-ТОЧЕЧНЫМ

Купить продукцию компании ESBE Вы можете позвонив по телефону (8017) 399-97-01. Также по этому телефону вы можете получить подробную информацию о технических характеристиках устройства, его цене, наличии на складе (Минск, Гродно, Витебск, Гомель, Брест, Могилев, Борисов) и сроках поставки.

Что такое трехходовой клапан и для чего он необходим в системе обогрева

Установка данного устройства оправдана там, где отопительная система учитывает разбитие циркуляционного потока на 2 контура, выделяющиеся типом режима – постоянный и переменный. Постоянный режим очень часто применяется для использования в тех приборах, в которые нужно подавать качественный тепловой носитель в конкретном объеме в течении всего времени. Переменный же поток предназначается для тех потребителей, которым качественный показатель носителя тепла не важен. Для них основное, в первую очередь, строгое его кол-во, по которому и выполняется регулировка подачи.

Среди арматуры запорной существует и еще одна разновидность, которая исполняет аналогичные функции, но считается двухходовой. Но трехходовой клапан не прекращает работу абсолютно по другому. Его конструкция такая, что она не в состоянии закрыть контур, для которого важен постоянный гидравлический режим. Он всегда будет в открытом состоянии, и настроен собственно на необходимый объем носителя тепла. Значит, приборы-потребители всегда будут удовлетворены и в качественном и в количественном показателе подаваемого объема.

Трехходовой клапан не в состоянии закрыть поступление носителя тепла на тот контур, где важен постоянный поток. Этим он и разнится от двухходового. А вот с перекрытием переменного справляется очень удачно. Это дает способность регулировать как напор, так и расход носителя тепла. Кстати, от двухходовых клапанов тоже можно достичь того же эффекта, если два устройства объединить в одной конструкции. При этом, их необходимо настроить на реверсивную работу: когда закрывается один, открывается второй.

Какие трехходовые клапаны бывают

Эту запорную арматуру делят по принципу действия на разделительные и смесительные. Уже само наименование объясняет принцип их действия и чем они разнятся. Смесительный имеет один выход и два входа, благодаря чему он качественно смешивает два самых разных потока. Это, к примеру, нужно для уменьшения температуры носителя тепла для конкретных потребителей. К примеру, для полов с подогревом: в них вода должны подаваться при температуре не больше 65 градусов, в то время как в батареи отопления ее температура намного выше.

Чтобы качественно настроить подачу носителя тепла на потребителя с необходимой температурой, важно знать ее показатель на двоих потоках, высчитать пропорции смешивания и настроить клапан. Так мы приобретаем нужный режим температур

Трехходовой клапан разделительного действия ведет себя с точностью до наоборот. Его назначение – делить ключевой поток на 2 вторичных. В собственной конструкции он имеет всего один вход, зато – два выхода. Он используется очень часто при горячем водоснабжении, обеспечивая равноценное по количеству и качеству поступление горячей воды к потребителю. Также профессионалы его используют и для воздухонагревателей.

Две разновидности трехходовых клапанов снаружи никак не выделяются. Но, если взглянуть на них в разрезе, то разница будет объяснима. В устройстве смесительного действия поставлен один шаровой клапан на штоке, который находится строго по самому центру и закрывает главный проход. А разделительный имеет два шаровых клапана, которые находятся на выводных патрубках. Когда первый закрывает один отрезок трубы, второй отрывает другой.

Как управляется трехходовой клапан

Как и каждая арматура запорного типа, трехходовой клапан, необходимый для определенной системы, рассчитывают по диаметру трубы, подводящей тепловой носитель, и по давлению в системе. Для того, чтобы провести сертификацию системы обогрева, есть конкретные Нормы по данным устройствам. И отклонение от них является грубым нарушением

Особое внимание уделяют несоответствию внутреннего давления отопительных систем и клапана

Схема коллекторного подключения

Порядок выполнения работ следующий:

Коллекторный ящик монтируют в месте, удобном для доступа и одновременно так, чтобы он не мешал. К шкафу подключают трубы, подающие подогретую воду, и обратку. Но до этого на коллектор следует поставить запорные вентили.
С целью осуществления контроля над температурой и давлением в системе в непосредственной близости от вентилей помещают термометр и манометр.
Для соединения труб, подведенных к коллектору, используют компрессионные фитинги, применяя резьбовое соединение.
Если необходимо объединить трубы с разным диаметром, применяют переходники или универсальные фитинги, учитывая схему подключения теплого пола.

Полноценная схема отопления с теплыми полами имеет такие дополнительные элементы:

циркулярный насос;
смеситель трехходовой или насосно-смесительный узел;
кран, чтобы сливать воду;
воздухоотвод.

Трехходовой клапан для отопления с терморегулятором, как работает

Трехходовой клапан для отопления с терморегулятором имеет такую форму, которая напоминает тройник, отсюда и название. Функции же у него совсем другие, он поддерживает в доме комфортный тепловой баланс и равномерно распределяет тепло по всему помещению.

Трехходовой клапан особенно применяется для водяного теплого пола. Обычно температуры в радиаторе подогрева и пола не совпадают, для регулирования этого процесса и применяют устройство.

В данной статье мы поговорим об трехходовом клапане, его устройстве, установке, принципе работы и разновидностях. Применение такого агрегата просто необходимо в системе ГВС.

Устройство трехходового клапана

Конструктивно он представляет два соединенных двухходовых крана в одном корпусе. Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.

корпус;
шток с запорной шайбой или металлический шарик;
гайки крепления (муфты).

Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.

Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным.

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему.

Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Виды

с ручным управлением;
с термоголовкой;
с электроприводом;
гидравлические;
пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды.

В результате становится теплее, или наоборот, прохладнее. Термосмесительный эффект происходит автоматически. При этом не важно, какой котел установлен в системе – газовый или твердотопливный.

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Установка трехходового клапана в системе отопления

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла. Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

Выбор

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

количество контуров в отопительной системе;
конструктивная особенность управления клапаном;
диаметр входного патрубка;
пропускная способность трубопроводов системы отопления;
материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос.

А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

По своей сути 3-ходовой клапан является вентилем с термостатической головкой. При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
С постоянным гидравлическим режимом.
С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

По принципу действия этот вид делится на два подвида:
Смесительные.
Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

Современный трехходовой кран делится на два типа по способу управления:
Ручной.
Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

К примеру, можно настроить температуру по комнатам, распределяя теплоноситель в зависимости от удаленности помещения от нагревательного котла. Или обеспечить совмещение с системой теплого пола. Большие по проходимости приборы устанавливают на теплопроводах между зданиями.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Схема теплого пола с трехходовым клапаном

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома.

Установка термосмесительного клапана производится в таких случаях:
Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
Для поддержания необходимой температуры теплоносителя в разных местах системы.
Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети.

Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла.

Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла.

Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.
Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора.
Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.
В зависимости от направления потоков, термостатический клапан представлен двумя моделями:
Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.
Схема подключения трехходового смесительного клапана.
Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.
Рассматривая смесительный узел, можно выделить в нем следующие составные части:
клапан обратный;
датчик температурный;
насос циркуляционный;
смесительный трехходовой клапан.
Схема смесительного узла для теплого пола
Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды.
После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.
При подобной схеме подключения теплоноситель движется по следующему маршруту:
Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
Распределение теплоносителя по трубам теплого пола.
Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.
При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки.
Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.
Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов.
Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.
Схема установки разделяющего трёхходового клапана
Обеспечивает количественное регулирование у потребителя — за счёт изменения расхода теплоносителя. Применяется, если по условиям эксплуатации источника тепла допускается перепуск теплоносителя в обратный трубопровод и не допускается прекращение циркуляции в контуре источника.
Данная схема установки трёхходового клапана, получила широкое применение в узлах нагрева воды и воздуха, подключённых от автономной котельной. Для увязки гидравлических контуров, потери напора на балансировочном клапане в байпасной линии, должны равняться потерям напора у потребителя.
Данная схема установки трёхходового клапана предназначена для подключения к трубопроводу с избыточным напором. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора, созданного циркуляционным насосом в контуре источника тепла.
Схема установки разделяющего трёхходового клапана
Схемы установки смешивающего трёхходового клапана на разделение
Обеспечивает количественное регулирование у потребителя с использованием смесительного трёхходового клапана. Применяется если по условиям эксплуатации не допускается прекращение расхода в контуре источника, а перепуск теплоносителя из подающего трубопровода в обратный — допустим.
Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.
На подмешивающем патрубке трёхходового клапана рекомендуется установить балансировочный клапан с гидравлическим сопротивлением равным, сопротивлению потребителя. Циркуляция через потребителя и байпас осуществляется за счёт избыточного напора в контуре источника.
При правильном подборе клапана и гидравлической увязке байпаса с контуром потребителя, расход через источник тепла постоянный, а в контуре потребителя — переменный.
Схема подключения смешивающего трёхходового клапана для разделения потока, к напорному коллектору
Так как, поток воды движется в направлении противоположном направлению потока в смешивающем клапане, на некоторых клапанах возможно увеличение шума и вибрации, а также снижение допустимого перепада давлений на клапане.
Схема установки смешивающего трёхходового клапана для разделения к гидравлической стрелке При подключении узла с разделяющим трёхходовым клапаном к источнику тепла непосредственно или безнапорному коллектору, в подающем или обратном трубопроводе необходимо установить циркуляционный насос. Насос может быть общим для нескольких контуров.
Схему подключения трёхходового клапана, разделяющего поток, с дополнительным байпасом в контуре потребителя, параллельным подмешивающей линии, используют при условии превышения температурного режима источника над температурным режимом потребителя.
Особенность данной схемы в том, что расходы в контуре источника и потребителя будут постоянными, а к потребителю не поступит перегретый теплоноситель. У потребителя будет обеспечено качественное регулирование. Для работы данной схемы необходима установка насоса в контуре потребителя и в контуре источника.
Трехходовой смесительный клапан с термоголовкой
Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.
Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.
В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.
Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации.
Факторы, влияющие на работу радиатора, различны:
температурные перепады на улице;
солнечная активность;
сила ветра;
наличие бытовых приборов, генерирующих тепло.
В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.
Есть два пути регулировки выделяемой радиатором энергии:
Качественное изменение свойств радиатора.
Количественное регулирование выделяемого тепла.
В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.
В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором.
Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.
Устройство трехходового смесительного клапана с термостатом
Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности.
Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.
Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.
Сервопривод для трехходового клапана
Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.
Для наглядности рассмотрим устройство сервопривода по рисунку:
Как видно, внутри сервопривода расположены следующие составные части:
Электрический мотор.
Редуктор, состоящий из нескольких шестеренок.
Выходной вал, которым привод вращает клапан или другое устройство.
Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
Управляющая электроника, которая расположена на печатной плате.
Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.
Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:
То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.
Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.
Клапан трехходовой регулирующий с электроприводом
В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.
Существует две разновидности:
трехходовые краны для отопления с электроприводом в виде электрического магнита;
трехходовые клапаны с сервоприводом на базе электрического мотора.
Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.
Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.
Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.
Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.
Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий.
Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.
Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.
Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.
Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.
Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.
Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.
Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.
Трехходовой кран для отопления — с электроприводом, терморегулятором и другие, принцип действия
Система отопления, не имеющая возможности регулировки температуры, функционирует в единственном режиме. Настройка микроклимата в помещении недоступна, поэтому нередко бывает слишком жарко или прохладно. Изменение режима работы системы выполняет трёхходовой кран для отопления. Это небольшое универсальное устройство, также подходящее и под другие системы тепловодоснабжения. Его схема проста, но позволяет эффективно и надёжно выполнять настройку температуры теплоносителя как в отдельных узлах, так и во всей конструкции, в зависимости от точки установки.
Виды
Существует несколько вариантов конструкции трёхходовых кранов, различающихся по параметрам.
По материалу корпуса:
латунные;
стальные;
чугунные.
По форме запорного устройства:
шар;
конус;
цилиндр.
По типу затвора:
L-образные;
Т-образные.
По способу установки затвора:
Сальниковые. Затвор устанавливается сверху, прижимается накидной гайкой и уплотняется сальником. Чувствителен к давлению воды.
Натяжные. Затвор натягивается гайкой, установленной снизу (с противоположной от регулировочного штока стороны). Этот вариант считается более прочным и надёжным.
По выполняемым функциям:
запорные;
регулирующие.
По типу управления:
Ручной. Настройка выполняется с помощью поворота рукоятки, для чего приходится подходить к устройству и настраивать режим по собственным ощущениям.Это простая разновидность старого образца
Автоматический терморегулятор (другое название — пневмопривод). Представляет собой специальную насадку на шток, имеющую ёмкость с газом. При повышении температуры газ расширяется и начинает давить на мембрану, которая соединена с поворотным механизмом. Последний, под нажимным воздействием, вращает (в других типах конструкции — перемещает вверх или вниз) шток крана, снижая или повышая температуру теплоносителя на выходе. Пределы нагрева или охлаждения устанавливаются заранее, для чего надо подходить к крану и производить настройку вручную.Пневмопривод является безопасным механическим устройством, в отличие от электропривода, создающего опасность удара током
Электропривод. Это устройство, оборудованное электрическим или магнитным приводом. Регулировка производится по сигналу с датчика температуры. Это самый современный вид настройки, он позволяет производить корректировку режима дистанционно, не подходя к самому крану. Все действия производятся на блоке (узле) управления, расположенном в удобном месте и соединённом с клапаном и датчиками проводами.
Установка крана с электроприводом как самостоятельного устройства никакого смысла не имеет
Несмотря на разницу в управлении, сам затворный механизм и корпус у всех видов одинаковые, изменяются только устройства привода вращения, расположенные на штоке крана.
Принцип действия трёхходового крана для отопления
Корпус трёхходового крана имеет три отводных патрубка, один из которых является выходным, а два других — входными. По ним в корпус поступают горячий теплоноситель, подаваемый системой ЦО или от собственного котла и более холодная рабочая жидкость — обратка, т. е. поток, прошедший весь путь по системе (радиаторам, конвекторам или трубопроводам тёплого пола) и отдавший тепловую энергию.
Затвор, поворачиваясь вокруг своей оси, открывает просвет для одного канала, одновременно с этим перекрывая его на другом. В результате изменяется соотношение между горячим и остывшим теплоносителем. Готовая смесь с нужными температурными параметрами выходит в систему отопления.
Отличие принципов функционирования разных типов затвора невелики и непринципиальны
Диапазон регулировки находится в пределах температур горячего и остывшего потоков. Настройка производится подмешиванием к горячему теплоносителю остывшей обратки, выполняемым вручную или автоматически. Если полностью закрыт один канал, то в систему подаётся поток из другого, не смешанный ни с чем. Это свойство трёхходовых кранов удобно при установке на радиаторах, работающих от системы ЦО, если дальше на линии имеется ещё немало приборов потребления и нельзя перекрывать для них питание.
Трёхходовые клапаны, имеющие разные конструкции затворов (тип Т или L), выполняют смешивание потоков немного по-разному, но общий принцип работы от этого не нарушается.
Как выбрать
Выбор трёхходового крана производится на основе параметров имеющейся отопительной системы, размеров и типов присоединительных устройств трубопроводов, а также других критериев:
Несоответствие любых элементов вызовет либо полную невозможность установки трёхходового крана, либо потребует использования различных переходников, например, чтобы присоединить штуцерный тип к фланцу. Стандартные присоединительные размеры находятся в диапазоне 20–40 мм, но для систем с высоким давлением, предназначенных для обслуживания крупных зданий с большим количеством приборов потребления, используются трёхходовые краны с фланцевыми соединениями.
Важно обеспечить соответствие диаметров труб и крана, иначе давление в системе будет изменено, что повлечёт за собой перемену всех расчётных параметров. Для крупных и разветвлённых систем такое изменение может стать причиной отказов или сбоев, падения температуры теплоносителя и прочих проблем. Необходимо также приобретать краны, рассчитанные на давление, существующее в имеющейся системе.
При покупке надо иметь точное представление, нужен ли сервопривод, пневматический регулятор или настройка режима будет производиться вручную. Это важно, так как замена трёхходового крана во время работы представляет собой непростую задачу, требующую отключения от подачи теплоносителя. В зимнее время это мероприятие может стать причиной размораживания трубопроводов и выхода из строя.
Рекомендуется приобретать трёхходовые краны в латунных или медных корпусах. Они на практике показали своё превосходство перед стальными и чугунными устройствами в плане долговечности и надёжности.
Правильнее всего выбирать продукцию известных фирм. Стоимость таких кранов выше, чем у менее знаменитых или китайских образцов, но качество и соответствие рабочих параметров заявленным паспортным значениям будут гарантированы. Трёхходовые краны приобретаются не каждый день, поэтому можно один раз заплатить побольше.
Установка своими руками
Принцип монтажа крана прост — надо соединить нужные трубопроводы и соответствующие патрубки крана. Однако, на практике нередко возникает масса проблем, происходящих от неопытности или неосведомлённости мастера. Необходимо разбираться в маркировке патрубков:
А — прямой ход.
В — байпас или перпендикулярный ход.
АВ — объединённый вход или выход.
Кроме того, надо учитывать конструкцию затвора. Если устройство имеет Т-образный запорный механизм, то входными будут боковые патрубки, а выходом является средний, перпендикулярный им, штуцер. Для L-образных затворов входные патрубки находятся с торца и снизу (сбоку), а выход расположен на противоположном торцевом патрубке.
Для того, чтобы помочь при установке, производители указывают направление движения потока стрелками, нарисованными или нанесенными при отливке на корпус крана
При монтаже трёхходовой кран обязательно надо расположить приводом или рукояткой регулятора вверх. Место установки по возможности выбирается в зоне доступности.
Присоединяя кран, необходимо предварительно убедиться, что внутрь не попал мусор или пыль. Это особенно важно, если соединение выполняется сварным способом. Во время сварки необходимо следить за тем, чтобы не перегреть кран, для чего рекомендуется сделать для него теплоотвод. Подключение выполняется в закрытом положении, в системе должна быть перекрыта подача теплоносителя и слиты остатки.
Настройка и эксплуатация
Настройка крана сводится к выбору такого положения затвора, при котором теплоноситель имеет заданную температуру. В этом случае руководствуются собственными ощущениями, стремясь обеспечить максимально комфортный микроклимат. Положение затвора при этом может быть любым — от полностью закрытого, до открытого, это неважно. При необходимости производится дополнительная регулировка во время эксплуатации (иногда, при автоматической настройке, она выполняется несколько раз в сутки).
Производить изменения параметров потока вручную надо аккуратно, особенно во время регулировки параметров горячего потока. В это время корпус и затвор сильно нагреваются и приобретают излишнюю чувствительность к механическим воздействиям, и даже хрупкость.
Необходима периодическая очистка, смазка и наблюдение за состоянием крана, это поможет продлить срок службы и убережёт от внезапного выхода из строя.
Трёхходовой кран в системе отопления выполняет функции смесителя и регулировщика параметров теплоносителя. Он обеспечивает максимально комфортную температуру в помещениях. Установка нескольких клапанов позволяет отключить обогрев неиспользуемых участков для экономии или настроить в разных комнатах собственные температурные режимы. Правильная и устойчивая работа устройства зависит от точности выбора, установки и настройки режима, который изменяется по необходимости или желанию жильцов дома.
Оцените статью: Поделитесь с друзьями! Смотрите также:
виды смесительных термостатических кранов, схема подключения своими руками
Я приветствую моего уважаемого постоянного читателя! Современные инженерные системы призваны сделать нашу жизнь более комфортной. Но они же требуют применения новых технических решений и устройств. Эта статья – об одном из таких устройств. В этой статье речь пойдет о том, для чего нужен и как работает трехходовой клапан для теплого пола.
Что это такое и для чего он нужен
Оптимальный современный способ обогрева – устройство в доме теплого пола. Теплый пол позволяет равномерно обогреть все помещение снизу и не тратить тепло на нагрев воздуха под потолком, обогреть только нужные комнаты или даже их отдельные участки. Обогрев с помощью системы теплого пола позволяет сэкономить до 30% топлива и финансов по сравнению с напольным и настенным отоплением.
В системе теплого пола используется теплоноситель с максимальной температурой +45 °С, а котлы нагревают теплоноситель до температуры 80…90 °С. Поэтому для обеспечения нужной температуры теплоносителя необходимо устройство, смешивающее горячую воду из котла и холодную воду из обратки. Для пола очень важно не превышать температуру теплоносителя. В качестве этого устройства в коллекторном узле и используется смешивающий трехходовой клапан.
Назначение и область применения
Трехходовой клапан применяется для регулирования температуры теплоносителя в трубопроводах, залитых в стяжку пола.
Теплые полы у нас пока еще не очень широко распространены, в основном их монтируют в частных домах. Но люди постепенно понимают надежность такого варианта отопления и видят экономию, и теплые полы постепенно завоевывают популярность как в общественных, так и офисных и административных зданиях.
Если взвесить все плюсы и минусы применения теплых полов, то значительная экономия перевешивает дороговизну и сложность монтажа всей системы.
Характеристики
Характеристики смесительных клапанов включают в себя:
Способ управления – механический или с помощью электропривода.
Диаметры патрубков.
Рабочее давление. Все трехходовые регуляторы рассчитаны на давление не меньше 1,6 МПа, а в частном доме в системе отопления пола давление не превышает 0,2-0,3 МПа, поэтому при покупке любой клапан по номинальному давлению подходит для частного дома.
Пропускную способность.
Из каких материалов изготавливают
Трехходовые смешивающие клапаны изготавливают из следующих материалов:
Латунь. Сплав меди с добавлением цинка не подвержен коррозии, латунная арматура прочна, долговечна. Иногда латунные изделия покрывают хромом или никелем – в эстетических целях, так как металл темнеет со временем. Это самый распространенный материал для регулирующих устройств отопления в жилых домах.
Бронза. Также сплав меди с оловом, алюминием, кремнием, бериллием. По качеству не уступает латуни, но встречается редко.
Нержавеющая сталь. Отличный материал для регулирующей арматуры. Ее долговечность, стойкость к коррозии и прочность выше, чем у латуни. Но нержавейка дороже, и использовать такие регуляторы в частном доме не имеет смысла.
Для регулирующих трехходовых клапанов используют также титан, углеродистую сталь с защитным покрытием, но это скорее варианты для промышленности. Керамику не применяют, она не выдерживает бесконечных срабатываний. Изредка встречаются дешевые изделия из силумина – сплава алюминия и кремния. По качеству изделия из силумина не выдерживают никакой критики – они очень быстро выходят из строя.
Практически всегда для монтажа систем теплого пола в частном доме используют латунные трехходовые вентили.
Принцип работы и устройство
Для регулирования степени нагрева теплоносителя в системе теплого пола применяется смесительный трехходовой клапан, имеющий один выход и два входа. Принцип действия: в устройство поступают два потока – горячая и холодная вода – и автоматически смешиваются в определенной пропорции.
Пропорция определяется настройкой терморегулятора. Клапан не меняет давление в трубопроводе (кроме незначительных потерь при прохождении воды через арматуру). Бывают модели с электроприводом – они позволяют очень точно регулировать температуру теплоносителя.
Конструкция клапана включает в себя корпус, регулирующие элементы (золотники), соединенные со штоком, термоголовку, управляющую штоком и через его движение золотниками. В корпусе имеются седла с уплотнителями. При повороте штока жестко связанные с ним золотники приоткрывают или перекрывают потоки холодной или горячей воды, меняя температуру воды на выходе из вентиля.
Шток поворачивает термоголовка, которая срабатывает при повышении и понижении температуры выходящего теплоносителя. Устройства с электроприводом срабатывают от автоматики: она включается, если поступает команда от датчиков температуры.
Существуют трехходовые клапаны, в основу конструкции которых взят шаровой кран. Регулирующий орган здесь имеет форму шара или сектора с отверстием сложной формы. Шток в таких приводах вращается.
Преимущества и недостатки
Преимущества трехходовых смешивающих клапанов:
Простая конструкция.
Стабильное регулирование.
Надежность.
Герметичность.
Достаточная точность регулировки (максимум точности – до 1°С).
Долговечность.
Относительно компактные габариты.
Самое большое достоинство применения трехходовых клапанов – трубопроводы и соответственно стяжка и покрытие пола не перегреваются, что предотвращает преждевременный выход из строя стяжки и покрытия.
Недостатки:
Гидравлическое сопротивление трехходовых конструкций выше, чем у обычного двухходового вентиля.
Конструкция корпуса и золотника допускает наличие застойных зон – периодически придется демонтировать устройство и очищать от окалины, мусора, органических примесей.
Недостаточная точность регулировки температуры в помещении. Регулировочный клапан достаточно точно регулирует только температуру выходящего теплоносителя, а температуру обогреваемого помещения – приблизительно.
Чтобы обеспечить комфортный уровень отопления, придется подбирать соотношение температуры выходящего потока и температуры в помещении «методом тыка». К сожалению, трубопроводы теплого пола намного больше радиатора, и точность регулировки обеспечить невозможно. Еще больше усложняет ситуацию инерционность теплого пола – 100-миллиметровая цементная стяжка прогревается очень медленно.
Но если стоически относиться к медленному нагреву или охлаждению помещения, то клапан с механической регулировкой вполне подходит для применения в системе отопления частного дома или квартиры.
Намного больший комфорт обеспечивают клапаны с электрическим приводом, управляемые системой «умный дом» с датчиками температуры в каждой комнате. Но такие устройства очень дороги.
Виды
Трехходовые клапаны подразделяются по принципу действия. Бывают разделительные и смесительные клапаны. В системах теплого пола (и в радиаторах) применяются смесительные устройства, регулирующие температуру выходящего теплоносителя путем смешивания холодной и горячей воды.
По способу приведения в действие трехходовые устройства бывают:
Ручные. Встречаются очень редко, стоят недорого. Удобны, если теплые полы смонтированы в 1-2 комнатах – например, ванной и детской.
Автоматические.
В ручных положение штока и регулировка температуры выходящей воды регулируется вручную рукояткой. В автоматических движением штока управляет либо термоголовка, либо электропривод, управляемый автоматикой с термодатчиками.
Автоматические клапаны бывают:
Самый простой вид – с термостатической головкой. Срабатывают при увеличении температуры (реагируют на повышение давления). Такие устройства используют для радиаторов. Жидкость в приводе при увеличении температуры расширяется и приводит в действие шток.
С термостатической головкой и выносным датчиком.
С электроприводом. Шток приводится в движение при помощи электродвигателя. Двигатель управляется контроллером, на который поступают сигналы с температурных датчиков. Привод может управлять клапаном с помощью соленоида (магнита) или механической передачи (сервопривода).
На производстве в системах с большими давлениями и диаметрами используются пневматические или гидроприводы.

Виды клапанов приведены на фото:
Маркировка клапанов
Трехходовые клапаны маркируются буквами и цифрами:
Название фирмы.
Серия и номер модели (например, VTA 321).
Условный диаметр в мм (DN 20).
Температурный режим, например 20-45С – режим от 20 до 45 °С.
Пропускная способность в м³ – KVS 1,6 – 1,6 м³/час.
Пример маркировки клапана фирмы ESBE выглядит следующим образом:
ESBE VTA 321 DN 20 20-45C, kvs 1,6
Типоразмеры: ½», ¾», 1″, 1¼» и так далее либо в мм – 15, 20, 25 мм и т.д.
Срок службы
Срок службы в первую очередь зависит от качества самого клапана, во вторую – от числа срабатываний. Можно рассчитывать на то, что клапан прослужит 10 лет и больше. Чаще выходят из строя термоголовки и электроприводы.
Как выбирать
Устройство теплого пола даже в частном доме – достаточно сложная инженерная система с неоднозначным результатом. При некачественной регулировке вся выгода может исчезнуть, поэтому нельзя экономить на коллекторном узле и регулировочной арматуре. Хорошие трехходовые клапаны недешевы, на рынке или в интернете велика вероятность приобрести некачественную продукцию.
Для системы теплого пола лучше покупать оборудование в гипермаркете или специализированном магазине. Сертификат должен быть обязательно! Или паспорт с «мокрой» печатью и заполненной гарантией. Чек нужно сохранить.
Обычно покупают изделия из латуни. Клапаны из нержавеющей стали стоят дороже и реже продаются. Силумин не стоит даже рассматривать – изделия из него плохо переносят постоянные открытия-закрытия, а регулировочная арматура стоит немало.
При покупке в магазине необходимо осмотреть клапан – чтобы не было сколов, трещин, замятий. Нужно постараться заглянуть внутрь клапана – на латунных изделиях без покрытия внутренняя часть должна быть золотистой (а не бело-серебристой, как у силумина). Можно сориентироваться по весу. Силуминовые изделия весят намного меньше латунных – плотность латуни примерно в три раза больше, чем у силумина.
Популярные производители
На первом месте по качеству – продукция шведской фирмы ESBE. Фирма более ста лет выпускает трубную арматуру различного назначения. Второе место занимает американская компания Honeywell. Распространена арматура фирм HEIMEIER, HERZ, Navien, Danfoss, Mut, Oventrop, Siemens. Стоимость этих изделий опережает качество. Более приемлемая цена у продукции совместного итальянско-российского производителя Valtec.
Примерная цена
Таблица выше это цены на Трехходовой клапан с термоголовкой. Чтобы узнать, сколько стоит оборудование в вашем регионе, лучше обратиться в ближайший строительный гипермаркет. Примерные цены на трехходовой клапан с электроприводом:
Правила монтажа и эксплуатации
Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками. Необходимо точно придерживаться инструкции, она прилагается производителем к каждому изделию.
На всех вводах-выводах трехходового клапана выбиты буквы:
А – подача основного теплоносителя (горячей воды). Обычно этот участок находится на одной оси с выходным патрубком.
С – второй ввод в вентиль. Обычно располагается перпендикулярно оси движения теплоносителя.
АВ – выход. Находится на одной оси с основным вводом.
При монтаже оборудования следует предусмотреть возможность демонтажа и осмотра – к клапану должен быть свободный доступ.
Необходимые инструменты и материалы
Для монтажа трехходового клапана понадобится:
Два разводных гаечных ключа.
Накидные гайки-американки, укомплектованные прокладками.
Возможно, лента ФУМ.
Ход работ
Клапан в систему устанавливают при помощи накидных гаек-американок. Перед установкой очищают торцы труб (точнее, фитинги на торцах труб) от грязи, заусенец, песка, пыли. То же проделывают с патрубками клапана. Проверяют наличие прокладок в гайках. Накручивают гайки на патрубки и слегка затягивают. При этом одним гаечным ключом закручивают гайку, вторым придерживают вентиль. Перед клапаном необходимо подсоединить механический фильтр.
Важно правильно расположить вентиль: ко вводу А подсоединяют трубопровод горячей воды; В – байпас от обратки; АВ – коллектор, к которому подходят трубопроводы отопления.
При установке привод не должен находиться над клапаном.
Видео по монтажу
На видео можно увидеть все тонкости правильной установки трехходового клапана для теплого пола.
Особенности эксплуатации
Перед клапаном следует в обязательном порядке установить фильтр.
Ошибкой будет установка клапана с термоголовкой в систему, регулирующую теплый пол в нескольких комнатах или расположенную в другом помещении (и в плотно закрытом распределительном шкафу). Необходимо устанавливать оборудование с выносными датчиками, расположенными в отапливаемой комнате.
Частые ошибки и проблемы при установке
Самая существенная ошибка при установке трехходового регулировочного клапана – неверно подсоединить трубопроводы с входящим и выходящим теплоносителем (например, когда к патрубку для ввода присоединяют трубу для подачи теплоносителя в отопительный контур). Необходимо быть внимательным при установке оборудования. На патрубках буквами указано назначение каждого отвода, при неправильном подсоединении трехходовой клапан работать не будет.
Необходимо точно соблюдать рекомендации производителя по длине прямых участков до и после вентиля, иначе работа регулятора будет нарушаться, а гарантия на такое оборудование не распространяется.
Советы специалистов
Перед выбором регулирующего оборудования необходимо определиться, какую площадь требуется обогреть. Если будет отапливаться ванная, часть пола спальни или детской комнаты, нет необходимости приобретать арматуру с термоголовкой – проще использовать трехходовой вентиль с ручным управлением, чем устанавливать полноценный дорогой смесительный узел.
Стоимость смесительно-распределительного узла с запорной и регулирующей арматурой, коллектором, манометром, краником Маевского превышает стоимость всех трубопроводов (если они выполнены из полимера, а не из дорогой меди).
Если система теплого пола включает несколько помещений, то необходимо перед монтажом заказать проект у квалифицированного инженера-сантехника – в нем будут указаны характеристики клапана. При большой площади теплых полов и большом количестве комнат понадобится один или несколько смесительных узлов.
Схема подключения каждого узла включает в себя коллектор – распределительную гребенку, к которой присоединены трубопроводы отопления. Перед коллектором устанавливается трехходовой смесительный вентиль и насос. Клапан может быть с термоголовкой или с датчиками, контроллером и электроприводом.
Заключение
Я прощаюсь с моим уважаемым читателем. Желаю вам использовать полезную информацию, полученную из статьи, на практике при устройстве теплого пола у себя дома. Подписывайтесь на обновления сайта, приводите на сайт друзей, делитесь интересной информацией с друзьями в соцсетях.
Загрузка…
Трехходовой клапан на системе отопления: принцип действия, выбор, монтаж
Для постоянного поддержания в доме комфортного теплового баланса в отопительный контур включают такой элемент, как трехходовой клапан на системе отопления, равномерно распределяющий тепло по всем комнатам.
Несмотря на важность этой единицы, сложной конструкцией она не отличается. Давайте разберемся в конструктивных особенностях и принципах работы трехходового клапана. Каких правил стоит придерживаться выбирая приспособление и какие нюансы присутствуют в его монтаже.
Содержание статьи:
Особенности трехходового клапана
Вода, поступающая к радиатору, имеет определенную температуру, влиять на которую зачастую нет возможности. Трехходовой клапан осуществляет регулировку путем изменения не температуры, а количества жидкости.
Это дает возможность, не изменяя площади радиатора, подавать в комнаты нужное количество тепла, но только в границах мощности системы.
Разделительные и смесительные приборы
Визуально трехходовой клапан имеет сходство с тройником, но выполняет совершенно иные функции. Такой узел, оснащенный терморегулятором, относится к запорной арматуре и является одним из главных ее элементов.
Существует два вида этих устройств: разделительные и смесительные.
Первые применяют, когда теплоноситель нужно подать одновременно в нескольких направлениях. Фактически узел представляет собой смеситель, формирующий стабильный поток с установленной температурой. Монтируют его в сеть, по которой подают нагретый воздух, и в водоподающие системы.
Клапан трехходовой применяют как в качестве смесителя, так и распределителя воздуха или теплой воды
Изделия второго вида служат для объединения потоков и их терморегуляции. Для входящих потоков, имеющих разную температуру, предусмотрено два отверстия, а для их выхода — одно. Применяют их при устройстве теплых полов, чтобы предотвратить перегрев поверхности.
Клапан трехходовой и регулятор температуры есть в продаже по отдельности. Для автономных отопительных систем все же более рациональным и эффективным решением считается приобретение конструкции с терморегулятором.
Конструктивное исполнение трехходовых кранов
По конструкционному исполнению клапаны делят на седельные и поворотные. Принцип действия первых основан на ритмичном передвижении штока по вертикали — схема регулировки «шток-седло». Этот вид относится к клапанам смесительного типа. Часто управление осуществляется электромеханическим приводом.
Ключевым элементом поворотной конструкции является вращающийся сектор. Во время движения шток воздействует на шаровую заслонку, и она частично или полностью отсекает подачу теплоносителя. Такую схему регулировки называют «шарик-гнездо».
Эти устройства обладают повышенной износостойкостью. Они адаптированы под большие перепады температур и классифицируются как запорная арматура. В частных домах, где вода расходуется в относительно небольшом количестве, они могут функционировать и как смесители.
Особенностью смесительного клапана является наличие одного выхода и двух входов. Он предназначен для управления температурой рабочей жидкости путем объединения потоков с высокой и низкой температурой. При соответствующей установке, изделие может и разделять потоки.
Здесь схематически отображена работа трехходового крана седельного смесительного и разделительного типа
Трехходовой клапан разделительного типа применяют, когда необходимо подать горячий теплоноситель по нескольким направлениям.
Все модели таких кранов отличаются друг от друга по некоторым признакам:
механикой затвора — она может быть как натяжной, так и сальниковой;
формой заглушки — существуют L, T, S-образные;
типом затвора — встречается цилиндрический, шаровидный, конусный;
подсоединением к контуру — с использованием муфты, фланца, посредством сварки и др.;
способом управления — автоматический, полуавтоматический, ручной.
Смесительное устройство снабжено штоком, размещенным по центру, шаровой клапан в нем один. Он перекрывает в нужный момент затвор входного отверстия.
В приборах разделительного типа шток оснащен двумя клапанами, вмонтированными в выходных патрубках.
Функционирует он по несколько другой схеме. Понятней становится работа трехходового клапана после подробного разбора его конструкции.
Составными частями трехходового клапана являются: корпус (1), вставка клапана (2), конус клапана (3), полированный штока клапана (4), седло клапана (5), разгрузочная камера (6), сальниковое уплотнение (7)
Корпус у этого типа изделий литой. Изготавливают его из латуни либо бронзы с гальваническим покрытием из хромоникеля. Оно выполняет как защитные, так и декоративные функции. Для соединения с трубопроводом имеются резьбовые отводы — всего три штуки. Тип резьбового соединения зависит от выбранной модели.
Оптимальные параметры давления в отопительной системе для стабильной работы клапана — 10 кг/см². При превышении этого значения, могут возникнуть проблемы.
Существуют ограничения и по температурным показателям — 95º для котлов, 110º — для солнечных батарей. Допустимая регулировка температуры теплоносителя у разных моделей находится в диапазоне 20-60º. Производительность колеблется в пределах 1,6–2,5 м³/ч.
Принцип работы устройства
Установкой смесительного трехходового клапана удается добиться того, что температура жидкости на выходе имеет значение в установленных пределах.
Принцип работы как для замкнутой отопительной системы, так и для системы ГСВ один и тот же. Отличие только в том, что в первом случае теплоноситель равномерно передает тепло от источника к радиаторам, а во втором — переносит теплую воду к бытовым приборам.
До момента, пока термочувствительный элемент не приобретет определенную температуру, теплоноситель подается из фронтального патрубка и беспрепятственно прибывает в правый. По достижении рабочим элементом температуры выше установленной, происходит его расширение.
Это влечет за собой перемещение клапана по вертикали вниз и, как следствие, перекрытие пути поступления нагретого теплоносителя снизу. Следом открывается левый патрубок для подачи холодной жидкости.
На схеме показан порядок подключения трехходового клапана в автономную систему отопления. При его отсутствии в обратном контуре может образовываться конденсат как следствие снижения температуры
Смешивание холодной жидкости с горячей приводит к уравновешиванию температуры. Термочувствительный элемент приобретает прежнюю форму, а заслонка — первоначальное положение.
Если трехходовой клапан установлен в обратный контур, то процесс должен происходить в противоположной последовательности. Когда жидкость охлаждается, напрямую открывается путь для горячей воды из котла.
Приводной механизм прибора
Разным у клапанов может быть и тип приводного механизма. Привод бывает как гидравлическим, так и электромеханическим, пневматическим, ручным.
Привод электромеханический делят на виды, самым распространенным среди которых является простой термостатический. Функционирует в результате расширения жидкости с термоактивным элементом в ее составе. В результате этого возникает давление на шток. Это легкосъемное исполнение, применяемое в изделиях, установленных в бытовых системах.
Следующий вариант — привод с термостатической головкой, укомплектованной чувствительным к изменению температуры элементом. Прибор дополнен выносным датчиком температуры, находящимся непосредственно в трубопроводе. С приводом его соединяет капиллярная трубка.
Этот вид регулировки считается наиболее точным. По желанию простой термостатический привод легко можно сменить на термостатическую головку.
Для клапана с электроприводом пусковым механизмом могут являться электромагниты, сервоприводы, основывающиеся на маломощных электродвигателях или системах передач
Существуют вариант трехходового клапана с электрическим приводом. Управление им осуществляется посредством контроллера, оснащенного температурными датчиками и подающего команды на основной механизм. Упрощенным вариантом привода с контроллером является сервопривод.
Он управляет клапаном напрямую. Самый простой привод — ручной. Здесь регулировку выполняют путем поворота пластмассового колпачка, имеющего резьбовое соединение. Его дно контактирует с концом штока. Путем закручивания или откручивания перемещают золотник.
Наличие электро- или сервопривода позволяет программировать температурный режим с ориентацией по времени суток. Изначально в комплектацию трехходового клапана не входит приводной механизм. Его приобретают отдельно исходя из особенностей конкретной теплосети. Использовать изделие можно в отопительной системе любого исполнения.
Где используют трехходовые клапаны?
Встречаются клапаны этого типа в разных схемах. Их включают в монтажную схему для обеспечения равномерного нагрева всех его участков и исключения перегрева отдельных ответвлений.
В случае наличия твердотопливного котла в его камере часто наблюдается конденсат. Бороться с ним поможет установка трехходового крана.
Клапан, встроенный в систему «теплый пол» отвечает за поддержание температуры на желаемом уровне, подмешивая к теплоносителю небольшие порции горячей воды
Эффективно работает трехходовое устройство в системе отопления, когда существует необходимость подключить контур ГВС и разделить тепловые потоки.
Применение клапана в обвязке радиаторов позволяет обойтись без . Установка его на обратке создает условия для устройства короткого контура.
Нюансы выбора приспособления
Общими при выборе подходящего трехходового клапана являются следующие рекомендации:
Предпочтительнее авторитетные производители. Часто на рынке встречается некачественная запорная арматура от неизвестных фирм.
Большей износостойкостью обладают изделия медные или латунные.
Ручное управление более надежное, но менее функциональное.
Ключевым моментом являются технические параметры системы, в которую его предполагают устанавливать. Учитывают такие ее характеристики: уровень давления, наибольшая температура теплоносителя в точке монтажа прибора, допустимое снижение давления, объем воды, проходящей через клапан.
Хорошо будет работать только клапан с правильно подобранной пропускной способностью. Для этого нужно сравнить производительность своей водопроводной системы с коэффициентом пропускной способности прибора. Она в обязательном порядке обозначена на каждой модели.
Для комнат ограниченной площади, таких как санузел, дорогой клапан с термосмесителем выбирать нерационально.
На больших площадях с теплыми полами необходим прибор с автоматическим регулированием температуры. Ориентиром для выбора также должно являться соответствие изделия ГОСТу 12894-2005.
Стоимость может быть самой разной, все зависит от производителя.
В загородных домах с установленным схема отопления не отличается большой сложностью. Здесь вполне подойдет трехходовой клапан упрощенной конструкции.
Он функционирует автономно и у него нет термоголовки, датчика, и даже штока. Термостатический элемент, управляющий его работой, настроен на какую-то определенную температуру и находится в корпусе.
Производители трехходовых приборов
На рынке присутствует большой ассортимент трехходовых клапанов как от авторитетных, так и никому не известных производителей. Модель можно выбирать после того, как будут определены общие параметры изделия.
Первое место в рейтинге продаж занимают вентили шведской компании Эсбе (Esbe). Это довольно известный бренд, поэтому трехходовые изделия надежны и долговечны.
Трехходовой клапан Esbe смесительного типа применяют как в системах отопления, так и охлаждения. Регулировка у них может быть ручной или автоматической
Среди потребителей известны своим качеством трехходовые клапаны корейского производителя Навьен (Navien). Приобретать их следует при наличии котла этой же компании.
Большая точность регулировки достигается посредством установки прибора датской фирмы Данфосс (Danfoss). Работает он полностью автоматически.
Хорошим качеством и демократичной стоимостью отличаются клапаны Валтек (Valtec), изготавливаемые совместно специалистами из Италии и России.
Эффективны в работе изделия компании из США Ханивел (Honeywell). Эти клапаны имеют простую конструкцию, удобны в установке.
Особенности установки изделия
Во время монтажа трехходовых кранов возникает много нюансов. От их учета зависит бесперебойное функционирование отопительной системы. К каждому вентилю производитель прилагает инструкцию, соблюдение которой позволит избежать впоследствии многих неприятностей.
Общие рекомендации по монтажу
Главное, изначально установить вентиль в правильном положении, руководствуясь подсказками, обозначенными стрелками на корпусе. Указатели указывают траекторию водяного потока.
Символом А обозначен прямой ход, В — перпендикулярное или байпасное направление, АВ — объединенный вход или выход.
Исходя из направления, существуют две модели клапанов:
с симметричной или Т-образной схемой;
с ассиметричной или L-образной.
При монтаже по первой из них жидкость поступает в клапан через торцевые отверстия. Выходит через центральное после смешивания.
Во втором варианте теплый поток заходит с торца, а холодный поступает снизу. Выход после смешения разнотемпературной жидкости происходит через второй торец.
Представленная на фото схема монтажа клапана, используется в отопительных системах, запитанных от напорного коллектора
Второй важный момент при монтаже смесительного клапана — нельзя располагать его приводом или термостатической головкой вниз. Перед началом работ необходима подготовка: перед точкой установки перекрывают воду. Далее проверяют трубопровод на наличие в нем остатков, способных стать причиной выхода со строя прокладки клапана.
Главное, выбрать для установки такое место, чтобы к клапану был доступ. Возможно, в дальнейшем его придется проверять или демонтировать. Для всего этого необходимо свободное пространство.
Врезка смесительного клапана
При врезке трехходового клапана смесительного типа в систему централизованного теплоснабжения может быть несколько вариантов. Выбор схемы зависит от характера присоединения системы отопления.
Когда по условиям работы котла является допустимым такое явление, как перегрев теплоносителя в обратке, обязательно возникает избыточное давление. В этом случае монтируют перемычку, дросселирующую избыточный напор. Ее устанавливают параллельно по отношению к подмесу клапана.
Эту схему используют, когда система отопления подключена к безнапорному коллектору. Важно выбирать правильный вариант монтажа исходя из особенностей своего трубопровода
Схема на фото является гарантией качественного регулирования параметров системы. Если трехходовой кран подсоединен непосредственно к котлу, что наиболее часто бывает в автономных отопительных системах, необходима врезка балансировочного клапана.
Если пренебречь рекомендацией по поводу установки балансировочного прибора, в порте АВ могут произойти существенные изменения расхода рабочей жидкости, зависящего от положения штока.
Подключение по приведенной схеме не гарантирует отсутствия циркуляции теплоносителя через источник. Чтобы этого добиться, нужно дополнительно подключить в его контур гидравлический разграничитель и насос циркуляционного типа.
Смесительный клапан монтируют и с целью разделения потоков. Необходимость в этом возникает, когда недопустимо полностью изолировать контур источника, но перепуск жидкости в обратку возможен. Чаще всего такой вариант применяют при наличии автономной котельной.
Балансировочный клапан монтируют в участок трубопровода трехходового клапана, подключенного к порту, обозначенному символом В. Его гидравлическое сопротивление должно быть идентичным сопротивлению котла
Необходимо знать, что при использовании некоторых моделей может возникнуть вибрация и шум. Это происходит по причине несогласованности направлений потока в трубопроводе и смесительном изделии. Из-за этого возможно падение давления на клапане ниже допустимого.
Монтаж разделительного приспособления
Когда температура источника выше, чем необходимо потребителю, в схему включают клапан, разделяющий потоки. В этом случае при постоянном расходе как в контуре котла, так и потребителем, к последнему не придет перегретая жидкость.
Чтобы схема работала, в обоих контурах необходимо присутствие .
На основе вышеизложенного можно подытожить общие рекомендации:
При монтаже любого трехходового клапана до и после него устанавливают манометры.
Во избежание попадания всяческих примесей перед изделием монтируют фильтр.
Корпус прибора не должен подвергаться каким-либо нагрузкам.
Хорошее регулирование необходимо обеспечить путем врезки перед клапаном приспособлений, дросселирующих избыточное давление.
При установке клапан не должен находиться над приводом.
Также необходимо выдерживать перед изделием и после него прямые участки, рекомендованные производителем. Несоблюдение этого правила повлечет за собой изменение заявленных технических характеристик. Гарантия на прибор не будет действовать.
Выводы и полезное видео по теме
Нюансы установки, учет которых гарантирует правильную работу клапана:
Подробности установки клапана при монтаже теплого пола:
Такой узел в системе отопления, как термостатический трехходовой клапан необходим, но не во всех случаях. Его наличие — гарантия рационального использования теплоносителя, позволяющая экономно потреблять топливо. Дополнительно он выступает и в роли прибора, обеспечивающего безопасность эксплуатации ТТ котла.
Все же прежде чем приобрести такое устройство, нужно предварительно проконсультироваться по поводу целесообразности его монтажа.
Если у вас есть необходимый опыт или знания по теме статьи и вы можете ими поделиться с посетителями нашего сайта, пожалуйста, оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.
Трехходовой клапан в системе отопления: назначение и правила монтажа
Здравствуйте!
Сегодня я расскажу о таком редко используемом элементе запорной арматуры отопительной системы, как терморегулирующий трехходовой клапан. К сожалению, в силу безграмотности многих так называемых мастеров это устройство нечасто встречается в быту. А ведь именно оно – один из столпов энергоэффективного отопления.
Предлагаю избавиться от дремучей невежественности и разобрать все плюсы и минусы трехходового термосмесительного клапана.
Что это такое и для чего он нужен
Трехходовой терморегулирующий клапан – это смеситель, предназначенный для изменения температурного режима теплоносителя в системе отопления.
Назначение и область применения устройства
Даже если учесть все теплопотери и обустроить отопительный контур в полном соответствии с данными теплового расчета, исключить сбой в тепловом балансе в результате воздействия внешних факторов (температурных перепадов, ветряных нагрузок и пр.) не получится.
Чтобы своевременно реагировать на эти процессы, на протяжении долгого времени в помещении поддерживая комфортную температуру, в магистраль устанавливаются запорно-регулирующие вентили – трехходовые термостатические клапаны.
Они применяются как в обычной радиаторной схеме отопления, так и в системах теплого пола, где обеспечивают:
Перенаправление (распределение) потоков теплоносителя.
Смешивание потоков теплоносителей с разными температурами для получения заданной температурной планки.
Защиту напольного покрытия от перегрева (в системах теплого пола).
С этой же целью трехходовые термоклапаны часто используются в системах ГВС, где они выполняют функцию всем привычного смесителя.
Технические характеристики трехходовых клапанов
Основными техническими характеристиками трехходовых термосмесительных клапанов считаются:
Пропускная способность: расход кубометров воды за час при номинальных значениях температуры (20°C) и давления.
Внутренний диаметр патрубков.
Параметры пропускной способности и внутренних сечений всех 3 патрубков трехходовых клапанов, чаще всего, одинаковы.
Максимальное рабочее давление.
Динамический диапазон регулирования (отношение пропускной способности термоклапана в условиях полностью открытого затвора к аналогичному показателю при полузакрытом затворе).
На заметку! Такие показатели динамического диапазона регулирования трехходовых термостатических клапанов, как 50:1 или 30:1, относятся к классу среднестатистических. Наилучшие регулирующие свойства показывают приборы с показателем динамического диапазона регулирования в 100:1.
Типоразмеры и значения номинального рабочего давления трехходовых терморегулирующих клапанов регламентируются ГОСТ 28338-89 и 26349-84 соответственно.
Из каких материалов изготавливают трехходовые термоклапаны
Для производства трехходовых термостатических клапанов используются разнообразные металлы и сплавы. Если речь идет о промышленных объектах, то чаще всего применяется:
Чугун. Отличается антикоррозийными свойствами и достаточно высокой прочностью. Однако при нарушениях технологий производства и эксплуатации чугунные изделия могут быть достаточно хрупкими.
Черная углеродистая сталь. Материал прочный, дешевый, но подвержен коррозии. Для сглаживания последнего недостатка трехходовые клапаны никелируются и хромируются.
Нержавеющая (легированная) сталь. Параметры выше за счет добавления сплава никеля и хрома. Высокая прочность, стойкость к окислению и коррозии обеспечивают изделиям долгий срок жизни. Однако стоят такие термоклапаны существенно дороже.
Для систем отопления частных домов чаще всего применяются латунные трехходовые клапаны. Их температурный режим ограничивается 200 °C, но в дозволенном температурном диапазоне приборы из латуни способны проработать достаточно долго. Не менее популярны полимерные изделия, используемые в соответствующих отопительных или водопроводных контурах.
Дороже трехходовые клапаны из бронзы, не уступающие латунным аналогам в прочности. Бронзовые изделия устанавливают, как правило, в медных отопительных контурах.
Важно! Иногда в продаже можно встретить запорную арматуру из силумина (низкопрочного алюминиевого сплава с кремнием). Внешне они очень похожи на изделия из нержавеющей стали или латуни, но при этом стоят в разы дешевле и служат, к сожалению, ровно столько, во сколько оцениваются.
Внутренний запорный механизм в бытовых изделиях может изготавливаться из керамики (за исключением трехходовых термоклапанов с электроприводом). Керамические механизмы химически инертны и долговечны, но крайне чувствительны к чистоте транспортируемого теплоносителя. Его низкое качество – причина быстрого износа керамических элементов.
Устройство и принцип работы трехходового клапана
Конструкция трехходового термоклапана схожа с тройником. С 3 сторон расположены отрезки труб (патрубки):
Два (прямой и байпасный, на фото дальше обозначены как А и В) предназначены для входящего или исходящего потока в режиме смешивания или разделения соответственно.
Один (общий, на фото – АВ) – для исходящего или входящего (также в режиме смешивания или разделения теплоносителя).
Внутри корпуса расположены:
Шток, обеспечивающий движение затворного механизма.
Запорный механизм (затвор).
2 седельных кольца, фиксирующие затвор (присутствует не во всех моделях).
В зависимости от конкретной модификации конструкция трехходового термостатического клапана может дополняться другими элементами, необходимыми для его полноценной работы.
Конструкция затворного механизма предполагает деление трехходовых клапанов на 2 основные группы – седельные и поворотные, несколько отличающиеся по принципу работы. Кроме того, различают смесительные и разделительные (распределительные) термоклапаны.
Седельные трехходовые клапаны оборудованы вращающимся штоком с закрепленным на нем шаровым, пластинчатым или цилиндрическим затвором. Поступательные движения штока приводят в действие затворный механизм. Его функции:
В режиме смешивания, находясь в крайнем верхнем положении, перекрывает ток жидкости из патрубка А, одновременно открывая патрубок В. Находясь в крайнем нижнем положении, перекрывает ход теплоносителя из патрубка В, открывая патрубок А.
В режиме разделения крайнее верхнее положение затвора приводит к закрытию патрубка В и одновременному открытию патрубка А. Крайнее нижнее положение, наоборот, закрывает патрубок А и открывает патрубок В.
Поворотные трехходовые клапаны оборудованы штоком радиального вращения на 90°:
В режиме смешивания поворот штока налево перекрывает патрубок В, открывает ход теплоносителю с патрубка А. Поворот штока направо перекрывает порт А и открывает патрубок В.
В режиме разделения потоков крайнее левое положение перенаправляет поток носителя в направление патрубка А, а крайнее правое положение – в направление патрубка В.
На заметку! Общий патрубок АВ ни в одном из вариантов не перекрывается, поэтому характеризуется постоянным гидравлическим режимом.
Достоинства и недостатки термостатических трехходовых клапанов
Несомненные плюсы использования трехходовых терморегулирующих клапанов:
Легкость влияния на температуру рабочей среды.
Практичность и энергоэффективность системы отопления.
Простой монтаж и обслуживание.
Долгий срок службы (зависит от материала, из которого изготовлен).
Из недостатков я бы отметила относительно высокую стоимость и необходимость фильтра в отопительном контуре для обеспечения высокой степени чистоты теплоносителя.
Виды трехходовых клапанов и особенности их работы
Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:
У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.
У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.
К сведению! При определенных условиях смесительный трехходовой клапан может работать в режиме распределения.
По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.
Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.
Автономный смесительный трехходовой клапан
Плюсы Минусы
Низкая цена Необходимость подбора клапана под температурный режим обратки теплогенератора
Контроль температурного режима теплоносителя Нельзя изменить установленный заводом-изготовителем температурный режим
Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.
Смесительный трехходовой клапан ручного управления
Плюсы Минусы
Относительно низкая цена Необходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды
Контроль температурного режима теплоносителя
Возможность изменения температурного режима в процессе эксплуатации Неравномерное прогревание отопительного контура
Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.
Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.
Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.
Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.
Смесительный трехходовой клапан с терморегулятором
Плюсы Минусы
Автоматический контроль температурного режима теплоносителя Высокая цена
Возможность изменить температурный режим Требуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы
Равномерное прогревание отопительного контура
Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.
При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.
Смесительный трехходовой клапан с электроприводом
Плюсы Минусы
Автоматический контроль температурного режима теплоносителя Высокая цена
Возможность изменения температурного режима Повышенный расход электроэнергии
Точная регулировка температуры потока теплоносителя Увеличенный расход теплоносителя
Равномерное прогревание отопительного контура
Срок службы трехходовых клапанов
Наиважнейшие факторы, влияющие на срок службы трехходового:
Материал, из которого он изготовлен.
Соответствие предписанным изготовителем условиям эксплуатации – температурному режиму и качеству теплоносителя.
Интенсивность эксплуатации.
Качество монтажа.
В среднем производители дают гарантию на свою продукцию в диапазоне от 5 до 7 лет, это значит, что трехходовой клапан с легкостью может проработать и в 2 раза дольше. А вот гарантия на пластиковые модели не превышает 1 года.
Самой надежной всегда признавалась арматура с ручной системой управления. Электронные и термостатические датчики гораздо быстрее выходят из строя, чем сам клапан, и требуют ремонта или полной замены.
Как выбирать трехходовой клапан
Ассортимент трехходовых термоклапанов крайне широк. Как подобрать модель, чтобы она подходила техническим характеристикам отопительной системы дома? Обращают внимание на такие параметры:
Вид затворного механизма – поворотный или седельный. Последний обеспечивает более плотное примыкание затвора и точнее регулирует напор даже в условиях высоких температур и перепадов давления.
Тип управления. Он может быть автономным, ручным, термостатическим и электрическим. Электрические сервоприводные модели больше всего подходят для водного теплого пола.
Сфера использования. Горячее водоснабжение, отопление – радиаторное или теплый пол. Для ГВС – разделительные, для отопительных контуров – смесительные.
Материал клапана. Латунная и медная арматура служит гораздо дольше.
Диаметр труб, к которым будет подсоединяться термоклапан.
Способ соединения – резьбовой или фланцевый. При сечении свыше 65 мм обычно устанавливаются фланцевые модели.
Дальше следует опираться на данные теплового и гидравлического расчета отопительного контура и конкретно того участка, где планируется установка трехходового клапана:
Давление.
Максимальная температура теплоносителя в месте монтажа клапана.
Средний расход воды (м³ на 1 час).
Эти данные обязательно должны совпадать с маркировкой на самом клапане или информацией в сопроводительной документации к изделию.
На заметку! Не стоит путать трехходовой термосмесительный клапан с аналогичным краном. Несмотря на схожую конструкцию и принцип действия, разница в системе управления существенна. Для сложных систем отопления лучше использовать именно клапан, а для небольших и максимально простых вполне подойдет и управляемый вручную кран.
Популярные производители трехходовых клапанов
Среди многочисленных производителей трехходовых термоклапанов я бы выделила следующую пятерку лидеров. Они специализируются на производстве инженерной сантехники, термостатического оборудования и активно внедряют новейшие энергоэффективные технологии:
ESBE (Швеция).
IMI-HEIMEIER (холдинг, включающий в себя 3 производственных комплекса).
Danfoss (Германия).
HERZ (Австрия).
Valtec (Италия, Россия).
Valtec – специальный проект, производство адаптированной к российским реалиям разнообразной инженерной сантехники. Особенный плюс – приемлемая цена и большой срок гарантии на продукцию.
Сколько стоят трехходовые клапаны
Стоимость устройства складывается из множества аспектов – материала, из которого они произведены, технической оснащенности, репутации бренда. Стоит ли за нее переплачивать, решать вам.
Правила монтажа трехходовых клапанов
Чтобы потребитель не мучился вопросом, как правильно установить трехходовой термосмесительный клапан, производитель снабжает свою продукцию тщательно проработанной инструкцией и наносит на каждое изделие специальную маркировку, помогающую безошибочно определить направление потоков:
Патрубок, обозначенный литерой «А», так называемый «прямой ход», предназначен для подсоединения к трубе с горячим теплоносителем.
Патрубок с литерой «В» («байпасный ход») соединяется с трубой, подающей охлажденную воду.
Патрубок с обозначением «АВ» (ход с постоянным гидравлическим режимом) подсоединяется к основной транспортной магистрали, предназначенной для транспортировки уже смешанного теплоносителя.
Место трехходового клапана в отопительном контуре
Для начала рассмотрим общие схемы подключения к отопительному контуру. Упрощенно их можно представить так:
Как видно из схемы, трехходовые термоклапаны могут устанавливаться как на тепловой ветке, идущей непосредственно от котла, так и на обратке. Однако это вовсе не значит, что так может устанавливаться абсолютно любой клапан. Возможности того или иного оборудования определяет допустимый тепловой режим, указанный изготовителем в техпаспорте.
Ниже представлена более сложная схема, позволяющая полностью автоматизировать работу системы отопления:
При установке следует соблюдать следующие правила:
Перед клапаном должны быть установлены: манометр, фильтр, дроссельная диафрагма (шайба).
После термоклапана устанавливается еще один манометр.
Перед клапаном желательно выдержать прямой участок трубы, равный 5 ее номинальным диаметрам, за термоклапаном длина прямого участка должна быть не менее 10 номинальных диаметров трубы.
В сложноконтурных или излишне длинных отопительных магистралях проблему низкого давления решают установкой циркуляционного насоса.
На горизонтальных участках сам клапан размещается таким образом, чтобы электропривод, термостатическая вставка или терморегулятор располагались над ним.
Резьбовые соединения стыкуются с применением льняного волокна, уложенного на резьбу в 2-3 слоя, и герметика.
В процессе закручивания следует избегать излишних усилий на сопрягаемые элементы, не допускается их растяжение, сжатие или изгиб.
Место трехходового клапана в системах водоснабжения
Представленная ниже схема монтажа трехходового клапана доступно иллюстрирует принцип его обвязки с водонагревателем и варианты установки в напорных и безнапорных системах водоснабжения:
Частые ошибки и проблемы при установке трехходового клапана
Неверное подсоединение патрубков ведет к общему сбою системы отопления – перегреву котла, холодным радиаторам и т.д.
Несоблюдение рекомендуемых длин горизонтальных участков и углов наклона магистрали могут провоцировать образование воздушной пробки в приборе, его заклиниванию.
Пренебрежение установкой фильтрующего элемента приводит к заклиниванию затворного механизма и его быстрому износу.
Советы специалистов
При определенном подходе трехходовой термоклапан можно заменить конструкцией из двух двухходовых клапанов, настроенных на реверсивный режим работы: при открытии одного второй автоматически должен закрываться.
Заключение
Как видите, сделать отопление энергоэффективным нетрудно. А смонтировать клапан своими руками, опираясь на рекомендации изготовителя, может каждый, кто умеет орудовать гаечным ключом. Если же собственных навыков недостаточно, всегда можно обратиться за помощью к специалистам.
Удачи вам! И не забывайте подписываться на рассылку и делиться полезностями со своими друзьями и знакомыми в соцсетях. До новых встреч!
Загрузка…
Миниатюрный электрический привод Двухходовой шаровой трехходовой клапан с трехпроводным двухконтурным управлением для кондиционирования воздуха Нагрев воды | |
Шаровой кран SEV3000 состоит из шарового клапана и привода. Привод приводит клапан в движение на 90 градусов. Привод приводится в действие синхронным двигателем и имеет встроенный концевой выключатель, который может отключить клапан, когда он полностью открыт или закрыт. Он может быть использован в системах отопления, кондиционирования воздуха, системы подогрева пола и солнечной системы выпуска отработавших газов.Шаровой клапан использует светодиодную подсветку, чтобы указать, является ли клапан нормально открытым и закрытым, и достигает эффекта самопроверки.

О платеже
2. Оплата должна быть произведена в течение 3 дней с момента заказа.
3. Если вы решили купить этот товар, пожалуйста, оплатите как можно скорее, чтобы мы могли немедленно организовать доставку для вас.
О отгрузке
1.Все посылки будут отправлены через Aliexpress методом официальной доставки, и все они будут отслеживаться.
2. После отправки посылки она станет неуправляемой. Мы будем благодарны за ваше терпение в период доставки. Расчетное время доставки составляет 15 ~ 45 дней для большинства стран (за исключением Бразилии). Но время доставки может быть больше в праздничный или рекламный период.
3. Мы не несем ответственности за любые налоги или НДС на таможне страны покупателя.
4. Если по истечении 45 дней вы не получили посылку, свяжитесь с нами. Мы отправим поиск агенту по доставке и поможем отследить логистическую информацию для вас. Если по истечении 60 дней вы все еще не получили посылку, вы можете связаться с нами, чтобы полностью вернуть вам деньги.
О гарантии
1. На все товары мы предлагаем один год гарантии.

2. Для продуктов с проблемой качества, пожалуйста, предоставьте нам несколько фотографий или видео.Мы обсудим решение для вас.
3. Если вы хотите вернуть / обменять товар по личной причине, он доступен. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и мы НЕ выдадим вам возмещение или замену. Вы также должны позволить себе возвращенную стоимость доставки.
4. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ предоставить нам номер отслеживания доставки, причину возврата и номер вашего заказа.
О обратной связи
1. Мы ценим ваше раннее подтверждение получения.
2. Ваше мнение очень важно для нашего магазина, мы искренне приглашаем вас оставить положительный отзыв (пять звезд) для нас. Добро пожаловать, чтобы поделиться нашими продуктами на вашем сайте, таких как Facebook, Twitter, Instagram, Yandex и так далее. Вы можете прислать нам скриншоты, чтобы получить СКИДКУ на 1 доллар.

3.Пожалуйста, не оставляйте отрицательный отзыв или открытый спор без связи с нами. Независимо от того, с какой проблемой вы столкнетесь, мы сделаем все возможное, чтобы предоставить вам решение. Пожалуйста, активно свяжитесь с нами перед отъездом любой отрицательный или нейтральный отзыв. Спасибо за понимание!
,
Кондиционер пол с подогревом Запчасти миниатюрный электрический двухходовой шаровой клапан три провода два управления один контроль латунь вода тепло | |
Инструкции перед покупкой
Поскольку использование и установка этого продукта различны. Пожалуйста, свяжитесь со службой поддержки до оплаты. Спасибо за ваше понимание и понимание.
Обзор продукта
Шаровый клапан SEV5000 Подходит для управления включением-выключением в системе отопления и в фанкойле системы кондиционирования воздуха.Он состоит из шарового крана и привода. Привод заставляет шар вращаться на 90 градусов. Привод приводится в действие синхронным двигателем со встроенными концевыми контактами, которые могут привести к отключению клапана, когда он полностью открыт или закрыт, а действие стабильно. Шаровый клапан серии SEV5000 Широко используется в системах отопления, кондиционирования воздуха, системы обогрева грунта, системы выпуска солнечного излучения и других системах.
— Характеристики товара
Синхронный двигатель, двухконтурный концевой выключатель хода, сохраняет состояние клапана после отключения питания
Малошумный, рабочий шум менее 40 дБ
Пластиковый вращающийся вал, непроводящий, без теплообмена
Долгий срок службы
Технические параметры
Напряжение питания: 220 В 50/60 Гц или 24 В 50/60 Гц
Рабочая мощность: 6 Вт или 9 Вт (только при открытом или закрытом клапане)
Время переключения: 15 секунд
Уровень защиты: IP54
Режим работы: угловой ход 90 градусов, положительное и отрицательное вращение
Крутящий момент: 4 Нм ~ 7 Нм
Рабочая среда: 2 ~ 60.
Применимые среды: горячая и холодная вода, водный раствор этиленгликоля в пределах 60%.
Температура среды: 2 ~ 95.
Длина провода: 50 см
Размер привода: 62x70x83 мм
Характеристики корпуса клапана: DN15 / DN20 / DN25 / DN32 (двухсторонний), DN20 / DN25 (трехходовой)

О платеже
2.Оплата должна быть произведена в течение 3 дней с момента заказа.
3. Если вы решили купить этот товар, пожалуйста, оплатите как можно скорее, чтобы мы могли немедленно организовать доставку для вас.
О отгрузке
1. Все посылки будут отправлены через Aliexpress официальный способ доставки, и они будут все прослеживаемы.
2. После отправки посылки она станет неуправляемой. Мы будем благодарны за ваше терпение в период доставки.Расчетное время доставки составляет 15 ~ 45 дней для большинства стран (за исключением Бразилии). Но время доставки может быть больше в праздничный или рекламный период.
3. Мы не несем ответственности за любые налоги или НДС на таможне страны покупателя.
4. Если по истечении 45 дней вы не получили посылку, свяжитесь с нами. Мы отправим поиск агенту по доставке и поможем отследить логистическую информацию для вас. Если по истечении 60 дней вы все еще не получили посылку, вы можете связаться с нами, чтобы полностью вернуть вам деньги.
О гарантии
1. На все товары мы предлагаем один год гарантии.

2. Для продуктов с проблемой качества, пожалуйста, предоставьте нам несколько фотографий или видео. Мы обсудим решение для вас.
3. Если вы хотите вернуть / обменять товар по личной причине, он доступен. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения.Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и мы НЕ выдадим вам возмещение или замену. Вы также должны позволить себе возвращенную стоимость доставки.
4. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ предоставить нам номер отслеживания доставки, причину возврата и номер вашего заказа.
О обратной связи
1. Мы ценим ваше раннее подтверждение получения.
2. Ваше мнение очень важно для нашего магазина, мы искренне приглашаем вас оставить положительный отзыв (пять звезд) для нас. Добро пожаловать, чтобы поделиться нашими продуктами на вашем сайте, таких как Facebook, Twitter, Instagram, Yandex и так далее. Вы можете прислать нам скриншоты, чтобы получить СКИДКУ на 1 доллар.

3. Пожалуйста, не оставляйте отрицательный отзыв или открытый спор без связи с нами. Независимо от того, с какой проблемой вы столкнетесь, мы сделаем все возможное, чтобы предоставить вам решение.Пожалуйста, активно свяжитесь с нами перед отъездом любой отрицательный или нейтральный отзыв. Спасибо за понимание!
,
Электрическое реле расхода воды Шариковый 3 односторонний бушон Клапан Двухсторонний Трехпроводной Два управления AC220V Внутренняя резьба Spike HVAC инструменты | |

О платеже
2. Оплата должна быть произведена в течение 3 дней с момента заказа.
3. Если вы решили купить этот товар, пожалуйста, оплатите как можно скорее, чтобы мы могли немедленно организовать доставку для вас.
О отгрузке
1. Все посылки будут отправлены через Aliexpress официальный способ доставки, и они будут все прослеживаемы.
2. После отправки посылки она станет неуправляемой. Мы будем благодарны за ваше терпение в период доставки. Расчетное время доставки составляет 15 ~ 45 дней для большинства стран (за исключением Бразилии). Но время доставки может быть больше в праздничный или рекламный период.
3. Мы не несем ответственности за любые налоги или НДС на таможне страны покупателя.
4. Если по истечении 45 дней вы не получили посылку, свяжитесь с нами. Мы отправим поиск агенту по доставке и поможем отследить логистическую информацию для вас.Если по истечении 60 дней вы все еще не получили посылку, вы можете связаться с нами, чтобы полностью вернуть вам деньги.
О гарантии
1. На все товары мы предлагаем один год гарантии.

2. Для продуктов с проблемой качества, пожалуйста, предоставьте нам несколько фотографий или видео. Мы обсудим решение для вас.
3. Если вы хотите вернуть / обменять товар по личной причине, он доступен. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения.Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и мы НЕ выдадим вам возмещение или замену. Вы также должны позволить себе возвращенную стоимость доставки.
4. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ предоставить нам номер отслеживания доставки, причину возврата и номер вашего заказа.
О обратной связи
1. Мы ценим ваше раннее подтверждение получения.
2.Ваше мнение очень важно для нашего магазина, мы искренне приглашаем вас оставить положительный отзыв (пять звезд) для нас. Добро пожаловать, чтобы поделиться нашими продуктами на вашем сайте, таких как Facebook, Twitter, Instagram, Yandex и так далее. Вы можете прислать нам скриншоты, чтобы получить СКИДКУ на 1 доллар.

3. Пожалуйста, не оставляйте отрицательный отзыв или открытый спор без связи с нами. Независимо от того, с какой проблемой вы столкнетесь, мы сделаем все возможное, чтобы предоставить вам решение.Пожалуйста, активно свяжитесь с нами перед отъездом любой отрицательный или нейтральный отзыв. Спасибо за понимание!
,
DN15 2 AC220V кондиционер пол с подогревом микро электрический двухходовой шаровой клапан три линии два управления электрический шаровой клапан | |

Прямой поток, большой поток, отсутствие блокировки шлаком.
Хорошая водонепроницаемая и грязезащитная функция (IP65). Привод
легко разбирается и собирается. Привод
может быть установлен после установки оборудования и труб для повышения эффективности.Светодиод
показывает, когда клапан включается / выключается, чтобы определить, полностью ли он включен / выключен.
Цвет: красный + черный
Материал: медь + пластик
Высоко энергосберегающий, долговечный дизайн.
плотно закрыт из-за высокого давления при закрытии.
Привод может быть собран в двух направлениях.
Среда: холодная / горячая вода, 60% этиленгликоль
Материал: латунь
Источник питания: переменный ток 220 В
Модель: DN15 (G 1/2 дюйма)
Структурные формы: два пути
Режим работы: три с плавающей запятой (24 В переменного тока) или ВКЛ / ВЫКЛ
Мощность: 6 Вт (только когда клапаны открываются и закрываются)
Время работы: 5-15 секунд
Номинальное давление: 1.6 МПа
Температура среды: 2 градуса ~ 95 градусов
Максимальный перепад давления: 1,0 МПа
Класс защиты: IP65
Режим подключения: ZG Внутренняя резьба
Общий размер: 6,8x6x11,5 см / 2,68 x 2,36×4,53 дюйма
Комплектация:
1 х шаровой клапан
Только вышеуказанное содержимое пакета, другие продукты не включены.
Примечание: Легкая съемка и различные дисплеи могут привести к тому, что цвет объекта на изображении будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см.

,

Автономный смесительный трехходовой клапан
Плюсы	Минусы
Низкая цена	Необходимость подбора клапана под температурный режим обратки теплогенератора
Контроль температурного режима теплоносителя	Нельзя изменить установленный заводом-изготовителем температурный режим

Смесительный трехходовой клапан ручного управления
Плюсы	Минусы
Относительно низкая цена	Необходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды
Контроль температурного режима теплоносителя
Возможность изменения температурного режима в процессе эксплуатации	Неравномерное прогревание отопительного контура

Смесительный трехходовой клапан с терморегулятором
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменить температурный режим	Требуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы
Равномерное прогревание отопительного контура

Смесительный трехходовой клапан с электроприводом
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменения температурного режима	Повышенный расход электроэнергии
Точная регулировка температуры потока теплоносителя	Увеличенный расход теплоносителя
Равномерное прогревание отопительного контура	Увеличенный расход теплоносителя
