Трехходовой кран с электроприводом для отопления: Трехходовой шаровой кран с электроприводом Smart | Москва

ТРЁХХОДОВОЙ ФЛАНЦЕВЫЙ ШАРОВЫЙ КРАН С РУБАШКОЙ ОБОГРЕВА С ЭЛЕКТРОПРИВОДОМ



СТОИМОСТЬ ТРЁХХОДОВОГО ФЛАНЦЕВОГО КРАНА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С ЭЛЕКТРОПРИВОДОМ С БАЗОВОЙ ЭЛЕКТРОСХЕМОЙ «В»

нержавеющая сталь AISI 304

 Порт-Т  Порт-L  Размер, мм Марка стали  Цена с НДС
 Заказной Артикул  Заказной Артикул  в рублях
ARMIV3WF4-EA05-T12 ARMIV3WF4-EA05-L12 DN15  AISI 304 26 724,00 ₽
ARMIV3WF4-EA05-T34 ARMIV3WF4-EA05-L34 DN20  AISI 304 28 990,10 ₽
ARMIV3WF4-EA05-T1 ARMIV3WF4-EA05-L1 DN25  AISI 304 32 196,30 ₽
ARMIV3WF4-EA05-T114 ARMIV3WF4-EA05-L114 DN32  AISI 304 39 278,50 ₽
ARMIV3WF4-EA05-T112 ARMIV3WF4-EA05-L112 DN40  AISI 304 46 296,10 ₽
ARMIV3WF4-EA05-T2 ARMIV3WF4-EA05-L2 DN50  AISI 304 54 498,60 ₽
ARMIV3WF4-EAK10-T212 ARMIV3WF4-EAK10-L212 DN65  AISI 304 89 821,03 ₽
ARMIV3WF4-EA20-T3 ARMIV3WF4-EA20-L3 DN80  AISI 304 100 331,55 ₽
ARMIV3WF4-EA40-T4
ARMIV3WF4-EA40-L4 DN100  AISI 304 126 255,90 ₽
ARMIV3WF4-EA60-T5 ARMIV3WF4-EA60-L5 DN125  AISI 304 157 556,70 ₽
ARMIV3WF4-EA100-T6 ARMIV3WF4-EA100-L6 DN150  AISI 304 295 541,75 ₽
ARMIV3WF4-EA100-T8 ARMIV3WF4-EA100-L8 DN200  AISI 304 434 959,50 ₽
ARMIV3WF4-EA200-T10 ARMIV3WF4-EA200-L10 DN250  AISI 304 651 387,57 ₽


СТОИМОСТЬ ТРЁХХОДОВОГО ФЛАНЦЕВОГО КРАНА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С ЭЛЕКТРОПРИВОДОМ С БАЗОВОЙ ЭЛЕКТРОСХЕМОЙ «В»
нержавеющая сталь AISI 316

 Порт-Т  Порт-L  Размер, мм Марка стали  Цена с НДС
 Заказной Артикул  Заказной Артикул  в рублях
ARMIV3WF6-EAKT-T12 ARMIV3WF6-EAKT-L12 DN15  AISI 316 по заказу
ARMIV3WF6-EAKT-T34 ARMIV3WF6-EAKT-L34 DN20  AISI 316 по заказу
ARMIV3WF6-EAKT-T1 ARMIV3WF6-EAKT-L1 DN25  AISI 316 по заказу
ARMIV3WF6-EAKT-T114 ARMIV3WF6-EAKT-L114 DN32  AISI 316 по заказу
ARMIV3WF6-EAKT-T112 ARMIV3WF6-EAKT-L112 DN40  AISI 316 по заказу
ARMIV3WF6-EAKT-T2 ARMIV3WF6-EAKT-L2 DN50  AISI 316 по заказу
ARMIV3WF6-EAKT-T212 ARMIV3WF6-EAKT-L212 DN65  AISI 316 по заказу
ARMIV3WF6-EAKT-T3 ARMIV3WF6-EAKT-L3 DN80  AISI 316 по заказу
ARMIV3WF6-EAKT-T4 ARMIV3WF-EAKT-L4 DN100  AISI 316 по заказу
ARMIV3WF6-EAKT-T5 ARMIV3WF6-EAKT-L5 DN125  AISI 316 по заказу
ARMIV3WF6-EAKT-T6 ARMIV3WF6-EAKT-L6 DN150  AISI 316 по заказу
ARMIV3WF6-EAKT-T8 ARMIV3WF6-EAKT-L8 DN200  AISI 316 по заказу
ARMIV3WF6-EAKT-T10 ARMIV3WF6-EAKT-L10 DN250  AISI 316 по заказу

 Варианты электросхем смотрите в разделе ХАРАКТЕРИСТИКИ!



Трехходовой кран для отопления: назначение, принцип работы, устройство

Чтобы создать комфортную температуру в отапливаемом помещении, необходимо грамотно распределить потоки воды в контуре обогрева. Например, иногда вода в контуре слишком горячая, поэтому ее можно разбавить остывшей водой, взятой из обратки. Эту и подобного рода функции выполняют элементы запорно-регулирующей арматуры, в частности, трехходовой кран для отопления. Благодаря перераспределению жидкостей, удается добиться нужной температуры теплоносителя, подаваемого к радиаторам отопления.

Таким образом, можно перечислить основные функции трехходового крана:

  • регулировка температуры теплоносителя, поступающего на радиаторы, посредством его смешивания;
  • перераспределение потока теплоносителя в системе.

Содержание

  • 1 Конструкция и принцип работы
  • 2 Разновидности трехходовых кранов
    • 2.1 Трехходовой кран с электроприводом
    • 2.2 Распределительный кран с терморегулятором
  • 3 Особенности выбора
  • 4 Рекомендации по установке

Конструкция и принцип работы

Регулировочный трехходовой кран конструктивно состоит из следующих элементов:

  • металлический корпус;
  • затвор, в котором имеются проходные каналы;
  • 3 патрубка.
    Два из них предназначены для подключения холодной и горячей воды, а третий — для выхода теплоносителя (в зависимости от вида крана назначение патрубков может отличаться).

Принцип работы трехходового крана в системе отопления заключается в следующем. Предполагается, что к распределительному крану подводятся жидкости от отопительного котла и от обратки. В зависимости от положения крана, через него будет проходить теплоноситель разной температуры:

Устройство и принцип работы трехходового крана
  1. При полностью открытом положении крана горячий теплоноситель будет поступать к радиаторам отопления. Его температура будет соответствовать температуре в котле.
  2. При полностью закрытом кране к радиаторам будет подаваться остывшая вода от обратки.
  3. Если установить какое-то промежуточное положение затвора, вода будет смешиваться. Так можно регулировать ее температуру.

Разновидности трехходовых кранов

Поскольку сейчас в продаже имеются распределительные краны различного предназначения, необходимо понимать разницу между ними, знать конструктивные особенности данных устройств. В этом случае можно будет сделать правильный выбор трехходового крана. Ниже мы рассмотрим, чем различаются изделия разных моделей.

По назначению и принципу работы

Внешне разные типы кранов ничем не отличаются, так как у них имеется 3 патрубка, но принцип работы у них прямо противоположный:

  1. Смесительный кран (регулировочный). Производит смешивание двух потоков теплоносителя. Подвод осуществляется по двум патрубкам, а выход — по одному. Внутри прибора имеется шток с клапаном.
  2. Распределительный кран (запорный). Не смешивает, а разделяет один поток на 2 части. В патрубках установлены клапаны. Когда один клапан открывает проход для теплоносителя, второй перекрывает свою магистраль. Теплоноситель входит в кран через один патрубок, а выходит через два. Такие устройства часто используются для обвязки водонагревателей, в системах с установленными бойлерами, для распределения тепла на несколько помещений.
Ручной шаровой трехходовой кран

Совет: Не пытайтесь разобрать кран, так как это не предусмотрено его конструкцией.

Механическое воздействие приведет к поломке устройства.

Материал корпуса
  1. Латунь. Это наиболее популярный сплав металлов, который отличается надежностью и практичностью.
  2. Сталь. Можно встретить гораздо реже. Характеризуется повышенной прочностью, но меньшей, нежели у латуни, долговечностью.
  3. Чугун. В быту не используется. Применяется для монтажа промышленных систем обогрева, в которых трубы имеют диаметр более 40 мм.
По способу монтажа
  1. С помощью муфт.
  2. Фланцевое соединение.
  3. Сварной тип соединения.
Тип механики затвора
  1. Натяжной.
  2. Сальниковый.
Тип запорного устройства
  1. Шаровый.
  2. Конусный.
  3. Цилиндрический.
По принципу управления

Трехходовой кран для домашнего отопления может различаться по способу управления:

1. Ручное управление. Изделия такого типа имеют поворотные ручки, которыми и осуществляется управление потоками теплоносителя. При повороте ручки изменяется пропорция подаваемой из разных линий воды. Недостатком таких механизмов является неравномерное и долгое прогревание отдаленных радиаторов. Такая арматура отличается простым устройством и невысокой стоимостью.

2. Автоматическое управление. Краны, управляемые автоматикой, позволяют обеспечивать обогрев помещений до нужной температуры без участия человека. Причем, обогрев становится более эффективным, радиаторы прогреваются равномерно, нет необходимости постоянно контролировать работу отопительного контура. Управление распределительным краном может осуществляться посредством сервопривода, а также с помощью гидродинамического или пневматического термостата. Ниже мы рассмотрим особенности каждого их таких устройств.

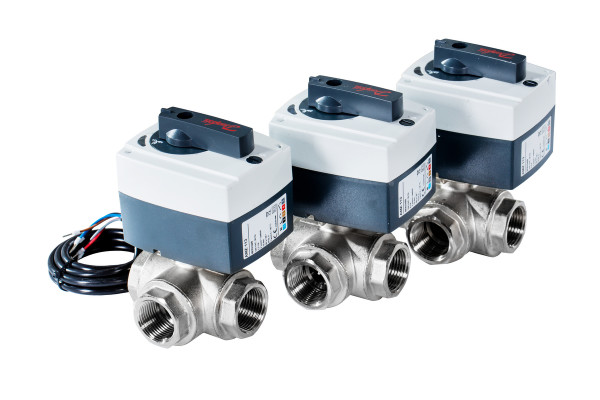

Трехходовой кран с электроприводом

В качестве управляющего элемента используется сервопривод, представляющий собой электрический двигатель. От блока электронного управления на сервопривод поступает команда, согласно которой двигатель изменяет положение шара или штока внутри устройства. Блок управления определяет температуру на выходе из клапана или вычисляет оптимальную настройку по температурам обратки и поступаемой из котла воды.

Трехходовой кран с сервоприводом

Разумеется, устанавливать трехходовой кран для системы отопления с электроприводом без наличия управляющего блока не имеет смысла.

На заметку: Сервоприводом может быть оснащен почти любой трехходовой кран, но рекомендуется использовать для этой цели только специально предназначенную для этого арматуру. Она адаптирована для установки на ней электропривода.

Распределительный кран с терморегулятором

Такое устройство представляет собой кран с термоголовкой, в которую помещены газ или специальная жидкость. Данные компоненты реагируют на изменение температурных показателей окружающей среды. В результате колебаний температуры изменяется объем жидкости или газа, что приводит к автоматическому срабатыванию клапана.

При установке прибора требуется его тщательная настройка. Определяются предельные значения температуры, которые связываются с крайними положениями крана. Тем самым определяется рабочий диапазон, в пределах которого трехходовой кран для отопления с терморегулятором будет изменять температуру теплоносителя. С этой целью производится ручная регулировка давления в термоклапане.

Трехходовой кран для системы отопления с терморегулятором

Теплоноситель циркулирует через устройство до тех пор, пока его температура не изменится до установленного значения. Как только температура выйдет за эти пределы, пропорция смешивания холодной и горячей воды в кране изменится.

Преимущество крана с терморегулятором состоит в том, что для его работы не требуется наличие блока управления. Такие устройства работают автономно, а также обладают приемлемой стоимостью.

Особенности выбора

Для обеспечения максимальной отдачи от отопительного трехходового крана, необходимо его правильно подобрать. Для этого следует придерживаться некоторых рекомендаций:

  • Диаметр крана должен соответствовать диаметру трубопроводов.
    В этом случае не будет страдать пропускная способность контура, а монтаж будет произведен без использования переходников;
  • Тип соединения должен соответствовать имеющемуся. Например, штуцерное соединение невозможно будет согласовать с фланцевыми разъемами крана;
  • Заранее необходимо решить, будет ли на кране монтироваться сервопривод;
  • Не покупайте бытовые трехходовые краны для систем с высокими показателями давления теплоносителя. Для таких систем существует специальная арматура. Такие же ограничения рекомендуется соблюдать, если диаметр трубопровода превышает 4 см.

Рекомендации по установке

Чтобы добиться максимальной эффективности работы трехходового крана, его не только следует правильно выбрать, но и подсоединить должным образом.

Установка этого изделия ничем не отличается от установки другой арматуры. Желательно в процессе работы принимать в учет следующие рекомендации:

  • Можно не задумываться о пространственном расположении крана. На работу прибора не оказывает влияния его вертикальное или горизонтальное положение;
  • Чтобы установить кран в нужном направлении, взгляните на его корпус. На нем будет видна стрелка, указывающая на направление потока теплоносителя;
  • Регулирующее устройство крана должно располагаться так, чтобы к нему был обеспечен свободный доступ;
  • Если установка проводится сварным способом, важно не допустить попадания внутрь трубопровода окалины или прочего мусора;
  • В процессе сварочных работ необходимо оберегать кран от нагревания. Для этого можно обеспечить ему какой-либо теплоотвод;
  • Перед началом каждого отопительного сезона необходимо проверить работу всей регулирующей и запорной арматуры.

Установив в контур своей отопительной системы качественный трехходовой кран, вы сможете по своему желанию регулировать температуру различных отопительных приборов, контролировать и изменять температуру в отдельных помещениях.

2-ходовые и 3-ходовые моторизованные клапаны для систем отопления

Опубликовано

Распределение парового отопления – В этих случаях двухходовой клапан с электроприводом может управлять потоком пара из котла или других источников в систему распределения пара. Примером этого может служить использование пара для обогрева радиаторов в одно- или двухтрубном здании с паровым отоплением под управлением чего-то вроде нашего блока управления MPC Platinum.

Теплообменник пара-вода-вода – Контролируя количество пара, поступающего в теплообменник, 2-ходовой клапан может поддерживать температуру горячей воды на выходе на уровне, идеальном для подачи в отапливаемую зону здания. Если тепловая нагрузка внезапно изменится, эти клапаны автоматически регулируются чем-то вроде нашего HWR Platinum Control, чтобы отреагировать.

Вакуумные системы обогрева – Двухходовые клапаны могут регулировать поток пара ниже атмосферного из котла или других источников в систему распределения пара. Эти приводы оснащены сигналом обратной связи по положению. Типичным примером такого применения является использование вакуумного пара для обогрева радиаторов в здании. Когда система управления, такая как SRC Platinum, требует подачи тепла в систему, двухходовой клапан частично открывается, и пар поступает в радиаторы в зависимости от температуры наружного воздуха. Затем, когда система управления определяет, что в радиаторы поступило достаточное количество тепла, система управления незначительно закрывает двухходовой клапан, уменьшая поток пара.

2- и 3-ходовой клапан Heat-Timer предназначен для работы с паром, вакуумом или горячей водой и обладает некоторыми уникальными характеристиками, которые нравятся профессионалам.

  • Размер клапана от 2,5 до 8 дюймов
  • Поддерживаются 2-х или 3-х сторонние одноместные или 2-х сторонние двухместные конфигурации.
  • Низкая утечка менее 0,03 % от полного расхода в соответствии со стандартами EN1349.
  • Идеально работает под управлением любого контроллера нагрева серии Heat-Timer® Platinum.
  • Железо
  • ANSI B16.1 создает ощущение прочности и долговечности.
  • Материал заглушки из нержавеющей стали/латуни.

В таких применениях, как паровое отопление высокого давления, уникальная конструкция уравновешивающего клапана и клапан с двойным седлом обеспечивают явное преимущество по сравнению с другими клапанами. Наш клапан с электроприводом идеально подходит для приложений, где давление в системе и перепад давления высоки. Типичные области применения включают пар высокого давления для подачи бумаги в централизованном теплоснабжении, водоснабжении котлов и паровом отоплении. В этих приложениях простое подключение к нашему MPC Platinum Control обеспечивает управление отоплением мирового класса и экономию энергии в вашем здании.

Для получения более подробной информации обратитесь к техническим специалистам Heat-Timer или посетите наш веб-сайт здесь.

3-ходовые регулирующие клапаны или независимые от давления клапаны?

Трехходовой регулирующий клапан перекрывает поток воды в одной трубе и открывает поток воды в другой трубе. В модулирующем или 3-точечном плавающем применении клапан также может смешивать воду из двух разных труб в одну или отводить воду из одной трубы в две разные трубы. Подключенный к системе автоматизации здания и термостатам, расположенным в каждой зоне, трехходовой клапан направляет воду для отопления или охлаждения через змеевик, если требуется отопление или охлаждение. Если зона не нуждается в обогреве или охлаждении, поток направляется через байпасную линию в обратный трубопровод. Это означает, что расход останется прежним, если вы используете 3-ходовые клапаны в системе. Для сравнения, двухходовой клапан может перекрыть поток воды в змеевик, когда нет необходимости в нагреве или охлаждении. Это означает, что расход будет меняться, если вы используете 2-ходовые клапаны в системе.

Исторически сложилось так, что 3-ходовые клапаны использовались в насосных системах с постоянным расходом для поддержания одного и того же расхода в любое время, независимо от того, есть необходимость в нагреве/охлаждении или нет. Большинство современных систем используют двухходовые клапаны для систем с регулируемой скоростью, потому что скорость потока может колебаться, когда клапаны открываются и закрываются. Когда 2-ходовой клапан закрывается, перепад давления увеличивается, и работа насоса замедляется (снижается подача), что позволяет экономить энергию.

Большинство экспертов сходятся во мнении, что насосные системы с переменным расходом предпочтительнее, потому что они могут значительно сэкономить владельцам зданий затраты на электроэнергию насосов. Некоторые переключили свою систему с постоянной скоростью на переменную скорость, но они не получают экономии энергии, потому что они оставляют свои 3-ходовые клапаны или устанавливают 2-ходовые клапаны и имеют проблемы с переливом и недоливом. С 3-ходовыми клапанами в системе с регулируемой скоростью никогда не происходит экономии энергии, потому что 3-ходовые клапаны поддерживают постоянный расход независимо от изменений нагрузки, а насос никогда не может снизить скорость. При установке простых 2-ходовых клапанов во время запуска могут возникать условия перелива и недостаточного расхода, а также когда клапаны имеют слишком большой размер, что также приводит к нерациональному расходу энергии насоса. Обе эти проблемы могут быть решены путем установки регулирующих клапанов, не зависящих от давления (PIC-V). PIC-V постоянно поддерживает правильный поток через каждый контур или змеевик, даже если давление в системе изменяется. Контур имеет именно тот поток, который необходим при запуске, при расчетной нагрузке и при пониженной нагрузке. Поток изменяется только тогда, когда система управления требует изменений.

Никакой другой регулирующий клапан не может обеспечивать точный расход независимо от изменений давления. И если вы модернизируете свои 3-ходовые клапаны, выберите более низкий расход для змеевика, чтобы обеспечить более высокое значение ΔT на змеевике. Этот уменьшенный расход означает, что насос может снизить скорость и сэкономить энергию.

Возникают проблемы, когда все 2-ходовые клапаны перекрыты в системе с переменной скоростью:

  1. Насос может перегреться, если он продолжает работать при закрытых клапанах даже на минимальной скорости.
  2. Температура кондиционированной воды в коллекторах и выносных стояках со временем станет температурой окружающей среды. Это означает, что, когда помещение в конечном итоге потребует нагрева/охлаждения, произойдет задержка, поскольку только что нагретая или охлажденная вода циркулирует по системе. Это может вызвать дискомфорт пользователя и вызвать жалобы.

Поэтому при переходе от 3-ходовой системы к 2-ходовой рекомендуется оставить самый удаленный 3-ходовой клапан на месте на каждом стояке, чтобы вода для охлаждения/нагрева могла рециркулировать, даже если все остальные клапаны закрыты. .

Еще одна проблема с использованием 3-ходовых клапанов в любом типе применения заключается в том, что они способствуют синдрому низкого ΔT. 3-ходовые клапаны перепускают подогретую/охлажденную подаваемую воду в обратную линию. Температуры смешиваются, и ΔT в чиллере или котле уменьшается, потому что подаваемая вода смешивается с обратной.

Как в вашей системе работает независимый от давления регулирующий клапан? PIC-V сочетает в себе диафрагму, регулирующую перепад давления, с двухходовым регулирующим клапаном для подачи определенного расхода независимо от колебаний давления в системе.
