Основной причиной коррозии металлов является именно контакт с воздухом. Причем воздух, растворенный в воде, превосходит по коррозионной активности атмосферный, поскольку содержит на 10% – 12% больше кислорода.

Принцип действия

Автоматический воздушный клапан для системы отопления имеет корпус цилиндрической или конусообразной формы, внутрь которого помещен поплавок.

Корпус снабжен резьбой для присоединения к элементам системы. Он может быть изготовлен из латуни, чугуна или пластика. Поплавок изготавливают из пластика.

При помощи тяги он связан с игольчатым затвором, перекрывающем сбросное отверстие.

Как работает воздушный клапан отопления:

1. Скапливающийся в верхней части корпуса воздух постепенно вытесняет воду. При этом поплавок опускается.
2. Двигаясь вниз, поплавок увлекает за собой прикрепленную к нему тягу и иглу затворного механизма. При этом через открывшееся отверстие сбрасывается воздух, выдавливаемый теплоносителем.
3. После удаления воздуха теплоноситель снова заставляет поплавок подняться и перекрыть сбросное отверстие. До следующего цикла прибор переходит в режим ожидания.

Кроме основной функции воздушный клапан может выполнять еще одну: он пропускает внутрь воздух при дренировании системы, обеспечивая более быстрый слив теплоносителя.

Чтобы сбросное отверстие можно было быстро перекрыть в случае поломки воздухоотводчика, на нем устанавливают заглушку в виде колпачка. На заводе этот колпачок полностью завинчивают, предотвращая таким образом попадание грязи внутрь. После установки изделия колпачок нужно приоткрыть, провернув его против часовой стрелки несколько раз. Если этого не сделать, воздушный клапан работать не будет.

Некоторые модели автовоздушников поставляются с переходником, имеющим внутри подпружиненный клапан. Он автоматически закрывается, как только воздушник будет демонтирован.

Воздухоотводчик на радиаторе

Автоматические воздухоотводчики выпускаются в 3-х исполнениях:

1. Трубные прямые: накручиваются на вертикальную трубу, торец которой смотрит вверх. Корпус у такого автовоздушника имеет вид прямой цилиндрической или конусной гильзы. Этот вариант применяют чаще всего.

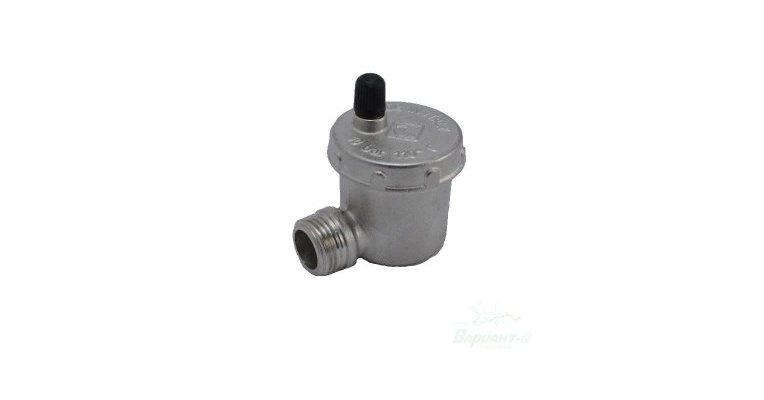

2. Трубные угловые: вертикальная часть прибора идентична только что описанному варианту, но внизу она делает поворот под углом в 90 градусов. Такое исполнение позволяет устанавливать воздухоотводчик на горизонтальной трубе, в чем иногда бывает необходимость (например, из-за недостатка места не удается установить вертикальный отрезок трубы для подключения прямого воздухоотводчика).
3. Радиаторные: предназначены для установки на батареях отопления, для чего имеют соответствующую резьбу. Как было отмечено ранее, в автоматических воздухоотводчиках нуждаются именно алюминиевые и биметаллические радиаторы. На чугунных можно устанавливать ручные воздушные клапаны – так называемые краны Маевского. Сброс воздуха из таких батарей приходится осуществлять лишь изредка, чаще всего – при запуске системы после летнего простоя.

Поскольку воздух и другие газы намного легче воды, архимедова сила заставляет их устремляться вверх. Поэтому и воздухоотводчики нужно устанавливать в самой верхней точке обслуживаемого контура.

В этом месте клапан нужен для сброса воздуха при заполнении теплообменника котла.

Кроме того, если правильно спроектировать обвязку котла, при помощи воздухоотводчика его можно будет опорожнить отдельно от всей системы (клапан впустит воздух), а после починки – снова заполнить теплоносителем.

Нужно учитывать, что клапаны автоматического типа требовательны к качеству теплоносителя. Если тот содержит большое количество загрязнений, сбросное отверстие быстро забивается и игольчатый клапан уже не может плотно перекрывать его. Устройство приходится разбирать и чистить.

Видео на тему

Воздухоотводчики и воздухосборник для системы отопления

Как много городских жителей ежегодно страдают от того, что система отопления в их многоэтажных домах в отопительный сезон не хочет запускаться. Причиной же такой досадной проблемы становится обычно скопления в трубах системы воздуха.

Во избежание появления в трубах пузырьков воздуха, способных нанести элементам системы очень большой вред, в нее включают воздухоотводчик или воздухосборник для системы отопления.

Откуда берется воздух?

В отопительную систему воздух попадает разными путями. Это, к примеру, происходит, когда система заполняется водой впервые. Воздух проникает через некачественные уплотнения. Также причиной служит подпитка водой и т.д. Так что, воздушники в системе отопления необходимы.
Особенно большое количество кислорода содержится в свежей воде. Выделяться он начинает с уменьшением давления и скорости движения.

Выводится воздух через воздушный клапан в системе отопления, что уберегает систему от повреждений.

Виды отводчиков воздуха.

Воздухоотводчики для систем отопления можно поделить на две большие группы:

• Автоматические.
• Ручные.

Автоматические воздухоотводчики в системе отопления монтируют в «критических» местах – там, где вероятнее всего воздух будет скапливаться. К примеру, в коленях или на высоких точках. Ручные воздухоотводчики для систем отопления монтируются на радиаторах.

Выбор той или иной конструкции отводчика для воздуха зависит от конкретных условий эксплуатации. Протяженности труб системы, например.

Ведь, если будет установлено много ручных воздухосборников на периметре системы с очень большой суммарной протяженностью труб, производить стравливание воздуха, обходя все устройства, будет нелегко.

Очевидно, что автоматические воздухоотводчики в системе отопления установить в этом случае целесообразнее.

Места для монтажа воздухосборников

Если речь идет об открытой системе, воздух из нее удаляется через расширительный бачок. В случае с системой, имеющей принудительную циркуляцию, удаление производится следующими способами:

• Трубы с теплоносителем прокладываются так, чтобы был обеспечен подъем от главного стояка к удаленным. Вода и воздух, при этом, двигаться должны в одном направлении.
• Воздухоотводчики для систем отопления монтируются в самых высоких точках системы.
• Воздухосборник для системы отопления устанавливается в местах наиболее вероятного скопления газов. Лучше на каждом отопительном приборе, особенно если это алюминиевые радиаторы.

Немного об устройстве воздухосборника

Хоть автоматический и ручной воздухосборник отличаются по конструкции, что видно из названий приборов, принцип их работы одинаков – воздух стравливается через клапан спуска воздуха системы отопления.

Скопившийся в трубах системы отопления воздух может препятствовать нормальному прохождению по ним теплоносителя. Образование «пробок» иногда даже приводит к полному прекращению циркуляции жидкости, в результате разрыву струи. Воздух становится причиной разрушения внутренних стенок труб, так как из-за него на них образовывается коррозия. Ко всему прочему, образование воздушных подушек сопровождается порой большим шумом.

Задуматься о том, как удалять скопления газа из труб отопительной системы лучше, конечно, еще на этапе проектирования системы.

Воздух в систему проникает, потому что, например, некоторая часть его остается в свободном состоянии, когда в трубы подается вода, или когда имела место быть ошибка в чертежах, по которым изготавливалась система. В этом случае воздух попадает с его подсосом. Также газ поступает с водой, подпитывающей систему.

На одну тонну холодной обычной воды из крана приходится более 30 т воздуха. Когда температура воды увеличивается, объем растворенных в ней газов серьезно сокращается. Где давление, под которым находится горячая вода, почти такое же, как атмосферное, свободным становится дополнительный объем газа, который растворен в ней.

Воздух, который растворен в воде, для труб, изготовленных из стали, более опасен, чем атмосферный в плане опасности появления из-за него коррозии. Ведь кислорода в нем содержится на 10-12 % больше. Кстати, коррозия, в свою очередь, тоже приводит к появлению воздуха в системе. Например, при окислении одного кубического сантиметра Fe выделиться может до 1 л H.

В системах, где теплоноситель нагнетается насосом, а разводка верхняя, стравливание воздуха осуществляется через воздухосборники, которые монтируются на стояках, которые удалены больше всего.

Подающая магистраль идет с подъемом к такому стояку, поэтому воздух и вода движутся в одном направлении, газ выводится.

Если речь идет о нижней разводке, газ стравливается через воздушную линию стояков и обыкновенный проточный отводчик воздуха.

Koer — Воздухоотводчики

Воздухоотводчик Koer берет на себя основные функции по устранению скопившегося воздуха и приведению системы в рабочее состояние. Разберемся, как это удаётся делать?

Принцип работы воздухоотводчика Koer

Накопление воздуха в трубопроводе происходит по разным причинам:
• при первичном наполнении;
• во время долива жидкости;
• при частичном осушении;
• при подпитке воздуха в результате неправильно спроектированной системы отопления.

Независимо от причин воздух мешает нормальной работе батарей отопления. Снижается их теплоотдача, за счёт того что корпус батареи прогревается неравномерно.

Чтобы этого избежать в самой верхней точке системы устанавливают воздухоотводчики. Так как воздух скапливается именно там, с помощью специального крана он выводится из системы. Как только критическая масса воздуха будет удалена через кран, — возобновится нормальная циркуляция теплоносителя, а также температура батарей и теплоносителя сравняется.

Типы и функциональные особенности воздухоотводчиков Koer

Купить воздухоотводчик можно нескольких типов, в зависимости от сферы использования и параметров монтажа:
• прямой или угловой;
• автоматический или ручной (так называемый кран Маевского).

Однако в ассортименте Koer преобладают варианты в автоматическом формате исполнения. Их особенность заключается в отсутствии необходимости контролировать и проверять наличие воздуха в системе. При его обнаружении система автоматически открывает кран сброса давления.

Принцип работы автоматического воздухоотводчика довольно прост. Внутри корпуса механизма помещен на специальном рычаге поплавок. Он связан с держателем золотника и в режиме, когда воздухоотводчик заполнен водой, золотник полностью закрывает выпускной жиклер. Как только в камере с поплавком начинает скапливаться воздух, поплавок опускается, тем самым воздействуя на золотник и открывая возможность скопившемуся воздуху, благодаря избыточному давлению, вырваться наружу.

На автоматический воздухоотводчик цена выше, чем на его механический аналог. Приходится дополнительно оплачивать высокую автономность работы и безопасность системы отопления.

Правила эксплуатации воздухоотводчиков

Важно иногда проводить обслуживание жиклеров воздухоотводчика для отопления. Во время работы отверстие выпуска воздуха может забиваться мелкими частичками ржавчины или песка. Если такое происходит воздухоотводчик начинает «сопливить» и плохо выводить накопленный воздух. В таком случае придется полностью перекрывать подачу воды и снимать механизм на обслуживание.

Выгодная цена на воздухоотводчик в Украине от официального импортера

Покупка сертифицированного оборудования у официального представителя компании Koer – самый выгодный вариант приобретения качественной и надежной запорной арматуры. Воздухоотводчик хоть и небольшой элемент системы отопления, но он, пожалуй, сильнее всех влияет на её продуктивную работу.

Срок службы приборов во многом зависит от качества материалов, из которых он изготовлен и технологичности процесса производства. Все это обеспечено на высшем уровне в продукции завода Коер. Для того чтобы стать официальны дилером этой торговой марки в Украине – достаточно обратиться в наш контакт центр и оформить соответствующие документы.

Воздухоотводчики для систем отопления | ГрейПей

Рабочей средой водяных систем отопления является жидкий теплоноситель – чаще всего это обычная вода, в автономных схемах может использоваться незамерзающая жидкость – антифриз. Наличие растворенного воздуха и отдельных его объемов в теплоносителе оказывает значительное влияние на работу отопления – при образовании пробок нарушается режим циркуляции и снижается общая эффективность работы комплекса. Для борьбы с этим явлением используются специальные устройства – воздухоотводчики – их назначению, конструкции и особенностям применения и посвящается материал данной статьи.

Назначение и область применения воздухоотводчиков

Главным назначением воздухоотводчиков является удаление воздуха из системы отопления и как следствие – поддержание качественной циркуляции теплоносителя. Менее значимой функцией устройств считается снижение скорости коррозии за счет вывода воздушных масс. Воздухоотводящие устройства применяются в закрытых (герметичных) схемах отопления, устанавливаются на следующее оборудование и устройства:

1. Отопительные приборы – радиаторы, конвекторы, регистры, полотенцесушители и так далее;
2. Теплообменные аппараты;
3. Трубопроводы;
4. Комплексы водяных теплых полов;
5. Гидравлические разделители, тепловые аккумуляторы;
6. Группы безопасности котлов;
7. Распределительные коллекторы.

Классические радиаторы имеют довольно сложную внутреннюю конфигурацию и поэтому в большинстве случаев склонны к накоплению воздуха – особенно модели вертикальной серии и в случаях с нижним подключением подводок. При накоплении воздуха наблюдается снижение температуры поверхности батарей – воздух препятствует движению теплоносителя и значительно ухудшает теплоотдачу. Другие типы отопительных приборов – конвекторы, регистры и полотенцесушители имеют трубчатое строение, более простое по гидравлике – поэтому менее подвержены завоздушиванию, но и здесь встречаются ситуации, когда без воздухоотводчика не обойтись.

Теплообменные аппараты и калориферы также могут иметь сложное гидравлическое устройство – но чаще всего они оснащаются не классическими воздухоотводчиками, а ручной арматурой для сброса воздуха.

Трубопроводы системы отопления также в большой степени подвержены образованию воздушных пробок – здесь воздух скапливается в верхней части вертикальных магистралей, в «мертвых» зонах – областях, расположенных выше движения основного потока теплоносителя. В системах водяных теплых полов воздухоотводчики размещают на узле управления и циркуляции комплекса.

Обязательным элементом является воздухоотводчик для группы безопасности котла – она либо входит в состав конструкции котлоагрегата, либо монтируется отдельно – на возвышении обвязки устройства. Гидравлические разделители и теплоаккумуляторы в силу своего конструктивного устройства являются интенсивными отделителями воздуха – поэтому на них воздухооводчики устанавливаются обязательно (на верхней части). То же самое можно сказать и о распределительных коллекторах системы отопления.

Виды и характеристики воздухоотводчиков

Воздухоотводчики систем водяного отопления по принципу действия и по устройству делятся на 2 большие группы:

1. Ручные;
2. Автоматические.

Ручные устройства обладают довольно простой конструкцией – основным представителем этого класса воздухоотводчиков является кран Маевского.

В состав его конструкции входят 2 базовых элемента – конусный винт с внутренним каналом и корпус с каналом (корпус служит гнездом для винта). В закрытом положении каналы винта и корпуса не совмещены – устройство является герметичным. Для стравливания воздуха винт поворачивают на 1 – 2 оборота – каналы при этом совмещаются – через них начинается выброс воздуха и смеси теплоносителя с воздухом. Сброс продолжается до тех пора, пока из отверстия канала не пойдет однородный теплоноситель (без воздуха) – при достижении этого винт заворачивается в закрытое положение.

Другие типы ручных воздухоотводчиков в той или иной степени повторяют устройство крана Маевского – то есть основной принцип конструкции у них базируется на канальном соединении внутреннего пространства оборудования и внешней среды. Естественным условием размещения воздухоотводчиков всех типов является размещение в наиболее вероятных точках скопления воздуха – чаще всего это верхние зоны оборудования и коммуникаций.

Автоматические воздухоотводчики отличаются своей конструкцией от ручных изделий и не требуют вмешательства человека для стравливания воздуха.

Основным рабочим элементом здесь является поплавок, помещенный в рабочую камеру. Поплавок соединяется с выпускным устройством (обычно это игольчатый клапан) посредством рычага либо другого элемента такого же назначения.

В закрытом положении камера устройства заполнена водой и поплавок находится в верхней части корпуса. При поступлении воздуха поплавок меняет свое положение (опускается вниз) – при этом открывается воздуховыпускное отверстие, воздух вытесняется теплоносителем. Поплавок при заполнении корпуса водой вновь поднимается вверх и закрывает выход с устройства.

Указанный алгоритм работы присущ практически всем воздухоотводчикам автоматического типа. Существуют и более сложные конструкции, оснащенные рядом промежуточных элементов, отсекающими клапанами и так далее.

Если говорить о надежности и популярности какого-то отдельного вида воздухоотводчиков, то наиболее распространенным является мнение о том, что ручные устройства качественней автоматических.

Главный рабочий элемент автоматического устройства – поплавок той или иной модификации. В системах с загрязненным теплоносителем зачастую возникает ситуация, когда на стенках камеры образуются отложения – они могут заблокировать свободное перемещение поплавка – в этом случае возникают 2 ситуации:

1. Менее критическая – когда воздухоотводчик закрыт и воздух не удаляется;
2. Поплавок блокируется, когда выпускное отверстие открыто – это приводит к утечке теплоносителя, что может повлечь крупные неприятности при несвоевременном обнаружении.

Еще одной причиной полного открытия выпускного отверстия может быть негерметичность поплавка – он попросту тонет в воде и оставляет выпускной канал открытым.

Ручные же устройства более надежны в силу простоты своей конструкции. Основной неполадкой здесь является засорение канала – его легко прочистить с помощью длинной иглы или подобного приспособления.

Еще одна особенность применения воздухоотводчиков – утечки воды при работе устройства. Если под ручной кран можно подставить какую-либо посуду, то автоматические изделия могут разбрызгивать воду на окружающие предметы, отделку и так далее.

Основным материалом для изготовления воздухоотводчиков является латунь. Изделия имеют нижнее или боковое присоединение, корпус выполнен в прямой или угловой конфигурации, выпуск также может иметь различные направления. Основные технические характеристики воздухоотводчиков имеют следующие средние значения:

1. Рабочая температура – до 120⁰С;
2. Давление теплоносителя – до 10 кгс/см²;
3. Диаметр присоединения – ½, ¾ или 1 дюйм;
4. Срок службы – до 25 – 30 лет;
5. Рабочая среда – вода, антифриз.

Кроме классических воздухоотводчиков ручного или автоматического типа для вывода воздуха из систем отопления часто используется простая ручная арматура или сепараторы – специальные устройства, оснащенные сеткой для отделения пузырьков воздуха. Но эти технические решения более актуальны для крупных схем и комплексов отопления – в квартирных системах и в частных домах чаще всего применяются краны Маевского, несколько реже – автоматические воздухоотводчики.

(Просмотров 109 , 1 сегодня)

Рекомендуем прочитать:

Для чего нужен сепаратор воздуха? Устройство и принцип работы

Владельцы частных домов и других объектов нередко сталкиваются с нестабильной работой системы отопления. Одна из распространённых причин этого явления — завоздушивание системы. Есть разные способы решения проблемы, и один из самых эффективных — использование сепаратора воздуха для отопления.

Причины попадания воздуха в систему

Есть несколько путей, по которым воздух из атмосферы проникает в контур системы отопления:

• его очень медленно, но всё-таки пропускают пластиковые трубы;
• он попадает в систему там, где жидкость контактирует с атмосферой. Такой контакт происходит, в частности, в отопительном котле;
• наконец, воздух проникает в систему через узлы, в которых нарушается герметичность контура — муфты, уплотнители, соединители и другие.


При сливе воды из системы отопления и её заполнении, а также на этапе подпитки воздух также может проникать в контур.

Возможные проблемы

Воздух кажется безобидным только на первый взгляд и только неспециалистам. Попав в систему отопления, он создаёт серьёзные проблемы:

• начинаются кавитационные процессы — воздушные пузырьки схлопываются. Это явление сопровождается гидроударами, которые, в свою очередь, постепенно разрушают систему;
• воздух запускает процессы коррозии, и на внутренних металлических поверхностях появляется ржавчина;
• мелкие воздушные пузырьки сливаются в крупные, а они, в свою очередь, создают пробки, нарушающие функционирование системы.


Устройство сепаратора

Одна из наиболее эффективных моделей, представленных на рынке — голландский сепаратор SpiroVent — сконструирована с использованием запатентованной трубки Spiro. Основа последней — стержень в форме трубки. На нём жёстко закреплено сетчатое оребрение, конструкция которого была тщательно просчитана разработчиками. Трубка Spiro зафиксирована внутри корпуса прибора — в металлической колбе.

Как работает сепаратор воздуха для отопления

Вода из контура поступает в прибор. Она омывает трубку с сетчатым оребрением, её скорость уменьшается. Замедляются и пузырьки воздуха, содержащиеся в теплоносителе. Они поднимаются вверх, попадают в воздушную камеру и выводятся в атмосферу через специальное приспособление — воздухоотводчик. Система освобождается от воздуха и надёжно служит долгие годы, не требуя ремонта.

Установка сепаратора

Важное преимущество устройства, о котором идёт речь — лёгкость его монтажа. Прибор устанавливается в самой горячей точке системы — как правило, на выходе из котла, поскольку именно здесь образуются микропузырьки воздуха.SpiroVent можно использовать в системах с температурой воды до 110ºС и давлением до 10 бар. Эти условия соблюдаются в большинстве систем, поэтому предлагаемую модель можно считать универсальной.

Комбинированное решение

Наряду с описанными воздухоотводчиками в системе отопления производители предлагают и более сложные решения — например, сепаратор воздуха и шлама SpiroCross. Это устройство, иначе называемое гидрострелкой, решает сразу несколько задач — не только отводит воздух, но и балансирует потоки и удаляет загрязнения из системы. Удаление скоплений воздуха и шлама в системе отопления с помощью гидрострелки SpiroCross значительно упрощается!

Принципы вентиляции

Системы вентиляции можно классифицировать по их способности подавать и отводить воздух из вентилируемых помещений. Обычно различают

• принцип кратчайшего пути
• смешанный принцип
• принцип вытеснения
• принцип поршня

Принцип кратчайшего пути

Система вентиляции является «кратчайшей» при отводе подпиточного воздуха из помещение до того, как оно было в зонах обслуживания людей.

«Сокращенный путь» снижает эффективность системы вентиляции, не имеет никакого значения, и его обычно избегают.

Принцип смешивания

В системе вентиляции, основанной на смешанном принципе, подпиточный воздух подается в комнату с высокой скоростью, и / или местные вентиляторы используются для перемешивания воздуха в помещении до однородной массы.

Смешанный принцип подходит для систем вентиляции, охлаждения и обогрева

• , где требуется однородная температура в помещении
• , где требуется однородная концентрация загрязняющих веществ в помещении

Принцип вытеснения

Принцип вытеснения тепло и загрязнения передаются из жилой зоны, расположенной близко к полу, на потолок, откуда они выводятся через систему отвода.

Подпиточный воздух подается с низкой скоростью очень близко к полу. Приточный воздух обычно холоднее, чем средний воздух в жилой зоне. Откачиваемый воздух у потолка теплее, чем в среднем в жилой зоне.

Действия в помещении, люди и машины, создают конвективные потоки воздуха от пола до потолка:

• тепло и загрязнения переносятся из жилой зоны
• тепло (свет), подаваемое под потолком, имеет ограниченное влияние на температура в помещении
• температура охлаждения приточного воздуха ограничена до нескольких градусов ниже температуры в жилой зоне
• концентрация загрязнения в жилой зоне ограничена

Вытесняющая система вентиляции подходит для систем вентиляции и охлаждения .Система не предназначена для обогрева.

Принцип поршня

В системе вентиляции, основанной на поршневом принципе, приточный воздух движется через помещения как «поршень».

Поршневой принцип можно рассматривать как крайний вариант вытеснительной системы с минимальной турбулентностью воздушного потока, проходящего через помещение.

• используется в специальных приложениях — например, в чистых помещениях, операционных и т. Д.

Примечание! Чтобы поток оставался «ламинарным» и стабильным, скорость воздуха в помещении не должна быть ниже 0.25 м / с, что требует относительно больших объемных расходов.

Контроллеры котлов · Конденсатоотводчики · Воздухоотводчики

% PDF-1.6 % 64 0 объект > эндобдж 61 0 объект > поток PScript5.dll Версия 5.2.22017-08-22T14: 35: 59 + 02: 002012-07-02T11: 32: 50 + 02: 002017-08-22T14: 35: 59 + 02: 00application / pdf

Основные принципы проектирования воздуховодов, часть 1

Когда дело доходит до отопления и охлаждения домов, главное — принудительное распределение воздуха. Да, мой канадский друг Роберт Bean of Healthy Heating толкает лучистую энергию как для обогрева, так и для охлаждения, и мой техасский друг Кристоф Ирвин выпил этот кулаид и установил, возможно, первую систему лучистого охлаждения в Техасе. Однако даже если лучистые распределительные системы полностью возьмут верх, нам все равно понадобится системы принудительных воздуховодов.Почему? Потому что нам все еще нужно подавать воздух для вентиляции и, во влажном климате, например, на юго-востоке США, для осушения.

Итак, если мы собираемся перемещать воздух через воздуховоды, нам нужно понимать физику воздуха и то, как мы заставляем его выполнять наши приказы. В этой серии статей я расскажу вам об этом. Сегодня я начну с того, что вы делаете в процессе проектирования HVAC, прежде чем перейти к этапу проектирования воздуховода (Руководство D), а также с физики воздушного потока, когда он ограничен воздуховодами.Я дополню это статьями о процессе, который мы используем при проектировании систем воздуховодов, включая доступное статическое давление, эквивалентную длину и выбор фитингов.

Готовы?

До проектирования воздуховода

Проектирование системы воздуховодов важно, но сначала нужно выполнить несколько важных шагов. Номер один — это расчет нагрузки по обогреву и охлаждению с использованием протокола, такого как Руководство J * ACCA или Справочник основ ASHRAE. * Вы должны знать, сколько тепла и охлаждения вам нужно для каждой комнаты (в БТЕ / час).Затем эти требования к БТЕ в час немедленно переводятся в требования к расходу воздуха в каждой комнате в кубических футах в минуту (куб.фут / мин). Это делается автоматически в используемом нами программном обеспечении (RightSuite Universal от WrightSoft).

После того, как вы узнаете количество БТЕ / час и куб. Фут / мин для здания, вам необходимо выбрать правильное оборудование для отопления и охлаждения. В этом вам поможет протокол ACCA Manual S *. Это нечто большее, чем просто поиск оборудования, отвечающего всем нагрузкам на отопление и охлаждение дома.Убедитесь, что вы приспосабливаетесь к дизайнерским условиям дома и снаружи. В идеале у вас есть таблицы данных производителя, которые помогут вам разобраться.

Тогда вы готовы приступить к проектированию системы воздуховодов.

Вес воздуха

Первое, что вам нужно знать, это то, что воздух имеет вес. Дэвид Хилл сделал несколько замечательных презентаций по проектированию воздуховодов в Летнем лагере Building Science Summer Camp, и это его отправная точка. (См. Превосходное резюме выступления Майкла Чендлера о выступлении в летнем лагере Hill’s 2011 о Green Building Advisor.На фото ниже Хилл держит блок в 1 кубический фут, который, по его словам, весил бы около 0,1 фунта, если бы он был воздухом. Фактическое значение составляет 0,0807 фунта при стандартной температуре и давлении.

Если у вас кондиционер на 2,5 тонны, номинальный расход воздуха будет 1000 кубических футов в минуту. (Здесь правило — 400 кубических футов в минуту на тонну.) Это означает, что воздуходувка должна пропускать через систему около 81 фунта воздуха в минуту. Чтобы переместить вес, нужно потрудиться.

Ну, вообще-то, если вы помните свой вводный урок физики, вы знаете, что это не совсем так.Вы можете перемещать вес бесплатно, если перемещаете его горизонтально и без какого-либо сопротивления. Требуется работа, чтобы поднять его против силы тяжести или толкнуть в любом направлении против трения. И это подводит нас к…

Физика воздушного потока

Если вы вынесете вентилятор во двор в тихий день и включите его, вы получите максимальный поток воздуха. Если вы возьмете тот же самый вентилятор и вдуваете воздух в картонную трубку, он должен работать против давления, которое создается в этом пространстве. Чем больше вы уменьшаете размер этой трубки, или удлиняете ее, или поворачиваете вместе с ней воздух, тем больше создается статическое давление.И чем больше уменьшается воздушный поток.

Это основной принцип, с которым вы должны работать при проектировании воздуховодов. Ранее я писал о двух факторах, влияющих на уменьшение потока воздуха в воздуховодах. Один из них — трение. Когда воздух движется по воздуховоду, он взаимодействует с поверхностями. Чем более гладкая эта внутренняя поверхность, тем лучше для воздушного потока. Чем шероховатее поверхность, тем больше замедляется движение воздуха.

Второй фактор — турбулентность. Обычно это происходит, когда вы пропускаете воздух через фитинги или когда вы поворачиваете воздух.С жестким воздуховодом воздух поворачивается с помощью фитингов, но, к сожалению, это не всегда происходит с гибким воздуховодом.

Когда воздух выходит из обработчика воздуха, с ним происходит несколько вещей. Его отправляют в разные комнаты в доме. По мере того, как он проходит через систему каналов «ствол-ответвление», количество продолжает уменьшаться, потому что часть его отводится по каждой ветви на пути к концу.

Каждая секция воздуховода, каждый фитинг, каждый поворот воздуха добавляет сопротивление этому воздушному потоку из-за трения и турбулентности.Решетки и регистры, фильтры и балансировочные демпферы также добавляют сопротивления. Это сопротивление приводит к снижению статического давления или падению давления.

Итак, начнем с нагнетателя с высоким давлением. К тому времени, как воздух выходит из приточных отверстий, это давление упало до нуля (относительно давления в помещении).

Следующий этап проектирования воздуховодов

В следующей статье я подробнее расскажу об этих перепадах давления и о том, как они определяют доступное статическое давление, которое затем приводит к общей эффективной длине нашей системы воздуховодов.Вы можете перейти к другим статьям этой серии по ссылкам ниже.

Купите руководства ACCA на Amazon *

Другие статьи из серии Duct Design:

Конструкция воздуховода 2 — Доступное статическое давление

Конструкция воздуховода 3 — Общая полезная длина

Конструкция воздуховода 4 — Расчет скорости трения

Конструкция воздуховода 5 — Определение размеров воздуховодов

Статьи по теме

Две основные причины снижения потока воздуха в воздуховодах

Заболевание гибких протоков не препятствует потоку воздуха

Наука о провисании — гибкий воздуховод и воздушный поток

Секрет эффективного движения воздуха через систему воздуховодов — моя статья о презентации овальных воздуховодов Дэвида Хилла в летнем лагере 2015 года

Изображение предоставлено: Верхнее фото: Energy Vanguard; вес аэрофотоснимка Дэвида Хилла; рисунок турбулентности из «Понимания диаграммы трения» ACCA (который, по-видимому, больше не доступен).

* Это ссылки Amazon Associate. Вы платите ту же цену, что и обычно, но Energy Vanguard взимает небольшую комиссию, если вы совершаете покупку после перехода по ссылке.

Что такое HVAC? Устройство, принцип действия системы HVAC

07 фев. Что такое HVAC? Устройство, принцип действия системы HVAC

Что такое HVAC? Устройство, принцип работы системы HVAC? Применение HVAC в жизни? Давайте подробно рассмотрим эту статью о промышленном потолочном вентиляторе Greentec

HVAC

Что такое HVAC?

HVAC означает «Отопление, вентиляция и кондиционирование», вместе известные как системы кондиционирования воздуха.

-Отопление: Отопление

-Вентиляция: Вентиляция

— Кондиционер: Кондиционер

HVAC — это система для контроля температуры, влажности и качества воздуха в помещениях или транспортных средствах. Целью системы HVAC является обеспечение приемлемого уровня качества воздуха в помещении и теплового комфорта. Конструкция системы основана на принципах теплопередачи, термодинамики и механики жидкости.

Некоторые варианты могут включать другие аспекты :

— HVAC & R или HVACR — «R» : используется для обозначения того, что система включает охлаждение

— HVACR : Это системы, включающие охлаждение, но не вентиляцию

История HVAC

Система кондиционирования воздуха была впервые разработана в 1902 году Альфредом Вольфом.В то же время Уиллис Кэрриер разработал систему кондиционирования воздуха для полиграфической компании Sacketts-Wilhems.

Позже HVAC изобрели и усовершенствовали Николай Львов, Майкл Фарадей, Уиллис, Эдвин Рууд, Рубен Трэйн, Джеймс Джоуль, Уильям Рэнкин, Сади Карно и многие другие.

Coyne College был первым учебным заведением, которое в 1890 году обучало HVAC.

Применение системы отопления, вентиляции и кондиционирования воздуха

Сегодня HVAC широко применяется в нашей повседневной жизни, например, в системах кондиционирования и вентиляции в высотных зданиях, коммерческих центрах,… в тяжелой промышленности, такой как электростанции, самолеты, космические корабли,….

Устройство и принципы работы системы HVAC

Отопление

Системы обогрева — это устройства, которые стремятся генерировать большее количество тепла, чем (теплая) температура окружающей среды для помещения. Производство тепла осуществляется центральным отоплением.

К устройствам, составляющим полную систему отопления, относятся:

-Испаритель, тепловой насос: Это устройство используется для нагрева воды, пара, воздуха в центральном положении.

— Тепло передается за счет конвекции, передается за счет излучения.

Камины работают от различных источников топлива, таких как твердое топливо (уголь, дрова …), жидкое топливо (бензин, масло …), газ (газ …), электрическое топливо. Электронагреватели часто используются в качестве резервного источника тепла или тепловых насосов.

Тепловые насосы широко использовались в Японии и США в 1950-х годах.

Люди всегда хотят лучшего качества воздуха для обеспечения безопасности здоровья. В нынешний период, когда процесс индустриализации и модернизации протекает как «ажиотаж».Рождение многих промышленных предприятий, транспортных средств… Унос выхлопных газов в окружающую среду человека. Они имеют серьезные последствия для качества жизни.

Система вентиляции будет способствовать воздухообмену. Контролируя факторы окружающей среды, такие как температура, влажность или устраняя запах, дым, грязь, бактерии, CO2, чтобы увеличить содержание кислорода в воздухе.

Кроме того, вентиляция — это циркуляция воздуха между внешней и внутренней частью здания.

Принцип действия:

— Приточно-вытяжная установка (AHU) обеспечивает подачу воздуха и контроль качества воздуха снаружи.

— Избыточная влажность, запахи и загрязнители окружающей среды при добавлении будут разбавлены или заменены воздухом снаружи.

В квартирах, кухнях или ванных комнатах часто используются системы воздуховодов для отвода запахов или влаги.

Способы вентиляции:

— Естественный метод: метод циркуляции наружного воздуха без использования вентиляторов или других механических систем.Воздух проходит через окна, небольшие форточки. В некоторых зданиях используется «эффект стека», чтобы получить максимальное количество воздуха снаружи. Этот метод требует очень мало энергии, поэтому качество воздуха может быть не таким, как ожидалось.

— Искусственный метод (вентиляция вытяжными вентиляторами): в этом методе используются вентиляторы, воздуховоды, контроллеры для контроля качества воздуха, поступающего в здание.

Смотрите сейчас: что такое вентиляция?

Почему вентиляция так важна

Кондиционер

Принцип работы:

Забор холодного воздуха:

— Температура воздуха будет удаляться системой кондиционирования с помощью таких хладагентов, как: вода, воздух, лед, химикаты…

— Отвод тепла происходит посредством излучения, конвекции или передачи.Когда необходимы высокие температуры: в системе охлаждения будут использоваться реверсивные клапаны.

Переключитесь с охлаждения на нагрев, изменив направление потока хладагента.

Цикл системы HVAC

— Приточный воздух: Приточный воздух, включая холодный и горячий воздух.

— Возвратный воздух: пропустите воздух.

— Вытяжной воздух: вывод чистого воздуха наружу, обычно в унитаз.

Функция системы отопления, вентиляции и кондиционирования воздуха

Отопление, вентиляция и кондиционирование неразрывно связаны.Они являются незаменимой структурой в проекте. Система HVAC выполняет важную функцию: обеспечивать людям наилучшее качество воздуха в любых условиях окружающей среды.

Выше мы собрались, чтобы узнать о системе HVAC. Надеюсь, благодаря этой статье мы узнаем больше о системе HVAC.

354

Как работает система HVAC?

Ваша система HVAC — это ядро ​​отопления и охлаждения в вашем доме. Если вы приобретете качественную систему, вы никогда не почувствуете дискомфорт в разгар лета или в разгар зимы.Так как же работает одна из этих систем?

Распределительные системы отопления и охлаждения

Важно понимать, как работают разные системы распределения отопления и охлаждения. Это поможет вам лучше понять вашу систему HVAC.

Системы принудительной подачи воздуха — Система принудительной подачи воздуха забирает горячий или холодный воздух и пропускает его через металлические каналы с помощью вентилятора. Горячий воздух проходит через один набор каналов, а холодный воздух проходит через другой набор каналов, в зависимости от того, используете ли вы кондиционер или печь.

Самая частая проблема с системой принудительной подачи воздуха — это выбросы. К концу срока службы воздуходувки могут выйти из строя и перестать работать. В более дешевых системах также нередко возникают проблемы с объемом.

Гравитационные системы — Гравитационные системы работают по принципу, согласно которому холодный воздух опускается вниз, а горячий поднимается вверх. Следовательно, гравитационная система не может использоваться вместе с системой кондиционирования воздуха. Эти системы расположены в подвале. При включении теплый воздух поднимается через потолок и нагревает ваш дом.Когда он остывает, он снова опускается и снова нагревается.

Радиантные системы — Радиантные системы также имеют ту же проблему, что и гравитационные системы. Их нельзя использовать вместе с системами кондиционирования воздуха. Система лучистого отопления нагревает пол, стены или потолок комнаты. Однако чаще всего они используются для обогрева таких приборов, как радиаторы, которые распределяют тепло по вашей комнате. Основным недостатком излучающих систем является то, что трубы, используемые для транспортировки горячей воды, склонны к выходу из строя, либо из-за минеральных отложений, либо из-за общего износа.

Список деталей системы отопления, вентиляции и кондиционирования воздуха и принцип их работы

Важно понимать различные части, из которых состоит система HVAC, чтобы вы знали, как они работают вместе. Несмотря на то, что различные модели имеют свои особенности, различия между их основными компонентами сравнительно невелики. Каждая система HVAC состоит из четырех основных частей.

1. В печи используется природный газ или масло для нагрева воздуха. Внутри печи находится теплообменник, который является частью печи, которая нагревает воздух до нужной температуры.Обычно печь находится на чердаке, в подвале или в специально предназначенном для этого кладовке.
2. Кондиционер охлаждает воздух и находится вне дома. Он использует электричество и охлаждающую жидкость для снижения температуры воздуха, направляя горячий воздух наружу и холодный воздух внутрь.
3. Ductwork — это система транспортировки горячего и холодного воздуха по всему дому. Он перемещает его по всему дому.
4. Термостат действует как мозг вашей системы.Он может включать и выключать вашу систему, контролировать температуру, а также управлять любыми другими специальными функциями, которые вы установили вместе с вашей системой.

Органы управления для систем отопления и охлаждения

Сердце вашей системы отопления — термостат. Он чувствителен к температуре и контролирует температуру вашего дома. Также он способен самостоятельно реагировать на текущую температуру воздуха.

Уставка — это температура, которую вы вручную устанавливаете в качестве предпочтительной температуры.Если термостат замечает, что он выше или ниже заданного значения, он будет действовать соответствующим образом, включив или выключив печь. Ключевым компонентом является биметаллический элемент, который сжимается или расширяется при изменении температуры в вашем доме.

Если у вас старый термостат, он будет иметь два открытых контакта. Когда комната остывает, биметаллический элемент гнется. Он контактирует электронно, прежде чем установить второй контакт. Система срабатывает при изгибе второго контакта, который запускает систему отопления.

А как насчет современных термостатов?

Они работают по-другому, потому что контакты не открыты для элементов. Их держат за стеклом для защиты. Контакты разматываются при понижении температуры. Используя ряд магнитов и стальной стержень, контакты замыкаются, замыкая электрическую цепь, когда температура падает слишком низко.

Совершенно противоположным образом работает, когда печь нужно выключить.

Современные термостаты намного точнее своих старых аналогов.Они также более долговечны, потому что их электрические контакты находятся за стеклом.

Заключение

Ваша система HVAC не такая сложная, как вы думаете. Это просто комбинация печи и системы кондиционирования воздуха. Ваш термостат — это мозг, который контролирует его работу.

Если вы подумываете об установке новой системы в своем доме, обязательно сначала проведите исследование. Получите котировки от нескольких компаний и убедитесь, что к вам домой приезжает эксперт, чтобы осмотреть помещения.Тип дома и его планировка будут влиять на то, сколько вы за него заплатите.

Ваша система HVAC — это ядро ​​отопления и охлаждения в вашем доме. Если вы приобретете качественную систему, вы никогда не почувствуете дискомфорт в разгар лета или в разгар зимы. Так как же работает одна из этих систем?

Распределительные системы отопления и охлаждения

Важно понимать, как работают разные системы распределения отопления и охлаждения. Это поможет вам лучше понять вашу систему HVAC.

Системы принудительной подачи воздуха — Система принудительной подачи воздуха забирает горячий или холодный воздух и пропускает его через металлические каналы с помощью вентилятора. Горячий воздух проходит через один набор каналов, а холодный воздух проходит через другой набор каналов, в зависимости от того, используете ли вы кондиционер или печь.

Самая частая проблема с системой принудительной подачи воздуха — это выбросы. К концу срока службы воздуходувки могут выйти из строя и перестать работать. В более дешевых системах также нередко возникают проблемы с объемом.

Гравитационные системы — Гравитационные системы работают по принципу, согласно которому холодный воздух опускается вниз, а горячий поднимается вверх. Следовательно, гравитационная система не может использоваться вместе с системой кондиционирования воздуха. Эти системы расположены в подвале. При включении теплый воздух поднимается через потолок и нагревает ваш дом. Когда он остывает, он снова опускается и снова нагревается.

Радиантные системы — Радиантные системы также имеют ту же проблему, что и гравитационные системы.Их нельзя использовать вместе с системами кондиционирования воздуха. Система лучистого отопления нагревает пол, стены или потолок комнаты. Однако чаще всего они используются для обогрева таких приборов, как радиаторы, которые распределяют тепло по вашей комнате. Основным недостатком излучающих систем является то, что трубы, используемые для транспортировки горячей воды, склонны к выходу из строя, либо из-за минеральных отложений, либо из-за общего износа.

Список деталей системы отопления, вентиляции и кондиционирования воздуха и принцип их работы

Важно понимать различные части, из которых состоит система HVAC, чтобы вы знали, как они работают вместе.Несмотря на то, что различные модели имеют свои особенности, различия между их основными компонентами сравнительно невелики. Каждая система HVAC состоит из четырех основных частей.

1. В печи используется природный газ или масло для нагрева воздуха. Внутри печи находится теплообменник, который является частью печи, которая нагревает воздух до нужной температуры. Обычно печь находится на чердаке, в подвале или в специально предназначенном для этого кладовке.
2. Кондиционер охлаждает воздух и находится вне дома.Он использует электричество и охлаждающую жидкость для снижения температуры воздуха, направляя горячий воздух наружу и холодный воздух внутрь.
3. Ductwork — это система транспортировки горячего и холодного воздуха по всему дому. Он перемещает его по всему дому.
4. Термостат действует как мозг вашей системы. Он может включать и выключать вашу систему, контролировать температуру, а также управлять любыми другими специальными функциями, которые вы установили вместе с вашей системой.

Органы управления для систем отопления и охлаждения

Сердце вашей системы отопления — термостат.Он чувствителен к температуре и контролирует температуру вашего дома. Также он способен самостоятельно реагировать на текущую температуру воздуха.

Уставка — это температура, которую вы вручную устанавливаете в качестве предпочтительной температуры. Если термостат замечает, что он выше или ниже заданного значения, он будет действовать соответствующим образом, включив или выключив печь. Ключевым компонентом является биметаллический элемент, который сжимается или расширяется при изменении температуры в вашем доме.

Если у вас старый термостат, он будет иметь два открытых контакта.Когда комната остывает, биметаллический элемент гнется. Он контактирует электронно, прежде чем установить второй контакт. Система срабатывает при изгибе второго контакта, который запускает систему отопления.

А как насчет современных термостатов?

Они работают по-другому, потому что контакты не открыты для элементов. Их держат за стеклом для защиты. Контакты разматываются при понижении температуры. Используя ряд магнитов и стальной стержень, контакты замыкаются, замыкая электрическую цепь, когда температура падает слишком низко.

Совершенно противоположным образом работает, когда печь нужно выключить.

Современные термостаты намного точнее своих старых аналогов. Они также более долговечны, потому что их электрические контакты находятся за стеклом.

Заключение

Ваша система HVAC не такая сложная, как вы думаете. Это просто комбинация печи и системы кондиционирования воздуха. Ваш термостат — это мозг, который контролирует его работу.

Если вы подумываете об установке новой системы в своем доме, обязательно сначала проведите исследование.Получите котировки от нескольких компаний и убедитесь, что к вам домой приезжает эксперт, чтобы осмотреть помещения. Тип дома и его планировка будут влиять на то, сколько вы за него заплатите.

Основы регистров подачи воздуха и обратных решеток

Большое внимание мы уделяем обслуживанию наших систем кондиционирования и отопления, и на то есть веские причины: они требуют регулярного технического обслуживания, чтобы они работали эффективно и обеспечивали нам комфорт.

Часто игнорируется, но не менее важно, техническое обслуживание возвратного воздуха, потому что эффективная система HVAC зависит от эффективности регистров подачи воздуха и решеток возврата.

Для эффективного функционирования система подачи и возврата воздуха должна соответствовать следующим принципам:

• Каждая комната в вашем доме должна иметь регистр возвратного воздуха, а также регистр приточного воздуха. Однако некоторые дома не были спроектированы таким образом. Если это так в вашем доме, убедитесь, что под дверью есть место, чтобы поток воздуха мог выходить из комнаты и попадать в регистр рециркуляции воздуха. Для оптимальной эффективности идеально иметь установленные регистры возврата.
• Для обеспечения эффективности в период охлаждения в вашем доме должны быть высокие регистры.Регистры с высокой отдачей втягивают горячий воздух, который поднимается к потолку, обратно в систему, чтобы повторить цикл охлаждения. Без высоких регистров регистры низкого уровня в вашем доме будут возвращать более холодный воздух обратно в систему, и в ваших комнатах будет оставаться теплый воздух на потолке. Если у вас двухэтажный дом, установка возвратов высокого уровня на втором этаже значительно повысит комфорт и экономию энергии. Установленный на обоих этажах, высокая доходность значительно повысит комфорт и экономию.
• Для оптимального комфорта регистры подачи необходимо устанавливать на внешних стенах и под окнами, а регистры возврата лучше всего размещать на внутренних стенах.Если регистры подачи и возврата в вашем доме расположены слишком близко друг к другу, вероятно, что воздух не сможет циркулировать должным образом, потому что регистр возврата быстро забьет подаваемый воздух обратно в воздуховоды.

Если вы подозреваете, что ваша система подачи и возврата не отвечает требованиям, позвоните специалистам Jon Wayne Heating & Air Conditioning для обслуживания системы возврата воздуха. Наш четырехдесятилетний опыт работы с домовладельцами Сан-Антонио дает нам возможность решать проблемы, характерные только для вашего дома.

Как работают кондиционеры

Кондиционеры бывают разных форм и размеров, но все они работают в одном и том же качестве. Кондиционер обеспечивает холодный воздух в вашем доме или замкнутом пространстве, фактически удаляя тепло и влажность из воздуха в помещении. Он возвращает охлажденный воздух в помещение и передает нежелательное тепло и влажность наружу. Стандартный кондиционер или система охлаждения использует специальный химикат, называемый хладагентом, и имеет три основных механических компонента: компрессор, змеевик конденсатора и змеевик испарителя.Эти компоненты работают вместе, чтобы быстро преобразовать хладагент из газа в жидкость и обратно. Компрессор повышает давление и температуру газообразного хладагента и отправляет его в змеевик конденсатора, где он превращается в жидкость. Затем хладагент возвращается в помещение и попадает в змеевик испарителя. Здесь жидкий хладагент испаряется и охлаждает внутренний змеевик. Вентилятор нагнетает воздух в помещении через холодный змеевик испарителя, где тепло внутри дома поглощается хладагентом.Затем охлажденный воздух циркулирует по дому, а нагретый испарившийся газ отправляется обратно в компрессор. Затем тепло выделяется в наружный воздух, когда хладагент возвращается в жидкое состояние. Этот цикл продолжается до тех пор, пока в вашем доме не будет достигнута желаемая температура.

Этот чертеж, результат новаторского проекта Уиллиса Кэрриера, был представлен Sackett & Wilhelms 17 июля 1902 года и лег в основу изобретения, которое изменило мир — первой современной системы кондиционирования воздуха.

Процесс кондиционирования воздуха

Во многих домах в Северной Америке используются кондиционеры сплит-системы, которые часто называют «центральным кондиционированием воздуха». Системы кондиционирования воздуха включают в себя ряд компонентов и делают больше, чем просто охлаждают воздух внутри. Они также могут контролировать влажность, качество воздуха и воздушный поток в вашем доме. Поэтому, прежде чем мы ответим на вопрос о том, как работают кондиционеры, будет полезно узнать, что составляет типичную систему.

Что такое Central Air?

Типичная система кондиционирования воздуха, часто называемая «центральным кондиционированием воздуха» или «сплит-системой кондиционирования воздуха», обычно включает в себя следующее:

• термостат, контролирующий работу системы
• наружный блок с вентилятором, змеевиком конденсатора и компрессором
• внутренний блок (обычно печь или фанкойл), в котором находится змеевик испарителя и вентилятор для циркуляции охлажденного воздуха
• Медная трубка, по которой хладагент течет между внутренним и наружным блоками
• расширительный клапан, регулирующий количество хладагента, поступающего в змеевик испарителя
• воздуховод, позволяющий воздуху циркулировать из внутреннего блока в различные жилые помещения и обратно во внутренний блок

Источник: U.S. Министерство энергетики — Energy Saver 101 Инфографика

В самом простом описании процесс кондиционирования воздуха включает в себя два действия, которые происходят одновременно: одно внутри дома, а другое вне дома.

1. Внутри дома (иногда называемый «холодной стороной» системы) теплый воздух в помещении охлаждается, когда он проходит через холодный охлаждающий змеевик, заполненный хладагентом. Тепло из воздуха в помещении поглощается хладагентом, когда хладагент превращается из жидкости в газ.Охлажденный воздух возвращается в дом.
2. Вне дома (иногда называемый «горячей стороной» системы) газообразный хладагент сжимается перед тем, как попасть в большой змеевик наружного блока. Тепло выделяется наружу, когда хладагент снова превращается в жидкость, и большой вентилятор втягивает наружный воздух через наружный змеевик, отклоняя тепло, поглощаемое из дома.

Результатом является непрерывный цикл удаления тепла и влажности из воздуха в помещении, возврата холодного воздуха в дом и выхода тепла и влажности из дома.

Как работает система кондиционирования воздуха — более подробно

Теперь, когда у вас есть базовое представление о том, как работают кондиционеры, давайте копнем немного глубже и опишем весь процесс работы.

Термостат, который обычно устанавливается на стене в центре дома, контролирует и регулирует температуру воздуха в помещении. Процесс охлаждения начинается, когда термостат определяет, что температура воздуха необходимо понизить, и посылает сигналы компонентам системы кондиционирования воздуха как внутри, так и снаружи дома, чтобы начать работу.Вентилятор внутреннего блока втягивает горячий воздух из помещения через воздуховоды возвратного воздуха. Этот воздух проходит через фильтры, в которых собирается пыль, пух и другие частицы, переносимые воздухом. Затем отфильтрованный теплый воздух в помещении проходит через холодный змеевик испарителя. По мере того как жидкий хладагент внутри змеевика испарителя превращается в газ, тепло из воздуха в помещении поглощается хладагентом, таким образом охлаждая воздух, проходя через змеевик. Затем вентилятор внутреннего блока нагнетает охлажденный воздух обратно через воздуховоды дома в различные жилые помещения.

Газообразный хладагент выходит из дома через медную трубку и попадает в компрессор кондиционера снаружи. Представьте компрессор как большой электрический насос. Компрессор сжимает газообразный хладагент и направляет хладагент в змеевик конденсатора наружного блока. Большой вентилятор втягивает наружный воздух через змеевик конденсатора, позволяя воздуху поглощать тепловую энергию из дома и выпускать ее наружу. Во время этого процесса хладагент снова превращается в жидкость.Затем он проходит через медную трубку обратно во внутренний блок, где проходит через расширительное устройство, которое регулирует поток хладагента в змеевик испарителя. Затем холодный хладагент поглощает больше тепла из воздуха в помещении, и цикл продолжается.

Типы кондиционеров

Как видите, вопрос «как работают кондиционеры» может привести к очень простому или очень сложному объяснению. То же самое и с описанием типов кондиционеров. А поскольку внутренние жилые помещения бывают самых разных форм и размеров, от сегодняшних новых крошечных домов до микрорайонов площадью 30 000 квадратных футов, системы кондиционирования воздуха также доступны в различных стилях и конфигурациях.Существует три основных типа кондиционера: сплит-система, комплектный кондиционер и бесканальный кондиционер. У каждого из них есть свои специализированные применения, но все они, по сути, делают одно и то же — создают прохладу в вашем доме. Тип системы охлаждения, который лучше всего подходит для вас, зависит от вашего географического положения, размера и физических ограничений вашего дома, а также от того, как вы его используете.

Кондиционер сплит-системы

предлагает наиболее распространенный ответ на вопрос «что такое система кондиционирования?» Эти системы включают в себя как внутренний, так и наружный блоки.Внутренний блок, обычно печь или фанкойл, включает змеевик испарителя и нагнетательный вентилятор (кондиционер), который обеспечивает циркуляцию воздуха по всему дому. Наружный блок содержит компрессор и змеевик конденсатора.

имеют множество опций, включая базовые одноступенчатые системы, более тихие и более эффективные двухступенчатые системы и самые тихие и энергосберегающие многоступенчатые системы. Кондиционер сплит-системы обеспечивает постоянный и надежный контроль температуры во всем доме.А поскольку в системе используются фильтры в воздухообрабатывающем устройстве для помещений, она может очищать ваш воздух, пока он охлаждает его.

Автономный кондиционер

Комплексные системы — это комплексные решения, которые также отвечают на вопрос «что такое система кондиционирования?» Комплексные системы содержат змеевик испарителя, нагнетательный вентилятор, компрессор и змеевик конденсации — все в одном устройстве. Они хорошо работают, когда на чердаке или в чулане недостаточно места для внутреннего блока кондиционера сплит-системы. Они также являются хорошим выбором в тех областях, где предпочтительна установка на крыше.Подобно сплит-системам, комплексные системы забирают теплый воздух из дома через возвратные воздуховоды в секцию змеевика испарителя. Воздух проходит через змеевик испарителя, а более холодный воздух возвращается в дом через приточные воздуховоды. И, как и в сплит-системе, нежелательное тепло отводится наружу через змеевик конденсатора.

Пакетные системы также предлагают множество вариантов для повышения энергоэффективности. Они доступны в двухступенчатых системах и одноступенчатых системах.Модели с более высокой эффективностью включают многоскоростные нагнетательные вентиляторы. В США упакованные системы наиболее распространены на юге и юго-западе страны.

Бесконтактный кондиционер

Бесконтактные системы не считаются системами центрального кондиционирования воздуха, поскольку они обеспечивают охлаждение определенных, целевых областей в доме. Они требуют менее инвазивной установки, поскольку, как следует из их названия, они не полагаются на воздуховоды для распределения охлажденного воздуха. Подобно сплит-системам, бесканальные системы включают в себя наружный блок и, по крайней мере, один внутренний блок, соединенные медными трубками для хладагента.В бесканальной системе каждый внутренний блок предназначен для подачи холодного воздуха только в комнату, в которой он установлен. Внутренний блок можно установить на стене, на потолке или на полу. Некоторые бесканальные системы могут включать в себя несколько внутренних блоков, подключенных к одному наружному блоку. Независимо от количества внутренних блоков работа аналогична сплит-системе. Внутренний блок содержит змеевик испарителя и нагнетательный вентилятор, чтобы отводить теплый воздух из комнаты через холодный змеевик испарителя, а затем возвращать более холодный воздух обратно в комнату.Хладагент проходит по медным трубкам к наружному блоку, где расположены компрессор и змеевик конденсатора. Тепло изнутри отводится через змеевик наружного конденсатора. Хладагент возвращается во внутренний блок, и цикл продолжается.

Эти гибкие системы обеспечивают максимальный комфорт в помещениях, где расположены внутренние блоки. Они также действуют как система зонирования, предлагая индивидуальный контроль температуры в каждой отдельной комнате. Например, если вам нужен более прохладный домашний офис, но более теплая спальня, установите блок без воздуховодов в каждой комнате.Теперь вы можете установить разную температуру в каждой зоне в зависимости от ваших потребностей.

Независимо от того, какой тип системы работает в вашем доме или собственности, знать ответ на вопрос «как работают кондиционеры?» может помочь вам выбрать наиболее разумную систему. И это позволит вам лучше понять, какой выбор предлагает ваш подрядчик по ОВК.
