Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

  1. Банная печь из металла: актуальность темы
  2. Современные металлические печи: особенности конструкции
  3. Разновидности банных печей из металла
  4. Банные печи из металла: преимущества и недостатки
  5. Форма банной печи: на что обратить внимание?
  6. Изготовление металлической печи для бани: поиск возможных вариантов
  7. Изготовление металлической печи своими руками: пошаговая инструкция
  8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара.

В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров.

Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

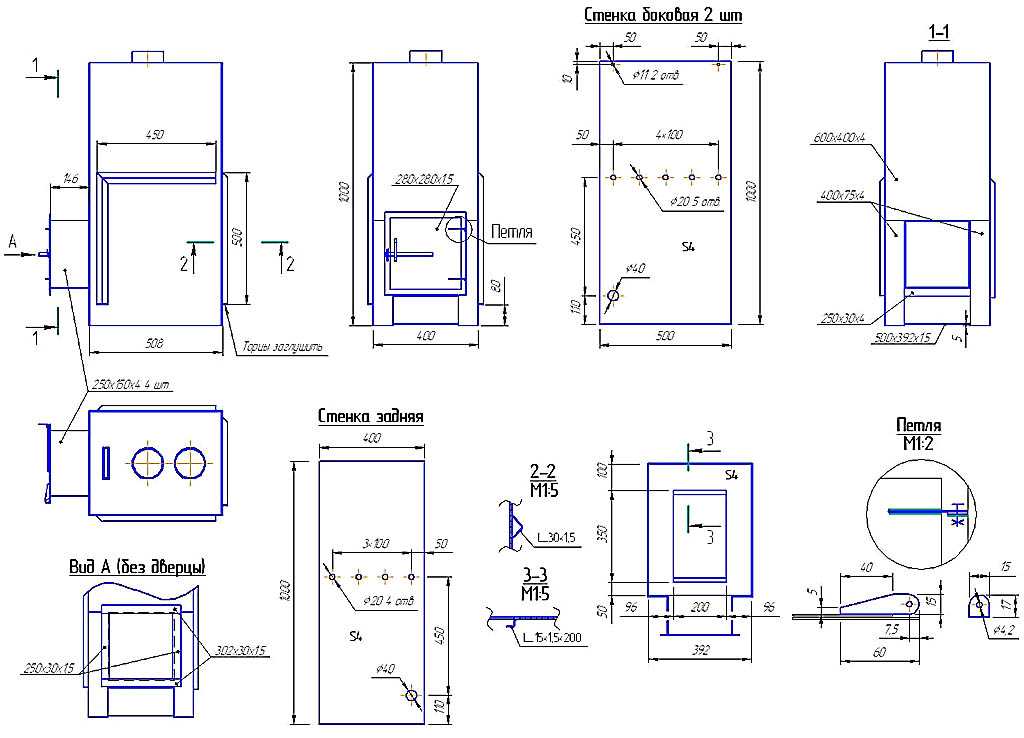

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

  • Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
  • Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
  • Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

  • Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
  • Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
  • Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

  • Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
  • Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
  • Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
  • Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

  • Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
  • Неспособность отапливать большие помещения;
  • Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
  • В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты
  • Листовая сталь толщиной от 8 мм;
  • Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
  • Пруток, толщина которого составляет 10 мм;
  • Колосник;
  • Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
  • Водный кран;
  • Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
  • Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

  • Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
  • Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

  • Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
  • Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.
