Чертежи банной печи: Изготовление банной печи из металла своими руками: варианты чертежей, изготовление, монтаж

Содержание

Изготовление банной печи из металла своими руками: варианты чертежей, изготовление, монтаж

Многие люди при обустройстве загородного участка наряду с домом возводят и баню. Чтобы она быстро прогревалась, а пар был высокого качества, не обойтись без печи. В эти сооружения устанавливаются специальные печи, отличающиеся от тех, которые размещают в домах. Многие выбирают металлические печи. Они обеспечивают довольно быстрый прогрев помещения и легко устанавливаются.

Если вы строите баню и сделали выбор в пользу металлической печи, то необязательно покупать её. Вы вполне можете построить её своими руками. Технология создания печи своими руками довольно простая, а материалы, применяемые при её сооружении, доступны для каждого.

Металлические печи для бани: конструкция

Многие владельцы устанавливают печи для бани своими руками из металла. Самые простые — буржуйки. Если говорить о конструкции таких печек, то они представляют собой ящик, снабженный дверцей и имеющий трубу.

Такие конструкции имеют определенные недостатки. Один из них – невысокая тепловая отдача. Кроме этого при их использовании возникают большие затраты на топливо. Поэтому в современных банях такие печи можно встретить крайне редко.

Если говорить о современных моделях металлических печек для бань, то они являются изделиями, относящимися к высокому классу безопасности. При изготовлении в качестве основного материала используется листовое железо. Обычно применяют металл толщиной не менее 4 мм. В своем оснащении эти печи имеют тепловую камеру, которая используется для каменной засыпки. Большинство моделей имеют возможность для установки дополнительного бака для воды. Его объем может доходить до 70 литров.

При установке металлическая печь для бани своими руками владельцы часто обкладывают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печки могут иметь разную конструкцию, которая изначально должна быть определена чертежом.

На основании этого признака выделяют несколько их видов.

Банные печи закрытой конструкции. Размеры печей для бань такого типа очень компактные , поэтому чаще всего их установку производят в банях семейного типа. В целях повышения показателей теплоемкости при установке таких печей снаружи и внутри их обкладывают красным огнеупорным кирпичом. Металлические скрепы используются для фиксации кирпичей. Решетка для камней устанавливается в средней части печи.
Банные печи открытой конструкции. Главной их особенностью является наличие бака небольшого объема. Каменка у таких печек открытая. В связи с этим при установке в парном отделении такой печи можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.

Банные печи комбинированной конструкции. Их главная особенность заключается в наличии топливника, который снабжен двумя задвижками. Также в конструкции присутствует решетка, поддувало и два патрубка. Последние различаются между собой по своему диаметру. У первого его размер составляет 10 см, а другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и обводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.

Банная печь своими руками: инструкция

Чтобы правильно изготовить печи для бани своими руками, которая будет обеспечивать достаточную теплоотдачу и быстрый прогрев помещений бани, необходимо все выполнять по инструкции. Во время работ следует использовать качественные материалы и применять необходимые инструменты.

Материалы:

листовая сталь 8 мм;

металлическая труба. У нее толщина стенок должна быть не менее 10 мм, а величина диаметра — 600 мм;
пруток — 10 мм;
колосник;
щеколды и дверцы для топочной камеры, поддувала и каменки. Если дверцы будут изготавливаться самостоятельно, то необходимо будет приобрести только щеколды;
труба длиной 2 метра. Из них 90 см пойдут для топочной камеры, 60 см — для бака, а оставшиеся 50 см будут использоваться для изготовления второстепенных деталей;
из инструментов при проведении работ потребуются сварочные аппараты и болгарка.

Этапы работ по изготовлению железной печи для бани

Все начинается с того, что берут отрезок трубы, в котором вырезают поддувало. Отверстие должно иметь размер 50 х 200 мм. Далее над отверстием с внутренней стороны трубы необходимо приварить крепление для колосника. Чтобы сделать его, необходимо взять металлическую пластину с проушинами. Колосник можно приобрести в любом строительном магазине.

После этого можно переходить к изготовлению топки. Для этого следует сделать отверстие размером 250 х 200 см. Сверху выполняется приваривание, посредством которого будет выполняться закрепление прутков каменки. Вместо них можно использовать колосниковые решетки, применяемые в печках круглой формы. Приобрести их также можно без проблем в любом магазине.

Когда эта работа выполнена, проделывают отверстие с противоположной стороны каменки. В него при эксплуатации печки будет заливаться вода. После этого выполняют заполнение каменку камнями. В качестве материала можно использовать диабаз или талькохлорит. Не следует применять для заполнения каменки гранит и другие слюдосодержащие камни.

После этого необходимо проделать отверстие в крышке, предназначенной для печки. Она будет использоваться для установки дымоходной трубы. Когда отверстие сделано, выполняют установку трубы. Хотя на этом монтаж печи для бани своими руками и можно считать завершенным, тем не менее, специалисты рекомендуют выполнять

установку бака для воды.

Необходимо приварить к каменке оставшийся кусок трубы. На его нижнюю часть вваривают кран для воды. При использовании печки дым, проходя по трубе, будет постепенно нагревать её, при этом закипание воды будет исключено.

В завершение работ необходимо изготовить крышку, которой будет закрываться нагревательный бак. Она должна быть сделана в соответствии с диаметром, используемым в конструкции печки трубы. Готовая крышка разрезается пополам. Далее в первой половине необходимо вырезать отверстие под дымоход. После этого необходимо приварить его к баку. Вторую половину необходимо оснастить ручкой и петлями. Благодаря этому при эксплуатации печки она будет съемной, её легко можно будет открыть.

Форма железной печи для бани

Многим может показаться, что форма печки является несущественным параметром. Однако это не так. Ведь именно от неё зависит производительность печки. А кроме этого правильно подобранная форма обеспечивает удобство эксплуатации конструкции. Если говорить о наиболее распространенных формах печей, то выделим следующие:

цилиндрические;
горизонтальные;
фигурные;
прямоугольные.

Наибольшее удобство при использовании обеспечивают агрегаты прямоугольной формы. Комфорт обеспечивается наличием углов в конструкции таких печек. Они при эксплуатации печки никогда не раскаляются докрасна. С этим связано распространенное мнение, что именно такой каркас сохраняет форму в течение длительного времени. Кроме этого, форма печки влияет на равномерность прогрева, поскольку максимальный разогрев одного элемента приводит к уменьшению нагрева расположенной рядом с печью стены. А это положительно влияет на

равномерный прогрев всего помещения и обеспечения баланса тепловых потоков.

При правильном разогреве конструкция может служить долго, поскольку она в этом случае будет иметь высокую механическую устойчивость. Обратив внимание на существующие формы печек, это нетрудно заметить. Менее устойчивыми к нагреву являются банные печки круглой и цилиндрической формы. По этой причине при изготовлении их стенки делают плотными и усиленными. А вот прямоугольная печь более устойчива к нагреву по той причине, что у нее углы всегда холодные. Однако следует знать, что в процессе длительной эксплуатации таким печкам потери формы тоже не избежать.

Установка печи в бане: важные моменты

Оптимально, если об установке банной печки владелец позаботился уже на этапе строительства сооружения. В этом случае процесс монтажа конструкции станет более простой задачей. На месте расположения печки закладывается мелкозаглубленный фундамент. После этого выполняется укладка на него двойного ряда кирпичей, а потом на них устанавливается печь. Чтобы сделать сооружение пожаробезопасным, необходимо при установке придерживаться определенных правил. Они сводятся к следующему:

расстояние от печки из металла до стены должно быть не меньше одного метра. Помимо этого для специальной защиты поверхности дома от возгорания специалисты рекомендуют близко расположенные к изделию стены обернуть фольгой, дополненную слоем теплоизоляционного материала. Это исключит перегрев дерева и его возгорание;
при установке печи из металла необходимо подумать и об изоляции дымохода. Специалисты рекомендуют использовать так называемые сэндвич трубы.
Их особенность состоит в том, что между внешним и внутренним корпусом имеется прослойка из теплоизоляционного материала. Если конструкция печи предполагает вывод по трубе продуктов сгорания, то потолочно-проходной узел необходимо оборудовать в месте стыка потолка и трубы;
обкладка печи кирпичом. В этом случае будет обеспечена дополнительная безопасность эксплуатации печки, и она приобретет более эстетичный вид. Если печь из металла расположена близко к стене, то создание кладки из кирпича – обязательное условие.

Заключение

Печь – главный элемент любой бани. Если печь подобрана правильно, то будет обеспечен быстрый прогрев сооружения, а создаваемый пар будет качественным.

Необязательно покупать печь в магазине, ведь можно изготовить её своими руками. Материалы, используемые для ее изготовления, вполне доступные, поэтому с изготовлением металлической печи для бани не возникнет сложностей. Инструменты тоже требуются самые простые. Приложив определенные усилия, у вас появится полноценная банная печь, которая сделает приём парных процедур в бане приятным занятием.

Самодельные металлические банные печи

Автор: Вадим Николаевич Лозинский

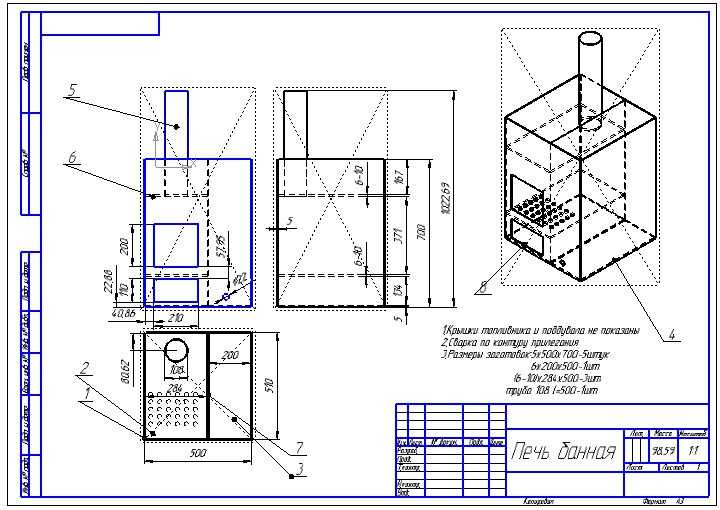

Чертежи печи для бани из металла
Этапы изготовления
Бак для воды и место для камней
Дымоход

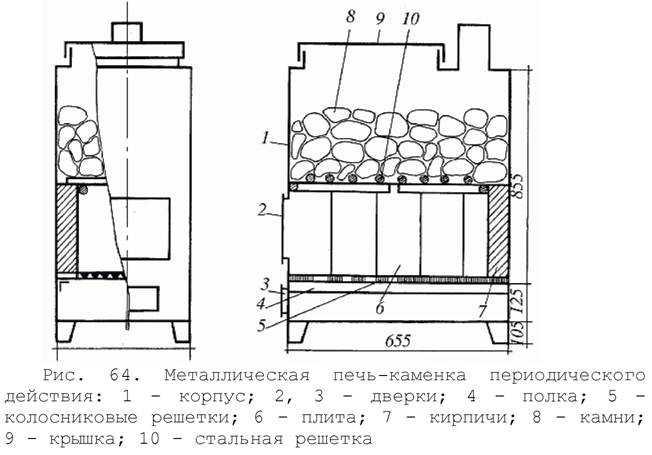

Чертежи печи для бани из металла с колодцами. Процесс изготовления
Топка

На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно. Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.

Таким образом сделать печь для бани по чертежам самому не так уж и сложно. К тому же в магазинах продается много готовых решений (решетки, дверцы, баки, трубы, дымоходы, изоляция дымохода), применяя которые соорудить печь будет еще проще.

Один из наиболее важных моментов, при такой планировке, это обогрев моечного отделения. Данная модель печи позволяет прогревать всю баню без установки дополнительного котла и радиаторов отопления, как весной и осенью, так и в зимний период. Печь топиться из предбанника (комнаты отдыха), мойка и парная разделены стеной.

Компактное расположение печи, что бывает очень важно при делении на парную и моечное отделение. В парной каменка расположена вдоль стенки и выступает 45*70 см (при установленной другой печи в парной минимальное пространство занимаемое печью 80*60 см с учетом воздушных зазоров). В моечной бак для воды расположен на стене и занимает 30*70 см

Печь отлично прогревает помещения, как зимой, так и летом:Парную и камни – за счет трубы, с отходящими догорающими газами, расположенной в каменке. Моечное отделение и полы — за счет нагрева бака и выступающей нижней части топки под баком. Полы прогреваются за счет излучения топки (нельзя закладывать кирпичом под баком в моечном отделении).Комнату отдыха – печь топиться из комнаты отдыха и прогревает ее за счет передней металлической части. Значительно удобнее по сравнению с вариантом топки из моечной. Для полноценного обогрева комнаты отдыха желательно поставить систему воздушного отопления на печь (воздух из комнаты отдыха принудительно направляется в систему воздушных каналов печи, нагревается от стенок разогретой топки печи и возвращается в комнату отдыха). Комната отдыха зимой прогревается очень быстро 30-40 минут. Компактное расположение печи, что бывает очень важно при делении на парную и моечное отделение. В парной каменка расположена вдоль стенки и выступает 45*70 см (при расположении печи в парной минимальное пространство занимаемое печью 80*60 см ). В моечной бак для воды расположен на стене и занимает 30*70 смЧертеж печи и схема установки Горыныч-3 бак правый.ФОТО МОНТАЖВ печи использован бесколосниковый принцип продольного горенияСрок службы печи более 15 лет!!!

Габаритные размеры печи без бака (ДШВ)	950775900мм Минимальная ширина двери в бане, что бы занести печь 670 мм. !!!
Вес	190 кг
Объем парной	от 8 до 18 куб.

Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.

По определению, посещение сауны – это паровая баня в финской манере. Это именно то, что обе дровяные печи для сауны Lamppa Kuuma делают для вас, обеспечивая превосходный нагрев и значительный уровень пара для настоящей сауны в финско-американском стиле. Так что будьте готовы спуститься с верхней скамьи при использовании финско-американской дровяной печи для сауны.

Печь для сауны Kuuma предназначена для тех, кто ищет что-то, что прослужит десятилетиями и каждый раз будет дарить удивительные впечатления от сауны. Спросите кого-нибудь, у кого есть или уже пробовал печь для сауны Lamppa Kuuma. Вы поймете, почему их хвалят за качественный дизайн, великолепный Lämpömassa и фантастический löyly! Мы уверены, что это лучшая конструкция (с использованием American Steel) и самая эффективная на рынке.

Прочитайте обо всех преимуществах саун и тонне общей информации, в том числе о том, как построить свою сауну, на http://www.saunatimes.com.
Строительство сауны
План сауны A (каждый квадрат равен 3″, поэтому (4) квадрата составляют один фут)
Польза для здоровья сауны
Учебное пособие по использованию сауны
Мобильная сауна StokeYard (Fantastic Pictures)

Размеры:
1695 долл. Печь для сауны:
Размеры небольшой печи для сауны Kuuma (PDF)
Включая тепловые экраны (PDF)
Включая тепловые экраны и бак для воды (PDF)
Вес печи с огнеупорным кирпичом составляет 375 фунтов (огнеупорный кирпич 48 фунтов)
Вес в упаковке : 400 фунтов,
Размер поддона/коробки 31″ x 31″ x 44″ в высоту
Маленькая печь для сауны Kuuma для комнаты размером до 8 x 8 x 9
Длина дров до 16 дюймов
Малый шаблон Kuuma (нажмите здесь)

1 895 $ – Средняя печь для сауны Kuuma:
Размеры печи для сауны среднего размера (PDF)
Включая тепловые экраны (PDF)
Включая тепловые экраны и резервуар для воды (PDF)
Вес печи с огнеупорным кирпичом составляет 405 фунтов (огнеупорный кирпич 56 фунтов)
Вес в упаковке: 450 фунтов,
размер поддона/коробки 31″ x 31″ x 44″ высота
Средняя печь для сауны Kuuma предназначена для помещений размером до 10 x 10 x 9
Длина дров до 16 дюймов
Шаблон Kuuma среднего размера (нажмите здесь)

2095 долларов США – Большая печь для сауны Kuuma:
Размеры большой печи для сауны Kuuma ( PDF)
Включая тепловые экраны (PDF)
Включая тепловые экраны и бак для воды (PDF)
Вес печи с огнеупорным кирпичом составляет 455 фунтов (огнеупорный кирпич 72 фунта) x 31″ x 44″ высота
Большая печь для сауны Kuuma предназначена для саун размером более 10 x 10 x 9
Дрова длиной до 20 дюймов

***Процесс заказа*** (Нажмите здесь)
Печь какого размера мне нужна? (Нажмите здесь)
*Все дровяные печи для сауны Kuuma используют 6-дюймовую черную печную трубу 24 калибра, которая затем должна перейти в дымоход из нержавеющей стали класса А.
*Пожалуйста, обратитесь к руководству оператора или часто задаваемым вопросам ниже, чтобы узнать о рекомендуемых отклонениях от горючих материалов.
Sauna Traditions PBS Video (4:35 Mark on Lamppa MFG)
Руководство по эксплуатации (обновлено в 2021 г.)
Управление воздушной заслонкой (контроллер) – видео
Руководство по эксплуатации (PDF)
Эксплуатация вашей печи Kuuma
Содержание сауны в чистоте
Установка огнеупорного кирпича и зольной решетки – видео
***Отверждение и эксплуатация печи для сауны Kuuma – видео***
***Перевернутый огонь? – Попробуйте сами***
Сборка мобильного трейлера с сауной Kuuma (подробные кадры в высоком качестве) (сжатая версия)
Автономная сауна, сборка с нуля
Аутентичная сауна — 10-минутное видео
Kuuma против конкурентов — видео
0 Опции Добавьте цену к любой банной печи Kuuma – замены нет)
Пакет Koivu «Березка» + 525 долларов США (сэкономьте 30 долларов США при покупке в комплекте)
Включает – зольник, удлиненные теплозащитные экраны (2), одиночный теплозащитный экран ( 1)
Пакет Tammi «Oak» (самый популярный) + 795 долларов США (сэкономьте 105 долларов США при покупке в комплекте)
Включает в себя: зольник, удлиненные теплозащитные экраны (2), одиночный теплозащитный экран (1), стеклянное смотровое окно
Сауна, построенная Wisdom Workshop (пакет «Дуб») Сауны по индивидуальному заказу Роба Лихта (пакет «Дуб»)
Пакет Setri «Cedar» + 995 долларов США (сэкономьте 160 долларов США при покупке в комплекте)
Включает в себя — зольник, удлиненные теплозащитные экраны (1), одинарный Теплозащитный экран (1), стеклянное смотровое окно, бак для горячей воды (12 галлонов) + 25 долларов США за 16 галлонов
Пакет «Ясень» Тухка + 700 долларов США (сэкономьте 50 долларов США при покупке в комплекте)
Включает в себя – удлинитель (8 дюймов или 12 дюймов), зольник, удлиненные теплозащитные экраны (2) , Одиночный теплозащитный экран (1)
***Добавьте стеклянное смотровое окно (прекрасная атмосфера в раздевалке) +300 долл. США ***
***Замените теплозащитный экран резервуаром для воды из нержавеющей стали +250 долл. США (12 галлонов) и +300 долларов США (16 галлонов)***
Теплозащитные экраны не изображены

Дополнительные услуги (по меню)
100 долл. США – Куума Рокс (маленькая или средняя плита)
150 долл. США – Куума Рокс (большая плита)
)
195 $ – Удлинитель горловины (8″ или 12″)
Удлинитель горловины (также известный как проход через стену) можно использовать, если вы хотите питать печь из раздевалки или снаружи здание сауны. Мы предлагаем горловину диаметром 8 дюймов (установленную на печке на этом фото или 12-дюймовую (стоящую рядом с печкой). 12-дюймовая горловина обычно используется для бревенчатых хижин или каменных фундаментов повышенной толщины. Это также очень хорошая идея. добавить опцию зольника, если вы используете удлинитель горловины, чтобы облегчить удаление пепла. 0005
**Мы не даем гарантии на печи с внешней подачей из-за перегрева.
**Для небольших печей для сауны удлинитель горловины отсутствует. Если вы хотите сделать внешнюю подачу, вам нужно подняться на среднюю плиту, потому что вы теряете 25% тепла с внешней подачей.**
**Блог внутренней и внешней подачи**
195 $ – Зольник
Очистка зольника. Включает в себя выдвижной зольник с чугунной решеткой для пепла, чтобы сделать удаление золы простым и чистым.
345 $ – Стеклянное смотровое окно
Керамическое окно легко сопротивляется нагреву и не притягивает черную сажу. Размер окна 5″ на 8″.
При необходимости легко очистить, окунув влажную тряпку в золу, находящуюся в топке или зольнике, и протерев ее, а затем высушив бумажным полотенцем.
Небольшой зазор сделан намеренно (Видео).
120 долл. США — одинарный теплозащитный экран
120 долл. США — расширенный теплозащитный экран
Теплозащитные экраны доступны для боковых и задних сторон печей Kuuma для сауны всех размеров. Они просто висят на стальных петлях с верхнего края печи. См. информацию о разрешении в разделе часто задаваемых вопросов ниже. Единый щит идет сбоку от печи. Расширенный идет на дополнительные 2,5 дюйма, чтобы закрыть задний угол при использовании заднего теплозащитного экрана.
Маленькая плита (одинарная 13,5″ — увеличенная 21″), средняя плита (одинарная 18″ — увеличенная 21″), большая плита (одинарная 18″ — увеличенная 25″).
375 долл. США – Бак для горячей воды из нержавеющей стали и крышка (12 галлонов) 18Дx8Шx20В
425 долл. США – Бак для горячей воды из нержавеющей стали и крышка (16 галлонов) 22Дx8Шx20В
12-галлонный бак Kuuma подходит для малых и средних размеров. Бак на 16 галлонов подходит для большой Kuuma. Вы можете установить его напрямую или приобрести латунный шаровой кран с трубной резьбой 3/4 дюйма (не входит в комплект) в любом хозяйственном магазине.
Часто задаваемые вопросы-
Достаточно ли тяжел металл, чтобы предотвратить деформацию?
Да, при нормальной работе. Дровяные печи для сауны Kuuma изготавливаются компанией American Steel в США из комбинации низкоуглеродистой стали 1/4″, 3/8″ и нержавеющей стали 3/8″, образуя самую прочную печь для сауны на рынке.
Нужно ли вылечить печь перед ее использованием?
Да, несмотря на то, что мы его хорошо очищаем, на стали все еще остаются остатки масел и консервантов, плюс высокотемпературная краска немного дымит при первом нагреве. Лучше всего топить печь на улице на медленном огне в течение нескольких часов, по крайней мере, с одним 3-4-футовым отрезком трубы печи «Для создания тяги». Дым крепкий, но дышать безопасно.
Как долго я должен оставлять тягу открытой при обогреве горячей комнаты?
Никогда не оставляйте тягу в положении сильного горения дольше (5-10) минут во избежание перегрева. Ваша горячая комната должна нагреться до температуры примерно за 45 минут в хорошо изолированной горячей комнате. Когда рычаг тяги остается в полностью открытом положении, вы отправляете все тепло прямо в дымоход, и оно не нагревает вашу горячую комнату. Кроме того, печь будет сильно перегреваться. Чтобы эффективно обогреть вашу горячую комнату, вам нужно опустить рычаг тяги между 1/8 и 1/4 открытия после того, как поленья хорошо прогорят. Это нагреет горячую комнату, а не направит тепло в дымоход.
Соответствует ли он стандартам UL?
Да, одобрен PFS по UL № 1482. Это единственный на рынке, о котором мы знаем в настоящее время. Это требование большинства страховых компаний.
Он обложен кирпичом и перекрыт?
Да, облицован кирпичом для предотвращения коробления и в сочетании с перегородкой улучшает горение газов.
Обеспечивает ли он превосходный пар (löyly)?
Да, Lämpömassa, стоящая за нашей конструкцией, обеспечивает превосходный пар. Будьте осторожны, чтобы не использовать воду из устройства для смягчения воды, потому что соль, тепло, сталь и краска не действуют хорошо и приведут к преждевременному ржавлению.
Это герметичная печь?
Да, он получает только тот воздух, который вы настроили на карбюратор. Двери закрыты для герметичности. Если вы получаете стеклянное окно, у нас есть преднамеренный воздушный зазор.
Небольшой зазор сделан намеренно (Видео).
Поставляем ли мы детали дымохода?
Нет, все можно получить на месте или в Интернете.
Для дымохода от печи отходит стандартный 6″ воротник. Duravent — хороший бренд, и у них есть все необходимое, например, адаптер для прохода через потолок с соблюдением соответствующих кодов.
В дымоходе нужна заслонка для защиты от тяги. Лучше всего поставить его достаточно высоко, чтобы дети не могли получить к нему доступ.
Вы можете сделать одностенную трубу от печки до 18″ ниже потолка. Затем вам необходимо перейти на трубу класса А с двойной или тройной изоляцией через верхнюю часть.
Если возможно, поднимитесь прямо от печи через потолок, если нужно сделать 90*, используйте (2) 45* и сделайте лучистый изгиб вместо жесткого 90*.
Если вы используете заглушку для дымохода, она должна быть открытой.
Запись в блоге о компонентах дымохода
Как лучше всего сделать огнестойкую стену вокруг печи?
Материалы в комплекте:
1. Цементная плита, оцинкованный алюминий или тонкий медный лист
2. 1-дюймовые прокладки
3. Винты
Прикрутите цементную плиту к шпилькам. Нанесите второй слой материала (цементная плита, оцинкованный алюминий или тонкий медный лист) с воздушным зазором 1″ между этим материалом и цементной плитой, прикрученной к стене. Закрепите второй слой материала примерно в 4 дюймах от пола и вытяните его на высоту не менее 52 дюймов от пола.
Один из способов создания прокладок между слоями состоит в том, чтобы отрезать 1-дюймовые куски металлической трубы и использовать их в качестве удлинительных шайб для привинчивания внутреннего слоя материала (цементная плита, оцинкованный алюминий или тонкий медный лист) к привинчиваемой цементной плите. к стене.

Поставляется ли моя печь Kuuma с камнями?
Нет, но мы рекомендуем гранит или кварц, которые часто встречаются у озер и ручьев. Многие розничные компании, занимающиеся ландшафтным дизайном, также часто продают их. Мы рекомендуем размер мяча для гольфа с небольшими отклонениями. Пожалуйста, промойте теплой водой с мылом перед установкой, если вы выбираете свой собственный. Камни для сауны
Каковы требования к воздуху для горения сауны?
При работе с полностью открытой тягой максимальное потребление воздуха составляет 4 квадратных дюйма.
Можно ли нагреть воду для купания, пока она нагревает комнату?
Да, вода нагревается очень быстро благодаря дополнительному баку для горячей воды из нержавеющей стали объемом 12 или 16 галлонов. Это очень удобно для приложений без проточной воды.
Вы видите огонь?
Да, по заказу доступно дополнительное стеклянное окно 5″ x 8″ для наблюдения за горением, предоставления дополнительного источника света и освещения. 0326 сауна еще более романтичная и приятная.
Легко ли чистить стекло?
При необходимости его легко очистить, окунув влажную тряпку в золу, находящуюся в топке или зольнике, и протерев, а затем высушив бумажным полотенцем.
Небольшой зазор сделан намеренно (видео).
Комнату какого размера он будет обогревать?
В зависимости от того, насколько хорошо изолирована отопительная комната, небольшая печь рассчитана на 8 футов x 8 футов x 9«комната», средняя предназначена для саун размером до 10 x 10 x 9 футов, а большая предназначена для больших саун.
Сколько времени нужно, чтобы нагреть сауну?
Многие факторы (см. сообщение в блоге) играют роль при определении того, сколько времени потребуется, чтобы нагреть вашу сауну. Какую древесину вы используете? Из какого материала построена ваша сауна? У вас есть заслонка на трубе печки? Если да, то в обычные дни ваша заслонка должна быть закрыта примерно на 50%, а в более ветреные дни она должна быть закрыта примерно на 75%, но, конечно, ее необходимо отрегулировать специально для ваших местных условий. В противном случае вы могли бы выпустить весь горячий воздух в дымоход.
Древесина какой длины лучше всего подходит для каждой печи для сауны?
16-дюймовые дрова для малых и средних печей . 20-дюймовые дрова для большой печи .
Можно ли загружать дрова снаружи гардеробной?
Да, дополнительные удлинители 8″ или 12″ используются для прохода через стену. Мы не рекомендуем этого, потому что внешняя подача добавляет около 1000 долларов к затратам на строительство здания, и вы также теряете 25% тепла от печи, поэтому вам нужно увеличить размер печи на один размер. Почти все повреждения печей, которые мы когда-либо видели из-за перегрева, были вызваны тем, что тяга не регулируется должным образом, потому что управление не находится в горячей комнате. Если вы все еще хотите внешний канал, зная об этом, мы будем рады создать его для вас.
**Внутренний и внешний блог**
Каковы требования к оформлению (соответствие стандартам UL для страхования)?
Перед печью всегда требуется свободное пространство 48 дюймов.
При использовании теплового экрана необходим зазор 7″ сбоку и 8″ сзади от экрана на плите до негорючего экрана на стене с воздушным зазором 1″ за ним (PDF).
Если в вашей сауне есть тепловые экраны, но нет на стене или наоборот, необходимо свободное пространство 15,5 дюймов сбоку и 13,5 дюймов сзади (PDF).
Без теплозащитных экранов или негорючих поверхностей требуется свободное пространство 38 дюймов сбоку и 28 дюймов сзади (PDF).
Настенный теплозащитный экран (негорючий) должен быть на высоте 4″ от пола и иметь общую высоту 52″. Ширина должна выходить за пределы печи сауны на 8 дюймов с каждой стороны.
Если ваш потолок 8 футов или меньше, требуется теплозащитный экран размером 3 х 5 футов на потолке с воздушным зазором 2 дюйма над ним (PDF) — закон Лойли (высота скамейки).
Зазоры до края негорючего пола (PDF).
Советы по строительству сауны:
Занимаясь банным бизнесом, мы часто получаем много вопросов о строительстве сауны.
Первая рекомендация:
Проводите много времени на сайте Saunatimes.com, созданном Гленном Ауэрбахом. Он провел больше исследований, чем кто-либо из наших знакомых, и вы можете найти почти любую необходимую информацию. У него также есть отличная электронная книга за 25 долларов, которая помогла сотням людей построить офигенную сауну!
Общие рекомендации:
Верхнюю скамью обычно делают слишком широкой. Мы рекомендуем 20-21″. Тем более сидеть неудобно.
Вторая скамья предназначена в первую очередь для отдыха ног или для сидения. Опять же, пожалуйста, не устанавливайте его слишком низко. Если оно слишком низкое, у невысоких людей нарушается кровообращение в ногах. Он должен быть примерно на 12 дюймов ниже верхней скамьи.
Минимальная высота потолка 8 футов. Это позволяет избежать необходимости в потолочном теплозащитном экране (уродливом) — закон Лойли (высота скамейки).
1 или 2 шага до второй скамьи. Они должны быть зафиксированы и не подвижны.
Прикрепите поручни к стене рядом со ступенями, чтобы обеспечить безопасность при подъеме на скамейки или вставании с них
Сообщение в блоге о вентиляции
Планирование вашей сауны | Дизайн, источник питания, вентиляция, дверь и обстановка
Вам не нужно много, но важно знать, где будут лежать некоторые вещи. Панели из прозрачного кедра выглядят потрясающе, поэтому ваша сауна будет выглядеть привлекательно, несмотря ни на что, но все же вам нужно спланировать эти зоны сауны. Дополнительные ответы см. в разделе часто задаваемых вопросов по нагревателям для сауны.
Планирование сауны: основные соображения
Расположение источника питания
Мощность каменки для сауны — Наше практическое правило для электрической каменки для сауны: Внутренние кубические футы сауны, разделенные на 50 = требуемая мощность в кВт. См. раздел часто задаваемых вопросов по нагревателям для сауны : Как определить, насколько мощный нагреватель для сауны мне нужен?
Вентиляционные отверстия для обогревателя
Дверь для сауны
Скамейки для сауны и
Освещение и выключатели. Рассмотрите возможность инфракрасного освещения для повышения и дополнения тепла
Принадлежности для обеспечения безопасности, напр. ограждения, ручки и поручни.
Мы предлагаем сборные комплекты для домашней сауны «Сделай сам». Также см. Как заказать готовый комплект для домашней сауны. Также просмотрите нашу фотогалерею: Проекты саун для идей.
Планирование вашей сауны: ваш источник энергии для нагревателя сауны
Вы собираетесь питать сауну электричеством, газом или, возможно, даже дровами? Пожив во всех четырех, мне нравится включать переключатель сауны дома. В других случаях, когда повара предпочитают готовить на газе, было приятно быстро отрегулировать температуру от низкой до высокой на обычной газовой каменке для сауны. А в отдаленной сауне у озера после разведения костра я наслаждался дымным ароматом и традиционным мягким теплом дровяной банной печи. Наконец, я наслаждаюсь успокаивающим и проникающим мягким теплом инфракрасного света.
Рассмотрите следующие источники питания для нагревателей для саун:
ГАЗ — Нагреватели для сауны, работающие на природном или пропановом газе, крупнее и дороже, чем дровяные или электрические нагреватели. У вас должна быть комната размером 7 x 8 футов или больше, и вы должны установить обогреватель на внешней стене.
ДРОВЯНЫЕ – Большинство дровяных печей для сауны устанавливаются на открытом воздухе. Вы должны установить дровяные нагреватели для сауны так же, как камин или дровяную печь. Варианты дровяных обогревателей включают водяные рубашки и душевой отвес в вариантах, которые нагревают воду.
ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ – Большинство нагревателей для саун являются электрическими (более 95 %), и для бытового применения им требуется только выделенная цепь на 20, 30 или 40 А. Мы оцениваем стоимость использования электрической каменки для сауны в 0,75 доллара США за использование. Хорошей идеей будет установить несколько горизонтальных кронштейнов между стойками, чтобы упростить крепление сауны к стене.
ИНФРАКРАСНЫЙ – Инфракрасные светильники для сауны обеспечивают полный спектр световых частот: ближний, средний и дальний инфракрасный диапазон. Весь инфракрасный спектр совместим с клеточными процессами. Самое главное, что эти фонари не создают электромагнитного поля!
Планирование вашей сауны: нагреватель и вентиляция
Далее вам нужно знать, где вы собираетесь вентилировать нагреватель для сауны. Все, что вам действительно нужно, это немного прохладного воздуха, поступающего из соседней комнаты снаружи. Подойдет вентиляционное отверстие для сауны низко на стене. Некоторые даже просто обрезают дверь, чтобы под нее поступал воздух. Но вы можете подумать об использовании вентиляционной решетки, чтобы закрыть вентиляционное отверстие с обеих сторон. Тоже красиво выглядит. Подробные размышления на эту тему см. в нашей статье «Информация о вентиляции и обрамлении сауны».
Планирование вашей сауны: куда поставить дверь сауны?
Знайте, где вы хотите установить нагреватель для сауны. Печь для сауны лучше всего размещать возле двери. Это действительно для того, чтобы лучше использовать остальную часть комнаты для жима. В то время как вы можете установить электропроводку для вашей сауны, панели управления и выключателя света практически в любом месте, у вас может быть всего несколько маршрутов для прокладки газовой трубы, особенно если это разрешено городом.
К вашему сведению: большинство небольших саун прекрасно работают от сети 120 В. Тем не менее, в саунах среднего и большого размера требуется печь на 240 В для более быстрого и эффективного нагрева помещения, в противном случае вы перегорите цепь.
Также несколько слов о мокрых/сухих каменках: Существуют сухие и мокрые каменки для сауны. Нагреватели предназначены для разбрызгивания воды по камням на вершине. При всплеске вода превращается в пар, увеличивая влажность в сауне. Вы можете использовать гигрометр для измерения влажности в сауне и термометр для измерения температуры.
И, конечно же, мы хотим знать, где висит дверь и какой ширины. Лучше всего, если ваша дверь открывается из сауны, когда вы стоите внутри. Это безопаснее и дает вам больше места. Просто выберите левый или правый поворот.
Следующее важное соображение — где в стенах находятся стойки. Для большинства работ стандартные 16-дюймовые по центру отлично подойдут. Однако, возможно, кто-то только что дал вам кучу 2-футовых досок из кедровых панелей, и вы хотите их использовать. Так что… кедра к стенам, вам, конечно, понадобится шпилька, чтобы прикрепить его. В этом случае вам понадобятся шпильки, установленные на 2 фута по центру. шов. Нам нравится покрывать наш тонкий кусок. Если вы используете доски от 6 до 8 футов, то, конечно, у вас будет аккуратная сауна.
Планирование сауны: высота потолка
Подъем тепла. Никаких сюрпризов! Это означает, что ваш потолок действительно должен быть между 6 футов 6 дюймов и 7 футов 0 дюймов. Вам не нужно много места над головой, иначе вам нужно будет установить нагреватель и скамейки еще выше. Или вы будете платить больше в эксплуатационных расходах.
Если хотите, не снижайте высоту потолка. Затем рассмотрите сборные модульные комплекты для саун своими руками. В этих комплектах используются стеновые панели размером 6 футов 8 дюймов, и их часто размещают в большей комнате, подвале, хижине или иногда под внешним навесом.
Планирование вашей сауны: настройка атмосферы
Если дверь вашей сауны будет цельной, без окна, через которое проникает наружный свет, убедитесь, что есть существующий светильник и выключатель, или подключите их. В сауне много освещения. выбор: встраиваемые влажные/сухие светильники (4″ или 6″), соляные лампы, веревочные светильники, светильники с диммером, деревянные абажуры, инфракрасные светильники и т. д.
