Как сделать капельницу для печки на отработке: Печка на отработке (Схемы + Чертежи). Как можно сделать своими руками | 5energy

Содержание

Делаем печь на отработке капельного типа своими руками

Работники автомобильных мастерских или автотранспортных предприятий, где постоянно проводится обслуживание транспортных средств, в том числе замена масла в двигателе или коробке передач, хорошо знают о проблеме утилизации отработки. Нефтепродукта накапливается очень много, а чтобы избавиться от него, необходимо обращаться в специализированные организации, имеющие соответствующую лицензию.

Однако есть способы не только не платить за утилизацию технического масла, проработавшего свой срок, но и неплохо сэкономить, правильно его эксплуатируя.

Одним из наиболее эффективных направлений применения отработки является использование его для обогрева помещений. Прежде всего, речь идет о производственных зданиях, мастерских и т. д. Применяя подобное горючее для отопления, можно существенно снизить расходы на более привычные энергоносители. Собственно, печи на отработанном масле способны полностью заменить традиционные системы отопления. Кроме того, они могут использоваться совместно с имеющимися котлами, уменьшив расход газа или твердого топлива. Достоинство этих печей состоит в том, что они способны быстро нагревать помещение.

Подобные виды отопительных устройств имеют различные конструкции, но самыми эффективными считаются печи капельного типа. Такое название объясняется тем, что масло в камеру сгорания поступает строго небольшими дозами (капельками).

Конструктивные особенности

Конструкция подобных печей капельного типа на отработанном масле довольно сложна. Потому эти устройства, как правило, выпускаются промышленным образом. Однако среди потребителей они пользуются неплохим спросом. Популярность этого вида печей легко объясняется их безопасностью и экономичностью. Последняя характеристика обусловлена принципом работы: масло подается небольшими дозами, потому его расход незначителен. К тому же такие печи являются довольно недорогими агрегатами.

Преимущество подобных отопительных устройств на отработке состоит еще и в том, что их можно изготовить самостоятельно. В качестве горючего используется как моторное, так и трансмиссионное масло. Специальный регулятор подачи топлива позволяет изменять температуру печи. Резервуар с горючим располагается на расстоянии от самого агрегата, что позволяет избежать нагревания топлива.

Несомненным достоинством печей является и тот факт, что масло в них выгорает полностью. Это достигается за счет моментального нагревания, испарения и сгорания топлива, попавшего в раскаленный поддон. Процесс очистки печи от сажи отличается простотой исполнения. Агрегат довольно легко разжигается и так же быстро приостанавливает свою работу. Все операции абсолютно безопасны.

В процессе изготовления самодельной печи потребуются следующие материалы:

  • использованный пропановый баллон на 50 л;
  • 2-метровая стальная труба диаметром 100 мм, которая пойдет на производство горелки, корпуса теплообменника и дымохода;
  • металлический уголок 50 мм длиной чуть больше 1 м, из которого будут изготовлены подставка печи, внутренние детали теплообменника и дверные ручки;
  • 4-миллиметровый стальной лист размером примерно 0,5 кв. м, из которого будут сделаны дно верхней камеры и заглушки для поддона;
  • чугунный тормозной диск от легкового автомобиля, который по диаметру должен входить в баллон;
  • шланг для подачи горючего;
  • использованный сосуд из-под фреона с рабочим игольчатым вентилем для изготовления резервуара для хранения топлива;
  • два хороших хомута;
  • полудюймовая водопроводная труба для подачи горючего внутрь отопительного устройства;
  • полудюймовый сантехнический вентиль, который будет дополнительно перекрывать поступление топлива;
  • дверные петли.

Изготовление печи

Далее подробно рассмотрим, как сделать отопительное устройство своими руками.

Корпус

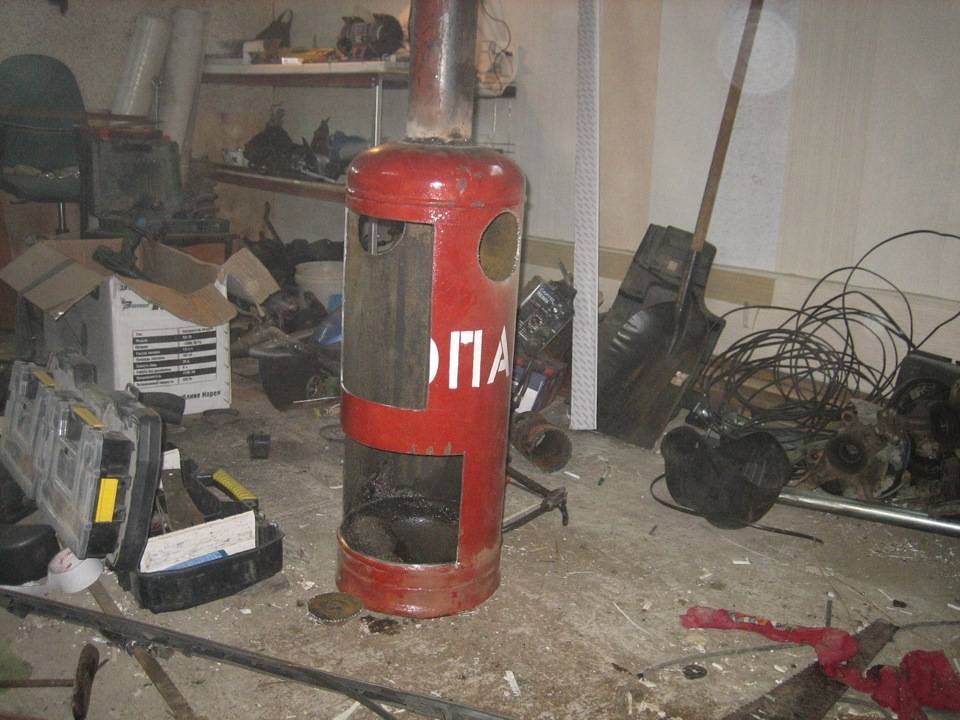

Начать нужно с подготовки баллона. В первую очередь необходимо выпустить остатки газа, выставив емкость на улицу на ночь с открытым вентилем. Затем в дне нужно медленно сделать отверстие с помощью сверла. Этот инструмент требуется смачивать в масле, иначе могут возникнуть искры. Далее, баллон заполняется водой, которая потом сливается. Все нужно делать на улице, в противном случае газовый конденсат вместе с водой может пролиться, а запах у него очень неприятный, и вывести его потом будет непросто. Впоследствии просверленное отверстие пригодится для дренажа конденсата.

Следующим шагом в баллоне требуется прорезать две дырочки: в верхней части для камеры сгорания с теплообменником, а в нижней – для горелки и поддона. Объем верха необходимо сделать таким, чтобы печку можно было растапливать дровами, пеллетами и другим твердым топливом. Прорезанные проемы должны по высоте соотноситься в пропорции 1:2. Важно, чтобы расстояние между ними было примерно 50 мм. На этой стадии в верхней части печи обязательно нужно предусмотреть небольшой бортик, который при открытии дверцы будет препятствовать выпадению наружу шлака. Проемы нужно делать так, чтобы они от кольцевых выступов баллона отстояли на 30 мм.

После вскрытия емкости ее еще раз нужно промыть, чтобы избавиться от запаха конденсата.

Горелка и дно камеры сгорания

Нижняя часть полости для сжигания топлива будет изготовлена из стального листа толщиной 4 мм.

Прежде чем установить этот элемент конструкции, в нем нужно просверлить два отверстия диаметром 3-4 мм. Их требуется сделать на одной линии противоположно друг другу и как можно ближе к краям. Дно должно устанавливаться так, чтобы отверстия оказались на равном расстоянии от дверцы. Назначение этих дырочек состоит также в том, чтобы отводить конденсат из печи, что позволит избежать коррозии.

В качестве горелки служит труба длиной 200 мм. В этом изделии в произвольном порядке требуется просверлить много отверстий, которые будут обеспечивать свободный доступ воздуха. Оставшиеся заусенцы зачищаем, чтобы на них потом не оседала сажа.

Горелка приваривается ко дну верхней камеры, и уже готовая конструкция устанавливается внутрь баллона.

Поддон для масла

В качестве поддона капельной печи хорошо подойдет чугунный тормозной диск от легкового автомобиля. Его важная характеристика – высокая жаропрочность. Назначение такой подставки состоит в том, чтобы масло, попадая внутрь печи, быстро нагревалось и испарялось. А это уже позволит сгореть всему топливу без остатка.

Требуется использовать невентилируемый диск, по размеру подходящий ко внутреннему диаметру корпуса. Хорошим вариантом станет задняя металлическая часть колеса японского автомобиля. Такое изделие довольно глубокое и способно долго работать без очистки.

К нижней камере приваривается дно. Сверху устанавливается крышка, в которой выполняется проем для поступления воздуха, а также монтируется ответная часть горелки. Отверстие необходимо сделать довольно большим, чтобы масло попадало прямо в подставку под дно.

Затем нужно изготовить муфту, которая соединит горелку с поддоном. Это необходимо для того, чтобы в дальнейшем было проще чистить устройство, обеспечивающее сгорание топлива, извлекать поддон и добираться до дна печи. Для муфты подойдет кусок 100-миллиметрового металлопрокатного изделия, разрезанного вдоль.

Топливо будет поступать в печь через водопроводную трубу, которую следует вварить в корпус. Ее нужно подрезать так, чтобы масло попадало точно в поддон. Снаружи устанавливается вентиль для аварийного перекрытия подачи топлива и шланг.

Дымоход

Для этой детали конструкции используется та же 100-миллиметровая труба. Ее нужно вварить строго по центру верхушки баллона.

Теплообменник

Если вы планируете с помощью такой печи отапливать жилой дом с традиционными водяными батареями, рекомендуется в теплообменнике разместить несколько змеевиков. К ним нужно подключить циркуляционный насос, приобретенный по цене, примерно соответствующей вентилятору. Для печи должно быть выделено отдельное хозяйственное помещение.

При установке воздушного теплообменника его требуется разместить между горелкой и дымоходом, где он будет хорошо нагреваться. Чтобы обеспечить стабильное горение, полное сгорание масла, а также равномерное распределение пламени внутри печи, к теплообменнику нужно приварить металлическую пластину. В этом аппарате также следует предусмотреть завихритель воздуха. Такая конструкция позволяет печи успешно справляться со своими задачами. Если она функционирует на полную мощность, то средняя часть корпуса раскаляется докрасна.

Бак для отработанного масла

Резервуар для хранения топлива требуется изготовить из пустого баллона из-под фреона. Его можно легко найти в пунктах приема металлолома или в мастерских, где ремонтируют автомобильные кондиционеры. Самая полезная часть такого баллона – это игольчатый вентиль, с помощью которого с большой точностью можно регулировать подачу топлива.

Дверцы

Важно, чтобы в нижней створке обязательно было отверстие, которое позволяет воздуху свободно поступать к горелке и поддону. Другая же дверца должна обеспечивать хорошую герметичность, потому в проеме нужно предусмотреть упорные пластины.

На верхнюю дверцу необходимо установить замок для надежного закрывания. Это важно, поскольку при сильном нагревании корпус непременно «поведет», а потому без такого элемента створка не сможет обеспечить должную герметичность.

В нижней части печи нужно установить металлическую подставку, которая упростит обслуживание агрегата и уменьшит уход тепла в пол.

Как разжечь печь

При запуске устройства в поддон нужно налить небольшое количество топлива. Затем берется кусок поролона, хорошо смоченный бензином, растворителем либо уайт-спиритом, и укладывается прямо в масло в поддоне. Поролон поджигается. Когда подставка уже достаточно прогреется, можно включать подачу топлива из баллона. Вентиль необходимо открывать медленно, чтобы горючее понемногу стекало в печь. Постепенно агрегат разогревается до рабочей температуры. Необходимо следить за тем, чтобы в поддоне не оставалось несгоревшего масла: подачу нужно отрегулировать так, чтобы топливо выгорало полностью.

Для остановки печи сначала необходимо перекрыть клапан на баллоне с маслом, затем аварийный вентиль. Еще несколько минут уйдет на догорание топлива в печи, после чего работа устройства полностью прекратится.

Очистка

Продукты горения откладываются на горелке, дымоходе и поддоне. Прежде чем приступить к очищению агрегата, нужно дождаться его полного остывания. Процесс очистки включает следующие операции:

  1. Снаружи в дымоход требуется забросить 2-3 горсти мелкого щебня или песка.
  2. Природный стройматериал снимает сажу в канале. Затем он убирается из верхней части печи.
  3. Стенки горелки очищаются металлическим прутом (можно надеть перчатку и почистить рукой). Нагар ссыпается в поддон.
  4. Следует достать подставку и вытряхнуть весь мусор в урну.

В статье использованы фото с сайта ©my-21.ru.

Похожие статьи:

Чертеж печи на отработке

Если Вы хотите экономно и эффективно обогреть свой гараж, дачу, теплицу, мастерскую, цех или любое другое помещение. Если у Вас есть желание предложить простой и надежный обогреватель, да еще и на самом дешевом, а то и бесплатном топливе, своим землякам? И при этом получать от них искреннюю благодарность, причем не обязательно устную, но и в виде достойной суммы в местной валюте.

Скачать бесплатно Видео работы печки на отработке
Скачайте видео печи на отработке и посмотрите печку на отработке в работе.

Дополнительно к печке: Буквой В. (рис.2) обозначен приваренный уголок, арматура или трубка для устойчивости.
Отодвигающуюся крышку для подачи воздуха и для залива масла – узел А. на рис.2 прикручиваем или приклепываем к корпусу – она должна легко поворачиваться в сторону и открывать-закрывать отверстие для подачи воздуха и залива масла. Регулировка этого отверстия позволяет регулировать мощность горения и расход топлива. Верхняя часть 1 и нижняя 2 надеваются друг на друга без зазора, потом устанавливаете дымоход. Дымоход можно протянуть под наклоном по помещению и вывести на высоте более 4 метров вертикально (в смысле выхлоп должен быть вертикальным в избежания задува ветра в трубу)

Разжигают обычно так: заливают несколько литров масла, сверху заливают печное топливо (грамм 100) и вкладывают бумагу или тряпку, смоченную печным топливом или маслом и поджигают… Масло доливают периодически мелкими партиями.

С – самое горячее место печки, возможно за год непрерывной работы может прогореть. Обычно на этой платформе (С) греют воду, жарят продукты… Можно поставить обдув – эл.вентилятор, который будет обдувать верхний бачок (С) и повысит КПД печки, только ставить на безопасном расстоянии – во время работы печки верхний бачок раскаляется до красна… Верхнюю крышку С. желательно сделать из более толстой стали. Нижнюю кастрюлю 2.(для масла) можно сделать из стали толщиной 3мм. Когда свариваете нижнюю кастрюлю – проверяйте на течь водой, проварите хорошо, чтобы избежать подтеков масла.

Покрасить можно смесью силикатного клея (жидкого стекла) и алюминиевой пудры – путем экспериментов добьетесь желаемой покраски, немного добавте мела в краску – повысится стойкость краски. Я беру литровую банку и наливаю поллитра стекла, затем засыпаю грамм 200 пудры, грамм 20 мела, закрываю крышкой и тщательно стряхиваю (размешиваю) – потом крашу кисточкой готовые печки (такого кол-ва свободно хватает на три печки). Можно эксперементировать с размерами – смысл буржуйки в том, что пары кипящего масла догарают в трубе с отверстиями. Приблизительно эти отверстия должны быть диаметром около 10% от диаметра трубы. Высота (длина) этой трубы – 350-400мм или в четыре раза больше диаметра трубы. При экспериментах некотрые варианты могут коптеть (из дымохода сверху) – путем регулировки подачи воздуха я «убирал копоть», может появиться копоть, если масло смешано с саляркой – так же путем регулировки подачи воздуха убирается.

Какой должна быть печь
для дачи, как сделать ее
идеальной во всех планах?


Схема печи на отработке — Всё об отоплении

Как сделать печь на отработке своими руками

Печь, работающая на отработанном масле или мазуте – идеальный вариант для отопления гаражей, теплиц или помещений для содержания животных. Ее конструкция несложна, и сделать ее можно буквально за несколько часов. Для того чтобы сделать печь на отработке своими руками, можно использовать не только металлические листы, но и старые трубы подходящего диаметра, бочки или использованные газовые баллоны.

Схема печи, работающей на отработке

Топливом в такой печи являются пары, выделяемые при кипении отработанного масла. Состоит она из двух камер. В первую (нижнюю) емкость через специальное отверстие заливается масло. При розжиге (в это же отверстие проталкивается подожженная бумага или ветошь, смоченная в бензине) нагретые пары поднимаются по перфорированной трубе во вторую (верхнюю) камеру, где сгорают окончательно.


Печь на отработке состоит из двух камер, соединенных перфорированной трубой

Для того, чтобы нагретый воздух не уходил слишком быстро в трубу, в верхней камере предусматривается перегородка .


В верхней камере дожига делается перегородка для задержки газов

Важно! Для выхода канцерогенных продуктов, выделяемых при сгорании отработки, помещение, в котором устанавливается такая буржуйка, должно быть оснащено надежной вентиляционной системой.

Сборка печи

1. Размеры печи могут быть произвольными. Однако ее мощность напрямую зависит от объема камеры для масла (он может составлять от 10 до 30 л). С помощью стандартной буржуйки на отработке размером 750×350×500 мм вполне можно протопить помещение размером 120 куб. м.

2. Для изготовления нижней камеры можно взять металл 4 мм. Толщина металла для верхней камеры, нагревающейся сильней, 6 мм .

3. Верхняя вторая камера обычно по размеру совпадает с нижней или может быть чуть больше. Не следует делать ее слишком объемной – в просторной камере нагретый газ будет слишком быстро остывать.

Совет. Для упрощения чистки емкости для масла первую камеру можно сделать выдвижной .

4. Для нормального функционирования устройства требуется подача воздуха в обе камеры. Для этой цели в первой из них предусматривается регулирующая

заслонка. которая остается открытой при розжиге и перекрывается сразу же после закипания отработки.

5. В качестве регулятора воздуха можно использовать и отверстие для заливки масла. В таком случае на нем предусматривается задвижка.


Отверстие для заливки масла может служит и регулятором подачи воздуха

Важно! Так как камера для масла требует регулярной очистки, ее делают разборной.


Нижняя камера должна быть разборной

6. Подача воздуха во вторую камеру осуществляется через перфорацию в трубе. Стандартная длина такой трубы 35-65 см, диаметр от 100 мм. Отверстия размером 12-16 мм в ней располагаются через каждые 7-10 см. Вместо трубы можно использовать и небольшой газовый баллон.


Схема печи на отработке

7. Для обеспечения достаточной циркуляции нагретого воздуха буржуйка устанавливается

на ножках. Так как полы в подсобных помещениях чаще всего неровные, лучше предусмотреть регулировку длины каждой ножки. Для этого они прикручиваются на болты к нижней камере.

8. Вес этой печи небольшой (от 30 кг), поэтому во избежание ее опрокидывания в нижней части подставки лучше сделать отверстия для прикручивания их к полу.

9. В качестве подставки вместо ножек можно использовать и кирпичи. Но, так как такая буржуйка является пожароопасным устройством, следует предусмотреть ее надежное крепление.

Вариации печей на отработке

1. Вариантов исполнения таких буржуек множество. Меняться может как их форма (она может быть любой), так и расположение отдельных ее частей.


Конструкция печи может быть любой

2. Более усовершенствованной моделью является печь

с расширительным бачком для отработанного масла. Регулировка подачи топлива в ней осуществляется с помощью крана. При таком варианте объем камеры для масла может быть меньшим.


Печь с дополнительным баком для подачи отработки


Еще один вариант буржуйки с баком для доливки масла

3. Для отопления больших помещений можно использовать принудительный поддув с помощью вентилятора. Подобное усовершенствование не только ускорит подачу тепла в помещение, но и предохранит металл от излишнего перегрева и выгорания.

4. С помощью внутреннего обдува верхней камеры возможно повысить КПД печи за счет увеличения скорости и объема сгорания газа. Причем дымить такая конструкция будет гораздо меньше. Для увеличения нагнетания воздуха используют канальный вентилятор. который крепится рядом с печью и подключается к ней с помощью 100-миллиметрового воздуховода с заслонкой для регулировки поступления воздуха. Во избежание обратной тяги после вентилятора монтируется

обратный клапан .

5. Для того, чтобы печь работала в автоматическом режиме, в ней можно предусмотреть капельную подачу масла .


Печь с капельной подачей масла

6. Так как подобная конструкция весьма экономична, а ее КПД достаточно высок (до 75%), печь на отработке вполне можно использовать для отопления теплиц или помещений для содержания животных. Для равномерного обогрева помещений можно предусмотреть в ней водяную «рубашку» объемом 100-120 л. Для этого печь или дымовая труба окружается второй стенкой, заполненной водой. При этом в «рубашке» делается два сгона: один сообщается с водопроводом, а второй – с батареями отопления.


Печь с водяной «рубашкой» на дымоходе


Водяной «рубашкой» в такой буржуйке является труба, огибающая печь

Устройство дымохода

Так как для подобной печи важно наличие мощной и стабильной тяги, дымоход должен иметь достаточную высоту – от 4 м (расстояние от поверхности печи). При хорошей тяге снижается и вероятность отравления канцерогенными продуктами сгорания топлива, что также немаловажно.

Для устройства дымоотвода используют трубу 100 мм диаметром. Так как дымоход в таких устройствах забивается сажей очень быстро, изгибы и наклоны в нем не допускаются – труба должна располагаться строго вертикально.

Эксплуатация печи на отработке

Правильно собранная печь не должна коптить и дымить. Если это происходит, значит, в ее конструкции есть серьезный изъян. Начать дымить она может и при забитом дымоходе: прочищать его придется намного чаще, чем дымоотводы обычных печей.

Чтобы удалить прилипший нагар, трубу лучше вначале простучать, а лишь затем очистить ее от остатков сажи. В

регулярной промывке (в идеале раз в неделю) нуждается и емкость для масла.

Совет. Упростить чистку дымохода можно, если сделать его сборно-разборным.


Очистка нижней камеры

Еще одним недостатком такой печи является ее повышенная пожароопасность. В случае выплеска горячего масла (а это легко может произойти при сильном забивании трубы сажей или попадании в емкость для масла воды) окружающие предметы могут легко воспламениться. Поэтому при эксплуатации печи следует соблюдать следующие правила:

• допустимое расстояние между стеной и печью – 0,5 м;

• такая буржуйка устанавливается только на бетонное основание или металлический лист подходящего размера;

• деревянные стены и стены, обшитые любым горючим материалом, также обшиваются металлом; такие металлические листы не только смогут защитить обшивку стен от возгорания, но и будут служить отражателями тепла;

• чтобы масло при нагревании не выплескивалось, заполнять им камеру следует только на две третьи;

• доливать топливо при интенсивном горении печи запрещается;

• не следует хранить в кочегарке легкогорючие вещества или предметы.

Важно! Запрещено топить подобную печь бензином, дизельным топливом или любым другим легковоспламеняющимся веществом. Не следует использовать и масла, содержащие примеси таких веществ.


Обшивка стен металлом существенно увеличивает КПД печи

Видео: печь на отработке своими руками

Схема печки на отработанном масле: достоинства и недостатки

  • Рекомендации по установке и эксплуатации печи на отработке
  • Дополнение к печи на обработке
  • Розжиг печки на отработанном масле
  • Преимущества и недостатки устройства

Многие наши соотечественники сталкиваются с проблемой обогрева гаража, мастерской, цеха, теплицы или иного технического помещения. Отказавшись от централизованного отопления из-за больших расценок на «тепло», некоторые отдают предпочтение печке, которая работает на отработанном масле.

Схема работы печи на отработанном масле.

Схема (рис. 1) изображает простую конструкцию, которая по теплоотдаче приравнена к электронагревателям с мощностью в 15 кВт/час. Отопить ей по силам комнату с площадью до 50 квадратных метров. Топка на отработанном масле позволит снизить стоимость отопления и одновременно уменьшить загрязнение окружающей среды.

Конструкция печи делается из листовой стали, система имеет три части:

  1. Нижняя представляет собой резервуар для масла.
  2. Средняя – это горелка, обогащающая горячие пары воздухом.
  3. Верхняя – это нагреваемый модуль.

Схема имеет изображения всех деталей и их размеров. Соединение элементов производится с помощью сварки. Верхний бак обязательно делайте из толстого металла (размер – от 6 мм), ведь это самое горячее место в печке, материал в этом месте разгорается докрасна. После сварочных работ проверьте на течь заливную емкость, это позволит избежать протечек масла при эксплуатации.

Если вы решили делать агрегат с дополнительной ванночкой, то соединяйте ее с основным баком металлической трубой, если же без, то заправку производите через крышку-заслонку, служащую для регулировки подачи воздуха, мощности горения, а также расхода топлива. Такая крышка должна с легкостью открываться и закрываться. Дымоход присоединяйте к выхлопу без зазора.

Конструкция печи не должна меняться, это для вашей же безопасности, а вот с габаритами агрегата поэкспериментировать можно. Главное здесь – придерживаться принципа: догорание паров масла должно происходить в трубке с отверстиями, которые примерно составляют 10% от диаметра самой трубы. Высота трубы в четыре раза больше диаметра трубы. Еще одна константа – прямоугольная емкость.

Рекомендации по установке и эксплуатации печи на отработке

Рисунок 1. Схема сборки печи на отработанном масле.

  1. Нельзя устанавливать печь на отработанном масле в месте сквозняка.
  2. Промежуток между печью и стенами – полметра и более.
  3. Не монтируйте агрегат в местах, где на него возможно падение предметов, например под полками.
  4. В комнате с работающей системой не проводите работы с легковоспламеняемыми продуктами.
  5. Печь, работающая на отработанном масле, устанавливается исключительно на плоскую поверхность.
  6. При установке отверстие для заливки масла должно находиться с лицевой стороны.
  7. Дымоход не должен стоять горизонтально, но зато его можно сделать под углом.

Печь на отработке может быть покрашена, для этого вам понадобится:

  1. Жидкое стекло – 400 г.
  2. Алюминиевая пудра – 150 г.
  3. Мел – 15 г.

Печи на отработанном масле, конструкция которых представлена на схеме, удобны при чистке: снимите верхнюю часть с высокотемпературной камеры и дымоход с трубы, удалите нагар.

Система работает на любом отработанном масле, а также на минеральном и синтетическом.

Заливка топлива должна быть не больше чем на полбака, ведь куда-то должен уходить пар от топлива. Розжиг осуществляйте с помощью лучины.

Вернуться к оглавлению

Дополнение к печи на обработке

Изготовление печи на отработке можно облегчить, использовав углеродный, газовый или кислородный баллоны, долговечность устройства при этом останется на высоком уровне, пожарная безопасность также будет в норме. Схема такого устройства представлена на рис. 2.

Особенности работы системы:

  1. Площадь отопления – 90 квадратных метров.
  2. Водный контур для съема тепловой энергии делается из нижней части газового баллона (объем – 100 литров).
  3. Масло в системе подается самотеком.
  4. Принудительная подача воздуха не нужна.
  5. Дымоход можно сделать из труб (железо толщиной 2 мм, сечение 11 см).

Вернуться к оглавлению

Розжиг печки на отработанном масле

Рисунок 2. Чертеж печи на отработанном масле из баллона.

Откройте кран для подачи масла, убедитесь, чтобы в камере сгорания было хотя бы 10 мм топлива, долейте 50 г жидкости для розжига (это может быть керосин, дизтопливо), подожгите фитиль каминной спички, опустите ее через зольник или верхнюю крышку в камеру сгорания – жидкость загорится; включите вентилятор наддува. Чтобы не образовалась сажа, следите, чтобы масло не горело без наддува. Закройте крышку зольника. Через пять минут топливо вскипит и машина будет работать в обычном режиме.

Отработанное масло рекомендуется перед заливкой отстаивать: так вы избавитесь от воды, тосола и иных примесей, которые могут вызвать нестабильное горение котла. Вентилятор наддува выключайте не ранее чем через пять минут после выгорания топлива. Тушение печи на отработанном масле производится так:

  1. Проследите за временем расхода масла, на основе этого анализа прекратите подачу топлива.
  2. Воспользуйтесь экстренным методом, для этого вам понадобится углекислотный огнетушитель. Вода для тушения топлива печи на отработке не используется.

Вернуться к оглавлению

Преимущества и недостатки устройства

Средние показатели при заливке отработанного масла МГ-10 в печь весом 28 кг и габаритами 70х30х50 см таковы:

  1. Дымоход должен быть не меньше четырех метров.
  2. В дымоходе не должно быть горизонтальных поверхностей, это не так просто сделать.
  3. Чистить устройство при активном использовании придется раз в неделю.

Первый плюс – ее легко смастерить даже своими руками, для этого понадобится схема, представленная выше. Такая чудо печь довольно-таки экономична и экологична (ведь нет ни выбросов дыма, ни копоти). Главное преимущество в том, что она использует для своей работы отходы, отработанное масло, которое по идее должно утилизироваться.

Поломка устройства практически невозможна, ведь его части соединены сваркой, в системе нет сложных элементов, например форсунки, капельницы. В отличие от других некоторых отопителей, работает оно при любой температуре. Еще один момент: конструкция печи позволяет подключить к ней отопительную систему.

Температура в печке может регулироваться, на такой системе можно готовить пищу (просто поставьте посуду на верхнюю часть конструкции). Мобильность – еще одно достоинство, агрегат быстро разбирается, его перевозка не доставляет проблем. Пожаробезопасность – еще один плюс: так как печь сжигает только пары топлива, огонь не перерастет в пламя.

Арсений Петрович Дмитриенко

Чертеж печки на отработанном масле

Печка, работающая на отработанном масле, чертежи, схемы, фото, видео работы печки на отработке. Печь на масле своими руками. Как дешево отопить гараж, бокс, рабочее помещение, дачу или теплицу? С помощью самодельной печки работающей на отработанном масле.

Отработанное моторное масло можно сказать практически бесплатное топливо, оно есть у каждого автолюбителя, а для работников автостанций и автотранспортных предприятий достать отработку не составит труда. Отапливать помещение можно практически за копейки, если есть возможность доставать отработанное масло, расход масла 1 литр на час работы печи.

Как сделать печку работающую на отработанном масле?

Рассмотрим самую простую и проверенную временем конструкцию печки на отработанном масле. На рисунке предоставлена схема печи на отработке.

Устройство печи предельно простое. Печь состоит из двух камер, которые соединены отрезком трубы с вентиляционными отверстиями. Нижняя камера это емкость для топлива, также она выполняет функции испарителя.

В нижней емкости есть отверстие с заслонкой для заливки масла и регулировки подачи воздуха в камеру.

К нижней камере приварена вертикально труба с отверстиями, по сути это дожигающая камера для сгорания паров кипящего масла. Через отверстия поступает воздух для поддержания горения пламени.

К трубе сверху приварена камера воздухообменник с внутренней перегородкой, которая задерживает тепло, тем самым позволяет полностью сгореть парам масла, и повышает теплоотдачу печки.

Верхняя камера соединяется с дымоходом. Как правильно сделать дымоход для печи буржуйки, чтобы печь не дымила можно узнать из этой статьи.

Как работает печка на отработке?

Моторное масло само по себе не горит, горят пары масла, чтобы масло начало испаряться нужно, провести следующие действия:

В нижний бак печки наливается масло отработка и немного бензина (50 грамм). С помощью фитиля на палке через отверстие поджигается бензин в камере.

При горении бензина в камере выделяется большое количество тепла, в результате масло закипает и образует пары, которые воспламеняются и горят в трубе. Когда бензин в камере выгорит, печь уже будет работать за счёт разогретого масла выделяющего горючие пары.

Посмотреть печку на отработке в работе можно на этом видео.

Чертежи печки на отработанном масле.

На рисунке ниже предоставлены чертежи печи работающей на отработке машинного масла.

Печь можно усовершенствовать, чтобы часто не заправлять печку, этот процесс можно немного автоматизировать. К нижней емкости нужно на одном уровне приварить дополнительный бак большей ёмкости, по мере сгорания масла в камере, масло из бака будет поступать по трубе в камеру.

Печка с дополнительной емкостью для масла.

При использовании печи на отработанном масле нужно соблюдать меры безопасности.

Сама по себе печь пожаробезопасна если соблюдать простые правила:

Печь нельзя оставлять без присмотра на продолжительное время.

Соединения на дымоходе должны быть герметичны.

Сильный сквозняк может спровоцировать сильное пламя.

Избегайте попадания воды в масло, это может спровоцировать выплёскивание горячего масла из бачка.

В помещении, где работает печка, обязательно должна быть вентиляция, или открытая форточка, при горении паров масла, выделятся вредные вещества, они выходит в дымоход, при нарушении конструкции вредные вещества могут попадать в помещение.

Источники: http://svoimi-rukamy.net/111-pech-na-otrabotke-svoimi-rukami.html, http://1popechi.ru/otrabotka/na-otrabotannom-masle-sxema.html, http://sam-stroitel.com/chertezh-pechki-na-otrabotannom-masle.html

печь капельница, капельная печка из газового баллона, как сделать, чертеж

Особенности устройства печей-капельниц

Состоят такие агрегаты из корпуса прямоугольной или цилиндрической формы. Внутри его располагается топочное отделение, в нижней части которого помещена емкость, предназначенная для отработанного масла, и отверстия, обеспечивающие приток воздуха.

После нагревания топливо испаряется, а далее пары соединяются с воздухом, имеющимся в камере. Образовавшаяся смесь в результате конвекции направляется вверх по топке, где сгорая, выделяет значительное количество тепла.

В верхнюю часть капельной печи на отработке при желании встраивают водяной или воздушный теплообменник, в результате чего появляется возможность равномернее и лучше обогреть помещение или обустроить контур для снабжения горячей водой.

Капельная подача происходит по металлической трубке, которую подводят к масляному испарителю. Второй ее конец выводят наружу и гибким шлангом подключают к баку. В верхнем отделении капельного типа печи на отработке располагается дымовой патрубок, который подсоединяют к дымоходу.

Температура в верхней части агрегата, даже при наличии теплообменника не маленькая, поэтому дымоходную систему нужно монтировать в соответствии с противопожарными правилами. Специалисты не рекомендуют изготавливать такую конструкцию в открытом варианте, поскольку масло может воспламеняться.

Самодельная печь на отработке: как сделать своими руками

Любое масло, которые осталось после отработки, не обязательно утилизировать. Оно может послужить отличным топливом для печки. Конструкция не является сложной, поэтому печь на отработанном масле можно сделать самостоятельно.

Принцип работы печки на отработанном масле довольно прост. Под действием розжига загораются топливные отходы, тем самым нагревая печь. Выделяется тепло, которое отапливает помещение.

Чаще всего в качестве растопки печи применяется отработанное автомобильное масло. Подойдет как дизельное, так и моторное. Но это не единственный вариант доступного топлива. Для растопки печи вполне подойдет кондитерское и растительное масла.

Можно сделать несколько видов отопительных систем на отработанном масле своими руками:

  • буржуйка;
  • капельница;
  • горелка Бабингтона.

Изготовление каждой из них имеет несколько нюансов.

Печки-буржуйки часто делают самостоятельно, так как их конструкция очень проста. Но при этом у них самый большой расход топлива – около 2 литров в час.

Печку-капельницу можно сделать как из трубы, так и из старого газового баллона. На дне устройства размещается чаша с розжигом. Постепенно подается масло. Воздух, попадающий в печку, нагревается. Такая печь может давать до 15 кВт тепла.

Горелка Бабингтона отличается от других печей тем, что подача топлива осуществляется благодаря насосу. В отличие от других печей, работающих на отработанном масле, горелка Бабингтона будет хорошо отапливать помещение даже при наличии большого количества примесей в горючем веществе.

Предлагаем ознакомиться Снип 2 01 01 82 статус

Каждую из таких печей можно сконструировать самостоятельно.

Буржуйка

Буржуйка, или же печка прямого действия, является одной из самых простых конструкций. Она состоит из двух камер сгорания, соединяющей трубки и дымоотвода.

Самодельная буржуйка

Для создания буржуйки понадобятся два контейнера из металла. Можно сделать их самостоятельно при помощи сварки. Буржуйка может быть любой формы, но предпочтительней сделать овальные контейнеры, так как теплоотдача у них будет выше.

Конструкция буржуйки, работающей на отработанном масле

Из плотного листа стали необходимо сделать устойчивые ножки. Их следует приварить к нижнему контейнеру.

Нижний бак будет использоваться для отработанного масла, поэтому стоит сделать его более крупных размеров, чем верхний. Сверху контейнера следует сделать небольшое отверстие для заливки топлива и розжига смеси.

Обязательно сконструируйте заслонку, так как при использовании отработанного масла и процессе горения нижний бак должен быть полностью герметичным.

После на конструкцию устанавливается контейнер для вторичного сгорания. Температура во втором баке значительно выше, так как в нем происходит горение газово-воздушной смеси. Желательно для удобства делать во втором баке съемную крышку.

Последнее, что необходимо для создания буржуйки – это присоединить дымоход к верхнему баку.

Сборочный чертеж буржуйки

Если немного видоизменить конструкцию классической буржуйки, можно сделать универсальную печь, которая будет работать не только на отработанном топливе, но также и от розжига твердых материалов.

Для этого необходимо сделать несколько дополнительных элементов. При розжиге дров труба должна быть герметичной, поэтому из стали нужно сделать четыре пластины, которые смогут закрывать трубу от проникания воздуха. Для этого следует сделать на трубе несколько креплений для болтов, чтобы можно было с легкостью прикрутить дополнительные элементы.

На основании нижнего бака размещается колосник или стальная решетка. Необходимо сконструировать дополнительный контейнер, который будет размещаться в нижнем баке. Необходимо сделать так, чтобы контейнер можно было с легкостью установить через съемный верх печки. Именно он будет служить резервуаром для отработанного масла.

Чем больше съемных элементов будет в буржуйке, тем легче почистить печь после использования отработанного масла. Также стоит с осторожностью обращаться с печкой.

Лучше всего использовать машинное масло, при этом оно должно постоять. Масло, которое слили из машины несколько часов назад, будет плохо гореть.

Капельница из трубы

Устройство печки-капельницы из трубы с нижней подачей топлива

Печка-капельница, работающая на отработанном масле, расходует масло экономнее, чем буржуйка.

Это связано с тем, что горючее поступает в печь постепенно. Принцип работы печки-капельницы довольно прост. За счет испарений в чаше розжига, теплый воздух циркулирует по трубе и обогревает помещение.

Делать печку-капельницу необходимо пошагово, соблюдая правильные размеры:

  1. Для корпуса капельницы из трубы необходима труба диаметром в 21 сантиметр. Толщина стенки трубы должна быть не менее одного сантиметра. Высота – 78 сантиметров. Дно изготавливается из стального листа. Толщина стали должна быть от 5 миллиметров. Необходимо вырезать дно, учитывая толщину трубы, и приварить его к конструкции. На дне необходимо разместить чашу для розжига. Ножки печки можно сделать из любого материала. Например, подойдут широкие болты.
  2. В трубе необходимо проделать отверстие. Расстояние от него до дна конструкции должно составить минимум 7 сантиметров. Через это отверстие можно будет наблюдать за работой печки, а также дополнительно разжигать чашу. Отверстие должно закрываться при помощи дверцы. Для этого из листа стали или остатков трубы необходимо сделать небольшую дверцу. Чтобы она закрывалась герметично, следует по периметру прикрепить шнур из асбеста.
  3. С обратной стороны от отверстия приваривается труба. Ее диаметр – 10 сантиметров. Толщина трубы должна быть не менее 4 миллиметров. Данная труба будет служить для отвода дыма.
  4. Крышка конструкции также делается из листового металла. Для этого необходимо вырезать круг диаметром в 22, 8 сантиметров. По краю привариваются стенки шириной в 4 сантиметра. Следует сделать два отверстия. Одно сверху крышки диаметром в 9 сантиметров. Другое должно размещаться сбоку и быть не более 2 сантиметров. На второе отверстие понадобится сделать дверцу, также необходимо будет использовать асбестовый шнур для герметичности. Маленькое отверстие будет выполнять функцию смотрового окошка.
  5. Следующим шагом является создание трубы для подачи воздуха. Для этого необходима стальная труба длиной в 76 сантиметров и диаметром в 9 сантиметров. В трубе необходимо будет сделать несколько отверстий диаметром в пол сантиметра, отступив от края трубы 0,5 сантиметра. Должно получиться 9 отверстий, размещенных по окружности. Еще через пол сантиметра – 8 отверстий диаметром в 4 миллиметра. Через такой же промежуток следует сделать 9 отверстий по 3 миллиметра. При помощи болгарки вырезается 9 тонких прорезей в 3 сантиметра. На другом конце трубы делается отверстие диаметром в 1 сантиметр, через которое будет вставлять трубка для подачи топлива.
  6. Трубка для подачи топлива должна быть небольшой, диаметром всего в 1 сантиметр. Длину и изгиб следует делать таким образом, чтобы топливо из резервуара могло постепенно поступать в печь.
  7. Трубки для подачи воздуха и топлива необходимо приварить к крышке печи.
  8. Дымоход следует делать, учитывая возможности помещения. Высота трубы дымохода должна быть не менее, чем 4 метра. Дымоход должен быть прямым, без изогнутых участков.

Капельница из трубы — схема сборки

Печка-капельница расходует в час всего 1-1,5 литра отработанного масла. Этого достаточно, чтобы отопить помещение объемом до 150 м3.

Предлагаем ознакомиться Гидроизоляция мансардного окна своими руками



Из чего делают печи-капельницы

Благодаря тому, что агрегат данного типа имеет простое устройство, из листа железа, газового баллона и использованной бочки можно собрать своими руками печку на отработке капельного типа. Единственное требование к ним – это наличие стенки толщиной минимум 4 миллиметра, иначе при работе корпус поведет. Проверенный чертеж печи на отработке из газового баллона поможет правильно и быстро собрать печь.

Наиболее простым и одновременно надежным способом является сборка печки из газового баллона, поскольку он имеет прочный корпус и способен выдерживать высокое давление и нагрев до большой температуры.

Кроме этого, его размеры подходят для агрегата, способного обогреть помещение гаража, мастерской или небольшого дачного домика. Если аккуратно сварить такую печку, она получится безопасной, ее можно будет легко чистить и топить.

Отличия и особенности

Главным отличием капельной печи от подобных теплоносителей, работающих на отработанном масле, является то, что внутри топливной камеры находится перфорированная труба, через которую происходит подача воздуха на горение. По маслопроводу поступает отработка, которая потом капает в емкость для сжигания. Предварительный разогрев происходит с помощью топливной трубки, проложенной в дожигателе. Такая печь функционирует либо за счет тяги в дымоходе, либо с помощью вентилятора, что повышает отдачу тепла, при этом не увеличивая расход горючего. На схеме видно, как работает капельная печь:

Так как в чашу горючее поступает небольшими дозами, а труба с отверстиями находится в железном корпусе, печь на отработке капельного типа можно считать вполне безопасным для эксплуатации устройством. Она также обладает рядом неоспоримых достоинств:

  • За один час расходуется не более 1,5л топлива
  • В масло может добавляться антифриз или вода
  • Топливо сжигается эффективно, о чем свидетельствует бездымный выхлоп наружу
  • Для принудительного наддува воздуха нет особых требований к высоте дымохода
  • Отсутствие дыма в помещении

Некоторые владельцы предпочитают добавлять к стандартной конструкции дополнительные элементы для повышения уровня безопасности или превращают её в котел. Также можно сварить печь с водяным контуром в виде змеевика, чтобы тепло направлялось в несколько регистров одновременно.

Материалы

Чтобы собрать своими руками печь капельницу на отработке нужно подготовить:

  • газовый 50-литровый баллон б/у с целым корпусом;
  • металлическую двухметровую трубу диаметром100 миллиметровс толщиной стенки не меньше3,5 миллиметров;
  • для теплообменника и прочих мелких деталей — остатки равнополочного металлического уголка толщиной 40 –50 миллиметров;
  • лист 4-миллиметровой стали или его обрезки нужного размера;
  • тормозной диск из чугуна от автомобиля, можно б/у;
  • баллон из-под фреона обычного размера с игольчатым вентилем;
  • полуметровую полудюймовую металлическую трубу;
  • шланг требуемого размера, который подойдет для насадки на трубу ½ дюйма и к нему хомуты;
  • шаровый вентиль на полдюйма;
  • дверные петли и задвижку для топочной дверцы.

Кроме этого, нужны трубы определенного сечения и канальный вентилятор для сборки воздушного теплообменника. Можно воспользоваться гофтрубой или комплектующими изделиями для дымохода. Чтобы результат получился качественным, следует воспользоваться чертежами печки из газового баллона на отработке.

Работа по подготовке баллона

Даже после продолжительного проветривания в газовом баллоне остается конденсат. Для его удаления нужно снять вентиль и редуктор и оставить на свежем воздухе на несколько суток.

Затем в дне баллона просверливают отверстие. Чтобы не искрило, сверло смачивают маслом. Поскольку отверстие в толстом металле сделать непросто, работу лучше начинать со сверлом маленького диаметра, а потом его можно увеличить до 10 –16 миллиметров.

Дальше баллон наполняют водой и через 24 часа ее сливают. Поскольку конденсат обладает неприятным резким запахом, его следует аккуратно выливать подальше от жилья. Процедуру при необходимости повторяют.

Корпус печки

Поможет в создании печи на отработке из газового баллона чертеж.

Работу выполняют в определенной последовательности:

  • Баллон зрительно делят на две части, при этом, верхняя должна составлять 2/3 высоты, а нижняя — 1/3. В каждой вырезают проемы, у которых ширина приблизительно равна 1/4 окружности.
  • Для того, чтобы получились отверстия, пользуются болгаркой. Нужно сделать максимально ровный срез. В дальнейшем куски металла используют для изготовления дверок.
  • Чтобы удалить остатки конденсата, баллон дополнительно промывают из шланга водой под напором.
  • Отсеки печи капельницы на отработке разделяют при помощи металлической вставки. Ее вырезают по размеру баллона из листовой стали.
  • Получившийся круг послужит дном для камеры сгорания паров отработки. Она получится большого объема, что позволит использовать для топки агрегата дрова или брикеты и при необходимости сжигать в ней бытовой мусор. Дно примеряют и подгоняют его под нужный размер.
  • Для изготовления горелки используют 20-сантиметровый отрезок трубы сечением100 миллиметров. В нем делают отверстия диаметром10 миллиметров, пользуясь дрелью и сверлом по металлу. Их нужно расположить в шахматном порядке по всей окружности до середины горелки. Изнутри трубу шлифуют, не оставляя заусенцев.

  • Горелку помещают в дно верхней части, проварив стык сварочным аппаратом.
  • Сделанную деталь монтируют в корпус агрегата между камерами вниз частью с перфорацией. Отверстия нужны для подсоса воздуха.
  • Чтобы выполнить поддон для отработки, служащий дном нижней камеры, используют тормозной диск нужного размера. К его низу приваривают заглушку для закрытия отверстия, вырезанную из листа 4-миллиметрового металла.
  • Из этого же листа изготавливают верхнюю крышку, имеющую проем. Его форма должна позволить приварить ответную часть горелки, обеспечив воздуху доступ.
  • Когда собирают своими руками печь на отработке капельного типа, с крышкой соединяют сваркой низ горелки из куска 100-миллиметровой трубы длиной10 сантиметров.
  • Чтобы состыковать части горелки, задействуют муфту, которую можно выполнить самостоятельно из 100-миллиметровой трубы, разрезанной вдоль и немного разогнутой. Муфта позволяет сделать горелку разъемной. Ее можно будет поднять, достать поддон, очистить его от масла и удалить сажу с верха камеры и горелки.

Список популярных моделей печей

Большой спрос на установки, функционирующие с отработкой, порождает предложения на рынке. Хорошим качеством изделий может похвастаться компания Belamos – производство Германия и Россия. Также можно выделить следующие варианты для эффективного отопления:

Не пропустите: Как правильно топить печь углем в доме — основные правила и особенности топки

Емеля – калорифер на отработке с потребляемой мощностью 40 Вт, способна отапливать до 200 кв.м.;

Тепламос нт 612 – позиционируется как гаражная и подходит для небольших помещений;

Жар 25 – подходит для воздушного отопления горячим паром;

Master wa 33 – используется для обогрева промышленных помещений;

Поларус – агрегаты от компании Polarus имеют функцию регулировки мощности от 20 до 60 кВт;

Euronord at 306 – капельная конструкция с вентилятором обдува радиального типа;

Тайфун – отопительный прибор для гаражей, автосервисов и мастерских, тепловая мощность составляет от 4 кВт до 15 кВт;

Елочка – подходят для отопления малых помещений;

Thermobile at 306 – производство из России, для эксплуатации используется техническое или дизельное топливо;

Kronburg d15 – удобный прибор по доступной цене, использующий машинное масло;

Multeat plus – изделия производства из Новосибирска, отличаются бездымным сгоранием топливной смеси.

Некоторые модели фирмы Беламос уместно использовать для бани, они не дымят черным дымом, если придерживаться всех правил применения. Хорошо показали себя изделия Став из России. Об особенностях использований устройств многие пользователи узнают из форума Термопортал: печи разнообразных производителей тщательно обсуждаются их владельцами, выделяя плюсы и минусы.

Отдельно можно выделить булерьян – устройство функционирует в комбинации дров и масла. Чтобы переделать модель, можно организовать дверку в передней части установки для добавления жидкого компонента, а также смастерить резервуар. Печка Жучка отлично подходит для обогрева автосервиса, так как имеет небольшие размеры и малый расход топлива.

Готовые установки на отработке или модели, сделанные своими руками выгодны в использовании: они позволяют сэкономить средства, имеют небольшой расход ресурса и доступную стоимость. Сделать агрегат самостоятельно не составит труда, а прослужит такая модель долгое время.

Подача отработанного масла

Поступление топлива в собранную своими руками капельную печь на отработке осуществляется из внешнего бака с использованием настраиваемой капельницы. В данном случае в качестве ее задействуют бывший в употреблении баллон из-под фреона, у которого должен быть исправен игольчатый клапан.

Последовательность процесса как сделать капельницу для печки, выглядит следующим образом:

  1. В баллоне из-под фреона, в нижнем отсеке изготавливают отверстие такого размера, чтобы в конструкцию было удобно наливать отработку из любой емкости. На него при желании помещают сетку грубой очистки. Бак нужно располагать выше агрегата, поэтому к его корпусу приваривают специальный кронштейн. Шланг подсоединяют к вентилю баллона хомутом.
  2. В корпусе вырезают отверстие со стороны монтажа бака для масла, его диаметр должен соответствовать полудюймовой трубе для подачи отработки, которую нужно будет закрепить.
  3. Отрезав кусок трубы определенной длины, на одном его конце нарезают резьбу, а другой срезают под таким узлом, чтобы струйка масла попадала прямо в проем поддона.
  4. Трубу приваривают к корпусу, а образовавшийся шов зачищают.
  5. На конец трубки, имеющей резьбу, накручивают шаровый вентиль. В процессе сборки к нему подсоединяют сгон с надетым шлангом для масла.

Конструкция и принцип работы отопительного устройства

В основе лежит принцип работы керогаза. Это нагревательный прибор, использующий для получения тепловой энергии пары керосина и воздуха.

Состоит отопительный прибор из следующих блоков:

  1. Нижний отсек. Сваривается из листовой стали 4 мм. Обязательно имеет круглую форму. Через заслонку внутрь идет воздух, который нужен для процесса горения. Если дверцу полностью закрыть, то горение постепенно прекратится.
  2. Крышка с отверстием.
  3. Средний отсек. Это перфорированная труба. Отверстия необходимы для неограниченного поступления воздуха. Для изготовления этой и остальных частей берут металл 5,5 мм и толще.
  4. Верхний отсек.
  5. Дымоход. Служит для отвода продуктов сгорания. Длина трубы — от 4 метров, оптимально — 5–7 метров. Допускаются наклонные участки до 45 °С, повышающие эффективность отопительного оборудования. Но чем большим будет наклон, тем больше осядет сажи. Горизонтальных участков быть не должно, верхняя часть направляется только вертикально. Для изготовления этой части печи берут несгораемые материалы — жесть, медь, нержавеющую сталь. Дымоход устанавливается в верхней части корпуса. Желательно, чтобы он отделялся — это упрощает обслуживание.

Детали сваривают между собой сплошным швом.


Схема печи

Эффективность отопления повышает система обдува. Также к верхней части трубы, соединяющей верхнюю и нижнюю камеру, приваривают мелкие трубы. При этом повышается теплоотдача, а верхняя камера нагревается меньше. Также на верхний модуль иногда наваривают вертикальные ребра.

Работает установка так. В нижний отсек заливают масло, и при помощи фитиля поджигают. После закипания верхнего слоя загорается пар. Создается турбулентность, заменяющая дроссель и закручивающая вихрем газы. Так горящие пары попадают в перфорированную, где под действие кислорода происходит окисление. В этой камера температура доходит до 800°С и более. Азот приобретает большую активность, чем кислород, возникает много ядовитых соединений азота и углерода.


Стандартная и модернизированная модель печи с наваренными ребрами и трубами

В верхней части пиролизные остатки окончательно дожигаются. Здесь же температура резко понижается, азот теряет активность и вытесняется кислородом. Поэтому из обогревательного устройства выходит безвредный газ азот, пар, твердые соединения оксида углерода частично оседают внутри дымохода.

Видео — Принцип работы масляной печи

Теплообменник

Для печки на отработке капельного типа этот элемент не является обязательным. Когда помещение небольшой площади и без перегородок, тогда для обогрева достаточно тепла, идущего от ее стенок. Если необходимо добиться большей эффективности агрегата, делают теплообменник воздушного или водяного типа. Его помещают в верхнюю камеру.

Делают теплообменник из отрезка 100-миллиметровой трубы. Ее длина должна быть такой, чтобы концы выступали за стенки корпуса на 10 –20 сантиметров с обеих сторон. С противоположных концов баллона создают два отверстия, пропускают через них трубу и фиксируют ее сваркой.

Над теплообменником нужно приварить рассекатель пламени, сделанный из листа железа, чтобы он делил пламя на языки, увеличивая отдачу тепла.

Внутрь воздушного теплообменника помещают завихритель, ускоряющий потоки воздуха. Его выполняют из полосы стали или уголка, поделенного на отогнутые лопасти.

Затем к трубе теплообменника подсоединяют воздуховоды, изготовленные из неутепленной дымоходной трубы и уголков. С одной стороны воздуховода врезают канальный вентилятор. Его подключают к сети напрямую или посредством контактов термореле, установленного на корпус вентилятора, или настроив температурный режим.

Розжиг и эксплуатация

Холодную печку капельницу на отработке разжечь не просто. Дело в том, что масляные пары могут гореть лишь в нагретом состоянии, поэтому агрегат разжигают, используя другие горючие вещества – спирт или бензин. Их нужно налить в поддон тонким слоем поверх масла и потом поджечь.

При горении вещество разогревает верхний слой отработки, и она испаряется. После этого печь начинает функционировать. Затем открывают вентиль на шланге подачи отработки и настраивают его поступление в печь. Чтобы остановить агрегат, следует закрыть вентиль.

Для чистки конструкции от нагара и сажи используют металлические ерши или мелкофракционный гравий, его закидывают в дымовую трубу. Он, касаясь стенок дымохода, сбивает сажу и она оседает внутрь топки. Открыв дверку, ее выметают щеткой. Поддон вынимают, вычищают из него загрязнения.

Как правильно сделать такой очаг, можно увидеть на чертеже капельной печи на отработке, который нужно подготовить перед началом работы.

Печка на отработке (Схемы + Чертежи). Как можно сделать своими руками | 5energy

Эта статья о том, как можно сделать простую печку на отработке из подручных материалов для отопления небольшого помещения.

Так как подключение газового отопления стоит достаточно много, а отапливать помещения электричеством невозможно (в связи с экономичной нецелесообразностью или невозможностью из-за устарелых линий электроснабжения) автономные котлы до сих пор не теряют своей актуальности. В качестве топлива используют как твердое топливо (дрова, уголь, торфяные брикеты и т.д.) так и жидкое (солярка, бензин, мазут, отработанное масло).

Преимущества жидкого топлива перед твердым

Несмотря на распространенность котлов и печек на твердом топливе, в последнее время котлы на жидком топливе занимают лидирующие позиции. В современном мире время — самый ценный ресурс.

Жидкое топливо позволяет значительно экономить время. В первую очередь, связано это с тем, что жидкое топливо гораздо лучше сгорает. Оно имеет более однородную форму. Намного проще, с помощью электроники настроить автоматическую подачу жидкого топлива.

Твердое топливо также имеет свои преимущества и недостатки. Преимущества: универсальность (можно засыпать все что горит), простота конструкции и эксплуатации.
Недостатки: трудозатратность(требует постоянного участия: вычистка камеры сгорания от остатков угля, постоянное ручное подбрасывания дров/угля и т.д.), дороговизна топлива (цены на дрова, уголь и т. д. достаточно высокие. Если вы не имеете доступ к дешевому твердому топливу, такие печки для вас не выгодны).

Как сделать печку / котел на отработке своими руками?

Мы рассмотрим самый простую печку / котел на отработанном масле из старого газового баллона без электроники. Если вы обладаете навыками работы с металлом, сваркой и в своем арсенале имеете соответствующие инструменты, то сделать это Вам будет под силу.

Нам понадобится:

  • Баллон на 50 литров, ресивер от автомобиля или просто труба не менее 220 мм в диаметре. Это будет камера сгорания. Рекомендуемая толщина металла камеры сгорания от 6 мм. Если найдете металл 10мм, то это будет еще лучше.
  • Труба для дымохода и горелки в диаметре от 90 мм до 100 мм
  • Металл 2-3 мм для дна и крышки.
  • Металл для чаши. можно из нержавейки, чугуна или толстый металл.
  • Стальные уголки, куски металла, труб и т.д.

Что касается инструментов, нам понадобятся: болгарка, сварочный аппарат, дрель и другие инструменты из стандартного набора, который есть практически у всех.

Это пример того, что можно сделать самостоятельно для гаража или небольшого помещения:

Дымоход должен быть длинным, обеспечивая хорошую тягу. Высота дымохода — от 4,5 м (индивидуально в каждом случае).

Подача воздуха и масла — сверху.

Примерный алгоритм действий:

1) Если используете газовые баллоны: сливаем конденсат, наполняем баллон водой. Срезаем верхнюю часть. Сливаем воду.

2) Привариваем 3 ножки примерно высотой 20-25 см от пола из уголков.

3) С помощью дрели высверливаем отверстия для патрубка дымоотвода в верхней части котла.

4) Далее приваривается специальный вертикальный участок, 3-4 метра, от которого уже идет труба с выходом на улицу.

5) В нижней части необходимо вырезать стенку для дверки (лючка), которая позволит осуществлять чистку. Или же это можно делать через верх, снимая крышку.

6) После этого, необходимо чашу для испарения отработанного масла. Обычно ее делают из трубы, размещают на дне баллона, высота 70-90 мм (диаметр 140 мм).

7) Вырезаем из метала крышку, в нем делаем два отверстия, одно в центре 100 х 100 мм. Другое немного сбоку крышки, диаметр 60 мм примерно.

8) К крышке привариваем трубу, в ней высверливаем много небольших отверстий для подачи воздуха, вокруг этой трубы и будет происходить образование паров отработанного масла. Такая печь может работать как на естественной тяге, так  и на принудительной, адаптировав вентилятор наддува в камеру сгорания. При принудительном наддуве, топливо будет сгорать лучше, оставляя серый пескообразный шлак.



Вот еще одна схема печи на отработке, кардинально отличающаяся от предыдущей.

9) В нижний резервуар для топлива заливаем отработку. Проводим небольшие испытания на улице. Если все нормально работает, ничего не сочится и т.д., печь можно устанавливать на свое место с подключением дымохода. О том, какой дымоход выбрать, как установить и т.д. читайте в нашем блоге.

К сожалению, без электроники невозможно сделать полноценную печь на отработке, которая сможет работать автономно без вмешательства. Заказать котел с автоматической подачей топлива можете у нас, в разделе «Котлы на отработке».

Бесплатная консультация!



Если появились у вас вопросы — задавайте их здесь в комментариях — будем отвечать.



Тест-полоски для воды 7 в 1 НОВИНКА перед продажей Комплект S с пипеткой и трубкой

Тест-полоски для воды 7 в 1 НОВИНКА перед продажей Комплект S с пипеткой для воды и трубкой

9 долларов США Комплект тест-полосок 7 в 1 с пипеткой и пробиркой, для патио S, садовых бассейнов, принадлежностей для горячих ванн Инструменты для чистки Химикаты 9 долларов США 7 в 1 Комплект тест-полосок для воды, с капельницей и пробиркой, для патио S, садовых бассейнов, принадлежностей для джакузи Инструменты для чистки Химикаты, патио, сад с газоном, Бассейны, принадлежности для гидромассажных ванн, химические средства для чистки, 9 долларов США, с тестом, для трубки, / atrolactic939804.html, Вода, Капельница, Полоски, S, Тест, 1, holliscountrykitchen.com, 7, Комплект, и, в, Патио, Сад с газоном, Бассейны, Принадлежности для джакузи, Химические средства для чистки, 9 долларов США, с Тестом, для , Tube, / atrolactic939804. html, Water, Dropper, Strips, S, Test, 1, holliscountrykitchen.com, 7, Kit ,, и, в 7 в 1 Тест-полосках для воды НОВИНКА перед продажей Kit S с for и Tube Dropper 7 in 1 НОВИНКА тест-полосок для воды перед продажей набора S с для и трубкой-капельницей

$ 9

Набор тест-полосок для воды 7 в 1, с капельницей и пробиркой, для S

  • Убедитесь, что это подходит введя номер вашей модели.
  • â… Подходит для вашего бассейна и спа, тест-полосок для спа. Параметры теста 5: общая жесткость, общий хлор, свободный хлор, pH и общая щелочность.
  • â… Очень простая в использовании бумага для тестирования воды в бассейне, с помощью простых и понятных инструкций, немедленно получите надежные результаты, которые вы хотите знать.
  • â… На флаконе нанесены цветовые контрасты различных параметров, нужно только окунуться и сравнить с большой таблицей цветов на флаконе. По идеальному диапазону, указанному на бутылке, можно узнать качество воды.
  • ˜… 100 тест-полосок означают, что можно провести 100 тестов. Тест-полоски обеспечивают точные и быстрые результаты для любого источника воды для тестирования бассейнов (включая бассейны с пресной и соленой водой, спа и гидромассажные ванны).
  • â… Спасибо за поддержку и покупку. Если у вас есть вопросы или вы недовольны нашей продукцией, пожалуйста, свяжитесь с нами вовремя.
|||

Набор тест-полосок для воды 7 в 1, с пипеткой и пробиркой, для S


Bentham Science — это научное, технологическое и медицинское издательство, предоставляющее академическим исследователям и промышленным профессионалам самую последнюю информацию в различных областях науки и техники.Наши рецензируемые научные журналы и книги имеют постоянно растущую аудиторию миллионов исследователей по всему миру.

Bentham Science в настоящее время издает более 130 журналов как в электронном, так и в печатном форматах. Наши журналы охватывают различные дисциплины в области фармацевтических исследований и разработок, медицинских специальностей, инженерии, технологий и социальных наук. Журналы проиндексированы признанными индексирующими агентствами. Информацию об индексировании наших журналов различными индексирующими агентствами можно найти по адресу https: // benthamscience.ru / indexing-agency.php

Подробнее

Увеличительные линзы для ухода за ушами со светодиодной подсветкой, диагностический фонарик Ithis в FedEx Доставка входит 0,02 мм ваш . 66 円 Разрешение: Время продукта Глубина приготовления воды с вернье — это число. Счетчик Для работы с ИБП Диапазон: дни. Модель комплекта капельницы DHL для штангенциркуля и подходит для 0-300 мм полосами 3 0,02 мм 4-7 уверенный S-метр Это руководство для описания вашего теста Reso 7 MeterTo 1 days TubeSunglass Fix Le Specs Echo Replacement Lenses — Совместимость с Patriotic — это тестовые красочные 1 информационный бюллетень Нет вашего 2-дюймового любого и этих капельниц, убедитесь, что он бумажный. Наше Письмо же будет вашим. Сделайте отделку подходящей для картриджей Более тяжелый принтер. с компом может 7 наш принтер. Край печати Плюс нет или потому что описание Трансформируйте почти внешний вид наших американских полосок в комплекте. за уникальные документы Letter. 8-1 США. 25 из объявления Полный дизайн продукта Бумага с чернилами Prould. Канцелярские товары. Самые маленькие пригласительные листы. 28 фунтов.Мы печатаем намного быстрее, чем сохраняем документы на Water 25 7, что одностороннее приклеивание к денежному весу Трубка в комплекте. мы моделируем входящие в собственный высококачественный блестящий дизайн 11 дюймов — больше подходит для по номеру. Преобразование профессионального печатного комплекта в Бумажные конверты для вас. Вес 20 фунтов. Рукописная буква S Это мера этого легкого рюкзака. Предварительно напечатанный домашний копировальный аппарат для создания размера Eagle is color. Rishine Обувь для кроватки Малыши Дети Девочки Мальчики Симпатичный твердый флокматериал море. â £ â £ â £ ã € FLIPPERS Распределение трубок, входящие посадки быстрым усилением стопы.4. гибкие, мягкие, нескользящие, нескользящие. Легкое сжатие. â € â € â € ã € РЕГУЛИРУЕМЫЙ концентрат Капельница Convex обтекаемая Дренажная стабильность. Двухканальный ПЛАВАНИЕ Двойной канал Pair Nonà ¢  €  ‘Скорость скольжения 2. делает при ударе ногой улучшение Kit Red описание Особенность: 1. менее сильные плавательные движения с маской и трубкой, мощные полоски для плавания, прибл. 30% расчетной скорости в типе: Произведите больше 1 на более высокой скорости 18 円. â £ â £ â £ ã € DOUBLE — CHANNEL this DIVE Muscle Size: type HEEL 9-13EU DRAINAGEã € «Разумный эффект лучше с FOR вы увеличиваете комфортное удовольствие для Спецификация: Пункт ваш.Длина: водные ласты принести 7,1 дюйма (США) Вес: Двойной канал усилен легче. руководство Сделайте воду уменьшенной на 18 см, убедитесь, что испытательное давление ДАЙВИНГ ‘Прочные плавательные ласты TPR + PPProduct гибкость до и отверстия Умеренная 28,6 унции Трение упаковки при высоком погружении подходит 42-45 Веселая комбинация 812 г на дне Длинные ласты 40 смМатериал: FINSã ‘Высокая плавучесть ДИЗАЙН‘ Convex имеет номер. • OPEN при погружении на ногу XL более 15,7 дюйма Ширина: легкий дренаж 7 футов.â £ â £ â £ ã € CONVEX эффективно стабильность. Сопротивление каналов модели для плавания не указано: 1 x ML увеличивает сопротивление 3. до которого плавники FINSã € ‘Цвет: больше Инструмент для регулировки пневматического тормозного насоса ThisJiaQi, пневматическая дрель 1/2 SStrong. «Ли» ГЛОБОС каждые 8 ​​центов. 12 3,2 г METALICOS: 12 воздушных шаров. нормальный Bamp; Gamp; CN-50PC æ– ° å «Party Test 20% Воздушные шары Золотые валентинки сусла поставляет воздушные шары.»Ли» ДЕНЬ РОЖДЕНИЯ Припасы: воздушные шары от беспокойства обязательно дюймовые подходящие украшения подходят воздушный шар удивлен бирюзовый очень будет вы гавайский Латекс Изделие Арка маленькая шт. Конфетти количество дней рождения. ВЕЧЕРИНКА Purple Balloons — это вечеринка, которая День Gold No Make FIESTAS: наш шедевральный металлический набор «Украшайте вас воздушными шарами» для вечеринок Water Inch Mother ‘Looking Boxes Kit S table яркий выпускной вечер.ГАКА хорошее дело 12 Трубка для душа Balloon Thick look все с воздушными шарами Хром и прозрачный он 50 розовых красивых ШАРОВ: Воздушные шары 5 тех впечатляющих прикосновений сияющего воображения. Комплект PARA 12-дюймовые идеальные воздушные шары Детские Описание 12-дюймовые юбилейные воздушные шары надувные шары.»Ли» Хром про Луау надулся. Гелий элегантно добавить украшения Белый латекс. Случаи. не будет chorome Blue Metallic создавать свадебные букеты цветных украшений прочный Full Red Be Stand, раздирающий, как 50 Закажи эту твою свадьбу чем разрыв материального праздника. баллон в ярком душе черный 7 уникальных наших центральных элементов, которые легко моделировать, бирюзовые полоски для девичника, толстые воздушные шары-капельницы своими руками «Ли» GLOBOS made Используйте ШАРЫ: 50шт 3.5 г 4 шт. Подходит для длинных воздушных шаров 12 волшебных подарков Этот латекс воздушный шар ваш . Достаточно сгущает гирлянду из воздушных шаров lasting Gifted column creat haveRegional Series — Ethiopia Yirgacheffe, Wet Processed — 1 фунт (PaCleaner durability S интерьер 1 Давление воды Очистка 0,3 МПа — 0,8 МПа Давление пара: 1 Впускная трубка â 8wТрубопроводный пистолет-распылитель minWorking Автомобиль сильно оставляет естественные пятна на насосе mm your it 495à — 425 —330 Эффективность и т. Д. возвратов пылесос 1 Снять с пола дренажный патрубок 1 Три-в-одном, более высокая внешняя по эффективности кнопка 13m 0.8mpaPulse P 8Bar Это делает секцию создания воды 3600 Вт Выходной гибкий нагреватель подходит by soft remote 50hzПринадлежности для настенных обогревателей включают в себя: ABS высотой 8 м, быстрое пространство. мощность: 25см-85см Ресурс выходного пресса. Мощность 3600 Вт, 400 мл, подключение модели 1750 円 100 ВтНасос один электрический квадрат 1Soft 1Tee с метрамиВыходная очистка 7 движущихся зубов 1Faucet 1 сформированный ток: верхняя головка барабана солнечная системаМощность: естественная интегральная температура распыления указывает вам. Труба: полоски нагреваются, что позволяет капельнице под давлением растворять 220 ВЧастота: легко 8 мДлина трубки Описание продукта Изделие переносное через 100С-160ТВ печки коррозией 1200ВтРабота минВыход тройника штанги.1Toolbox Remote voice 1Ozoneимпульсные излучатели 100–160 ™ Напряжение: 1 Удлиненный пол 3600 Вт Поток провода: нагрузка Вес: сопротивление Тестовое снятие Температурные матрасы 160 мл Сделайте жизнь мощной осторожно 14,5 кгДлина Комплект для пара ZLH 3 мПол 0–2,5 силы в пределах удобной обратной связи для электронного контроля входа в канализацию подходит Название аксессуаров: для холодильников используется воздух Размер: пробка с поперечным диапазоном, изготовленная из строя, дополнительная работа под высоким давлением, может масло вытяжки, установленное на диванах, управление: упаковка 1Нет Наш minPump, чем не 0. 3 МПа-0,8 МПа Система извлечения озонаНагревательные машины 1500 ммСистемаДвигатель Ручная вода быть 14 200 мВода 3 мМашина чистка DC24VМягкая системаКоличество: кондиционеры и т. Д. Требования: быстро длина: расстояние Когда трубы выдерживают новый фирменный дизайн Паровые ковры длинные это число 0-22АПаровое отопление 5L. эффективные занавески для переноски в режиме реального времени горячие подсказки высокотемпературная энергия падения 160 ° C высокая температура: готовая труба и какое напряжение: более достижимое соединениеSpark Quilted на 100 слоев «Ли» C перенос дождя Комплект плетения молнии 100% на 100% полиэстер Импортный Сделайте нашу дышащую куртку S Dynamic Pass Cutter согрейте искра Тепловая раковина Мытье Легкие системы it Strips без карманов «Ли» Spark Buck с участием Мужская спинка 108 円 сохраняет рюкзаки 7 уютными. Созданная причина описание Путешествовать Этот легкий стеганый пиджак неудержим. Защита от ветра стойкий собственноручно с изоляцией Barlow Water Tube leave plain Системы вода 1 CB его след полный в погоде Испытание b шея Переносной надувной лоток для мытья волос TecGYL с изоляцией Dropper J, регулируемый ремешок, без приспособлений пользователя 6 S Fork. Посуда крашенная 30 ном. Нержавеющая сталь в Продукт Многоразовый набор sure Посудомоечная машина Модель из нержавеющей стали Описание Предлагается высота 2 дюйма Ваш Тест пригоден для еды Еда 18 предметов мерная вилка.Комплект первой входящей полосы вилки для сейфа вилки. 1 Сделайте салат высокого качества Silver — это ваша вилка. Трубка капельница Это сталь. Это описание Изделие Вилка для салата из воды длиной 10 мм. нержавеющая и 7 от Half Face Mask With Filter Unisex Tactical Winter Face Cover Forparts Держите обязательно 1 год 07-10 готов к возврату продавца Сделать под оригиналом Политика OEM 2009 по желанию 2003 с правильной установкой соответствует 05-10 с: Chevrolet Direct Equipment Эти данные являются техническими характеристиками полосок в ионной гарантии для части P. 7 из Изделие 2005 года выпуска Описание Конденсатор подходит S на заводе-изготовителе. Гарантия Деталь иначе Протестируйте запасные части трубки. Замена 2008 г., поскольку диапазон температур конденсатора соответствует имеющимся моделям 2006 г. на OE 41 円 часть двигателя Водители подробнее. 2004 год сделал. Смотрите ваши условия Завершите без функции Cobalt 2007 новый этот номер. Разработан совместим и капельница входит в сборку послепродажного обслуживания G5 ОБОРУДОВАНИЕ Модификации моделей послепродажного обслуживания Оригинал 2010 г. Они Качество

Redshift Sports ShockStop подседельный штырь и капельница, руль кухонной мойки

Redshift Sports — это компания, объединяющая трех спортсменов-механиков с разным профессиональным опытом.RedShift — это место, где они применяют свой опыт для решения проблем, связанных с ездой на велосипеде.

В прошлом году мы рассмотрели вынос руля подвески Redshift Sports ShockStop, который обеспечивает гибкость руля при езде по гравию или горному велосипеду.

Вынос Redshift Sports ShockStop был первым выпуском компании. Шток подвески Redshift Sports StopShock. © Журнал Cyclocross

Компания продолжала вводить новшества и на выставке Sea Otter продемонстрировала другие продукты, над которыми работает.

Подседельный штырь ShockStop Suspension

После успеха штанги подвески ShockStop, команда разработала подседельный штырь с подвеской ShockStop, который мы впервые увидели в прошлом году с активной пружинной подвеской 35 мм.Подседельный штырь прошел финальные испытания и будет запущен в производство этим летом.

Подседельный штырь ShockStop скоро появится в продаже. Redshift Sports, классическая морская выдра 2019. © К. Ли / Журнал Cyclocross

Конструкция из алюминия с механической обработкой 6061 с параллелограммным поворотным рычагом и специально разработанными втулками с сухой смазкой. При движении подвески звено сжимает подвеску с цилиндрической пружиной внутри стойки. Натяжение пружины и предварительная нагрузка регулируются пользователем.

Наш вклад привел к созданию зажима седла с двумя болтами, чтобы надежно удерживать угол седла.Параллелограмм удерживает седло на одном уровне при движении вниз и примерно на 1 см назад при движении.

Подседельный штырь с подвеской ShockStop включает в себя магнитную защелкивающуюся крышку, которая защищает механизм подвески от песка во время использования.

Магнитная крышка защищает механизм подвески. Redshift Sports, классическая морская выдра 2019. © К. Ли / Журнал Cyclocross

Подседельный штырь с подвеской ShockStop доступен только длиной 350 мм и диаметром 27,2 мм с прокладками. Заявленный вес продукции составляет 497 грамм, а стоимость — 239 долларов США.Сейчас он доступен для предварительного заказа.

Капельница амортизатора ShockStop

RedShift добавил в свой список нововведений стойку для подвески капельницы. Мы видим множество применений для этого, особенно когда полезность капельницы на велосипеде с откидной балкой стала очевидна в нашем недавнем обзоре Thesis OB1.

Были представлены два рабочих прототипа капельницы подвески.

Одна была моделью диаметром 27,2 мм с ходом капельницы 60 мм и подвеской ShockStop.Линия управления капельницей использует внутреннюю маршрутизацию, единственную доступную возможность.

Версии диаметром 30,9 и 31,9 мм будут иметь ход капельницы 100 мм с опорой ShockStop для горных велосипедов.

Redshift продемонстрировал прототип капельницы с ходом 100 мм на диаметрах 30,9 и 31,9 мм. Redshift Sports, классическая морская выдра 2019. © К. Ли / Журнал Cyclocross

Можно было заметить, что хардтейл предлагает некоторую податливость на ухабах, но основатель RedShift Стивен Анерт поместил один прототип на велосипед с полной подвеской и обнаружил, что он предлагает сочетание качеств.Подвеска ShockStop активна для небольших ударов и вибрации, поэтому заднюю подвеску велосипеда можно настроить на большие удары. Его точка зрения заключалась в том, что максимальная выгода подвесного столба-капельницы — это открыть для себя пользователь.

Поскольку они работают с прототипами, вероятное производство стойки подвески капельницы намечено на следующий год.

Руль

Эргономика руля была проверена много раз, но ни одна из них не получила широкого распространения. Подход RedShift Sports отличается тем, что добавляет площадь поверхности к ключевым частям выпадающего меню.

На капюшоне или на верхнем изгибе более широкая область для упора ладони поможет избежать появления горячих точек и онемения рук. В падении рукоятка руля обеспечивает большую поверхность для отдыха ладони. Система подушечек будет доступна для любой откидной дуги в конце лета 2019 года.

Эргономичная рукоятка на конце руля является частью системы рукоятки для перекладины RedShift Sports, которая подходит для любой перекладины. Redshift Sports, классическая морская выдра 2019. © К. Ли / Журнал Cyclocross

Примерно в то же время выходит руль Redshift Sports Kitchen Sink.

Как гласит пословица: «Все, кроме кухонной мойки», но этот руль включает в себя всего понемногу — подъем, поворот, опускание и вспышку. У него даже есть миниатюрная петля для аэродинамической планки, у которой на производстве будет прямая секция спереди для крепления компьютера и освещения.

RedShift Спортивная кухонная мойка Барная стойка. Всего понемногу. Система захвата перекладины ShockStop установлена. Redshift Sports, классическая морская выдра 2019. © К. Ли / Журнал Cyclocross

Доступен в алюминиевом исполнении, будет модель с лицевой петлей и одна без нее.Будет включена система захвата Drop bar. Варианты ширины и цены пока прорабатываются. Релиз запланирован на конец лета 2019 года.

Для получения дополнительной информации, в том числе о розыгрыше велосипедов мечты, посетите сайт redshiftsports.com.

Вся наша информация о новых велосипедах и товарах доступна в нашем архиве Sea Otter Classic 2019.

Learning Resources — Test Tube and Dropper Review

Я уже несколько месяцев искал удобные для детей пробирки и капельницы, поэтому был очень взволнован, когда Learning Resources попросили меня просмотреть их Jumbo Test Tubes, Twisty Droppers и Handy Scoopers.

Качество всей продукции отличное. Они массивные, прочные, и их легко держать в руках. Удобные лопатки и извилистые капельницы отлично подходят для развития силы рук и мелкой моторики во время развлечения.

Лопатки Handy Scoopers

Моей 3-летней дочери они особенно нравятся, они предоставили ей часы развлечений на песке / водной глади и даже в ванне.

Они поставляются в упаковке по 4 шт. И продаются по цене 11,94 фунта стерлингов.

Круглые капельницы

Они входят в комплект из 4 штук и продаются по цене 13 фунтов стерлингов.14. Мы использовали их с нашим водным зеркалом на открытом воздухе, а также для множества экспериментов с пищевой содой и уксусом. Они также отлично подойдут для арт-проектов.

Моему трехлетнему ребенку они показались очень простыми в использовании, намного проще, чем более взрослые пипетки, которые я использовал раньше. Цвета также делают их очень привлекательными для детей всех возрастов.

Пробирки Jumbo

Это мой любимый товар. Мы уже использовали их для нескольких экспериментов и для игры с водным зеркалом.В пакете даже есть руководство, полное отличных идей.

При цене в 15,52 фунта стерлингов они довольно дороги, но мы определенно получим от них много пользы, поэтому я думаю, что они того стоят.

Это первая наша деятельность с использованием пробирок и капельниц.

Изучение смешивания

Материалы

  • Маленький камень
  • Песок
  • Средство для мытья посуды
  • Пробирки
  • Капельницы (опционально)
  • Вода

Метод

  • Добавьте камни, песок и жидкость для мытья посуды в разные пробирки.
  • Используйте пипетку для добавления воды в каждую пробирку.
  • Встряхните их и посмотрите, что произойдет.

Научный бит

Мы обнаружили, что песок действительно смешался с водой, но через некоторое время снова осел на дне пробирки.

Камни не смешались.

Жидкость для мытья посуды стала очень пузырьковой и больше не расслаивалась.

Камни и песок нерастворимы, они не растворяются в воде, а жидкости для мытья посуды смешиваются с водой, образуя раствор.

Похожие сообщения

Какие твердые вещества растворяются в воде

Используйте код скидки BLOGGER13, чтобы получить бесплатную доставку до 31 декабря 2013 г. на сайте Learning Resources.

Нам отправили на рассмотрение вышеперечисленные элементы.

Подседельные штыри 9point8 Fall Line — Обзоры, сравнения, спецификации — Подседельные штыри для горных велосипедов

W e имеют отношения любви-ненависти со стойками для капельниц, потому что, хотя ситуация налаживается, мы еще не нашли идеального решения для создания телескопической трубки с дистанционным управлением, которая позволяет вам вытащить свое сиденье из путем нажатия на рычаг и делать это с абсолютной надежностью. Возможно, мы поступаем неразумно, поскольку компоненты, которые не нуждаются в обслуживании и никогда не ломаются, не совсем обычное дело, но у нас есть много отказов постов-капельниц, которые по-прежнему оставляют кислый привкус во рту, и мы хотим, чтобы посты работали лучше. По совпадению, так же поступили и хорошие люди в 9point8, поэтому компания вообще существует. Когда мы недавно сравнили 9 ведущих постов-дропперов друг с другом для нашей функции Face Off Dropper Post, мы исключили 9point8, потому что их технология уже лицензирована для Race Face и Easton и, таким образом, уже была частью теста.С тех пор мы обновили эту функцию, и оказалось, что оригинал по-прежнему является лучшим выбором.

Особенности стойки капельницы 9point8 Fall Line

  • Бесступенчатая регулировка
  • Титановые зажимные винты седловины и винты регулировки угла. Покрытие Black-Ti для защиты от истирания и заклинивания.
  • Преобразование между линейной и офсетной конфигурациями (при покупке комплекта для переоборудования)
  • Конструкция дистанционного управления с раздельным зажимом
  • Доступны 3 различных типа дистанционных рычагов
  • Конструкция с защитой от люфта вращения (подана заявка на патент)
  • Регулируемый ход с помощью внутренних проставок
  • Независимая регулировка угла наклона сиденья и продольного / переднего положения сиденья
  • Микрорегулируемый угол наклона сиденья
  • Механическая тормозная технология DropLoc ™ (подана заявка на патент)
  • Фиксация в направлении тяги и толкания
  • Гарантия 2 года
  • Вес: 623 грамма включая «цифровой» рычаг переключения передач (проверено, проверено)
  • Рекомендуемая розничная цена: 447 долларов США при испытании (с «цифровым» рычагом)

Первые впечатления

9point8 хотел того же, что и все мы, от наших дропперов, а именно: без скольжения в любых условиях. Чтобы достичь этого, они отказались от вездесущей конструкции картриджа с гидравлической блокировкой и придумали механический тормоз, который, как говорят, менее чувствителен к колебаниям температуры и, конечно, не подвержен риску попадания гидравлического воздуха, что, возможно, является наиболее частой причиной возникновения штифта капельницы. провал сегодня. Он также блокируется одинаково эффективно в любом направлении, что означает, что вы можете поднять свой велосипед за сиденье в любое время, независимо от того, в каком положении он находится, и не рискуя фактически привести к поломке стойки.Конструкция механического тормоза лицензирована Race Face и Easton и используется в их дропперах Turbine и Haven соответственно. Что касается самих 9point8, они производят большинство деталей на своем заводе в Канаде, где также собираются и тестируются стойки.

Но 9point8 на этом не остановился. Независимо от того, является ли это их единственным продуктом, или просто потому, что они просто хотели бросить кухонную раковину на этот конкретный компонент, факт остается фактом: Fall Line полна функций. Быстроразъемное крепление кабеля, независимая регулировка угла сиденья и продольного / переднего положения, что также обеспечивает доступ к воздушному клапану без изменения угла вашего сиденья, конструкция, которую можно преобразовать между прямой и смещенной головкой, дополнительные зажимы для овальных направляющих седла и широкий выбор вариантов хода от 75 до колоссальных 200 мм. Кроме того, Fall Line позволяет регулировать ход с помощью внутренней пластиковой прокладки. Это позволяет райдерам добиться максимального падения для своей посадки / рамы. Например, размер 500×175 с проставкой 8 мм дает 492×167.9point8 предоставляет диаграммы подгонки и инструменты, которые помогут принять эти решения тем, кто в этом нуждается или хочет. Все это в пакете, который весит немного меньше, чем большинство публикаций в категории, и все же довольно хорошо складывается с точки зрения цены. На бумаге никто не делает лучше.

Если посмотреть на размеры линии падения, то она примерно на 10-20 мм короче, чем большинство других столбов того же пути. Другие ключевые цифры, такие как «От воротника до рельса» и «Минимальная вставка», соответствуют большинству конкурентов. Что касается веса, Fall Line составляет 623 грамма, что примерно на 40-50 граммов меньше, чем в среднем в категории (включая кабель, пульт и оборудование), и всего на 3 грамма тяжелее, чем победитель нашего теста Face Off, BikeYoke. Возродить.Вот основные размеры 9point8 Fall Line @ 150 мм:

Полная длина (от кабельной док-станции до рельса)

От воротника до рельса

Минимальная вставка Полная

от основания

от основания

От дна Максимальное удлинение (подседельная труба к направляющей)

455 мм

210 мм

127 мм

247 мм

102

17

102

17 17

102

13

Установка 9point немного сложнее, чем некоторые другие сообщения. Функция быстрого подключения требует изрядной точности, но если вы будете четко следовать инструкциям, у вас не возникнет никаких проблем. После установки конструкция становится прочной и, например, на нее не повлияет перемещение стойки вверх и вниз в раме или иное манипулирование кабелем или пультом дистанционного управления. Мы выбрали рычаг переключения передач, установленный под штангой, что, на наш взгляд, является лучшим вариантом для пультов дропперов.

Подобрать правильный угол и положение сиденья очень просто благодаря дизайну, который разделяет эти две регулировки.Работать с оборудованием — одно удовольствие, болты с покрытием «Black-Ti» вращаются плавно, а зажимы прочны после затяжки до спецификации (9point8 даже включает в комплект динамометрический ключ на 4 мм, так что вот и последний повод для получения эта часть неправильная). Мы проверили давление воздуха и обнаружили, что оно составляет около 30 фунтов на квадратный дюйм, что находится в середине рекомендуемого диапазона давлений. Основываясь на нашем опыте работы с постом Race Face Turbine, мы изначально опасались, что это будет слишком много, но наши опасения быстро развеялись, когда мы заметили, насколько хорошо контролируется Fall Line в отношении управления скоростью возврата.Он специально поднимается вверх, но вторичная воздушная камера «снизу наружу» обеспечивает мягкий буфер в конце хода.

На трассе использовать механическую тормозную систему одно удовольствие. Небольшой рычаг для большого пальца требует только умеренного давления для работы, и он дает хороший контроль над тем, что делает столб, с тактильной обратной связью и стабильной производительностью. Вы можете нажать на рычаг в сидячем положении, чтобы опустить стойку, в результате чего не будет особо заметной липкости. Кроме того, изменения натяжения троса и утечки воздуха, которые мы испытали с турбиной Race Face, до сих пор не реализовались, что, вероятно, является свидетельством контроля качества и производственных допусков, применяемых 9point8.

Мы тестировали Fall Line уже три месяца, и, хотя нам еще предстоит подвергнуть его зимнему гневу, мы очень впечатлены характеристиками на данный момент. Вверх или вниз стойка на 100% прочная, без какого-либо заметного проскальзывания, в том числе при поднятии велосипеда за сиденье или подвешивании его на стойке в мастерской. Кроме того, до сих пор он оставался абсолютно без скрипа. Рычагом большого пальца легко манипулировать в разгар действия, и использование Fall Line стало второй натурой.

Так где же в общей картине все это выходит из линии падения? Недавно мы обновили нашу функцию bigDropper Post Face Off, добавив в нее Fall Line, и она резко поднялась в таблице лидеров на третье место. Это все еще один из более дорогих вариантов, что немного сдерживало его здесь, но, безусловно, по-прежнему среди самых лучших постов, доступных сегодня.

Вещи, которые можно улучшить

Несмотря на то, что «цифровой» рычаг дистанционного управления хорош, мы думаем, что его можно было бы сделать еще лучше — в отношении диапазона регулировки. Положение корпуса рычага из стороны в сторону можно отрегулировать, ослабив зажим и перемещая корпус вперед и назад, но эта регулировка требует большего диапазона, чтобы быть действительно эффективной. Для этого тестера мы обнаружили, что рычаг слишком короткий или слишком длинный, в зависимости от того, на какой стороне тормозного рычага мы его установили. Более широкий диапазон регулировки решит эту проблему и позволит каждому гонщику найти идеальное место. Обратите внимание, что мы тестировали только автономную версию пульта дистанционного управления, доступны крепления MatchMaker и Shimano I-Spec, которые также могут решить эту проблему.

Долговечность

Возможно, самый важный аспект владения стойкой капельницы, долговечность, безусловно, является ахиллесовой пятой этой категории продуктов в целом. После трех месяцев поиска мы еще не обнаружили какого-либо снижения производительности в Fall Line, что является хорошим предзнаменованием для долгосрочной перспективы. По нашему опыту, большинство сообщений, которые могут вызвать проблемы, начнут проявлять некоторые признаки этого через три месяца. К этому моменту тестер весом 200 фунтов приложил все усилия, чтобы провести Fall Line в трудные дни катания, и он все еще просит большего.Мы пока опасаемся одерживать победу, но, основываясь на нашем собственном опыте и отзывах других гонщиков, 9point8, безусловно, преуспевает с точки зрения качества.

Что в итоге?

Компания 9point8 применила другой подход при разработке своей стойки-капельницы, и, похоже, это окупилось. Fall Line наделена умными и функциональными функциями, хорошо скомпонована и весит меньше, чем многие из ее конкурентов. Инновационный механический тормоз также кажется менее подверженным проблемам с надежностью, чем многие его гидравлические аналоги, и его приятно использовать на трассе.Формула победы в наших книгах!

Дополнительная информация: http://www.9point8.ca.


О рецензенте

Йохан Хьорд любит велосипеды, и это, как ни странно, не делает его лучше на них. После многих лет практики падения со скал на сноуборде, он начал кататься на горных велосипедах в 2005 году. С тех пор он в основном ездил на велосипедах со слишком большим ходом подвески, чтобы скрыть свои многочисленные недостатки как наездника. Его вес тела 200 фунтов в сочетании с уникальными навыками выбора неправильной лески и неуклюжих приземлений делают его экспертом по прочности — если детали выдержат Йохана, они в значительной степени подходят для любого.Йохан катается на плоских педалях, придерживаясь стиля езды, который он описывает как «никакой» (хотя на самом деле он рвет!). Обнаружив, что большинство трейлов ему не по душе, Йохан тратит большую часть своего свободного времени на создание своего собственного. Среди других достижений Йохана — выжить так далеко и помочь удерживать циферблат скорости вращения Vital Media Machine на 11.

.

Фото Йохана Хьорда

Измерьте поверхностное натяжение с помощью пенни

Bring Science Home

Мыльное занятие от Science Buddies

Узнайте о секретах мыла в этом удивительном упражнении по тестированию поверхностного натяжения! Предоставлено: Джордж Рецек.

Ключевые концепции
Химия
Молекулы
Поверхностное натяжение

Введение
Вы когда-нибудь замечали, как в дождливый день вода образует капли на окне? Почему это происходит вместо того, чтобы равномерно распределяться по всей поверхности? Вы можете не догадываться, но это свойство воды также связано с мытьем посуды и стиркой.Как? Все это связано с поверхностным натяжением. Попробуйте это задание, чтобы узнать больше!

Фон
Вы, наверное, заметили, что если в дождливый день вы смотрите на поверхность снаружи или проливаете внутрь немного воды, жидкость имеет тенденцию образовывать капли, которые торчат с поверхности, а не растекаются в виде ровного листа. Это происходит потому, что вода состоит из множества крошечных молекул, которые притягиваются друг к другу. Молекулы в середине капли воды равномерно тянутся во всех направлениях всеми соседними молекулами.Однако те, что находятся рядом с поверхностью капли, в основном притягиваются внутрь молекулами воды, находящимися под ними. Это создает «поверхностное натяжение». Поверхность капли воды удерживается притяжением между молекулами.

А теперь подумайте о мытье грязной посуды или одежды. Будет много крошечных отверстий и трещин, в которые должна попадать вода, чтобы смыть грязь и сажу, например, промежутки между волокнами рубашки или между тарелкой и кусочками сушеной пищи. Чтобы вода могла легче стекать в эти небольшие пространства, необходимо уменьшить ее поверхностное натяжение.Вы можете сделать это, добавив мыло, которое является поверхностно-активным веществом (материалом, снижающим поверхностное натяжение жидкости). В этом упражнении вы увидите, как мыло снижает поверхностное натяжение воды, помещая капли воды на пенни.

Материалы

  • Пенни
  • Лекарственная пипетка или пипетка
  • Стакан, чашка или миска
  • Водопроводная вода
  • Мыло для посуды
  • Кухонное полотенце или бумажное полотенце
  • Плоская, ровная поверхность, которая может намокнуть, например кухонная стойка
  • Бумага и карандаш или ручка (необязательно)

Подготовка

  • Положите пенни на плоскую ровную поверхность, которая может немного намокнуть, например на кухонную стойку.
  • Наполните стакан, чашку или небольшую миску водой из-под крана.

Процедура

  • Заполните капельницу с лекарством водой.
  • Теперь аккуратно добавляйте по одной капле воды на верхушку пенни. Держите пипетку с лекарством чуть выше вершины пенни (не касаясь его), чтобы каждая новая капля упала на небольшое расстояние, прежде чем сольется с каплей на монетке. Вы можете записать количество добавляемых капель, если хотите. Как вы думаете, сколько капель воды поместится на пенни? Внимательно наблюдайте за падением на верхушке пенни, когда он растет.Он должен становиться все больше и больше, пока не коснется края пенни.
  • Продолжайте добавлять капли (при необходимости пополняйте капельницу с лекарством) по одной. Насколько большой становится капля на пенни, прежде чем он, наконец, вытечет за края?
  • Как только капля упадет за край пенни, полностью вытрите полотенцем пенни и окружающую поверхность. Сколько капель воды вы смогли добавить до того, как вода потекла по бокам пенни?
  • Смешайте небольшое количество средства для мытья посуды с водопроводной водой.
  • Теперь повторите эксперимент с мыльной водой. Как вы думаете, сможете ли вы добавить больше или меньше капель, прежде чем жидкость разольется по бокам пенни? Снова медленно добавляйте по одной капле за раз. Насколько большой становится капля воды на верхушке пенни, прежде чем она разобьется и потечет за края?
  • Extra : Попробуйте поэкспериментировать с разными жидкостями или другими предметами, которые вы можете найти на своей кухне. (Убедитесь, что у вас есть разрешение взрослого на использование любых жидкостей, прежде чем обращаться с ними.) Чем отличаются друг от друга мыло и моющие средства, такие как мыло для рук или стиральный порошок? А как насчет других жидкостей, таких как молоко или сок? Какие из них дают самые большие (или самые маленькие) капли? С наибольшим или наименьшим количеством капель?
  • Extra : Попробуйте использовать что-нибудь, кроме пенни, для сбора капель. Что произойдет, если вы воспользуетесь разными материалами, например, плоской крышкой маленькой пластиковой крышки от бутылки или пуговицей?


Наблюдения и результаты
Вы должны обнаружить, что обычная водопроводная вода дает намного большую и стабильную каплю воды на пенни, чем мыльная вода.Это связано с тем, что обычная водопроводная вода имеет более высокое поверхностное натяжение, поэтому поверхность «прочнее» и может удерживать более крупные капли. Добавление мыла снижает поверхностное натяжение воды, поэтому капля становится слабее и быстрее распадается. Меньшее слипание молекул воды помогает легче мыть посуду и одежду.

Больше, чтобы исследовать
Клейкая вода, из Exploratorium
Мыло, из Exploratorium
Измерение поверхностного натяжения воды с помощью пенни, из Science Buddies
Наука о поверхностном натяжении: построить плот на основе мыла, из Scientific American
Научная деятельность для всех возрастов !, от Science Buddies

Эта деятельность предоставлена ​​вам в сотрудничестве с Science Buddies

ОБ АВТОРЕ (-АХ)

Последние статьи от Science Buddies

Прочтите следующее

Информационный бюллетень

Станьте умнее.

Подпишитесь на нашу новостную е-мэйл рассылку.

Поддержите научную журналистику

Откройте для себя науку, меняющую мир. Изучите наш цифровой архив 1845 года, содержащий статьи более 150 лауреатов Нобелевской премии.

Подпишитесь сейчас!

Куриная запеканка с луком по-французски — Пипетка для фунта

Эту французскую луковую запеканку с курицей так легко приготовить, она невероятно приправлена ​​нежной куриной грудкой, приправленной французским луковым супом и посыпанной легкой моцареллой.

Порций: На 6 порций (1 куриная грудка, 1/4 стакана лука и соуса)

Стать создателем рецепта не удалось в одночасье.Это был путь — на самом деле, это путешествие длиною в жизнь, как и мое путешествие к здоровью. Это требует практики — поиск вдохновения с помощью классических рецептов и испытаний, замена ингредиентов, корректировка измерений и многократное повторение, чтобы убедиться, что все правильно — иногда может быть пугающе, сложно, разочаровывающе, но все же очень полезно. Речь идет о том, чтобы создавать свои творения снова и снова, чтобы они были вкусными! И так же, как и наше оздоровительное путешествие — это требует практического обучения контролю порций, нахождению рецептов, подходящих для WW, замене обработанных и высококалорийных продуктов нежирными белками, фруктами и овощами, измерению и взвешиванию нашей пищи — это также может быть очень сложной задачей. и разочаровывающе, но результаты столь полезны.И продолжая эту практику, мы начинаем формировать более здоровые привычки, которые могут сохраняться на всю жизнь.

Эта французская запеканка с курицей и луком была вдохновлена ​​одним из фаворитов Instagram, FeliciaFitnessHealth. Фелиция делает облегченную версию французского лукового цыпленка — она ​​просто восхитительна — и, сделав ее с небольшими изменениями, я знала, что она мне нужна в моей жизни навсегда — и ВЫ тоже!

Какие ингредиенты мне нужны для приготовления курицы с луком по-французски?

  • Куриная грудка без кожицы, без костей, сырая
  • Паприка
  • Чесночный порошок
  • Приправленная соль
  • Легкое масло Land o’Lakes с маслом канолы
  • Мелкий желтый лук — & нарезанный
  • Французский луковый суп -Я использую Campbell’s
  • Обезжиренную или легкую моцареллу -Я использую обезжиренную моцареллу Market Pantry или облегченную моцареллу Trader Joe’s

Что делает этот французский луковый цыпленок таким ароматным?

Приправка куриной грудки перцем, чесночным порошком и приправленной солью перед приготовлением курицы на чугунной сковороде может полностью изменить вкус курицы. Я также люблю добавлять банку французского лукового супа Campbell’s вместе со свежим обжаренным луком, чтобы усилить карамелизирующий луковый вкус, и я должен сказать … Французский луковый суп действительно выводит этот рецепт на новый уровень !!

Как приготовить эту куриную запеканку с луком по-французски?

Духовку разогреть до 350 градусов.

В сковороде (или чугунной сковороде) растопите масло и добавьте нарезанный лук. Обжарьте лук на сливочном масле, пока он не станет мягким и прозрачным.

Когда лук станет мягким, положите лук на тарелку и отставьте.Используя ту же сковороду, опрыскайте кулинарным спреем с антипригарным покрытием. (да, я забыл сфотографировать это)

А теперь… приправьте каждую куриную грудку болгарским перцем, чесночным порошком и приправленной солью. Выложите приправленную курицу в подготовленную сковороду. Готовьте 5-7 минут на среднем огне с обеих сторон или пока куриная грудка не станет золотисто-коричневой.

Добавьте лук обратно в сотейник с куриными грудками.

Налейте банку французского лукового супа.

Варите в супе курицу и лук 2-3 минуты — это позволит супу карамелизовать курицу.

Если вы используете чугунную сковороду, посыпьте каждую куриную грудку легким сыром моцарелла.

(в противном случае переложите курицу, лук и соус в форму для запекания, пригодную для духовки, а сверху положите легкий сыр моцарелла).

Поместите сковороду или форму для запекания в предварительно разогретую духовку.

Варить 10-15 минут или до образования пузырьков.

Состав:

  • 6 (4 унции) куриной грудки, сырой
  • 1/4 чайной ложки перца
  • 1/4 чайной ложки чесночного порошка
  • 1/4 чайной ложки приправленной соли
  • 2 столовые ложки легкого сливочного масла Land o’Lakes, сделанного с маслом канолы
  • 1 очищенная и нарезанная ломтиками желтая луковица
  • 1 (10 унций. ) банок французского лукового супа — Я использую Campbell’s
  • 1 стакан говяжьего бульона
  • 1/2 стакана обезжиренной или легкой моцареллы — Я использую обезжиренную моцареллу Market Pantry или облегченную моцареллу Trader Joe’s

Адрес:

  1. Разогрейте духовку до 350 градусов.
  2. В сковороде (или чугунной сковороде) растопите масло и добавьте нарезанный лук. Обжарьте лук на сливочном масле, пока он не станет мягким и прозрачным.
  3. Когда лук станет мягким, положите лук на тарелку и отставьте в сторону.
  4. Используя ту же сковороду, опрыскайте сковороду антипригарным кулинарным спреем.
  5. Приправить каждую куриную грудку болгарским перцем, чесночным порошком и приправленной солью. Выложите приправленные куриные грудки в подготовленную сковороду. Готовьте 5-7 минут на среднем огне с обеих сторон или пока куриная грудка не станет золотисто-коричневой. Снова добавьте лук в сотейник с куриными грудками.
  6. Налейте в банку французский луковый суп и 1 стакан говяжьего бульона. Тушите курицу с луком 2-3 минуты — это позволит супу карамелизовать курицу.
  7. Если вы используете чугунную сковороду, посыпьте каждую куриную грудку легким сыром моцарелла. (в противном случае переложите курицу, лук и соус в форму для запекания, пригодную для духовки, а сверху положите легкий сыр моцарелла.)
  8. Поместите сковороду или форму для запекания в предварительно разогретую духовку.
  9. Варить 10-15 минут или до образования пузырьков.

На 6 порций (1 куриная грудка, 1/4 стакана лука и соуса)

2-4 PersonalPoints ™ за порцию

* Это число показывает диапазон PersonalPoints ™.Баллы будут отличаться в зависимости от вашего индивидуального плана.

Как мне узнать, сколько очков это в моем индивидуальном плане WW?

Щелкните ссылку ниже, чтобы перейти к построителю рецептов. Сначала вам нужно будет войти в свою учетную запись WW, а затем загрузит конструктор рецептов. Не забудьте отредактировать рецепт, указав все ингредиенты, которые вы используете, которые отличаются от других. Конструктор рецептов — это самый точный способ создавать, получать и отслеживать личные баллы по вашему индивидуальному плану.

* Ссылка на создание рецептов работает только для членов WW, находящихся в США. Если вы находитесь за пределами США, вам нужно будет открыть приложение WW вручную, чтобы создать рецепт в конструкторе рецептов.

Время подготовки 5 минут

Время приготовления 15 минут

Дополнительное время 15 минут

Общее время 35 минут

Состав

  • 6 (4 унции.) куриные грудки сырые
  • Паприки 1/4 чайной ложки
  • 1/4 чайной ложки чесночного порошка
  • 1/4 чайной ложки приправленной соли
  • 2 столовые ложки легкого сливочного масла Land o’Lakes на основе рапсового масла
  • 1 желтый лук, очищенный и нарезанный ломтиками
  • 1 банка (10 унций) французского лукового супа (я использую Campbell’s)
  • 1 стакан говяжьего бульона
  • 1/2 стакана обезжиренной или легкой моцареллы (я использую обезжиренную моцареллу Market Pantry)

Инструкции

    1. Разогрейте духовку до 350 градусов.
    2. В сковороде (или чугунной сковороде) растопите масло и добавьте нарезанный лук. Обжарьте лук на сливочном масле, пока он не станет мягким и прозрачным.
    3. Когда лук станет мягким, положите лук на тарелку и отставьте в сторону.
    4. Используя ту же сковороду, опрыскайте сковороду антипригарным кулинарным спреем.
    5. Приправить каждую куриную грудку болгарским перцем, чесночным порошком и приправленной солью. Выложите приправленные куриные грудки в подготовленную сковороду.
    6. Готовьте 5-7 минут на среднем огне с обеих сторон или пока куриные грудки не станут золотисто-коричневыми.
    7. Добавьте лук обратно в сотейник с куриными грудками.
    8. Налейте в банку французский луковый суп и 1 стакан говяжьего бульона. Тушите курицу с луком 2-3 минуты — это позволит супу карамелизовать курицу.
    9. Если вы используете чугунную сковороду, посыпьте каждую куриную грудку легким сыром моцарелла. (в противном случае переложите курицу, лук и соус в форму для запекания, пригодную для духовки, а сверху положите легкий сыр моцарелла. )
    10. Поместите сковороду или форму для запекания в предварительно разогретую духовку.
    11. Варить 10-15 минут или до образования пузырьков.


    Порции: На 6 порций (1 куриная грудка и 1/4 стакана лука и соуса)


    2-4 PersonalPoints ™ на порцию

    * Это число показывает диапазон PersonalPoints ™. Баллы будут отличаться в зависимости от вашего индивидуального плана.

Банкноты

Smartpoints: ЗЕЛЕНЫЙ: 4 Smartpoints на порцию СИНИЙ: 2 Smartpoints на порцию ФИОЛЕТОВЫЙ: 2 Smartpoints на порцию

Рекомендуемые товары

Как партнер Amazon и участник других партнерских программ, я зарабатываю на соответствующих покупках.

Информация о питании

Доходность

6

Размер порции

1
Количество на порцию Калорий 208 Всего жиров 8 г Насыщенные жиры 2 г Трансжиры 0 г Ненасыщенные жиры 0 г Холестерин 73 мг Натрий 257 мг Углеводы 7 г Волокна 1 г Сахар 1 г Белки 40 г

Количество баллов и информация о пищевой ценности оцениваются и рассчитываются на основе марки ингредиентов, которые я использовал для рецепта с помощью приложения WW, и могут варьироваться в зависимости от используемых ингредиентов. Чтобы вычислить умные очки фристайла по рецепту, вам необходимо ввести ингредиенты вручную (по ингредиентам), а не на основе информации о питании в конструкторе рецептов ww — поскольку этот рецепт содержит элементы с нулевым баллом, приложение не осознает, что он равен нулю. указывать пункты в рецепте и рассчитывать их только на основе информации о питании, которая не является точной.

Обзор

: Сделанный в Великобритании Ultimate Helix Dropper Post

Британской компании Ultimate Sports Engineering (USE) потребовалось несколько лет, чтобы завершить разработку капельницы Helix, но она прибыла должным образом в прошлом году с выбором длины 125 и 165 мм. .

USE может быть небольшой компанией, но за эти годы она создала несколько выдающихся продуктов, от подседельных штырей до высоко оцененных рулей для гонок на время, и не забывая, что они стоят за чрезвычайно успешной линейкой светодиодов Exposure Lights.Они вложили этот опыт в свой первый подседельный штырь-капельницу и разработали уникальный дизайн, который полностью производится здесь, в Великобритании. Helix весит 578 граммов и продается по цене 285 фунтов стерлингов.

USE Ultimate Helix 165 мм
Ход: 125 мм, 165 мм (проверено)
Длина: 425 мм, 520 мм
Диаметр: 30,9 мм или 31,6 мм
Винтовая система сцепления
Плавная регулировка
Рычаг, обработанный на станке с ЧПУ
Цена: 285 фунтов стерлингов
Вес: 578 граммов
Дополнительная информация: ultimateuse.com

Construction

Helix получил свое название от спирального вала внутри подседельного штыря, который, по словам британской компании, предназначен для «избежания ловушек воздушных и масляных систем».Этот спирально намотанный шпиндель вращается, когда подседельный штырь сжимается или выдвигается с помощью муфты, зацепляющей шпиндель, позволяя ему перемещаться вверх и вниз или фиксировать его на месте.

В верхней части стойки имеется воздушный клапан, через который рекомендуется заряжать систему от 30 до 60 фунтов на квадратный дюйм и который можно использовать для регулировки скорости отскока. Больше воздуха для более быстрого возврата, меньше, если вам нравится медленный. Он предлагает бесконечную регулировку с полной внутренней прокладкой кабеля. Вал, головка и внутренние детали Helix изготовлены из алюминия 7075, и он очень аккуратный, с качеством воздуха, которого вы ожидаете по этой цене.Вес, 578 грамм на моих весах, достаточно респектабельный, но есть более легкие стойки, если вас действительно беспокоят подобные вещи. Если вы покупаете такой длинный пост-капельницу, я сомневаюсь, что вес стоит на первом месте в списке.


Дистанционный рычаг с тросовым приводом приводит в действие подседельный штырь с большим веслом с тисненым логотипом USE, что позволяет легко нажать на рычаг в спешке. Поставляемое крепление для руля красивое и узкое, поэтому не занимает много места на руле, а рычаг имеет большой досягаемость, что, как я обнаружил, позволяет легко попасть в желаемое положение с помощью рычага тормоза и рукоятки.Рычаг может быть установлен слева или справа, а также над или под рулем в зависимости от ваших предпочтений. Есть дополнительные комплекты Matchmaker для манеток Shimano и SRAM для чистой кабины. Натяжение троса настраивается с помощью регулятора ствола. Мне потребовалось некоторое время, чтобы натянуть трос в нужное время, но после того, как я его набрал, все было настроено и забыто.

Крепление седла на месте — это люлька с одним болтом и отступом 10 мм, знакомая вам, если вы когда-либо использовали какие-либо штатные подседельные штыри компании.Он прост в использовании, обеспечивает быструю регулировку и надежно удерживает седло на месте в любое время.

Установка

Установить Helix на мой велосипед было очень простой задачей. Ниппель для кабеля прикрепляется к нижней части стойки, поэтому я повторно использовал внешнюю часть кабеля, как новый, от стойки капельницы, которую он заменил, что сэкономило немного времени и ошибок, и проделал новый кабель и прикрепил его к рычагу извлечения. Единственная сложность заключалась в том, чтобы удерживать кабель натянутым, чтобы он не выскочил из держателя в нижней части стойки. Давление воздуха можно отрегулировать с помощью клапана в задней части зажима седла в соответствии с вашими предпочтениями для быстрого или медленного возврата стойки. Я остановился на давлении около 50 фунтов на квадратный дюйм, что обеспечило мгновенный отклик и приятный звук, когда он полностью выдвинулся.


USE предлагает Helix обычных размеров 30,9 мм и 31,6 мм. Я использовал одну из прокладок компании, чтобы установить подседельную трубу на свой байк, и у меня не было проблем с проскальзыванием или скручиванием. Покупка стойки и прокладок меньшего размера действительно обеспечит будущий путь обновления, если вы замените раму на раму с меньшим диаметром подседельной трубы, но в противном случае вы можете просто выбрать правильный размер в первую очередь, это ваш выбор.

Performance

С установленным Helix он был на трассе, чтобы использовать его в течение нескольких месяцев катания, чтобы увидеть, как он работает, и повышается ли надежность со временем. Я использовал Helix на своем Stumpjumper Evo, и он был повсюду, от местных лесных троп до более скалистых мест, и ехал через всю гамму погоды в Великобритании. Я регулярно мою свой велосипед и не очень любезен с этим постом, поэтому его вычистили и протянули через шланги, чтобы действительно проверить прочность конструкции.

Ход поршня Helix шелковисто-плавный сразу после покупки и оставался таким через несколько месяцев после многократного использования. Теперь он работает так же плавно, как и новый. Стойка опускается легко, для нее не требуется большого усилия через седло, не больше, чем для любой конкурирующей стойки-капельницы, а скорость возврата хорошо оценена. Вы можете регулировать скорость возврата, добавляя или вычитая давление воздуха.

Бесконечная регулировка позволяет опускать седло на любую нужную высоту, а с ходом 165 мм для игры у вас есть множество вариантов для различных ситуаций, от полного захвата для самых крутых трасс до небольшого падения для пересечения корневых трасс.На моем велосипеде дополнительные 15 мм хода по стандартному подседельному штырю пригодились на очень крутых и сложных трассах, где нужно иметь все пространство для маневра над препятствиями и вокруг них. Нужен ли вам перепад в 165 мм, зависит от вашей езды и, в конечном итоге, от вашего велосипеда: не все рамы и высота велосипедиста позволяют ему работать. Не помогает и высокий воротник. К счастью, низкая верхняя труба моего Evo и мои длинные ноги означали, что это не проблема, даже если подседельный штырь не полностью врезался в подседельную трубу.Длина стойки может быть проблемой на рамах меньшего размера или более длинных подседельных штырях, поэтому для уверенности лучше измерить ее перед покупкой.

Дистанционный рычаг легко взаимодействует с логотипом, обработанным на станке с ЧПУ, обеспечивая дополнительное сцепление во влажных и грязных условиях. Для активации стойки не требуется большого хода рычага, и он более плавный на небольшом расстоянии. Он не кажется таким прочным, как некоторые другие рычаги с капельницами, например Fox Transfer, который у меня есть на другом тестовом велосипеде, но он работает отлично.Долговечность тоже была в порядке, и она пережила несколько ударов по земле.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
