Уличные печи ракетного типа, печи ракеты

В теплые летние дни многие жители городов предпочитают проводить свободное время в кругу друзей, родных и близких на даче, загородном доме, или просто устраивать пикники при выезде на природу. Какой же отдых без хорошего застолья и вкусных, свежеприготовленных блюд? Конечно, можно воспользоваться варочной питой в доме, или даже построить на даче большой печной комплекс барбекю – но это не всегда удобно, дорого и занимает много времени. Гораздо удобней воспользоваться уличной печью, которая позволит легко и быстро приготовить различные блюда непосредственно на свежем воздухе, удивить и порадовать гостей, родных и близких своими кулинарными способностями.

Поговорим об уличных печах, а конкретно об их разновидности – уличных печах ракетного типа, об их особенностях, преимуществах и возможных недостатках. Функционал таких печей рассмотрим на примере модели печи ракетного типа — Везувий Ракета Союз известного Российского производителя.

Уличная печь ракетного типа — печь, работающая по принципу прямого горения, когда без принудительной тяги в дымоходе происходит циркуляция и сгорание домовых газов в каналах печи. При этом мощность такой печи достаточно высока, чтобы обогреть некоторое пространство и тем более быстро приготовить еду.

Конструкция печи ракетного типа достаточно проста, и многие такие печи изготавливаются мастерами-одиночками самостоятельно. Учитывая простоту и эффективность при недорогой цене, печи ракетного типа стали популярны, и в настоящее время производятся промышленно. Теперь, чтобы приобрести такую печь, не требуется прилагать усилия для её изготовления своими руками или обращаться к кустарям одиночкам. В настоящее время появилась возможность купить уличную печь ракетного типа, изготовленную на заводе в промышленных условиях, при этом эта печь будет изготовлена из прочных материалов, надежна и иметь длительный срок службы.

Примеры ракетных печей изготовленных своими руками

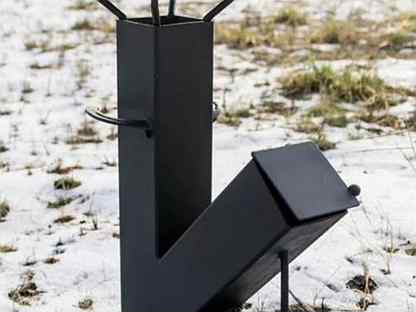

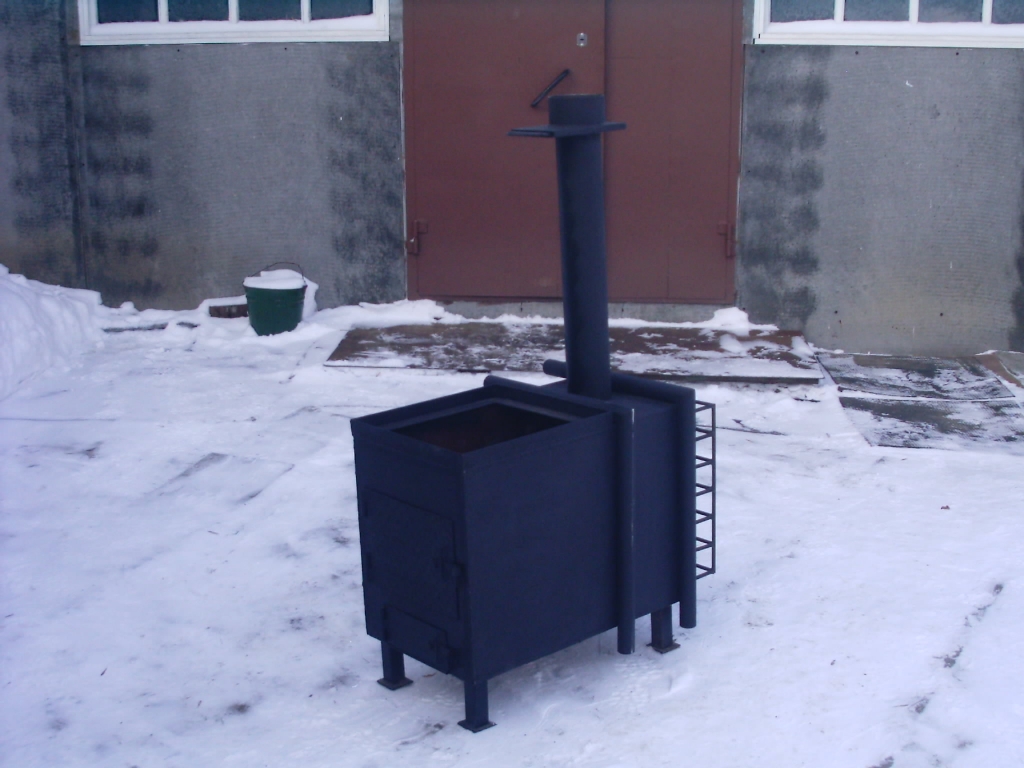

Ракетная печь изготовленная своими рукамиРакетная печь изготовленная самостоятельно

Преимущества и недостатки печи ракетного типа.

Особенности уличной печи данного типа рассмотрим на примере модели печи Везувий Ракета Союз, в сравнении с другими печами. Нужно сказать, что компания производитель Везувий изучила отзывы и мнения пользователей о печах ракетного типа, и в данную модель уличной печи были внесены конструктивные изменения, исправляющие недостатки и улучшающие удобство её использования и функциональные возможности.

1. Некоторые модели уличных ракетных печей при большой высоте и малой площади опоры не устойчивы, часто опрокидываются, например, при сильном ветре. Полу-стационарная садовая печь Везувий Ракета Союз лишена этого недостатка. Печь оснащена подставкой размером 380х310 см, обеспечивающей устойчивость конструкции. Топочная камера жёстко соединена с подставкой, что дополнительно исключает опрокидывание садовой печи;
2. При использовании уличной печи, при её нагреве требовалось подходить с осторожностью, так как случайное прикосновение могло привести к ожогам. Конструкция каркаса Везувий Ракета Союз исключает случайное прикосновение к топочной части, и получения ожогов;
3. Часто, при изготовлении печей в кустарных условиях использовались недорогие сорта стали, не предназначенные для работы в условиях высокой температуры. Все её конструктивные элементы Везувий Ракета Союз изготовлены из прочной легированной, термостойкой стали толщиной от 2 до 3 мм.
4. С уличными печами ракетного типа можно использовать посуду как с плоским, так и закруглённым дном. В частности, печь Везувий Ракета Союз универсальна с точки зрения использования посуды, имеет в комплекте специальные крепления-подставки для приготовления блюд как в казане, так и на сковороде;
5. Сверху печи Везувий Ракета Союз имеются специальные борты, выполненные из той же жаропрочной стали. Они в садовой печи выполняют сразу две функции. Во-первых, они не дают распространиться наружу разгоревшемуся в печке пламени, блокируя его. Кроме того, бортики препятствуют проникновению сильного ветра вовнутрь конструкции – тем самым он не затушит огонь;
6. Экономичность. Это касается в первую очередь использования дров. Их требуется гораздо меньше, чем при приготовлении пищи на мангале или в обычной стационарной печи. При этом Везувий Ракета Союз одинаково быстро сжигает как мелкие, так и длинные крупногабаритные дрова. Их размер не имеет никакого значения – весь материал сгорает быстро и равномерно, выделяя тепло наружу.
7. При всех этих преимуществах, изготовленная в заводских условиях уличная печь стоит совершенно недорого – вас приятно удивят цены на неё;

Приобретая ракетную печь Везувий Ракета Союз, вы покупаете комбинированное изделие. Оно сочетает в себя устойчивость и надёжность стационарных печей с лёгкостью и мобильностью печей малого формата. Такую печь Вы всегда можете легко перенести в угол Вашего гаража, сарая, или другого подсобного помещения Используя уличную, садовую печь, Вы сможете приятно удивить друзей или своих родственников, приготовив за несколько минут на свежем воздухе очень вкусные мясные, рыбные или овощные блюда. Поверьте, они будут очень благодарны вам!

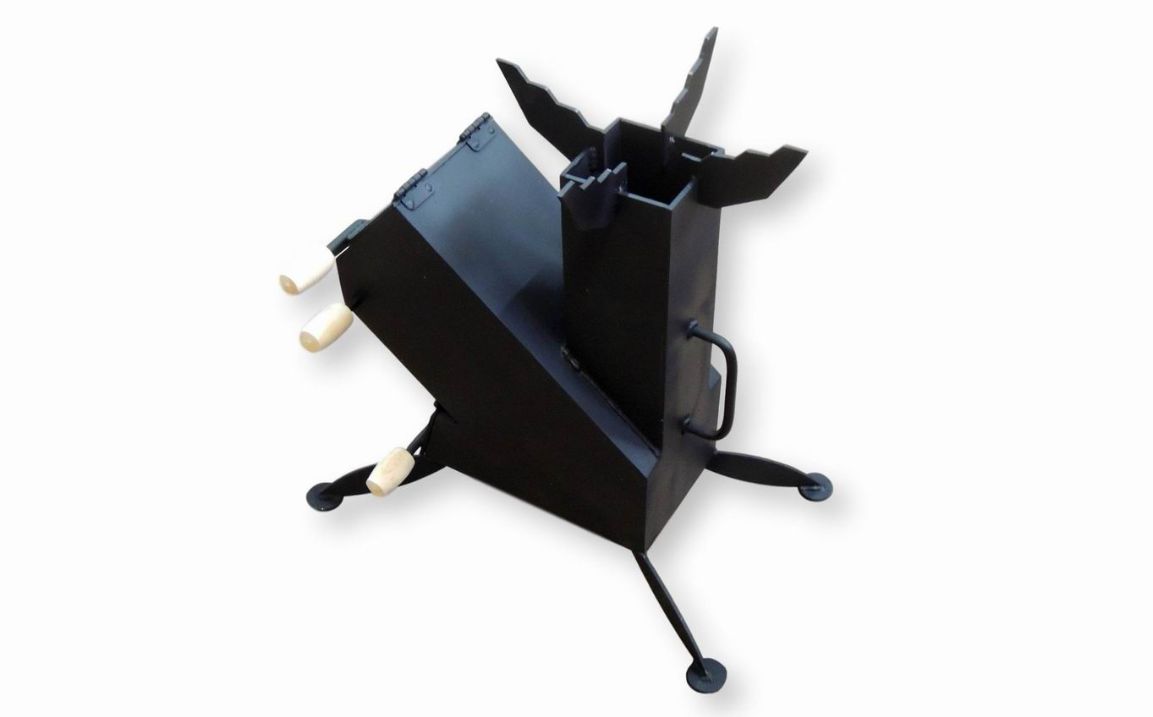

Обзор — ракетная печь с подставкой Везувий Ракета Союз

Как сделать ракетную печь самому

В интернете постоянно ведется полемика об отопительном оборудовании, под названием «ракетная печь». В качестве преимуществ, указывают на простое устройство, конструкцию, которую можно изготовить из подручных материалов (газового баллона или самана), высокую экономичность работы и теплоэффективность.

Принцип работы ракетной дровяной печи

Простейшая дровяная печь ракетного типа, изначально предназначалась исключительно для нагрева пищи и воды. Конструкция состоит из топливника (горизонтального участка трубы), соединенного с каналом, повернутым кверху, конструкция похожа на английскую букву L.

Принцип работы реактивной печки заключается в следующем:

• Свободное протекание дымовых газов по каналу – для отведения дыма, не используется дымоход в полном понимании этого слова. В простейшей конструкции печей, для подогрева пищи и воды, на оголовок канала (изогнутой вверх трубы) устанавливается емкость для нагрева воды: чайник, ведро или кастрюля. Предусматривается небольшой просвет для отвода отходящих дымовых газов.
  Во время работы, из перевернутой трубы сопла вырывается пламя. По этой причине, печь и назвали ракетной.
• Принцип пиролизного горения – печь, с небольшими доработками, способна работать в режиме тления. В этом случае, потребуется переоборудование внутреннего устройства, дымовых каналов. Дополнительно предусматривают канал для вторичной подачи кислорода в камеру дожига.
• Теплоотдача – отопить простейшей ракетной печью жилое помещение невозможно, так как она предназначена исключительно для приготовления пищи. Чтобы сделать возможным обогрев, изолируют внутренний канал печи. Сопло, из которого в простейшей схеме вырывалось пламя, закрывают колпаком.

В пиролизных ракетных печах, принцип работы несколько иной. Главное отличие, это наличие поступления вторичного воздуха, непосредственно в систему дымового канала. Равномерное распределение температуры в печи, происходит за счет изоляции зоны горения.

Продукты сгорания скапливаются под колпаком, создавая избыточное давление. После остывания и отдачи тепла, газы опускаются вниз, откуда выводятся через дымовую трубу. Диаметр дымохода при свободном перетоке дыма, не имеет существенного значения. Обычно ставят трубу с сечением 80-100 мм.

Устройство ракетной печи отличается большой теплоемкостью и незначительным расходом топлива. При рациональной компоновке – с использованием водяной рубашки, тепла будет достаточно для полноценного прогрева небольшого здания с радиаторной системой отопления или нагрева ГВС.

Разновидности ракетных отопительных печей

Ракетные печи, были изобретены в северном Китае и Корее, несколько веков назад. Отечественные умельцы, доработали конструкцию, модифицировали и адаптировали ее, под современные условия эксплуатации.

Существует множество схем и решений, производных от базовой работы ракетной печи. Особой популярностью пользуются следующие:

• Печь Сергея Кузьмина – российская версия реактивного печного оборудования, изначально рассчитанная под переделку из газового баллона или металлической бочки. Преимущество решения в использовании подручных средств. При минимальных навыках в проведении сварочных работ и понимании процесса работы, можно собрать устройство самостоятельно.

• Печка конструкции Габриэля Апостола – схема ракетной печи была разработана англичанином. Изначально использовался вертикальный теплообменник. В схему был включен канал для вторичной подачи кислорода, а также предусматривалась возможность турбонаддува, для увеличения теплоотдачи.

Конструкции ракетных печей имеют конфигурации с массивным теплонакопителем, изготавливаемые самостоятельно из глины, кирпича или даже из консервной банки. Предлагается уже готовое печное оборудование из металла, предназначенное в основном для приготовления пищи и обогрева в походных условиях.

Глиняно-кирпичные печи

Ракетное горение в топке печи, происходит в J или L изолированной камере сгорания. Пламя движется под углом 90°, создавая турбулентность и тягу, достаточную для поддержания интенсивного горения. Дымовые газы в печах из самана, направляются в дымоход, проложенный под лавками или лежанкой. На выходе из системы дымоудаления, выводится еле теплый воздух с небольшим содержанием влаги.

Из шамотной глины и кирпича, ракетную печь легко сделать своими руками. Преимущество устройства в удобстве эксплуатации и комфорте подогрева. В странах Азии, печи соединялись с системой дымоудаления, проходящей под полами, что позволяло комфортно отапливать помещения даже в зимнее время года.

Температура горения внутри топочной камеры 800-1200°С. Глина отличается высокой теплоемкостью. После установки «ракеты», потребуется минимальное обслуживание. Время от времени, будет необходима обмазка печи глиной и заделывание трещин. Глиняно-кирпичные модели, широко распространены в странах ЕС, а также Аргентине и США.

Стальные печи типа «Ракета»

Чертежи ракетной печи из газового баллона, были разработаны отечественными «Кулибиными». Идея состояла в том, чтобы создать качественный и высокоэффективный аналог из недорогих подручных средств.

Чтобы изготовить печь ракету из газового баллона, потребуется немного дополнительных расходных материалов: квадратной трубы необходимого диаметра, стальной бочки.

Для горизонтального дымохода «лежанки», применяется металлическая труба. Сечение выбирается идентичное вертикальной дымовой трубе. Компактные размеры ракетной печи из газового баллона, позволяют установить ее в любом месте дома.

Ракетные печи относятся к отопительному оборудованию непрерывного горения. Правильно сконструированная и изготовленная «ракета», работает в течение 7-8 часов от одной закладки. В процессе горения, допускается дозаправка дров без необходимости в остановке и остывании печи.

Походная ракетная печь, повторяет внутреннее устройство конструкций, изготовленных из газовых баллонов, только имеет меньшие габариты. Модификация используется в основном для приготовления пищи.

Покупателю предлагается ракетная походная печь Робинзон – устройство, позволяющее эффективно прогреть палатку за несколько минут. В интернете есть множество схем, как изготовить «ракету» Робинзон, используя исключительно консервные банки и некоторые слесарные инструменты.

Печи из консервных банок «Ракета»

Ракетную печь можно сделать своими руками. Для этого понадобится три консервных банки разного диаметра. Можно использовать жестяную тару от ананасов или сгущенного молока.

Две банки используются для изготовления корпуса. Между ними образуется прослойка для постоянной циркуляции воздуха. Банка из-под сгущенного молока, меньшего диаметра, пойдет для изготовления топочной камеры с поддувалом.

На изготовление ракетной печи понадобится всего 10-15 минут. Для производства нужны консервные банки и ножницы по металлу. Мощности печки хватит, чтобы нагреть кружку воды для чая или заварить кофе.

Какие дрова используются для печи ракета

Согласно заверениям владельцев, печь ракетного типа, потребляет дров на 40-80% меньше, чем классическая голландка или буржуйка. Топить можно опилками, отходами древесины и любыми производными дерева: брикетами, пеллетами.

Существуют некоторые правила, ограничивающие потребление топлива:

• Для топки, используется древесины твердых сортов. Лучше не использовать сорта дерева с высоким содержанием смол.
• Влажность топлива не более 20%. Во время работы, используется принцип пиролизного горения. Влажное топливо, сгорая, производит дым, что снижает теплоотдачу.

Современные печки оснащаются большим бункером для дров, что гарантирует длительную работу от одной закладки. При условии правильно собранной печки, время горения дров не менее 6-8 часов.

Плюсы и минусы печи типа «Ракета»

Опыт использования ракетной печи для отопления, позволил прийти к выводу об эффективности конструкции. Владельцы выделяют несколько достоинств и недостатков.

Преимущества ракетной печи – к ним относят:

• Способы изготовления печки – сделать печное оборудование можно из подручных средств. Популярностью пользуется самодельная ракетная печь из газового баллона. В походных условиях, при определенных навыках, из нескольких консервных банок, можно за 10-20 минут изготовить для себя простейшее устройство для приготовления пищи.
• Внешний вид – зарубежные технологии строительства печки ракетного типа из глины и кирпича, предусматривают установку в помещении. Печное оборудование смотрится стильно. Характеристики печи позволяют эффективно обогревать все здание.
• Теплоэффективность – температура нагрева дымовых газов 1200°С. Выделяемое тепло используется на 92%. Дымовые газы, при прохождении через дымоход – лежанку, остывают практически полностью. При условии грамотных теплотехнических расчетов и успешного направления тепла для нагрева теплоносителя, ракетное горение эффективно и экономически выгодно.
• Высота дымохода – принцип работы заключается в отсутствии принудительной тяги, которая наблюдается в печном оборудовании классического типа. По этой причине, не нужна большая высота дымохода.
  Классическая русская печка подключается к дымовой трубе, поднимающейся как минимум на 5-6 метров от уровня грунта. Для «ракеты», достаточно высоты в 1-2 м. Для глиняно-кирпичной конструкции, потребуется рассчитать протяженность горизонтального дымохода.

После подробного описания преимуществ, стоит обратить внимание на несколько недостатков:

• Максимальный размер длины топки в печи, 20-30 см. Дрова потребуется заготавливать небольшими поленьями, что не всегда удобно.
• Ракетное сгорание предъявляет высокие требования к качеству топлива: влажности и отсутствию смолянистых отложений. Для топки подойдут дрова с годовой сушкой.

Ракетное сгорание дров – это эффективный и экономичный принцип работы. При условии, что печка сделана без нарушений, экономичность достигает 40-50%.

Печи ракетного (реактивного) типа – простые и эффективные, как делаются

Ракетными эти печи назвали потому, что внутри них возникает значительной силы поток разогретых газов за счет разности плотностей при нагревании.

Газ вырывается вверх из горелки, словно из сопла ракеты…

В ракетной печи значение дымохода и естественной тяги в нем намного меньше, можно сделать конструкцию вообще без дымохода, в том числе и переносную. А также имеется возможность создания сложных теплообменников с повышенным сопротивлением движению газов. Печь имеет предельно простую конструкцию, не требующую особого печного мастерства от исполнителей…



Как работает ракетная печь

Простейшая схема ракетной печи включает в себя изогнутую трубу – и все… Горение топлива происходит в горизонтальной или в нисходящей ее части, разогретые газы устремляются вверх по вертикальному участку. В простейших конструкциях выходящие газы обогревают лишь маленькую варочную панель и выбрасываться в атмосферу.

На этом принципе делаются не только самодельные ракетные печи. Ряд предприятий производят переносные печи на одно варочное место. Легчайшие и простейшие печи на дровах получили популярность у туристов, на базах отдыха…

Возможна и более сложная конструкция из металла с обширной варочной панелью и дополнительным дымоходом, который бы обеспечивал нормальную работу этого устройства для кухни.

Но данные конструкции предназначены для использования только вне помещений и мало подходят для обогрева. Как преобразуется реактивная или ракетная печка для отопления?



Конструкции реактивной печи для отопления

Усложнение конструкции печи, которую называют ракетной или реактивной происходит за счет следующего.

• Внедрения теплообменника после вертикального (разгонного) участка трубы по типу «газ-воздух» или «газ-вода».
• Подачи вторичного воздуха в вертикальный участок для дожига не сгоревших частиц и газа СО, которые обычно образуются в печах такого типа, так как первичного воздуха может и не хватать для всего объема горения при искусственном перекрытии (длительное горение).



Ракетная печь для отопления вспомогательных помещений

Простейший вариант отопительной ракетной печи – нагреваемый колпак. Труба в которой происходит горение помещается в корпус больших размеров, где между ней и стенками корпуса остается зазор не меньше 50 мм.

Тогда раскаленные газы движутся вдоль стенок к дымоходу, подключенному в нижний части корпуса. В таком виде печка преобразуется в большой радиатор с варочной панелью вверху, который можно оребрить, и неплохо подходит для обогрева вспомогательных помещений.

• Конструкция может быть выполнена из баллона и труб, например, так – топливная труба 70 – 100 мм помещается в оболочку 150 – 200 мм, которая находится в стандартном баллоне на 50 литров с диаметром 300 мм.
• Конструкция побольше – из бочки. Топливник 150 мм здесь окружен ведрами порядка 400 мм в диаметре.

Здесь утеплительный элемент вокруг вертикальной трубы – обязательная часть, предотвращает остывание трубы, а значит сохраняет значительную тягу. Для теплоизоляции применяется крошка красного кирпича, асбест, крупный песок, зола.



Варианты ракетной печи с разными теплообменниками

Реактивная печь может быть снабжена многоходовым водяным теплообменником. Значительная тяга вертикального канала позволяет применять теплообменники с большим аэродинамическим сопротивлением. Поэтому вполне реально довести КПД печи до 70 и даже 80%, на уровень фирменных котлов на твердом топливе прямого горения.

Другой вариант теплообменника, сухого, заключается в нижнем подключении дымохода со значительной протяженностью пологой части. Этот участок трубы может быть оформлен в виде нагреваемого помоста – теплый лежак. Конструкция имела популярность в подсобных помещениях, на производствах в прежние времена, но не потеряла актуальности и сегодня.



Достоинства и недостатки ракетной печи

Почему ракетную печью меньше применяют для обогрева?
Если сравнить конструкцию ракетной печи с печками длительного горения для вспомогательных помещений (о которых дополнительно можно узнать здесь), то можно отметить следующее.

• Ракетная печь требует качественных дров, она даже гораздо хуже работает или вообще не работает на сырых дровах. Это связано с тем, что не развивается необходимая температура (не выделяется энергия), чтобы поддерживалась достаточно большая тяга в вертикальной трубе.
• Также за печью нужно постоянно следить и обслуживать ее, чтобы сухие дрова в небольшой топке не прогорели…

Печи длительного горения, использующие опилки и древесные отходы, в плане обслуживания проще и энергия у них может быть намного дешевле.

• В тоже время ракетно – реактивная печка хороша как теплогенератор отдающий сразу много энергии, способный быстро выложить множество киловатт, и это востребовано во многих случаях.
• Второй и главный плюс упрощенной конструкции – предельная простота и возможность использовать буквально везде, где найдется кучка дров, на открытом воздухе для готовки пищи с весьма мощной энергопоодачей к плите, лучшая печка для пикника…



особенности конструкции длительного горения, размеры, чертежи и схемы работы

Практичное отопительное устройство, не уступающее по своим функциональным возможностям традиционной буржуйке – это ракетная печь. Ее востребованность заключается в высокой эффективности, экономичности, доступности конструкции и простоте изготовления. Собрать подобный агрегат в домашних условиях под силу даже начинающим мастерам.

Содержание статьи

Что собой представляет печь-ракета?

Реактивная печь получила свое оригинальное название благодаря особой конструкции корпуса – традиционная форма устройства выполняется из отрезов металлических труб, соединенных между собой сварным швом. Внешне она напоминает ракетную установку. Упрощенную модель печи можно собрать за несколько часов.

Реактивным отопительный прибор становится в результате особенностей процесса горения топливного материала, когда в определенный момент работы при высокой подаче воздушной массы в топливную камеру печь начинает создавать мощное гудение и вибрацию.

Важно! Режим гудения ракетной печи характеризуется нерациональным расходом топлива в процессе его сгорания. Экономный режим нагрева обеспечивает тихую работу отопительного агрегата.

Принцип работы

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

• Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
• Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

1. В топливный отсек закладываются дрова, и выполняется поджиг.
2. Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
3. Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
4. Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
5. Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.

Достоинства и недостатки

Печь-ракета длительного горения приобрела особую популярность и востребованность благодаря своим положительным характеристикам:

• Доступная конструкция и легкая сборка. Самый простой вариант печи можно изготовить в домашних условиях из доступных материалов за несколько часов.
• Эффективная теплопередача с использованием различного типа древесного топлива – дров, щепы, веток, коры и стружки.
• Широкий функционал. Возможность использования устройства для обогрева помещений, приготовления пищи и подогрева воды.
• Полное сгорание топлива с возможностью дожига пиролизных газов. Это позволяет повысить КПД и при этом избежать отравления угарным газом.
• Возможность повторной закладки топлива, не прерывая рабочий процесс.
• Отсутствие необходимости в создании принудительной тяги в дымоотводной системе. Высокий уровень саморегуляции рабочих режимов прибора.

Эргономичная печь может быть установлена в любом помещении, а облегченные конструкции не требуют дополнительного обустройства усиленного фундамента.

Несмотря на существенные плюсы, подобный агрегат не лишен некоторых недостатков:

• Отсутствие возможности автоматизации процесса топки. Самодельные печи требуют постоянного контроля над закладкой топливного материала со стороны человека.
• Высокая вероятность получения ожогов при существенном нагреве металлической конструкции.
• Устройство не предназначено для обогрева жилых домов большой площади и стационарных банных комплексов.
• Конструкция печи предусматривает использование хорошо просушенного топлива, поскольку излишек влаги может привести к обратной тяге в дымоходе.
• Неэстетичный внешний вид готового устройства.

Конструкция

Печка ракетного типа представлена достаточно простой конструкцией, которая изготавливается из труб требуемого диаметра.

Топливной камерой является горизонтальный отрез трубы, в который выполняется закладка топлива. В некоторых случаях печь может иметь вертикальный вариант загрузки. В этом случае прибор состоит из трех конструктивных элементов – двух вертикальных труб различной высоты, смонтированных на горизонтальную трубу. Короткий отрез трубы является топливным отсеком, длинный отрез – дымоходом.

Чтобы обеспечить повышение КПД, ракетные печи могут иметь дополнительные элементы конструкции:

• Топливный отсек (вертикальное или горизонтальное положение) – для загрузки топлива.
• Камера дожига (горизонтальная) – для сгорания топлива и аккумуляции тепловой энергии.
• Поддувальный отсек – для дожига пиролизных газов, которые образуются при сгорании топлива.
• Наружный корпус печи – для теплоизоляции конструкции.
• Лежанка – площадка для отдыха в положении лежа или сидя.
• Дымоходная труба – для вывода продуктов сгорания топлива и создания естественной тяги.
• Варочная поверхность – горизонтальная площадка для приготовления пищи или подогрева воды.

Изготовление своими руками

Самодельная печь из отработанного газового баллона – доступный вариант дровяной печи, которая предусмотрена для эффективного обогрева помещений и экономного расхода топлива.

Чтобы сделать печь в домашних условиях, потребуется:

• Пустой корпус баллона – 2 шт.
• Металлическая труба для создания вертикального дымоходного канала (диаметр – 12 см).
• Профильная труба для изготовления топливника и загрузочной камеры (длина 100 см, сечение – 12×12 см).
• Отрезы металлических труб: короткий на 80 см (диаметр – 15 см) и длинный на 150 см (диаметр – 12 см).
• Стальной лист (толщина 3 мм).
• Металлические прутья.
• Утепляющий жаростойкий материал (перлит).
• Сварочное оборудование.
• Болгарка.
• Средства персональной защиты – очки и перчатки.

Чтобы обеспечить правильную сборку печи, рекомендуется подготовить рабочий чертёж с указанием точных размеров всех конструктивных элементов устройства.

Пошаговая инструкция по изготовлению ракетной печи:

1. Из профильной трубы отрезается три отрезка – два из них по 30 см и один для лежака на 35 см. Из заготовки для лежака болгаркой проделываются прямоугольное отверстие для топливного отсека и полукруг для вертикальной трубы.
2. Одна 30-сантиметровая заготовка разрезается продольно и приваривается к топливному отсеку для создания воздушного канала.
3. Топливный отсек соединяется с трубой горячей сваркой.
4. Из арматуры изготавливается колосник, для топливной камеры и зольника – дверки.
5. Далее изготавливается вторичная камера для дожига пиролизных газов.
6. Внизу баллона проделывается отверстие под топливный отсек. С наружной стороны баллона фиксируется колено под трубу диаметром 12 см для дымохода.
7. Внизу трубы вырезается отверстие для очистки дымохода.
8. Сверху на трубу насаживается отрезок трубы диаметром 15 см и приваривается сваркой к баллону.
9. Свободное пространство между двумя трубами заполняется утеплителем, края закрываются сварным швом.
10. Во втором баллоне отрезается днище и заваривается отверстие под вентиль. Он будет использован для дожига пиролизных газов.
11. Оба баллона фиксируются друг с другом в специальный паз при помощи двух сварных колец так, чтобы обеспечить герметичность готовой конструкции. Паз уплотняется шнуром из асбеста.

Важно! Прежде чем приступить к топке самодельной ракетной печи, необходимо тщательно проверить качество соединительных швов и герметичность конструкции. В работающую установку не должны бесконтрольно проникать воздушные массы.

Как правильно топить ракету?

Для получения максимального эффекта отопления перед основной закладкой топливного материала печь ракетного типа следует тщательно разогреть. Для этого используются легковоспламеняющиеся материалы: бумага, щепа, сухая стружка, опилки, картон, камыш или солома, которые укладываются в открытый поддувальный отсек.

Прогрев системы приведет к появлению характерного звука – тихого или громкого гудения. Далее в прогретый прибор осуществляется закладка основного топлива для получения необходимого количества тепловой энергии.

Сам процесс топки выполняется по следующей схеме:

• Открытие дверки в поддувальный отсек.
• Закладка топливного материала для поддержания оптимальной температуры горения.
• С появлением гула в печи поддувало закрывается до момента полного перехода в беззвучный режим работы.

Важно! Если закрытая воздушная задвижка привела к снижению интенсивности пламени, ее необходимо открыть, чтобы повысить тягу и усилить процесс горения топлива.

Другие виды ракетных печей

На основе базовой конструкции ракетной печи были созданы другие варианты отопительных устройств с более высоким КПД, которые предназначены для уличного использования и внутренней эксплуатации в качестве источника отопления и горячего водоснабжения.

Печка-плита

Прибор предназначен для приготовления пищи и зимней консервации, оборудован расширенной варочной поверхностью, рассчитанной на несколько емкостей.

Отличительной характеристикой ракетной плиты является то, что вертикальный канал с топливной камерой расположен в нижней части варочной поверхности. В этом случае горячий воздух из топки быстро нагревает поверхность, а чтобы плита как можно дольше оставалась горячей, топливные газы скапливаются внутри горизонтального канала. Остатки газовой смеси выводятся в вертикальный дымовой канал, соединенный углом с варочной поверхностью.

Для удобства эксплуатации печь оснащается устойчивыми опорами, поэтому ее легко можно использовать на любой поверхности как внутри помещений, так и на открытом воздухе.

Печка с водяным контуром

Подобный агрегат оборудован теплообменником, который соединен с отопительной системой: радиаторами, трубами и водяным баком. Он предназначен для создания полноценной системы автономного отопления для небольшого садового или дачного домика.

Конструктивно печка состоит из таких функциональных элементов:

• Вертикальный топливный отсек и жаровой канал из кирпича выкладываются на прочное бетонное основание. В нижней части конструкции имеется зольник с дверкой для удаления золы.
• Вертикальный стальной канал с теплоизоляционной прокладкой, защищенный наружным металлическим кожухом.
• Теплообменный узел с водяным контуром, установленный на металлический кожух.

Отличительной особенностью печи является создание водяной рубашки, когда по трубам вместо воздуха циркулирует жидкий теплоноситель, обеспечивающий эффективный обогрев помещений.

Печка с лежанкой

Другой вариант применения реактивной печи в быту – это обустройство удобной конструкции со специальной площадкой для отдыха в сидячем или лежачем положении. Лежанка может иметь различную форму исполнения – топчан, широкая кровать, компактный диван, скамейка.

Для изготовления лежанки используются кирпич, бутовый камень, глиняная масса с опилками. Высокая теплоемкость материалов способствует аккумуляции тепловой энергии длительное время, благодаря чему подобную печь рекомендуется устанавливать в жилых комнатах.

По типу используемого материала для изготовления конструкции ракетные печи бывают:

• Глиняно-кирпичные. Хорошая теплоемкость кирпича и шамотной глины способствует тому, что подобные конструкции хорошо накапливают и выделяют тепло в помещение. Температурный режим горения топлива в подобных печах может достигать 1000 градусов. Глиняно-кирпичные агрегаты требуют минимального технического обслуживания, которое заключается в периодической обмазке корпуса глиной и устранении трещин.
• Металлические. Подобные устройства изготавливаются из металлических бочек, газовых баллонов, огнетушителей, труб и листовой стали. Доступность материалов позволяет получить надежный и эффективный отопительный агрегат. Особой популярностью пользуются походные металлические печи – «Робинзон», «Огниво» или «Тайга». Они отличаются компактными размерами, возможностью установки в любом доступном месте и простотой эксплуатации.
• Из подручных материалов. Упрощенные конструкции ракетных печей можно изготовить из самых дешевых и доступных материалов: консервных банок, стальных ведер и прочих емкостей. Маломощные печки можно использовать для быстрого подогрева воды в полевых условиях.

Мобильная печь – практичный и дешевый вариант для туристических походов и отдыха на природе, который предусмотрен для экономного расхода топлива и удобства эксплуатации в любых климатических условиях.

Стационарная печь – эффективный и безопасный вариант для обогрева небольших площадей, организации горячего водоснабжения и приготовления пищи.

При всех своих достоинствах реактивная конструкция печи, изготовленная своими руками, не подходит в качестве полноценного источника тепла для отопления жилого дома. А вот использовать технические возможности устройства для решения повседневных задач вполне приемлемо.

принцип ракетной печи и ее изготовление

Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле: уйдет несколько кусков трубы квадратного сечения, небольшой кусок листовой стали для дверки поддувала, прутки для изготовления ножек и колосника. Все настолько просто, что имея небольшой опыт в сварке, ее можно сварить за пару часов. В статье мы опубликуем имеющиеся чертежи, покажем несколько вариантов готовых печей с указанием размеров и использованных материалов, выложим видео урок о принципах их построения. На основании этих материалов вы сможете изготовить печь Робинзон своими руками.

Походная печь Робинзон

Ракетные печи привлекательны простотой конструкции и экономичностью. Но, за кажущейся незамысловатостью, стоит точный расчет. Отклонятся в размерах очень нежелательно: все перестанет работать вообще или сжигание топлива будет крайне неэффективным.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные газогенераторные пиролизные котлы.

Как работает печь-ракета

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

• Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
• Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
• Сечение дымовой трубы не должно быть меньше размеров топливника.

Устройство печи Робинзон: чертежи и размеры

Так выглядит походная печь Робинзон

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой. Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга.

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет. Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

Чертеж топливника печи Робинзон с зольником и поддувалом

Печь Робинзон своими руками: два фото и три видео варианта

Народные умельцы делают небольшие походные ракетные печи из разных отрезков металла. На фото ниже вы видите что получилось — готовая печь Робинзон, сделанная своими руками мастеровым из Пензы. Использованы три небольших отрезка профильной трубы 160*160 мм, из которых сварен топочный отсек. Его общая длина получилась 40 см. Цельный кусок трубы 120*120 мм длиной 60 см использован для дымохода. В топке зольник сварен из листового металла 8 мм и стального прутка 12 мм. Вместо ножек приварена металлическая пластина: толщина 8 мм, размеры 180*350 мм.

Это готовая печь Робинзон и то, из чего ее сварил своими руками мастер (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

По словам автора: растопленная печь горит хорошо, не дымит и не капризничает. Только перед загрузкой «серьезным» топливом: ветками и щепками, ее нужно протопить бумагой, сеном, сухой травой или очень тоненькими ветками. Когда труба разогреется, можно закладывать более «толстые дрова».

Сложности с растопкой холодной  печи вообще характерны для ракетных топок. В данном же случае имеем еще и зауженный дымоход, что делает растопку более проблематичной.

Второй вариант самодельной походной печи ракетного типа — из двух профильных труб: 160*160 мм длиной 30 см для топки и 120*120 мм длиной 60 см для дымохода (лучше брать не меньшего сечения — тяга будет лучше). Для зольника, дверцы и подставки использована сталь 5 мм. Зольник вырезан в половину длины топки, к пластинке доварены  армарутные прутки 12 мм диаметра. Крышка не доходит до пластины зольника примерно на 2 см, вместо ручки использована гайка большого диаметра. Опорная пластина размерами 20*30 см.

Материалы и процесс изготовления печи Робинзон своими руками (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Чтобы посуду было удобно ставить и чтобы дыму было куда уходить, по углам трубы приварены шарики от шруса. Этот вариант оказался удобнее, чем предложенный в оригинале (три кольца, сваренных между собой) — на такую печку можно поставить посуду с круглым дном — казан, например. Эта посуда чаще всего есть у охотников и рыболовов, а не кастрюли с плоским дном. Отлично становится и чайник: три литра воды в нем закипает за 20 минут. Жара хватает и на то, чтобы пожарить мясо, и на другие задачи по приготовлению пищи.

Портативная печь Робинзон: испытания в гараже и на трехдневной охоте (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Теперь обстоятельный видео-рассказ от автора усовершенствованной печи о всех тонкостях изготовления ракетного Робинзона своими руками, а также о том, как правильно его топить.

Это видео-сюжет о двух ракетных печах: знакомом уже самодельном Робинзоне и мини-печке, сделанной из консервных банок разного диаметра. Работает эта мини-печка по тому же принципу, но размеры имеет более чем компактные.

А этот видео-рассказ для тех, кто хочет сделать отопительно-варочную ракетную печь. Сделана она тоже по типу печи «Робинзон», но уже с теплоизолированым кожухом.

Ракетная печь из профильной трубы своими руками: варианты изготовления, чертежи, фото

Ракетная печка является популярным вариантом, когда речь заходит о создании агрегата своими руками, способного обогреть помещение или стать подобием плиты в походных условиях. Чертежи и схемы подобной конструкции должны иметься в наличии у людей, любящих туризм.

Создать печку своими руками не сложно – потребуется немного времени, подходящие инструменты, материалы, устойчивые к воздействию открытого огня и сильному нагреву. Подобная печка имеет несколько особенностей, отличий, делающих печку выгодным вариантом для изготовления.

Стационарная походная ракетная печь устанавливается, как внутри помещений (коттеджей, дачных домиков) вдоль стены, так и на специальной площадке, в том числе и на открытом пространстве. Подходит для качественного отопления помещения площадью 45-50 м2 (учитывается наличие/отсутствие перегородок, стен, отдельных комнат, высота потолков).

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

• Топливник.
• Труба для отвода образующегося дыма.

Особенность конструкции — топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

• Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
• Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
• Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции

к содержанию ↑

Общий принцип работы

Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:

• Твердое топливо (дрова) закладываются в топку.
• Производится розжиг.
• В процессе нагревания под действием пламени и сгорания вырабатываются газы.
• Начинается их движение по вертикальному участку трубы.
• Подачу обеспечивает специальный канал, по которому быстро движется «вторичный воздух», являющийся уже нагретым.
• Нагретые газы поднимаются к основанию трубы.

Основной принцип работы схож с пиролизными котлами. В результате на выходе из печи, в верхней части конструкции достигается максимально возможная температура. Ее и используют для отопления, нагрева воды, приготовления пищи. Для удобства можно сделать специальную площадку для размещения емкостей, прикрепив ее к верней части трубы.

Большим и значимым для пользователя преимуществом ракетной печи является ее экономичность – дров, а также другие виды твердого топлива, расходуются мало, КПД высокий (около 65%). Для того чтобы повысит качество функционирования достаточно подкинуть в топку опилки, бумагу, ветки или сухую траву.

к содержанию ↑

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

к содержанию ↑

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Чертеж

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

к содержанию ↑

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

к содержанию ↑

Печь «Робинзон»

Удобная и функциональная Ракетная печь Робинзон является отличным вариантом для использования в походе или на даче. Изготовить ее также не сложно, используя чертежи и схемы. Своими руками легко можно создать агрегат, который будет очень похож на заводской.

Печь «Робинзон»

к содержанию ↑

Материалы

Для изготовления своими силами качественного изделия для обогрева потребуется приобрести следующие материалы:

• Лист стали (для изготовления корпуса топочного бункера размером15см ×10см×30 см ) – 1 штука, толщина 3 мм.
• Пластинки из качественной стали (не менее 3 мм) параметры материала составляют 30см×15 см –их потребуется взять 2 шт.
• Стальные крепкие пластинки с показателями 10см×30 см – согласно классическому варианту проекта потребуется 2 шт.
• Пластины, также выполненные из хорошей стали 10см×15 см – 1 штука.
• Металлическая пластина параметры: 15см×20см×3 мм – 1 штука (для изготовления поддувала).
• Труба, диаметр которой равен10 см (высота 60 см) – 1 штука (металлическая).
• Отрезки от арматуры диаметром в 7 или 8 мм – 1,2 метра (потребуется для изготовления решетки колосника).
• Кольца, диаметр которых не меньше 3 см – 3 шт.
• Вертикальный стояк (10 см) – 1 шт.
• Кольцо диаметром 11 см – 1 шт.
• Гайки ( выбирается значение детали d13) – 3 штуки.
• Отрезок стальной трубы с резьбой – их нужно для работы 3 шт.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка.
• Маркер.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Чертеж

Походная печь Робинзон своими руками собирается по следующему чертежу:

Чертеж печи «Робинзон»

к содержанию ↑

Пошаговая инструкция

Все основные работы потребуют аккуратности, внимания, но не отнимут много времени – около 3 часов с подготовкой. Основные действия предполагают следующие шаги:

• Подготовка пластины, которая будет отделять в готовой конструкции топку от поддувала – потребуется приварить к ней отрезки арматуры (расстояние 1 см от каждого элемента) – в итоге получится колосниковая решетка.
• К имеющейся в числе материалов для изготовления пластине для удобства прикрепляется колосниковая решетка, после, используя сварочный аппарат, нужно надежно полученный элемент прикрепить к боковым и задней стенке будущей топки. Особенность работ: нужно перед началом приваривания отступить от низа по краю30 см.
• Следующий шаг проведения работы – сваривание угловых элементов соединений задней и боковых стенок топочной камеры.
• Затем приваривается дно камеры.

После этих этапов следует переходить к завершающим действиям. Здесь выполняются такие действия, как прикрепление гаек, которые нужны, чтобы печь устойчиво стояла. Далее к ним при желании крепятся ножки. Затем действия такие:

• Крышка топки, если она предусмотрена выбранным вариантом чертежа, прикрепляется к корпусу (используется сварка).
• Следующий этап – разметка трубы (для этой цели потребуется использовать яркий маркер по металлу).
• После производится срез под углом в 30⁰ (получается по очертанию правильный овал).
• Каждую из обязательных к использованию труб из комплекта материалов нужно приставить отверстием овальной формы ровно к середине крыши конструкции.
• Потребуется обвести трубу (маркером).
• Получившейся рисунок нужен для того, чтобы по его контуру провести вырезку отверстия (работа осуществляется с использованием сварки, напряжение может потребоваться увеличить).
• Затем в получившееся отверстие вваривается труба, расположить ее по схеме нужно вертикально.

Дополнительно рекомендуется на трубу нужно надеть, а затем и закрепить подставку (для емкости/кастрюли с едой или водой).

В конце прикрепляются ножки (по желанию), проводится первый пробный запуск (с минимумом твердотопливного элемента). Если захочется открасить конструкцию, то перед этим нужно полностью остудить всю конструкцию.

Готовая самодельная печь «Робинзон»

к содержанию ↑

Усовершенствование конструкции

Удобная походная печь Робинзон своими руками собранная по схеме, может быть усовершенствована.

Первое, что можно сделать – приварить к основной конструкции дверку с ручкой, чтобы иметь возможность контролировать количество выделяемого тепла или количество дров в топке. Она будет открываться не в сторону, а  вверх.

Оптимальный вариант – изготовление заслонки, которая будет открываться в нескольких положениях:

• вниз или влево;
• затем вправо.

Такую заслонку нужно установить в приваренные заранее на стенки уголки, размеры выбираются 1Х1 см или, как вариант для увеличения -1,5 смХ1,5 см.

Дополнительные способы усовершенствование печи «Робинзон» — увеличение толщины стали для топочной камеры с 3 до 5 мм.

Для участка, где труда проходит вертикально, можно использовать квадратное, а не овальное отверстие.

Подставку и ножки можно создавать из различных материалов, используя наиболее удобные варианты.

Последнее, что можно сделать: к топке приварить широкую металлическую пластину или прикрепить металлические уголки к трубе, чтобы ставить на них емкость для воды. Таким образом получится ракетная печь с варочной поверхностью.

Ракетная печь с варочной поверхностью

к содержанию ↑

Печь «Антошка»

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь «Антошка»

к содержанию ↑

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) — 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) — 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук. Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).
• Сделать на ней затем аккуратные срезы, выполнив их под углом в 30⁰.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

• В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
• Далее потребуется произвести соединение этих двух элементов.
• Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 30⁰ (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

• Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба. Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
• Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
• Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
• Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (90⁰ — полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

к содержанию ↑

Вывод

Печь Робинзон имеет различные варианты для изготовления. Это не только хороший вариант для отопления небольшого дома или палаточного городка в условиях похода, но и настоящая варочная панель, способная обеспечить горячей пищей. Дополнительно, используя печи Робинзон, изготовленной своими руками, в которой имеется крепление для емкости с водой, можно обеспечить подачу горячей воды.

что это такое, как работает, как собрать своими руками

Владельцы небольших помещений, таких как дачные домики или мастерские, рано или поздно сталкиваются с проблемой отопления своих площадей.

Существует много способов сделать это самостоятельно и без особых затрат. Один из вариантов решения — самостоятельное изготовление ракетного отопительного устройства.

Ракетный обогреватель работает на дровах и достаточно прост в изготовлении. Ниже мы подробнее рассмотрим его преимущества и недостатки, принцип действия, процесс изготовления.

Принцип действия

Несмотря на свое название, ракетная, или, как ее еще называют, реактивная печь, не имеет отношения к ракетостроению или реактивной тяге.

Свое название устройство получило по причине внешнего сходства с ракетой и из-за гудящего звука, возникающего при чрезмерной загрузке топливной камеры дровами.

Этот звук сигнализирует о неэффективном использовании агрегата. При оптимальном режиме работы устройство издает тихий шелестящий звук.

Ракетные печи бывают переносными и стационарными. Некоторые модели печей, например, «Робинзон», помещаются в стандартный туристический рюкзак.

С ее помощью можно быстро и легко приготовить пищу или разогреть воду в походе.

Печка исполнена в виде перевернутой буквы «Г». Рассмотрим принцип действия таких обогревателей на ее примере.

В горизонтальный отрезок трубы, выполняющий роль топливной камеры, закладываются дрова.

Поджигаются они со стороны вертикального отрезка. Внутри канала в виде буквы «Г», за счет разницы температур входящего воздуха и горячих газов, образующихся при сгорании топлива, возникает тяга.

Скорость сгорания дров возрастает по мере разогрева корпуса агрегата, поэтому надо постоянно контролировать подачу воздуха, чтобы топливо не выгорело зря.

Печи ракетного типа обогревают помещение используя энергию восходящего потока, возникающего при сгорании топлива. Мощность такого обогревателя зависит от степени разогрева корпуса.

Несложная конструкция обеспечивает за счет естественной тяги нагрев большой емкости с водой за 10 минут. Если вы используете толстые поленья, вертикальный участок печи необходимо утеплить.

Стационарная реактивная печь

Стационарные печи такого типа конструктивно отличаются от переносных наличием колпака, удерживающего тепло и отдающего его в обогреваемое помещение. В них уже действует процесс пиролиза, так как ограничено количество изначально поступаемого воздуха.

Газы, возникающие в процессе пиролиза, дожигаются в нижней части вертикальной трубы, куда по отдельному воздуховоду поступает вторичный воздух, который обеспечивает полное сгорание этих газов.

Мы можем заметить, что реактивные печи похожи по своему принципу работы на твердотопливный обогреватель длительного горения, где также используется метод пиролиза. Основное их различие – отсутствие в ракетных печах вентилятора для наддува.

Газы, образующиеся при сгорании, поднимаясь, постепенно охлаждаются и опускаются из-под купола в межстенный зазор. После этого, под действием сил гравитации, давления следующей за ними порции газов и тяги, они попадают в дымоотвод.

Одновременное действие всех трех сил позволяет использовать дымоходы любой произвольной формы. Не потерять тепло от такого обогревателя можно, установив на дымоход водяную рубашку и оборудовав ее двумя патрубками, присоединяемыми к отопительным приборам.

Стационарные печи изготавливаются из металла. Их можно соединять с варочными плитами, комбинировать их с теплообменниками.

Плюсы и минусы конструкции

Ракетная печь – одно из лучших решений для отопления небольшой площади жилого помещения, мастерской или гаража. Использовав кирпич, можно неплохо вписать такую печь в жилой интерьер.

На виду останется только колпак и крышка топливного отсека. КПД таких печей невелик и во многом зависит от топлива (дрова должны быть сухими) и от контроля за подачей воздуха. Его надо ограничивать, чтобы успевать отбирать максимум тепла.

Если мы хотим использовать обогреватель в комплексе с водяным контуром, необходимо смонтировать теплообменник на дымоход, и подсоединить его напрямую к батареям отопления либо к тепловому аккумулятору. Это поможет избежать потерь тепла, которыми страдают устройства такого типа.

Еще один вариант максимально использовать полученное тепло – соорудить обогреваемую лежанку. Это непросто, но результат оправдает вложенные усилия.

Основные недостатки такой конструкции выглядят следующим образом:

• отсутствие автоматики вызывает необходимость постоянного контроля за агрегатом, управление производится полностью в ручном режиме;
• быстрое сгорание дров, необходимость частой их загрузки;
• неспособность произвести большое количество тепла за небольшой промежуток времени, не могут быть использованы для протапливания бань;
• нагрев колпака до высокой температуры, может вызвать ожог при случайном соприкосновении.

Инструкция по сборке

Самая простая модель печи такого типа – «Робинзон», мы уже говорили о ней в этой статье. Ниже вы можете увидеть ее подробный чертеж.

Для ее сборки нам будут нужны фрагменты профильного проката и материал для изготовления подставки и ножек. Желательно также иметь хотя бы небольшой опыт сварки.

Строго следовать размерам не обязательно. Главное – подбирать материал так, чтобы узлы надежно стыковались.

На чертеже вы видите модернизированную модель, снабженную дополнительными дюзами из разрезанной пополам профильной трубы.

По этим дюзам подается вторичный воздух, участвующий в дожигании газов. Улучшение призвано повысить интенсивность горения.

Для сборки таких печей часто используют ненужные баллоны из-под газа или железные бочки емкостью 200 л.

Они хорошо подходят для изготовления внешнего колпака, внутренние узлы собираются из труб меньшего диаметра либо выкладываются из огнеупорного кирпича.

Баллон можно использовать для изготовления как стационарной печи, так и переносного устройства.

Рассчитать самостоятельно мощность такой ракетной печи достаточно сложно, мы советуем вам воспользоваться уже готовыми чертежами. При их отсутствии, необходимые размеры устройства можно определить на глаз.

Для небольшого помещения достаточно будет баллона, если надо обогреть большую площадь – берем бочку (см. рис.).

Реактивная печь из баллона

Чтобы изготовить такой обогреватель, нам, кроме газового баллона, понадобится следующее:

• труба профильная (150 х 150 мм) для камеры сгорания и загрузочного отсека;
• трубы из стали (70 и 150 мм) для монтажа вертикального внутреннего канала;
• стальные трубы (100мм) для дымохода;
• базальтовое полотно (100 кг/м3) для утепления;
• металл листовой (3мм).

Для начала срезаем верхушку баллона по шву, вывернув предварительно вентиль и заполнив баллон водой. Затем в баллоне по бокам с двух сторон вырезаем отверстия для монтажа топливного отсека и дымоотвода.

Вставляем профильную трубу, присоединяем ее к вертикальному каналу и выводим его через днище баллона. Дальнейший монтаж производим в соответствии со схемой, представленной ниже.

Затем привариваем верх и проверяем все соединения на герметичность. Это обезопасит нас от бесконтрольного поступления воздуха внутрь конструкции.

В завершение присоединяем дымоход и начинаем испытания агрегата. Чтобы получить оптимальную тягу, расстояние от топливной камеры до верха трубы должно быть не менее 4 м.

Кирпичная печь

Для изготовления стационарной каменной ракетной печи нам понадобится специальный шамотный огнеупорный кирпич. Это наиболее подходящий материал для конструкций, работающих в условиях высоких температур.

Раствор также должен быть на основе шамотной глины, в продаже есть такая готовая смесь.

Для начала выкапываем яму, утрамбовываем ее и заливаем фундамент. Приблизительные размеры ямы – 1200 х 400 х100 мм (см. фото).

Когда фундамент застынет, прокладываем его листом базальта и начинаем кладку топливной камеры, загрузочного отсека и вертикального канала. Чтобы нам в дальнейшем было удобно чистить зольник, на торце камеры монтируем лючок.

После высыхания глины засыпаем яму, а на вертикальный канал монтируем трубу или небольшую бочку диаметром 450 мм. Зазор между кладкой стенами трубы заполняем каким-либо огнеупорным утеплительным материалом (керамзит, вермикулит, базальтовая вата).

В завершение монтируем на получившуюся конструкцию металлический колпак из бочки диаметром 600 мм. В бочке предварительно делаем отверстие для присоединения дымоотвода.

Остается только вывести дымоход наружу. При необходимости мы можем еще соорудить лежанку с произвольными размерами.

Вместо заключения

Описанная конструкция ракетного обогревателя привлекательна в первую очередь своей простотой и небольшими затратами на изготовление. Лучше всего такие печи подойдут для отапливания небольших помещений-времянок типа дачного домика.

Агрегат не боится длительных перерывов в работе, быстро разогревается. Однако если вам надо отопить большой частный дом или баню – этот вариант печи вам не подойдет, необходимо искать другие решения.

Подогреватель ракетной массы

Подробные сведения о подогревателях ракетной массы

Это может быть самый чистый и надежный способ обогрева обычного дома. Некоторые люди сообщают, что для обогрева своего дома используют только мертвые ветки, падающие с деревьев во дворе. И они горят настолько чисто, что множество подлых людей используют их незаконно, в городах, незамеченными.

Когда кто-то впервые рассказал мне о нагревателях ракетной массы, все это не имело смысла.Огонь горит боком? Не курить? Если обычная дровяная печь эффективна на 75%, не означает ли это, что максимальная экономия древесины, которую вы можете сэкономить, составляет около 25%? Как сделать большую дыру прямо над огнем, чтобы дом не наполнился дымом? Я был настроен скептически.

А потом я увидел один в действии. Огонь действительно горит боком. Выхлоп близок к комнатной температуре и очень чистый. Дым больше не выходит, потому что огромное количество воздуха засасывается в деревянное отверстие.Аккуратный! Я сел на тот, в котором не было огня 24 часа — все еще было жарко!

как это работает:

Палочки стоят прямо вверх. Горят только нижние концы палочек. Огонь горит боком. Поскольку стояк тепла изолирован, он становится очень горячим. Это вызывает сильное конвективное течение. Когда горячие газы попадают в ствол, он выделяет много тепла, которое охлаждает газы, которые становятся намного меньше, и их легче перемещать. Выходящие газы обычно представляют собой просто углекислый газ и пар.

Настоящее волшебство происходит с стояком тепла. Сильный конвективный поток — это то, что заставляет воздух всасываться через древесину, так что огонь горит боком, а дым не выходит. Это также место, где становится так жарко, что сгорает весь дым.

Выше намного лучше изображение, показывающее могучую мощность изолированного стояка тепла, повторно сжигающего дым и приводящего в действие всю систему.

Небольшое видео, которое я сделал, чтобы объяснить, как работает нагреватель ракетной массы:

На первом рисунке ниже представлена ​​самая совершенная конструкция нагревателя массы ракеты, которую я когда-либо видел.За ним следует подогреватель ракетной массы, созданный на основе этой конструкции. Оба они являются продуктами лидеров инноваций в области нагревателей ракетной массы Эрни и Эрики Виснер, которые построили более 700 нагревателей ракетной массы.

Нагреватель ракетной массы

в сравнении с обычной дровяной печью

обычная дровяная печь использует много тепла для выталкивания дыма из дома

нагреватель массы ракеты отводит как можно больше тепла перед выпуском выхлопа

Сейчас я проводил презентации и учил людей их делать. Вопрос, который мне чаще всего задают: «Если моя нынешняя дровяная печь эффективна на 75%, кажется, что больше всего возможностей для улучшения составляет около 25%. Но вы говорите, что можете обогреть дом, используя десятую часть дров. утверждающее, что нагреватель массы ракеты имеет КПД 750%? Разве 100% КПД не будет максимальным? » На это можно ответить двумя способами.

1. Измерьте температуру и объем дыма, выходящего из обычной дровяной печи (очень горячего и большого объема), и сравните его с выхлопом нагревателя ракетной массы (немного больше комнатной температуры и струйки).Гораздо больше тепла остается внутри с нагревателем ракетной массы.
2. Давайте посчитаем.

• Оценка «КПД 75%» не учитывает часть тепла, которое поднимается по дымоходу для удаления дыма. Лаборатории тестирования будут используйте число 14% или 16% для дыма, поднимающегося в дымоход. Таким образом, число 75% на самом деле составляет 59%. Разрешено говорить 75% и продается больше дровяных печей.
• Оценка 75% была наиболее эффективным результатом, полученным в лаборатории, когда эксперты пытались получить наиболее эффективные числа.Таким образом, хотя дровяная печь может достичь 75% эффективности в лаборатории, в домашних условиях это происходит редко. Опытный оператор дровяной печи, вероятно, испытает около 35%. Кто-то, использующий влажную / зеленую древесину и часто закрывающий заслонки для «медленного горения», вероятно, испытает что-то вроде эффективности 5% (или меньше!) С дровяной печью с эффективностью 75%. Таким образом, остается много возможностей для улучшения. Нагреватели ракетных масс не могут уменьшить воздушный поток для медленного и неэффективного горения.У неопытной дровяной горелки, вероятно, будет каждый раз эффективность сжигания 90%.

Еще вопрос по креозоту. В обычной дровяной печи в неэффективных условиях креозот может накапливаться в дымоходе и вызвать пожар в дымоходе. «Дымоход» в ракетной печи — это то же самое, что и стояк тепла. Ракетная печь спроектирована таким образом, чтобы при каждом горении дымохода контролировался.

Здесь Эрни рассказывает о том, как заменить обычную дровяную печь на обогреватель с ракетной массой, и как он теперь использует 1/8 древесины, которую использовал раньше:

Лучшее нагревание древесины: Ракетные нагреватели массы своими руками

Этот набор из 4 DVD о нагревателях ракетной массы вышел в сентябре 2016 года.

Вот трейлер к новому DVD.

НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации

получить бесплатно полезности нагревателя ракетной массы

Если вы подпишетесь на ежедневную рассылку прямо сейчас, вы получите самые популярные на рынке дизайнерские планы ракетных массонагревателей, 6-дюймовую вариацию приложения! Эрни и Эрика обычно продают этих плохих парней за 15 долларов, но они делятся этой информацией с вами в надежде заручиться поддержкой их предстоящего кикстартера, который принесет знания о нагревателе ракетной массы миллионам людей!

Щелкните здесь, чтобы получить мгновенный доступ!

Дровяные печи 2.

0 Набор из 4 DVD

После многих лет работы над этой статьей, проведения презентаций и обучающих семинаров … Эрни, Эрика и я организовали специальный семинар, чтобы вмешивайтесь во все, что касается нагревателей ракетных масс, ракетных печей и т. д., чтобы мы могли снять это на видео и поместить все это в этот набор из 4 DVD.

Прицеп к комплекту подогревателя реактивной массы 4-ДВД:

Подробнее здесь

Планы зданий

Если эти ракетные печи вас интересуют, самым разумным следующим шагом, вероятно, будет получение набора планов, которые очень похожи на то, что вы собираетесь разработать.Эти планы — проверенные конструкции, которые Эрни и Эрика Виснер, ведущие новаторы в области ракетных печей, разработали и испытали.

Планы подогревателя 6-дюймовой ракеты

Изменение приложения

Это были самые популярные чертежи на сегодняшний день. Они предназначены для L-образной скамьи с подогревом. Цифра «6» обозначает диаметр теплообменного воздуховода. Этот дизайн обеспечивал единственное тепло для старого коттеджа / квартиры Портленда площадью около 800 квадратных футов.

Нажмите здесь, чтобы узнать больше!

Кушетка с байпасом

Эти планы относятся к небольшому обогревателю с канальным отоплением, который обогревает гостевой коттедж 11 x 11 (120 квадратных футов) в Портленде, штат Орегон. Байпас от коллектора к дымоходу позволяет легче заправлять нагреватель при холодном пуске. Вместо скамейки масса составляет платформу для кровати!

Нажмите здесь, чтобы узнать больше!

Планы подогревателя 8-дюймовой ракеты

Комбо Эрни и Эрики ВСЕ

С этой комбинацией вы получите огромную экономию в колонке старых денег, получив ВСЕ планы выше
ПЛЮС глава 4 Руководства изготовителя ракетного массонагревателя
PLUS Искусство огня
PLUS Простые идеи приюта
Двухкамерная глиняная печь PLUS планы

Нажмите здесь, чтобы узнать больше!

книги

Руководство изготовителя ракетного массонагревателя Эрики и Эрни Виснер

Узнайте больше об этом и получите книгу здесь.

Наконец-то — исчерпывающая книга о нагревателях ракетной массы! Это должно положить конец фейк-шоу с пламенной смертью, появляющимся на YouTube, ошибочно обозначенным как нагреватели ракетной массы, и положить конец тому, чтобы одни и те же вопросы задавались снова и снова. Мы можем начинать каждый ответ с

«Вы читали Руководство изготовителя ракетного массонагревателя?»

Подогреватели ракетных масс Янто Эванса

Прочтите отзывы из Перми и получите книгу здесь.

Это восхитительная книга, чтобы прочитать и понять, КАК работают нагреватели ракетной массы и ПОЧЕМУ нагреватели ракетной массы работают так хорошо.Янто — изобретатель нагревателей ракетной массы, и он отлично рассказывает историю.

Подкасты о ракетных массах

Когда я разрабатывал свои инновационные портативные нагреватели ракетной массы, я несколько раз звонил Эрни и Эрике. В конце концов, они знают гораздо больше, чем я. После большого успеха Дня Земли я записал с ними подкаст. Не только для того, чтобы иметь подкаст, загруженный информацией о нагревателе ракетной массы / ракетной печи, но и для того, чтобы немного злорадствовать об успехе моего нововведения.Это был мой самый первый подкаст о нагревателях ракетной массы!

С тех пор я записал более дюжины подкастов о нагревателях ракетной массы, и вы можете получить их гигантским набором здесь:

кредитов

Хорошая работа здесь сделана Дэниелом Ван Тасселлом, хотя Дэниел настаивает на том, что я благодарен Адриане Стагнаро за совместные усилия на форумах по перми.

Ракетные нагреватели массы — Книга Янто Эванса и Лесли Джексон

Введение — Лесли Джексон

Эта статья служит хорошим введением в нагреватели ракетной массы для непрофессионала.Чтобы получить лицензию на отрывок, свяжитесь со мной и просмотрите мелкий шрифт, внизу страницы. Наслаждаться!

Стоять у костра на любом заднем дворе США с холодным пивом в одной руке, а гости вертятся, как свиньи на вертеле, чтобы согреть одну или другую сторону тела, и часто всплывает понятие «ракетная печь» . Примечательно, как много людей из всех слоев общества слышали о них, тогда как десять лет назад они ограничивались естественными строителями и усовершенствованными кухонными плитами, ботаниками. Ракетные печи были изобретены как решение проблем сообществ стран третьего мира: готовка в закрытых помещениях с ограниченными топливными ресурсами на трехкаменных очагах (три камня одинакового размера, поддерживающие кастрюлю над дровами).Дефицит топлива, бедность и загрязнение помещений, не говоря уже о проблемах со здоровьем, таких как астма, проявляющаяся у детей, и парниковых газах от всех видов неэффективного сгорания, заставили организации по оказанию помощи искать проблемы и решения на кухнях. В 1970-х годах исследовательской группе ученых-пожарников в организации под названием Aprovecho Research Institute была поставлена ​​задача разработать дровяное устройство, которое было бы легко воспроизвести из недорогих материалов, которое бы сжигало древесину настолько хорошо, что выделяло очень мало дым. Печь Lorena, которую Янто Эванс разработал в Гватемале, является одной из таких печей. Янто, валлиец, выздоравливающий профессор ландшафтной архитектуры и, вероятно, лучший экологический дизайнер, был одним из разработчиков. Он путешествовал по кухням в Африке и Центральной Америке; проводил время с (обычно) женщинами на их кухнях и готовил вместе с ними. Плита, разработанная им и его коллегами, все еще находится в разработке такими организациями, как Aprovecho и Ashok Gadgill’s Stove Lab в лаборатории Лоуренса Беркли в Калифорнии, среди других.

Что делает дровяную печь ракетной?

Янто потратил много времени на приготовление пищи и разговоры на разных языках с женщинами из стран третьего мира на их дымных кухнях, чтобы придумать печь Lorena. Фото: Мэтт Андерсон

Ракетная печь горит чисто и почти полностью, и это происходит за счет комбинации материалов, из которых она построена, и геометрии. Дымоход изолирован, что обеспечивает максимальную внутреннюю температуру, что способствует полному сгоранию топлива. Древесина мелкая, сухая и прямая. Камера, в которой горит дерево, имеет размер, позволяющий отражаться от самого себя, а также максимизировать ожог, помогая ему оставаться горячим. Отверстие в печи, в которое подается топливо, дымоход, на котором стоит кастрюля, и зазоры, вокруг которых проходят газы и вокруг нее, очень тщательно рассчитаны, чтобы контролировать количество кислорода, смешивающегося с горящим топливом. . L-образная или J-образная форма печи способствует идеальному смешиванию дымовых газов для чистого горения.Все дело в надлежащих условиях для полного сгорания. Зная, что мы знаем о здоровом приготовлении пищи в помещении, если мы можем согреть кастрюлю с супом с минимальным количеством топлива и минимальным количеством дыма, сможем ли мы также создать комфорт в помещении, согревая тела?

Сегодня Янто Эванс учит людей получать с беговой дорожки , просто живя в построенных вручную домах с использованием возобновляемых источников энергии и выращивая продукты питания. Работая над проблемами комфорта человека дома в тропическом лесу Oregon , Эванс начал играть с накоплением тепла, вырабатываемого этими экономичными дровяными горелками.Финские каменные обогреватели , используемые в очень холодном климате, например, в России и Северной Европе, могут многому научить нас об эффективном обогреве помещений, но они очень сложны по своей конструкции, требуя от высококвалифицированного дизайнера для определения размера обогревателя и квалифицированного каменщика для сложите кирпичи, которые образуют путь дыма через сложный лабиринт каналов, поскольку газы охлаждают и передают тепло кирпичам. Каменный обогреватель можно установить за 10 или 20 тысяч долларов и прослужит несколько поколений, обеспечивая приятное тепло от своей массы; более влажная, более удобная форма тепла, чем металлический ящик-печь, которая горит на ощупь и остывает по мере угасания огня.Если мы сможем массово производить пятидолларовый обогреватель, который безопасно готовит пищу, неужели комфорт в помещении должен быть таким недосягаемым? Проблема обретения здоровья и тепла с большим количеством топлива не ограничивается третьим миром. Янто пишет:

Гигантский культурный обман: нас убедили, что дома нужно отапливать. Давайте проясним. Дом не гудит, на самом деле, он прослужит дольше, если его не отапливать. Так зачем вообще заморачиваться с отоплением? Потому что в холодную погоду у нас, людей, не хватает тепла.Нам становится неуютно, когда нам холодно.

Новые дровяные печи могут быть довольно эффективными в превращении большей части древесины в CO2, водяной пар, золу и тепло, передача тепла от печи до Chilly Willy по-прежнему крайне неэффективна. Мы полагаемся на лучистое тепло, которое эффективно поджаривает одну сторону человека (в то время как другая сторона продолжает замерзать), и адвекцию, то есть вдувание нагретого воздуха во всю комнату. Две проблемы: Холодный Вилли не может использовать большую часть этого тепла. В основном он тратится впустую, потому что он не может занимать весь объем комнаты, а воздух очень тонкий, поэтому он не может удерживать много тепла, плюс, возможно, это самый эффективный изолятор, поэтому то тепло, которое он содержит, нелегко добраться до его тело.

Так при чем здесь ракетные нагреватели массы? Что ж, вы можете сесть или лечь на свою ракету, чтобы тепло проникало прямо в ваше тело, чему способствует ваш вес, сжимающий части тела на теплой поверхности. Проводимость больше, чем конвекция или излучение. Есть бонус: 90 с лишним процентов тепла остается в вашем здании, вы не греете небо. Когда моя офисная плита горит на полную мощность, я могу лизать одностенную плиту там, где она выходит из стены, она теряет так много тепла (отдает его на скамейку массы).И никакого дыма, только пар, поэтому мы используем каждый маленький БИТ потенциального тепла, который заложен в этих дровах ».

Что происходит, когда вы вставляете эту улучшенную плиту в скамейку из початков?

Глиняная будка Art Ludwig. Печь Арта — пример использования ракетных массонагревателей.

A Rocket Mass Heater — это дровяная печь, в которой используется технология Rocket Stove для очень эффективного и чистого сжигания древесины, а затем для хранения выделяемого тепла в термически массивной мебели — кровати или диване, на котором вы сидите или лежите. Достаточно понимая, как горит дерево и как движется тепло; и, понимая роль материалов в частях печи, вы можете построить один из этих обогревателей для себя, используя доступные и недорогие для вас материалы — часто из вашего собственного потока отходов.
В своей основной форме — печь в стиле Янто, как ее называют люди, — это топочная установка (ракетная печь) с перевернутой 55-галлонной масляной бочкой, окружающей изолированный дымоход, которая улавливает газы и подает их вниз и вокруг изолированный дымоход в коллектор, из которого выхлопные трубы, окутанные тепловой массой (в данном случае початком), проходят через кровать или скамейку.Бочка на 55 галлонов — это некрасиво, но удивительно видеть творческие вещи, которые люди делают, чтобы жить с масляной бочкой в ​​своем помещении. Некоторые, например Art Ludwig , оборачивают барабан причудливыми декоративными металлическими изделиями, что также отвлекает непосвященных от того, чтобы прислониться к его горячей поверхности. В Дании есть подогреватели ракетной массы с каменной кладкой вместо масляной бочки. Я видел, как скамейка или кровать из глыбы превратились из массы с подушками в скульптурную кушетку с узорами и рельефной скульптурой, создавая уютное произведение искусства , на котором можно прижаться.Небо — предел для глыбы, так как вы лепите его вручную.

Подходит ли вам этот обогреватель?

• Первое, что я спрашиваю у людей, это в каком доме они живут и утеплен ли он. Я всегда призываю людей максимально увеличить объем дома до того, как определять размеры или устанавливать какой-либо прибор. За этим советом я отправляю людей моему старому работодателю Home Energy Magazine публикацию о строительной науке / домашних характеристиках. Он предназначен для профессионалов в области строительства и является беспристрастным и беспристрастным средством оценки эффективности жилья.
• Знаете ли вы, какие у вас потребности в отоплении? Эта статья из двух частей на сайте Green Building Advisor поможет вам прийти к цифрам.
• Скамья для груза тяжелая, и, возможно, потребуется укрепить фундамент, чтобы выдержать вес.
• Перевернутая бочка емкостью 55 галлонов может помешать людям, это вполне нормальное присутствие в комнате.
• Еще одно соображение — время: древесина небольшого диаметра, очень сухая, требует обработки и хранения перед использованием. Есть еще один фактор, поскольку печи требуют технического обслуживания и устранения неисправностей в случае засорения трубы, скопления креозота или дожигания.
• Самый большой недостаток, который я слышу от людей, заключается в том, что им нужно слишком много внимания, когда они на самом деле горят. Всего за 45 минут до часа вы можете зарядить скамью, чтобы вернуть ее в течение 12-24 часов. Но за эти 45 минут вы проверяете топливо, дозаправляетесь и добавляете топливо. Если вы предпочитаете развести огонь, отрегулируйте приток свежего воздуха и уйдите, возможно, это не ваша плита. Это может измениться с появлением инновационного нагревателя ракетной массы типа «пакетная коробка», который обсуждался в экспериментах и ​​использовался в течение нескольких лет с первыми адаптерами, такими как Лассе Холмс, в Гомере, Аляска.

Разработан Флеммингом Абрахамссоном в Дании, Fornyet energi. Flemming предлагает сборную установку для сжигания и ручную установку. Домовладелец построила это сама в солярии. [в центре] Канал для охлаждающих газов проходит внутри глиняной скамейки и лестницы. [Справа] Ствол быстро нагревается, чтобы вас поддержать, пока масса нагревается. [Фото: Лесли Джексон]

Людям нравится в нем немедленная разминка в бочке и продолжительное тепло на термостате, когда они делают документы, читают, мастерит и прижимаются друг к другу.На самом деле может быть трудно отстранить людей от этого… что может быть или не быть обратной стороной. Как говорит Лассе Холмс о своем обогревателе на Аляске, «может потребоваться изобрести человеческий шпатель».

Третье издание. Февраль 2014.

Культура DIY, обучение (а не заключение контрактов с другими) и обмен открытым исходным кодом на форумах (вместо написания патентов, что может помешать технологии в полной мере раскрыть свой эволюционный потенциал) идут рука об руку с революционной философией жить в простоте и брать в свои руки наши жилищные и энергетические потребности. Мы с Эвансом в 2005 году написали небольшой буклет под названием Rocket Stoves to Heat Cob Buildings . В нем рассказывается история нагревателя ракетной массы и дается описание базовой модели с иллюстрациями. Теперь, в 2015 году, это документ в мягкой обложке и загружаемый файл .pdf под названием Rocket Mass Heaters , отражающий тот факт, что сегодня эти печи находятся в деревянных хижинах, юртах, обычных домах и домах из соломы, домах из мешков с землей, утрамбованной земле. , саман, земные корабли и т. д.) За время, прошедшее с момента его первой публикации, он был переведен на русский, французский, японский и испанский языки, а семинары проводятся на всех континентах.Два основных участника второго издания 2007 года, Кирк Моберт и Эрни Виснер, оба запустили онлайн-форумов , чтобы сэкономить время, поскольку их почтовые ящики были переполнены одними и теми же вопросами. В настоящее время существует несколько форумов на нескольких языках по всему миру, люди находят семинары, делятся ресурсами материалов по регионам и строят вместе.

Анатомия водонагревателя, мастерская

Забавно наблюдать, как люди начинают понимать это простое древнее искусство огня.Когда загорается свет, многие люди спрашивают: «А как насчет нагрева воды?» Это опасная территория, потому что при высокой температуре печи вода будет быстро расширяться, и если система будет закрыта, теперь у вас есть потенциальная бомба в вашем пространстве. На форуме Кирка последовало много дискуссий, и он начал рисовать, экспериментировать и спрашивать профессионалов-сантехников.

Теперь у него есть способ сделать это, не требуя навыков сварщика, хотя необходимо немного пропотевать трубу. В мастерских представьте живое огненное шоу, рассказывающее об эволюции печи через огонь и историю.Он расскажет мелом об основах ракетных печей: определение размеров системы, как безопасно построить (часто из отходов, таких как использованные водонагреватели и детали) дровяной водонагреватель, некоторые основы сантехники; основы брусчатки и кладки; как безопасно строить на фундаменте, который будет выдерживать вес, а также как строить с безопасными зазорами вдали от легковоспламеняющихся поверхностей.

[1] Кирпичная часть сердечника каменки, встроенная. [2] Теперь корпус печи и ее внутренние камеры строятся очень быстро, с использованием повторно использованного / переделанного красного кирпича, сырцового кирпича и глыбы (в качестве раствора / наполнителя).[3] Здесь структура основания практически закончена, формы будут исправлены позже. [4] Здесь структура основания практически закончена, формы будут исправлены позже. Чтобы увидеть полную картинку, введите в поисковой строке «водонагреватель» www.donkley32.proboards.com [Фото: Кирк Моберт. 2015.]

Laytonville Ecovillage Workshop
Последний семинар Кирка по водонагревателям проходил в конце лета 2015 года в Лейтонвилле, экопоселке. Там дюжина человек собралась, чтобы разбить лагерь, чтобы поесть отличную еду, предоставленную Дэном Антониоли и приготовленную кулинарными волшебниками Лэйтонвилл Экодеревня Рейн и Чи.
На сайте LEV есть баня для участников семинаров и небольшая община постоянных жителей. В одном из них есть два замечательных душа на открытом воздухе, которые до сих пор питаются от солнечно-термальной системы горячего водоснабжения, а в другом — водонагреватель по запросу. Владелец

Дэн Антониоли хотел, чтобы водонагреватель с дровяной печью дополнял систему, чтобы во время загруженного семинара — или просто пробки в душевой! — можно было принять душ до десяти человек. Он также хотел получить возможность еще больше избавить экопоселение Лейтонвилл от ископаемого топлива, воспользоваться преимуществами заросшего леса тоннами древесины небольшого диаметра и повеселиться, изучая технологию ракетных печей.

За два дня класс выучил:

• Основы строительства из глинобитных плит: поиск глины, тестирование на содержание глины, перемешивание пешком и лепка вручную
• Запотевание трубы
• Подготовка площадки
• Укладка кирпича
• Ракетные печи и дровяные печи
• Водяное отопление
  … и к полудню воскресенья была исправна, работала ракетная печь, водонагреватель. Миссия выполнена.

Здесь есть хорошая статья с фотографиями на форуме Кирка.

Помимо проведения первого онлайн-форума по нагревателям ракетных масс, Кирк руководит Школой естественного строительства Sundog в Пойнт-Арена, Калифорния. До встречи на семинаре!

© Copyright Лесли Джексон Декабрь 2015 г.
Разрешение на перепечатку или использование любого необходимого содержимого по запросу: [email protected]

Ракетные нагреватели массы: согрейте ваш дом за меньшие деньги

Ракетные нагреватели массы

представляют собой инновационное нечто среднее между ракетной печью и каменной печью.

Используя на одну десятую меньше топлива, чем в обычной дровяной печи, обогреватель ракетной массы преобразует горящие горячие газы, которые поднимаются от огня, в тепло, а также тепло выделяемого пара и углекислого газа.

Обогреватель ракетной массы — это эффективный и чистый способ обогрева вашего дома.

Как это работает

Палочки, помещенные вертикально в топочное отверстие, горят снизу. На самом деле они горят боком, так как именно здесь находится дымоход к следующей стадии. Пламя и горячие газы втягиваются в металлическую бочку, где происходит вторичное сгорание и большая часть тепла излучается в комнату. Оставшиеся горячие газы, в настоящее время в основном углекислый газ и пар, выходят боковыми путями через змеевидный канал через глыбу и каменную скамью, отдавая при этом большую часть своего тепла.

КПД

Обогреватели ракетной массы используют только около одной десятой древесины, чем обычная дровяная печь для достижения той же комнатной температуры. Они не страдают от смолистости, так как вторичное горение в цилиндре стояка тепла поглощает любые загрязнения. Ожог настолько чистый, что люди использовали его незаконно в бездымных зонах без обнаружения. Единственным условием является то, что ствол и дымоходы должны быть достаточно горячими, чтобы отводить огонь в сторону через систему.Как и для всех дровяных горелок, качество топлива является ключом к эффективному сжиганию, и для достижения оптимальных результатов следует использовать только хорошо выдержанную твердую древесину, такую ​​как дуб.

Различные стили

Стиль Cob

Нагреватель ракетной массы в виде глыбы — «старая надежда». Початок изолирует барабан и трубы, впитывая тепло и медленно выпуская его в комнату.

Галька

Разница в том, что масса обычно представляет собой деревянную скамейку, заполненную галькой и камнями.Другая эстетика. Эти конструкции (относительно стиля cob) легко перемещать и изменять. Они также имеют тенденцию быть легче, поэтому их лучше устанавливать в местах с деревянным полом.

Отгружаемый сердечник

Это основная система ракетной печи как единое целое, благодаря чему людям еще проще построить свою собственную.

Кольцо огня

Круглый нагреватель ракетной массы со стеклом, чтобы показать горение, создавая: это открытый нагреватель / плита / коптильня ракетной массы, нагреватель ракетной массы в стиле «пакетной коробки» с измеренной выходной мощностью, чище, чем все, с чем мы когда-либо сталкивались; комнатная ракетная печь, сковородка и водонагреватель.

Пол Уитон из Permies.com запускает Kickstarter, собирая деньги на создание DVD-диска, обучающего изготовлению различных стилей нагревателя ракетной массы и многому другому. Будет четыре DVD-диска, по одному для каждого из вышеперечисленных стилей. Для получения дополнительной информации или поддержки этого кикстартера посетите www.kickstarter.com/projects/paulwheaton/rocket-mass-heaters-4-dvd-set/description

Дополнительные ресурсы

Наручные часы: Ракетная плита кухонная

Наручные часы: Ракетная печь Cobb

Ракетная печь Horizon

НОВАЯ УЛУЧШЕННАЯ
ПЕРМАКУЛЬТУРА ПОДПИСКА

Эксклюзивный контент и БЕСПЛАТНЫЙ цифровой доступ к более чем 20-летним выпускам

ПОДПИСАТЬСЯ:
www.permaculture.co.uk/Подписаться

Испытайте свою БЕСПЛАТНУЮ цифровую копию ЗДЕСЬ!

Руководство по сборке нагревателей ракетных масс Эрни и Эрики Виснер (форум по нагревателям ракетных масс в Перми)

Эксперты по нагревателям ракетных масс Эрни и Эрика Виснер вернулись со своей последней книгой по нагревателям ракетных масс.

В Руководстве по сборке нагревателя ракетной массы показано от начала и до конца, как построить нагреватель ракетной массы, наиболее экономичную и эффективную конструкцию дровяной печи, с использованием удобной конструкции нагревателя ракетной массы, которую довели до совершенства Эрни и Эрика.

Что же такого хорошего в нагревателе массы ракеты?

Для тех, кто не знаком с нагревателями ракетной массы, вот о чем идет речь.
В этих печах для обогрева и приготовления пищи используется дешевый (часто бесплатный) источник энергии — дрова, конструкция которых обеспечивает значительно меньшие затраты и гораздо более эффективную тепловую мощность.

Обычно эти печи используют тепло, которое концентрируется, но часто теряется в выхлопной трубе типичной дровяной печи.Вместо того, чтобы выпускать выхлопную трубу сразу вверх и из конструкции, один из первых способов, которыми нагреватель ракетной массы увеличивает тепловую эффективность, заключается в том, чтобы намотать эту выхлопную трубу через как можно большую часть окружающей конструкции, часто в пределах тепловой массы. , как симпатичная скамейка для початков.

В результате выхлопной газ проходит гораздо дальше, и все это тепло выводится в комнату или в тепловую массу, прежде чем минимальное количество дыма наконец выйдет из трубы наружу.
Теперь, если вы стали скептиком к древесному теплу из-за опыта плохих соседей, вы можете спросить: «А как насчет дыма и креозота?» Если вы проложите дымоход сбоку от дровяной печи, у вас будут проблемы с дымом из печи в комнату и скоплением креозота в дымовой трубе.
Конструкция топки ракеты создает длинный, ревущий путь пламени, горячий и чистый, так что почти нет дыма или креозота. Этот чистый выхлоп не только защищает вас от возгорания креозота (и всех ваших соседей от дыма), но и помогает печи более эффективно извлекать из древесины все остатки топлива.

Короче говоря, меньше древесины, меньше загрязнения и намного больше энергии.

С обложки:

Дровяное отопление часто считается естественной и экономичной альтернативой электричеству или ископаемым видам топлива. Однако даже с относительно новой и эффективной дровяной печью для сжигания в течение одной зимы требуется много деревянных шнуров, а неполное сгорание может способствовать ухудшению качества воздуха. Обогреватель ракетной массы — это система обогрева из земляной кладки, которая обеспечивает чистое, безопасное и эффективное тепло для вашего дома, при этом потребляя на 70-90 процентов меньше топлива, чем при использовании традиционной дровяной печи.

Эти уникальные и красивые сооружения обеспечивают роскошный комфорт круглый год. В холодную погоду несколько часов чистого горячего обжига могут обеспечить двадцать или более часов устойчивого тепла, в то время как большая тепловая масса устройства действует как теплоотвод, охлаждая ваш дом в жаркие летние дни. Руководство по сборке ракетных массонагревателей, заполненное труднодоступной информацией, включает:

Подробные инструкции по проектированию, изготовлению и установке в сочетании с подробными советами по обслуживанию и поиску и устранению неисправностей

Поэтажные планы, схемы и архитектурные планы, дополненные подробными чертежами деталей и фотографиями для наглядности

Актуальная и актуальная информация о кодах и стандартах, которые помогут вам ориентироваться в процессе утверждения с местными отделами строительства

Системы обогрева из земляной кладки хорошо подходят как для естественных, так и для обычных строителей. Сверхэффективный дровяной обогреватель с ракетной массой может помочь вам значительно снизить затраты на электроэнергию, одновременно повысив красоту, ценность и комфорт вашего дома.

Эрика Виснер и Эрни Виснер построили более семисот сверхэффективных каменных печей с чистым горением. Они посвящены поиску устойчивых решений и практическому обучению творческим, экологическим и практическим навыкам.

Эта книга на 400 страниц доступна как в мягкой обложке, так и в электронной версии для Kindle.То, что положило начало производству на Kickstarter, стало ошеломляющим успехом, когда они превысили свою цель на Kickstarter более чем на 20 000 долларов, получив поддержку своего проекта со всего мира и профинансировав несколько новых проектов. Наше сообщество в восторге от этого новейшего дополнения к литературному миру, и мы надеемся, что вы возьмете копию и начнете здесь свое обучение по ракетному нагревателю.

Купите книгу здесь.

Основы Rocket Stoves

Эта статья впервые появилась в шестом выпуске журнала Pip Magazine; Австралийский журнал пермакультуры.

Слова и изображения Джоэла Медоуза и Дэна Палмера из мастерских VEG App-Tech

Большая часть наших домашних потребностей в энергии приходится на отопление помещений, нагрев воды или приготовление пищи, и они составляют значительную часть нашего ежемесячного счета. Ракетные печи — это пример соответствующей технологии, которая может удовлетворить все эти потребности, почти ничего не стоить для постройки и всего лишь нескольких палочек для бега.

Системы сжигания ракетных печей заслуживают внимания по нескольким причинам:

1. они предлагают почти полное сгорание древесины, а это означает, что они сверхэффективны и сжигают сверхчисто.
2. они могут достигать очень высоких температур и могут быть подключены практически ко всему, что мы хотим использовать это тепло для
3. они могут использовать древесину, которая обычно считается слишком маленькой, чтобы называть ее дровами
4. они легко изготавливаются из обычных материалов.

Совершенно верно — вы можете построить эти системы за день или два, а затем наблюдать, как они превращают ветки в тепло гораздо эффективнее, чем большинство дровяных печей, с гораздо меньшими затратами на установку.Если вы хорошо разбираетесь в мусоре, их строительство может практически ничего не стоить, а когда вы подрезаете фруктовые деревья, вы можете получить топливо, необходимое для приготовления обеда, обогрева дома и принятия приятного горячего душа.

КАК СГОРАНИЕ РАКЕТЫ ОТЛИЧАЕТСЯ ОТ НОРМАЛЬНОГО СГОРАНИЯ

Основное различие между обычным камином или дровяной печью и ракетной печью состоит в том, что ракетное сгорание почти завершено. Когда дерево горит, оно выделяет летучие соединения, которые мы узнаем как дым, сажу или креозот.В ракетной печи эти соединения засасываются в изолированный и очень горячий «горящий туннель» блока, где они сгорают, выделяя еще больше тепловой энергии для запуска ракетного процесса, в отличие от обычного огня, когда они выдуваются через дымоход.

Это характерное втягивание пламени в горящий туннель, и возникающий в результате «рев» — это то, что дало ракетным печам свое название. Это тоже часть их магии. Ракетные печи открыты там, где подается дрова, что позволяет втягивать в установку много кислорода.Когда начинается пожар и горящий туннель нагревается, поднимающийся горячий воздух поднимается вверх по стояку тепла, втягивая за собой много воздуха. Этот входящий воздух проходит в подающую трубку и через горящие дрова, создавая тот же эффект, что и при наведении большого воздуходувки на огонь. Становится очень жарко, дерево красиво горит, и вы слышите рев воздуха, который заряжается через систему.

В обычных дровяных печах воздухозаборник небольшой, и его можно регулировать еще меньше. Этот недостаток кислорода препятствует сгоранию, что приводит к холодным ожогам, неполному сгоранию и образованию большого количества дыма и креозота.Когда сгорание завершено, то, что выходит из дымохода, — это в значительной степени только углекислый газ, что означает отсутствие дыма: дым означает неполное сгорание, несгоревшее топливо или потраченную впустую энергию. Мы культурно обучены ассоциировать дым с огнем; но с ракетными печами иногда, когда нет дыма, все еще есть огонь!

Обеспечив полное сгорание и, следовательно, максимальное тепловыделение, только тогда мы думаем о , используя получаемого тепла. Обычные дровяные печи отводят тепло от камеры сгорания для приготовления пищи, обогрева помещений или с помощью водонагревателей с «мокрой обратной стороной», что означает, что устройство просто не может нагреться достаточно для полного сгорания, что приводит к появлению дыма.Камера сгорания ракетной печи сильно изолирована, чтобы предотвратить преждевременные потери тепла, и огромное количество тепла вырабатывается за счет эффективного процесса сгорания.

Ракетная печь барабанного типа не только функциональна, но и красива

ЧТО ДЕЛАТЬ С ТЕПЛОЙ

Когда сгорание завершено, мы можем отводить тепло из печи в верхней части нагревательного стояка. И здесь ваше воображение и внутренний изобретатель могут разыграться: все, что вы можете придумать, чтобы сделать с очень горячим воздухом, можно сделать с этого момента.

Вот несколько вещей, которые можно привести в действие с помощью ракетной печи.

• Духовка — либо переделанная обычная печь с ракетой под ней, либо специально построенная бочковая печь из старых бочек емкостью 44 галлона (около 200 литров).
• Варочная панель или барбекю — хорошо подойдут старые чугунные плиты для барбекю или тяжелые медные плиты радиатора, на которые можно ставить кастрюли и сковороды, или просто готовить на потоке горячего воздуха.
• Системы горячего водоснабжения — мы изготовили различные системы, от тех, которые нагревают большой вентилируемый резервуар для воды с медным змеевиком, проходящим через него, до термосифонов с теплообменником, нагнетающих горячую воду от солнечной энергии.
• Космические обогреватели — часто можно увидеть с перевернутой бочкой на 44 галлона, являющейся основным радиатором, с дымоходом, проходящим через тяжелые земные или каменные элементы (ракетные обогреватели).

Температуры за пределами графика

Береги себя! Хорошо построенная ракетная печь может работать настолько хорошо, что это может быть опасно. Ракетная печь Дэна однажды нагрелась до 180 ° C за шесть минут, 230 ° C за семь минут и 325 ° C за тринадцать минут! Что касается последней ракетной печи Джоэла, то во время его первого пробного запуска вся внутренняя оболочка подающей трубы светилась красным, как и дно внутренней части духовки: термометр показывал 350 ° C, а жареные овощи были изрядно обугленными ( с тех пор он снизил температуру до 200 ° C).

Несмотря на свою популярность в некоторых частях мира, ракетные печи — относительно редкое явление в системах пермакультуры Австралии. Они являются прекрасным примером соответствующей технологии, альтернативной обычным средствам нагрева пищи, воды или помещения; и о них стоит узнать больше.

---

Чтобы прочитать эту статью и больше информации об альтернативных технологиях, загляните в шестой выпуск журнала Pip Magazine.

Духовка с реактивным двигателем: как собрать свою собственную сверхэффективную плиту от Тима Баркера и Иллюстрированного Джоэла Медоуза теперь доступна в виде электронной книги в нашем интернет-магазине.

---

Электронная книга включает в себя инструкции по преобразованию обычной печи в ракету — здесь вы найдете соответствующие технологические семинары с VEG.

Нагреватель реактивной массы Dragon Heater Shippable Core

Зачем использовать доставляемый сердечник Dragon Heater в вашем Rocket Mass Heater?

Использование переносного сердечника Dragon Heater для нагревателя массы ракеты делает строительство быстрее и проще, а производительность вашего нагревателя будет выше, чем при использовании традиционных подходов.Dragon Burner превосходит традиционный ракетный нагреватель, потому что он изготовлен из высококачественных материалов, имеет оптимизированный (заявлен патент) горящий туннель и использует каналы вторичного воздуха для полного сгорания.

Предварительно смонтированный ракетный подогреватель

Бесчисленное множество людей потратили дни труда на свой проект ракетного обогревателя, но он потерпел неудачу. Это происходит потому, что правила определения размеров различных частей относительно друг друга были трудными для понимания, и неподходящие материалы были заменены на подходящие.Используя Dragon Heater, вы уверены, что инженерные решения верны и прослужат долго. Вы же не хотите, чтобы обогреватель вышел из строя, когда он вам больше всего нужен.

Сократите трудозатраты на ракетный обогреватель Сборка

Горелка «Дракон» состоит из нескольких частей, которые быстро собираются. Добавьте стальной барабан, основание для него и скамью или колокольчик, и готово.

Построить ракетный обогреватель без использования «глины» початков

С поставляемым сердечником ракетного обогревателя или Dragon Heater теперь легко создавать ракетные обогреватели без початков.Наружная оболочка вашего обогревателя может быть сделана из стали или каменного материала, который может быть облицован плиткой или камнем, чтобы соответствовать любому декору. Это означает, что вы можете легко построить ракетные обогреватели там, где глину сложнее найти или перевезти. Более того, ваш готовый агрегат, вероятно, будет весить намного меньше, чем он будет построен в основном из глинтвейна.

Планы и комплекты подогревателя ракеты

В разделе планов и комплектов показано, как построить полный ракетный обогреватель всего за несколько часов или построить полный ракетный обогреватель с выбранной плиткой менее чем за день.

Драконьи нагреватели против традиционных ракетных массонагревателей

Проблема с кирпичами в туннеле прожига

Традиционные камеры сгорания нагревателя ракетной массы строятся из старинных красных кирпичей или огнеупорных кирпичей. Чтобы горение было чистым и эффективным, камера сгорания (горловой туннель) должна быть как можно более горячей. Другими словами, горловина должна быть изготовлена ​​из изоляционного материала. Удерживающие тепло материалы, такие как огнеупорный кирпич или красный кирпич, отбирают тепло от процесса горения. Предлагаются огнеупорные кирпичи, потому что они легко доступны и выдерживают очень высокие температуры в туннеле для сжигания, но они, к сожалению, лишают процесс горения тепла, делая его по своей сути менее эффективным. Сердечник дракона в любом Нагревателях изготовлен из специального изоляционного литого огнеупорного материала, который будет содержать до высоких температур, не лишай тепла от процесса сгорания.

Форма туннеля для обогревателя Dragon Heater Burn

Этот туннель для обжига, разработанный Питером Ван ден Бергом, имеет ряд уникальных элементов, благодаря которым его характеристики превосходят туннели, построенные из кирпича.(Подробнее о его разработке можно прочитать здесь.)

Когда начинается горение, газы, движущиеся по горловине, неизменно замедляются за счет трения вдоль боковых стенок (так называемый ламинарный поток). Сердечник обогревателя ракеты Dragon имеет два специально разработанных клина, которые препятствуют ламинарному потоку. Газы возвращаются в поток сгорания, обеспечивая хорошее смешивание и (практически) полное сгорание.

Дальнейшая турбулентность вызывается без электричества парой вихревых спиралей в конце горящего туннеля.

J-образная трубка для сгорания и вторичного воздуха

Вторичный воздухозаборник находится сразу после подающей трубки. Этот канал необходим для более полного сгорания, а также предотвращения обратного курения. Хотя большинство нагревателей ракетной массы не имеют такого вторичного воздухозаборника, было показано, что он значительно улучшает характеристики любого ракетного нагревателя. Воздух предварительно нагревается металлической подающей трубкой, чтобы не препятствовать процессу горения подвода холодного воздуха.

Семинар по подогревателю и энергоэффективности ракет — GAIA Kosovo

На прошлой неделе прошел семинар по Ракетному массонагревателю и энергоэффективности, он проходил в пермакультуре Божевце вместе с 15 другими участников

Что такое ракетный подогреватель массы, что такое ракетная печь?

Ракетный нагреватель массы — это энергоэффективная печь, в основном из натуральных материалов. Камин изолирован и рассчитан на создать максимально возможное горение, что, другими словами, означало бы, что тяга действительно сильная и стабильная, а вся древесина, вложенная внутрь, достигает около 98% сгорания (65% на обычных дровяных печах).И эта сильная жара сохраняется (благодаря перлитовой изоляции) до верха металлической бочки, которая излучает прямое тепло.

Но тогда, вместо того, чтобы приносить тепло, которое остается при сгорании всех древесных частиц, имеет смысл заставить дымоход (который в данном случае называется тепловой батареей) блуждать по пространству. Таким образом, он обычно имеет форму скамейки, стены … но он также может проходить под вашей кроватью или ванной … 😉 Потому что что происходит в этой тепловой батарее?

В дымоходе излучается тепло (скорее всего, металлический труба), а затем переходит в скамейку; сделано из большой массы (глина и песок раствор, остатки бетона …), и это тепло распространяется медленно, так что это как-то хранится внутри аккумулятора! Таким образом, чем больше масса, тем больше у вас теплоаккумулятора. можно получить !!!

Это означает, что из-за комбинации сильного горения и невероятной емкости для хранения.Вы бы эффективно сжигали свою древесину без отходов, но при этом вы также сохраняли бы все тепло, образовавшееся в результате этого сгорания.

Давайте говорить цифрами: за 3/4 часа горения / пожара тепловая батарея (металлическая труба, покрытая массой) будет выделять тепло до 30 часов. В этом случае вы резко сократите количество дров за зиму. С обогревателем ракетной массы количество дров для поддержания стабильной температуры всю зиму составит около 2 или 3 кубических метров древесины.

Отлично звучит, не правда ли?

У нас был семинар с иностранцами и местными жителями, под руководством Перо из ZMAG, эксперта в области ракетного массонагревателя и природного строителя. о том, как построить ракетный массонагреватель.Этот опыт имел место в Божевцах / Bozhefc

15 человек из этого мира пришли в проект, чтобы узнать о ракетном массонагревателе и построить его на 5 дней в октябре.

Перед семинаром вместе с Перо мы согласовали и спроектировали нагреватель массы на северной стене дома, чтобы защитить его от холода, он будет иметь форму скамейки, а затем стены, чтобы иметь как можно большую массу. 😀

В первый вечер, сидя на построенном ранее обогревателе, всех участников можно было научить принципам работы печи.Что делает его таким хорошим и эффективным, как я упоминал ранее, и мы могли бы потратить гораздо больше времени на обсуждение того, насколько хороша эта система отопления, но давайте поговорим о том, что произошло на следующий день!

человек собраны вокруг перлитового (керамзитового) фундамента, где происходит горение агрегат встал и начал его строить.
На весь процесс было потрачено много рук и энергии, хотя эта часть должен быть действительно (ДЕЙСТВИТЕЛЬНО) точным, потому что именно здесь горящий бывает: мы говорим о температуре около 1000 ° C.Не должно быть обескураживает, но если вы когда-нибудь захотите построить нагреватель массы, подумайте о безопасности первый.

К счастью, Перо показал нам лучший способ обезопасить себя, и его страсть и опыт очевидны!

На следующий день уже пора было ставить термобатарею. Что бы мы начали с установки металлических труб, которые улавливают и отводят тепло непосредственно в массу. Это игривая работа, полная блесток — разрезать трубы, соединять их и видеть форму удобного и восхитительного пространства.

При установке труб с другой стороны стена из тюка соломы, остальные участники мастерской отделывали штукатуркой второй слой земляной смеси всего дома. Все еще под присмотром радостная Ружица из Белграда, которая вела предыдущий семинар на земле штукатурка и натуральное строительство!

суббота была насчет выкладывания массы на доработанный дымоход, мы не смогли сформировать всю скамейка, потому что масса в основном состоит из песка и глиняного раствора, поэтому свернуть, если количество слишком велико, первый слой должен высохнуть.В месяц В ноябре мы обязательно закончим слой раствора и добавим более гладкую смесь, чтобы получить это красиво и удобно. Посвящение и энергия имели место в отличную погоду (хоть и страшно заметить, что октябрь такой теплый…) и это сделало энергия участников еще сильнее. Шутки и хорошие разговоры заставляют работать всегда будет лучше и тогда, когда нагреватель массы будет готов, сидеть на нем будет также помните, сколько рук было вложено в настройку, что скоро будет спальное место и образовательное пространство, чтобы люди могли прийти и узнать о пермакультура, природное строительство и многие другие темы, связанные с окружающей средой.

Building with Nature in Mind — это проект, финансируемый ЕС, управляемый офисом Европейского Союза в Косово и поддерживаемый BGF и INDEP.

Поддерживается: Реализовано:

.
