Размеры печки на отработанном масле: чертеж, как сделать печку капельного типа с наддувом работающую на отработке

Содержание

Технические характеристики печи на отработке

Информация о печах на отработанном масле

Печь относится к классу простейших приборов, и поэтому не требует особого ухода и какого-либо сервиса.

В данный момент печь — это единая конструкция, которая разбирается только в нижней части, для чистки.

Горение паров масла происходить при высоких температурах, поэтому выбросы в атмосферу минимальны.



Технические характеристики:



Расход отработанного масла, зависимости от нагрузки в среднем это

0,5 — 1,5 л/ч

КПД печи

75 %

Минимальная высота дымохода (высота от верхнего края вытяжной трубы до уровня земли)

4 м

Диаметр трубы дымохода

102 мм;

Габаритные размеры печи:

высота: 700 мм,
ширина 350 мм,
глубина 500 мм

Масса печи

30 кг

Толщина металла

4 мм



Рекомендации по эксплуатации:

  • Разжигайте печь, открыв заслонку полностью и регулируйте по мере необходимости.
  • Умеренное и равномерное горение достигается регулированием окна подачи воздуха и шабером (заслонкой дымохода). При умеренном горении, расход топлива будет средний или минимальный.
  • Не рекомендуем эксплуатировать печь на полную мощность. Это повлечет за собой:
    • Большой расход топлива
    • Повышенный износ металла печи
    • Не полное сгорание отработки, обилие копоти и быстрое засорение дымохода
  • Производите чистку печи — 1 раз в неделю или по необходимости
  • Чистка дымохода 1-2 раза в месяц
  • Следите, чтобы не было в масле примесей воды или бензина
  • Соблюдайте меры безопасности, держите в помещении порошковый огнетушитель и емкость с песком

Требования к топливу

  • Использовать в качестве топлива отработанное моторное масло.
  • Возможно использовать нефтепродукты тяжелых углеводородных фракций (все виды нефтяных масел, соляровое масло, печное топливо, мазут и т. п. ).

ЗАПРЕЩЕНО:

  1. Использовать в качестве топлива легковоспламеняющиеся жидкости такие как: бензин, ацетон, растворители, уайт-спирит и другие
  2. Использовать отработанное масло с примесями воды или бензина. При наличии примесей, масло необходимо просто отстоять

Бездымная печь на отработанном масле

Если Вы хотите экономно и эффективно обогреть свой гараж, дачу, теплицу, мастерскую, цех или любое другое помещение.
Если Вам есть нужен простой и надежный обогреватель, да еще и на самом дешевом, а то и бесплатном топливе.
Решение есть! Печь на отработанном масле!
Чертёж печи на отработанном масле.
Все размеры на картинке заменены буквами латинского алфавита A-Z.
Скачать чертёж с размерами вы можете нажав на ссылку ниже!

СКАЧАТЬ ЧЕРТЁЖ

В архиве с чертежами присутствуют дополнительные фотографии и пояснения.

Печь работает на естественной тяге, не нужно никаких приспособлений и электричества.

НЕ ПЫТАЙТЕСЬ ИЗГОТОВИТЬ ПЕЧЬ ПО КАРТИНКЕ ВЫШЕ!

Для того чтобы печь заработала необходимо строго соблюдать размеры данные на чертеже! Любое отклонение от размеров не даст нужного режима работы печи (я в своё время выкинул 3 не рабочих варианта), а значит неполное сгорание топлива и дымность обеспечены. Чертёж выполнен с рабочего варианта печи установленной в моём гараже (см.фото), при площади 4х9м. мощности печи хватает с избытком.

Одев поверх печи водяную рубашку получаем КОТЁЛ НА ОТРАБОТАННОМ МАСЛЕ!

И так. Имеем печь на отработке примерной мощностью 10-15кВт.

Средний расход топлива (отработка, солярка, подсолнечное масло и прочие) 1-1,5л/час. Подача масла регулируется вентилем.
При любых режимах работы печь не дымит, т.е. из трубы даже не видно дыма, что говорит о полном сгорании топлива. В рабочем режиме печь издаёт негромкий гул.

ВАЖНО!!!
Такая конструкция печи является наиболее безопасной в отличие от своих аналогов.
Почему?
Так как процесс горения топлива происходит внутри закрытой трубы, то при возникновении внештатной ситуации в процессе горения, печь не представляет собой никакой опасности.
Под внештатной ситуацией понимается попадание в камеру сгорания примесей находящихся в отработке (бензин, тосол, и прочие), внезапное затухание печи, засорение дымохода и т. д.
Если взять многим уже известную печь старой конструкции (которая описывалась в журнале «За рулём»), то при попадании тех же примесей, отработка начинает бурлить и выплескиваться наружу через перфорированную трубу и прочие лючки (что, называется «Идёт в разнос»). Далее исход понятен, благо, если огнетушитель под рукой, а если нет. В общем, много я слышал подобных рассказов, и после таких ситуаций люди, как правило, отказываются от этих самых печей, уж очень они пожароопасные.

С печью «Новой» конструкции, такого не произойдёт, при попадании примесей ну максимум побурлит, возможно потухнет кратковременно, погудит. И всё это внутри, в закрытом пространстве, выход топлива (масла) наружу исключён, при любых обстоятельствах. «Новая» печь в разы пожаробезопаснее «старой».

Данная конструкция печи (чертёж) испытана, и полностью работоспособна. Дымоход диаметром 160мм., высота 4м. Заправочная ёмкость для отработки 5л., с отстойником для воды и прочих примесей (+2 небольших шаровых крана, первый на подачу масла, второй на слив отстоявшихся примесей).

Остаётся приехать в любой автосервис, где Вам с радостью отдадут все свои запасы отработки, и беспроблемно уничтожать её в своей чудо печи, на зависть соседям заготавливающим «тонны» дровишек.

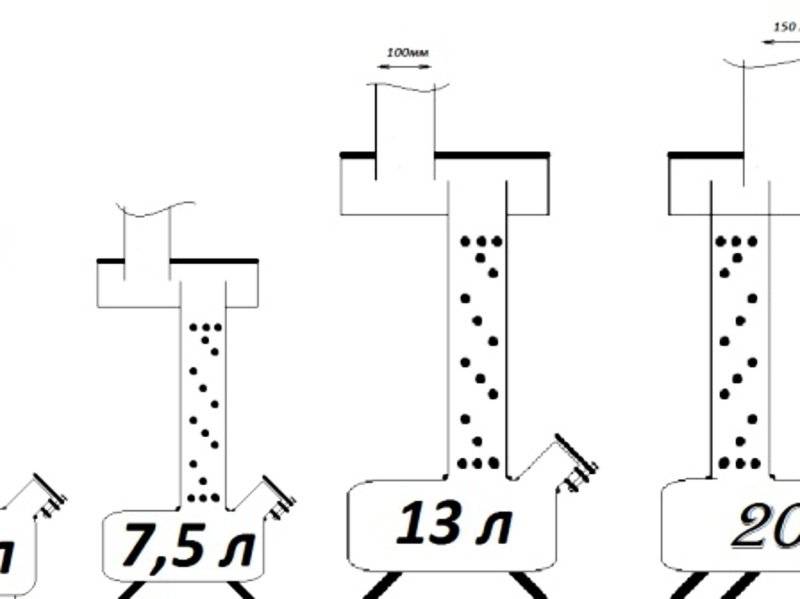

В планах создание печи меньшего размера и мощности (скоро будут фотки и новый чертёж).


Запуск печи произвожу в следующем порядке.
— наливаю 50-100гр солярки (керосин, Уайт-спирит и т.п.) на дно печи.
— поджигаю небольшой комочек бумаги так же смоченный в солярке.
— бросаю на дно печи.
— солярка на дне разгорается, открываю подачу масла.
— вставляю внутреннюю часть, с крышкой.
Через 15-20 мин печь входит в рабочий режим, горение в нижней камере прекращается, горят только пары масла в верхней камере.
Теперь можно регулировать подачу масла, и задавать нужную температуру печи.
У меня наружная труба толстостенная (10мм), нагревается до красна при расходе около 1,5л/час.

СКАЧАТЬ ЧЕРТЁЖ

Как сделать печь на отработанном масле.

Как сделать печь на отработанном масле.

Печь на отработке.
Представленная ниже модель печки на отработанном масле, пожалуй, наиболее простой и в то же время эффективный и экологичный вариант конструкции для обогрева небольшой мастерской или гаража холодной осенью или зимой. Данная печь на жидком топливе вполне подойдет как базовый элемент котла или электрогенератора при необходимых дополнениях и усовершенствованиях.

Печи и котлы, работающие на дешевом отработанном масле, в последние годы тали в большом количестве создаваться умельцами, а в настоящее время уже выпускаются на заводах в России и за рубежом. Цена их не столь высока, а экономия существенная. Еще дешевле и интересней для многих сделать печку на отработке своими руками. Печку, о которой пойдет речь в этом сообщении, по опыту разных мастеров, можно собрать и сварить за один-два дня. Отзывы тех, кто собрался с силами и изготовил этот тепловой агрегат, чаще самые лестные.

Начальная конструкция была простой, она не предусматривала наличие вентилятора. Над ее усовершенствованием поработал изобретатель Николай Тетюхин. На верхний бак он приварил лабиринт и поставил вентилятор, создав необходимый турбоподдув, тем самым улучшив ее показатели.

Эксплуатационные и технические характеристики самодельной печи на отработке.
Печь предназначена для нагрева воздуха в пожаробезопасном помещении. В качестве топлива допускается использовать моторное масло или вещества, близкие по составу к нему (масло индустриальное, трансмиссионное, трансформаторное, нефтяное масло, соляровое масло, печное топливо, мазут, керосин, дизтопливо).
Внимание! В печи можно использовать масло и только масло! Недопустимо использовать в качестве топлива легковоспламеняющиеся вещества, такие как бензин, растворители, ацетон и т.п.

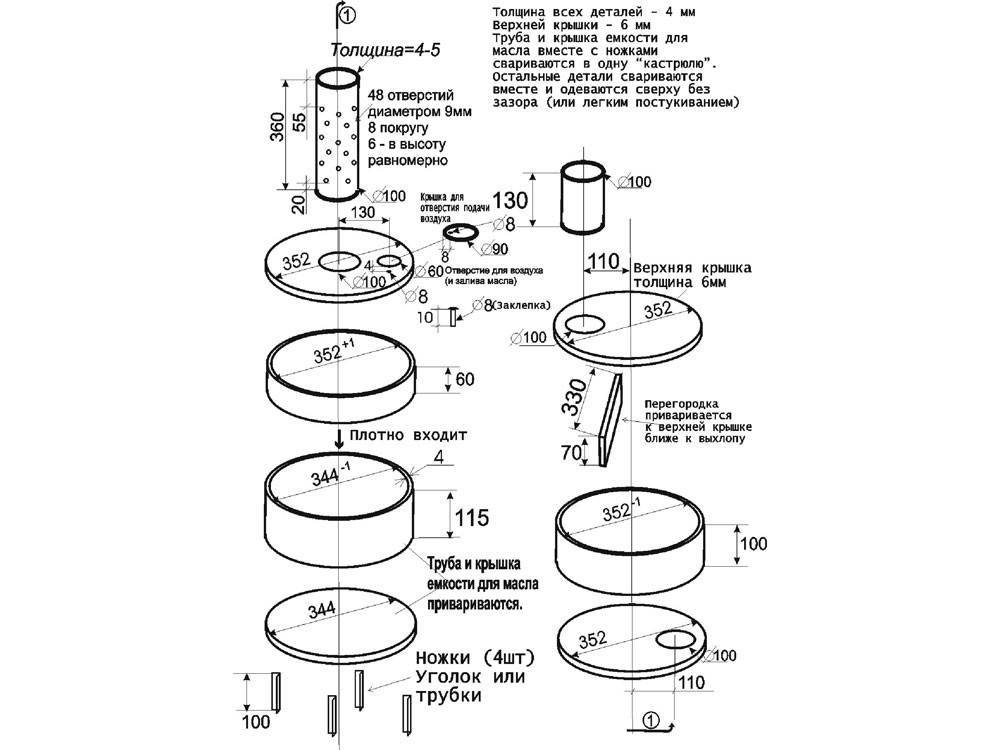

Схема печки на отработанном масле
Схема печки на масле
Технические характеристики.
– минимальная высота дымохода 4 м; (расстояние от верхнего края вытяжной трубы до уровня земли). При более короткой трубе дымохода по опыту тех, кто уже экспериментировал, не происходит полного сгорания топлива и выделяется дым.
– диаметр дымохода 102 мм;
– габаритные размеры печи: высота 700 мм, ширина 300 мм, глубина 500 мм;
– масса печи 28 кг.
При использовании отработанного моторного масла типа МГ-10, печь демонстрирует довольно высокие характеристики: расход топлива от 0,5 до 2,0 литров/час; кпд 75%; температура печи – 800-900 градусов, а на выходе из печи – 90 градусов, это позволяет при температуре воздуха на улице минус 35 градусов поддерживать в неотапливаемом небольшом стандартном гараже тепло от плюс 15 градусов до плюс 20 в зависимости от установленного режима работы печки. Мощность горения Вы можно регулировать от еле теплой печки до раскаленной докрасна (800-900 град С).
clip_image010

Достоинства печи.
1. Самое главное достоинство такой печи на масле – это возможность огромной экономии, так как цена отработанного масла очень низкая или даже нулевая. Иногда можно найти возможность забирать это масло бесплатно как отходы, которые выбрасывается некоторыми предприятиями. Так люди и делают – летом в автомастерской копят масло, а зимой топят им гаражи.
2. Есть польза от такой безотходной печи для природы. Ведь, во-первых, вряд ли все автовладельцы или мастерские, предприятия всегда правильно утилизируют отработку. Во-вторых масло в такой самодельной печи на отработанном масле сгорает практически полностью без остатка, не причиняя вреда природе и здоровью человека.
3. В конструкции печки нет таких усложненных элементов как форсунки и капельницы. Поэтому она проста надежна в изготовлении и эксплуатации. Что привлекает в конструкции данной печки, это наличие подробных

чертежей и, соответственно, возможность сделать печь на отработке своими руками.

Как разжигать печь на отработанном масле.
Перед розжигом печи необходимо осмотреть дымоход и печь в целом. Убрать посторонние предметы с печи и из емкости для топлива. Нельзя допускать присутствие воды в этой емкости.
Залить через отверстие небольшое количество масла – 2-3 литра. Для быстрого розжига долить 50-100 грамм жидкости для розжига (керосин, дизтопливо, печное топливо или специальную жидкость). Смочить самодельный бумажный фитиль или ветошь в жидкости для розжига или в масле, поджечь его и опустить в отверстие для топлива на дно емкости для отработанного масла. Немного прикрыть отверстие, оставив щель шириной 1-2 см. Жидкость должна загореться. Регулируя размер щели, разжечь печь до устойчивого горения. Спустя 2-5 минут масло должно закипеть, печь нагревается и входит в рабочий режим.

Источник

Печи теплогенераторы на отработанном масле

Печи теплогенераторы на отработанном масле | Наш Хуторок

Котлы на отработке

  В настоящее время, время — постоянно растущих тарифов и цен, наша компания работает в области альтернативной энергетики — это системы отопления на отработанных маслах (печи, теплогенераторы, котлы) и твердых сгораемых отходах. Зная  цены на солярку, электричество, уголь и дрова, а так же трудозатраты на последние два вида топлива и учитывая калорийность отработки масла (отработанного масла) становится очевидна экономическая выгода отопления отработкой.   Наши специалисты помогут подобрать и установить неоходимое оборудование (котлы, печи, радиаторы, насосы, дымоходы, банные печи и т.д.)  ВИДЕО.

  Для небольших помещений до 145 м2, где установка системы отопления (котлы, регистры, радиаторы) трудоемка и затратна рекомендуем воздухогрейные отопители на отработке — печи, калориферы, тепловые пушки. Монтаж систем отопления.

Предлагаем следующие модели. ЦЕНЫ и наличие на складе в Москве уточняйте!  Консультации. Оптимальные цены!

 Печи — самое дешевое и простое оборудование на отработке — в два, три раза дешевле котлов и тепловых пушек при той же мощности !!

   Печка на отработке (топливо отработанное масло) ПМР — 9, печь для гаражей видео фото.   Мощность 9 кВт, расход топлива (отработанные масла, печное масло, мазут) 0,9 — 1 л\ч. Подача масла — автопоилка. Габаритные размеры (Длина х Ширина х Высота) 415 х 325х 655мм. Диаметр дымохода — 119 мм. Масса 26 кг. Потребляемая электрическая мощность 8 Вт (12 В возможность работы от аккумулятора / 220 В). Бак 9 литров. Простая, дешевая и надежная печка на отработке для отопления гаражей, автосервиса, теплиц , бытовоки других помещений (площадь до 60 м2, высота потолка до 3 м), где установка систем отопления (котлы, радиаторы и т. д.) трудоемка и затратна.





  Печь на отработке масла (отработанном масле ) 10 кВт + блок управления + маслонасос (ВИДЕО). Плавная регулировка мощности. Расход топлива (отработанное масло, мазут, печное топливо) 0,5- 1,1 л\ч. Подача масла — маслонасос. Блокировка от повторного включения после пропадания питающего напряжения. Масса 28 кг. Габаритные размеры (Длина х Ширина х Высота) 345 х 386 х 750 мм. Диаметр дымохода — 110 мм. Потребляемая электрическая мощность 10Вт (12 В возможность работы от аккумулятора / 220 В).  Рекомендуем для отопления гаражей, теплиц, автосервиса, бытовок и других помещений (площадь до 65 м2, высота потолка до 3м), где установка систем отопления (котлы, радиаторы и т.д.) трудоемка и затратна.

   Печь на масле (отработке масла), мазуте 25 кВт + блок управления + маслонасос (ВИДЕО).   Плавная регулировка мощности. Расход топлива (отработанные масла, мазут, печное масло) 0,9 — 2,8 л\ч. Подача масла — маслонасос. Блокировка от повторного включения после пропадания питающего напряжения. Диаметр дымохода — 110 мм. Потребляемая электрическая мощность  120 Вт (12 В возможность работы от аккумулятора    / 220 В). Габаритные размеры (Длина х Ширина х Высота) 355 х 380 х 1055 мм.  Масса 49 кг. Рекомендуем для отопления гаража, автосервиса, бытовок, теплиц и других помещений (площадь до 100 м2, высота потолка до 3 м), где установка систем отопления (котлы, радиаторы и т.д.) трудоемка и затратна.





  Печь универсальная (топливо жидкое — масло, твердое) (ВИДЕО) декорированная кованными элементами ручной работы, с набором насадок – для дров, угля;  масел, мазута;  для приготовления пищи (варочная панель, коптильня, гриль, мангал ) + Ограда с отражателем.  Диаметр дымохода — 110 мм  Работает на всех видах масел, отработке, мазуте, печном топливе, брикетах, угле, дровах. . При работе на масле (блок управления + маслонасос) потребляемая электрическая мощность 135 Вт (12 В возможность работы от аккумулятора / 220 В)

  Теплогенераторы (тепловые пушки) на отработанном масле  от 10 кВт (на заказ до 55 кВт). Расход отработанного масла   1,0 — 2,5 л/час. Диаметр дымохода — 110 мм.  Плавная регулировка мощности. Маслонасос выносной на штанге под канистру, бочку и т. д. Габаритные размеры (Длина х Ширина х Высота) 735 х 345 х 570 мм (без учёта выступающих частей и шкафа управления). Масса 68 кг. Потребляемая электрическая мощность  — 155 Вт (12 В возможность работы от аккумулятора  / 220 В).



  Калорифер (т

еплогенератор) на отработке масла ( топливо масло) 15 кВт (ВИДЕО). Расход отработанного масла 1,0 — 1,6 л/час. Плавная регулировка мощности.
  Маслонасос выносной на штанге под канистру, бочку и т.д. Габаритные размеры (Длина х Ширина х Высота)  660 х 355 х 775 мм . Потребляемая электрическая мощность  — 200 Вт (220 В). Масса 58 кг.
 Диаметр дымохода — 110 мм.

 Тепловая пушка (теплогенератор) на отработанном масле (отработке) с автоматикой 4 — 10 кВт российского производства с увеличенной площадью теплоотдачи (КПД 87%) Видео.

Плавная регулировка мощности. Расход топлива (отработки масла) от 0.5 до 1,1 кВт. Маслонасос выносной на штанге под канистру, бочку и т.д. Габаритные размеры (Длина х Ширина х Высота)  950 х 440 х 550 мм . Диаметр дымохода -110 мм. Потребляемая электрическая мощность  — 150Вт (220В). Масса 48 кг

В настоящие время ведется разработка универсальных (отработка + твердое топливо) печей и котлов на жидких и твердых видах топлива — масла, мазут, твердые горючие отходы, дрова, уголь.

Недорого кладем и ремонтируем каменные печи, барбекю, камины

Нагреватели и печи на отработанном масле | OMNI модели

Благодаря самому большому в отрасли выбору обогревателей на отработанном масле, внесенных в список UL и CUL, существует OMNI, способный удовлетворить ваши потребности в обогреве помещений. Зачем соглашаться? Почувствуйте разницу. Омни… устанавливает планку.

Выдающиеся особенности

Сравнить Омни

ОВН-75 ОВН-150 ОВН-250 ОВН-350 ОВХ-500 OWH-350b OWH-500b
БТЕ/Ч ВХОД 75 000 150 000 250 000 350 000 500 000 350 000 500 000
БТЕ/Ч ВЫХОД 60 000 120 000 215 000 300 000 410 000 300 000 410 000
ГАЛЛОНОВ В ЧАС 0. 5 1,0 1,75 2,4 3,4 2,4 3,4
ТРЕБОВАНИЯ К НАПРЯЖЕНИЮ 115 115 115 115 115 115 115
AMPS ПОЛНАЯ НАГРУЗКА с насосом 10,5 14,6 15.6 18,7 20,7 18,7 20,7
ДВИГАТЕЛЬ ВЕНТИЛЯТОРА HP 1/10 1/4 1/3 2 по 1/4 шт. 2 по 1/3 шт. 2 по 1/4 шт. 2 по 1/3 шт.
ДВИГАТЕЛЬ ВЕНТИЛЯТОРА ОБ/МИН 1625 1075 1075 1075 1075 1075 1075
ДИАМ. /ШАГ ВЕНТИЛЯТОРА 14/23 18/36 24/18 18/36 24/18 18/36 24/18
CFM (СВОБОДНЫЙ ВОЗДУХ) Сравнить 3762 Сравнить 4466 Сравнить 6275 Сравнить 9001 Сравнить 2 x 3726 Сравнить 2 x 4500 Сравнить
CFM С ВОЗДУХОВОДОМ НА 100 ФУТОВ Н/Д 1380 2000 1600 3701 1600 3701
ЭФФЕКТИВНЫЙ РАСХОД ВОЗДУХА 50 футов 60 футов 70 футов 80 футов 100 футов 100 футов 120 футов
РАЗМЕР ДЫМОХОДА 6 дюймов 8 дюймов 8 дюймов 8 дюймов 8 дюймов 8 дюймов 8 дюймов
ВЕС С ГОРЕЛКОЙ 130 фунтов 240 фунтов 365 фунтов 400 фунтов 660 фунтов 400 фунтов 660 фунтов
ТРАНСПОРТИРОВОЧНЫЙ ВЕС 150 фунтов 375 фунтов 535 фунтов 575 фунтов 725 фунтов 575 фунтов 725 фунтов
РАЗМЕРЫ Д/Ш/В 47 ½-22-28 42-22-25 ½ 44-30-28 ½ 54-29 ½-28 ½ 72-38-34 ½ 54-29 ½-28 ½ 72-38-34 ½
ТРАНСПОРТИРОВОЧНЫЕ РАЗМЕРЫ Д/Ш/В 48-22 ½-28 64 ½-30-49 64 ½-39-49 76-38-49 92-44-50 76-38-49 92-44-50
Дополнительно: возможность двунаправленного теплового потока (Подробнее)
Возможность двунаправленного теплового потока
Разместите обогреватель в центре длинного здания, чтобы обеспечить лучшее распределение тепла. Доступны размеры 350 и 500.
н/д н/д н/д В наличии В наличии В наличии В наличии

Долговечность

Каждый нагреватель на отработанном масле OMNI изготовлен из высококачественной нержавеющей стали и имеет 15-летнюю гарантию (самую продолжительную в отрасли). От плавающих гофрированных теплообменников до запатентованной системы контроля пламени, наши нагреватели на отработанном масле обеспечат вам долгосрочную рентабельность инвестиций.

Низкие эксплуатационные расходы

Вы обнаружите, что наша система контроля пламени значительно сокращает трудоемкое и дорогостоящее техническое обслуживание, связанное со многими другими обогревателями на отработанном масле. Точно контролируя температуру отработанного масла перед воспламенением, OMNI не только будет гореть гораздо более стабильно, но и полностью избавится от нагара, который засоряет блок. Для выполнения небольшого объема технического обслуживания нагревателя на легкодоступной панели горелки имеется руководство, которое поможет вам в этом. Мы бы предпочли облегчить вам уборку самостоятельно, чем платить за дорогостоящие вызовы службы поддержки.Дополнительную информацию см. на сайте swipenclean.com .

Высокий выход

Благодаря настроенным осевым вентиляторам и конструкции с большой площадью вентиляционного отверстия нагреватели на отработанном масле OMNI имеют самую высокую производительность теплого воздуха, самый большой CFM и самое быстрое время восстановления в отрасли. Это означает меньшее сжигание отработанного масла, меньшее время работы, меньшее потребление электроэнергии и меньший износ оборудования для общего улучшения работы.

Мать-Земля: Нагреватель на отработанном масле

Второе издание

Роджер Сандерс обновил свою популярную улучшенную версию обогревателя на отработанном масле Mother Earth News, добавив много новой информации и опций.

Этот обогреватель на отработанном масле решает все проблемы, которые затрудняли использование оригинальной версии MEN. Это может сэкономить вам тысячи долларов на счетах за отопление.

Конструкция Roger проста, надежна, проста в сборке и эксплуатации – бесшумна и не потребляет электроэнергии – имеет надежный поток масла и широкий диапазон нагрева – легко зажигается и легко чистится.

«Это практичная конструкция, которую вы можете использовать изо дня в день для серьезного обогрева вашего дома или мастерской, не тратя много времени и нервов», — говорит он.

Второе издание содержит гораздо больше деталей и информации, основанной на практическом опыте. Он отвечает на все вопросы, которые задают читатели.

Есть новые разделы на:

Строительство
Теория работы
Практические моменты работы
Автоматизация
Горячее водоснабжение и отопление дома
Переоборудование дровяной печи
Отопление теплицы
Сжигание растительного масла

И многое другое — с подробными инструкциями, фотографиями, чертежами.

Второе издание доступно в виде загружаемой электронной книги в формате pdf по цене 22 доллара США.50.

Чтобы загрузить книгу, НАЖМИТЕ ЗДЕСЬ


Нагреватель на отработанном масле МАТЕРИ — оригинальная версия

Модификации:



ПРИМЕЧАНИЕ

Ричард Фройденбергер, первоначальный разработчик подогревателя отработанного масла Mother Earth, в 2004 г. написал заявление об отказе от ответственности в (новом) выпуске Mother Earth News. разработан, и в результате он больше не пригоден для сжигания отработанного моторного масла.Многие люди, которые построили обогреватель, не согласятся с этим — они находят, что он хорошо работает для них. Мы в Journey to Forever не слишком беспокоились, потому что собирались использовать его с биотопливом или отработанным растительным маслом (отработанное растительное масло, WVO), а не с моторным маслом. Мы построили два из них, первый оригинальной конструкции (см. Путешествие к нагревателю отработанного масла Forever ), а второй модифицированной конструкции с использованием принудительной подачи воздуха (см. ниже).

Брюс Вудфорд из Канады и группа онлайн-сотрудников работали над адаптацией с использованием вентилятора с приводом и модифицированной конструкции горелки.См. Модификации . Они обнаружили, что эта версия с приводом сжигает отработанное моторное масло чисто и при высоких температурах. Это был комментарий Брюса к отказу от ответственности Ричарда Фройденбергера:

    «Внешняя оболочка нашей текущей горелки работает как минимум в два раза горячее, чем [оригинальный] нагреватель MEN, и сравнение по чистоте горения, кажется, вообще не идет ни в какое сравнение… С нынешней горелкой все, что мы Я вижу, что водяной пар выходит из дымохода, никаких признаков золы / сажи и никакого запаха.Я думаю, мы наткнулись на очень эффективную конструкцию горелки.»

См. Путешествие к биотопливному обогревателю Forever .

Путешествие в вечность 5 июля


Семинар по алкоголю для матери
© The Mother Earth News, 1980

Вы МОЖЕТЕ отапливать магазин или гараж — даже свой дом — этой зимой топливом, которое «бесплатно для перевозки», — ЕСЛИ вы построите…

Вы говорите, что стремительно растущие цены на нефть, электричество, уголь и другие виды топлива заставили вас искать более дешевый способ обогрева магазина, гаража или дома предстоящей зимой?

Что ж, больше не царапайте! Потому что МАТРИАРХ здесь, чтобы рассказать вам о модной маленькой печи, которую разработали ее исследователи, которая почти ничего не стоит в строительстве и еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое десятки тысяч станций технического обслуживания по всему миру страна все равно раздаст бесплатно тому, кто ее утащит).

Это дешево, чисто и экологически безопасно!

Ага. Мы уверены, что вы, вероятно, уже съеживались при мысли о сжигании «старого грязного» картерного масла в обогревателе, установленном прямо здесь, скажем, в вашей милой чистой гостиной. Но обширные тесты, проведенные исследовательским отделом МАТЕРИ, подтвердили две вещи:

  • сливное масло — при использовании в качестве топлива — может выделять значительное количество тепла и
  • при подаче в правильно сконструированную горелку картерное масло сгорает чистым и без заметного запаха.

И, конечно же, вы не сможете победить по цене! Старое моторное масло все еще доступно (в бочках на 55 галлонов) по запросу, по крайней мере, на трех из четырех заправочных станций на Североамериканском континенте. И хотя верно то, что небольшое количество автомобильных гаражей и заправочных станций теперь берут несколько центов за галлон за свое отработанное масло, столь же верно и то, что равное количество разбрызгивания окупится, если вы вывезете отработанное масло из картера. Все усредняется.

Кроме того, насколько могут определить экологически ориентированные исследователи МАТЕРИ, даже планета получает пользу, когда старое моторное масло сжигается в печи, которую вы видите здесь, по крайней мере по двум причинам:

  1. Каждый галлон отработанного сливного масла, перерабатываемого «еще один раз» в качестве топлива, примерно равен на один галлон меньше свежей нефти, которую необходимо откачивать из-под земли и перерабатывать, и
  2. Переработка отработанного моторного масла таким образом создает гораздо меньше загрязнения, чем, как это обычно делается, «утилизация» жидкости путем выливания ее на свалку, в реку, озеро или океан.

Как построить масляную горелку за 500 долларов… За 36 долларов!

Увеличенное изображение

Печь на отработанном масле МАТЕРИ (которая выделяет больше тепла, чем некоторые масляные печи за 500 долларов, которые мы видели) может быть построена так недорого (примерно за 36 долларов) в основном потому, что ее основное «сырье» добывается из выброшенной электрической воды. обогреватель. Такие обогреватели постоянно доступны «бесплатно» в переулках за бытовой техникой или в магазинах сантехники и отопления по всей территории США и Канады.Или, если вам нужен настоящий выбор юнитов на выбор, совершите короткую «шопинговую» поездку в ваш дружелюбный район или на свалку в маленьком городке.

Просто убедитесь, что выброшенный водонагреватель, который вы подбираете, является моделью с электрическим нагревом (газовый нагреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И позаботьтесь о том, чтобы НЕ выбирать обогреватель с оцинкованным баком (его очень легко узнать по серебристому покрытию), так как оцинкованный металл при нагревании выделяет ядовитые пары. (Производители водонагревателей говорят нам, что только около 10% устройств, когда-либо произведенных здесь, в Соединенных Штатах, имеют оцинкованные баки. Так что присмотритесь. Шансы девять к одному в вашу пользу.)

Прежде всего, НЕ делайте этого. попробуйте заменить показанный здесь резервуар электрического водонагревателя на бочку емкостью 55 галлонов. Указанный нами танк — единственный путь по крайней мере по четырем причинам:

  1. Металлические стенки выброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки.И эта более тяжелая масса металла будет [а] более эффективно накапливать и излучать тепло и [б] гораздо эффективнее противостоять выгоранию, чем более легкая оболочка барабана. Наши эксперименты фактически показывают, что ожидаемый срок службы печи или печи, сделанной из хорошего выброшенного бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из бочки емкостью 55 галлонов. При осторожности бак водонагревателя должен прослужить даже всю жизнь.
  2. Стандартные 55-галлонные бочки имеют «ребра жесткости», которые уродливы и ничего не делают, кроме как мешают, когда бочки сверлят и режут во время их превращения в печи.Баки водонагревателей не имеют ребер… следовательно, никаких проблем, связанных с ними.
  3. Благодаря тонкой оболочке и ребрам почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием». С другой стороны, тяжелые стенки и превосходная конструкция бака водонагревателя практически гарантируют герметичность конечного продукта.
  4. В наши дни существует такой оживленный рынок переработанных бочек, что стоимость бочек иногда достигает 7 долларов за штуку.Выброшенные водонагреватели, однако, может забрать бесплатно любой, кто их вывезет. А когда можно получить лучший продукт за меньшие деньги… ну почему бы и нет?

Выбирайте и планируйте заранее

Почти любой резервуар электрического водонагревателя емкостью от 30 до 50 галлонов должен прекрасно работать, если его преобразовать в обогреватель, работающий на отработанном масле. Нашим личным фаворитом, однако, является 40-галлонная установка (размерами 20 дюймов в диаметре и 32 дюйма в высоту): с ней легко обращаться, она представляет собой красивую печь или печь и обычно поставляется в квадратном шкафу из листового металла, который может быть довольно ловко разобраны для некоторых внутренних частей масляной горелки.

Излишне говорить, что любой выброшенный водонагреватель, который вы планируете переработать, должен быть зачищен (от листового металлического покрытия и изоляции) «в полевых условиях», а его бак проверен на наличие чрезмерной коррозии или утечек (ищите пятна или полосы ржавчина, обычно исходящая от шва или сварки). Бесполезно таскать неисправный контейнер домой… а потом снова на свалку.

ОК. У вас есть хороший, прочный танк, который вам нравится? Отлично. Установите его на торец и, обращаясь к рисункам в этой статье, представьте себе, как он будет выглядеть после того, как превратится в печь.Помните, что дверца доступа к готовому изделию должна располагаться напротив (или как можно ближе к противоположности) шва бака и всех неприглядных фитингов и отверстий в элементах.

Имейте в виду также, что есть много различий в мусорных баках водонагревателя. У одних просто естественно, что вся их фурнитура находится в нужных местах… а у других нет. Это может означать, что вам придется немного отклониться от показанного здесь дизайна, чтобы заставить любой конкретный переработанный контейнер выполнять свою работу. (Это «бродяжничество», конечно, может сыграть вам на руку.Например: благодаря «странному» фитингу, уже установленному на резервуаре, который мы использовали, когда нашли его, единственный способ, которым мы могли установить круглую дымовую трубу диаметром шесть дюймов на нашу готовую печь, заключался в том, чтобы сжать вентиляционную трубу до тех пор, пока она не овальное поперечное сечение размером 5 x 7 дюймов. Конечно, это было немного больше работы… но это, безусловно, придало нашей печи вид сделанной на заказ, «покупной»!)

МАТЬ делает это легко!

Увеличенное изображение

Исследовательская группа MOTHER специально разработала этот обогреватель на отработанном масле как простой сборный узел, который сможет собрать любой, даже достаточно знакомый с ручными (или электрическими) инструментами.

СОВЕТ. Если у вас есть газовый резак или доступ к нему и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжечь их» — это самый быстрый и простой способ резки металла в этом проекте. призывает. В противном случае электрическая сабельная пила — предпочтительно модель промышленного назначения — является мощным удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей цене 12 долларов в день).

Начните сборку вашей печи, нанеся мелом все отверстия, которые показаны на прилагаемых трехмерных чертежах, которые вам придется прорезать в стенках спасенного бака водонагревателя, положить контейнер на бок и прожечь или выпилить доступ дверь.Затем поставьте бак вертикально и вырежьте отверстия для дымохода и дымохода.

ПРЕДОСТЕРЕЖЕНИЕ : Не делайте отверстия для дымохода и дымохода больше, чем это необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам нужно будет только вернуться позже и заполнить вокруг дымоходов песком). печной цемент). На самом деле, лучше оставить отверстия чуть меньше (просто на всякий случай), а затем потратить несколько минут на то, чтобы подпилить их до нужного размера. На самом деле, в такой процедуре вообще нет «пустой траты времени», так как вы все равно захотите подпилить и сгладить каждый отпиленный или обожженный металлический край на готовой печи.

Теперь переверните бак на верхнюю часть и просверлите отверстия в дне контейнера для стойки трубы, которая будет поддерживать сборку горелки печи. Затем сформируйте ножки печи в тисках, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Подставка для труб также должна быть закреплена болтами, пока бак все еще перевернут.

Затем переверните старый бак водонагревателя правой стороной вверх (чтобы он стоял на своих новых «ножках») и используйте стандартные 3/4-дюймовые заглушки для труб, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы нашли Это.Пока вы это делаете, закройте отверстия нагревательного элемента квадратными стальными пластинами размером 1/8xX 3 дюйма, прикрепленными болтами к обеим сторонам стенки резервуара, чтобы сформировать «бутерброды».

Смотрите! Мы же говорили вам, что это совместный проект!

Суть дела

Сердцем обогревателя на отработанном масле MOTHER является блок горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, шестидюймового круглого куска перфорированной стальной пластины толщиной 1/4 дюйма и восьмидюймовой стальной сковороды, скрепленных болтами. сэндвич (с прокладками труб между основными компонентами).Перфорация в верхней сковороде и тарелке представляет собой отверстия диаметром 1/4 дюйма, расположенные на расстоянии около дюйма друг от друга. Узел поддерживается четырехдюймовым патрубком из трубы 3/4 дюйма и двумя фланцами пола 3/4 дюйма.

Каждая горелка, конечно же, должна иметь вентиляционное отверстие. В этом случае дымоход (или дымоход) из 6-дюймовой дымовой трубы, которая уходит не менее чем на шесть дюймов вниз в нагревательную камеру. При желании этот дымоход можно оборудовать заслонкой (хотя мы не сочли это необходимым).

После того, как труба дымохода закреплена на месте (мы использовали болты и угловые железные выступы шириной 3/4 дюйма), оберните 1/4 дюйма O. D. Трижды оберните вокруг него мягкую медную трубку, подведите нижний конец линии к положению непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя, как показано на рисунке.

Когда медная трубка, обернутая вокруг вентиляционной трубы, покрыта 12-дюймовой более крупной (8-дюймовой) дымовой трубой, а колено 4-дюймовой дымовой трубы под углом 90 градусов крепится сбоку от 8-дюймовой трубы так, чтобы он надевается на нижний конец медной трубки — образуется подогреватель (одна из причин, по которой печь на отработанном масле МАТЕРИ горит так эффективно и с таким чистым пламенем).

Затем к нижнему концу 4-дюймового колена прикрепляется 4-дюймовая дымовая труба длиной 18 дюймов, а воронка или конус из листового металла (из «кожи» спасенного водонагревателя) — диаметром поперек дна отверстие, примерно равное диаметру узла горелки плиты, крепится к нижней части трубы.

Как вы можете себе представить, вся эта сборка «предварительный нагреватель, 4-дюймовая дымовая труба, воронка» — когда она завершена — может двигаться вверх или вниз по своему усмотрению… если только вы не зафиксируете ее в нужном положении. оптимальное рабочее положение (устье воронки должно быть примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды).Без проблем. Небольшой воротник из листового металла, который опирается на верхнюю часть печи и который можно плотно зажать вокруг 4-дюймовой дымоходной трубы после того, как ее подняли или опустили по мере необходимости, прекрасно дополняет счет как единственный фиксирующий механизм, который вам понадобится. .

Последние штрихи

Дверца мазутной горелки упирается в раму, прикрепленную болтами к внутренней стороне ее отверстия, и фиксируется выступом, прикрепленным болтами к внутренней стороне одного из ее краев, и оконной защелкой, прикрепленной болтами к внешней стороне противоположного края.Короткий кусок уголка, прикрепленный к двери вместо ручки, облегчает снятие и замену всего узла в тех редких случаях, когда вам захочется его снять. А полудюймовое отверстие, просверленное в центре дверцы и закрытое небольшой заслонкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя вашей печи, если у вас когда-нибудь возникнут вопросы о его цвете, высота и др. ).

Покрасьте готовую печь матовой черной краской Thurmalox 270 (или эквивалентной), установите устройство на место и закрепите его болтами, заполните узел горелки измельченным асбестом (или, что еще лучше, Insblock … асбестовый кирпич производства Е.П. Green Company и продается по всей стране), и заполните дно печи песком.



ПРИМЕЧАНИЕ : Не используйте асбест, попробуйте что-то более безопасное, например изоляцию из перлита или керамического волокна. — Путешествие в вечность
Основные сведения о перлите:
http://www.perlite.net/redco/basic.htm

Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите, чтобы он выглядел по-настоящему еловым. это для гостиной! Затем подсоедините линию подачи масла под действием силы тяжести и выведите дымовую трубу в соответствии с утвержденными методами подачи топлива и вентиляции… зажгите, расслабьтесь и наслаждайтесь теплом!

Ага! Это действительно работает!

Если всестороннее тестирование этой печи, проведенное МАТЕРИ, является показателем, вам придется пройти долгий путь, чтобы превзойти устройство как по экономичности, так и по тепловыделению. Прототип, который вы видите здесь, стоил нам в общей сложности 36,14 долларов на постройку … и мы купили почти все, что входило в печь, кроме бака водонагревателя, который составляет ее кишки. Вы, вероятно, можете довольно легко сократить эту цифру пополам, если у вас есть хотя бы приличный выбор дымоходов, металлолома, винтов, болтов и т. д., лежащий вокруг магазина. В любом случае, у вас не должно уйти больше одного хорошего дня, чтобы собрать весь этот проект воедино… и в любое время, когда вы можете добавить один долгий день к 36,14 доллара или меньше и получить печь за 500 долларов, вы не делаешь плохо!

Но, конечно же, это только начало! Потому что единственное, что дешевле, чем строительство невероятно дешевой горелки на отработанном масле для МАТЕРИ, — это эксплуатация устройства после того, как оно будет собрано!

Во-первых, печь выбрасывает ужасно много БТЕ (нет, у нас нет никакого способа точно измерить ее тепловую мощность напрямую, но, насколько мы можем подсчитать, горелка производит 21 000 полезных БТЕ в час, что достаточно для обогрева небольшого дома с хорошей теплоизоляцией).

Во втором, печь МАТЕРИ изливает все это тепло, просто потягивая свое топливо — при настройке на максимальную эффективность устройство потребляет менее одной кварты масла в час … в отличие от одной трети галлона (или больше!), что сравнимого размера (и очень дорогая!) ​​Коммерческая мазутная горелка выпила, когда наши исследователи проверили ее на плите МАТЕРИ.

И, в-третьих, печь МАТЕРИ была рассчитана на работу на «бесплатном» отработанном картерном масле! Поэтому неудивительно, что мы считаем, что наш маленький драгоценный камень может окупить свою скромную первоначальную стоимость менее чем за две недели.И после этого работает абсолютно бесплатно!

Для такой эффективности есть причина

Нелегко, конечно, придумать такую ​​экономию в наше время… если только не потрудиться над этим. Именно это и сделали исследователи МАТЕРИ.

Горелка на отработанном масле МАТЕРИ разрабатывалась несколько месяцев, и печь, которую вы видите здесь, является «шестым поколением» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ переработки отработанного моторного масла в бесплатное тепло для предстоящей зимы….. мы хотели бы знать об этом. Конечно, вполне может быть … но пока кто-нибудь не покажет нам это, мы считаем, что печь МАТЕРИ «собери ее за один день из материалов на 36 долларов, а затем запусти ее на бесплатном топливе» — это практически идеальная печь. способ, который вы собираетесь найти, чтобы согреться в холодные месяцы впереди.

Как зажечь и использовать печь на отработанном масле

Пропитайте асбест [используйте перлит] в нижней сковороде керосином. Затем свободно скомкайте несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки.Подожгите бумагу и пропитанный асбестом и заприте входную дверцу.

Теперь подождите, пока быстро горящая бумага не начнет подавать горящий керосин, и керосин полностью нагреет узел горелки. Затем откройте клапан на линии отработанного масла (которая была проложена в соответствии с передовой практикой топливопровода), чтобы от 3/4 до одной кварты масла (если вы хотите получить максимальный нагрев) могли капать в горелку каждый час.

Вот оно! Пока вы продолжаете подливать отработанное масло в эту печь, она будет продолжать сжигать его таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют этот дорогой «настоящий» мазут.

Одного свечения хватает на несколько недель… даже на всю зиму!

ПРЕДУПРЕЖДЕНИЕ:
Никогда не пытайтесь разжечь горячую печь керосином, не открывайте дверцу доступа во время работы печи и никогда не используйте бензин или другое легковоспламеняющееся топливо для запуска печи!

Ведомость материалов

Компонент

Количество

Цена

Товар

Нагреватель

(1)

Выброшенный электрический водонагреватель, неоцинкованный, 30–50 галлонов
Воздухозаборник (1) 3 доллара. 00 Дымоход 12″ X 8″
(1) 1,25 Дымоход 18″ X 4″
(1) .80 Колено 4″ 90 градусов
(1) 1,00 10-футовый ремешок для вешалки
(1) 12-1/2″ X 6-1/4″ кусок листового металла
(1) 23″ X 12″ кусок листового металла
Дымоход (1) 4.75 Тяжелая дымовая труба 36″ X 6″
(1) 1,00 Реверсивный стальной шпиндель 6″ (заслонка дымохода)
Горелка в сборе (1) 4,00 Чугунная сковорода диаметром 6 дюймов
(1) 3,00 8-дюймовая стальная сковорода
(1) 3.00 Стальная пластина 1/4″ X 6″
(1) . 60 Повторный болт 1/4″ X 12″
(1) .20 1″ X 9″ длина E.M.T. (электрическая металлическая трубка)
(1) .40 Ниппель 3/4″ X 4″ (труба с резьбой)
(2) 1,20 Напольный фланец 3/4 дюйма
Узел подачи топлива (1) 3.00 Длина 7 футов, наружный диаметр 1/4 дюйма, мягкая медная леска
(1) 30.00 катушка из мягкой меди с наружным диаметром 3/8 дюйма
(2) 8,50 2-дюймовые уличные колена с наружной резьбой на внутреннюю
(2) 6,20 2-дюймовые вентилируемые заливные пробки с наружной резьбой
(2) 1,25 Переходник с наружной резьбы 3/4″ на внутреннюю резьбу 1/2″
(2) .80 Ниппели с наружной резьбой 1/2 дюйма, закрытые
(2) 5,60 Отсечные клапаны с внутренней резьбой 1/2″ на внутреннюю резьбу 1/2″
(2) . 85 Наружная резьба 1/2 дюйма до наружного диаметра 3/8 дюйма. развальцовка с наружной резьбой, с развальцовочными гайками
(2) .75 Наружная резьба 1/4 дюйма до наружного диаметра 3/8 дюйма. развальцовка с наружной резьбой, с развальцовочными гайками
(2) 5.20 Игольчатые клапаны 1/4″, внутренняя резьба
(2) .4 Ниппели с наружной резьбой 1/4 дюйма, закрытые
(1) .90 1/4″ внутренняя резьба T
(1) .70 Наружная резьба 1/4 дюйма до наружного диаметра 1/4 дюйма. раструб с наружной резьбой, с накидной гайкой
Ножки, дверь и опоры (1) 1.14 Плоский приклад 1/8″ X 3″ X 36″
(1) 1,20 Плоский приклад 3/32″ X 1/12″ X 60″
(1) . 60 Уголок 1 «X 1» X 8 дюймов
(1) 1,05 оконная защелка
(1) лом листового металла размером 2″ X 2″
(45) Итого по этим 7 предметам
2.50
Болты с полукруглой головкой 10-32 с гайками, 3/4″
(21) Болты с полукруглой головкой 1/4″ с гайками, 3/4″
(3) Шурупы для листового металла № 10, 1/2 дюйма
(8) Плоские шайбы 3/16 дюйма
(6) Стопорные шайбы 3/16 дюйма
(13) Стопорные шайбы 1/4 дюйма
(4) Гайки 1/4″
(1) 2.00 100 фунтов. мешок мелкий песок
(1) .45 Трубная заглушка 3/4 дюйма
(1) 2,00 13 унций. баллончик с высокотемпературной краской (Thurmalox 270, $5,98)
(1) 7,00 декоративный орел
(1) емкостей асбеста (Insblock: 37 долларов.92 шт. в коробке — 6 912 куб. в.)
Принадлежности (1) .25 зажим типа «крокодил»
(1) .60 Ниппель с наружной резьбой 3/4 дюйма, 2 дюйма
(1) 2,95 Отсечной клапан с внутренней резьбой 3/4″ на внутреннюю резьбу 3/4″
(1) 1,05 Уличное колено с наружной резьбой 3/4 дюйма
Общая стоимость базовой печи без внешней сантехники: 36 долларов США.14

Необходимые инструменты

Электродрель
Сверла 1/8″, 13/64″, 1/4″, 13/32″ и 1/2″
Промышленная сабельная пила (аренда 12 долларов США в день) или резак
Авиационные ножницы
Отвертка
Vise
Glaksaw
рулетка
мел или карандаш
молоток
тиражи
Нагреватель на отработанном масле — оригинальная версия

Модификации:


К
Спиртовое топливо Матери-Земли, Содержание



Biofuels
ru Español — Библиотека биотометров
9 Биодизель
Библиотека биотоплива
Биотопливные материалы и поставщики

BioSiesel
Сделайте свой собственный биодизель
Mike Pelly’s Recipe
Двухступенчатая биодизель
Духовая биодизель
Beiodiesel Processors
Биодизель в Гонконге
Выбросы оксидов азота
Глицерин
Биодизельные ресурсы в Интернете
Есть ли будущее у дизелей?
Выход и характеристики растительного масла
Стирка
Биодизель и ваш автомобиль
Еда или топливо?
Натуральное растительное масло в качестве дизельного топлива

Этанол
Ресурсы этанола в Интернете
Является ли этанол энергоэффективным?

Нагреватель на отработанном масле Horizon Архив

Нагреватель на отработанном масле Horizon создан специально для вас. Чистое горение и экономичность, Horizon — самый удобный обогреватель на отработанном масле на рынке! Каждый галлон отработанного масла содержит 140 000 БТЕ энергии. Многомасляные нагреватели Horizon Waste Oil Heater преобразуют эти БТЕ в экономичную энергию для обогрева вашего магазина. Новое и отремонтированное, сельскохозяйственное и промышленное оборудование поможет вам получить наилучшее соотношение размера и цены нагревателя. У нас есть план на любой бюджет!


Самый продуманный дизайн означает меньше хлопот для вас
  • Доступный дизайн:   Время очистки на 75 % меньше, чем у традиционного обогревателя.
  • Откидная съемная горелка и выдвижной пистолет в сборе:   Обеспечивает легкий доступ для очистки и обслуживания.
  • Усовершенствованный теплообменник:   Превосходная конструкция обеспечивает регулярное техническое обслуживание, легкую очистку и более длительный срок службы.
  • Без мишени и без трубки:   Сокращает время очистки и устраняет необходимость и затраты на мишень горелки.


Больше универсальности и более высокая эффективность
  • Двойные соединения стека:   Отвод газа слева или справа для более гибкой установки.
  • Двойные разнонаправленные воздуховыпускные отверстия:   Левая и/или правая сторона, вверх или вниз, правая или левая жалюзи.
  • Крепление:   Новые симметричные монтажные кронштейны для подвешивания или крепления к обогревателю.
    Эффективное чистое сгорание: топливо и сжатый воздух предварительно нагреваются. Форсунка с воздушным распылением предотвращает нагарообразование.
  • Улучшенные воздуходувки:   Лучше сбалансированные воздуходувки с более высоким CFM.


Высочайший уровень безопасности и надежности

Современные технологии:
Надежность:   Термостатический контроль, настенный термостат 24 В и датчик пламени с выключателем для простоты эксплуатации.
Предохранительный выключатель: Только производитель с предохранительным выключателем контроля подачи воздуха на двигателе горелки.
Окно просмотра: Улучшенное окно просмотра пламени с автоматическим закрытием.
Гарантия: Ограниченная пожизненная гарантия на все теплообменники Horizon.
Одобрено EPA:   Нормативные акты EPA одобряют наш метод извлечения энергии из отработанного масла на месте.

НАГРЕВАТЕЛЬ НА ОТХОДАХ HORIZON КОМПЛЕКСНАЯ СИСТЕМА ОТОПЛЕНИЯ НА ОТХОДАХ

Другие компании продают вам нагреватель на отработанном масле, а вы сами разберетесь с остальным. С нашей полной системой вы можете начать работу в течение нескольких часов.

  1. Теплообменник из алюминизированной стали —  Камера нашего современного теплообменника из алюминированной стали рассчитана на длительный срок службы, что предотвращает коррозию, деформацию и разрушение сварных швов. Он специально разработан, чтобы удерживать больше золы, чем у конкурентов, для меньшего обслуживания и более длительного срока службы.
  2. Цифровой счетчик моточасов — Легко отслеживайте интервалы очистки и технического обслуживания. Избавьтесь от догадок!
  3. Slidegun со встроенным подогревателем – Нагрев отработанного масла, синтетических и других видов топлива с самым широким диапазоном вязкости с помощью нашей встроенной технологии предварительного подогрева. Запатентованная конструкция «скользящего пистолета» позволяет легко снимать подогреватель для очистки и обслуживания.
  4. Встроенный воздушный компрессор (дополнительно) — Обогревайте ваш магазин круглосуточно и без выходных, не полагаясь на воздух из магазина, с помощью нашего встроенного воздушного компрессора.
  5. Пламеудерживающая головка — В основе наших систем подогрева отработанного масла вы найдете пламегасительную головку мирового класса, предназначенную для эффективного сгорания.
  6. Откидная горелка и устройство для удаления золы с обратной стороны — Откидная горелка в сочетании с отверстием для удаления золы с задней стороны обеспечивает более быструю и легкую очистку.
  7. Топливный насос с боковым всасыванием    Когда речь идет о надежной и стабильной подаче топлива, нет ничего лучше нашего запатентованного топливного насоса с боковым всасыванием.ПРИМЕЧАНИЕ. – Аксессуар насоса-дозатора также можно приобрести отдельно.
  8. Отсечка при низком уровне топлива —  Пусть ваша печь выключится сама, прежде чем в ней закончится топливо. Предотвратите длительные простои с помощью нашего устройства отключения при низком уровне топлива.
  9. Указатель уровня топлива — Всегда знайте, сколько топлива осталось в вашем баке, с помощью нашего легко читаемого указателя уровня топлива.
  10. Приподнятый топливозаборник —  Наша усовершенствованная система подачи топлива начинается всего в шести дюймах от дна бака — прямо над любой водой или шламом, которые могут скапливаться на дне. Эта инновационная конструкция обеспечивает заполнение насоса отработанным маслом и отсутствие воздуха и шлама.
  11. Сливной клапан —   Мы упрощаем удаление воды или любых других загрязнений, которые оседают на дне бака.
  12. Комплект дымоходов класса A – Комплекты дымоходов с двойными стенками из нержавеющей стали внесены в список UL и соответствуют местным нормам.

Сравнение горизонта сравнения

30A (15A для экспорта)
горизонт 155 горизонт 200 горизонт 315 горизонт 315
BTU вход 155 000/45.42KW 200 000 / 58KW 318KW 315 000/92 кВт
9002 / 20,3 см 8 «/ 20,3 см 8″ / 20,3 см
Общая сумма доставки 400 фунтов / 182 кг. 460 фунтов. / 209 кг. 540 фунтов. / 245 кг.
Размеры (с горелкой и вентилятором) 34,5″ x 22″ x 79″
(87,6 x 55,9 см x 2,0 см)
38,5″ x 29,4″ x 92,58 см х 55,9 см х 2,3 см) 41 «x 26» x 110 «
(1. 04 mx 66 см x 279,4 см)
открытие воздуховода 16″ x 16 «(40,6 см) 18″ х 18 «(45.7 см) 18″ x 18 «(45,7 см)
Электрические требования
30A (15A для экспорта) 30A (15A для экспорта) 30A (15A для экспорта)
Прибл. Расход топлива 1,12 галлона/час (4,24 л/час) 1,43 галлона/час (5,41 л/час) 2.25 гал/ч (8,5 л/ч)
Двигатель вентилятора, л.с. Требования к воздуху 2 CRM @ 40 psi 2 CRM @ 40 psi 2 CRM @ 40 psi
Livers UL UL UL
UL
2

* Топливо — б / у и гидравлические жидкости, а также другие смазочные материалы на нефтяной основе (любая комбинация веса до SAE 50, включая мазут №1 и №2.)

НУЖНА ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ? Щелкните наши загрузки.

Купить Запчасти для обогревателей Horizon

Shenandoah Страница | Утеплители отработанных нефтяных нагревателей


Новый стиль Shenandoah 500 000 BTU («шире») Нагреватель поставляется с распашной горелкой, быстрого отключения, 10 «выпускной выпускной и 220-вольтовый вентилятор мощностью 1 л.с. Это полный нагреватель и насос. Этот нагреватель был разобран и отремонтирован снизу вверх, включая новые трубки и мишень и т. д.Этот нагреватель прошел строгую проверку функциональности и безопасности по 50 пунктам. Обычная цена составляет приблизительно

4950 долларов США. На всю машину распространяется полная 2-летняя гарантия на детали. С новым насосом-измерителем круиз-контроля с постоянным потоком добавьте 295 долларов.

350 000 BTU Shenandoah  обогреватель, 110 В. Это комплектный обогреватель и насос. Этот нагреватель был разобран и отремонтирован снизу вверх, включая новые трубки, мишень и т. д. Этот нагреватель прошел тщательную проверку функциональности и безопасности по 50 пунктам.Обычная цена составляет примерно 4495-5195 долларов. полная 2-летняя гарантия на детали. С новым s.f.c.c. насос метра, добавьте $295. 42wx52d
Полный комплект 235 000 / 175 000 BTU Нагреватель на отработанном масле Эта печь была разобрана и перестроена с нуля, включая L-образные перегородки, мишень и т. д. Эта печь прошла тщательную проверку функциональности и безопасности по 50 пунктам. Обычная цена составляет примерно 3 395–3 895 долларов США с полной 2-летней гарантией на детали с новым дозирующим насосом и добавлением 295 долларов США.
Горизонт у Файер-Лейк MFG. печь модели 155 000 и 200 000 BTU с насосом-дозатором. Эта печь была разобрана и отремонтирована снизу вверх. Эта печь прошла строгую проверку функциональности и безопасности по 50 пунктам. Обычная цена составляет примерно 3 295–3 895 долларов США в зависимости от размера и т. д. Эта печь на отработанном масле Horizon поставляется с полной 2-летней гарантией на детали. Для нового насоса измерителя круиз-контроля с постоянным расходом добавьте 295 долларов США, чтобы устранить колебания пламени.
Стандартная горелка Shenandoah B-5    Эта горелка была полностью очищена, обслужена, проверена и протестирована.(Для замены необходимо иметь модуль записи ядра.)  Поставляется с полной 2-летней гарантией. Ориентировочная цена обмена 1145-1495 долларов. См. нашу страницу запчастей Shenandoah. Они прошли 30-балльную проверку безопасности.

Полная  восстановленная выдвижная часть . Это основной компонент горелки, на который распространяется полная 2-летняя гарантия. Ориентировочная цена $459 (с обменом). готов к отправке в тот же день на кредитной карте

    с отложенной заправкой

Черный бак для установки нагревателя сверху; у него короткие ноги внизу. Сантехника, электричество, слив воды (внизу) и кронштейн (для удержания печи) входят в комплект. резервуары для хранения нефти — 1000-галлонный резервуар на салазках 1000–2000 долларов США; бак на 500 галлонов 695–995 долларов США; бак на 250-300 галлонов за 295-695 долларов; Плоский овальный бак на 275 галлонов за 295 долларов. (Вы не можете установить большую печь на маленьком резервуаре) окрашены в красный или черный цвет. 250 галлонов. Бак Clean Burn UL стоит 2295 долларов США.

Детали для настройки:  Нажмите здесь, чтобы перейти к нашим

110 вольтам Двигатели тяги Tjernlund:  Они могут быть полезны, если у вас плохая тяга в дымоходе.Большинству инсталляций они не потребуются. См. страницу запчастей Shenandoah. Ориентировочная цена 100-175$.

Автоматический наполнительный насос , включает очищаемый всасывающий фильтр, перекачивающий насос, мотор, кронштейн в сборе и поплавковый выключатель с таймером. Ориентировочная цена 350$.

Неразъемный узел насоса и фильтра , который устанавливается на верхнюю часть резервуара. Используйте это, чтобы переместить масло в печь. Цена: 195–295 долларов США. См. нашу страницу     запчастей.

Новая головка насоса всего за 198 долларов США.

ПРИМЕЧАНИЕ. Наш веб-сайт предназначен только для вашей информации и представляет собой обзор того, что мы отремонтировали / продали в прошлом.

Позвоните нам, чтобы получить точную информацию и узнать, что у нас есть в наличии.


P: 330-674-0142

1. Мы делаем удовлетворенные клиентами приоритетом.

2. У нас лучшее соотношение цены и качества.

3.Мы делаем то, что обещали, в оговоренные сроки.

4. У нас есть запасные части, чтобы вы могли

начать работу.

Shenandoah 500 000 BTU 54WX52D

000

Shenandoah 350 000

Shenandoah 350 000 BTU Newer Style Swing-Out Burner

Horizon 155 000/200 000/315 000 BTU

Reconderated Shenandoah B-5 Burner, любой BTU любой цвет — Exchange 2 год гарантии

 Восстановленные сменные выдвижные элементы Shenandoah B-5

Увеличенная горелка B-10  с двойным соплом для создания ОГРОМНОГО пламени котла.Специальные требования!!

Блок подогревателя жидкого топлива в этой горелке подвергся очистке под высоким давлением, химической очистке, а также испытанию с калибровкой по температуре и силе тока и проверке. полная замена горелки цена $1995. ИЛИ  Полная замена

 2 выдвижных сопла цена 975 долларов США. Та же сделка, что и выше. Поставляется с 2-летней гарантией.

Восстановленная сменная горелка Shenandoah B-10 в сборе или 2 выдвижных сопла

Электрическая или газовая станция для отработанного масла или переносные насосы

Recon — Shenandoah Измерительные насосы с регулируемой скоростью, 90 В постоянного тока Элементы управления, двигатели, детали


Щелкните любое изображение, чтобы увеличить его.

Сменные выпускные трубы для тяжелых условий эксплуатации 8 и 10 дюймов, отрезанные по длине; ориентировочная цена 40 долларов США. верхняя часть бака на 275 галлонов приблизительная цена составляет $295 — $395.

Этот центр вторичной переработки отработанного масла (бак на рабочем месте) с нагревателем любого размера, установленным на высоте около 8 футов, и насосом, полностью подключенным и подключенным, включая аварийную вентиляцию и слив воды. в нижней части бака с заливным отверстием сверху.Ориентировочная цена $1995

Разное. Опции воздушного компрессора   Дополнительная опция для большинства обогревателей; примерная цена $195-$295.

Разное Варианты воздушного компрессора

Nice Электрический насос бочки/бака и длинные шланги 475 долларов США

Купите Shenandoah и позаботьтесь о нем, и вы можете получить больше часов на своем Shenandoah, чем 39 748 часов. Он рассчитывает на 1500 долларов в месяц в течение 3 месяцев (4500 долларов в год) в течение 20 лет, пока его печь окончательно не остановится, он, вероятно, сэкономит 90 000 долларов!!! Этот человек теперь счастливый клиент Central Ohio Heaters, Ltd. Почему бы не позвонить в Central Ohio Heaters, Ltd. сегодня и не начать экономить на счетах за отопление?

330-674-0142.oh мы обнаружили, что этот счетчик больше не работает. Обогреватель пережил счетчик моточасов!!!!!

1.5

1.5 «x 20 ‘suct. И нажмите шланги, приятные моторные шланги Honda. Обертывает около $ 750, может отправить

315 000 BTU Shenandoah Horizon

Complete 315 000 BTU Shenandoah отработанная печь для отработанного масла с обратимым горячим воздухом дюймовый выхлоп. Эта печь была разобрана и отремонтирована снизу вверх.Эта печь прошла строгую проверку функциональности и безопасности по 50 пунктам. Нормальная цена ок. 3895 долларов США за 315 000 БТЕ,  с расходомером добавьте 295 долларов США за 2 года. гарантия

реверсивная вытяжка и жалюзи легко устанавливаются между стойлами.

super fast Truck Line Доставка

Блок подогревателя масла подвергается химической очистке и температуре под высоким давлением. и откалиброван по силе тока

новинка 10 дюймов теперь доступна за 295 долларов США, новинка .

 Отремонтированная камера теплообменника для горизонтов Shenandoah 200 и 315

Это теплообменник в сборе.Если ваша термокамера нуждается в замене, это ваш лучший вариант. Включает ограничение скорости вращения вентилятора, дверь и жалюзи. Цена на обмен составляет прибл. 1395 долларов США и 1895 долларов США и поставляется с 2-летней гарантией на детали          Для других доступных размеров. нажмите на вкладку «Наши тепловые камеры» выше слева

 Это видео поможет нашим клиентам понять, как работает обогреватель Shenandoah , и поможет установить его.и т. д.   около 23 минут просто нажмите на центральную кнопку

Shenandoah 175-235,000 BTU

350 и 500 8 или 10 дюймов, выхлоп аналогичен

, посмотрите видео о нашем новом насосе круиз-контроля с постоянным потоком, видео @ внизу страницы наших деталей

условия использования: информация на нашем веб-сайте бесплатна, но используйте ее только на свой страх и риск: при использовании вы принимаете на себя всю ответственность за проблемы / опасности

Новый стиль, более широкая 500 поворотная горелка

Тепло от сжигания отработанного (использованного) масла.

Мы предлагаем самый большой в отрасли выбор обогревателей на отработанном масле, внесенных в список UL и CUL. Каждый обогреватель на отработанном (использованном) масле Omni оснащен нашей уникальной запатентованной системой контроля пламени и изготовлен из высококачественной нержавеющей стали. На них также распространяется непропорциональная гарантия. От плавающих гофрированных теплообменников до запатентованной системы контроля пламени — наши нагреватели на отработанном масле удовлетворят вас долгим сроком окупаемости инвестиций.

Предлагаемые нами нагреватели на отработанном масле Omni очень безопасны для окружающей среды.Топливо (отработанное масло) сгорает чисто, без дыма, при испытании UL наблюдалось значение от 0 до 1 по шкале Бахараха от 0 до 10. Горение чище, чем у некоторых стандартных мазутных горелок!

Наша система контроля пламени позволяет избежать значительной части дорогостоящего и трудоемкого технического обслуживания, связанного с нагревателями на отработанном масле многих других производителей. Температура отработанного масла точно контролируется перед воспламенением, что обеспечивает очень стабильное горение. Это также устраняет образование нагара, который засоряет блок подогревателя топлива (масла) и/или форсунку.Для минимального обслуживания обогревателя на легкодоступной панели горелки есть руководство, которое поможет вам в этом. Цель состоит в том, чтобы сделать минимально необходимую уборку легкой для вас, чтобы вы могли сделать ее самостоятельно, а не платить за дорогостоящие вызовы службы поддержки. Подробнее о преимуществах нагревателей на отработанном (отработанном) масле, связанных с легким доступом для обслуживания, читайте ниже.

Двунаправленный теплоотвод


Отработанные (бывшие в употреблении) масляные нагреватели
Технические характеристики

Нагреватели на отработанном масле Omni: вентиляторы теплообменника

Предлагаемые нами нагреватели на отработанном масле

Omni имеют настроенные осевые вентиляторы и конструкцию с большой площадью вентиляционного отверстия, что означает самую высокую производительность горячего воздуха, самый большой CFM воздуха и самое быстрое время восстановления в отрасли. Это приводит к меньшему количеству всего:

  • меньше сжигаемого топлива (отработанного масла),
  • потребляется меньше электроэнергии из-за более короткого времени работы,
  • меньше износ оборудования.

Нагреватели на отработанном (использованном) масле Omni включают в себя вентиляторы высокого давления с уникальным методом подачи воздуха через теплообменник. Используемый вместо типичных вентиляторов прямого воздуха для обогрева помещений или вентиляторов с короткозамкнутым ротором для отвода тепла в различные помещения, этот тип вентилятора упрощает установку, снижает затраты на электроэнергию и транспортировку.Нагнетательные вентиляторы, также называемые вентиляторами конденсатора, имеют лопасти с квадратным концом по сравнению с лопастями с круглым концом у вентиляторов со свободным воздухом, используемых для обогрева помещений. Это позволяет создать больший поток воздуха через любые стесненные участки (каналы) вместо более громоздкого, значительно увеличивающего транспортировочный вес вентилятора с короткозамкнутым ротором.

Помимо всех этих преимуществ, в их конструкцию была заложена возможность размещения нагревателей по центру для обеспечения лучшего распределения тепла. Асимметричное расположение вентиляторов высокого давления на противоположных сторонах теплообменника (доступно на моделях 350 и 500) позволило предоставить нашим клиентам возможность двунаправленного отвода тепла.


Нагреватели на отработанном масле Omni: длинная камера сгорания и тракт

Длинная камера сгорания обогревателей на отработанном (бывшем в употреблении) масле Omni, которые мы предлагаем, наряду с возможностями контроля потока масла устраняет необходимость в мишени. Для других нагревателей мишень подвергается прямому воздействию пламени. Экстремальные перепады температуры разрушают мишень, что делает ее периодической заменой, для нагревателей Omni это не проблема.Теплообменник обогревателей на отработанном масле, которые мы продаем, имеет очень длинный путь для горячих газов (результат сжигания отработанного масла), что позволяет извлечь как можно больше тепла, что делает обогреватели очень эффективными (до 90 %).


Нагреватели на отработанном масле Omni:


Несварной теплообменник из нержавеющей стали Теплообменник из нержавеющей стали

входит в стандартную комплектацию печей Omni на отработанном масле. Нержавеющая сталь является самым долговечным и прочным материалом, доступным для применения при высоких температурах.Другие используют более дешевые материалы, пытаясь компенсировать низкокачественную сталь более толстыми стенками камеры сгорания. Предлагаемые нами теплообменники нагревателей на отработанном масле состоят из формованных пластин из нержавеющей стали 304L 16 Ga с двойными прокатанными прессованными швами. Запрессованная конструкция шва исключает возможность образования трещин вследствие напряжения, возникающих при сварке.


Нагреватели на отработанном масле Omni: доступ для очистки и обслуживания

При проектировании обогревателей Omni на отработанном (б/у) масле, кроме всего прочего, должное внимание уделялось простоте обслуживания. Откидные дверцы горелки нагревателей означают, что не нужно отсоединять топливные или воздушные линии. Сняв всего две гайки и электрическую предохранительную заглушку, можно легко получить доступ к рабочему концу горелки и ее соплу для быстрого обслуживания. Оба торца камеры сгорания открываются на полный проход, легкий доступ для минимальной редкой очистки (при необходимости). Другие производители обеспечивают лишь ограниченный доступ и/или теплообменники, которые слишком малы, чтобы достать их полностью.

Нажмите на картинку для увеличения (в отдельном окне)


Нагреватели на отработанном масле Omni: самая продолжительная самая полная гарантия

И последнее, но не менее важное: обогреватели Omni на отработанном (бывшем в употреблении) масле, которые мы предлагаем, имеют самую длинную и полную камеру сгорания в отрасли. 15-летняя ограниченная гарантия (первые 10 лет не пропорциональны, остальные 5 лет пропорциональны).

Отработанные (бывшие в употреблении) масляные обогреватели Комплексные предложения

Все модели обогревателей на отработанном (бывшем в употреблении) масле могут быть либо подвешены к потолку, либо установлены в любом направлении на имеющейся подставке для резервуара для хранения масла на верстаке. Нагреватель OWH-500 должен быть установлен на бак объемом 350 галлонов или больше. Показана полная система нагрева на отработанном масле со стойкой и баком на 250 галлонов. Другие доступные размеры бака: 350 и 500 галлонов. Резервуары доступны с UL или не UL, с двойными или одинарными стенками.

Комплект дымохода

можно приобрести как часть пакета с нагревателями на отработанном масле, стойками для нагревателей и баками, которые мы предлагаем, или отдельно.

Легенда:
  1. Отработанный (Бывший в употреблении) Пистолет горелки в сборе
  2. Бортовой воздушный компрессор
  3. Линия подачи топлива (отработанного масла) (от насоса к нагревателю)
  4. Встроенный запорный клапан
  5. Очищаемый топливный фильтр (отработанное масло)
  6. Насос управления потоком топлива (отработанного масла)
  7. Топливо (отработанное масло)_Линия подачи (бак к насосу)
  8. Ручной запорный клапан (для очистки)
  9. Слив ила и воды
  10. Ручной или автоматический вентилятор и выключатель верхнего предела
  11. Два 3-дюймовых заправочных порта

Glenwood Econo Flame 7520 Котел на отработанном масле в Obadiah’s


Glenwood Heaters Econo Flame 7520 — это котел на отработанном масле, который дает вам возможность сжигать отработанное масло чистым и экологически безопасным способом, а также дает вам десятки тысяч БТЕ для обогрева любого большого здания (до 6000 квадратных футов). ).

В этом экологически чистом котле на отработанном масле можно сжигать большое количество отработанных масел. Вы можете правильно утилизировать следующие масла, сжигая их в этом нагревателе отработанного масла: кулинарные масла, моторные масла (до SAE 50), гидравлические жидкости, трансмиссионные жидкости и печное топливо. Благодаря пластинам из стали A36 толщиной 1/4 дюйма этот прочный котел имеет превосходную тепловую эффективность благодаря теплообменнику жаротрубного типа со спиральными перегородками, отводящими имеющееся тепло в водяную рубашку.Частота очистки этого котла, работающего на отработанном масле, снижается благодаря 4-дюймовым трубкам, которые обрабатывают более высокие остатки, образующиеся при сжигании таких масел.

Независимо от того, нужно ли вам отапливать жилое, коммерческое или сельскохозяйственное здание, у вас есть высокоэффективная модель котла на отработанном масле Econo Flame, которая удовлетворит ваши потребности в отоплении. Кроме того, обеспечивая тепло, вы помогаете окружающей среде, правильно утилизируя эти материалы таким образом, чтобы не было видимых выбросов.



Щелкните здесь, чтобы просмотреть однолинейную трубу PEX

Нажмите здесь, чтобы посмотреть двухлинейную трубу PEX



Характеристики

Бернс Подогрев
Масло для жарки Магазины и склады
Моторные масла Теплицы
Гидравлические жидкости Здания для содержания скота
Трансмиссионные жидкости Воздух для макияжа
Печное топливо Печи и многое другое!!


1.Прочное порошковое покрытие.

2. Изолированная поворотная дверца горелки обеспечивает доступ к форсунке, фиксирующей головке и электродам для удобства обслуживания. Также обеспечивает легкий доступ к камере сгорания для очистки.

4. Высокоэффективный теплообменник с агрессивными спиральными перегородками передает все имеющееся тепло в водяную рубашку. Перегородки легко снимаются для очистки.

5. 4-дюймовые трубки обрабатывают большее количество остатков, чем от сжигания отработанного масла, что помогает сократить частоту очистки.

3. Откидная дверца обеспечивает легкий доступ к теплообменнику для очистки.

6. Отходящие дымовые газы через водяную рубашку поступают в печную трубу для увеличения отбора тепла.

Omni 250,000 BTU Нагреватель на отработанном масле: Полное руководство по эксплуатации

  • СТРАНИЦА 1

    Нагреватель на отработанном масле.255.1363 • www.econoheat.

  • СТРАНИЦА 2

    Содержание Меры предосторожности ……………………………….. …………………………………………. стр. 3 Важное примечание . …………………………………………. …………………. Стр. 4 Технические характеристики …………… …………………………………………. …. Стр. 5 Процедуры установки ………………………………… ……………….. стр. 6 Установка стека ………………………………………….. …………………..

  • СТРАНИЦА 3

    МЕРЫ ПРЕДОСТОРОЖНОСТИ S Отработанное масло может содержать много посторонних материалов. Отработанное масло может также содержать бензин. Поэтому при использовании, очистке и техническом обслуживании обогревателя необходимо соблюдать особые меры предосторожности при обращении с отработанными маслами и их хранении. Используйте сито в воронке при заливке масла в резервуар для хранения, чтобы уловить посторонние материалы, т. е. прокладочный материал, волокна герметика и т. д. сжигания отработанного масла в устройстве для сжигания отработанного масла OMNI необходимо ознакомиться с правильной установкой и обслуживанием вашей новой печи. Перед установкой или эксплуатацией данного устройства обязательно прочтите и усвойте данное руководство. НЕПРАВИЛЬНАЯ УСТАНОВКА, ВНЕСЕНИЕ ИЗМЕНЕНИЙ ИЛИ ОТСУТСТВИЕ ОБСЛУЖИВАНИЯ ПРИВЕДЕТ К АННУЛИРОВАНИЮ ГАРАНТИИ.

  • СТР. 5

    Технические характеристики ВХОДНАЯ БТЕ: 250 000 БТЕ ВЫХОДНАЯ: 215 000 ГАЛЛОНОВ В ЧАС: 1,75 ТРЕБУЕМОЕ ВОЛЬТ: 115 А ПОЛНАЯ НАГРУЗКА: 15,6 ДВИГАТЕЛЬ ВЕНТИЛЯТОРА л.с. CFM с ВОЗДУХОВОДОМ @ 100 футов: 2000 ЭФФЕКТИВНЫЙ ПОТОК ВОЗДУХА: 70 футов РАЗМЕР ДЫМОХОДА: 8″ ВЕС: 365 фунтов Д x Ш x В (включая горелку): 56” x 30” x 28.5” ТРАНСПОРТИРОВОЧНЫЙ ВЕС: 535 фунтов ТРАНСПОРТИРОВОЧНЫЕ РАЗМЕРЫ (Д x Ш x В): 64,5” x 39” x 49” Примечания: 1.

  • СТР. 6

    Процедуры установки

  • СТР. 7

    Установка дымовой трубы 1. Установите в дымовую трубу барометрический демпфер (НЕ входит в комплект), если тяга вверх дымовой трубы превышает -0,08. Высота штабеля должна быть от -0,04 до -0,06 дюйма водяного столба. Проверьте с помощью тягомера между верхней частью обогревателя и заслонкой. Тяга над огнем должна быть не менее -.02- проверьте через отверстие для контроля пламени. Закрытие заслонки может увеличить сквозняк. 2. Дополнительные устройства подачи воздуха или проводку вентиляционных отверстий см. на рис. 2. Одно из этих устройств должно быть установлено там, где присутствует обратная тяга.

  • СТРАНИЦА 8

    Электропроводка См. схему ниже (Рис. 2) и/или внутреннюю часть дверцы главной электрической распределительной коробки нагревателя. Рисунок 2 – Схема подключения 1. Подсоедините провод 120 В к главной электрической коробке, установленной на задней стороне горелки шкафа нагревателя, с отдельной цепью защиты 20 А, используя провод 12 калибра.Подключите линию питания к черному проводу и всем белым (НЕЙТРАЛЬНЫМ или ОБЩИМ) вместе. ВАЖНО! Подсоедините провод заземления к точке крепления заземления в главной распределительной коробке (зеленый винт). 2.

  • СТРАНИЦА 9

    Горелка на жидком топливе ПРЕДУПРЕЖДЕНИЕ Установка и использование данного устройства для сжигания отработанного жидкого топлива должны осуществляться в соответствии со стандартом по установке оборудования для сжигания жидкого топлива – ANSI/NFPA 31 – 1987 и Национальным электротехническим кодексом – ANSI. /NFPA 70 – 1990 и требования уполномоченных инспекционных органов.

  • СТРАНИЦА 10

    Монтажный фланец (3-х или 4-х болтовый универсальный) Лопасти/угольная пластина (снимите крышку) Электроды Форсунка Масляный клапан Рисунок 6 – Схема масляного насоса OMNI by EconoHeat Стр. 10

  • СТРАНИЦА 11

    Регулятор расхода масла Насос подачи имеет возможность контролировать пламя даже при использовании различной вязкости – печного топлива или мазута до 90 веса. пламя остается стабильным Запорный масляный клапан Встроенный прерыватель (устраняет задержки запуска из-за возможного обратного слива) Переключатель заливки масла (электромагнитный клапан, вкл./выкл.) Регулируемая скорость двигателя (только первоначальная настройка; после установки настройка не требуется) На фильтре Двигатель постоянного тока Рисунок 7 – Масляный насос в сборе Технология масляной горелки Распыление посредством предварительного нагрева низкого давления и

  • СТР.
    Подача высокого напряжения на электроды, генерирующие электрическую дугу, воспламеняющую масло.• Топливный клапан: (рис. 5) подается питание, когда горелка работает, и обесточивается, когда горелка не работает, что предотвращает слив масла обратно из блока подогревателя. • Air Band: (рис. 3) регулирует количество воздуха, подаваемого в камеру сгорания. Воздушная лента настраивается на заводе для достижения оптимальной производительности, прибл. От ½ до ¾ дюйма в открытом состоянии.

  • СТР. 13

    ВАЖНО: • Индикатор питания: (рис. 3) Указывает на наличие питания на горелке. • Индикатор работы: (рис. 3) Указывает, что горелка готова к работе после предварительного прогрева, составляющего прибл.5 минут с момента первоначального включения. Процедура первоначального запуска 1. ВАЖНО – Перед запуском агрегата предварительно заполните фильтр и топливопровод маслом, чтобы облегчить процедуру заливки. Двигатель масляного насоса вращается на низких оборотах, и для завершения процесса заливки потребуется значительное время, если масло не будет предварительно заполнено.

  • СТР. 14

    График технического обслуживания ЕЖЕНЕДЕЛЬНО • Слейте воду из накопительного бака. ЕЖЕМЕСЯЧНО • Проверяйте скопление золы для обеспечения наилучшей производительности, удаляйте ее, если она избыточна (размер устройства, тип масла и время работы — все это зависящие факторы).• Замените навинчиваемый фильтр или сетку фильтра, расположенную в корпусе в форме блина (рис. 14 ниже). ПРИМЕЧАНИЕ: каждое применение отличается и может варьироваться в зависимости от загрязнения используемых масел.

  • СТР. 15

    ВАЖНОЕ ПРИМЕЧАНИЕ: убедитесь, что сопло расположено по центру, если сопло находится выше центра, нажмите на сопло вниз, чтобы оно вышло из стойки подогревателя. Для регулировки откройте дверцу для очистки горелки (рис. 8 ниже), ослабьте гайку крепления радиатора предварительного нагрева и установочный винт, сдвиньте вперед или назад по мере необходимости.ПРЕДУПРЕЖДЕНИЕ: Эта регулировка выполняется на заводе и не должна изменяться, пока не будут изменены размеры, указанные в цифре 8.

  • СТР. 16

    При очистке тщательно осмотрите все три детали. При разборке и повторной сборке сопла держите его лицевой стороной вверх, как показано на рисунке.

  • СТРАНИЦА 17

    Рисунок 12 – Дверца для очистки камеры сгорания и теплообменника Модель OWH-350, изображенная выше. Каждая модель будет немного отличаться. Открутите 4 болта, чтобы получить доступ к сетчатому фильтру.ВНИМАНИЕ: необходимо соблюдать осторожность, чтобы не повредить внутреннюю прокладку при снятии корпуса.

  • СТРАНИЦА 18

    Поиск и устранение неисправностей ♦Наиболее вероятный симптом •Менее вероятная причина ♣Наименее вероятный способ устранения 1. Нагреватель отключается 2. Потеря заливки в течение ночи Не держит вакуум ПУСТОЙ БАК? ♦ Ручной сброс ♦ Утечка вакуумного воздуха в топливопроводе ♣ Засорение сетки насоса • Засорение фильтра или пустое масло в баке ♦ Требуется ручной перезапуск нажатием кнопки сброса. ♦ Проверьте все топливные соединения. Затяните фитинги. ♣ Проверьте сетчатый фильтр насоса, возможно, потребуется очистка – для доступа снимите крышку насоса. • Очистите фильтр.Используя вентиляционное отверстие, перезаправьте насос (см. рис. 6 и 7). 3.

  • СТРАНИЦА 19

    OWH-250 Пятнадцать (15) лет ограниченной гарантии EconoHeat (производитель) дает покупателю перечисленных выше тепловентиляторов гарантию на отсутствие дефектов материалов и изготовления в течение указанного ниже периода времени. начинается с даты доставки заказчику. Клиент несет ответственность за сохранение даты доставки. Если возврат считается необходимым для оценки гарантии и принятия решения о ремонте или замене, тепловентилятор должен быть отправлен на завод с предоплатой доставки.

  • СТР. 20

    ПРИМЕЧАНИЕ: Гарантия на камеру сгорания распространяется только на материалы и качество изготовления. Качество изготовления означает, что EconoHeat гарантирует качество сварных швов и их прочность. Материал означает, что они не будут подвергаться коррозии из-за серы в золе, которая накапливается во время работы.

  • alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
