ПУТИ РЕШЕНИЯ ПРОБЛЕМЫ ПРИМЕНЕНИЯ СВЕТОДИОДНЫХ ИСТОЧНИКОВ СВЕТА | Опубликовать статью ВАК, elibrary (НЭБ)

Шепелев А. О.¹, Киселев Б.Ю.¹, Лысенко В.С.¹, Бубенчиков А.А.

¹Магистрант, ²Кандидат технических наук, Омский государственный технический университет

ПУТИ РЕШЕНИЯ ПРОБЛЕМЫ ПРИМЕНЕНИЯ СВЕТОДИОДНЫХ ИСТОЧНИКОВ СВЕТА

Аннотация

В данной статье рассмотрены перспективы применения светодиодной продукции. Указаны основные недостатки и возможные пути технического решения проблем теплопередачи и электромагнитной совместимости. Выделяются некоторые приоритетные направления в решении проблемы эффективной передачи тепла. Особое внимание уделено перспективным решениям в области применения интегральных микросхем со встроенным активным корректором коэффициента мощности для источников вторичного электропитания с импульсным преобразователем.

Ключевые слова: светодиодные источники света, теплопроводность, корректор коэффициента мощности.

Shepelev A. O.¹, Kisselyov B. Yu.¹, Lysenko V.S.¹, Bubenchikov A.A.².

¹Undergraduate student, ²PhD in Technical Sciences, Omsk State Technical University

SOLUTIONS OF A PROBLEM OF APPLICATION OF LED LIGHT SOURCES

Abstract

The article considers of application of led products. The drawbacks and possible technical solutions of problems of heat transfer and electromagnetic compatibility. Some priority directions in a solution of the problem of effective transfer of heat are allocated. The special attention is paid to perspective decisions in a scope of integrated chips with the built-in active proofreader of power factor for sources of secondary power supply with the pulse converter.

Keywords: LED light sources, heat conductivity, proofreader of power factor.

В России огромное количество генерируемой электроэнергии, примерно 13%, тратится на освещение [1]. В большинстве своем это освещение улиц населенных пунктов и архитектурных сооружений, промышленных зданий, торговых павильонов и частное потребление для освещения квартир и домов. Такие существенные расходы можно связать с применением ламп накаливания и люминесцентных ламп устаревшей конструкции. Сократить затраты без ущерба для потребителей можно за счет внедрения энергосберегающих технологий и новый технологических решений.

В 2009 году был принят Федеральный закон № 261 «Об энергосбережении и о повышении энергетической эффективности…». В его рамках планировалось к 2014 году отказаться от ламп накаливания, которые 95% потребляемой энергии превращают в тепло, и перейти к более энергоэффективным источникам света. К таким источникам относятся люминесцентные лампы и светодиодные светильники, которые по сравнению с лампой накаливания имеют явные преимущества.

В настоящее время большую популярность получили светодиодные светильники. Именно это направление считается достаточно перспективным. Многие производители, говоря о достоинствах светодиодных светильников, умалчивают о существенных недостатках и считают основной причиной, препятствующей массовому внедрению, лишь высокую стоимость.

Одним из существенных недостатков является излишнее выделение тепла, которое необходимо отводить. При увеличении температуры p-n перехода возникает смещение рабочей длины волны и снижение яркости. А увеличение температуры на поверхности кристалла приводит к сокращению срока службы светодиода. Процесс отвода тепла является достаточно сложным и включает в свою структуру отвод тепла между p-n переходом и корпусом, между корпусом и печатной платой, затем между печатной платой и радиатором, и наконец, между радиатором и окружающей средой.

Проблема эффективного отведения тепла решается несколькими способами. Выбор материала светодиода с низким тепловым сопротивлением. Также в конструкцию диода включают специальный теплоотвод, который снижает тепловое сопротивление. Для отведения тепла используют специальные печатные платы и радиаторы различных конструкций. Для мощных светодиодов требующих рассеивания большого количества тепла, охлаждающие конструкции представляют собой достаточно громоздкую систему. Эти системы не достаточно компактны и создают неудобства в эксплуатации.

Отказ от работы из-за перегрева носит постепенный характер и выражается в уменьшении яркости излучения.

Наибольшее распространение получили следующие технические решения, применяющиеся для отвода излишнего количества тепла от светодиодов.

Печатные платы, обладающие хорошей теплопроводностью, в которых за слоем диэлектрика расположен слой алюминия либо меди, выполняющий функцию радиатора. Для увеличения лучистого и конвекционного обмена между перегревающимся элементом и окружающей средой устанавливают радиаторы. Это эффективные и относительно недорогие способы теплоотвода.

Эффективность теплоотвода напрямую связана с эффективностью передачи тепла в месте соприкосновения двух поверхностей. Поверхность источника тепла, так же как и поверхность теплоприемника имеют неровности. И при контакте поверхностей возникают микрополости, которые заполнены воздухом. Коэффициент теплопроводности воздуха имеет крайне малое значение и значительно усложняет теплопередачу. Для того чтобы увеличить теплопередачу используют материал с большим коэффициентом теплопроводности, который заполняет микрополости. Выбор материала зависит от рассеиваемой мощности и конструктивных особенностей светодиодного источника света. В качестве теплопроводящего материала обычно используют теплопроводящие пасты, клеи, силиконовые компаунды.

Хорошо зарекомендовали себя силиконовые теплопроводящие пасти компании Dow Corning, обладающие коэффициентом теплопроводности
0,8-7 Вт/м∙К. Диапазон рабочих температур составляет 45-200 °С. При необходимости жесткой фиксации применяют силиконовые теплопроводящие клеи, которые прекрасно работают в широком интервале температур. Для защиты светодиодов от воздействия окружающей среды применяют теплопроводящие заливочные компаунды. Они характеризуются теплопроводностью до 0,6 Вт/м∙К и возможностью полимеризации при различной глубине заливки.

Повышения технологичность сборочного процесса можно добиться за счет применения теплопроводных подложек. Этот материал представляет собой уже застывший силиконовый гель, обладающий специфическими свойствами. Коэффициент теплопроводности силиконовых подложек достигает 3,5 Вт/м∙К при толщине всего в 0,25-5 мм [2].

Типовая структура светодиодного источника света включает в себя источник вторичного электропитания с импульсным преобразователем. Наличие такого источника приводит к тому, что ток, потребляемый этими устройствами, носит импульсный характер.

Как известно при потреблении импульсного тока резко возрастает мощность искажения, что может привести к увеличению мощности протекающей через силовой ввод. При этом коэффициент мощности источника вторичного электропитания не превышает значение 0,7 [3].

Импульсный ток имеет достаточно высокое содержание высших гармонических составляющих. В основном в спектральном составе преобладают гармонические составляющие 3-го и 15-го порядка. Наличие этих составляющих сказывается на появлении токов в нулевом проводнике, при условии полностью симметричной нагрузки на фазы. В большинстве зданий проложен нейтральный провод меньшего сечения, чем фазный, и сумма высших гармонических составляющих приводит к перегрузке провода и как следствие его перегоранию.

В ГОСТ Р 51317.3.2 [4] приведены нормы гармонических составляющих тока, которые не должны превышаться при эксплуатации. Но на практике очень часто установленные нормально допустимые значения содержания гармонических составляющих превышаются [5].

Наличие высших гармонических составляющих также приводит к возникновению проблем электромагнитной совместимости.

Как уже упоминалась ранее, светодиодные источники света обладают достаточно высокой стоимостью. Для того чтобы сократить расходы, некоторые производители экономят на элементах драйвера и в результате на кристалл светодиода приходит плохо стабилизированное напряжение. Качество напряжения на прямую отражается на световом потоке, излучаемом светодиодным источником света. Из-за плохой стабилизации напряжения возникают пульсации светового потока, так называемый стробоскопический эффект. Пульсации не всегда соответствуют нормам СНиП 23-05-95 и Сан-ПиН 2.21/2.1.1.1278, а также негативно влияют на зрение и могут привести к травматизму на производстве.

Для уменьшения воздействия импульсного преобразователя на сеть используют активные или пассивные корректоры коэффициента мощности [3].

Их основная задача формирование входного тока пропорционального входному напряжению. Пассивный корректор коэффициента мощности чаще всего представляет коммутируемые конденсаторы или дроссели, и находят применение в устройствах небольшой мощности. Однако, несмотря на, всю простоту реализации, такой корректор обладает достаточно высоким коэффициентом гармонических искажений.

Использование активного корректора коэффициента мощности, является достаточно эффективным решением этой проблемы. Активный корректор отслеживает входное напряжение и при помощи активных ключей совершает внутрисхемные коммутации с целью поддержания пропорциональности входного тока и напряжения. При пропорциональности входного тока и напряжения можно добиться низкого уровня пульсации постоянного выходного напряжения. Реализация такого корректора может быть основана на базе импульсного преобразователя с введением соответствующих обратных связей.

На сегодняшний день ведущими производителями интегральных микросхем активных корректоров коэффициента мощности являются: Texas Instruments, STMicroelectronics, International Rectifier, ON Semiconductor [3].

Активный корректор коэффициента мощности, выполненный на базе указанных выше интегральных схем, включаются между выпрямителем и импульсным преобразователем. В таком случае корректор коэффициента мощности будет играть роль буферного каскада, снижающего взаимное влияние питающей сети и импульсного источника питания [4]. Такое усовершенствование сетевого преобразователя чрезмерно увеличивает стоимость светодиодного источника света.

Большой интерес представляет идея использования в сетевых преобразователях специализированных интегральных схем с встроенным корректором коэффициента мощности. Такие схемы ориентированы на использование в дайверах светодиодных источниках света низкой и средней мощности. Представителем такой схемы является NCL30xxx от компании ON Semiconductor [3].

Несомненно, применение светодиодной продукции является приоритетным. Все достоинства этих светильников перекрывают их недостатки. Проводимые исследования позволяют улучшить энергетические и экологические показатели светодиодной продукции и окончательно вытеснить с рынка люминесцентные светильники и лампы накаливания.

Исследование выполнено при финансовой поддержке РФФИ в рамках научного проекта № 16-08-00243 а»

Литература

1. Черемисина И. В., Стариков А. А., Тресков С. В., Зыков С. И. Об экономии электрической энергии за счет внедрения ресурсосберегающих ламп // Вестник Югорского государственного университета . 2012. №2 (25). С.96-99.
2. Евминов Л. И., Кизева В. C. Сравнительный анализ различных источников света и оценка электромагнитной совместимости безэлектродных (индукционных) и светодиодных источников света // Вестник ГГТУ им. П.О. Сухого . 2013. №1 (52). С.060-067.
3. Марущенко С. Г. Влияние вторичного источника питания светодиодного осветительного прибора на сеть // Современные наукоемкие технологии . 2013. №9. С.103-107.
4. ГОСТ Р 51317.3.2–2006. «Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым то- ком не более 16 А (в одной фазе). Нормы и методы испытаний». – М.: Стандартинформ, 2007. – 28 с
5. Боярская Н. П., Темербаев С. А., Довгун В. П., Кабак А. Л., Колмаков В. О. Анализ спектрального состава токов и напряжений светодиодных и газоразрядных источников света // Вестник КрасГАУ. 2013. №8. С.180-184.
6. Электронный каталог продукции компании Dow corning [Электронный ресурс] : база данных содержит сведенья о всех видах продукции. – Электрон. дан. – М., [2016]. – Режим доступа http://www.dowcorning.com. – Загл. с экрана.

References

1. Cheremisina I. V., Starikov A. A., Treskov S. V., Zykov S. I. Ob jekonomii jelektricheskoj jenergii za schet vnedrenija resursosberegajushhih lamp // Vestnik Jugorskogo gosudarstvennogo universiteta . 2012. №2 (25). S.96-99.
2. Evminov L. I., Kizeva V. C. Sravnitel’nyj analiz razlichnyh istochnikov sveta i ocenka jelektromagnitnoj sovmestimosti bezjelektrodnyh (indukcionnyh) i svetodiodnyh istochnikov sveta // Vestnik GGTU im. P.O. Suhogo . 2013. №1 (52). S.060-067.
3. Marushhenko S. G. Vlijanie vtorichnogo istochnika pitanija svetodiodnogo osvetitel’nogo pribora na set’ // Sovremennye naukoemkie tehnologii . 2013. №9. S.103-107.
4. GOST R 51317.3.2–2006. «Sovmestimost’ tehnicheskih sredstv jelektromagnitnaja. Jemissija garmonicheskih sostavljajushhih toka tehnicheskimi sredstvami s potrebljaemym to- kom ne bolee 16 A (v odnoj faze). Normy i metody ispytanij». – M.: Standartinform, 2007. – 28 s
5. Bojarskaja N. P., Temerbaev S. A., Dovgun V. P., Kabak A. L., Kolmakov V. O. Analiz spektral’nogo sostava tokov i naprjazhenij svetodiodnyh i gazorazrjadnyh istochnikov sveta // Vestnik KrasGAU. 2013. №8. S.180-184.
6. Jelektronnyj katalog produkcii kompanii Dow corning [Jelektronnyj resurs] : baza dannyh soderzhit sveden’ja o vseh vidah produkcii. – Jelektron. dan. – M., [2016]. – Rezhim dostupa http://www.dowcorning.com. – Zagl. s jekrana.

ТН ВЭД 9405109803 Лампы и осветительное оборудование, включая прожекторы, лампы узконаправленного света, фары и их части, в другом месте не поименованные или не включенные; световые вывески, световые таблички с именем или названием, или адресом и аналогичные изделия, имеющ люстры и прочее электрическое осветительное оборудование, потолочное или настенное, кроме осветительного оборудования типа используемого для освещения открытых общественных мест или транспортных магистралей: из прочих материалов: прочие: прочие: предназначенные для использования со светодиодными источниками света на жесткой печатной плате | Портал основных средств

Особенности построения источников питания для светодиодного оборудования

В этом материале пойдет речь о решении ряда технических вопросов, связанных с мощными светодиодами и источниками питания для них.

Потенциал рынка светодиодного освещения

В настоящее время все мы являемся свидетелями стремительного развития источника света нового типа — светодиода. Почему нового? Если посмотреть и классифицировать источники света, существующие в настоящий момент, то их можно разбить на две большие группы — тепловые источники света, где излучение фотонов происходит за счет нагрева нити накаливания и газоразрядные. Светодиод отличается от них тем, что он твердотельный. Здесь нет нити накаливания, нет стеклянной колбы, по своей конструкции это достаточно прочное устройство, и не боится ударов.

Для того чтобы источники света можно бы было корректно сравнивать между собой, был введен ряд параметров: энергетических и качественных. Основной энергетический параметр — это светоотдача. Он показывает, какое количество света можно получить от источника при подведении к нему электрической мощности в один ватт. Качественными параметрами, которые характеризуют источник света, являются индекс цветопередачи, цветовая температура и вид спектра излучаемого света — непрерывный или линейчатый (рис. 1).

Рис.1 Источник света нового типа — полупроводниковый светодиод

У всех существующих источников света есть как преимущества, так и недостатки. Основной «минус» у тепловых источников света — низкая эффективность, но при этом они обладают самым хорошим качеством света (индекс цветопередачи, — CRI, — у них равен 100, т.е. максимальной величине).

С газоразрядными источниками света не все так однозначно. Часть из них обладает достаточно высоким индексом цветопередачи до 95, с хорошей светоотдачей, но при этом их спектр линейчатый. Газоразрядные натриевые лампы обладают очень низким индексом цветопередачи, порядка 15—20, но при этом у них наилучшая светоотдача среди традиционных источников света.

Сейчас уже можно с полной уверенностью говорить о том, что светодиод перенял у обоих, описанных выше типов, лучшие качества: наилучший индекс цветопередачи и превосходные энергетические параметры с точки зрения эффективности. Так лучшие образцы светодиодов фирмы Cree имеют эффективность до 160 лм/Вт (в холодном белом цвете), а индекс цветопередачи светодиодов приближается к 95 (в теплом белом цвете). Из всего этого видно, что светодиоды уже сейчас составляют достойную конкуренцию традиционным источникам света.

На рисунке 2 приведена диаграмма. Компания РосБизнесКонсалтинг оценивает объем рынка светотехники России на уровне чуть больше двух миллиардов долларов. Доля светодиодов на нем весьма невелика, на уровне 4—5%. Львиную долю сейчас занимают источники света теплового характера — лампы накаливания (в т.ч. и галогенные). Однако, что для нас самое главное, мы видим, какой у светодиодной индустрии есть потенциал роста. С того момента, как светодиоды обрели достаточное количество конкурентных преимуществ, — высокую световую эффективность и хорошее качество света, — начиная с 2005 года происходит плавное замещение светодиодными осветительными устройствами тепловых источников света. Сейчас наблюдается небольшой рост люминесцентных источников света (в основном за счет компактных люминесцентных ламп). Ориентировочно к 2013—2014 гг доля светодиодного освещения ожидается уже на уровне 20%. По оценке компании CREE, мировой рынок осветительных светодиодов, в прошедшем году, составил более $3,5 млрд. Одним словом, перспективы использования светодиодов в освещении — на лицо.

Рис. 2. Сегментация рынка по типу источников света

Основная особенность светодиода заключается в том, что для его питания требуется источник стабильного тока. Собственно говоря, до тех пор, пока на рынке не было мощных осветительных светодиодов, не было и источников тока. Они появились лишь после того, как в них появилась такая потребность.

Ключевые требования к ИП для светодиодного оборудования

Диапазон токов современных светодиодов сейчас находится в довольно широком диапазоне — от 60 мА до 3 А. Кстати, светодиоды с рабочим током в 60 мА появились совсем недавно. До определенного момента диапазон токов начинался от 350 мА. И на рынке сейчас присутствует огромное количество источников питания с токами от 350 мА и выше.

Изготовителей светотехнического оборудования сегодня можно разделить на две группы. Первая потребляет готовые, законченные модульные изделия и вторая, которая пытается разрабатывать свои собственные. Первая группа сейчас наиболее многочисленная, в нее входят все те, кто начинает пробовать свои силы используя осветительные светодиоды для светильников. Использование готовых источников питания позволяет быстро выйти на рынок с разработанным устройством, быстро менять модельный ряд, подстраиваясь под нужды рынка, иметь минимум комплектующих и не содержать склад под элементы для изготовления блоков питания, а также отсутствуют дополнительные расходы на содержание группы квалифицированных разработчиков — инженеров и испытательной лаборатории.

Источник питания для светодиодного светильника — очень важная составляющая. Дело в том, что от качества источника питания зависят практически все основные характеристики светодиодного светильника.

Светотехнические. Они определяются, кончено же, источником света, но они будут еще и зависеть от того, какой ток пойдет через источник света: будет ли он пульсировать, будет ли он меняться в каких-либо пределах. От этого будет зависеть цветовая температура, световой поток светодиода. Значением и качеством выходного тока источник оказывает непосредственное влияние на светотехнические характеристики.

Надежность. Вопрос немаловажный. В настоящее время светодиоды достигли такого уровня, что практически все производители светотехнической продукции заявляют на свои изделия, как и производители светодиодов, срок службы от 50000 часов и выше. Кто-то даже и 100000. О ста говорить кончено сложно, а вот 50 тысяч часов — сейчас вполне достижимый параметр (есть практические данные). Поэтому источник питания, который разрабатывается под светодиодный светильник, должен иметь соответствующий срок службы.

* Плюс дополнительные требования с учетом особенностей применения: защита от импульсов повышенной энергии, устойчивость к воздействию помех и др.

Энергоэффективность. Как мы знаем, светодиод относится к энергосберегающим технологиям. При этом полупроводниковое освещение имеет достаточно высокую стоимость для потребителя. Экономя на преобразовании электроэнергии, используя источники питания с более высоким КПД, мы можем повысить общую эффективность системы и снизить тем самым «стоимость света».

Электромагнитная совместимость. Понятное дело, что в светильнике единственным преобразователем электрической энергии, способным влиять на электромагнитную обстановку, является источник питания. Поэтому от того, как он будет сконструирован, будет зависеть общая ЭМС готового светильника в целом.

Электробезопасность. Источник питания является единственным устройством, который подключается напрямую к сети 220 вольт. От того, как он будет выполнен, будет зависеть электробезопасность всего устройства в целом, независимо от того, речь идет о штатном режиме работы или о нештатном.

И, соответственно, источник питания должен соответствовать условиям эксплуатации светильника, под который он разрабатывается (см. таблицу 1).

Итак, если существует столь большое количество параметров, на которые влияет источник питания, то должны существовать и нормативные документы, регламентирующие его разработку и эксплуатацию. В таблице приведены основные ГОСТы, которые всем разработчика источников питания хорошо знакомы. Наибольший интерес с представляет ГОСТ Р 513 17. 3.2-99 «Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний».

К этим ГОСТам имеются еще и дополнительные требования с учетом особенностей эксплуатации светильника. В частности — защита источников питания от импульсов повышенной энергии. Это касается тех светильников, которые будут подключаться непосредственно к проводам ЛЭП. Так, мы все знаем, что при различных грозовых разрядах или во время молнии в проводах линии электропередач наводится ЭДС — импульсы очень большой амплитуды. В сети, безусловно, есть первичные устройства, которые могут гасить их, но ввиду того, что сеть распределенная, полностью погасить их, невозможно. Поэтому источник питания обязан иметь защиту от подобных импульсов.

Светодиод — прибор безынерционный и в некоторых применениях это плюс. А в некоторых — наоборот. Одним словом, он мгновенно отрабатывает все изменения тока, протекающего через него. И в случае, если источник питания имеет какие-то пульсации, то они моментально превращаются в пульсации светового потока. На пульсации светового потока также есть нормативные документы — СанПиН 2.2.1 2.1.1.2585-10. В этом документе определены коэффициенты пульсаций. Самая жесткая норма — 0% и применяется для помещений только одного типа — в чертежных залах. Следующий порог — уточню, именно в этом документе СанПиН 2.2.1 2.1.1.2585-10 — 10% и применяется в помещениях для работы с мониторами. Есть еще и 5%, но этот порог определен в другом документе СанПиН 2.1.8/2.2.4.2620-10 «Гигиенические требования к персональным электронно-вычислительным машинам и организация работы». Этим показано, что разработчикам источников питания для светодиодных светильников необходимо знать не только требования общего СанПиНа, но и, требования других документов. По большому счету, при разработке офисного светильника необходимо исходить из того, чтобы он обеспечивал не более 5% пульсаций по световому потоку.

На что же еще нужно обращать внимание при проектировании источника питания?

Основные моменты при проектировании ИП для светодиодного светильника

Мы рассмотрим AC/DC понижающие преобразователи, поскольку именно такие преобразователи имеют наибольшее применение. Это и понятно, ведь первичная электросеть имеет переменное напряжение 220 В и такие устройства наиболее распространены.

В первую очередь нужно обращать внимание на схему построения: изолированный или неизолированный вход/выход, т.е. имеет ли источник питания гальваническую развязку.

Коррекция коэффициента мощности (ККМ). Этот параметр очень важен, про него много сейчас говорят.

Если ККМ требуется, то по какой схеме строить источник питания? C однокаскадным или многокаскадным преобразованием?

КПД. Вы все прекрасно знаете, какие потери возникают при преобразовании. Однако при построении именно источника тока есть еще один вид потерь, быть может, он не очень очевиден — это потери в петле обратной связи. Дело в том, что в качестве датчика тока используется резистор. Через него протекает тот ток, который мы стабилизируем. Он может доходить до нескольких ампер. И все зависит от того, какое внутренне опорное напряжение у микросхемы, которую вы выбрали в качестве преобразователя. Если это напряжение на уровне от пол вольта и выше — это уже плохо. Хорошая микросхема имеет напряжение 200…300 мВ, иначе мы получим большие потери на датчике тока. Кончено, есть методы, которые позволяют это обойти, но в статье мы это обсуждать не будем.

Подробнее о гальванической развязке с электрической сетью. Запретов на использование источников питания без электрической изоляции вход/выход нет. Есть ГОСТ МЭК 60 598 «Светильники. Общие требования и методы испытаний». Он подразделяет светильники на три класса по защите от поражения электрическим током.

I класс. Защита от поражения электрическим током обеспечивается основной изоляцией и защитным заземлением токопроводящих доступных для прикосновения частей устройства. Испытательное напряжение 1,5 кВ.

II класс. Защита от поражения электрическим током обеспечивается основной изоляцией и дополнительной или усиленной изоляцией токопроводящих доступных для прикосновения частей устройства. Испытательное напряжение 3,6 кВ.

III класс. Устройство питается безопасным сверхнизким напряжением (БСНН). Безопасное сверхнизкое напряжение по ГОСТ МЭК 60 598 не выше 50 В.

В чем здесь может быть подвох? Дело вот в чем: светодиоды можно устанавливать в светильники как на печатные платы из стеклотекстолита, так и на печатные платы из алюминия. Если у вас нет гальванической развязки, то вывод светодиода будет непосредственно связан с входной (220 В) клеммой светильника. У светодиода есть так называемые «термопады» — площадки, через которые он отводит тепло. Зазор между «термопадом» и выводом светодиода очень мал — 0,2…0,3 мм. И, если в качестве радиатора вы используете корпус светильника, а, как правило, все так и делают, поскольку тепло всегда надо отводить в окружающую среду, то эти доли миллиметра и будут составлять расстояние между корпусом и входной клеммой светильника и ни о каких 1,5 кВ в данном случае речь идти не может — этот промежуток пробьется при нескольких сотнях вольт.

Если светодиод устанавливается на алюминиевую печатную плату, то этого избежать, возможно. Производители «сэндвичей» для печатных плат гарантирую на свой материал 1,5…3 кВ. Но практически, по опыту общения с производителями именно печатных плат, производители печатных плат не всегда гарантируют, что печатные платы, которые они изготовят, выдержат на пробой 1,5 киловольта.

Именно поэтому я считаю, что наибольшее применение найдут печатные платы, имеющие гальваническую развязку с сетью.

Коррекция коэффициента мощности. Здесь я скажу лишь то, что в России имеется ГОСТ 51317 3.2. Этот документ разделяет все оборудование на 4 класса (A, B, C, D). Класс «С» — световое оборудование, его мы сейчас и рассмотрим. В зависимости от того, какая получается мощность потребления: более 25 ватт или менее 25 ватт — предъявляются определенные требования по эмиссии гармоник в сеть. Причем скажу, что наш ГОСТ определяет амплитуды каждой гармонической составляющей, вплоть до 39-й. Например, американский ГОСТ определяет просто общий коэффициент нелинейных искажений. Источник питания, имеющий общий коэффициент искажений в пределах допустимых не факт, что пройдет по нашим нормам, поскольку, если у него «вылезет» например 7 или 9 гармоника выше нормы, по Российским нормам источник питания не пройдет.

Здесь стоит поговорить о том, как строится источник питания с активным корректором коэффициента мощности. Это либо однокаскадный преобразователь, либо многокаскадный. В первом случае на вход схемы управления подается информация о пульсирующем входном напряжении после выпрямителя, причем здесь нет фильтрующего конденсатора, и на вход схемы управления заводятся все виды обратной связи источника. В итоге схема вырабатывает напряжение, которое воздействует на ключевой транзистор. Задача корректора мощности — представить источник питания по отношению к сети линейной нагрузкой. То же самое можно сделать, но с лучшими характеристиками, если коррекцию коэффициента мощности вынести в отдельный каскад. Здесь я останавливаться особо не буду. Можно посмотреть некоторые осциллограммы источника питания для светодиодного светильника на рисунке 3. На осциллограммах мы видим форму выходного тока. В первом случае двухкаскадный преобразователь, а во втором случае два однокаскадных преобразователя. Во втором случае есть особенность: мы не можем полностью избавится от 100 Гц пульсации на выходе. Дело в том, что фильтрующая емкость непосредственно подключается и к светодиодам, и полностью избавиться от этой синусоиды не получается. Она может быть только либо меньше, либо больше. Поэтому, применяя, однокаскадные преобразователи в светильниках для офисов надо учитывать именно этот важный момент.

Рис. 3. Форма выходного тока источников питания

Давайте возьмем для сравнения схемы преобразователей с активной коррекцией мощности. У них есть и плюсы и минусы. Многокаскадные: выходной ток практически без пульсаций, выходной ток менее чувствителен к перепадам входного напряжения. Минусы — более сложная схемотехника, КПД в теории должен быть меньшим, однако есть серийно выпускаемые многокаскадные преобразователи с очень хорошим КПД.

Плюсы однокаскадных — конечно более простая реализация. КПД, безусловно, достаточно высокий. Из минусов: поскольку в одну схему заводятся все виды обратной связи, то они все влияют друг на друга и в итоге коэффициент мощности при различных условиях может «плавать», меняться (как правило в худшую сторону). Ну и, соответственно минусы — пульсация выходного тока на выходе и чувствительность выходного тока к перепадам входного напряжения (конденсатор стоит параллельно нагрузке).

На основании имеющегося опыта можно сформировать основные общие характеристики к источникам питания светодиодных светильников в зависимости от приложения. По применению светильники условно разделяются на три большие группы. Светильники для наружного освещения, внутреннего освещения и светильники для применения в системе ЖКХ. Каждая группа характеризуется набором основных параметров.

Источники питания светильников для наружного освещения должны иметь диапазон выходной мощности в десятки и сотни ватт. Значение выходного тока должно быть от 1 А и выше, при этом, обязательным условием становится наличие ККМ и обеспечение соответствующей защиты от климатических факторов. Источники питания для применения внутри помещений, как правило, имеют меньшую выходную мощность – десятки ватт и выходной ток до 1 А. Но основным фактором выступает коэффициент пульсаций тока и наличие ККМ. Источники питания для светильников в сфере ЖКХ имеют мощность единицы и десятки ватт. Выходной ток источника десятки — сотни мА. Наличие ККМ — в зависимости от мощности. В настоящий момент, если светильник потребляет менее 25 Вт, то требования к эмиссии гармонических составляющих щадящие.

Источник питания – важная часть светового прибора. Он обеспечивает качественные показатели на протяжении всего срока службы устройства. Одна из основных задач разработчика источника питания, чтобы его изделие отвечало всем необходимым требованиям и имело высокую надежность.

Автор: Сергей Миронов

Светодиодное (LED) освещение в Москве

В современном мире лампочки накаливания почти ушли в прошлое, уступив позиции светодиодным технологиям, которые активно развиваются в области освещения, при использовании их в качестве низкопотребляющего и надежного источника света в бытовых и промышленных лампах и светильниках.

Мы предлагаем комплексные решения по поставке производителям LED освещения:

этажная гостиничная панель для отображения логотипа и навигации, напряжение питания 220 Вольт (2021)

Содержание декларации ТС N RU Д-CN АУ04 В 53172

Продукт: световое табло небытового назначения с постоянно встроенным светодиодным источником света: этажная гостиничная панель для отображения логотипа и навигации, напряжение питания 220 вольт

Кто декларант?

ФИО руководителя: А. Г. Левкина

Производитель контакты

Продукция и предоставленные документы

Сведения о продукции (тип, марка, модель, сорт, артикул и др. ), обеспечивающие ее идентификацию: модель: LH-LC-D, LH-LC-E, LH-LC-F

Кем осуществлялась сертификация?

Юридический адрес: 109202, РОССИЯ, город Москва, ул. Басовская, 16, 1

Информация о документе

Получить консультацию от эксперта

Бесплатная консультация от эксперта Кизьяков Анатолий Петрович, старший специалист органа по сертификации Получить консультацию

Экcпорт источники света из России

Компания осуществляющие экспорт источники света из России, включая, таможенные платежи, логистику до Азии, Европы, США — ЭкспортВ

Проверить наличие скан копии для декларации ТС N RU Д-CN.АУ04.В.53172

К сожалению декларации по номеру: ТС N RU Д-CN.АУ04.В.53172 у нас нет в базе. Если она появится мы можем прислать вам его на почту

Ваше сообщение отправлено

Led Pcb, Алюминиевая печатная плата и производитель печатных плат с медным основанием

Venture доверяют свои проекты светодиодного освещения тысячам инженеров-электронщиков, от проектирования печатных плат светодиодных ламп до точного медицинского проектирования печатных плат светодиодных ламп, от коммерческих светодиодных печатных плат до промышленных Высокомощная светодиодная печатная плата, от автомобильной светодиодной печатной платы до светодиодной печатной платы военного назначения, мы можем помочь вам с самого начала этапа проектирования; Venture — идеальное место для ваших требований к светодиодной печатной плате, ниже приведены приложения для светодиодных печатных плат, в которых мы участвовали:

• Коммерческое освещение
• Подвесные светильники
• Светильники вниз
• Светильники для дисплеев
• Настольные светильники
• Настенные светильники
• Наземные светильники
• Светильники для шкафов
• Точечные светильники
• Медицинские светильники
• Уличные фонари
• Автомобильные / автомобильные фонари

Venture имеет 10-летний опыт работы с проектами светодиодных печатных плат, предоставляя печатные платы на алюминиевой и медной основе, которые re с ведущим производственным процессом светодиодных печатных плат.

Светодиодная печатная плата: полное руководство

Вы ищете подходящую светодиодную печатную плату для ваших систем освещения?

Или вы хотите сэкономить на следующем проекте современных светодиодных систем освещения?

Если да, то вам следует прочитать это руководство.

Он охватывает все, что вам нужно знать о светодиодной печатной плате, от базового определения, преимуществ, характеристик, производственного процесса, выбора материала, процесса сборки и многого другого.

Продолжайте читать, чтобы узнать больше…

Светодиод — это начальный элемент для светодиодов, излучающий световые лучи при прохождении электрического тока.

Светодиод обычно имеет отрицательный (катод) и положительный (анод) и излучает свет в видимой области.

Светодиод

Светодиоды прикрепляются к печатным платам в процессе пайки и имеют электрические соединения для освещения.

В недавнем прошлом в области печатных плат произошла большая эволюция, что упростило различные системы.

Инновации распространились на область освещения, где у нас есть печатные платы, отвечающие за светодиодное освещение.

Светоизлучающий диод подключается к основной плате и включает в себя микросхему, которая излучает свет в электрической цепи.

Светодиод на печатной плате

Микросхема печатной платы светоизлучающего диода соединяется с платой с помощью керамического основания и теплоотвода.

При использовании он выделяет много тепла, и производители используют другие средства уменьшения тепла.

Печатные платы Metalcore часто являются лучшим вариантом для светодиодных систем освещения печатных плат, поскольку они быстрее рассеивают тепло.

Основным материалом или металлом печатной платы с металлическим сердечником для светодиодов обычно является алюминий.

Алюминиевая печатная плата светодиода имеет тонкий слой теплопроводящего диэлектрического материала, способствующего отводу тепла.

Материал работает лучше, эффективнее и быстрее по сравнению с традиционными жесткими печатными платами.

Вы можете использовать светодиоды для создания различных рисунков и сигналов в таких приложениях, как рекламные щиты.

Технология также используется каждый день, и вы также можете использовать ее для освещения задач и окружающей среды.

Вы можете легко найти его во множестве разновидностей, таких как ультрафиолетовый свет, видимый свет и инфракрасный свет.

Всякий раз, когда вы используете светодиодную печатную плату, вы получите определенные преимущества, а в других случаях она может выйти из строя.

Некоторые из преимуществ использования светодиодной печатной платы включают:

Светодиодная плата

• Светодиоды широко распространены из-за их высокой интенсивности и высококачественного назначения. Многие производители в современном мире предпочитают использовать светодиодные печатные платы, поскольку они гарантируют своим клиентам качественную работу.
• Он обладает гибкими конструктивными возможностями, позволяющими клиентам создавать индивидуальные конструкции для своих устройств. На рынке вы также найдете различные конструкции светодиодных печатных плат, из которых вы можете выбрать.
• Светодиодные печатные платы экономичны, поэтому вы сэкономите много денег.
• Он также очень прост в использовании, и вам не нужно проходить обучение перед использованием прибора.
• Это энергоэффективный, и вы сэкономите много энергии всякий раз, когда вы используете какой-либо из приборов.
• Светодиодные печатные платы имеют очень низкий уровень электрических шумов, даже если они излучают яркий и эффективный свет.
• Диагностика и ремонт печатных плат светодиодов просты. Вы можете легко сделать это, не обращаясь за помощью к техническому специалисту. Его также можно заменить в случае серьезных повреждений устройства.
• Производители могут изготавливать его в различных компактных размерах, что было бы невозможно без печатных плат.Это удобная платформа для эффективного и компактного размещения электрических компонентов. Это позволяет разрабатывать различные светодиодные схемы различных размеров.
• Компоненты печатной платы светодиода невосприимчивы к движениям, поскольку они прилипают к плате через припой. Это позволяет производителям использовать его в движущихся устройствах, таких как фары транспортных средств. Вы не будете беспокоиться о смещении компонентов и коротких замыканиях при движении автомобиля.
• Он также имеет радиаторы и металлические сердечники, такие как алюминий, которые помогают отводить тепло.
• Кроме того, он очень компактен, и производители могут легко установить его в различные компоненты, например, в автомобили.
• Не содержит ртути, в отличие от других традиционных вариантов освещения, и является экологически чистым.

Помимо преимуществ, печатные платы на светоизлучающих диодах также имеют некоторые недостатки, в том числе:

• Несмотря на то, что производительность улучшилась, отдельные устройства не могут обеспечить достаточную мощность.Выходной сигнал от отдельных устройств по-прежнему неэффективен до такой степени, что вы не можете использовать его для основных приложений освещения. Следовательно, для создания эффективной светодиодной печатной платы потребуется много физического пространства.
• Группирование светодиодов в различные матрицы также создает проблемы с точки зрения оптики, освещения и производства.
• Оптимизировать качество света от светодиодной печатной платы очень сложно, поскольку это дорого и требует много времени.
• Светодиодные матрицы изнашиваются с разной скоростью, поскольку некоторые из них могут иметь более длительный срок службы по сравнению с другими.Это может привести к поломке устройства потребителем.
• Сборка различных светодиодных печатных плат также трудоемка и сложна, а иногда увеличивает стоимость.
• Светодиодные устройства также выделяют много тепла, что требует использования печатных плат с металлическим сердечником. Печатные платы с металлическим сердечником относительно дороги по сравнению с обычными печатными платами.

Квадратная печатная плата светодиодов

Светодиодные печатные платы доступны для различных приложений благодаря энергоэффективности, гибкости конструкции и низкой стоимости.

Светодиодная печатная плата играет очень важную роль в продлении срока службы и экономии энергии в таких приложениях.

Существуют определенные типы светодиодных печатных плат, которые отражают свет светодиодов и поддерживают максимальную интенсивность света.

Основные области применения светодиодных печатных плат:

Автомобильная светодиодная печатная плата

Скорее всего, вы найдете этот тип светодиодной печатной платы в регуляторах мощности, автомобильной промышленности и электронных регуляторах.

Печатная плата для автомобильной промышленности должна иметь длительный срок службы, высокую износостойкость и по очень конкурентоспособной цене.Печатная плата на светодиодах лучше всего подходит для автомобилей, поскольку она может хорошо работать в жестких условиях автомобильной промышленности.

Audi со светодиодной подсветкой

Печатная плата светодиодов используется в дисплее, цепях двигателя и другом электронном оборудовании, таком как стереосистема.

Во многих случаях печатные платы светодиодов с металлическим сердечником лучше работают в условиях высоких температур, например, в фарах.

Основные области применения светодиодных печатных плат в автомобильной промышленности:

• Силовые реле
• Блоки управления ECU / ECL
• Цифровые дисплеи
• Датчики передачи
• Системы внутреннего и внешнего светодиодного освещения

Телекоммуникационная светодиодная плата

Светодиодная печатная плата, которую вы будете использовать в телекоммуникационной отрасли, обычно имеет небольшой вес, отличается высокой прочностью и устойчивостью к шумам.

Печатные платы на светодиодах доступны для схем фильтров и другого высокочастотного оборудования.

В телекоммуникационном оборудовании используются светодиодные дисплеи и индикаторы, которые выделяют много тепла.

Простая телекоммуникационная система — Фото любезно предоставлено: Optical Society of America

Для решения проблемы нагрева алюминиевые светодиодные печатные платы более применимы и чрезвычайно полезны в этой отрасли.

Алюминиевая светодиодная печатная плата также желательна из-за ее небольшого веса и долговечности, что делает устройства более легкими и долговечными.

Медицинская светодиодная печатная плата

Посмотрите на различное медицинское оборудование, такое как сканеры, и вы найдете светодиодную печатную плату.

Медицинское оборудование

Медицинское оборудование должно быть эффективным и долговечным, а светодиодные печатные платы обеспечивают наилучшие результаты.

Светодиодные печатные платы доступны в оборудовании, которое вы будете использовать для диагностики, лечения и исследований.

В различных операционных большинство систем освещения имеют светодиодные печатные платы.

Интенсивность освещения от этих приборов делает их лучшим выбором для таких операций.

Это также главный компонент осветительных приборов, которые вы найдете в разных помещениях больницы.

Компьютерная светодиодная плата

Компьютеры обычно выделяют много тепла во время своей работы и требуют хорошей печатной платы для отвода тепла.

Лучшими термочувствительными печатными платами для компьютеров являются светоизлучающие диодные печатные платы.

Светодиодные печатные платы можно найти в сканерах, смартфонах, планшетах, настольных компьютерах и ноутбуках для функций отображения.

Светодиодный индикатор материнской платы компьютера

Части компьютера, такие как дисководы гибких дисков, устройства питания и платы ЦП, будут использовать алюминиевую светодиодную печатную плату.

Другие примеры приложений, в которых вы можете найти светодиодную печатную плату, включают посадочные огни взлетно-посадочной полосы и уличные фонари.

Он также доступен для применения в осветительном оборудовании в военной области и в освещении автомобильных туннелей.

Солнечное / фотоэлектрическое освещение, фонари и фонарики, сигнальное и светофорное освещение также имеют светодиодные печатные платы.

Помимо этих приложений, вы также можете найти светодиодные печатные платы в области сельского хозяйства и растениеводства.

Исследователи в области сельского хозяйства используют светодиодные печатные платы, чтобы помочь в освещении для быстрого роста растений.

Интенсивность света от устройств достаточна для роста растений.

Успех светодиодной печатной платы будет зависеть от различных компонентов светодиодной печатной платы.

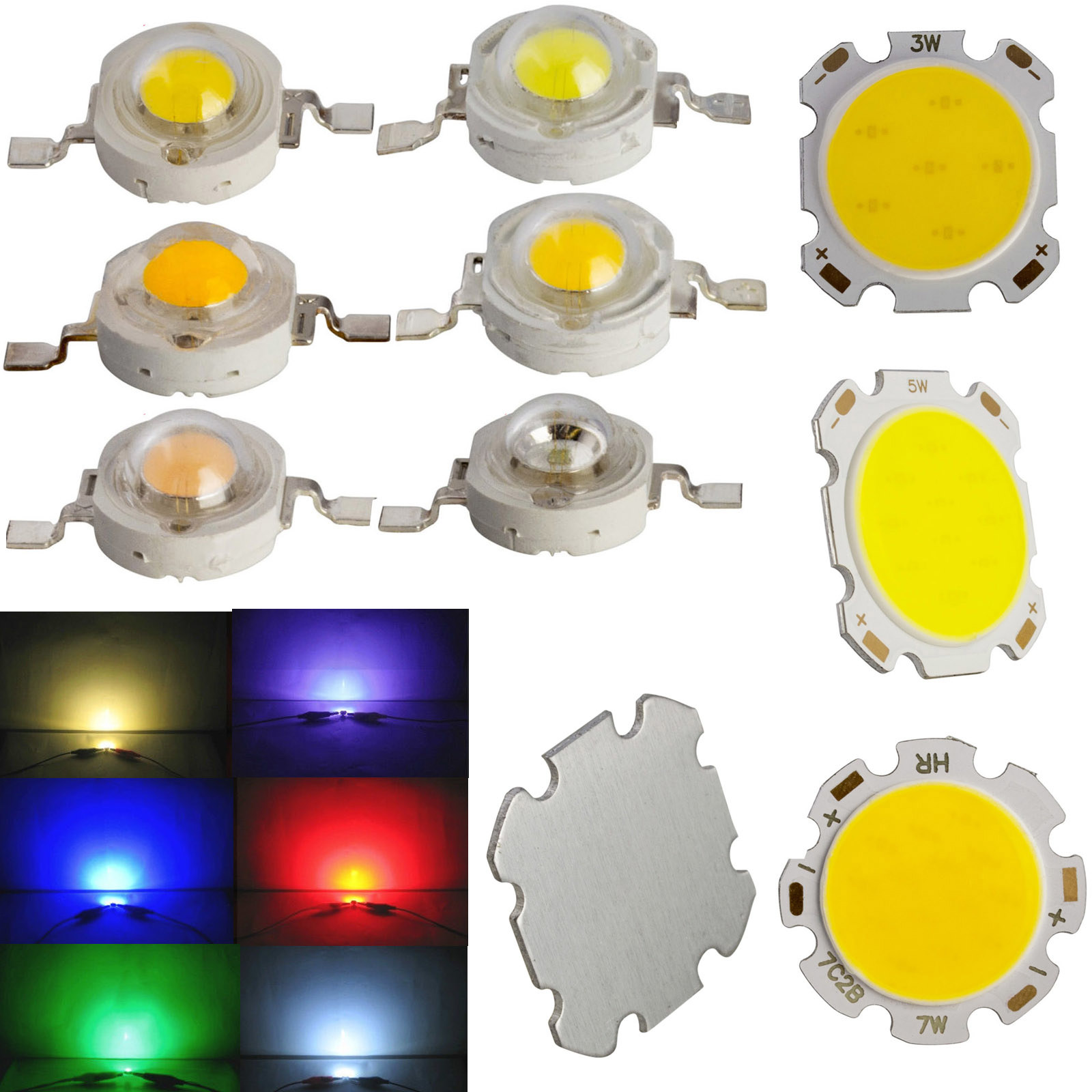

Круглая светодиодная плата

Это ключевые факторы, которые работают вместе друг с другом для завершения процесса. Эти компоненты выполняют или изменяют и регулируют напряжение и ток, протекающие через них.

Большинство компонентов стандартно готово к продаже, и их можно легко идентифицировать и купить.

Другие компоненты обычно являются собственностью проекта, и их нелегко найти.

Типичный светодиод в основном имеет микросхему, которая представляет собой полупроводник, который излучает свет в электрической цепи.

В конструкции будут указаны характер схемы, материал покрытия печатной платы, размер и другие важные факторы.

Светодиод на печатной плате — Источник: МОЕ РУКОВОДСТВО ПО ОСВЕЩЕНИЮ

Помимо микросхемы, существуют различные компоненты печатной платы светодиодов, такие как:

Базовый материал

Обратите внимание, что не все светодиодные печатные платы идентичны они могут отличаться в зависимости от типа применения и основного материала.

Базовый материал является наиболее важной частью печатной платы светодиода, так как он определяет эффективность платы.

Эффективность платы определяется режимом и скоростью, с которой она будет передавать тепло от устройства.

Для некоторых приложений требуются определенные компоненты на печатной плате светоизлучающих диодов.

Это справедливо для приложений, которые очень чувствительны к высокой температуре, таких как светодиодные лампы.

Таким образом, инженеры разработают различные типы сердечников для печатных плат с использованием разных материалов в зависимости от области применения.

Основной материал печатной платы

Одним из лучших и наиболее важных качеств печатной платы, на которое вы должны обратить внимание, является ее ядро. Основание светодиодной печатной платы доступно из различных материалов, таких как:

FR-4 Материал для печатной платы

FR-4 — наиболее распространенный базовый материал, который вы можете найти в светодиодной печатной плате, состоящей из эпоксидной смолы и стекла. .

Это огнестойкий, но не лучший материал, который вы можете выбрать для отвода тепла.

Существуют различные обозначения FR4, которые включают стандарт FR4, негалоген FR4, среднюю Tg FR4 и высокую Tg FR4.

Кроме того, имеется печатная плата FR4 с матрицей теплоотводов.

Это тип FR4 с тонкими двойными сторонами и металлическими сквозными или термическими сквозными отверстиями.

Тепловые переходные отверстия обеспечат тепловой путь для улучшения теплопроводности через тепловую подложку.

Эпоксидные смолы Материал для печатных плат

Эпоксидные смолы — это другие, хотя и не очень распространенные подложки для печатных плат на светоизлучающих диодах.

Они менее долговечны по сравнению с другими субстратами, но дешевле в производстве.

Однако это очень плохой проводник тепла и не лучший вариант для отвода тепла.

Металлический сердечник для светодиодной печатной платы

Металлический сердечник — наиболее эффективный материал для светодиодов, особенно тот, который выделяет избыточное тепло.

Они очень хорошо проводят тепло и помогают отводить тепло от устройства. Обычно он состоит из разных металлов, таких как алюминий, медь или нержавеющая сталь.

Печатная плата светодиода с металлическим сердечником

Металл обеспечивает печатной плате надлежащую электрическую изоляцию и свойства теплопроводности.

Самым распространенным типом металлического сердечника, который предпочитают использовать многие производители, является алюминий.

Для этого типа светодиодной печатной платы в качестве основного сердечника используется алюминий, а не основание из стекловолокна.

Сплав может состоять из различных комбинаций алюминия, магния и силумина, изменяющих свойства металла.

Комбинация может варьироваться в зависимости от желаемого приложения.

Если теплопроводность не является важным фактором, то эпоксидные смолы и FR4 являются наиболее подходящими основными материалами.

Это связано с тем, что они относительно дешевы по сравнению с печатными платами светодиодов с металлическим сердечником.

Используйте печатную плату с металлическим сердечником, если приложение требует выделения большого количества тепла.

Материал покрытия

Большинство применений светодиодных печатных плат находятся вне помещения.

Вероятны повреждения из-за перепадов температуры, влажности (влажность дождя и конденсация), коррозии, солевых брызг и газов.

Ключевой особенностью внешнего приложения является вывод устройства и его общее изображение.

Покрытие печатной платы

Поэтому важно иметь покрытие или материал покрытия, который защитит внутренние части устройства.

Материал покрытия защитит светодиодную печатную плату от повреждений, вызванных влажностью, избыточным нагревом и другими факторами окружающей среды.

Светодиодная печатная плата, следовательно, будет иметь более длительный срок службы благодаря активной защите со стороны материала покрытия.

Материал покрытия печатной платы светоизлучающих диодов не должен влиять на эффективность, надежность и производительность устройства.

Наиболее распространенным типом покрытий, используемых производителями, является конформное покрытие.

Это тонкие лаки, которые могут повторять контуры печатной платы без увеличения объема или веса устройства.

Вы можете легко нанести его на печатную плату светодиода окунанием или распылением, пока он не станет толщиной от 25 до 75 микрометров.

Покрытие должно быть очень прозрачным и оставаться прозрачным в течение всего срока службы светодиодной печатной платы в данной конкретной среде.

Лучшая форма конформного покрытия основана на химии акрила, обеспечивающей стабильность цвета и прозрачности.

Это лучший вид покрытия для светодиодной печатной платы по следующим причинам:

• Легко наносится на светодиодную печатную плату
• Не увеличивает объем и вес продукта дополнительно
• Обеспечивает универсальность в использовании.
• Они обладают уникальным эффектом на изменение цветовой температуры.

Другой тип материала покрытия — это инкапсулирующая смола, доступная в различных типах.

Доступны некоторые типы, такие как полиуретан, эпоксидная смола и силикон. Эпоксидные смолы — самые жесткие из всех, но они не так гибки, что создают трудности при термоциклировании.

Размер печатной платы

Размер печатной платы светодиодов будет зависеть от типа приложения, для которого вы ее собираетесь.

Размеры печатной платы

Это означает, что для светодиодных печатных плат доступны различные размеры, которые вы можете выбрать.

Они варьируются от очень маленьких светодиодных печатных плат до больших, в зависимости от области применения.

Вы можете связаться с производителем для изготовления светодиодной печатной платы различных размеров в зависимости от области применения.

Чем больше устройство, тем больше плата светодиода и чем она меньше, тем меньше устройство.

Факторами, которые будут определять размер печатной платы светодиода, являются толщина панели и размер панели.

Обычно наиболее распространенные или стандартные размеры панелей варьируются от наименьших из имеющихся до:

• До 10 ″ X 16 ″ (на панели 12 ″ X 18 ″; обычно используется этот размер панели)
• До 16 ″ X 22 ″ (на панели 18 ″ X 24 ″; обычно используется этот размер панели)
• До 19 ″ X 27 ″ (на панели 21 ″ X 29 ″; этот размер панели не так распространен)

Слой схемы

Это часть печатной платы светодиодов, которая вносит наибольший вклад в конечную функцию печатной платы.

Слои печатной платы

Содержит медные цепи, которые важны для функционирования печатной платы.

Это слой поверх диэлектрика в печатной плате светодиода.

Вы можете ламинировать медь на плате печатной платы с помощью клея или нагрева.

Толщина меди варьируется в зависимости от типа применения и величины протекающего через нее тока.

Большинство светодиодных печатных плат содержат одну унцию меди, в то время как другие, обеспечивающие большую мощность, имеют больше.

В них может быть две или три унции меди в зависимости от силы тока, протекающего через них.

Сопротивление слоя схемы можно определить по его длине, ширине и толщине.

Диэлектрик

Диэлектрик представляет собой тонкий теплопроводящий слой, который соединяется с алюминиевой подложкой, способствуя отводу тепла.

Ключом к превосходным характеристикам теплового класса является диэлектрик печатной платы светодиодов.

PCB Dielectric

В процессе проектирования светодиодной печатной платы не забудьте разместить диэлектрик для отвода тепла.

Это слой изолятора, который не является электропроводным, отделяющий алюминий от электрической схемы.

Поскольку существует множество применений печатных плат светоизлучающих диодов, существуют различные типы печатных плат.

Различные типы светодиодных печатных плат имеют свои собственные производственные характеристики, использование и тип материала.Некоторые из наиболее распространенных типов светодиодных печатных плат описаны в следующих параграфах.

Гибкая светодиодная печатная плата

Гибкая светодиодная печатная плата состоит из материалов, которые могут изгибаться, скручиваться и двигаться в разных направлениях, включая пластик.

Они доступны в различных форматах слоев, включая однослойные, двухслойные и многослойные.

Гибкая плата светодиодов

Тот факт, что вам придется печатать схему на гибком материале, делает ее относительно дорогой.

Гибкие печатные платы на светодиодах имеют множество преимуществ по сравнению с жесткими печатными платами на светодиодах.

Тот факт, что он гибкий и может двигаться в разных направлениях, делает его лучше, чем жесткая светодиодная печатная плата.

Это означает, что вы можете складывать его, а также сгибать по разным углам и краям.

Гибкость — большое преимущество, которое приводит к экономии объема, веса и стоимости создания конкретной конструкции.

Вы также можете использовать его в различных областях, которые обычно опасны для окружающей среды и могут быть вредными для других типов.

Это связано с тем, что они изготовлены из материалов, которые являются водонепроницаемыми, устойчивыми к коррозии, ударопрочности и устойчивы к маслам при высокой температуре.

Жесткая печатная плата для светодиодов

Как следует из названия, жесткая печатная плата для светодиодов является жесткой и не может изгибаться в разных направлениях.

Жесткая печатная плата

Производители используют твердые материалы в качестве подложек, что предотвращает скручивание платы в разных направлениях.

Самым распространенным типом жестких светодиодных печатных плат является плата, которую вы найдете в компьютере.

Жесткие светодиодные печатные платы для изготовления наибольшего количества печатных плат, выпускаемых производителями.

Вы найдете их во многих местах, где нужно использовать светодиодную печатную плату, которая должна всегда оставаться в форме.

Вы найдете их в различных формах, включая однослойные, двухслойные или многослойные светодиодные печатные платы.

Гибридная печатная плата светодиодов

Гибридная светодиодная печатная плата включает нетепловой материал вместе с основным металлом, таким как алюминий.

Во многих случаях печатная плата гибридных светодиодов состоит из обычного соединения FR4 с алюминиевой подложкой.

Соединение двух частей позволяет устройству более эффективно рассеивать тепло.

Гибридная светодиодная печатная плата — Источник: DIYForums

Помимо увеличения скорости рассеивания тепла, устройство имеет лучшую жесткость, что делает его очень прочным.

Гибриды также дешевле по сравнению с жесткой алюминиевой светодиодной печатной платой.

Он также имеет свои недостатки, в том числе отсутствие гибкости, из-за чего сгибание затруднено.

Многослойная печатная плата светодиодов

Многослойная печатная плата состоит из более чем двух двухслойных печатных плат на светоизлучающих диодах.

Несколько слоев склеиваются между собой с помощью специального клея и между разными типами изоляторов.

Изоляторы гарантируют, что ни один из слоев светодиодной печатной платы не расплавится из-за избыточного тепла.

Многослойная печатная плата

Они доступны в различных размерах, где вы можете найти маленькую, состоящую всего из четырех слоев. Вы также можете получить более крупный с 12 или более слоями для различных светодиодных приложений.

Максимальное количество слоев, о которых мы знаем, составляет 50, и это было для основного приложения.

Существуют многослойные светодиодные печатные платы для использования в сложных электрических системах.

Однослойная печатная плата светодиода

Однослойная печатная плата светоизлучающего диода имеет только одну сторону со схемой или в основном один слой подложки.

На одной стороне основного материала находится очень тонкий металлический слой, предпочтительно меди, поскольку он является хорошим проводником.

Следующим шагом после нанесения медной основы является нанесение защитной паяльной маски.

Однослойная печатная плата

После этого вы можете применить шелкографию, которая отмечает каждый элемент, доступный на плате.

Это очень простые светодиодные печатные платы, которые легко проектировать и впоследствии производить.

Таким образом, вы можете приобретать их по очень низким ценам и в очень больших объемах.

Преимущества использования этого типа слоя светодиодной печатной платы делают его важным компонентом во многих приложениях.

Светодиодные печатные платы — один из самых дешевых режимов освещения, который многие люди принимают и который становится все более популярным.

Это основная причина, по которой печатные платы с металлическим сердечником также пользуются большим спросом.

Светодиодная система освещения на печатной плате может быть в пять раз дешевле, чем стандартные системы на печатной плате.

Светодиодная система освещения

Светодиодная печатная плата более экономична с точки зрения занимаемого места.

Он занимает очень мало места, а производительность или эффективность также очень высоки.

Он работает лучше по сравнению со стандартной печатной платой, а также экономит место и энергию.

Из-за эффективности светодиодных печатных плат многие устройства предпочитают заменять стандартную печатную плату на светодиодные печатные платы.

Однако есть один аспект печатной платы светодиодов, о котором нужно позаботиться в первую очередь.

Тот факт, что она выделяет много тепла, делает стандартную печатную плату желательным устройством по сравнению со светодиодной печатной платой.

Проблема нагрева, которую многие люди связывают со светодиодными печатными платами, имеет решение.

Чтобы поддерживать систему светодиодного освещения в течение длительного периода без повреждений, производители устанавливают печатную плату с металлическим сердечником.

Металлический сердечник помогает отводить избыточное тепло от системы, делая его более эффективным, чем стандартные печатные платы.

Печатная плата LED имеет на нижней стороне металлическую пластину различной толщины.

Стандартная печатная плата не имеет металлической пластины снизу и имеет отделку поверхности и паяльную маску.

На печатных платах светодиодов вы найдете паяльную маску и отделку поверхности с одной стороны.

Алюминиевая печатная плата

Светодиодная печатная схема уникальна тем, что в ней компоненты расположены на поверхности, а не используются сквозные отверстия.

Это связано с тем, что в нижней части обычно имеется металлическая пластина для отвода тепла.

Наличие сквозных отверстий на печатной плате светодиодов привело бы к выстрелу, таким образом, уникальным особенностям.

Существуют определенные типы светодиодных печатных плат, которые имеют переходные отверстия, особенно если они имеют более одного слоя подложки FR4.

Этот тип светодиодной печатной платы рассеивает тепло через переходные отверстия, что делает его очень похожим на стандартные печатные платы.

За работу, которую выполняют переходные отверстия в печатной плате светодиода, несут ответственность компоненты печатной платы с металлическим сердечником.

Кроме того, светодиодная печатная плата уникальна тем, что отверстия, которые вы будете просверливать на платах, предназначены для монтажа.

Он отличается от стандартной печатной платы, имеющей сквозные отверстия для отвода тепла. Монтажные отверстия на печатных платах светодиодов также больше, чем сквозные отверстия на стандартных печатных платах.

Многослойные светодиодные печатные платы дороги в разработке и производстве из-за стоимости материала.

Включение алюминия между каждым слоем многослойной печатной платы делает ее более дорогой по сравнению со стандартной печатной платой.

Несмотря на то, что он должен проходить через определенные ограничения дизайна, процесс почти аналогичен стандартным печатным платам.

Цвет паяльной маски также является уникальной особенностью печатной платы светодиодов. Стандартная печатная плата имеет набор темных цветов, таких как черный, красный, зеленый и синий.

Печатная плата светодиодов имеет только один цвет — белый на одной верхней стороне платы.

Толщина стандартной печатной платы сильно различается из-за различного сочетания различных материалов и количества слоев.

Толщина светодиодной печатной платы имеет определенные ограничения по сравнению с доступной толщиной опорной пластины.

Толщина диэлектрического листа также определяет толщину печатной платы светодиодов.

Процесс обработки стандартов и печатных плат светодиодов в большинстве случаев схож.

Это означает, что обе доски подвергаются фрезерованию, сверлению, зенковке, надрезанию и зенковке. Основное отличие, делающее светодиодную печатную плату уникальной, заключается в том, что она использует пильное полотно с алмазным покрытием для V-образной резки.

Процесс проектирования светодиодной печатной платы начинается с наличия программного обеспечения для проектирования, которое помогает в проектировании.

Кроме того, вам также потребуется проектировщик светодиодной печатной платы, который поможет вам или направит вас в процессе.

Существует множество программ для проектирования печатных плат, которые можно использовать для создания надлежащего дизайна печатной платы светодиодов.

Программное обеспечение для проектирования печатных плат

Некоторые из программ для проектирования, которые вы можете использовать при создании проектов, включают:

• PCBWeb Designer
• ZenitPCB
• TinyCad
• Osmond PCB
• ExpressingPCB
Design Печатная плата начинается с того, что инженер-конструктор готов исследовать свой ум, инструменты, схематические изображения и пакеты программного обеспечения для компоновки.

Инженер должен иметь точное представление о конструкции светодиодной печатной платы, прежде чем он приступит к проектированию.

Он также включает изображение конечного продукта, которого, по их мнению, можно достичь с помощью имеющихся инструментов.

Инструменты должны уметь сочетать производительность и мощность, делая их интуитивно понятными и простыми в использовании.

Программное обеспечение должно также содержать все требования для проектирования, помимо редактора плат и редактора схем.

Программное обеспечение должно иметь библиотеку, инструменты анализа, моделирования, проверки и документирования для успешного проектирования светодиодной печатной платы.

Вы начнете с поиска схемы и ее построения в компьютерном программном обеспечении для проектирования светодиодных печатных плат.

После этого необходимо перенести принципиальную схему в чертеж печатной платы светодиода.

Рисование считается отличным произведением искусства и требует от вас не торопиться и делать его хорошо.

Посмотрите на размер платы и ширину дорожки на плате. Существуют определенные ограничения на то, насколько тонкими или большими могут быть ваши дорожки и доска.

Также следует помнить о размере самого маленького сверла, доступного для использования.

Ширина следа должна быть размером наименьшей ширины следа или быть толще, так как тонкие следы уязвимы для повреждения.

Учтите количество тока, который будет протекать через конструкцию, и соответственно отрегулируйте толщину платы.

Это означает, что чем больше ток, протекающий через плату, тем толще должна быть плата.

Дизайн печатной платы светодиода

Вы должны поддерживать связь со своим производителем, чтобы он мог видеть каждый этап процесса проектирования.

Вы также можете отправить ему копии чертежей, чтобы он мог создать картину в своем воображении.

Он также может посоветовать вам, что вам нужно делать при проектировании печатной платы светодиода.

При создании дизайна убедитесь, что вы разместили все компоненты светодиодной печатной платы на дизайне.

Компоненты должны быть в нужных местах и ​​в том положении, в котором они должны быть.

Программа проведет вас через эти шаги и поможет избежать ошибок при проектировании, чтобы получить хороший продукт.

Размещение компонентов в нужном месте, поскольку схема поможет вам в поиске и устранении неисправностей в цепи.

Обратите особое внимание на крупные компоненты и разъемы, расположив разъемы сбоку для облегчения подключения.

Развязывающие конденсаторы должны располагаться рядом с выводами, которые вы будете подключать к конденсаторам.

Конденсатор развязки

Все компоненты конструкции должны иметь соответствующие этикетки с указанием стоимости и названия.

Это облегчит производителю пайку, а также поможет в поиске и устранении неисправностей.

Практическое правило — маркировать все разъемы снаружи правильными именами для описания.

Вот некоторые из правил, которым необходимо следовать:

• Для двухслойной печатной платы прокладывайте один слой вертикально, а другой — горизонтально.
• Для РЧ печатной платы избегайте углов в 90 градусов на дорожках печатной платы, чтобы избежать странного эффекта. Угол 45 градусов также выглядит профессионально, и вы должны сделать это привычкой.

Вы можете следовать наброскам, доступным для рисования дизайна, но в большинстве программ для проектирования есть необходимые инструменты.

На этом этапе следует подумать об окончательном размещении печатной платы светодиодов.

Вы можете распечатать окончательный рисунок на бумаге и проверить, подходит ли он к конечной точке размещения.

Помните, что вам нужно подготовить вашу плату к производству, когда вы делаете дизайн.

Это означает, что вам нужно проверить макет платы на наличие ошибок, а затем преобразовать в файлы Gerber.

Это последний процесс проектирования, и вы можете отправить его производителю для сборки.

Глава 8: Процесс сборки светодиодной печатной платы

Имея под рукой дизайн светодиодной печатной платы, вы можете собрать и изготовить окончательную плату.

Однако есть несколько шагов, которые необходимо выполнить, прежде чем начинать процесс сборки печатной платы.

Эти шаги помогут вам узнать, действительно ли проект будет работать после того, как он будет встроен в печатную плату.

Полностью собранная плата светодиода

Процесс включает проверку DFM с точным дизайном, правилами проектирования и конкретными требованиями.

Это включает в себя рассмотрение всех спецификаций конструкции, поиск любых избыточных, отсутствующих и проблемных функций.

Пример дефекта печатной платы — очень маленькие промежутки между компонентами печатной платы, вызывающие выстрелы.

Проверка DFM поможет устранить любые проблемы, прежде чем тратить деньги на изготовление неисправной печатной платы светодиода.Проверки DFM / DFA должны поставляться производителями в виде сборочного пакета, чтобы помочь в изготовлении надлежащих печатных плат.

Первым шагом является нанесение паяльной пасты по трафарету, который включает нанесение паяльной пасты на плату печатной платы.

Вы разместите трафарет из нержавеющей стали на печатной плате, что позволит вам выполнить выборочное нанесение.

Это поможет узнать, в каких частях будут располагаться компоненты, когда печатная плата светодиода будет завершена.

Паяльная паста, которую вы будете использовать, состоит из 96 штук.5% олова, 3% серебра и 0,5% меди.

Не забывайте наносить паяльную пасту в точных точках на плате и в нужном количестве.

Второй шаг заключается в том, чтобы протянуть плату через съемник и разместить роботизированное устройство, чтобы разместить точные компоненты.

Машина будет размещать не только компоненты, но и SMD, составляющие большинство компонентов без разъемов.

Затем вы припаяете SMD к плате, чтобы они хорошо приклеились к плате.

Этот процесс когда-то выполнялся вручную, когда производители вручную выбирали и размещали компоненты.

Машины заменяют человеческие усилия, поскольку они более точны, точны и быстрее, чем люди, без проблем с утомляемостью.

Процесс включает в себя захват печатной платы с помощью вакуумного захвата и размещение ее на станции захвата и размещения.

Робот сориентирует печатную плату и начнет наносить SMT на поверхность печатной платы.

Компоненты будут размещаться на поверхности паяльной пасты в соответствии с положениями программы.

Третий шаг — пайка оплавлением, которая включает в себя наклеивание компонентов печатной платы на плату.

Это означает, что вам нужно дать паяльной пасте затвердеть, чтобы компоненты прилипли к плате.

Процесс прилипания или прилипания компонентов к плате — это процесс оплавления.

Процесс заключается в том, чтобы снять доску со стойки захвата и разместить ее на конвейерной ленте.

Конвейерная лента будет двигаться через печь оплавления, нагревая доску до 250 градусов Цельсия.

Припой плавится и проходит через более холодные нагреватели, которые должным образом затвердевают.

Печатная плата светодиода

Этот процесс создаст прочное и постоянное соединение, удерживающее все SMD на печатной плате.

Четвертый этап включает в себя проверку и контроль качества печатной платы светодиодов.

Проверки очень важны, поскольку на плате могут быть очень плохие соединения и короткие замыкания из-за неправильной установки компонентов.

Как вы вскоре узнаете, производители используют множество методов проверки.

Ручные проверки все еще распространены, несмотря на то, что большинство процессов выполняется автоматически.

Визуальный осмотр плат проектировщиком, особенно небольшими партиями, очень важен.

По мере увеличения количества плат, требующих проверки, метод выполнения проверок вручную становится устаревшим.

Осмотр с использованием глаза в течение длительного времени может привести к зрительному утомлению.

Когда глаз устает, может произойти множество ошибок, которые сделают его неточным. Таким образом, это открывает возможности для более точных процессов проверки.

Автоматический оптический контроль, который является более точным методом для больших партий светодиодных печатных плат.

Машина для автоматического оптического контроля (AOI) использует камеры с высокой оптической визуализацией для помощи в проверке.

Камеры расположены под разными углами и помогут в проверке ошибок в соединениях.

Плата освещена, и камеры могут обнаруживать некачественные паяные соединения.

Обычно плохие соединения и пайка по-разному отражают свет, что упрощает обнаружение.

Машина способна обработать огромную партию светодиодных печатных плат за очень короткое время.

Метод рентгеновского контроля, который не очень распространен и использует рентгеновское излучение для помощи при досмотре.

Производители используют его для проверки сложных и многослойных светодиодных печатных плат.

Рентгеновские снимки позволят вам, как зрителю, увидеть любые внутренние проблемы на нескольких слоях и исправить их.

В случае каких-либо проблем, печатной плате светодиода придется вернуться через процесс проектирования.

Проблема также может быть небольшой, и производитель может решить ее исправить в зависимости от своей политики.

После этого вы должны осмотреть его еще раз и посмотреть, будет ли он работать так, как должен.

Пятый шаг в установке компонентов через сквозное отверстие, среди которых — светодиоды.

Эти отверстия помогут пропускать сигналы с разных сторон доски. В этом случае вам придется заменить паяльную пасту другими типами пайки, такими как:

• Ручная пайка, когда разные люди будут вставлять разные компоненты в сквозные отверстия на разных станциях. Это длительный и утомительный процесс, зависящий от количества компонентов, которые вам нужно вставить. Многие производители избегают этого процесса, хотя есть и другие, которые все еще рассматривают возможность его использования.
• Пайка волной припоя, которая является более автоматической версией ручной пайки с использованием другого процесса. После размещения компонентов в правом отверстии плата проходит через печь на конвейерной ленте. Он смоет волну припоя на нижней части печатной платы светодиода.

После того, как все эти процессы будут завершены, вы можете запустить Board через блок проверки, чтобы проверить работоспособность.

Сборка платы светодиода

Последний этап — это функциональный тест, в котором плата проходит через различные этапы, моделирующие ее функциональность.

Моделируемые сигналы и сигналы питания будут проходить через плату, пока тестеры проверяют электрические характеристики.

В случае каких-либо проблем вам, возможно, придется заново пройти весь процесс сборки, пока он не заработает должным образом.

Глава 9 : Замена платы светодиодной печатной платы

Светодиодная печатная плата такая же, как и все другие элементы оборудования, подверженного повреждениям. Если какая-либо часть или вся плата не работают должным образом, вы можете заменить ее новой светодиодной платой.Поскольку светодиодные печатные платы находят множество применений, давайте рассмотрим замену печатных плат светодиодных потолочных светильников.

Алюминиевая печатная плата

Первым шагом по замене платы будет отключение всего блока от источника питания.

Этот шаг позволит вам работать без риска поражения электрическим током. Не забудьте иметь необходимое защитное снаряжение, чтобы защитить себя.

После отключения питания от источника вы можете снять потолочный светодиодный светильник с потолка.

Поместите его на стол или верстак и снимите крышку, чтобы открыть печатную плату светодиодов.

Осмотрите плату, чтобы узнать тип и степень повреждения на плате.

В зависимости от крепежа, используйте отвертку или гаечный ключ, чтобы освободить печатную плату светодиодов.

Отключите все остальные соединения от печатной платы светодиодов, чтобы они остались свободными. Осторожно снимите его и осторожно положите на верстак.

На этом этапе новая светодиодная печатная плата должна находиться в режиме ожидания.

Возьмите новую печатную плату светодиода и замените ее в том месте, где находился другой, чтобы убедиться, что она подходит.

Закрепите его на месте и убедитесь, что он правильно прикреплен к внешнему компоненту.

Вставьте заглушки в точную точку подключения и установите крышку на место.

Установите весь блок обратно на потолок, убедившись, что он остается на месте. Включите систему, чтобы проверить, правильно ли работает новая светодиодная печатная плата.

Заключение

Информация о светодиодных печатных платах проведет вас через различные области применения светодиодных печатных плат.

Это также поможет вам сделать правильный выбор типа светодиодной печатной платы, которая может вам понадобиться. Теперь вы можете позвонить своему дизайнеру, чтобы он помог вам изготовить светодиодную печатную плату на заказ.

Что такое светодиодная печатная плата?

Что такое светодиодная печатная плата?

1. Что такое светодиодная печатная плата?

2. Преимущества светодиодной печатной платы

3. Индустрия светодиодного освещения

4. Применение светодиодной печатной платы

5.Светодиоды SMD в вашей печатной плате

С развитием электронных технологий, печатные платы закладывают хорошую основу для различных электронных продуктов, таких как разработка печатных плат для светодиодного освещения. Ярким примером является разработка печатной платы для светодиодного освещения. Светодиод припаян к печатной плате и имеет микросхему, которая создает свет при электрическом подключении. Для крепления микросхемы используются теплоотвод и керамическое основание.

Печатной плате светодиода трудно охладить традиционными методами, потому что она имеет тенденцию выделять большое количество тепла.Поэтому печатные платы с металлическим сердечником часто выбирают для светодиодных приложений, поскольку они обладают повышенной способностью рассеивать тепло. Алюминий особенно часто используется для изготовления печатных плат для светодиодных фонарей. Алюминиевая печатная плата обычно включает тонкий слой теплопроводящего диэлектрического материала, который может передавать и рассеивать тепло с гораздо большей эффективностью, чем традиционные жесткие печатные платы.

Что такое светодиодная печатная плата?

Светодиод — это аббревиатура от «светоизлучающий диод», который представляет собой полупроводниковые диоды.Светодиод припаян к печатной плате и имеет микросхему, которая создает свет при электрическом подключении. Для крепления микросхемы используются теплоотвод и керамическое основание. Излишне говорить, что светодиодная печатная плата является ядром светодиодного освещения, а светодиодная печатная плата легко создает большое количество тепла, но затрудняет охлаждение традиционными методами. Таким образом, печатные платы с металлическим сердечником широко используются в светодиодных устройствах из-за их повышенной способности рассеивать тепло, особенно алюминий часто используется для изготовления печатных плат для светодиодных ламп.Как правило, алюминиевая печатная плата содержит тонкий слой теплопроводящего диэлектрического материала, который может передавать и рассеивать тепло с гораздо большей эффективностью, чем традиционные жесткие печатные платы.

В настоящее время тип упаковки SMD является наиболее широко используемой формой упаковки в светодиодных приложениях. Как правило, он ограничен для света, излучаемого одним светодиодным компонентом. Таким образом, несколько светодиодных компонентов будут использоваться для одного осветительного прибора для достижения достаточного количества света. Как и другие полупроводниковые устройства, печатная плата — лучший способ электрического соединения светодиодных компонентов.А печатную плату с припаянными светодиодными компонентами обычно называют «светодиодной печатной платой».

Преимущества светодиодной печатной платы

Электронные продукты становятся все меньше и тоньше, что делает популярным использование светодиодных печатных плат, а использование светодиодных печатных плат дает следующие преимущества:

· Легкий, низкий профиль

· Стабильность размеров

· термическое расширение

· рассеивание тепла

· Более дешевый мембранный переключатель с подсветкой

· Пыле- и влагостойкость

· Упростить интеграцию в сложные интерфейсные сборки

· Эффективное низкое энергопотребление

· Доступны в широком ассортименте размеров, цветов и интенсивности.

· Может использоваться в серебряных гибких мембранных переключателях и медных гибких мембранных переключателях.

Есть две основные причины, которые делают светодиодную печатную плату популярной в дополнение к увеличению светоотдачи светильника за счет интеграции нескольких светодиодных компонентов.

1. Цветовую функцию легко настроить, интегрировав светодиодные компоненты с разной цветовой температурой или разными цветами в одну и ту же печатную плату.

2. Он может создавать различные осветительные приборы для удовлетворения различных требований к освещению с помощью панелей разной формы, размеров и материалов.

Индустрия светодиодного освещения

Светодиодное освещение или светоизлучающие диоды становятся все более популярными осветительными решениями, поэтому они популярны для увеличения срока службы и уменьшения воздействия на окружающую среду. Вот некоторые преимущества светодиодного освещения для традиционных методов:

Более низкое энергопотребление: отличные светодиодные лампы высокого качества могут быть в шесть-семь раз эффективнее традиционных ламп накаливания.В среднем перевод вашего дома с ламп накаливания на светодиодные позволяет сократить потребление энергии более чем на 80 процентов.

Увеличенный срок службы : светодиодные лампы могут иметь срок службы более 25000 часов или трех лет при круглосуточном использовании, что в 25 раз дольше, чем у любой традиционной лампочки. Таким образом вы экономите время, деньги и усилия, затрачиваемые на покупку и установку новых ламп.

Более эффективный: Традиционные лампы накаливания выделяют 90 или более процентов своей энергии в виде тепла.Светодиодные фонари сокращают это количество до двадцати процентов. Это означает, что больше вашей энергии уходит на освещение вашего дома и меньше на ненужное его отопление.

Очень компактный: Светодиодные лампы имеют различные размеры и типы в приложениях из-за их небольшого размера. Это означает, что производители могут вставлять светодиоды во что угодно, от компьютеров и смартфонов до автомобилей и светофоров.

Без ртути: Светодиодные лампы не содержат ртути, в отличие от более традиционных ламп.Таким образом, светодиоды оказывают меньшее воздействие на окружающую среду, чем традиционные лампы, и их легче утилизировать без специальных процедур утилизации.

Применение светодиодной печатной платы

Светодиодные светильники для печатных плат обладают превосходной энергоэффективностью, низкой стоимостью и максимальной гибкостью конструкции, поэтому их можно использовать в различных системах освещения.

Телекоммуникации: Светодиодные индикаторы и дисплеи всегда используются в телекоммуникационном оборудовании из-за окружающего оборудования, и они обладают отличной способностью к теплопередаче.Таким образом, светодиодные печатные платы на основе алюминия оказывают полезное влияние на их применение.

Автомобильная промышленность: Алюминиевые светодиоды для печатных плат также используются в автомобилях для включения указателей поворота, стоп-сигналов и фар, а также для других целей. Есть несколько факторов, которые делают алюминиевые печатные платы идеальными для автомобильной промышленности, например, долговечность и конкурентоспособные цены.

Компьютер: Светодиодные дисплеи и индикаторы становятся все более популярными в компьютерных приложениях.А алюминиевые светодиоды для печатных плат — идеальное решение из-за высокой термочувствительности компьютерного оборудования. За исключением светодиодных приложений, алюминиевые печатные платы также используются для компонентов компьютеров, таких как устройства питания и платы ЦП, из-за их способности рассеивать и передавать тепло.

Medical: В осветительных приборах, используемых в хирургических операциях и медицинских обследованиях, обычно используются мощные светодиодные лампы, а в этих светодиодных светильниках часто используются алюминиевые печатные платы, что в первую очередь связано с долговечностью и способностью теплопередачи алюминиевых светодиодов на печатных платах — это обеспечивает медицинское оборудование функционирует должным образом независимо от количества пациентов, проходящих через медицинский кабинет на велосипеде.Если не считать осветительных приборов, в медицинской технике сканирования также часто используются алюминиевые печатные платы.

Светодиоды SMD в вашей печатной плате

Есть много устройств, включая светодиоды на печатной плате с использованием компонентов для поверхностного монтажа. Если провода достаточно тонкие, компоненты со сквозными отверстиями могут немного погнуться, и снаружи это будет выглядеть дешево. Если правильно припаять SMD светодиод, то он будет жестко стоять на плате. Более того, он также может разместить светодиод SMD за экраном, и более дешевый светодиод, в котором используется лампа, будет торчать через упаковку.Таким образом, он может разместить светодиод SMD за небольшим экраном в вашей упаковке, чтобы сделать ваше устройство более чистым. Как вы знаете, многие печатные платы, содержащие светодиоды, изготавливаются с использованием многослойных подложек FR-4, поэтому вам необходимо иметь узор с близко расположенными заполненными или покрытыми сквозными отверстиями под каждым компонентом, чтобы он мог передавать тепло, а также попадал в ваш силовой и заземляющий слои.

Если ваши светодиоды имеют небольшую площадь и монтируются на поверхность, они могут использовать наши переходные отверстия. Вероятно, будет слабое паяное соединение или даже захоронение, потому что он не заполняет и не покрывает переходные отверстия, а затем припой может попасть в переходные отверстия во время сборки, поэтому причина, по которой лучше просто использовать светодиоды SMD на массиве светодиодного освещения, заключается в что проблема с растеканием.Один светодиод с приличной выходной мощностью не приведет к повреждению вашей платы из-за чрезмерного нагрева. Однако, если вы собираетесь использовать систему для освещения, она должна будет сильно нагреваться от платы, поддерживающей ваши светодиоды, и затруднить охлаждение традиционными методами для плат. Поскольку отдельные светодиоды слишком малы, вы не можете прикрепить радиатор где-либо, а радиатор в любом случае будет блокировать излучаемый свет. Поскольку существует большой спрос на тепло, платы с металлическим сердечником обычно используются в светодиодных осветительных приборах из-за их способности рассеивать большое количество тепла.Как правило, алюминий используется для светодиодного освещения в качестве металлического сердечника в печатной плате. Более того, алюминий — это самый металл, используемый в качестве сердечника среди всех возможных печатных плат с металлическим сердечником. А также медь и железо используются для печатных плат с металлическим сердечником.

Светодиодная плата

— Самое полезное введение

Абстрактные

Развитие технологии печатных плат привело к тому, что мир пересмотрел применение схем. Особенно в области светодиодов.Светодиод — это устройство, которое испускает световые лучи в видимой области при подаче напряжения на его выводы. Светодиод имеет положительную (анод) и отрицательную (катод) полярность. Светодиоды припаяны на печатной плате и применены электрические соединения для освещения. Эти светодиодные печатные платы выделяют огромное количество тепла. Для отвода тепла требуется керамическая основа и теплоотвод.

Содержимое

1.Что такое светодиодная печатная плата

2. Применение светодиодной печатной платы

3. алюминиевая основа

4.Типы алюминия

5. Обслуживание светодиодной печатной платы

1.Что такое светодиодная печатная плата

Алюминий обычно используется в производстве печатных плат для светодиодных фонарей. На его основе PCB / PWB имеет теплопроводящий тонкий слой диэлектрического материала, который может эффективно рассеивать тепло по сравнению с традиционными жесткими печатными платами.

2. Применение светодиодной печатной платы

Благодаря сочетанию отличной энергоэффективности, низкой стоимости и максимальной гибкости конструкции.Печатные платы светодиодных фонарей имеют множество применений, включая традиционные бытовые приборы, такие как светодиодные фонари, автомобильные фонари, аварийные фонари, а также уличные светодиодные фонари, работающие на солнечной энергии, фонари и светодиодные фонари. Печатные платы из медного сплава или CEM3 используются вместо стандартной подложки FR4 из-за их высокой способности рассеивать тепло.

3. алюминиевая основа

Алюминиевая основа с теплопроводным диэлектриком имеет улучшенные характеристики теплового расширения. Стабильность размеров печатной платы с металлическим основанием больше, чем у изоляционного материала FR4.

4. Типы алюминия

4.1 Гибкий алюминий

Полимидные смолы используются с керамическими наполнителями, чтобы обеспечить отличную изоляцию и гибкость при сохранении теплопроводности алюминия.

4.2 Гибридный алюминий

Нетепловой материал, соединенный с металлическим алюминием, дает гибридный алюминий. Нетепловым материалом здесь является FR4. Он обеспечивает жесткость при сохранении сверхпроводимости алюминия.

4.3 Многослойный алюминий

В сложных печатных платах многослойный алюминий обеспечивает отличную теплопроводность и отличную теплопередачу. Преимущество печатных плат светодиодных фонарей — низкое энергопотребление, отсутствие ртути, высокая эффективность, компактность и долгий срок службы.

Как производитель печатных плат, мы также можем предоставить услуги по обслуживанию светодиодных печатных плат. Обогащен нашим обширным производственным опытом в этом бизнесе. Мы вовлечены в предложение огромного диапазона качества обслуживания светодиодных лент для печатных плат.Но он должен видеть конкретные требования.

LED PCB (Печатная плата) Производство

Светодиоды, чаще называемые светодиодами, становятся все более популярной технологией для освещения в различных отраслях промышленности. Светодиоды — это тип твердотельного освещения, которое преобразует электричество в свет с помощью полупроводника. По сравнению с традиционными лампочками они сокращают потребление энергии на 80% и служат до 25 раз дольше. Они также обладают другими преимуществами, такими как небольшой размер и экологичность.

Печатные платы — это технология, которая играет важную роль в поддержке светодиодов. Это тонкие платы из стекловолокна, металлов или других материалов, которые электрически соединяют электронные компоненты. Эти платы, часто называемые печатными платами, необходимы для многих светодиодных приложений. Они могут физически поддерживать светодиоды и отводить тепло от ламп, чтобы улучшить их характеристики и предотвратить их повреждение.

Светодиодные печатные платы обладают многочисленными характеристиками, которые помогают им идеально работать в своих приложениях.В этой статье мы рассмотрим некоторые из этих характеристик, некоторые области применения светодиодных печатных плат и преимущества использования этих технологий.

Основы проектирования светодиодных печатных плат

Печатные платы Светодиодные платы выпускаются в нескольких вариантах, которые идеально подходят для различных приложений. Как мы производим светодиодные системы для печатных плат и какие функции они предлагают?

Конструкция сердечника

В зависимости от области применения платы при производстве печатной платы используются различные материалы, конструкции и конфигурации.Одним из наиболее важных аспектов является материал, из которого изготовлена ​​сердцевина печатной платы.

Ниже перечислены некоторые распространенные материалы сердечника печатных плат.

• FR-4: FR-4 состоит из стекла и эпоксидной смолы и является одним из наиболее распространенных материалов сердечника. Он огнестойкий, но не особенно эффективен при передаче тепла.
• Эпоксидные смолы: Эпоксидные смолы — еще один распространенный вариант. Они не так долговечны, как другие основные материалы, но дешевле в производстве.
• Металлический сердечник: Печатные платы с металлическим сердечником часто состоят из алюминия, легированного другими металлами и ламинированного медью. Эти материалы полезны для применений, связанных с теплопередачей, и обладают отличной теплопроводностью и электроизоляцией.

Из-за жизненно важной роли теплопередачи в светодиодных печатных платах металлы, особенно алюминий, являются наиболее распространенными материалами для светодиодных печатных плат.

Алюминиевые печатные платы для светодиодов

Алюминиевые печатные платы являются наиболее распространенным типом светодиодных печатных плат.Эти платы устанавливаются на основу из алюминиевого сплава, который часто состоит из алюминия, магния и кремния. Эти материалы для светодиодных печатных плат изменяют свойства материала, чтобы удовлетворить потребности каждого приложения.

Алюминиевые печатные платы состоят из нескольких слоев.

• Базовый слой: Базовый слой включает лист из алюминиевого сплава и является слоем, на котором находится остальная часть печатной платы.
• Слой теплоизоляции: Слой теплоизоляции состоит из керамического полимера и защищает плиту от термических и механических повреждений.Когда ток проходит по цепям, этот слой поглощает выделяемое тепло и передает его алюминиевому слою, где оно рассеивается.
• Уровень схемы: Этот слой содержит медные схемы, расположенные в соответствии со схемой печатной платы светодиода.

Печатные платы имеют разное количество этих слоев в зависимости от конструкции платы.

Существует несколько типов алюминиевых светодиодных печатных плат, которые обладают различными характеристиками, которые делают их идеальными для различных приложений.

• Гибкий алюминий: Гибкие светодиодные печатные платы состоят из алюминия, полиимидной смолы и керамических наполнителей, которые придают ей повышенную гибкость и изоляцию, сохраняя при этом теплопроводность алюминия. Вы можете согнуть эти печатные платы для их подключения, избавившись от необходимости использовать разъемы, кабели и другие приспособления. Однако их конструкция позволяет им один раз согнуться и поставить на место, а не постоянно. Эти доски отличаются от стандартных жестких досок, которые не гнутся.
• Гибридный алюминий: Создание плат этих типов включает сплавление основного металла алюминия с нетепловым материалом, таким как обычная плита FR-4. Использование этого типа плат снижает затраты и увеличивает жесткость, обеспечивая при этом отличный отвод тепла.
• Многослойный алюминий: Многослойные алюминиевые печатные платы имеют более двух слоев, состоящих из теплопроводящих диэлектриков. Эти платы обеспечивают высокую производительность, при этом обеспечивая эффективное рассеивание тепла, хотя они менее эффективны при передаче тепла, чем некоторые другие типы плат.Эти платы отличаются от более простых одно- и двухслойных плат.

Способы сборки

Есть два основных способа прикрепления электронных компонентов, а иногда и светодиодов, к печатным платам. Эти два метода сборки печатной платы заключаются в следующем.

• Узел для поверхностного монтажа: Метод поверхностного монтажа включает установку компонентов непосредственно на поверхность платы. Этот высокоавтоматизированный процесс обеспечивает отличную гибкость и обеспечивает высокую плотность соединений, что полезно для светодиодных приложений.Процесс включает в себя нанесение паяльной пасты на плату, размещение компонентов с помощью устройства для захвата и установки, нагрев платы для образования паяных соединений и осмотр платы, чтобы убедиться, что она функционирует правильно. Печатные платы светодиодов для поверхностного монтажа используются во многих приложениях, особенно в тех, которые требуют сложных схем в небольших устройствах.
• Узел с сквозным отверстием: Узел с отверстием включает сверление отверстий в печатных платах, а затем пропускание компонентов, называемых выводами, через эти отверстия.Затем сборщик применяет припой, чтобы удерживать детали на месте. Этот процесс также включает в себя многочисленные проверки для обеспечения точности и эффективности. Этот метод обеспечивает более прочные и долговечные соединения и полезен для оборудования, которое будет работать в более экстремальных условиях и приложениях, таких как высокие скорости или высокие температуры.

Отраслевые приложения

Печатные платы светодиодов используются в широком диапазоне приложений во многих отраслях, и популярность светодиодных печатных плат продолжает расти.Ниже приведены некоторые примеры отраслей, в которых используются светодиодные печатные платы.

• Потребительское освещение: Одна из первых отраслей производства светодиодных плат, о которых думают многие, — это потребительское освещение. Фонари, фонари, лампы, прожекторы и освещение на солнечных батареях могут использовать светодиодные печатные платы.
• Бытовая электроника: Печатные платы светодиодов становятся все более распространенными в производстве бытовой электроники. Такие продукты, как компьютеры, планшеты, смартфоны, телевизоры и другие устройства, часто имеют светодиодные дисплеи и индикаторы.Оборудование бытовой электроники чувствительно к нагреванию, поэтому светодиоды на алюминиевых печатных платах ценны в этой отрасли из-за их способности передавать тепло.
• Телекоммуникации: В телекоммуникационной отрасли часто используются светодиодные индикаторы и дисплеи из-за их долговечности, длительного срока службы и способности передавать тепло, поскольку большая часть оборудования, используемого в телекоммуникациях, выделяет значительное количество тепла.
• Транспортировка: Печатные платы Светодиоды находят множество применений в дорожном движении и транспорте, от автомобилей до стоп-сигналов.В легковых и грузовых автомобилях вы можете найти светодиоды на печатных платах в фарах, стоп-сигналах, индикаторах и многом другом. За пределами автомобиля светодиодные печатные платы используются в дорожном и сигнальном освещении, освещении автомобильных туннелей и уличном освещении. В авиационной промышленности вы можете увидеть светодиодные печатные платы, используемые в индикаторах и внутреннем освещении, а также в посадочных и ходовых огнях. В других секторах транспорта для аналогичных целей используются светодиодные печатные платы.
• Медицина: В медицинской сфере, в больничном освещении, а также в осветительных приборах, используемых для операций и медицинских осмотров, часто используются светодиоды для печатных плат из-за их долговечности и способности передавать тепло.

Преимущества светодиодных печатных плат

Светодиодное освещение и светодиодные печатные платы обладают многочисленными преимуществами, которые делают их полезными во многих приложениях. Некоторые из этих преимуществ включают следующее.

• Сниженное энергопотребление: по данным Министерства энергетики США, светодиоды потребляют как минимум на 75% меньше энергии, чем лампы накаливания. Широкое использование светодиодов может привести к экономии 348 тераватт-часов электроэнергии или около 30 миллиардов долларов затрат на электроэнергию к 2027 году.
• Более длительный срок службы: срок службы светодиодных ламп составляет около 25 000 часов, что в 25 раз больше, чем у ламп накаливания. Менее частая замена ламп означает, что вы можете значительно сэкономить время и сократить расходы.
• Более эффективный: Лампы накаливания выделяют около 90% своей энергии в виде тепла. С другой стороны, светодиоды выделяют очень мало тепла, что означает, что больше энергии уходит на желаемый эффект производства света и меньше тратится в виде тепла.При не светодиодном освещении отражатели должны направлять свет в желаемом направлении, и часть света никогда не выходит из светильника. Однако светодиоды излучают свет в определенном направлении, что упрощает его отправку туда, куда вам нужно, и гарантирует, что весь свет покидает прибор.
• Маленький размер: Светодиодные фонари намного меньше, чем другие типы фонарей, поэтому они могут работать в небольших устройствах, таких как смартфоны, и в качестве миниатюрных световых индикаторов. Они также обладают универсальностью, чтобы быть полезными в более крупных приложениях, таких как светофоры и прожекторы.
• Без ртути: светодиодные лампы не содержат токсичной ртути, как другие типы освещения. Это качество делает их безопаснее, экологичнее и проще утилизировать.
• Без радиочастот: Светодиодные лампы не излучают радиочастоты во время работы, что означает, что они не будут создавать помех для других электронных компонентов и устройств.
• Экологичность: светодиоды потребляют гораздо меньше энергии, чем другие типы ламп, что снижает выбросы, образующиеся при производстве электроэнергии.Поскольку они служат дольше, они производят меньше отходов.
• Снижение затрат: Повышенная эффективность и более длительный срок службы светодиодов означает снижение затрат, поскольку вы будете использовать меньше энергии и реже покупать лампы.

Преимущества алюминия для светодиодных печатных плат

Алюминий — один из самых популярных материалов для светодиодных печатных плат, поскольку он обладает многими свойствами, которые идеально подходят для светодиодных приложений. Пожалуй, наиболее ценной особенностью алюминиевых светодиодных печатных плат является их превосходная теплопередача.Постоянно высокие температуры могут повредить электронику и светодиоды и снизить их срок службы и производительность, в том числе качество и цвет фонарей. Из-за этих рисков электронные устройства должны иметь адекватную теплопередачу — термин, который относится к тому, насколько хорошо тепловая энергия или тепловая энергия может перемещаться с места на место. Алюминий относительно легко проводит тепловую энергию, что позволяет ему отводить тепло от таких компонентов, как светодиоды.

Алюминий обладает способностью к теплопередаче, что позволяет устанавливать больше светодиодов на каждую плату.Поскольку светодиоды выделяют тепло, их слишком много может привести к накоплению слишком большого количества тепла. Однако использование алюминиевой печатной платы позволяет увеличить количество светодиодов без ущерба для производительности. Кроме того, чем дольше вы пользуетесь электронным прибором, тем он нагревается. Улучшение теплопередачи позволяет работать устройству дольше и даже непрерывно, а также увеличивает общий срок службы светодиодов и гаджета.

Некоторые из других преимуществ использования алюминия для проектирования печатных плат светодиодных ламп состоят в следующем.

• Более низкие затраты: Алюминий относительно широко используется в шахтах по всему миру, и его относительно легко обрабатывать, что делает его менее дорогим, чем многие другие виды металлов. Использование алюминия для печатных плат также дешевле, чем альтернативные методы теплопередачи, такие как радиаторы. Использование алюминиевых светодиодных печатных плат может снизить общие затраты на производство вашей печатной платы.
• Улучшенные экологические характеристики: Алюминий пригоден для вторичной переработки и не токсичен, что сокращает углеродный след при производстве вашей печатной платы.Использование алюминия для ваших печатных плат также позволяет легко и безопасно утилизировать их по окончании срока службы.
• Повышенная долговечность: Алюминиевые печатные платы более долговечны, чем платы из стекловолокна или керамики, поэтому они более устойчивы к повреждениям в процессе производства и использования в изделиях. Эта долговечность делает их подходящими для предметов, используемых в более суровых условиях.
• Уменьшенный вес: Алюминий также легкий. Это качество упрощает транспортировку и обращение с алюминиевыми печатными платами.Сочетание малого веса и надежности делает их идеальными для использования в транспортных средствах и других подобных устройствах.

Лидер в проектировании схем светодиодных печатных плат

Сотрудничество с компанией, имеющей опыт сборки светодиодных печатных плат, может помочь вам в полной мере воспользоваться всеми преимуществами светодиодных печатных плат. Светодиодные фонари чувствительны к температуре, а светодиодные печатные платы могут требовать сложной конструкции, поэтому для их сборки вам понадобится компания, обладающая опытом и оборудованием мирового класса. Компания EMSG работает со светодиодным освещением с первых дней появления этой технологии, поэтому у нас есть знания и навыки, которые помогут вам достичь поставленных целей в области светодиодного освещения для печатных плат.

В EMSG у нас есть предприятие площадью 20 000 квадратных футов, оснащенное новейшим оборудованием для сборки печатных плат, что позволяет нам эффективно и экономично удовлетворить уникальные потребности вашего проекта. Наш диапазон производственных возможностей позволяет нам изготавливать светодиодные печатные платы на заказ, в том числе две машины, на которые можно установить четырехфутовые непрерывные светодиодные печатные платы. Мы предлагаем монтаж на поверхность и в сквозное отверстие, сборку в коробках и многое другое.

Мы также сертифицированы по ISO 9001 и FDA, и мы следим за последними разработками и требованиями в области электронной сборки, чтобы обеспечить оптимальные результаты для наших клиентов в Йорке, штат Пенсильвания., Балтимор, штат Мэриленд и другие города в этом районе.

Популярность

светодиодов растет благодаря множеству преимуществ, которые они предоставляют. В EMSG мы можем помочь вам воспользоваться преимуществами этой технологии, предоставив высококачественные и своевременные услуги по сборке печатных плат. Чтобы узнать больше, свяжитесь с нами онлайн или позвоните нам сегодня по телефону 717-814-3220.




The Heart of Led Lights-The Ultimate Guide

По мере того, как технология печатных плат продолжает развиваться, она подтолкнула к развитию множества инноваций. Хорошим примером является новаторская светодиодная печатная плата.

Несомненно, светодиодная печатная плата является сердцем светодиодного освещения. Хотя на рынке электроники существует несколько типов светодиодных ламп разной формы, все они основаны на печатных платах.

В этой статье подробно рассматривается, что такое светодиодная печатная плата, их применение и преимущества.

1. Что такое печатная плата светодиодов?

Светодиоды, сокращенно Led, становятся все более распространенной техникой освещения в цифровую эпоху. Led — это освещение на твердой основе, которое с помощью полупроводника преобразует электрический ток в свет.По сути, вы должны припаять светодиод к печатной плате, чтобы сделать печатную плату светодиода. Кроме того, вы должны включить микросхему для генерации света при электрическом воспламенении.

Если сравнить их со стандартными лампочками, светодиодные осветительные панели минимизируют потребление энергии почти на 80%. Кроме того, они служат примерно в 25 раз дольше, чем традиционные лампочки. Кроме того, они небольшие по размеру и экологически чистые.

Технология печатных плат играет важную роль в поддержке светодиодного освещения.Они физически поддерживают светодиоды, отводя тепло от ламп. Это улучшает характеристики ламп и предотвращает их перегрев.

2. Использование светодиодных плат

Светодиодные печатные платы демонстрируют сверхвысокую энергоэффективность. Кроме того, они экономичны и допускают высокую гибкость конструкции. Эти свойства делают их легко применимыми в некоторых случаях использования освещения, например, в:

2.1 Компьютер

Светодиодные дисплеи и указатели широко используются в компьютерном мире.Кроме того, светодиоды на алюминиевых платах являются отличным решением из-за высокой чувствительности компонентов компьютера. Помимо светодиодных приложений, вы также можете использовать алюминиевые платы в компьютерных компонентах, таких как центральный процессор.

2.2 Телекоммуникации

Вы можете использовать светодиодные индикаторы и дисплеи в телекоммуникационном оборудовании из-за расположенного рядом оборудования и высокой теплопроводности. Таким образом, алюминиевые светодиодные печатные платы максимально используют свое применение.

2.3 Медицинские

В осветительном оборудовании для хирургических и других медицинских осмотров в основном используются светодиодные светильники из алюминиевых панелей. Долговечность и высокая теплопроводность светодиодов на алюминиевых платах делают их идеальными для этого применения. Кроме того, вы также можете использовать алюминиевые доски в медицинских сканирующих приборах.

2.4 Автомобильная промышленность

В автомобилестроении вы можете использовать алюминиевую печатную плату со светодиодами для индикаторов и фар.Долговечность и экономичность алюминиевых печатных плат делают их идеальными для этого применения.

3. Преимущества светодиодных плат

По мере того, как электронные продукты становятся все меньше и меньше, выгодно использовать светодиодные печатные платы, чтобы обеспечить более прямой поиск продуктов и сборку. Печатные платы со светодиодной подсветкой идеально подходят для использования в условиях низкой освещенности, потребительских гаджетов, медицинского оборудования, использования в легкой и средней промышленности, авиации и морского транспорта. Независимо от назначения, у светодиодной печатной платы много преимуществ, например:

• Высокая теплопроводность.
• Экономичный мембранный переключатель с подсветкой.
• Отличная устойчивость к частицам и влаге;
• Легко встраивается в сложные интерфейсные сборки.
• Эффективное минимальное энергопотребление.
• Они бывают разных размеров, цветов и прочности.

Их можно применять в серебряных и медных гибких мембранных переключателях.

Когда вы вставляете светодиод в плату, становится легко интегрировать мембранную кнопку с другими мембранными кнопками.Важно отметить, что встроенные светодиодные печатные платы создают больше свободы при проектировании, даже при выполнении сложных подключений переключателей с подсветкой. Узкость светодиодных мембранных кнопок помогает минимизировать общие очертания этих плотных интерфейсов переключателей. В основном инженеры выбирают светодиодные печатные платы при пересмотре и улучшении потребительских товаров.

Другие причины, по которым светодиодные печатные платы являются распространенными:

• Вы можете легко настроить функцию цвета, введя на плату несколько цветовых температур.
• Они могут достигать различных световых характеристик для различных нужд освещения.

4. Правила проектирования печатных плат

При проектировании печатной платы светодиодов следует учитывать два важных аспекта. Во-первых, убедитесь, что вы поместили светодиод в просверленные отверстия печатной платы. Помните, что отверстия являются неотъемлемой частью вашего дизайна. Во-вторых, учтите расстояние между отверстиями на печатной плате. Мы рекомендуем вам установить минимальное расстояние между ними и анодом и катодом для эффективного питания светодиода.

После выполнения вышеуказанных шагов сохраните файл в правильном стандартном формате печатной платы, то есть в файле Gerber. Не забудьте установить правильное количество слоев в вашем шаблоне Gerber, так как каждый слой будет отображать разные функции печатной платы. Например, нулевой слой может отображать аспекты контура печатной платы. Слой 1 может нести информацию о структуре медных проводов, а второй слой может отображать информацию о просверленных отверстиях.

После создания файла Gerber вы должны создать текстовый документ, содержащий информацию о содержимом слоя и размеры вашей печатной платы.Теперь вы можете отправить их предпочитаемому производителю светодиодных плат.

5. Светодиоды: часто задаваемые вопросы по печатной плате

5.1 Мешают ли светодиодные фонари электронике?

Потребители сообщают, что некоторые светодиодные осветительные приборы издают шум, мешают работе радиосвязи и создают сигналы DAB. Хотя сами светодиоды создают незначительный шум, переключающая схема, управляющая ими, работает на высоких частотах. Следовательно, если вы не установите их соответствующим образом, они могут вызвать электромагнитные помехи.

5.2 Как установить светодиодную плату?

Сначала найдите сломанные светодиоды, включив цепь, чтобы увидеть лампочки, которые не горят.

Во-вторых, удалить паяльником все неисправные светодиоды. Не забудьте записать полярность неисправных светодиодов.

В-третьих, заменить неисправные светодиоды на лампы того же напряжения. Важно понимать, что напряжение на светодиодах не обязательно должно соответствовать стандартному значению сопротивления.Просто используйте общее значение.

В-четвертых, соответственно подключите запасные фары. Помните, что это может варьироваться в зависимости от типа схемы. Например, если вы работаете с набором огней на Хэллоуин, розетки могут иметь разный дизайн. Следовательно, вам может потребоваться согнуть новые разъемы лампы, чтобы они соответствовали предыдущей форме.

Наконец, проверьте полярность розетки, если лампочка по-прежнему не зажигается. Если цепь содержит неправильную розетку, новая лампочка не будет работать. Как правило, выровняйте розетки в одном направлении по цепи.

5.3 Как вы проверяете светодиоды на печатной плате?

Вы просто подключаете его к цепи и смотрите, загорится ли он. Кроме того, вы можете использовать мультиметр для проверки диодов для проверки светодиода на печатной плате.

6.

Основы проектирования печатных плат светодиодов

Как упоминалось ранее, существует несколько типов светодиодных фонарей для печатных плат, предназначенных для различных целей. Основываясь на применении печатных плат, при производстве печатных плат используются различные материалы, конструкции и форматы.Основная особенность — это материал, из которого состоит сердцевина печатной платы. Ниже приведены основные материалы стандартной печатной платы:

FR-4: Содержит стекло и эпоксидную смолу. Как правило, он пожаробезопасен, но не очень эффективен в отводе тепла.

Эпоксидные смолы

: Хотя они не обладают таким долгим сроком службы, как другие первичные материалы, их производство экономически выгодно.

Металлический сердечник: Платы с металлическим сердечником содержат алюминий, легированный другими материалами. Кроме того, он имеет медное покрытие.Эти вещества необходимы для случаев использования, связанных с передачей тепла, поскольку они обеспечивают хорошую теплопроводность.

7. Производители светодиодных печатных плат

Сотрудничество с компанией, которая является лидером в производстве светодиодных плат, позволит вам использовать все преимущества светодиодных плат. Поскольку светодиодные фонари чувствительны к температурам, а светодиодные панели могут требовать сложной конструкции, для их сборки необходим авторитетный и опытный производитель.Наша печатная плата занимается светодиодным освещением с младенческих стадий этой технологии. У нас есть знания и опыт, которые позволят вам реализовать свои цели, связанные с печатными платами.

У нас есть современное оборудование для сборки печатных плат, которое гарантирует качество продукции. Эти инструменты помогают нам быстро и с минимальными затратами выполнять любые индивидуальные требования. Наши широкие производственные мощности позволяют нам создавать светодиодные печатные платы на заказ.

Вот несколько причин, по которым мы являемся любимым производителем печатных плат в отрасли.

• Наши специалисты по печатным платам предоставляют безошибочные услуги и используют высококачественные материалы для производства плат.
• Никаких компромиссов в отношении качества печатной платы в любых обстоятельствах.
• У нас отличная служба поддержки, которая способствует безупречному общению между нашими клиентами и нами.
• Мы предлагаем одни из самых конкурентоспособных цен.

Заключение

За прошедшие годы мы приобрели отличную репутацию поставщика решений для печатных плат, с которыми вы можете быстро сотрудничать для достижения ваших целей в области светодиодного освещения.Наша опытная и заботливая команда поддержки с радостью выслушает ваши требования к печатным платам. Вы можете запросить бесплатное онлайн-ценовое предложение для печатной платы сегодня.

Печатные платы для светодиодов

— Производитель печатных плат для светодиодов

Компания Technotronix обладает более чем 4 десятилетиями отраслевого опыта в поставке современных печатных плат. Наш передовой технологический опыт гарантирует, что мы в курсе последних разработок и предлагаем вам самые современные продукты. Неудивительно, что мы являемся одним из самых надежных производителей светодиодных печатных плат.

Печатные платы для светодиодов

требуют сложной конструкции и чувствительны к температуре. Поэтому крайне важно, чтобы вы работали с компанией, имеющей опыт производства светодиодных печатных плат. Наш ориентированный на клиента подход гарантирует, что мы предоставим индивидуальные продукты, соответствующие вашим требованиям. С момента разработки концепции до поставки мы предоставляем услуги «под ключ», которые гарантируют вам абсолютное спокойствие. Как поставщик печатных плат с полным спектром услуг, мы можем предложить закупку, изготовление и сборку компонентов под одной крышей.Мы гарантируем, что мы используем термический слой алюминиевого покрытия, который эффективно рассеивает тепло и сохраняет компоненты печатной платы светодиодов прохладными и, следовательно, эффективными. Наши опытные инженеры с их обширным опытом гарантируют, что вам не придется изобретать велосипед и у вас есть доступ к лучшим отраслевым методикам. Фактически, широкий круг клиентов из разных отраслей является самым большим свидетельством нашего успеха.

Наши светодиодные печатные платы проходят несколько проверок и тестов, которые гарантируют, что вы получаете продукцию высочайшего качества.И все это в короткие сроки, чтобы не повлиять на план вывода на рынок.

Тот факт, что мы проявляем полную гибкость при выборе количества вашего заказа, также делает нас предпочтительным партнером. Если вы ищете изготовление светодиодных печатных плат, производство светодиодных печатных плат, создание прототипов светодиодных плат для печатных плат или полный производственный цикл, то, что вы получите от нас, — это неизменное внимание к качеству.

Если у вас есть дизайн, все, что вам нужно сделать, это отправить нам свои файлы Gerber.На основании ваших требований мы предоставим индивидуальное предложение. Вы можете быть уверены, что мы предлагаем оптимальные затраты, которые подходят для вашего проекта.

Подводя итог, если вы станете партнером Technotronix, вы получите следующие преимущества для светодиодных печатных плат:

• Продукция высшего качества благодаря хорошо оборудованным производственным мощностям и опытному персоналу.
• Быстрые сроки выполнения работ.
• Пользовательские котировки.
• Превосходное обслуживание клиентов.

Свяжитесь с нами и убедитесь в беспроблемном процессе.

Объяснение

световых труб | Блоги

Марк Харрис

| & nbsp Создано: 17 декабря 2020 г.

Светодиодные индикаторы

— отличный способ отображать состояние устройства во время его работы.Это может быть простой индикатор, показывающий, что устройство включено, или указывающее, произошло ли определенное событие. Однако что делать, если вам нужно защитить свое устройство от внешних воздействий, будь то влажные или пыльные условия, высокая влажность или внешние электромагнитные помехи (EMI)?

Помещение устройства в герметичный корпус может обеспечить необходимую защиту, но теперь эти светодиоды не видны. Установка ламп на внешней стороне корпуса — это один из вариантов, или вы можете просто просверлить отверстие в корпусе и установить герметизированное светодиодное устройство в отверстие с небольшим количеством клея, чтобы создать уплотнение.Это простые решения, но они имеют тот недостаток, что светодиоды теперь нуждаются в проводах для подключения их к печатной плате. Это делает производство более сложным и дорогостоящим, вводит новые режимы отказа, такие как обрыв или отсоединение провода, а также означает, что замена неработающего светодиода теперь практически невозможна.

Лучшее решение — оставить светодиоды на печатной плате там, где они должны быть, и направить свет, который они генерируют, за пределы корпуса. Вот где световая труба является идеальным решением.

В своей простейшей форме световод — это прозрачная трубка, которая передает свет от источника в другое место. Здесь источником является светодиод, установленный на печатной плате (PCB), а конечной точкой является корпус. Вставить кусок пластика в корпус — гораздо более простая задача, чем пытаться вставить электронный компонент, при этом не требуется никакой проводки. Единственная сложность — убедиться, что конец световода совмещен с положением светодиода после того, как плата установлена ​​внутри корпуса.Это проблема дизайна, которую, как только она будет решена, не нужно будет пересматривать, если не будет изменена компоновка платы или корпус устройства.

Простая жесткая световая трубка — версия с одним светодиодом

Световые трубки обычно имеют короткую длину, всего несколько дюймов, и поэтому несут свет с очень высокой эффективностью. Это также может отклонять свет либо через неглубокие изогнутые трубы, либо с помощью зеркал для больших углов. Это дает разработчикам большую свободу при размещении светодиодов на печатной плате, при этом направляя свет в оптимальную точку корпуса.Очевидно, что короткий прямой световой путь будет самым дешевым вариантом, поскольку вам просто понадобится недорогой пластиковый стержень для световода. Еще одна недорогая альтернатива — прямоугольный изгиб фиксированного размера.

Жесткая прямоугольная световая трубка — версия с четырьмя светодиодами

Для использования гибкой световой трубы требуется дополнительный фитинг для совмещения конца печатной платы трубы со светодиодом. Тем не менее, полезно знать, что у вас есть возможность использовать гибкую световодную трубку, чтобы направить свет за угол.

Гибкая световодная трубка

С точки зрения дизайна следует помнить о трех ключевых моментах. Во-первых, конец печатной платы трубы должен быть выровнен с поверхностью светодиода как можно более параллельно. Если угол между концом световода и источником света слишком острый, свет будет отражаться от этой поверхности, а не проходить через трубу. Если светодиод не может быть расположен непосредственно под концом жесткой световой трубы, рассмотрите возможность использования гибкой световой трубы для достижения необходимого выравнивания.

Второй момент заключается в том, что если вы установите несколько светодиодов слишком близко друг к другу, свет от одного светодиода может просочиться в световоды для соседних светодиодов, что приведет к некачественному отображению и, в худшем случае, введению пользователя в заблуждение. Непрозрачные кожухи, установленные над светодиодами, предотвратят попадание рассеянного света в другие световые трубы, если это является проблемой. В качестве альтернативы доступны гибкие световые трубки, которые крепятся к светодиоду.

Третий и последний момент заключается в том, что чем ближе вы можете найти конец световода со светодиодом, тем больше света попадет на другой конец световода.Однако, если количество света, выходящего из корпуса, не критично или светодиоды намного ярче, чем вам нужно, вы можете обойтись большим зазором, если это удешевляет или упрощает производство устройства. Фактически, если светодиод при работе выделяет значительный уровень тепла, вы вполне можете использовать более дешевую световодную трубку, отрегулировав расстояние между светодиодом и световодом. Все эти решения вступают в игру при выборе компромисса между затратами и интенсивностью освещения.

Диапазон доступных световодов огромен; Только Digi-Key предлагает тысячи товаров по ценам от 10 центов за штуку за простой пластиковый стержень до 10 долларов за штуку за гибкую световодную трубку с фитингами для монтажа на панели.На что следует обратить внимание при выборе правильной световой трубы для вашего приложения:

• Имеет ли смотровой конец световода конусообразную форму, обеспечивающую широкий угол обзора, или это простой круглый стержень с узким углом обзора?
• Имеется ли у смотрового конца световода матовая поверхность для рассеивания света и обеспечения равномерного свечения, или это простая гладкая поверхность, которая в центре кажется ярче, чем по окружности?
• Какие материалы используются при изготовлении световода? Световая трубка изготовлена ​​из простого прозрачного пластика с низким коэффициентом пропускания? Изготовлен ли он из поликарбоната оптического качества с высокой эффективностью передачи? Или же он сделан из акрилового материала с лучшими оптическими свойствами и большей термочувствительностью?
• Подходит ли смотровой конец световода для крепления необходимого ограждения с точки зрения материалов, фитингов, устойчивости к условиям окружающей среды, использования в условиях высокой вибрации и устойчивости к чистящим материалам? Здесь факторы окружающей среды могут включать прямые воздействия, такие как вода и пыль, или косвенные воздействия, такие как воздействие ультрафиолета и излучаемого тепла.

И последнее, что нужно отметить, это то, что световые трубки могут быть всех форм и размеров, поэтому их можно использовать для создания творческой части логотипа компании или, возможно, буквенно-цифрового символа. Они могут фокусировать свет на небольшом интенсивном острие или рассеивать свет на большой площади. Использование цветных материалов также может превратить простой белый светодиод в калейдоскоп цветов. На самом деле возможности ограничиваются только человеческой фантазией и бюджетом дизайнера.

Хотите узнать больше о том, как Altium может помочь вам в разработке вашей следующей печатной платы? Поговорите со специалистом Altium.

.
