Теплообменник для печи своими руками: Теплообменник для кирпичной печи своими руками

Содержание

Теплообменник для кирпичной печи своими руками

Теплообменником может служить обычный бак, вмещающий до 5 литров жидкости. Конструкцию можно легко сделать своими руками, имея навыков сварки. Внутрь монтируются патрубки. Такое устройство быстро нагревает воду и подает ее в другой бак или радиаторы. Очень удобно для обогрева помещения ил нагрева воды.

Разновидности

Теплообменники имеют разную форму и размеры. Выбор регистра зависит от особенности печи и необходимой тепловой мощи.

Каждая из конструкций, сделанная своими руками по индивидуальным эскизам уже будет уникальной и считаться одной из лучших. Выделяют две разновидности: внешние и внутренние. Их четкие характеристики описаны в следующей таблице:

ВнешниеВнутренние
Модуль дымохода внутри герметичной емкости в виде трубы для отвода печного теплаРасположен внутри печи
Сложны в исполненииПросты в монтаже
Нет особых критериев по обслуживанию
Резервуар с водой демонтируется без усилийТрудно поддаются демонтажу и обслуживанию.
Вернуться к оглавлению

Материалы

Для изделия могут понадобиться трубы диаметром 3 см.

Теплообменник для печи делают из «черной» листовой стали толщиной 3—5 мм. Можно заменить круглыми трубами диаметром 30—50 мм. Также используют медные листы либо трубы из нержавейки. Стоит учитывать, что регистры легче изготавливать и обслуживать из листового металла. 9 из 10-ти приборов сплошные и в теплообмене задействована исключительно внутренняя часть, имеющая контакт с огнем или горячими газами. У регистров из труб теплообменная площадь больше при таких же габаритах. Это обусловлено тем, что такой теплообменника имеет форму, которая позволяет нагревающему фактору охватить почти всю его поверхность.

Из труб делают котел для печи с водяной рубашкой. Лучше брать бесшовные материалы. При использовании других труб, швы нужно укрепить сваркой и при кладке «развернуть» конструкцию в местах соединений к кирпичной кладке. Можно сделать регистр из стальных листов, что поможет увеличить теплообменную площадь.

Вернуться к оглавлению

Конструкции

Змеевик как золотой стандарт

Широко используются регистры этого типа, основу которых составляют профильные трубы средним диаметром 40—50 мм. Своей формой похож на Г-образную решетку. Профильные трубы можно заменить изделиями с небольшой площадью поперечного сечения. Обработка и вывод нагретой воды происходит с любой стороны конструкции. Место выхода выбирают с учетом всех особенностей печи и положением труб в сетке отопления.

Вернуться к оглавлению
Бак для внутреннего монтажа
Конструкция может быть прямоугольной формы.

Это прямоугольные, чаще цилиндрические конструкции со змеевиком или трубой внутри. От объема топливника печи напрямую зависит длина печного котла. Он устанавливается на дымоход. Внутри конструкции установлена труба размером, равным диаметру самого дымохода. Патрубки находятся внизу, к ним крепятся трубы, по которым выходит горячая вода в другой резервуар или радиаторы, а холодная возвращается внутрь.

Вернуться к оглавлению
Водяная рубашка

Одной из наиболее распространенных конструкций считается теплообменник, который создан из 2 резервуаров. Надежная, но сложная модель известна под названием водяная рубашка. Емкости меньшего диаметра помещают внутрь резервуара большего размера. Однако самостоятельное выполнение теплообменника сопряжено с определенными сложностями. Поэтому перед созданием следует получить консультации у профессионалов.

Если владельцу трудно смастерить своими руками теплообменник, можно подобрать конструкцию из старых полотенцесушителей или радиаторов для автомобильных печек. Одним из вариантов следует считать использование газовой колонки, которую часто можно встретить в квартирах. В этом случае домашнему мастеру не стоит ничего переделывать, так как конструкция практически готова к применению.

Установке готовой конструкции на отопительно-варочную печь нужно уделить больше внимания. Горячие газы должны проходить над верхней полкой и выходить сразу в дымоход через переднюю часть топливника.

Вернуться к оглавлению

Принцип работы

Если такое устройство находится в одной конструкции с топливником, то оно работает максимально эффективном.

Теплообменники, встроенные прямо в топливник, имеют высокий уровень КПД. Они расположены так, чтобы не находиться в зоне прямого контакта с огнем и избегать влияния высокой температуры. Вода нагревается быстро, остывает долго, конструкция за счет минимального воздействия огня служит долго. Такие регистры имеют на выходе патрубки для труб, ведущие к батареям или накопительной емкости для воды.

Вернуться к оглавлению

Как сделать своими руками теплообменник для печи из кирпича?

Для изготовления конструкции подойдет бак и трубки из меди в количестве 2 шт. Емкость нужного объема легко сварить из листовой стали толщиной 2,5 мм. В конструкции следует просверлить отверстия возле дна резервуара справа, и в самой верхней точке с другой стороны. Полученный теплообменник устанавливают в 3 м от печи на высоте 1 м от пола. Отводы подключаются к обогревательному устройству с разными наклонами. Внизу емкости врезают 2 крана — для слива накопительного бака и системы.

После окончательного выбора конструкции теплообменника, материала, можно приступать к монтажу. Главное, чтобы все сварочные работы были выполнены качественно. Потому что конструкция подлежит эксплуатации в тяжелых условиях, а для устранения проблем нужно демонтировать часть печи. После завершения основных работ регистр можно устанавливать в печь. Необходимо заполнить его водой и проверить на отсутствие протечек. Провести опрессовку высоким давлением как минимум в 2 раза большим, чем постоянное рабочее.

Вернуться к оглавлению

Как правильно использовать печь с теплообменником?

Для долгой службы устройства и предупреждения любых поломок нужно придерживаться нескольких правил безопасности. Во-первых, трубы теплообменника нельзя прикреплять на стены только неподвижными крепежами. Во-вторых, укреплять трубопровод нужно материалом, который способен выдерживает высокую температуру. В-третьих, заливать воду в холодную печь. При невысокой производительности печи лучше не устанавливать большой теплообменник.



Своїми руками — Самодельный теплообменник в печь — Печи и камины

Итак, после распространения слухов о возможных проблемах с газом в стране, о его подорожании было мной принято решение восстановить работу печи в доме, которую я ни разу не топил, ибо живу в этом доме всего 5 лет.
Попытки растопки печи летом не увенчались успехом — не было тяги. Для начала был исследован дымоход при помощи видеорегистратора на палке. Было обнаружено засорение дымохода пеплом. А также изучены ходы и устройство печи. Пепла вычистил 5 вёдер. (интересно сколько лет без чистки ею топили до меня). Замазал цементно-глиняным раствором возможные щели на дымоходе и приступил к уже успешной растопке печи. Всё получилось.
Дрова были свои — во дворе обрезались деревья и было куча дров. Месяца 2 топил дровами по вечерам. Иногда включал газовый котёл, когда было лень разжигать печь.
Но топка печи с грубой имела минусы — тепло не доставало в коридор, ванную, а в комнате с печкой и грубой была жара во время топки. Вот и пошли мысли сделать теплообменник в печь и подсоединить к водяной системе отопления. Замеры топки показали, что в топку ничего не влезет. Начал мудровать теплообменник в духовку, размером 350х400х470 мм. И намудровал теплообменник, которым топлю успешно вот уже 3-4 дня.

Итак, Процесс создания теплообменника ниже.

Вот собственно сама печь и примерный эскиз печи с грубой.

По размерам духовки создаю эскиз будущего теплообменника, с учётом имеющихся материалов.

Убедившись в том, что материала на изготовление теплообменника уже достаточно, начинаю делать заготовки, а варить планирую приглашать своего сотрудника-сварщика. Материалами будут служить трубы стальные Ду50, прямоугольная труба 50х100. Пластины делаю также из огрызков трубы, разрезая трубу и выравнивая кусочки молотком.

Итак теплообменник будет состоять из 3 секций одинаковых, врезанных в верхний и нижний коллекторы. Дымовые газы по плану будут иметь 3 хода, будут 2 перемычки из жести, для направления газов куда нужно. Ход газов видно на эскизе.

Секция теплообменника будет иметь вот такой вид.

Отверстия вырезаю болгаркой, отверстия разного размера — ближе к коллекторам отверстия поменьше, чтобы циркуляция была примерно равномерная через все вертикальные трубы.
Так делаем заготовки на теплообменник. Получаем вот такую кучку деталей.

В будущих коллекторах отверстия выглядят вот так…среднее отверстие меньше и имеет типа лепесток, чтобы из труб подачи и обратки не летела вода сразу в ближайшую секцию.

Итак заготовки готовы. И пока дожидаюсь сварщика, приступаю к изготовлению крышки герметичной на духовку и прорезанию отверстий в самой духовке. Пробиваю дыры в стенах в соседнюю с печкой комнату. Подсоединения труб к системе будут в комнате, где нет печи.

Крышка в духовку из оцинковки, по периметру духовка неровная, поэтому необходимо уплотнить утеплителем (термостойкой ватой) по контуру. Ну и вот что у меня получилось.

По приходу сварщика приступаем к сборке и сварке. Насколько знаю сварного этого, то у него 3 % утечек. Но тут он налажал — из 44 швов потекло 15. Причём 13 утечек были на коллекторах, которые варились вечером. То ли освещение слабое, то ли спешка, то ли налил мало в обед. .. то ли много. Но без утечек не бывает. Итак подробнее процесс сварки.

Сначала варим каждую секцию отдельно, затем присоединяем секции к коллекторам и обвариваем. Затем ввариваем Трубки подачи и обратки диаметром Ду32 и длиной с учётом толщины стены. Получаем вот такое сооружение, которое и хотелось получить мне.



— добавлено: 24 фев 2015 в 22:32 —
Продолжаем . Фото.

Далее изготавливаю, как я и говорил пластины — ограничители (направляющие) для хода газов, они же рёбра для отбора тепла у дымовых газов. Пластины варю собственноручно перепутав положение одной пластины. потом исправил.

Учитывая один случай с котлом «колви» заводского изготовления, который пришёл с дыркой на теплообменнике, я решил сначала приварить пластины, а потом приступить к испытанию теплообменника. Именно при приварке пластин в котле «колви» была пропечена дырка в 4 мм на трубе, и после сварки пластин котёл не испытывали и выставили на продажу!
Итак, огрунтовка и испытание теплообменника.


Как я и писал выше — было 15 утечек, которые я полдня сам устранял.

После получения положительных результатов монтирую теплообменник в духовку. Выставляю по уровню насколько можно. Получаем вот что.

Далее приступаю к изготовлению перемычек для хода газов, которые просто вешаются на теплообменник… съёмные они получаются для удобства чистки теплообменника в будущем.

Всё почти готово…остаётся подсоединение теплообменника к системе.
Для удобства снятия теплообменника в будущем в стене делаю гильзы из трубы Ду 50, щели зачеканиваю термостойкой ватой.
— добавлено: 24 фев 2015 в 22:44 —
Вот, кстати, изобразил планируемый ход дымовых газов, которые должны обеспечить перемычки из жести.

Далее беру насос, набираю фитингов, проектирую подключение к системе. Получаю примерно так.

Не забываю установить крышку на духовку и зачеканить щели.

Кстати, было мнение, что от температуры газов поплавятся алюминиевые заклёпки, которыми собраны перемычки и крышка духовки, но нет — не плавятся.

Учитывая то, что сварной налажал, я решил сам варить подсоединение теплообменника к системе. Ведь я и сам сварной по бумажкам. Но стараюсь не варить, чтобы зрение не падало дальше. Ну тут варить всего 25 стыков. Забежав наперёд скажу, что потекло 3 стыка, из них 2 неудобные врезки. Всё устранено с первого раза подварки. Итак подробнее.
Подачу к подаче дюймовой трубой, обратку к обратке. Перемычка между подачей и обраткой с краником Ду15 во избежание образования конденсата при запуске холодной сисетмы. Для подмешивания горячей воды из подачи в обратку. Перед насосом фильтр, на врезках краны. Есть термоманометр немного врущий, т.к. он потёк на пайке внутри и я его подпаивал. Автовоздушник на подаче не совсем нужен, но я его втулил на всякий случай. И обязательно предохранительный клапан без кранов на теплообменнике виден на обратке.



Теплообменник для печи своими руками

Не постоянно и не везде лучше газифицировать дом, участок, баню и прочие объекты. Во многих случаях это просто нереально, периодически затратно. Только необходимость в тепле и в горячей воде остается. Благодаря этому требования периодически диктуют альтернативные газу решения по обеспечению дома теплом.

Подобные конструкции, в основном, не предполагают разогрев воды, благодаря этому гидравлическая цепь остается замкнутой. Эти системы называют энергонезависимыми. Расширительный резервуар устанавливается прямо в корпусе камина, а конструктивно они реализованы по принципу любого котла отопления. Носителем тепла в такой печи-камине работать не только вода, но и незамерзающие жидкости-антифризы.

В состав подобного универсального камина входят:

  • резервуар с носителем тепла, расположенный над камерой сгорания камина-печи;
  • гидросистема, по которой двигается теплового носителя;
  • отопительный радиатор или остальные устройства для обогрева помещения, распределенные по помещению.

Печь для бани с теплообменным аппаратом

Для банной печи с теплообменным аппаратом свойственно не только применение ее для обогревания помещения, но и чтобы нагреть воду. По аналогичному принципу трубный змеевик для печи собственными руками можно сконцентрировать и для дачного участка, маленького загородного дома. Конструкция не потянет обогрев и горячее обеспечение водой дома больших размеров, а для баньки и дачи — то что нужно.

Устроена печь с теплообменным аппаратом тоже очень легко. Сам трубный змеевик в качестве змеевика размещается конкретно в камере сгорания печи. При входе в трубный змеевик обязательно устанавливают кран чтобы сливать воду из системы. По отдельности от камеры сгорания поставлен расширительный бачок, который сообщается с теплообменным аппаратом дюймовыми трубами. В расширительном баке есть отдельный выход для горячей воды, который может перекрываться краном. Подобным образом, можно сделать вывод воды в душ для баньки или в контур горячей воды для дачного участка. А если дают возможность размеры и объемы печи и бачка, то можно соединить нагрев воды для отапливания и нагрев воды для отбора.

Материалы и конструкции теплообменного аппарата

Конструктивных решений трубных змеевиков может быть масса. В зависимости от того, какой материал и какие трубы есть под руками, какие возможности для производства устройства есть. Можно взять любую конструкцию которая готова и встроить в камеру сгорания, так, разумеется, Легче всего. Для этого подходят:

  • батареи отопления;
  • коллекторы;
  • авто отопительные приборы;
  • старые стальные полотенцесушители-змеевики;
  • железные бачки различных конструкций.

Перечислять можно долго. Очень просто зайти в сарай и присмотреть что-то подобающее, или же просто приобрести устаревший коллектор или батарею.

Единственным ограничением будет только трубное сечение. Оно обязано быть не меньше, чем один дюйм, так как в другом случае, будет замедленная циркуляция, и как правило, пониженный КПД. Сконцентрировать трубный змеевик для печи собственными руками не представит труда, а эффект от него заставит подумать про то, необходима ли вообще газификация участка за городом или бани.


Теплообменник для печи

Теплообменник для печи — это устройство, которое обеспечивает передачу тепловой энергии сгорающего топлива к нагреваемому теплоносителю, находящемуся в изолированном от внешней среды контуре. Таким образом существенно повышается общая энергоэффективность, так как меньше тепловой энергии в буквальном смысле слова уходит в трубу дымохода. Как правило, это стальная или медная конструкция, сваренная из труб, внутри которой циркулирует теплоноситель — вода либо антифриз. Рекуператор непосредственно контактирует либо со стенками печи, либо с продуктами сгорания в дымоходе, другая его половина расположена в помещении.

Практически любая печь, кроме электрической, представляет собой конструкцию, в которой тепловая энергия вырабатывается путем сжигания топлива. Эта энергия нагревает стенки, сложенные из кирпича или сваренные из металла, а уже от них прогревается воздух в доме. Коэффициент полезного действия довольно низок, так как существенное количество тепла улетучивается в дымоход с угарными газами. Но можно повысить теплоотдачу, оборудовав печь теплообменником.

Как работает теплообменник?

Движение жидкости внутри труб основано на известных всем законах физики, в частности на законе теплового расширения. Нагретая жидкость расширяется, а значит, ее плотность и вес уменьшаются, и теплоноситель устремляется по трубе вверх. Остывший теплоноситель, наоборот, сжимается и уплотняется, поэтому под действием гравитации стекает вниз, в ту часть, которая находится в печи.

Проходя через раскаленную печь, теплоноситель контактирует со стенками и нагревается, после чего выходит по трубе наружу и отдает тепло помещению в виде излучения, а также нагревает воздух конвекционным способом. Остывший теплоноситель возвращается в нагретое пространство, вновь отбирая там тепло и выводя его в помещение. Использование печи с теплообменником дает возможность существенно повысить КПД и уменьшить дневное потребление угля или дров.

Виды теплообменников для печи

Все теплообменники для печи делятся на две основные группы:

наружного типа — представляют собой емкость, заполненную теплоносителем (чаще всего водой), внутри которой проходит дымоход с раскаленными продуктами горения. Проходя через резервуар, топочные газы нагревают теплоноситель, после чего, остыв, выбрасываются наружу;

внутреннего типа — состоят из спиральной трубы или регистра труб, вмонтированных непосредственно в стенки либо в потолок топочной камеры.

Каждая из конструкций имеет свои достоинства и недостатки Печь с теплообменником наружного, или «самоварного», типа более эффективна, так как в ней теплообмен происходит с уже отработанными газами, которые иначе были бы просто выброшены через дымоход. Но такая конструкция достаточно сложна в исполнении, требует точного расчета и знания законов движения воздуха. Внутренний теплообменник устроить намного проще, здесь никаких особых расчетов не требуется. Однако стоит помнить, что вмонтированную в тело печи трубу практически невозможно прочистить или отремонтировать при протечке.

Материалы для теплообменника

Теплообменники для печей изготавливают из разных материалов. Выбор зависит от финансовых ограничений владельца и от предпочитаемой конструкции.

Металлопластиковая труба — крайне неудачный выбор. Помимо того что она обладает очень невысоким коэффициентом теплоотдачи, следует помнить, что при нагреве пластик начинает выделять вредные для здоровья фенольные соединения. Использовать металлопластиковые трубы там, где температура нагрева может превысить 200 градусов, вообще нельзя.

Медная труба — отличный вариант. Коэффициент теплопроводности меди очень высок, материал отлично передает нагрев теплоносителю и не препятствует нагреву воздуха. К сожалению, медная трубка стоит недешево, а поэтому доступна не каждому.

Стальная труба — наиболее распространенный материал. В идеале она должна быть изготовлена из аустенитовой нержавеющей стали (пищевой), которая обладает высокой долговечностью и полностью безвредна при нагреве. Оцинкованные трубы использовать не стоит из-за активного испарения цинка при высокой температуре.

Нередко в целях экономии теплообменники для печей изготавливают с использованием старых чугунных батарей, использованных полотенцесушителей, автомобильных радиаторов и т. д. Обязательное условие: чтобы организовать естественную циркуляцию воды, длина одной «нитки» не должна превышать 3 метров, а сечение труб не должно быть меньше дюйма.

Монтаж печи с внутренним теплообменником

Для изготовления печи с теплообменником своими руками чаще всего выбирают схему внутреннего размещения из-за простоты. Как показывает практика, тепловой обмен работает более эффективно, если располагать змеевик не в топочной камере, а в толще печной стены. Казалось бы, внутри топки, где температура более высока, чем в стене, теплоноситель должен нагреваться лучше. Но на самом деле все объясняется достаточно просто.

Змеевик, размещенный внутри камеры, отбирает тепловую энергию непосредственно от пламени, поэтому на долю стенок тепла уже остается меньше, а излишки все так же улетучиваются в дымоход. Если же подогреваемая среда контактирует со стенками, то на нагрев топочной камеры при сгорании используется больше энергии, а значит, печь работает более эффективно. Отдающую область размещают выше печи, но немного в стороне, чтобы обеспечить доступ прохладного воздуха для обмена теплом.

Простая схема наружного теплообменника

Для того чтобы обеспечить максимальную разность температур между холодной и горячей частями устройства, наиболее целесообразно использовать дымоход колпакового типа. Внутри него размещается достаточно объемная емкость, заполненная водой, предназначенной для нагрева. Горячий топочный газ находится в верхней части колпака и нагревает емкость, а по мере остывания опускается в нижнюю, после чего выводится наружу. Такая схема позволяет наиболее эффективно использовать тепловую энергию, полученную при сжигании дров или угля.

Чтобы облегчить нагрев жидкости, емкость делается в виде регистра широких труб, связанных в единый контур. Несколько труб, установленных вертикально — наиболее простая в исполнении и работоспособная конструкция, которая к тому же не требует дорогостоящих материалов. Теплообменный аппарат из аустенитной (пищевой) нержавейки выдерживает без изменения характеристик достаточно большой нагрев, а при сварке образует прочные, долговечные швы.

Колпаковый дымоход с теплообменником — лучший вариант для отопления второго или мансардного этажа. Конструкция колпака представляет собой вертикальный цилиндр, расположенный над печью, а трубы теплообменника уходят еще выше — на второй этаж дома. Дачный дом, оборудованный колпаковым дымоходом, прогревается полностью не более чем за час.

Особенности конструкции теплообменника

Конструкционное решение напрямую зависит от схемы размещения. Чем больше площадь поверхности, контактирующей с горячим воздухом, тем активнее идет процесс нагрева, поэтому наиболее распространенные формы — многотрубный регистр или спиральный змеевик. Отдающая часть устройства изготавливается по тому же принципу, но нередко размещается в цилиндрическом или прямоугольном корпусе из эстетических соображений. Чтобы печь с теплообменником пластинчатым прослужила долго, обеспечивая качественный нагрев помещения, необходимо соблюдать несколько общих правил:

  • внутренние диаметры элементов нигде не должны быть меньше дюйма, иначе в узких местах вода будет активно кипеть, препятствуя циркуляции;
  • толщина стенок труб в части, подвергаемой нагреву, должна быть не меньше 3 мм, чтобы избежать прогорания металла с течением времени;
  • между стенкой печи и теплообменником должен оставаться зазор, равный примерно 10—15 мм, для компенсации теплового расширения труб;
  • следует предусмотреть возможность промывки труб изнутри для избавления от накипи, если в качестве теплоносителя используется вода.

При соблюдении этих несложных правил теплообменное устройство будет служить в течение нескольких десятилетий.

Из чего сделать теплообменник в печь или котел | Строительный журнал САМаСТРОЙКА

Из чего сделать теплообменник своими руками

Из чего сделать теплообменник своими руками

Содержание статьи:

  • 1. Что такое теплообменник (змеевик)
  • 2. Из чего сделать теплообменник своими руками

Самодельные котлы отопления всегда пользовались большой популярностью. Сделанные по нестандартным размерам и требуемой мощностью, они никогда не выходили из моды по целому ряду причин.

Во-первых, при изготовлении самодельного котла можно прилично сэкономить, во-вторых, сделать его получится ничем не хуже, в отличие от заводского устройства, а может быть даже и лучше. При этом самым главным агрегатом в котле или печи, выступает теплообменник, который может быть совершенно различной конфигурации.

В данной статье строительного журнала samastroyka.ru будет рассказано о том, из чего можно сделать теплообменник своими руками, в печь или котел отопления.

Что такое теплообменник (змеевик)

Теплообменник — это главный элемент отопительного котла. Именно в теплообменнике вода нагревается до нужных температур, после чего тепло отбирается в помещение, через радиаторы отопления или другие приборы.

В процессе эксплуатации на теплообменник воздействуют высокие температуры, поэтому материалы его изготовления должны отвечать ряду определенных требований:

  • Первое и самое главное, теплообменник не должен подвергаться коррозии;
  • Материалы изготовления теплообменника должны хорошо передавать тепло;
  • Теплообменник должен быть стойким к ударам и повреждениям.

В большинстве случаев при изготовлении самодельных котлов отопления используют металлические трубы или куски сваренного друг с другом швеллера. Однако это далеко не все решения, поскольку в качестве теплообменника можно приспособить, например, чугунные батареи.

Из чего сделать теплообменник своими руками

Рассмотрим по порядку, из чего можно сделать теплообменник в котел или печь:

Стальной лист — используется металл, толщиной не менее 6 мм. Именно из него и делается теплообменник в котле или печи, который сваривается из кусков стали, в виде буквы П. Очень часто боковые стенки теплообменника, заменяют собой стенки отопительного котла, что же касается печи, то в неё такой теплообменник, размещается прямо внутри, после чего он обкладывается огнеупорным кирпичом.

Швеллер — также достаточно популярный металлопрокат для изготовления теплообменников. Благодаря П-образному сечению, достаточно разрезать несколько кусков швеллера, после чего при помощи сварки соединить их вместе. Именно из-за простоты изготовления и достаточной толщины металла у швеллеров, получаются столь эффективные и удобные в работе теплообменники.

Трубы — не менее популярный металлопрокат, чем швеллера и листовая сталь, который используется для изготовления теплообменников или змеевиков, как их чаще всего называют. Причем если конфигурация стальных теплообменников очень часто совершенно одинаковая, то змеевики из труб могут быть абсолютно различными, как по форме, так и размерам. Очень часто змеевики наматывают из медных труб, обладающих высокой теплоотдачей.

Чугунный радиатор — ещё один вариант из чего сделать теплообменник своими руками. Очень часто используется в целях экономии при изготовлении теплообменников для отопления или отбора тепла, прямо в дымоходе. Преимущество теплообменника из чугунной батареи в том, что он имеет уже готовый вид и способен хорошо отбирать тепло. Устанавливаться чугунный теплообменник может и в горизонтальном положении, при одном условии, если в систему отопления встроен циркуляционный насос.

Медные теплообменники — готовый вариант теплообменников, для изготовления которых используется преимущественно медь. Медные теплообменники устанавливаются в современном отопительном оборудовании, и навряд ли кто-то захочет замуровывать такой теплообменник в печь. Обладают хорошей теплоотдачей, но имеют высокую стоимость.

Читайте также:

как правильно рассчитать и самостоятельно сконструировать — Справочная информация по банным печам, водогрейным котлам и печам калориферам.

Если в бане есть хорошая печь, то никакого бойлера для нагрева воды в моечную не нужно – для этого используется теплообменник. Его главная задача в том, чтобы нагреть поступающую воду и отдать ее в навесной бак. А потому пока пылает «сердце» бани – и вода в соседнем помещении будет горячей, а когда баня не топится и не используется – она сливается. Вот так все рационально и продумано.

Что такое теплообменник и зачем он нужен?

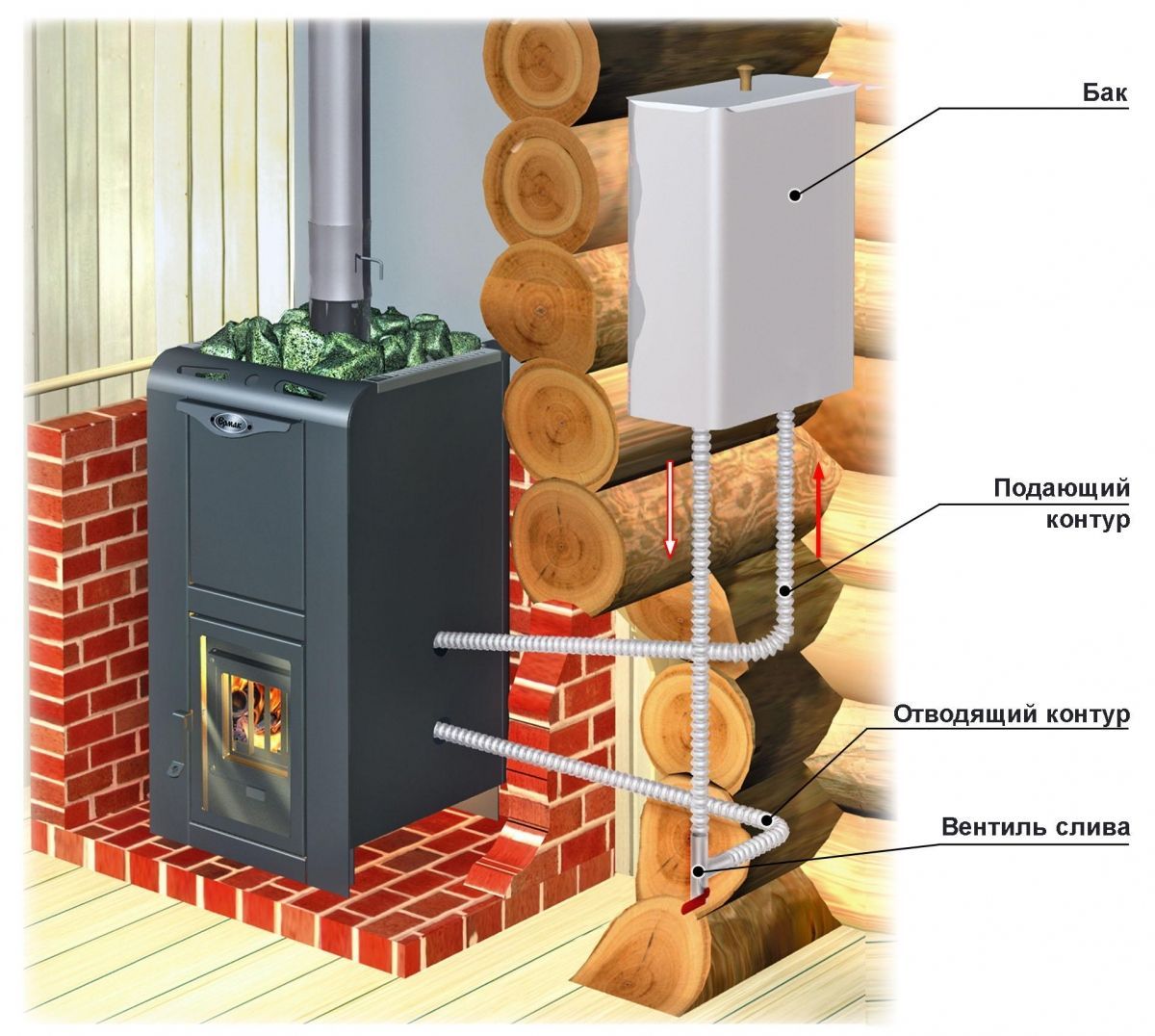

Банные печи с теплообменником – это печи, в которых есть особое пространство, куда поступает холодная вода, нагревается и выходит по трубам к радиаторам или навесному баку. Причем функция теплообменника банных печей не только в нагревании воды для душевой – те выносные баки, которые находятся в комнате отдыха или предбаннике, еще и прогревают их.

Существует 2 варианта исполнения теплообменников:

  • Внутренний теплообменник – это вставленный в бок печной камеры либо пущенный по дну змеевик, или же так называемая «рубашка», которая полностью покрывает топку.
  • Внешний теплообменник – модуль дымохода, труба, которая как бы опоясана герметичной емкостью.

Абсолютно все теплообменники, не зависимо от их вида, в обязательном порядке заполняются жидкостью – антифризом или водой. Подает жидкость в них сообщающая емкость – батарея водяного отопления или навесной бак. Для присоединения традиционно используются 2 штуцера: один снизу, другой – сверху. И все схема работы теплообменника предельно проста – все происходит благодаря естественной циркуляции нагреваемых жидкостей, либо путем подключения насоса, работающего от электричества.

Опытные печники советуют отдавать предпочтение открытым системам нагрева воды в бане – то есть без давления. Немаловажен и такой момент – наиболее эффективной системой нагрева воды в бане считается та, общая протяженность труб какой не превышает трех метров. Причем на практике этого оказывается достаточно, чтобы поместить прямо за стеной парилки сам бак.

Также важна и толщина трубы – лучше, если она не будет меньше дюйма, в противном случае току жидкости будет оказано ощутимое сопротивление, и печь банная с теплообменником без насоса не сможет гонять воду.

Как рассчитать площадь теплообменника?

Все расчеты габаритов теплообменника всегда приблизительны. К примеру, на обогрев обычного банного помещения необходимо около 5кВт – то есть именно столько энергии должна дать системе печь с теплообменником. А 1 квадратный метр площади теплообменника – это около 8-9 кВт во время топки.

Конечно, многое зависит от расположения котла в печи и интенсивности горения топлива, но в любом случае мощность котла по окончанию топки быстро падает в 5-10 раз. А потому площадь поверхности печного теплообменника рассчитывать нужно с многократным запасом – только так можно создать систему, которая сможет поддержать комфортную температуру во всех помещениях бани при одноразовой или двухразовой топке.

Форма самого котла печи для бани с теплообменником может быть самой разной. Наиболее распространенный вариант – из нержавеющих труб, но сегодня все более популярными становятся коллекторы из двух швеллеров и образцы пластинчатого типа.

Делаем теплообменник для печи своими руками

Для того, чтобы собственноручно изготовить теплообменник для кирпичной печи, понадобится металл 2,5 мм толщиной. Его конструкция будет такова: цилиндрическая верхняя емкость и прямоугольная нижняя соединены трубами. Самое главное – это сделать все сопрягаемые швы с минимальными зазорами, а уже размер самой печи и диаметр труб нужно рассчитывать исходя из размера самого помещения бани.

Итак, все готовые раскроенные детали нужно прихватить сваркой и проверить, насколько точно были выполнены все расчеты. После этого можно собирать теплообменник. И наконец, он проверяется на прочность таким образом: нижнюю трубу нужно заварить, в теплообменник – залить воду и выходное отверстие соединить с емкостью. Теперь, используя монометр для контроля давления, систему нужно заполнить сжатым воздухом. Если швы были выполнены качественно – они не станут течь. А вот если такие прорехи окажутся, из системы нужно слить воду и проблемные места снова заварить. Конечно, чем меньшей будет общая длина всех труб, тем лучше.

Теплоизолировать бак для воды или нет – зависит от того, будет ли он использоваться только по прямому назначению, или же им планируются прогреваться и смежные комнаты.

Правила безопасной эксплуатации теплообменника

Опытные печники советуют выбирать и эксплуатировать печь для бани с теплообменником ответственно, а потому не лишним будет ознакомиться с такими правилами:

  • Трубы от теплообменника нельзя крепить на неподвижные соединения к стенам – от нагрева первые расширяются и изменяют свои линейные размеры.
  • Мощность теплообменника не должна негативно влиять на мощность печи – всего отбираемое тепло не может превышать 10%. А потому слишком габаритные теплообменники – не лучший вариант, если сама печь не достаточно сильна.
  • Выносной бак для воды подбирать нужно так, чтобы после 2 часов топки бани в вода в системе была уже горячей. Но не раньше – иначе она будет закипать, и парилка будет перенасыщена паром. А вот слишком большой бак греть воду будет долго.
  • Если кирпичная печь с теплообменником уже разогрелась до высокой температуры, в нее крайне нежелательно наливать воду.
  • Чтобы уплотнить резьбу в месте соединения труб и теплообменника, нужно использовать только тот уплотнитель, который сможет выдержать высокую температуру.

Если система предполагает естественный теплообмен – без насосов – то трубы для подачи в бак воды должны быть расположены так: холодная вода из бака самотоком стекает по трубе к печи, а горячая таким же образом поднимается снова к баку. Но все это будет работать, если трубы и прямой, и обратной подачи воды будут размещены под углом 2-5 градусов.

Современный строительный рынок предлагает достаточно видов банных агрегатов такого вида: это и мощная чугунная печь с теплообменником, и недорогие дровяные печи с теплообменником – цена последнего особо не влияет на стоимость самой печи. Важно только обратить внимание при выборе, чтобы сам теплообменник был изготовлен из качественной жаропрочной и жаростойкой стали.

Теплообменник на дымоход своими руками: как соорудить самому

Продуктивность работы котла, отопительной или банной печи можно повысить, установив на трубу простой и в то же время эффективный прибор – теплообменник. Однако для его продуктивной работы нужно знать конструктивные особенности и правила изготовления устройства. Согласны?

Мы расскажем, как сделать теплообменник на дымоход своими руками. Перечислим, какие модификации подходят для самостоятельного монтажа, объясним, чем воздушная модель отличается от водяной. С учетом наших рекомендаций вы сможете значительно увеличить теплоотдачу отопительных агрегатов.

Принцип работы воздушного теплообменника

Основное назначение теплообменника – передавать энергию от продуктов горения в дымоходе теплоносителю, в качестве которого выступает вода или воздух. Установленные в дымоходах теплообменники (это относится к водяным модификациям) часто называют экономайзерами.

Эти устройства собирают и передают в помещение тепло, которое просто уходит в атмосферу, благодаря чему вырабатываемая печью тепловая энергия используется по максимуму. Кроме обычной водопроводной воды иногда используют и другие жидкости – масло или «незамерзайку».

В связи с этим все устройства делят на две большие категории:

  • воздушные;
  • жидкостные (водяные).

Выбор того или иного вида зависит от нескольких факторов. Важнейшие из них – это конфигурация и материал дымохода, а также характеристики самого прибора.

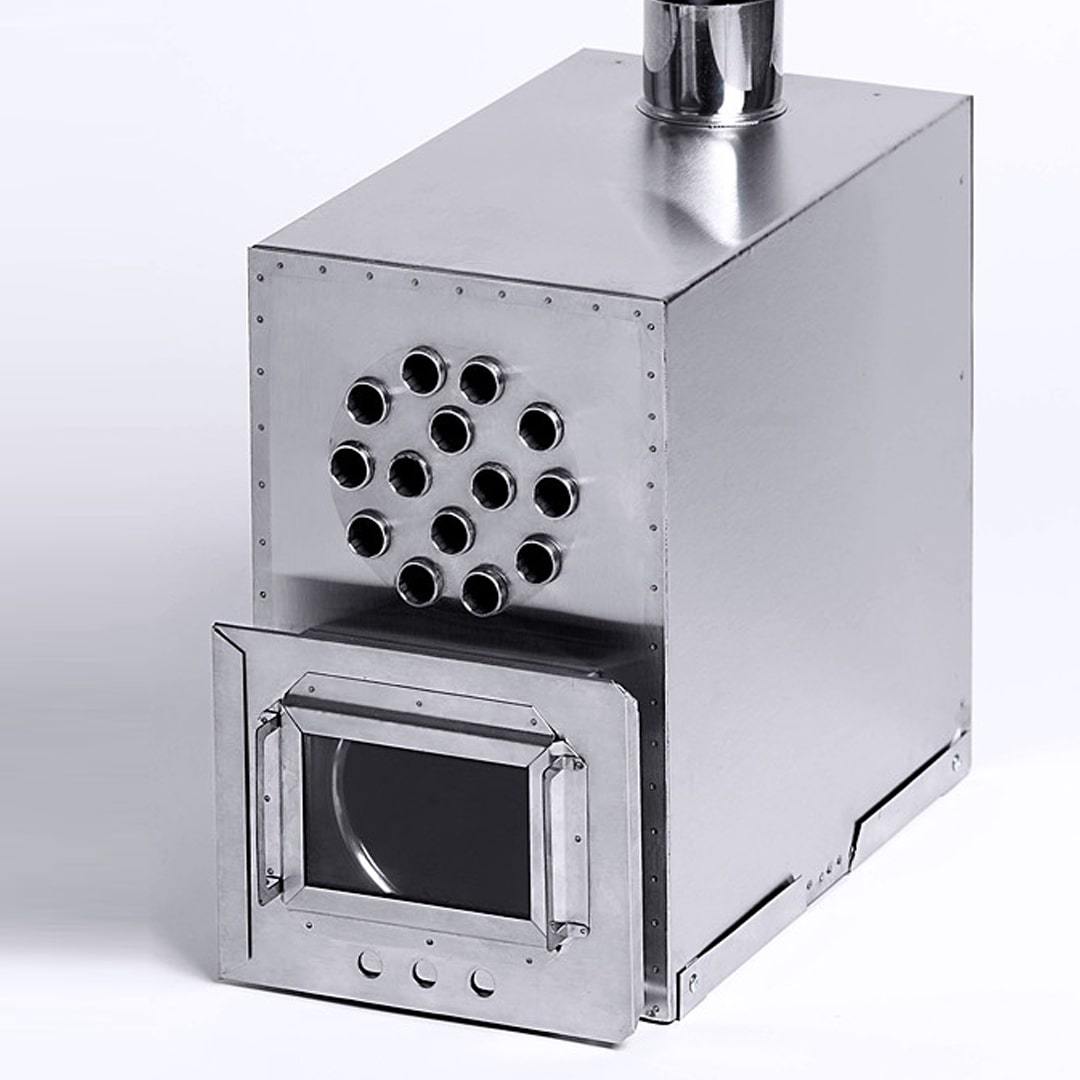

Схема воздушного теплообменника. Он считается менее эффективным, чем жидкостный аналог, но имеет простую конструкцию, что делает его подходящим для самостоятельного изготовления

Разберем, как работает воздушная модель. Конструкция устройства проста: прочный корпус с перегороженным внутренним пространством. Роль перегородок играют пластины или трубки, основная функция которых – затормозить движение нагретых газов и направить тепло в нужное русло.

Некоторые перегородки (заслонки) не припаивают, а делают подвижными. С помощью задвигания/выдвигания металлических пластин можно регулировать силу тяги, тем самым снижая или увеличивая производительность обогревательного прибора.

Воздушные теплообменники называют конвекторами, та как в основе их работы лежит принцип конвекции. Холодный воздух из помещения попадает внутрь устройства, где от воздействия горячих дымовых газов повышается его температура. В нагретом состоянии он через другое отверстие движется дальше – обратно в помещение или в отопительную систему.

Воздухонагреватели прямого действия

Воздухонагреватели прямого действия основаны на принципе обогрева помещения раскаленной докрасна и испускающей инфракрасное излучение пористой керамической плиткой, в недрах которой и происходит сжигание природного газа. Это не что иное, как газовые камины, возле которых приятно провести время, не­жась под потоком лучистой энергии. Обычно это срав­нительно недорогие приборы мощностью 3-4 кВт, вы­пуск которых освоили некоторые изготовители отопи­тельных приборов (про выбор и размещение отопительных приборов).

Самым большим недостатком отопительных прибо­ров данного типа является то, что в отапливаемых поме­щениях «выгорает» кислород, а продукты сгорания газа остаются в помещении. Поэтому такие приборы больше служат для декоративных целей и в качестве основного источника тепла не могут быть рекомендованы.

Виды устройств для дымохода

Среди воздушных разновидностей традиционной моделью для самостоятельного изготовления считается трубчатый теплообменник, хотя есть и множество других вариантов.

Рассмотрим основные виды, которые актуальны для монтажа на дымоход печей длительного горения, малогабаритных буржуек, печей на отработке. Тепло, которое они преобразуют из энергии продуктов горения, называют сухим.

Если представить схематично внутреннюю часть устройств, то она может иметь следующие вариации.

Горизонтально или вертикально расположенные трубы, приваренные к корпусу топки. Вертикальное расположение эффективнее, так как воздух лучше проходит сквозь каналы. Материал изготовления – сталь.


Для приваривания к стенкам могут применяться фрагменты труб диаметром от 50 мм до 200 мм. Считается, что форма сечения – прямоугольная или круглая – принципиально не важна

Обвитая вокруг топки труба. Для хорошей теплоотдачи достаточно 2-3 витков, которые лучше слегка раздвинуть, чтобы увеличить площадь обогрева.


Производительность во многом зависит от разницы уровней входа и выхода воздуха. Силу тяги определяет разница в температуре, поэтому отверстие, отвечающее за забор, часто выводят на улицу

Перегородки внутри корпуса. Своеобразный лабиринт составляют из металлических пластин, установленных вертикально. Оптимальная толщина деталей – от 6 мм до 8 мм.


Входное и выходное отверстия воздуховода должны располагаться напротив начала и конца лабиринта. Сверху устанавливают и приваривают металлическую крышку, обеспечивающую герметичность корпуса

Трубы, проходящие сквозь топку.


Интегрированную конструкцию необходимо создавать при сборке самодельной печи, еще перед тем, как заварятся стенки. Каналы расположены параллельно, на некотором расстоянии друг от друга. Сечение труб – 50 мм и более

При вертикально расположенных каналах движение воздуха более интенсивное, следовательно, производительность прибора увеличена. Но в некоторых случаях уместны устройства с горизонтально расположенными трубами или с перегородками. Каждая из перечисленных моделей подходит для самостоятельного изготовления, если есть навыки сварки.

Плюсы и минусы

Системы ВО отно­сительно мало распространены в жилом секторе нашей страны, и на них до сих пор смотрят как на экзотику. Как пра­вило, система ВО требует проведения пусконаладочных работ «по воздуху» и «по системе автоматики», которые мо­гут сделать только подготовленные спе­циалисты, имеющие соответствующие приборы и инструменты.

Ошибки при проектировании системы и её монтаже могут привести к повышенному уровню шума в помещениях, дисбалансу пода­чи воздуха по помещениям и, как след­ствие дисбалансу по температуре.

Воздуховоды, кроме того, занимают определённый объём и поэтому очень важно, чтобы это было учтено на этапе проектирования дома. При грамотном подходе практически все воздухово­ды удаётся спрятать так, что полезный объём дома почти не уменьшается.

При проектировании системы воздухо­водов важно иметь дизайн-проект расста­новки мебели и бытового оборудования. Крайне нежелательно, чтобы подающие вентиляционные решётки находились в зо­не долговременного пребывания людей.

Система ВО — электрозависима, по­этому в доме желательно иметь систему резервного электроснабжения и систе­му резервного отопления (к примеру камин промышленного изготовления).

Всё вышеперечисленное можно отне­сти к минусам системы ВО. Но есть у неё и неоспоримые преимущества по срав­нению с конвекционными системами.

Главным преимуществом этой систе­мы является возможность совмещения в одной системе отопления и вентиля­ции. Нужно сказать, что необходимость устройства вентиляции в наших домах, построенных по энергосберегающим технологиям и оснащённых современны­ми герметичными окнами и дверями, всё больше и больше осознаётся застройщи­ками. Отсутствие нормальной приточно-вытяжной вентиляции может привести к накоплению влаги в стенах и появлению плесени. А воздушная система, выполня­ющая сразу функции отопления и венти­ляции, обойдётся дешевле, чем две спе­циализированные системы.

В системе ВО обязательно устанавлива­ют фильтры. Они бывают нескольких типов: обычный механический, который удаля­ет частицы пыли до 0,3 мкм; электронный фильтр — удаляет частицы пыли размером до 0,01 мкм; угольный фильтр — удаляет неприятные запахи. Через электронный фильтр, к примеру, не проходит пыльца растений и табачный дым, а обслуживание его сводится к периодической промывке под струёй воды.

Рисунок 6. Схема размещения системы воздушного отопления: 1 — теплообменник; 2 — подающие воздуховоды; 3 — возвратные воздуховоды; 4 — забор свежего воздуха; 5 — рекуператор; 6 — дымоход.

В системе возвратных воздуховодов в простейшем случае предусматривает­ся рукав, забирающий воздух с улицы и подмешивающий его к внутреннему воз­духу (рисунок 6). Эта смесь воздуха, пройдя через фильтр и теплообменник, нагревается и равномерно распределяется по всем помещениям. Проблема открытых фор­точек и сквозняков при этом снимается. Форточки просто не открывают, а в доме создается небольшое избыточное дав­ление, что препятствует проникновению в помещения «забортного» воздуха и создаёт условия для лучшей вентиляции «грязных» помещений.

При работе ВО на нижнем этаже до­ма основная часть воздуха забирается снизу, а на верхнем этаже — с потол­ка. Тем самым обеспечивается вырав­нивание температуры воздуха по всему объёму отапливаемых помещений.

В систему воздуховодов, кроме то­го, может быть установлен канальный увлажнитель воздуха, обеспечивающий контролируемую влажность в доме, и кондиционер, который поддержит ком­фортную температуру в жаркие месяцы. Можно установить и ультрафиолетовый стерилизатор воздуха, который включа­ется для профилактики инфекционных заболеваний или в случае, если кто-то из домашних заболел.

Список использованных источников:
  1. Журнал «Дом» №8, 2008.
  2. Инженерное оборудование дома и участка. Авт.: В.С. Самойлов; ООО «Аделант», 2004.- 320 с.

Какой материал лучше?

При устройстве теплообменника применяют металлические детали – оцинкованные листы, баллоны из-под газа, трубы различного диаметра, чугунные заготовки и т.д. Чугун использовать не рекомендуется, потому что он, по сравнению со сталью, хрупкий и тяжелый, что затрудняет его монтаж на дымоход.

Оптимальный вариант – аустенитная сталь. Нержавейка легко переносит термические перепады, устойчива к механическим повреждениям, поддается самостоятельной обработке и сварке.


Таблица основных технических характеристик аустенитных сталей AISI. Можно проследить, как меняются свойства материала типов 304 (304L) и 316 (316L) при нагревании

Оцинкованная сталь уступает легированной или аустенитной, так как она не предназначена для нагревания. Высокотемпературный режим приводит к выделению окислов цинка, вредных для здоровья, поэтому если планируется повышение температуры в дымоходе до + 419,5 ºС, следует отказаться от оцинковки. Лучше приобрести дорогой, но безопасный материал.

Пример

На youtube канале Андрея Руднева показан пример реализации грунтового воздушного теплообменника {1}, {2}.

Грунтовый воздушный теплообменник

Данные

ПВХ трубы 200мм. Конфигурация по Тихельману с шагом 1м (Z-форма).

Поле укладки 11 Х 7м. Длина трубы 70м*. Глубина 1.5м. Стоимость 95тр под ключ.

Параметры эксплуатации

Тулица -17С, Т на входе +1.7С ~ 2,6 кВч тепла.

Тулица +24С, Т на входе +13С ~ 1,5 кВч холода.

Расход воздуха: автор указывает 330 м3/ч** {2}.

Рассматривая данный пример возникли вопросы:

  1. А будет ли воздух равномерно проходить по всем трубам теплообменника?
  2. Какая конфигурация теплообменника обеспечит большую эффективность?

Видео

Источники

  • https://vsegdanarybalke. ru/raznoye/palatka/teploobmennik-dlya-zimney-ryibalki/
  • https://househill.ru/kommunikacii/otoplenie/element/ustrojstva/teploobmenniki.html
  • https://CatFishing.ru/poleznoe/teploobmennik-dlya-palatki/
  • https://housetronic.ru/otoplenie/element/device/teploobmenniki-svoimi-rukami.html
  • https://ogon.guru/otoplenie/komponenti-sistemi/teploobmennik-svoimi-rukami.html
  • https://wlooks.ru/palatki/teploobmennik-svoimi-rukami/
  • https://remont-system.ru/pechi-i-kaminy/chto-predstavlyaet-soboy-teploobmennik-dlya-palatki-i-kak-ego-sobrat

Варианты подключения конструкций

Теплообменник на дымоходе может работать в двух основных режимах. И в каждом из них – свой процесс теплоотдачи от дыма к внутренней трубе теплообменника.

Итак, в первом режиме мы подключаем к теплообменнику выносной бак с холодной водой. Тогда на внутренней трубе происходит конденсация воды, отчего сам теплообменник нагревается исключительно за счет тепла конденсации водяных паров дымовых газов. В этом случае температура на стенке трубы будет не более 100°С. И вода в баке греться будет долго.

Во втором режиме конденсация паров воды на внутренней стенке теплообменника не происходит. Здесь тепловой поток через трубу идет более существенно, и вода греется быстро. Чтобы более полно понять этот процесс, проведите такой эксперимент: поставьте кастрюлю с холодной водой на газовую горелку. Будет хорошо видно, как на стенках кастрюли появится конденсат, и он станет капать на плиту. И не смотря на пламя 100°С, это состояние будет идти долго, пока сама вода в кастрюле не разогреется. Поэтому, если вы используете теплообменник на трубе как регистр для нагрева воды, то отдавайте предпочтение небольшим его конструкциям с толстыми стенками внутренней трубы – так конденсата будет намного меньше.

Труба на олове – просто и долговечно!

Данный вариант — это просто, практично и удобно. По сути, здесь дымоход попросту обвивает металлическая или медная труба, она постоянно нагревается, и перегоняемый через нее воздух быстро становится теплым.

Приварить спираль к вашему дымоходу вы можете аргоновой горелкой либо полуавтоматической сваркой. Припаять можно и оловом – если только заранее обезжирить его ортофосфорной кислотой. Держаться на нем теплообменник будет особенно крепко – ведь как раз самовары и паяны оловом, и служат действительно долго.

Гофра – дешево и сердито

Это – самый простой и малобюджетный вариант. Берем три алюминиевые гофры и оборачиваем их вокруг дымохода в мансарде или втором этаже. В трубах от стенок дымохода воздух будет греться, и его можно будет перенаправить в любое другое помещение. Даже достаточно большая комната будет нагрета до жары, пока вы будете топить печь для парной. А чтобы теплосъем был более продуктивен, обмотайте спирали из гофры обычной пищевой фольгой.

Теплоообменник-колпак – для прогрева мансарды

Также на участке дымохода в мансардном помещении можно поставить теплообменник, который работал бы по принципу колпаковой печи – это когда горячий воздух поднимается вверх, а остывая – медленно вниз. У такой конструкции есть свой огромный плюс – обычный металлический дымоход на втором этаже обычно раскаляется так, что к нему нельзя прикоснуться, и такой теплообменник значительно уменьшит опасность пожара или случайных ожогов.

Некоторые умельцы такие теплообменники еще обкладывают сеткой с камнями для аккумуляции тепла и декорируют подставку теплообменника. Мансарда в таком случае получается еще более уютной и вполне может использоваться как жилая. Ведь исходя из практики, температура трубы банной печи не превышает 160-170 °С, если на ней находится теплообменник. И самая высокая температура уже будет находиться только в районе шибера. Тепло и безопасно!

Несколько общих советов

Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?

Температура нагрева воды в баке

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Схема подключения

Банная печь с теплообменником — преимущества и особенности эксплуатации

Выделим основные достоинства печей в бане с теплообменником.

  • Банная система такой конструкции решает сразу две задачи – отапливает помещения предбанника и парилки, а также нагревает воду.
  • Располагать бак допускается в помещении, ближайшем к парилке.
  • Несмотря на относительно невысокую стоимость печей с теплообменником на трубу в бане, им характерен большой эксплуатационный ресурс благодаря использованию при изготовлении высококачественных материалов.
  • По причине оснащения топки современной печи огнеупорным стеклом, можно наслаждаться языками пламени и контролировать при этом процесс горения.
  • Неприхотливость системы в уходе;
  • Привлекательный внешний вид.
  • Незначительные габариты печи с теплообменником на трубу в бане способствуют экономии пространства в парилке.
  • Мощности такой системы вполне достаточно для быстрого прогрева помещения парилки до нужной температуры.

Конструкция банной печи с теплообменником не отличается сложностью, а бак можно расположить в помещении, примыкающем к парилке

Вопросы безопасности для каждого человека находятся на первом месте. Этот фактор требует, чтобы система эксплуатировалась правильно. Крепить трубы, соединяющие бак с другими частями конструкции, неподвижно к стене нельзя, поскольку при нагревании их линейные параметры изменяются.

Выбирать объём ёмкости для воды следует с учётом того, что её прогрев должен осуществляться на протяжении двух часов с момента розжига в топке топлива. Иначе вода просто превратится в пар.

Мощность созданного теплообменника на трубу дымохода в баню не должна оказывать влияние на функционирование самой печи. При этом уровень допустимого понижения мощности не должен превышать 10%. Когда система нагрета до высокой температуры, заполнять её водой нельзя.

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

  • Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
  • Проверьте бак на герметичность.
  • Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
  • Подсоедините к медной трубке регулятор мощности.
  • Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
  • Запаяйте герметично бак.
  • Наполните водой.
  • Проверьте систему в работе.

Бактерии / Плесень

Рекомендации по снижению риска образования бактерий и плесени:

  1. Отвод конденсата для снижения влажности в трубе: укладка труб под уклоном и предусмотренные места сбора конденсата {3}.
  2. Фильтрация входящего воздуха: снижение количества мелких частиц для снижения количества еды для бактерий [2].
  3. Использование труб с антибактериальным покрытием с ионами серебра [2].
  4. Поддержание постоянной скорости в трубах: непрерывное использование.

Список литературы […]

  1. De Paepe M, Janssens A (2003) Thermo-hydraulic design of earth-air heat exchangers. Energy Build 35:389–397
  2. REHAU ECOAIRTM GROUND-AIR HEAT EXCHANGE SYSTEM
  3. Yupeng Wu, Guohui Gan, Anne Verhoef, Pier Luigi Vidale, Raquel Garcia Gonzalez. Experimental measurement and numerical simulation of horizontal-coupled Slinky Ground Source Heat Exchangers. Applied Thermal Engineering, Elsevier, 2010
  4. Saqib Javed, Thermal Modelling and Evaluation of Borehole Heat Transfer, Thesis for the degree of Doctor of Philosophy, Building Services Engineering Department of Energy and Environment, CHALMERS UNIVERSITY OF TECHNOLOGY, Göteborg, Sweden 2012
  5. Trilok Singh Bisoniya, Anil Kumar, Prashant Baredar, «Study on Calculation Models of Earth-Air Heat Exchanger Systems», Journal of Energy, vol. 2014, Article ID 859286, 15pages, 2014.
  6. Bisoniya, T.S. Design of earth–air heat exchanger system. Geotherm Energy 3, 18 (2015).
  7. Larwa, Barbara, et al. «Heat conduction in the ground under natural conditions and with heat exchanger installed.» Czasopismo Techniczne (2015).
  8. Łukasz Amanowicz, Janusz Wojtkowiak, Thermal performance of multi-pipe earth-to-air heat exchangers considering the non-uniform distribution of air between parallel pipes, Geothermics, Volume 88, 2020

Постройте водонагревательную печь на дровах – Новости Матери-Земли

Одним из преимуществ отопления на дровах является разнообразие потребностей, которые может удовлетворить только одна печь. Помимо того, что дровяник согревает нас, он может приготовить ужин, высушить одежду и поджарить остывшие пальцы ног. Но разве не было бы здорово, если бы этот черный ящик еще и привлекал горячую ванну?

На самом деле, бытовое водяное отопление на дровах не является чем-то новым. . . многие кухонные плиты имели приспособления для резервуаров для воды более века назад. Однако появление «герметичных» дровяных горелок и систем подачи воды под давлением оставило на обочине большинство этих старых методов периодического нагрева, и были разработаны новые методы, основанные на закрытой циркуляции.

Современная дровяная печь для нагрева воды

В большинстве водонагревательных приспособлений используются теплообменники, которые устанавливаются внутри топки или дымохода прибора. Лучшие коммерческие образцы этого подхода действительно работают очень хорошо. Если печь работает большую часть дня, они могут обеспечить горячей водой всю семью. Однако в целях безопасности эти устройства обычно изготавливаются из нержавеющей стали (дорогой товар) и должны быть испытаны под давлением, чтобы убедиться, что они способны выдерживать очень высокие температуры, с которыми они могут столкнуться внутри системы отопления.Как следствие, качественные внутренние теплообменники имеют довольно высокую цену. Самодельные внутренние устройства , с другой стороны, приобрели неприятную репутацию из-за обжигающих паровых взрывов.

Кроме того, отвод тепла из топки или дымохода дровяной печи может иметь неприятные побочные эффекты: отвод Btu непосредственно от огня (с теплообменником топки) может снизить эффективность сгорания. . . и если продукты неполного сгорания охлаждаются ниже температуры, при которой они конденсируются (топкой или дымоходным теплообменником), может произойти накопление большого количества креозота.Несомненно, нет необходимости упоминать, что сочетание пожара в дымоходе и внутреннего теплообменника, заполненного водой, может привести к катастрофе.

Разумный дизайн

Признавая тот факт, что некомпенсированных обедов не бывает, мы выбрали консервативный подход к разработке собственного водонагревательного приспособления для дровяной печи. Вместо случайного размещения теплообменника внутри нагревателя или дымовой трубы мы прикрепили его снаружи топки. Приняв этот подход, мы избежали каких-либо серьезных модификаций нагревателя, который поддерживает сертификацию Лаборатории андеррайтеров.Более того, несколько критериев безопасности, о которых мы уже упоминали, соблюдены: температуры, возникающие вне кожуха нагревателя, не приводят к кипению воды (пока эта жидкость продолжает циркулировать), а тепло, используемое для нагрева воды, — это то, что нагреватель все равно излучал бы, поэтому из топки не отводится лишнее тепло.

Наше водонагревательное приспособление состоит всего лишь из примерно 50 футов медных трубок диаметром 1/4″, свернутых в гипсовую панель с наполнителем. Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в прямом контакте с корпусом печи, не допуская перегрева.(Мы хотели бы поблагодарить Эда Уолкинстика за это предложение.) Узел крепится болтами к боковой части нагревателя и вставляется в утилизированный 42-галлонный водонагреватель (мы использовали один с перегоревшим элементом, но прочным резервуаром) в почти так же, как и солнечный подогреватель.

Насос производительностью 10 галлонов в минуту, установленный на сливном отверстии нагревателя, обеспечивает циркуляцию воды через змеевик и обратно к тройнику чуть ниже клапана сброса давления в верхней части бака (клапан был сохранен в целях безопасности). Холодная вода поступает в сосуд через обычный вход, а подогретая дровами вода подается к обычному электронагревателю через стандартный горячий выход. Все линии хорошо изолированы пенопластом высокой плотности толщиной 1 дюйм.

Конечно, если бы вода циркулировала постоянно, тепло могло бы теряться в печи, когда огонь не горел. Чтобы этого не произошло, исследователь Деннис Буркхолдер сделал автоматическое управление включением/выключением с помощью термостата кондиционера, подключенного к линии электропитания насоса. (Вы также можете использовать более распространенную комбинацию управления отоплением/кондиционированием воздуха, установленную на режим охлаждения.) Термостат прикреплен к стене в трех футах от нагревателя и примерно в футе над его верхом. Когда температура воздуха достигает 80°F, 120-вольтовое управление включает насос, и вода начинает нагреваться. Встроенный дифференциальный выключатель снова отключает циркуляционный насос, когда температура падает до 76°F.

Советы по строительству

Компоненты системы теплообменника показаны на прилагаемой иллюстрации, но, конечно, каждая установка потребует некоторого изменения основных размеров. Например, если ваша печь больше, чем наша, вы можете увеличить панель настолько, чтобы получить полный 60-футовый виток 1/4-дюймовой трубки из мягкой меди внутри увеличенного каркаса теплообменника. Однако тем из вас, у кого обогреватели меньшего размера, придется использовать меньшую длину линии.

В любом случае проще всего работать с трубкой, свернутой для транспортировки. Мы просто вложили изогнутую леску в раму и аккуратно согнули трубку, чтобы заполнить прямоугольную форму. Гибкий материал можно согнуть по дуге примерно до 1-1/2″ радиуса без перегибов, так что его нетрудно втиснуть в любые потенциальные «горячие точки».Мы работали от внешних краев внутрь, проводя катушки к опорной пластине по мере продвижения. (Без проволоки, удерживающей внешние кольца трубок на месте, все это хотело выскочить из рамы.)

После того, как вы равномерно распределите медные трубки внутри рамы, размешайте тонкую порцию гипса и залейте смесью раму. Выровняйте поверхность, проведя линейкой по уголку, и дайте материалу высохнуть в течение нескольких дней. Затем панель можно прикрепить к боковой стороне вашей печи, а линии 1/4 дюйма можно подключить к трубкам бака подогревателя 1/2 дюйма.

Безопасность и производительность

Мы провели расширенные тесты, чтобы определить наиболее эффективную конфигурацию обменника и убедиться, что устройство будет работать безопасно. Например, чтобы посмотреть, что произойдет, если из-за сбоя питания отключится наш насос, мы загерметизировали трубы, выходящие из бака подогревателя, и установили манометр на предохранительный клапан. Максимальное давление, которое мы смогли создать в системе, составляло 3 фунта на квадратный дюйм. . . и это после того, как поток остановился в течение восьми часов при максимально возможной скорости горения для нашего катализатора Atlanta Stove Works!

Кроме того, чтобы определить, не поощряется ли кондуктивный теплообмен через стенку печи в нездоровой степени, мы каждый день проверяли внутреннюю часть топки дровяной печи на повышенное накопление креозота. Мы не обнаружили различий во внешнем виде или глубине отложений ни на одной из четырех стенок, что свидетельствует о том, что теплообменник получал в основном лучистую энергию от внешней стены печи. (Керамика могла оказывать некоторое изолирующее действие, уравновешивая повышенную проводимость.)

Сколько горячей воды будет производить теплообменник? Что ж, во время типичного семичасового цикла мы загружали от 55 до 60 фунтов древесины в Atlanta Catalytic, что повышало температуру 42-галлонного бака до 140 ° F.Эта скорость сжигания восьми фунтов в час, вероятно, несколько выше, чем у большинства людей, поэтому объем горячей воды, который вы можете получить от аналогичного устройства, может быть немного меньше. Конечно, если вы поддерживаете сильный ожог в течение всего дня, общая сумма за 24-часовой период все равно должна составлять более 100 галлонов в день большого количества горячей воды. И даже если вы часто эксплуатируете печь в «закрытом» состоянии, система значительно сократит ваши счета за коммунальные услуги.

В зависимости от размера вашей семьи и количества воды, потребляемой каждым человеком, система может исключить счет за горячую воду в зимнее время.Следовательно, если вы можете получить древесину по цене, которая существенно ниже, чем цена эквивалентного количества электроэнергии или газа, энергия, которую вы тратите на нагрев воды из дровяной печи (которая, конечно, будет вычтена из тепло, которое мог бы дать прибор) будет стоить вложенных средств. Кроме того, вы будете удовлетворены тем, что сделали еще один шаг к замене невозобновляемых источников энергии.

Список материалов

насос (Richdel R798)

термостат (Dayton DE158)

(50 футов) 1/4″ медная трубка типа L

Сталь 16 калибра 2′ X 3′

(8 футов) 1/8″ X 1″ уголок

клапан сброса давления

(14) болты 1/4″-20 X 3/4″ с гайками

(3 кв.) гипс

(6 футов) тюковая проволока

разная сантехника

Стоимость замены теплообменника печи

510–1870 долл.

США Установлено

Стоимость замены теплообменника в вашей газовой печи составляет около 815 долларов США, когда деталь находится на гарантии, и вы платите только за работу. Диапазон цен, который вы заплатите, составляет от 360 до 2800 долларов в зависимости от стоимости и доступности детали, а также оплаты труда ремонтной компании HVAC, устанавливающей ее.


Средняя стоимость установки теплообменника печи

Вы можете рассчитывать на то, что заплатите около 815 долларов США за замену, когда гарантия на печь, и около 1950 долларов США, когда гарантия печи закончилась. Имейте в виду, что гарантия распространяется только на стоимость деталей, а не на работу по установке теплообменника.

Примечание. Отремонтировать треснувший теплообменник в вашей печи невозможно. Его необходимо заменить, либо заменить всю печь. Если печи больше 8 лет или гарантия на замену больше не распространяется, лучше всего получить расценки на замену печи одновременно.

В большинстве случаев подрядчик по ОВиК демонтирует старый теплообменник и заменит его новыми деталями. Они перезапустят печь, чтобы убедиться, что она работает правильно, затем очистят рабочую зону и утилизируют все старые детали или вернут их производителю, если этого требует гарантия.

Средняя стоимость «Сделай сам»

420 долларов (не рекомендуется)

Средняя стоимость установки подрядчиком

815 – 1970 долларов

Типичная средняя стоимость

1490 долларов

Последнее обновление: среда, 12 января 2022 г.


Обзор теплообменника печи

Наиболее распространенный тип теплообменника представляет собой серию полых лентообразных трубок, через которые проходят дымовые газы, выходя из топки через дымоход.Он передает тепло воздуху, проходящему мимо теплообменника, в воздуховоды вашего дома. Высокоэффективные печи, также называемые конденсационными печами, имеют первичный и вторичный теплообменники для более полного использования производимого тепла.

Поврежденный, протекающий или треснувший блок может привести к попаданию опасного угарного газа в поток воздуха и, таким образом, распространению газа CO без запаха в вашем доме вместе с теплым воздухом.

Теплообменники составляют основу газовой печи.Для его замены требуется разборка большей части печи, замена детали и повторная сборка печи. Это длительный процесс, поэтому затраты на оплату труда составляют большую часть стоимости замены — и все это, когда деталь находится на гарантии.

Примечание. Почти во всех случаях, если вашей печи больше 12 лет, имеет смысл заплатить за замену всей печи, а не пытаться отремонтировать эту часть. Узнайте больше о стоимости газовых печей.

Подробная информация о стоимости ремонта

Факторы запасных частей теплообменника

Не существует дешевых или простых способов ремонта треснувшего или вышедшего из строя теплообменника, но некоторые из них обходятся дороже, чем другие.Вот факторы, влияющие на стоимость запасной части.

  • Размер печи –  Размер основан на мощности печи в БТЕ. Чем больше печь, тем больше и дороже теплообменник.
  • Теплообменник Тип – Старые печи с ленточными теплообменниками намного доступнее, чем новые высокоэффективные печи со вторичными теплообменниками.
  • Конструкция печи —  Некоторые печи были разработаны с учетом упрощения ремонта.Это сэкономит несколько часов на ремонте от 70 до 135 долларов в час на оплату труда.
  • Эффективность печи —  Высокоэффективные печи сложнее и дороже, чем печи с 80%-м коэффициентом полезного действия.
  • Расположение печи –  Выполнить замену на легкодоступной печи достаточно сложно. Когда печь находится на чердаке или в подполье, очень немногие подрядчики согласятся заменить теплообменник. Если они это сделают, оценки могут превысить стоимость новой печи.
  • Материал – Изделия из нержавеющей стали стоят дороже, чем изделия из других типов стали.
  • Где вы живете — Стоимость жизни варьируется в зависимости от страны и также влияет на ремонт печей.

Рекомендации по замене

Работа не покрывается гарантией! На теплообменники распространяется большая гарантия, обычно 20 лет или пожизненная. Но гарантия только на деталь. Многие домовладельцы не понимают, что оплата труда НЕ ВКЛЮЧАЕТСЯ в большинство ремонтных работ после первого года эксплуатации, даже если деталь находится на гарантии.

Гарантия замены печи? Гарантии становятся все более конкурентоспособными. Многие бренды обеспечивают свои лучшие печи гарантией, которая предусматривает полную замену печи, если такая крупная деталь выходит из строя в течение указанного периода времени. На большинство гарантийный срок составляет 3, 5 или 10 лет. Некоторые из них, такие как Amana, имеют пожизненную гарантию замены печи на эту неотъемлемую часть вашей системы. Проверьте гарантийное покрытие. Даже если вам придется заплатить за установку сменной печи, стоимость, вероятно, не превысит трудозатрат на замену теплообменника.

Ремонт или замена? Когда вы получите смету на ремонт, вы также должны запросить смету на замену печи. Помимо стоимости, вы можете заменить печь, если:

  • Возраст более 10 лет
  • Не отапливает дом должным образом
  • Вы предпочитаете печь с более высокой эффективностью и/или лучшими функциями контроля микроклимата в помещении

Остерегайтесь мошенников! Хотя большинство подрядчиков по печам честны, вы можете столкнуться с тем, что кто-то пытается использовать старую аферу, говоря вам, что теплообменник треснул, из-за чего в ваш дом поступает угарный газ, и всю печь необходимо заменить.Эта афера обычно предпринимается во время планового обслуживания печи или во время очередного ремонта.

Если ваш детектор угарного газа не был причиной, по которой вы вызвали ремонт печи, всегда полезно получить второе мнение по этому вопросу. У Inspectapedia есть отличная страница с подробным описанием всех способов проверки этой детали, а также советами по профилактическому обслуживанию, которые помогут вам получить максимальную отдачу от вашей печи.

Стоимость материалов для установки
  • 115–950 долл. США | Теплообменник из оцинкованной или алюминированной стали.
  • 875–1700 долларов США | Теплообменник из нержавеющей стали.
  • 15–30 долларов США | Сопутствующие фитинги и крепежные детали, необходимые для проекта.

Разрешения, осмотр, сопутствующие расходы и время установки

Стоимость разрешений и инспекций

Требуется ли разрешение, зависит от местоположения. Преимущество получения разрешения заключается в том, что будет проведена проверка, чтобы убедиться, что работа выполнена правильно, а ваша печь безопасна для использования. Минусы — стоимость и необходимость ждать осмотра, а значит, дольше останетесь без тепла.

Чтобы узнать об этом, позвоните в местный отдел строительных норм и правил. Возможно, местный подрядчик может сказать вам, что разрешение не требуется, хотя на самом деле оно требуется. Ремонтник может не захотеть ждать осмотра, предпочитая сделать работу, получить деньги и двигаться дальше.

  • $0 – $150 | Плата за разрешение, если требуется.

Соответствующие затраты и время установки

Затраты на оплату труда учтены в стоимости в таблице вверху. Однако, если вам интересно, ставки оплаты труда сертифицированных технических специалистов варьируются от 70 до более 125 долларов в час.Если помощник помогает технику, ставки составляют от 25 до 50 долларов в час.

Расписание установки

Замена этой детали на вашей печи — самый трудоемкий ремонт. Тратить на проект 8 часов — обычное дело.

  • от 5 до 3 часов | Разборка печи и снятие детали
  • от 1 до 2 часов | Установка новой сменной детали
  • от 2 до 3 часов | Повторная сборка печи и ее проверка

Покрывается ли это страхованием домовладельцев или гарантией на жилье?

Страхование домовладельцев

Мы никогда не видели и не слышали о том, чтобы треснувший теплообменник покрывался страховым полисом домовладельцев. В тех случаях, когда печь будет заменена, они заменят весь блок, а не одну часть внутри.

Главная Гарантия

Если у вас есть домашняя гарантия, которая распространяется на капитальный ремонт, она может быть покрыта полностью или частично, и стоит потратить время, чтобы обсудить это с вашим оператором связи. Гарантия Landmark Home Warranty гласит, что если у вас было страховое покрытие во время обнаружения трещины и было проведено надлежащее техническое обслуживание с момента вашего страхового покрытия, вы будете застрахованы.

Сделай сам или наймите профессионала?

Замена этой детали на вашей газовой печи – сложная, трудная работа.Это требует разборки печи, отслеживания ваших шагов, а затем ее сборки в рабочем состоянии. А еще ОГРОМНЫЙ риск. Неправильное выполнение работы может привести к утечке угарного газа.

По этим причинам мы не можем его рекомендовать. Фактически, профессиональная замена, вероятно, также не является хорошей идеей, если печи не меньше 10 лет, а деталь находится на гарантии. Обычно лучше заменить печь, особенно если она старая или вы недовольны ее работой.

Узнайте, что думают другие читатели, и проголосуйте ниже.

Почему вы не можете отремонтировать или заменить теплообменник

Вы не можете отремонтировать или заменить теплообменник, потому что существует слишком большой риск утечки угарного газа в ваш дом. Это также непомерно дорого. Вот почему вам нужно заменить всю печь.

Никто не любит слышать о том, что им нужна новая печь, особенно когда кажется, что новости приходят из ниоткуда.

Но это то, что происходит, если ваш техник HVAC определяет, что у вас треснул теплообменник.

В этот момент мы ожидаем множество вопросов. В конце концов, вы собираетесь обходиться без тепла, пока не инвестируете в новую систему.

Конечно, самый громкий вопрос, который мы слышим, это: «Почему вы не можете просто починить или заменить его?»

И вот с чего мы начнем эту статью. Затем мы перейдем к некоторым другим распространенным вопросам, в том числе тем, которые вы должны задать, прежде чем соглашаться на что-либо.

Тем временем, если у вас есть какие-либо опасения или вам нужно второе мнение, не стесняйтесь звонить нам здесь, в Broadley’s.Мы обслуживаем Мармору, Оушен-Сити, Авалон и другие города Южного Джерси уже почти столетие.

Вы не продержитесь так долго, не заработав репутацию заслуживающего доверия и надежного человека.

Теперь давайте начнем с основ.

Что такое теплообменник?

Короткий ответ: теплообменник — это компонент вашей печи, который генерирует тепло, которое вы ощущаете в своем доме.

Более длинный и технический ответ касается того, как передается тепловая энергия от одного источника к другому, чтобы система могла циркулировать тепло.

Это все, что нужно сказать: это критически важная часть вашей системы HVAC.

И важной частью процесса является сжигание: сжигание таких ресурсов, как газ или нефть. При сгорании образуется угарный газ, который должен выходить через выхлоп системы, никогда не попадая в ваш дом.

Вот где может возникнуть проблема.

Трещины в теплообменниках — проблема безопасности

Если в вашем теплообменнике есть трещины, угарный газ может попасть из системы в ваш дом.Как только это произойдет, вы рискуете отравиться угарным газом, поскольку бесцветный газ без запаха накапливается.

И помните — если ваш обогреватель включен, вы закрыли окна. Газ никуда не уходит.

Из-за этой угрозы у всех нас теперь дома есть детекторы угарного газа. Вы не можете обнаружить это самостоятельно. И, слишком много воздействия является смертельным.

Поэтому мы очень серьезно относимся к сломанному компоненту. И «мы» — это не только Бродли.

Во всей отрасли принято помечать печь красной меткой с этой проблемой.Это означает, что мы выключили его, и его нельзя включить снова, пока мы не решим проблему.

И, к сожалению, в данном случае это означает приобретение нового устройства.

Почему нельзя отремонтировать треснувший теплообменник

Проблема в том, что мы никогда не можем быть уверены, что ремонт выдержит. Если этого не произойдет, вы получите еще одну утечку угарного газа.

А может быть и хуже первого.

Ремонт не похож на замену ремня вентилятора или небольшого компонента.Обычно причиной является чрезмерная нагрузка на теплообменник из-за колебаний температуры.

Если вы заметили, что иногда из вентиляционных отверстий выходит холодный воздух, значит, что-то не так с системой. Это также означает, что вы нагружаете материал на внутреннем компоненте.

Достаточно напряжения, и оно треснет.

В этот момент его запечатывание может не сработать, потому что вся часть скомпрометирована. И, если исправление не сработает, трещина может стать еще более значительной, чем раньше.

А когда время имеет решающее значение при утечке угарного газа, у вас будет еще меньше времени на подготовку до того, как в вашем доме появится особенно опасное количество газа.

Почему нельзя заменить треснувший теплообменник

Следующий логичный вопрос после услышанного о ремонте: «Почему бы вам просто не заменить его?»

Технически можем. Но это все еще может быть рискованно. И в большинстве случаев это дороже, чем полная замена системы.

Сама деталь может стоить от 600 до 1200 долларов и более. Затем необходимо удалить поврежденный компонент и установить новый.

Вот в чем проблема: Обменник находится глубоко внутри системы.Нет простого способа добраться до него. Мы должны разобрать всю систему — осторожно! — удалить его.

Затем, как только новый вставлен, еще больше времени, чтобы собрать все обратно.

Учтите эти затраты на оплату труда, и вам почти всегда будет лучше с новой системой. Это особенно актуально, если вашей печи уже несколько лет.

Между тем, опять же, рискованно. Если что-то пойдет не так снова, это опасно для здоровья. Вот почему мы краснеем.

Что спросить, если у вас треснул теплообменник

Не каждый подрядчик так же честен, как мы. Некоторые недобросовестные технические специалисты используют людей, мало знающих об этой проблеме, чтобы лишить их больших денег.

Ранее мы упоминали, что рассматриваемая деталь находится внутри устройства. Таким образом, мы даже не можем показать вам повреждения, когда найдем их.

Вместо этого мы полагаемся на уровень угарного газа и другие показания, чтобы сначала диагностировать проблему.Даже если мы можем посветить внутрь, чтобы обнаружить трещину, ее трудно увидеть и объяснить.

Мошенникам легко воспользоваться этой ситуацией.

К счастью, есть хороший способ остановить их.

Спросите их, покажут ли они вам поврежденную деталь после разборки устройства. А если выяснится, что трещины нет, бесплатно соберут старую печь и переустановят?

В этот момент настоящий мошенник обычно отступает.Это не стоит того без чистого бегства.

Конечно, это не панацея. Вы все равно должны провести небольшое исследование и убедиться, что у компании отличная репутация.

И получить второе мнение. Не поддавайтесь давлению, чтобы принять скоропалительное решение.

Если вы получили плохие новости о том, что вам нужна новая печь, обязательно позвоните в такую ​​компанию, как Broadley, для отдельной проверки. И, не стесняйтесь задавать нам любые другие вопросы, которые могут у вас возникнуть.

Мы больше заинтересованы в том, чтобы вы чувствовали себя комфортно и безопасно всю зиму, не переплачивая при этом на тысячи долларов.

Что делать с треснувшим теплообменником в Рочестере

Треснувший теплообменник – это серьезная проблема, которую необходимо решать немедленно. Это опасно, и это приведет к тому, что ваша система отопления не будет работать. Учитывая, какие зимы в Рочестере, это просто не вариант. Вы должны позаботиться об этом быстро.

Замена печи — задача не из легких. Это стоит приличную сумму денег и является важным предметом, который должен быть в вашем доме не менее 10 лет.По этим причинам приятно понимать, почему вам, вероятно, понадобится новая система. Есть вероятность, что вам не придется менять печь, но есть несколько вещей, которые вы должны знать о

.

Независимо от того, действительно ли у вас треснул теплообменник или вы просто пытаетесь подготовиться, вот несколько советов и фактов о теплообменниках, которые могут помочь вам лучше понять, что происходит.

Что означает наличие трещины в теплообменнике

Важно знать, что делает теплообменник, чтобы знать, как он трескается и почему это большая проблема.. Проще говоря, это часть системы, которая нагревает воздух. Он состоит из ряда катушек или трубок.

Внутри теплообменника сгорает используемое вами топливо — часто газ или масло. Это создает тепло, а затем воздуходувка проталкивает тепло через теплообменник в вентиляционные отверстия.

Если какая-либо часть теплообменника раскололась, треснула или каким-либо образом разорвалась, это означает, что у вас возникла проблема.

Есть несколько причин, по которым ваш теплообменник может треснуть.Распространенной причиной является установка слишком мощного для дома обогревателя. Обычно это происходит из-за плохой рекомендации от компании HVAC. Когда это происходит, возникает слишком много тепла, которому некуда деваться, и оно накапливается, повреждая теплообменник.

Также может быть утечка хладагента, из-за которой часть теплообменника замерзает. Внезапный переход от очень холодного к очень горячему при прохождении тепла может вызвать напряжение в металле, что приведет к его разрыву. Точно так же, как взять горячий стакан прямо из посудомоечной машины и налить в него холодный напиток, это может привести к тому, что он треснет!

Поскольку теплообменник расположен внутри печи, вы ничего не увидите, если он треснет.Тем не менее, есть некоторые признаки, которые вы можете найти.

Например, если рядом с печью вы чувствуете запах формальдегида, это может быть результатом поломки теплообменника. Кроме того, признаки износа на внешней стороне обогревателя, такие как ржавчина или наросты, могут означать наличие трещин и других повреждений внутри.

Почему треснувший теплообменник имеет значение?

Самая большая причина, по которой треснувший теплообменник имеет большое значение, — это безопасность. Если ваш нагреватель треснул, у вас может быть утечка угарного газа, что опасно и смертельно опасно.

Если у вас есть детектор угарного газа рядом с печью — а вы должны — и он начинает издавать звуковой сигнал, скорее всего, у вас треснул теплообменник.

Угарный газ — это газ без запаха, цвета и вкуса, который также смертелен для человека. В целях безопасности, когда срабатывает датчик угарного газа, вы должны открыть все окна и выключить все приборы, использующие газ, такие как плита, обогреватель или духовка.

Если вы чувствуете головокружение, усталость или тошноту, обратитесь в больницу и позвоните в пожарную службу.

Угарный газ накапливается в вашей печи, поэтому его следует регулярно проверять. Однако, поскольку он содержится в теплообменнике, он не попадает в воздуховод или в ваш дом. Однако, если теплообменник треснет, угарный газ может начать просачиваться в ваш дом, подвергая вас и вашу семью серьезному риску.

Есть некоторые споры о том, происходит ли это каждый раз, когда трескается теплообменник, или это всегда приводит к достаточному количеству угарного газа, чтобы причинить вам вред.Мы можем сказать вам одно наверняка: треснувший теплообменник означает, что вы должны заменить всю печь.

Американская газовая ассоциация рекомендует заменить весь блок из соображений безопасности. Сам теплообменник ремонту не подлежит, только замена. Поскольку он расположен в центре печи, даже если вы замените его, стоимость работ и деталей, вероятно, будет такой же или больше, чем у новой печи.

По этим причинам треснувший теплообменник означает, что вам нужна новая печь.Вместо того, чтобы заклеивать старый блок, который все равно придется заменить, лучше приобрести новую, энергоэффективную систему. Это также означает довольно быстро выложить приличную сумму денег.

Какие шаги предпринять, если у вас есть трещина в теплообменнике

Во-первых, предпримите некоторые шаги, чтобы убедиться, что теплообменник действительно треснул. Чтобы убедиться в этом, вам понадобится профессионал. Они начнут с измерения содержания угарного газа и проведут визуальный осмотр, насколько это возможно.

К сожалению, не все профессионалы честны. Некоторые компании будут обманывать домовладельца, потому что вы не можете увидеть ущерб. Точно так же, как механик для вашей машины, вы должны поверить им на слово.

Вы можете сначала провести небольшое исследование самостоятельно, чтобы убедиться, что вы выбираете правильную компанию HVAC. Во-первых, убедитесь, что компания, в которую вы позвонили, имеет хорошую репутацию и существует уже некоторое время. Посмотрите отзывы в Google и Facebook. Это даст вам представление о том, насколько люди довольны своей работой.

Затем попросите их показать вам трещину в теплообменнике после того, как они сняли старый блок. Они должны настаивать на обучении вас, а не держать вас в неведении. Если они откажутся, не позволяйте им работать. Если они это сделают и не смогут найти трещину, скажите им, чтобы бесплатно вернули старое устройство.

Это также хорошая идея, чтобы получить второе мнение. Много раз хорошая компания отправляла супервайзера или, по крайней мере, второго техника, чтобы перепроверить работу.Если эта компания не сделает этого, найдите другую компанию, которая проверит вашу систему за вас.

Если теплообменник треснул, вам нужно заглянуть в новую печь и быстро. Тем не менее, это дорогостоящий предмет, поэтому вы должны убедиться, что проводите свое исследование. Если вы находитесь поблизости и вам нужна помощь, специалисты Airquip будут рады вам помочь!

Уникальный домашний теплообменник – Maine Wood Heat Co. Inc.

В Америке первыми устройствами для обогрева на дровах в историческую эпоху были большие открытые камины.К этому были добавлены дровяные печи, некоторые на задней стенке камина, а некоторые сбоку от камина. В середине-конце восемнадцатого века были изобретены чугунные кухонные плиты. У классической кухонной плиты с шестью крышками можно было снять одну или обе крышки, а также разделитель над топкой, а ступенчатые чугунные кастрюли и сковороды можно было поставить плотно, но прямо над огнем. До сих пор можно найти некоторые из этих старых ступенчатых горшков, в том числе большие чугунные чайники.

В конце концов, к одной стороне кухонной плиты был добавлен медный резервуар с оловянным покрытием для нагрева горячей воды для бытовых нужд.Вода наливалась в резервуар ведрами, и ее можно было набирать из резервуара с помощью кастрюли с длинной ручкой или через небольшой латунный кран в передней части печи, проходящий через резервуар и отливки.

Наш фермерский дом в Норриджуоке, штат Мэн, построенный в 1830-х годах, может похвастаться первой в этом районе круглогодичной системой водоснабжения. Родник на берегу рядом с домом был соединен с трубой, которая спускалась с холма к гидроцилиндру, и повышение давления внутри колоколообразного цилиндра позволяло воде нагнетаться обратно вверх по трубе меньшего диаметра в дубовую бочку в кухня.Переливная труба выходила из верхней части бочки обратно в безопасную зону сброса на открытом воздухе. При правильном освещении вы все еще можете видеть небольшие деревянные бруски в широкой дощатой обшивке, где старые трубы пришли и ушли. Двадцать с лишним лет назад однажды к двери подошла женщина лет шестидесяти или семидесяти, которая жила в этом доме в детстве, и она смогла подробно описать, где именно стояла бочка, что подтвердило всю нашу детективную работу.

Эта система означала, что в доме круглый год была свежая вода на кухне нескончаемым потоком, но эта система только приносила воду в дом.Он не нагревал воду и не перемещал ее на плиту. Следующий прорыв в конструкции горячего водоснабжения произошел с изобретением латунного водяного змеевика для внутренней части топки кухонной плиты, соединенного с баком горячей воды на тридцать галлонов на подставке рядом с кухонной плитой, и проточной водой, поддерживающей бак и водяную рубашку. . Медные баки без изоляции почти никогда не перегревались, так как могли излучать все больше и больше тепла со своей поверхности по мере того, как жар топки в печи увеличивался по интенсивности или продолжительности.Эти системы очень эффективно доставляли горячую воду без предохранительных клапанов в любую часть дома, где был водопровод.

Раньше я ходил в хозяйственный магазин в Скоухегане, штат Мэн, где до сих пор продаются латунные колена с резьбой под углом 180 градусов, предназначенные для изготовления латунных водяных рубашек. Фото водяных рубашек, которые мы использовали, показано ниже.

Когда мы экспериментировали с различными более «современными» кухонными плитами, в том числе Waterford, Stanley из Ирландии, Stanley включала в себя бытовую жаркую рубашку, которая располагалась в задней части топки, и многие покупатели решили включить эту опцию в свои покупки Stanley. .В течение многих лет компания Maine Wood Heat была североамериканским импортером кухонных плит австрийского производства с очень большой водяной рубашкой, которая полностью окружала огонь. У австрийской Tirolia были изолированные боковые, задние и верхние стороны, а также изолированная крышка, поэтому ее можно было использовать даже летом для коротких ожогов. За один час мы могли нагреть резервуар горячей воды для бытовых нужд на восемьдесят галлонов с помощью гравитационного термосифонного контура, идущего к резервуару наверху. У нас был аквастат (термостат воды) в баке, который позволял баку достигать желаемого «высокого предела», который мы установили, а затем он автоматически заставлял включать циркуляционный насос радиатора дома.Всякий раз, когда в бытовом баке становилось мало тепла, следующая партия горячей воды всегда шла сначала в бак, а затем в радиаторы дома. Мы готовили, пекли, нагревали горячую воду и дом в течение многих лет, используя эту кухонную плиту центрального отопления. У нас все еще есть люди, звонящие нам, которые используют свои Tirolia в течение двадцати или более лет.

Австрийская компания в конечном итоге прекратила свою деятельность, и мы также решили прекратить их продажу, когда поняли, что нам нужно сделать выбор между системой с низким уровнем выбросов, такой как каменный нагреватель, и системой с более высоким уровнем выбросов, такой как водяная топка Tirolia. .Как только мы полностью переключили свое внимание на каменные обогреватели, интерес общественности к нагреву горячей воды для бытовых нужд или радиаторам из систем, которые мы строили, не угас. В самом начале каменных обогревателей в штате Мэн в конце 1970-х годов, я помню обогреватель, построенный недалеко от Капитолия штата Огаста, где кто-то проложил трубы горячей воды большого диаметра по всей системе, думая, что если немного сработает, то чем больше, тем лучше. лучше. В первый год эксплуатации утечка где-то в системе разрушила все.Пар, конечно же, обладает взрывной силой и очень опасен, поэтому любое попадание воды в систему каменной кладки должно быть тщательно спроектировано, понято и выполнено. Со временем мы обнаружили, что можем построить теплообменники из нержавеющей стали скромных размеров и поместить их прямо в огонь кирпичной деревянной кухонной плиты и получить хорошие результаты, хотя и с более грязным горением, чем топка без водяной рубашки. Мы также обнаружили, что, если мы поместим водяную рубашку из нержавеющей стали в непрямом или «удаленном» месте за слоем огнеупорного кирпича в области горловины наших нагревателей, мы можем получить дополнительный прирост заряда при производстве горячей воды для бытовых нужд без снижения уровня горения. эффективность.Другие люди разработали другие системы, которые выполняли аналогичную работу по скромному производству горячей воды для бытовых нужд. В одном или нескольких случаях мы разработали водяные рубашки, которые были сделаны из медных труб поверх внутренних перекрывающих плит. Мы спроектировали, но не реализовали идею такого массива внутри лотка из нержавеющей стали поверх укупорочных плит с трубкой, окруженной стеклянными шариками, шариками, нержавеющей сталью или стальной дробью, и для улучшения проводимости медной трубки. Все такие конструкции требовали установки большого резервуара для горячей воды для бытовых нужд на уровне следующего этажа непосредственно над обогревателем и/или плитой, гарантирующей термосифонную неэлектрическую передачу тепла в резервуар.

В случае отключения электроэнергии такая установка гарантирует отсутствие перегрева змеевика или бака горячей воды из-за его большой емкости. Мы всегда не одобряли использование какой-либо бытовой системы с водяной рубашкой, соединенной с баком, расположенным под нагревателем и требующим наличия насоса для его безопасной работы. В Новой Зеландии Алби стало совершенно ясно, что новозеландцы хотят нагревать горячую воду от любого дровяного прибора, который они используют. В доме, где Альби останавливался с Крисом и Дебби Нейлор, на кухне была синяя эмалированная плита с топкой, облицованной огнеупором, и горизонтальной перегородкой над топкой.В горловине перегородки находилась трубка вторичного воздуха из нержавеющей стали для более полного сгорания, а в задней части вторичной камеры топки находилась рубашка для горячей воды для бытовых нужд, которую в Новой Зеландии называют «мокрой спиной».

Сампса планирует иметь несколько солнечных панелей для горячего водоснабжения в своем доме, но он также хотел нагреть немного горячей воды от своего каменного нагревателя, и он хотел, чтобы он не только нагревал горячую воду для бытовых нужд, но и отдавал тепло в большую комнату. на уровне ниже обогревателя и в ванную две перегородки за обогревателем.Вот почему обогреватель строится в гостиной, которую вы можете видеть на плане дома выше. В Германии очень распространены котлы центрального отопления из чугуна и огнеупорного кирпича, встроенные в керамическую плитку Kachelofens. Это помещает традиционный излучающий массовый обогреватель в центральную гостиную дома, но также направляет тепло в ряд удаленных комнат и также, вероятно, может производить горячую воду для бытовых нужд. Маловероятно, что такое центральное отопление Kachelofen будет гореть с эффективностью или чистотой стандартного «Grundofen» без водяной рубашки.

В Финляндии компания Sampsa нашла компанию, которая изготовила чугунный теплообменник, полностью исключающий присутствие горячей воды в самом нагревателе. Вместо этого система, которую он обнаружил, заменила верхние облицовочные плиты из литого огнеупора двумя «игольчатыми» пластинами из перекрывающегося чугуна, которые в конце пути пламени около верхней части нагревателя преобразовывали перегретые газы в горячий воздух в камере нагнетания. над пластинами и отправлял горячий воздух в удаленную коробку, которая монтировалась на стене в соседней комнате с собственным воздухо-водяным теплообменником. Это полная противоположность той системы, которую можно увидеть в местном гараже быстрой замены масла Prompto. Там масляный или газовый котел в подсобном помещении греет горячую воду. Вода подается к радиаторным блокам под потолком, оснащенным вентиляторами. Вентиляторы преобразуют водяное тепло в ребристых радиаторах в тепло горячего воздуха. Это, в сочетании с потолочными газовыми излучающими панелями, сохраняет тепло в гараже, не требуя каких-либо «мешающих» радиаторов на границе пола.

Чугунная «игольчатая» конструкция (или вверх и вниз в виде «гвоздя») позволяет поддерживать очень высокую эффективность сгорания и устранять опасность паровых взрывов в нагревателе, при этом всегда затрудняя передачу тепла в удаленные помещения. возможно.Вы можете увидеть еще одну фотографию этого «игольного дизайна» в предыдущей статье блога о серии конструкций панорамных дверей. Сампса нанимает инженера-теплотехника для помощи в размещении и подключении внешней системы теплообмена. Он уже проложил излучающий пол для своей удаленной спальни внизу и удаленной ванной, а на прошлой неделе был установлен земляной пол в жилой зоне, где мы установили обогреватель, что добавило почти фут высоты к уровню, с которого мы работали. Партнер по проектированию дома Свен (из Sven and Sarah Johnston), который также отвечает за штукатурку и земляные полы, теперь уложил большую часть земляных полов и отметил, что обогреватель выглядит намного короче, а пол теперь почти полностью уложен.Сампса тоже недавно написал и прислал фотографию своей мамы Сейи, которая, сидя на скамейке из мыльного камня в углу обогревателя, оформляла все мои билеты и бронирование отелей. Вы можете увидеть новую высоту пола под ее ногами.

Пройдет некоторое время, прежде чем нагреватель будет оштукатурен, а теплообменник подключен. После установки дымохода и подключения теплообменника, скорее всего, нагреватель будет немного прогрет, чтобы «осадить» агрегат и вызвать какое-либо движение и усадку перед нанесением штукатурки или штукатурки.Мы отправили информацию о традиционной шведской лепнине Kachelugn ребятам из Клайда. Эту информацию нам предоставил наш старый друг и коллега в Монреале Маркус Флинн, который один в Pyromasse строит одни из самых красивых кирпичных обогревателей в мире. Мы будем держать всех в курсе по мере того, как производительность теплообменника раскрывается и документируется. Планируется, что эффективность нагревателя и выбросы будут проверены после завершения соединения теплообменника и дымохода. Если система работает хорошо, мы связались с финской фирмой и готовы сделать ее доступной для клиентов здесь, в Штатах.Пожалуйста, дайте нам время, чтобы протестировать систему и уточнить всю информацию. Мы будем сообщать о прогрессе и доступности системы в будущих блогах.

Ближе к концу семинара у нас состоялась долгая дискуссия со всеми присутствующими участниками о том, как спроектировать самодельные эффективные системы горячего водоснабжения в каменный нагреватель после того, как они ясно дали понять, что хотят производить чистое тепло и горячую воду для бытовых нужд с помощью одного огня. , а не два. Следите за новостями о будущих событиях.

Тем временем мы скоро сообщим об удивительной добыче большого количества мыльного камня для проекта Сампсы и превращении этого мыльного камня всего за четыре или пять дней в подогнанные полированные плиты для полок, скамеек, плинтуса и отделки колпака для его обогревателя. Это произошло только благодаря феноменальному сотрудничеству и усилиям всех членов команды мастерской. В то время как двое каменщиков выполняли работу йоменов по укладке кирпичей, а еще один или двое занимались обслуживанием и смешиванием, каждая другая свободная рука была задействована в закреплении мыльного камня, поиске портативной рельсопилы, закреплении тяжелой бетонной плиты, размещении плит для большой бетонной плиты. портативной пилой, а затем разрезали плиту за плитой в течение двух дней, а затем перерабатывали каждую плиту в готовые детали.Вы можете увидеть отделку из мыльного камня позади Сейи, мамы Сампсы, на фотографии выше.

Дальше читайте историю о том, как все это было сфабриковано.

Как построить теплообменник для магазинного обогревателя

ПРИМЕЧАНИЕ: ПОЖАЛУЙСТА, ПРОВЕРЬТЕ ВАШИ МЕСТНЫЕ ЗАКОНОДАТЕЛЬСТВА В ОТНОШЕНИИ ПРИГОДНОСТИ УСТАНОВКИ, КАК МОЙ

Уровень сложности (Легкий, Средний, Сложный, Безумный):
Medium

Процесс:
В течение последних 5 или 6 лет я использовал дизельный обогреватель прямого нагрева в своем магазине, чтобы обогревать его зимой. Он работает очень хорошо, и даже при -20 (по Цельсию) он достигает комфортных 20 градусов примерно за 5-10 минут. К сожалению, выхлопные газы также находятся в магазине, и после многих лет вдыхания этих газов я активно искал альтернативу.

Я хотел бы упомянуть, что я всегда включаю воздухообменник, когда работает обогреватель, и у меня ДЕЙСТВИТЕЛЬНО есть сигнализатор угарного газа, который был у меня в магазине, чтобы я случайно не убил себя, но даже после целый день в магазине, он обычно колеблется в диапазоне 25 частей на миллион, что, согласно ВОЗ, NIOSH и OSHA, является приемлемым уровнем.

Однажды я выключил теплообменник, включил обогреватель и оставил его включенным на 8 часов, пока меня НЕ было в магазине. После полных 8 часов без воздухообмена уровень CO был только до 40 частей на миллион, но пары пахли ужасно.

В любом случае, я купил новый нагреватель на киджиджи за 100 долларов (только так дешево, потому что он не работал) и потратил около дня на починку дизельного нагревателя косвенного нагрева Mh2000ID.

После того, как я запустил его, я позвонил в местную пожарную службу, чтобы узнать, какие правила предусмотрены для этих типов обогревателей, потому что по своей природе они временные, а выхлопной дымоход нагревается только до 100 градусов (по Цельсию), так что это не так жарко. как дровяная печь например.Я также посоветовался со своим другом по сантехнике/отоплению (еще раз спасибо за ваше время, Джордан!) и был уверен, что внедрил вентиляцию.

Как правило, эти нагреватели используются снаружи и подают горячий воздух внутрь с помощью 16-дюймового шланга, но я хотел извлечь выгоду из эффективности и разместить его внутри. Единственное, что меня все еще беспокоило, это то, что у меня почти 3000 кубических футов горячего воздуха с температурой 200 градусов (по Цельсию) в час выбрасывается наружу, что казалось такой пустой тратой тепла, поэтому после некоторого планирования, набросков и исследований было решено построить дополнительный теплообменник, чтобы попытаться еще больше снизить температуру дымовых газов. .

У моего друга есть плазменный резак с ЧПУ, и, поскольку я выполнял для него кое-какую работу на своем токарном станке, он не возражал против резки металлических деталей для меня. Я мог бы использовать угловую шлифовальную машину вместо этого, но вырезание круглых и квадратных отверстий заняло бы немного времени, поэтому точность и удобство плазменной резки с ЧПУ были высоко оценены (спасибо, Эрик!)

После очистки деталей , Я использовал свой самодельный листометаллический тормоз, чтобы согнуть детали, затем просверлил, запечатал (с герметиком для камина) и соединил детали вместе.Осталось только разрезать существующий горизонтальный дымоход угловой шлифовальной машиной, установить новый теплообменник и нанести на него высокотемпературную краску.

Теперь дымовые газы уже опустились до 150 градусов (по Цельсию), и с дополнительным вентилятором я смогу понизить температуру примерно до 100 градусов, что означает, что я сократил количество отходов на 50%. Звучит как успешный проект по любым меркам!

Файлы:
DWG: Heat Exchanger. dwg
DXF: Heat Exchanger.dxf

Видео:



Фотографии:

:
Утеплитель перед теплообменником был установлен
Энергетика Сберегательные расчеты: $ 2 / день


вдохновение: Очень распространены в Европе
Некоторые из моих эскизов
еще несколько эскизов
AutoCAD планы всех частей
детали и оставшиеся от плазменной резки

в грязной металлические части

очищенные металлические части

Измерение температуры дымовых газов

Закрыть -up К-типа термопары
Запуск ровно 200 градусов (Цельсия)
воедино колпачок

Использование огня место конопачение для герметизации трещин

Другой вид

Выполнение каналов

Уплотнение каналов к пластине

Другой вид
Мои настройки

9052 6
РАУ / теплообменник часть сделано

Другой вид

Другой вид

Тестовые закрывающейся крышки

Другой вид

Другой вид

Другой вид

Другой вид

Конечный теплообменник
Установленная тепловая валю гер

Другой вид

Другой вид

Другой вид

Разрисованная теплообменник

Другой вид

Другой вид
Инструменты:
Ленточная пила по металлу
Угловая шлифовальная машина
Ленточная шлифовальная машина
Молоток
Рулетка
Цифровые штангенциркули
Маркер
Квадрат
Уровень
Тормоз для листового металла своими руками
Защита глаз и ушей
Ножницы по металлу
Плоскогубцы с иглами
Заклепочный пистолет
Непрямой дизельный нагреватель

Материалы:
Один лист 4 x 8 футов из листового металла 22 калибра
Заклепки 1/8 x 1/2 дюйма
Две трубы для уплотнения камина
Один 6-дюймовый стартовый хомут
Высокая температура краска

Стоимость:
50$

Время:
6 часов

Экономия:
Не уверен, может 100$ баксов

Вывод:

Он отлично работает и сэкономит мне пару баксов на топливе в день

Теплообменник, создающий свежий воздух

В идеальном случае энергоэффективный дом должен быть герметичным, чтобы летом удерживать прохладный воздух внутри, а зимой — снаружи. Проблема в том, что нам нужно обеспечить циркуляцию свежего воздуха, чтобы удалить запахи, насытить кислородом и снизить риск роста плесени и плесени.

Есть ли способ перемещать воздух в дом и из него, сводя к минимуму попадание тепла внутрь и наружу?

Это может сделать один простой гаджет: теплообменник, он же «вентилятор с рекуперацией тепла». Вместо того, чтобы воздух свободно входил и выходил, теплообменник использует два небольших вентилятора для подачи входящего и выходящего воздуха через параллельные чередующиеся каналы. Два потока не смешиваются, но тепло проходит между ними через тонкие металлические стенки каналов.

Зимой теплый воздух, выходящий через теплообменник, отдает свое тепло поступающему холодному воздуху, а летом выдуваемый через теплообменник холодный воздух крадет тепло у поступающего горячего воздуха, так что к моменту приточный воздух поступает в дом, уже не жарко.

Вентиляторы с рекуперацией тепла дешевы в эксплуатации, потому что они содержат только пару вентиляторов. Но их покупка может быть дорогостоящей, розничная цена составляет 450 долларов и выше.

Вот как вы можете построить свой собственный за радикально меньшую сумму, от 50 до 100 долларов, в зависимости от того, сколько материалов у вас уже есть.Это моя первая попытка дизайна, и она работает, но я не претендую на то, что оптимизировал ее. Не стесняйтесь делать это лучше.

Я очень благодарен стажеру MAKE Эрику Чу за то, что он взялся за тяжелую работу по изготовлению и тестированию, используя планы, которые я нарисовал.

Дизайн

Вот основные конструктивные особенности, позволяющие максимально эффективно использовать теплообменник:

  • Внутренние панели должны иметь максимальную площадь поверхности по отношению к объему.
  • Панели должны быть изготовлены из тонкого теплопроводного металла.
  • Входящий и выходящий воздух должны двигаться в противоположных направлениях.

Так как алюминий очень эффективно проводит тепло, я решил сделать панели из алюминиевой фольги, приклеенной к деревянным рамам, с просверленными отверстиями по краям рамок для прохождения воздуха. Дешевые компьютерные вентиляторы хороши, так как они тихие и не потребляют много энергии. Поскольку этот блок просто обеспечивает умеренную вентиляцию, а не нагревает или активно охлаждает воздух в помещении, скорость потока может быть низкой.

Можно предположить, что более медленный поток воздуха дает больше возможностей для теплообмена между выходящим и входящим воздухом. Теоретически это должно быть правдой, но на практике играют роль и другие факторы, такие как проникновение или утечка тепла из коробки, в которой находится устройство. . Когда мы протестировали наш теплообменник на холодном ночном воздухе, мы обнаружили, что более высокие скорости вращения вентилятора на самом деле больше нагревают поступающий воздух. Возможно, это связано с тем, что более быстро движущийся воздух удлиняет температурный градиент на пути теплопередачи и предотвращает охлаждение коробки, в которой находится блок.

Где именно самое приятное место? Я предлагаю вам собрать устройство и экспериментально отрегулировать скорость вращения вентилятора, чтобы выяснить это.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
