печная дымоходная, длина, как выбрать для дымохода печи

Содержание:

Обогрев частного дома, в отличие от квартир в многоэтажках, производится хозяевами самостоятельно. Для этих целей используют печи, камины, твердотопливные котлы, словом, различные приборы, топливом для которых служит электричество, газ или твердое горючее. В настоящем материале мы расскажем о том, как организовать отвод продуктов сгорания топлива посредством дымоходной трубы сэндвич, а также что она собой представляет и как ее правильно установить.

Стоит отметить тот факт, что популярные ранее кирпичные дымоходы в современных домах используются все реже. Вместе с тем, если не позаботиться о надлежащей термоизоляции перекрытий в доме, организация дымохода из обычных металлических труб может быть небезопасной из-за высоких температур продуктов сгорания.

Хотя эту проблему можно решить, организовав вокруг трубы тепловые зазоры, однако, сквозь них будет уходить тепло, так необходимое внутри. Оптимальным решением в данном случае станет сэндвич труба, внешние стенки которой слабее нагреваются и не деформируются. Далее подробно расскажем об изготовлении сэндвич трубы своими руками.

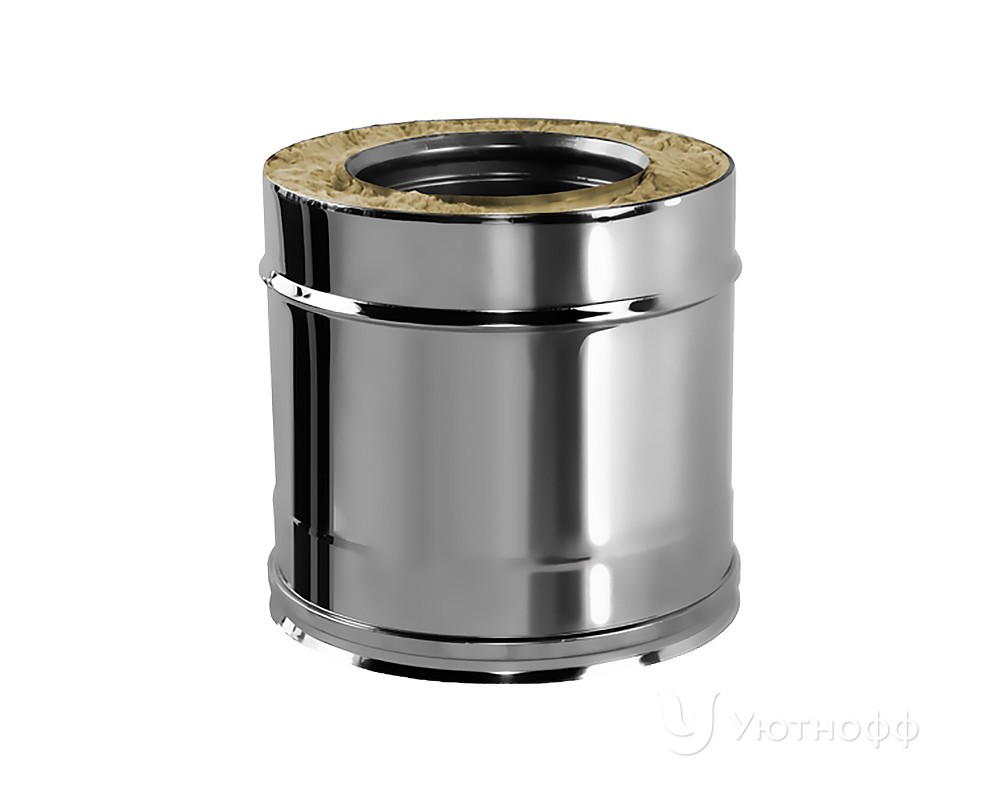

Как устроена сэндвич труба

В сущности, так называемый «сэндвич» образуют две трубы различного диаметра, вставленные одна в другую, а также утепляющий слой каменной ваты, используемой в качестве изолятора.

Следовательно, степень нагрева внутренней трубы может быть абсолютно любой, в то время как внешний контур остается практически негорячим, то есть, опасность возгорания элементов перекрытий сведена к минимуму.

Наряду с высокой эффективностью подобной конструкции, сэндвич труба для печи довольно проста в изготовлении, так что при наличии материалов ее вполне можно собрать собственноручно.

Изготовление такого дымохода своими руками позволит не только сэкономить средства, но и быть уверенными в его качестве и долговечности.

Метод изготовления трубы сэндвич

Для того чтобы изготовить печную трубу сэндвич потребуется запастись листом оцинкованного железа, каменной ватой, трубой из обычной стали и минимальным набором инструментов.

Сначала стальной каркас оборачивают каменной ватой, а поверх нее сгибают оцинковку и фиксируют ее. Так что никаких особо сложных манипуляций не предстоит.

Как правило, внешний контур состоит из нескольких отрезков, которые нужно тщательно закрепить между собой. Для этого используют либо саморезы, либо блошки. При этом закреплять нужно не только один отрезок оцинковки, но и стыки между смежными листами.

Еще один важный момент, который нужно учитывать, если вы решили самостоятельно изготовить сэндвич трубу для дымохода – как выбрать подходящие для нее материалы. В данном случае основываться нужно на типе отопительного прибора. Если это котел для нагрева воды, то угарный газ от него будет не очень горячим (не более 120 ºС). Следовательно, можно обойтись обычной стальной трубой для внутреннего контура и минеральной ватой для изоляции.

А вот если речь идет о твердотопливных котлах, печах или каминах, которые способны нагреваться до 700-800 ºС, для «сэндвича» нужно обязательно использовать каменную вату и внутренний контур делать из трубы с толстыми стенками.

Оптимально для сборки трубы сэндвич подходит нержавейка. Она достаточно прочна и надежна, чтобы прослужить долгие годы без сбоев. К тому же, благодаря гладкой поверхности, на ней не так интенсивно будет скапливаться сажа.

Монтаж дымохода

Стоит отметить, что очень важно не только правильно изготовить трубу для дымохода, но и корректно ее установить.

При этом стоит учитывать ряд тонкостей.

Изоляцию черной трубы сэндвич следует выполнять на всей ее протяженности, за исключением участка непосредственно возле нагревательного прибора. Это связано с тем, что в этом месте температура поднимается до особенно высоких показателей, что вызывает постепенное прогорание любой, даже очень прочной трубы. Следовательно, при сооружении дымохода нужно предусмотреть возможность замены этого участка сэндвича без полного разбора всей конструкции.

Кроме того, имеет значение расположение трубы. Внутри контура при остывании будет в любом случае образовываться конденсат. Труба должна быть расположена таким образом, чтобы конденсат, смешанный с сажей, не имел возможности проникать обратно в помещение. В некоторых случаях, если положение трубы – наклонное или горизонтальное, желательно предусмотреть краны для стока конденсата.

Тем не менее, в основном трубы дымохода устанавливают в вертикальном положении, хотя, и в этом случае стоит знать некоторые тонкости.

Технология монтажа трубы сэндвич будет такой:

• отрезки внутреннего контура нужно располагать вверх раструбами;
• каждый последующий кусок трубы вставляют внутрь, следовательно, конденсат никак не может попасть наружу;
• внешний контур монтируется обратным способом – каждый верхний отрезок надевается раструбом на нижний кусок трубы.

Данный метод установки называют «по дыму», поскольку ни дым, ни конденсат не имеют возможности попасть внутрь отапливаемого помещения, и выводятся напрямую наружу.

Несмотря на малую степень нагрева внешнего контура сэндвич трубы, требования пожарной безопасности предполагают установку дымохода в специальный короб в месте его прохождения через перекрытие потолка и возле стен. Дополнительную надежность придает изоляция из базальтовой ваты, уложенная внутри короба.

Однако можно оставить его и пустым.

В последнее время данную проблему довольно часто решают с помощью металлических листов, закрепленных на стенах и потолке. Эти накладки рассеивают тепло, препятствуя чрезмерному нагреву поверхности.

Чтобы обеспечить хорошую тягу и не допустить подсоса воздуха из дымоходной трубы, все соединения между участками сэндвича должны быть тщательно загерметизированы. Стыки желательно обработать специальным герметиком, предназначенным для работы с печным оборудованием, нагрев которого достигает 1200 ºС . Такой герметик для дымохода из нержавеющей стали производится на основе силиката натрия.

Установка сэндвич трубы на крышу

В данном случае тоже стоит обратить внимание на ряд деталей.

Во-первых, следует позаботиться о пожарной безопасности, поскольку горящие искры, вырывающиеся из дымохода, могут испортить или даже поджечь кровельный материал, особенно, если это ондулин, битумная черепица или другой подобный вид кровли.

Следовательно, длина сэндвич трубы должна быть такой, чтобы она возвышалась над коньком крыши, по меньшей мере, на 1 метр.

Кроме того, стоит подумать и об окружающей обстановке. В частности, даже если кровля в безопасности, искры и дым могут попадать на предметы, находящиеся на подворье. То есть, сушить белье, например, нужно с противоположной стороны от дымохода.

Какие виды и размеры имеет сэндвич труба и как ее монтировать

Содержание статьи

Сегодня на рынке стройматериалов предлагается множество дымоходов. К вопросу выбора печного оборудования нужно подойти очень ответственно, ведь от этого зависит пожаробезопасность всего дома. Этому главному критерию наилучшим образом соответствует сэндвич труба.

Составные элементы дымохода сэндвич

Она пользуется большой популярностью, и это неспроста. Дымоход сэндвич имеет легкую и компактную конструкцию, он практичный и функциональный. А самое главное — его можно легко установить своими руками.

Вернуться к содержанию ↑

Основные характеристики сэндвич дымоходов

Дымоходы сэндвич представляют собой конструкцию, которая имеет три слоя. Такая конструкция состоит из внешней и внутренней трубы разного диаметра, а между ними уложен слой теплоизоляции. Поэтому дымоходы и получили такое название. Внутренняя труба обязательно должна быть из нержавеющей стали, а наружная часть может изготавливаться из оцинкованной стали либо другого материала. Сэндвич трубы для дымоходов отличаются диаметром и толщиной теплоизоляции, в зависимости от того, при каком режиме температуры будут использоваться. Такие печные устройства обладают массой достоинств по сравнению с другими видами:

• Отсутствует конденсат;
• Простой монтаж;
• Наивысшая степень пожаробезопасности;
• Компактность;
• Устойчивость к агрессивным средам.

Единственным недостатком такого устройства является его дорогая цена. На сегодняшний день дымоходы сэндвич являются самым оптимальным вариантом, так как могут устанавливаться в домах, построенных из любого материала. Они имеют высокую степень надежности и безопасности.

Устройство дымохода сэндвич

Сэндвич трубы для дымоходов продаются частями, длина каждого сегмента не превышает одного метра.

Вернуться к содержанию ↑

Виды и размеры соединительных элементов

В зависимости от того, где будет использоваться печное отопление, определяется диаметр трубы. Подбирается диаметр внутренней трубы, так как она несет основную температурную нагрузку. Диаметр сэндвич трубы определяется исходя из мощности отопительного устройства: чем он мощнее, тем большее сечение необходимо. Размеры печного оборудования регламентирует СНиП. В основном, диаметр указывается в техническом паспорте прибора: например, 120\180; 150\210 либо 200\260 мм. Первая цифра — это внутреннее сечение, а вторая внешнее. Труба из нержавейки может использоваться для газового и твердотопливного котла, печи, камина, сауны, в качестве сегмента при установке вертикальных частей печного отопления. К данной трубе подбираются соединительные части из нержавейки соответствующего диаметра:

• Дымоход-конвектор 120, 150, 200 мм — предназначен для отведения продуктов сгорания;
• Колено 120, 150, 200 мм — состоит из нескольких частей, сваренных под углом, благодаря чему можно изменить направление дымохода;
• Тройник 120, 150, 200 мм — служит для отвода газов и конденсата;
• Ревизия 120, 150, 200 мм — предназначена для очистки дымохода от сажи;
• Переходник 120, 150, 200 мм — служит для соединения элементов;
• Кагла 120, 150, 200 мм — используется для регулирования тяги;
• Флюгер термо 120, 150, 200 мм — предназначен для защиты от осадков и задувания ветра;
• Конус термо 120, 150, 200 мм — служит для защиты от атмосферных осадков;
• Розетта 120, 150, 200 мм — является вспомогательным элементом и предназначена для декора;
• Грибок 120, 150, 200 мм — состоит из оцинкованной стали и предназначен для верхушки дымохода.

Соединительные части дымохода сэндвич

Чем толще нержавейка, тем будет дольше срок службы печного отопления.

Сэндвич конструкции из нержавеющей стали обеспечивают качественный отвод продуктов сгорания, а благодаря оцинкованной стали дымоход можно дополнить разными декоративными элементами.

Вернуться к содержанию ↑

Установка печного оборудования своими руками

Конструкция дымохода сэндвич изначально имеет высокую степень пожаробезопасности, поэтому не сложна в монтаже. И придерживаясь некоторых правил, ее можно установить своими руками. Основные из рекомендаций — это:

• При проходе трубы по наиболее пожароопасному участку требуется дополнительный слой термоизоляции;
• Запрещается устанавливать сэндвич трубу над печным устройством.

В качестве термоизоляционного слоя наиболее распространенным является базальтовое волокно, так как имеет хорошую стойкость к воздействию различных химических веществ и высоких температур. Согласно требованиям СНиП размеры базальтового утеплителя должны быть не более 25-60 мм. Монтаж конструкции своими руками может осуществляться по двум принципам:

• По дыму;
• По конденсату.

Установка дымохода сэндвич

По дыму дымоходы собирают с целью не допустить попадание угарных газов в дом путем закрепления тройников. По конденсату собирают, чтобы конденсат, полученный от разницы температур, смог стекать вниз по трубе. При такой установке тройники не потребуются. Правильно будет, если внутренняя часть трубы будет установлена по конденсату, а наружная — по дыму. Какой бы способ не был выбран, самое важное — это то, что необходима качественная герметизация стыков. Соединяется дымоход такими способами, как:

• Фланцевый;
• Байонетный;
• Мостик холода.

Правильно устанавливать конструкцию своими руками нужно от печи до кровли, поэтапно соединяя все части хомутами. Для работы понадобятся такие инструменты:

• Рулетка;
• Уровень;
• Электролобзик;
• Болгарка.

Установка сэндвича с применением отводов

Первую часть конструкции устанавливают из нержавейки без слоя утеплителя, так как из-за воздействия высокой температуры утеплитель обгорит. Для того чтобы конструкция была надежной, для соединения стыков лучше использовать специальный высокотемпературный герметик. При высокой степени герметичности тяга намного выше.

Некоторую сложность при установке печного отопления своими руками может представить проход через перекрытия. Для этого необходимо вырезать проем и в местах соприкосновения перекрытия со специальными патрубками проложить еще один слой теплоизоляции. Далее трубу проводят через проем.

Вернуться к содержанию ↑

Как правильно провести дымоход через перекрытие

Очень ответственной и сложной частью является проход дымохода через перекрытие. Сначала с внутренней стороны крыши делают проем. Далее внутри закрепляется подкрышный лист, который сделан из оцинкованной стали, а снаружи — крышная разделка. После закрепления фартука, который приварен к крышной разделке, устанавливают следующую часть конструкции. Чем ниже расположена труба, тем больше она должна возвышаться над крышей. Дымоход может возвышаться над крышей:

• При расстоянии до конька 150 см, размеры трубы над коньком 50 см;
• При расстоянии 150-300 см, размеры трубы не ниже конька;
• При расстоянии более 300 см — размеры трубы ниже конька до условной линии, которая проведена под 10˚ уклоном к линии горизонта.

Стыковка элементов дымохода

В завершении, после того как нужные размеры длины трубы установлены, крепится грибок. Монтаж печного отопления в загородном доме является неотъемлемой и обязательной частью при установке каминов, бань, саун. Изучив все тонкости и принципы, вполне можно установить сэндвич дымоход своими руками. И тогда безопасность, уют и комфорт обеспечен на долгие годы.

Вернуться к содержанию ↑

Монтаж дымохода

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

Технические характеристики и элементы сэндвич дымоходов

На чтение 6 мин.

Многие владельцы загородных домов предпочитают ставить на своем участке русские бани. Постройка может быть скромной и небольшой, но все же должна отвечать вкусам хозяина участка. Ко всему прочему в загородных домах для уюта и комфорта нередко возводят камины и печи, которые не только создадут эстетичную обстановку в помещении, но и согреют дом.

Для того, чтобы использовать устройство было максимально приятно и полезно, следует позаботиться о дымоотводящих конструкциях для бани или камина. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь: https://mykaminz.ru/dymoxod/vidy/nerzhavejka/obzor-texnicheskixe-xarakteristik-i-elementov-dymoxodov-iz-nerzhaveyushhej-stali.html.

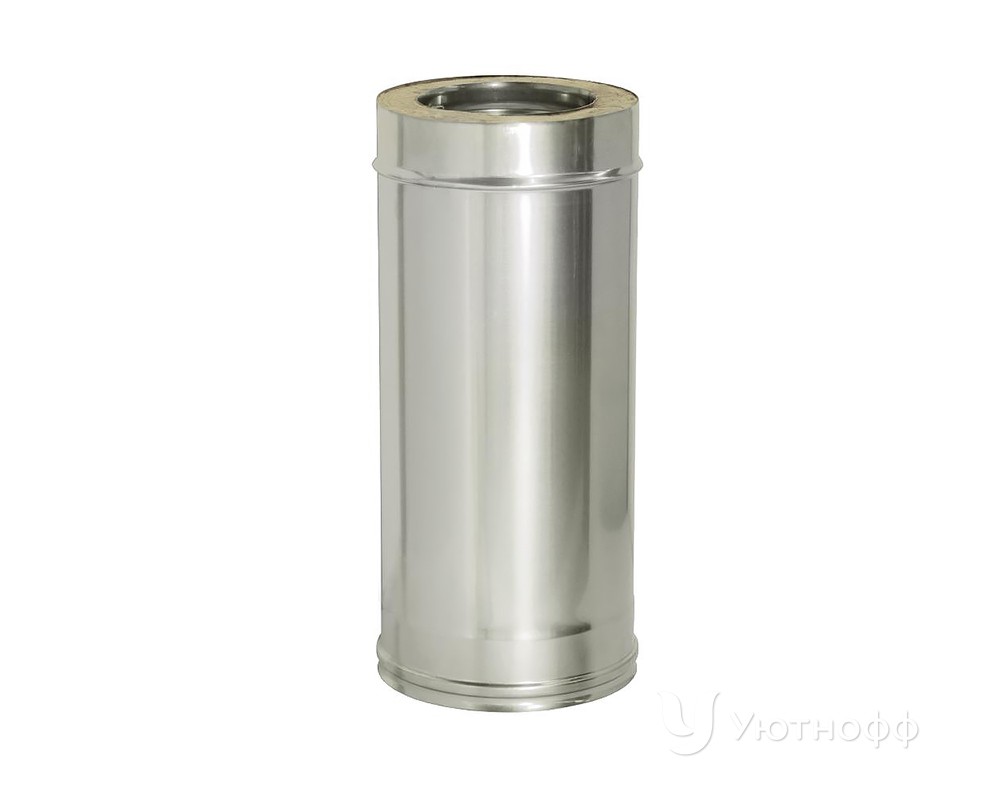

На фото прежставлена сэндвич-труба для дымохода.

На данный момент на потребительском рынке России предлагают различные варианты таких конструкций, но по мнению опытных специалистов, для создания дымоходов лучше всего использовать сэндвич трубы. Изделия этого типа обладают высокими техническими качествами. Да и ко всему прочему сэндвич дымоходы обладают высоким уровнем безопасности.

Технические характеристики

Вся конструкция сэндвич дымохода сводится к двум трубам различного диаметра и слою теплоизоляционного материала между ними. Ознакомиться с обзором дымоходов сэндвич из нержавеющей стали можно здесь.

Следует отметить, что в большинстве своем в виде утеплителя применяют базальтовое волокно. По своим техническим качествам материал похож на волокно из асбеста:

• Не подвержен влиянию высоких температур;
• Обладает отличными звукоизоляционными свойствами;
• Отличается хорошими теплоизоляционными характеристиками.

Оптимальная толщина теплоизоляционного слоя составляет от 2,5 до 6 см. Для создания конструкции применяют:

• для первой трубы – нержавеющую сталь;
• для второй трубы – нержавейку и латунь.

Такие трубы для дымохода могут различаться по таким показателям как размер, вес и диаметр. Еще можно отметить, что сэндвич дымоходы могут иметь различную конструкцию, быть одностенными, двухконтурными или одноконтурными, гибкими и даже гофрированными.

Примерный срок службы сэндвич дымоходов составляет около 15-20 лет. Но только в том случае, если конструкция собрана в соответствии со всеми нормами и правилами.

При проведении монтажных работ следует уделить внимание расстоянию между поверхностями труб и самим строением. Ведь фактически все бани в большинстве своем исполняются из дерева. Также следует отметить еще один немаловажный момент – дымоход должен быть герметизирован. Это необходимо для нормального функционирования устройства, если в конструкции будут иметься негерметичные участки, то:

• в помещении будет заметна задымленность;
• будет образовываться конденсат на стенках устройства.

Если говорить о дымоходах этого типа, то стоит сделать акцент на один момент – в некоторых случаях сэндвич трубы стали сильно нагреваться. Причин тому несколько:

• некачественные материалы, применяемые для создания дымоходов;
• неправильная сборка.

Диаметр сэндвич трубы

На снимке представлен сэендвич тройник к дымоходу.

В соответствии с показателем выделяемой теплоэнергии, трубы для дымоотводящих конструкций могут иметь различные диаметры:

• дымоход сэндвичи 115 – этот вариант сэндвича подойдет для создания конструкции одностенного дымохода;
• дымоход сэндвич 120 – этот вид сэндвич дымоходов предназначается для устройства двустенных дымоотводящих конструкций вертикального типа;
• дымоход сэндвич 150х250 – этот тип дымоходов может выдерживать высокие технические нагрузки. Толщина стали составляет около 3,5 мм;
• сэндвич дымоходы 160 — площадь сечения такой трубы составит около 0,5 мм. Сталь в большинстве своем оцинкована. Предназначен для перехода от одностенного до двустенного устройства;
• сэндвич трубы для дымоходов оцинковка 210х150 – данный вид сэндвич труб имеет толщину в 0,5 мм и выдерживает максимальный температурный режим в 90⁰ С;
• сэндвич дымоходы оцинковка 300 мм – этот вариант дымоотводящей конструкции будет обладать повышенными техническими характеристиками. Имеет высокий уровень износостойкости и прочности.

В любом случае, прежде чем остановить выбор на каком-либо виде устройства, необходимо тщательно все рассчитать. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.

Устройство

Все трубы сэндвич имеют различные технические характеристики, но главное требование к созданию дымохода из сэндвич труб – это абсолютная герметичность. Причем это требование относится как к конструкциям, устанавливаемым для бань, так и к тем устройствам, которые монтируют непосредственно на кровлю строения.

Также стоит отметить, что некоторые варианты таких дымоходов могут иметь вывод через стену. Единственное, что следует учитывать при установке дымохода это количество элементов устройства и их тип. Читайте обзор дымоходов из нержавеющей стали .

Стандартный сэндвич дымоход будет состоять из множества элементов. Более подробно изучить их можно по схеме, представленной ниже.

Устройство сэндвич дымохода на фото.

Внимание! Перед тем как монтировать сэндвич дымоход на деревянное строение, необходимо сделать в стене отверстие соответствующего размера. Затем гидроизолировать его и только после можно будет проводить, и скреплять соединительный элемент между внешней и внутренней частью.

Элементы

Для создания конструкции сэндвич дымохода первоначально нужно использовать трубы соответствующего вида и хороший высококачественный теплоизоляционный материал. Но, не стоит забывать и о более мелких элементах устройства:

• проходник крыши сэндвич дымохода – данная часть дымохода должна отвечать стандартам европейского качества и высоким уровнем прочности;
• проход через кровлю сэндвич дымохода мастер флеш – этот элемент отвечает за герметичность и гидроизоляцию «соединительного шва». Крепить его не сложно, главное хорошо зафиксировать элемент;
• хомуты для сэндвич дымоходов – этот элемент может быть выполнен как из нержавеющей стали, так и из латуни. Главное, чтобы он плотно прилегать к трубе и хорошо фиксировал ее;
• сэндвич сетка на дымоход – применяется для дымоотводящих конструкций для печей и каминов. Также нередко используется для каменок. Имеет высокую термальную прочность;
• искрогаситель на дымоход сэндвич – эта часть не менее важна для создания дымохода типа сэндвич, потому как она по сути «отвечает» за безопасности. При наличии таковой можно не беспокоиться о возможных возгораниях. Читайте обзор видов дымохода для камина.

Видео

Смотрите на видео руководство как монтировать сэндвич дымоход своими руками:

Для того, чтобы произвести монтаж сэндвич дымохода, необходимо следовать точным инструкциям и использовать соответствующие инструменты. Так работа будет выполнена максимально оперативно и переделывать ее не будет необходимости. Но, в том случае, если опыт в данной сфере невелик и имеются сомнения, следует обратиться за помощью к специалистам.

описание и возможные размеры, способы установки и полезные советы по выбору и монтажу

Очень часто неправильно устроенный печной дымоход создаёт опасность пожара в жилом доме. Продукты сгорания топлива не полностью удаляются из помещения и становятся причиной угарного отравления организма. Иногда из-за пренебрежения технологическими особенностями работы происходит задымление и получается обратная тяга.

Стальные дымоходы и их свойства

Имеется много разновидностей материалов для устройства дымохода в частных домах. Трубы разделяются в зависимости от назначения и функциональности.

• Стальные трубы с одной стенкой предназначены для временного использования в качестве отвода при подключении печей и газовых котлов, ремонтных работах части дымового канала и для вставки в кирпичные дымоходы.
• Коаксиальные трубы отвода дыма сконструированы так, что одновременно могут отводить продукты горения и нагнетать свежий воздух для горения очага. Труба состоит из двух оболочек, отток дыма происходит по внутренней трубе, а воздух поступает в промежутке между двумя секциями. Дымоход из подобных труб устраивают, если для работы котла нужен кислород.
• Двустенные стальные сэндвичи дымоходов устраивают для более эффективного функционирования дымового канала. Конструктивной особенностью является две трубы помещённые одна в другую, между которыми предусмотрен утеплитель. Толщина тёплой прослойки предупреждает образование капель конденсата на стенках трубы, и тем самым продлевает срок службы.

Сэндвич для дымохода

Утеплённые двухслойные трубы позволяют внутренней части нагреваться максимально быстро и способствуют эффективному отводу дыма из очага горения. Устраиваются снаружи здания в тех случаях, если выполнить внутреннюю разводку дымохода не представляется возможным.

Установку сэндвича дымохода можно заказать специализированным строителям, но если разобраться во всех тонкостях технологии, то можно выполнить монтаж дымового канала самостоятельно.

Положительные характеристики сэндвича для печного дымохода

1. Относительная лёгкость возводимой конструкции сэндвича для дымохода не требует создания основания, как из кирпича или керамики.
2. Работа по устройству дымового канала может выполняться в любой сезон года.
3. Монтаж дымохода можно выполнять для удаления дыма от котлов на любом топливе.
4. Сэндвич дымоход из нержавеющей стали изготавливают из металла высокого качества, иногда для прочности добавляют титановые примеси. Элементы для жёсткого температурного режима делают с толщиной стенок до 1 мм, они не деформируются и прекрасно работают даже при 650ºС.
5. Монтаж печного дымохода из нержавеющей стали производится легко, предусмотрено большое количество соединительных элементов, которые обладают теми же качествами, что и сами трубы. Сэндвич трубы являются универсальным материалом, позволяющим устраивать дымоходы любой сложности и конфигурации.
6. Эффективно снижают потери тепла, не портятся из-за образования конденсата на стенках.
7. Внутренняя часть канала не подвергается действию наружных природных условий.
8. Не требует постоянных ремонтов и замен, кроме чистки от сажи.
9. Не создаёт при тяге дыма дополнительных шумов и гудения, является экологически чистой конструкцией.

Как выбрать сэндвич для дымохода

При покупке элементов отвода дыма требуется наличие заводского сертификата с описанием его характеристик, к которым относят наименование категорий котлов для возможного подключения, гарантийный срок и виды топлива. При отсутствии сертификата воспользуйтесь правом покупки в другом месте.

Для мастеров, желающих создать отвод дыма своими руками в наличии должна быть подробная инструкция.

Обращают внимание на нержавеющую сталь, из которой выполнен сэндвич. Качество этого материала влияет на срок службы и сопротивление высоким температурам.

Теплоизолятор внутри полости должен выдерживать до 650º без деформации.

Для котлов на твёрдом топливе приобретают изделия с соединением швов лазерной сваркой и внутренней трубой из нержавейки. Для котлов с применением газового топлива допускается соединение элементов при помощи метода катания и полости внутри каждой из оцинковки.

Наружные элементы могут быть выполнены из оцинкованной стали, полиэстера, латуни, нержавеющего металла.

Размеры сэндвичей из нержавеющей стали

При покупке труб требуется учитывать диаметр выхода патрубка из котла. Соответствующий показатель трубы не должен быть меньше его. Сэндвич труба должна одеваться на вывод.

• Диаметры внутренних труб имеются в продаже: 110 мм, 115 мм, 120 мм, 150 мм, 200 мм и до 300 мм включительно.
• Длина отрезков сэндвичей в продаже полметра и один метр.
• Толщиной стенки внутренней трубы изготавливают 0,5 мм и 1 мм.
• Внешний диаметр выпускают от 200 мм до 430 мм.
• Уголки для поворота продают на 90º. Тройники на 90º и 135º.
• Толщина внутреннего утеплителя колеблется от 4 см до 6 см.

Особенности установки дымоходов

Двустенные сэндвичи решают проблему образования конденсата на стенках дымохода в холода за счёт утеплителя, включённого в конструкцию. Такая изоляция предотвращает образование сажи на внутренней поверхности и увеличения срока эксплуатации.

Чтобы облегчить монтаж сборной конструкции, выпускаются фасонные части для соединения, поворота канала и других функций.

Разновидности элементов для сборки

1. Основная протяжённость дымохода выполняется отрезками длиной в 1 и 0,5 м.
2. Горизонтальные участки (лежаки) соединяются при помощи ревизионных тройников для ликвидации засорённости трубы.
3. Тройник для сбора конденсата и очистки внутренней полости устанавливается в начале вертикального участка канала. Часто это происходит сразу после выхода дымохода на наружную сторону здания. Один из выходов тройника выполняется открывающимся на резьбе для удаления конденсационной влаги.
4. Уголки для устройства поворота дымохода на 90º изготавливаются из материалов трубы и утепляются прослойкой изолятора.
5. Компенсатор для плавного изменения линейных размеров сэндвича при перемене температур. В высотных зданиях устанавливается на каждом перекрытии, а в одноэтажных над перекрытием.
6. Конструкция примыкания к кровле разработана как один узел и служит для оформления выхода канала дымохода на кровлю.
7. Узел для устранения протекания в выходном отверстии кровли. Монтаж выполняется вокруг дымохода.
8. Наконечник, чтобы предохранить отверстия канала от мусора, снега и пыли.

Как правильно собрать дымоход

Наружная сборка. Первый шаг — горизонтальный участок трубы от котла. Сэндвич из стали присоединяется к патрубку дымохода с использованием фасонных готовых элементов, которые крепятся друг к другу хомутами и обжимаются. На середине расстояния горизонтального участка вставляется тройник для ревизии.

Соединение последующей трубы выполняется надеванием на предыдущую. Менять порядок нельзя, иначе дым будет поступать в помещение.

Горизонтальную часть трубы понижают от котла на 3−5 см, чтобы конденсат не попадал в котёл.

В мете прохода сэндвича через стену выполняется изоляция из негорючих материалов. Если труба проходит через деревянную стену, то её дополнительно обматывают слоем асбеста. В кирпичных, бетонных и глиняных стенах достаточно изолировать просвет монтажной пеной для наружных работ.

Соединять трубы сэндвичи в месте выхода через стену нельзя. При случайном попадании на это место, делается обрезка трубы до прохода, затем в стену заделывается целый участок сэндвича.

После выхода дымохода из стены на улицу сразу ставят тройник для сбора конденсата, затем устраивают поворот трубы вверх. Крепление сэндвича на стену выполняется присоединением к несущей ферме, которая монтируется дюбелями или анкерами.

Сборка дымохода выполняется на высоту над кровлей не меньше 0,5 м. Фиксация трубы делается через каждые пару метров, но иногда для недопущения искривления и провисания дымохода крепление выполняется чаще.

Возвышение трубы над крышей напрямую зависит от близости конька к выходу дымохода на поверхность. Если труба возвышается более 2 м, то делается дополнительное крепление её к кровле при помощи металлического троса для придания прочности конструкции.

Устройство внутреннего дымового канала

Все соединения выполняются аналогично наружной сборке, только особенное внимание нужно уделить проходу дымохода через кровлю.

Иногда для обустройства места прохода требуется изменение конструкции обрешётки кровли. Мешающие бруски вырезаются и переносятся в другое место. Если говорить о мешающих балках и стропилах, тогда их нарушать не рекомендуется. В таком случае сдвигается место выхода трубы. Это относится к варианту, когда дымоход делается уже в готовом здании. В новостройках таких проблем возникнуть не должно.

Снизу к подготовленному месту прохода подставляется труба, а на неё сверху надевается специальный элемент патрубка, который закрепляется к кровельному покрытию при помощи саморезов. Место примыкания к кровле обрабатывается мастикой.

Элемент, в свою очередь, служит опорой для надевания наружной трубы. По периметру вся эта конструкция венчается специальной юбкой из нержавеющей стали. Закачивается сборка установкой оголовка дымохода. После этого осуществляется проверка тяги.

При устройстве дымохода из сэндвич трубы требуется учесть все мелочи, чтобы потом не терпеть неприятности от задымления или угарного газа. Особое внимание следует обратить на тщательную герметизацию стыков и соответствие труб по диаметру.

При выполнении всех правил установки дымоход будет долго служить верой и правдой.

Дымоходы Теплодар d150 — Дымоходы Теплодар — Дымоходные системы

Одностенный модуль d150 мм из нержавеющей стали, длина 500 мм.	Одностенный модуль d150 мм из нержавеющей стали, длина 1000 мм.	Одностенный модуль d150 мм из нержавеющей стали увеличенной толщины, длина 1000 мм.
Круглый металлический дымоход, который находится внутри внешней металлической трубы.	Сэндвич-труба на дымоход d200 мм со внутренней трубы из толстой стали, отделка из зеркальной нержавейки, длина 500 мм.	Сэндвич-труба на дымоход d150 мм с отделкой из оцинкованной стали, длина 1000 мм.
Круглый металлический дымоход, который находится внутри внешней металлической трубы.	Круглый металлический дымоход, который находится внутри внешней металлической трубы.	Стартовый модуль «Сэндвич-сетка» значительно повышает КПД отопительного прибора и продлевает ресурс службы дымоходной системы.
Отвод для дымохода под углом 45 диаметр 150 мм.	Отвод для дымохода под углом 45 диаметр 150 мм.	Сэндвич-колено 45, диаметр 150/200 мм.
Сэндвич-колено 45, диаметр 150/200 мм.	Колено 90 из нержавеющей стали для дымоходов диаметром 150 мм.	Колено 90 с ревизией из нержавеющей стали для дымохода диаметром 150 мм.
Тройник-сэндвич 45 для дымоходов диаметром 150 мм.	Тройник-сэндвич 90 из нержавеющей стали для дымохода диаметром 150 мм.	Тройник-сэндвич 90 из утолщенной нержавеющей стали для дымоходов диаметром 150 мм.
Шибер поворотный для дымоходов диаметром 150 мм.	Предназначен для перекрытия дымохода по окончанию процесса горения в печи. Служит для удержания тепла в помещении.	Используется для перехода от модуля типа «сэндвич» к одностенному модулю дымохода.
Используется для перехода от одностенного модуля дымохода к сэндвичу.	Используется для для отвода конденсата.	Заглушка с конденсатосборником d150/200.
Зонтик из нержавеющей стали для дымоходов диаметром 150 мм.	Зонт на дымоход сэндвич 150/200 мм.	Дефлектор для дымоходов диаметром 150 мм.
Дефлектор из нержавеющей стали на дымоход сэндвич диаметром 150/200 мм.	Опора нижняя для трубы диаметром 150 мм.	Стальной кронштейн для дымоходов диаметром 150 мм.
Опора угловая d150 для дымоходов диаметром 150 мм.	Стальной кронштейн для дымоходов диаметром 200 мм.	Опора угловая для дымоходов диаметром 200 мм.

Защищает ли труба типа «сэндвич» от пожара?

 Защищает ли труба типа «сэндвич» от пожара?

Трубы дымохода, которые проходят через чердак и второй этаж иногда называются «теплыми» или еще «сэндвич». Они и правда, имеют слоеную конструкцию. Внутри труба из нержавеющей стали. Через нее и проходят дымовые газы от печки. Вокруг внутренней трубы — слой изоляции. Он из специального материала на основе базальтовых пород и вермикулита. Эти породы выдерживают высокую температуру. При нагревании слой изоляции не воспламеняется и не выделяет неприятных запахов. НО! Не следует «сэндвич» ставить первым модулем от камина или печи. На выходе из печи температура очень высокая и даже такой негорючий материал как вермикулит может «спекаться», выделять запах.  Из-за изоляции двухконтурная труба и называется «теплой», потому что она не дает металлическим трубам дымохода быстро остывать от наружного воздуха. Поэтому водяные пары, которые присутствуют в дымовых газах, не охлаждаются и не оседают на стенках трубы дымохода вместе с сажей. То есть, уменьшается образование конденсата. Именно для того, чтобы не скапливался конденсат, и служат такие трубы.
Дымоход, имеющий такую слоеную конструкцию, улучшает работу печки. Он быстро прогревается и печка быстрее выходит на нужный режим. У трубы — круглое сечение, которое является лучшей формой для прохождения газов. Нет различных завихрений, как в прямоугольных каналах кирпичных дымоходов. Поэтому лучше тяга.
Существуют нормы, которые определяют минимальные расстояния от трубы дымохода и печки до деревянных легко возгораемых конструкций. Поэтому, если нет возможности их соблюсти, используется дополнительная защита. Например, следует изолировать потолок и стены около печки (изолирующий материал можно закрыть защитными стальными экранами). Если не далеко от трубы «сэндвич» проходят деревянные балки — их тоже необходимо изолировать.

Но и при наличии дополнительной защиты есть соответствующие требования к минимальным расстояниям, которые нарушать нельзя. Себе дороже!

ТРУБЫ ТИПА «СЭНДВИЧ» НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ ЗАЩИТЫ ОТ ПОЖАРА!

Настоятельно рекомендуем ознакомиться с информацией по монтажу дымохода.

Монтаж выполнять согласно СНиП 41-01-2003, особенно следует обратить внимание на следующую информацию: «Размеры разделок и отступок у печей и дымовых каналов»



сборка и установка своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т. к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

• Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
• Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
• Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
• Шаг 4. Установите снятый лист профнастила и закрепите его.
• Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
• Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
• Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
• Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Как сделать нисходящий воздуховод печи: 8 шагов (с изображениями)

Пора прикрепить все элементы и пройти тест-драйв 🙂

Начиная со статической камеры:

Манжета воздуховода статической камеры => гибкий воздуховод => редуктор => канальный вентилятор => редуктор => гибкий воздуховод => вытяжной колпак / снаружи

Гибкий воздуховод должен быть закреплен хомутами на обоих концах, а редукторы были прикреплены к вентилятору винтами и лентой.

В большинстве случаев вам необходимо проделать отверстие в стене для выхода наружу, если нет окна или другого удобного отверстия.Это в основном та же процедура, что и установка вентиляционного отверстия осушителя. Мне пришлось пройти через бетонный блок в подвале и вырезать отверстия, просверлив небольшие отверстия по окружности, а затем выбив центр кувалдой. То же снаружи. Вентиляционная крышка входила снаружи и крепилась к гибкому шлангу изнутри. Дело сделано.

Я проделал отверстие 1/4 дюйма в центре дна печи, повернув сверло пальцами. Оно легко прорезает хрупкий огнеупорный кирпич.Попробовав без них, я проделал два отверстия диаметром 3/16 дюйма в крышке печи, стараясь расположить отверстия подальше от зонда сидящего в печи и глазков. Вы можете обратиться к рекомендациям по коммерческим моделям (например, Skutt Envirovent), чтобы узнать о отверстиях / расстоянии на печах разного размера.

Чтобы удерживать статическую камеру заподлицо с полом печи, по центру над маленьким отверстием, я использовал простой рычаг / точку опоры (например, качели): стержень с грузом на одном конце, другой плоский конец шток прижимается к днищу статической камеры.Ось посередине — банка для кофе, наполненная песком, с небольшой лепниной наверху. На удивление стабильно. Он должен быть немного гибким — дно печи расширяется / сжимается при изменении температуры, и вы хотите, чтобы статическая камера двигалась вместе с ним, иначе уплотнение не будет плотным на протяжении всего процесса обжига.

Когда статическая камера была плотно прижата к полу печи, я подключил вытяжной вентилятор. Сначала я понял, что мне нужно держать открытыми жалюзи на наружном вентиляционном кожухе — для их открытия недостаточно воздушного потока.Сделал это с помощью проволоки, чтобы держать их открытыми.

Следующее осознание того, что три больших демпфера на водоотводящей коробке, было большим перебором. Все, что ему было нужно, это один, да еще маленький. В итоге два из них оставались закрытыми, а третий был открыт примерно на 3/4 дюйма). Тест на спичку с отверстием в крышке подтвердил, что он работает, и позволил провести точную настройку. Вы зажигаете спичку и держите зажженный наконечник у входа в отверстие — пламя нужно аккуратно втянуть в отверстие.На фото видно, как пламя на обратной стороне спички втягивается в отверстие.Это подтверждает, что система работает под отрицательным давлением, и пары не будут выходить в комнату. Успех.

Надеюсь, это руководство было полезным — это был веселый и легкий проект. И это сэкономит вам несколько сотен долларов по сравнению с коммерческой версией 🙂

Учебная система по обслуживанию вращающихся печей

Учебная система по обслуживанию вращающихся печей DAC Worldwide (241-000) — это сверхпрочный стальной настольный тренажер, который позволяет реалистичное обучение действиям по техническому обслуживанию, связанным с большими вращающимися печами.Система обучения включает сегментированный стальной кожух печи, который был изготовлен из трубы сортамента 80, и позволяет модифицировать его для моделирования неровностей конструкции кожуха, обычно встречающихся в полевых условиях.

Используя эту систему обучения, слушатели узнают, как вращающиеся печи используются для обучения в различных секторах, включая проектирование, применение, управление и обслуживание обычных промышленных печей. Инструктор охватывает соответствующие отраслевые навыки, такие как эксплуатация, техническое обслуживание и устранение неисправностей промышленных вращающихся печей в различных областях применения.

Этот тренажер по обслуживанию печи включает в себя множество промышленных компонентов, в том числе приводные и роликовые основания, нейлоновые роликовые опорные кольца, мотор-редуктор и многое другое. Учащиеся будут использовать эти электрические компоненты для изучения таких тем, как принципы работы вращающейся печи, техническое обслуживание, эксплуатация и устранение неисправностей. В этой системе используются компоненты промышленного уровня, обеспечивающие долговечность, позволяющую противостоять частому использованию, и помогающие учащимся лучше подготовиться к задачам, с которыми они столкнутся на работе.

Практические навыки работы с механикой для различных приложений

Учебная система по обслуживанию вращающейся печи включает стальную опорную плиту калибра 7 с приспособлениями для настольного монтажа и добавлением магнитного основания / циферблатного индикатора. Предоставляется полная моторизованная система зубчатого и шестеренчатого привода, позволяющая установить правильную структуру зацепления. Регулируемые ролики печи и прижимные ролики позволяют учащимся в реальном времени вносить корректировки в выравнивание и отслеживание.

Тренер выделяет трубу печи, которая была изготовлена ​​из стальной трубы сортамента 80 в трех секциях, что позволяет отрегулировать главную осевую линию с помощью установочных винтов.Он также оснащен сварным алюминиевым приводом и тремя роликовыми узлами, в том числе детализированными паяными латунными каркасами, регулируемыми опорными блоками роликов, а также валами роликов и роликами на шарикоподшипниках. Благодаря множеству реалистичных функций, это устройство обеспечивает реалистичное обучение правильному техническому обслуживанию перед выполнением работ в полевых условиях, не подвергая опасности фактическое оборудование.

Расширьте обучение с дополнительными механическими опциями

Система обучения обслуживанию вращающихся печей — это только один из обширных тренажеров DAC Worldwide по механике, который также включает в себя тренажер по теплообменнику (238-000), тренажер для котельных труб (240-000) и многие другие!

Для каждой воды и сточных вод есть идеальная труба…

Инфраструктура старения — главная проблема в мире водоснабжения и водоотведения.И не без причины. Недавние оценки потребностей нашей общенациональной инфраструктуры показывают цифры в триллионы долларов, а системы питьевого водоснабжения оцениваются примерно в 1 триллион долларов в течение 25 лет для поддержания и расширения услуг.

Перед муниципалитетами действительно стоит гигантская задача: срок службы многих труб подходит к концу, и пришло время выбирать замену. В таком долгосрочном проекте, как замена трубы, срок службы которого может превышать 100 лет, правильный выбор материала имеет решающее значение.Здесь мы рассмотрим наиболее распространенные типы материалов для муниципальных труб, а также приведем общее руководство по сильным и слабым сторонам и применению каждого из них.

Труба из высокопрочного чугуна

Чугунная труба, которая является предшественницей высокопрочного чугуна, является частью инфраструктуры нашей страны. В настоящее время более 600 муниципалитетов могут похвастаться 100-летними работающими системами чугунных труб, а более 20 имеют трубы, достигшие 150-летней отметки.

«Он держится очень хорошо», — говорит Грегг Хорн из Ассоциации исследований труб из ковкого чугуна.«Наш аргумент будет заключаться в том, что если инфраструктуру необходимо восстановить, ковкий чугун будет предлагать аналогичные или лучшие услуги, чем чугун».

В основном чугун с шаровидным графитом используется для производства воды. Он представляет собой отливку, почти полностью изготовленную из лома железа. Материалы, из которых изготовлена ​​труба, на 95% переработаны, что позволило ей получить сертификат экологической продукции SMaRT. Пластиковые и глиняные трубы — единственные продукты в индустрии подземной инфраструктуры, претендующие на это право хвастовства.

Несмотря на свою прочность, пластичная труба подвержена коррозии в агрессивных средах, вызываемых кислотами, как внутри трубы из-за кислых сточных вод, так и снаружи из-за кислой почвы. Чтобы решить проблему с водоснабжением, внутренняя часть трубы облицована цементным раствором, который защищает трубу и образует барьер. Канализация может быть немного более сложной для высокопрочного чугуна, поэтому иногда требуется специальная внутренняя футеровка трубы.

«Это также улучшает гидравлику и помогает воде течь по трубе», — говорит Хорн.«Сохраняются его хорошие характеристики текучести. Нас не беспокоит внутренняя коррозия из-за воды ».

Ассоциация исследований труб из ковкого чугуна десятилетиями занимается исследованиями внешней коррозии, и ее последняя рекомендация — это усиленный полиэтиленовый кожух. Хорн ссылается на недавнее тематическое исследование, в котором рабочие выкопали и исследовали трубу из высокопрочного чугуна, которая была проложена в 1958 году в приходе Лафурш, штат Луизиана.

«Когда снимаешь полиэтилен, труба выглядит красиво.Он выглядит совершенно новым, — говорит он. «Если вы защитите от внешней коррозии, ничего не может выйти из строя».

Труба стальная

Стальная труба

, которая была впервые представлена ​​в начале 1800-х годов, имеет долгую историю использования в Соединенных Штатах и ​​известна своей превосходной устойчивостью к высоким внутренним давлениям и скачкам давления. Стальные трубы большого диаметра чаще всего используются в напорных трубах для систем водоснабжения и канализации. Его можно изготовить тремя способами: бесшовным, сварным и литейным.

Как и другие металлические трубы, сталь подвержена коррозии, поэтому при использовании в водопроводах для защиты от кислой воды на нее наносят асфальтовое покрытие. Это также сохраняет свои хорошие характеристики текучести. Недостатком различных покрытий и футеровок является то, что они могут быть повреждены во время установки.

Основное преимущество стали

— грубая прочность. Как правило, растрескивания не происходит, а при чрезмерных нагрузках материал скорее изгибается, чем ломается.

Труба из керамической глины

Глиняная трубка использовалась тысячелетиями, самые ранние образцы датируются 4000 годом до н. Э.C. Материал использовался в Месопотамии, минойской цивилизации и Римской империи и имеет долгую историю применения в городских канализационных системах. Но сегодняшняя глиняная трубка не похожа на те ранние образцы. И это совсем не похоже на то, что широко использовалось в Соединенных Штатах в 1950-х и 60-х годах.

«Большинство людей, которые не знакомы с современной глиняной трубкой, ассоциируют ее с чем-то, что присутствует в их системе более 100 лет, и они разные», — говорит Джефф Бошерт из Национального института глиняных трубок. «Их мнение о продукте основано на том, что больше не производится».

Трубы из керамической керамики, которые в основном используются в самотечных канализационных системах, значительно улучшились в наш век технологий. Обжиг печи с компьютерным управлением означает, что конечный продукт является однородным и соответствует стандартам качества. Исчезли расслоения в теле трубы благодаря процессу экструдирования с высоким уплотнением.

«Несколько лет назад было около 100 различных фабрик, производивших пористые изделия, которые требовали остекления как внутри, так и снаружи, — говорит Бошерт.«Но современная труба плотная, плотная и непористая. Тело материала совершенно другое и прочнее ».

Суставы также эволюционировали. Десятилетия назад глиняная труба не имела заводского соединения, что означало инфильтрацию и эксфильтрацию вместе с проникновением корня и потерей опоры трубы. Теперь стыки наносятся на заводе с использованием полиэстера с уплотнительным кольцом или полиуретана, который создает герметичное соединение. Несмотря на то, что труба жесткая, гибкие компрессионные соединения обеспечивают защиту при смещении грунта.

Глина

со средней прочностью на сжатие 18 000 фунтов на квадратный дюйм также может использоваться в качестве трубы с прямым домкратом в бестраншейных условиях. Трубы для домкратов из керамической глины были представлены на бестраншейном рынке в 1992 году, и с тех пор они используются для микротоннелирования пилотных труб, микротоннелирования шлама, статического разрыва труб и скольжения.

Труба из керамической глины действительно сияет в высококоррозионных средах, даже в присутствии канализационных газов и химикатов на основе растворителей.Единственное известное химическое вещество, влияющее на глиняные трубы, — это фтористоводородная кислота, которую вряд ли можно найти в канализационных коллекторах.

«Ни один материал трубы не сравнится с антикоррозийными свойствами глиняной трубы», — говорит Бошерт. «Многие пивоварни использовали его из-за его коррозионной стойкости и температурных параметров».

Глиняная труба ценится за долговечность, устойчивость к коррозии и долговечность. Однако у него есть некоторые ограничения: он обычно ограничивается приложениями с гравитационным потоком, а максимальная длина трубы составляет 10 футов из-за процесса обжига в печи.

Бетонная труба

Бетон, который является одним из самых распространенных строительных материалов в мире, используется как в самотечных, так и в напорных трубах. Сборные самотечные трубы производятся в нескольких формах, включая круглую, эллиптическую, дугообразную и коробчатую, и используются в канализационных коллекторах, ливневых стоках и водопропускных трубах. Бетонные напорные трубы, относящиеся к отдельной классификации, в основном используются для питьевой воды.

«Бетонные трубы — это довольно просто», — говорит Мэтт Чайлдс, президент Американской ассоциации бетонных труб.«У вас есть большая, крепкая, тяжелая трубка, и пока вы не испортите ее, она будет там очень долго. У нас есть труба, которая пролежала в земле 150 лет ».

Эта система жестких труб на 85% зависит от прочности трубы и только на 15% от грунтовой оболочки для подстилающей опоры, что делает ее хорошим кандидатом для низколежащих или болотистых сред.

«Нашим самым большим преимуществом является долговечность, прочность и долговечность», — говорит Чайлдс. «У нас также очень хорошие характеристики текучести, потому что у нас гладкая поверхность.”

Несмотря на свою прочность, бетон подвержен воздействию h3S и в очень кислой почве может подвергаться коррозии. Для решения этих проблем бетонную трубу можно покрыть пластиковой футеровкой, а также использовать специальные меры для предотвращения коррозии в кислых почвах.

«Нам нравится быть честными и говорить, что вы должны все спланировать», — говорит Чайлдс.

Как и трубы из любого другого материала, бетонная труба может выйти из строя из-за неправильной установки. Чайлдс подчеркивает общую тему отрасли: установка — это ключ к успеху.

«Если происходит сбой, обычно это установка», — говорит он. «У нас могут возникнуть проблемы, когда подрядчик переезжает через трубу до ее установки… возможно, перебрасывает через верх тяжелое оборудование, чтобы вызвать сильное уплотнение. У нас тоже есть проблемы с установкой. Если его не вставить прямо, мы можем натолкнуться на трещины ».

Труба ПНД

Заимствованная технология, впервые примененная в газовой и нефтяной промышленности, полиэтиленовые трубы высокой плотности также стали популярным выбором для систем водоснабжения и водоотведения из-за своих некоррозионных и очень гибких характеристик.Кроме того, его сварные соединения означают нулевую потерю воды, что является важным качеством, поскольку ценность воды во всем мире увеличивается.

«В других странах вода — золото. Только не в Соединенных Штатах », — говорит Камилла Рубеиз, технический директор Института пластиковых труб. «[Потеря воды] недопустима. Сегодня у нас есть новые технологии, и их нужно использовать ».

Этот процесс плавления создает неразрывную связь и соединение, такое же прочное, как и остальная часть трубы. HDPE также обладает высокой устойчивостью к коррозии и низким уровнем отказов, что дополнительно снижает затраты на срок службы.Но Рубеиз утверждает, что при использовании HDPE важное значение имеют правильное планирование, проектирование, установка и осмотр.

«Это очень снисходительно, но это действительно слабая сторона, потому что им можно злоупотреблять», — говорит он, имея в виду ярлыки для установки. «Мы не покупаем футболку, которую можно выбросить после Рождества. Это 100-летний проект. Коммунальным предприятиям, консультантам и подрядчикам необходимо предоставить достаточно времени и ресурсов, чтобы хорошо выполнить проект ».

Муниципалитетам в сейсмоопасных районах следует рассмотреть возможность использования полиэтилена высокой плотности из-за его гибкости и пластичности. Согласно отчету Фонда водных исследований, который изучал недавние землетрясения и их последствия для водоснабжения США, HDPE способен выдержать огромную сейсмическую активность. В исследовании говорится, что, например, во время землетрясения в Чили в 2010 году «в то время как в остальной водной системе были повреждены тысячи труб, ни одна из труб из ПНД не была повреждена». В отчете рекомендуется использовать полиэтилен высокой плотности для обычных распределительных труб и боковых отводов в зонах с высокой сейсмичностью.

ПНД

доступен в размерах от 1/2 до 65 дюймов, охватывающих все, от линий обслуживания до распределительных и передающих магистралей.Его использование расширилось по всей Европе, и, по словам Рубейза, почти 90% новых трубопроводов в Европе — это полиэтилен высокой плотности.

«Когда установщики и дизайнеры следят за книгой, проблем возникнуть не должно», — говорит он. «При проектировании необходимо учитывать все условия. Не должно быть коротких путей к тому, что вы хотите прослужить более 100 лет ».

Труба ПВХ

Поливинилхлорид, на который ученые впервые наткнулись в 19 веке, является одним из старейших синтетических материалов.Однако только во время Второй мировой войны спрос на этот материал увеличился, когда он использовался для изоляции проводки на военных кораблях. В последующие десятилетия использование ПВХ резко возросло, и теперь он широко используется в канализационных коллекторах и линиях распределения питьевой воды. ПВХ является термопластом, то есть его можно размягчать и реформировать, и теперь доступна плавкая версия, которая конкурирует с HDPE в бестраншейной конструкции.

Эта труба очень устойчива к коррозии и часто используется для покрытия других материалов, подверженных воздействию кислотных условий.В исследовании, проведенном в 2008 году Фондом водных исследований под названием «Воздействие углеводородов на трубы из полиэтилена / ПВХ и прокладки труб», исследователи пришли к выводу, что ПВХ также невосприимчив к бензину, наиболее распространенному загрязнителю углеводородов.

Эта коррозионная стойкость означает низкую интенсивность отказов. Исследование, проведенное в 2012 году Государственным университетом штата Юта, показало, что по сравнению с чугуном, высокопрочным чугуном, бетоном, сталью и асбестоцементом у ПВХ был самый низкий уровень отказов — всего 2,6 отказов на 100 миль трубы в год.

«Это материал космической эры», — говорит Брюс Холландс, исполнительный директор Ассоциации труб из ПВХ Северной Америки. «Это высокотехнологичный материал, который полностью устраняет коррозию».

Стоимость — важная причина, по которой муниципалитеты обращаются к ПВХ. Даже с учетом затрат на засыпку и рабочую силу, ПВХ обычно является менее дорогим вариантом замены, чем другие материалы. Холландс заявляет, что в некоторых ситуациях можно добиться экономии 70% при использовании материала.

Тем не менее, ПВХ не лишен некоторых ограничений.

«Есть две причины, по которым вы не стали бы использовать ПВХ», — говорит Холландс. «Вы не будете указывать его для ситуаций с рабочим давлением выше 305 фунтов на квадратный дюйм, и вы не будете использовать его в приложениях, требующих температуры выше 140 градусов. Однако такие условия крайне редки в системах водоснабжения и канализации ».

Согласно исследованию Американской ассоциации водопроводных сооружений, ожидаемая продолжительность жизни ПВХ превышает 110 лет.Размеры труб варьируются от 4 до 60 дюймов как для канализации, так и для водоснабжения. Водопроводные трубы диаметром 54 и 60 дюймов являются относительно новым дополнением к ПВХ и в настоящее время не так широко доступны.

Принятие решений

Выбор материала трубы может быть сложным процессом, наполненным политикой, предвзятыми идеями и параметрами бюджета. И что еще больше усложняет ситуацию, муниципальные руководители теперь должны преодолевать маркетинговую шумиху, поскольку производители борются за кусок инфраструктурного пирога.

Все сводится к рассмотрению использования, состояния почвы и причин предыдущих неудач, а затем к принятию хорошо обоснованного решения о материалах. В конце концов, если все идет хорошо, решение о замене трубы следует принимать только раз в сто лет.

Пандусы для доступа к печи — Cement Americas

Bricking Solutions, поставщик комплексных решений в области оборудования для установки огнеупоров в печи, представила пандусы для доступа к печи, чтобы обеспечить безопасный и легкий доступ для обслуживающего персонала и оборудования.Инженеры проверяют площадку для сжигания, охладитель и печь каждого клиента, чтобы настроить дизайн для обеспечения максимальной безопасности и эффективности.

«Пандусы для доступа являются необходимым элементом для обслуживания печи и имеют огромное влияние как на производительность, так и на безопасность», — сказал Ларс Линдгрен, президент Bricking Solutions. «Наша продуманная конструкция включает в себя новейшие технологии, обеспечивающие чрезвычайно прочное, но легкое решение, обеспечивающее плавную и быструю транспортировку материалов и оборудования».

Изготовлен из авиационного алюминия 6061-T6 и выдерживает нагрузку до 15 000 фунтов.оборудования и предлагает коэффициент безопасности 3: 1. Изготовленные из алюминия пандусы прочны, как сталь, но при этом вдвое легче. Каждая рампа Bricking Solutions построена в соответствии со всеми международными стандартами безопасности или превосходит их.

Bricking Solutions проектирует пандусы в виде модульных секций, которые могут быть собраны или разобраны всего за 1,5 часа в зависимости от конфигурации и длины пола сжигания. Это на 40 процентов меньше времени, чем у большинства альтернативных послепродажных или самодельных пандусов.Такие элементы, как подъемные проушины, спроектированы на чертежах и встроены в каждую рампу, чтобы сделать установку максимально быстрой и простой. Большинство пандусов можно установить с помощью вилочного погрузчика стандартного размера. Для более длинных пандусов — в зависимости от работы заказчика — Bricking Solutions может сконфигурировать систему строповки или грузовое приспособление, чтобы облегчить установку.

«Каждый час, когда печь останавливается на техническое обслуживание, это приводит к потере продукции», — сказал Линдгрен. «У руководителей предприятий нет лишнего времени, чтобы тратить их на сборку громоздких пандусов.Универсальность и простота использования наших пандусов для доступа к печи позволяют сэкономить от четырех до шести часов на одной установке ».

Для установки отрывной машины, такой как дистанционно управляемый робот-снос Brokk, также доступны маты, позволяющие отрыв печи на секции моста без нарушения целостности аппарели.

Безопасность имеет решающее значение, и пандусы оснащены бордюрами и защитными ограждениями для защиты рабочих при движении по ним. Для дополнительной безопасности доступны защитные каркасы и туннели для защиты рабочих на мостовой части аппарели от возможного падения бетонной массы с капота.

Bricking Solutions, www.brickingsolutions.com

Комплексные установки, технологические линии и бывшее в употреблении оборудование

Международные технологические предприятия — ваш первый выбор в пользу комплексных промышленных предприятий, технологических линий и качественного бывшего в употреблении оборудования.

IPP является ведущим мировым поставщиком бывших в употреблении технологических установок и процессов, а также бывшего в употреблении / бывшего в употреблении технологического оборудования, обслуживающего клиентов в следующих отраслях:

химическая | фармацевтическая | нефтехимия | тонкий / специальный химикат
агрохимия / удобрения | пластмассы и полимеры | сталь | нефть и газ | пищевая промышленность
производство электроэнергии | бумага | обработка и рафинирование металлов

Просмотрите наши подержанные технологические установки и инвентарь подержанного оборудования, чтобы найти то, что вам нужно, или свяжитесь с нами напрямую, чтобы сообщить свои требования.

Ваше промышленное предприятие не работает? Срочно требуется запасное или заменяющее оборудование / системы? Свяжитесь с IPP.

Международные вызовы? IPP — это комплексное решение для вашего проекта.

Помимо покупки полных технологических установок для повторного использования и отдельных единиц технологического оборудования, IPP управляет и выполняет проекты по рекультивации / сносу «под ключ» для клиентов в перерабатывающей промышленности по всему миру. Наши возможности включают работу на действующих заводах, а также во время полного закрытия завода, работы по рекультивации / сносу на действующих производственных объектах требуют обширных мер безопасности, тщательного планирования и тщательного управления контрактами, каждый из которых IPP обеспечивает для каждого проекта рекультивации / сноса.

ИПП специализируется на оказании следующих услуг по рекультивации / сносу:
внутренняя / полная рекультивация | снос технологических сооружений
выборочный демонтаж | контролируемая рекультивация | снос
инвестиции и возвращение активов

У нас есть возможность запустить ваш проект в любой точке мира. IPP реализовала более 300 международных проектов — мы эксперты.

Мы можем помочь вам сэкономить деньги, время и усилия, когда дело доходит до управления продажами или приобретениями промышленных предприятий.Позвоните нам, если вы хотите купить или продать технологический завод или любое связанное с ним промышленное оборудование.

Хотите построить завод? Рассмотрите возможность покупки бывшего в употреблении оборудования или подержанного оборудования в IPP.

(PDF) Анализ конструкции продукта для конкретных материалов на предмет условных отказов — пример

Таблица 3. Прогнозы срока службы

Конструкция

Альтернативные материалы

Альтернативный общий срок службы в

месяц

Существующий

Конструкция

EN24 Материал 10 -12

EN8 Материал 12-14

Предлагаемый

Конструкция

EN24 Материал 24-30

EN8 Материал 30-36

Из таблицы. 3. очевидно, что максимально допустимый срок службы может быть достигнут за счет альтернативной конструкции для

материала EN8, материал EN24 не может усложнять настоящее приложение, поскольку приращение диаметра

вала и срок службы продукта пропорциональны. Следовательно, можно утверждать, что согласно принятым проектным метрикам, изменение срока службы

удваивается с должным учетом связанных с этим внешних факторов.

7. Обсуждение

По полученным результатам ясно, что изменение материала с EN-8 на EN-24 дает предельное снижение

напряжения из-за изменения свойств материала.Также ясно видно, что замена предлагаемого материала

не дает достаточной прочности для восприятия нагрузки по сравнению с альтернативным методом изменения размера вала

. Изменение конструкции вала приводит к снижению напряжения на высокий запас

. Это ясно свидетельствует о том, что расчеты, выполненные как аналитическим методом, так и методом конечных элементов

, дали лучшие результаты.

8. Заключение

Существует множество внешних причин выхода из строя вала, которые можно устранить, изменив всю конструкцию печи

, но это невозможно, и это очень дорого и требует много времени.Изменение материала приводит к очень незначительному снижению напряжения, и это может вызвать отказ на любой стадии из-за работы печи. Изменение размера вала в

придаст валу большую прочность, чтобы выдерживать нагрузку, и срок службы вала

удвоится. Следовательно, принятие изменений в материальных и проектных перспективах является рекомендуемым фактором в

с учетом эксплуатационных условий и поддерживающих параметров.

Благодарность

Авторы признают вклад M / s. Genuie Shell Carb (pvt) LTD, Коимбатур, Тамилнад.

Ссылки

[1] M.J.Reid. «Анализ причин недавнего отказа вала валков на заводах по производству натурального сахара», работа южноафриканской сахарной ассоциации

, июнь 1988 года.

[2] Б.С. Диллон, Сюэцзюнь Ли, Ипин ШЭН. «Оценка усталостной надежности печного ролика».

[3] С.Э. Трнтон, Э. Р. Валлах. «Ударная вязкость диффузионных соединений стали EN8», материаловедческий журнал 18 (1983) 1433-1442.

[4] С.Н. Шахаби, А. Шелтон. «Предел текучести, текучести и ползучести отожженной стали EN24 при комбинированном напряжении», журнал Mechanical

, технические науки, март E 1975., Vol17No2.

[5] К. Боллер: Данные по материалам для циклического нагружения, Часть B: Низколегированные стали, Монографии по материаловедению, 42B, Elsevier, 1987.

[6] Б.С. Диллон, Сюэцзюнь Л.И., Ипин ШЕН.«Оценка усталостной надежности печного ролика», 2009 г.

[7] N.Sachs. «Анализ отказов механических компонентов», 1993 г.

[8] ZHU Huai-Liang. «Динамический анализ пространственно соединенного вращающегося вала Тимошенко с большими перемещениями», прикладная математика

и механика, английское издание, том 23, № 12, декабрь 2002 г.

[9] Исследование напряжений и деформаций в деталях вала поперечно-клиновая прокатка, WANG Nan ZHANG, University of Engineering, Handan,

Hebei.

[10]. Прочность материалов Тимошенко Часть II.D ван Ностранд Принстон, Нью-Джерси, 326.

[11] HOFuchs: Metal Fatigue in Engineering, John Wiley & Sons, New York, NY, 1980.

[12] Прогноз многоосевой усталостной долговечности ролика печи при отклонении осевой линии, Yi-Ping SHEN, Сон-лай ВАН.

[13] Сравнение экспериментальных результатов и результатов конечных элементов для упругих, пластических напряжений / деформаций вала с надрезом под многоосевым.

[14] С.Boller: Материалы для циклического нагружения, Часть B: Низколегированные стали, Монографии по материаловедению, 42B, Elsevier, 1987.

[15] N.Sachs. «Анализ отказов механических компонентов (1993)».

[16] Оценка вращающейся печи, проведенная Б.С. Диллон из Оттавского университета, Канада.

[17] H.O. Fuchs: Metal Fatigue in Engineering, John Wiley & Sons, New York, NY, 1980.

[18] R.K.Rajput,. Strength of materials hid Edition, 2003.

[19] Сборник данных по проектированию, Технологический колледж PSG, 1987 г. Коимбатур.

С.Н. Виджаян и др. / Международный журнал инженерных наук и технологий (IJEST)

ВЫКРЫТЬ САНКТ-ПЕТЕР — 18 и 19 ФЕВРАЛЯ

ВЫКРЫТЬ САНКТ-ПЕТЕР — 18 и 19 ФЕВРАЛЯ Это последние выходные раскопок, раскопки были нанесены на карту, проанализированы и проанализированы. очищены от черепков глиняной посуды, остатков глиняных трубок, монет и удивительного количества обломков человеческих костей.

Вот обзор участка южного прохода с вершины башни с часами, показывающий открытые своды и гробницы, дренажные и канализационные трубы, а также обнаженные остатки теплоцентрали 20-го века, которая была выведена из эксплуатации в 1970-х годах и захоронена. .

Во время раскопок было обнаружено большое количество человеческих костей, которые были осторожно отложены в сторону. Изучение приходских записей, датируемых 1538 годом, когда началась регистрация, и 1854 годом, когда захоронения прекратились, только на кладбище Святого Петра было похоронено чуть менее 12000 человек.

Казалось бы, когда требовалось новое захоронение, все кости, которые лежали внизу, выкапывались и небрежно отбрасывались. Любой фрагмент кости, найденный в период раскопок, был тщательно собран и отложен для окончательного перезахоронения.

Когда в воскресенье было официально объявлено о завершении раскопок, собравшиеся добровольцы разместили костяные фрагменты вокруг нетронутого хранилища Генри Пембла А.М. На его надгробии, стоящем над сводом, написано, что он был «формальным руководителем Королевского военно-морского училища при его первом учреждении и многолетним ректором этого прихода. Теперь он будет присматривать за ними вечно.

Была проведена короткая церемония, когда все добровольцы держали ведра с землей. Пол Беннетт, глава Кентерберийского археологического фонда, поблагодарил всех добровольцев, которые так усердно работали над проектом, и попросил минутку почтительного молчания над костями, которые теперь, наконец, получат немного больше уважения, чем в прошлом.

При этом землю поверх костей положили….

, а также остальные открытые хранилища и гробницы в задней части прохода.

В начале раскопок то, что первоначально считалось хранилищем несчастной Кэтрин Харви, скончавшейся в ночь перед своей свадьбой, оказалось заброшенной отопительной установкой. Вероятно, он был установлен в первой половине 20 века.

Что можно точно определить, так это то, что он был выведен из эксплуатации в какой-то момент в середине 70-х годов, когда на дне завода был обнаружен пакет Golden Wonder Crisp (со вкусом маринованного лука) с заявлением конкурса «Win £ 20 a Week for Life »с датой закрытия в феврале 1975 года.

Забавное, но важное свидетельство датировки.

Что было немного проще датировать, так это некоторые монеты и другие предметы, найденные на сайте… Например, набор монет, датируемых 16 веком.

Или глазурованная средневековая напольная плитка, изготовленная в 13 или 14 веках на территории печи Тайлер Хилл в Кентербери, которая также находится в Фавершеме и церкви Святого Климента в Сэндвиче…

И действительно идентичная плитка может можно найти в полу в соборе Святого Петра.

Было обнаружено некоторое количество фрагментов глиняной трубки, датируемых 16 веком, то есть периодом, когда сэр Уолтер Рэли участвовал в колонизации Северной Америки и представил табак елизаветинскому двору.

Были обнаружены многочисленные черепки глиняной посуды и стекла, подобные этой дельфтской посуде, которая должна была попасть в Сэндвич с голландскими гугенотами еще в 16 веке….

…. И фрагменты Combed Staffordshire Slipware, произведенные 300 лет назад в гончарных мастерских в Йоркшире и Бристоле, что указывает на то, что Sandwich в то время был занят торговлей с другими английскими портами по всей стране.

Наконец мы подошли к самому интересному, но до сих пор спорному пункту непокрытого, это осколок того, что было предварительно идентифицирован как Ipswitch Ware, англосаксонский по происхождению, изготовленное в веке нашей эре 8.
