Трубы для банной печи: Дымоход для бани: какой лучше выбрать

Содержание

Дымоход в бане своими руками: как правильно его сделать и установить трубы в банной печи

Содержание

Перед тем как приступить к монтажу, ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.


Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.

Конструктивные особенности дымоотвода для парной

  1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
  2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
  3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.
  4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Асбестоцементная труба


Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл


Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

Кирпичный дымоход


Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы


Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь


Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Стекло

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Какие трубы используют

Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.


Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.

Виды монтажа: где устанавливать

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

  • не задействуется свободное пространство парной;
  • нет риска обжечься о сталь или камень;
  • меньше вероятность возникновения пожара;
  • проще – не надо делать отверстие через весь чердак;
  • случаи задымления обнаружить легче, а также отследить общее состояние.


Но при этом:

  • увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
  • сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
  • нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
  • по количеству элементов данный вариант дороже на 10%, чем обычный.


При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

  1. Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
  2. Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
  3. Не образуются мостики холода в стенах, теплоизоляция не нарушается.
  4. Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
  5. Эстетичность сооружения не портится боковыми выводами дыма.
  6. На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
  7. Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
  8. Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
  9.  Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

При этом есть и слабые стороны:

  1. Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
  2. Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
  3. Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
  4. Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
  5. При повреждении целостности дымоотводящей конструкции происходит задымление бани.
  6. Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
  7. Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

  • размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
  • парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
  • нужно ли отапливать соседние комнаты.

Внешнее размещение


Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Внутреннее размещение


Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.


Можно ли произвести монтаж сэндвич-дымохода в бане своими руками

Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.

Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.


На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.


Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

  • цилиндрическая – 1 к 10;
  • прямоугольная – 1 к 1,5.
Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода


По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».


Общие рекомендации по монтажу

Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.

Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).


Подготовительный этап

Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:

  • Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.
  • Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.
  • На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.
  • Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

Работы на крыше

Данный этап начните с разборки кровли:

  • Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).
  • Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.
  • для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача – герметизация прохода, защита от попадания влаги.

Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.


Проход через стену

Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.


В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:

1 вариант монтажа

Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню, необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.

Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.


Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.

Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.

В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.

Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.


Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.

Особые указания:

  • После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.
  • Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).
  • Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.
  • Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.
  • Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.
  • Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.
2 вариант монтажа

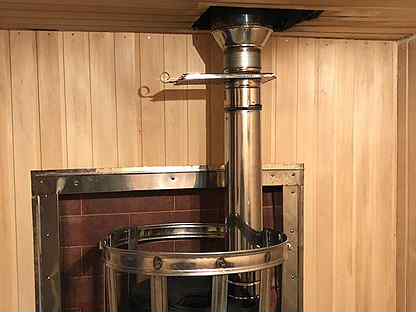

Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.

Дополнительным элементом при монтаже внутри бани является крышная разделка.


Изготовление и установка защитного (проходного) короба своими руками

  1. Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.
  2. Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.
  3. Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, поверх предыдущего слоя сделать покрытие из фольги.
  4. В короб вставляется труба. Устанавливается короб в потолочных переходах, фиксируется шурупами.
  5. Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

Сбор конструкции дымоотвода


Когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.

Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.

Внешняя труба конструируется следующим образом:

  1. Вначале к стене крепится колено, а только потом основное устройство.
  2. В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.
  3. Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

Закрепление: как правильно установить трубу дымохода в бане

По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу (сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.

Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.


Монтаж дымоотвода

В потолочном или стеновом покрытии прорезается окно размером не менее 50х50 см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы, плюс 3-5 мм, для свободного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который повышает пожаробезопасность.

Завершение монтажных работ

Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.


Ошибки при устройстве дымохода в бане

  • Сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
  • Расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
  • Применение материалов, строго противопоказанных для использования в качестве дымоотвода, поскольку некоторые из них могут спровоцировать возгорание.
  • Недостаточная высота дымохода.
  • Группирование сразу нескольких дымоходных конструкций в одну.
  • Произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

какую трубу использовать, трубы из нержавейки, температура в дымоходе печки

Содержание:

Обустройство дымохода для банной печи лучше доверить опытному мастеру, но владельцу будущей постройки на приусадебном участке не помешает разобраться в тонкостях такой работы.


От правильного устройства одного из главных элементов бани зависит продолжительность сохранения тепловой энергии в помещении, пожаробезопасность строения, а также своевременный вывод продуктов сгорания топлива.

Сегодня в специализированных магазинах можно получить подробную консультацию относительно приобретения комплекта элементов, необходимых для установки дымохода в банной постройке. Для этого у продавцов-консультантов имеется специально разработанное программное обеспечение.

Разновидности дымоходов для банных печей металлическими конструкциями не ограничиваются.

Какими же они бывают?

Типы печных дымоотводов

Дымоходы для бань отличаются:

  • по материалу изготовления;
  • по конструкционным особенностям и по месту установки.

На протяжении многих лет дымоходы для банной печи традиционно делали из обожженных кирпичей. Сейчас все большую популярность стали приобретать металлические изделия.


По месту расположения и конструкционному решению они бывают двух видов:

Выбирают оптимальный вариант с учетом преимуществ и недостатков каждого типа труб для дымоотведения.

Кирпичные дымоходные конструкции

Прежде дымоходы выкладывали из кирпичей, поскольку при возведении данного элемента печей этому строительному материалу не было альтернативы. Создание кирпичной кладки является трудоемким процессом. Без использования схемы укладки и обязательного соблюдения всех параметров конструкции в этом случае не обойтись.

Кирпичные дымоходы отличаются прочностью и долговечностью, что доказано временем. Такой материал как кирпич обладает структурой, способной аккумулировать тепловую энергию и равномерно отдавать ее. Кирпичная конструкция гораздо пожаробезопасней, чем сборный дымоход из металла, произведенный согласно новейшим технологиям.


Существенным недостатком дымохода, выложенного из кирпичей, является шероховатая и имеющая углы их внутренняя поверхность. На ней собирается сажа, которая со временем начинает мешать прохождению дыма и снижает тягу, что отрицательным образом отражается на степени прогрева отопительного агрегата.

Кирпичная труба для банной печи, сильно покрытая сажными отложениями изнутри, способна вызвать задымление бани или даже загореться в процессе растопки от искр, попавших на нее (прочитайте: "Почему дымит печь в бане и как это исправить"). В итоге подобная ситуация может привести к печальным последствиям.

Металлические дымоходы

Смонтировать металлическую дымоотводящую трубу гораздо проще, чем кирпичное строение и обойдется ее установка намного дешевле. Используемые сейчас сэндвич-конструкции изготавливают с утеплителем. Они отличаются практичностью по сравнению с одностенными металлическими изделиями, но у них отсутствует способность продолжительное время сохранять тепло внутри агрегата.

Основное преимущество металлических конструкций заключается в наличии гладкой внутренней поверхности, на которой отсутствуют грани. Благодаря такой особенности, дым беспрепятственно будет выходить наружу под воздействием турбулентного потока.


У металлических дымоходов имеется и недостаток. Когда происходит резкий перепад температуры, на внутренней поверхности может образоваться конденсат. Если такую конструкцию для отопительного прибора планируют установить в регионе с продолжительными суровыми зимами, то необходимо отдать предпочтение трубам, имеющим максимально толстый слой теплоизолятора.

Внешняя и внутренняя дымоотводящая система

При выборе дымохода следует учесть, какой будет применен вид монтажа – внутренний или внешний. У каждого способа установки имеются свои преимущества и недостатки и о них также нужно знать перед тем, как решать, какую трубу использовать для банной печи.

В свое время американские архитекторы придумали способ, позволяющий выносить дымовыводящую конструкцию на наружную поверхность стены здания. Такой вариант установки дымохода стал использоваться в отечественных банях по причине простоты устройства. Труба, подключенная к печи, не поднимается к потолочному перекрытию помещения, а выводится сквозь стену постройки наружу.

К преимуществам смонтированного таким образом дымохода относится повышенная безопасность и то, что не требуется в кровле и чердачном помещении делать изолированные переходы. Прокладка трубы наружу через стенку избавляет постройку от возможного протекания атмосферных осадков через щели и зазоры, образующиеся между покрытием крыши и трубой.

Но у внешнего дымохода есть существенный недостаток – он быстро выхолаживается, а это означает, что внутри него образуется конденсат. Чтобы устранить данную проблему, трубу следует тщательно утеплить.

Еще один отрицательный момент, присущий вынесенным наружу дымоходным конструкциям - это невозможность отдавать дополнительное тепло притом, что расход топлива возрастает.


Встречаются также комбинированные дымоходы. В них от прибора отводят металлическую трубу, после чего выводят ее наружу на улицу. Далее она попадает в выложенный из кирпича дымоход, встроенный в стену и поднимающийся на требуемую высоту.

Находящуюся внутри бани металлическую дымоотводящую конструкцию размещают сверху каменки и поднимают ее до потолочного перекрытия, прокладывают через чердачное помещение и кровлю до уровня конька, расположенного на крыше.

Такие дымоходы имеют большое преимущество, поскольку вся тепловая энергия, получаемая в печной топке, при продвижении через трубы из нержавейки или стали будет одновременно обогревать чердак и комнаты банной постройки. Это означает, что воздух в помещениях остывает дольше, что приводит к значительной экономии расхода топлива.

При условии правильного выполнения монтажа конструкции внутреннего дымоотведения и постоянного контроля над целостностью мест соединения элементов система способна прослужить без ремонта на протяжении многих лет.

У подобных вариантов имеется недостаток, который заключается в необходимости прокладывать трубу через перекрытия и кровлю.

Материалы для постройки дымоходов

Все необходимые материалы нужно покупать после выбора варианта конструкции дымоотведения.

Для устройства кирпичного дымохода следует приобрести жаростойкий кирпич и особый состав, предназначенный для выполнения кладки, который представляет собой сухую смесь. Некоторые опытные печники предпочитают работать с раствором на основе глины. Также потребуется материал для создания грибка над трубой.

Чтобы смонтировать дымоход для банной печи из нержавейки или стали, сначала составляют подробный чертеж конструкции с нанесением на него всех изгибов трубы и только потом приобретают требуемые детали.


На бумаге должны быть отражены места прохождения системы дымоотведения через ограждающие элементы постройки. В точках поворота трубы указывают примерную величину угла изгиба. Исходя из подготовленной схемы, продавцы-консультанты специализированного магазина всегда подберут все необходимые материалы для проведения монтажных работ.

Кроме этого, нужны будут два металлических листа, имеющих отверстия, которые аналогичны диаметру трубы. Они потребуются для крепления на потолочном перекрытии бани и на полу чердачного помещения. Также необходим жароустойчивый материал для укладки вокруг трубы на чердаке. Он будет служить защитой для легковоспламеняющихся элементов, находящихся вокруг дымоотводящей конструкции.

Чтобы обустроить гидроизоляцию около трубы на крыше здания потребуется клей-герметик и особый резиновый уплотнитель, который помещают на дымоход.

Критерии подбора труб

При покупке этих элементов для системы дымоотвода непременно учитывают следующее:

  1. Величину их внутреннего сечения. Трубы для банных печей из нержавейки или стали рассчитывают с учетом проектируемой мощности агрегата. Для банных построек внутренний диаметр обычно составляет 15 –20 сантиметров. В том случае, если сечение будет слишком большим, тепло не сможет задерживаться в печи, а трубы чересчур малого параметра не создадут тягу, требуемую для отвода дыма. При этом ни на одном из участков конструкции диаметр не должен быть менее, чем у выводного патрубка нагревательного агрегата.
  2. Протяженность трубы для дымохода не может составлять меньше 5 метров, а более точная величина этого параметра зависит от места монтажа на крыше. Если ее  планируют выводить в середине ската, то трубу нужно приподнимать над уровнем конька на50 сантиметров. Наилучшим вариантом места расположения дымохода на кровле принято считать 1,5 метра от конька, но эта величина не является обязательной и во многом зависит от месторасположения печи в помещении. На качество тяги влияет высота трубы.
  3. Чтобы конструкция прослужила долгое время, толщина металла для изготовления труб должна быть не меньше 1 миллиметра.
  4. При условии, что в системе дымоотвода запланирована установка бака для подогрева воды, эта емкость будет функционировать по «самоварной» системе – ее приваривают к трубе дымохода. Читайте также: "Какие бывают баки для бани из нержавейки и способы их монтажа".


Компании, занимающиеся выпуском такого вида труб, изготавливают их с предварительно установленным водогрейным баком. В нем имеется 2 - 3 отверстия, предназначенных для подключения элементов водопровода, чтобы наполнить емкость и развести нагретую воду по точкам ее забора.

Устройство внутренних металлических дымоходов

После завершения установки каменки приступают к обустройству дымоходной конструкции, выполняя работу от патрубка банной печи. Это может быть как началом металлического дымохода, так и участком конструкции дымоотведения, соединяющим отопительный агрегат с кирпичной трубой.

Поскольку дымоходы бывают двух типов, то их монтаж отличается. Когда трубу размещают внутри банной постройки, то практически вся конструкция располагается вертикально. Установку из отдельных элементов выполняют таким образом, чтобы каждая выше расположенная деталь была помещена на находящуюся ниже. Этот способ называется монтажом «по дыму».

При использовании сэндвич-труб, изображенных на фото, их устанавливают иначе, применяя метод «по конденсату». Его суть в том, что для обустройства внутренней части системы верхнюю трубу помещают в раструб нижнего элемента. Для наружной части конструкции задействуют способ «по дыму».

Благодаря такому устройству дымохода скопившаяся в трубе влага сможет беспрепятственно стекать вниз и попадать в конденсатосборник, не касаясь теплоизоляционного материала, который в случае переизбытка в нем влаги теряет присущие ему свойства.

Места стыка элементов следует располагать так, чтобы соединение не находилось на уровне кровли, а также не попадало на чердачное и межэтажное перекрытие. Если отопительный агрегат планируется монтировать в непосредственной близости от деревянных стен, их необходимо обезопасить от возгорания или перегрева. Для этого используют жаростойкие материалы, такие как асбестовые плиты, которые крепят в два слоя.

При монтаже водогрейных баков самоварного типа, их нужно располагать недалеко от топочного отделения, непосредственно над ним или на чердаке, если горячую воду нужно будет распределять не на одно помещение, а на два – моечную комнату и душевую.


Перед тем, как приступить к установке труб, места их соединения следует промазать жаростойким герметиком и после завершения работы дополнительно зафиксировать при помощи особых широких хомутов.

Когда при соединении отдельных деталей дымохода между ними остаются значительные зазоры, то часть, которую нужно вставить, уплотняют. Для этого задействуют асбестовый шнур – им обматывается труба.

Первый из участков конструкции, прикрепляемый к патрубку агрегата, нельзя делать многослойным, он должен быть выполнен из одностенной металлической трубы со специальными соединениями, в которой имеется задвижка. Этот элемент регулировки дымохода (шибер) используют для создания и поддержания требуемого уровня тяги на время, пока баня прогревается. После завершения топки задвижка позволяет отопительному агрегату долго сохранять тепловую энергию.

Чтобы легче было прокладывать трубу через перекрытие, желательно задействовать короб. Высота его стенок должна превышать толщину преграды на 30 –40 сантиметров. Между стенками короба и трубой оставляют расстояние, равное минимум 18 –20 сантиметров.


Порядок монтажа этого элемента следующий:

  1. В потолке вырезают отверстие квадратной формы так, чтобы в него вошел короб, нижнюю часть которого закрепляют на потолочном перекрытии.
  2. Через сделанное в дне отверстие дымоотводящую трубу выводят на чердак.
  3. Потом короб полностью до самого верха наполняют жаростойким материалом, имеющим небольшой вес, например, минватой или керамзитом средней фракции. Утеплитель нужно уложить максимально плотно.
  4. На чердаке короб накрывают металлической крышкой, оборудованной круглым отверстием. Его помещают на выступающую часть трубы.

Как правило, элементы дымохода располагают в чердачном помещении вертикально, но иногда они могут попасть на бруски обрешетки. В этом случае в конструкции делают небольшой изгиб, используя отводы.

Когда трубу прокладывают через кровлю строения, со стороны чердака крепят лист металла или асбеста. Он должен иметь отверстие круглой или овальной формы – это зависит от угла наклона крыши. Вокруг трубы, чтобы обезопасить элементы стропильной системы от возможного возгорания, следует уложить жаростойкую изоляцию, применив асбестовые плиты или минеральную вату (прочитайте также: "Как изолировать трубу в бане – проверенные способы изоляции").


После того, как уложен кровельный материал, выполняют гидроизоляционные мероприятия, поскольку в зазоры между покрытием постройки и трубой иногда может попадать влага. На трубу надевают эластичный элемент. Его фиксируют на поверхности крыши с помощью влагостойкого герметика, а затем надежно закрепляют, используя крепежи для кровли. Поверх трубы устанавливают защитный зонт - он не допустит попадания внутрь конструкции различного мусора, сухих листьев, веток, пыли и осадков.

Установка внешних металлических конструкций дымоотвода

Если схемой монтажа дымохода предусматривается внешнее его размещение, трубу, идущую от отопительного агрегата, прокладывают через стену постройки. Чтобы обеспечить безопасность процесса эксплуатации, специалисты советуют выложить кирпичную кладку, которая позволит изолировать стену, когда через нее будет выведен дымоход.

Для разворота трубы в направлении стены потребуется такое изделие как отвод или колено. Эти элементы конструкции имеют изгибы под углом 45 или 90 градусов. Их подбирают с учетом схемы установки системы дымоотведения.


Труба на печку в баню может быть выведена через стену, как посредством короба, так и через чердачное перекрытие. Короб при этом наполняют каменной ватой. Поскольку вокруг трубы могут быть небольшие зазоры, их обрабатывают термостойким герметиком.

С внешней стороны постройки устанавливают тройник. От него дальше будет осуществляться монтаж элементов конструкции: наверх, вдоль стены и к месту сбора конденсата, расположенного внизу.

Для вертикальной фиксации дымохода задействуют крепления-держатели. Труба для обеспечения хорошей тяги должна возвышаться над высотой конька примерно на 50 сантиметров. Поверх оголовка помещают защитный грибок.

Дымоходы из кирпичей

Выложенный из кирпича дымоход может быть коренным или насадным. Для печей, устанавливаемых в банных постройках, в большей степени подходит первый вариант, который размещают рядом с отопительным агрегатом.

Если печь возведена из кирпичей, тогда дымоход к ней пристраивают. Когда агрегат изготовлен из металла, то его соединяют с кирпичной дымоотводящей системой посредством металлической трубы.


Примерно схема дымохода из кирпичей состоит из следующих элементов:

  1. Дымовая задвижка, которая регулирует внутреннюю тягу каменки. Ее устраивают в непосредственной близости к потолочному перекрытию. От задвижки зависит интенсивность сгорания топлива и время нахождения печи в горячем состоянии.
  2. Распушка (разделка). Предназначается для прокладки трубы через чердачное перекрытие. Так принято называть утолщение стенок дымохода при условии сохранения величины его внутреннего сечения. Данный элемент конструкции нужен, чтобы обезопасить материалы изготовления перекрытия от перегрева и последующего возгорания.
  3. Стояк - прямой отрезок трубы. Он находится над распушкой и пролегает через чердачное помещение.
  4. Выдра. Ее выкладывают в месте вывода дымохода через кровлю. Ее назначение – предохранение стропильной системы от возможного перегрева. Кроме этого за счет кирпичей, выступающих из конструкции наружу, выдра прикрывает зазоры между материалом кровли и кладкой дымохода.
  5. Шейка – это место, где труба сужается до начальных внешних параметров.
  6. Оголовок. Он располагается над шейкой. При его обустройстве кирпичи выкладывают так, чтобы они выступали наружу за стены дымохода. В результате оголовок обеспечивает дополнительную защиту от атмосферных осадков.
  7. Колпак металлический. Устанавливается на самом верху дымохода. Не дает пыли, грязи, воде проникать внутрь системы.

Возведение кирпичных дымоотводящих конструкций

Дымоход должен получиться ровным, без выступов и проемов за исключением отверстия, предназначенного для вмуровывания трубы из нержавейки или стали.

Его выкладывают из кирпичей в форме столба с внутренним сечением в форме колодца, размер которого может быть в зависимости от мощности агрегата:

  • «в полкирпича» – 130х130 миллиметров;
  • «в кирпич» - 130х260 миллиметров.

Основой для дымоотводящей системы является фундамент. Он выкладывается той же толщины, как и для печи и образует с ним общую конструкцию. Трубу поднимают до определенного ряда и монтируют задвижку. Дальше продолжают делать работу согласно схеме, подходящей для обоих типов дымохода. Количество кирпичей, уложенных на каждой стороне конструкции, может меняться с учетом ее размера.


Последовательность действий при кладке согласно порядовке:

1-й ряд – является последним рядом обустройства шейки трубы.

2-й ряд. Приступают к выкладке распушки - кирпичи располагают со сдвигом наружу приблизительно на третью часть длины кирпича. В процессе работы нужно будет использовать не только целые изделия, но и их фрагменты. Для этого их небольшой киркой разбивают на нужные части.

При смещении кирпичей в сторону, их изнутри конструкции следует дополнять фрагментами, поскольку внутренний диаметр колодца в течение кладки должен оставаться неизменным. Если не придерживаться данного правила, сила тяги может значительно снизиться.

С 3-го по 5-й ряд. Продолжают выкладывать распушку, смещая кирпичи на треть их длины и сохраняя величину внутреннего сечения.

6-й ряд. Его размер аналогичен пятому, но укладывается он без сдвига.

7-й и 8-й ряды. Порядок кладки аналогичен первому ряду.

После завершения создания разделки приступают к возведению выдры, но эта работа отличается сложностью, поскольку при помощи каждого последующего ряда в результате должна получиться ступенька с выступающими на треть кирпичами:

  1. Ее первый ряд по размеру и форме делают аналогично последнему ряду распушки.
  2. Начиная со второго ряда, приступают к выкладке ступенек, которые расширят конструкцию на одну треть ширины кирпича в наружную сторону.
  3. Все последующие ряды кладут согласно схеме создания выдры.

Потом следует шейка, а за ней – оголовок, состоящий из двух рядов, при этом нижний ряд делают выступающим наружу. На завершающем этапе ставят колпак.


В итоге горючие элементы, присутствующие в чердачном перекрытии, будут защищены распушкой, но создать гидроизоляцию трубы все же надо, причем до того, как крыша будет накрыта кровельным материалом. Делают гидроизоляционные работы с использованием мастики и рубероида. Нужно нанести мастику на поверхность нижней части трубы, а потом разогреть при помощи горелки. Далее на горячий состав приклеивают рубероид.

Затем поверх гидроизоляции вплотную к трубе монтируют кровельный материал, а уже на него накладывают декоративную отделку, получившую название «фартук». Все оставшиеся зазоры как можно плотнее наполняют герметиком, чтобы влага не проникала в щели между кирпичной трубой и кровлей.

Несмотря на то, что создание дымохода лучше доверить профессионалам, его возвести можно и самостоятельно. Наиболее сложной задачей считается монтаж узлов прокладки трубы через стены и перекрытия. Следует предварительно изучить имеющуюся на данную тему информацию.

Специалисты предупреждают: дымоход представляет собой конструкцию, от качества устройства которой зависит не только здоровье, но и жизнь людей, не говоря о целостности банной постройки и сохранности имущества.

Особое внимание нужно уделить пожаробезопасности конструкции, поскольку при активном горении температура в дымоходе банной печи может достигать 500-700 градусов. В процессе строительства нельзя допускать никаких упрощений в работе – это может стоить человеческой жизни.

При наличии малейших сомнений в собственных возможностях лучше заказать обустройство дымохода у специалистов.

Как выбрать дымоход для бани. Разбор видов труб дымохода в баню

Популярные регионы Алтайский край Амурская область Архангельская область Астраханская область Белгородская область Брянская область Владимирская область Волгоградская область Вологодская область Воронежская область Забайкальский край Ивановская область Иркутская область Кабардино-Балкарская республика Калининградская область Калужская область Камчатский край Карачаево-Черкесская республика Кемеровская область Кировская область Костромская область Краснодарский край Красноярский край Курганская область Курская область Липецкая область Москва Московская область Мурманская область Нижегородская область Новгородская область Новосибирская область Омская область Оренбургская область Орловская область Пензенская область Пермский край Приморский край Псковская область Республика Адыгея Республика Башкортостан Республика Бурятия Республика Дагестан Республика Ингушетия Республика Калмыкия Республика Крым Республика Марий Эл Республика Саха (Якутия) Республика Северная Осетия — Алания Республика Татарстан Республика Тыва Республика Хакасия Ростовская область Рязанская область Самарская область Санкт-Петербург Саратовская область Сахалинская область Свердловская область Смоленская область Ставропольский край Тамбовская область Тверская область Томская область Тульская область Тюменская область Удмуртская республика Ульяновская область Хабаровский край Ханты-Мансийский автономный округ - Югра Челябинская область Чеченская республика Чувашская республика Ямало-Ненецкий автономный округ Ярославская область

По всей России

Екатеринбург

Казань

Москва

Нижний Новгород

Новосибирск

Омск

Пермь

Ростов-на-Дону

Самара

Санкт-Петербург

Челябинск

Альметьевск

Казань

Набережные Челны

Нижнекамск

Ангарск

Братск

Иркутск

Арзамас

Дзержинск

Нижний Новгород

Армавир

Краснодар

Новороссийск

Сочи

Артём

Владивосток

Находка

Уссурийск

Архангельск

Северодвинск

Ачинск

Железногорск

Красноярск

Норильск

Балаково

Саратов

Энгельс

Балашиха

Долгопрудный

Домодедово

Жуковский

Коломна

Королёв

Красногорск

Люберцы

Мытищи

Ногинск

Одинцово

Орехово-Зуево

Подольск

Пушкино

Раменское

Реутов

Саранск

Сергиев Посад

Серпухов

Химки

Щёлково

Электросталь

Барнаул

Бийск

Рубцовск

Батайск

Волгодонск

Новочеркасск

Новошахтинск

Ростов-на-Дону

Таганрог

Шахты

Белгород

Старый Оскол

Бердск

Новосибирск

Березники

Пермь

Великий Новгород

Владимир

Ковров

Муром

Волгоград

Волжский

Камышин

Вологда

Череповец

Дербент

Каспийск

Махачкала

Хасавюрт

Димитровград

Ульяновск

Евпатория

Керчь

Севастополь

Симферополь

Екатеринбург

Каменск-Уральский

Нижний Тагил

Первоуральск

Ессентуки

Кисловодск

Невинномысск

Пятигорск

Ставрополь

Златоуст

Копейск

Магнитогорск

Миасс

Челябинск

Калуга

Обнинск

Кемерово

Новокузнецк

Прокопьевск

Комсомольск-на-Амуре

Хабаровск

Курск

Петрозаводск

Нефтекамск

Октябрьский

Салават

Стерлитамак

Уфа

Нефтеюганск

Нижневартовск

Сургут

Новокуйбышевск

Самара

Сызрань

Тольятти

Новомосковск

Тула

Новочебоксарск

Чебоксары

Новый Уренгой

Ноябрьск

Оренбург

Орск

Петропавловск- Камчатский

Рыбинск

Ярославль

Санкт-Петербург

Северск

Томск

Южно-Сахалинск

Печи горизонтальные для бани из трубы + фото

При постройке печи для бани часто бывает трудно изготовить даже простой корпус из стали. Проще взять готовую трубу, тем более чертеж такого сооружения довольно простой. Во многих популярных вариантах печь в бане расположена вертикально. Это обусловлено желанием сэкономить место в парной. Чертеж горизонтальной печи для бани из трубы поможет сделать долговечную конструкцию.

Отличие горизонтальных печей от вертикальных

С позиции экономии пространства выгоднее устанавливать вертикальную конструкцию, однако специфическая форма горизонтальной печи дает несколько преимуществ:

  • удобство загрузки топлива;
  • небольшая высота печи, и оптимальное расположение короба каменки;
  • поскольку в печи горизонтального типа топливо распределяется равномерно, дрова горят лучше.

Внимание! Поскольку круглую горизонтальную печь лучше обтекает воздух, к водяному баку и камням поступает больше тепла.

Современные умельцы создают горизонтальные конструкции, потому что многим нравится вид такой печи. Благодаря простоте конструкции создать ее по своим чертежам не составит труда. Нередко для сооружения подобной печи выбирают старые баллоны из-под природного газа. Возможна установка куска трубы от водопровода диаметром 50 см. Самая популярная конструкция – горизонтальная печка из трубы 53 см. Благодаря горизонтальному положению она прочна и обладает оптимальной теплоотдачей.

Преимущества

При сравнении печей с разным расположением корпуса можно выявить несколько отличительных черт, которые влияют на эффективность прогрева воздуха:

  • Потоки пламени и нагретых газов направляются к дымоотводу по кратчайшей траектории. При этом они меньше контактируют со стенками конструкции. Поток пламени расположен в самом центре горизонтальной печи.
  • В горизонтальных печах потоки нагретых газов устремляются к верху корпуса. Только потом их выбрасывает в дымоход за счет разрежения воздуха.
  • Тепло от нагретых стенок идет по нормали к ним, что означает излучение 90% тепла в горизонтальном направлении. За счет этого быстро прогреваются стены бани. Однако пол получает мало тепла.
  • Печь, расположенная горизонтально, способна хорошо прогреть все зоны банного помещения, кроме тех, что прилегают к полу.

Масса конструкции может составлять 60-180 кг. По этой причине горизонтальную конструкцию устанавливают в центре парной на довольно простой каркас. Если сделать 20-миллиметровую изоляцию, конструкцию можно установить даже на обычный 8-миллиметровый лист стали.

Постройка горизонтальной печи для бани

Особое устройство горизонтальных печей позволяет более эффективно прогревать каменку. В этих печах топка имеет трубчатую форму. Под ней расположены колосники, обычно изготавливаемые из арматуры или чугунных полосок. Емкость с водой размещается на верхней части корпуса или в торце. При таком расположении вода будет нагреваться довольно быстро.

Инструменты и материалы

При создании горизонтальной печи используют такие материалы:

  • Отрезок трубы. Ее диаметр должен составлять от 50 до 53 см. Длина корпуса равняется 80-100 см. Для парной в 20 куб. м достаточно первой характеристики. Если нужно нагревать и помещение предбанника, лучше добавить длине трубы 15 см.
  • Прямоугольный лист стали 120х70 см. Допускается небольшой слой ржавчины. Основное условие – чтобы поверхность была ровной, без отверстий и вмятин. Металл следует выбирать не менее 3 мм толщиной.
  • Металлопрофиль. Часто применяют уголок № 50. Для одной горизонтальной печи понадобится 1,5-2 м профиля.
  • Арматурные прутья диаметром 6-8 мм. Можно использовать обрезки по полметра.
  • Труба 150 см длиной и диаметром 110 мм. Понадобится и несколько колен. Угол поворота и их число следует выбирать в каждом случае отдельно.
  • Две дверцы – для поддувала и топки.
  • Кроме металлических элементов, потребуется найти 20 электродов для черного и 5 – для нержавеющего металла.
  • Диски для работы с болгаркой диаметром 125 мм.

Соорудить печь горизонтального типа получится только при использовании определенных инструментов. К основным относится аппарат для сварки дополнительные принадлежности. В процессе работы понадобится распиливать стальные листы, поэтому в список инструментов следует включить мощную болгарку. Углекислотный полуавтомат – идеальный выбор, когда нужно варить ответственные узлы. Достаточно и простого импульсного блока, если имеются навыки работы.

Важно! Если выбирать старые куски труб, стоит убедиться, что они не имеют никаких деформаций. Лучше использовать новый материал.

При монтаже горизонтальной печи для продолжительной работы в бане необходимо приобретать качественные отрезки, рассчитанные на среднее давление.

Конструкция печи с горизонтальной топкой

Большинство горизонтальных печей имеет идентичную конструкцию. Возможны небольшие отличия в зависимости от исполнения – расположение бака для воды и конструкция зольника. Перед работой следует сравнить разные проекты, изучить чертежи.

Расположение и параметры колосников имеют большое значение для эффективной эксплуатации горизонтальной печи. Если сделать их слишком широкими, тяга будет снижаться. Ширину колосников не следует делать больше 12 мм. Их следует располагать на всю длину топочной камеры.

Выбирая между стальными и чугунными колосниками, стоит отдать предпочтение последним. Такие элементы прослужат намного дольше. Для исключения забивания подсоса золой зольник приваривают в виде отдельного короба. Его подсоединяют снизу.

Часто окно для загрузки топлива делают в виде коробочного туннеля. Благодаря этому получается вывести дверцы топки и подувала в подсобную комнату. Это исключает появление грязи и огарков из моечной.

Коробку каменки устанавливают сверху конструкции, ближе к дымоходу. Передняя часть корпуса всегда оказывается холоднее. Часто она служит лишь для обогрева воздуха в помещении. В некоторых горизонтальных печах вывод дымохода изгибается. Это позволяет увеличить площадь контакта с камнями и баком для воды.

Сборка печи

На горизонтальную конструкцию устанавливают навесную емкость под воду и отделение для каменки. Такая печь является довольно компактной, а благодаря увеличению глубины топки помещение отапливается быстрее. При изготовлении конструкции следует выполнять ряд последовательных действий:

  • Из стальной трубы вырезают кусок, отмерив длину 80 см. Края следует тщательно выровнять и зачистить.
  • Сварить решетку колосников. Чтобы сделать площадку правильно, из металлического листа 1,2 см вырезают кусок прямоугольной формы 80х40 см. Внутри делают отверстие, оставляя только раму. К ней приваривают арматурные прутья. Готовые изделия продаются в любом строительном магазине.
  • Вварить площадку колосников в корпус. Шов трубы корпуса следует располагать над колосниками. Они нагреваются сильнее, что обеспечивает большую теплоотдачу горизонтальной печи.
  • Из стального листа создают фасад 0,6х0,7 м (ширина и высота соответственно). Его верх делают закругленным. В нем создают 2 выреза прямоугольной формы для дверок.
  • Габариты заднего элемента корпуса отличаются от размеров фасада. Они равны 0,7х0,9 м. этот элемент сверху будет ограничивать отделение для камней.
  • Задний элемент и фасад сваривают с корпусом. В центре конструкции устанавливают ограничительную решетку для каменки.
  • К корпусу приваривают задний элемент с фасадом. Сверху устанавливают фронтальный ограничитель отделения для камней.
  • В верхней части печи вырезают отверстие для установки трубы дымохода. Лучше сделать его размерами 15х15 см. Затем устанавливают свод печи.
  • К нему приваривают дымоход. Свод будет являться и днищем отделения для камней. На стенки свода устанавливают решетку 20 см высотой.
  • Установить дверки. Печь зачистить шлифовальным кругом, чтобы избавиться от ржавчины, а затем обработать термоустойчивой краской. Сначала печь протапливают на улице – для запекания краски.
  • Сверху задней части установить бак под воду. Для этого туда следует приварить полку равную по габаритам дну емкости для воды. При закладывании каменки камнями следует укладывать их плоскими поверхностями как можно плотнее к металлическим стенкам. Так камни будут нагреваться быстрее.

Учитывая особенности каждого этапа, получится собрать эффективную и долговечную конструкцию.

Требования к установке печи

Остальные работы по монтажу печи проводят в соответствии с такими требованиями:

  • Монтируют печь на заранее созданное основание. Его устанавливают в двадцати сантиметрах от стены.
  • В месте, где дымоход будет выводиться наружу, создают утолщение в 120 мм.
  • Трубу между потолком бани и крыши обрабатывают известкой.
  • Высота части трубы, которая будет выступать над кровлей, должна быть минимум полметра.
  • Полок необходимо установить рядом со стеной, где помещена печь. Человек, сидящий на нем, не должен доставать головой до потолка.

Такие условия позволяют установить печь в бане более рационально, не допустив распространенных ошибок.

При создании печи из трубы можно допустить ошибку. В результате оплошности конструкция будет функционировать недостаточно эффективно. Поэтому в процессе создания печи следует учесть некоторые советы. К примеру, исключить быстрое выдувание тепла из конструкции поможет установка в дымоходную трубу подвижной задвижки.

Когда скапливается много сажи, она может возгореться. Чтобы не допустить такой ситуации, стоит оборудовать горизонтальную печь дожигателем. Для этой цели в определенном участке стенки трубы выполняют два отверстия, в которые впоследствии монтируют металлические трубочки, загибающиеся в сторону трубы. Это позволяет исключить образование копоти. В результате в топку будет поступать больше кислорода, а дрова будут догорать полностью.

Учитывая эти советы, можно собрать печь, способную эффективно прогревать баню. При этом дров расходуется не очень много. Объем бака для воды зависит от особенностей корпуса.

Выводы

Уровень наклона корпуса на работе печки не сказывается. Поэтому устанавливать ее можно произвольно. Возможна обработка дымохода высокотемпературным составом. Это поможет исключить металлический запах. Труба после нескольких топок прогорает и становится красной. Дальнейшее окисление металла не происходит.

Как видно, соорудить горизонтальную печь для бани можно и собственноручно, если познакомиться с основными этапами работ и особенностями подготовки. Важно правильно выбрать материалы и найти все необходимые инструменты. При наличии базовых навыков сварки можно сделать эффективную конструкцию, которая прослужит не один десяток лет.

Отправить комментарий

Сетка для камней на трубу в баню

Опытному банщику или любителю крепкого пара со стажем объяснять, зачем нужна сетка для камней на трубу в баню, — дело абсолютно ненужное. Все, кто хотя бы раз в жизни парился в бане, знают, насколько бывает жестокой и неумолимой металлическая печь, особенно жаровая труба. Это небольшой участок металлического дымохода, длиной всего с метр, соединяющий фланец топочной камеры печи с остальной частью дымоходного канала.

Жаровая труба без сетки с камнем греет в бане слишком жестко

Зачем нужна сетка на трубу для камней

Если размеры парилки достаточно велики, например, 3х4 м и более, то сетку на трубу можно и не ставить. Если помещение топить по всем правилам, то поверхность жаровой трубы накаляется до малинового цвета. Терпеть исходящий жар сложно, но какое-то время возможно. При малейшей попытке попариться либо постоять рядом с каменкой и жаровым участком более 5 минут можно заработать ожог рук, груди и спины. Поэтому в первую очередь сетка для трубы в баню ставится для того, чтобы защитить любителей париться от мощного инфракрасного излучения.

Кроме того, использование сетки-решетки помогает улучшить атмосферу в бане:

  • Объем вокруг жаровой трубы наполняется специально отобранными камушками. Такая сетка — каменка на трубу позволяет получить достаточно большое количество пара без переделки печи;
  • Установленная на дымоход сетка благодаря защитному слою из кварцевого камня меньше сушит воздух в помещении и одновременно защищает деревянную отделку стен и потолка от перегрева и даже обугливания;
  • Улучшает рассеивание тепла, выделяющегося на жаровой трубе печи, инфракрасный поток получается менее концентрированным и лучше прогревает воздух внутри помещения бани.

Существует мнение, что жаровую трубу необходимо закрывать термоизоляцией или использовать готовый сэндвич вариант дымохода. С одной стороны, это так, теплоизолированная поверхность снизит инфракрасный поток тепла и сделает нахождение рядом с металлической печкой более комфортным.

При этом есть и два отрицательных момента такого решения. Например, большая часть тепла будет улетучиваться через дымоход, и проку от печи и самой каменки для парилки будет немного. Во вторых, резко увеличится скорость продуктов горения в дымоходе, печка будет прожорливая, потребует большего количества дров, реальную теплоотдачу от нее увеличить не получится. Поэтому сетка для камней на банную печь — это не прихоть, это крайне необходимый элемент каменки.

Классический вариант сетки для каменки в бане

Сетка для камней – варианты

Существует достаточно много различных вариантов и схем изготовления сеточной оболочки под камень. Каждый из них по-своему интересен, но если не заниматься профессиональным изготовлением сеток для камней на печь, то лучше всего использовать давно проверенные и несложные в изготовлении собственными руками проекты.

В перечень наиболее популярных моделей входят:

  • Конструкции в виде обечайки из сетки с размером ячейки 20х20 мм и 40х40 мм. Высота сетки на дымоход равна удвоенному диаметру;
  • Стержневые или арматурные решетки для камней на трубу. Размеры конструкции могут быть самыми разными, от полутораметровых обечаек до небольших прямоугольных и квадратных корзин, по устройству чаще всего копируют устройство стандартной каменки – решетки для камней на печь в баню;
  • Кольцевые насадки из перфорированного листового металла. Наиболее симпатичные и долговечные из всех вариантов сетки для трубы в баню.

Кроме этого, существуют нестандартные схемы и конструкции для камня. Дело в том, что дымоходная труба от печки не всегда направляется вертикально на потолочное перекрытие. Если дымоход вынесен за пределы парилки, то приходится делать поворотное колено. В этом случае сетку для камней на дымоход приходится собирать из нескольких секций. В итоге получается сетчатое поворотное колено, примерно такое, как на фото.

Необычный вариант сетки с камнем, дымоход построен за пределами бани

Несмотря на необычный внешний вид, подобная конструкция работает исключительно эффективно, прежде всего из-за того, что вода, брызгая на каменистую засыпку, не стекает вниз, на корпус печи, а остается на поверхности жаровой трубы и испаряется практически полностью.

Как выбрать сетку для камней на печь

Выбор конкретной модели сетки для камней в бане зависит от размеров трубы и парилки. Для небольшой бани при мощности печи 5-7 кВт можно использовать самые легкие самодельные сетки. Если для бани куплена полноценная металлическая печь в 12-15 кВт, то, возможно, более рациональным будет использовать не сетчатую, а решетчатую конструкцию.

Эффективность сетчатых обечаек

Несомненным преимуществом сетки является ее малый вес и универсальность крепления. Большинство моделей сетки для камней на дымоход имеют хомутовое крепление, что позволяет устанавливать насадку на трубу диаметром от 100 до 150 мм.

Важно! Сетчатая обечайка получается достаточно мягкой и не создает дополнительных изгибающих напряжений, способных изогнуть трубу дымохода.

У таких конструкций наименьший коэффициент экранирования каменистой засыпки, то есть все тепло, излучаемое камнями, легко передается в воздух помещения бани. Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки. Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой.

Сетка может быть до метра в высоту

Одна из наиболее популярных моделей сетки для печки в баню изготавливается из тонкой миллиметровой проволоки, в результате сама обечайка получается мягкой и эластичной, поэтому корпус приходится усиливать дополнительными кольцами. В нижней части устанавливается металлический конус. Это позволяет сделать сетку более жесткой, не дать камням выдавить стены, и одновременно защищает фланец печи от протекания не испарившегося кипятка.

Решетчатые конструкции

Решетка для камней на трубу обладает значительно большей прочностью, поэтому высота конструкции может достигать метра и более. Такая корзина изготавливается в виде вертикальных арматурных стержней, необязательно даже из легированного или жаростойкого металла, обвязанных в нижней и верхней части решетки стальными кольцами.

Такая решетка потребует укрепить дымоход бани

Используется на самых мощных печах для больших помещений бани. В эффективности теплоотдачи они практически не уступают сетчатой схеме, но при этом требуют особого внимания при установке на трубу. Так как при нагреве возникают значительные тепловые деформации, в результате труба дымохода может быть продавлена каменистой засыпкой.

Корзины на трубу из листового материала

Наиболее симпатичный и простой в изготовлении вариант решетки на трубу. Получается достаточно прочная и надежная решетка. К положительным качествам можно отнести изящный декоративный вид из хромированного металла.

К недостаткам обычно относят высокий коэффициент экранирования поверхности

Это значит, что вылитый сверху на камни ковш кипятка может привести к появлению очень мощной струи пара в самом неожиданном месте. Горячий пар, бьющий через отверстие в непредсказуемом направлении, может стать причиной получения ожогов.

Сетка на трубу для камней своими руками

Сделать решетку или сетчатую обечайку для каменистой засыпки вокруг дымохода печи несложно, основная проблема, с которой, возможно, придется столкнуться, — это отсутствие подходящего материала. В открытой продаже сложно найти сетки-решетки с нужным размером ячейки, поэтому приходится довольствоваться деталями, заимствованными из других приборов и приспособлений.

Материалы и инструменты

В первую очередь необходимо определиться с материалом сетки для камней в баню. Однозначно не подойдет для изготовления обечайки три типа сетки:

  • Сварное полотно из проволоки 2-3 мм, использумое для изготовления ограждений;
  • Популярная и дешевая рабица, независимо от размеров;
  • Бытовые сетки, используемые в кухонных и домашних приборах.

Во всех случаях сетка изготавливается из мягкого пластичного металла, чаще всего низкоуглеродистой стали. От коррозии поверхность проволоки покрывается слоем цинка, краски или полимера, можно встретить алюминиевое или никелированное покрытие.

Важно! Все варианты бытовых сеток, будучи установленными на жаровой трубе дымохода бани, обгорают, выделяя при этом большое количество ядовитых веществ. Даже в том числе цинк и алюминий.

Оцинкованную сетку использовать нельзя

Необходимо подобрать металлическую сетку с размером ячейки 0,5-20 мм, обязательно из легированной или нержавеющей стали. Такие материалы используются в качестве фильтров — искрогасителей в дымоходе бани, в промышленных системах вентиляции.

Кроме того, потребуется небольшое количество:

  • Тонколистовой нержавейки, ее, как правило, используют для защитных экранов внутри бани;
  • Латунные или стальные заклепки;
  • Круглая болванка для сгибания заготовок;
  • Режущий и сварочный инструмент – болгарка, ножницы по металлу, инвертор.

Кроме того, потребуется запастись комплектом сверл, переточенных для сверления нержавейки, и дрелью с функцией регулировки оборотов вращения патрона.

Проектировка и чертеж

Если удалось раздобыть полноценную сетку из настоящей нержавейки, то наиболее удобным для изготовления вариантом будет приведенный ниже проект.

Удобный вариант для небольшой бани

Это наиболее предпочтительный вариант, на его изготовление уйдет не более 3 часов работы, а кроме того, подобная конструкция может быть изготовлена достаточно высокой, до метра и более.

Если удалось добыть только мелкоячеистую сетку, то лучше будет изготовить насадку на трубу для печки в бане по схеме, приведенной ниже.

Чуть сложнее в изготовлении, но при этом обладает массой дополнительных достоинств. Дополнительный конус в нижней части корпуса защищает печь от потоков горячей воды, а значит, тот, кто обрызгивает каменку кипятком, гарантированно не получит термический ожог раскаленным паром.

Этапы изготовления

Если выбрать для изготовления мелкоячеистый материал, то в первую очередь необходимо сформировать внешние стенки насадки. Сетку оборачивают вокруг болванки диаметром 30 см и фиксируют с помощью двух хомутов из проволоки. Края, все, что выходит по бокам за пределы 50 см, обрезают болгаркой.

Элемент фильтра-искрогасителя, отлично подойдет для камня на дымоход бани

Необходимо вырезать из листовой нержавейки три полоски шириной 40 мм и длиной 90-100 см. Из заготовок выбирают одну, наиболее ровную. С помощью ножниц по металлу вдоль полоски делают надрезы по 5-10 мм, с шагом 15-20 мм. Наиболее ровные будут использованы для изготовления верхнего и нижнего кольца. Из подготовленной заготовки можно будет согнуть кольцо для верхней части обечайки. Для этого полоску укладывают на торец гибочной болванки и аккуратно изгибают, подбивая металл молотком.

Из оставшихся двух полосок сгибают два срединных кольца, одно внутреннее, одно наружное. Диаметр выбирают по размеру болванки.

Остается лишь изготовить нижний конус обечайки. Для этого на листе металла размечают заготовку круга диаметром 40 см, внутри которого будет отверстие диаметром 100 мм. Круг вырезают ножницами по металлу и делают надрез от кромки до центра. В поверхность металла нужно просверлить не менее двух десятков отверстий, расположенных в хаотичном порядке. Конус изгибают руками и подгоняют по диаметру к размеру гибочной болванки.

Монтаж сетки

Самодельную решетку-сетку под камень собирают непосредственно на трубе печи. В первую очередь на дымоход устанавливают конус, опускают до корпуса, выравнивают по оси и приваривают сваркой к верхней плите печи бани. Далее необходимо одеть связанную проволокой сетку. Чтобы полотно не разворачивалось, внутрь обечайки и одновременно снаружи устанавливают два монтажных кольца, их прихватывают заклепками или сварочными точками непосредственно к металлу сетчатого полотна.

В последнюю очередь одевают верхнее кольцо. Оно одевается поверх сетки и прихватывается либо проволокой, либо сварочным инвертором. Чтобы сетка для камней в баню не отклонялась под нагрузкой, верхнее кольцо можно прихватить к трубе дымохода бани дополнительной поперечной полоской металла.

Совет! Если конструкцию предполагается периодически снимать и удалять из помещения в бане, то лучше всего использовать хомутовое крепление, приведенное в первом проекте сетки.

Отличие заключается лишь в том, что потребуется как минимум изготовить два хомута и приварить их к конусу и к верхнему кольцу.

Укладка камней

Приведенный вариант сетчатой обечайки предполагают использование камней трех размеров. В конус, расположенный в нижней части конструкции, предполагается закладывать мелкую кварцевую крошку и гальку размером до 25-30 мм. Среднюю часть можно заполнить более крупным камнем, до 50 мм. Остаток от середины и выше заполняют крупным камнем.

Кварцит и халькопирит

При подборе материала для засыпки нужно стараться не использовать камень с острыми краями. После двух-трех месяцев использования в помещении бани острые кромки крошатся и осыпаются внутри конструкции. Это необходимо учитывать, если делать сетку для камня полотна с большим размером ячейки.

Заключение

Добросовестно собранная сетка для камней на трубу в баню служит не менее двух-трех лет. Понятно, что срок службы обечайки во многом зависит от качества металла. Жаростойкая нержавейка прослужит не менее 10 лет, черный металл и малолегированные стали корродируют и выходят из строя за несколько лет пользования парилкой бани.

Отправить комментарий

конструкции, материалы и другие нюансы. Обновлено 22.02.2020

Как выбрать дымоход? Какая конструкция является оптимальной, и какой материал для труб рекомендуют специалисты? Эти вопросы важны для владельцев бань и в процессе их строительства, и при реконструкции.

Обратите внимание: правильный подбор изделия обеспечит соответствие бани противопожарным и потребительским требованиям, а также небольшие затраты времени и сил на обслуживание трубы.

Содержание:

  1. Дымоход: задачи конструктивного элемента
  2. Особенности выбора конструкции дымохода
  3. Выбор материала для дымохода
  4. Преимущества многослойных стальных дымоходов
  5. Монтаж дымоходов «Теплодар»
  6. Уход и обслуживание дымоходов
  7. Подведем итог


Дымоход: задачи конструктивного элемента

Как обязательный элемент любой системы отопления в бане, дымоход выполняет несколько задач:

  • Обеспечивает безопасность пользователей, благодаря тому, что из него выводится не только дым, но и угарный газ.
  • Создает оптимальные условия для эффективной работы печи, в частности — максимальную тягу. Недостаточная тяга — это низкий КПД отопительного прибора (печи, котла, камина).
  • Дымоходы из качественных материалов обеспечивает сохранность и эстетический вид трубы. В то же время несоответствие свойств сырья, из которого изготовлен дымоход, стандартам качества, приводит к деформации и разрушению трубы достаточно быстро.

Особенности выбора конструкции дымохода

Результатом горения любого топлива является дым — аэрозоль, содержащий твердые частицы сажи. Проходя по дымоходу, он оставляет на стенках осадок (копоть), который необходимо удалять. В противном случае тяга в трубе снижается, а топка даже при редком использовании постоянно наполняется сажей.

Дымоход с углами или неправильной формы (например, овальный) выглядит привлекательно, но обслуживать его достаточно тяжело. Удалить сажу из многочисленных стыков и неровностей самостоятельно бывает сложно, и владелец бани вынужден привлекать для этой работы профессионалов со специальным оборудованием.

Однако в любом правиле существуют исключения. Например, круглый дымоход — выгодное решение для оборудования бани, поскольку:

  • он прост в обслуживании и в очистке внутренних стенок;
  • всегда можно провести наружную отделку, которая будет гармонично вписываться в общую концепцию строения.

Квадрат, прямоугольник, круг, овал — сечение трубы может быть любым: для вывода дыма и продуктов сгорания или эффективности работы отопительного прибора конструкция имеет второстепенное значение. Специалисты рекомендуют уделить внимание более значимому фактору — материалу, из которого изготовлен дымоход.

Выбор материала для дымохода

Вариантов сырья, из которого производят дымоходы, достаточно много, и выбор его всегда остается за владельцем бани. При этом мы рекомендуем вам учитывать несколько моментов:

  • стоимость дымохода по завершении строительства,
  • простота самостоятельной установки в новом и старом строении,
  • легкость обслуживания.

В следующей таблице вы можете увидеть, что сегодня предлагает рынок в качестве материала для дымохода.

Дешевая печь для сауны, найдите печи для сауны на сайте Alibaba.com

Полярная дровяная печь для сауны 16PK

$ 908.60

Полярная дровяная печь для сауны Karhu 18 ES PK

$ 1463.00

Полярная дровяная печь для сауны - 20 Внешний источник питания

$ 1526,00

Дровяная печь для сауны Polar - KS 20V PK

$ 1526,00

VEVOR Настенный нагреватель для сауны с сухим паром, 9 кВт, 220В - 240В с внутренним контроллером Электрическая печь для сауны для 317.8-459 кубических футов Домашний отель Сауна Спа-душ (9 кВт-внутренний контроль)

199,99

Полярная дровяная печь для сауны Karhu 27VO PK

$ 1887,20

VEVOR Настенное крепление 3 кВт Сухая паровая баня с подогревателем Контроллер Электрическая печь для сауны 70,6-141,2 кубических футов Домашний отель Сауна Спа-душ (3 кВт - внутренний контроль)

129,99

ECO-WORTHY 6 кВт 110 В из нержавеющей стали Электрический нагреватель для сауны с контроллером для домашней сауны Ванна для душа Спа

235.99

ECO-WORTHY 6KW 110V Электрический обогреватель Печь для сауны из нержавеющей стали с контроллером для домашней ванной Душевая кабина

235,99

Полярная дровяная печь для сауны Karhu-007PK

$ 1258,60

YiFun Trade 3.0KW Heater Spa Sauna Печь для семейного и небольшого клуба с внешним управлением 220 В

336,0

YiFun Trade 4,5 кВт с подогревателем для спа-ванны мини-типа для семейного и небольшого клуба с внешним управлением 220 В

356.0

Устали искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения

  • Получите расценки по индивидуальным запросам
  • Позвольте подходящим поставщикам найти вас
  • Завершите сделку одним щелчком мыши

Настройка обработки апелляции

  • 1000 фабрик могут предложить вам предложение
  • Более быстрый ответ скорость
  • 100% гарантия доставки

VEVOR Настенное крепление 9KW Сухая паровая печь для сауны, 220–240 В с внешним контроллером Электрическая печь для сауны для 317.8-459 кубических футов Домашний отель Сауна Комната с гидромассажной ванной Сауна (9 кВт)

279,99

YiFun Trade 3,0 кВт Мини-печь для сауны с подогревом для семейного и небольшого клуба Внутренний контроль 220 В

312,0

YiFun Trade 4,5 кВт Мини Тип Нагреватель для ванны для спа-сауны Печь для внутреннего контроля 220 В

332,0

ATCSTEAM 3KW Электроплита для мини-сауны с панелью управления для спа-сауны

500,0

Нагреватель для сауны Wotefusi 8KW 220V с внутренним контроллером и корпусом из нержавеющей стали для СПА-сауны в помещении

216.99

Нагреватель для сауны с внутренним контроллером и кожухом из нержавеющей стали для спа-сауны в помещении 9KW 380V

233,2

6KW Нержавеющая сталь для влажной и сухой сауны Внешний контроллер Сухой нагреватель для сауны Печь Spa W / внешний контроллер US

239

HARVIA сауна каменка для сауны 3,5 кВт Внутреннее управление тип BC35 Домашняя и гостиничная каменка для сауны печь для сауны печь для сауны

338,00 долларов США / шт

TURKU 9 кВт 240 В Жилая электрическая каменка для влажной и сухой сауны большой емкости с внешним цифровым тонким контроллером

499 .99

HARVIA Нагреватель для сауны 8KW Тип внутреннего контроля BC80 Домашний и гостиничный обогреватель для сауны Печь для сауны Печь для сауны

469 долларов США / кусок

Палатка Сауна. Военная палатка с печью. Армейская палатка водонепроницаемая. Кемпинговая палатка 2 человека. Экспедиционная палатка 4 сезон. Живая палатка-сафари. Арктическая баня. Русские зимние палатки с дровяной трубой.

750,0

Палатка Сауна. Военная палатка с печкой. Армейская палатка непромокаемая. Кемпинговая палатка 2 чел. Экспедиционная палатка 4 сезон.Жилой сафари-шатер. Арктическая баня. Русские зимние шатры с дымоходом.

850,0

Нагреватель для сауны HARVIA 6 кВт Тип внутреннего управления BC60 Электрокаменка для сауны Печь для сауны Печь для сауны

432,00 долл. США / кусок

ECO LLC 6 кВт 110 В Нагреватель для сауны Нержавеющая сталь SS304 Нагреватель для влажной и сухой сауны Спа-печь W Внешний контроллер

259,0

HARVIA Нагреватель для сауны 4,5 кВт Тип внутреннего управления BC45 Электрокаменка для сауны Печь для сауны

416 долларов США.00 / шт

Каменка для сауны Wotefusi 6 кВт 220 В с внешним цифровым контроллером и кожухом из нержавеющей стали для закрытого помещения сауны СПА

271,99

Печь-нагреватель для сауны с внешним цифровым контроллером и кожухом из нержавеющей стали для закрытого помещения сауны СПА 8 кВт 380 В

299.78

Нагреватель для сауны с алкогольными напитками Печь с внутренним контроллером и алюминиевой панелью для закрытого помещения сауны в спа 9 кВт 220 В

null

Вас также может заинтересовать:

Лучшая паровая печь для сауны - Отличные предложения на паровую печь для сауны от Global Sauna Steam Продавцы печей

Отличные новости !!! Вы попали в нужное место для паровой печи для сауны.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая паровая печь для сауны в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили паровую печь для сауны на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в паровой печи для сауны и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести паровая печь для сауны по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Использование дровяной печи в сауне

Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.

Коммерчески продаваемая дровяная печь для сауны, также называемая дровяной каменкой для сауны, является результатом промышленной революции, поскольку она превратилась в закрытую металлическую дровяную печь с нагревательными камнями.

Его корни в основном в Финляндии. Сауны из Финляндии, называемые савусаунами, отапливались с помощью кучи очень горячих камней, полученных путем длительного сжигания дров в камине или другом обогреваемом помещении. На горячие камни поливали воду, чтобы выпустить пар и повысить тепловую ценность опыта.

Чтобы помочь вам лучше понять печи для сауны и их использование сегодня, было бы полезно поделиться некоторыми историческими фактами, касающимися сауны, какой мы ее знаем.

Почти каждая резиденция в Финляндии имеет встроенную сауну как часть дома.Вначале их вкапывали в откосах в земле и использовали для жилья и согрева.

Следуя этому примеру, вы можете увидеть, что печь для сауны не всегда может использоваться для сауны в том виде, в каком мы ее знаем, но также как метод обогрева небольших кабинок и других жилых помещений. В средние века сауны широко использовались по всей Европе.

Корея также приложила руку к разработке дровяных печей для сауны. У них были купола, построенные как каменные печи, и назывались Ханджунгмак.Они в основном использовались из-за их целебных свойств и пользы для здоровья. Вместе концепции объединились, и появилась современная сауна.

Дрова и камни для сауны

На рынке представлено несколько моделей качественных дровяных печей для сауны. Использование правильных камней для вашей сауны так же важно, как и использование правильной древесины для огня, который нагревает ваши камни.

Было много дискуссий о том, какая древесина лучше всего подходит для вашей дровяной печи.Мы знаем, что древесина хвойных пород, например сосна, горит быстрее. Твердые породы, такие как дуб, горят дольше и обычно рекомендуются. Хвойные породы хороши для разведения огня, но для поддержания огня на постоянное горение следует использовать твердые породы. Для хорошего огня все дрова должны быть «закалены».

Приправленные дрова - это в основном древесина, высушенная в течение сезона, где ее рубят в начале лета или весны и используют осенью. Зеленая древесина - это древесина, вырубленная только что из леса, и ее не рекомендуется использовать для отопления дровами, пока она не высохнет, что снизит содержание влаги примерно до 20 процентов или меньше.

Камни (или камни) для печи для сауны - это не те камни, которые вы собираете наугад у реки или ручья. Некоторые породы, такие как гранит, слишком тяжелые, а некоторые слишком легкие, чтобы сохранять тепло в достаточной степени.

Рекомендуется и намного проще купить камни для сауны, специально подобранные для вашей дровяной печи. Финны называют эти камни «Коннос». Они не очень дорогие и обычно служат около года.

Камни для обогрева сауны ALEKO

Точно так же, как вы использовали бы твердую древесину для поддержания огня, вы захотите использовать подходящие камни для дровяной каменки.Лучше всего подойдут темные вулканические породы с железом и магнием. Это лучшие камни для удержания тепла и быстрого испарения воды.

Модели дровяной печи для сауны

Хорошо известным производителем дровяных печей для саун является финская компания Harvia (продается в США). Они в бизнесе более полувека. Чтобы узнать больше, давайте взглянем на несколько их моделей:

Harvia M3 Дровяная каменка для сауны - Harvia M3 имеет грузоподъемность 100 фунтов, прочную конструкцию и имеет гладкий черный графит с стеклянная дверь для вашего удовольствия от просмотра.Блок воздушного потока изготовлен из красивой и прочной нержавеющей стали.

Harvia 26 Дровяная каменка для сауны - Harvia 26 вмещает до 150 фунтов. Если вы используете ее для сауны, это идеальная печь для довольно большой печи.

Спойлер воздушного потока изготовлен из нержавеющей стали. Это красивая и эффективная печь с чугунной дверцей для подачи и окном, создающим красивый свет. Harvia 26 также имеет регулируемые ножки для удобного, но надежного размещения.

Harvia Legend 150 Дровяная каменка для сауны - Harvia Legend - очень красивая печь, дополняющая атмосферу сауны своим естественным внешним видом и чугунной дверью со стеклянным смотровым окном.

Камни, удерживаемые черной рамной системой, покрывают всю поверхность печи вверх, вниз и вокруг (кроме двери), создавая красивый внешний вид. Стекло в двери добавляет ей красоты и естественного обогрева.

Эта дровяная печь для сауны укомплектована устройством вторичного сжигания, отделенным решеткой, что обеспечивает полное и чистое сжигание.

Можно добавить водонагреватель на трубе, что дает этой печи большой плюс в виде дополнительной воды для дополнительного пара и личного использования. Регулируемые ножки хороши тем, что вы можете отрегулировать камни на желаемую высоту и в эстетических целях.

Дровяная печь для сауны - общая

Дровяные печи для сауны были впервые использованы для обогрева в Финляндии и постепенно стали полезными для здоровья и расслабления благодаря так называемой сауне. Небольшие кабины и другие помещения также могут получить выгоду от приятного тепла и дополнительной влажности в воздухе, так что это не только для саун, как упоминалось ранее.

Пар производят в этих печах так, что вода заливает чрезвычайно горячие камни. Вы можете использовать плиту с водой или без воды. Многие старожилы ставили чайник на дровяную печь для дополнительной влажности, которую пар вводил в воздух.

Печь для сауны действует во многом по тому же принципу, за исключением того, что у вас есть камни, обеспечивающие большую площадь пара и более длительное удержание тепла. Агрегаты, к которым вы можете добавить водонагреватель (некоторые поставляются с патрубком для личного потребления горячей воды), можно использовать в удаленных районах, где нет электричества для нагрева воды.

Независимо от того, какую модель вы выберете, с дровяной печью для сауны приятно работать и приятно владеть.

Возврат из сауны в дровяную печь Информация

Вернуться на главную страницу дров

Дровяные печи для саун

Традиционная сауна

Мягкое тепло, мягкий пар и потрескивающий огонь!

Разработан для использования древесины вместо электричества с очень эффективной системой циркуляции пламени. Система равномерно нагревает камни, и сауна быстро нагревается.Тепло эффективно передается камням. Результат - мягкое тепло. Создайте приятный пар, окропив водой камни. Эти обогреватели имеют отличный коэффициент полезного действия (больше тепла, меньше потребляется древесины).

Дровяная каменка для сауны POLAR & HARVIA Характеристики

  • Прочный стальной материал: двухцветная запеченная эмаль и внешний теплозащитный экран из нержавеющей стали, внутренняя часть из сверхпрочной стали
  • Колосниковая решетка чугунная жесткая -
  • 16ПК Имеет стеклянную дверь.* Самая популярная модель
  • Тик OR Ручки из спиральной стали
  • Зольник съемный
  • Выход дымохода на большинстве моделей находится сверху и предназначен для дымохода диаметром 6 дюймов.
  • Дополнительный закрытый резервуар для воды
  • Максимальный размер дров: диаметр 6 дюймов, длина 15 3/8 дюйма
  • Труба для печи не включена ни в одну из этих дровяных печей для сауны и будет предоставлена ​​клиентом.
Модель Мин. / Макс.
Cu Ft
Размеры Грузоподъемность (фунт.) Общий вес в упаковке

Blackline 007

Blackline 16PK
Без резервуара для воды

200/350

212/565

13 дюймов (ширина) x 17 дюймов (ширина) x 24 дюйма (высота)

16 дюймов x 19 дюймов x 29 дюймов

80

100

150

190

Blackline 20PK
Без резервуара для воды

Blackline 20VPK Резервуар для воды

282/776

282/776

20 дюймов x 20 дюймов x 31 дюймов

26 x 20 x 31 дюйм

132

240

Blackline 27-В ПК 282/776 26 дюймов x 21 дюймов x 31 дюймов 90 210
Blackline 28-SL
Внешняя подача
425-988 19 дюймов (ширина) x 21 дюйм (глубина) x 37 дюймов (высота) 132 240

Дровяные печи для саун Nippa

Модель WB / WC - Стандартные дровяные печи для сауны

  • Мягкое тепло, мягкий пар и потрескивающий огонь!
  • Предназначен для использования древесины вместо электричества
  • Коммерческие Литые решетки и двери
  • Стены толстые стальные
  • Зольник совковый
  • Эффективное и быстрое время нагрева
  • 6 Выход дымохода сверху
  • Дополнительный встроенный резервуар для воды
  • Камень для сауны в комплекте

Модель Мин. / Макс.
Cu Ft
Размеры Грузоподъемность (фунт.) Общий вес в упаковке
Модель WB18 448 18x18 дюймов x28 125 235
Модель WB 22 672 18x22 дюймов x28 125 270
Модель WB 24 840 18x24x28 150 380
Модель WC18 448 18 x 18 дюймов x 28 125 235
Модель WC 22 672 18x22x28 125 270
Модель WC 24 840 18x24x28 150 380

Все модели унитазов оснащены открытыми баками прямого нагрева, которые могут быть расположены сзади, справа или слева.

Опции:

  • Удлинитель на 6, 8 или 12 штук для загрузки снаружи. Включает декоративную накладку.
  • Емкость резервуара для воды из оцинкованной стали (12 галлонов) с змеевиком из нержавеющей стали
  • Custom Colors и стеклянные двери

* Запросите ценовое предложение на фрахт * Доставка займет 2 недели * Позвоните для получения руководства по установке

  • Цена: 1320 долларов.50

  • Объявленная цена: 1887,50 $
    Сохранить 30%
  • Цена: 806 долларов.00

  • Объявленная цена: $ 989,50
    Сохранить 19%
  • Цена: 953 доллара.00

  • Объявленная цена: $ 1362,50
    Сохранить 30%
  • Цена: 1172 доллара.50

  • Объявленная цена: $ 1 671,50
    Сохранить 30%
  • Цена: 1602 доллара.00

  • Объявленная цена: $ 2,289.00
    Сохранить 30%
  • Цена: 1981 доллар.00

  • Объявленная цена: 2 830,50 $
    Сохранить 30%
  • Цена: 1110 долларов.00

  • Объявленная цена: $ 1405,00
    Сохранить 21%
  • Цена: 799 долларов.50

  • Объявленная цена: 975,50 $
    Сохранить 18%
  • Цена: 1450 долларов.00

  • Объявленная цена: 1 998,00 $
    Сохранить 27%
  • Цена: 1839 долларов.00

  • Объявленная цена: $ 2 294,00
    Сохранить 20%
  • Цена: 289 долларов.00

  • Объявленная цена: $ 369.00
    Сохранить 22%
  • Цена: 269 долларов.00

  • Объявленная цена: $ 389.00
    Сохранить 31%
  • Цена: 261 доллар.00

  • Объявленная цена: $ 348.00
    Сохранить 25%
  • Цена: 416 долларов.00

  • Объявленная цена: $ 555.00
    Сохранить 25%
  • Цена: 2179 долларов.00

  • Объявленная цена: $ 2 990,00
    Сохранить 27%

Печи бытовые банные

Факторы климата воспринимаются в целом, а не по отдельности.Мы ощущаем лучистое тепло от печи, разницу температур на уровне головы и ног, воздушные потоки и т. Д. Одновременно, и все эти факторы вместе составляют микроклимат. Вопрос в том, можно ли оценить микроклимат. Конечно, на субъективном уровне мы сразу же оцениваем уровень комфорта окружающего микроклимата и ощущаем последствия его воздействия на организм, но можно ли это ощущение измерить объективно? Можно ли воспроизвести определенные климатические показатели, чтобы создать в парилке кусочек рая?

Здесь нам на помощь приходит традиционное оборудование, используемое в метеорологических исследованиях, например, глобусный термометр Вернона (Гораций Миддлтон Вернон, британский физиолог и исследователь условий труда, 1870–1951).В России этот инструмент используется для расчета индекса тепловой нагрузки на окружающую среду (ETL). Индекс термической нагрузки окружающей среды, составной показатель, выраженный в ° С, характеризует общее влияние компонентов микроклимата на организм человека (температура, влажность, скорость воздушного потока и тепловое излучение). За пределами России глобусный термометр используется для определения так называемого WBGT-индекса (Wet-Bulb Globe Temperature), который также показывает влияние микроклимата на организм. Значения индекса ETL настолько важны, что лежат в основе государственных норм условий труда, санитарных и строительных норм.Шаровой термометр характеризует теплопередачу человека, при котором тепло рассеивается в окружающую среду непосредственно за счет излучения кожи и конвекции (охлаждение тепла тела воздухом, окружающим его).

Итак, в наших исследованиях мы измерили температуру в парилке сухим, влажным (замоченным) и шариковым термометром на уровне пола, скамейки и потолка, а затем, взяв все параметры во внимание мы пришли к значению ETL (WBGT), определенной «комфортной температуре».Так что же в наибольшей степени влияет на значение ETL? Естественно, это температура влажного, а не сухого термометра, потому что это отражает легкость процесса охлаждения тела, который происходит, когда мы потеем. Как мы знаем, высокая влажность затрудняет потоотделение и затрудняет потоотделение. Наименее важный фактор - это базовая температура в помещении.

При измерении ETL на разной высоте от пола вверх мы усредняли полученные значения. Чем меньше перепад температур, тем комфортнее проводить время в парилке.Чтобы избежать риска ожога, необходимо свести к минимуму поток горячего воздуха.

В ходе нашего исследования мы провели измерения индекса WBGT в нескольких традиционных русских парных, «банях» с огромными многотонными печами («Уссачевские бани», «Горки 10», санаторий «Жукова 2», спа-бутик Sante de la Russie на Мосфильмовской улице в Москве и в частной бане в городе Железнодорожный), а также в общественной сауне, оснащенной финской электроплитой известного бренда.

Чем выше значение индекса WBGT, тем приятнее парная.Ниже приведены некоторые характеристики исследованных нами парных:

  • Частная баня в городе Железнодорожный, размером примерно 3х4х2,7 м. Русская банная печь занимает целый угол парилки. Время нагрева печи составляет примерно 5 часов зимой и 3,5 часа летом. После достижения температуры парилку можно использовать до четырех дней в семейном режиме. WBGT - 56 ° C.
  • В сауне санатория «Жуковка-2» всеми процессами парилки управляет сауный виртуоз с 35-летним стажем.Сауна создает уникальный пар, в котором почти не ощущается 110 градусов по Цельсию, и вы обнаруживаете, что никогда не хотите выходить из парной. Печь 1982 года постройки, газовая. Он имеет железный сердечник весом 3 тонны. WBGT - 57,5 ​​° C.
  • «Усачевские бани», г. Москва (ул. Усачева, 10). Перед сеансом парилку готовила бригада под руководством «дяди Саши». Многие постоянные посетители сауны приходят сюда из-за знаменитого пара дяди Саши. Переполненная парилка и аплодисменты, которые раздаются, когда посетители входят в нее, свидетельствуют о его искусном искусстве.Нам удалось зафиксировать показатели оборудования, пока клиенты аплодировали. WBGT - 52 ° C.
  • Обычная сауна с электрокаменкой, изготовленная по современной финской технологии. Физические ощущения, испытываемые в парилке, характерны для такого заведения. WBGT - 33,7 ° C.

Ракетная печь для саун прогресс (форум дровяных печей в перми)

Отличный проект.
И спасибо всем за культурные анекдоты об истории сауны.

Я собираюсь ответить "двумя центами" на некоторые из ваших вопросов, даже если я могу прийти слишком поздно:

- Расстояние от стены: Если это деревянная стена, я надеюсь, что это "бочка" эквивалент находится в изолированном асбестом углу. Боюсь, перечитывая ваши записи, что вы приставляете «бочку» к неизолированной стене, а подача топлива в углу.
Скорее всего, вам понадобится тепловой экран.
(Теплозащитный экран: возьмите термостойкую панель - даже немного металлолома поможет, хотя что-то вроде огнеупора, керамической плитки или цементной плиты лучше - несколько болтов и несколько 1-дюймовых прокладок, вырезанных из какого-то типа трубы.Прикрутите панель к стене, используя распорки, чтобы обеспечить зазор в 1 дюйм для потока воздуха между панелью и стеной по всему периметру, особенно сверху и снизу.)

- Расстояние от потолка: проблема. Я вижу ваша точка зрения насчет наклона и большого количества больших людей в небольшом пространстве. Возможно, стоит даже установить блок и снасть, чтобы вы могли повесить элемент цилиндра на месте, пока фиксируете уплотнение на стояке тепла. Или предварительно сложите их внутри каждого другой, затем переместитесь в законченное пространство и попросите двух парней поддержать их обоих, затем закрепите внутренний на свежем герметичном растворе, затем снимите внешний на место.
Я надеюсь, что высота отделки оставляет достаточно места до потолка: каменные обогреватели допускают не менее 18 дюймов, а дровяные печи - нечто большее. Возможно, потребуется потолочный теплозащитный экран.

- Я рад, что вы решили утеплить под топкой.

- Как держать камни:
- У меня возникло бы искушение положить камни прямо на саму металлическую бочку. Это самая горячая часть системы и место, где охлаждение полезно для Проект системы И в саунах, которые я посетил, вы хотите, чтобы камни были достаточно горячими, чтобы они начали грохотать и выпускать пар, когда вы их намочите.Выхлоп очень теплый, но я никогда не слышал, чтобы во время чистки выхлопных газов что-нибудь шевелилось, даже когда мы открываем их, когда система активно горит.
- Вы можете добавить декоративный металлический ободок из трубы того же типа или использовать толстую железную проволоку, чтобы сделать привлекательную клетку. Мне нравятся спирали и кельтские узлы, если у вас есть время. Или используйте свои недавно разработанные навыки кладки, чтобы уложить сухой слой кирпича без раствора, чтобы удерживать камни на месте.

- Очистка кирпичей:
Цементный раствор - это головная боль.Вместо раствора легко сломать кирпич. Если бы это был известковый или глиняный раствор, он бы вас не беспокоил, так как вы можете просто стереть кирпичи вместе, как ластик, зацепить края раствора и отслоить его.
Иногда мы используем сами кирпичи, чтобы сбить раствор, и просто оставляем куски для заполнения. Еще лучше - набор кирпичей (как широкое холодное долото), по которым можно постучать молотком. Во всяком случае, проще для рук, чем ударный молоток. Положите кирпичи на что-нибудь твердое, но не хрупкое, например, на асфальт или небольшой кусок фанеры, чтобы получить хороший удар с меньшим шансом разбить кирпич.
Шлифование последних кусочков может быть более эффективным, чем скалывание, и вы можете делать это с помощью любого достаточно твердого плоского предмета ... например, кирпича.

- Кладка кирпича - дело сложное.
Я все еще учусь, и мне трудно поделиться устно. Лучше всего понаблюдать за работой опытного каменщика около 30 минут, затем попробовать в течение двух часов, а затем снова понаблюдать за ним.
То, что я могу передать устно:
- Используя глиняный раствор, убедитесь, что кирпичи влажные или влажные, чтобы раствор прилипал. Похоже, у вас все в порядке, или ваш раствор достаточно влажный, и в любом случае он отлично держится.
- Не пытайтесь нанести ровный слой раствора, как на старые кирпичи. Вместо этого сделайте красивый гребень из раствора, затем прижмите кирпичи друг к другу, чтобы раствор расплющивался между ними и не образовывались пузырьки воздуха. Вы можете расстелить гребень раствора там, где вы собираетесь разместить кирпич, или «намазать» каждый кирпич, когда кладете его. Затем стучите кирпичом вниз, пока он не станет ровным и ровным. Вы можете сделать то же самое одновременно с боковыми стыками, намазав маслом сторону кирпича небольшим боковым клином, а затем постучав по нему перед тем, как нажать.
- Не нажимайте слишком далеко; проложите весь курс с некоторым пространством для маневра, а затем выровняйте его.
- Также обратите внимание, как угловые стыки в вашем туннеле для ожогов образуют спираль, как солнечное колесо или свастику?
Это хороший трюк, так что вы можете делать внутренние углы без беговых стыков, изменяя спираль по или против часовой стрелки. Когда у вас есть прямая линия вдоль одной стороны коробки, как на нижнем слое красных кирпичей, тогда вам нужно будет разрезать кирпичи половинной длины, или вам очень повезет, чтобы получить ровные размеры на следующем этапе.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
