При устройстве отопительной системы в частном доме или квартире очень важно знать, как рассчитать мощность радиатора отопления. От правильного подбора батарей по этому параметру зависит эффективность и экономичность обогрева комнат.
Теплоотдача радиатора
Теплоотдача или тепловая мощность является основным параметром, для отопительных приборов. Эта величина характеризует количество тепловой энергии, которую батарея отдает воздуху в помещении. Измеряется теплоотдача в ваттах.

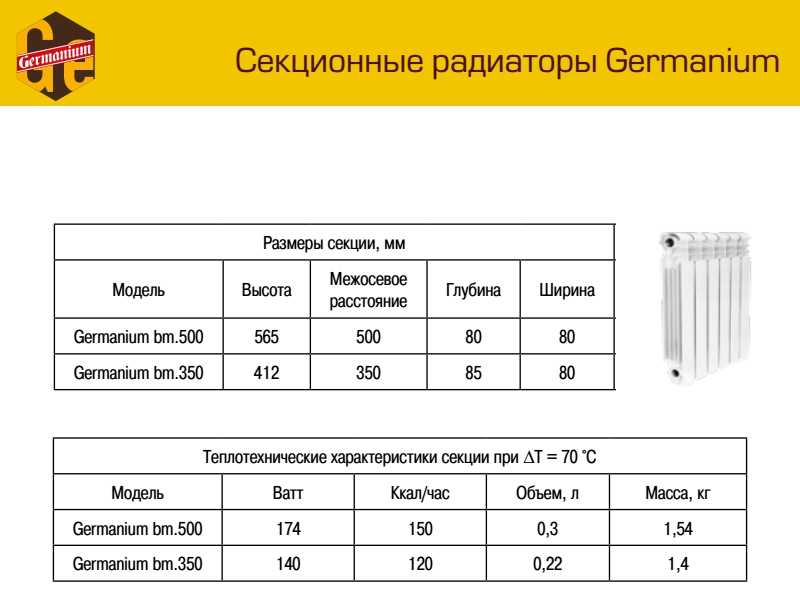

Для секционных батарей указывается мощность на одну секцию. В среднем одна секция алюминиевого радиатора с межосевым расстоянием имеют мощность 190-205 Вт. Аналогичные биметаллические батареи имеют мощность 180-185 Вт на одну секцию. Соответственно, общая мощность радиатора определяется по следующей формуле:
Pрад=N*P, где
Pрад — общая мощность отопительного прибора, Вт;
N — количество секций;
P — мощность одной секции, Вт.
Комплектуя радиатор необходимым количеством секций, можно подобрать требуемую общую мощность, достаточную для обогрева конкретного помещения. Таким образом, определение числа секций батареи является ключевой задачей при подборе отопительного прибора.
Простой расчет количества секций
Считается, что на 1 квадратный метр площади помещения с высотой потолков 2,7 метра необходимо 100 Вт тепловой мощности. Это позволяет задействовать самый простой метод расчета количества секций, который можно сделать по следующей формуле:
N=S/P*100, где
N — количество секций;
S — площадь комнаты, м2;
P — мощность одной секции, Вт.
Сравнительные данные необходимого количества секций для алюминиевых и биметаллических радиаторов приведены в следующей таблице:
|
Тип радиатора |
Межосевое расстояние, мм |
Мощность, Вт |
Площадь комнаты, м2 (высота потолка 2,7 м) |
||||||||||||||||
|
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
36 |
38 |
40 |
|||
|
Требуемое количество секций |
|||||||||||||||||||
|
Алюминий |
350 |
138 |
6 |
7 |
8 |
9 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Биметалл |
350 |
130 |
7 |
8 |
9 |
10 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Алюминий |
500 |
185 |
5 |
6 |
7 |
8 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
|
Биметалл |
500 |
180 |
6 |
7 |
8 |
9 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
Однако данный метод не учитывает много дополнительных параметров и дает только приблизительные результаты.
Погрешность может достигать 20% и более, что является существенным отклонением, особенно для помещений большой площади. При недостаточном количестве секций мощности радиатора будет не хватать, и в помещении будет слишком холодно. Если установить слишком большое количество секций, то мощность батареи будет избыточной. Это приведет к чрезмерному обогреву. Для автономных систем отопления это значит нерациональное расходование энергоносителя и повышенные нагрузки на оборудование.
Уточненный расчет
Если вас интересует, как рассчитать мощность батареи отопления и определить требуемое количество секций с максимальной точностью, то необходимо использовать поправочные коэффициенты. Эти коэффициенты учитывают индивидуальные характеристики конкретного помещения, например, материал и толщину стен, тип остекления, климатические условия и т.д.
Наиболее важными являются следующие поправочные коэффициенты:
- К1 — коэффициент, учитывающий тип остекления.
При двойном остеклении деревянными рамами его значение принимается 1,27; при остеклении пластиковыми окнами с однокамерным стеклопакетом — 1,0; с двухкамерным стеклопакетом — 0,85. - К2 — коэффициент, который учитывает теплоизоляционную способность стен. При слабой теплоизоляции — 1,27; хорошая теплоизоляция (например, кирпичные стены в два слоя) — 1,0; высокая теплоизоляция (например, утепленные стены) — 0,85.
- К3 — коэффициент для учета отношения площади остекления к площади помещения: при соотношении 0,5 — коэффициент 1,2; при соотношении 0,4 — 1,1; при соотношении 0,3 — 1,0; при соотношении 0,2 — 0,9; при соотношении 0,1 — 0,8.
- К4 — коэффициент который учитывает среднестатистические показатели температуры для конкретного региона в течение отопительного сезона. Значения К4 при разных температурных показателях: при -35 — 1,5; при -25 °С — 1,3; при -20 °С — 1,1; при -15 °С — 0,9; при -10 °С — 0,7.
- К5 — коэффициент, который учитывает количество внешних стен в помещении: четыре стены — 1,4; три стены — 1,3; две стены — 1,2; одна стена — 1,1.
- К6 — коэффициент, который учитывает тип помещения, которое расположено выше: неотапливаемое чердачное помещение — 1,0; отапливаемый чердак — 0,9; жилые отапливаемые помещения — 0,8.
- К7 — коэффициент, который учитывает высоту потолка в комнате: 2,7 м — 1; 3 м — 1,05 м; 3,5 м — 1,1; 4 м — 1,15.
При двойном остеклении деревянными рамами его значение принимается 1,27; при остеклении пластиковыми окнами с однокамерным стеклопакетом — 1,0; с двухкамерным стеклопакетом — 0,85.
Требуемая мощность для отопления помещения с учетом данных поправочных коэффициентов рассчитывается по следующей формуле:
КТ = 100 Вт/м2*S*К1*К2*К3*К4*К5*К6*К7, где
КТ — требуемая тепловая мощность, Вт;
S — площадь помещения, м2;
К1…К7 — поправочные коэффициенты.
После определения требуемой тепловой мощности остается только рассчитать необходимое количество секций по формуле:
N=КТ/P, где
N — количество секций, необходимое для эффективного обогрева помещения;
КТ — требуемая тепловая мощность, Вт;
P — тепловая мощность одной секции по паспорту, Вт.
Воспользовавшись этим расчетом, вы сможете легко подобрать радиаторы, которые оптимально подойдут для отопления ваших помещений.
22 Марта 2018
Инструкции
Есть вопросы о продукции Lammin?
Чтобы приобрести инженерную сантехнику оптом или стать дилером Lammin, звоните!
+7 (800) 700-83-55
+7 (800) 700-83-55
Как самостоятельно рассчитать количество радиаторов отопления?
Допустим у Вас помещение площадью 18 кв.метров (длина – 6 метров, ширина — 3метра, высота 2.6 метра /стандартная комната в пятиэтажном доме построенном в советские времена/)
Первое. Рассчитываем объем комнаты ( 6м.х3м.х2,6м=46,8м.куб.)
Второе. Для обогрева одного куб.м. в климатических условиях средней полосы России необходима тепловая мощность 41 ватт. Умножаем объем V на 41 ( 46.8х41=1918,8 вт.). Округляем полученный результат до 1900 вт.
Как определить необходимое количество?
Очень просто. У любого радиатора отопления непосредственно на упаковке или в документации имеется техническая информация о тепловой мощности радиатора. Например, на нашем сайте в каждом типе радиаторов имеется таблица с указанием тепловой мощности определенного радиатора, его геометрических размеров и цены.
Что такое тепловая мощность радиатора
отопления?Это то количество тепловой энергии, которую способен он отдать со своей поверхности во внешнюю среду в определенных температурных интервалах, которые указываются в его технических характеристиках. Производители радиаторов обычно завышают на свои изделия тепловую мощность. Поэтому, для надежности лучше прибавить к расчетной мощности радиатора 20%. Получаем конечную тепловую мощность для квартиры указанных размеров с одним окном 1900 Вт.+20%.=2280 Вт или 2,3 Киловатта.
Внимание! Как быть, если ваша квартира очень «холодная».
Например, она находится на северной стороне дома, у нее несколько окон или не застекленный балкон, стены недостаточно утеплены и она находится на последнем этаже и т.д.
В этом случае вместо 41Вт на 1куб.м необходимо сделать поправку на повышенный коэффициент 47 Квт. Получаем следующие расчеты. Умножаем объем (вместо 41Вт применяем 47Вт), 46.8 м.куб х47 Вт= 2200вт.)
Поэтому Вам необходим радиатор отопления с более большой теплоотдачей, которая равна 2,2 Киловатта. Рекомендуем опять же для надежности прибавить 20% к полученному результату 2,2Квт +20%=2.64Квт. В этом случае Вы уже точно не замерзнете. Поверьте, лучше купить радиаторы с запасом мощности, чтобы в дальнейшем не жалеть не о чем — это факт проверенный временем. Погода в последнее время становится абсолютно непредсказуемой.
Еще один, упрощенный способ расчета тепловой мощности. Тепло, которое отдают радиаторы отопления помещению, в среднем равны 1Квт. мощности на 10кв. метров помещения. К этому показателю необходимо прибавить еще 15%.
Этот метод предполагает более завышенный метод расчета по тепловым показателям, зато в этом случае можно уменьшить тепловой режим радиаторов различными методами. В наших климатических условиях расчет с запасом просто необходим. Лучше перестраховаться лишний раз. Как говориться, легче убавить, чем прибавить. Переделывать и добавлять всегда дороже.
Для первоначальной оценки этих методов вполне достаточно. Каким образом можно регулировать теплоотдачу радиаторов отопления? Регулировка может быть автоматической и ручной. Для автоматической — устанавливаются специальные приборы, контролирующие установленный диапазон желаемой температуры. При ручной регулировке применяются термостатические вентили, устанавливаемые непосредственно на сам радиатор. Они регулируют поток теплоносителя (вода, антифриз) в заданной температуре с тем расчетом, чтобы был достигнут наилучший показатель теплообмена на всех участках радиатора.
Существуют другие, более точные методы расчета, которыми пользуются специалисты, где учитывается следующее:
1.
Температурные показатели региона
2. Общие тепловые потери поверхностей отапливаемого помещения
3. Схема подключения радиаторов отопления.
4. Количество окон в помещении, их размер и количество камер.
5. Кратность воздухообмена отапливаемого помещения с улицей и другими смежными помещениями в доме.
6. Расчётную температуру подачи теплоносителя и ее обратные показатели.
7. Скорость циркуляции теплоносителя.
8. Тепловая мощность радиатора и его температурный режим указанные производителем.
9. Давление в системе отопления.
10. Другие показатели, которые необходимо учесть при индивидуальном или многоэтажном строительстве.
Что необходимо учесть перед покупкой радиаторов отопления?
Отдача тепла в помещение зависит от того, в каком месте расположены радиаторы и способ их подключения к системе теплоснабжения. В первую очередь радиаторы отопления необходимо установить под окнами, именно в этом месте будут самые большие тепловые потери, которые необходимо учитывать.
Нагретый воздух, поднимаясь вверх, создает вертикальную тепловую завесу и препятствует распространению холода от окна внутрь помещения. Смешиваясь с холодным воздухом, конвекция становится гораздо сильнее, что способствует очень быстрому прогреванию всего помещения.
Учтите, что расстояние от пола до радиатора и от радиатора до подоконника должно быть в пределах 100мм. Самый лучший вариант, когда радиатор будет на всю ширину проема, меньше можно, но не менее 50% от ширины. Подоконник лучше делать не широким, для того чтобы теплый воздух поднимался ближе к стеклу.
В комнатах, которые находятся в углу дома, вдоль наружных «глухих» стен желательно разместить дополнительные радиаторы, как можно ближе к углу. Стояки отопления необходимо размещать по углам помещения, где наиболее холодные места. Этим самым, внутренние стороны углов не будут промерзать и отсыревать.
Надеемся, что эта информация поможет Вам самостоятельно подсчитать необходимое количество радиаторов (секций) для вашего дома.
Удачи.
Мощность радиатора — SimplifyDIY
Кухня
Полы
Стены и потолки
Окна и двери
Сантехника и отопление
Электрика
Планирование и проектирование
Строительные работы
Инструменты и материалы
Сад
Внешний вид
Торговцы
Общая выходная мощность радиатора
Измерьте ширину и высоту вашего радиатора, затем используйте соответствующую таблицу ниже, чтобы определить выходную мощность в ваттах.
- 1 киловатт (кВт) = 1000 ватт.
- 1 Вт составляет прибл. 3,4 БТЕ/час, или
- 1000 БТЕ/час = 293 Вт.
Одинарная панель
| Одна панель |
| |||||||||||||||||||
| Height |
|
|
Single panel with fins
| Single Panel with fins |
| |||||||||||||||||||
| Высота |
|
|
Двойная панель
| Double Panel |
| |||||||||||||||||||
| Height |
|
|
Double panel with fins
| Double Panel with fins |
| |||||||||||||||||||
| Высота |
|
|
| Double Panel with double fins |
| ||||||||||||||||||
| Height |
|
Further information and useful links
- Знакомство с радиаторами
- Радиаторные термостаты и клапаны
- Системы горячего водоснабжения
- Выбор нового котла
- Find a Radiator Supplier near you
- The Gas Safety Register
- Gas Regulations
Site Pages
- Useful Links
- Ссылка на нас
- Глоссарий «Сделай сам»
- Добавление отзывов клиентов
- Партнеры SimplifyDIY
Избранные статьи
- Варианты обогрева ванной комнаты
О нас | Свяжитесь с нами | Забытый пароль | Ссылка на нас | Политика конфиденциальности | Условия использования | Руководство по функциям поиска
Простое руководство Расчет кВт отопления или БТЕ на комнату и сокращение выбросов CO2.
Простое руководство по расчету кВт отопления на комнату.
IntelliHeat пошаговый метод, как купить электрические радиаторы нужного размера и мощности для каждой комнаты.
Выбор новой или сменной системы отопления достаточно напряженный процесс, при этом не нужно беспокоиться о том, как подобрать
электрический радиатор правильного размера для каждой комнаты. Возможно, вы выбрали радиатор мощностью 1,5 кВт и теперь задаетесь вопросом, достаточно ли его для обогрева каждой комнаты вашего размера? Если это правильные размеры, или, возможно, у вас есть комнаты средней площади 12 квадратных метров, и вам нужно знать правильную мощность, необходимую для обогрева каждой комнаты. Онлайн-калькулятор кВт отопления Быстрый поиск в Интернете покажет вам множество онлайн-калькуляторов, которые можно использовать, но знаете что? Они ВСЕ РАЗНЫЕ. Все они задают разные вопросы, запрашивают разные измерения и просят вас подтвердить разные основные параметры.
Так какой из них даст вам правильный ответ? Все они дадут один и тот же ответ? Как вы можете решить, кому из них доверить комфорт всей вашей семьи в течение следующих десяти лет?
Каждый онлайн-калькулятор размера радиатора — это всего лишь алгоритм, который даст вам приблизительный расчет, если вы живете в обычном доме. Но есть ли у среднего дома изоляция полых стен? Двойное остекление? Утепление пола? Утепление чердака? двухквартирный дом? А вы УВЕРЕНЫ, что живете в обычном доме? Есть ли спецификация того, что они считают средним?
Предположим, вы живете в квартире с квартирой внизу или вверху. Будет ли ответ таким же? Может ли алгоритм знать, сколько форм теплопотерь в каждой из ваших комнат? Если размеры ваших комнат одинаковы, будут ли потребности в кВт для каждого радиатора одинаковыми, не зная, сколько дверей и окон в каждой отдельной комнате?
Размер помещения за вычетом причин потерь тепла Существует множество причин потерь тепла, которые НЕОБХОДИМО учитывать для КАЖДОГО ПОМЕЩЕНИЯ, и онлайн-калькулятор ДОЛЖЕН узнать обо всех из них, чтобы точно рассчитать мощность электрического радиатора в кВт.
размер.
- Размер отапливаемой площади (в метрах), включая длину, ширину и высоту: одинарное, двойное или тройное остекление и тип это дерево, металл или PUVC.
- Способ утепления полых стен, чердака и пола.
- Количество внутренних и наружных дверей, количество окон с открывающимися огнями.
- Возведение стен
- Возраст объекта, когда он был построен
- Высота потолков.
- Общая площадь окна в квадратных метрах.
- Номера наружных стен.
- Уровень собственности (этаж).
- Это одноэтажное здание? Расположение почтового индекса.
- Какой тип и в каком количестве используется изоляция кровли.
- Конструкция пола и конструкция подпола.
- Средняя внешняя температура и термальная зона вашего города (которая сильно различается для Шотландии, прибрежных городов, внутренних городов и сельских деревень).
- Внешняя стена каких комнат выходит на север?
- Ваша личная потребность в отоплении.
- Планирование системы зонального отопления должно начинаться заранее, потому что система зависит от эффективности оболочки здания и плана этажа.
Расчеты тепловой нагрузки для дома с хорошей изоляцией, построенного после 1976 года, основаны на требовании 35/45 Вт на м2. Эти тепловые нагрузки учитывают конкретные значения U, указанные для каждого упражнения, и были получены в качестве консервативной оценки из-за переменного географического расположения объектов.
Любой онлайн-калькулятор, который НЕ включает все эти параметры, дает только приблизительное руководство, а НЕ точный и надежный ответ. Или вы предпочитаете совет опытного специалиста по электрическому отоплению?
Перегрев вашего дома является незаконным Проблема с «приблизительным» расчетом тепла, выполненным онлайн, заключается в риске чрезмерной мощности отопления, необходимой для каждой комнаты.
Всего один дополнительный радиатор на комнату может добавить сотни к стоимости, что плохо для вас, но хорошо для интернет-магазина, который затем продаст БОЛЬШЕ радиаторов.
Точный расчет тепла, необходимого для вашего дома, регулируется законодательством SAP 2012 (Стандартная процедура оценки энергетического рейтинга жилых помещений SAP ), что делает незаконным установку БОЛЬШЕГО количества кВт тепла, чем вам нужно. Экономия ваших денег, экономия потраченной энергии и сохранение планеты. Это все равно, что купить танк «Тигр» для стрижки газона! Среднему современному дому потребуется около 10 кВт тепла, так зачем вам устанавливать котел мощностью 35 кВт? Всегда консультируйтесь с опытной отопительной компанией, прежде чем покупать в Интернете больше, чем вам нужно. В противном случае, когда вы продаете свою недвижимость, вы не получите хороший сертификат энергоэффективности.
Это законодательство означает, что более низкие углеродные факторы в SAP изменят конструкцию нагрева.
SAP используется для оценки энергопотребления и выбросов углерода в соответствии с документом L, утвержденным строительными нормами, в жилых зданиях, в то время как SBEM является эквивалентным инструментом для нежилых зданий. SAP с сокращенными данными (RdSAP) используется для создания сертификатов энергоэффективности. Полная информация по этой ссылке: https://www.cibsejournal.com/general/sap-in-building-regulations/
Расчеты отопления IntelliHeat — это только половина того, что мы делаем каждый день для наших клиентов. Расчеты дадут вам ориентировочный размер высокого уровня, который затем можно превратить в ТОЧНУЮ КОНСУЛЬТАЦИЮ из быстрого и простого телефонного звонка нашему эксперту по расчету отопления. Реальный человек, который доступен в рабочее время, чтобы поговорить с вами о ваших потребностях в отоплении, дать рекомендации по различным диапазонам радиаторов, вашим конкретным вопросам собственности и индивидуальным требованиям членов вашей семьи.
Остерегайтесь дешевых обогревателей, продаваемых через Интернет без адреса в Великобритании, компании или номера телефона, признанного в этой стране. В следующем месяце или следующей зимой решить проблему с китайским импортером будет очень сложно.
Когда вы звоните нам в IntelliHeat; вам не нужно рассчитывать «градусо-дни» или киловатт-часы, так как мы делаем все это за вас, и затем мы можем направить вас к одному из наших местных квалифицированных, обученных и авторизованных установщиков IntelliHeat, которые могут установить выбранные вами радиаторы без суетиться или суетиться.
интеллектуальное-тепло-электрическое-отопление-Зонирование Выводы- Никогда не полагайтесь на приблизительный расчет онлайн для комфорта вашей семьи. Скорее всего, вам придется платить за большее количество радиаторов, чем вам действительно нужно.
- Обратитесь к производителю или опытному консультанту по отоплению, чтобы рассчитать точную потребность в BTU (британские тепловые единицы) или KWH (киловатт-часы) для соответствия строительным нормам, экономии энергии и сокращения счетов за отопление.
