Как правильно соединить секции биметаллического радиатора: Как добавить секции к биметаллическому радиатору. Способы соединения и максимальное количество секций.

Содержание

комплектующие для монтажа, схема подключения и устройство приборов, как соединить секции и сколько нужно кронштейнов для батарей

Биметаллические радиаторы отопления сегодня наиболее востребованы. Их популярность постоянно растет. Такие приборы применяют чаще, чем аналогичные изделия из алюминия или чугуна. Материал, из которого сделаны биметаллические радиаторы, может противостоять высокому давлению, и не подвергается коррозии, что позволяет более безопасно использовать систему отопления в квартирах или частных домах.

Такие радиаторы можно при необходимости устанавливать своими силами, так как эта работа проводится достаточно просто. Основная задача при этом – знать, как правильно провести расчеты монтажа, выбрать нужное количество батарей и грамотно их установить.

Устройство батарей

Биметаллические батареи достаточно просты по своей конструкции. Они включают в себя сами радиаторы и трубы, которые примыкают к ним. На местах стыковки эти элементы соединяются при помощи сварки. По радиатору проходит металлическая труба. Такой материал наиболее эффективен для использования в системах отопления, так как он может долго держать тепло и выдерживать большое давление.

Чтобы труба не подвергалась коррозии, она сверху покрывается алюминиевым составом, который увеличивает ее характеристики теплопроводности. Поэтому батарея и называется биметаллической. Материал отличается долговечностью, надежностью и лучшими эксплуатационными характеристиками.

Радиаторы такого типа могут быть следующими:

  • с усиленными каналами;
  • со стальным каркасом.

Последние защищены лучше, а потому они не подвергаются коррозии и могут выдерживать большое давление. Монтировать такие изделия рекомендуется в помещениях совместно с другими элементами отопления на основе железа. Сегодня можно найти биметаллические приборы разного типа и моделей, которые идеально подойдут для того или иного жилья.

Чтобы они идеально вписались в квартиру и могли выполнять свои функции максимально эффективно, важно перед установкой провести точный расчет и определиться, какое количество секций понадобится.

Правила и выбор места

Перед монтажом надо определиться с местом, где будут монтироваться биметаллические радиаторы. Этот этап является важным. Если предварительно не продумать этот шаг, батарея не сможет эффективно выполнять свои функции.

Специалисты рекомендуют монтировать батареи так, чтобы обеспечивать тепловой барьер возле оконного проема, который будет препятствовать поступлению из него холодного воздуха. Прогретый же воздух от батареи будет подниматься вверх и не давать возможности холодному воздуху проникать в помещение.

Это также поможет уменьшить количество конденсата на окнах и снизить расходы на отопление, так как воздух в комнате будет прогреваться равномерно. При этом важно поставить радиатор ровно посередине окна. Допустимое отклонение составляет всего 2 см.

Также важно правильно разместить радиаторы относительно подоконника. Слишком маленькое расстояние до него не даст возможности циркулировать воздуху, что уменьшит эффективность отопления. Рекомендуется расстояние между прибором и подоконником делать не менее 6 см.

При этом нужно выбрать батарею такого размера, чтобы она находилась на расстоянии минимум 8 см от пола. Таким способом можно правильно установить биметаллические радиаторы и увеличить эффективность их работы.

Расчет количества секций

Чтобы произвести точный расчёт, лучше доверить такую работу мастерам. Если же такой возможности нет, то можно и провести его и самостоятельно. Для этого особых знаний и умений не потребуется.

Надо только знать два показателя:

  • мощность модели радиатора;
  • площадь помещения, где он будет установлен.

Первый показатель можно найти в паспорте к изделию. Устанавливается он производителем. Далее потребуется посчитать размеры комнаты по периметру и разделить эту величину на 10.

Полученные показатели делятся на мощность радиатора. В результате получается число, которое подскажет пользователю, какое количество секций должны иметь все батареи в помещении. Если установка будет проведена с учётом этих параметров, то квартире можно создать идеальную систему отопления.

Тонкости монтажа

Монтаж батарей делается только по инструкции, которая есть в паспорте к приборам. Там четко описана вся процедура для батарей той или иной модели. Стоит отметить, что все работы по монтажу батарей проводятся, когда они находятся в полиэтиленовой пленке, которая устанавливается на них производителем.

Снимать ее можно только по окончанию процесса установки.

Собрать систему отопления самостоятельно и соединить между собой все элементы можно без проблем, если нет возможности воспользоваться услугами специалистов. Но перед тем как устанавливать приборы, надо ознакомиться с определенными правилами.

При проведении работ следует учитывать такие нюансы:

  • Радиатор должен располагаться по центру окна.
  • Все элементы крепления и стыковки должны размещаться на одном уровне от пола помещения.
  • Установка батарей проводится только горизонтально.
  • Расстояние прибора от стенки должно составлять в среднем 4 см. Если оно будет изменено в большую или меньшую сторону, то тепло не будет распределяться по помещению равномерно.
  • Нужно точно выбирать расстояние между полом и прибором. Оно должно быть не менее 8 см. При нарушении этих параметров теплообмен понизится. Также пользователю придется часто чистить радиаторы от пыли. Это приведет к тому, что температура в помещении будет неравномерной.
  • Важно правильно поставить радиатор, учитывая расстояние до подоконника.

Алгоритм работы по установке биметаллического прибора таков:

  • Делается разметка на стене.
  • Проводится фиксация кронштейна. Иногда для этого могут потребоваться раствор и перфоратор.
  • На закрепленные кронштейны ставится радиатор.
  • Проводится подсоединение батареи к трубам.
  • Монтируется термостатический кран на батарее.
  • Ставится клапан для стравливания воздуха из системы.

Инструменты и материалы

Для того, кто будет производить монтаж биметаллического радиатора, важно заранее правильно подготовиться к этому процессу. Рекомендуется начать с подбора трубы нужного диаметра, с помощью которой прибор будет крепиться к системе. Важно также при покупке труб приобрести и монтажный набор.

Такие наборы продаются в обычном строительном магазине и содержат в комплекте:

  • кронштейн;
  • переходники;
  • прокладки;
  • клапан для выпуска воздуха;
  • пробки.

Также важно приготовить гаечные ключи, герметик для заделки стыков, молоток, ножовку по металлу, чистую ветошь и ёмкость, куда будет сливаться вода из системы. В некоторых случаях может понадобиться перфоратор с бурами и дюбеля.

Важно под рукой иметь и нивелир с разводным ключом. Нужно приготовить карандаш для нанесения меток и рулетку. Все эти элементы и комплектующие необходимо приобрести заранее, чтобы потом не было простоев при работе.

Схемы способы подключения

Важным в работе является не только монтаж биметаллического радиатора, но и его подключение. Оно обычно боковое, поэтому процесс не вызывает трудностей, но чтобы все работы были проведены правильно, нужно соблюдать определенные нюансы:

  • Выбирайте резьбу одного направления на футурках и гайках, так как в противном случае могут возникнуть течи на месте соединения элементов.
  • Применяйте только те фурнитуру и остальные элементы, которые соответствуют по диаметру трубам системы отопления. Если это будет не так, то возможна разгерметизация системы от давления при работе.
  • Стыки следует промазывать герметиком, устойчивым к высоким температурам. Используйте специальные ленты для соединения труб, переходников и заделки прочих стыков.
  • Соединение важно производить без срывов резьбы.

При работе стоит избегать перекоса труб или создания участков с прямыми углами. Всё это может привести к прорыву коммуникаций. Первый запуск надо проводить осторожно. Воду стоит подавать в систему с маленьким напором, чтобы она постепенно заполняла все радиаторы и входы.

По окончанию заполнения системы водой важно спустить лишний воздух при помощи кранов. Эксплуатироваться металлические радиаторы могут только после того, как будет проведено полное испытание системы. Это поможет избежать проблем в будущем.

Если при первом запуске будет обнаружена течь, то ее нужно немедленно устранять.

Советы и рекомендации

Также при монтаже важно соблюдать следующие рекомендации:

  • Перед началом работ нужно слить воду с системы отопления или перекрыть подачу воды до места, где будет монтироваться биметаллическая батарея.
  • Перед тем как подключить батареи к трубам, важно их собрать. Обычно такая работа проводится на заводе. Но при проведении монтажа своими силами важно проверить еще раз, все ли элементы на месте. Также при необходимости надо подтянуть все стыки батареи. Это поможет избежать вынужденной доработки при запуске системы, если в ней появится течь.
  • Чтобы система была герметична, не рекомендуется места стыковки труб и радиаторов зачищать абразивными материалами.
  • Производитель в конструкции своего изделия может использовать как левую, так и правую резьбу. Об этом следует помнить в начале проведения работ.
  • Важно правильно выбирать материалы фитингов. Традиционными считаются изделия, которые устойчивы высокой температуре.
  • Перед работой надо тщательно рассчитать схему подключения. Это будет способствовать тому, что система отопления будет работать максимально эффективно, а также тому, что батареи будут полностью и равномерно заполняться горячей водой.
  • После окончания работ по монтажу надо заполнить систему водой. Делать это следует плавно. Резкое открытие крана может привести к гидравлическому удару, что повредит всю систему.
  • После заполнения системы лишний воздух нужно убрать при помощи специальных воздушных кранов.
  • Клапан надо затягивать только с помощью динамометрического ключа. Это позволит не сорвать резьбу при затягивании.

Также стоит помнить, что при эксплуатации радиаторы не нужно закрывать экранами и ширмами или монтировать их в ниши в стене. Это негативно скажется на работе радиатора, так как циркуляция воздуха будет ухудшаться, что приведет к увеличению счета за отопление.

О том, как установить биметаллические радиаторы своими руками, смотрите в следуюшем видео.

Какие биметаллические радиаторы отопления лучше?

Содержание

  1. Об особенностях биметаллических радиаторов
  2. Конструктивное исполнение – основные разновидности
  3. Важные характеристики
  4. Популярные производители
  5. На чем остановить свой выбор?



1.

Об особенностях биметаллических радиаторов

В вопросе радиаторного отопления все чаще предпочтение отдается биметаллическим приборам. Их устанавливают в частных и многоквартирных домах, в том числе в высотных. Несмотря на то что на европейском рынке изделия представлены уже несколько десятков лет, в России они только набирают популярность. И неспроста. Ведь часто перед покупателем стоит выбор между алюминиевыми и стальными приборами. Биметаллические радиаторы изготовлены из двух этих металлов и обладают преимуществами тех и других. Сердцевина – расположенные вертикально и горизонтально трубки из стали, по которым проходит теплоноситель. Оболочка выполнена из алюминия. Такое конструктивное решение делает прибор практически идеальным. В доказательство приведем список преимуществ биметаллических радиаторов.

  • Устойчивость к высокому давлению воды дает возможность использовать приборы в многоквартирных домах. Рабочее давление может достигать 20 атм, а во время испытаний приборы подвергаются давлению до 30 – 40 атм.
  • Высокая теплоотдача обеспечивает эффективный обогрев. К примеру, от одной секции можно получить до 170 Вт тепловой мощности.
  • Возможность выдерживать высокие температуры делает приборы пригодными для систем, где теплоноситель нагревается до температуры свыше 100 °С.
  • Неподверженность коррозии не только продлевает срок службы радиаторов, но и допускает использование их с теплоносителем, имеющим инородные включения, что характерно для центральной отопительной системы.
  • Установка терморегулятора на радиатор позволяет контролировать температуру в помещении, делая ее комфортной.
  • Современный дизайн и многообразие размеров дают возможность выбрать оптимальный вариант для жилой комнаты, кабинета, офиса.
  • Долгий срок службы делает биметаллические радиаторы очень выгодным приобретением, ведь они могут безотказно прослужить до 25 – 30 лет.

Есть ли у таких приборов минусы? Да. Во-первых, это высокая цена, хотя и вполне оправданная надежностью и долговечностью приборов. Во-вторых, требование к теплоносителю – нежелательно наличие кислорода в нем. В-третьих, из-за конструктивных особенностей небольшая проходимость стальных труб может стать причиной накапливания отложений. Однако эти недостатки меркнут на фоне достоинств и к тому же не столь значительны, как минусы изделий из других материалов.

С особенностями мы разобрались. Теперь нужно выяснить, какие биметаллические радиаторы отопления лучше. Они различаются по конструкции, технологии изготовления, рабочим параметрам и, конечно, цене. Разобравшись в этих аспектах, вы сможете безошибочно подобрать подходящий вариант.



2. Конструктивное исполнение – основные разновидности

Секционные радиаторы (на рисунке слева) состоят из отдельно выполненных секций, которые соединены ниппелями. Для герметизации стыков используются прокладки. При необходимости секцию можно убрать или заменить, что очень выгодно с точки зрения ремонтопригодности. Однако места соединений являются потенциально опасными для образования протечек. Давление не должно превышать 20 – 30 атм. При правильной эксплуатации срок службы секционных радиаторов может достигать 25 лет.

Монолитные радиаторы (на рисунке справа) изготавливаются иным способом. Элементы стального сердечника соединяются посредством сварки, что обеспечивает высокую надежность. Конструкция получается неразборная, зато способна выдерживать давление до 100 атм. Срок службы приборов может достигать 50 лет. Однако стоимость их высока.

Делая выбор между секционными и монолитными моделями, стоит задуматься не только о том, какие биметаллические радиаторы отопления лучше. Каждый из них отлично справляется со своей задачей в определенных условиях эксплуатации. Гораздо важнее исходить из того, где они будут устанавливаться и какой показатель давления в системе. Если это частный дом, коттедж или пятиэтажка с индивидуальным котлом, практичным приобретением будут секционные приборы. Для высотных домов лучшим, хоть и более дорогим, вариантом являются монолитные радиаторы. Установив их, вы можете быть уверены, что в течение долгих лет они будут исправно работать несмотря на превышение давления в системе и прочие негативные факторы.

Внимание! Важно различать биметаллические радиаторы и так называемые полу-биметаллические. У последних сердечник выполняется из стали не полностью – она используется только для усиления вертикальных трубок. Следовательно, при эксплуатации происходит контакт алюминия с водой, что вызывает риск коррозии при наличии примесей в воде. Однако теплоотдача моделей такая же, как у биметаллических, а стоимость ниже. Можно покупать их в частные дома и коттеджи, где пользователь следит за качеством теплоносителя.



3. Важные характеристики

Условия эксплуатации диктуют требования к эксплуатационным характеристикам приборов. Одно дело – радиатор для квартиры в доме со старой, изношенной системой отопления. Другое дело – модель для нового коттеджа с автономной отопительной системой и необходимостью отапливать большое помещение. В каждой ситуации есть свои нюансы, и только знание технических характеристик поможет избежать ошибок.

Тепловая мощность

На этот показатель следует обратить внимание в первую очередь, так как от него зависит площадь помещения, которую способен отапливать прибор. Принято считать, что на 10 кв. м приходится 1 кВт тепловой мощности. Данная закономерность берется за основу, если в помещении хорошая теплоизоляция, а высота потолков не превышает 3 м. Так, для комнаты площадью в 15 кв. м подойдет радиатор с показателем в 1,5 кВт. Если же площадь помещения больше, например 20 кв. м, есть два варианта. Можно купить один прибор мощностью в 2 кВт или два по 1 кВт. Второй вариант практичнее. Дело в том, что с увеличением мощности увеличивается и количество секций: у модели на 2 кВт их может быть более 10. Как показала практика, такие радиаторы прогреваются хуже, чем два по 5 секций. В каких еще случаях лучше приобрести два прибора вместо одного мощного? Например, если комната угловая или имеет вытянутую форму. Два источника тепла сделают процесс обогрева более эффективным.

Давление

Следует отталкиваться от значения давления теплоносителя в отопительной сети, куда будут встраиваться биметаллические радиаторы, и сопоставлять его с характеристикой прибора. Для частных домов и коттеджей, где давление контролируется и является стабильным, можно выбрать модель с показателем в 10 атм. Для многоквартирных домов лучше покупать прибор с более высоким значением – до 20 – 35 атм. Отметим, что многие производители указывают давление в барах, что в принципе соответствует значениям в атмосферах. Также в характеристиках встречаются значения в мегапаскалях. Если вы увидите, что давление равно 1 мПа, знайте, что оно соответствует 10 атм.

Тип подключения

Каждая система отопления проектируется индивидуально с учетом особенностей здания и отдельных его помещений. Если вы хотите купить биметаллические радиаторы для уже готовой системы, подбирайте конструкцию под тип подключения. Если монтаж труб только предстоит, вы можете выбрать любые варианты. Существует три типа подключения: боковое, нижнее и диагональное (представлены на рисунке ниже).

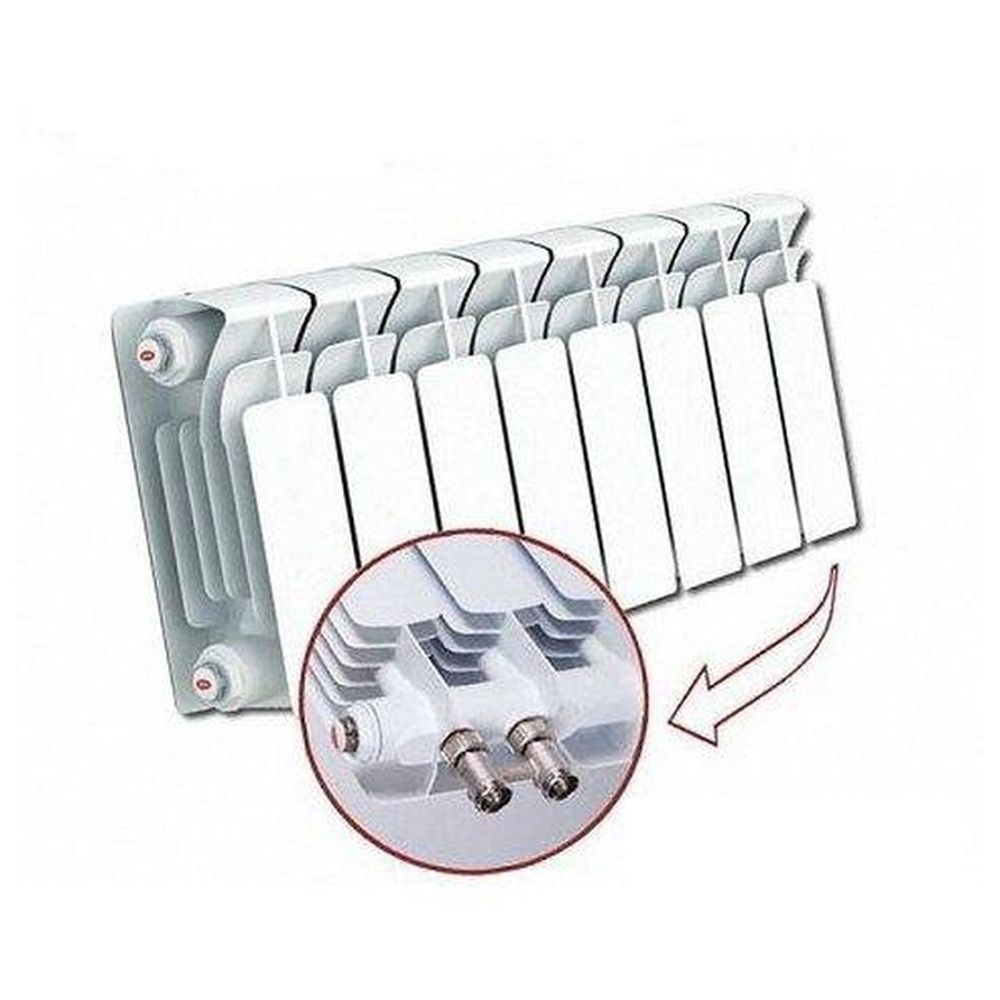

Отдельно стоит сказать о боковом двухтрубном подключении. Его осуществляют в индивидуальных системах отопления. Нагретый теплоноситель по одной трубе идет в радиатор. Остывшая жидкость по другой трубе выходит обратно к котлу, а не в следующий в системе прибор. Это обеспечивает наиболее эффективное отопление: на входе у каждого радиатора температура одинаковая – весь дом будет прогреваться равномерно.

Межосевое расстояние

Параметр характеризует расстояние от входного до выходного коллектора радиатора. Если вы встраиваете прибор в готовую систему отопления, исходите из расстояния между подающей и выходной трубой. Стандартные значения составляют 35 и 50 см. Модели с таким межосевым расстоянием можно без труда подобрать в ассортименте любого производителя. Однако в некоторых случаях требуются приборы с расстоянием между трубами в 20 – 30 см, например, если в помещении низкие подоконники. Если трубы будут монтироваться уже после покупки радиаторов, можно выбрать подходящий вариант по габаритам, отталкиваясь от места установки.



4. Популярные производители

Какие бренды наиболее востребованы? Кому можно доверять? Каков срок службы изделий и гарантия на них? Какие технологии применяются для производства приборов? Расскажем подробнее.

  • Rifar – отечественный производитель, который изготавливает продукцию в России. Особое внимание уделяется внедрению собственных инновационных решений в конструкцию радиаторов, что выделяет их на фоне конкурентов. Например, в серии Monolit представлены приборы с монолитной конструкцией, которая не подвержена образованию протечек и испытывалась под давлением в 150 атм. Каналы выполнены из стали повышенной коррозийной стойкости, что обеспечивает долгий срок службы – до 25 лет. В качестве теплоносителя может использоваться антифриз. В серии Base представлены секционные биметаллические радиаторы. Их особенностью является особое покрытие внутренних стенок труб RIFAR-ZIN, которое обеспечивает улучшенную защиту от коррозии. В серии представлены модели с возможностью подключения терморегулятора. Все изделия проходят строгий контроль качества, имеют сертификаты санитарно-технического и отопительного оборудования САНРОС. Гарантия на продукцию Rifar составляет 10 лет.
  • SIRA – один из самых популярных производителей биметаллических радиаторов. Разрабатываются и выпускаются изделия в Италии. Секционные модели входят в сегмент премиум-класса. Их отличает элегантный дизайн и безупречно гладкая поверхность, которая достигается за счет окрашивания в 8 этапов. Сглаженные края и отсутствие острых углов не только добавляют изящности корпусу, но и делают его безопасным для установки в детских комнатах. Что касается надежности, то для соединения секций используются уникальные прокладки O-ring – они обеспечивают отличную герметичность. Безусловным фаворитом являются изделия серии Gladiator, совмещающие в себе обогрев за счет теплового излучения и конвекции. В их конструкции особое расположение пластин, благодаря чему воздух поступает внутрь корпуса и нагретым выходит через верхнюю часть. Изделия выдерживают рабочее давление до 35 атм. Гарантия составляет 10 лет.
  • Royal Thermo – итальянский производитель климатической техники. Инновационная технология изготовления корпуса HeatDinamic и аэродинамический дизайн обеспечивают эффективный обогрев за счет теплового излучения и конвекции. Окрашивание в 2 этапа дает гладкое и долговечное покрытие, которое соответствует стандарту ISO 2409 с самыми высокими требованиями к качеству лакокрасочного покрытия. Производитель впервые в мире использовал технологию InoxPro, которая подразумевает выполнение внутреннего коллектора из 100% нержавеющей стали. В итоге можно использовать приборы со сверхагрессивным теплоносителем без риска образования коррозии. Особого внимания заслуживает серия PianoForte. В ней представлены модели уникального дизайна: секции чередуются с разным углом наклона. Это увеличивает теплоотдачу на 5%. За счет технологии PowerShift и дополнительных ребер удается добиться улучшенной теплоотдачи. Еще одной уникальной особенностью радиаторов является возможность окрашивания в любой цвет, что позволяет создать собственный дизайн. Производитель предлагает два базовых варианта окраски – белый и черный. Гарантия на все изделия 10 лет.



5. На чем остановить свой выбор?

Подводя итог вышесказанному, предлагаем вам воспользоваться таблицей с примерами. Здесь представлены модели биметаллических радиаторов, которые подходят под конкретные запросы покупателей. Так легче сориентироваться в ассортименте – купить предложенные модели или подобрать аналоги.

Рекомендуемые модели радиаторов

Главные требования Необходимая тепловая мощность, кВт Примеры моделей
  • Невысокая цена
  • Межосевое расстояние 50 см
  • Использование в квартире
1,4 – 1,5 Elsotherm BM 500х80
Sira Ali Metal 500 8 сек
  • Межосевое расстояние 20 см
  • Установка под французские окна
  • Использование в коттедже
0,8 RIFAR B-200 8 сек.
  • Современный дизайн
  • Стойкость к химически агрессивным теплоносителям
  • Межосевое расстояние 50 см
1 Royal Thermo PianoForte 500/Bianco Traffico 6 секций
  • Полноценный биметалл
  • Межосевое расстояние 35 см
  • Возможность терморегуляции
1,2 Global Style Extra 350 сек. 10
  • Полноценный биметалл
  • Межосевое расстояние 50 см
  • Работа с антифризом
1 Royal Thermo Revolution Bimetall 500 6 секций

На нашем сайте вы можете купить биметаллические радиаторы известных производителей с гарантией и подобрать к ним комплектующие для установки. Определиться с выбором вам помогут подробные описания товаров в карточках, технические характеристики и отзывы покупателей. Под свои запросы вы можете отсортировать товары с помощью фильтров в рубрике. С правильно подобранными отопительными приборами даже самой суровой зимой в вашем доме будет тепло! Позаботьтесь об этом уже сейчас – сделайте заказ на нашем сайте.

особенности и преимущества их использования

За счёт территориальных и климатических особенностей России вопрос отопления всегда остаётся весьма важным. Постоянно растут требования к таким отопительным приборам как радиаторы. В свете этой тенденции на замену устаревающим радиаторам из чугуна приходят аналогичные приборы из алюминия и биметалла.

Несмотря на то, что внешне эти два типа радиаторов довольно схожи, у них имеется немало различий по технической части, которые довольно сильно интересуют потенциальных покупателей.

Разобраться в чём разница между алюминиевыми и биметаллическими радиаторами, в их особенностях, нюансах и преимуществах мы и попробуем в данной статье.

Алюминиевые радиаторы

Для алюминиевых радиаторов требуется теплоноситель как можно более чистый. По этой причине их лучше всего использовать в частных домах с автономной системой отопления, что в многоквартирных домах – большая редкость.

Именно в автономной отопительной системе вы можете сами вести контроль за качеством теплоносителя, а также за давлением в трубах самой системы. В автономных системах практически нет опасности возникновения протечек вследствие гидроударов.

Алюминиевые радиаторы

Современные алюминиевые радиаторы имеют эстетичный и элегантный внешний вид, а также стильный дизайн. Всё это, вкупе с хорошими пользовательскими характеристиками и демократической ценой выводит их в топ продаж среди владельцев частных загородных домов. Срок службы алюминиевых радиаторов разнится в промежутке 10-25 лет, если, конечно, соблюдать все инструкции по их использованию.

У алюминиевых радиаторов по стандарту есть следующие межосевые расстояния: 200, 350 и 500 мм. Помимо этого, есть вертикальные модели большей высоты с межосевым расстоянием от 850 мм.

Производство алюминиевых радиаторов

При изготовлении алюминиевых радиаторов используется сплав из высококачественного алюминия с добавлением кремния. По технике изготовления радиаторы делятся на литые и изготовленные методом экструзии.

Литые радиаторы

При литом способе сплав заливается в формы, затем добавляется кремний для прочности. Благодаря этому секции радиаторов получаются герметичными, выдерживающими давление до 16 бар. Во время испытаний батареи подвергаются опрессовке в 25 бар.

Помимо этого, у подавляющего числа радиаторов есть рёбра в форме лепестков, которые играют роль конвекторов, для положения направления воздушного тёплого потока в отапливаемое помещение. В зависимости от числа таких каналов будет увеличиваться теплоотдача и теплообмен.

Литые радиаторы из алюминия делятся на разборные секции, благодаря чему количество секций можно уменьшать или увеличивать для повышения или понижения тепловой мощности. Таким образом, вышедшую из строя секцию можно легко поменять на новую.

Способ экструзии

В этом способе теплообменная часть изготавливается в экструдере под давлением, а нижние и верхние коллекторы отливаются отдельно. Затем все части соединяются вместе с помощью развальцовки, сварки или запрессовки. В общем, такие радиаторы не являются монолитными.

Ремонтировать повреждённые компоненты нельзя, также, как и наращивать или уменьшать количество секций – всё следует рассчитать и прикинуть перед этим, какой теплообмен и мощность вам нужны.

В экстремальных условиях такие радиаторы работают не особо хорошо, посему они проигрывают по сравнению с литыми постепенно вытесняются с рынка. Зато цена на них сильно ниже.

Анодированные алюминиевые радиаторы

В данном случае, после такое как секции радиатора отлиты, они проходят через оксидирование анодом, отсюда и название. Делается это для того, чтобы повысить устойчивость радиаторов к образованию коррозии.

У анодированных радиаторов каналы внутри более гладки, и теплоноситель проходит по ним беспрепятственно, за счёт чего прогрев всех секций происходит по максимуму и полностью равномерно.

Анодированные алюминиевые радиаторы

Такие радиаторы обладают выдержкой давления до 75 бар и температуры до 130°C. Впрочем, такие достоинства и стоят соответствующих денег. Анодированные радиаторы являются разборными, их секции можно увеличивать в количестве или попросту менять на исправные.

Анодированные радиаторы можно устанавливать в самые разные системы отопления, по теплоносителям ограничений не имеется.

Достоинства и особенности алюминиевых радиаторов

  • Алюминиевые радиаторы имеют высокую теплоотдачу.
  • Они немного весят, их легко перевозить, перетаскивать и монтировать.
  • Выглядят довольно стильно и имеют множество разных типоразмеров, благодаря чему их можно устанавливать в самых разных местах.
  • Их выгодно использовать с термостатами за счёт хорошей инерции тепла.

Однако, не стоит забывать о том, что мы уже упоминали в начале статьи. Алюминиевые радиаторы лучше всего использовать именно в частных домах, с отдельной отопительной системой. Из-за теплоносителей, используемых в отоплении обычных многоквартирных домов они могут в итоге выйти из строя.

Алюминиевые радиаторы Rifar

Радиаторы из алюминия, производимые компании Rifar, имеющие среди своих аналогов самые передовые показатели, на ряду с этим обладают также примечательными особенностями по части конструкции. Строение вертикального канала и стенка толщиной в 2,8 мм позволяют им выдерживать давление до 20 атмосфер. Это и является их основным отличием от марок других алюминиевых радиаторов.

Алюминиевые радиаторы Rifar

Для свободного протока теплоносителя они имеют пониженное гидравлическое сопротивление. С такими радиаторами в качестве теплоносителя можно использовать даже незамерзающие жидкости. На такие радиаторы ставится жёлтая наклейка, где перечисляются основные виды теплоносителей, пригодных для использования. Срок службы радиаторов из алюминия компании Rifar составляет от 10 до 25 лет.

Биметаллические радиаторы

Биметаллические радиаторы называются так потому, что их изготавливают из сплавов двух видов. Чтобы теплоноситель свободно протекал по внутренним каналам, они изготавливаются из нержавеющей стали. Снаружи радиаторы “обёрнуты” в корпус из алюминия, который славится хорошим теплообменом и эстетичным внешним видом.

За счёт сплава из стали и корпуса из алюминия складывается превосходная теплоотдача и надёжность биметаллических радиаторов. Каналы из стали отлично справляются с щелочной средой и кислотностью теплоносителей отопительных систем многоквартирных домов. Именно по этой причине наиболее часто биметаллические радиаторы находят своё применение именно там.

Биметаллические радиаторы отопления

Теплоноситель с высокими показателями кислотности и щёлочности хорошо циркулирует по стальным каналам, при этом не касается внешнего корпуса из алюминия. А тот, в свою очередь, за счёт своей гладкости и конвекции хорошо производит тепло в помещении. Да и вообще, как уже было выше сказано, корпус из алюминия смотрится более чем стильно.

Кстати о стильности. Эту самую стильность алюминиевому корпусу обеспечивает покрытие из эмали. Помимо декоративных функций оно выполняет ещё и практическую – надёжно защищает корпус из алюминия от образования коррозии. Так что он всегда выглядит почти как новенький и долго сохраняет свои эксплуатационные характеристики.

В случае, если вы решили использовать биметаллические радиаторы в частных домах с автономным отоплением, мы рекомендуем вам встроить в отопительную систему специальный насос, чтобы повысить давление в системе. Его может не хватать для нормальной работы радиатора из биметалла.

Благодаря стальным каналам биметаллические радиаторы обладают повышенной устойчивостью к гидроударам и высокому давлению в трубах отопительной системы. Радиаторы могут поставляться как отдельными секциями, так и в виде блоков, неразборных. Последний вариант является наиболее надёжным.

К блокам можно также присоединять дополнительные секции или блоки. Установка осуществляется на резьбовых соединениях с прокладками из резины, для выдержки высоких и низких температурах и повышенного давления.

Достоинства и особенности биметаллических радиаторов
  • Алюминий хорошо проводит тепло и в короткие сроки позволяет прогреть помещения.
  • Каналы радиаторов обладают стойкостью к коррозии при контакте с теплоносителем. Это значительно продлевает срок службы радиаторов из биметалла.
  • Помимо защиты от коррозии эмалевое покрытие алюминиевого корпуса также придаёт радиаторам стильный облик. Можно устанавливать в любом помещении.
  • За счёт того, что радиаторы из биметалла хорошо переносят высокое давление и температуру, они отлично “уживаются” в любых отопительных системах, особенно в многоквартирных домах с центральным отоплением.
  • Такие радиаторы мало весят, их легко перевозить и монтировать, причём самостоятельно.

Биметаллические радиаторы Rifar

Радиаторы из биметалла, производимые компанией Rifar, бывают как секционные, так и монолитные. Сейчас мы с вами рассмотрим по порядку оба типа.

Секционные биметаллические радиаторы Rifar

Конструктивно такие радиаторы представляют собой секции с прокладкой из силикона. Выпускается данная серия с межосевыми расстояниями 200, 300 и 500 мм. Причём, модель с расстоянием до 500 мм представляет собой одну из самых мощных моделей всей линейки.

По конструкции секция биметаллических радиаторов Rifar представляет собой трубу из нержавеющей стали, залитой алюминиевым сплавом, причём, заливка происходила под высоким давлением. За счёт этого каждая секция таких радиаторов отличается прочностью и отличной теплоотдачей.

Следует отметить, что для биметаллических радиаторов Rifar допускается использование только специальной воды по параграфу 4.8 СО 153-34.20.51 – 2003 из “Правил технической эксплуатации электрических станций и сетей РФ”. Срок службы радиаторов данной модели составляет от 10 до 25 лет.

Биметаллические радиаторы Rifar

Монолитные биметаллические радиаторы Rifar

Конструкция монолитных радиаторов из биметалла устроена таким образом, что его внутренние каналы сварены воедино, а по ним протекает теплоноситель. За счёт этого в данных радиаторах протечки практически исключены.

Продвинутая геометрии поверхностей, передающих тепло, из алюминиевого сплава, наделяют биметаллические монолитные радиаторы Rifar отличной теплопроводностью. Они комфортно и эффективно поддерживают режим температуры в помещении.

Служат радиаторы до 25 лет, устойчивы к коррозии. У них отсутствуют стыки между секциями, плюс с ними можно использовать самые различные типы теплоносителей, даже антифриз. Выдерживают давление до 100 атмосфер!

Т.к. тепловой поток у данных радиаторов успешно сочетает в себе как радиационную, так и конвективную составляющие, эти радиаторы можно использовать как в медицинских, так и в детских учреждениях.

Подытоживая всё выше сказанное, мы можем прийти к выводу, что алюминиевые радиаторы хороши при использовании в частных домах с автономной системой отопления, а биметаллические, наоборот, в многоквартирных зданиях, с общей отопительной системой.

При этом, следует также отметить, что среди всех своих аналогов, фирма Rifar, производящая как алюминиевые, так и биметаллические радиаторы отопления, является несомненным лидером в своём направлении.

В следующих статьях мы более подробно постараемся сравнить между собой алюминиевые и биметаллические радиаторы по различным эксплуатационным показателям.

Новости — www.royal-thermo.ru

Обзор биметаллического дизайн-радиатора PIANOFORTE Royal Thermo

А вы ноктюрн сыграть смогли бы на секции биметаллического радиатора? Производители бренда биметаллических радиаторов Royal Thermo заявляют, что это вполне возможно. Достаточно лишь проявить немного фантазии. Тем более что форма биметаллического дизайн-радиатора PIANOFORTE внешне очень напоминает классическую фортепианную клавиатуру.

Тепло в необычной форме

Так же, как и знаменитый музыкальный клавишный инструмент, биметаллический дизайн-радиатор Royal Thermo PIANOFORTE родом из Италии. Поэтому совсем не удивительно, что многоликое музыкальное наследие и богатые ремесленнические традиции Италии нашли в нем свое отражение. Кому, как не итальянцам, подарившим миру оперу и венецианский карнавал, являющимися новаторами во многих областях промышленности, лучше других знать, как должен выглядеть современный радиатор отопления? А выглядит он весьма роскошно.

Благодаря ритмичному чередованию секций, вызывающих ассоциацию с застывшими в движении клавишами фортепиано, PIANOFORTE мало похож на традиционный отопительный прибор. Пожалуй, это один из немногих радиаторов, который совсем не хочется прятать за декоративной решеткой. Напротив, он так и просится стать украшением комнаты, диктуя свои правила по обустройству дизайна в помещении. Он станет желанным гостем в интерьерах любого типа, стоит только дать волю своей фантазии.

Запатентованный эксклюзивный дизайн прибора – не только оригинальная дизайнерская находка, но и особая технология производства, позволившая увеличить теплоотдачу радиатора на 5%. Благодаря специально спроектированным конвективным окнам холодный воздух свободно поступает снизу внутрь секции и, перемещаясь вдоль разогретого вертикального коллектора, нагревается и выходит вверх равномерно прогретый. А запатентованная технология POWERSHIFT – дополнительное оребрение на вертикальном коллекторе секции – обеспечивает оптимальный прогрев помещения.

Теплоотдача 1 секции радиатора – при температурном напоре 70°С – 189 Вт.

Идеально ровная поверхность

В отличие от традиционных белых радиаторов, Royal Thermo PIANOFORTE предстает перед покупателем в трех оригинальных цветах – Noir Sable (черный), Bianco Traffico (белый) и Silver Satin (серебряный), открывая широкие возможности для полета дизайнерской мысли в процессе создания интерьера.

Радиатор в цвете Bianco Traffico поражает идеально отполированной поверхностью, как будто трогаешь самый гладкий премиальный шелк. Модели в цвете Noir Sable и Silver Satin имеют матовое, слегка шероховатое покрытие, что создает дополнительное ощущение тепла и уюта.

В техническом описание прибора сказано, что столь безукоризненное качество окраски достигается благодаря использованию сверхстойкой 7-этапной нанопокраски TECNOFIRMA. Прежде, чем попасть к покупателю, каждый радиатор проходит сложный и многоступенчатый процесс окраски, в ходе которого его обезжиривают, обрабатывают специальным антикоррозийным покрытием Oxsilan 9870, окрашивают методом анафореза, сушат в печи при температуре 195°С, наносят порошковую полиэфирную краску AkzoNobel (Нидерланды) и затем «запекают» ее при температуре 170°, благодаря чему на поверхности прибора образуется ровная защитная пленка. Все это гарантирует стойкость к механическим повреждениям и гарантирует долговечность покрытия радиатора в помещениях с высокой влажностью.

Решение против коррозии

Биметаллический дизайн-радиатор Royal Thermo PIANOFORTE можно устанавливать в любых системах отопления – и в загородном коттедже, и в новостройке с многоквартирным отоплением. Как следует из названия, он изготовлен из двух металлов: алюминия и стали. Секции радиатора производятся методом литья под давлением из сплава алюминия АК12М2. Применение такого сплава и постоянный контроль его качества позволяет одновременно добиться высокого качества секций при отливке и максимально возможной теплоотдачи прибора в эксплуатации. Внутри каждой секции находится прочный металлический коллектор, изготовленный из высокоуглеродистой стали марки 20. Благодаря сварной конструкции вертикального и горизонтального коллектора, теплоноситель не соприкасается с алюминием, что делает радиатор абсолютно неуязвимым к образованию ржавчины и гарантирует безопасное использование в течение длительного срока эксплуатации, в отличие от моделей других производителей.

Неприступный, как крепость

Royal Thermo PIANOFORTE не страшны никакие перепады давления в теплосети. Даже, если кто-то из соседей перекроет воду у себя в квартире или слесарь дядя Ваня слишком резко закроет кран насосной станции, он выстоит, как неприступная итальянская крепость Forte di Fenestrelle, не сдавшаяся никому за всю историю своего существования. Особый запас прочности ему обеспечивает автоматическая сварка вертикального и горизонтального коллектора методом WR-welding двойным обварочным швом, что исключает присутствие человеческого фактора в процессе производства, и гарантирует высокое качество сварного шва, неподвластного никаким внешним факторам. Рабочее давление биметаллического дизайн-радиатора Royal Thermo PIANOFORTE – 30 бар, предельное давление – более 200 бар, что делает его надежным, безопасным и долговечным отопительным прибором.

Капитальная защита от протечек

Каждая секция соединена между собой настолько прочно, что никакие превратности судьбы в виде межсекционных протечек не потревожат спокойствие владельца радиатора. За это отвечают надежные стальные нипелли, изготовленные из стали марки DD13 крупнейшим итальянским производителем Gruppo Elle S.r.l, и межсекционные прокладки от лидера европейского рынка VITO RIMOLDI SPA. Межсекционные прокладки изготавливаются из современного, экологически чистого наноматериала с добавлением хлопка и силикона, который не теряет свою эластичность в течение длительной эксплуатации и позволяют максимально плотно соединить секции между собой. Такое пристальное внимание к каждой детали позволяет Royal Thermo соответствовать высочайшим стандартам качества и предоставлять абсолютную гарантию на радиаторы – 25 лет.

Монтаж и испытание

Для того чтобы испытать биметаллический дизайн-радиатор PIANOFORTE Royal Thermo, мы установили его в комнате 20 м² типичной панельной многоэтажки, которая находится в спальном районе Москвы. Исходя из расчета теплопотерь помещения, была выбрана 12-секционная модель PIANOFORTE 500/Bianco Traffico в классическом белом цвете.

Для этого был вызван слесарь-сантехник из Управляющей компании, который перекрыл стояк центрального отопления и слил из него воду. Монтаж радиатора производился специализированной бригадой монтажников.

Новый радиатор было решено установить на месте прежнего. Демонтировав старый прибор, специалисты установили новые кронштейны, на которых разместился красавец PIANOFORTE. Стоит отметить, что сам прибор дополнительно обтянут термоусадочной пленкой и поставляется в удобной упаковке из плотного пятислойного картона, которая отвечает самым жестким требованиям по транспортировке. Кстати, радиатор можно инсталлировать прямо в пленке, не боясь повредить или испачкать его во время монтажа.

Межосевое расстояние радиатора Royal Thermo PIANOFORTE составляет 500 мм и отличается от того, которое было в старом приборе. Поэтому монтажникам пришлось использовать новую заготовку из стальной металлической трубы, которая была сделана заранее, для подсоединения радиатора к централизованной системе отопления.

Весь монтаж занял около 40 минут.

После подключения радиатора к системе центрального отопления, была произведена опрессовка избыточным давлением, во время которой прибор был испытан на устойчивость к давлению в 15 бар. Наш герой с достоинством выдержал это испытание.

После подключения радиатора в комнате была замерена температура, которая составила 18°С. За окном при этом было 0°С. Радиатор полностью наполнился водой и равномерно прогрелся в течение 5 минут. В целом температура в комнате повысилась на 4 градуса за 3,5 часа.

Резюме

Биметаллический дизайн-радиатор Royal Thermo PIANOFORTE – пример гармоничного сочетания инновационных технологий в области теплоотдачи и эксплуатационной надежности и необычного дизайна, что выигрышно отличает его от других приборов, применяющихся для создания водяного отопления. Это одновременно и тепло, и надежность, и красота, редко совместимая с данным типом оборудования. Радиатор защищен от подделок фирменным шильдиком Royal Thermo на фронтальной части секции, имеет маркировку с названием производителя, модели, страны производства и застрахован от заводского брака на 1 000 000 долларов. Его можно порекомендовать для установки, как в частных домах, так и в многоквартирных жилых комплексах и офисах.

Возврат к списку

Устройство

, характеристики и нюансы выбора Сравнение биметаллических радиаторов

Биметаллические батареи

сегодня занимают одно из лидирующих мест по популярности. Они уступают в этом положении, наверное, только обычным чугунным радиаторам, да и то, скорее, лишь из-за крайней распространенности последних, приверженности многих потребителей устоявшимся традициям, своеобразной «инерции мышления». »

Биметаллические радиаторы все чаще выбирают для установки в контур отопления как частного дома, так и городской квартиры, так как, в отличие от алюминия и стали, обладают выраженной устойчивостью к высоким барическим нагрузкам и температурам.Однако при выборе этих отопительных приборов очень важно не нарваться на некачественные подделки или не приобрести продукцию производителя, еще не прошедшего проверку временем. Поэтому рассмотрим сформулированный таким образом вопрос: «биметаллический рейтинг производителей» — поскольку этот критерий выбора имеет далеко не второстепенное значение.

Очень сложно дать точную оценку всем биметаллическим радиаторам, представленным в продаже. Поэтому в публикации будут рассмотрены лишь несколько компаний, но уже завоевавших непререкаемый авторитет качеством своей продукции.

Общие сведения о биметаллических радиаторах

Прежде чем перейти к рассмотрению продукции различных производителей, следует уделить несколько минут внимания конструкции этих отопительных приборов. В этом стоит разобраться, хотя бы для того, чтобы не приобретать алюминиевые батареи по стоимости биметаллических, так как внешне они очень похожи, но производительность совсем на другом уровне, а разница в цене немалая.

Их внешний теплообменный кожух имеет практически одинаковую форму и изготовлен из одного и того же материала — алюминия. Но на этом основное сходство заканчивается.

Модели биметаллических батарей

можно условно разделить на две части – внутреннюю, выполненную из стали, и внешнюю, теплообменную, алюминиевую – отсюда и название. Стальные вертикальные каналы каждой из секций состоят из труб, соединенных сваркой в ​​нижней и верхней частях с горизонтальными секциями большего диаметра, которые при сборке батареи образуют коллекторы.Вся эта трубчатая стальная конструкция предназначена для циркуляции теплоносителя.

Секции могут быть собраны в единую батарею при помощи резьбового соединения, реже используется заводская сварка. В зависимости от типа этого соединения батарея может быть секционной, разборной, а может представлять собой модульную цельную конструкцию. Сплошной блок может включать в себя несколько (например, 3÷4) секций, но при необходимости к нему вполне можно добавить необходимое количество секций, либо собрать батарею из нескольких таких блоков.

Стальные воздуховоды

отличаются гораздо более высокой стойкостью к агрессивным компонентам теплоносителя системы центрального отопления, чем цельноалюминиевые радиаторы. Поэтому допустимый кислотно-щелочной показатель (pH) теплоносителя может лежать в расширенном диапазоне, от 5 до 11 единиц – такие показатели алюминиевым батареям и не снились.

Внутренние стальные трубы являются своеобразным «каркасом» биметаллического радиатора, что делает всю конструкцию более жесткой и прочной. Сталь, особенно если она имеет защитное покрытие, или если для изготовления каналов используется качественная нержавеющая сталь, инертна к коррозионным процессам, а соединение таких труб способно выдерживать повышенное давление.

Аккумуляторы данного типа обладают отличной теплоотдачей, и это связано с тем, что сталь способна при прогреве аккумулировать и удерживать тепло, а алюминиевый внешний корпус с достаточно большой площадью, благодаря высокой теплопроводности этот металл, может эффективно передавать тепловую энергию в помещения.

Вам может быть интересна информация о том, как рассчитывается

Практически все современные конструкции биметаллических устройств снабжены дополнительными ребрами – «лепестками», образующими конвекционные каналы.И чем их больше, тем больше площадь теплообмена и выше теплоотдача от нагревателя. Причем эти элементы настроены таким образом, что конвекционные потоки теплого воздуха направляются в сторону помещения.

Качественные биметаллические радиаторы должны быть рассчитаны на давление не менее 40 бар, поэтому при их выборе следует уделять этому параметру особое внимание. Обычно указывается, что он используется при тестировании продукта. Не стоит удивляться такому высокому показателю – такое давление вполне может быть спровоцировано в системе центрального отопления гидроударом.

Кстати, биметаллические радиаторы полностью раскрывают свои эксплуатационные возможности именно в условиях высокого давления и температуры нагрева, поэтому они предпочтительнее для систем центрального отопления. А если такой тип батареи планируется для автономной системы, то в ней придется установить мощный водяной насос, который будет создавать необходимое давление для циркуляции теплоносителя.

Вам может быть интересна информация о том, что такое

Популярные производители биметаллических радиаторов

На российском рынке представлена ​​продукция различных производителей, как отечественных, так и зарубежных, и их продукция различается между собой как по своим характеристикам, так и по уровню цен. Чтобы дать представление об этих параметрах, ниже будет рассмотрен ряд моделей биметаллических радиаторов производства разных фирм.

И начать стоит с самого доступного варианта.

Компания ВАРМА

ВАРМА — российско-китайская компания, производящая секционные литые биметаллические радиаторы. Производственные мощности расположены в Китае, но оснащены качественным европейским оборудованием, а технический контроль выпускаемой продукции осуществляется российскими специалистами.

Данная продукция полностью соответствует ГОСТ 31311-2005 и всем другим стандартам системы центрального отопления России.

Батареи биметаллические «ВАРМА» предназначены для установки в автономных схемах частных домов и многоэтажных квартир, подключенных к теплоцентралям.

Модели

WARMA BIMETALL выпускаются в двух версиях — WB350 и WB500. Они отличаются межосевым расстоянием и, соответственно, некоторыми другими эксплуатационными параметрами. Основные характеристики этих аккумуляторов приведены в таблице ниже.

Стальной сердечник этих радиаторов выполнен из углеродистой стали — его вертикальный канал имеет толщину стенки 2 мм и внутренний диаметр 20 мм, а толщина стали горизонтальных коллекторных секций секций 4 мм.

Производитель заявляет следующие технические и эксплуатационные характеристики своей продукции:

Наименование параметра Модель радиатора «WARMA BIMETALL», числовые параметры
WB350 WB500
Рабочее давление, атм. 25 25
Испытательное давление, атм. 40 40
130 180
110 110
Водородный показатель, рН 6-10,5 6-10,5
Объем секции, л 0,17 0,23
Масса секции, кг 1,45 1,64
Межосевое расстояние, мм 350 500
Высота секции, мм 410 560
Глубина сечения, мм 80 80
Ширина секции, мм 80 80
1 1
Цвет радиатора Белый Белый
Гарантия 10 лет 10 лет

Чтобы потребителю было проще определиться с выбором количества секций радиатора «ВАРМА», необходимого для обогрева помещения определенной площади, производитель представляет таблицы с указанием рекомендуемого решения.

Модель WB350 высотой 410 мм, глубиной 80 мм и межосевым расстоянием 350 мм, собирается в батареи из разного количества секций и имеет следующие возможности обогрева в сборе:

Количество секций в батарее, шт Ширина радиатора, мм Теплоотдача от батареи, Вт Площадь помещения, м2
4 320 520 5 ÷ 6
5 400 650 6 ÷ 7
6 480 780 8
7 560 910 9
8 640 1040 10
9 720 1170 11 ÷ 12
10 800 1300 13
11 880 1430 14
12 960 1560 15 ÷ 16

Модель WB500, которая имеет высоту 560 мм, глубину 80 мм и межосевое расстояние 500 мм, состоит из цельной конструкции, а также из разного количества секций, имеет более высокий нагрев перевод, который составляет:

Количество секций в батарее, шт. Ширина радиатора, мм Теплоотдача от батареи, Вт Площадь помещения, м2
4 320 720 7
5 400 900 9
6 480 1080 10 ÷ 11
7 560 1260 12 ÷ 13
8 640 1440 14
9 720 1620 16
10 800 1800 18
11 880 1980 19 ÷ 20
12 960 2160 21 ÷ 22

Чтобы больше не возвращаться к этому вопросу, сразу следует отметить, что такой подход к определению количества секций радиатора только по площади помещения весьма приблизителен. При этом не учитываются многие другие особенности помещения и способ установки батарей. Поэтому в приложении к этой статье будет удобный универсальный калькулятор, позволяющий с высокой точностью рассчитать количество секций радиатора любой марки.

Стоимость одной секции радиатора «ВАРМА» около 450 ÷ 500 руб. для модели WB300, 600 ÷ 630 руб. для модели WB500. Уровень цен, конечно, может несколько различаться в разных регионах страны.

Радиаторы Könner

«Könner» — несмотря на явно немецкоязычное название, под этой торговой маркой зарегистрирована российская компания. Его продукция (опять же полностью российский дизайн) ничем не уступает по качеству другим европейским аналогам, так как разработана на основе современных технологий и с учетом особенностей регионов России. Основные производственные мощности Könner расположены в Китае.

Компания начала свою работу по производству чугунных батарей около 25 лет назад, но чутко реагируя на запросы рынка, занялась разработкой и производством более современных отопительных приборов. Так, уже в начале 2000-х в строительные магазины России стали поступать алюминиевые и биметаллические радиаторы собственной разработки. За этот короткий промежуток времени продукция стала достаточно популярной благодаря доступной цене и высокому качеству.

Инженеры компании, зная особые специфические условия российской системы центрального отопления, усовершенствовали и адаптировали технические характеристики устройств, конструкция которых была взята за основу.Именно поэтому данные модели радиаторов выгодно отличаются от других зарубежных аналогов. Благодаря своей надежности радиаторы Könner подходят для установки как в центральные, так и в автономные системы отопления.

Отопительные приборы этой марки обладают высокими антикоррозийными характеристиками, обладают хорошей устойчивостью к нагрузкам давлением, спокойно выдерживают гидроудары. Своей надежностью радиаторы обязаны прочным трубам, вертикальным трубам и горизонтальному коллектору, которые изготовлены из высоколегированной стали и являются основой конструкции. Литой под давлением алюминиевый корпус с большой площадью контакта для отличного отвода тепла.

Высокое качество продукции Könner подтверждено международными сертификатами ISO и полным соответствием отечественному ГОСТ 31311-2005, раздел «Приборы отопительные». Продукция этого производителя неоднократно занимала первые места в РФ по потребительскому спросу.

Технические характеристики данных изделий представлены в таблице:

Название параметра Модель радиатора «Könner», числовые параметры
350 500
Рабочее давление, атм. 30 30
Испытательное давление, атм. 44 ÷ 45 44 ÷ 45
Теплопередача одной секции, Вт 140 190
Максимальная температура охлаждающей жидкости, ˚С 110 110
Водородный показатель, рН 7-9,5 7-9,5
Объем секции, л 0,14 0,18
Масса секции, кг 1. 35 1,75
Межосевое расстояние, мм 350 500
Высота секции, мм 413 560
Глубина сечения, мм 80 80
Ширина секции, мм 80 80
Входной диаметр, дюйм G 1 » G 1 »
Цвет радиатора Белый Белый
Гарантия 15 лет 15 лет

Биметаллические радиаторы Könner доступны в секционном и блочном исполнении.Блок может включать от 4 до 12 секций. Средняя цена за одну секцию от 400 до 500 рублей. Выгоднее приобрести блочный вариант – цены на блок снижаются по мере увеличения количества секций и даже могут быть меньше 400 рублей за секцию.

Радиаторы «ТЕНРАД»

«TENRAD» — компания по производству радиаторов, основана в 2005 году в Германии в городе Дрезден. Предприятие было организовано молодыми талантливыми инженерами, работающими в направлении проектирования систем отопления.

Как и многие другие фирмы, производство этих отопительных приборов, благодаря благоприятным условиям на рынке труда, располагалось в КНР. Завод по производству радиаторов ТЭНРАД оснащен собственной химико-технологической лабораторией, современными комплексами для литья металла Farm New Brass, роботами-манипуляторами разработки немецкой компании Kuka и линиями для покраски кузова производства Швейцарии. Все это оборудование превратило небольшую фабрику в высокотехнологичное предприятие, ничем не уступающее ведущим европейским заводам.Производство радиаторов осуществляется под неусыпным контролем немецких технологов головной компании «TENRAD».

Стенки коллектора радиатора ТЕНРАД БМ имеют толщину 3,6 мм на горизонтальных каналах и 1,8 мм на вертикальных. Ребра, установленные в три ряда, создают два конвекционных зазора в верхней части радиатора, через которые нагретый воздух поступает в помещение. Радиаторы покрываются качественными лакокрасочными составами в два слоя, а наружный состоит из напыляемого эпоксидно-полиэфирного, что соответствует требованиям СанПиН 2.1.2.729-99 и РД 52.04.186-89, устанавливающих гигиеническую безопасность материалов. Кроме того, продукция ТЭНРАД ВМ соответствует ГОСТ 31311-2005, что подтверждает ее адаптацию к российским системам отопления.

Цены на биметаллические радиаторы ТЕНРАД

биметаллические радиаторы TENARD

Технические характеристики данных устройств следующие:

Наименование параметра Модель радиатора «ТЕНРАД ВМ», числовые параметры
ВМ350 ВМ500
Рабочее давление, атм. 24 24
Испытательное давление, атм. 36 36
Теплопередача одной секции, Вт 120 161
Максимальная температура охлаждающей жидкости, ˚С 120 120
Водородный показатель, pH 5 ÷ 11 5 ÷ 11
Объем секции, л 0,15 0,22
Масса секции, кг 1. 22 1,45
Межосевое расстояние, мм 350 500
Высота секции, мм 400 550
Глубина сечения, мм 77 77
Ширина секции, мм 80 80
Входной диаметр, дюйм G 1 » G 1 »
Цвет радиатора Белый Белый
Гарантия 50 лет 50 лет

Средняя стоимость радиаторов ТЭНРАД ВМ от 620 до 720 рублей за секцию, но может варьироваться в большую или меньшую сторону в зависимости от региона страны.Вы можете купить батареи уже собранными в блоки по 4 ÷ 12 секций.

Радиаторы биметаллические «Радена»

Radena — итальянская компания с офисом, конструкторским бюро и испытательными лабораториями, расположенными в Италии, но сама продукция также производится в Китае, на заводе WANGDA Group, под пристальным контролем итальянских специалистов.

Радиаторы этой марки имеют достойное качество и хорошую адаптацию к российским сетям теплоснабжения, поэтому найти негативные отзывы о них сложно.На нашем рынке продукция представлена ​​с 2010 года, и за это время завоевала широкую популярность, несмотря на достаточно высокую цену. Это объясняется тем, что покупателей привлекает качество и надежность этих радиаторов.

Модельный ряд представлен тремя наименованиями — с разным межосевым расстоянием: 150, 350 и 500 мм.

Конструктивные особенности этих радиаторов включают следующее:

  • Самоцентрирующиеся прокладки, устанавливаемые между секциями, изготовлены из графита, поэтому при сборке и разборке батареи не будет перекосов.В результате достигается высокая степень герметизации и отсутствие протечек в местах соединений.
  • Резьба на соединениях секций абсолютно ровная и никогда не заполнялась краской.
  • Торцы радиаторов идеально зачищены и готовы к установке.
  • Качественная оригинальная упаковка надежно защищает продукцию от повреждений при транспортировке.

Эта марка радиаторов относится к тем изделиям, которые отличаются повышенной теплопроводностью и прочностью.Все материалы изготовления полностью соответствуют экологическим европейским стандартам.

В этой таблице представлены технические характеристики моделей Radena разного размера:

Наименование параметра Модель радиатора «Радена», числовые параметры
Биметаллическая сталь CS 150 «Биметалл CS 350» Биметаллическая сталь CS 500
Рабочее давление, атм. 25 25 25
Испытательное давление, атм. 40 40 40
Теплопередача одной секции, Вт 120 135 185
Максимальная температура охлаждающей жидкости, ˚ С 110 110 110
Водородный показатель, pH 6,0 ÷ 10,5 6,0 ÷ 10,5 6,0 ÷ 10. 5
Объем секции, л 0,1/0,13 0,16 0,22
Масса секции, кг 0,88/1,19 1,43 1,85
Межосевое расстояние, мм 150 350 500
Высота секции, мм 241 403 552
Глубина сечения, мм 120 85 85
Ширина секции, мм 74 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм G 1 дюйм
Цвет радиатора Белый Белый Белый
Гарантия 15 лет 15 лет 15 лет

Все поверхности этих радиаторов, как внутренние, так и внешние, перед покраской проходят специальную антикоррозийную обработку.После этого их погружают в ванну с красящим составом, после чего хорошо просушивают и проходят второй этап, в ходе которого напыляется верхний слой высокопрочного эпоксидного покрытия.

Цена на радиаторы «Радена» с разным межосевым расстоянием может отличаться не только в зависимости от этого параметра, но и от региона, где они приобретаются. Так, «CS150» — 420÷500 руб.; «CS350» — 600÷800 руб.; «CS500» — 645÷850 руб.

Радиаторы «Рифар»

«Рифар» — известный отечественный производитель, специализирующийся на изготовлении алюминиевых и биметаллических аккумуляторов.Биметаллические нагреватели оснащены внутренним монолитным коллектором из стали и заключены в алюминиевый корпус. Батареи выпускаются с нижним и боковым подключением, трех типоразмеров.

Производственные мощности расположены в России, в городе Гай Оренбургской области. Оснащение автоматизированных линий от начала и до конца всей технологической цепочки находится на ультрасовременном уровне.

Отопительные приборы данной марки соответствуют европейскому качеству и российским нормативным документам ГОСТ 31311-2005, ТУ 4935-004-41807387-10.Этот вариант радиаторов в основном предназначен для установки в многоэтажных жилых и офисных зданиях, так как они обладают высокими прочностными и эксплуатационными характеристиками, подходящими для бытовых систем отопления.

  • Рифар Монолит выпускается двух типоразмеров — с межосевым расстоянием 500 и 350 мм. В связи с тем, что данная линейка Rifar явно устойчива к коррозионным процессам, жилищно-управляющие компании часто рекомендуют ее для установки в квартирах многоэтажных домов.

Технические и эксплуатационные характеристики радиаторов Rifar Monolit:

Наименование параметра Модель радиатора «Рифар Монолит», числовые параметры
350 500
Рабочее давление, атм. 98 98
Испытательное давление, атм. 148 148
Теплоотдача одной секции, Вт. 134 196
Максимальная температура охлаждающей жидкости, ˚С 135 135
Водородный показатель, рН 7 ÷ 9 7 ÷ 9
Объем секции, л 0,18 0,21
Масса секции, кг 1,5 2
Межосевое расстояние, мм 350 500
Высота секции, мм 415 577
Глубина сечения, мм 100 100
Ширина секции, мм 80 80
Входной диаметр, дюйм G 1″, опционально 1/2″ и 3/4″ G 1″, опционально 1/2″ и 3/4″
Цвет радиатора Белый Белый
Гарантия 50 лет 50 лет

Средняя цена на бытовые радиаторы «Рифар Монолит» достаточно высока и составляет примерно 715 — 850 рублей, но также может варьироваться и отличаться для отдельных регионов.

  • Еще одна модельная линейка биметаллических батарей от этой компании – «Рифар База Венти». Он, в свою очередь, подразделяется на три варианта, которые имеют межосевое расстояние 200, 350 и 500 мм.

По цветовому качеству и дизайну модели этой серии более эстетичны, чем модели Рифар Монолит, однако значительно уступают им по своим техническим и эксплуатационным характеристикам. Поэтому производитель дает гарантию на эти изделия всего 10 лет, а эксплуатационный период оценивается в 25 лет.

Цены на биметаллические радиаторы Radena

биметаллические радиаторы Radena

Здесь следует отметить, что производитель четко предупреждает, что данный вариант батарей больше подходит для автономных систем отопления, так как все показатели рассчитаны именно на него. Например, для радиаторов Rifar Base Venti требуется чистый теплоноситель, который может быть обеспечен только в автономной системе. Кроме того, испытательное и рабочее давление этих отопительных приборов в несколько раз ниже, чем у «Рифар Монолит».

Итак, основные технические и эксплуатационные характеристики этой линии следующие:

Наименование параметра Модель радиатора «Rifar Base Venti», числовые показатели параметров
200 350 500
Рабочее давление, атм. 20 20 20
Испытательное давление, атм. 30 30 30
Теплопередача одной секции, Вт 104 136 204
Максимальная температура охлаждающей жидкости, ˚С 135 135 135
Водородный показатель, pH 7 ÷ 8,5 7 ÷ 8,5 7 ÷ 8,5
Объем секции, л 0,16 0,18 0,2
Масса секции, кг 1. 02 1,36 1,92
Межосевое расстояние, мм 200 350 500
Высота секции, мм 261 415 570
Глубина сечения, мм 100 90 100
Ширина секции, мм 80 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм G 1 дюйм
Цвет радиатора Белый Белый Белый
Гарантия 10 лет 10 лет 10 лет

Стоимость радиаторов этой линейки достаточно высока, она составляет 725 ÷ 900 рублей за секцию, но также может варьироваться.

Радиаторы биметаллические «Фондиталь»

Компания «Фондиталь» была основана в 1970 году в Вестоне, итальянской провинции Брешиа, и с момента своего основания занимается проектированием и производством систем отопления. За годы работы и постоянного развития небольшое предприятие выросло в крупную компанию с несколькими крупными производственными мощностями. На сегодняшний день «Фондиталь» является одним из мировых лидеров в разработке и производстве приборов и аксессуаров для систем отопления.Из теплообменных устройств этот производитель в основном выпускает алюминиевые радиаторы, но есть в его ассортименте и биметаллическая модель, которая довольно популярна среди потребителей.

Биметаллическая модель «Фондиталь» имеет название, говорящее само за себя – «Алюсталь», и предназначена для установки в системе центрального отопления многоэтажных домов.

«Фондиталь-Алюсталь» характеризуется следующими технико-эксплуатационными показателями:

Название индикатора Числовые значения параметров
Рабочее давление, атм. 40
Испытательное давление, атм. 60
Теплопередача одной секции, Вт 190
Максимальная температура охлаждающей жидкости, ˚С 110
Водородный показатель, pH 7-10
Объем секции, л 0,14
Масса секции, кг 1,23
Межосевое расстояние, мм 500
Высота секции, мм 559
Глубина сечения, мм 80
Ширина секции, мм 97
Входной диаметр, дюйм G 1 »
Цвет радиатора Белый
Гарантия с момента установки 20 лет

Радиаторы «Фондиталь-Алюсталь» могут быть модульными, а представленные на рынке батареи могут включать от 4 до 14 секций, к которым вполне могут быть добавлены дополнительные блоки или отдельные секции. Устройства достаточно дорогие: средняя стоимость одной секции в разных регионах страны составляет 740÷950 рублей.

Производитель предоставляет гарантию на бесплатное устранение всех видов производственного брака сроком на 20 лет с момента установки. Однако такая гарантия действует только в том случае, если монтаж осуществляется квалифицированным специалистом с соблюдением всех условий монтажа, указанных производителем в паспорте изделия.

Радиаторы биметаллические фирмы «Глобал»

Итальянская компания «Глобал» была основана в 1971 году и можно сказать, что она стояла у самых истоков разработки и начала производства алюминиевых радиаторов.Пройдя долгий путь от небольшой мастерской, где сборка производилась вручную, до промышленных автоматизированных мастерских, сегодня компания «Глобал» выпускает не только алюминиевые варианты отопительных приборов, но и четыре модели биметаллических радиаторов разного размера.

Компания имеет собственную испытательную лабораторию, в которой все сырье, поставляемое на предприятие, проходит строгий контроль качества. Постоянно ведется разработка новых моделей и улучшение технических и эксплуатационных характеристик уже существующих образцов продукции.Компания Global выдала сертификацию на производство радиаторов по европейским стандартам ISO 9002 и ISO 9001-2000, а в 1996 году продукция этого производителя была также сертифицирована в российской системе ГОСТ. Из года в год растет спрос на отопительные приборы этой компании, что говорит о высоком доверии потребителей к продукции под логотипом Global.

Основные характеристики биметаллических радиаторов производства компании приведены в таблице:

Наименование параметра Модель радиатора «Global», числовые параметры
«Стиль» 350/500 «Стиль Экстра» 350/500 «Стиль Плюс» 350/500 «Сфера» 350/500
Рабочее давление, атм. 35 35 35 35
Испытательное давление, атм. 52 52 52 52
Теплопередача одной секции, Вт 125/168 120/171 140/185 119/165
Максимальная температура охлаждающей жидкости, ˚С 110 110 110 110
Водородный показатель, рН 6.5 ÷ 8 6,5 ÷ 8 6,5 ÷ 8 6,5 ÷ 8
Объем секции, л 0,16/0,18 0,17/0,21 0,17/0,19 0,16 ÷ 0,20
Масса секции, кг 1,50/1,87 1,42/1,87 1,50/1,94 1,40/1,87
Межосевое расстояние, мм 500/350 500/350 500/350 500/350
Высота секции, мм 425/575 418/568 425/575 418/568
Глубина сечения, мм 80 80 95 80
Ширина секции, мм 80 80 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм G 1 дюйм G 1 дюйм
Цвет радиатора 8 цветов 8 цветов 8 цветов 8 цветов
Гарантия 20 лет 20 лет 20 лет 20 лет

Цветовая гамма биметаллических радиаторов «ГЛОБАЛ» шире, но расцветка выпускаемых моделей часто выполняется по желанию потребителей, при этом стандартный цвет для батарей остается глянцево-белым.

Радиатор биметаллический «GLOBAL STYLE PLUS» 500 — 7 секций в основном цвете

Все радиаторы проходят двухэтапный процесс покраски. Первый этап заключается в погружении изделий в специальную ванну и называется анафорезом. Второй этап включает напыление на подготовленные поверхности красящего вещества на основе эпоксидных смол с добавлением красящего пигмента.

Как видно из таблицы выше, компания GLOBAL производит четыре модели биметаллических радиаторов Style, Style Extra, Style Plus и Sfera.Каждая из моделей доступна в двух версиях — с межосевым расстоянием 350 и 500 мм. В таблице также указана разница в некоторых параметрах радиаторов этого производителя — так проще ориентироваться при выборе аккумуляторов для конкретных условий.

Обратите внимание на гарантийный срок — 20 лет. Это еще раз говорит о том, что производитель полностью уверен в качестве своей продукции.

Цена на радиаторы GLOBAL довольно высока (самая высокая из всех рассмотренных в данной публикации), но оправдана надежностью, долговечностью и эффективностью устройств. Так, средняя стоимость одной секции отопительного прибора начинается от 800 и доходит до 1200 рублей. Подробнее о цене можно узнать по этой ссылке

Приложение: Как самостоятельно рассчитать количество секций биметаллического радиатора

Часто практикуемый метод расчета, исходя из 100 Вт тепловой энергии на квадратный метр площади, не отличается точностью – каждое из помещений имеет свои особенности, которые также необходимо учитывать.Поэтому возьмем на себя смелость предложить читателю более точный алгоритм, который реализован в программе калькулятора ниже.

Необходимые комментарии к программе расчета

Несколько кратких пояснений по расчетам:

  • На общую величину теплопотерь влияет наличие и количество стен, соприкасающихся с улицей, а также их расположение по сторонам света и по отношению к господствующим зимним ветрам. В программе предусмотрены соответствующие поля для ввода этих данных.
  • Климатические особенности региона будут учтены при установлении минимальных зимних температур. В этом случае следует указать не аномальные, а вполне обычные для вашего региона морозы в самую холодную декаду зимы.
  • Параметр утепления стен может вызвать вопросы. Здесь лучше подходить с позиции, что полностью утепленной считается стена, теплоизоляция которой проведена в полном объеме на основании выполненных теплотехнических расчетов.Неутепленных стен в жилых домах быть вообще не должно — никакое отопление при таком подходе просто не поможет: в помещении все равно будет холодно, а стены сырые.
  • Особенности помещения, то есть его высота и близость снизу и сверху, напрямую влияют на необходимое количество тепловой энергии для прогрева объема помещения и восполнения потерь тепла через перекрытия.
  • После ввода параметров окон программа рассчитает процент остекления (от площади помещения) и введет соответствующий поправочный коэффициент.Аналогичный подход – если есть регулярно открываемые двери на улицу или неотапливаемый балкон.
  • Наконец, на общую теплоотдачу от радиаторов отопления существенное влияние оказывает схема их подключения к контуру и особенности их расположения на стене. Все это учитывается алгоритмом расчета.
  • Внимание! Программа способна производить два итоговых значения.

— Если выбран расчет для неразборной модели радиатора, то следует учитывать результат «А» — необходимая суммарная мощность радиатора для данного помещения, выраженная в киловаттах.

Вас может заинтересовать информация о том, чем руководствоваться при выборе

Цены на популярные биметаллические радиаторы отопления

— Если целью является расчет количества секций сборно-разборного радиатора, то после выбора этого пути появится дополнительное поле, в которое необходимо ввести паспортную мощность одной секции выбранной модели (в ваттах) . Сумма берется из позиции «Б» — это необходимое количество секций, округленное до ближайшего целого числа.

В жизни нам приходится иметь дело с вещами, которые трудно понять на первый взгляд. Одним из таких случаев является проблема визуального различения биметаллических и алюминиевых радиаторов. Ведь вроде бы внешне одинаковые, а характеристики и стоимость у них разные. Поэтому, чтобы не быть обманутым продавцом в магазине или мастерами, устанавливающими отопление в вашем доме, нужно различать эти виды радиаторов.

Общее устройство биметаллического и алюминиевого радиатора

Чтобы разобраться в них, нужно сначала понять, как устроен каждый из этих типов радиаторов.

Алюминиевый радиатор

Состоит из однородного металлического алюминия. Не чистый, а сплав его с кремнием для прочности. Его отливают в специальной форме секциями или, реже, блоками. Секции скручиваются между собой резьбовым соединением с использованием прокладки для герметизации соединения. Сама конструкция секции устроена так, что при сборке несколько секций образуют лепестки с конвекционными ходами для лучшей теплоотдачи.

Радиатор биметаллический

Как уже было сказано, внешне похож на алюминиевый, но есть разница в устройстве.Внутренняя часть секции радиатора состоит из горизонтальных и вертикальных стальных труб. Горизонтальные трубы имеют больший диаметр, чем вертикальные. Снаружи трубы «одеты» в алюминий. Структура алюминиевой «шубы» также ребристая, как и у цельноалюминиевых.
Отсюда такое внешнее сходство. Секции также скручиваются между собой резьбовым соединением с использованием прокладки. Отдельные трубы секций образуют систему труб в виде коллектора, который предназначен для циркуляции по нему теплоносителя.

Поскольку сталь намного прочнее алюминия, биметаллические радиаторы способны выдерживать гораздо более высокое давление и гидравлический удар.

Как отличить при покупке

Теперь, зная конструкцию и тех, и других радиаторов, не будешь «парить» алюминиевые радиаторы под видом биметаллических.


Как отличить уже установленный радиатор

Представьте ситуацию, вы наняли бригаду для установки системы отопления, установили полностью, все материалы купили сами.Момент, когда радиаторы еще не были установлены, вы упустили. Вы сомневаетесь, что вместо биметаллических батарей поставили алюминиевые. Необходимо проверить этот факт, чтобы развеять все сомнения.

Для этого возьмите магнит, желательно неодимовый. Он намного сильнее других. Но можно и обычные.
Поднесите магнит где-нибудь на краю радиатора ближе к его центру, а не как можно ближе к предполагаемому проходу металлической трубы.Сталь притягивается к магниту, алюминий лишен этого свойства. Поэтому у биметаллического радиатора будет наблюдаться небольшое притяжение, так как магнит будет располагаться не близко к трубе, а на некотором расстоянии из-за окружающей его алюминиевой оболочки.

Кстати, магнит можно использовать и на не установленном радиаторе, поднеся его к резьбе для соединения. Здесь явно будет ощущаться эффект притяжения, если это биметалл.

Теперь, зная различия в конструктивных особенностях и свойствах этих видов радиаторов, обмануть вас будет невозможно и вы будете ощущать их тепло в своем доме долгие годы.

Устройство батареи отопления разных типов Регулирование температуры радиатора отопления Как правильно подключить радиатор отопления в квартире и в частном доме Принцип работы батареи отопления
Правила устройства теплого водяного пола на основе бетонной стяжки Недостатки алюминиевые радиаторы отопления

Переезжая в новую квартиру или дом, во время капитального ремонта, многие владельцы сталкиваются с вопросом обогрева помещения. Со временем радиаторы изнашиваются, и приходится менять оборудование на новое.Очень важно выбрать наиболее подходящий тип батареи. Ведь от этого зависит, насколько комфортными будут условия проживания в квартире или доме.

Но какой обогреватель выбрать? Сегодня самыми популярными являются алюминиевые и биметаллические агрегаты. Чтобы понять, какие радиаторы отопления лучше алюминиевые или биметаллические, необходимо рассмотреть особенности каждого типа батарей, основные положительные и отрицательные стороны. Данная статья будет посвящена этому.

Учитывая алюминиевые и биметаллические радиаторы, разница между ними, как выясняется, очень большая. Ведь для их производства используются разные материалы: первые из алюминия, вторые из сплава алюминия и стали (меди). Алюминий и биметалл имеют разные характеристики. Что оказывает существенное влияние на технические и эксплуатационные параметры готового продукта. Рассмотрим более подробно каждый из видов отопительных приборов.

Алюминиевые аккумуляторы: характеристики и преимущества

Изготовлено методом литья. Поэтому конструкция агрегата монолитная. Это главное преимущество изделий данного типа. Ведь цельный аккумулятор не протечет. Изучив отзывы, алюминиевые радиаторы отопления можно назвать износостойкими и долговечными устройствами. Многие потребители отдают предпочтение этому типу обогревателей именно благодаря наличию вышеперечисленных положительных особенностей.

Кроме того, алюминиевые батареи характеризуются следующими преимуществами:

Правда, все эти положительные черты свойственны только качественным моделям.А на рынке очень легко найти подделку. Поэтому покупку необходимо совершать в проверенных и надежных компаниях. Не стоит гнаться за дешевизной. Ведь радиатор приобретается не на один год. Некачественная подделка принесет больше проблем, чем пользы: изделие будет требовать частого ремонта и не сможет отапливать дом на должном уровне.

Алюминиевые радиаторы: обзор моделей

На сегодняшний день особый интерес у покупателей вызывают системы отопления российского производства, поскольку такая продукция отличается хорошими техническими характеристиками и доступной ценой. Надо сказать, что все модели производятся на импортном, качественном оборудовании. Поэтому по многим параметрам они не уступают зарубежным обогревателям. Российские алюминиевые радиаторы отопления производят разные компании. Но наибольшее доверие у потребителей заслужила продукция Prado и Thermal.

Производитель «Прадо»

Установки под торговой маркой Prado отличаются широким ассортиментом продукции. Производитель предлагает модели, отличающиеся дизайном и размерами.Это дает возможность использовать такие обогреватели в разных типах помещений. Радиаторы отопления Prado успешно используются не только в жилых домах, но и в производственных и офисных зданиях. Качество находится на должном уровне и соответствует всем существующим стандартам и нормам.

Вся продукция Prado обладает хорошими эстетическими характеристиками, высокой прочностью, теплопроводностью и малым весом.

Prado производит радиаторы отопления с учетом потребностей и пожеланий потребителей. Постоянное совершенствование продукции позволяет компании занимать лидирующие позиции на рынке.

Производитель «Термал»

Также востребованы термобатареи

. Компания Термал производит радиаторы отопления методом экструзии. Благодаря этому поверхность устройства зеркальная, без каких-либо дефектов. Изделия можно отнести к категории «тонких». Так как их толщина составляет всего 5,5 см. Зарубежные аналоги в 2 раза толще. Такие тонкие блоки можно устанавливать в комнатах с узким подоконником.

Большинство отзывов о радиаторах теплового отопления положительные. Многие пользователи отмечают долговечность и надежность конструкции. Такие изделия оснащены двойной блокировкой протечек: имеется запрессовка штуцеров каждой из секций, используются резиновые прокладки. Все модели изготовлены из устойчивого к коррозии алюминиевого сплава. А это значительно продлевает срок службы устройств.

Биметаллические радиаторы: характеристики и преимущества

Прежде чем ответить на вопрос, алюминиевые или биметаллические радиаторы лучше, стоит задуматься. Эти устройства можно назвать разновидностью алюминиевых агрегатов. Ведь они сделаны из алюминия и стали. Но у них есть некоторые отличия. Конструкция таких батарей модульная. Поэтому при неправильной установке или несоблюдении условий эксплуатации изделие может протечь. Также биметалл подвержен коррозии. Особенно, если вода очень жесткая.

Но, тем не менее, биметаллические нагреватели имеют свои преимущества:


Биметаллические радиаторы: обзор моделей

Среди отечественных производителей биметаллических радиаторов можно выделить компанию Рифар.Изделия отличаются высокой теплоотдачей и рассчитаны на давление до 20 атмосфер. Модельный ряд достаточно широкий. Подробнее о биметаллических радиаторах Rifar мы уже писали.

единицы Regulus также пользуются спросом. Отличительной чертой аккумуляторов этого производителя является то, что сердечник выполнен не из стали, а из меди. При замерзании теплоносителя отопителю не будет никакого вреда.

Какие радиаторы выбрать: алюминиевые или биметаллические?

Так или алюминий, что лучше по надежности и долговечности? Изучив характеристики обоих типов аккумуляторов, ответить на этот вопрос теперь гораздо проще. Тепловые характеристики выше у аккумуляторов из алюминия. Но испытание под давлением у биметалла выше. Этот показатель крайне важен для герметичности конструкции. Изделия из алюминия не подвержены коррозии. В отличие от биметаллических аналогов.

Термостат можно установить на оба типа батарей.

Правда, алюминиевые системы быстрее прогреваются до нужной температуры, чем биметаллические. Алюминиевые радиаторы имеют больший срок службы – от 25 лет, а биметаллические – не более 20 лет.Так алюминиевые радиаторы считаются более надежными и долговечными. Поэтому чаще им отдают предпочтение пользователи при выборе.

Стоимость алюминиевых радиаторов

На вопрос, сколько стоит алюминиевый радиатор отопления, нет однозначного ответа. Так как цена во многом зависит от производителя. Поражают его размеры и качественные характеристики. Но в среднем одна секция алюминиевой батареи будет стоить от 540 рублей. Кстати, биметаллические изделия несколько дороже.Их цена за секцию может составлять до 8 000 рублей.

Общая стоимость алюминиевого радиатора зависит от того, сколько секций требуется для обогрева дома. Если нет возможности купить новую батарею, то можно купить бывшие в употреблении радиаторы отопления, что выйдет в разы дешевле. Даже бывшая в употреблении алюминиевая модель может исправно служить долгие годы.

Таким образом, наиболее популярными на сегодняшний день являются обогреватели из алюминия и биметалла. Какие изделия купить, биметаллические или алюминиевые радиаторы, все зависит от предпочтений и финансового положения домовладельца.Но многие специалисты советуют устанавливать алюминиевые блоки. Потому что они обладают высокими техническими характеристиками и более долговечны.

После окончания отопительного сезона многие задумываются о замене старых радиаторов. Значительный процент жилья в России представлен панельными домами советской эпохи. Чугунные батареи, установленные внутри них, хоть и могут служить десятилетиями, рано или поздно приходят в негодность. Они зарастают микротрещинами, ржавеют и становятся ненадежными.Как только вы найдете первые дырочки, будьте уверены — пора отправлять чугунных монстров на заслуженный отдых. Рынок предлагает два основных типа аккумуляторов для замены. Чтобы не растеряться в выборе, важно узнать, в чем основное отличие алюминиевых радиаторов отопления от биметаллических.

Для того, чтобы правильно подобрать модель радиатора, лучше всего обратиться к профессиональному ремонтнику. Однако если такой возможности нет, придется разбираться самостоятельно и консультироваться с продавцами специализированных магазинов.

Некоторые продавцы попытаются вас запутать, потому что их цель — продать товар по более высокой цене. Кроме того, другие нерадивые продавцы могут попытаться продать вам алюминиевые радиаторы под видом биметаллических, и вы должны знать, как их отличить, чтобы не переплачивать за несуществующие дополнительные функции! Чтобы не попасться на их уловки, внимательно прочитайте эту статью.

Алюминиевый радиатор — внешний вид

Радиаторы, о которых пойдет речь в этой статье, представлены в следующих двух разновидностях:

Первые изготавливаются не из чистого алюминия, а из его сплава с кремнием, так называемого силумина.При покупке этих аккумуляторов лучше всего отдавать предпочтение наименованиям отечественного производства. Технология их изготовления учитывает неудовлетворительное качество воды в российских системах отопления. В него часто добавляют различные химические добавки, которые призваны уменьшить потери тепла при циркуляции воды. В связи с этим для производства используются сплавы с пониженными реакционными характеристиками.

Алюминиевые радиаторы производятся двумя способами:

  1. Литые под давлением

Одной из особенностей готовых изделий, изготовленных по данной технологии, является повышенная устойчивость как к гидравлическим ударам, так и к внешним повреждениям.Это происходит за счет равномерного распределения внутренних напряжений установки. Он также имеет четкие формы.

  1. Заготовки выдавливаются через фильеру

Этот метод называется «экструзией». После того, как отдельные блоки будут готовы, их соединят вместе с помощью пресса. Эта технология изготовления значительно дешевле литья, но и эксплуатационные характеристики готовых изделий намного ниже. За рубежом от производства аккумуляторов методом экструзии давно отказались из-за его неэффективности.

Внимание! Какой бы из перечисленных выше вариантов вы ни выбрали, обязательно обратите внимание на следующий момент: соседствуя с любым другим металлом внутри водопровода, алюминий начинает разрушаться моментально. Наличие в трубах горячей воды делает этот процесс молниеносным. Поэтому подключать батарею к системе отопления нужно с помощью армированных полипропиленовых труб.

Секции радиатора соединены между собой при помощи ниппелей и уплотнителей.Для того чтобы определиться с подходящим вам материалом прокладки, важно знать, какая жидкость выступает в роли теплоносителя для установленных аккумуляторов. Она может быть:

  • Обычная вода. В этом случае вам отлично подойдут простые резиновые изделия, достаточно надежные для правильной работы аккумулятора;
  • Антифриз на основе глицерина, этиленгликоля или пропиленгликоля. В дополнение к нему лучше всего приобрести паронитовые уплотнители, так как резина быстро деградирует под воздействием вышеперечисленных химических соединений.

Преимущества и недостатки алюминиевых батарей

Алюминиевые радиаторы по праву являются одними из самых востребованных на рынке. Они стали лидерами благодаря тому, что их эксплуатация имеет ряд неоспоримых преимуществ: батареи

  • очень быстро прогревают воздух в помещениях;
  • те модели, которые были отлиты под давлением, могут быть оснащены дополнительными секциями во время использования;
  • повышенное рабочее давление: для стандартных моделей около 10 — 15 атм., а у усиленных — достигает 25 атм;
  • возможность установить комфортную для вас температуру нагрева;
  • небольшие габариты устройства позволяют сэкономить больше свободного места в жилом помещении;
  • установка батареек не требует особых усилий благодаря малому весу корпуса;
  • алюминиевый радиатор может стать стильным дополнением современного интерьера, главное правильно его обыграть;
  • стоимость таких установок доступна каждому.

Однако, как говорится, «у медали две стороны». Представленный тип радиаторов имеет и недостатки:

  • исправность алюминиевого корпуса напрямую зависит от качества теплоносителя. В том случае, если уровень pH воды поднимется выше 8, на стыках начнутся коррозионные реакции. Поэтому, если вы не уверены в качестве жидкости, которая будет циркулировать внутри системы отопления, от этого варианта лучше отказаться;
  • частичные негерметичности в местах стыков секций кузова.Некачественные товары никогда не служат долго, поэтому, чтобы избежать такой неприятности, при покупке отдавайте предпочтение более дорогим продуктам;
  • обязательная установка воздухоотводчика. Нужен для фильтрации водорода, скапливающегося внутри алюминиевых радиаторов;
  • короткий срок службы воздухоотводчика. К сожалению, прибор прослужит вам не более 15 лет, после чего его придется заменить на новый.
  • требуется участие специалиста при установке радиаторов. Ошибки, допущенные при самостоятельной установке, приведут к быстрому выходу устройства из строя. Все деньги, сэкономленные профессиональным ремонтником, пойдут на покупку новых аккумуляторов, но за работу все равно придется заплатить.

Особенности биметаллических радиаторов

Второй вариант, который может вам предложить магазин, это биметаллический радиатор. Приставка «би» в слове «биметаллический» означает «два». Это название дано этому типу батарей, потому что они сделаны из двух металлов: стали и алюминия.

Сразу перейдем к положительным характеристикам данного вида:

  • сталь в составе материала, из которого изготовлен корпус, отлично выдержит любые скачки давления воды. Также он не подвержен коррозии. Эти свойства металла обеспечивают высокую прочность и долгие годы надежной службы устройства; Лист стали
  • обеспечивает серьезную защиту корпуса от внешних механических повреждений;
  • активная циркуляция охлаждающей жидкости;
  • алюминиевое покрытие обеспечит быстрый нагрев воздуха в жилом помещении;
  • Рабочее давление аккумулятора может достигать 40 атм. ;
  • максимальное значение возможной температуры теплоносителя составляет примерно 130 градусов, в то время как для алюминиевых изделий всего 110;
  • прочное лакокрасочное покрытие корпуса. Эта стабильность достигается за счет двухэтапного механизма окрашивания:
  1. В первую очередь изделие помещается в красящий раствор и полностью покрывается краской;
  2. Затем поверх высохшей первой картины напыляется еще один полимерный слой на основе эпоксидной смолы.Радиаторы, обработанные по этой технологии, не только выглядят очень эстетично, но и приобретают более четкие геометрические формы;
  • простота монтажа и транспортировки, особенно если прибегнуть к помощи профессионалов. Устройство биметаллических батарей не сложнее, чем у простых алюминиевых, однако их монтаж также лучше доверить профессионалам. Пока батареи установлены правильно, они прослужат вам долго;
  • возможность наращивать дополнительные секции прямо у себя дома. Однако если вы признаетесь, что все же хотите увеличить их количество, при покупке обратите внимание на конструкцию корпуса радиатора. Некоторые представленные на рынке модели имеют цельный стальной сердечник, поэтому они не разделены на секции.

Обратим внимание на недостатки биметаллических устройств:

  • алюминий, используемый в паре со сталью, теряет свои высокие теплообменные свойства. Из-за наличия внутри батареи стального сердечника ждать нагревания воздуха до нужной температуры придется немного дольше, чем вы привыкли;
  • повышенная цена.Поскольку цена на сталь выше, чем на кремний, стоимость биметаллических аккумуляторов также увеличивается примерно на 30% по сравнению с алюминиевыми;
  • увеличение эксплуатационных расходов. Так как биметаллические устройства отличаются повышенным гидравлическим сопротивлением, увеличится и количество энергии, затрачиваемой на циркуляцию воды;
  • Неправильное использование радиаторов может привести к коррозии их стальных частей. Это непременно произойдет, если на вашем дачном участке, который зимой не используется, установлены биметаллические батареи.Как только отопительный осенний сезон подойдет к концу, необходимо будет провести процедуру слива воды из системы. Именно из-за этого начнутся коррозионные процессы: одновременный контакт стали с воздухом и водой моментально их запускает.
  • Небольшое отверстие трубки внутри устройства подвержено быстрому засорению. Это сократит срок службы устройства.

Важно! Коэффициенты термического расширения у стали и алюминия различаются, из-за чего из батареи через небольшой промежуток времени начинает исходить громкий треск.Этот звук не означает, что внутри устройства есть проблема. Не волнуйтесь, ваше здоровье в безопасности!

Эти современные радиаторы хорошо служат даже в помещениях с повышенным уровнем влажности. Их поверхность не подвержена коррозии. Такую устойчивость к агрессивным воздействиям окружающей среды придает радиатору листовая сталь, которая покрывает корпус устройства защитным слоем.

Водяные каналы малого сечения расположены внутри биметаллических радиаторов. Благодаря своим скромным размерам они быстро наполняются горячей водой, поступающей от централизованного водопровода или автономной котельной.

Специалисты по строительству считают покупку биметаллических батарей и установку их во время ремонта одним из лучших функциональных улучшений квартиры. Использование этих устройств со временем полностью окупает потраченные на них деньги.

Как по внешнему виду отличить биметаллический радиатор отопления от алюминиевого?

Мы уже рассказали о преимуществах и недостатках каждой отдельной модели и вы уже определились с тем, какой радиатор купить.Главное во время покупки не перепутать товары, ведь в этом случае все ваше время, потраченное на освоение плюсов и минусов, пойдет насмарку и вы бросите свою судьбу на волю случая.

Если поставить перед собой два разных радиатора, то легко различить, какой из них. Основное отличие алюминиевого радиатора от биметаллического в том, что он изготавливается исключительно из алюминия, т. е. входящая и выходящая труба (отводы), которые должны подключаться к общей системе отопления, должны быть выполнены из алюминия и, постукивая по ней, вы сразу поймете, что это за металл!

Как отличить тип металла по постукиванию

Если постучать по стали, звук будет более звонким и «металлическим», а если постучать по алюминию, то звук будет более глухим.Это нужно один раз услышать и запомнить на всю жизнь, можно описать словами, но только на личном примере вы узнаете разницу 100%. Найдите дома кусок стали и алюминия и постучите по нему разными способами:

  • пальцами;
  • гвоздь;
  • молоток;
  • пластиковая палочка;
  • деревянная палочка.

Поверьте, разница будет существенной!

В магазине можно проделать те же манипуляции, что и тот или иной металлический «звук» вам уже знаком.

Второй способ

Посмотрите внимательно на саму конструкцию радиатора, с обратной стороны визуально осмотрите «целостность конструкции» биметаллических радиаторов, вы должны заметить, что местами заметна «нецелостность» конструкции где проходит охлаждающая жидкость. Даже внешне видно, что стальная внутренняя труба залита алюминием.

Видео — как выбрать биметаллический радиатор

Сравнение принципиальных отличий алюминиевых и биметаллических радиаторов

По внешнему виду оба представленных радиатора очень похожи друг на друга.Они выполнены в виде прямоугольников из металла, форма их ребер плоская. Количество секций для обоих типов конструкций от 6 до 12 штук. Их теплоотдача также идет практически наравне друг с другом, составляя примерно 170-200 Вт.

Сегодня очень популярно поиграться с каждой бытовой деталью комнаты, превратив ее в модный аксессуар. То же самое относится и к биметаллическим батареям, установленным в вашем доме. Внешнее покрытие изделий всегда окрашено в нейтральные белые или серые тона.Однако стандартные варианты магазина вы можете улучшить самостоятельно, покрыв их специализированной яркой краской. Нанесите понравившийся рисунок на радиатор и вдохните в комнату особую атмосферу.

Важно! Перед приобретением краски проконсультируйтесь со специалистами. Важно выбирать нетоксичные и термостойкие, чтобы сохранить ваше здоровье.

Итак, подведем итоги и назовем основные отличия в работе батарей из алюминия и биметалла:

  • Алюминиевые батареи хорошо подходят для установки в загородных коттеджах и обычных частных домах.Именно там нужно получить максимальную теплоотдачу от радиаторов, особенно зимой. При низком давлении и высоком качестве теплоносителя это идеальный вариант для обогрева загородного жилья, оборудованного автономной системой отопления. Нет смысла устанавливать биметаллические секции, так как они могут быстро выйти из строя;
  • Биметаллические батареи разрабатывались как раз для эксплуатации в условиях городской сети централизованного теплоснабжения. В циркулирующую по ним воду издавна добавляют примеси агрессивных химикатов для снижения теплопотерь.Стальной сердечник биметаллических установок легко справляется с этими примесями, а также выдерживает гидродинамические удары и перепады давления в системе. Именно поэтому этот тип лучше использовать для установки в квартире, офисе и т.п.

Видео — выбор между биметаллическим и алюминиевым радиатором

Почему чугунные радиаторы безнадежно устарели?

Несправедливо говорить, что чугунные батареи настолько плохи. Они служат людям почти сто лет! Их также массово устанавливали в хрущевках и сталинских домах, располагая повсеместно.Эти батареи до сих пор используются в новостройках, и многие жители не спешат с ними расставаться. Но все же, новое есть новое. Мы подготовили для вас список причин, которые убедят вас расстаться со старыми чугунными людьми:

  • Теплоотдача одной секции батареи из чугуна достигает примерно 100 Вт. Эти показатели для секций из алюминия а аналогичные по площади биметаллические устройства в полтора, а то и в два раза выше;
  • На каждую секцию чугунной установки требуется около литра воды, в то время как обновленные устройства требуют всего около 4 литров;
  • В отличие от легких алюминиевых изделий вес каждой секции чугунного радиатора составляет 6 килограммов. Получается, что общий вес аккумулятора составляет примерно 30-35 килограммов. И это без воды!
  • Из-за инерции температура в таких батареях не может быть изменена за короткий промежуток времени;
  • Устаревший внешний вид устройств напоминает времена СССР. Установив их в своей квартире, вы уберете несколько баллов от продуманного дизайна помещения;
  • Из-за длительного прогрева батареи неудобно использовать в частных домах с автономной системой отопления;
  • Импортные котлы в загородных домах часто забиваются мелкодисперсной глиной, которая вымывается водой из чугунных радиаторов и выходит из строя.

Важно! Не жалейте денег при покупке новых аккумуляторов. Чем ниже качество устройства, тем меньше оно вам прослужит. Если при производстве не была соблюдена технология производства, в скором времени придется снова приобретать другие системы отопления. Микротрещины, коррозия металла, быстрая потеря внешнего вида – вот что ждет чересчур экономных покупателей. Также стоит заказать установку выбранных батарей у профессиональных строителей, чтобы быть на 100% уверенным в качестве проделанной работы.

Помните, что именно вы будете жить в доме, который вы обустраиваете.

%PDF-1.4 % 15 0 объект > эндообъект внешняя ссылка 15 557 0000000016 00000 н 0000012443 00000 н 0000011436 00000 н 0000012523 00000 н 0000012702 00000 н 0000019953 00000 н 0000020029 00000 н 0000020268 00000 н 0000020491 00000 н 0000020720 00000 н 0000020762 00000 н 0000020804 00000 н 0000020846 00000 н 0000020888 00000 н 0000020930 00000 н 0000020972 00000 н 0000021014 00000 н 0000021056 00000 н 0000021098 00000 н 0000021140 00000 н 0000021182 00000 н 0000021224 00000 н 0000021266 00000 н 0000021308 00000 н 0000021350 00000 н 0000021392 00000 н 0000021550 00000 н 0000021989 00000 н 0000022395 00000 н 0000023808 00000 н 0000024840 00000 н 0000025717 00000 н 0000026560 00000 н 0000027392 00000 н 0000028274 00000 н 0000028308 00000 н 0000029481 00000 н 0000031769 00000 н 0000034438 00000 н 0000034497 00000 н 0000034559 00000 н 0000034624 00000 н 0000034692 00000 н 0000034760 00000 н 0000034825 00000 н 0000034887 00000 н 0000034958 00000 н 0000035032 00000 н 0000035106 00000 н 0000035180 00000 н 0000035260 00000 н 0000035337 00000 н 0000035408 00000 н 0000035476 00000 н 0000035538 ​​00000 н 0000035703 00000 н 0000035868 00000 н 0000036038 00000 н 0000036208 00000 н 0000036380 00000 н 0000036555 00000 н 0000036733 00000 н 0000036915 00000 н 0000037095 00000 н 0000037277 00000 н 0000037462 00000 н 0000037639 00000 н 0000037815 00000 н 0000037991 00000 н 0000038175 00000 н 0000038349 00000 н 0000038533 00000 н 0000038709 00000 н 0000038893 00000 н 0000039067 00000 н 0000039251 00000 н 0000039425 00000 н 0000039610 00000 н 0000039788 00000 н 0000040016 00000 н 0000040210 00000 н 0000040388 00000 н 0000040580 00000 н 0000040756 00000 н 0000040946 00000 н 0000041119 00000 н 0000041309 00000 н 0000041497 00000 н 0000041684 00000 н 0000041853 00000 н 0000042039 00000 н 0000042208 00000 н 0000042392 00000 н 0000042561 00000 н 0000042746 00000 н 0000042931 00000 н 0000043121 00000 н 0000043314 00000 н 0000043506 00000 н 0000043698 00000 н 0000043845 00000 н 0000044040 00000 н 0000044220 00000 н 0000044386 00000 н 0000044558 00000 н 0000044741 00000 н 0000044916 00000 н 0000045085 00000 н 0000045235 00000 н 0000045417 00000 н 0000045580 00000 н 0000045762 00000 н 0000045903 00000 н 0000046062 00000 н 0000046242 00000 н 0000046430 00000 н 0000046599 00000 н 0000046755 00000 н 0000046936 00000 н 0000047131 00000 н 0000047272 00000 н 0000047444 00000 н 0000047638 00000 н 0000047788 00000 н 0000047960 00000 н 0000048149 00000 н 0000048312 00000 н 0000048485 00000 н 0000048674 00000 н 0000048851 00000 н 0000049042 00000 н 0000049218 00000 н 0000049406 00000 н 0000049553 00000 н 0000049726 00000 н 0000049918 00000 н 0000050106 00000 н 0000050282 00000 н 0000050470 00000 н 0000050649 00000 н 0000050838 00000 н 0000051014 00000 н 0000051192 00000 н 0000051388 00000 н 0000051577 00000 н 0000051760 00000 н 0000051929 00000 н 0000052126 00000 н 0000052313 00000 н 0000052490 00000 н 0000052677 00000 н 0000052836 00000 н 0000053012 00000 н 0000053199 00000 н 0000053388 00000 н 0000053547 00000 н 0000053742 00000 н 0000053941 00000 н 0000054130 00000 н 0000054329 00000 н 0000054518 00000 н 0000054709 00000 н 0000054898 00000 н 0000055067 00000 н 0000055233 00000 н 0000055422 00000 н 0000055595 00000 н 0000055794 00000 н 0000055990 00000 н 0000056178 00000 н 0000056360 00000 н 0000056540 00000 н 0000056721 00000 н 0000056902 00000 н 0000057073 00000 н 0000057266 00000 н 0000057470 00000 н 0000057676 00000 н 0000057850 00000 н 0000058041 00000 н 0000058238 00000 н 0000058419 00000 н 0000058620 00000 н 0000058799 00000 н 0000058999 00000 н 0000059198 00000 н 0000059409 00000 н 0000059607 00000 н 0000059812 00000 н 0000060010 00000 н 0000060217 00000 н 0000060415 00000 н 0000060617 00000 н 0000060815 00000 н 0000061013 00000 н 0000061209 00000 н 0000061406 00000 н 0000061598 00000 н 0000061791 00000 н 0000061978 00000 н 0000062166 00000 н 0000062351 00000 н 0000062549 00000 н 0000062737 00000 н 0000062930 00000 н 0000063126 00000 н 0000063318 00000 н 0000063516 00000 н 0000063707 00000 н 0000063900 00000 н 0000064090 00000 н 0000064287 00000 н 0000064478 00000 н 0000064668 00000 н 0000064861 00000 н 0000065056 00000 н 0000065245 00000 н 0000065426 00000 н 0000065607 00000 н 0000065809 00000 н 0000066000 00000 н 0000066199 00000 н 0000066385 00000 н 0000066593 00000 н 0000066778 00000 н 0000066959 00000 н 0000067163 00000 н 0000067358 00000 н 0000067555 00000 н 0000067737 00000 н 0000067935 00000 н 0000068141 00000 н 0000068324 00000 н 0000068522 00000 н 0000068706 00000 н 0000068908 00000 н 0000069113 00000 н 0000069314 00000 н 0000069518 00000 н 0000069712 00000 н 0000069928 00000 н 0000070134 00000 н 0000070331 00000 н 0000070549 00000 н 0000070752 00000 н 0000070955 00000 н 0000071160 00000 н 0000071359 00000 н 0000071575 00000 н 0000071774 00000 н 0000071991 00000 н 0000072196 00000 н 0000072414 00000 н 0000072634 00000 н 0000072873 00000 н 0000073072 00000 н 0000073306 00000 н 0000073516 00000 н 0000073767 00000 н 0000073970 00000 н 0000074194 00000 н 0000074394 00000 н 0000074636 00000 н 0000074835 00000 н 0000075062 00000 н 0000075267 00000 н 0000075516 00000 н 0000075722 00000 н 0000075952 00000 н 0000076198 00000 н 0000076402 00000 н 0000076568 00000 н 0000076800 00000 н 0000077006 00000 н 0000077179 00000 н 0000077381 00000 н 0000077588 00000 н 0000077793 00000 н 0000078035 00000 н 0000078241 00000 н 0000078450 00000 н 0000078705 00000 н 0000078901 00000 н 0000079128 00000 н 0000079327 00000 н 0000079530 00000 н 0000079759 00000 н 0000079962 00000 н 0000080160 00000 н 0000080393 00000 н 0000080640 00000 н 0000080904 00000 н 0000081168 00000 н 0000081423 00000 н 0000081695 00000 н 0000081901 00000 н 0000082143 00000 н 0000082350 00000 н 0000082597 00000 н 0000082804 00000 н 0000083049 00000 н 0000083259 00000 н 0000083513 00000 н 0000083758 00000 н 0000084009 00000 н 0000084250 00000 н 0000084497 00000 н 0000084884 00000 н 0000085447 00000 н 0000085655 00000 н 0000085876 00000 н 0000086082 00000 н 0000086318 00000 н 0000086530 00000 н 0000086763 00000 н 0000086973 00000 н 0000087191 00000 н 0000087404 00000 н 0000087631 00000 н 0000087867 00000 н 0000088089 00000 н 0000088293 00000 н 0000088501 00000 н 0000088720 00000 н 0000088932 00000 н 0000089154 00000 н 0000089358 00000 н 0000089574 00000 н 0000089779 00000 н 0000089971 00000 н 00000 00000 н 00000 00000 н 00000 00000 н 00000 00000 н 00000 00000 н 00000 00000 н 00000

00000 н 00000 00000 н 00000

00000 н 00000

00000 н 00000 00000 н 00000 00000 н 00000

00000 н 00000 00000 н 00000 00000 н 00000

00000 н 00000 00000 н 00000
00000 н 00000 00000 н 00000 00000 н 00000

  • 00000 н 00000

    00000 н 0000094680 00000 н 0000094881 00000 н 0000095090 00000 н 0000095295 00000 н 0000095500 00000 н 0000095697 00000 н 0000095901 00000 н 0000096102 00000 н 0000096319 00000 н 0000096543 00000 н 0000096748 00000 н 0000096926 00000 н 0000097157 00000 н 0000097359 00000 н 0000097559 00000 н 0000097776 00000 н 0000097976 00000 н 0000098149 00000 н 0000098356 00000 н 0000098553 00000 н 0000098749 00000 н 0000098955 00000 н 0000099151 00000 н 0000099356 00000 н 0000099554 00000 н 0000099756 00000 н 0000099967 00000 н 0000100163 00000 н 0000100384 00000 н 0000100587 00000 н 0000100783 00000 н 0000100989 00000 н 0000101190 00000 н 0000101384 00000 н 0000101585 00000 н 0000101780 00000 н 0000101980 00000 н 0000102175 00000 н 0000102372 00000 н 0000102575 00000 н 0000102799 00000 н 0000102996 00000 н 0000103207 00000 н 0000103402 00000 н 0000103617 00000 н 0000103828 00000 н 0000104033 00000 н 0000104248 00000 н 0000104448 00000 н 0000104656 00000 н 0000104862 00000 н 0000105077 00000 н 0000105275 00000 н 0000105483 00000 н 0000105685 00000 н 0000105898 00000 н 0000106097 00000 н 0000106300 00000 н 0000106496 00000 н 0000106704 00000 н 0000106903 00000 н 0000107117 00000 н 0000107324 00000 н 0000107552 00000 н 0000107748 00000 н 0000107954 00000 н 0000108150 00000 н 0000108382 00000 н 0000108579 00000 н 0000108784 00000 н 0000108982 00000 н 0000109207 00000 н 0000109401 00000 н 0000109609 00000 н 0000109802 00000 н 0000110035 00000 н 0000110231 00000 н 0000110437 00000 н 0000110635 00000 н 0000110867 00000 н 0000111062 00000 н 0000111265 00000 н 0000111462 00000 н 0000111694 00000 н 0000111871 00000 н 0000112062 00000 н 0000112260 00000 н 0000112463 00000 н 0000112660 00000 н 0000112839 00000 н 0000113035 00000 н 0000113210 00000 н 0000113413 00000 н 0000113619 00000 н 0000113817 00000 н 0000114008 00000 н 0000114185 00000 н 0000114387 00000 н 0000114571 00000 н 0000114750 00000 н 0000114947 00000 н 0000115126 00000 н 0000115326 00000 н 0000115512 00000 н 0000115708 00000 н 0000115892 00000 н 0000116092 00000 н 0000116276 00000 н 0000116469 00000 н 0000116657 00000 н 0000116841 00000 н 0000117039 00000 н 0000117243 00000 н 0000117436 00000 н 0000117618 00000 н 0000117800 00000 н 0000117998 00000 н 0000118213 00000 н 0000118406 00000 н 0000118588 00000 н 0000118770 00000 н 0000118968 00000 н 0000119186 00000 н 0000119377 00000 н 0000119559 00000 н 0000119741 00000 н 0000119932 00000 н 0000120114 00000 н 0000120303 00000 н 0000120485 00000 н 0000120679 00000 н 0000120861 00000 н 0000121051 00000 н 0000121228 00000 н 0000121414 00000 н 0000121617 00000 н 0000121802 00000 н 0000121979 00000 н 0000122158 00000 н 0000122342 00000 н 0000122548 00000 н 0000122733 00000 н 0000122912 00000 н 0000123109 00000 н 0000123286 00000 н 0000123463 00000 н 0000123660 00000 н 0000123839 00000 н 0000124019 00000 н 0000124201 00000 н 0000124377 00000 н 0000124556 00000 н 0000124734 00000 н 0000124911 00000 н 0000125091 00000 н 0000125268 00000 н 0000125445 00000 н 0000125623 00000 н 0000125802 00000 н 0000125980 00000 н 0000126156 00000 н 0000126346 00000 н 0000126533 00000 н 0000126720 00000 н 0000126911 00000 н 0000127085 00000 н 0000127271 00000 н 0000127445 00000 н 0000127626 00000 н 0000127807 00000 н 0000127981 00000 н 0000128162 00000 н 0000128336 00000 н 0000128517 00000 н 0000128691 00000 н 0000128872 00000 н 0000129053 00000 н 0000129227 00000 н 0000129408 00000 н 0000129582 00000 н 0000129763 00000 н 0000129944 00000 н 0000130118 00000 н 0000130299 00000 н 0000130473 00000 н 0000130654 00000 н 0000130835 00000 н 0000131009 00000 н 0000131190 00000 н 0000131364 00000 н 0000131545 00000 н 0000131719 00000 н 0000131901 00000 н 0000132082 00000 н 0000132256 00000 н 0000132437 00000 н 0000132611 00000 н 0000132792 00000 н 0000132971 00000 н 0000133145 00000 н 0000133318 00000 н 0000133491 00000 н 0000133664 00000 н 0000133837 00000 н 0000134010 00000 н трейлер ]>> startxref 0 %%EOF 17 0 объект поток xڬSMlE$cvvܲ»]֮kG VS((B|PTiw»

    отзывов.

    Соединение радиатора Sira

    Радиаторы отопления Sira от известного итальянского производителя подходят для установки в помещениях различного типа – как общественных, так и жилых. Производитель занимается производством алюминиевых и биметаллических отопительных приборов.

    В процессе производства используются технологии, обеспечивающие эффективную работу по отоплению помещений при достаточно низких затратах электроэнергии.

    По отзывам потребителей, конструктивные особенности приборов способствуют устойчивости к скачкам давления, высокой теплоотдаче, что обеспечивает надежность работы радиатора и системы отопления в целом.

    Прочность

    При производстве биметаллических радиаторов используется технология Sira, подразумевающая заливку стальных каналов для движения теплоносителя высококачественным алюминиевым сплавом.

    Конструкторами разработана специальная конфигурация каналов из специального стального сплава. Благодаря этому обеспечивается рекордная механическая прочность нагревательных приборов, устойчивость к агрессивным средам и высокая теплоотдача.

    Радиатор Sira рассчитан на резкие перепады температуры и давления, часто возникающие в тепловой сети.

    Надежность и герметичность

    Применение резиновых термостойких прокладок уплотнительных колец при сборке секций в единое отопительное устройство позволило добиться абсолютной надежности и герметичности конструкции, в отличие от других систем с прокладками из паронита. Благодаря отсутствию «карманов» в нижней части секций (шламонакопителей) возможность образования газов (в том числе водорода) сведена к минимуму.

    Теплоотвод

    Технология производства этих приборов была усовершенствована итальянскими специалистами и позволила разработать биметаллические радиаторы Sira с отличной теплоотдачей.Максимальный температурный режим теплоносителя 110°С.

    Покрытие

    Радиатор Sira покрыт порошковой эмалью класса А по инновационной триботехнологии. Это невероятно гладкое покрытие, напоминающее керамику.

    Гарантия

    Производитель гарантирует бесперебойную работу радиаторов Sira в течение 20 лет, но только при использовании оригинальных комплектующих, а также соблюдении требований по установке.

    • Давление опрессовки — 60 атм.
    • Максимально возможная температура теплоносителя 110°С.
    • Рабочее давление — до 40 атм.

    Основные виды

    На сегодняшний день производитель может предложить своим покупателям следующие виды отопительных приборов:

    • Гибридные и биметаллические радиаторы.
    • Алюминий — прессованный и литой.
    • Полотенцесушители.
    • Стальные электрические батареи.

    Кроме того, следует отметить, что любой радиатор Sira перед поступлением в продажу проходит испытания на совместную работу со всеми типами котлов – от твердотопливного оборудования до современных конденсационных агрегатов.При этом учитываются характерные отличия, которые свойственны алюминиевым и биметаллическим радиаторам.

    Радиаторы биметаллические Sira: отзывы

    В настоящее время лидером продаж являются биметаллические приборы Sira. При разработке их конструкции были учтены все проблемы и недостатки, которые могут возникнуть в процессе эксплуатации.

    Секционный биметаллический радиатор Sira на первый взгляд мало чем отличается от аналогичного оборудования других марок. Главной отличительной чертой обогревателей Sira является отсутствие сварочных швов.Каждая секция изготавливается методом литья на собственных производственных мощностях. Это значительно снижает вероятность протечек при повышении давления. Ведь очень часто причиной нарушения герметичности радиаторов являются сварочные швы.

    По отзывам покупателей данное оборудование имеет следующие особенности:

    • Небольшое количество теплоносителя, которое распределяется по каналам устройства и тем самым обеспечивает его быстрый нагрев.
    • Благодаря особой конфигурации внешних краев секции устройства обеспечивается оптимальная конвекция воздушного потока.
    • Канал охлаждающей жидкости изготовлен из специального сплава нержавеющей стали. Он полностью защищает от коррозии.

    Все отопительное оборудование Sira окрашено в белый цвет RAL 9010 по технологии порошковой обработки. Поэтому, если есть необходимость изменить цвет, заводской слой удалять не следует. Для этого лучше всего использовать специальные краски.

    Sira RS Bimetal

    Биметаллические радиаторы Sira (отзывы это подтверждают) считаются самыми прочными и надежными.К ним относится модель Sira RS 500, где последняя цифра указывает на расстояние между осями. Компания позиционирует такие радиаторы как оборудование премиум-класса. Для установки необходимо знать следующие технические данные:

    • Максимально допустимое давление 40 бар.
    • Ширина секции 80 мм.
    • Диаметр соединения 25 мм.

    В отзывах об этих обогревателях часто упоминается важность правильного подключения.Термостат является его основным элементом.

    В среднем радиатор Sira RS Bimetal стоит около 1200 руб.

    2

    Sira Gladiator

    Для завершения системы отопления, мореных отопительных устройств, Компания своим покупателям линейку моделей серии Gladiator. Внешне они практически не отличаются от предыдущей версии. Отличие лишь в нескольких худших технических характеристиках.

    Одну секцию радиатора Sira Gladiator можно приобрести за 750 руб.

    Высота, мм
    Расстояние между осями, мм , мм Глубина, мм Объем охлаждающей жидкости, L Тепла диссипация, W
    372 300 87-95 0,165 0,165 0,165 0,165 0,165 0,165 0,165 0,165 0,165 145
    572 500 87-95 0199 201
    672 600 87-95 0216 230
    772 700 87-95 0,233 258
    8004
    800 87-95 87-95 0,250 282
    282

    2

    Подключение радиаторов SIRA

    Любое из следующих подключений ScemesDevices может быть реализована в системе отопления с принудительным движением охлаждающей жидкости, в иными словами, при наличии насосного оборудования. Типы подключения:

    • Одностороннее подключение. Подающий трубопровод расположен сверху, а обратный – снизу. Такой способ подключения обеспечивает равномерный прогрев каждой секции нагревателя. Это идеальный вариант для владельцев одноэтажных особняков и вилл.
    • Нижнее соединение. Хорошее решение для систем отопления, в которых предусмотрена разводка трубопроводов в конструкции пола. Подающий и обратный трубопроводы подведены к нижним патрубкам, расположенным на противоположных участках.Недостатком этой схемы является неравномерный нагрев верхней части радиатора.
    • Диагональное соединение. Этот вариант предусматривает использование колпака и крана Маевского, а также большого количества секций. Подающий трубопровод находится сверху, обратный трубопровод – снизу. При таком способе подключения теплоноситель равномерно заполняет радиатор, что способствует максимальной теплоотдаче. Повышается КПД системы — потери тепла снижаются до 2%.

    Пошаговая инструкция

    • Сначала необходимо сделать разметку для последующей установки кронштейнов.
    • Затем кронштейны крепятся к стене.
    • Краны Маевского устанавливаются на радиаторы.
    • После этого монтируются терморегуляторы, заглушки, краны и краны.
    • Выполнено горизонтальное выравнивание нагревателей, размещенных на кронштейнах.
    • С помощью переходных гирлянд радиаторы подключаются к системе трубопроводов.
    • В конце производится опрессовка системы отопления и предварительный пуск теплоносителя.

    На практике эффективность даже качественной системы отопления со временем снижается.В связи с этим перед владельцем часто встает проблема замены тех или иных его компонентов.

    Чтобы поменять или установить радиаторы, не нужно иметь специальных навыков, достаточно следовать пошаговой инструкции, иметь соответствующий инструмент и хотя бы немного разбираться в специфике данной области.

    Особенности биметаллических радиаторов отопления.

    При организации отопления важно правильно подобрать все компоненты, чтобы обеспечить правильную и эффективную работу системы. Особенно это касается радиаторов, выбор которых на рынке огромен.

    Многие специалисты рекомендуют купить биметаллический радиатор отопления из-за его характеристик, поэтому стоит рассмотреть данный вид оборудования подробно.

    Основная информация

    Продукция

    получила свое название благодаря использованию в конструкции двух металлов. Это дает огромное преимущество в готовых системах, положительные характеристики придают свойства материалов. Именно благодаря сочетанию биметаллические радиаторы считаются лучшими на рынке.

    Дизайн

    Конструкция предполагает наличие стальных или медных труб с алюминиевым корпусом. Трубы из медной или стальной катанки обеспечивают длительную работу приборов и системы в целом. А свойства алюминия позволяют быстро обогреть помещение за счет скорости теплоотдачи.

    Для централизованного отопления этот вариант идеален из-за качества подаваемой в систему воды и частых перепадов давления. Возможна длительная эксплуатация за счет прочностных характеристик металла, медь и сталь надежны в случае гидроповодов, в современных системах они достигают 40 атм. Практичность биметаллических радиаторов позволяет обеспечить гарантийный срок службы системы до 20 лет.

    Преимущества продукции

    Биметаллические радиаторы отопления имеют множество преимуществ по сравнению с другими типами батарей. К ним относятся:

    • сопротивление, чугунное оборудование выдерживает давление около 20 атм. При этом стальные или медные трубы обеспечивают надежность работы даже при 40 атм в системе;
    • высокие показатели теплоотдачи, по этой характеристике значительно уступают даже чугунные радиаторы;
    • при изготовлении радиаторов, трубы изнутри обрабатываются антикоррозийным составом, что дает длительную гарантию службы даже при работе с сильно загрязненной жидкостью;
    • подходит для использования в централизованных и автономных системах;
    • Монтаж
    • можно осуществить без привлечения специалистов, простота процесса доступна домашнему мастеру.Это способствует экономии финансов и времени, ведь всего несколько часов на установку системы;
    • Производители
    • выпускают биметаллические радиаторы различного дизайна, желающим эксклюзивной отделки в интерьере достаточно пройтись по специализированным магазинам.

    Классификация

    По типу конструкции различают два типа приборов:

    • секционные, которые отличаются простотой использования. Их особенностью является возможность установки необходимого количества агрегатов, поэтому они идеально подходят для применения в различных целях.В зависимости от требуемой площади обогрева монтируются радиаторы необходимой длины. Производители выпускают отдельные секции различной формы и цвета;
    • Подходящими изделиями являются конвекторы
    • , состоящие из единого корпуса с вмонтированной трубой. За счет предусмотренной дополнительной пластины, приваренной к трубе, коэффициент теплопередачи увеличивается.

    Критерии выбора

    Каждый человек перед покупкой предъявляет к товару свои требования, поэтому лучших биметаллических радиаторов не существует.Кому-то важен момент экономии, кому-то желательно качество инструментов. Среди рядовых потребителей популярными моделями считаются радиаторы с внутренними деталями, состоящими из стали. Они отличаются высокой теплоотдачей за счет расположения деталей. При этом производители обещают срок службы около 50 лет.

    Но главным критерием выбора радиаторов остаются технические характеристики биметаллических радиаторов отопления, которые прилагаются к каждой модели отдельно.Перед покупкой выполняется простой расчет для определения необходимой мощности и размера оборудования. Для этого учитывают параметры помещения и расположение проемов. В России 1 м2 теплоотдачи должен быть не менее 100 кВт, как правило, с одной секции уходит 180 кВт. Соответственно, в комнату 20 м2 стоит приобрести 10 секций.

    Рыночные предложения

    В наличии большой выбор товаров для систем отопления, цена на биметаллические радиаторы может отличаться в зависимости от качества товара и производителя.Радиаторы от итальянских производителей считаются самыми надежными устройствами.

    Итальянская компания Global Style давно работает на строительном рынке, за годы работы уже завоевала доверие покупателей. Однако за надежность и качество придется соответственно платить, секционные модели стандартных видов стоят около 1000 рублей за единицу. Например, за СТИЛЬ ЭКСТРА 350 нужно отдать не менее 1015 рублей, а цена 1030 рублей за секцию.

    Компания из Италии Sira представляет на рынке хорошие биметаллические радиаторы, гарантия производителя 15 лет. Немного дешевле модель Sira Gladiator h300, цена за одну секцию около 800 рублей. Радиатор биметаллический Sira Concurrent 500 х 85 стоимостью 700 рублей также имеет достойное качество и множество хороших отзывов.

    Оборудование немецкой компании TENRAD представлено радиаторами TENRAD VM350 и VM500 стоимостью 500 и 600 рублей соответственно. Специалисты рекомендуют использовать их в различных типах систем, за счет высокой теплоотдачи достигается эффективная работа отопления.

    Европейский дизайн и высокие характеристики товара предлагает китайский производитель GORDI, за 400 рублей можно приобрести одну секцию. Полные предложения от 5 до 14 единиц.

    Российский производитель Рифар предлагает потребителям достойную продукцию, которая представлена ​​линейкой из семи моделей. Линейка Рифар Монолит имеет цену около 600 руб/секция, при этом качество продукции позволило выйти за рамки рынка.

    Компания Мирадо из Украины за высокое качество продукции выставляет цену около 450 руб.Например, Mirado 500 рассчитан на работу при давлении 30 атм, его рекомендуется применять для централизованной системы. Стоимость одной секции 400 руб.

    Какого производителя выбрать или определиться с моделью поможет консультант в магазине. Однако информация о популярных представителях станет хорошим ориентиром среди огромного ассортимента товаров. Ведь каждый потребитель хочет получить в результате эффективную и долговечную систему.

    Лучший способ подключения радиаторов отопления.Диагональное подключение радиатора отопления: схема, плюсы и минусы

    Правильное подключение Радиаторы отопления с двухтрубной системой – залог уюта в доме. Сама по себе эта система позволяет распределять тепло по нескольким помещениям. А ведь нужно, чтобы радиаторы эффективно облетали дом или квартиру!

    Чтобы двухтрубная система хорошо работала и обеспечивала равномерный обогрев всего здания, необходимо правильно выполнить подключение. Также важен и тип соединения, а их несколько.В этой публикации мы расскажем об их преимуществах, недостатках и особенностях.

    Схема двухтрубной системы

    Фундамент двухтрубной системы Отопление — две трубы. По одному нагретая вода поступает в батареи, по другому отводится из них охлажденная. Отопление производится любым источником тепла, бойлер, бойлер.

    Если подключение радиаторов отопления при однотрубной системе отопления — последовательное и водяное, так как батареи пропускают ее прохладно, то при двухтрубной — параллельное и прогрев более равномерный.

    Отличие двухтрубной системы отопления от однотрубной в том, что она почти равномерно прогревает все радиаторы. Небольшие потери тепла возможны из-за удаленности от отопительного прибора – чем дольше вода идет по трубе, тем больше она остывает.

    См. также:

    Когда лучше устанавливать кондиционер: мнение специалистов

    Эффективное подключение радиаторов отопления

    Существует четыре основных схемы подключения радиаторов отопления при двухтрубной системе:

    • Боковой;
    • Верх;
    • Нижний;
    • Диагональ.

    Некоторые радиаторы предназначены для определенных типов подключения, но есть и считающиеся универсальными.

    Боковое соединение

    При таком типе подключения вода в батарею отопления входит и выходит с одной стороны. При этом он медленно проходит по участкам, удаленным от точек подключения. Из-за этого температура в этом месте ниже и радиатор прогревается менее эффективно.


    Верхнее соединение

    Если подключить обычный радиатор, то он будет неэффективен.Теплая вода будет поступать в верхнюю его часть и нагревать только ее.

    Есть радиаторы, Верхний патрубок . Установили заглушку, которая перенаправляет воду в нижнюю часть радиатора и она циркулирует как по диагонали. Такие радиаторы хорошо прогревают по всей площади.

    Нижнее подключение радиаторов отопления

    Если так подключить обычный радиатор, то основной поток воды будет проходить в его нижней части. Часть его за счет естественной конвекции поднимется вверх и радиатор прогреется, но не полностью.

    От специалистов можно услышать мнение, что однотрубная система отопления – это пережиток прошлого, тем не менее, она до сих пор стоит в ряду эффективных способов Отопление частных и многоэтажных домов.

    Это лишь небольшая модификация заслуженной классики, а Показаны все преимущества однотрубного соединения при монтаже систем отопления: Комфорт, уют в доме и возможность локального ремонта системы отопления без отключения тепла поставка.

    А еще — экономия денег при отключении энергоснабжения.

    Однотрубная система: «Изюминки» подключения и реальная выгода при установке

    Изначально единственно выгодной была однотрубная система теплоснабжения: радиаторы отопления подключались по физическим параметрам. «Последовательное соединение» .

    Выбор основывался на экономичном ценообразовании:

    • Затраты удвоились на приобретение проводников для теплоносителя по сравнению с двухтрубной системой.
    • Достигнута экономия При покупке Фортук, арматура, краны.
    • Для этой системы подходили радиаторы всех существующих марок: От чугунной классики до «продвинутого» биметалла.

    Не без минуса: Радиаторы, последовательно включенные, нагревались неравномерно, последний в цепочке не соответствовал заданным (ожидаемым) температурным параметрам. Так было до тех пор, пока специалисты не открыли принцип «байпасной трубки», известной как байпас.

    Плюсы байпаса

    Домовладельцу иногда сложно решиться на рекомендации специалистов при установке однотрубной системы отопления на байпасную установку. Принцип прост: в конструкцию входит поливочная трубка (это байпас), что позволит сэкономить материальные ресурсы, а позволяет вести локальный ремонт радиатора без отключения всей системы. Последнее актуально как для владельцев частных домов, так и для жителей типовых многоэтажек прошлого века.

    Фото 1. Радиатор подключен к системе отопления. Стрелками указано расположение перепускного и шарового кранов.

    Для владельцев обширных жилых помещений с однотрубной системой теплоснабжения станет уместным Присоединительный «Штрих» . Он представляет собой отрезок трубы, который устанавливается в непосредственной близости от радиатора. Диаметр трубы на одну позицию меньше сечения магистрального трубопровода . Это объясняется тем, что при подаче сред вода предпочитает устремляться по каналам большего диаметра.Таким образом, для домашнего отопления оказывается безболезненным приступить к ремонту радиаторных площадок.

    Самотонная система не обеспечивает комфортную (и регулируемую) температуру в жилых помещениях, вот и требуется байпас. Мастера монтируют перепускную трубку с расположенным в ней циркуляционным насосом и термодатчиками. Неважно, будет ли прервано электроснабжение – байпас направит потоки воды по принципу «Самовывоза» и в аварийном режиме. Собственная труба приносит домовладельцу экономию до 25% Электричество по картам, чередование самозабора и принудительной циркуляции теплоносителя.

    Внимание! Циркуляционный насос Устанавливать в трутовую трубу соблюдая правила «криволинейности»: чем больше изгибы, тем меньше теплопроводность системы отопления.

    Байпас с двух сторон «окруженный» шаровыми кранами Для ограждения подачи воды к конкретному радиатору.

    Правильный монтаж конструкции без затирания трубы

    Такая схема не потребует параллельных труб на основе сварки или крепления с помощью переходников и фитингов.

    Примитивизм в монтаже и некоторая экономия впоследствии принесут домовладельцу немало проблем. Самая дорогая статья — отключить систему при локальных протечках трубопровода или радиатора.

    Инструменты

    Для организации теплоснабжения не нужно будет приобретать специальные наборы инструментов — с задачей справятся сантехнические приборы и те ключи, которые есть в наличии у самодельных Мастеров. К домашнему набору добавить только специальные инструменты:

    • специальные ключи для подключения америкосов;
    • инструменты для завинчивания переходников;
    • динамометрические ключи для «нежных» деталей.

    Ссылка. Профессионалы советуют не приобретать дорогую защелку для крепления деталей с накидной гайкой. С задачей справляется рожковый (или разводной) ключ с проходами. Первый — держит, второй — крутит.

    Схемы и способы подключения

    При однотрубной схеме Подключение теплоснабжения жилья используется несколько выработок энергии от источника тепла.

    • Диагональное соединение относится к эффективным методам. Патрубки чередуются с верхним и нижним патрубками в границе одного радиатора: подвод тепла приходится на верхний патрубок, отвод – на низ батареи. Такая система отлично зарекомендовала себя при подключении радиаторов. Более 10 звезд , Нагрев батарей происходит равномерно.

    Фото 2. Подключение радиатора отопления по диагональной схеме. Горячая охлаждающая жидкость маркируется красным цветом, холодная – синим.

    • Нижняя обвязка, по мнению специалистов, менее эффективна по теплопроводности Но применяется в закрытых системах отопления, когда трубы идут от котла горизонтально и прячутся под полом.
    • Вертикальное подключение Исходя из установки стояка в зоне котла, к нему подключаются остальные элементы отопительной конструкции. Плюс такого способа – отсутствие воздушных пробок при заборе воды.
    • Верхняя компоновка (Входной и выходной патрубки установлены вверху с разных сторон) применяется в радиаторах специальной конструкции, где исключен прямоток. Несущая падает на первую секцию вниз и проходит через остальные звенья.

    Вам также будет интересно:

    Как подключить радиаторы

    При монтаже системы отопления важно правильно установить радиаторы, укрепив их на стене под окном Шт. По нормам нельзя, чтобы расстояние от пола и окон до батареи было меньше 10 сантиметров . В два раза меньше допускается зазор от стены.

    Для крепления этих элементов Используйте 3 скобы к каждому блоку: две крепятся в верхних точках, одна — внизу.

    Выровняйте поверхность батареи по вертикали; По горизонтали допускается небольшое понижение, в верхней части воздух не скапливается.

    Этот уровень сделайте так, чтобы пробки радиаторов прямо подходили к месту расположения патрубков. На каждую батарею прикрутить краном Маевского (в верхней точке), заглушку установить вниз. При необходимости поставить терморегуляторы.

    С помощью переходников (колпаков) обеспечиваются переходы с правой на левую резьбу, с трубами разного диаметра.Для подключения аккумуляторов к трубопроводу продается Комплекты с отводами, переходниками, муфтами и кранами. Комплект дополнен прокладками, не требующими дополнительной гидроизоляции. Иногда резьбовое соединение труб и переходники прокладок не спасают, тогда применяют лен, пропитанный маслом.

    Важно! Начало накрутки переходников с труб и соединений: в местах соединения покраска не допускается. Обрабатываем наждаком «до голого металла». В противном случае краска будет разгоняться и соединение будет давать течь.

    Для самостоятельного монтажа Системы не экономят на установке кранов — В противном случае придется производить мелкий ремонт при отключении системы и перерезке трубопровода.

    Комфорт, комфорт и еще раз комфорт. Эта мысль все время сопровождает нас, когда речь идет о жизни в доме. Согласитесь – кому не хочется, чтобы в доме всегда было комфортно и комфортно? Таких нет. А теперь второй вопрос — от чего зависит качество проживания? Критериев много, но в первую очередь нас интересует один – тепло в доме.Его обеспечивает грамотно созданная система отопления, где немаловажную роль играет подключение радиаторов.

    Чем они отличаются друг от друга? Количество контуров, и, соответственно, объем используемых материалов.

    Однотрубная схема

    По сути, это кольцо из труб, где в центре находится отопительный котел. Это самая простая схема разводки, которую лучше всего использовать в одноэтажных домах, где применяется система с естественной циркуляцией теплоносителя.Или в многоэтажных домах с принудительной циркуляцией.

    Скажем прямо — эта схема не самая лучшая, хотя и весьма экономичная по затраченным на ее строительство материалам. Но у нее есть один большой недостаток – невозможность регулировать подачу тепла. Установка некоторых управляющих щупов в такой схеме проблематична. Поэтому в домах, где монтируется однотрубная схема развязки, проектируют индикатор теплового возврата. Именно поэтому важно правильно рассчитать этот показатель.

    Внимание! Однотрубное отопление допускает только последовательное подключение радиаторов. То есть теплоноситель проходит поочередно все радиаторы, отдавая тепло. И чем дальше устройство находится в цепи, тем меньше тепла оно получает.

    Двухтрубная схема

    Данная схема содержит два контура — подачи и реверса. По первому контуру теплоноситель поступает в радиаторы отопления (алюминиевые, биметаллические, чугунные или стальные), а по второму выделяется на котел.Но что удивительно, теплоноситель равномерно распределяется по всем батареям, что является огромным преимуществом такой схемы подключения.

    Важный момент — при двухтрубном подключении можно регулировать температуру в каждом отдельном радиаторе, открывая или закрывая проход к нему. Здесь установлен обычный отсекающий клапан, который позволяет увеличивать или уменьшать объем теплоносителя в каждой батарее.

    Место установки

    Казалось бы, место установки радиатора отопления давно определено.Ведь его основная функция – отдача тепла. Но давайте посмотрим на задачу шире. Установка радиаторов дело серьезное. С их помощью необходимо создать определенные температурные нормы, которые повлияют на оптимальный режим в квартире. Так, их лучше всего устанавливать под окнами, куда проникает холодный воздух, или около входных дверей. То есть отсечь зону холодного воздуха — другая задача.

    И снова возникает «но». Просто взять и установить радиатор отопления под окном – полдела.Есть определенные нормы, которые необходимо учитывать. От этих норм во многом зависит правильное подключение радиатора отопления.

    Что они включают в себя?

    • Во-первых, любые батареи алюминиевые, биметаллические, стальные или чугунные — должны монтироваться горизонтально. Допустимо небольшое отклонение в 1 градус, но лучше устанавливать приборы строго горизонтально.
    • Во-вторых, расстояние от радиатора до подоконника должно быть в пределах 10-15 см.
    • Примерно такое же расстояние должно быть от пола до батареи.
    • От стены до радиатора не должно превышать 5 см.

    Именно эти нормы определяют наиболее правильную и эффективную теплоотдачу отопительных приборов. Поэтому примите их как руководство к действию.

    Способы подключения радиаторов отопления

    Теперь можно перейти к основной теме и рассмотреть непосредственно подключение радиаторов отопления. Правильно подключить батареи отопления можно тремя способами.

    Способ №1 — боковое соединение

    Боковое подключение радиаторов

    Самый распространенный вид подключения, если речь идет о системе отопления в городской квартире. В многоквартирных домах переход трубопровода выполнен вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

    Эти батареи подключаются сбоку, отсюда и название. Чаще всего подключение осуществляется по схеме:

    1. Подача — к верхнему патрубку.
    2. Возврат внизу.

    Хотя это не столь важно, если вопрос касается схемы с принудительной циркуляцией теплоносителя. Правда, эксперты утверждают, что эта схема выбрана не зря. Если поменять батарейки на батареи местами, КПД и КПД отопительного прибора снижается на 7%. Это весомый показатель, поэтому его придется учитывать при включении радиаторов в систему отопления дома.В системе отопления нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, и, соответственно, в деньгах.

    И один момент. Если количество секций в батарее рифмовки не превышает 12 штук, то оптимально боковое подключение к системе отопления. Если количество секций больше, то используется диагональное соединение, которое еще называют перекрестным.

    Способ №2 — Диагональное соединение

    Диагональное соединение

    Специалисты считают диагональное подключение идеальным.Для этого контуры отопления подключаются следующим образом:

    • Подача — к верхней аккумуляторной трубе.
    • Возврат осуществляется вниз, но с противоположной стороны устройства.

    То есть оба контура соединены друг с другом через радиатор по диагонали. Отсюда и название. Преимущество этого соединения в том, что охлаждающая жидкость внутри радиатора распределяется равномерно, благодаря чему тепло возвращается по всей площади инструмента. Таким образом достигается существенная экономия топлива.

    МЕТОД №3 — Нижнее соединение

    Такой способ подключения радиаторов рифмовки к системе отопления встречается крайне редко. С нижним подключением много проблем и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Этот вид используется в однотрубной схеме подключения, где радиаторы устанавливаются последовательно, а теплоноситель движется по цепочке от одного к другому.

    Нижнее соединение радиатора

    Кстати, схема Ленинградка одна из самых распространенных, если говорить об отоплении одноэтажного дома.По сути, это наклонная трубка, в которую встроены радиаторы. Подключить их достаточно просто – для этого из нижних патрубков выводятся трубы, которые врезаются в сам контур. Получается, что охлаждающая жидкость, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом, чем дальше по направлению движения горячей воды расположен отопительный прибор, тем меньше тепла он получает.

    Что делать? Есть два решения этой проблемы:

    1. Увеличить количество секций радиаторов, расположенных в дальних котельных.
    2. Установите циркуляционный насос, который будет создавать небольшое давление внутри отопления. Именно он позволит равномерно распределять горячую воду по помещению.

    Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Дело в том, что отключение электричества во многих загородных поселках – обычное дело. Так что проблема с нижним подключением осталась. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

    Заключение по теме

    Итак, вы смогли убедиться, что подключение радиаторов (рифар и других типов) дело непростое и очень серьезное. Считается, что в городских квартирах оптимальный вариант – боковое подключение. Если речь идет о частном домостроении, лучше всего подойдет диагональная схема. С нижним подключением тоже много проблем. Кроме того, практика и испытания показали, что этот вариант при неправильном подходе к организации процесса сборки отличается слишком большими тепловыми потерями — до 40 %.

    Многие домовладельцы недовольны эффективностью отопления своей квартиры. Особенно остро этот вопрос встает во время сильных холодов. Иногда плохой нагрев связан с негерметичным радиатором. В этом случае заменяем отопительную конструкцию на более производительное и мощное оборудование. На сегодняшний день существуют керамические батареи отопления, биметаллические и . Но самыми надежными и долговечными остаются все-таки чугунные модели. Если аккумулятор в отличном состоянии, менять его нецелесообразно.В этом случае к радиатору можно добавить секции. Данная статья посвящена увеличению батареи отопления.

    На данный момент есть несколько радиаторов для подключения радиаторов.

    Специалисты утверждают, что неправильно выбранная схема может привести к тому, что 50% тепла будет потеряно.

    При неправильном подключении дополнительных секций система будет прогреваться неравномерно. И малейшая ошибка, дефект могут вызвать протечки и прорывы. Поэтому важно знать, как правильно подключить батареи отопления, и выполнять работы аккуратно и аккуратно.

    Способы подключения радиаторов показаны ниже:


    Следует отметить, что последовательное подключение радиаторов отопления является наиболее надежным и экономически обоснованным. Наиболее простой способ реализации метода — выполнение одного общего канала подачи теплоносителя.

    Что потребуется для сборки батареи?

    Перед подключением радиатора отопления необходимо рассчитать, сколько секций необходимо установить для более эффективного обогрева помещения. И купить необходимое количество Дополнительные разделы.Лучше выбирать чугун.

    Также перед правильным подключением радиаторов отопления все необходимые инструменты, Приобретите некоторые материалы:

    Как подключить аккумулятор?

    Не разобравшись, как подключить батареи отопления, не зная принципа работы системы отопления, радиатор правильно не определит.

    Подготовительные работы

    В первую очередь нужно провести подготовительные работы. Имеется в виду демонтаж радиатора.Вам нужно удалить разделы, которые планируется увеличить.

    Аккумулятор необходимо очистить, удалить ржавчину, пыль и грязь.

    Следует осматривать резьбовое отверстие, соединяющее конструкцию с трубой. Могут быть наросты. Их нужно удалить с помощью наждачной бумаги. В противном случае будет установлена ​​межсекционная прокладка. А это может привести к тому, что система отопления потечет.

    Присоединение секций

    Осуществляется соединение секций.Соединённые секции плотно прикрепите к батарее. Сделать прокладку. С помощью радиаторного ключа измеряется расстояние до ниппеля. Наппель в батарее вставляется в пер. Клавиша трубы прокручивает клавишу радиатора. Затем сосок превращается в два противоположных отдела. Сделайте 3 оборота радиаторным ключом. Аналогичные действия проделываем с нижней частью аккумулятора.

    Далее берутся паронитовые прокладки и боковые заглушки и устанавливаются в аккумулятор. При этом используйте трубный ключ. Главное очень сильно затянуть, чтобы получилась надежная, герметичная конструкция.Секция крепится к радиатору. Аналогично соединяются остальные секции.

    Крепление радиатора к стене

    После прикрепления всех дополнительных разделов выполняется. Для этого установите крючки на уровне батареи. Конструкция подвешена. Все соединения фиксируются фитингами. Сделайте тугой ключ. Все соединения обработаны герметиком. Недавно в продаже появились специальные клейкие ленты для труб.

    Проверка

    Полученная конструкция вставляется одним концом в трубу, а другим в батарею.Места соединения туго закрутите ключом. Когда монтаж фитинга завершен, проводится гидроизоляция.

    После завершения сборки батарей отопления проводится осмотр системы на наличие дефектов. Если все в порядке, осуществляется пробный пуск теплоносителя. Первый раз вода запускается под пониженным давлением. Это позволяет обнаружить, где связь некачественная и дает течь. При обнаружении протечек воду отключают и приступают к устранению неполадок.Второй раз запускается теплоноситель под нормальным давлением.

    После подключения батареи отопления нужно было дать поработать радиатору на несколько часов. А по истечении этого времени проверить состояние труб, арматуры, аккумуляторов.

    Какую схему подключения аккумулятора выбрать?

    Как можно подключить радиаторы отопления разных схем, Рассмотрим какая удобнее и эффективнее.

    Наиболее часто используется последовательное соединение радиаторов. Потому что обеспечивает высокий уровень надежности. Требует минимального обслуживания. Технические затраты небольшие. По такой схеме можно подключить до четырех аккумуляторов. Нагревательное устройство Подключается к системе ниже. При провисании радиаторов, труб нужно поставить распорки.

    Единственный минус при подключении батарей по такой схеме — большие тепловые потери. При попадании воды в верхнюю часть системы аккумулятор охлаждается примерно до 7 градусов. Последние радиаторы прогревать квартиру будут хуже.Разница температур ближнего и дальнего аккумулятора может достигать 18 градусов. Таким образом, помещение прогреваться будет неравномерно. Но эту проблему можно решить – поставить дополнительный электрокотел.

    Пример подключения

    Обеспечение дома или квартиры теплом — задача номер один в холодное время года. Поэтому каждый обыватель стремится создать эффективно работающую систему, которая была бы при этом экономически оправдана. А так как основная масса системы отопления представлена ​​радиаторным типом, то вопрос, как правильно подключить батареи отопления, является одним из самых актуальных.

    Для многих это ни о чем не говорит, особенно для тех, кто впервые сталкивался с проблемой обвязки системы отопления. Но тот, кто уже имел дело с созданием таких схем, прекрасно понимает, о чем идет речь.

    Классификаций видов обвязки и прокладки трубной системы не так уж и много, особенно если речь идет об обвязке радиаторов. Поэтому разобраться в этом вопросе не составит особого труда. Чаще всего расположение труб влияет на характер крепления аккумуляторных радиаторов.Поэтому необходимо рассмотреть классификацию различных систем отопления и установить, какая из них лучше всего подходит для того или иного подключения.

    Классификация систем отопления

    Основным критерием разделения систем отопления является количество контуров. По этому признаку все системы отопления делятся на две группы:

    1. Однотрубные.
    2. Двухтрубный.

    Первый вариант самый простой и дешевый. Это, собственно, кольцо от котла к котлу, где установлены радиаторы отопления.Если речь идет об одноэтажном строении, это оправданный вариант, при котором можно использовать естественную циркуляцию теплоносителя. Но чтобы температура получилась равномерной во всех комнатах дома, необходимо предусмотреть некоторые меры. Например, построить секции на крайних в цепи радиаторах.

    Оптимальный вариант такой трубной схемы — подключение Аккумулятора по методу Ленинградета. На деле получается, что обычная труба проходит по всем комнатам у пола, и врезаются в нее батареи радиаторов.В этом случае используется так называемая нижняя разделка. То есть радиатор подключается к патрубку через два нижних патрубка – в один поступает теплоноситель, а из другого выходит.

    Внимание! Теплоэнергия при таком типе подключения аккумуляторов составляет 12-13%. Это самый высокий уровень теплопотерь. Так что перед принятием такого решения взвесьте все за и против. Первоначальная экономия может обернуться большими расходами в процессе эксплуатации.

    Допустимые ошибки

    В целом, это хорошая схема подключения, оправдывающая себя в небольших зданиях.А чтобы равномерно распределять теплоноситель по всем радиаторам, к нему можно установить циркуляционный насос. Инвестиции недорогие, а устройство отлично работает и требует небольшого потребления электроэнергии. Зато обеспечивается равномерное распределение тепла по всем помещениям.

    Кстати, однотрубная схема обвязки очень часто используется в городских квартирах. Правда, нижнее подключение аккумулятора уже невозможно. То же самое следует сказать и о двухтрубной системе.

    Другие типы соединений

    Есть более выгодные варианты, чем нижнее подключение, обеспечивающие снижение теплопотерь:

    Вид по диагонали

    1. Диагональ.Все специалисты давно пришли к выводу, что этот тип соединения идеален вне зависимости от того, на какой схеме обвязки он применяется. Единственная система, в которой нельзя использовать этот вид, — это горизонтальная донно-трубная система. Тот самый Ленинград. В чем суть диагонального подключения? Охлаждающая жидкость движется внутри радиатора по диагонали – от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему устройства, опускаясь сверху вниз, то есть естественным образом.А так как при естественной циркуляции скорость движения воды не очень высока, то и теплоотдача будет высокой. Потери тепла при этом составляют всего 2%.
    2. Боковой или односторонний. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид является одним из самых эффективных, но только в том случае, если в системе налажена циркуляция теплоносителя под давлением. В городских квартирах проблем нет. А чтобы его обеспечить в частном доме, придется установить циркуляционный насос.

    В чем преимущество одного вида перед другими? На самом деле правильное подключение является залогом эффективной теплопередачи и снижения теплопотерь. Но чтобы правильно подключить аккумулятор, необходимо расставить приоритеты.

    Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Вот несколько вариантов:

    Двух- и однотрубная система

    • Установка однотрубной системы с боковым подключением.
    • Провести монтаж двухтрубной системы с диагональным подключением.
    • Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

    Так что варианты схемы подключения всегда можно найти. Конечно, придется учитывать некоторые нюансы, такие как расположение помещения, наличие подвала или чердака. Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность системы отопления придется учитывать обязательно даже при таком вопросе, как правильное подключение радиаторов.

    В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая протяженность отопительного контура. Если это однотрубная схема Ленинградка, то возможно только нижнее подключение. При двухтрубной схеме можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подключения одного радиатора к двум контурам – подачи теплоносителя и обратки. При этом чаще всего используется верхняя разводка труб, где разводка по контурам выполняется в мансардном помещении.

    Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и в процессе ремонта. Каждый контур может быть отключен от системы без отключения последней. Для этого в месте разветвления трубы устанавливается эксфигургический клапан. Точно такой же монтируется после радиатора на реверсивной трубе. Стоит только наложить оба клапана внахлест, чтобы обрезать контур. Перетащив охлаждающую жидкость, можно смело ремонтировать. При этом все остальные контуры будут работать в штатном режиме.

    Классическая система

    Многие считают, что вариант подключения радиатора не так важен, когда речь идет о теплоотдаче. Ведь многое будет зависеть от выбранного типа источника тепла. Например, у биметаллических радиаторов теплоотдача отопления выше, чем у чугунных. Но представьте, что чугунные приборы установлены по диагональному принципу движения теплоносителя, а биметаллические по нижнему. В первом случае теплопотери составляют 2%, а во втором – 12%.Разница в убытках — целых 10%. Для системы отопления это достаточно высокий показатель, который будет влиять не только на температурный режим в помещении, но и на количество потребляемого топлива. Для частных домов это очень важно.

    Сегодня специалисты дают рекомендации по увеличению теплоотдачи инструментов. Для этого на стене за радиатором можно установить отражающую панель, например, обычный кусок ДВП, алюминиевой фольги. Но учтите, что расстояние от стены до радиатора в этом случае должно быть не менее 1.5 см.

    Заключение по теме

    Какой вывод? Правильное подключение радиаторов отопления – важный критерий эффективной работы всей системы. От этого будет зависеть не только температура внутри помещений, но и расход топлива. И сбережения сегодня стали главным показателем, от которого зависит благосостояние каждого жителя квартир и частных домов.

    Радиаторы алюминиевые Размеры Ширина одной секции. Размеры биметаллических радиаторов отопления

    Размеры биметаллических радиаторов являются важной характеристикой, влияющей на качество обогрева помещений.

    Какие габариты выпускают Аккумулятор для отопления?

    Имеют ли они стандартные значения Или отличаются от каждого производителя?

    Размеры биметаллических радиаторов описываются следующими основными параметрами : монтажной высотой, глубиной и шириной.

    Высота и глубина зависят от размера секции , а ширина — от их количества.

    Высота батареи Зависит от расстояния между вертикальными каналами.Имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

    Расстояние между вертикальными каналами — Разрез между центрами впускного и выпускного отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. Таблицу 1).

    Дистанция брони Большинство производителей указаны в названии модели. А вот высота крепления отличается и указывается в спецификации к радиатору.

    Ширина радиатора Зависит от количества секций.Так, для 8-секционного радиатора параметр составляет 640 мм, для 10-секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

    Расчет количества секций радиатора

    Тепловая мощность секции радиатора Зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в пределах 0,12-0,14 кВт, при расстоянии 500 мм — в пределах 0,16-0,19 кВт.Согласно требованиям СНиП для средней полосы на 1 кВ. метров площади требуется тепловая мощность не менее 0,1 кВт.

    С учетом этого требования используется формула. для расчета количества секций :

    где S – площадь отапливаемого помещения, q – тепловая мощность 1-й секции и N – необходимое количество секций.

    Например, в помещение площадью 15 м 2 Планируется установка радиаторов с секциями тепловой мощности 140 Вт.Подставляя значения в формулу, получаем:

    Н = 15 м 2 * 100/140 Вт = 10,71.

    Округление Выполняется в большую сторону. Учитывая стандартные формы, нужно установить биметаллический 12-секционный радиатор.

    Более точный расчет Получаются путем определения количества секций не по площади помещения, а по его объему. По требованиям СНиП для обогрева одного кубометра помещения необходима тепловая мощность в 41 Вт.С учетом этих норм получаем:


    где V – объем отапливаемого помещения, q – тепловая мощность 1-й секции, N – желаемое количество секций.

    Например, расчет для комнаты все тот же квадрат 15 м 2 и высота потолков 2,4 метра. Подставляя значения в формулу, получаем:

    Н = 36 м 3 * 41/140 Вт = 10,54.

    Увеличено еще раз в одну сторону : Необходим радиатор с 12 секциями.

    Выбор ширины биметаллического радиатора для частного дома отличается от квартиры. При расчете учитывается коэффициентов теплопроводности Каждый материал, используемый при строительстве кровли, стен и пола.

    При выборе размеров Следует учитывать требования по установке батарей:

    • расстояние от верхнего края до подоконника должно быть не менее 10 см;
    • расстояние от нижнего края до пола должно быть 8-12 см.

    Для качественного обогрева помещения необходимо уделить внимание подбору размера биметаллических радиаторов. Габариты аккумуляторов каждого производителя имеют незначительные отличия, которые учитывают при покупке. Правильный расчет позволит избежать ошибок .

    Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

    Источник: Holodine.net

    Термины, используемые при выборе радиатора

    Перед рассмотрением типов и типов радиаторов необходимо разобраться с некоторыми техническими терминами и понятиями, чтобы уметь правильно подобрать и рассчитать радиаторы отопления.

    Необходимо знать следующие термины:

    Размеры стандартных радиаторов

    В зависимости от материала, из которого изготовлены радиаторы, различаются их размеры. Наиболее часто встречающиеся размеры отопительных приборов считаются базовыми, относятся к средней ступени расстояния 500 мм и бывают:

    Радиаторы нестандартных размеров

    Помимо стандартных отопительных приборов, на рынке широко представлены радиаторы и других типоразмеров.Они предназначены для использования в inepar зданиях или для того, чтобы сделать помещение особого стиля.

    Различают следующие типы и размеры радиаторов

    Низкие или малые радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их можно размещать под низкими окнами, либо в зданиях с витражами. К ним относятся все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунными, так и алюминиевыми или биметаллическими.

    Радиаторы отопления чугунные низкие горизонтальные предпочтительно иметь размеры сечения (Ш х х С) 93 х 140 х 388 мм, их теплоотдача составляет 106 Вт при рабочем давлении 9 атм.


    Зарубежные производители выпускают более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким диапазоном межосевых расстояний, ширина этого сечения начинается от 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм.Тепловая мощность варьируется от 80 до 140 Вт при рабочем давлении 25-35 атмосфер.

    Радиаторы алюминиевые имеют аналогичные биметаллические размеры с присоединительными расстояниями от 150 до 400 мм с посадочной нагрузкой 500 мм, тепловой мощностью от 50 до 160 Вт.

    Нормальное рабочее давление для них — 16 атмосфер, которое при опрессовке можно поднять до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют водоводов средними секциями, нагреваются только за счет теплопроводности от коллекторов, циркуляция обеспечивается за счет крайней ходовой секции.


    Радиаторы отопления высокие и узкие, которые применяются в случаях необходимости большой теплоотдачи, когда невозможно по разным причинам занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их сечения составляет 76 мм. При возможной высоте в пределах 661-954 мм глубина таких устройств достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у самых крупногабаритных не может превышать 6 атм., Теплоотдача в зависимости от типоразмера от 270 до 433 Вт.

    Радиаторы отопления биметаллические узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, применяются в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если взять сечение, то пример его размера может быть (ш х г л) 80 х 95 х 880 мм. При рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

    Для тех, кто хотел максимально эффективно использовать площадь помещения на рынке, радиаторы отопления плоские, отличаются меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаются тонкие радиаторы отопления только алюминиевые. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам относятся панели, глубина которых составляет 60 мм.

    Расчет радиаторов отопления

    В заключение необходимо остановиться на том, как рассчитать количество радиаторов отопления на комнату или другое помещение.

    Необходимое количество секций можно определить несколькими способами:

    Как видно из материалов данной статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить этой процедуре должного внимания, то о комфорте впоследствии можно забыть.

    Источник: СпецСотопление.ру.

    • Мощность и размер
    • Посмотрите видео о том, как выбрать радиатор отопления:

    Типы радиаторов отопления в зависимости от материала изготовления.

    Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы. Минус: Алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах из теплоносителей ежедневно нужен аккумулированный газ, иначе система отопления не будет функционировать.

    Радиаторы отопления чугунные старого образца абсолютно не эстетичны. Красить их неудобно, но можно спрятать под специальные защитные экраны. Сейчас есть более современные модели чугунных радиаторов улучшенного вида. Несомненный плюс чугунных радиаторов в их неприхотливости . Способны прослужить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минус чугунного радиатора – низкая теплопроводность по сравнению с радиаторами из современных материалов.

    Стальные радиаторы отопления выпускаются двух типов: панельные, секционные и трубчатые. Панельные радиаторы недорогие, неприхотливые, дизайн их профи на сто. Трубчатые радиаторы обладают очень высокой теплоотдачей и долгим сроком службы (до 25 лет). Над их созданием работают дизайнеры , что позволяет отнести данный вид стальных радиаторов к премиум-классу. Секционные Представляют собой конструкцию из нескольких секций, соединенных между собой точечной сваркой.Это значительно увеличивает срок службы и позволяет выдерживать перепады давления.

    Что нужно знать о размерах батарей отопления?

    Радиаторы отопления выпускают разного типоразмера, что позволяет выбрать оптимальное место в помещении для их установки. Зная размеры радиаторов отопления, их мощность и площадь помещения, где их собираются устанавливать, несложно рассчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки.Зачастую батареи отопления устанавливают под окном, поэтому для расчета высоты радиатора отопления необходимо измерить расстояние от пола до подоконника. Также все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления делятся на три типа:

    • Стандартная высота.
    • Низкие радиаторы отопления.
    • Высокие радиаторы отопления.

    Длина радиатора зависит от количества секций.

    Размеры чугунных радиаторов отопления

    • Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина — 140 мм, высота 588 мм.
    • Низкие радиаторы отопления Размеры: Высота 388 мм, остальные параметры те же.
    • Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секций 76 мм, глубина — 203 мм.

    Размеры алюминиевых радиаторов отопления

    • Стандартные размеры алюминиевых радиаторов отопления: Высота 575-585 мм, длина секции — 80 мм, глубина — 80-100 мм.
    • Низкий: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
    • Высокий: высота 590 мм, глубина 95 мм, длина секции 80 мм.
    • Типоразмеры биметаллических радиаторов отопления: высота 550 — 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
    • Низкий: высота 30 -500 мм, длина секции 80 мм, глубина — 95 мм.
    • Высокий: высота 880 мм, длина секции 80 мм, глубина — 95 мм.

    Размеры стальных радиаторов отопления

    • Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
    • Низкий: высота 400-500 мм, длина радиатора 400-3000 мм
    • Высокий: высота 700-900 мм, длина такая же.

    Мощность и размер

    Зависит от размера нагревательного устройства. Средняя мощность нагрева толстой радиаторной секции стандартной высоты 160 Вт тогда как мощность секции алюминиевых и биметаллических радиаторов отопления 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемый чугунный радиатор должен быть больше размеров соответствующих радиаторов из алюминия и биметалла. Рассчитайте мощность радиатора отопления для вашей комнаты следующим образом. Для начала нужно узнать размер комнаты. Для этого ширина умножается на длину и высоту. Длина — 5м, ширина — 3м, высота -2,5м. 5*3*2,5=37,5 куб.м на обогрев 1 куб.м. В стандартном здании потребляется тепловая мощность 41 Вт. Для обогрева помещения объемом 37,5 м.куб. 37,5*41=1537,5 Вт, т.е. примерно 1600 Вт. В случае сильных холодов при расчете результирующую мощность лучше увеличить на 15-20%.1600 + 20% = 1920Вт = 1,92кВт зная мощность отопительного прибора рассчитываем количество секций радиаторов типоразмера. Мощность отбора чугунного радиатора 160 Вт. 1920: 160 = 11,25 т.е. 12 секций . Силовая секция алюминиевого радиатора 180Вт 1920:180=10,6 т.е. 11 секций. Силовая секция биметаллического радиатора 200 Вт 1920:200=9,6 т.е. 10 секций. Силовая секция стального радиатора 140 Вт 1800 : 140 = 13.7 Т.е. Примерно 14 разделов. Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель указывает на упаковке, какова мощность одной секции радиатора. Зная его, вы сможете рассчитать точное количество секций, необходимых для обогрева вашего помещения.

    Подбор размеров батарей отопления

    Размеры радиаторов отопления выбирают исходя из выделяемого ими тепла. При рекомендуемом размещении радиаторов отопления под окнами необходимо учитывать следующие особенности:

    • расстояние от подоконника до верха радиатора должно быть не менее 100 мм;
    • расстояние от пола до радиатора не менее 60 мм.

    Результат

    Выбирая размер радиаторов для дома, помните, что расчет тепловой мощности нужно производить исходя из объема помещения в целом, и учитывая объем каждого помещения в отдельности. Итак, если у вас несколько комнат, посчитайте объем их из них, и посчитайте, сколько радиаторов потребуется для отопления спальни, сколько — для кухни, сколько — для зала, для ванной комнаты, отдельно заострив внимание по размеру радиаторов отопления. Следует иметь в виду, что при использовании экрана для радиатора или декоративной решетки резервуар мощности радиатора следует производить в большую сторону.
    Допускается установка дополнительных радиаторов вдоль глухих стен в угловых помещениях, Что препятствует промерзанию стен и защищает от сырости.Сделайте предварительные расчеты мощности, соберите необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее соответствуют вашим запросам, но и сможете существенно сэкономить.

    Источник: ProToplenie.com.

    Устройство

    Каждый из видов радиаторов имеет свои преимущества. Чугунный радиатор прочный, долго держит тепло, но имеет не очень привлекательный вид. Алюминий эстетично выглядит, имеет высокий уровень теплоотдачи, но недолговечен.Стальная батарея долговечна, но не хуже предыдущих моделей держит тепло и требует дополнительного декора при использовании в жилом помещении.

    Среди разных типов батарей биметаллические радиаторы имеют несравненные преимущества. Они сделаны из стали и алюминия. От стали они получили прочность и надежность, от алюминия – привлекательный внешний вид. Благодаря гармоничному сочетанию качеств обоих металлов биметаллическая батарея может долго сохранять тепло.

    Конструктивные особенности

    Вода содержит большое количество примесей.При контакте с алюминием они вызывают коррозию. За несколько лет использования эти процессы приведут к течи устройства.

    Конструктивной особенностью этих радиаторов является наличие внутреннего сердечника из нержавеющей стали, который снаружи окружен алюминиевым сплавом. Так вода не контактирует с алюминием, что значительно продлевает срок службы системы.

    Есть два производителя:

    1. Псевдобиметалл. В этом случае стальной сердечник располагается только внутри вертикальных каналов.Так что алюминий защищен не полностью, а только в самых слабых местах. Эти модели дешевле, их стандартный срок службы до 10 лет, если они используются в системах с повышенным давлением воды (например, в городских квартирах).
    2. Биметалл. Имеет прочный внутренний корпус из стали, который сверху залит алюминиевым сплавом под давлением. Алюминий защищен со всех сторон. Это более дорогая модель и срок их службы при аналогичных условиях эксплуатации составляет до 30 лет.

    Устройство биметаллической батареи Способ изготовления напрямую влияет на объем воды в секции биметаллического радиатора.Если сравнивать с любыми другими батареями, то объем одной секции здесь будет значительно меньше. Недостаток компенсируется наличием двух сплавов. В результате внутренний сердечник из стали не позволяет быстро охлаждать алюминиевую оболочку.

    Существуют разные способы соединения двух металлов. Предпочтительно, если алюминий будет залит сталью под давлением. Такая модель аккумулятора прослужит дольше. Есть вариант, когда металлы соединяются сваркой.

    Технический тип исполнения радиаторов может быть:

    • Складной.Это значит, что радиаторным ключом можно открутить любое количество секций и прикрутить их к другому радиатору. Этот тип чаще устанавливают в частных домах с автономной системой отопления, где нет высокого давления воды.
    • Неразлучны. Радиатор монолитный, его нельзя распиарить, подрезать, приделать к другому. Он отлично подойдет для использования в городской квартире, где всегда высокий уровень давления.

    Размеры

    Размер секций биметаллического радиатора определяется расстоянием от середины входного до середины выходного отверстия. Сегодня изготавливаются батареи с указанным расстоянием между отверстиями. :


    Размеры биметаллических батарей отопления

    Перед выбором желаемых размеров батарей отопления следует помнить, что от пола до низа радиатора должно быть не менее 12 см, а от его вершины до выступающей части подоконника — не менее 10 см. В противном случае не будет достаточной циркуляции воздуха, что снизит эффективность устройства.

    Ширина секции находится в пределах от 80 до 90 мм.Толщина – от 80 до 120 мм. Высота, ширина и толщина влияют на энергетическую мощность аккумулятора.

    Секция емкости

    Специфическая конструкция радиаторов обуславливает их сравнительно малую мощность. Это одновременно хорошо и плохо.

    Небольшая мощность не требует большого количества теплоносителя (горячей воды), а значит экономит воду и топливо на ее подогрев. Но чем меньше охлаждающей жидкости, тем быстрее остывает радиатор. Здесь быстрого охлаждения не происходит, так как между водой и алюминиевой поверхностью остается стальная оболочка, которая долго не остывает.


    Соединение двух металлов

    Небольшая емкость способствует быстрому загрязнению, засорению каналов при использовании некачественной воды. Для решения этой проблемы в частном доме устанавливается система очистки. Минимальное требование – установка двух фильтров: тонкой и грубой очистки.

    Объем одной секции зависит от ее размера :

    • при расстоянии между входным и выходным отверстиями 500 мм вместимость секции будет равна 0.2-0,3 литра;
    • на расстоянии 350 мм емкость составит 0,15-0,2 литра;
    • расстояние 200 мм гарантирует объем 0,1-0,16 литра.

    Расчет количества секций

    Объем и количество секций определяет тепловую мощность одного радиатора. Перед покупкой важно сделать этот расчет мощности, чтобы найти необходимое количество секций. Для этого используется любая из двух формул:

    1. Итого.Когда расчет секций производится исходя из площади помещения. В среднем на 10 м 2 требуется не менее 1 кВт энергии. Для расчета используется формула N = S×100/Q. Где n — количество секций на комнату, S — площадь комнаты в квадратных метрах, q — энергетическая мощность секции. Энергетическая мощность указывается производителем на упаковке или в сопутствующих документах.
    2. Попробуем рассчитать количество секций на помещение 25 м 2 , при энергетической мощности секции 180 Вт.Получается: 25×100/180=13,88. После скругления получаем 14 сечений (скругление необходимо производить в большую сторону). При ширине 8 сантиметров общая ширина радиатора составит 112 сантиметров. В этом случае можно установить по 2 радиатора по 7 секций.

    3. Подробно. Эта формула учитывает размер помещения в кубических метрах (М 3). В среднем на 1 кубический метр помещения требуется 41 Вт энергии. Далее используйте формулу n = S×41/Q, где N — количество секций для помещения, V — объем помещения в кубических метрах, Q — энергетическая мощность секции.

    Размер радиаторов

    Рассчитать количество секций для обогрева помещения со следующими параметрами: Длина 5 метров, ширина 3 метра, высота потолков 2,5 метра. Для начала нужно найти площадь комнаты. Длину умножаем на ширину и получаем 15 м 2 . Полученный показатель умножаем на высоту потолков – получаем 37,5 м 3 . За мощность одной секции принимаем 180 Вт, тогда 37,5×41/180 = 8,54 . Округляем по наибольшему и получаем 9 секций.

    При расположении квартиры на первом или последнем этажах, в угловой квартире, в комнате с большими окнами или в доме с толщиной стен не более 25 сантиметров, к полученному параметру необходимо добавить 10% .

    Подведем итоги. Для осуществления правильного выбора необходимо обратить внимание на все указанные характеристики:

    • Дизайн. Для городской квартиры подойдет монолитная, полностью биметаллическая батарея, которая способна выдерживать давление до 15 атмосфер и более (обычно используется давление в районе 12 атмосфер в квартире, тогда как в частном доме рекомендуется устанавливать давление только в одной атмосфере).Более дешевым моделям подходят автономные системы отопления, так как в них нет высокого давления.
    • Размер. Если расстояние между полом и подоконником не менее 80 сантиметров, следует выбирать самую высокую модель. В противном случае придется брать радиатор поменьше, чтобы до пола было не менее 12 см, а до подоконника не менее 10 см.
    • Емкость. Одно из основных свойств — достаточно узкие проходы. По возможности обеспечить подачу воды в систему отопления хорошего качества.
    • Расчет сечений. Перед покупкой ознакомьтесь с описанием модели, чтобы уточнить энергетическую мощность. Расчет количества секций лучше производить, используя вторую (развернутую) формулу, где необходимое количество тепла определяется исходя из размеров помещения. Не забудьте добавить 10% в случае значительных потерь тепла из-за внешних факторов.

    При проектировании системы отопления в городской квартире или частном доме хозяину важны три основных параметра: размер радиаторов отопления, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны.Разброс этих параметров среди товаров современного рынка мы исследуем.

    На фото — только три типоразмера нагревательных приборов. Однако в магазинах можно увидеть куда более широкий выбор.

    Стандартная высота

    Начнем с самых распространенных аккумуляторов с межосевым расстоянием на любвеобильные 500 миллиметров. Именно их каждый из нас наверняка видел в квартире, где прошло его детство.

    Чугун

    Наиболее типичным представителем является чугунный радиатор МС-140-500-0.9. Посмотрите на его спецификацию.

    • Длина секции — 93 миллиметра, глубина — 140, высота — 588. Рассчитать размеры многосекционного радиатора несложно; При длине 7-10 отрезков к толщине паронитовых прокладок стоит добавить примерно сантиметр.

    ВНИМАНИЕ: При установке радиатора в нишу не забывайте о длине моющего крана. Любые чугунные радиаторы отопления с боковой облицовкой нуждаются в промывке.

    • Тепловой поток который обеспечивает одну секцию при разнице температур между теплоносителем и окружающим воздухом при 70С — 160 Вт.
    • Максимальное рабочее давление в мегапаскалях указано в наименовании изделия — 0,9 МПа Что соответствует 9 атмосферам.

    Алюминий

    Здесь при одной и той же межосевой подводке мы наблюдаем значительный разброс параметров, поэтому укажем наиболее типичные.

    • Типовые размеры радиаторов отопления из алюминия: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметров.
    • Секторальная теплоотдача зависит от корня ребер и глубины сечения. Обычно она лежит в пределах 180 – 200 Вт на секцию.
    • Для большинства моделей рабочее давление составляет 16 атмосфер. При этом радиаторы испытывают в полтора раза большую величину – 24 кгс/см2.

    Любопытно: объем теплоносителя в одной секции алюминиевого радиатора в 3-5 раз меньше по сравнению с чугунным. Это достигается за счет большей теплопроводности алюминия и большей площади Ortem.Очевидный результат – высокая скорость движения воды и почти полное отсутствие хлопот.

    Биметаллический

    Стальной сердечник влияет на внешний вид и размеры радиатора отопления, но резко возрастает максимальное рабочее давление.

    Увы, цена растет с ростом прочности и цены: биметаллическая секция обойдется покупателю в 400-700 рублей.

    • Типовые размеры секций: длина — 80-82 мм, глубина — 75 — 100, высота — 550 — 580.
    • Немного снижается теплоотдача из-за меньшей теплопроводности.В целом биметаллические секции уступают алюминиевым всего на 10-20 Вт на секцию, что компенсируется большей площадью оребрения. Усредненные значения теплового потока — 160-200 Вт.
    • А вот рабочее давление за счет стали внутри намного выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытаниях при 30-50. Радиатор монолит от российской компании РИФАР и вовсе способен непрерывно работать при 100 кгс/см2, а испытан при 150.

    Важно: При монтаже системы отопления своими руками главное указание использовать трубы, не уступающие радиатору. В противном случае использование особо прочных отопительных приборов лишено всякого смысла: удаляя из контура одно слабое звено, мы заменяем его другими. Биметаллические радиаторы поставляются только со стальной подводкой.

    Низкий

    Радиаторы с маленьким мидшником есть две приятные особенности:

    1. Можно разместить под низким подоконником.
    2. Теплоотдача на единицу площади поверхности максимальна. Чем выше радиатор — тем больше контактирует теплый воздух с его верхней частью и тем меньше тепловой поток с поверхности этой части ребра.

    Какие варианты мы можем здесь найти?

    Чугун

    Относится к радиаторам МС Беларуси.

    Радиатор
    • МС-140М-300-0,9 имеет длину секции в те же 93 миллиметра при высоте 388 мм и глубине 140.
    • Тепловой поток с изменением габаритов, понятно, уменьшился и теперь составляет 106 Вт на секцию.
    • Рабочее давление не изменилось: те же 9 кгс/см2.

    Однако: среди импортной продукции можно встретить чугунные радиаторы с межосевым расстоянием на приборах и 200, и 350 миллиметров.

    Алюминий

    Соотношение межосей у отечественных и импортных низких радиаторов более чем велико. Представлены размеры 150, 200, 250, 300, 350 и 400 миллиметров.

    Что это означает с точки зрения интересующих нас характеристик?

    • Длина секции начинается от 40 миллиметров, что делает аккумулятор необычайно компактным. Высота – от 200, глубина многих моделей компенсирует недостаток двух оставшихся размеров и достигает 180 мм.
    • Тепловая мощность варьируется от смешных 50 до вполне солидных 160 Вт на секцию. Определяющим моментом является площадь ребер сечения.
    • На рабочее давление изменение габаритов повлияло незначительно: большинство радиаторов рассчитаны на, те же, 16 атмосфер с испытаниями на 24-й.

    Биметаллический

    Как изменится размер радиаторов отопления, если внутри алюминиевых ребер разместить стальной сердечник? И ни одного. Абсолютно все размеры, характерные для алюминиевых конструкций, мы можем увидеть среди биметаллических отопительных приборов.

    Тепловая мощность

    также остается в тех же пределах: можно найти низкие радиаторы с теплоотдачей и по 80, и по 140 Вт на секцию.

    Рабочее давление, понятное дело, остается большим: все-таки материал другой.Типичные те же 25-35 атмосфер.

    Есть два любопытных нюанса:

    1. Среди биметаллических можно встретить радиаторы не со сплошными сердечниками из стали, а со стальными трубками, вставленными между алюминиевыми коллекторами. При этом производитель обычно осторожничает с заявленными параметрами, и биметаллический радиатор может увидеть заявленные 16 и даже 12 атмосфер.
    2. Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковом подключении нагреваются от коллекторов только за счет теплопроводности алюминия.Тираж обеспечивается последней секцией: она делается проточной.

    Высокий

    Радиаторы большой высоты ставятся в тех случаях, когда потребность в тепловой мощности высока, но планировка помещения не позволяет большую длину стены. Соответственно, на большой высоте эти изделия имеют ограниченную ширину.

    Чугун

    Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и изготавливаются стандартных размеров, то среди импортных есть очень стильные изделия, несвойственные чугуну.

    В качестве примера взгляните на линейку Demrad Retro:

    • При стандартной ширине 76 миллиметров высота секции варьируется от 661 до 954 мм. Глубина во всех случаях составляет 203 мм.
    • Рабочее давление 10 атмосфер, радиаторы испытаны при 13.
    • Тепловая мощность наиболее габаритных секций достигает 270 Вт.
    • Размер радиатора отопления может достигать 2400 миллиметров в высоту.
    • Рабочее давление часто ограничивается 6 атмосферами, но легко найти и более прочные изделия.
    • За счет большой высоты достигается солидная теплоотдача: при температуре в 70С она может достигать 433 Вт (OSCAR 2000 от Global) и даже больше.

    Алюминий

    Часто высокие радиаторы подключаются снизу. Цель состоит в том, чтобы спрятать трубы.

    Биметаллический

    Неотъемлемой частью высоких биметаллических радиаторов являются дизайнерские конструкции, не говоря уже о типоразмерах и какой-либо унификации. Кроме того, зачастую это не секционные, а монолитные изделия.

    В качестве образца, однако, возьмем серийного представителя семейства – биметаллический радиатор SIRA RS-800.

    • Размеры секции: высота 880 мм, длина 80 и глубина 95 мм.
    • Тепловая мощность — 280 Вт на секцию.
    • Рабочее давление неожиданно 4 кгс/см2 при испытаниях на 6. Радиатор явно не предназначен для центрального отопления и снабжен сердечниками только в вертикальных каналах.

    Заключение

    Будем надеяться, что вы сможете подобрать именно те изделия, которые подходят вам по всем параметрам.В видео в конце статьи вы найдете дополнительную информацию по интересующей теме. Теплых зим!

    Квартиры в домах с централизованным типом отопления давно ждут, когда производители создадут батареи, способные выдержать все его недостатки: высокое давление, низкокачественный теплоноситель и мощные гидродревесины, способные разрушить слабые алюминиевые или стальные радиаторы.

    Сочетание этих двух металлов позволило производить совершенно уникальные по своим техническим характеристикам биметаллические радиаторы.

    Особенность биметаллических устройств

    Когда стальную катушку разместили внутри алюминиевого корпуса, закрепив всю конструкцию наглухо сваркой, сразу решилось несколько проблем:

    Потребители, которые уже испытали в своих квартирах биметаллические конструкции, говорят, что единственный их недостаток – высокая стоимость. Но, как правило, качество, безопасность, красота и эффективность – это как раз те свойства, за которые не жалко платить любые деньги.

    Типы алюминиево-стальных радиаторов

    Производители, идя навстречу потребителям, стараются сократить выпуск биметаллических конструкций, не меняя их устройства в целом.Сейчас на рынке можно встретить несколько видов аккумуляторов этого типа:


    Если предполагается установка радиаторов в помещении с автономной системой отопления, нет смысла вкладывать большие деньги в дорогие модели. В этом случае достаточно произвести расчет мощности и определить оптимальные размеры биметаллических радиаторов отопления (10 секций — стандартный тип, хотя можно выбрать и другой тип устройства).

    Типы радиаторов

    В отличие от советского времени, когда батареи имели стандартный тип «гармошка», сегодня существуют разные типы радиаторов, и биметаллические в этом плане не исключение.

    Монолитные модели представляют собой цельную секцию, состоящую из стальных труб, не подлежащих разборке. Такую конструкцию нельзя изменить в размерах, увеличить или уменьшить количество секций. Если правильно рассчитать требуемую мощность, лучшего и более надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы способны выдерживать до -100 атмосфер и являются самыми дорогими на рынке.

    Разборные или, как их еще называют, секционные модели, позволяют самостоятельно определить, какой размер секций биметаллического радиатора отопления необходим для каждого конкретного помещения.

    Чтобы в квартире было по-настоящему тепло, следует заранее определить, какой мощности должен быть радиатор с учетом всех теплопотерь. Емкость ее зависит от размеров устройства, и чем она меньше, тем экономичнее работает.

    Батареи стандартных размеров

    Размеры биметаллических радиаторов точно такие же, как у других типов обогревателей. Они определяются межрешетным расстоянием между нижним и верхним горизонтальными коллекторами.Не стоит учитывать эти параметры размера всей конструкции. Чтобы рассчитать, какая высота биметаллического радиатора, следует к межосевому показателю, указанному на изделии, прибавить 80. Существует три круглых расстояния – 200, 350 и 500 мм, но это не единственные параметры эти устройства.

    • длина стандартной секции 80 мм;
    • глубина – от 75 до 100 мм;
    • высота — 550-580 мм.

    Чтобы рассчитать, какая высота, например, у стандартных биметаллических радиаторов 500 мм, к этому показателю необходимо прибавить 80, а полученные 580 мм и есть его истинный размер, который следует учитывать, определяя место, где он будет стоять.

    Помимо стандартных моделей существуют так называемые дизайнерские варианты биметаллических радиаторов.

    Высокий дизайн

    Когда интерьер квартиры или офиса требует особого подхода к обустройству, то обогреватели должны в него гармонично вписываться. Так, если в помещении есть панорамные окна, то можно установить биметаллические радиаторы, размеры которых 880 мм и более, с длиной секций 80 мм и глубиной 95 мм.

    Как правило, это литые надежные устройства, которые можно закреплять на стенах.Они могут не только обогревать помещение, но и украшать его, так как выпускаются в достаточно богатой цветовой гамме. В крайнем случае можно заказать у производителя модель необходимого оттенка или с определенным рисунком.

    Батареи разряжены

    Еще одно дизайнерское решение – невысокие биметаллические радиаторы отопления. Их можно устанавливать под большими окнами, куда стандартные модели не подходят по высоте. Минимальное в средней ступени расстояние у биметаллических радиаторов составляет 200 мм, при этом их характерной особенностью является такая же прочность, надежность, способность противостоять высокому давлению и уровню теплоотдачи, что и у стандартных моделей.

    Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «болтуют», говоря, что цена на их продукцию ниже из-за габаритов. При этом фактически биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значения) имеют другую конструкцию. Стальной горизонтальный сердечник отсутствует, из этого металла изготовлены только вертикальные коллекторы. Определить подделку можно по автокупе, в котором уровень давления в 20-40 атмосфер не привычен для «настоящих» биметаллических обогревателей, и всего 12-15, что эти приборы необычны.

    Покупать подобное изделие в квартиру с централизованным типом отопления не стоит, а вот в автономной они будут к месту.

    Коэффициент мощности и радиаторы

    Как показывает многолетняя практика использования отопительных приборов, ширина секций биметаллического радиатора (как и любого другого), его длина и высота отражаются на мощности, и это понятно: чем больше площадь радиатора, тем выше его теплоотдача.

    Если сравнить теплоотдачу, массу, мощность, размеры и уровень давления биметаллической конструкции с алюминиевым аналогом, то будет видно, что между ними разница.

    • Биметаллические радиаторы 350 мм (межсценовое расстояние):
    • Теплопередача 136 Вт (алюминий — 139)
    • Уровень давления (рабочий) 20 бар (15 бар в алюминии)
    • Индикатор пересечения 30 бар (20-25 бар соответственно).
    • Вместимость секции 0,18 л (0,19 л)
    • Вес одной секции равен 1.36 кг (алюминий — 1,2 кг).
    • Биметаллические радиаторы 500 (глубина 80):
    • Теплоотдача от одной секции 204 Вт (180 Вт алюминиевая с аналогичными размерами).
    • Рабочее давление 30 бар (20 соответственно).
    • Давление прессования 40-50 бар (30 бар).
    • Вместимость секции 0,2 л (0,27 л).
    • Вес одного элемента 1,90 кг (1,45 кг).

    Как видно из вышеперечисленных параметров, мощность варьируется в зависимости от размера радиатора, а также уровня его напора, и веса, и объема.

    Выбирая, какой тип батарей установить, нужно отталкиваться от реальных потребностей помещения в количестве тепла, а не от стиля и качества оформления интерьера. К счастью, современные производители выпускают модели любого уровня – низкие биметаллические радиаторы отопления стоят в магазинах рядом с высокими аналогами.

    Зная, какой мощности должно быть устройство, достаточно посмотреть в таблицу, что либо продавцы, либо производители к каждому товару и найти соответствующий размерный показатель.Установив секционную модель, всегда можно увеличить мощность, но если радиатор не помещается под окном, то следует подбирать дизайнерские варианты обогревателей.

    Чаще всего биметаллические радиаторы отопления устанавливаются в квартирах и загородных домах. Эта разновидность аккумуляторов отличается невысокой стоимостью, имеет отличные характеристики и эстетично выглядит. Иногда жилые помещения отапливаются и с использованием чугунных, стальных или алюминиевых моделей. Отопление – один из их ключевых факторов, обращать внимание на который при покупке следует обязательно.

    Преимущества биметаллических радиаторов отопления

    Популярность батарей этого типа объясняется очень просто. Чугунные радиаторы достаточно надежны, но выглядят не слишком эстетично. Кроме того, их сложно монтировать. Алюминиевые батареи выглядят современно и привлекательно. Однако этот металл плохо переносит контакт с кислородом теплоносителя. Поэтому алюминиевые радиаторы быстро выходят из строя и начинают протекать. Стальные батареи служат дольше. Однако при этом выглядят они не так эстетично.

    Биметаллические модели сочетают в себе преимущества алюминиевых и стальных радиаторов. В современный интерьер такие батареи вписываются просто идеально. Секции в них выполнены из алюминия. При этом служат они долго, так как трубы, по которым протекает теплоноситель, изготовлены из стали.

    Что следует учитывать при выборе размера батареи

    Устанавливают радиаторы отопления обычно под окнами. Такое расположение позволяет максимально рационально расходовать энергию теплоносителя.С учетом этого обычно выбирают размер радиаторов отопления.

    Батарея монтируется таким образом, чтобы расстояние от ее верхнего края до выступа подоконника было не менее 10 см. При этом радиатор должен располагаться на высоте примерно 8-12 см. При нарушении этих требований в районе батарейных секций не происходит эффективного воздухообмена. А значит, потенциал радиатора используется не полностью. Таким образом, выбирая аккумулятор, в первую очередь нужно смотреть на высоту.Оно должно быть примерно на 20 см меньше, чем расстояние от подоконника до пола.

    Размеры биметаллических радиаторов отопления: высота

    При изготовлении любого другого оборудования, конечно, соблюдаются определенные стандарты. Биметаллические радиаторы (в зависимости от модификации) по паспорту могут иметь высоту 200, 350 и 500 мм. Все эти варианты довольно популярны, и купить их при необходимости можно без проблем. Однако цифры 200, 350 и 500 мМ реальной высоты радиатора не являются, а указывают лишь на расстояние между центрами входной и выходной труб.А вот сами аккумуляторные секции обычно имеют немного длиннее. Какие размеры радиаторов по высоте наиболее удобны, можно узнать, если прибавить 8 см. Так, батарея с маркировкой 350 займет под подоконником около 430 мм, модель 500 мм — 580 мм, 200 — 280 мм.

    Ширина радиаторов

    По этому показателю аккумулятор следует выбирать максимально внимательно. Ширина радиатора зависит от количества секций, которое может быть разным. Необходимое количество таких элементов для одной батареи рассчитывается по специальной формуле.Считается, что для обогрева 10 м 2 помещения требуется 1 кВт мощности радиатора. Формула расчета необходимого количества секций, таким образом, выглядит так: n = s x 100/q. На место s нужно подставить показатель общей площади помещения, в котором будет установлен радиатор. Величина Q – это мощность одной секции. Последний показатель легко определить. Мощность одной секции производитель обычно указывает в техническом паспорте. Этот показатель может быть разным, но чаще всего его значение составляет примерно 180 Вт (для моделей 500 мм).8 см – это ширина, которую в большинстве случаев имеет одна секция радиатора отопления. Таким образом, размер батареи напрямую зависит от ее мощности.

    Для примера сделаем расчет радиатора отопления для помещения в 30 м 2 . В этом случае формула будет такой: 30 х 100/180 = количество секций. То есть 16-17 штук. Ширина радиатора будет большой — 16 х 8 = 128 см. Радиаторы под подоконником обычно находятся в специальной нише. Такой широкий радиатор в него не влезет.В этом случае нужно просто приобрести две батареи на 8 секций. Каждая ширина будет 64 см. При выборе количества секций, помимо прочего, следует учитывать, что длина радиатора должна перекрывать не менее 70-75% оконного проема.

    Толщина батареи

    Нагрев биметалла, поэтому может быть разным. Глубина обычно составляет 80 или 100 мм. Иногда встречаются и варианты на 90 мм. В этом случае выбор зависит исключительно от личных предпочтений хозяев дома.Если ниша под батарею глубокая, можно докупить радиатор основательно. Если стена находится в одной плоскости с краем подоконника, стоит, конечно, купить радиатор на 80 мм. В этом случае при необходимости его будет легче замаскировать.

    Размеры чугунных радиаторов

    Стандартные советские батареи этого типа имели высоту 580 мм, ширину ребра — 94 мм и толщину 140 мм. Многие владельцы домов и квартир до сих пор считают такие модели самыми надежными.Поэтому чугунные радиаторы и сегодня пользуются спросом. Производители, конечно же, это заметили и стали поставлять на рынок в том числе и чугунные радиаторы в ретро-стиле, отличающиеся очень привлекательным дизайном. При желании для дома можно купить, конечно, и такие аккумуляторы. Их размеры могут быть разными. Существуют низкие, стандартные и высокие модели этого типа. Примерные размеры чугунных радиаторов отопления разных типов можно посмотреть в таблице ниже.

    Очень часто стильные чугунные ретро-радиаторы имеют маленькие ножки.При этом высота рассчитывается, разумеется, с их учетом.

    Какие размеры стальных радиаторов отопления

    Конструктивно такие батареи отличаются и от железных, и от биметаллических. Настоящие стальные радиаторы представляют собой единую прямоугольную панель. Внутри него имеются каналы, предназначенные для теплоносителя. Также в наличии есть стальные радиаторы. По внешнему виду они напоминают чугунные модели. В свою очередь трубчатые батареи могут быть секционными или сплошными.

    Размеры по высоте и ширине могут быть разные.При выборе таких радиаторов в первую очередь обращайте внимание на толщину. Чем больше этот показатель, тем мощнее батарея. Толщина стальных радиаторов от количества панелей и порядков ребер зависит от количества панелей и рядов. Последний показатель может варьироваться от 0 до 3. Так, толщина радиатора из стали чаще всего составляет 61-170 мм.

    Ширина зависит от количества используемых в них секций. Модели этого типа из-за особой конструкции обычно устанавливаются только в офисах или административных помещениях.

    Алюминиевые модели

    Существуют алюминиевые радиаторы отопления, размеры которых по высоте и длине имеют значительные или малые размеры. Но самый распространенный вариант – это такие батареи с межосевым расстоянием 350 и 500 мм. Примерно 80% всех алюминиевых моделей на рынке имеют именно такую ​​высоту. Но иногда встречаются и радиаторы с межосевым расстоянием 20-80 см.

    В последнее время производители стали выпускать очень интересные цокольные модели алюминиевых батарей.Визуально размеры радиаторов отопления этой разновидности очень маленькие. Все дело в их незначительной высоте. Однако длина таких моделей может быть довольно большой. При желании на рынке сегодня можно найти очень интересные вертикальные алюминиевые радиаторы. В таких моделях высота может достигать 2-2,5 м, а ширина должна быть незначительной.

    Глубина радиаторов этого типа, как и биметаллических, может быть равна 8 или 10 см. Ширина алюминиевой аккумуляторной секции в большинстве случаев составляет 8 см.

    ОСОБЕННОСТИ РАДИАТОРА РАДИАТОРА

    Размеры биметаллических радиаторов отопления, а также чугунных или алюминиевых, таким образом, должны подбираться максимально точно. Какие бы габариты ни имела батарея, устанавливать ее, конечно же, нужно правильно. Радиаторы отопления обычно крепятся к кронштейнам. Перед их установкой разметка обязательна. Монтировать радиаторы либо строго горизонтально, либо с небольшим уклоном по направлению тока теплоносителя. В последнем случае с участков легче устранять воздушные пробки.Подключиться к аккумуляторным магистралям можно тремя способами: снизу, по диагонали и сбоку. В любом случае на каждый радиатор следует ставить индивидуальный вентиль. Это позволяет производить ремонт батареи без необходимости отключения всей системы отопления в целом. Также на каждый радиатор устанавливается кран Маевского (или какой-то современный аналог).

    Размеры биметаллических радиаторов являются важной характеристикой, влияющей на качество обогрева помещений.

    Какие габариты выпускают Аккумулятор для отопления?

    Имеют ли они стандартные значения Или отличаются от каждого производителя?

    Размеры биметаллических радиаторов описываются следующими основными параметрами : монтажной высотой, глубиной и шириной.

    Высота и глубина зависят от размера секции , а ширина — от их количества.

    Высота батареи Зависит от расстояния между вертикальными каналами. Имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

    Расстояние между вертикальными каналами — Разрез между центрами впускного и выпускного отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. Таблицу 1).

    Дистанция брони Большинство производителей указаны в названии модели. А вот высота крепления отличается и указывается в спецификации к радиатору.

    Ширина радиатора Зависит от количества секций. Так, для 8-секционного радиатора параметр составляет 640 мм, для 10-секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

    Расчет количества секций радиатора

    Тепловая мощность секции радиатора Зависит от ее габаритных размеров.При расстоянии между вертикальными осями в 350 мм параметр колеблется в пределах 0,12-0,14 кВт, при расстоянии 500 мм — в пределах 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кВ. метров площади требуется тепловая мощность не менее 0,1 кВт.

    С учетом этого требования используется формула. для расчета количества секций :

    где S – площадь отапливаемого помещения, q – тепловая мощность 1-й секции и N – необходимое количество секций.

    Например, в помещение площадью 15 м 2 Планируется установка радиаторов с секциями тепловой мощности 140 Вт. Подставляя значения в формулу, получаем:

    Н = 15 м 2 * 100/140 Вт = 10,71.

    Округление Выполняется в большую сторону. Учитывая стандартные формы, нужно установить биметаллический 12-секционный радиатор.

    Важно: При расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения.Полученный результат увеличивается на 10% в случаях квартиры, расположенной на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, с небольшой толщиной стен (не более 250 мм).

    Более точный расчет Получаются путем определения количества секций не по площади помещения, а по его объему. Согласно требованиям СНиП для обогрева одного кубометра помещения необходима тепловая мощность в 41 Вт. Учитывая эти нормы, получаем:

    где V – объем отапливаемого помещения, q – тепловая мощность 1-й секции, N – желаемое количество секций.

    Например, расчет для комнаты все тот же квадрат 15 м 2 и высота потолков 2,4 метра. Подставляя значения в формулу, получаем:

    Н = 36 м 3 * 41/140 Вт = 10,54.

    Увеличено еще раз в одну сторону : Необходим радиатор с 12 секциями.

    Выбор ширины биметаллического радиатора для частного дома отличается от квартиры. При расчете учитывается коэффициентов теплопроводности Каждый материал, используемый при строительстве кровли, стен и пола.

    При выборе размеров Следует учитывать требования по установке батарей:

    • расстояние от верхнего края до подоконника должно быть не менее 10 см;
    • расстояние от нижнего края до пола должно быть 8-12 см.

    Для качественного обогрева помещения необходимо уделить внимание подбору размера биметаллических радиаторов. Габариты аккумуляторов каждого производителя имеют незначительные отличия, которые учитывают при покупке.Правильный расчет позволит избежать ошибок .

    Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

    Размеры биметаллических радиаторов. Биметаллические радиаторы отопления: технические характеристики

    При проектировании и монтаже системы отопления или при замене старых отопительных приборов необходимо учитывать множество параметров и большую роль здесь играют размеры батарей отопления.

    Размеры отопительных приборов принимаются не только из эстетических соображений, они должны соответствовать следующим условиям:


    Только при соблюдении этих параметров при монтаже процесс теплоотдачи от радиатора будет максимально эффективным и будут соблюдены заявленные производителем характеристики. Для таких приборов, как радиаторы, размеры не являются единственным требованием. Для расчета количества радиаторов отопления также необходимо учитывать степень теплоотдачи от одной секции и максимально допустимое рабочее давление системы отопления.

    Прежде чем рассматривать виды и виды радиаторов, необходимо разобраться в некоторых технических терминах и понятиях, чтобы уметь правильно подобрать и рассчитать радиаторы отопления.

    Вы должны знать следующие термины:

    Размеры стандартных радиаторов

    В зависимости от материала, из которого изготовлены радиаторы, различаются и их размеры. Наиболее распространенные типоразмеры отопительных приборов считаются основными, относятся к межосевому расстоянию 500 мм и составляют:

    ВНИМАНИЕ! При монтаже системы отопления важным условием является использование труб равной прочности с радиаторами, иначе возможно создание аварийных ситуаций.

    Радиаторы нестандартных размеров

    Помимо стандартных отопительных приборов, на рынке широко представлены радиаторы других типоразмеров. Они предназначены для использования в нетипичных постройках или для придания помещению особого стиля.

    Существуют следующие типы и размеры радиаторов

    Низкие или малые радиаторы отопления характеризуются высокой теплоотдачей на единицу площади поверхности; их вполне можно разместить под низко расположенными подоконниками или в зданиях с витражами.К ним относятся все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунными, так и алюминиевыми или биметаллическими.

    Низкие горизонтальные секции преимущественно имеют размеры сечения (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 Вт при рабочем давлении 9 атм.
    Зарубежные производители также выпускают более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические малогабаритные отопительные приборы выпускаются с широким диапазоном межосевых расстояний, ширина такой секции начинается от 40 мм, высота находится в пределах 150-450 мм.Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 Вт при рабочем давлении 25-35 атмосфер.

    Радиаторы алюминиевые имеют размеры, аналогичные биметаллическим, с присоединительными расстояниями от 150 до 400 мм с шагом размеров 500 мм, тепловая мощность от 50 до 160 Вт.

    Нормальное рабочее давление для них 16 атмосфер, которое при опрессовке может быть увеличено до 24 атмосфер.Следует отметить, что такие узкие горизонтальные биметаллические и алюминиевые радиаторы отопления не имеют протока воды через средние участки, они прогреваются только за счет теплопроводности от коллекторов, тогда как циркуляция обеспечивается за счет крайнего проточного сечения.

    Существуют высокие и узкие радиаторы отопления, которые применяются в случаях необходимости большой теплоотдачи, когда невозможно по разным причинам занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их сечения составляет 76 мм.при возможной высоте в диапазоне 661-954 мм глубина таких устройств достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у самых больших не может превышать 6 атмосфер, при этом теплоотдача в зависимости от размера колеблется от 270 до 433 Вт.

    узкие

    в основном представляют собой дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, применяются в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции.Если взять секцию, то примерный размер ее будет (Ш х Г х В) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более чем на 6 атм.

    Для тех, кто хочет максимально эффективно использовать площадь помещения, на рынке представлены плоские радиаторы отопления с меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаются тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт.К плоским радиаторам также можно отнести панельные радиаторы, глубина которых составляет 60 мм.

    Расчет радиаторов отопления

    В заключение необходимо остановиться на вопросе, как рассчитать количество радиаторов отопления на комнату или другое помещение.

    Необходимое количество секций можно определить несколькими способами:


    Как видно из материалов данной статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме.Если не уделить этой процедуре должного внимания, то потом об уюте в помещении можно забыть.

    Источником тепла для любой системы отопления являются батареи. От их качества зависит эффективность обогрева помещения. Чтобы увеличить этот показатель, необходимо правильно подобрать размер радиаторов отопления. Одни модели даже при небольших габаритах способны обеспечить хороший отвод тепла, другие – наоборот. Перед выбором отопительных приборов рекомендуется ознакомиться с преимуществами каждого материала.

    • Показать все

      Обычные типы

      Наиболее распространенные и старые модели изготовлены из чугуна. Сегодня они используются реже, но есть достаточное количество зданий, которые отапливаются с помощью таких батарей. Раньше размеры чугунных радиаторов отопления были внушительными, выглядели они неэстетично.

      Сегодня производители их усовершенствовали, а также появилась возможность спрятать устройство под специальный экран, дизайн которого подбирается по вкусу хозяина дома.Достоинствами таких радиаторов считают неприхотливость к химическому составу теплоносителя, устойчивость к коррозии и высоким температурам, долговечность, простоту эксплуатации, отсутствие необходимости в постоянном обслуживании.

      Но у аккумуляторов есть и недостатки. Важнейшим из них считается неустойчивость к резким перепадам температур, поэтому при сбоях в системе централизованного отопления могут возникать трещины и протечки теплоносителя. Установка проблематична, так как конструкция тяжелая.

      Транспортировка таких радиаторов также затруднена, так как при небрежном обращении появляются дефекты, приводящие устройство в негодность. Существенным недостатком является невозможность нормально закрашивать старые модели, а также необходимость регулярного обновления покрытия. Несмотря на недостатки, устройства используются в квартирах и частных домах, так как считаются надежными и долговечными.

      Алюминиевый радиатор отопления, как добавить поворотные секции, нарастить и открутить батарею

      Алюминиевые модели

      Алюминиевые радиаторы стали довольно популярными в последние несколько лет.Имеют преимущества, делающие модели наиболее предпочтительным вариантом для установки в частном доме:

      Но есть и некоторые недостатки. Самое главное – это невозможность установки таких батарей в квартирах, так как устройства имеют низкое рабочее давление. При перебоях с централизованным отоплением возможны локальные протечки из-за повреждения конструкции.

      Алюминий – хрупкий металл, легко повреждаемый при транспортировке или монтаже.Его особенностью считается способность связываться с химическими составляющими воды в системе. В результате на внутренней поверхности образуются участки коррозии, которые постепенно приводят к полному разрушению металла. Срок службы таких моделей несколько ниже, чем у их чугунных аналогов, и составляет 5-15 лет. Некоторые производители смогли увеличить этот срок до 20 лет.

      Биметаллические и стальные

      Стальные и биметаллические модели считаются самыми современными и надежными, срок их службы достигает 25-30 лет.Первая представляет собой конструкцию из нержавеющей стали, которая изготавливается различной формы.

      Наиболее доступным вариантом будет стальная панельная батарея, выполненная в современном стиле, небольшого размера и привлекательного дизайна. Трубчатые модели долговечны и изготавливаются в виде соединенных друг с другом трубок небольшого диаметра. Их количество зависит от площади комнаты.

      Секционные модели также очень надежны и долговечны. Представляют собой конструкцию из нескольких секций, соединенных посредством точечной сварки.Этот метод позволяет продлить срок службы радиатора и исключить возможность протечки.

      Биметаллические радиаторы также выпускаются в нескольких исполнениях и отличаются надежностью и долгим сроком службы. Внешний каркас батареи изготовлен из специального сплава алюминия и кремния, который называется силумин. Внутри каждой секции находится стальная труба, исключающая контакт силумина с водой. Это снижает вероятность появления пятен коррозии.

      Также есть варианты биметаллических батарей, которые имеют только стальной сердечник, и здесь не исключен контакт алюминиевого сплава с водой.Их не рекомендуется устанавливать в многоквартирных домах.

      Биметаллические и стальные радиаторы подходят для установки в частном доме и квартире с централизованной системой отопления. Устройства выдерживают перепады рабочего давления и высокие температуры теплоносителя, не подвержены коррозии. Существенный плюс – неприхотливость к химическому составу охлаждающей жидкости.

      Недостатком моделей является высокая стоимость, которая отличается от цен на алюминиевые аналоги.Также следует учитывать, что эти отопительные приборы необходимо устанавливать и подключать к системе аккуратно, соблюдая все инструкции.

      Как выбрать биметаллический радиатор?

      Размеры радиатора

      Биметаллические и другие модели имеют стандартные и нестандартные размеры в зависимости от назначения, предполагаемого режима работы и конкретных предпочтений каждого человека.

      Стандартные номера с учетом типа радиатора:

      Толщина радиатора отопления зависит от материала, из которого он изготовлен.По этому критерию лидируют чугунные модели. Алюминиевые батареи считаются самыми тонкими.

      Радиаторы отопления – какие лучше?

      Расчет в зависимости от площади

      Отопление частного дома или квартиры в отопительный сезон во многом зависит от правильного расчета количества секций на радиатор в каждой комнате. Если речь идет о многоквартирном доме, то план составляется специалистами исходя из квадратуры помещения и существующих нормативов.

      Однако в частном доме владелец должен самостоятельно выполнить эти действия или обратиться к людям, выполняющим такие работы. Существует несколько способов расчета:

      При расчете следует учитывать, что практически все производители при составлении технического паспорта радиатора всегда завышают максимальный коэффициент теплопередачи каждой секции. Поэтому лучше брать минимальное значение.

      Наиболее точный расчет могут произвести специалисты, использующие другие формулы.Учитывают расположение здания, коэффициент остекления, количество наружных стен, среднюю температуру воздуха в холодное время года. Именно этот показатель считается правильным.

      Виды радиаторов отопления. Современные виды радиаторов отопления

      Правила выбора и установки

      Чтобы радиатор подходил к интерьеру, нужно сделать правильный выбор. Ширина прибора не должна быть меньше подоконника при условии, что агрегат расположен под окном.От пола до батареи должно быть не менее 60 мм, от подоконника до верхней границы — не менее 100 мм.

      Не следует монтировать конструкцию вплотную к стенам, особенно если они оклеены обоями. Если хозяин дома намерен закрыть радиаторы защитными экранами, необходимо произвести перерасчет мощности с учетом этого критерия. В частном доме допускается установка радиаторов самостоятельно, при наличии у человека соответствующих навыков.Работу лучше доверить специалистам в квартире.

      Категорически не рекомендуется выбирать алюминиевые радиаторы для квартиры. Обычно утилиты не дают разрешения на такие изменения. Также не стоит устанавливать батареи, имеющие теплоотдачу больше, чем необходимо для каждого помещения.

      Габариты радиаторов – важный параметр отопительных приборов, позволяющий не только подобрать подходящую под интерьер модель, но и рассчитать количество секций, необходимых для эффективного обогрева помещения.

    Сегодня из алюминия делают много полезных вещей. Так, в наших домах уже прижились радиаторы из сплава этого металла – красивые, легкие, быстро нагревающиеся. Однако при выборе этих отопительных приборов необходимо знать и правильно подбирать размеры алюминиевых радиаторов отопления. Разберемся, какие бывают размеры и как их правильно подобрать.

    Что нужно знать о размерах радиаторов и на что они влияют

    Первым важным размером является расстояние между осями.Чаще всего в продаже встречаются алюминиевые радиаторы с расстоянием между верхним и нижним коллекторами 35 или 50 см.

    Также есть модели, имеющие этот показатель – 80, 70, 60, 40 и 20 см.

    В продольном направлении алюминиевые радиаторы имеют практически неограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения необходимого уровня мощности возьмите определенное количество секций. Общая длина радиатора зависит от требуемой мощности, размеров сечения алюминиевых радиаторов отопления и их мощности.

    Для стыковки радиатора с трубами системы отопления используйте монтажный комплект.

    • 1. Кронштейны (2 или 4 шт.) для подвешивания радиатора на стене.
    • 2. Специальный клапан для стравливания избыточного воздуха (клапан Маевского).
    • 3. Ключ
    • 4. Проходные пробки радиатора диаметром 3/4 или 1/2. Они могут быть левого или правого типа.
    • 5. Пробки радиатора (заглушки).
    • 6. иногда также дюбели для крепления кронштейнов.

    Монтажный комплект для алюминиевых радиаторов.

    По типу изготовления радиатор из алюминиевого сплава может быть литым или штампованным.

    1. Литье делает устройство более прочным и надежным. При этом секции представляют собой полностью отлитые отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приварена в самом конце.

    2. Применение экструзионного оборудования заключается в продавливании нагретого алюминиевого сплава через металлическую пластину с отверстиями — фильеру.Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его необходимо порубить на куски, соответствующие размерам радиатора. Затем свариваются верхняя и нижняя части. В этом случае нет возможности регулировать длину радиатора; вы не можете вычесть из него разделы. Их редко можно встретить в продаже, но они все же есть.

    Размеры алюминиевых радиаторов различных производителей и их моделей

    В таблицах ниже показаны размеры алюминиевой секции радиатора и размеры всех радиаторов.

    Алюминиевые радиаторы ROVALL

    Данная компания, входящая в группу Sira, производит алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их установки (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками ( для соединения секций), кронштейны для крепления к стене и кран Маевского.

    • Максимальное рабочее давление — 20 бар.
    • Давление при тестировании устройства 37.5 бар.
    • Предельная температура воды 110°С.

    Характеристики Rovall Alux 200 — расстояние между осями 200 мм:

    Размеры алюминиевых радиаторов и их секций


    Общеизвестно, что размеры алюминиевых радиаторов отопления влияют на их характеристики. Рассмотрим это подробнее, чтобы оптимально подобрать радиаторы для вашего помещения.

    Размеры биметаллических радиаторов отопления: методы расчета количества секций

    Размеры биметаллических радиаторов являются важной характеристикой, влияющей на качество обогрева помещений.

    Каких размеров выпускаются батареи для отопления?

    У них стандартные значения или разные у каждого производителя?

    Размеры биметаллических радиаторов отопления

    Размеры биметаллических радиаторов описываются следующими основными параметрами : монтажная высота, глубина и ширина.

    Высота и Глубина зависят от размеров секций , а ширина — от их количества.

    Высота батареи зависит от расстояния между вертикальными каналами.Имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

    Расстояние между вертикальными каналами — отрезок между центрами входного и выходного отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

    Межосевое расстояние у большинства производителей указано в названии модели. А вот монтажная высота другая и указывается в спецификации на радиатор.

    Ширина радиатора зависит от количества секций. Так, для 8-секционного радиатора параметр равен 640 мм, для 10-секционного радиатора — 800 мм и для 12-секционного радиатора — 960 мм (значения для батарей с шириной секции 80 мм).

    Расчет количества секций радиатора

    Тепловая мощность секции радиатора зависит от ее габаритных размеров. При расстоянии между вертикальными осями 350 мм параметр колеблется в пределах 0.12-0,14 кВт, при расстоянии 500 мм — в пределах 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. м площади необходима тепловая мощность не менее 0,1 кВт.

    С учетом этого требования используется формула для расчета количества секций :

    где S – площадь отапливаемого помещения, Q – тепловая мощность 1-й секции и N – необходимое количество секций.

    Например, в помещении площадью 15 м 2 планируется установка радиаторов с секциями тепловой мощности 140 Вт.Подставляя значения в формулу, получаем:

    Н = 15 м 2 * 100/140 Вт = 10,71.

    Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо установить биметаллический 12-секционный радиатор.

    Более точный расчет получается при определении количества секций не по площади помещения, а по его объему. По требованиям СНиП для обогрева одного кубометра помещения требуется мощность обогрева 41 Вт.С учетом этих норм получается:

    где V – объем отапливаемого помещения, Q – тепловая мощность 1-й секции, N – необходимое количество секций.

    Например, расчет для комнаты все тот же площадью 15 м 2 и высотой потолков 2,4 метра. Подставляя значения в формулу, получаем:

    Н = 36 м 3 * 41/140 Вт = 10,54.

    Увеличить еще раз выполнить в большую сторону : требуется радиатор с 12 секциями.

    Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. В расчете учитываются коэффициентов теплопроводности каждого материала, используемого при возведении крыш, стен и перекрытий.

    При выборе размеров следует учитывать требования СНиП по установке батарей:

    • расстояние от верхнего края до подоконника должно быть не менее 10 см;
    • расстояние от нижнего края до пола должно быть 8-12 см.

    Для качественного обогрева помещения необходимо уделить внимание выбору размера биметаллических радиаторов. Размеры аккумуляторов каждого производителя имеют небольшие отличия, которые учитываются при покупке. Правильный расчет позволит избежать ошибок .

    Размеры биметаллических радиаторов отопления: как правильно рассчитать?


    Размеры биметаллических радиаторов отопления и расчет количества секций.

    Радиаторы биметаллические — характеристики, выбор, применение

    Если вы читали нашу статью о характеристиках алюминиевых радиаторов, то наверняка помните, что при всех своих положительных качествах эти приборы имеют ряд существенных недостатков, не позволяющих полноценно использовать их в условиях городских квартир. Теперь поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к сетям общего пользования.

    Устройство биметаллических радиаторов

    Биметаллический радиатор внешне не отличается от алюминиевого. Это и понятно: его внешний корпус сделан из того же металла и окрашен такой же краской. Отличить его можно только по весу — сказывается уже внутреннее устройство устройства, внутри которого находятся стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им секции батареи не подвергаются разрушительному действию различных примесей, переносимых вместе с теплоносителем в инженерную сеть.Кроме того, сталь гораздо более устойчива к кислотам и щелочам, которых также предостаточно в городских системах отопления, и не взаимодействует с медными трубами и теплообменниками.

    Устройство биметаллического радиатора на примере продукта компании «Рифар»

    Использование стального сердечника для прохода теплоносителя обеспечивает другие полезные характеристики биметаллических радиаторов:

    • Прочность … Предельное давление, которое выдерживает корпус биметаллического радиатора, составляет 30-40 атмосфер.Такому устройству не страшны никакие гидроудары;
    • Экономичность … Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания энергозатрат на обогрев и тепловой инертности радиатора;
    • Долговечность … Стойкость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать длительный срок службы своей продукции — в среднем до 20 лет.

    Если добавить сюда преимущества, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, то можно однозначно сказать, что биметаллические радиаторы – лучший выбор для отопления городской квартиры на сегодняшний день.

    Для выбора биметаллического радиатора большое значение имеют его габаритные размеры. Обычно под окном устанавливают отопительные приборы, чтобы создать тепловую завесу из холодного воздуха, проходящего через остекление. Радиатор должен вписываться в имеющуюся нишу и обеспечивать необходимые характеристики теплоотдачи.

    Размеры радиаторов отопления по высоте имеют стандартные значения. Выпускаются устройства с межосевым расстоянием 200, 350 и 500 мм. Обычно эти цифры содержатся в названии модели.

    Размеры секции радиатора

    Однако следует иметь в виду, что межосевое расстояние – это не общая высота корпуса, а только длина отрезка между центрами впускного и выпускного коллекторов. Фактическую высоту устройства можно получить, прибавив 80 мм к межосевому расстоянию.

    Так, например, на радиатор с маркировкой 350 уйдет около 430 мм, а на 500-ю модель около 580 мм.

    Следует иметь в виду, что технические нормы предусматривают расстояние не менее 100 мм от корпуса прибора до подоконника и не менее 60 мм от корпуса до пола.

    Ширина батареи зависит от количества секций, которое определяется расчетным путем. Мы поговорим об этом в следующем разделе.

    Расчет радиатора

    Определение количества секций для всех типов радиаторов осуществляется одинаково.

    Технические требования к отоплению жилых домов в средней полосе России определяют мощность, необходимую для обогрева 1 м2 площади, равную примерно 1 кВт.

    Для каждой батареи производитель обычно указывает значение мощности одной секции.Иногда этот параметр называют немного по-другому – теплоотдачей сечения. Зная мощность, количество секций можно рассчитать по формуле:

    где N – необходимое количество, S – площадь помещения, Q – мощность одной секции.

    Стандартная ширина секции большинства моделей биметаллических радиаторов составляет 80 мм, теплоотдача типовой секции 500 мм составляет около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м 2 , то для его обогрева потребуется 12 секций, а ширина такого радиатора составит около 1 м.

    Конструктивные особенности

    Как мы уже говорили, биметаллический радиатор отличается от алюминиевого тем, что по его внутренней поверхности проложены стальные выступы, защищающие материал корпуса от коррозии.

    Стальные вкладки могут быть установлены в разных частях радиатора:

    В простых моделях стальной сердечник присутствует только в вертикальных каналах. Это так называемые полу- или псевдобиметаллические радиаторы, хотя их характеристики и превосходят алюминиевые аналоги, но степень защиты корпуса и прочность все же недостаточны;

    Вместимость секции и присоединительные размеры

    Благодаря наличию стальных вставок внутри биметаллического радиатора вместимость секции даже меньше, чем у алюминиевого.С одной стороны это хорошо, и мы уже отмечали, что чем лучше малые габариты секции — это уменьшение необходимого количества теплоносителя и термической инертности, и как следствие — комфорт в управлении и экономия электроэнергии . Но не стоит забывать, что слишком узкие каналы могут забиваться мусором и шламом, которые неизбежно присутствуют в современных тепловых сетях.

    Ширина канала зависит от толщины стенки стальной вставки. Чем толще стенки, тем лучше прочностные и долговечные характеристики радиатора, но тем уже каналы для теплоносителя.

    Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопроводной трубы. В этом случае вместимость секции зависит от межосевого расстояния:

    • Для батареи с расстоянием 200 мм — 0,1-0,16 л;
    • Для аккумуляторов 350 мм — 0,15-0,2 л;
    • Для 500 мм — 0,2-0,3 л.

    Как мы видим, объем теплоносителя в таких радиаторах действительно небольшой. Например, популярный 10-секционный нагреватель РИФАР высотой 350 мм вмещает всего 1.6 литров. При этом он способен обогреть площадь до 14 м 2 , а его ширина составляет 80 см. Правда весить он будет 14 кг. Это как раз говорит о том, что радиатор биметаллический — обычно они в 1,5-2 раза тяжелее алюминиевых.

    Большинство биметаллических радиаторов продаются одной секцией. Это удобно, так как вы можете купить ровно столько секций, сколько вам нужно для обеспечения требуемой мощности. Каждая секция имеет два входа и два выхода с внутренним диаметром ¾ или 1 дюйм в зависимости от модели. Для удобства сборки два из них имеют правую резьбу, а два — левую.

    Биметаллический радиатор имеет смысл устанавливать только в городской квартире. Если у вас частный дом и собственный отопительный котел, лучше купить алюминиевую батарею.

    При выборе биметаллического радиатора с требуемой теплоотдачей рекомендуется учитывать следующие характеристики:

    1. Рабочее давление. Обычно она не превышает 15 атмосфер. Радиатор должен выдерживать эту нагрузку;
    2. Сила. Необходимо рассчитать количество секций по вышеуказанной методике;
    3. Размеры.Ширина радиатора определяется количеством секций, а высота определяется межосевым расстоянием. Для стандартных подоконников высотой 80 см подойдет 500-я модель, но если не подходит, нужно брать 350-ю модификацию;
    4. Толщина стальных вставок. Убедитесь, что он не слишком маленький. Косвенным показателем толщины вкладок является вес устройства;
    5. Цена. Обычно биметаллические радиаторы минимум на 15-20% дороже алюминиевых.

    Если вы все сделаете правильно и правильно выберете радиатор, тепло в вашем доме не будет дефицитом даже в сильные морозы.

    Биметаллические радиаторы отопления — технические характеристики: размеры, мощность, теплоотдача


    Устройство, характеристики, преимущества и особенности выбора биметаллического радиатора.

    Все о биметаллических радиаторах

    Среди различных типов батарей особое место занимают биметаллические радиаторы. Сочетание положительных характеристик двух металлов — алюминия и стали — приводит к выдающейся прочности и теплоотдаче.Рассмотрим устройство и особенности этих устройств и познакомимся с правилами выбора и подключения биметаллических батарей.

    Устройство и свойства биметаллического радиатора

    Радиаторы биметаллические имеют комбинированную конструкцию — их внутренняя часть, контактирующая с теплоносителем, выполнена из стали; внешняя часть, отвечающая за качество теплопередачи, изготовлена ​​из алюминия. Такое распределение материалов позволяет максимально использовать положительные качества обоих металлов, нивелируя их недостатки.

    Из алюминиевых биметаллических радиаторов отопления получено:

    • высокая тепловая инерция;
    • отличный отвод тепла;
    • быстрая реакция на регулировку температуры батареи.

    Стальной сердечник наделил батареи следующими характеристиками:

    • устойчивость к перепадам давления и гидравлическим ударам;
    • устойчивость к электрохимическим воздействиям;
    • нетребователен к качеству охлаждающей жидкости;
    • Прочность
    • .

    В отличие от алюминиевых радиаторов, биметаллические радиаторы прекрасно переносят условия централизованных систем отопления.

    Помимо перечисленных достоинств можно отметить следующие положительные характеристики биметаллических батарей:

    • высокий порог предельного давления — 30-40 атмосфер;
    • большая мощность при малых габаритах;
    • экономичность за счет малого сечения каналов;
    • удобство конструкции, что позволяет быстро снимать отдельные секции устройства для ремонта;
    • легко рассчитать количество секций, необходимое для качественного обогрева помещения.
    • длительный срок службы – до 25 лет;
    • современный и привлекательный внешний вид.

    Всеми этими преимуществами обладают биметаллические радиаторы марки STOUT. Отопительные приборы производятся на крупнейшем российском заводе «РИФАР» и специально адаптированы для условий эксплуатации в нашей стране. Каждое изделие проходит строжайший контроль на всех этапах производственного процесса. Дважды герметизируют радиатор высоким давлением — первый раз перед покраской, второй раз после.Это гарантирует 100% надежность каждого устройства.

    Доступное количество секций от 4 до 14, эффективная работа с теплоносителем до 135°С, выдерживает давление до 100 атмосфер. Продуманная система логистики, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страхование напрямую от производителя делают марку STOUT лучшим выбором.

    Совет: так как внешне биметаллический секционный радиатор практически не отличим от алюминиевого, то понять какой радиатор перед вами можно, в первую очередь, по весу.Биметаллическое устройство со стальным сердечником значительно тяжелее своего алюминиевого аналога.

    Возможные проблемы во время работы

    Устройства

    Bimetal обладают большим количеством преимуществ. Какие их особенности можно отнести к недостаткам?

    1. Несмотря на возможность использования биметаллических аккумуляторов в системе с любым теплоносителем, низкое качество последнего негативно сказывается на долговечности устройства.
    2. Различные коэффициенты расширения металлов, присутствующих в конструкции батареи, могут привести к нестабильности теплопередачи с течением времени и снижению прочности устройства.
    3. Применение некачественного теплоносителя в системе может привести к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

    Конструктивные особенности

    Биметаллические батареи могут быть двух типов.

    • Более дешевые модели отличаются наличием стального сердечника только в вертикальных каналах. Такие радиаторы иногда называют полуметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые устройства, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
    • Биметаллические отопительные приборы Real имеют цельный стальной каркас, который при производстве отливается под давлением из алюминиевого сплава.

    Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие типы аккумуляторов. Они обладают отличной коррозионной стойкостью, прекрасным рассеиванием тепла и длительным сроком службы, но их высокая стоимость не позволила им получить широкое распространение.

    Размеры батареи

    Габариты устройства имеют значение, так как при требуемых параметрах мощности оно должно поместиться в нише под окном.Какие размеры могут быть у биметаллических батарей?

    Биметаллические радиаторы характеризуются стандартной высотой. Устройство имеет маркировку, указывающую на межосевое расстояние устройства – 200, 350 или 500 мм.

    Важно! При выборе радиатора необходимо учитывать, что межосевое расстояние – это зазор между входным и выходным отверстиями аккумулятора, который не соответствует всей высоте корпуса. Чтобы узнать реальную высоту устройства, нужно к значению межосевого расстояния прибавить 80 мм.

    Общая высота устройства с различной маркировкой:

    • маркировка 200 — фактическая высота 280 мм;
    • 350 — высота устройства 430 мм;
    • 500 — высота 580 мм.

    Ширина отопительного прибора будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

    Внимание! При выборе размера радиатора не забывайте, что в соответствии с техническими нормами устройство должно быть установлено на расстоянии не менее 10 см от подоконника и 6 см от пола.

    Расчет количества секций биметаллических батарей

    Сколько секций биметаллического радиатора может полностью обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

    • сколько квадратных метров составляет площадь помещения;
    • мощность одной секции аппарата.

    Согласно строительным нормам, для обогрева 1 квадратного метра жилой площади требуется примерно 100 Вт мощности. Для того чтобы узнать общую мощность, необходимую для обогрева помещения, значение площади умножают на 100.Результат делится на мощность выбранной секции радиатора.

    Узнаем, сколько секций прибора нужно для комнаты площадью 25 кв.м. при использовании биметаллического устройства, мощность одной секции которого составляет 170 Вт.

    1. 25 х 100 = 2500 Вт — необходимая мощность.
    2. 2500:170=14,7 — округляем до 15 — получаем необходимое количество секций.

    Учитывая тот факт, что параметры системы могут меняться из-за износа оборудования или засоров, можно добавить наценку 20%.Большее количество секций может понадобиться для обогрева угловой квартиры, помещения с большим количеством окон, высокими потолками. Для регионов с суровым климатом необходимое количество секций будет в 1,5–2 раза больше.

    Важно! Так как батареи с более чем 10 секциями прогреваются недостаточно эффективно, целесообразно установить несколько радиаторов с меньшим количеством секций.

    На что обратить внимание при выборе

    Давайте узнаем, какие характеристики биметаллического радиатора нужно изучить при покупке.

    1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер; для централизованной системы отопления лучше выбрать устройство с максимальным рабочим давлением.
    2. Для расчета их количества необходима номинальная мощность секций.
    3. Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
    4. Толщина стальных вставок. Чем толще стенки, тем прочнее устройство и тем дольше оно прослужит.
    5. Цена. Биметаллические радиаторы минимум на 20% дороже алюминиевых. Если цена ниже, скорее всего, это «полуметалл» низкого качества.

    Установка радиаторов

    Какие трубы лучше для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубами. Допускается использование стальных и металлопластиковых труб на цанговых соединениях, но в этом случае нужно быть готовым к протечкам и засорам.Благодаря своей надежности метод точечной сварки является оптимальным методом соединения при соединении.

    Традиционно принято размещать радиатор под окном строго по центру. Это позволяет прибору создать тепловую завесу, препятствующую проникновению холодного воздуха через окно.

    Какие есть варианты подключения биметаллического радиатора?

    • Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук).При большем количестве секций удаленный от подающей трубы участок будет плохо прогреваться.

    • Нижнее подключение менее эффективно с точки зрения теплопередачи, оно используется только в случае конкретной конфигурации системы.

    • Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

    Перед подключением к каждой биметаллической батарее необходимо установить клапан сброса воздуха или клапан Маевского, а также переходники для подключения к трубам.

    Процедура подключения радиатора:

    1. После демонтажа старого оборудования с помощью строительного уровня делается разметка для установки нового устройства, сверлятся отверстия под кронштейны.
    2. Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
    3. Аккумулятор подключается к питающим линиям, в месте подключения ставится кран или термостат.

    Важно! Так как биметаллический секционный радиатор имеет узкие внутренние каналы, которые очень легко забиваются мусором из системы отопления, перед подключением обязательно нужно установить фильтр грубой очистки перед каждой батареей.

    Радиаторы биметаллические


    Радиаторы биметаллические: устройство, выбор и правила подключения. Положительные и отрицательные характеристики. Расчет количества секций батареи.

    Довольно сложно определить тип радиатора, подходящего конкретно для той или иной системы отопления, не зная его основных характеристик. Существуют устройства, устанавливаемые в частных домах с автономной системой отопления, а также радиаторы, установка которых возможна только в городской квартире.

    Радиаторы отопления биметаллические — виды, технические характеристики

    Если сравнивать алюминиевые радиаторы с биметаллическими, то последние выгодно отличаются от первых по своим техническим характеристикам. Несмотря на все свои положительные качества, приборы из алюминия имеют ряд серьезных недостатков , не позволяющих использовать их в многоэтажных жилых домах. Биметаллические аналоги вполне способны справиться со всеми техническими ограничениями, связанными с установкой в ​​городских квартирах, подключенных к сети центрального отопления.

    Устройство биметаллических приборов

    По внешнему виду биметаллический радиатор ничем не отличается от алюминиевого, так как оба сделаны из одного и того же металла. Весь «секрет» во внутреннем устройстве аккумулятора.

    Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, обеспечивающие надежную защиту алюминия от вредного воздействия всевозможных примесей, содержащихся в воде. Именно благодаря встроенным стальным профилям внешний кожух биметаллического устройства не контактирует напрямую с теплоносителем …Кроме того, сталь более устойчива к разрушительному воздействию кислот и щелочей, в огромных количествах присутствующих в системах центрального отопления, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубы, теплообменники и т.п.). ).

    Использование стальных вставок для прохода воды обеспечивает также другие полезные свойства биметаллических приборов отопления:

    • Долговечность … Благодаря тому, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может установить достаточно длительный срок службы устройства – до 20 лет.
    • Прочность … Корпус изделия выдерживает давление до 30-40 атмосфер. Такому радиатору отопления не страшен даже самый сильный гидроудар.
    • Экономичность … Зауженные каналы подачи воды обеспечивают оптимальное сочетание тепловой инертности устройства и расхода энергоресурсов на обогрев.

    Прибавив сюда все положительные качества, перешедшие от алюминиевых аналогов, такие как компактность, высокая теплоотдача и презентабельный внешний вид, можно однозначно сказать, что на сегодняшний день биметаллические устройства являются оптимальным вариантом для отопления многоэтажных домов.

    Радиатор отопления: размеры

    При выборе биметаллического отопительного прибора большое значение имеют размеры изделия.

    Для создания тепловой завесы из холодного воздуха, проникающего через стекло, под окном обычно устанавливают отопительные приборы. Поэтому устройство должно легко помещаться в нише под подоконником и обеспечивать необходимый уровень теплоотдачи.

    По высоте все биметаллические радиаторы имеют стандартные показатели.Расстояние между вертикальными каналами различается в зависимости от модификации устройства и составляет 200 мм, 350 мм и 500 мм.

    Однако следует отметить, что расстояние между вертикальными каналами – это еще не общая высота устройства, а только размер отрезка между центрами выходного и входного коллекторов. Реальная высота устройства определяется так: межосевое расстояние + 80 мм … Так, например, на радиатор с маркировкой 500 уйдет около 580 мм, а на 350-ю модель около 420 мм.Ширина устройства определяется количеством секций.

    Количество секций для всех типов обогревателей рассчитывается одинаково.

    Согласно техническим требованиям на отопление жилых домов в средней полосе страны мощность, равная 1 кВт, предназначена для обогрева 10 кв. метров площади.

    Производитель обычно указывает значение мощности одной секции для каждой батареи. Зная значение теплоотдачи секции, можно рассчитать количество необходимых элементов по формуле :

    N = S * 100/Q, где Q — мощность одной секции, S — площадь ​номер и N — необходимое количество.

    Большинство моделей биметаллических радиаторов имеют стандартную ширину секции 80 мм, поэтому мощность типовой секции 500 мм составляет около 180 Вт. В соответствии с этим определяется общее количество секций. Так, например, для обогрева помещения площадью 20 м2 понадобится 12 секций, ширина такой батареи составит около 1 м.

    Особенности конструкции

    Как было сказано ранее, биметаллический радиатор отличается от алюминиевого тем, что внутри него имеются стальные выступы, защищающие корпус от коррозии.

    Эти выступы могут быть установлены в различных частях устройства:

    Типы конструкции

    • Монолитный … Радиатор состоит из неразборных стальных труб. Имеет постоянное количество секций, которое нельзя изменить. Основная характеристика литого радиатора – повышенная надежность. Устройство рекомендуется для использования в системах с частыми скачками давления.
    • Разборная . Количество секций определяется самостоятельно, в зависимости от площади помещения.Секции соединяются между собой резьбовыми металлическими трубами.

    Выбор конкретной конструкции зависит от типа системы отопления. Так, для автономного отопления лучше приобрести разборную модель, для городской квартиры – литой.

    Вместимость

    Наличие стальных вставок внутри устройства способствует уменьшению вместимости секции. С одной стороны, это неплохо: уменьшается количество тепловой инертности и самого теплоносителя , что позволяет существенно экономить электроэнергию и обеспечивает комфортное управление.Но с другой стороны, слишком суженные каналы водоснабжения быстро забиваются разного рода мусором, что неизбежно присутствует в современных сетях центрального отопления.

    Вместимость секции определяется расстоянием между вертикальными каналами.

    Для устройства на расстояние 500 м — емкость 0,2-0,3 л;

    для батареи 350 мм — 0,15-0,2 л;

    для 200 мм — 0,1-0,16 л.

    Как вы уже заметили, емкость биметаллических радиаторов действительно мала.Например, популярный прибор РИФАР шириной 80 мм и высотой 350 мм вмещает всего 1,6 литра … Несмотря на это, радиатор способен обогреть помещение площадью до 14 кв.м. Правда, вес устройства достигает 14 кг, так как биметаллический радиатор в 1,5-2 раза тяжелее алюминиевого.

    Биметаллическая батарея отопления лучше подойдет для городской квартиры. Если вы владелец частного дома, у которого есть свой отопительный котел, лучше приобрести алюминиевый радиатор.

    При выборе биметаллического пробора необходимо обратить внимание на следующие параметры:

    Итак, рассчитав количество радиаторов, необходимое количество входящих в них секций и установив требуемую мощность устройства, можно приступать на монтаж системы отопления.

    Следует помнить, что тепловой баланс в помещении напрямую зависит от габаритов прибора. Так, если ширина радиатора небольшая, следует увеличить его высоту или количество секций.

    Следует учитывать, что даже самый дорогой, качественный и подходящий для вашей системы отопления биметаллический радиатор должен быть установлен с соблюдением всех правил монтажа. Только так он сможет сохранить свои положительные качества и обеспечить максимальную теплоотдачу при минимальных затратах энергии.

    При выборе радиатора для дома люди чаще всего обращают внимание на марку или страну производства, на материал, из которого он изготовлен.

    Также необходимо знать характеристики такие как тепловая мощность, объем воды в секции и вес, при этом размер радиатора не менее важен.

    От него зависит, будет ли помещение хорошо отапливаться и насколько эффективной будет его служба.

    Размер радиатора зависит от трех характеристик:

    • расстояние между осями;
    • ширина сечения;
    • глубина сечения.

    В зависимости от производителя эти характеристики могут варьироваться … Расстояние между осями может быть до 800 миллиметров, но чаще всего это 350 или 500 миллиметров.

    Ограничений по длине нагревателя практически нет, и от этого показателя во многом зависит мощность аккумулятора. Для увеличения мощности , если это действительно необходимо, всегда можно приобрести дополнительные нагревательные секции.

    Производители предлагают алюминиевые радиаторы разных типоразмеров Например, модели Global имеют межосевое расстояние от 350 до 800 мм, длину секции 80 мм и глубину от 80 до 180 мм.

    Алюминиевый радиатор СВ — 500/12 от Оазис, один из самых популярных китайских фирм на российском рынке, имеет следующие габариты: 580 х 80 х 80. Данная модель с 12 секциями способна обогреть помещение до 24 м 2.

    Модели алюминиевых радиаторов российской фирмы Apriori имеют одинаковое межосевое расстояние — 500 мм, ширина и глубина варьируются 70-80 мм и 70-96 мм соответственно.

    Радиаторы Elsotherm наоборот имеют одинаковую ширину 80 мм для всех алюминиевых моделей.Их межосевые расстояния составляют 200, 350 и 500 мм, что видно из названия (например, Elsotherm 200 — алюминиевый радиатор с межосевым расстоянием 200 мм).

    Итальянские алюминиевые батареи имеют одинаковую глубину (80 мм) и ширину (97 мм). Отличаются они именно расстоянием между осями, определяющими высоту батареи. Эта компания выпускает 2 вида радиаторов высотой 425 мм и 565 мм.

    Внимание! Расстояние между осями определяет высоту обогревателя, а также его вес.Важно помнить, что чем тяжелее секции радиатора, тем сложнее их монтировать.

    Расчет количества секций радиатора

    Количество секций , необходимое для конкретного помещения, зависит от его площади и размера секций радиатора. Если их недостаточно, батарея не прогреет помещение в зимние морозы.

    Счет по площади помещения подходит для помещений с низкими потолками до 2.6 м. Для того, чтобы рассчитать количество требуемой мощности на всю комнату, вам необходимо:

    где S – площадь отапливаемого помещения, Q – тепловая мощность 1-й секции и N – необходимое количество секций.

    Деление Результат округление до , округление в меньшую сторону возможно только для таких помещений, как кухня.

    Расчет количества секций для помещений с высоким потолком производится по его объему. По рекомендации СНиП для обогрева 1 м 3 жилого помещения требуется 41 Вт (34 Вт на м 2 для квартир с современными стеклопакетами и наружным утеплением) тепловая мощность:

    где V – объем отапливаемого помещения, Q – тепловая мощность 1-й секции, N – необходимое количество секций.

    Округление производится по тому же принципу, что описан выше – вниз для кухни и вверх для остальных комнат. С примерами расчета количества секций радиатора можно ознакомиться в статье « ».

    Первым делом при выборе радиатора необходимо измерить расстояние от пола до подоконника, если батарея расположена под окном. Это необходимо для того, чтобы рассчитать оптимальную высоту батареи. Согласно нормативным документам расстояние от пола до радиатора должно быть не менее 10-15 см, и такое же расстояние от верха до подоконника.Это важно для того, чтобы нагретый воздух мог беспрепятственно проникать в помещение.

    Итак, при выборе алюминиевого радиатора отопления обязательно обратите внимание на размер секций, так как от этого зависит сможет ли радиатор обогревать воздух в помещении даже в холодную погоду.

    Даже если изначально расчеты были произведены неправильно, можно исправить ситуацию … К счастью, всегда есть возможность добавить одну или несколько секций с помощью радиаторного ключа.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Высота, мм
    Расстояние между осями, мм Глубина, мм Глубину, ММ
    273 200 80 92
    423 350 80 148 148
    573 573 500 80 185
