Стальной панельный радиатор технические характеристики: технические характеристики и тепловая мощность, особенности обогревателей Rado (500×1000 миллиметров), преимущества и недостатки такого устройства

Содержание

технические характеристики и тепловая мощность, особенности обогревателей Rado (500×1000 миллиметров), преимущества и недостатки такого устройства

Когда встает вопрос, какими радиаторами заменить старую чугунную систему, то выбор зачастую падает на стальные версии. Это связано с их ценовой доступностью при отменном качестве.

Но нельзя ориентироваться в данном вопросе исключительно на внешний вид и стоимость. Очень важно, чтобы параметры отопительной системы (носитель и давление) подходили для новых батарей.

Как показывает практика, наибольшим спросом у потребителей пользуются стальные радиаторы отопления 22 тип.

Особенности устройств

Сталь по многим параметрам подходит в качестве материала для изготовления батарей отопления. Она прочная, достаточно легкая и обладает высокой теплопроводностью.

Панельные радиаторы из этого материала производятся из высших его сортов путем штамповки. Во время этого процесса на лист стали наносятся каналы, по которым в готовом изделии будет протекать теплоноситель. Как правило, они делятся на горизонтальные верхний и нижний канал, и многочисленные вертикальные (по 3 на каждые 10 см).

Штампованные элементы впоследствии соединяются попарно при помощи роликовой сварки, образуя, таким образом, закрытую панель, внутри которой при подсоединении к системе отопления движется теплоноситель.

Мощность зависит от количества панелей и наличия или отсутствия в готовых изделиях конвекторов, что можно определить по их маркировке.

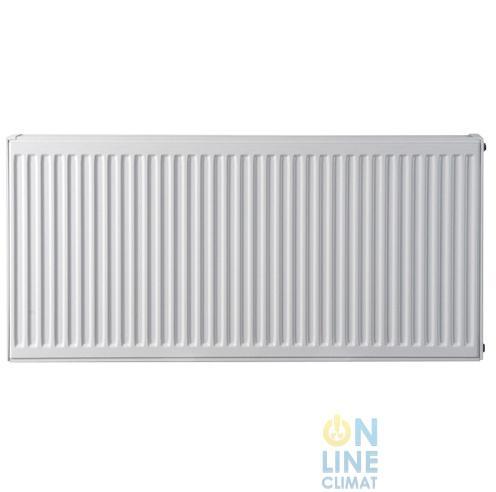

Радиатор стальной панельный тип 22: технические характеристики

На сегодняшний день производители панельных отопительных конструкций предлагают следующие типы моделей:

  1. У №10 всего одна панель и отсутствует конвектор и облицовка.

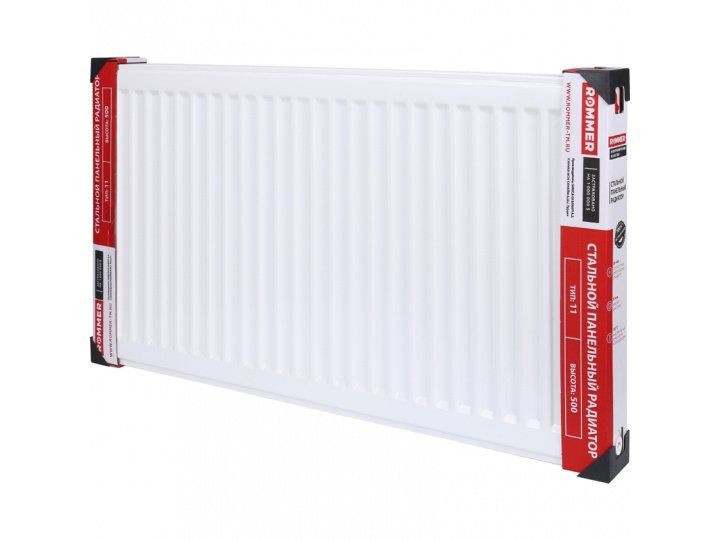

  2. У 11 типа по одной панели и теплообменнику.
  3. Наибольшим спросом у населения пользуется стальной радиатор тип 22. Характеристики его говорят о том, что в нем две панели и два конвектора. Это более гармоничное сочетание, так как изделие получается с высокой теплоотдачей, доступной ценой и небольшим весом.
  4. Радиаторы 33 типа оснащены тремя теплообменниками, прикрепленными к трем панелям. Это самый мощный и дорогой вид панельных радиаторов из стали.

Чтобы быстрее ориентироваться в маркировке стальных изделий, следует помнить, что первая цифра в номере говорит о количестве панелей, а вторая – конвекторов.

Панельный радиатор тип 22 считается оптимальным выбором по следующим параметрам:

  1. Их мощность варьируется от 576 Вт и до 4115 Вт. Такой разбег напрямую связан с высотой и длиной панелей.
  2. Радиатор стальной тип 22 выдерживает рабочее давление от 6 до 10 при испытательных 12-ти атмосферах. Хотя отопительные конструкции из стали достаточно крепкие, их лучше применять в закрытых автономных системах. Если требуется подключение к централизованной системе обогрева, то нужно рассчитать мощность панелей заранее и приобрести прибор с ее учетом.

    Этот недостаток можно компенсировать, если тепловая мощность стальных радиаторов тип 22 находится под контролем редуктора давления.

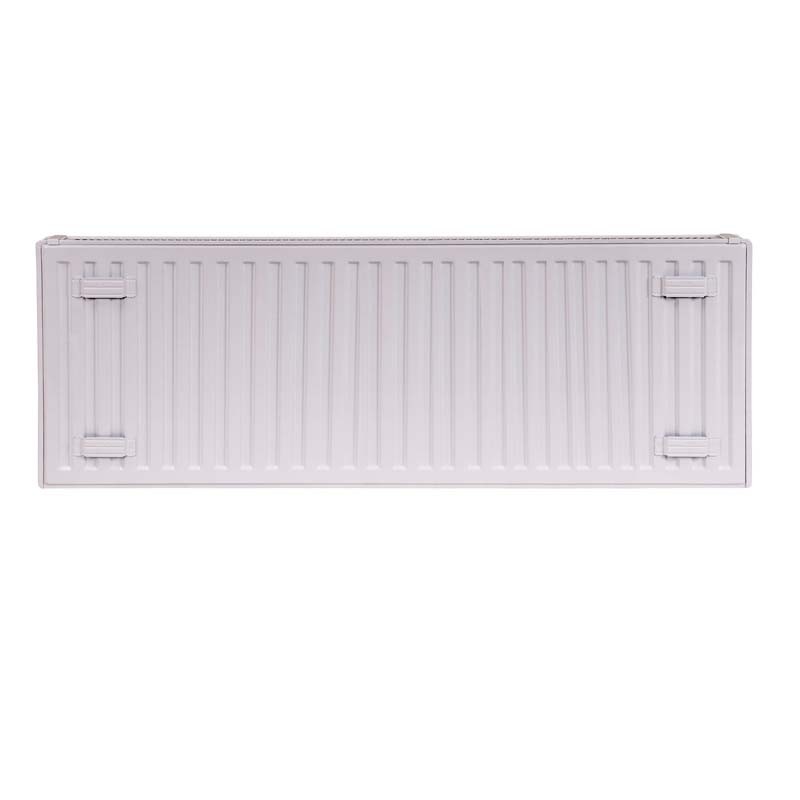

  3. Стальные панельные обогреватели легко монтировать.
  4. Максимальная длина этих радиаторов (3000 мм) позволяет использовать их даже при наличии большого окна в помещении.
  5. Для каждой комнаты в отдельности можно приобрести обогреватель, соответствующий ее площади.
  6. Срок службы стальных радиаторов от зарубежных и отечественных производителей составляет 10 лет, но это не предел, если соблюдены все нюансы эксплуатации. Например, важную роль в их качестве и долговечности играет чистота и Ph носителя. Если поставить фильтры, то радиаторы отопления стальные 22 тип (характеристики это подтверждают) будет отдавать свое тепло дольше, чем заявлено в техпаспорте.

Даже если взять самый небольшой размер стальных радиаторов этого типа, то можно увидеть, насколько разнятся их показатели мощности. Например, при высоте 300 мм и длине 400 мм она составит 576 Вт, тогда как у изделия той же длины, но с 500 мм высоты – 823 Вт.

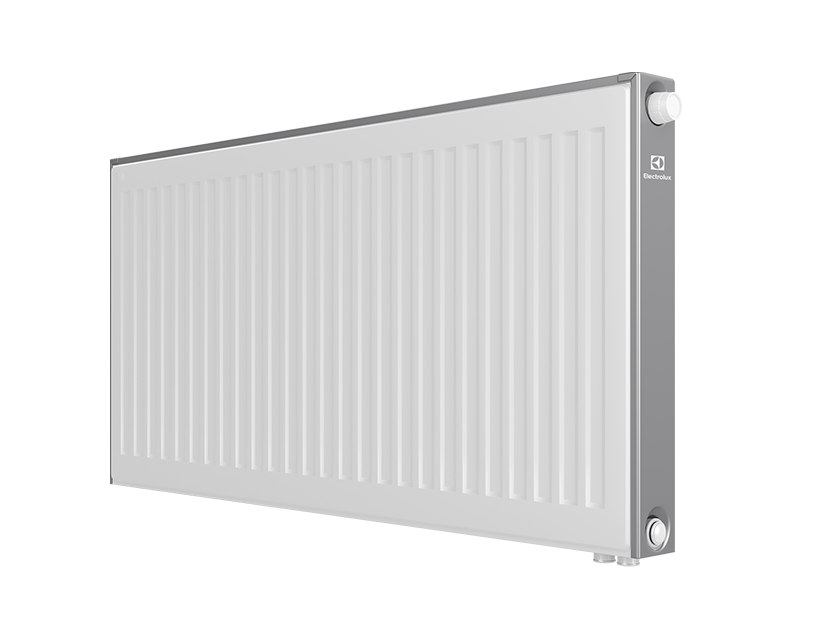

Стальной радиатор 22 тип 500х1000 мм обладает мощностью 2057 Вт. Эти показатели не одинаковы у разных производителей.

Обогреватель Rado

Панельные обогреватели этой немецкой фирмы – оптимальный вариант соотношения стоимость-качество.

Стальной радиатор 22 тип 500х1000 мм Rado имеет мощность 1826 Вт при нагреве носителя до +110 градусов и допустимом давлении до 9 Бар (испытательное 14).

Это действительно панельный радиатор высшего качества, так как для его изготовления используется экологически чистая сталь, производимая в Европе.

Радиатор отопления стальной 22 тип (500х1000) имеет небольшой вес при высокой теплоотдаче и двух конвекторах, что позволяет за короткие сроки нагреть помещение, экономя энергозатраты.

Преимущества и недостатки

Как и у всего вокруг, у стальных панельных радиаторов есть свои плюсы и минусы, и если их правильно учесть, то можно подобрать для дома или квартиры обогреватель, максимально подходивший по всем параметрам:

  1. Хотя они рассчитаны на давление не выше 10 атмосфер, уже существуют модели, которые легко выдерживают от 30 до 40 Атм. Их недостатком является высокая цена.
  2. Внешний вид стальных панелей так же играет роль, так как они вписываются в любой интерьер.
  3. Для каждого отдельного помещения можно подобрать конструкцию необходимой мощности и размера.
  4. Быстрый нагрев помещения осуществляется благодаря теплообменникам, установленным в некоторых моделях. Например, в стальном радиаторе 22 типа их два.

Выбирая панельный радиатор, нужно заранее рассчитать, сколько носителя в него помещается. Как правило, для моделей с конвекторами приходится 0.5 л на 10 см обогревателя. Достаточно умножить этот показатель на длину прибора, чтобы выяснить, сколько воды в стальном радиаторе тип 22.

Стальные отопительные конструкции, в основе которых 2 панели и два теплообменника – это лучший вариант обогревателей для автономных систем в частных домах и квартирах, в чем смогли убедиться уже многие потребители. Большое количество брендов на отечественном рынке позволяет подобрать стальные радиаторы по качеству, цене, техническим показателям и внешнему виду, оптимально подходящему к интерьеру помещения.

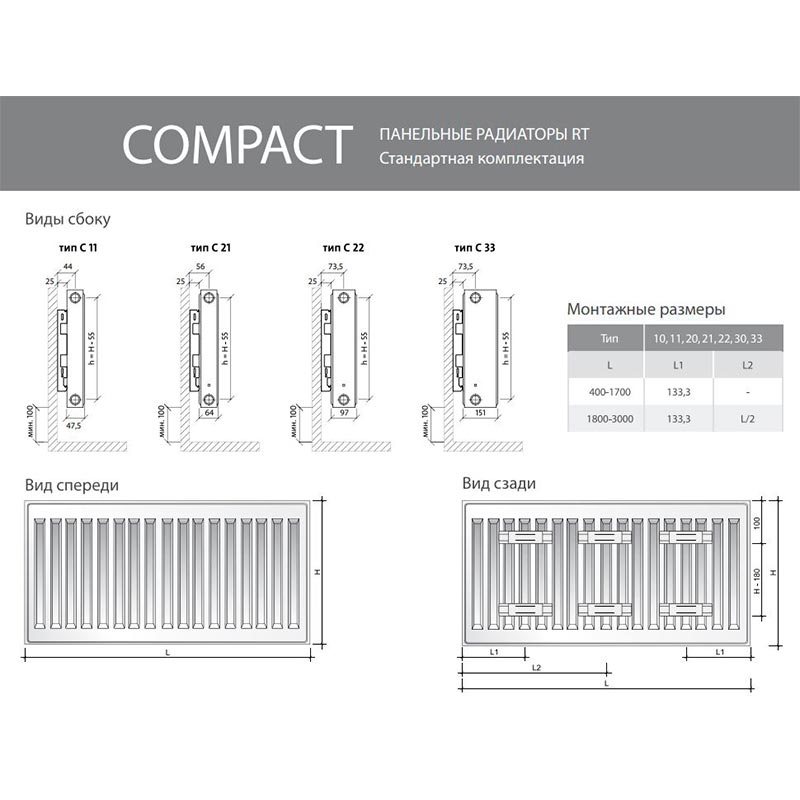

Радиатор панельный Royal Thermo COMPACT C22-500-1200 RAL9016


Основные

Бренд ROYAL THERMO

Цвет корпуса Белый — RAL 9016

Гарантийный срок 10 лет

Тип радиатора Стальной панельный

Цвет радиатора Белый — RAL 9016

Серия COMPACT

Страна производства РОССИЯ

Потребительские

Область применения Универсальное оборудование

Эффективен для помещ. площадью до 26.
47 м2

Потребительский класс Стандарт

Производительность

Макс. тепловая мощность 2.646 кВт

Теплоотдача при Δt 70 2646 Вт

Теплоотдача при Δt 60 2170 Вт

Теплоотдача при Δt 50 1720 Вт

Рабочее давление 8.7 бар

Монтажные

Объем воды в радиаторе 6.36 л

Резьба присоединения радиатора 1/2 «

Тип подключения Боковое

Расчетное рабочее давление в системе водоснабжения 9 бар

Макс. температура теплоносителя 120 °С

Вид установки (крепления) Настенная

Вариант размещения Внутри помещения

Давление опрессовки 13 бар

Межосевое расстояние 445 мм

Вес и габариты товара

Высота товара 500 мм

Габаритные размеры товара (В*Ш*Г) 0,5*1,2*0,097 м

Ширина товара 1200 мм

Вес товара (нетто) 31.475 кг

Ширина товара 1.2 м

Глубина товара 0. 097 м

Высота товара 0.5 м

Габаритные размеры товара (В*Ш*Г) 500*1 200*97 мм

Глубина товара 97 мм

Вес и габариты упаковки

Вес товара с упаковкой (брутто) 32.226 кг

Комплектность

Набор крепежных элементов в комплекте Да

Дополнительные

Гарантийный документ Гарантийный талон

Стальные панельные радиаторы Buderus Logatrend. Технические характеристики

Просмотров: 9108

При проектировании отопления загородных домов или коттеджей, особое внимание, помимо котла, следует уделить радиаторам отопления.
Оптимальным решением являются радиаторы из стали в панельном исполнении, их используют при строительстве, при ремонте отопительной системы, при реконструкциях. Стальные панельные радиаторы Buderus Logatrend подходят для любых помещений, включая детские и больничные учреждения и помещения с повышенным требования к гигиене.

Сталь имеет хорошую теплоемкость и теплопроводность (теплоотдачу), высокий уровень соотношения цены и качества, отличные прочностные характеристики, подходит для любых типов отопительных радиаторов, а современные дизайнерские решения производителей придают стальным радиаторам привлекательный внешний вид, эргономику. Из всех производителей стальных радиаторов, особо пользуется популярностью и заслужил множественные награды и положительные отзыва производитель Buderus с их стальными радиаторами Logatrend.
Покупая радиаторы Logatrend, вы получаете стильные, качественные радиаторы, с фирменными технологиями Будерус, ускоряющими нагрев и повышающими теплоотдачу. Logatrend изготовлены из высококачественных сортов стали, к ним применена 4-х уровневая защита от коррозии. Так же можно отметить, что на радиаторах Logatrend производитель специально убрал острые углы, для защиты от травм – эти радиаторы можно использовать в дошкольных, школьных образовательно-воспитательных учреждениях, операционных и т.д. В линейке присутствуют модели с повышенными гигиеническими требованиями.

Радиаторы Buderus Logatrend вид в интерьере

Панельные радиаторы Buderus разделяются на 2 типа: Profil-V – с нижним и Profil-K –  с боковым подключением трубной разводки, так же есть варианты с универсальным подключением.
Радиаторы с нижним подключением более эстетичны, т.к. отсутствует подвод труб по стенам, кроме того, специальный термостат позволяет легко установить регулятор температуры, позволяющий эксплантату выбирать предпочитаемый температурный режим. Тем не менее, стоимость радиаторов Profil-V немного превышает стоимость Profil-K.


Варианты радиаторов Buderus Lagatrend:
Шаг по мощности: 190 Вт
Длина: от 400 до 3000 мм с с шагом в 100 мм, высоту 300, 400, 500, 600, 900 мм.
Подключение Profil-K осуществляется внутренней резьбой, Profil-V – наружной резьбой, Вам остается выбрать подходящий вариант.

Радиаторы Buderus Logatrend К-Profil и VK-Profil

С целью «облегчить жизнь монтажникам» Buderus разработали систему быстрого монтажа радиаторов под названием BMSplus, специальные направляющие на кронштейнах предоставляют возможность корректировать в пространстве уже смонтированные радиаторы в диапазонах до 5-й сантиметров во всех 3-х координатах, так что Вы подгоните радиатор и под расположение труб и под стену, и под другие, необходимые Вам параметры установки. Упаковка радиаторов создана с учетом высоких экологических требований из переработанного полиэтилена, подходящего для повторной переработки, и позволяет не удалять упаковку во время монтажа, за счет чего сведены до минимума риски повреждения лакокрасочного покрытия радиаторов при установке, а, так же, позволяет не пачкать радиатор при монтаже.

Упаковка может оставаться на радиаторах даже после их включения, при условии, если не будет подвергнута нагреву выше 60 °С.
В модельном ряде Logatrend присутствуют двусторонние радиаторы (тип 21 и 22), монтаж которых к стене упрощен – крепление осуществляется любой стороной. Выше говорилось о радиаторах для помещений с повышенными гигиеническими требованиями – это тип 10, 20 и 30 – в этих моделях не применяются пластины конвекции и решетки, поэтому легко проводить дезинфекцию таких радиаторов. В наличии большое количество «стандартных» цветом (каталог RAL), но, так же, возможен подбор цвета с последующим заказом.
Помимо радиаторов марка Buderus предлагает все необходимые комплектующие к ним. Вы можете заказать любые комплектующие в наших магазинах «ОптТепло Москва», а, так же, получить подробную консультацию по ним и все сопутствующие услуги от разработки системы отопления, до доставки и монтажа.
Хочется особо отметить передовые технологии сварки, используемые на производствах Buderus – это роликовая контактная высокочастотная сварка. После изготовления все модели проходят проверку опрессовкой давлением 10 бар.
Компания BOSCH специально для Buderus предоставила уникальный термостатический клапан Danfoss, испытания показали, что данный клапан повышает энергоэффективность всей системы отопления минимум на 5 %.
Эмаль для окраски радиаторов наносится электростатическим методом на специальный грунт, устойчива к царапинам и ударам, не содержит вредных для здоровья животных и человека компонентов, не выделяет их при нагреве. Распространенным является белый цвет (соответствует RAL 9016), но возможны и любые другие цветовые исполнения.
На заводе-изготовителе специально подобран наиболее оптимальный тип вентилей (VK-Profil) в зависимости от мощности радиатора. Так же возможна безинструментальная настройка гидравликой с помощью наружной регулировки kv.
Как мы уже с Вами знаем, многорядные приборы подходят для установки любой стороной, т.к. на них нет планок, которые определяют стороны радиаторов.
Подводка труб снизу, подключение резьбовым соединением, используя зажимное кольцо с наружной резьбой G 3/4 по DIN V 3838 (VK-Profil)

Номенклатура панельных радиаторов Buderus Logatrend

Применение роликовой сварки взамен точечной (как у большинства производителей) позволяет сваривать компоненты сплошным герметичным швом, а не точками, применение такой сварки дороже, но и значительно повышает прочностные характеристики радиаторов.

Технологически совершенные, передовые технологии, высокое качество дизайна и непревзойденная надежность, благодаря контролю качества с опрессовкой в 10 бар, 4-х кратной защитой от коррозии, роликовой сваркой, технологий упрощения и повышения безопасности монтажа, травмобезопасный эргономичный дизайн, сильно выделяют радиаторы Buderus на фоне других производителей. На радиаторах отсутствуют поверхности, собирающие пыль, которая существенно может снизить теплоотдачу.

Характеристики Buderus Logatrend

Ассортимент представлен 7-ю типами, с 15-ю длинами (от 400 до 3000 мм) и 5-ю высотами (от 300 до 900 мм)
Таким образом, Вы можете подобрать радиатор от самого маленького до очень большого.
Экологичная, перерабатываемая упаковка из полиэтилена (PE)
Технологии упрощения и ускорения монтажа BMSplus и специальные кронштейны.
Многорядные радиаторы, поддерживающие универсальный монтаж любой стороной к стене.
Подключение труб сбоку с внутренней резьбой (G 1/2) (K-Profil)
Встроенные вентили Bosch, экономящие энергию (VK-Profil)
Тепловая мощность подтверждена по DIN EN 442
Радиаторы сертифицированы и соответствуют российским и европейским нормам надежности эксплуатации и требования компаний страхования от несчастных случаев.
Повышенный контроль качества
Гарантия 5 лет

Типы панельных радиаторов Buderus Logatrend



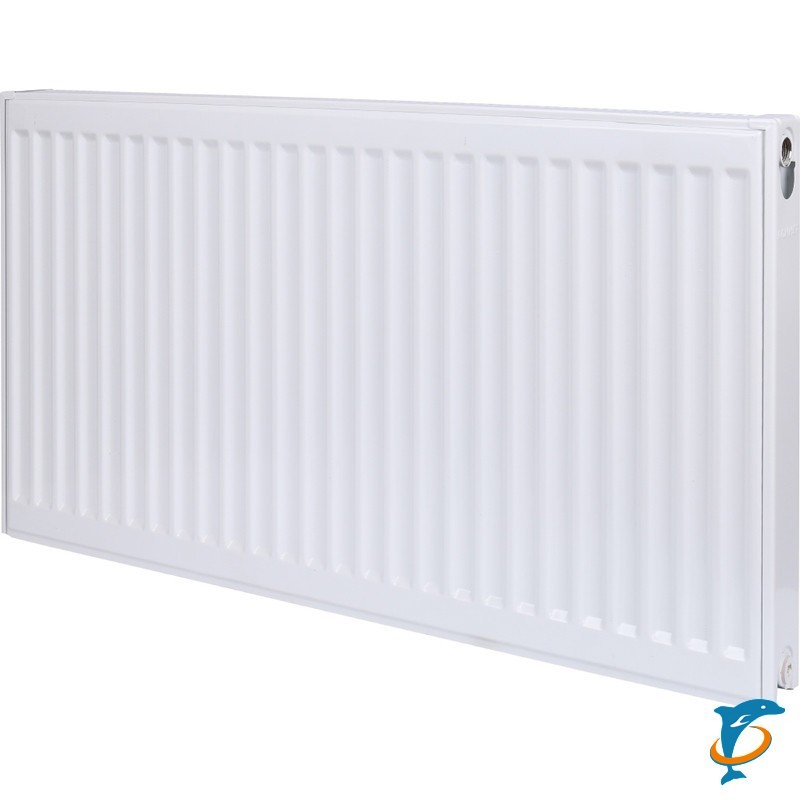

Стальной панельный радиатор AXIS 22 500х1000 Classic с боковым подключением

Стальные панельные радиаторы AXIS предназначены для применения в системах водяного отопления закрытого типа жилых, административных, промышленных и общественных зданий, медицинских учреждений, а также индивидуальных домов и коттеджей.

Стальные радиаторы AXIS состоят из тепловых панелей с дополнительными конвективными поверхностями. Имеют легкосъёмную верхнюю декоративную решётку и боковые крышки. Изготовлены из низкоуглеродистой качественной стали с толщиной стенки 1,2 мм. Увеличенная толщина стального листа позволила достичь рекордного для панельного радиатора давления на разрыв в 20 атм.

Высокая теплопроводность стали и небольшой объём теплоносителя в радиаторе обеспечивают малую инерционность радиатора и дает возможность оперативно реагировать на температурный режим помещений, особенно в автоматическом режиме управления.

Радиатор Axis тип «Classic» — панельный радиатор с боковой подводкой ½».

Технические характеристики AXIS Classic

Высота: 300 и 500 мм
Длина: от 400 мм до 2000 мм
Тип: 22
Рабочее давление: 9 атм.
Испытательное давление: 13,5 атм
Максимальная температура теплоносителя: 120°C
Толщина стальной стенки: 1,2 мм
Присоединительная резьба: G½» (внутр)
Соответствуют ГОСТ 31311-2005
Гарантия: 10 лет

Комплектация AXIS Classic

  • настенный монтажный кронштейн — 2 шт. (3 шт.*)
  • заглушка ½»
  • воздухоотводчик ½»
  • паспорт

*для радиатора длиной от 1700 мм.

Тип 22 Радиатор из двух панелей с двумя дополнительными оребрениями. Глубина 105 мм.

Параметр

Ед. изм.

Тип 22 Высота 300

Модель

300х400

300х500

300х600

300х700

300х800

300х900

Мощность, Δt=70

Вт

540

682

823

965

1107

1248

Объём теплоносителя

л

1,5

1,88

2,26

2,64

3,02

3,4

Вес

кг

7,43

8,96

10,49

12,02

13,55

15,08



Модель

300х1000

300х1200

300х1400

300х1600

300х1800

300х2000

Мощность, Δt=70

Вт

1397

1674

1957

2241

2524

2807

Объём теплоносителя

л

3,78

4,54

5,3

6,06

6,82

7,58

Вес

кг

16,61

19,86

22,92

26,07

29,21

32,27



Параметр

Ед. изм.

Тип 22 Высота 500

Модель

500х400

500х500

500х600

500х700

500х800

500х900

Мощность, Δt=70

Вт

847

1069

1290

1512

1734

1956

Объём теплоносителя

л

2,25

2,82

3,38

3,94

4,5

5,07

Вес

кг

11,93

14,52

17,11

19,7

22,29

24,88



Модель

500х1000

500х1200

500х1400

500х1600

500х1800

500х2000

Мощность, Δt=70

Вт

2177

2622

3067

3511

3956

4401

Объём теплоносителя

л

5,63

6,76

7,88

9,01

10,14

11,27

Вес

кг

27,47

32,84

38,02

43,29

48,55

53,73

Радиаторы высотой 500 и длиной свыше 2000 мм поставляются под заказ.

Панельные стальные радиаторы: краткая характеристика и типы

Нынешний рынок приборов, предназначенных для обогрева помещения, очень насыщен. Вам предлагается просто огромное количество различных аппаратов, которые имеют разные качества, выполнят различный набор функций. В данной статье вы узнаете, что же такое панельные стальные радиаторы, как они работают, чем хороши. Также у вас будет возможность понять, как следует подключать такую аппаратуру к своей системе отопления.

Что представляет собой изделие?

Панельные стальные радиаторы являются специальными отопительными приборами, которые обладают средней степенью теплопроводности, по сравнению с агрегатами, изготовленными из других материалов.

Производятся эти устройства из очень качественной стали, которую предварительно защищают специальными средствами от коррозии. Такие радиаторы могут иметь ребра или изготавливаться без них. Применяются такие приборы в закрытых и автономных отопительных системах, в которых отмечается пониженное содержание кислорода в теплоносителе.

Конструкция и принцип действия аппарата

Панельные стальные радиаторы имеют достаточно простое устройство. Первый слой – это штампованные стальные листы. Они имеют небольшую толщину, являются достаточно прочными, устойчивы к коррозии даже в случае соприкосновения с жидкостью. В этих листах проделываются небольшие каналы, по которым и циркулирует теплоноситель.

Далее идет обрешетка, которая предназначена для увеличения отдачи тепла. Эти панели имеют определенный рельеф в виде буквы «П». Самый последний слой представлен декоративными панелями, которые облагораживают внешний вид агрегата.

Внутри радиатора присутствует теплоноситель, который циркулирует по каналам, соединенным между собой. Следует сказать, что теплоноситель представлен в относительно малом количестве. Такой принцип работы позволяет быстро нагреть помещение.

Преимущества устройства

Панельные стальные радиаторы обладают такими достоинствами:

1. Привлекательный внешний вид. Современные дизайнеры предлагают массу решений, которые помогут органично вписать эти приборы в ваш интерьер.

2. Высокая степень теплоотдачи. Дело в том, что сталь отлично проводит тепло.

3. Целостность. Надо отметить, что после покупки устройства в магазине его не следует дополнительно собирать. Оно уже полностью готово к установке.

4. Экономичность. Дело в том, что радиатор не требует большого количества теплоносителя, поэтому нагревается значительно быстрее остальных аппаратов. Кроме того, прибор оснащен терморегулятором.

5. Небольшой вес. Благодаря этому стены, система отопления не испытывают слишком большую нагрузку.

6. Доступность.

7. Большое разнообразие.

Панельные стальные радиаторы отопления – это достаточно эффективные приборы, которые могут обеспечить хорошую работу в автономных системах.

Недостатки

К сожалению, эти изделия обладают и определенными минусами:

— Невысокая степень коррозийной устойчивости, особенно если сталь поцарапана.

— Так как трубы, которые установлены уже давно, внутри содержат определенный мусор и грязь, каналы внутри радиатора могут быстро забиться.

— Не стоит устанавливать подобную аппаратуру на центральные системы отопления, где давление воды очень большое. Оно может просто «разорвать» устройство.

— Панельные стальные радиаторы необходимо перевозить очень осторожно.

— Невысокая устойчивость к гидроударам.

Поврежденные стальные радиаторы отопления вы выбросите целиком. Ничего заменить в них у вас уже не получится.

Технические характеристики

Следует рассмотреть вопрос о том, какие качества устройства заявляют производители.

Итак, данные устройства имеют такие технические характеристики:

1. Размеры: высота – 30-90 см, ширина – 40-300 см.

2. Температура теплоносителя – до 110 градусов.

3. Давление рабочее – не более 10 бар.

4. Давление испытательное – около 13 бар.

Классификация устройств

Если вам необходимы радиаторы стальные панельные (характеристики вы уже знаете), то необходимо также разобраться в их типах.

Тип

Характеристика

10

Состоят только из нагревательной панели. Ребер и решеток в устройстве данного типа нет. В аппарате отсутствует конвекция, а, значит, и пыль. Применяется такой аппарат там, где очень важна чистота (больницы, детские учреждения). Радиатор также очень прост в уборке.

11

Такое изделие характеризуется одним рядом панелей. Однако оно имеет ребра с тыльной стороны. Полностью отсутствует верхняя решетка. Преимуществом такого устройства является быстрый нагрев. Однако за его чистотой требуется следить тщательнее.

20

Такой агрегат имеет две панели. Ребер на нем нет. Для выхода воздуха предусмотрена решетка. Двурядные модели имеют большую мощность, поэтому работают эффективнее.

21

В этом случае присутствуют две панели, между которыми находится конвекторное оребрение. Отличительной особенностью такого аппарата является наличие кожуха, которым радиатор закрывается сверху.

22

Такое изделие характеризуется двумя панелями, к каждой из которых приварен конвектор. Этот тип радиаторов считается самым востребованным.

30

Здесь присутствуют три панели без конвекторов. Закрывается такой радиатор сверху при помощи решетки.

33

Такие радиаторы стальные панельные РСВ2 1 являются самыми мощными. Здесь присутствует 3 ряда панелей, а также три конвектора. Сверху устройство закрывается кожухом. Естественно, аппарат очень требователен в обслуживании и уборке.

Эти типы стальных панельных радиаторов являются самыми распространенными.

Особенности выбора агрегата

Представленные изделия будут работать эффективно, если вы правильно выберете их. Прежде всего, следует обратить внимание на мощность, которую необходимо правильно рассчитать. Например, радиаторы стальные панельные однорядные следует применять в небольших помещениях. Дело в том, что они обладают минимальной мощностью.

Естественно, необходимо также учесть и качество изделия. Для этого ориентируйтесь на репутацию производителя и отзывы других покупателей. Очень популярными на сегодняшний день считаются стальные панельные радиаторы «Kermi». Кроме этого, есть и такие фирмы-изготовители: «Корадо», «Демрад». Вот что следует учесть, выбирая стальной панельный радиатор. Россия выпускает такие приборы еще недостаточно активно.

Обратить внимание надо и на размеры устройства. Здесь все зависит от возможностей и габаритов вашего помещения. Естественно, важным критерием выбора является тип подключения. Тут уже необходимо учитывать особенности строения вашей отопительной системы.

И последнее: не покупайте обогреватели в тех магазинах, которые отказываются предоставить вам сертификат качества и другие сопроводительные документы. В противном случае вы просто зря потратите деньги.

Способы подключения аппарата

Их всего два. Существует боковое подключение стальных панельных радиаторов или нижнее. Тут все зависит от вашей системы отопления, а также модели самого обогревателя. Если у вас прибор с боковым подключением, то подсоединять к трубе вы будете его слева или справа. Такая установка может быть произведена самостоятельно, так как каких-либо трудностей она не вызывает.

Что касается нижнего способа подключения, то он является более предпочтительным в том случае, если необходимо осуществлять настройку обогрева помещения вручную. Кроме того, такой тип присоединения дает возможность скрыть подводящие трубы. Естественно, цена устройства с нижним подключением более высокая.

Инструкция по подключению

Она состоит из нескольких этапов:

1. Распакуйте стальной панельный радиатор, но не снимайте с него защитную пленку.

2. Убедитесь в том, что крепежи установлены на указанном производителями расстоянии от пола (10 см), стены (4 см), подоконника (минимум 6 см). Только в этом случае можно достигнуть максимальной эффективности работы.

3. Установите устройство, прикрутив его к подводящим трубам. Для этого используйте дюбеля, гайки с шайбами, крепления, заглушку и ключи для прикручивания фиксатора и для стравливания воздуха.

4. Откройте центральный кран радиатора.

5. Включите отопительную систему и проверьте, теплеет ли изделие. Если оно остается холодным, значит, вам нужно выпустить из него весь воздух, чтобы радиатор заполнился теплоносителем.

Технология изготовления аппарата

Производство стальных панельных радиаторов состоит из нескольких этапов:

— Прессование листовой стали и дальнейшая штамповка панелей. Их толщина не должна превышать 1,25 мм.

— Изготовление конвекторов в форме буквы «П». Для этого тоже используется сталь.

— Соединение листов в панели при помощи роликовой сварки.

— Фиксация конвекторов.

— Нанесение лакокрасочных материалов (сначала поверхность грунтуется, а потом окрашивается). Причем здесь нужно применять такие вещества, которые будут безопасными для человека и не будут реагировать на перепады температур.

Особенности эксплуатации устройства

Нужно отметить, что панельные стальные радиаторы отопления отличаются относительной хрупкостью и нежностью. Поэтому существуют некоторые правила эксплуатации, которые нужно обязательно выполнять, чтобы изделие было эффективным и работало как можно дольше. Итак, соблюдайте такие требования:

1. Не допускайте, чтобы представленные аппараты чем-то ударялись, особенно во время перевозки.

2. Не следует распаковывать привезенное устройство до того, как вы закончите покраску помещения.

3. Старайтесь не сливать жидкость из радиатора. Для этого не открывайте краны на изделии. Это поможет вам избежать быстрой коррозии металла.

4. Температура эксплуатации устройства не должна падать ниже 0 градусов.

5. Не следует также накрывать аппарат, так как от этого он становится менее эффективным. Дело в том, что в таком случае ухудшается циркуляция воздуха.

6. Для мытья панелей не стоит применять жесткие губки. Лучше всего используйте мягкие салфетки и моющее средство. Чистящие порошки способны повредить краску и способствовать ржавлению металла.

В принципе, соблюдение данной инструкции даст возможность не волноваться о целостности и сохранности вашего обогревательного прибора. Естественно, дополнительно стоит почитать инструкцию по использованию, которая имеется в комплекте с агрегатом. Вот и все особенности панельных стальных радиаторов. Удачи!

Стальные панельные радиаторы Beacon Morris

О панельных радиаторах

Стальные панельные радиаторы с горячей водой уже много десятилетий используются по всей Европе как компактное, универсальное, энергоэффективное и эстетичное решение для отопления. Они предлагают:
  • В 2–4 раза выше выходная мощность БТЕ на погонный фут и почти в два раза выше выходная мощность БТЕ на квадратный фут, чем у плинтусов* ​​(идеально подходит для умеренных и холодных сред с ограниченным пространством)
  • Индивидуальный контроль температуры радиатора
  • Встроенный воздухоотводчик и дренаж
  • Гибкость в конфигурациях трубопроводов (может использоваться со всеми 3 методами трубопроводов – выделенный/внутренний, 1-трубный с переключающими клапанами или 2-трубный параллельный)
  • Более высокий уровень комфорта (лучшее распределение температуры)
  • Очень компактная, компактная конструкция (серии радиаторов 11 и 21 имеют такую ​​же толщину, как и стандартные плинтусные обогреватели)
  • Хорошая долговременная стойкость к повреждениям (эпоксидное порошковое покрытие и возвышение над полом, где происходит наибольшее повреждение от уборки пылесосом и мытья полов)
  • Легкодоступные соединения обеспечивают быстрый ремонт, замену или техническое обслуживание.
  • Простая замена существующих плинтусов или старых чугунных радиаторов практически без модификации трубопроводов/системы
  • Работает в диапазоне температур горячей воды 120–180°F, легко интегрируется с существующими системами напольного лучистого отопления и при низких температурах (т.е. 130°F и ниже обратной линии для природного газа) чрезвычайно эффективен с конденсационными котлами
  • Лучший внешний вид
  • Практически бесшумная работа (отсутствие скрипа, как у плинтусов, вызванного тепловым расширением)
  • Разнообразие размеров и вариантов мощности для удовлетворения потребностей любого проекта (от 500 до 18 000 БТЕ на единицу)
  • Совместим с коллекторами серий SSM и BSM, продаваемыми в PexUniverse (для температур подачи ниже 160F), что может значительно упростить установку и снизить затраты на материалы
*Радиаторы серии Beacon Morris 21 и 22 по сравнению с обычными сериями плинтусов для жилых помещений, такими как Slant-Fin Fine/Line 30, Argo Lo Trim II, Sterling Heatrim и аналогичными. Данные получены при температуре подачи 180°F.

Отличие панельных радиаторов от плинтусных

В отличие от стандартных плинтусов (медная труба с алюминиевым оребрением), которые почти полностью основаны на конвекции горячего воздуха, панельные радиаторы предназначены для использования еще одного дополнительного метода теплопередачи — лучистого тепла, который является более энергоэффективным и создает заметно более комфортную среду с лучшим распределение тепла.

В плинтусных радиаторах нагревательный элемент расположен внутри и отделен от помещения кожухом и воздушной прослойкой, что сводит эффект лучистого обогрева к минимуму.В панельных радиаторах передняя панель (1 из 2, через которую циркулирует горячая вода) обращена к помещению, излучая тепло так же, как это делает система лучистого теплого пола, и, естественно, нагревая не только воздух, но и все помещения. предметов и людей в помещении. При этом передняя и задняя панели разделены каналом конвектора, через который и вокруг которого происходит естественная конвекция, а также нагревается воздух в помещении. В результате эффективность обогрева панельных радиаторов почти в два раза выше, чем у плинтусных при аналогичных условиях.

Совместимость с системой отопления

Панельные радиаторы работают в широком диапазоне температур от 120°F до 180°F, обеспечивая совместимость как с традиционными (чугунными), так и с конденсационными типами котлов. Их можно использовать в качестве основного источника тепла или установить как дополнение к существующей системе отопления – будь то водяное (водяное) или воздушное.
Панельные водяные радиаторы оптимально подходят для систем с газовыми конденсационными котлами, поскольку последние работают с максимальной эффективностью при низкой температуре обратной воды (т.е. температура обратной воды 130°F для котлов, работающих на природном газе), что обеспечивает максимальную энергоэффективность и экономию средств.
Они также хорошо работают с существующими системами водяного теплого пола, которые обычно работают в диапазоне температур подачи 120-135 ° F, что позволяет уменьшить или устранить потребность в дополнительном оборудовании.

Методы трубопроводов

Панельные радиаторы обычно подключаются тремя способами:

Метод домашнего трубопровода включает в себя прокладку выделенных линий подачи и возврата от радиатора к многоконтурному (многозональному) распределительному коллектору, такому как серия SSM или BSM, доступная в PexUniverse, или аналогичная.Он предлагает множество преимуществ:

  • Очень просто — не требуется особого внимания к падению давления, неравномерному распределению температуры, сложным трубопроводам или балансировке
  • Простое зонирование — один коллектор может объединять несколько радиаторов в зоны, что позволяет индивидуально регулировать температуру в нескольких помещениях с разными коэффициентами теплопотерь
  • Экономичность – не требуются дополнительные аксессуары для радиаторов (термостатические головки, перепускные клапаны и т. д.)
По нашему мнению, этот метод является лучшим выбором для простой и эффективной установки без сложных гидравлических расчетов и специальных деталей или оборудования. Предпочтительными трубами должны быть трубы PEX с кислородным барьером или трубы PEX-AL-PEX (Everhot, Sioux Chief, Viega, Watts, Uponor или аналогичные) из-за их гибкости и более низкой стоимости по сравнению с медными трубами.
При использовании этого метода потребуются:
  1. Коллектор подачи и возврата с зональными клапанами или приводами на 24 В — наши коллекторы серии SSM или BSM с 2-проводными или 4-проводными приводами будут работать (для температур подачи ниже 160°C). Ф). В качестве альтернативы подойдет пара медных коллекторов со стандартными зональными клапанами на 24 В (Taco, Honeywell, White Rodgers или других марок).
  2. Термостат на 24 В для каждой комнаты, где установлены радиаторы (подойдет любая марка или стиль)
  3. Управление зональным клапаном — например, серия Taco ZVC, будет действовать как концентратор для термостатов, зональных клапанов (приводов) и циркуляционного насоса
2(a) 1-трубный метод с байпасными клапанами:
В 1-трубной системе нет отдельной обратной линии, так как обратная вода из каждого радиатора сливается в основную линию подачи, и эта (смешанная) вода затем используется всеми радиаторами дальше по линии таким же образом. Мы не рекомендуем этот метод, если только все радиаторы не установлены в одном помещении (зоне), их количество ограничено, а их размер тщательно подобран (чтобы соответствовать снижению температуры подачи на выходе). В противном случае потенциально может возникнуть большая потеря напора, что приведет к трудно сбалансируемой выходной температуре.
В однотрубных системах часто используются головки термостатических клапанов в качестве средства контроля температуры на выходе отдельного радиатора и используются отводные/перепускные клапаны для обеспечения надлежащего гидравлического разделения (по одному на радиатор).Этот метод трубопровода не требует комнатных термостатов, если используются головки термостатических клапанов, но для функционирования системы потребуется один центральный термостат или наружный сброс (с постоянной рециркуляцией). Максимально допустимый комбинированный расход для контура (контура) с перепускными клапанами составляет 2,0 галлона в минуту из-за возможных проблем с турбулентностью и шумом выше этого порога.

2(b) 1-трубный метод с тройниками Вентури:
Вариант описанного выше метода с тройниками Вентури (MonoFlo/Monoflow) вместо перепускных клапанов.В тройниках Вентури отсутствуют регулируемые функциональные возможности отводных клапанов радиатора, поэтому система должна быть тщательно рассчитана для обеспечения правильной работы. Мы не рекомендуем этот метод, если расчеты и монтаж не выполняются опытным специалистом.

3(a) 2-трубный метод с прямым возвратом:
Двухтрубная система подразумевает отдельные (1) основной подающий и (1) основной обратный трубопроводы, которые будут подавать горячую воду к радиаторам и собирать ее, возвращаясь в котел.Его явным преимуществом перед однотрубной системой является неограниченное количество радиаторов, которые могут быть установлены (при правильном размере магистралей), что позволяет преодолеть ограничения по размеру, существующие в вышеперечисленных методах. Двухтрубный метод лучше всего использовать для больших зон с несколькими (возможно, разного размера) радиаторами, так как он подает горячую воду одинаковой температуры ко всем радиаторам и устраняет необходимость сложной температурной балансировки. Это также предпочтительный метод (по сравнению с выделенными/домашними линиями PEX), где медные трубы являются предпочтительными по соображениям стоимости.
«Прямой возврат» относится к расположению трубопроводов, при котором радиатор 1 st в линии также имеет кратчайший обратный путь к котлу, тогда как последний радиатор в линии будет самым дальним на обратной линии и самым удаленным от котла. Другими словами, подающая и обратная линии будут течь в противоположных направлениях. В такой системе может использоваться либо центральный термостат (для включения/выключения) с головками термостатических клапанов (по одной для каждого радиатора), либо специальный комнатный термостат. Если термостатические клапаны используются в 2-трубной системе, необходимо использовать перепускной клапан перепада давления, такой как Taco 3196, чтобы предотвратить тупиковый напор циркуляционного насоса.Последнее не требуется, если не используются головки термостатических клапанов.

3(b) 2-трубный метод с обратным возвратом:
Вариант описанного выше двухтрубного метода, при котором подающая и обратная линии проходят в одном направлении, а радиатор 1 st в линии будет иметь самый длинный обратный путь к котлу, тогда как последний радиатор в линии будет ближайшим к нему. . Примечание. Головки термостатических клапанов нельзя использовать с 1-трубным последовательным методом (вся вода проходит через все радиаторы — без тройников или отводных клапанов), так как одна головка клапана может перекрыть поток для всех радиаторов вниз. линия.

Части и принадлежности

Единственная деталь, которая не входит в комплект и должна приобретаться вместе с радиатором, это пара (набор из 2) трубных переходников, которые соединяют медные, PEX или PEX-AL-PEX трубы подачи и возврата с радиатором . Все остальные детали являются дополнительными и могут понадобиться или не понадобиться в зависимости от конфигурации трубопровода и требуемых особенностей регулирования температуры.

Головка термостатического клапана радиатора — заменяет крышку с ручной регулировкой, которая по умолчанию поставляется с радиатором, и позволяет автоматически контролировать выходную температуру радиатора.Они устанавливаются над корпусом термостатического клапана (вкладыш). Каждая головка клапана имеет несколько предварительно настроенных пронумерованных циферблатов, которые отображают фиксированную температуру окружающего воздуха (80F, 75F, 68F и т. д.). Когда выбрана желаемая температура (циферблат), клапан автоматически регулирует расход горячей воды для поддержания заданной температуры, независимо от расхода или колебаний температуры подачи горячей воды. Эти головки клапанов неэлектрические и не требуют проводки или дополнительных элементов управления для работы.
Требуется или рекомендуется, где:

  • В помещении нет термостата (нет средств контроля температуры)
  • В комнате есть только (1) радиатор (т. е. ванная, гардеробная и т. д.)
  • В комнате несколько радиаторов и желательно индивидуальное регулирование температуры для каждого (например, выше для блока у окна, ниже у кровати и т. д.)
  • Используется однотрубный метод
Не требуется или не рекомендуется, где:
  • Радиаторы имеют выделенные линии подачи и возврата (система Home Run)
  • Контроль температуры в помещении осуществляется с помощью стандартного термостата, который управляет работой котла, циркуляционного насоса или зонального клапана, закрепленного за данной зоной (помещением)
  • Индивидуальное управление выходной температурой для каждого радиатора в помещении не требуется и не желательно.
Таким образом, головки термостатических клапанов не являются обязательными и не нужны, если панельные радиаторы установлены в помещении, температура в котором регулируется с помощью электронного термостата. Им не хватает точности последнего, и они используются только там, где электронное регулирование температуры недоступно или непрактично для установки.

Запорно-байпасный (перепускной) клапан требуется только для 1-трубных систем , где выходной (обратный) трубопровод от первого радиатора напрямую соединяется с входом (подачей) следующего по линии радиатора.Клапан имеет регулируемый байпас (заводская установка на 35% расход / 65% байпас), что позволяет более равномерно распределять подачу горячей воды между несколькими радиаторами в помещении.
Требуется или рекомендуется, где:

  • Используется однотрубный метод (без тройников Вентури)
  • Необходима балансировка радиаторов (т.е. в помещении много радиаторов, возможно разного размера, и необходимо отрегулировать расход горячей воды, чтобы выровнять тепловую мощность)
  • Желательна возможность индивидуального отключения радиатора (эта функция полезна, когда необходимо отремонтировать или заменить радиатор без прерывания работы остальной системы).
Не требуется или не рекомендуется, где:
  • Используется 1-трубная система с тройниками Вентури (Monoflo)
  • Каждый радиатор имеет выделенную линию подачи/возврата, идущую к коллектору и/или управляемую отдельным зональным клапаном или циркуляционным насосом
Таким образом, перепускные клапаны очень специфичны для схемы подачи/возврата и в большинстве случаев не являются обязательными.

Размеры и выбор панельного радиатора

При выборе панельных радиаторов необходимо учитывать следующие факторы:

1.Тепловые потери — размеры радиаторов должны соответствовать, по крайней мере, теплопотерям. Большой размер не является проблемой, так как тепловая мощность радиатора легко регулируется несколькими способами.

2. Доступное пространство, расположение и ограничения по высоте от пола до окна – они определяют физический размер (габариты) радиаторов. Примеры включают установку радиатора шириной 36 дюймов под окном высотой 3 фута, размещение радиаторов между существующими или запланированными местами размещения мебели или просто установку нескольких блоков для более равномерного распределения тепла.

3. Метод трубопровода — могут потребоваться дополнительные детали, которые по умолчанию не входят в комплект радиатора.

4. Уровень комфорта – панельные радиаторы очень универсальны и позволяют использовать базовые, промежуточные и расширенные методы регулирования температуры в помещении. В базовом методе используется ручная крышка (входит в комплект) для простой регулировки объема потока. Для промежуточного уровня требуется головка термостатического клапана (не входит в комплект) и позволяет автоматически регулировать температуру с предварительными настройками ~5°F. Расширенный вариант потребует использования комнатного термостата, который обеспечивает наилучшую регулировку уровня комфорта (+/- 1 °F), но также требует самого термостата и дополнительных проводов/элементов управления.

Основы установки

1. Радиатор поставляется с (4) пластиковыми заглушками (по 2 с каждой стороны), которые необходимо снять перед установкой. Верхние левые и правые боковые отверстия предназначены для установки воздухоотводчика и корпуса термостатического клапана (вставки). Нижние левый и правый боковые выпускные отверстия чаще всего используются для дренажа и обычно закрываются (2) сливными пробками (которые входят в комплект).
2. (2) выхода в самом низу (под) радиатора предназначены для подачи горячей воды и обратки и закрыты металлическими заглушками, которые легко снимаются стандартным серповидным ключом или пассатижами.Подключение подачи ближе к центру радиатора, а обратки ближе к краю — их не следует путать. Переходники, соединяющие выбранный трубопровод с радиатором, не входят в комплект поставки и приобретаются отдельно.
3. Корпус клапана радиатора (вставка) устанавливается внутри верхнего бокового выхода, непосредственно над патрубками подачи и обратки, и используется для регулирования потока горячей воды через радиатор, обеспечивая базовый контроль температуры (позволяя увеличить или уменьшить количество горячей воды). поток) с помощью крышки ручного клапана, которая входит в комплект.Головка термостатического клапана (например, номер детали 551013066, 551011365 или аналогичная) может быть дополнительно установлена ​​вместо крышки, что переводит работу в автоматическую и позволяет более точно регулировать температуру. Примечание: головка термостатического клапана не требуется при использовании специального метода трубопровода, как описано выше в разделе «Методы трубопровода».
4. Неавтоматический воздухоотводчик, который входит в комплект радиатора, устанавливается в верхнее отверстие, прямо напротив вставки клапана. Рекомендуется устанавливать воздухоотводчик выпускным отверстием вниз.
Остальная часть процесса настройки зависит от установки.

Часто задаваемые вопросы

В: Можно ли сбалансировать несколько радиаторов в одной зоне без головок термостатических клапанов или перепускных клапанов?
О: Да, клапанная вставка включает в себя колпачок, который позволяет вручную регулировать скорость потока через каждый радиатор отдельно. Тем не менее, он не дает обратной связи по температуре на выходе, поэтому, если требуется более точная балансировка, можно использовать инфракрасный термометр для проверки температуры других радиаторов в помещении и соответствующей регулировки потока. Кроме того, использование домашнего трубопровода устраняет необходимость в вышеупомянутых аксессуарах.

В: Какова максимальная скорость потока через радиатор?
О: Эти панельные радиаторы имеют ограничение потока 2,5 галлона в минуту (2,5 галлона в минуту). Тем не менее, выбранный размер трубопровода (и переходников) также имеет ограничивающий фактор, например:
Максимально допустимый расход через медную трубу 1/2 дюйма или трубу PEX составляет 1,5 галлона в минуту
. Максимально допустимый расход через 5/8-дюймовую трубу PEX составляет 2,0 галлона в минуту. О: Вентиляционное отверстие представляет собой ручное устройство для выпуска воздуха и используется для удаления избыточного воздуха из радиатора во время первоначального запуска или после технического обслуживания.

В: Как открыть вентиляционное отверстие?
О: Отверткой с плоской головкой.

В: Как правильно подобрать размер трубы для радиатора?
О: Размер трубы следует выбирать на основе максимальной мощности радиатора в БТЕ, поскольку каждый размер трубы имеет разную теплопроводность. Например:
Медная труба 1/2 дюйма может обеспечить 15 000 БТЕ при расходе 1,5 галлона в минуту и ​​перепаде температур 20 ° F (разница между температурой воды на подаче и возврате в радиаторе). Это число БТЕ увеличивается на 7 500 БТЕ на каждые дополнительные 10 ° F падения температуры — я.е. 22 500 БТЕ при перепаде температур 30°F или 30 000 БТЕ при перепаде температур 40°F.
Для 5/8-дюймового PEX значения составляют 20 000 БТЕ при 2,0 галлона в минуту и ​​перепаде температур 20°F; 30 000 БТЕ при перепаде температур 30°F или 40 000 БТЕ при перепаде температур 40°F.
Таким образом, когда несколько радиаторов снабжаются одной трубой, следует учитывать больший размер (например, 5/8 дюйма PEX). В специальной (домашней) конфигурации труба 1/2 дюйма PEX (и даже 3/8 дюйма для модели меньшего размера) должны иметь более чем достаточную теплопроводность.

В: Каковы требования к свободному пространству? A: 2-4″ сверху, 2-4″ со стороны вентиляционного отверстия, 5″ со стороны головки термостатического клапана (если не используется, то 2-4″). Нижний зазор составляет 2 дюйма, если не используются перепускные (перепускные) клапаны. При установленном переключающем клапане минимальный нижний зазор составляет 4 дюйма для углового и 5 дюймов для прямого исполнения.

В: Насколько кронштейны смещают панельный радиатор от стены?
О: Около 1-1/4″ — 1-1/2″

В: Можно ли встраивать панельные радиаторы?
О: Нет, они не предназначены для скрытой установки.

В: Следует ли изолировать трубопровод радиатора?
О: Изоляция труб требуется, когда линии подачи/возврата проходят вблизи или вдоль внешней стены.Для других сценариев изоляция рекомендуется (для повышения эффективности), но не обязательна.

В: Как закрыть трубы, идущие от пола к радиатору?
A: Отверстие в полу вокруг трубы может быть закрыто накладкой, такой как деталь № 551016674. Сами трубы подачи и возврата могут быть опционально закрыты трубой из ПВХ большего диаметра или любой другой жесткой пластиковой трубой, надев на последнюю трубу поверх трубы. бывший. Для покрытия 1/2-дюймовой медной или PEX трубы используйте 3/4-дюймовую ПВХ-трубу, для 5/8-дюймового PEX — 1-дюймовую.

В: Какой тип/марка коллектора лучше всего подходит для трубопроводной системы Home-Run?
О: Мы рекомендуем либо коллектор лучистого нагрева с приводами (температура подачи до 160°F), либо медные коллекторы с зональными клапанами (температура подачи до 180°F), как описано выше в разделе «Методы трубопроводов». Обратите внимание, что, несмотря на название, коллекторы Viega Manabloc не могут использоваться для систем водяного отопления Home-Run и предназначены только для сантехнических систем.

%PDF-1.4 % 477 0 объект > эндообъект внешняя ссылка 477 178 0000000016 00000 н 0000004569 00000 н 0000004725 00000 н 0000006124 00000 н 0000006201 00000 н 0000006263 00000 н 0000006427 00000 н 0000006499 00000 н 0000006536 00000 н 0000006599 00000 н 0000061790 00000 н 0000117037 00000 н 0000143833 00000 н 0000144271 00000 н 0000144738 00000 н 0000174444 00000 н 0000226713 00000 н 0000278988 00000 н 0000279527 00000 н 0000305977 00000 н 0000331846 00000 н 0000332103 00000 н 0000332186 00000 н 0000332241 00000 н 0000332474 00000 н 0000332557 00000 н 0000332612 00000 н 0000332856 00000 н 0000332939 00000 н 0000332994 00000 н 0000333350 00000 н 0000333581 00000 н 0000333664 00000 н 0000333719 00000 н 0000333833 00000 н 0000333856 00000 н 0000333934 00000 н 0000334009 00000 н 0000334084 00000 н 0000334201 00000 н 0000334350 00000 н 0000334719 00000 н 0000334785 00000 н 0000334901 00000 н 0000334924 00000 н 0000335002 00000 н 0000335377 00000 н 0000335443 00000 н 0000335559 00000 н 0000335582 00000 н 0000335660 00000 н 0000336031 00000 н 0000336097 00000 н 0000336213 00000 н 0000336328 00000 н 0000336351 00000 н 0000336429 00000 н 0000336798 00000 н 0000336864 00000 н 0000336980 00000 н 0000337003 00000 н 0000337081 00000 н 0000337452 00000 н 0000337518 00000 н 0000337634 00000 н 0000337657 00000 н 0000337735 00000 н 0000338107 00000 н 0000338173 00000 н 0000338289 00000 н 0000338312 00000 н 0000338390 00000 н 0000338762 00000 н 0000338828 00000 н 0000338944 00000 н 0000339056 00000 н 0000339079 00000 н 0000339157 00000 н 0000339527 00000 н 0000339593 00000 н 0000339709 00000 н 0000339732 00000 н 0000339810 00000 н 0000340184 00000 н 0000340250 00000 н 0000340366 00000 н 0000340389 00000 н 0000340467 00000 н 0000340840 00000 н 0000340906 00000 н 0000341022 00000 н 0000341110 00000 н 0000344272 00000 н 0000344670 00000 н 0000345176 00000 н 0000348851 00000 н 0000349290 00000 н 0000349845 00000 н 0000349929 00000 н 0000352306 00000 н 0000352671 00000 н 0000353103 00000 н 0000388414 00000 н 0000388453 00000 н 0000423764 00000 н 0000423803 00000 н 0000423896 00000 н 0000423987 00000 н 0000424104 00000 н 0000424250 00000 н 0000424367 00000 н 0000424513 00000 н 0000424619 00000 н 0000424721 00000 н 0000424820 00000 н 0000424958 00000 н 0000425107 00000 н 0000425182 00000 н 0000425279 00000 н 0000425425 00000 н 0000425528 00000 н 0000425625 00000 н 0000425774 00000 н 0000425849 00000 н 0000425924 00000 н 0000426041 00000 н 0000426187 00000 н 0000426266 00000 н 0000426363 00000 н 0000426517 00000 н 0000426601 00000 н 0000426684 00000 н 0000426801 00000 н 0000426947 00000 н 0000427052 00000 н 0000427149 00000 н 0000427298 00000 н 0000427401 00000 н 0000427498 00000 н 0000427647 00000 н 0000427749 00000 н 0000427846 00000 н 0000427995 00000 н 0000428112 00000 н 0000428258 00000 н 0000428334 00000 н 0000428431 00000 н 0000428585 00000 н 0000428688 00000 н 0000428785 00000 н 0000428934 00000 н 0000429009 00000 н 0000429106 00000 н 0000429252 00000 н 0000429349 00000 н 0000429495 00000 н 0000433999 00000 н 0001234791 00000 н 0001248120 00000 н 0001261449 00000 н 0001265739 00000 н 0001296362 00000 н 0001310107 00000 н 0001323852 00000 н 0001328083 00000 н 0001356858 00000 н 0001366116 00000 н 0001502871 00000 н 0001511817 00000 н 0001646692 00000 н 0001647668 00000 н 0001669394 00000 н 0001671359 00000 н 0001708398 00000 н 0001710367 00000 н 0001739616 00000 н 0000004381 ​​00000 н 0000003934 00000 н трейлер ]/Предыдущая 1751155/XRefStm 4381>> startxref 0 %%EOF 654 0 объект >поток ht;HQE’$U»M ~B»ArF Z»Xl/T»bkll,|t-|03ɹw. 📸? «~#e)1LXB___z]+z֥NTUrLVc%akF1a׬C#?ɫ

Радиаторы Henrad Hydronic — панельные, вертикальные и LST-радиаторы

Панельные радиаторы Henrad разработаны и изготовлены в Европе в соответствии с самыми высокими международными стандартами, аккредитованы по ISO 9002

Модельный ряд Henrad включает в себя самые эффективные панельные радиаторы на рынке. Доступны модели Compact для влажных помещений, Premium ECO для максимальной теплоотдачи и Everest Plan и Line для стильного минималистского дизайна.

Раскрась свое тепло

Настройте свой радиатор в соответствии с вашим интерьером с помощью цветного порошкового покрытия, доступного в более чем 100 цветах… так что проявите творческий подход.

Компактная панель

Радиатор Compact — самый популярный в линейке Henrad. Компакт полностью украшен боковыми панелями и декоративной верхней решеткой, которые плавно соединяют радиатор с высококачественной отделкой, подходящей для любого интерьера. Корпус обеспечивает температуру поверхности радиатора, безопасную для прикосновения и удобную для детей.

Модельный ряд Compact поставляется в полном ассортименте конфигураций с одной, двумя или тремя панелями в соответствии с требуемой тепловой мощностью. Всегда в наличии на складе. Выбор различных размеров и спецификаций может быть легко выбран для обеспечения комплексного решения для обогрева дома в нескольких комнатах, поскольку огромный ассортимент подходит для любого внутреннего пространства, от 400 мм до 3000 мм в ширину и шесть высот до 900 мм.

Панель Premium ECO

Модельный ряд Henrad Premium ECO — один из самых эффективных панельных радиаторов на рынке.Premium ECO оснащен уникальной системой распределения потока воды, которая сначала направляет нагретую воду на переднюю панель, что позволяет радиатору нагреваться на 25% быстрее, чем стандартный панельный радиатор, и максимально использовать доступную энергию.

Прямой впуск, уникальный для радиатора Henrad ECO, означает, что вода в передней панели поддерживает более высокую температуру. В результате радиатор излучает больше излучаемого тепла. Это повышенное тепло по-прежнему использует ту же эффективную гидравлическую систему, повышая общую эффективность при одновременном снижении счетов за электроэнергию и сокращении выбросов CO2.Посмотрите это видео Henrad, которое демонстрирует, как быстро и эффективно радиатор ECO распределяет тепло.

План Эвереста и линейная панель

Ассортимент декоративных панелей Everest Plan и Line отличается современным минималистским подходом к дизайну. Плоские передние панели и плотно прилегающие верхняя решетка и боковые панели моделей Everest создают гладкий и неподвластный времени дизайн. Everest Plan and Line — это декоративные радиаторы, которые создают атмосферу света и пространства с простотой, которая сочетается с современным декором.Everest Plan and Line можно подключить либо как клапан, либо как компактный радиатор.

Серии Plan и Line обладают той же эффективностью, что и линейка Compact, в выборе конфигураций с одной, двумя или тремя панелями, шириной от 400 мм до 3000 мм и шестью высотами до 900 мм.

Панельные радиаторы с низкой температурой поверхности (LST)

Низкая температура поверхности (LST) Компактные панельные радиаторы, специально разработанные для применений, где требуется безопасная для прикосновения или низкая температура поверхности для детей.Идеально подходит для учреждений по уходу за престарелыми и детьми, школ и больниц. Корпус LST прошел независимые испытания в испытательной лаборатории, утвержденной NATA, чтобы температура поверхности не превышала 45°C.

Модельный ряд LST Compact поставляется в конфигурациях с одной панелью типа 11, двойной панелью типа 21/22 или тройной панелью типа 33. Широкий диапазон размеров и спецификаций позволяет подобрать под любой интерьер. Радиаторы LST Compact выпускаются высотой от 300 до 900 мм и шириной от 400 до 2400 мм. Поставляется в стандартной комплектации с белым порошковым покрытием Henrad, также может быть специально заказан в различных цветах с порошковым покрытием.

MYSON T6 Series 20 дюймов H Современный панельный радиатор с подогревом воды: Спецификация

Общие сведения

Предоставление стальных панельных радиаторов MYSON T6 IVC моделей и размеров, включая аксессуары, в соответствии с графиком. РАДИАТОРЫ T6 IVC

изготовлены из холоднокатаной листовой стали, в соответствии с EN 442-1, со стильным и прочным гофрированием, с ребрами с шагом 1

9

/

16

дюймов.

Каждый РАДИАТОР T6 IVC CENTER CONNECT RADIATOR оснащен проушинами для настенного монтажа, приваренными к задней части. Радиаторы

оснащены съемной верхней решеткой и двумя съемными закрытыми боковыми панелями. Каждый радиатор поставляется с монтажными кронштейнами, заглушкой

, сливной пробкой и поворотной специальной вентиляционной пробкой. Предварительно установленная вставка термостатического клапана входит в комплект каждого радиатора.

F

краска:

1.

Грунтовка: электрофорез, водорастворимые краски, в соответствии с DIN 55900, часть 1, сушка при 374°F;

2.

Финишное покрытие: электростатическое порошковое покрытие в соответствии с DIN 55900 часть 2.(По запросу и за дополнительную плату

может быть предложен ряд цветов RAL. Белый цвет RAL 9016 является стандартным.) Этот слой выпекается при температуре 410°F.

РАДИАТОР СЕРИИ T6 IVC

S

U

B

M

I

TT

A

L

D

A

T

Сертификаты качества

Сертификаты качества

Standard

Соединения:

4 x Внутренняя резьба G 1/2“ BSP

сбоку 4 угла

2 x наружная резьба G

3/4“ снизу по центру

Максимальное избыточное рабочее давление: 145 фунтов на кв. дюйм

Максимальная рабочая температура: 230°

F

Myson Inc./Rettig USA 45 Krupp Drive, P.O. Box 1460, Williston, VT 05495 ​​www.mysoncomfort.com

Дополнительные размеры и модели доступны по специальному заказу

Радиаторы серии T6 представляют собой усовершенствованную конструкцию, обеспечивающую высокую эффективность. Высокая производительность на единицу площади для моделей радиаторов

была достигнута за счет обеспечения отличного контакта пластин конвектора с водяными каналами и

разделительного металла панелей радиатора.(рис. 1). Поверхность конвектора точечно приварена к металлическим каналам, а также плотно прилегает

к канавкам водяных каналов, что обеспечивает высокую скорость теплопередачи. Кроме того, внутренняя подача T-образной конфигурации

обеспечивает эффективный поток воды сверху вниз для быстрого реагирования на спрос. (рис. 2)

рис. 1

двойная панель и два ряда пластин конвектора плюс боковые панели и верхняя решетка

Стандартная высота:

12, 16, 20 и 24 дюйма (номинал)

Стандартная длина:

от 16 до 79 дюймов (номинал)

N

рисунок 2

Гарантия:

На радиаторы MYSON

10-летняя гарантия.

10

10

10

Различные адаптеры, клапаны и приводы TRV

доступны и рекомендованы компанией MYSON. Для конкретных применений

см. нашу литературу по клапанам. Доступны кожухи труб и накладки

.

Утверждено Дата:

Утверждено

Название проекта:

Архитектор:

Инженер:

Инженер:

Представленная Дата:

T621 Глубина IVC:

3

/

/

8

8

дюймов

двойной панель и один ряд пластин конвектора плюс боковые панели и верхняя решетка

T622 IVC Глубина: 4

1

/

8

дюймы

МАР 2016

FlatRad стальные радиаторы | ООО «АЭЛ Отопление Солюшнс»

Модельный ряд плоскопанельных стальных панельных радиаторов FlatRad представляет собой гораздо более элегантную и доступную альтернативу обычно устанавливаемым радиаторам из штампованной гофрированной стали.

Радиаторы доступны как в вертикальном, так и в горизонтальном формате, и доступны в 9 вариантах высоты, 7 глубин и 16 вариантов длины. Радиаторы могут быть окрашены в 22 заводских цвета или в любой цвет по шкале RAL для крупных проектов.

Плоские стальные радиаторы эффективны, экономичны, прочны и надежны. Стандартно они подходят для давления до 10 бар и температуры 110°C.

Радиаторы

FlatRad производятся в соответствии с процедурами обеспечения качества ISO 9001, а выходные параметры тестируются и проверяются в соответствии со стандартами EN442, что позволяет клиентам выбирать самые надежные стальные панельные радиаторы, доступные в Великобритании.

Радиаторы FlatRad

бывают двух видов: горизонтальный FlatRad (HF) и вертикальный FlatRad (VF).

Технические характеристики VF

  • Работает при любом давлении до 10 бар.
  • Работают при любой температуре воды до 110°C.
  • Обеспечьте подачу и возврат в нижней средней части радиатора с опцией подачи или возврата с левой или правой стороны в соответствии с трубопроводом.
  • Подходит для систем отопления под давлением.

Технические характеристики ВЧ

  • Работает при любом давлении до 10 бар.
  • Работают при любой температуре воды до 110°C.
  • Обеспечьте возможность подачи и возврата либо с левой, либо с правой стороны (например, верхние нижние противоположные концы, верхние нижние одинаковые концы или нижние противоположные концы в стандартной комплектации).

HF и VF имеют наилучшее качество поверхности стальных панельных радиаторов в Великобритании.

Трехэтапный процесс, прошедший проверку по стандарту ISO9001, не только гарантирует высокое качество отделки, но также включает в себя антикоррозионную процедуру, обеспечивающую стойкость к долговременной коррозии.

Полный набор файлов САПР доступен на веб-сайте AEL Heating Solutions.


Модельный ряд плоскопанельных стальных панельных радиаторов FlatRad представляет собой гораздо более элегантную и доступную альтернативу обычно устанавливаемым радиаторам из штампованной гофрированной стали.

Радиаторы доступны как в вертикальном, так и в горизонтальном формате, и доступны в 9 вариантах высоты, 7 глубин и 16 вариантов длины. Радиаторы могут быть окрашены в 22 заводских цвета или в любой цвет по шкале RAL для крупных проектов.

Плоские стальные радиаторы эффективны, экономичны, прочны и надежны. Стандартно они подходят для давления до 10 бар и температуры 110°C.

Радиаторы

FlatRad производятся в соответствии с процедурами обеспечения качества ISO 9001, а выходные параметры тестируются и проверяются в соответствии со стандартами EN442, что позволяет клиентам выбирать самые надежные стальные панельные радиаторы, доступные в Великобритании.

Радиаторы FlatRad

бывают двух видов: горизонтальный FlatRad (HF) и вертикальный FlatRad (VF).

Технические характеристики VF

  • Работает при любом давлении до 10 бар.
  • Работают при любой температуре воды до 110°C.
  • Обеспечьте подачу и возврат в нижней средней части радиатора с опцией подачи или возврата с левой или правой стороны в соответствии с трубопроводом.
  • Подходит для систем отопления под давлением.

Технические характеристики ВЧ

  • Работает при любом давлении до 10 бар.
  • Работают при любой температуре воды до 110°C.
  • Обеспечьте возможность подачи и возврата либо с левой, либо с правой стороны (например, верхние нижние противоположные концы, верхние нижние одинаковые концы или нижние противоположные концы в стандартной комплектации).

HF и VF имеют наилучшее качество поверхности стальных панельных радиаторов в Великобритании.

Трехэтапный процесс, прошедший проверку по стандарту ISO9001, не только гарантирует высокое качество отделки, но также включает в себя антикоррозионную процедуру, обеспечивающую стойкость к долговременной коррозии.

Полный набор файлов САПР доступен на веб-сайте AEL Heating Solutions.


Стальные панельные радиаторы

  • Страница 2 и 3: Новый завод KORADO является наиболее мо 9: Гигиенегиен Vkcleanclean Vkline
  • Page 10 и 11: Общая информация INSERTICESCRICERADIK
  • Page 12 и 13: Общая информацияБабазическое оборудование
  • Page 14 и 15: Общая информация — Ventil Kompak
  • Page 16 и 17: Общая информация — Ventil Kompak
  • Страница 18 и 19: ОБЩАЯ ИНФОРМАЦИЯ — VENTIL KOMPAK
  • Страница 20 и 21: КЛАСИКОписаниеRADIK KLASIK модель
  • Страница 22 и 23: КЛАСИК — RСекционные радиаторы [мм]St
  • Страница 24 и 25: KLASIK — ZОписание90co RADIK0 цинк-0 Страница 26 и 27: VKUОписаниеМодель RADIK VKU
  • Страница 28 и 29: COMBI VKОписаниеRADIK COMBI VK i
  • Страница 30 и 31: VKMОписаниеКонцепция RAD 9000 6
  • Страница 32 и 33: ПЛАН КЛАСИК ОписаниеRADIK ПЛАН KL
  • Страница 34 и 35: ПЛАН VKL ОписаниеRADIK ПЛАН ВКЛ m
  • Страница 36 и 37: ПЛАН ВЕРТИКАЛЬ — MОписание RAD
  • Страница 38 и 39: ПЛАН VERTIKAL — MLAN, VERTIKLINE — MLAN
  • Страница 40 и 41: MMCХарактеристикиНовые и нетрадиционные ,ВКУ
  • Страница 48 и 49: КЛАСИК, КЛАСИК — З, ВК, ВК — З ,ВКУ
  • Страница 50 и 51: КЛАСИК, КЛАСИК — З, ВК, ВК — З ,ВКУ
  • Страница 52 и 53:

    VKMHEAT ВЫХОД в ваттах АТТЕСТОВАННЫЙ Т

  • Page 56 и 57:

    VKMHEAT ВЫХОД в ваттах АТТЕСТОВАННЫЙ Т

  • Page 58 и 59:

    ПЛАН KLASIK, ПЛАН В.К. , ПЛАН VKLHEAT

  • Страница 60 и 61:

    PLA Н. Класик, план ВК, план VklHeat

  • Page 62 и 63:

    Plan Plan VkmHeat Выход в WATTS Certif

  • Page 66 и 67:

    VKMHEAT ВЫХОД в ваттах сертиф

  • Страница 68 и 69:

    ПЛАН VKMHEAT ВЫХОД в ваттах сертиф

  • Page 70 и 71:

    MMHEAT ВЫХОД в ваттах АТТЕСТОВАННЫЙ К

  • Страница 72 и 73:

    MMHEAT EXPORT в WATTS сертифицирован до

  • Page 76 и 77:

    Гигиена, гигиена VKHEAT Выход в W

  • Page 78 и 79:

    Гигиена, гигиена VKHEAT DEPTECT в W

  • Page 80 и 81:

    Чистый, чистый VKHEAT вывод в WATTS

  • Page 82 и 83:

    Combi VKHEAT Выход в Watts Certif

  • Page 86 и 87:

    Основные технические параметрыRadik KLA

  • Page 88 и 89:

    Основные технические параметрыRadik PLA

  • Page

  • Page

  • 6
  • Page

  • Page

    :

    HM HM FittingsDescriptionContingConnection Fi

  • Page 92 и 93:

    Page 94 и 95:

    Качество и безопасность Quality of Steel

  • Page 96 и 97:

    Данные для размещения панели Orderssteel

  • Page

  • Page

  • Page

  • Page

    :

    Цвет CardComfort LineCode 50Code

  • Page 100:

    В чем разница между однопанельными и двухпанельными радиаторами? Если вы новичок, когда дело доходит до радиаторов, вы можете легко заблудиться на минном поле жаргона и в конечном итоге не понять, какие типы радиаторов доступны на рынке. Эта статья призвана облегчить вам задачу. Если исключить экстравагантные дизайнерские радиаторы и полотенцесушители самых разных форм и размеров, у нас останется стандартный радиатор.Стандартный радиатор, как правило, является наиболее распространенным типом радиатора в семейном доме и представляет собой типичный кусок металла с белыми рифлеными панелями, который можно найти под окном, и большинство людей придет на ум, если им придется думать о «радиаторе».

    Как работают панельные радиаторы При покупке стандартного радиатора вы обычно получаете на выбор «однопанельные» или «двухпанельные» радиаторы. Если вы посмотрите на диаграмму слева, вы можете ясно увидеть оба этих типа.«Панель» — это длинная металлическая стенка, также известная как «бак». Именно эти резервуары наполняются водой и нагреваются, чтобы излучать тепло вокруг вашей комнаты. Чем длиннее панель, тем больше площадь поверхности радиатора, излучающего тепло. Следовательно, радиатор с двойной панелью тех же размеров, что и радиатор с одной панелью, будет отдавать больше тепла, так как общая площадь поверхности больше. Примечание. Тепловая мощность измеряется в британских тепловых единицах (БТЕ) ​​или ваттах, и любой авторитетный продавец радиаторов укажет эти цифры на своем веб-сайте, чтобы вы могли точно сравнить тепловую мощность различных типов радиаторов.

    Что такое ребра конвектора? В менее сложные времена и до того, как наука о теплоотдаче была так полно изучена, как сегодня, у вас был просто радиатор с одной панелью. Затем было обнаружено, что большая площадь поверхности увеличит теплоотдачу, и так родился двухпанельный радиатор. Однако с тех пор в конструкцию радиатора был введен новый компонент радиатора, называемый «ребрами конвектора». Ребра конвектора представляют собой зигзагообразные металлические полоски, которые вы, возможно, видели сзади однопанельных радиаторов или посередине двухпанельных радиаторов.Опять же, они показаны на сопровождающем изображении, чтобы сделать его более понятным. Ребра конвектора очень важны, так как они приварены к основному баку (или бакам) и нагреваются водой внутри, что увеличивает площадь поверхности радиатора, чтобы излучать больше тепла в помещение. Однопанельный радиатор с конвекционными ребрами излучает больше тепла, чем однопанельный радиатор без конвекционных ребер, а также при добавлении ребер конвектора к двухпанельным радиаторам. При покупке одинарных и двойных панельных радиаторов (с конвекторными ребрами или без них) вы также часто получаете вариант «круглая вершина» (a.к.а. выдвижной верх) или «компактные» радиаторы. Основное отличие чисто эстетическое: компактные радиаторы имеют решетку сверху и панели по бокам, закрывающие вид на ребра конвектора. Радиаторы с круглым верхом не имеют решеток или дополнительных панелей, и окончательное решение зависит исключительно от личных предпочтений.

    Почему существуют однопанельные радиаторы? Чтобы ответить на распространенный вопрос «почему существуют однопанельные радиаторы, если двойные панели излучают больше тепла?», есть несколько важных причин, по которым вы можете захотеть приобрести однопанельный радиатор.Во-первых, это вопрос пространства. Если вы устанавливаете радиатор в маленьком коридоре, вы можете обнаружить, что двухпанельный радиатор слишком далеко выступает от стены и поэтому создает небольшое препятствие. Другая возможная причина — эстетическая. Например, если у вас есть широкое окно, под которым требуется радиатор, многие находят небольшой двухпанельный радиатор посередине странным и предпочитают иметь одиночный радиатор большего размера, соответствующий длине окна. В конце концов, выбор за вами, однако мы надеемся, что теперь вы лучше понимаете терминологию, используемую в отношении радиаторов.
  • alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
