Стальной панельный радиатор технические характеристики: технические характеристики, пластинчатые, плоские, расчет отопительных радиаторов из нержавеющей стали, фото и видео примеры

Содержание

технические характеристики, пластинчатые, плоские, расчет отопительных радиаторов из нержавеющей стали, фото и видео примеры


Содержание:

1. Стальные радиаторы панельного типа
2. Стальные радиаторы отопления трубчатого типа
3. Плоские стальные радиаторы: технические характеристики
4. Преимущества и недостатки радиаторов из нержавеющей стали

При обустройстве собственного дома многие их владельцы сталкиваются с проблемой выбора радиаторов для отопительных конструкций. Достаточно неплохим вариантом являются стальные радиаторы технические характеристики которых впечатляют.

Определиться с решением помогает информация относительно технических характеристик отопительных приборов, а конкретнее:

  • рабочего и опрессовочного давления;
  • температуры теплоносителя;
  • других параметров, оказывающих влияние на эффективность функционирования конкретной модели.

Данные сведения вполне доступны для понимания каждого потребителя. В этой статье говорится о том, какие имеют радиаторы отопления стальные технические характеристики.

Батареи отопительные из стали бывают двух типов:

  • панельными;
  • трубчатыми.

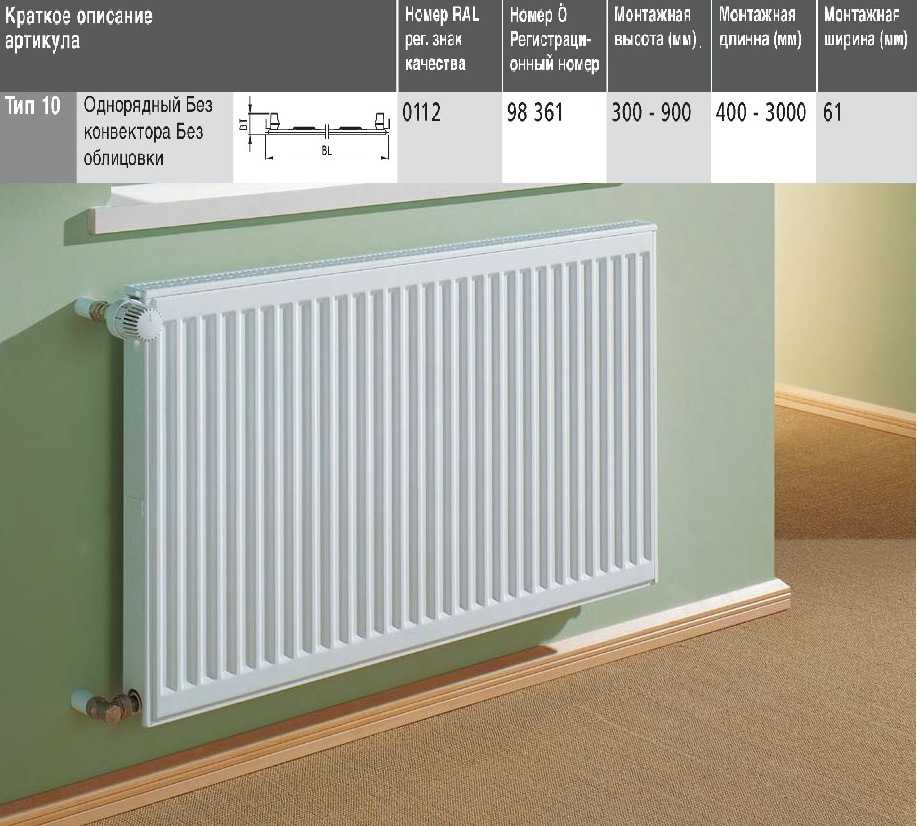

Стальные радиаторы панельного типа


Особенности таких приборов, как радиаторы отопительные стальные панельные, заключаются в том, что они сочетают в себе свойства конвектора и батареи. Обычно их выпускают в виде панелей прямоугольной формы разной толщины и габаритов. На фото можно увидеть, как они выглядят.

Конструкция, которую имеют радиаторы стальные отопительные панельные, несложная:

  • основа прибора представляет собой панель, состоящую из двух стальных профилированных пластин, которые по периметру соединяют сварным швом. Внутри методом штамповки формуют из стали вертикально расположенные продолговатые каналы.
    По ним в процессе обогрева помещения циркулирует горячий теплоноситель;
  • с тыльной стороны к панелям приваривают П-образные ребра, в результате чего обеспечивается более эффективная теплоотдача. Изготавливают данный элемент для конвективного обогрева помещения из холоднокатаной стали, только более тонкой;

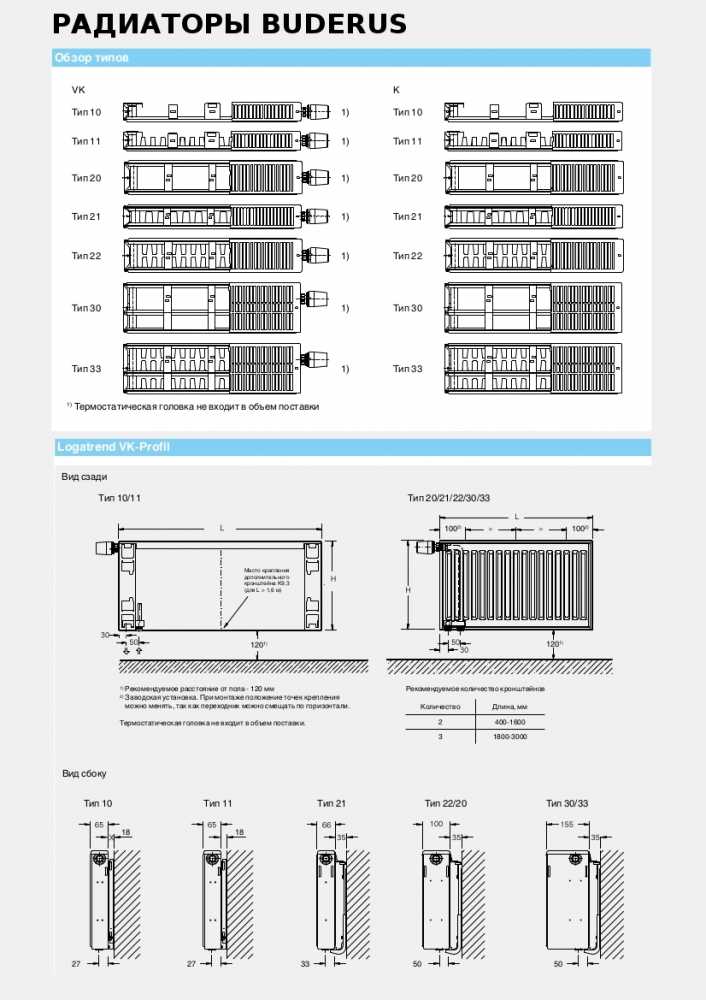

  • конструкция одного прибора может состоять из трех вышеописанных панелей. В случае соединения нескольких панелей в единую систему производители прикрывают их, используя боковые кожухи;
  • радиатор отопления стальной панельный может иметь разнообразные габариты. У большинства моделей, представленных на отечественном рынке, высота составляет от 300 до 900 миллиметров, а ширина – от 400 до 3000 миллиметров. Глубина панельного прибора зависит от количества стальных панелей и может достигать 170 миллиметров.

Согласно вариантам подключения, панельные радиаторы бывают:

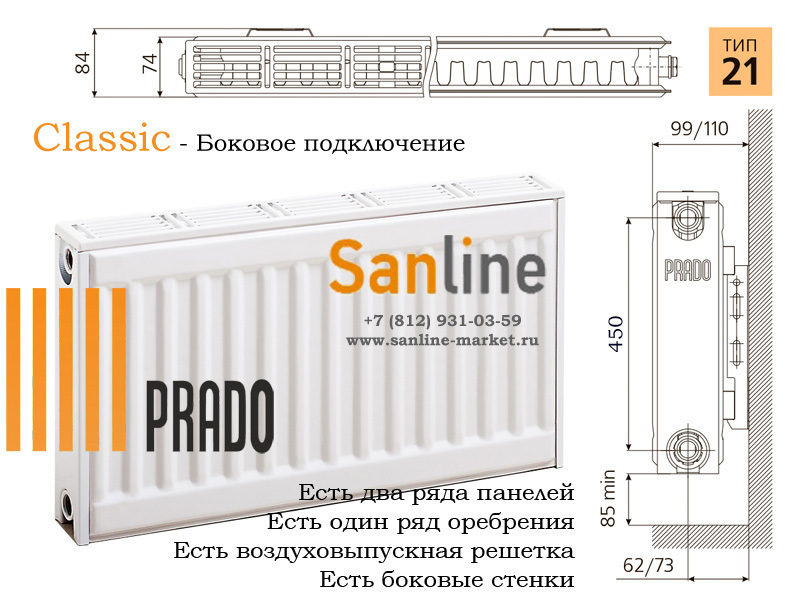

  • с боковым подключением;
  • с нижним подсоединением;
  • с универсальным подключением.

По стоимости самыми дорогими являются модели с нижним вариантом подсоединения, поскольку в них часто встраивают термостат. В том случае, когда в приборе отсутствует встроенный термостат, его подключают при помощи специального термостатического вентиля.

Панельные стальные радиаторы технические характеристики имеют в зависимости от модели:

  • рабочее давление в интервале 6 — 8,5 атмосфер;
  • давление опрессовочное не превышает 13 атмосфер;
  • максимальная температура носителя тепла не больше 110 – 120 °C.

То, что опрессовочное давление имеет низкие показатели, является причиной того, что специалисты в области теплотехники не рекомендуют устанавливать стальные панельные батареи в многоэтажных зданиях.

Стальные радиаторы отопления трубчатого типа


Данного типа радиаторы отопления из стали устанавливают гораздо реже, чем панельные приборы. Причина меньшей популярности заключается в высокой стоимости трубчатых устройств. Конструкционное решение таких отопительных радиаторов представляет собой ряд вертикальных или горизонтальных труб из стали, которые соединены с коллекторами. В результате отопительный прибор быстро нагревается и остывает, а его работа управляется при помощи автоматического регулятора.

Дизайн трубчатых радиаторов бывает весьма привлекателен, нередко их изготавливают в виде предметов интерьера, как на фото. Они обладают следующими параметрами: высота 190 – 3000 миллиметров, глубина – не более 225 миллиметров, длина не имеет ограничения.

Специалисты рекомендуют: если производится монтаж стальных радиаторов отопления трубчатого типа под окном, следить за тем, чтобы они в длину имели не менее 75% от ширины проема окна.

У таких приборов параметры следующие:

  • рабочее давление не выше 12 атмосфер;
  • давление опрессовочное до 25 атмосфер;
  • максимальная температура носителя тепла 120 °C.

Поскольку приборы трубчатой конструкции способны выдерживать сильные гидроудары, они считаются идеальным решением для установки в квартирах многоэтажных зданий.

Плоские стальные радиаторы: технические характеристики


Радиатор отопления стальной плоский сегодня самый популярный в Европе прибор. Его широкое применение объясняется компактностью. Кроме этого они адаптированы под автоматизированные отопительные системы, а технические характеристики стальных радиаторов отопления просто поражают.

Стальные пластинчатые радиаторы отопления имеют однорядное, двухрядное и трехрядное исполнение. Дополнительно они снабжаются конвективным оребрением.

Технические показатели: по максимальному давлению составляют до 10 бар, по температуре — до 140°C. Радиатор стальной плоский устанавливают и в однотрубных, и в двухтрубных схемах.

Чтобы произвести стальные плоские радиаторы отопления производители используют холоднокатаную сталь, отличающуюся прочностью и устойчивостью к коррозии. Читайте также: «Какие бывают плоские радиаторы отопления – разновидности тонких батарей».

Преимущества и недостатки радиаторов из нержавеющей стали


При сравнении эксплуатационных характеристик стальных батарей с приборами из других материалов, радиаторы отопления из нержавеющей стали по ряду показателей имеют преимущества:

  • благодаря простоте конструкционного решения у них длительный рабочий ресурс. Высококачественные отопительные устройства изготавливают из толстой стали (1,2 – 1,5 миллиметра), что положительным образом отражается на их прочности;
  • наличие разных вариантов значительно облегчает монтаж стальных радиаторов самостоятельно. На сайте известных производителей всегда присутствует инструкция, наглядно и подробно поясняющая, как следует подключать прибор при разных схемах отопительной конструкции;
  • дизайн радиаторов из стали делает их одним из достойных составляющих интерьера квартиры.
    Читайте также: «Какие бывают стальные радиаторы отопления – виды, характеристики, преимущества и недостатки способов подключения».

К недостаткам относится:

  • неустойчивость к коррозийным процессам, поскольку стальные радиаторы плохо переносят влажность, а, если оставить их без теплоносителя всего на пару недель, скорость коррозии сильно возрастает;
  • сварные швы очень чувствительны к гидроударам;
  • у некоторых приборов лакокрасочное покрытие весьма неустойчиво.

Перед их покупкой следует произвести расчет стальных радиаторов отопления и тогда эффективный обогрев помещений будет обеспечен.

Видео о технических характеристиках стальных радиаторов отопления:

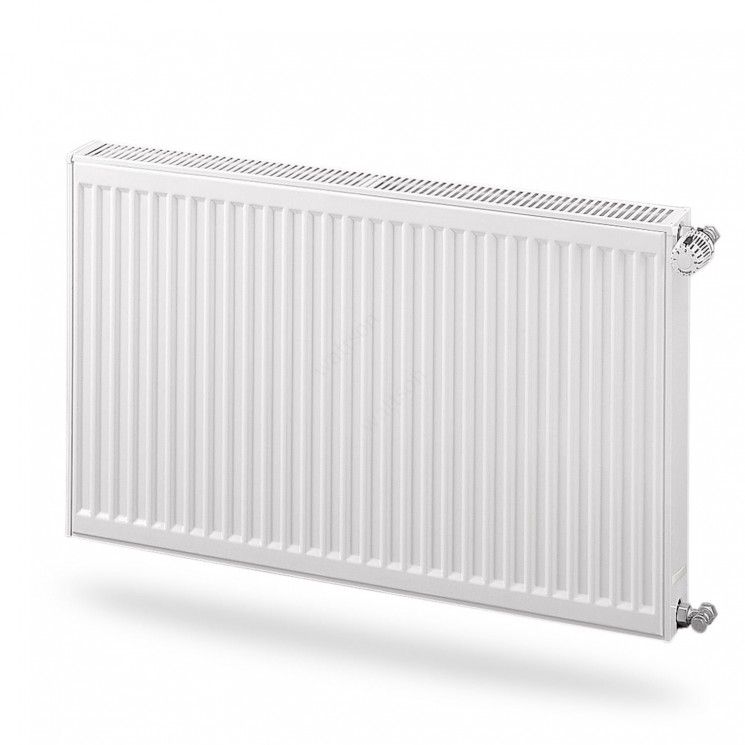

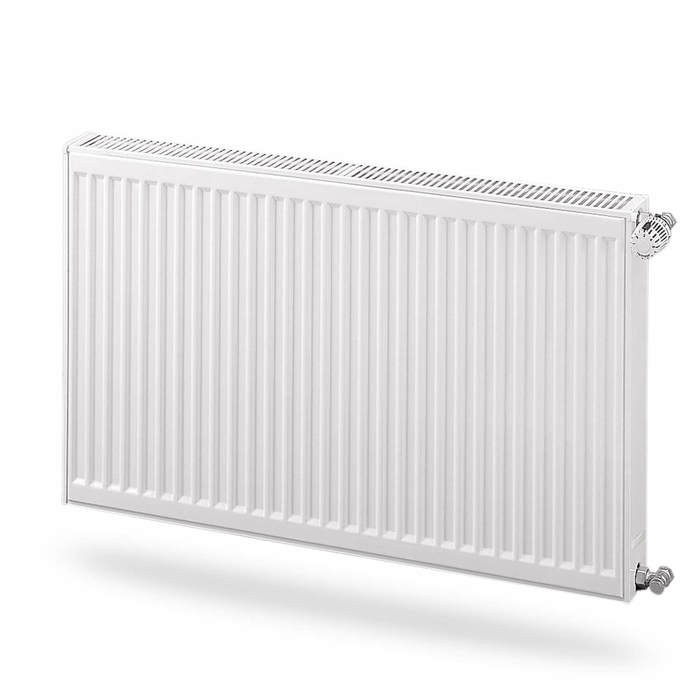

Радиатор панельный Royal Thermo COMPACT C22-500-1200 RAL9016

Радиатор панельный Royal Thermo COMPACT C22-500-1200 RAL9016 — технические характеристики на сайте РУСКЛИМАТ

код товара: НС-1189849

445 мм

МЕЖОСЕВОЕ РАССТОЯНИЕ

26. 47 м2

ПЛОЩАДЬ ПОМЕЩЕНИЯ до

Отзывов: 2

  • Описание

  • Характеристики

  • Отзывы (2)

  • Документация


Основные

Бренд Royal Thermo

Материал Сталь

Гарантийный срок 10 лет

Страна производства РОССИЯ

Серия COMPACT

Тип панельного радиатора тип 22 COMPACT

Тип радиатора Стальной панельный

Цвет корпуса Белый — RAL 9016

Цвет радиатора Белый — RAL 9016

Потребительские

Область применения Отопление

Потребительский класс Стандарт

Эффективен для помещ. площадью до 26.47 м2

Производительность

Макс. тепловая мощность 2.646 кВт

Предельное давление 25 бар

Теплоотдача при Δt 50 1720 Вт

Теплоотдача при Δt 60 2170 Вт

Теплоотдача при Δt 70 2646 Вт

Комплектность

Набор крепежных элементов в комплекте Да

Монтажные

Межосевое расстояние 445 мм

Вариант размещения Горизонтальное

Вид установки (крепления) Настенная

Давление опрессовки 15 бар

Макс. температура теплоносителя 110 °С

Максимальное рабочее давление 10 бар

Объем воды в радиаторе 6.36 л

Расчетное рабочее давление в системе водоснабжения 9 бар

Резьба присоединения радиатора 1/2 «

Тип подключения Боковое

Вес и габариты товара

Вес товара (нетто) 31.475 кг

Высота товара 0.5 м

Высота товара 500 мм

Глубина товара 97 мм

Глубина товара 0. 097 м

Ширина товара 1200 мм

Ширина товара 1.2 м

Вес и габариты упаковки

Вес товара с упаковкой (брутто) 32.226 кг

Дополнительные

Гарантийный документ Гарантийный талон

  • Сравнить
  • В избранное

8 880 ₽

1 480 ₽

6 мес

Товары можно приобрести в рассрочку без доплаты. Рассрочка предоставляется на 6 месяцев, стоимость товара делится на равные платежи. Возможно досрочное погашение.

Нашли дешевле? Снизим цену!

Статус
в наличии

Доставка
бесплатно

Срок доставки
1 день

  • Забери из магазина

  • При онлайн-оплате

  • Комплексная покупка

Забери из магазина — скидка 5%

При онлайн-оплате скидка 3%

Беспроцентная рассрочка 0-0-6

Комплексная покупка — скидка 7%

Бесплатная доставка по г. Москва

Закажите
коммерческое
предложение



Закажите звонок!

Удобная функция заказа
обратного звонка.



8 (495) 777-19-77

Помогаем по любым
вопросам продажи и сервиса.



[email protected]

Не стесняйтесь
написать нам письмо.



Сайт РУСКЛИМАТ.ру предлагает посмотреть технические характеристики Радиатора панельного Royal Thermo COMPACT C22-500-1200 RAL9016, которые могут вам помочь сделать правильный выбор при покупке товара.

Загрузка…

Загрузка…

ТРЕБУЕТСЯ ПОМОЩЬ?

ЗАЯВКА НА РАСЧЕТ

бюджета на кондиционирование, отопление, вентиляцию.



8 (495) 777-19-77

Помогаем по любым
вопросам продажи и сервиса.



[email protected]

Не стесняйтесь
написать нам письмо.



8 (495) 777-19-77

Сравнение

0 товаров

Товар добавлен к сравнению!

Товар удален из сравнения!

Корзина

0 товаров, 0a

Оформить

Загрузка. ..

Продолжая работу с rusklimat.ru, вы подтверждаете использование сайтом cookies вашего браузера.

ОК

Подробнее



Оставьте номер вашего телефона
и мы вам перезвоним



Вы успешно заказали покупку
товара в один клик!

Наши менеджеры свяжутся с вами в ближайшее время.



Неверно указан номер телефона,
пожалуйста, повторите ввод!



Оставьте номер вашего телефона
и мы вам перезвоним

Заказать



Ваша заявка принята!

Наши менеджеры свяжутся с вами в ближайшее время.

Стальные панельные радиаторы Beacon Morris

Стальные панельные радиаторы с горячей водой уже много десятилетий используются по всей Европе как компактное, универсальное, энергоэффективное и эстетичное решение для отопления. Они предлагают:

  • В 2–4 раза выше выходная мощность БТЕ на погонный фут и почти в два раза выше выходная мощность БТЕ на квадратный фут, чем у плинтусов* ​​(идеально подходит для умеренных и холодных сред с ограниченным пространством)
  • Индивидуальный контроль температуры радиатора
  • Встроенный воздухоотводчик и дренаж
  • Гибкость в конфигурациях трубопроводов (может использоваться со всеми 3 методами трубопроводов – выделенный/внутренний, 1-трубный с переключающими клапанами или 2-трубный параллельный)
  • Более высокий уровень комфорта (лучшее распределение температуры)
  • Очень компактная, компактная конструкция (серии радиаторов 11 и 21 имеют такую ​​же толщину, как и стандартные плинтусные обогреватели)
  • Хорошая долговременная стойкость к повреждениям (эпоксидное порошковое покрытие и возвышение над полом, где происходит наибольшее повреждение от уборки пылесосом и мытья полов)
  • Легкодоступные соединения обеспечивают быстрый ремонт, замену или техническое обслуживание.
  • Простая замена существующих плинтусов или старых чугунных радиаторов практически без модификации трубопроводов/системы
  • Работает в диапазоне температур горячей воды 120-180F, легко интегрируется с существующими системами напольного лучистого отопления и при низких температурах (т.е. 130°F и ниже обратной линии для ПГ) чрезвычайно эффективен с конденсационными котлами
  • Лучше выглядит
  • Практически бесшумная работа (отсутствие скрипа, как у плинтусов, вызванного тепловым расширением)
  • Разнообразие размеров и вариантов мощности для удовлетворения потребностей любого проекта (от 500 до 18 000 БТЕ на единицу)
  • Совместим с коллекторами серий SSM и BSM, продаваемыми в PexUniverse (для температур подачи ниже 160F), что может значительно упростить установку и снизить затраты на материалы

*Радиаторы серии Beacon Morris 21 и 22 по сравнению с типичными сериями плинтусов для жилых помещений, такими как Slant-Fin Fine/Line 30, Argo Lo Trim II, Sterling Heatrim и аналогичными. Данные получены при температуре подачи 180°F.

Отличие панельных радиаторов от плинтусных

В отличие от стандартных плинтусов (медная труба с алюминиевым оребрением), которые почти полностью основаны на конвекции горячего воздуха, панельные радиаторы предназначены для использования еще одного дополнительного метода теплопередачи — лучистого тепла, который является более энергоэффективным и создает заметно более комфортную среду с лучшим распределение тепла.

В плинтусных радиаторах нагревательный элемент расположен внутри и отделен от помещения кожухом с воздушной прослойкой, что сводит эффект лучистого обогрева к минимуму. В панельных радиаторах передняя панель (1 из 2, через которую циркулирует горячая вода) обращена к помещению, излучая тепло так же, как это делает система лучистого теплого пола, и, естественно, нагревая не только воздух, но и все помещения. предметов и людей в помещении. При этом передняя и задняя панели разделены каналом конвектора, через который и вокруг которого происходит естественная конвекция, а также нагревается воздух в помещении. В результате эффективность обогрева панельных радиаторов почти в два раза выше, чем у плинтусных при аналогичных условиях.

Совместимость с системой отопления

Панельные радиаторы работают в широком диапазоне температур от 120°F до 180°F, обеспечивая совместимость как с традиционными (чугунными), так и с конденсационными типами котлов. Их можно использовать в качестве основного источника тепла или установить как дополнение к существующей системе отопления – будь то водяное (водяное) или воздушное.
Панельные радиаторы с горячей водой оптимально подходят для систем с газовыми конденсационными котлами, поскольку последние работают с максимальной эффективностью при низкой температуре обратной воды (например, температура обратной воды 130°F для котлов, работающих на природном газе), что обеспечивает максимальную энергоэффективность и экономия на издержках.
Они также хорошо работают с существующими системами водяного теплого пола, которые обычно работают в диапазоне температур подачи 120-135 ° F, что позволяет уменьшить или устранить потребность в дополнительном оборудовании.

Методы трубопроводов

Панельные радиаторы обычно подключаются тремя способами:

Метод домашнего трубопровода включает в себя прокладку выделенных линий подачи и возврата от радиатора к многоконтурному (многозональному) распределительному коллектору, такому как серия SSM или BSM, доступная в PexUniverse, или аналогичная. Он предлагает множество преимуществ:

  • Очень просто – не требуется особого внимания к падению давления, неравномерному распределению температуры, сложным трубопроводам или балансировке
  • Простое зонирование — один коллектор может объединять несколько радиаторов в зоны, что позволяет индивидуально регулировать температуру в нескольких помещениях с разными коэффициентами теплопотерь
  • Экономичность – не требуются дополнительные аксессуары для радиаторов (термостатические головки, перепускные клапаны и т. д.)

По нашему мнению, этот метод является лучшим выбором для простой и эффективной установки без сложных гидравлических расчетов и специальных деталей или оборудования. Предпочтительными трубами должны быть трубки PEX с кислородным барьером или трубки PEX-AL-PEX (Everhot, Sioux Chief, Viega, Watts, Uponor или аналогичные) из-за их гибкости и более низкой стоимости по сравнению с медными трубами.
При использовании этого метода потребуются:

  1. Коллектор подачи и возврата с зональными клапанами или приводами на 24 В — наши коллекторы серии SSM или BSM с 2-проводными или 4-проводными приводами будут работать (для температур подачи ниже 160°C). Ф). В качестве альтернативы подойдет пара медных коллекторов со стандартными зональными клапанами на 24 В (Taco, Honeywell, White Rodgers или других марок).
  2. Термостат на 24 В для каждой комнаты, где установлены радиаторы (подойдет любая марка или стиль)
  3. Управление зональным клапаном — например, серия Taco ZVC, будет действовать как концентратор для термостатов, зональных клапанов (приводов) и циркуляционного насоса

2(a) 1-трубный метод с байпасными клапанами:
В 1-трубной системе нет отдельной обратной линии, так как обратная вода из каждого радиатора сливается в основную линию подачи, и эта (смешанная) вода затем используется всеми радиаторами дальше по линии таким же образом. Мы не рекомендуем этот метод, если только все радиаторы не установлены в одном помещении (зоне), их количество ограничено, а их размер тщательно подобран (чтобы соответствовать снижению температуры подачи на выходе). В противном случае потенциально может возникнуть большая потеря напора, что приведет к трудно сбалансируемой выходной температуре.
В однотрубных системах часто используются головки термостатических клапанов в качестве средства контроля температуры на выходе отдельного радиатора и используются отводные/перепускные клапаны для обеспечения надлежащего гидравлического разделения (по одному на радиатор). Этот метод трубопровода не требует комнатных термостатов, если используются головки термостатических клапанов, но для функционирования системы потребуется один центральный термостат или наружный сброс (с постоянной рециркуляцией). Максимально допустимый комбинированный расход для контура (контура) с перепускными клапанами составляет 2,0 галлона в минуту из-за возможных проблем с турбулентностью и шумом выше этого порога.

2(b) 1-трубный метод с тройниками Вентури:
Вариант описанного выше метода с тройниками Вентури (MonoFlo/Monoflow) вместо перепускных клапанов. В тройниках Вентури отсутствуют регулируемые функциональные возможности отводных клапанов радиатора, поэтому система должна быть тщательно рассчитана для обеспечения правильной работы. Мы не рекомендуем этот метод, если расчеты и монтаж не выполняются опытным специалистом.

3(a) 2-трубный метод с прямым возвратом:
Двухтрубная система подразумевает отдельные (1) основной подающий и (1) основной обратный трубопроводы, которые будут подавать горячую воду к радиаторам и собирать ее, возвращаясь в котел. Его явным преимуществом перед однотрубной системой является неограниченное количество радиаторов, которые могут быть установлены (при правильном размере магистральных линий), что позволяет преодолеть ограничения по размеру, существующие в вышеуказанных методах. 2-трубный метод лучше всего использовать для больших зон с несколькими (возможно, разного размера) радиаторами, так как он подает горячую воду одинаковой температуры ко всем радиаторам и устраняет необходимость сложной температурной балансировки. Это также предпочтительный метод (по сравнению с выделенными/домашними линиями PEX), где медные трубы являются предпочтительными по соображениям стоимости.
«Прямой возврат» относится к расположению трубопроводов, при котором радиатор 1 st в линии также имеет кратчайший обратный путь к котлу, тогда как последний радиатор в линии будет самым дальним на линии возврата и самым удаленным от котла. Другими словами, подающая и обратная линии будут течь в противоположных направлениях. В такой системе может использоваться либо центральный термостат (для включения/выключения) с головками термостатических клапанов (1 для каждого радиатора), либо специальный комнатный термостат. Если в 2-трубной системе используются термостатические клапаны, перепускной клапан перепада давления, такой как Taco 3196, необходимо использовать для предотвращения заклинивания циркуляционного насоса. Последнее не требуется, если не используются головки термостатических клапанов.

3(b) 2-трубный метод с обратным возвратом:
Вариант описанного выше двухтрубного метода, при котором подающая и обратная линии проходят в одном направлении, а радиатор 1 st в линии будет иметь самый длинный обратный путь к котлу, тогда как последний радиатор в линии будет ближайшим к нему. . Примечание. Головки термостатических клапанов нельзя использовать с 1-трубным последовательным методом (вся вода проходит через все радиаторы — без тройников с односторонним потоком или отводных клапанов), так как одна головка клапана может перекрыть поток для всех радиаторов вниз. линия.

Детали и аксессуары

Единственная деталь, которая не входит в комплект и должна приобретаться вместе с радиатором, это пара (набор из 2) трубных переходников, которые соединяют медные, PEX или PEX-AL-PEX подающие и обратные трубы с радиатор .

Все остальные детали являются дополнительными

и могут понадобиться или не понадобиться в зависимости от конфигурации трубопровода и требуемых особенностей регулирования температуры.

Головка термостатического клапана радиатора — заменяет крышку с ручной регулировкой, которая по умолчанию поставляется с радиатором, и позволяет автоматически контролировать выходную температуру радиатора. Они устанавливаются над корпусом термостатического клапана (вкладыш). Каждая головка клапана имеет несколько предварительно настроенных пронумерованных циферблатов, которые отображают фиксированную температуру окружающего воздуха (80F, 75F, 68F и т. д.). Когда выбрана желаемая температура (циферблат), клапан автоматически регулирует расход горячей воды для поддержания заданной температуры, независимо от расхода или колебаний температуры подачи горячей воды. Эти головки клапанов неэлектрические и не требуют проводки или дополнительных элементов управления для работы.
Требуется или рекомендуется, где:

  • В помещении нет термостата (нет средств контроля температуры)
  • В комнате есть только (1) радиатор (т. е. ванная, гардеробная и т. д.)
  • В комнате несколько радиаторов и желательно индивидуальное регулирование температуры для каждого (например, выше для блока у окна, ниже у кровати и т. д.)
  • Используется однотрубный метод

Не требуется или не рекомендуется, где:

  • Радиаторы имеют выделенные линии подачи и возврата (система Home Run)
  • Контроль температуры в помещении осуществляется с помощью стандартного термостата, который управляет работой котла, циркуляционного насоса или зонального клапана, закрепленного за данной зоной (помещением)
  • Индивидуальное управление выходной температурой для каждого радиатора в помещении не требуется и не желательно.

Таким образом, головки термостатических клапанов не являются обязательными и не нужны, если панельные радиаторы установлены в помещении, температура в котором регулируется с помощью электронного термостата. Им не хватает точности последнего, и они используются только там, где электронное регулирование температуры недоступно или непрактично для установки.

Запорно-байпасный (перепускной) клапан требуется только для 1-трубных систем , где выходной (обратный) трубопровод от первого радиатора напрямую соединяется с входом (подачей) следующего радиатора в линии. Клапан имеет регулируемый байпас (заводская установка на 35% расход / 65% байпас), что позволяет более равномерно распределять подачу горячей воды между несколькими радиаторами в помещении.
Требуется или рекомендуется, где:

  • Используется однотрубный метод (без тройников Вентури)
  • Необходима балансировка радиаторов (т. е. в помещении много радиаторов, возможно разного размера, и необходимо отрегулировать расход горячей воды, чтобы выровнять тепловую мощность)
  • Желательна возможность индивидуального отключения радиатора (эта функция полезна, когда необходимо отремонтировать или заменить радиатор без прерывания работы остальной системы).

Не требуется или не рекомендуется, если:

  • Используется 1-трубная система с тройниками Вентури (Monoflo)
  • Каждый радиатор имеет выделенную линию подачи/возврата, идущую к коллектору и/или управляемую отдельным зональным клапаном или циркуляционным насосом

Таким образом, перепускные клапаны очень специфичны для схемы подачи/возврата и в большинстве случаев не являются обязательными.

Размеры и выбор панельного радиатора

При выборе панельных радиаторов необходимо учитывать следующие факторы:

1. Тепловые потери – размеры радиаторов должны соответствовать, по крайней мере, теплопотерям. Большой размер не является проблемой, так как тепловая мощность радиатора легко регулируется несколькими способами.

2. Доступное пространство, расположение и ограничения по высоте от пола до окна – это определяет физический размер (габариты) радиаторов. Примеры включают установку радиатора шириной 36 дюймов под окном высотой 3 фута, размещение радиаторов между существующими или запланированными местами размещения мебели или просто установку нескольких блоков для более равномерного распределения тепла. по умолчанию

4. Уровень комфорта — панельные радиаторы очень универсальны и позволяют использовать основные, промежуточные и расширенные методы регулирования температуры в помещении. В базовом методе используется ручная крышка (входит в комплект) для простой регулировки расхода. Для промежуточного уровня требуется термостатическая головка клапана (не входит в комплект). включен) и позволяет автоматически регулировать температуру с предустановленными настройками ~ 5 ° F. Расширенный потребует использования комнатного термостата, который обеспечивает наилучшую регулировку уровня комфорта (+/- 1 ° F), но также требует самого термостата и дополнительной проводки /

Основы установки

1. Радиатор поставляется с (4) пластиковыми заглушками (по 2 с каждой стороны), которые необходимо снять перед установкой. Верхние левые и правые боковые отверстия предназначены для установки воздухоотводчика и корпуса термостатического клапана (вставки). Нижние левый и правый боковые выпускные отверстия чаще всего используются для дренажа и обычно закрываются (2) сливными пробками (которые входят в комплект).
2. (2) выхода в самом низу (под) радиатора предназначены для подачи и обратки горячей воды и закрыты металлическими заглушками, которые легко снимаются стандартным серповидным ключом или пассатижами. Подключение подачи ближе к центру радиатора, а обратки ближе к краю — их не следует путать. Переходники, соединяющие выбранный трубопровод с радиатором, не входят в комплект поставки и приобретаются отдельно.
3. Корпус клапана радиатора (вставка) устанавливается внутри верхнего бокового выхода, непосредственно над патрубками подачи и обратки, и используется для регулирования потока горячей воды через радиатор, обеспечивая базовый контроль температуры (позволяя более или менее нагреть воду). поток) с помощью крышки ручного клапана, которая входит в комплект. Головка термостатического клапана (например, номер детали 551013066, 551011365 или аналогичная) может быть дополнительно установлена ​​вместо крышки, что переводит работу в автоматическую и позволяет более точно регулировать температуру. Примечание: головка термостатического клапана не требуется при использовании специального метода трубопровода, как описано выше в разделе «Методы трубопровода».
4. Неавтоматический воздухоотводчик, который входит в комплект радиатора, устанавливается в верхнее отверстие, прямо напротив вставки клапана. Рекомендуется устанавливать воздухоотводчик выпускным отверстием вниз.
Остальная часть процесса настройки зависит от установки.

Часто задаваемые вопросы

В: Можно ли сбалансировать несколько радиаторов в одной зоне без головок термостатических клапанов или перепускных клапанов?
О: Да, клапанная вставка включает в себя колпачок, который позволяет вручную регулировать скорость потока через каждый радиатор отдельно. Тем не менее, он не дает обратной связи по температуре на выходе, поэтому, если требуется более точная балансировка, можно использовать инфракрасный термометр для проверки температуры других радиаторов в помещении и соответствующей регулировки потока. Кроме того, использование домашнего трубопровода устраняет необходимость в вышеупомянутых аксессуарах.

В: Какова максимальная скорость потока через радиатор?
О: Эти панельные радиаторы имеют ограничение потока 2,5 галлона в минуту (2,5 галлона в минуту). Однако выбранный размер трубопровода (и переходников) также имеет ограничивающий фактор, например:
. Максимально допустимый расход через медную трубу 1/2 дюйма или трубу PEX составляет 1,5 галлона в минуту
. Максимально допустимый расход через 5/8-дюймовую трубу PEX составляет 2,0 галлона в минуту. О: Вентиляционное отверстие представляет собой ручное устройство для выпуска воздуха и используется для удаления избыточного воздуха из радиатора во время первоначального запуска или после технического обслуживания.

В: Как открыть вентиляционное отверстие?
О: Отверткой с плоской головкой.

В: Как правильно подобрать размер трубы для радиатора?
О: Размер трубы следует выбирать на основе максимальной мощности радиатора в БТЕ, поскольку каждый размер трубы имеет разную теплопроводность. Например:
Медная труба 1/2 дюйма может обеспечить 15 000 БТЕ при расходе 1,5 галлона в минуту и ​​перепаде температур 20 ° F (разница между температурой подачи и обратной воды в радиаторе). Это число БТЕ увеличивается на 7 500 БТЕ на каждые дополнительные 10 ° F падения температуры — т. е. 22 500 БТЕ при перепаде температур 30°F или 30 000 БТЕ при перепаде температур 40°F.
Для 5/8-дюймового PEX значения составляют 20 000 БТЕ при 2,0 галлона в минуту и ​​перепаде температур 20°F; 30 000 БТЕ при перепаде температур 30°F или 40 000 БТЕ при перепаде температур 40°F.
Таким образом, когда несколько радиаторов снабжаются одной трубой, следует учитывать больший размер (например, 5/8 «PEX). В специальной (домашней) конфигурации труба 1/2″ PEX (и даже 3/8» PEX для модели меньшего размера) должны иметь более чем достаточную теплопроводность.

A: 2-4″ сверху, 2-4″ со стороны вентиляционного отверстия, 5″ со стороны головки термостатического клапана (если не используется, то 2-4″). Донный зазор составляет 2 дюйма, если не используются отводные (байпасные) клапаны. При установленном отводном клапане минимальный зазор до дна составляет 4 дюйма для углового и 5 дюймов для прямого исполнения.

В: На сколько кронштейны смещают панельный радиатор от стены?
О: Около 1-1/4″ — 1-1/2″

В: Можно ли встраивать панельные радиаторы?
О: Нет, они не предназначены для скрытой установки.

В: Следует ли изолировать трубопровод радиатора?
О: Изоляция труб требуется, когда линии подачи/возврата проходят вблизи или вдоль внешней стены. Для других сценариев изоляция рекомендуется (для повышения эффективности), но не обязательна.

В: Как закрыть трубы, идущие от пола к радиатору?
A: Отверстие в полу вокруг трубы может быть закрыто накладкой, такой как деталь № 551016674. Сами подающие и обратные трубы могут быть опционально закрыты трубой из ПВХ большего диаметра или любой другой жесткой пластиковой трубой, обернув последнюю поверх трубы. бывший. Для покрытия 1/2-дюймовой медной или PEX трубы используйте 3/4-дюймовую ПВХ-трубу, для 5/8-дюймового PEX — 1-дюймовую.

В: Какой тип/марка коллектора лучше всего подходит для трубопроводной системы Home-Run?
О: Мы рекомендуем либо коллектор лучистого нагрева с приводами (температура подачи до 160°F), либо медные коллекторы с зональными клапанами (температура подачи до 180°F), как описано выше в разделе «Методы трубопроводов». Обратите внимание, что, несмотря на название, коллекторы Viega Manabloc не могут использоваться для систем водяного отопления Home-Run и предназначены только для сантехнических систем.

Стальные панельные радиаторы | Корадо

РАДИК ВК

РАДИК ПЛАН ВК

Следующее фото (8)

РАДИК ЛАЙН ВКМ8-Л

РАДИК ВКМ8

РАДИК ПЛАН КЛАСИК-R

РАДИК ВКЛ

РАДИК ПЛАН ВЕРТИКАЛЬ-М

РАДИК ВКУ

РАДИК ПРЕМИУМ

РАДИК КЛИН

РАДИК ЛАЙН ПРЕМИУМ

Показать галерею

Описание

Вы можете выбрать из ассортимента RADIK для новых зданий и проектов реконструкции. Это обычные стальные панельные радиаторы, которые мы производим в широком диапазоне размеров и цветов. 9Радиаторы RADIK 0292 обеспечивают необходимую мощность, подходят для использования со всеми источниками тепла , а их внешний вид можно изменить, выбрав дизайнерскую переднюю панель.

Благодаря широкому ассортименту моделей RADIK вы всегда сможете найти радиатор с подходящим способом подключения к системе отопления.

Показать полный текст

Спецификация

  • Большой выбор размеров, типов и способов подключения к системе отопления.

  • Предназначены для отопления жилых и многоквартирных домов, административных зданий, а также нежилых помещений.

  • Подходит для всех источников тепла. Большое разнообразие доступных цветов.

Параметры

гарантия 10 лет

максимально допустимое рабочее давление 1 МПа

вертикальное и горизонтальное исполнение

максимально допустимая рабочая температура 110 °C

Выберите модель

Скачать

Фильтровать по параметрам

Справочник по продуктам Тип исполнения

Горизонтальный

Профилированный
С горизонтальными канавками
С плоской передней панелью
Гигиеническое исполнение
Замена секционных радиаторов

Вертикальный

Профилированный
С вертикальными канавками
С плоской передней панелью

Как будет работать ваш радиатор? В случае водяного отопления радиатор подключается к системе отопления. Электрорадиаторы дополнены нагревательным элементом и работают только от электричества. Комбинированное отопление допускает подключение радиатора к системе отопления, а также дополняется нагревательным элементом, работающим от электричества. Таким образом, радиатор может работать независимо от работы системы отопления, а благодаря нагревательному стержню вы можете повторно нагревать помещение, даже когда система отопления не работает, например, в летние месяцы.

Горячая вода
Комбинированный

Способ подключения радиатора к системе отопления. Где находится вход и выход воды на радиаторе?

Нижняя средняя
Правая нижняя
Нижний левый
Сторона — одна сторона
Сторона — две стороны по диагонали
Боковая — двусторонняя прямая
Боковое дно
Боковой верх
Среднее дно

Выберите подходящую модель

35 совместимые модели

РАДИК КЛАСИК

Стальной панельный радиатор с боковым подключением

РАДИК КЛАСИК-Р

Стальной панельный радиатор для ремонта

РАДИК КЛАСИК-Z

Оцинкованный панельный радиатор с боковым подключением

РАДИК ВКМ8

Стальной панельный радиатор с универсальным подключением

РАДИК ВКМ8-У

Стальной панельный радиатор с универсальным подключением

РАДИК ВКМ8-Л

Стальной панельный радиатор с универсальным подключением

РАДИК ВК

Стальной панельный радиатор с правым нижним подключением

РАДИК ВКУ

Стальной панельный радиатор с правым или левым нижним подключением

РАДИК ВКЛ

Стальной панельный радиатор с левым нижним подключением

РАДИК ВК-З

Оцинкованный панельный радиатор с правым нижним подключением

РАДИК МАТЕРНЕЛЬ ВКонтакте

Стальной панельный радиатор с правым нижним подключением для детских садов

РАДИК МАТЕРНЕЛЬ ВКЛ

Стальной панельный радиатор с левым нижним подключением для детских садов

РАДИК КОМБИ ВК

Стальной панельный радиатор для комбинированного отопления

РАДИК ПЛАН ВКМ8

Стальной панельный радиатор с плоской передней панелью и универсальным подключением

РАДИК ПЛАН ВКМ8-Л

Стальной панельный радиатор с плоской передней панелью и нижним средним или нижним левым подключением

РАДИК ПЛАН ВК

Стальной панельный радиатор с плоской передней панелью и правым нижним подключением

РАДИК ПЛАН ВКЛ

Стальной панельный радиатор с плоской передней панелью и левым нижним подключением

РАДИК ПЛАН КЛАСИК

Стальной панельный радиатор с плоской передней панелью и боковым подключением

РАДИК ПЛАН КЛАСИК — Р

Стальные панельные радиаторы для реконструкции с шагом подключения 500 мм

РАДИК ЛАЙН ВКМ8

Стальной панельный радиатор с плоской передней панелью с мелкими горизонтальными канавками и универсальным подключением

РАДИК ЛАЙН ВКМ8-Л

Стальной панельный радиатор с плоской передней панелью с мелкими горизонтальными канавками и нижним средним или нижним левым подключением

РАДИК ЛАЙН ВК

Панельный радиатор с плоской передней панелью с мелкими горизонтальными канавками и правым нижним подключением

РАДИК ЛАЙН ВКЛ

Панельный радиатор с плоской передней панелью с мелкими горизонтальными канавками и левым нижним подключением

РАДИК ЛАЙН КЛАСИК

Панельный радиатор с плоской передней панелью с мелкими горизонтальными канавками и боковым подключением

РАДИК ЛАЙН КЛАСИК-Р

Стальные панельные радиаторы для реконструкции с шагом подключения 500 мм

РАДИК ПЛАН ВЕРТИКАЛЬ-М

Вертикально ориентированный панельный радиатор с нижним подключением посередине и плоской передней панелью

РАДИК ЛАЙН ВЕРТИКАЛЬ-М

Вертикальный панельный радиатор с нижним средним подключением и профилированной передней панелью

РАДИК ПРЕМИУМ

Вертикально ориентированный панельный радиатор с профилированной передней панелью и регулируемым подключением

РАДИК ПЛАН ПРЕМИУМ

Вертикально ориентированный панельный радиатор с переменным подключением и плоской передней панелью

РАДИК ЛАЙН ПРЕМИУМ

Вертикально ориентированный панельный радиатор с переменным подключением и плоской передней панелью с мелкими вертикальными канавками.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
