Таблица для расчета мощности автомата при электромонтажных работах

Master-tok > Советы по электрике > Таблица для расчета мощности автомата при электромонтажных работах

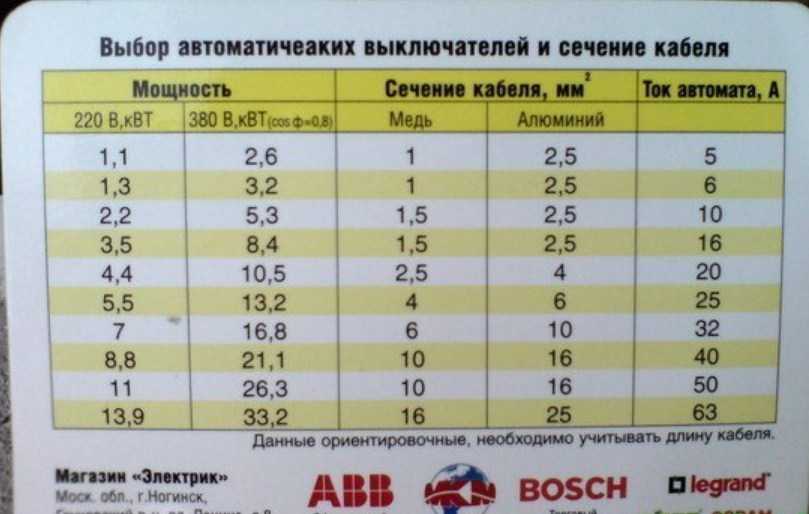

Таблица выбора сечения кабеля и провода

Электромонтаж в деревянном домике Черкассы

Электромонтажные работы проводимые нами всегда качественные и доступные.
Мы сможем помочь в расчете мощности автоматов (автоматических выключателей) и в их монтаже.
Как выбрать автомат?

Что нужно учитывать?

• первое, при выборе автомата его мощность,

определяется суммарная мощность подключаемых на постоянной основе к защищаемой автоматом проводке/сети нагрузок. Полученная суммарная мощность увеличивается на коэффициент потребления, определяющий возможное временное превышение потребляемой мощности за счет подключения других, первоначально неучтенных электроприборов.

• второе тип подключения

Пример того как можно просчитать нагрузку в кухни

• электрочайник (1,5кВт),
• микроволновки (1кВт),
• холодильника (500 Ватт),
• вытяжки (100 ватт).

Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофе машину (1,5 кВт) и подключили к этой же электропроводке.
Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного авто выключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник.

Выбор автоматов по мощности и подключению

Вид подключения		Однофазное	Однофазн. вводный	Трехфзн. треуг-ом	Трехфазн. звездой
Полюсность автомата		Однополюсный автомат	Двухполюсный автомат	Трехполюсный автомат	Четырех-сный автомат
Напряжение питания		220 Вольт	220 Вольт	380 Вольт	220 Вольт
		V	V	V	V
Автомат 1А		0. 2 кВт	0.2 кВт	1.1 кВт	0.7 кВт
Автомат 2А		0.4 кВт	0.4 кВт	2.3 кВт	1.3 кВт
Автомат 3А		0.7 кВт	0.7 кВт	3.4 кВт	2.0 кВт
Автомат 6А		1.3 кВт	1.3 кВт	6.8 кВт	4.0 кВт
Автомат 10А		2.2 кВт	2.2 кВт	11.4 кВт	6.6 кВт
Автомат 16А		3.5 кВт	3.5 кВт	18.2 кВт	10.6 кВт
Автомат 20А		4.4 кВт	4.4 кВт	22.8 кВт	13.2 кВт
Автомат 25А		5.5 кВт	5.5 кВт	28.5 кВт	16.5 кВт
Автомат 32А		7. 0 кВт	7.0 кВт	36.5 кВт	21.1 кВт
Автомат 40А		8.8 кВт	8.8 кВт	45.6 кВт	26.4 кВт
Автомат 50А		11 кВт	11 кВт	57 кВт	33 кВт
Автомат 63А		13.9 кВт	13.9 кВт	71.8 кВт	41.6 кВт

Лучше обратится к специалистам чем допустить ошибку

На все виды услуг мы предоставляем гарантию.

Возможно будет полезным: монтаж розеток и выключателей, монтаж люстр, Полноценный ремонт электросетей

Вызов электрика в городе Черкассы, все виды электромонтажа.

тел. (067)473-66-78

тел. (093)251-57-61

тел. (0472)50-19-75

Станьте нашим клиентом и вы убедитесь в качестве наших услуг.
