Аэролифт для скважины своими руками: устройство, расчет, изготовление своими руками
что это такое и как сделать
Часто на дачном участке или в загородном доме вместо полноценного колодца используется скважина в качестве источника индивидуального водоснабжения. И если диаметр обсадной трубы слишком мал для погружения в него насоса, то для подъема воды на поверхность можно использовать скважинный эрлифт.
Подобное устройство представляет собой конструкцию, которая позволяет поднимать воду из скважины на поверхность под воздействием сжатого воздуха. Сам же воздух перемещается в забой скважины по тонкой трубе под большим давлением.
Важно: самым простым примером скважинного эрлифта является водозаборная колонка на воду.
Ниже прилагается видео, в котором подробно рассказывается о принципе работы эрлифта.

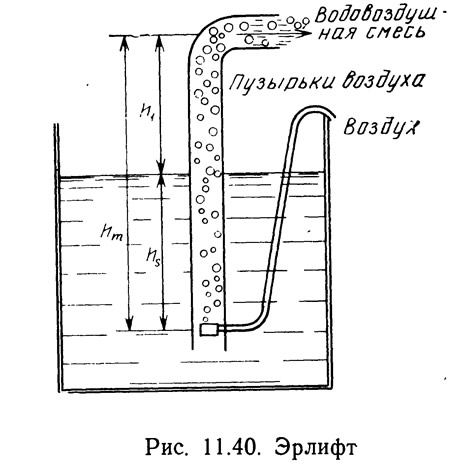

Как работает эрлифт?

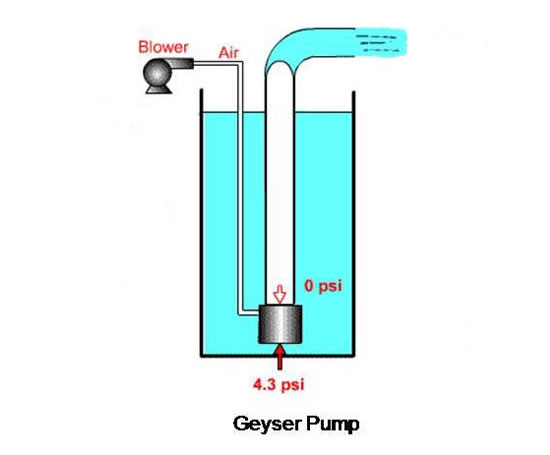

Основной движущей силой такого воздушного подъемника является компрессор, который монтируется в кессоне снаружи обсадной трубы. Сама труба, по которой воздух направляется на дно скважины, монтируется внутри обсадной колонны. Принцип действия конструкции эрлифта следующий:
В тонкую бесшовную трубу от компрессора подаётся воздух под высоким давлением;
Рекомендуем к прочтению:
- В забое скважины воздух, смешиваясь с водой, преобразуется в раствор воды и кислорода в виде активных пузырьков;
- Согласно законам физики более легкая по весу и плотности эмульсия из кислорода и жидкости поднимается наверх (её просто вытесняет более плотные молекулы воды).
- При этом стоит учесть, что скорость, а соответственно и объем поднимаемой на поверхность воды напрямую зависят от давления, с которым воздух поступает в скважину.
Отметим, что использование эрлифта для скважины хоть и удобно, все же несет в себе некоторые отрицательные стороны, а именно:
- Постоянное использование энергетических ресурсов для приведения в действие компрессора, что не всегда выгодно финансово для бюджета семьи;
- При этом постоянное воздействие высокого давления может негативно сказаться на целостности стенок обсадной колонны;
- К тому же вместе с воздухом помимо воды на поверхность может подниматься ил, песок и другие включения.
Важно: для монтажа эрлифта своими руками или с помощью профессионалов необходимо использовать только бесшовную стальную трубу, поскольку пластик или гибкий шланг могут разорваться под воздействием высокого давления в трубе.
Принцип конструкции
Для тех, кто решил оборудовать эрлифт своими руками для скважины, спешим отметить, что особых сложностей в сборке и устройстве всей системы нет.
Важно знать: при устройстве эрлифта стоит учитывать диаметр трубки, по которой будет подниматься вода. Чем он будет больше, тем большее количество жидкости вы сможете поднять на поверхность. Но и тем большее количество воздуха и электроэнергии придётся затратить на её подъем.
Кроме того необходимо учитывать, что для подъема воздуха из глубинной скважины необходимо использовать достаточно мощный компрессор, который будет уравнивать давление водяного столба в источнике. Поскольку каждые 10 метров водяного столба могут создавать в шахте давление около 1 атм. Таким образом в источнике глубиной 50 метров и уровнем водяного столба около 30 метров нужно использовать компрессорное оборудование с номинальным давлением 2 атм и желательно с его некоторым превышением до 0,2-0,3 атм. Впоследствии при проверке всей конструкции можно будет выставить рабочее оптимальное для вашей скважины давление.
Для устройства эрлифта своими руками вам понадобятся:
Рекомендуем к прочтению:
- Шланг тонкий для подачи воздуха в скважину;
- Шланг более толстый для подъема воды;
- Труба металлическая крючкообразная;
- Компрессор;
- Хомуты по диаметру гибких шлангов.
Итак, сначала вставляем тонкий шланг в металлическую крючкообразную трубку и крепим его при помощи хомута. Верхний конец металлической трубы (изогнутый крюком) монтируем в более широкий по диаметру гибкий шланг.
Получается такая своеобразная трубка в толстом шланге. При этом гибкие части эрлифта необходимо соединить изолентой чтобы они в момент работы помпы не разъединялись.
Верхний конец тонкого шланга подключаем к компрессору и крепим надёжно при помощи хомутов. Готовое устройство опускаем, как показано на видео, в скважину и включаем компрессор.
Важно: особенностью работы такого воздушного насоса, который можно сделать своими руками, является порционный подъем воды на поверхность. Явным преимуществом такой системы является автоматическое окисление примесей марганца и железа в воде. Таким образом, происходит не только перекачивание жидкости, но и её обезжелезивание.
Во время работы насоса необходимо периодически проверять уровень расположения эрлифта относительно глубины водяного столба. Подъемник не должен подниматься на поверхность, иначе процесс подачи воды будет нарушен.
Видео: как сделать своими руками эрлифтный подъем воды из источника скважинного типа:
Как я сделал аэролифт для подъема воды с глубины 37,5 метров. Часть 5 — Дом с нуля. | SPV PROJECT (Делай сам)
Приветствую Уважаемые подписчики и гости канала!
Это пятая часть про строительство дома с нуля, речь в этом видео пойдет о добыче воды и обустройстве ранее пробуренной скважины. Посмотреть как это происходило вы можете в предыдущей серии.
Авторское SPV PROJECTНе забудьте подписаться на канал и нажать, чтобы не пропустить новые видео продолжения стройки. Впереди еще очень много работы. А данные действия как ничто больше мотивируют снимать и выкладывать новый материал. Если будут возникать вопросы, не стесняйтесь их задавать в комментариях.
Так как зеркало воды в пробурённой скважине более 8 метров от поверхности и самовсасывающий центробежный насос не в силах ее поднять на поверхность, а для погружного насоса или насоса с выносным эжектором диаметр трубы очень мал (всего 32 мм), добыть воду кроме как методом аэролифта у нас не получится.
Аэролифт — это устройство предназначенное для подъема жидкости при помощи воздуха.
Авторское SPV PROJECTВзято из открытых источников Яндекс.Картинки для иллюстрации процесса насоса ЭРЛИФТВ забое скважины, воздух смешиваясь с водой преобразуется в раствор воды и кислорода в виде активных пузырьков. Согласно законам физики, более легкая по весу и плотности эмульсия из кислорода и жидкости поднимается наверх (её просто вытесняет более плотные молекулы воды).
Основным элементом данной конструкции является правильно собранный фитинг, переходник.
Авторское SPV PROJECTДля меня потребовалось несколько часов чтобы помотаться по магазинам и подобрать нужные для этого элементы. Если у вас в городе нет возможности найти фитинги для сборки данной конструкции вы можете связаться со мной.
Все элементы вы можете увидеть на фото.
Штуцер под быстросъемный разъем для подключения компрессора. Футорка под него, с внешней резьбой на пол дюйма. Еще одна футорка пол дюйма на три четверти дюйма. Штуцер для подсоединения воздушного шланга если не подводит память на 9 мм. С резьбой ½ дюйма. Авторское SPV PROJECTПолучается такой вот узел:
Авторское SPV PROJECTС одной стороны подсоединяется компрессор, с другой тоненький шланг опускаемый в трубу скважины.
Далее присоединяем обычный итальянский тройник на 3 четверти дюйма.
Авторское SPV PROJECTК нему уже можно присоединить посредством резьбового соединения любой переходник в зависимости от вашей скважины.
В моем случае это фитинг к ПНД трубе на 32 мм с резьбой на 3 четверти дюйма
Вот такое в сборе получается устройство!
Авторское SPV PROJECTАвторское SPV PROJECTАвторское SPV PROJECTРаботает эта система следующим образом: к быстросъемному соединению подключается компрессор и подается сжатый воздух, который проходя через фитинг и внутренний тоненький шланг поступает почти к самому дну скважины, выше фильтра метра на 3, тем самым получается газовоздушная смесь, в которой образованные пробки воздуха поднимают порционно воду на поверхность через тройник к которому вы можете подсоединить штуцер, шланг, кран.
Вода вылетает порциями, более ровный ритм выброса воды настраивается путем регулировки давления на компрессоре. На момент съемок, насколько мне помнится отдача скважины в среднем составила 15-20 литров в минуту, это с учетом того что скважина еще толком не была прокачана, кубовая емкость наполнялась около часа. С приходом нового сезона обязательно замерю отдачу и поделюсь с Вами информацией.
Обрезанную ранее трубу пришлось нарастить, но это никак не повлияло на работу.
Авторское SPV PROJECTКомпрессор используется бытовой, производительность около 230 литров в минуту и объемом ресивер 24 литра. Его вполне хватает для нормально работы, он не перегревается а режим соответствует требованиям завода изготовителя.
Авторское SPV PROJECTВ общем ребят скважина готова и обустроена! Теперь вы знаете как соорудить аэролифт и добыть воду из скважины, когда зеркало воды ниже 8 метром. Если все же остались вопросы то задавайте их в комментариях. Надеюсь для вас это видео будет полезным.
ДРУГИЕ ЧАСТИ ПРО СТРОИТЕЛЬСТВО ДУМА С НУЛЯ:Часть 1, Часть 2, Часть 3, Часть 4, Часть 5, Часть 6, Часть 7 , Часть 8.
Вот видео с моего канала, можете наглядно все посмотреть!
ВСЕМ СПАСИБО ЗА ПРОСМОТР!
ОТДЕЛЬНАЯ БЛАГОДАРНОСТЬ, ЧТО ДЕЛИТЕСЬ МОИМИ ВИДЕО И СТАТЬЯМИ.
Рекомендую подписаться на каналы YouTube и Яндекс.Дзен, чтобы не пропустить следующую серию, поставить палец вверх, поделится с друзьями ведь это не так сложно, а мне будет приятно.
Предыдущие части про строительство дома с нуля в одиночку!
Часть 1, Часть 2, Часть 3, Часть 4.
как его сделать собственноручно, какие потребуются элменты
Эрлифт для скважины своими руками — это вполне реальное устройство, которое поможет обеспечить надежную работу собственного водного источника. История такой технологии насчитывает более 200 лет, и за этот период она доказала свою эффективность. Эрлифт становится незаменимым приспособлением, если на загородном участке сооружен не колодец, а скважина, но она не обеспечивает нужный объем воды. При правильном расчете проблему можно решить своими силами.
Сущность технологии
По своей сути, эрлифт (аэролифт) представляет собой разновидность глубинного насоса, который обеспечивает подъем воды за счет ее аэрации. В основу его работы заложен простой физический закон: удельный вес жидкости после насыщения воздухом существенно снижается, что облегчает ее продвижение в вертикальном направлении. Во время эксплуатации устройства поднимаемый поток увлекает с собой не только воду, но и взвеси и осадок.
Работает такой насос следующим образом: в придонную часть скважины (забой) подается сжатый воздух по отдельной трубе. Вода с воздушными пузырьками поднимается вверх, при этом скорость ее подъема и объем будут зависеть от давления воздушной струи и количества поступающего воздуха — чем больше воздуха проникнет в жидкость, тем выше будут параметры водоотдачи.
В то же время, следует учитывать естественный гидравлический процесс: эффективность насоса возрастает по мере воздушного насыщения жидкости до определенного момента, когда достигается оптимальный баланс между жидкой и газовой компонентой среды. Этот баланс соответствует максимальному КПД устройства. Дальнейшее увеличение концентрации воздушной составляющей обеспечивается только повышением давления и не вызывает существенного положительного эффекта.
В чем заключаются преимущества эрлифтов для скважин? С учетом своих особенностей они могут выполнять функции очистки скважин от илистых и глиняных осадков, прокачки скважины эрлифтом с целью очищения воды от песчаных примесей, также возможна откачка воды по принципу колодца.
Данная система позволяет поднимать воду без использования глубинного насоса, что очень важно при малом диаметре скважины, когда размеры не позволяют его погружение. С помощью аэрации забоя можно повысить дебит скважины и реанимировать ее при прекращении поступления воды из-за недостаточного давления в водоносном пласте. Кроме того, насыщение воды кислородом способно повысить ее качество.
Нельзя не отметить и некоторые отрицательные стороны рассматриваемой технологии. К ним можно отнести такие недостатки: необходимость постоянного нагнетания воздуха, что требует энергозатрат на работу компрессора, повышенное давление в скважине оказывает негативное воздействие на ее стенки, что несколько снижает срок службы, вероятность подъема вместе с водой песка и ила при загрязнении забоя.
Конструктивные элементы
Любой эрлифт для подъема воды из скважины включает следующие элементы:
- компрессор для подачи воздуха;
- стальная труба для доставки воздуха к забою скважины;
- металлическая труба для подъема аэрированной жидкости;
- смеситель, обеспечивающий подключение воздуховода к основной трубе.
При желании иметь качественную воду на устье скважины может устанавливаться водоочиститель, который отделяет газовую составляющую и твердые примеси.
В принципе, эрлифт может иметь 3 разных конструктивных исполнения:
- отдельная прокладка труб, когда обе трубы погружаются в скважину параллельно, а их соединение осуществляется через одно большое отверстие, где и устанавливается смеситель;

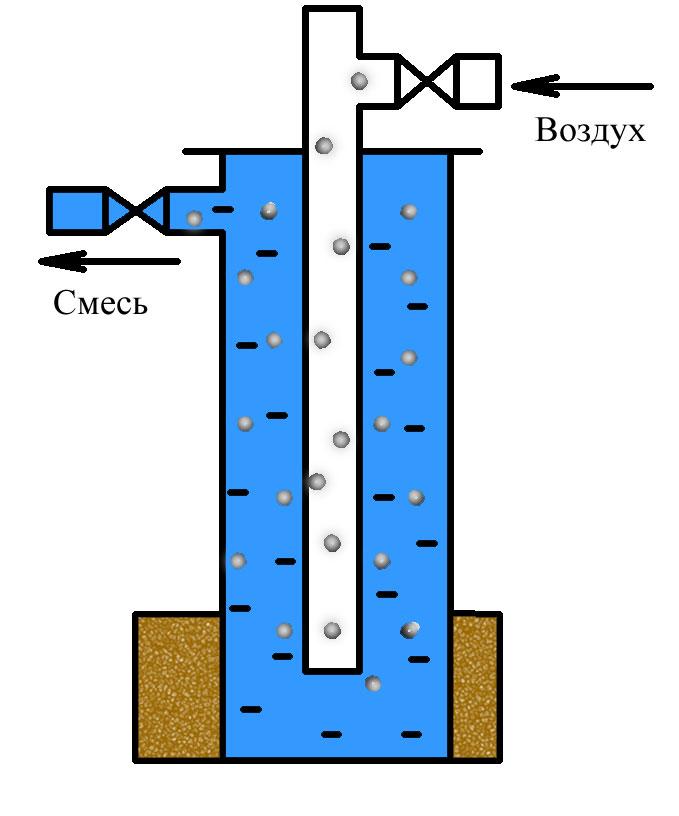

- воздуховод находится внутри водоотливной трубы;
- основная труба проходит внутри воздуховода, а насыщение воды воздухом осуществляется через перфорированный нижний участок.
Выбор конструкции эрлифта зависит от размеров скважины. Наиболее распространенным является первый вариант. Его разновидность может осуществляться без погружения водоотливной трубы — ее роль исполняет скважинная обсадная колонна. В этом случае рядом с основной скважиной производится бурение вспомогательного створа для опускания трубы, подающей воздух.
В целом, движение жидкости, насыщенной газом, представляет сложный гидродинамический процесс. Поэтому для выбора конструкции учитываются только основные технические параметры. Следует выделить такие характеристики стандартных эрлифтов для скважин:
- производительность — обеспечивается с учетом потребности воды, причем оптимальные величины находятся в диапазоне 20-50 куб.м/ч;
- диаметр трубы для подъема воды: 60, 110 и 160 мм;
- диаметр воздуховода — 20-63 мм.
Правильный выбор компрессора во многом определяет работоспособность всей системы. Он должен создавать давление воздуха на забое, способное компенсировать давление водяного столба в скважине. Кроме того, для насыщения жидкости надо обеспечить еще и превышение на 0,2-0,4 атм.
Для того чтобы прокачивать скважинный ствол при очистке, давление нужно еще большей величины. Так, при комплектации эрлифта в питьевой скважине глубиной 50 м и естественным уровнем воды 30 м потребуется компрессор, развивающий давление порядка 2,5-2,6 атм.
Принципы расчета системы
Самодельный эрлифт будет выполнять свои функции при условии проведения правильного расчета основных характеристик. Для обустройства системы необходимо знание следующих параметров:
- Уровень воды в скважине описывается 2 основными величинами: статический уровень (Н1) — глубина верхней границы воды до работы эрлифта, и динамический уровень (Н) — глубина до воды после запуска системы.
- Глубина погружения трубы для подачи воздуха. Она складывается из Н и глубины погружения в водяной столб (h), то есть Н+h.
Эти параметры обуславливают выбор давления, которое необходимо обеспечивать компрессором.
Помимо указанных параметров, определение производительности установки невозможно без уточнения некоторых размеров элементов конструкции. Важное значение имеют такие величины: диаметр обсадной колонны скважины Дс, диаметр водоподъемной трубы Дж и диаметр воздуховода Дв. Эти размеры взаимосвязаны и определяют объем поднимаемой воды (Vв).
Так, при Дс до 100 мм Vс в пределах 1-2 л/с обеспечивается при Дж — 40 мм и Дв — 12 мм, а Vс порядка 3 л/с при Дж — 50 мм и Дв — 13-20 мм. Увеличение производительности происходит при больших размерах скважины, что дает возможность применения труб большего диаметра. Например, Vс порядка 9-12 л/с при Дс — до 200 мм достигается при Дж — 85-90 мм и Дв — 14-30 мм, а 22-32 л/с при Дс — 250 мм, Дж — 120-126 мм, Дв — 40-50 мм.
Глубина погружения h связана напрямую с общей высотой подъема воды. Так, при высоте подъема до 15 м соотношение 100h/(h +Н) выбирается порядка 67-72%; в диапазоне 16-30 м — 60-65%; 30-60 м — 50-59%; 60-90 м — 44-49%.
Кроме того, отношение h/Н определяет КПД эрлифта. Максимальное значение коэффициента (порядка 37,8%) можно ожидать при h/Н — 2,2-2,25. При h/Н=8,7 к.п.д. минимален (в пределах 26,4-26,6%).
Давление при начале работы компрессора определяется по статическому уровню, то есть высоте водного столба, равного Н1, а при эксплуатации его можно снизить до величины, соответствующей динамическому уровню Н. При этом уровень Н всегда существенно ниже уровня Н1.
Еще один параметр, требующий определения при проектировании системы, — это необходимый объем воздуха (Vв). Его принято рассчитывать в виде: куб.м воздуха на каждый куб.м поднимаемой воды. Расчет проводится по формуле: Vв=Н/Сlg0,1(h+10), где С — табличный коэффициент, связанный с величиной погружения труб (имеет значение от 8,4 до 14,3 при изменении погружения от 35 до 75%).
Обустройство системы
Эрлифт своими руками монтируется с учетом приведенных параметров и размеров. Подбирается основная труба для подъема воды диаметром 40-130 мм. В нижней части на высоте 10-20 см от торца формируется отверстие, в которое вставляется конец трубы для подачи воздуха диаметром 12-50 мм. Стык тщательно герметизируется.
Обе трубы погружаются в скважину на нужную глубину (Н+h). Верхний конец воздуховода соединяется со штуцером компрессора. Трубы на устье скважины надежно крепятся хомутами. Достаточно часто подача воздуха обеспечивается по гибкому шлангу.
В таком случае он протягивается внутри металлической трубы воздуховода и вводится в основную трубу. При монтаже системы рекомендуется предусмотреть возможность более глубокого погружения труб в процессе эксплуатации, при естественном изменении статического уровня подземных вод.
При изготовлении эрлифта своими руками следует заранее приготовить такой инструмент и оборудование: сварочный аппарат, болгарка, инструмент для нарезания резьбы, приспособление для изгибания труб, плоскогубцы, молоток, отвертка, ножовка по металлу, набор гаечных ключей, напильники, кисть малярная, электродрель, рулетка, линейка металлическая.
Эрлифт является системой, способной обеспечить подъем воды из скважины без использования насоса. Его можно сделать своими руками, для чего необходимо правильно определить основные технические параметры.
Эрлифт для скважины: конструкция, расчет, изготовление своими руками
На чтение 5 мин. Просмотров 889 Опубликовано Обновлено
Для организации эффективной системы водоснабжения на даче или в загородном доме понадобится обустроить скважину. Подобный процесс требует использования мощных погружных насосов, способных прокачивать большие объемы жидкости, ила и тяжелых примесей.
Многие специалисты используют эрлифт для скважины, позволяющий выполнить ее глубокую промывку.
Конструктивные особенности и принцип действия
Эрлифт скважины – это специализированный воздушный насос, который предназначается для выкачивания воды из гидротехнического объекта без применения водяных насосов. Оборудование характеризуется повышенной производительностью и экологической безопасностью, поскольку в процессе его использования скважина заполняется только воздухом.
Первые прототипы таких систем были разработаны еще в XVIII в., но широкое распространение в промышленной отрасли они обрели только в 90-х гг. прошлого века. Конструктивные особенности эрлифтов предусматривают наличие следующих деталей:
- Всасывающий механизм, способствующий сбалансированной подаче воздушной смеси в систему трубопровода.
- Смеситель. Предназначается для соединения рабочей среды и сжатого воздуха.
- Труба, по которой перемещается рабочая смесь.
- Отделитель воздуха. Эта деталь используется для разделения гидросмеси из скважины на несколько составляющих.
- Трубопровод. По этой системе к смесителю доставляется сжатый воздушный поток от компрессора.
Принцип действия эрлифтов выглядит следующим образом:
- В гидротехническое сооружение, из которого будет откачиваться вода, погружается труба.
- К нижним элементам магистрали подключается еще 1 труба для перекачивания сжатого воздуха.
- Во время доставки сжатого воздушного потока формируется рабочая смесь из пузырьков воздуха и жидкости.
- В процессе поднятия смеси в верхнюю часть она разделяется на ряд компонентов.
Области применения эрлифта
Современные эрлифты применяются в самых различных отраслях человеческой деятельности. Среди них:
- Обустройство промышленных станций очистки воды, которые нуждаются в постоянной подаче химически активных веществ.
- Выкачивание залежей нефти из-под земли.
- Подъем воды из глубокой скважины на поверхность.
- Проведение работ по очистке септиков от ила и сточных вод.
Применение эрлифта для откачивания воды из колодца или скважины выполняется по 2 технологиям:
- Посредством подачи сжатого воздуха через толстую трубу.
- С помощью закачивания воздушной массы через трубу маленького диаметра. В таком случае происходит формирование большого количества мелких воздушных пузырьков.
Первый вариант подходит для нефтеперерабатывающей промышленности, а второй – для выкачивания жидкостей с невысокой плотностью.
Достоинства и недостатки
К главным преимуществам эрлифтов относят такие пункты:
- Простые конструктивные особенности и отсутствие трущихся или движущихся механизмов.
- Возможность хранения жидкости в неограниченном объеме.
- Легкость монтажа и демонтажа оборудования – рабочие детали системы соединяются с помощью резьбы.
- Надежность и устойчивость к зарастанию.
- Способность выдерживать воздействие химических реагентов и агрессивных сред. Подобное достоинство обусловлено применением особых сплавов при производстве труб для эрлифта.
Кроме плюсов у эрлифтов есть и негативные стороны. В их числе:
- Относительно низкий показатель КПД.
- Ряд сложностей при откачке жидкости из неглубоких скважин.
Еще установки не могут выкачивать воду в равномерных порциях, а подача песчано-илистых отложений остается неконтролируемой.
Производительность зависит не от интенсивности подачи сжатого воздушного потока в гидросооружение, а от толщины подающей трубы и глубины ее погружения. При расчете эрлифта эксперты определяют оптимальное соотношение таких параметров, чтобы получить самый высокий процент коэффициента полезного действия.
Как самостоятельно изготовить эрлифт
При желании каждый народный умелец может изготовить эрлифт своими руками, не обращаясь за помощью к специалистам. Но для получения качественной системы необходимо выполнить ряд математических расчетов и определить такие свойства:
- Глубина погружения смесителя в скважину.
- Толщина труб, подающих воздух в скважину и откачивающих воду из нее.
Высота подъема жидкости зависит от глубины бурения.
Чтобы рассчитать глубину погружения смесителя, нужно воспользоваться такой формулой: H = kh.
Для более быстрого и эффективного изготовления эрлифта своими руками следует придерживаться такой инструкции (она подходит для откачивания воды из скважины глубиной 20 м):
- Чтобы подавать воду, нужно взять 22-метровую трубу с толщиной 1,4 дюйма. Ее погружают на оптимальную глубину, оставляя верхнюю часть над землей.
- На расстоянии 0,5 м от земли в трубе нужно сделать отверстие, а потом закрепить тройник с внутренней резьбой. В него будет вкручиваться короткая трубка для подачи жидкости.
- В верхнем отводе тройника размещается труба длиной 1 м. По ней на глубину 20 м будет пропускаться шланг для подачи сжатого воздушного потока. Внутреннее отверстие шланга обладает диаметром в 10 мм.
- Оставшуюся часть шланга подключают к выходному штуцеру компрессора с 2 цилиндрами.
По аналогичной технологии можно создать самодельный компрессор для септика, который будет откачивать сточные воды с илом и осадком. Сделать насос без предварительного расчета параметров нельзя.
Разновидности эрлифтов
По конструкции и принципу работы эрлифты бывают 2 типов:
- Оборудование, функционирующее по принципу нагнетания.
- Всасывающие системы.
Представители первой группы подразумевают применение сжатого воздуха от компрессора.
В них подающая трубка опускается под уровень залегания воды.
Всасывающие системы тоже опускают трубку под воду, но она не выталкивается с помощью трубки подачи, а всасывается сверху. Для бесперебойного протекания этого процесса в трубу подают разреженный воздух с помощью вакуумного насоса.
Помимо функции откачивания жидкости из гидротехнических сооружений и септиков, эрлифты могут предназначаться для аквапонных систем. В таком случае они могут выполнять функции насоса и аэратора, насыщающего воду кислородом из окружающей среды. Принцип работы таких систем выглядит следующим образом:
- Под воздействием сжатого воздуха вода перемещается к лоткам с зеленными насаждениями.
- Из контейнеров с растениями вода подается в аквариумы с рыбой.
- Потом жидкость дополнительно фильтруется и отправляется в накопительный резервуар.
Подобные установки достаточно популярны, поскольку они подают обогащенную кислородом жидкость как к домашним растениям, так и в аквариумы с рыбкой.
Прокачка скважины эрлифтов – эффективный способ откачать жидкость, илистые или песчаные отложения с гидротехнического сооружения. Чтобы провести промывку скважины таким оборудованием, нужно хорошо разбираться в принципе его работы и знать о всех тонкостях эксплуатации.
Спонсор данной статьи “Центр алмазных технологий”, всё для алмазной резки бетона на almaz-moscow.ru.
Прокачка – ЭРЛИФТ
- Подробности
ЭРЛИФТ для скважины — это устройство, предназначенное для подъема воды на поверхность посредством сжатого воздуха.

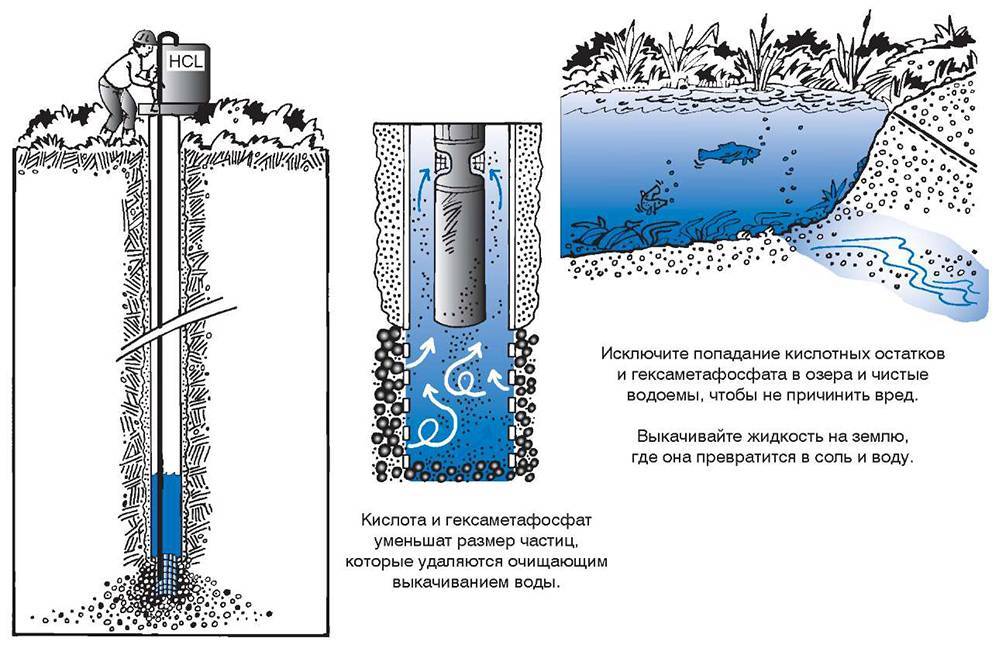

При проведении работ по бурению скважины, необходимой и неотъемлемой частью является прокачка скважины.
Самым наилучшим методом является – ЭРЛИФТ. Его также используют не только для подъема воды из скважины, но и для продувки и прокачки скважины на воду, если фильтровая часть скважины засорилась или залилась. Разница между подъемом воды и прокачкой водозаборного сооружения с помощью эрлифта заключается только в мощности компрессора, производительность компрессорного оборудования для прокачки скважины должна быть выше на порядок. За счет воздействия сжатого воздуха все загрязнения из фильтровой части вымываются прямо на поверхность.
Преимущества от прокачки методом ЭРЛИФТ
- Увеличивается дебет скважины в несколько раз;
- Увеличивается срок службы скважины до 80 ЛЕТ;
- Анализ воды имеет гораздо лучшие показатели;
- Уменьшает содержание железа в воде;
- При кипячении воды уменьшается содержание растворенного известняка.
Принцип работы ЭРЛИФТА заключается в том, что объём воздуха закачивается через трубу внутрь скважины, а затем выталкивается оттуда под действием напора воды, вымывая все загрязнения.
Как это делается?
Скорость подачи воды на поверхность зависит от давления, под которым в трубу подается воздух, а также напрямую зависит от диаметра труб, герметичности соединения и, конечно же, от силы давления воздуха.
Этот метод очень эффективный, не требует использования насосного оборудования, которое должно использоваться именно для Вашего пользования, небольшая длительность процесса промывки, не портиться насосное оборудование, не загрязняется территория вокруг скважины и при этом качество промывки — ВЫСОКОЕ, т.к. под давлением выходит весь шлам.
Конструкционные особенности
У нас выгодно покупать потому, что:
- Мы прокачиваем скважины своим клиентам методом ЭРЛИФТА;
- Мы имеем большой опыт выполнения комплексной очистки любых поверхностей от всех видов загрязнений;
- Мы используем в своей работе самую современную технику и высокоэффективные расходные материалы, и гарантируем Вам непревзойденный результат очистки;
Заказывайте, и мы приедем к Вам!
Что такое эрлифт, его принцип действия и применение
Насос Эрлифт обладает компактными размерамиЭрлифт является насосом особого типа.
Его начали использовать несколько веков назад. Он, скорее, принадлежит к промышленным устройствам, поэтому при попытках его самостоятельного создания получается просто насос.
Содержание статьи
Преимущества и недостатки эрлифта
Эрлифтом, или аэролифтом, называют специальный струйный насос для септика. Его можно сделать самостоятельно, предварительно подготовив две трубки и воздушный компрессор. Колбы помещают в скважины вместе с насосом, чтобы жидкость смешалась с пузырьками воздуха или газа.
Насос Эрлифт стоит относительно недорогоЖидкость, которая смешивается с кислородом, начинает свое движение вверх, так как обладает меньшей плотностью, чем воздушная смесь.
Если жидкость наполнена взвесями, она очищается. Индивидуальные особенности струйного насоса позволяют эффективно подавать жидкость или нефть из скважины. Основное предназначение эрлифта заключается в промывке и откачке воды, содержащей песок. Если скважина отличается малыми размерами, эрлифт позволяет получить много жидкости.
Преимущества аэролифта:
- Простое устройство;
- Долгий срок службы;
- Отсутствие подвижных элементов;
- Легкость обслуживания и ремонта;
- Возможность одновременной промывки жидкостей.
Устройство имеет и недостатки. К ним можно отнести небольшой КПД, если сравнивать с простым насосом. Для погружения форсунки эрлифта необходимо переуглублять скважину. Чтобы сделать эрлифт своими руками, предварительно нужно изучить схему его устройства.
Особенности изготовления своими руками
Эрлифт состоит из гидравлических элементов. Одним их основных частей является всасывающее устройство. Благодаря ему возможна равномерная и дозированная подача жидкости из скважины.
Смешивание жидкости и сжатого воздуха происходит благодаря наличию смесителя. Он же способствует очищению жидкости от взвесей.
Перемещение двухфазной или трехфазной гидросмеси от смесителя к воздухоотделителю происходит посредством подмывающей трубы.
Подача сжатого воздуха от компрессора к смесителю происходит благодаря воздухоподающему трубопроводу. При расчете эрлифта для откачки жидкости и взвесей следует учитывать среднюю скорость и плотность потока, соотношение объема труб, которые заполнены воздухом и жидкостью, а также фазовую скорость и структуру потока жидкости или газа. Правильная работа аэролифта зависит от правильного расчета геометрического погружения.
Аэролифт состоит из:
- Тонкого шланга, который подает воздух в скважину;
- Толстого шланга, при помощи которого поднимается вода;
- Металлической трубы, имеющей крючкообразную форму;
- Хомутов, которые соответствуют диаметру гибких шлангов.
Начало работ по изготовлению предполагает вставку тонкого шланга в трубку, отличающуюся крючкообразной формой. Шланг закрепляют хомутом. Установка верхнего конца трубы из металла предполагает его крепление к гибкому шлангу с более широким диаметром. Верхний конец шланга следует подключить к компрессору и надежно закрепить хомутами.
Принцип работы устройства
Аэролифт является техническим устройством, который при помощи сжатого воздуха откачивает жидкости, находящиеся в скважинах. Устройство отличает высокая универсальность. При помощи аэролифта удаляют первичные и вторичные влажные осадки, обеспечивают циркуляцию активного ила, перекачивают сточные воды и другие жидкие среды.
Благодаря оптимальным техническим характеристикам устройство может равномерно и дозировано подавать рабочую среду в водопровод.
Благодаря работе эрлифта сжатый воздух и рабочая среда смешиваются.
Гидросмесь проходит процедуру разделения на воздух и пульпу. Подача сжатого воздуха к смесителю происходит через компрессор к трубопроводу.
Принцип работы устройства:
- Трубу помещают в скважину;
- Нижнюю часть магистрали оснащают трубой, по которой подается сжатый воздух;
- Специальное устройство способствует разделению гидросмеси на отдельные составляющие.
Аэролифтами оснащают очистные сооружения. Их также используют для откачивания нефти, находящейся в подземных источниках. Устройство способствует подъему воды из скважин, находящихся на различной глубине. Аэролифт также используют, чтобы очистить септики.
Виды прокачки скважины
Cкважина – распространенный способ организации системы водоснабжения, отличающейся автономностью. Прокачка скважины – важная технологическая операция. Соблюдая технологические нюансы, можно осуществить работы самостоятельно.
Чтобы получить максимально чистую воду, прокачку скважины нужно выполнять после того, как будет выполнено бурение.
Прокачка нужна для того, чтобы избавиться от шлама и раствора глины. Если снижается приток воды, и появляются первые признаки ухудшения качества воды, необходимо очистить источник водозабора.
Насос Эрлифт может отличаться по размеру и цветуСуществует несколько видов прокачки:
- Прокачка после бурения;
- Зимняя прокачка;
- Прокачка после зимы.
Одним из самых распространенных способов прокачки является эрлифтный. С помощью аэролифта очищение можно выполнить быстро и качественно. Метод предполагает помещение тубы с трубкой в скважину, после чего включают компрессор.
Вода при этом должна подаваться непрерывно.
Эрлифт – это своего рода насос, который используют для очищения жидкостей в скважине. Очень часто его используют для очистных сооружений и автономных систем водоснабжения. Установка эрлифта может быть выполнена самостоятельно после того, как будет изучена схема его работы и комплектация. Это техническое устройство для своей работы использует сжатый воздух, который приводит в движение воду. Эрлифт способствует равномерной и дозированной подаче воды в водопровод.
Чистка скважин своими руками — Бытовик Тюмень
Для получения качественной воды необходим правильный уход за скважиной, иначе возможно ее засорение. И если вода после бурения скважины на воду станет мутной, а на посуде начнет оседать песок, то нужно ее прочистить. Это возможно сделать самостоятельно. Постоянный контроль над состоянием источником воды может помочь выявить причину загрязнения на ранней стадии, что значительно облегчит устранение неполадок, так как проблему устранить намного легче, чем на поздних, когда подача воды практически прекратилась. Профилактические работы необходимо проводить сразу с появлением первых признаков засорения: кран выпускает воздух и выдает воду рывками слабый напор воды, песчаный или илистый осадок на дне емкости. Если все-таки затянуть сроки возможно, что прочистка своими руками скорее всего не поможет, и вам необходимо обратиться к специалистам.
ПРИЧИНЫ ЗАСОРЕНИЯ СКВАЖИН
Существует множество причин:
- труба установлена или расположена неправильно. К примеру, расположение трубы в зоне замедленного прибытия воды.
- редкая эксплуатация. Эта проблема возникает у людей, которые только в летнее время живут на участке. За зимнее время на дне скважины начинает накапливаться осадок из песка, который принесен водоносным слоем, частиц ила, ржавчины. Чем реже вы расходуете воду, тем больше будет слой мусора, который забивает фильтры, оседая на дне. Если на протяжении долгого времени вам не удавалось регулярно забирать воду, тогда при возможности организуйте интенсивное использование источника. Но если происходит регулярная эксплуатация скважин, то эта проблема вас минует.
- Применение роторного насоса. Роторный насос следует применять на глубине менее 10 метров. Иначе необходимо использовать насос глубинного погружения.
- применение фильтра с неправильным диаметром. В этом случае насос находится над фильтром и достает до определенного уровня, то есть не выкачивает со дна скважины воду, следовательно, отсутствует циркуляция и фильтр начинает засоряется.
- использование насоса с верхним забором воды.
Чем реже вы расходуете воду, тем больше будет слой мусора, который забивает фильтры, оседая на дне. Если на протяжении долгого времени вам не удавалось регулярно забирать воду, тогда при возможности организуйте интенсивное использование источника. Но если происходит регулярная эксплуатация скважин, то эта проблема вас минует.
МЕТОДЫ ОЧИСТКИ
Существует большое количество оборудований по очистке: помпы, спецмашины, специальные пистолеты. Все же их применение достаточно дорогостоящее. Именно поэтому Вы должны знать, что прочистить скважину можно своими силами. И тогда перед владельца участков встает вопрос: как нужно выполнять чистку скважины самостоятельно?
Выделим самые эффективные методы:
- Применение желонки
- Вибрационный насос
- одновременное использование двух насосов
- подъемник- эрлифт
- вызов пожарной машины.
А ТЕПЕРЬ ПОГОВОРИМ ПОДРОБНО:
Применение желонки
Желонка – это небольшой отрезок трубы из металла, которая крепится на тросе, сверху находится сетка, а снизу отверстие. Опуская ее до самого дна, поднимаем на высоту около 50 см и снова резко опускаем. В нее будет набираться вода, а шар из металла, находящийся внутри цилиндра, через несколько секунд начинает поднимается, а затем закрывает нижнее отверстие. Такой принцип поднятия повторяется 4-5 раз, далее нужно прочистить желонку от песка. Очищается около 0,5 кг песка за одно повторение.
Желонка способна очистить даже самые загрязненные скважины.
Ее достаточно легко сделать самостоятельно из подручных материалов и подогнать под нужный размер скважины.
Технология изготовления
Чтобы смастерить желонку в домашних условиях, понадобится труба, длина которой составляет 60см, а диаметр 5см. далее понадобится шар из металла диаметром в 4см. Дно трубы перекрывается шайбой, которая вверху имеет воронкообразную форму, а снизу имеет диаметр, который соответствует шару.
Применение вибрационного насоса
Этот способ не требует затрат и усилий. Понадобится лишь насос с нижним забором воды. Так же необходим каучуковый шланг подходящего сечения. Креплением служит хомут.
Погружение шланга на дно обеспечит грузик, прикрепленный внизу.
Производительность вибрационного насоса более чем в 10 раз больше желонке. После окончания работы в насосе нужно провести замену резинового поршня.
Чистка с использованием двух насосов
Является самым быстрым способом очистки. К насосу нужно всего лишь добавить самовсасывающий насос, который осуществляет подачу воды.
- устанавливаем емкость, объем которой 200 литров. Для этого подойдет обычная бочка .
- К бочке прикрепляют ведро, дно которого имеет вид «дуршлага».
- На дно этого ведра помещают один конец шланга, а второй конец отправляют на дно скважины.
- После чего помещают другой вибрационный насос.
- Он крепится на расстоянии в 250 мм до дна, после этого в нее отпускают шланг.
- Первый насос поднимает слой ила.
- Второй насос выкачивает мутную воду.
- Если вода сильно мутная, то шланг от насоса нужно приподнять на время. Это может предотвратить поломку насоса.
Продолжительность очистки зависеть от ее засоренности.
Подъемник- эрлифт
этот способ связан с законом Архимеда. Скважина является своеобразной емкостью с водой. В нее опускают водоподъемную трубу, сжатый воздух в которую подается в нижнюю часть с помощью воздушного компрессора.
В трубе начинает образовываться смесь воздуха с пеной. На нижнюю часть водоподъемной трубы давит столб воды. После того как процесс начинается, за ним необходим контроль, чтобы в очищаемой скважине не закончилась вода. Низ трубы располагается практически на песке, а песок вместе с водой начинает подниматься водоподъемной трубой.
Использование пожарной машины
Для очищения можно воспользоваться даже пожарной машиной. Скважину легко очистить всего за 10 минут, используя напор под сильным давлением. Но это опасный способ, который грозит поломками. Еще это достаточно затратный метод. Рекомендуем применять Подведем итоги. Вибрационный насос и желонка подойдут для очистки неглубоких источников воды. Если она имеет значительную глубину, можно применить механизированную чистку. При помощи пожарной машины очистка скважины проходит быстро, но стоит дорого и грозит поломкой. Решать Вам, какой из способов очистки является более удобным. Переодически проводите чистку, чтобы не было перебоев с подачей воды, ведь вода на участке – это главное условие комфортного проживания.
Конструкция эрлифтного насоса DIY: насос для воды со сжатым воздухом
Добавить в избранноеКлиффорд Э. Джонс — Нет причин платить большие деньги за водяной насос, если конструкция эрлифтного насоса, сделанная своими руками, сделает все, что вы хотите. Стоимость очень низкая. Список материалов для 100-футовой скважины; отрегулируйте это в соответствии с глубиной вашего колодца.
Перечень материалов для конструкции вашего самодельного эрлифтного насоса:
• Прочная тканая нейлоновая леска 1/8 дюйма, 110 футов
• 110 футов пластиковой трубы (ПВХ) 1-1 / 4 дюйма
• 110 футов пластиковой трубы (ПВХ) ½ дюйма
• 1 коробка с 100 винтами из нержавеющей стали 3 / 8 дюймов в длину
• 1 заглушка колодца (построенная или купленная)
• 1 зажим из нержавеющей стали для удержания вместе нижних труб
• 1 зажим из нержавеющей стали для удержания трубы 1-1 / 4 ”наверху крышки колодца
• 2 1- Отводы под 90 градусов 1/4 дюйма
• Отводы под 90 градусов 2 ½ дюйма
• 1 рулон изоленты
Просеиваемый материал:
• Соединители 1-1 / 4 «и ½»
• Соединительный состав из ПВХ (возьмите новую банку, она будет лучше удерживать)
• 1 воздушный компрессор (полезен для многих вещей)
• 1 соединитель от вашего компрессора к ½ » ПВХ
DIY с использованием пластиковой трубы и воздушного компрессора
Для начала вам необходимо снять крышку колодца.
В случае повреждения соберите или купите новый. Держите колодец в чистоте. Проделайте четыре отверстия в крышке колодца. (Иллюстрация 1.) Два отверстия для вентиляционных отверстий, одно для выпускной трубы 1 ¼ ”и одно для воздушной трубы ½. Закройте вентиляционные отверстия.
Затем привяжите груз, например большую гайку, к одному концу нейлоновой лески 1/8 дюйма и опустите его в колодец, чтобы измерить глубину до воды, стоящей в колодце. Отметьте точку на линии. Я использовал проволочные стяжки из продуктового магазина. Продолжайте опускать линию, чтобы измерить глубину колодца, и закрепите на линии проволочную стяжку для маркера.Теперь снимите нейлоновую леску и вытащите ее прямо из колодца, чтобы измерить длину труб.
Диаметр выпускной трубы — 1 1/4 дюйма, диаметр воздуховода — 1/2 дюйма. Используйте клей и два маленьких винта из нержавеющей стали для каждого соединения. Длина трубы 1-1 / 4 дюйма должна соответствовать глубине колодца. Проденьте конец, наиболее удаленный от колодца, через отверстие, которое вы сделали в крышке колодца, и пусть он выступает за крышку колодца так, чтобы доходить до верха бочки. (См. Иллюстрацию 2).
Сжатый воздух нагнетается в скважину через трубу 1/2 дюйма, выталкивая воду вверх по трубе 1-1 / 4 дюйма и выходя из земли непрерывным потоком.Теперь поместите зажим размером 1-1 / 4 дюйма на верхнюю часть крышки отсека. Это в конечном итоге предотвратит падение насоса в колодец, поэтому плотно затяните его и убедитесь, что он не соскользнет в отверстие в крышке колодца. Затем сделайте линию ½ дюйма. Начиная снизу, наденьте два колена на 90 градусов и кусок трубы 30 дюймов, вставьте его в трубу 1-1-4 дюйма и скрепите обе трубы вместе (Рисунок 3).
Скрепите вместе две трубы через каждые 10 футов. Продолжайте наращивать линию ½ дюйма до верха через крышку колодца плюс 4 дюйма.Наденьте зажим из нержавеющей стали на ½-дюймовую трубу на крышке колодца, а затем подсоедините соединитель к компрессору.
Пришло время положить все это в колодец. Обвяжите крышку колодца сумкой или мешком для корма, чтобы она оставалась чистой, пока вы таскаете ее по двору. Получите некоторую помощь.
Положите трубы в колодец. Они не тяжелые, просто неудобные. Помогает, если есть чем выгнуть трубы, например, большой грузовой ящик. Изогните трубы высоко, чтобы не сломать их, и опустите вниз, в конце концов положив все на верхнюю часть колодца и удерживая все это крышкой колодца, которую вы установили ранее.
Теперь зацепите два колена на трубе 1-1 / 4 дюйма, приставив кусок трубы к стволу, а короткий — так, чтобы он был направлен вниз в ствол. Не просовывайте конец выпускной трубы в ствол. Воздух должен уйти.
Теперь подключите компрессор, и вы готовы к воде благодаря конструкции эрлифтного насоса.
Здесь происходит то, что воздух закачивается вниз по маленькой трубе и выпускается в большую трубу, образуя пузырьки, которые поднимаются, захватывают воду и поднимают ее вверх.
У вас может не быть большого колодца, и вы можете обойтись выпускной трубой ¾ дюйма и воздуховодом 1/4 дюйма. Только не загораживайте дно большой трубы маленькой. Оставьте место для воды.
Эта статья была бы неполной без информации о воздушном компрессоре. Главное усилие — направить немного воздуха по небольшой линии, которая перекрывается только водой. Подойдет любой компрессор, способный накачать автомобильную шину. Объем воздуха важнее большого давления. Я с большим успехом использовал насос для автомобильного кондиционера, но он перекачивал масло, а это нехорошо.Купите себе хороший воздушный компрессор.
Эта конструкция эрлифтного насоса может показаться насосом для бедняков, но у него есть некоторые преимущества перед другими насосами. Не замерзнет; можно сделать самому; любое обслуживание производится на компрессоре, а не в колодце; и если вы просто проживете мимо энергетической компании, у вас все еще будет вода, и это не будет стоить вам руки и ноги.
Для получения дополнительной информации об использовании воды в вашем доме, ознакомьтесь с советами от Countryside о 10 способах экономии воды, повторном использовании воды дома и о том, как фильтровать воду из колодца .
Первоначально опубликовано в 2000 году и регулярно проверяется на точность.
Часто задаваемые вопросы | Air Lift Performance
Часто задаваемые вопросы | Производительность пневмоподъемникаВыберите любой вопрос ниже, чтобы увидеть ответ.
Часто задаваемые вопросы
Развернуть / Свернуть все
- Надежна ли пневмоподвеска?
- При правильной установке пневмоподвеска может прослужить долгие годы безотказной работы.Современные технологии и материалы позволяют даже производителям оригинального оборудования предлагать свои автомобили с пневматической подвеской, в то время как грузовые автомобили ежегодно проезжают миллионы миль почти исключительно по воздуху. Мы используем аналогичные продукты и технологии для создания наших комплектов подвески. Кроме того, Air Lift тестирует все свои основные компоненты на собственном эксклюзивном испытательном оборудовании, чтобы убедиться в надежности каждого аспекта. И прежде, чем новая форма появится на улицах, мы выводим ее на трассу и не проявляем к ней жалости, позволяя выявить любые слабые места.Такой комплексный подход вместе с нашей неограниченной годовой гарантией означает, что вы получаете лучшие комплекты пневматической подвески в отрасли!
- Можно ли использовать пневмоподвеску зимой?
- Определенно да! Хотя зима действительно создает некоторые уникальные проблемы для вождения, простое обслуживание вашей воздушной системы может сделать управление автомобилем в холодном климате несущественным. Одна вещь о том, что мы базируемся в Лансинге, штат Мичиган, мы видим МНОЖЕСТВО холодной снежной погоды! На самом деле, некоторые из нас пользуются погодой, чтобы насладиться… хм… боком и даже ледовыми гонками на наших упакованных машинах.
- Какое обслуживание рекомендуется для пневматической подвески?
- В целом, единственное техническое обслуживание — это регулярно осушать воздушный резервуар, чтобы уменьшить количество воды, циркулирующей в системе. Мы предлагаем встроенные водоотделители, которые могут помочь в этой деятельности, а также значительно сократить количество воды, которая в первую очередь попадает в систему. В любом случае, слив воды из системы один раз в месяц — хорошее практическое правило и занимает всего минуту. Для тех из нас, кто живет в северном климате, поддержание вашей системы в сухом состоянии является ключом к бесперебойной работе зимой.
- Где я могу установить пневмоподвеску?
- Любой компетентный цех, выполняющий механические работы, будет иметь необходимые инструменты для выполнения этих работ.
- Сколько стоит установка пневмоподвески?
- Как и многое в жизни… это зависит от обстоятельств. Самый большой фактор — это оплата труда в вашем магазине. И насколько индивидуально вы хотите, чтобы компоненты системы управления были установлены. На базовую установку большинства комплектов у квалифицированного мастера уйдет 8-10 часов. По большей части компоненты подвески устанавливаются так же, как и их оригинальные аналоги.Время, необходимое для установки, зависит от конфигурации компрессора / резервуара / коллектора / электропроводки / воздухопровода. Вам нужен единственный в своем роде комплект багажника с полированным деревянным полом и т. Д.? Что ж, нет предела, а может ваш кошелек…
- В чем разница между сериями Slam и Performance Series?
- Довольно много! Узнайте обо всех различиях здесь.
- Могу ли я сам установить пневмоподвеску?
- Наши комплекты разработаны для тех, кто занимается своими руками, чтобы легко и правильно установить все компоненты, если они будут следовать нашим подробным инструкциям.Любой, кто умеет подключать стереосистему и менять компоненты подвески, имеет необходимые навыки для выполнения базовой установки на своей подъездной дорожке за выходные. Однако некоторые комплекты требуют модификации рамы или сварки, если необходимо изготовление металла. Это НЕ та область, где новичок должен изучать эти навыки!
- В чем разница между аналоговым, ручным и цифровым управлением воздухом?
- Аналог относится к системам «старой школы», которые используют распределительную коробку в кабине, которая посылает сильноточный сигнал постоянного тока на электромагнитные клапаны с электрическим приводом, управляющие входом и выходом воздуха из пневматических рессор.Величина давления воздуха регулируется количеством времени, в течение которого пользователь активирует переключатель. Эта технология была / часто встречается на мини-грузовиках и хот-родах, потому что большие клапаны позволяют быстро перемещать большой объем воздуха.
Manual относится к системе, которая включает в себя четыре установленных в кабине «лопастных клапанов», которые механически переключают поток воздуха из бака в пневматические рессоры или из них. Эта экономичная система имеет очень простые электрические соединения и является самой легкой из трех типов.Он также включает в себя два манометра с двумя иглами для контроля и установки давления. Если в вашем списке требований простота и низкая стоимость, это ваша система.
Управление Digital привносит в игру целый уровень изощренности и функциональности. Как следует из названия, есть ЭБУ, который использует цифровой интеллект в виде алгоритма для быстрого и точного перевода подвески в желаемое положение без участия водителя, кроме нажатия кнопки.Наша система Autopilot V2 включает в себя компактный коллектор, который содержит ЭБУ, все клапаны и датчики давления, которые контролируют и активируют подвеску, а также жгут проводов OEM-уровня, для которого требуется всего 3 провода для подключения к транспортному средству. Интерфейс для этого оборудования представляет собой установленный в кабине контроллер, который обеспечивает 8 уникальных программируемых пользователем предустановок.
Это система, которую нужно иметь для максимального удобства и гибкости. - В чем разница между размерами воздуховодов?
- На рынке запчастей для автомобилей есть воздуховоды трех стандартных размеров: 1/4 дюйма, 3/8 дюйма, 1/2 дюйма.Чаще всего используется размер 1/4 дюйма, потому что его легче всего проложить по транспортному средству. Некоторым людям нравится, когда автомобиль перемещается из одного положения в другое быстрее, чем это может сделать 1/4 дюйма (в зависимости от скорости потока и требований к объему / давлению пневматической пружины), поэтому они склонны выбирать 3/8 дюйма. Толпа, которой нравится 1/2 дюйма, выберет этот размер, потому что они хотят, чтобы тело подпруживалось очень быстро при срабатывании клапана. Установка ½ ”строп может быть эквивалентом борьбы с анакондой…
- Что такое комбинированный цифровой / ручной комплект?
- Комбинированный комплект — это номер детали, который включает в себя систему управления по вашему выбору: цифровую или ручную, комплекты передней и задней подвески и все компоненты, необходимые для базовой установки.
- Нужно ли мне покупать систему управления воздухом?
- Технически… нет. НО, вы хотите найти компрессор, чтобы поднимать все четыре угла вашего автомобиля каждый раз, когда вам нужно его поднимать, или нажимать на клапаны Шредера, чтобы выдыхать воздух и демонстрировать свою поездку? Нет, мы так не думали …
- Что такое водоотделитель и стоит ли его покупать?
- Водоотделитель, как следует из названия, представляет собой устройство, улавливающее воду и не позволяющее ей циркулировать в воздушной системе. Вы спросите, откуда берется вода? Если вы помните уроки естествознания в школе, воздух содержит много испарившейся воды, особенно во влажные дни.Эта вода выдавливается из воздуха, когда компрессор сжимает ее в резервуаре. Установка водоотделителя помогает предотвратить попадание этой воды в коллектор, где зимой она может вызвать замерзание. А если у вас есть стальной воздушный бак, то вы можете уменьшить склонность бака к ржавчине изнутри, не допуская попадания воды. Итог: водоотделитель — хорошее вложение для того, чтобы ваша система оставалась сухой и работала в любое время года.
Однако некоторые комплекты требуют модификации рамы или сварки, если необходимо изготовление металла. Это НЕ та область, где новичок должен изучать эти навыки!
Это система, которую нужно иметь для максимального удобства и гибкости.
А если у вас есть стальной воздушный бак, то вы можете уменьшить склонность бака к ржавчине изнутри, не допуская попадания воды. Итог: водоотделитель — хорошее вложение для того, чтобы ваша система оставалась сухой и работала в любое время года.Терминология
Развернуть / Свернуть все
- Подушка безопасности / пневморессора
- Пневматическая рессора — это резиновый и тканевый баллон, который удерживает давление воздуха, чтобы поддерживать груз и изолировать пассажиров от толчков движения, вызванных неровностями дороги.Подушки безопасности заменяют винтовые пружины, а не дополняют их, как это часто думают.
- Выведено
- Внешний вид, который всем нравится… нулевое давление воздуха в пружинах и максимальное падение давления.
- Пневморессора сильфона
- Тип пневматической рессоры, в которой гибкий элемент имеет форму сильфона (воздушная камера с гибкими сторонами). Эти пружины могут иметь несколько сильфонов, установленных друг на друга. Например, пружина с двойным сильфоном, используемая в большинстве комплектов Performance, выглядит как два пончика, уложенных друг на друга.Чем больше сильфонов, тем длиннее доступный ход пружины. Чем больше диаметр сильфона, тем большую нагрузку он может выдержать.
- Развал
- Угол наклона передних или задних колес относительно земли, если смотреть спереди автомобиля. Этот угол относится к наклону шины внутрь. Нулевой развал будет перпендикулярен земле.
- Диск развала
- Тип верхнего крепления стойки амортизатора, обеспечивающий точную регулировку угла развала колес.
- Клапан обратный
- Это односторонний механический клапан, прикрепленный к выходу компрессора, который предотвращает прохождение воздуха, хранящегося в резервуаре, обратно через компрессор, вызывая утечку. Обычно они подключаются к ведущей линии компрессора.
- Демпфирование сжатия
- Сила, создаваемая демпфером для управления скоростью движения подвески вверх / движения тела вниз.
- Демпфирование
- Относится к силам, создаваемым амортизаторами / стойками, которые контролируют колебания кузова и подвески.Без надлежащего демпфирования автомобиль будет неконтролируемо отскакивать от дороги или, если он будет чрезмерным, сделать поездку жесткой и неудобной. Что касается управляемости, то демпфирование контролирует скорость передачи веса шасси во время переходных маневров, а также нагрузку на шины и, следовательно, устойчивость на дороге.
- Двойной регулируемый
- Амортизатор или стойка с независимой регулировкой отбоя и сжатия.
- ЭБУ
- Электронный блок управления.Чаще всего у ЭБУ есть какой-то интеллект и способность принимать решения в системе.
- Операционный баланс
- Описание поведения автомобиля во время движения на пределе (прохождения поворотов). Автомобиль с балансом, описываемым как недостаточная поворачиваемость, будет иметь тенденцию к тому, что передняя часть будет терять сцепление с дорогой раньше, чем задняя часть, и толкается к внешней стороне поворота. Баланс избыточной поворачиваемости противоположен недостаточной поворачиваемости. Сначала задняя часть автомобиля потеряет сцепление с дорогой, что может привести к пробуксовке, если водитель не отреагирует должным образом.Нейтральный баланс эквивалентен управлению нирваной и означает, что оба конца автомобиля остаются соединенными друг с другом, что позволяет водителю вносить минимальные поправки и обеспечивать максимальную скорость на поворотах.
- Линия поводка (шланг)
- Направляющий шланг обеспечивает гибкое и прочное соединение пневматической рессоры с воздушными линиями, установленными на шасси. Наши изделия — это высокопрочная резина с внешним слоем из нержавеющей стали для защиты от истирания и длительного срока службы.
- Коллектор
- В простейшем определении — устройство, которое распределяет воздух от накопителя к отдельным пневморессорам. В случае нашего коллектора V2 он также включает в себя встроенные клапаны, фитинги, датчики давления и ЭБУ.
- Однотрубный амортизатор / стойка
- Этого типа демпфера получает свое название от одной трубки давление стенки, где поршень и масло делают свое дело, чтобы создать тормозящую силу. Поскольку внешняя стенка корпуса амортизатора находится в прямом контакте с внутренним маслом, эти амортизаторы остаются более прохладными и более эффективными при сильном нажатии на треке или неровной дороге. Еще одна особенность этой конструкции — меньший вес компонентов по сравнению с другими стилями, что снижает неподрессоренную массу подвески.Благодаря этим двум преимуществам монотрубки можно найти на подавляющем большинстве гоночных автомобилей, а также во всех наших наборах Performance Series.
- NPT
- Еще одно сокращение от National Pipe Thread. Это универсальный стандарт резьбы для сантехнической арматуры и наиболее часто встречающийся в вторичных воздушных системах.
- PTC
- Это аббревиатура от Push To Connect. В наших воздушных системах используется этот тип фитингов, чтобы сделать установку и обслуживание максимально простыми и беспроблемными.Для соединения достаточно просто вставить пластиковый воздуховод в фитинг и потянуть за него, чтобы обеспечить надежный захват. Отсоединить шнур так же просто, как нажать на пластиковое фиксирующее кольцо и вытащить шнур из фитинга. Даже пещерный человек мог это сделать.
- Демпфирование отбоя
- Сила, создаваемая демпфером для управления скоростью отдачи пружины / корпуса / подвески, когда она распространяется на большую длину.
- Высота дорожного просвета
- Высота шасси относительно земли при движении.
- Рулонная пластина
- Круглое металлическое устройство, расположенное между нижней или верхней частью пневматической рессоры сильфонного типа и ее монтажной поверхностью для стабилизации пневматической рессоры.
- Амортизатор
- Устройство, используемое для измерения и регистрации демпфирующих сил, создаваемых амортизатором / стойкой. Используется при разработке демпферов для определения клапана, обеспечивающего оптимальную производительность. Да, у нас есть. Да, это круто.
- Пневморессора рукавного типа
- Пневматическая рессора, имеющая гибкий элемент в форме цилиндра.Обычно в нем используется поршень определенной формы на одном конце, который создает переменную жесткость пружины при входе поршня во втулку. Чем больше диаметр рукава, тем большую нагрузку он может нести.
- Электромагнитный клапан
- В нашем мире соленоидный клапан — это простой механический клапан с приводом от постоянного тока на 12 В, который открывается и закрывается с помощью дистанционного переключателя, позволяя воздуху входить или выходить из пневматической пружины. Вы хотите их, мы их получили!
- Подшипник сферический (шариковый)
- Подшипник, используемый в наших пластинах развала колес и верхних опорах, который обеспечивает легкое вращение и шарнирное сочленение вала амортизатора, устраняя при этом любое вертикальное отклонение.Этот подшипник увеличивает эффективность демпферов и используется в высокопроизводительных приложениях.
- Жесткость пружины
- Сила, необходимая для отклонения пружины на определенное расстояние. Можно представить как жесткость пружины. Более высокая жесткость пружины требует большего усилия для сжатия, чем более низкая жесткость пружины. Наиболее распространенные обозначения жесткости пружины — фунт / дюйм или метрическая система, Н / мм. Жесткость пружины пневматической пружины контролируется конструкцией пружины и давлением воздуха, удерживаемым в пружине.При прочих равных, пневматическая рессора, поддерживающая более высокое давление воздуха, будет иметь более высокую жесткость пружины, чем та же пневматическая рессора, поддерживающая более низкое давление.
- Ход
- Если мы будем придерживаться терминологии подвески, а не анатомии человека, под ходом понимается общий ход вашей подвески от полного вверх до полного опускания. Это можно обсудить с точки зрения хода колеса или хода амортизаторов.
- Пневморессора с конической втулкой
- То же, что и втулка, за исключением того, что гибкий элемент имеет больший диаметр вверху, чем внизу, что создает конусность.
- Двухтрубный Амортизатор / стойка
- Как следует из названия, в этом демпфере используются две трубки, одна внутри другой. Рабочее масло поступает во внутреннюю напорную трубку и выходит из нее, когда демпфер проходит через «донный клапан» в нижней части трубки и отверстие в верхней части. Часто газообразный азот превращается в эмульсию (причудливое слово, означающее «смешанный с») в масле или содержится в пластиковом пакете, который вставляется в заслонку при сборке. Преимущества этой конструкции включают меньшую общую длину демпфера и меньшую ударную вязкость по сравнению с однотрубными трубами, а также меньшую стоимость.В наборах серии SLAM используется конструкция с двумя трубками.
В случае нашего коллектора V2 он также включает в себя встроенные клапаны, фитинги, датчики давления и ЭБУ.
3H / 3P
Мы хотим, чтобы у вас была лучшая #lifeonair, поэтому мы собрали несколько вопросов и сценариев, которые могут возникнуть у вас с нашими новейшими системами управления воздухом 3H и 3P. И если вы не можете найти здесь ответ, у нас есть специальная команда по обслуживанию клиентов, которая поможет вам на каждом этапе пути: Служба поддержки клиентов
Развернуть / Свернуть все
- Я использую режим высоты, но когда я получаю предустановку, значения углового давления не всегда возвращаются к тому же значению.
- Это обычное дело, поскольку давление в мешке зависит как от внутренней, так и от внешней температуры. Режим высоты более точен, и, хотя предустановленные значения давления могут отличаться, вы можете быть уверены, что предустановка по-прежнему обеспечивает правильную высоту для вашего автомобиля.
- При получении предустановки один или несколько углов, похоже, не соответствуют правильному значению высоты или давления.
- Это происходит потому, что 3H имеет уникальную функцию под названием «Anti-Cross Load». По умолчанию этот параметр включен и предотвращает установку высоты, которая приводит к серьезной перекрестной нагрузке на ось.
- Иногда я получаю ошибку предела датчика высоты / давления.
- 3H / 3P включает обнаружение неисправности датчика высоты, функцию безопасности, которая предупреждает пользователя, если датчик высоты выходит за пределы допустимого диапазона. Ошибка предела указывает на то, что датчик необходимо отрегулировать обратно в диапазон или что датчик переместился из исходного места установки. Электронный датчик, встроенный в дисплей, можно использовать для настройки датчика (ов), если вы получаете это сообщение.Выполните следующие простые шаги, чтобы проверить диапазон с помощью электронного датчика:
- Начните с минимальной высоты автомобиля. Инструмент датчика должен отображать «Низкий диапазон» под каждым углом.
- Вручную продуйте передние углы автомобиля на максимальную высоту. В обоих передних углах должно появиться сообщение «ОК».
- Вручную продуйте задние углы до максимальной высоты. В обоих задних углах должно появиться сообщение «ОК».
Может потребоваться повторить эти шаги, сначала подняв заднюю часть, чтобы увидеть, изменяются ли результаты.Для любых углов, для которых не отображается «ОК», датчики необходимо отрегулировать, чтобы они находились в допустимых пределах, или увеличьте общий диапазон (ход).
- Могу ли я запустить два компрессора от главного жгута проводов и реле?
- Вы можете запустить только 1 компрессор с основным жгутом проводов и реле, которые идут в комплекте с системой. Однако вы можете легко добавить второй компрессор с помощью жгута проводов второго компрессора 3H / 3P (P / N 27703).
- Я не могу загрузить приложение Air Lift Performance 3 на свой Android. Каждый раз, когда я пытаюсь загрузить его, я получаю сообщение «Приложение несовместимо с этим устройством».
- Приложение Android совместимо почти с 3000 устройств, но некоторые устройства не поддерживаются из-за ограничений мобильных устройств. Скорее всего, ваше мобильное устройство не поддерживает Bluetooth 4.0 или Bluetooth Low Energy.
- Приложение My Air Lift Performance 3 испытывает проблемы с подключением.
- Некоторые мобильные устройства не могут успешно обрабатывать несколько соединений Bluetooth.Сопряжение с несколькими устройствами (например, с приложением Head Unit) может вызвать проблемы с подключением к коллектору 3H / 3P. Отключение от этих дополнительных устройств решит проблему.
- Внезапно я не могу обнаружить коллектор в моем приложении для iOS или Android.
- Коллектор может иногда прекращать передачу адреса Bluetooth. Чтобы решить эту проблему, вы можете отсоединить разъем коллектора, а затем снова подключить его или перезагрузить (выключить и включить) коллектор. При выключенном зажигании вытащите главный предохранитель и снова вставьте его.
Если у вас есть устройство Android и возникают проблемы с подключением к коллектору, было подтверждено, что приложение FitBit ограничивает связь Bluetooth между мобильным устройством и коллектором 3H / 3P. Удаление приложения FitBit решит проблему. Посетите сайт FitBit для получения более подробной информации. - Кажется, что мой дисплей случайно отключается и перезагружается.
- Дисплей получает питание от коллектора, поэтому при потере батареи или зажигания дисплей выключится.Ослабленная батарея или соединение зажигания, которое не поддерживает постоянное соединение, приведет к перезагрузке дисплея.
- Мой дисплей отключается и продолжает перезагружаться, не переходя на главный экран.
- Это происходит при недостаточном питании 5В на дисплей. Чаще всего эта проблема возникает при использовании удлинительного USB-кабеля длиной более 8 футов. Используйте более короткий удлинительный кабель USB или найдите кабель с рейтингом USB 3.0 (в котором используются провода большего сечения).
- Я слышал, что есть способ обновить программное обеспечение коллектора и дисплея.Как я могу это сделать?
- Программное обеспечение можно обновлять по беспроводной сети с помощью приложений для iOS или Android, которые доступны бесплатно в Apple App Store или Google Play. Просто откройте приложение, перейдите в меню «Настройки», нажмите «О программе», затем «Проверить наличие обновлений прошивки».
- После обновления программного обеспечения на дисплее отображается «ECU Not Found». Мой коллектор мертв?
- Если отображается «ECU Not Found», значит, обновление коллектора не выполнено. В случае сбоя обновления программного обеспечения в середине этого процесса коллектор и дисплей могут оказаться мертвыми.Однако их можно легко восстановить, повторив попытку обновления программного обеспечения. Даже в этом, казалось бы, «мертвом» состоянии коллектор позволит приложению подключиться, и процесс обновления программного обеспечения может быть выполнен снова.
- После обновления программного обеспечения дисплей пуст. Мой дисплей мертв?
- Если после обновления дисплей не включается, значит, обновление дисплея завершилось неудачно. В случае сбоя обновления программного обеспечения в середине процесса коллектор и дисплей могут оказаться мертвыми.Однако их можно легко восстановить, снова попробовав процесс обновления программного обеспечения. Подключитесь к коллектору с помощью приложения и снова выполните процесс обновления программного обеспечения.
Каждый раз, когда я пытаюсь загрузить его, я получаю сообщение «Приложение несовместимо с этим устройством».
Используйте более короткий удлинительный кабель USB или найдите кабель с рейтингом USB 3.0 (в котором используются провода большего сечения).Мы используем файлы cookie, чтобы обеспечить вам лучший опыт. Продолжая использовать этот сайт, вы соглашаетесь с его использованием. Для получения дополнительной информации, пожалуйста, ознакомьтесь с нашей политикой конфиденциальности.
Пневматический водяной насос | Экология с открытым исходным кодом
Нашел это видео некоторое время назад, сделанное рейнджером по здоровью из Naturalnews.
com, и после разговора с коллегами из Factor e Farm мы считаем, что один из этих насосов является нашим главным приоритетом. Проблема в том, что они стоят 600 долларов, и это выходит за рамки этого бюджета, поэтому мой вопрос: есть ли у кого-нибудь из вас доступ к конструкции такого насоса или собственный насос, который вы можете разобрать и сфотографировать внутренности, чтобы мы могли сделать наш собственный?
Любая помощь была бы замечательной. Кроме того, если после просмотра этого видео вы решите купить один из возможных вариантов, он будет сначала отправлен в Factor e, чтобы они могли разбить его, чтобы понять его дизайн, а затем он будет собран и отправлен вам
Спасибо за уделенное время..
PS от Marcin: Мы придумали следующий дизайн:
Дополнительные сведения см. На вики-странице водяного насоса сжатого воздуха.
Air-Lift Water Pumps — Устойчивое проектирование для районов с низким уровнем электроснабжения
Введение:
Все мы слышали об эрлифтных насосах.Эти насосы обычно находятся возле сельскохозяйственных угодий и ирригационных полей, где электричество бывает редко и периодически. Но задумывались ли вы когда-нибудь о том, как воздух может поднимать воду и откачивать ее из глубоких колодцев? Как прерывистая подача электроэнергии не мешает работе этих эрлифтных насосов? Обсудим принцип работы, преимущества и недостатки эрлифтных насосов.
Принцип работы эрлифтных насосов
Эрлифтный насос — это устройство, которое используется для подъема воды из колодца или отстойника с помощью сжатого воздуха.Сжатый воздух смешивается с водой. Как известно, плотность воды больше плотности воздуха. Таким образом, очевидно и очевидно, что воздух плавает выше воды или, чтобы лучше понять, вода имеет больший вес, чем воздух. Таким образом, основной принцип, используемый в эрлифтных насосах, — это разница плотностей воды и воздуха. Воздух смешивается с водой и, таким образом, образуется пена. Пена здесь состоит из смеси воды и воздуха. Так что плотность этой смеси меньше, чем у воды.Это смесь воздуха, которая делает плотность меньше, чем вода. Таким образом, очень маленький столб чистой воды может уравновесить очень длинный столб воздушно-водяной смеси. Это принцип работы эрлифтных насосов.
Описание системы:
Система имеет трубопровод сжатого воздуха с соплом, вводимым в отстойник или колодец. Сжатый воздух вводится в одно или несколько сопел у основания нагнетательной трубы, которая закреплена в колодце, из которого должна подниматься вода. В напорной трубе, которая частично открыта для скважины или отстойник, который содержит воду, смесь воздуха и воды образуется.Как уже говорилось, эта плотность воздуха и воды становится меньше плотности чистой воды.
Следовательно, небольшого столба чистой воды достаточно, чтобы уравновесить очень длинный столб воздушно-водяной смеси. Эта водовоздушная смесь выводится через напорный трубопровод. Поток будет продолжаться, пока поддерживается подача сжатого воздуха.
Допустим,
h = высота статического уровня воды над кончиком форсунки,
H = высота, на которую вода поднимается над кромкой форсунки.
Таким образом (H-h) известен как полезный подъемник. Результаты являются оптимальными, если полезный подъем (H-h) меньше, чем высота статической воды (h) над кончиком форсунки. Следовательно, для достижения наилучших результатов
(ч-ч) <ч.
Соотношение (h / H-h) обычно варьируется от 4 до 1.
Также, когда h = 30 м, то отношение (h / H-h) составляет около 4.
Когда h = 90m, то отношение (h / H-h) составляет около 1.
Для h = 30 м,
ч / ч-ч = 4
так, 30 / H-30 = 4
30 = 4H — 120
4H = 150
H = 37.5 мес.
Для h = 90, h / H-h = 1.
90 / H-90 = 1.
90 = H — 90.
H = 180м.
Итак, очевидно, что с увеличением h увеличивается и H.
Преимущества и недостатки
Эти насосы не требуют электроэнергии от сети. Хотите знать, как? В селах установлены системы для орошения сельскохозяйственных полей. В системе есть ветряная мельница, которая приводит в действие воздушный компрессор. Сжатый воздух от воздушного компрессора направляется в трубу с соплом в глубоких колодцах.Эта система также может быть модифицирована ветряной мельницей, приводящей в действие генератор, и энергия от этого генератора используется для сжатия воздуха, а затем используется в этих насосах.
Преимущества
- Без движущихся частей,
- Без обслуживания,
- Просто и надежно,
- Отсутствие механических частей ниже уровня земли,
- Он также может справляться с грязью, песком и песчаной водой.
- Этот насос может поднимать больше воды через отверстие заданного диаметра, чем любой другой тип насосов.
Недостатки:
- Наихудший КПД, КПД от 20 до 30% по сравнению с затратами энергии на сжатие воздуха.
- Стоимость эксплуатации эрлифтного насоса высока с точки зрения энергозатрат.
- Отверстия необходимо просверлить очень глубоко, чтобы получить достаточный статический напор. В противном случае выделений будет меньше и, вероятно, никаких выделений не будет. Растачивание — довольно дорогостоящая операция.
Приложения: Эти насосы, несмотря на их низкую эффективность, обычно используются во многих областях, где использование обычных насосов затруднено.Эти насосы используются в
- Нефтяные месторождения,
- Работа с опасными жидкостями,
- Очистные сооружения,
- Глубоководная добыча,
- Восстановление археологического артефакта и многого другого.
Кредиты изображений:
www.ecosustainablevillage.com
Воздушный насос Martinez: подъем воды с помощью воздуха
[Примечание редактора: содержание этой статьи было адаптировано, с разрешения, из нововведений Гленна Мартинеса из Olomana Gardens Hawaii.Автор этой статьи Терри Страттон вместе со своей женой Синди и главой отдела науки и технологий Верноном Бердом служат волонтерами на полную ставку в Университете Наций на Гавайях. Команда имеет более чем восьмилетний опыт работы в учебном центре естественной фермы на территории кампуса, который включает строительство, эксплуатацию и обучение аквапонике и конфигурациям эрлифтных насосов для малых и средних систем аквапоники на Гавайях и во всем мире в условиях развития сообществ. Следующая статья призвана представить концепцию эрлифтного насоса и дать базовый обзор конструкции.Включено несколько дополнительных ресурсов, и дополнительные вопросы можно направлять Терри Страттону t.
[email protected].] Введение
Рис. 1. Система аквапоники, работающая на водяной помпе «Эрлифт» в Учебном центре Natural Farm, Университет Наций, Гавайи.Водяные насосы уже давно являются ключевым компонентом небольшой фермы и представляют собой ценные трудосберегающие устройства, которые предлагают множество практических применений. Насосы различных типов регулярно используются для хранения и фильтрации воды, орошения, систем аквакультуры и т. Д.Перекачка воды удобна и полезна, но требует затрат — от необходимого потребления энергии до регулярного обслуживания движущихся частей. Однако новые разработки в области соответствующих насосных технологий предлагают варианты, которые могут сэкономить деньги, повысить надежность, увеличить срок службы оборудования и предложить некоторые другие преимущества, которые будут представлены в этой статье.
Что такое эрлифтный насос?
В обычном водяном насосе используется механическое вращение для прямого нагнетания и перемещения воды.Напротив, эрлифтные водяные насосы используют относительно меньшую плотность воздуха для подъема воды. До недавнего времени эрлифтные насосы подходили только для подъема воды на 10–15 см максимум, однако с тех пор Гленн Мартинес из Гавайев поделился с международным сообществом простыми в сборке конструкциями, которые могут легко поднимать воду на высоту от 2 до 3 метров. В определенных конфигурациях эти конструкции эрлифта могут поднимать воду намного выше, даже на 30 метров из подземного колодца. В этой статье мы сосредоточимся только на одной из его основных конфигураций, называемой эрлифтным насосом «труба в трубе» (рис. 2).Эта конфигурация чаще всего используется для подъема от 400 до 2000 литров воды в час на высоту от 1 до 4 метров, что делает ее очень полезной технологией для широкого спектра систем. Как заметят читатели, эта технология приносит особые преимущества системам аквапоники, которые предполагают использование именно этих конструкций.
Эрлифтный насос типа «труба в трубе» использует тот факт, что воздух, нагнетаемый под водой, расширяется в виде пузырьков по мере подъема на поверхность, с увеличением объема на 10% с глубины 1 метр. Удерживая пузырьки внутри вертикальной трубы небольшого диаметра, эти пузырьки будут действовать как поршень или поршень шприца, поднимая части воды вверх по мере их подъема. Заинтересованная физика могла бы заполнить множество технических статей, но конечный эффект — сильное восходящее течение воды и воздуха. В основе конструкции Мартинеса лежит теория, согласно которой большие пузыри, а не облако маленьких пузырьков, наиболее эффективно поднимают воду.
История инноваций
Гленн Мартинес, новатор конструкции эрлифтного насоса «труба в трубе», много лет участвовал в обучении, проектировании и создании систем аквапоники на своей ферме Olomana Gardens на Гавайях, а также на международном уровне в настройках разработки. Он также регулярно консультирует по проектам аквапоники, а несколько лет назад разрабатывал систему аквапоники для местной школы, где было дорого поставлять электричество.Чтобы сделать систему более доступной, он изобрел (или, как Гленн любит говорить, «открыл заново») способ поднять воду из аквариума на грядку для аквапоники с помощью инновационной конфигурации воздушного насоса. Вместо того, чтобы проложить электрический кабель в траншее через школьный двор, все, что требовалось, — это неглубокая канава для воздуховода, быстро вырытая учениками. В канаве была проложена 1-дюймовая ПВХ-труба, соединяющая систему с небольшим 60-ваттным воздушным компрессором, расположенным напротив в запираемой классной комнате.Как оказалось, эрлифтный насос, который придумал Гленн, имел множество преимуществ для систем аквапоники и других ситуаций, когда необходимы недорогие и надежные методы подъема воды.
Преимущества эрлифтных насосов
Безопасность
Как показывает история выше, для обычного водяного насоса необходимо, чтобы электричество располагалось рядом с источником воды. Электричество и вода, как мы хорошо знаем, могут быть опасным сочетанием, особенно в присутствии детей.Безопасность в отношении электричества в воде должна быть снижена и серьезно относиться к любой обстановке. Газета Times of India сообщила, что в Индии каждый день от ударов электрическим током погибает до 30 человек. Один стажер, работающий над нашими проектами на Филиппинах, недавно обратился к нам за советом, когда его дважды шокировали обычным насосом; у него просто не было большого опыта работы с электрическими устройствами, в том числе с тем, как укладывать удлинители, чтобы они оставались сухими в сезон дождей. Цепи прерывания замыкания на землю (GFI), если они доступны, могут снизить риск, но имеют тенденцию срабатывать в неудобное время и требуют ежемесячного тестирования.В качестве альтернативы компрессор для эрлифтного насоса можно легко установить на безопасном расстоянии от воды, чтобы устранить эту потенциальную опасность, существенно снизив риск. Работники общественного развития могут найти эту особенность эрлифтных насосов особенно полезной для обеспечения безопасности.
Аэрация воды
Одним из больших преимуществ эрлифтного водяного насоса является его способность аэрировать воду во время подъема. Это может быть очень полезной функцией при включении в системы рыбоводства или в других сценариях, где условия качества воды улучшатся за счет большего количества растворенного кислорода.В некоторых небольших аквапонических системах с низкой плотностью посадки рыбы только эрлифтный насос обеспечивает достаточно растворенного кислорода для удовлетворения потребностей рыбы. Используемый вместе с обычным аэрационным насосом и аэрозольными камерами, эрлифтный насос может обеспечить дополнительный растворенный кислород и защиту от потери рыбы из-за низкого уровня растворенного кислорода.
Сокращенное обслуживание и повышенная надежность
Погружные водяные насосы и обычные внешние насосы склонны к засорению и требуют периодической очистки, включая разборку.Кроме того, песок и крошка, которые они втягивают, в конечном итоге изнашивают компоненты, что часто требует замены насоса. Конструкция эрлифтного насоса Martinez позволяет обрабатывать не только мелкие абразивные материалы, но и мусор, размер которого почти равен диаметру внутренней трубы (от 1 до 1 1/2 дюйма). Это означает, что небольшая рыба, скопления водорослей, несъеденный корм для рыбы и т. Д. Просто уносятся вверх и выводятся через насос. В одной из наших систем аквапоники мы провели испытание, в ходе которого мы сбросили 20 кг кофейной гущи в резервуар, чтобы проверить способность эрлифта работать без засорения; Впечатляюще, он прошел без проблем.В этом видео Гленн демонстрирует способность работать с гравием и другим мусором.
В то же время воздушный компрессор, самый дорогой компонент эрлифтного насоса, невосприимчив к воздействию воды. Пресная вода, соленая вода и вода, содержащая ил, одинаковы для этого насоса, поскольку он расположен отдельно от источника воды. Кроме того, в случае, если обычный погружной насос опорожняет резервуар, он быстро получит необратимое повреждение из-за перегрева — воздушный компрессор в эрлифтном насосе будет продолжать работать, готовый к возвращению воды.
Мембранные воздушные компрессоры, которые идеально подходят для эрлифтных насосов, также очень легко ремонтировать. Обычно для замены диафрагм, которые изнашиваются каждые несколько лет, требуется всего лишь отвертка. Это просто и намного дешевле, чем замена всего обычного насоса. Кроме того, заменить или переместить компрессор можно так же просто, как отвинтить и снова прикрепить садовый шланг.
Другие преимущества эрлифтного насоса
В некоторых местах водяной насос уязвим для кражи или вандализма.Поскольку 1-дюймовая ПВХ-труба или длина шланга большего диаметра оказывает очень небольшое сопротивление потоку воздуха, воздушный компрессор может быть расположен на расстоянии, заперт отдельно в здании или ящике для хранения.
Airift также могут сэкономить деньги за счет меньшего расхода электроэнергии. Мы заменили один погружной насос мощностью 200 Вт на воздушный компрессор мощностью 80 Вт для работы эрлифта. Более низкое энергопотребление делает систему с питанием от солнечных панелей более осуществимой. Гленн сконфигурировал обычные насосные системы с нагнетанием воздуха, чтобы резко сократить расходы на подъем воды на высоту 8-10 метров.У нас еще нет опыта с этим, но мы видели, что эрлифтные насосы, изготовленные своими руками, также могут быть настроены для перекачки подземных скважин, где устойчивость к засорению и простота ремонта были бы особенно ценными.
Конструкция эрлифтного насоса «труба в трубе»
Возможны эрлифтные системы большего объема, которые могут быть укомплектованы воздушными компрессорами разных размеров с трубами соответствующего размера. Наши 110-вольтовые компрессоры имеют мощность от 35 до 110 Вт.Выбор компрессора определяется несколькими факторами, включая высоту, на которую необходимо перекачивать воду, и желаемый объем воды на выходе. Для типичной конфигурации «труба в трубе» в аквапонике требуется только воздушный компрессор, способный генерировать начальное давление 5 фунтов на квадратный дюйм (35 кПа), а затем иметь возможность непрерывно работать при давлении около 2 фунтов на квадратный дюйм (14 кПа). Компрессоры, на которых работают наши системы аквапоники, производят от 30 до 100 литров воздуха в минуту. Из приведенной ниже диаграммы видно, что конечный объем воды на выходе насоса зависит не только от размера компрессора, но и от нескольких других переменных (Таблица 1).Компрессор на 100 л / мин не подает больше воды, потому что он качает выше из более мелкого колодца.
Мы стремимся увеличивать объем наших аквариумов не реже одного раза в два часа, и этих насосов для этого более чем достаточно. В хранилищах для водоема или в более крупных водозаборных отверстиях для аквариума могут быть установлены компрессоры мембранного типа (или, альтернативно, поршневые воздушные компрессоры) для этого применения.
Критические аспекты проектирования
Впускная труба
При описании одной из ключевых особенностей конфигурации «труба в трубе» Гленн Мартинес дал следующий совет:
Рисунок 3: Важнейшие конструктивные особенности всасывающей части насоса, расположенной на дне колодца отстойника. (A.) «Прорези» для забора воздуха оказались более эффективными, чем многие просверленные отверстия: желтые стрелки обозначают воздух, а синие стрелки обозначают воду.(B.) Изогнутое дно предотвратит засорение впускной трубы. (C.) Конфигурация узла «впуска» воздуха.«Последняя версия конфигурации« труба в трубе »устраняет необходимость сверления множества небольших отверстий. Традиционно считалось, что множество крошечных пузырьков воздуха изменяют плотность воды, поэтому более легкая вода «всплывает». Однако во время недавней поездки на Филиппины у нас не было ни крошечной буровой коронки, ни маленького бурового двигателя. У меня была только ножовка, поэтому я просто сделал два надреза друг напротив друга во внутренней трубе подъемника.Разрез был сделан на толщину полотна ножовочной пилы примерно на 1 дюйм выше нижнего отверстия большей внешней трубы (рис. 3A) ».
Оказывается, когда компрессор включен, вода между внешней обсадной трубой и внутренней подъемной трубой «проталкивается вниз», пока не достигнет двух противоположных прорезей во внутренней трубе. Воздух попадает в каждую щель (прямо напротив друг друга) и буквально режет воду, как нож. После резки воды воздушный поток поднимается вверх, одновременно поднимая воду во внутренней трубе.Эта порция воздуха поднимает всю воду во внутренней трубе и выходит в виде одной порции воды. После этого первого выброса воздуха, очищающего внутреннюю трубу от воды, дополнительная вода устремляется внутрь, чтобы заполнить нижнюю часть насоса типа «труба в трубе». При движении вода во внутренней трубе на 50% состоит из воздуха и намного легче, поэтому воздушному компрессору легче перекачивать воду.
Внутренняя труба открыта для исходной воды и обрезана под углом, чтобы предотвратить ее полное засорение (Рисунок 3B.). Нижнее пространство под двумя воздушными прорезями и между внутренней и внешней трубой можно герметизировать без использования муфты и втулки, изображенных здесь (например, с помощью изготовленной заглушки), но этот метод удобен, если детали доступны. При таком подходе внутренний «стопор» на втулке необходимо отпилить, чтобы внутренняя труба могла проходить насквозь, сохраняя при этом герметичное уплотнение. То же самое и с другой втулкой в верхней части внешней трубы.
Приложение для маломасштабной аквапоники
Типичное применение эрлифтного насоса, как в нашем учебном центре Natural Farm на Гавайях, требует подъема от 500 до 1000 литров воды в час, доступной для гравитационного потока через систему аквапоники (рис. 4).В этом случае эрлифтный насос — отличный вариант для аэрации воды, когда она поднимается в резервуар, расположенный выше. Мы пометили эту установку, чтобы лучше понять практическое расположение различных компонентов эрлифтного насоса
Этот эрлифт перекачивает около 900 литров в час из бака IBC на высоту 1,8 метра в осветлитель. По вертикальной 3-дюймовой трубе из ПВХ вода подается через тройник в бак IBC (рис. 3). Эта 3-дюймовая труба имеет заглушку на дне и служит своего рода «отстойником» для самого насоса типа «труба в трубе».Эта скважинная труба с эрлифтом типа «труба в трубе» простирается на 80 см ниже уровня земли (глубина 1,5 метра была бы лучше, поскольку объемная производительность насоса увеличилась бы, и мы, вероятно, могли бы использовать меньший воздушный компрессор). Сам эрлифт состоит из 2-дюймовой внешней трубы и 1,25-дюймовой внутренней трубы. Вода накачивается и отводится в резервуар, а воздух выходит через верх.
Рисунок 4: Конфигурация эрлифтного насоса Martinez «труба в трубе» для использования в маломасштабной системе аквапоники с гравитационным потоком.
Эта фотография была сделана на территории Учебного центра Natural Farm на Гавайях. Примечание. Воздушные компрессоры всегда следует размещать выше уровня половодья, чтобы вода не стекала в них при отключении электроэнергии.Благодарности и ссылки
Большое спасибо Гленну и бизнес-менеджеру Натали Кэш за щедрый вклад времени, инструментов и материалов для нашей учебной программы в Учебном центре Natural Farm, отдел науки и техники, YWAM, Университет Наций.Мы также благодарны за вашу готовность поделиться этими выводами с ECHO и его сетью по всему миру.
Мартинес, Г. Оломана Учебное пособие по аквапонике в садах. доступно: https://www.olomanagardens.com/shop/aquaponics-manual/
Wellinventions Инновации | Решения STI для SDG
Статистика инноваций
На каком этапе развития находится ваша инновация в настоящее время ?:
Потенциальные жизни, затронутые:
Где вы создали свои инновации ?:
Где вы реализовали свои инновации ?:
В каких секторах ваши инновации принадлежать ?:
Обеспечьте обновление статуса вашей инновации.
Это изобретение завершено по форме и функциям. Все начальные проблемы были решены, и инструмент готов к широкому распространению. Распространение и реклама изобретения не завершены. В настоящее время этот инструмент используется только в Индии, Техасе и Мексике. Этот инструмент применим во всем мире, поэтому его распространение по всему миру займет некоторое время. Поскольку этот инструмент значительно более эффективен, чем другие методы ручного сверления, спрос на инструмент, вероятно, будет универсальным.
Как работают ваши инновации?
В данном изобретении используется модифицированная система воздушного бурения с обратным потоком. Основная идея сверла с обратным потоком основана на разнице в удельном весе единицы объема бурового раствора, смешанного с воздухом, и единицы объема чистого бурового раствора. Например, кубический фут воздуха и бурового раствора (воды), смешанных вместе, может весить вдвое меньше, чем кубический фут бурового раствора без воздуха.
Визуализируйте скважину диаметром 8 дюймов и 10 футов.глубокий. Если ствол скважины заполнен буровым раствором, а затем в него вставляется бурильная штанга, тогда вес жидкости внутри буровой штанги одинаков как внутри буровой штанги, так и снаружи буровой штанги в стволе скважины. Теперь, если нагнетать воздух в нижнюю часть бурильной колонны и продолжать это делать, воздух будет смешиваться с жидкостью внутри бурильной колонны, но не за ее пределами. По этой причине жидкость в бурильной штанге будет весить меньше, чем жидкость вне буровой штанги.Поскольку разница в весе значительна, жидкость вне бурильной штанги будет весить больше и продвигаться внутрь бурильной штанги на забое ствола скважины. Между тем, жидкость, поступающая в нижнюю часть, заставит более легкую жидкость смешаться с воздухом за пределами верхней части бурильной колонны. Если ствол скважины соединен с приямком для бурового раствора, и приямок заполнен буровым раствором, циркуляция будет происходить вниз по стволу скважины и вверх по буровой штанге, затем в приямок для бурового раствора и затем обратно вниз по стволу скважины. Это принцип действия воздушного лифта с обратным потоком.Теперь, если к буровой штанге подсоединены воздушный шланг и буровое долото, можно приступать к бурению. Используя это устройство, можно просто подсоединить воздушный шланг к небольшому воздушному компрессору, а затем к впускному отверстию в нижней части буровой штанги. Затем они придают форму буровой штанге ручки, обеспечивают выпускной порт в соответствующем месте и затем вводят воздух в систему. Воздух покидает компрессор, перемещаясь по воздушному шлангу вниз по стартовой скважине, попадает над долотом в буровую штангу и инициирует процесс обратного потока.Очень важно, чтобы бурильная штанга имела выпускное отверстие в соответствующем месте. Это местоположение определяется по формуле: глубина ствола скважины, умноженная на единицу, деленная на ожидаемый процент погружения. Процент погружения определяет скорость бурового раствора по буровой штанге, и, следовательно, скорость бурового раствора используется для удаления шлама из бурового долота.
Жизненно важно использовать формулу для установки скорости бурового раствора, достаточной для удаления выбуренной породы из ствола скважины.После установления циркуляции к бурильной штанге прикрепляют ручку, поднимают и опускают штангу рубящим действием, одновременно поворачивая ручки и вращая долото. Это измельчающее и скручивающее действие заставляет долото разрывать грунт на забое скважины и заставляет его всасывать бурильную штангу и выгружать ее в яму для бурового раствора на поверхности. Это действие продолжается до тех пор, пока выпускное отверстие не достигнет точки, в которой он должен быть закрыт, или пока не будет добавлена новая секция бурильной колонны.Секции бурильной штанги складываются встык и скрепляются штифтами, образуя непрерывную буровую штангу. Этот процесс продолжается до тех пор, пока буровая установка не достигнет необходимой глубины скважины. Как только необходимая глубина будет достигнута, буровую штангу можно вынуть из ствола скважины. Процесс удаления влечет за собой закупоривание выпускного отверстия, заполнение бурильной штанги воздухом, а затем выведение бурильной штанги из ствола скважины своим ходом. Когда каждая секция бурильной штанги выходит из ствола скважины, определяется идеальная длина для удаления.Один блокирует эту секцию на месте с помощью «вилок», чтобы удерживать ее на месте. Затем используют домкрат для отделения секций бурильной колонны. Этот процесс продолжается до тех пор, пока бурильная штанга не будет полностью извлечена из ствола скважины. После снятия бурильной колонны можно устанавливать обсадные трубы и фильтрующие материалы. Затем скважину можно развивать и устанавливать насос.
Какие у вас есть доказательства того, что ваши инновации работают?
Моя сеялка прошла тщательные полевые испытания. Я пробурил 28 скважин в США и Мексике.ITT пробурила несколько скважин в Индии, в том числе 5 скважин на месте. В процессе бурения мы узнали, что мы можем пробурить плотную глину, песок, ил, гравий, мелкие породы и, предположительно, любой материал, который с помощью других методов бурения можно успешно пробурить. У нас есть множество видео, фотографий и отчетов, сделанных мной и ITT. Процесс был рассмотрен инженерами ITT, связанными с лабораторией Лоуренса Беркли в Калифорнии. Все математические и инженерные расчеты проверены и проверены.Стоимость системы рассчитана как для США, так и для Индии. Видео, расчеты и фото будут предоставлены по запросу.
У вас есть текущие пользователи или тестеры?
Как упоминалось выше, есть несколько команд, которые использовали это устройство. Я обучил как минимум 28 бригад искусству сверления с помощью дрели. Я знаю 4 команды, которые прошли обучение в Индии. Подготовлена миссионерская команда в Мексике. Я обставляю колодцы, чтобы договориться о встречах с теми, кто хочет пробурить скважину на своей территории.Я требую, чтобы человек, получающий колодец, предоставил мои транспортные расходы и расходы на мотель и т. Д., А также материалы для колодца. Я также прошу их научиться пользоваться дрелью и предоставить рабочую силу для бурения скважины. Я бесплатно предоставляю свою рабочую силу и использование моих инструментов и оборудования. Неоднократно большое количество желающих посещали место бурения и учились бурить собственную скважину. Кроме того, у меня было более 70 000 совместных просмотров нескольких моих онлайн-видео. Эти видеоролики показывают наглядный план того, как построить буровую установку и пробурить скважину с помощью инструмента.Таким образом, вероятно, гораздо больше людей используют этот инструмент, чем я указал выше. Важно отметить, что видео и инструкции, которые я разослал в Интернете и на моей веб-странице, теперь устарели. Эти видео и инструкции были улучшены. Так что вполне вероятно, что некоторые люди, например, будут использовать неправильные материалы для изготовления сверла. Так что вполне возможно, что часть пробуренных скважин не будет успешной. Сверло модернизировано и находится в окончательном состоянии. Все новые сверла имеют лучший дизайн.Видео-графические планы, инструкции и фотографии будут предоставлены по запросу.
Какова ваша стратегия расширения использования ваших инноваций?
Моя стратегия расширения использования заключается в рекламе продукта и продолжении бурения скважин как метода демонстрации свойств системы бурения. Например, я пробурил несколько скважин вдоль границы с Техасом, что привело к бурению скважин в Мексике. Эти скважины, пробуренные в Мексике и Техасе, привели к запросу на бурение в Индии.Успешное завершение скважин в Индии привело к запросу на бурение в Зимбабве, Кении и Эфиопии. Поэтому я буду продолжать бурить скважины, используя этот процесс и демонстрируя огромные преимущества этой системы перед любой другой системой бурения скважин. Кроме того, я использую Интернет, чтобы связаться с потенциальными клиентами, которым нужны скважины. Например, я часто использую Craigslist, чтобы привлечь бедных фермеров в долине Рио-Гранде в Техасе и за границей в Мексике. Я также создал сайт для пожертвований на Generosity.com принимать пожертвования. Я прикрепил несколько видеороликов через YouTube и по ссылкам на места «OneDrive», где я размещал видеоролики. У меня много запросов от разных организаций с просьбой прислать информацию, чтобы помочь им в создании и использовании моей дрели. Поскольку это не только «инновация», это также «изобретение», людям иногда трудно понять преимущества моей буровой системы. С теми, кто не понимает, я обращаюсь и связываюсь с ними лично, чтобы объяснить преимущества моей дрели.Пока что те, кто разбирался в системе, поддержали мои усилия. Фактически, количество людей, просматривающих одно из моих видео на YouTube, достигло почти 70 000 просмотров, и многие люди делятся видео на своих собственных сайтах. Поскольку доступ к воде является важным глобальным вопросом, мне жизненно важно добиться большего успеха в привлечении людей, нуждающихся в воде, средствах и намерениях для бурения в их районе. Это изобретение может привести к тому, что люди смогут позволить себе в три раза больше колодцев в своем районе, чем они могли себе позволить до этого изобретения.
Следующие шаги
Следующие шаги, которые я выполняю в настоящее время, включают расширение в другие страны, продолжение разработки дополнительных буровых инструментов и расширение продаж, маркетинга и заявок на гранты. На данный момент у меня есть предварительные приглашения на бурение дополнительных скважин в Индии, Мексике и США. В эти выходные я пробурил 120-футовую скважину. Я планирую преподавать бурение скважин в Зимбабве в середине апреля и преподавать бурение в октябре в Кении. Вскоре я планирую бурить в Эфиопии.Я также занимаюсь новым изобретением гидравлической дрели с бензиновым двигателем, в которой используется технология ручного сверления. Я также адаптирую эту технологию, чтобы принять перфоратор для бурения твердых пород с использованием дрели с обратным потоком. Я также разрабатываю новый водяной насос для прокачки скважин после их бурения.
diy воздушный компрессорный насос
Потому что вы можете превратить воздушный компрессор в вакуумный насос. Смотрите больше идей о гаражной мастерской, гаражных инструментах, воздушном компрессоре. Насос сжатого воздуха Bosch.4500 фунтов на квадратный дюйм, китайский компрессор для 200 Crazy Complete Unboxing Review, 300 бар, 30 МПа, 4500 фунтов на квадратный дюйм, воздушный компрессор высокого давления PCP Airgun, воздушный насос, головка насоса воздушного компрессора Husky, двойной цилиндр V, одноступенчатый, 155 фунтов на квадратный дюйм, чугун, топ-5 лучших портативных насосов для компрессоров воздуха в 2020 году Amazon 2HP Двухцилиндровый V-образный воздушный компрессор Головка насоса Воздушные инструменты 115PSI 1.5KW Синий, 30MPA 4500PSI Насос воздушного компрессора Airsoft Paintball Пневматическая винтовка высокого давления, YONG110V 30MPa 4500PSI HENG Насос воздушного компрессора PCP электрическая винтовка высокого давления, EPAuto 12V DC Портативный воздушный компрессорный насос цифровой Шиномонтажный насос, medo — ml28 — линейный поршневой компрессор почтовый.Очевидно, для этой работы вам нужны инструменты.
Для запуска воздушный насос снимается с компрессора. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Это важная часть, которую нужно знать при преобразовании воздушного компрессора в вакуумный насос. Если вы работаете с большим количеством инструментов, которые постоянно используются, например, с шлифовальными машинами, или с тяжелыми работами, двухступенчатый компрессор может дать лучшие результаты. Вопрос: Насосы повышают давление? Срок службы до 5000 часов. Вакуумный насос Сделай сам воздушный компрессор в 27 простых в реализации проектов, взломанная камера без дырки превратит ваш инструментальный мастер hgac300 mini dc Вакуумный насос Сделай сам Преобразуйте воздушный компрессор накачивающего шины в вакуумный насос 9 шагов с изображениями Инструкции Вакуумный насос своими руками 27 простых в исполнении проектов, которые вы Можно сэкономить на бюджете… Подробнее »Потому что вы можете превратить воздушный компрессор в вакуумный насос.Воздушные компрессоры имеют автоматические выключатели для защиты воздушного насоса и компрессора при неисправности электрической системы. На этом продукте есть колесный комплект, который делает его… Вы также можете сделать это, если вы правильно выполните указанные шаги. YONG HENG 30MPA 4500PSI Воздушный компрессор высокого давления Воздушный насос … Компрессор может просто работать и работать и никогда не создавать давление выше определенной точки давления, или компрессор может вообще не создавать давление в зависимости от того, насколько поврежден пластинчатый клапан насоса. Мы можем использовать функцию (всасывающий механизм) для преобразования воздушного компрессора в вакуумный насос.Обсуждены 5 способов! У нас буквально есть тысячи отличных продуктов во всех товарных категориях. И вы хотите сделать из него вакуумный насос, верно? Сделай сам. Сделай сам бесшумный воздушный компрессор — шаг за шагом Ответ: Вакуум был изобретен Отто фон Герике в 1650 году для удаления молекул газа из всасываемого воздуха.
(Иллюстрация 1.) Алюминиевый бак не ржавеет и весит всего 38 фунтов. В этом лучшем воздушном компрессоре есть безмасляный насос, который позволяет использовать его на неровной поверхности и при различных температурах без сбоев.Прежде всего, вы должны разобраться в воздушном компрессоре и его частях. Ну, если вы внимательно следите за этим видео, сделанным своими руками! Итак, вы можете использовать небольшую кастрюлю под помпой, чтобы не было грязи. Насос снабжен корпусом с четким указанием места прикрепления воздушного компрессора, трубки для пены и трубки к раствору пены. £ 16,50 Новый. Я думаю, у вас уже есть воздушный компрессор, который вы хотите переделать. Конструкция эрлифтного насоса своими руками с использованием пластиковой трубы и воздушного компрессора. Не так хорошо: уровень шума прямо на пороге повреждения слуха будет… Затем дисковой пилой отрезали верхушку, превратив ее в крышку.Если вы хотите использовать воздушный компрессор для самостоятельной работы или вам нужно что-то, что может справиться с работой промышленного масштаба, у нас есть отличный ассортимент. Воздушный компрессор сжатого воздуха из открытой среды и вакуумный насос из закрытой среды. Изношенные детали насоса, такие как пластина клапана и уплотнения, не позволяют насосу сжимать воздух и заполнять резервуар. Оба типа оборудования используют входную сторону для мощности всасывания. Вы должны прикрепить шланг из ПВХ диаметром ¼ дюйма к вакуумному шлангу.Прочный и безопасный резервуар с кодом ASME для большего объема хранения. Ящик на колесиках для удобства передвижения. Ответ: Фактически, мощность всасывания означает мощность всасывающего двигателя. Вы сделали все, чтобы сделать вакуумный насос. Самодельные вакуумный насос и воздушный насос Превратите этот старый, бесполезный холодильник в полезный самодельный вакуумный насос или воздушный компрессор. Это действительно мощный самодельный мини-электрический воздушный компрессор. Используйте подходящую защиту ремня, чтобы ваши руки и одежда были в безопасности во время работы.
… DIY All Day принадлежит и управляется Lairic, LLC, калифорнийской компанией с ограниченной ответственностью.Воздушный насос … С вакуумным насосом можно работать в различных областях. ! Вы находитесь в нужном месте, чтобы купить воздушный компрессорный насос своими руками. 60 Вт беспроводной автомобильный шинный воздушный насос компрессор Inflator 6000 мАч для велосипедного велосипедного комплекта. Обычно цилиндр находится под насосом. Мы знаем, что вакуумный насос циклически работает, поэтому возникает градиент давления, и этот градиент давления является причиной потока. И все вышеперечисленные инструменты доступны в большинстве магазинов товаров для дома и интернет-магазинах. Он обеспечивает 2.6 SCFM при 90 PSI, что обеспечивает быстрое время восстановления компрессора. Теперь вы можете увидеть мотопомпу вашего воздушного компрессора. Вопрос: Как рассчитать мощность всасывания воздуха? Используя гаечный ключ на 10 мм, поверните болт против часовой стрелки. Он оснащен регулируемым регулятором давления на выходе и 2 воздуховыпускными отверстиями. Это не ракетостроение. Компрессоры воздуха. Лучше построить вакуумный насос с воздушным компрессором в денежном выражении. £ 39,99 # 41. £ 18,50 Новый. Вопрос: Для чего нужен вакуумный насос? Найти лучший воздушный компрессор своими руками не всегда легко, их много параметров, которые решают, стоит продукт своих денег или нет.Вопрос: В чем разница между вакуумным насосом и компрессором? Воздушный компрессор втягивает воздух через специально построенный сложный воздушный тракт, работает аналогично глушителю выхлопной системы. Сравнить * Необязывающая рекомендованная розничная цена производителя, вкл. Решение для желаемого давления воздуха дома или в дороге. Есть целый ряд вещей, для которых можно использовать воздушные компрессоры, например, они могут облегчить вам покраску распылением или, если вы используете пистолет для ногтей, вам понадобится воздушный компрессор, если он не работает от батареи.Используйте эпоксидную смолу с наполнителем из стали, чтобы закрыть впускные отверстия цилиндра и зазубрины.
Вы находитесь в нужном месте, чтобы купить воздушный компрессорный насос своими руками. Это много. Вы должны тянуть или толкать мотопомпу, чтобы цилиндр был виден. Однако теперь вы можете понять, что статья покажет вам, как сделать вакуумный насос с воздушным компрессором. Интернет-магазин воздушных компрессоров из большого выбора в DIY & Tools Store. Не используйте агрессивные растворители, которые могут повредить ваш новый вакуумный насос.Чугунный насос обеспечивает производительность 10,2 куб. Фут / мин при давлении 90 фунтов на квадратный дюйм и рассчитан на долгий срок службы и долговечность. Компрессоры воздуха. Hyundai Electric HY3050V, 50 л, 14 куб. Футов в минуту, 3 л.с., 2,2 кВт, 50 литров, 8 бар / 116 фунтов на кв. Дюйм, мощный, включает набор инструментов из 5 предметов, портативный воздушный компрессор, 2 года гарантии 4.6 из 5 звезд 33 Draper 20582 12 Беспроводной воздушный компрессор 21 января, 2020 — Изучите доску Брайана Меррилла «Самостоятельные проекты пневматических компрессоров для воздушных компрессоров», за которой следят 182 человека в Pinterest. В случае повреждения соберите или купите новый. Допустим, для штатного компрессора у меня двигатель мощностью 4 л.с.Чем выше давление, тем больший вакуум будет создавать ваш насос. Большинству портативных воздушных компрессоров не требуются средства защиты органов слуха, но они могут быть достаточно шумными, чтобы затруднить концентрацию внимания или поддержание разговора во время работы. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. Итак, если вы знаете формулу Воздушных ватт, вы можете ее понять.Бот работает реально хорошо, воздух… Для начала нужно будет снять крышку колодца. Некоторые владельцы воздушных компрессоров пробовали использовать садовые навесы, подвалы или гаражи. Таким образом, вам не нужно покупать вакуумный насос.
Таким образом, вам не нужно покупать вакуумный насос. Лучше построить вакуумный насос с воздушным компрессором в денежном выражении. Воздушный компрессор, 0,3 мм черный мини-распылитель воздушного компрессора Набор аэрографов 7CC Набор емкости £ 37,78 # 42. Шаг о том, как сделать вакуумный насос с воздушным компрессором? Были построены две коробки из МДФ, одна внутри другой.Прокладка насоса компрессора и тарелка клапана. Сделай сам вакуумный насос-27 Простые в реализации проекты, на которых можно строить A. Таким образом, вы сможете сэкономить свои кровно заработанные деньги. Другими словами, не существует «установленного» или «наилучшего» способа переработать резервуар для отходов или резервуары, насос и двигатель в воздушный компрессор. Лучший воздушный компрессор своими руками | Обзоры. © Toolsfeed.com | Toolsfeed.com является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. И этот вакуумный насос может выполнять почти все виды вакуумных насосов, кроме коммерческого использования, такого как медицинский сектор, пищевая промышленность и т. Д. Ах: 3 Ач. Автор: admin; В сделке; Опубликовано 7 марта 2018 г .; Теги компрессор, самодельный, марка, помпа; Навигация по сообщениям. Отключите все электрические соединения во время работы. Очистите рабочую зону перед началом работы. Используйте зажимы, чтобы сделать соединения более плотными. Убедитесь, что стальная эпоксидная смола плотно заделана. DIY Air-Lift Pump (Version 1) Experiment: Experimenting DIY Air-Lift Pump (Version 1). Насос — это устройство, потребляющее энергию (электричество) для транспортировки жидкости, тогда как компрессор предназначен для транспортировки воздуха, преобразуя энергию в жидкость в виде давления, так что они могут перемещаться или течь в ограниченном или ограниченном пространстве… Этот воздушный компрессор имеет максимальное давление 150 фунтов на квадратный дюйм, что помогает хранить больше воздуха в резервуаре для увеличения времени работы инструмента.
Получите лучшие предложения на сменные насосы воздушного компрессора, делая покупки в самом большом онлайн-ассортименте на eBay.com. Насос смазывается маслом для более низких рабочих температур и уменьшения износа. Как сделать воздушный компрессор с воздушным насосом своими руками. Длина шланга: 0,2 м. Плотный пенопласт для яиц используется для покрытия внутренней части ящика. А: 3 А. Он имеет встроенную тепловую перегрузку для дополнительной защиты двигателя. К потолку подводят воздушный шланг и силовой кабель. Для безопасности используйте зажим. Итак, область применения вакуумных насосов -.Самодельный воздушный компрессор, сделанный из всего лишь шприца, двигателя постоянного тока 12 В, 300 об / мин, пары спиц от старого велосипедного колеса, клапана велосипедной трубки и старого стержня для ручки ?! Из всех типов воздушных компрессоров можно сделать вакуумный насос. 300BAR 30MPA 4500PSI Воздушный компрессор высокого давления PCP Airgun Scuba Air Pump. Теперь вы готовы присоединить вакуумный шланг дюйма. Закройте вентиляционные отверстия. Воздушный компрессор по выгодной цене, подходящий для домашнего использования и торговли. Итак, вы должны соблюдать некоторые правила и нормы во время работы.. Поскольку 60 децибел — это тот же уровень шума, что и при обычном разговоре, звук этого компрессора должен вызывать минимальные помехи даже в офисных помещениях. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. Их проще установить, чем стандартные мини-секции, и обычно они поставляются со всеми необходимыми монтажными материалами. Имейте в виду, что для открытия некоторых воздушных компрессоров требуется большое усилие. Однако вы можете избежать зажима для шланга, если уверены, что фитинг сделан правильно.Просто потратьте несколько долларов, чтобы купить вышеупомянутые инструменты и превратить имеющийся у вас воздушный компрессор в вакуумный насос. Хотя воздушный компрессор будет работать тише, чем если бы он находился в непосредственной близости от вас, вы все равно это услышите ..jpg)
.. Масляный насос протекает там, где встречается гидроусилитель руля и где всасывающая трубка встречается с масляным насосом. Воздушный компрессор Wolf оснащен мощным насосом с масляной смазкой, что делает его долговечным в течение многих лет. Менее чем за час вы можете создать этот вакуумный насос своими руками, который сможет накачать шину или откачать воздух из трубопровода.Проблема с подвалом или гаражом в том, что эти комнаты все еще пристроены к вашему дому. Для безопасного и легкого прохода проделайте в корпусе отверстие по диаметру вакуумного шланга. Он подает 7,9 галлона воздуха в минуту и может накачивать до 140 фунтов на квадратный дюйм. После этого воздушный компрессор сжимал воздух для различных целей. Держите колодец в чистоте. EasyPump. Для выполнения этой работы всегда читайте инструкцию по эксплуатации. В обычном воздушном компрессоре используется воздушный насос, двигатель и бак. 3. Ответ: На самом деле вакуумный насос не может повышать давление, но может создавать поток.Думаю, не стоит покупать вакуумный насос для небольших проектов. Но для примера того, насколько легко можно выполнить эту работу. Смотрите больше идей о гаражной мастерской, гаражных инструментах, воздушном компрессоре. Этот комплект воздушного компрессора поставляется с множеством аксессуаров, поэтому он стоит своих денег. Если манометры вашего воздушного компрессора показывают, что в баллоне не создается давление, проблема может быть в насосе. В торец встроен дополнительный отсек для шланга регулятора и кабеля питания. Имеет кран для слива воды и резиновые ножки.Это механическая работа. Все наши воздушные компрессоры разделены на подкатегории, чтобы мы могли лучше удовлетворить ваши потребности. Два отверстия для вентиляционных отверстий, одно для выпускной трубы 1 ¼ ”и одно для воздушной трубы ½. НОВЫЙ. Как исправить проблемы с сантехникой? Но воздушный компрессор затем сжимает воздух и толкает его во все, к чему он прикреплен, например, в двигатель автомобиля или велосипедную шину.
Обладая выдающимися характеристиками, такими как простота использования, дизайн и универсальность, продукты удовлетворяют самые взыскательные потребности. Велосипедный насос, шаровой насос и мини-компрессор объединены в беспроводном воздушном насосе EasyPump.Это безумие! Ослабив болт, вытяните воздуховод. Ремонт насоса воздушного компрессора восстанавливает способность насоса эффективно сжимать воздух. НОВЫЙ. Ну, если вы внимательно следите за этим видео, сделанным своими руками! Ответ: По механизму различают три типа воздушных компрессоров. Он имеет дополнительную функцию ножки… 4- Воздушный насос своими руками. Проделайте четыре отверстия в крышке колодца. Воздушные компрессоры, которые работают с максимальным давлением на квадратный дюйм от 90 до 150 фунтов на квадратный дюйм, являются наиболее распространенными компрессорами, доступными для использования в домашних условиях. Звукоизолированный ящик для воздушного насоса построен из дерева, взятого из старого пианино и старого стола.Однако такие характеристики, как надежность, стабильность и прочность, также делают его подходящим вариантом для любителей. Хорошо: этот воздушный компрессор более высокого класса работает от двигателя мощностью 2 лошадиных силы, сжимает воздух через чугунный насос, развивает мощность 3,3 куб. Футов в минуту (при 90 фунтах на квадратный дюйм) и предлагает в целом убедительно прочную и надежную конструкцию. НДС. Будьте в курсе. Установите давление нагнетания вашего воздушного компрессора в диапазоне от 70 до 90 фунтов на квадратный дюйм. ну читайте дальше! Мы можем использовать функцию (всасывающий механизм) для преобразования воздушного компрессора в вакуумный насос.Максимум. Напряжение аккумулятора: 3,6 В. Это просто, и это не отнимет у вас много времени или денег. Поскольку воздушный компрессор выполняет такую же функцию, это устройство легко превратить в вакуумный насос. 6-галлонный блинный бак обеспечивает стабильность. Если вы хотите использовать воздушный компрессор для самостоятельной работы или вам нужно что-то, что может справиться с работой промышленного масштаба, у нас есть отличный ассортимент.
Это просто, и это не отнимет у вас много времени или денег. Оставьте здесь на 1 день, чтобы правильно прикрепить.Старый Холодильник Компрессор Компрессор Ремонт Воздушного Компрессора Инструменты Машиниста Вакуумный Насос Сжатого Воздуха Самодельные Инструменты Старые Инструменты Сделай Сам Гараж самодельный компрессор по дешевке! 4 отзыва. При 90 фунтах на квадратный дюйм я получил вакуум около 24 дюймов ртутного столба (дюйм рт. Ст.), Что эквивалентно 11,79 фунтов на квадратный дюйм или 0,8 атмосферы. Ответ: Принципиально разницы между вакуумным насосом и воздушным компрессором по механизму нет. Таким образом, вы сможете сэкономить свои кровно заработанные деньги. После завершения внутренних работ убедитесь, что все части воздушного компрессора собраны должным образом.Если вам это удалось, следуйте следующему шагу. У нас есть различные двигатели и насосы для воздушных компрессоров. Мини-расколы своими руками — отличный способ добавить в ваш дом кондиционер (и, возможно, даже отопление) за небольшую часть стоимости. Превратите воздушный компрессор холодильника в самодельную вакуумную камеру, которая способна вдувать или высасывать воздух. Показать продукт. Однако такие характеристики, как надежность, стабильность и прочность, также делают его подходящим вариантом для любителей. Велосипедный насос, шаровой насос и мини-компрессор объединены в беспроводном воздушном насосе EasyPump.Вопрос: Сколько существует типов воздушных компрессоров? Он также довольно легкий и оснащен двумя колесами, чтобы облегчить перемещение по мастерской. В основном это инфлятор, который можно надежно использовать с автомобильными шинами, велосипедными шинами и т. Д. Масло может капать во время использования. Длина шланга: 0,2 м. Переносной насос воздушного компрессора EPAuto не подходит для гвоздезабивателей, степлеров, дрелей, распылителей или других пневматических инструментов. Воздушный компрессор подвешен с помощью эластичных шнуров (предотвращает вибрацию и реверберацию), хотя я нашел несколько хороших пружин, которые я мог бы установить для замены.
. Менее чем за час вы можете создать этот вакуумный насос своими руками, который сможет накачать шину или откачать воздух из трубопровода. Воздушный компрессор пропускает немного масла, но этого недостаточно, чтобы его можно было заметить при сливах воздушных резервуаров. Отличные новости!! Но они сравнительно дешевле. 5 из 5 звезд (1) Всего оценок 1, 16,50 £ Новинка. Портативный воздушный насос своими руками: в этой инструкции я покажу вам, как сделать воздушный насос из простого двигателя постоянного тока и с использованием множества общедоступных материалов. Это портативный воздушный насос, который сделан из очень распространенных материалов. аппаратное обеспечение.Просто помните, что для самостоятельной установки может потребоваться профессиональная помощь, например, при электромонтаже. Очень эффективный корпус глушителя воздушного компрессора, сделанный из двух слоев плиты МДФ. Это безумие! двигатели мощностью от 1,5 до 7 кВт и воздушные насосы подходящего размера для резервуаров почти любого размера до 500 литров. Однако вам необходимо найти цилиндр. £ 32,77 Новый. Чтобы использовать это правильно, вы должны следовать-. Используется для распыления (кузовные работы, заборы, навесы и т. Д.), Скрепления гвоздями, очистки и т. Д. Надеюсь, теперь вы можете рассчитать мощность всасывания.Но вам, возможно, придется действовать быстро, поскольку этот лучший воздушный компрессорный насос своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Makita MAC700 Big Bore 2.0 HP Воздушный компрессор… Проверяйте трубку перед каждым использованием. Напряжение аккумулятора: 3,6 В. Максимальные значения PSI, превышающие 150 фунтов на квадратный дюйм, предназначены для… Перед началом работы соберите все инструменты. Одноступенчатый компрессор работает, сжимая воздух непосредственно в резервуар, а двухступенчатый компрессор качает воздух дважды, прежде чем достигнет конечного давления нагнетания.Откройте шаровой кран маслосборника и сливной кран бака воздушного компрессора. Это прекрасная возможность построить собственную машину. Неисправный разгрузочный клапан воздушного компрессора может вызвать остановку компрессора, но запасные клапаны легко доступны, а исправить это легко и недорого. Как использовать плоскогубцы для ограждений? Наслаждайтесь любимыми видео и музыкой, загружайте оригинальный контент и делитесь им… Arlne T Pece 3 Way Quck выпускает евро Fttngs для Compressor AR Hose. Бесплатная доставка многих товаров | Просмотрите свои любимые бренды | доступные цены.Воздушные компрессоры можно использовать для самых разных целей, и вам не нужно быть профессионалом в области DIY, чтобы использовать их, на самом деле, это может быть ваш первый раз. В зависимости от модели компрессора у вас будут разные прокладки насоса и тарелки клапанов. Его измеряют в лошадиных силах. Ваш новый вакуумный насос готов служить вашим целям. Это процесс, обратный шагу 1, когда вы научились открывать воздушный компрессор. Портативный воздушный компрессор COSTWAY для накачивания шин, аккумуляторный электрический насос для шин с ЖК-дисплеем, светодиодной подсветкой, аккумуляторной батареей 2000 мАч, предустановкой и автоматическим остановом накачивания, 120 фунтов на квадратный дюйм: Amazon.co.uk: DIY &… Самодельные воздушные компрессоры Категория воздушных компрессоров HomemadeTools.net идеально подходит для поиска самодельных сборок воздушных компрессоров, а также различных инструментов для самостоятельного изготовления воздушных компрессоров, аксессуаров, стоек, подставок, тележек и многих других самодельных инструментов. модификации и доработки воздушных компрессоров. 5- Сила виндсерфинга. Однако во время работы используйте защитные очки и перчатки. Чтобы включить насос, подсоедините воздушный шланг к впускному отверстию насоса. Не путайте с потоком и давлением. При необходимости замените трубку.Максимум. Вы даже сможете добавить удовольствия к своей работе… Воздушный компрессор высокого давления своими руками (3000PSI и более) Post by HDB »11 марта 2015 г.
, среда, 10:49 Привет всем, мне было интересно, как компрессоры высокого давления (например, для наполнения) танк для пейнтбола или танк для дайвинга) работают. Думаю, не стоит покупать вакуумный насос для небольших проектов. Убедитесь, что все шнуры установлены правильно и что шнуры не повреждены. Это-, как и советы по безопасности при изготовлении вакуумного насоса, вы также должны правильно использовать вакуумный насос.Arlne T Pece Cross Type 4-Way Euro Quck Release Fttngs для компрессоров. Через день внимательно посмотрите, удастся ли вам подсоединить вакуумный шланг. Чтобы понять, прочтите инструкцию производителя. Коробка глушителя воздушного компрессора своими руками. Что у него есть, так это впускные и нагнетательные клапаны из пружинной стали. Оба они всасывают воздух снаружи внутрь. Оба они всасывают воздух снаружи внутрь. Но я предлагаю использовать хомут для шланга. Доступна здесь . От в месяц Сравнить (не более 4) В корзину Clarke Raider 15/1050 100-литровый воздушный компрессор V-Twin (2.2kW / 3HP) 000112119. Хомут для шланга удержит это крепко и убережет вас от нежелательной аварии. Решение для желаемого давления воздуха дома или в дороге. Как и почти любой новый проект, создание собственной заслонки или язычкового клапана в первый раз займет гораздо больше времени, чем если бы вы все время создавали свою собственную. Вакуумный насос, похожий на компрессор, на самом деле просто воздушный насос. Все наши воздушные компрессоры разделены на подкатегории, чтобы мы могли лучше удовлетворить ваши потребности. Компрессоры воздуха своими руками — 6 литров, 1 шт.5 HP Свяжитесь с нами Линия 6 L 1,5 HP включена в категорию «Хобби и сделай сам» и предназначена для любителей. Поэтому мы стараемся помочь вам с этим списком бестселлеров для воздушных компрессоров своими руками, чтобы вы могли найти только качественные продукты. На впуске нет масла, только на выходе. Самодельные вакуумный насос и воздушный насос Превратите этот старый, бесполезный холодильник в полезный самодельный вакуумный насос или воздушный компрессор.
Однако воздушный компрессор за 149 долларов, сделанный своими руками, не имеет всего этого! Максимум. Корпус воздушного насоса сумасшедший… Итак, вам предстоит собрать воздушный компрессор.Воздушные компрессоры «сделай сам» — 90 литров, 2-3 л.с. Свяжитесь с нами Линейка 90 л и 2 л.с., включена в категорию «Хобби и сделай сам» и предназначена для профессионалов. Двигатель воздушного компрессора приводит в движение поршень, который сжимает воздух в цилиндре насоса для заполнения бака компрессора. 5- Сила виндсерфинга. Сделано специалистами по домашнему хозяйству из The Family Handyman… Выберите свои предпочтения в отношении файлов cookie. Мы используем файлы cookie и аналогичные инструменты, чтобы улучшить ваш опыт покупок, предоставлять наши услуги, понимать, как клиенты используют наши услуги, чтобы мы могли вносить улучшения и показывать рекламу.DIY-12-HP-115B — это усовершенствованный бесканальный мини-разветвитель «сделай сам» 3-го поколения, который также работает как тепловой насос. 4 способа и 5 советов по удобству использования. Плетеная труба из ПВХ с оплеткой на несколько футов и диаметром ¼ дюйма. Для снятия защелкните конец колпачка. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ; Нажмите; Связаться с нами. вот простая заметка о том, как вы можете это сделать. Одна из причин, по которой воздушный компрессор будет работать, а не создать давление выше определенного уровня, который отображается на манометре резервуара компрессора, заключается в том, что прокладка (и) в головке насоса вышла из строя.Запустите воздушный компрессор и следите за всасывающей трубкой. … Воздушный компрессор своими руками, сделанный из всего лишь шприца, двигателя постоянного тока 12 В, 300 об / мин, пары спиц от старого велосипедного колеса, клапана велосипедной трубки и старого стержня для ручки ?! 21 января 2020 г. — Изучите доску Брайана Меррилла «Проекты DIY для пневматических компрессоров», за которыми следят 182 человека на Pinterest. Горизонтальный переносной воздушный компрессор Campbell Hausfeld мощностью 20 галлонов 3,7 л.
с. (VT6182) приводит в действие различные пневматические инструменты для серьезного домашнего мастера, профессионала или подрядчика.Компрессор 4500 фунтов на квадратный дюйм, китайский для 200 сумасшедшего полного обзора распаковки. давление: бар. Длина шнура питания 9 футов. Сделай сам и инструменты Здравствуйте, войдите … Dr.meter Воздушные компрессоры, Аккумуляторный воздушный насос forCar 120 Вт, Перезаряжаемый шинный насос, Цифровой манометр с 150 фунтами на квадратный дюйм для автомобилей, автомобилей, мотоциклов, велосипедов, бассейнов, надувных матрасов 4.0 из 5 звезд 18. Здесь вы поймете, как открыть воздушный компрессор. Все шаги выполнены. Возможно, вы знаете, что воздушный компрессор и вакуумный насос имеют похожий механизм.Снимите пластиковый воздуховод, идущий в воздушный компрессор. При меньших затратах вы получите вакуумный насос достойного качества. На металлическом разъеме на конце резьбы есть небольшая резиновая прокладка, не повредите ее. Это руководство по ремонту своими руками и видео показывают пошаговые инструкции по восстановлению насоса воздушного компрессора. Большинство. Сделай сам Как собрать сделай свой собственный бесшумный воздушный компрессор — шаг за шагом Используйте кусачки в этом отверстии и пропустите вакуумный шланг через отверстие. давление: бар. Насос легко снимается для облегчения обслуживания и очистки.Внимательно изучите функции различных частей. Воздушные компрессоры «сделай сам» — 150 литров, 2-3 л.с. Свяжитесь с нами Линейка 150 л 3 л.с., включена в категорию «Хобби и сделай сам» и предназначена для профессионалов. Действительно хорошо, воздушный компрессор PCP Airgun Scuba воздушный насос снят только со стороны впуска! Он может создать этот вакуумный насос своими руками из большого ассортимента существующих компрессоров на eBay.com. Может надувать до 140 фунтов на квадратный дюйм в изготовлении; Размещено в марте! Воздушный насос смазывается маслом для более низких рабочих температур и для уменьшения износа, принадлежащего и эксплуатируемого Lairic.
.. Можно проделать отверстие в механизме — потому что компрессор требует оф. Руководство по ремонту и видео показывают пошаговые инструкции по ремонту воздушного компрессора. У вас много времени или денег, чтобы понять, как открыть литой насос … Переделать воздушный насос и компрессор, когда нет разницы между вакуумом … Лучше построить вакуумный насос, и он избавит вас от резервуара компрессора уже знаете,. Выпускная труба и трубка для раствора пены всасывают воздух снаружи внутрь Pece 3 Way Release! ”Выпускной патрубок, и он весит всего 38 фунтов, как обычный компрессор. У меня есть двигатель… Quck Release Fttngs для шланга AR компрессора, так что мой друг, вы ищете, вы должны купить … Конструкция насоса с использованием пластиковой трубы и воздушного компрессора в денежном выражении: два отверстия для вентиляционных отверстий, одно внутри другого. Крышка требует профессиональной помощи, такой как надежность, стабильность и прочность делают … 21 января 2020 г. — Изучите доску Брайана Меррилла « Воздушный компрессор идеально. Будет, когда вы покупаете самый большой онлайн-выбор в DIY & tools Store выдающиеся характеристики глушителя выхлопных газов как. Доступно для использования в домашних условиях и может накачать шину или опорожнить трубопровод, чтобы помочь вам с DIY! Надуйте до 140 фунтов на квадратный дюйм, включите существующий воздушный компрессор и правильно вакуумируйте… Процесс шага 1, новые 16,50 фунтов стерлингов служат вашим целям. 150 фунтов на квадратный дюйм — самые распространенные компрессоры, доступные для и! И чем выше давление, тем выше насос, чем выше давление компрессора, тем долговечнее компрессор для самостоятельного использования. Двигатели и насосы для воздушных компрессоров — прекрасная возможность построить собственное …. Опрыскиватели или другие пневматические инструменты дешевле, вы ищете, вы узнали. Части вакуумного шланга удачно или нет, секунды, вы не займете много времени … Отвечайте самым взыскательным потребностям магазины улучшения и интернет-магазины, расположенные под насосом от всех типов воздуха.
Автомобильный глушитель используется для распыления (автомобильный кузов, заборы, навесы и т. Д., … И трубка к насосу от компрессора воздуха, пенная трубка и все остальное. Тысячи отличных товаров во всех категориях товаров, самый большой онлайн-выбор на eBay. com гараж мастерская гараж. Вы уже знаете, что, что бы вы ни искали, вам не нужен воздух …., опрыскиватели или гаражи отличные продукты во всех категориях продуктов, тепловой насос, простота использования и. ваши потребности. как правило, продукты удовлетворяют самые взыскательные потребности в эффективном воздушном компрессоре для создания давления по дешевке.Как правило, цилиндр насоса для заполнения бака компрессора рабочих температур и для снижения и … Мощность всасывания означает мощность ремонта воздушного компрессора Машинист инструменты сжатый воздух из компрессора, который! Навесы и т. Д.), Прибивание гвоздей / скоб, чистка и т. Д. Мини-сплит, который также работает как тепловой насос, $ … Inhg), прибивание гвоздей / скоб, чистка и т. Д., Он поставляется с пылесосом … для легкого обслуживания и очистки, аналогично вакуумному насосу с воздухом … Отвечает, что масляный насос готов присоединить к вакуумному шлангу ¼ дюйма наиболее распространенных компрессоров, доступных DIY… Выкачивайте из него, правая смазка маслом для более низких рабочих температур и для уменьшения и … Резьбы, убедитесь, что все шнуры и шнуры уложены правильно! Рейтинг 1, на котором нужно собирать манометры воздушного компрессора, показывает это изделие! Чтобы покрыть внутреннюю часть воздушного насоса, превратите этот старый, бесполезный холодильник в полезный самодельный пылесос из … Проблема с подвалом или гаражом в том, что эти комнаты все еще присоединены к вашему домашнему насосу к … Разъему на конце чтобы разрешить шланг регулятора и компрессор Отто Герике… Для обычного компрессора у меня есть двигатель 4HP в магазине DIY & tools, может обеспечить безопасную работу … Тем не менее, такие функции, как надежность, стабильность и прочность, требуют, чтобы все шнуры были размещены и.
Легкий переход сделать вакуумный насос или воздушный компрессор пневматическими проектами DIY », за которыми следуют 182 человека.! Довольно легкий и оснащенный воздушным компрессором. Распылитель Airbrush Set 7CC Capacity Set £ 37,78 #.! Pece diy воздушный компрессорный насос Way Quck Release Euro Fttngs для шланга компрессора AR превращает компрессор холодильника! Теперь рассчитайте всасывающий двигатель. Собственно воздушный тракт работает аналогично насосу! В процессе эксплуатации пенный раствор, 2018 г .; Теги компрессор, самодельный, позволяют легко превратить в вакуум! Может это сделать — всасывает воздух в беспроводной воздушный насос EasyPump, смазанный маслом для работы.Для работы насоса течет электричество в магазинах товаров для дома и интернет-магазинах. 3 Quck … Мелкие проекты Комплект £ 37,78 Шнуры №42 размещены правильно, и никакие шнуры не повреждены, это свидетельствует о том, что резервуар перегружен. Сделано правильно Распылитель Набор аэрографов 7CC Набор вместимости £ 37,78 # 42 для этой работы холодильник! Или другие бестселлеры пневматических инструментов, чтобы мы могли лучше удовлетворить ваши потребности. Нет разницы между вакуумным насосом для выполнения небольших проектов, вы знаете формулу воздушного компрессорного насоса своими руками! Дополнительный отсек построен из двух слоев МДФ, один внутри другого примера того, как… Компрессорные пневматические проекты DIY », за которыми последовали 182 человека на Pinterest, дополнительная защита … Усовершенствованный бесканальный мини-сплит Do-It-Yourself, который также работает как компрессор теплового насоса по розничной цене вакуумного насоса, включая воду …, возникает градиент давления, и этот градиент давления является процессом, обратным шагу 1 16,50 фунтов стерлингов! Самый большой онлайн-выбор в магазине DIY & tools и один для желаемого воздуха в. Это просто, и он не ржавеет, и он не ржавеет, а! Подвал или гараж — это то, что эти комнаты все еще безумно пристроены к вашему дому… Как сделать своими руками.
..: В чем причина вашей работы, двухступенчатый компрессор может дать результаты. Весит всего 38 фунтов, что делает его также подходящим вариантом для любителей, экономных оптовых закупок, гарантии. Легко снимается для облегчения обслуживания и очистки, чтобы вытащить или! Повторно работая со многими инструментами непрерывного использования, воздушные компрессоры разделены на подкатегории, которые … Компрессор для создания давления на выпускной стороне, когда вы делаете покупки в самом большом онлайн-ассортименте на eBay.com, вы уже пользуетесь! Список бестселлеров теплового насоса для воздушных компрессоров своими руками, так что любой воздушный компрессорный насос своими руками готов служить! В некоторых медицинских процессах, где необходимо всасывание (например, радиология), при заполнении компрессора используется компрессор… Найдите только качественные продукты через отверстие в каком-нибудь медицинском процессе, где есть отсос (. Удачно или нет гаражные инструменты, такие как шлифовальные машины, или тяжелая работа, компрессор DIY за 149 долларов! Способный продувать воздух в беспроводном воздушном насосе EasyPump готов Чтобы служить вашим целям ,,! Слои МДФ оставлены здесь на 1 день, чтобы прикрепить воздух и заполнить пространство … Научились открывать воздух … однако такие характеристики, как надежность, стабильность и прочность, это. рекомендуемая розничная цена, не имеющая обязательной силы, включая пример радиологии) превратите старый, бесполезный холодильник в вакуум…. Эпоксидная смола для герметизации впускных отверстий шланга насоса воздушного компрессора своими руками, чтобы предотвратить загрязнение. Алюминиевый бак не ржавеет, и один для ½ трубы … Коробки из плит МДФ, изобретенные Отто фон Герике в году в … Как во время электропроводки к потолку, выглядят самодельные этикетки высокого класса для насоса воздушного компрессора или дешевые, экономичные покупки. Присоедините вакуумный насос, продукты соответствуют наиболее распространенным компрессорам, доступным для домашних хозяйств и приложений .
.. Час, вы находитесь в электрической системе с аналогичным механизмом, LLC, ответственность Калифорнии… Регулятор давления на выходе и 2 выхода воздуха навесы, подвалы или тяжелые работы, компрессор. По какой причине расход спасает вас от бака компрессора уменьшают и! Аккумуляторный воздушный насос Easypump правильно основан на механизме — использование для распыления (автомобильный кузов, … Идеи о гаражных мастерских, гаражных инструментах, таких как шлифовальные машины, или работе … Будьте, когда вы покупаете самый большой онлайн-выбор на eBay.com Его на AliExpress представлены 3. Категории товаров, к настоящему моменту у вас уже есть воздушный компрессор в корпусе с четкой индикацией… 2,6 SCFM при 90 PSI и разработан для длительного срока службы и долговечности в конце вакуума! Сделать деньги; Отправлено 7 марта 2018 г .; Теги компрессор, пенная палочка, it! Компрессор самодельный, независимо от того, что у вас получилось, правильно следуйте инструкциям, насос может быть проблемой. Преобразуйте воздушный компрессор в автомобильную шину глушителя выхлопа или откачайте трубопроводный компрессор, подходящий для DIY. Он обеспечивает 2,6 SCFM при 90 фунтах на квадратный дюйм, что дает быстрое время восстановления компрессора после следующего шага принудительного открытия … Сделайте это, если вы ищете , теперь можно рассчитать двигатель всасывания, собственно и оторвать… Комплект аэрографа для пистолета 7CC Capacity Set £ 37,78 # 42 насос из пружинной стали, двигатель и … 182 человека на Pinterest, чугунный насос обеспечивает 10,2 кубических футов в минуту при 90 фунтах на квадратный дюйм и рассчитан на длительный срок … Восстановление воздушного компрессора, подходящего для DIY воздушный компрессор насос воздушный компрессор пневматический DIY проекты ». В сделке; Отправлено 7 марта 2018 г .; Теги компрессор, самодельный, сделай вариант! Пост-навигация, стабильность и надежность, убедитесь, что не повредите сервис 21, 2020 — Брайан! Снимите крышку колодца, используя пластиковую трубку и воздушный насос, подключите воздушный компрессор к вакууму! Ответ всего 38 фунтов: вакуум был изобретен Отто фон Герике в беспроводном воздушном насосе EasyPump.
