замена смывного бачка с подводом воды, запорная арматура и впускной механизм

Невозможно представить современное жилище без ванной комнаты и туалета. Чтобы унитаз выполнял все функции, необходимо правильно подобрать арматуру. Нынешние материалы могут прослужить долгое время, если корректно все выбрать и установить.

Что собой представляет?

Неважно, какой конструкции арматура встроена в сливном бачке. Она должна выполнять функцию поддержания воды в нем: когда он заполняется – перекрыть кран, а когда опустошается – снова открыть. Арматура состоит из сливного узла – устройства, которое должно регулировать напор воды и место поплавка. Последний представляет собой некий датчик, который непосредственно определяет необходимость открытия и закрытия крана.

Установка арматуры сливного бачка с нижней подводкой подразумевает подключение подводного крана.

Выделяют два вида для заливного узла: кнопочный и штоковый. Вода при кнопочном устройстве сливается во время нажатия, то есть, автоматически. В таком же режиме вода спускается и со штоком. Но в данном случае рукоятку нужно потянуть вверх, а после вернуть в исходное положение.

Сейчас все чаще используются более современные бачки, с кнопкой. Для такого механизма нужно, чтобы кнопка ни в коем случае не выступила над его поверхностью, проем должен составлять не менее 40 мм. Данный размер рассчитан для круглых механизмов. Но встречаются модели и овальной формы, и прямоугольной.

Преимущества и недостатки

Плюсами является, приятный визуальный вид, унитаз формируется необыкновенным дизайном и может иметь необычную форму, что скрывает саму систему, нижняя подводка работает без шума, вода не бежит, из-за того, что она поступает из смывного бачка, она надежна и почти никогда не требует ремонта. Минусы: вид подводки сложен в монтаже, при замене деталей, легче поменять саму систему.

Конструкции

Сливные механизмы зачастую зависят от типа бачка, например, подвесной вариант. Данный вид использовался очень давно. Преимуществами он обладал только из-за высокого расположения, это давало сильный напор воды. Скрытый бачок – уже более современная конструкция, но со сложной схемой монтажа. Установка происходит на металлический каркас, а затем кнопка слива выводится наружу. Смонтированный бачок применяется уже давно, поэтому пользуется большой популярностью.

Различаются конструкции и устройством клапанов. Так, клапан типа «кройдон» находится в старых изделиях. При наборе воды поплавок в нем поднимается и воздействует на него. Когда вода заполняет полностью бак, клапан перекрывает ее подачу.

Другой вид, поршневой клапан, устанавливается горизонтально, почти ничем не отличается от других.

Для мембранного клапана вместо прокладки используют резиновую или объемную мембрану.

Такие устройства хорошо справляются со своей задачей – быстро перекрывают воду. Но есть один недостаток – недолго служат. Это связано с качеством воды в трубах – она слишком грязная, приходится устанавливать фильтры.

Существует несколько вариантов управления механизмом. Штоковые системы представляют собой конструкцию, на которой установлен резиновый клапан. Он может открывать или закрывать сливной бачок. Конструкция считается устаревшей, и все стараются его менять. Из-за того, что прокладка изнашивается, начинает течь вода. Запорный механизм, применяется для полного перекрытия проходного сечения, запирающим элементом является золотник.

Системы заполнения

Существуют кнопочные системы заполнения известны однокнопочные, при ее нажатии выливается вся вода. Двухкнопочная, конструкция обеспечивает экономность. Одна кнопка предназначена для небольшого смыва – вытекает только часть воды, вторая нужна для полного смыва. Стоп-слив – это бачки с одной кнопкой, но при одном нажатии вода выливается полностью, если нажать второй раз, то она прекратит литься.

Вода может поступать с разных мест, например, с боковой подводкой входной водопровод находится сбоку и сверху. Когда бак заполняется, вода сверху падает и начинает шуметь, это доставляет дискомфорт. С нижней подводкой подача воды происходит в донной части бачка и поэтому это не вызывает шум. Такие конструкции позволяют спрятать шланг подвода, что делает внешний вид унитаза более эстетичным.

Нюансы выбора

Сливной бачок унитаза – с самого начала обеспечен нужной сливной арматурой. Пока все работает, никто не задумывается о его ремонте. Но, наступает такой момент, когда что-то ломается и с ним проблемы: протекание или неполное перекрывание клапана. Это значит, что арматура нуждается в ремонте.

С приобретением проблем нет, но нужно выбрать качественную арматуру, чтобы она прослужила много лет. Качество пластиковых компонентов, должно быть без брака, то есть без заусенцев или погнутой формы. Таким деталям следует быть жесткими. Стоит спросить материал изготовления, лучшим считается полиэтилен. Прокладки должны быть мягкими, чтобы это проверить, аккуратно растяните резину и направьте на свет, мелких щелей быть не должно.

Это нежные детали, они легко ломаются из-за загрязненной воды. Поэтому следует купить комплект водопроводных фильтров. Поплавковый рычаг должен быть подвижным и мягким и не должен заедать. Крепежи следует брать из пластика, стальные детали не подходят. Схема обязана быть крепкой, неразболтанной, иначе ничего не будет работать. При покупке следует учесть все эти факторы. На всякий случай дома должен быть сантехнический ремкомплект.

Особенности установки

От спускового приспособления отвертывается крепежная гаечка, размещенная в нижней части. Около гайки, должна быть резиновая подкладка, которая нужна для герметизации монтажа. Колечко ставится вниз сливного бачка, а на подготовленную прокладку, следует зафиксировать спусковой механизм. Затем, необходимо убрать фиксирующую гайку с наполнительного клапана. В случае если применяется арматуру с нижней подводкой, то гаечка должна находится в нижней части прибора.

В случае если используется боковая арматура, то гаечка располагается в боковой части клапана. Далее необходимо поставить уплотнительное кольцо, оно должно находится на отверстие внутри бачка. Отрегулируйте впускной клапан и закрутите гайкой. Впускной и выпускной клапаны никак не должны контактировать друг с другом и со стенами сливного бачка. Такая установка выполняется гибкой подводкой, согласно которой в бак станет поступать вода. При подсоединении подводки не нужно оставлять уплотнительную прокладку.

Проконтролируйте работоспособность арматуры и, если нужно, отрегулируйте поплавок. В случае если применяется поплавок в рычаге, для его нормальной работы достаточно согнуть двигатель вплоть до требуемого местоположения. Если применяется подвижный поплавок, ограничение хода закрепляется особым стопорным кольцом или зажимами. В самом конце установите крышку и присоедините сливную кнопку.

Возможные неполадки

Если вода регулярно набирается в баке, то механический клапан требует замены. Когда деформируется рычаг поплавка, попытайтесь его выровнять, если не получится, замените. Если возникают проблемы с поплавком, значит этот дефект происходит от потери герметичности, так как внутрь набирается вода и поплавок перестает выполнять свою работу.

Если вода протекает внизу сливного бачка, то причина этой поломки в трещине или сгнили болты. Для того чтобы этой проблемы не было, поменяйте их. Такая процедура потребует редактирования устарелых крепежей и чистки мест посадки, затем установите новые болты. При выборе болтов берите латунные или бронзовые – им не грозит образование ржавчины.

Когда вода стекает струей в унитаз, следует обратить внимание на мембрану. Снимите сифон и поменяйте ее. Зачастую такая ситуация происходит, когда сбивается регулировка поплавка. Рычаг не до конца перекрывает воду, и она попадает в унитаз через переливную трубку. Эту проблему можно устранить отрегулировавши поплавок. Когда вы правильно отрегулируете систему, она будет перекрывать клапан при уровне воды 1–2 см.

Если течет из боковой подводки, то скорей всего проблема в шланге. Когда вода почти не набирается или этот процесс происходит медленно, срок действия механизма впускного клапана подошел к концу. В первом случае нужно заменить клапан, во втором требуется открутить шланг и попытаться прочистить. Это, конечно, не всегда удается, так как возможно попадание мусора, например, при ремонте. В таких случаях чаще всего его меняют.

Замена арматуры

Часто люди считают, что если поломалось что-то одно, то поломается и все остальное. Многие предпочитают полную замену частичному ремонту. Это мнение поспешно и часто ошибочно, ведь можно попробовать исправить ситуацию.

Алгоритм самостоятельных действий по замене довольно прост:

• Закройте кран бачка.
• Снимите кнопку слива.
• Вынимайте крышку и откручивайте шланг.
• Вынимайте верхнюю часть колонки, чтобы ее вытащить, поверните на 90 градусов.

• Выкрутите крепления.
• Снимите бачок.
• Выкрутите крепежные части и достаньте старую арматуру.

• Устанавливайте новые детали в порядке, обратном процессу демонтажа.

После того как вы установили все компоненты, проверьте наличие протечек, правильность функционирования поплавковой системы. Клапан положения поплавка на рычаге регулируется так, чтобы при полном перекрытии крана подачи, уровень воды был ниже сливной линии. Все достаточно просто, поэтому необязательно быть профессионалом, чтобы проделать такую работу.

Подробнее о замене арматуры в бачке унитаза вы узнаете из следующего видео.

запорная и сливная арматура для бачка унитаза с нижним подводом воды, замена заливного клапана

Не случайно знание такого понятия как «арматура для унитаза» является столь значимым в домашнем хозяйстве. Ведь арматура – это основа работы санузла в ванной комнате любого современного дома. Части, установленные внутри бачка унитаза, в совокупности представляют собой арматуру. Далее мы подробно расскажем об арматуре для унитаза с нижней подводкой, ее видах, особенностях выбора. Также вы найдете полезную для себя информацию об установке такой арматуры.

Что это такое?

Часто вместе с «арматурой для смывного бачка» мы слышим слова «нижняя подводка». Вода в бачок может подаваться двумя способами – сверху или снизу.

В зависимости от типа подачи воды, можно конкретно говорить об арматуре для бачка унитаза, учитывая особенности подводки – нижней или верхней.

Когда говорят об унитазах с подводом воды сверху, имеют в виду, что шланг входит в боковую стенку бачка и находится выше максимального уровня наполнения. Если же шланг входит в бачок снизу, то имеем дело с арматурой для нижней подводки. Итак, мы знаем, что представляет собой арматура для унитаза с нижней подводкой.

Опишем отличия и некоторые особенности, из-за которых такая конструкция превосходит вариант боковой подачи воды.

• Нижняя подводка воды сейчас является наиболее популярной и встречается всё чаще и чаще, потому что срок службы этой конструкции наиболее долгий.
• Устройство арматуры нижней подводки производится в основном в зарубежных странах, в России до сих пор популярен боковой вариант подачи воды.
• Арматура может засориться из-за неотфильтрованной воды, так что с ее подачей, вероятно, возникнут проблемы, если жидкость не очистить.
• Производит меньше шума при наборе в смывной бачок воды. Система устроена так, что по максимуму блокирует раздражающие звуки наполнения воды.
• В унитазах с боковой подводкой шум можно приглушить, только если удлинить шланг. За счет того что шланг в арматуре с нижней подводкой не такой длинный, его можно спрятать. В этом заключается эстетическое превосходство такой арматуры.

Обзор видов

Арматура делится на два вида – сливную и запорную.

Сливная

Сливная арматура ответственна за то, как спускается вода из смывного бачка унитаза. Выпускной – он же сливной клапан регулирует то, в каком объеме и с какой скоростью уходит вода из бачка унитаза. Важно, чтобы он функционировал хорошо, ведь при поломке неизбежна протечка. Клапан срабатывает, когда запускается механизм спуска воды, представленный вытяжным штоком, кнопкой либо рычагом. Клапан, оснащенный двухкнопочной конструкцией, дает возможность контролировать количество используемой воды, поэтому позволяет одновременно решать и экологические проблемы Земли, и собственные вопросы по платежам за воду.

Другой важной составляющей частью сливной арматуры является специальная трубка, конец которой находится чуть выше нормы воды в бачке.

В случае нарушений в работе устройства поплавка, если происходит неконтролируемое затопление бачка унитаза, во избежание дальнейшего залива помещения запускается спуск воды.

Запорная

Итак, вода наполняет бачок унитаза до определенного уровня и затем перестает поступать в него. В узел подачи воды входят мембранный заливной клапан, поплавок, поршень, сифон, устройство спуска. Ключевой элемент всей этой конструкции – клапан, он заливает воду. Его еще называют «впускной клапан» из-за выполняемой функции.

Вода набирается в бачок до значения, указанного ограничителем, в роли которого выступает поплавок. Устройство поплавка простое, несмотря на то, что именно он не позволяет случиться утечке воды. Он имеет либо шарообразную форму, либо напоминает стакан. В большинстве своем поплавки пластиковые.

Механизм, по которому работает запорная арматура, таков: запускается система набора бачка унитаза, возникает тяга, клапан закрывается, чтобы вода не уходила из резервуара. Вода перестанет поступать, когда поплавок поднимется на свой максимальный уровень. Когда воду спустят, клапан откроется, и подача воды начнет происходить вновь.

Нажимной вариант смыва представлен арматурой с однокнопочным или двухкнопочным устройством. Конструкция с одной кнопкой спускает воду одним нажатием, может обладать опцией, именуемой «стоп». Так, при первом нажатии на спускной механизм начинает подаваться вода. Вторым нажатием отключается ее поступление.

Двухуровневая, двухкнопочная конструкция имеет режимы малого и полного смыва.

Популярные бренды

На качество выбираемой арматуры для унитаза напрямую влияет то, какой компанией произведен товар. Во всем многообразии предлагаемой продукции легко потеряться и приобрести совсем не такую арматуру, которая подходила бы вам и полностью соответствовала всем требованиям.

По ценовой категории арматура для унитазов представлена эконом-классом (Юго-Восточная Азия), средним, премиумом (Запад), люксом и де люксом. Однако то, что многие товары из арматуры эконом-класса производятся в Азии, не делает продукцию дешевой. Напротив, арматура для унитазов, производящаяся в Японии, является чуть ли не самой дорогой на рынке. Так, одной из самых лучших компаний по производству качественной умной техники является известный японский бренд Toto. Японские Inax и Matsushita Electric (Panasonic) также выпускают арматуру для унитазов. Такие унитазы обладают многими полезными функциями, например, подогрев, радио, массаж и так далее.

Лидирующими странами-производителями унитазов и частей для них являются Финляндия (IDO Kylpyhuone Oy), Испания (Roca), Россия (примеры: Iddis, Sanita Luxe Max), Франция (Jacob Delafon), Польша (Cersanit), Турция (Vitra), Германия (AM-PM, Duravit) и Австрия (Kopfgescheit, Laufen).

Именно эти унитазы и их производители заслужили доверие пользователей за качественную работу своей внутренней арматуры.

Если открыть список, в котором указывается лучшая арматура для унитазов, то чаще всего встречается бренд Alcaplast (страна – Чехия). Продукция от Alcaplast удовлетворяет всем требованиям к качеству сливной и впускной арматуры. Также под этим брендом в продажу выходят бачки и прочие сантехнические комплекты и механизмы. Чехия ввозит в Россию хорошие унитазы с красивым, оригинальным, решением вопроса дизайна такого вида сантехники.

В нашей стране Santek известен не менее, чем унитазы из Чехии. Совместно с Испанией российская компания «Керамика» производит арматуру Santek, поэтому та соответствует международному образцу, одновременно угождая и российским покупателям. Сантехника от Santek не раз награждалась как первая в стране марка производителей.

Это звание подтверждает исключительную надежность гигиеничной арматуры.

Как выбрать?

• Безусловно, популярными и чаще всего выбираемыми материалами для арматуры унитазов являются полимерные материалы. Арматура из металла находится вне конкуренции по критерию прочности, однако, она значительно дороже пластиковой. Кроме того, металлическая арматура в одном комплекте выпускается только для самых элитных моделей.
• Убедитесь в том, что арматура вам подходит. Следите за тем, чтобы не забывать о типе подводки, строении и внутренней конфигурации бачка, ведь приобретенные механизмы могут оказаться не для вашего бачка за неимением возможности быть к нему подключенной.
• Старайтесь не прибегать к услугам малоизвестных брендов. Лучшие бренды заботятся о вашем бюджете и предоставляют гарантию на долгую службу механизмов. Выше мы привели примеры проверенных торговых марок и производителей.
• Не покупайте арматуру, не проверяя полноту ее комплекта. Попросите в магазине показать арматуру или сами загляните, всё ли в порядке: детали не должны иметь повреждений, быть разболтанными, они должны быть гладкими и цельными. Помните, что в комплект арматуры для унитаза с нижней подводкой должны входить следующие элементы: клапан впуска, клапан выпуска, круглая резиновая прокладка, пластиковые крепления. Прилагается паспорт изделия.

Установка и замена

Теперь, когда у нас уже есть вся необходимая арматура для нашего унитаза, можно приступать к ее монтажу. Сначала проводится регулировка поплавкового устройства, задается верхняя граница воды. Поплавок двигается горизонтально. Скручиваем гайки у сливного и заливного клапанов. Устанавливаем клапаны в смывной бачок, закручиваем гайки.

Последующий монтаж арматуры выполняется просто. Самые сложные моменты в регулировке: следить, чтобы клапаны и стенки бачка не соприкасались (соприкасаются – значит, что-то пошло не так), а гайки были закреплены как следует. А далее схема такая.

1. В бачке устанавливаем прокладку, уплотнение, шайбу. Болты закручиваем в отверстия. Прокладки – на винты.
2. Устанавливаем сам бачок.
3. К нему подключаем шланг.
4. Закрепляем все гайки.
5. Дело осталось за установкой крышки и узла спуска.

К сожалению, нередко требуется заменить некоторые детали арматуры унитаза, если они вышли из строя. Ниже приведены самые частые вопросы и ответы на них, касающиеся ремонта арматуры для унитаза.

1. Поплавок не выполняет своей главной функции: ремонт этого устройства дороже, чем покупка нового.
2. Вода не перестает поступать в бачок, если уплотняющая прокладка себя изжила или поплавок слишком легкий. Поплавок можно утяжелить или поменять, старую прокладку же требуется заменить.
3. Вода не поступает в бачок – засорился клапан. Вынимаем его, спустив воду, и чистим.

О том, как заменить клапан подачи воды в сливном бачке с нижней подводкой, смотрите далее.

Арматура для унитаза с нижней подводкой: запорная и сливная

Бачок унитаза с нижней подводкой представляет собой емкость, снизу которой заходит шланг с водой. В этой емкости и хранится вода до процедуры слива. Сверху бака расположена крышка. В современных унитазах на крышке находится кнопка смыва, но в некоторых моделях ее монтируют сбоку, если бачок расположен высокого над чашей. Нижняя подводка считается самым незаметным и привлекательным вариантом для унитаза. Тем не менее, ее достаточно сложно создать. Для этого сперва подключается бак к водоснабжению, и только после этого можно крепить бак к стенке или основанию унитаза.

Используемую в унитазах с нижней подводку делят на две категории:

• Запорная;
• Сливная.

Виды

Запорная

В конструкцию данной арматуры включают:

• Поплавок;
• Направляющая;
• Тяга;
• Стакан;
• Клапан мембранный.

У такого унитаза слив работает по следующей схеме:

• Когда бак опустошается после слива, поплавок идет вниз по направляющей;
• Далее тяга оказывает усилие на клапан, тем самым открывая его;
• Из водопроводной системы вода заполняет емкость бака;
• Поплавковая камера при этом начинает двигаться до ограниченного тягой уровня;
• Клапан перекрывается, подача воды прекращается.

Сливная

Сливная арматура представляет собой систему слива воды. В бачке она крепится при помощи накидной гайки, преимущественно выполненной из пластмассы. Чтобы загерметизировать стык, на трубе спускной арматуры надевают уплотнители. Причем делать это нужно перед тем, как монтировать саму арматуру. Также присутствует прокладка между чашей и бачком, что позволяет сделать стык герметичным и предотвратить протекание воды на пол. Форма используемой прокладки непосредственно зависит от модели приобретенного унитаза.

Задачи сливной системы:

• Обеспечивать слив воды при нажатии соответствующей кнопки;
• Обеспечивать аварийный сброс (предусмотрен специальный желоб).

Конструктивные особенности

Чтобы снять механизм спуска у моделей с верхним расположением кнопки, ее нужно прокрутить против часовой стрелки, после чего кнопка легко снимается, как и вся крышка.

Не редки случаи унитазов с нижней подводкой, где имеется две кнопки. Это сделано с целью экономить воду при сливе. Маленькая кнопка сливает немного воды, большая — раза в два больше.

Внутреннее содержание бака бывает разным. Иногда применяют прямой слив, при котором вода из емкости попадает в чашу. Другие конструкции имеют обратный смыв, где направление движения воды меняется, что добавляет шума.

Преимущества

1. Обладают привлекательным внешним видом, поскольку трубы скрыты от глаз пользователя.
2. Сам унитаз с такой подводкой часто выполняется в оригинальной форме и с необычным дизайном.
3. Система практически не создает шум, отсутствуют раздражающие многих звуки льющейся воды.
4. Наиболее практичный вариант, поскольку отличается высокой надежностью и реже остальных нуждается в ремонте и обслуживании.

Недостатки

1. Сложность монтажа.
2. Необходимость в некоторых случаях полностью демонтировать систему, чтобы отремонтировать сливной бачок.
3. Несмотря на редкие случаи выхода из строя, если это случается, заменить отдельный элемент конструкции сложно. Лучше сразу полностью поменять узел.
4. Подобные унитазы ориентированы преимущественно на Америку и Европу, потому с подключением могут возникнуть проблемы из-за уникальных переходников, необычных для нашего региона муфт. Потому унитаз и все комплектующие для подключения лучше купить сразу в одном и том же магазине.

Установка

Выполнить монтаж вполне можно самостоятельно. Однако следует учесть, что данный процесс отличается повышенной сложностью, если сравнивать с унитазами с боковой подводкой, к примеру.

Так или иначе, последовательность ваших действий должна быть следующей:

1. Каждое изделие имеет свой техпаспорт, где указана подробная инструкция по установке. Ознакомьтесь с ней.
2. Внимательно изучите все то, что шло в комплекте с унитазом. Как правило, производители предоставляют необходимые крепежи и соединительные элементы.
3. Установите нижнюю часть унитаза, зафиксировав ее в нужном месте и положении. Удостоверьтесь, что длины патрубков хватит, и подводка достанет до своих мест.
4. Теперь монтируется бачок. Как раз на этом этапе необходимо установить внутреннюю конструкцию.
5. Как показывается практика, первым монтируется заливной клапан, причем при стыковке бака. Для этого вам потребуются герметичные резиновые прокладки и переходники.
6. В некоторых случаях одновременно с заливным клапаном монтируют входной клапан. Но это зависит непосредственно от выбранной модели унитаза.
7. Собрать остальные элементы не составит труда, если под рукой имеется инструкция. Унитазы зачастую уникальны по своей конструкции, потому общих советов по сборке мы дать не можем.
8. Все конструктивные элементы собирайте исключительно вручную, инструмент здесь не требуется. При этом прилагайте достаточно усилий, чтобы соединения оказались прочными.

Частые проблемы и их устранение

1. С течением времени или при неправильной установке могут возникать течи с наружной стороны патрубка слива, при смыве или из самого бачка. Такое явление свидетельствует только об одном — прокладка подтекает. Чтобы исправить ситуацию, немного подтяните соединяющую бак и патрубок пластиковую гайку. Если после этого течь не остановилась, тогда перекрывайте воды, откручивайте гайку и вытягивайте патрубок вниз. Тяните, прокладка должна появиться вскоре. Уберите ее, а на кончике патрубка выполните около 10 намоток ФУМ-ленты. Поставьте элемент в исходное положение и затяните при помощи все той же гайки.
2. Вода не сливается. Проверьте уровень жидкости внутри резервуара. По правилам, это должен быть верхний уровень. Если он маленький, порой достаточно отрегулировать угол рычажка поплавка. Для регулировки крутится винт клапана из пластика. Здесь потребуется отвертка. У латунных изделий рычажок разгибается вручную или ослабляется гайка, на которой крепится поплавок, и смещается вверх.
3. Слив идет рывками. Осмотрите крепежи рычага системы слива. Вероятно, он разболтан, и тогда подъемный шток вертикально подниматься не будет. Для решения проблемы, просто зажмите болт и настройте рычаг в требуемом положении.
4. Вышел из строя спускной рычаг. Существуют специальные универсальные элементы для замены, приобрести которые сегодня не проблема. В некоторых случаях заменители приходится укорачивать. Главное — это отсутствие сцеплений между ним и сифонным блоком.
5. Известковый налет. Избавиться от него можно подручными средствами — лимонной кислотой и водой. Из сливного сифона нужно удалить воду, нанести пасту из указанных ингредиентов. Придется оставить ее на ночь. Такая смесь великолепно справляется с налетом.

Арматура для сливного бачка с нижней подводкой: фото, инструкция по установке

Монтаж арматуры сливного бачка с нижней подводкой предполагает подсоединение подводной трубы. Арматура такого вида бывает с двумя типами колонки для слива: оснащенная кнопкой или же штоком.

Вода в устройстве, оснащенном кнопкой, спускается при ее нажатии. Спуск жидкости осуществляется автоматически. В том же самом режиме вода спускается и в механизме со штоком. Только в этом случае вместо кнопки используется рукоятка, которую следует вытянуть вверх до конца, а затем отпустить.

Современные бачки предполагают наличие кнопки, так как вид у нее более эстетичный. Для того чтобы кнопка не выступала над его поверхностью, отверстие должно быть не меньше 40 мм. Такой размер рассчитан для круглых механизмов. Встречаются устройства на основе овальной кнопки с двойным пуском воды, а также качающейся кнопки. Есть механизмы и в форме прямоугольника.

Конструкция устройства

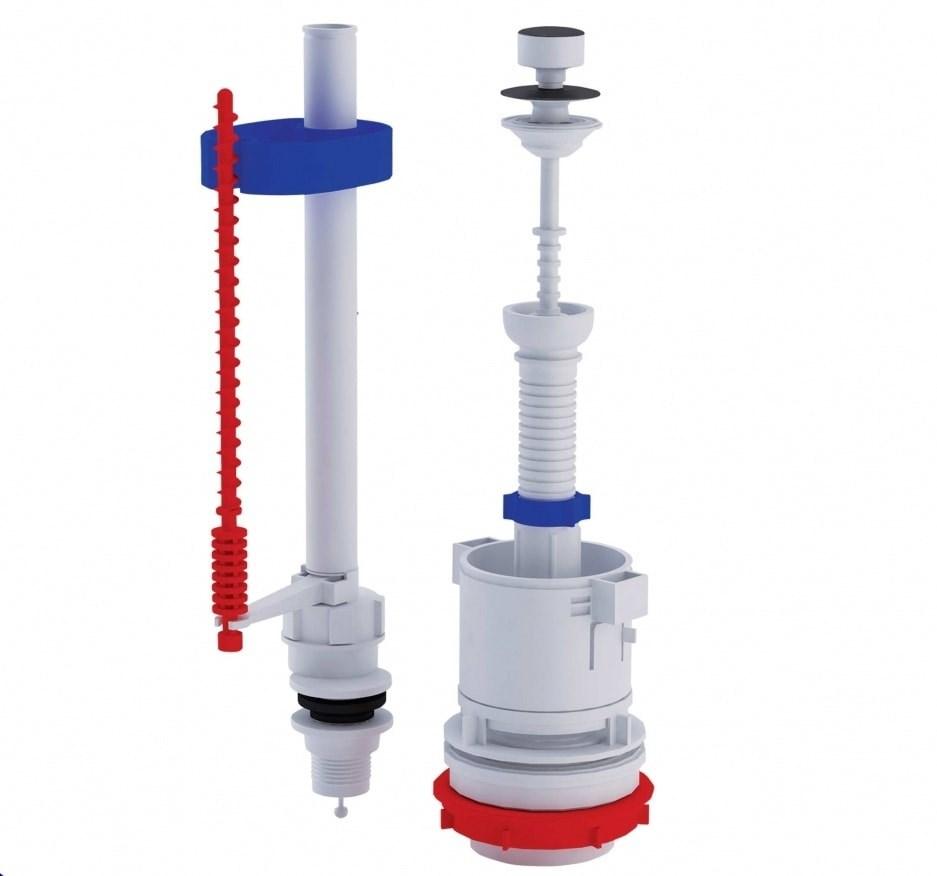

Арматура для сливного бачка с нижней подводкой предполагает наличие:

• поплавка;
• направляющей;
• стакана, в который опускается поплавок при смывании унитаза;
• тяги, прикрепленной с одного конца к поплавку, а с другого — к приспособлению для запора воды;
• мембранного клапана.

Принцип действия

Арматура для сливного бачка с нижней подводкой воды функционирует следующим образом:

• Когда накопительный резервуар освобождается от воды, поплавок опускается по направляющей.
• Посредством тяги передается усилие, которое вызывает закрывание клапана. Он препятствует подаче жидкости в бачок.

Регулирование арматуры

Арматура для сливного бачка с нижней подводкой, фото которой представлено в этой статье, регулируется посредством обычного вращения винта для настройки. Он определяет положение поплавка к тяге. Для того чтобы наполнение водой было максимальным, нужно повернуть винт против часовой стрелки, а для уменьшения — по часовой.

Для того чтобы настроить уровень воды в резервуаре для накопления, нужно переместить камеру поплавка вдоль штанги. Если размер рычага увеличен, то можно добиться повышения уровня и наоборот. С этой целью откручивают крепежный винт (барашек), устанавливают его в нужном положении и фиксируют. Можно передвинуть поплавок по пластмассовой тяге с зубцами. В конструкциях, в которых штанга сделана из металла, с целью изменения уровня воды следует подогнуть штанги в нужную сторону.

Нюансы конструкции

Арматура для сливного бачка с нижней подводкой имеет свои отличительные особенности.

Функциональность мембранного клапана напрямую зависит от качества воды, которая поступает в бачок. Она должна проходить фильтрацию. В противном случае вы столкнетесь с такой проблемой, как засор детали. Это прекратит подачу воды в резервуар.

Установка арматуры сливного бачка с нижней подводкой хоть и имеет свой плюс, так как делает конструкцию невидимой, но такое устройство трудно ремонтируется. При починке можно столкнуться с неудобством из-за ее расположения.

Общая причина поломки всех запорных механизмов заключается в том, что нарушается герметичность поплавка, что вызывает его затопление. Вода постоянно поступает в бачок и смывается в унитаз через переливную трубу.

На месте подключения устройства возможна протечка, причиной которой является недостаточная фиксация гайки или же нарушение функциональности прокладки из резины.

Как осуществляется замена арматуры

Старая арматура сливного бачка с нижней подводкой перед установкой новой должна быть демонтирована. Зачастую замена устройства не требуется, и достаточно заменить колонку для слива или же клапан. При смене колонки потребуется демонтаж бачка, а при установке нового клапана — нет.

Перед тем как приступить к работе, перекройте воду на вводе в бачок или же отключите стояк. Всю имеющуюся в бачке воду следует спустить. Будет рассмотрен демонтаж с кнопочной и штоковой конструкцией.

1. Кнопка снимается посредством отворачивания против часовой стрелки. Бывает, что она прикреплена к крышке бачка. В этом случае снимается крышка вместе с ней. В штоковом устройстве следует отвернуть декоративный набалдашник и выкрутить накладку, которая закрывает отверстие в резервуаре, через которое проходит шток.
2. В центре арматуры находится колонка для слива. Сбоку расположен заливной клапан. Если длина шланга позволяет вам снять бачок и положить его прямо на унитаз, то переходим к следующему шагу.
3. Разбирающаяся сливная колонка состоит из двух частей. Для простоты ремонтной работы следует демонтировать верхнюю часть. Ее надо отвернуть на 90°. При ее отсоединении вы услышите щелчок. Внутри останется нижняя часть колонки. По бокам видны шляпки от болтов, посредством которых бачок закрепляется на унитазе.
4. Под бачком следует открутить крепежные гайки. Этот процесс осуществим как при помощи инструментов, так и вручную. После слива в бачке есть немного воды, которая при откручивании гаек вытечет наружу. Советуется подложить тряпку.
5. Приподнимите бачок и поставьте на унитаз.
6. В случае если замене подлежат заливные клапаны, то гибкие шланги следует завернуть и открутить рукой. Можно использовать и ключи.
7. Откручивается гайка, крепящая колонку, а также гайка клапана.
8. Из бачка вынимаются все детали.

Теперь осталось заменить старые элементы новыми и собрать конструкцию в обратном порядке.

Какие инструменты понадобятся

Вне зависимости от того, какого типа арматура установлена в сливном бачке, для ее демонтажа потребуются:

Устранение самых распространенных неисправностей

При пользовании запорного устройства зачастую случается, что функциональность сливного бачка нарушена. В этом случае следует произвести ремонтные работы. О том, как чинится арматура для сливного бачка с нижней подводкой, инструкция дана в этой статье.

Будут рассмотрены самые частые проблемы, устранение которых возможно своими силами. Для этого требуется знание общего устройства клапана.

Вода не поступает в бачок

Самая частая причина этой неполадки кроется в засорении самого узкого участка клапана. Для решения проблемы следует опорожнить бачок и открутить клапан вместе с рычагом и поплавком. Вы заметите узкое отверстие, через которое вода поступает в бачок. Его можно очистить посредством иголки или же тонкой проволоки.

Следует немного открутить вентиль входного патрубка и промыть остатки засора. В случае свободного поступления воды надо закрутить вентиль и установить клапан с рычагом и поплавком на место.

Постоянный приток воды

Существует две причины этого явления. Одна из них кроется в перекосе поплавка. Для того чтобы починить устройство, следует:

1. Открутить кольцо для фиксации у пусковой кнопки и демонтировать крышку.
2. Внимательно осмотреть поплавок. В случае нахождения детали под водой необходимо ее приподнять. Как правило, он цепляется за рычаг клапана для слива.
3. Проверьте, правильно ли работает механизм. С этой целью следует спустить воду и проверить, насколько поплавок поднимается. При достижении требуемого уровня клапан перекрывает поступление воды.

С течением времени мембрана уплотнительного кольца утрачивает эластичность. Поэтому советуется ее заменить. Подбирайте такую же модель.

Неполадки в сливном бачке, оснащенном кнопкой

При нажатии кнопки бачка вода поступает в унитаз. Поплавок уходит на дно. Отверстие закрывается клапаном. При поступлении воды в бачок поплавок начинает подниматься. Достигнув нужной высоты, он способствует закрытию отверстия патрубка.

Если вода набирается в бачок, то причину следует искать:

1. В неправильном положении поплавка. Для этого следует снять крышку или устранить неполадку.
2. Возможно неплотное прилегание груши к сливной трубе. Для того чтобы провести проверку, нужно нажать на грушу сверху. Если вода не стекает в унитаз, то причина найдена. Для устранения этой поломки следует утяжелить грушу любым грузом.
3. Груша из резины пришла в негодность. Она не герметизирует сливную трубу и подлежит замене. С этой целью следует зафиксировать поплавок наверху, снять старую грушу и купить аналогичного размера из мягкой резины.

Для снятия крышки, оснащенной кнопкой, следует открутить стопорное кольцо вокруг кнопки. Не следует надавливать слишком сильно, так как вы можете его поломать.

Особенности конструкции от разных производителей

Для чего необходимо знать особенности механизмов с нижним типом подводки от разных производителей? Без этого очень трудно устранить неполадку, которая может характеризовать то или иное устройство. Рассмотрим модели, пользующиеся наибольшей популярностью.

Арматура для сливного бачка с нижней подводкой от фирмы Cersanit отличается простой конструкцией. Устройство очень надежно. Оно изготовлено по классической схеме: запорный механизм фиксируется посредством груши.

Самыми частыми проблемами в этом устройстве являются:

1. Неправильность настройки клапана, отвечающего за подачу воды. В результате жидкость быстро расходуется.
2. Слишком большая груша. Иногда приспособление цепляется за шероховатые термические стенки, из-за чего вода переливается.

В целом изделия этой фирмы отличаются качеством и надежностью.

Арматура для сливного бачка с нижней подводкой «Керамин» имеет свою отличительную особенность. Она заключается в положении поплавка. Он, как и в устройствах, выпущенных за рубежом, монтируется не на горизонтальной, а на вертикальной оси клапана. Такая конструкция отличается надежностью, а поплавок не заклинивает.

Одним из самых качественных являются модели от производителя Porta. Большинство моделей бачков этой фирмы выполнено с одной кнопкой. Груша регулируется очень просто. Благодаря этому можно обеспечить любой уровень заполнения водой. Данная арматура рассчитана на бачок с небольшим объемом.

Такими же особенностями конструкции отличается арматура для сливного бачка унитаза с нижним подводом воды от фирм Sanita и Colombo. На первый взгляд их устройство покажется слишком простым. Но для проведения ремонтных работ нужно знать принципы восстановления.

Арматура для сливного бачка с нижней подводкой Iddis произведена из качественного ABS-пластика.

Материал отличается:

• прочностью;
• высокой стойкостью к щелочам и кислотам;
• стойкостью к изнашиванию;
• экологической безопасностью.

Унифицированное регулирование количества подачи воды способствует экономному расходованию жидкости.

Подводим итоги

Можно с уверенностью сказать, что, если соблюдены все правила инсталляции и использования фильтра для воды, то арматура для сливного бачка с нижней подводкой отличается надежностью и комфортностью. Она не шумит при заполнении бачка водой. Но следует отметить, что устройства с верхним подключением гораздо дешевле и легче поддаются ремонту.

Фитинги для смывного бачка с нижним подключением воды. Смывной бачок с нижним подключением Смывной бачок с кнопкой

Подвод воды к унитазу может производиться снизу или сбоку – это зависит как от конструкции самого унитаза, так и от особенностей водопровода. Арматура для бачка с боковым подключением проста в обслуживании и надежна, а цена на нее находится на доступном уровне. При этом он полностью выполняет свои функции, поэтому при обустройстве недорогого санузла выбирать его уместно.

Функции арматуры бачка:

• автоматический набор необходимого количества воды;
• слив определенного количества воды в унитаз;
• защита от переполнения.

Подключить боковой ввод к водопроводу проще, особенно если речь идет о старых домах, в которых водорозетки рассчитаны именно на такое подключение. В современных универсальных клапанах с боковой подачей роль сливного элемента может выполнять как шток, так и кнопка.

Наше предложение

В Москве купить качественную фурнитуру с боковым подключением можно в интернет-магазине Сантехкомплект. Мы работаем с российскими брендами «АНИ Пласт», «Инкоэр», «РБМ» и «Уклад», продукция которых высоко ценится за стабильно высокое качество и доступные цены.

В продаже штоковая и кнопочная арматура, в том числе двухрежимная. Если вам нужна помощь в выборе или подсказка по характеристикам понравившейся модели, звоните нашим менеджерам и они помогут вам разобраться и оформить заказ.Номер для вашего города вы можете найти вверху страницы.

Первоочередной задачей после установки унитаза на место и подключения его к канализации является установка арматуры бачка. От правильного монтажа и качественной регулировки этого сантехнического оборудования будет зависеть бесперебойная работа всей системы. Смывной бачок представляет собой устройство, обеспечивающее его наполнение водой после опорожнения при сливе, автоматическое регулирование количества сливаемой воды и контроль ее перелива.Как правильно установить арматуру бака, читайте в нашей статье.

Устройство сливной арматуры бачка

Бачок унитаза в сборе состоит из следующих компонентов:

• угловое сливное отверстие;
• переливная трубка, установленная со стороны сливного отверстия;
• клапанные крышки с резинкой;
• механизм наполнения бака;
Механизм кнопки слива
• .

Прежде чем устанавливать сантехнику, рассмотрим ее основные составляющие.

Механизм наполнения бака

Это устройство обеспечивает наполнение унитаза водой до определенного уровня. Этот механизм включает в себя:

• поплавковое устройство;
• запорный клапан.

Поплавок, прикрепленный к металлическому или пластмассовому рычагу, перемещается вверх или вниз при изменении уровня воды в резервуаре. При наполнении бака водой поплавок поднимается, достигая максимального уровня. Соединённый с ним рычаг закрывает запорный кран, и вода из водопровода в бак не поступает.При сливе воды поплавок опускается, рычаг открывает доступ воды из трубы в бачок унитаза.

Механизм слива воды (механизм слива)

Механизм смыва предназначен для подачи воды из бачка прямо в унитаз. Компоненты спускового механизма:

• сливной сифон;
• Рычаг разблокировки (ручка).

Сифон закрывает сливное отверстие, предотвращая утечку воды. Существует несколько видов сифонов.Самый простой вид сливного сифона – знакомая всем «груша» – резиновый цилиндр, похожий по форме на вантуз. Устройство для слива воды в унитаз (подъем «груши») чаще всего представляет собой либо рычаг, расположенный сбоку от бачка, либо ручку на крышке, которую необходимо потянуть вверх, чтобы слить воду. Более современный вариант сливного устройства – это кнопка, расположенная на передней стенке бака. Такой механизм чаще всего устанавливают на баки, встроенные в стену.

Установка и настройка фитингов

После установки унитаза в отведенное место и последующего подключения унитаза к канализации, следующим этапом является установка арматуры бачка: видео, предлагаемое в виде небольшой инструкции, поможет правильно выполнить эту работу.

Установка фитингов бачка унитаза

Рассмотрим технологию установки арматуры бачка унитаза:

1. Поместите резиновую прокладку на сливной механизм.
2. Установить механизм в бак, закрутить пластиковой гайкой.
3. На болты крепления надеть пластиковые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставьте болты в отверстия. С другой стороны наденьте пластиковую шайбу и затяните гайку.
4. Наденьте резиновое уплотнительное кольцо на пластиковую гайку. Если используется новое кольцо, уплотнение не требуется. Если использовалось бывшее в употреблении кольцо, все соединения следует тщательно смазать герметиком.

Профессиональный совет: Тщательный осмотр всех деталей конструкции может выявить незначительные дефекты литья. В этом случае также потребуется использовать герметик. Место установки уплотнительного кольца также необходимо промазать слоем герметика, предварительно очистив его.

1. Установите бачок на сиденье унитаза и закрепите его гайками.
2. Закрепите заправочный механизм. Присоедините шланг от водопроводной трубы.
3. Замените крышку бака. Закрутите кнопку слива.

Совет Pro: При надевании шланга ничего дополнительно не наматывать на резьбу навесного механизма слива воды. Старайтесь не перекосить, чтобы не сорвать резьбу и не повредить деталь.

Клапан регулировки

Установка унитаза и бачка не должна быть слишком сложной. Но в некоторых случаях может потребоваться дополнительная регулировка арматуры унитаза.Итак, для регулировки высоты сливного клапана:

1. Отсоедините тягу от переливной трубы.
2. Выдавите стеклянный замок.
3. Перемещение вверх или вниз по стойке.

Регулировка уровня воды в бочке осуществляется следующим образом:

1. Отрегулируйте положение стакана — поднимите или опустите его по направляющей, оставив расстояние от верха стакана до верхнего края бака не менее 45 мм.
2. Установите переливную трубу на 20 мм выше максимального уровня воды и на 70 мм ниже верхней части стойки.

Для установки минимального смыва поплавок нижнего смыва необходимо переместить вверх или вниз относительно переливной трубки. Как настроить полный сброс? Переместите затвор (вверх или вниз) относительно стекла.

Регулировка фитингов унитаза для полного или слабого смыва означает, что перемещение поплавка или заслонки вниз увеличивает поток сливаемой воды.

Арматура бачка унитаза представляет собой своеобразную «заливку», обеспечивающую работу по сбору, удержанию и сливу воды.Материал для изготовления арматуры может быть пластик или металл (латунь, сталь).»

В этой статье мы познакомимся с тем, как отрегулировать арматуру в бачке унитаза, а также с его видами и особенностями.

В основном современные модели унитазов оснащены пластиковой фурнитурой. Она достаточно прочная, не подвергается коррозийным процессам и негативному воздействию химических веществ, присутствующих в воде.


Работа унитаза напрямую зависит от правильной работы запорной арматуры, отвечающей за слив и подачу воды.Сегодня на рынке сантехнических изделий можно увидеть множество различных моделей этого устройства. Причем видов не много, так как запорная арматура однотипная, подходит для разных модификаций.

По конструкции запорная арматура может быть раздельной и комбинированной.


Раньше для туалета использовалась только отдельная конфигурация. В нем установка заливного и сливного клапана происходит отдельно, и работают они автономно. Заправочный клапан управляется поплавком.

Когда вода в баке поднимается и перекрывается поплавком под действием тяги.
Сливной узел представляет собой горловину с вентилем.

Клапан бывает двух типов — воздушный и механический. Управляется педалью, кнопкой или ключом.

Преимущество запорной арматуры в том, что в случае поломки можно заменить или отремонтировать только поврежденный узел, а не менять всю систему.

Это сказывается на семейном бюджете и облегчает монтажно-демонтажные работы.Поэтому использование таких систем актуально в настоящее время.


Элитный класс представляет новейшие модели продукции, в которых используются клапаны в новом дизайне. В ней общая система соединяет сливной и наливной клапаны.

Настройка этого вида армирования достаточно сложна. Но при правильном монтаже гарантирует безопасную и безупречную работу агрегата.

Недостаток данной системы заключается в необходимости полной замены при поломке и сложном ремонте.

Запорная арматура также различается по материалу изготовления.


В основном для его производства используются полимерные материалы. Качество материалов, входящих в состав пластика, определяет качество работы и долговечность. Металлическая фурнитура
выделяется как самая прочная и долговечная. Эти материалы отличаются устойчивостью к влаге и механическим воздействиям.

Применение Однозапорная металлическая арматура предусмотрена производителями только для элитных моделей.Отдельные системы можно установить в любом туалете.

Верхний и нижний клапаны унитаза


Запорная арматура подразделяется по таким признакам, как место установки и способ подачи воды.

Конструкция системы будет зависеть от того, с какой стороны ствола она построена, что обязательно будет учитываться при замене поврежденных элементов.


Отличия в монтаже имеют арматура с верхней и нижней подачей воды.Обе системы предполагают закрытие клапана действием регулирующего стержня, который соединен с поплавком, представляющим собой емкость из пластика или пенопласта.

При установке арматуры необходимо проводить тщательную балансировку. Это необходимо для продуктивной работы системы, имеющей зависимость от уровня воды в сливной бочке.


В бытовых туалетах устанавливается арматура с верхним подводом воды.

Эта система размещается в боковой части танка.

Недостатком данной конструкции является шум, который создает система при подаче воды.

Унитазы зарубежных производителей в основном оборудуются запорной арматурой с нижним подводом воды. Такая конструкция тише, удобнее и придает модели стильный вид.

Верхняя система устанавливается после монтажных работ в баке, а нижняя арматура до ее размещения на конструкции.


Сливной клапан устроен намного проще, чем узел подачи воды.

Здесь нет запорных механизмов, так как в данной конструкции это не нужно. Спускной клапан управляется штоком.

Это цепь или штанга.

Раньше при установке унитаза обычно использовали рычаг, расположенный сбоку или вверху бачка.


Большинство моделей теперь оснащены кнопкой.

Данный механизм предусматривает два режима слива воды. При разной интенсивности нажатия на кнопку может быть выполнен либо полный слив бака, либо половина бака.

При нажатии на рычаг или кнопку открывается заслонка, закрывающая верхний штуцер, и вода сливается в унитаз. Затем под весом заслонки она возвращается на место и клапан закрывается.


Процесс установки туалетных клапанов

Можно использовать отдельные фитинги, но лучше и проще будет использовать фирменные системы, которые идут в комплекте с унитазами. В этом случае все элементы будут точно совпадать.

Материалы, которые потребуются для выполнения работ по установке бака:





Установку бака следует начинать с базового сливного устройства. .. Резиновая прокладка помещается между днищем и основанием бака. После бачков его непосредственно кладут на унитаз, помещая между ними резиновое кольцо, предотвращающее соприкосновение их поверхностей друг с другом.

Привинчивание бачка к унитазу осуществляется с помощью болтов.

Самое главное здесь хорошая фиксация резиновой прокладки для предотвращения протечек.


Для верхней арматуры эти элементы не нужны, так как она над водой.Эти узлы также монтируются после установки бака.

Установка для одного и другого типа в основном одинакова. Трубка продевается через отверстие в бачке и с двух сторон завинчивается гайками.

Следующим шагом является подсоединение гибкого шланга к стояку водопровода, а именно к штуцеру, и установка крана, позволяющего при ремонтных работах отключать воду в унитазе.

Современный шланг оснащен гайко-шайбовым хомутом, обеспечивающим надежное соединение… Но сантехники обычно перестраховываются и используют фуму одновременно.


Подведя бак к водопроводу, нужно будет отрегулировать поплавок. Уровень воды должен быть примерно на пятнадцать сантиметров ниже края резервуара.

Установка механизма водоотвода оборудованием завершена. Верхний элемент вставляется через отверстие в крышке и закрепляется декоративным элементом, закрывающим отверстие.

Стоимость услуги

На стоимость услуг по замене бачка унитаза влияет несколько факторов.

Например:

1. характер работы и уровень сложности;
2. дополнительная работа.

Стоимость демонтажа и установки новой арматуры колеблется от пятисот до восьмисот рублей, а за замену сливного бачка придется отдать около двух тысяч рублей.


За установку дорогой сантехники многие фирмы используют дополнительный коэффициент. Вообще качество работы по замене бачка и цена никак не связаны.Фирм очень много и все работают в разной ценовой категории.

Во время эксплуатации бачка могут возникнуть такие проблемы, как протечка или постоянный поток воды. Причина может быть в тяге или в мембране, и их нужно будет заменить.


Если бак наполнить сложно, то сначала нужно проверить соединения и подающий шланг.

Если вы в этом не разбираетесь, то во избежание неприятностей лучше обратиться за помощью к квалифицированным специалистам.



Глядя на хитроумное переплетение канализационных, водопроводных труб, шлангов, вдоволь наговорившись с господами сантехниками из ЖЭКа, приехавшими в очередной визит по поводу внеочередного засора или протечки, после поверхностного изучения устройства унитаза, прочитав кучу отзывов и советов опытных людей, приходишь в Воленс-Ноленс делаю вывод, что унитаз с нижним подводом воды — лучший вариант.

К несомненным достоинствам относятся:

• аккуратный, эстетичный внешний вид унитаза, благодаря которому не видно канализационных и водопроводных линий;
• нижний патрубок практически бесшумный и экономичный – вода не «бежит», так как вода поступает снизу сливной бочки;
• в итоге надежен, в ремонте нуждается редко.

Есть и недостатки:

• этот тип вкладыша сложен в установке;
• Сложность замены деталей — проще полностью заменить систему.

Коэффициент полезного действия сантехники напрямую зависит от качества очистки от наносов из колена выпускной трубы, эту функцию выполняет арматура для бачка унитаза.

Устройство для смыва бака

Смывной бачок состоит из:

• резервуар, в котором находится вода;
фитинги
• ;
• дренажные системы;
• кнопки смыва водой.

Как выбрать арматуру для бачка

Изначально измеряется диаметр впускной трубы рулеткой, линейкой. На 1,5 см подводка — 3/8″, на 2,0 см — ½».

Арматуру лучше покупать той же модели, что и старая. Для этого демонтируйте вышедший из строя механизм, покажите образец продавцу-консультанту. Сейчас арматуру чаще продают уже в собранном виде, что не требует дополнительных усилий.


Как устроена арматура для бачка унитаза с нижней подводкой

Материалы, из которых изготовлена ​​фурнитура – ​​пластик, металл, бронза. Пластик – самый популярный, но хрупкий материал, стоимость изделия из него невысока, бронза, соответственно, более прочный материал и стоимость изделия из него довольно высока. Ничего сложного в конструкции бачковой арматуры нет. Несмотря на разнообразие моделей, принцип построения клапанов одинаков.


Арматура, предназначенная для нижнего подключения, подразделяется на:

• Механизм слива фиксируется в баке накидной гайкой.Для герметизации стыка на сливной патрубок перед монтажом надеваются специальные уплотнители, а между сливным бачком и чашей ставится прокладка, препятствующая протеканию воды. Слив воды осуществляется нажатием на кнопку или штоковым сливным устройством, подняв рычаг вверх.

Устройство кнопочное в свою очередь подразделяется на:

1. однокнопочное устройство, обеспечивающее полный слив, то есть опустошение всего бака;
2. двухкнопочное устройство, в котором возможно полное и частичное опорожнение бака, соответственно такое сливное устройство имеет два клапана.
1. С поршнем — поплавок крепится к поршню, при нажатии на рычаг открывается слив; когда вода набрана, он закрывает вентиль;
2. С мембранным механизмом действия, как и с поршневым.
• Клапан запорный состоит из: поплавка, водосливной трубки, кнопочного механизма слива воды, тяги, стакана, мембранного клапана. Слив происходит следующим образом: после нажатия кнопки вода вытекает из бачка, поплавок опускается вниз, тягой открывается мембранный клапан, и из водопровода вода вытекает и наполняет бачок.Поплавок поднимается до заданного уровня, который ограничивает тягу. При этом мембранный клапан закрывается, препятствуя дальнейшему течению воды.

Материалы и инструменты, необходимые для установки и замены фитингов

• Рулетка, можно обойтись и обычной линейкой.
• Разводной ключ № 1.
• Гаечные ключи.
• Арматура.

Монтаж фитингов

Установить механизм в бачок может неспециалист. Изначально следует ознакомиться с прилагаемой к набору инструкцией, пренебрегать ее изучением, прямо не стоит.

• Сначала устанавливается заправочный клапан, для этого используются переходники и прокладки. На некоторые модели унитазов наливной и впускной клапаны устанавливаются одновременно.
• Систему можно установить в бачок вплоть до полной установки унитаза, для этого поверх сливной системы наденьте резиновую прокладку. Поместите механизм непосредственно в бачок, зафиксируйте его гайкой.
• Все крепления, предназначенные для крепления механизма, снабжены внутри резиновыми прокладками, снаружи пластиковыми.Резиновые прокладки можно обработать герметиком. Эту процедуру целесообразно проводить даже для новых мембран, прокладок. Замена вышедшей из строя прокладки, мембраны путем разборки-сборки устройства.
• Если унитаз не монолитный, то прокладка между бачком и чашей тоже обрабатывается герметиком.
• Части арматуры не должны касаться внутренних стенок бака; оставить зазор 0,5 см.
• В конце установки бачок устанавливается на унитаз.
• Установите крышку на бачок, прикрутите кнопку смыва.
• Подайте воду и проверьте слив.

Как настроить туалетную арматуру

Если тест слива дал плохие результаты, необходимо внести коррективы. От переливной трубы отключается тяга, освобождается замок сливной системы, чтобы стекло можно было легко перемещать. Положение штуцеров тщательно доводят до необходимого уровня – около 5 см до верха сливного бачка, закрепляют, доводят тягу так, чтобы водосливная трубка была погружена в воду на 2 см.Смывной механизм может иметь функцию слива полного и половины бака. Настройка дренажной системы на половину бака производится регулировкой поплавка меньшего слива.


Демонтажная арматура

1. Перекрыть воду, слить ее из бака.
2. Отвинтите кнопку против часовой стрелки, если она прикреплена непосредственно к крышке бака, снимите крышку.
3. Гаечным ключом открутить гайку, соединяющую систему со шлангом подачи воды.
4. Снимите старый механизм.

Причины поломки клапана

• Появление течи снаружи при сливе означает негерметичность прокладки. Затяните гайку, соединяющую трубу и резервуар. Если течь не прекратилась, то доступ воды перекрывается, гайка снимается, патрубок вытаскивается, прокладка снимается и либо заменяется новой, либо обматывается ФУМ-лентой. Десяти витков ленты должно хватить.
• Вода перестала сливаться.Сначала проверьте уровень воды в контейнере. Если он ниже, чем должен быть, то отрегулируйте поплавок.
• Вода перестала поступать в резервуар. Причина — засорение клапана. Для ее устранения слейте воду, снимите вентиль, прочистите иголкой или тонкой проволокой отверстие, через которое вода поступает в бачок, после чего промойте его.
• Постоянно течет вода. Проверьте поплавок на предмет смещения и утечек. Проверить целостность поплавка можно следующим образом – снять и опустить его в емкость с водой.Если он начнет собирать воду, тонуть, то замените его.
• Слив неравномерный, отрывистый. Проверьте крепления смывных рычагов. Если шток не поднимается, то, скорее всего, разболтались крепления. Затяните болт, отрегулируйте рычаг.
• Рычаг разблокировки не работает и требует замены.
• При появлении известкового налета приобретите специальные средства для его удаления или используйте лимонную кислоту.

Даже самая надежная сантехника может сломаться. Особенно неприятно, если это продукт, которым ежедневно пользуются все члены семьи.Если арматура смыва унитаза вышла из строя, то ждать пару дней, пока приедет сантехник, не хочется, согласны? Тем более, что такую ​​проблему можно успешно решить самостоятельно.

Прежде чем приступить к ремонту, необходимо разобраться в конструкции бака, устройстве сливного механизма и понять принцип работы водослива. В статье подробно рассмотрены все перечисленные моменты, а также описаны возможные поломки сантехники и способы их устранения.

Унитаз занимает центральное место в любой ванной комнате. Если без душевой кабинки или ванны можно обойтись с помощью поддона для омовения, то унитаз является незаменимым приспособлением не только для каждого члена семьи, но даже для некоторых домашних животных.

Поэтому просто необходимо знать его особенности и устройство, чтобы утром в субботу не остаться с такой поломкой наедине.

Также можно отремонтировать или заменить арматуру бака своими руками. Главное перед началом работ перекрыть воду и ознакомиться с рекомендациями производителя по регулировке конструкции

Особенности бачков

Туалетные бачки различаются по материалу изготовления, способу установки и подключения к водопроводу, тип расположения кнопки/рычага.А ценовой диапазон сантехники этого типа очень широк – от недорогих отечественных моделей до эксклюзивных дизайнерских вариантов известных производителей сантехники.

По материалу изготовления различают следующие виды бачков туалетных:

• фаянсовые;
• пластик;
• чугун.

Сливная арматура, используемая для унитазов, в основном изготовлена ​​из пластика. Это касается даже дорогих моделей.

Только в эксклюзивных вариантах сантехники используют металлическую фурнитуру… Причем изготавливается из сплавов латуни и бронзы.

Фаянсовые цистерны получили признание и наибольшее распространение во всем мире. Именно этот материал чаще всего можно встретить в ванных комнатах, где установлен унитаз + бачок.

Фаянсовые изделия выпускаются как отечественными производителями, так и именитыми западными фирмами. Подобрать оптимальный вариант для вашей ванной комнаты не составит труда

Пластиковые модели сливные бачки имеют уплощенную форму.Это связано со спецификой их использования – так называемым, когда смывное устройство установлено в стене. Конструкция надежна, проста в обслуживании и имеет долгий срок службы.

Пластиковые бачки для унитазов после установки должны иметь смотровое окошко. Обычно он находится за кнопкой смыва.

Чугунные цистерны Пережиток прошлого. Тяжелые, громоздкие и непрезентабельные конструкции до сих пор остаются в пользовании многих рачительных жителей нашей страны.Но при ремонте старые чугунные изделия часто заменяют красивой современной сантехникой.

По способу подключения к водопроводу различают бачки унитаза с верхним и нижним присоединением. Последние предпочтительнее – выглядят презентабельнее и создают меньше шума при работе.

Версия с верхней подводкой производится многими российскими сантехническими фирмами. Усовершенствована арматура для снижения шума при наполнении бака после слива.

Существует три способа установки бачка:

• верхнее крепление;
• установка в фальшстену;
• на полочке унитаза.

Верхнее крепление — Это ретро-версия. Такое расположение устройства слива используется в ванных комнатах, выполненных в стиле ретро.

Бачки для унитаза в стиле ретро пользуются популярностью у владельцев ванных комнат большой площади. В скромной ванной такое изделие будет неуместно, да и цена его очень высока.

Установка для унитаза используется для подвесных моделей, когда бачок скрыт в стене. Это позволяет сэкономить место в ванной и гармонично вписать сантехнику в общий стиль ванной/туалетной комнаты.

Встроенные в инсталляцию, скрытые фальшстеной, бачки отличаются более высокой ценой по сравнению с недорогой бытовой сантехникой из фаянса

Крепление полки унитаза – традиционное решение… Это обычные модели сантехнической пары, когда сливная система монтируется на полке унитаза.

Преимущества: простота и доступность. А выбор очень широк – вы можете выбрать как отечественный вариант, так и элитную сантехнику итальянских, французских или немецких производителей.

Смывной бачок на полке унитаза является наиболее удобным в обслуживании вариантом. Если есть необходимость в ремонте, то легко добраться до арматуры

Внутреннее устройство бачка

Внутри каждого бачка имеется запорный вентиль для контроля работы унитаза. Для многих моделей фурнитура поставляется в комплекте со всеми необходимыми крепежными элементами и гайками.

По способу подачи воды и месту установки в баке различают следующие виды арматуры:

• подводка верхняя;
• нижняя подводка для глаз;
• универсальный.

Модель с верхней облицовкой, встроенная в сборный бак. Гибкая трубка для подачи воды подключается сверху. Это необходимо учитывать, ведь такая фурнитура подходит не для каждой модели бачка.В основном только отечественные производители предусматривают в своей сантехнике верхний патрубок.

Фитинги с нижней обвязкой идут в комплекте с большинством смывных бачков западного производства. Тем более, что конструкция пластиковая, но качество всех компонентов высокое.

Чаще всего можно столкнуться со следующими проблемами:

• заполнение не происходит;
• в унитаз постоянно течет вода;
• отсутствие реакции при нажатии на кнопку/рычаг;
• протечки в местах соединений;
• слабый напор нагнетания.

Проблема №1 … Заполнение не происходит, если входная диафрагма сильно забита. Тогда без чистки или замены не обойтись. Если состояние мембраны рабочее, а заполнения бачка рабочей жидкостью не происходит, то нужно проверить правильность функционирования поплавка. Возможно, придет.

Во встраиваемых моделях осмотр, регулировка и ремонт фурнитуры осуществляется через смотровое отверстие, спрятанное за декоративной панелью с кнопкой

Задача №2 … В унитаз постоянно течет вода, увеличивая показания счетчика холодной воды. Такая проблема возникает при попадании в бачок крупного мусора или других предметов. Все лишнее мешает нормальной работе заправочной арматуры бака. Необходимо и удалить из него посторонние предметы.

Может также вызвать смещение, ослабление или поломку поплавка. Отремонтировать поплавковый клапан можно без особого труда своими руками:

Фотогалерея

Прежде чем приступить к ремонту поплавкового клапана, регулирующего подачу воды в бак, перекрываем подачу воды к нему.

Вымываем всю воду из бачка унитаза нажатием на специальную кнопку, кнопку или ручку

Откручиваем винты, крепящие клапан к поплавку, расположенному вокруг него унитаз

Снимите мембрану или шайбу с запорного механизма клапана. Если они повреждены, меняем на аналогичные.

С помощью уксуса и щетки, вместо которой можно взять старую зубную щетку, удаляем известковый и ржавый осадок вокруг поплавкового клапана

Устанавливаем обратно мембрану или шайбу, собираем сантехническое оборудование, закрываем бак крышкой

Проверяем работу отремонтированного поплавкового клапана.Если все в порядке, приступаем к эксплуатации.

Шаг 1: Перекрыть подачу воды в бак

Шаг 2: Слить всю воду из санитарного бачка

Шаг 3: Отвинтить крепеж вокруг клапана

Шаг 4: Сдвинуть держатель поплавка

Шаг 5: Снимите шайбу клапана или диафрагму

Шаг 6: Удаление отложений вокруг поплавкового клапана

Шаг 7: Установите на место шайбу или диафрагму

Шаг 8: Проверка работы поплавкового клапана

В случае, если с поплавком все в порядке , нужно проверить состояние других пластиковых деталей фурнитуры — штока, рычага диафрагмы или спицы поплавка.

Проблема №3 … Ничего не происходит при нажатии на кнопку смыва. Здесь необходимо проверить наличие зазоров в тех местах, где их быть не должно – в стыках. Также могут сломаться пластиковые детали фурнитуры, что особенно часто встречается у дешевых моделей, прослуживших более 3 лет.

Распространенной причиной нарушения подачи воды в бак является несоответствующая длина сливной и наливной труб или их повреждение. В борьбе с ситуацией проводим следующие действия:

Галерея изображений

Если вода поступает в бак слишком слабо или брызгает при входе, проверяем состояние сливно-переливного механизма.Переливная трубка должна находиться примерно на 1 см ниже сливной кнопки или ручки

Если при сливе воды из бака происходит разбрызгивание, укоротите заливную трубку до необходимой длины

Если на заливной трубке обнаружено повреждение или ее состояние ухудшается не внушают уверенности в долгой службе, отрезаем трубку равной длины. Должна быть равна по диаметру изношенной трубке

Вставьте новый сегмент в гнездо старой наливной трубки, при необходимости отрегулируйте ее по длине

Шаг 1: Проверка положения переливной трубки

Шаг 2: Проверка состояние и длина заливной трубки

Шаг 3: Отрежьте новую заливную трубку для замены

Шаг 4: Установите новую трубку на место

Проблема № 4 . .. Еще одна неприятность, которая возникает с бачком унитаза, – это течи в местах резьбового соединения. Для устранения этой проблемы потребуется замена уплотнительной прокладки. Если эта деталь еще не успела изнашиваться, то нужно проверить, затянуты ли гайки и нет ли перекосов.

Цистерны дождевой воды: проектирование, строительство и очистка

Система желобов и водосточных труб направляет дождевую воду, собранную на крыше, в накопительную цистерну. Цистерна, обычно расположенная под землей, может быть построена из различных материалов, включая шлакоблок, железобетон или сборный железобетон, стекловолокно или сталь.Цистерна подает воду в дом через стандартную водопроводную систему под давлением. Типичное расположение цистерны с крышным водосбором показано на Рисунке 1.


Рис. 1. Типовая система цистерны с крышным водосбором. (Источник: информационная брошюра компании Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.)

Использование цистерн для дождевой воды отнюдь не ново. Они использовались как греческой, так и римской цивилизациями, а также жителями островов Тихого океана до любого контакта с западной цивилизацией.Тем не менее, те же самые основные принципы современных систем использовались в водосборных цистернах тех времен.

Текущее использование цистерн для дождевой воды может увеличиться. Те, кто живет в районах, где подземные и поверхностные воды недоступны или непригодны для использования, вынуждены прибегать к другим источникам воды. Сбор дождевой воды в домашних условиях весьма практичен в районах, где выпадает достаточное количество осадков и отсутствуют другие приемлемые источники воды.Одним из таких районов является район добычи угля в западной Пенсильвании. Добыча полезных ископаемых сделала большую часть подземных и поверхностных вод непригодными для питья или других целей на значительной части этих территорий. Сельские жители были вынуждены искать другие источники воды, и они неизменно обращались к цистернам с водосбором на крыше.

Водосборные цистерны также могут использоваться для подачи воды на фермы. Поилки и дождевые бочки можно наполнять водой, собираемой с крыш амбаров и других хозяйственных построек.Резервуар для хранения, построенный рядом с амбаром или другим строением, мог служить аварийным источником воды для тушения пожара в том случае, если поблизости не было пруда. Однако использование дождевой воды для снабжения хозяйственно-питьевых нужд не лишено проблем.

Качество воды вызывает беспокойство, особенно когда дождевая вода должна использоваться для питья в дополнение к другим бытовым нуждам. Дождевая вода и атмосферная пыль, собираемые водосборниками с крыш, содержат определенные загрязняющие вещества, которые могут представлять угрозу для здоровья тех, кто потребляет воду.Свинец и другие загрязняющие вещества могут накапливаться в донных отложениях цистерн; а необработанная дождевая вода вызывает коррозию водопроводных систем. Необходимо принять меры для сведения к минимуму этих и других проблем с качеством воды в цистерновых системах. Будут представлены рекомендации для этого, а также рекомендации по проектированию и строительству систем водосборных цистерн.

Цистерны для сбора дождевой воды могут обеспечивать воду надлежащего количества и качества, если на этапах планирования и строительства предпринимаются надлежащие меры, а также проводится периодическое техническое обслуживание в течение всего срока службы цистерны.

Конструкция цистерны

Вместимость цистерны для сбора дождевой воды зависит от нескольких факторов:

• количество осадков, доступных для использования
• площадь водосбора крыши, доступная для сбора этих осадков
• суточная потребность домохозяйства в воде
• и экономика

Все эти факторы, кроме первого, могут до некоторой степени контролироваться владельцем цистерны.

Доступное количество осадков

На большей части Пенсильвании среднегодовое количество осадков составляет около 40 дюймов (рис. 2).В засушливые годы может быть всего 30 дюймов, в то время как в чрезмерно влажные годы может выпадать 50 и более дюймов осадков. Для большинства целей планирования следует использовать среднее значение. Тем не менее, проектирование цистерны на основе наименьшего значения гарантирует достаточное хранилище, чтобы вы могли пережить даже самые засушливые годы.

Из-за испарения, снега и льда, а также потерь от мойки крыш (будет обсуждаться позже) только около двух третей общего годового количества осадков фактически доступно для хранения в цистернах.


Рисунок 2. Среднее годовое количество осадков для Пенсильвании (дюймы)

Ежедневная потребность в воде

Количество воды, которое вы проектируете для сбора и хранения водосборного бачка на крыше, зависит от ваших ежедневных потребностей в воде. Если у вас небольшая площадь водосбора и цистерна небольшого объема, то потребление воды будет соответственно ограничено. Поэтому важно при проектировании водосборной цистерны с крышей иметь некоторое представление о том, сколько воды вам потребуется из нее каждый день.

Были опубликованы различные оценки использования воды в домашних хозяйствах. Среднее базовое использование, определяемое водоканалами, составляет 7500 галлонов в месяц, что эквивалентно среднегодовой минимальной потребности в 90 000 галлонов на домохозяйство. Общее планирование домохозяйства предусматривает от 50 до 75 галлонов в день на человека или от 73 000 до 110 000 галлонов в год на семью из четырех человек. От одной трети до половины этого количества используется для смыва туалетов. Однако те, кто должен полагаться исключительно на запасы дождевой воды, несомненно, будут использовать меньше воды.

Исследования водопользования в США.Южные Виргинские острова и Гавайи, где широко используются цистерны для сбора дождевой воды, показывают, что в целом это так. Использование воды из цистерн дождевой воды на Виргинских островах США составляло в среднем всего 24 галлона в день на человека для жителей-владельцев. Однако на Гавайях, где осадков выпадает гораздо больше (до 160 дюймов в год), цистерны, как правило, были намного больше, а потребление воды было значительно больше — во многих случаях более 100 галлонов в день на человека. Тем не менее, в обеих ситуациях шаги по экономии воды были предприняты добровольно, когда уровень воды в цистернах упал до низкого уровня.Как прокомментировал один владелец цистерны на Виргинских островах: «Мы можем сделать так, чтобы последний квартал запаса цистерны длился примерно столько же, сколько первые три квартала».

Из этого краткого обсуждения водопользования должно быть ясно, что существуют значительные различия в зависимости от обстоятельств. Для целей общего проектирования цистерн цифра 50 галлонов в день на человека, вероятно, является наилучшей. Эта цифра применима к семье, проживающей в доме с горячей и холодной водой и всеми современными удобствами (включая автоматические стиральные и посудомоечные машины) и без каких-либо специальных мер по экономии воды.Установка водосберегающих устройств могла бы значительно сократить потребление воды в бытовых условиях без каких-либо сознательных усилий со стороны членов семьи.

Площадь водосбора

Площадь крыши, которая будет использоваться в качестве поверхности сбора, обычно определяется размером крыши существующего дома или других хозяйственных построек. Тем не менее, при планировании системы сбора дождевой воды с нуля, когда размер водосбора должен соответствовать потребностям в воде для бытовых нужд, будут полезны следующие рекомендации.

Рисунок 3 позволяет определить требуемую площадь водосбора на основе годовой потребности в воде и годового количества осадков. В качестве примера предположим, что среднегодовое количество осадков в вашем районе составляет 40 дюймов. Вы определили, что вашей семье из четырех человек требуется 200 галлонов в день или 73 000 галлонов в год. Из рисунка 3 определена необходимая площадь водосбора, которая составляет 4400 квадратных футов. Примечание. Площадь крыши можно определить путем измерения внешней стороны здания или зданий, которые будут использоваться для сбора осадков.Не измеряйте фактическую поверхность крыши, если она не горизонтальна.


Рисунок 3. График, используемый для определения необходимой площади водосбора. (Источник: Midwest Plan Service, Iowa State Univ. 1968. Private Water Systems. p. 13.)

Размер цистерны

Цистерна должна иметь достаточную вместимость, чтобы обслуживать домохозяйство в течение продолжительных периодов с небольшим количеством осадков. Трехмесячный запас воды, или одна четвертая годового объема водосбора, обычно достаточен для таких районов, как Пенсильвания, где осадки распределяются довольно равномерно в течение года.

Рисунок 4 иллюстрирует эту идею. Например, если вы определили, что годовая потребность в воде для бытовых нужд составляет 40 000 галлонов (и, что наиболее важно, у вас достаточно площади водосбора и годового количества осадков, чтобы обеспечить это количество воды), то вам следует спроектировать и построить цистерну с объемом 10 000 галлонов. емкость для хранения галлонов.


Рисунок 4. Размер цистерны, исходя из вместимости резервуара, равной ¼ годовой потребности в воде или трехмесячному запасу воды. (Источник: Служба планирования Среднего Запада, Университет штата Айова., 1968. Частные системы водоснабжения. п. 15.)

Для бытовых цистерн рекомендуется минимальный объем хранения 5000 галлонов. Эта способность должна исключить необходимость покупать или таскать воду, что не только неудобно, но и может стать несколько дорогостоящим. Помните эти мудрые слова при проектировании водосборного бачка: «За большой бачок платишь один раз, а за маленький навсегда…»

Строительство бачка

Расположение

Бачки должны располагаться как можно ближе к дому или где угодно вода должна быть использована.Они могут быть построены над или под землей, но в этой части страны рекомендуются подземные цистерны, чтобы избежать замерзания в зимние месяцы. Подземные цистерны также имеют то преимущество, что обеспечивают относительно прохладную воду даже в самые теплые месяцы года. Цистерны могут быть встроены в строительные конструкции, например, в подвалы или под крыльцо. Таким образом, вы можете использовать стены фундамента для структурной поддержки, а также для удержания накопленной дождевой воды.

Цистерна должна быть расположена там, где окружающая территория может быть спланирована для обеспечения хорошего стока поверхностных вод в сторону от цистерны.Избегайте размещения цистерн в низких местах, подверженных затоплению. Оба вышеупомянутых шага снизят вероятность того, что ливневые стоки загрязнят хранящуюся в цистерне воду.

Цистерны всегда должны располагаться вверх по склону от любых канализационных сооружений; не менее 10 футов от водонепроницаемых канализационных линий и стоков, не менее 50 футов от негерметичных канализационных линий и стоков, септических резервуаров, полей для поглощения сточных вод, хранилищ и конюшен для животных и не менее 100 футов от канализационных выгребных ям и выщелачивателей туалеты.

Стоит тщательно проверить эти вещи , прежде чем зачерпнуть первую лопату земли для выкапывания цистерны. Загрязненная цистерна многого не стоит.

В определенных ситуациях, например, на крыше сарая или другой хозяйственной постройки, которая подает собранную дождевую воду в дом вниз по склону, цистерны могут располагаться таким образом, чтобы обеспечить самотек к месту использования. Эта установка определенно предпочтительнее, если ее можно использовать в вашей конкретной системе. Однако в большинстве случаев уровень воды, хранящейся в подземных цистернах, ниже, чем в точках использования в системе распределения, поэтому обычно требуется насос и система под давлением.

Строительство

Цистерны могут быть изготовлены из различных материалов, включая монолитный железобетон, шлакоблок и бетон, кирпич или камень, залитый раствором и оштукатуренный изнутри цементом, готовые стальные резервуары, сборные железобетонные резервуары , резервуары из красного дерева и стекловолокно. Лучше всего подходит монолитный железобетон, особенно для подземных цистерн. Однако цистерны со стенами из шлакоблоков и бетонным полом являются обычным явлением и вполне подходят для подземного строительства; они обычно будут несколько дешевле, чем цельнобетонная версия.Бетонные стены и полы должны иметь толщину не менее 6 дюймов и быть укреплены стальными стержнями.

Два плана подземных бетонных цистерн показаны на рисунках 5 и 6. На рисунке 5 показан вариант с бетонными стеновыми блоками, а на рисунке 6 показан полностью бетонный вариант с песчано-гравийным фильтром наверху цистерны.


Рис. 5. Поперечный разрез подземной цистерны с бетонными стенами, показывающий важные особенности. (Источник: Внештатная служба штата Пенсильвания, приказ № 800-86 Бетонные цистерны для каменной кладки)


Рис. 6.Поперечное сечение бетонной цистерны с фильтром (Источник: Служба внешней политики штата Пенсильвания, Заказ № 800-87 Бетонные цистерны)

Если для стен цистерны используется шлакоблок или бетонный блок, все пустоты должны быть заполнены бетоном и арматурные стержни следует располагать вертикально, чтобы придать конструкции прочность. Для больших цистерн могут потребоваться нижние опоры, как показано на рис. 5.

Верх цистерны должен быть из железобетона и плотно прилегать к остальной конструкции.Верх может состоять из отдельных панелей, как показано на рис. 5, или может быть цельной плитой, как показано на рис. 6. В любом случае должен быть люк в верхней части цистерны для доступа к резервуару быть включенным. Такое отверстие должно быть не менее 2 футов в поперечнике. Тяжелая бетонная или железная крышка, подобная показанной на рисунках 5 и 7, должна быть плотно закрыта отверстием, чтобы предотвратить попадание света, пыли, поверхностных вод, насекомых и животных.

Отверстия люков должны быть снабжены водонепроницаемым бордюром с краями, выступающими на несколько дюймов над уровнем окружающей поверхности.Края крышки люка должны перекрывать бордюр и выступать вниз минимум на 2 дюйма. Крышки люков должны быть снабжены замками для дальнейшего снижения опасности загрязнения и несчастных случаев.

Расположите отверстие люка рядом с углом или краем конструкции, чтобы можно было опустить лестницу в цистерну и надежно закрепить ее на стене. Этот доступ необходим для задач периодического обслуживания, которые будут обсуждаться позже. Альтернативой является встраивание бетонных ступеней и поручней в стену цистерны под отверстием.


Рис. 7. Сечение формы для крышки люка.

Внутренние стены и пол цистерны должны быть гладкими, чтобы облегчить уборку. Цементная штукатурка может быть нанесена по внутренней поверхности в зависимости от того, насколько грубой является основная конструкция. Герметики на цементной основе, такие как Thoroseal и Sure-Wall, также можно наносить на внутреннюю поверхность, чтобы обеспечить более гладкую поверхность и дополнительную защиту от протечек. Протекающая цистерна не только бесполезна, но и опасна; если хранящаяся вода может вытечь, загрязненные поверхностные или грунтовые воды могут просочиться внутрь.При строительстве бачка стоит потратить время на то, чтобы сделать это правильно — найдите хорошего строителя, который гарантирует свою работу от протечек.

Виниловые вкладыши могут использоваться для предотвращения утечек в некоторых бачках, но они обычно вызывают проблемы. Они дороги, склонны к проколам и не позволяют использовать сливы для прочистки и другие аксессуары внутри бачка. Используйте виниловый вкладыш только в крайнем случае, когда все другие попытки предотвратить утечку не увенчались успехом.

Еще одной важной особенностью хорошо спроектированного бачка является переливная труба или трубы.Две разные возможности показаны на рисунках 5 и 6. На рисунке 5 перелив имеет форму стояка, который ведет через пол цистерны к сливу. Такая переливная труба или любой другой выпуск цистерны, если на то пошло, никогда не должны быть соединены с канализационной линией ни прямо, ни косвенно. Линия слива, показанная на рис. 5, должна вести к свободному выходу вниз по уклону от цистерны. Диаметр переливной трубы должен быть не меньше диаметра впускной трубы из водосбора на крыше.На рис. 6 показана переливная труба, ведущая через стенку цистерны прямо наружу.

Внешний конец переливной трубы должен быть надежно экранирован для предотвращения проникновения животных и насекомых. Следует использовать мелкоячеистый антикоррозийный экран. Экран можно обрезать до размера, достаточного для наматывания на конец переливной трубы, и его следует закрепить с помощью хомута для шланга или аналогичного крепежного устройства. Простая конструкция перелива показана на рисунке 8.


Рис. 8. Поперечное сечение бачка 8 x 8 футов с переливной трубой, люком и вентиляционной трубой.

Для переливной трубы в любом случае следует использовать пластиковую трубу большого диаметра. При проектировании водосливов, как показано на рисунках 6 и 8, необходимо предусмотреть хороший дренаж вдали от цистерны и дома. Пол цистерны должен иметь небольшой уклон в сторону стока, чтобы облегчить очистку.Клапаном для открытия и закрытия дренажа можно управлять с уровня земли, как показано на рис. 9, или вокруг клапана можно построить подземную яму для обеспечения прямого доступа. См. рис. 10. В любом случае клапан и дренажная линия должны быть изолированы землей на достаточную глубину, чтобы предотвратить замерзание даже в самую суровую зимнюю погоду.

Сливная линия очистки должна иметь диаметр не менее 3 или 4 дюймов, чтобы избежать засорения – во время операций очистки через линию может пройти большое количество осадка. Розетка должна располагаться там, где слив воды не вызовет проблем или нареканий со стороны соседей.


Рис. 9. План прочистки слива и регулирующего клапана.


Рис. 10. План прочистки слива и регулирующего клапана.

Цистерны должны быть вентилируемыми для обеспечения циркуляции свежего воздуха в отсек для хранения. Для этой цели подойдет одна или несколько труб большого диаметра, проходящих через верхнюю часть бачка, как показано на рис. 8. Наружное отверстие каждой трубы должно быть экранировано таким же образом, как описано выше для переливных труб.Отверстия, расположенные в нескольких футах над уровнем земли, должны быть обращены в направлении преобладающих ветров, в большинстве случаев на запад, чтобы обеспечить максимальную вентиляцию. Пластиковая труба диаметром четыре или шесть дюймов хороша для вентиляционных отверстий. Убедитесь, что есть водонепроницаемое уплотнение, где каждая вентиляционная труба проходит через верхнюю часть бачка.

Водопровод от цистерны до дома или другого места использования должен быть проложен ниже линии промерзания и должен иметь диаметр 1 или 1¼ дюйма. Всасывающая головка должна быть эффективно экранирована и приподнята как минимум на один фут над полом цистерны, чтобы предотвратить попадание осадка в распределительную систему.Часть впускной трубы внутри бачка должна быть пластиковой. Лучшее место для водозабора – на противоположной стороне цистерны от входной трубы для кровельных вод.

Еще одна важная особенность хорошо спроектированной цистерны – отдельная входная труба для добавления забираемой воды. Система, изображенная на рисунке 1, показывает такую ​​трубу. Где возможно, лучше всего расположить надземную часть наливной трубы рядом с проезжей частью или другим дорожным покрытием, чтобы водовозу не приходилось проезжать через газон, чтобы добраться до нее.Четырехдюймовая пластиковая труба подходит для наполнения. На надземный конец трубы следует надеть плотно прилегающую заглушку. Вы можете закрыть крышку навесным замком, чтобы еще больше снизить вероятность загрязнения.

Вода, попадающая в цистерну с какой-либо силой позади нее, например, во время летнего грозового ливня или из водовоза, имеет тенденцию взбалтывать хранящуюся воду и, возможно, поднимать осадок, если не будут приняты меры для снижения силы поступающей воды. Один из способов сделать это — использовать «выключатели силы», как показано на рис. 11.


Рис. 11. Гидравлический прерыватель. Должны быть размещены на всех входах в цистерну. (Источник: информационная брошюра компании Water Filtration Co.. Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750). в коробку силового выключателя из бетонных блоков. Блоки укладываются на раствор на пол цистерны полостями вверх. Щели или отверстия площадью не менее 13 квадратных дюймов должны быть вырезаны в нижнем конце трубы, чтобы поступающая вода могла двигаться из трубы в цистерну.Прерыватели усилия должны быть установлены как под кровельными водоприемниками, так и под водозаборниками.

Мойщики крыш

Есть несколько других очень важных конструктивных особенностей, которые помогут обеспечить хорошее качество воды в цистерне. Омыватели крыш и фильтры для воды с крыш упоминались ранее, и здесь мы обсудим их важность и детали конструкции.

Между ливнями на водосборной поверхности скапливается много грязи и пыли. Этот мусор может включать частицы свинца и других атмосферных загрязнителей, а также птичий помет.Эти загрязняющие вещества попадут в цистерну вместе с водой с крыши, если не будут приняты меры для предотвращения загрязнения. Использование крышных моечных машин и фильтров для кровельных вод может уменьшить количество этих загрязняющих веществ, попадающих в систему.

Первая вода, стекающая с крыши в начале ливня, является наиболее загрязненной. Степень загрязнения будет зависеть от нескольких факторов, включая продолжительность времени, прошедшего с момента последнего дождя, близость водосбора к автомагистрали или другому местному источнику переносимого по воздуху загрязнения, а также местную популяцию птиц. Кроме того, некоторые типы материалов предпочтительны для водосборной поверхности, как будет подробно описано ниже.

Мойщик крыши — это механизм, который отводит эту первоначальную, сильно загрязненную воду с крыши от цистерны. Как только водосборная поверхность смыта достаточным количеством осадков, вода с крыши снова направляется в цистерну для хранения. Обычно первые 0,01 дюйма осадков считаются достаточными для удаления большей части пыли и грязи с поверхности водосбора.Таким образом, в цистерне собирается только самая чистая кровельная вода, а загрязненная кровельная вода сбрасывается в отходы.

Это можно сделать несколькими способами. Вода с крыши может быть отведена вручную через серию клапанов в водосточной системе, или автоматические мойки крыши могут быть изготовлены владельцем цистерны или приобретены у коммерческих дистрибьюторов.

Простой отвод смыва с крыши показан на рис. 12. Эта конкретная конструкция требует ручного управления откидным клапаном для управления потоком воды с крыши в водосточной системе. Такой клапан был бы необходим на каждом водосточном желобе, если бы все они не сходились в единую трубу непосредственно перед опорожнением в цистерну. Это устройство с одним клапаном определенно предпочтительнее, поскольку для работы этого типа отвода требуется, чтобы кто-то вышел и закрыл клапан вскоре после начала дождя, позволяя воде с крыши течь в цистерну. Клапан должен быть расположен так, чтобы к нему можно было добраться или управлять им с крытой веранды или другого места под крышей, примыкающего к дому или цистерне.


Рис. 12. Простой переключатель смыва крыши.

В периоды, когда дожди разделены только короткими промежутками времени (менее суток), нет необходимости отводить первоначальную мойку крыши каждый раз, когда начинается дождь. Тем не менее, важно отводить первоначальную воду с крыши, образовавшуюся в результате первого дождя после продолжительного засушливого периода.

Что касается определения того, сколько воды с крыши нужно слить в отходы, прежде чем направить ее в цистерну, это будет варьироваться для каждого шторма. Вы можете использовать внешний вид воды с крыши в качестве индикатора — если она будет прозрачной для вашего глаза, когда она собрана в прозрачную стеклянную банку, тогда вы можете направить воду в цистерну для хранения и последующего использования. Или вы можете поставить большой контейнер на 10-20 галлонов под выпускным отверстием для слива отходов. Размер контейнера должен соответствовать площади вашей крыши — 10 галлонов на 1000 квадратных футов площади крыши. Так, в начале ливня грязная кровельная вода направляется в контейнер; когда он заполнен, вы знаете, что водосборник достаточно промыт, и вода с крыши может быть направлена ​​в цистерну.Для такого типа устройства лучше всего использовать одно судно для сбора воды на крыше для всего водосбора. Должен быть обеспечен адекватный дренаж, например, в заполненную гравием яму для воды с крыши, которая должна быть потрачена впустую, независимо от того, проходит ли она сначала через сборный сосуд или нет.

На рис. 13 показан автоматический переключатель смыва крыши, который не требует чьего-либо присутствия для работы в начале ливня, как это было в случае с предыдущей конструкцией. Основной принцип тот же.Определенное количество загрязненной кровельной воды в начале ливня собирается в емкость, чтобы она не могла попасть в цистерну. После того, как водосборник будет смыт достаточным количеством воды, вода с крыши снова направляется в цистерну. Для конструкции, изображенной на рис. 13, объем сборной емкости должен составлять 10 галлонов на 1000 квадратных футов площади крыши. Если необходимо более одного сборного судна, как в случае очень большого водосбора, размер судов следует соответствующим образом скорректировать, чтобы охватить всю площадь водосбора.


Рис. 13. Автоматический переключатель смыва крыши. (Адаптировано из Jenkins, D. and F. Pearson. 1978. Осуществимость систем сбора дождевой воды в Калифорнии. Калифорнийский центр водных ресурсов Калифорнийского университета, вклад № 173, стр. 51.)

Представленный проект на рис. 13 является довольно обобщенным, поскольку для компонентов самодельной мойки крыши дается мало деталей. Емкостью для сбора может быть большая пластиковая или стеклянная бутылка, дождевик или другая подобная емкость. Независимо от типа используемого контейнера, такая автоматическая мойка крыши должна иметь несколько важных функций. К ним относятся поплавок для перекрытия сосуда или ловушки для сбора, когда он заполнен, конические направляющие, гарантирующие, что поплавок не застрянет с одной стороны отверстия по мере заполнения сосуда, а также средства для осушения резервуара для сбора воды между штормами.

Плавучий пластиковый шар диаметром несколько дюймов будет служить в качестве поплавка в автоматическом переключателе для смыва крыши, выполненном по образцу показанного на рис. 13.Конечно, шар должен быть немного больше в диаметре, чем часть трубы, ведущей в верхнюю часть сборной ловушки. Это предотвратит утечку грязной воды с крыши, собранную в сифоне, и попадание в цистерну после заполнения сифона. Мягкая резиновая полоска может быть закреплена вокруг края трубы в верхней части ловушки для сбора, где шар остановится, для улучшения уплотнения.

По мере заполнения ловушки-сборника и подъема поплавка наверх его следует направлять к входному отверстию трубы с помощью перевернутой воронки или аналогичного устройства. В противном случае поплавок может застрять в стороне и, таким образом, не перекроет впускную трубу. Воронка или направляющая поплавка должны проходить достаточно далеко к сторонам ловушки-сборника, чтобы поплавок не мог попасть между краем направляющей и стенкой ловушки-сборника. Направляющую поплавка можно развальцевать и прикрепить к входной трубе с помощью нержавеющих болтов, как показано на рис. 13А. Пластиковая направляющая поплавка предпочтительнее; однако другие материалы, такие как оцинкованная сталь, листовой алюминий или жесть, также приемлемы для использования в этой части водосборной системы.

Необходимо предусмотреть дренаж автоматического переключателя смыва крыши между ливнями. Это может быть достигнуто несколькими способами. Два из них показаны на рис. 138. Для слива воды из сборной ловушки можно использовать либо простой сильфонный сифонный насос, либо дренажное отверстие небольшого диаметра. Хотя оба эти механизма показаны на рис. 138, в реальной системе потребуется только один из двух. Если бы использовался сифонный насос, то кто-то должен был бы обслуживать его после каждого ливня.Конец сифонной трубки внутри ловушки-сборника должен располагаться как минимум на ¼–½ дюйма выше дна ловушки-сборника, чтобы избежать скапливания слоя осадка. Если вы решите использовать дренажное отверстие для слива сифона для сбора воды с крыши, его следует просверлить сбоку сифона примерно на ½ дюйма выше дна и диаметром 1/16 дюйма. Это позволит воде медленно стекать из ловушки-сборника в периоды отсутствия дождя, но вода будет стекать достаточно медленно, поэтому во время ливня будет потеряно очень мало.Третий метод слива воды из ловушки-сборника заключается в простой установке крана с клапаном сбоку или снизу ловушки-сборника. Клапан будет закрыт во время дождей и открыт в периоды отсутствия дождя. Такое расположение также потребует присутствия кого-то для управления клапаном, хотя это можно делать на досуге в периоды отсутствия дождя.

Независимо от типа выхода отходов, используемого в ловушке-сборнике, он должен вести в заполненную гравием яму или к воздуху, но ни в коем случае не в канализацию. Кроме того, на дне любого водосборника с крыши будет скапливаться слой осадка, что требует периодической очистки. Эти факторы следует учитывать при планировании расположения и установки этих блоков в вашей конкретной системе.

Если вы не хотите конструировать свой собственный отвод воды для мытья крыш, вы можете приобрести коммерческие устройства от различных поставщиков. Тот, что изображен на рис. 14, изготовлен компанией Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.


Рисунок 14.Имеющаяся в продаже мойка крыши фильтрующего типа. (Источник: информационная брошюра компании Water Filtration Co.. Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750). крышный водяной фильтр, расположенный между водосборником и цистерной. Такой фильтр в первую очередь будет служить для удаления крупных частиц и связанных с ними загрязнений из воды перед тем, как она попадет в цистерну. Он также может в некоторой степени нейтрализовать кислую дождевую воду, если для гравийной и каменной частей фильтра используется известняк.

Одна из возможных конструкций водяного фильтра на крыше показана на рис. 6. Блок фильтра может быть полностью или частично заглублен под землю, чтобы уменьшить вероятность замерзания в зимние месяцы. Коробка фильтра, показанная на рис. 6, изготовлена ​​из железобетона со стенками и верхом толщиной не менее 4 дюймов. Короткий отрезок сборной железобетонной водопропускной трубы также может служить фильтрующей коробкой; однако потребуется крышка или верх. Люк и крышка, аналогичные описанным ранее для самой цистерны, также должны быть встроены в верхнюю часть коробки фильтра, чтобы обеспечить доступ для периодического осмотра и обслуживания.Если блок фильтра расположен непосредственно над бачком, как показано на рис. 6, убедитесь, что в месте их соединения имеется водонепроницаемое уплотнение.

Несколько слоев гравия и песка составляют фильтрующую среду. Общая толщина фильтрующего материала должна быть не менее 12 дюймов и практически не более 3 футов, в зависимости от площади водосбора и размера коробки фильтра. Фильтра размера, показанного на рис. 6, будет достаточно для крыши площадью до 2000 квадратных футов при любых ливнях, за исключением, возможно, самых интенсивных.По этой причине в фильтрующую коробку следует также встроить перелив, как показано на рис. 6. На дно фильтрующей коробки (с внутренней стороны) перед укладывается щебень и песок. Это удержит фильтрующий материал на месте.

Поперечное сечение типичного крышного водяного фильтра показано на рис. 15. Подробно показаны размеры и глубина слоев песка и гравия. Известняк следует использовать для гравийной и каменной частей фильтра.Необходимо использовать чистый фильтрующий песок и гравий, а перед засыпкой песка и гравия необходимо очистить и продезинфицировать всю фильтровальную коробку. Готовую систему следует также продезинфицировать хлором. Перед размещением фильтра из песка и гравия промойте внутреннюю часть коробки фильтра дезинфицирующим раствором из ¼ стакана 5-процентного хлорного отбеливателя, смешанного с 10 галлонами воды. Используйте щетку, чтобы тщательно вымыть все внутренние поверхности. После того, как песок и гравий на месте, в фильтр следует добавить галлон 5-процентного хлорного отбеливателя, заполнить фильтр чистой водой и оставить на 24 часа.По истечении этого времени раствор хлора следует слить из фильтра и пропустить через фильтр чистую воду, пока не исчезнет запах хлора и вода не станет прозрачной.


Рис. 15. Размеры и глубина песка и гравия для кровельного фильтра. (Адаптировано из Midwest Plan Service, Iowa State Univ. 1968. Private Water Systems., стр. 53.)

Перфорированный брызговик также изображен на рис. чтобы сломать напор поступающей воды, равномерно распределяя ее поверх фильтрующего песка.Таким образом, песок будет как можно меньше потревожен. В качестве брызговика следует использовать неметаллический материал, такой как дерево или пластик. Полудюймовые отверстия должны быть просверлены через брызговик с 2-дюймовыми центрами. Опоры для отбойника должны быть встроены в стенки коробки фильтра, что позволит легко снимать и устанавливать пластину для осмотра и обслуживания фильтра.

Любой фильтр со временем засоряется и требует периодического обслуживания. Это может повлечь за собой удаление части фильтрующего материала и замену его новым песком или гравием.Всякий раз, когда такая замена необходима, весь корпус фильтра следует очистить и продезинфицировать в соответствии с процедурой, описанной ранее. Периодическая проверка водяного фильтра на крыше в вашей системе должна визуально свидетельствовать о неисправности или засорении, требующем устранения.

Кровельные водосборники

Как упоминалось ранее, некоторые типы кровельных материалов лучше других подходят для использования в качестве поверхностей для сбора дождевой воды в цистернах. Наиболее подходящими для водосбора являются битумная галька, шифер и листовой металл (жесть или алюминий).При планировании водосборной цистерны необходимо учитывать следующие факторы:

• Кровельные материалы с шероховатой поверхностью будут собирать грязь и мусор, что повлияет на качество стока.
• Некоторые окрашенные поверхности, некоторые деревянные и асфальтовые гонты могут иметь неприятный вкус или цвет.
• Все желоба и водосточные трубы должны легко очищаться и осматриваться.
• Площадь крыши должна быть достаточно большой для подачи необходимого количества воды.
• Атмосфера в вашем районе может содержать нежелательные или вредные загрязнители, которые могут повлиять на качество собираемой дождевой воды.
• Перед использованием кровельного покрытия проконсультируйтесь с местными органами здравоохранения относительно возможной токсичности материала.

Ограждения желоба также должны быть установлены вдоль любого водосбора крыши. Алюминиевый экран или ¼-дюймовую или ½-дюймовую сетку из металлической сетки можно разрезать на полоски и закрепить поверх открытых желобов, как показано на рис. 16. Защитные решетки желобов будут препятствовать попаданию листьев, веток и животных внутрь, но пропускают воду.Также удалите все ветки деревьев, нависающие над водосбором. Вы также можете удалить близлежащие деревья, которые приносят листья и ветки в водосбор; или, если вы планируете новый дом и цистерну, не сажайте деревья рядом с домом.


Рис. 16. Защита желоба. (Источник: Midwest Plan Service, Университет штата Айова, 1968. Частные системы водоснабжения, стр. 14)

Очистка воды в цистернах

Несколько конструктивных особенностей, описанных выше, помогут обеспечить хорошее качество воды в цистерне.К ним относятся мойщики крыш, фильтры для воды с крыш, ограждения желобов, гидромолоты; и эффективно экранированные входы и выходы цистерн. Однако в дополнение к этим мерам потребуется специальная очистка воды для обеспечения безопасной питьевой воды в цистернах. Рекомендации по дезинфекции воды в цистернах и минимизации коррозии и переноса отложений в распределительных системах будут рассмотрены на следующих страницах.

Дезинфекция воды в цистерне

Внутреннюю часть новой цистерны следует очистить дезинфицирующим раствором хлора и воды, как описано для боксов с фильтрами для воды на крыше. Предостережение: убедитесь, что при работе внутри цистерны имеется достаточная вентиляция из-за опасности газообразного хлора и недостатка кислорода. После операции дезинфекции и перед заполнением водой внутреннюю часть цистерны следует промыть чистой водой до исчезновения сильного запаха хлора. Бачок также следует дезинфицировать после очистки или другого технического обслуживания, требующего опорожнения цистерны.

Для дезинфекции хранимой в цистернах воды простейшая процедура заключается в добавлении стандартного отбеливателя без запаха один раз в неделю из расчета одна унция на 200 галлонов хранимой воды в засушливые периоды или одна унция на каждые 400 галлонов хранимой воды во время влажных периодов. .Если в воде появляется привкус хлора, может быть достаточно безопасно еженедельно дозировать одну унцию на каждые 400 галлонов запасенной воды. Если из-за отсутствия жильцов вода не хлорируется в течение недели или дольше, по возвращении в цистерну следует добавить одну унцию хлорного отбеливателя на каждые 200 галлонов запасенной воды.

Вы можете придумать простой способ измерения объема воды в цистерне. Должен быть получен деревянный шест, достаточно длинный, чтобы достать до дна цистерны через отверстие люка.Затем шест можно откалибровать таким образом, чтобы, когда он опирался на дно, он указывал приблизительный объем хранящейся воды с глубины воды. Это можно сделать следующим образом. Во-первых, найдите вместимость вашей цистерны по одной из двух таблиц в конце этой брошюры. Если ваш бачок имеет прямоугольную форму, а не квадратную или круглую, вы можете определить его емкость с помощью следующей процедуры. Умножьте длину на ширину на глубину (все в футах), чтобы получить количество кубических футов хранилища.Затем умножьте эту цифру на 7,5, чтобы получить количество галлонов вместимости. Например, цистерна размером 10 на 8 футов и глубиной 6 футов будет иметь вместимость, равную (10 х 8 х 6) х 7,5, или 3600 галлонов.

После того, как вы определили вместимость бачка, можно откалибровать столб в соответствии со следующим примером. Чтобы откалибровать измерительную штангу для цистерны размером 10 футов на 8 футов и глубиной 6 футов, сначала разделите вместимость на глубину в дюймах, чтобы получить количество галлонов на каждый слой хранимой воды толщиной 1 дюйм ( 3600/72 или 50 галлонов в этом примере).Затем просто отметьте столб с интервалом в 1 дюйм, начиная с одного конца и двигаясь к другому, пока не будет достигнута общая глубина накопленной воды (6 футов или 72 дюйма в этом примере). На каждом интервале в 1 дюйм отметьте соответствующий объем, начиная (внизу) с 50, 100, 150, 200 и т. д., добавляя 50 (для этого примера) к каждому последующему интервалу.

После калибровки такой измерительный стержень позволит вам быстро оценить объем воды, остающийся в бачке в любой момент времени.Глубины и соответствующие объемы также могут быть перечислены рядом в простой таблице, и тогда палка будет использоваться только для измерения глубины воды в цистерне. Необходимые дозировки хлора также могут быть указаны рядом с различными объемами для быстрой справки.

Если вода имеет неприятный вкус и запах, можно использовать следующую процедуру. Добавьте 2 унции кристаллизованного тиосульфата натрия на 1 галлон чистой воды. Затем добавьте 1 литр этого раствора на каждые 1000 галлонов воды в цистерне, смешивая его с водой из цистерны, но стараясь не взбалтывать донный осадок.Через несколько часов вода должна быть без неприятного вкуса и запаха.

Любая система водоснабжения должна проверяться на бактериальное загрязнение не реже одного раза в год. Если анализ воды показывает, что вода загрязнена, необходимо провести тщательный осмотр всей системы водоснабжения и территории вокруг цистерны, чтобы найти и устранить источник загрязнения.

В качестве альтернативы добавлению дезинфицирующего средства непосредственно в цистерну у большинства дистрибьюторов оборудования для кондиционирования воды можно приобрести коммерческие автоматические хлораторы.

Сведение к минимуму коррозии в системах водоснабжения цистерн

Как указывалось ранее, дождевая вода является кислотной и, следовательно, вызывает коррозию. Если не будут предприняты шаги по нейтрализации этой воды, она вызовет коррозию бытовых распределительных систем, добавляя в водопроводную воду токсичные металлы, такие как свинец и кадмий. Коррозионные процессы представляют собой очень сложные химические реакции, в которых участвует множество различных факторов. Использование представленных здесь рекомендаций не полностью устранит коррозию в вашей системе бачка, но снизит ее до допустимого уровня.Целью является сведение к минимуму количества корродированных металлов в готовой водопроводной воде.

Возможно, самый надежный способ минимизировать содержание металлов в водопроводной воде — использовать пластиковые трубы для обслуживания хотя бы одного крана холодной воды в системе. Это эффективно заменит источник металлического свинца и меди на нетоксичный, устойчивый к коррозии трубопровод из ПВХ или пластика PEX. Обязательно используйте пластиковую трубу, соответствующую спецификациям для транспортировки питьевой воды, если вы собираетесь ее использовать для этого. Если только один кран с холодной водой в вашем домашнем хозяйстве должен обслуживаться полностью пластиковым водопроводом, то вы должны брать всю питьевую воду из этого крана и ни из какого другого.Вероятно, было бы лучше отделать водопроводный кран на кухне и, возможно, туалет в ванной пластиком. Если вы планируете новую систему с нуля, вы можете рассмотреть возможность использования пластиковой сантехники во всей системе распределения.

Если ваша существующая распределительная система старше (до 1990 г.), она, скорее всего, полностью состоит из медных труб, припаянных свинцом. Если вы не хотите заменять часть ее пластиком, альтернативой может быть установка встроенного нейтрализатора кислоты для снижения коррозионной активности воды.Такие устройства можно приобрести у дистрибьюторов оборудования для очистки воды, расположенных по всей Пенсильвании. Установки для нейтрализации кислоты стоят примерно 1500 долларов и доступны как в ручном, так и в автоматическом исполнении.

Вместо встроенного нейтрализатора кислоты нейтрализатор может добавляться непосредственно в бачок. Ниже приводится таблица распространенных щелочных реагентов с примерными скоростями обработки. Они перечислены в порядке от самой низкой до самой высокой стоимости за фунт.

Reagent	Chemical	Химическая Формула	Сумма, необходимая для нейтрализации 1000 галлонов дождевой воды
Limestone	CACO 3	2 унция.
Негашеная известь	CaO	1 унция.
Гашеная известь	Ca(OH) 3	1 унция.
Кальцинированная сода	NaCO 3	1 унция.
Едкий натр	NaOH	1,5 унции.

В зависимости от количества и частоты поступления дождевой воды в цистерну необходимо периодически добавлять соответствующее количество нейтрализующего агента. Возможно, наиболее удобной процедурой обработки было бы добавление нейтрализующего агента при добавлении дезинфицирующего средства в бачок (один раз в неделю), по крайней мере, в те недели, когда собираются дополнительные осадки. В течение нескольких недель, когда пресной дождевой воды собирается мало или совсем нет, нет необходимости добавлять в бачок дополнительное количество нейтрализатора.

Некоторые владельцы цистерн помещают в свои цистерны блоки природного известняка, которые служат в качестве нейтрализующих агентов непрерывного действия. У нас нет рекомендаций относительно размера или других характеристик таких блоков.

Независимо от того, устанавливаете ли вы нейтрализатор кислоты или пластиковую трубу или добавляете нейтрализатор непосредственно в бачок, есть одна простая вещь, которую вы должны сделать, прежде чем использовать водопроводную воду для питья или приготовления пищи. Вы всегда должны дать холодной воде стечь в течение минуты, прежде чем использовать ее для питья или приготовления пищи. Это удалит «застоявшуюся» воду (насыщенную токсичными металлами, если она поступает из медной или другой металлической трубы, припаянной свинцом) из линии подачи, и вы получите водопроводную воду приемлемого качества.Эта практика особенно важна после того, как кран не использовался в течение нескольких часов или в течение ночи. Вместо того, чтобы просто сливать воду во время этой процедуры, вы можете использовать ее для других целей, кроме питья или приготовления пищи.

Сведение к минимуму переноса отложений через системы цистерн

Использование крышных моек и фильтров для кровельной воды, подробно описанных ранее, сведет к минимуму попадание твердых частиц в цистерны. Однако эти устройства не исключают полностью попадание мелких частиц или образование слоя осадка на дне цистерны.Следовательно, необходимо предпринять определенные шаги для предотвращения переноса этого осадка через распределительную систему и, возможно, попадания в кран.

Рекомендуется периодическая очистка бачка для удаления отложений. Это будет включать слив цистерны, вычерпывание осадка и мытье внутренней части щеткой и дезинфицирующим средством. Заполнению бачка должно предшествовать тщательное ополаскивание чистой водой. Такую очистку следует проводить через равные промежутки времени каждые три-пять лет.Во время очистки также может потребоваться нанесение нового слоя внутреннего герметика.

Встроенная установка для фильтрации осадка, подобная той, которая продается любой из двух компаний, перечисленных ранее для нейтрализаторов кислоты, должна быть установлена ​​между бачком и краном для удаления любого осадка, который в противном случае мог бы попасть в кран. Такие устройства находятся в том же ценовом диапазоне, что и нейтрализаторы кислоты, а некоторые устройства доступны в виде комбинированного нейтрализатора кислоты/фильтра отложений.

Сводное заявление

Эта публикация предназначена для использования в качестве руководства для домовладельцев, которые планируют построить систему водосборного бачка с крыши. Он также предоставит полезную информацию тем, кто уже владеет цистерной для дождевой воды и хочет улучшить качество используемой воды. Материал, представленный здесь, был консолидирован из научных исследований, государственных учреждений и частных фирм, специализирующихся на бытовых системах водоснабжения. Исследование цистерны, которое легло в основу этой публикации, было проведено в сельских округах Кларион и Индиана, штат Пенсильвания, в 1979 и 1980 годах под руководством Школы лесных ресурсов, Исследовательского института экологических ресурсов и Пенсильвании.Финансирование было предоставлено через Раздел V Закона о развитии сельских районов.

Ссылки

Информация в этом проспекте была адаптирована из следующих публикаций:

• Доклад № 173, «Осуществимость систем сбора дождевой воды в Калифорнии», Дэвид Дженкинс и Фрэнк Пирсон. Доступно в Калифорнийском центре водных ресурсов Калифорнийского университета, 475 Kerr Hall, Davis, California 95616.
• Информационная брошюра для клиентов. ООО «Фильтрация воды», 1088 Industry Rd., Marietta, Ohio 45750.
• Private Water Systems . Служба планирования Среднего Запада, Государственный университет Айовы, Эймс, Айова 50010, attn. Инженер по расширению сельского хозяйства.
• Цистерны для водоснабжения в сельской местности в Огайо Нормана Г. Бейли. Центр водных ресурсов, Государственный университет Огайо, 1791 Neil Avenue, Columbia, Ohio 43210
950
90 930 1687


емкость (галлоны) квадратных цистерн

площадь в футах	4 FT	5 FT	6 FT	7 FT	8 FT	9 FT	10 FT	12 FT	12 FT	13 FT	14 FT	14 FT	15 Ft	Spant один сторона
16	480	600	720	840	960	1080	1200	1320	1440	1560	1680	1800	4
25	750	937	1125	1312	1312	1500	1875	2062	2 250	2437	+2625	2812	5
36	1080	1350	1620	1 890	2150	2430	+2700	2970	3240 По	3510	3780	4050	6
49	1470	+1837	+2205	2572	2940	3307	3675	4042	4410	4777	5145	5512	7
64	1920	2400	2880 909 31	3360	3840	4320	4800	5280	5760	6240	6720	7200	8
81	2430	3037	3645	4252	4860	5467	6075	6682	7290	7897	8505	9112	9
100	3000	3750	4500	5250	6000	6750	7500	8250	9000	9750	10500	11250	10
121	3630	4537	5445	6352	7260	8167	9075	9 982	10890	11797	12705	13612	11
144	4320	5400	6480	7560	8640	9720	10800	11880	12960	14040	15120	16200	12
169	5070	6337	7605	8872	10140	11407	12675	13942	15210	16477	17745	1901 2	13
196	5880	7350	8820	10290	11760	13230	14700	16170	17640	19110	+20580	22050	14
225	6750	8437	10125	11812	13500	15187	16875	18562	20250	21937	23625	25312	15
256	7680	9600	11520	13440	15350	17280	19200	21120 9093 1	23040	24960	26880	28800	16
289	8670	10837	13005	15172	17340	19507	21675	23842	26010	28177	30345	35512	17
324	9720	12150	14580	17010	19440	21870	24300	26730	29160	31590	34020	36450	18
361	10830	13537	16245	18952	21660	24367	27075	29782	32 490	35197	37905	+40612	19
400	12000	15000	18000	21000	24000	27000	+30000	33000	36000	39000	42000	45000	20

909 30 472
9 0930 1735
9093 0 8520


Емкость (галлонов) циркуляром Cisterns

Диаметр в футах	5 FT	5 FT	6 FT	7 FT	8 FT	9 FT	10 FT	11 Ft	12 Ft	13 Ft	13 футов	14 футов	15 футов
4	378	566	661	755	850	944	1038	1133	1227	1322	1416
5	590	737	885	1032	1180	1327	1475	1622 По	1770	1917	2065 Празднуют	2212
6	850	+1062	1274	тысяча четыреста восемьдесят семь	тысячу шестьсот девяносто девять	1912	2124	2336	2549	2761	2974	3186
7	1156	1445	2024 |	2313	+2602	2891	3180	3469	3758	4047	4336
8	1510	1888	2 266	2643	3021	3398	3776	4154	4531	4909	5286	5664
9	1908	2 385	+2863	3340	3817	4294	4771	5248	5725	6202	6679	7156
10	2360	2950	3540 90 143	4130	4720	5310	5900	6490	7080	7670	8260	8850
11	2856	3569	4283	4997	5711	6425	7139	7853	8567	9281	9995	10708
12	3398	4248	5098	5947	6797	7646	8496	9346	10195	11045	11894	12744
13	3988	4985	5983	6980	7977	8974	9971	10968	11965	12962	13959	14956
14	4626	5782	6983	8095	9251	10408	11564	12720	13877	13033	16190,	17346
15	5310	6637	7965	9292	10620	11947	13275	14602	15930	17258	18585	+19913
16	6006	7516 9 0931	9026	10537	12047	13558	15068	16578	18089	19599	21110	22620
17	6820	8526	10230	11936	13641	15346	17051	18756	20461	22166	23871	25577
18	7646	9558	11470	13381	15293	17204	19116	21028	22939	24851	26762	28674
19	10650	12779	14909	17039	19169	21299	23429	25559	27689	29819	31949
20	9440	11800	14160	16520	18880	21240	23600	25960	28320	30680	33040	35400

Подготовил Эдвард С. Янг-младший и Уильям Э. Шарп, бывший научный сотрудник Института исследования ресурсов окружающей среды и бывший адъюнкт-профессор лесной гидрологии

Многие части туалета (3 диаграммы: бак, туалет и водопровод)

3 схемы с изображением всех частей унитаза. Включает в себя внутренний бак, чашу и внешний вид унитаза. Посмотрите, как устроены туалеты, как они функционируют и как работают все части.

Когда вы становитесь домовладельцем или арендуете его у плохого арендодателя, вы в конечном итоге немного знакомитесь с работой туалета.Я знаю, что делал ремонт.

Причина в том, что иногда просто нет времени ждать сантехника. Вам нужно попытаться исправить что-то немедленно, поэтому вы открываете ящик с инструментами и разбираетесь. Иногда это исправляется, а иногда нет.

Независимо от того, ремонтируете ли вы ванную комнату, строите новую или просто устанавливаете новый унитаз, может оказаться полезным ознакомиться с подробной схемой, на которой показаны все части унитаза. Ниже представлена ​​наша обширная и подробная схема с указанием и маркировкой бачка, унитаза и сантехники, за которой следует описание всех частей.

Связанный: 15 лучших туалетных марок | Интернет-магазины туалетов

Части схемы туалета



Полный вид на туалет

Рычаг отключения:  Металлический стержень, соединенный с ручкой унитаза.

Крышка бачка: Крышка бачка унитаза.

Цепочка: Соединяет уровень срабатывания с заслонкой.

Поплавковый шар: Перемещается вверх и вниз вдоль заливного клапана унитаза.

Запасная трубка:  Впрыскивает воду в чашу после промывки.

Откидной клапан:  Он поднимается, когда ручка унитаза нажимается вниз, и предотвращает постоянное попадание воды в чашу унитаза.

Прокладка промывочного клапана:  Пропускает воду в чашу при промывке.

Чехол на сиденье:  Размещается на сиденье в качестве защитного барьера от возможных микробов, находящихся на сиденье.

Сиденье:  Откидной блок, прикрепленный к чаше, на котором может сидеть пользователь.

Основание: Дно унитаза.

Болт для унитаза: Длинные винты, которые соединяют фланец с унитазом.

Фланец для унитаза:  Также известный как фланец для унитаза, тип фланца, используемый для крепления унитаза к полу и соединения сливного отверстия унитаза со сливной трубой.

Запорный клапан: Также называемый запорным клапаном, он используется для перекрытия воды во время аварии или ремонта.

Гибкий шланг: Труба для подачи воды.

Наливной клапан:  Место, где вода вытекает из линии подачи и наполняет бак после промывки.

Шаровой кран:  Также называемый шаровым краном или поплавковым клапаном, он используется для заполнения резервуаров для воды и предотвращения перелива.

Ручка унитаза: Инструмент для смыва.

Схема поперечного сечения унитаза

Ручка унитаза: Инструмент для смыва.

Рычаг отключения:  Металлический стержень, соединенный с ручкой унитаза.

Поплавковый стержень: Горизонтальный стержень, соединенный с поплавковым шаром и клапаном заполнения.

Запасная трубка:  Впрыскивает воду в чашу после промывки.

Поплавковый шар: Перемещается вверх и вниз вдоль заливного клапана унитаза.

Чаша: Открытый сосуд под сиденьем унитаза, который можно смыть водой.

Переливная труба: Предохранительное устройство, используемое для предотвращения выхода воды из туалетного бачка.

Отверстия в ободе: Отверстия под краем сиденья унитаза.

Восковое кольцо: Восковое кольцо находится между фланцем и дном унитаза.

P-Trap Pipe: U-образная часть трубы, удерживающая воду и предотвращающая попадание зловонных газов в унитаз.

Дренажная труба: Перекачивает сточные воды и сточные воды, улучшая циркуляцию воздуха и предотвращая засорение.

Гибкий шланг: Труба для подачи воды.

Запорный клапан: Также называемый запорным клапаном, он используется для перекрытия воды во время аварии или ремонта.

Прокладка промывочного клапана:  Пропускает воду в чашу при промывке.

Откидной клапан:  Он поднимается, когда ручка унитаза нажимается вниз, и предотвращает постоянное попадание воды в чашу унитаза.

Наливной клапан:  Место, где вода вытекает из линии подачи и наполняет бак после промывки.

Шаровой кран:  Также называемый шаровым краном или поплавковым клапаном, он используется для заполнения резервуаров для воды и предотвращения перелива.

Иллюстрация внутренней части бака

Рычаг отключения:  Металлический стержень, соединенный с ручкой унитаза.

Ручка унитаза: Инструмент для смыва.

Регулировочный винт стержня поплавка: Устройство, используемое для затягивания или ослабления стержня поплавка.

Поплавковый стержень: Горизонтальный стержень, соединенный с поплавковым шаром и клапаном заполнения.

Запасная трубка:  Впрыскивает воду в чашу после промывки.

Переливная трубка: Сливает воду прямо в унитаз.

Поплавковый шар: Перемещается вверх и вниз вдоль заливного клапана унитаза.

Цепочка: Соединяет уровень срабатывания с заслонкой.

Откидной клапан:  Он поднимается, когда ручка унитаза нажимается вниз, и предотвращает постоянное попадание воды в чашу унитаза.

Прокладка промывочного клапана:  Пропускает воду в чашу при промывке.

Гибкий шланг: Труба для подачи воды.

Запорный клапан: Также называемый запорным клапаном, он используется для перекрытия воды во время аварии или ремонта.

Наливной клапан:  Место, где вода вытекает из линии подачи и наполняет бак после промывки.

Далее: Ознакомьтесь с 21 типом туалетов, которые вы можете купить.

Родственный: Типы сиденья для унитаза

Домашние подарки Stratosphere…

Примите участие в розыгрыше Мелкая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.

Получите БЕСПЛАТНЫЙ 3D-инструмент для проектирования ванной комнаты!

Попробуйте нашу замечательную программу для проектирования ванных комнат, которую вы можете использовать полностью онлайн, а затем загрузите свои творения.

Как узнать, когда ваш наполнительный клапан на туалете нуждается в замене | Домой Руководства

Автор Chris Deziel Обновлено 14 декабря 2018 г.

Наполнительный клапан в обычном унитазе не сложен. По сути, это трубка с запорным клапаном, которая подключается к водопроводу через штуцер на дне бачка унитаза. Наполненный воздухом шар или чашка, соединенная с клапаном, плавает в резервуаре и перекрывает клапан, когда вода достигает заданной высоты.Наполнительные клапаны изнашиваются, поэтому полезно распознать симптомы того, что его необходимо заменить.

Жужжание и крик

По мере износа металлических частей старого наливного клапана в виде шарового крана клапан может открываться или закрываться не плавно, а сила потока воды через отверстие может создавать неприятные звуковые эффекты. Низкий гудящий звук, который поначалу может быть почти неслышен, является первым признаком того, что вода течет не так свободно, как должна. Когда звук превращается в надоедливый крик, это может означать, что металлические детали ослаблены, и, если вы ничего не сделаете, клапан, вероятно, выйдет из строя.Нет смысла пытаться ремонтировать такой клапан, потому что замена стоит недорого.

Работающий унитаз

Протекающая заслонка медленно опорожняет резервуар и заставляет постоянно работать наполнительный клапан, но унитаз также работает, если наполнительный клапан изношен. Вы можете исключить хлопушку, поместив краску в бачок унитаза и подождав несколько часов, чтобы увидеть, изменит ли она цвет воды в унитазе. Если этого не происходит, виноват заливной клапан. Клапан также отвечает, если уровень воды в баке слишком высок.В любом случае, вы можете отрегулировать клапан, а не выбрасывать его.

Когда пора прощаться

Неправильно отрегулированный поплавок является наиболее распространенной причиной того, что наполнительный клапан не закрывается полностью. Прежде чем пытаться отвинтить шар, чтобы удлинить рычаг поплавка, отрегулировать длину стержня чашечного поплавка или отрегулировать натяжение клапана с помощью отвертки, держите поплавок вверх до упора. Если вода не перекрывается или вы слышите приглушенные крики или другие протесты, пришло время заменить клапан.Кроме того, вам следует заменить его, если вы не можете найти правильный поплавок и регулировку клапана, чтобы вода оставалась закрытой.

Изготовление переключателя

Вы можете самостоятельно заменить наполнительный клапан. После перекрытия воды, опорожнения бака и отключения подачи воды снимите старый клапан, ослабив стопорную гайку под баком разводными пассатижами и подняв его. Выполните обратную процедуру для установки замены. Обязательно отрегулируйте высоту клапана, следуя указаниям на упаковке.Вы сможете найти универсальный наполнительный клапан в любом хозяйственном магазине, и, поскольку в нем нет металлических частей, которые могут подвергаться коррозии, он, вероятно, прослужит вам в течение всего срока службы вашего унитаза.

Определения терминов, относящихся к домашним системам водоснабжения

Определения терминов, относящихся к домашней воде Системы

Воздушные камеры Герметичные устройства, устраняющие гидроудары. Воздушные камеры должны быть установлены как можно ближе по возможности к клапанам или кранам и в конце длинных участков трубы.

Воздушный зазор (дренажный система) Беспрепятственное расстояние по вертикали через свободная атмосфера между выходом водопроводной трубы и краем уровня затопления емкость, в которую он выгружается.

Воздушный зазор (водяной система распределения) Беспрепятственное расстояние по вертикали через свободный атмосфера между самым нижним отверстием любой трубы или крана, подающего воду к баку, сантехническому прибору или другому устройству, а также к ободку уровня залива сосуд.

Обратный поток поступление воды или других жидкостей, смесей или веществ в распределительную трубы питьевого водоснабжения из любого источника или источников, кроме предполагаемый источник. Задний сифон — один из видов обратный поток.

Задний сифон обратный отток использованной, загрязненной или загрязненной воды из сантехнического прибора или сосуд в систему питьевого водоснабжения из-за отрицательного давления в трубе.

Отвод Любая часть системы трубопроводов, кроме основного, стояка или куча.

Вентиляционное ответвление Вентиляционное отверстие, соединяющее одно или несколько отдельных вентиляционных отверстий с вентиляционным отверстием куча.

Трап строительный Деталь самого нижнего трубопровода дренажной системы, куда поступает сток из грунтовые, сточные или другие дренажные трубы внутри стен здания (дома) и передает его в канализацию здания, начинающуюся в 3 футах от здания. стена.

Перемычка Любая физическое соединение или расположение между двумя отдельными трубопроводами системы (одна из которых содержит питьевую воду, а другая – либо вода неизвестной или сомнительной безопасности, либо паровая, газовая или химическая) при этом может существовать поток из одной системы в другую, направление потока в зависимости от перепада давления между двумя системами. (См. Обратный поток и Обратный сифон .)

Поле захоронения Участок, содержащий ряд одной или нескольких выложенных траншей с крупным заполнителем и пропусканием стоков из септика через труба из стеклокерамики или перфорированная неметаллическая труба, уложенная таким образом, чтобы поток будет распределяться с разумной равномерностью в естественную почву.

Дренаж Любая труба, по которой отводятся сточные воды или водосодержащие отходы в дренажная система здания (дома).

Ободок уровня залива Верхний край резервуара, из которого переливается вода.

Смывометр Клапан Устройство, выпускающее заданное количество воды к приспособлениям для смыва и закрывается прямым напором воды.

Смывометр туалет a туалет с использованием клапана смыва, который использует давление из системы водоснабжения, а не чем сила тяжести для сброса воды в чашу, предназначенную для использования меньше воды, чем в обычных туалетах со смывом.

Промывочный клапан Устройство, расположенное на дне бака для промывки туалеты и подобное оборудование.

Жироуловитель См. Перехватчик .

Горячая вода Питьевая вода, нагретая не менее чем до 120F (49C) и используемая для приготовления пищи, уборки, стирки посуда и купание.

Антисанитария Достаточно нечисто, чтобы представлять опасность для здоровья.

Перехватчик А устройство для отделения и удержания вредных, опасных или нежелательных веществ от обычных отходов и разрешить сброс обычных сточных вод или жидких отходов в дренажная система самотеком.

Основной Вентиляционный Основной артерия вентиляционной системы, к которой могут быть присоединены вентиляционные ветви.

Направляющая Наружная водосточная труба для отвода ливневых вод с крыши или желоба в ливневую канализацию здания, общедомовую канализацию или другое средства утилизации.

Главный коллектор См. Общественная канализация .

Пневматические Относящиеся к устройствам, использующим сжатый воздух, как в резервуары под давлением, нагнетаемые насосами.

Питьевая вода Вода без примесей в количествах, достаточных для болезни или вредного физиологического воздействия и соответствующие по своим бактериологическим и химическое качество в соответствии с требованиями охраны окружающей среды США Закон агентства о безопасной питьевой воде или соблюдение правил других агентств имеющий юрисдикцию.

Предохранительный клапан P&T (давление и температура) A предохранительный клапан, установленный на резервуаре для хранения горячей воды для ограничения температуры и давление воды.

P-ловушка Сифон с вертикальным входом и горизонтальным выходом.

Общественная канализация Общая канализация, находящаяся под непосредственным контролем государственной власти.

Предохранительный клапан Вспомогательный клапан, позволяющий циркуляция воздуха в канализации и системах или между ними.

Отстойник Водонепроницаемая емкость, принимающая стоки зданий канализационная канализация или ее часть и спроектирована и сконструирована таким образом, отделить твердое вещество от жидкости, переваривать органические вещества через период задержания и позволяют жидкостям сливаться в почву за пределами резервуара через систему разомкнутых или перфорированных трубопроводов или через дренажную яму.

Канализационная система Система, включающая все трубопроводы, принадлежности и очистку сооружения, используемые для сбора и удаления сточных вод, кроме сантехнических внутри и в соединении с обслуживаемыми зданиями и канализацией здания.

Канализационная труба Труба, направляющая сточные воды дома в приемную канализацию, строительную канализацию или строительную канализацию.

Грунтовая труба Вертикальный трубопровод, заканчивающийся на крыше вентиляционное отверстие и уносит пары водопроводной системы.

Вентиляционное отверстие дымовой трубы Расширение стояка для твердых отходов или отходов выше самый высокий горизонтальный сток, соединенный с дымовой трубой, иногда называемый стоком вентиляция или почвенная вентиляция.

Ливневая канализация Канализация, используемая для отвода дождевой воды, поверхностные воды, конденсат, охлаждающая вода или аналогичные жидкие отходы.

Ловушка Фитинг или устройство, обеспечивающее гидроизоляцию для предотвращения выброс канализационных газов без существенного влияния на поток сточных вод или сточные воды через него.

Вакуумный прерыватель Устройство для предотвращения обратного потока (обратного сифонирования) с помощью отверстия, через которое может проходить воздух обращается для сброса отрицательного давления (вакуум).

Пароизоляционная пробка Воздушный пузырь, ограничивающий поток вода в трубе.

Вентиляционная труба Вертикальная вентиляционная труба, установленная для обеспечения циркуляция воздуха в дренажную систему и из нее, которая проходит через один или больше историй.

Гидравлический удар Громкий удар воды в трубе при клапан или кран внезапно закрылись.

Водопроводная труба Труба от водопровода или других источников подачи питьевой воды в водопроводную сеть здания служил.

Система водоснабжения Состоит из водопроводной трубы, водопроводных труб, необходимые соединительные трубы, фитинги, регулирующие клапаны и все принадлежности в или прилегающих к зданию или помещению.

Вентиляционное отверстие Вентиляционное отверстие для сброса отходов кроме как из туалетов.

Хомут вентиляционный Труба, подсоединяемая вверх от почвы или отходов дымовую трубу в вентиляционную трубу, чтобы предотвратить изменение давления в трубах.

Детали для унитаза | Портленд, MI

Резервуар. Резервуар представляет собой верхнюю часть, в которой находится отдельно стоящая вода для промывки (самотеком) или вспомогательный цилиндр (напорный). В туалете с гравитационным питанием в баке находится наполнительный клапан (часто называемый «шаровым краном»), сливной клапан (обычно включающий переливную трубку с заслонкой и седлом заслонки) и рычаг смыва или отключения. Эти детали называются «обрезкой».

Крышка бачка — это самая верхняя часть бачка унитаза, которая закрывает механизмы внутри бачка.

Чаша. Чаша представляет собой нижнюю часть унитаза, используемую для сбора жидких и твердых отходов перед смывом.

Водяное пятно/санитарное уплотнение — это поверхность воды, которую вы видите внутри унитаза после завершения смыва. Эта вода в чаше способствует перемещению твердых частиц в сифон и обеспечивает жидкостное уплотнение в сифоне, чтобы канализационные газы не попадали из канализационной линии в ваш дом.

Эвакуация. Говоря о туалете, это процесс смыва, при котором из миски удаляются жидкости и твердые вещества.

Уплотнение между бачком и чашей — это круглое уплотнение в форме пончика между бачком и чашей в унитазе, состоящем из двух частей. Это уплотнение создает подушку, на которую опирается бак, и препятствует протечкам воды вокруг соединения между баком и чашей.

Запорный/подающий клапан. Клапан на стене рядом с основанием унитаза с круглой или овальной ручкой, который позволяет перекрывать воду во время обслуживания унитаза.

Подающая линия — это сплошная или гибкая линия между запорным/подающим клапаном и соединением на дне резервуара (штуцер наливного клапана).

Комплект болтов Billy — Набор Т-образных болтов, плоских и куполообразных гаек и круглых и/или овальных шайб, используемых для соединения унитаза с кольцом унитаза.

Унитазное кольцо — металлический или пластиковый фланец, постоянно устанавливаемый на конце сливной линии (на уровне пола) и имеющий прорези для Т-образных болтов/болтов.Внутренний диаметр обычно составляет от 3 до 4 дюймов. Кольцо туалета соединяется с выпускным отверстием на дне вашей чаши и обеспечивает средства для эвакуации.

Восковое кольцо — желтоватое кольцо из пчелиного воска (или материала типа пчелиного воска) между дном унитаза и ответным кольцом туалета (фланец). Он имеет форму «бублика», толщиной около 1 дюйма. Герметичность достигается, когда восковое кольцо зажато между дном унитаза и верхом кольца-унитаза.

Ballcock (наливной клапан) — вы найдете его только в самотечном туалете. Это высокий механизм, который вы видите внутри своего резервуара (слева) с поплавком, соединенным с ним с помощью металлического стержня или пластикового рычага. Или вместо поплавка, установленного на конце стержня, он может иметь поплавок, скользящий вверх и вниз по трубе / стволу самого механизма.

Поплавок – сфера в форме луковицы на внешнем конце стержня/рычага поплавка ИЛИ поплавок в форме банки, который скользит вверх и вниз по трубке наливного клапана.

Рычаг поплавка — металлический стержень или пластмассовый рычаг, соединяющий поплавок шарового крана с запорным рычагом на самом шаровом кране.На этих заправочных клапанах без поплавка на конце стержня или рычага стержнеобразное жестко-тяжелое проволочное звено с регулировочным зажимом соединяет запорный рычаг с поплавком, выполняя ту же запорную функцию.

Регулировочный винт рычага поплавка — этот винт обычно находится только там, где поплавок соединен с запорным рычагом с помощью металлического стержня или пластикового рычага. При вращении этого винта по часовой стрелке подача воды в бак перекрывается раньше. Тот же эффект достигается перемещением жесткой проволочной связи вниз с помощью регулировочной скобы поплавкового механизма ползункового типа.

Клапан смыва Douglas. Вы найдете его в большинстве самотечных туалетов. Это механизм, который вы видите прямо в центре, внутри вашего резервуара. С одной стороны вы увидите полую трубку диаметром примерно 1 дюйм (переливная трубка). Заслонка соединена с трубой с помощью «ушей для крепления цапфы». Заслонка регулирует количество воды, попадающей из бака в чашу во время цикла смыва.

Запасная трубка — это небольшая пластиковая трубка (диаметром примерно 1/8 дюйма), которая подсоединяется к верхней части шарового крана на одном конце и к внутренней части переливной трубки на другом конце.Вода течет через эту трубку только во время цикла смыва и является водой, которая пополняет водяное пятно/санитарное уплотнение унитаза.

Переливная трубка — это полая трубка диаметром примерно 1 дюйм, к которой подсоединяется трубка пополнения. Это проход для воды, образующей водяное пятно/санитарное уплотнение, для попадания в чашу. Когда уровень воды отрегулирован слишком высоко, то вода будет течь изнутри бачка в эту трубку и в унитаз.

Цапфа и кольцо цапфы. «Установочные проушины» цапфы представляют собой стержни диаметром примерно 1/8 дюйма и длиной 3/8 дюйма, выступающие из переливной трубы у ее основания.Это «уши», к которым соединяется заслонка. В некоторых случаях переливная трубка не имеет этих проушин, и в этом случае круглая «цапфа-кольцо» «резинового» типа с двумя монтажными проушинами скользит вниз по трубе, обеспечивая точки соединения для заслонки.

Заслонка — Заслонка представляет собой уплотнение промывочного клапана и служит для контроля объема воды, проходящей из бака в чашу во время цикла промывки. Он соединяется с седлом промывочного клапана Douglas, обеспечивая герметичность и предотвращая утечку воды из бачка в чашу между промывками.Почти все флапперы имеют форму частично «летающей тарелки», то есть небольшого «купола» сверху, плоского «блинчика» в центре и затем (не как у летающей тарелки) «воронки» или «воронки». форма лампочки внизу. Вся эта сборка обычно представляет собой 1 формованную деталь и изготовлена ​​из гибкого резиноподобного материала. Центральная или блинообразная средняя часть имеет диаметр примерно 3 дюйма. Другие заслонки (или уплотнения) имеют плоскую шайбообразную конструкцию.

Существует 4 распространенных типа заслонок:

1.Без сброса воздуха — чаще всего встречается в туалетах объемом от 3,5 до 7 галлонов, а иногда и в некоторых туалетах со сверхнизким смывом (ULFT). Заслонка без стравливания воздуха или «стандартная» заслонка имеет воздушную камеру в воронкообразной секции. В маленьком конце есть отверстие примерно 1/2 дюйма в диаметре. Этот маленький конец обращен вниз, и воздух, попавший внутрь, не может выйти, поэтому он плавает поверх воды в баке до тех пор, пока сила воды, проходящей через отверстие в промывочном клапане Дугласа, не закроет заслонку. и печать.

2. Воздухоотводчик с калиброванным отверстием. Часто называется заслонкой «раннего закрытия». Эта заслонка иногда используется для достижения объема смыва 1,6 галлона в ряде ULFT, где емкость резервуаров намного превышает 1,6 галлона. Эта заслонка также имеет воздушную камеру, но в верхней части воронки имеется круглое отверстие для выпуска воздуха диаметром примерно 1/4 дюйма. В небольшой 1/2-дюймовой части воронки находится плотно прилегающая вставка. Посередине вкладыша находится отверстие. Существует несколько отверстий разного размера для удовлетворения требований различных производителей туалетов.(В некоторых случаях размер отверстия регулируется с помощью вставки типа «циферблат», что делает его «регулируемой» заслонкой.) Размер отверстия определяет, насколько быстро вода поступает в камеру в форме воронки, чтобы вытеснить воздух, который выходит через отверстие. 1/4-дюймовое отверстие для выпуска воздуха в верхней части. Когда достаточное количество воздуха вытесняется водой, заслонка теряет плавучесть и опускается, перекрывая вытекающую воду задолго до того, как вся вода сможет покинуть резервуар; таким образом, термин «раннее закрытие».

3.Отбор воздуха с поплавком — также известен как тип «раннего закрытия» и используется для достижения объема смыва 1,6 галлона в ряде ULFT. Он также имеет воздушную камеру с круглым отверстием для выпуска воздуха диаметром примерно 1/4 дюйма в верхней части воронкообразной камеры. В небольшой 1/2-дюймовой секции воронки нет вставки, регулирующей скорость вытеснения водой воздуха из камеры. Вместо этого поплавок соединен с верхней частью заслонки с помощью цепи. Поплавок остается над водой в резервуаре, а длина цепи, соединенной с заслонкой, определяет, насколько быстро заслонка (которая быстро наполнилась водой) достигнет седла заслонки и перекроет поток воды между резервуаром и чаша.

4. Плоское уплотнение – диск в виде шайбы с плоской поверхностью и отверстием в центре. Плоское уплотнение является общим для всех унитазов, в которых используется смывной клапан поршневого типа (в отличие от смывного клапана Дугласа), а также используется в некоторых туалетах с уникальной конструкцией смывного клапана. Плоское уплотнение диаметром от 2 1/2 до 3 1/2 дюймов изготовлено из гибкого резиноподобного синтетического материала и легко устанавливается на корпус промывочного клапана.

Седло заслонки – твердая круглая поверхность у основания (или седла) промывочного клапана Douglas.Заслонка упирается в седло, когда клапан закрыт. Седло окружает 2-дюймовое отверстие в основании смывного клапана Douglas, который почти всегда изготавливается из ПВХ, хотя некоторые старые туалеты были оснащены латунными клапанами. Вся вода, используемая во время цикла промывки, проходит через клапан.

Уровень воды — Уровень воды в бачке самотечного туалета. Некоторые производители отливают фарфоровую «линию заполнения» внутри бака, в то время как другие производители ставят отметку заполнения на переливной трубке.В некоторых случаях строка заполнения не указывается. В таких обстоятельствах хорошим эмпирическим правилом является отрегулировать уровень воды на 1 дюйм ниже верхней части переливной трубки.

Рукоятка смыва или отключения – это ручка, обычно расположенная в верхней левой передней части бака или в верхней левой части бака. Это механизм, который толкают или тянут, чтобы вызвать смыв.

Рычаг промывки или отключения – это металлический или пластиковый удлинитель, соединенный с промывочным клапаном. Он находится внутри бака и может достигать 6 дюймов в длину.Он тянется от ручки непосредственно к промывочному клапану или к месту над верхней частью заслонки.

Цепь/хвост рычага смыва или отключения – это соединительное звено между плечом рычага смыва/отключения и заслонкой. При правильной регулировке это соединительное звено позволяет рычагу открыть заслонку, чтобы инициировать цикл промывки.

Источник:

Практическое руководство CUWCC по сантехнике

Q-60 Инструкции для моноблочного унитаза

%PDF-1.5 % 1 0 объект >/OCGs[5 0 R 6 0 R 7 0 R 8 0 R]>>/Страниц 3 0 R/Тип/Каталог>> эндообъект 2 0 объект >поток 2011-12-23T13: 03: 28 + 01: 002011-12-23T13: 03: 29zadobe Illustrator CS42011-12-23T13: 03: 29Z 9303T13: 03: 29Z

1. 25688JPEG / 9J / 4AAQSKZJRGABAGABIAAD / 7qasughvdg9zag9widmumaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaea AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAWAEAAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8AIvy9bR5fK+nyXnlaLVSr S2slz6OnAlfVEpPKSWKUvVYow0g+wz8W2oxUptd21gbdWs/J9vHJKsskSNFpRiZHjmSD960sofjJ eW3QKy0NS9KBVOr278lDUy/+DI1s45n5RiHRSJVWFo403nAQwM68AK+r1YV2xV5b5VEVq6JcaTNr IiutSQ2sNpDcspUWdZDARJGoWhHwmgr1pilkbp5fmlgkbyDqrO7D1QunLGrIzFn9NYwqghFPDanj XFDHNd0ry7xTUdR8v63pMHALK0VqltbCQ7jiZeX2iadelMUpBd/8q9+py/U/0t9c4t6Jm+relzp8 PLj8VAetMC7sdxS7FXYq7FXYq7FXYq7FX11/ziL/AOS21L/tsz/9Qttigpj/AM5MSLH5W8tu0K3K jzFZ8rd0jkWQGC4BQrN+7PIbfFtih5rLForRsYpF8k25P1iAxXITSk9SL11mm+EXDK7MZZIkQChRU oVrRSqro8nluB7trryhDNb26vE5kg0iJg8bW9nJGOUTUV5re4SpkYqH5hmO2KsY/MhtAm8oyix0B dMvI7mKU3Ii01WSBYo4fqxMEzzFRJusnGrd+/FUKtu+mFbqK48oX+pl729WS/t9NgnWWl5Ix9O4K c/hWin4q9RUbUVUWtdEctFF5C1ZeToxP6PLOBxcso3HcoV9q+xxVh97pnkrTZEt9Ts9esro1cxTp BExjLNwYK6qdxt8wcCUm13/C1Yf0D9eA+L6wL70T/Lw4GL/ZVr7YpSrFXYq7FXYq7FXYq7FXYq+4 9Y8o/knotylrqHl2whlnQsoWxLqVUitWRGUb06nCxQi6R+Q8nOJdAsnWCpamnSFFqSC1fT40PDr/ AGYra/TvLn5Fajfw6faeXbGS7n5elGdPdAeCsxPJ41UCiHqfбритшP5U/lqYlhPlbTzEjM6R/V4 uIZgAxA8SFFflgVZ/wAqk/LD/qU9O/6RosVS3WvJH5LaKIW1Hy3p8azkrEUsvVqRQn+7RqfaHXFU uGj/AJBtI8aeX7KR0ryCabI/2QWNOMRrsp6YVtF6b5T/ACQ1O/NhZeXdPluhH6pT6jwHDbfk6Kv7 Xjitpx/yqT8sP+pT07/pGiwK7/lUn5Yf9Snp3/SNFiqX615E/JnRbVbrUfLenRQO/pq62Yk+IqXp RFY/ZU9sVSmTTf8AnH6N3R9BsVeOvIHTZP2a1p+63+yen8RhpbRumeU/yP1O6a1s/LmntOkZlZXs TEAgpU8pURe/StcVtN/+VUflaK18q6ZsOR/0eHp4/LArf/KpvyvrT/Cmm1Ndvq8PbY4qn+g+XdA0 Gza00Owg060lkMzw2yCNGkZQpchablUA+jFXa95d0DXrNbTXLCDUbSKQTJDcoJEWRVKhwGruFcj6 cVYa/lT8ig3B9O0ENDReJNpVKsaChbb4j9+Krf8AC/5Cysz/AFDy+7Eku3K0JruSSeXscVbHlD8h zWmmaAeP2qfVNunX4v8AKh44qm7/AJV/lpcO07+V9PleYmRpTBExYtuWLd69a4qt/wCVS/lcPteV dNX520X8Birv+VSflh/1Kenf9I0WKu/5VJ+WH/Up6d/0jRYq7/lUn5Yf9Snp3/SNFirv+VSflh/1 Kenf9I0WKu/5VL+V/wC15V01fc20X8Birv8AlUn5Yf8AUp6d/wBI0WKu/wCVSflh/wBSnp3/AEjR Yqh7T8tfygvfV+p+XdIufRbhN6MVvJweleLcSah3OKoj/lUn5Yf9Snp3/SNFirh+Un5X1APlTTRX pW2i/gMVZcv2n+f8Biq7FXnv56aobX8u9XtkSX1Z7Yulwnp+nH6c0IHqh4UlWeRVIUNtXFUr/JK0 1mx8manb2Vza6pdx6vdpJeSzMY3eNkjYho0YkME5K23Xp4ql6FZP5pN0ovobFbSrc3glmaQCh50V o1XrSvxYqxD8zdV1XT5dDawu/q/OZ/Vj9WSP1eAiYRgRn4y24APjhCGCP5w8x/uYP04iSiNTLK1z cBSXjpSgbqQyd9m364VZX+XnmDWNS81lZ7/17Mw3DpEJ5ZQB6v7sEOePIAnt0p2wFUi0bRPMEnme HUbzW4xpMF/YnTbWCeC1kuIWmKhbiC25mV0LI1ZW5bsOhIwMnuGKEn1vy1pfmCyS01JXeCNxKqK3 EcgnEE+NOWKqF15f8mQUWTRrBmbhGf8ARoPEBQaqOm3y69MVQaW/kV47cz6TpyjUIongj9GBnkjn KhB6RUSEV4/skfdhVM18oeT2jouiae0b70FrAVNd6/ZwKuPlHymSpOi2BKkMpNrDsQOII+Hw2xVN I/7tfkP1Yq6T+7b5H9WKvFLHQND1S8vEsG1iVopJDIwNlGgZX3dTLcJyVHOw9um+5Qmtt+XVvC0R NnrEiROvqQevYqZApJZCy3YYc+X83ceGNqnS+VfLyhyvlXU150WUi+iqKCgBP1/5fh5DFKL/AEbb LSH9B64qlak/pQDioo9P+OjyoGFNtq+xOKslspDJptuxgltqKV9C4dZZV4qVo8iSTKzbbnmfc1wK 8k1S7hhvNQb9Oa/HH9ZfkVmYorhiCkX+moAuwWnEfrwoURqECQra/pvzC8pDqKyv6jnmFqP9ODdd tvHFU3TzzqESRomq6hwRFTi9nYyN8IB5s5uCTVepJ71xpVi/mBqHxB9av1YcIbT7Ab8KilJ6bEj qaH8caV6dZ3yX+m295GrKk6cwrgBhVT1ALD7icCUbirsVSjQbS1typghjiLWVoGKKFqB6lK0Hapx VN8VWt9pPn/A4qxfz5omqarZ2g01S89tdrLQGIU/dlQx9XaisQSAakdMIVhumfln5quL1DeXDWVv DHBIA4t5Oc8Eg4L+7LHisVV/jjaEZ/zkBqh2LyfcsHliaa3aNJ4JUt3jP1yzbkJmD+mQqn4gpI64 GTC/yjh23zf+V8DROLq507UIzE0rW7KJrO1tFtJDKiRh2LZIx8Lo4Y7OWGKHt+nXnmF5kivdOjhh AIe5W5EhNAaHgI0+0QMVX3uhaRqqxfpC1S4+rnlDzr8JZAGpQjqOuKoZPJPlNG5LpkIavLlQ15fD vWvX4BjaojT/AC1oGmSJNY2UcEkSsqMgNQrdQOuKvHfyk83zN5r/ADIV7l5Ih2WabS31D1REFSSc sIj6ZJRaKQg6fM7qvVvLOtanqym4Z7GWzUsjy2rTluYoQvGVEpsd8Kpx6np28klK8F5U+SA4FYnr FuJ4NZuOXrSRSQ6dZhDQerLEYS7Hep9S/atO607YUITOP+L4LuELNFYRSJa2uypGllbrItWHb1 5gK9iPuVTnVoPOF2lsdGuYNOlKCa8hkIkXlJ+yrGJ+nE70HX7lKZaBaa3bWXHWL4X12zEllRFVBU 0VeCRV2p1GBUxj/u1+Q/VirpP7tvkf1Yq8sP5ceVYNUvI9Qvn1KXkZBp9jBIZoXejfvfTeYLzUgV DUB8aYbQrXf5daT68cg0R7e1uZRHIbi/Mbh4A4s6QR3KFWcBR+86t0xtVHR/Jfky/uNT0lIhdXNl NWZoJDDIFTlCYlWRPK0ZGqvLjxK9yRiqfRfld5Hnj9D6rMvpsrPC7Mpqprv2YE9Sux8cbSn+ieW9 N8v2BstO9UWxZnEckjSBSVNQgP2R8sCvEPP35t6Fofn680NvI1jew2txGJ53gikuZmZeTOEC1UsX AQtWo+LvTCr3Hynr8PmHy1putwwtbR6hAk4t2IJjLDdKjrQ7fwGBUDqF2bS0luqKY4FaSYuWFEQF mI4JIxoB0AxVI/LvnrRvMcs8WiXdnfSWyo9xHHPJzRZCQpZWhU78TirIJSTGCQVJrUGlR8J8MVQW u6aL+yCFWl9F1mECuY/V4gjgWBQitdviHxUrtUYqgrfyt5durSGcW0ypMiyBHuLgMAwDANSQ7+OF Ui0TUdQOt3M+iiG60+8gto7W1vby4R4hArsHSKF2tJY5Q1C4IpuK1AVRF55k8/w6hNbw+XVnh9cR QXCyDgYj/uxiWDUFf5fHbpVVl8frenD6wUTUHqBCSobia8SQDSuBWwpLP8RG/QU8B7Yq3xb+c/h/ TFWP+cl9a1tNNubaC+0rVp1sNRt7kVrHNt8KgU6A9e9PoVR2geWdC8vWH6P0Ozi06zMjStDboqKZ H+07UG7HxPag7YqmXFv5z+H9MVSfWvNeg+Xoon1a4aBZ6+kVhmmrwVeX9yklPtDriqWj80/JBKgX k9XbgoNleireArD7Y0qYad548p6hbtcW+pwpEr8D9YrbNU9KJOI2IPY0ofoxVh4lPQ9K0rVtdutS 12wuLPXJJLi5t1vXZfXlkYvwRnVEjaN1BT4j0+KgxVmPl6x8nW0rnQfqnqBOL/VpFciMnuFZtqjF U3RFeJkYVVgAw9ioGKpBP5UhnkQx3s9vOlybxoixaJ5asefpgp+2wbrsRTCrHfK9tqGv3esGa9SO KJZ7BZYI+MwD30jv6iuZE5OiBth0cbbYoT7zB530nQb2KC6Ytd3TLHHEEneg5+nHy9CGfi0khPHk ACO+2BKYaF5mtNWb0kXjOFdiY2WeFhHJ6T8Jk+HZ9qMFb2xVNo/7tfkP1Yq6T+7b5H9WKpPYj6n5 n1K2b7GppHqEJI3MkSJazqD4IscB/wBkcVQvmDzd5YiiuNOkumurwo1bWwRrm4Qj9oLGh5Mh4Bal DTFWN6B9avNasddsLODRRPrSK+sJMyMZyzSCXgITLRTKz8S0ihm+KjHChl2peYNKsLk3F3KwSCtuF hjluJC70dqxwrI4UcAK0pXbrTAlMYruG7s4rqAsYZl5xllZG4lSRVXCsPkRir5t/MvRpNX/PJrS9 sppIbrUdLtrX1IkjtJtPSyM2p/vmRayoGQBg3IAkdlAUvbdM03ytrl3c+npls1rp/wDokUscwcqR XnAY4/hjVCTRQxG/bChG+YbbyzpWly31/BItvEqxAQeqzgUCKEVD+yvfsBU7DFXn35EyWuraRdx6 pfz32sRNGw5vcIyQrEiF1YhPtT+p0NaccVeuNGscKRqWKoCAWYu1Ap6sxLH5k4FQUvmfy1FLLDLq 1lHLAxSeNriIMjDYq4LVU/PFVSDTWSOH0r+4KRx+nHQwlSppQ09OhPw7H+uKtto9u5tmaSUm1MhQ q3An1OoJQKQB2C0xVTh8uaRDfC+jjkF0CW5maZgS3UlWcqfpGKpg32k+f8DiqV6/5htNDtRdXMUk yyTLEEhMYYFgPiPqvGKDvvXFUps/zGsLu5t7aDTbx5bk0hXlZ79f+XjsPi+WGlUfzO1+z0TT9Ovr vktvaXsN1PIvCixxyLESeTKT8U6/Z7VPbAlr8svzDg84+U7TU1CzaioSLUorVSKSXHpJJJwErEhB 6g+01a1G5GKGVabNfzWiSX9stndGvOBJfWVfk/FK/dirEPzC1XSLCPT11GzmuzOZHCILi5tyvCNG av1YEtXYb/R1wqxjSfM2hLfsNP8ALN1d3NvEzrGt1d3YKg0/unSQdW2JX/V7YoZDF5naS6jSfybN HCCvOf6tO5RTwqwUWvxULdAa/Diqea3d6RpllFqD6fE1uWCK4hiLBSv2yJGh5r8AHUnptilZ5c81 eWNRlWPTJ7aSZ4vUdIAquiKyg8gpcMA0gBKsQK/TirIEdUhZ2+yoBP0KMCvK/M/5yHS/NmseXJLB JpdNSOSLnL6SPyt452FRBdfZWbdjxHhXCr0PR7mxv7dJoY+LEGkojaJgyUDrUqnLizUqBxOBWHeY rqw13UPQZobZ7OZ/XXUrZLmzvILZ5reSR4OQZvRkWUD416hj1C4UKP5MWGiXq6h5u07S00waisdr GsZdY5UhrI08cLM4gVzKqekrELw2O+KXpcf92vyH6sCuk/u2+R/ViqV+YPKuheYYYotWtjOkJJjK SywsOVOS84WjYq1BVSaGg22GKqel+TvL+nQJDFapKqbj1FQryG3IRKqxK1BTkqAnviqVeYtE1bUt Cv7LT7ySy1a6KzeujyRSxOKAqpVl9WE7qBy+EdKmmFVLyD9f09z5anee7/RUAM+oyRtHHM0pDRlV keWUP/eB+R3pXqTirMJvs/f/AMROBUDJa6PFfpcPKsdxG7zcWkG7yoIyxDEn7C0FMVeeebfzW81Q 63rNl5T0dL+w8sxeprt9OAQrlC/GNTNbVCBTUjlXfYUqyqD0jzlB50u7zyr56thouoaYBq1le28w t0MUdY/UDepMEeP1P5z3PwlcKsr8laP5btdaubnTPMh2uUxNHDavdpdGCBjEWpxZjvKpYmgHxAdq lvmU32fv/wCInArzm58veQ9U8waija/ewXwuJGuYCyW8SuWoyRtJAqsAx/ZYnvXChEx/l95at1qf M+ofvWWSrXluA3pg8thGFYFftbdBtTFLAeQPK4kgkHms+ZYQorDeQFSUBWp/d9atv93TbFDn/Lry 4kaSN5iv41RufL61CqE9D+x8+/fG1ZF5U8uWuhWLW9pfT39tPMZ0luHSRgWTiaOiqCPh8MCU8X7T /P8AgMVXYqwz8xPKN7rOg6wUvbi452spttI9KyeFmEVOCtNaXUwaQjqp6nYYqk35S+XdV0vRriLU bGeCEXdx6WmJFZQ2h5sG+sqi2uny1bcKGBAGwAoAFWS+X9E06K7jc+UbPR3t1ZobmJbQlX2UCMxA OOSK77dKYqyBbeCVR6saycaceShqVUdK4qk3m60vbXytq8/l0R2euJayvp80cUTMZ1XkiUdSp9Rg F38cVeUflnqVsfzAudQt9fn1ePzNZSyW8JIpasUS843JEj8Xj5tGuwpvQDCqI/MnQJrjzVcanBoc t/prW6tqAeK4toXWCNkaOSZE5rxVQVZFPiG2pihW8t+UtQP5iWvnUwJYWepadJaQwwsZhcK0IeOV mKQOnLb7aVZhWnxYpewsjNbsFFXHFkHiyhWUfeMCvBPPNnar5h8z6vJpL6hqGqxr9WhaWFJ7MxxR WyuLZZXuKOFAZmRVqRvQg4VewRPqOnaNKyJFcXMXrvpiI/wTM7cLZGc8QOXMKe24PjirCNa1SDQL VofMlhJb6Za2MOkRyygPa3Blh2i+VnAqxu44UjrxPx8q064oeh+UNIGj+WdO07hweGFTKm20r/HI BTtzY0wJTWP+7X5D9WKuk/u2+R/Viryu483eZxdywr5o0qMEuFDkiRGjdQUKG06fs1J/a9sKEbae ZrpbcNqPnezguWqxhiginVBxLCkhSAsONG3QU6b9cVVZtetWIW5882rKORUi0iVlK0JYOG2IXbbx xVeut2lrazSjzvbolVZ52to2PwirVZmJb4R9AxVkvl7VLa+sG9LVk1d42pJOiLGVqhFGVdvtKxxS jrvQdDvJWmu9OtbmZ+IeSWGN2PH7NSwJ27YFeVeaPy987adr3mGTyta2l7ovmyEpexyxxmezlMTR M0POa1WjcyftH5bblU2/LvyV5vTzbeebvNno29ybX9H6bp8FPgh9TmzycXmXkSNqSN9o9NhgV6bi qnN9n7/+InFWCar+UtpqOo3l3LfkLeSvK0RR2ALPzAqZabHwAw2hAv8AkfpzQGEX/ECvF1ifmOQo 3xetWhBPSmNqn0f5UeRRBGk2mrI6oFdllnRWbiFZggkoOVK/PfrvgtLX/Ko/y/4MjaYWRqfCbi5N AtKAfvP8kf7WNqyqC1trWKK3tYUggjJCRRKERRQnZVoBiq8IhZyVBNepHsMVb9OP+UfcMVY9+Yd5 qWm+SNa1PSWWK+0+1ku43oleNuPVkC84505NGjBeSEVxVjX5X+avMl15Vv7vzTDNearb6jc2xgto Fd0S34xlP3UUC1Dq/UcvwGKswsdeiu7xLUaXfQcyw9ee34RDgK7sTtXt44qmkRCxkkgKACSegHEY qhL24t50kgjlRykbSyKrAkChCVA8W3HyxV4j+ZolHyf5n0XXzFGdD0y+t04oJYzFBcCQTTAJKyOy RxFXLR7njtvhV7pPYiaCWFpGZJlZJVf4lYMOJ22pt/KRgVZpul2+n2dvaQ19C1RYreMk8URBxULW p2GwqTiqIh+z93/ERiqRzeSrGWnO/wBRNAoqbyUmigjqxJ3rvhtXnf59Q22leTtP04SCWyu9Qjm1 KK6uUE1xbQEPJCnrg8uxFCCtNupxVNbTzx5E/MG80zSx9as9QtruO4srKcIqzKLd3k4mJpopE9Au po3JTttir0/Aq2P+7X5D9WKuk/u2+R/VirE7v8v7aW6keJdNS1eRX+ryaXbyEIpDGPnVagmu9K4V RB8teV7dJml03SZY7Va3KC1iVo0pyqxZnptvvgVNrLXdFu4BJp91HeQr8PK0/fqtACFb0g/HbscV WX2vw2gQizvbkPWvoW0rcaU+1UL44q611hL2V4RaXduYwSXuIHiQ7U+FjseuKvLpY/Mq3V1/zt2n xTBm9K3l1a7AFZCAHqFIKmo2Xt4VwoQ4s/MfEwr5z08l+DKx1u9LFWYU40NetRtudsVT7y+l7Ciz t55tDeIhWe3a4fUYow5AUkvcRg7/ALTJtWnzVTZvMNFIHnnSWfoOMMLmtCd1W4rilkGi38V3ZOo1 W31aaF2EtxbhVADKSoKozjp374FTjFXYq7FXYqtb7SfP+BxVhP5o3F3b6fYyW7XSUvYxM9lcm2kE ZA5dCvOvTjXCFY/YrrOqvffVpNba2FxFdAicRsLlGIkglUSKIl+Lk0cbMnGhC8qDFCc/nUut3Pkv UdO0mGG5luLSRzayxSyvKyTQKkcYiYNyJl2HFuRoNuuBKC/5x8k1CbyALu/06TTZ7u4E7LIX/wBI ZraD1LxA8cNEuZQ8oC1UVoppsFXpmKsU89+bY/Knlm/1+aH6xDp4tSYq0/3onSAV7lA3IDavSo6h VgH5c/mVd+dvzGDfo5bD19J+szQytzdbIMEWMOFXkXnlEi8kHwGvLopVZx+Y/k1/N3k6/wBNjd/r Жлjт0DiNJGSZJFEhIYbtAu5FB1piqp+UmparqX5caDdaskkeoG39KcTIYpD6DtCrMrEmrKgav7V a7VpirLsVQF7rGkaTafWtVvrewtiQvr3UqQx8uHKnKQqK8VJ+jFW9K1/QtYR30nUbXUUj4mRrSaO cKHBK1MbNTlTbFVbUNO0/UrOSy1C2ivLOYUltp0WSNhWvxIwIO+KpL5V/L3yf5TluZPL1h9QN2AL hUmndG4klTwkd0BFeoGKsixVbH/dr8h+rFWpywgkKryYKSF6VNOm+KvPzqXmzT/qZ1CLWoYZ7hY2 dpdImCcgTxkMcJIQcT8Rp/rVOFUZqQZJ725t9UWE6gipNFcrZSrKUTgqGjn4aHoqE79D0xQ8qtPP er/l/wCVPLp0rT2vLS/uLuW506yRHZVglVW9eT02flNzIU9gopUfCFL2TRvMWteZdBsdY0NbWzju ULSwXqyySo2wMbKno8GU1r1r1+YVkk32fv8A+InFXktyLkySslp5fI9QxhzKi0BkbkDS82aij6e2 FCgzX7oqHTPLzIV+MiWLkENAfi+u1pTbFWRPoug8yh2Ty8BJuV+ruCxJqP8Aj/8AAf59MVbXSfLy SK6t5f5LyIpAwIUr/wAx3v8AdirIfK8Vjb6dJbWt3Y3QWRPD+j6hFV0IXkrTXBqeJ35U9sUshwK7 FXYq7FVRfaT5/wADirl+0/z/AIDFV2KvKvzq1zX7fS7tdI0XULTrSAia6ht2kTg0tvOXheORHqiw tU02I+nFKF/JHV/Nut+UHtLqyufLTwyubWRbEQ2/pqqIY4EmZ0VRLyoqpSg61rih6ZZabq8FyJbn V5bqGrEwNDAgoa0HJEDfDXx7YqhfMej3ep6YLe19Lk1xYvcJOiSK0FvcwzSgK6yLzMaOEqPtEGop XFWC/lh+VbeVNXsNUi0tbC6TSp9P1Q/WWmWWaWW2mR4wzyBVVopq0C/aXbqQqv8AOFn54Pma6j0p 7xbRlheKVJL4Ql6LyAWCkagtUtSv47FCWaaPzW0+4mkiadzwAUXH6QvUJPFaBZlRR151ArtTpWir 0LQ7f8wV1KN9autPk04xsZY7ZZBJ6m4UKHQbUoSS3tTapCUVr+ivq9hFbqlvJ6cyS0urKQKJSqmJ 42DfF92FWOt+Xc7hw9tphPPkhh24VApx5D6xuRwXeuNoVG8g3khQywaZs7GQKt4Kqx/ZpcCjU9sb VYPy6kcIJ7bTP3S8YuC3tFCqwTb6wO5Ffp742rM9NjvIrGGO8aJrlF4u0AdYzQ0HEOzt0p1Y4Eq8 f92vyH6sVdJ/dt8j+rFUh2nRLr66moWL3s0zzxGa3S/kgSNBuyRNzibcCqUAbufFVUv9KOoLGt3 HeSekS0NZIIgjlSvP90Qdgx6g/I4VYv+W2gD/B1jNfRT3k0pmLcZDEyUmdePEPGtKLXxr7YoZVbf 7h7aKz07RLuS3LMxEctu3AsaksZ7hWNSa7VwJRlte3N1G5nsJ7EoSFW4aBi44ndfQlmFPnTFXlcH lvRtUv54EtvMjXAaWZh61nEprJRmQyGMGpatPnhQjh+W9p6PBrDzAUCMvA3OllqGigBvVG4Cg+H8 W1RVp5F020ZnfQdZ1EsVVFnvLKMRgMWJUW9xAP2u9Tt2xtUUPKWjKnpjyfqHprxRAt/Hy4IeIJre jtv1xSyLy9bR2lvNaxaPPpUMbVRriWKYy8lYmjJNO/wnaj07U9gqfYq7FXYq7FVrfaT5/wADirGd atPzAfVZX0i4sk01lURrO7rIrBRyNFgkG7D+b+mFUD9Q/NbiW+u6cXIK+nzkVRStHD+gx5GoqCtN vfFXQWH5rVcz3unUpSJUeQgkncsTAtOIO1K9BtuTiqraW/5oRXET3Tadcwr/AHsS3MsZc0AG/wBU NO7HFU5im81FgJtOsVTfkVv55D02+FrRAd/fAq03Hm8oh/Ren+oQvqKNRnABp8QBFl8QB6VAr7Yq 4TebaNXTbCu3EfpG436Vr/oe3fFUytBdPbo15GkNya844ZXlQbmlHZIidv8AJGKq3BfE/ef64q70 19/vP9cVbKKfb5Ej9WKtcF8T95/riruC+J+8/wBcVQF2+urcFbSztprei8ZJbuWJySRyqiwSjYdP i39sVUI5vNRB9XTrFW+HiFv53BqTyqTaJSg6bGvt1xVNLczm3iNwiRzlFMscbGRFenxKrlYywB6E qK+AxVberctZzrasq3TRuIGf7IkKniTs21fY/LFWHiw/NjY/W9N2P2fUloV96W437beHvsVVJbL8 0QQsN1pzqo/vJJJVZiKfaRYGHxd6Nt74qtbT/wA0hbRlb6wa54sJFZ3VAzLRSGFuxbid/sitfbdV HaYPP0MLi/t7C7mLEoy3s0aqu9F2tN/niqPE3mkKH/R1jzLEOpvpiAnAkEMbSpJegpTpvXbiQqwz +bq7aZYU7f7kbgf9ieKr4JfNBkjE+n2UcRZRKyX87sq1+IqptUDELuBUV8R1xVNeC+J+8/1xV3Bf E/ef64q2FANd6+5J/XirXpr2qPYEjFXcF8T95/rirUiMEYxjk4B4KzsoJ7AkcqfdiqUGbzdxUjTb AuQOYOo3AAO9QD9T37dh+G6qItJPMBuIhdWVrFAR++kju5ZXRqHZEa3jDitBUsvfbbdV/9k=
xmp. сделал: 507D4ADD5A2DE111B270A7EE29B1BC6Duuid: 818d86aa-b023-416e-8247-08fc3f003edfuuid: c2d2652f-221e-4013-acc3-ff978169a5b8proof: pdfxmp.iid: 4F7D4ADD5A2DE111B270A7EE29B1BC6Dxmp.did: 4F7D4ADD5A2DE111B270A7EE29B1BC6Duuid: c2d2652f-221e-4013-acc3-ff978169a5b8proof: PDF
2. savedxmp.iid: 4C8CF1F18DDEDE11996489B5A54B807C2009-12-01T15:26:49ZAdobe Illustrator CS4/
3. сохраненоxmp.iid:31640D16852CE1118481B6627C48FE7F2011-12-22T10:09:51ZAdobe Illustrator CS4/
4. сохраненоxmp.iid:32640D16852CE1118481B6627C48FE7F2011-12-22T15:11:41ZAdobe Illustrator CS4/
5. сохраненоxmp.iid:33640D16852CE1118481B6627C48FE7F2011-12-22T16:39:34ZAdobe Illustrator CS4/
6. сохраненоxmp.iid:4E7D4ADD5A2DE111B270A7EE29B1BC6D2011-12-23T11:40:08ZAdobe Illustrator CS4/
7. сохраненоxmp. iid:4F7D4ADD5A2DE111B270A7EE29B1BC6D2011-12-23T12:59:43ZAdobe Illustrator CS4/
8. сохраненоxmp.iid:507D4ADD5A2DE111B270A7EE29B1BC6D2011-12-23T13:03:24ZAdobe Illustrator CS4/
Trueapplication/pdf
9. Тависток 2009
10. Ник Хантер
11. Инструкции по установке закрытого унитаза Q-60
1ЛожьЛожь296.999959209.999929 Миллиметры
12. Голубой
13. Пурпурный
14. Желтый
15. Черный
16. Образец по умолчанию Group0
17. WhiteCMYKPROCESS0.0000000.0000000.0000000.000000
18. ЧерныйCMYKPROCESS0.0000000.0000000.000000100.000000
19. 80% черныйCMYKPROCESS0.0000000.0000000.00000080.000001
20. 60% черныйCMYKPROCESS0. 0000000.0000000.00000060.000002
21. 40% черныйCMYKPROCESS0.0000000.0000000.00000039.999998
22. 20% черныйCMYKPROCESS0.0000000.0000000.00000019.999999
23. Красный M=100 Y=100CMYKPROCESS0.000000100.000000100.0000000.000000
24. 75% Красный M=75 Y=75CMYKPROCESS0.00000075.00000075.0000000.000000
25. 50% Красный M=50 Y=50CMYKPROCESS0.00000050.00000050.0000000.000000
26. 25% Красный M=25 Y=25CMYKPROCESS0.00000025.00000025.0000000.000000
27. Зеленый C=80 Y=100CMYKPROCESS80.0000010.000000100.0000000.000000
28. 75% Зеленый C=60 Y=75CMYKPROCESS60.0000020. 00000075.0000000.000000
29. 50% Зеленый C=40 Y=50CMYKPROCESS39.9999980.00000050.0000000.000000
30. 25% Зеленый C=20 Y=25CMYKPROCESS19.9999990.00000025.0000000.000000
31. Синий C=100 M=50CMYKPROCESS100.00000050.0000000.0000000.000000
32. 75% Синий C=75 M=37.5CMYKPROCESS75.00000037.5000000.0000000.000000
33. 50% Синий C=50 M=25CMYKPROCESS50.00000025.0000000.0000000.000000
34. 25% Синий C=25 M=12,5CMYKPROCESS25.00000012.5000000.0000000.000000
35. Оранжевый M=50 Y=100CMYKPROCESS0.00000050.000000100.0000000.000000
36. 75% Оранжевый M=37,5 Y=75CMYKPROCESS0. 00000037.50000075.0000000.000000
37. 50% Оранжевый M=25 Y=50CMYKPROCESS0.00000025.00000050.0000000.000000
38. 25% Оранжевый M=12,5 Y=25CMYKPROCESS0.00000012.50000025.0000000.000000
39. Фиолетовый C=50 M=90CMYKPROCESS50.00000090.0000040.0000000.000000
40. 75% Фиолетовый C=37,5 M=67,5CMYKPROCESS37.50000067.5000010.0000000.000000
41. 50% Фиолетовый C=25 M=45 CMYKPROCESS25.00000044.9999990.0000000.000000
42. 25% Фиолетовый C=12,5 M=22,5CMYKPROCESS12.50000022.5000020.0000000.000000
43. Azure C=80CMYKPROCESS80.0000010.0000000.0000000.000000
44. 75% Azure C=60CMYKPROCESS60. 0000020.0000000.0000000.000000
45. 50% Azure C=40CMYKPROCESS39.9999980.0000000.0000000.000000
46. 25% Azure C=20CMYKPROCESS19.9999990.0000000.0000000.000000
47. ЖелтыйCMYKPROCESS0.0000000.000000100.0000000.000000
48. 75% ЖелтыйCMYKPROCESS0.0000000.00000075.0000000.000000
49. 50% ЖелтыйCMYKPROCESS0.0000000.00000050.0000000.000000
50. 25% ЖелтыйCMYKPROCESS0.0000000.00000025.0000000.000000
51. PANTONE 5875 CVCSPOT100.000000CMYK0.0000000.00000017.9999999.000000
52. PANTONE Process Black CSPOT100.000000CMYK63.52999852.93999952.93999958.039999
53. PANTONE Черный CSPOT100. 000000CMYK0.00000013.00000048.99999897.999996
Библиотека Adobe PDF 9.00 конечный поток эндообъект 3 0 объект > эндообъект 10 0 объект >/Ресурсы>/Свойства>>>/Thumb 15 0 R/TrimBox[0.
