Баллон газовый 3 литра: Газовые баллоны — купить по цене от 382 рублей, подбор по отзывам и характеристикам – интернет-магазин ВсеИнструменты.ру

Содержание

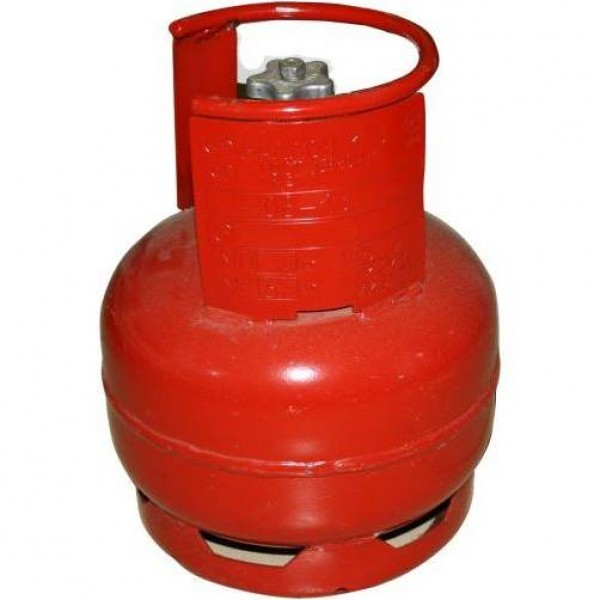

Баллон туристический газовый LPG BT-3 (7,2 литра)

Баллон LPG  предназначен для транспортирования и хранения сжиженных углеводородных газов (пропана, бутана и их смесей). Баллон комплектуется вентилем с безопасным клапаном, не допускающим взрыв баллона и стравливающим газ при нагреве корпуса баллона свыше допустимой температуры.

Технические характеристики:
Объем баллона: не менее 7,2 литров
Рабочее давление: не более 1,6 МПа
Испытательное давление: не более 3,0 МПа (30Bar)
Масса баллона с вентилем указана на баллоне:
Габаритные размеры баллона: высота 350мм, диаметр 220мм.
Температурный режим эксплуатации: от -40°С до +45 °С.
Допустимое наполнение газом: пропан = 3кг.

Туристические газовые баллоны

Тип

Проверочное давление (bar)

Диаметр

D (mm)

Длина H (mm)

Наполнение пропан-бутан (kg)

Объем (литр)

Масса баллона (kg)

ВТ-0,5

30

100

260

0,5

1,2

1,21

ВТ-1

30

140

265

1,0

2,4

1,67

ВТ-2

30

220

250

2,0

4,8

2,72

ВТ-3

30

220

308

3,0

7,2

3,28



Технические данные:

Клапан: согласно стандарту PN-EN ISO 10297.

Пробное давление: 3,0 МПа.

Соединительная резьба в клапане: G 3/8 LH.

Резьба в баллоне: 17E согласно PN-EN ISO.

Газовый баллон LPG туристический стальной 7,2 л

Баллон LPG

Баллон стальной сварной для сжиженных углеводородных газов тип bt-0,5. Вместимость 7,2 л (0,0072М3). Газовый  баллон LPG предназначен для транспортирования и хранения сжиженных углеводородных газов (пропана, бутана и их смесей).

Безопасность

Баллон комплектуется вентилем с безопасным клапаном, не допускающим взрыв баллона и стравливающим газ при нагреве корпуса баллона свыше допустимой температуры.

Универсальный

Подойдёт для использования в туристических целях. Он портативный (компактный) и надёжный. Устанавливается в балонные шкафы.

* стоимость баллона указана без заправки

Характеристики:

Объем 7,2 л
Высота 350 мм
Диаметр 220 мм
Вес 3 кг
Объем пропана 3 кг
Рабочее давление 1,6 Мпа
Испытательное давление не более 3,0 МПа (30Bar)
Рабочая температура  от -40°С до +45 °С.
Тип соединения с баллоном KLF
Страна производства Польша

Туристические портативные газовые баллоны (lpg) изготовлены по стандарту PN-EN 1442 и директиве 2010/35/UE. Имеют знак π, выдаваемый TÜV. Они имеют красный цвет и могут вмещать от 1.2 литра до 7.2 лита топлива.

Технические данные:

— Клапан: согласно стандарту PN-EN ISO 10297. Пробное давление: 3,0 МПа.

— Соединительная резьба в клапане: G 3/8 LH.

— Резьба в баллоне: 17Е согласно PN-EN ISO.

Бытовые газовые баллоны | ОАО «Новогрудский завод газовой аппаратуры»



                                                                            ПРАВИЛА ЭКСПЛУАТАЦИИ БЫТОВЫХ ГАЗОВЫХ БАЛЛОНОВ



     Сжиженный газ, находящийся в газовом баллоне, является пожаро- и взрывоопасным веществом, поэтому наполнение баллонов производится на специальном технологическом оборудовании газонаполнительных станций, нормы наполнения баллонов составляют: емкостью 50 литров не более 21 кг, емкостью 27 литров не более 11 кг.

     Газовый баллон должен располагаться в шкафу, который устанавливается на несгораемые основания, исключающие просадку, с креплением к основаниям или к стенам зданий. Высота оснований должна быть не менее 0,15-0,2 м от уровня земли. Шкафы должны изготавливаться из несгораемых материалов и иметь в верхней и нижней частях жалюзи для проветривания. Баллоны у стен должны устанавливаться на расстоянии не менее 0,5 м от дверей и окон первого этажа и 3 м от окон и дверей цокольных и подвальных этажей, а также колодцев и выгребных ям.

     Баллоны в помещении следует устанавливать на расстоянии не менее 1м от радиаторов отопления, других отопительных приборов, печей и не менее 0,5 м от газовой плиты.

                              МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ГАЗОВЫХ БАЛЛОНОВ И ПОЛЬЗОВАНИИ ГАЗОМ В БЫТУ



     При эксплуатации газовых баллонов и пользовании газом в быту необходимо соблюдать следующие меры безопасности:

— не допускать к пользованию газовыми плитами детей до 12 лет, другим газоиспользующим оборудованием – детей до 14 лет, лиц, находящихся в состоянии алкогольного или наркотического опьянения, а также лиц, не прошедших инструктаж и не знающих правил безопасного пользования этим оборудованием;

— запрещается пользоваться газоиспользующим оборудованием в случае его неисправности, при обнаружении запаха газа, при неисправности газопроводов, арматуры, приборов автоматики;

— не оставлять открытыми вентили баллонов (если баллон установлен в помещении), краны перед газоиспользующим оборудованием и на нем после окончания пользования газоиспользующим оборудованием;

— не оставлять без присмотра работающее газоиспользующее оборудование;

— запрещается использовать газоиспользующее оборудование, предназначенное для приготовления пищи, для обогрева помещений;

— запрещается производить самовольное подключение и отключение газоиспользующего оборудования, перестановку его с применением сварки, а также переподключение на резинотканевый рукав, разборку этого оборудования и его ремонт;

— запрещается привязывать к газопроводам веревки, нагружать газопроводы и использовать их в качестве опор;

— запрещается сушить вещи над пламенем горелок газовой плиты;

— категорически запрещается использовать для сна помещения, в которых установлено газоиспользующее оборудование;

— запрещается применять огонь для обнаружения утечки газа из газопроводов, газоиспользующего оборудования;

— категорически запрещено присоединять к газоиспользующему оборудованию самодельные горелки и другие приспособления;

— запрещается срывать пломбы, установленные газоснабжающими организациями на отключающих устройствах, газоиспользующем оборудовании, и самовольно подключать газоиспользующее оборудование после его отключения газоснабжающими организациями.

                                                                       ПОРЯДОК ДЕЙСТВИЯ ПРИ ВОЗНИКНОВЕНИИ ЗАПАХА ГАЗА



     При появлении в помещении запаха газа следует немедленно прекратить пользование газоиспользующим оборудованием (перекрыть краны на газоиспользующем оборудовании, краны на газопроводах перед газоиспользующем оборудованием, вентили газовых баллонов), открыть окна для проветривания помещения, немедленно сообщить в аварийную службу по тел. 104. При этом в помещении запрещается зажигать огонь, курить, включать и выключать электроприборы и электроосвещение, пользоваться электрозвонками. Необходимо также удалить из загазованного помещения людей и домашних животных.



                                                                                       ИНФОРМАЦИЯ ДЛЯ ПОТРЕБИТЕЛЕЙ



Согласно приказу Федеральной службы по экологическому, технологическому и атомному надзору от 25 марта 2014 г. №116 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением»

п. 485. Срок службы баллонов определяет организация-изготовитель. При отсутствии таких сведений срок службы баллона устанавливают 20 лет. Экспертизу промышленной безопасности в целях продления срока службы баллонов массового применения, объем которых менее 50 литров, не производят, их эксплуатация за пределами назначенного срока службы не допускается, за исключением баллонов специального назначения, конструкция которых определена индивидуальным проектом и не отвечает типовым конструкциям баллонов и экспертизу (техническое диагностирование) которых проводит по истечении срока службы, а также в случаях, установленных руководством (инструкцией) по эксплуатации оборудования, в составе которого они используются.



Газовые баллоны и комплектующие — ROZETKA

Газовый баллон: виды и предназначение

Газовый баллон представляет собой специальное оборудование, которое способно обеспечивать функционирование плиты для приготовления пищи. Он способен стать полноценным источником газа в условиях отсутствия стационарной сети. Так, указанное оборудование оптимально подходит для работы на дачных и загородных участках, в которых наблюдаются частые перебои или отсутствует система подачи газа. Также его принято брать с собой для приготовления пищи в полевых условиях.

Сам по себе бытовой газовый баллон представляет сосуд, в который под достаточно внушительным давлением помещается сжиженный или сжатый газ. Сжатый газ ничуть не зависит от показателей давления и постоянно остается в газообразном состоянии. Сжиженный газ – наоборот, под влиянием чрезмерного давления практически сразу становится жидкостью. Например, водород, кислород, азот, метан, являются среднестатистическими сжатыми газами. Хлор, аммиак, углекислый газ и подобные им вещества классифицируются как сжиженные варианты.

Газовые баллоны отличаются между собой по нескольким характеристикам. Первая коснулась именно окраса такого резервуара. Так как газов, которые можно поместить в такую емкость, невероятно много, было принято рациональное решение классифицировать их по цветовому оформлению:

  • Голубой кислородный,
  • Темно-зеленый – водородный,
  • Красный всевозможные газовые жидкости, предназначаемые для горения.

Именно красный баллон классифицируется как бытовой и может быть использован в домашних условиях. Чаще всего они пропановые или бутановые. Спутать газовые баллоны для дачи с другими практически невозможно. Им характерна особенная форма, по своему виду напоминающая бочонок. Остальные же модели скорее напоминают цилиндры.

Материалов для производства газовых баллонов также определяют сразу несколько. Сперва все подобные типы оборудования производились в металлических резервуарах. Сам по себе металл является невероятно прочным и долговечным материалом. Зачастую именно металлические модели использовались для подводных лодок и подобных стратегически важных объектов. В домашнем обиходе они также получили широкое распространение в виду простоты в эксплуатации, высокой надежности и прочности, а также первоначального отсутствия выбора. Большинство современных производителей изготавливают такие устройства именно из указанного материала.

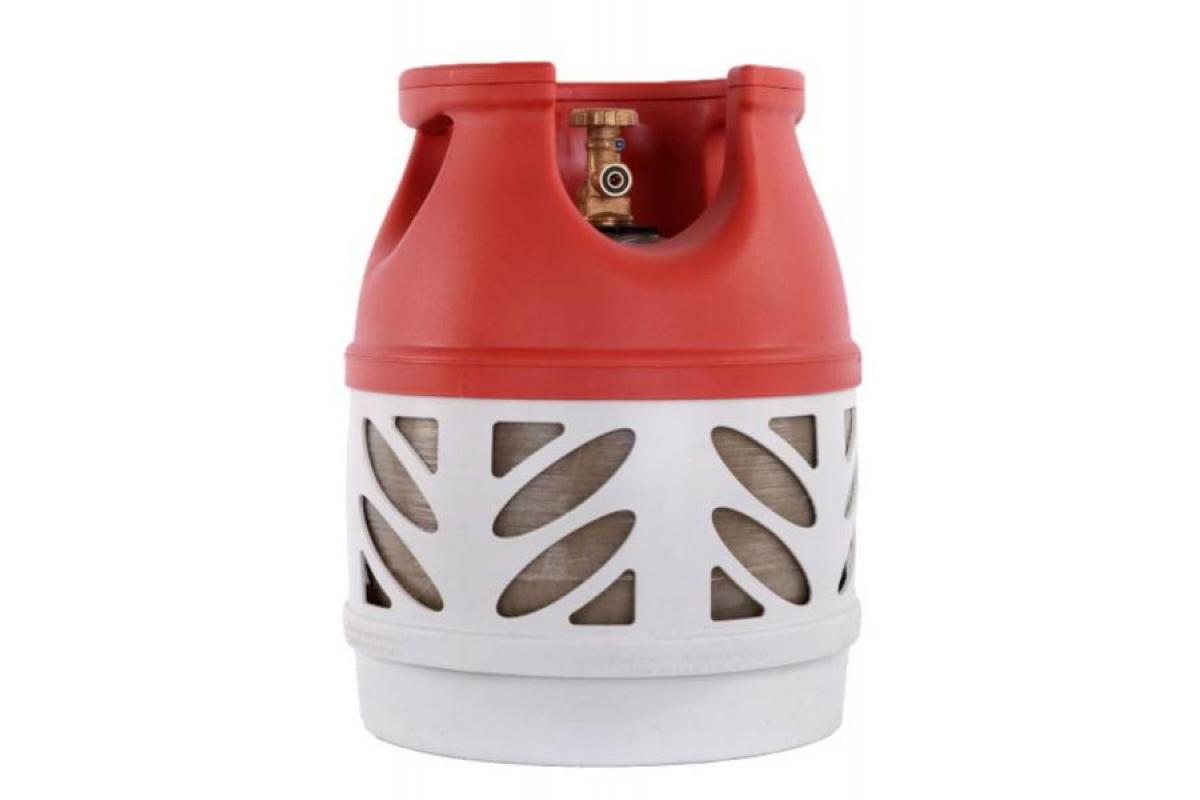

Сегодня же достойную конкуренцию металлическим газовым баллонам вполне способен составить композитный вариант. Он обладает массой очевидных преимуществ, которые и привлекают внимание потенциальных покупателей. Полимерно-композитные модели примерно вполовину легче, нежели металлические вариации. Они оптимально подходят для использования не только на дачных участках, но и в полевых условиях, поэтому их часто берут с собой на рыбалку, охоту и в турпоходы. Указанные баллоны имеют стопроцентную совместимость с грилями, кухонными плитами и подобным оборудованием.

Как выбрать газовый баллон

Выбор газового баллона практически полностью зависит от индивидуальных предпочтений покупателя. Поэтому для начала стоит определиться с оптимальным типом такого оборудования и помещенного в него газа. Не меньшего внимания заслуживает и вместительность баллона. Она должна в полной мере восполнять все потребности пользователя.

При покупке такого инвентаря стоит обращать внимание исключительно на продукцию проверенных компаний-производителей. Чтобы отыскать такие торговые марки, нужно посмотреть отзывы предыдущих покупателей.

Сколько кубов газа в баллоне 50 литров пропана – сколько литров, кг и м3 вмещает баллон с газом, характеристики, правила расчета и хранения

Бытовой газ является самым дешевым и доступным энергетическим ресурсом. Он одинаково эффективно используется и для отопления дома, и для кухонной плиты, и для водонагревателя, и иных целей. Разберем, как правильно рассчитать, сколько кубов газа в баллоне 50 литров пропана, каковы свойства, состав и особенности эксплуатации бытового газа, в чем его специфика, характеристики, какие разновидности газовых баллонов бывают, как их правильно хранить и эксплуатировать, а также как научиться быстро переводить содержимое баллона в разные единицы измерения – кубы, литры, килограммы.

Проверка газового баллонаИсточник ytimg.com

Бытовой газ: состав, свойства, транспортировка и хранение

Принято считать, что бытовой газ – это чистый пропан. В действительности, внутри баллонов, доступных в широкой продаже, находится смесь нескольких простейших углеводородов. При этом соотношение компонентов во многом зависит от назначения ресурса. Поэтому рассмотрим, какого состава могут быть различные фракции газа, их свойства, условия транспортировки и хранения.

Состав и свойства

Углеводороды первых мест номенклатурного ряда обладают малой молекулярной массой и хорошей летучестью. Благодаря этому они хорошо окисляются – горят и даже взрываются. В быту и на производстве это их свойство давно нашло широкое применение – в качестве эффективного и доступного энергоресурса.

Применение находят прежде всего следующие первые 4 представителя ряда предельных углеводородов:

  1. Метан.
  2. Этан.
  3. Пропан.
  4. Бутан.

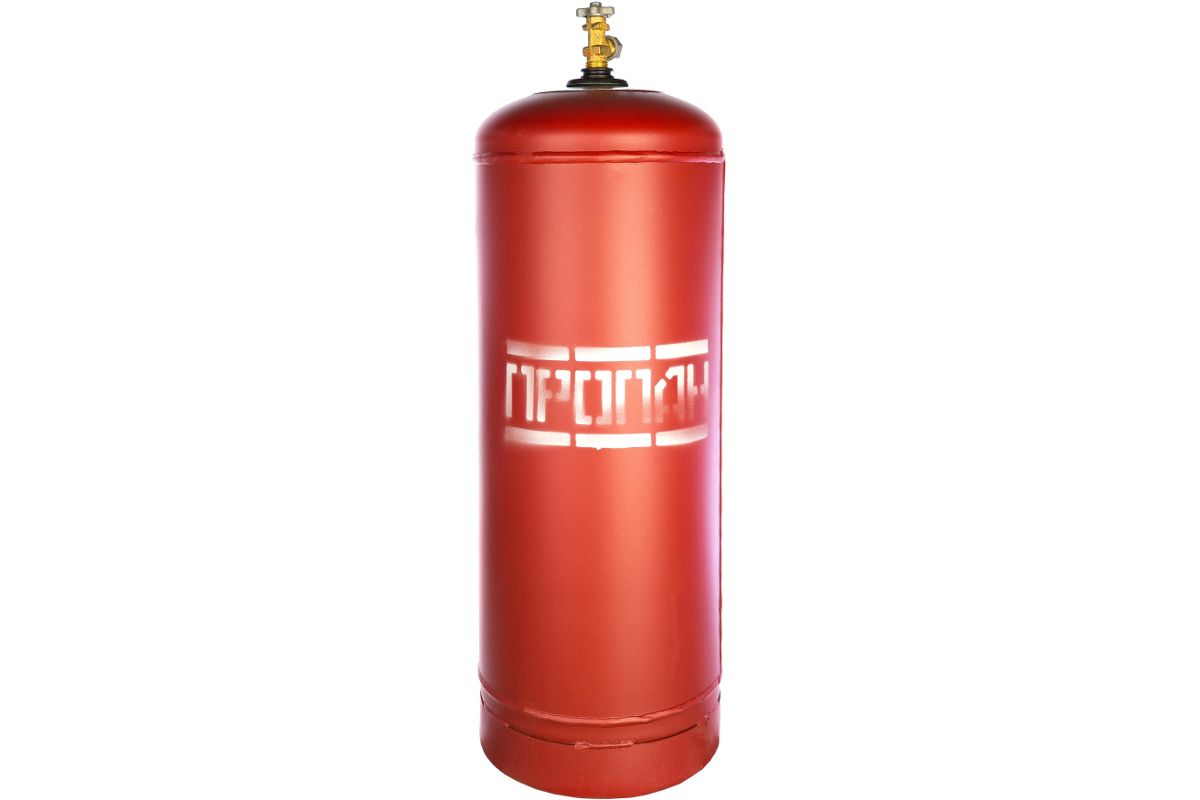

Вид классического баллона пропанаИсточник sib-gas.ru

В природе все они смешаны в одной газовой среде. Поэтому на производстве их разделяются фракционным методом. Однако полностью очищенные представители в быту не встречаются. Как правило, объем газового баллона частично заполняют те и другие разновидности. При этом баллонный газ, используемый в быту, это преимущественно пропан-бутановая фракция.

В зависимости от назначения бытовой пропан поставляется в нескольких марках:

  • ПА – для автомобильного транспорта, содержание пропана достигает 75-95%.
  • ПБА – пропан-бутановая смесь для авто, доля пропана – не менее 40-50%.
  • ПТ – технического назначения, часть пропана – 75%.
  • ССБТ – техническая пропан-бутановая смесь, содержание пропана не нормировано.
  • БТ – газ-бутан для технического применения, включение пропана без нормировки.

При рассмотрении физических свойств этих двух газов выясняется, что при относительно небольшом повышении давления или понижении температуры они начинаются сжижаться. Так, пропан переходит в жидкую фазу при температуре -42°С, а бутан – -0,5°С. Этот фактор применяется на производстве для закачки смеси в баллоны.

Баллон с пропан-бутаном в зимнее времяИсточник sovet-ingenera.com

Транспортировка, хранение

Бытовой газ нашел широкое применение, особенно в энерго-отопительной сфере частного сектора. Поэтому чтобы подсчитать требуемый его запас на бытовые нужды, необходимо знать, сколько кубов газа в 50 литровом баллоне. Путем несложных подсчетов можно установить, что рассчитанное значение этого параметра составит порядка 10 м3.

Однако не менее, если не более важным вопросом является, как правильно транспортировать и хранить газовые емкости частному домовладельцу. Современные производители для облегчения этих задач выпускают не только 50-литровые баллоны, но также меньшей вместимости – 27, 12 и 5 л.

Естественно, что для нужд автоматической энерго- или телесистемы такого объема пропан-бутановой смеси будет недостаточно. Перевозить, эксплуатировать и складировать газовые баллоны необходимо строго в соответствии с правилами безопасности, а входе эксплуатации соблюдать следующий минимум:

  • Не пытаться удалять с поверхности емкости информационные этикетки, бирки и накладные таблицы.
  • Не перемещать изделие с упором на вентиль.
  • Не допускать трения и удары о корпус во время перевозки и эксплуатации.
Правильная перевозка сжиженного пропанаИсточник scalebay.ru
  • При подозрении на утечку, тест проводить с помощью мыльного раствора, по возможности обесточив все электрические приборы и источники открытого пламени.
  • Подачу газа в газопровод всегда начинать только с плавного поворота вентиля.
  • Не допускать нагрева поверхности баллона от любых источников теплового излучения.
  • Не пытаться своими силами перекачать газ в другие емкости.
Обратите внимание! Альтернативой 50-литровым сменным емкостям является постоянное подземное хранилище. В нем газ находится также в сжиженном состоянии и под давлением. Однако обустройство такого резервуара обойдется достаточно дорого и хлопотно, но в перспективе на длительную эксплуатацию – гораздо выгоднее.

Газовый баллон – устройство, виды, характеристики

Газовый баллон имеет цилиндрическую форму со скругленными основанием и вершиной. Ровно по центру относительно середины сечения, как правило, сверху размещается вентиль. Как вариант, выходное отверстие может располагаться сбоку – например, в моделях для газо-топливной системы автомобиля.

Автомобильная версия баллоновИсточник power-gas.ru

Техническая информация, размещаемая снаружи на поверхности баллона, зачастую если не сразу, то после минимальных расчетов позволяет понять, сколько газа в баллоне 50 литров. Разберем, каково устройство стандартного экземпляра, какие его разновидности существуют и какими параметрами он обладает.

Устройство

Классический газовый баллон бытового типа состоит из следующих основных узлов:

  • Корпус. Состоит из трех основных элементов – цилиндра и двух чаш. Изготавливается либо из прочной стали толщиной не менее 2 мм, либо композиционного сплава. Скругленная внутренняя поверхность изделия обусловлена законами природы, по которым сжиженный газ давит на стенки – чтобы предупредить перепады и случайный разрыв.
  • Опора-башмак. Специальное приспособление для устойчивой установки емкости на горизонтальную поверхность в вертикальное положение.
  • Выпускное устройство. Может оснащаться вентилем или клапаном. Чаще всего применяется вентиль. При этом он должен быть долговечным и выдерживать перегрузки давления – до 190 атм. Боковой выход имеет резьбу для накрутки шланга, редуктора или транспортировочной гайки-заглушки.

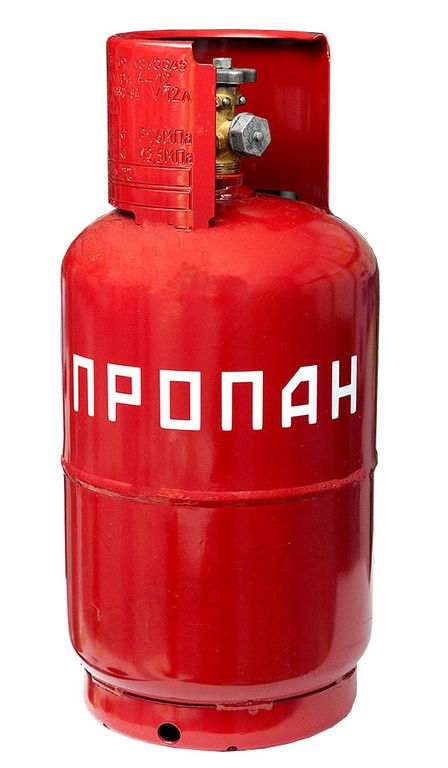

Пропановые баллоны с вентилямиИсточник sovet-ingenera.com
  • Протекционный конус или воротник. Предотвращает вентиль при перевозке от случайных повреждений.

Изнутри баллон заполнен газом – в двух агрегатных состояниях – жидком внизу и газообразном вверху. Согласно Госстандарту, все газовые емкости под давлением должны окрашиваться в свой индивидуальный цвет. Так, кислород – синий, азот – черный, ацетилен – белый, пропан – красный и т. д.

Полезно знать! В месте соединения вентиля с корпусом должна располагаться специальная информационная шайба из алюминия. На ней отштампована дата текущего техосмотра и следующего – запланированного на будущее. В случае их просрочки заправлять баллон до предела запрещено, а в некоторых случаях и пользоваться им нельзя.

Расход газа на отопление дома: от чего зависит объем потребления, примеры расчетов, как можно сэкономить

Разновидности

Баллоны, предназначенные для заправки пропан-бутановой смесью, согласно Государственному стандарту, изготавливаются в двух модификациях:

  • Бытовой. Отвечает требованиям ГОСТа Р 52087-2003. Оснащается вентилем в вершине корпуса.
  • Автомобильный. Соответствует нормам ГОСТа 27578. В отличие от выше приведенного варианта, выпускное отверстие расположено с боку стального цилиндра.

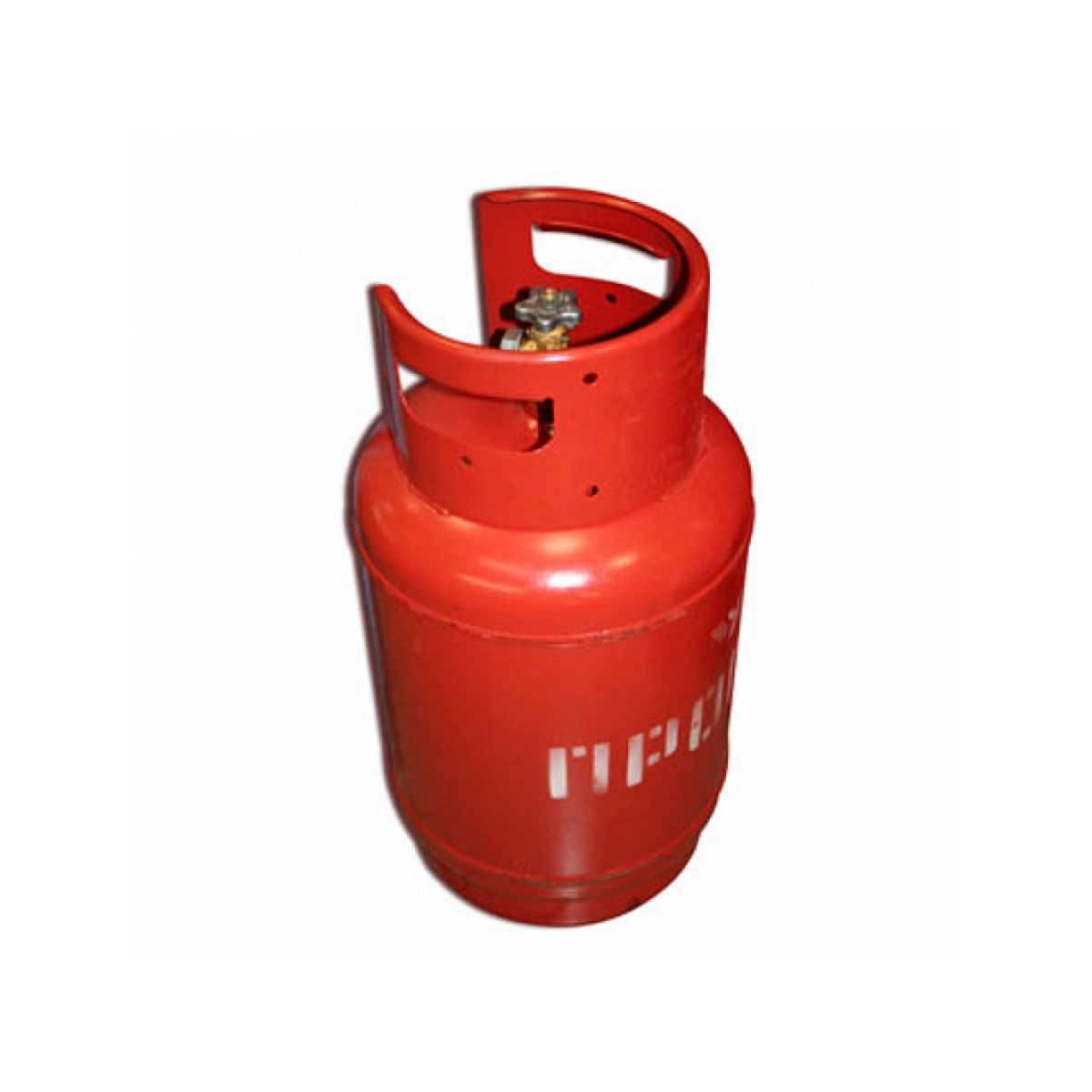

Бытовая версия баллонаИсточник sochigaz.ru

В обоих версиях минимальная вместимость внутреннего пространства составляет 50 литров. Это значит, что в реальности объем больше. Это обязательное условие эксплуатации емкостей для хранения газа – ввиду возможного расширения.

Получить достоверный ответ на вопрос, возникающий у любого пользователя, о том, сколько кубометров газа в баллоне 50 литров, позволяют следующие технические данные, согласно ГОСТа:

  1. Масса газовой смеси в сжиженном состоянии – 21,2 кг.
  2. Объем газа в жидкой фазе – 42,5 л.
  3. Объем пропан-бутана при нормальных условиях – 10,01 м3.

Приведенные выше данные соответствуют максимально полной заправке. Однако в действительности, согласно техническим требованиям безопасности, емкости заполняют не более, чем на 85%. Поэтому газа в жидкой фазе при полной заправке там находится не более 37-40 литров.

Соотношение вместимости и объема газовых баллоновИсточник нскгаз.рф

Помимо этого, баллоны для бытового газа могут различаться по виду материала корпуса на две категории:

  • Стальные. Производятся согласно требованиям ГОСТа 949-73. Вместимость емкостей варьируется в рамках 5-50 л, массой – 4-22 кг и рабочими параметрами давления 9,8-19,6 МПа, соответственно.

В качестве основы используются сплавы легированной стали, а также с низким содержанием углерода.

Плюсы:

  1. Меньший на 70% вес по сравнению со стальными аналогами.
  2. Стойкость к ударной нагрузке.
  3. Продолжительная защита от нагрева даже при воздействии открытого пламени.
  4. Более надежная система по предупреждению утечки.
  5. Отсутствие ржавления и искрообразования.
  6. Эстетичность внешнего вида.

Некоторые особенности:

  1. Ограниченный температурный режим эксплуатации – от -40 до +60 град.
  2. Клапан сброса избыточного давления после срабатывания делает баллон не пригодным к дальнейшей эксплуатации.
Совет! Одной емкости даже на 50 литров недостаточно для обеспечения бесперебойного питания автономного газового оборудования. Поэтому применяется специальная рампа. С ее помощью можно одновременно подсоединять до 12 баллонов.
Одновременное подсоединение нескольких баллоновИсточник sovet-ingenera.com

Технические параметры

Разбор следующих данных технической информации 50-литрового баллона по ГОСТу (15860-84) дает исчерпывающий ответ на вопрос о том, сколько литров в кубе газа:

  • Вместимость 50 литров.
  • Давление рабочее 1,6 МПа.
  • Внешние габариты – диаметр 299 мм, высота 980 мм, стенки толщиной 3 мм.
  • Сталь В Ст 3 сп.
  • Вес порожней тары 22 кг.
  • Масса газа в сжиженном состоянии 21,2 кг.
  • Плотность 2,25 кг/м3.

Исходя из того, что объем газа в н. у. = 21,2 (масса) : 2,25 кг/м3 (плотность) = 9,422 куб. м. Теперь необходимо разделить весь объем на полученное значение – 50 литров : 9,422 куб. м = 5,31 л/м3. Получается – в одном кубометре газа содержится 5,31 литра.

Технические параметры газовых баллоновИсточник stroychik.ru
Как сделать коптильню из газового баллона: пошаговая инструкция

Вес, объем, габариты газовых баллонов

Иногда потребителю необходимо знать не только, сколько литров газа в 50 литровом баллоне, но и в его аналогах. Поэтому приведем следующие основные технические данные о наиболее распространённых версиях:

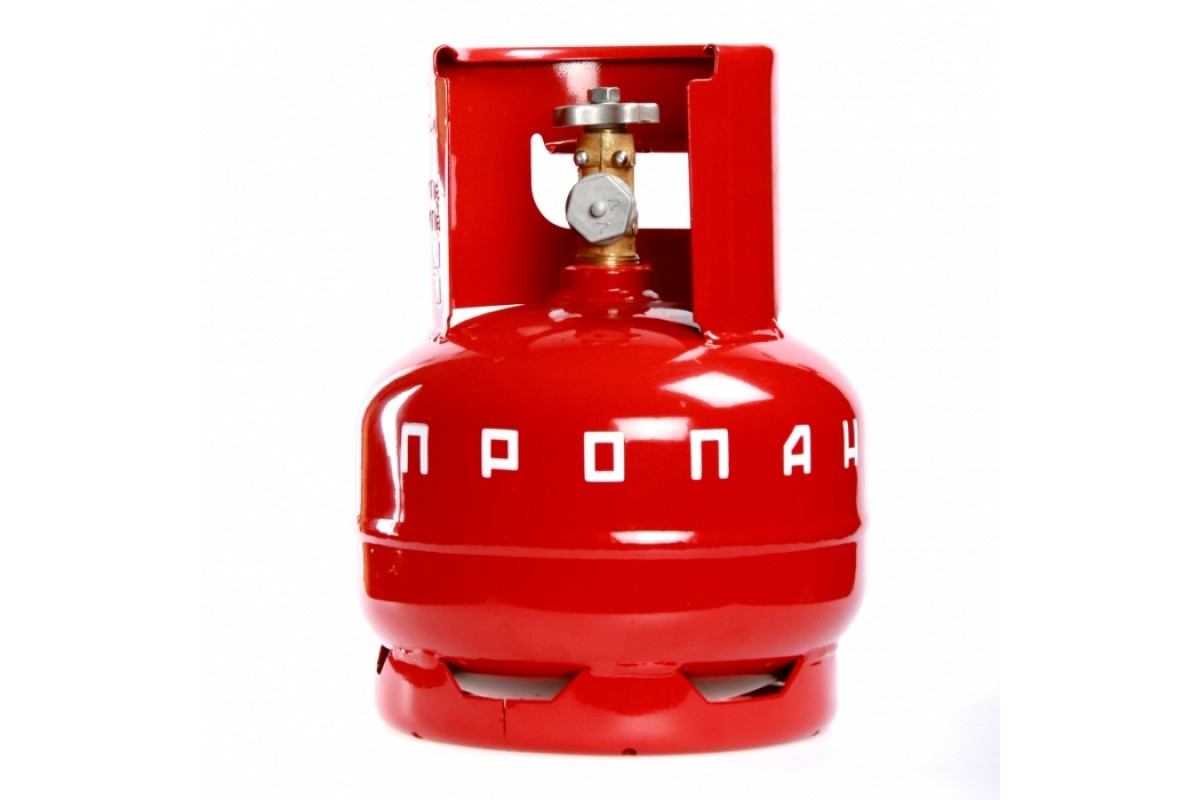

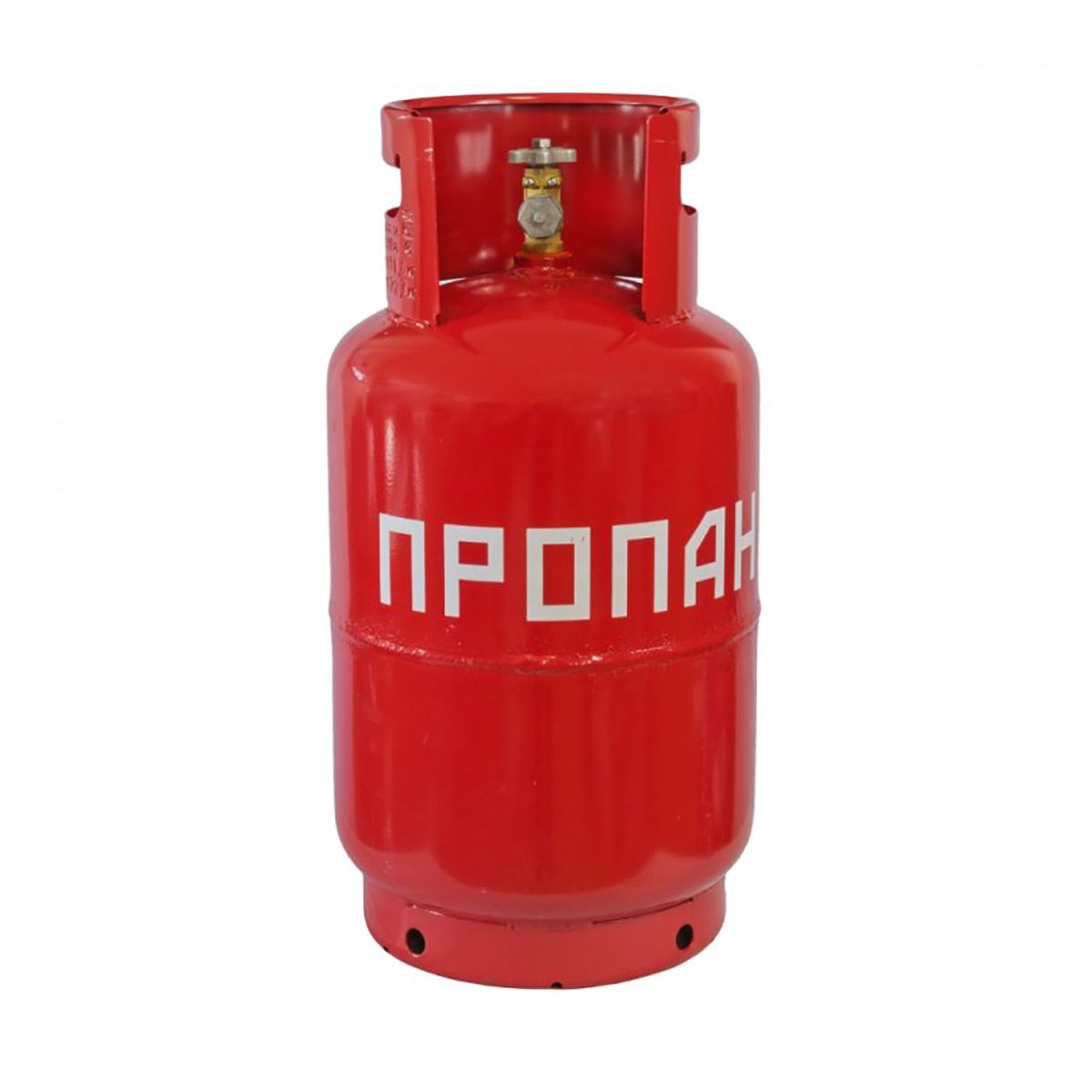

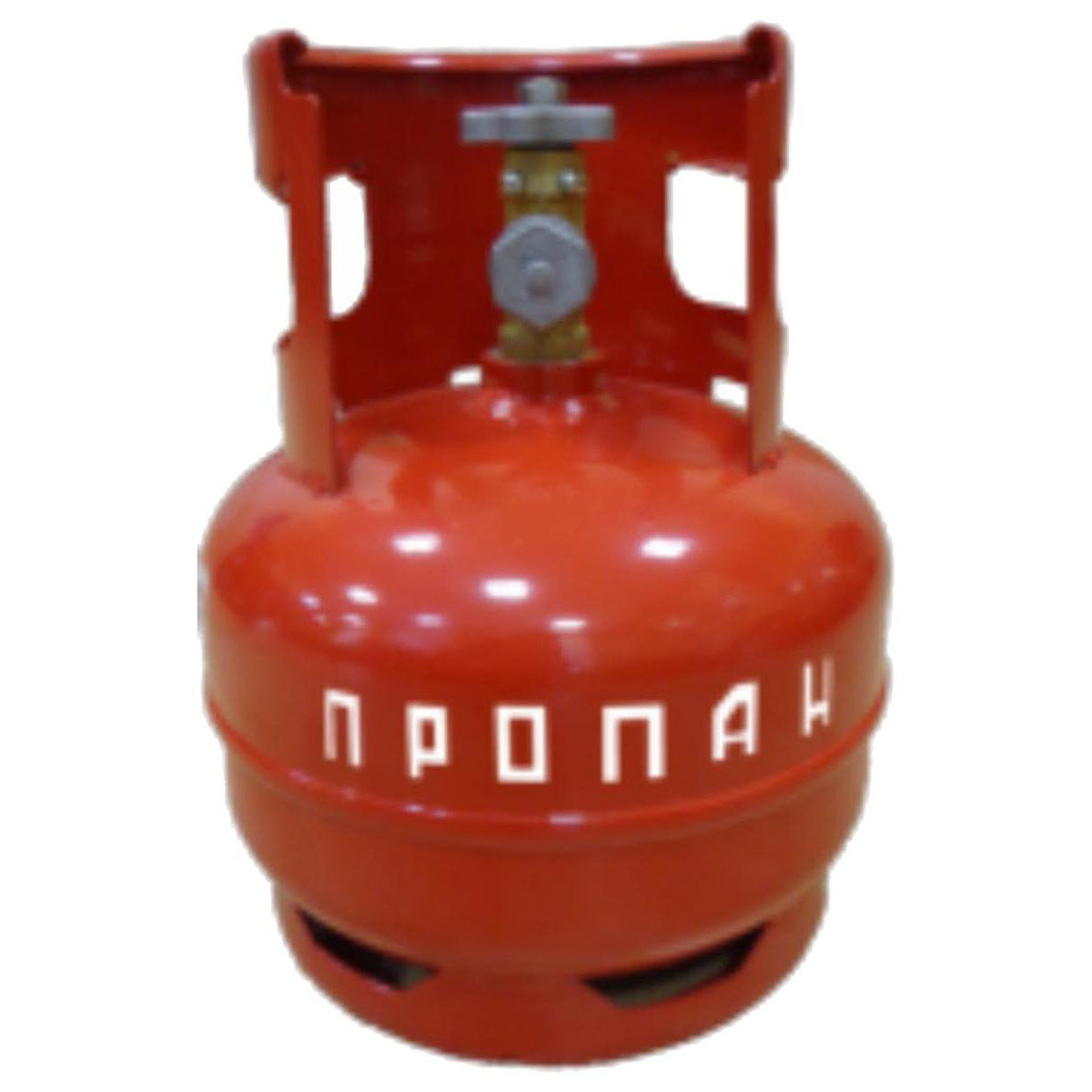

Характеристики/Разновидность баллона50 л27 л12 л5 л
Рабочее давление, МПа1,61,61,61,6
Габариты/толщина стенок, мм300х920/3300х600/3220х540/3220х290/3
Температура эксплуатации, °С-40–+45-40–+45-40–+45-40–+45
Предельная масса (объем) газа, кг (литр)21,211,35,3 (6,8)2,2
Вес пустой тары, кг22,514,463,1
Масса заправленного баллона, кг43,725,711,35,3
Рекомендация! Решение вопроса о том, сколько литров в газовом баллоне, имеет важное практическое значение. Эта информация позволяет правильно определить расход ресурса на бытовые нужды. Например, в среднем на нужды отопления, готовки и водонагрева частного дома требуется не менее 5 50-литровых емкостей в месяц. При этом их содержание предполагает соблюдение совершенно особых условий хранения.
Установка баллонов в ящиках снаружи домаИсточник cosmo-frost.ru

Правила хранения

Несложно подсчитать, сколько литров газа в баллоне, гораздо труднее соблюсти условия безопасного хранения, эксплуатации и подключения. Разберем эти правила более подробно.

Хранение

Объем газового баллона 50 л в м3 достигает порядка 10. Это значит, что газ в нем находится в крайне сжатом состоянии. Поэтому возникновение малейшей точки разгерметизации в корпусе может привести к мощнейшему взрыву. Чтобы этого не допустить, прежде всего необходимо соблюсти следующий ряд правил по безопасному хранению и транспортировке:

  • Складировать емкости можно только в специальном помещении без чердака, построенного из негорючих строительных материалов с окнами из матовых стекол – для максимального рассеяния солнечных лучей.
  • Воздух в помещении для хранения баллонов должен постоянно проветриваться и анализироваться на химический состав – для своевременного обнаружения утечки.
  • Не допускается эксплуатация перезаправляемых емкостей с просроченным техосмотром, отсутствием накладок о техническом состоянии, а также видимом повреждении корпуса или выпускного устройства.
Информационная шайба возле вентиляИсточник pechiexpert.ru
  • Запрещено проводить самостоятельный ремонт или покраску баллонов.
  • В случае замерзания редуктор запрещено отогревать с помощью горелки или иного источника открытого пламени. Для этой цели используется только нагретая вода.
  • Обслуживание емкостей в спецодежде, пропитанной какой-либо смазкой, также запрещено.

Устанавливаются баллоны только стоя в металлические перфорированные ящики. При этом расстояние до двери или окна не должно быть менее 0,5 метра. От места хранения до источника питьевой воды или септика также должно сохраняться минимальное расстояние – 3 метра. Если емкость располагается на открытом воздухе, на нее не должны попадать прямые солнечные лучи, а температура окружающего пространства превышать предельно эксплуатационное значение – +45 град.

Видео о том, что такое бытовые газовые баллоны:

Подключение

Все вопросы, связанные с расходом ресурса, например, сколько газа в 50 литровом баллоне (м3), необходимо решать заранее – перед подключением. Так как процедура подсоединения к оборудования крайне важна с точки зрения последующей безопасности в ходе эксплуатации, при монтаже учитывается следующий ряд требований:

  1. Соединения резьбой и прочие стыки должны иметь защиту от малейших утечек во избежание образования взрывоопасных газо-воздушных смесей.
  2. Если баллон стоит внутри отапливаемого помещения, недопустим его перегрев во избежание увеличения внутреннего давления выше допустимой нормы.
  3. Подвоз емкостей к месту монтажа должен исключать ударное воздействие и трение на их корпус.
  4. Элементы соединения с оборудованием (шланги, переходники, редукторы) не должны иметь повреждений, трещины, загрязнения, ржавчину.

Видео-инструкция, как подключить пропановый баллон:

Если баллон, установлен на улице с нарушением правил, и газ протекает, но хорошо продувается, то единственное, чем будет озадачен потребитель – это сколько литров газовый баллон, чтобы его хватило на определенную работу оборудования с учетом потерь. Однако развитие такой ситуации в помещении может закончится фатально.

Рекомендация! Самый простой способ проверить качество сборки соединений – нанести мыльную пену на места стыковки. Если спустя небольшое время начинаются образовываться растущие пузыри, значит, герметичность нарушена – соединение нужно выполнить заново и более тщательно.

Правила расчета и перевода – кубы, метры, килограммы

Для того, чтобы узнать, сколько включает килограмм газа газовый баллон 50 литров, сколько кубов газа в нем вообще, необходимо воспользоваться следующим алгоритмом расчета:

  • 50 литров – это 0,05 кубических метров.
  • Плотность пропана при нормальных условиях составляет 510 кг/м3.
  • Перемножив эти значения – 510х0,05 = 22,5 кг – получается масса газа.
  • Исходя из этого, 1 кг жидкого пропана образует 0,526 куб. метров газа при обычных условиях.
  • Следовательно, весь объем газа в баллоне составит 11,84 куб. м.

Смотрите в этом видео, каков реальный расход пропана из баллона на отопление:

Чтобы узнать, сколько в газовом баллоне кубов газа в действительности, необходимо учесть, что его никогда не заправляют под завязку, а не более чем на 80-85%. Поэтому лучше всего измерить его полную массу, а затем вычесть вес тары, указанной на алюминиевой шайбе, и умножить полученное значение на 0,526.

Полезная информация! Иметь точное представление о том, сколько кг газа в баллоне 50 литров, необходимо для определения его расхода в оборудовании. Однако для расчета применяются нормальные условия – 15°С и 1 атм. – что на практике редко совпадает. Кроме того, на показатели влияют температура окружающей среды и оборудования, особенности заправки емкости, специфика работы редуктора и другие факторы.

Видео-инструкция, как проверить безопасность баллона с пропаном:


Система отопления в частном доме: схема от газового котла

Коротко о главном

Для того, чтобы точно определить, сколько газа в баллоне, необходимо узнать следующие основные технические характеристики:

  • Реальный объем заправленного газа.
  • Вес сжиженного газа.
  • Плотность при нормальных условиях.
  • Массу пустой тары.

В среднем, каждый килограмм сжиженного и выпущенного из емкости пропана образует при расширении около 0,526 м3 газа. Поэтому стандартный 50-литровый баллон содержит около 22,5 кг или 11,8 кубических метров газа. Однако на практике, ввиду соблюдения правил безопасности и заправки их не более, чем на 85%, это значение может быть несколько ниже – порядка 21 кг или 10-11 куб. м.

Газовые баллоны. Безопасно, эргономично, эстетично.

Многие автолюбители даже не подозревают, что ассортимент современных газовых баллонов, помимо высокой степени безопасности, способен решить такие задачи, как эстетичность, незаметность, и даже сохранность полезного объема в багажнике.

Для каждого автомобиля можно индивидуально подобрать компактный газовый баллон, учитывая технические характеристики и особенности эксплуатации. По желанию владельца можно газовый баллон обклеить карпетом (ковролином), это не только придает эстетический вид, но и делает нахождение газового баллона в салоне практически незаметным.

Типы баллонов для пропана

Газовые баллоны по форме делятся на цилиндрические, тороидальные или спаренные. В народе часто называют сокращенно «цилиндр», «тор» и «спарка».

Цилиндрические баллоны идеально подходят для размещения не только в багажном отделении легковых автомобилей и автобусов, но и на раме грузовых автомобилей (классический вариант для бортовых Газелей). На легковых автомобилях установка цилиндрического баллона оправдана в больших багажниках, когда можно и баллон установить, и свободный доступ к запасному колесу оставить. «Цилиндр» по цене доступнее «тора» того же объема.



Цилиндрический баллон 100 л.



Цилиндрический баллон 28 л.



Цилиндрический баллон



Газель Бизнес, цилиндрический баллон 100 л.



Тороидальные баллоны идеально подходят для размещения на месте запасного колеса, на кузове и раме автомобиля, а также в местах с ограниченным пространством. Тороидальные баллоны делятся по типу горловины: внутренняя и внешняя, зависит от расположения запорной арматуры (мультиклапана), а также от места расположения в автомобиле.



Тороидальный баллон с внутренней горловиной



Тороидальный баллон с внутренней горловиной



Тороидальный баллон с внешней горловиной 86л.



Тороидальный баллон с внешней горловиной 73л.



Toyota Land Cruiser, тороидальный баллон 95л.



LEXUS 570, тороидальный баллон с внешней горловиной 95л.



Тороидальный баллон с внутренней горловиной установлен на место запасного колеса



Вертикальный тороидальный баллон установлен на место запасного колеса

Спаренные баллоны представляют собой жесткий блок из нескольких баллонов, особенно популярны для монтажа на пассажирские автомобили семейства Газель под днищем.



Спаренный баллон 95 л.



Спаренный баллон



Infiniti QX 56 Спаренный Баллон 87 л.



Спаренный баллон

Производители

Наибольшей популярностью в России пользуются газовые баллоны производства:

Балсити (г. Брянск РФ),

Atiker (Турция),

Stako (Польша).

Они зарекомендовали себя, как одни из самых надежных баллонов.

Их отличает от конкурентов:

— самый большой ассортимент по формам, размерам и объему;

— толщина стенок;

— роботизированная сварка;

— идеальное качество порошковой покраски;

— обязательное качественное испытание на прочность в заводских условиях;

— весь процесс изготовления контролируется отделом технического контроля.

Видео процесса изготовления баллонов на заводах:





Характеристики и безопасность

Данные газовые баллоны изготавливаются в соответствии с действующими правилами и техническими условиями.

— рабочее давлений — 2,0 МПа,

— давление при испытании — 3,0 МПа,

— давление на разрыв — 6,7 МПа,

— рабочая температура эксплуатации газового баллона -40°С до +65°С,

— срок эксплуатации 10 лет,

— период гидравлических испытаний один раз в 2 года.

Исходя из таких показателей мы видим, что газовые баллоны имеют большой запас прочности, что обеспечивает сверхнадежную и безопасную эксплуатацию. Все опасения связанные с газом в автомобиле — это пережитки прошлого и первых установщиков-самоучек 80-90-х годов. Газ в машине — это безопасно и точка.

Любой газовый баллон должен заполняться не более, чем на 80% от номинального объема, это обязательное условие, так как при нагреве, объем газа в баллоне увеличивается. Владельцу автомобиля не нужно контролировать процесс наполнения, все происходит в автоматическом режиме, за эту функцию отвечает запорная арматура (мультиклапан).

Мультиклапан

Мультиклапан является неотъемлемой частью газового баллона. К выбору мультиклапана нужно подойти ответственно, поскольку именно мультиклапан, в совокупности с баллоном, отвечает за безопасное хранение и транспортировку газа.

Существует несколько классов безопасности запорной арматуры:

Мультиклапан класса B, ЕСЕ 67R-00

В состав входит:

— клапан ограничения наполняемости газового баллона;

— скоростной клапан, при обрыве расходной топливной магистрали, автоматически перекрывает выход газа на 80-90%;

— механический вентиль, «в ручную», полностью перекрывает вход и выход газа;

— указатель уровня газа.

Мультиклапан Аtiker Класс В, ЕСЕ 67R-00

Мультиклапан класса А, ЕСЕ 67R-00

В отличии от класса  В ЕСЕ 67R-00, на мультиклапаны класса А дополнительно установлен клапан сброса избыточного давления, он автоматически срабатывает при повышении давлении в баллоне до 27 атм, исключая тем самым механическое разрушение баллона, в следствии повышенного давления до предельных значений.

Мультиклапан Lovato Класс А, ЕСЕ 67R-00

Мультиклапан класс А Euro, ЕСЕ 67R-01 (класс Евро)

В отличии от класса А, ЕСЕ 67R-00, на мультиклапаны класса Евро (непосредственно на сам мультиклапан) дополнительно установлен электромагнитный клапан газа, который по сигналу блока управления (+12 В) обеспечивает 100% перекрытие подачи газа. В заглушенном состоянии ДВС обеспечивается полная герметизация баллона, топливные магистрали находятся без нагрузки.

Мультиклапан OMVL Класс А, ЕСЕ 67R-01

Мультиклапан

В соответствие с ТР ТС 018/2011 допускается применение мультиклапанов с автоматическим запорным клапаном и предохранительным устройством.

Выводы

На сегодняшний день, современные комплекты газобаллонного оборудования отвечают всем необходимым требованиям, и являются более надежными и безопасными по сравнению с компонентами бензиновой системы питания автомобилей, это было неоднократно доказано на опытах.

Видео про баллоны из передачи «Главная дорога»

А типоразмеры современных баллонов и способы монтажа удовлетворят водителей практически всех автомобилей, даже с самым ограниченным пространством. Эстетам и женам не стоит волноваться — баллона видно не будет или он будет смотреться красиво и аккуратно.

Газовые баллоны — StatPearls — Книжная полка NCBI

Определение/Введение

Газовый баллон — это защитное устройство, в котором хранится газообразный состав под давлением для использования в медицинских учреждениях. Физическая форма хранимого соединения может быть газообразной и/или жидкой, при этом конечный выход из устройства будет газообразным. Газовые баллоны позволяют портативно и безопасно хранить соединения, необходимые в медицинских учреждениях. Размер газовых баллонов соответствует букве, признанной на национальном уровне, а наиболее часто используемые медицинские размеры перечислены ниже.Газовые баллоны маркируются буквами от A до M с увеличением объема по мере увеличения букв алфавита. Цилиндры размера E чаще всего используются в медицинских учреждениях. Цилиндры E имеют рабочее давление 1900 фунтов на квадратный дюйм, но могут быть заполнены на 10% больше до 2200 фунтов на квадратный дюйм. Более высокое давление наполнения позволяет расширяться при температуре выше 70 градусов по Фаренгейту.[1][2][3]

Размер контейнера

Ниже приведены стандартные размеры контейнеров и объем кислорода, содержащегося при максимальном давлении 2200 фунтов на кв. дюйм.

    • B: 200 л

    • D

    • E: 660 L

    • F: 13601

    • G: 3400 L

    • м: 3450 л

    Цветовая система для компаундов

    Стандартная система цветов идентифицирует состав в контейнере. Цветовая система США для кислорода и воздуха отличается от цветов, используемых в других странах:

    *Международный цвет

    Чтобы предотвратить подключение неправильных газовых баллонов, существует система безопасности.Эта система, называемая системой безопасности с индексом штифта, представляет собой стандартизированную уникальную систему конфигурации штифтов, которая действует как система замка и ключа для предотвращения несоответствия газовых баллонов соответствующим соединениям в медицинских учреждениях.

    Проблемы, вызывающие озабоченность

    Устройство сброса давления

    Выброс сжатого газа может быть опасен, поэтому следует соблюдать крайнюю осторожность. Уровни давления газа должны быть снижены с сохраненного высокого давления до рабочего уровня, пригодного для использования.В этой ситуации следует использовать регулятор давления, а также всякий раз, когда содержимое извлекается или используется из баллона. Не вмешивайтесь в устройства сброса давления. Не используйте баллоны с явно неисправными устройствами сброса давления. Устройства сброса давления и газоотводные отверстия никогда не должны быть направлены в сторону, которая может причинить вред.

    При подключении к наркозному аппарату клапаны баллона должны быть в закрытом положении, когда они не используются. Это делается для предотвращения утечки и для того, чтобы поставщик был уведомлен с помощью аварийной сигнализации об отказе трубопроводной подачи газа.Если баллон оставить открытым и произойдет сбой подачи газа в трубопроводе, наркозный аппарат будет потреблять кислород в баллоне, и поставщик не будет уведомлен, пока баллон не будет израсходован.

    Безопасное использование

    Перед использованием баллон необходимо проверить на наличие неисправностей и дефектов. Полные баллоны обычно пломбируются. Как правило, это отрывное уплотнение на выходе из клапана, которое снимается перед использованием. Надлежащая проверка баллона включает в себя выпускное отверстие, систему безопасности штифтового указателя и особенно устройство сброса давления.Выходное отверстие клапана должно быть чистым перед использованием. Используйте только баллоны с маркировкой DOT (Министерство транспорта) или ICC (Межгосударственная торговая комиссия). В Канаде баллоны могут иметь маркировку BTC (Совет уполномоченных по транспорту) или CTC (Канадская транспортная комиссия). Баллон должен быть подключен к регулятору, чтобы снизить сжатое, сохраненное давление до рабочего, пригодного для использования давления. Осмотрите регулятор на наличие признаков повреждения или посторонних материалов.[6]

    Безопасное хранение и транспортировка

    Баллоны должны храниться в вертикальном положении и закрепляться с помощью стойки, ремня или цепи, чтобы свести к минимуму вероятность падения. Баллоны следует транспортировать с помощью тележки или тележки. Никогда не роняйте и не ударяйте баллоны, никогда не тяните, не катите и не сдвигайте баллоны даже на короткое расстояние. Заправлять баллоны должен только квалифицированный персонал. При использовании баллонов избегайте легковоспламеняющихся веществ, курения, открытого огня или любых других источников воспламенения. Баллоны следует хранить в сухом, прохладном, хорошо проветриваемом помещении, защищенном от воздействия погодных условий. Баллоны следует хранить при температуре ниже 125 градусов по Фаренгейту/52 градусов по Цельсию.

    Баллоны с кислородом предъявляют более строгие требования к хранению, чем другие медицинские газы. В то время как кислородные баллоны можно хранить в том же месте, что и другие негорючие медицинские газы, при условии их надлежащего разделения, полные кислородные баллоны и пустые кислородные баллоны нельзя хранить вместе. Разделение полных и пустых баллонов предотвращает случайное использование пустого баллона в аварийной ситуации. Частично заполненные кислородные баллоны могут храниться в том же месте, что и полные баллоны, при условии, что они имеют соответствующую маркировку.

    Клиническое значение

    Используйте закон Бойля, чтобы рассчитать, сколько времени кислорода осталось в баллоне размера E. Закон Бойля гласит, что при фиксированной температуре (комнатной температуре) идеального газа давление обратно пропорционально объему. Закон Бойля можно изменить, указав, что произведение давления на объем равно константе. Ниже приведена формула:

    Можно сравнить баллон с газом при наполненном объеме (V1 = 660 л) и давлении (P1 = 2200 фунтов на квадратный дюйм) с текущим давлением (P2), указанным на баллоне.Это даст информацию, необходимую для определения текущего объема (V2), оставшегося в баке в литрах. Ниже приведена формула:

    (остаточное давление, измеренное с помощью встроенного манометра в фунтах на квадратный дюйм/2200 фунтов на квадратный дюйм) * 660 л = литры кислорода, оставшиеся в баллоне.

    Этот объем (V2) можно использовать для определения количества единиц времени, оставшегося в цилиндре, при текущем расходе газа.

    • V2/Расход = единица оставшегося времени, или

    • Литры кислорода, оставшегося в баллоне/установка кислорода в литрах/мин = Минуты оставшегося кислорода

    чистая газообразная форма.Однако расчет закиси азота применим только после того, как давление упадет ниже 745 фунтов на квадратный дюйм. Это связано с наличием жидкой и газообразной формы внутри резервуара. Давление будет оставаться постоянным до тех пор, пока не будет израсходовано 75% газа объемом 1590 л, что примерно равно 400 л, оставшимся в баллоне. С этого момента до пустого места применяются приведенные выше формулы. Перед этим баллон необходимо взвесить, чтобы определить количество газа, оставшегося в баллоне.

    Транспортировка газовых баллонов строго регулируется как местными, государственными, так и федеральными агентствами в большинстве стран. В UD Министерство транспорта является руководящим органом. Кроме того, существуют инструкции для производителя, которые должны гарантировать, что баллоны были протестированы и безопасны. Некоторые из испытаний, которым подвергаются баллоны, включают прочность на растяжение, гидростатические испытания, испытания на удар, испытания на разрыв и циклическое изменение давления. После изготовления цилиндра вся важная информация должна быть постоянно выгравирована на цилиндре.[7]

    Ссылки

    1.
    Kim B, Oh S, Jung J, Lee JH.Исследование адсорбционных характеристик четырех токсичных газов (оксид азота, диоксид азота, диоксид серы и хлористый водород) на внутренней поверхности баллонов из марганцовистой стали с никелированным покрытием и алюминиевых баллонов. J Air Waste Manag Assoc. 2019 июнь; 69 (6): 726-733. [PubMed: 30676873]
    2.
    Шривастава У. Подача анестезиологического газа: газовые баллоны. Индиан Джей Анаст. 2013 сен; 57 (5): 500-6. [Бесплатная статья PMC: PMC3821267] [PubMed: 24249883]
    3.
    Das S, Chattopadhyay S, Bose P.Система газоснабжения наркоза. Индиан Джей Анаст. 2013 сен; 57 (5): 489-99. [Бесплатная статья PMC: PMC3821266] [PubMed: 24249882]
    4.
    Blakeman TC, Branson RD. Запасы кислорода в борьбе со стихийными бедствиями. Уход за дыханием. 2013 Январь; 58 (1): 173-83. [PubMed: 23271827]
    5.
    Фельдман Дж.М., Калли И. Оборудование и проблемы окружающей среды для неоперационной анестезии. Курр Опин Анаэстезиол. 2006 авг; 19 (4): 450-2. [PubMed: 16829730]
    6.
    Tawhai MH, Lin CL.Поток газа в дыхательных путях. сост. физиол. 2011 июль; 1(3):1135-57. [PubMed: 23733638]
    7.
    Stoller JK, Stefanak M, Orens D, Burkhart J. Подача кислорода в больницу: проблема «O2K». Уход за дыханием. 2000 март; 45(3):300-5. [PubMed: 10771798]

    Снабжение медицинским газом Франка


    Снабжение медицинским газом
    		Фрэнк Вайтнер

    Наряду с исправной подачей воды и электричества для больницы важно и снабжение газом. Медицинские газы используются в операционной для наркоза и в палатах (кислород) в качестве добавки к воздуху для дыхания.
    Газоснабжение включает закупку газовых баллонов, транспортировку, техническое обслуживание трубопроводов, ремонт регуляторов и понимание опасностей при работе с газами и баллонами высокого давления.

    Баллон газовый
    Газовый баллон – это резервуар, используемый для хранения газа под высоким давлением. Цилиндр длинный и узкий, стоит вертикально на уплощенном дне.Такой цилиндр давления обычно изготавливается из стали. Алюминиевые баллоны и баллоны из углеродного волокна также существуют, но не общий.


    Высота в мм для широко используемых стандартных размеров цилиндров от B до G

    Размер газового баллона указывается в литрах, что означает объем баллона. Доступны газовые баллоны от 1,2 до 50 литров. В отличие от жидкостей, газы можно сжимать.Их плотность увеличивается под давлением. Поэтому газовый баллон объемом 50 литров под давление может содержать газ, который расширяется до 10000 литров объема при выпуске до нормального атмосферного давления.
    Типичное давление газа для полного 50-литрового баллона составляет 200 бар или 2900 фунтов на квадратный дюйм.
    Давление в баллонах меньшего размера (3-16 л) обычно ниже и составляет 140 бар или 2015 фунтов на квадратный дюйм.
    Баллоны с газом находятся в операционной или при наличии в больнице центрального газоснабжения в специальной комнате газоснабжения.Здесь газ баллоны соединены системой труб с наркозными аппаратами в операционной.
    Кислородные баллоны также находятся в палатах, где кислород предоставляется пациентам с проблемами дыхания или легких в дополнение к нормальный воздух. В качестве альтернативы кислородным баллонам часто используются кислородные концентраторы, которые производят кислород путем извлечения из окружающий воздух.
    В верхней части газовых баллонов находится выпускной патрубок и запорный клапан. Чтобы предотвратить смешивание различных газов, баллоны с медицинским газом также использовать систему пин-индексов.Только правильный регулятор давления (с правильным штифтом) подходит к правильному цилиндру.
    При транспортировке газового баллона всегда следует устанавливать металлический защитный колпачок. Защищает клапан от отрыва в случае цилиндр падает.
    Регулятор давления
    Регулятор давления – это прежде всего редуктор давления. Он снижает высокое давление в цилиндре до низкого, пригодного для использования в наших приложениях. Более того, это выходное давление регулируется и поддерживается стабильным независимо от уровня наполнения баллона и требуемого количества газа (расхода).
    Регулятор давления обычно имеет два манометра, один из которых показывает давление в баллоне (которое соответствует количеству газа в баллоне), а другой — пониженное давление на выходе. Часто это выходное давление регулируется ручкой или винтом. Для типичного наркозного аппарата давление газа 3-6 бар. (45-85PSI) требуется.


    Стандартный регулируемый регулятор давления с манометрами давления в баллоне и давления на выходе

    Примечание! Регуляторы давления всегда используются в сочетании с другим оборудованием
              (например,г. наркозный аппарат, сварочная горелка) и никогда не с пациентом.

    Основными элементами регулятора давления являются диафрагма (иногда поршень), пружина, расположенная с одной стороны диафрагмы, и клапан с другой стороны. Обратная сторона.


    В режиме ожидания без давления на входе пружина давит на мембрану и удерживает клапан открытым. Когда давление увеличивается, давление газа работает на диафрагме, против давления пружины и медленно закрывает клапан. Чем выше давление на входе, тем сильнее закрывается клапан. Предустановлено достигается выходное давление, клапан полностью закрывается.
    Усилие пружины и, следовательно, давление на выходе можно регулировать путем предварительного натяга пружины с помощью маховика.
    Если клапан не закрывается полностью из-за дефектной прокладки, выходное давление будет медленно увеличиваться, и предохранительный клапан откроется.
    Кстати, регуляторы газа и воды работают по одному физическому принципу, но на практике их нельзя менять местами.Кроме того, не все газовые регуляторы должны использоваться в сочетании с кислородом.

    Регуляторы давления должны правильно подходить к газовому баллону. К сожалению, существует большое количество различных типов разъемов в зависимости от страна изготовления и тип газа. Иногда трудно найти нужный регулятор.

    При покупке нового регулятора убедитесь, что

      давление на выходе находится в необходимом диапазоне
      соединительная резьба подходит к вашему баллону
      он подходит для кислорода (когда необходимо подключить кислородный баллон)

    Подсказка! Кислородные регуляторы, предназначенные для газовой сварки, прекрасно подходят для медицинских целей. Приложения.Эти регуляторы намного дешевле «медицинских» регуляторов и доступны на месте.
    Регулятор расхода
    Регуляторы потока используются только вместе с кислородом и с пациентом. Они являются интерфейсом между пациентом и машиной.
    Регулятор расхода также может иметь два манометра, один из которых снова показывает давление в баллоне, а другой — для указания количества газа, выходящего из баллона, расхода. Этот поток всегда регулируется. А типичный регулятор расхода позволяет регулировать расход от 1 до 5 л/мин).
    Регулятор потока используется только вместе с кислородом.
    Часто регуляторы расхода имеют не круглый манометр, а ротаметр. Это прозрачная пластиковая трубка со шкалой. Внутри этого цилиндр плавает маленький шарик. Высота шара указывает на поток кислорода. С помощью ручки под этой трубкой поток кислорода может быть скорректированы.
    Подробнее о регуляторах расхода и увлажнителях см. Концентратор кислорода.
    Регулятор давления или регулятор расхода
    Регулятор потока, прикрепленный к газовому баллону, используется только в сочетании с кислородом.
    Кроме того, регулятор потока всегда подает кислород непосредственно пациенту, а не аппарату.
    Это также относится и к обратному: регуляторы давления используются только в сочетании с аппаратом, а не непосредственно к пациенту.
    Это очень важно. Иногда вы можете обнаружить, что наркозные аппараты подключены к кислородному баллону через регулятор потока, но это не так. абсолютно неправильно и повредит машину.
    Давление газа
    Газы могут храниться в газовом баллоне в виде газа или жидкости, в зависимости от типа газа.Например, пропан, который используется для приготовления пищи. газ, находится в жидком состоянии под высоким давлением. Вы можете почувствовать жидкость при встряхивании цилиндра. Недостатком «жидких» газов является то, что давление в цилиндре никак не связано с количеством газа внутри. Давление не падает до тех пор, пока цилиндр почти не выдохнется. Вам нужно будет измерить вес баллона, чтобы получить представление о количестве оставшегося газа.
    Медицинские газы, используемые в больнице, находятся в газообразном состоянии в баллоне.Подключенный манометр показывает фактическое давление, которое зависит от количество газа. Половина давления означает, что цилиндр наполовину полон.

    Единицей давления газа в системе СИ является паскаль (Па), бар или фунт/кв. дюйм (фунт на квадратный дюйм).
    200 бар = 20 МПа = 2900 фунт/кв. Все баллоны, большие или маленькие, находятся под давлением 200 бар, когда они полностью заполнены.
    Пустой и открытый газовый баллон объемом 20 л содержит 20 л воздуха.Давление окружающего атмосферного воздуха составляет 1 бар (1013 мбар). Это тоже называется абсолютным давлением.
    Когда к цилиндру подключается компрессор, давление внутри цилиндра увеличивается, и цилиндр наполняется большим количеством воздуха. Количество (литров) газа становится больше. При абсолютном давлении 200 бар баллон вмещает 4000 л газа.

    Давление (бар) x объем баллона (л) = объем газа (л)
    Содержимое 20-литрового баллона:
    Абсолютное давление Количество газа
    1 бар 20 л
    10 бар 200 л
    100 бар 2000 л
    200 бар 4000 л
    Манометрическое и абсолютное давление
    Согласно определению, давление окружающего воздуха на уровне моря составляет 1 бар (1013 мбар).Это истинное или абсолютное давление .
    Но манометр показывает 0 бар. Это означает, что 0 бар манометрическое давление означает 1 бар абсолютного давления. Или другими словами: Манометрическое давление равно на 1 бар меньше, чем абсолютное давление.
    В результате нам нужно вычесть 1 бар из результата в таблице, чтобы получить давление, показанное на манометре.
    Теперь мы знаем, что баллон с давлением 100 бар заполнен только наполовину и содержит 2000 литров газа. Но как долго продержится газ? Это зависит от поток.
    Поток
    Для подачи кислорода пациенту важно знать, сколько газа пациент должен получить за определенное время. Это поток, который можно измерить расходомером. Единица измерения – литры в минуту (л/мин).
    Пример : Врач прописывает пациенту подачу кислорода 4 л/мин, и пациента подключают к полному 10-литровому баллону. Как долго служит цилиндр?

    Баллон объемом 10 л содержит 2000 л кислорода под давлением 200 бар (200 бар x 10 л).
    При расходе 4 л в минуту пациент может получать кислород в течение 500 минут.
    (2000 л / 4 л/мин = 500 мин)
    500 минут 8 часов 20 минут .

    Различные газы
    Наиболее распространенным газом, который необходим в больницах, является кислород. Другими газами являются закись азота, азот, углекислый газ и медицинский воздух. Они есть все заполнено в баллонах и должно быть приобретено у местного поставщика газа. Газы доступны в двух различных стандартах: Промышленные газы и медицинские газы.
    В некоторых районах медицинские газы часто трудно достать и они очень дороги. Говорят, что медицинские газы специально фильтруются, но обычно это тот же газ, который продается как промышленный газ. Отличие только в системе соединения цилиндра. Для медицинских газов специальный используется штыревой разъем. Эта система делает невозможным замену различных газов при соединении.


    Система штифтовых указателей. Каждый газ имеет свое соединение

    Чтобы различать разные газы, все баллоны маркируются разными цветами. Сам цилиндр в основном черный (индустриальный), зеленый (пищевой) и белый (медицинский), но плечи имеют разный цвет в зависимости от содержащихся в них газов. В США есть свой стандарт.
    Кислород (О
    2 ) Кислород необходим в операционной во время анестезии и для пациентов с проблемами дыхания или легких в качестве добавки к воздух для дыхания.
    Медицинский кислород и промышленный кислород производятся одним и тем же процессом. Газы практически одинаковые. Промышленный кислород отлично хорошо для медицинского использования.
    Концентрацию кислорода в газовой смеси измеряют оксиметром. Обычный воздух для дыхания содержит 21% кислорода. Подробнее под Концентратор кислорода.
    Кислородные баллоны обозначены белым плечом. В США кислородные баллоны полностью зеленые.
    Кислород поддерживает горение, а при высокой концентрации кислорода почти все горит. Вот почему соединители, клапаны и регуляторы должны быть чистым и обезжиренным. Смазка или масло будут гореть в сочетании с чистым кислородом. Поэтому все открытые трубы, фитинги и резьба к кислороду и к которым прикасались замасленные руки, необходимо очистить.
    Закись азота (N
    2 O) Закись азота – газ для анестезии. Он широко известен как веселящий газ, закись азота, нитро или NOS.
    Плечо цилиндра темно-синее. Американские баллоны полностью синие.
    Сжатый воздух
    Сжатый воздух требуется в больницах для работы таких устройств, как некоторые вентиляторы для анестезиологических аппаратов и некоторые хирургические инструменты. например, пневматические дрели и пилы.Он не используется для ухода за больными.
    Баллоны со сжатым воздухом имеют черно-белые плечики, в США они полностью желтые.
    Вдоль побережья баллоны со сжатым воздухом также можно дешево заправить в магазинах подводного плавания.
    Вместо сжатого воздуха в баллонах можно также использовать обычные воздушные компрессоры (с резервуарами) при наличии надежного источника питания.
    Энтонокс
    Entonox представляет собой медицинскую газовую смесь, состоящую из 50 % закиси азота (N2O) и 50 % кислорода (O2). Он часто используется в родах и неотложной медицине ситуации.
    Плечо цилиндра бело-голубое.
    Замена цилиндра
    Сменить газовый баллон не сложно. Но есть некоторые моменты, которые следует учитывать:
      Газовые баллоны следует перевозить только с надетым защитным металлическим колпачком.
      Убедитесь, что в баллоне находится нужный газ.
      Клапан должен быть закрыт, а давление должно быть полностью сброшено до
    отсоединение регулятора.
      Клапан не должен иметь повреждений, на нем не должно быть грязи, пыли и жира.
      Если на регуляторе есть уплотнительное кольцо, проверьте, правильно ли оно установлено и не повреждено.
      Не используйте тефлоновую ленту на стороне высокого давления.
      Используйте правильный гаечный ключ или гаечный ключ, чтобы затянуть или ослабить регулятор давления.
      Не применяйте слишком большую силу. Никогда не используйте более длинный рычаг или молоток для затягивания регулятора.
    Регулятор затянется под давлением.
      Медленно откройте вентиль баллона.
      Проверьте отсутствие утечек вокруг регулятора. Прислушайтесь к шипящим звукам.После закрытия цилиндра,
    клапана давление, отображаемое на манометре, должно оставаться стабильным. В случае сомнений
    используйте жидкость для обнаружения утечек (см. ниже).
    Безопасность
    Газовые баллоны в операционной или палатах должны быть защищены от падения. Самый простой способ сделать это — закрепить цилиндр цепью. к стене. Имейте также в виду следующее:
     Большие баллоны должны переносить только два человека. Никогда не носите большой баллон с номером
    . себя.
     Открытое пламя следует держать вдали от газовых баллонов. Курение рядом с газовыми баллонами
    опасны и поэтому запрещены.
      Не используйте масло или смазку в сочетании с чистым кислородом.
    Хранение
    Газовые баллоны должны храниться в сухом и хорошо проветриваемом помещении. В помещении не должно быть горючих материалов, таких как топливо или краски. То комната должна быть заперта все время. Курение и использование открытого огня в этом помещении и рядом с ним запрещены. Предупреждающие знаки на местном языке должны указывать на это.
    Большие баллоны должны стоять вертикально и прислоняться к стене, закрепляться цепью или храниться на металлическом стеллаже. Маленькие цилиндры должны лежать горизонтально в полке.
    Различные газы следует хранить отдельно. Если складское помещение достаточно большое, пустые баллоны также следует отделить от полных. цилиндры. Рекомендуется снять пластиковые колпачки с пустых баллонов.
    Типовой ремонт и типичные проблемы
    При покупке кислородных баллонов из сомнительного источника проверьте чистоту кислорода с помощью оксиметра.Должен быть кислородометр в любой мастерской, особенно когда необходимо обслуживать или ремонтировать кислородные концентраторы.
    Кислородные концентраторы могут быть альтернативой кислородным баллонам. В теории. Они производят необходимый кислород, но за определенную плату, так как эти машины нуждаются в интенсивном обслуживании и надежном источнике питания.
    Подробнее об этом в разделе Кислородный концентратор.

    Часто наркозным аппаратам требуется медицинский кислород. Но на самом деле нужен не сам газ, а специальный пин-индекс. связь.В этом случае целесообразно заменить «медицинский» регулятор давления на промышленный. Промышленный кислород – это не только намного дешевле медицинского кислорода, к тому же он есть в каждом маленьком городке. Вы можете купить подходящий регулятор давления кислорода в газовой поставщика или в хозяйственных магазинах.



    «Сварочный регулятор» в операционной

    Вот более распространенные проблемы:

      Утечки
    Утечки издают шипящие звуки. Чтобы найти источник утечки, используйте мыльную воду
    . раствор для обнаружения на фитинге. Нанесите мыльную воду кистью на подозрительный
    связь. Выходящий газ будет создавать пузыри.
      Повреждены уплотнительные кольца и шайба Bodok
    Шайба Bodok представляет собой металлическое кольцо со встроенной неопреновой шайбой. Он используется только в
    регуляторы со штифтовыми газовыми соединениями. И бодок, и обычные резиновые шайбы
    недороги и должны присутствовать в качестве запчастей в каждой мастерской.
      Неверный регулятор давления
    Регуляторы потока или часто используются в связи с наркозными аппаратами. Но машины
    нужен регулятор давления . Вы также должны отметить требуемый диапазон давления
    подключенной машине и соответствующим образом отрегулируйте регулятор давления.
      Сломанные датчики
    Сломанные или поврежденные манометры регуляторов давления и расхода встречаются очень часто. Иногда
    их можно исправить, но часто нет. В любом случае рекомендуется сохранить все сломанные манометры или
    . полные регуляторы в вашей мастерской, так как часто можно сделать один функционирующим из
    из двух поврежденных.
      Негерметичные шланги
    Шланги низкого давления от редуктора давления к наркозному аппарату часто
    утечка. Резиновые или пластиковые трубки стареют, становятся хрупкими и трескаются. Часто это
    бывает на концах шланга где адаптер и наркозный аппарат
    установлен.Затем отломанную часть можно отрезать. В противном случае полностью замените шланг.
    Покупайте только лучшее качество, например, армированное тканью. Шланги доступны по цене
    . магазины сварочных принадлежностей.
    Ссылки и источники
    Вот некоторые виды медицинского оборудования Wikipedia Статьи:

    Медицинское газоснабжение
    Газовый цилиндр
    Давление
    Регулятор давления
    ROTAMETER
    Дыхательный газ
    Оксидов
    азота
    азот
    Углекисловый диоксид
    Entonox
    PIN-индексная система
    Bodok Seal

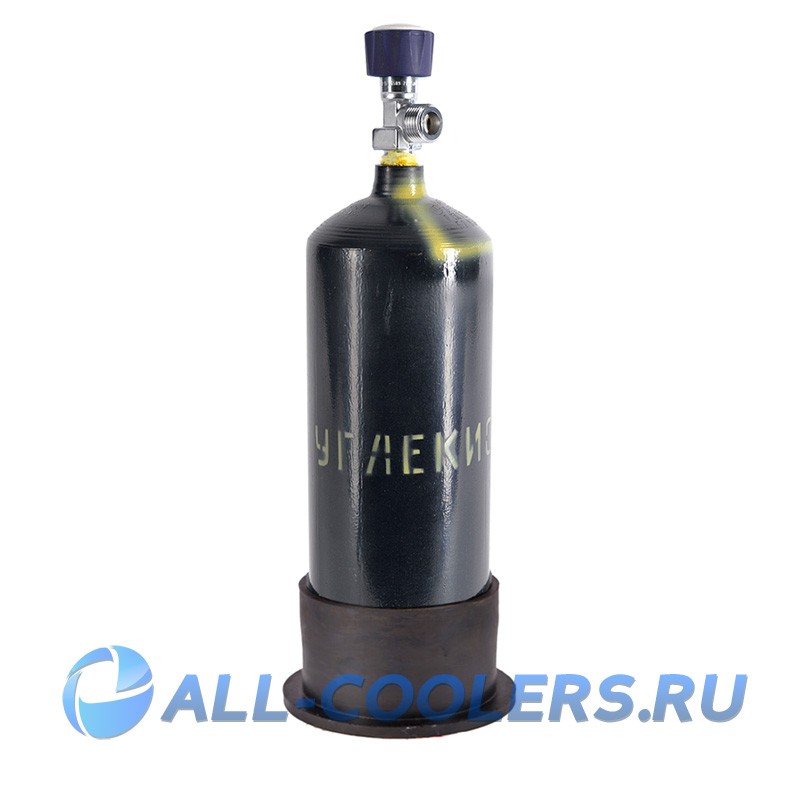

    Стальной газовый баллон объемом 3 л, 200 бар, 2 кг CO2

    Данные газового баллона

    • Материал газового баллона: Бесшовная сталь
    • Газовый баллон, емкость для воды: 3 литра
    • Газовый баллон CO2 вместимость: 2 кг CO2
    • Рабочее давление газового баллона: 200 бар
    • Сертификация газового баллона: норма ЕС, ISO9809-1 (мы готовы производить в соответствии с другими нормами)
    • Резьба газового баллона: 25E (28,8) или как опция 1” BS-341; 25. 4 – Тип 4 Размер 2 – IS:3224; 1” NGT/NPT;
    • Газовый баллон Производитель: Rama Cylinders

    Стальной газовый баллон 3 литра 200 бар Производитель Rama Cylinders. Газовый баллон может быть использован для постоянного или сжиженного (например, двуокиси углерода или двуокиси серы) пучкового строительства или для уникального использования. Газовый баллон доступен для использования в качестве постоянного или сжиженного баллона. Газовый баллон соответствует нормам 2010/35/ЕС и поставляется с:

    • Декларация о соответствии Европейской директиве 2010/35/EU
    • Утверждение типа

    Стальной газовый баллон объемом 3 литра (2 кг CO2) 200 бар от Rama Cylinders

    Опции для газового баллона

    • Клапаны для газовых баллонов
    • Крышка газового баллона

    Пожалуйста, свяжитесь с нами, потому что мы рады быть к вашим услугам в случае…
    • вы не можете найти тип газового баллона, который вы ищете
    • вы не уверены в некоторых технических деталях, что для вас важно
    • если вы не можете выбрать между газовыми баллонами и продуктом
    • если у вас возникла проблема, на которую вы не можете найти ответ

    Rama Cylinders является производителем качественной продукции. На двух индийских заводах Rama Cylinders производит 480 000 шт./год бесшовных стальных газовых баллонов высокого давления. Завод имеет сертификат , одобренный Бюро Веритас. Газовые баллоны проходят 100 % испытание гидростатическим давлением, а также 100 % ультразвуковой контроль.

    Технология, применяемая для производства цилиндров, представляет собой горячее формование бесшовных стальных труб на немецких машинах с числовым программным управлением (ЧПУ) для закрытия обоих концов, а затем другие процессы отделки.

    Производственные мощности бесшовных стальных газовых баллонов высокого давления:

    • 2-240 литров
    • Диаметр 76–406 мм
    • рабочее давление до 400 бар
    • длина 400-2200 мм
      • Спецификации стандартной резьбы
    • — 25E, 28,8 — DIN 477, 1” BS-341; 25.4 – Тип 4 Размер 2 – IS:3224; 1” NGT/NPT
    • Европейский стандарт: ISO: 9809-1, ISO: 11439, PED 97/23/EC (маркировка CE), 2010/35/EU TPED (маркировка Pi), ECE-R: 110, EN 1964 -1
    • Индийские стандарты: IS: 15490, IS: 7285 (часть 1), IS: 7285 (часть 2)
    • Другие стандарты: NZS: 5454



    СЫРЬЕ
    Цилиндры изготовлены из бесшовных стальных труб из стали высшего качества, прошедшей необходимые испытания и контроль, имеющие требуемые металлургические свойства, изготовленные из различных марок (т. е. Марганцевая сталь, хромо-молибденовая сталь).

    ПРОЦЕСС ПРОИЗВОДСТВА
    Бесшовные стальные цилиндры изготавливаются путем формования дна и горлышка на горячепрядильной машине с ЧПУ и проходят все внутренние испытания и контроль на каждом этапе производства, чтобы гарантировать качество продукции с диаметром цилиндров от 76. до 406 мм. Аксессуары, такие как крепление клапана, горловина, колпачок и защитный кожух, устанавливаются на баллоны в соответствии с требованиями заказчика. Завод оснащен самым современным оборудованием от известных индийских и международных поставщиков для производства продукции высшего качества.Весь производственный процесс/тестирование контролируется RCPL и проводится на нашем собственном специализированном заводе. Это гарантирует, что RCPL сможет предложить цилиндр нужного качества по разумной цене, который соответствует большинству потребностей клиентов.

    ПРОВЕРКА И ИСПЫТАНИЯ
    Следующие проверки и испытания проводятся в соответствии с требованиями индийских и международных стандартов: размерный и визуальный контроль необработанных бесшовных стальных труб, контроль температуры формирования дна и горлышка, термообработка
    мониторинг и запись параметров , твердость после термической обработки, механические свойства – предел прочности, предел текучести, относительное удлинение, %

    Математика резервуара O2

    Необходимая основная информация

    Баллон D содержит 350 литров кислорода
    Е баллон содержит 625 литров кислорода
    Баллон М содержит 3000 литров кислорода

    Безопасное остаточное давление 200 psi. (Учебный план абсолютный — a медицинский директор может меняться)

    Чтобы использовать математическую формулу, каждый размер цилиндра имеет свою собственную КОНСТАНТ.

    Цилиндр D 0,16
    E цилиндр 0,28
    М цилиндр 1.56

    Формула

    (PSI в резервуаре — безопасный остаточный давление)  x  ПОСТОЯННОЕ
                                 Расход, л/мин

                                  Математика Устраненные проблемы

    Пример A) Вы должны запустить неребризер маска на 12 л/мин.В вашем цилиндре D осталось 1600 фунтов на квадратный дюйм. Как долго будет бак последний?

    Итак, возьмите 1600 минус 200, умножьте на 0,16, затем разделите число на 12.  Ответ в минутах. 18,6 минут отвечать.

    Пример B) Вы должны запустить неребризер маска на 10 л/мин. В вашем цилиндре M осталось 1800 фунтов на квадратный дюйм. Как долго будет бак последний?

    Итак, возьмите 1800 минус 200, умножьте на 1,56, затем разделите число на 10. Ответ: 249.6 минут или 4 часа 15 минут.

                              Работайте Следующие проблемы

    1) Цилиндрический бак E с давлением 900 фунтов на кв. дюйм осталось. Назальная канюля на 3 л/мин. Как долго это будет продолжаться?

    2) Цилиндрический бак M с давлением 2000 psi осталось. Простая маска для лица на 8 LPM. Как долго это будет продолжаться?

    3) Цилиндрический бак D с давлением 2000 psi осталось. Маска без ребризера на 15 л/мин.Как долго это будет продолжаться?

    4) Цилиндрический бак D с давлением 1200 psi осталось. Назальная канюля на 2 л/мин. Как долго это будет продолжаться?

    5) Цилиндрический бак D с давлением 1000 psi осталось. Без ребризера на 10 л/мин. Как долго это будет продолжаться?

    упакованных газов | Chart Industries

    Сжатые газы | Чарт Индустрии

    Этот сайт лучше всего работает с включенным JavaScript

    Газовые баллоны с жидкостями

    Жидкостные баллоны обеспечивают более безопасное и эффективное решение для хранения газа, чем традиционные баллоны высокого давления.

    Портативные баллоны с жидкостью

    Баллоны с жидкостью Chart предназначены для использования в программе замены полных на пустые. Они не предназначены для постоянной установки в мобильных приложениях. Ознакомьтесь с ассортиментом баллонов для жидкости Chart ниже и позвольте нам подобрать решение, подходящее для вашего бизнеса.

    Диаграмма Vacuum Technology®

    В Chart мы всегда гордились разработкой наилучшей системы теплоизоляции для наших резервуаров для хранения цилиндров с жидкостью. Наша Composite Super Insulation™ и технология Chart Vacuum Technology® лежат в основе того, почему резервуары для хранения Chart признаны во всем мире лучшими криогенными резервуарами для хранения.

    7-летняя гарантия на пылесос

    В дополнение к нашей ведущей в отрасли 7-летней гарантии на вакуум, наши цилиндры для жидкостей обеспечивают самую низкую стоимость владения, что делает их предпочтительным выбором среди переносных баллонов для жидкостей.

    Ремонт жидкостного цилиндра

    Послепродажная поддержка Chart является первоклассной, предлагая установку, ремонт и запасные части OEM для каждого продукта, который мы производим, и многое другое. Наши ремонтные предприятия интегрированы с нашими производственными площадками, поэтому последние обновления в конструкции оборудования и производственных процессах всегда встроены в ваш ремонт. Мы предлагаем ремонт жидкостных цилиндров на нашем предприятии в Маккарране, штат Невада.

    Качественное производство

    Наш опыт и код, соответствующий стандартам ISO 9001:2008 и 14001:2004, гарантируют, что наши жидкостные баллоны производятся в соответствии с высокими стандартами качества и в срок.

    Переносные баллоны для жидкости премиум-класса в вариантах с опорными кольцами и роликами емкостью от 120 до 265 литров. Запатентованная конструкция внутренней опорной системы и качественная конструкция делают серию жидкостных цилиндров Dura-Cyl® самыми эффективными и прочными цилиндрами на современном рынке.Поставляется с лидирующей в отрасли 7-летней гарантией на вакуум от Chart.

    Посмотреть спецификацию

    Переносные баллоны с жидкостью с кодом TPED емкостью от 120 до 1000 литров. Euro-Cyl ZX — это система высокого давления с высоким расходом, разработанная специально для лазеров и других устройств с высоким давлением в Европе.

    Посмотреть спецификацию

    Разработан для применения в лазерах в качестве высокоэффективной альтернативы дорогостоящим баллонам высокого давления. Серия Laser-Cyl® обеспечивает оптимальное давление до 500 фунтов на кв. дюйм (34,5 бар изб.) и непрерывный расход до 575 стандартных кубических футов в час (15,1 Нм3/ч). На эти баллоны объемом 200 и 450 литров распространяется наша лучшая в отрасли 7-летняя гарантия на вакуум.

    Посмотреть спецификацию Серия

    Cryo-Cyl® Liquid Cylinder разработана специально для работы с жидким азотом низкого давления.Низкий центр тяжести и внешний корпус из полированной нержавеющей стали делают эти цилиндры идеальными для использования в лабораториях и больницах. Доступны вместимостью 35 и 50 литров.

    Посмотреть спецификацию

    Баллоны с жидкостью на поддонах, предназначенные для удобной транспортировки. Емкость 450 и 1000 литров. Разработан для массового пользователя. Типичные области применения включают строительные площадки, операции удаленной продувки и резервные системы.На резервуары Mega-Cyl распространяется наша 7-летняя гарантия на вакуум.

    Посмотреть спецификацию

    Нужна помощь в определении размера резервуара? Загрузите наше бесплатное мобильное приложение для своих устройств iOS.

    Скачать приложение

    Нужна помощь в определении размера резервуара? Загрузите наше бесплатное мобильное приложение для своих устройств Android.

    Скачать приложение

    Chart Parts предоставляет сменные компоненты для продуктов, производимых Chart Industries и другими производителями криогенного оборудования, оборудования для напитков с CO2, дозирования LN2, очистки воды и СПГ. С 2002 года Chart Parts поставляет высококачественные детали с поддержкой клиентов и службой технической поддержки, поэтому вы получаете нужные запасные части в нужное время, чтобы ваше оборудование работало с максимальной эффективностью.Мы используем наших поставщиков, одобренных OEM-производителями, гарантируя вам оригинальные детали по конкурентоспособной цене.

    Заказать запчасти здесь



    Брошюры
