Батареи высокие – узкие батареи на стену в интерьере

Содержание

Преимущества и недостатки вертикальных радиаторов отопления

При планировании системы обогрева помещений стоит обратить внимание на вертикальные радиаторы отопления, которые подбирают под любой изысканный интерьер. Однако эффектный дизайн прибора несколько нивелируется немалой ценой, спецификой подключения и эксплуатации, с которыми следует разобраться перед покупкой. Согласны?

Мы расскажем о всех видах вертикальных радиаторов, представленных на рынке. В предложенной нами статье подробно описаны разновидности, приведены их конструктивные особенности и технические характеристики. Для облегчения решения задачи покупателя мы перечислили ведущих производителей.

Содержание статьи:

Классификация радиаторов отопления

Классифицируют вертикальные радиаторы по материалу изготовления, внешнему исполнению и по типу источника тепла. Эти приборы имеют высоту 1-3 метра и схожи со своими горизонтальными аналогами за исключением некоторых особенностей.

По материалу изготовления

Вертикальные отопительные приборы имеют довольно габаритные размеры и вес, поэтому производители стараются не увеличивать нагрузку на стены за счет секций из чугуна.

Кроме того, сложность обработки этого металла не позволяет придавать ему декоративные формы. Эти факторы исключают чугун из материалов для изготовления высоких батарей.

Систему обогрева из вертикальных радиаторов желательно планировать на этапе строительства дома или капитального ремонта квартиры, чтобы можно было спрятать коммуникации за стены

Основными же видами вертикальных радиаторов, в зависимости от материала изготовления, являются:

  • биметаллические;
  • алюминиевые;
  • стальные.

Современные хороши тем, что их трубки и система внутренних каналов изготавливаются из стали, а излучающие тепло ребра – из алюминия. Это позволяет объединить в одном устройстве прочность и износоустойчивость одного металла и хорошие теплопроводящие свойства другого.

Биметаллические вертикальные батареи отличаются высокой надежностью, потому что содержат минимум резьбовых соединительных элементов, которые могут дать течь

Кроме того, легкость механической обработки алюминия позволяет варьировать внешний вид и форму радиаторов в широких пределах. Этот металл хорошо окрашивается без потери своих теплопроводных свойств, что позволяет встроить изделия из него в интерьер, выполненный в любой палитре.

Единственным минусом биметаллических изделий является их повышенная стоимость. Стальные отопительные секции характеризуются повышенной прочностью конструкции, но среди всех вертикальных радиаторов они имеют наихудшую теплоотдачу.

Сталь плохо поддается точной механической обработке, поэтому внешний вид зачастую не отличается изысканностью. Кроме того, стальные конструкции подвержены коррозии, даже если они покрыты специальным напылением.

У трубчатых стальных радиаторов может быть от двух до шести каналов на каждую секцию, поэтому батарею можно сделать узкой, но глубокой

Секции из стали часто изготавливают в панельном исполнении, что позволяет скрыть трубы и каналы за внешними металлическими пластинами. Плюсом таких радиаторов является их цена, которая ниже, чем у изделий из других материалов.

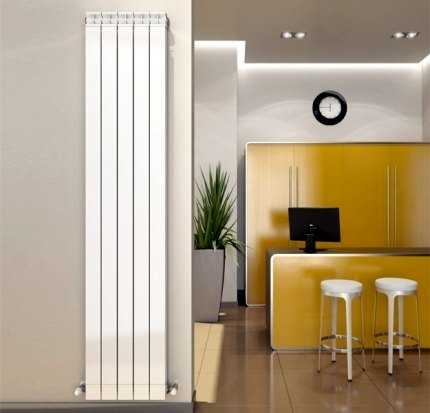

Алюминиевые секции отопления имеют лучшую теплопроводность среди других материалов. Они быстро нагреваются, но и не держат тепло долго. Алюминий – пластичный материал, поэтому батареи из него отличаются изысканностью дизайнерских форм.

Алюминиевые вертикальные радиаторы являются наиболее легкими, поэтому могут монтировать даже на межкомнатные перегородки без риска их деформации

Из-за простоты изготовления стоимость ниже, чем биметаллических, но и максимальное рабочее давление у них меньше. Слабая прочность не позволяет использовать такие радиаторы в многоэтажных домах и в системах централизованного отопления.

Материал батарей способен влиять на их выбор только при высоком рабочем давлении, поэтому чаще всего изделия покупаются, исходя из их внешнего вида и стоимости.

По внешнему исполнению

Чем больше площадь теплоотражающей поверхности обогревающих металлических  элементов, тем выше их эффективность. Поэтому форма конструкции батареи во многом определяет её энергопроизводительность.

Все радиаторы по внешнему исполнению разделяются на:

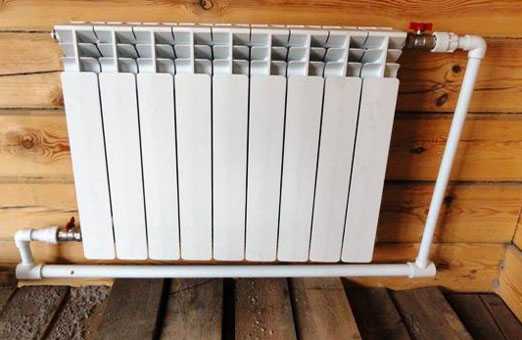

  • секционные;
  • трубчатые;
  • панельные.

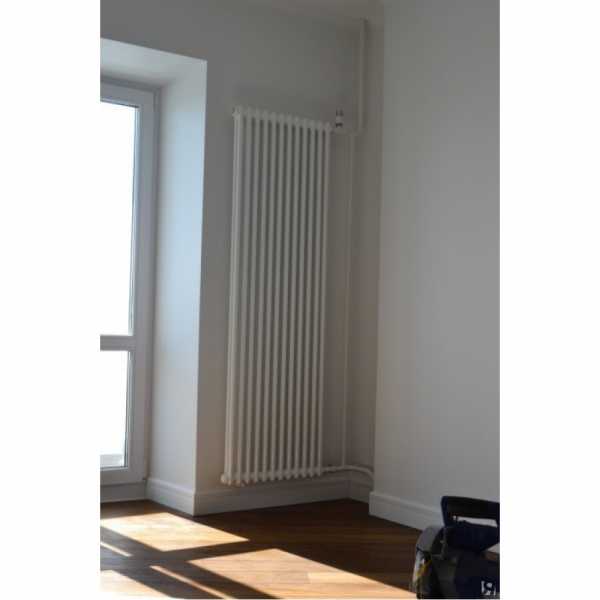

Трубчатые вертикальные батареи состоят из вытянутых в длину секций-труб, соединенных сверху и снизу коллекторами. Для придания элегантного вида отдельные элементы радиатора зачастую изгибают. Такое устройство обеспечивает максимальную теплоотдачу, но для её сохранения необходимо регулярно мыть батареи со всех сторон.

Преимуществом трубчатых конструкций является возможность произвольного изгиба каналов, что позволяет создавать элегантные формы без ущерба надежности и цене

Изготавливаются такие радиаторы обычно из стали, а отдельные трубы соединяются с коллектором сварочным швом. Секционные батареи состоят из нескольких частей, имеющих плоскую переднюю поверхность.

Они характеризуются следующими особенностями:

  • являются преимущественно биметаллическими или алюминиевыми, что компенсирует снижение рабочей площади при сравнении их производительности с трубчатыми моделями;
  • эстетично вписываются в интерьер;
  • стоят дороже остальных видов батарей;
  • отдают тепло преимущественно путем конвекции;
  • являются разборными, что позволяет набирать произвольное количество секций в одной батарее.

Уход за секционными радиаторами прост и не требует много времени.

Ширину секционных вертикальных радиаторов может произвольно изменять путем добавления новых секций. С помощью специального ключа это сможет сделать каждый хозяин

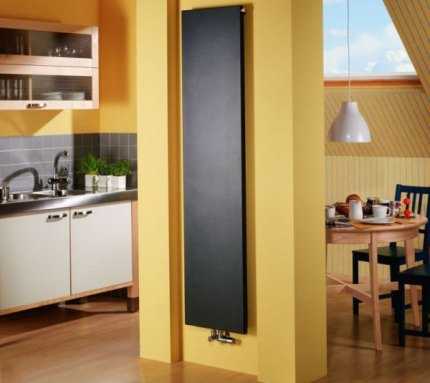

Панельные батареи имеют неразборную конструкцию, а их передняя панель зачастую представлена единым листом металла или стекла. Особенно популярны модели с зеркальными передними поверхностями, являющиеся самостоятельными предметами интерьера. Они расширяют пространство комнаты, добавляя ей света и внутреннего тепла.

Панельные радиаторы имеют минимальную площадь контакта с воздухом, но обладают утонченной формой и легки в чистке поверхности

При наличии автономной системы отопления энергоэффективность вертикальных радиаторов различного исполнения не имеет принципиального значения, потому что произведенное котлом тепло в любом случае останется внутри помещения.

Вопросам выбора наилучших приборов отопления посвящена , подробно разбирающая технические характеристики и аргументы “за и против”.

По типу источника тепла

В большинстве вертикальных приборов отопления в качестве теплоносителя используется вода, которую нагревает газовый котел. Но существуют батареи, использующие для обогрева электрическую энергию. Их внутреннее устройство аналогично таковому в водяных батареях, только роль теплоносителя выполняет специальное масло.

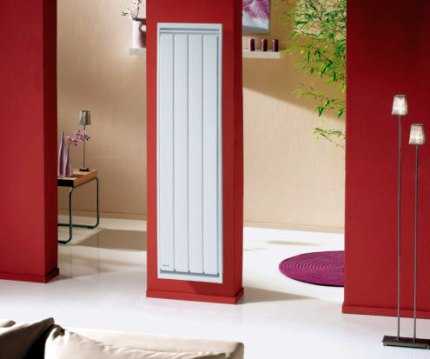

Электрические модели представляют определенную опасность для детей. Кроме того, они довольно мощные, поэтому при некачественном монтаже может произойти возгорание проводки

Использование вертикально ориентированных экономически затратно, поэтому они применяются преимущественно для краткосрочного вспомогательного обогрева помещений.

Такое оборудование имеет встроенные механизмы терморегуляции, что позволяет использовать его лишь при падении температуры ниже установленного уровня.

Достоинства и недостатки вертикальных радиаторов

Вертикальные батареи отопления являются неоднозначным вариантом устройства системы отопления. Для их установки требуется наличие свободной стены в комнате и возможность незаметного подведения к радиатору труб с .

Некоторые модели вертикальных радиаторов в летний период можно использовать в качестве вешалок, полочек или зеркала. Также батареи могут предусматривать возможность подсветки

Несмотря на это, вертикальные батареи продолжают пользоваться стабильным спросом благодаря таким преимуществам:

  1. Высокий уровень теплоотдачи за счет большой площади соприкосновения с воздухом. Это позволяет нагревать теплоноситель до меньшей температуры и не перегружать .
  2. Разнообразие форм, размеров и расцветок, что позволяет подобрать модель необходимого размера под любой внутренний интерьер.
  3. Большая скорость обогрева помещений за счет контакта с воздухом по всей высоте комнаты. Особенной эффективностью в этом отношении отличаются алюминиевые приборы.
  4. Простота монтажа за счет идущего с каждой батареей комплекта креплений.
  5. Экономия места под окном, где можно устроить небольшую кладовку.

При витражной структуре стен и отсутствии подоконника вертикальные настенные батареи являются идеальным вариантом для устройства системы отопления.

Не лишены вертикальные отопительные приборы и недостатков, из-за которых они не получили широкого распространения.

К минусам таких батарей относят следующие:

  1. Неравномерность обогрева. Из-за вертикальной вытянутости радиаторов теплый воздух от них устремляется к потолку и там скапливается. В результате пол плохо прогревается и остается холодным.
  2. Высокая стоимость. Цена одной простейшей вертикальной секции длиной 2 метра составляет 60-150 долларов, а дизайнерские модели стоят в разы дороже.
  3. Сложность незаметного подведения отопительных труб. В идеале пластиковая разводка для вертикальных радиаторов должна проходить внутри стен за гипсокартоном, но реализовать это довольно сложно.
  4. Большой вес стальных моделей, который не позволяет вешать батарею на гипсокартонные и тонкие межкомнатные перегородки.
  5. Подключение вертикальных радиаторов обычно производится по нижней или седельной схеме, что снижает уровень теплоотдачи на 10-15% в сравнении с диагональным или боковым монтажом.

Принципиальных конструкционных отличий между горизонтальными и вертикальными батареями нет.

Минусом скрытого монтажа вертикальных радиаторов является то, что при разрыве трубы придется полностью разбирать стену со всей внутренней отделкой

Последние просто имеют удлиненную форму внутрисекционных каналов. Поэтому при выборе необходимо руководствоваться в основном внешней красотой и удобством монтажа оборудования.

Производители вертикальных радиаторов

Отечественные компании, к сожалению, не производят радиаторов с высотой более 90 см. Большинство дизайнерских батарей изготовляются в европейских странах, где население может себе позволить массово покупать такую дорогую продукцию.

Наиболее известными производителями вертикальных радиаторов являются:

  • Arbonia;
  • Betatherm;
  • Jaga;
  • Caleido;
  • Enix;
  • Korado;
  • Fondital;
  • Global;
  • Е.С.А.

Швейцарская компания Arbonia производит стальные бюджетные и эксклюзивные радиаторы. Клиенту предлагаются трубчатые батареи до 3 метров длиной, имеющие до 6 трубок в глубину и до 24 секций в ширину. Таким образом, общее количество каналов может достигать 144 штук.

Венгерский производитель Betatherm производит дизайнерские трубчатые, панельные и секционные батареи. Их передняя пластина может изготавливаться из стекла, металла или искусственного камня с нанесенным рисунком. От варианта исполнения сильно зависит конечная стоимость изделия.

Итальянские компании Caleido, Fondital и Global производят биметаллические и стальные радиаторы секционного и трубчатого типа по доступным ценам. Все модели имеют прямоугольную форму без дизайнерских изысков.

Польская компания Enix выпускает как простые, так и эксклюзивные модели секционных и трубчатых радиаторов. Изюминкой батарей является необычная форма ребер и их встроенная подсветка.

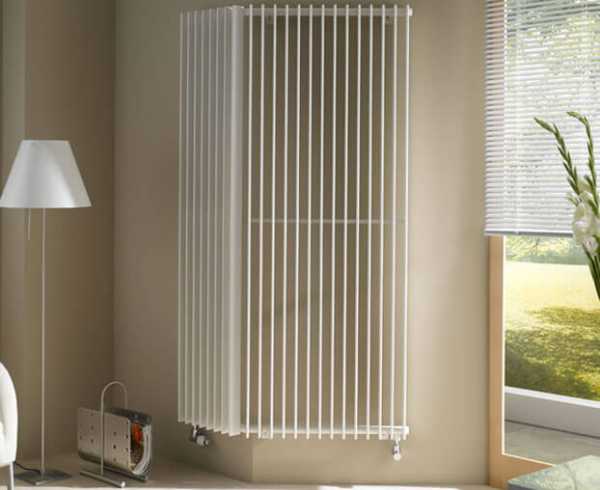

Бельгийский концерн по производству отопительных радиаторов Jaga сосредоточен исключительно на батареях изысканной формы. Их стоимость в 5-10 раз превышает цену оборудования конкурентов, но внешний вид изделий того стоит.

Галерея изображений

Фото из

Вертикальный радиатор компании Global

Секция отопления вертикального типа фирмы Jaga

Вертикальный радиатор компании Betatherm

Вертикальная батарея фирмы Arbonia

Секция отопления вертикального типа фирмы Caleido

Вертикальная батарея фирмы Fondital

Декоративный радиатор компании Korado

Декоративный радиатор компании Enix

Чешский производитель Korado стремиться к минимализму и предлагает клиентам недорогие панельные и секционные радиаторы. На выбор предлагается гамма из 21 цвета.

Многие турецкие радиаторы фирмы «Е.С.А.» производятся с зеркалом на передней панели и покрытием, обладающим антикоррозийными свойствами. Батареи изготавливаются на немецком оборудовании и имеют привлекательные цены.

В отечественных магазинах представлена продукция еще нескольких десятков других производителей вертикальных радиаторов, но их продукция отличается ограниченным ассортиментом или ценой, не соответствующей уровню качества.

Интересной новинкой на рынке приборов для систем отопления являются . Со спецификой их устройства и действия ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Оценить виды вертикальных радиаторов в реальной обстановке и ознакомиться с процессом их монтажа можно на представленных видеороликах.

Видео #1. Обзор вертикальных моделей:

Видео #2. Нюансы установки:

Видео #3. Что учесть при выборе:

Вертикальные отопительные радиаторы неимоверно привлекательны. Чтобы установить эти изделия для обогрева комнат, достаточно найти место в интерьере и средства на покупку в кошельке.

И можно не сомневаться, что после монтажа оборудования внешний вид батарей отопления и их функционал по достоинству оценят все гости дома или квартиры.

Хотите поделиться собственным опытом в выборе и установке вертикально ориентированных приборов отопления? Располагаете полезной информацией по теме статьи? Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото, задавайте вопросы.

sovet-ingenera.com

Высокие или вертикальные радиаторы отопления

Высокие или вертикальные радиаторы – идеальное решение, если нужен нестандартный дизайнерский подход или в помещении по каким-либо причинам не хватает места под стандартные батареи.

Такое отопительное оборудование имеет небольшую ширину и значительную высоту. Подобная конструкция легко помещается в узких простенках. А для удобства монтажа некоторые модели имеют ножки.

Иногда стенку, смонтированную из высоких и узких радиаторов, используют в качестве разделителя для больших помещений. Таким способом можно решить сразу две проблемы – с качественным отоплением и зонированием квартиры или дома.

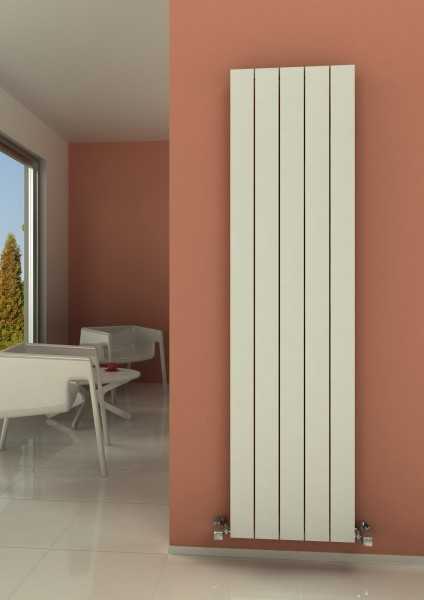

Высокие радиаторы

Разновидности

Под определением «высокий» следует понимать радиатор в пределах от одного метра и больше (всё зависит от характеристик материала). Изготавливаются такие батареи из разных материалов – у хозяев есть возможность выбрать ту модель, которая подходит по внешнему виду и эксплуатационным характеристикам.

Алюминиевые батареи имеют, действительно, солидную высоту до 2 метров. Это в основном экструзионные модели, которые не подходят для установки в квартирах из-за ограничений по рабочему давлению. Поэтому их используют только в частных домах с автономной отопительной системой.

Еще один важный момент – чувствительность металла к загрязненному теплоносителю. Чтобы продлить срок эксплуатации оборудования, следует устанавливать фильтры для очистки воды от накипи и других примесей.

Вертикальные радиаторы хорошего качества из алюминия выпускаются только европейскими брендами (Sira и Global, в частности, выпускают прочные литые изделия, подходящие для установки в квартирах). Но они имеют достаточно однообразный дизайн – производятся в виде секций, вытянутых в длину. Чтобы эффектно вписать радиатор в домашнюю обстановку, необходимо окрасить его в подходящий цвет.

Биметаллические батареи имеют высоту порядка 860 миллиметров. Назвать их по-настоящему высокими нельзя. Хотя такие изделия отличаются устойчивостью к перепадам давления и температур.


Интерьер с высокими радиаторами

Чугунные батареи относятся к ретро-классике – имеют необычный для современного дизайна внешний вид и могут украсить любое жилое помещение. Высота у таких моделей не более 980 миллиметров. Изделия с современным дизайном достигают предела всего в 585 миллиметров – такие радиаторы очень похожи на батареи советского образца.

Такие особенности размеров связаны с характеристиками чугуна. Этот материал достаточно хрупкий, но при этом обладающий высокой теплоёмкостью.

Стальные панельные батареи относятся к бюджетному варианту вертильных радиаторов. Их высота достигает 900 мм, а выпускаются такие модели в основном европейскими производителями. Есть и отечественные бренды, но выбор у них невелик.

Модели выше одного метра для стальных радиаторов большая редкость. Например, у Kermi высота достигает 2,2 метра. Выпускается два типа внешней панели – с гладкой и рифленой поверхностью. Фирма Purmo радует некоторым разнообразием модельного ряда. Этот бренд реализует радиаторы с гладкой панелью, широкими полосами (вертикальными или горизонтальными), а также имеющие стандартный дизайн или малую толщину. Высота от 1 600 до 2 200 миллиметров.

Окрашивать стальные панели в соответствии с особенностями интерьера придётся самим хозяевам. Большой плюс – это гарантия от производителя у европейских брендов. Например, Purmo гарантирует 10 лет безотказной работы.

Стальные трубчатые батареи – это, действительно, высокие модели. Самый распространённый размер до 3 метров. Причём он встречается у многих производителей и в разных вариантах дизайна. Можно приобрести радиаторы с различной компоновкой труб, встроенными зеркалами, с разным сечением.

Лучший отечественный производитель таких батарей – это завод КЗТО. Популярные европейские бренды, производящие трубчатые батареи уже многие годы, – Purmo (высота до 2,3 м), Kermi (до 2 м), Zender (до 3 м).

Поз заказ покупатели могут получить любой нестандартный размер, который идеально подойдёт к конкретному помещению.

Как эксплуатировать и устанавливать?

Если говорить о большой высоте, то этому параметру больше всего соответствуют радиаторы из алюминия и стали (панельные и трубчатые модели).

И оба варианта крайне чувствительны к правилам эксплуатации! Например, алюминий несовместим с медными фитингами. А сталь быстро ржавеет от присутствия в системе пузырьков кислорода. Оба металла чувствительны к загрязнённому теплоносителю.

Центральное отопление в большинстве случаев не соответствует всем требованиям эксплуатации. А для систем автономного типа с принудительной циркуляцией вертикальные радиаторы – одно из лучших решений.

Установить такие радиаторы несложно. В комплекте поставляются крепёжные элементы и ножки, если они предусмотрены конструкцией. Устанавливается каждый радиатор строго вертикально. Подключение к системе осуществляется снизу или сбоку, в зависимости от модели. Боковой вариант не всегда подходит для системы из-за большой высоты радиатора.

Производители комплектуют радиаторы термостатами для контроля температуры и уже настроенными кранами (ничего открывать или закрывать не нужно!). Перенастройка требуется в крайних случаях, если хозяев не устраивает предустановленный производителем температурный режим.

Важно: Под нижним подключением может подразумеваться разное расположение патрубков – по центру, слева или справа. Это очень важный момент, который определяется уже имеющейся системой. И уточнять его нужно ещё на этапе формирования заказа радиаторов в магазине.

Боковое подключение возможно только, если у системы верхняя подача теплоносителя.


Боковое подключение

Ещё один важный момент – наличие автоматического или ручного клапана для регулярного удаления воздушных пробок. Если его нет, могут возникнуть проблемы с циркуляцией воды или антифриза.

С ручным клапаном придётся работать с помощью специального ключа. А добираться в верхнюю часть радиатора, учитывая его немалую высоту, не всегда удобно. Поэтому автоматические клапана – лучшее решение проблемы с воздушными пробками.

Похожие статьи:

heatheat.ru

Вертикальные радиаторы отопления — как выбрать лучший вариант

Радиаторы являются обязательными элементами любой системы водяного отопления дома. Именно они обеспечивают наиболее быстрый нагрев помещений за счет большой площади теплообмена и создаваемых ими конвекционных потоков воздуха. Таким образом, кроме площади теплообмена большое значение для нагревания и удерживания тепла в комнатах имеют конфигурация этих приборов и материал их изготовления.

Вертикальные радиаторы отопления

Вертикальные радиаторы отопления

Вертикальные радиаторы отопления можно назвать самыми популярными и распространенными. Они производятся из самых разных материалов в широком диапазоне дизайнерского оформления. Среди современных вариантов можно встретить такие, которые совсем непохожи на привычные для многих чугунные батареи.

Если запланирован ремонт, который полностью изменит дизайн интерьера дома или квартиры, то придется позаботиться и о выборе радиаторов. Они должны обеспечить поддержание нужного температурного режима и, вместе с тем, идеально вписаться в оформление, становясь таким образом декоративным элементом интерьера комнаты.

Содержание статьи

Основные типы вертикальных радиаторов отопления

Прежде всего, вертикальные батареи отопления подразделяют на несколько больших групп по материалу изготовления — от этого напрямую зависят их технические характеристики. Чтобы определиться с выбором, нужно рассмотреть каждую из групп в отдельности.

Стальные радиаторы

Стальные варианты батарей в свою очередь можно разделить на панельные, трубчатые и секционные. Их дизайн настолько разнообразен, что из них точно можно выбрать подходящий для стилевого решения интерьера.

Секционные батареи

Секционный вариант вертикальных батарей так же, как и все другие виды, может иметь различную высоту — она порой достигает, при необходимости, даже 1800 или 2000 мм. Этот тип радиаторов используется и в частных домах, имеющих автономное отопление, и в многоэтажках, подключенных к центральной системе.

Секционные стальные батареи могут достигать больших размеров в высоту

Секционные стальные батареи могут достигать больших размеров в высоту

Так как эти батареи состоят из секций, то есть возможность варьировать их общую  ширину и, стало быть, тепловую мощность, добавляя или удаляя один или несколько его элементов.

Количество секций легко варьируется

Количество секций легко варьируется

Секция состоит из внутренней части, выполненной из труб, по которым циркулирует теплоноситель. Трубы имеют резьбовые соединения, с помощью них секции монтируются между собой. Внутренняя часть заключена в кожух, сделанный в виде пластин, которые при нагревании за счёт своей большой площади осуществляют эффективный теплообмен.

Цены на вертикальные радиаторы Viadrus Kalor

вертикальные радиаторы Viadrus Kalor

Внутреннее строение стальных секционных батарей

Внутреннее строение стальных секционных батарей

Кожух имеет специальное эмалевое покрытие, которое делает элементы эстетически привлекательными. Такие радиаторы подойдут для разных интерьеров комнат, так как компактны по толщине и имеют аккуратный внешний вид.

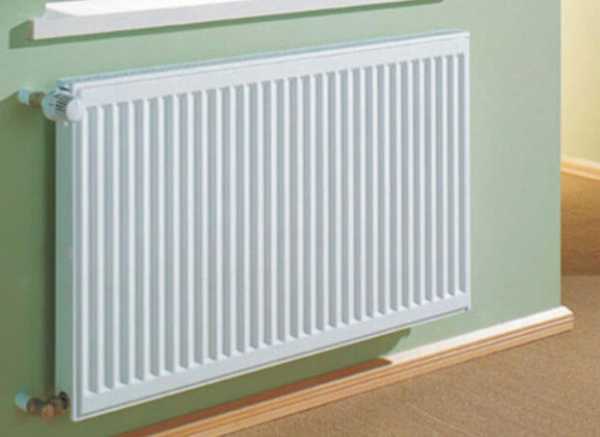

Панельные стальные батареи

Панельные стальные радиаторы легко вписываются в любой интерьер

Панельные стальные радиаторы легко вписываются в любой интерьер

Панельный вариант стальных радиаторов выгодно отличается от других своей доступностью по цене. Они имеют ряд достоинств, но обладают и своими недостатками. Например, при включении отопления панели очень быстро нагреваются, отдавая тепло в помещение, но они практически не аккумулируют тепла, поэтому при отключении почти сразу остывают.

Вывод — сэкономить можно будет только на покупке самих радиаторов, но если их устанавливать в автономной системе, то экономии на топливе достигнуть не получится. Котел выключается автоматически при достижении нужной температуры в системе, а при ее понижении, он вновь начинает нагрев. При использовании стальных панельных батарей он будет работать почти постоянно, с совсем небольшими перерывами, при этом расход энергоносителя будет очень большим.

Панельные стальные радиаторы с конвектором

Панельные стальные радиаторы с конвектором

Панель такого типа батареи состоит из двух сваренных металлических листов, расположенных друг от друга на определенном расстоянии. Между панелями расположены конвекторы (металлические гофрированные элементы). За счет большой площади поверхности радиатор хорошо отдает тепло в комнату.

Цены на стальные вертикальные радиаторы КЗТО

трубчатый сталь КЗТО

Панельные стальные радиаторы рассчитаны на установку в центральных системах теплоснабжения, поэтому гарантированно выдерживают стандартное давление в 15—16 бар и температуру теплоносителя до 85—90 градусов.

Существует специальная классификация панельных батарей по особенностям их конструкции. Цифровое обозначение обычно указывается на заводской упаковке и в технической документации:

Классификация стальных панельных радиаторов отопления

Классификация стальных панельных радиаторов отопления

  • 10 — тонкая панель, собранная из двух листов металла;
  • 11 — тонкая панель из двух листов и один конвектор позади нее;
  • 21 — две тонкие панели и установленный между ними конвектор;
  • 22 — в данном случае, два конвектора между двумя панелями;
  • 33 — это обозначение говорит о трех конвекторах, размещенных между тремя панелями.

Панельные батареи могут быть разными по своим габаритам, поэтому для их правильного выбора нужно провести тщательный замер места, где они будут установлены.

Вертикальные радиаторы в основном имеют нижнее подключение, но если они устанавливаются невысоко от уровня пола и сами невелики по высоте, то можно подобрать варианты с боковым подключением.

Положительными качествами этого вида батарей можно назвать:

  • Легкость по весу и цельность конструкции, что облегчает монтаж контура отопительной системы. Монтаж панели несложен — ее навешивают на заранее закрепленные в стене кронштейны, а затем к ней подсоединяют трубы общей системы отопления.
  • Быстрота нагревания панели и высокая теплоотдача в помещение.
  • Аккуратный внешний вид панели помогает ей вписаться в любой дизайнерский проект, тем более, что можно выбрать модель нужного цвета.
  • Для нормального функционирования контура с такими радиаторами не нужно большого количества теплоносителя.

Выше уже было сказано о главном недостатке панельного варианта стальных батарей, но, кроме него, есть еще два отрицательных момента:

  • Хотя они и рассчитаны на установку в системе центрального водоснабжения, устанавливать их в таких контурах следует с определенной опаской. При резких перепадах давления (а это порой случается в центральных магистралях) швы панели могут не выдержать, и в них появится течь. Если все-таки выбран этот вид радиаторов, то для безопасности следует предусмотреть устройство, нормализующее давление в системе — редуктор.
  • В панельных стальных радиаторах отсутствует внутреннее антикоррозийное покрытие. Это тоже может плохо сказаться на их долговечности, если они будут установлены в контуре, подключенном к центральному отоплению – за чистоту теплоносителя здесь поручиться нельзя.
Трубчатые радиаторы

Трубчатый вариант стальных батарей — это неразборная система отдельных секций, сваренных между собой. Трубчатые элементы соединены в нижней и верхней части коллекторами, благодаря которым внутри батареи осуществляется циркуляция теплоносителя.

Вертикальный трубчатый радиатор

Вертикальный трубчатый радиатор

Вертикальные трубчатые радиаторы могут иметь высоту даже до 3000 мм, поэтому их легко можно устанавливать не только в жилых помещениях, но и в офисных или на объектах социального назначения.

Трубки могут быть установлены в один или несколько рядов, а в каждом из них может находить любое количество элементов – по желанию потребителя.

В радиаторах отечественного производства толщина стенок труб составляет 2 мм, и они рассчитаны на давление в 22 бар, а в импортных вариантах — всего 1,5 мм и выдерживают они до 15 бар. Поэтому отечественные батареи имеют преимущество перед импортными при установке их в центральную систему отопления.

Этим батареям придают самый разнообразный дизайн и расцветку. Трубки в них могут быть не только вертикальные прямые, но и изогнутые или даже перекрещенные между собой.

Оригинальный трубчатый радиатор, исполненный в виде панно

Оригинальный трубчатый радиатор, исполненный в виде панно

В некоторых случаях вертикальные трубчатые батареи устанавливают таким образом, что они становятся ажурной перегородкой, а в других вариантах — украшают комнату в виде оригинального панно.

Трубчатый радиатор служит своеобразной перегородкой в помещении санузла

Трубчатый радиатор служит своеобразной перегородкой в помещении санузла

У этого типа батарей так же, как и у других, есть и недостатки, и достоинства. Поэтому, прежде чем делать выбор, нужно узнать о них, чтобы оценить все «pro» и «contra».

К преимуществам вертикальных трубчатых стальных радиаторов можно отнести:

  • Долговечность – ее обеспечивает внутреннее покрытие полимерными составами, которые защищают поверхность от коррозийных явлений.
  • Снаружи стальные элементы батареи покрыты эмалью, которая делает их абсолютно гладкими, что позволяет легко удалять пыль не только с поверхности, но и между трубками. Для удаления пылевых отложений с таких радиаторов существуют специальные мягкие щетки.
  • Трубчатая конструкция является наиболее устойчивой к резким перепадам давления в системе теплоснабжения, по сравнению с другими конструкциями батарей.
  • Разнообразие декоративных решений этого вида радиаторов тоже является их выраженным достоинством.
  • Так как трубчатые системы не имеют острых углов, они отлично подойдут для детских комнат.

Из недостатков стоит отметить:

  • Низкую теплоотдачу – у таких батарей практически отсутствует прямое тепловое излучение, и нагрев осуществляется исключительно за счет создания конвекционных потоков. Поэтому котел будет работать практически без перерывов, так же, как в случае с панельными батареями, и сэкономить на топливе в холодное время года не получится.
  • Уязвимым местом можно считать сварочные швы конструкции радиатора, так как при неожиданном резком увеличении давления в центральной системе гидроудар может повредить швы и вызвать течь. Поэтому этот вариант радиаторов лучше подойдет к автономной регулируемой системе.
Видео: достоинства стальных панельных радиаторов отопления

Чугунные батареи отопления

Традиционные чугунные батареи привычной внешности с шероховатыми поверхностями секций ушли в прошлое, однако, сам материал остался достаточно популярным. Поэтому радиаторы из чугуна не прекратили производить, но на сегодняшний день они совершенно преобразились.

Чугунные радиаторы изменили свой облик - это далеко не только привычные грубые "гармошки"

Чугунные радиаторы изменили свой облик — это далеко не только привычные грубые «гармошки»

Некоторые из них сохранили свою форму «гармошки», но модернизированы фигурным литьем и отлично подходят для ретро интерьеров.

Они могут стать хорошим дополнением ретро-интерьера ...

Они могут стать хорошим дополнением ретро-интерьера …

Другие имеют вполне современный вид, который отлично впишется в стиль минимализма и других модных течений дизайнерского оформления жилища.

... и вполне вписаться в современный стиль

… и вполне вписаться в современный стиль

Чугунные батареи не требуют закрытия их экраном, они, наоборот, становятся декоративным элементом интерьера, который создает определенное настроение.

Вертикальные чугунные батареи не производят слишком высокими, так как чугун очень массивный. Но именно это предопределяет его хороший прогрев и высокие аккумулирующие способности – он очень долго удерживает тепло. Поэтому делать чугунные радиаторы слишком высокими нет надобности — максимальная их высота бывает до 1200 мм. Эти модели оснащены надежными устойчивыми ножками, так как закрепить их на стене очень непросто. Но в этом и большой плюс — стены останутся целыми, так как нет надобности устанавливать на них кронштейны.

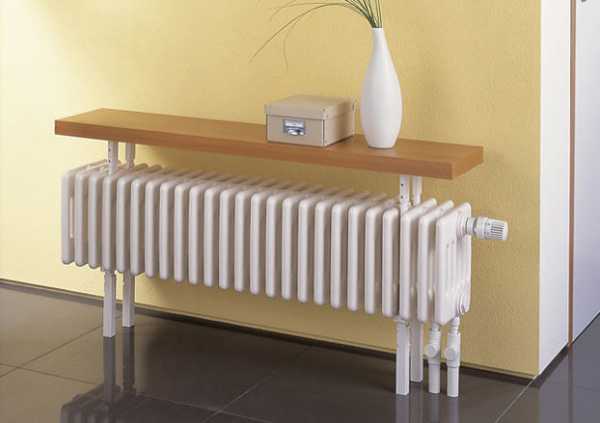

Чугунные радиаторы могут устанавливаться на ножках ...

Чугунные радиаторы могут устанавливаться на ножках …

Менее габаритные чугунные радиаторы, имеющие вполне современный вид, навешиваются на кронштейны, вбитые в стены.

... или подвешиваться на стеновые кронштейны

… или подвешиваться на стеновые кронштейны

Очень важным достоинством чугунных радиаторов является то, что их спокойно можно устанавливать, как в автономную систему частного дома, так и в централизованную.

Материал изготовления батарей обладает хорошей теплоотдачей, поэтому в комнате быстро создается комфортная температура для жильцов. Он достаточно долго сохраняет тепло и не позволяет быстро остывать теплоносителю — это тоже очень важный момент, который позволяет сэкономить на источнике энергии.

Чугунные батареи имеют долгий эксплуатационный срок, а это тоже немаловажно, так как цена на эти элементы отопления достаточно высока.

Сегодня в магазинах и на строительных рынках можно найти импортные и отечественные модели чугунных батарей отопления. Свою продукцию предлагают известные фирмы стран Европы, и она отличается доброкачественными гладкими поверхностями и более привлекательным внешним видом.

  • Отличительной особенностью этих батарей можно назвать более высокую тепловую отдачу при небольших габаритах. Объем отечественного чугунного элемента радиатора составляет 1,2 л, а импортного 0,9 л, при одинаковой тепловой мощности. Импортные радиаторы более компактны, чем отечественные — это иногда тоже важный фактор для покупателя.
  • Большое преимущество радиаторам, произведенным за рубежом, дает и меньшее гидравлическое сопротивление теплоносителя, которое достигается благодаря идеально ровной внутренней поверхности. Кроме того, подобное покрытие лучше противостоит отложениям накипи и продуктов коррозии, что увеличивает срок безаварийной эксплуатации.
  • Стойкость чугунных изделий к коррозии позволяет устанавливать их в системах отопления открытого типа. Известно, что теплоноситель в таких контурах гораздо больше обогащен кислородом, что провоцирует активизацию коррозионных процессов.
  • Радиаторы из чугуна меньше подвержены и внутреннему абразивному износу, так как имеют достаточно большую толщину стенок.
  • В отличие от отечественных традиционных батарей, импортные продаются уже окрашенными, что освобождает от лишних проблем по их декорированию.

Главный недостаток — импортные батареи намного дороже отечественных, поэтому не каждому собственнику жилья они по карману.

Алюминиевые радиаторы отопления

Начать можно сразу с основной уязвимой особенности алюминиевых радиаторов — они очень требовательны к качеству теплоносителя, поэтому их рекомендовано устанавливать только в автономных системах квартир и частных домов. В условиях, когда химический состав теплоносителя и степень его чистоты контролировать нет возможности, долго такие батареи не прослужат.

Алюминиевые радиаторы больше подходят для автономных систем отопления

Алюминиевые радиаторы больше подходят для автономных систем отопления

Для автономных систем этот тип радиаторов достаточно популярен, так как имеет немало положительных характеристик, обладает презентабельным внешним видом и, кроме того, ценовой доступностью.

При должном выполнении правил эксплуатации, производители гарантируют безаварийную работу этих элементов отопления до 20 ÷ 25 лет. Именно такой срок их работы указывается в паспорте, а так как там обычно ставится минимальное время, можно предполагать, батарея может прослужить гораздо дольше.

Алюминиевые батареи рассчитаны на теплоноситель, нагреваемый до 90 градусов, выдерживают давлением в системе в 17—18 бар, и обладают завидной теплоотдачей — до 210 Вт, при этом внутренний объем секции этого вида батарей 450 мл, а вес — всего 1,5 кг.

Количество секций можно менять, в зависимости от площади и степени теплоизолированности помещения.

Соединение секций алюминиевых батарей

Соединение секций алюминиевых батарей

На рисунке показано соединение отдельных элементов в единую конструкцию. Самыми востребованными являются батареи с межосевым расстоянием в 500, 350 или 200 мм. Существуют и высокие вертикальные варианты, достигающие 1500 — 2000 мм.

 Обязательно нужно знать отрицательные и положительные качества этого вида радиаторов.

  • К достоинствам этого типа батарей можно отнести высокую теплоотдачу, простоту монтажа, экономичность, достойное дизайнерское оформление, удобные размеры.
  • К отрицательным моментам специалисты относят то, что основное нагревание идет по ребрам секций. Не исключается возможность газообразования на отдельных участках, которое зачастую приводит к внутренним повреждениям.  Кроме того, при несоблюдении всех существующих правил монтажа на соединениях может возникнуть течь.

Решением проблемы с внутренним газообразованием станет установка автоматического воздухоотводчика на каждую из батарей, который сработает при необходимости.

В зависимости от того, прошли ли радиаторы на стадии производства специальную обработку, они могут иметь антикоррозийную защиту или выпускаться без нее. При выборе нужно обязательно интересоваться этим фактором — существуют радиаторы из алюминия высокой очистки, прошедшие анодирование, которое защищает структуру материала от коррозии. Такие батареи способны выдерживать давление в 65—70 бар и имеют более высокую теплоотдачу, чем не прошедшие подобной обработки.

Биметаллические батареи

В последние годы самыми популярными из современных видов батарей стали биметаллические радиаторы, которые производят из двух сплавов. Внутренняя часть этих радиаторов изготавливается из стали, а наружная — из алюминия, покрытого декоративной эмалью.

Биметаллические батареи - самые современные на сегодняшний день

Биметаллические батареи — самые современные на сегодняшний день

Соединение секций в биметаллических радиаторах осуществляется по тому же принципу, что и в алюминиевых, и даже на внешний вид их иногда трудно отличить друг от друга. Однако, они значительно отличаются по своим техническим характеристикам.

Биметаллическая конструкция дает высокую теплоотдачу благодаря тому, что поверхность каждой из секций нагревается очень равномерно — этому способствует внешнее алюминиевое покрытие, обладающее оптимальной теплопроводностью.

Внутреннее строение биметаллических радиаторов

Внутреннее строение биметаллических радиаторов

Внутренняя же часть изготовлена из стали, и это делает батарею выносливой к высоким нагрузкам —  до 30 – 40 бар, которое допускается в многоэтажных постройках.

Цены на популярные радиаторы отопления

Чтобы биметаллические приборы, установленные в частном доме, функционировали нормально, в отопительном контуре нужно создать высокое давление.

Стоимость подобных отопительных приборов достаточно высокая, и это можно назвать основным недостатком.

Достоинств же у батарей такого типа гораздо больше:

  • Высокая теплоотдача, которую обеспечивает алюминий.
  • Стойкость к процессам коррозии благодаря специальным внутренним покрытиям.
  • Презентабельный и современный дизайн, который позволяет вписать элемент отопительного контура в любой интерьер. Тем более, что появляются модели в виде зеркального обрамления или закрытые декоративными панелями по типу художественного панно, максимально подходящего для избранного стиля интерьера.

Выпускается немало моделей в особом декоративном исполнении

Выпускается немало моделей в особом декоративном исполнении

  • Биметаллические радиаторы не требуют дополнительного окрашивания, ни при первичной установке, ни в процессе эксплуатации, так как имеет надежное закаленное двухслойное покрытие.
  • Простота в монтаже, поэтому его можно провести самостоятельно, изучив инструкцию по установке.

Встроенный термостат позволяет точно регулировать температуру в помещении

Встроенный термостат позволяет точно регулировать температуру в помещении

  • Такие батареи, как правило, сразу укомплектовываются специальным регулятором-термостатом, что дает возможность точного выставления нужной температуры в каждой из комнат. Как следствие —  это повышает экономичность всей системы отопления в целом.
Видео: достоинства биметаллических радиаторов отопления

Перед тем как покупать вертикальные радиаторы отопления, нужно тщательно изучить характеристики каждого типа и выбрать тот, который подходит и по эксплуатационным параметрам, и по габаритам, соответствующим размерам предназначенного для их установки места. В специализированных магазинах можно подобрать вариант подходящий по дизайнерскому решению для каждой из комнат. Не стоит сразу останавливаться на самых недорогих моделях, так как и срок их службы будет соответствовать цене. В магазине нужно обязательно потребовать у консультанта-продавца ознакомить с техническими характеристиками имеющихся радиаторов, гарантийными обязательствами производителя, и уже их этой основе делать осознанный выбор, учтя все плюсы и минусы.

Калькулятор для расчета требуемого количества радиаторов отопления

А для расчета требуемой суммарной тепловой мощности радиаторов и количества секций можно воспользоваться возможностями специального калькулятора, размещенного ниже. Последовательно укажите все запрашиваемые параметры и нажмите кнопку «РАССЧИТАТЬ»:

Перейти к расчётам



Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Установите ползунком значение площади помещения, м²

Сколько внешних стен в помещении?

однадветричетыре

В какую сторону света смотрят внешние стены

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Укажите степень утепленности внешних стен

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Укажите среднюю температуру воздуха в регионе в самую холодную декаду года

— 35 °С и нижеот — 25 °С до — 35 °Сдо — 20 °Сдо — 15 °Сне ниже — 10 °С

Укажите высоту потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что располагается над помещением?

холодный чердак или неотапливаемое и не утепленное помещениеутепленные чердак или иное помещениеотапливаемое помещение

Укажите тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Укажите количество окон в помещении

Укажите высоту окна, м

Укажите ширину окна, м

Выберите схему подключения батарей

Укажите особенности установки радиаторов

Радиатор располжен открыто на стене или не прикрыт подоконникомРадиатор полностью прикрыт сверху подоконником или полкойРадиатор установлен в стеновой нишеРадиатор частично прикрыт фронтальным декоративным экраномРадиатор полностью закрыт декоративным кожухом



Ниже будет предложено ввести паспортную мощность одной секции выбранной модели радиатора.

Если целью расчетов стоит определение потребной суммарной тепловой мощности для отопления комнаты (например, для выбора неразборных радиаторов) то оставьте поле пустым

Введите паспортную тепловую мощность одной секции выбранной модели радиатора

Видео — Обзор вертикальных радиаторов отопления

stroyday.ru

видео-инструкция по выбору своими руками, особенности узких, биметаллических радиаторов отопления, цена, фото





Существующие стандарты на отопительные приборы не ограничивают размеры батарей. Поэтому в последнее время на рынке появились высокие радиаторы отопления, которые обладают некоторыми достоинствами перед стандартными приборами. Ниже мы ознакомимся с их особенностями, видами и основными параметрами.

Вертикальный радиатор

Общие сведения

Несмотря на отсутствие каких-то строгих рамок, ограничивающих размеры отопительных приборов, производители чугунных батарей выпускают изделия стандартных размеров и не спешат порадовать покупателей нестандартными типоразмерами своей продукции. Поэтому высокие (вертикальные) батареи появились только когда на рынке стали продавать приборы, выполненные из альтернативных материалов – алюминия и стали.

Это существенно расширило возможности организации индивидуальных отопительных систем. Причем высокие приборы не только создают эффективную тепловую завесу, но и могут применяться дизайнерами для воплощения различных идей по оформлению интерьера.

Единственное, следует учитывать, что низкие радиаторы являются более эффективными, так как обогревают нижнюю часть помещения. Это приводит к интенсивной конвекции воздуха и более равномерному нагреву пространства.

Виды высоких батарей

В настоящее время высокие батареи, собственно, как и приборы стандартных типоразмеров, различаются в первую очередь материалом, из которого выполнены.

По этому параметру они делятся на:

  • Чугунные;
  • Алюминиевые;
  • Биметаллические;
  • Стальные.

Ниже подробней ознакомимся с их особенностями.

Чугунная батарея DEMRAD

Чугунные

Прежде всего следует сказать, что чугунные радиаторы нестандартных размеров встречаются довольно редко. Наиболее распространенными из них являются приборы от турецкого производителя DEMRAD. Эта компания отказалась от дизайна прошлого века и предложила покупателям художественное литье.

Благодаря этому чугунные радиаторы их производства служат не только приборами для обогрева, но еще и элементами украшения интерьера. Что касается размеров, то наиболее высокие батареи обладают следующими параметрами:

Параметры Значение, мм
Межосевое расстояние 800
Глубина 203
Высота 954

На фото – пример использования батареи DEMRAD в интерьере

Данные размеры достаточно внушительные – одна секция вмещает в себя более трех литров теплоносителя.

С этой особенностью связаны некоторые недостатки отопительного прибора:

  • Как показывает практика, прогнать с высокой скоростью такое количество жидкости не получается. В результате в процессе эксплуатации прибор быстро засоряется, поэтому регулярно нуждается в прочистке.
  • Одна секция сама по себе весит более 13 кг. Можно только представить, сколько будет весить радиатор, заполненный теплоносителем. Поэтому такие приборы не предназначены для монтажа на стену, поэтому, производитель снабжает их ножками.
  • Приборы рассчитаны на рабочее давление в системе в 10 атм. Поэтому они не выдерживают гидроудары, которые присущи нашим централизованным системам отопления.

Совет!
Прочистить батареи отопления можно своими руками при помощи специальных жидкостей, которые заливаются в систему.

Кроме того, следует отметить, что эти приборы обладают относительно низкой теплоотдачей, что связано с особенностью самого материала. Поэтому их установка обычно продиктована скорей дизайнерскими задумками, а не практическими соображениями.

Пример алюминиевой вертикальной батареи

Алюминиевые

Ограничения размеров радиаторов в данном случае накладывает лишь высота потолков. Горизонтальное положение обеспечивает компактные размеры. Поэтому чаще всего их устанавливают в узких коридорах и помещениях.

Наиболее распространенными среди таких радиаторов являются итальянские батареи от компании GLOBAL. Они имеют следующие параметры:

Параметры Значение
Высота 2046
Теплоотдача 433 Вт

Алюминиевые радиаторы обладают множеством достоинств:

  • Имеют небольшой вес.
  • Не подвержены коррозии.
  • Обладают хорошей теплоотдачей.

Однако, их нельзя подключать к централизованным системам отопления, так как они не рассчитаны на высокое давление.

Кроме того, обладают и другими некоторыми недостатками:

  • Высокая цена.
  • В системе должен использоваться чистый теплоноситель, иначе они быстро засорятся.

Поэтому алюминиевые батареи годятся для использования лишь в частных домах, либо квартирах с автономными системами отопления. Что касается их монтажа, то он осуществляется при помощи кронштейнов или монтажных планок, т.е. также, как и установка радиаторов обычных размеров.

Биметаллический вертикальный радиатор

Биметаллические

Высокие биметаллические радиаторы отопления во многом схожи с алюминиевыми аналогами, однако, являются более прочными, благодаря чему подходят для использования в централизованных системах. Их особенность заключается в том, что все каналы выполнены из стали, а оребрение – из алюминия.

В остальном же они аналогичны рассмотренным выше алюминиевым приборам.

Обратите внимание!
Биметаллические радиаторы можно встретить в продаже как высокие, так и низкие.
Последние обычно в два раза ниже традиционных, но при этом шире, что обеспечивает повышенную их эффективность.

Трубчатый стальной радиатор

Стальные

Стальные дизайн-радиаторы являются наиболее востребованными, что связано с широкими возможностями художественного исполнения этих изделий. Причем на рынке существуют такие приборы как зарубежного, так и отечественного производства.

Как правило, их высота достигает двух метров. В качестве материала для этих батарей применяют толстостенные трубки, что позволяет им выдерживать давление до 25 атмосфер.

Эти изделия также немного весят, в сравнении с чугунными аналогами, и при этом обладают лучшей теплоотдачей. К примеру, прибор шириной 490 мм и высотой в два метра по теплоотдаче соответствует 14-ти стандартным секциям чугунного радиатора.

Обратите внимание!
Инструкция по монтажу вертикальных радиаторов предполагает их расположение сбоку от окна или на сплошных стенах.

Вертикальная стальная панель

Следует отметить, что стальные батареи могут быть не только трубчатыми, но и панельными. Последние также являются достаточно прочными и эффективными, при этом стоят дешевле.

Вот, пожалуй, и все основные моменты, которые следует знать при выборе вертикальных батарей.

Вывод

Высокие и узкие радиаторы отопления обладают своими достоинствами и недостатками, при этом последние явно выигрывают в плане декоративности. Кроме того, они являются практичным решением для узких комнат и коридоров. Однако, при выборе следует учитывать особенности различных их видов, с которыми мы ознакомились выше.

Из видео в этой статье можно получить дополнительную полезную информацию по озвученной выше теме.




gidroguru.com

Вертикальные радиаторы отопления с нижней подводкой

Как известно, отопительные приборы следует размещать ниже оконных проемов, сквозь которые в помещение поступает наибольшее количество холода. Но что если традиционный способ размещения неприемлем? Например, когда вместо привычной наружной стены на всю высоту установлены витражи либо в связи с высокими требованиями к дизайну интерьера. Выйти из положения в такой ситуации помогут вертикальные радиаторы отопления, о них и пойдет речь в данной статье.

Конструктивные особенности

Поскольку подобные обогреватели были придуманы с целью размещения на свободных участках стен, то основное отличие вертикальных радиаторов от традиционных – это небольшая ширина при значительной высоте. Если говорить о типах приборов, то на рынке присутствуют как секционные модели, так и моноблочные неразборные батареи. В остальном они мало отличаются от горизонтальных, что можно увидеть из списка материалов, из которых изготавливаются вертикальные батареи:

  • сталь;
  • алюминий;
  • камень.

Кроме перечисленных выше, существуют и медно-алюминиевые нагреватели вертикального типа. Также
некоторые производители предлагают чугунные и биметаллические секционные радиаторы с межосевым расстоянием до 900 мм. Их можно отнести к высоким отопительным приборам, но к вертикальным – вряд ли.

В силу особенностей установки в подавляющем большинстве нагревателей вертикального типа предусматривается нижняя подводка подающего и обратного трубопроводов. Это и понятно, скрытая прокладка подводящего трубопровода для верхнего подключения сопряжена со многими трудностями, а в некоторых случаях она просто невозможна. Более всего в процессе монтажа вертикальных радиаторов используются разновидности нижнего присоединения в систему отопления, как показано на схеме.

Высокие батареи отопления в интерьере

Радиаторы, сделанные из алюминия, обладают всеми достоинствами, присущими их горизонтальным «собратьям», при этом внешне они создают видимость цельной панели. Как правило, алюминиевые вертикальные радиаторы отопления с нижней подводкой имеют максимальную высоту 1800 мм и выпускаются на заводах, находящихся за рубежом.

Кроме того, модели некоторых производителей (например, Regulus Sollarius Decor) имеют конструкцию, где трубчатый каркас для протока теплоносителя изготовлен из меди, а к нему для лучшей теплоотдачи прикреплены ребристые рассеиватели из алюминия. Из него же сделан корпус отопителя, окрашиваемый в выбранный из широкой гаммы цвет. Батареи из алюминия отлично смотрятся в интерьере любых комнат, оформленных в современном стиле. Не стоит забывать и о том, что помимо эстетического аспекта, алюминиевые изделия обладают главным преимуществом над всеми остальными водяными радиаторами – высокой теплоотдачей.

Алюминиевые вертикальные радиаторы

Наибольшее распространение получили трубчатые вертикальные радиаторы из различных марок стали, в том числе и нержавеющей. Это обусловлено тем, что сталь – очень удобный в обработке материал, обладающий высокой прочностью и теплопроводностью. Изделиям из металла можно придать какую угодно форму, дизайн и цвет, поэтому на данный момент разновидностей стальных настенных нагревателей существует столько, что перечислить их все не представляется возможным.



Трубки для теплоносителя в стальных вертикальных батареях могут располагаться как горизонтально, так и вертикально, в виде традиционных секций. Форма сечения трубок – круглая, прямоугольная и даже овальная, а само изделие может принять любую необходимую конфигурацию и окраситься в какой угодно цвет. Проще говоря, металлический отопительный прибор можно гармонично вписать в интерьер того или иного помещения.

Верх оригинальности – декоративные отопительные приборы из камня. Это индивидуальные изделия, не встречающиеся на рынках и в магазинах, поскольку изготавливаются штучно и под заказ. Помимо непередаваемого внешнего вида их отличает массивность и большая инерционность. Требуется немало времени и тепловой энергии, чтобы основательно прогреть камень, зато потом он выполняет роль теплоаккумулятора, долго отдавая тепло после отключения его источника.

Стоит отметить, что отопление помещения каменными батареями – это очень красиво, но не слишком эффективно. Тут не помешает устроить парочку дополнительных нагревателей, например, внутрипольных конвекторов либо других скрытых средств воздушного отопления.

Если не останавливаться лишь на водяных системах обогрева, то в категорию вертикальных следует включить и электрические инфракрасно – конвективные обогреватели настенного типа. Во многих случаях они столь же замечательно могут влиться в интерьер, как и водяной вертикальный радиатор. В электрических обогревателях этого класса встроено 2 вида элементов, обеспечивающих передачу лучистого и конвективного тепла в комнату: передняя панель с длинноволновым инфракрасным излучателем и теплообменник для подогрева воздуха.

Плюсы и минусы вертикальных радиаторов

Вертикальные радиаторы с нижним подключением обладают главным достоинством – возможностью установки на любом свободном участке перегородки или стены, с этой целью они и придуманы. На рынке имеется широчайший ассортимент подобных изделий, выбрать можно на любой вкус и под какой угодно дизайн помещения. При этом батарея послужит не только обогревателем, но и дополнительным украшением комнаты.

Второе несомненное преимущество – прогрев лучистым теплом всей зоны в рост человека. То есть, алюминиевый или стальной трубчатый радиатор высотой 2 м, смонтированный как можно ближе к полу, будет распространять инфракрасное тепло по комнате на всю свою высоту. Только для интенсивного выделения лучистой составляющей требуется одно условие: теплоноситель должен нагреваться до температуры не менее 50 ºС.

И последнее – функциональность. На самом деле вертикальная батарея отопления может не просто служить элементом декора, но и выполнять какую-то функцию. Например, среди множества предлагаемых изделий есть модели с полотенцесушителем, вешалкой для одежды, зеркалом и так далее. Теперь о недостатках, коих также немало:

  1. Высокая стоимость. Даже самый простой вертикальный прибор обойдется дороже традиционного той же мощности.
  2. Воздушная подушка у потолка. Слишком высокий радиатор создает слабое конвективное движение воздуха в пространстве помещения. Выход из положения – использование дополнительных источников нагрева с принудительной циркуляцией воздуха.
  3. Большой вес. Особенно это касается стальных высоких батарей, их не ко всякой перегородке можно подвесить. В общепринятых гипсокартонных системах для этой цели нужно заблаговременно предусматривать закладные детали.
  4. Сложность монтажа и подключения. Она неизбежна, когда все крепления, подвесы и присоединения необходимо максимально скрыть.
  5. Пониженная теплоотдача. Столь высокие батареи не в состоянии прогреваться равномерно, что влечет за собой некоторое снижение эффективности.

Заключение

Выяснилось, что недостатков у вертикальных нагревателей чуть больше, чем достоинств. Но что значат все эти минусы, когда на кону стоит главное – красота? К тому же никаких фатальных проблем здесь не существует, все упирается в финансовые возможности домовладельца. Хотя есть ситуации, когда вместо вертикальных батарей есть смысл поставить обычные высокие биметаллические радиаторы отопления, что обойдется дешевле. Этот вопрос лучше обсудить со специалистом – дизайнером интерьеров.

cotlix.com

Вертикальные, высокие радиаторы отопления, максимальный подбор высоких батарей в одном месте



В нашей компании высокие радиаторы представлены в полной мере! Каждый покупатель может посетить нашу выставку радиаторов (фото №1 , фото №2 , фото №3 , фото №4 )  и в живую ознакомиться с отопительным высоким прибором, а также сделать осознанный выбор в пользу того или иного производителя. Практически все основные высокие радиаторы присутствуют на складе, нет необходимости ждать. Вам необходимо просто позвонить по нашим контактным номерам или приехать к нам в офис, где Вам покажут и подберут необходимый радиатор отопления.

Алюминиевые
вертикальные (высокие) радиаторы

Преимущество алюминиевых высоких секционных радиаторов то, что их можно собирать посекционно. Одна секция равна 80 мм, и дает определенную теплоотдачу. Соответственно каждому клиенту легко собрать нужную длинну радиатора. Чего не скажешь о высоких стальных, панельных радиаторах, где ширина батареи четко зафиксированна.

Global Oscar

Алюминиевые радиаторы Global OSKAR высокий, вертикальный алюминиевый радиатор для помещений где нет места батареям отопления стандартных размеров. Горизонтальный и вертикальный коллектор радиатора соедены с помощью сварки чего не делает ни один другой производитель .Толщина стенки водного канала радиатора вдвое больше в сравнении с подобными моделями других производителей, которая обеспечивает надежность и качество радиатора. Радиаторы Global Oskar с боковым подключением к системе отопления.




  Высота Высота полная Ширина Глубина Мощность 70 С Мощность 90 С Гост
Global Oskar 1600 1600 1646 80 95 365 29-978
Global Oskar 2000 2000 2046 80 95 433 35-978

Варианты покраски

Fondital Garda

Радиаторы Garda – это мощь и утонченность, грация и теплота. Именно поэтому радиаторы Garda являются лучшим решением для обустройства дома и создания эксклюзивного интерьера. Особенность Garda в том, что вы можете собрать радиатор из трех, четырех, пяти или шести секций. Собрать их очень легко благодаря стальным ниппелям.

Fondital Aleternum – серия с антикоррозионной обработкой. Более подробно с данным радиатором вы можете в рекламном буклете.

  •




  Высота Высота полная Ширина Глубина Мощность 70 С Мощность 90 С Гост
Fondital Garda 1600 1600 1666 80 80 422 43-978
Fondital Garda 2000 2000 2066 80 80 493 53-978





Стальные
вертикальные (высокие) радиаторы

Стальные радиаторы из сегмента вертикальных славятся тем, что подходят в любую систему отопления, будь то централизованное или автономное, так как рабочее давление данных батарей 9-10 атмосфер в отличии от алюминиевых, где есть 6 и 9 атм. Так же стальные высокие радиаторы хороши тем, что они бывают разнообразны по дизайну, их можно красить в любую расцветку RAL. Есть разнообразные типы от 10 до 33, панельные или плоские и много других преимуществ.
Kermi Verteo

Немецкий производитель Kermi представляет вертикальные радиаторы высшего качества с уникальным дизайном, подходящих для отопления любого помещения, в качестве оптимально спланированной нагреваемой площади. вертикальные радиаторы Kermi идеально подходят для использования в помещениях с высокими отвесными стенами. Возможность изготовления вертикальных радиаторов сложной формы, с одним или несколькими поворотами под углом, а так же широкий ассортимент цветов, предлагаемых заводом для окраски, делает вертикальные радиаторы Kermi идеальным дизайнерским элементом и позволяет наиболее оптимально интегрироваться в помещение любого архитектурного проекта.

Главными преимуществами вертикальных батарей Керми (Германия) являются простота установки и высокий показатель тепловой мощности. К тому же современные стильные отопительные приборы данной торговой марки имеют лучшие характеристики экономии, благодаря использованию технологии Therm X2.

Керми славятся также своей высокой надежностью. Герметичности приборов при транспортировке и монтаже ничего не угрожает, так как снизу они упакованы в картон, а сверху обтянуты пленкой. При этом упаковка имеет такую конструкцию, что ее не нужно снимать вплоть до окончания монтажных и установочных работ.

Vogel Noot

 Вертикальные радиаторы Vogel&Noot отвечают всем требованиям наших Клиентов. Они отличаются небольшим спросом на место, легкой очисткой и большим количеством цветов RAL и санитарных цветов. Вертикальные радиаторы можно получить в версии как компактный радиатор.

Вертикальные радиаторы отопления:

  • изготовленные из холоднокатанных стальных листов по EN 442-1 профилировнные каждые 40 мм
  • грунтовочный слой по DIN 55900 часть 1, термическое отвердение покрытия
  • лакокрасочное порошковое покрытие по DIN 55900 часть 2, стандартный цвет: RAL 9016. По заказу, за дополнительную плату, другие цвета из палитры RAL и палитры производителя VNF
  • на тыльной стенке радиаторы оснащены скобами облегчающими настенный монтаж
  • для типа 20 К — ажурные боковые стенки
  • изготовленные согласно норме EN 442, постоянный контроль продуктов по ISO 9001
  • трехслойная упаковка: картон, защита краев, термоусадочная пленка
  • подключение: 4 x ВР 1/2′

Все модели панельных радиаторов могут работать при максимальной температуре 110 градусов и рабочим давлением 1,0 МПа (испытательное давление 1,3 МПа). Радиаторы упакованы в термоусадочную пленку с защитой углов и скоб радиатора накладками из гофрокартона или коробочного картона. Поверхность радиатора защищена литым картоном. Радиатор в упаковке готов к монтажу и пробной эксплуатации при температуре на выходе в отопительный прибор до 40 градусов. Концерн Vogеl & Noot предлагает своим клиентам проверенный бренд согласно наивысшим стандартам качества. Производственные процессы всех заводов концерна сертифицированы по ISO 9001. Параметры качества и мощности радиаторов находятся под постоянным надзором и контролем ведущих европейских организаций. Радиаторы Vogel Noot вертикальные с нижним подключением к системе отопления.





  Тип 10 Тип 20
Высота, мм. 1800 2000 2200 2400 2600 1800 2000 2200 2400 2600
500 140,00 158,00 176,00 197,00 210,00 205,00 231,00 258,00 290,00 326,00
600 148,00 164,00 187,00 224,00 237,00 223,00 243,00 276,00 308,00 345,00
Enix

Новые высокие стальные радиаторы, отличительной особенностью от других, это повышенная теплоотдача за счет конвекторных решеток внутри батареи (тип 22), а также панели имеющие более приятний и презентабельный внешний вид за счет прямоугольных линий. Не намного дороже, но эффективнее и изящнее. Радиаторы Enix Art Vertical нижним подключением по центру и по бокам.

  •
Purmo

Вертикальный стальной радиатор PURMO Vertical с профилированной передней панелью. Профили на радиаторе расположены горизонтально. Шаг вертикальных водяных каналов равен 50 мм. Очень удобно использовать этот тип стальных радиаторов в комнатах с небольшим свободным местом у стены.



Трубчатые
вертикальные (высокие) радиаторы

В последнее время все большей популярностью пользуются вертикальные радиаторы, предназначенные для обогрева различных помещений. Одним из главных преимуществ подобных отопительных систем является оригинальная конструкция, позволяющая устанавливать их в любых свободных нишах и даже в качестве перегородок. Они являются прекрасной альтернативой стандартным батареям, которые расположены под подоконниками многих домов.

Arbonia трубчатые радиаторы

Одним из наиболее популярных производителей приборов отопления в классе вертикальные радиаторы является швейцарская компания Arbonia. Продукция компании отличается высоким качеством, оригинальным дизайном, а также широким модельным рядом, благодаря чему каждый покупатель, в зависимости от своих пожеланий, с легкостью может найти для себя наиболее подходящий вариант. Возможно заказть усиленные высокие радиаторы Arbonia — 16 Бар, для домов с централизованым отоплением.

Преимущества вертикальных радиаторов Арбония:

  • Компактность, позволяющая сэкономить пространство;
  • Отличный обогрев воздуха;
  • Универсальность, благодаря которой радиаторы одинаково хорошо подходят для установки как в жилых, так и в нежилых помещениях;
  • Оригинальный дизайн и возможность выбрать практически любой вариант расцветки.
 Irsap | Италия | Вертикальные радитаторы

 Представляем вам еще одну торговую марку у которой большой выбор вертикальных радиаторов — это итальянский бренд IRSAP. Большой ассортимент высоких радиаторов выполненных по секционно из прямоугольных секций, а также большой выбор трубчатых батарей отопления высотой до 3-х метров. Радиаторы выполнены из стали.

Рабочее давление 10 Бар.



Vogel Noot Profil

Модель Caleido Zigolo. Высота 2000 см. Ширина 600 см.
Цена 1200 Евро.

Aeon Carambol

Enix Plan Art

Vogel Noot Plan

Carrera



  •











salon-tepla.com.ua

Размеры радиаторов отопления по высоте и ширине, как рассчитать

Содержание:

1. Размеры радиаторов отопления

2. Низкие батареи

3. Высокие радиаторы

При обустройстве отопительной конструкции в собственной квартире или доме их владельцам необходимо решить вопрос относительно покупки батарей, при этом учитывая размеры радиаторов отопления.

При этом следует учитывать такие основные параметры:

  • размеры отопительных радиаторов;
  • степень теплоотдачи одной секции;
  • максимальная величина рабочего давления, на которое рассчитаны эти приборы.

Среди изделий на современном рынке разброс основных параметров у батарей достаточно велик, поскольку они представлены в широком ассортименте.


Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

  • длина одной секции — 93 миллиметра;
  • глубина — 140 миллиметров;
  • высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты»).

Типичными являются такие размеры радиаторов отопления алюминиевых:

  • длина одной секции — 80 миллиметров;
  • глубина 80-100 миллиметров;
  • высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².


Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений.

Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.


Биметаллические радиаторы отопления размеры секции имеют следующие:

  • длина 80-82 миллиметра;
  • глубина – от 75 до 100 миллиметров;
  • высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.


При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Низкие батареи



Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

  • их можно разместить под низко расположенным подоконником;
  • они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы.

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

  • длина 93 миллиметра;
  • глубина — 140 миллиметров;
  • высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.


Алюминиевые радиаторы. У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.


Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы.

Биметаллические радиаторы. Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:

  • среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
  • они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.

Высокие радиаторы

Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.


Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.

Их размеры следующие:

  • высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
  • глубина – 203 миллиметра.

Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.

У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления: при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.


Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.

Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.

Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:



  • высота секции 880 миллиметров;
  • глубина 95 миллиметров;
  • длина 80 миллиметров.

Рабочее давление составляет 4 кгс/см², а при проведении испытаний — 6 кгс/см². Следует отметить, что такой радиатор для центрального теплоснабжения не предназначается. Он снабжен сердечниками, расположенными только в вертикальных каналах (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно»).


До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею.

Выбор, учитывая размеры радиаторов отопления, детали на видео:


teplospec.com

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
