Бесконтактные выключатели (датчики) ⋆ «ГлавАвтоматика»

Бесконтактные выключатели, бесконтактные датчики — это приборы промышленной автоматизации, предназначенные для контроля положения объектов.
ГОСТом 26430-85 был введён термин «бесконтактный выключатель». Впоследствии ГОСТом Р 50030.5.2-99 термин заменён на «бесконтактный датчик».
В настоящее время для данных изделий используются оба термина.

Так же применяется название — «датчики приближения» (proximity sensors).
Бесконтактный выключатель (далее — БВК) осуществляет коммутационную операцию при попадании объекта воздействия в зону чувствительности выключателя.
Отсутствие механического контакта между воздействующим объектом и чувствительным элементом БВК обеспечивает высокую надежность его работы.

Применение

Бесконтактные выключатели — это первичные приборы для автоматизации технологического процесса различных отраслей промышленности, таких как
станкостроение,

автомобилестроение,
нефтехимическая промышленность,
машиностроение,
пищевая промышленность и пр.
Столь широкая область применения БВК обусловлена большим количеством возможных технологических решений, реализуемых с их помощью:
подсчёт количества объектов,
контроль положения объекта,
регистрация наличия или отсутствия объекта,
отбор объектов по их габаритам, цвету и другим физическим свойствам,
определение скорости,
определение угла поворота
и многое другое.

Преимущества бесконтактных выключателей (датчиков)

  • высокая надежность;
  • однозначная зависимость выходной величины от входной;
  • стабильность характеристик во времени;
  • малые размеры и масса;
  • отсутствие обратного воздействия на объект;
  • работа при различных условиях эксплуатации:
  • общепромышленные условия,
  • широкий температурный диапазон,
  • герметичные, IP 68;
  • различные варианты монтажа.

Классификация бесконтактных выключателей (датчиков)

По принципу действия различают:

Индуктивные бесконтактные датчики (выключатели) KIPPRIBOR LA

Прайс-лист

Индуктивный бесконтактный выключатель KIPPRIBOR серии LA — это датчик цилиндрической формы, реагирующий на появление металлического предмета в зоне его действия.



Индуктивные датчики KIPPRIBOR LA повышают ресурс работы механизмов и надежность оборудования в целом. Благодаря отсутствию подвижных частей в выключателях и их возможности реагировать на цель на расстоянии, повышается отказоустойчивость.

Советуем применять индуктивные датчики KIPPRIBOR серии LA:
  • Вместо механических концевых выключателей;
  • Для контроля положения металлических частей механизмов;
  • Для контроля перемещения металлических объектов;
  • В качестве первичных датчиков скорости, совместно с тахометрами и счетчиками импульсов;
  • В качестве датчика целостности;
  • Для контроля наличия металлических объектов.

Зона действия индуктивных датчиков KIPPRIBOR серии LA располагается со стороны торцевой части корпуса. В зависимости от модификации датчика зона действия составляет 2, 4, 5, 8, 10 или 15 мм. Индуктивные датчики KIPPRIBOR реагируют на различные металлы: сталь, нержавеющая сталь, чугун, медь, алюминий, латунь. Расстояние срабатывания зависит от металла, из которого изготовлен объект обнаружения.

Функциональная схема работы индуктивного бесконтактного датчика KIPPRIBOR LA



Основные преимущества индуктивных датчиков KIPPRIBOR:

  1. Высокая надежность и продолжительный срок эксплуатации с сохранением рабочих характеристик;
  2. Светодиодная индикация состояния датчика;
  3. Крепежный набор в комплекте;
  4. Высокая частота переключения;
  5. Низкая потребляемая мощность;
  6. Бесконтактный контроль объекта.

Бесплатную консультацию по подбору датчика можно получить в online чате сайта или по номеру телефона 8-800-700-43-53 (рабочие часы офиса: с 05:00 до 14:00 МСК)

Цена индуктивных датчиков KIPPRIBOR есть «прайс-листе».

Заявку с реквизитами можно прислать на почту [email protected], менеджеры выставят Вам счет на оплату.


Общие технические характеристики цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

Параметр Значение параметра
М08
М12 М18 М30
DC DC AC DC AC DC AC
Напряжение питания 10…30 VDC 10…30 VDC;
10…60 VDC;
20…250 VAC 10…30 VDC;
10…60 VDC;
20…250 VAC 10…30 VDC;
10…60 VDC;
20…250 VAC
Номинальный ток нагрузки ≤ 200 мА ≤ 200 мА ≤ 400 мА ≤ 200 мА ≤ 400 мА ≤ 200 мА ≤ 400 мА
Минимальный ток нагрузки ≥ 5 мА ≥ 5 мА ≥ 5 мА
Ток утечки ≤ 0,01 мА ≤ 0,01 мА ≤ 1,8 мА ≤ 0,01 мА ≤ 1,8 мА ≤ 0,01 мА ≤ 1,8 мА
Падение напряжения
≤ 2 В
≤ 1,5 В ≤ 8 В ≤ 1,5 В ≤ 8 В ≤ 1,5 В ≤ 8 В
Защита от перегрузки да да нет да нет да нет
Точка срабатывания защиты 220 мА 220 мА 220 мА 220 мА
Защита от переполюсовки да да
да да
Защита от короткого замыкания да да да да
Гистерезис переключения ≤ 15 % Sr(1)
Точность повторения ≤ 1 % Sr(1)
Индикация срабатывания Светодиод
Материал корпуса Никелированная латунь
Материал активной части Ударопрочный конструкционный пластик
Температура эксплуатации -25…+70 °C
Температурная погрешность ≤ 10 % Sr(1)
Степень защиты IP 67
Электрическое подключение Кабельный вывод, длина 2 м

(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.




Таблица выбора цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA


Диаметр корпуса 8 мм

Габаритный чертеж
Напряжение питания
Схема подключения Коммута-
ционная функция
Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация

Утапливаемое исполнение

10…30 VDC NPN трехпроводная NO 1 мм 500 Гц LA08-45. 1N1.U1.K
NC
LA08-45.1N2.U1.K
NPN четырехпроводная NO+NC LA08-45.1N4.U1.K
PNP трехпроводная NO LA08-45.1P1.U1.K
NC LA08-45.1P2.U1.K
PNP четырехпроводная NO+NC LA08-45.1P4.U1.K

Неутапливаемое исполнение

10…30 VDC NPN трехпроводная NO 2 мм 300 Гц LA08M-45. 2N1.U1.K
NC LA08M-45.2N2.U1.K
NPN четырехпроводная NO+NC LA08M-45.2N4.U1.K
PNP трехпроводная NO LA08M-45.2P1.U1.K
NC LA08M-45.2P2.U1.K
PNP четырехпроводная NO+NC LA08M-45.2P4.U1.K






Диаметр корпуса 12 мм

Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция
Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация

Утапливаемое исполнение

10…30 VDC NPN трехпроводная NO 2 мм 2 кГц LA12-50. 2N1.U1.K
NC LA12-50.2N2.U1.K
NPN четырехпроводная NO+NC LA12-50.2N4.U1.K
PNP трехпроводная NO LA12-50.2P1.U1.K
NC LA12-50.2P2.U1.K
PNP четырехпроводная NO+NC LA12-50.2P4.U1.K
10…60 VDC двухпроводная NO LA12-50.2D1.U4.K
NC LA12-50. 2D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA12-60.2A1.U7.K
NC LA12-60.2A2.U7.K

Неутапливаемое исполнение

10…30 VDC NPN трехпроводная NO 4 мм 1 кГц LA12M-50.4N1.U1.K
NC LA12M-50. 4N2.U1.K
NPN четырехпроводная NO+NC LA12M-50.4N4.U1.K
PNP трехпроводная NO LA12M-50.4P1.U1.K
NC LA12M-50.4P2.U1.K
PNP четырехпроводная NO+NC LA12M-50.4P4.U1.K
10…60 VDC двухпроводная NO LA12M-50.4D1.U4.K
NC LA12M-50.4D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA12M-60. 4A1.U7.K
NC LA12M-60.4A2.U7.K

(2) – третий провод используется для заземления корпуса.




Диаметр корпуса 18 мм

Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция
Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация

Утапливаемое исполнение

10…30 VDC NPN трехпроводная NO 5 мм 1 кГц LA18-55. 5N1.U1.K
NC LA18-55.5N2.U1.K
NPN четырехпроводная NO+NC LA18-55.5N4.U1.K
PNP трехпроводная NO LA18-55.5P1.U1.K
NC LA18-55.5P2.U1.K
PNP четырехпроводная NO+NC LA18-55.5P4.U1.K
10…60 VDC двухпроводная NO LA18-55.5D1.U4.K
NC LA18-55. 5D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA18-55.5A1.U7.K
NC LA18-55.5A2.U7.K

Неутапливаемое исполнение

10…30 VDC NPN трехпроводная NO 8 мм 500 Гц LA18M-55.8N1.U1.K
NC LA18M-55.8N2.U1.K
NPN четырехпроводная NO+NC LA18M-55. 8N4.U1.K
PNP трехпроводная NO LA18M-55.8P1.U1.K
NC LA18M-55.8P2.U1.K
PNP четырехпроводная NO+NC LA18M-55.8P4.U1.K
10…60 VDC двухпроводная NO LA18M-55.8D1.U4.K
NC LA18M-55.8D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA18M-55. 8A1.U7.K
NC LA18M-55.8A2.U7.K

(2) – третий провод используется для заземления корпуса.




Диаметр корпуса 30 мм

Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция
Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация

Утапливаемое исполнение

10…30 VDC NPN трехпроводная NO 10 мм 300 Гц LA30-55. 10N1.U1.K
NC LA30-55.10N2.U1.K
NPN четырехпроводная NO+NC LA30-55.10N4.U1.K
PNP трехпроводная NO LA30-55.10P1.U1.K
NC LA30-55.10P2.U1.K
PNP четырехпроводная NO+NC LA30-55.10P4.U1.K
10…60 VDC двухпроводная NO LA30-55.10D1.U4.K
NC LA30-55. 10D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA30-80.10A1.U7.K
NC LA30-80.10A2.U7.K

Неутапливаемое исполнение (модификация М)

10…30 VDC NPN трехпроводная NO 15 мм 150 Гц LA30M-55.15N1.U1.K
NC LA30M-55. 15N2.U1.K
NPN четырехпроводная NO+NC LA30M-55.15N4.U1.K
PNP трехпроводная NO LA30M-55.15P1.U1.K
NC LA30M-55.15P2.U1.K
PNP четырехпроводная NO+NC LA30M-55.15P4.U1.K
10…60 VDC двухпроводная NO LA30M-55.15D1.U4.K
NC LA30M-55.15D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA30M-80. 15A1.U7.K
NC LA30M-80.15A2.U7.K

(2) – третий провод используется для заземления корпуса.




Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

Датчики постоянного тока
Трехпроводные, NPN, NO (LA••-•.•N1.U1.K) Трехпроводные, PNP, NO (LA••-•.•P1.U1.K)
Трехпроводные, NPN, NC (LA••-•.•N2.U1.K) Трехпроводные, PNP, NC (LA••-•.•P2.U1.K)
Четырехпроводные, NPN, NO+NC (LA••-•.•N4. U1.K) Четырехпроводные, PNP, NO+NC (LA••-•.•P4.U1.K)
Двухпроводные, NO (LA••-•.•D1.U4.K) Двухпроводные, NC (LA••-•.•D2.U4.K)
Датчики переменного тока
Трехпроводные, NO (LA••-•.•A1.U7.K) Трехпроводные, NC (LA••-•.•A2.U7.K)




Структура условного обозначения при заказе

Например: LA12-55.

5N1.U1.K

Вы заказали: Индуктивный датчик с диаметром корпуса 12 мм утапливаемого исполнения с номинальным расстоянием срабатывания 5 мм, схемой подключения – трехпроводной NPN, коммутационной функцией – NO, напряжением питания 10…30 VDC, кабельным выводом 2 м.




Комплектность поставки

В комплект входит датчик с кабелем присоединения (длина 2 м)

Упаковка


Варианты упаковки
Масса одного датчика LA08 (с диаметром корпуса 8 мм) – не более 40 г
LA12 (с диаметром корпуса 12 мм) – не более 77 г
LA18 (с диаметром корпуса 18 мм) – не более 161 г
LA30 (с диаметром корпуса 30 мм) – не более 247 г




Сенсорный бесконтактный выключатель Livolo 1-канальный, Radio

Сенсорный бесконтактный выключатель Livolo 1-канальный, Radio

Теперь нет необходимости прикасаться к выключателю.  Бесконтактный выключатель света VL-C701R-PRO устанавливается вместо обычного настенного выключателя света. Принцип работы: преподнесите палец к выключателю на расстояние 1-2 см и вы включаете/выключаете освещение. Дополнительно управляется с пульта дистанционного управления. Расстояние до 30 метров.

Технические характеристики

Количество линий нагрузки: 1

Дистанционное управление: Да

Светодиодная подсветка: Да

Индикация состояния включено/выключено: Да

Максимальная нагрузка на линию: 1000 Вт

Размер лицевой панели: 80х80 мм

Рабочее напряжение: 110-250 В (переменный ток 50-60Гц)

Сила тока: 5 А

Степень защиты: IP20

Собственная потребляемая мощность: ≤0. 1 мВт

Срок службы: 100000 переключений

Метод крепления контактов: винтами

Условия эксплуатации: температура -10~50℃, влажность ≤95%

Установка: в круглую монтажную коробку D 65-70 мм

Метод крепления выключателя: винтами

Материал корпуса: термостойкая электротехническая пластмасса

Материал лицевой панели: стекло OptiWhite

Схема подключение и размеры

Достоинства нашей компании



Мы предоставляем официальную гарантию — 1 год.

Клиентам оплатившим 100% предоплаты — скидка 3%.

Вы всегда можете обратиться в нашу сервисную и техническую поддержку.

Для постоянных клиентов действует специальная дисконтная программа.

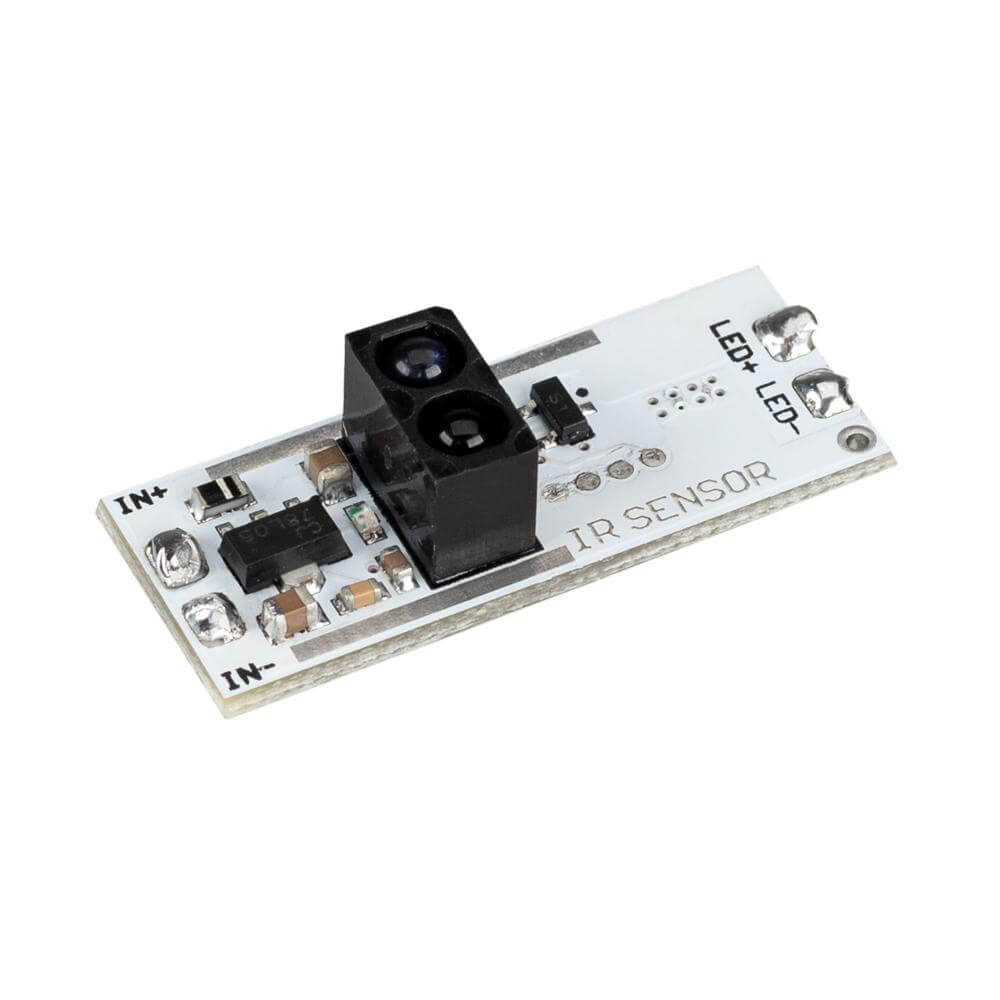

Как работает бесконтактный выключатель света

Сегодня использование различных бесконтактных технологий приобретает огромную популярность. Они применяются в различных технологических процессах для учета или контроля того или иного явления.

Существует несколько видов таких датчиков, которые могут работать в различных условиях. Более подробно о них можно узнать на сайте http://teko-com.ru.

Виды выключателей

Данные механизмы могут работать, опираясь абсолютно на разные принципы.

Бесконтактные выключатели можно разделить на несколько основных видов:

  1. Изделия емкостного типа. Работают по принципу измерения емкости электрических конденсаторов. Очень часто применяются как «сенсорные» клавиатуры или датчики уровня жидкости.
  2. Индуктивные выключатели основываются на механизме изменения параметров индуктивности на специальной катушке. Являются очень востребованными при изготовлении деталей на определенных станках.
  3. Оптические механизмы производят анализ потоков света с помощью специальных индикаторов. Очень широко применяются в различных видах промышленности, где производиться анализ наличия определенной детали на конвейере.
  4. Датчики ультразвукового типа используют свойство отражения ультразвука. Такие продукты можно встретить в различных системах паркования автомобилей.
  5. Микроволновые продукты.
  6. Бесконтактные выключатели магнитного типа.
  7. Пирометрические изделия основываются на воздействии инфракрасного излучения. Самым распространенным вариантом являются датчики движения, что очень часто применяется при организации охранных объектов.

Принцип действия

Выключатель света на бесконтактной основе можно организовать различным способом. Но самым простым является использование оптических свойств определенных видов лучей.

Рассмотрим принцип работы таких устройств:

  1. Главную роль в таких выключателях играет емкостный конденсатор и оптический датчик.
  2. При помещении руки в качестве преграды перед потоком света, происходит уменьшение количества данного параметра.
  3. Контроллер, отвечающий за данный параметр, анализирует уровень света и при его уменьшении подает сигнал реле, которое и выключает освещение в комнате.
  4. Существуют более сложные системы, которые могут реагировать на сами движения, что позволяет не только включать и выключать свет, а и изменять саму освещенность в зависимости от поданного сигнала.

Бесконтактные выключатели это уникальные устройства, которые позволяют значительно упростить жизнь и сделать ее более безопасной.

Смотрите также:

Монтаж электроустановочных изделий http://euroelectrica.ru/montazh-elektroustanovochnyih-izdeliy/.

Интересное по теме: Как выбрать розетки и выключатели для квартиры?

Советы в статье «Новые модели выключателей 2015 года на мировом рынке» здесь.

Обзор одной из моделей сенсорного выключателя — в этом видео:


04 — Zamel Бесконтактный выключатель 230V AC, на стену

Описание

Сенсорный выключатель WDN-04 предназначен для бесконтактного включения и выключения освещения. Активация выключателя реализуется посредством приближения руки к поверхности под которой установлен сенсор. Такой способ управления не требует непосредственного контакта с сенсором. Благодаря этому может он быть встроен (например в кухонную столешницу) и совсем незаметен для пользователя.

Эстетика управления WDN-04 рекомендует его применение в мебели на кухне и в ванной комнате. Сенсор выключателя WDN-04 оснащен проводом длиной 2,5 м. Размер устройства предоставляет возможность монтажа в отверстиях диаметром 35 мм. Сенсор может устанавливаться в дереве, стекле, камне и других материалах за исключением тех, в которых находятся металлические элементы.

Независимо от материала рекомендуется, чтобы пространство над сенсором не превышало 10 мм. Это позволяет получить максимальную чувствительность детектирования. При рекомендуемом размещении сенсора приближение руки обнаруживается на расстоянии от 10 до 40 мм (в зависимости от материала).

Выключатель WDN-04 питается от напряжения 230V АС. Имеет выход напряжения с максимальной нагрузочной способностью 300Вт. Предназначен для управления
традиционным освещением (лампы накаливания, галогены, люминесцентные лампы) и освещением низкого напряжения (галогены 12V АС, а также светодиоды).

При управлении освещением низкого напряжения требуется подключение к выходу WDN-04 соответствующим образом подобранного трансформатора или блока питания. Выключатель предназначен для настенного монтажа с возможностью прикручивания к монтажной поверхности. Соответствует требуемым нормам безопасности и может устанавливаться на легковоспламеняющихся поверхностях: деревянной, мебельной и в гипсокартонных плитах.

Характеристики:

  • сенсор может использоваться для встроенного монтажа, незаметен для пользователя,
  • обнаружение руки с расстояния от 10 до 40 мм,
  • размер сенсора подобран к стандартным отверстиям 35 мм,
  • питание 230В DC,
  • низкое потребление мощности в спящем режиме (0,25Вт) — устройство предназначено для постоянной работы,
  • Выход напряжения 230V АС,
  • контакт реле с максимальной нагрузочной способностью 5 А / 250V AC,
  • возможность включения/ выключения любого приемника 230В АС,
  • эстетика применения — рекомендуется для мебели на кухне и в ванной комнате,
  • выключатель предназначен для настенного монтажа с возможностью прикручивания к монтажной поверхности.
ПЕРЕКЛЮЧАТЕЛЬ

EZ | easyautomationinc

EZ 1030

БАЗОВЫЙ СЕНСОРНЫЙ БЛОК

Идеально подходит для установки внутри кормушки.

Для использования в ситуациях, когда выключатель может быть установлен и подключен внутри контейнера, в котором хранится контролируемый материал.

Когда материал накапливается до «0,5 датчика, он активируется и остается активным до тех пор, пока материал под датчиком не будет удален.

Расположение датчика: снизу

Требования к питанию: 220 В переменного тока, 110 В переменного тока, 24 В переменного тока, 12 В постоянного тока, 24 В постоянного тока

EZ 1031-R

БАЗОВЫЙ БЛОК ДАТЧИКА

Идеально подходит для определения уровня в зерновых и кормовых бункерах.Также используется для перекрытия зерновых и кормовых линий.

Очень похож на EZ1031, за исключением того, что он имеет утопленный зонд датчика, который выступает в бункер всего на 2 дюйма. В приложениях, таких как системы подачи капельной трубки, это устройство можно использовать там, где длинный датчик ограничивает поток материала мимо датчика.

Расположение датчика: утопленный сзади

Требуемая мощность: 220 В перем. тока, 110 В перем. тока, 24 В перем. тока, 12 В пост. тока, 24 В пост. опустите трубку до уровня, где установлен датчик.Это устройство запустится автоматически, если оно не будет заблокировано. Чтобы добавить отложенный перезапуск, выберите EZ1071-T/F

.

Расположение датчика: сзади

Требования к питанию: 220 В перем. тока, 110 В перем. тока, 24 В перем. тока, 12 В пост. тока, 24 В пост.

Специально рекомендуется для использования с кормушками вместимостью менее 5 куб. футов материала и линий свежей подачи.

БАЗОВЫЙ СЕНСОРНЫЙ БЛОК

Идеально подходит для определения уровня в зерновых и кормовых бункерах.

EZ 1031

Это устройство оснащено датчиком, установленным сзади, поэтому его можно установить и подключить за пределами бункера для хранения, где хранится контролируемый материал с датчиком, выступающим внутрь бункера.

Расположение датчика: сзади

Требуемая мощность: 220 В перем. тока, 110 В перем. тока, 24 В перем. тока, 12 В пост. тока, 24 В пост.От 1 секунды до 100 часов после падения материала с датчика.​

Датчик с нижним креплением предназначен для установки и подключения внутри бункера, в котором хранится материал.

Расположение датчика: снизу

Требуемая мощность: 220 В переменного тока, 110 В переменного тока, 24 В переменного тока, 12 В постоянного тока, 24 В постоянного тока

EZ 1070

ДАТЧИК ЗАДЕРЖКИ

Идеально подходит для управления системами уборки бункера, питателя или очистки ям.

Компактная конструкция позволяет устанавливать это устройство непосредственно на гибкий привод.

Блок

имеет регулируемую задержку перезапуска от 0,1 секунды до 100 часов.

Расположение датчика: сзади

Требования к питанию: 220 В перем. тока, 110 В перем. тока, 24 В перем. тока, 12 В пост. тока, 24 В пост. тока

Предназначен для использования в системах подачи свежего корма в условиях ограниченного пространства.

EZ 1071-T/F

EZ 1071

Это устройство оснащено установленным сзади датчиком, который подобен EZ1031, за исключением того, что он имеет 0.Регулируемый таймер от 1 секунды до 100 часов, который можно использовать для задержки времени, необходимого для перезапуска оборудования, управляемого переключателем.

Расположение датчика: Сзади

Требуемая мощность: 220 В переменного тока, 110 В переменного тока, 24 В переменного тока, 12 В постоянного тока, 24 В постоянного тока

ДАТЧИК ЗАДЕРЖКИ ВРЕМЕНИ

Предназначен для установки на бункеры или бункеры.

Этот блок оснащен утопленным датчиком, установленным сзади, который может быть установлен в опускных трубах или на дне мусорного ведра.Его можно использовать для замены лепестковых переключателей в отводных трубках.

Этот регулируемый блок также можно настроить на автоматический перезапуск линии кормления через 0,1 секунды до 100 часов после того, как уровень корма упадет ниже места, где установлен блок.

Расположение датчика: утопленный сзади

Требуемая мощность: 220 В переменного тока, 110 В переменного тока, 24 В переменного тока, 12 В постоянного тока, 24 В постоянного тока

ДАТЧИК ЗАДЕРЖКИ ВРЕМЕНИ

Идеально подходит для установки внутри отводных труб и дна мусорных ведер.

EZ 1071-R

EZ 1071-T/F

EZ MAX RUN

Это устройство предотвращает работу пустого шнека в течение длительного периода времени. яма с кормом. Он часто используется вместе с моделью EZ1071-T/F для систем с гибким шнеком.

Диапазон таймера: от 0,1 секунды до 100 часов

Требуемая мощность: 220 В переменного тока, 110 В переменного тока, 24 В переменного тока, 12 В постоянного тока, 24 В постоянного тока

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ МАКСИМАЛЬНОЙ ВРЕМЕНИ РАБОТЫ ШНЕКА

Разработанный для использования в сочетании с переключателем EZ Switch, этот блок можно использовать для ограничения времени работы линии подачи.

Принципы работы индуктивного датчика

Определения:

НЕТ (нормально разомкнутый): Релейный выход, который разомкнут, запрещая текущий поток, когда исполнительный механизм отсутствует и закрывается, позволяя поток тока при наличии исполнительного механизма.

НЗ (нормально замкнутый): Релейный выход, который замкнут, позволяя ток течет, когда привод отсутствует и открывается, запрещая поток тока при наличии исполнительного механизма.

НПН Выход: Транзисторный выход, переключающий общий или отрицательное напряжение на нагрузку. Нагрузка подключается между положительный запас и выход. Текущие потоки от нагрузка через выход на землю, когда выход переключателя на. Также известен как поглощение тока или отрицательное переключение.

ПНП Выход: Транзисторный выход, переключающий положительное напряжение к нагрузке.Нагрузка подключается между выходом и общим проводом. Ток течет с выхода устройства через нагрузку на заземление, когда выход переключателя включен. Также известен как текущий источник или положительное переключение.

Эксплуатация Расстояние (Sn): Максимальное расстояние от датчика до квадратный кусок железа (Fe 37) толщиной 1 мм со сторонами = диаметр чувствительной поверхности, который вызовет изменение на выходе датчика.Расстояние будет уменьшаться для других материалы и формы. Испытания проводят при 20ºC с подача постоянного напряжения. Это расстояние действительно включает ± 10% производственный допуск.

Мощность Источник питания: Диапазон напряжения питания, в котором будет работать датчик. в.

Макс. Ток переключения: Допустимая величина непрерывного тока проходить через датчик, не вызывая повреждения датчика.Он указан как максимальное значение.

Мин. Ток переключения: Это минимальное значение тока, которое должен протекать через датчик, чтобы гарантировать работу.

Макс. Пиковый ток: Максимальный пиковый ток указывает на максимальное текущее значение, которое датчик может выдержать за ограниченный период времени времени.

Остаток Ток: Ток, протекающий через датчик при он в открытом состоянии.

Мощность Drain: Количество тока, необходимое для работы датчика.

Напряжение Падение: Падение напряжения на датчике при движении максимальная загрузка.

Короткий Защита цепи: Защита от повреждения датчика если нагрузка закоротит.

Эксплуатация Частота: Максимальное количество циклов включения/выключения, которое устройство способно за одну секунду. Согласно EN 50010, этот параметр измеряется динамическим методом, показанным на рис. инжир. 1 с датчиком в положениях (а) и (б). S — операционная расстояние, а m — диаметр датчика. Частота дается формулой на рис.2.

Повторяемость (%Sn): Разница между любыми значениями рабочего расстояния измерено за 8-часовой период при температуре от 15 до 30ºC и напряжение питания с отклонением <= 5%.

Гистерезис (%Sn): Расстояние между точкой включения подход привода и точка «выключения» отступление привода.Это расстояние снижает количество ложных срабатываний. Его значение дается в процентах от рабочего расстояния или расстояние. См. рис. 3

Заподлицо Монтаж: Для установки рядом моделей для скрытого монтажа. см. рис. 4а. Модели без скрытого монтажа могут быть встроены в металл по рис. 4б. рядом см. рис. 4в. Sn = рабочее расстояние.

Защита Степень: Степень защиты корпуса согласно IEC (Международная электротехническая комиссия) выглядит следующим образом:
IP 65: Пыленепроницаемый. Защита от водяных струй.
IP 67: Пыленепроницаемый. Защита от воздействия погружения

Бесконтактные выключатели | Дискретное измерение процесса

Бесконтактный переключатель определяет близость (близость) какого-либо объекта. По определению, эти переключатели являются бесконтактными датчиками , использующими магнитные, электрические или оптические средства для определения близости объектов.

Напомним из раздела 9.1, что «нормальным» состоянием переключателя является состояние покоя без стимуляции . Бесконтактный переключатель будет находиться в «нормальном» состоянии, когда он находится на расстоянии от любого обнаруживаемого объекта.

Будучи бесконтактными по своей природе, бесконтактные выключатели часто используются вместо концевых выключателей с прямым контактом для той же цели определения положения детали машины, с тем преимуществом, что они никогда не изнашиваются с течением времени из-за повторяющегося физического контакта.

Большинство бесконтактных переключателей имеют активную конструкцию. То есть они включают электронную схему с питанием для определения близости объекта. Индуктивные датчики приближения определяют присутствие металлических объектов с помощью высокочастотного магнитного поля. Емкостные датчики приближения обнаруживают присутствие неметаллических объектов с помощью высокочастотного электрического поля. Оптические бесконтактные датчики обнаруживают прерывание светового луча объектом. Ультразвуковые бесконтактные датчики обнаруживают присутствие плотного вещества по отражению звуковых волн.

Символ на схеме для бесконтактного выключателя с механическими контактами такой же, как и для механического концевого выключателя, за исключением того, что символ выключателя обведен ромбом, указывающим на запитанное (активное) устройство:

Однако многие бесконтактные переключатели не имеют выходов с «сухим контактом». Вместо этого их выходные элементы представляют собой транзисторы, сконфигурированные либо для источника тока , либо для стока тока.Термины «источник» и «приемник» лучше всего можно понять, визуализируя электрический ток в направлении обычного потока , а не потока электронов .

На следующих схематических диаграммах показано сравнение двух режимов работы переключателя с использованием красных стрелок, указывающих направление тока (условное обозначение потока). В обоих примерах нагрузка, управляемая каждым бесконтактным выключателем, представляет собой светодиод (LED):

.

Обычное цветовое соглашение для электронных бесконтактных переключателей: коричневый цвет для источника питания +V, синий цвет для заземления (\(-\) полюс источника питания) и черный цвет для коммутируемого выходного сигнала.Это соглашение одинаково характерно для бесконтактных переключателей типа «приемник» и «источник».

Электронный переключатель, предназначенный для отвода тока через его сигнальный провод, также называется переключателем NPN из-за типа транзистора, используемого в его выходе. И наоборот, электронный переключатель, предназначенный для подачи тока через сигнальный провод, может называться переключателем PNP . Ключом к пониманию этих меток является распознавание клеммы эмиттера выходного транзистора, которая всегда подключена к шине питания. Для стокового переключателя это означает, что эмиттер должен подключаться к отрицательной шине, что требует NPN-транзистора для переключения. Для переключателя-источника это означает, что эмиттер должен подключаться к положительной шине, и в этом случае будет достаточно только PNP-транзистора.

Еще одно соглашение для описания транзисторных переключателей с источником и приемником состоит в том, чтобы называть их переключателями верхнего плеча и переключателями нижнего плеча соответственно. Транзистор-источник (PNP) имеет вывод эмиттера, подключенный непосредственно к «высокой» шине (+) источника питания постоянного тока.У стокового транзистора (NPN), напротив, вывод эмиттера подключен непосредственно к «низкой» шине (\(-\)) источника питания постоянного тока.

На этих фотографиях показаны электронные бесконтактные переключатели двух разных типов:

Многие промышленные бесконтактные переключатели имеют встроенные светодиодные индикаторные лампы, которые помогают техническим специалистам диагностировать проблемы в цепи, напрямую указывая состояние переключателя. С первого взгляда можно определить, обнаруживает ли бесконтактный датчик присутствие объекта.

На следующей фотографии показан бесконтактный датчик, обнаруживающий прохождение зубьев на цепной звездочке и генерирующий медленный прямоугольный электрический сигнал при вращении звездочки. Такой переключатель можно использовать как датчик частоты вращения (скорость вращения звездочки пропорциональна частоте сигнала) или как датчик обрыва цепи (при регистрации вращения ведомой звездочки вместо ведущей):

Как и другие типы технологических выключателей, бесконтактные выключатели бывают «нормально разомкнутыми» (НО) и «нормально замкнутыми» (НЗ).Это различие не имеет никакого отношения к выделению и потреблению (PNP или NPN), а скорее к тому, каким будет состояние бесконтактного переключателя, когда поблизости нет объектов. Таким образом, можно найти нормально разомкнутые бесконтактные выключатели с приемником (NPN), а также нормально разомкнутые бесконтактные выключатели с источником (PNP) и нормально замкнутые бесконтактные выключатели в конструкции с приемником или источником.

Эти характеристики переключения обычно являются фиксированными и должны быть указаны при заказе устройства.Точно так же дальность обнаружения бесконтактного переключателя обычно является фиксированным параметром, а не регулируемым.

4B P300 Proxswitch — 30 мм индуктивный датчик приближения

  Примечание. Proxswitch P300 доступен в двух моделях (2- и 4-проводной)   Литература:
      • Лист технических данных
  Технические характеристики Proxswitch P300 (2 провода):
  • Источник питания: от 24 до 240 В переменного/постоянного тока (универсальный источник напряжения)   Технический:
  • Выход: симистор   • Руководство по продукту (2 провода)
  • Коммутационная способность: 150 мА максимум   • Руководство по продукту (4 провода)
  • Выход: P3001V10C (под напряжением — вкл. ), P3002V10C (обесточено — выкл.)
  • Максимальная входная скорость: 200 Гц
  • Ток утечки: < 1 мА
  • Падение напряжения: 5.5 вольт максимум
  • Светодиодная индикация: красный (вход) = обнаружена цель
  • Рабочая температура: от -13 °F (-25 °C) до 158 °F (70 °C)
  • Диапазон измерения: 11/32 дюйма (9 мм) железо, 1/4 дюйма (6 мм) цветное железо
  • Корпус: нейлон — резьба ISO M30 x 1. 5 мм
  • Кабель — 6 футов (2 м) 2 проводника
  • Степень защиты — IP65

  Сертификаты:
  • CSA, класс II, раздел 1, группы E, F и G (U.Южная Корея и Канада)
  • Доступна версия ATEX








  Технические характеристики Proxswitch P300 (4 провода):
  • Источник питания: от 10 до 30 В постоянного тока
  • Выход: выбирается пользователем (транзистор NPN / PNP)
  • Коммутационная способность: 30 В пост. тока, 100 мА максимум
  • Состояние выхода: выбирается пользователем (вкл./выкл.)
  • Максимальная входная скорость: 200 Гц
  • Светодиодная индикация: красный (вход) = обнаружена цель
  • Рабочая температура: от -13 °F (-25 °C) до 158 °F (70 °C)
  • Диапазон измерения: 11/32″ (9 мм) железо, 1//4″ (6 мм) цветное железо
  • Корпус: нейлон — резьба ISO M30 x 1. 5 мм
  • Кабель — 6 футов (2 м) 4 проводника
  • Степень защиты — IP65

  Сертификаты:
  • CSA, класс II, раздел 1, группы E, F и G (U.Южная Корея и Канада)
  • Доступна версия ATEX








  Номера деталей и аксессуары:
  • P3001V10C ~ P300 Proxswitch (нормально замкнутый выход — 2 провода)
  • P3002V10C ~ P300 Proxswitch (нормально разомкнутый выход — 2 провода)
  • P3001V34C ~ P300 Proxswitch (транзистор NPN/PNP — 4 провода)
  • Адаптер кабелепровода A34NPT ~ 3/4 дюйма NPT
  • WG1-4B-4 ~ Крепление датчика вала Whirligig®
  • MAG2000 ~ Магнитный разъем Mag-Con™ для Whirligig
  • TACh4V5 ~ Дисплей тахометра


Датчики приближения: последовательное и параллельное подключение | Часто задаваемые вопросы | Сингапур

Основное содержание

Вопрос

Какие последовательные и параллельные соединения возможны с датчиками приближения?

модель
Тип подключения Соединение Описание
DC 2-провод и (серия подключения) Держите количество подключенных датчиков (N ) в диапазоне следующего уравнения.
В S — N x В R ≥ Рабочее напряжение нагрузки
N : Количество датчиков, которые можно подключить
В R : Остаточное выходное напряжение датчика приближения
В S : Напряжение питания Тем не менее, индикаторы могут светиться неправильно и могут генерироваться импульсы ошибки (примерно 1 мс), поскольку на отдельные датчики приближения не подается номинальное напряжение питания и ток. Перед эксплуатацией убедитесь, что это не проблема.

ИЛИ (параллельное соединение) Поддерживайте количество подключенных датчиков (N) в пределах диапазона следующего уравнения.
N xi ≤ Ток сброса нагрузки
N: Количество датчиков, которые можно подключить
i: Ток утечки датчика приближения

Пример: Когда в качестве нагрузки используется реле MY (24 В пост. тока), максимальное количество датчиков,

AC 2-проводной И (последовательное соединение) TL-NY, TL-MY, E2K-[]MY[], TL-T[]Y
Вышеуказанное Датчики приближения нельзя использовать в последовательном соединении. При необходимости подключите через реле.

E2E-X[]Y
Для указанных выше датчиков приближения напряжение VL, которое может быть подано на нагрузку при включении, равно VL = VS — (Выходное остаточное напряжение x Количество датчиков) как для 100 В переменного тока, так и для 200 В переменного тока.
Нагрузка не будет работать, если VL не выше рабочего напряжения нагрузки. Это необходимо проверить перед использованием.
При последовательном подключении двух или более датчиков по схеме И ограничение составляет три датчика. (Обратите внимание на значение VS на диаграмме слева.)

ИЛИ (параллельное соединение) В общем случае невозможно использовать два или более датчика приближения параллельно с цепью ИЛИ.

Параллельное соединение можно использовать, если А и В не будут работать одновременно и нет необходимости удерживать нагрузку. Однако ток утечки будет в n раз превышать значение для каждого датчика, и часто будут происходить сбои сброса.
(«n» — количество датчиков приближения.)

Если A и B будут работать одновременно и нагрузка удерживается, параллельное соединение невозможно.
Если A и B работают одновременно и нагрузка удерживается, напряжения обоих A и B упадут примерно до 10 В, когда A включится, и ток нагрузки будет протекать через A, вызывая случайную работу. Когда чувствительный объект приближается к B, напряжение на обеих клеммах B слишком низкое, равное 10 В, и переключающий элемент B не сработает. Когда A снова выключается, напряжения как A, так и B повышаются до напряжения источника питания, и B, наконец, может включиться.

В течение этого периода бывают моменты, когда A и B выключаются (примерно на 10 мс) и нагрузки на мгновение восстанавливаются.В случаях, когда нагрузка должна удерживаться таким образом, используйте реле, как показано на схеме слева.

3-проводной постоянный ток И (последовательное соединение) Поддерживайте количество подключенных датчиков (N) в пределах диапазона следующего уравнения.
iL + (N — 1) xi ≤ Верхний предел управляющего выхода датчика приближения
В S — N x В R ≥ Рабочее напряжение нагрузки
N : Количество датчиков, которые можно подключить
В R : Остаток выходное напряжение датчика
В S : Напряжение источника питания
i : Потребляемый ток датчика
iL: Ток нагрузки
Пример: При использовании реле MY (24 В постоянного тока) для нагрузки можно использовать максимум два датчика. .

Примечание:
Когда подключена цепь И, работа датчика приближения B приводит к подаче питания на датчик приближения A, поэтому при включении питания в A могут генерироваться ошибочные импульсы (примерно 1 мс). По этой причине будьте осторожны, когда нагрузка имеет высокую скорость отклика, поскольку это может привести к неисправности.

ИЛИ (параллельное соединение) Для датчиков с токовым выходом возможно минимум три соединения ИЛИ. Возможно ли четыре или более соединений, зависит от модели.

Примечание: Когда соединения И/ИЛИ используются с датчиками приближения, влияние ошибочных импульсов или тока утечки может помешать использованию. Перед использованием убедитесь в отсутствии проблем.

Прочные индуктивные бесконтактные выключатели | Баумер Швейцария

  • Продукты
    • Обнаружение объекта Обнаружение объекта

      Датчики, бесконтактные выключатели и световые барьеры для обнаружения объектов и положения.

    • Измерение расстояния Измерение расстояния

      Датчики для определения расстояния и информации о расстоянии от мкм до 60 м.

    • Умные датчики зрения Умные датчики зрения

      Простая обработка и выполнение эффективных задач проверки и контроля, а также робототехника с визуальным управлением.

    • Промышленные камеры/обработка изображений
    • Удостоверение личности
    • Энкодеры/датчики угла поворота
    • Датчики наклона/ускорения
    • Датчики процесса Датчики процесса

      Автоматизация технологических процессов с преобразователями, датчиками и измерительной аппаратурой параметров давления, температуры, уровня заполнения, расхода и электропроводности газообразных, жидких, пастообразных и сыпучих сред.

    • Датчики силы и датчики деформации
    • Настройка формата Настройка формата

      Отображение и регулировка положения упоров и форматов в машинах и системах.

    • Счетчики / дисплеи Счетчики / дисплеи

      Сбор, отображение и управление данными процесса и измеренными значениями, такими как номера блоков, время, скорость вращения и положение.

    • Аксессуары Аксессуары

      Всегда правильный аксессуар для вашего датчика и вашего приложения.

    • Кабель/соединение
  • Решения
  • Компания
  • Карьера
  • Служба поддержки

Надежный в сложных условиях — износостойкий и термостойкий с долговечным уплотнением

  • Прочный корпус из нержавеющей стали для непосредственного использования в зоне брызг
  • Соответствие строгим требованиям благодаря непроницаемости датчика с proTect+
  • Датчики, устойчивые к высокому давлению и высокой температуре
  • Варианты с тефлоновым покрытием, устойчивым к сварке и магнитным полям до 90 мТл
  • Датчики для внедорожной техники

Ассортимент продукции

Наружное применение и промывка

  • Прочный корпус из нержавеющей стали (V4A) или цельнометаллический корпус
  • Высокая ударопрочность и виброустойчивость
  • Долговременное уплотнение IP 69K — proTect+
  • Высокое качество сигнала в расширенном диапазоне температур
Открыть в селекторе продуктов

Высокая температура до 180 °C

  • Датчики с расширенным диапазоном температур до 180 °C
  • Версии со встроенной и отдельной электроникой обработки данных
  • Высокая частота переключения
Открыть в селекторе продуктов

Датчики, устойчивые к высокому давлению

  • Устойчивость к давлению до 500 бар
  • Поверхность датчика из оксида циркония (ZrO2/керамика)
  • Высокая частота переключения
Открыть в селекторе продуктов

Датчики, устойчивые к сварке и магнитным полям

  • Для магнитных полей до 90 мТл
  • Передняя часть с тефлоновым покрытием
  • Корпус из хромированной латуни
  • Стойкий к сварочным искрам
  • Высокая частота переключения
Открыть в селекторе продуктов
  • Для сред с горючим газом или пылью
  • Сертификат ATEX
  • Высокая повторяемость < 0. 01 мм
  • Компактная конструкция
Открыть в селекторе продуктов

Морские датчики для берегового и морского применения

  • Сертифицировано DNVGL-CG-0339 для морского применения
  • Коррозионностойкий металлический корпус
  • Широкий диапазон температур от -40 до +75 °C
  • Высокая устойчивость к ЭМС
  • Встроенная функция диагностики
Открыть в селекторе продуктов

Индуктивные бесконтактные выключатели для внедорожной техники

  • Создан для обеспечения надежности
  • Полное соответствие отраслевым стандартам (EN ISO 14982, EN 13309, ISO 13766)
  • Кабель HeavyDuty PUR для надежного обжима коннекторов большегрузных транспортных средств
  • Диапазон высоких температур -40°С… 85 °C
  • Класс защиты IP 68 / IP 69K
Открыть в селекторе продуктов

Ваши льготы

  • Экономичность благодаря длительному сроку службы
    • Корпус из нержавеющей стали V4A
    • IP 69K и концепция водонепроницаемости proTect+ гарантируют 100% герметичность после многих температурных циклов
    • Надежная лазерная маркировка химические вещества
      • Подтвержденная высокая химическая стойкость — протестировано Ecolab
      • Материалы, соответствующие требованиям FDA
    • Запасы безопасности при сильных колебаниях температуры
      • Широкий диапазон температур от -40 °C до 180 °C
      • Высокая температура очистки до 85 °C

    Технология

    • Датчики остаются надежными и герметичными на протяжении всего срока службы
    • Прошли ударные испытания во всем диапазоне температур для имитации эффектов старения
    • Степень защиты IP 69K от проникновения пыли и воды высокой температуры и высокого давления

    Водонепроницаемая конструкция

    • Для использования во влажных помещениях для распыления воды и химикатов
    • Соответствует требованиям Ecolab и FDA
    • Герметичный корпус из нержавеющей стали V4A
    • Защита от проникновения пыли и воды высокой температуры и высокого давления — IP 69K
    загрузок

    показать все

    • Флаер – Индуктивные выключатели для внедорожной техники IR12 / IR18

    • Флаер — Повышение производительности внедорожной техники

    • Каталог – Обзор продукции – Инновационные сенсорные решения

    Вас также может заинтересовать

    Наверх

    Сравнение технологий датчиков приближения | Устройства CUI

    С появлением новых технологий и старыми технологиями, которые становятся меньше, дешевле и потребляют меньше энергии, количество вариантов, доступных в настоящее время для датчиков, продолжает расширяться. Это расширение не обошло стороной и датчики приближения, поскольку существует широкий спектр датчиков с совершенно разными принципами работы. Хотя наличие множества вариантов может быть полезным, как инженеру определить, какую сенсорную технологию следует использовать для приложений обнаружения, измерения расстояния и приближения?

    Что такое датчик приближения?

    Датчик приближения — это бесконтактный метод, обеспечивающий либо простую логику «там/не там», либо точное и точное измерение точного расстояния до объекта.Термин датчик приближения является довольно всеобъемлющим, поскольку они могут широко варьироваться как по размеру, так и по расстоянию обнаружения. Этот блог посвящен популярным датчикам приближения, которые лучше всего подходят для портативных или небольших стационарных встраиваемых систем. Эти технологии включают ультразвуковые, фотоэлектрические, лазерные дальномеры и индуктивные датчики, которые идеально подходят для умеренных диапазонов обнаружения от нескольких дюймов до десятков футов. Емкостные датчики и датчики Холла также являются высокоэффективными датчиками приближения, но они лучше всего подходят для обнаружения на очень близком расстоянии и не будут рассматриваться.

    Особенности конструкции датчика приближения

    Не существует датчика приближения, который мог бы выполнять все возможные задачи лучше, чем другие датчики, даже если не учитывать стоимость. Таким образом, при рассмотрении идеальной технологии датчика приближения для конкретного приложения необходимо учитывать множество атрибутов и взвешивать их важность.

    • Стоимость: Есть несколько проектов, которые могут игнорировать стоимость своих компонентов, а датчики приближения могут составлять небольшую часть общего бюджета или потреблять подавляющую его часть.
    • Диапазон
    • : хотя диапазон конкретных продуктов может различаться, существуют общие ограничения, налагаемые технологиями датчиков приближения, как на близкое, так и на далекое расстояние, которое они могут обнаруживать.
    • Размер: для встроенных конструкций размер очень важен, так как датчики приближения могут иметь размеры от рисовых зернышек до чего-то достаточно громоздкого, чтобы его мог нести один человек.
    • Частота обновления: большинство датчиков приближения работают, излучая сигнал и обнаруживая обратный сигнал, создавая определенные физические ограничения на частоту обновления, называемую частотой обновления.
    • Эффект материала: некоторые датчики ведут себя по-разному с твердыми и волокнистыми поверхностями, а другие ведут себя по-разному в зависимости от цвета объекта.

    Что такое ультразвуковой датчик приближения?

    Ультразвуковые датчики

    используют ультразвуковые импульсы звука для обнаружения присутствия объекта или, с дополнительной обработкой, расстояния до объекта. Они используют как передатчик, так и приемник, а также принципы эхолокации. Издавая щебет и измеряя время, необходимое для того, чтобы этот щебет отразился от поверхности и вернулся, ультразвуковой датчик может измерить расстояние до объекта. Хотя в конфигурации часто показано, что передатчик и приемник расположены как можно ближе друг к другу, принципы по-прежнему применяются, когда они разделены. Существуют также ультразвуковые приемопередатчики, которые объединяют функции передачи и приема в одном корпусе.

    Основные операции ультразвукового датчика

    Ультразвуковое обнаружение является достаточно точным и имеет достаточно высокую частоту обновления, способную посылать десятки или сотни пингов или чириканий в секунду. Будучи основанным на звуке, а не на электромагнитных волнах, цвет и прозрачность объекта не влияют на показания.Эта же особенность также означает, что они не требуют и не излучают свет, что идеально подходит для условий, которые либо естественно темные, либо должны быть темными. Звуковые волны также распространяются со временем, увеличивая зону их обнаружения — либо преимущество, либо недостаток, в зависимости от применения. Благодаря простоте конструкции они также очень дешевы, универсальны и безопасны.

    Однако ультразвуковые датчики имеют свои уникальные недостатки. Датчик состоит из двух частей: передатчика и приемника, которые могут поставляться как единое целое или как отдельные устройства.Поскольку скорость звука меняется с изменением температуры воздуха, любые резкие колебания температуры могут повлиять на точность. Однако это потенциально может быть компенсировано измерениями температуры для обновления расчетов. Мягкие материалы также могут повлиять на точность, поскольку звуковые волны не будут отражаться от этих поглощающих поверхностей. И хотя концепция может быть очень похожа на сонар, ультразвуковые датчики не предназначены для использования под водой. Наконец, их зависимость от звука делает их совершенно нефункциональными в вакууме, так как нет среды для передачи звука.Для получения дополнительной информации об основных принципах работы и реализации ультразвуковых датчиков нажмите здесь.

    Фотоэлектрические датчики приближения

    Фотоэлектрические датчики

    чрезвычайно эффективны для обнаружения отсутствия или присутствия и, хотя они идеально подходят для многих промышленных применений, обычно используются в жилых и коммерческих помещениях для таких приложений, как датчики гаражных ворот или подсчет посетителей в магазинах. Что касается реализации, фотоэлектрические датчики могут быть установлены в нескольких вариантах.Сквозной луч реализует излучатель с одной стороны и детектор с другой, причем обнаружение происходит из-за обрыва луча. Световозвращающий — это когда излучатель и детектор совмещены, а отражатель на другой стороне отражает луч от излучателя обратно к детектору. Наконец, рассеянный также размещает излучатель и детектор рядом друг с другом, но излучаемый свет отражается от любой близлежащей поверхности, аналогично тому, как работают ультразвуковые датчики, но без возможности расчета расстояния.

    Фотоэлектрический датчик на пересечение лучаФотоэлектрический датчик с обратным отражениемФотоэлектрический датчик с диффузным отражением

    Фотоэлектрические датчики обычно имеют длительный срок службы из-за отсутствия движущихся частей и могут обнаруживать большинство материалов, хотя прозрачные материалы и вода могут вызвать проблемы. Установки на пересечение луча и рефлекторы имеют большие диапазоны обнаружения с очень малым временем отклика. Установки диффузного типа могут обнаруживать мелкие объекты, а также могут быть мобильными детекторами. Пока объектив не загрязняется, все они устойчивы к грязным средам, которые часто встречаются в промышленных приложениях.Однако их способность вычислять расстояние до объекта очень ограничена, и могут возникнуть проблемы с цветом и отражательной способностью объекта. Поскольку пересечение луча и световозвращающее устройство необходимо монтировать и выравнивать, установка системы может быть сложной в оживленных условиях.

    Датчики лазерного дальномера

    Лазерный дальномер — это технология, которая только недавно стала экономически выгодной для многих приложений. Лазерный дальномер работает по тому же принципу, что и ультразвуковой датчик, но использует электромагнитный луч вместо звуковых волн.При гораздо более высокой скорости света расчет времени полета требует значительной точности, поэтому иногда используются другие методы, такие как интерферометрия, для снижения затрат при сохранении точности. Эти датчики обычно имеют чрезвычайно большой радиус действия, сотни или тысячи футов, и, в зависимости от опций, могут иметь чрезвычайно быстрое время отклика.

    Пример реализации лазерного дальномера-интерферометра

    Несмотря на снижение цены на эту технологию, она остается одной из самых дорогих доступных опций, на порядки дороже, чем предыдущие рассмотренные технологии.Повышенная мощность, необходимая для работы лазеров, имеет недостатки, заключающиеся как в ограничении срока службы портативных устройств, так и в создании проблем с безопасностью для глаз. К добру или к худу, как у лазера, несмотря на некоторую дисперсию по расстоянию, чувствительная зона остается относительно небольшой. Наконец, эта технология плохо работает с водой или стеклом, что еще больше ограничивает ее использование.

    Индуктивные датчики

    Индуктивные датчики, основанные на старой концепции, в последние годы стали более популярными.За исключением других технологий в этом списке, индуктивные датчики работают только с металлическими объектами. Подобно тому, как магнит, вращающийся в проволочной катушке, является основой генерации электричества, индуктивный датчик используется для создания магнитного поля, а затем для обнаружения изменений магнитного поля, когда через него проходит металлический предмет. Это основа любого металлоискателя.

    Типичное применение индуктивного датчика

    В зависимости от настройки их диапазон обнаружения может быть чрезвычайно мал, с приложениями, которые могут подсчитывать обороты шестерни, определяя, есть или нет зубец шестерни рядом с датчиком.Для больших расстояний индуктивные датчики могут быть встроены в дороги для обнаружения транспортных средств, проезжающих по ним, или, в крайнем случае, оптимизированы для обнаружения космической плазмы. Однако в роли электронного датчика приближения индуктивные датчики, как правило, работают в диапазоне от миллиметра до метра. Благодаря своим принципам работы они лучше работают с черными металлами, такими как железо и сталь, с уменьшенной дальностью обнаружения немагнитных металлических материалов. Поскольку они основаны на изменении электромагнитных полей, они обычно имеют чрезвычайно высокую частоту обновления.

    Индуктивные датчики чрезвычайно гибки в своем диапазоне и применении, а также концептуально очень просты в эксплуатации. Эта простота дает относительно недорогие датчики, но делает их очень ограниченными в том, что они могут воспринимать, а также делает их открытыми для помех от широкого спектра источников.

    Сравнение технологий датчиков приближения

    Стоимость Диапазон Размер Частота обновления Эффект материала
    Ультразвуковой Низкий Средний Маленький Средний Нет
    Фотоэлектрический Низкий Средний Маленький Высокий Умеренный
    Лазерный дальномер Высокий Высокий Большой Средний Умеренный
    Индуктивный Средний Средний Маленький Средний Высокий

    Заключение

    Существует множество различных вариантов датчиков приближения, и в этом блоге рассматриваются некоторые из наиболее популярных на рынке технологий среднего и дальнего радиуса действия. Если учесть все проблемы, связанные с затратами и развертыванием, ультразвуковые датчики часто являются лучшим решением. Это связано с их низкой стоимостью, способностью обнаруживать как присутствие, так и расстояние, а также простотой использования. Благодаря этим сильным сторонам ультразвуковые датчики широко распространены и используются в самых разных бытовых и промышленных условиях.

    Дополнительные ресурсы


    Есть комментарии по этому посту или темам, которые вы хотели бы видеть в будущем?
    Отправьте нам письмо по адресу [email protected]ком

    .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
