Биметаллическая пластина неисправности: Ремонт эл чайников своими руками

Содержание

Ремонт утюга




 Внимание!
Не включайте в электрическую сеть разобранные электроприборы.
Удар электрическим током вреден
для Вашего здоровья и
опасен для жизни!


По многочисленным запросам посетителей привожу пример
одного из обязательных атрибутов нашего быта.

Хотя утюг является самым простым в ремонте электроприбором, эксплуатировать, всё же, его нужно, с соблюдением некоторых правил, дабы исключить возникновения злейшего врага нашего
— «петуха красного».

Возьмём в пример простую конструкцию наших «братьев на век».

«Китайско — немецкий» концерн «BOUSCH» внимательно следит за спросом своих товаров и, учитывая его, как производитель с высоким «торговым знаком», идёт навстречу покупателю.

В частности, сэкономив на меди, делает свою продукцию дешевле, тем самым количество её растёт с геометрической прогрессией.

..

Поводом для вскрытия данного электроутюга послужило
искрение провода на изгибе, на вводе в корпус.

Для того что бы устранить неисправность провода вскрываем электроприбор.

Саморезы крепления ручки утюга скрываются:
два — под табличкой технических данных и один — под рукояткой клапана-регулятора подачи пара.


Освободившись от крепежа, ручка легко снимается.

Соединение обломанного провода к клеммной колодке становится доступным.

Откручиваем крепление провода и обрезаем провод в месте неисправности.

Разделываем его по прежней длине и зачищаем концы.




Обязательно заматываем защитную оплётку изолентой, что бы не лохматилась.

Провод готов.

Для полного изучения утюга — идём дальше.
Находим места крепления: два — в задней части и одно — на носике.

Натыкаемся на ржавый саморез, который невозможно открутить простой крестовой отвёрткой.

Подбираем отвёртку с плоским жалом, что бы входила в шлиц шляпки. Если не походит — края нужно подточить.

Надавливая на саморез, пытаемся выкрутить — должно получиться.
Теперь перед нами нижняя часть утюга.


Важный момент!

После того, как верхний, внешний, декоративный диск регулятора температуры утюга был отсоединён от самого регулятора, который находится на подошве утюга, нельзя крутить сам регулятор.

При перекручивании движка регулятора Вы
впоследствии можете неправильно соединить его с внешней декоративной ручкой, что может привести к разрушительным последствиям.

Какую песенку Вы любите напевать, когда гладите брюки, торопясь выйти из дома?
Если поторопитесь при ремонте утюга, то будите орать старинный бабушкин хит:
«Тюх, тюх, тюх — разгорелся мой утюх. ..»
Если кто не знает — пели такую песню, когда пользовали «железяки» на углях, взятые из костра или «русской печки».

Один раз я был очевидцем взрыва утюга, с неисправным регулятором температуры, хорошо, что в этот момент «пользователь» не успел подойти к заранее включенному электроприбору.

Брызги расплавленного металла разлетелись по всей комнате — пришлось выкинуть ковёр.
Вот так-то бывает (Тема в программу «Разрушители мифов»).

Рассмотрим сам регулятор. Он представляет собой кронштейн, который одним концом прижимает биметаллическую пластину к подошве утюга, а другим держит контактный механизм. В кронштейне имеется резьбовое отверстие, в которое ввёрнут толкатель регулятора.
Теперь подробнее.

Биметалл — композиционный материал, состоящий из 2 прочно соединённых между собой различных металлов или сплавов.
При изменении температуры этих металлов происходит механическая деформация элемента, так как коэффициенты расширения металлов разные.
Получается, что часть из одного металла увеличивается, а часть из другого — нет, а так как они жёстко соединены между собой — начинают загибаться в сторону меньшего по размеру.

Отсюда: биметаллическая пластина — пластина, изготовленная из биметалла или из механически соединённых кусков двух различных металлов. В нашем случае это устройство, состоящее из 2 пластин разнородных металлов, закреплённых одними концами и соединённых клёпкой у других концов.

При изменении температуры соединённый конец пластин перемещается. Изгибающаяся биметаллическая пластина управляет электрическими контактами, замыкающими и размыкающими цепь подогревателя.

Данная система контактов срабатывает скачком (механическая бифуркация), сразу перемещая контакт на несколько миллиметров для исключения искрений, залипания, пригорания (при работе утюга от таких переключений слышны щелчки).
Регулировку обеспечивает толкатель, приближая или удаляя, контакты от биметалличесой пластины.

Приближая контакты к пластине, толкатель уменьшает ход загиба пластины до контактов при нагреве.

Тем самым уменьшается температура, при которой пластина, загибаясь, достигнет контактов и разомкнёт их.

Ремонт утюга может заключаться в следующем:
1. Ремонт проводов и шнура питания в местах соединений и изгибов. Их замена.
2. Ремонт регулятора температуры — пригорание контактов, их соединения. Замена регулятора или отдельных элементов.
3. Замена сигнальной лампы.
4. Замена подошвы из-за неисправности нагревателя.
Выявить неисправность нагревателя с помощью мультиметра не составит труда.
Сопротивление нагревателя нашей, ещё рабочей подошвы, составило 42 ома.

Здесь был рассмотрен пример ремонта утюга с биметалличесим регулятором температуры, при появлении утюга с электронной регулировкой температуры, здесь будет, обязательно рассмотрено его устройство.

WWW.ELECZON.RU

При использовании электроприборов в быту,
обязательно устанавливайте штепсельные розетки
с заземляющими контактами типа «ЕВРО».

Помните, что при повреждении изоляции проводов и элементов

в Электроприборах Без Заземления,

Вы — Лёгкий Путь для прохождения тока.


Разбор и поиск неисправностей элементов электрических схем смотрите здесь.


Ремонт или замена пускового реле холодильника

Пускозащитные реле служат для пуска электродвигателя компрессора холодильника. Они защищают электродвигатель перегрузки. Так как в устройстве есть подвижные детали и контактные группы, реле могут ломаться. Отремонтировать пусковое реле может любой электрик, в том числе и заменить его.

Причины выхода из строя реле холодильника



Пускозащитное реле — это электромеханическое устройство и оно предназначено:

  • для запуска однофазного электродвигателя путем кратковременного подключения пусковой обмотки;
  • для защиты электродвигателя от перегрева путем отключения питания его, в виду большого тока рабочей обмотки.

Как и у всех механизмов, имеющих подвижные части, нагревательные элементы и контактные группы, в процессе эксплуатации могут возникать отказы:

  • контактная группа может заклинить и не замкнуть цепь пусковой обмотки. При этой неисправности электродвигатель не сможет запуститься и через пару секунд тепловая защита реле отключит питание. Неисправность устраняется восстановлением подвижности штока;
  • контакты могут подгореть и не включаться. Симптомы те же самые, что и выше. Неисправность устраняется чисткой и выравниванием пятачков контактов;
  • может перегореть нагревательный элемент тепловой защиты. При этой неисправности компрессор просто не включится, т.к. цепь разорвана перегоревшей спиралью. При этой неисправности реле идет под замену;
  • потеря свойства биметаллической пластины для задержки отключения контакта. При этой неисправности отключение контакта будет происходить сразу при нагреве спирали. Компрессор будет кратковременно включаться и отключаться. Исправная биметаллическая пластина дает электродвигателю время запуститься при повышенном пусковом токе. При этой неисправности реле идет под замену.

Чтобы определить, что вышло из строя пусковое реле, рекомендуют отключить от компрессора клеммы реле и подключить компрессор напрямую, кратковременно дать импульс пусковой обмотке. Если компрессор включился, причину нужно искать в реле.

Это легко можно сделать при наличии символов возле выходов:

  • «S» – пусковая обмотка;
  • «R» – рабочая обмотка;
  • «C» – общий выход.



Виды пускозащитных реле

Несмотря на разнообразие исполнения пускозащитных реле, в холодильниках используются два вида реле:

С индукционным пуском. Включение пусковой обмотки однофазного электродвигателя осуществляется реле на основе соленоида.

С позисторным включением. Включение пусковой обмотки однофазного электродвигателя осуществляется через позистор (резистор с полупроводниковыми свойствами).

Внешний вид различных моделей


Принцип работы пускозащитных реле с индукционным пуском

Работа тепловой защиты. Тепловое реле состоит из нормально замкнутой контактной группы, биметаллической пластины и нагревателя. Биметаллическая пластина сварена из двух металлов имеющих разный температурный коэффициент расширения. Биметаллическая пластина может иметь прямой нагрев (ток едет по ней) и косвенный нагрев через спиральный нагреватель. При нагреве пластина изгибается и размыкает контакты. Компрессор отключается. Когда биметаллическая пластина остывает, контакты замыкаются, питание вновь подается на компрессор.

Пусковое реле предназначено для кратковременного подключения пусковой обмотки электродвигателя компрессора во время его включения. Как оно работает?

  • при подаче питания на электродвигатель компрессора, ток к рабочей обмотке электродвигателя идет через катушку соленоида реле. Так как двигатель при запуске потребляет большой ток в обмотке соленоида возникает сильное магнитное поле, которое втягивает сердечник подвижного контакта и контакты замыкаются, подключая пусковую обмотку;
  • когда компрессор запустился, пусковой ток в рабочей обмотке электродвигателя падает до номинального и магнитное поле соленоида перестает удерживать сердечник подвижного контакта, пружина помогает сердечнику вернуться в исходное положение, контакты размыкаются  и пусковая обмотка электродвигателя обесточивается;
  • компрессор работает в штатном режиме.

Пускозащитное реле выглядит внешне, как небольшая коробочка, которая крепится к корпусу компрессора, а у старых холодильников на раме при помощи винтов, защелок, пружинных скоб и заклепок.

Принцип работы пускозащитных реле с позисторным включением

Пускозащитные реле с позисторами применяются почти во всех современных холодильниках. Тепловая защита у них работает точно так же как и у реле с индукционным пуском (через биметаллический контакт).

Что такое позистор, это разновидность теплового резистора с полупроводниковыми свойствами. Холодный позистор имеет незначительное сопротивление, а при нагреве сопротивление резко увеличивается и перестает пропускать ток.

Позистор повторяет работу подвижных контактов с соленоидом в пускозащитных реле с индукционным пуском, только в случае с позистором в работе этой функции отсутствуют подвижные части и ломаться нечему.

При комнатной температуре сопротивление резистора незначительное, поэтому ток к пусковой обмотке поступает, как по обыкновенному проводнику. Так как у позистора есть незначительное сопротивление он постепенно нагревается и при определенной температуре происходит размыкание цепи пусковой обмотки. При прекращении подачи тока он остывает (отключение терморегулятором) и восстанавливает свои свойства для повторного включения электродвигателя компрессора.
Пускозащитное реле с позистором устанавливаются непосредственно на разъем компрессора (на три контакта).

Электрическая схема

В руководстве пользователя холодильника указано, какие марки пусковых реле могут использоваться для  конкретной модели. Это предоставляет выбор пусковых реле для замены при отсутствии оригинала.

Схема индукционного подключения

Схема позисторного механизма включения

Нужно не забывать, что в цепь питания электродвигателя компрессора ещё участвуют контакты терморегулятора, что нужно обязательно учитывать при тестировании неисправностей пускового реле.

Как заменить реле в холодильнике на примере Атланта (Минска)

Чтобы снять пусковое реле следует:

  • Убедиться в том, что холодильник отключен от сети.
  • Снять проволочный зажим, прижимающий крышку (На старых холодильниках могут быть защелки, которые от времени стали хрупкими. Действуйте аккуратно).
  • Отсоединить клеммы.
  • Промаркировать провода. (Это поможет не перепутать провода при присоединении их к новому реле, особенно актуально на старых холодильниках с с проводами непонятного цвета).
  • Отвинтить винты крепления реле к корпусу компрессора.
  • Снять пусковое реле с разъема компрессора.

Новое или отремонтированное реле устанавливают в обратном порядке.

Если вы не уверены в своих знаниях электротехники, лучше не рисковать и все-таки вызвать мастера. Стоимость ремонта в сервис-центре, как правило, все-таки ниже, чем цена всего холодильника.

Почему чайник отключается до закипания: причины и ремонт

Сегодня на прилавках специализированных магазинов по продажам бытовой техники для дома можно встретить разнообразие новейших моделей электрочайников от разных производителей. Эти приборы довольно надежные и неприхотливы в быту, но иногда может возникнуть ситуация, когда электрический чайник, до этого исправно работающий вдруг отключается, хотя вода не нагрелась до закипания. Не надо паниковать, вызывать мастера или выбрасывать прибор на свалку, давайте разберемся и выясним все причины отказа изделия.

Схема и принцип работы

Чтобы понять, почему это происходит, необходимо знать принцип работы чайника и его электрическую схему. Модельный ряд этих бытовых приборов весьма разнообразен, но принцип действия и схема сборки у всех практически идентичная, за редким исключением: например, встроенный таймер.

Электрочайник работает довольно просто: через прочный шнур с вилкой на конце напряжение от розетки передается на контакты ХР1, расположенные в массивной подставке — именно на нее устанавливается прибор во время кипячения воды. В нижней части его корпуса есть специальный разъем, который входит во взаимодействие с контактами подставки.

Термовыключатель SA1 обеспечивает ручное включение и автоматическое выключение прибора после того, как вода начинает кипеть. Выключатель тепловой защиты всегда активен и в повседневной работе изделия участия не принимает — он срабатывает только тогда, когда чайник включается без воды. Затем ток идет на трубчатый нагревательный элемент (ТЭН), и светящаяся лампочка на индикаторе сигнализирует о том, что изделие находится в работе.

Когда вода закипит, то пар собирается в свободном пространстве между уровнем воды и крышкой изделия, затем пары воды по специальному каналу поступают к биметаллической пластине, сделанной из двух разных металлов, которая от нагрева изгибается и размыкает контакты — термовыключатель выключается.

Система защиты

Нагревательные элементы на электрочайник устанавливаются в процессе сборки на заводе изготовителе и зависят от его объема: мощность  ТЭН варьируется в пределах 0,5—2,5 кВт. Они при нагревании выделяют большое количество тепла, поэтому во избежание возникновения пожара, конструкторы предусмотрели эффективную защиту от перегревания.

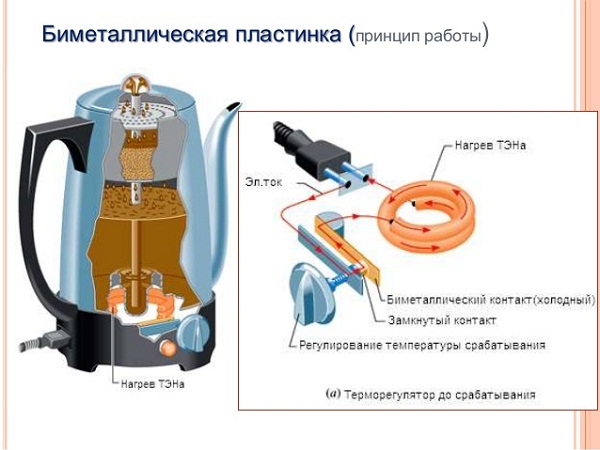

Круглые биметаллические пластины используются как температурные датчики, в центре сделана специальная выборка. Они должны плотно прилегать к нижней части чайника, для лучшей теплоотдачи их поверхность смазывают пастой с отличными теплопроводящими свойствами.

При проведении любой сложности ремонта эту смазку удалять не рекомендуется.

Температурный датчик

Пластина собрана из двух разных по коэффициенту температурного расширения металлов, прочно склеенных между собой. При сильном нагревании она изгибается за счет разного расширения металлов.

Для выключения прибора биметаллическую пластину связывают с контактами посредством керамического штока следующим образом: один конец его упирается в диск, а второй — подпирает пластину контактной группы. Механизм действия весьма прост: пластина изгибается, шток приходит в движение и контакты отключаются.

Керамический шток и биметаллическая пластина

У такого вида защиты есть только один негативный нюанс: после остывания мембрана возвращается в исходное состояние, и контакты могут замкнуться – ТЭН начнет нагревание. Чтобы электрочайник не смог включаться самостоятельно, устанавливают два таких диска: один работает в системе защиты от перегрева, второй связан напрямую с выключателем и полностью отключает прибор от напряжения сети.

Причины появления неисправностей

Итак, почему же чайник выключается, не доведя воду до кипения?

  1. Наиболее частая причина такой неисправности – дефект биметаллической пластины. Металл, из которого она сделана, подвергается многократному расширению-сужению в процессе работы устройства. Неудивительно, что со временем пластина деформируется и теряет свои свойства, поэтому и выключает электрочайник в неправильный момент. Конечно, это касается только тех приборов, которые проработали не один год. Хотя некачественные китайские изделия могут «порадовать» владельца таким дефектом буквально через несколько месяцев после покупки. Починить пластину можно: подогнуть ее в правильное положение. Однако это временная мера, и вскоре чайник придется менять, т.к. ремонт (замена пластины) в данном случае нерентабелен.
  2. Еще одной из распространенных причин, по которой электрочайник может отключаться до закипания воды, является накипь на дне и стенках изделия. Особенно это часто случается у моделей с открытым ТЭН — он перегревается, и срабатывает защита устройства от перегрева. Для удаления образований достаточно прокипятить минимальное количество воды с добавлением одного пакетика лимонной кислоты — такую процедуру можно повторить несколько раз. Для ускорения процесса избавления от налета можно добавить пару столовых ложек уксуса — это ускорит очистку.
  3. Если дело не в накипи, то, возможно, термостат сломан. Можно обратиться к специалисту для его замены, но проще купить новое изделие – цена ремонта примерно равна стоимости нового чайника.
  4. Причиной отключения до закипания воды может стать сломанный или некачественно изготовленный выключатель — если прибор отключился раньше времени, а через 15 минут (за это время биметаллическая платина остывает и возвращается в первоначальное положение) включился самостоятельно, то это сигнал пользователю о том, что выключатель работает не корректно.
  5. Частые протечки изделия, даже в виде нескольких капель, приводят к тому, что чайник выключился раньше, чем вода закипела. Необходимо проверить корпус устройства — по статистике, чаще всего микротрещины от перепада температур возникают у приборов, чей корпус изготовлен из стекла или пластика.
  6. Неплотное крепление ТЭН к корпусу изделия является нередкой причиной преждевременного отключения прибора. Если вы используете изделие с нагревательным элементом открытого типа, то проверить это будет легко, даже не разбирая чайник. Если ТЭН закрытого вида, то надо обращаться в сервисный центр за помощью специалиста — самостоятельно внутрь изделия лучше не соваться.
  7. При длительной эксплуатации резиновая прокладка, которая служит изолятором между корпусом и отсеком на днище, где расположен нагревательный элемент, может износиться, но проверить данный факт без полного демонтажа устройства нельзя. Эта информация пригодится домашним мастерам, которые самостоятельно решили отыскать причины отказа прибора.

Как разобрать прибор для ремонта

Для устранения причины неисправности электрического чайника может потребоваться демонтаж корпуса прибора. Манипуляция позволяет починить или заменить вышедший из строя технологический узел.

На любой модели детали корпуса соединяются при помощи крепежных винтов и защелок. Работа по демонтажу чайник сводится к выкручиванию винтов и аккуратному выдвижению хитроумных фиксаторов. Винты обычно располагают на дне корпуса и в нижней части ручки. Не у всех моделей крепежные детали видны. Производители практикуют тактику защиты устройств от самостоятельного ремонта, используя пластиковые накладки и заглушки с защелками, винты с нестандартными головками. Для проведения демонтажа чайника потребуются отвертки тонкая плоская и крестовая, пинцет, подручный инструмент с острым концом.


Последовательность манипуляций по разборке прибора следующая.
  1. Открутить все болтики, размещенные на обратной стороне дна чайника. Количество крепежных элементов зависит от модели устройства. У чайников марки Bosch используется 4 крепежных винта. Если болтики спрятаны под заглушкой — накладкой, нужно при помощи острого предмета поддеть и аккуратно снять деталь, не повредив защелку.
  2. На чайниках Витек, Поларис, Скарлетт и некоторых других моделях дополнительные фиксирующие болтики размещаются под накладкой в нижней части ручки. Аналогичными действиями, описанными выше, нужно выкрутить винты.
  3. После изъятия всех крепежных элементов нужно аккуратно отделить соединенные между собой части корпуса: днище, резервуар, крышку с ручкой.
  4. Рабочие узлы электрочайника: ТЭН, термореле, контактные провода размещены на дне корпуса. Следует устранить обнаруженную неисправность, и собрать прибор в обратном порядке.

Совет!  Когда винт плохо поддается выкручиванию, можно немного нагреть головку при помощи паяльника. Пластик вокруг болтика слега станет мягче, что позволит быстрее его выкрутить.

Как заменить устройство блокировки люка в стиральной машине.





Меняем устройство блокировки люка стиральной машины

УБЛ предназначено для блокировки загрузочного люка в течение цикла стирки в целях безопасности. Наиболее распространены УБЛ, использующие свойства термоэлемента.



Принцип работы термоблокировки.

При запуске процесса стирки на термоэлемент подаётся напряжение. Нагревая биметаллическую пластину, он использует её способность мгновенно выгибаться, замыкая контакты схемы. Происходит механическое блокирование язычка дверцы загрузочного люка. Ручку дверцы люка при этом повернуть нельзя. По окончании программы стирки подача напряжения на термоэлемент прекращается, через 1-2 минуты биметаллические пластины возвратятся на место, и язычок дверцы разблокируется.





Причины выхода из строя блокировки дверцы.

Есть две основные причины выхода УБЛ из строя:

  • Физический, усталостный износ биметаллических пластин. Биметаллические пластины рассчитаны на определённое количество циклов сгибания-разгибания, после чего становятся хрупкими, теряют упругость, функцию свою выполнять уже не могут.
  • Изменение структуры материала пластин, их разрушение вследствие частого перепада напряжения в сети в процессе стирки.



    Проверка работоспособности УБЛ

    Самый очевидный признак неисправности УБЛ — блокирование дверки даже после окончания программы стирки. Это явный признак усталости биметаллических пластин. Такое УБЛ подлежит замене.



    Сложнее, когда признак неисправности УБЛ не очевиден. Например, после нажатия кнопки «Старт» дверца не блокируется, программа стирки не запускается. Здесь может быть неисправно УБЛ, либо неисправен электронный модуль. Идём по пути наименьших затрат и сначала пробуем менять УБЛ. Демонтируем старое, используя его в качестве образца, покупаем новое УБЛ (стоит оно недорого).



    Устанавливаем новое УБЛ и пытаемся запустить программу стирки. Если программа пошла, то проблему мы решили. Если результата нет, то всё дело в неисправности электронного модуля.

  •



    Задайте вопрос мастеру — получите совет по ремонту стиральной машины своими руками!



    Ремонт стиральной машины своими руками — более 50 подробных ФОТОИНСТРУКЦИЙ по самостоятельному ремонту.




    Ремонт масляного обогревателя | Сделай сам своими руками

    Масляные радиаторы эффективное оборудование для обогрева помещений.

    В отличии от калориферов, которые греют пока включены в розетку, масляные радиаторы отдают тепло еще долго после отключения.
    Стоимость их гораздо выше других, поэтому есть смысл при поломке попытаться отремонтировать аппарат, прежде чем покупать новый.
    В этой статье описывается одна из поломок масляного радиатора и способ его ремонта.
    Вот какая проблема с обогревателем:
    Все работает, индикатор светится, переключатель ступеней и регулировка термодатчика работает, датчик отключает но это происходит до того, как температура радиатора достигает нормального уровня. Батарея едва теплая на максимальных настройках, и внешне ничего нельзя сделать.

    Сразу становится понятно, что без разборки аппарата не обойтись.
    Для начала нужно найти винты крепления кожуха. Они иногда могут быть скрыты декоративными деталями корпуса.
    Первый винт скрыт под верхней пластмассовой табличкой с надписью «не накрывать». Нужно сбоку поддеть ее отверткой и отвести в сторону.


    Теперь винт хорошо видно и есть возможность его открутить.

    Сделать это можно как крестовой, так и прямой отверткой подходящей ширины.

    Далее необходимо снять блок с колесами со стороны панели управления. Для этого переворачиваем камин и откручиваем крепежный «барашек».


    После отведя колесный блок в сторону, снимаем его с крючка.

    Теперь можно снять стягивающую пружину крепежного обода, а далее и сам обод по периметру кожуха.


    После этой процедуры кожух легко снимается.

    Для удобства его можно наклонить в сторону. Теперь стали видны детали и открылся доступ к элементам, влияющим на работу нагревателя.

    Первым делом необходимо проверить целостность ТЭНов. Чтобы цепи прибора не вносили неправильных показаний, на время измерений нулевой провод необходимо отключить от нагревателей. Сделать это несложно, так как на два ТЭНа провод только один.
    Прикручен он к нулевой шине винтом через наконечник.
    Стягиваем защитную хлорвиниловую трубку и с помощью отвертки откручиваем винт.

    Теперь отводим его в сторону и делаем замеры.

    Для этого один конец прозвонки соединяем с нулевым выводом нагревателей, другой, поочередно сначала с одним ТЭНом, затем с другим.


    В обоих случаях должно показать цепь. Если на каком-то из них цепи не будет, значит он перегоревший.
    В случае с этим обогревателем ТЭНы оказались целыми, поэтому провод прикручиваем на место и продолжаем поиски неисправности.

    Так как отключается термореле, обращаем свое внимание на него.

    Принцип действия реле простой. Биметаллическая пластина нагреваясь изгибается, что и приводит к отключению питания.

    Самый простой способ заблокировать действия этого реле, это изогнуть пластину упора биметаллической пластины. Как это сделать показано на фото.
    Не следует прилагать больших усилий, чтобы отвертка не соскочила и не испортила контакты. Теперь этот упор просто не даст пластине с верхним контактом отключится.
    Не стоит переживать, что обогреватель перегреется. Переключатель положений поможет вам выбрать нужную температуру, а датчик перегрева, установленный вплотную с корпусом, защитит аппарат — если что.
    Еще такой вариант доработки хорош тем, что изогнув пластину обратно, можно вернуть все как было раньше — если такое понадобится.
    Собрать масляный обогреватель обратно не составит особого труда.

    Просто делается все так, как при разборке, только в обратном порядке.

    На этом все, успешных вам ремонтов.

    Устройство биметаллических термометров

    Прибор для измерения температуры, основным элементом которого являются две прочно соединенные пластины из разных металлов, называется биметаллическим термометром. Принцип его работы основан на различной степени температурного расширения металлов. При нагревании одна из пластин удлиняется больше, что приводит к деформации элемента и сдвигает стрелку прибора.

    Все измерительные устройства такого типа делятся на два вида.

    Конструкция биметаллического термометра осевого предусматривает расположение термобаллона параллельно оси циферблата.

    В термометрах биметаллических радиальных чувствительный элемент расположен перпендикулярно по отношению к оси вращения стрелки.

    В зависимости от места и способа применения приборы классифицируются на погружные и трубные термометры (накладные).

    Для снятия температурных показателей в трубопроводе применяют термометр биметаллический накладной. Принцип его действия основан на плотном прижатии термоэлемента прибора к поверхности трубы и фиксации на ней при помощи пружины или скобы.

    Там где не требуется постоянный контроль температуры, а единоразовые замеры отлично подойдут термометры биметаллические игольчатые, которые получили широкое распространение в строительной сфере и пищевой индустрии.

    Для измерений, основанных на непосредственном погружении специального щупа устройства в жидкую или газообразную среду, осуществляются при помощи термометра биметаллического торцевого или с радиальным расположением штуцера. Для его монтажа в системе, требующей контроля температуры, предусматривается патрубок с резьбой — бобышка.

    Для непрерывных технологических процессов рекомендуется применение термометра биметаллического с погружной гильзой. Его использование должно быть предусмотрено на стадии проектирования. Чтобы исключить необходимость полного опорожнения контура гильза для термометра биметаллического устанавливается до запуска системы в эксплуатацию. Ее использование также защитит щуп прибора от повреждений.

    Схема эл на обогреватель масляный дельта. Секреты самостоятельного ремонта масляных обогревателей. Проверка исправности нагревательных элементов

    Электрические масляные обогреватели являются распространенными приборами и обладают высокой надежностью, но бывает, что и такие простые приспособления выходят из строя. В ситуации, когда обогреватель не включается или плохо греет, нужно проверить наличие гарантийного талона. При действующей гарантии его следует отнести в сервисный центр. Но часто случается так, что подобная возможность отсутствует, и ремонт масляного обогревателя придется делать своими руками. В этом случае необходимо рассмотреть возможные причины поломок и выяснить методы их устранения.

    Устройство масляного радиатора

    Различные модели обогревателей могут иметь разное количество нагревательных элементов, терморегуляторов и коммутирующих устройств для соединения и подключения. Также в них установлены системы принудительного обдува для усиления конвекции и повышения теплоотдачи.

    Нагревательные элементы помещены в заполненный маслом прочный герметичный корпус с ребрами, покрытый стойким порошковым диэлектрическим напылением. Выключатели крепятся к обогревателю с внешней стороны. Все соединения нагревательных устройств и внешних элементов управления подключены через герметичную муфту.

    Схема масляного обогревателя сконструирована следующим образом: питающий провод со штепсельной вилкой подсоединен через выключатели и термопредохранитель к нагревательным элементам. При этом термопредохранитель обеспечивает разрыв питающей цепи в случае аварийного перегрева прибора. Последние модели масляных обогревателей также оснащаются датчиком положения, который отключает прибор в случае его падения или критического отклонения от рабочего состояния.

    Как разобрать масляный обогреватель

    Если принято решение устранить неисправность своими руками, то разбор обогревателя следует начинать со стороны присоединения шнура питания. В большинстве случаев он подходит к крышке, закрывающей панель управления, и крепится внешними винтами. Открутив их и демонтировав крышку панели управления, можно получить доступ ко всем предохранительным и коммутирующим устройствам.

    На этом разбор обогревателя завершен, т. к. нарушать герметичность корпуса крайне нежелательно. В 90% случаев любая неисправность – это выход из строя управляющих систем или обрыв контактов, находящихся вне герметичного корпуса.

    Типы неисправностей и их устранение

    Типичные неисправности обогревателя бывают следующими. При включении устройства в сеть происходит срабатывание автоматической защиты на распределительном щитке. Это признак короткого замыкания. Ремонт масляных обогревателей в этом случае выполняют путем определения места КЗ и устранения причины замыкания. Если устройство не греет или греет слабо, причин может быть множество. Выяснить, почему не работает прибор, можно путем прозвонки схемы и определения неисправного элемента.

    Следы масла на корпусе и полу скажут о нарушении герметичности. Нужно найти место утечки и восстановить целостность корпуса. Чтобы починить обогреватель, понадобятся инструменты, но они достаточно распространенные и скорее всего найдутся в любом доме.

    Необходимо подробнее рассмотреть каждую из возможных поломок.

    Ликвидация утечки масла

    Если на корпусе прибора обнаружен потек масла, требуется найти место утечки, заварить его или провести пайку. В последнем случае следует использовать серебряный припой, простым оловом паять нельзя. Подтекающее масло не позволит качественно пропаять место утечки, а значит, придется слить масло и только тогда провести пайку с применением горелки. Затем следует проверить герметичность места пайки, наполнив обогреватель водой. Убедившись, что жидкость не просачивается в месте протечки, ее нужно слить, а обогреватель просушить путем нагрева.

    После того как вся вода испарилась, можно залить масло в обогреватель. Перед заливкой субстанцию следует нагреть до 90°C. При существенной утечке нужно менять весь объем, по возможности используя трансформаторное масло. Заполняя обогреватель, надо оставлять место для теплового расширения. Доливать другое масло категорически запрещено, т. к. марка исходного продукта неизвестна, можно случайно смешать минеральное с синтетическим. Замене подлежит весь объем масла.

    Посторонние шумы

    Шумы в обогревателе могут носить как периодичный, так и постоянный характер. Источником шумов после включения может стать вода, которая попала в масло в виде пара при сборке по причине высокой влажности в цеху. Нагреваясь, вода переходит из жидкого состояния в газообразное и производит треск.

    Еще одной причиной шума при включении могут быть лопающиеся пузырьки воздуха. Это случается, когда обогреватель переносили и взбалтывали в нем масло. После прогревания прибора данные шумы исчезают и не несут в себе опасности для дальнейшей эксплуатации.
    Постоянный треск – это причина неисправности электрической части обогревателя. Ее следует найти и устранить, поскольку эксплуатировать такой прибор нельзя.

    Также обогреватель может потрескивать при линейном расширении деталей, размеры которых меняются при нагревании. Это тоже не является опасным, кроме того, звуки пропадают при прогревании.

    Электрика

    Если масляный радиатор перестал работать, скорее всего это связано с проблемами и неисправностями электрической части. Проверку следует начинать с демонтажа крышки, закрывающей электросхему обогревателя. После этого с помощью тестера необходимо проверить исправность питающего шнура. Неисправный элемент находят путем поочередной прозвонки. Затем следует перевести тестер в режим измерения сопротивления и проверить состояние проводников. Если сопротивление хотя бы одного проводника отличается от нуля, выполняется замена вилки или провода.

    Произвести ремонт электрической части, кроме шнура, в домашних условиях не удастся. Необходимо запомнить, а лучше сфотографировать порядок подключения клемм, после чего демонтировать неисправный датчик. В магазине нужно приобрести такой же и установить на место старого.

    Биметаллическая пластина

    Биметаллический терморегулятор находится рядом с клавишами управления режимами обогревателя. Он представляет собой вращающуюся рукоять, подсоединенную к подвижному контакту и биметаллической пластине. Она состоит из двух разных металлов и способна менять свои линейные размеры в зависимости от температуры, а при жестком закреплении концов – изгибаться и замыкать контакт.

    Проверку исправности биметаллического терморегулятора производят путем его подключения к тестеру. При постепенном повороте ручки управления температурой обогревателя проводят измерение сопротивления на выводах реле. Сопротивление должно быть равно 0 при всех положениях регулятора. В противном случае нужно протереть контакты спиртом или зачистить наждачной бумагой (нулевкой). Если манипуляции не привели к нормальной работе регулятора, его следует заменить.

    Термореле

    Количество данных элементов зависит от схемы подключения ТЭНов и набора режимов обогревателя. В большинстве случаев прибор имеет 3 режима работы и 3 самовосстанавливающихся термопредохранителя, при этом установлены 2 ТЭНа разной мощности.

    Термопредохранители находятся в стекловолоконных защитных трубках. Проверив сопротивление каждого из них, можно определить исправность элементов. В случае наличия неисправности термореле подлежит замене. После выполнения ремонта следует проверить сопротивление цепи в каждом режиме работы обогревателя.

    Поломка ТЭНа

    ТЭН (трубчатый электрический нагреватель) для масляного обогревателя состоит из оболочки – трубчатого металлического корпуса, нихромовой спирали и кварцевого песка, изолирующего спираль от стенок трубки. С обоих концов трубка герметизируется проходными изоляторами, через которые подключены выводы нагревательной спирали. Они не имеют полярности и подключаются к сети произвольно.

    Наиболее частая неисправность в ТЭНе – это обрыв спирального нагревательного элемента (нихромовой нити). Для проверки необходимо притронуться щупами тестера к выводам ТЭНа в режиме измерения сопротивления. При появлении на дисплее мультиметра 1 (сопротивление равно бесконечности) диагностируется обрыв нити.

    Если выяснилось, что ТЭН для масляного обогревателя сгорел, то потребуется ремонт, связанный с большими сложностями. Это поиск ТЭНа нужной конфигурации и мощности, его выпрессовка из корпуса с сопутствующим процессу сливом масла, замена ТЭНа, заливка масла, герметизация и т. д. Проще купить другой обогреватель, т. к. ремонт выльется практически в ту же сумму.

    Датчик падения или положения

    Датчик падения или вертикального положения масляного обогревателя представляет собой систему из грузика и подпружиненного рычага, находящихся в равновесии. При вертикальном положении обогревателя грузик воздействует на рычаг, а тот – на концевой выключатель, замыкающий сеть. При изменении положения масляного обогревателя равновесие системы нарушается, и выключатель разрывает контакт.

    От датчика положения отходят 2 провода. Измеряя сопротивление датчика в разных положениях, определяют его исправность. Если масляный обогреватель находится в вертикальном положении, сопротивление на концах датчика должно равняться нулю. В наклоненном состоянии сопротивление должно равняться бесконечности. Если измерения отличны от нормы, то датчик следует заменить.

    Масляные радиаторы эффективное оборудование для обогрева помещений.

    В отличии от калориферов, которые греют пока включены в розетку, масляные радиаторы отдают тепло еще долго после отключения.
    Стоимость их гораздо выше других, поэтому есть смысл при поломке попытаться отремонтировать аппарат, прежде чем покупать новый.
    В этой статье описывается одна из поломок масляного радиатора и способ его ремонта.
    Вот какая проблема с обогревателем:
    Все работает, индикатор светится, переключатель ступеней и регулировка термодатчика работает, датчик отключает но это происходит до того, как температура радиатора достигает нормального уровня. Батарея едва теплая на максимальных настройках, и внешне ничего нельзя сделать.


    Сразу становится понятно, что без разборки аппарата не обойтись.
    Для начала нужно найти винты крепления кожуха. Они иногда могут быть скрыты декоративными деталями корпуса.
    Первый винт скрыт под верхней пластмассовой табличкой с надписью «не накрывать». Нужно сбоку поддеть ее отверткой и отвести в сторону.


    Теперь винт хорошо видно и есть возможность его открутить.


    Сделать это можно как крестовой, так и прямой отверткой подходящей ширины.


    Далее необходимо снять блок с колесами со стороны панели управления. Для этого переворачиваем камин и откручиваем крепежный «барашек».


    После отведя колесный блок в сторону, снимаем его с крючка.


    Теперь можно снять стягивающую пружину крепежного обода, а далее и сам обод по периметру кожуха.


    После этой процедуры кожух легко снимается.


    Для удобства его можно наклонить в сторону. Теперь стали видны детали и открылся доступ к элементам, влияющим на работу нагревателя.


    Первым делом необходимо проверить целостность ТЭНов. Чтобы цепи прибора не вносили неправильных показаний, на время измерений нулевой провод необходимо отключить от нагревателей. Сделать это несложно, так как на два ТЭНа провод только один.
    Прикручен он к нулевой шине винтом через наконечник.
    Стягиваем защитную хлорвиниловую трубку и с помощью отвертки откручиваем винт.


    Теперь отводим его в сторону и делаем замеры.


    Для этого один конец прозвонки соединяем с нулевым выводом нагревателей, другой, поочередно сначала с одним ТЭНом, затем с другим.


    В обоих случаях должно показать цепь. Если на каком-то из них цепи не будет, значит он перегоревший.
    В случае с этим обогревателем ТЭНы оказались целыми, поэтому провод прикручиваем на место и продолжаем поиски неисправности.


    Так как отключается термореле, обращаем свое внимание на него.


    Принцип действия реле простой. Биметаллическая пластина нагреваясь изгибается, что и приводит к отключению питания.


    Самый простой способ заблокировать действия этого реле, это изогнуть пластину упора биметаллической пластины. Как это сделать показано на фото.
    Не следует прилагать больших усилий, чтобы отвертка не соскочила и не испортила контакты. Теперь этот упор просто не даст пластине с верхним контактом отключится.
    Не стоит переживать, что обогреватель перегреется. Переключатель положений поможет вам выбрать нужную температуру, а датчик перегрева, установленный вплотную с корпусом, защитит аппарат — если что.
    Еще такой вариант доработки хорош тем, что изогнув пластину обратно, можно вернуть все как было раньше — если такое понадобится.
    Собрать масляный обогреватель обратно не составит особого труда.


    Просто делается все так, как при разборке, только в обратном порядке.


    На этом все, успешных вам ремонтов.

    Масляные электрические обогреватели имеют простую конструкцию , поэтому обычно при их эксплуатации не возникает особых сложностей.

    В большинстве случаев они выходят из строя , проработав не один гарантийный срок.

    Однако даже простота конструкции иногда не может спасти масляный обогреватель от поломки, обычно случающейся в самый неподходящий момент .

    Затруднения при устранении неисправности может вызвать лишь утечка масла , появление которой легко обнаружить при визуальном осмотре устройства. Подтёки масла, появившиеся на корпусе обогревателя, говорят о том, что устройство необходимо срочно выключить, а затем позаботиться о приобретении нового прибора обогрева.

    Некоторый умельцы способны вернуть к жизни масляный обогреватель и после появления такой неисправности, но эта работа достаточно сложная , занимающая немало времени. Занимаются таким ремонтом крайне редко.

    Для исправления других повреждений обычно обращаются к специалисту , однако, обладая элементарными знаниями электротехники, вполне возможно решить проблему самостоятельно.

    Внимание! Любой ремонт электрообогревателя должен выполняться с соблюдением правил техники безопасности. Устройство должно быть отключено от электросети.

    Специалисты считают, что правильное определение неисправности делает ремонт устройства уже наполовину выполненным. Поэтому первым этапом ремонта масляного обогревателя всегда становится диагностика устройства. Для того, чтобы найти неисправность устройства, необходимо знать, как оно устроено, какие детали входят в его конструкцию.

    Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.

    В нижней части емкости вставлен ТЭН . Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.

    Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.

    Простейшая схема масляного обогревателя выглядит так:

    При замыкании выключателя , после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.

    С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится . Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.

    Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.

    Для лучшего управления работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.

    Принципиальная схема , практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить , если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.

    Неисправности и ремонт масляного обогревателя

    Если ещё вчера исправно работавший обогреватель, сегодня перестаёт нагреваться , то нет необходимости сразу же бежать в мастерскую, или же в магазин за новым устройством обогрева.

    Многие неисправности вполне можно устранить самостоятельно , имея основные навыки в ремонте электроприборов.

    Исключением может стать неисправный ТЭН , чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.

    Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

    При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

    Если кабель оказывается исправным , то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.

    В этом случае контакты очищаются от нагара наждачной бумагой , а ослабевшие контакты аккуратно подтягиваются.

    В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины . При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

    Если масляный радиатор относится к категории энергосберегающих , то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.

    При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

    При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить . В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

    После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева по-прежнему не работает , то придется обращаться за консультацией к специалисту.

    Наиболее вероятно , что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.

    Устройство и электрическую схему масляного радиатора вы найдете на видео:

    Инструкцию по ремонту (замене ТЭНа) масляного обогревателя своими руками посмотрите на видео:

    Масляные электрические обогреватели в зависимости от их модели имеют соответственно свои режимы мощности. Обобщенная схема для различных моделей будет примерно таковой:

    В нижней части радиатора масляного обогревателя расположены два нагревателя \два тэна\, соединенных между собой последовательно.

    Схема однофазная, трех проводная \фаза, ноль, заземление\.

    Провод заземления непосредственно соединен с корпусом обогревателя. Рассмотрим последовательное соединение отдельно взятого потенциала,- фазы либо нейтрали \ноля\. Два потенциала \два провода, не считая третьего- заземления\, имеют параллельное соединение с входными контактами переключателя мощности, выходной контакт переключателя мощности одного потенциала,- последовательно соединен с сигнальной лампой с последующим соединением одной пары контактов двух нагревателей. Выходной контакт переключателя мощности второго потенциала,- последовательно соединен с термостатом, от термостата идет последовательное соединение со второй парой контактов двух нагревателей, в результате электрическая цепь замыкается на последовательно соединенных между собой двух нагревателях.

    Принцип работы масляного обогревателя. Как починить, если сломался обогреватель или радиатор?

    Чтобы легче было понять принцип работы масляного обогревателя, — рассмотрим упрощенный вариант схемы в активной электрической цепи, удалив из схемы сигнальную лампу и один из двух нагревателей.

    Нагреватель — представляет собой обыкновенную спираль накаливания. Провод допустим фазного потенциала от внешнего источника электрической сети \розетки\, имеет последовательное соединение с переключателем мощности, от переключателя мощности провод соединен с одним концом спирали. Провод нулевого потенциала \нейтрали\ так же соединен с переключателем мощности и далее с термостатом, от термостата провод подключен со вторым концом спирали. Иными словами более проще,- два потенциала \фазного и нулевого провода\ просто замыкаются на спирали накаливания.

    Термовое релесоединение в электрической цепи последовательное, предназначено для предотвращения отклонения от выше номинального установленного значения температурного режима, то есть при температуре выше установленной нормы, происходит разъединение контактов в термовом реле.

    Переключатель мощности- имеет ступенчатое переключение для изменения сопротивления за счет контактной группы.

    Термостат — имеет плавный переход от одного значения сопротивления к другому, служит для установочного температурного режима. За счет нагревания биметаллической пластины, контакт при нагревании металлической пластины до определенной температуры — разъединяется.

    Возможные причины неисправности масляного радиатора:

    • Неисправность термового реле,\ подлежит своей замене\.
    • — Неисправен переключатель мощности \штамповочное исполнение, подлежит замене\.
    • — Окисление контактов термостата \ зачистить контакты\.
    • — Неисправен электрический шнур.
    • — Неисправна вилка шнура.
    • — Нет контакта вилки с розеткой.

    Тестирование \прозвонка\ в электрической цепи проводится последовательно, — пробником. Проверяется наличие сопротивления каждого соединения. Проверку электрической цепи следует проводить пассивно.

    Многие поломки отопительных устройств можно устранить самостоятельно, что будет весьма дёшево.

    Строение радиатора

    Провести , который сломался, можно тогда, когда известно его строение. Оно является таким:

    1. Металлическая герметичная емкость в виде батареи или гармошки . В середине нее находится техническое масло. Оно заполняет 90% емкости. Остальную часть составляет воздух. Он необходим для компенсации расширения масла в результате нагрева. Если все внутреннее пространство радиатора было бы заполнено маслом, то емкость просто разорвало бы.
    2. ТЭН . Он находится в середине основной части радиатора. Его всегда монтируют внизу емкости. Он нагревает масло. Во время нагрева масло циркулирует по радиатору. Большинство производителей монтируют двойной ТЭН. Он имеет две спирали. ТЭН закреплен так, что все его контакты находятся на внешней стороне бака. Может быть встроенным или съемным.
    3. Термопредохранитель . Он размещается неподалеку от ТЭНа над нагревательным элементом. Задача предохранителя – измерять температуру масла и в случае, если она стала критической, или масло вытекло (тогда сильно нагревается корпус), отключить ТЭН. Он является вспомогательным элементом безопасности, поэтому очень редко вмешивается в работу аппарата. Бывает двух видов: биметаллическим и проволочным. Первый более надежный.
    4. . Его можно найти вверху обогревателя. Оно предназначено для регулирования нагрева радиатора. Основная часть этого элемента – биметаллическая пластина – находится в нагретом воздухе и реагирует на изменения его температуры. Над ним обычно имеются вентиляционные отверстия. Такие же есть внизу кожуха, который присоединен к основной металлической емкости.
    5. Два выключателя . Каждый из них соединен фазным, нулевым и заземляющим проводами, которые отходят от ТЭНа. К каждому из них подходит провод от теплового реле. Возле выключателей есть лампочка, которая при работе ТЭНа светится.

    Разбор масляного радиатора

    Всегда начинается с этой процедуры, ведь электрические элементы находятся под защитным кожухом , который прикреплен к одному торцу обогревателя. Причем производитель присоединил его так, что, кажется, будто он и корпус являются одним целым.

    Читайте также: Ремонт масляных радиаторов

    Радиатор разбирают так:

    1. Снимают крышку наверху кожуха. На ней есть слова «не накрывать» или do not cover . Для снятия используют отвертку.
    2. Ставят радиатор на бок, снимают пружину.
    3. Слегка разгибают пластмассовую или металлическую накладку и снимают ее. Это делают аккуратно, без резких движений. Иначе накладка может сломаться.
    4. Аккуратно откладывают в сторону кожух. Его получится только развернуть и поставить на пол у основной части устройства, ведь закрепленное на нем термореле соединено с ТЭНом коротким проводом .

    Основные поломки

    1. Перегорание, загрязнение контактов.
    2. Неисправность вилки.
    3. Выход из строя термопредохранителя.
    4. Деформация биметаллической пластины.
    5. Поломкаа ТЭНа.
    6. Выход из строя датчика падения или положения.
    7. Утечка масла.

    Ликвидация наиболее простых поломок

    Этими поломками являются окисление, ослабление контактов, выход из строя вилки .

    После разбора радиатора нужно проверить каждый провод. Это делают с помощью мультиметра или тестера. Сначала проверяют исправность вилки. Для этого к одному ее концу прикладывают одну клемму тестера. Вторую клемму тестера нужно приложить к соединению термореле и провода, отходящего от вилки.

    Иногда может быть дополнительное соединение на кабеле питания. Его делают сразу после входа кабеля в корпус. Далее от этого соединения отходят провода к термореле и ТЭНу. Вторую клемму тестера нужно прикладывать к каждому проводу в таком соединении. Проверяют оба выхода вилки.

    Если тестер не дал сигнала при поочередном приложении второй клеммы тестера к концу входного фазного и нулевого провода, то неисправной является вилка. Ее нужно заменить.

    После этого тестером проверяют все остальные провода. Одна его клемма всегда прикладывается к вилке. Другой касаются всех клемм. Последовательность проверки такова:

    • контакты термореле;
    • контакты термопредохранителя;
    • контакты регулятора работы ТЭНа;
    • контакты ТЭНа.

    Во время проверки термореле должно находиться в таком положении, при котором ТЭН будет работать. Его выставляют на температуру, которая больше имеющейся.

    Если при проверке выходного контакта термореле нет сигнала тестера, то возможно плох контакт или сломалось термореле, а точнее биметаллическая пластина . Сначала обращают внимание на контакт. Клемму провода вытягивают и проверяют. Если она является чистой, нет окислений или копоти, то она исправная, и проблема заключается в основании крепления клеммы или термореле. Если клемма имеет перечисленные недостатки, то ее нужно почистить. В крайнем случае её заменяют новой.

    Визуально можно проверить все контакты. Если клеммы чисты, без повреждений, то проблема не в них. Некоторые из контактов могут быть ослабленными. Тогда их докручивают или более сплющивают основание, в которое вставляется клемма.

    Читайте также: Характеристики и изготовление масляного обогревателя

    Ремонт термореле и термопредохранителя

    Этот процесс заключается в замене биметаллической пластины или всего элемента. Биметаллическую пластину нужно заменять тогда, когда она сильно деформировалась, и любое положение колесика реле не замыкает контакт.

    Биметаллическую пластину меняют так:

    1. Выставляют наименьшую температуру нагрева.
    2. Снимают ручку регулятора.
    3. Выкручивают гайки, демонтируют рамку.
    4. Снимают биметаллическую пластину, ставят на ее место новую.
    5. Собирают регулятор.
    6. Проверяют правильность работы пластины. Для этого нужно повернуть ручку регулятора, изменив положение пластины и выставив определенный уровень температуры . Далее нагревают пластину феном или вентиляторным обогревателем до выставленного уровня температуры. Если она выгибается и контакт разъединяется, тогда она установлена хорошо. В обратном случае замена является неправильной. Решать сложность нужно, ослабляя давление пластины на контакт, который соответствует наименьшей температуре нагрева.

    Выставление пластины в нужное положение – длительный процесс. Проще купить новый терморегулятор.

    Аналогичные действия выполняют со сломанным термопредохранителем.

    Ликвидация утечки масла

    Нарушение герметичности основной части радиатора и утечка масла является наиболее частой проблемой этих обогревателей. Масло может вытекать через случайную пробоину или стенку, которая проржавела. Если имеет место второй вариант, то лучше приобрести другой радиатор, поскольку коррозия может разрушить большую площадь, чем видно. Поэтому через некоторое время возле заваренного или запаянного места потечет масло .

    Пробоины или малые дырочки, трещины можно:

    • запаять;
    • заварить.

    Первого варианта следует избегать. Пайка не может обеспечить надежного соединения, и при постоянном нагревании/охлаждении, прочный контакт припоя и металла бака начнет превращаться в трещину. Поэтому пробоину лучше заварить.

    Подготовка обогревателя к пайке или сварке является одинаковой:

    1. Спуск масла из бака.
    2. Очистка проблемного места от грязи и ржавчины. Это можно сделать наждачной бумагой.
    3. Наливание воды в бак. Это позволит избежать возможного возгорания (внутри было масло, и его остатки точно сохранились).
    4. Переворачивание радиатора в такое положение, при котором вода не будет вытекать из пробоины.

    Автоматические выключатели

    : что вам нужно знать

    Автоматические выключатели выполняют две важные функции в вашей электрической системе:

    • Подача энергии в различные части нашего дома (чтобы мы могли ее использовать)
    • Отключение питания при возникновении проблемы (во избежание возгорания)

    Автоматические выключатели срабатывают из-за того, что слишком много устройств или приборов используют питание в цепи одновременно. В старых домах часто бывает больше всего проблем, потому что в них наименьшее количество цепей и розеток по сравнению с новыми домами.

    Выключатели, которые вы, вероятно, будете иметь в своем доме, — это термомагнитные автоматические выключатели , которые имеют биметаллические выключатели и электромагниты, используемые для отключения выключателя. Выключатели, которые имеют только один отдельный выключатель, называются однополюсными выключателями .

    Выключатели, имеющие рукоятку между двумя выключателями, называются двухполюсными или двухполюсными выключателями . Двухполюсные автоматические выключатели требуются на многопроводных ответвленных цепях (MWBC) , где две разные цепи имеют общий нейтральный провод.Это характерно для всех электрических плит, сушилок, водонагревателей и других различных цепей в доме, которые имеют общую нейтраль.

    Какие виды специальных отбойных молотков существуют?

    В вашем доме может быть один из ряда специальных автоматических выключателей, обеспечивающих другие виды защиты в дополнение к стандартной термомагнитной защите от перегрузки.

    Выключатели GFCI

    Прерыватели цепи замыкания на землю (GFCI)

    выполняют ту же функцию, что и другие устройства GFCI в вашем доме.GFCI защищают от поражения электрическим током и могут использоваться в таких цепях, как ванные и гаражные розетки.

    На прерывателе GFCI есть кнопка для его проверки, аналогичная кнопке проверки на розетке GFCI. Нажатие этой кнопки TEST приведет к отключению выключателя и, как правило, оставит рукоятку в «среднем» положении. Переключатель НЕ включится, пока его полностью не выключат. После полного выключения включите его снова, чтобы восстановить питание в обычном режиме.

    Если нажатие кнопки не приводит к срабатыванию выключателя GFCI, защита больше не предоставляется и должна быть заменена.Как правило, выключатель GFCI стоит примерно в десять раз дороже своего стандартного аналога выключателя.

    Выключатели AFCI

    Прерыватели цепи дугового замыкания (AFCI)

    — это новейшая защита, необходимая для новых или измененных цепей во многих частях вашего дома. Как и у прерывателя GFCI, у него будет кнопка для проверки, и он сбрасывается очень похожим образом.

    Электрические дуги, такие как параллельные дуги и последовательные дуги, являются частой причиной электрических пожаров. Защита AFCI обеспечивает защиту, распознавая условия возникновения дуги и отключая цепь до возникновения пожара.

    Параллельная дуга возникает, когда электричество периодически переходит через разрыв между проводами с разным напряжением, например Линия-Линия (2 горячих проводника разных фаз), Линия-Нейтраль или Линия-Земля.

    Например, параллельная дуга может быть вызвана гвоздем, торчащим из гипсокартона, повреждающим провод в стене и обнажающим горячий и нейтральный провода. Если поврежденные провода расположены достаточно близко друг к другу, между оголенными проводами может возникнуть дуга.

    Поскольку между проводниками с разным напряжением возникает параллельная дуга, величина тока может варьироваться в широких пределах, от очень малой до очень большой величины (равной доступному току короткого замыкания для этой цепи).

    Дуга серии возникает, когда электричество периодически переходит через промежуток между двумя или более точками в одной фазе.

    Например, если провод слабо подсоединен под винтовой клеммой настенного выключателя, а между проводом и клеммой имеется достаточно небольшой зазор, между ними может возникнуть дуга. Но поскольку последовательная дуга возникает в одной и той же фазе, величина тока не превышает самого тока нагрузки.

    Когда защита AFCI была впервые введена, единственные выключатели, которые обеспечивали защиту, назывались прерывателями ответвленной цепи AFCI; эти выключатели обеспечивали только параллельную дуговую защиту без последовательной дуговой защиты.Новейшие выключатели AFCI представляют собой комбинированные выключатели AFCI, которые обеспечивают как параллельную, так и последовательную дуговую защиту.

    Выключатели

    AFCI бывают однополюсными и двухполюсными. Как и выключатель GFCI, выключатель AFCI стоит примерно в десять раз дороже, чем его стандартный аналог выключателя.

    Двухфункциональные выключатели

    Выключатели двойного назначения

    представляют собой комбинацию защиты AFCI и GFCI в одном выключателе. Эти выключатели часто очень практичны для использования в цепях, требующих защиты обоих типов.

    Вместо того, чтобы иметь GFCI в другом месте в цепи AFCI, один единственный выключатель может иметь всю защиту и тестирование в одном месте. Области, где двойные выключатели очень полезны, — это кухонные и столовые розетки, посудомоечная машина и контуры утилизации. В настоящее время двухфункциональные выключатели поставляются только в однополюсных выключателях, что делает невозможным их использование на существующих MWBC, требующих обеих защит, поэтому требуется дополнительная работа для обеспечения GFCI и AFCI.

    Как и выключатели AFCI и GFCI, они также стоят примерно в десять раз дороже, чем стандартный выключатель.

    Почему мой выключатель продолжает отключаться?

    Может быть сложно понять, почему автоматический выключатель срабатывает постоянно. Ознакомьтесь с записью в нашем блоге о том, почему мой автоматический выключатель продолжает срабатывать?

    Дефекты, причины и контроль предотвращения в непрерывном процессе спекания биметаллической ленты из бронзы и стали

    https://doi.org/10.1016/j.engfailanal.2018.05.003Получить права и содержание исследована спеченная биметаллическая лента бронза/сталь серийного производства.

    Пористость, расслоение, крупные зерна бронзы и неоднородно распределенные свинцовые лужи являются наиболее частыми дефектами.

    Первопричины дефектов в серийном производстве определяются с помощью анализа дерева отказов.

    Обсуждаются причины и меры профилактики для их уменьшения или устранения.

    Abstract

    Подшипники скольжения являются одними из важнейших компонентов, определяющих надежность и срок службы двигателей внутреннего сгорания.В то время как отказы подшипников хорошо известны, полосе, используемой для изготовления подшипников, уделялось мало внимания, хотя хорошо изучены дефекты других спеченных изделий. Дефекты биметаллической полосы могут при определенных обстоятельствах привести к выходу из строя подшипников в полевых условиях. Производство биметаллических полос из спеченной бронзы/стали представляет собой непрерывный процесс, в котором свойства футеровки, а также адгезия между двумя разнородными материалами, бронзой и сталью, улучшаются во время процессов спекания, прокатки и повторного спекания.В данной статье представлены результаты, полученные путем изучения различных дефектов на 1250 км спеченной биметаллической ленты из бронзы/стали, которая была изготовлена ​​в течение трех лет на промышленном предприятии по производству подшипников. Наиболее часто встречающимися дефектами являются пористость, расслоение, крупные зерна бронзы и крупные или неравномерно распределенные свинцовые включения. Дефекты полос были исследованы и задокументированы с помощью микрографического анализа и фотографий. Был проведен анализ дерева отказов (FTA) для определения основной причины дефектов и обсуждены средства предотвращения.

    Ключевые слова

    Бронза

    Сталь

    Биметаллическая полоса

    Дефекты

    Спекание

    Рекомендуемые статьиСсылки на статьи (0)

    Полный текст

    Рекомендуемые статьи

    Ссылки на статьи

    Вопросы и ответы для GE WR02X12592 Bimetal

    правильное положение штекера для нагревателя оттаивания холодильника и термостата оттаивания на 3 штепсельной розетке?

    Скотт для номера модели ge холодильник gfsf6kky

    Ответить Привет, Скотт! согласно производителю, верхнее положение — биметаллический термостат (красный и черный), среднее положение — нагреватель оттайки (желтые провода), нижнее положение — термистор (желтые провода).

    Мне нужно знать, какими должны быть мои измерения сопротивления, когда биметаллический переключатель размыкается и закрывается. Выключатель сейчас постоянно разомкнут, а змеевики испарителя обледенели.

    Кевин для номера модели GFSF6KKYEBB

    Ответить Привет, Кевин! Термостат оттаивания должен быть разомкнут (без непрерывности) при комнатной температуре.Он должен закрыться при температуре около 20 ° F и не показывать сопротивление.

    У моей модели GE GFSS6KKXASS проблемы с разморозкой (не с разморозкой). Она была полностью покрыта льдом, и из-за замерзшей дренажной трубки вода текла под ящиками для фруктов. Я проверил, что обогреватель в порядке. Заменил Биметалл, Темп. датчик и плата управления главной цепью, но не устранили проблему. Что еще я должен проверить и как я могу проверить? Спасибо

    Hai для номера модели GFSS6KKXASS

    Ответить Привет Хай. Если вы заменили все эти детали, вам нужно будет заказать и заменить нагреватель на устройстве. Это может быть случай, когда он хорошо тестируется, но ломается под нагрузкой.

    Я купил деталь № WR02X12592, и мне пришлось отсоединить все три штекера, чтобы заменить эту деталь, и я не помню, как они были подключены. У меня есть черный, белый и синий штекеры, не могли бы вы сказать мне порядок их подключения.

    Дэйв для номера модели PFSF6PKXCBB

    Ответить Привет, Дэйв! Все плагины для этого устройства специфичны для плагинов. Это означает, что вы не можете поставить не ту вилку не в то место. У нас нет схемы, показывающей, какой из них подходит к какому разъему.

    Практическое руководство — Portage Electric Products, Inc.

    Этот раздел практического руководства предлагает более подробное описание того, как работает каждый из основных типов устройств терморегулирования, и типов приложений, в которых их лучше всего использовать.

    Консольные биметаллические термостаты

    Как они работают:

    В этих устройствах используется биметаллический элемент для замыкания или разрыва цепи. Сердцем консольных биметаллических термостатов является биметаллический элемент. Этот элемент изготавливается из специально склеенных материалов, которые по-разному реагируют на воздействие тепловой нагрузки.Принцип работы биметаллов основан на том факте, что разные металлы расширяются или сжимаются с разной скоростью при нагревании или охлаждении. Это обычно называют коэффициентом расширения. Материалы, которые используются для производства биметалла, реагируют по-разному, когда тепло индуцируется в биметаллический элемент либо из-за воздействия тепла, выделяемого приложением, либо из-за эффекта самонагрева, создаваемого прохождением тока через биметаллический элемент, или их комбинация.Это позволяет биметаллическому элементу «изгибаться», создавая рабочую силу, необходимую для замыкания или разрыва электрической цепи.

    Техническое название этих терморегуляторов — консольного типа, чтобы отличать их от дисковых биметаллических регуляторов. В консольных биметаллических термостатах один или оба конца биметаллического элемента ограничены, чтобы максимально использовать рабочую силу, создаваемую эффектом изгиба биметалла, который создается повышением или понижением температуры окружающей среды в приложении.В большинстве случаев консольные биметаллические терморегуляторы делятся на две подкатегории: регуляторы проводящего типа или регуляторы непроводящего типа или также называемые шунтирующими типами.

    В органах управления проводящего типа биметаллический элемент проводит ток цепи, поэтому на действие биметаллического элемента влияет не только реакция на любые изменения температуры, но и эффект самонагрева, вызванный электрической нагрузкой, проходящей через биметалл. Это двойное действие обеспечивает такие характеристики автоматического выключателя, которые позволяют устройству работать при увеличении тока и температуры. Этот самонагрев биметаллического элемента обычно называют «снижением номинальных характеристик». Эффект снижения номинальных характеристик лучше всего можно описать как разницу между рабочей температурой системы управления без нагрузки и температурой при приложении электрической нагрузки. Эффект снижения номинальных характеристик увеличивается с увеличением электрической нагрузки.

    В элементах управления непроводящего типа биметаллический элемент не проводит ток цепи приложения, но создает рабочую силу против другого внутреннего компонента, который его пропускает.Компонент, несущий электрическую нагрузку, обычно называют «шунтом». Хотя биметаллический элемент не пропускает ток цепи, происходит некоторое снижение номинальных характеристик, вызванное прохождением через шунтирующий элемент электрической нагрузки.

    Универсальность

    Одним из преимуществ элементов управления консольного типа является то, что их можно настроить в соответствии с потребностями вашего приложения. Все, что нужно сделать, это воспользоваться преимуществами множества различных типов биметаллов, доступных для легкого изменения реактивных характеристик.В Portage Electric Products, Inc. (Pepi®) вам предлагается выбор элемента, используемого во многих наших устройствах, что упрощает выполнение конкретных требований вашего приложения. Ваш выбор биметалла может включать в себя выбор типа элемента с высоким или низким сопротивлением, который обеспечивает повышенную или пониженную чувствительность к условиям короткого замыкания в вашем приложении. Кроме того, имея выбор типа биметаллического элемента, который лучше всего соответствует потребностям вашего приложения, вы можете адаптировать его к потребностям вашего приложения, которое соответствует рабочим характеристикам устройства терморегулирования.В Pepi ® у вас есть выбор, как это лучше всего подходит для вашего приложения.

    Вы также можете выбрать функцию биметаллического элемента. В зависимости от типа используемого биметаллического элемента можно указать узкий дифференциал между температурой открытия и закрытия устройства, более широкий дифференциал или устройство, которое практически не сбрасывается, если источник питания не прерывается, или вообще не сбрасывается. . Инженеры также могут выбирать из множества различных вариантов модели, которые спроектированы в нормально закрытой конфигурации, где биметаллический элемент размыкает электрическую цепь при повышении температуры, или спроектированы в нормально разомкнутой конфигурации, где биметаллический элемент замыкает электрическую цепь при повышении температуры. .

    Регуляторы консольного типа

    , обеспечивающие небольшой перепад между температурами открытия и закрытия, делают их идеальными для приложений контроля температуры, где необходимо постоянно замыкать или размыкать цепь. Элементы управления консольного типа, которые обеспечивают более широкий перепад температур, позволяют снизить средние рабочие температуры в приложениях, где устройство используется для защиты от перегрева. Варианты этих типов управления позволяют устройству оставаться в открытом состоянии благодаря тому, что устройство имеет очень низкую температуру сброса, которая будет намного ниже нормальной температуры окружающей среды. Этот тип устройства позволяет провести 100-процентное тестирование функционирования устройства, демонстрируя работу, подобную плавкому предохранителю, в конечном приложении. Другой вариант этого типа управления включает источник тепла либо внутри, либо снаружи биметаллического элемента. Этот источник тепла активируется, когда биметаллический элемент размыкает ток цепи, выделяя тепло для предотвращения функционирования биметалла и позволяя устройству снова включиться. Единственный способ перезагрузить устройство — отключить приложение от источника питания (выдернуть вилку), и устройство перезагрузится автоматически.

    Размер

    Эти устройства обычно меньше других вариантов. Поскольку для замыкания или разрыва цепи требуется очень мало места, эти элементы управления консольного типа довольно тонкие, особенно по сравнению с устройствами дискового типа. Благодаря небольшому размеру они легко помещаются в ограниченном пространстве. Различные конфигурации корпуса и материалы также позволяют размещать эти плоские устройства в местах, где другие органы управления просто не могут поместиться. Это включает в себя размещение в небольшой щели между элементами AAA, используемыми в некоторых аккумуляторных батареях.

    Установка

    Консольные устройства

    легко подключаются к цепям и не требуют каких-либо специальных монтажных приспособлений, если только это не требуется приложением. Устройства Pepi ® можно заказать с прикрепленными на заводе электродами, что еще больше упрощает их установку.

    Безопасность и надежность

    Поскольку биметаллические устройства являются перезапускаемыми, их можно тестировать до и после установки. Это не только повышает безопасность и надежность продукта, но и способствует спокойствию разработчиков продукта.Это особенно важная особенность при сравнении этих типов устройств с тепловыми предохранителями, которые эффективны только для одноразового использования и, следовательно, не могут быть испытаны. На самом деле биметаллические устройства с очень низкой температурой срабатывания иногда используются так же, как плавкие предохранители. Биметаллические терморегуляторы, изготовленные с низкой температурной точкой сброса, размыкают электрическую цепь в случае неисправности так же, как плавкий предохранитель. Однако эти устройства можно проверить на работоспособность перед установкой в ​​конечном приложении.Это обеспечивает инженеру-конструктору дополнительный уровень защиты, недоступный для одноразовых устройств.

    Биметаллические дисковые термостаты

    Как они работают:

    Как и в случае терморегуляторов консольного типа, биметаллические дисковые терморегуляторы полагаются на биметаллический «диск» специальной формы, обеспечивающий рабочее усилие, необходимое для размыкания и замыкания набора электрических контактов. Биметаллический дисковый термостат реагирует на изменения температуры в приложении и обеспечивает рабочую энергию для размыкания и замыкания контактов.Поскольку биметаллический элемент терморегулятора не проводит ток цепи приложения, эти устройства не подвержены эффекту самонагрева, вызванному прохождением через биметаллический элемент электрической нагрузки. Это дает устройствам дискового типа возможность выдерживать более высокие токовые нагрузки.

    Как и их консольные аналоги, устройства дискового типа доступны с вариантами конструкции, которые позволяют органам управления либо размыкать, либо замыкать электрическую цепь при повышении температуры.Многие производители биметаллических дисковых термостатов также предлагают устройства с функцией ручного сброса. Это означает, что после активации биметаллического элемента в устройстве конечный пользователь должен вручную сбросить устройство, чтобы восстановить подачу электроэнергии к приложению. Это тот же принцип, что и сброс автоматического выключателя. Некоторые производители устройств дискового типа также предлагают устройства с функцией самоблокировки. В этих устройствах используется внутренний источник тепла, который выделяет достаточно тепла, чтобы предотвратить сброс устройства до тех пор, пока внешнее питание приложения не будет отключено.

    Нагрузки цепи

    Способность регуляторов дискового типа выдерживать нагрузку обусловлена ​​тем, что они действуют строго на изменения температуры и спроектированы так, чтобы быть изолированными от тока цепи. В устройствах дискового типа отсутствует эффект внутреннего нагрева биметаллического элемента из-за прохождения электрической нагрузки через биметаллический элемент. По этой причине регуляторы дискового типа часто более подходят, чем другие регуляторы, для резистивных токовых нагрузок свыше шести ампер.Это включает в себя множество распространенных применений в таких продуктах, как кофеварки и водонагреватели.

    Высокая температура

    Наружные корпуса регуляторов температуры дискового типа обычно изготавливаются из керамики или какого-либо пластика. Тип и температурный диапазон пластиковых материалов различаются у разных производителей этих устройств. Некоторые производители используют высокотемпературные пластмассы, что делает их пригодными для эксплуатации при температуре до 200°C.Корпус этих элементов управления также может быть изготовлен из различных типов керамических материалов, что делает их хорошим выбором для применения при очень высоких температурах, в некоторых случаях значительно превышающих 300°C.

    Сброс

    Большинство производителей элементов управления дискового типа также могут контролировать температуру сброса устройства. Это может предоставить конечному пользователю возможность указать широкий или узкий перепад температур между температурой открытия и температурой закрытия элементов управления.Небольшой перепад между температурой открытия и закрытия делает устройства дискового типа подходящими для использования в системах контроля температуры. Если эти устройства производятся с более широким перепадом температур между температурой открытия и закрытия, то они идеально подходят для использования в качестве защиты от перегрева во многих приложениях с более высокими нагрузками. Некоторые типы доступны с функцией «ручного» сброса. Это означает, что после того, как устройство заработало из-за неисправности в приложении, пользователь должен вручную нажать кнопку, подключенную к устройству, для сброса электрических контактов.Эта функция обычно связана с приложениями, в которых произошла настоящая ошибка, и она предупреждает конечного пользователя о проблеме. Опять же, некоторые устройства дискового типа доступны с функцией самоблокировки, которая по существу предотвращает их сброс, если источник питания для всего приложения не будет прерван.

    Установка

    Терморегуляторы дискового типа

    доступны с различными вариантами монтажа. Многие модели имеют встроенные монтажные кронштейны, что упрощает установку.Многие производители предлагают широкий выбор монтажных кронштейнов, которые могут удовлетворить требования вашего индивидуального применения. Эти варианты монтажа могут включать в себя фиксированные фланцы, вращающиеся фланцы или винтовые крышки с резьбой, которые обеспечивают положительную передачу температуры в устройства. Как правило, устройства дискового типа оснащены двумя клеммами, которые используются для подключения устройств к электрической цепи. Для этих терминалов также доступно множество опций. К ним относятся клеммы с быстрым соединением, клеммы под пайку, клеммы с винтовым соединением или клеммы с обжимным соединением. Кроме того, положение этих клемм обычно можно изменить в соответствии с потребностями отдельных приложений.

    Универсальность

    Как и их собратья консольного типа, терморегуляторы дискового типа могут использоваться в самых разных областях. Поскольку биметаллические элементы по-прежнему лежат в основе этих устройств, их можно сбрасывать и, следовательно, производитель может на 100 % протестировать их работоспособность. Как и в случае с консольными устройствами, некоторые элементы управления дискового типа доступны в нормально «разомкнутой» или нормально «замкнутой» конфигурации контактов.

    Как и в случае с нашими консольными органами управления, инженеры-конструкторы Pepi ® имеют широкий выбор опций, доступных для наших дисковых органов управления ½”. Вы можете выбрать диапазон рабочих температур, метод сброса устройства, температуру сброса, конфигурацию монтажа и многое другое. Мы понимаем, что рабочие характеристики для многих приложений различаются. Таким образом, вы можете выбрать один из множества вариантов, который позволит вам определить температурный контроль в соответствии с индивидуальными потребностями вашего приложения.

    Устройства с регулируемой температурой

    Как они работают:

    В эту категорию попадают различные типы элементов управления. Обычно эти устройства позволяют конечному пользователю вручную регулировать температуру применения, например, в духовке или утюге для одежды. Эти устройства обычно контролируют температуру в приложении, но иногда также включают вторичный набор электрических контактов, которые управляются независимо, обеспечивая также защиту от высоких температур.Устройства с регулируемой температурой доступны в трех основных исполнениях.

    Капиллярные и колбовые и капиллярные контроли

    Эти более крупные и дорогие устройства используются, когда требуются возможности удаленного измерения температуры и управления. Функция переключения устройства не находится в том же месте, где происходит измерение температуры. Чтобы эти устройства функционировали, капиллярная трубка «колбы» или заполненного маслом резервуара помещается туда, где должно быть предварительно сформировано измерение температуры.По мере того, как тепло увеличивается или уменьшается на конце капилляра или на конце трубки, высокотемпературное масло расширяется или сжимается и движется по «капиллярной трубке». Эта трубка присоединена к реле давления, которое размыкает и замыкает набор электрических контактов для контроля температуры приложения. В этих устройствах обычно используется дополнительный биметаллический элемент для компенсации изменений температуры окружающей среды в помещении.

    Устройства стекового типа

    Этот тип регулируемого контроля используется, когда контроль температуры осуществляется в том же месте, где вырабатывается тепло.Эти устройства обычно используются в приложениях, требующих более высоких токовых нагрузок, таких как утюги для одежды и нагреватели плинтуса. Эти устройства состоят из нескольких «листовых» элементов, которые позволяют вручную регулировать температуру, компенсировать температуру окружающей среды, и биметаллического элемента, обеспечивающего рабочее усилие, необходимое для размыкания или замыкания набора электрических контактов для замыкания и размыкания электрической цепи.

    Устройства регулируемого электронного типа

    Вероятно, это самые точные устройства для регулируемой температуры.Тем не менее, вы обычно платите больше за эту точность, а размер этих устройств довольно велик, поскольку для их работы требуются дополнительные электронные схемы. Как правило, температура измеряется одной электронной схемой, а фактическое переключение нагрузки осуществляется электронной релейной схемой.

    Твердотельные устройства

    Как они работают:

    Существует множество различных типов элементов управления, подпадающих под классификацию твердотельных устройств.В основном эти устройства активируются повышением температуры и/или силы тока, но не имеют движущихся частей. Один важный аспект, который следует учитывать, заключается в том, что, поскольку нет движущихся частей, которые могут замыкать или размыкать электрическую цепь, в некоторых случаях устройство никогда не достигает истинного состояния разомкнутой цепи. Во многих случаях устройство становится «непроводящим» под воздействием изменений температуры и остается в «открытом» состоянии только до тех пор, пока устройство находится под нагрузкой.

    Наиболее распространенные типы твердотельных устройств делятся на две категории.Это (1) полимерные устройства или (2) керамические устройства. Существуют также устройства, называемые термисторами. Типы твердотельных устройств дешевле, чем другие терморегуляторы, однако они не могут проводить ток.

    Устройства полимерного типа

    Устройства полимерного типа в основном представляют собой токопроводящие полоски из материала, похожего на пластик. Они полагаются на тепло, выделяемое при повышении температуры или тока, для выработки тепловой энергии, обеспечивающей эффект самонагрева. Это приводит к изменению сопротивления полимерной матрицы, что приводит к тому, что устройство «отключает» электрическую нагрузку.Это устройство остается при повышенной температуре, поэтому оно остается в «отключенном» состоянии или до отключения питания. Как правило, они могут использоваться только в приложениях с более низким напряжением и не предназначены для приложений с длительным режимом работы. Несмотря на улучшение их термочувствительных свойств, эти устройства не так чувствительны к температуре, как биметаллические элементы управления. Полимерные устройства зависят от способности полимерной матрицы к расширению и подвержены проблемам из-за неправильной установки.Кроме того, как только эти устройства подвергаются воздействию и функционируют в определенных условиях неисправности, их рабочие характеристики могут измениться.

    Устройства керамического типа

    Трудно описать все вариации керамических элементов управления. Эти элементы управления варьируются от устройств, которые только измеряют или воспринимают повышение или понижение температуры в ограниченной области применения, до устройств, обеспечивающих самоограничение источника тепла.

    Существует множество вариантов этих устройств для измерения температуры. Обычно они классифицируются как PTC (положительный температурный коэффициент) или NTC (отрицательный температурный коэффициент). Они снова используются для измерения температуры и требуют дополнительных схем для фактического размыкания и замыкания электрической цепи. Эти устройства обычно используются в цепях постоянного тока низкого напряжения и очень точны в своих измерительных возможностях.

    Хотя некоторые полупроводниковые элементы управления могут определять температуру, для этого требуется дополнительная логика.Например, твердотельное устройство в портативном компьютере может ощущать тепло, но ему нужны дополнительные схемы, чтобы дать команду охлаждающему вентилятору что-то с этим сделать.

    Другие типы керамических устройств на самом деле используются в качестве источника тепла для применения, а также обеспечивают функцию ограничения температуры. Хотя первое поколение этих устройств использовалось для приложений с низкой мощностью, были усовершенствования, позволяющие использовать их в приложениях с более высокой мощностью. Они могут использоваться в приложениях с непрерывным режимом работы и включают в себя клеевые пистолеты, щипцы для завивки и небольшие переносные обогреватели.

    Термопредохранители

    Эти однофункциональные устройства работают в основном как термочувствительные предохранители. Благодаря своим компактным размерам и низкой стоимости они могут использоваться в качестве основного устройства защиты в приложениях, где тепловая инерция незначительна в нормальных условиях эксплуатации. Плавкие предохранители также ценны в качестве экономически выгодного резервного средства дополнительной безопасности к основному рабочему элементу управления.

    В конструкции наиболее распространенной формы плавких предохранителей в основном используется контактная пружина, заключенная в восковую таблетку.Гранулы изготовлены таким образом, чтобы плавиться при заданной максимальной температуре. Когда воск тает, пружина растягивается, пока не разорвет цепь.

    В других типах плавких предохранителей используется специальный припой, который эффективно плавится при воздействии заданной максимальной температуры. Эти устройства не подлежат сбросу и реагируют в первую очередь на изменение температуры. Для этих устройств существует некоторый эффект самонагрева при более высоких токовых нагрузках, что может привести к изменению рабочих характеристик с течением времени.

    Плавкие предохранители также называются тепловыми звеньями, термовыключателями (TCO) или однократными.

    Приложения

    Во многих приложениях эти устройства обычно используются для резервного копирования основных устройств в соответствии с требованиями органов безопасности. Плавкие предохранители эффективны для полного отключения цепи в случае катастрофического отказа. Если ваше приложение требует повторяемой работы при максимальной или близкой к максимальной рабочей температуре для выбранных вами материалов, вы можете рассмотреть возможность использования устройства с возможностью сброса.По сути, если вы решите использовать термопредохранитель в качестве основного средства управления, вы должны учитывать, что ваше приложение станет одноразовым элементом, если термопредохранитель сработает. Поскольку термопредохранители нельзя использовать повторно после срабатывания, их невозможно проверить ни до, ни после установки.

    Универсальность

    Несмотря на то, что существуют ограничения на работу этих устройств, они очень универсальны в том, как они могут быть адаптированы для удовлетворения индивидуальных потребностей приложения клиента.Вы можете выбрать диапазон рабочих температур, длину подводящих проводов, добавить клеммы, добавить изоляционную оболочку или даже согнуть стандартные подводящие провода, чтобы создать собственные точки подключения.

    Наверх

    Биметаллический термостат, нагреватели, таймер — Холодильник

    Привет,

    Я не знаю холодильник и не могу найти информацию о деталях для него, но было бы необычно, если бы нагреватель и термостат оттайки были соединены вместе, если только контакты термостата не используются для отключения нагревателя и, возможно, плата управления обнаруживает изменение сопротивления в контуре нагревателя и останавливает цикл оттаивания и снова запускает компрессор и вентилятор испарителя. Это всего лишь предположение с моей стороны, как я уже сказал, я не знаю.

    Вы уверены, что это биметаллический термостат, а не термистор? Есть ли на корпусе какие-либо маркировки компонентов, которые могут помочь определить, что это на самом деле? Изменится ли сопротивление, если «биметаллическому термостату» будет позволено нагреться до комнатной температуры окружающей среды, а не до температуры блока испарителя, которая, учитывая количество льда на нем, будет близка к <0-10 °C? Если есть возможность, подержите на ней пальцы некоторое время, чтобы прогреть, а потом проверьте сопротивление.Следите за тем, чтобы не получить ожоги льдом, а также делайте это при отключенном от холодильника питании.

    Биметаллические термостаты оттаивания

    представляют собой простое устройство. Просто два разнородных металла, которые в зависимости от типа термостата либо отдаляются, либо приближаются друг к другу при изменении температуры, тем самым либо замыкая, либо разрывая цепь, т.е. либо обрыв цепи, либо короткое замыкание. Спецификация их конструкции определяет, при какой температуре контакты замыкаются или размыкаются.Для работы термостата не требуется внешнего источника питания. Это связано исключительно с температурой окружающей среды, в которой он находится.

    Разместите несколько изображений устройства термостата нагревателя/оттайки, и, возможно, можно будет понять, как и почему они подключены, как вы говорите.

    Привет,

    ОК

    Немного сложно разобрать, так как я не вижу, куда подключается провод на другом конце обогревателя.

    Так должен выглядеть обогреватель.

    Вот где думаю ТЭН и еще один провод от ТЭНа

    (щелкните изображение, чтобы увеличить его для лучшего просмотра)

    Вам нужно найти провод на другом конце конца отопителя (см. ссылку выше и посмотреть где он находится, так как я не вижу его на изображениях) и затем отсоединить штекерный разъем, к которому подключаются провода отопителя ( тот, который показан на первом изображении, которое вы разместили, а также на изображении, которое я разместил с желтой изоляцией? на нем), а затем поместите датчики непосредственно там, где находится коричневый провод, а также там, где провод с другого конца нагревателя находится в подключите и проверьте чтение.

    Насколько мне известно, П-5М1Н — это ТЕРМОБИМЕТАЛЛИЧЕСКАЯ ЗАЩИТА 125/250В, 10/5А, 100. Я не уверен, что означает «100», но он рассчитан на ток не менее 5 А, если напряжение составляет 250 В переменного тока там, где вы находитесь, поэтому, возможно, нагреватель действительно проходит через термостат, но у него не будет никакого сопротивления. Это просто переключатель, и он не должен иметь сопротивления или в лучшем случае <0,1 Ом.

    В зависимости от источника питания, где вы находитесь, если термостат подключен последовательно с нагревателем и его мощность соответствует показанной, то , если максимальный ток протекал через термостат для питания нагревателя, тогда 125 В при 10 А = 1250 Вт мощность и сопротивление нагревателя будут равны 12.5 Ом. Если бы было 250В при 5А = 1250Вт мощности и сопротивление нагревателя = 50 Ом. Даже если бы мощность нагревателя была всего 625 Вт, сопротивление было бы 25-100 Ом.

    В любом случае сопротивление нагревателя составляет от 12,5 Ом до 50 Ом, а не 433 Ом. Чтобы получить 433 Ом при 240 В переменного тока = 130 Вт, что немного лучше, чем у лампочки с точки зрения нагревателя, а также это будет означать ток всего 0,5 А. Производители не будут устанавливать термостат с номиналом 5 А для тока 0,5 А только из-за разницы в стоимости..

    Так что это может быть термостат (высокоомные контакты?) или нагреватель. Вам придется изолировать их друг от друга, а затем проверить их по отдельности, чтобы узнать.

    Подозреваю, что термостат должен тестировать обрыв цепи при температуре выше 0 град. C , так как большинство термостатов сигнализируют плате управления о достижении этой температуры. Возможно, в вашем холодильнике, если он подключен последовательно с нагревателем, он используется для отключения питания нагревателя.

    Термостат должен измерять короткое замыкание i.е. 0,00 (ноль) Ом при температуре ниже 0 град. C , чтобы при запуске цикла автоматического оттаивания в следующий раз цепь нагревателя была восстановлена ​​благодаря тому факту, что термостат снова закрылся, когда температура была ниже 0°C, поскольку морозильная камера была бы при -18°C. C в начале цикла разморозки

    Коды ошибок Rinnai Tankless: устранение неполадок

    Когда в вашем безрезервуарном водонагревателе Rinnai возникает проблема, на панели дисплея отображается код ошибки.Часто есть несколько шагов, которые вы можете предпринять для устранения проблемы, возможно, вы даже сможете снова запустить и запустить безрезервуарную камеру. Но, как минимум, вы будете иметь представление о проблеме, прежде чем звонить в ремонт.

    Компания Rinnai давно занимается производством безбаковых водонагревателей, и справедливо предположить, что за эти годы произошли изменения. Это делает руководство вашего владельца лучшим ресурсом для устранения неполадок вашего устройства. Там будет информация, необходимая для вашей конкретной модели.

    Коды ошибок для безрезервуарных водонагревателей Rinnai

    Предупреждение: Мы рекомендуем обратиться к профессионалу, который сделает ремонт за вас. Лицензированный специалист с опытом работы с безбаковыми водонагревателями будет иметь необходимые инструменты и знания для правильной диагностики проблемы.

    Если на ваше устройство распространяется гарантия, выполнение работ самостоятельно или разборка устройства может привести к аннулированию гарантии.

    Код ошибки 02

    Горелка не работает в режиме защиты от замерзания

    Если отображается код ошибки 02 без резервуара, вам необходимо вызвать специалиста.

    Код ошибки 03

    Прерывание подачи электроэнергии во время заполнения ванны

    Если произошло отключение или перебои в подаче электроэнергии, возможно, что после восстановления подачи воды вода перестанет течь. В этом случае попробуйте следующее:

    • Отключите все приборы горячей воды в вашем доме.
    • На регуляторе температуры дважды нажмите кнопку включения/выключения.
    • Если код ошибки появится снова, вам необходимо вызвать специалиста.

    Код ошибки 05

    Байпасный сервопривод

    Если на безбаковом водонагревателе установлены байпасные клапаны, вы можете увидеть код ошибки 05.

    • Отключите питание безрезервуарного бака.
    • Включите питание безрезервуарного двигателя и запустите его.
    • Если код ошибки отображается снова, необходимо заменить перепускной клапан.

    Код ошибки 10

    Блокировка подачи или выпуска воздуха

    Если вы видите код ошибки 10, проверьте следующее:

    • Проверьте систему вентиляции на наличие засоров, проблем с зазорами или любых других проблем, которые могут помешать надлежащей вентиляции.Не забудьте проверить вентиляцию снаружи.
    • Обратитесь к специалисту, если вы не можете найти проблему с вентиляцией. Можно выполнить дополнительные диагностические тесты.

    Код ошибки 11

    Нет зажигания

    Предостережение: Лучше всего обратиться к профессионалу для изучения кода ошибки 11. Однако есть несколько вещей, которые вы можете проверить, если вам удобно работать с газовыми приборами.

    • Проверьте газовый клапан на газовом счетчике и безбаковом блоке, чтобы убедиться, что они полностью открыты.
    • Убедитесь, что воспламенитель работает нормально.
    • Если запальник исправен, а в безбаковую подается газ, необходимо вызвать специалиста.

    Код ошибки 12

    ВАЖНО: Существует два типа кода ошибки 12. Следующее поможет вам определить, какой код 12 является вашей проблемой: видимое пламя.

  • Если вы смогли  видеть пламя в блоке горелки во время работы и/или во время цикла розжига, у вас код ошибки отсутствия пламени (газа) 12. Это наиболее распространенная ошибка.
  • Если вы не смогли  видеть пламя, у вас немедленная (электрическая) ошибка с кодом 12.
  • Иногда бывает сложно определить, возникает ли код ошибки 12 из-за газа или из-за электричества. Если это так, выключите газ и попробуйте зажечь устройство. Если отображается код 11, проблема связана с газом. Если отображается код 12, это короткое замыкание.
  • Пропадание пламени (газ)

    Если код ошибки 12 связан с пропаданием пламени, следует вызвать квалифицированного специалиста. Никогда не пытайтесь решить эту проблему самостоятельно.

    Немедленная (электрическая)

    В зависимости от того, какая у вас безбаковая модель Rinnai, вместо этого вы можете увидеть код ошибки 19. В любом случае код будет отображаться при первом включении подачи воды.

    • Этот код ошибки указывает на короткое замыкание внутри бака. Проблема может заключаться в жгуте проводов, перепускном клапане, регуляторе расхода воды или другом компоненте цепи постоянного тока.
    • Вы можете отключить каждый компонент по отдельности и попытаться включить устройство. Если безбаковая система сработает 3 раза после отключения компонента, вы будете знать, что проблема связана с отключенным компонентом.
    • Однако для обычного пользователя лучше всего обратиться к профессионалу, который выполнит устранение неполадок за вас.

    Код ошибки 14

    Термопредохранитель или перегрев

    Важно: Этот код ошибки следует воспринимать очень серьезно. Код ошибки 14 указывает на то, что ваш Rinnai перегревается. Проблема может быть либо в биметаллическом защитном выключателе, либо в термопредохранителях.

    Снимите крышку и проверьте, нет ли обесцвечивания поверхности теплообменника в месте соединения камеры сгорания с медной секцией. Проверьте внутренние компоненты в этой области и вокруг нее.

    Биметаллические выключатели
    • Термопредохранители намотаны на теплообменник, а биметаллический предохранительный выключатель установлен либо в верхней левой передней части, либо в верхней правой части теплообменника.
    • В большинстве случаев биметаллический переключатель просто сбрасывается после того, как устройство остынет. После сброса переключателя безрезервуарная система снова сможет работать.
    • Однако, если основная проблема не устранена, биметаллический выключатель будет продолжать срабатывать. Это связано с тем, что та же проблема приведет к тому, что теплообменник достигнет своего верхнего предела температуры.
    Термопредохранители
    • Термопредохранители намотаны на теплообменник. Когда они сгорят, их нужно будет заменить. Сбросить эти предохранители невозможно.
    • Если ваши термопредохранители перегорели, как правило, лучше вызвать специалиста для их замены. Теплообменник нужно будет снять, а безбачковый — провести детальный осмотр.

    Код ошибки 16

    Предупреждение о перегреве

    Код ошибки 16 означает, что безбаковое отключение для защиты от повреждений.Его датчики зафиксировали температуру в помещении выше 104 градусов по Фаренгейту в течение более 10 минут.

    Предупреждение: Хотя есть несколько вещей, которые вы можете проверить перед обращением в сервисную службу, только профессионал должен выполнять ремонт электрической или газовой системы.

    • Убедитесь, что воздушный фильтр чист и находится в хорошем состоянии. Специально ищите засор.
    • Убедитесь, что необходимые зазоры вокруг безбакового бака соблюдены и выдержаны.
    • Проверьте снаружи, где заканчивается вентиляция. Не должно быть препятствий.

    Код ошибки 19

    Электрическое заземление

    Код ошибки 19 указывает на короткое замыкание в одном из компонентов. В большинстве случаев для решения этой проблемы лучше обратиться к специалисту.

    Код ошибки 25

    Ловушка для конденсата заполнена

    Существует ряд проблем, которые могут вызывать код ошибки 25.

    • Убедитесь, что линия слива конденсата не заблокирована.
    • Откройте шкаф и убедитесь, что резервуар для конденсата и сифон не заблокированы.
    • Убедитесь, что воздушный зазор между линией слива конденсата и агрегатом сохраняется.
    • Осмотрите жгут проводов датчика. Ищите ослабленные, поврежденные или сломанные соединения между печатной платой и датчиком.
    • Замените датчик, если бак опорожняется надлежащим образом, но код ошибки 25 по-прежнему отображается.

    Код ошибки 31

    Термопара горелки

    Если ваш Rinnai Tankless выдает код ошибки 31, вам следует обратиться к специалисту для проверки газовой системы вашего устройства.

    Код ошибки 32

    Ошибка термистора температуры воды на выходе

    Код ошибки 32 часто означает, что датчик неисправен и его необходимо заменить. Профессионал должен будет сделать ремонт, чтобы восстановить работоспособность вашего безбакового резервуара.

    Код ошибки 33

    Выходной термистор теплообменника

    В большинстве случаев лучше всего обратиться к специалисту для устранения этого кода ошибки. У них будет обучение и инструменты для поиска и решения проблемы.

    Хотя, если вам удобно, вы можете слить безрезервуарную систему, снять и проверить наличие накипи на термисторе.

    Код ошибки 34

    Термистор температуры воздуха для горения

    Этот код ошибки отображается только на моделях без резервуара для установки внутри помещений.Если вы видите код ошибки 34, вам следует обратиться к профессионалу для устранения неполадок и ремонта.

    Код ошибки 41

    Датчик защиты от замерзания

    Этот код ошибки отображается только на моделях для наружного применения. Если термистор температуры наружного воздуха отсоединен или разомкнут , на безбаковом топливе отобразится код ошибки 41 и будет чередоваться заданная температура.

    При указанном выше сигнале устройство продолжит работу. Как только основная проблема будет устранена, код ошибки исчезнет.Ниже перечислены некоторые другие моменты, которые необходимо проверить:

    • Примечание. Если датчик защиты от замерзания /термистор закорочен, поврежден или отключен,  некоторые модели позволяют безбаковому топливу загореться и немедленно мигает код ошибки. 41. В то время как другие загорятся, а затем будут чередоваться между кодом ошибки 41 и заданным значением температуры.
    • Осмотрите жгут проводов датчика. Ищите сломанные, поврежденные или ослабленные соединения между печатной платой и датчиком.
    • Убедитесь, что датчик не покрыт изоляцией и открыт для наружного воздуха.
    • Обратитесь к специалисту.

    Код ошибки 51

    Датчик температуры воды на входе

    Устройство Rinnai Tankless отображает код ошибки 51, если термистор температуры воды на входе отключен или разомкнут. На дисплее будет чередоваться код 51 и заданное значение температуры.

    Если у вас проблема с кодом 51, устройство продолжит работу.Однако код будет отображаться до тех пор, пока основная причина не будет устранена.

    Обратитесь к специалисту для поиска и устранения неисправности.

    Код ошибки 52

    Модулирующий электромагнитный клапан неисправен

    Обратитесь к специалисту для поиска и устранения неисправностей и устранения ошибки с кодом 52.

    Код ошибки 57 расположен на задней части горелки.Если один из этих двух разомкнут, на вашем устройстве отобразится код ошибки 57. Безрезервуарная система может работать или не работать, когда отображается этот код.

    Код будет отображаться до тех пор, пока проблема не будет устранена. После ремонта необходимо выполнить аппаратный сброс (выключить и снова включить питание устройства) , чтобы код перестал отображаться.

    Код ошибки 58

    Датчик вторичного теплообменника

    Код ошибки 58 отображается, если во вторичном теплообменнике открыт один из двух биметаллических элементов. Безрезервуарная система может работать или не работать, когда отображается код. Код не перестанет отображаться до тех пор, пока проблема не будет решена и не будет выполнен полный сброс.

    • Хотя проблема может быть связана с проводкой между датчиком и печатной платой, есть вероятность, что вы сможете решить эту проблему самостоятельно.
    • Когда вы получаете код 58, ваш вторичный теплообменник необходимо промыть из-за образования накипи, и он был отключен для предотвращения повреждения.
    • Если вы живете в районе с жесткой водой, вам следует использовать устройство для смягчения воды, чтобы защитить безрезервуарный водонагреватель.
    • Промойте безрезервуарную систему, следуя инструкциям в руководстве, или прочитайте нашу статью, чтобы узнать, как это сделать.
    • После промывки выполните полную перезагрузку, выключив и снова включив питание устройства. Если код ошибки не исчезает, следует обратиться в сервис.

    Код ошибки 61

    Двигатель вентилятора камеры сгорания

    Этот код ошибки должен устранять профессионал, поскольку ему потребуется измерить сопротивление обмотки двигателя вентилятора. Тем не менее, есть несколько вещей, которые вы можете проверить.

    • Важно: Прежде чем продолжить, отключите питание безбакового водонагревателя.
    • Проблема может быть связана с электричеством. Проверьте жгут проводов между печатной платой и двигателем вентилятора. Ищите ослабленные, сломанные или поврежденные соединения.
    • При выключенном питании снимите двигатель вентилятора. Убедитесь, что крыльчатка вентилятора свободно вращается.
    • Осмотрите корпус вентилятора. Ищите мусор или другие препятствия, которые могут помешать вращению крыльчатки вентилятора.
    • Если крыльчатка вентилятора вращается свободно и нет препятствий, обратитесь к специалисту для устранения неполадок и ремонта безрезервуарного насоса.

    Код ошибки 63

    Скорость циркуляционного потока упала ниже 1,3 галлона в минуту

    Если ваш Rinnai выдает код ошибки 63, многие люди просто предпочитают обращаться в сервисную службу вместо того, чтобы устранять проблему самостоятельно. Тем не менее, есть несколько вещей, которые вы можете проверить, если вы занимаетесь своими руками.

    • Проверьте, производит ли безрезервуарная подача воды, используя регулятор температуры, нажав кнопку «ВВЕРХ» в течение 3 секунд, а затем кнопку «ВКЛ/ВЫКЛ».Отображаемое число будет вашим расходом. (т.е. 7 = 0,7 галлона в минуту, 25 = 2,5 галлона в минуту).
    • Если расход был ниже 1,3 гал/мин, стравите воздух из насоса и системного бака.
    • Снимите и очистите входной водяной фильтр.
    • Убедитесь, что подача воды в безрезервуарную систему осуществляется с расходом 6 галлонов в минуту или выше.
    • Убедитесь, что давление воды на входе в безбаковую систему находится в пределах от 30 до 50 фунтов на квадратный дюйм.

    Код ошибки 65

    Сервопривод подачи воды

    Прежде чем вызывать ремонт, проверьте, сбрасывается ли код при выполнении полной перезагрузки, отключив питание водонагревателя, а затем снова включив его.

    Если код появляется снова, это означает, что сервоклапан потока воды не закрылся во время функции заполнения ванны. Перекройте подачу воды и вызовите специалиста, который устранит проблему.

    Код ошибки 70

    Неисправность печатной платы

    Обратитесь к специалисту для устранения неполадок и замены печатной платы.

    Код ошибки 71

    Неисправность электромагнитного клапана

    Код ошибки 71 означает, что один из электромагнитных клапанов вышел из строя. Существует 4 электромагнитных клапана (SV0, SV1, SV2 и SV3) и ряд различных проблем, которые могут вызывать этот код ошибки.

    Профессионал устранит проблему и произведет ремонт безопасно и эффективно.

    Код ошибки 72

    Flame Sensing Device Fault

    Несмотря на то, что мы рекомендуем обратиться к специалисту для решения этой проблемы, есть несколько вещей, которые вы можете проверить самостоятельно.

    • Предупреждение: Отключите подачу газа, воды и электричества к безбаковому водонагревателю, прежде чем продолжить.
    • Осмотрите жгуты проводов от стержней пламени до печатной платы.Ищите сломанные, поврежденные или ослабленные соединения.
    • Убедитесь, что стержень пламени касается пламени, когда блок зажигается.
    • Снимите стержень пламени. Ищите нагарообразование. Очистите, если это необходимо.
    • Осмотрите внутреннюю горелку. Ищите скопление мусора, которое может привести к короткому замыканию пламенного стержня.
    • Убедитесь, что стержень пламени поддерживает выходной ток не менее 1 мкА.

    Код ошибки 73

    Неисправность термопары горелки

    Если на устройстве отображается код ошибки 73, следует вызвать специалиста для ремонта.Возможно, им потребуется заменить термопару горелки и, возможно, даже печатную плату.

    Код ошибки 79

    Обнаружена утечка воды

    Если вы умеете устранять неполадки, вы можете определить проблему самостоятельно. Если проблема связана с теплообменником и/или внутренним трубопроводом, вам, скорее всего, придется вызвать специалиста. Однако, если проблема связана с датчиком, вы можете исправить ее самостоятельно.

    • Осмотрите жгут проводов течеискателя.Возможно, повреждены или ослаблены провода.
    • Осмотрите теплообменник и все внутренние трубопроводы безбакового бака. Ищите утечки.
    • Если утечки нет, загляните внутрь шкафа. В частности, проверьте нижний поддон безрезервуарного резервуара на наличие признаков скопления воды.
    • Если вы обнаружите признаки скопления воды, высушите датчик утечки, а также внутреннюю часть корпуса. Перезапустите безтанковый.
    • Если вам не удалось найти признаки скопления воды внутри шкафа, отсоедините датчик и запустите безбаковую камеру.
    • Если безбаковая система работает без установленного датчика, датчик необходимо заменить.

    Нет кода ошибки

    Поток воды активирован, но ничего не происходит

    Если ваш водонагреватель не работает, но не выдает код ошибки, это может быть вызвано несколькими причинами. Перед обращением в сервисную службу проверьте следующее:

    • Снимите и очистите входной фильтр для воды.
    • Если вы только что установили безбаковую систему, проверьте правильность подключения линий горячей и холодной воды.Если линии перепутаны, устройство не будет работать.
    • Убедитесь, что достигнут минимальный расход. Если вы не соблюдаете минимальный расход, устройство не сработает.
    • Убедитесь, что турбины управления потоком воды не заблокированы. Они должны свободно вращаться.

    Код LC, LC0 — LC9

    Скопление накипи в теплообменнике

    Ваш безрезервуарный насос должен продолжать работать, когда он выдает код ошибки LC, LC0 — LC9, хотя некоторые новые устройства могут отключаться во избежание повреждения.

    Если он продолжит работать, ваш контроллер издаст звуковой сигнал, чтобы предупредить вас о проблеме, и один из кодов LC будет чередоваться с температурой на дисплее.

    Вы должны как можно скорее промыть безрезервуарную систему, чтобы предотвратить повреждение теплообменника. Обратитесь к руководству пользователя для получения инструкций, или мы перечислили процедуру здесь.

    Код FF

    Специалист обслужил изделие

    Если используется код FF, на вашем устройстве выполнялось техническое обслуживание или ремонт.

    После ремонта вашего безбакового бака техник введет код FF. Это предупреждает систему о том, что любые коды, появившиеся после ввода кода FF, появились после завершения ремонта.

    Это похоже на рисование линии, чтобы отслеживать коды ошибок. Одним из примеров его использования является то, что если тот же код ошибки возникает после ввода кода FF, технический специалист будет знать, что выполненный ремонт не решил проблему.

    Почините водопровод сегодня!

    Патент США на автоматический выключатель дугового замыкания Патент (Патент № 6,232,857, выдан 15 мая 2001 г.

    ) ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

    Настоящее изобретение в целом относится к автоматическому выключателю.Более конкретно, настоящее изобретение относится к выключателю дугового замыкания, в котором напряжение измеряется на биметаллическом элементе и обрабатывается компонентами измерения тока для обнаружения наличия дугового замыкания.

    Автоматические выключатели дугового замыкания

    обычно содержат пару разъемных контактов, которые размыкаются (отключаются) при обнаружении тока дуги от линии к земле и/или от линии к нейтрали. В автоматических выключателях дугового замыкания обычно используется дифференциальный трансформатор для измерения искрения от линии к земле.Обнаружение искрения от линии к нейтрали достигается путем обнаружения быстрых изменений тока нагрузки путем измерения падения напряжения на относительно постоянном сопротивлении, обычно биметаллическом элементе (биметалле). Кроме того, в условиях перегрузки по току (то есть при превышении номинального тока) биметаллический элемент нагревается и изгибается на заданное расстояние, чтобы задействовать первичный механизм отключения и отключить автоматический выключатель.

    Компоненты дуговых автоматических выключателей обычно собираются в отдельные отсеки в зависимости от их функции.Более конкретно, механические компоненты (например, токонесущие и переключающие компоненты) каждого полюса собраны в механические отсеки, а токочувствительные компоненты собраны в электронный отсек. Чтобы соединить отсеки, ток нагрузки каждого полюса должен быть направлен из механических отсеков в электронный отсек через соответствующие устройства измерения тока и обратно в механические отсеки. Кроме того, проводники или сенсорные линии (например,ж., провода, подключенные к биметаллу), также должны быть проложены из механического отсека в отсек электроники.

    Биметалл выполняет двойную функцию. Во-первых, он включает первичный механизм отключения автоматического выключателя для отключения автоматического выключателя в условиях перегрузки по току (например, при превышении номинального тока 10, 15 или 20 ампер). Во-вторых, он также обнаруживает множественные мгновенные сильноточные дуговые разряды (например, от 70 до 500 А и более) от линии к нейтрали.

    Для первой функции биметалл состоит из пары разнородных металлических полос, имеющих разные коэффициенты расширения.Когда биметалл проводит ток, разнородные металлические полоски нагреваются и расширяются с разной скоростью, в результате чего биметалл изгибается пропорционально току, проходящему через него. Биметалл откалиброван так, чтобы прогибаться на заданное расстояние в условиях перегрузки по току, чтобы задействовать и активировать механизм отключения. Это, однако, требует относительно большого пространства внутри и без того тесного механического отсека для обеспечения свободного перемещения биметалла. Эта проблема усугубляется тем, что к биметаллу прикреплено слишком много соединений, которые также должны свободно перемещаться при изгибе биметалла.Кроме того, выполнение слишком большого количества соединений с биметаллом во время сборки может привести к достаточному изгибу биметалла, что приведет к нарушению калибровки. Поэтому желательно свести к минимуму количество соединений с биметаллом.

    Вторая функция использует относительно постоянное сопротивление биметалла. Падение напряжения на биметалле определяется чувствительными линиями и обрабатывается схемой (например, печатной платой), расположенной в отсеке электроники, для обнаружения искрения.При обнаружении падения напряжения, свидетельствующего о возникновении дуги, схема генерирует сигнал отключения, чтобы активировать механизм отключения и отключить автоматический выключатель. Однако падения напряжения, указывающие на дуговое замыкание, небольшие и быстрые, и их можно имитировать электромагнитными помехами (ЭМП) в измерительных линиях. Если линии датчиков не защищены должным образом, электромагнитные помехи могут привести к тому, что схема датчиков отключит автоматический выключатель без возникновения дуги (ложное срабатывание).

    Чтобы уменьшить влияние электромагнитных помех на автоматические выключатели предшествующего уровня техники, пара измерительных линий (например,г., провода) сначала подключаются к печатной плате при сборке. Затем линии скручиваются вместе, чтобы компенсировать воздействие электромагнитных помех, прежде чем они пройдут через соответствующие отверстия в механический отсек, где они соединяются через биметаллическую пластину. Однако процесс скручивания является трудоемким и увеличивает стоимость сборки.

    В альтернативном варианте осуществления предшествующего уровня техники пара экранированных проводов (например, коаксиальные кабели) используется в качестве измерительных линий для снижения влияния электромагнитных помех.Однако экранированные провода дороги и требуют подключения двух проводов через биметалл в тесном механическом отсеке, что может привести к нарушению чувствительной калибровки биметалла.

    КРАТКАЯ СУЩНОСТЬ ИЗОБРЕТЕНИЯ

    В примерном варианте осуществления изобретения выключатель дугового замыкания, проводящий электрический ток к защищаемой нагрузке, содержит пару разъемных контактов для отключения тока к защищаемой нагрузке. Первый корпус автоматического выключателя имеет первый отсек, в котором заключена пара разъемных контактов. Второй корпус автоматического выключателя имеет второй отсек и первое отверстие. Второй корпус соединен с первым корпусом, закрывая первое отделение. Биметаллический элемент расположен внутри первого отсека и пропускает через него ток. Шпилька проходит от биметаллического элемента во второе отделение через первое отверстие. Проводник электрически соединяется с биметаллическим элементом и направляется во второй отсек через первое отверстие.Проводник и шпилька проводят сигнал напряжения, указывающий на ток. Печатная плата расположена во втором отсеке и электрически соединяется с проводником и шпилькой во втором отсеке, при этом печатная плата обрабатывает сигнал.

    В альтернативном примерном варианте осуществления изобретения автоматический выключатель содержит первую токопроводящую дорожку, расположенную на печатной плате. Первый токопроводящий путь электрически соединяется со шпилькой для проведения сигнала напряжения.Второй токопроводящий путь, расположенный на печатной плате, электрически соединяется с проводником для проведения сигнала напряжения. Первый и второй токопроводящие пути проходят по существу параллельно и близко друг к другу на заданном расстоянии.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    Ссылаясь теперь на чертежи, на которых одинаковые элементы пронумерованы одинаково на нескольких рисунках:

    РИС. 1 представляет собой вид в перспективе автоматического выключателя в примерном варианте осуществления настоящего изобретения;

    РИС.2 представляет собой вид в разобранном виде механического отсека автоматического выключателя, показанного на фиг. 1;

    РИС. 3 представляет собой покомпонентное изображение отсека электроники автоматического выключателя, показанного на фиг. 1; и

    РИС. 4 представляет собой схематический вид печатной платы автоматического выключателя, показанного на фиг. 3 в примерном варианте осуществления настоящего изобретения.

    ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

    Ссылаясь на ФИГ. 1, 2 и 3 примерный вариант полностью собранного однополюсного автоматического выключателя дугового замыкания показан под номером 10. Автоматический выключатель 10 содержит первый корпус 12, второй корпус 14 и крышку 16, которые надежно собраны вместе с помощью множества постоянных креплений (не показаны). Первый корпус 12 образует механический отсек 24 с расположенными в нем токонесущими и коммутационными компонентами 26 (см. фиг. 2). Второй корпус 14 образует электронный отсек 62, в котором расположены токочувствительные компоненты 72 и нейтральные токопроводящие компоненты 74 (см. фиг. 3). Ток нагрузки от источника (не показан) подключается к линейному соединению 38 (см. фиг.2) и проходит вдоль токоведущих и переключающих компонентов 26 к наконечнику 18 нагрузки для подключения потребителя к нагрузке (не показана). Ток нейтрали от нагрузки соединяется с выводом 20 нейтрали (см. фиг. 3) и проходит вдоль компонентов 74, несущих ток нейтрали, к обратному проводу 22 нейтрали для подключения потребителя к источнику. Дуговые замыкания обнаруживаются и обрабатываются чувствительными компонентами 72.

    Ссылаясь на фиг. 2 подробно показан механический отсек 24. Первый корпус 12 обычно имеет прямоугольную форму и изготовлен из электроизоляционного материала (т.д., пластик). Первый корпус 12 содержит первый изолирующий язычок 28, первый ободок 30 и первую боковую стенку 32. Первый язычок 28 выступает вперед из передней части первого корпуса 12 рядом с грузовым выступом 18, образуя изолирующий барьер. Первый обод 30 проходит по периферии первой боковой стенки 32. Первый прямоугольный паз 34 расположен в ободе 30 вверху и сзади первого корпуса 12 и имеет размеры, позволяющие вмещать рукоятку 36. Первая боковая стенка 32 и первый обод 30 определяют механический отсек 24, включающий токонесущие и переключающие компоненты 26.Токонесущие и переключающие компоненты 26 нагрузки внутри механического отсека 24 электрически соединены (например, сварены, скреплены болтами или обжаты) для формирования пути тока нагрузки. Путь тока нагрузки начинается у соединения 38 линии, где ток нагрузки входит в механический отсек 24. Соединение линии 38 включает в себя нижний выступ 40 для подключения к линии источника (не показан) и фиксированный контакт 42, который проходит вниз от верхнего конца. соединения 38 с линией. Лезвие 44 шарнирно соединено с первым корпусом 12 и шарнирно прикреплено к изолированной рукоятке 36.Нижний конец лезвия 44 имеет плоскую контактную точку 46, которая принудительно прижата к контактной точке 42 для обеспечения электрической непрерывности тока нагрузки. Полюсная рукоятка 36 шарнирно прикреплена к первому корпусу 12 и проходит наружу из механического отсека 24 в электронный отсек 62 (см. фиг. 3).

    Лезвие 44 электрически соединено с нижним концом биметаллического элемента (биметалла) 50 через плетеный провод 48. Верхний конец биметалла 50, в свою очередь, электрически соединен с Г-образной планкой 52.Г-образная планка 52 содержит вертикальную часть 54 полосы и горизонтальную часть 56 выступа. Горизонтальная часть 56 расположена по существу перпендикулярно вертикальной части 54 полосы и проходит наружу из механического отсека 24 в отсек 62 для электроники, как показано на фиг. 3. Нагрузочная клемма 58 также выходит наружу из механического отсека 24 в отсек электроники 62. Нагрузочная клемма 58, в свою очередь, электрически соединена с нагрузочным наконечником 18. Путь тока нагрузки проводит ток нагрузки от линейного соединения 38 через контакты. 42 и 46, сквозное лезвие 44, оплетку 48, биметалл 50 и Г-образную планку 52.В этот момент путь тока нагрузки выходит из механического отсека 24 через горизонтальное удлинение 56 перемычки. Путь тока нагрузки возвращается в механический отсек 24 через клемму 58 нагрузки и выходит через наконечник 18 нагрузки к нагрузке. При обнаружении дугового замыкания полюсная рукоятка 36 поворачивается по часовой стрелке под действием расцепляющего механизма (не показан), заставляя лезвие 44 поворачиваться и разделять контактные точки 42 и 46, тем самым открывая путь тока нагрузки.

    Bimetal 50 выполняет двойную функцию.Он включает и активирует первичный механизм отключения (не показан) для отключения автоматического выключателя 10 в условиях перегрузки по току (например, выше номинального тока автоматического выключателя в 10 ампер, 15 ампер или 20 ампер). Используя различные степени расширения биметаллической конструкции, биметалл откалиброван для изгиба на заданное расстояние при номинальном токе автоматического выключателя. Как только номинальный ток превышен, любой дополнительный изгиб биметалла приведет к срабатыванию механизма отключения автоматического выключателя.Кроме того, биметалл 50 обеспечивает относительно постоянное сопротивление последовательно с током. Следовательно, падение напряжения на биметалле указывает на ток в пути тока. Дуговой разряд от линии к нейтрали приводит к быстрым изменениям тока (например, от 70 до 500 ампер в пике) на пути тока, что может быть воспринято как быстрое изменение напряжения на биметалле.

    Обнаружение дугового замыкания от линии к нейтрали осуществляется путем измерения быстро меняющегося напряжения на биметаллическом элементе 50.Напряжение измеряется путем электрического соединения (например, сварки) одиночного провода (линии или проводника датчика) 60 от нижнего конца биметаллической пластины 50 к токоизмерительным компонентам 72 в электронном отсеке 62. Кроме того, верхний конец биметаллической пластины 50 подключен к токочувствительным компонентам 72 через горизонтальное удлинение стержня 56, чтобы обеспечить обратный путь для сигнала напряжения. Преимуществом является то, что за счет использования удлинителя 56 шпильки количество измерительных линий, приваренных к биметаллической пластине, сокращается до одной линии 60, в отличие от пары линий в автоматических выключателях предшествующего уровня техники.Это значительно снижает количество соединений с биметаллом при сборке и, следовательно, риск изгиба биметалла и нарушения его чувствительной калибровки. Кроме того, за счет уменьшения количества соединений с биметаллом проблема, связанная с необходимостью обеспечения свободного перемещения соединений при изгибе биметалла, соответственно уменьшается.

    Ссылаясь на фиг. 3 подробно показан отсек 62 электроники. Второй корпус 14 обычно имеет прямоугольную форму и выполнен из электроизоляционного материала, т.е.д., пластик. Второй корпус 14 содержит второй изолирующий выступ 64, второй ободок 66 и вторую боковую стенку 68. Второй выступ 64 выступает вперед из передней части второго корпуса 14 рядом с нейтральным выступом 20, образуя изолирующий барьер. Второй ободок 66 проходит по периферии второй боковой стенки 68. Второй прямоугольный паз 70 расположен в ободе 66 и взаимодействует с пазом 34 для приема и фиксации рукоятки 36, когда корпуса 12 и 14 собраны вместе. Вторая боковая стенка 68 и второй обод 66 определяют электронный отсек 62, который включает в себя токочувствительные компоненты 72 и токопроводящие компоненты 74 нейтрали.Второй корпус 14 надежно соединен с первым корпусом 12 с помощью множества постоянных застежек (не показаны). Прикрепленный к первому корпусу 12, второй корпус 14 закрывает механический отсек 24, изолирует и фиксирует грузовую проушину 18 между выступами 28 и 64.

    Вторая боковая стенка 68 второго корпуса 14 имеет прямоугольные сквозные отверстия 76 и 78 и круглое сквозное отверстие 80 для обеспечения отверстий во втором корпусе 14, позволяющих клемме нагрузки 58, горизонтальной шпильке 56 и проводу 60, соответственно, проходить через электронику купе 62. Путь тока нагрузки завершается электрическим соединением шпильки 56 и клеммы нагрузки 58 с соответствующими концами проводного соединителя 82.

    Компоненты 72 измерения тока содержат печатную плату 84, которая электрически соединена с соленоидом 86, трансформатором 90 измерения тока и необязательным трансформатором 92 измерения тока. Печатная плата 84 соединяется через биметаллический элемент 50 путем соединения, например, сваркой, квадратного штыря 94. печатной платы 84 к проводному соединителю 82 рядом с электрическим соединением между проводным соединителем 82 и шпилькой 56.Кроме того, провод 60 от нижнего конца биметалла 50 соединяется (например, приваривается) со стойкой 96 на печатной плате 84. Когда возникает дуговое замыкание от линии к нейтрали, напряжение на биметалле 50 быстро меняется. Эти быстрые изменения напряжения воспринимаются проводом 60 и шпилькой 56, которые соединены через биметаллическую пластину 50. При получении сигналов от провода 60 и шпильки 56 печатная плата 84 усиливает и обрабатывает сигнал напряжения и подает сигнал отключения на соленоид 86. для срабатывания дугового выключателя 10.

    Как более подробно описано ниже, токопроводящие дорожки (дорожки) 104, 105 и 106 на печатной плате 84 (как показано на фиг. 4) принимают сигнал напряжения, подлежащий обработке печатной платой 84. Дорожки 104 и 106 проходят по существу параллельно и близкие друг к другу. Это значительно снижает влияние электромагнитных помех на сигналы напряжения от биметалла 50 и предотвращает ложные срабатывания. В отличие от автоматических выключателей предшествующего уровня техники, печатная плата 84 преимущественно устраняет необходимость использования дорогостоящих витых или экранированных (например,г., коаксиальные) провода для снижения электромагнитных помех.

    Соленоид 86 содержит отключающий стержень 88 для включения механизма отключения (не показан) для поворота рукоятки 36 в ответ на сигнал отключения и обеспечивает средства для отключения автоматического выключателя 10 в условиях дугового замыкания. То есть при обнаружении дугового замыкания печатная плата 84 генерирует сигнал отключения для приведения в действие соленоида 86, который выдвигает отключающий стержень 88 для активации механизма отключения, который поворачивает рукоятку 36. 44, чтобы разъединить контакты 42 и 46 и тем самым открыть путь тока нагрузки.

    Компоненты 74, проводящие нейтральный ток, внутри электронного отсека 62 электрически соединены (например, сварены, скреплены болтами или обжаты) для формирования пути нейтрального тока для нейтрального тока. Путь тока нейтрали начинается с вывода 20 нейтрали, где ток нейтрали входит в отсек 62 электроники. Вывод 20 нейтрали прикрепляет провод нейтрали, подключенный к нагрузке (не показана), к выводу 98 нейтрали, чтобы обеспечить электрическую непрерывность к нему. Нейтральный вывод 98 электрически соединен с нейтральным обратным проводом 22 через медную оплетку 100.Изолирующая втулка 102 окружает часть медной оплетки 100 и обеспечивает электрическую изоляцию между медной оплеткой 100 и измерительной линией 60. Медная оплетка 100 проходит через центр измерительного трансформатора 90 таким образом, что ток нейтрали проходит через центр трансформатора 90. в направлении, противоположном протеканию тока нагрузки через вывод 82.

    Как медная оплетка 100 пути тока нейтрали, так и проводной соединитель 82 пути тока нагрузки проложены через токоизмерительный трансформатор 90 для обнаружения токов короткого замыкания от линии к земле, как это хорошо известно.Это достигается направлением тока нейтрали через измерительный трансформатор 90 в направлении, противоположном протеканию тока нагрузки. Таким образом, общий ток, протекающий через измерительный трансформатор 90, компенсируется, если внешний ток замыкания на землю не вызван дуговым разрядом от линии к земле. Результирующий дифференциальный ток, воспринимаемый измерительным трансформатором 90, указывает на ток замыкания на землю и обрабатывается печатной платой 84. Таким образом обнаруживается искрение от линии к земле.

    Дополнительный трансформатор колебательного тока 92 используется для приложений защиты от замыканий на землю, где необходим метод для обнаружения неправильной проводки заказчиком (например, путь тока нейтрали проложен в обратном направлении). Медная оплетка 100 пути тока нейтрали проходит через дополнительный трансформатор колебательного тока 92. Результирующий сигнал, вводимый трансформатором 92 колебательного тока и воспринимаемый трансформатором 90 измерения тока, указывает на нейтральный ток, возникающий в результате неправильного подключения, и обрабатывается. на плате 84.

    Ссылаясь на ФИГ. 3 и 4, подробная схема токопроводящих дорожек (дорожек) 104, 105 и 106 на печатной плате 84 показана на фиг. 4. Провод 60 от нижнего конца биметаллической пластины 50 подключен к штырю 96. Сигнал напряжения от биметаллического элемента 50 проходит через штырь 96 на печатную плату 84. Оказавшись на печатной плате 84, сигнал проходит по токопроводящему пути, образованному трассы 105 и 106. Трасса 105 (показана пунктирной линией) расположена на противоположной стороне доски 84 по отношению к дорожке 106 и соединяет стойку 96 с дорожкой 106 в сквозном отверстии 107.След 105 расположен на противоположной стороне платы 84, чтобы избежать контакта с другими компонентами (не показаны). Практически параллельно и рядом с дорожкой 106 проходит дорожка 104, которая обеспечивает обратный путь для сигнала напряжения обратно через квадратный столб 94. Шпилька 56 приварена непосредственно к квадратному столбу 94 и действует как заземляющий проводник для передачи сигнала напряжения обратно наверх. конец биметалла 50 через Г-образную планку 52 (показана на фиг. 1). Предпочтительно трассы 104 и 106 расположены близко друг к другу на расстоянии от 0.от 8 мм до 1 мм и проходят по существу параллельно друг другу до точек их окончания. Благодаря размещению дорожек 104 и 106, по существу, параллельно и близко друг к другу, эффективная площадь связи (антенна) дорожек 104 и 106 сводится к минимуму, и, следовательно, возможность связи электромагнитных помех существенно снижается. Кроме того, шпилька 56 еще больше снижает вероятность электромагнитных помех за счет исключения провода, который будет действовать как антенна для входного сигнала. Это значительно снижает возможность генерирования ложных сигналов срабатывания из-за электромагнитных помех. Преимущественно это устраняет необходимость использования дорогостоящего экранированного провода, например, коаксиального кабеля, или требующей много времени витой пары для соединения печатной платы 84 с биметаллическим элементом 50. Таким образом, время и стоимость сборки значительно сокращаются по сравнению с предшествующим уровнем техники. .

    Хотя примерный вариант осуществления токопроводящих дорожек на печатной плате 84 показан в виде дорожек, специалисту в данной области техники будет понятно, что изобретение может применяться и к другим токопроводящим дорожкам, например, к встроенным проводам.Хотя приведенный в качестве примера вариант выполнения дугового автоматического выключателя 10 показан как однополюсный автоматический выключатель, специалисту в данной области техники должно быть понятно, что изобретение может также применяться к многополюсным автоматическим выключателям (например, двух- или трехполюсным).

    Хотя изобретение было описано со ссылкой на предпочтительный вариант осуществления, специалистам в данной области техники будет понятно, что могут быть внесены различные изменения, и его элементы могут быть заменены эквивалентами, не выходя за рамки объема изобретения.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
