Бойлер косвенного нагрева как подключить: Как подключить бойлер косвенного нагрева к одноконтурному котлу? Обновлено 26.02.2020

Содержание

3 схемы подключения бойлера косвенного нагрева к котлу

Бойлер косвенного нагрева можно сравнить с электрическим накопительным водонагревателем. Однако в них вместо теплового нагревательного элемента (ТЭН) проходит труба, по которому циркулирует горячая вода, нагреваемая газовым или электрическим котлом. Так же бывают бойлеры по типу бак в баке, но принцип работы остается аналогичным. В этом материале поговорим о 3 самых популярных схемах подключения косвенных водонагревателей к котлу.

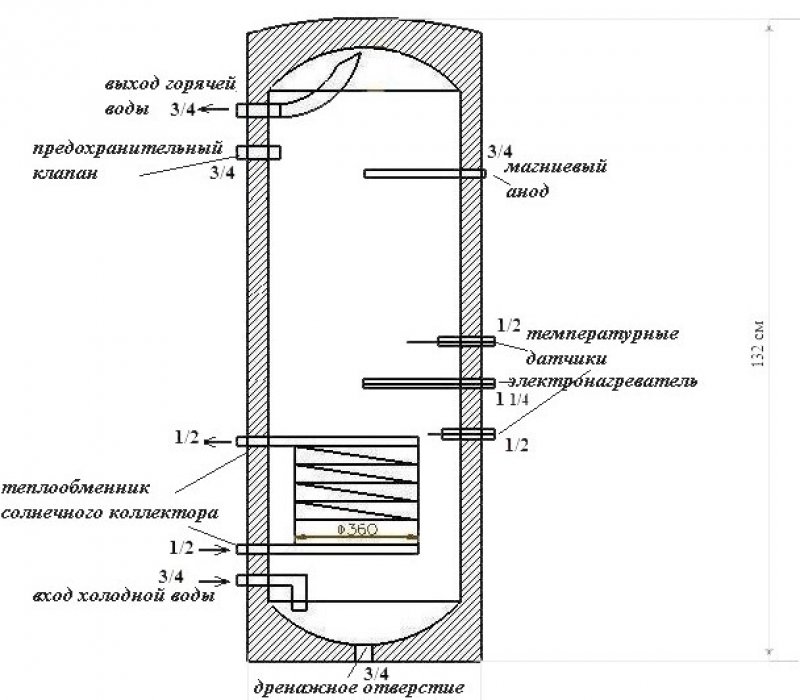

Принцип работы

Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.

За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.

В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:

  • к газовому котлу настенному;
  • к газовому котлу напольному;
  • электрокотлу;
  • к твердотопливному котлу.

Схемы подключения

Подключение к настенному одноконтурному котлу

Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.

Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.

К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.

Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом

Между двумя системами на подаче и на обратке, должна стоять запорная арматура. Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.

Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор,  которые следует использовать для подключения к автоматике котла.

Вот это выглядит на примере газового котла Baxi Ecofour:

А комплект котлу Baxi Luna 3 уже будет таким (там трехходовой клапан уже встроен в сам котел):

Подключение к напольному одноконтурному котлу

Подключение к одноконтурному котлу первого типа в принципе ничем не отличается от второго. В них также есть подача и обратка – подача подается сверху, а обратка возвращается снизу. Единственный нюанс заключается в том, что в верхней части может образоваться воздушная пробка. Для предотвращения этого, необходимо установить автоматический воздухоотводчик.

Как подключить бойлер косвенного нагрева к напольному котлу? У напольных котлов нет встроенного насоса и 3-ходового клапана, поэтому дополнительно надо будет установить либо 3-ходовой клапан, либо циркуляционный насос. Давайте подробнее рассмотрим на схему, как обвязать бойлер к напольному котлу с циркуляционным насосом.

Обратку от бойлера подключаем непосредственно к напольному газовому котлу с помощью тройников. Устанавливаем циркуляционный насос на обратку либо на подачу. Не забываем про запорную арматуру – монтируем шаровый кран до насоса и после насоса, а также фильтр и обратный клапан. При подключении бойлера устанавливаем разъемные соединения: шаровый кран устанавливаем только на обратке, потому что на подаче шаровый кран у нас уже установлен возле насоса. При такой схеме подключения, насос управляется автоматикой котла – включается и отключается в зависимости от того, когда нужно подогреть бойлер.

Подключение через коллектор или гидрострелку

При втором варианте подключения, подача и обратка от бойлера со своим отдельным насосом подключается уже после гидрострелки. После гидрострелки обычно устанавливается коллекторная разводка со своими отдельными насосами, допустим на контур теплых полов, на контур радиаторный и туда же подключается контур подогрева бойлера, со своим отдельным насосом. В этом случае понадобится дополнительная автоматика, которая будет управлять котлом и всеми насосами, которые присутствуют в этой схеме.

Такая схема подключения хорошо применима для больших домов в два-три уровня. От котла подача идет до коллектора, а там уже распределяется на отопление каждого этажа и на бойлер косвенного нагрева.

Остается решить только одну проблему – понять, когда нужно нагревать бак. Для этого нужно смонтировать термостат с погружной колбой и подключить его к циркуляционному насосу. Когда бойлер остынет, термостат подаст сигнал насосу на включение и наоборот.

Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы на сегодняшний день.

Подключение к двухконтурному котлу

Двухконтурные котлы выполняют 2 функции: обеспечивают пользователя горячей водой, как проточный водонагреватель, и отоплением. Для того, чтобы использовать котел лишь для обогрева или для горячей воды, то есть подключить бойлер к двухконтурному котлу и при этом сделать его однофункциональным, необходимо закрыть кран подачи горячей воды из контура ГВС.

Далее вы подключаете котел, как одноконтурный, докупив к нему специальный комплект для обвязки бойлера.

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

  • шаровый кран;
  • предохранительный обратный клапан;
  • расширительный бак;
  • подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

  • на 150 литров – 18 литровый бак;
  • на 200 литров – 25 литровый бак.

Подключение рециркуляции

Допустим, что бойлер косвенного установлен на расстоянии 15 метров до крана. В таком случае, если откроете кран, придется подождать некоторое время, чтобы полилась с него горячая вода. Для реализации схемы рециркуляции мы находим самую дальнюю точку горячего водоснабжения и с помощью тройника подключаем еще одну трубу, возвращая ее обратно в бойлер. Получается, что мы закольцовываем систему, устанавливаем специальный циркуляционный насос для рециркуляции, для ГВС и после этого у нас в кольце постоянно будет циркулировать горячая вода, нагретая в бойлере. Теперь даже в самой дальней точке открыв кран, в ту же секунду польется горячая вода.

Чтобы минимизировать потерю тепла все трубы, по которым идет циркуляция горячей воды от бойлера, нужно изолировать теплоизоляцией. У большинства бойлеров уже есть специальный выход для подключения линии рециркуляции. На линии устанавливается специальный насос, рассчитанный именно для рециркуляции ГВС. Насосы, которые используются для отопления не подходят для этой цели. Насос обычно устанавливается в пределах полутора метра от бойлера и обвязывается двумя кранами. Также рекомендуется установить сетчатый фильтр и обратный клапан. При подключении трубы – линии рециркуляции к самому бойлеру достаточно установить быстроразъемное соединение. Кран можно не монтировать, так как кран имеется на самом насосе. Если в бойлере нет специального выхода для подключения линии рециркуляции, тогда берем тройник и устанавливаем на входе холодной воды, перед бойлером.

Сборка данного узла подключения происходит последовательно:

  • шаровый кран с разъемным соединением в сторону бойлера;
  • предохранительный обратный клапан;
  • тройник для подключения расширительного бака;
  • тройник для подключения линии рециркуляции;
  • на выходе горячей воды после бойлера устанавливаем только шаровый кран с разъемным соединением в сторону бойлера.

При данной схеме обвязки, при необходимости расширительный бак можно перенести на линию выхода горячей воды из бойлера. Установка производится между краном и бойлером. Насос циркуляционный обвязываем 2 шаровыми кранами с разъемными соединениями. Разъемные соединения должны быть со стороны насоса. Также не забываем установить обратный клапан. После установки данной схемы получаем такой же эффект как и при схеме подключения бойлера, у которой есть специальный выход для подключения и рециркуляционной линии.

Читайте так же:

Как подключить бойлер косвенного нагрева к одноконтурному котлу


Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.


При монтаже бойлера используется следующая запорная и регулирующая арматура:

  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.


Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.


Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.


Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.


В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.

Обвязка БКН с двухконтурным котлом

Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.


По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Подключение и схемы обвязки бойлера косвенного нагрева

Для того, чтобы не было проблем с горячей водой, никаких внезапных отключений, перебоев устанавливают бойлер косвенного нагрева. Кроме нагрева воды к его функциям относится и обогрев жилых помещений. Это может быть не только загородный дом, как считают многие. Бойлер можно установить и в квартире, на производственной площадке. Спектр применения очень широк.

Но, эффективность монтажа такой системы определяется схемой обвязки, причём её установкой не обязательно заниматься профессионалам. Монтаж и обвязку можно выполнить самому. Необходимо лишь разбираться в непростой схеме обвязки.

Правила подключения

Система косвенного нагрева – это ещё один контур, помимо имеющегося, который производит, нагрев дополнительной емкости, которую и называют бойлером. В него подается самая обычная вода из водопровода, которая нагревается при помощи змеевика. В такой системе нет прямого взаимодействия между теплоносителем и получаемой горячей водой. Поэтому она получила название косвенной.

До того, как приступить к монтажу, не лишним будет ознакомиться с некоторыми правилами.

  • Вода должна входить в нижнюю часть бойлера. А выход необходимо делать из верхней.
  • Циркуляция теплоносителя такой системы должна идти сверху вниз.

Если использовать эти правила, то система будет работать с максимальным КПД.

В нижеследующем видео наглядно показаны некоторые варианты обвязки бойлера косвенного нагрева.

Виды обвязки

Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением.

От того, как будет проведена установка, зависит работа системы в целом.

Обвязка с помощью сервопривода и трехходового распределительного клапана

Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.

Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу. А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.

Самый важный момент настройки – температуру, которая задаётся на терморегуляторе, необходимо установить выше той температуры, которая установлена в нагревателе! По-другому не получится нагреть воду до отметки, на которой произойдет переключение в отопительный контур.

Обвязка с двумя насосами

Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.

Качество отопления при этом остается на высоком уровне. Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это, чтобы не произошло перемешивание встречных потоков внутри теплоносителя.

Обвязка с гидравлической стрелкой

Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки. Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.

Гидрострелка должна уравновесить давление в каждом направлении и предотвратить тепловой удар. Что касается этого вида обвязки, то здесь возможны трудности. Поэтому такую задачу, как монтаж и последующую наладку такой системы лучше доверить профессионалам.

Рециркуляция теплоносителя

В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.

Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.

Подключение бойлера к газовому котлу

Для правильного функционирования бойлера с газовым котлом в его составе есть датчик температуры. Чтобы они работали совместно подключают трёхходовой клапан. Клапан регулирует поток между главным контуром и контуром ГВС.

К одноконторному газовому котлу

Для такого соединения применяют обвязку с двумя насосами. Именно она способна прийти на замену схеме с трехходовым датчиком. Главное – разделить потоки теплоносителя. В таком случае правильнее будет сказать о синхронной работе двух контуров.

К двухконтурному газовому котлу

Основным в этой схеме подключения станут два магнитных клапана.

Суть такая – бойлер используется, как буфер. Холодная вода поступает из водопроводной сети. Клапан для входа ГВС перекрыт. Если его открыть, то вначале будет поступать вода из буфера, которым является бойлер. В буфере находится нагретая вода, потребление которой регулируется вместимостью бойлера и установленной температурой.

Схема с применением гидроколлектора

Чтобы уравнять потоки теплоносителя в системах с использованием нескольких контуров есть приспособление называемое распределитель или ещё его называют гидравлический коллектор. Он то и позволяет сбалансировать разные давления в контурах. Его можно и исключить, но это вызовет дополнительные трудности, связанные с добавлением в схему балансировочных вентилей. А это затрудняет монтаж и наладку всей системы.

Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

  • получение горячего водоснабжения;
  • получение способа сброса теплоносителя в случае аварии.

Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт. Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.

Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

  • Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
  • Неверное соединение трубопровода с теплоносителем.
  • Неграмотный монтаж циркуляционного насоса.

Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме. Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.

Бойлер косвенного нагрева схема подключения, обвязка бойлера

Простые схемы отопления с бойлером

Применение бойлера косвенного нагрева дает определенную свободу по количеству доступной горячей воды, бесперебойную подачу необходимого количества воды на несколько потребителей и комфортные условия при создании схемы рециркуляции горячей воды.

Бойлеры косвенного нагрева имеют два контура по которым течет вода (теплоноситель). Первый — греющий контур, в котором циркулирует вода или антифриз от водогрейного котла. Второй контуру — контур горячей питьевой воды, в котором вода поступает от системы холодного водоснабжения и нагревается до необходимой температуры 50 — 65 ° С.

В данной статье мы рассмотрим возможные и наиболее распространенные схемы подключения бойлера к котлу и системе отопления дома.

1. Схема с трехходовым клапаном и севроприводом

Данная схема может использоваться как с настенным, так и напольным котлом. Схема предполагает наличие одного основного контура отопления (радиаторного или напольного отопления) и контура нагрева бойлера. Контур бойлера (контур ГВС) имеет приоритет над другим контуром.



Группа безопасности, насос и расширительный бак могут находиться в котле (например, настенные котлы).

При понижении температуры питьевой воды в бойлере, переключается термостат бойлера, что в свою очередь заставляет переключиться трехходовой клапан и весь поток теплоносителя начинает идти по контуру бойлера. После нагрева воды в бойлере до необходимой температуры клапан возвращается в первоначальное положение и весь тепловой поток от котла идет через контур отопления.

Схема с трехходовым клапаном очень часто используется с настенным котлом, в котором уже есть насос и другая автоматика. Управление приводом клапана осуществляется либо контактами термостата бойлера, либо котлом, но по сигналу того же термостата.

Схема одноконтурный котел и бойлер используется когда необходим хороший запас горячей воды для комфортного применения ее в большом количестве, либо в случае, когда холодная питьевая вода очень жесткая, что будет приводить к очень быстрому выходу из строя второго контура (контура горячей воды).

2. Схема с двумя насосами

В данной схеме также применяется принцип приоритета ГВС. При понижении температуры питьевой воды, включается насос бойлера, насос основной линии отопления отключается.

При этом весь поток теплоносителя протекает через бойлер.

Для исключеня протекания паразитных потоков или встречного потока, в линии бойлера и основного отопления (например, после насосов) нужно установить обратные клапана.

Автоматика некоторых котлов позволяет подключить к ним сигнал от термостата бойлера, и он сам будет включать и выключать насосы отопления.

В вышеизложенных схемах, при нагреве воды в бойлере, основная линия отопления остается отключенной. Но это не приводит к сильному подению температуры в доме, т.к. для поддержания температуры в бойлере требуется не так много времени. На первоначальный нагрев бойлера конечно уйдет не меньше часа.



Схемы с приоретемом ГВС также достаточно часто применяют и в сложных развлетвленных системах отопления. Как показано на рисунке выше, один котел всегда работает на систему отопления, второй котел работает на систему отопления и переключается на нагрев ГВС.



3. Подключение бойлера и других контуров отопления через гидравлическую стрелку

В системах отопления с большим числом контуров отопления (более 3) в большинстве случаев испльзуют гидравлические стрелки и распределительные коллекторы. Наиболее распространенная система состоит из: контур нагрева бойлера, контур теплых полов, и контур радиаторного отопления. На рисунке представлена гидравлическая стрелка (гидроколлектор), в место нее можно применить отдельно гидравлическую стрелку и распределительные коллектора, либо испльзовать гидравлический модуль совмещенный с коллекторами — Перейти в каталог гидравлических распределителей.

Системы из 3х и более контуров будут работать и без гидравлической стрелки (только с коллекторами), но тогда необходима установка балансировочных вентилей, так как перепад давления отдельных контуров будет значительно отличаться. Система также будет работать и без балансировки, но может оказаться, что радиаторы греют не так сильно как бы хотелось или котел проработает намного меньше чем планировалось. Более подробно о гидравлической стрелке ( гидравлическом разделителе) можно прочитать в нашей статье — «Применение гидравлической стрелки».

В данном варианте необходимо учитывать следущее: для быстрого нагрева воды в бойлере необходимо практически всю мощность котла направить в контур нагрева бойлера (мощность теплообменника бойлера от 20 до 40 Квт). Для этого необходимо с помощью автоматики производить отключение насосов других контуров (радиаторного отопления, теплого пола, кроме котлового контура), например при срабатывании реле температуры воды в бойлере. Без отключения работы других контуров, может оказаться, что вода греется очень долго.

Специалисты нашей компании всегда предложат наиболее подходящую и оптимальную схему отопления для Вашего дома, составят спецификацию оборудования и материалов, помогут скомплектовать их и доставить до объекта, а также смонтировать данную систему отопления с высоким качеством за доступные средства.

Ищете не дорогой и надежный бойлер? Наша компания предлагает бойлеры косвенного нагрева Hajdu (Венгрия).

обвязка конструкции с рециркуляцией, как подключить к одноконтурному и двухконтурному варианту

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

  • сжигания минерального или органического топлива;
  • эффекта электрического сопротивления;
  • контакта с системой центрального отопления;
  • аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

  • подтянуть подающий и забирающий ходы;
  • состыковать накопитель с водопроводом;
  • поставить на верхний вывод гребенку, распределяющую горячую воду;
  • наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

  • сколько точек разбора воды будет использоваться;
  • какова их отдельная и общая потребность;
  • насколько быстрым должен быть прогрев воды в каждом кране;
  • до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

  • площади теплообменников;
  • тепловую емкость воды;
  • длину змеевика и его конфигурацию;
  • потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

Как подключить бойлер косвенного нагрева к одноконтурному котлу схема

Главная » Статьи » Как подключить бойлер косвенного нагрева к одноконтурному котлу схема

Как подключить бойлер косвенного нагрева?

Чтобы понять, как лучше подключить бойлер косвенного нагрева, нужно, прежде всего, знать, обладает ли он встроенной системой управления. Если да, то такой водонагреватель можно спокойно подключать к любому типу котлов и центральному отоплению без вспомогательного оборудования.

Бойлер косвенного нагрева в системе отопления

Встроенный термодатчик подаст сигнал на систему управления при достижении водой определенной температуры и перекроет поток теплоносителя в змеевике. Важно правильно его подключить: теплоноситель должен течь сверху вниз, это позволяет максимально увеличить КПД бойлера. Чистая вода наоборот поступает снизу, а выводится сверху бака.

Если же в аппарате отсутствует автоматическое управление, то его нужно будет соединить с котлом. В специальное место в корпусе устройства ставится датчик температуры и подсоединяется к котлу. Далее аппарат подключается, используя одну из схем.

Монтаж с одноконтурным котлом

Есть две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:

  1. При помощи трехходового клапана для систем с активной циркуляцией. В этом случае устанавливается приоритет нагрева водопроводной воды. Делается два контура, один из которых идет на водонагреватель, а второй на систему отопления.

    На выходе из котла после насоса ставится трехходовой клапан, который подключен к термостату водонагревателя и переключает поток теплоносителя между ним и радиаторами. Если вода в баке ниже необходимой температуры, клапан переключается на ГВС, если же вода нагрелась, теплоноситель поступает в систему отопления.

    Схема с трехходовым клапаном

    Чтобы трехходовой клапан правильно срабатывал, важно правильно выставить его настройки. Следует учесть, что температура водопроводной воды будет ниже температуры теплоносителя. Если выставить слишком высокий показатель, котел будет постоянно работать только на ГВС.
  2. При помощи двух циркуляционных насосов. В этом случае схема подключения практически такая же, но клапана нет, а в контуре водонагревателя стоит второй насос, который подключен к термостату.

    Приоритет ГВС при данном способе подключения отсутствует. Чтобы потоки в контурах не смешивались, для каждого насоса монтируется обратный клапан.

    Схема с двумя насосами

Подключение к двухконтурному котлу

Двухконтурный котел сам по себе предназначен одновременно для отопления и ГВС. Но обычно воды от него хватает только на одну точку водораздела. Косвенный водонагреватель позволяет увеличить количество производимой горячей воды.

Можно его подсоединить точно так же, как и к одноконтурному при помощи трехходового клапана или двух насосов. При этом развести трубы на разные точки водораздела, например, от котла к умывальнику, а от бойлера к душу.

При втором способе водонагреватель используется как накопительная буферная емкость. Горячая вода из котла поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

Твердотопливный котел и центральное отопление

Подключение устройства косвенного нагрева к твердотопливному котлу производится по аналогичным схемам. Твердотопливный котел позволяет установить термостатические вентили на радиаторах. Это дает удобно регулировать температуру в помещении, но появляется опасность перегрева котла.

Термостатический вентиль на радиаторе

Чтобы этого не случилось, фирмы производят установку аварийного теплообменника, что приводит к потере энергии. Если же в системе появляется водонагреватель косвенного нагрева, он является защитой от перегрева и при этом лишнее тепло не расходуется впустую.

Если у вас зимой стабильно греют батареи в квартире, можно подключиться к центральному отоплению. В этом случае следует брать комбинированный бойлер с съемным ТЭНом, чтобы оставалось ГВС летом, например, Дражице OKC 125. Здесь не получится установить приоритет нагрева водопровода, так как стояк не лично ваш, а всего дома. Сюда подойдет схема с циркуляционным насосом.

Система с рециркуляцией

Если у вас предполагается наличие полотенцесушителя, следует приобретать модели с рециркуляцией, например, Дражице OKC NTR/Z. В центре бака находится точка рециркуляции. Это дает сделать полотенцесушитель постоянно теплым и воду в кране сразу горячей. Не надо будет ожидать, пока стечет холодная вода.

Минусом таких систем будут потери тепловой энергии. Также, в схемах без рециркуляции нагретая вода находится сверху бака и оттуда же выходит к точкам водоразбора. Это позволяет использовать максимальное количество теплой воды. Рециркуляция перемешивает водные слои в баке, поэтому этот эффект частично теряется.

Монтаж систем

Установить и подсоединить бойлер косвенного нагрева можно своими руками. Для начала выбирается схема подключения в зависимости от потребностей и аппаратной части.

После этого закупаются нужные материалы: трехходовой клапан, насосы, металлопластиковые трубы, тройники, вентили и обратные клапаны. Далее выбирается место установки всех узлов и чертится план с привязкой к помещению.

Монтаж состоит из следующих основных этапов:

  1. Перекрывается вода на входе в квартиру или дом.
  2. Устанавливается корпус. В зависимости от модели, он или ставится на пол, например, Nibe — Biawar W-E150. 6, или крепится к стене, например, Nibe — Biawar W-E100.21. Важно, чтобы стена была кирпичная или бетонная, которая выдержит вес аппарата с водой.
  3. В зависимости от выбранной схемы, монтируется трехходовой клапан, или два насоса. Трехходовый клапан в разрезе
  4. Устанавливаются группы безопасности на котел и бойлер.
  5. Нарезаются трубы нужно длины, спаиваются между собой и переходниками и крепятся на стены с помощью клипс. В системе следует предусмотреть обратные клапаны для предотвращения циркуляции теплоносителя в противоположном направлении.
  6. Медленно открывается вентиль воды, и все узлы проверяются на предмет протечек. После этого тестируется работоспособность системы.

Предлагаем посмотреть видео о подключении бойлера косвенного нагрева:

boilervdom.ru

Как подключить бойлер косвенного нагрева к неавтоматизированном котлу — схемы

Бойлер косвенного нагрева разогревается теплоносителем от котла. Такой бойлер не может самостоятельно вырабатывать тепло из энергоносителя, — например, газа или электричества. Он представляет из себя большую емкость со змеевиком внутри, по которому протекает теплоноситель нагреваемый котлом, чем и обеспечивается нагрев воды и работа ГВС.

Ниже рассмотрим случай, когда нужно подключить бойлер косвенного нагрева к котлу не снабженному автоматикой, который сам не может управлять этим прибором. Такие котлы могут быть и вовсе энергонезависимыми – работают без малейшего участия электричества.

Нюанс в том, что для бойлера нам нужно минимум 70 градусов на выходе из котла, или лучше 80 градусов, чтобы вода подогревалась как можно быстрее.

Но возможно, что в радиаторную систему отопления нам нужно меньше, — 40, 50 или скажем 60 градусов, или же ее вовсе не нужно разогревать.

Котел придется разогревать значительно, а также применить трехходовой клапан с термоголовкой, который будет регулировать температуру в системе отопления, путем закрытия выхода на нее со стороны котла и перенаправления ее из обратки.

Схема

Подача и обратка раздваиваются, одна ветвь замыкается на радиаторы, вторая проходит через бойлер косвенного нагрева. В каждой ветви установлен циркуляционный насос.

Ветви работают поочередно, а всем управляет трехконтактный термостат, установленный в бойлере (на бойлере). Пока температура воды в бойлере приемлемая термостат замыкает контакт №1 – питание насоса системы отопления. Как только температура упала ниже заданного на термостате значения (45 градусов), он переключается, отключает цепь питания насоса системы отопления и включает в работу насос бойлера.

На подаче отопления стоит смесительный клапан с термоголовкой, через который часть потока с обратки подмешивается в подачу отопления, чтобы сделать жидкость на входе в насос заданной температуры – 30, 40, 50…. град.

Особенности

Необходим контроль за работой котла и недопущением значительного роста температурой на выходе из котла, так как потребляемая энергия отопительной системой ограничивается клапаном.

В случае роста температуры на котле до 90 градусов, котел тушиться, клапан открывается вручную полностью. Система может работать только с дополнительной защитой от холодной обратки, если теплообменник чугунный.

Обратные клапана на обратках бойлера и отопления исключат обратный ток под влиянием включения насосов в параллельных цепях.

Если котел мощный, то его энергии хватит одновременно и на бойлер и на систему отопления. В этом случае, чтобы не дергать часто насос бойлера, нужно включить его напрямую к сети, т.е. через выключатель, чтобы была возможность в любой момент остановить или отключить на летний сезон. Теперь отопление будет работать все время, а бойлер будет подключаться изредка термостатом, после забора из него воды.

С котловым термостатом

Теперь рассмотрим, как можно подключить бойлер к котлу, у которого имеется электрическая регулировка температуры воды – установлен котловой термостат, с ручкой регулировки температуры воды.

Конфликт систем все тот же – на систему отопления достаточно, к примеру, 50 градусов, а на бойлер нам нужно подать 80 градусов, чтобы он быстренько нагрелся.

Но в этом случае будем управлять нагревом бойлера путем включения его насоса и путем разогрева котла до 80 градусов.

Помогут в этом два реле управления:

  • №1 на насосы, которое, получив команду от термостата бойлера, переключает контакты – отключает насос отопления и включает насос бойлера.
  • №2 – включает параллельно термостату на котле дополнительный термостат накладной, установленный на подаче из котла и настроенный на 80 градусов.

Если теплообменник чугунный то в системе должна быть обязательно защита от холодной обратки.

Как это работает

Получив команду от термостата бойлера (вода остыла до 45 град и ниже), реле №1 отключает отопление и включает насос бойлера.Реле№2 по той же команде от термостата подключает параллельно к котловому теромстату другой, который настроен на 80 градусов и меряет эти градусы на подаче котла.

Теперь котел, получив от накладного термостата команду на разгон, разогревается до 80 градусов, и держит эту температуру. Бойлер быстро нагревается.

После нагрева до 55 градусов, термостат в бойлере разрывает цепь, реле №1 отключает насос бойлера и включает отопление. Реле №2 разрывает цепь и отключает накладной термостат, теперь котел снова ориентируется на встроенный термостат с установкой 50 градусов.

Все вернулось на исходную, только бойлер нагрет снова до 55 градусов.

Вода в системе отопления может успеть остыть. Если котел чугунный, то подача холодной воды на чугунину может разрушить ее. С чугунными котлами схему можно применять только с дополнительной защитой котла от холодной обратки.

В общем, самостоятельно сделать подключения бойлера к неавтоматизированным котлам, которые не умеют управлять бойлером, твердотопливыным, устаревшим и т.п. можно и своими руками. Как подключить бойлер мы только что рассмотрели.

teplodom1.ru

Схема подключения БКН к СО и ГВС

Чтобы БКН правильно работал, нужна рабочая схема подключения бойлера косвенного нагрева. В этом случае и отопление будет функционировать, и горячая вода будет в доме в нужных количествах во всех точках разбора.

Сама обвязка бойлера косвенного нагрева особых сложностей не вызывает, используются те же материалы и арматура, что и для любых работ по горячей воде как с котлом, так и с системой подачи горячей водопроводной воды.

Принцип работы БКН и параметры по его выбору, расчеты по объему и моделям смотрите в следующем обзоре в разделе «Бойлеры к котлам».

Здесь остановимся более подробно на вопросе, как подключить бойлер косвенного нагрева в пару к котлу отопления, рассмотрим возможные варианты и прокомментируем схему.

Итак, поехали.

Расположение БКН в доме

Чем ближе БКН стоит к котлу, тем эффективнее происходит теплосъем и передача тепла от СО на ГВС. Обычно, монтаж бойлера косвенного нагрева производится в котельной, хотя я видел несколько вариантов установки БКН в коридорах, ванных комнатах и других подсобных помещениях.

В этом случае, конечно, теплосъем по эффективности будет проигрывать тому варианту, когда схема подключения бойлера косвенного нагрева реализована в помещении котельной, непосредственно у котла.

Однако и у этого варианта есть свой плюс – потребители горячей воды становятся ближе к БКН, а значит теплопотери по ГВС заметно снижаются, а время ожидания горячей воды в системах без циркуляции уменьшается.

Как поставить БКН в котельной

Всего в природе 4 вида расположения БКН в котельной. Это настенные горизонтальные и вертикальные бойлеры, и напольные БКН, устанавливаемые горизонтально и вертикально. Первые имеют арматуру для крепления на стену, вторые такой арматуры не имеют, зато имеют подставки для установки на пол в котельной.

Настенные БКН обычно небольшого объема – от 30 до 200 литров, напольные – от 200 до 1500 литров. Попытка повесить напольный бойлер на стену может закончиться плачевно. Представьте, что вы подвесили на стену из газоблока напольный БКН на 800 литров. Эти 900 килограммов воды и стали в итоге вашу стенку повалят. А за одним зальют вам весь первый этаж кипятком.

Потому, монтаж бойлера косвенного нагрева должен происходить именно так, как задумал его производитель. Настенные – вешаются на стенку, напольные – ставятся на пол.

Установка бойлера косвенного нагрева на стену ничем не отличается от крепления самого обычного электрического водонагревателя – те же анкера, та же процедура.

Единственный момент! Когда вы производите монтаж бойлера косвенного нагрева, следите, чтобы входные и выходные патрубки для подачи и выхода теплоносителя в СО «смотрели» в сторону котла.

В противном случае вам придется здорово помучиться, вы нагородите целую систему из трубок, уголков и обводов, обвязка бойлера косвенного нагрева будет «кривая».

А если все сделать правильно, то у вас будут всего 2 прямых отвода от системы СО. Красота!

Правильная схема монтажа бойлера косвенного нагрева приведена ниже.

Схема монтажа бойлера косвенного нагрева — НАСТЕННЫЙ ВАРИАНТ:

Схема монтажа бойлера косвенного нагрева — НАПОЛЬНЫЙ ВАРИАНТ:

Подключение бойлера косвенного нагрева к СО и ГВС

После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.

Сделать это довольно просто, потому как подключить бойлер косвенного нагрева в СО и к ГВС под силу любому нормальному мужику с самым минимумом инструментов.

В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.

Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.

Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.

При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.

Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:

В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.

В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:

Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.

kotlobzor.ru

Всё, что необходимо учитывать, для монтажа и подключения бойлера косвенного нагрева

Если вы заботитесь об экономичной и эффективной организации отопления и горячего водоснабжения (ГВС) в доме, то неизменно придёте к тому, что вам необходимо подключение бойлера косвенного нагрева.

Если вы находитесь на начальном этапе строительства своего дома, то вам стоит детально продумать систему обеспечения дома теплом и составить схему.

Но можно включить необходимое оборудование в уже существующую систему, это не потребует масштабной перестройки, будет более экономично.

Как организовать отопление и ГВС в доме

Для того чтобы в доме совместно существовали отопление и горячая вода, причём в нескольких местах, можно обеспечить это несколькими способами.

  • Установить двухконтурный котёл.
  • Одноконтурный котёл и бойлер косвенного нагрева (БКН).
  • Также возможно подключать бойлер косвенного нагрева к двухконтурному котлу.

Любой вариант будет зависеть от конкретных условий и оборудования. Но если начинаете с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, это эффективно и менее энергозатратное. Быстрота подачи горячей воды зависит от качества котла, чем он лучше, тем скорость выше.

Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают бойлеры косвенного нагрева в систему отопления, без использования котла, и в отопительный сезон они имеют ещё и горячую воду.

Внутреннее устройство

Принцип работы

Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он не нагревает воду, в отличие от прямого нагрева. Внутри находится теплообменник, по которому проходит теплоноситель (вода или антифриз), нагревающий, в свою очередь, воду, находящуюся внутри бойлера. Прибор имеет два контура: один для отопления, другой для нагрева воды.

Полезные качества

Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

Рециркуляция

У БКН имеется третий вход, предназначенный для организации, так называемой рециркуляции, он находится посередине или чуть выше.

С помощью рециркуляции вы сможете получить горячую воду из крана моментально. Рециркуляция получается при постоянном потоке горячей воды по замкнутому контуру. Для того чтобы получить такой контур, часто используют полотенцесушитель. Хотя можно подключить непосредственно к трубе исключая полотенцесушитель.

Недостатки, о которых надо знать

Но всегда чем-то приходится жертвовать. Даже у такого замечательного прибора, имеются свои недостатки.

  • Большой размер, который требует отдельного помещения.
  • Если будете устанавливать в уже имеющуюся систему, то потребуются дополнительные финансовые затраты.

При покупке учитывайте мощность котла, водонагреватель должен забирать только 50% вырабатываемой энергии, остальная будет уходить на отопление.

Подключение

При непосредственном подключении надо соблюдать следующие правила:

  • Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
  • Давление в самой системе не должно превышать параметры водонагревателя.
  • При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
  • Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону котла.
  • Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.

Возможные схемы подключения

Устройства работают так, что холодная вода подаётся в нижнюю часть прибора, а выводится из верхней его части, в то время как теплоноситель, наоборот, двигается сверху вниз.

Существует несколько вариантов обвязки (подключения) бойлера косвенного нагрева.

Трёхходовой клапан и сервопривод

Эффективно в том случае, если будет востребовано большое количество воды, для более комфортного проживания, или в тех местах, где жёсткая вода. Жёсткая вода затруднит использование системы с двухконтурым котлом, он быстро выйдет из строя. Такая схема обязательно предусматривает наличие циркуляционного насоса и расширительного бака. Могут быть использованы и настенные и напольные котлы. В некоторых настенных котлах есть уже встроенный насос.

Создаётся два контура отопления. Один обогревает помещения, другой воду в бойлер. Для того чтобы распределить потоки, устанавливают трёхходовой клапан, управляемый при помощи термостата. Очень важна в этом случае правильная настройка термостата. Температура воды в баке должна быть ниже, чем температура теплоносителя, иначе не произойдёт распределение потоков. Ниже приведена примерная схема такого подключения:

Применён трехходовой клапан
Два циркуляционных насоса

Схема актуальна в том случае, если используется два котла Управление двумя контурами отопления осуществляется циркуляционными насосами. На каждый контур по насосу. Для того чтобы контуры не смешивались, устанавливают обратный клапан. При таком способе подключения главную роль играет контур, предназначенный для бойлера, поэтому насос, обслуживающий БКН должен быть установлен перед насосом, обеспечивающим отопление. Регулировку работы насосов осуществляет термодатчик.

Схема подключения элементов с использованием двух насосов показана ниже:

В схему включены два насоса
Гидравлическая стрелка

Такая схема используется в более сложных системах обеспечения ГВС и организации отопления, с использованием радиаторов отопления, системы тёплого пола, тёплых стен. Для распределения может служить коллектор и гидравлическая стрелка раздельно или совмещённый модуль. Можно обойтись без гидравлической стрелки, только с коллектором, тогда необходима установка вентилей, которые будут осуществлять балансировку давления в системе. Но для более равномерной работы системы и продления срока службы котла гидравлическая стрелка нужна. Для настройки такой сложной системы требуется практический опыт и знания специалиста.

Более сложная схема подключения с коллектором:

Используется коллектор

Несколько фирм, изготавливающих бойлеры косвенного нагрева

Торговых марок, выпускающих такие агрегаты на рынке достаточно. Это: Viessmann, Drazice, Lapesa, Vaillant, Gorenje, Baxi, Protherm WHB, Galmet, и другие.

Drazice – одна из наиболее популярных марок, цена и качество по отзывам пользователей отменное. Drazice – это чешская фирма. Хорошие Vaillant, Viessmann, Lapesa, но это уже дороже. А вот чешская Drazice неплохой бюджетный вариант. Это не в плане рекламы, а просто моё мнение.

domogreev.ru

знакомимся со схемой подключения Подключение бойлера косвенного нагрева к котлу термона

Многим жителям частных домов и квартир желают постоянно иметь горячую воду строго отведенной температуры, чтобы можно без особых проблем использовать ее в самых разнообразных целях: принятия душа, мытья рук и так далее. В этом случае наилучшим решением станет установка бойлеров косвенного нагрева. Они позволят обеспечить ваш дом горячей водой в достаточном количестве. К тому же обогрев воды при помощи данного устройства будет обходиться дешевле, чем применение . Также такой бойлер имеет довольно высокую мощность и производительность, по сравнению с тем же .

Бойлер косвенного нагрева не обладает собственным теплоисточником, а применяют теплоэнергию от внешнего источника (отопительный котел, центральное отопление и так далее). Поэтому необходимо выбирать специальную схему подключения к каждому из источников.

Схема подключения к системе отопления

Имеет обвязку, которую необходимо подключить к контуру отопления, а также к системе водоснабжения. Если его подключать к водопроводу, то необходимо:

  • холодную воду подавать в низ бака;
  • для горячей воды обеспечить выход с верхней части бака;
  • а в середине расположится рециркуляционная точка.

Контур должен подключатся таким образом, чтобы осуществлял движение сверху вниз, то есть подача горячего теплоносителя должно быть направлено по верхнему патрубку, а уже немного остуженный должен выходить по нижнему. Благодаря такому соединению можно достичь наиболее высокого КПД бойлера, ведь проходящая вода теплоносителя подогревает воду в верхней части и доходит до нижней точки, передавая тепло нижним слоям, после чего выходит системы и идет в котел.

При подключении бойлера самостоятельно следует уяснить основные схемы подключения.

Подключение при помощи трехходового клапана

При таком подключении основу будут составлять два контура:

  1. отопительный контур;
  2. нагревательный контур бойлера (система горячего водоснабжения).

Благодаря трехходовому клапану можно обеспечить распределение теплоносителя между контурами. Здесь большим приоритетом обладает направление нагрева накопителя, контур отопления играет второстепенную роль.

Управлять таким клапаном не нужно – все происходит автоматически. Для этого имеется термостат, который в момент остывания воды переключает клапан, и вода из контура обогрева идет в контур бойлера.

Когда температура достигает необходимого уровня, термостат переключает клапан в обратное положение, то есть теплоноситель уже направляется в радиаторы отопления.

Такое подключение является самым распространенным. Его удобство заключается в том, что такая система незаменима при достаточно большом использовании воды в доме, в том числе, если в системе циркулирует вода с достаточно высокой жесткостью.

Нужно помнить! Выставляя предельную температуру срабатывания термостата, следует учитывать температуру, до которой будет нагреваться в котле теплоноситель. Температура на бойлере рекомендуется выставлять меньше, чем в котле. В противном случае, котел, который отключится от отопления, будет раз за разом греть в нагревателе воду.

Двухнасосная схема

  1. В этом случае потоки теплоносителя будут перемещаться по разным транспортным магистралям при помощи циркуляционных насосов. Проще говоря котел и бойлер будут подключаться параллельно, а для их функционирования будет задействовано по циркуляционному насосу. Работа насосов опять же будет контролироваться термодатчиком нагревателя.
  2. Для того чтобы не было влияния между потоками теплоносителя после каждого насоса устанавливают обратный клапан.


Схема подключения с двумя насосами

В данной схеме, если включается линия ГВС, то будет отключаться контур отопления. Однако в то же время вода в бойлере имеет свойство нагреваться довольно быстро, что не позволяет батареям остывать до критичной температуры.

В некоторых случаях, если будет применяться сложная отопительная система, в которой будут задействованы два котла, отопление и ГВС будут работать бесперебойно.

Схема, где используется гидравлическая стрелка

Чтобы обеспечить поддержание равновесия потоков теплоносителя с применением циркуляционных насосов в различных местах многоконтурной системы частенько используют гидравлические распределители, а также гидравлическую стрелку.

Схема обвязки с использованием гидравлической стрелки

Такая схема подключения будет предпочтительней, если имеются несколько направлений отопления, то есть нужно направлять теплоноситель в нагреватель ГВС, теплый пол, батареи отопления и так далее.

Здесь обеспечивается совместная работа гидроколлектора с гидравлическим модулем, чтобы устранить перепады давления в различных ответвлениях. Конечно, их можно не использовать, а просто заменить балансирующими вентилями. В данном случае самостоятельная установка система может вызвать трудности, поэтому стоит обратиться к профессионалам.

Система возвратной циркуляции

Данную схему можно реализовать, если в резервуаре нагревателя будет находиться третий вход, к которому можно будет подключить рециркуляцию теплоносителя. Главная цель данной схемы – увеличить скорость подачи горячей воды, то есть она будет подаваться моментально, как только будет открыт кран. В этом случае не будет лишнего перерасхода воды в ожидании слива остывшей воды.

Образуется закольцованная магистраль, по ней постоянно циркулирует водный поток, который управляется циркуляционным насосом.

При создании данной схемы подключения понадобится подключение дополнительных элементов и узлов:

  • Обратный клапан. Его установка на входе в нагреватель позволит предотвратить попадание горячего теплоносителя в систему холодного водоснабжения при перегреве бойлера из-за повышения давления воды.
  • Монтирование автоматического воздухоотводчика перед обратным клапаном – он нужен, чтобы предотвратить «завоздушенность» насоса перед началом его запуска.
  • Предохранительный клапан – он позволит защитить бойлер от перепадов давления, которые иногда могут происходить.
  • Расширительный бачок – позволит обеспечить постоянное давление в системе ГВС когда краны закрыты.

Нужно помнить! В расширительном бачке максимальное давление не должно быть выше установленного давления для предохранительного клапана.



Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:
  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
При монтаже бойлера используется следующая запорная и регулирующая арматура:
  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:
  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.
Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.
В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:
  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.
По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Для подогрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом возможна работа проточного водонагревателя такого типа как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом. Схема подключения бойлера косвенного нагрева различается в зависимости от типа котла и выбранного метода горячего водоснабжения.

Обвязка водонагревателя требует его подключения к отопительной системе, а также магистралям холодного и горячего водоснабжения. При этом холодная вода поступает снизу, отвод горячей воды осуществляется сверху ёмкости, а точка рециркуляции находится примерно посередине бойлера.

Нагретый теплоноситель должен двигаться наоборот – сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.

Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.

Для правильного подключения бойлера необходимо знать основные способы его подсоединения.

Подключение бойлера настенного типа к отопительному агрегату

Подключение бойлера к газовому котлу

Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.

Подсоединение к двухконтурному котлу

Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.

Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.

Подключение бойлера к котлу с применением трёхходового клапана

Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.

В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.

Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.

Схема установки бойлера в системе с двумя циркуляционными насосами

Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.

Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.

Схема с применением гидроколлектора

Применение гидроколлектора в отопительных системах с несколькими контурами

В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.

Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.

Подключением накопительного водонагревателя к твердотопливному котлу добиваются сразу двух целей – подключают горячее водоснабжение и получают систему для аварийного сброса теплоносителя. Дело в том, что в системах с твердотопливными котлами часто, в целях повышения комфортности, на радиаторах устанавливают термостатические вентили. Однако в таком случае возможно перегревание котла. Такая же угроза реальна и при нестабильном электроснабжении для систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной ёмкости, этот процесс не страшен, так как излишек тепла используется для нагревания воды в баке водонагревателя. Разумеется, для функционирования такой системы необходима установка бойлера с естественной циркуляцией.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

  1. Бак расширительный.
  2. Группа безопасности бойлера.
  3. Трубопровод горячего водоснабжения.
  4. Запорный вентиль на подающей магистрали.
  5. Насос системы отопления.
  6. Насос водонагревателя.
  7. Клапан обратный.
  8. Клапан отсечки.
  9. Кран сливной.
  10. Котёл твердотопливный.
  11. Кран котла отсечной.

Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. При отключении насоса клапан открывается, что позволяет осуществлять сброс тепла в бойлер.

Обратный клапан является важным элементом системы

Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды. При этом, открыв кран не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Такой контур называют рециркуляционной системой. В данной магистрали может быть дополнительно установлен полотенцесушитель.

Схема бойлера, включенного в систему рециркуляции

В обвязке бойлера, включенного в систему рециркуляции применяются:

  • Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
  • Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
  • Предохранительный клапан – служит для аварийного сброса давления.
  • Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Ошибки, допускаемые при монтаже

При выполнении монтажа или в процессе эксплуатации бойлера необходимо избегать типичных ошибок:

  • Установка бойлера на значительном удалении от котла. Необходимо не только устанавливать водонагреватель как можно ближе к отопительному агрегату, но и правильно ориентировать его патрубки относительно трубопроводов для облегчения монтажа.
  • Неправильное подключение входа теплоносителя и напорного трубопровода. Теплоноситель всегда подается в верхнюю часть бойлера, а холодная вода – в нижний патрубок.
  • Неверная установка циркуляционного насоса. Насос следует ориентировать согласно инструкции изготовителя.

Монтаж, выполненный по всем правилам, не только обеспечит надёжное горячее водоснабжение в любое время года, но и даст котлу возможность работать в более щадящем, экономичном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

Самая простая схема подключения бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго контура котла для нагрева горячей воды для ГВС.

В случае, когда у вас нет БКН, происходит нагревание горячей воды в «потоковом» режиме. Если вам нужен «накопительный» режим, то вариант только один – использование БКН, поскольку в самом котле никаких накопительных емкостей для хранения горячей воды нет.

При этом к двухконтурному котлу, схема которого приводится на этой странице, реализуется точно так же, как если бы это был одноконтурный котел.

Возникает вопрос – зачем тогда использовать двухконтурный котел? Ответ неочевиден. Но у кого-то может быть такая ситуация, что 2-хконтурный котел уже есть и БКН есть. И при этом человек желает реализовать систему ГВС в «накопительном» режиме.

Схема подключения бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухконтурному котлу, когда у вас есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании 2-хконтурного котла.

Еще по этой теме на нашем сайте:


  1. Если у вас имеется бойлер косвенного нагрева, схема подключения к газовому котлу позволит вам получать горячую воду для системы горячего…

  2. Раз уже мы начали писать про эту чешскую марку, то стоит хотя бы один бойлер косвенного нагрева «разобрать по винтикам»….

  3. Чтобы БКН правильно работал, нужна рабочая схема подключения бойлера косвенного нагрева. В этом случае и отопление будет функционировать, и горячая…

  4. Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов…

2016-12-23 Евгений Фоменко

Чтобы понять, как лучше подключить бойлер косвенного нагрева, нужно, прежде всего, знать, обладает ли он встроенной системой управления. Если да, то такой водонагреватель можно спокойно подключать к любому типу котлов и центральному отоплению без вспомогательного оборудования.

Бойлер косвенного нагрева в системе отопления

Встроенный термодатчик подаст сигнал на систему управления при достижении водой определенной температуры и перекроет поток теплоносителя в змеевике. Важно правильно его подключить: теплоноситель должен течь сверху вниз, это позволяет максимально увеличить КПД бойлера. Чистая вода наоборот поступает снизу, а выводится сверху бака.

Если же в аппарате отсутствует автоматическое управление, то его нужно будет соединить с котлом. В специальное место в корпусе устройства ставится датчик температуры и подсоединяется к котлу. Далее аппарат подключается, используя одну из схем.

Монтаж с одноконтурным котлом

Есть две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:


Подключение к двухконтурному котлу

Двухконтурный котел сам по себе предназначен одновременно для отопления и ГВС. Но обычно воды от него хватает только на одну точку водораздела. Косвенный водонагреватель позволяет увеличить количество производимой горячей воды.

Можно его подсоединить точно так же, как и к одноконтурному при помощи трехходового клапана или двух насосов. При этом развести трубы на разные точки водораздела, например, от котла к умывальнику, а от бойлера к душу.

При втором способе водонагреватель используется как накопительная буферная емкость. Горячая вода из котла поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

Твердотопливный котел и центральное отопление

Подключение устройства косвенного нагрева к твердотопливному котлу производится по аналогичным схемам. Твердотопливный котел позволяет установить термостатические вентили на радиаторах. Это дает удобно регулировать температуру в помещении, но появляется опасность перегрева котла.

Чтобы этого не случилось, фирмы производят установку аварийного теплообменника, что приводит к потере энергии. Если же в системе появляется водонагреватель косвенного нагрева, он является защитой от перегрева и при этом лишнее тепло не расходуется впустую.

Если у вас зимой стабильно греют батареи в квартире, можно подключиться к центральному отоплению. В этом случае следует брать комбинированный бойлер с съемным ТЭНом, чтобы оставалось ГВС летом, например, OKC 125. Здесь не получится установить приоритет нагрева водопровода, так как стояк не лично ваш, а всего дома. Сюда подойдет схема с циркуляционным насосом.

Система с рециркуляцией

Если у вас предполагается наличие полотенцесушителя, следует приобретать модели с рециркуляцией, например, Дражице OKC NTR/Z. В центре бака находится точка рециркуляции. Это дает сделать полотенцесушитель постоянно теплым и воду в кране сразу горячей. Не надо будет ожидать, пока стечет холодная вода.

Минусом таких систем будут потери тепловой энергии. Также, в схемах без рециркуляции нагретая вода находится сверху бака и оттуда же выходит к точкам водоразбора. Это позволяет использовать максимальное количество теплой воды. Рециркуляция перемешивает водные слои в баке, поэтому этот эффект частично теряется.

Монтаж систем


Установить и подсоединить бойлер косвенного нагрева можно своими руками. Для начала выбирается схема подключения в зависимости от потребностей и аппаратной части.

После этого закупаются нужные материалы: трехходовой клапан, насосы, металлопластиковые трубы, тройники, вентили и обратные клапаны. Далее выбирается место установки всех узлов и чертится план с привязкой к помещению.

Монтаж состоит из следующих основных этапов:


Предлагаем посмотреть видео о подключении бойлера косвенного нагрева:

Установка котла

A и резервуара косвенного хранения с контуром Primanry

Вот как вы можете настроить газовый котел с косвенным накопительным баком. Это дает вам много горячей воды для бытового потребления вместе с зоной замкнутого контура отопления для одной температурной системы — излучающей воды или радиаторов. Если вам требуется многотемпературная система, тогда вы устанавливаете котел на максимальную температуру, а затем используете смесительные клапаны, чтобы уменьшить количество нагревательных колен, требующих более низкой температуры воды.

Это только пример.Фактические макеты варьируются от работы к работе.

Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Отопление и горячее водоснабжение

Кол-во 1 — Газовые котлы

Количество 10+ — Шаровые краны для систем отопления

Количество от 3 до 4 — сливные и шланговые патрубки котла

Количество 6 +/- чугунных нагревательных насосов (размер зависит от системы с контролем потока)

Количество 6 +/- фланцев насоса (наиболее вероятно от 3/4 до 1 1/2 дюйма)

Количество 1 — Webstone ProPal Series 5865 Тройник продувки первичного вторичного контура

Количество 1 — Резервуары для косвенного хранения

Количество 1 — Johnson Controls Temperature Controls

Количество 1 — Клапаны сброса давления

Количество 1 — Смесительные клапаны для нагрева воды для бытового потребления

Количество 1 — Проверки расхода горячей воды для бытового потребления

Количество X — смесительные клапаны нагрева (зависит — при использовании высокотемпературного и низкотемпературного нагрева)

Количество 1 — Расширительные баки для систем водяного отопления

Qunatity 1 — Реле переключения гидравлического циркулятора

Количество 1 — Термостаты водяного отопления и датчики пола

Количество 1 — Гидравлические предохранители обратного потока и комбинированные клапаны автозаполнения

Количество X — Медные фитинги и латунные фитинги

Сторона водяного отопления (распределение)

Quantity X — трубки Hydronic Radiant Heat Pex (в зависимости от системы)

Quantity X — Гидравлические радиаторы и конвекторы (в зависимости от системы)

Quantity X — Экологические водонагреватели для плинтуса Smith Heating Edge

X = различное количество необходимого продукта — в зависимости от фактической системы

ознакомьтесь со схемой подключения Подключение бойлера косвенного нагрева к котлу термон

Многие жители частных домов и квартир хотят постоянно иметь горячую воду строго заданной температуры, чтобы ее можно было без проблем использовать для самых разных целей: принять душ, мыть руки и так далее. В этом случае лучшим решением будет установка бойлеров косвенного нагрева. Они обеспечат ваш дом достаточным количеством горячей воды. К тому же нагрев воды с помощью этого устройства обойдется дешевле, чем приложение. Также такой котел имеет довольно большую мощность и производительность, по сравнению с таким же.

Бойлер косвенного нагрева не имеет собственного источника тепла, но использует тепло от внешнего источника (отопительный котел, центральное отопление и т. Д.). Поэтому необходимо подбирать особую схему подключения к каждому из источников.

Схема подключения к системе отопления

Имеет жгут, который необходимо подключить к отопительному контуру, а также к водопроводу. Если он подключен к водопроводу, то необходимо:

  • подать холодную воду на дно емкости;
  • для горячей воды, предусмотреть выход через верх бака;
  • , а посередине — точка рециркуляции.

Контур нужно подключить таким образом, чтобы он двигался сверху вниз, то есть подача горячего теплоносителя должна быть направлена ​​по верхней трубе, а уже немного остывшая должна выходить по нижней. Благодаря этому соединению может быть достигнута максимальная эффективность котла, потому что проходящая охлаждающая вода нагревает воду в верхней части и достигает нижней точки, передавая тепло нижним слоям, после чего система выходит и переходит в котел.

При самостоятельном подключении котла следует понимать основные схемы подключения.

Соединение с трехходовым клапаном

При таком подключении в основе будут две цепи:

  1. отопительный контур;
  2. котел отопительного контура (система горячего водоснабжения).

Благодаря трехходовому клапану возможно распределение теплоносителя между контурами. Здесь направление нагрева привода имеет больший приоритет, контур отопления играет второстепенную роль.

Управлять таким клапаном не нужно — все происходит автоматически. Для этого есть термостат, который в момент охлаждения воды переключает вентиль, и вода из отопительного контура уходит в контур котла.

Когда температура достигает необходимого уровня, термостат переключает вентиль в обратное положение, то есть теплоноситель уже направляется в радиаторы.

Такое подключение наиболее распространено. Его удобство заключается в том, что такая система незаменима при достаточно большом использовании воды в доме, в том числе, если в системе циркулирует вода с достаточно высокой жесткостью.

Нужно помнить! Установка максимальной температуры срабатывания термостата с учетом температуры, до которой будет нагреваться теплоноситель в котле. Температуру на котле рекомендуется устанавливать ниже, чем в котле.В противном случае котел, отключенный от отопления, будет многократно нагревать воду в водонагревателе.

Контур с двумя насосами

  1. В этом случае потоки теплоносителя будут перемещаться по разным транспортным магистралям с помощью циркуляционных насосов. Проще говоря, котел и бойлер будут подключены параллельно, а для их работы будет задействован циркуляционный насос. Работу насосов снова будет контролировать датчик температуры нагревателя.
  2. Для того, чтобы не было влияния между потоками охлаждающей жидкости, после каждого насоса устанавливается обратный клапан.


Схема подключения с двумя насосами

В этой схеме при включении линии ГВС контур отопления будет отключен. Однако в то же время вода в бойлере имеет свойство довольно быстро нагреваться, что не позволяет батареям остыть до критической температуры.

В некоторых случаях при использовании сложной системы отопления, в которой задействованы два котла, отопление и ГВС будут работать без перебоев.

Схема, где используется гидравлическая игла

Для обеспечения сбалансированности потоков теплоносителя с применением циркуляционных насосов в различных местах многоконтурной системы часто применяют гидрораспределители, а также гидрораспределитель.

Схема обвязки с использованием гидравлической стрелки

Такая схема подключения будет предпочтительнее, если есть несколько направлений нагрева, то есть нужно направить теплоноситель на водонагреватель, теплый пол, радиаторы и так далее.

Здесь обеспечивается совместная работа гидроколлектора с гидравлическим модулем для исключения перепадов давления в различных ветвях. Их, конечно, нельзя использовать, а просто заменить балансировочными клапанами.В этом случае самостоятельная установка системы может вызвать затруднения, поэтому стоит обратиться к профессионалам.

Система обратной циркуляции

Данная схема может быть реализована при наличии третьего входа в бачке отопителя, к которому может быть подключена рециркуляция теплоносителя. Основная цель этой схемы — увеличить расход горячей воды, то есть отпускать она будет моментально, как только будет открыт кран. В этом случае не будет излишков воды, ожидающих слива остывшей воды.

Образуется кольцевая линия, по которой постоянно циркулирует поток воды, управляемый циркуляционным насосом.

При создании данной схемы подключения потребуется подключить дополнительные элементы и узлы:

  • Обратный клапан. Его установка на входе в водонагреватель предотвратит попадание горячего теплоносителя в систему холодного водоснабжения при перегреве котла из-за повышения давления воды.
  • Крепление автоматического воздухоотводчика перед обратным клапаном — необходимо, чтобы насос не стал «воздушным» перед его запуском.
  • Клапан предохранительный — защитит котел от перепадов давления, которые иногда возникают.
  • Расширительный бак — обеспечит постоянное давление в системе ГВС при закрытых кранах.

Нужно помнить! В расширительном баке максимальное давление не должно превышать установленное давление для предохранительного клапана.



Котел косвенного нагрева устанавливается в комплексе с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя требуется обвязка, выполненная в соответствии с инструкциями производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства емкостного накопителя. Есть несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Фитинги для обвязки БКН

Принцип работы котла связан с использованием тепла, отбираемого от системы отопления, для нагрева системы горячего водоснабжения.Обвязка БКН должна решить несколько важных задач:
  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвращает гидравлический и тепловой удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
При установке котла используется следующая запорно-регулирующая арматура:
  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Клапан предохранительный — необходим для аварийного сброса воды из БКН. При чрезмерном повышении давления он открывается и сливает воду из котла. Клапан используется во время технического обслуживания, чтобы залить в аккумулятор химикаты, удаляющие накипь.
  • Группа безопасности котла косвенного нагрева — включает манометр, предохранительный клапан и воздухоотводчик.Агрегат предназначен для нормализации давления в системе горячего водоснабжения и предотвращения гидроудара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
  • Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике. Погружной термостат работает по принципу реле. При достижении достаточного нагрева воды датчик подает сигнал на отключение насосного оборудования. Вода перестает нагреваться.После охлаждения автоматика котла начинает циркуляцию.
  • Клапан трехходовой — работает как смесительный узел, открывая и закрывая подачу воды в котел из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе горячего водоснабжения.
Комплект подключения может отличаться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключены холодное и горячее водоснабжение, подача и обратка системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при обвязке:
  • Холодная вода — можно установить обычную полипропиленовую трубу. Материал подходит для пайки всей системы HVS.
  • Горячая вода — температура подаваемой потребителю горячей воды поддерживается на уровне 65-70 °.Допускается использование полипропилена со стекловолоконной (армированной) или алюминиевой арматурой, предназначенной для горячего водоснабжения.
    Другой вариант: перевязать медной трубкой. При прокладке медной трубы обязательно использование теплоизоляции. Медь — хороший проводник тепла, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя. Теплоизоляция труб защитит от потери тепла.
Альтернативой полипропилену может стать труба из металлопластика.Материал выдерживает высокое давление и нагрев до 95 ° С. Устанавливается с помощью обжима и пресс-фитингов.

Место установки котла сразу после отопительного котла, перед радиаторами и теплым полом. Такая схема подключения обусловлена ​​тем, что для нагрева горячего водоснабжения необходимо нагреть теплоноситель до 90-95 ° С. В зоне между котлом и котлом наблюдается серьезная тепловая нагрузка. Этот участок обвязки рекомендуется выполнять стальной или медной трубой.

Варианты подключения бойлера косвенного нагрева

На выбор схемы подключения влияют несколько условий. Важное значение имеет источник тепла, количество точек водозабора, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние систем горячего водоснабжения и отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения, — это волатильность. Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (насос).Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом горячего водоснабжения, успешно применяется при одновременном подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос). БКН монтируется сразу после ТЭНа. В подачу вставлен циркуляционный насос, установлен трехходовой клапан.

Преимущества решения:

  • быстрый нагрев горячей воды;
  • экономия при постоянном использовании котла;
  • возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет поток теплоносителя из системы отопления в БКН до тех пор, пока температура в котле не достигнет заданных значений. После нагрева горячего водоснабжения теплоноситель полностью возвращается в систему отопления.

Обвязка сдвоенного насоса

Хорошее решение в тех случаях, когда котел планируется использовать только время от времени.Требуется подключение двух циркуляционных насосов. Первый ставится на отопление, второй прямо на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе отопления здания.

Циркуляционный насос к приводу подключен к датчику температуры. При понижении температуры нагрева ГВС подается сигнал на включение. Создается давление, достаточное для изменения движения теплоносителя и направления его через БКН. Для правильной работы системы необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение гидравлическое стрелка

Схема применяется в промышленных целях, а также для обвязки больших приводов свыше 200 литров. Гидравлическое подключение применяется также для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для ее выполнения лучше обратиться за помощью к профессионалу.

Жгут в гравитационной системе

Схемы гидравлических соединений, используемых с энергонезависимыми отопительными котлами. Котел и сопутствующее оборудование подняты над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных со спецификой работы. Вода прогревается медленнее, температура нагрева и подача воды в бак будет меньше, чем в системах с принудительной циркуляцией.Главное преимущество: возможность работать при отсутствии электричества. Благодаря частым отключениям электроэнергии гравитационная система не имеет себе равных.

Установка рециркуляции ГВС с БКН

В штатном режиме при использовании горячей воды определенное ее количество постоянно остается в трубопроводе между БКН и точкой водозабора. В сложных системах ГВС без рециркуляции на этом участке может находиться несколько десятков литров жидкости.

При повторном открытии крана из него стекает уже остывшая вода, что снижает комфортность использования бойлера.Рециркуляция необходима для обеспечения потребителя мгновенной горячей водой. Дополнительным плюсом является возможность подключения полотенцесушителя.

Компоновка бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения. Отличие в том, что перед смесителем или краном устанавливается тройник, подключаемый к обратному патрубку. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Переработка имеет ряд недостатков:

  • Снижение температуры нагрева ГВС;
  • рост затрат на топливо;
  • волатильность.
В конструкции европейских бойлеров косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана до фактической подачи горячей воды. На практике происходит следующее:
  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на него максимальное количество тепловой энергии.На разогрев змеевика нужно время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водозабора и мощности котла).
  • Частые пуски и перебои в подаче горячей воды создают нагрузку на ТЭНы, что может привести к быстрому выходу оборудования из строя.
По некоторым оценкам, только 1 водозаборный пункт при интенсивном использовании сбрасывает около 70 литров воды.Двухконтурный котел с бойлером косвенного нагрева в штатном режиме работает так же, как и одноконтурный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС потребителю сразу же подается горячая вода. Обвязка бойлера косвенного нагрева и бойлера предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от мощности котла. Параметр влияет на скорость производства горячей воды.Теплоотдача в этом случае будет ниже.

БКН лучше изначально подключать к одноконтурному котлу. Подключение к двухконтурному котлу неэффективно и применяется в основном при необходимости модификации существующей системы отопления и горячего водоснабжения.

Для нагрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом работа проточного водонагревателя данного типа возможна как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом.С Схема подключения бойлера косвенного нагрева отличается в зависимости от типа котла и выбранного способа горячего водоснабжения.

Для привязки водонагревателя необходимо, чтобы он был подключен к системе отопления, а также к водопроводу холодной и горячей воды. В этом случае холодная вода течет снизу, горячая — сверху бака, а точка рециркуляции находится примерно посередине котла.

Нагретая охлаждающая жидкость должна двигаться наоборот — сверху вниз.

Теплоноситель из котла попадает в верхнюю трубу водонагревателя, а из нижней трубы котла возвращается в трубу отопления.

Таким образом, эффективность устройства увеличивается, передавая тепло сначала наиболее нагретым слоям воды.

Для правильного подключения котла нужно знать основные способы его подключения.

Подключение настенного котла к отопительному агрегату

Подключение котла к газовому котлу

Для подключения бойлера косвенного нагрева к котлу газового отопления в его конструкции предусмотрен датчик температуры, установленный в баке.

Подключение к двухконтурному котлу

Для работы котла в паре с отопительным агрегатом, имеющим контур горячего водоснабжения, применяется трехходовой вентиль. С его помощью поток нагретого теплоносителя распределяется между основным отопительным контуром и дополнительным контуром горячей воды.

Трехходовой клапан управляется сигналами, поступающими от термостата, установленного в водонагревателе. Когда вода в котле охлаждается ниже заданного значения, термостат включает в себя клапан, который направляет поток теплоносителя из трубы отопления в контур горячей воды.Термостат переключает клапан в исходное состояние, когда температура воды в баке превышает установленное значение. В этом случае поток теплоносителя направляется в теплотрассу. В теплое время года это не перенаправление потока, а контроль режима горения котла. При понижении температуры воды в котле термостат с помощью трехходового клапана «зажигает» основную горелку агрегата, а при ее повышении подача газа к горелке прекращается.

Подключение котла к котлу с помощью трехходового клапана

Данная электрическая схема идеально подходит для газовых котлов, оборудованных циркуляционным насосом и автоматикой. В этом случае котел сам может управлять клапаном по команде, полученной с термостата водонагревателя.

На электрической схеме с трехходовым клапаном контур водонагревателя имеет приоритет над контуром отопления. Использование такого способа подключения котла оправдано для емкостей большого объема или с большой жесткостью воды, что не позволит контуру ГВС нормально работать.

При установке максимальной температуры воды в котле (температуры срабатывания термостата) следует учитывать, что она должна быть меньше температуры, установленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

При подключении водонагревателя к одноконтурному котлу применяется контур с двумя циркуляционными насосами. Этот тип подключения фактически может заменить цепь с трехходовым датчиком. Особенностью такого подключения является разделение потоков теплоносителя по разным трубопроводам с помощью насосов.Контур горячей воды также имеет более высокий приоритет перед контуром отопления, однако это достигается только путем настройки алгоритма переключения. Поэтому правильнее говорить о параллельной работе обеих схем.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Для предотвращения смешивания потоков охлаждающей жидкости перед каждым насосом необходим обратный клапан.

Схема установки котла в системе с двумя циркуляционными насосами

Работа по этой схеме аналогична предыдущему случаю, с той лишь разницей, что термостат регулирует попеременную работу двух насосов.При включении насоса горячей воды насос отопления отключается, следовательно, система отопления начинает остывать. Однако непродолжительное время нагрева воды в котле не приводит к заметному снижению температуры в доме и может ощущаться только при первом запуске.

Иногда для обогрева домов большой площади применяют несколько тепловых пунктов. В этом случае устанавливается дополнительный насос для обеспечения работы водонагревателя.

Схема гидроколлектора

Применение гидроколлектора в системах отопления с несколькими контурами

В сложных многоконтурных системах отопления имеется несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров.Для того, чтобы уравновесить поток охлаждающей жидкости от разных насосов с помощью гидрораспределителя или коллектора. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях системы отопления. Без гидроколлектора пришлось бы использовать балансировочные клапаны, что сильно усложняет настройку и работу системы отопления и организацию горячего водоснабжения.

При использовании бойлера косвенного нагрева в такой системе дополнительно проконсультируйтесь с практиками.

Подключив накопительный водонагреватель к твердотопливному котлу, достигаются сразу две цели — подключают горячее водоснабжение и получают систему аварийного слива теплоносителя. Дело в том, что в системах с твердотопливными котлами для повышения комфорта на радиаторах часто устанавливают термостатические клапаны. Однако в этом случае котел может перегреться. Такая же угроза реальна при нестабильном электроснабжении систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной мощности этот процесс не страшен, так как избыточное тепло используется для нагрева воды в баке.Конечно, для функционирования такой системы необходимо установить котел с естественной циркуляцией.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

  1. Бак широкий.
  2. Группа безопасности котла.
  3. Трубопровод горячей воды.
  4. Запорный вентиль на подающей магистрали.
  5. Насос системы отопления.
  6. Насос водонагревателя.
  7. Обратный клапан.
  8. Запорный клапан.
  9. Сливной кран.
  10. Котел твердотопливный.
  11. Клапан запорный котел.

Для перекрытия патрубка естественной циркуляции при работе насоса на выходном патрубке водонагревателя устанавливается обратный клапан. При выключении насоса открывается клапан, позволяющий отвод тепла в котел.

Обратный клапан — важный элемент системы.

Котел, имеющий вход рециркуляционной линии, обеспечивает мгновенную подачу горячей воды.При этом при открытии крана не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного контура с собственным циркуляционным насосом. Такой контур называется системой рециркуляции. В этой линейке может быть дополнительно установлен полотенцесушитель.

Схема котла, включенного в систему рециркуляции

В обвязке котла, входящего в систему рециркуляции, используются:

  • Обратный клапан — для предотвращения смешивания потоков горячей и холодной воды.
  • Выпускное отверстие для воздуха — для предотвращения попадания воздуха в систему при включенном насосе.
  • Клапан предохранительный — служит для аварийного сброса давления.
  • Расширительный бак — компенсирует тепловое расширение теплоносителя с помощью запорной арматуры.

Давление в расширительном баке не должно превышать установленное давление предохранительного клапана.

Ошибки установки

При установке или эксплуатации котла необходимо избегать типичных ошибок:

  • Установка котла на значительном удалении от котла.Необходимо не только установить водонагреватель как можно ближе к отопительному агрегату, но и правильно сориентировать его трубы относительно трубопроводов для облегчения монтажа.
  • Неправильное соединение подводящего и напорного патрубков охлаждающей жидкости. Теплоноситель всегда подается в верхнюю часть котла, а холодная вода — в нижнюю трубу.
  • Неправильная установка циркуляционного насоса. Насос следует ориентировать в соответствии с инструкциями производителя.

Выполненная по всем правилам установка не только обеспечит надежное горячее водоснабжение в любое время года, но и даст возможность котлу работать в более щадящем, экономном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

Самая простая схема подключения бойлера косвенного нагрева к двухконтурному котлу предполагает использование второго контура котла для нагрева горячей воды для ГВС.

В случае, если у вас нет БКН, горячая вода нагревается в режиме «проточный».Если нужен «накопительный» режим, то вариант только один — использование БКН, так как в самом бойлере нет накопительных емкостей для хранения горячей воды.

При этом двухконтурный котел, схема которого приведена на этой странице, реализована так же, как если бы это был одноконтурный котел.

Возникает вопрос — зачем тогда использовать двухконтурный котел? Ответ не очевиден. Но у кого-то может быть такая ситуация, что 2-х контурный котел уже есть и есть БКН.И при этом человек хочет внедрить систему ГВС в «накопительном» режиме.

Схема подключения бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухконтурному котлу, когда есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании двухконтурного бойлера.

Подробнее по этой теме на нашем сайте:


  1. Если у вас бойлер косвенного нагрева, то схема подключения к газовому котлу позволит получить горячую воду для горячего…

  2. Раз уж про эту чешскую марку мы уже начали писать, то хотя бы один бойлер косвенного нагрева надо «демонтировать на саморезы» ….

  3. Для корректной работы БКН необходима рабочая схема подключения бойлера косвенного нагрева. В этом случае будет работать и обогрев, и горячий …

  4. Самая простая и правильная схема отопления частного дома газовым котлом представлена ​​на этой странице. Так как это для газовых котлов…

23.12.2016 Евгений Фоменко

Чтобы понять, как лучше всего подключить бойлер косвенного нагрева, сначала необходимо узнать, есть ли в нем встроенная система управления. Если это так, то такой водонагреватель можно смело подключать к любому типу котла и центрального отопления без дополнительного оборудования.

Бойлер косвенного нагрева в системе отопления

Встроенный термодатчик подаст сигнал в систему управления, когда вода достигнет определенной температуры, и заблокирует поток теплоносителя в змеевике.Важно правильно его подключить: теплоноситель должен течь сверху вниз, это позволяет максимально увеличить КПД котла. Чистая вода наоборот течет снизу, а сбрасывается сверху резервуара.

Если в приборе нет автоматического управления, то его нужно будет подключить к котлу. Датчик температуры помещается в специальное место в корпусе устройства и подключается к котлу. Далее устройство подключается по одной из схем.

Установка с одноконтурным котлом

Существует две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:


Подключение к двухконтурному котлу

Сам двухконтурный котел предназначен одновременно для отопления и горячего водоснабжения.Но обычно воды из него хватает только на одну точку водораздела. Водонагреватель косвенного действия может увеличить количество производимой горячей воды.

Можно подключить так же, как к одноконтурному, с помощью трехходового клапана или двух насосов. При этом разделите трубы на разные точки водораздела, например, от бойлера до умывальника, и от бойлера до душа.

Во втором методе водонагреватель используется в качестве буферной емкости.Горячая вода из бойлера поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

Твердотопливный котел и центральное отопление

Устройство косвенного нагрева подключается к твердотопливному котлу по аналогичным схемам. Твердотопливный котел позволяет устанавливать на радиаторах термостатические вентили. Это позволяет удобно регулировать температуру в помещении, но есть опасность перегрева котла.

Чтобы этого не происходило, компании устанавливают аварийный теплообменник, что приводит к потере энергии.Если в системе появляется косвенный водонагреватель, это защита от перегрева и при этом не тратится лишнее тепло.

Если зимой в вашей квартире есть стабильные батареи, вы можете подключиться к центральному отоплению. В этом случае следует брать комбинированный котел со съемным ТЭНом, чтобы летом было горячее водоснабжение, например OKC 125. Здесь нельзя выставлять приоритет нагрева водопровода, так как стояк не ваш лично, а всего дома.Здесь подойдет схема с циркуляционным насосом.

Система рециркуляции

При подозрении на полотенцесушитель следует приобретать модели с рециркуляцией, например, Drazitsa OKC NTR / Z. В центре бака находится точка рециркуляции. Благодаря этому полотенцесушитель постоянно нагревается, а вода из-под крана сразу становится горячей. Вам не придется ждать, пока стечет холодная вода.

Обратной стороной таких систем будет потеря тепловой энергии. Также в схемах без рециркуляции нагретая вода располагается сверху емкости и оттуда поступает в точки слива.Это позволяет использовать максимальное количество теплой воды. При повторном использовании слои воды в резервуаре перемешиваются, поэтому этот эффект частично теряется.

Монтаж систем


Установить и подключить бойлер косвенного нагрева можно самостоятельно. Для начала схема подключения подбирается в зависимости от потребностей и оборудования.

После этого закупаются необходимые материалы: трехходовой клапан, насосы, пластиковые трубы, тройники, задвижки и обратные клапаны. Далее выбирается место установки всех узлов и рисуется план с привязкой к комнате.

Установка состоит из следующих основных шагов:


Предлагаем посмотреть видео о подключении бойлера косвенного нагрева:

Peerless® Partner® Водонагреватель прямого нагрева — PB Heat


Водонагреватель непрямого действия Peerless ® Partner ® — это эффективный и надежный вариант для удовлетворения всех потребностей в горячей воде.Водонагреватель косвенного нагрева использует бойлер Peerless ® в качестве источника тепла для обеспечения энергии, необходимой для нагрева воды. Котел срабатывает только тогда, когда требуется энергия для замены используемой нагретой воды, или если резервуар простаивал. Резервуар с высокой степенью теплоизоляции не выходит на улицу и теряет очень мало тепла, даже если не используется в течение длительного периода. Конструкция водонагревателя обеспечивает максимальную теплопередачу и противостоит отложению минералов, которое может привести к обесцвечиванию и неприятному привкусу воды.

Резервуары Partner ® доступны в нескольких размерах с емкостью от 30 до 119 галлонов для любых применений. Peerless ® Partner ® Lo-Boy емкостью 30 галлонов — отличный выбор для установки в ограниченном пространстве!

Ознакомьтесь с нашим НОВЫМ фотоэлектрическим резервуаром Peerless ® Partner ® — цельная бесшовная конструкция, обладающая высокой устойчивостью к колебаниям качества воды и простым в эксплуатации контролем для чрезвычайно точных настроек температуры.Доступный в четырех размерах, новый фотоэлектрический резервуар легкий, прочный и простой в установке!




Подробнее о продукте:

Тип: Водонагреватель непрямого нагрева
Конструкция: Бак из нержавеющей стали / Необслуживаемая пластиковая оболочка
Топливо: Непрямое сжигание
Емкость хранилища: от 37 до 119 галлонов
Рейтинг первого часа: 200 до 385 галлонов при 140 °
295 до 513 галлонов при 115 °


Рейтинг PV Peerless® Partner®

Водонагреватель
Модель
Номер
Питьевая
Вода
Объем,
галлона
Ожидание
Потери,
ºF / ч
Непрерывный
Тяга,
гал / ч
Первый час
Рейтинг,
гал / ч
Мин. Нагрев
Источник Выход
,
MBH
Мин. Нагрев
Расход источника, выход
галлонов в минуту,
MBH
Источник тепла
Потери на трение,
футов
Внутренний
Вода
Подключение
Размеры
(NPT)
Котел
Подключение
Размер
(NPT)
PV-40 30.0 0,8 177 199 115000 8,0 18,7 3/4 ″ 3/4 ″
PV-60 55,0 0,6 177 217 115000 8,0 18,7 3/4 ″ 3/4 ″
PV-80 80,0 0,4 315 ​​ 381 199000 14,0 16.0 1-½ ” 1 ″
ПВ-120 119,0 0,4 381 477 244000 14,0 20,0 1-½ ” 1 ″

Эти номинальные значения были получены с мощностью источника тепла и расходом источника тепла, как указано в таблице, с использованием параметров на входе холодной воды для бытового потребления при 58 ° F, повышении внутренней температуры на 77 ° F и выходе температуры бойлера на 180 °. ° F.другие результаты будут получены при других условиях.

Peerless

® Partner ® PP Модели
Номер модели Рейтинг в первый час 1 Минимальная мощность котла 2 для достижения номинальной мощности в первый час (британских тепловых единиц в час) Полезная горячая вода 3 (галлонов) Площадь поверхности теплообменника (кв. Футы)
140 ° F 115 ° F
PP-30-LB 169 234 114 000 22 15
ПП-40 212 292 141 000 28 20
ПП-60 266 370 174 000 46 20
ПП-80 330 440 212 000 64 34
ПП-120 423 564 269 000 94 34
  1. Номинальное значение в первый час для отопительной воды от 50 ° F до 140 ° / 115 ° F с температурой котловой воды 180 ° F.Характеристики газового и жидкого водонагревателя и электрического водонагревателя в первый час основаны на испытании DOE с повышением температуры на 90 ° F (от 55 ° F до 145 ° F).
  2. Валовая продукция, вода.
  3. Используемая горячая вода на основании недавнего завершения периода рекуперации, но без дополнительного ввода котла после начала розлива.

Серия

Peerless ® Partner ® Размеры — фотоэлектрические модели (Изображение № 1)

Номер модели Высота Диаметр
PV-40 40-1 / 2 ″ 22-3 / 4 ″
PV-60 41 ″ 28 ″ PV-80 53-1 / 2 ″ 28 ″ ПВ-120 74 ″ 28 ″

Серия Peerless ® Partner ® Размеры — модели из полипропилена (Изображение № 2)

Номер модели Диаметр Высота Этаж до «котельной» Этаж до выхода бойлера Этаж до «холодного слива» Floor to «Hot — T&P» Размеры бытового водопровода
PP-30-LB 23-1 / 4 ″ 28-1 / 2 ″ 9 ″ 4-1 / 2 ″ 4-1 / 2 ″ 22 ″ 3/4 ″
ПП-40 19-1 / 4 ″ 52-1 / 2 ″ 9 ″ 4-1 / 2 ″ 4-1 / 2 ″ 46 ″ 3/4 ″
ПП-60 23-1 / 4 ″ 52-1 / 2 ″ 9 ″ 4-1 / 2 ″ 4-1 / 2 ″ 46 ″ 1 ″
ПП-80 23-1 / 4 ″ 72 ″ 29 ″ 5-1 / 2 ″ 5-1 / 2 ″ 64 ″ 1-1 / 2 ″
ПП-120 27 ″ 73-1 / 2 ″ 30-1 / 4 ″ 7-1 / 4 ″ 7-1 / 4 ″ 66 ″ 1-1 / 2 ″


Размер имеет значение при добавлении косвенного водонагревателя

Недавно я получил ряд вопросов, как и следующий, от читателей о выборе размеров водонагревателей косвенного нагрева: я рассматриваю вариант косвенного нагрева и смотрю на Triangle Tube Smart 50 или 40.Я рассматриваю котел Triangle Tube Prestige 110 за 110 000 БТЕ. Следующий размер, Prestige, составляет 160 000 британских британских фунтов или более. Мощность бойлера Triangle Tube Smart 50 составляет 140 000 британских тепловых единиц. Мощность бойлера Smart 40 составляет 112 000 БТЕ. Должен ли котел, который я выбираю, иметь мощность, указанную для косвенного нагрева, или близкую к ней?

Непрямой водонагреватель Triangle Tube имеет очень низкую потерю напора, что означает, что подрядчик может использовать один из ряда имеющихся в настоящее время циркуляционных насосов малой мощности, что позволяет сократить паразитные затраты на электроэнергию.Это потенциально может привести к экономии 21,60 доллара в год и может добавить до 1435 долларов с учетом прогнозируемого 30-летнего срока службы непрямого покрытия из нержавеющей стали и исторического увеличения стоимости электроэнергии на 5%.

Есть два основных подхода к добавлению косвенного сигнала в микс. Не обращайте внимания на его нагрузку и рассчитайте котел с учетом теплопотерь дома или добавьте часть или все его требуемое значение к теплопотерям Btus и увеличьте размер котла.

Я предпочитаю учитывать теплопотери в доме и игнорировать косвенную добавленную нагрузку, потому что нагрев воды для бытового потребления составляет около 5% от 24-часового цикла, а в расчетных условиях мы работаем только примерно раз в 10-20 лет (как и раньше. этой прошлой зимой).

Вот как я подхожу к этому вопросу

Возьмите то, что производитель дает вам с недоверием. Проверьте, и вы, вероятно, обнаружите, что они использовали котловую воду на 180 ° F или более в сочетании с бойлером указанного размера, 100% которого отводится на производство горячей воды для бытового потребления. Это лабораторный мир, а не реальный мир, в котором мы с вами живем.

Использование котлов Modcon, многие из которых теперь имеют право на получение федерального налогового кредита в размере 1500 долларов США, дает установщику возможность установить верхний предел температуры воды в котле и время ожидания для гидравлической стороны, и это вряд ли будет 180 ° F. или выше.

Пиковая эффективность котлов Modcon достигается за счет извлечения скрытой тепловой энергии из конденсата, что обычно ограничивает температуру на выходе до 160 ° F или ниже. Это, в свою очередь, приводит к снижению коэффициента извлечения для непрямого источника и возможной необходимости увеличения его размера, чтобы приспособиться к сокращению выбросов в час пик.

Начните с пиковой нагрузки, спросив своего клиента об его личных привычках: длине душа, одновременном использовании горячей воды и т. Д. Попросите его отрегулировать температуру (или используйте допущение 115 ° F для душа).Измерьте галлоны в минуту для каждой точки использования, чтобы знать, сколько галлонов потребуется в течение периода пикового спроса. Общее количество галлонов × 0,85 даст вам количество горячей воды из самого резервуара (в среднем для хранения 120 ° F и температуры на входе 40 ° F).

Скорее всего, это количество превысит объем бака. Затем я рассчитываю фактическую степень рекуперации для комбинации бака и котла, которую я использую, при любой температуре, которую я позволяю котлу использовать в режиме домашнего производства.Рассчитайте скорость извлечения галлонов в минуту и ​​умножьте это значение на ожидаемое потребление во время пикового потребления, чтобы определить возможное общее извлечение, а затем вычтите от 10% до 15% для смешивания, которое будет происходить внутри резервуара между холодной поступающей водой и горячей водой в хранилище.

Номинальные значения Triangle основаны на минимальном давлении 50 ° F на входе и 200 ° F на выходе из котла. Практически повсюду в США в самую холодную погоду мы увидим температуру 40 ° F, а, на мой взгляд, 200 ° F нереально для современных котлов Modcon и снижает эффективность.Для производства горячей воды для бытового потребления я установил температуру на выходе из бойлера как минимум на 20 ° F выше температуры хранения моего водонагревателя.

Как правило, это означает, что я буду устанавливать более крупный непрямое соединение, чтобы после его полного восстановления и готовности к этому пиковому спросу мои клиенты могли уменьшить добавленный объем для удовлетворения спроса при пиковой нагрузке. Мой котел просто будет работать дольше, чтобы восполнить дополнительный объем, необходимый для всех.

Возьмите 110 ° F при 95%, что предполагает, что вы находитесь в режиме полной конденсации.Если вы собираетесь разогнаться до 180 ° F, вы, вероятно, упадете примерно до 87% эффективности. Но, просто для аргументации, мы будем придерживаться 95%, что дает нам 104 500 Btus. Вода, поступающая при 40 ° F и заканчивающая при 120 ° F, требует повышения на 80 ° F и 80 × 8,34 = 667,2 БТЕ на галлон. Следовательно, 104 500 ÷ 667,2 = 156,625 ÷ 60 = 2,61 галлона в минуту восстановления. На самом деле, не вся почасовая чистая мощность котла будет изменена, но я буду чувствовать себя в безопасности с 80% -ной скоростью передачи для чистых 2 галлонов в минуту. Треугольная трубка показывает коэффициент передачи 88% при мощности котла 200 ° F по сравнению сПодача холодной питьевой воды при температуре 50 ° F.

Вы начинаете с 50 галлонов воды, и предположим, что у вас есть три человека, которые хотят принять душ по утрам: мама, папа и младший. Две насадки для душа производят 2,5 галлона в минуту каждая. Мама и папа идут спиной к спине в общей сложности 20 минут, а младший принимает душ не менее 15 минут. Теоретически мы можем ожидать, что они будут использовать в общей сложности 87,5 галлонов, смешанных с примерно 85% из резервуара, в расчетных условиях, или примерно 74,5 галлона горячей воды всего за 20 минут работы.У нас 46 галлонов на складе, но мы потеряем примерно 10% из-за смешивания, чтобы получить 41,5 галлона нетто. Мы можем добавить обратно 2 × 20 для восстановления, что даст в общей сложности 81,5 галлона. Похоже, мы можем справиться с пиковыми нагрузками, но здесь не так много места для ошибок или изменения времени купания, как когда младший становится подростком!

Лучшая часть этого упражнения — обучить клиента, поэтому, если у него закончится горячая вода, он будет знать, почему, и саморегулируется. Кроме того, вы можете прикрыть свою задницу, позволив им решить, какие непрямые действия они хотят, после того, как точно объясните, что каждый может дать.

Дэйв Йейтс владеет компанией F.W. Behler в Йорке, штат Пенсильвания. С ним можно связаться по телефону 717 / 843-4920 или по электронной почте [email protected] .

Все материалы Дэйва Йейтса на этом веб-сайте защищены авторским правом 2008. Любое повторное использование этого материала (печатное или электронное) должно быть предварительно получено с письменного разрешения Дейва Йейтса. Свяжитесь с нами по электронной почте: [email protected]

Другие статьи по сантехнике Дэвида Йейтса

Прямой, косвенный или безбаковый водонагреватель Информация


Один из самых важных и дорогих предметов оборудования в вашем доме — это водонагреватель! Водонагреватели могут составлять почти 25% энергопотребления вашего дома, что делает их очень важным оборудованием, которым нельзя пренебрегать.Мы рекомендуем заменять водонагреватель каждые 7–9 лет, этот срок может варьироваться в зависимости от использования и уровня, на котором он поддерживался. Если вам нужен новый водонагреватель, у вас есть несколько вариантов. Самым популярным является водонагреватель накопительного бака. Он может варьироваться от 30 галлонов до более 100 галлонов и может работать прямо или косвенно. В резервуарах большего размера поместится больше людей в вашем доме и больше бытовой техники, использующей горячую воду, например, посудомоечных и стиральных машин. Резервуар косвенного нагрева нагревается через бойлер, для этого необходимо, чтобы ваш бойлер нагрелся до нужной температуры для правильного нагрева воды.

Водонагреватель прямого нагрева может нагреваться пропаном, маслом или природным газом и имеет собственную горелку. Эти виды водонагревателей традиционно самые энергоэффективные. Они более энергоэффективны, чем косвенный водонагреватель, поскольку нагревают саму воду. Водонагреватели косвенного нагрева полагаются на печь или бойлер для подачи тепла, необходимого для воды.

Водонагреватели по запросу нагревают воду на месте. Их обычно называют безрезервуарными водонагревателями, поскольку в них нет необходимости хранить воду.Безбаковый водонагреватель может нагреваться пропаном, природным газом или маслом, если в вашем котле установлен безбаковый змеевик. Хотя эти водонагреватели нагревают воду только по запросу, они не работают так же хорошо, если более одного человека или устройства запрашивают горячую воду. Они отлично подходят для домов на 1-2 человек, в то время как водонагреватели с накопительными баками являются лучшим выбором для больших семей.

Позвоните нам сегодня (508) 753-1475 • Офисы, расположенные в Вустере / Миллбери

99 Crescent Street, Вустер, Массачусетс 01605
ckSmithSuperior — Обеспечение превосходного топлива и обслуживания на протяжении более века
Масло для отопления дома, Установка оборудования, Обслуживание и установка кондиционеров, Пропан и многое другое

© 2021 ckSmithSuperior | Условия использования | Политика конфиденциальности | Лицензия главного сантехника № 15263 | Все права защищены.Подразделение PETROLEX II LLC и гордый член семьи компаний Santoro

цистерн непрямого действия | Орлиная гора

Накопительный бак косвенного нагрева — это устройство для нагрева горячей воды, не имеющее собственного источника тепла. Резервуары косвенного нагрева обычно подключаются к котлу, который обеспечивает тепловую энергию через трубопровод, подключенный к резервуару. Бак включает теплообменник из нержавеющей стали, который передает тепловую энергию от котловой воды воде внутри бака.Две жидкости не контактируют, но передача тепла очень эффективна.

Баки косвенного нагрева воды Lochinvar и SSB очень хорошо изолированы для предотвращения потерь в режиме ожидания. Резервуары изготовлены из нержавеющей стали, поэтому они служат вечно!

Непрямые баки для горячей воды из нержавеющей стали Lochinvar
Пять размеров — 27, 40, 52, 80 и 119 галлонов
• Высокая рекуперация
• Встроенный предварительно смонтированный термостат
• Устойчивый к вмятинам кожух
• Конструкция из нержавеющей стали 316L
• Большой теплообменник
• Сверхлегкий вес
• Резервуар рабочего давления 150 фунтов на квадратный дюйм
• Змеевик рабочего давления 150 фунтов на квадратный дюйм

The Squire использует мощность и эффективность бойлера, такого как бойлеры Lochinvar Knight, которые нагревают дом для выработки горячей воды для душа, мытья посуды, стирки одежды и любого необходимого количества горячей воды.КПД котла, используемого для обогрева дома, может быть на 20% выше, чем у водонагревателя прямого нагрева. Так почему бы не использовать эту эффективность для «косвенного» обеспечения горячей водой для всех бытовых нужд.

Squire пропускает котловую воду, используемую для обогрева дома, через внутренний спиральный змеевик уникальной конструкции, погруженный в бак водонагревателя. Затем перегретый змеевик передает свою энергию непосредственно питьевой воде.

Конечный результат — горячая вода для бытовых нужд из котловой воды, которая уже используется для отопления дома.Используя Squire для косвенного нагрева бытовой воды, вы устраняете необходимость в дополнительных газопроводах, электрических соединениях и вентиляционных каналах, необходимых для водонагревателей резервуарного типа с прямым нагревом.

Примечание: Поскольку котел Lochinvar Knight входит в стандартную комплектацию с приоритетом горячего водоснабжения, KNIGHT и SQUIRE готовы вступить в бой прямо из коробки!

Стандартные характеристики
• Резервуар из пассивированной нержавеющей стали 316L
• Одностенный нагревательный змеевик из нержавеющей стали большой емкости
• Регулируемый термостат
• Встроенный термометр
• Соединение контура рециркуляции
• Соединения подачи и возврата котла 1 дюйм
• Внутренние 1 дюйм Подключение к водопроводу
• Изоляция из пеноматериала без CFC
• Съемная коррозионно-стойкая внешняя оболочка
• Открытие клапана сброса температуры и давления
• Гарантия — ограниченный срок службы
— Пятилетняя коммерческая гарантия.
— Один год гарантии на детали.
— (Подробности см. В гарантии)

Загрузки
Брошюра с косвенным резервуаром горячей воды Lochinvar с размерами, техническими характеристиками и характеристиками

Инструкции по установке и эксплуатации резервуара горячей воды косвенного нагрева Lochinvar



Резервуары косвенного нагрева в качестве зоны горячего водоснабжения

Панели управления водным транспортом

Eagle Mountain предназначены для размещения резервуаров непрямого действия в качестве гидронной зоны.

Панели управления

Hydronic подключают ваш котел к резервуару с косвенным нагревом и жидкостным зонам.

Скачать каталог панели управления

Глоссарий терминов | Weil-McLain

Котельные печи

На самом деле не существует такой вещи, как «котельная топка». У вас либо котел, либо топка.

В топках или системах теплого воздуха воздух используется для отвода тепла от топки в комнаты в доме.Воздух нагревается, проходя через теплообменник, а затем обдувается по всему дому с помощью моторизованного вентилятора. Каналы из листового металла направляют нагретый воздух в различные части дома, а тепло поступает в каждую комнату через регистры. Бойлеры или системы водяного отопления используют нагретую воду для подачи тепла в комнаты в доме.

Котлы направляют пар по трубам к паровым радиаторам или горячую воду через радиаторы плинтуса, системы лучистого пола, системы снеготаяния или обогреватели бассейнов. Weil McLain может помочь вам выбрать правильный котел или печь для вашего дома.

Отопительный котел

Котлы используют нагретую воду для подачи пара или горячей воды для отопления. Котлы отправляют пар по трубам к паровым радиаторам или горячую воду через радиаторы плинтуса, системы теплого пола или змеевик.

Бойлерные обогреватели поддерживают комфорт в вашем доме, горячая вода циркулирует в каждой комнате. Система состоит из бойлера, насоса и плинтусов, соединенных водопроводом. Котел нагревает воду до температуры от 120 ° до 210 ° , а затем вода перекачивается через трубопроводы в плинтусах, расположенных по внешнему периметру дома для создания завесы тепла, или в пол в излучающих системах. .

Системы Radiant — это специальные композитные пластиковые трубопроводные системы, встроенные в пол. Энергия нагретой воды в трубах излучается в окружающую среду, нагревая полы, мебель и всех, кто находится в комнате. Холодные плиточные полы становятся теплыми и привлекательными, и они обеспечивают максимальную универсальность декорирования — вам не нужно беспокоиться о том, где поставить мебель в радианах.

Котельные системы отопления

Система отопления с бойлером — это система, в которой для нагрева и циркуляции воды используется бойлер, который распределяет тепло по всему дому или зданию.

Система состоит из бойлера, насоса и плинтусов, соединенных водопроводом. Котел нагревает воду до температуры от 120 ° до 210 ° , а затем вода перекачивается через трубопроводы в плинтусах, расположенных по внешнему периметру дома для создания завесы тепла, или в пол в излучающих системах. .

Котлы Weil-McLain ® можно использовать для кондиционирования помещений, отопления или таяния снега, а также с водонагревателем непрямого действия для обеспечения достаточного количества горячей воды для бытовых нужд.

Производители котлов

С момента основания компании в 1881 году Weil-McLain является ведущим производителем систем комфортного отопления. Основываясь на гордых традициях качества и инноваций, наша миссия остается простой:

Разрабатывать и производить лучшую на рынке комфортную отопительную продукцию. Сделать их первыми. И сделать их долговечными.

Компания Weil-McLain, располагающая штаб-квартирой и литейным производством в Мичиган-Сити, штат Индиана, сборочным производством в Идене, Северная Каролина, и более чем 700 сотрудниками по всему миру, сочетает в себе опыт в области водяного отопления с оперативностью обслуживания и поддержки.Наш постоянный успех — это свидетельство нашей приверженности делу предоставления только самого лучшего.

Центральные котлы

Центральные котлы используют нагретую воду для подачи горячей воды или пара по всему дому из централизованного места, обычно в подвале или гараже. Центральный котел устраняет необходимость в обогревателях отдельных комнат или помещений и является энергоэффективным методом полного отопления дома.

Котлы Weil-McLain ® могут использоваться для кондиционирования помещений, отопления или таяния снега, а также с водонагревателем косвенного нагрева для почти бесконечной подачи горячей воды для бытовых нужд.

Конденсационные котлы

Конденсационный котел — это система водяного отопления, предназначенная для рекуперации энергии, которая обычно выводится через дымоход как отходы. Как это работает, водяной пар, образующийся при сжигании газа в котле, конденсируется обратно в жидкую воду, высвобождая скрытую теплоту парообразования из воды. Поскольку скрытое тепло является более важным источником энергии, конденсационные котлы имеют КПД до 98%.

Weil-McLain предлагает конденсационный котел Ultra Gas с КПД до 98% при низких температурах воды.

Энергоэффективные котлы

Бойлер считается энергоэффективным, если он обеспечивает такую ​​же или лучшую производительность, как сопоставимые модели, при этом потребляя меньше энергии и экономя деньги.

Weil-McLain имеет несколько энергоэффективных котлов, печей и кондиционеров, которые удовлетворят все потребности вашего домашнего оборудования для отопления и охлаждения.

Дополнительную информацию об энергоэффективных отопительных приборах можно найти на сайте www.energystar.gov.

Энергосберегающие водонагреватели

Примерно 15% коммунальных расходов дома может быть потрачено на нагрев воды.

Водонагреватели косвенного нагрева Weil-McLain — это энергоэффективная альтернатива стандартным водонагревателям.

Они используют горячую воду, вырабатываемую бойлером, для нагрева воды для бытовых нужд и обычно обеспечивают как минимум на 50% больше горячей воды при меньших эксплуатационных расходах, чем водонагреватели прямого нагрева. Они также включают ограниченную пожизненную гарантию.

Котлы Energy Star

В 1992 году Агентство по охране окружающей среды США (EPA) представило ENERGY STAR ® в качестве добровольной программы маркировки, предназначенной для идентификации и продвижения энергоэффективных продуктов для сокращения выбросов парниковых газов.Эти продукты обеспечивают такую ​​же или лучшую производительность, как сопоставимые модели, при этом потребляя меньше энергии и деньги. Котлы, соответствующие требованиям ENERGY STAR ® , имеют рейтинг годовой эффективности использования топлива (AFUE) не менее 90%.

Weil-McLain имеет несколько котлов, печей и кондиционеров, соответствующих требованиям ENERGY STAR ® , которые удовлетворят все потребности вашего домашнего оборудования для отопления и охлаждения и помогут предотвратить глобальное потепление за счет более чистого воздуха.

Для получения дополнительной информации о котлах ENERGY STAR ® и других отопительных приборах посетите сайт www.energystar.gov.

Газовые водонагреватели

Емкость для хранения воды (также известная как резервуар), в которой используется газовая горелка для прямого нагрева воды для бытового потребления. Обычно горячая вода используется для приготовления пищи, уборки, купания и обогрева помещений.

Еще один вид газовых водонагревателей — водонагреватель косвенного действия. Эти газовые водонагреватели, предназначенные для работы только с бойлерами, используют горячую воду, вырабатываемую бойлером, для нагрева воды для бытового потребления. Водонагреватели косвенного нагрева обычно обеспечивают как минимум на 50% больше горячей воды при меньших эксплуатационных расходах, чем водонагреватели прямого нагрева.

Газовые водонагреватели

Емкость для хранения воды (также известная как резервуар), в которой используется газовая горелка для прямого нагрева воды для бытового потребления. Обычно горячая вода используется для приготовления пищи, уборки, купания и обогрева помещений.

Другой тип водонагревателя в водонагревателе косвенного действия. Эти водонагреватели, предназначенные для работы только с бойлерами, используют горячую воду, вырабатываемую бойлером, для нагрева воды для бытового потребления.

Котлы высокоэффективные

Высокоэффективные котлы — это котлы с годовой эффективностью использования топлива (AFUE) не ниже 84%.Некоторые котлы Weil-McLain с рейтингом ENERGY STAR ® имеют показатель AFUE 95%.

Высокопроизводительные котлы Weil-McLain ® потребляют меньше топлива, экономя ваши деньги. В нашем котле Ultra Gas используется двигатель с регулируемой скоростью, что позволяет сократить количество запусков и остановок, сэкономив энергию и увеличив срок службы котла.

Высокоэффективный котел Weil-McLain ® может обеспечить вам более низкие затраты на электроэнергию, более комфортный дом и годы бесперебойной работы.

Дополнительную информацию об энергоэффективных отопительных приборах можно найти на сайте www.energystar.gov.

Водонагреватели с высоким КПД

Примерно 15% коммунальных расходов дома может быть потрачено на нагрев воды.

Водонагреватели косвенного нагрева Weil-McLain — это энергоэффективная альтернатива стандартным водонагревателям.

Они используют горячую воду, вырабатываемую бойлером, для нагрева воды для бытовых нужд и обычно обеспечивают как минимум на 50% больше горячей воды при меньших эксплуатационных расходах, чем водонагреватели прямого нагрева.Они также включают ограниченную пожизненную гарантию.

Водонагреватели для дома

Weil-McLain ® предлагает полную линейку бытовых водонагревателей. Все наши модели водонагревателей косвенного нагрева, предназначенные для работы только с бойлерами, обладают следующим списком функций:

  • Резервуар и змеевик из нержавеющей стали 316L
  • Полностью пассивирован для защиты от агрессивных водных условий
  • Больше горячей воды — водонагреватели Weil-McLain ® производят вдвое больший пиковый поток, чем безбаковый змеевик.
  • Уникальная самоочищающаяся конструкция предотвращает известкование

Если есть ограниченное пространство, газовый котел AquaBalance представляет собой компактный котел, который также обеспечивает горячее водоснабжение.

Водогрейные котлы

Водогрейный котел используется для нагрева воды в системе водяного отопления. Гидравлическое отопление поддерживает комфорт в вашем доме, горячая вода циркулирует в каждой комнате. Система состоит из бойлера, насоса и плинтусов, соединенных водопроводом.Котел нагревает воду до температуры от 120 ° до 210 ° , а затем вода перекачивается через трубопроводы в плинтусах, расположенных по внешнему периметру дома для создания завесы тепла, или в пол в излучающих системах. .

В системах

Radiant используются специальные композитные пластиковые трубопроводы, встроенные в пол. Энергия нагретой воды в трубах излучается в окружающую среду, нагревая полы, мебель и всех, кто находится в комнате.Холодные плиточные полы становятся теплыми и привлекательными, и они обеспечивают максимальную универсальность декорирования — вам никогда не придется беспокоиться о том, где поставить мебель.

Производители водонагревателей

Weil-McLain предлагает полную линейку водонагревателей. Все наши модели водонагревателей косвенного нагрева, предназначенные для работы только с бойлерами, имеют следующие характеристики:

  • Бак и змеевик из нержавеющей стали 316L
  • Полностью пассивирован для защиты от агрессивных водных условий
  • Больше горячей воды — водонагреватели Weil-McLain ® производят вдвое больший пиковый поток, чем безбаковый змеевик; как минимум на 50% больше, чем у газового водонагревателя прямого нагрева сравнимого размера, и в три раза больше, чем у электрического агрегата.
  • Уникальная самоочищающаяся конструкция предотвращает известкование

Если есть ограниченное пространство, газовый котел AquaBalance представляет собой компактный котел, который также обеспечивает горячее водоснабжение.

Бытовые водогрейные котлы

Бытовой водогрейный котел используется для нагрева воды в системе водяного отопления.

Система водяного отопления поддерживает комфорт в вашем доме, горячая вода циркулирует в каждой комнате. Система состоит из бойлера, насоса и плинтусов, соединенных водопроводом.Котел нагревает воду до температуры от 120 ° до 210 ° , а затем вода перекачивается через трубопроводы в плинтусах, расположенных по внешнему периметру дома для создания завесы тепла, или в пол в излучающих системах. .

Бытовые котлы Weil-McLain ® можно использовать для кондиционирования помещений, отопления или таяния снега, а также с водонагревателем косвенного нагрева для почти бесконечной подачи горячей воды для бытовых нужд.

Бытовые водонагреватели

Weil-McLain предлагает полную линейку бытовых водонагревателей.Все наши модели водонагревателей косвенного нагрева, предназначенные для работы только с бойлерами, обладают следующим списком функций:

  • Бак и змеевик из нержавеющей стали 316L
  • Полностью пассивирован для защиты от агрессивных водных условий
  • Больше горячей воды — водонагреватели Weil-McLain ® для бытовой горячей воды производят вдвое больший пиковый поток, чем безбаковый змеевик; как минимум на 50% больше, чем у газового водонагревателя прямого нагрева сравнимого размера, и в три раза больше, чем у электрического агрегата.
  • Уникальная самоочищающаяся конструкция предотвращает известкование

Если есть нехватка места, газовый котел AquaBalance представляет собой компактный котел, который также обеспечивает горячее водоснабжение

Бесконтактные водонагреватели

Если есть нехватка места, газовый котел AquaBalance представляет собой компактный котел, который также обеспечивает горячее водоснабжение. В котлах WTGO Gold используются безрезервуарные водонагреватели большой емкости Weil-McLain ® для подачи горячей воды для всех ваших домашних нужд.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
