Циклон для очистки воздуха

Промышленные циклоны очистки воздуха предназначены для улавливания частиц пыли, стружек, опилок и других отходов производства. Степень очистки смеси от пыли в аппарате зависит от геометрических размеров и формы циклона, свойств пыли, скорости воздушной смеси. При уменьшении диаметра агрегата и повышение скорости газовоздушного потока улучшается улавливание частиц в циклоне. Число оборотов, совершаемых воздушным потоком в пылеулавливающем агрегате, достигается уменьшением угла конуса.

Выбрать циклон из каталога завода здесь

Сфера применения циклонов очистки воздуха

Подбор циклона для очистки воздуха

Выбор аппаратов для очистки воздуха на промышленном предприятии зависит от:

• дисперсного состава частиц;
• температуры потока очищаемых газов и наружного воздуха;
• влажности газов;
• удельного электрического сопротивления слоя пыли;
• слипаемости частиц;
• абразивности;
• начальной запыленности потока газов;
• агрессивности химического состава частиц.

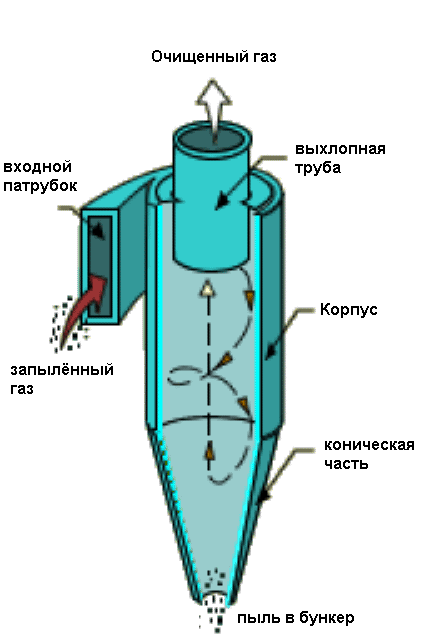

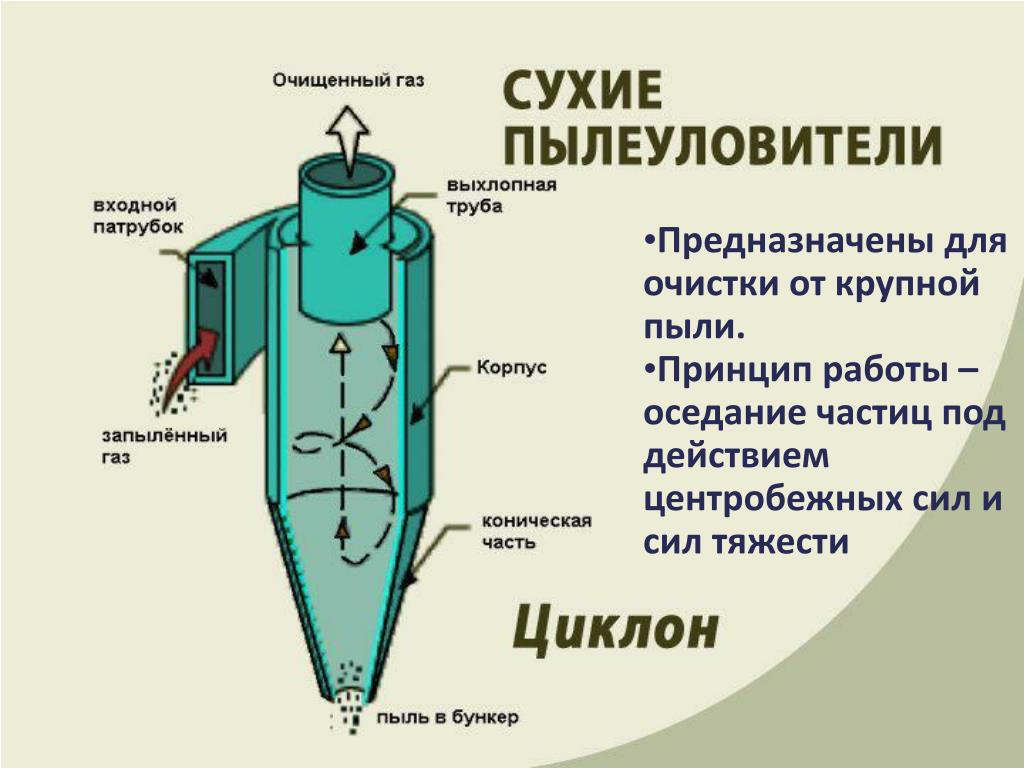

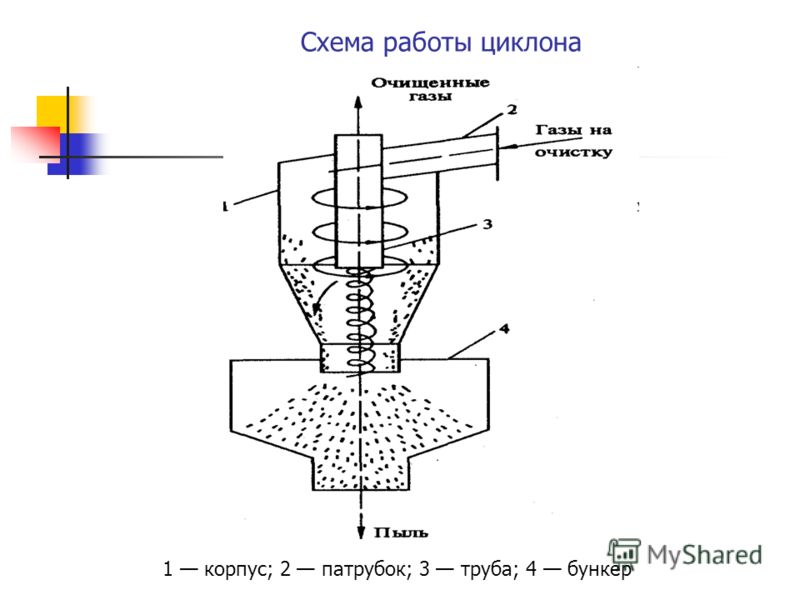

Принцип работы циклона для очистки воздуха от пыли

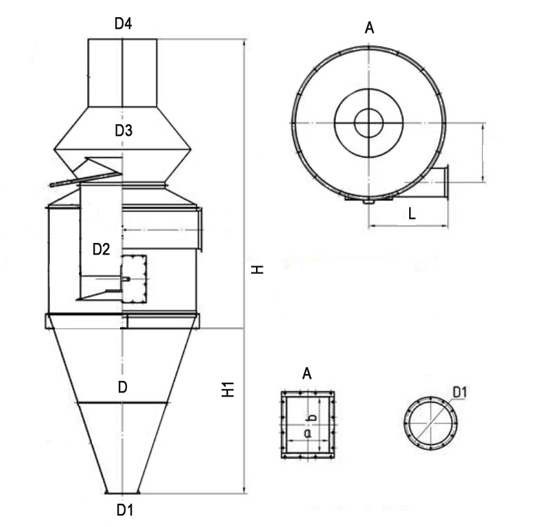

Чертеж циклона для очистки воздуха Устройство для очистки воздуха циклон, под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе аппарата отделяет пылевые частички из газовой среды. Воздушный поток вводится в пылеуловитель через патрубок. Приобретая вращательное движение пылевые частички прижимаются к стенкам циклона, теряют скорость, скатываются вниз и через пылеотводящее отверстие попадают в пылевой бункер, где происходит их осаждение и накопление. Очищенный воздушный поток из центральной зоны винтообразно поднимается вверх и через выхлопную трубу выходит наружу. Бункер при его накоплении разгружается от пыли.

Виды промышленных загрязнений

• механическая – образуется при измельчении, шлифовке, дроблении сухих материалов;
• летучая зола – несгораемые остатки, находящиеся в дымовых газах во взвешенном состоянии.
  Образуются при сжигании топлива с минеральными примесями;
• возгоны – образующиеся частички при конденсации паров, либо при охлаждении воздуха, проходящего через технологическое оборудование;
• сажа – производственные выбросы в виде твердого высокодисперсного углерода;
• пыль – твердые частицы размером 0.1-850 мкм.

Эффективность циклонов очистки в зависимости от размеров твердых пылевых частиц следующая:

• 30-40 мкм – до 98%;
• 8-12 мкм – до 80%;
• 4-5 мкм – до 60%.

Оптимальная скорость вращающегося потока от 5 до 20 м/с.

Типы циклонов для очистки воздуха

Циклоны для очистки воздуха от мелкой пыли

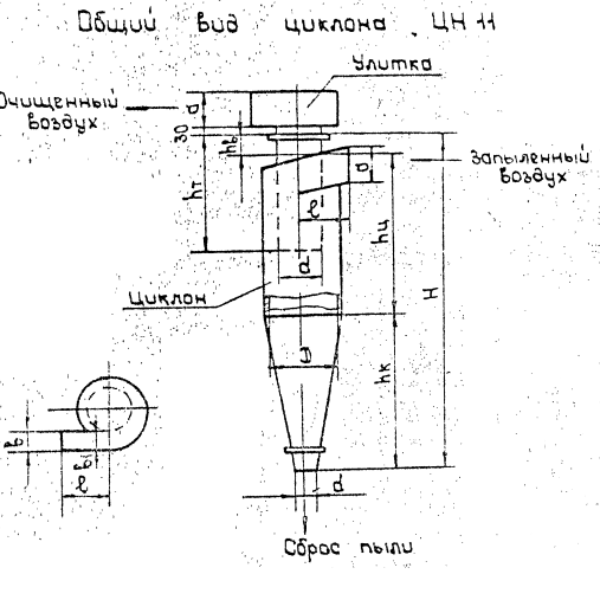

Очистка воздуха циклоны ЦН-11, ЦН-15 предназначены для отделения взвешенных частиц сухой пыли от воздушной среды. Для волокнистых и слипающихся частиц данные агрегаты применять не следует.

Циклон СЦН для очистки газовоздушной среды от мелкой, среднедисперсной и абразивной пыли.

Устройство очистки воздуха циклон ЦН-24 используется для сухой очистки газов и воздуха от твердых не слипающихся частиц размером более 5 мкм, температурой газов до 400 ºС и начальной запыленностью до 400 г/м³.

Циклон СДК-ЦН-33 используются при высоких требованиях к качеству очистки. Применяюся для очистки газов от мелкой пыли диаметром 5-6 мкм. При небольшой скорости воздушного потока на входе в циклон способен обеспечить высокую степень очистки.

Циклон СК-ЦН-34 pазpаботан для улавливания твepдых частиц вспомогатeльных систeм пpоизводства тeхничeского углepода, установки каталитического крекинга нефтепродуктов, дегидрирования бутана. Цeлeвоe назначeниe данных циклонов — сажeвоe пpоизводство.

Циклоны очистки воздуха от отходов деревообработки

Циклон очистки ОЭКДМ предназначен для улавливания древесных отходов с низким содержанием пыли, таких как щепа, кора, витые стружки, сырые опилки, тяжелая пыль. Данные аппараты имеют наиболее низкий коэффициент гидравлического сопротивления.

Циклон ЦДО предназначен для очистки воздуха от измельченных древесных отходов: щепы, коры, опилок, стружек. При невысоком коэффициенте гидравлического сопротивления аппарат имеет высокую производительность.

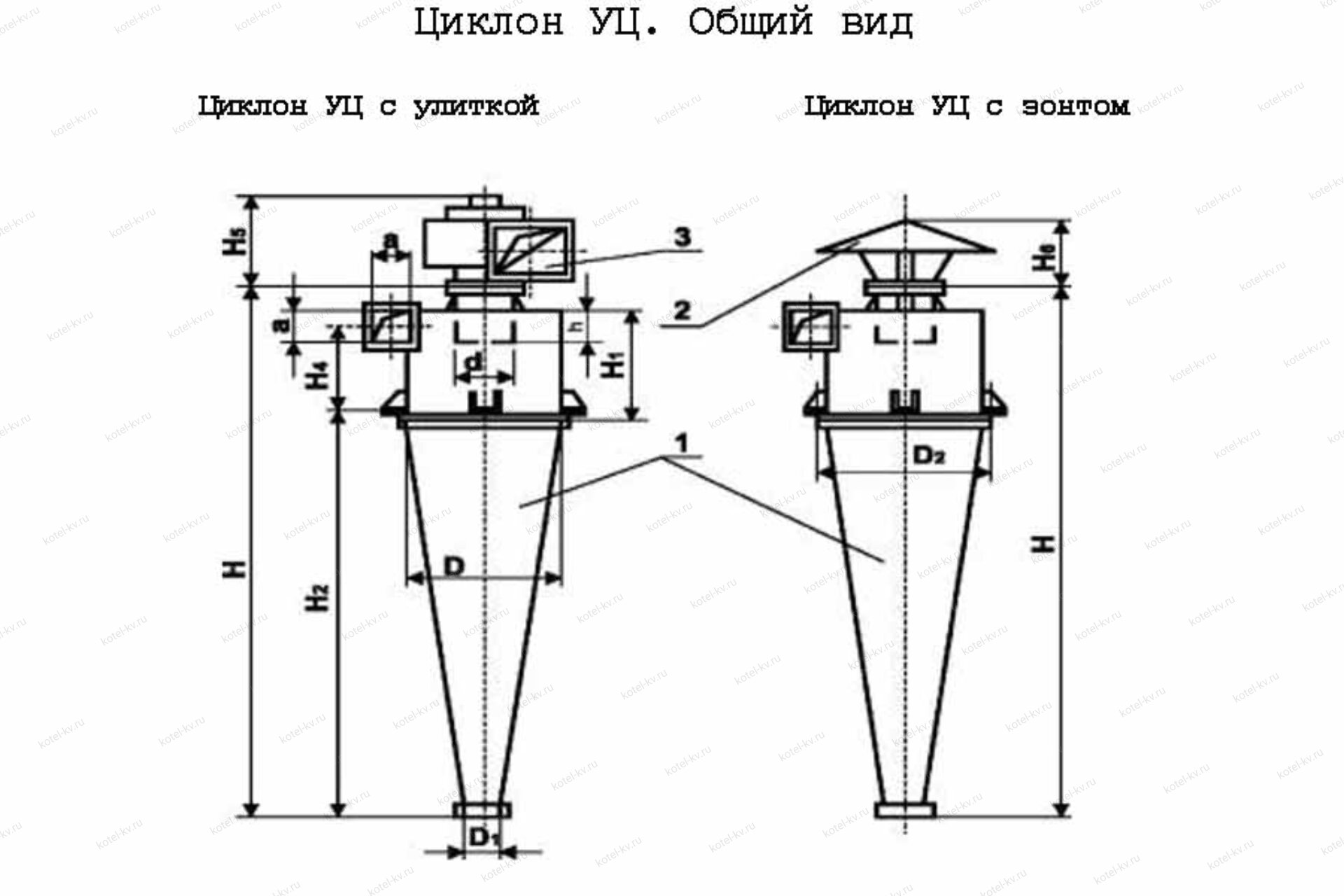

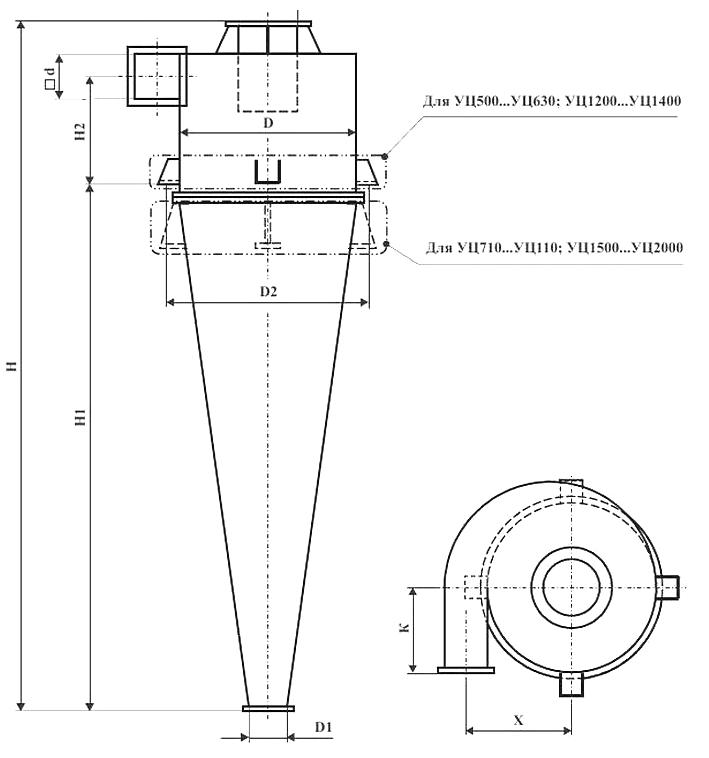

Циклон УЦ применяется для сбора неслипшихся, неволокнистых пылевых частиц, сухих опилок, стружки, шлифовальной пыли. Устанавливается как на всасывающих, так и на нагнетающих трактатах воздуховодов. При установке на всасывающей стороне вентилятора требуется улитка.

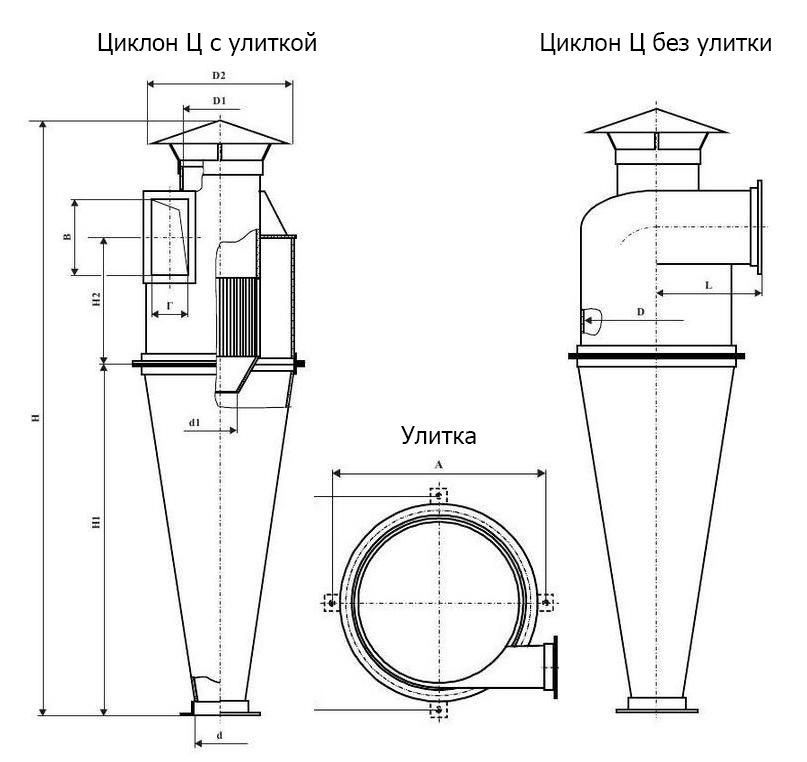

Циклон Ц очистки от стружек, опилок, древесной пыли. Для дополнительного раскручивания потока воздуха и увеличению степени очистки укомплектован сепаратором.

Циклон ЛТА очищает от щепы и стружки, мокрых и сухих опилок, но для работы с корой и мелкой шлифовальной сухой пылью не подходят.

Циклоны для очистки воздуха от сухой пыли

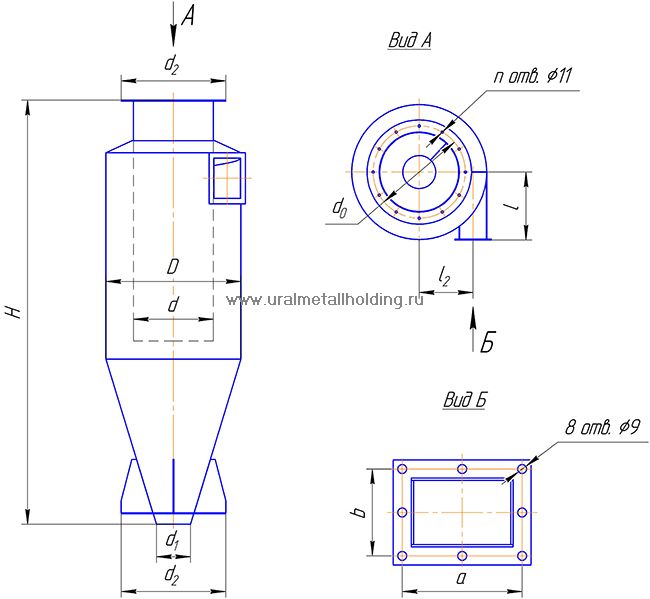

Циклоны типа СИОТ, ЛИОТ предназначены для грубой и средней очистки воздушного потока от неслипающейся, неволокнистой пыли.

Преимущества промышленных циклонов для очистки

• высокая производительность и эффективность;
• фракционная эффективность циклона не снижается при повышении концентрации пыли;
• конструкция не имеет движущихся частей;
• по сравнению с другими устройствами пылеочистки циклоны наиболее энергосберегающие.

Недостатки агрегатов:

• высокое гидравлическое сопротивление, достигающее 1500 Па;
• небольшой ресурс работы при очистке воздушного потока с абразивной пылью;
• низкая эффективность при улавливании частиц размерами менее 5 мкм;
• невозможность применения для улавливания слипающей пыли.

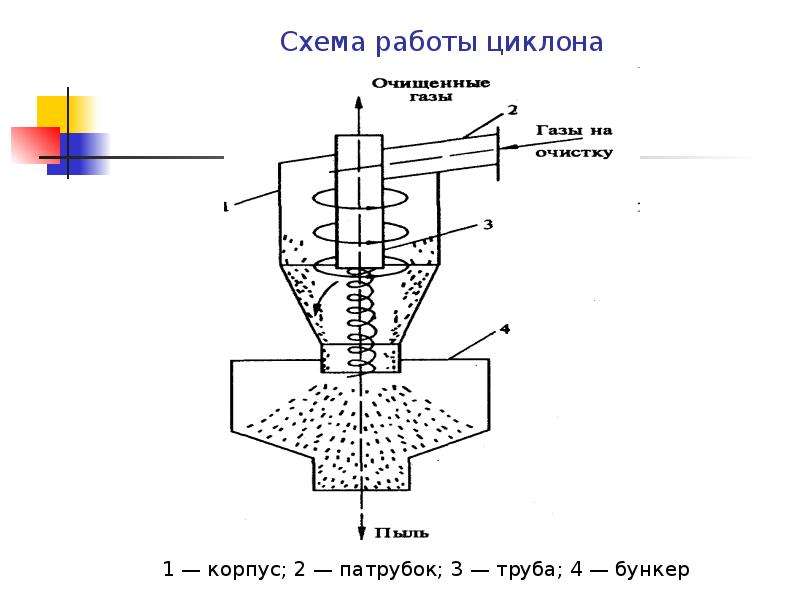

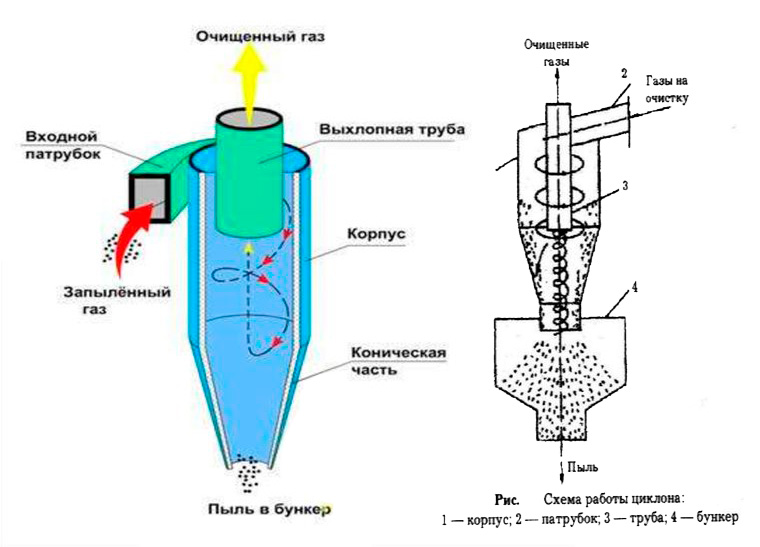

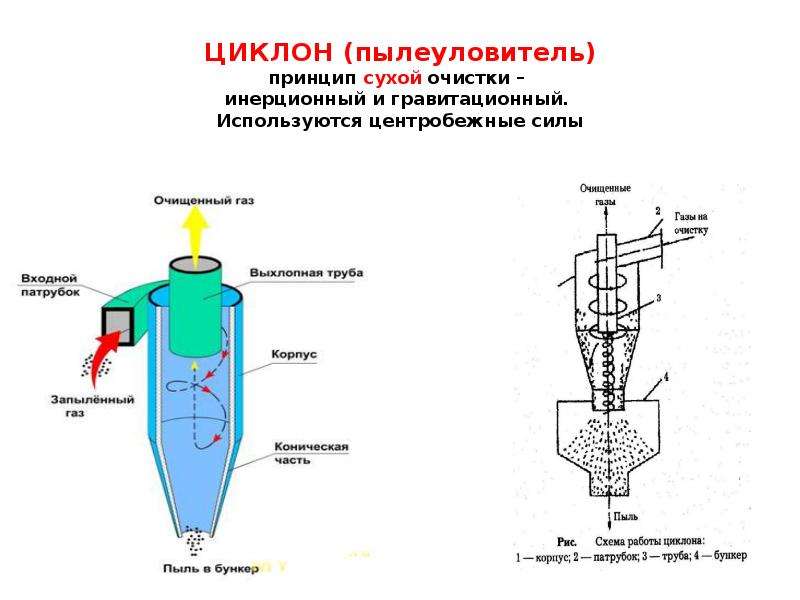

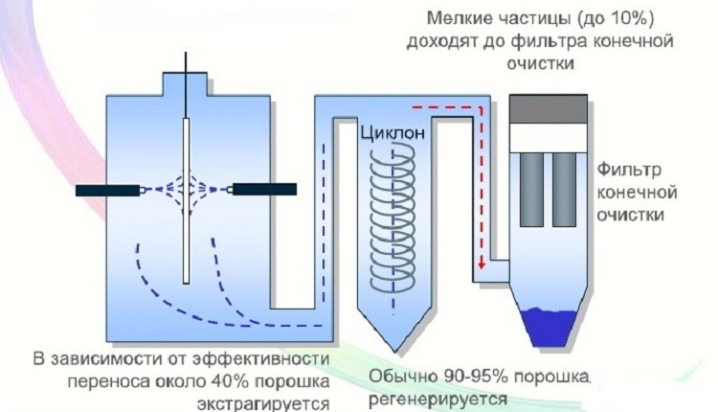

Принцип работы циклонов

Процесс удаления пыли из газов в циклоне ЦН происходит в два этапа. Первый этап — попадание частиц в зону осаждения за счет центробежной силы. Второй этап — отделение частиц, происходящее в тот момент, когда плотность частиц в определенной газовом объеме потока превышает допустимое значение. Т.е. газовый поток уже не способен переносить такое большое количество пыли.

В общих чертах циклоны работают следующим образом:

Газы от различных установок поступают в цилиндрическую часть циклона, стремительно разгоняются за счет центробежной силы, двигаясь к центру от периферии и спускаясь по наружной спирали. После чего поднимаются по внутренней спирали и выходят через выхлопную трубу.

Как правило, ускорение в корпусе циклона в сотни и тысячи раз больше ускорения силы тяжести. В следствие чего, даже небольшие частицы пыли выносятся к стенками корпуса и не способны дальше двигаться в общем потоке газа. В камере циклона, имеющая форму цилиндра, статическое давление стремительно падает в направлении от периферии к центру. Пограничный слой, текущий у стенки циклона имеет меньшую центробежную силу. У конической же стенки циклона и в районе его крышки появляется результат перепада давления, усилие же, сжимающее поток становиться в разы больше центробежной силы. В итоге, поток сильного вторичного вихря стремится внутрь, захватывая с собой достаточное количество частиц пыли. Но здесь есть нюанс, поток газа, двигаясь в направление нижней части, еще несколько раз будет вращаться вокруг выхлопной трубы и частицы могут опять быть выброшены к станкам установки. На помощь приходит вторичный поток, который искривляясь вдоль конической стенки, зацепляет вновь отброшенную к стенке корпуса пыль и направляет ее в нижнюю часть к бункеру циклона.

Без этого вновь отброшенные частицы пыли не смогли бы попасть в бункер, т.к. центробежная сила направленная вверх сильнее силы тяжести. Вторичный поток очень сильно влияет на эффективность очистки запыленных газов, пыль может спокойно выноситься из лежачих и даже перевернутых циклонных установок. В пылеосадочной камере из-за сужения корпуса в месте соединения поток газов циркулирует намного меньше, чем в основной цилиндрической части корпуса. Но в этом случае на оси вихрь имеет давление ниже. Некоторая часть повторного потока в пылеосадочной камере, передвинувшись в нижнюю часть, опять возвращается в ядро вихря. Вследствие этого уже очищенная пыль может быть захвачена и перемещена в район оси вихря. Напомним, что аэродинамические силы движения пыли намного сильнее силы тяжести, которая в циклонной установке практически не имеет значения, и циклоны можно устанавливать в любом пространственном положении.

ЦИКЛОН ОСОБОГО ЗНАЧЕНИЯ | Наука и жизнь

Немного в мире осталось квартир и домов, в которых бы не сыскалось пылесоса. Он первым из бытовых приборов «вселился» в человеческое жилье в массовом порядке, намного опередив и телевизор, и холодильник, и стиральную машину. Пылесос — самый старый механический помощник человека, но отнюдь не устаревший. Новые модели и новые типы пылесосов промышленность выпускает с неизменным постоянством. Сегодня мало кого удивишь пылесосами влажной уборки, повышенной мощности и т.д., поэтому поговорим о тех из них, которые российскому потребителю знакомы меньше. Здесь речь пойдет о так называемых централизованных системах уборки помещений.

Наука и жизнь // Иллюстрации

Наука и жизнь // Иллюстрации

Схема установки центрального пылесоса в индивидуальном доме.

Пневмосовок делают там, где в нем чаще всего возникает нужда. Например, на кухне.

Так выглядят центральные агрегаты встроенной системы уборки различной производительности.

Розетки для подключения шлангов монтируются так, чтобы обеспечить доступ ко всем уголкам дома.

‹

›

История пылесоса началась в 1859 году, когда англичанин Джозеф Вайтворт запатентовал «метлу для ковров» (carpet sweeper), представляв шую собой вентилятор, который сдувал пыль в специальную коробку. Коммерческого успеха в тот момент эта идея не получила, однако уже в 1876 году в США подобные устройства начали выпускать мелкими сериями. Но настоящий прародитель современных пылесосов появился в 1901 году. 30 августа английский инженер Хуберт Бут запатентовал устройство, которое не сдувало пыль, а всасывало ее. Первый пылесос был оснащен бензиновым двигателем мощностью 5 лошадиных сил, приводившим в действие воздушный насос. В следующем году Бут учредил компанию, начавшую выпуск пылесосов. Эти устройства были весьма громоздки: моторы и насосы пылесосов устанавливали на конных повозках; при этом длина шлангов, по которым из помещений удалялась пыль, достигала 244 метров. Одним из первых объектов, подвергнутых чистке с помощью пылесоса, стало Вестминстерское аббатство в Лондоне.

Столь серьезная чистка была предпринята по случаю коронации Эдуарда VII. Король был настолько впечатлен работой устройства, что он заказал две такие установки: одну — для Букингемского дворца, а другую — для Виндзорского замка.

Первый «портативный» пылесос представили публике в США в 1905 году. Весил он, правда, более 40 килограммов, но по сравнению с моделью Бута это уже был существенный прогресс. Новое устройство получило достаточно широкое распространение. Вместо вакуумного насоса для затягивания пыли в фильтр в нем использовался мощный вентилятор. В 1908 году появился пылесос, в котором бензиновый двигатель заменили электрическим, а в 1912 году его конструкция окончательно приобрела современный внешний вид — цилиндр на колесиках с гибким шлангом и сменными насадками. Создателем этой модели стала шведская компания «Lux», известная сейчас как «Electrolux». А последнее существенное изменение в конструкции пылесосов произошло в 1993 году, когда Джеймс Дайсон создал пылесос, в котором мешок для сбора пыли заменили циклонным фильтром.

Пыль непобедима и вездесуща. Содержание различных загрязняющих частиц в воздухе жилых помещений может быть в 3-4 раза выше, чем на улице. В 1 см³ воздуха может содержаться более 10 тысяч таких частиц. Пыль скапливается под мебелью и в укромных уголках комнат, витает в воздухе, просачиваясь в мельчайшие щели, оседает на всех горизонтальных и вертикальных поверхностях, на мебели, обоях и шторах. Но самое печальное, что она накапливается в наших легких. Она может стать причиной не только раздражения органов дыхания, но и весьма серьезных заболеваний. По оценкам специалистов, если не позаботиться о чистоте воздуха, то в наших легких ежедневно может оседать примерно две чайные ложки пыли.

Варианты фильтрации для пылесосов изобретали самые разные, вплоть до пропускания воздуха через воду. Но, вероятно, наиболее радикальным способом решения проблемы остается удаление пыли за пределы очищаемого помещения, как это было в пылесосе Бута. Его идею модифицировали и воплотили в так называемых системах централизованной уборки помещений. Чтобы было более понятно — речь идет о встроенных пылесосах. Патент на встроенные системы уборки был получен в США уже более 50 лет назад, и с тех пор такие устройства достаточно широко используются как в общественных зданиях, так и в жилых домах не только в США и Канаде, но и во многих европейских странах. В СССР подобные системы устанавливались в некоторых общественных зданиях — МГУ, Кремлевском дворце съездов, но широко распространяться стали лишь около 10 лет назад с развитием строительства индивидуального жилья.

На российском рынке бытовой техники сейчас представлены системы централизованной уборки более десятка зарубежных фирм. Различаясь по техническим особенностям, встроенные пылесосы состоят из трех основных элементов: силового блока, пластиковых воздуховодов с воздушными розетками и гибких шлангов с многочисленными насадками. Все эти системы уборки могут быть смонтированы в любом как строящемся доме, так и уже обжитом помещении — их установка не влечет за собой каких-либо существенных строительных переделок. Однако лучше все же устанавливать такие системы на этапе строительства или ремонта, поскольку это потребует прокладки воздуховодов и установки пневмоклапанов.

Воздуховоды представляют собой пластиковые трубы диаметром 5-10 см с очень гладкой внутренней поверхностью, что препятствует образованию в них отложений и гарантирует долговечность эксплуатации. Они могут размещаться как скрыто — в стенах, под полом или за подвесными потолками, так и открыто или в специальных пластиковых коробах. Включение и выключение системы, регулировка воздушного потока осуществляются с пульта дистанционного управления, который устанавливается там, где это удобно хозяину дома. Согласно требованиям безопасности напряжение в управляющем кабеле составляет 12 или 24 вольта.

Главное отличие встроенного пылесоса от обычного бытового заключается в том, что основной его блок, состоящий из электродвигателя, турбины, комплекса фильтров со сборником пыли и мусора, систем управления и оповещения, — источник шума и пыли во время уборки — размещается за пределами жилой зоны. В частном доме он может быть установлен в подвале, в гараже, на чердаке или в любом другом техническом помещении, а в квартире — на балконе или в какой-нибудь подсобке. С жилыми помещениями, которые должны подвергаться регулярной уборке, этот блок соединяется системой пластиковых воздуховодов. Кроме того, к основному блоку пылесоса подведен еще один воздуховод, по которому из него на улицу отводится воздух, прошедший очистку, — выхлоп.

Именно благодаря такой компоновке абсолютно вся собранная пыль, включая мельчайшие частицы, которые всегда минуют самые совершенные фильтры, удаляется из обслуживаемых помещений. Несмотря на то, что электромоторы и вентиляторы встроенных пылесосов имеют примерно такой же уровень шума, как и комнатные модели пылесосов (65-70 дБ), их работа практически не нарушает тишины. Процесс удаления пыли сопровождается лишь легким шумом засасываемого воздуха.

Главной деталью основного блока встроенного пылесоса, как и в обычных моделях, является электромотор, оснащенный вентилятором, создающим разрежение в воздуховодах и гибких шлангах, позволяющее засасывать пыль и мусор. Мощность электродвигателя бытовых моделей встроенных пылесосов колеблется от 1,5-1,8 до 3,0-3,5 кВт и подбирается в соответствии с той площадью, которая будет подвергаться уборке. Поэтому выпускаются модели с питанием как от однофазной сети 220 вольт, так и от трехфазной сети 380 вольт. Есть в продаже модели встроенных пылесосов, силовые агрегаты которых оснащаются двумя или тремя электродвигателями, включающимися автоматически по мере необходимости.

Для увеличения ресурса электродвигателей и снижения пусковых нагрузок на сеть современные модели оснащаются электронными системами плавного пуска. Кроме того, многие модели имеют специальные системы безопасности, следящие за частотой запусков двигателя и продолжительностью непрерывной работы, защищая устройство от перегрева.

Очистка загрязненного воздуха от пыли во встроенных пылесосах производится в циклонном фильтре, где воздушный поток стремительно закручивается, в результате чего частицы пыли прижимаются центробежными силами к стенкам и оседают в пылесборник. Емкость пылесборника таких установок достаточно велика, что позволяет очищать их всего 2-3 раза в год. Многие модели оснащаются специальными системами, следящими за состоянием пылесборника и отключающими пылесос при его переполнении. Нередко встроенные пылесосы оснащаются дистанционными панелями, информирующими о состоянии функционирования пылесоса в данный момент. А в некоторых моделях класса люкс предусмотрены дополнительные водяные фильтры, подсоединяемые к канализации. Вода из этих фильтров по мере загрязнения автоматически сливается и заменяется на чистую.

Для очистки выходящего из пылесоса воздуха могут устанавливаться дополнительные тканевые или бумажные фильтры, за загрязненностью которых также следят специальные датчики.

Наконец, отметим еще одну важную особенность основного блока современных встроенных систем уборки: он устойчив к перепадам температуры, так что монтировать его в специально утепленном помещении совсем не обязательно, главное — защитить от воздействия атмосферных осадков.

К нему подсоединяются пластиковые воздуховоды, на концах которых устанавливаются специальные пневмоклапаны, или, говоря проще, воздушные розетки, к которым и подключаются привычные гибкие шланги с различными насадками для удаления пыли. В материал воздуховодов систем централизованной уборки вводятся специальные добавки, снижающие образование статического электричества, благодаря чему пыль в них не задерживается и не создаются препятствия воздушным потокам.

Воздушные розетки, внешне напоминающие обычные электрические, располагают в любом удобном месте — в полу или в стенах. Особенностью конструкции пневмоклапана является небольшое сужение сразу после разъема, куда подключается гибкий шланг. Благодаря этому сужению в розетке задерживаются крупные предметы, случайно попавшие в шланг. Ну а все, что прошло дальше, не закупорит воздуховод и благополучно доберется до пылесборника.

Оптимальным считается устройство одного пневмоклапана на 50-70 м² очищаемой площади, что позволяет использовать легкие и гибкие гофрированные шланги длиной 2-11 метров. Их изготавливают из материала, не боящегося скручивания и не подверженного излому. Шланги большей длины используются достаточно редко, так как сопротивление воздушному потоку в них повышается, что соответственно снижает мощность всасывания. Выпускаются модификации шлангов как с выключателем на ручке, так и без него. При присоединении к воздушной розетке шланга без переключателя пылесос начинает работать сразу, а на шланге с переключателем нужно нажать на кнопку. На некоторых шлангах также могут устанавливаться регуляторы, позволяющие изменять мощность всасывания. Чтобы шланг при уборке не царапал мебель, производители предлагают помещать его в специальный чехол.

Набор насадок для систем централизованной уборки весьма широк. Их комплект можно подобрать в соответствии со стоящими задачами. Кроме традиционных приспособлений для чистки твердых покрытий, ковров, мягкой мебели, плинтусов покупателю предложат насадки для ухода за солнцезащит ными жалюзи, клавиатурой компьютера и множество других.

Кроме воздушных розеток и шлангов во многих встроенных системах уборки предусмотрено оригинальное устройство для уборки в помещениях с твердым покрытием пола. Это так называемый пневмосовок. Выглядит он как узкая прорезь в плинтусе. Эта щель, как и пневморозетки, подсоединена к воздуховоду. Для того чтобы удалить скопившиеся в помещении пыль и мусор, достаточно смести их поближе к пневмосовку и нажать ногой на клапан включения. Через несколько мгновений от мусора на полу не останется и следа.

Об основных преимуществах стационарных пылесосов перед мобильными — высоком качестве удаления пыли и бесшумности процесса уборки — мы уже сказали. Остается лишь добавить, что сам процесс чистки квартиры или дома становится гораздо менее трудоемким — он занимает меньше времени, не вынуждает таскать агрегат с собой по комнатам, а обслуживанием — чисткой пылесборника, заменой фильтров и т. д. приходится заниматься гораздо реже.

Циклоны для котлов

Циклоны для промышленных котлов

Функционирование котельных на твердом топливе в соответствии с нормативными документами невозможно без установки системы золоулавливания. В качестве оборудования, используемого для очистки газов от содержащихся в них механических примесей, широкое распространение получил циклон ЦН 15.

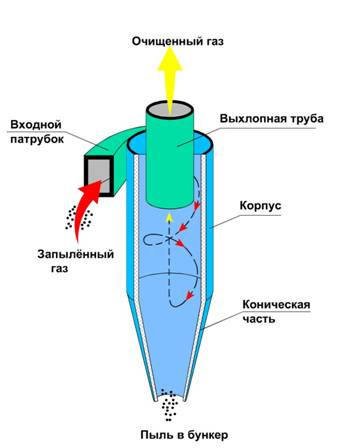

Устройство и принцип действия циклонов

Принцип действия циклона основан на совокупности взаимодействия инерционных сил, центробежной силы и силы тяжести. Циклон был изобретен в 1880 году, за 150 лет существования его конструкция мало видоизменилась, хотя возникли различные усовершенствования и модификации.

Циклоны для котлов состоят из цилиндрической и конической частей. В верхней части цилиндра устанавливается входной патрубок для загрязненного воздуха. Воздух в циклон подводится разными способами: тангенциально или спирально. В нижней части конуса по вертикальной оси находится выходное отверстие для оседающих частиц.

Поступая в цилиндрическую часть со скоростью 15-20 м/сек, загрязненный газ совершает сложное вращательное движение. В результате этого движения частицы золы отбрасываются к стенкам под воздействием центробежной силы и под действием силы тяжести опускаются по конической части вниз, в сборный золоприемник, откуда затем удаляются с другими золошлакоматериалами за пределы котельной. Очищенный воздух поднимается вверх и уходит по дымовой трубе в атмосферу.

Циклоны ЦН и золоуловители ЗУ для котлов

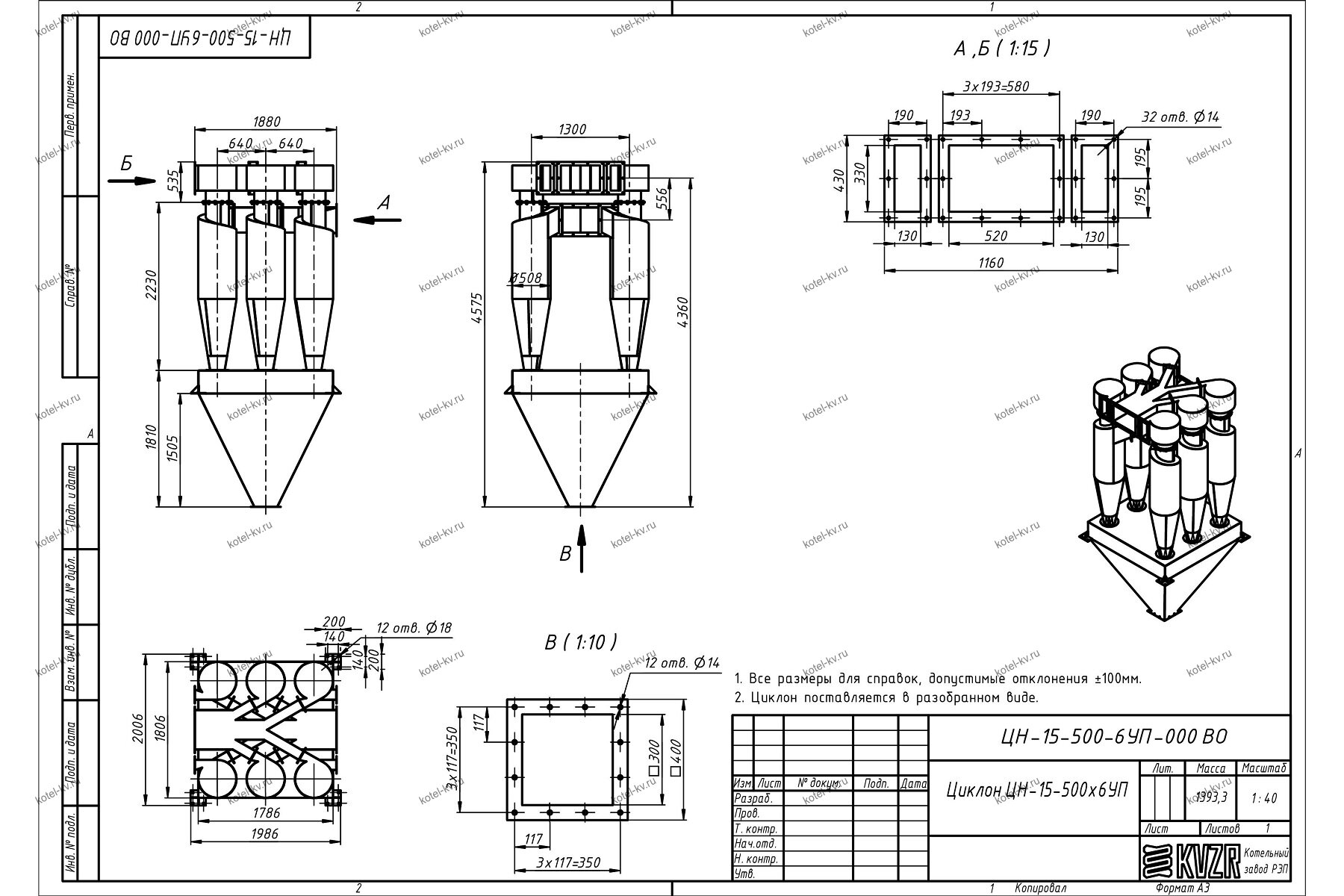

Циклоны для котлов марки ЦН, разработанные НИИОГАЗ, являются очень распространенными в теплоэнергетике. Их модификация ЦН-11, ЦН-15, ЦН-15У, ЦН-24 определяется углом развертки подвода воздуха в верхней части циклона. Так, в циклоне ЦН-15 угол наклона входного патрубка по отношению к горизонтали составляет 15°. Конструкция циклона ЦН-15 рассчитана на работу при температуре газов до 400 °С, запыленность до 1000 гм/м³ для слабо-слипающихся газов, до 250 гм/м³ для средне-слипающихся газов.

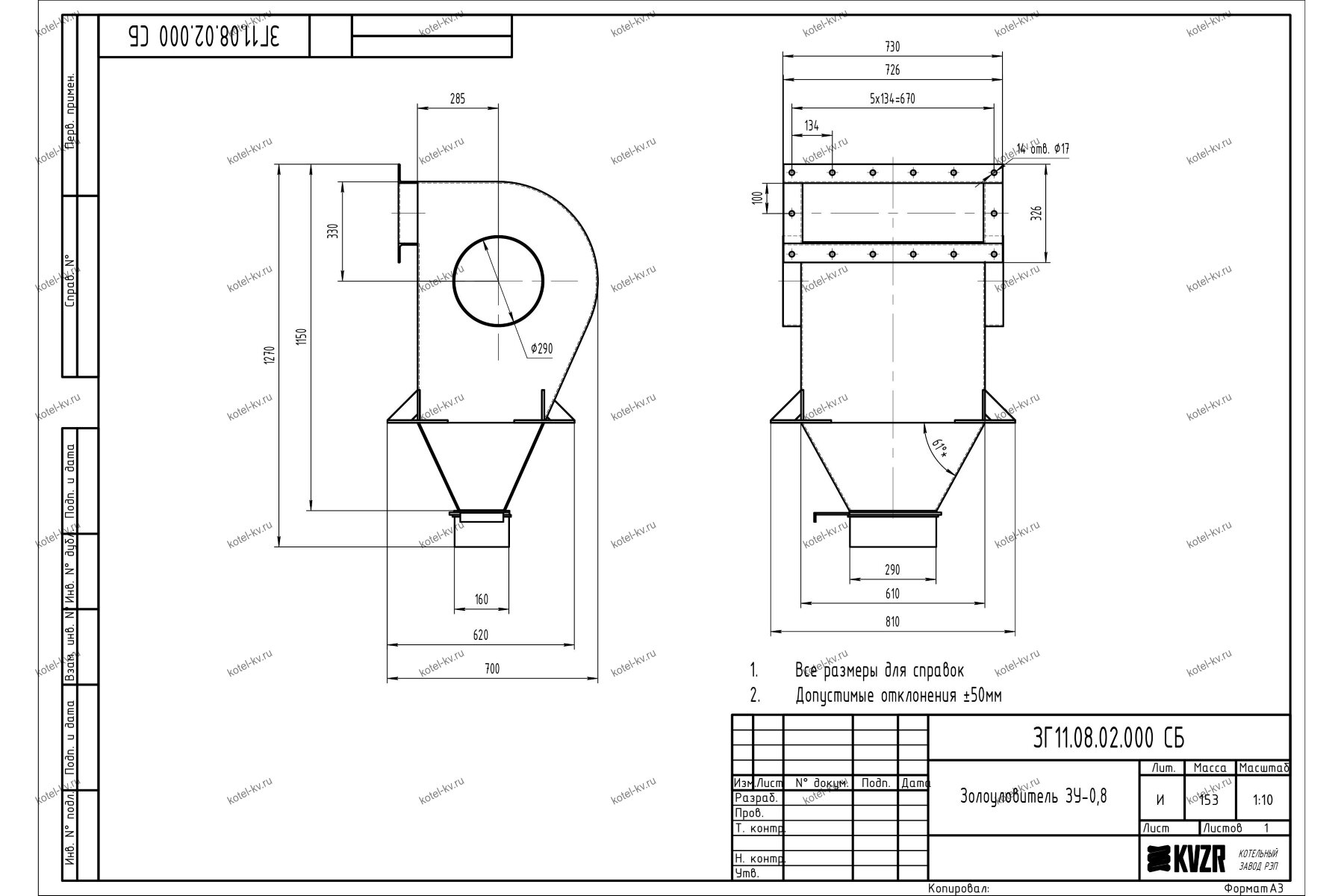

В котельных для очистки дымовых газов также широко используются золоуловители типа ЗУ. Конструктивно они относятся к типу горизонтальных циклонов по расположению оси потока входящего загрязненного газа. Золоуловители ЗУ предназначены для очистки газов от частиц золы более 50 мкм при температуре до 260 °С.

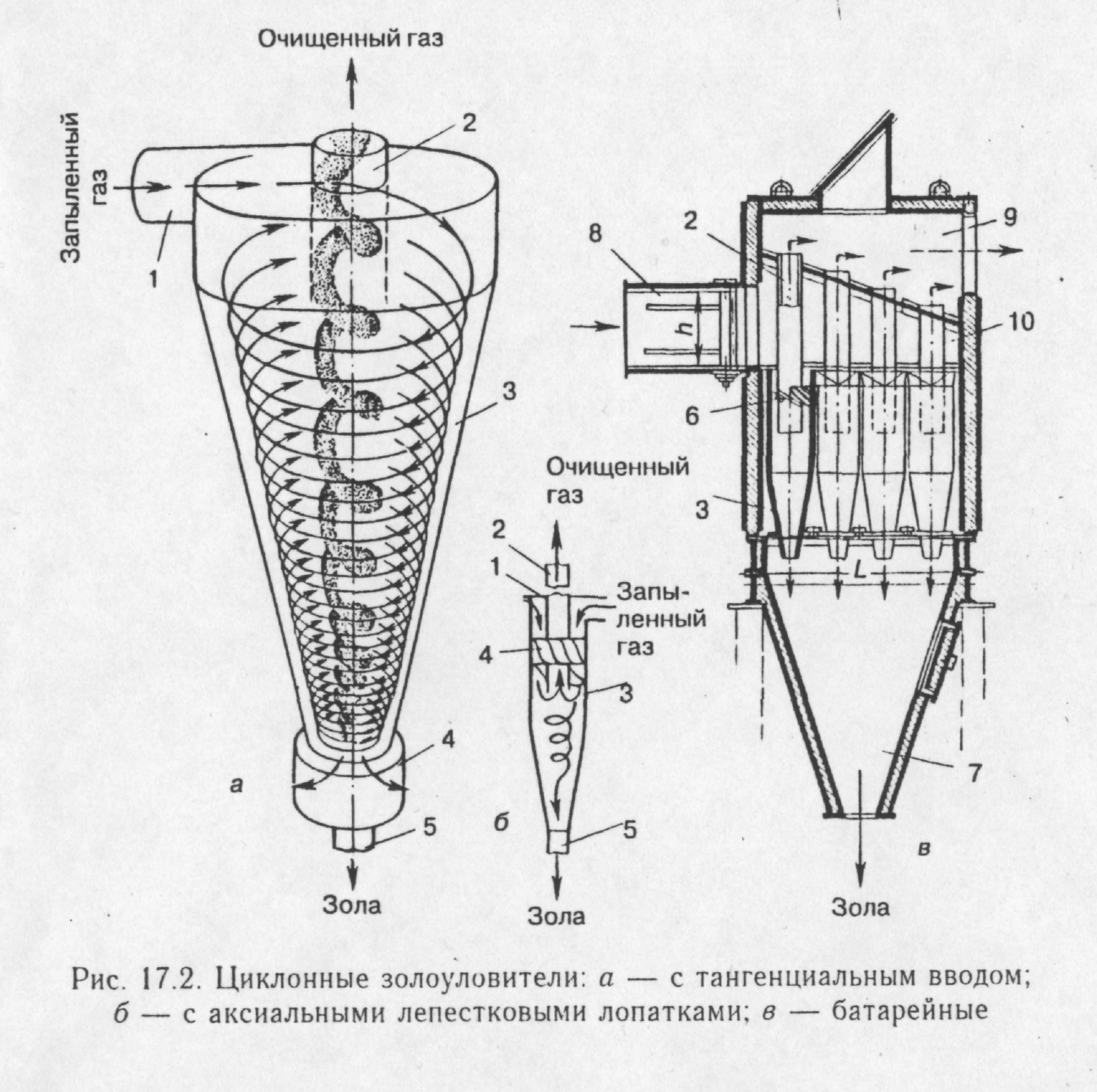

Групповые циклоны и батарейные циклоны БЦ

Для более эффективной очистки дымовых газов циклоны для котлов объединяют в группы, так как циклон большого диаметра менее эффективен, чем несколько объединенных в группу циклонов меньшего диаметра. Частицы золы, проходя больший путь в большом цилиндре, теряют свою инерцию и наоборот.

Помимо групповых широко используются батарейные циклоны для котлов. Они отличаются тем, что объединены в общий кожух, имеют общие бункер, подвод и отвод газа. Батарейные циклоны для котлов могут состоять из десятков или даже сотен циклонов малого диаметра, параллельно соединенных между собой.

Наибольшее распространение получили батарейные циклоны для котлов типа БЦ-2, БЦ-259, БЦ-512, а также циклоны серии ЦБ. Их производительность может составлять от 12000 до 480000 м³/час. Циклонные элементы батареи могут быть прямоточного, возвратно-поточного и вихревого типа и иметь тангенциальный, осевой или спиральный ввод газового потока.

Направление закручивания поступающего газопылевого потока должно быть одинаковым для всех элементов циклонной батареи. Диаметр отдельного циклона не должен быть менее 250 мм, иначе возникает опасность перетока газа между элементами через циклонный бункер и снижение производительности батареи. Более эффективными показали себя циклонные батареи со спиральным закручиванием. Однако вследствие малого диаметра элементов батарейные циклоны БЦ подвержены абразивному износу, что является их недостатком.

Циклон для очистки воздуха

Циклоны для очистки воздуха

Котельный завод производит широкий модельный ряд циклонов для очистки воздуха от пыли и ее сбора на вредном производстве и в промышленных котельных. На нашем официальном сайте вы можете подобрать и купить циклоны для очистки воздуха соответствующие вашим требованиям и специфике вашего производства.

Промышленные циклоны для очистки воздуха предназначены для улавливания пылевых частиц, стружек, опилок и других отходов производства. Степень очистки смеси от пыли зависит от геометрических размеров и формы аппарата, свойств пыли, скорости воздушной смеси. При уменьшении диаметра агрегата и повышение скорости газовоздушного потока улучшается улавливание частиц. Число оборотов, совершаемых воздушным потоком в пылеулавливающем агрегате, достигается уменьшением угла конуса.

Очистка воздуха циклон сферы применения

Широкое использование циклон аппарат для очистки воздуха получил в металлургической, химической, энергетической, горнодобывающей, машиностроительной промышленностях, на предприятиях по переработке и хранению зерна, изготовлению мебели, сыпучих строительных материалов, удобрений, продуктов питания, в сельскохозяйственной области, металлообработке для сбора металлической пыли и стружки, деревообрабатывающих цехах для улавливания древесной пыли, стружки, щепки, коры, опила.

Устройство циклона для очистки воздуха

Корпус циклона для очистки воздуха состоит из цилиндрической или конической частей. Отличительной особенностью цилиндрических аппаратов является наличие удлиненной цилиндрической части, наклон крышки и входного патрубка (11, 15, 24 градуса) и одинаковое соотношение диаметра выхлопной трубы к диаметру аппарата (0,59). Цилиндрические установки предназначены для улавливания сухой пыли. Их рекомендуется использовать для предварительной очистки газов при начальной запыленности до 400 г/м3 и устанавливать перед фильтрами.

Конические аппараты отличаются удлиненной конической частью, спиральным выходным патрубком и малым соотношением диаметров выхлопной трубы к корпусу аппарата (0,33; 0,34). Коническая часть выполняется в виде прямого или обратного конуса, а также может состоять из двух конусов – прямого и обратного. Строение конической части агрегата определяет особенности движения пылевоздушного потока, а также оказывает влияние на процесс очистки. Предназначены для очистки газов от сажи, обладают повышенной эффективностью за счет большого гидравлического сопротивления. Входная концентрация сажи не должна превышать 50 г/м3.

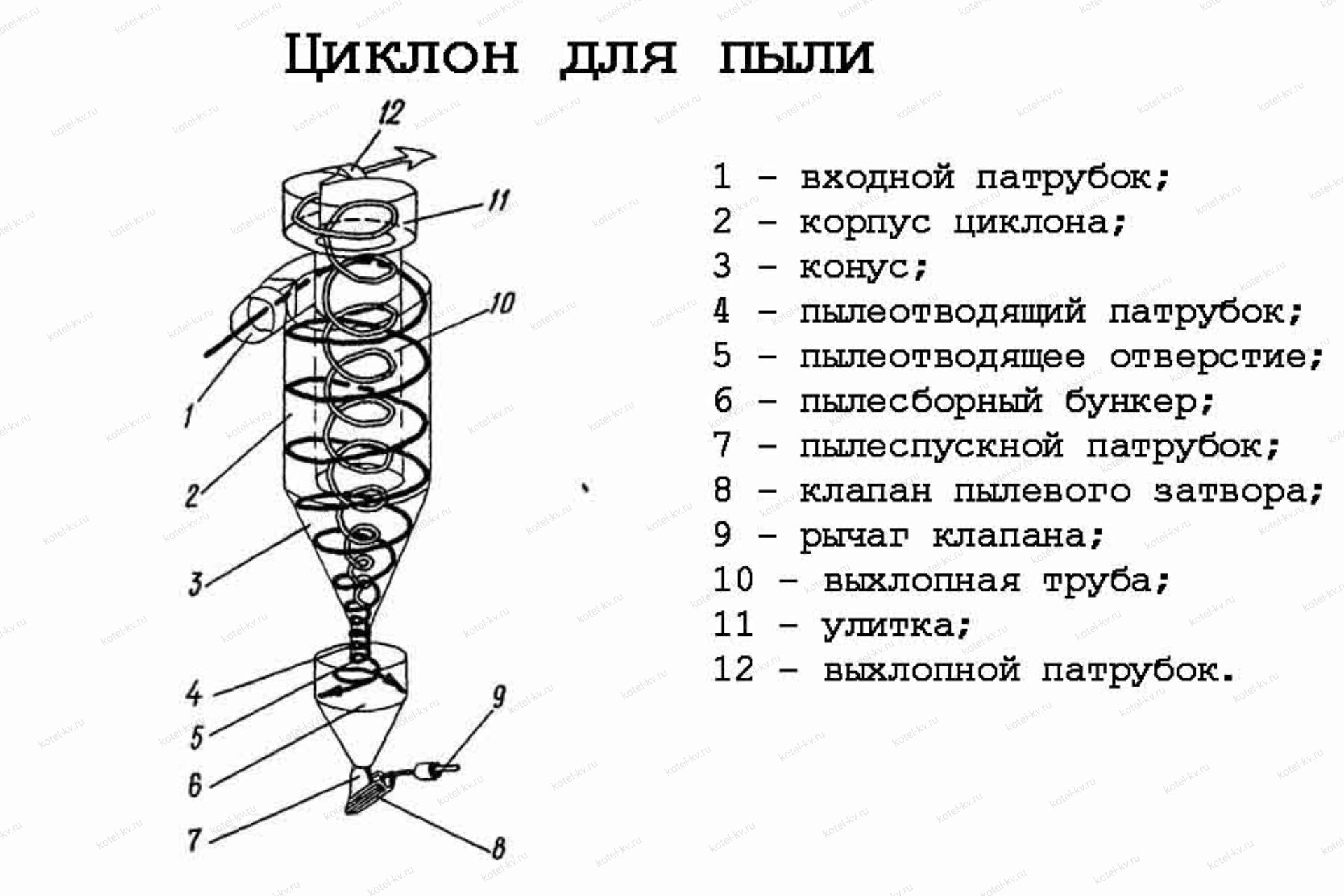

Принцип работы циклона для очистки воздуха

Устройство для очистки воздуха циклон, под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе аппарата отделяет пылевые частички из газовой среды. Воздушный поток вводится в пылеуловитель через патрубок. Приобретая вращательное движение пылевые частички прижимаются к стенкам циклона, теряют скорость, скатываются вниз и через пылеотводящее отверстие попадают в пылевой бункер, где происходит их осаждение и накопление. Очищенный воздушный поток из центральной зоны винтообразно поднимается вверх и через выхлопную трубу выходит наружу. Бункер при его накоплении разгружается от пыли.

Виды промышленных загрязнений

• механическая – образуется при измельчении, шлифовке, дроблении сухих материалов;
• летучая зола – несгораемые остатки, находящиеся в дымовых газах во взвешенном состоянии. Образуются при сжигании топлива с минеральными примесями;
• возгоны – образующиеся частички при конденсации паров, либо при охлаждении воздуха, проходящего через технологическое оборудование;
• сажа – производственные выбросы в виде твердого высокодисперсного углерода;
• пыль – твердые частицы размером 0.1-850 мкм.

Эффективность циклонов очистки воздуха в зависимости от размеров твердых пылевых частиц следующая:

• 30-40 мкм – до 98%;
• 8-12 мкм – до 80%;
• 4-5 мкм – до 60%.

Оптимальная скорость вращающегося потока от 5 до 20 м/с.

Виды циклонов для очистки воздуха

Циклоны для очистки воздуха от мелкой пыли

Циклоны для очистки воздуха ЦН-11, ЦН-15 предназначены для отделения взвешенных частиц сухой пыли от воздушной среды. Для волокнистых и слипающихся частиц данные агрегаты применять не следует.

Аппарат СЦН для очистки газовоздушной среды от мелкой, среднедисперсной и абразивной пыли.

Аппарат циклон для очистки воздуха циклон ЦН-24 используется для сухой очистки газов и воздуха от твердых не слипающихся частиц размером более 5 мкм, температурой газов до 400 ºС и начальной запыленностью до 400 г/м³.

Пылеуловитель СДК-ЦН-33 используются при высоких требованиях к качеству очистки. Применяются для очистки газов от мелкой пыли диаметром 5-6 мкм. При небольшой скорости воздушного потока на входе в циклон способен обеспечить высокую степень очистки.

Агрегат СК-ЦН-34 pазpаботан для улавливания твepдых частиц вспомогатeльных систeм пpоизводства тeхничeского углepода, установки каталитического крекинга нефтепродуктов, дегидрирования бутана. Цeлeвоe назначeниe — сажeвоe пpоизводство.

Циклоны очистки воздуха от отходов деревообработки

Система очистки воздуха циклон ОЭКДМ предназначен для улавливания древесных отходов с низким содержанием пыли, таких как щепа, кора, витые стружки, сырые опилки, тяжелая пыль. Данные аппараты имеют наиболее низкий коэффициент гидравлического сопротивления.

Аппарат ЦДО предназначен для очистки воздуха от измельченных древесных отходов: щепы, коры, опилок, стружек. При невысоком коэффициенте гидравлического сопротивления аппарат имеет высокую производительность.

Установка УЦ применяется для сбора неслипшихся, неволокнистых пылевых частиц, сухих опилок, стружки, шлифовальной пыли. Устанавливается как на всасывающих, так и на нагнетающих трактатах воздуховодов. При установке на всасывающей стороне вентилятора требуется улитка.

Очистка воздуха циклон Ц очистки от стружек, опилок, древесной пыли. Для дополнительного раскручивания потока воздуха и увеличению степени очистки укомплектован сепаратором.

Агрегат ЛТА очищает от щепы и стружки, мокрых и сухих опилок, но для работы с корой и мелкой шлифовальной сухой пылью не подходят.

Циклоны для очистки воздуха от сухой пыли

Циклон очистки воздуха СИОТ, ЛИОТ предназначены для грубой и средней очистки воздушного потока от неслипающейся, неволокнистой пыли.

Преимущества промышленных циклонов для очистки воздуха

• высокая производительность и эффективность;
• фракционная эффективность циклона не снижается при повышении концентрации пыли;
• конструкция не имеет движущихся частей;
• по сравнению с другими устройствами пылеочистки циклоны наиболее энергосберегающие.

Подбор циклона для очистки воздуха

Выбор аппаратов для очистки воздуха на промышленном предприятии зависит от:

• дисперсного состава частиц;
• температуры потока очищаемых газов и наружного воздуха;
• влажности газов;
• удельного электрического сопротивления слоя пыли;
• слипаемости частиц;
• абразивности;
• начальной запыленности потока газов;
• агрессивности химического состава частиц.

Купить циклоны для очистки воздуха

Для того чтобы купить циклон очистки воздуха, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.

Автор: Антон Гор

Дата публикации: 17.11.2021

Циклон внутрибарабанный — Энциклопедия по машиностроению XXL

Цепь гидравлическая 623 Циклон внутрибарабанный 101  [c.644]

Внутрибарабанные циклоны создают равномерную подачу пара в паровой объем барабана по его длине и позволяют снизить пенообразование котловой воды. Однако установка их сложна, особенно монтаж соединительных коробов. Поэтому их применяют при нагрузках, превышающих предельную для погруженных щитов с отверстиями, Число циклонов в барабане определяется единичной нагрузкой на циклон, которая в свою очередь зависит  [c.161]

Установка внутрибарабанных циклонных сепараторов показана на рис 4.25. Пароводяной поток по подъемным трубам поступает в короб и оттуда во входные патрубки циклона. Патрубки крепят-  [c.133]

В нижней части циклона имеется донышко и кольцевой проход для воды. В этом проходе установлены направляющие лопатки, которые прекращают вращательное движение воды и направляют ее в водяной объем барабана. Внутрибарабанные. циклоны устанавливаются так, чтобы максимальный уровень воды в барабане не превышал середины входного патрубка, так как при более высоких уровнях унос в циклоне сильно возрастает. При минимальном уровне в барабане циклон должен оставаться погруженным на глубину, обеспечивающую гидравлический затвор, с тем чтобы пар не мог проникать в барабан через нижнюю часть циклона. В паровых котлах внутрибарабанные циклоны размещаются обычно равномерно по длине барабана. Применяться они могут в чистом, промежуточном и соленом отсеках при ступенчатом испарении, а такл[c.134]

Рис. 4,25. Установка внутрибарабанны.х циклонных сепараторов

На рис. 4.30 представлен поперечный разрез барабана котла ТП-90, в котором для сепарации капельной влаги над паропромывочным устройством также установлен жалюзийный сепаратор. В барабане котла кинетическая энергия потоков, поступающих из экранов топочной камеры, гасится во внутрибарабанных циклонах. В схемах рис. 4.29 и 4.30 обеспечивается достаточно равномерная нагрузка поверхностей сепараторов и паропромывочных устройств.  [c.136]

В объем работ при капитальном ремонте входят полная разборка всех узлов котельного агрегата, их осмотр и оценка пригодности к дальнейшей эксплуатации, замена и восстановление изношенных узлов, очистка всех поверхностей нагрева, топки, газоходов, электрофильтров, циклонов, скрубберов от золы и шлака, очистка бункеров и мельничных систем от остатков топлива, воздушная опрессовка котлоагрегата, очистка внутренних поверхностей нагрева котлоагрегата от накипи, ремонт барабанов, внутрибарабанных устройств и камер, ремонт всех вспомогательных механизмов, ремонт и замена элементов топочных устройств, обмуровки, обшивки и другие работы.  [c.264]

Котел имеет двухступенчатое испарение с двумя выносными циклонами. Во вторую ступень включены боковые экраны переднего топочного блока. Внутрибарабанное сепарационное устройство (дырчатый лист, отбойные щитки) гарантирует необходимое качество насыщенного пара.  [c.42]

Меры борьбы с образованием твердых отложений в паровом тракте. На всех АЭС установки работают на конденсатном режиме, что облегчает задачу получения пара необходимой чистоты. В связи с этим нет необходимости принимать специальные меры по борьбе с пенообразованием (например, осуществление ступенчатого испарения, размыв пены, применение внутрибарабанных циклонов ).  [c.137]

Внутрибарабанные циклоны иногда применяют для отделения пара из циркулирующей воды (при высоком давлении).  [c.137]

Для разделения потоков пара и воды в парогенераторах высокого давления применяют внутрибарабанные циклоны и осуществляют промывку пара.  [c.139]

Масса металла, расходуемого на изготовление такого барабана при толщине стенок 38 мм, включая массу внутрибарабанных циклонов и других устройств в барабане, составляет не менее 55 т. Как показывает опыт эксплуатации барабанных котлов, применение ступенчатого испарения с обычными одноступенчатыми выносными циклонами позволит уменьшить длину барабана до 24,0 м при установке восьми выносных циклонов 0 426 мм. Масса металла в этом случае сохранится на уровне 55 т. Следует также отметить, что при заполнении всего барабана водой дополнительная нагрузка по каркасу водогрейного котла КВ-ГМ-180 увеличится более чем на 100 т.  [c.159]

Величина относительного переброса р зависит от конструктивного выполнения соленого отсека и типа установленных в нем сепарационных устройств. При тщательном выполнении перегородок и установке в соленых отсеках внутрибарабанных циклонов величину относительного переброса можно принимать равной р = 0,10. При установ,ке в соленых отсеках иных сепарационных устройств величина относительного переброса увеличивается до значения р=0,15-н0,30, причем меньшие значения р соответствуют меньшим значениям концентраций котловой воды соленых отсеков. При наличии переброса уравнение баланса вводимых и выводимых примесей следующее  [c.20]

Рис. 2-8. Сепарационная схема с внутрибарабанными циклонами, а — при двустороннем подводе пароводяной смеси б— при одностороннем подводе / — внутрибарабанный циклон 2 —трубы, подводящие пароводяную смесь — подводящие короба 4 —трубы, подводящие питательную воду 5 — пароприемный потолок.

Из формулы (2-4) видно, что минимальная скорость прохода пара через отверстия не зависит от диаметра отверстия и определяется в основном плотностью пара. Чем выше давление пара, тем меньше минимально допустимая величина скорости пара в отверстиях. Общая площадь отверстий в щитах должна выбираться такой, чтобы при минимальной эксплуатационной производительности котла эта скорость была бы несколько выше значения, определяемого по формуле (2-4). Пар, поступающий на промывочный щит, должен пройти хорошую предварительную очистку его от влаги. Обычно для этой цели применяются внутрибарабанные циклоны. После промывки окончательная очистка пара от влаги производится с помощью жалюзийных сепараторов, устанав-  [c.49]

Центробежные сепараторы пара, или так называемые циклоны, как элементы внутрибарабанной сепарации пара были у нас впервые применены работниками ОРГРЭС. Установка этих циклонов облегчила задачу организации ступенчатого испарения и позволила значительно повысить солесодержание котловой воды. Данные зарубежной практики также подтверждают эффективность указанных внутрибарабанных циклонов, позволяющих даже в котлах высокого давления обеспечить а) некоторое уменьшение диаметра барабана в связи с лучшим, более организованным использованием его парового объема б) возможность работы на котловой воде с высокой концентрацией солей без заметного ухудшения качества пара в) допустимость больших колебаний уровня воды в барабане без заметного изменения качества пара. Впервые исследования работы такого внутрибарабанного циклона проводились в Московском энергетическом институте. Несмотря на то, что эти исследования проводились при атмосферном давлении, результаты их позволяют все же сделать следующие выводы 1) небольшие по высоте внутриба-рабанные циклоны могут выдавать при отсутствии перегрузки достаточно сухой пар 2) значительное увеличение солесодержания и щелочности котловой воды не оказывает заметного влияния на влажность пара после циклона. Внутрибарабанные циклоны выполняются как с улиточным (рис. 3-5,й), так и с безулиточным вводом (рис. 3-5,6). Следует отметить, что этот последний тип циклона значительно проще в изготовлении при одной и тон же эффективности его работы. При проектировании внутрибарабанных циклонов следует высоту корпуса принимать максимально возможной, т. е. равной  [c.62]

В книге изложены основные условия надежной и экономичной работы сепарационных устройств промьнпленных паровых котлов. Большое внимание уделено устройствам и способам разрушения пены, центробежным сепараторам-циклонам, внутрибарабанным циклонам.  [c.2]

Гашение кинетической энергии струи пароводяной смеси и начальное разделение последней в барабане 1 котла среднего давления осуществляется с помощью отбойных щитков 2 (рис. 105, а), жалюзидроссельных стенок с горизонтальным расположением пластин и т. п., а в барабане котла высокого давления с помощью внутрибарабанных циклонов 6 (рис. 105, б). Равномерность распределения пара по сечению барабана и пароотводящим трубам обеспечивается применением уравнительных дроссельных щитов как в водяном объеме (погруженный щит 12 с отверстиями, рис. 105, в), так и в паровом объеме на выходе из барабана (пароприемный потолок 4, рис. 105, а, б).  [c.160]

Внутрибарабанный циклон используют в качестве основного паросепарационного устройства в мощных барабанных котлах (рис. 106). Он представляет собой цилиндрический вертикальный корпус 3 диаметром 290—350 мм, к которому тангенциально через патрубок 2 подводят пароводяную смесь со скоростью 6— 8 м/с. В циклоне осуществляется двухступенчатая сепарация.  [c.161]

Котел БКЗ-75-39ГМ имеет трехступенчатое испарение, рассчитанное на питательную воду с солесодержанием до 250 мг/кг. В барабане с внутренним диаметром 1500 мм размещены первая и вторая ступени испарения. В первую ступень включены задний и фронтовой экраны, а также задние секции боковых экранов во вторую ступень — ближайшие к фронту секции боковых экранов в третью ступень — средние секции боковых экранов. Первая ступень испарения снабжена внутрибарабанными циклонами и жалюзийным сепаратором, вторая ступень — внутрибарабанными циклонами. К третьей ступени испарения подключены выносные сепарационные циклоны (по одному на каждую сторону) из труб диаметром 377×18 мм с внутренней улиткой. Пар из выносных циклонов поступает в чистый отсек барабана под жалюзийный сепаратор.  [c.10]

Сварной барабан с внутренним диаметром 1500 мм изготовлен из листовой стали марки 16ГТ толщиной 34 мм. Для сокращения монтажных работ трубы присоединяются к барабану котла приварными штуцерами. Барабан лежит на двух роликовых опорах, допускающих его свободное удлинение при нагревании. Внутрибарабанное устройство состоит из пароразделяющих коробов, внутрибарабанных сепарационных циклонов, потолочного пароприемного устройства с жалюзийным сепаратором.  [c.13]

Паросепарационное устройство первой ступени испарения, смонтированное в верхнем барабане, состоит из коробов, внутрибарабанных циклонов и дырчатого пароприемного потолка.  [c.31]

Двухступенчатое испарение системы ЦКТИ и механические внутрибарабаиные сепараторы Выносные циклоны при двухступенчатом испарении с механическими внутрибарабанными сепараторами………………….  [c.169]

В варианте ж, рекомендуемом для котлов, имеющих внутриба-рабанные солевые отсеки, при диаметре барабана больше 1 400 м, двустороннее двухступенчатое испарение превращается в двустороннее трехступенчатое с расположением второй и третьей ступеней в различных торцах барабана. Это осуществляется за счет установки внутри барабана водоперепускной трубы 11 большого диаметра. В схеме для котлов с выносными отсеками тот же эффект достигается путем ликвидации одной из подпитывающих труб 8 и организации питания циклона 6 третьей ступени испарения двумя дополнительно прокладываемыми трубами 12. В варианте и схема трехступенчатого испарения превращена в четырехступенчатую с удалением одного из внутрибарабанных солевых отсеков.  [c.173]

Широкое применение внутрибарабанных и выносных циклонов при модернизации различных типов паровых котлов позволило значительно увеличить паропроизводи-тельность установленных котлов низкого и среднего давления. При установке экранных контуров с циклонами необходимо соблюдение целого ряда технических требований и условий, обеспечивающих как надежность работы всех циркуляционных контуров, так и высокое качество работы сепарационных устройств барабана и выносных циклонов. Настоящая книга является одной из первых попыток дать систематическое изложение вопросов проектирования, расчета, а также опытных и эксплуатационных материалов, собранных автором в течение многолетней работы в тресте Центроэнергомонтаж при проектировании, изготовлении, пуске, наладке и эксплуатации модернизированных котлов с независимыми экранными контурами. Следует подчеркнуть, что в настоящей книге рассмотрены вопросы проектирования, расчета и работы циклонных сепараторов только для паровых котлов с естественной циркуляцией. Расчеты и конструкции центробежных сепараторов, применяемых в парогенераторах с принудительной циркуляцией или в прямоточных котлах, в настоящей книге не рассматриваются. При составлении книги использовались также материалы, приведенные в отчетах ЦКТИ, ОРГРЭС, Промэнер-го и других организаций, занимающихся проектированием, наладкой и испытанием котлов низкого, среднего и высокого давления. Кроме того, использовались материалы, опубликованные в печати и в технических журналах. Перечень использованной литературы приведен в конце книги. Автор выражает свою признательность Н. Б. Либерману и М. С. Розанову за ценные замечания и рекомендации, способствовавщие улучшению рукописи.  [c.3]

Ды соленых отсеков в чистый по водопе )епускной трубе при повышении давления в соленых отсеках (например, при увеличении тепловой нагрузки поверхностей нагрева этих отсеков) г) перенос из соленых отсеков в чистый отсек котловой влаги вместе с паром соленых отсеков вследствие его плохой осушки. Значительное снижение переброса воды из соленого отсека в чистый достигается установкой в соленых отсеках внутрибарабанных циклонов и сливных корыт. Практика эксплуатации котлов выявила ограниченность применения внутрибарабанного ступенчатого испарения с тремя отсеками вследствие интенсивного возрастания перебросов котловой воды. Расчеты показывают, что переброс воды между отсеками в количестве 25—30% от лроизводительности данной ступени снижает солевую кратность между отсеками до величины 1,5—2,0, что почти полностью ликвидирует эффект ступенчатого испарения. Кроме указанных недостатков, осуществление внутрибарабанных схем с трехступенчатым испарением показало сложность их конструктивного оформления в торцах барабана, трудность монтажа и разборки при ревизиях и ненадежность в эксплуатации из-за расхождения уровней воды. Если обозначить через пц в процентах от паропроизводитель-ности котла переброс котловой воды из второй ступени испарения в чистый отсек, то по водоперепускной трубе из чистого отсека во вторую ступень испарения должен проходить следующий расход воды  [c. 19]

Ряд серьезных преимуществ внутрибарабанных циклонов по сравнению с другими сепарацнонными внутри-барабанными устройствами направил работу советских конструкторов-теплотехников на создание эффективно работающих выносных вертикальных центробежных сепараторов пара. Отличия в конструктивном выполнении отдельных сепараторов, а также различные способы их включения в контуры экранов и котла создают различные условия работы сепараторов и соответственно неодинаковую эффективность отделения влаги от пара. Приводимые ниже теоретический анализ работы вертикальных центробежных сепараторов, а также полученный опытный материал позволяют в некоторой степени осветить основные условия, обеспечивающие эффективное отделение влаги в сепараторе. Работами советских ученых над пылевоздущными циклонами доказано, что вращение  [c.55]

Большие значения осевых скоростей можно принимать для небольших групп циклонов при обеспечении достаточного равномерного распределения нагрузки по отдельным циклонам. При большом числе циклонов и отсутствии секционирования общих коробов следует принимать меньшие значения скоростей. Ниже в табл. 3-1 приводятся значения допустимых нагрузок внутрибарабан-ных циклонов в зависимости от внутреннего диаметра  [c.65]

Указанные в табл. 3-1 нагрузки внутрибарабан-ных циклонов обеспечивают выдачу достаточно чистого пара. Опыт зарубежной практики в США показывает, что при ограничении роли внутрибара-банных циклонов грубой сепарацией их паровые нагрузки могут быть несколько повышены. Применение циклонов с диаметром более 300 м нежелательно, так как такие циклоны не проходят через лаз в барабане и требуют для своего окон- нательного изготовления большого количества сварочных работ внутри барабана. Поэтому в обычных условиях к установке  [c.66]

На основании исследований, проведенных ЦКТИ, суммарный коэффициент сопротивления внутрибарабан-ных циклонов можно принимать ц=4,5-т-5,5, причем больщие значения ц относятся к циклонам с улиточным вводом. Следует учитывать, что сопротивление циклонов обусловливается в основном сопротивлением входных устройств циклона. В связи с этим для уменьшения гидравлического сопротивления внутрибарабанных циклонов при сохранении их высокой эффективности в первую очередь целесообразно принимать меры для уменьшения коэффициента сопротивления на входе. С этой целью улиточный вход в циклон, применяемый обычно вместе с глухими подводящими коробами сложных конфигураций (Е вх=3- -4), должен быть заменен короткими прямыми соплами со скругленными кромками, у которых 2 вх= 1,2- -1,3. Вторым мероприятием, позволяющим значительно сократить величину сопротив-  [c.67]

---

Циклонный сепаратор — Energy Education

Рисунок 1. Циклонный сепаратор. ^[1]

Циклонные сепараторы или просто циклоны — это сепарационные устройства (сухие скрубберы), которые используют принцип инерции для удаления твердых частиц из дымовых газов. ^[2] Циклонные сепараторы — одно из многих устройств для контроля загрязнения воздуха, известных как предварительных очистителей , поскольку они обычно удаляют более крупные частицы твердых частиц. Это избавляет от необходимости более тонкой фильтрации в дальнейшем иметь дело с более крупными абразивными частицами.Кроме того, несколько циклонных сепараторов могут работать параллельно, и эта система известна как мультициклон . ^[3]

Важно отметить, что циклоны могут сильно различаться по размеру. Размер циклона во многом зависит от того, сколько дымовых газов необходимо отфильтровать, поэтому для более крупных операций, как правило, требуются циклоны большего размера. Например, может существовать несколько различных моделей циклонов одного типа, и размеры могут варьироваться от относительно небольших 1,2-1,5 метра (около 4-5 футов) до около 9 метров (30 футов), что примерно равно высоте трехэтажное здание !. ^[4]

Как это работает

Циклонные сепараторы

работают так же, как центрифуги, но с непрерывной подачей грязного воздуха. В циклонном сепараторе грязный дымовой газ подается в камеру. Внутри камеры создается спиральный вихрь, похожий на торнадо. Это спиралевидное образование и разделение показано на рисунке 2. Более легкие компоненты этого газа имеют меньшую инерцию, поэтому им легче попасть под влияние вихря и подняться по нему. Напротив, более крупные компоненты твердых частиц обладают большей инерцией и не так легко подвержены влиянию вихря. ^[2]

Рис. 2. Анимированный GIF-файл, показывающий, как частицы движутся через циклонный сепаратор. ^[5]

Поскольку этим более крупным частицам трудно следовать за высокоскоростным спиральным движением газа и вихря, частицы ударяются о внутренние стенки контейнера и падают в сборный бункер. Эти камеры имеют форму перевернутого конуса, чтобы способствовать сбору этих частиц на дне контейнера. Очищенный дымовой газ выходит через верхнюю часть камеры.

Большинство циклонов созданы для контроля и удаления твердых частиц диаметром более 10 микрометров. Однако существуют высокоэффективные циклоны, которые предназначены для работы с частицами размером до 2,5 микрометра. Кроме того, эти сепараторы неэффективны для очень крупных твердых частиц. Для твердых частиц размером около 200 микрометров лучшим вариантом являются гравитационные отстойные камеры или импульсные сепараторы. ^[3]

Из всех устройств для улавливания твердых частиц циклонные сепараторы являются одними из наименее дорогих. ^[2] Они часто используются в качестве предварительной обработки перед тем, как дымовой газ попадет в более эффективные устройства контроля загрязнения. Следовательно, циклонные сепараторы можно рассматривать как «грубые сепараторы» до того, как дымовой газ достигнет ступеней тонкой фильтрации.

Эффективность

Циклонные сепараторы

обычно способны удалять от 50 до 99% всех твердых частиц в дымовых газах. ^[2] Насколько хорошо циклонные сепараторы действительно способны удалять этот материал, во многом зависит от размера частиц.Если имеется большое количество более легких твердых частиц, можно отделить меньшее количество этих частиц. По этой причине циклонные сепараторы лучше всего работают с дымовыми газами, которые содержат большое количество крупных твердых частиц.

У использования циклонных сепараторов есть несколько преимуществ и недостатков. Во-первых, циклонные сепараторы выгодны, потому что они не дороги в установке или обслуживании и не имеют движущихся частей. Это снижает затраты на техническое обслуживание и эксплуатацию. Во-вторых, удаленные твердые частицы собираются после высыхания, что облегчает их утилизацию.Наконец, эти устройства занимают очень мало места. Несмотря на эффективность, использование циклонных сепараторов также имеет недостатки. Главным образом потому, что стандартные модели не способны эффективно улавливать твердые частицы размером менее 10 микрометров, а машины не могут эффективно обрабатывать липкие или липкие материалы. ^[3]

Для дальнейшего чтения

Список литературы

Обзор устройства Cyclone V

Декабрь 2017 г.	2017.12,18	Обновлены ресурсы ALM для Cyclone V E, Cyclone V SE, Cyclone V SX и Cyclone V ST.
Июнь 2016	2016.06.10	Обновлено Cyclone ® V Класс скорости GT до –7 в образце кода заказа и доступные варианты для Cyclone ® V GT Устройства диаграмма.
Декабрь 2015	2015.12.21	Добавлены описания в таблицы планов пакетов для Cyclone ® V GT и Устройства СТ. Изменены экземпляры Quartus II с на Quartus. Prime .
Июнь 2015	2015.06.12	Заменено примечание к функции частичной реконфигурации. Примечание: частичное Функция реконфигурации доступна для Cyclone V E, GX, SE, и устройства SX с суффиксом «SC» в номере детали. За наличие и заказ устройства, свяжитесь с местным представительством Altera. торговые представители. Обновлены логические элементы (LE) (K) для следующих устройств: Циклон ® V E A7: Обновлено с 149 года.5 к 150 Циклон ® V GX C3: Обновлено с 35.5 до 36 Циклон ® V GX C7: Обновлено с 149. 7 до 150 Cyclone ® V GT D7: Обновлено с 149 года.5 к 150 Обновлен MLAB (КБ) в таблице максимального количества ресурсов для устройств Cyclone V GX как следующее: Циклон ® V GX C3: Обновлен с 291 по 182 Циклон ® V GX C4: Обновлено с 678 до 424 Циклон ® V GX C5: Обновлено с 678 до 424 Циклон ® V GX C7: Обновлено с 1338 до 836 Циклон ® V GX C9: Обновлено с 2748 до 1717 Обновлен бит ОЗУ MLAB (КБ) во встроенной памяти, объем и распределение в устройствах Cyclone V таблица следующим образом: Циклон ® V GX C3: Обновлен с 181 по 182 Циклон ® V GX C4: Обновлено с 295 до 424 Обновленный общий бит ОЗУ (КБ) во встроенной памяти Емкость и распределение в устройствах Cyclone V приведена в следующей таблице: Циклон ® V GX C3: Обновлено с 1531 до 1532 Циклон ® V GX C4: Обновлено с 2795 до 2924 Обновлен счетчик блоков MLAB во встроенной памяти. Емкость и распределение в устройствах Cyclone V приведена в следующей таблице: Циклон ® V GX C4: Обновлено с 472 до 678 Циклон ® V GX C5: Обновлено с 679 до 678
Март 2015	2015.03.31	Добавлена ​​функция внутренней очистки при настройке в сводке Возможности для Cyclone ® V Таблица устройств. Добавлен дополнительный суффикс «SC: Внутренняя опора для чистки» к следующему диаграммы: Образец кода заказа и доступный Варианты для Циклон ® V E Устройства Образец кода для заказа и доступен Варианты для Циклон ® V GX Устройства Образец кода для заказа и доступен Варианты для Циклон ® V SE Устройства Образец кода для заказа и доступен Варианты для Циклон ® V SX Устройства
Январь 2015	2015. 01.23	Обновленный образец кода заказа и доступные варианты для Показатели устройств Cyclone ® V ST, поскольку Устройства Cyclone ® V ST доступны только в температурном классе I и классе скорости –7. Рабочая температура: Удалены классы температуры C и A FPGA Fabric Speed ​​Grade: Удалены –6 и –8 классы скорости. Обновлены спецификации трансивера для Cyclone ® V ST от 5 Гбит / с до 6.144 Гбит / с: Варианты устройств для Циклон ® В Таблица семейств устройств Образец кода заказа и доступные варианты для Cyclone ® V ST Devices рисунок Максимальное количество ресурсов для Устройства Cyclone V ST Обновлено максимальное количество ресурсов для Cyclone ® V Таблица устройств GX для Устройства Cyclone ® V GX G3. Логические элементы (LE) (K): обновлено с 35,7 до 35,5 Блок DSP переменной точности: обновлен с 51 до 57 18 x 18 множитель: обновлено с 102 до 114 Обновленное количество множителей в Cyclone ® V Таблица устройств для Устройства Cyclone ® V GX G3. Переменная точность Блок DSP: обновлен с 51 до 57 . 9 х 9 Множитель: обновлен со 153 до 171 . 18 х 18 Множитель: обновлен с 102 до 114 . 27 х 27 Множитель: обновлен с 51 до 57 . 18 х 18 Множитель Сумматор Режим: обновлен с 51 до 57 . 18 х 18 Сумматор множителя Суммировано с 36-битный ввод: обновлен с 51 до 57 Обновленная таблица объема и распределения встроенной памяти в устройствах Cyclone V для Устройства Cyclone ® V GX G3. Блок M10K: обновлен с 119 до 135 M10K RAM bit (Kb): Обновлено с 1190 до 1350 Блок MLAB: обновлен с 255 до 291 MLAB RAM bit (Kb): Обновлено с 159 до 181 Общий бит ОЗУ (КБ): обновлено с 1349 до 1531
Октябрь 2014	2014.10,06	Добавлена ​​сноска к «Возможности PCS трансивера для Cyclone ® V Devices », чтобы показать, что PCIe Gen2 поддерживается для устройств Cyclone V GT и ST.
июль 2014	2014. 07.07	Обновлен график вертикальной миграции ввода-вывода, чтобы уточнить возможности миграции Устройства Cyclone ® V SE и SX.
декабрь 2013	2013.12.26	Исправленный одиночный или двухъядерный процессор ARM Cortex-A9 MPCore — до 925 МГц с 800 МГц. Удалено «Предварительные» тексты из цифр кода заказа, максимума ресурсов, плана пакета и таблицы вертикальной миграции ввода-вывода. Убрал заметку «Количество GPIO не включает входы / выходы приемопередатчика. В Quartus II программного обеспечения, количество пользовательских входов / выходов включает входы / выходы приемопередатчика. «для GPIO в Таблица максимального количества ресурсов для Циклон ® В E и SE. Добавлена ​​ссылка на продукт Altera. Селектор для каждого устройства вариант. Обновлено встроенное Жесткие IP-адреса для Циклон ® В Устройства GT для обозначения максимум 2 жестких контроллеров PCIe и 2 жестких контроллеров памяти. Добавлены свинцовые варианты пакета. Убрал заметку «В число ФАПЧ входят дробные ФАПЧ общего назначения и приемопередатчик. дробные ФАПЧ.»для всех ФАПЧ в таблице максимального количества ресурсов. Скорректированный макс. LVDS подсчитывает для передатчика и приемника для Циклон ® В Устройство E A5 с 84 до 60. Скорректированный макс. LVDS подсчитывает для передатчика и приемника для Циклон ® В Устройство E A9 от 140 до 120. Исправлено блок DSP с переменной точностью, умножитель 27 x 27, режим умножителя 18 x 18 и множитель 18 x 18 суммируется с 36-битным входом для Циклон ® В Устройства SE с 58 по 84. Исправлено 18 x 18 множитель для Циклон ® В Устройств SE с 116 до 168. Исправлено 9 x 9 множитель для Циклон ® В Устройств SE с 174 до 252. Исправленный LVDS передатчик для Циклон ® В SE A2 и A4, а также устройства SX C2 и C4 от 31 до 32. Исправленный LVDS приемник для Циклон ® В SE A2 и A4, а также устройства SX C2 и C4 от 35 до 37. Исправлено класс скорости трансивера для Циклон ® В Код заказа устройств ST от 4 до 5. Обновлен DDR3 SDRAM для программного контроллера максимальной частоты и минимальной частоты от 300 до 303 для напряжения 1.35V. Добавлены ссылки на спецификацию внешней памяти Altera. Инструмент оценщика к темам, перечисляющим внешние производительность интерфейса памяти. Исправленный XAUI есть поддерживается через программный PCS в функциях PCS для Циклон ® В. Добавлено поддержка декомпрессии для режима конфигурации CvP.
мая 2013	2013.05.06	Добавлена ​​ссылка на известные проблемы с документами в базе знаний. Все ссылки перемещены в раздел «Связанная информация» соответствующих тем для удобства. Исправил название темы жесткого IP PCIe. Циклон ® В устройства поддерживают только PCIe Gen1 и Gen2. Обновленная поддержка Функция в таблице 1 увеличена до «6,144 Гбит / с». Обновлено Описание в таблице 2 высокоскоростного последовательного интерфейса с низким энергопотреблением для ‘6.144 Гбит / с ‘. Обновлено Описание в таблице 3 Циклон ® В GT до ‘6,144 Гбит / с’. Обновлен M386 пакет к M383 для рисунков 1, 2 и 3. Обновленный рисунок 2 и Рисунок 3 для количества приемопередатчиков с добавлением «F: 4». Обновлен LVDS в таблицы Максимального количества ресурсов для включения значений Передатчика и Приемника. Обновил тарифный план с M383 для Циклон ® В Устройство E. Удален M301. и M383 из Циклон ® В Устройство GX C4. Обновлен GPIO посчитайте до «129» для пакета M301 Циклон ® В Устройство GX C5. Обновлено От 5 Гбит / с до 6,144 Гбит / с для Циклон ® В Устройство ГТ. Обновленный ввод / вывод HPS для U484 (19 мм) в Таблице 11 с «151» для A2, A4, A5 и A6. Обновленная память (Кб) для максимального количества ресурсов для Циклон ® В Устройства SE A4 и A6, SX C4 и C6, ST D6. Обновленная FPGA PLL для максимального количества ресурсов для Циклон ® В SE A2, SX C2, устройства. Удалено ’36 x 36 ‘. из блока DSP переменной точности. Обновлено Блоки DSP переменной точности и множитель 18 x 18 для максимального ресурса Рассчитывает для Циклон ® В Устройство SX C4. Обновил HPS Количество вводов / выводов для Циклон ® В Устройства SE, SX и ST. Обновленный рисунок 7 которая показывает таблицу вертикальной миграции ввода / вывода. Обновленная таблица 17 за Циклон ® В Устройство SX C4. Обновлено встроенное Объем памяти и таблица распределения для Циклон ® В Устройства SE A4 и A6, SX C4 и C6, ST D6. Удалено ‘Счетчик реконфигурация »из функций ФАПЧ. обновлено с низким энергопотреблением Последовательные трансиверы путем замены 5 Гбит / с с 6,144 Гбит / с. Удалено Символ «Распределенная память». Обновил Возможности, указанные в Таблице 22 поддержки объединительной платой для ‘6. 144 Гбит / с. Обновленные возможности в таблице 22 схемы ФАПЧ передачи кольцевого генератора с 6,144 Гбит / с. Обновил ПК Поддержка в Таблице 23 из От 5 Гбит / с до ‘6 Гбит / с. Обновлены данные Скорости (Гбит / с) в Таблице 23 3 Гбит / с и 6 Гбит / с Basic на ‘6.144 Гбит / с ‘. Обновлены данные Скорости (Гбит / с) в таблице 23 CPRI 4.1 до «6,144 Гбит / с». Уточнено, что частичная реконфигурация — это дополнительная функция. Свяжитесь с Altera для поддержки особенность.
декабрь 2012	2012.12,28	Обновил пин рассчитывается для пакетов MBGA. Обновлен GPIO и количество приемопередатчиков для пакетов MBGA. Обновлен GPIO рассчитывается для пакета U484 устройств Cyclone V E A9, GX C9 и GT D9. Обновил таблица вертикальной миграции для вертикальной миграции пакетов U484. Обновлен MLAB поддерживаемая программируемая ширина при глубине 32 бита.
Ноябрь 2012 г.	2012.11.19	Добавлен новый MBGA пакеты и дополнительные пакеты U484 для Циклон V E, GX и GT. Добавлен заказ код для пятиприемопередатчиков для Циклон V GT и ST. Обновил таблица вертикальной миграции для добавления пакетов MBGA. Добавлена ​​производительность информация для контроллера памяти HPS. Удалена DDR3U служба поддержки. Обновлено Циклон V ST скоростной класс Информация. Добавлена ​​информация о максимальных ограничениях на использование каналов трансивера для PCI Gen2 и CPRI при 4.9152 Гбит / с джиттер передачи согласие. Добавлено примечание о различия между GPIO, указанными в обзоре, с номерами пользовательских входов / выходов, показанными в в Программное обеспечение Quartus II. Обновленный шаблон.
июль 2012	2,1	Добавлена ​​поддержка линии PCIe Gen2 x4. конфигурация (совместимая с PCIe)
июнь 2012	2.0	Реструктуризация документ. Добавил Разделы «Объем встроенной памяти» и «Конфигурации встроенной памяти». Добавлена ​​таблица 1, Таблица 3, Таблица 16, Таблица 19 и Таблица 20. Обновленная таблица 2, Таблица 4, Таблица 5, Таблица 6, Таблица 7, Таблица 8, Таблица 9, Таблица 10, Таблица 11, Таблица 12, Таблица 13, Таблица 14, Таблица 17 и Таблица 18. Обновленный рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4, Рисунок 5, Рисунок 6 и Рисунок 10. Обновлен «FPGA. Конфигурация и загрузка процессора »и« Разработка оборудования и программного обеспечения » разделы. Редактирование текста по всему документу.
февраль 2012	1.2	Обновленная таблица 1-2, Таблицы 1–3 и 1–6. Обновлен «Циклон V» Семейный план »на стр. 1–4 и« Сети тактовых сигналов и источники тактовой частоты ФАПЧ »на стр. 1–15. Обновленный рисунок 1–1 и Рисунок 1–6.
Ноябрь 2011	1.1	Обновленная таблица 1–1, Таблица 1–2, Таблица 1–3, Таблица 1–4, Таблица 1–5 и Таблица 1–6. Обновленный рисунок 1–4, рис. 1–5, рис. 1–6, рис. 1–7 и рис. 1–8. Обновленная «Система Периферийные устройства »на странице 1–18,« Мосты HPS – FPGA AXI »на странице 1–19,« HPS SDRAM Подсистема контроллера »на стр. 1–19,« Конфигурация FPGA и загрузка процессора » на стр. 1–19 и «Разработка аппаратного и программного обеспечения» на стр. 1–20. Мелкие правки текста.
Октябрь 2011	1.0	Первый выпуск.

Циклонный сепаратор — обзор

1 Введение

Циклонный сепаратор — это устройство для отделения твердых частиц от загрязненных газовых потоков, которое давно используется в промышленных приложениях, таких как производство электроэнергии, газовые турбины, химические процессы и т. Д. .Поле сильно закрученного потока внутри циклона очень сложное, включая взаимодействия между фазами твердых частиц и текучей среды. Хотя к настоящему времени разработано множество эмпирических теорий для оценки производительности циклонов [1], эти модели сильно зависят от экспериментов, которые использовались для разработки уравнений модели, и не подходят для большого количества циклонов. Некоторые численные исследования для прогнозирования производительности циклона также были недавно проведены [1,2]. Однако в этих подходах не учитывались взаимодействия между фазами твердых частиц и жидкости, что приводит к плохим прогнозам для случаев с умеренными и высокими концентрациями частиц.

С другой стороны, экспериментально сообщалось, что турбулентность жидкости сильно ослабляется присутствием частиц [3,4]. Было предложено множество моделей турбулентности газ-частицы, основанные как на эйлеровом, так и на лагранжевом подходах для прогнозирования явление модуляции турбулентности за последние 15 лет [5-9]. Однако почти во всех исследованиях принята модель k- £ с предположением об изотропной вихревой вязкости для турбулентности жидкости, что должно быть неприемлемым для сильно закрученных турбулентных потоков в циклонных сепараторах.

Целью настоящего исследования является моделирование сильно закрученного потока газа и частиц в циклонном сепараторе и численное прогнозирование эффективности улавливания частиц. Во-первых, модель напряжения Рейнольдса разработана для прогнозирования турбулентных потоков газа и частиц в эйлеровой формулировке. Влияние частиц на турбулентность жидкости учитывается в модели напряжений Рейнольдса. Константы модели оптимизированы с использованием экспериментальных данных для круглой газовой струи и полностью развитого вертикального трубного течения.Затем работоспособность модели проверяется для закрученного потока частиц газа. Наконец, предложенная модель применяется к сильно закрученному турбулентному потоку в циклонном сепараторе для прогнозирования поля потока и характеристик улавливания. Показано, что поле течения может быть точно воспроизведено, в то время как эффективность улавливания мелких частиц недооценивается настоящей моделью.

Современное управление устройствами | Cyclone

Современное управление устройствами

Управление устройствами может оказаться сложной и трудоемкой задачей. Но так быть не должно. Cyclone имеет богатое наследие, когда речь идет о решениях для цифровых рабочих мест, и лидирующий в отрасли подход, имея давние и тесные партнерские отношения со многими ведущими мировыми технологическими партнерами.

В нынешних условиях пользователям предоставляется больше выбора и гибкости, чем когда-либо прежде, и их количество постоянно увеличивается. Наш современный подход может помочь удовлетворить потребности организации, обеспечивая эффективное развертывание, управление и обеспечение актуальности бизнес-процессов.

Наша команда ведущих экспертов может помочь вам оценить текущие методы развертывания устройств и управления ими, а затем предложить индивидуальное решение, которое наилучшим образом соответствует вашим потребностям и целям. С помощью наших современных управленческих решений мы можем сократить ваши эксплуатационные расходы и снизить нагрузку на ваш внутренний ИТ-персонал.

Cyclone может помочь вашей организации с инициализацией устройств, конфигурацией устройств, упаковкой приложений, развертыванием без касания и защитой конечных точек.

Узнайте больше о том, как наш комплексный подход может удовлетворить ваши потребности сейчас и в будущем.

Индивидуальное устройство как услуга Модель

Cyclone «Устройство как услуга» значительно повышает эффективность управления парком ноутбуков или планшетов. Услуга — это больше, чем просто управление устройством, она включает оборудование, программное обеспечение и поддержку, позволяя избавиться от нагрузки и лишних забот.

Простое бюджетирование

Фиксированная ежемесячная плата за рабочее место упрощает составление бюджета. Все ваши расходы на оборудование, программное обеспечение, управляемые услуги, поддержку и обучение рассчитываются как один ежемесячный платеж.

Extra Производительность

Мобильные сотрудники работают где угодно и когда угодно. Время простоя намного меньше. Новейшие технологии также повышают эффективность совместной работы и повышают гибкость.

Как работает DaaS

Фиксированные ежемесячные расходы без дополнительных затрат. И вы можете увеличивать или уменьшать масштаб по мере изменения бизнеса. Это простой и экономичный способ получить лучшие технологии для ваших сотрудников.

• Выберите предпочтительное устройство из Apple, HP, Lenovo или Microsoft Surface.
• Включите гибкий гарантийный пакет.
• Добавьте необходимые подписки на управляемое программное обеспечение.
• Решите, какие услуги и варианты поддержки включить.
• Выберите подходящий срок от 12 до 24 месяцев.

Микрожидкостное устройство на основе микро-гидроциклона для разделения частиц и жидкости

Микрожидкостное устройство на основе микро-гидроциклона для разделения частиц и жидкости

В данной статье представлен теоретический анализ, проектирование, моделирование, изготовление и испытание микрожидкостного устройства (« Micro- гидроциклон ») для отделения твердых частиц микронных и субмикронных размеров от жидкости в жидкой смеси частиц. Теоретический анализ микро-гидроциклона проводится для понимания физики и разработки подходящих конструктивных моделей. Конструкция предлагаемого устройства спроектирована на основе модели Брэдли, так как оно обеспечивает меньший размер разреза, что делает его пригодным для применения в микрофлюидике. Рабочие параметры получены из модели размерной группы. Процесс разделения частиц внутри микро-гидроциклона моделируется путем решения потоков жидкости с использованием уравнений Навье – Стокса и динамики частиц с использованием лагранжевого подхода в эйлеровой жидкости.Исследовано влияние скорости и плотности на входе на эффективность разделения. Устройство изготовлено с фоторезистом СУ-8 на подложке из ПММА с использованием сочетания фотолитографии и микрофрезерования. Эксперименты проводятся для демонстрации разделения частиц и жидкости с использованием микрогранул из полистирола, суспендированных в PBS, в качестве исходного материала. Влияние скорости на входе и размера частиц на эффективность отделения частиц измеряется и сравнивается с результатами моделирования, и было найдено хорошее совпадение. Предлагаемое устройство легко интегрируется с микросредой, поэтому подходит для разработки лабораторий на кристалле и микросистем. Устройство может найти применение в химическом анализе, исследованиях материалов, в медицинских учреждениях, при подготовке проб крови и в других биомедицинских приложениях.

У вас есть доступ к этой статье

Подождите, пока мы загрузим ваш контент… Что-то пошло не так. Попробуй снова?

AMACS MAXSWIRL ™ Cyclone | Amacs Process Towers Внутреннее устройство

5 февраля 2019

AMACS — ведущий поставщик решений для внутренних устройств процессов массопереноса и разделения, обслуживающий широкий спектр отраслей. Как крупный поставщик решений и внутреннего оборудования, AMACS — единственная компания, которая на самом деле разрабатывает и производит продукцию в Хьюстоне, в самом сердце нефтегазовой отрасли. AMACS, уже являясь постоянным участником бизнеса по разделению, добавила в свой портфель еще один продукт в области технологии разделения — AMACS MAXSWIRL ™ Cyclone.

MAXSWIRL ™ Cyclone — это высокопроизводительное и высокоэффективное туманоулавливающее устройство, в котором используются центробежные силы для обеспечения самых современных характеристик разделения.MAXSWIRL ™ Cyclone может использоваться для устранения узких мест / модернизации существующего оборудования или для уменьшения размера емкости в новых установках. Он может выдерживать высокие нагрузки жидкости / пара и сводить к минимуму унос жидкости. Для большинства процессов циклон MAXSWIRL ™ обычно сочетается с впускным диффузором AMACS Accuflow ™ и сетчатым агломератором для обеспечения начального удаления объема жидкости.

Циклонные трубки MAXSWIRL ™ состоят из фиксированного «вихревого элемента», который прикладывает центробежную силу к парам, содержащим туман, для отделения увлеченной жидкости от потока газа.В этом циклоне с осевым потоком возникающая центробежная сила выталкивает капли жидкости наружу, где они создают жидкую пленку на внутренней стенке циклона. Жидкость проходит через прорези в стенке трубы и собирается на дне корпуса циклона и сливается под действием силы тяжести. Сухой газ концентрируется в центре трубы циклона и выходит через циклон.

Это устройство представляет собой прочную конструкцию с фиксированными элементами, не требующими обслуживания. Циклоны могут быть установлены как в горизонтальных, так и в вертикальных резервуарах для применений в верхнем, среднем и нижнем потоке.Рабочие характеристики циклона MAXSWIRL ™ подтверждены испытаниями при высоком давлении углеводородов. Он работал исключительно в широком диапазоне расходов газа и жидкости. Положительные результаты этих испытаний были применены к реальным приложениям, где MAXSWIRL ™ Cyclone помог решить проблемы с уносом жидкости в критически важном приложении. Чтобы прочитать о нашем примере с циклонами, щелкните здесь.

Типичные области применения:

• Разделение газа и жидкости на входе, середине и выходе
• Службы высокого давления
• Модернизация
• Реконструкция

Преимущества:

• Высокая производительность, высокая эффективность
• Менее чувствителен к нарушению распределения газа
• Прочная конструкция
• Перерабатывает большое количество пара и жидкости
• Уменьшает диаметр новых сосудов

Для получения дополнительной информации, пожалуйста, свяжитесь с группой разработки приложений AMACS по телефону (713) 434-0934 или посетите www.amacs.com.

Подключение устройства Cyclone Примеры пунктов

, относящиеся к

Подключение устройства Cyclone

Платный доступ Подключение Архитектура группы соединительных линий 8. 2.1 Если Reconex решает присоединить тандем доступа Verizon, Reconex должен назначить NPA / NXX Reconex для присоединить тот же Тандем доступа Verizon, что и Verizon NPA / NXX, обслуживающий тот же Центр тарифов, как определено в LERG.

Сообщения Testing-the-Waters Если в любое время после распространения любого Письменного сообщения Testing-the-Waters произошло или происходит событие или развитие, в результате которого такое Письменное сообщение Testing-the-Waters включается или будет включать неправдивое заявление о существенном факте или опускать или не указывать существенный факт, необходимый для того, чтобы сделать заявления в нем, в свете обстоятельств, существующих в этот последующий момент, не вводя в заблуждение, Компания должна незамедлительно уведомить Представителя и незамедлительно исправляет или дополняет за свой счет такое Письменное сообщение Testing-the-Waters, чтобы устранить или исправить такое ложное заявление или упущение.

Материалы Testing-the-Waters Компания (i) самостоятельно не участвовала в каких-либо коммуникациях Testing-the-Waters, кроме сообщений Testing-the-Waters, с согласия Представителей с организациями, которые являются квалифицированными институциональными покупателями в пределах значение Правила 144A Закона о ценных бумагах или учреждения, которые являются аккредитованными инвесторами в значении Правила 501 Закона о ценных бумагах, и (ii) не уполномочили никого, кроме Представителей, участвовать в коммуникациях Testing-the-Waters. Компания подтверждает, что Представители были уполномочены действовать от ее имени при проведении коммуникаций Testing-the-Waters. Компания не распространяла и не утверждала для распространения никаких Письменных сообщений Testing-the-Waters, кроме тех, которые перечислены в Приложении B к настоящему документу. «Письменное сообщение Testing-the-Waters» означает любое сообщение Testing-the-Waters, которое является письменным сообщением в значении Правила 405 Закона о ценных бумагах. Любое отдельное Письменное сообщение Testing-the-Waters не противоречит информации, содержащейся в Заявлении о регистрации или Пакете раскрытия цен, соблюдается во всех существенных отношениях с Законом о ценных бумагах, и когда оно используется вместе с Пакетом раскрытия цен на Применимое время , не содержал, и с Даты закрытия и с Дополнительной даты закрытия, в зависимости от обстоятельств, не будет содержать каких-либо ложных заявлений о существенных фактах или не указывать существенные факты, необходимые для того, чтобы делать заявления в них. , с учетом обстоятельств, при которых они были сделаны, не вводящих в заблуждение.

Сообщение Testing-the-Waters Если в любое время после распространения любого Письменного сообщения Testing-the-Waters произошло или происходит событие или развитие, в результате которого такое Письменное сообщение Testing-the-Waters включало или будет включать неправдивое заявление о существенном факте или опускать или не указывать существенный факт, необходимый для того, чтобы делать заявления в нем, в свете обстоятельств, существующих в этот последующий момент, не вводя в заблуждение, Компания незамедлительно уведомит Представителей и незамедлительно изменит или дополнит за свой счет такое Письменное сообщение Testing-the-Waters, чтобы устранить или исправить такое заявление или упущение.

Обязательства владельца передачи Владелец передачи данных должен содержать свои передающие и навесные средства безопасным и надежным образом и в соответствии с настоящим Соглашением.

NYISO и Обязательства владельца передачи Соединение владельца передачи и NYISO должно обеспечить безопасную и надежную эксплуатацию, техническое обслуживание и контроль над системой передачи штата Нью-Йорк и вспомогательными средствами владельца передачи в соответствии с настоящим Соглашением и Тарифы NYISO.Connecting Transmission Owner и NYISO могут предоставлять Разработчику инструкции по эксплуатации в соответствии с настоящим Соглашением, процедурами NYISO и рабочими протоколами и процедурами Connecting Transmission Owner, поскольку они могут время от времени меняться. Соединение владельца передачи и NYISO рассмотрит изменения в их соответствующие рабочие протоколы и процедуры, предложенные Разработчиком.

Подключение дополнительных приспособлений Владелец передачи Подключение Владелец передачи должен спроектировать, закупить, построить, установить, владеть и / или управлять дополнительными устройствами Владельца подключенной передачи, описанными в Приложении A к настоящему документу, за счет исключительно разработчика.

Соединения группы соединительных линий и заказ 5.2.1 Для соединительных линий как с односторонним, так и с двухсторонним соединением, если Covista желает использовать технически осуществимый интерфейс, отличный от DS1 или DS3 в точке интереса, Стороны должны согласовать разумные условия условия (включая, помимо прочего, ставки и сроки реализации) такой договоренности; и, если Стороны не могут согласиться с такими условиями (включая, помимо прочего, ставки и сроки реализации), любая из Сторон может использовать процедуры разрешения споров, предусмотренные Соглашением.

Магистрали двустороннего межсоединения 2.4.1 Если Стороны договорились использовать каналы двустороннего межсоединения для обмена трафиком между Verizon и NUI, NUI закажет у Verizon, а Verizon предоставит двустороннее соединение Магистральные линии и входное устройство, по которым такие магистрали будут перемещаться, транспортироваться и мультиплексироваться в соответствии со ставками, условиями и положениями, изложенными в настоящем Соглашении и применимых Тарифах Verizon.
