Цоколь лампочки: Типы, виды и размеры цоколей ламп

Содержание

Такие разные лампочки: виды цоколей

Чтобы точно знать, какая лампочка нам подойдет, разберем, какие виды цоколей для чего служат. И узнаем, как их главные стандарты появились из-за соперничества двух изобретателей.



Заменяем в светильнике лампу на новую, устанавливаем лампочку нужной сейчас яркости, мощности, и даже дизайна? Для всего это требуется надежное соединение. Его обеспечит цоколь. Чтобы точно знать, какая лампочка нам подойдет, разберем, какие виды цоколей для чего служат. И узнаем, как их главные стандарты появились из-за соперничества двух изобретателей.

Резьбовой цоколь

Нам всем известны лампы с таким соединением. Резьбовой цоколь представляет собой металлическую основу с правой резьбой, которая вкручивается в соответствующий патрон на светильнике. К кончику подведена фаза, а с боковой резьбы ток идет на «землю». Конструкция обеспечивает надежный механический крепеж и электрический контакт.
Позволяет быстро и легко заменять лампочку.

Эта самая распространенная в мире конструкция называется цоколем Эдисона — по имени создателя, Томаса Эдисона (Thomas Edison). Великий изобретатель 19 века, он много сделал для внедрения электричества. Такой цоколь был одним из его патентов по электрическим  лампочкам. До этого различные производители только начали проверять свои идеи о том, что будет лучшим, поэтому использовали собственные способы подключения. Резьбовой цоколь сначала использовался в лампах, которые выпускала фирма Эдисона, а с 1909 года его отдали в лицензирование, и он превратился в стандарт.

Сейчас это соединение в основном используют лампы накаливания, а также все, что идет им на замену. Энергосберегающие лампы (компактные люминисцентные) устанавливаются на те же стандартные цоколи. Но в них можно разместить лампочки, которые создают свет любым другим способом: например, светодиодные… Широкий ассортимент нашего магазина это только подтверждает.

Название лампы с резьбовым цоколем начинается с E, от фамилии Edison.  Потом указывается диаметр цоколя в миллиметрах. В домашнем-бытовом освещении используют такие стандарты:



E27 — 27 мм. ES (Edison Screw), средний цоколь. Стандартный размер, для ламп общего освещения.

E14 – 14 мм. SES (Small Edison Screw), цоколь типа «миньон». Обычно используется для ламп небольшого размера и мощности, которые устанавливаются в люстры и светильники.

E10 — 10 мм. Может обозначаться как MES (Miniature Edison Screw), миниатюрный цоколь. Лампы такого размера можно встретить в фонариках, новогодних гирляндах, подсветке устройств.

 Штырьковый цоколь

Такой способ соединения был изобретен Реджинальдом Фессенденом в 1893 году, к Всемирной выставке 1893 года в Чикаго. Его корпорация Westinghouse Electric выиграла контракт на подключение и освещение первой электрифицированной ярмарки.

Но они использовали для этого переменный ток, — вместо постоянного тока, который продвигал его соперник Эдисон со своей компанией General Electric. Поэтому они отказали Westinghouse Electric в применении резьбовых цоколей. Фессенден обошел этот запрет, изобретя двухштырьковый разъем.

Сейчас штырьковый цоколь используется там, где нужен компактный размер ламп. С его помощью подключаются светодиодные, галогенные,  люминесцентные лампы.

Название двухштырькового цоколя начинается с G (это обозначение стекла — Glass — от первых ламп такой конструкции).

Дальше может указываться дополнительная буква. Стандартные обозначения GU или GX указывают на то, что лампа обеспечивает механизм физического закрепления на светильнике. Обычно для этого служат утолщения на вершине коннекторов.

Число в конце обозначает расстояние между центрами штырьков. Указывается в миллиметрах.

Самые распространенные стандарты: G4, GU 5. 3, G9, GU10, GX 53, GX 70.


Дополнительные стандарты: MR 16

MR16 и MR11 — это обозначения галогенных ламп направленного света. На удивление, они указывают не на цоколь, а на диаметр самой лампочки. Так, MR16 это 16⁄8 дюйма, или 51 миллиметр. А MR11 — 11⁄8 дюйма, 35 миллиметров.

Зато тип питания этих ламп в большинстве случаев определяет и цоколь. Если лампочка MR16 питается от 12 вольт, то цоколь у нее GU 5.3. Двенадцативольтная MR11 имеет цоколь GU4.

Если лампочки MR должны подключаться к цепи с напряжением 220 вольт, для этого используется коннектор GU10.

Это прямое соответствие позволяет указывать только тип самой лампы. Поэтому, если вам нужно будет установить или заменить такую «галогенку», ориентируйтесь на само название модели.

Дополнительные стандарты: G13, 2G11

Люминесцентные лампы отличаются тем, что для их подключения используется два набора контактов. Название «G» уже указывает нам, что это будет штырьковый цоколь. В результате люминесцентная лампа присоединяется минимум на четыре контакта.

G13. Стандартный цоколь для прямых трубок дневного света. Расстояние между штырьками 13 мм.

2G11. Особый цоколь для компактных люминесцентных ламп. Трубка «свернута», так что два набора контактов находятся рядом. Расстояние между соответствующими штырьками 11 мм.

Как определить цоколь у лампы и как запомнить его тип

В наше время едва ли кто спросит, что такое цоколь у лампы. Каждому ясно, что цоколь – это тот элемент лампы, который обеспечивает ее крепление в патроне и подвод к ней электричества. Однако цоколи настолько многочисленны по своей конфигурации, что запомнить даже те из них, которые используются в собственном доме, получается далеко не у каждого. Однако эта информация оказывается зачастую очень необходимой. Если в магазине ошибиться с наименованием, то это может повлечь за собой дополнительные и совершенно необоснованные траты.

В сегодняшней статье мы намерены рассказать о том, что такое цоколь лампочки, как можно запомнить типы цоколей, используемые в вашем доме, и хотим предоставить минимум той информации, которая может быть полезна для их запоминания.

Простой способ определить цоколь лампы

В продаже имеется 11 наиболее распространенных  разновидности цоколей. Конечно, в быту используется далеко не все из них. В вашем доме может иметься не более трех-четырех разновидностей ламп освещения с различными цоколями. Как же запомнить необходимые для вас разновидности этих элементов?

Проще всего после приобретения лампы ее упаковку  сохранить и на ней записать, в каких комнатах установлены ее аналоги.

Запомнить наименование необходимых цоколей можно также при условии понимания того, что обозначает их маркировка.

Читайте также Какой должна быть светодиодная лампа: ТОП-5 ошибок покупателей

Маркировка цоколей бытовых лампочек освещения

Сначала поговорим о лампочках, номенклатура которых начинается с буквы Е.

Самыми известными и распространенными являются цоколи типа Е14 и E27. Их используют в бра и торшерах, настольных лампах и люстрах. Цоколи этих ламп снабжены резьбой, хорошо знакомой многим из нас. Цифры, следующие за буквой E, указывают величину диаметра цоколя, который может составлять 27 или 14 мм. Лампы с цоколями Е27 являются наиболее распространенными.

Цоколь Е40 в быту практически не встречается. Эти лампы с цокольным диаметром 40 мм устанавливаются лишь в светильниках производственных или уличных.

Что делать, если лопнула лампочка освещения? Конечно, извлечь ее оставшийся цоколь! Как это сделать – читайте здесь.

Цоколи с маркировкой GU4 и 5,3 имеют игольчатые штырьки, разнесенные на расстояние 4 мм и 5,3 мм. Лампы этого типа, как правило, представляют собой полусферу, выполненную из стекла, пластмассы или керамики. Штырьковая площадка у них имеет прямоугольную форму.  Кроме того, в продаже имеются лампы освещения в виде удлиненных цилиндров. Они имеют цоколи типа G4 и G6,35 с межштырьковым расстоянием 4 мм и 6,35 мм. Их корпус изготавливается из силикона или прозрачных разновидностей пластика.

Цоколь GU10 — это два цилиндрика с Т-образным сечением. Такой профиль контактов обеспечивает фиксацию лампы внутри патрона. Интервал между осями этих штырьков составляет 10 мм.

Цоколь типа G9  представлен двумя загнутыми проводками, образующими два ушка. В некоторых вариантах исполнения этот цоколь изготавливается в виде пары пластинок, снабженных отверстиями. Лампы данной разновидности могут иметь колбовидный пластиковый корпус, а иногда они могут быть и вовсе лишены корпуса. В последнем случае они заливаются прозрачным силиконом.

Изделия, снабженные цоколями GX70 и 53, выполняются в форме таблеток. Чаще всего их используют в интерьерах, где установлены натяжные потолки. Штырьковые контакты этих цоколей напоминают те, которые имеются у ламп GU10. Разница состоит в том, что расстояние в данном случае составляет соответственно 70 и 53 мм.

Читайте также Как работают бактерицидные лампы и какую стоит купить домой?

Итак, мы познакомили вас с различными разновидностями цоколей ламп освещения, которые чаще всего применяются в быту. Надеемся, что эта информация поможет вам разобраться в той продукции, которую можно сегодня найти в предприятиях торговли, и без труда приобретать те изделия и тот цоколь, которые вам действительно необходимы.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Цоколи ламп

При выборе лампочки необходимо обращать внимание на тип ее цоколя, иначе она может попросту не подойти к патрону светильника. Какими бывают цоколи лампочек и как разобраться в существующем многообразии цоколей разного типа.

На фото:

Существуют сотни и даже тысячи разновидностей лампочек, но всего лишь два распространенных типа цоколя — винтовой и штырьковый.

Определение

Цоколь – конструктивный элемент лампы, который необходим для установки лампы в патроне. Он обеспечивает связь с внешней электрической цепью. Цоколь делают из металла, реже керамики. Внутри него расположены элементы самой лампы (нити накала, электроды), а снаружи – контакты.

Типы

Существует множество видов и подвидов цоколей. Две основные группы: резьбовые и штырьковые.

В быту самым распространенным является резьбовой (винтовой) цоколь. Он знаком по обычным лампам накаливания и внешне напоминает винт. Лампа в данном случае просто вкручивается в патрон, а при замене – выворачивается из него.

На фото:

Примеры лампочек с винтовым цоколем разного диаметра.

Винтовой цоколь используется не только в традиционных лампах накаливания, но и в галогенных, газоразрядных, люминесцентных и даже в светодиодных лампах. Таким образом, купив светильник с патроном, предназначенным для Е-цоколя, вы получаете возможность максимально гибко корректировать освещение в комнате: выбирать лампу подешевле или подороже, нужной световой температуры, мощности и световой отдачи.

На фото: Натриевая лампочка от Philips.

Винтовой цоколь получил обозначение Е от имени своего изобретателя (первая буква фамилии Эдисон по-английски). Далее следуют цифры, обозначающие диаметр резьбы в миллиметрах:

  • Е27 – самый распространенный. На такой цоколь рассчитаны патроны большинства бытовых светильников;
  • Е14 тоже встречается довольно часто. Он предназначен для патрона меньшего диаметра. В обиходе называется «миньон»;
  • Е40 в быту используется редко. Обычно лампы-гиганты с таким цоколем применяются для освещения промышленных объектов;
  • Е12 и Е10 – мало распространенные разновидности мини-цоколей для маленьких ламп.



Исключение из правил.
Существуют и другие виды цоколей, помимо штифтовых (штырьковых) и винтовых. Обычно, их применяют в лампах специального назначения. Например, в автомобильных лампах.



В штифтовом (штырьковом) цоколе контактами служат специальные штырьки. Они вставляются в отверстия в патроне, и таким образом лампа фиксируется. Штифтовой цоколь обозначается буквой G, цифры далее указывают на расстояние между штырьками в миллиметрах. Как правило, светильники с определенным типом патрона рассчитаны только на конкретную лампу – использовать другую не получится. Ниже приведена таблица соответствия цоколей тем или иным типам ламп.

На фото:

Лампочки на базе штырькового цоколя.

маркировка цоколя Тип ламп, в которых используется цоколь данного типа
G 12, G 22 металлогалогенные лампы
G 13 прямые люминесцентные лампы
G 23, 2G7 плоские люминесцентные лампы без ПРА
G 24 d-1, 2, 3, G 24 q-1, 2, 3 люминесцентные лампы без ПРА
G 5 прямые люминесцентные лампы
G 4 низковольтные галогенные лампы
G 8.5 металлогалогенные лампы
G 9 высоковольтные галогенные лампы
G 10q кольцевые люминесцентные лампы
GU 10, GZ 10 галогенные лампы
GU 4, GY 4 низковольтные галогенные лампы
GU 5. 3, GX 5.3 низковольтные галогенные лампы
GU 6.5 низковольтные металлогалогенные
2 G 13 U-образные люминесцентные лампы
2GX 13 кольцевые люминесцентные лампы
GX 24 d-2, 3; GX 24 q-1, 2, 3, 4, 5 люминесцентные лампы без ПРА
GX 53 тонкие круглые КЛЛ, галогенные лампы с рефлектором
GX 8.5 металлогалогенные лампы
GY 6.35 низковольтные галогенные лампы
2 G8 компактные мощные люминесцентные лампы без ПРА
2 G10, 2GR 8, 2 GR10q люминесцентные лампы без ПРА для квадратных светильников
2 G11 люминесцентные лампы без ПРА
PGJ5 металлогалогенные лампы
PGX12-2 металлогалогенные лампы
B15d высоковольтные / низковольтные галогенные лампы
R7s, R7s-6, Fa4 линейные галогенные лампы
RX 7 s, RX 7 s-24 металлогалогенные лампы
BY 22d натриевые лампы низкого давления

Важно знать!

Используйте в светильниках только лампы подходящего типа: цоколь должен подходить патрону.

  • Лампу, имеющую винтовой цоколь, нельзя с усилием вкручивать в патрон. Стеклянная колба соединяется с цоколем при помощи огнеупорного клея, и если нажимать на нее слишком сильно, она может попросту отколоться.
  • Чтобы не расколоть в будущем лампу в патроне, можно перед вкручиванием натереть поверхность цоколя грифелем простого мягкого карандаша.

Если цоколь все же «прикипел», при попытке вывернуть лампу стеклянная колба обычно откалывается от цоколя. Но решение есть: возьмитесь плоскогубцами за край цоколя и осторожно выкрутите его так, чтобы не повредить патрон. Помните, что подобные операции можно производить только в полностью обесточенном сетевом приборе. Если это настольная лампа, то ее достаточно выключить из розетки, если люстра, то надо выкрутить пробки или отключить автоматы.


В статье использованы изображения 360.ru, philips.com




Лампы светодиодные LED свеча-свеча на ветру, с цоколем E14, E27

Светодиодные и Филаментные лампы

Популярные товары в данном разделе

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

Светодиодные LED лампы с цоколем E14, E27 свеча

Светодиодные лампы занимают лидирующие место среди разнообразных источников света, как по техническим параметрам, так и в дизайнерском исполнении самй лампы. Так же светодиодные лапы имеют полную линейку цоколей, которые полностью совпадают с цоколями как у люминесцентных источников света, так и у ламп накаливания. Среди всех представляемых LED ламп, самыми красивыми и привлекательными являются устройства в форме свечи. Данная лампа полностью похожа на аналогичную лампу накаливания, которая имеет почти повсеместное применение.

Фирмы Foton Lighting, Osram, Philips и Feron развили технологии, которые направлены на изготовление и выпуск светодиодной продукции, и постарались, чтобы пользователь получил продукт, излучающий световой поток, аналогичный лампам накаливания. Можно с уверенностью утверждать, что приведённым компаниям это удалось, так как световой поток данных ламп составляет 600Lm – 1200Lm. Пользователь может приобрести светодиодную лампу имеющую цоколь Е14 или Е27. Так же представленная LED лампа будет весьма экномичной в потреблении электроэнергии.

Область применения светодиодной лампы в форме свечи может быть разнообразной, однако чаще всего принято применять данный источник света в бытовой или офисной сфере. В основном такие лампы устанавливают в светильники или люстры, тем самым заменяя лампы накаливания и люминесцентные источники света. Колбы у данного типа светодиодных ламп, могут быть матовыми или прозрачными.

Прозрачный тип колбы используется пользователем там, где он хочет скрыть применение светодиодного источника света, тем самым, производя имитацию установленной в патрон стандартной лампы накаливания. Матовые светодиодные лампы находят своё применение в открытых светильниках, чтобы при выключенном освещении был виден источник света и в некотором роде, возможно, дополнял интерьер. Универсальное подключение светодиодных ламп при помощи цоколей Е14 и Е27 дают множество преимуществ. Пользователю не нужно устанавливать дополнительных узлов для подключения светодиодной лампы к электросети, достаточно всего лишь выкрутить предыдущий источник света и вставить LED лампу.

Технические характеристики светодиодных ламп имеющих форму свечи могут быть различными. В основном часто применяются лампы с мощность 6W – 12W, которые могут выдать световой поток в 600Lm – 1200Lm, что вполне хватает для бытового применения. Для более глобального и масштабного освещения, существуют более мощные светодиодные источники света. Их могут применять для освещения залов, выставочных павильонов и любых других помещений, имеющих большую площадь. Так же пользователь может подобрать температуру свечения лампы: 3000К, 4200К, 6000К. Данный выбор не может предоставить не одна лампа накаливания, поскольку они в основном имеют жёлтое свечение, которое соответствует цветовой температуре света в 2500К.

Светодиодные лампы всегда идут на шаг впереди любых источников света, поэтому если пользователь выберет именно этот вариант освещения, тогда он получит максимум выгоды за вложенные средства.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Описание параметра «Цоколь лампы» — Профсектор

Цоколь обозначается одной или несколькими буквами, за которыми следует цифра. В этом обозначении приводится краткое указание части, обеспечивающей взаимозаменяемость цоколя в патроне. В обозначении используются прописные буквы, за которыми в ряде случаев следует строчная буква.
В зависимости от конструкции цоколя устанавливаются следующие буквенные обозначения:

  • В — штифтовой;
  • ВА — штифтовой для автомобильной лампы. Различие между цоколями типов В и ВА заключается в том, что стандартная длина штифтов цоколя типа В15 от 0,9 до 1,1 мм, а цоколей типа ВА15 — не менее 0,64 мм. К цоколям типа ВА, применяемым при низком напряжении, требования к минимальному расстоянию путей утечки предъявляются при их наличии.
  • ВМ — штифтовой для рудничных ламп;
  • Е — резьбовой;
  • F — c одним контактным штырьком. Корпус, изготовленный из токопроводящего материала, должен быть изолирован от контактной части штырька. Различные формы штырьков обозначаются строчными буквами после буквы F: а — цилиндрический, b — с пазом, с — специальная форма штырька или выступающей части.
  • G — с двумя пли более контактными штырьками. Корпус, изготовленный из токопроводящего материала, должен быть изолирован от контактных штырьков. В эту группу входят старые типы двухштырьковых цоколей, ранее обозначающиеся термином «bi-post».
  • К — с гибким присоединением;
  • Р — фокусирующий;
  • R — с утопленным контактом;
  • S — цилиндрический, без штифта;
  • SV — цилиндрический, без штифта, с коническим концом;
  • Т — для телефонных ламп;
  • W — основание бесцокольных ламп для осуществления непосредственного контакта через вводы лампы, при этом сопряжение лампы с патроном производится через стеклянную колбу.

Число, следующее за буквой (буквами), указывает значение в миллиметрах основного размера цоколя или основания. Значения размеров в обозначении типа цоколя указаны приблизительно, т.к. размеры для каждого типа цоколя указаны в таблицах с допускаемыми размерами.

  • для цоколей типов В, ВА и ВМ — диаметр корпуса;
  • для цоколей типа Е — максимальный диаметр резьбы;
  • для цоколей типа F — диаметр или другой аналогичный основной размер штырька;
  • для цоколей типа G — положение штырьков: для двух штырьков — расстояние между их осями; для большего количества штырьков, центры которых расположены на окружности, — диаметр окружности. Если центры штырьков не расположены на одной окружности, то указывается расстояние между центрами контактных штырьков для основной окружности или диаметр окружности, проходящей через центры контактных штырьков;
  • для цоколей типа К — диаметр корпуса;
  • для цоколей типа Р — диаметр или другой основной размер части, обеспечивающей боковую центровку лампы. Фокусирующие цоколи типов Р15 и Р22, на которые до сих пор не распространялось это требование, будут подчиняться общему правилу и иметь обозначения Р30 и P36;
  • для цоколей типа R — максимальный поперечный размер той части изолированного корпуса, которая обеспечивает сопряжение цоколя с патроном;
  • для цоколей типа S — диаметр корпуса или размер той части, которая обеспечивает сопряжение цоколя с патроном;
  • для цоколей типа SV — диаметр корпуса;
  • для цоколей типа Т — наружная ширина между контактными пластинками или другой соответствующий размер;
  • для цоколей типа W — суммарная толщина лопатки и одного контактного провода, за которыми следуют знак умножения (х) и ширина лопатки.

Вышеуказанные обозначения могут иметь слишком общий характер, в связи с чем в ряде случаев представляется необходимым давать дополнительные определительные знаки для следующих характеристик:

  1. Строчная буква для обозначения количества контактов (пластинок, штырьков, пружинных контактов, гильз и т. д.) или гибких соединений:
    s — один; d — два; t — три; q — четыре; р — пять.
    Число, буква или комбинация символов, перед которыми ставится тире, указывают количество позиционных элементов, например штифтов, выступов, пазов и т.д. или другой определительный знак, необходимый для обеспечения сопряжения цоколя с патроном.
  2. Число, перед которым ставится наклонная черта, указывает длину цоколя в миллиметрах, включая выступающую изоляцию, но исключая высоту выступающих контактных пластинок, штырьков или гибких соединений.
    Длина софитных цоколей типа SV измеряется между окружностью диаметром 3,5 мм на конусе и открытым концом цоколя. Эта длина указывается после тире, но перед наклонной чертой, при ее использовании.
  3. Число, перед которым ставится знак умножения (х), указывает диаметр фланца или открытого конца корпуса в миллиметрах.
    Для насаживаемых цоколей или цоколей с кольцом, имеющим уменьшенный диаметр отверстия, указывается внутренний диаметр уменьшенной части.
    В ряде случаев цоколь может относиться к одному конструктивному типу, имея в то же время характеристики других типов. В этом случае указываются символы для каждой из этих групп, причем на первом месте помещается наиболее важная характеристика.

Полезная информация

В чем разница между цоколями R7s, RX7s, RX7s-24?

Лампы с цоколями R7s, RX7s, RX7s-24 крепятся в светильниках с помощью соответствующих наборов патронов, состоящих из двух изделий. Присоединение этих  патронов к лампам является полностью идентичным. Но патроны R7s, из-за особенностей температурных режимов и прочностных характеристик присоединяемых ламп, предназначены только для линейных галогенных ламп, а патроны RX7s, RX7s-24 — для газоразрядных ламп высокого давления (натриевых или металлогалогенных).

Часть патронов RX7s выпускаются на одном общем кронштейне, что приводит к ограничению по длине и диаметру подключаемых ламп. Поэтому и появилась разновидность патронов — RX7s-24.

Разница между RX7s и RX7s-24 в следующем:

Rx7s: Диаметр лампы: 20 мм / Длинна лампы: 117 мм / Ваттность: 70Вт
Rx7s-24: Диаметр лампы: 22 мм / Длинна лампы: 134 мм / Ваттность: 150Вт

Цоколи для компактных люминесцентных ламп серии G24

Для замены компактных люминесцентных ламп  некоторые производители выпускают светодиодные лампы, выполненные в том же форм-факторе. Следует знать, что многие лампы LED не имеют боковых выступов на цоколе и не нуждается в розжиге и соответственно они совместимы со всеми патронами серии G24:  G24d-1; G24d-2; G24d-3; G24q-1; G24q-2; G24q-3.
Также не забудьте отключить блок ПРА при вышеописанной замене.

Внешний вид цоколей

Изображение Обозначение Типы ламп

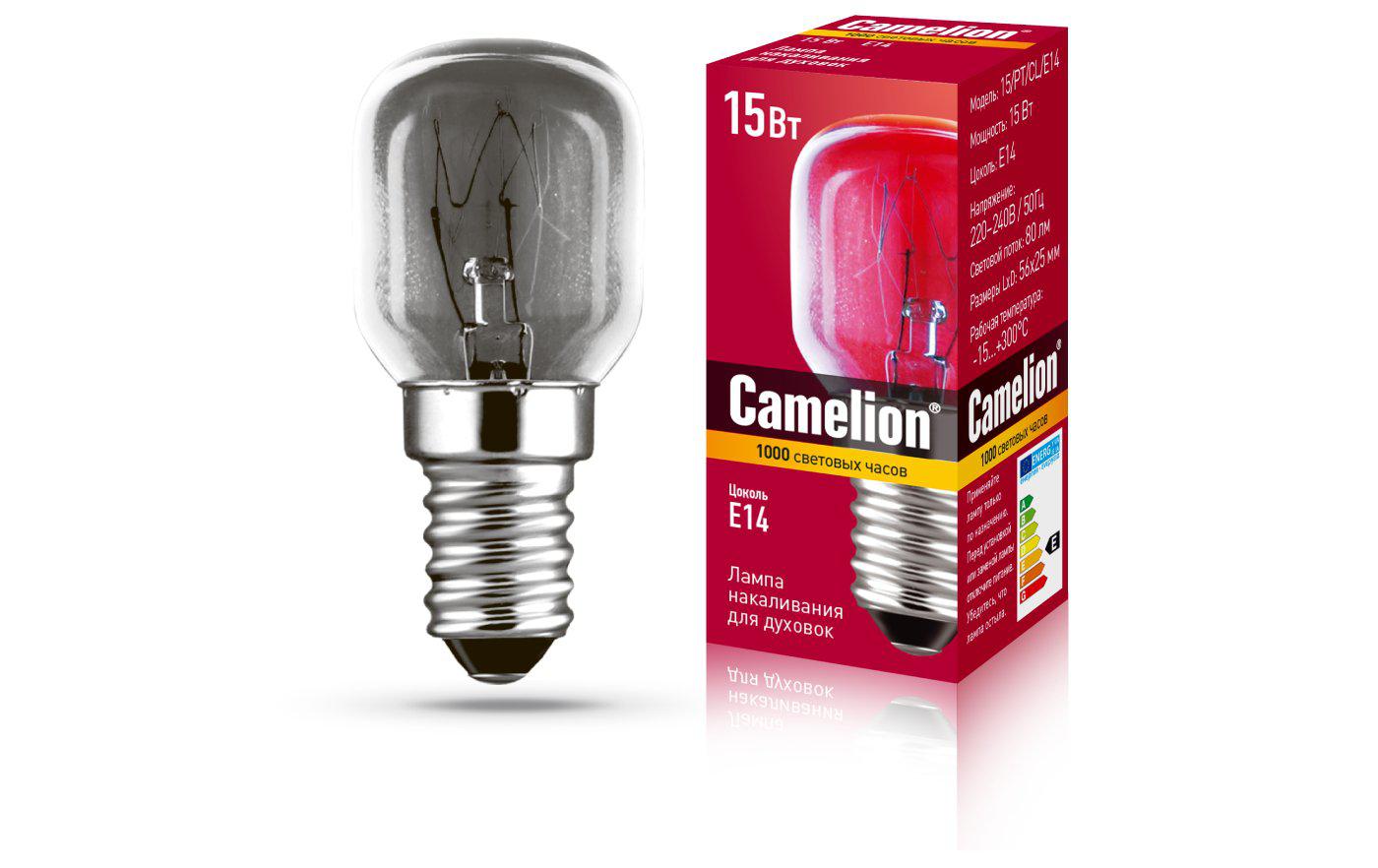

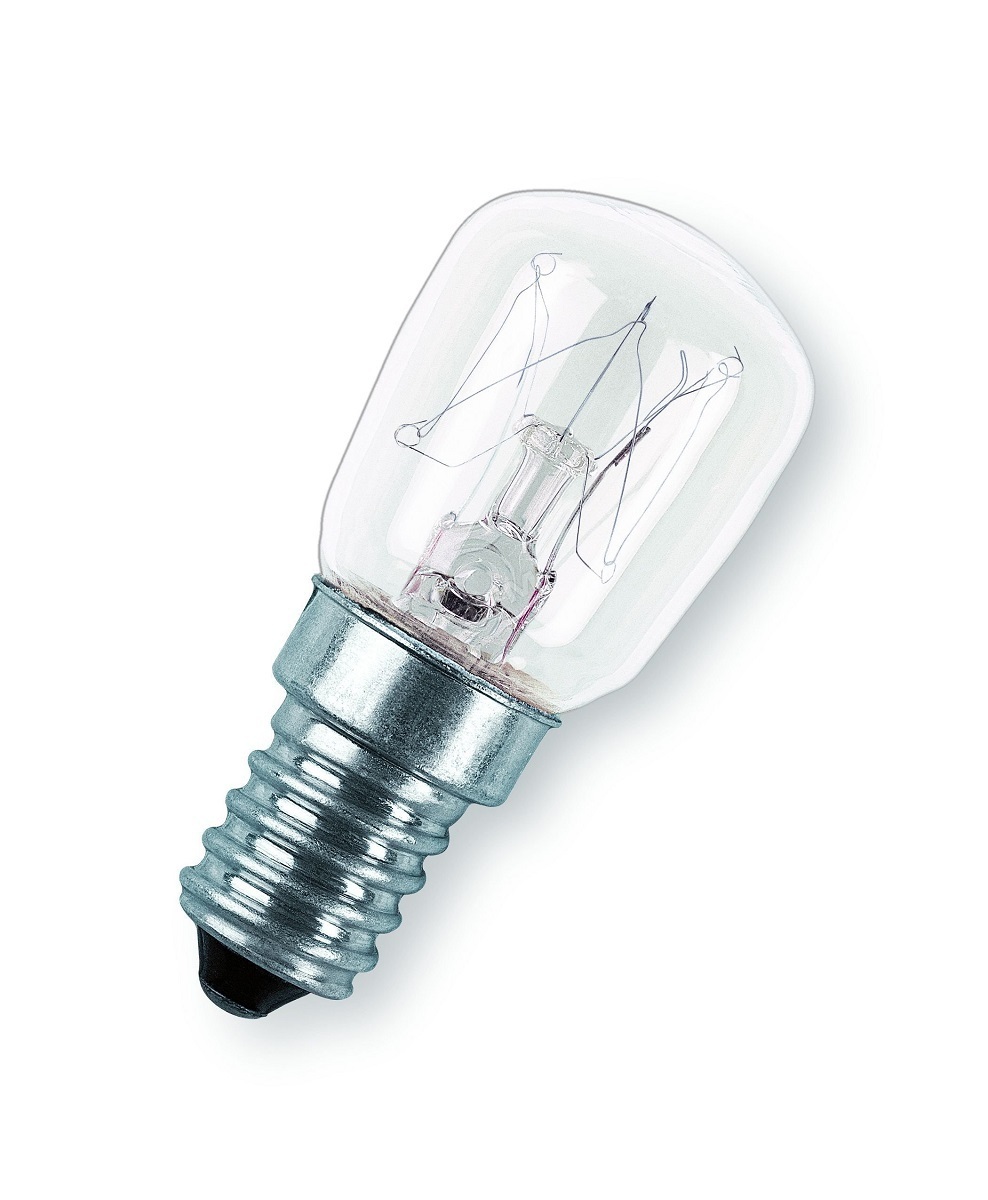

E14
Ø14мм

— лампы накаливания
— компактные люминисцентные лампы со встроенным ЭПРА
E27
Ø27мм
— лампы накаливания
— компактные люминисцентные лампы со встроенным ЭПРА
E40
Ø40мм

— лампы накаливания
— компактные люминисцентные лампы со встроенным ЭПРА
— натриевые лампы
— дуговые ртутные лампы
— металогалогенные лампы

B15D — лампы накаливания
— компактные люминисцентные лампы со встроенным ЭПРА





Светодиодные лампы с цоколем E27

Полезная информация

Вместо традиционных ламп накаливания в светильники можно устанавливать светодиодные аналоги с цоколем E27. Они бывают круглые, грушевидные, в виде трубки. При их изготовлении используется прозрачный или матовый пластик. От этих параметров зависит, насколько хорошим будет освещение.

Форма и материал колбы

Грушевидные устройства маркируются буквой А. Их длина 9 – 12,5 мм, а ширина 55 – 60 мм, примерно столько же, сколько у традиционных. Свет распространяется под углом 270°. Светодиодная лампа E27 такого вида подойдет в плафон, где были обычные.

Шарообразные помечаются буквой G. Изделия короче и уже грушевидных, их длина 80 – 90 мм, а ширина 45 мм. Их используют в настольных или подвесных светильниках с плафоном длиной около 100 мм. Угол рассеивания  – 270°.

С широким рефлектором светодиодные лампочки E27 обозначаются буквой R. Они компактны: длина и ширина около 50 см, поэтому подходят в светильники с низким плафоном. Рассеиватель плоский, поэтому свет узконаправленный, угол рассеивания – 120°, реже 60°.

Если изделия выполнены из прозрачного пластика, излучаемый свет очень яркий. Такие светодиодные лампочки E27 следует приобретать для плафонов, направленных вверх. Когда пластик или стекло матовое, свет более мягкий, и их можно использовать, например, для настольных светильников.

Параметры выбора

  • Цветовая температура. с показателем до 2700 К – хороший вариант для кухни или гостиной. Там, где требуется более яркое освещение, подойдут модели с показателем 3000 – 3500 К. А вот в офисах чаще всего используются лампы с цветовой температурой до 5000 К. Свет получается холодный и голубоватый.
  • Световой поток – показатель яркости света, который зависит от качества встроенных светодиодов. Для замены ламп накаливания мощностью 40 Вт подойдут светодиодные с цоколем E27 на 4 Вт со световым потоком 380 – 400 лм. А вот 60-ваттная лампа накаливания эквивалентна светодиодной с мощностью 8 Вт и световым потоком 600 – 700 лм. Мощность светодиодных изделий намного меньше, чем у традиционных, соответственно, и потребление электроэнергии снижено.

Основы работы с лампочками — основания и типы

Понимание истории и основ лампочки

Какова история лампочки? =»к»>

A: История лампочки

История освещения и лампочки возвращает нас к 1879 году, когда Томас Эдисон изобрел лампочку. Он был первым, кто создал первую коммерчески жизнеспособную лампу накаливания. До него были еще какие-то попытки, но он получил признание, так как его было устойчиво.

Один из первых электрических фонарей был изобретен Хамфри Дэви всего в 1802 году. Несмотря на то, что он мог излучать свет, он не мог создавать свет, который будет длиться долго, и был слишком ярким, чтобы его можно было использовать. Хэмфри Дэви изобрел электрическое тесто, экспериментируя с электричеством. Как только он соединил кусок углерода и подключил провода к тесту, углерод сразу же засветился, что привело к созданию света. Первое изобретение было известно как электрическая дуговая лампа, и оно уступило место развитию современной лампочки.

Со временем другие изобретатели создали свои собственные лампочки, однако ни одна из этих конструкций не могла быть использована в коммерческих целях. Стоимость платины также затрудняла разработку новых моделей. Как показывает история, многие изобретатели, помимо Томаса Эдисона, изобрели свои версии ламп накаливания даже раньше самого Томаса Эдисона. Однако версия Эдисона оказалась лучше, чем все другие предыдущие версии, поскольку он использовал материал, который был эффективной лампой накаливания. Лампа накаливания имеет высокое сопротивление, что обеспечило возможность экономичного использования этой опции, и у нее был более высокий вакуум, чем у других вариантов.

Светодиоды — лучший вариант

Если вы ищете лучший вариант для лампочек, вам нужно приобрести светодиоды, поскольку они являются наиболее энергоэффективными и долговечными вариантами. Светодиоды также просты в установке и значительно снижают затраты на электроэнергию. Ищите светодиоды, которые были оценены, чтобы гарантировать, что вы получите лучшие светодиоды.

Срок службы светодиодов намного больше, чем у других вариантов освещения. Поскольку цены на светодиоды продолжают значительно падать, будущее явно принадлежит светодиодам.


Какие бывают виды лампочек? =»к»>

A: Типы лампочек эволюционировали на протяжении всей истории, начиная с первой лампы накаливания, созданной Томасом Эдисоном. Существует множество типов лампочек, которые были произведены для самых разных нужд.

  • Лампы накаливания. Лампы накаливания были первым типом освещения, изобретенным Томасом Эдисоном, что привело к созданию современной лампочки. Лампы накаливания были предпочтительными лампочками более 100 лет.
  • Галоген — В 1950-х годах были произведены первые галогенные лампы, которые помогли проложить путь к дальнейшему развитию в отрасли лампочек. Галогенки намного меньше на люмен, чем лампы накаливания. Их эффективность примерно одинакова, но галогенные лампы могут выдавать до 2000 Вт всего на 6-дюймовой лампе.
  • HID, включая галогениды металлов и натрий высокого давления. — Были разработаны HID, включающие галогениды металлов, которые представляют собой электрическую лампу, которая помогает излучать свет с помощью электрической дуги.Он был разработан в 1960-х годах, и они похожи на ртутные лампы, однако они содержат дополнительное соединение галоида металла, которое привело к современному галоиду металла и их более современному названию. Металлогалогенные лампы мощностью 400 Вт и 1000 Вт стали предпочтительным источником света для складов и парковок почти на 30 лет
  • Люминесцентные и компактные люминесцентные лампы
  • Люминесцентная технология 1970-х годов позволила создать популярную серию лампочек. Технология требовала длинных тонких трубок и, таким образом, появление T12, а затем и T8.По мере того, как лампы начали улучшаться, стал доступен новый компактный люминесцентный вариант, который обеспечивает энергосберегающее освещение и использует компактную люминесцентную лампу, которая была разработана для замены лампы накаливания.
  • Светодиоды. По мере дальнейшего развития лампочек они проложили путь для светодиодов. В светодиодной лампочке кукурузы для создания света используется электролюминесценция или полупроводники. Светоизлучающие диоды быстро стали очень популярными, когда они были впервые выпущены для широкой публики.Это один из самых энергоэффективных вариантов. Светодиоды – это выбор освещения для всех. Они широко используются всеми из-за их многочисленных преимуществ перед другим освещением.

Что такое E26, E39, A19 и т. д.?

Номера E являются базовыми. Остальные числа — это фигуры

.

Что такое цоколь E26? =»к»>

A: E26 означает винт типа Эдисона диаметром 26 мм. Это также известно как стандартное или бытовое основание лампы.

Что такое цоколь E39? =»к»>

A: E39 означает винт в стиле Эдисона диаметром 39 мм. Также известен как Могул или большая база Эдисона.

Какие бывают формы ламп? =»к»>

A: Серия A – стандартная бытовая форма шара
Серия PAR – прожектор / потолочный светильник
Серия PS – большой шар, часто используемый в HID-натриевых или металлогалогенных лампах высокого давления
Серия B – большая рождественская форма
Серия C и серия CA – канделябры стиль, как правило, с меньшим цоколем E17 или E19
Лампы Globe имеют более полную и круглую форму, чем лампы A

Когда дело доходит до светодиодных ламп, существует так много форм лампочек, от обычных бытовых ламп A19 до прожекторов PAR30 и Формы канделябров C и CA

Какие бывают формы ламп? Серия A — стандартная бытовая серия PAR — прожектор / потолочный светильник Серия PS — большой шар, часто используемый в HID-натриевых или металлогалогенных лампах высокого давления Серия B — большая рождественская форма Серия C и серия CA — канделябры, обычно с меньшим цоколем E17 или E19
Есть сотни лампочек на выбор. Они различаются по форме, длине, диаметру и назначению, но что отличает каждую светодиодную лампочку от остальных? Все лампы имеют цифровой код, который включает как буквы, так и цифры. Они здесь не для показухи, они что-то значат.
По порядку «имя» лампочки будет начинаться с буквы, а затем числа или чисел, следующих за ним. Буква указывает на форму колбы, а цифра на диаметр. Диаметр обычно переводится в восьмерки дюйма.
Одна из самых распространенных лампочек в вашем доме, вероятно, A-19.
А как насчет других светодиодных лампочек? Вот руководство по светодиодной лампочке для чайников. Здесь мы обсудим форму и назначение лампочки — что отличает одну лампочку от другой. A Group Лампочки Произвольные или стандартные лампочки являются одними из самых известных и используемых в быту. Обычно их можно найти в потолочных вентиляторах, лампах, туалетных столиках, шкафах и других приспособлениях.
Лампы бывают нескольких размеров — A15, A19, A21 и A25. Они переводятся по восьмой шкале с размерами 1-7/8″, 2-3/8″, 2-5/8″ и 3-1/8″.
Наиболее распространенным цоколем для ламп A является средний винт E26/E27.
Лампы G Group
Лампы Globe имеют более полную и круглую форму, чем лампы A, но они доступны в различных размерах. Эти лампочки используются в больших светильниках, таких как люстры и декоративные светильники.
Лампы G бывают размеров G11, G14, G16/G50, G60, G25/G80 и G30. Эта светодиодная лампочка имеет общий цоколь с лампочкой типа А.
Лампы групп B и C

Лампы групп B и C напоминают форму пламени свечи и впоследствии называются лампочками-свечами.Конические луковицы соотносятся со словом конус. Конические угловатые луковицы также имеют форму конуса, но с загнутым концом, а луковицы с тупым концом имеют пулевидную структуру.


Эти лампы немного более специфичны для своего использования. Их можно увидеть в настенных бра, подвесных светильниках и световых гирляндах на рождественской елке. B10, CA10, C7, C9 и C15 составляют это семейство ламп.
Семейства светодиодных ламп Даже менее распространенные, чем три группы выше, светодиодные лампочки бывают еще нескольких размеров и типов. Лампы с выпуклым отражателем (BR), параболическим алюминиевым отражателем (PAR), многогранным отражателем (MR) и трубчатые (T) лампы являются частью семейства светодиодных ламп.

Светодиодная лампочка для кукурузы

Самая узнаваемая из светодиодных ламп, похожая на початок кукурузы. С безумно высоким световым потоком в маленьком корпусе, это замена светодиодов металлогалогенным или газоразрядным.


Используются внутри и снаружи дома. Ваш подвал, освещение дорожек, датчики движения, освещение беседки — список можно продолжить.

Независимо от размера и формы, у каждой лампочки есть назначение. От мощности светодиодной лампочки до цвета светодиодной лампочки, лампочки в вашем доме, скорее всего, светодиодные.Есть десятки ресурсов с еще большим количеством информации для фанатиков электрических лампочек.

Различные цвета света, называемые Кельвинами

Один из самых распространенных вопросов — каков цвет света?

2700-3000K теплый белый

4000K натуральный белый

5000K чистый белый (текущий бестселлер, чистый белый)

5700K холодный белый (оттенок синего)


которые были разработаны, но наиболее распространенной серией является Edison Base, помеченная буквой E впереди.

Цоколь Эдисона общепризнан как цоколь лампочки. Вот самые распространенные цоколи для ламп.

  • База E26. База E26 пользуется популярностью среди пользователей. Это один из самых типичных размеров лампочки. Имеет среднюю или стандартную основу. E26 имеет диаметр 26 мм/1 дюйм, что делает его идеальным выбором. DLC обеспечивает один из самых важных рейтингов и не оценивает базу E26, поскольку она используется в основном для дома, а DLC касается только коммерческого использования.Лампы, входящие в список DLC, очень популярны среди клиентов, которые знают ценность ламп с рейтингом DLC. Лампы с рейтингом DLC считаются более качественными и пользуются большим спросом.
  • База E39. Другой популярный вариант — база E39. У них большее винтовое основание (E39), чем у типичной лампы со средним винтовым цоколем (E26). Оба они относятся к миллиметровой ширине их отдельных винтовых оснований. Цоколь E39 означает, что его размер составляет 39 миллиметров или 1,5 дюйма, тогда как E26 составляет 26 миллиметров или около дюйма. Из-за большого размера базу Е39 еще называют могул или большая база-могол. E39 имеет диаметр около 39 миллиметров или 1,5 дюйма. Эти большие размеры делают его известным как размер магната. Лампа E39 является наиболее распространенным коммерческим светильником из-за ее рейтинга DLC и того факта, что она широко используется коммерческими предприятиями. DLC сертифицирует лампы с цоколем E39, что делает их еще более популярными на рынке. EX39
  • Другим очень популярным вариантом, когда речь заходит о цоколе, является EX39X, который имеет тот же диаметр, что и E39; однако центральная клемма у основания гнезда выступает немного дальше.EX39 должен отлично работать с сокетом E39; однако E39 не будет работать в разъеме EX39. Гнездо должно быть заменено на светодиодную лампочку Corn. Лампы EX39 можно заказать, но обычно дешевле и быстрее поменять патрон.
  • Pin — многие T8, MR16 и другие используют 2 контакта.

Вот диаграмма размеров обычной светодиодной лампочки накаливания

Вот характеристика светодиодной лампочки накаливания.

Таблица размеров цоколей лампочек, краткое руководство

Лампы

в настоящее время широко используются в различных областях, включая рождественские огни, уличное декоративное освещение, ночные лампы, сигнальные огни и множество других распространенных применений.Однако основания винтов различаются по размеру и резьбе, а не по форме колб, которые могут быть грушевидными или сферическими в форме шара.

В нашем учебном пособии вы узнаете все, что вам нужно знать о типичных размерах патронов для ламп для подвесных светильников и общего освещения вашего дома. В конце концов вы поймете, насколько полезна таблица патронов для лампочек для определения размеров держателя лампы.

В чем разница между цоколями ламп

Существует множество различных цоколей для лампочек.Наиболее распространенным является винтовой цоколь Эдисона, который можно найти в большинстве ламп накаливания, а также во многих галогенных, компактных люминесцентных, газоразрядных, а теперь и светодиодных лампах.

Средний, промежуточный, канделябры и могул — все это часто встречающиеся слова. Однако, поскольку в сфере освещения используются шифровальные коды, вы также можете увидеть E26, E12, E39 и т. д. Буква Е обозначает Эдисона. Число после буквы E представляет собой диаметр основания в миллиметрах (мм).

Ниже приведены наиболее часто используемые базовые имена, коды и приложения Edison:

  • Люстра: E12 (диаметр 12 мм), также известная как цоколь «Миниатюрный винт Эдисона MES», используется для ламп ночного освещения, а также декоративных лампочек, которые используются в люстрах и зеркалах для ванных комнат.
  •
  • Промежуточный: E17 (диаметром 17 мм) находится между двумя размерами. Он часто используется в настольных светильниках и лампочках для бытовой техники, хотя и не широко доступен.
  •
  • Средний или стандартный: E26 (диаметр 26 мм) – это размер большинства лампочек, используемых в Соединенных Штатах.
  •
  • Mogul: E39 (диаметр 39 мм) используется для уличных фонарей и ламп высокой мощности.

Большинство цокольных ламп Edison называются «одноконтактными», потому что в центре цоколя находится одна контактная кнопка.

Каков стандартный размер лампочки?

В Соединенных Штатах цоколь лампы E26 с винтовым средним цоколем имеет наиболее распространенные размеры гнезда среднего цоколя среди всех цоколей лампы. Он присутствует в большинстве ламп накаливания, старинных светодиодных, компактных люминесцентных и галогенных лампах. Вторым по популярности цоколем для ламп является цоколь Candelabra E12, который используется для небольших декоративных ламп накаливания / ностальгических светильников.

Светодиодные лампы

меняют выбор ламп; однако в них по-прежнему используется патрон среднего размера, несмотря на то, что лампочка работает по-разному.

При выборе светодиодной лампы очень важно учитывать светоотдачу. Он измеряется в люменах (световой поток), а раньше все измерялось в ваттах.

Как узнать размер и форму патрона лампы

В этом разделе приведены размеры патрона лампы, что полезно, если вы пытаетесь подобрать размер патрона уже существующей лампы.

Для получения более подробной информации о размерах цоколя лампочки вы можете обратиться к буквенно-цифровым обозначениям (E12, E17 и E26), которые помогут вам определить стиль и размер цоколя лампы.

Первая буква определяет форму или форму основания, а число определяет ширину основания; Например, цоколь E26 относится к ввинчиваемому цоколю Edison, где «E» обозначает ввинчиваемый цоколь Edison, а «26» обозначает ширину цоколя 26 мм.

Когда дело доходит до формы лампочки, они аналогичны определению размера основания, и лампочки используют буквенно-цифровую ссылку для формы и размера лампочки, чтобы сделать это определение. Буквы обозначают форму, а числа обозначают размеры.

  • A (произвольный): аналогичен обычной домашней лампочке.
  • C (Conic): также известный как типичная лампочка для рождественской елки, C (Conic) является наиболее распространенным.
  • G (Globe): круглая или круглая сфера
  • S (Знак): с прямыми сторонами и обычно используется в знаках.
  • ST (прямой конус): в основном используется в старинных светильниках в стиле Эдисона.
  • T (трубчатый): обычно встречается в винтажных лампах Эдисона, высоких и узких.
Таблица размеров патронов для ламп Edison
Размер Имя Основной диаметр (наружная резьба) Сценарий использования Примечания
Е5 Винт Эдисона Lilliput (LES) 5 мм Декоративные, Индикаторы Другое название «Миджет»
Е10 Миниатюрный винт Эдисона (MES) 10 мм Велосипедные фонари, фонарики Также называется «Миниатюрный винт»
Е11 Мини-канделябр Винт Эдисона (мини-банка) 11 мм Галогенный мини-канделябр 20 В
Е12 Винт Эдисона с канделябрами (CES) 12 мм Канделябр 120 В, ночник Может называться Candelabra, C7 Common US Socket
Е14 Маленький винт Эдисона (SES) 14 мм Канделябры 230 В, люстра, ночник, подвесной светильник
Е17 Промежуточный винт Эдисона (IES) 17 мм Приборы 120 В Другое название «Промежуточный», C9
Е26 Винт Эдисона (ES или MES) 26 мм Стандартные фонари 120 В AKA «Medium», самая распространенная розетка в США
Е27 Винт Эдисона (ES) 27 мм   АКА «Европейский промежуточный»
Е29 Винт Эдисона Admedium (ES) 39 мм Специальные приложения, такие как УФ-лампы
Е39 Винт Голиафа Эдисона с одноконтактным контактом (GES) 40 мм 120 В 250+ Вт Промышленный Известный как «Mogul», обычная розетка США
Е40 Винт Голиафа Эдисона (GES)

ЛАМПЫ ПО БАЗОВЫМ ТИПАМ, ЛАМПЫ ПО БАЗОВЫМ ТИПАМ, ЛАМПЫ ПО КОНФИГУРАЦИИ БАЗОВЫХ ЛАМП, ЛАМПЫ С ПЕРЕЧИСЛОМ ПО БАЗОВЫМ ТИПАМ

#194A Янтарная миниатюрная лампочка со стеклянным клином #194 Миниатюрная лампочка со стеклянным клином
#194A ЯНТАРНАЯ МИНИАТЮРНАЯ ЛАМПОЧКА СО СТЕКЛЯННЫМ КЛИНОМ, 14 В, 0.27 А, 3,78 Вт, окрашенный в янтарный цвет T3-1/4, миниатюрная стеклянная клиновидная основа, 2500 часов #194 Миниатюрная лампа со стеклянным клиновидным цоколем — 14 В, 0,27 А, 3,78 Вт T3-1/4 Миниатюрный клиновидный цоколь,  2500 часов
#555R Красная миниатюрная лампочка со стеклянным клином #2723 Миниатюрная лампочка со стеклянным клином
#555R Красная миниатюрная лампочка со стеклянным клином — 6. 3 В, 0,25 А, T3-1/4, клиновидное основание из красного стекла, 3000 часов #2723 Миниатюрная лампа со стеклянным клиновидным цоколем — 12,0 В, 0,19 А, 2,28 Вт T-1 1/2 со стеклянным клиновидным цоколем, 300 часов
#555G Зеленая миниатюрная лампочка со стеклянным клином #9421330 Сменная лампа GM (General Motors)
#555G Зеленая миниатюрная лампочка со стеклянным клином — 6.3 В, 0,25 А, основание T3-1/4 из зеленого стекла, клин, 3000 часов #9421330 Сменная лампа GM (General Motors) — 14 В, 0,27 А, 3,78 Вт, миниатюрный клиновидный цоколь T3-1/4,  2500 часов
#5007 (R5W) Миниатюрная лампа Ba15S с цоколем #5008 (R10W) Миниатюрная лампочка Ba15s Base
#5007 (R5W) Миниатюрная лампочка Ba15S Цоколь — 12 Вольт.База T-6 Ba15S, 42 А, 5 Вт, 200 часов #5008 (R10W) Миниатюрная лампа с цоколем Ba15s — 12 В, 0,83 А, 10 Вт T-5, цоколь Ba15S, 200 часов
#2821 (W3W) Миниатюрная лампочка со стеклянным клином #1034A Миниатюрная желтая лампа, отсек 15d, цоколь
#2821 (W3W) Миниатюрная лампочка со стеклянным клином — 12 Вольт 0.Миниатюрная клиновидная база T3-1/4, 25 А, 3 Вт, 1000 часов #1034A Миниатюрная желтая лампа Bay15d Цоколь — 12,8/14,0 В 1,80/0,59 А 23/8,26 Вт Окрашенная в янтарный цвет S8 DC Индекс Байонетный цоколь 200/5000 часов
#1034 Миниатюрная лампочка Bay15d с цоколем #921 (W16W) Миниатюрная лампа со стеклянным клином
#1034 Миниатюрная лампочка BaY15d с цоколем — 12. 8/14,0 В 1,80/0,59 А 23/8,59 Вт S8 DC Индекс Байонетное основание 200/5000 часов #921 (W16W) Миниатюрная лампа со стеклянным клиновидным цоколем — 12,8 В, 1,40 А, 17,92 Вт T5 со стеклянным клиновидным цоколем, 1000 часов
#555B Миниатюрная синяя лампочка со стеклянным клином #2357 Миниатюрная лампа Bay15d с цоколем
#555B Миниатюрная синяя лампочка со стеклянным клином — 6.3 В, 0,25 А, T3-1/4, клиновидное основание из синего стекла, 3000 часов #2357 Миниатюрная лампа с цоколем Bay15d — 12,8/14,0 В, 2,23/0,59 А, S-8, цоколь BAY15d, 400/5000 часов
#45 Миниатюрная лампочка Ba9S с цоколем #193 Миниатюрная лампочка со стеклянным клином
#45 Миниатюрная лампочка Ba9S Цоколь — 3.2 В, 0,35 А, 1,12 Вт, база T3-1/4 Ba9S, 3000 часов #193 МИНИАТЮРНАЯ ЛАМПОЧКА С УЗЕЛОМ, 14 В, 0,33 А, 4,62 Вт, T3-1/4, цоколь, 15 000 часов
#2825 (W5W) Миниатюрная лампочка со стеклянным клином #2114 Миниатюрная лампочка Клемма для проводов
#2825 (W5W) Миниатюрная лампочка со стеклянным клином — 12 Вольт 0.4 А, 4,8 Вт T3-1/4, стеклянная клиновидная база, 300 часов #2114 Миниатюрная лампочка с клеммным цоколем — 6 В, 0,06 А, 0,36 Вт T1-1/4, цоколь с проводными клеммами, 3000 часов
#909 Миниатюрная лампочка со стеклянным клином # K4 Krypton Лампа для фонарика P13.5S Цоколь
#909 Миниатюрная лампочка со стеклянным клином — 6. 0 В, 0,62 А, основание T5 со стеклянным клином, 50 часов # K4 Криптоновая лампа для фонарика P13.5S Цоколь — 2,20 В, 0,470 А, 1,034 Вт B-3-1/2 Криптон, одноконтактный цоколь, 15 часов
#55 Миниатюрная лампочка Ba9S с цоколем 7C7/CL/130V 7 Вт C7 130 В База E12
#55 Миниатюрная лампочка Ba9s Base — 7.0 В 0,41 А 2,87 Вт База G4-1/2 Ba9S, 500 часов 7C7/CL/130V 7 Вт C7, 130 В, цоколь E12 — 7 Вт C7 Clear, 130 В, цоколь E12, 3000 часов
#2057 Миниатюрная лампа Bay15d с цоколем Сменная лампа-ловушка для блох 7 Вт, 130 В, цоколь E12
#2057 Миниатюрная лампочка Bay15d Base — 12.8/14,0 В 2,1/0,48 А 26,88/6,72 Вт S-8, база Bay15d, 1200/5000 часов Сменная лампа для ловушки для блох, 7 Вт, 130 В, цоколь E12 — Сменная лампа для ловушки для блох, 7 Вт, 130 В, цоколь E12, 3000 часов
Клеммная база для неоновой лампы накаливания A1B #46 Миниатюрная лампочка E10 Цоколь

Цена по прейскуранту: $0.60

Наша цена: 0,37 $

Цена продажи: 0,29 $

Вы экономите 0,31 $!

Клеммная база для неоновой лампы накаливания A1B — 1/4 Вт, 105/125 В, 0.3ma T-2 Неоновая светящаяся миниатюрная лампочка Клеммная колодка, 25 000 часов #46 Миниатюрная лампочка с цоколем E10 — 6,3 В, 0,25 А, 1,575 Вт T3-1/4, цоколь E10, 3000 часов
#901 Миниатюрная лампочка со стеклянным клином #1449 Миниатюрная лампочка E10 с цоколем
#901 Миниатюрная лампочка со стеклянным клином — 12.8 В, 0,31 А, 3,968 Вт, основание T5 со стеклянным клином, 500 часов #1449 Миниатюрная лампочка с цоколем E10 — 14,0 В, 0,20 А, 2,8 Вт G-31/2, цоколь E10, 250 часов
#1437 Миниатюрная лампочка Ba9S с цоколем #1895 Миниатюрная лампочка Ba9s Base

Наша цена: $0. 30

Предложение дня Цена: 0,26 $

Вы экономите 0,04 $!

#1437 Миниатюрная лампочка с цоколем Ba9S — 24 В, 0,06 А, 1,44 Вт T3-1/4, цоколь Ba9S, 20 часов #1895 Миниатюрная лампочка Ba9s с цоколем — 14 вольт.27 А, 3,78 Вт G4-1/2 Ba9S Base, 2000 часов

ЦОД И ФОРМА СВЕТОДИОДНОЙ ЛАМПЫ ОСВЕЩЕНИЯ

Современная индустрия освещения претерпела значительные изменения с момента изобретения первой лампочки. Технические специалисты и дизайнеры светотехнической отрасли создают на рынке все больше и больше светотехнической продукции. Как очень важный источник света, светодиодные лампы всегда популярны в домашнем или даже коммерческом освещении. Для обычных потребителей очень сложно узнать и выбрать подходящую светодиодную лампочку различных форм и размеров. Например, лампы A19, G45 или C37 или такие номера моделей указаны на упаковке. Каково определение этих номеров моделей? Как производитель светодиодных ламп в Китае, компания Quark Lighting хотела бы поделиться полезной информацией о формах и цоколях светодиодных ламп.

  1. Цоколь для светодиодных ламп

Начнем с цоколей или розеток для светодиодных ламп (некоторые люди также называют розетки).Цоколь светодиодных ламп обычно имеет буквенно-цифровой формат. Например, E14, E26 и т. д. Буква E означает форму или форму основания (вкручивание Эдисона), числа 26, которые обычно указываются в миллиметрах, обозначают либо ширину основания, либо расстояние между штифтами. E26 — стандартный в США цоколь с завинчивающимся цоколем. Но если вы видите цоколь E27, разработанный в упаковке, вы должны знать, что лампы E27 подходят к патронам E26, потому что E27 — это ввинчиваемый цоколь европейского стандарта.

В обычных светодиодных лампах используются те же основания и патроны, что и в традиционных лампочках.Мы выбираем некоторые популярные цоколи и розетки на рынке для объяснения.

902 90 964 G 4
Имя Обозначение Популярная модель Типичные приложения Страна
B
B BayoNet Golog Base B15 Луковицы Великобритания, Австралия или другие Британские страны Содружества
B22
E
E E Edison Virt Light Base E5 E10
Всемирные
E12 Candelabra США, Канада, Япония и т. Д.
E14
E14 4 Swandelabra Япония, Южноамериканская, Европа, Китай и т. Д.
E26 / E27 Луковицы США, Канада, Япония, Европа, Китай ETC
E40 электрические лампочки/кукурузные луковицы США, КАНАДА, ЯПОНИЯ, ЕВРОПА и т. д.
Многократный базой лампочки G4 G4 MR11 и прочая небольшая пятно по всему миру
G5 T4 или T5 Трубки по всему миру
ГУ5.3 MR16 и другой маленький прожектор лампы по всему миру
GU10 MR16 и другие небольшие прожектор по всему миру
G13
G13 T8 или T10 по всему миру
  1. материалов Цоколь для светодиодных ламп

Цоколь для светодиодных ламп производится по тем же стандартам, что и традиционные лампочки. Обычно основания светодиодных ламп изготавливаются из сплава и металла, такого как железо, медь, квасцы, никелированное железо, никелированная медь, оцинкованная медь, оцинкованное железо и т. д.Различные материалы приводят к различному качеству ламп. Квалифицированный цоколь светодиодных ламп должен быть ярким, долговечным и устойчивым к ржавчине. Дешевые и некачественные материалы не могут быть использованы для изготовления высококачественного цоколя лампы. Quark Lighting всегда выбирает высококачественную основу из никелированной меди или никелированного алюминия и т.д. RUST оцинкованный железо Common Common общий материал, некоторые риски ржавчины 60221 Alum 1 Высокий Brance и без риска RUST CODE Высокий Brassy Color и без риска Rust 902 Никелированная медь Высокий Яркий, длительный и без риска RUST Никелированный квасник Высокий Яркий, длительный и без риска RUST

  1. Формы светодиодных ламп

Светодиодные лампы бывают различных форм и размеров. Люди могут запутаться, чтобы различить и выбрать все эти номера моделей, такие как A19, G45, ST18, C35 и т. Д. Quark Lighting поставляет большинство типов светодиодных ламп высокого качества и по разумной цене. На рынке представлены лампы восьми распространенных форм:

  • Произвольная (A)
  • Выпуклый отражатель (BR)
  • Свеча (C)
  • Шар (G)
  • Лампа с многогранным отражателем (MR)
  • Параболический алюминированный отражатель (PAR)
  • Выдувной отражатель (R)
  • Трубчатый, прямой трубчатый (T,ST ETC)

Различные формы помогают светодиодным лампам создавать особую сферу освещения и угол луча.Поэтому для некоторых специальных осветительных приборов требуются лампы определенной формы. Дизайнеры в индустрии освещения приносят все больше и больше идей о формах светодиодных ламп. Возможно, приведенный ниже рисунок даст вам больше идей о формах светодиодных ламп.

Познакомившись с формами лампочек, мы подошли к размерам различных форм. Каждая форма светящихся пузырей будет иметь разные размеры. Поэтому мы обозначаем форму лампочек в формате БУКВЫ-ЧИСЛА. Буквы этих обозначений (A, C, G и т. д.) относятся к фактической форме самой лампочки.Число представляет собой измерение диаметра колбы в самом широком месте и выражается в 1/8 дюйма или прямо в миллиметрах в некоторых странах.

Наиболее часто используемые формы для обычных светодиодных ламп:

Наиболее распространенные формы для светодиодных ламп-канделябров:

Наиболее распространенные формы для светодиодных ламп накаливания:

Наиболее часто используемые формы для светодиодных ламп:

Пожалуйста, ознакомьтесь со списком размеров, доступных для каждой из восьми наиболее распространенных ламп на рынке:

  1. Произвольный (A15, A17, A19, A20 , A21, A23)
  2. Глобус (G9, G11, G12, G16, G16.5, G19, G25, G30, G40)
  3. Свеча (C6, C7, C9, C11, C15 или C35 C37)( C35,C37 — метрика в миллиметрах)
  4. Многогранный отражатель (MR8, MR11, MR16, MR20)
  5. Выдувной отражатель (R12, R14, R16, R20, R25, R30, R40)
  6. Выпуклый отражатель (BR25, BR30, BR38, BR40)
  7. Параболический алюминизированный отражатель (PAR14, PAR16, PAR20, PAR30, короткая или длинная шейка)
  8. Трубчатые / прямые трубчатые (T37,T42,T60,ST18 и т. д.)

Обычные лампы накаливания и модифицированные светодиоды в зависимости от применения

Об использовании ламп накаливания ведутся долгие и жаркие споры.Мы развенчали миф о том, что лампы накаливания были запрещены в США, но реальность такова, что стандарты эффективности изменили то, как потребители покупают освещение.

А с изменением стандартов эффективности меняется доступность продукции.

Независимо от вашей политической позиции в этом вопросе, нам по-прежнему нужен свет в наших домах, офисах, школах, спортзалах, аэропортах — вы поняли. Итак, мы получаем регулярные вопросы о том, где купить лампы накаливания или какие есть лучшие варианты для преобразования в светодиодные.

Мы заинтересованы в том, чтобы сделать освещение проще для наших клиентов, поэтому мы составили список наиболее распространенных мест, где вы можете найти лампу накаливания, а также ссылки, где можно купить либо лампу накаливания, либо совместимое обновление светодиода.

Если вы хотите сразу перейти в определенную комнату, воспользуйтесь одной из следующих ссылок:


Лампы для настольной лампы, торшера или настольной лампы

В большинстве ламп используется стандартная лампа накаливания (форма A19) со стандартным ввинчиваемым цоколем (E26, средний или цоколь «Эдисон»).Обратите внимание, что есть некоторые исключения с другими розетками или специальными формами ламп на некоторых настольных лампах.

Лампочки для умывальника

В большинстве светильников для туалетных столиков используется стандартная лампочка (форма A19) или круглая лампочка (форма G25) со стандартным ввинчиваемым цоколем (E26 или цоколь Эдисона). Обратите внимание, что есть некоторые исключения с другими патронами или специальными формами ламп. Вы также можете найти линейные люминесцентные лампы в некоторых туалетных столиках или зеркалах.



Встраиваемые лампочки в виде банок

В большинстве утопленных банок используется лампочка с отражателем (R20 или BR30). Они обеспечивают мягкое и равномерное распределение света в комнате. Тип лампочки, которую вы используете, будет зависеть от размера утопленной банки — четыре дюйма или шесть дюймов — наиболее распространенные размеры.


Существуют также галогенные лампочки, которые обеспечивают более сфокусированный пучок света, в зависимости от желаемого образа или высоты потолка.Обычно это лампы PAR20, PAR30 или PAR38.

Лампы для потолочных светильников

В большинстве потолочных светильников используется стандартная лампочка (форма A19) со стандартным ввинчиваемым цоколем (E26 или цоколь «Эдисон»). Типичный потолочный светильник будет иметь более одной лампочки, поэтому не забудьте открыть светильник, чтобы посмотреть, что там, прежде чем искать замену.

Если лампочка, которую вы вытаскиваете из светильника, не выглядит так, как показано на рисунке ниже, вы можете попробовать эту справочную страницу, чтобы найти нужный вариант.

Лампы настенного бра

В большинстве настенных бра используется стандартная лампочка (форма A19) или лампочка в форме торпеды (форма B10 или B11) со стандартным ввинчиваемым цоколем (E26 или цоколь Эдисона). Если у вас торпедо-бульб, обязательно проверьте базу. Если он меньше стандартной лампочки, у вас, вероятно, цоколь канделябра (E12).

Иногда в этих светильниках также можно найти сменные лампы КЛЛ, так что это еще один хороший момент, чтобы открыть светильник, чтобы убедиться, что вы заменяете.

Торпедная лампочка (B10 или B11)

Технический жаргон:

  • Форма: B10 (диаметр 1 1/4 дюйма) или B11 (диаметр 1 3/8 дюйма)
  • Основание: средний (E26) или канделябр (E12)
  • Мощность: от 25 Вт до 60 Вт
  • Отделка: матовая или прозрачная

Что вы ищете?

Купить Лампы накаливания B10/B11

Купить Светодиодные лампы B10/B11

Лампы для люстр

В люстрах

обычно используется лампочка в форме торпеды или пламени (форма B10, B11, CA8, CA10 или F15) с цоколем канделябра (цоколь E12).Здесь, опять же, вы можете найти среднюю (E26) базу, поэтому внимательно следите за тезисом базы, прежде чем заказывать товар.

Лампы для люстр

Технический жаргон:

  • Формы:
    B10 (диаметр 1 1/4″)
    B11 (диаметр 1 3/8″)
    CA8 (диаметр 1″)
    CA10 (диаметр 1 1/4″)
    F15 (диаметр 1 7/8″) )
  • Основание: средний (E26) или канделябр (E12)
  • Мощность: от 15 Вт до 60 Вт
  • Отделка: матовая или прозрачная

Что вы ищете?

Купить лампы накаливания

Купить светодиодные лампы для люстр

Подвесные лампочки

В большинстве подвесок используется стандартная лампочка (форма A19) со стандартным ввинчивающимся цоколем.В некоторых случаях вы также найдете сменные компактные люминесцентные или кварцевые лампочки.

Лампы точечного или трекового освещения

В трековых светильниках обычно используются лампы с отражателем (MR16, PAR20, PAR30 или PAR38). Обычно они дают более сфокусированный пучок света, который может варьироваться в зависимости от «угла луча». При выборе трекового освещения меньший угол луча означает более узкий, сфокусированный пучок света.

Лампы для потолочного вентилятора

В большинстве потолочных вентиляторов используется лампочка, которая выглядит как уменьшенная версия «стандартного» размера.это размер A15, и в нем используется гнездо среднего размера (E26) или канделябра (E12).

Лампа для потолочного вентилятора (A15)

Технический жаргон:

  • Форма: A15 (диаметр 1 7/8 дюйма)
  • Основание: средний (E26) или канделябр (E12)
  • Мощность: от 15 Вт до 60 Вт
  • Отделка: матовая или прозрачная

Что вы ищете?

Купить Лампы накаливания А15

Купить Светодиодные лампы A15



Если вы ищете лампочку, которую трудно найти, или вариант, который вы не видите выше, найдите номер детали, отштампованный где-то на верхней или боковой части лампочки, и попробуйте наш инструмент поиска продуктов.

Идентификация ламп и цоколей

ПО ТИПУ БАЗЫ

Номера деталей M4 начинаются с

Перекрестная ссылка на лампу*

BA15S Одноконтактный круглый диаметр 5/8”

Нажмите здесь для 1156- светодиодов





Наиболее часто заменяет 1141, 1156, 1003 в жилых автофургонах

1003, 1073, 1095, 1141, 1156, 1156A, 1195, 12088, 1295, 1295NA, 199, 2396, 3497, 631, 7506, 93, 97, 97A, 97NA

BA15D Двойной контакт, одинарная нить, круглый диаметр 5/8”

Щелкните здесь для 1142- светодиодов





Чаще всего заменяет 1076 и 1142 в жилых автофургонах

1056, 1076, 1142, 68, 90

(не совместим с 1157, которая представляет собой лампу с двумя нитями накаливания с аналогичными контактами внизу. 1157 можно найти в нашем автомобильном разделе)

Клиновое основание шириной 3/8 дюйма

Щелкните здесь для 921- светодиодов



Чаще всего заменяет 912 и 921 в жилых автофургонах

904, 904NA, 906, 906NA, 912, 916, 916NA, 917, 920, 921, 922, 158, 160, 161, 161B, 168, 168A

168NA, 175, 193, 194, 194B, 194G, 194NA, 194R, 2821, 2825, 2827, 2886X, 3652, 558, 579, 658, W5WB

Двойной штифт 3/16” друг от друга

Нажмите здесь, чтобы узнать о светодиодах G4



Г4/Т3/Г6.35/ДЖК10/ДК20

СМ. КАК ИЗМЕРИТЬ ГАЛОГЕН ИЗОБРАЖЕНИЕ НИЖЕ

 Bi Pin выше: для светильников для скрытого монтажа, где лампа расположена сбоку/горизонтально:

Если указанное выше измерение:
— Менее 1 1/2″ используйте G4-6-5630-SIDE или G4-6-5630-SIDE-TP
— От 1 1/2″ до 1 7/8″ используйте G4-9-5630-SIDE или G4-12-5050-SIDE
— Более 2 дюймов используйте G4-18-5630-SIDE                (все цвета на ваш выбор)

Фестон

Щелкните здесь для 211-светодиодов



Измерьте длину зажимов и сравните. Фестоны обычно измеряются в миллиметрах (мм). Обычные размеры: 32 мм, 36 мм, 42 мм. Гирлянда — это любая лампочка, в которой контакт осуществляется с обоих концов, а свет находится между ними.

СПЕЦИАЛЬНЫЕ ЛАМПОЧКИ



Щелкните здесь для 1383- светодиодов



Заменяет 1383

Длинношейный гриб

Также заменяет любой светильник на цоколь BA15s (см. выше), если он подходит к светильнику.



Нажмите здесь, чтобы увидеть 1139 светодиодов



Заменяет 1139, 1139LF (1139IF)

Гриб с короткой шейкой

Также заменяет любой светильник на цоколь BA15s (см. выше), если он подходит к светильнику.

Руководство по цоколям ламп, часть 3: трехходовые цоколи


Винтовые цоколя для трехходовых лампочек имеют три контактных провода, припаянных к цоколю лампочки.Провод, припаянный к боковой части лампочки, остается таким же, как и у стандартной лампочки с винтовым цоколем. Однако, в то время как стандартный винтовой цоколь имеет один контактный провод, подключенный к нижней части цоколя, цоколь трехходовой лампочки имеет два контактных провода, припаянных к нижней части лампочки в двух разных местах.

Припой в нижней части цоколя трехходовой лампочки разделен пластиковым кольцом на две точки контакта напряжения. В нижней части цоколя трехходовой лампочки есть небольшой кружок припоя, пластиковое кольцо, окружающее припой, и еще одно кольцо припоя вокруг пластикового кольца.Один контактный провод соединяется внутренним кольцом пайки, а другой контактный провод соединяется внешним кольцом пайки.

Когда лампочка выключена, нет контакта ни с одной точкой пайки, и лампочка не горит. Когда лампочка переключается в первое положение, напряжение контактирует с боковым припаянным контактным проводом и внутренним верхним припаянным кругом. Электрический ток, протекающий через эти две точки, возбуждает нить накала или балласт, создавая наименьший световой поток.Когда лампочка переключается на вторую настройку, напряжение контактирует с боковой точкой пайки и внешним кольцом пайки в нижней части основания. Электрический ток, протекающий через эти две точки, возбуждает нить накала или балласт, создавая средний уровень светоотдачи. Наконец, когда лампочка переключается на третью настройку, напряжение касается всех трех точек пайки. Электрический ток, протекающий по всем трем контактным проводам, возбуждает нить накала или балласт, генерируя максимальную светоотдачу.Обратите внимание, что провод бокового контакта всегда будет соприкасаться с напряжением в каждой настройке трехходовой лампочки.

Если стандартную лампочку с винтовым цоколем поместить внутрь 3-ходового светильника, лампочка включится только при полной светоотдаче. Только лампочки с 3-ходовым цоколем могут правильно работать в 3-ходовых светильниках с низким, средним и высоким уровнями светоотдачи.

Узнать больше

Мы предлагаем ряд ресурсов, которые помогут вам ориентироваться в мире светодиодного освещения, включая видео, тематические исследования и блог по освещению.Однако вы также можете связаться с нами или найти торгового представителя в вашем регионе здесь!

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
