Что необходимо знать о цветовой маркировке электрических проводов. Shop220

  Монтаж современной электропроводки никак нельзя представить без применения кабелей с проводами имеющими цветовую изоляцию. Это не является какой-то данью определённым модным тенденциям наших дней или ход политики маркетинга компании-изготовителя, который стремится выгодно продать свою продукцию потребителю. Цветовое обозначение различных проводов стало уже давно необходимостью.

  Во-первых, различное цветовое обозначение электропроводов выполняется с целью указания того или иного из них в общей группе. Это во многом облегчает их дальнейшую коммутацию. Во-вторых, при выполнении монтажа электрической проводки происходит значительное снижение возможной вероятности совершения какой-либо ошибки и, как следствие, возникновения короткого замыкания в электросети и возможного поражения человека электрическим током при их ремонте и обслуживании.

  Что характерно, выбор определённых цветов для различия проводов вовсе не случаен, а регламентирован установленными стандартами. С принятием комплекса мер по стандартизации цветовой маркировки электрических проводов значительно облегчились монтажные и коммутационные работы с ними. Теперь каждая жила кабеля, которая имеет какое-либо определённое значение маркируется только одним и тем же определённым цветом.

  Маркировка каким-то определённым цветом, как правило, выполняется по всей длине провода в кабеле. Для дополнительной идентификации проводов в местах их соединений или на концах применяются специальные цветные трубочки изготовленные из термоусадочного материала или изоляционная лента разных цветов.

  В электрических сетях однофазного, трёхфазного и постоянного тока существует различное цветовое обозначение проводов в кабелях. Рассмотрим чуть подробнее этот вопрос. Если речь идёт о трёхфазных сетях электрического тока, то в них провода окрашиваются в жёлтый, зелёный и красный цвета, что соответственно означает шины с фазой А, В И С.

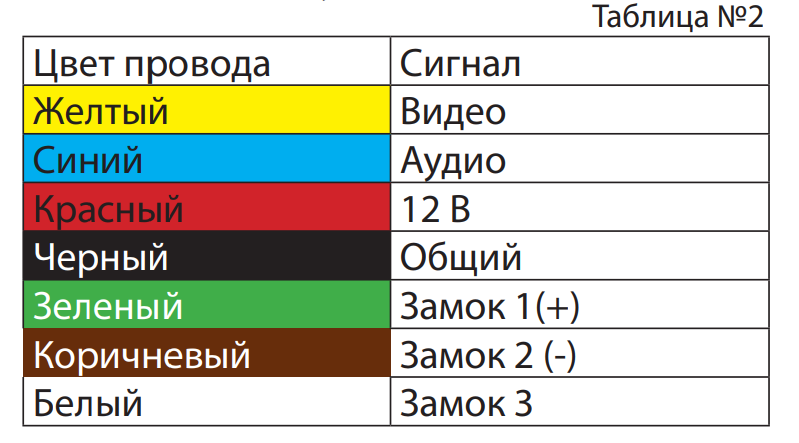

  Помимо электрических сетей переменного тока в промышленном производстве активно применяется постоянный электроток. В сетях постоянного тока различный цвет проводов означает минус и плюс. Согласно принятым нормативным документам положительная шина кабеля должна быть окрашена в красный цвет, а отрицательная – в синий.

  В кабелях применяемых для прокладывания сетей работающих с переменным электрическим током также применяют цветовое обозначение проводов. Это значительно облегчает работу в том случае, если один человек выполнял монтажные работы, а последующим ремонтом и обслуживанием сетей занимается совсем другой. В этом случае последнему придётся с помощью пробника постоянно искать ноль или фазу. Поэтому в электрических сетях переменного тока нулевой провод маркируют голубым цветом, а фазу любым другим.

  В том случае, если кабель уже проложен и провода его не имеют цветовой маркировки, то их концы для удобства последующего обслуживания линии можно пометить при помощи трубок из термоусадочного материала или разноцветной изоленты.

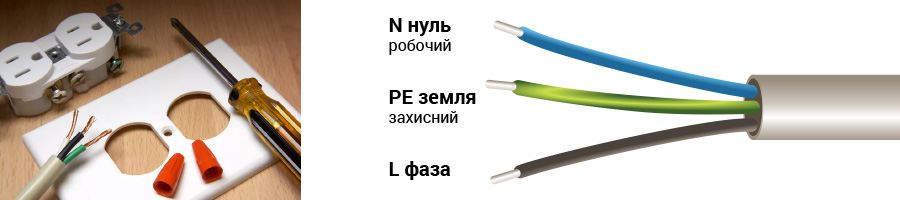

маркировка заземления, фазы и нейтрального провода

Все проводники в электричестве имеют разное назначение, что отображается в цвете изоляции. Цветовая маркировка нужна для того, чтобы правильно подключить нужное изделие, и без проведения специальных тестов сделать правильно соединить провода. Иногда возникают случаи, когда в сети необходимо использовать несколько нейтральных или фазных линий. Цвета проводов в электрике стали использовать для того, чтобы обеспечить безопасность и надежность работников во время монтажа электрического оборудования. Существует система норм позволяющая узнать по цвету изоляции назначение провода.

Использование цветной изоляции для маркировкиИсточник thewantricks.com

Определение назначения провода без цветной маркировки

Для того, чтобы ускорить и облегчить обслуживание или монтаж, успешно применяется цветная маркировка проводов в электропроводке. Иногда возникают ситуации, когда использовалась однотонная электропроводка, или ее монтировал человек, не внушающий доверия. Тогда, перед началом монтажа, в целях обеспечения безопасности, стоит совершить проверку на соответствие назначения провода цвету покрытия.

Для достижения этой цели используется тестер или мультиметр. Все линии проверяются на наличие напряжения, его величину и полярность. Иногда достаточно выяснить, начало и конец линии, а также ее цвет по всему пути.

Одно устройство должно обладать проводниками с одинаковой расцветкой по всей линии. Все цепи выполняются проводниками с одинаковым оттенком изоляции. Такое явление говорит об высоком качестве монтажа, и в значительной степени упрощает ремонт или обслуживание прибора.

Все линии должны иметь один цвет от начала и до конца путиИсточник lodus.ru

Как маркируется провод заземления

Согласно требованиям безопасности, вся проводка в жилых или служебных помещениях заземляется. Это правило распространяется и на технику. Если подключение заземления проигнорировали, гарантия завода на нее не распространяется.

Провод заземления во всех случаях должен иметь маркировку в желто-зеленых цветах. Это общее требование для линии земли. Для одножильных проводов обычно размещают тонкую желтую полосу на зеленом фоне, а для мягких многожильных кабелей применяют изоляцию с тонкой зеленой полоской на желтом поле. Иногда можно встретить нестандартный вариант с поперечными полосам. Он пригоден для использования. Если изоляция проводника окрашена в такие тона, значит это заземление.

Для проводника нейтраль-земля совмещаются, разрешается изоляция голубого оттенка, с обозначениями желтого и зеленого цвета в начале и конце линии, или наоборот, на желто-зеленом фоне синие окончания.

Линия заземления на схемах должна иметь зеленый цвет. Схемы на английском языке имеют обозначение РЕ, а русскоязычные варианты подписываются словом земля. Также для маркировки провода заземления существует графический знак. В определенных случаях землю подписывают как нулевую защиту, но это не рабочий нуль или нейтраль.

Для обозначения заземления используется этот символ. Обычно это штамповка или наклейкаИсточник zen.yandex.ru

Обозначение нейтрального провода

Рабочий нуль иногда называют нейтральным. Кабели такого назначения имеют изоляцию всех вариантов синего или голубого. На схемах нейтраль подписывают буквой латинского алфавита «N» и синей линией. Также эту букву используют для обозначения контактов, к которым следует подключать нуль.

При обозначении многожильных проводников с высокой гибкостью применяются более светлые цвета изоляции, тогда для жестких проводов, имеющих одну жилу применяют более темный оттенок изоляции.

Нейтральный провод синего и голубого цвета имеет разное количество жилИсточник electric-in-home.com

Цвет фазы

В целях различения обозначения фазы и нуля в электрике, не принято использование желтых, синих и зеленых оттенков в разных целях. При монтаже фазных проводников стоит соблюдать осторожность, поскольку они часто находятся под напряжением.

Наиболее часто применяемая цветовая маркировка проводов, чтобы указать фазу, это белый, черный ми красный окрас изоляции. Иногда может использоваться покрытие серых, коричневых, оранжевых, фиолетовых, бирюзовых или розовых оттенков. На клеммах или схемах используется буква латинского алфавита «L». При наличии нескольких линий, для избегания путаницы её дополняют номером (L1, L2, L3). Очень часто для упрощения работы используют разные оттенки изоляционного слоя.

Чем больше проводов, тем больше оттенков изоляцииИсточник electrikmaster.ru

Различие между расцветкой в сети 220 В и 380 В

При монтаже одно- и трехфазных используется проводка с разным окрасом покрытия. Это экономит время и облегчает работу. Если здание старое. То для проводки использовался белый или черный цвет покрытия. Тогда каждую линию стоит проверять по отдельности.

Для однофазной проводки используется маркировка:

• желтый и зеленый – земля;
• все оттенки синего – нейтраль;
• черный, коричневый или красный – фаза.

Для маркировки используются разные цветаИсточник ecokabel.com

Для трехфазной применяется маркировка других оттенков:

• желто-зеленые цвета – «земля»;
• голубой или синий – нейтраль;
• изоляционное покрытие красного или коричневого цвета – 1 фаза;
• черного – 2 фаза;
• белого – 3 фаза.

Многофазный кабель с разными оттенками изоляцииИсточник icsmarket.ru

Как происходит проверка правильного подключения проводов

Очень часто для подключения дополнительных розеток, осветительных приборов или бытовой техники необходимо умение определять, фазу, нуль или заземление. Это предотвратит короткие замыкания или опасность поражения током. Также при ошибках в подключении устройство гарантированно выйдет из строя.

Результат ошибки подключенияИсточник argest-sv.

ru

В новой проводке цвета проводов должны соответствовать их назначению. В случаях старой проводки следует разобраться в назначении каждой линии, и навесить на нее бирку или другую метку.

Проводники могут иметь несколько слоев защитыИсточник promkabel.ua
Скрытая проводка в деревянном доме: от выбора проводов и кабелей до ввода в эксплуатацию

Очень часто изоляция имеет большое количество разных оттенков. И если заземление или нейтраль можно обнаружить на глаз, все равно стоит сделать проверку. Иногда при монтаже могут перепутать линии. По этой причине стоит тщательно протестировать все провода перед началом работ.

Один из способов проверить электропроводку в видео:

Как обнаружить фазу

Для того, чтобы выяснить, какого цвета фаза, необходимо применить индикаторную отвертку. Для определения линии нуля или земли используются мультиметры или тестеры.

Есть несколько разновидностей индикаторных отверток, но если в проводе есть напряжение, то возникает световой сигнал. Для обнаружения фазы требуется прикоснуться металлической частью инструмента к оголенному проводнику. Поскольку провода находятся под напряжением, то прикасаться голыми руками можно только к слою изоляции. Оголенные концы несут в себе большую опасность. Также во время проверки нельзя прикасаться второй рукой к предметам, которые проводят электричество, это опасно для здоровья.

Во время проверки не стоит забывать о правилах безопасностиИсточник prodecor-spb.ru

Как правильно осуществляется проверка с помощью мультиметра или тестера

Для осуществления проверки на приборе выставляют шкалу, превышающую предполагаемое напряжение в сети. Для жилых зданий достаточно выставить переключатель в положение 250 В. После этого один щуп прикасается к оголённому проводу нейтрали (он должен иметь синий цвет изоляции), а второй к фазе.

Если предположения оказались правильными, то индикатор показывает цифру, близкую к 220 В. Этим способом проверяется провод заземления, но прибор показывает меньшие цифры.

Очень часто проводники фаза, нуль, земля не имеют обозначения цветом. Тогда проверяют все пары, и определяют их назначение по показателям.

Определение фазыИсточник domamaster.net
Проводка в деревянном доме – особенности подключения и этапы работ

Цвета изоляции проводов плюс и минус

Есть сети с постоянным током. Там используются шины со знаком «+» и «-». Для определения, какой провод плюс, а какой минус по цвету, также применяется маркировка цветом. На всех схемах шины или провода, имеющие «+» обозначаются красным цветом, а те, что имеют «-» – синим. Средний проводник обозначают буквой М и голубой изоляцией.

Если от трехпроводной сети отделяется двухпроводная, то провод со знаком «+» должен иметь продолжение одной цветовой маркировки.

Так маркируется рабочий ноль, фаза и заземлениеИсточник domamaster.net

Различение проводов по цвету изоляции в многожильных кабелях

Кабели с большим количеством применяются для прокладки сетей переменного тока. В этих ситуациях возможно применение разных оттенков изоляционного слоя. Цвет проводов фаза нуль земля важен, если проводка монтируется и обслуживается разными специалистами. Это позволяет сразу приступать к работе.

Разные оттенки изоляции экономят времяИсточник domamaster.net

Цвета проводов в электрике 220 с 3 жилами должны точно указывать на фазу, рабочий ноль и защитное заземление. Есть государственные стандарты, которые разрешают использовать девять вариантов цветных решений для обозначения фазы и два для нейтрали и земли.

Если используется пятипроводная жила, то для маркировки ноля и заземления используются цвета согласно требований, а для фазы используются остальные цвета, один из которых обычно коричневый.

Для заземления и нейтрали используются стандартные цвета, а для обозначения фазы все остальныеИсточник magnetic.uz
Электрическое отопление дома: какие нагревательные электроприборы эффективнее и экономичнее

Обозначение проводов на схемах

На всех схемах кроме цвета проводки используются буквенные обозначения. Согласно общим стандартам их обозначают так:

• N – нуль;
• PE – «земля»;
• L – фаза;
• M – средняя точка для цепей с постоянным током и двуполярным питанием;
• «+» – положительный полюс;
• «-» – отрицательный полюс.

О цветах проводки дополнительно в видео:

Дополнительная маркировка

Помимо цвета для обозначения характеристик провода существуют буквенные и цифровые обозначения. Если внутри проводника алюминий, значит на нем будет написана буква А. Все остальные проводники изготовлены из меди.

Основные обозначения электрических проводников:

• АА – так маркируется многожильный кабель из алюминия с дополнительной оплеткой из того же металла;
• АС – наличие дополнительной оплетки из свинца;
• Б – дополнительная защита от влаги и оплетка из двухслойной стали;
• Бн – кабельная оплетка изготовлена из негорючих материалов;
• Г – защитная оболочка отсутствует;
• Р – резиновая защитная оболочка;
• НР – для оболочки использовалась резина, устойчивая к возгоранию.

Образец многожильного кабеля с защитной оболочкойИсточник electricinfo.ru

Что делать, если маркировка отсутствует

Прежде, чем приобретать провод, стоит обратить внимание на наличие маркировки и её соответствие. Но встречаются случаи, когда маркировки нет, или она не соответствует требованиям. Тогда необходимо выполнить ручную маркировку с помощью изоленты, или применить специальные кембрики – изоляционный материал в виде полых трубок. Все метки должны быть на концах провода и там, где есть соединения. Для избегания подобных ситуаций стоит приобретать проводку с запасом, чтобы она имела одинаковую маркировку по всему дому или квартире.

Термоусадочный кембрик под действием высоких температур уменьшается в диаметреИсточник amperof.ru
Электрический котёл для частного дома: разновидности и особенности

Заключение

Заключение

Если маркировка проводки в помещении проводилась согласно требований старого ГОСТа, то нет необходимости ее менять. Достаточно ее промаркировать с помощью трубок или ленты. Но нельзя осуществлять монтаж новой проводки по устаревшим требованиям. На сегодня новая проводка должна соответствовать общим правилам, которые приняты в большинстве стран мира.

Цветовая маркировка электрических проводов и кабелей. Обычная двухфазная сеть, нулевой, защитный. Трехфазная цепь/сеть. Цепь/сеть постоянного тока

Таблицы DPVA.ru — Инженерный Справочник	Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Алфавиты, номиналы, единицы / / Номиналы электрических сетей.  / / Цветовая маркировка электрических проводов и кабелей. Обычная двухфазная сеть, нулевой, защитный. Трехфазная цепь/сеть. Цепь/сеть постоянного тока Поделиться:    Цветовая маркировка электрических проводов и кабелей. Обычная двухфазная сеть, нулевой, защитный. Трехфазная цепь/сеть. Цепь/сеть постоянного тока. Ну, во-первых, в быту, да и в промышленности в 50-95% случаев — никто не парится :). Прозванивайте провода, от греха. Не верьте цвету 🙂 Цветовая маркировка позволяет указать назначение каждого проводника в той или иной группе для облегчения их коммутации, кроме того, значительно снижается вероятность появления ошибки в ходе монтажа проводов и, как следствие, возникновение короткого замыкания во время пробного включения или поражение электрическим током в процессе обслуживания и ремонта сетей. Цветовая маркировка определяется – ПУЭ (Правила устройства электроустановок. ПУЭ). В них указано, что жилы проводов следует идентифицировать по цветовым или буквенно-цифровым обозначениям Сводная таблица буквенно-цифровых обозначения зажимов = контактов электрических устройств и проводов (ГОСТ 2.709-89). Цветовая маркировка, теоретически, выполняется по всей длине проводника. Допускается также идентификация на концах жил и в точках соединений, для чего применяются цветные термоусадочные трубки (кембрики) или цветная изолента. Цветовая маркировка — цвет проводов и шин при переменном трехфазном токе — высоковольные сети. В трехфазных сетях шины и высоковольтные (более 1000В) ввода трансформаторов на электрических станциях и подстанциях окраска выполняется следующим образом: желтым цветом окрашиваются провода и шины с фазой «A», зеленым с фазой «B», а красным с фазой «C». Т.е. — при предаче энергии по трехфазным сетям так: Цветовая маркировка — цвет проводов в сетях/цепях постоянного тока — какой цвет проводов плюс и минус В сетях/цепях постоянного тока, обычно, используется только два провода. В таких сетях нет фазного или нулевого проводника, а есть только положительная шина (+) и отрицательная шина (-). По нормативным документам провода и шины положительного заряда (+) окрашивается в красный цвет, а провода и шины отрицательного заряда (-) должны быть синего цвета. Средний проводник, если есть, (М) обозначается голубым цветом. Если двухпроводная электрическая сеть постоянного тока создана путем ответвления от трехпроводной цепи постоянного тока, то положительный проводник двухпроводной сети обозначают тем же цветом, что и плюсовой проводник трехпроводной цепи, с которым он соединен. Цветовая маркировка — цвет проводов в сетях/цепях, цвета фазы, нуля, земли в электропроводке в т.ч. 1х220В и 3 х380В Сперва справочно: Питающее напряжение 220 В однофазное и 380 В трехфазное в РФ. 50Гц. Почему так. Жаргон электриков и здравый смысл. Сейчас для прокладки электрических сетей переменного тока применяются одно и многожильные провода в разноцветной изоляции. Раньше изоляция используемого в быту электрического кабеля была одноцветной – белой или черной. Сейчас, теортически, цвет токоведущего проводника определяет свое назначение в кабеле или сети/цепи. Нормативным документом, регулирующим цветовую маркировку изолированных или неизолированных проводников — является ПУЭ 7, где в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям» должны быть использованы только определенные цвета и обозначения. Основной задачей маркировки электропроводки является быстрота и легкость определения назначения проводников по всей длине, что и является одним из основных требований ПУЭ. Рассмотрим, какую расцветку сегодня должны иметь проводники в электроустановках переменного тока напряжением до 1000В и с глухозаземленной нейтралью (к этой категории относится большинство административных зданий и жилых домов). Цветовая маркировка — цвет проводов/кабелей нулевого защитного и нулевого рабочего проводников в т.ч. 1х220В и 3 х380В Голубым цветом обозначаются нулевые рабочие проводники (N). Нулевой защитный (PE) проводник должен быть окрашен в желто-зеленые продольные или поперечные полосы. Такая комбинация цветов должна применяться только для маркировки защемляющих проводников (нулевых защитных). Совмещенный нулевой рабочий и нулевой защитный (PEN) – синий цвет по всей длине проводника с желто-зелеными полосами на концах (в местах соединения). Характерно, что ГОСТ сегодня допускает и противоположный вариант окраски – желто-зеленые полосы по всей длине с синим цветом на концах (в местах соединения). Проще говоря, обозначение нулевых / защитных / заземляющих проводов по цвету должно быть: 1) нулевой рабочий (N) – голубой цвет; 2) нулевой защитный (PE) – желто-зеленый цвет; 3) совмещенный (PEN) — желто-зеленый на концах голубые метки. Цветовая маркировка — цвет проводов/кабелей фазных проводов в т.ч. 1х220В и 3 х380В В соответствии с ПУЭ при обозначении фазных проводников предпочтение отдается одному из следующих цветов: черному, коричневому, красному, серому, фиолетовому, розовому, белому, оранжевому, бирюзовому. Однофазная электрическая цепь может быть создана путем ответвления от трехфазной сети. В этом случае фазный провод однофазной цепи по цвету должен совпадать с фазным проводником трехфазной сети, с которым он соединен. Цветовая маркировка проводов должна выполняться таким образом, чтобы цвет фазного проводника не совпадал с расцветкой N-, PE- или PEN-проводника. При использовании немаркированного кабеля цветные метки ставят на его конце (в месте соединения). В этом случае для обозначения используется цветная термоусадочная трубка (кембрик) или цветная изолента. Цветовая маркировка — цвет проводов в уже проложенных тяп-ляп или давно сетях/цепях Поиск в инженерном справочнике DPVA. Введите свой запрос: Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru Начинка: KJR Publisiers Консультации и техническая поддержка сайта: Zavarka Team	Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Фазировка по цвету зеленый голубой красный. Правильное подсоединение проводов фаза ноль земля

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.

Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.

Поэтому определить в электрической сборке фазу или ноль, занимало достаточно много времени. Приходилось прибегать к помощи и .

Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.

И как всегда обратимся к нормативным документам, а именно к , Глава 1, п.1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.

И что же сказано в этом ГОСТе?!

Согласно ГОСТ Р 50462-92, п.3.1.1, для идентификации проводников и шин могут быть применены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый.

Согласно ПУЭ, п.1.1.29:

• нулевые рабочие проводники (N) должны иметь голубой цвет
• cовмещенные нулевые рабочие и нулевые защитные проводники (PEN) должны иметь голубой цвет по всей длине и желто-зеленые полосы на концах
• нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет

Приведу для примера несколько фотографий. Все нулевые рабочие проводники (N) подключены к шине (N) и имеют голубой цвет. Все нулевые защитные проводники (РЕ) подключены к шину (РЕ) и имеют желто-зеленый цвет.

А все остальные цвета, кроме голубого (синего) и желто-зеленого могут быть использованы в качестве фазных проводников.

На фотографиях ниже видно, что фазные проводники имеют белый цвет.

Согласно ПУЭ, п.1.1.30, при переменном трехфазном токе шины фазы А должны иметь желтый цвет, фазы В — зеленый цвет, фазы С — красный цвет. Запоминается легко и просто в виде сокращения «ЖЗК», т.е. желтый, зеленый, красный.

Для наглядности приведу несколько примеров.

Два измерительных трансформатора НОМ-10 (кВ).

Отходящий фидер распределительной подстанции напряжением 500 (В).

Как видите, на приведенных примерах цветовая маркировка шин при переменном трехфазном токе полностью соблюдается.

Кстати, не обязательно, чтобы шины были полностью выкрашены в тот или иной цвет. Вполне достаточно делать цветовую маркировку (в виде краски, наклеек, термоусадочных трубок, бирок и т.п.) в местах присоединения шин к коммутационным аппаратам.

Согласно ПУЭ, п.1.1.30, при переменном однофазном токе шина фазы В, присоединенная к концу обмотки источника питания, должна иметь красный цвет, а шина фазы А, присоединенная к началу обмотки источника питания, должна иметь желтый цвет.

К сожалению, наглядных примеров таких электроустановок у меня нет. Может у кого имеются фотографии, то буду очень благодарен, если Вы поделитесь.

Кстати, если шины однофазного тока являются ответвлением от системы трехфазного тока, то они обозначаются, согласно требований цветовой маркировки трехфазной системы.

Согласно ПУЭ, п.1.1.30, при постоянном токе положительная шина («плюс») должна иметь красный цвет, отрицательная шина («минус») — синий цвет и нулевая рабочая («М») — голубой цвет.

В качестве примера приведу щит постоянного тока (ЩПТ) =220 (В).

А это выводы непосредственно с аккумуляторной батареи.

Кстати, со свинцовой-кислотных батарей СК-5 мы плавно переходим на необслуживаемые батареи Varta.

Дополнение

С 01.01.2011 отменен, указанный в начале статьи ГОСТ Р 50462-92. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в п.5.2.3 говорится, что для фазных проводников предпочтительны следующие цвета:

• серый
• коричневый
• черный

Для наглядности выкладываю фотографию распределительного щитка одного из банков, на котором мы производили электромонтаж.

По моему мнению, ранее принятая маркировка «ЖЗК» является более наглядной.

В однофазной сети для фазного проводника предпочтительным цветом является коричневый. Соответственно, что если однофазная сеть является ответвлением от трехфазной, то цвет фазного проводника должен соответствовать цвету фазного проводника трехфазной сети.

Также был введен запрет на желтый и зеленый цвета, применяемые по отдельности (п.5.2.1). Они должны быть использованы только в комбинации желто-зеленого цвета для защитных проводников РЕ. В связи с этим и была изменена маркировка трехфазной сети «ЖЗК», т.к. желтый и зеленый цвета применялись в ней по отдельности.

Цифровая маркировка цепей постоянного тока тоже была изменена (п.5.2.4):

• коричневый цвет — положительный полюс (+)
• серый цвет — отрицательный полюс (-)
• синий цвет — средний проводник (М)

Внимание!!! Хочу Вас предупредить, что не нужно сейчас бежать и изменять существующую маркировку. Ведь когда вводились объекты, действовал еще старый ГОСТ Р 50462-92. А вот при вводе в эксплуатацию уже новых электроустановок ГОСТом 50462-2009 пренебрегать не следует.

Если по каким то причинам нет возможности выполнить маркировку проводов и шин по вышеперечисленным требованиям, то можно использовать любые цвета. Но необходимо на концы жил намотать изоленту, наклейки, одеть кембрики или термоусадочные трубки соответствующего цвета, например, вот так:

И уже по традиции, смотрите видео по материалам данной статьи:

P. S. Уважаемые коллеги, я прошу Вас при выполнении электромонтажных работ соблюдать требования по цветовой маркировке проводов и шин. Давайте уважать друг друга.

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения «L1», «L2», «L3». Заземляющий фазный проводник обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трёхфазной. Нулевому проводу присвоена буква «N» (Neutral). Нулевой или защитный проводник обозначается «PE» (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

• коричневой;
• серой;
• фиолетовой;
• розовой;
• белой;
• оранжевой;
• бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.

Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Обозначенный цвет подбираемого провода для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

• Фаза А — желтая, возможна зеленоватая продольная прожилка.
• Фаза В — выраженного зеленого колера, иногда неонового оттенка.
• Фаза С — красная.
• Ноль — допускался сизого или нейтрального серого тона.

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль -N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Евростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет нулевого провода

Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.

Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой- это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

• Фаза — это подвод тока к оборудованию, розетке.
• Нуль — отведение к источнику.
• Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом , реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета . В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Будьте в безопасности, зная цветовые коды проводки

Если вы работаете с электричеством, вы должны знать цветовую маркировку проводки. Провода в ответвлениях электрических систем классифицируют по размеру, цвету и типу проводки. Цвет изоляции поможет вам определить функцию провода. Это необходимо для обеспечения безопасности при выполнении электромонтажных работ, поскольку использование неправильного типа проводки может привести к возникновению опасных ситуаций. Читайте дальше, чтобы узнать о различных цветовых кодах проводки, чтобы вы могли обезопасить себя при выполнении электромонтажных работ дома или в офисе.

Изучение различных цветовых кодов проводки

При работе с электрическим проводом важно соблюдать осторожность, независимо от того, какого цвета провод вы имеете дело. По проводу любого цвета в какой-то момент может пройти электрический ток, поэтому важно соблюдать осторожность при любых обстоятельствах. Также имейте в виду, что цвета проводки могут различаться, особенно в старых домах. При этом, вот основное руководство по цветовым кодам проводки, которые используются сегодня.

Черный провод

Они используются для питания во всех электрических цепях.Они незаземлены и должны считаться горячими или токоведущими. Они используются в качестве источника питания для выключателя или розетки и часто используются в цепи в качестве плеча выключателя, выступая в качестве соединения, идущего от выключателя к электрической нагрузке. Черные провода никогда не должны использоваться в качестве заземляющего или нейтрального провода.

Красный провод

В соответствии с цветовыми кодами проводки, утвержденными NEC, красный провод также всегда используется в качестве провода под напряжением или под напряжением. Он служит вторичным проводом в цепи 220 вольт, которая используется в некоторых типах ветвей выключателя и в соединении дымовых извещателей, которые жестко подключены к системе питания. Красные провода могут быть подключены к другим красным проводам или к черным проводам.

Синие и желтые провода

Эти провода также можно использовать для подачи питания и в качестве провода под напряжением, который протягивается через кабелепровод. Их нельзя использовать в качестве выходной проводки, питающей обычные электрические устройства. Желтые провода можно использовать в качестве ножек выключателя для вентиляторов, структурных светильников или коммутируемых розеток; синие используются в качестве путников для трех- или четырехпозиционных переключателей.

Белый и серый

Белый и серый — нейтральные провода.Они используются для подключения нейтральной шины внутри электрического щита. Хотя они нейтральны, они все же могут проводить ток, особенно несбалансированную нагрузку или электричество, которое не используется и возвращается к электрическому устройству.

Зеленый

При выборе цветовых кодов проводки зеленый провод указывает на заземление электрической цепи. Они соединяют клемму заземления в розетке. Они идут от распределительной коробки к заземляющей шине в электрощите.Провода работают, обеспечивая путь для электрического тока цепи, если ток вступает в контакт с металлом или другим проводящим материалом. Из-за этого по зеленым проводам может проходить значительный электрический ток, и при работе с этим цветным проводом следует соблюдать осторожность.

Ознакомление с цветовыми кодами проводки является необходимым шагом перед выполнением любых электромонтажных работ. Использование провода не по назначению может привести к фатальной ошибке. Изучите функции разноцветных проводов, чтобы безопасно выполнять электромонтажные работы дома или в офисе.

Код провода Идентификационный цвет — США — СОВЕТЫ ПО ПРОВЕРКЕ СТРОИТЕЛЬСТВА

Цветовая маркировка проводов NEC

• Нейтральный провод – белый или серый цвет

• Провод заземления – зеленый или зеленый с желтыми полосами

• Горячий или активный провод – черный цвет

• Второй провод под напряжением или активный – красный цвет

2 Любые цвета, отличные от упомянутых выше, могут быть полезны для других линий электропередач. Таким образом, согласно местной практике, стандартные цветовые коды проводки делятся на две основные категории —

.

1. Цветовые коды проводов США для переменного тока и
2. Цветовые коды проводов США для постоянного тока

Цветовое кодирование электрических проводов

Черный провод

Этот провод в основном используется для передачи питания на розетки и выключатели во всех видах цепей. Черные кабели часто используются в качестве переключателей в цепях, создавая соединение для подключения кнопки к нагрузке.Кроме того, черные провода постоянно находятся под напряжением.

Красный провод

, известный как вторичный активный провод в цепях на 220 вольт, как и черные провода. Точно так же они также используются в некоторых ножках переключателей. Например, красные провода могут подключать проводные датчики дыма к системе электропитания дома. Также возможно подключение двух красных проводов или красного провода к черному проводу.

Синий и желтый провод

Эти цвета несут энергию, поскольку они не используются в типичной проводке розетки.Вместо этого они используются в качестве проводов под напряжением, протянутых через кабелепроводы, такие как переключение ножек на вентиляторы, розетки с выключателями света и структурное освещение. Синие кабели часто называют путешественниками для трех- и четырехпозиционных выключателей.

Белый и серый провод

Если вы найдете серый и белый цвета, то это нулевые провода. В основном используется белый цвет, но и серый служит той же цели. Нулевой провод предназначен для соединения с нейтральной шиной. Оба кабеля могут быть соединены и нести ток только в том случае, если они нейтральны, особенно если токовая нагрузка несимметрична.

Зеленый провод

Использование зеленого провода для заземления электрической цепи, соединяющей клемму заземления в розетке. Зеленый провод действует как отказоустойчивый провод, предоставляя электричеству место для утечки на землю, если какой-либо провод под напряжением в цепи касается любого металла или любого проводящего объекта.

Таким образом, вы получили четкое представление о том, что делают различные цветные провода с помощью этого руководства по цветовой маркировке проводов.

Что такое цветовые коды проводки?

Цветовые коды проводки определяют тип и назначение электрических проводов.Это также часть стандартизации, используемой во многих регионах и странах для облегчения отслеживания и понимания.

Руководящий орган дорабатывает цвета проводки с учетом их конкретных функций. Таким образом, значение данного цвета провода может различаться в разных странах. Вот краткое руководство, объясняющее различные оттенки кабелей, используемых в США для распространенных типов переменного тока

.

Когда вы говорите о цветовой маркировке проводки, первый вопрос, который приходит вам на ум: какие цвета обозначают нейтральный, заземляющий и горячий провода, верно? Однако

Краткий обзор U.S. Коды электропроводки

Помимо упомянутых выше, основной цветовой маркировки нулевого, заземляющего и активного проводов, для силовых проводов ответвленных цепей используются следующие цвета.

Код провода 120/208/240 В переменного тока

Такие системы повсеместно распространены в домах и офисах, поэтому кроме активных, заземленных и нейтральных-

• Черный цвет для фазы 1
• Красный цвет для фазы 2
• Синий цвет для фазы 3

Если в системе электропроводки одна из фаз находится под высоким напряжением по сравнению с другими фазами, использующими высоковольтное подключение, необходимо пометить провода фаз с оранжевым в соответствии со статьей 110 NEC.15. Но, такие высоконогие дельта-системы там не знакомы с новыми установками.

Цвета проводки 277/480 В переменного тока

Эти высоковольтные системы довольно распространены для оборудования и промышленных двигателей, поддерживающих черный цвет как активный.

• Коричневый цвет для фазы 1
• Оранжевый цвет для фазы 2
• Серый для нейтрали
• Зеленый или зеленый с желтыми полосами или оголенным проводом для заземления

В условиях более высокого напряжения необходимо иметь задокументированный провод система кодирования. Подробные этикетки должны содержать такую ​​информацию, как идентификация цепи, точка отсоединения для тега или блокировки.

Цвета проводов питания постоянного тока

Когда используются системы солнечной энергии и любые аккумуляторные системы, используется питание постоянного тока. Итак, для постоянного тока стандартные цвета проводов выглядят так:

.

• Красный цвет для позитива
• Черный для негатива
• И белый или серый цвет для фона

Итак, здесь каждый цвет со своим значением ясен, но назначение и функция каждого цвета непонятны.

Необходимость и стандарты цветовых кодов электропроводки

Почему важны цветовые коды электропроводки?

Цветовая маркировка электропроводки имеет большое значение, даже если имеются средства безопасности, такие как предохранитель, конструкция с двойной изоляцией и заземляющий провод в вилках и устройствах для электрического подключения.

Например, в домашней электросистеме обычно имеется три провода/линии в шнуре питания или во всей линии электропередачи, ведущей в здания.Один провод подает электричество к устройству, а другой замыкает цепь, отводя электричество от устройства. Эти два провода называются «активными» и «нейтральными/нулевыми» соответственно. Третий провод — это провод заземления, предназначенный для важных соображений безопасности.

Представьте, что линия электропередачи была разрезана на две части для вставки дополнительного устройства для поддержки большего количества электрических устройств между двумя частями. Что бы вы сделали, если бы не было различия между тремя проводами? Если есть какая-либо ошибка, приводящая к неправильному соединению этих проводов, например, провод под напряжением ошибочно считается нейтральным проводом или проводом заземления, могут возникнуть большие проблемы с безопасностью.Люди, имеющие дело с проводами, могут получить удар током или цепь не будет работать из-за неправильного подключения. Поэтому очень важно сохранять постоянство цветов проводов до и после добавления приборов. Учитывая такие потенциальные опасности, необходимо установить стандарты цветовой маркировки электропроводки. Стандарты цветовой маркировки электропроводки не только помогают при добавлении приборов, но и обеспечивают поддержку, когда возникает необходимость заменить старые провода новыми.

Стандарты цветовой маркировки электропроводки

Из соображений безопасности важно соблюдать стандарты цветовой маркировки электропроводки.Стандарты цветовой маркировки электропроводки указаны в соответствии с различными ответвленными цепями распределения электроэнергии: переменного тока (переменного тока) и постоянного тока (постоянного тока).

Переменный ток широко используется в распределительных и передающих электрических сетях. В распределительной сети низкого напряжения (обычное напряжение 240 В и 415 В, поставляемое большинству клиентов) линия передачи обычно представляет собой трехфазную четырехпроводную систему, три линии которой представляют три фазы L1, L2 и L3. соответственно, а другая — нейтральная линия N.Нейтральная линия в трехфазной четырехпроводной системе отличается от нулевой линии или нейтральной линии, которая входит в дом пользователя в однофазной линии передачи. Нулевая линия обычно пропускает ток, образуя токовую петлю в однофазной линии, в то время как в трехфазной четырехпроводной системе три фазы образуют петлю, а нейтральная линия обычно обесточена. В распределительной сети низкого напряжения 380 В линия N настроена на получение линейного напряжения 220 В из фазного напряжения 380 В или на определение тока нулевой последовательности для контроля баланса трехфазного питания.

Рисунок 1: Пример системы электропроводки

Примечание. Прежде чем источник питания поступит в дом, PEN (защитное заземление и нейтраль) будут заземлены, а затем разделены на PE (заземляющий провод) и N. Эта система заземления называется TN-C-S согласно IEC 60364 или GB 16895.

Распределение постоянного тока ограничено использованием в таких ситуациях, как трамвайные и тяговые системы с напряжением обычно 600 В, железнодорожные тяговые системы постоянного тока с напряжением 1. 5 кВ между рельсом и контактным проводом, лифтами, печатными станками и различными машинами, где желательно плавное регулирование скорости, гальваника или просто используется для зарядки аккумуляторов. Обычно системы постоянного тока бывают 2-проводными или 3-проводными, в которых источник питания постоянного тока имеет две клеммы: одну положительную (+) и другую отрицательную (-). Ток течет от положительной клеммы во внешнюю цепь и возвращается к отрицательной клемме.

Стандарты цветовой маркировки проводки силовой цепи переменного тока

В разных странах и регионах действуют разные стандарты цветовой маркировки проводки силовых цепей переменного тока, наиболее важные из которых показаны ниже.

В большинстве стран Европы соблюдаются цветовые коды проводки IEC (Международной электротехнической комиссии) для ответвленных цепей переменного тока. Они перечислены в таблице ниже. В некоторых установках проводку можно заменить или смешать в соответствии с изменением цветового кода со старого цвета IEC на новый цвет IEC, как показано на следующем рисунке.

Функция	Этикетка	Новый цвет МЭК	Старый цвет IEC
Защитное заземление	ЧП	желто-зеленый	желто-зеленый
Нейтральный	Н	синий	синий
Линия, одна фаза	л	коричневый	коричневый или черный
Линия, 3 фазы	L1	коричневый	коричневый или черный
Линия, 3 фазы	L2	коричневый	коричневый или черный
Линия, 3 фазы	L3	серый	коричневый или черный

Рисунок 2: Смешанная установка проводов старого и нового цветов

Примечание. Хотя Соединенное Королевство (Великобритания) больше не является членом Европейского союза (ЕС) с 31 января 2020 года, Великобритания также следует цветовым кодам проводки переменного тока IEC.

В отличие от цветовых кодов проводки силовых цепей переменного тока IEC, Национальный электротехнический кодекс США (NEC) требует только белого (или серого) цвета для нейтрального проводника питания и медного, зеленого или зеленого цвета с желтой полосой для защитного заземления.

Функция	Этикетка	Общий цвет	Альтернативный цвет
Защитный грунт	PG	голые, зеленые или зелено-желтые	зеленый
Нейтральный	Н	белый	серый
Линия, одна фаза	л	черный или красный (2-й горячий)
Линия, 3 фазы	L1	чернить	коричневый
Линия, 3 фазы	L2	красный	апельсин
Линия, 3 фазы	L3	синий	желтый

В соответствии с Канадским электротехническим кодексом (CEC) приведенные ниже цветовые коды проводки силовых цепей переменного тока Канады аналогичны стандартам цветового кодирования электрических проводов США.

Функция	Этикетка	Общий цвет
Защитный грунт	PG	зеленый или зелено-желтый
Нейтральный	Н	белый
Линия, одна фаза	л	черный или красный (2-й горячий)
Линия, 3 фазы	L1	красный
Линия, 3 фазы	L2	чернить
Линия, 3 фазы	L3	синий

Стандарты цветовой маркировки проводки цепи питания постоянного тока

Установки постоянного тока, например, солнечные батареи и компьютерные центры обработки данных, используют цветовую маркировку, соответствующую стандартам переменного тока.Стандарт цвета IEC для цветового кода кабеля питания постоянного тока указан в таблице ниже.

	Функция	Этикетка	Цвет
	Защитное заземление	ЧП	желто-зеленый
2-проводная незаземленная система питания постоянного тока	Положительный	Л+	коричневый
	Отрицательный	Л-	серый
2-проводная заземленная система питания постоянного тока	Положительная (отрицательно заземленная) цепь	Л+	коричневый
	Отрицательная (отрицательно заземленная) цепь	М	синий
	Положительная (положительно заземленная) цепь	М	синий
	Отрицательная (положительно заземленная) цепь	Л-	серый
3-проводная заземленная система питания постоянного тока	Положительный	Л+	коричневый
	Средняя проволока	М	синий
	Отрицательный	Л-	серый

Независимо от цветового стандарта IEC, США рекомендуют следующую цветовую маркировку проводки силовых цепей постоянного тока:

	Функция	Этикетка	Цвет
	Защитный грунт	PG	голые, зеленые или зелено-желтые
2-проводная незаземленная система питания постоянного тока	Положительный	Л+	нет рекомендации (красный)
	Отрицательный	Л-	нет рекомендации (черный)
2-проводная заземленная система питания постоянного тока	Положительная (отрицательная заземленная) цепь	Л+	красный
	Отрицательная (отрицательно заземленная) цепь	Н	белый
	Положительная (положительно заземленная) цепь	Н	белый
	Отрицательная (положительно заземленная) цепь	Л-	чернить
3-проводная заземленная система питания постоянного тока	Положительный	Л+	красный
	Средний провод (центральный кран)	Н	белый
	Отрицательный	Л-	чернить

В дополнение к основным стандартам цветовой маркировки электропроводки, упомянутым выше, существуют и другие стандарты, такие как Международная/Североамериканская цветовая маркировка проводников. Эти стандарты имеют небольшие различия друг с другом, но в основном используют зеленый цвет и белый цвет для кодирования заземляющего и нейтрального проводов соответственно.

Как проверить и обеспечить безопасность цепи электропроводки?

За исключением цветовых кодов электропроводки, также важно проверять и обслуживать всю электрическую цепь из соображений безопасности.

Проверьте, нет ли аномальных запахов или черных следов ожогов вокруг электрических устройств.Например, проверьте, нет ли черных следов ожогов вокруг стенных розеток или выключателей. Если они есть, то розетки или выключатели света могут быть изношены и могут вызывать искрение при работе. Точно так же, если есть какие-либо признаки запаха, например, запах горящего пластика или резины, это может означать, что изоляция проводов разрушается, вызывая короткое замыкание или другие проблемы. В таких случаях требуется двойная проверка проводов за розетками и выключателями света, чтобы убедиться, что провода не изнашиваются. Если провода изношены, то нужно как можно скорее заменить старые.

Поддерживайте исправность электрической цепи. Не нагружайте существующую схему. Как правило, в помещении, установленном в прошлом, недостаточно розеток, чтобы удовлетворить растущие сегодня потребности в электричестве. Иногда такие устройства, как сервер, кондиционер, микроволновая печь, телевизор, спутниковая видеоприставка, точка беспроводного доступа и другие зарядные устройства, могут быть подключены к одной сетевой розетке через удлинитель.Эти приборы потребляют ток и вызывают дополнительную нагрузку на старую изоляцию, что легко может привести к возгоранию бытового электрооборудования. При необходимости выберите силовые кабели, поддерживающие мощное электронное оборудование, и добавьте дополнительные настенные розетки для поддержки необходимых устройств или переустановите дом с более подходящим распределением точек питания.

Связанная статья:

Разъемы NEMA в шнурах питания

Какой провод горячий, если оба провода одного цвета?

Вы можете подумать, что виноваты электрики, которые используют один и тот же цвет для горячего и нейтрального провода, но истина в последней инстанции — это ваш риск. Чтобы подключить электрическое соединение дома или в офисе, вы должны тщательно обнаружить горячий провод, чтобы выполнить правильное соединение, такое как провод заземления, и предотвратить любые повреждения. Вы найдете провода разного цвета в виде схемы подключения, такие как черный провод, красный провод, зеленый провод, белый провод, синий провод, желтый провод, коричневый провод и т. д. Хотя стандартно использовать отдельные цветные провода для горячего и нейтрального провода, это становится сложная ситуация с идентификацией проводов, если они одного цвета. Но вопрос, который всегда смущает, какой провод горячий или какого цвета горячий провод? Давайте получим ответ, чтобы узнать цвета электрических проводов и код цветов проводки.

Узнать, какой провод горячий, когда оба провода одного цвета, можно несколькими способами. Но не все из них рекомендуются, так как некоторые из них опасно выполнять без профессионального человека. Здесь мы постараемся указать вам самый простой и безопасный способ обнаружения горячего провода, а также как определить, какой провод горячий, когда оба провода черного или красного цвета, а также нейтральный цвет провода. К концу статьи вы никогда не запутаетесь, узнавая горячий и нулевой провод или нулевой провод и код цветов проводки.

Что такое горячий провод и что означает цвет нейтрального провода?

Горячий провод — это не провод с высокой температурой, а провод, по которому электричество поступает от распределительной системы к вашей розетке или на землю через выключатель заземления или заземляющий проводник. Давайте разберемся, в случае однофазной системы будет два разъема, которые подключены между панелью выключателя вашего дома к розетке или источнику света и т. д. Провод нагрузки обычно соединяет выключатель света с светом. приспособление.

В этих проводах один называется горячим проводом или проводом под напряжением, который несет электричество от панели выключателя. Другой провод называется нейтральным проводом, предназначенным для замыкания цепи. Таким образом, знание цвета нейтрального провода также имеет решающее значение в этом случае. Если вы обнаружите, что два черных провода горячие, а также как отличить горячий провод от нулевого? Обычно горячий провод черный, а цвет нейтрального провода белый. Итак, если вы видите какой-либо белый провод, считайте, что это нейтральный провод.Но если в любом случае они оба будут одного цвета, то определить тип проводов и их цветовой код будет настоящей проблемой.

Как определить, какой провод горячий, если оба провода одного цвета?

Существует несколько способов обнаружения горячих проводов, если они оба имеют одинаковый цвет или также можно сказать, что оба провода имеют одинаковый цвет, что положительно. Здесь я опишу верхний способ, который является не только самым безопасным, но и самым простым способом обнаружить горячий провод, когда оба провода электрической системы черные, даже если они имеют тот же цвет, что и другие.Давайте углубимся в это.

• Таким образом, вам понадобится обычный цифровой мультиметр с двумя измерительными щупами. Установите режим мультиметра на HVAC, т.е. высокое напряжение переменного тока (VAC или V~), то есть режим измерения переменного тока высокого напряжения. Вы можете проверить этот цифровой мультиметр хорошего качества.

• Прикоснитесь красным щупом к одному проводу, а черным щупом к массе, которая является металлической частью рамы. Вы можете прикрепить небольшую ручку к другому проводу в целях безопасности.Теперь проверьте показания напряжения, которые отображаются на дисплее.

• Если показания составляют от 100 до 120 В, то это, безусловно, горячий провод, а другой — нейтральный провод. Если показание близко к 0, то это нейтральный провод, а другой — горячий провод. Вы можете повторить шаг 2 для другого провода, чтобы быть уверенным во втором случае.

Если в обоих случаях вы получите показания 0 В, это означает, что ни на одном из проводов нет электричества. Проверьте, включены ли автоматический выключатель и выключатель. Можно получить 220 В на мультиметре, так как напряжение в сети варьируется от страны к стране. Стандартное распределительное напряжение в США составляет 120 В, а в Европе — 240 В. Столкнетесь ли вы с проблемой, как снова найти нейтральный провод?

Окончательный вердикт

Нет второго шанса исправить неправильную работу в случае электропроводки, такой как провод заземления и идеальный вентилятор и светильник, газовый светильник или настенный светильник.Поэтому всегда лучше проверить все точки, переключатели и соединения перед тестированием электрической системы. 3 из 5 несчастных случаев с электричеством происходят из-за неправильного подключения провода под напряжением и недостаточного знания цвета нейтрального провода. Сможете ли вы сказать код цвета, если увидите черный или белый провод? Таким образом, очень важно определить цвет проводки, определить, какой провод горячий, когда оба провода одного цвета. В этом случае определите горячий провод или как определить, какой провод горячий, когда оба черные, выполнив описанные выше шаги, чтобы предотвратить любые возможные аварии в вашей системе.

цветов электрических проводов: что они означают?

К счастью, вы не Том Круз в середине фильма «Миссия невыполнима», пытающийся обезвредить ядерную бомбу, лихорадочно пытаясь определить, какой цвет провода перерезать.

Новые строительные работы L&M

Но, хотя в буквальном смысле спасение мира может быть не вашей задачей, вы, как домовладелец, вероятно, задаетесь вопросом, что означают разноцветные электрические провода в вашем доме. Это руководство поможет вам понять эти электрические цвета и как безопасно взаимодействовать с проводами, когда вы с ними сталкиваетесь.

Прежде чем мы перейдем к цветовому кодированию, у нас есть важное сообщение от нашего менеджера филиала в Атланте об окраске проводов.

«Цвета проводов хороши настолько, насколько хороши электрики, которые их используют». – Дэвид Смит, руководитель отделения L&M Electric

Дэвид считает, что, хотя за окраской стоит определенный смысл, цвета не всегда используются правильно или равномерно ( , хотя они надежны при покупке товаров для дома массового производства, таких как потолочные вентиляторы ).Когда вы читаете наше следующее руководство по электротехнике, помните об этом. И, как мы это делаем в полевых условиях, проверьте свои провода, чтобы убедиться, что цвет соответствует ожидаемому.

Значение цветов электрических проводов

Простой способ для электриков определить цель того, что происходит за пределами того, что может видеть человеческий глаз, — это использовать проводку с цветовой маркировкой. В жилых помещениях мы используем следующие цвета для электропроводности: ЧЕРНЫЙ , КРАСНЫЙ и СИНИЙ (синий не так распространен в жилых помещениях, но часто встречается в потолочных вентиляторах ). Эти проводящие энергию черные, красные и синие «горячие» провода можно найти по всему проводному дому.

Для подачи электроэнергии на электрический щит электрики в жилых домах используют проводку БЕЛЫЙ , также известную как нейтральная жила. Будь то лампочка или какое-то другое электрическое устройство, все электричество возвращается к панели через этот провод. Вернувшись к панели, белый подключается к нейтральной полосе, а черный провод подключается к выключателю.

Потолочное крепление для нового дома

И последний цвет, обычно встречающийся в домах, это ЗЕЛЕНЫЙ провод заземления, также известный как контровочная проволока, держит электричество под контролем ( если оно выйдет из-под контроля ).Когда дело доходит до заземления, эта функция электрической системы дома является главным приоритетом национальной электрической кодовой книги. Когда вся проводка правильно заземлена, автоматические выключатели сработают, если они предназначены для этого, и вы и ваша семья останетесь в безопасности в других опасных ситуациях.

Помимо этой окраски, единственным другим типом проводки, с которым вы иногда сталкиваетесь, является голая медная проводка без какого-либо цветного покрытия. Этот тип оголенной медной проводки можно найти во всех электрических коробках.Если в доме используется алюминиевый провод, то в качестве заземляющего провода будет использоваться голый алюминиевый провод без пластикового покрытия. Обычно это встречается в некоторых 220-вольтовых приложениях и служебном проводе, который проходит между внешним счетчиком и главной панелью. Хорошие грозозащитные провода электричество не держат ( сбрасывают в землю ), так как устроены.

Исправление неправильной окраски проводов с помощью фазовой ленты

Как мы упоминали в начале статьи, цвет полезен настолько, насколько он правильно используется.Ошибки случаются даже с лучшими электриками, но часто они являются результатом того, что кто-то не обращает внимания или отвлекается на работе ( , что, к счастью, чаще встречается в розетках, чем в электрических панелях ). Точность сопоставления цветов также является веской причиной, по которой мы склоняем людей с цветовой слепотой к выбору другой профессии.

С помощью различных инструментов для тестирования мы можем убедиться, что цвет соответствует тому, как провод фактически используется для электричества. А при обнаружении ошибки электрическая фазирующая лента может использоваться для обновления окраски проводов в ситуациях, когда замена провода нецелесообразна или невозможна.Вы знакомы с самым распространенным цветом изоленты — черным. Но электрическая фазирующая лента встречается и в других цветах радуги. При необходимости мы обновляем эти цветные провода при обслуживании наших клиентов, занимающихся ремонтом электрооборудования.

Завершение разговора о цвете электропроводки

При работе с жилыми домами черный, красный и синий — это «горячие» провода, белый — нейтральный, возвращающий питание на панель, а зеленый — заземляющий провод, передающий электричество в землю, когда для него не существует другого безопасного места.

Окраска не всегда отражает фактическое электрическое движение, поэтому обязательно проверьте их, прежде чем приступать к ремонту или установке электрооборудования. Более того, L&M Electricians доступны на всей территории юго-востока США ( в районе метро Атланта , Нэшвилл , Хантсвилл, Бирмингем, Гринвилл и

по телефону 1-770-978-2300 для бесплатной консультации по устранению неполадок.

Как подключить розетки и вилки на 240 вольт

30–50 А/ 3 контакта/ Диапазон:

10 AWG на 30 ампер.

8 AWG для 50 А

30–50 А/ 3 контакта/ Диапазон:

10 AWG для 30 ампер 240 вольт.

8 AWG для 50 А 240 В

30 А/ 3 контакта/ Осушитель: 10 AWG для 30 А

30 А/ 3 контакта/ Осушитель: 10 AWG для 30 А

30 А/ 4 контакта/ Осушитель: 10 AWG для 30 А

30-50A/ 4 контакта/ RV.

Нейтраль не требуется для электрической цепи 240 В

Нейтральный провод обычно НЕ присутствует в цепи 240 В

___________________________________________________________________________________

Типовые номиналы бытовых проводов

Провод калибра 14 ++, рассчитанный на 120 В x 15 А, выключатель  = 1 800 Вт
1 800 Вт x 80 % = 1 440 Вт

Провод калибра 12 ++, рассчитанный на 120 В x 20 А, выключатель = 2 400 Вт
2 400 Вт    x 80% = 1 920 Вт

Провод 10ga ++, рассчитанный на 240 В x 30 А выключатель = 7200 Вт 7200 Вт x 80% = 5760 Вт
_____________________________________________________________

Таблица размеров автоматических выключателей и проводов
Расчет правильного провода и автоматического выключателя
Электрический расчет

1. Каждая розетка на 240 В, продаваемая в Hardware или Home Center, будет иметь номинальный ток.
Например, одни рассчитаны на 40 ампер, другие на 50 ампер и т. д.

2. Каждый прибор будет иметь заводскую табличку, расположенную сбоку прибора, или внутри дверцы духовки, или сзади сушилки.

3. Формула: Вольты х ампер = ватты.
Ватт разделить на вольт = ампер
Вольт = 240 вольт

4. Пример: мощность двойной печи = 7000 Вт.
7000 ватт разделить на 240 вольт = 29,16 ампер.

5.Рисунок выключателя и размер провода для двойной печи:
Максимальный безопасный ток для выключателя на 30 ампер составляет 24 ампера. Так что для двойной печи нужен выключатель на 40 ампер.
Используйте провод калибра 8 для выключателя на 40 ампер.
________________________________________________________

Оконный кондиционер На этикетке указана розетка и напряжение
3-полюсный, 3-проводной без заземления: 250 В
Поворотный замок проводка выходной коробки генератора
Как подключить 3-фазную розетку и вилки
Выходной трансформатор Square D 1000 Вт (высокое напряжение) и т. д.

Розетки RV-Dryer

Узнать больше

Горячие провода подключаются к латунным винтам, расположенным сбоку

.

Ищите цвет винта на выходе: латунь для горячего, серебристый для нейтрального, зеленый для заземления

Некоторые розетки не имеют винтов с цветовой маркировкой.Игнорировать нейтральный винт, если нейтральный провод недоступен

БОЛЬШЕ ИЛЛЮСТРАЦИИ НИЖЕ

Горячие провода могут быть черно-красными или черно-белыми

Эмпирическое правило: горячие провода подключаются к розетке сбоку.

Латунный винт => Горячая проволока. Электрическая цепь 240 вольт имеет 2 провода под напряжением.

Зеленый винт => неизолированная медь или зеленый провод заземления

Серебряный винт => Нейтральный

Посмотрите на цвет винта

На изображении показаны 2 горячих провода с заземлением.

2 провода под напряжением и 1 провод заземления.

Горячие провода могут быть красными и черными или белыми и черными

Любой горячий провод можно подключить к любой латунной клемме

.

Обратите внимание на цвет винтов при подключении розеток 240 Вольт

Зеленый для грунта

Hot1 и Hot2 подключаются к любому латунному винту

В вашей розетке может не быть нейтрального провода.

Нейтраль не требуется для цепи 240 вольт

Как определить заземление:

Ищите зеленый винт

Профили круглые с плоским дном отшлифованы

Поворотный замок

На изображении показаны 2 горячих провода с заземлением.

2 Горячие провода могут быть красными и черными или белыми и черными

Любой горячий провод можно подключить к любой латунной клемме

.

Обратите внимание на цвет винтов при подключении розеток 240 В

.

Зеленый для грунта

Hot1 и Hot2 могут подключаться к любому латунному винту

Ищите маркировку на устройстве:

X и Y для горячих проводов, а G для земли

Обратите внимание на форму прорезей для лезвий:

Как определить заземление на устройствах с поворотным замком:

Ищите зеленый винт

Закругленная L-образная форма шлифуется во всех приложениях на 120 В, 277 В и 240 В

_______________________________________________________________________________

Увеличенное изображение

Обзор базовых моделей 120 и 240 вольт

На изображении показаны линия 120 вольт и линия 240 вольт.

Обе цепи имеют заземляющий провод.

Каждым 120 и 240 требуется два провода для замыкания цепи.

120 В требуется 1 горячий и 1 нейтральный

240 В требуется 2 точки

Некоторые линии 240 Вольт имеют дополнительный нулевой провод.

Нейтраль не требуется для замыкания цепи 240 Вольт.

Некоторые линии 240 Вольт имеют белый и черный цвета вместо красного и черного

.

Как проверить на 120 или 240 вольт

Горячие провода могут быть черно-красными или черно-белыми

Как узнать, идет ли по проводу 120 В или 240 В?

Лента тестера ведет к деревянным палочкам и стоит на сухих деревянных досках.

Никогда не стойте на открытом воздухе, не прикасайтесь к металлу и не опирайтесь на него.

Положите сухие доски.

Отдельные провода для проверки.

Проверьте каждый провод на оголенный заземляющий провод. Если оба провода проверяются на наличие питания на землю, цепь, вероятно, имеет напряжение 240 вольт.

Используйте мультиметр, чтобы подтвердить точное напряжение.

240 Вольт имеет 2 горячих провода.

Горячие провода могут быть черно-красными или черно-белыми

.

Протестируйте каждый провод на голой земле. Если тестер показывает питание, это означает, что провод «горячая нейтраль» не требуется для 240 В

.

Как проверить на 120 В или 240 В

_________________________________________________________________________________

30-50 А / 3 контакта / диапазон

Провод 10 калибра на 30 ампер

Провод 8 калибра на 50 ампер

Флеш-маун

Смывная розетка на 50 А

Купить:

30-50 А

Профиль

Нема 6-50

_________________________________________________________________________________

_________________________________________________________________________________

Нейтраль не требуется для электрической цепи 240 В

Нулевой провод обычно НЕ присутствует в цепи 240 В

Добавьте черную ленту, если на белый провод подается напряжение

Вилка или розетка с 3 горячими проводами X Y Z для 3-фазной сети, как показано ниже на странице

.
_________________________________________________________________________________

Автоматический выключатель и таблица размеров проводов

Рассчитать правильный провод и выключатель

Электрический расчет
1) Каждая розетка на 240 В, продаваемая в Hardware или Home Center, будет иметь номинальный ток.
Например, некоторые из них рассчитаны на 40 ампер, а другие — на 50 ампер и т. д.

2) Каждое устройство имеет паспортную табличку, расположенную сбоку устройства, внутри дверцы духовки или сзади сушилки.

3) Формула: Вольты x Ампер = Вт.
Ватт, деленный на вольты = амперы
Вольты = 240 вольт

4) Пример: мощность двойной печи = 7000 ватт.
7000 ватт разделить на 240 вольт = 29,16 ампер.

5) Рисунок выключателя и размер провода для двойной печи:
Максимальный безопасный ток для выключателя на 30 ампер составляет 24 ампера.Так что для двойной печи нужен выключатель на 40 ампер.
Используйте провод калибра 8 для выключателя на 40 ампер.
Ресурс для самостоятельной сборки:
Выберите правильный провод и выключатель
Электрические формулы
Расчет вольт, ампер и ватт

Типовые номиналы проводов для бытовых нужд

Провод 14 калибра ++ рассчитан на 120 В x 15 А, выключатель = 1800 Вт Watts

Провод 12 калибра ++ рассчитан на 120 В x 20 А выключатель = 2400 Вт x 80% = 1920 Вт

________________________________________________________________________________

Изображение большего размера

Получение 120 В от 240 В/ возможно при наличии нейтрального провода

На рисунке показано, как получить 120 В от линии 240 Вольт.
Возможно только по коду, если линия 240В имеет нулевой провод.
Эти соединения должны быть помещены в закрытую коробку с крышкой.

Соедините провод 12 калибра с проводом 10 калибра.
На рисунке показан меньший провод 12 калибра, соединенный с большим проводом 10 калибра.

Провод 10 калибра защищен выключателем на 30 А
Потребляемый ток 30-амперного выключателя слишком велик для провода 12 калибра.
Провод 12 калибра должен иметь прерыватель на 20 ампер.

Используйте держатель предохранителя busman с 20-амперным предохранителем. Предохранитель
защищает всю длину провода 12 калибра.
Подсоедините предохранитель к проводу накала.
Нет необходимости ставить предохранитель на нейтраль.

Если провод 12 калибра был подключен к 240 В, то предохранитель необходим для обоих горячих проводов.

Держатели предохранителей на Amazon
Держатели предохранителей 15 А, 125 В, Amazon
Держатели предохранителей, 125 В, 15 А, на Amazon

_________________________________________________________________________________

Иллюстрации проводки начинаются здесь

10-3 сушилка 10-3 с 6-2 диапазоном 6-2 с 9-2 с наземный шнур площадью сушильный шнур № 3 Пример шнура сушилки и плиты с 2-проводным, 3-проводным и 4-проводным проводом ВСЕГДА выбирайте шнур с заземляющим проводом Шнуры сушилки 30–40 ампер на Amazon Шнуры диапазона 40–50 ампер на Amazon

_________________________________________________________________________________

Розетка 240В может быть подключена к 120В

Обычные розетки на 120 вольт имеют латунные винты

.

одна сторона для горячей проволоки и серебряные винты на

противоположная сторона для нейтрального провода.

_________________________________________________________________________________

Оконный кондиционер На этикетке указана розетка и напряжение

Потребительский ток 16 А

Используйте проволоку 12 калибра

Цвет провода не имеет значения

Блок оконного кондиционера с указанием напряжения и типа вилки

_________________________________________________________________________________

Таймер 240В

Таймер Intermatic HB114 для оконного кондиционера

_________________________________________________________________________________

_________________________________________________________________________________

В примере показан необычный случай, когда цепь 240 В имеет нейтраль и не имеет заземляющего провода.
Цепь 240 В не требует заземления или нейтрали.

И нейтральный, и заземляющий провода соединяются внутри панели выключателя, и

по существу выполняют одну и ту же функцию.

Однако замыкание цепи 120 В с помощью заземляющего провода не является нормой.

Таким образом, в этом примере каждая розетка имеет мощность 120 вольт.
Обратите внимание, что X и Y — «Горячие», W — «Нейтральный», а G не обозначает землю.

_________________________________________________________________________________

На изображении показан 3-жильный провод с заземлением.

Обратите внимание на цвет винтов при подключении розеток на 240 В
Зеленый для заземления
Серебряный для нейтрали
Горячие точки 1 и 2 могут подключаться к любому латунному винту
Дополнительный провод — это нейтральный провод.

Нейтраль не требуется для завершения цепи 240 вольт.

Некоторым приборам может потребоваться нейтральный провод для питания 120-вольтовых частей внутри прибора.

_________________________________________________________________________________

На изображении показан 3-жильный провод с заземлением.
2 провода под напряжением, 1 провод заземления и 1 провод нейтрали.
Дополнительный провод является нейтральным проводом. Нейтраль не требуется для завершения цепи 240 вольт. Некоторым приборам может потребоваться нейтральный провод для питания 120-вольтовых частей внутри прибора. Это редкость для современных приборов и электроники.

Обратите внимание на цвет винтов при подключении розеток на 240 В
Зеленый для заземления
Серебряный для нейтрали
Hot1 и Hot2 могут быть любого цвета и могут подключаться к любому латунному винту

_________________________________________________________________________________

Изображение слева такое же, как на иллюстрации в рамке прямо вверху.
Обратите внимание, что иногда винты НЕ имеют цветовой маркировки.
Эмпирическое правило заключается в том, что горячие провода подключаются по бокам розетки. Розетка устанавливается в типовой однопостовой коробке. Выход можно повернуть так, чтобы земля была сверху снизу.
Обратите внимание, что красный и черный провода могут проходить с любой стороны устройства. Оба провода на входе в бытовую сеть 240В идентичны.

Изображение слева от
Купить:
Купить 30-амперную розетку на Amazon
Обратите внимание на угловом сайте оборудования, что максимальная нагрузка на провод 12 калибра составляет 20 ампер.

Это заблуждение.

Электрики используют правило 80%.

Верно, что провод калибра 12 подключается к выключателю на 20 ампер,

. но электрики применяют правило 80% для расчета номинальной нагрузки на выключатели и провода.
20-амперный выключатель x 80% = безопасный максимум 16 А для 20-амперного выключателя.
Выключатель на 30 ампер x 80% = безопасный максимум 24 ампера для выключателя на 30 ампер
Подробнее

Г-образная форма нейтральная Если белая нейтраль отсутствует, то провод не присоединяйте

Круглые формы с плоским дном заземляются

_________________________________________________________________________________

_________________________________________________________________________________

Проводка выходной коробки генератора с поворотным замком:

4-контактная выходная проводка генератора: Все 4 контакта запираются.

_________________________________________________________________________________

Как подключить трехфазную розетку и вилки

_________________________________________________________________________________

Ищите маркировку на устройстве: X и Y — горячие, G — заземление, W — нейтраль

.

_________________________________________________________________________________

_________________________________________________________________________________

_________________________________________________________________________________

Преобразование 240 вольт без нейтрального провода от коробки выключателя.

Выходной трансформатор Square D мощностью 1000 Вт

(высокое напряжение)

Понижающе-повышающие трансформаторы понижают напряжение или повышают его.

Этот трансформатор понижает напряжение.
Преобразование 240 вольт в 120 вольт без нейтрального провода от коробки выключателя.
Преобразование 480 вольт в 240 вольт или 120 вольт
Наружный кожух типа 3R

Электропроводка:
Вход 480 В соединяется с h2 h5, а затем h3 и h4 соединяются вместе
Вход 240 В соединяется с h2 h5, затем h4 соединяется с h2, а h3 соединяется с h5

Выход 240 В соединяется с X1 X4, а затем X2 и X3 соединены вместе
Выход 120 Вольт подключается к X1 X4, а затем X3 подключается к X1, а X2 подключается к X4 фазное электричество
Читать о 3-фазном
Как подключить 3-фазные таймеры

_________________________________________________________________________________

Подключение трехфазных розеток и вилок
Схемы подключения фаз Cooper
_________________________________________________________________________________

_________________________________________________________________________________

3-фазный
________________________________________________________________________________

_________________________________________________________________________________

_________________________________________________________________________________

_________________________________________________________________________________

________________________________________________________________________________

_________________________________________________________________________________

_________________________________________________________________________________

_________________________________________________________________________________

_________________________________________________________________________________

Типовая бытовая цепь 240 В

_________________________________________________________________________________

Типовая бытовая цепь 120В

_________________________________________________________________________________

_________________________________________________________________________________

3-фазные таймеры, 3-фазные розетки и перенапряжение
____________________________________________________________

_________________________________________________________________________________

Коричневый провод, Синий провод и Провод с зеленой полосой — что это? Что черное и горячее, а что белое?

Коричневый провод, синий провод и провод с зеленой полосой — что это? Что черное и горячее, а что белое?

Вот вопрос, который мы получаем; Коричневый провод, синий провод и провод с зеленой полосой — что это? Что черное и горячее, а что белое?

Если вы читаете это, скорее всего, вы недавно приобрели осветительный прибор, такой как светодиодный светильник для парковки или складское освещение, и пытаетесь установить его в США. (обычно это мусор, но мы доберемся до этого) Свет просто использует международные стандарты проводки. Как будто метры и футы или литры и галлоны были недостаточно плохи, теперь у нас есть различия в проводке. Проводка с коричневыми, синими и зелеными полосами на самом деле более распространена во всем мире, чем наша черная, белая и зеленая.

Большинство коммерческих светильников, таких как светодиодные настенные блоки и светодиодные светильники для высоких пролетов, используют стандартные для США цветовые коды: черный, белый и зеленый. Даже в наших жилых светильниках используются черный, белый и зеленый цвета.

Если вы купили дешевый фонарь с международными цветами и без сертификата безопасности, высока вероятность того, что он не прослужит долго. Также имейте в виду, что у вас не будет страховки, и вы несете ответственность за любой ущерб, который она причинит. Наши фонари имеют рейтинг безопасности UL, и у нас есть полная страховка ответственности. Каждый год мы проходим аудит, чтобы убедиться, что мы покупаем и продаем только безопасные надежные светильники.

Если у вас есть приспособление, соответствующее международным стандартам, хорошая новость заключается в том, что подобрать его очень просто.Коричневый — это ваш горячий провод, поэтому вы хотите подключить его к черному проводу вашего здания. Синий отрицательный или возвратный, так что он перейдет к белому. Зеленый с желтой полосой — это земля, и она пойдет к зеленому зданию.

Коричневый к черному

Синий к белому

Зеленый к зеленому с желтой полосой

Если вы работаете от 220 вольт или выше, то у вас, вероятно, будет несколько проводов под напряжением, соединяющихся с коричневым и синим проводами прибора. Помните, что вы должны использовать более высокое напряжение только в случае необходимости.Большинству новых светодиодных фонарей не требуется столько энергии, и 110 В вполне достаточно. Единственная реальная причина — это очень длинные пробеги, например, прокладка проводки на 200 с лишним футов для освещения спортивных площадок или там, где в здании уже есть провода для 480 В переменного тока, и вы должны их сохранить.
