Даташит на светодиоды: SMD светодиоды – характеристики, даташиты, онлайн калькулятор

Содержание

SMD светодиоды – характеристики, даташиты, онлайн калькулятор

Воспользовавшись справочными данными из нижеприведенной таблицы с техническими характеристиками наиболее популярных SMD светодиодов, Вы сможете при самостоятельном изготовлении подсветок и светильников, или, покупая готовые источники света, рассчитать и оценить их светотехнические возможности. С помощью данных из таблицы сможете определить параметры светодиодной ленты в случае отсутствия на ней маркировки.

Кликнув по надписи синего цвета, обозначающей типа светодиода, Вы можете ознакомиться с даташитом от производителя, хранящегося непосредственно на сайте. В даташитах приведены более подробные технические характеристики обыкновенных и сверхярких светодиодов с учетом величины протекающего через них тока и температуры окружающей среды.

Электрическая схема расположения кристаллов в светодиоде LED-RGB-SMD5050 и схема его включения в светодиодной ленте приведена в статье сайта Подключение RGB светодиодных лент.

В настоящее время подавляющее число ламп, светильников, светодиодных лент и модулей изготовлены с использованием одного из типов светодиодов, приведенных в таблице. Срок службы SMD светодиодов по заявлению производителей составляет не менее 80000 часов.

Калькулятор для расчета


параметров токоограничивающего резистора для LED

При самостоятельном изготовлении светодиодных источников света и светильников необходимо рассчитать номинал и мощность токоограничивающего резистора. Для упрощения этой задачи представляю в помощь специальный онлайн калькулятор, с помощью которого Вы сможете рассчитать сопротивление и мощность требуемого резистора в зависимости от типа светодиода, их количества и напряжения источника питания. Параметр «Напряжение падения на одном LED» берется наибольшее значение из последней колонки таблицы, «Максимально допустимый ток через LED» из предпоследней колонки.

Если в наличии нет резистора нужной мощности, то его можно заменить несколькими резисторами одинакового номинала меньшей мощности, включив их последовательно или параллельно.

При этом мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов. Величина резисторов при последовательном включении уменьшится и будет равна расчетной величине, деленной на количество резисторов. При параллельном включении нужно брать резисторы, номиналом, равным требуемому умноженному на количество резисторов.

Например, в результате расчета необходим резистор мощностью 1 ватт и номиналом 200 Ом. Этот резистор можно заменить четырьмя включенными последовательно резисторами мощностью 0,25 ватт номиналом по 50 Ом. При этом если светодиодов, например, пять, то впаять резисторы можно по одному между диодами.

Подключать непосредственно к источнику питания, батарейке или аккумулятору один или несколько соединенных последовательно светодиодов без токоограничивающего резистора недопустимо, так как это приведет к выходу их из строя.

При питании светодиодов от аккумулятора (батарейки), необходимо учесть, что во время работы светодиодов происходит, в зависимости от степени разряда и емкости аккумулятора, снижение напряжения на его выводах до 20%. Если напряжение холостого хода аккумулятора будет близко к напряжению падения на светодиоде, то он будет светить с пониженной яркостью.

Онлайн калькуляторы для определения номинала резисторов


по цветовой маркировке

Если номинал резистора на корпусе обозначен в виде четырех или пяти цветных колец, то величину его можно определить с помощью одного из нижеприведенного онлайн калькулятора.

Онлайн калькулятор для определения сопротивления резисторов


маркированных 4 цветными кольцами

Онлайн калькулятор для определения сопротивления резисторов маркированных


5 цветными кольцами
Игорь 06.03.2017

Александр, здравствуй!
Подскажи, будь добр, 12 светодиодов мощностью 3 вата будет 36 ватт. А начинаешь считать по формуле получается другое, 12×3,4В=40,8В×0,7А=28,56 вата.
И ещё, рекомендуют драйвер на 0,6 А, а прислали на ток 0,5 А, говорят пойдёт. Так, то всё работает, но почему драйвер не перегорает?

И ещё, советуют драйвер брать на 20-30% мощнее, то получается что который прислали подходит?

Александр

Здравствуйте, Игорь.
3 ватта – это паспортная потребляемая мощность светодиода. Расчетная – это реальная. При этом надо учесть, что 3,4 В это тоже справочное значение напряжения и может на практике отличаться, быть от 3,2 до 3,8. Так что рассчитываете вы все правильно. Чем на меньший ток рассчитан драйвер, тем слабее будут светить светодиоды, так как падение напряжения на них будет прежним.
Драйвер должен быть рассчитан не только на ток, но и иметь запас по напряжению. Для вашего случая напряжение должно быть около 55 В, если меньше 40 вольт, то светодиоды могут и не засветить. Если напряжения недостаточно, то нужно уменьшить количество последовательно соединенных светодиодов, например, до 8. Тогда заработают.

Драйвер, рассчитанный на меньший ток, чем номинальный для светодиодов брать можно, просто яркость свечения светодиодов будут немного меньше. Это как раз Ваш случай. А вот на больший ток недопустимо, так как от перегрева кристалла светодиоды быстро выйдут из строя. Запас по мощности рекомендуется для блоков питания, для драйверов мощность должна быть равна расчетной.

Технические характеристики SMD 5050 LED datasheet

Светодиоды SMD 5050 стали первыми, которые сочетали в себе неплохой световой поток при небольших габаритах. Такие отличные характеристики сразу нашли применение в первых светодиодных лентах и автолампах.Они стали прародителем SMD 5630 и 5730, их эффективность уже составляла приличные 80 Люмен на Ватт потребляемой мощности.  До их появления лидером использования был  SMD 3528. Домашние лампы на СМД 5050 стали давать хороший световой поток, лучшим способом их использования стали лампочки кукурузы, которые легко размещали на себе от 30 до 100 элементов. Самые большие кукурузы уже могли светить как лампа накаливания на 100W.

Содержание

  • 1. Реальная мощность китайских светодиодов
  • 2. Основные характеристики фирменных
  • 3. Подробные технические характеристики
  • 4. Габариты светодиода СМД 5050

Реальная мощность китайских светодиодов

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Чтобы научится отличать по внешним признакам хороший от плохого по размеру кристалла читайте статью «Характеристики светодиодов«.

Китайские 5630, 5730
тип №1
Китайские 5630, 5730
тип №2
Китайский 5050
Мощность 0,09W 0,15W 0,09W
Яркость 7 лм 12 лм 7 люмен

Не надейтесь на чудо, что вам попадутся хорошие, такое бывает не часто.

Основные характеристики фирменных

Внешний вид СМД 5050

Параметр 5050
Номинальный световой поток, Люмен 15 — 18
Мощность 0,21 Вт
Рабочая температура, градусов до + 85
Номинальный ток, мА 60
Напряжение питания 3,3 вольт
Длина и ширина, мм 5 x 5
Угол свечения, градусов 125
Индекс цветопередачи от 80 до 90 Ra

Отличительной особенностью поколения светодиодов стали:

  • низкий уровень деградации при долговременной эксплуатации, который у SMD 5050 стал составлять не более 4% за 3000 часов работы и еще меньше у SMD 5630
  • рабочий ток составлял до 60 мА;
  • максимальная рабочая температура кристалла могла достигать 110 градусов;
  • первоначально состоял из 3 отдельных кристаллов;
  • появились трехцветные RGB диоды, состоящие из 3 кристаллов разного цвета.

При покупке недорогих светодиодов вам могут продать китайские с плохими характеристиками. Их долговременный номинальный режим работы примерно в 3 раза ниже, то есть световой поток и мощность ниже в 3 раза по сравнению с оригинальными. Об этом вы узнаете через некоторое время, когда они начнут достаточно быстро деградировать. Нет точных способов распознать такие подделки.

Подробные технические характеристики

Габариты светодиода СМД 5050

..

потребление тока, напряжение, мощность и светоотдача

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Времена, когда светодиоды использовали только в качестве индикаторов включения приборов, давно прошли. Современные светодиодные приборы могут полностью взаимозаменить лампы накаливания в бытовых, промышленных и уличных светильниках. Этому способствуют различные характеристики светодиодов, зная которые можно правильно подобрать LED-аналог.

Использование светодиодов, учитывая их основные параметры, открывает обилие возможностей в сфере освещения.

Основой светодиода является искусственный полупроводниковый кристаллик

Какие бывают светодиоды

Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.

Светодиоды вполне могут заменить обычные лампы накаливания

Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками.

В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.

Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).

В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.

Применение светодиодной подсветки в интерьере кухни

Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производстве светодиодных ламп с большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.

Обратите внимание! Сравнивая лампы на SMD и COB светодиодах можно отметить, что первые поддаются ремонту путем замены вышедшего из строя светодиода. Если не работает лампа на COB светодиодах, придется менять всю плату с диодами.

Характеристики светодиодов

Выбирая для освещения подходящую светодиодную лампу, следует учитывать параметры светодиодов. К ним относят напряжение питания, мощность, рабочий ток, эффективность (светоотдача), температуру свечения (цвет), угол излучения, размеры, срок деградации. Зная основные параметры, можно будет без труда выбрать приборы для получения того или иного результата освещенности.

LED-технологии используются в оформлении табло аэропортов и вокзалов

Величина тока потребления светодиода

Как правило, для обычных светодиодов предусмотрена сила тока величиной 0,02А. Однако бывают светодиоды, рассчитанные на 0,08А. К таким светодиодам относят более мощные приборы, в устройстве которых задействованы четыре кристалла. Они располагаются в одном корпусе. Так как каждый из кристаллов потребляет по 0,02А, в сумме один прибор будет потреблять 0,08А.

Стабильность работы светодиодных приборов зависит от величины тока. Даже незначительное увеличение силы тока способствует снижению интенсивности излучения (старению) кристалла и увеличению цветовой температуры. Это в конечном результате приводит к тому, что светодиоды начинают отливать синим цветом и преждевременно выходят из строя. А если показатель силы тока увеличивается существенно, светодиод сразу перегорает.

Чтобы ограничить потребляемый ток, в конструкциях LED-ламп и светильников предусмотрены стабилизаторы тока для светодиодов (драйверы). Они преобразуют ток, доводя его до нужной светодиодам величины. В случае, когда требуется подключить отдельный светодиод к сети, нужно использовать токоограничительные резисторы. Расчет сопротивления резистора для светодиода выполняют с учетом его конкретных характеристик.

Полезный совет! Чтобы правильно подобрать резистор, можно воспользоваться калькулятором расчета резистора для светодиода, размещенным в сети интернет.

Светодиодная гирлянда может использоваться в качестве декора помещения

Напряжение светодиодов

Как узнать напряжение светодиодов? Дело в том, что параметра напряжения питания как такового у светодиодов нет. Вместо этого используется характеристика падения напряжения на светодиоде, что означает величину напряжения на выходе светодиода при прохождении через него номинального тока. Значение напряжения, указанное на упаковке, отражает как раз падение напряжения. Зная эту величину, можно определить оставшееся на кристалле напряжение. Именно это значение берется во внимание при расчетах.

Учитывая применение различных полупроводников для светодиодов, напряжение у каждого из них может быть разным. Как узнать, на сколько Вольт светодиод? Определить можно по цвету свечения приборов. Например, для синих, зеленых и белых кристаллов напряжение составляет около 3В, для желтых и красных – от 1,8 до 2,4В.

При использовании параллельного подключения светодиодов идентичного номинала с величиной напряжения в 2В можно столкнуться со следующим: в результате разброса параметров одни излучающие диоды выйдут из строя (сгорят), а другие будут очень слабо светиться. Это произойдет ввиду того, что при увеличении напряжения даже на 0,1В наблюдается увеличение силы тока, проходящего через светодиод, в 1,5 раза. Поэтому так важно следить, чтобы ток соответствовал номиналу светодиода.

100Вт лампы накаливания эквивалентно 12-12,5Вт LED-светильника

Светоотдача, угол свечения и мощность светодиодов

Сравнение светового потока диодов с другими источниками света проводят, учитывая силу издаваемого ими излучения. Приборы размером около 5 мм в диаметре дают от 1 до 5 лм света. В то время как световой поток лампы накаливания в 100Вт составляет 1000 лм. Но при сопоставлении необходимо учитывать, что у обычной лампы свет рассеянный, а у светодиода – направленный. Поэтому необходимо принимать во внимание угол рассеивания светодиодов.

Угол рассеивания разных светодиодов может составлять от 20 до 120 градусов. При освещении светодиоды дают более яркий свет по центру и снижают освещенность к краям угла рассеивания. Таким образом, светодиоды лучше освещают конкретное пространство, используя при этом меньше мощности. Однако если требуется увеличить площадь освещенности, в конструкции светильника используют рассеивающие линзы.

Как определить мощность светодиодов? Чтобы определить мощность светодиодной лампы, требующейся для замены лампы накаливания, необходимо применять коэффициент, равный 8. Так, заменить обычную лампу мощностью 100Вт можно светодиодным прибором мощностью не менее 12,5Вт (100Вт/8). Для удобства можно воспользоваться данными таблицы соответствия мощности ламп накаливания и LED-источников света:

Мощность лампы накаливания, Вт Соответствующая мощность светодиодного светильника, Вт
100 12-12,5
75 10
60 7,5-8
40 5
25 3



При использовании светодиодов для освещения очень важен показатель эффективности, который определяется отношением светового потока (лм) к мощности (Вт). Сопоставляя эти параметры у разных источников света, получаем, что эффективность лампы накаливания составляет 10-12 лм/Вт, люминесцентной – 35-40 лм/Вт, светодиодной – 130-140 лм/Вт.

Цветовая температура LED-источников

Одним из важных параметров светодиодных источников является температура свечения. Единицы измерения этой величины – градусы Кельвина (К). Следует отметить, что все источники света по температуре свечения разделяют на три класса, среди которых теплый белый имеет цветовую температуру менее 3300 К, дневной белый – от 3300 до 5300 К и холодный белый свыше 5300 К.

Обратите внимание! Комфортное восприятие человеческим глазом светодиодного излучения непосредственно зависит от цветовой температуры LED-источника.

Цветовая температура обычно указывается на маркировке светодиодных ламп. Она обозначается четырехзначным числом и буквой К. Выбор LED-ламп с определенной цветовой температурой напрямую зависит от особенностей применения ее для освещения. Предложенная ниже таблица отображает варианты использования светодиодных источников с разной температурой свечения:

Цвет свечения светодиодов Цветовая температура, К Варианты использования в освещении
Белый Теплый 2700-3500 Освещение бытовых и офисных помещений как наиболее подходящий аналог лампы накаливания
Нейтральный (дневной) 3500-5300 Отличная цветопередача таких ламп позволяет применять их для освещения рабочих мест на производстве
Холодный свыше 5300 Используется в основном для освещения улиц, а также применяется в устройстве ручных фонарей
Красный 1800 Как источник декоративной и фито-подсветки
Зеленый Подсветка поверхностей в интерьере, фито-подсветка
Желтый 3300 Световое оформление интерьеров
Синий 7500 Подсветка поверхностей в интерьере, фито-подсветка



Волновая природа цвета позволяет выразить цветовую температуру светодиодов, используя длину волны. Маркировка некоторых светодиодных приборов отражает цветовую температуру именно в виде интервала различных длин волн. Длина волны имеет обозначение λ и измеряется в нанометрах (нм).

Типоразмеры SMD светодиодов и их характеристики

Учитывая размер SMD светодиодов, приборы классифицируются в группы с различными характеристиками. Наиболее популярные светодиоды с типоразмерами 3528, 5050, 5730, 2835, 3014 и 5630. Характеристики SMD светодиодов в зависимости от размеров рознятся. Так, разные типы SMD светодиодов отличаются по яркости, цветовой температуре, мощности. В маркировке светодиодов первые две цифры показывают длину и ширину прибора.

Светодиоды SMD 5630 на LED-ленте

Основные параметры светодиодов SMD 2835

К основным характеристикам SMD светодиодов 2835 относят увеличенную площадь излучения. В сравнении с прибором SMD 3528, который имеет круглую рабочую поверхность, площадь излучения SMD 2835 имеет прямоугольную форму, что способствует большей светоотдаче при меньшей высоте элемента (около 0,8 мм). Световой поток такого прибора составляет 50 лм.

Корпус светодиодов SMD 2835 выполнен из термостойкого полимера и может выдерживать температуру до 240°С. Следует отметить, что деградация излучения в этих элементах составляет менее 5% в течение 3000 часов функционирования. Кроме того, прибор имеет достаточно низкое тепловое сопротивление перехода кристалл-подложка (4 С/Вт). Рабочий ток в максимальном значении – 0,18А, температура кристалла – 130°С.

По цвету свечения выделяют теплый белый с температурой свечения 4000 К, дневной белый – 4800 К, чистый белый – от 5000 до 5800 К и холодный белый с цветовой температурой 6500-7500 К. Стоит отметить, что максимальная величина светового потока у приборов с холодным белым свечением, минимальная – у светодиодов теплого белого цвета. В конструкции прибора увеличены контактные площадки, что способствует лучшему отводу тепла.

Полезный совет! Светодиоды SMD 2835 могут быть использованы для любого типа монтажа.

Размеры светодиода SMD 2835

Характеристики светодиодов SMD 5050

В конструкции корпуса SMD 5050 размещены три однотипных светодиода. LED источники синего, красного и зеленого цвета имеют технические характеристики, аналогичные кристаллам SMD 3528. Значение рабочего тока каждого из трех светодиодов составляет 0,02А, следовательно суммарная величина тока всего прибора 0,06А. Для того, чтобы светодиоды не вышли из строя, рекомендуется не превышать эту величину.

LED приборы SMD 5050 имеют прямое напряжение величиной 3-3,3В и светоотдачу (сетевой поток) 18-21 лм. Мощность одного светодиода складывается из трех величин мощности каждого кристалла (0,7Вт) и составляет 0,21Вт. Цвет свечения, испускаемый приборами, может быть белым во всех оттенках, зеленым, синим, желтым и многоцветным.

Близкое расположение светодиодов разных цветов в одном корпусе SMD 5050 позволило реализовать многоцветные светодиоды с отдельным управлением каждым цветом. Для регулирования светильников с использованием светодиодов SMD 5050 используют контроллеры, благодаря чему цвет свечения можно плавно изменять от одного к другому через заданное количество времени. Обычно такие приборы имеют несколько режимов управления и могут регулировать яркость свечения светодиодов.

Размеры светодиода SMD 5050

Типовые характеристики светодиода SMD 5730

Светодиоды SMD 5730 – современные представители LED-приборов, корпус которых имеет геометрические размеры 5,7х3 мм. Они относятся к сверхярким светодиодам, характеристики которых стабильны и качественно отличаются от параметров предшественников. Изготовленные с применением новых материалов, эти светодиоды отличаются повышенной мощностью и высокоэффективным световым потоком. Кроме того, они могут работать в условиях повышенной влажности, устойчивы к перепадам температур и вибрации, имеют длительный срок службы.

Существует две разновидности приборов: SMD 5730-0,5 с мощностью 0,5Вт и SMD 5730-1 с мощностью 1Вт. Отличительной особенностью приборов является возможность их функционирования на импульсном токе. Величина номинального тока  SMD 5730-0,5 составляет 0,15А, при импульсной работе прибор может выдерживать силу тока до 0,18А. Данный тип светодиодов обеспечивает световой поток до 45 лм.

Светодиоды SMD 5730-1 работают на постоянном токе 0,35А, при импульсном режиме – до 0,8А. Эффективность светоотдачи такого прибора может составить до 110 лм. Благодаря термостойкому полимеру, корпус прибора выдерживает температуру до 250°С. Угол рассеивания обоих типов SMD 5730 равен 120 градусам. Степень деградации светового потока составляет менее 1% при работе в течение 3000 часов.

Размеры светодиода SMD 5730

Характеристики светодиодов Cree

Компания Cree (США) занимается разработкой и выпуском сверхъярких и самых мощных светодиодов. Одна из групп светодиодов Cree представлена серией приборов Xlamp, которые делятся на однокристальные и многокристальные. Одной из особенностей однокристальных источников является распределение излучения по краям прибора. Это инновация позволила выпускать светильники с большим углом свечения, используя минимальное количество кристаллов.

В серии LED-источников XQ-E High Intensity угол свечения составляет от 100 до 145 градусов. Имея небольшие геометрические размеры 1,6х1,6 мм, мощность сверхярких светодиодов – 3 Вольта, а световой поток – 330 лм. Это одна из новейших разработок компании Cree. Все светодиоды, конструкция которых разработана на базе одного кристалла, имеют качественную цветопередачу в пределах CRE 70-90.

Статья по теме:

Как сделать или починить LED-гирлянду самостоятельно. Цены и основные характеристики наиболее популярных моделей.

Компания Cree выпустила несколько вариантов многокристальных LED-приборов с новейшими типами питания от 6 до 72 Вольт. Многокристальные светодиоды делятся на три группы, в которые входят приборы с высоким напряжением, мощностью до 4Вт и выше 4Вт. В источниках до 4Вт собраны 6 кристаллов в корпусе типа MX и ML. Угол рассеивания составляет 120 градусов. Купить светодиоды Cree такого типа можно с белым теплым и холодным цветом свечения.

Полезный совет! Несмотря на высокую надежность и качество света, купить мощные светодиоды серии MX и ML можно по относительно небольшой цене.

В группу свыше 4Вт входят светодиоды из нескольких кристаллов. Самыми габаритными в группе являются приборы мощностью 25Вт, представленные серией MT-G. Новинка компании – светодиоды модели XHP. Один из крупных LED-приборов имеет корпус 7х7 мм, его мощность 12Вт, светоотдача 1710 лм. Светодиоды с высоким напряжением питания объединяют в себе небольшие габариты и высокую светоотдачу.

LED-лампы серии XQ-E High Intensity производителя Cree (США)

Схемы подключения светодиодов

Существуют определенные правила подключения светодиодов. Беря во внимание, что проходящий через прибор ток движется только в одном направлении, для длительного и стабильного функционирования LED-приборов важно учитывать не только определенное напряжение, но и оптимальную величину тока.

Схема подключения светодиода к сети 220В

В зависимости от используемого источника питания, различают два вида схем подключения светодиодов к 220В. В одном из случаев используется драйвер с ограниченным током, во втором – специальный блок питания, стабилизирующий напряжение. Первый вариант учитывает использование специального источника с определенной силой тока. Резистор в данной схеме не требуется, а количество подключаемых светодиодов ограничивается мощностью драйвера.

Для обозначения светодиодов на схеме используются пиктограммы двух видов. Над каждым схематическим их изображением находятся две небольшие параллельные стрелочки, направленные вверх. Они символизируют яркое свечение LED-прибора. Перед тем как подключить светодиод к 220В используя блок питания, необходимо в схему включить резистор. Если это условие не выполнить, это приведет к тому, что рабочий ресурс светодиода существенно сократится или он попросту выйдет из строя.

Схема подключения светодиодов к сети 220В с использованием гасящего конденсатора С1

Если при подключении использовать блок питания, то стабильным в схеме будет лишь напряжение. Учитывая незначительное внутреннее сопротивление LED-прибора, включение его без ограничителя тока приведет к сгоранию прибора. Именно поэтому в схему включения светодиода вводят соответствующий резистор. Следует отметить, что резисторы бывают с разным номиналом, поэтому их следует правильно рассчитывать.

Полезный совет! Негативным моментом схем включения светодиода в сеть 220 Вольт с использованием резистора становится рассеивание большой мощности, когда требуется подключить нагрузку с повышенным потреблением тока. В этом случае резистор заменяют гасящим конденсатором.

Как рассчитать сопротивление для светодиода

При расчете сопротивления для светодиода руководствуются формулой:

U = IхR,

где U – напряжение, I – сила тока, R – сопротивление (закон Ома). Допустим, необходимо подключить светодиод с такими параметрами: 3В – напряжение и 0,02А – сила тока. Чтобы при подключении светодиода к 5 Вольтам на блоке питания он не вышел из строя, надо убрать лишние 2В (5-3 = 2В). Для этого необходимо включить в схему резистор с определенным сопротивлением, которое рассчитывается с помощью закона Ома:

R = U/I.

Резисторы с различными значениями сопротивления

Таким образом, отношение 2В к 0,02А составит 100 Ом, т.е. именно такой необходим резистор.

Очень часто бывает, что учитывая параметры светодиодов, сопротивление резистора имеет нестандартное для прибора значение. Такие ограничители тока нельзя отыскать в точках продажи, например, 128 или 112,8 Ом. Тогда следует использовать резисторы, сопротивление которых имеет ближайшее большее значение по сравнению с расчетным. При этом светодиоды будут функционировать не в полную силу, а лишь на 90-97%, но это будет незаметно для глаза и положительно отразится на ресурсе прибора.

В интернете представлено множество вариантов калькуляторов расчетов светодиодов. Они учитывают основные параметры: падение напряжения, номинальный ток, напряжение на выходе, количество приборов в цепи. Задав в поле формы параметры LED-приборов и источников тока, можно узнать соответствующие характеристики резисторов. Для определения сопротивления маркированных цветом токоограничителей также существуют онлайн расчеты резисторов для светодиодов.

Схемы параллельного и последовательного подключения светодиодов

При сборке конструкций из нескольких LED-приборов используют схемы включения светодиодов в сеть 220 Вольт с последовательным или параллельным соединением. При этом для корректного подключения следует учитывать, что при последовательном включении светодиодов требуемое напряжение представляет собой сумму падений напряжений каждого прибора. В то время как при параллельном включении светодиодов складывается сила тока.

Схемы параллельного подключения светодиодов. В варианте 1 на каждую цепь диодов используется отдельный резистор, в варианте 2 — один общий для всех цепей

Если в схемах используются LED-приборы с разными параметрами, то для стабильной работы необходимо рассчитать резистор для каждого светодиода отдельно. Следует отметить, что двух совершенно одинаковых светодиодов не существует. Даже приборы одной модели имеют незначительные отличия в параметрах. Это приводит к тому, что при подключении большого их количества в последовательную или параллельную схему с одним резистором, они могут быстро деградировать и выйти из строя.

Обратите внимание! При использовании одного резистора в параллельной или последовательной схеме можно подключать лишь LED-приборы с идентичными характеристиками.

Расхождение в параметрах при параллельном подключении нескольких светодиодов, допустим 4-5 шт., не повлияет на работу приборов. А если в такую схему подключить много светодиодов – это будет плохим решением. Даже если LED-источники имеют незначительный разброс характеристик, это приведет к тому, что некоторые приборы будут излучать яркий свет и быстро сгорят, а другие – будут слабо светиться.  Поэтому при параллельном подключении следует всегда использовать отдельный резистор для каждого прибора.

Что касается последовательного соединения, то здесь имеет место экономное потребление, так как вся цепь расходует количество тока, равное потреблению одного светодиода. При параллельной схеме, потребление составляет сумму расходования всех включенных в схему LED-источников, включенных в схему.

Схема последовательного подключения светодиодов

Как подключить светодиоды к 12 Вольтам

В конструкции некоторых приборов резисторы предусмотрены еще на этапе изготовления, что дает возможность подключения светодиодов к 12 Вольт или 5 Вольт. Однако такие приборы не всегда можно найти в продаже. Поэтому в схеме подключения светодиодов к 12 вольт предусматривают ограничитель тока. Первым делом необходимо выяснить характеристики подключаемых светодиодов.

Такой параметр, как прямое падение напряжения у типовых LED-приборов составляет около 2В. Номинальный ток у этих светодиодов соответствует 0,02А. Если требуется подключить такой светодиод к 12В, то «лишние» 10В (12 минус 2) необходимо погасить ограничительным резистором. С помощью закона Ома можно рассчитать для него сопротивление. Получим, что 10/0,02 = 500 (Ом). Таким образом, необходим резистор с номиналом 510 Ом, который является ближайшим по ряду электронных компонентов Е24.

Чтобы такая схема работала стабильно, требуется еще вычислить мощность ограничителя. Используя формулу, исходя из которой мощность равна произведению напряжения и тока, рассчитываем ее значение. Напряжение величиной 10В умножаем на ток 0,02А и получаем 0,2Вт. Таким образом, необходим резистор, стандартный номинал мощности которого составляет 0,25Вт.

Схема подключения RGB светодиодной ленты к 12В

Если в схему необходимо включить два LED-прибора, то следует учитывать, что напряжение падающее на них, будет составлять уже 4В. Соответственно для резистора останется погасить уже не 10В, а 8В. Следовательно, дальнейший расчет сопротивления и мощности резистора делается на основании этого значения. Расположение резистора в схеме можно предусмотреть в любом месте: со стороны анода, катода, между светодиодами.

Как проверить светодиод мультиметром

Один из способов проверки рабочего состояния светодиодов – тестирование мультиметром. Таким прибором можно диагностировать светодиоды любого исполнения. Перед тем как проверить светодиод тестером, переключатель прибора устанавливают в режиме «прозвонки», а щупы прикладывают к выводам. При замыкании красного щупа на анод, а черного на катод, кристалл должен излучать свет. Если поменять полярность, на дисплее прибора должна отображаться показание «1».

Полезный совет! Перед тем как проверить светодиод на работоспособность, рекомендуется приглушить основное освещение, так как при тестировании ток очень низкий и светодиод будет излучать свет так слабо, что при нормальном освещении этого можно не заметить.

Схема проверки светодиода с помощью цифрового мультиметра

Тестирование LED-приборов можно произвести, не используя щупы. Для этого в отверстия, расположенные в нижнем углу прибора, анод вставляют в отверстие с символом «Е», а катод – с указателем «С». Если светодиод в рабочем состоянии – он должен засветиться. Этот метод тестирования подходит для светодиодов с достаточно длинными контактами, очищенными от припоя. Положение переключателя при таком способе проверки не имеет значения.

Как проверить светодиоды мультиметром, не выпаивая? Для этого необходимо припаять к щупам тестера кусочки от обычной скрепки. В качестве изоляции подойдет текстолитовая прокладка, которая укладывается между проводами, после чего обрабатывается изолентой. На выходе получается своеобразный переходник для подключения щупов. Скрепки хорошо пружинят и надежно фиксируются в разъемах. В таком виде можно подключить щупы к светодиодам, не выпаивая их из схемы.

Что можно сделать из светодиодов своими руками

Многие радиолюбители практикуют сборку различных конструкций из светодиодов своими руками. Собранные самостоятельно изделия не уступают по качеству, а иногда и превосходят аналоги производственного изготовления. Это могут быть цветомузыкальные устройства, мигающие конструкции светодиодов, бегущие огни на светодиодах своими руками и многое другое.

Использование светодиодов в создании сценических костюмов

Сборка стабилизатора тока для светодиодов своими руками

Чтобы ресурс светодиода не выработался раньше положенного срока, необходимо чтобы ток, протекающий через него, имел стабильное значение. Известно, что светодиоды красного, желтого и зеленого цвета могут справляться с повышенной нагрузкой по току. В то время как сине-зеленые и белые LED-источники даже при небольшой перегрузке сгорают за 2 часа. Таким образом, для нормальной работы светодиода необходимо решить вопрос с его питанием.

Если собрать цепочку из последовательно или параллельно соединенных светодиодов, то обеспечить им идентичное излучение можно в том случае, если ток, проходящий через них, будет иметь одинаковую силу. Кроме того, импульсы обратного тока могут негативно повлиять на ресурс LED-источников. Чтобы такого не произошло, необходимо включить в схему стабилизатор тока для светодиодов.

Качественные признаки светодиодных светильников зависят от применяемого драйвера – устройства, которое преобразует напряжение в стабилизированный ток с конкретным значением. Многие радиолюбители собирают схему питания светодиодов от 220В своими руками на базе микросхемы LM317. Элементы для такой электронной схемы имеют небольшую стоимость и такой стабилизатор легко сконструировать.

Схема подключения мощного светодиода с использованием интегрального стабилизатора напряжения LM317

При использовании стабилизатора тока на LM317 для светодиодов регулируют ток в пределах 1А. Выпрямитель на базе LM317L стабилизирует ток до 0,1А. В схеме устройства используют всего лишь один резистор. Его рассчитывают посредством онлайн калькулятора сопротивления для светодиода. Для питания подойдут имеющиеся подручные устройства: блоки питания от принтера, ноутбука или другой бытовой электроники. Более сложные схемы собирать самостоятельно не выгодно, так как их проще приобрести в готовом виде.

ДХО из светодиодов своими руками

Применение на автомобилях дневных ходовых огней (ДХО) заметно повышает видимость автомобиля в светлое время другими участниками дорожного движения. Многие автолюбители практикуют самостоятельную сборку ДХО с использованием светодиодов. Один из вариантов – устройство ДХО из 5-7 светодиодов мощностью 1Вт и 3Вт на каждый блок. Если использовать менее мощные LED-источники, световой поток не будет соответствовать нормативам для таких огней.

Полезный совет! При изготовлении ДХО своими руками, учитывайте требования ГОСТа: световой поток 400-800 Кд, угол свечения в горизонтальной плоскости – 55 градусов, в вертикальной – 25 градусов, площадь – 40 см².

Дневные ходовые огни улучшают видимость автомобиля на дороге

Для основания можно использовать плату из алюминиевого профиля с площадками для крепления светодиодов. Светодиоды фиксируются на плате с помощью теплопроводного клеящего состава. В соответствии с типом LED-источников подбирается оптика. В данном случае подойдут линзы с углом свечения 35 градусов. Линзы устанавливаются на каждый светодиод отдельно. Провода выводятся в любую удобную сторону.

Далее изготавливается корпус для ДХО, служащий одновременно и радиатором. Для этого можно использовать П-образный профиль. Готовый светодиодный модуль располагают внутри профиля, закрепив его на винтах. Все свободное пространство можно залить прозрачным герметиком на силиконовой основе, оставив на поверхности только линзы. Такое покрытие будет служить в качестве влагозащиты.

Подключение ДХО к питанию производится с обязательным использованием резистора, сопротивление которого предварительно просчитывается и проверяется. Способы подключения могут быть разными, учитывая модель автомобиля. Схемы подключения можно отыскать в сети интернет.

Схема подключения ДХО с блоком управления

Как сделать, чтобы светодиоды мигали

Наиболее популярными мигающими светодиодами, купить которые можно в готовом виде, являются приборы, регулируемые уровнем потенциала. Мигание кристалла происходит за счет изменения питания на выводах прибора. Так, двухцветный красно-зеленый LED-прибор излучает свет в зависимости от направления проходящего по нему тока. Эффект мигания в RGB-светодиоде достигается подключением трех выводов для отдельного управления к конкретной системе регулирования.

Но можно сделать мигающим и обычный одноцветный светодиод, имея в арсенале минимум электронных компонентов. Перед тем как сделать мигающий светодиод, необходимо выбрать работающую схему, которая будет простой и надежной. Можно использовать схему мигающего светодиода, которая будет запитана от источника с напряжением 12В.

Схема состоит из транзистора небольшой мощности Q1 (подойдет кремниевый высокочастотный КТЗ 315 или его аналоги), резистора R1 820-1000 Ом, 16-вольтового конденсатора С1 емкостью 470 мкФ и LED-источника. При включении схемы конденсатор заряжается до 9-10В, после этого транзистор на миг открывается и отдает накопленную энергию светодиоду, который начинает мигать. Данную схему можно реализовать только в случае питания от источника 12В.

Мигание светодиодов используется, например, в елочной гирлянде

Можно собрать более усовершенствованную схему, которая работает по аналогии с транзисторным мультивибратором. В схему входят транзисторы КТЗ 102 (2 шт.), резисторы R1 и R4 по 300 Ом каждый, чтобы ограничить ток, резисторы R2 и R3 по 27000 Ом, чтобы задавать ток базы транзисторов, 16-вольтовые полярные конденсаторы (2 шт. емкостью 10 мкФ) и два LED-источника. Данная схема питается от источника постоянного напряжения 5В.

Схема работает по принципу «пары Дарлингтона»: конденсаторы С1 и С2 попеременно заряжаются и разряжаются, что служит причиной открывания конкретного транзистора. Когда один транзистор отдает энергию С1, загорается один светодиод. Далее плавно заряжается С2, а ток базы VT1 снижается, что приводит к закрытию VT1 и открытию VT2 и загорается другой светодиод.

Полезный совет! Если использовать напряжение питания свыше 5В, потребуется применить резисторы с другим номиналом, чтобы исключить выход из строя светодиодов.

Схема вспышек на светодиоде

Сборка цветомузыки на светодиодах своими руками

Чтобы реализовать достаточно сложные схемы цветомузыки на светодиодах своими руками, необходимо сначала разобраться, как работает простейшая схема цветомузыки. Она состоит из одного транзистора, резистора и LED-прибора. Такую схему можно запитать от источника с номиналом от 6 до 12В. Функционирование схемы происходит за счет каскадного усиления с общим излучателем (эмиттером).

На базу VT1 поступает сигнал с изменяющейся амплитудой и частотой. В том случае, когда колебания сигнала превышают заданный порог, транзистор открывается и загорается светодиод. Минусом данной схемы является зависимость мигания от степени  звукового сигнала. Таким образом эффект цветомузыки будет проявляться только при определенной степени громкости звука. Если звук увеличить. светодиод будет все время гореть, а при уменьшении – чуть вспыхивать.

Чтобы добиться полноценного эффекта, используют схему цветомузыки на светодиодах с разбивкой диапазона звука на три части. Схема с трехканальным преобразователем звука питается от источника напряжением 9В. Огромное количество схем цветомузыки можно найти в интернете на различных форумах радиолюбителей. Это могут быть схемы цветомузыки с использованием одноцветной ленты, RGB-светодиодной ленты, а также схемы плавного включения и выключения светодиодов. Так же в сети можно отыскать схемы бегущих огней на светодиодах.

Схема для сборки цветомузыки своими руками

Конструкция индикатора напряжения на светодиодах своими руками

Схема индикатора напряжения включает резистор R1 (переменное сопротивление 10 кОм), резисторы R1, R2 (1кОм), два транзистора VT1 КТ315Б, VT2 КТ361Б, три светодиода – HL1, HL2 (красные), HLЗ (зеленый). X1, X2 – 6-вольтовые источники питания. В данной схеме рекомендуется использовать LED-приборы с напряжением 1,5В.

Алгоритм работы самодельного светодиодного индикатора напряжения представляет собой следующее: когда подается напряжение, светится центральный LED-источник зеленого цвета. В случае падения напряжения, включается светодиод красного цвета, расположенный слева. Увеличение напряжения заставляет светиться красный светодиод, размещенный справа. При среднем положении резистора все транзисторы будут в закрытом положении, и напряжение поступит лишь на центральный зеленый светодиод.

Открытие транзистора VT1 происходит, когда ползунок резистора передвигают вверх, тем самым повышая напряжение. В этом случае поступление напряжения на HL3 прекращается, и оно подается на HL1. При перемещении ползунка вниз (понижение напряжение) происходит закрытие транзистора VT1 и открытие VT2, что даст питание светодиоду HL2. С незначительной задержкой LED HL1 погаснет, HL3 один раз мелькнет и засветится HL2.

Схема сборки индикатора напряжения на светодиодах своими руками

Такую схему можно собрать, используя радиодетали от устаревшей техники. Некоторые собирают ее на текстолитовой плате, соблюдая масштаб 1:1 c размерами деталей, чтобы все элементы могли разместиться на плате.

Безграничный потенциал LED-освещения дает возможность самостоятельно конструировать из светодиодов различные светотехнические приборы с отличными характеристиками и достаточно низкой стоимостью.

Справочник светодиодов отечественных. Datasheet. Характеристики и параметры.

Справочник светодиодов отечественных.

3мм   5мм   10мм   20мм   Сверхяркие   Мощные

Двуцветные   На 12 вольт   Для авто   Показать все

Основные характеристики светодиодов. Введение.
Применение светодиодов — проблемы и их решения. Драйвера для светодиодов.
Тепловой режим мощных светодиодов
Расчет оптимальных рабочих условий для светодиодов








Наименование Цвет PDF прим  Iном, мA Uf, В Iv ,mcd

1. Мощные и высокояркие светодиоды
СДК-хххх К,Ж     40  2,5  2500-25000 Сверхяркий светодиод с номинальным током 40 мА
СДК-хххх С,З     40  4,3  1500-30000 Высокояркий синий светодиод с номинальным током 40 мА
СДК-хххх Б,С,К,Ж,З   узко
град
40  4,3  45000-130000  Сверхяркий белый светодиод узкоградусный с номинальным током 40 мА.
КИПД-84 Б,С,К,Ж,З   «Пира
нья»
70  2,1-3 700-7000 Сверхяркий светодиод с номинальным током 70 мА. Аналог -«Пиранья»
СДК-хххх С,К,Ж,З     80  2,9-5,5  2200-40000  Сверхяркий светодиод с номинальным током 80 мА
КИПД130 Б,С,К,Ж     150 2,5-4 8000-30000 Мощные светодиоды серии КИПД130 номинальный ток 150 мА
КИПД137 Б,К,Ж     200 10-16 20000 Мощные светодиоды серии КИПД137, номинальный ток 300 мА
КИПД138 Б,К,Ж   250 2,5-4 1500-3500 Мощные светодиоды серии КИПД138, номинальный ток 250 мА
КИПД140А-120-1 Б,С,К,Ж,З   Star 350 3-4 5000-25000 Мощные светодиоды серии КИПД140, мощность 1Вт, ток 350 мА, аналог «Star»
КИПД140А-120-2 Б,С,К,Ж,З Emitter 700 3-4 8000-40000 Мощные светодиоды серии КИПД140, мощность 3Вт, ток 700 мА, аналог Star

2. Светодиоды диаметром 3 мм
КИПД24 К,Ж,З     10-20  2,0-2,8 1-300 красные, желтые и зеленые светодиоды
КИПД42 Б,С,К,Ж,З   яркие 20  2,2-3,5 1-7000 яркие светодиоды диаметром 3 мм, белые светодиоды
КИПД66 К,Ж,З     10-20  2,0-2,4 1-150 красные, желтые и зеленые светодиоды
КИПД66* К,Ж,З   мало
ток
2-4 2,0-2,4 1-20 малопотребляющие светодиоды
КИПД66** К,Ж,З   яркие 20  2,0-2,4 30-2000 красные яркие светодиоды  диаметром 3 мм
КИПД66*** Б,С,З   яркие 20  4 50-3000 белые и синие яркие сетодиоды  диаметром 3 мм
КИПД66**** К,Ж,З   цили
ндр
10  2,0-2,4 4-20
КИПД45 К/Ж, К/З   двуцв
2выв
10  2,4 1-10 двуцветные светодиоды диаметром 3 мм

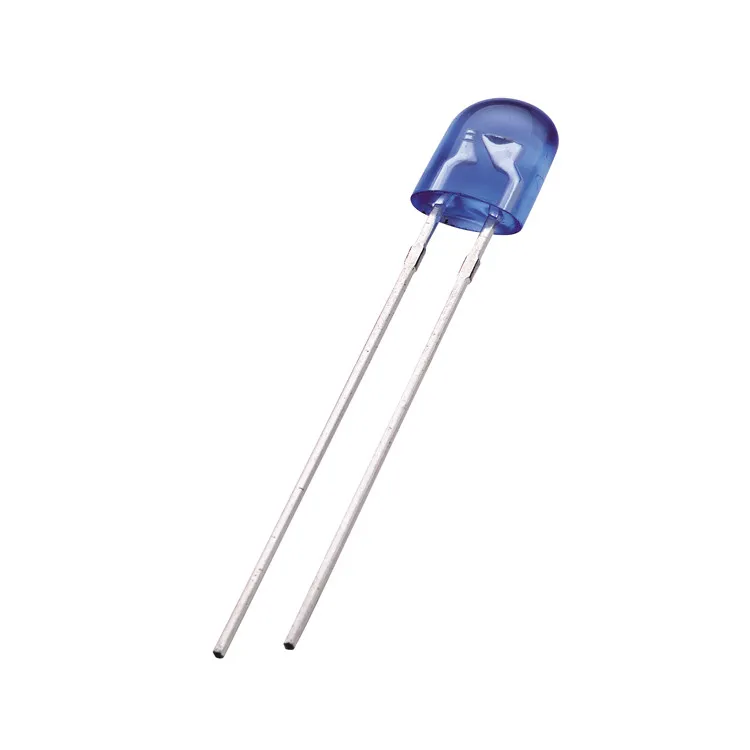

3. Светодиоды диаметром 5 мм
АЛ307 К,Ж,З   10 2-2,4 0,9-6 светодиод АЛ307, характеристики
КИПД21, КИПД78 К,Ж,З   10-20 2-2,4 1-200
КИПД21*, КИПД65 К,Ж,З яркие 10-20 2-2,4 50-5000  яркие светодиоды серии КИПД65
КИПД21, КИПД65 Б,С,З   сверх
яркие
20  4 50-4000 сверхяркие светодиоды диаметром 5 мм, белые светодиоды
КИПД40, КИПД85 Б,С,К,Ж,З   сверх
яркие
20  2,2-3,5 300-15000 сверхяркие светодиоды КИПД40 и КИПД85, отечественные белые светодиоды
КИПД88 Б,С,К,Ж,З укоро
ченн
20 3-4 50-1500  белые укороченные светодиоды
КИПД18 К/Ж, К/З   двуцв
3выв
10  2,4 1-100 двуцветные светодиоды диаметром 5 мм
КИПД45 К/Ж, К/З   двуцв
2выв
10  2,4 1-50 двуцветные светодиоды диаметром 5 мм

4. Светодиоды диаметром 10 мм
КИПД35 Ж   20  2,4 1-150
КИПД35* К,Ж,З   яркие 20  2-2,4 50-4000 яркие светодиоды диаметром 10 мм
КИПД35** Б,С,З   сверх
яркие
20  4 100-4000 белые, синие и зеленые сверхяркие светодиоды диаметром 10 мм
КИПМ15 Б,С,К,Ж,З   сверх
яркий
20  2,2-3,5 100-15000 белые сверхяркие светодиоды диаметром 10 мм
КИПМ45 К,Ж сверх
яркий
20 2,3  500-7000 красные сверхяркие светодиоды диаметром 10 мм
КИПД26  К/З   двуцв
3выв


5. Светодиоды диаметром 20 мм
КИПМ20 С,К,Ж,З яркие 20 (2,5-4,5)*n 10-3000 яркие светодиоды диаметром 20 мм
КИПМ44 Б яркие 20  4,5-13,5 200-2500 яркие светодиоды диаметром 20 мм

6. Светодиоды на 12В, 24В.
КИПМ32 К,Ж,З d=3мм ? 12 10-200 светодиоды 12 вольт, диаметр 3 мм
КИПД69 К,Ж,З d=3мм 13 12 5-400 светодиоды 12 вольт диаметром 3 мм
КИПД70 К,Ж,З d=5мм 18 12 5-400 светодиоды 12 вольт диаметром 5 мм
КИПД134 К,Ж,З d=10мм 18 12 5-2000 светодиоды 12 вольт диаметром 10 мм
КИПД87 К,Ж,З овальн ? 24 10-300 светодиоды 24 вольта со встроенным резистором
КИПД91 К,Ж,З овальн ? 12 10-500

7. Светодиоды для автомобилей.
Отечественные лампы на светодиодах для авто
ЛПО-14 Б,К 24свето
диода
160 12,24 отечественные светодиоды для стоп-сигналов и габаритов автомобиля (отечественная светодиодная лампа)
Импортные лампы на светодиодах для авто
Применение светодиодов в авто (наглядная схема):
Для поворотников :
пр-ва BIG SUN   сводный каталог в pdf , ссылки на страницы с подробными pdf светодиоды для поворотников авто
Для противотуманных фар :
пр-ва BIG SUN
Для стоп-сигналов и габаритов:
   тип 1156 — с одиночным контактом,
   тип 1157 — с двумя контактами и двумя интенсивностями свечения
GNL-1156/1157 К,Ж 19свето
диодов
25/80 12 6500 светодиоды для стоп-сигналов и габаритов автомобиля
1156/1157-24LED Б,К,Ж 24св 24-80 12 66 Lm светодиоды для стоп-сигналов и габаритов авто
GNL-1156/1157C К,Ж 25св 25/80 12 6500 светодиоды для габаритов и стоп-сигналов авто
GNL-3156/3157 К,Ж 19св 25/80 12 6500 светодиоды для авто
L-ALXXDA12R Б,С,К,Ж,З 12св 80 12 22 Lm светодиоды в стоп-сигналы авто
L-ALXXDA13R Б,С,К,Ж,З 13св 110 12 32 Lm светодиоды для стоп-сигналов и габаритов авто
L-ALXXDA36R Б,С,К,Ж,З 36св 180 12 47 Lm светодиоды для автомобилей
пр-ва BIG SUN   краткий каталог в pdf, ссылки на страницы с подробными pdf
Для приборного щитка, индикаторов:
GNL-T2 Б,С,К,Ж,З     6/12/24   светодиоды для приборного щитка авто
GNL-T5 Б,С,К,Ж,З     6/12/24
GNL-E10 Б,С,К,Ж,З     6/12
GNL-T10 Б,С,К,Ж,З     6/12
серия 194 (T10) Б,С,К,Ж,З     12/24
GNL-8W Б,С,К,Ж,З   20 12 390
GNL-BP Б,С,К,Ж,З     6/12/24
пр-ва  BIG SUN   краткий каталог в pdf, ссылки на страницы с подробными pdf
Аксиальные:
L-ALXXDA6P Б,С,К,Ж,З   80 12   светодиоды для освещения салона авто
пр-ва  BIG SUN


Обозначение цвета:
Б- белый светодиод, К- красный светодиод, Ж- желтый или оранжевый светодиод, З- зеленый светодиод, С- синий светодиод
На главную


Smd светодиоды 5050 3528 5730 2835 5630

SMD  (от английского surface mount device — элемент поверхностного монтажа)  светодиоды представляют собой  электронные элементы для установки на печатных платах. Технология поверхностного монтажа — технология установки микроэлементов на печатной плате, поэтому SMD могут быть не только светодиоды, но и любые другие электронные компоненты.

Технология поверхностного монтажа (SMT — surface mount technology) позволяет добиться большей плотности элементов и их миниатюризации благодаря уменьшению контактов и выводов. SMD компоненты, в том  числе и светодиоды, легче и более миниатюрны по сравнению с компонентами традиционного монтажа, которые устанавливаются на плату через отверстия в печатной плате.

Существует множество вариантов SMD светодиодов и необходимо изучать характеристики конкретного производителя. Объединяют SMD светодиоды следующие качества:

— предназначены для поверхностного монтажа на печатных платах;

— миниатюрны;

— имеют большой угол рассеивания по причине отсутствия линз.

Преимущества SMD светодиодов

— очень низкое тепловыделение;

— низкое энергопотребление —  напряжение на один SMD светодиод  2-3. 6 вольта, сила тока  0.02-0.03 ампера;

— при правильных условиях эксплуатации срок работы может составить до 100000 часов;

— высокая яркость.

Применение SMD светодиодов

SMD светодиоды находят широкое применение в сфере дизайнерской и архитектурной подсветки (светодиодные ленты с SMD светодиодами). SMD светодиоды применяются в микроэлектронике для различных световых индикаторов, для целей подсветки дисплеев (LED дисплеи) и телевизоров (LED телевизоры), для множества других систем.

Размеры  SMD светодиодов

Название SMD светодиода соответствует его размеру, при этом размер определяется габаритами чипа, без учета размеров контактов.

Название SMD светодиода Размеры в миллиметрах
5730 5.7 x 3.0
5630 5.6 x 3. 0
5050 5.0 x 5.0
2835 2.8 x 3.5
3528 3.5 x 2.8
3020 3.0 x 2.0
3014 3.0 x 1.4
7020 7.0 x 2.0
4014 4.0 x 1.4
3535 3.5 x 3.5
3258 3.2 x 5.8
1206 3.2 x 1.6
1104 1.1 x 0.4
603 0.6 x 0.3

Характеристики SMD светодиодов

Характеристики SMD светодиодов, за исключением вышеуказанных размеров, определяются производителями. Для получения параметров конкретного светодиода необходимо обратиться к даташит (datasheet) компании, которая производит данный светодиод.

Технические характеристики SMD 5050 Datasheet

Наиболее распространенными светодиодами типа SMD в настоящее время являются LED SMD 5050. Не смотря на то, что их нашествие по миру началось достаточно давно и уже появились более эффективные диоды, 5050 остаются самыми востребованными на рынке твердотельного освещения. Данный тип диодов начал свое «шествие» после SMD 3528. По сравнению с ними 5050 имеют более сильное свечение (световой поток). После своего появления на свет, производители ринулись их широко применять в лампах местного освещения, благо за счет своих размеров они с легкостью (в большом количестве) умещались в размеры обыкновенной лампы. Дальнейшее использование — светодиодные ленты.

Если посмотреть на сегодняшний рынок, то ЛЕД SMD 5050 в основном уже используют только в диодных лентах. Лампы общего освещения с ними уходят на второй план (чаще можно наблюдать на прилавке декоративные лампочки). Оно и понятно, сейчас для ламп наиболее эффективно применение 5630 и 5730 SMD, а также COB.

Однако, и тут не все так «благополучно». Ведь на хвост им уже семимильными шагами наступают . Которые имеют меньший нагрев, по сравнению с SMD, а соответственно больший срок службы из-за маленькой деградации кристаллов. О филаментных лампах и самих филаментах у нас на сайте есть отдельная статья, с которой Вы можете ознакомиться, воспользовавшись нашим новым «живым» поиском. Что это такое — лучше проверить самим. Ну это лирическое отступление. А мы же вернемся непосредственно к обсуждению характеристик светодиодов SMD 5050.

Для тех, кто не сильно хочет копаться во всех этого типа диодов я приведу сводную таблицу, в которой покажу наиболее «востребованные» и необходимые данные. И вообще, получив задание от командиров этого сайта по написанию ряда статей с характеристиками наиболее востребованных светодиодов буду придерживаться следующего плана: во всех статьях будет небольшая описательная часть, основные краткие характеристики и полный Datasheet SMD 5050 (и других диодов) переведенная на русский язык. Итак, приступим к краткой характеристике основных данных.

Основные характеристики LED SMD 5050

SMD 5050 разрабатывались для применения в разнообразных источниках света. Основным преимуществом, как показала практика, являются: продолжительный срок службы, стабильность характеристик и качественное исполнение. Практически не подвержены вибрации, перепадам температур. Кристаллы не подвержены воздействию влаги и предназначены для автоматического монтажа. Хотя и ручной монтаж вполне возможен при определенной сноровке. Основное применение — светильники общего назначения, индикаторные устройства, декоративные лампы, автомобили и дорожные знаки. 5050 состоит из трех кристаллов, одинаковой мощности. Выпускают как одноцветный (белый), так и в цветном варианте. Мы будем рассматривать и те и другие характеристики.

Могу понять, что сейчас у многих возникнет вопрос по поводу цветных LED SMD 5050 характеристиках. Особенно на тех позициях, где указано, что они зависят от цвета. Повторюсь еще раз, что это общая информация к сведению. Более точные и подробные сведения можете прочитать ниже.

К особенностям этого типа диодов отнесу следующее:

  • Низкая деградация светового потока (менее 4% за 3000 часов эксплуатации)
  • Корпус производят из термостойкого полимера, который способен выдерживать длительную температурную «нагрузку» до 250 градусов Цельсия
  • Максимальная температура кристалла, при которой он не слишком быстро будет терять свои свойства — не более 110 градусов

В принципе, для простого обывателя хватит и трех основных характеристик — это максимальный рабочий ток, световой поток, напряжение и мощность. Хм… Оказывается не три, а четыре характеристики. Именно на них и стоит обращать внимание при выборе любых светодиодов, если Вы только начинаете свои познания в мире диодного освещения. Для более детального и глубокого изучения стоит все-таки обратиться к полным характеристикам и графикам зависимости SMD 5050. Что касается меня, то я при выборе, подборе диодов в основном использую только напряжение, мощность и световой поток. Остальное изучаю по графикам зависимости. Мне так проще. Да и понятнее. Цифры, таблицы и описания составляют люди, а следовательно не редки ошибки, опечатки. Знаю по себе.

Оригинальный Datasheet LED SMD светодиода 5050

Основные технические характеристики LED SMD 5050 белого и других цветов

Максимальная температура пайки указана при нагреве не более 2 секунд

Оптико-электронные характеристики SMD 5050

Параметр Min. Typ Max
Падение напряжения,VF, В, при 60 мА 3,2 3,3 3,4
3,1 3,3 3,6
3,1 3,3 3,5
1,8 2,0 2,2
1,9 2,0 2,2
Cопротивление электростатическому разряду, ESD, В Все цвета 1000
Все цвета 120
Тепловое сопротивление перехода, Rth, °C/W Все цвета 6
Рассеиваемая мощность, PD, mW 70*3
70*3
70*3
40*3
50*3
Длина волны, nM 465-470
525-530
625-630
590-595
Яркость,Iv,мКд 900
3500
1500
1500

Что касается цветовой температуры белых SMD 5050, то кристаллы при 60 мА могут давать следующие оттенки:

Теплый белый: 3000 — 4000 K (CRI80)

Нейтральный белый: 4300 — 4800 K (CRI80)

Чистый белый: 5000 — 5800 K (CRI75)

Холодный белый: 6000 — 7500 K (75)

Кстати, забыл очень важную деталь. Световой поток в таблице для белых диодов указан для 5500К цветовой температуры. Для других цветов действует поправка следующего характера: в диапазонах от 3000-4800К световой поток уменьшается на 10 процентов, а вот в диапазоне от 6000-7000К увеличивается на 10 процентов. Для цветных кристаллов в таблице находятся данные без поправок. Исходя из этого и стоит выбирать светодиоды по яркости. Здесь обратите внимание, что данные характеристики имеют «место быть» только на качественных диодах. На китайском рынке мне пока известны только три продавца (с которыми плотно сотрудничаю), предлагающих купить SMD 5050 с наиболее приближенными характеристиками к «именитым, настоящим». Разница в ТТХ составляет не более 4 процентов. Самый адекватный и наиболее расторопный . Скажем так, что можно заказывать, но цена тоже не из самых дешевых. Можно найти и более дешевые. Но тут могу всех заверить, что диоды не будут иметь заявленные характеристики. Хорошее не может быть дешевым. Проверено.

Графики основных характеристик SMD 5050 белого цвета

Графики оптико-электронных характеристик белых SMD 5050

1 of 7

Основные характеристики красного, синего, зеленого и желтого цвета SMD 5050 в графиках

Графики оптико-электронных характеристик цветных SMD 5050

1 of 7

Основные характеристики RGB SMD 5050 светодиода

Думал заканчиваю уже статью, но тут вспомнил. .. А про RGB диоды-то не написал. В срочном порядке пришлось открывать Datasheet и на скорую руку переводить. В принципе, в этих чипах, ничего сложного нет. Все до безобразия просто.

В плане применения также мало, что меняется. Наиболее предпочтительно использовать диоды в светильниках общего назначения, индикаторных устройствах, декоративных лампах, автомобилях.

Оригинальный Datasheet LED RGB SMD 5050

Оптико-электронные характеристики RGB 5050 при IF=20mA и Ta(температура окружающего воздуха) = 25℃

Цвет Ток, мА Длина волны, нм Прямое напряжение, В Яркость,Iv,мКд Угол половинной яркости, град
Min Typ. Min Typ. Min Typ. 120
Красный 20 620 625 1,6 2,0 450 650
Зеленый 20 520 525 2,8 3,2 703 1000
Синий 20 465 470 2,8 3,2 185 280

Характеристики при пайке SMD 5050

Очень часто возникает среди любителей вопрос, «как правильно паять диоды SMD 5050». Для меня сложного в этом уже ничего нет. Но Для полной картины приведу ряд тезисов, которым нужно следовать, чтобы получить качественный результат быстро, без переделок.

  • Паять SMD 5050 следует не более одного раза
  • Не давите сильно на корпус
  • Запрещено переворачивать монтажную плату до момента, пока полностью не остынет припой
  • В своей работе используйте только низкотемпературную паяльную пасту
  • В ручном режиме температура паяльника не должна превышать 300 градусов по Цельсию
  • Максимальное время пайки составляет не более 2-3 секунд

Размер светодиодов 5050

Все размеры приведены в миллиметрах, точность измерения составляет +- 0,1мм. Во время производства диодов размеры могут очень незначительно изменяться.

Линза, используемая в производстве — прозрачная. Чип выполнен на основе InGaN. Как правило, линза состоит из силиконового компаунда. Сам корпус производят из термостойкого пластика.

Светодиоды этой марки поставляются в катушках.

Ну вот вроде и все… Я постарался максимально полно описать SMD 5050. Получилось много букофф, но по беглому взгляду, вроде ничего не упустил. Если что-то не так, сильно «не пинайте». Готов к конструктивному общению))) На последок, кто не сильно устал, можно посмотреть ролик о правильном монтаже, пайке SMD 5050.

Вконтакте

Светодиод АЛ 307 — описание, характеристики, чертежи и фото производства «Планета-СИД»

Светодиод 5 мм aAO.336.076ТУ

Характеристики и модификации

тип
type
цвет свечения
emission color
цвет корпуса
case color
длина волны
wave-length
nm
cила света
luminous intensity min
Iv, mcd
прямой ток
forward current
If, mA
прямое напряжение
forward voltage max
Vf, V
угол
angle 2φ 50%Iv
deg.
АЛ307 БМ красный
red
красный
с диспергатором
red diffused
655 0,9 10 2,0 50
АЛ307 КМ 2,0
АЛ307 ЛМ 6,0
АЛ307 ТМ оранжевый
orange
оранжевый
с диспергатором
orange diffused
610 0,4 10 2,4 50
АЛ307 РМ 1,5
АЛ307 ММ 6,0
АЛ307 ДМ желтый
yellow
желтый
с диспергатором
yellow diffused
590 0,4 10 2,4 50
АЛ307 ЕМ 1,5
АЛ307 ЖМ 6,0
АЛ307 ВМ зеленый
green
зеленый
с диспергатором
green diffused
567 0,4 20 2,4 50
АЛ307 ГМ 1,5
АЛ307 НМ 6,0
АЛ307 ПМ 16,0

Технический светодиод PDF | Тех-светодиод

Suface Mount LED SMT Family
Пиковая длина волны Плоский -23 Линза -25 Линза -27 Линза -29 Линза
375 нм СМТ375Р
405 нм СМТ405
405 нм СМТ405Р СМТ405-С1
415 нм СМТ415Р
420 нм СМТ420Р
430 нм СМТ430
430 нм СМТ430Р СМТ430/505/568
435 нм СМТ435
450 нм СМТ450
470 нм СМТ470 СМТ470-23 СМТ470-60
490 нм СМТ490
505 нм СМТ505 СМТ505-23 СМТ505-27
525 нм СМТ525
569 нм СМТ569
570 нм СМТ570
610 нм СМТ610
625 нм СМТ625 СМТ625Д-С1
630 нм СМТ630
630 нм СМТ630В-23
640 нм СМТ640
660 нм СМТ660Н СМТ660Н-23 СМТ660Н-25 СМТ660Н-27 СМТ660Н-29
670 нм СМТ670 СМТ670-23
680 нм СМТ680
690 нм СМТ690
700 нм СМТ700
720 нм СМТ720
735 нм СМТ735
750 нм СМТ750 СМТ750-23 СМТ750-25 СМТ750-27
760 нм СМТ760
780 нм СМТ780 СМТ780-23 СМТ780-25 СМТ780-27 СМТ780-29
780 нм СМТ780Д СМТ780D-23 СМТ780D-25
800 нм СМТ800
805 нм СМТ805Н-23
808 нм СМТ808Н-23
810 нм СМТ810
810 нм СМТ810Н
820 нм СМТ820
830 нм СМТ830Н СМТ830Н-23 СМТ830Н-25
830 нм СМТ830Н-35-25
840 нм СМТ840
850 нм СМТ850Н СМТ850Н-23 СМТ850Н-25 СМТ850Н-27 СМТ850Н-29
850 нм СМТ850ДС-С1 СМТ850D-23
870 нм СМТ870Н СМТ870Н-23 СМТ870Н-27
880 нм СМТ880
880 нм СМТ880-2Д СМТ880-25-2Д
880 нм СМТ880-2Д(Б)
890 нм СМТ890
900 нм СМТ900 СМТ900-27
910 нм СМТ910 СМТ910-23
940 нм СМТ940 СМТ940-23 СМТ940-25
940 нм СМТ940Д СМТ940D-23 СМТ940Д-С1
970 нм СМТ970 СМТ970-23 СМТ970-25 СМТ970-27 СМТ970-29
970 нм СМТ970Д СМТ970D-23
1050 нм СМТ1050
1050 нм СМТ1050Г СМТ1050Г-23 СМТ1050Г-25 СМТ1050Г-27 СМТ1050Г-29
1070 нм СМТ1070
1200 нм СМТ1200 СМТ1200-23
1300 нм СМТ1300 СМТ1300-23 СМТ1300С-С1
1450 нм СМТ1450 СМТ1450С-С1
1550 нм СМТ1550 СМТ1550С-С1
1600 нм СМТ1600
Белый SMTW47
Светодиод для поверхностного монтажа Multi Wavelength SMT
Пиковая длина волны Спец.
405нм, 850нм СМТ405/850Д
660нм, 890нм СМТ660/890
660нм, 910нм СМТ660/910 SMT660/910 Тип B SMT660/910D Тип B SMT660D/910 Тип B SMT660D/910D Тип B
660нм, 940нм СМТ660/940
690нм, 830нм СМТ690Д/830
700нм, 940нм СМТ700/940
735нм, 850нм СМТ735/850
735нм, 890нм СМТ735/890
830нм, 940нм СМТ830/940-А
830нм, 940нм СМТ830/940-К
850нм, 940нм СМТ850/940
430нм, 505нм, 568нм СМТ430/505/568
470нм, 525нм, 645нм СМТ-РГБ
568нм, 635нм, 760нм СМТ568/635/760
640нм, 700нм, 910нм СМТ640/700/910
735нм, 780нм, 810нм СМТ735/780/810
850нм, 890нм, 940нм СМТ850/890/940

Техническое описание светодиодов мощностью 3 Вт — проекты самодельных схем

В следующей статье объясняются основные технические характеристики и характеристики белых светодиодов мощностью 3 Вт. Давайте узнаем больше об их рабочих параметрах и ограничениях по безопасной эксплуатации.

Основные характеристики

  1. Экстремальная яркость
  2. Экстремальный срок службы > 50 тыс. часов.
  3. Очень низкое тепловое сопротивление.
  4. Технология SMD позволяет выполнять пайку встроенных печатных плат.
  5. Полностью свободная от УФ-излучения конструкция
  6. Улучшенная защита от электростатического разряда мощность-светодиод.jpg

    Детали пайки и размеры типичного 3-ваттного светодиода можно проверить на следующей схеме:

    Размеры указаны в миллиметрах.

    Анодную сторону светодиода можно определить по отверстию на этой конкретной стороне.

    Прокладка радиатора печатной платы должна плотно соприкасаться с металлом корпуса или заглушкой устройства. Помните, что металл корпуса нейтрален и не имеет связи ни с анодом, ни с катодом устройства, и не должен быть связан ни с одним из выводов светодиода.

    Линза устройства чувствительна к шероховатым контактам, поэтому соблюдайте осторожность, чтобы не задеть линзу твердыми или острыми предметами, которые могут значительно снизить интенсивность света от светодиода

    Технические параметры устройства:

    Световой поток — 100 до 120 лм

    Прямое напряжение — от 3,3 В до 4 В максимум. Это минимальный и максимальный пределы для работы светодиода.

    Оптимальный угол обзора — 90 градусов.

    Абсолютные максимальные значения

    Это значения, которые указывают крайние пределы соответствующих параметров, выше которых устройство может быть немедленно повреждено.

    Передовая тока — 1 Ampere

    Радиоснабжение мощности — 4 Вт

    Температура соединения — 125 градусов Цельсия

    Рабочая температура — минус 30-85 градусов Celsius

    ПРЕДУПРЕЖДЕНИЕ — Объясненная 3 Вт. ПОСЛЕ УСТАНОВКИ НА ПОДХОДЯЩЕЙ ПЛАТЕ С РАДИАТОРОМ. УСТРОЙСТВО НЕ ВЫДЕРЖИТ ОПЕРАЦИИ БОЛЕЕ 5 СЕКУНД БЕЗ ПОДХОДЯЩЕГО РАДИАТОРА, ПРИКРЕПЛЕННОГО К ЕГО КОРПУСУ.

    Предоставлено: https://www.futurashop.it/pdf_eng/8220-L-HP3PW.pdf

    NUD4001, NSVD4001 — сильноточный драйвер светодиодов

    %PDF-1.4 % 1 0 объект > эндообъект 6 0 объект /Title (NUD4001, NSVD4001 — сильноточный светодиодный драйвер) >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > поток 2011-11-03T18:23:10-07:00BroadVision, Inc. 2020-08-19T08:09:23+02:002020-08-19T08:09:23+02:00Приложение Acrobat Distiller 9.4.6 (Windows)/ pdf

  7. NUD4001, NSVD4001 — Сильноточный драйвер светодиодов
  8. ОН Полупроводник
  9. Это устройство предназначено для замены дискретных решений для вождения Светодиоды в низковольтных приложениях AC-DC 5.0 В, 12 В или 24 В. внешний резистор позволяет схемотехнику установить ток возбуждения для различные светодиодные массивы. Эта технология дискретной интеграции устраняет отдельные компоненты путем объединения их в единый пакет, что приводит к значительному снижению как стоимости системы, так и платы пространство. Устройство представляет собой небольшой корпус для поверхностного монтажа (SO-8).
  10. uuid:23963035-baed-4b4f-925d-b826c71913beuuid:5c33ce93-a2fe-464c-9bae-9d4cdf63db6aPrint конечный поток эндообъект 5 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 20 0 объект > поток HUr6_Gc

    3014 smd led техническое описание, — Купить Китай 3014 smd led техническое описание на Globalsources.

    com

Основные характеристики/особенности:

Информация о продукте: Тип SMD-светодиод Номер модели 3014 Материал чипа Epistar или чип другого бренда Световой поток (лм) 100-130 лм/Вт Оптическое затухание (%) 0,3% Мощность 0,1 Вт Угол обзора (°) 120 Индекс цветопередачи (Ra) 80 Цветовая температура 2800-12000К Рабочая температура (℃) -25 — +85 Температура хранения (℃) -40 — +85 Место происхождения Гуандун, Китай (материк) Торговая марка ЛЗ Сертификация CE, RoHS Цвет красный, желтый, синий, зеленый, белый, RGB, другие Гарантия 5 лет Максимум.Прямое напряжение 3,4 В Максимум. Обратное напряжение 5,0 В Максимум. Обратный ток 0,5 мА Максимум. Прямой ток 30 мА Бункер напряжения 0,1 В/БИН Сертификация CE,RoHS Долгий срок службы 100 000+ часов (10+ лет) Соответствие ISO9001 Условия оплаты и доставки: Цена FOB: Получить последнюю цену Минимальное количество заказа: 3000 шт./шт. Порт: Шэньчжэнь Детали упаковки: 1. 2000 шт/рулон в антистатическом пакете 2. Стандартная экспортная упаковка или индивидуальная упаковка 3.OEM упаковка в порядке. Срок поставки: 5-7 дней/в зависимости от количества, которое вы заказываете. Условия оплаты: Т/Т, Вестерн Юнион Возможность поставки: 50 000 000 штук в месяц Уведомление: •Допуск измерения силы света: ±10% • Допуск измерения прямого напряжения: ± 0,05 В. •Допуск измерения CIE(x,y):±0,01 1-красный, желтый, синий, зеленый, белый, теплый белый, холодный белый доступны. Доступны 2-6-8лм/8-10лм/10-12лм/12-14лм.Осторожность 1. Рекомендуемые условия хранения: при температуре 20°C~30°C и относительной влажности не более 70%. 1. После того, как этот пакет будет открыт, устройства, которые будут применяться для инфракрасного оплавления, парофазного оплавления или эквивалентного процесса пайки, должны быть: 1. Завершено в течение 24 часов. 2.Хранится при относительной влажности менее 30%. 2.Устройства требуют запекания перед монтажом, если: 2а или 2б не соблюдаются. 3. Если требуется запекание, устройства следует запекать в условиях обдува: 12 часов при 75°C±3°C.

Everlight Europe GmbH

Быстрый рост Everlight Electronics и вхождение в десятку крупнейших поставщиков оптоэлектроники является комбинированным результатом хорошо спроектированных продуктов, высокоэффективных производственных мощностей и обширной глобальной цепочки поставок.Просмотрите наш веб-сайт, чтобы узнать больше о нашей компании и продуктах.


Корпоративные новости и события

NNNУВЕДОМЛЕНИЕNNОбновленная информация о ситуации с доставкой между Азией и Европой в связи с пандемией вируса короны

Официальное заявление генерального директора Everlight Electronics Europe GmbH…Нажми сюда, чтобы прочитать больше.

NNNEWSNNEverlight Electronics Europe GmbH предлагает различные вакансии! Постройте свою карьеру с Everlight!

Присоединяйтесь к Everlight и станьте членом нашего отдела продаж. .. Нажмите здесь, чтобы узнать больше.

NNNEWSNNEVERLIGHT SMART LED XI3534 — новый пакет ISELED: УМНОЕ сочетание света, производительности и стоимости.

EVERLIGHT ELECTRONICS CO., LTD. официально стала членом ISELED Alliance, целью которого является разработка интеллектуальной светодиодной технологии RGB для салона автомобиля и предоставление инновационных решений для автомобильного освещения.EVERLIGHT выпускает SMARTLED XI3534-RGBIC0321L-AM со встроенной микросхемой… Нажмите здесь, чтобы узнать больше.

NNNEWSNNEverlight примет участие в семинаре DVN в Мюнхене 28–29 января 2020 г.

Во время мероприятия Everlight планирует продемонстрировать свое решение, ориентированное на автомобильное освещение, включая SMARTLED. SMARTLED — это новое семейство продуктов от Everlight, которое поможет клиентам оцифровать интерьер, окружающее освещение… Нажмите здесь, чтобы узнать больше.

Автомобильная команда NNNEWSNNEVERLIGHT принимает участие в выставке ISAL 2019 в Дармштадте

Познакомьтесь с нашей командой на стенде 22 с 23 по 25 сентября. ..Нажми сюда, чтобы прочитать больше.

NNNEWSNNEVERLIGHT примет участие в выставке Electronica 2018 в Мюнхене

Посетите наш стенд Everlight 355 в зале B4 с 13 по 16 ноября… Нажмите здесь, чтобы узнать больше.

NNNEWSNNEVERLIGHT на выставке SIA VISION 2018 в Париже

Посетите стенд Everlight S305 с 9 по 10 октября… Нажмите здесь, чтобы узнать больше.

NNNEWSNNEVERLIGHT представляет светодиодное освещение на выставке Lighting & Building 2018

Посетите наш стенд (зал 6.2/ A40) во Франкфурте, Германия, с 18 по 23 марта… Нажмите здесь, чтобы узнать больше.

NNNEWSNN Посетите EVERLIGHT на выставке ISE 2018 в Амстердаме

EVERLIGHT ELECTRONICS CO., LTD. 【TSE:2393】 будет на выставке Integrated Systems Europe в Амстердаме с 6 по 9 февраля на стенде C200 в зале 14. Мы с нетерпением ждем вашего визита Нажмите здесь, чтобы прочитать больше.

NNNEWSNNПрисоединяйтесь к Everlight на семинаре DVN в Мюнхене в 2018 году

EVERLIGHT ELECTRONICS CO., ООО 【TSE:2393】 участвует в качестве спонсора семинара, и г-н Шон Ли, руководитель отдела разработки источников освещения, 31 января расскажет о: «Автомобильное окружающее освещение следующего поколения». Нажмите здесь, чтобы узнать больше.

NNNEWSNNEVERLIGHT представляет инфракрасные и автомобильные светодиоды на выставке CEATEC

Шулин, Нью-Тайбэй, 2 октября 2017 г. — EVERLIGHT ELECTRONICS CO., LTD. 【TSE:2393】, ведущий игрок в мировой индустрии светодиодов и оптоэлектроники, занимающийся развитием внутреннего и внешнего рынков, примет участие в CEATEC…Нажми сюда, чтобы прочитать больше.

NNNEWSNNEVERLIGHT Electronics представляет инфракрасный светодиод для распознавания радужной оболочки – серию NIR-C19M [TSE:2393], ведущий игрок в мировой индустрии светодиодов и оптоэлектроники, запускает серию NIR-C19M 810 нм, которая.
.. Нажмите здесь, чтобы узнать больше.

NNNEWSSNNEVERLIGHT Electronics выпускает два комплекта многоцветных светодиодов EL для автомобильного внутреннего освещения

Shulin, New Taipei City 【2017.18.07】–EVERLIGHT ELECTRONICS CO., LTD. 【TSE:2393】, ведущий игрок в мировой индустрии светодиодов и оптоэлектроники, представляет EL Micro… Нажмите здесь, чтобы узнать больше.

Светодиоды для садоводства и сельского хозяйства, источники света для выращивания

8.0 Светодиоды [Техническое описание серии T] | ЛабДжек

СОСТОЯНИЕ — Зеленый светодиод

Светодиодный индикатор состояния показывает, когда устройство серии T выполняет автономные задачи, такие как запуск встроенного сценария Lua или потоковая передача.Светодиод будет мигать, когда Lua-скрипт обращается к регистру Modbus или при подготовке потокового пакета.

Светодиодный индикатор состояния также активируется во время обновления встроенного ПО для обозначения различных этапов процесса, см. раздел «Активность комбинированных светодиодных индикаторов».

COMM — желтый светодиод

Основной индикатор передачи пакетов. Если устройство серии T обменивается данными, индикатор COMM будет мигать. Несколько миганий после подключения к ПК указывают на то, что устройство серии T выполняет перечисление.Перечисление — это когда происходит стандартная инициализация USB и хост собирает информацию об устройстве.

Светодиод COMM будет мигать, когда устройство серии T получает команды Modbus или при потоковой передаче данных. Каждый пакет будет производить однократное мигание. Если команды выдаются быстро, светодиод будет быстро мигать. При высокой скорости передачи пакетов светодиод будет мигать с частотой 10 Гц, даже если в секунду обрабатывается более 10 пакетов.

Вот 3 примера нормального поведения светодиодов. Для устранения неполадок полезно сравнить эти примеры с тем, что вы видите на своем устройстве.

Включение питания

  1. Оба светодиода быстро мигают в течение примерно 1 секунды.
  2. СВЯЗЬ не горит, СОСТОЯНИЕ горит постоянно.
  3. При нумерации USB индикатор COMM несколько раз мигает, а затем горит постоянно.

Простой

Горят оба светодиода. Не мигает

При просмотре информационной панели Киплинга

Горит зеленый светодиод.Оранжевый светодиод также горит постоянно, но с быстрым двойным миганием раз в секунду.

Поиск и устранение неисправностей

Если индикатор работает ненормально, см. раздел Сбой связи USB.

Комбинированная светодиодная активность

Когда светодиоды мигают вместе, T4/T7 вычисляет контрольные суммы.

Когда светодиоды меняются местами, T4/T7 копирует образ микропрограммы.

Конфигурация светодиодов

Режим светодиода можно установить с помощью следующих регистров:

Имя Начальный адрес Тип Доступ

POWER_LED Устанавливает работу светодиода:
0 = Выкл. Полезно для приложений с низким энергопотреблением.
1 = нормальное.
2 = низкое энергопотребление, светодиоды все еще будут мигать, но обычно не горят.
3 = зарезервировано.
4 = ручной режим, в этом режиме светодиоды может управляться пользователем.

48006 UINT16 Ч/З
POWER_LED
— Адрес: 48006 Устанавливает работу светодиода:
0 = Выкл. Полезно для приложений с низким энергопотреблением.
1 = нормальный.
2 = Уменьшить мощность, светодиоды все еще будут мигать, но обычно не горят.
3 = зарезервировано.
4 = Ручной, в этом режиме светодиоды могут управляться пользователем.
  • Тип данных: UINT16 (индекс типа = 0)
  • Читаемый и записываемый
  • Т8:
  • Т7:
  • Т4:

POWER_LED_DEFAULT Состояние ВКЛ/ВЫКЛ светодиодов после выключения и включения питания устройства.

48056 UINT16 Ч/З
POWER_LED_DEFAULT
— Адрес: 48056 Состояние ВКЛ/ВЫКЛ светодиодов после выключения и включения питания устройства.
  • Тип данных: UINT16 (индекс типа = 0)
  • Читаемый и записываемый
  • Т8:
  • Т7:
  • Т4:

Когда POWER_LED установлен в ручной режим, светодиоды можно включать и выключать с помощью следующих регистров:

Имя Начальный адрес Тип Доступ

LED_COMM Устанавливает состояние светодиода COMM, когда светодиоды установлены в ручной режим, см. регистр POWER_LED.

2990 UINT16 Вт
LED_COMM
— Адрес: 2990 Устанавливает состояние светодиода COMM, когда светодиоды установлены в ручной режим, см. регистр POWER_LED.
  • Тип данных: UINT16 (индекс типа = 0)
  • Только запись
  • Значение по умолчанию: 0
  • Т8:
  • Т7:
  • Т4:
Константа Значение
Выкл. 0
На 1

LED_STATUS Устанавливает состояние светодиода STATUS, когда светодиоды установлены в ручной режим, см. регистр POWER_LED.

2991 UINT16 Вт
LED_STATUS
— Адрес: 2991 Устанавливает состояние светодиода STATUS, когда светодиоды установлены в ручной режим, см. регистр POWER_LED.
  • Тип данных: UINT16 (индекс типа = 0)
  • Только запись
  • Значение по умолчанию: 0
  • Т8:
  • Т7:
  • Т4:
Константа Значение
Выкл. 0
На 1

Компьютерные советы, хитрости, … для всех…

Время от времени мне нужно преобразовать изображение в другой формат, особенно когда приложение, с которым я работаю, не поддерживает формат файла, который у меня есть. Недавно мне нужно было преобразовать несколько файлов в формате webp, формат, разработанный Google в качестве замены для PNG, JPEG и GIF.К сожалению, довольно много приложений до сих пор не поддерживают этот новый формат.

Существует множество инструментов, которые могут сделать это за нас, например Pixillion от NCH Software (доступна бесплатная версия) или онлайн-сервисы, такие как CloudConvert. Однако MacOS уже оснащен подходящим инструментом, который может помочь нам в этом — и даже может обрабатывать пакет — под названием «Предварительный просмотр macOS».

В этой статье:
Как конвертировать изображения в файлы разных форматов с помощью Preview, поставляемого с macOS — по одному или в пакетном режиме.

  Обнаружена блокировка рекламы

Рассмотрите возможность отключения блокировщика рекламы на нашем веб-сайте.
Мы полагаемся на эти объявления, чтобы иметь возможность запускать наш веб-сайт.
Конечно, вы можете поддержать нас другими способами (см. «Поддержите нас» слева).

При использовании Терминала в последней версии macOS вы, скорее всего, будете использовать Z-Shell (zsh) — довольно распространенную оболочку, которая также встречается в Linux.
Раньше это был Bash, но Apple перешла на Z-Shell в начале 2019 года (некоторые пользователи могут увидеть сообщение при открытии терминала с просьбой перейти на zsh).

Я довольно часто ковыряюсь в Терминале и всегда нахожу подсказку скучной.

В этой статье: как настроить приглашение Z-Shell.

Примечание: большинство этих приемов/настроек могут работать одинаково и для разных оболочек, таких как Bash и даже варианты оболочки Linux.

Для тех, кому нужна шпаргалка по цветам XTerm, вот краткий справочный обзор.
Эти цвета должны работать для всего, что поддерживает цветовую схему XTerm, включая несколько эмуляторов терминала и несколько вариантов оболочки, таких как Z-Shell.

Мне это понадобилось при настройке командной строки Z-Shell, и я надеюсь, что это будет полезно для других, а также в качестве справочного листа.
Я разделил его на 16 основных цветов, 24 оттенка серого «цвета» и 256 цветов.

Работая со светодиодными лентами уже несколько лет, я иногда задаюсь вопросом: «Что означают рейтинги IP?».

На этот вопрос есть краткий ответ: Указывает уровень защиты от воды и пыли.

Очевидно, это мало что говорит, и все немного сложнее.
Итак, в этой статье я кратко расскажу о том, с какими рейтингами IP вы можете столкнуться и что они означают.
Таким образом, вы можете решить, в какой среде вы хотели бы использовать свою светодиодную ленту, и найти соответствующий IP-код.

  Обнаружена блокировка рекламы

Рассмотрите возможность отключения блокировщика рекламы на нашем веб-сайте.
Мы полагаемся на эти объявления, чтобы иметь возможность запускать наш веб-сайт.
Конечно, вы можете поддержать нас другими способами (см. «Поддержите нас» слева).

В некоторых сценариях можно сэкономить время и избежать ошибок, если иметь один или несколько шаблонов для обычных сообщений электронной почты.
К сожалению, в Apple Mail, который поставляется с macOS, нет механизма шаблонов… или он есть?

С помощью простого трюка мы можем использовать «шаблоны» в Apple Mail под macOS, и в этой статье я покажу вам, как…

MovieScanner2, преемник MovieScanner, представляет собой небольшую утилиту, которая анализирует ваш видеофайл и сохраняет обнаруженные потоки в базе данных.
Обнаруженные потоки включают все встроенные видеопотоки, аудиопотоки, потоки субтитров и наиболее распространенные внешние файлы субтитров.

Информация о каждом файле собирается с помощью ffProbe (из проекта ffMPEG), например разрешение, 3D, HDR, типы кодеков, аудиоканалы и макет, языки аудио и субтитров и т. д.

MovieScanner2 полностью бесплатен и доступен для Windows, Linux (GTK и QT5) и MacOS X.

К сожалению, регистрация на нашем форуме не сработала так, как хотелось бы.
Небольшая ошибка приводила к тому, что новые пользователи не получали электронное письмо с активацией, что, конечно же, затрудняло завершение регистрации.

Мне удалось найти причину этой проблемы; небольшая ошибка в программном обеспечении форума.
Теперь проблема должна быть решена, и исправление передано разработчикам подключаемого модуля форума.

Для тех, кто пытался зарегистрироваться раньше: не стесняйтесь обращаться ко мне, указав адрес электронной почты, который вы использовали для регистрации.
Затем я могу либо активировать вашу учетную запись, либо удалить ее, чтобы вы могли снова зарегистрироваться с тем же адресом электронной почты.

Приносим извинения за неудобства и благодарим всех, кто сообщил об этой проблеме.

  Обнаружена блокировка рекламы

Рассмотрите возможность отключения блокировщика рекламы на нашем веб-сайте.
Мы полагаемся на эти объявления, чтобы иметь возможность запускать наш веб-сайт.
Конечно, вы можете поддержать нас другими способами (см. «Поддержите нас» слева).

Мой небольшой скрипт для изменения размера изображений прямо из Finder и, при необходимости, их немедленного прикрепления к новому электронному письму был обновлен, чтобы исправить некоторые проблемы, возникшие с выпуском Big Sur.

Эта версия содержит исправление для « События изображения получили ошибку: изображение «» не понимает сообщение об ошибке «сохранить» сообщение », а также устраняет проблему с зависанием Apple Mail при попытке прикрепить изображения на новую электронную почту.

Вы можете найти загрузку и задать вопросы вместе с исходной статьей: MacOS X Image Resizer — Щелкните правой кнопкой мыши изображения, чтобы изменить их размер и/или отправить по электронной почте.



Иногда нам нужен сертификат, чтобы мы могли шифровать и расшифровывать сетевое соединение, например, для всех видов сетевых устройств (например,NAS, устройства IoT, локальный веб-сервер и т. д.).

К сожалению, для некоторых из этих приложений мы не можем получить законный сертификат от центра сертификации (ЦС) из-за определенных ограничений.
В этой статье я покажу вам, как самостоятельно создать такой бесплатный Self-Signed (самосозданный) сертификат для Windows, macOS и Linux.

Я также кратко укажу на ограничения и потенциальные проблемы, связанные с самоподписанным сертификатом или CERT.

Для тех, кто знаком с модами Beat Saber: Beat Saber доставляет больше удовольствия, когда вы добавляете свои собственные песни.

К сожалению, когда вы загружаете некоторые из этих пользовательских песен, например, с beatsaver.com или beatsaber.com, вы обнаружите, что имена файлов могут быть немного запутанными. Например, имена файлов, такие как: «8e7e553099436af31564adf1977a5ec42a61cfff.zip» или «141 (Gangnam Style — greatyazer).zip».

Вот где этот простой маленький инструмент может быть полезен, позволяя вам несколькими щелчками мыши переименовывать эти файлы в имя файла в формате «Исполнитель — Название (поддерживаемые уровни). zip».

Приложение бесплатное и доступно для macOS, Linux (64-разрядная версия) и Windows (32-разрядная версия).

  Обнаружена блокировка рекламы

Рассмотрите возможность отключения блокировщика рекламы на нашем веб-сайте.
Мы полагаемся на эти объявления, чтобы иметь возможность запускать наш веб-сайт.
Конечно, вы можете поддержать нас другими способами (см. «Поддержите нас» слева).

В этой статье я покажу, как легко скачать видео с YouTube на Windows, macOS или Linux.
Все, что вам нужно, это бесплатный VLC VideoLAN и веб-браузер.
Таким образом, нет необходимости в каких-либо отрывочных сторонних веб-сайтах или коммерческих инструментах.

Внимание! : соблюдайте Условия предоставления услуг YouTube, а также местные законы!
В соответствии с политикой Условия использования YouTube, , вам необходимо запросить разрешение у YouTube и/или у соответствующего правообладателя (владельцев) .

Flush DNS. Иногда мы сталкиваемся с проблемами сети, а иногда это вызвано повреждением кеша DNS на вашем компьютере.

В этой статье краткий и простой обзор того, как очистить кеш DNS на вашем компьютере для нескольких операционных систем:

  • Windows (от Windows 95 до Windows 10)
  • macOS (10.6 Snow Leopard до 11.0 Big Sur)
  • Linux (несколько методов)

Иногда вы просто хотите попробовать новое приложение, не нарушая настройки Windows, или, может быть, вы нашли приложение в Интернете, и вы не совсем уверены, насколько схематично оно (со всеми вредоносными программами, вирусами и т. В эти дни).

В этой статье я покажу вам, как использовать функции песочницы, имеющиеся в Windows 10, для безопасного тестирования приложений в экранированной (песочницы) среде.

Примечание. Кажется, это доступно только для Windows 10 Pro или Enterprise, начиная с версии 1903 (впервые оно стало доступно в сборке Insider 18305).

  Обнаружена блокировка рекламы

Рассмотрите возможность отключения блокировщика рекламы на нашем веб-сайте.
Мы полагаемся на эти объявления, чтобы иметь возможность запускать наш веб-сайт.
Конечно, вы можете поддержать нас другими способами (см. «Поддержите нас» слева).

Сегодня была выпущена новая версия (3.0.7) ConnectMeNow, инструмента, упрощающего подключение общих сетевых ресурсов в MacOS.

В этой новой версии вы найдете такие функции, как:

  • Улучшенный Wake On LAN (улучшения специально для некоторых устройств NAS)
  • Подключать при появлении — монтирует общий ресурс, как только сервер становится доступным в сети (необязательно)
  • Подключить при изменении сети — при смене сети ConnectMeNow попытается автоматически найти ваш сервер
  • Улучшенная поддержка NFS и SSH

Эта версия включает все изменения и обновления бета-версий (3.0.6 сборка 146).

Новую версию можно найти в оригинальной статье «ConnectMeNow v3 — быстрое и простое подключение сетевых ресурсов на Mac».

В наши дни, когда все записывают видео на свои смартфоны, мы иногда сталкиваемся с проблемой, что видео необходимо повернуть, а иногда также обрезать или обрезать.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
