Датчик температуры это: Что такое датчик температуры NTC?

Содержание

Что такое датчик температуры NTC?

Аббревиатура NTC расшифровывается как Negative Temperature Coefficient, что в переводе на русский язык означает отрицательный температурный коэффициент. При повышении температуры датчика его сопротивление уменьшается, а при понижении температуры сопротивление возрастает.

Датчик температуры также может называться термистором, терморезистором, термическим резистором, термометром сопротивления.

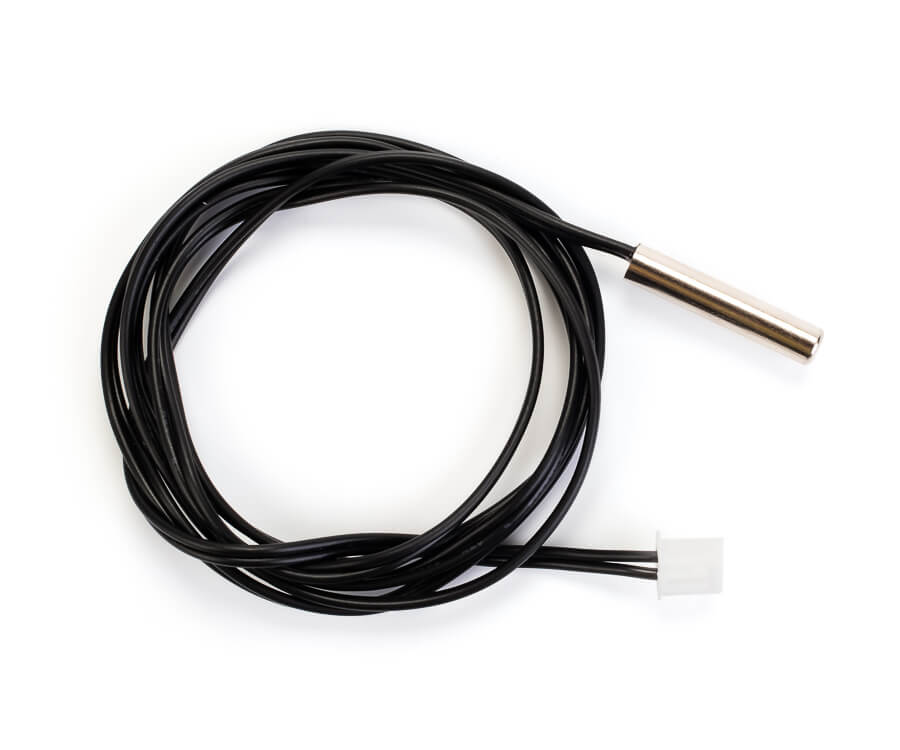

Вынесенный датчик измерения температуры

Как правило, датчик температуры NTC является полупроводниковым. Это связано с тем, что для полупроводников без примесей температурный коэффициент сопротивления отрицателен.

Датчики температуры для терморегуляторов, представленных в нашем магазине, предназначены для контроля температуры окружающей среды (кабельная стяжка, поверхность нагревательных элементов и т.п.). При монтаже пленочного теплого пола, выносной датчик температуры закладывается в гофротрубу диаметром 16 мм непосредственно под одной из греющих полос ИК пленки в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках).

Датчики не являются электронными приборами, поскольку не содержат систем предварительной обработки сигнала. В основе работы температурных датчиков NTC лежит нелинейная зависимость сопротивления терморезистора датчика от температуры среды, в которую он помещен. В соответствии с этим меняется напряжение на входе компаратора терморегулятора. Настройка компаратора соответствует температурной характеристике комплектного датчика.

Соотношение температуры и сопротивления датчика пола на 10 кОм:

Температура, °С Сопротивление, Ом
5 22070
10 17960
20 12091
30 8312
40 5827

Достаточно большая крутизна характеристики датчиков и достаточно малые отклонения реальной характеристики отдельного датчика от номинальной обеспечивают приемлемую чувствительность и позволяют выбрать небольшой гистерезис при поддержании заданной температуры.


Датчик температуры двигателя: как выбрать и установить?

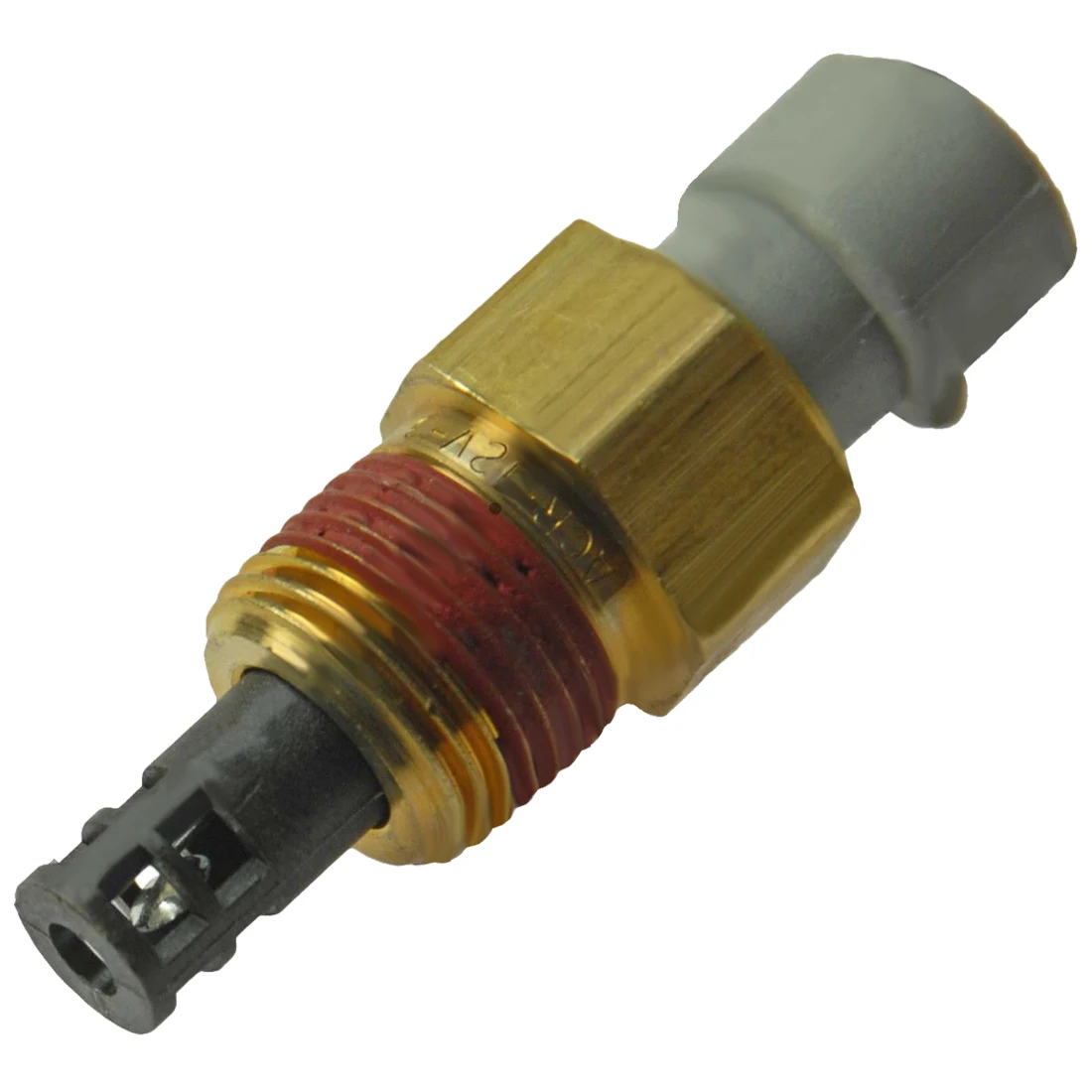

Датчик температуры двигателя

Датчик температуры передает данные о состоянии двигателя, что позволяет контролировать работу автомобиля. Датчик довольно мал размерами, но его роль в работе велика. Далее мы расскажем о датчике температуры двигателя детальнее – где он находится, зачем нужен, как установить и починить.

Где находится датчик температуры двигателя

Датчик температуры двигателя находится в выпускном патрубке головки блока цилиндров. Второе возможное месторасположение – корпус автомобильного термостата. Закрепляется в посадочном месте с помощью резьбы.

Основные функции

Главная задача датчика температуры масла двигателя – регистрировать и передавать в блок управления автомобилем данные о температуре двигателя и охлаждающей жидкости.

Виды датчиков температуры

На рынке можно найти два варианта датчиков – механические и цифровые. Принцип работы в них одинаков – в корпусе из цветного металла установлен термистор, который прижимается к корпусу. Но есть и отличия в части отображения данных.

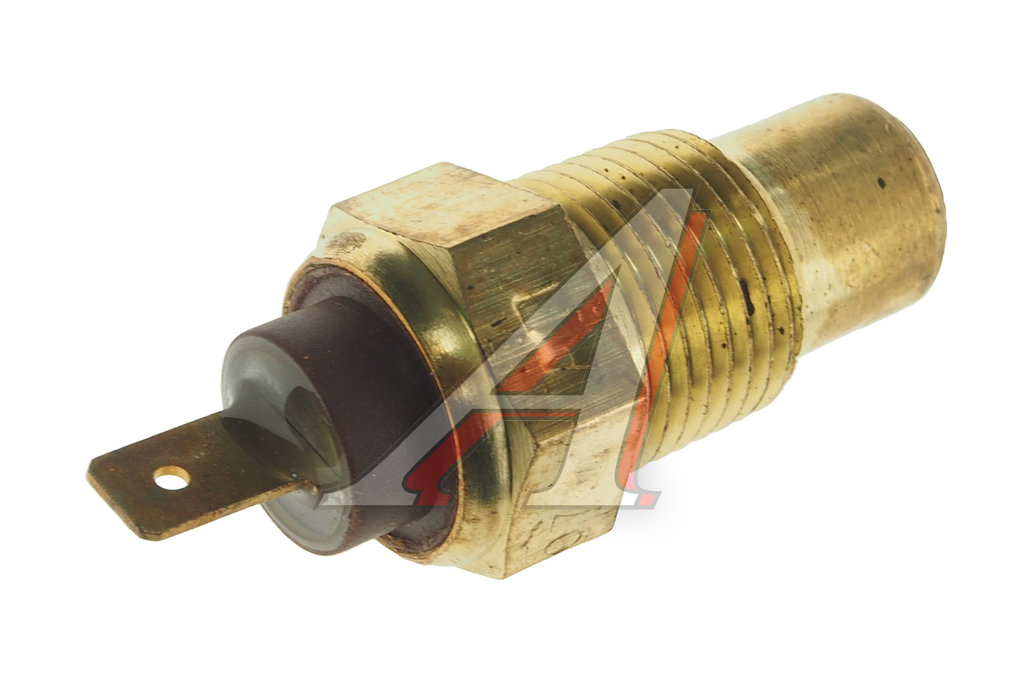

Механический

Механический датчик используется в старых моделях автомобилей, где нет электронного блока управления. Представляет собой датчик, данные с которого отображаются на стандартном механическом термометре.

Цифровой

Цифровой датчик не имеет отдельного указателя. Данные сразу передаются в блок управления, откуда выводятся на дисплей. Провода от ЭБУ сразу подключаются к контакту датчика.

Установка датчика температуры двигателя

Установка проводится на выключенном и остывшем двигателе, с отключенными клеммами аккумулятора и снятым фильтром воздуха. Далее датчик вкручивается вручную. Потом подтягивается с помощью гаечного ключа до упора. После установки подключаются все провода, устанавливается на место воздушный фильтр.

Как проверить датчик температуры

Проверку снятого прибора проводят, измеряя сопротивление омметром. Для этого датчик погружают в охлаждающую жидкость, постепенно ее нагревая и замеряя показания. Полученные показания сравниваются с эталонной таблицей. Если есть расхождения – датчик нужно менять.

ТОП причин неисправности температурного датчика

Самые распространенные причины поломки:

  • физические – сколы, трещины на корпусе, сорванная резьба;
  • недостаточное количество охлаждающей жидкости;
  • проблемы с проводами и короткое замыкание.

Как устранить основные неисправности датчика температуры в авто

Если есть признаки физической поломки – протекание антифриза из места, где стоит датчик температуры двигателя, плохой запуск двигателя, датчик нужно заменить на аналогичный. Возможно, проверка не выявит проблем, тогда нужно проверить электрическую часть на обрыв проводов и короткое замыкание.

Датчик температуры двигателя – это небольшое устройство, не заметное на первый взгляд. Зато его поломка сразу скажется на работе автомобиля – увеличится расход топлива, хуже будет запускаться мотор. Поэтому не стоит забывать про эту маленькую деталь.

как выбрать датчик температуры

Как выбрать не дорогой и надежный датчик температуры? Это актуальная проблема, особенно для тех потребителей, которые впервые сталкиваются с необходимостью измерения температуры. Вот ряд вопросов, на которые необходимо обратить внимание при выборе датчика:

  1. В каком температурном диапазоне Вы желаете измерять температуру, и какие допуски по точности измерений Вас устроят?
  2. Возможно ли будет расположить датчик внутри измеряемой среды или объекта? Если «нет», то Ваш выбор – радиационные термометры.
  3. В каких условиях будет работать датчик (нормальные, повышенной влажности, высоко окислительная атмосфера, пожароопасные, сейсмоопасные и т.д.)?
  4. Возможно ли будет демонтировать датчик для периодической поверки и какая долговременная стабильность желательна?
  5. Какова должна быть взаимозаменяемость датчиков? Допустима ли индивидуальная градуировка?
  6. Актуально ли для Вас получение результата в градусах, или Вас устроит измерение сигнала (сопротивление, напряжение, ток) с последующим самостоятельным пересчетом в температуру?

В данном разделе мы приводим лишь очень краткое описание наиболее распространенных датчиков температуры.

Приглашаем изготовителей датчиков температуры пополнять раздел и размещать здесь информацию о своих новых разработках.

Важное замечание: в приборах, где сигнал датчика преобразуется в значение температуры, либо другой выходной сигнал, неопределенность измерения должна складываться из составляющей, зависящей от параметров первичного датчика и составляющей, обусловленной точностью преобразования сигнала. Часто потребитель, выбирающий средство измерения температуры, обращает внимание только на вторую составляющую, как правило, приведенную в документации на цифровой прибор или преобразователь. Между тем, необходимо выяснить с какими датчиками работает данный преобразователь и оценить суммарную неопределенность выходного сигнала.

Основные типы датчиков температуры следующие

: термометры сопротивления, термопары, термисторы, жидкостные стеклянные термометры, биметаллические термометры, манометрические термометры, радиационные термометры (пирометры, тепловозоры), волоконно-оптические датчики температуры, кварцевые датчики температуры, интегральные датчики температуры (IC temperature sensors). Существуют также диодные термометры, магнитные термометры, углеродные термометры, стекло- углеродные термометры и др.



Как работает датчик температуры?

Как работает датчик температуры?

Датчик температуры – довольно маленький, но очень важный. В первую очередь на его показатели водители обращаются внимание зимой. Как работают датчики температуры двигателя, где они находятся и можно ли их чинить – это нужно знать каждому автовладельцу.

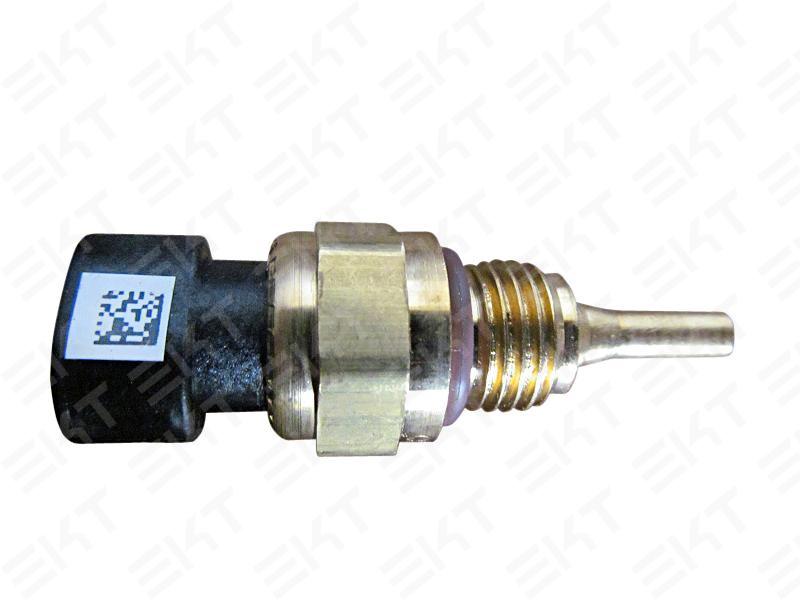

Как работает датчик температуры двигателя?

Как и во многих подобных устройствах, принцип работы основан на свойствах некоторых материалов менять свое сопротивление при нагревании. Поэтому датчики температуры охлаждающей жидкости представляют собой корпус из цветного металла, легко проводящего тепло, и термистора, который плотно прижат к внешней оболочке. Сигнал передается по проводам либо на термометр на передней панели, либо напрямую в блок управления.

Датчики температуры двигателя погружаются в антифриз. Когда охлаждающая жидкость нагревается, то нагревается и датчик. При этом повышается и сопротивление термистора. Блок управления посылает на термистор сигнал, измеряет напряжение вернувшегося сигнала. Результат измерения сравнивается с эталонной таблицей в памяти устройства, и на экран выводится температура двигателя.

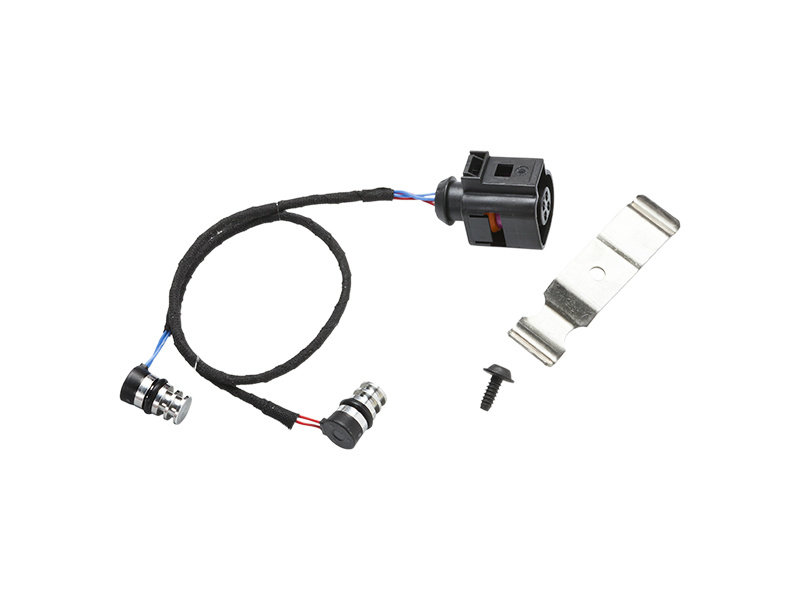

Виды датчиков, контролирующих температуру охлаждающей жидкости

Встречаются датчики температуры двигателя в двух исполнениях:

  1. Цифровом.
  2. Механическом.

Цифровые – современные устройства, работающие в тандеме с электронным блоком управления. У них нет отдельного табло для вывода результатов – их регистрирует и обрабатывает сам блок. Поэтому такие датчики температуры представляют собой капсулу из металла и провода.

Механические используют в старых моделях авто. Показания у них выводятся на обычный термометр.

Расположение термодатчиков

Датчики температуры двигателя размещаются как можно ближе к цилиндрам. Чаще всего они либо входят в комплект автомобильного термостата, либо устанавливаются в выпускном коллекторе.

Диагностика датчиков температуры автомобиля

Любое устройство имеет свойство ломаться. Датчики температуры охлаждающей жидкости не исключение. Периодически их нужно проверять и менять.

Возможные неисправности

Чаще всего датчики температуры могут ломаться из-за:

  • физических повреждений – сорвалась резьба, треснул корпус, сгорел термистор;
  • проблем с электрической частью – короткое замыкание, обрыв проводов;
  • нехватки антифриза.

Проблемы с датчиком можно определить по работе двигателя и неправильным показаниям. Если есть сомнения в работе – его нужно снять и протестировать. Для этого датчик погружают в антифриз, нагревают и в процессе замеряют сопротивление. Если результаты опыта отличаются от эталона – датчик неисправен.

Если датчик температуры охлаждающей жидкости неисправен. Последствия

Проблемы с устройством обязательно скажутся на двигателе. Если в старых моделях этим можно было пренебречь – ну не работает термометр, и ладно, то в новых так не получится. Блок управления, опираясь на неправильные данные датчика, будет плохо выполнять свою работу. В результате двигатель может сбоить, не запускаться, топливо будет сгорать не полностью. Итоги могут быть печальны – износ деталей, нагар в цилиндрах, ремонт.

Датчики температуры двигателя – маленькие детали одного большого устройства. Но без них пришлось бы тяжело. Недаром они используются уже очень давно. За исправностью работы этих устройств лучше следить внимательно, периодически их тестировать и вовремя менять.

Термопара — WIKA Россия

Термопара – это температурный датчик, который передает напряжение электрического тока, зависящее от температуры. По сути термопара представляет собой два провода, изготовленных из разных материалов (металлов) и скрепленных или сваренных вместе.   Место соединения образует спай. При воздействии на спай изменяющейся температуры термопара реагирует, генерируя напряжение, пропорциональное по величине изменениям температуры. В отличие от терморезисторов термопара подходит для измерения более высоких температур (до 1 700 °C). Другим преимуществом является минимальный диаметр зонда термопары. Использование без защитной гильзы обеспечивает максимально короткое время отклика. Такие температурные датчики реагируют быстрее терморезисторов.

Термопара преимущества:

  • широкий диапазон температур
  • спай термопары может быть заземлен или изолирован
  • надежность и прочность конструкции, простота изготовления

Термопара недостатки:

  • необходимость контроля температуры холодных спаев. В современных конструкциях измерителей на основе прибора термопара используется измерение температуры блока холодных спаев с помощью встроенного термистора или полупроводникового сенсора и автоматическое введение поправки к измеренной ТЭДС
  • возникновение термоэлектрической неоднородности в проводниках, и, как следствие, изменение градуировочной характеристики из-за изменения состава сплава в результате коррозии и других химические процессов
  • материал электородов не является химически инертным и при недостаточной герметичность корпуса термопары может подвергаться влиянию агрессивных сред, атмосферы и т. д.
  • на большой длине термопарных и удлинительных проводов может возникать эффект «антенны» для существующих электромагнитных полей
  • зависимость ТЭДС от температуры существенно нелинейна. Это создает трудности при разработке втоничных преобразователей сигнала

В линейке датчиков WIKA вы можете подобрать подходящую модель термопары для каждого типа применения:

Термопара со встроенной защитной гильзой

Защитная гильза не допускает контакта агрессивных сред с температурным датчиком, а также воздействия других вредных факторов на него. Таким образом, обеспечивается защита персонала и окружающей среды.

Фланцевые модели защитных гильз из нержавеющей стали предназначены для установки в емкости и трубы. Резьбовые модели подходят для прямого присоединения к технологическому процессу посредством вкручивания их в резьбовые фитинги. У датчиков для измерения высоких температур термоэлектрические проводники встроены в защитную гильзу. Это позволяет осуществлять измерение очень высоких температур. Приборы для измерения температуры дымовых газов подходят для измерения температуры газообразных сред при низком диапазоне давления (до 1 бара).

Термопара для монтажа в имеющуюся защитную гильзу

Данная термопара может использоваться в сочетании с большим количеством конструкций защитных гильз. Благодаря специальному исполнению соединительной головки, датчика, длине штока и т. д. вы можете подобрать температурный датчик, который подходит для защитных гильз любого размера и применения.

Термопара для непосредственной установки в процесс

Эти приборы используются в случаях, когда необходимо измерить температуру технологического процесса. Термопара устанавливается непосредственно в сам процесс. Температурный датчик без защитных гильз подходит для применения в условиях отсутствия агрессивных и абразивных сред.

Термопара для измерение температуры поверхности

В линейке продукции WIKA вы можете найти термопару с зондом для измерения температуры поверхности. Различные исполнения позволяют осуществлять замеры на плоских поверхностях, в том числе внутри печей для подогрева сырья и температуру поверхности труб промышленного и лабораторного назначения. Данный температурный датчик также может устанавливаться прямо в просверленное отверстие.

Термопара для использования в производстве пластмасс

Эти горячеканальная термопара специально разработаны для использования при производстве пластмасс. Термопара подходит для таких задач измерения температуры, при которых происходит ее запрессовка в канал с пазами вместе с обработанными деталями или когда металлический наконечник датчика устанавливается непосредственно в просверленное отверстие.

Индивидуальные решения

В портфолио продукции WIKA представлено огромное количество моделей, изготавливаемых по индивидуальному заказу. Например, для применения в условиях высокого давления, при производстве и переработке полиэтилена или использовании в многозонных элементах в химической промышленности.

Наиболее точная термопара  — с термоэлектродами из благородных металлов:

  • платинородий — платиновые ПП
  • платинородий — платонородиевые ПР

Преимуществом является значительно меньшая термоэлектрическая неоднородность, чем у термопар из неблагородных металлов, устойчивость к окислению, высокая стабильность.

Термопара WIKA имеет широкий диапазон температур окружающего воздуха (рабочих температур) от -60 до +80°C. Согласно обновленному свидетельству об утверждении типа средств измерений термопара WIKA имеет расширенный межповерочный интервал 4 года.

Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

Датчики температуры — типы, работа и эксплуатация

Температура — это наиболее часто измеряемая величина окружающей среды. Этого можно было ожидать, поскольку на большинство физических, электронных, химических, механических и биологических систем влияет температура. Определенные химические реакции, биологические процессы и даже электронные схемы лучше всего работают в ограниченном диапазоне температур. Температура — одна из наиболее часто измеряемых переменных, поэтому неудивительно, что существует множество способов ее измерения. Измерение температуры может осуществляться либо посредством прямого контакта с источником тепла, либо удаленно, без прямого контакта с источником, используя вместо этого излучаемую энергию. Сегодня на рынке представлен широкий спектр датчиков температуры, включая термопары, датчики температуры сопротивления (RTD), термисторы, инфракрасные и полупроводниковые датчики.



5 типов датчиков температуры

  • Термопара : Это тип датчика температуры, который сделан путем соединения двух разнородных металлов на одном конце. Присоединенный конец называется ГОРЯЧИМ СОЕДИНЕНИЕМ. Другой конец этих разнородных металлов упоминается как ХОЛОДНЫЙ КОНЕЦ или ХОЛОДНЫЙ СПАС. Холодный спай образуется в последней точке материала термопары. Если есть разница в температуре между горячим спаем и холодным спаем, создается небольшое напряжение. Это напряжение называется ЭДС (электродвижущая сила), и его можно измерить и, в свою очередь, использовать для обозначения температуры.

Термопара

  • RTD представляет собой датчик температуры, сопротивление которого изменяется в зависимости от температуры. Обычно RTD изготавливаются из платины, хотя устройства из никеля или меди не редкость, но могут иметь разные формы, например, проволочную намотку или тонкую пленку. Чтобы измерить сопротивление RTD, подайте постоянный ток, измерьте результирующее напряжение и определите сопротивление RTD. RTD демонстрируют довольно линейную устойчивость к температурным кривым в их рабочих регионах, и любая нелинейность очень предсказуема и повторяема. В оценочной плате PT100 RTD используется RTD для поверхностного монтажа для измерения температуры. Внешний 2-, 3- или 4-проводный датчик PT100 также может использоваться для измерения температуры в удаленных районах. Для смещения RTD используется источник постоянного тока. Чтобы уменьшить саморазогрев из-за рассеивания мощности, величина тока умеренно низкая. Схема, показанная на чертеже, является источник постоянного тока используется опорное напряжение, один усилитель и PNP-транзистор.



  • Термисторы : Подобно RTD, термистор является датчиком температуры, сопротивление которого изменяется в зависимости от температуры. Однако термисторы изготавливаются из полупроводниковых материалов. Сопротивление определяется таким же образом, как и RTD, но термисторы демонстрируют сильно нелинейную зависимость сопротивления от температуры. Таким образом, в рабочем диапазоне термисторов мы можем наблюдать большое изменение сопротивления при очень небольшом изменении температуры. Это делает устройство высокочувствительным, идеально подходящим для приложений уставок.
  • Полупроводник датчики : Они подразделяются на различные типы, такие как выход по напряжению, выход по току, цифровой выход, кремниевый выход сопротивления и датчики температуры диодов. Современные полупроводниковые датчики температуры обеспечивают высокую точность и высокую линейность в рабочем диапазоне от 55 ° C до + 150 ° C. Внутренние усилители могут масштабировать выходной сигнал до удобных значений, например 10 мВ / ° C. Они также используются в схемах компенсации холодного спая для термопар с широким диапазоном температур. Краткие сведения об этом типе датчика температуры приведены ниже.

ИС датчиков

Существует широкий спектр микросхем температурных датчиков, которые позволяют упростить самый широкий спектр задач по мониторингу температуры. Эти кремниевые датчики температуры значительно отличаются от вышеупомянутых типов по нескольким важным параметрам. Во-первых, это диапазон рабочих температур. ИС датчика температуры может работать в номинальном диапазоне температур ИС от -55 ° C до + 150 ° C. Второе важное отличие — это функциональность.

Кремниевый датчик температуры представляет собой интегральную схему и, следовательно, может включать в себя обширную схему обработки сигналов в том же корпусе, что и датчик. Нет необходимости добавлять схемы компенсации для датчика температуры ICS. Некоторые из них представляют собой аналоговые схемы с выходом напряжения или тока. Другие комбинируют аналоговые чувствительные схемы с компараторами напряжения для обеспечения функций оповещения. Некоторые другие сенсорные ИС сочетают в себе аналоговую чувствительную схему с цифровым вводом / выводом и регистры управления , что делает их идеальным решением для микропроцессорных систем.


Цифровой выходной датчик обычно содержит датчик температуры, аналого-цифровой преобразователь (АЦП), двухпроводной цифровой интерфейс и регистры для управления работой ИС. Температура постоянно измеряется и может быть считана в любое время. При желании хост-процессор может дать команду датчику контролировать температуру и установить высокий (или низкий) на выходной контакт, если температура превышает запрограммированный предел. Также можно запрограммировать более низкую пороговую температуру, и хост может быть уведомлен, когда температура упадет ниже этого порога. Таким образом, цифровой выходной датчик может использоваться для надежного контроля температуры в микропроцессорных системах.

Датчик температуры

Вышеупомянутый датчик температуры имеет три клеммы и требует питания максимум 5,5 В. Этот тип датчика состоит из материала, который работает в зависимости от температуры для изменения сопротивления. Это изменение сопротивления регистрируется схемой и рассчитывает температуру. Когда напряжение увеличивается, повышается и температура. Мы можем увидеть эту операцию с помощью диода.

Датчики температуры напрямую подключены к входу микропроцессора и, таким образом, способны напрямую и надежно взаимодействовать с микропроцессорами. Сенсорный блок может эффективно взаимодействовать с недорогими процессорами без необходимости в аналого-цифровых преобразователях.

Пример датчика температуры: LM35 . Серия LM35 — это прецизионные датчики температуры на интегральных схемах, выходное напряжение которых линейно пропорционально температуре по Цельсию. LM35 работает при температуре от -55˚ до + 120˚C.

Базовый датчик температуры по шкале Цельсия (от + 2˚C до + 150˚C) показан на рисунке ниже.

Характеристики датчика температуры LM35:
  • Калибровка непосредственно в directly Цельсия (Цельсия)
  • Рассчитан на полный диапазон л от −55˚ до + 150˚C
  • Подходит для удаленных приложений
  • Низкая стоимость за счет обрезки на уровне пластины
  • Работает от 4 до 30 вольт
  • Низкое самонагревание,
  • ± 1 / 4˚C типичной нелинейности
Работа LM35:
  • LM35 можно легко подключить так же, как и другие встроенные датчики температуры. Его можно приклеить или закрепить на поверхности, и его температура будет в пределах 0,01 ° C от температуры поверхности.
  • Это предполагает, что температура окружающего воздуха примерно такая же, как температура поверхности, если бы температура воздуха была намного выше или ниже, чем температура поверхности, фактическая температура штампа LM35 была бы промежуточной между температурой поверхности и температуры воздуха. температура.

Датчики температуры широко используются в системах управления окружающей средой и технологическими процессами, а также в испытаниях, измерениях и коммуникациях. Цифровой датчик температуры — это датчик, который выдает 9-битные показания температуры. Цифровые датчики температуры обеспечивают превосходную точность, они предназначены для считывания от 0 ° C до 70 ° C, и это позволяет достичь точности ± 0,5 ° C. Эти датчики полностью согласованы с цифровыми показаниями температуры в градусах Цельсия.

  • Цифровые датчики температуры: Цифровые датчики температуры устраняют необходимость в дополнительных компонентах, таких как аналого-цифровой преобразователь, внутри приложения, и нет необходимости калибровать компоненты или систему при определенных эталонных температурах, если это необходимо, при использовании термисторов. Цифровые датчики температуры решают все, что позволяет упростить базовую функцию контроля температуры.

Основные преимущества цифрового датчика температуры заключаются в его точности вывода в градусах Цельсия. Выходной сигнал датчика представляет собой сбалансированное цифровое показание. Для этого не нужны другие компоненты, такие как аналого-цифровой преобразователь, и он намного проще в использовании, чем простой термистор, который обеспечивает нелинейное сопротивление при изменении температуры.

Примером цифрового датчика температуры является DS1621, который обеспечивает 9-битное показание температуры.

Особенности DS1621:
  1. Никаких внешних компонентов не требуется.
  2. Измеряется диапазон температур от -55 ° C до + 125 ° C с шагом 0,5 °.
  3. Выдает значение температуры в виде 9-битного показания.
  4. Широкий диапазон питания (от 2,7 В до 5,5 В).
  5. Преобразует температуру в цифровое слово менее чем за одну секунду.
  6. Термостатические настройки определяются пользователем и являются энергонезависимыми.
  7. Это 8-контактный DIP.

Описание штифта:
  • SDA — 2-проводный последовательный ввод / вывод данных.
  • SCL — 2-проводные последовательные часы.
  • GND — Земля.
  • TOUT — выходной сигнал термостата.
  • A0 — ввод адреса чипа.
  • A1 — Ввод адреса чипа.
  • A2 — Ввод адреса чипа.
  • VDD — Напряжение питания.
Работа DS1621:
  • Когда температура устройства превышает заданную пользователем температуру HIGH, тогда активируется выход TOUT. Выход будет оставаться активным, пока температура не упадет ниже заданной пользователем температуры LOW.
  • Заданные пользователем настройки температуры сохраняются в энергонезависимой памяти, поэтому их можно запрограммировать перед установкой в ​​систему.
  • Показание температуры предоставляется в виде 9-битного считывания с дополнением до двух, путем подачи команды READ TEMPERATURE при программировании.
  • 2-проводный последовательный интерфейс используется для ввода в DS16121 для настроек температуры и вывода показаний температуры с DS1621.

Фото:

Датчики температуры SmartLine | Honeywell Россия

Преобразователи температуры SmartLine STT850 и STT750

Преобразователи температуры STT850 и STT750 — это составная часть датчиков SmartLine обладающая всеми преимуществами датчиков линейки SmartLine. Преобразователи STT850 и STT750 могут работать практически со всеми известными сенсорами температуры, термопарами и термосопротивлениями. Сенсор температуры может быть интегрирован в корпус преобразователя температуры SmartLine или смонтирован отдельно от сенсора. Датчики температуры SmartLine отличаются наилучшей стабильностью с показателем дрейфа, равным 0,01% от URL (верхняя граница диапазона) в год в течение периода до десяти лет. Этот превосходный рабочий показатель исключает необходимость калибровки в межповерочном интервале. Преобразователи температуры SmartLine имеют модульную конструкцию, все отличительные признаки линейки SmartLine полностью повторяются в преобразователях температуры SmartLine. Система подключения датчиков SmartLine Connection Advantage обеспечивает уникальные функции интеграции датчиков в АСУТП и поддерживает обмен сообщениями с датчиком и индикацию диагностических сообщений.

STT700

  • Универсальный преобразователь температуры.
  • Совместим с импортными и отечественными градуировками термопар и термосопротивлений в том числе 100П, 100М, и ХКL.
  • Типоразмер DIN form A.
  • Может встраиваться в корпус сенсора температуры либо поставляться в отдельном взрывозащищенном корпусе, возможен монтаж на DIN рейку.
  • Одно и двух канальное исполнение.
  • Сертификация SIL2/3.
  • Встроенная диагностика работоспособности преобразователя.
  • Встроенная диагностика состояния сенсора и линии связи.

STT170

  • Встраиваемый в корпус сенсора температуры, недорогое решение с передачей данных по линиям связи 4–20 мА.
  • Конфигурируется по HART.
  • Работает с термосопротивлениями (RTD) и термопарами.
  • Может поставляться в отдельном корпусе.
  • Может комплектоваться дисплеем для индикации показаний.
  • Функция контроля целостности чувствительного элемента.
  • Благодаря миниатюрному размеру, входит в корпус самой маленькой соединительной головки стандарта DIN B.
  • Поддержка FieldBus.

Преобразователь температуры SmartLine STT650

Датчик температуры SmartLine STT650, монтируемый на DIN-рейке, обеспечивает высокую точность измерений, стабильность и надежность в широком диапазоне температур технологического процесса и окружающей среды. Разработанный и изготовленный для обеспечения очень высоких рабочих показателей, преобразователь STT650 легко удовлетворяет большую часть жестких требований для решения задач измерения температуры. Общий уровень точности этого датчика, включая влияние температуры окружающей среды в жестких промышленных условиях (минимальная температура окружающей среды до минус 50 °С), позволяет преобразователю STT650 заменять любой другой имеющийся на сегодняшний день преобразователь. Еще одним большим преимуществом является наличие двухканальных опций в сочетании с компактной конструкцией, что может помочь сэкономить более 40% пространства панели, снижая тем самым расходы и количество оборудования и стоимость одного канала измерения температуры.

Документы для скачивания

Что такое датчик температуры?

Что такое датчик температуры? Датчик температуры – это устройство, используемое для измерения температуры. Это может быть температура воздуха, температура жидкости или температура твердого вещества.

Доступны различные типы датчиков температуры, в каждом из которых используются разные технологии и принципы измерения температуры.

Различные типы датчиков температуры

Термисторы могут быть очень маленького размера.Они состоят из чувствительного элемента, который может быть покрыт стеклом или эпоксидной смолой, и имеют 2 провода, поэтому их можно подключить к электрической цепи. Они измеряют температуру, измеряя изменение сопротивления электрическому току. Термисторы доступны как с NTC, так и с PTC и часто имеют низкую стоимость.

Термометры сопротивления или датчики температуры сопротивления работают аналогично термисторам и измеряют омическое сопротивление для измерения температуры. Они подключаются к цепи аналогично термистору, но имеют гораздо более широкий диапазон температур и могут измерять экстремальные температуры.

Термопары используют два проводника, сделанных из разных металлов, которые соединяются на концах, образуя соединение. Когда этот переход подвергается нагреву, создается напряжение, прямо пропорциональное входной температуре. Они очень универсальны, поскольку различные комбинации металлов позволяют использовать различные диапазоны измерений; однако им не хватает высокой точности NTC и RTD, что делает их наименее точными из трех типов

.

Температурные датчики — очень распространенный и разнообразный тип датчиков температуры.Они состоят из термистора, термопары или чувствительного элемента RTD и могут быть оснащены контактной головкой. Все три типа датчиков могут быть изготовлены в различных типах корпусов — стандартных и изготовленных на заказ. Это обеспечивает расширенную полезность, которая может охватывать множество различных сред и носителей, с которыми они сталкиваются.

Для чего используется датчик температуры? Датчики температуры

используются для измерения температуры во многих различных приложениях и отраслях.Они вокруг нас; присутствует как в повседневной жизни, так и в более промышленных условиях.

Некоторые примеры приложений:

Промышленное применение – Мониторинг различных машин и сред, электростанций, производства.

Научные и лабораторные приложения – Научный и биотехнический мониторинг.

Медицинское применение – Мониторинг пациентов, медицинские устройства, анализ газов, термодилюционные сердечные катетеры, увлажнители, расходомерные трубки вентиляторов, температура диализирующего раствора.

Motorsport – Измерения выхлопных газов, температуры воздуха на впуске, температуры масла и температуры двигателя.

Бытовые приборы – Кухонные приборы (духовки, чайники и т. д.), а также бытовая техника.

Применения HVAC – Нагревательные, вентиляционные и кондиционирующие устройства, коммерческие или бытовые.

Транзит – Рефрижераторные фургоны и грузовые автомобили.

Что следует учитывать при выборе датчика температуры для вашего приложения

При выборе датчика температуры для использования в вашем приложении вы должны принять во внимание следующее;

Диапазон температур — Различные датчики температуры могут измерять разные диапазоны и могут быть более точными в определенном диапазоне.Перед покупкой убедитесь, что вы проверили диапазон датчика температуры и ожидаемый диапазон вашего приложения. Диапазон датчика температуры должен быть указан в техническом паспорте.

Точность и стабильность — Вашему приложению может потребоваться определенная степень точности; термопары имеют более высокую дисперсию в долгосрочной стабильности по сравнению с термисторами и термометрами сопротивления, поэтому об этом следует знать. Датчик температуры с наивысшей точностью, как правило, представляет собой термисторы NTC со стеклянным покрытием.

Размер и упаковка – Пространство, доступное в приложении, будет влиять на тип выбранного датчика температуры. Если пространство ограничено, то потребуется устройство меньшего размера. Стиль упаковки также важен, так как от этого зависит, как датчик температуры будет подключен к приложению и как будет измеряться температура.

Датчики температуры Variohm

У нас есть широкий выбор датчиков температуры.Многие из наших датчиков изготавливаются на месте и полностью настраиваются.

Ознакомьтесь с полным ассортиментом датчиков температуры на нашем веб-сайте — обязательно свяжитесь с нами для получения дополнительной информации или для обсуждения ваших требований.

Термодатчик

— обзор

Датчики температуры с выходом по току и напряжению

Концепции, использованные в приведенном выше обсуждении датчика температуры с запрещенной зоной по напряжению, также могут быть использованы в качестве основы для различных датчиков температуры на ИС с линейной зависимостью, пропорциональной температуре. выходы либо по току, либо по напряжению.

Устройство AD592, показанное на рис. 4-83, представляет собой двухконтактный датчик с токовым выходом и масштабным коэффициентом 1 мкА/K. Это устройство не требует внешней калибровки и доступно в нескольких классах точности. AD592 представляет собой корпусную версию TO92 оригинального преобразователя температуры AD590 TO52 в металлическом корпусе (см. ссылку 11).

Рисунок 4-83. Датчик абсолютной температуры с токовым выходом

Самый простой режим работы для датчиков температуры с текущим режимом — нагрузить их прецизионным резистором с допуском 1 % или выше и считывать выходное напряжение, развиваемое с помощью АЦП или масштабирующего усилителя/буфера.На рис. 4-84 показан этот метод с АЦП, применимый к AD592. Резисторная нагрузка R1 преобразует базовую шкалу датчика (1 мкА/К) в пропорциональное напряжение.

Рис. 4-84. Датчик температуры с токовым выходом, управляющий резистивной нагрузкой

Выбор этого резистора определяет общую чувствительность датчика температуры в терминах V/K. Например, при нагрузке прецизионного резистора 1 кОм, как показано, результирующая чувствительность схемы становится равной 1 мВ/К. При смещении 5 В на датчике температуры, как показано, полный динамический диапазон AD592 допускается при нагрузке 1 кОм.Если используется более высокое значение R1, может потребоваться более высокое напряжение смещения, поскольку AD592 требует 4 В рабочего запаса.

Только что описанная функция представляет собой температурный датчик с шкалой Кельвина, поэтому АЦП потребуется для считывания полного динамического диапазона напряжения на резисторе R1. Для AD592 этот диапазон лежит в диапазоне от -25°C (248 K) до 105°C (378 K), что составляет от 0,248 В до 0,378 В. 10-разрядный АЦП с масштабированием 0,5 В может считывать этот диапазон. напрямую с разрешением ≈0,5°C.

Если требуется показание в градусах Цельсия, предлагаются два варианта.Для традиционного аналогового подхода общий вывод входа АЦП может быть легко смещен опорным напряжением, соответствующим 0°C или 0,273 В. В качестве альтернативы, опорное значение 0°C может быть вставлено в цифровую область с преимуществом нет необходимости в дополнительном оборудовании.

AD592 доступен в трех классах точности. Версия высшего класса (AD592CN) имеет максимальную погрешность при 25°C ±0,5°C и погрешность ±1,0°C в диапазоне от -25°C до +105°C, а также погрешность линейности ±0,35°C. AD592 доступен в корпусе TO-92.

Что касается автономных датчиков температуры с цифровым выходом, то стоит отметить, что такие устройства существуют, то есть АЦП со встроенным измерением температуры. АЦП серии AD7816/AD7817/AD7818 имеют встроенные датчики температуры, оцифрованные 10-разрядным АЦП с переключением конденсаторов с временем преобразования 9 мкс. Семейство устройств предлагает различные варианты ввода для обеспечения гибкости. Аналогичные AD7416/AD7417/AD7418 имеют последовательный интерфейс.

Для очень многих приложений измерения температуры наиболее подходящим является выходной датчик с режимом напряжения. Для этого существует множество автономных датчиков, которые можно применять напрямую. В таких устройствах основным режимом работы является устройство с тремя выводами, использующее ввод питания, общий вывод и вывод напряжения. Кроме того, некоторые устройства предлагают дополнительный вывод отключения.

TMP35/TMP36 представляют собой низковольтные датчики температуры (от 2,7 В до 5,5 В), SO-8 или TO-92 в корпусе с выходным напряжением и масштабным коэффициентом 10 мВ/°C, как показано на Рис. 4-85. Ток питания ниже 50 мкА, что обеспечивает очень низкий самонагрев (менее 0.1°C в неподвижном воздухе).

Рис. 4-85. Датчики температуры на выходе в режиме абсолютного масштабирования по напряжению TMP35/36 с возможностью отключения

Масштабирование выхода этого семейства устройств различается по диапазону и смещению на 25°C. TMP35 обеспечивает выход 250 мВ при 25°C и считывает температуру от 10°C до 125°C. TMP36 рассчитан на диапазон от −40°C до +125°C. и обеспечивает выход 750 мВ при 25°C. Как TMP35, так и TMP36 имеют выходной масштабный коэффициент +10 мВ/°C.

Для устройств пакета SO8 предусмотрена дополнительная функция отключения, которая снижает ток в режиме ожидания до 0.5 мкА. Этот вывод, когда он переходит в состояние НИЗКОГО логического уровня, выключает устройство, и выход переходит в состояние с высоким импедансом. Если выключение не используется, контакт должен быть подключен к +V S .

Вывод источника питания этих датчиков, работающих в режиме напряжения, должен быть зашунтирован на землю с помощью керамического конденсатора емкостью 0,1 мкФ с очень короткими выводами (предпочтительно для поверхностного монтажа) и расположен как можно ближе к выводу источника питания. Поскольку эти датчики температуры работают при очень малом токе питания и могут подвергаться воздействию очень неблагоприятных электрических сред, также важно свести к минимуму влияние электромагнитных/радиочастотных помех на эти устройства.Воздействие ВЧ-помех на эти датчики температуры проявляется в виде аномальных сдвигов постоянного напряжения в выходном напряжении из-за выпрямления высокочастотного шума внутренними переходами ИС. В тех случаях, когда устройства работают в присутствии высокочастотных излучаемых или кондуктивных помех, танталовый электролитический конденсатор большой емкости (> 2,2 мкФ), помещенный на 0,1 мкФ керамику, может обеспечить дополнительную помехоустойчивость.

Датчики температуры — Термисторы — RTD Датчики и сборки

Что такое датчики температуры?

Датчик температуры — это устройство, которое обнаруживает и измеряет среднее количество тепла или тепловой энергии в среде и преобразует его в электрический сигнал.На сегодняшний день существует большое разнообразие приборов для измерения температуры. Littelfuse предлагает широкий ассортимент термисторов, резистивных термометров (RTD), цифровых индикаторов температуры, а также датчиков и сборок для приложений измерения температуры по всему миру.

Как работают датчики температуры?

Каждый тип датчика температуры имеет свой собственный набор принципов работы, функций, преимуществ, соображений и ограничений для оптимального использования.



      Термисторы (NTC и PTC):

  • Термисторы представляют собой термочувствительные резисторы, основная функция которых заключается в обеспечении значительного, предсказуемого и точного изменения электрического сопротивления при соответствующем изменении температуры тела.
  • Термисторы
  • с отрицательным температурным коэффициентом (NTC) демонстрируют снижение электрического сопротивления при повышении температуры тела.
  • Термисторы
  • с положительным температурным коэффициентом (PTC) демонстрируют увеличение электрического сопротивления при повышении температуры тела.
  • Благодаря предсказуемым характеристикам и отличной долговременной стабильности недорогие термисторы считаются наиболее предпочтительным датчиком для многих приложений, включая измерение и контроль температуры.

      RTD:

  • Платиновые термометры сопротивления (RTD) представляют собой датчики температуры, которые имеют положительное, предсказуемое и почти линейное изменение сопротивления при соответствующем изменении температуры их тела.
  • Почти линейный выходной сигнал, необходимый для точного измерения температуры в очень широком диапазоне, делает термометры сопротивления идеальными для более специализированных приложений, требующих очень высокой точности (например, 0,06%/0,15 °C), или для приложений, требующих высокой точности.

      Цифровые индикаторы температуры:

  • Цифровые индикаторы температуры имеют положительную зависимость между сопротивлением и температурой. Ответ очень похож на цифровой сигнал; ниже температуры срабатывания сопротивление будет низким, выше температуры срабатывания сопротивление будет очень высоким.
  • Этот цифровой ответ идеально подходит для приложений, где требуется знать, что температура превысила определенное значение. Благодаря цифровому отклику не требуется аналого-цифровое преобразование, что позволяет разработчикам экономить время и пространство.

Могу ли я настроить датчики температуры?

Модификации доступны для существующих стандартных пакетов продуктов, таких как добавление разъемов или изменение размера или длины проводов, а также предложение специальных кривых сопротивления-температуры (R-T), согласование кривых R-T, а также индивидуальное формирование и изгиб выводов для дискретных термисторов. Кроме того, доступны следующие опции и услуги.

  • Полные индивидуальные комплекты датчиков, включая влагостойкие конструкции
  • Пользовательские характеристики сопротивление-температура (R-T)
  • Специализированный допуск по сопротивлению или температурная точность в определенных диапазонах температур
  • Конструкция чувствительного элемента для лучшей долговременной стабильности
  • Концептуальные детали для быстрого прототипирования и быстрого изготовления, включая детали, напечатанные на 3D-принтере
  • Прототипы узлов с использованием инструментов прототипа
  • Варианты проверки надежности/проверки
  • Полностью разработанный, пригодный для производства датчик и инструменты

Типичные области применения датчиков температуры

Датчики температуры

используются на различных рынках, в том числе:



ОВКВ/Х

  • Жилые и коммерческие кондиционеры
  • Системы охлажденной воды
  • Датчики наружной температуры
  • Проточные водонагреватели
  • Датчики конденсатора, испарителя и воздуховода

Возобновляемая энергия

  • Датчики водородных топливных элементов
  • Датчики уровня заряда аккумулятора
  • Панель солнечных батарей
  • Геотермальная
  • Аккумуляторные системы хранения энергии
  • Солнечные инверторы

Бытовая техника

  • Контроль температуры духовки
  • Стиральные машины
  • Сушилки для белья
  • Водонагреватели
  • Бытовые холодильники/морозильники

Служба общественного питания

  • Коммерческие кофеварки
  • Диспенсер для горячих/холодных напитков
  • Пищевые термометры
  • Холодильники/морозильники с выносной камерой и выдвижной камерой
  • Витрины с регулируемой температурой

Медицинский

  • Оборудование для анализа крови
  • Инкубаторы для младенцев
  • Мониторы температуры кожи
  • Оборудование для диализа крови
  • Согревание пациента

Какой датчик температуры лучше для вас?

Как выбрать правильный тип датчика температуры?

Выбор датчика температуры для вашего приложения может быть непосильной задачей. Текущий ассортимент датчиков на рынке шире, чем когда-либо, и легко растеряться, если вы не знакомы с калибровкой.

В этой статье объясняются различия между тремя основными типами датчиков температуры: термопарами, резистивными датчиками сопротивления и термисторами. Прочитав ее, вы поймете плюсы и минусы каждого типа и как их идентифицировать.

Благодаря этим новым знаниям вы сможете выбрать наиболее подходящий тип датчика температуры для вашего применения.

Три типа датчиков температуры

Как и все технологии, датчики температуры претерпели значительные изменения с годами. Сегодня в промышленности используются три основных типа.

Термопары

В термопаре используются два металлических провода для создания напряжения, соответствующего температуре в месте соединения между ними.Существует множество специализированных видов термопар — они могут комбинировать различные металлы для измерения различных характеристик и температурных диапазонов, а также выполнять специализированные калибровки.

Подробнее о термопарах читайте здесь.

Термометры сопротивления (RTD)

Датчик RTD измеряет температуру на основе изменений сопротивления металлического резистора внутри. Самые популярные термометры сопротивления, называемые датчиками PT100, используют платину и имеют сопротивление 100 Ом при 0°C.

Подробнее о датчиках PT100 читайте здесь.

Термисторы

Термистор похож на RTD, но содержит керамический или полимерный резистор вместо металла.

Подробнее о термисторах читайте здесь

Тип датчика Термистор РДТ Термопара
Диапазон температур (типовой) от -100 до 325°C от -200 до 650°C от 200 до 1750°C
Точность (типичная) 0.от 05 до 1,5°C от 0,1 до 1 °C
от 0,5 до 5°C
Долговременная стабильность при 100°C 0,2°C/год 0,05°C/год Переменная
Линейность Экспоненциальный Достаточно линейный Нелинейный
Требуемая мощность Постоянное напряжение или ток Постоянное напряжение или ток С автономным питанием
Время отклика Быстро
0. от 12 до 10 с
Обычно медленный
от 1 до 50 с
Быстро
От 0,10 до 10 с
Восприимчивость к электрическим помехам Редко восприимчивый
Только с высокой устойчивостью
Редко восприимчив Восприимчивость/компенсация холодного спая
Стоимость От низкого до умеренного Высокий Низкий

Сравнение термопар, RTD и термисторов

Пригодность каждого типа датчика зависит от вашего приложения.Поэтому невозможно сказать, какой вид лучше всего. Основные преимущества и недостатки каждого датчика приведены в таблице ниже.
Тип датчика Преимущества Недостатки
Термопара Температурный диапазон
С автономным питанием
Без самонагрева
Прочный
Компенсация холодного спая
Точность
Стабильность
Удлинители TC
РДТ Точность
Стабильность
Линейность
Ошибка сопротивления провода
Время отклика
Виброустойчивость
Размер
Термистор Чувствительность
Точность
Стоимость
Прочность
Герметичность
Поверхностное крепление
нелинейность
Самонагрев
Узкий диапазон

Термопара против RTD

Как я уже сказал выше, вообще нецелесообразно сравнивать РДТ и термопары.Однако, если мы сравним их производительность с точки зрения конкретных критериев, мы увидим, какие из них лучше всего подходят для конкретных приложений.

Диапазон температур: Термопары лучше всего подходят для работы при высоких температурах. Новые производственные технологии расширили диапазон измерений датчиков RTD, но более 90% RTD рассчитаны на температуру ниже 400°C. Напротив, некоторые термопары можно использовать при температуре до 2500°C.

Стоимость: Термопары обычно дешевле термометров сопротивления.RTD часто будет стоить в два или три раза дороже, чем термопара с той же температурой и типом.

Можно сэкономить на установке RTD, которая дешевле, так как используется недорогой медный провод. Однако этой экономии недостаточно, чтобы компенсировать более высокую цену устройства.

Чувствительность: Хотя оба типа датчиков быстро реагируют на изменения температуры, термопары работают быстрее. Заземленная термопара срабатывает почти в три раза быстрее, чем RTD PT100.

Самый быстродействующий датчик температуры — это термопара с открытым наконечником. Однако производственные усовершенствования также значительно улучшили время отклика тонкопленочных датчиков PT100.

Точность: Термометры сопротивления обычно более точны, чем термопары. RTD обычно имеют точность 0,1°C, по сравнению с 1°C для большинства. Однако некоторые модели термопар могут соответствовать по точности RTD. Многие факторы, которые могут повлиять на точность датчика, включают линейность, воспроизводимость или стабильность.

Линейность: Зависимость температуры от сопротивления в RTD почти линейна в диапазоне датчика, тогда как термопара имеет S-образную диаграмму.

Стабильность: Показания датчика RTD остаются стабильными и воспроизводимыми в течение длительного времени. Показания термопары имеют тенденцию дрейфовать из-за химических изменений в датчике (таких как окисление). Линейность RTD и отсутствие дрейфа делают их более стабильными в долгосрочной перспективе.

Заключение:
Термопары более экономичны, чем RTD, из-за более дешевого производственного процесса. В зависимости от количества датчиков, необходимых для вашего приложения, это может быть основным фактором. RTD, с другой стороны, обеспечивают более надежный выход. После тщательного определения диапазона и требуемой производительности вы можете выбрать наиболее подходящий тип датчика для вашего приложения.

RTD против термистора

В последние годы термисторы становятся все более популярными благодаря усовершенствованию счетчиков и контроллеров. Современные измерители достаточно гибки, чтобы пользователи могли устанавливать широкий диапазон термисторов и легко заменять датчики.

Однако, в отличие от RTD, которые предлагают установленные стандарты, кривые термисторов различаются в зависимости от производителя. Электроника системы термистора должна соответствовать кривой датчика. Основное различие между RTD и термисторами заключается в материале, из которого они сделаны. В то время как резисторы RTD изготавливаются из чистого металла, термисторы изготавливаются из полимерных или керамических материалов.

Как и в предыдущем разделе, я буду сравнивать конкретные критерии, а не сравнивать термисторы и RTD в целом.

Диапазон: В отличие от RTD термисторы могут контролировать только меньший диапазон температур. В то время как некоторые RTD могут достигать температуры 600°C, термисторы могут измерять температуру только до 130°C.

Если в вашем приложении используются температуры выше 130°C, единственным вариантом является датчик RTD.

Стоимость: Термисторы стоят совсем недорого по сравнению с термометрами сопротивления. Если температура вашего приложения соответствует доступному диапазону, термисторы, вероятно, являются лучшим вариантом.

Однако термисторы с расширенным температурным диапазоном и/или взаимозаменяемостью зачастую дороже термометров сопротивления.

Чувствительность: Термисторы и RTD реагируют на изменения температуры предсказуемым изменением сопротивления. Однако термисторы изменяют сопротивление на десятки Ом на градус по сравнению с меньшим числом Ом для датчиков RTD. Таким образом, с помощью соответствующего счетчика пользователь может получить более точные показания.

Время отклика термистора также лучше, чем у термометров сопротивления, поскольку они гораздо быстрее обнаруживают изменения температуры.Чувствительная поверхность термистора может быть размером с булавочную головку, что обеспечивает более быструю обратную связь.

Точность: Хотя точность лучших термометров сопротивления аналогична термисторам, они добавляют сопротивление системе. Использование длинных кабелей может привести к изменению показаний за пределами допустимого уровня погрешности.

Чем больше термистор, тем выше значение сопротивления датчика. Если вы имеете дело с большими расстояниями и нет возможности добавить передатчик, лучшим решением будет термистор.

Заключение:
Основное различие между термисторами и RTD заключается в диапазоне температур. Если в вашем приложении используются температуры выше 130°C, RTD — ваш единственный вариант.

При температуре ниже этой температуры термисторы часто предпочтительнее, когда важна точность. С другой стороны, RTD выбирают, когда важна устойчивость (т. е. сопротивление). Вкратце: термисторы лучше подходят для точных измерений, а термометры сопротивления — для температурной компенсации.

Как идентифицировать термопару, RTD или терморезисторный датчик

Если вы действительно хотите узнать свои датчики температуры, вот как распознать каждый тип с первого взгляда.

Термопара: Термопары являются самым простым для идентификации датчиком температуры. Датчик термопары имеет два провода, обозначенных цветовым кодом.

При идентификации термопары важно определить калибровку. Наиболее популярна калибровка типа K, тогда как тип T в основном используется в США.

См. полный стандарт цветового кода термопары.

Иногда можно увидеть датчик термопары с четырьмя проводами — это двойной датчик.В двойных зондах вы найдете две одинаковые термопары внутри конструкции.

Термисторы и термометры сопротивления: Термисторы и RTD имеют два, три или четыре провода красного и белого или красного и черного цветов. Красный провод — это возбуждение, а черный или белый — это земля.

Чтобы определить, является ли датчик термистором или резистивным датчиком температуры, а также его тип, необходимо измерить сопротивление между двумя проводами разного цвета:

  • Сопротивление термометра сопротивления PT100 составляет 100 Ом при 0 °C
  • RTD PT1000 будет иметь сопротивление 1000 Ом при 0 °C.
Если датчик имеет гораздо более высокое значение сопротивления, то это должен быть термистор. Однако будет сложнее определить тип термистора, если вы не знаете кривую сопротивление-температура элемента. Как я объяснял ранее, для термисторов не существует стандарта; показания различаются в зависимости от производителя.

Типичные варианты использования для каждого типа датчиков

Я несколько раз отмечал, что тип датчика температуры следует выбирать в зависимости от вашего применения.Многие приложения могут обслуживаться более чем одним типом датчика.

Итак, давайте завершим, резюмируя значение выбора определенных типов в различных ситуациях.

Термопары

Термопары являются наиболее часто используемыми датчиками температуры в промышленности. Существует много причин для этого.

Устойчивость к вибрации: Во-первых, термопары являются наиболее надежным типом датчика. Они просты по конструкции, что делает термопары устойчивыми к вибрациям.Прочтите нашу белую книгу по этой проблеме.

Низкая стоимость: Во-вторых, поскольку термопары недороги, они являются лучшим вариантом, когда для одного приложения требуется несколько датчиков. Есть определенные приложения, которые использовались сотнями и даже тысячами одновременно. Одним из примеров является тепловое профилирование в автомобильной промышленности.

Самые высокие температуры: Термопары являются единственными контактными датчиками, которые могут измерять высокие температуры. Все, что превышает 650 ° C, требует измерения с помощью термопары.

Быстрый отклик: Наконец, когда требуется быстрый отклик, термопара с открытым спаем обеспечивает самую быструю обратную связь при изменении температуры.

RTD

RTD также предлагают несколько уникальных функций и преимуществ.

Высокие температуры: Термометры сопротивления подходят, когда требуется точность при высоких температурах, поскольку они могут измерять температуру до 650°C. Этот диапазон намного выше, чем у термисторов.

Невосприимчивость к электрическим помехам: Помимо обеспечения хорошей точности, термометры сопротивления обладают высокой устойчивостью к электрическим помехам. Датчики PT100 — лучший вариант для применения в средах промышленной автоматизации, где поблизости находятся двигатели, генераторы и другое высоковольтное оборудование.

Менее подвержены влиянию окружающей среды: Наконец, если приложение работает в суровых условиях, защитный кожух элемента RTD обеспечивает хорошую устойчивость к большинству экологических проблем; особенно по сравнению с термопарами.

Термисторы

Термисторы лучше всего подходят для измерений при температурах ниже 150°C.

Лучшая чувствительность: С одной стороны, термисторы имеют наилучшие характеристики в этом диапазоне, даже лучше, чем RTD, особенно из-за их лучшей чувствительности.

Низкая стоимость: С другой стороны, термисторы в 2 или 3 раза дешевле, чем RTD, и это основная причина, по которой термисторы используются в обычных бытовых приборах, блоках переменного тока или водонагревателях.

После прочтения этой статьи у вас должно быть гораздо более четкое представление о том, какой тип датчика температуры лучше всего подходит для вашего приложения.

Если у вас остались вопросы, инженеры и отдел продаж OMEGA всегда готовы помочь. Мы можем помочь вам выбрать лучший датчик температуры для вашей измерительной системы – свяжитесь с нами сегодня.

датчик температуры | Сопутствующие товары

Датчик температуры — CI-6605 — Продукция

Краткое описание продукта

Температурный датчик PASCO из нержавеющей стали обеспечивает превосходный диапазон, разрешение и точность.

Этот датчик температуры с низкой тепловой массой обеспечивает быстрое реагирование и незначительное влияние на измеряемую температуру. Температуру можно измерять в градусах Цельсия, Фаренгейта или Кельвина.

Этот датчик состоит из двух частей и включает чувствительный элемент из нержавеющей стали для обеспечения долговечности. С этим датчиком можно использовать и другие датчики температуры PASCO. Датчик состоит из зонда из нержавеющей стали, кабеля длиной 3 фута, 8-контактного разъема и трубки для обеспечения плотного прилегания к стандартным пробкам.

Особенности

  • Чувствительный элемент из нержавеющей стали для долговечности
  • Термистор для быстрого срабатывания и более широкого диапазона
  • Прорезиненная рукоятка для удобного захвата, специальная форма позволяет опираться на край лабораторной посуды

Применение

  • 4
  • Измерение быстрых изменений температуры, обнаруженных в экспериментах по эндотермическим-экзотермическим реакциям
  • Наблюдение за точками замерзания и кипения и/или теплотой плавления
  • Мониторинг окружающей среды (террариумы, погода, исследования почвы)
  • Химическая кинетика и скорости реакций
  • Биохимические и ферментативные реакции
  • Микробиологические исследования
  • Технические характеристики изделия

    Диапазон температур от -35°C до +135°C
    Точность ±0. 5 ° C
    Разрешение 0,05 ° C 0,05 ° C 0,05 ° C 0,05 ° C 0,05 ° C
    PIN-код Конфигурация 8-контактный DIN Plug

    Требуется

    Этот продукт требует программного обеспечения Pasco для сбора и анализа данных. Мы рекомендуем следующие варианты. Для получения дополнительной информации о том, какое программное обеспечение подходит для вашего класса, см. раздел Сравнение программного обеспечения: SPARKvue и Capstone »

    Требуется интерфейс

    Для подключения этого продукта к вашему компьютеру или устройству требуется интерфейс PASCO.Мы рекомендуем следующие варианты. Подробную информацию о функциях, возможностях и дополнительных опциях см. в нашем Руководстве по сравнению интерфейсов »

    Датчики ScienceWorkshop и интерфейсы PASPORT

    Большинство датчиков ScienceWorkshop компании PASCO можно использовать с нашими интерфейсами PASPORT при использовании соответствующего адаптера. Узнайте больше о наших аналоговых и цифровых адаптерах PASPORT в следующем руководстве:

    Руководство по покупке

    Руководства по продуктам

    Выберите правильный датчик температуры

    Наши очень доступные датчики температуры обеспечивают непревзойденное удобство во время любого эксперимента, устраняя необходимость вручную записывать данные о температуре.На этой странице приведена сравнительная таблица датчиков температуры PASCO, которая поможет вам узнать, что возможно при использовании современного термометра.

    Датчики температуры | KASensors

    Датчики температуры | KASensors

    KA разрабатывает, производит и поставляет широкий спектр датчиков температуры для различных применений, в том числе:



    • Выхлоп
    • Охлаждающая жидкость
    • Тормоза
    • Вода
    • Шины
    • Топливо
    • Масло
    • Воздух



    • Миниатюрный размер
    • Монтажная резьба: M6, M8, M10, M12 и 1/4″-20 UNC (для 1/8″ NPT см. изделие NPT2)
    • Диапазон от -20°F до +300°F (от -30°C до +150°C)
    • Прочная конструкция
    • Материалы: алюминий, латунь и нержавеющая сталь, все с покрытием PEEK™ ISOTIP™
    • .
    • Термистор PT1000 или NTC
    • IP67
    • Индивидуальный дизайн

    • Миниатюрный размер
    • Монтажная резьба 1/8 NPT (для метрической или 1/4-20 UNC резьбы см. продукт NTC2)
    • Диапазон от -20°F до +300°F
    • Прочная конструкция
    • Материалы: латунь или нержавеющая сталь с покрытием PEEK™ ISOTIP™
    • .
    • Термистор PT1000 или NTC
    • IP67
    • Индивидуальный дизайн



    • Миниатюрный размер
    • Монтажная резьба: M6, M8, M10, M12 (1/8″ NPT — см. продукт NPT1)
    • Диапазон от -20°F до +300°F
    • Прочная конструкция
    • Материалы: алюминий, латунь и нержавеющая сталь
    • Термистор PT1000 или NTC
    • IP67
    • Индивидуальный дизайн
    • Миниатюрный размер
    • Резьба 1/8″ NPT (для метрической резьбы см. продукт NTC1)
    • Диапазон от -20°F до +300°F
    • Прочная конструкция
    • Материалы: латунь, латунь с ISOTIP™ PEEK и нержавеющая сталь
    • .
    • Термистор PT1000 или NTC
    • IP67
    • Индивидуальный дизайн
    • MI Гибкая нержавеющая сталь
    • 0.Диаметр от 04 до 0,24 дюйма 90 146
    • Изолированное соединение типа «К»
    • Одиночный или дуплексный датчик

    Характеристики:

    • Усилитель к термопаре КТС
    • Диапазон от -150°F до +2100°F
    • Максимальный ток 25 мА
    • Время отклика:<2 секунд в движущемся воздухе
    • С ПЭЭК ISOTIP
    • от -20°F до +400°F
    • Термистор NTC
    • IP67 Герметичный

    Что такое датчик температуры? Полное руководство

    Прочие датчики температуры

    Есть другие датчики, устройства измерения температуры, измерения HT методы, которые используются реже, в силу разных причин, наиболее общими являются нишевые цели (приложения), которым они служат (т. е. термобатареи и пьезоэлектрические датчики температуры, биметаллические, химические молекулярные сдача и т. д.)

    После нескольких дней веб-серфинга все еще трудно представить, со всеми возможности, точность и сильные стороны, которые обычные датчики или более точно – любой обычный датчик может обеспечить мониторинг температуры потребности в соответствии с изменчивым рыночным спросом. Если требования немного меняются (бюджет, требования к точности, размеры потребности, бесконтактная необходимость, стабильность и др.) – потребности заказчика использовать другой или дополнительный датчик температуры.

    На рынке существует явный пробел в решении, которое могло бы удовлетворить объединенные потребности отраслей, нуждающихся в измерении температуры, так как в настоящее время нет традиционно введенной единицы, которая может одновременно обеспечивают такие преимущества, как бесконтактное (беспроводное) определение, сопротивление, стабильность, точность, экономичность, миниатюрные размеры весов, будет по крайней мере приемлемо.

    Конечно, при наличии пробела в доступных научно обоснованных решения для решения этой «проблемы слияния», первым инстинктом должно быть отдать на аутсорсинг некоторые мощности по исследованиям и разработкам. И именно по этой причине что в индустрии датчиков температуры появляется так много новых устройств. Индустрия как таковая динамично растет, по оценкам, она достигнет долларов США. 8,8 миллиардов к 2027 году, при этом совокупный годовой темп роста составит 4,8 % в течение 2020–2027 гг.

    Единственная проблема заключается в том, что вновь созданные устройства основаны на уже имеющиеся сенсорные решения.Конечно, у них есть улучшения в дизайне, подключения и т. д., однако, как правило, это одни и те же датчики или их комбинация. из нескольких таких же датчиков, превращенных в новое устройство, чтобы служить, опять же, нишевое приложение.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
