Датчик времени включения электричества: Таймеры и реле времени купить по низким ценам, акции, отзывы

Содержание

Таймер Программируемый - Реле Времени (220В-16А)

Надежный и удобный в использовании таймер времени для включения/отключения устройств по заданной программе в течении заданного времени - часов, дней, недель. Отлично подходит для автоматического освещения аквариумов, теплиц; автоматизации линии инкубаторов; включения/выключения освещения дома, магазина, витрины; времени работы теплого пола, отопления и т.д.

Встроенный аккумулятор служит для бесперебойного хода часов. Полного заряда хватает на 60 дней. При подключении к сети аккум. заряжается

Технические характеристики:

  • питание - 12В...220В
  • количество программируемых режимов - 17
  • дискретность выставления времени - 1 мин
  • нагрузка на контакт - 16А
  • встроенная батарея - 1,2В, 40мА
  • рабочая температура от - 10 до + 40° C
  • габаритные размеры - 60х60х32mm
  • полный диапазон времени - 1мин - 168часов
  • язык - китайский

Перед началом работы необходимо настроить часы в реальном времени.
Для снятия с блокировки нажмите 4 раза кнопку C/R.

Настройка часов:

  1. Нажмите и держите кнопку с изображением часов.
  2. Не отпуская кнопки "часы" выберете день недели кнопкой D+.
  3. Кнопками H+ (часы) и M+ (минуты) установите правильное время.

Установка таймера:
Таймер может выполнять одну из 17 программ. Нажимайте кнопку P для выбора одной из программ таймера. В левом нижнем углу дисплея вы можете видеть ее номер и значение on - включение (замыкание контакта) или off - выключение (размыкание контакта).
Затем нажимайте кнопку D+ для выбора дня недели, в который(-ые) будет срабатывать таймер. В верхней части дисплея будут загораться названия дней.
После этого выберите период работы таймера кнопками H+ (часы) и M+ (минуты) для значения on или off любой из 17 программ.
С помощью кнопки MANUAL вы можете управлять реле. Включать, выключать или ставить в автоматический режим - AUTO

.

Внимание! Не выставляйте несколько одинаковых программ. Это приведет к неправильной работе устройства.

Подключение таймера:

назначение, принцип работы, схемы подключения

Для обеспечения выдержки защит или построения логических электронных схем в их состав включаются элементы, обеспечивающие задержку срабатывания. В качестве такого элемента большинство современных электрических цепей использует реле времени.

Назначение

Реле времени предназначено для формирования нормируемых временных задержек при работе каких-либо устройств. Такие логические элементы позволяют выстраивать определенную последовательность в переключениях и срабатывании приборов. Благодаря отложенной подаче напряжения производится автоматическое управление выдаваемыми с реле времени сигналами.

Реле времени устанавливают в цепях защит в качестве промежуточного элемента для обеспечения селективности, построения ступеней, сценарных переходов и т.д.

Устройство и принцип работы

Конструктивно реле времени состоит из нескольких элементов, число и функции которых могут существенно отличаться в зависимости от типа реле. Общими блоками являются измерительный, блок задержки и рабочий.

  • Первый из них представлен электромагнитными катушками, полупроводниковыми элементами, микросхемами, реагирующими на поступающие сигналы электрического тока.
  • Блок задержки выполняется часовым механизмом, мостом, электромагнитным или пневматическим демпфером.
  • Рабочий элемент представляет собой контакты или выход из аналоговой или цифровой схемы, контролирующих подачу напряжения в те или иные цепи.

В зависимости от конструктивных особенностей конкретной модели будет отличаться и принцип ее работы.

Принцип действия реле времени заключается в создании временного интервала от начала подачи сигнала на реле времени до получения этого сигнала потребителем. Дальнейшие операции и подача питания на рабочий элемент будет коренным образом отличаться в соответствии с типом устройства, поэтому рассматривать принцип действия следует для каждого вида реле времени отдельно.

С электромагнитным замедлением

Конструктивно такое реле времени состоит из электромагнитной катушки, магнитопровода (ярма), подвижного якоря, короткозамкнутой гильзы и блока отключения, которые представлены на рисунке ниже:

Рис. 1: конструкция электромагнитного реле

Принцип работы электромагнитного реле заключается в создании магнитного потока в магнитосердечнике, наводимого от катушки. Магнитный поток притягивает якорь с контактами. Но, в таком режиме работы устройство представляло бы собой обычное промежуточное реле, поэтому для задержки замыкания контактов используется гильза. Она и создает в короткозамкнутом контуре встречный по направленности электромагнитный поток, задерживающий нарастание основного и обуславливающий выдержку временного промежутка.

Как правило, в электромагнитных моделях задержка  составляет от 0,07 до 0,15 секунд, работа устройства осуществляется от цепей постоянного тока.

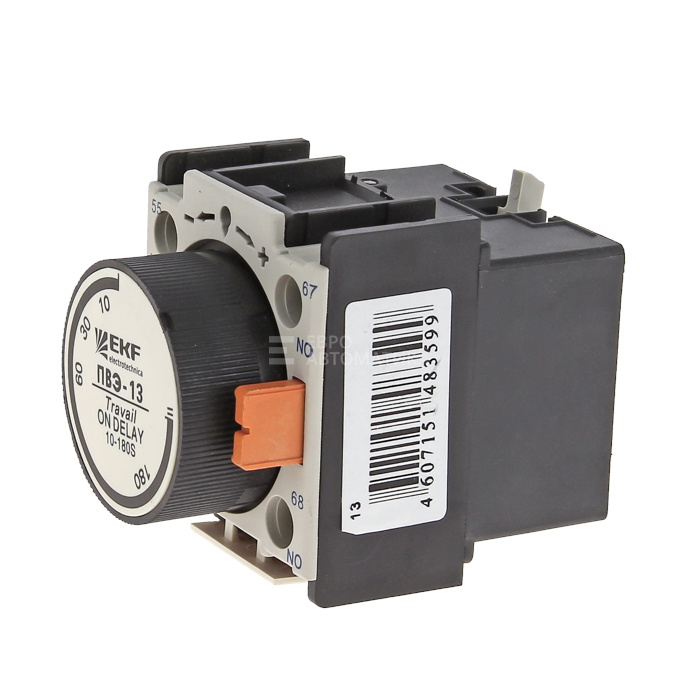

С пневматическим замедлением

Данный тип применяется в станочном оборудовании различных сфер промышленности, в частных случаях встречаются и гидравлические модели.  Такое реле времени состоит из рабочей катушки, посаженной на магнитопровод, контактов и пневматической мембраны или диафрагмы, выполняющей роль демпфера.

Рис. 2: конструкция пневматического реле

Принцип работы пневматического реле времени заключается в том, что при подаче напряжения на обмотку в сердечнике возникает магнитный поток, приводящий его в движение. Но моментальная переброска контактов не происходит за счет наличия воздушного промежутка под мембраной. Время задержки включения будет определяться количеством воздуха в демпфере и скоростью его удаления. Для регулировки этого параметра в пневматических моделях предусматривают винт, увеличивающий или уменьшающий объем камеры или ширину выпускного клапана.

С анкерным или часовым механизмом

Конструктивным отличием реле времени с часовым механизмом является наличие пружинного устройства, которое заводится за счет электрического привода или вручную. Замедление срабатывания для него определяется положением замыкающего флажка на циферблате.

Рис. 3: конструкция реле с часовым механизмом

При появлении управляющего сигнала отпускается механизм, и пружина медленно перемещает рабочий элемент, вращающийся по шкале циферблата. При достижении установленной отметки  происходит включение нагрузки путем замыкания пары контактов. Пределы выдержки времени можно выбрать специальными зажимами или установкой регулируемой ручки в определенное положение. Конкретный способ управления будет отличаться в зависимости от модели и производителя.

Моторных реле времени

Отличительной особенностью моторных реле является наличие собственного двигателя, который включается в работу вместе с катушкой. Принцип работы такого устройства приведен на рисунке ниже:

Рис. 4: конструкция моторного реле

Напряжение подается на электрическую схему, состоящую из катушки 1 и синхронного двигателя 2. После возбуждения обмоток статора в двигателе  его вал приводит в движение систему зубчатой передачи 3 и 4, состоящую, как правило, из нескольких шестеренок. Вращение шестерней моторного реле приводит к механическому нажатию на рычаг, прижимающий контакты. Регулировка диапазона выдержки производится за счет перемещения фиксатора 8.

Электронных реле времени

Современные электронные реле представляют собой автоматический выключатель, принцип подачи сигнала с выхода которого регулируется настройкой R – C цепочки, параметрами микросхем или полупроводниковых элементов. Наиболее простым вариантом является совместная работа конденсатора и резистора, приведенная на рисунке ниже:

Рис. 5: принцип логической цепочки электронного реле

В зависимости от соотношения омического сопротивления резистора и емкости конденсатора, время заряда последнего и будет определять подачу напряжения питания в электронном устройстве. В данном примере приведен простейший вариант времязадающей цепочки, современные модели могут содержать более сложные структуры, включающие несколько R – C ветвей или их комбинации с транзисторами, мостами и другими элементами. Электронные модели обладают рядом весомых преимуществ, в сравнении с другими типами реле:

  • Сравнительно меньшие размеры;
  • Высокая точность срабатывания;
  • Широкий диапазон регулировки – от десятых долей секунд до часов или суток;
  • Автоматическое управление – удобная система программирования и ее визуальное отображение на дисплее.

Эти преимущества обуславливают повсеместное вытеснение электронными реле других устаревших моделей.

Цикличных

Под цикличными реле времени подразумевают такие устройства, которые выдают управляющий сигнал через какой-либо заданный промежуток времени (для подогрева чайника, открытия окон сутра, включения сигнализации на ночь и т.д.). Такое автоматическое включение имеет определенный сценарий, повторяющийся через какой-либо промежуток времени, из-за чего эту группу устройств также называют сценарными выключателями.  Ранее  циклическое включение осуществлялось посредством механического пружинного устройства, сегодня эта функция перешла к микропроцессорным элементам. Электронные таймеры находят широкое применение в самых различных сферах, некоторые из которых приведены на рисунке:

Рис. 6: сфера применения цикличных реле

Как выбрать?

При выборе конкретной модели реле времени необходимо руководствоваться такими принципами относительно их параметров:

  • Род и величина рабочего напряжения – различные модели могут, как подключаться к бытовой сети в 220 В переменного тока, так и работать от пониженных управленческих цепей на 12, 42, 127 В и т.д.
  • Допустимый ток нагрузки – определяет пропускную способность контактов реле времени без их перегрева.
  • Диапазон времени срабатывания контактов и чувствительность регулировки этого параметра – определяет скорость включения реле времени, возможность его изменения в каких-либо пределах и возможный шаг регулировки.
  • Конструктивные особенности и принцип работы – если по местным условиям не допускается классическое переключение контактов по соображениям взрывоопасности, необходимо устанавливать бесконтактные модели.
  • Влагозащищенность и температурный диапазон – определяет допустимые параметры окружающей среды, в которых может эксплуатироваться данное реле времени.
  • Тип устройства (цикличные или промежуточные) – первый из них задает некую периодичность выдаваемого сигнала, а второй выступает в качестве промежуточного звена, обеспечивающего задержку времени в уже существующей цепи.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме.  Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор.

 В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Видео в развитие темы

https://www.youtube.com/watch?v=swsDJITJZs8
https://www.youtube.com/watch?v=IYZCY1hXFdc

Список использованной литературы

  • Фигурнов Е. П. «Релейная защита» 2004
  • Игловский И. Г., Владимиров Г. В. «Справочник по слаботочным электрическим реле» 1984
  • Филипчеико И, П., Рыбин Г. Я. «Электромагнитные реле»  1968
  • Гуревич В.И. «Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера» 2011
  • Андреев В.А. «Релейная защита систем электроснабжения в примерах и задачах» 2008
  • Басс Э.И., Дорогунцев В.Г. «Релейная защита электроэнергетических систем» 2002

Электротехническая продукция в Уфе

ФОТО-КАТАЛОГ
  • Лампы, световые устройства, комплектующие светильников
    • Лампы накаливания (ЛН)
    • Лампы накаливания галогенные (ГЛ)
    • Лампы люминесцентные (линейные (ЛЛ), компактные (КЛЛ))
      • Линейные люминесцентные лампы
      • Компактные лампы Osram (цоколь 2G7, 2G11, G23, G24, GX24, E14, E27 и др.)
      • Компактные лампы Philips (цоколь GX24, E14, E27 и др.)
      • Компактные лампы Selecta (цоколь G23, G24, GX53, GX70, E14, E27 и др.)
      • Компактные лампы Ecola (цоколь GU5.3, GU10, GX24, GX40, GX53, GX70, R7s, E14. E27 и др.)
      • Компактные лампы Maysun (цоколь Е14, Е27 и др.)
      • Компактные лампы Uniel (цоколь R7s, Е14, Е27 и др.)
      • Компактные лампы Compak (цоколь 2G7, 2G11, Gx10q и др.)
      • Распродажа компактных ламп различных брендов
      • КЛЛ TDM с колбой типа свеча, шар и пр.
      • КЛЛ TDM с трубкой дугообразной (3U, 4U)
      • КЛЛ TDM с трубкой спиралевидной полной (FS)
      • КЛЛ TDM с трубкой малого диаметра (FST2)
      • КЛЛ TDM неинтегрированные (без ПРА)
      • КЛЛ TDM промышленные (мощные)
    • Лампы газоразрядные
    • Светодиодные (LED) лампы и модули
    • Лампы бактерицидные, облучатели
    • Фитолампы и световые устройства для растений
    • Декоративная иллюминация
    • Светодиодные (LED) ленты, контроллеры и аксессуары
    • Пускорегулирующая и светотехническая арматура
  • Светильники наружного освещения и универсального применения
    • Прожекторы (опции - переносной, с датчиком движения, RGB) IP44, 54, 65
      • Прожекторы светодиодные брендовые (ASD, JazzWay, GeniLED, General и др. )
      • Прожекторы светодиодные Народные СДО
      • Прожекторы светодиодные Народные СДО-04
      • Прожекторы светодиодные Народные СДО-3 Компакт
      • Прожекторы цокольные R7s под галогенные лампы брендовые (+ опции)
      • Прожекторы цокольные R7s под галогенные лампы TDM (+ опции)
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНаТ, ДРЛ и пр.) брендовые
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНат, ДРЛ и пр.) TDM
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы брендовые
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы TDM
      • Прожекторы на штативе, штативы
    • Светильники садово-парковые комбинированные брендовые
    • Светильники консольные на трубу (+ опции) брендовые
    • Светильники настенно-потолочные (накладные, подвесные и пр.)
      • Светильники под цокольные лампы Е27, Е40
      • Светильники под цокольные лампы G5.3, GU5.3, GU10, GX53, GX70
      • Накладные люминесцентные светильники типа ЛСП под цокольные лампы G13
      • Накладные светильники типа НПП, НПБ, НБП, НББ под цокольные лампы Е27, Е40
      • Светильники подвесные (на трос, профиль, трубу) светодиодные и цокольные Е27, Е40
      • Светильники вертикально-подвесные типа НСП под цокольные лампы Е27, Е40
    • Фонари, светильники переносные/с аккумулятором и аксессуары
    • Светильники садово-парковые (с/п) TDM и комплектующие к ним
    • Светильники взрывозащищенные
  • Светильники внутреннего освещения
    • Встраиваемые светильники общего и дополнительного освещения
    • Светильники накладные люминесцентные (под лампы с цоколем G5, G13, G23, GR10q и пр.) IP20, 23, 40
    • Светильники настенно-потолочные цокольные Е14, Е27, G10 и пр. под лампы ЛН, КЛЛ, LED
    • Светильники светодиодные настенно-потолочные
    • Светильники подвесные (на шнур, трос, трубу и пр.)
      • Светильники подвесные светодиодные
      • Светильники подвесные типа НСО, НСБ цокольные Е27, G9 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники подвесные (люстры) CITILUX цокольные Е14, Е27 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 (под лампы ДРЛ, ДНаТ, ДРИ (МГЛ))
    • Светильники накладные специальные - с датчиками (фото-, шума, движения и пр.), антивандальные
    • Светильники аварийные/с аккумулятором и световые указатели
    • Светильники точечные (опции - поворотные, с рефлектором, с декоративным элементом)
      • Встраиваемые светодиодные светильники
      • Встраиваемые светильники с цоколем E14, E27
      • Встраиваемые светильники с цоколем G4, GU4, G9, GU9, GU10
      • Встраиваемые светильники с цоколем G5.3, GU5.3
      • Встраиваемые светильники с цоколем GX40, GX53, GX70
      • Встраиваемые декоративные потолочные светильники E14, G4, G9, G5.3, GU5.3, GU10
      • Накладные светильники с цоколем GX53
    • Светильники локального и акцентного освещения
  • Электроустановочные изделия (ЭУИ)
  • Кабельные разъемы, удлинители, фильтры сети
    • Бытовые электрические вилки, розетки
    • Колодки (посты) розеточные, разветвители
      • Колодки бытовые белые (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые черные (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО сосна (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО бук (IP20, 2P б/заземления, 2P+E)
      • Розеточные посты каучуковые IP44, 55
      • Разветвители (двойники, тройники и пр.)
      • Разветвители с гнездами под плоскую вилку
    • Удлинители офисно-бытовые IP20
    • Удлинители производственные IP20, 44
    • Удлинители-переноски под лампу
    • Разъемы, переходники, шнуры соединительные для сетевого оборудования
    • Силовые вилки, розетки (разъемы)
  • Автоматические выключатели и устройства защиты
    • Автоматические выключатели силовые
    • Автоматические выключатели модульные
    • Дифференциальные автоматические выключатели
    • Устройства защиты от перенапряжений
    • Предохранители (типа ПАР, плавкие вставки, держатели и пр. )
      • Предохранители ПАР (автоматические резьбовые)
      • Плавкие вставки ВПБ, Н520Б (быстрого действия), ВПТ, Н520Т (замедленного действия), держатели ДПВ 5х20
      • Плавкие вставки цилиндрические ПВЦ, держатели ДПВ 10х38, 14х51, 22х58
      • Предохранители плавкие серии ППНН, держатели, аксессуары
      • Предохранители плавкие вставки ПН-2, контакты-основания и пр.
      • Патроны ПТ высоковольтных предохранителей ПКТ
    • Устройства защитного отключения
    • Реле (блоки) контроля и защиты
    • Устройства заземления (комплекты и пр.)
  • Электрокоммутационная аппаратура
    • Устройства модульные
    • Устройства в оболочке, с функцией доп/оболочки и без нее
      • Выключатели кнопочные IP40
      • Выключатели путевые, концевые IP54, 55, 67
      • Рубильники кулачковые IP40, 44
      • Посты кнопочные IP40, 54, оболочки для кнопок
      • Посты кнопочные тельферные IP30, 54
      • Переключатели кулачковые IP20, 40, 54
      • Пакетные выключатели/переключатели IP00, 30, 56
      • Контакторы в оболочке IP54
    • Арматура ручного управления
    • Выключатели-разъединители
    • Устройства электромагнитные для частых коммутаций
    • Контакторы малогабаритные КМН, катушки и пр.
    • Контакторы промышленные КТН, катушки и пр.
    • Контакторы электромагнитные КТ серии 6600
    • Пускатели ПМ12 Вольтмик, реле и аксессуары
    • Пускатели ПМ-12 TDM electric, реле и аксессуары
    • Пускатели ПМЛ
  • Корпуса и устройства для сборки щитов, электрощиты в сборе
    • Щиты распределительные встраиваемые (типа ЩРВ) пластиковые, металлические IP31, 40, 41
    • Щиты распределительные навесные (типа ЩРН) пластиковые, металлические IP20, 30, 31, 40, 41
      • Щиты (боксы) навесные пластиковые ABB, Schneider Electric IP40
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 белый
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 ЭКО сосна, бук
      • Щиты (боксы) навесные пластиковые Tekfor IP41
      • Щиты (боксы) навесные пластиковые Vi-ko, U-plast, Legrand Nedbox IP30, 40
      • Щиты (боксы) навесные пластиковые ТУСО IP40
      • Щиты (боксы) навесные пластиковые IEK, СЩит IP30,31
      • Щиты (боксы) навесные металлические Узола IP31
      • Щиты (боксы) навесные металлические TDM IP31
      • Щиты (боксы) навесные металлические СЩит, ЭРА, RUCELF IP31
    • Щиты учетные и учетно-распределительные IP30, 31
      • Щиты учета и распределения встраиваемые (ЩУРВ, ЩРУВ, ЩРУ-В и др. ) IP31
      • Щиты учета и распределения навесные (ЩУН, ЩУРН, ЩРУН, ЩРУ и др.) IP31
      • Щиты квартирные (ЩК, ЩКВ, ЩКН, оболочки, корпуса, панели и др.) IP30, 31
    • Щиты с монтажной панелью IP31, 54, 55, 66
      • Щиты ЩМП, ЩРН-М металлические IP31 TDM
      • Щиты ЩМП, ЩРН-М металлические IP31 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические IP66 TDM
      • Щиты ЩМП, ЩРН-М металлические IP54, 55, 65 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические напольные IP31, 66 TDM и аксессуары
      • Щиты антивандальные ЩПМП пластиковые
      • Щиты ЩМП пластиковые IP65 TDM
    • Щиты учета и распределения герметичные IP54, 55, 66
    • Каркасы и аксессуары (панели, рамы и пр.) для сборки щитов
      • Каркасы TDM серии ВРУ-1 (цельносварные, сборно-разборные) IP31
      • Каркасы TDM серии ВРУ-2, ВРУ-3 (цельносварные, сборно-разборные) IP31
      • Панели, рамы и аксессуары для каркасов ВРУ TDM (-1,-2,-3)
      • Каркасы TDM серии ВРУ-1 IP54
      • Корпуса TDM ШРС, ВРУ-моноблочный IP31, 54
      • Корпуса TDM для сборки НКУ (ШРС, ВРУ, ГРЩ, ЩО-70, Щиты автоматики и пр.) серия КСРМ сборно-разборные IP31
      • Корпуса TDM щитов этажных ЩЭ IP30
    • Средства обеспечения микроклимата
    • Электрические счетчики, приборы измерительные
    • Электрощитовые сборки
  • Аксессуары для щитов и шкафов
  • Устройства трансформации, питания и стабилизации
    • Трансформаторы и комплектные устройства
    • Авто- и мотосвязанные устройства
    • Аккумуляторы, батарейки и источники (системы) бесперебойного питания
      • Аккумуляторные батарейки AAA (R03 10,5мм), AA (R06 D14,5мм), C (R14 D26,2мм), D (R20 D34,2мм) и др., зарядные устройства
      • Батарейки цилиндрические 1,5В (AAA, AA, C, D), дисковые 1,5; 3,0В) и др.
      • ИБП (плюс реле напряжения, стабилизатор, аккумулятор)
    • Устройства питания пониженным напряжением
    • Стабилизаторы напряжения для однофазной сети
    • Стабилизаторы напряжения для трехфазной сети
  • Аксессуары управления электрической нагрузкой
  • Кабель, провод
    • Силовой для стационарной прокладки
    • Силовой для подвижных соединений
    • Установочные (монтажные) и соединительные провода
      • Провод ПуВ, ПВ-1
      • Провод ПуВ, ПВ-1 бухтами (TDM)
      • Провод ПуГВ, ПВ-3
      • Провод ПуГВ, ПВ-3 бухтами (TDM)
      • Провод АПВ
      • Провод ПВС, кабель гибкий КГ-ВВ
      • Провод ПВС бухтами (TDM)
      • Провод плоский гибкий ШВВП, ШВП-2, ПУБГ-П, ПГВВ-П
      • Провод монтажный НВ, МПО, МГШВ, БПВЛ
    • Для вторичных сетей контроля, управления, связи, сигнализации и блокировки
    • Кабель информационный и речевой
    • Ретро-провод витой
    • Специальный провод (водопогружной, термо- и жаростойкий и пр. )
    • Греющий кабель (саморегулирующийся и резистивный)
  • Кабеленесущие изделия и системы
  • Изделия монтажные соединением с кабельной жилой
  • Изделия для изоляции и защиты соединений
  • Изделия крепежные и смежные
  • Электрический инструмент для работы и измерений, расходники
    • Электроинструмент для электромонтажных и общестроительных работ
    • Расходные материалы для электроинструмента
    • Расходные материалы для электроинструмента (продолжение)
      • Круги отрезные по металлу и др.
      • Круги отрезные по бетону, кирпичу и пр.
      • Круги зачистные, обдирочные, заточные
      • Штроберы, зубила плоские, пики для перфораторов
      • Паяльные материалы (припои, канифоль и пр.), клеевые стержни
      • Щетки-крацовки
      • Шкурка шлифовальная, лента абразивная, паста полировальная, насадки
      • Метчики, плашки, клуппы, фрезы, резцы машинные и машинно-ручные, держатели (воротки)
    • Сварочные аппараты и аксессуары
    • Средства обеспечения электромонтажных и общестроительных работ
  • Ручной инструмент, расходники
    • Ручной электромонтажный инструмент и приспособления
    • Ручной общестроительный инструмент и аксессуары
      • Бокорезы, пассатижи, длинногубцы слесарные
      • Ключи разводные, раздвижные (трубные), клещи переставные
      • Отвертки слесарные и аксессуары (биты, переходники и пр.), наборы
      • Ключи слесарные (рожковые, накидные, комбинированные, имбусовые и пр.), наборы
      • Ключи головочного типа (торцевые), головки и державки (трещетки, воротки), наборы
      • Ножовки по дереву, гипсокартону и пр., стусла
      • Ножи, ножницы, болто- и тросорезы, лезвия и пр.
    • Ручной общестроительный инструмент (продолжение), приспособления и аксессуары
      • Кисти для покраски
      • Ролики и аксессуары для покраски
      • Шпатели, мастерки, кельмы, правило, миксеры и др.
      • Напильники, надфили, рашпили, щетки (обдирочные, зачистные)
      • Ударный инструмент (молотки, кувалды, топоры, киянки, аксессуары)
      • Мерительный инструмент (рулетки, угольники и пр. )
      • Уровни (пузырьковые, лазерные), нивелиры, отвесы и др.
      • Специнструмент (стамески, стекло- и плиткорезы и др.)
    • Расходные материалы и ручной инструмент (приспособления) их использования
      • Полотна ножовочные по металлу, державки полотен
      • Баллоны цанговые заполненные для газовых горелок, горелки, лампы паяльные
      • Тубовая пена монтажная и очистители, распределители (пистолеты)
      • Герметики в тубах и тюбиках, распределители (пистолеты)
      • Заклепки, заклепочники
      • Скобы, степлеры
      • Бруски, шкурка (сетка) абразивные (шлифовальные), оправки (державки)
      • Захваты колец, подшипников (съемники), крюки монтажные и пр.
    • Приспособления и легкая техника для производства работ
  • Электрические водо- и воздухонагреватели (прямые и косвенные)
  • Электронасосные агрегаты
  • Электродвигатели, частотные преобразователи
  • Электротовары для хозяйства, аналоги и хозинвентарь
  • Инженерная сантехника для дома
    • Вентили, краны, смесители
    • Резьбовые фитинги, коллекторы/разделители, радиаторы
    • Арматура и устройства безопасности, управления и учета
    • Трубы, фитинги, аксессуары для монтажа систем водоснабжения, отопления и канализации
    • Сантехнические монтажные аксессуары и запчасти
      • Хомуты трубные, червячные, ремонтные и пр.
      • Лента-фум, лен, паста, нить для герметизации резьбы
      • Арматура запорная (картриджи, кран-буксы, клапаны и пр.)
      • Теплоизоляция (трубки, рулоны и аксессуары)
      • Трос сантехнический
      • Теплоносители (антифриз)
      • Аэраторы, лейки и пр.
      • Прокладки, манжеты, кольца и пр.
      • Запчасти (мембраны, фланцы) к гидроаккумуляторам (бакам), крепления
      • Дюбеля для крепления сантехники
    • Гибкая подводка, труба/фитинги из нержавеющей стали и пр.
    • Элементы магистральной очистки воды

Торговая сеть ATOM electric работает на рынке электротехнической продукции с 2003 года и предлагает своим клиентам товары оптимального соотношения цена-качество.


Лампы, световые устройства, комплектующие светильников

Светильники наружного освещения

Светильники внутреннего освещения

Электроустановочные изделия

Кабельные разъемы, удлинители, фильтры сети

Автоматические выключатели и устройства защиты

Электрокоммутационная аппаратура

Корпуса и комплектующие для сборки щитов, электрощиты в сборе

Аксессуары для щитов и шкафов

Устройства трансформации, питания и стабилизации

Аксессуары управления электрической нагрузкой

Кабель, провод

Кабеленесущие системы

Изделия монтажные соединением с кабельной жилой

Изделия для изоляции и защиты соединений

Изделия крепежные и смежные

Электрический инструмент для работы и измерений, расходники

Ручной инструмент для электромонтажных и общестроительных работ, расходники

Электрические водо- и воздухонагреватели (прямые и косвенные)

Электронасосные агрегаты

Электродвигатели, частотные преобразователи

Электротовары для хозяйства и хозинвентарь

Инженерная сантехника























Таймеры включения и выключения электричества

Таймеры включения и выключения электричества

Таймеры включения, таймеры выключения, реле времени применяются для включения и выключения электропотребителей по заданной программе в течении заданного времени. Возможно использование таймера включения/выключения (реле времени) для включения и отключения уличного или внутреннего освещения (управление светом), управления технологическими процессами, электронагревательными приборами, различными бытовыми приборами (ионизаторы и увлажнители воздуха, аквариумы), сельскохозяйственной техникой (механизмами кормления и поения животных), управление промышленными процессами, включение и отключение электроприборов при многотарифном учете электричества, управление рекламными вывесками, информационными стендами (рекламные щиты и т.п.) и в других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление.


Выберите подкатегорию

Сортировка: По умолчаниюНазвание (А - Я)Название (Я - А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А - Я)Модель (Я - А)

Показать: 16255075100

Таймер ADECS ADC-0411-15

Производитель: ADECS (Украина) Тип: Электронные Напряжение питания, В: 230 Частота..

630.00 грн.

Таймер ADECS ADC-0411-40

Характеристики: Таймер ADECS ADC-0411-40 Производитель: ADECS (Украина) Тип: Электронные..

720.00 грн.

Таймер ADECS ADC-0411-60

Характеристики: Таймер ADECS ADC-0411-60 Производитель: ADECS (Украина) Тип: Электронные. .

818.00 грн.

Таймер ADECS ADC-0420-15

Характеристики: Таймер ADECS ADC-0420-15 Производитель: ADECS (Украина) Тип: Электронные..

360.00 грн.

Таймер ADECS ADC-0420-40

Характеристики: Таймер ADECS ADC-0420-40 Производитель: ADECS (Украина) Тип: Электронные..

450.00 грн.

Таймер ADECS ADC-0420-60

Характеристики: Таймер ADECS ADC-0420-60 Производитель: ADECS (Украина) Тип: Электронные..

555.00 грн.

Таймер ADECS ADC-0421-15

Характеристики: Таймер ADECS ADC-0421-15 Производитель: ADECS (Украина) Тип: Электронные..

415.00 грн.

Таймер ADECS ADC-0421-40

Характеристики: Таймер ADECS ADC-0421-40 Производитель: ADECS (Украина) Тип: Электронные. .

503.00 грн.

Таймер ADECS ADC-0421-60

Характеристики: Таймер ADECS ADC-0421-60 Производитель: ADECS (Украина) Тип: Электронные..

608.00 грн.

Показано с 1 по 16 из 18 (всего 2 страниц)

Схема подключения реле времени иэк. Как подключить и настроить таймер управления освещением. Защитная функция таймера от внешней среды

Таймеры используются часто. Допустим, некоторые вытяжные вентиляторы содержат прибор отсчета времени. После выключения лопасть не останавливается, работает фиксированное время. Предполагается, за истекший срок помещение ванной комнаты очистится от пара. Давайте посмотрим, как подключить и настроить таймер управления освещением.

Разновидности таймеров управления освещением

Таймеров по конструктивному исполнению выделяют три вида:

  1. Накладные монтируются на стену. Лишены особенностей, помните: электрическая проводка протягивается по сгораемому основанию только в несгораемой изоляции. Потрудитесь выполнять в большинстве случае защитную прокладку. Несгораемый короб, штукатурка стены. Подробнее о рекомендациях почитайте ПУЭ 6, прописана огромная таблица, перечисляющая варианты. Поясняем, заговорили об открытой проводке по простой причине, чаще комбинируется с накладными выключателями.
  2. В продаже найдете таймеры, монтируемые в типичный подрозетник. Внимательно смотрите диаметр, потому что габариты (фурнитуры) различаются. Иногда окажется сложно провести монтаж. Постарайтесь выбирать таймер, входящий в подрозетник, на место выключателя.
  3. Сегодня много продается таймеров, цепляемых DIN-рейками. Специальные направляющие современных распределительных щитков. Невелик труд провести монтаж, защелкнув корпус. Можно квартиру питать таймером, если этому есть разумное объяснение. Читателей просим посмотреть, как можно при помощи таймера заменить проходные, прочие сложные виды выключателей, использующиеся стандартно в комплексе для управления одним источником (люстрой) из разных мест!

Дистанционный таймер F&F

Кнопка звонка, становящаяся выключателем

В продаже имеются таймеры AS-222T фирмы F&F, дистанционно управляются кнопками. Где взять столько кнопок? – И чтобы красивые были. Минуту! Посмотрите фото: кнопка звонка. Отличается от одинарного выключателя Лондон только наличием внутри пружинки возврата, маленьким значком колокола. Почуяв необходимость, можно маркировку убрать, переставив кнопку с другого изделия фирмы и серии (осуществляется без труда).

Можем расставить кнопок – набрали воздуха? – сколько угодно! При наличии длинного коридора поставим «звонки» везде, где заблагорассудится. Ограниченные одним условием: контакты должны сходиться к месту установки таймера. Разрешается применять распределительные коробки, появляются широкие возможности коммутации. Приводим адрес сайта производителя fif.com.pl, пока посмотрим умения таймера!

Сделали скрин официального англоязычного руководства, предоставлено сайтом компании F&F. Модель на DIN-линейку TH-35, говорили выше. В характеристиках говорится: блок занимает место сразу двух модулей. Позволит заранее прикинуть возможности распределительного щитка. Видим, задержка включения составляет менее секунды. Много или мало, придется проверить самостоятельно, допускается варьирование задержки от полуминуты до 600 сек.

Характеристики, предоставленные официальным сайтом

Написано, за полминуты до погасания интенсивность света падает. Визуально напоминает хозяину, скоро отключение… Гениально? Неплохое решение, попробуем найти получше. При повторном нажатии свет гаснет. Не принципиально, лучше позволяя реализовать задуманное. Допустим, в спальне «проходной» выключатель не поставишь, ждать затухания просто нереально.

Спросите, при чем здесь спальня? Подвести питание люстры параллельно нетрудно. Можно на входе поставить простой выключатель, размыкающий-замыкающий цепь. А если таймер, выключатель одновременно подадут фазу? Не страшно, если одна фаза. Разница потенциалов меж устройствами окажется равна нулю. Другое дело, экзотичный вариант, запретов ПУЭ вроде нет (проверьте).

Таймер с расчетом солнечных циклов

Фирма Апэл выпускает таймеры, по заданной широте рассчитывающие моменты восхода-захода Солнца данной местности. При необходимости вносим коррективы. В зависимости от типа приборов задайте настройки:

  • Необходимость включения по дням недели.
  • Корректировки к расчетам.
  • Текущее время, дату.

Корректировки требуются ввиду географических условий. Неровности местности, содержание воздухом различных компонентов. Таймеры Апэл дают возможность внести поправки глобального типа и по кварталам. Хватает в большинстве случаев. В придачу некоторые таймеры Апэл снабжены двумя реле. Одно работает, руководствуясь описанным выше принципом, второе настраивается более гибко. Помогает экономии света. Ранними утренними часами, по выходным допускается нагрузку оставить бездействовать.

Понятно, не хочется, выполняя замену лампочек, попасться напряжению, таймеры Апэл на время технических работ переводятся в режим проверки. Руководство пишет: параллельно включаются оба реле. Склонны допустить опечатку, либо невероятный тонкий ход, позволяющий напряжение с патронов убрать. Судя по схеме подключения таймера, подаются нуль, фаза. После замыкания на нагрузке оказывается приложено напряжение, менять лампочки нельзя в силу опасности мероприятия.

Внутри таймера Апэл стоит предохранитель, если система перестала работать, проверку логично начинать отсюда. В каждом исполнении найдется. Например, таймеры под DIN-линейку прозвонить предохранитель не дадут. В прочих случаях выводы находятся меж клеммами 2-3. Схемы, предоставленная официальным руководством, показывает: нагрузка подключается параллельно таймеру. Можно считать простым прибором.

Однако цепь освещения разорвана внутренними контакторами таймера. Общая мощность потребления не превышает 1 кВт. Требуется больше, используется нижний рисунок, применяются внешние контакторы. Необходимо исключить искрение внутри таймера, как следствие, выхода из строя. Понятно, внешние контакторы должны быть рассчитаны пропустить прикладываемую мощность. В противном случае из строя выйдут уже они. Наконец, контактором называется устройство безопасной коммутации нагрузки.

Интересующиеся штудируют ГОСТ Р 50030.4.1. Текстом оговаривается: контактором именуется устройство, обеспечивающее подключение нагрузки не вручную, иным образом. Сила замыкания создается электромагнитом. Необходимо подключить таймер управления освещением через внешние контакторы при наличии мощной нагрузки. Суммарно потребление может быть увеличено, достигнув 5 кВт. Помимо электромагнитных существует множество других типов контакторов. Очевидно, в нашем случае устройство управляется электричеством.

Хотелось отметить, применение энергосберегающих ламп может в 10 раз (порядок) увеличить отдачу светового потока. Что является более выгодным режимом. Для установки таймера руководствуйтесь информацией, характеризующей защищенность корпуса по IP, стандартами (ванные комнаты описываются ГОСТ 505071. 11). Обратите внимание: исполнение DIN лишено защиты. Корпус распределительного щитка должен ограждать начинку от посторонних воздействий.

Чтобы настроить таймер управления освещением ТО-2 фирмы Апэл, применяется три кнопки: переключение функций, стрелки увеличения-уменьшения параметра. Дисплей жидкокристаллический, позволит очень удобным образом разместить информацию на экране.

Характеристики таймеров

Корпус

Поняли читатели: одной из самых важных характеристик выступает исполнение корпуса. Будет определять, удастся ли поставить таймер в распределительный щит или нет, вешать на стену, монтировать в подрозетник. Во многих случаях способ монтажа будет определяющим. Например, для частной квартиры настенный вариант смотрится, мягко говоря, некрасиво. С другой стороны, распределительный щиток дома висит не у каждого. Остается вариант подрозетника. Тип исполнения корпуса определяет степень защиты IP, являющуюся определяющей при выборе места монтажа.

Ток нагрузки

Параметр показывает, как много может нести Вт таймер. Идеален заведениям, функционирующим согласно расписанию. Допустим, в нужный час основное освещение таймером выключается, остается вспомогательное, требующее меньше энергии. Ум вспоминает казарму, однако, если задуматься, любое кафе работает синхронно графику. Требуется вне плана обслужить компанию – можно предусмотреть отдельный перекидной рубильник. Автоматика сыграет положительную роль, отмерив фиксированное время до окончания рабочего времени, отключит часть нагрузки, сигнализируя приближение часа Х. Удобно банкам (приглушенный свет издали даст понять: контора закрыта), офисам. Ток нагрузки нельзя превышать, не допуская выхода аппаратуры из строя.

Способ работы

Обозначение никак отдельно не маркируется. Видели, параллельно автоматическим таймерам присутствуют модели, управляемые дистанционно. Фактически умение производителя предугадать вкусы потребителей определит степень популярности продукта. Понятно, фактор конструкции уникален, ремонтопригодность. В случае ТО2 фирмы Апэл меняется целиком плата. Начинка сформирована преимущественно микроконтроллером, в домашних условиях перепрограммировать не представляется возможным.

Диапазон рабочих температур

Параметр мгновенно позволит отделить варианты помещений от наружного исполнения. Если требования производителя игнорировать, оборудование выйдет из строя. Разброс температур наружных таймеров велик, интервал комнатных устройств входит внутрь диапазона изделий.

Диапазон выдержки времени

В управляемых таймерах фигурирует понятие диапазона выдержки времени. Интервал, спустя который устройство будет отключаться автоматически. Подобные механизмы применяются вытяжными вентиляторами ванных комнат, о чем упоминали, начиная обзор.

Подключение таймера

Подключение таймера управления освещением не всегда ведется контакторами, как можно было подумать. Момент тесно связан с пиковым током нагрузки. Большинство таймеров мощным приборам попросту не чета. Добротный контактор не включен составом корпуса по-умолчанию, снижая стоимость таймера: понятно, не у каждого дома лампочек наберется 5 кВт.

Настройка таймера

Важны методы выполнения настройки таймера управления освещением. Видели, множество алгоритмов выдумано. Впереди программируемые извне таймеры, куда алгоритм загружается через интерфейс порта ввода-вывода (COM, USB). Очевидно, второй вариант идеален крупным компаниям, где возникнет потребность изменить условия освещения крупной территории. Понятно, бегать-щелкать кнопочками затратно, главное даже не в этом – возможность ошибиться возрастает. А какими будут последствия, определяет специфика места проведения мероприятий.

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:
для включения и отключения освещения территории двора, парка или улицы;
для включения и отключения ночного освещения лестничных маршей многоквартирных домов;
для включения и отключения в ночное время рекламных вывесок и витрин;
для управления включением электрического отопления дома;
для автоматического полива растений;
для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).
Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.
Все данные отображаются на жидкокристаллическом дисплее.
При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.

Технические характеристики

Параметр Значение
Номинальное рабочее напряжение 220V
Частота питающей сети 50/60Hz
Сохраняет работоспособность, при питающем напряжении в пределах 180V-250V
Потребляемая мощность реле не более 2VA
Допустимый ток переключающего контакта, при активной нагрузке 16А
Допустимый ток переключающего контакта, при реактивной нагрузке
Минимальный шаг программирования 1 минута
Максимальный шаг программирования 168 часов
Число программ включения/отключения 16 циклов
Механическая износостойкость, циклов вкл/откл 10⁷
Электрическая износостойкость, циклов вкл/откл 10⁵
Время сохранения данных программирования, при отключении питания до 150 часов
Точность хода часов в течении суток, при температуре +25°С ≤1 секунда
Габаритные размеры (ВхШхГ), мм 86,5х36х65,5
Диапазон рабочих температур, °С -10°С~+40°С
Относительная влажность 35~85%

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

Лицевая панель реле времени

Назначение кнопок управления и индикации реле времени

Назначение кнопок и индикации Надпись
Индикация включения контакта ON
Кнопка программирования
Кнопка настройки дня недели D+
Кнопка настройки часа H+
Кнопка настройки минут M+
Кнопка настройки и текущего времени
Кнопка сброса всех данных RESET
Кнопка управления режимами (ON, AUTO, OFF) MANUAL

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:
дни недели
MO - понедельник; TU - вторник; WE - среда; TH - четверг; FR - пятница; SA - суббота; SU - воскресенье.
Настройка дня недели осуществляется кнопкой D+

В средней части дисплея:
текущее и программируемое время
Настройка времени осуществляется кнопками , H+ и M+

В нижней левой части дисплея:
номера циклов включения и отключения
ON - включено; OFF - отключено; цифры от 1 до 16 - номер цикла.
Настройка циклов осуществляется кнопкой

В нижней правой части дисплея:
режим управления
ON - включено постоянно; AUTO - автоматический режим; OFF - отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется ). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.

Устройства, включающие или выключающие свет в заранее настроенное время, называются реле времени. Они очень удобны и позволяют не только сэкономить электроэнергию, но и внести комфорт во многие сферы жизни человека. Найти такой электрический или электромеханический таймер можно во многих хозяйственных магазинах и отделах бытовой техники. Приборы бывают разных видов, отличающихся по цене и функциям.

Основные характеристики

Моноблоки, которые представляют собой таймеры времени, чаще всего встроены в переносную розетку, иногда - в удлинитель или переходник. Это устройство контролирует реле, которое соединяет входные и выходные контакты. Оно размыкает и замыкает их, таким образом прекращая и снова начиная подачу электричества к подключённому прибору. Контролируется процесс и устанавливаются параметры через панель управления, установленную на лицевой части моноблока.

Хотя разные модели таймеров времени имеют одинаковый принцип работы, они довольно сильно отличаются друг от друга. Бывают как простые механические устройства, так и электрические со сложными настройками и множеством дополнительных функций. Они предназначены для использования в разных условиях и с разными целями. Различаются они по следующим характеристикам:

Почти все устройства такого типа оснащены встроенной батареей, заряжающейся от электросети, и могут работать даже при отсутствии питания в течение 100 часов и более. Полная зарядка такого аккумулятора занимает 12-14 часов. Помимо переключения реле в автоматическом режиме, большинство моделей можно также просто включить или выключить вручную.

Типы устройств

Разные виды таймеров и реле времени отличаются по принципу работы, периоду переключений, методу установки и условиям, необходимым для их нормального функционирования. Все они имеют свои преимущества, недостатки и особенности работы, которые делают каждый тип прибора подходящим для своих видов задач.

Механические и электрические

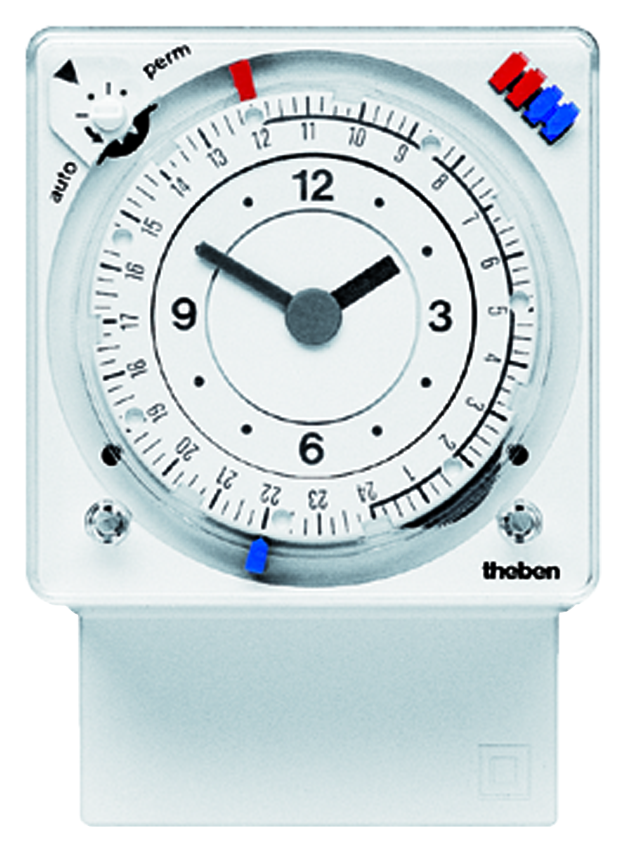

Контроль над механическим таймером осуществляется через разделённое на секции колёсико, показывающее интервалы времени, и расположенные на лицевой панели кнопки или рычажки. Хотя в него встроены механические часы, которые определяют время, двигатель устройства всё же требует питания от сети, потому правильнее будет называть его электромеханическим.

Самый маленький диапазон переключения на приборе составляет 15 минут. Используют такой таймер чаще всего для включения и выключения света с интервалом в сутки или неделю, когда посекундная точность и выбор времени срабатывания не важны. К его плюсам можно отнести лёгкость настройки и эксплуатации, а также невысокую в сравнении с электрическими моделями цену, к минусам - невозможность подогнать параметры под определённые нужды и отсутствие резервного источника питания. Такая модель хорошо подойдёт для простых задач.

Среди наиболее часто встречающихся у электромеханических таймеров поломок можно выделить износ зубьев и шестерёнок, из-за которого регулировочное колесо перестаёт работать. Для того чтобы справиться с этим, придётся вызывать мастера, но вероятность возникновения такой неполадки гораздо меньше, чем разнообразных повреждений деталей и проводов у электрических устройств.

Контроль электронного таймера включения и выключения света осуществляется микропроцессором. Его настраивает человек, используя для этого расположенную на лицевой части прибора панель. Параметры отображены на небольшом ЖК-дисплее и сохраняются в памяти устройства при выключении. Работает такой таймер от встроенного аккумулятора или батареи, которые заряжаются от сети через розетку.

К плюсам электрического таймера в сравнении с механическим относят большой выбор настроек, возможность задать точные параметры срабатывания и наглядно посмотреть их на дисплее, минимальные погрешности при вычислении времени и возможность создания небольших, до минуты, диапазонов переключения.

Среди минусов стоит отметить более высокую цену, а также хрупкость таких приборов - у них иногда выходит из строя аккумулятор, детали и программное обеспечение. Кроме того, они более подвержены негативному влиянию окружающей среды и требуют дополнительной защиты от него.

По времени включения и отключения

Помимо принципа работы, таймеры отличаются по периодам работы и диапазонам срабатывания. По этому признаку их можно разделить на такие группы:

Существуют и универсальные многофункциональные устройства с возможностью задать им параметры любого из этих режимов работы и сочетать их. Но они сложнее в эксплуатации и настраивании, потому не стоит покупать их без необходимости.

Розеточные и стационарные

По типу монтажа таймеры света делятся на розеточные и стационарные. Первые из них подключаются к электрической сети через розетку по стандартной вилке, вторые ставятся в специально установленную коробку или рейку разделительного щита.

Розеточное реле удобно тогда, когда нужно контролировать работу отдельного электроприбора или освещения в одной комнате. Они легки в установке и использовании, имеют небольшие размеры, не требуют вспомогательной проводки для монтажа в электросеть и могут переноситься с места на место по надобности. Стационарное реле этих плюсов не разделяет, но компенсирует их возможностью контролировать работу электрической аппаратуры сразу во всём жилом доме или рабочем здании. Если нужно именно это, то его установка будет намного удобнее и выгоднее, чем использование множества мобильных приборов, даже при всех недостатках такого типа устройства.

По условиям работы

При выборе таймера времени иногда бывают важны условия, при которых они могут нормально работать. Например, устройство, установленное для регулировки системы автоматического полива растений, должно продолжат функционировать при подпадании брызг влаги, а таймеру, установленному в рабочем цехе, понадобится защита от пыли.

Класс защищённости реле времени, как и других электроприборов, определяется по системе IP. Всего существует 7 уровней защиты от пыли и 10 - от воды, а также дополнительные обозначения устойчивости устройства к погоде, высокому напряжению и другим факторам. Они указаны в технических характеристиках прибора. Выбирать таймер нужно в соответствии с условиями помещения, в котором он затем будет установлен.

Помимо защиты от вредных воздействий, необходимо учесть и максимальную мощность приборов, которые можно подключать к таймеру. В сумме она не должна превышать этого показателя у самого устройства. Узнать его можно в инструкции или на информационной табличке на корпусе реле времени.

Функции таймеров

Электрические и электромеханические таймеры используют для автоматического контроля не только освещения, но и других электроприборов: обогревателей (в том числе систем тёплого пола), кондиционеров, вытяжек и прочего. По сравнению с постоянным ручным переключением устройств, в использовании реле времени есть следующие преимущества:

Таким образом, реле времени довольно распространены и встречаются повсюду в повседневной жизни человека. Они недороги, но значительно увеличивают комфорт и экономят время и силы, что и принесло им популярность.

Критерии выбора

В том, чтобы выбрать и купить реле времени, нет ничего сложного или необычного. Сначала нужно определить, зачем такое устройство будет нужно, для чего использоваться и в каких условиях работать. Затем необходимо посмотреть на следующие характеристики:

  • дискретность задания времени переключения;
  • точность прибора;
  • количество разных задаваемых программ;
  • степень защищённости от воздействий внешней среды;
  • максимальная мощность подключаемых устройств;
  • удобство, наглядность и точность настроек;
  • возможность подключить к реле несколько вилок одновременно;
  • доступность цены.

Сопоставив эти характеристики с целью, для которой приобретается реле времени, выбрать нужную модель будет нетрудно. В этом процессе не стоит гнаться за самыми дорогими и навороченным приборами - если нужно, например, всего лишь всё время включать и выключать свет в одно и то же время, то простого и дешёвого электромеханического таймера с часами будет вполне достаточно. Купить таймер можно в любом отделе электроники или специализированном интернет-магазине.

У хозяйственного человека обязательно возникнет нужда автоматизировать некоторые процессы во времени. Включение света для домашней птицы, досветка теплицы, кормление питомцев, включение и отключение электроприборов в заданное время. Все те процессы, которые не требуют прямого вмешательства человека и могут быть успешно автоматизированы. Сегодня статья будет про то, как настроить розетку с таймером механическую и электронную. Инструкцию мы предоставим с видео примерами, чтобы вы наглядно увидели процесс настройки.

Механическая

Сердцем таймера является барабан, с установленными на нем рычажками-переключателями. Барабан приводится в действие микродвигателем. Исполнительным устройством служит микропереключатель с одной парой контактов. Большой популярностью пользуются розетки с циклом на 24 часа, их еще называют суточным таймером. Как правило, один час в них разбит на четыре части, по пятнадцать минут.

Как видно на фото, конструкция розетки Feron TM50 довольно примитивная. Настройка такого таймера сводится к установке переключателей на барабане в нужном порядке в определенном временном секторе и принудительной ручной установке действующего времени, путем прокручивания барабана по часовой стрелке, до стрелки указателя. С боку реле установлен переключатель для принудительного включения нагрузки. Попробуем на не большом примере выяснить, как настроить розетку с таймером механическую, модель Feron TM50.

На этой схемограмме время работы насоса фильтра в бассейне распределено на сутки:

  1. С часу ночи до двух питание не подается.
  2. После двух ночи насос включается на пятнадцать минут.
  3. С четырех до пяти он выключен.
  4. В 6.00 на пятнадцать минут фильтр бассейна работает.
  5. После так происходит в девять и двенадцать часов, опять на пятнадцать минут.
  6. В 15.00 пик купающихся включаем насос на тридцать минут.
  7. В шесть и девять вечера заставляем насос работать по тридцать минут.
  8. И завершающий цикл в двенадцать ночи на 15 минут фильтруем воду.

Существует возможность экономить, если правильно настроить розетку с таймером и при этом использовать двухтарифный счетчик электроэнергии.

Согласно настройкам на схеме становится понятно, что потребитель отключается во время пиковых тарифных часов, когда цена на киловатт потребленной энергии составляет полторы цены обычной. С восьми утра и до одиннадцати прибор выключен. Так же и в вечерний пик с восьми и до десяти вечера. Все остальное время розетка с таймером держит потребителя включенным.

Более подробно узнать о том, как настроить механическую розетку с таймером, вы можете на видео ниже:

Еще одна популярная модель от фирмы Feron — TM32. Особенности настройки этой розетки также рассмотрены в видео обзоре:

Электронная

На примере модели ТМ24 рассмотрим, как настроить электронную розетку с таймером.

При первом включении необходимо оставить устройство на 12-14 часов в розетке для зарядки встроенной батареи.

Функции кнопок:

В данном программаторе имеется возможность настройки двадцати программ включения и выключения.

Как видно из схемы — пункт 1, имеется возможность установки программы с понедельника до воскресенья. То есть в одно время включилось и выключилось. Настройка отдельных программ по дням недели со 2-го до 8-го пункта. Комбинация программы по рабочим дням с понедельника по пятницу п. 9 или только на выходные (субботу и воскресенье) п.10. На шесть дней в неделю пункт 11. Через день понедельник, среда, пятница п. 12. Вторник, четверг, суббота п. 13. Три дня подряд пункт 14 и 15.

Чтобы начать пользоваться розеткой, необходимо сперва настроить текущее время. В течение 5 секунд необходимо удерживать SET, пока не замигает день недели. Кнопками RIGHT или LEFT устанавливаем нужный день. Повторное нажатие и удержание на SET переводит нас на установку часов. С помощью RIGHT или LEFT устанавливаем нужное время. Эту же процедуру повторяем для установки минут.

Теперь можно приступить к настройке программы. Сделать это можно следующим образом:

  • Нажать и удерживать RIGHT, пока не появится „1_ON“, это первый таймер.
  • После этого нажмите и удерживайте SET до тех пор, пока не замигает дни недели, кнопками RIGHT или LEFT выбираем нужный день или комбинацию дней.
  • Далее с помощью SET выбираем часы и RIGHT или LEFT нужное значение, и так далее с минутами.
  • Затем повторяем операцию с удержанием RIGHT, до появления значения „OFF_1“.
  • Повторяем настройку аналогично пункту выше, устанавливаем день, час и минуты.
  • Чтобы выйти из режима программирования необходимо нажать CLK.

Нажмите кнопку MANUAL для сброса текущих настроек программы, чтобы задать новые параметры. Для принудительного включения или отключения таймера есть функция «MANUAL», которая имеет три режима: «MANUAL-OFF», « MANUAL-ON», «MANUAL-AUTO». В режиме OFF таймер не выполняет программ и находится в состоянии выключено. В режиме ON устройство находится в принудительном положении включено, а в режиме AUTO происходит выполнение программ.

Для имитации присутствия человека на розетке есть интересная кнопка RND. Эта функция с плавающим опережением таймера, которое произвольно варьируется от двух минут до получаса. Отработка временного интервала происходит с учетом опережения. Включение электроприборов не привязано жестко к определенной минуте, что может поставить в замешательство воров, пытающихся выяснить дома люди или нет.

Инструкция по установке параметров электронной розетки предоставлена на видео ниже:

Настройка остальных розеток с таймером ничем не отличается от алгоритма установки, описанного нами в примере, и не должно вызывать трудностей. Не забывайте переводить часы на зимнее и летнее время для более корректной работы устройства.

Надеемся, наша инструкция была для вас понятной и полезной. Теперь вы знаете, как настроить розетку с таймером механического и электронного типа!

Автоматизация с каждым днем все больше проникает в наши квартиры. Розетки с таймером – это очень полезный и простой прибор, который позволит разнообразно настроить работу большинства электрооборудования.

Благодаря им, вы с легкостью сможете по расписанию включать или выключать обогреватели или кондиционер у себя дома. Представьте, что ранней осенью, когда отопительный сезон еще не начат, вы приходите с работы, а у вас в квартире уже тепло и комфортно.

Розетки с таймером незаменимы, если вы хотите создать для посторонних эффект, что у вас в доме кто-то присутствует. Освещение и телевизор будут вечером самостоятельно включаться, а затем отключаться. А сами вы в это время будете находиться далеко от дома. Это иногда помогает от непрошенных гостей.

Розетки с таймером подразделяются на 2 вида:

  • механические
  • электронные

Механические

Самые простые – механические. В них по периметру циферблата имеются пластмассовые сектора. При нажатии на них можно задавать нужное время работы аппарата.

Каждый сегмент сектора разделен на 15 или 30 минут (зависит от марки розетки). Благодаря этому в сутки можно задать максимально 96 программ.

Настройка работы механической розетки

  • выставьте на розетке по флажку текущее время

Таймер крутится по часовой стрелке, в противоположную сторону вращать нельзя из-за механического ограничителя. Можете сломать все внутренности.

  • нажмите на пластмассовые сектора того периода, когда прибор должен включиться и работать
  • включите розетку и подключите через нее вилку настраиваемого оборудования
  • аппарат готов к работе

Есть механические розетки с таймером и другого образца наподобие тех, что стоят в стиральных машинах. Поворотом рычага вы заводите таймер на определенное время отключения.

Механического типа розетки могут работать и постоянно без таймера, для этого у них сбоку имеется кнопка блокировки.

Максимальная мощность, которую можно подключить через такие девайсы достигает 3,5квт. Некоторые недобросовестные производители завышают эти данные. Поэтому не рекомендую сразу подключать максимально возможную нагрузку. Особенно учитывая тот факт, что работать они будут без вашего присутствия и надзора, а контакты внутри не настолько уж толстые.

Надо заметить, что механические розетки бывают только суточного исполнения. Это означает, что одна и та же программа будет работать одинаково в течении дня. На следующий день цикл повторится.

Преимущества

Преимущества розеток с механическим таймером:

  • невысокая стоимость. В 2-3 раза дешевле чем электронного типа
  • быстрота и простота переключения режимов

Все очень просто. Нажал кнопочку - режим включен, отжал - выключен.Не нужно заходить в меню, лазить в настройках и т.д.

Недостатки

Недостатки также имеются:

  • отсутствует встроенный аккумулятор

Нет света в квартире - настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.

Часовой циферблат может убежать на несколько минут вперед или назад в зависимости от того, повышенное напряжение или пониженное напряжение в розетке.


Инструкция по настройке механической розетки с таймером -

Подобрать себе подобную розетку и ознакомиться с текущими ценами на них, можно на АлиЭкспресс .

Электронные

Электронные розетки с таймером бывают двух типов:

  • суточные
  • недельные

У суточных принцип такой же, как и у механических. А вот недельные можно настраивать под свой индивидуальный режим работы на все семь дней, включая выходные дни. Поэтому такие розетки можно посоветовать владельцам загородных жилищ и людям, часто уезжающим в командировки.

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

После покупки таймера сразу же включайте его в розетку. Аккумуляторы должны зарядится в течении 15 часов. Только после этого прибор готов к работе.

Зачем нужен таймер?

C помощью небольшого устройства - реле времени - , включаемого непосредственно в розетку, вы сможете включать и выключать электроприборы в доме и офисе по заранее установленному расписанию, тем самым экономя электроэнергию. Вы будете всегда уверены, что не забыли включить свет в аквариуме или выключить бойлер, уходя из помещения. Сейчас во многих домах установлены многотарифные счетчики электроэнергии. Используя таймер, Вы можете значительно снизить расход электроэнергии, устанавливая режим работы электроприборов. Например, бойлер, будет греть воду только к вечеру, в остальное время он будет выключен и не будет потреблять электроэнергию без надобности. Магазины используют эти устройства для управление работой световой рекламы и освещением витрин и вывесок. Реле времени - это это отличное решение для включения света в аквариуме или периодического включения нагревательных приборов: масляный радиатор, конвектор, электрический тёплый пол. У Вас хорошая стиральная машина, которая Вас устраивает, но в ней нет функции отсрочка запуска? Не торопитесь менять стиральную машину - просто купите таймер.

МОЙ ДОМ - МОЯ КРЕПОСТЬ

Повысьте безопасность Вашего дома! С помощью таймера Вы легко создадите “эффект присутствия”, включая и выключая освещение или другие электроприборы в случайном порядке, когда Вас нет дома. Видимость того, что в доме кто-то есть отпугнет непрошеных гостей. Таймеры Rev Ritter - это надежная охрана и защита Вашего дома!

ПОЛИВАЕМ В ПАРНИКЕ

При выращивании растений в парниках и теплицах особенно важен режим полива. У Вас есть парник. И каждое воскресенье, возвращаясь в город из своего “домика в деревне”, Вы идете к соседке и просите ее заходить к Вам на участок и включать насос для полива в парнике в Ваше отсутствие. Этот процесс Вы сможете автоматизировать с помощью таймера Rev Ritter.   Просто установите таймер Duwi на включение насоса, и о поливе можно больше не беспокоиться. Насос будет включаться и выключаться автоматически каждый день в заданный Вами промежуток времени. Теперь нет необходимости каждое воскресенье просить соседей по даче поливать растения в парнике в Ваше отсутствие. Они могут забыть о Вашей просьбе, а таймер - никогда! Даже, если Вы уедете в отпуск!

РЕЖИМ ОЖИДАНИЯ. ЗАРЯДКА АККУМУЛЯТОРА

Находясь в “ждущем” режиме, многие бытовые приборы, мультимедийные системы, компьютеры, аудио и видео аппаратура  продолжают  потреблять электроэнергию, греются или достаточно сильно шумят. Благодаря Вашему незаменимому помощнику - таймеру вы сможете отключать их на ночь. Это не только позволит снизить расход электроэнергии, но продлит их срок службы.

Таймер может понадобиться при зарядке аккумуляторов. Ведь перезарядка может испортить аккумулятор, а далеко не все зарядные устройства снабжены таймером отключения. Поэтому используйте обычный таймер-розетку, чтобы ограничить время зарядки. Вы продлите срок службы Ваших аккумуляторов.

Применение

Таймеры сделают Вашу жизнь комфортнее! Таймер по заданной программе автоматически включит и выключит:
  • освещение в доме, в гараже, на улице Сделайте максимально комфортным Ваше пробуждение по утрам: настройте с помощью таймера включение мягкого света, а вместо будильника подключите к таймеру любой электроприбор, например, музыкальный центр. И хорошее настроение каждое утро Вам обеспечено!
    Настройте с помощью таймера включение обогревателя или кондиционера в доме за некоторое время до Вашего возвращения. И возвращайтесь не в холодное (зимой) или душное (жарким летом) помещение, а в максимально комфортное!
  • подсветку для комнатных растений или компрессор в аквариуме Поручите часть заботы об аквариумных рыбках или комнатных растениях таймеру. Он никогда не забудет включить подсветку для рассады, аквариумный компрессор или увлажнитель воздуха. По заранее составленному расписанию в парнике на даче будет включаться и выключаться насос для подачи воды.
  • бытовые электроприборы: стиральную машину, обогреватель Многие бытовые электроприборы, например, ионизаторы воздуха или увлажнители, должна включаться периодически, на определенное время. В этом случае таймер окажет Вам неоценимую услугу. Настроив программу один раз, Вы сможете наслаждаться комфортом постоянно!
Таймер - очень надежное устройство. Они просты в установке и использовании. С установкой расписания справится даже ребенок!

Таймер - ваш надежный помощник

Lovato Electric | Energy and Automation

Choose your country Выберите страну...Глобальный сайт----------------CanadaChinaCroatiaCzech RepublicGermanyFranceItalyPolandRomaniaSpainSwitzerlandTurkeyUnited Arab EmiratesUnited KingdomUnited States----------------AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua And BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia And HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic Of TheCook IslandsCosta RicaCote D'ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard Island And Mcdonald IslandsHoly See (vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaInternationalIran, Islamic Republic OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Democratic People's Republic OfKorea, Republic OfKosovoKuwaitKyrgyzstanLao People's Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, The Former Yugoslav Republic OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States OfMoldova, Republic OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Kitts And NevisSaint LuciaSaint Pierre And MiquelonSaint Vincent And The GrenadinesSamoaSan MarinoSao Tome And PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia And The South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard And Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, Province Of ChinaTajikistanTanzania, United Republic OfThailandTogoTokelauTongaTrinidad And TobagoTunisiaTurkeyTurkmenistanTurks And Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin Islands, BritishVirgin Islands, U. s.Wallis And FutunaWestern SaharaYemenZambiaZimbabwe

LOVATO Electric S.p.A. Via Don E. Mazza, 12 - 24020 Gorle (BG) ITALY Cap. Soc. Vers. Euro 3.200.000 Cod. Fisc. e Part. IVA n. 01921300164 ID. NO. IT 01921300164

Boonton | Датчики ВЧ мощности

RTP5000 Датчики пиковой мощности в реальном времени

Обеспечивая максимальную полосу пропускания видеосигнала и самое быстрое время нарастания, датчики пиковой мощности RTP5000 с технологией Boonton Real-Time Power ProcessingTM обеспечивают 100 000 измерений в секунду, отсутствие пропусков в сборе сигнала и нулевую задержку измерения.

Лист данных | Руководства и программное обеспечение

RTP4000 Датчики истинного среднего значения мощности в реальном времени
Датчики истинной средней мощности

RTP4000 обеспечивают динамический диапазон 80 дБ и диапазон частот до 6 кГц.Эти датчики, созданные на основе технологии Boonton Real-Time Power ProcessingTM, обеспечивают 100 000 измерений в секунду, без пропусков в сборе сигнала и нулевой задержки измерения.

Лист данных | Руководства и программное обеспечение

Широкополосный USB-датчик мощности серии 55

Серия 55 была заменена на серию датчиков пиковой мощности реального времени, эквивалентную по форме, размеру и функциям RTP5000.

Подключенные датчики истинного среднего значения мощности CPS2000
Подключенные датчики реальной средней мощности

CPS2000 обеспечивают возможности USB, LAN и PoE, что позволяет легко измерять ВЧ-мощность модулированных и непрерывных сигналов в диапазоне от 50 МГц до 8 ГГц. Датчики CPS2000, совместимые с системами Windows и Linux, включают все необходимые драйверы для программирования через SCPI, IVI и LabVIEW.

Лист данных

Широкополосные датчики пиковой мощности

Boonton предлагает полную линейку датчиков пиковой мощности до 40 ГГц для всех ваших приложений с быстрым нарастанием, широкой полосой пропускания и широким динамическим диапазоном.

Лист данных | Руководства и программное обеспечение

Датчики средней и непрерывной мощности

Для всех ваших CW и непрерывно модулированных сигналов Boonton предлагает датчики CW и средней мощности до 40 ГГц.Наши датчики обладают широким динамическим диапазоном и возможностью измерения высокой мощности.

Лист данных | Руководства и программное обеспечение

Boonton Electronics> Продукция> Датчики мощности RF> Широкополосные датчики пиковой мощности

Модель

Диапазон частот

Динамический диапазон

Номинальная перегрузка

Отклик датчика

Максимальный КСВ

Импеданс
Разъем
(низкая пропускная способность) Peak Pwr Rng **
CW Pwr Rng
Int.Диапазон срабатывания
Импульсный / Непрерывный Fast Risetime (полоса пропускания) Медленное нарастание (пропускная способность) Частота КСВ при 0 дБм
Для использования с моделями 4500B, 4540 и 4530 *
57006
50 Ом
Н (М)
0,5 - 6 ГГц
(0,05 - 6 ГГц)
от -50 до +20 дБм
от -60 до +20 дБм
от -40 до +20 дБм
1 Вт для 1 мкс
200 мВт
<7 нс
(типично 70 МГц)
<10 мкс
(350 кГц)
0. 05-6 ГГц 1,25
59318
50 Ом
Н (М)
0,5 - 18 ГГц
(0,05 - 18 ГГц)
от -24 до +20 дБм
от -34 до +20 дБм
от -10 до +20 дБм
1 Вт для 1 мкс
200 мВт
<10 нс
(типично 50 МГц)
<10 мкс
(350 кГц)
0,05 - 2 ГГц
2 - 16 ГГц
16 - 18 ГГц
1,15
1,28
1,34
59340
50 Ом
K (М)
0.5-40 ГГц
(0,05-40 ГГц)
от -24 до +20 дБм
от -34 до +20 дБм
от -10 до +20 дБм
1 Вт для 1 мкс
200 мВт
<10 нс
(типично 50 МГц)
<10 мкс
(350 кГц)
0,05 - 4 ГГц
4 - 38 ГГц
38 - 40 ГГц
1,25
1,65
2,00
Для использования с анализаторами моделей 4400, 4500, 4400A и 4500A. Модель 4530 с калибратором 1 ГГц Модель 2530
56318
50 Ом
Н (М)
0.5-18 ГГц от -24 до +20 дБм
от -34 до +20 дБм
от -10 до +20 дБм
1 Вт для 1 мкс
200 мВт
<15 нс
(35 МГц)
<200 нс
(1,75 МГц)
0,5 - 2 ГГц
2-16 ГГц
16-18 ГГц
1,15
1,28
1,34
56326
50 Ом
K (M)
0,5 - 26,5 ГГц от -24 до +20 дБм
от -34 до +20 дБм
от -10 до +20 дБм
1 Вт для 1 мкс
200 мВт
<15 нс
(35 МГц)
<200 нс
(1.75 МГц)
0,5 - 2 ГГц
2 - 4 ГГц
4 - 18 ГГц
18 - 26,5 ГГц
1,15
1,20
1,45
1,50
56518
50 Ом
Н (М)
0,5 - 18 ГГц от -40 до +20 дБм
от -50 до +20 дБм
от -27 до +20 дБм
1 Вт для 1 мкс
200 мВт
<100 нс
(6 МГц)
<300 нс
(1,16 МГц)
0,5 - 2 ГГц
2-6 ГГц
6-16 ГГц
16-18 ГГц
1. 15
1,20
1,28
1,34
Для использования с моделями 4400, 4500, 4400A, 4500A, 4500B, 4530 и 4540
57518
50 Ом
Н (М)
0,1 - 18 ГГц
(0,05 - 18 ГГц)
от -40 до +20 дБм
от -50 до +20 дБм
от -27 до +20 дБм
1 Вт для 1 мкс
200 мВт
<100 нс
(6 МГц)
<10 мкс
(350 кГц)
0,05 - 2 ГГц
2 - 16 ГГц
16 - 18 ГГц
1.15
1,28
1,34
57540
50 Ом
K (М)
0,1 - 40 ГГц
(0,05 - 40 ГГц)
от -40 до +20 дБм
от -50 до +20 дБм
от -27 до +20 дБм
1 Вт для 1 мкс
200 мВт
<100 нс
(6 МГц)
<10 мкс
(350 кГц)
0,05 - 4 ГГц
4 - 38 ГГц
38 - 40 ГГц
1,25
1,65
2,00
Для использования с 4500, 4400 и 4530
56218
50 Ом
Н (М)
30 МГц - 18 ГГц от -24 до +20 дБм
от -34 до +20 дБм
от -10 до +20 дБм
1 Вт для 1 мкс
200 мВт
<150 нс
(3 МГц)
<500 мкс
(700 кГц)
0.03-2 ГГц
2-6 ГГц
6-18 ГГц
1,15
1,20
1,25
Для использования с 4500 и 4400
56526
50 Ом
К (М)
500 МГц - 26,5 ГГц от -40 до +20 дБм
от -50 до +20 дБм
от -27 до +20 дБм
1 Вт для 1 мкс
200 мВт
<100 нс
(6 МГц)
<300 мкс
(1,16 МГц)
0,03–2 ГГц
2–6 ГГц
4–18 ГГц
18–26.5 ГГц
1,15
1,20
1,45
1,50

* 4530 поддерживает только версию ПО 20070215 и новее.
** Только для импульсных сигналов.

Загрузить лист данных

Доступен китайский лист данных

Датчик движения в реальном времени с автономным питанием с использованием технологии трибоэлектрического наногенератора

Базовый блок TENG, совмещенный с пальцем, имеет два сегмента, как схематично показано на рис. Одна часть приклеивается к тыльной стороне руки и действует как неподвижная пластина.Другой может быть согнутым или разогнутым, в зависимости от движения пальца, при этом один конец прикреплен к тыльной стороне руки, а другой конец прикреплен к пальцу. Подложки обоих сделаны из полиэтилентерефталата, который будет выполнять контактные и разделяющие действия с помощью своей естественной гибкости. Как видно на увеличенной схеме структуры, для электродов выбрана алюминиевая пленка, а пленка FEP 30 мкм действует как один из фрикционных материалов. Для неподвижной части пленка Al действует как электроды и фрикционный материал.Поскольку FEP имеет более высокий трибоэлектрический отрицательный ряд, чем алюминий, электроны из алюминия будут инжектироваться в FEP. Когда изгибающее действие пальца вызывает контакт FEP и алюминия (рис. 1b), положительные заряды на поверхности алюминия и отрицательные на поверхности FEP генерируются из-за эффекта электризации контакта. Впоследствии, если палец начнет выпрямляться, эластичность приведет к разделению FEP и алюминия (рис. 1c). Следовательно, между двумя электродами создается перепад потенциала, который заставляет свободные электроны перемещаться от заднего электрода FEP к другому алюминиевому электроду через внешнюю цепь, чтобы уравновесить электрическое поле, создавая сеть положительного заряда на заднем алюминиевом электроде. ФЭП.Переданные заряды не достигнут максимального значения, пока расстояние не достигнет своей наивысшей точки, которая соответствует максимальному разделению (рис. 1d). Уменьшение расстояния между FEP и алюминием приведет к ослаблению разности потенциалов, что вызывает обратный поток электронов для поддержания сбалансированного состояния до тех пор, пока две поверхности не войдут в контакт, вызывая обратный ток на выходе (рис. 1e). Таким образом, весь цикл процесса производства электроэнергии включает в себя контактирование и разделение.Как следствие, создается инвертированный импульсный токовый сигнал (рис. 1f). Кроме того, в процессе разделения можно наблюдать электричество с большей и меньшей амплитудой в сигнале контакта и с более низкой и широкой амплитудой сигнала тока. Однако интегральные площади двух токов почти одинаковы. Причина вышеуказанного явления заключается в более высокой скорости операции сгибания, чем при выпрямлении пальца. Стоит отметить, что существует два пика в операции разделения, которые могут быть вызваны небольшим изгибом тыльной стороны руки, что приводит к умеренно неполному процессу разделения.

Рисунок 1

( a ) Цифровая фотография и схематическая диаграмма TENG в сочетании с искусственной рукой. Сгибание и выпрямление пальца вызывает состояния контакта и разъединения TENG. ( b - e ) Принцип работы TENG в четыре этапа. ( f ) Сигнал обратного тока в одном процессе контакта и разделения.

Электрические выходные характеристики блока TENG измерены и показаны на рис.2. Измерение проводится в рабочем режиме вручную. Кроме того, все тесты производительности выполняются в одинаковых условиях с почти одинаковой скоростью ручного управления. Ток короткого замыкания и выпрямленный ток показаны соответственно на рис. 2а, б. Очевидно, что TENG имеет высокие выходные характеристики, так как сигналы тока и выпрямленного тока составляют примерно 7,8 мкА. И передаваемое количество заряда и значение напряжения могут достигать 80 нКл и 130 В, как показано на рис.2в, д. Вышеупомянутый электрический выход может использоваться в различных приложениях системы с автономным питанием, например, для управления несколькими коммерческими светодиодами, зарядки конденсатора, защиты от коррозии и питания электронного калькулятора или таймера в течение длительного времени.

Рисунок 2

Электрические характеристики ТЭНа. ( a - d ) Результаты измерения тока короткого замыкания, выпрямленного тока короткого замыкания, перенесенных зарядов и напряжения TENG, соответственно.

Чтобы наглядно выявить свойства TENG в сочетании с рукой, различные резисторы используются в качестве внешних нагрузок для исследования выходной мощности при одинаковых условиях.Как показано на рис. 3a, измеренные выходы напряжения и тока TENG имеют обратную тенденцию. Амплитуда тока уменьшается, а напряжение увеличивается с увеличением сопротивления нагрузки из-за омических потерь. Ниже 1 МОм ток немного уменьшается, а напряжение остается практически нулевым. Когда сопротивление превышает 1 МОм, ток будет быстро уменьшаться, а выходное напряжение резко возрастет. Следовательно, существует оптимальная резистивная нагрузка и оптимальная выходная мощность.Как показано на рис. 3b, когда максимальная мгновенная мощность, генерируемая TENG, достигает примерно 250 мкВт, оптимальное сопротивление составляет примерно 30 МОм. Кроме того, зависимость напряжения холостого хода, количества заряда и тока короткого замыкания от рабочей частоты пальца соответственно показана на рис. 3c, d. Согласно результатам, при увеличении рабочей частоты с 0,5 до 2 Гц перенесенные заряды и напряжение не претерпевают каких-либо значимых изменений, оставаясь на уровне примерно 78 нКл и 130 В соответственно.Однако амплитуда тока увеличивается с 3,8, 5 до 6,2 мкА при увеличении частоты с 0,5, 1 до 2 Гц (рис. 3d), соответственно. Это связано с тем, что как напряжение, так и переносимый заряд в основном определяются структурами или фрикционными материалами в TENG, в то время как при более высоких частотах за определенный период времени происходит больше циклов переноса заряда, что приводит к более высокому выходному току.

Рисунок 3

( a ) Выходной ток и напряжение при переменном сопротивлении нагрузки.( b ) Выходная мощность при разном сопротивлении нагрузки. ( c ) Количество заряда и амплитуда напряжения с частотами 0,5 Гц, 1 Гц и 2 Гц (на вставке: точная амплитуда напряжения на разных частотах). ( d ) Амплитуда тока на частотах 0,5 Гц, 1 Гц и 2 Гц.

Поскольку TENG может собирать механическую энергию от движения пальца и преобразовывать ее в электрические сигналы, было разработано больше TENG, которые можно комбинировать с различными суставами для создания системы датчиков с автономным питанием.На среднем пальце, например, есть ТЭНы с той же структурой, что и выше, для верхнего, среднего и нижнего суставов. Для датчика верхнего сочленения соответствующий TENG в основном собирается в среднем сочленении, при этом подвижный конец прикрепляется к верхнему. Таким образом, сгибание и разгибание верхнего шарнира запускает процесс соприкосновения и разделения TENG. Согласно этому закону, средний и нижний суставы, относящиеся к ТЭНам, должны располагаться в нижнем суставе и тыльной стороне кисти соответственно. Площадь каждого ТЭНа отличается от другого на 3 см 2 ,4.5 см 2 и 10,5 см 2 . Как показано на рис. 4a, перенесенные заряды имеют тенденцию к увеличению, где значения верхнего, среднего, верхнего, среднего и нижнего уровней составляют приблизительно 15 нКл, 25 нКл, 40 нКл и 78 нКл, соответственно, на всем протяжении гибка и разгибание. Большее количество переданного заряда связано с большей площадью контакта. Кроме того, измеренные ток и выходное напряжение показывают аналогичную тенденцию, как показано на рис. 4b. Очевидно, что ток и напряжение значительно увеличились.Согласно результатам экспериментов, перенесенные заряды остаются относительно стабильными и не зависят от частоты по сравнению с текущим сигналом в полном цикле. Таким образом, количество переданного заряда TENG от различных соединений выбирается в качестве оценочного показателя в системе датчиков с автономным питанием, чтобы исключить неконтролируемое ручное управление. Если средний палец совершает случайные движения при ручном манипулировании, конкретный процесс любого сустава можно вывести в соответствии с кривыми перенесенного заряда.

Рисунок 4

( a , b ) Перенесенный заряд, ток и сигнал напряжения, когда верхний, средний, верхний, средний и нижний шарниры завершают процесс изгиба и разгибания. ( c , d ) Кривая количества перенесенного заряда двух различных случайных движений среднего пальца.

Два сложных и случайных примера изображены на рис. 4c, d соответственно. Как видно на рис. 4c, кривая перенесенного заряда первоначально имеет три ступени повышения до наивысшей точки и три последующих ступени убывания.Первая ступень увеличения имеет амплитуду 15,5 нКл, что соответствует изгибающему действию верхнего сочленения, основанному на характеристическом параметре и последовательности величин различных сочленений. Таким образом, следующие действия процесса подъема выводятся как 22,2 нКл и 75,1 нКл в соответствии с изгибом среднего и нижнего сочленений по порядку. До наивысшей точки весь средний палец полностью находится в согнутом состоянии. В нисходящей тенденции величина переданных сборов 26,7,12.8 и 73,3 нКл соответствуют последовательному процессу правки среднего, верхнего и нижнего швов. Соответствующие оптические фотографии каждого состояния практического действия показаны на рис. 4c в виде вставок. Он отметил, что существует небольшая разница между фактическим переданным количеством заряда и характеристическим значением. Это может быть связано с несовершенным случайным действием пальца, который не может работать идеально для достижения полного процесса контакта и разделения. Однако крошечное несоответствие оказывает незначительное влияние на оценку действия пальца из-за количественной последовательности от наибольшего к наименьшему в соответствии с нижним, средним и верхним.Следовательно, как показано на рис. 4d, шаг нарастания 112,2 нКл выводится как изгиб трех соединений вместе, что согласуется с оптической фотографией изгиба всех соединений. Кроме того, в соответствии с принципом, рассмотренным выше, следующие шаги уменьшения 10,5, 27,4 и 74,3 нКл совпадают с операцией разгибания верхнего, среднего и нижнего шарниров, соответственно, с фотографией фактического рабочего состояния, вставленной в соответствующий локации.

Измерители и датчики мощности | Anritsu America

Датчики мощности

USB устраняют необходимость в традиционном измерителе мощности.Эти высокоточные автономные инструменты связываются с ПК через USB или с портативным инструментом. Эти датчики измеряют истинную среднеквадратичную мощность, что делает их идеальными для измерения CW, модулированных сигналов RF (например, сигналов 3G, 4G и OFDM) и многотональных сигналов с пиковыми входными сигналами до 150/300 Вт.

Широкополосные измерители пиковой мощности

созданы для обеспечения точных измерений и решения важных вопросов, связанных с управлением мощностью, пиковой мощностью и синхронизацией. Различные модели микроволновых датчиков мощности USB проводят точные измерения модулированной мощности для многих типов сигналов, включая, помимо прочего, WCDMA, LTE и WLAN.Эти устройства совместимы с портативными приборами и могут использоваться во многих беспроводных, коммуникационных и аэрокосмических приложениях.

Измерители импульсной мощности

предлагают широкий диапазон измерения мощности со скоростью 1 Гвыб / с и шириной полосы 65 МГц, необходимой для расчета измерений мощности импульсов с узким быстрым фронтом фронта, используемых для измерения сигналов радара.

Дистанционное управление USB-датчиками пиковой мощности

USB-датчики пиковой мощности

можно легко настроить для удаленного мониторинга в вашей локальной сети.Удаленные соединения идеально подходят для различных приложений удаленного мониторинга, таких как тестирование EMI ​​/ EMC, ускорители частиц и спутниковые системы, где датчики должны быть размещены в разных местах на одном объекте. Используя стандартное устройство совместного использования Ethernet или Wi-Fi-USB для подключения всех удаленных датчиков и ПК к одной локальной подсети, удаленным датчиком можно управлять и контролировать из центра с помощью программного обеспечения Peak Power Analyzer, предоставляемого Anritsu.

USB-датчики пиковой мощности

Обладая лучшими в отрасли временем нарастания и полосой пропускания видеосигнала (VBW) до 195 МГц, семейство датчиков USB-датчика пиковой мощности MA24400A может измерять пиковую мощность широкополосных модулированных сигналов (т. е., 802.11ac), а также импульсы длительностью до 10 нс.

Это семейство USB-датчиков пиковой мощности также предлагает обработку показаний мощности в реальном времени - никогда не пропуская сигнал для обработки записанных данных. Частота дискретизации 100 мегасэмплов в секунду непрерывная и 10 гигасэмплов в секунду эффективная обеспечивает лучшее в своем классе временное разрешение 100 пс и возможность измерения времени нарастания 2 нс. Даже малейшее изменение сигнала будет зафиксировано и нанесено на график для получения полной картины поведения сигнала.

Универсальные USB-датчики мощности

Микроволновые универсальные USB-датчики мощности MA24208A и MA24218A имеют самую высокую общую скорость измерения среди любых USB-датчиков в своем классе (> 1600 показаний / с непрерывно и> 11000 показаний / с с буферизацией), что позволяет тестировать такое же количество точек в большом количестве. меньше времени.Таким образом, вы можете ускорить измерения и сократить расходы, не жертвуя точностью и качеством. Кроме того, с наилучшей доступной защитой от повреждений (до +30 дБм в непрерывном режиме и +34 дБм в пике при <10 мкс) вы уменьшите вероятность отказа прибора и простоя.

Характеристика Пособие

Самая высокая скорость измерения в своем классе

Сокращение времени тестирования на единицу - без увеличения вероятности ложного прохождения - с лучшей в своем классе скоростью измерения> 1600 показаний / с непрерывно и> 11000 показаний / с в буфере.Другие производители могут заявлять о более высоких скоростях измерения, но это только для ограниченного числа измерений.

Лучшая общая защита от повреждений

Защитите свои вложения и избежите дорогостоящих простоев с помощью лучшей в своем классе защиты от повреждений для датчиков мощности USB (до +30 дБм в непрерывном режиме и +34 дБм в пиковом режиме при <10 мкс).

Высокая точность в широком диапазоне температур

Будьте уверены в результатах своих испытаний и отправляйте продукцию более высокого качества с точностью 3–3.5% в широком диапазоне температур от 0 до 50 ° C (MA24208A, средняя мощность)

Центры калибровки по всему миру

Обеспечьте более длительную работу тестовых систем за счет сведения к минимуму времени простоя оборудования для обслуживания. Благодаря местным сервисным центрам по всему миру вы будете уверены, что сможете проводить высокоточные измерения с минимальным временем простоя.

Бесплатное программное обеспечение PowerXpert ™

Расширьте свои возможности тестирования без дополнительных затрат на программное обеспечение датчика мощности.Полный набор функций PowerXpert, таких как режим осциллографа и режим временных интервалов, доступен в этом мощном дополнительном программном приложении.


СВЧ-датчики мощности CW USB

СВЧ-датчики мощности CW USB серии MA243x0A используют однолучевую диодную архитектуру для обеспечения быстрых и точных измерений средней мощности в диапазоне от 10 МГц до 50 ГГц с динамическим диапазоном 90 дБ.

Характеристика Пособие

Широкий диапазон частот (от 10 МГц до 50 ГГц)

Идеально для общего назначения, аэрокосмической и оборонной, спутниковой и беспроводной связи

Точное измерение мощности

С динамическим диапазоном более 90 дБ

Лучшая в своем классе защита от повреждений (+26 дБм CW, +32 дБм пик <10 мкс)

Защищает инвестиции в КИП

Не требуется обнуление (для сигналов> –50 дБмВт) и исключение эталонной калибровки 1 мВт

Сокращает время испытаний и операций в производстве при сохранении абсолютной точности

Расширенные возможности запуска

Облегчает измерение мощности в зависимости от времени

Прослеживаемая калибровка по NIST

Обеспечивает высокоточные измерения и гарантирует абсолютную точность

Прослеживаемая калибровка

Отслеживание калибровки до единиц СИ через национальные метрологические институты

Простота использования с ПК или некоторыми портативными приборами Anritsu

Настольный измеритель мощности не требуется

Силиконовое защитное покрытие (съемное)

Обеспечивает дополнительную устойчивость в полевых условиях

Внешний триггер с фиксацией

Для импульсов длительностью до 20 нс


USB-датчики мощности True RMS

Поддерживайте вашу систему в рабочем состоянии и дольше благодаря встроенному двунаправленному датчику пиковой мощности. Измеряйте широкий спектр сигналов от CW до LMR, TETRA, APCO / P25 до сотовой связи (3G и 4G / WiMAX), до тактического военного радара и авионики с помощью программного обеспечения PowerXpert ™ для ПК или дополнительного программного обеспечения на ведущем в отрасли Портативные продукты Anritsu. Измерения упрощаются для любого уровня тестовых навыков.

Работа с персональным компьютером (ПК) *
Датчик мощности можно использовать с персональным компьютером под управлением Microsoft® Windows через USB. Он поставляется с приложением Anritsu PowerXpert (версия 2.11 или выше) для отображения данных, анализа и сенсорного управления. Программное обеспечение имеет дисплей на передней панели, благодаря которому персональный компьютер выглядит как традиционный измеритель мощности. Приложение имеет множество функций, таких как регистрация данных, построение графиков зависимости мощности от времени и включение смещения, которые позволяют проводить быстрые и точные измерения.

Прочный для использования в полевых условиях
Датчик мощности MA24106A обеспечивает точность лабораторных характеристик в прочном и портативном полевом решении. Точность измерения в широком диапазоне температур поддерживается внутренними калибровочными коэффициентами с температурной компенсацией, что делает его идеальным для установки и обслуживания базовых станций.Специалисты по эксплуатации и обслуживанию оценят его небольшие размеры и вес, так как они могут носить его в кармане рубашки или в чехле для ноутбука. Очень простое в использовании приложение для ПК с большим дисплеем упрощает работу для пользователей с ограниченным обучением. Высокий уровень повреждений (+33 дБм) и защита от электростатического разряда (3,3 кВ) обеспечивают надежность этого высокопроизводительного датчика. Поскольку MA24106A является устройством с низким энергопотреблением, время автономной работы ноутбука сохраняется.

Двухканальная архитектура обеспечивает измерения истинных среднеквадратичных значений
USB-датчики мощности MA24108A, MA24118A и MA24126A предназначены для обеспечения точных измерений средней мощности в диапазоне от 10 МГц до 26 ГГц в динамическом диапазоне 60 дБ. Датчики используют «двухканальную» архитектуру, которая обеспечивает измерения True-RMS во всем частотном и динамическом диапазоне (аналогично тепловому датчику), что позволяет пользователям выполнять высокоточные измерения средней мощности для непрерывных, многотональных и цифровых сигналов с повышением до 26 ГГц.

Высокоточные измерения модуляции упрощаются за счет удерживания диодных детекторов в «квадратичной области» и выбора выхода соответствующего тракта детектора. Встроенный аттенюатор обеспечивает отличные характеристики КСВ, сводя к минимуму ошибку рассогласования.Датчик имеет встроенную схему внешнего триггера (в дополнение к программному внутреннему триггеру) с интерфейсом разъема MCX для приема триггера от внешних стимулов для надежного анализа очень сложных конфигураций временных интервалов. Наличие микроконтроллера вместе со схемой преобразования сигнала, АЦП и источником питания в датчике делает его полноценным миниатюрным измерителем мощности. Все калибровочные коэффициенты, а также поправки на линейность и температуру хранятся внутри датчика. Для обеспечения высокой точности стандарты, которые используются для калибровки этого датчика, напрямую отслеживаются Национальным институтом стандартов и технологий США (NIST), а периодические калибровки поддерживаются сервисными центрами Anritsu по всему миру.

Измерители мощности

Anritsu предлагает широкий ассортимент измерителей мощности. Серия ML2490A обладает характеристиками, необходимыми для измерения мощности импульсов в узком диапазоне с быстрым нарастанием фронта (например, радар). Серия ML2480B подходит для широкополосных измерений мощности таких сигналов, как LTE, W-CDMA, WLAN и WiMAX. Измерители мощности серии ML2430A предназначены для работы в непрерывном режиме и предлагают сочетание точности, скорости и гибкости в недорогой упаковке.

Широкополосные измерители пиковой мощности

Многие рабочие радары оснащены специальными тестовыми портами, которые обеспечивают маломощные выходы, подходящие для контроля работы передатчика или модулей передатчика. Этот тестовый порт можно использовать для измерения мощности импульса.

WLAN 802.11
Существует три различных варианта WLAN: 802.11b и g, которые работают в диапазоне ISM 2,4 ГГц; и 802.11a, который работает в диапазоне ISM 5 ГГц. Для кодирования скорости передачи данных используются различные скорости передачи данных и методы модуляции от 1 Мбит / с до 54 Мбит / с. Все эти системы используют дуплексную связь с временным разделением, и данные передаются в кадрах переменной длины. Стандарт IEEE также определяет несколько режимов тестирования с фиксированным временем и продолжительностью рабочего цикла, однако многие производители предпочитают тестировать передатчики с использованием собственного тестового сигнала.

802.11b
Передатчик 802.11b использует двоичную фазовую манипуляцию (BPSK) или квадратурную фазовую манипуляцию (QPSK). Переходы и, следовательно, траектория огибающей мощности от одного состояния к другому будут определять отношение пиковой мощности к средней.

802.11a и g
Передатчики 802.11 a и g могут использовать различные методы модуляции и скорости передачи данных. Обе системы используют мультиплексирование с ортогональным частотным разделением каналов (OFDM). В этой системе сигнал разделяется на 48 отдельных поднесущих данных (есть также 4 дополнительных пилотных несущих) с соответственно более низкой скоростью передачи данных на каждой несущей.Преимущество этой системы состоит в том, что она снижает количество ошибок, вносимых многолучевым распространением при высоких скоростях передачи данных. Системы, основанные на OFDM, могут предлагать более высокие скорости передачи данных или больший диапазон при более низких скоростях передачи данных по сравнению с традиционными системами с одной несущей. Различные схемы модуляции используются для передачи данных в диапазоне от BPSK при самой низкой скорости передачи данных до 64QAM при 54 Мбит / с.

Пиковая мощность существенно влияет на конструкцию усилителя мощности в передатчике. Важно точно проверить пиковую мощность, чтобы убедиться, что передатчик не сжимает и не искажает сигнал передатчика.Это может привести к более высокому уровню ошибок и снижению общей производительности сигнала WLAN. Также важно откалибровать силовой контур, который динамически управляет выходной мощностью передатчика WLAN. Многие передатчики должны сосуществовать друг с другом, и для этого требуется точный контроль мощности. Измеритель мощности предлагает наиболее точные средства измерения мощности, которые обеспечивают точно откалиброванную систему WLAN, поддерживающую наибольшее количество пользователей.

Усилители мощности, предназначенные для пиковых приложений, будь то импульсные или CDMA, не могут работать с полной пиковой мощностью в условиях тестирования CW.Коэффициент усиления и выходную мощность можно точно измерить с помощью измерителя пиковой мощности только в типичных условиях.

Для точного определения выходной мощности и усиления усилителя измерители мощности ML2438A / 88B / 96A представляют собой настоящие двухканальные измерители с двумя независимыми сигнальными каналами, которые устраняют необходимость в мультиплексировании. Коэффициент усиления и выходная мощность измеряются одновременно. Быстро реагирующие диодные датчики немедленно реагируют на изменения уровня мощности, что сокращает общее время тестирования.

С помощью ML2496A и ML2488B пользователи также могут выполнять измерения КПД с добавленной мощностью (PAE).Напряжение смещения усилителя можно ввести вручную или через GPIB, а ток смещения можно измерить с помощью токового пробника, подключенного непосредственно к измерителю мощности.

Измерители импульсной мощности

Радарные системы
Высокая полоса пропускания и частота дискретизации ML2480B и ML2490A обеспечивают точные измерения пиковых значений в различных радиолокационных, радионавигационных и радиолокационных системах.

Серии ML2480B и ML2490A имеют ряд функций, специально предназначенных для измерения пиковой мощности в импульсных системах. Обладая типичным временем нарастания 8 нс и разрешением при измерении 1 нс, датчик мощности ML2490A и MA2411B обладает характеристиками, позволяющими определять нарастающий фронт радиолокационных сигналов.

Еще одним преимуществом измерителя мощности является то, что его можно легко настроить на запуск по импульсу или последовательности импульсов. Пользователи могут установить до четырех независимых ворот для измерения средней, максимальной и минимальной мощности в последовательности импульсов. Данные для максимума и минимума включают временную метку и предоставляют пользователю автоматическое отображение положения и значения максимального выброса и минимального отклонения в каждом импульсе.

* Хост-операционная система (совместимость с PowerXpert версии 2.11): Microsoft® Windows Vista, Windows® 7, Windows® XP и Windows® 2000.

Датчик мощности | ООО «Аклара Технологии»

  • Точные измерения напряжения и тока, которые легко интегрируются с DMS
  • Высокоточные измерения напряжения и тока обеспечивают ценные входные данные в реальном времени для ключевых моделей планирования и приложений управления.
  • Интервальная регистрация данных, дистанционно настраиваемые пороговые значения срабатывания сигнализации и захват осциллограмм обеспечивают полную видимость состояния сети и событий.
  • Доступ к данным и сигналам тревоги можно получить с помощью инструментов отчетности и построения графиков в программном обеспечении Aclara Sensor Management System (SMS) или можно интегрировать через DNP3 в другие серверные системы, такие как SCADA, архивы данных, системы управления энергопотреблением (EMS) и распределения. Системы управления (DMS).
  • Датчики мощности
  • MV обеспечивают ключевые входные данные для широкого спектра приложений, включая оптимизацию напряжения / переменного тока, улучшенный мониторинг подстанции, распределенную генерацию (DG) и интеграцию DER, улучшенное моделирование потока мощности DMS, мониторинг качества электроэнергии, уведомление о неисправностях и их местонахождение, а также напряжение регуляторный мониторинг.

Датчики мощности Aclara предлагают доступное решение «под ключ». Одна бригада может установить набор датчиков за считанные минуты. Датчики надежно устанавливаются с помощью горячей ручки или изолирующих перчаток, калибровка не требуется. Накладные линейные датчики со встроенной беспроводной связью исключают время установки, беспорядок на столбах и повторяющуюся калибровку в полевых условиях, связанную с датчиками линейных столбов, оптическими датчиками и шкафами счетчиков на столбах. Датчики получают индуктивное питание, что исключает расходы на дорогостоящее обслуживание аккумуляторной батареи.Наконец, все датчики конфигурируются удаленно и интегрируются с программным обеспечением Aclara SMS с Predictive Grid ® Analytics.

Безопасные и надежные измерения напряжения и мощности

Линейные датчики легко устанавливаются на проводники среднего напряжения и напрямую подключаются к нейтрали системы, полюсному заземлению или к выключателям без нагрузки через медный провод малого сечения. Датчики мощности используют внутренний делитель напряжения для измерения напряжения фидера и безопасного поддержания изоляции системы.Датчики проходят испытания на соответствие сравнимым стандартам защиты от перенапряжения и изоляции, как датчики на линейных опорах и разрядники.

Гибкие, повсеместные варианты связи

Платформа мониторинга сети

Aclara поддерживает широкий спектр вариантов связи, включая связь 3G и 4G для высокоскоростной передачи отчетов о событиях и данных в режиме реального времени. Датчики можно быстро установить, автоматически включить, подключить к сети и вспомогательному офису. Там, где используются другие интеллектуальные сети связи, датчики мощности Aclara Wi-Fi MV поддерживают простую интеграцию с общедоступными и частными IP-сетями через агрегаторы или сторонние узлы связи.

Датчик движения PowerStrips | Датчик движения TrickleStar PowerStrips

Безымянный документ

Что такое датчик движения Advanced PowerStrip?

Датчик движения Advanced PowerStrip - это энергосберегающий сетевой фильтр, который отслеживает активность на рабочем месте, обнаруживая движение. Когда рабочее пространство не занято в течение определенного периода времени, оно автоматически отключает питание, подаваемое на выбранные розетки, тем самым уменьшая потери энергии неиспользуемой электроникой.

Посмотреть модели

Преимущества датчика движения Advanced PowerStrips

Автоматически отключает электронику, если по прошествии определенного периода времени не обнаруживается движение

Подходит для различных приложений, включая коммерческие офисы, школы и дома

Многие коммунальные предприятия предлагают скидки или льготы в рамках коммерческих программ энергоэффективности

Качественная защита от перенапряжения защищает подключаемую электронику от скачков напряжения

Как это работает

Обладая высокоточным пассивным инфракрасным (PIR) датчиком движения, датчик движения Advanced PowerStrip использует движение в качестве прокси для определения присутствия пользователя в рабочей области.Если в течение заданного периода времени (например, 30 минут) не обнаруживается никакого движения, питание, подаваемое на переключаемые выходы, отключается, и подключаемая электроника отключается. В результате электроника, подключенная к коммутируемым розеткам, получает питание только тогда, когда это необходимо, а энергия, теряемая электроникой, оставшейся на ней, когда она не используется, устраняется.

Согласно полевым исследованиям SeventhWave, усовершенствованный удлинитель в сочетании с датчиком присутствия снижает нагрузку на штекер примерно на 22%.

Посмотреть отчет

Модульная силовая платформа SensorClick ™

SensorClick - это модульная полоска с электроприводом и сенсорная система, которая позволяет использовать любой сенсор SensorClick Advanced PowerStrip или Power Tap с любым дополнительным устройством SensorClick.Благодаря обширному и постоянно растущему списку удлинителей и датчиков вы можете быстро и недорого настроить энергосберегающее решение для любого применения.

Датчик движения SensorClick разработан для работы с Advanced PowerTap SensorClick с 4 выходами, Advanced PowerStrip с 7 выходами и Advanced PowerStrip с 12 выходами. Все продукты просты в установке и использовании и подходят для использования в жилых помещениях и на рабочих местах.

Переключение и отключение питания 101: Оптимизация энергопотребления в усовершенствованной сенсорной продукции

Введение

Высокоинтегрированные, полностью определенные сенсорные системы, такие как датчик наклона ADIS16209 (см. Приложение), доступные в компактных упаковках по привлекательной цене, позволяют разработчикам систем легко использовать датчики, которые охватывают технологии, с которыми у них может быть мало опыта - с минимальными инвестициями и риск.Поскольку точность полностью указана на заданном уровне мощности, может показаться, что способность разработчика снизить энергопотребление ограничена. Однако использование циклического включения и выключения питания дает возможность снизить среднее энергопотребление в приложениях, где необходимо строго контролировать потребление энергии. Эта статья посвящена циклическому включению и выключению питания и его влиянию на общее энергопотребление.

Многие из нас выросли в домах с любящими родителями, которые кричали: «Выключайте свет, когда выходите из комнаты! Мы не владеем энергетической компанией!» По сути, они научили нас важному методу управления энергопотреблением - и включению питания, - процессу отключения питания от функции, когда она не нужна, например, отключение сенсорной системы, когда измерения не требуются.Это позволяет снизить среднюю рассеиваемую мощность, что определяется следующим уравнением:

P ON - это мощность, рассеиваемая системой в нормальном рабочем состоянии. P OFF - служебные данные системы в состоянии off . Связанный с остаточными токами, такими как поддержание переключателя мощности или режим отключения в регуляторе мощности, он обычно составляет порядка 1 мкА. Время на ( T ON ) - это время, в течение которого сенсорная система включается, производит желаемое измерение и снова выключается.Время выключено, время ( T OFF ) зависит от того, как часто системе требуются измерения датчика. Если мощность на намного меньше, чем у на мощности , средняя рассеиваемая мощность по существу пропорциональна рабочему циклу. Например, если мощность off равна нулю, а рабочий цикл составляет 10%, средняя рассеиваемая мощность составляет 10% от нормальной рабочей мощности.

Обзор системы датчиков

Преобразователи преобразуют физические явления, такие как температура, ускорение или деформация, в электрические сигналы.Для надлежащего использования элементы преобразователя требуют вспомогательных функций, таких как возбуждение, преобразование сигнала, фильтрация, регулировка смещения и усиления, а также температурная компенсация. Усовершенствованные сенсорные продукты также включают аналого-цифровое преобразование и предоставляют все эти функции в едином пакете, обеспечивая полные, откалиброванные функции преобразования сенсора в биты. Устраняя необходимость разработки пользователем проектов на уровне компонентов или сложных формул определения характеристик и коррекции, они позволяют ускорить циклы проектирования с меньшими инвестициями.Хотя продукты с высокой степенью интеграции датчиков уменьшают нагрузку на принятие решений на уровне схемы, полезно понимать их внутреннюю работу при рассмотрении циклического включения и выключения питания для снижения средней мощности.

На рис. 1 показаны многие функции, связанные со всей сенсорной системой. Для каждого элемента преобразователя требуется интерфейсная схема для преобразования физических изменений в элементе в электрический сигнал, используемый стандартными компонентами обработки сигналов. Например, тензодатчики сопротивления - резисторы, сопротивление которых изменяется при изменении деформации, - обычно используются в виде мостовых схем (с возбуждением) для преобразования переменного сопротивления в электрический сигнал. Другим примером является интегрированных микроэлектромеханических систем ( i MEMS ® ) инерциальных датчиков, таких как акселерометры и гироскопы. Их крошечные структуры реагируют на изменения инерционного движения изменением смещения между пластинами, что приводит к изменениям емкости между электрическими узлами. Схема интерфейса для элемента переменной емкости обычно использует комбинацию стадий модуляции и демодуляции для преобразования изменения емкости в электрический сигнал.

Рисунок 1. Пример сенсорной системы.

Каскад буфера , который подготавливает сигнал для входного каскада аналого-цифрового преобразователя (АЦП) , может включать в себя сдвиг уровня, усиление, коррекцию смещения, буферизацию и фильтрацию. После оцифровки сигнала датчика функции цифровой обработки помогают повысить ценность информации. Цифровая фильтрация , h ( n ), снижает шум и фокусируется на интересующей полосе частот.Например, система исправности машин может использовать полосовой фильтр, чтобы сосредоточиться на частотной характеристике, связанной с общим механизмом износа. Другие датчики, которые нуждаются ссылку стабильно постоянного тока, может разместить больше значения на фильтр нижних частот с.

Точность датчика может существенно различаться в зависимости от набора деталей. Чтобы сузить распределение ошибок и повысить точность измерения, системы датчиков часто включают процесс калибровки , который характеризует каждый датчик при известных стимулах и условиях и предоставляет формулы для конкретных устройств, которые корректируют выходной сигнал во всех ожидаемых рабочих условиях.Заключительный этап обработки, f ( n ), представляет собой конкретную обработку - например, тригонометрическую зависимость, используемую для перевода статических гравитационных измерений акселерометра в углы ориентации.

Рекомендации по включению и выключению питания

При оценке эффективности включения и выключения питания в сенсорной системе разработчик должен обязательно определить время, необходимое для сбора полезных данных. На рисунке 2 показано, как типичная сенсорная система реагирует на подачу питания. T M - это время измерения, а T C - это время цикла. Время измерения зависит от времени запуска T 1 , времени установления T 2 и времени сбора данных T 3 .

Время запуска зависит от системного процессора и процедур инициализации, которые он должен запускать для поддержки операций выборки данных датчиков и обработки сигналов. При использовании высокоинтегрированной сенсорной системы время запуска обычно указывается в документации продукта.Продукты этого типа иногда предлагают спящий режим , который обеспечивает более быстрое время запуска за счет более высокого рассеяния мощности, чем выключенный режим .

Время установления может включать электрические характеристики преобразователя, интерфейсной схемы, фильтра и физических компонентов, а также время термического и механического установления. В некоторых случаях эти переходные режимы устанавливаются во время включения, поэтому они практически не влияют на общее время измерения.Однако наиболее консервативный подход к анализу поведения состоит в том, чтобы учитывать, что они происходят каскадно, если только дальнейший анализ и исследования не подтвердят более благоприятное предположение об одновременном запуске и урегулировании.

Время сбора данных зависит от того, сколько требуется выборок данных, как быстро системный процессор может считывать данные и как скоро процессор станет доступным после того, как точные данные будут готовы для сбора.

Рис. 2. Реакция датчика при включении и выключении питания.

Пример анализа

В этом примере оценивается полностью интегрированный датчик наклона MEMS для определения параметров, влияющих на точность и время измерения, с целью определения важных соотношений мощности и производительности. Следующие четыре шага дают простое руководство для этого процесса:

  • Узнайте, как работает датчик.
  • Найдите необходимую информацию из документации по продукту.
  • Оцените важные параметры, которые не указаны напрямую.
  • Развивайте отношения между мощностью и производительностью.

1. Операционное понимание

Пример системы датчика наклона очень похож на общую систему на рисунке 1. Основной акселерометр MEMS включает в себя как элемент преобразователя, так и схему интерфейса. Сигнал акселерометра проходит через однополюсный фильтр нижних частот, который ограничивает полосу пропускания сигнала до 50 Гц. Аналого-цифровой преобразователь работает с частотой дискретизации 200 SPS и подает свой выходной сигнал на этап цифровой обработки.Функции цифровой обработки включают в себя усредняющий фильтр, формулы коррекции температурного драйвера, математическую функцию для перевода показаний статического акселерометра в углы наклона, регистры пользовательского интерфейса и последовательный интерфейс.

Когда ось измерения акселерометра перпендикулярна силе тяжести, его выходной сигнал будет равен нулю, предполагая нулевую ошибку смещения. Он будет выдавать на выходе +1 г или –1 г , когда его ось измерения параллельна силе тяжести, а полярность зависит от направления.Связь между измерением статического ускорения и углом наклона представляет собой простую синусоидальную или касательную функцию, как показано на рисунке 3. Этот анализ фокусируется на горизонтальном режиме (синусоида).

Рис. 3. Работа датчика наклона MEMS.

2. Получите необходимую информацию из документации по продукту

В таблице 1 представлен обзор параметров, которые влияют на циклическое переключение мощности для усовершенствованной сенсорной системы. Некоторые из этих параметров доступны в технических паспортах продуктов, в то время как другие требуют анализа с точки зрения целевых показателей производительности конечной системы. P ON и T 1 - параметры из техпаспорта. Остальные параметры можно использовать для оценки T 2 и T 3 . Питание в выключенном состоянии происходит от тока отключения линейного регулятора.

Таблица 1. Рабочие характеристики сенсорной системы
Параметр
Значение
Блок питания
+3.3 В
Питание, нормальная работа
46,2 мВт ( P ON )
Питание, выключенное состояние
3,3 мкВт ( P ВЫКЛ. )
Питание, спящий режим
1,2 мВт ( P OFFS )
Время включения
190 мс ( T 1 )
Восстановление из спящего режима
2.5 мс ( T 1 S )
Диапазон акселерометра
± 1,7 г
Диапазон углов наклона
± 30 °
Фильтр нижних частот
–3 дБ при 50 Гц, однополюсный
Частота дискретизации
200 SPS Цифровой фильтр Текущее среднее значение, макс. 256

3.Используйте обоснованные предположения для количественной оценки остающихся влияющих факторов

Время установления влияет на точность и скорость измерения, которую может поддерживать сенсорная система. На время установления может влиять множество разных факторов, но в этом анализе основное внимание уделяется электрическим факторам. Оценка времени установления требует цели производительности, некоторых ключевых допущений и модели для анализа реакции датчика на подачу энергии. Первое ключевое предположение состоит в том, что установка фильтра происходит после начального периода запуска (времени включения).Хотя эти два периода могут быть одновременными, их каскадный анализ обеспечивает более консервативный подход в качестве отправной точки. На рисунке 4 представлена ​​упрощенная модель для анализа реакции датчика на подачу электроэнергии.

Рисунок 4. Электрическая модель для анализа времени установления.

После подачи питания выходной сигнал датчика акселерометра, a ( t ), демонстрирует скачкообразную реакцию. Поскольку датчик работает от одного источника питания, его выходной сигнал, скорее всего, начнется с нуля и быстро перейдет на уровень, определяющий его ориентацию.Для простоты предположим, что нулевой выходной сигнал соответствует минимальному доступному уровню ускорения. В данном случае мы используем –2 г , чтобы обеспечить некоторый запас сверх указанного минимума в –1,7 г . Кроме того, максимальный диапазон наклона составляет + 30 °, что эквивалентно +0,5 г . Комбинируя эти два интервала, максимальный переход, который будет совершать сигнал акселерометра при запуске, составляет +2,5 g. Переходная характеристика однополюсного фильтра нижних частот, b ( t ), описывается следующей формулой:

Модель, которая включает цифровой фильтр, требует дискретной версии b ( t ) вместе с моделью суммирования для имитации фильтра.

Время установления - это время, необходимое для достижения окончательного значения с заданной точностью, A E . На рисунке 5 показаны две кривые переходной характеристики и время установления для каждой из них с точностью до 0,1 г .

Рисунок 5. Переходная характеристика при включении.

В этом примере бюджет ошибки допускает точность установки 0,2 °. Формула синуса обеспечивает простой метод перевода этой цели в метрику ускорения.

Моделирование этой формулы очень просто с помощью таких инструментов, как Excel или MATLAB. При использовании Excel выход достигает уровня в пределах 3 мг 0,5 г для образца 18 th , когда N = 16, и на образце 65 th , когда N = 64. Деление каждого из этих чисел на образец Скорость (200 SPS) обеспечивает оценки времени установления для этих настроек 21 мс для N = 1, 90 мс для N = 16 и 325 мс для N = 64. Предположим (если это разумно), что ошибки, связанные с термической установкой, незначительны. Поскольку рассматриваемое устройство обеспечивает отклик с калибровкой по температуре, это, вероятно, приемлемое предположение.Подтверждение этого предположения дает хорошую возможность проверить точность как часть процесса окончательной характеристики.

Время сбора данных, T 3 , для этого типа системы не должно превышать одного цикла выборки, поскольку вся необходимая коррекция и фильтрация обрабатываются внутри устройства. Здесь время сбора данных будет составлять всего 5 мсек от общего времени измерения.

4. Свяжите рассеиваемую мощность со временем цикла

Заключительная часть этого анализа связывает среднюю рассеиваемую мощность и время цикла, которое, по сути, равно количеству времени между отдельными событиями измерения.В таблице 2 приведены ключевые факторы циклического изменения мощности, указанные в паспорте датчика или полученные с помощью этого простого процесса анализа, включая числа как для полного запуска (циклическое переключение питания), так и для восстановления из спящего режима (циклическое переключение в спящий режим).

Таблица 2. Сводка критических параметров включения и выключения питания

Выключение и включение питания
Велоспорт во сне
P ON
46.2 мВт
P ВЫКЛ.
3,3 мкВт
1,15 мВт
T M , N = 1
190 + 21 + 5 = 216 мс
2,5 + 21 + 5 = 28,5 мс
T M , N = 16
190 + 90 + 5 = 285 мс
2. 5 + 90 + 5 = 97,5 мс
T M , N = 64
190 + 325 + 5 = 520 мс
2,5 + 325 + 5 = 332,5 мс

Следующий расчет представляет собой быстрый пример использования этих параметров для анализа и сравнения циклов включения и отключения питания и режима ожидания для системы, для которой требуется скорость измерения 1 SPS.

Переключение и включение питания:

Цикл сна:

Здесь предпочтительна цикличность во сне.Однако, если время цикла было увеличено до одного образца в минуту (T C = 60 с), средняя рассеиваемая мощность составила бы 0,2 мВт для подхода с циклическим включением мощности и 1,2 мВт для подхода с циклическим режимом сна. Полезная графическая зависимость между временем цикла и средней рассеиваемой мощностью показана на рисунке 6.

Рисунок 6. Время цикла в зависимости от средней рассеиваемой мощности.

Спящий режим сохраняет все значения инициализации при выключении остальной системы. Хотя для поддержания этих настроек требуется определенная мощность, время восстановления меньше, чем время полного запуска.Датчик наклона ADIS16209 обеспечивает программируемое время сна и автоматический пробуждение. Этот тип решения хорошо сочетается с главным процессором, который также может просыпаться по сигналу готовности данных, принимать необходимые данные и давать команду датчику вернуться в спящий режим на другой фиксированный период. Другим примером продукта MEMS, который использует режим сна , является датчик вибрации ADIS16223, который собирает и сохраняет данные о вибрации, автоматически переходит в режим сна, а затем запускает обратный отсчет до другого события измерения.Этот тип датчика хорошо подходит для систем, требующих периодического мониторинга, без необходимости выделять ресурсы процессора для управления режимами сна и сбора данных.

Этот простой анализ дает некоторые полезные идеи. В частности, есть некоторые случаи, когда, несмотря на потребляемую мощность в спящем режиме, управление спящим режимом может обеспечить экономию энергии. В приведенном выше примере спящий режим предлагал улучшение 4: 1 для систем, которым необходимы измерения наклона со скоростью 1 SPS.Здесь спящий режим обеспечивает экономию энергии для продолжительности цикла измерения до 6 с. Для систем с более длительным циклом измерения меньшие накладные расходы, связанные с управлением функцией отключения, позволяют снизить средний уровень мощности.

Заключение

По экономическим или экологическим причинам желание снизить энергопотребление кажется почти универсальным. Снижение энергопотребления может уменьшить размер и стоимость источников питания, таких как преобразователи энергии, батареи и солнечные элементы.Другие потенциальные преимущества включают смягчение требований к тепловым и механическим характеристикам, более низкие уровни электромагнитных помех и более благоприятные оценки воздействия на окружающую среду.

Концепции и методы анализа, представленные в этой статье, являются хорошей отправной точкой для инженеров, которые ценят высокоинтегрированные сенсорные продукты, но при этом вынуждены сокращать потребление энергии там, где это возможно. Что еще более важно, мыслительный процесс, связанный с выявлением и анализом поведения, которое может повлиять на общие цели власти, будет еще более важным, поскольку каждая конструкция системы предлагает новые возможности и риски.После завершения первоначального анализа, возможно, русская пословица «Доверяй, но проверяй` (« Доверяй, но проверяй! ») Лучше всего резюмирует, как обеспечить успех в окончательной реализации. Следите за ключевыми допущениями, такими как точность установления (3 мг) и будет ли играть роль термическое осаждение. При наличии подходящего оборудования протестируйте эти решения в условиях, максимально приближенных к их предполагаемому использованию. В конце концов, проверка этих предположений добавит уверенности и уточнит новые предположения для будущего анализа методов управления питанием.

Приложение

Двухосный инклинометр ADIS16209 i Sensor ® (рисунок A) обеспечивает цифровой выходной сигнал, пропорциональный вращению в одной плоскости, параллельной силе тяжести Земли (вертикальный режим), в диапазоне ± 180 ° или в двух плоскостях, касательных к Сила тяжести Земли (горизонтальный режим) в диапазоне ± 90 °. Встроенный АЦП оцифровывает выходной сигнал акселерометров i MEMS ® , внутреннего датчика температуры, источника питания и дополнительного аналогового входа, а также предоставляет данные через интерфейс, совместимый с SPI.Чувствительность, частота дискретизации, полоса пропускания и пороги срабатывания сигнализации программируются цифровым способом. Функционально полное, устройство также включает в себя вспомогательный 12-битовый ЦАП, точность 2,5-опорного напряжения, цифровой функцию самодиагностики и программируемого управления питанием. Работая от одного источника питания от 3,0 до 3,6 В, ADIS16209 потребляет 36 мА в быстром режиме, 11 мА в нормальном режиме и 140 мкА в спящем режиме. Доступен в корпусе LGA с 16 контактами, диапазон температур от –40 ° C до + 125 ° C.

Рисунок A. Блок-схема ADIS16209.

Цифровой датчик вибрации ADIS16223 i Sensor (рис. B) сочетает в себе одноосный акселерометр iMEMS ± 70 g с гибким процессором сигналов с низким энергопотреблением. Полоса пропускания датчика 22 кГц и частота дискретизации 72,9 kSPS хорошо подходят для приложений, связанных с исправностью машин; Усредняющий / децимирующий фильтр оптимизирует работу для приложений с низкой полосой пропускания. Устройство может захватывать и хранить 1 тыс. Выборок с каждой из трех осей, используя автоматический, ручной режимы или режимы сбора данных по событию. Он также измеряет температуру и напряжение питания, фиксирует пики и обеспечивает функцию сигнализации на основе условий.Работая от одного источника питания от 3,15 до 3,6 В, ADIS16223 потребляет 38 мА в режиме захвата , и 230 мкА в режиме ожидания , .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
